Changement du connecteur de charge et prise Jack sur OnePlus 5T

Temps estimé : 15 min
Difficulté : 1/5
OnePlus 5T | Temps estimé : 15 min | Difficulté : 1/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge USB Dock et prise audio Jack sur votre OnePlus 5T.

Diagnostic

›  Votre OnePlus 5T ne prend plus la charge
›  Le téléphone ne démarre plus du tout
›  Votre prise audio Jack ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type C pour OnePlus 5T
29,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°11 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iPlastix
9,90 €
Ajouter au panier

Etape 1 : Eteindre et retirer les cartes

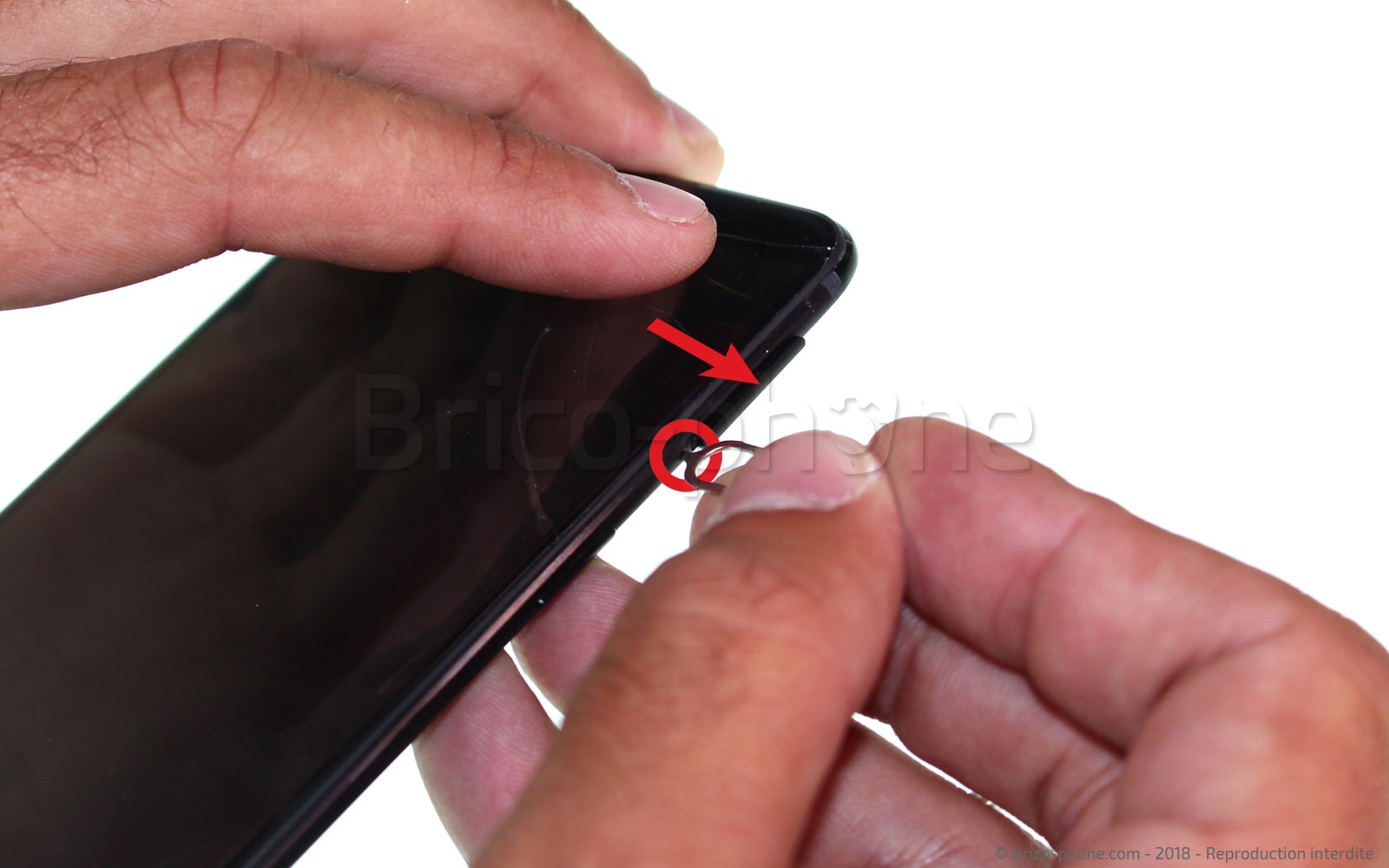

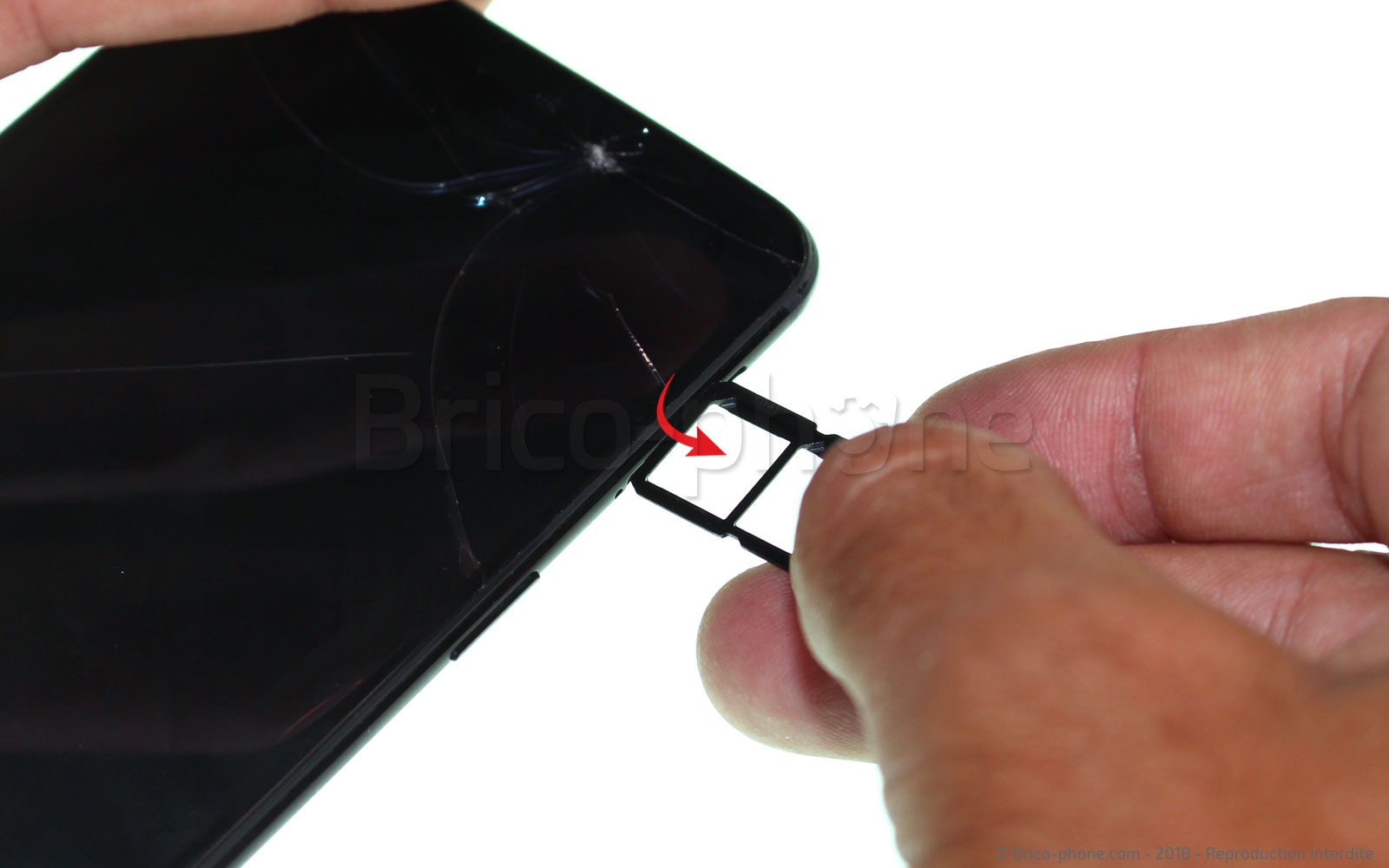

Avant de démarrer votre réparation,prenez soin d'éteindre votre OnePlus 5T et de retirer les cartes présentes à l'intérieur (SIM/MicroSD) à l'aide d'un outil d'ouverture rack SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis du châssis

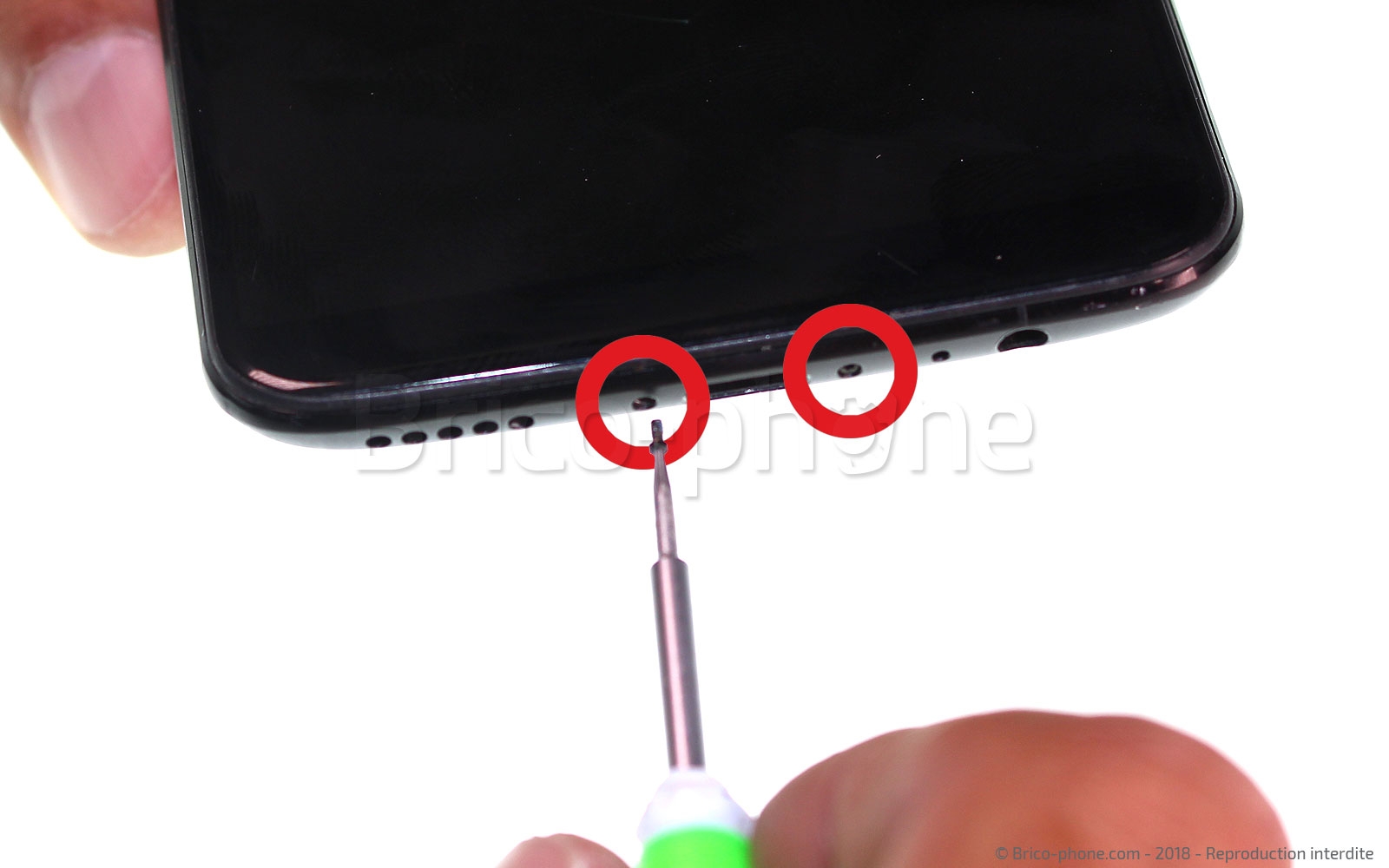

Utilisez le tournevis Torx 2 afin de retirer les deux vis situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Torx 2
9,90 €
Etape 3 : Déclipser le bloc écran

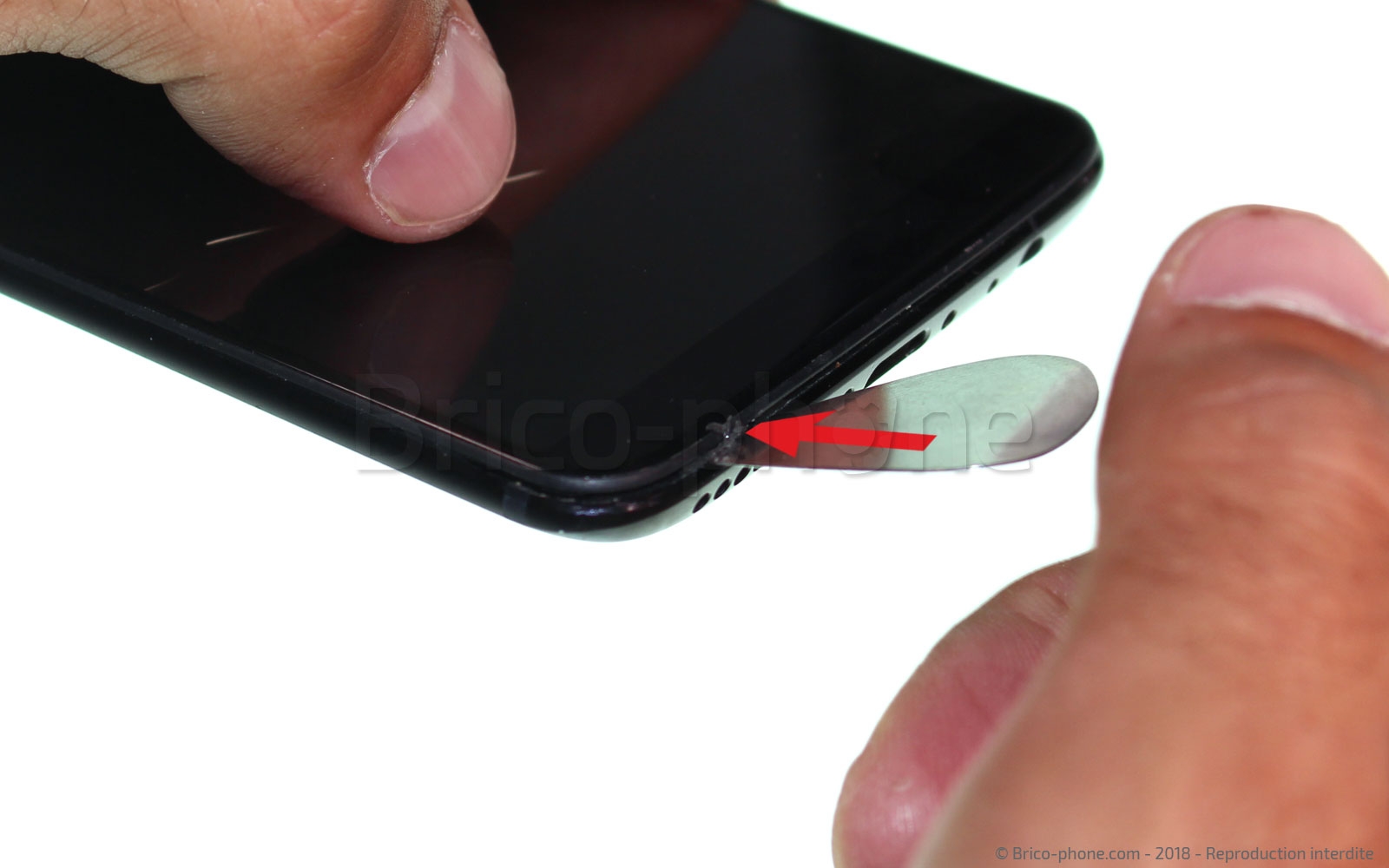

A l'aide du médiator métal, créez un point d'insertion entre l'écran et le châssis.

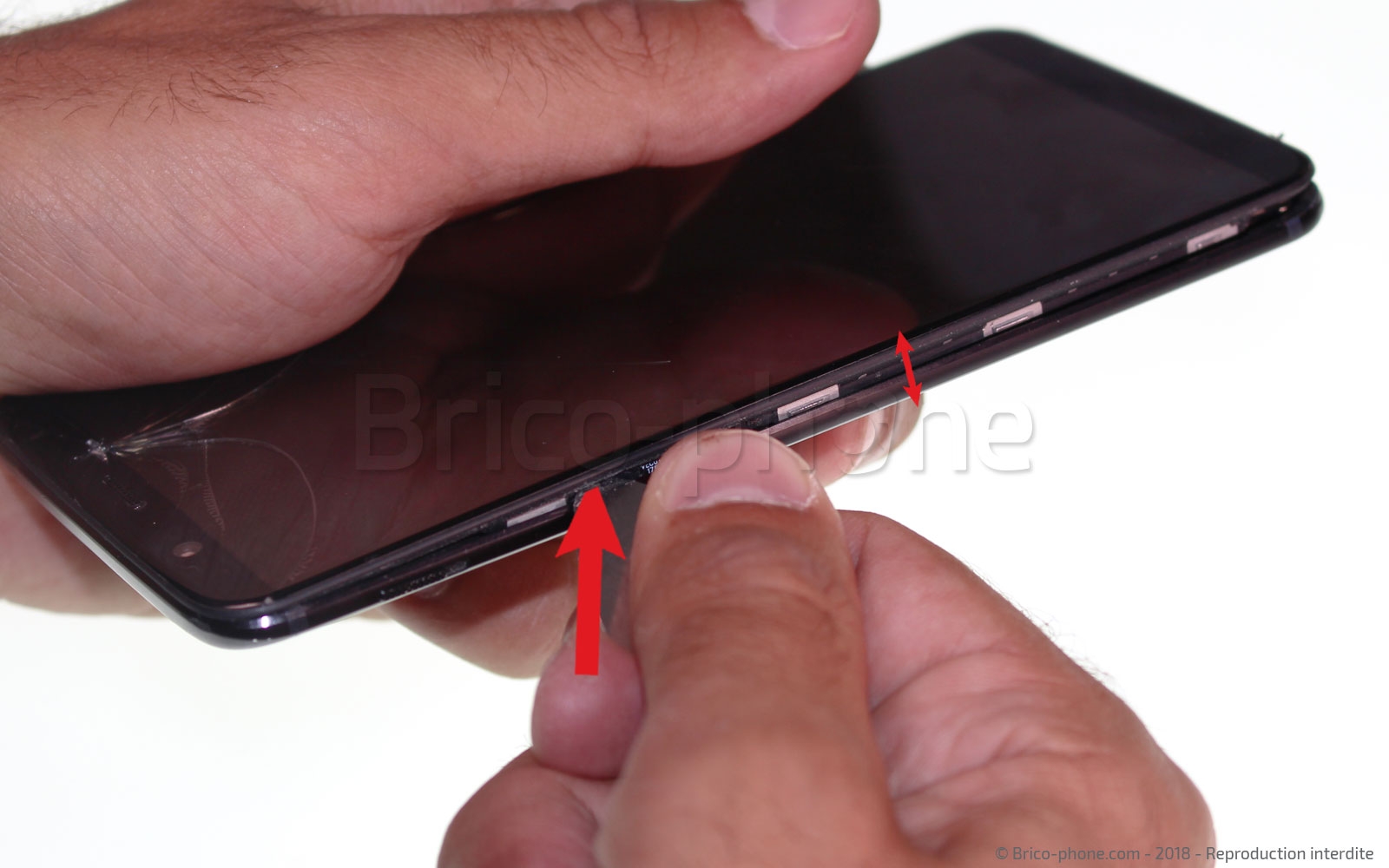

Une fois le médiator bien inséré, effectuez un petit mouvement de levier tout le long des bords afin de déboîter entièrement le bloc écran.

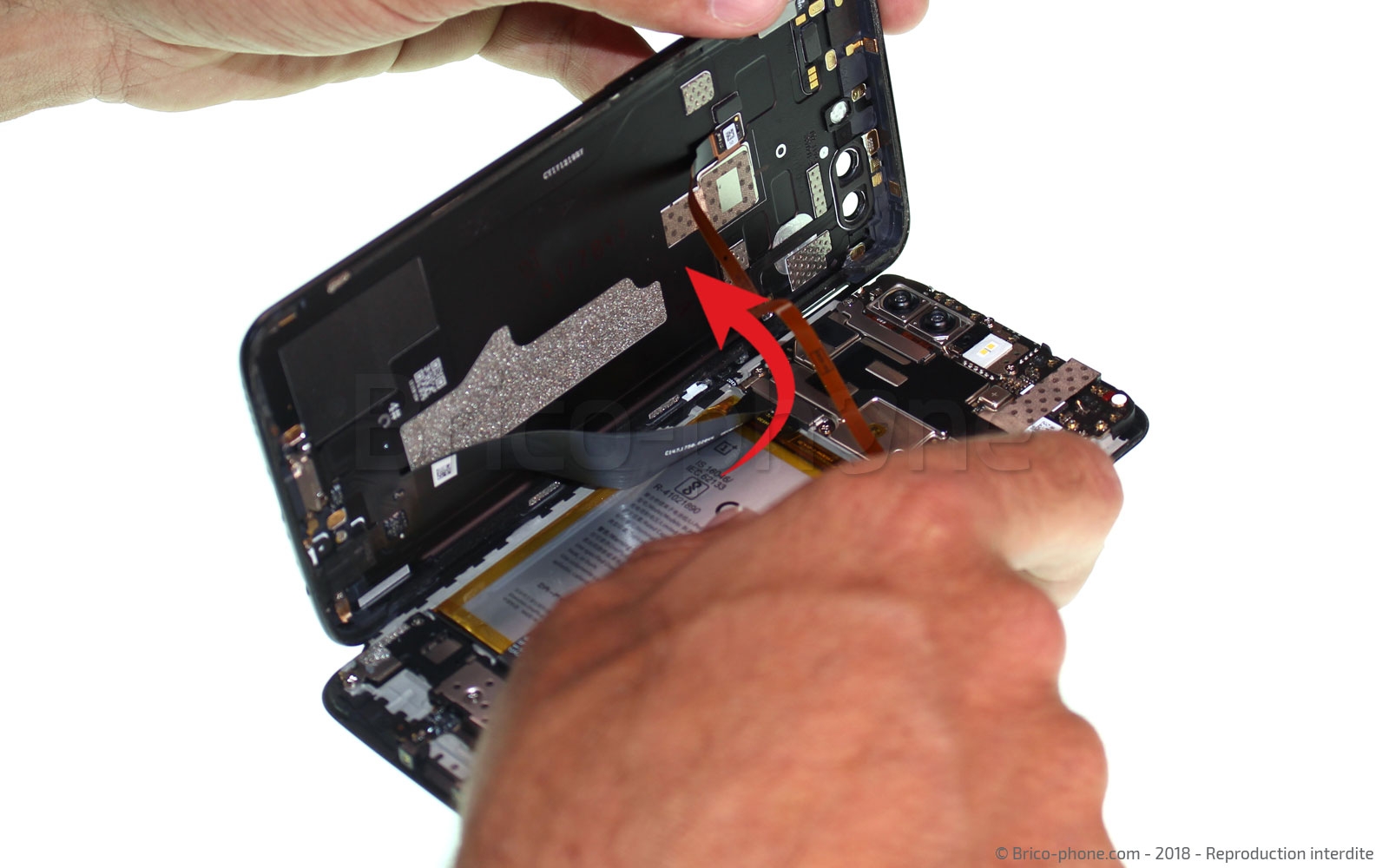

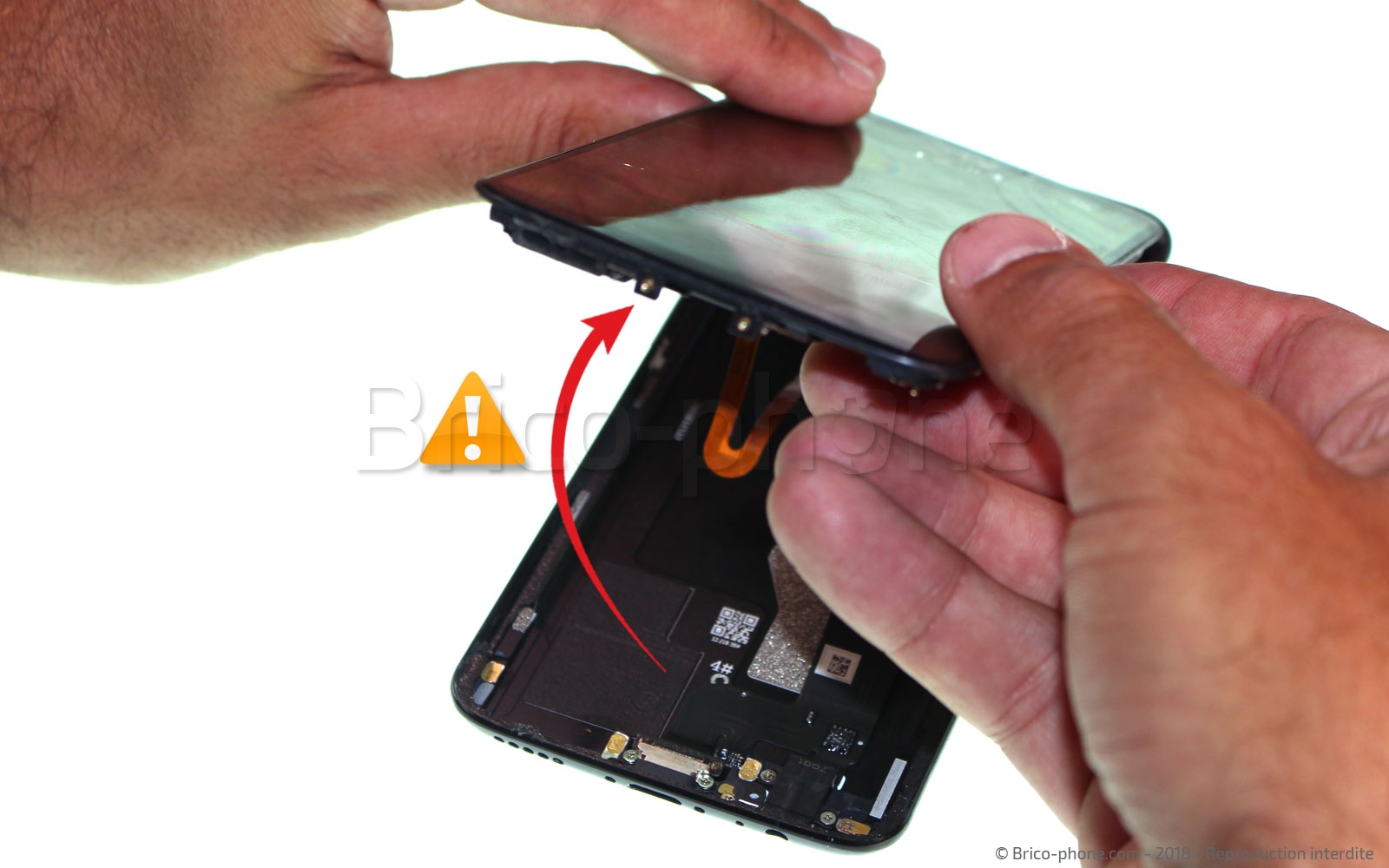

Attention tout de même, ouvrez l'écran sur le côté tel un livre pour ne pas arracher la nappe du lecteur d'empreinte qui n'est pas encore déconnectée.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déconnecter l'écran

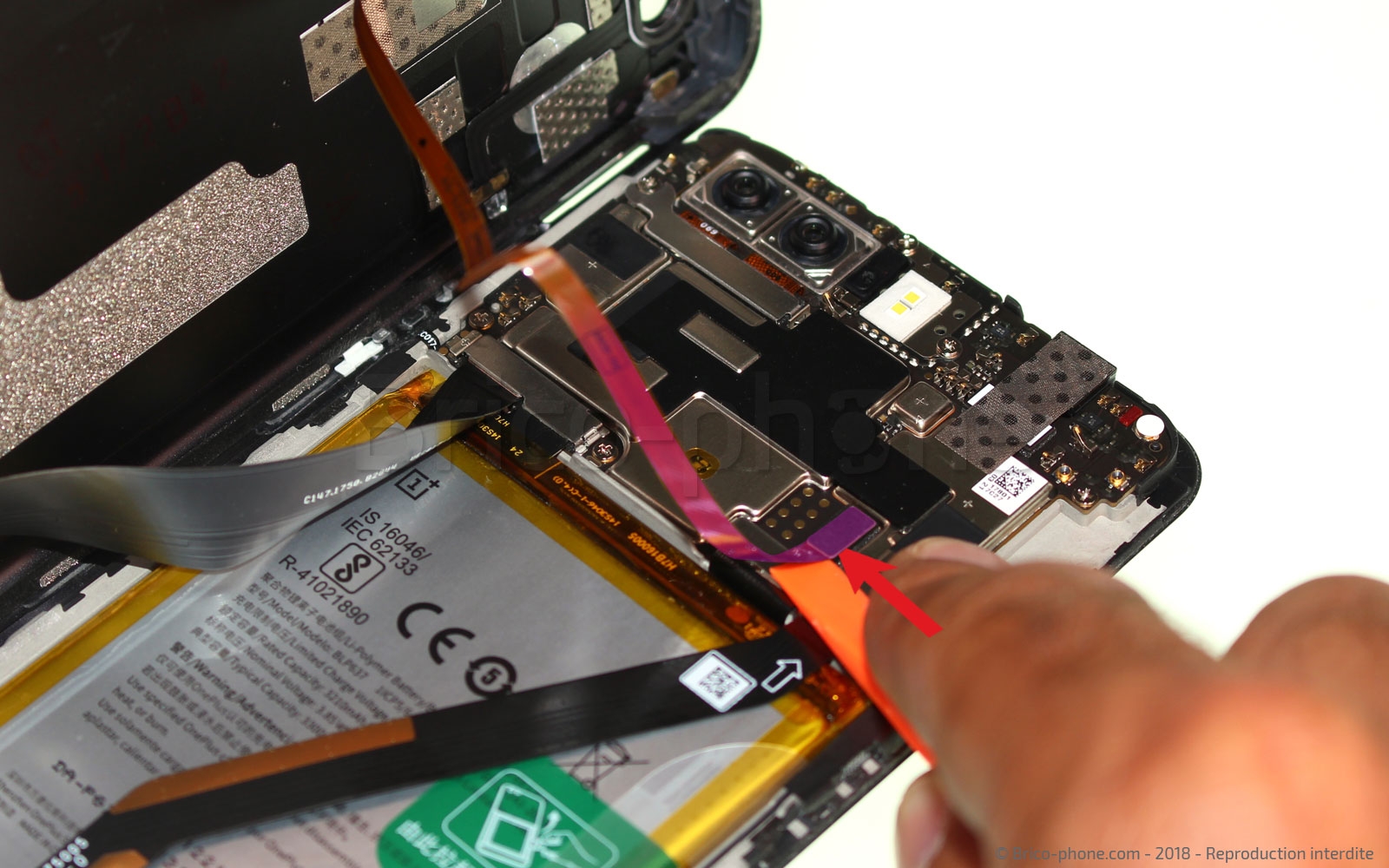

Déconnectez la nappe du lecteur d’empreinte à l'aide du levier nylon.

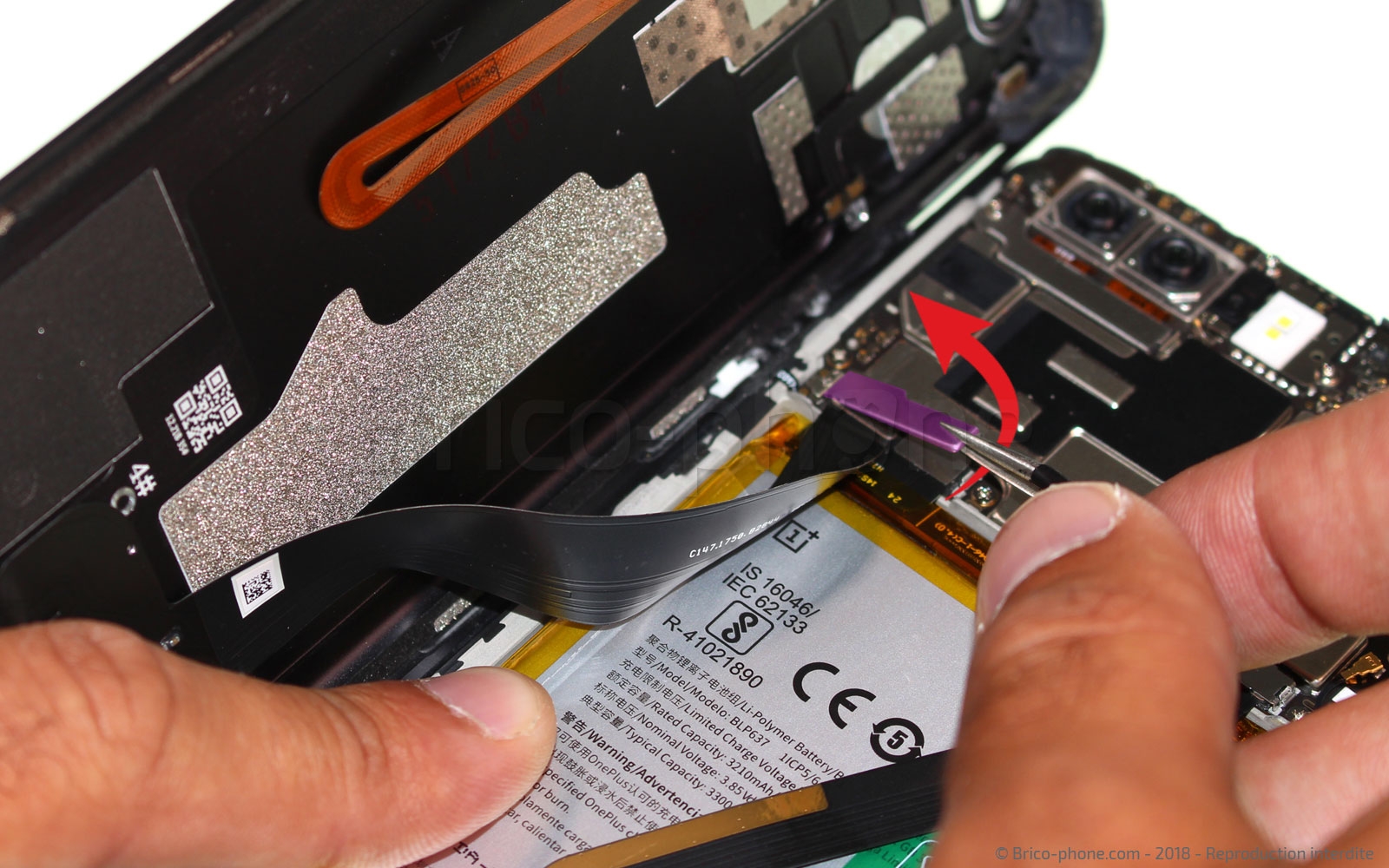

Munissez vous ensuite de la pincette pour extraire la plaquette métallique qui protège les connecteurs des nappes du Dock et de la batterie.

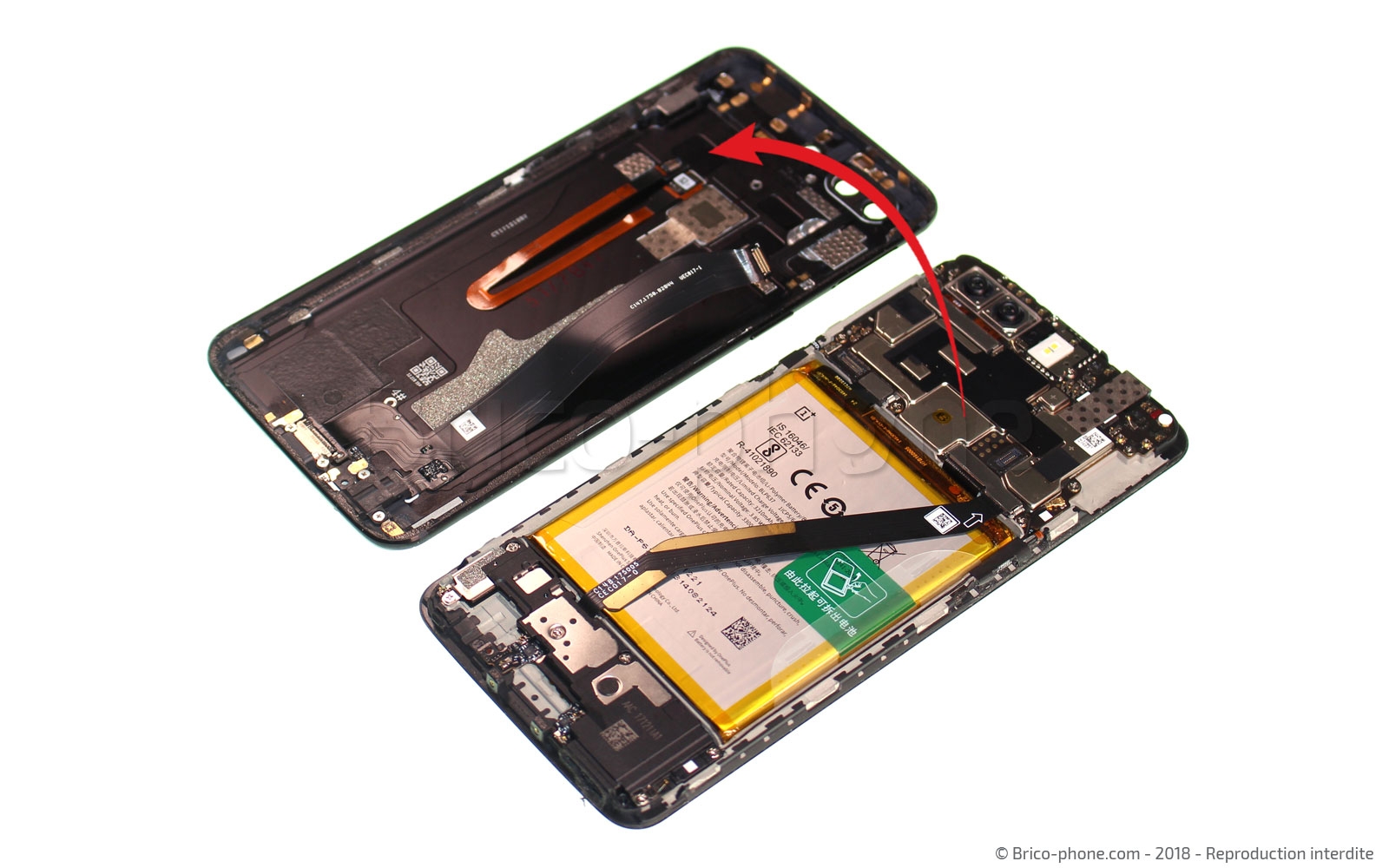

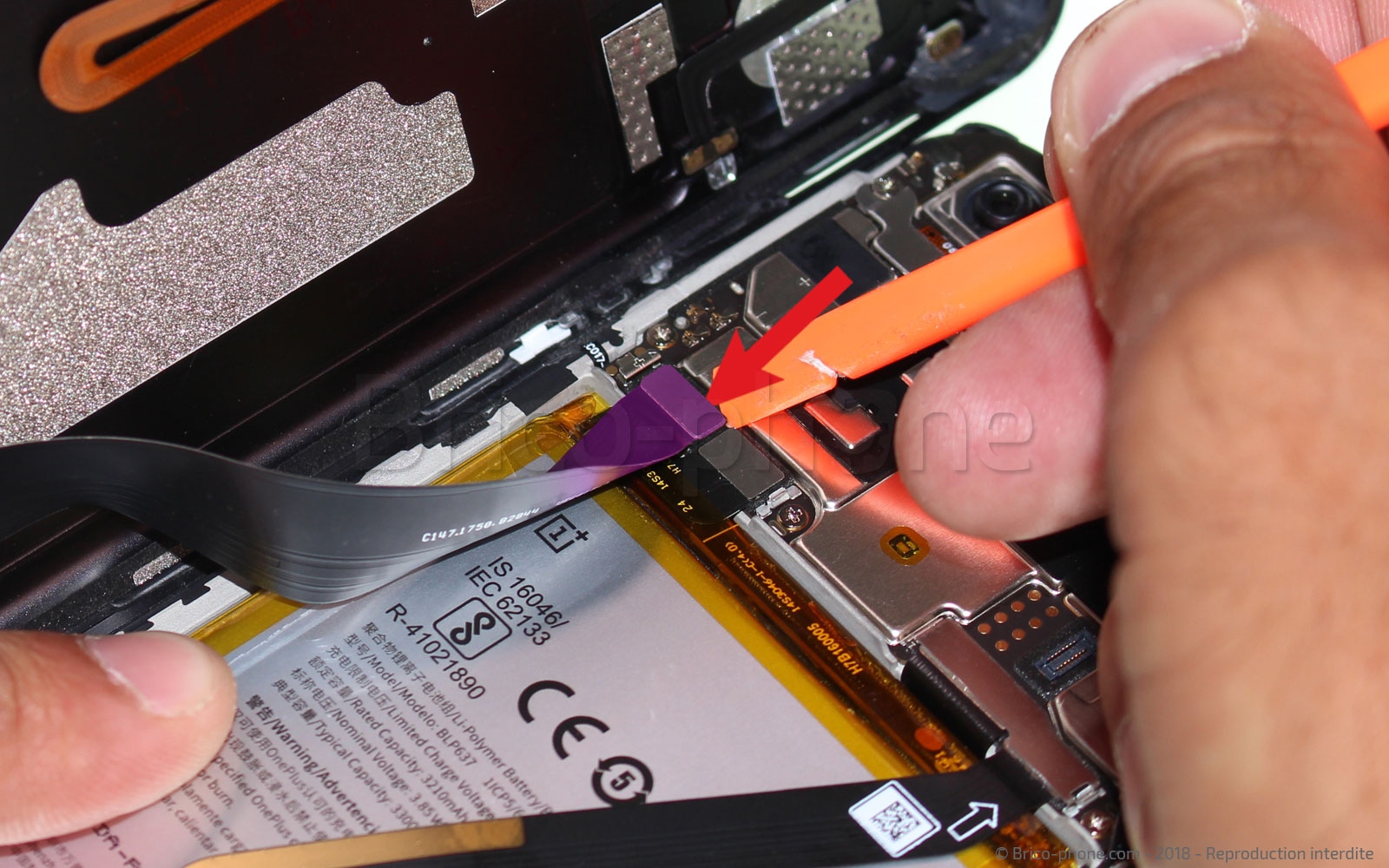

Vous pouvez désormais reprendre le levier et déconnecter la nappe du Dock, présent sur la coque arrière. Celle-ci est à présent totalement libérée.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer le connecteur de charge

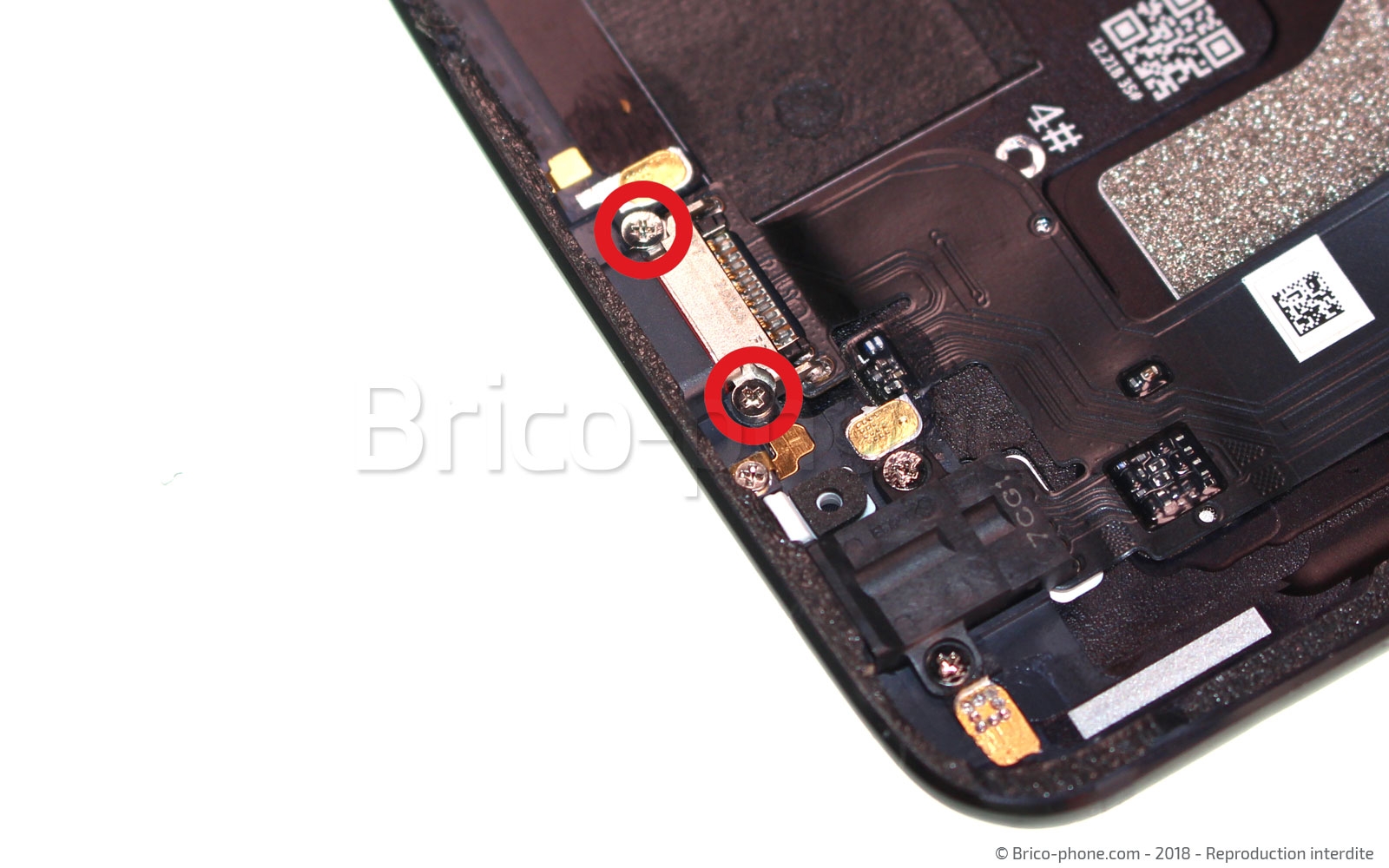

Utilisez le tournevis cruciforme pour retirer les deux vis situées de chaque côté de la prise de charge.

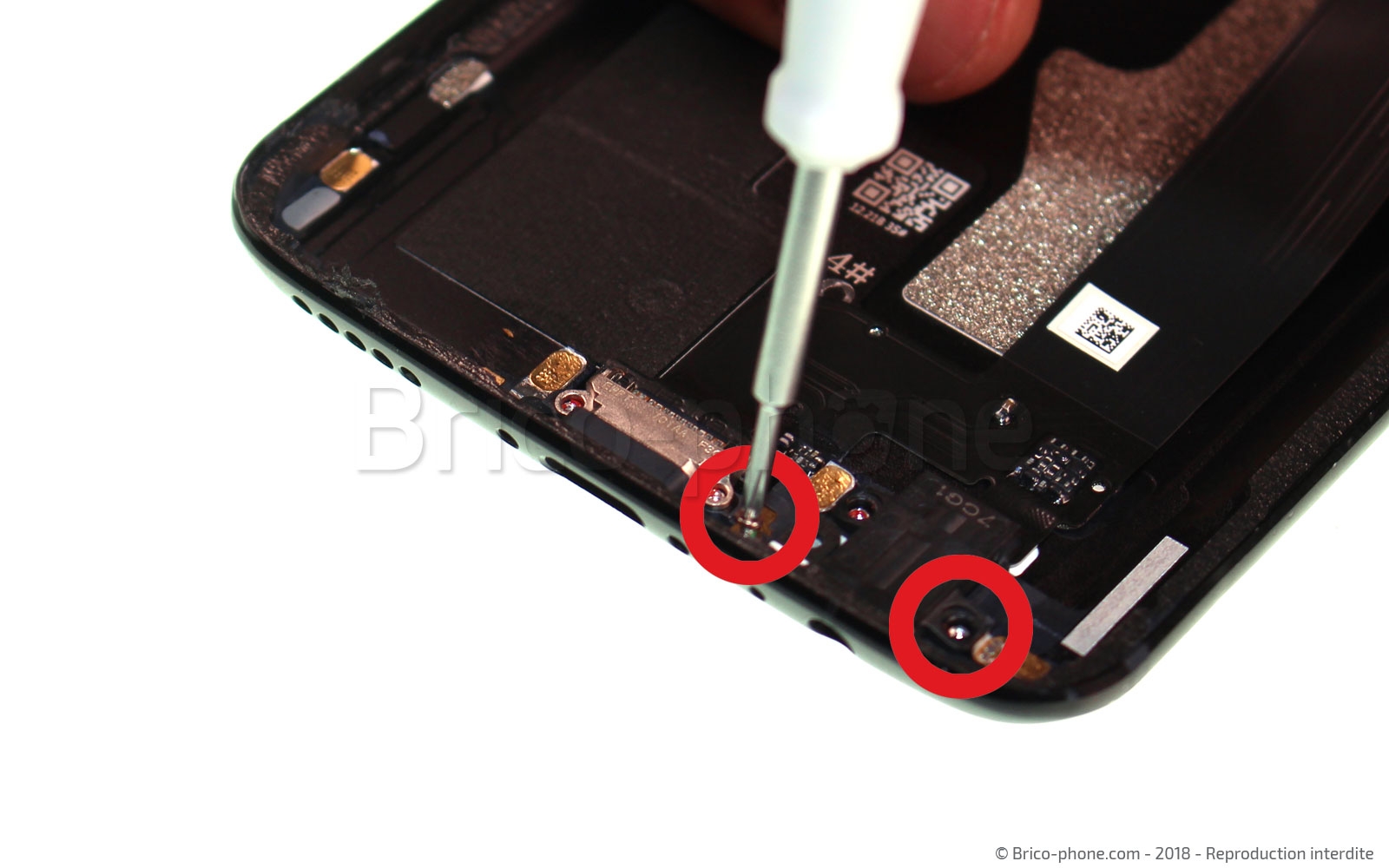

Dévissez ensuite la vis qui se situe entre la prise de charge et la prise audio Jack. Enfin, retirez celle située sur la prise audio.

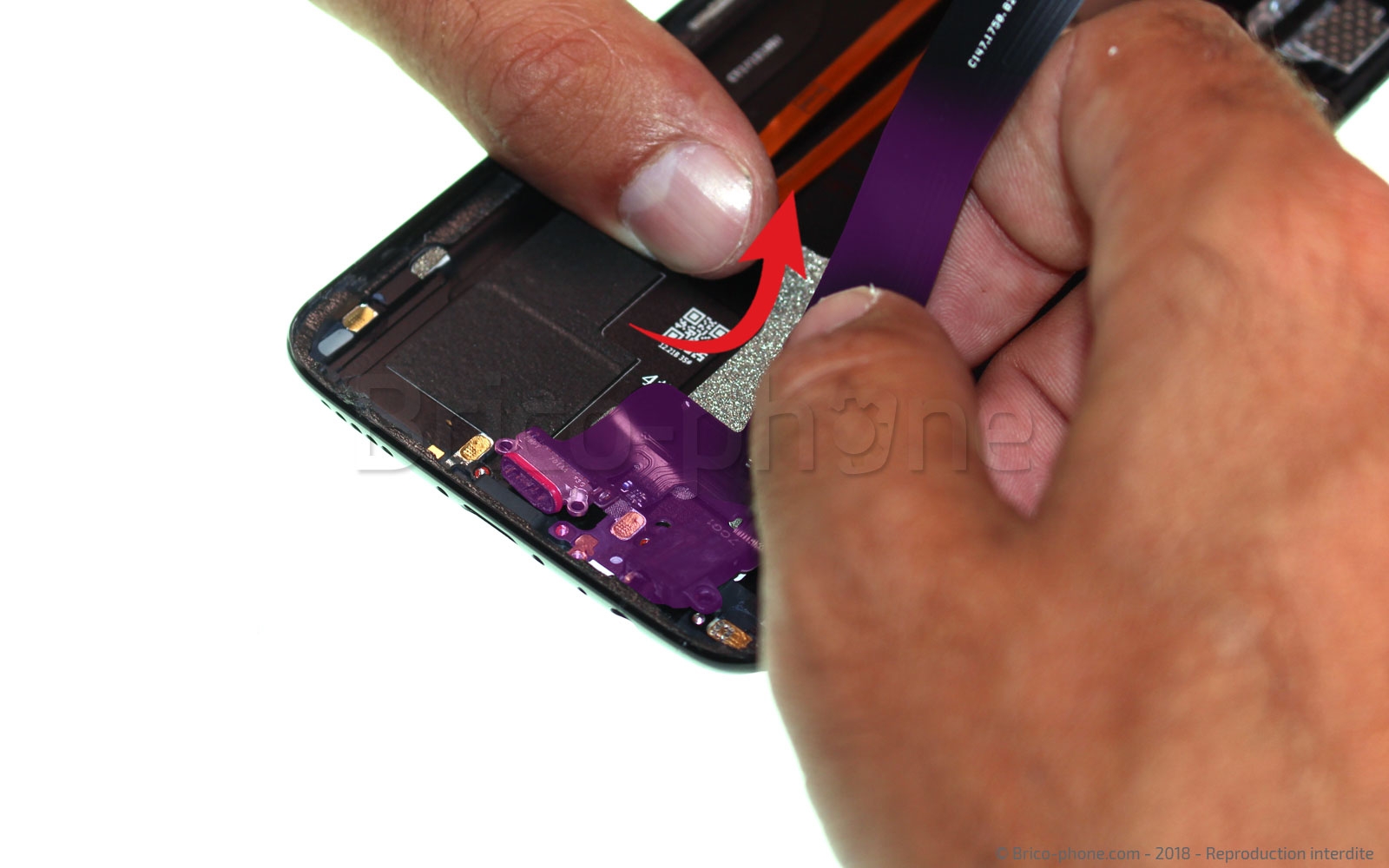

Vous pouvez désormais détacher la nappe de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
