Changement d'écran (vitre+LCD) sur OnePlus 5T

Temps estimé : 45 min
Difficulté : 3/5
OnePlus 5T | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer l'écran avec vitre et LCD sur votre OnePlus 5T

Diagnostic

›  La vitre de votre OnePlus 5T est brisée
› L'affichage est défecteueux
› Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir Amoled et vitre prémontés pour OnePlus 5T
129,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°5 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Etape 1 : Eteindre et retirer les cartes

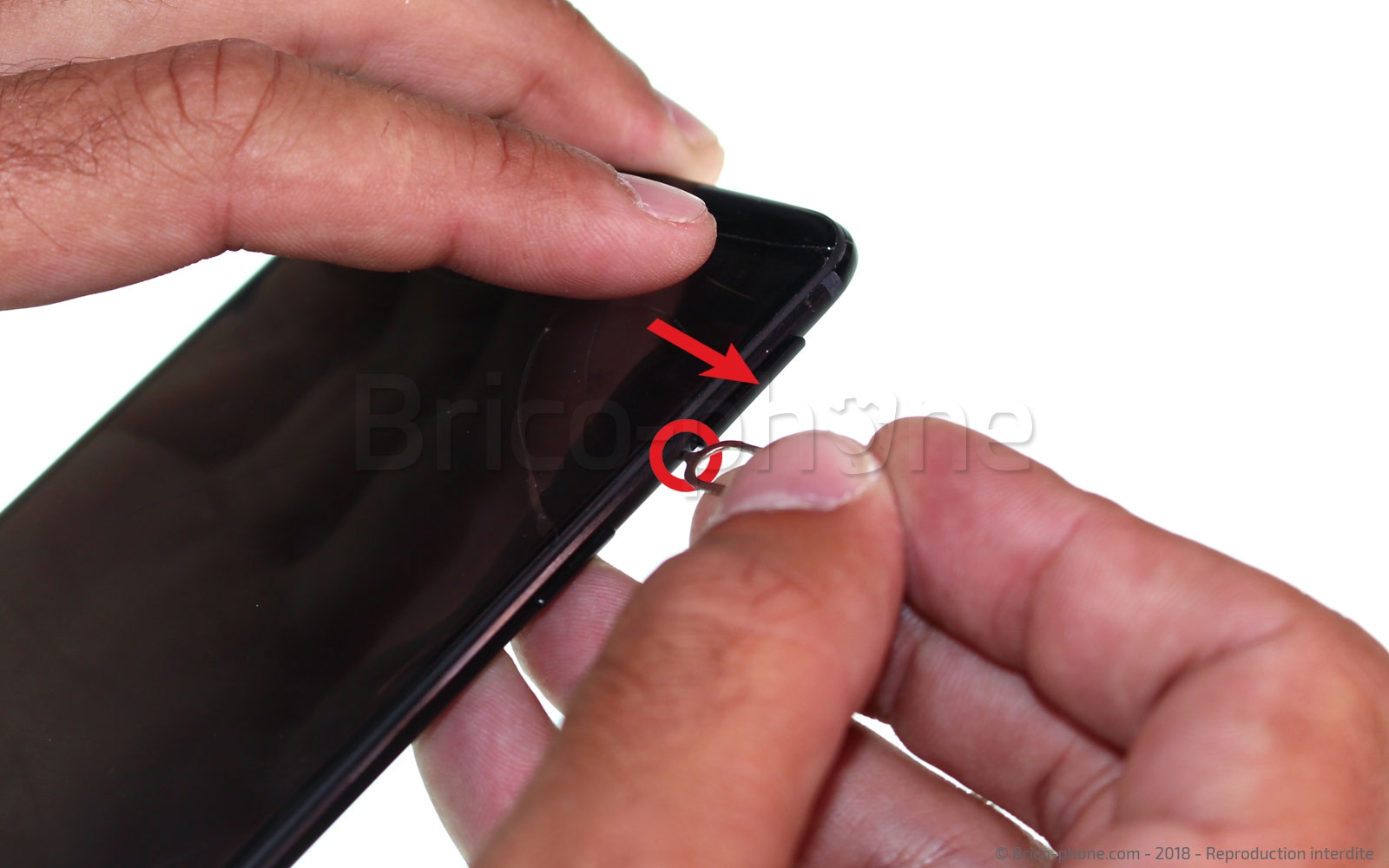

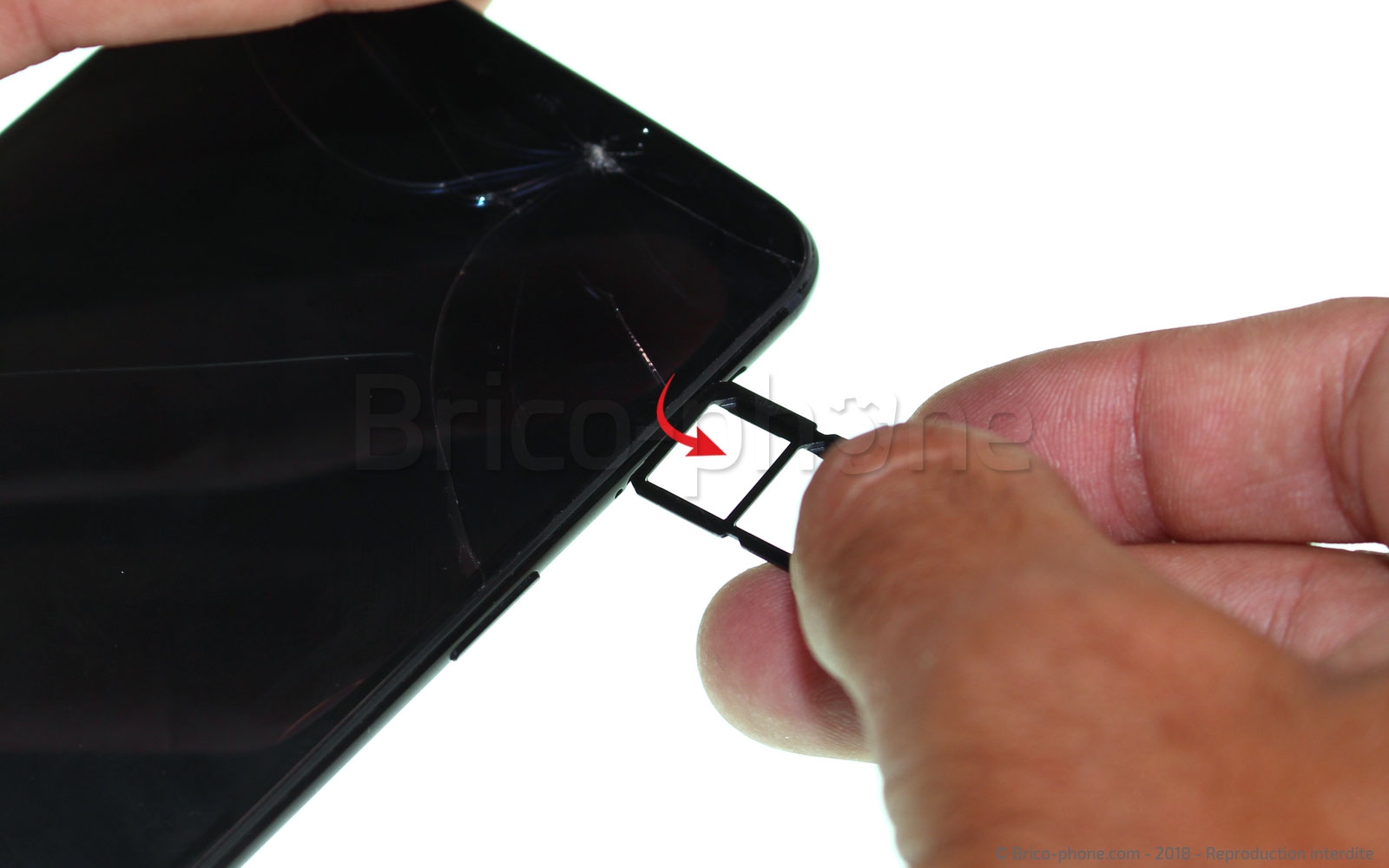

Avant de démarrer votre réparation,prenez soin d'éteindre votre OnePlus 5T et de retirer les cartes présentes à l'intérieur (SIM/MicroSD) à l'aide d'un outil d'ouverture rack SIM.
Etape 1 : Eteindre et retirer les cartes
Etape 1 : Eteindre et retirer les cartes
Etape 1 : Eteindre et retirer les cartes
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis du châssis

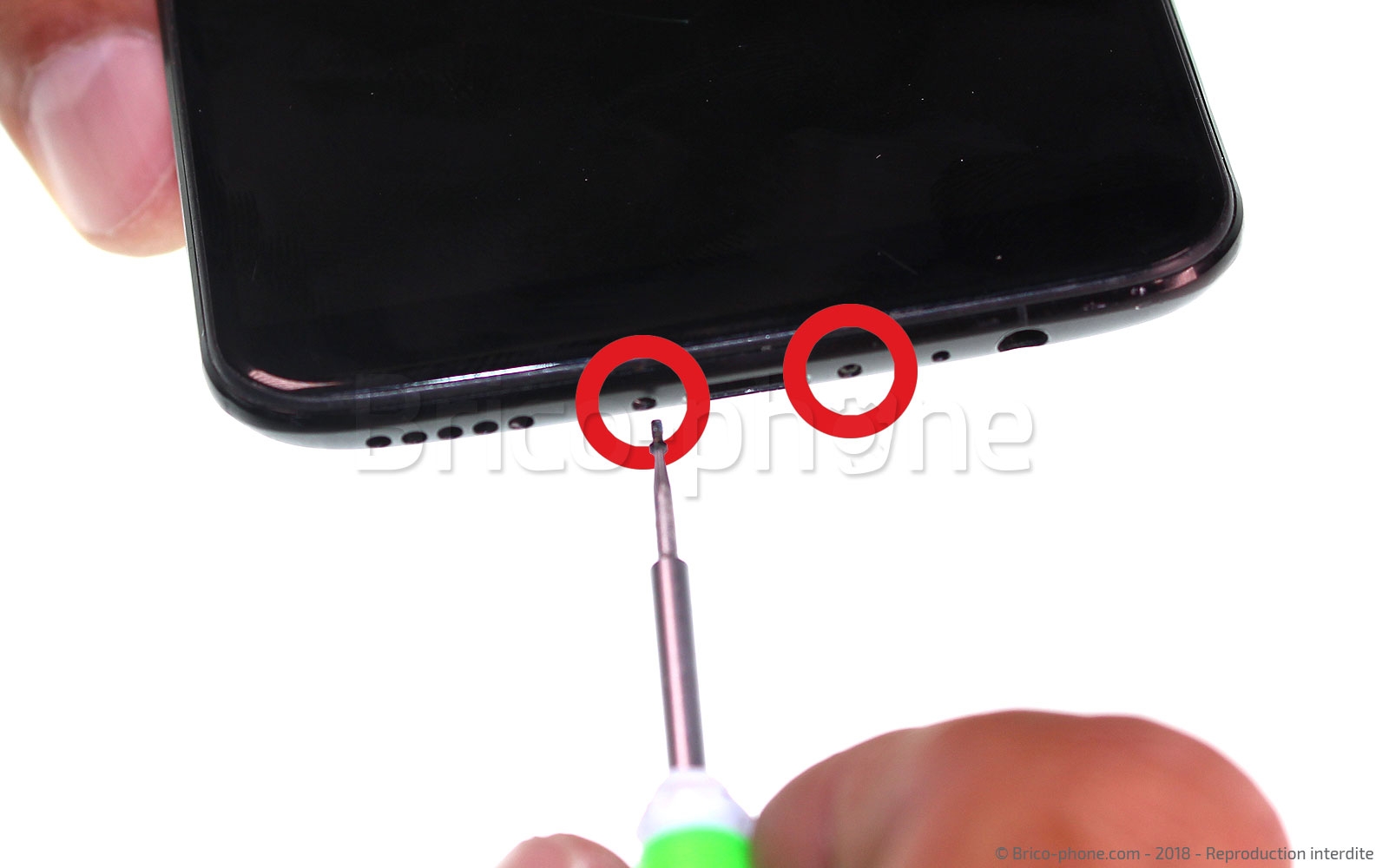

Utilisez le tournevis Torx 2 afin de retirer les deux vis situées de chaque côté du connecteur de charge.
Etape 2 : Retirer les vis du châssis
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Torx 2
12,90 €

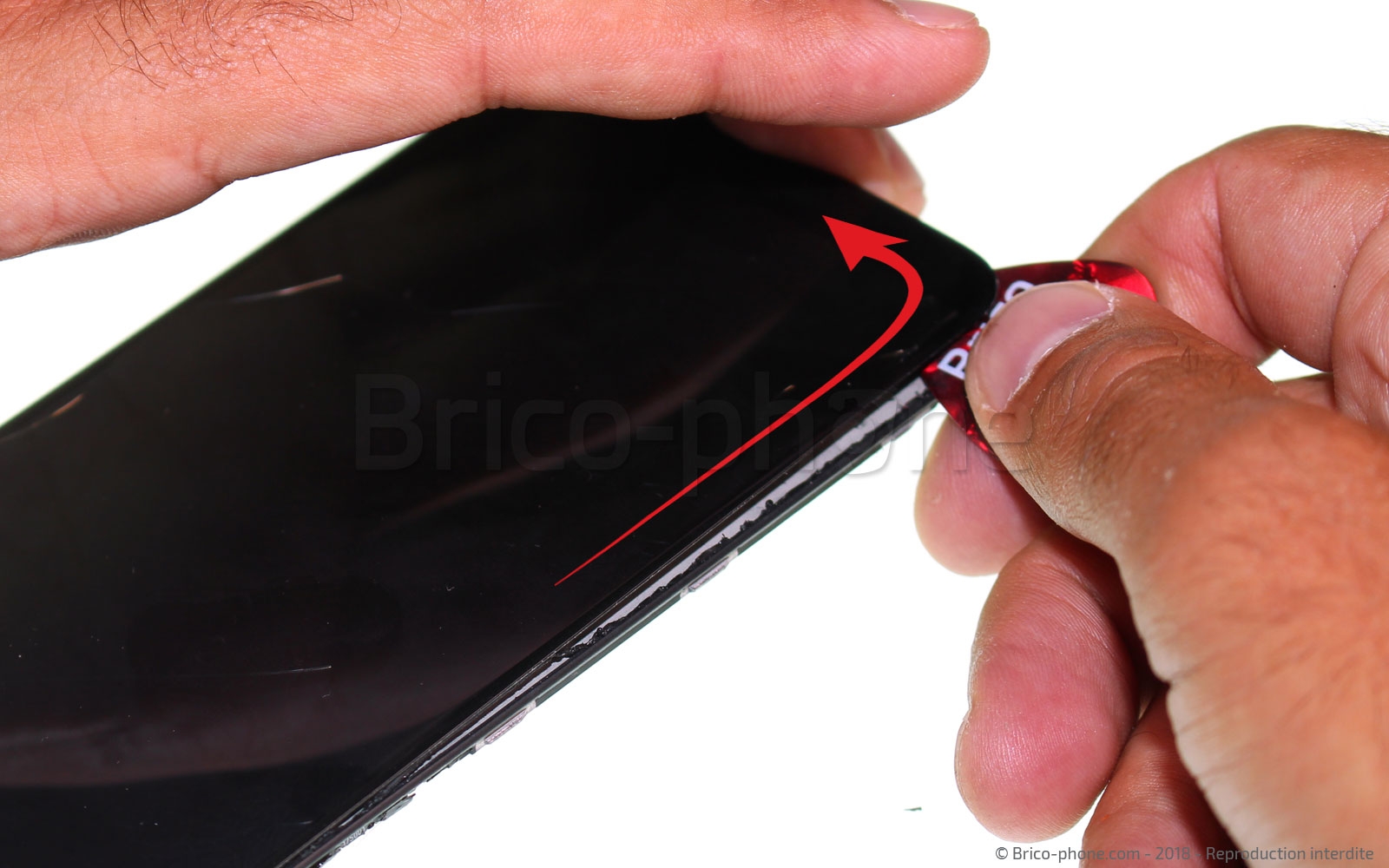

Etape 3 : Déclipser le bloc écran

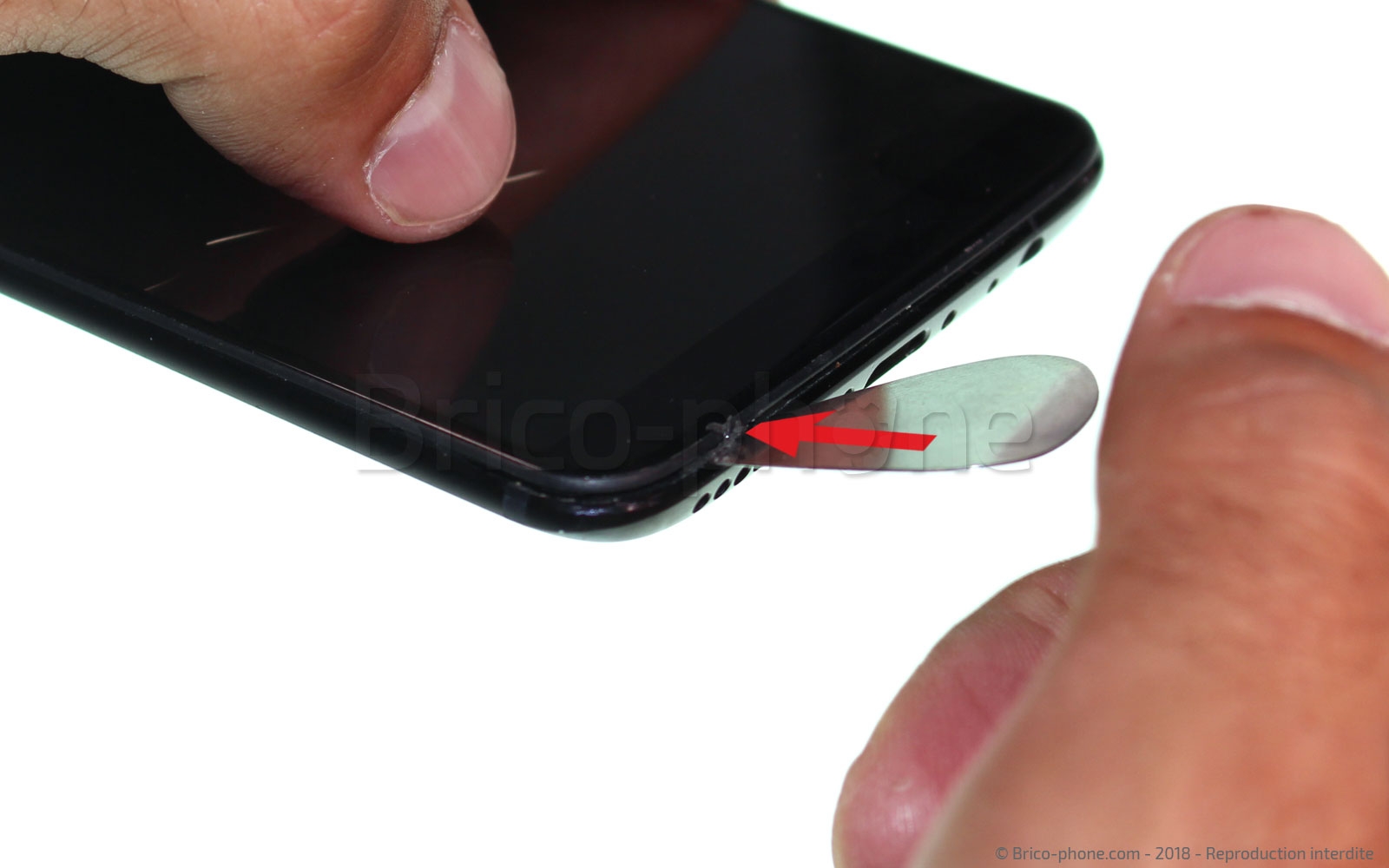

A l'aide du médiator métal, créez un point d'insertion entre l'écran et le châssis.

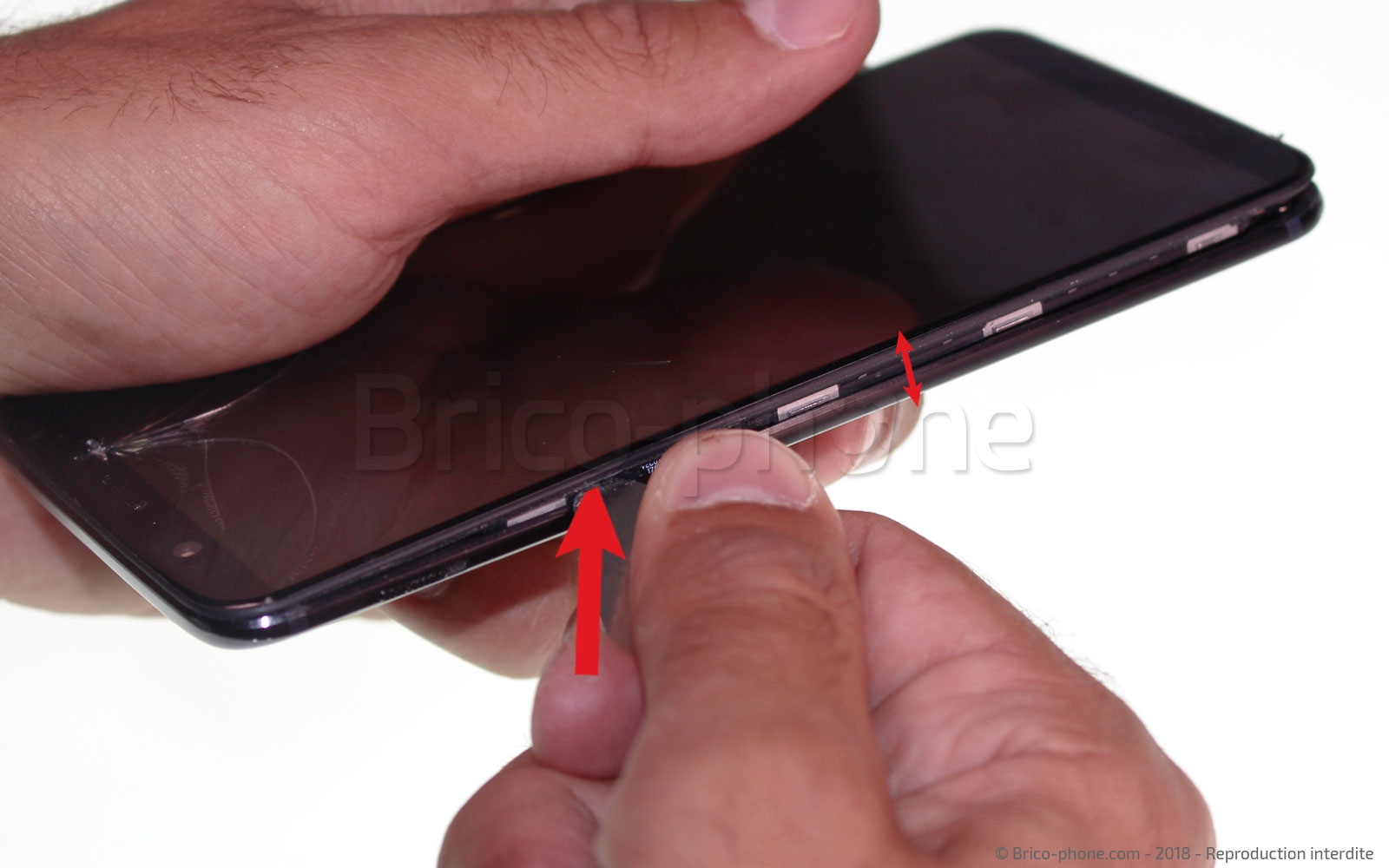

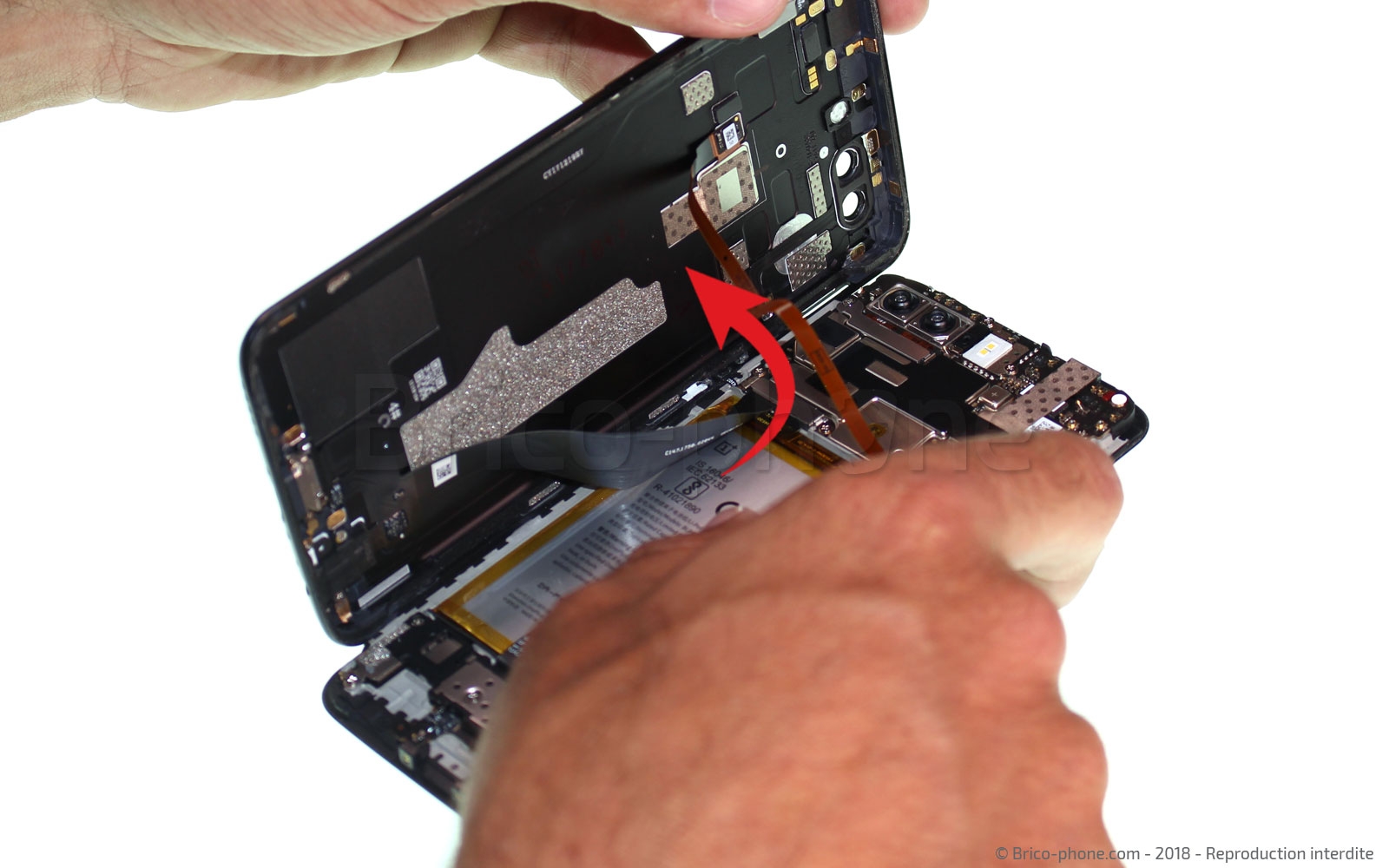

Une fois le médiator bien inséré, effectuez un petit mouvement de levier tout le long des bords afin de déboîter entièrement le bloc écran.

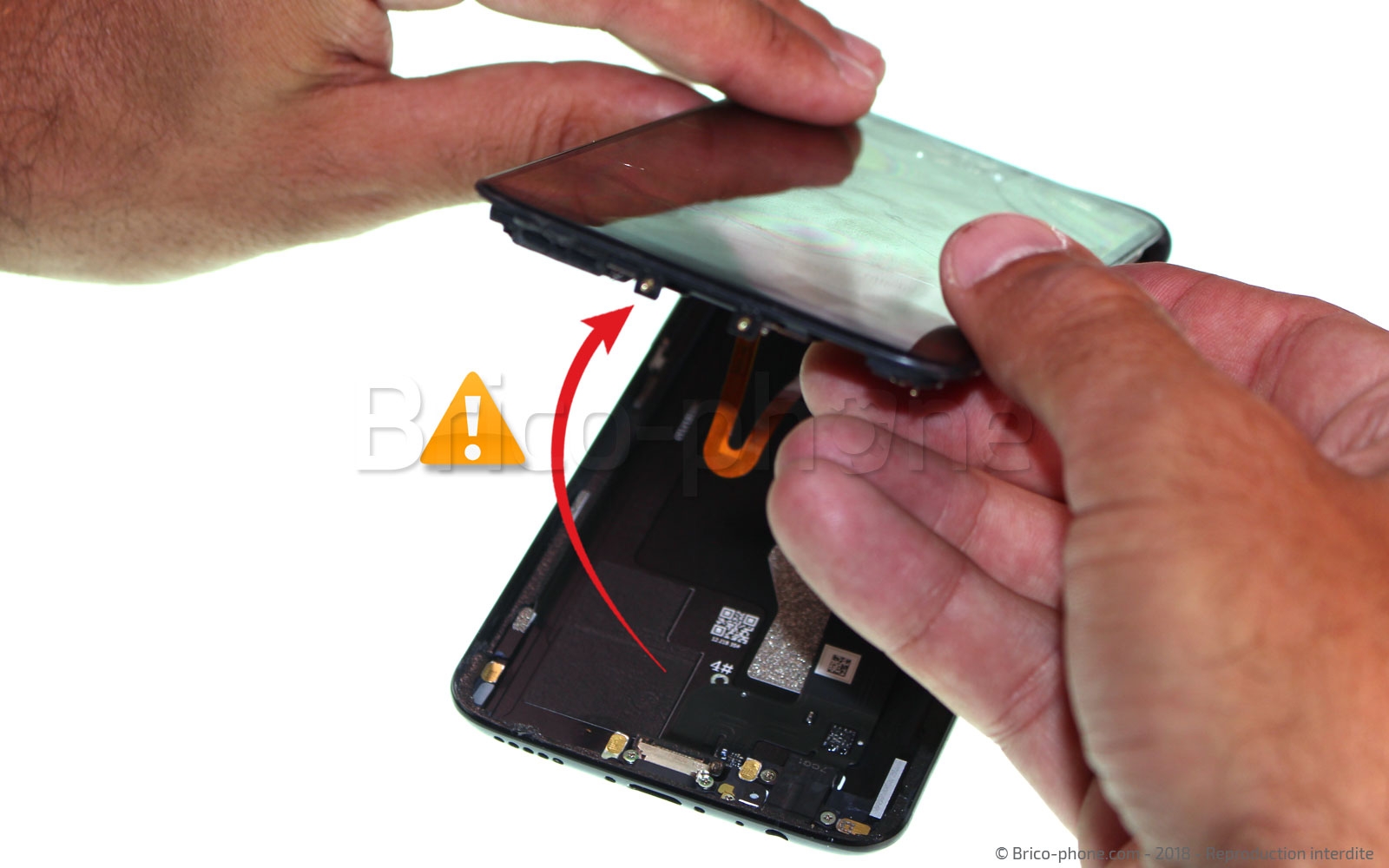

Attention tout de même, ouvrez l'écran sur le côté tel un livre pour ne pas arracher la nappe du lecteur d'empreinte qui n'est pas encore déconnectée.
Etape 3 : Déclipser le bloc écran
Etape 3 : Déclipser le bloc écran
Etape 3 : Déclipser le bloc écran
Etape 3 : Déclipser le bloc écran
Etape 3 : Déclipser le bloc écran
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déconnecter l'écran

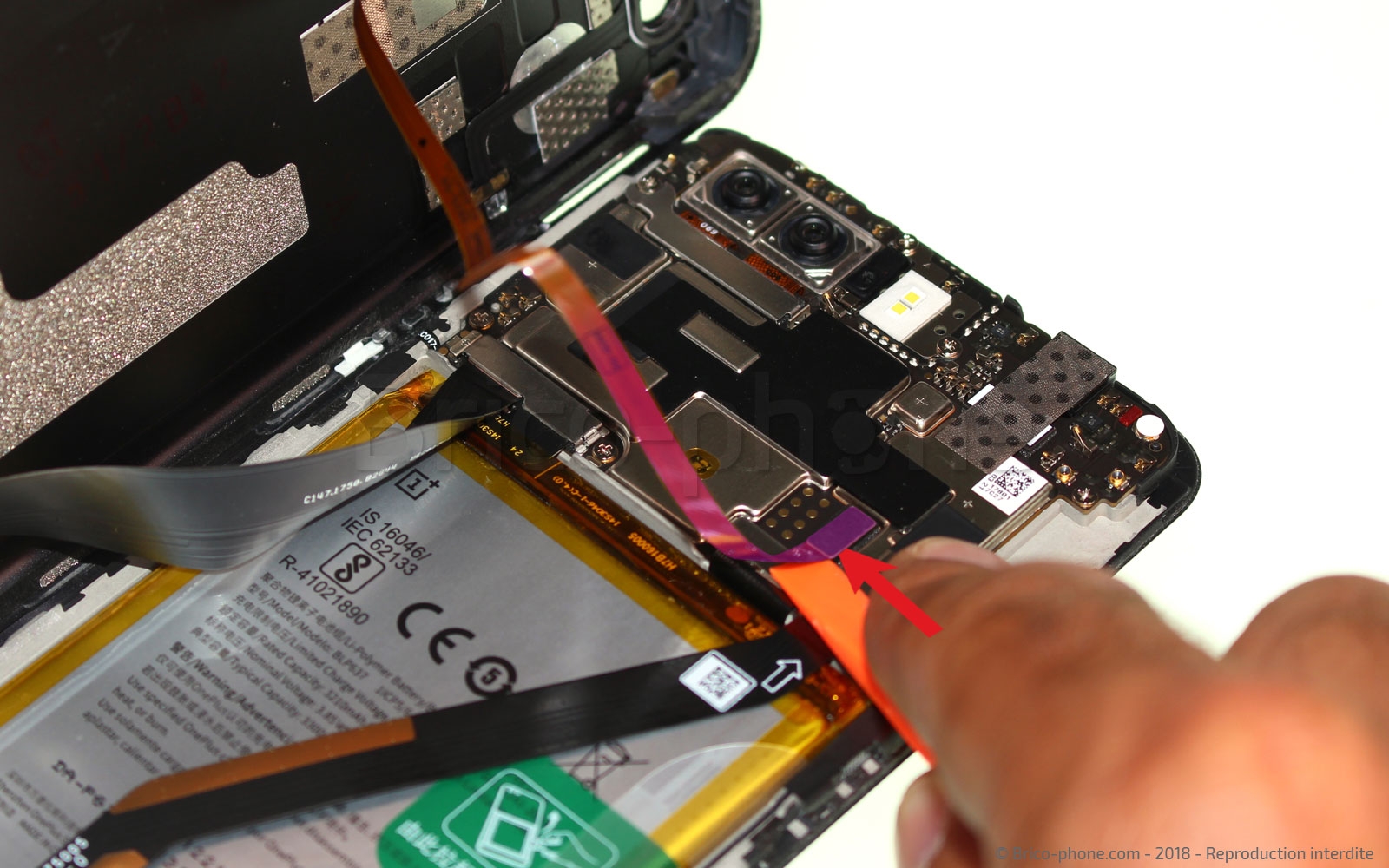

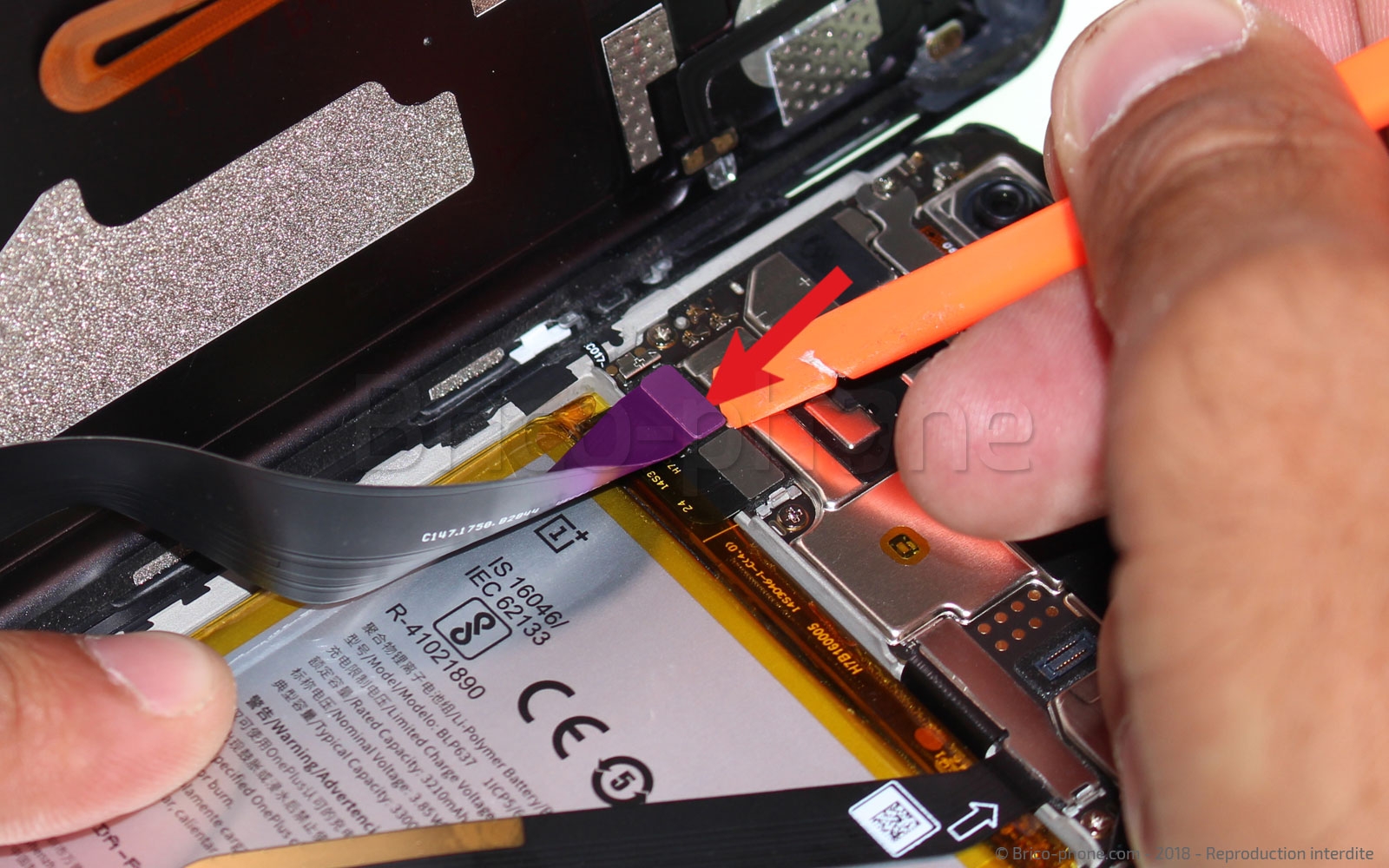

Déconnectez la nappe du lecteur d’empreinte à l'aide du levier nylon.

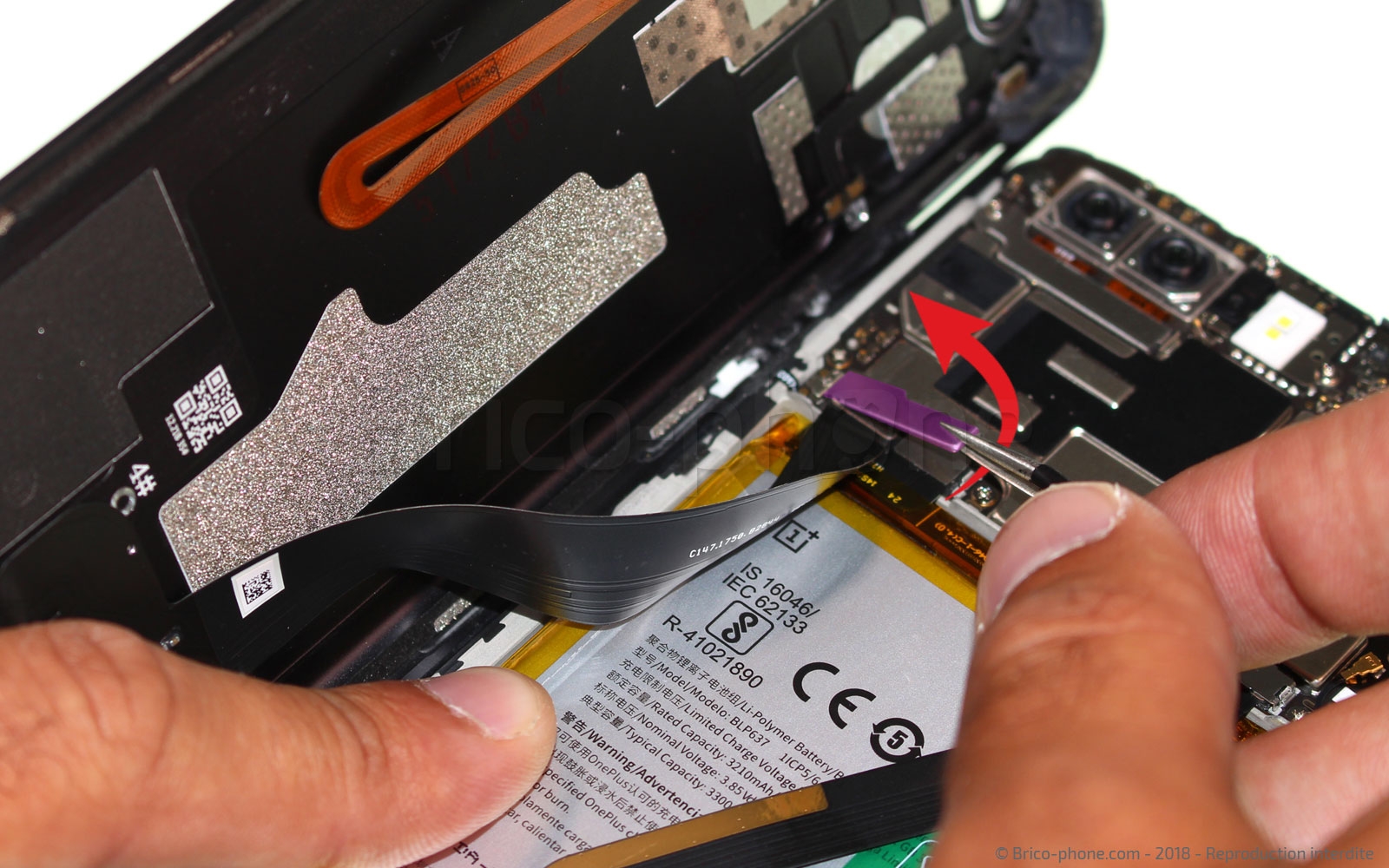

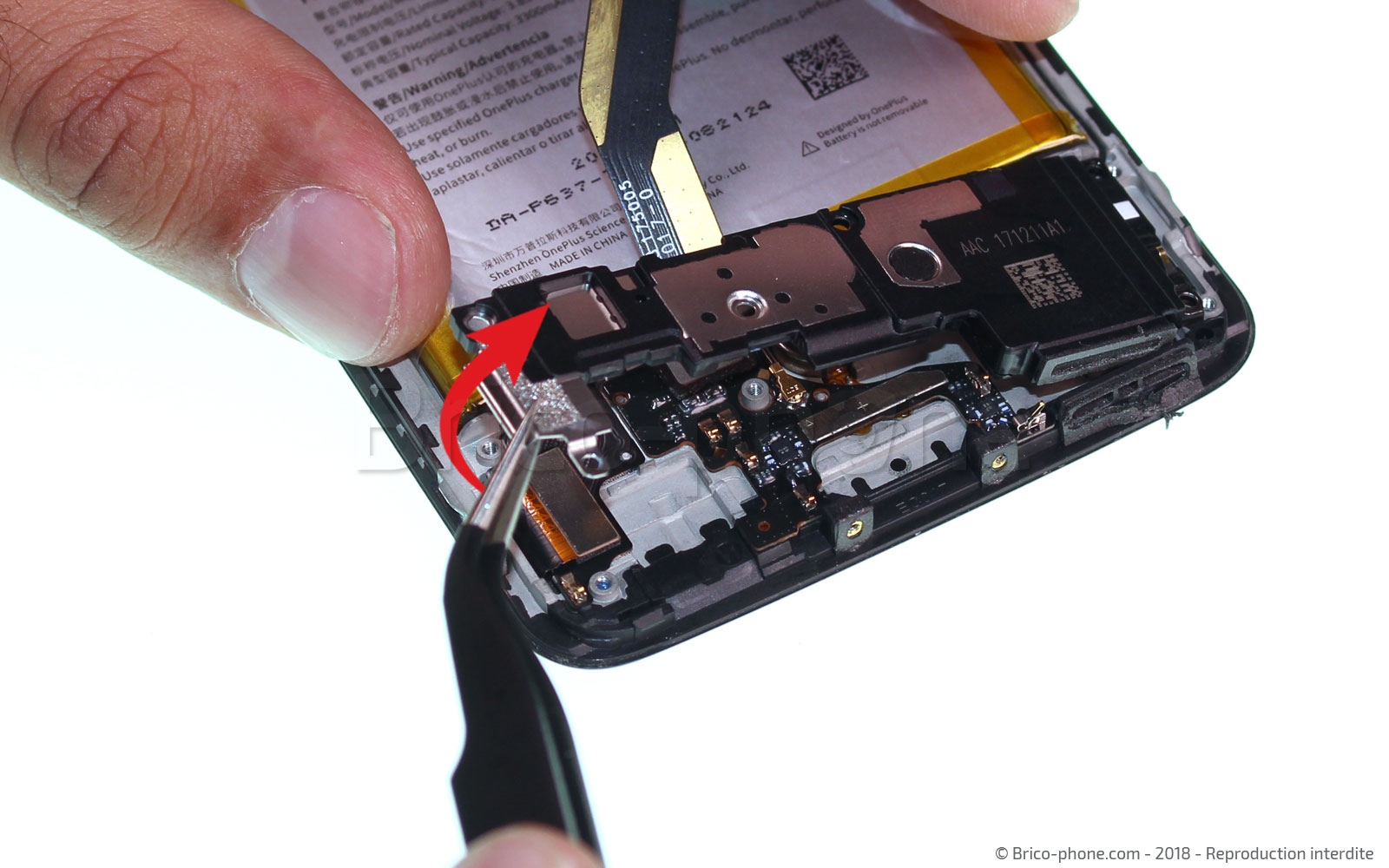

Munissez vous ensuite de la pincette pour extraire la plaquette métallique qui protège les connecteurs des nappes du Dock et de la batterie.

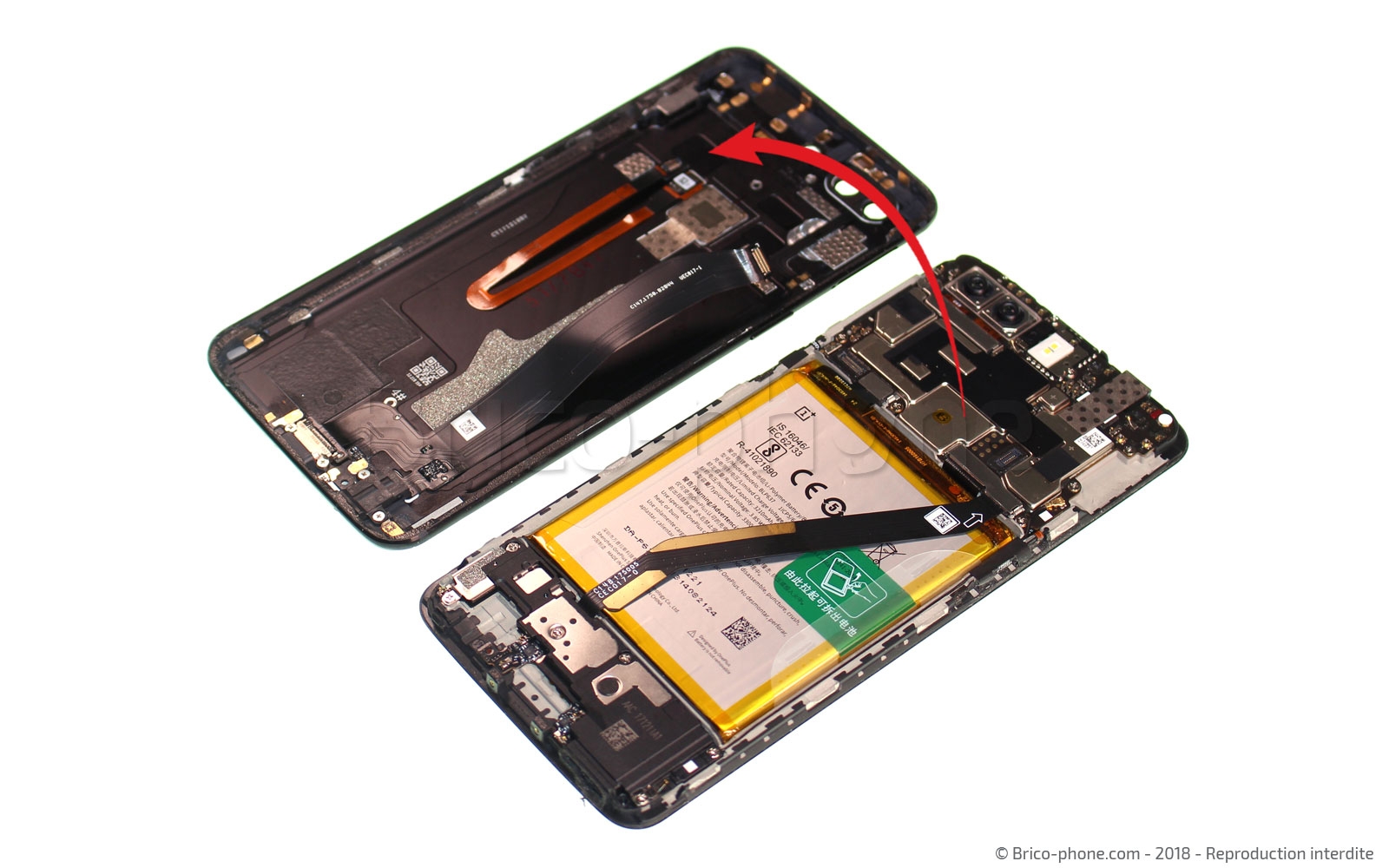

Vous pouvez désormais reprendre le levier et déconnecter la nappe du Dock, présent sur la coque arrière. Celle-ci est à présent totalement libérée.
Etape 4 : Déconnecter l'écran
Etape 4 : Déconnecter l'écran
Etape 4 : Déconnecter l'écran
Etape 4 : Déconnecter l'écran
Etape 4 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer le bloc haut-parleur externe

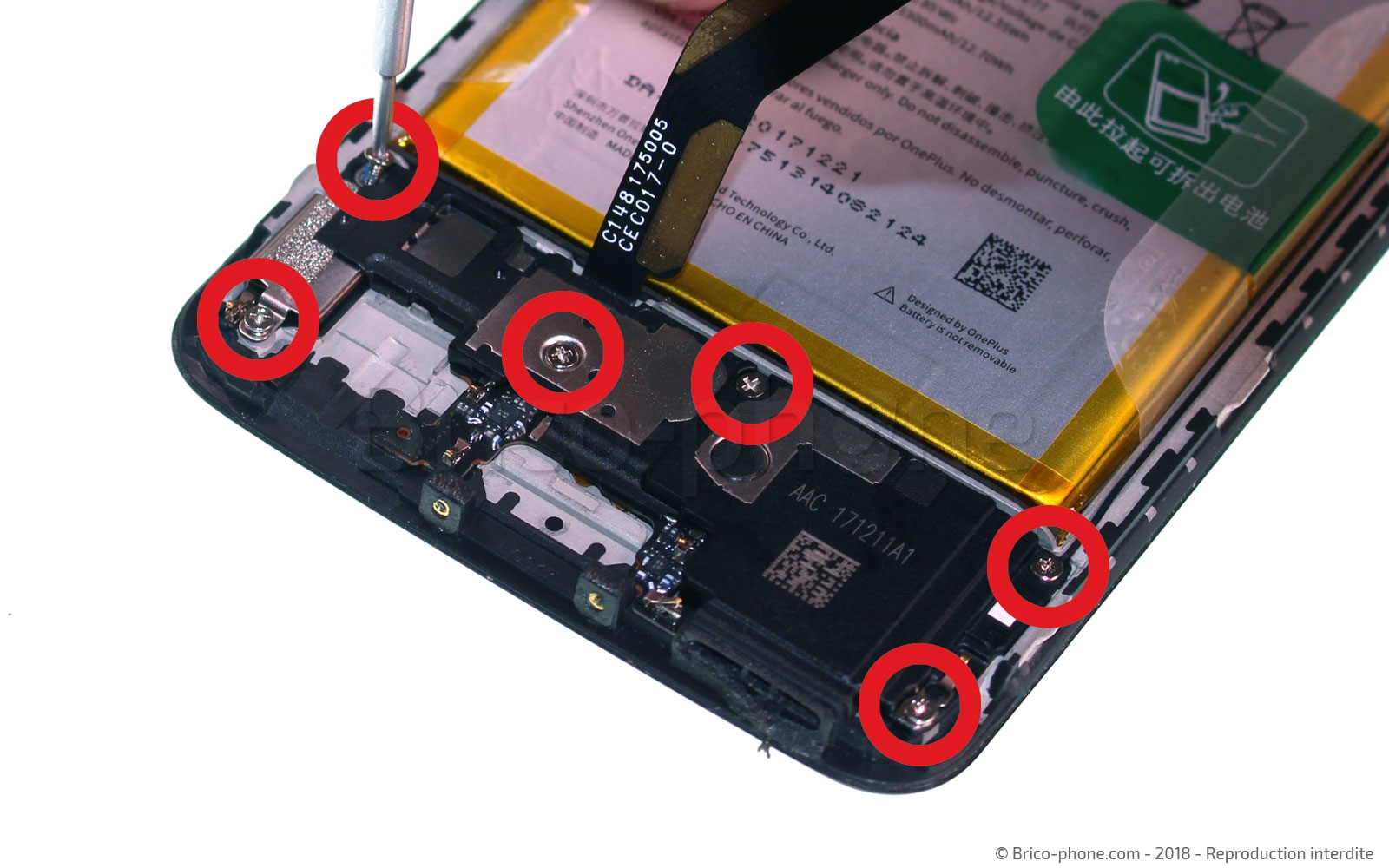

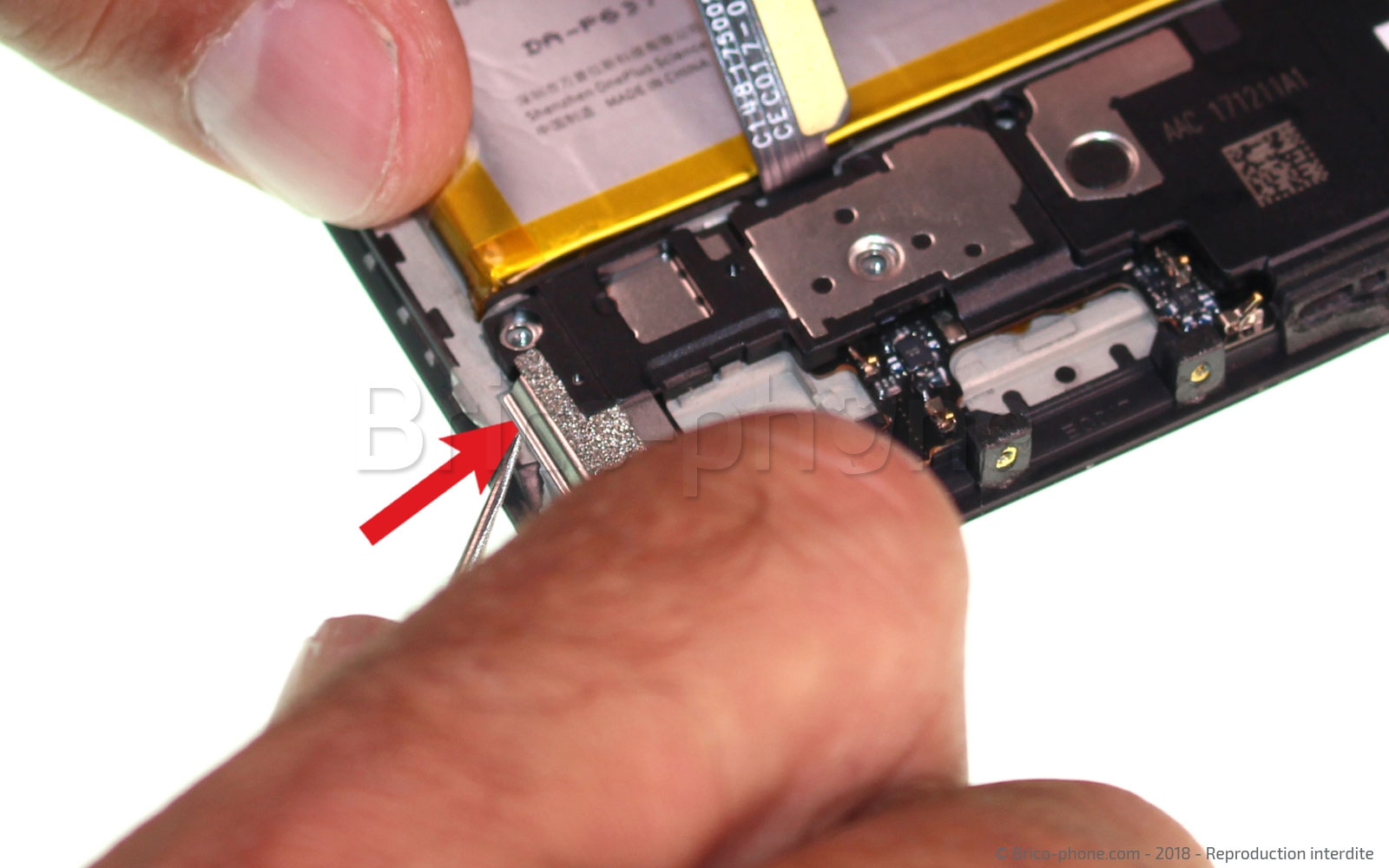

Avec le tournevis cruciforme, dévissez les six vis qui maintiennent le bloc haut-parleur.

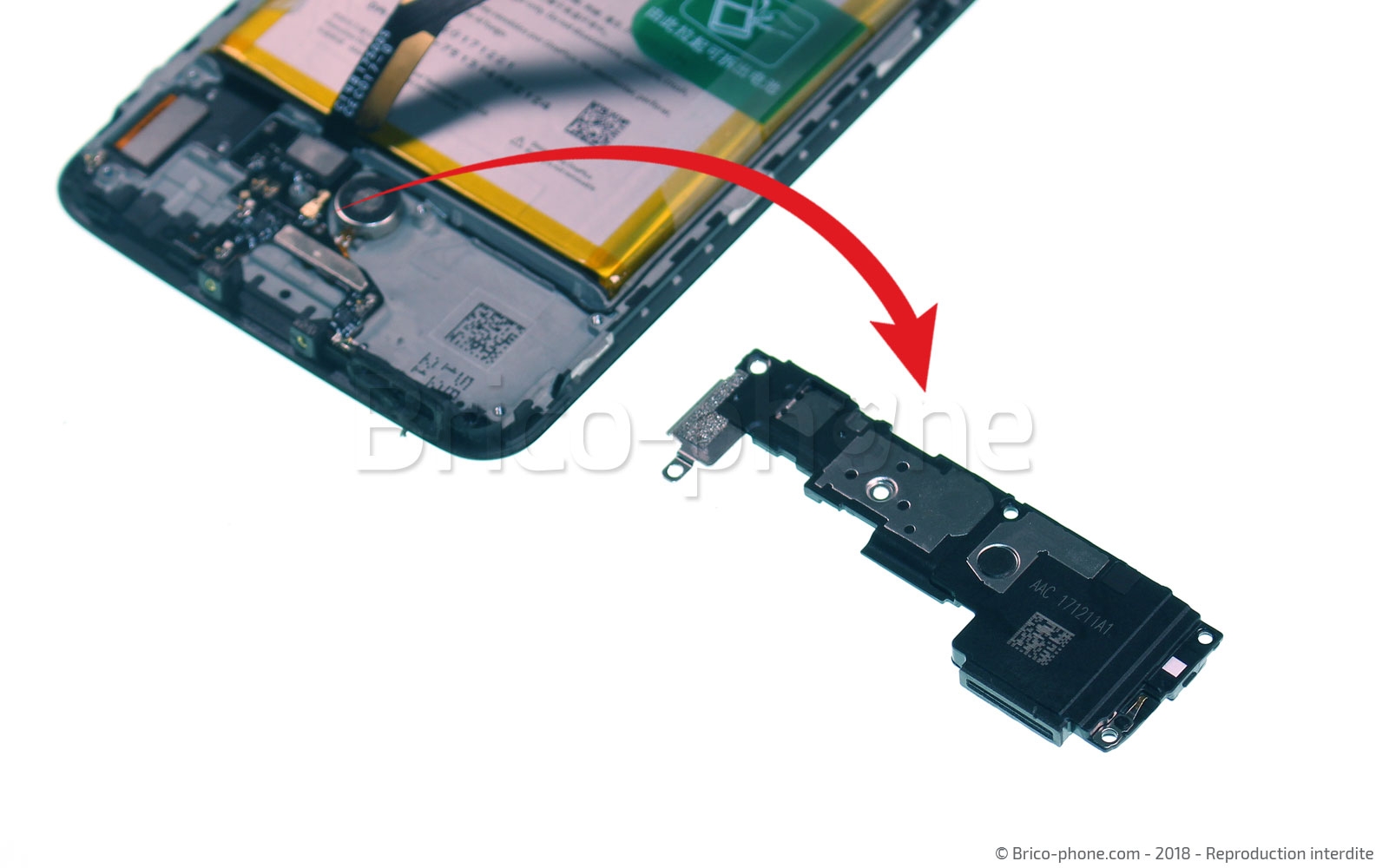

Prenez ensuite la pincette pour soulever délicatement le bloc haut-parleur depuis l'angle gauche.

Celui-ci peut dorénavant être déposé à côté.
Etape 5 : Retirer le bloc haut-parleur externe
Etape 5 : Retirer le bloc haut-parleur externe
Etape 5 : Retirer le bloc haut-parleur externe
Etape 5 : Retirer le bloc haut-parleur externe
Etape 5 : Retirer le bloc haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 6 : Déconnecter l'écran

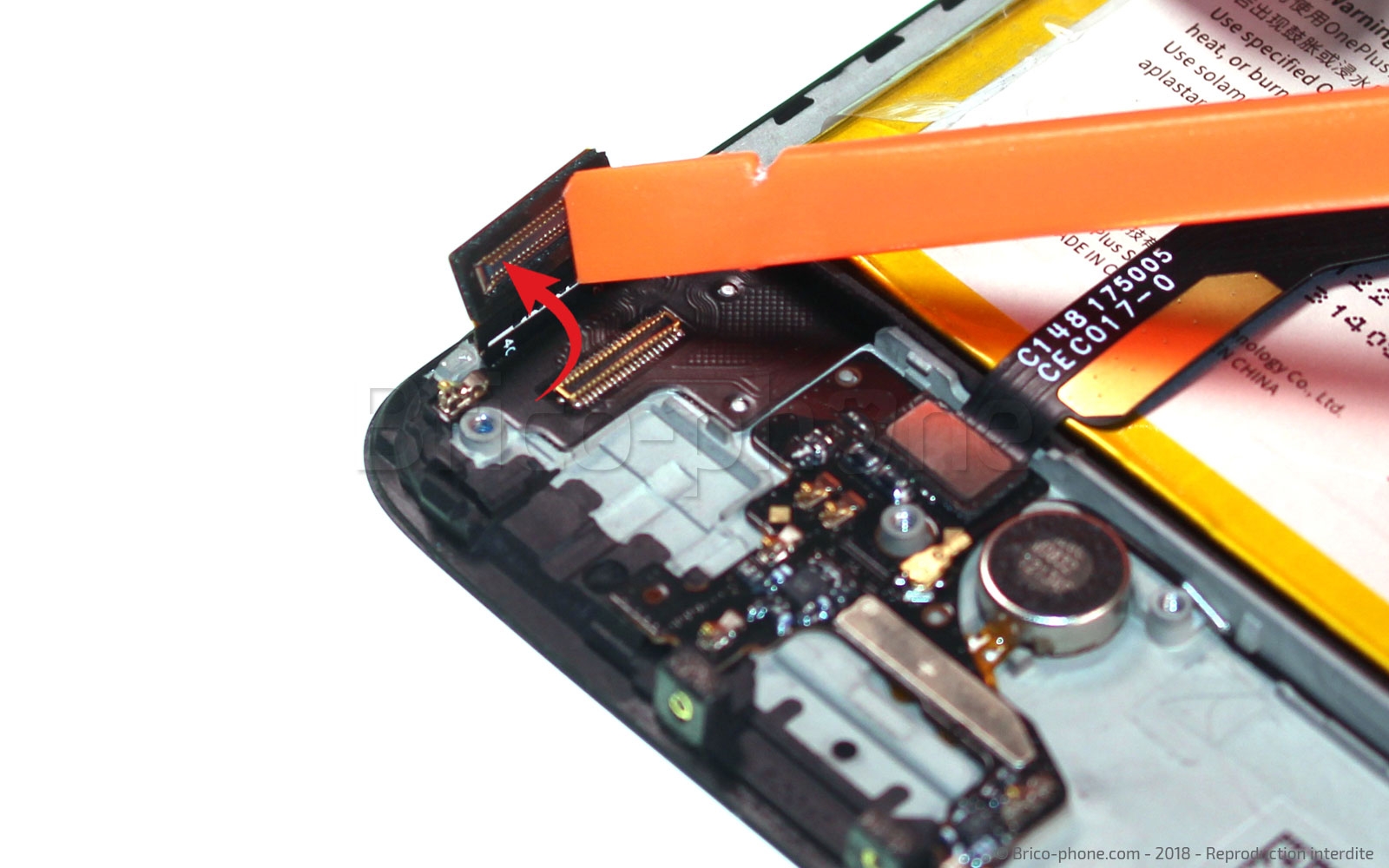

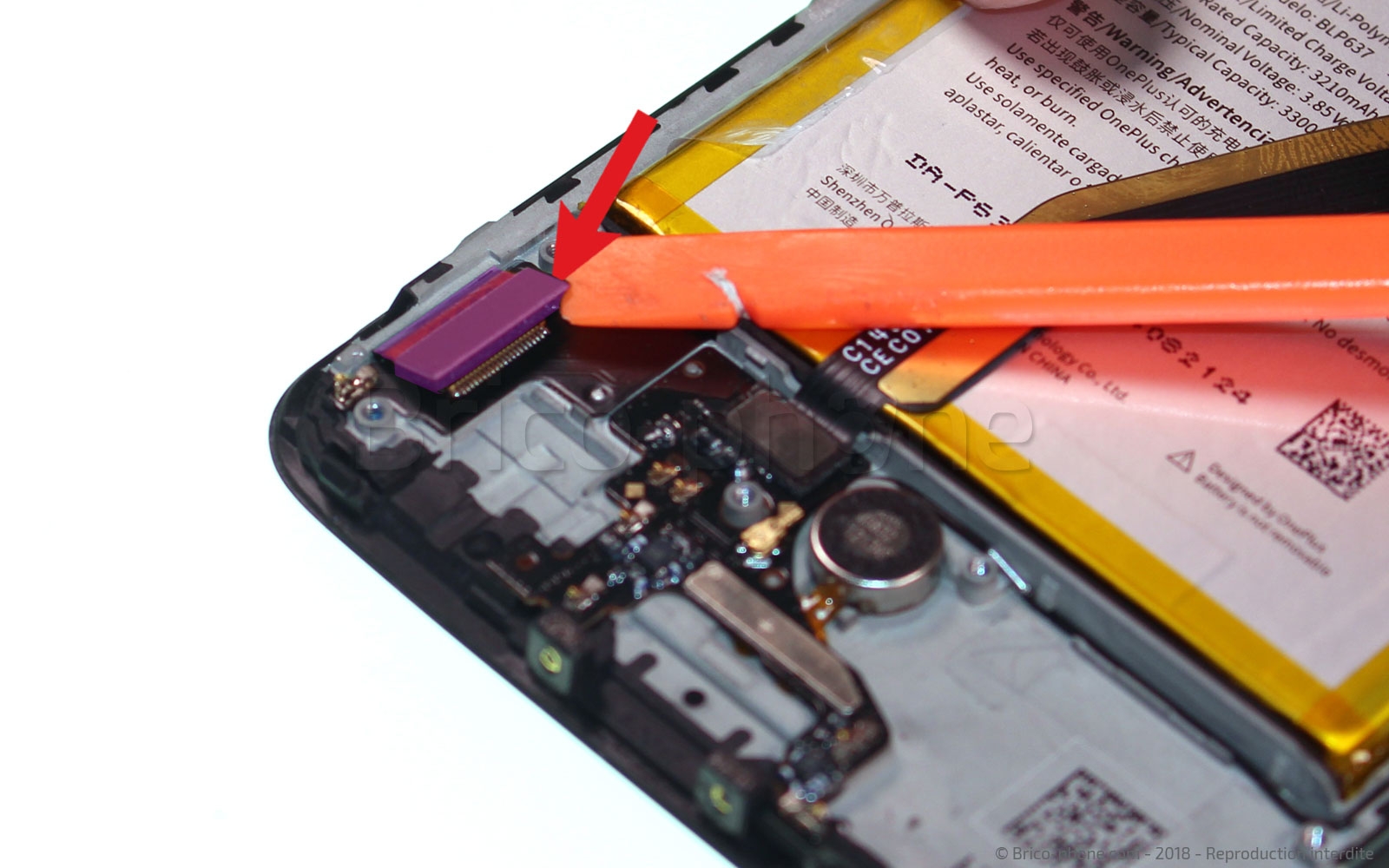

Débranchez la nappe du bloc écran avec le levier nylon puis relevez à la vertical le connecteur de la nappe pour faciliter son passage au travers du châssis.
Etape 6 : Déconnecter l'écran
Etape 6 : Déconnecter l'écran
Etape 6 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Faire fondre la colle de l'écran

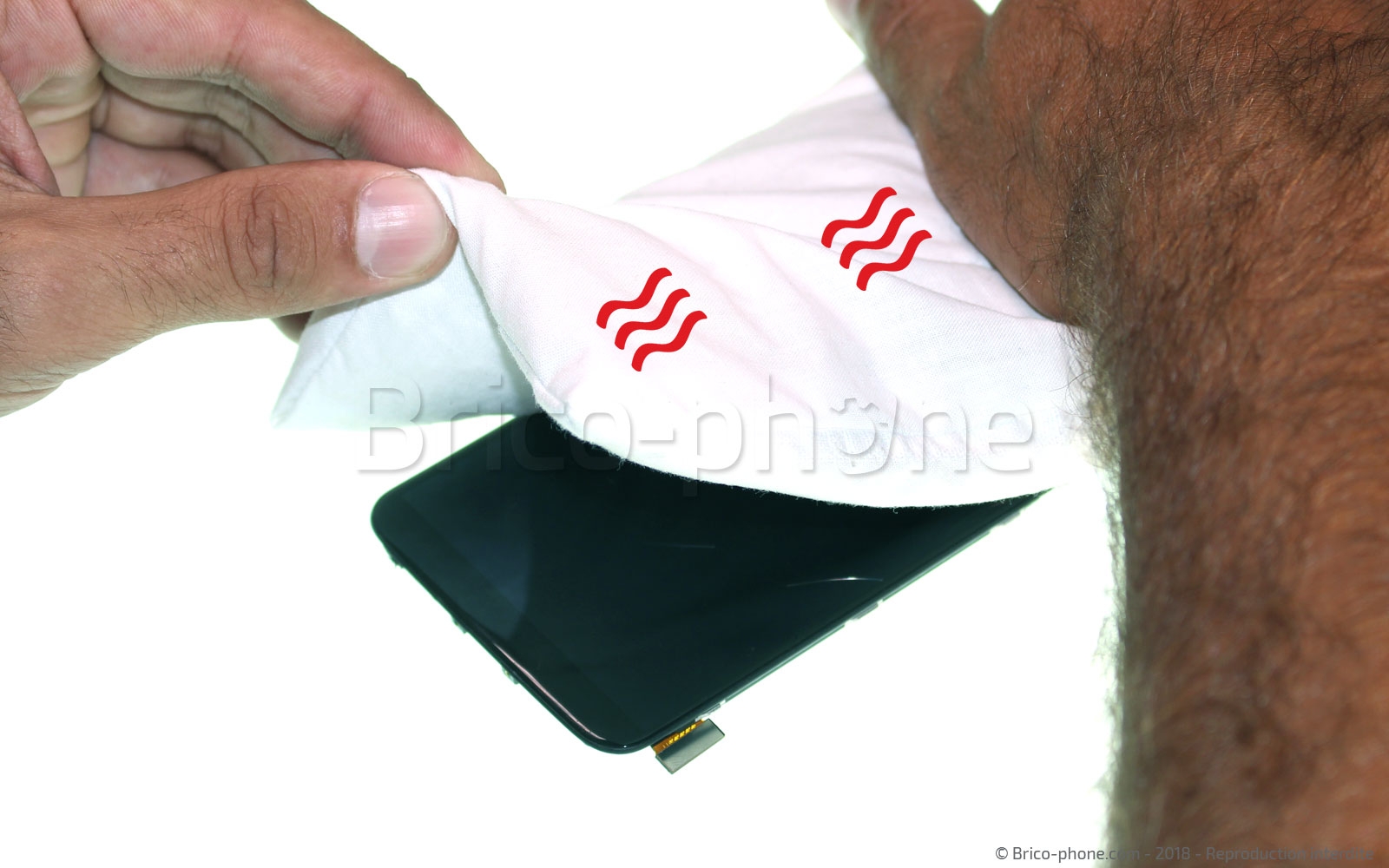

Si vous avez acheté un petit coussin chauffant, placez celui-ci entre 30 secondes et une minute au micro-ondes. Déposez le ensuite sur l'écran en faisant attention à ne pas vous brûler. Laissez-le environ 45 secondes.

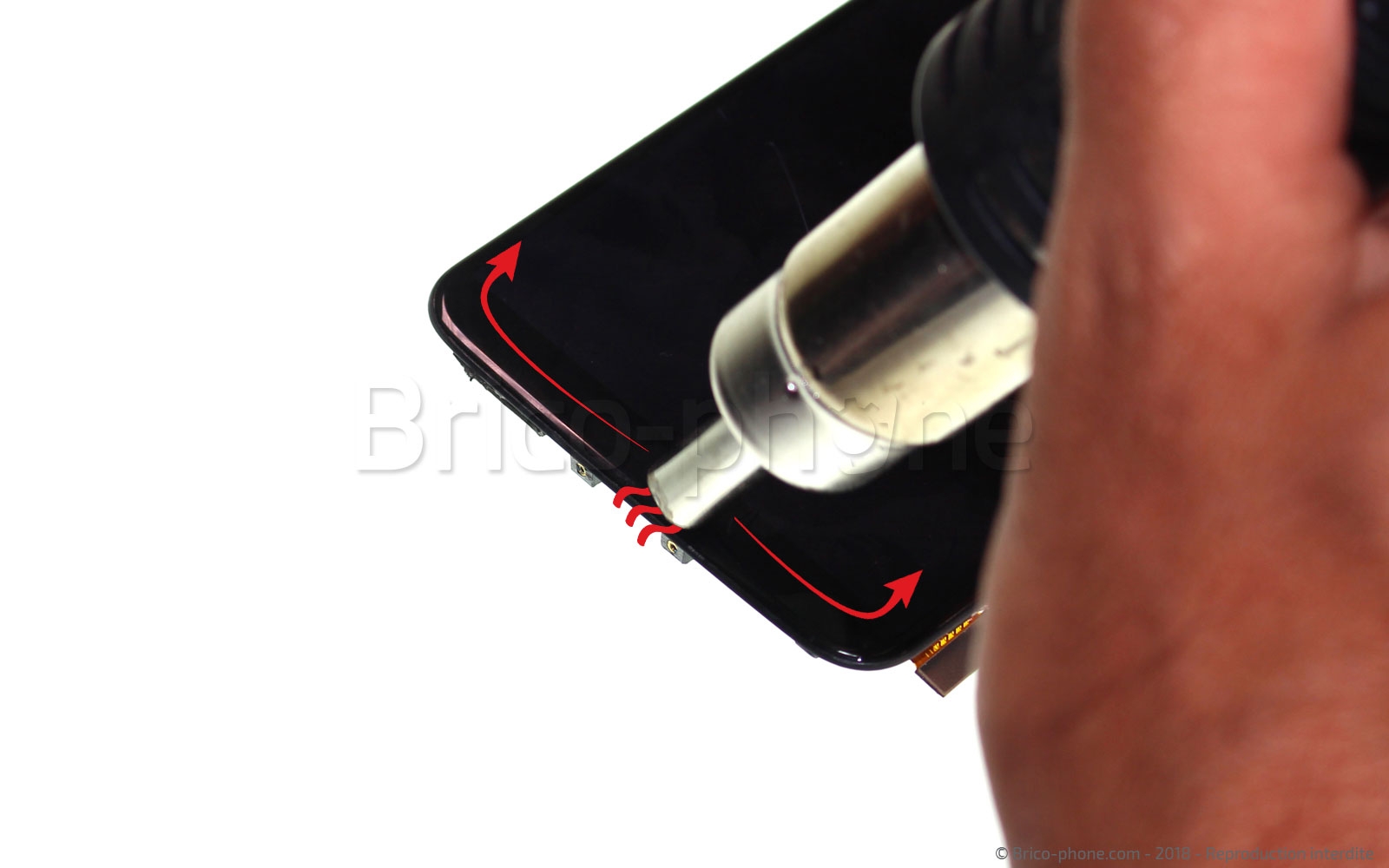

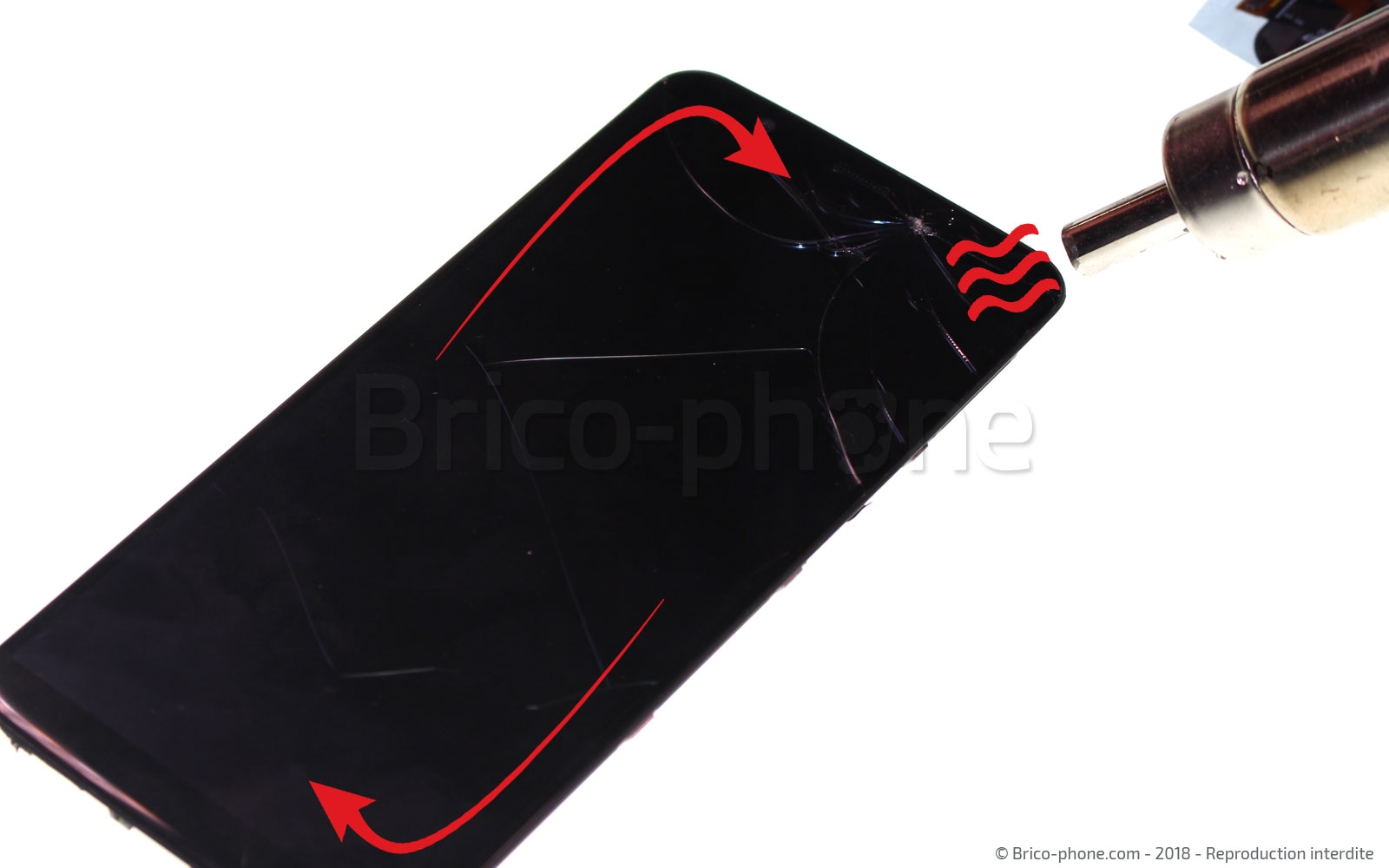

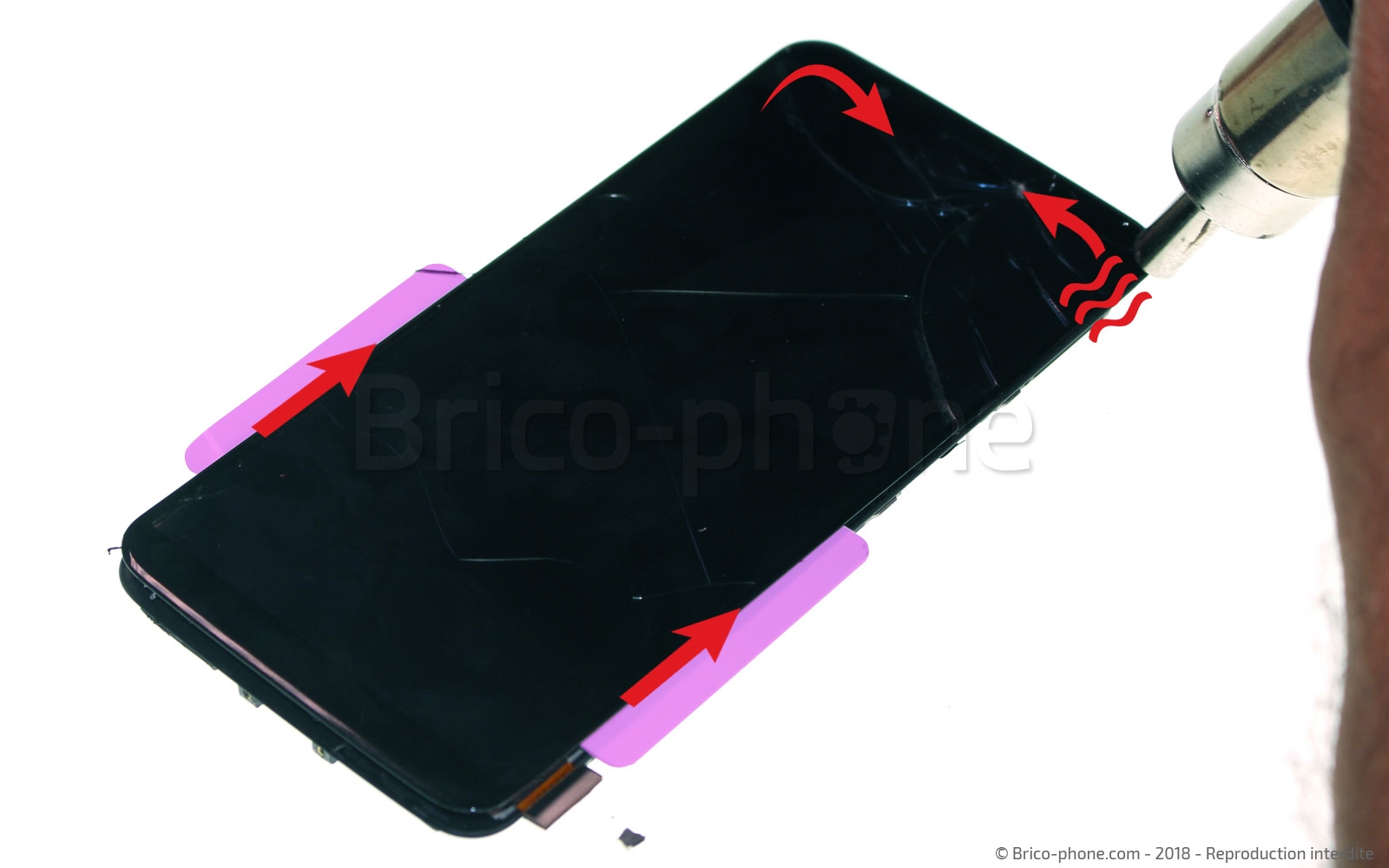

Si vous disposez d'un décapeur thermique, vous pouvez utiliser ce dernier à une température d'environ 80° et déplacez sa chaleur essentiellement sur les rebords de l'écran.

Vous pouvez également utiliser un sèche-cheveux si celui-ci est assez chaud.
Etape 7 : Faire fondre la colle de l'écran
Etape 7 : Faire fondre la colle de l'écran
Etape 7 : Faire fondre la colle de l'écran
Etape 7 : Faire fondre la colle de l'écran
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

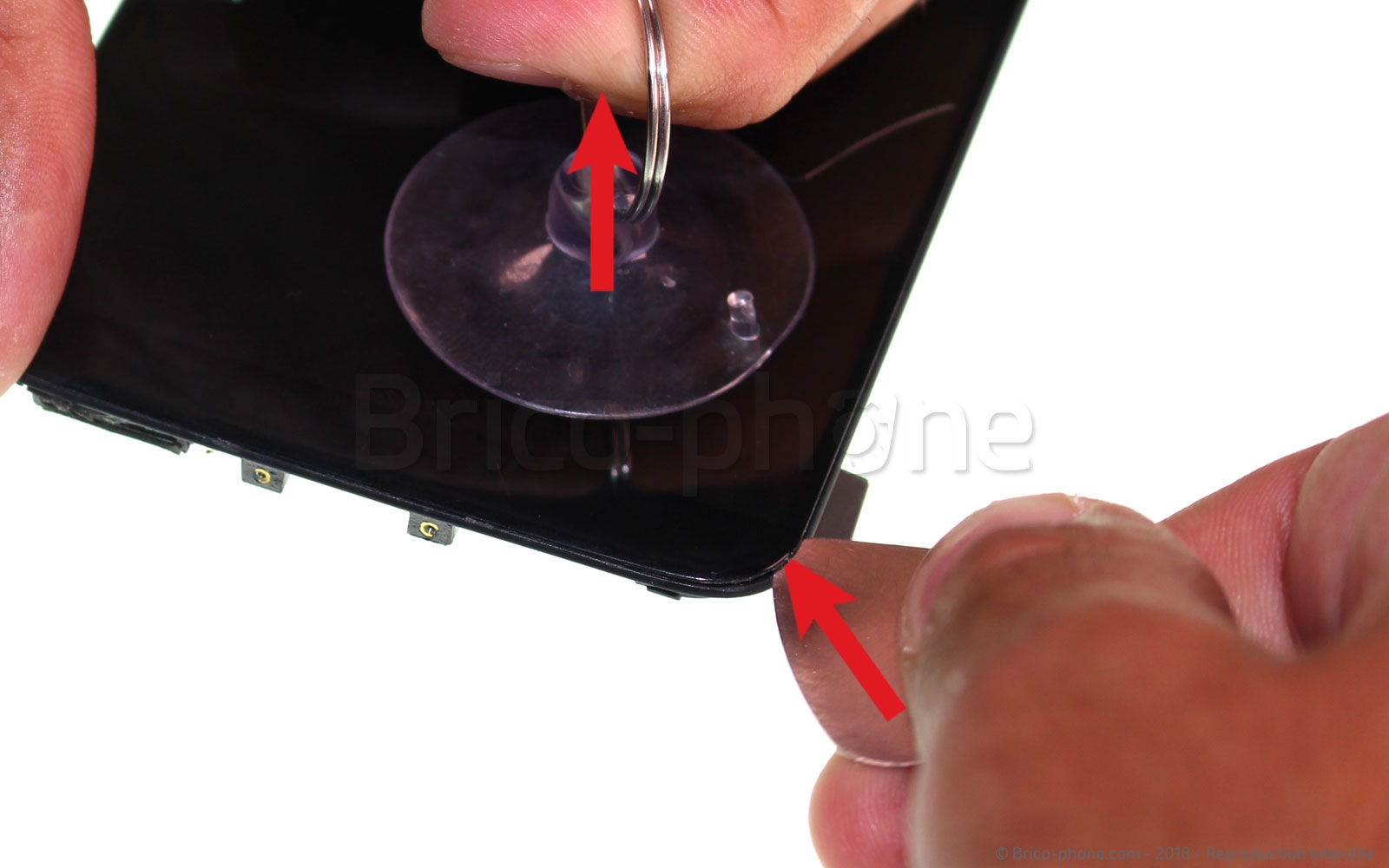

Etape 8 : Créer un interstice entre l'écran et le châssis

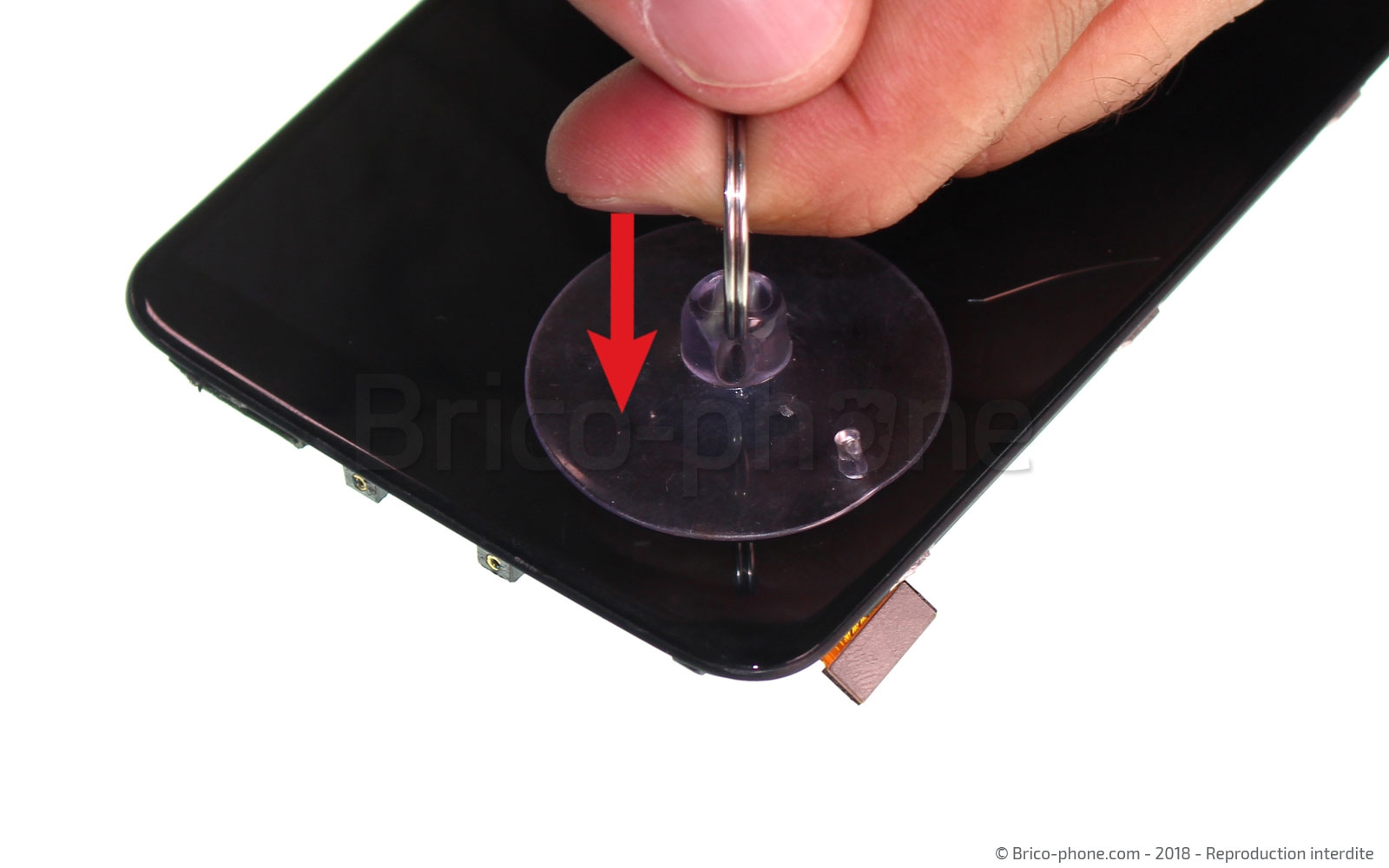

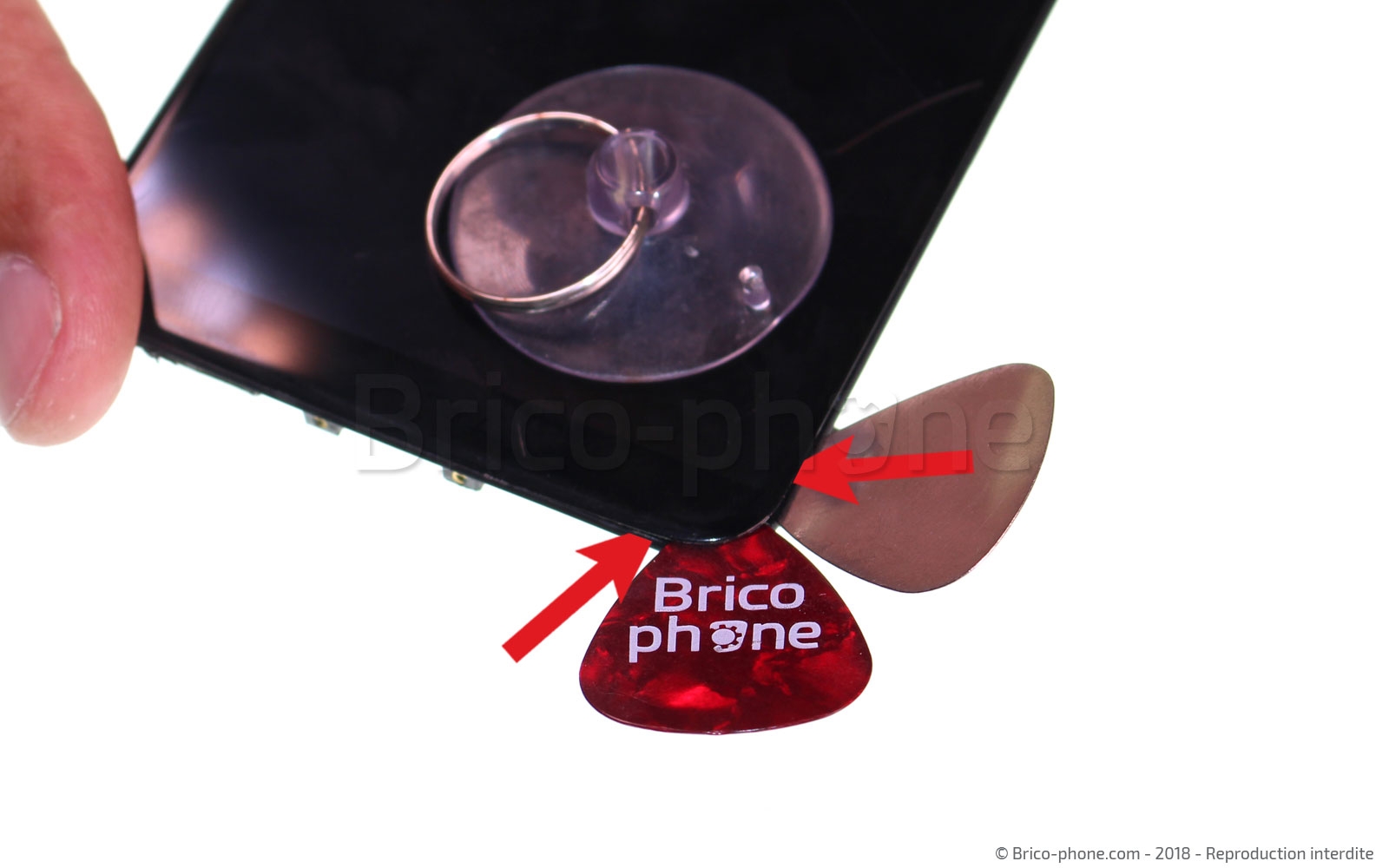

Placez la ventouse dans un des angles inférieurs de l'écran. Mettez au préalable du papier adhésif sur le verre si celui-ci est trop brisée, ce qui peut empêcher la ventouse de bien tenir.

Tirez ensuite sur la ventouse tout en essayant d'insérer le médiator métal sous l'écran. Insérez ensuite le médiator plastique et agrandissez l'interstice tout le long de l'écran.
Etape 8 : Créer un interstice entre l'écran et le châssis
Etape 8 : Créer un interstice entre l'écran et le châssis
Etape 8 : Créer un interstice entre l'écran et le châssis
Etape 8 : Créer un interstice entre l'écran et le châssis
Etape 8 : Créer un interstice entre l'écran et le châssis
Outils du kit utilisés
Outils du kit utilisés

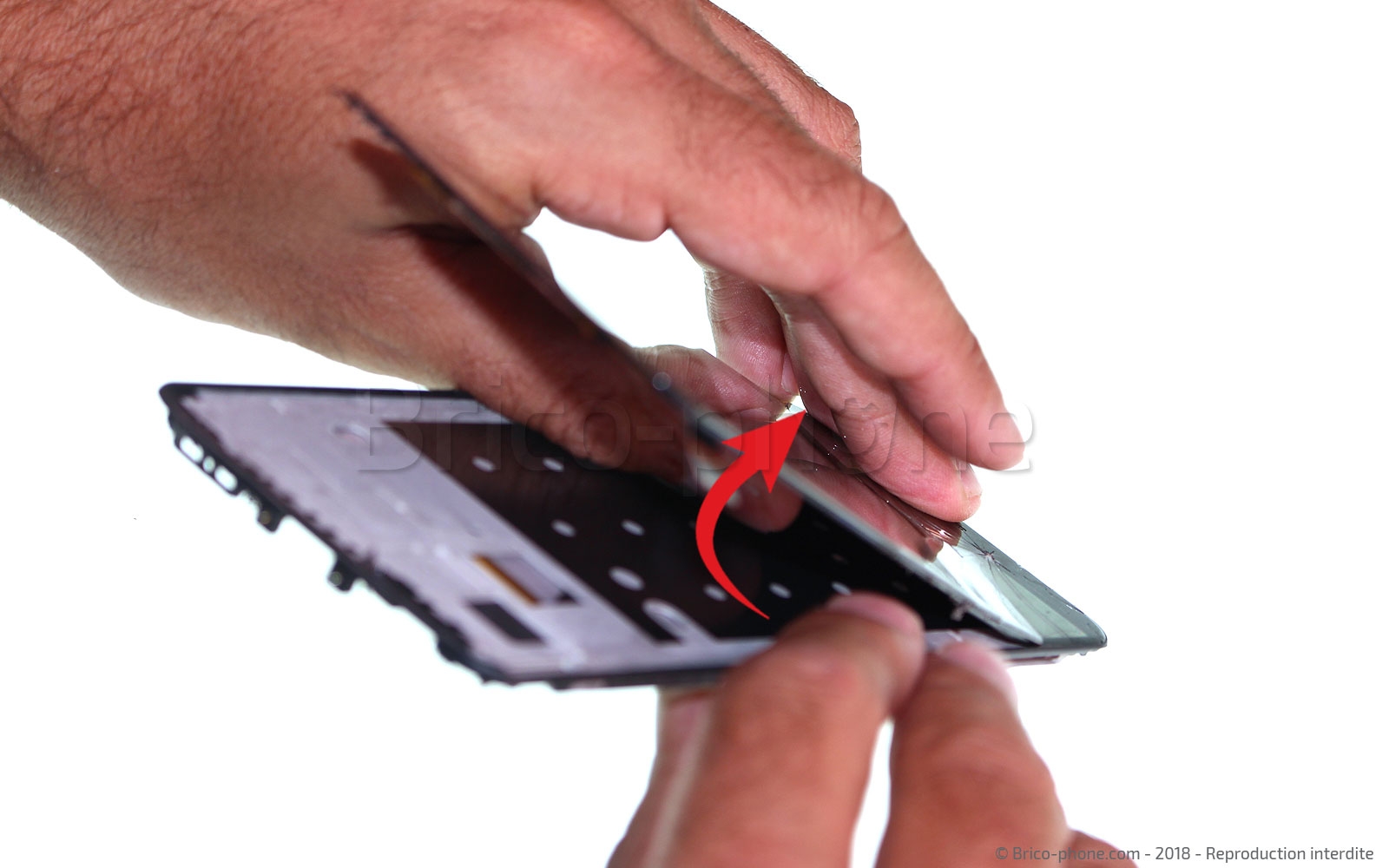

Etape 9 : Décoller l'écran

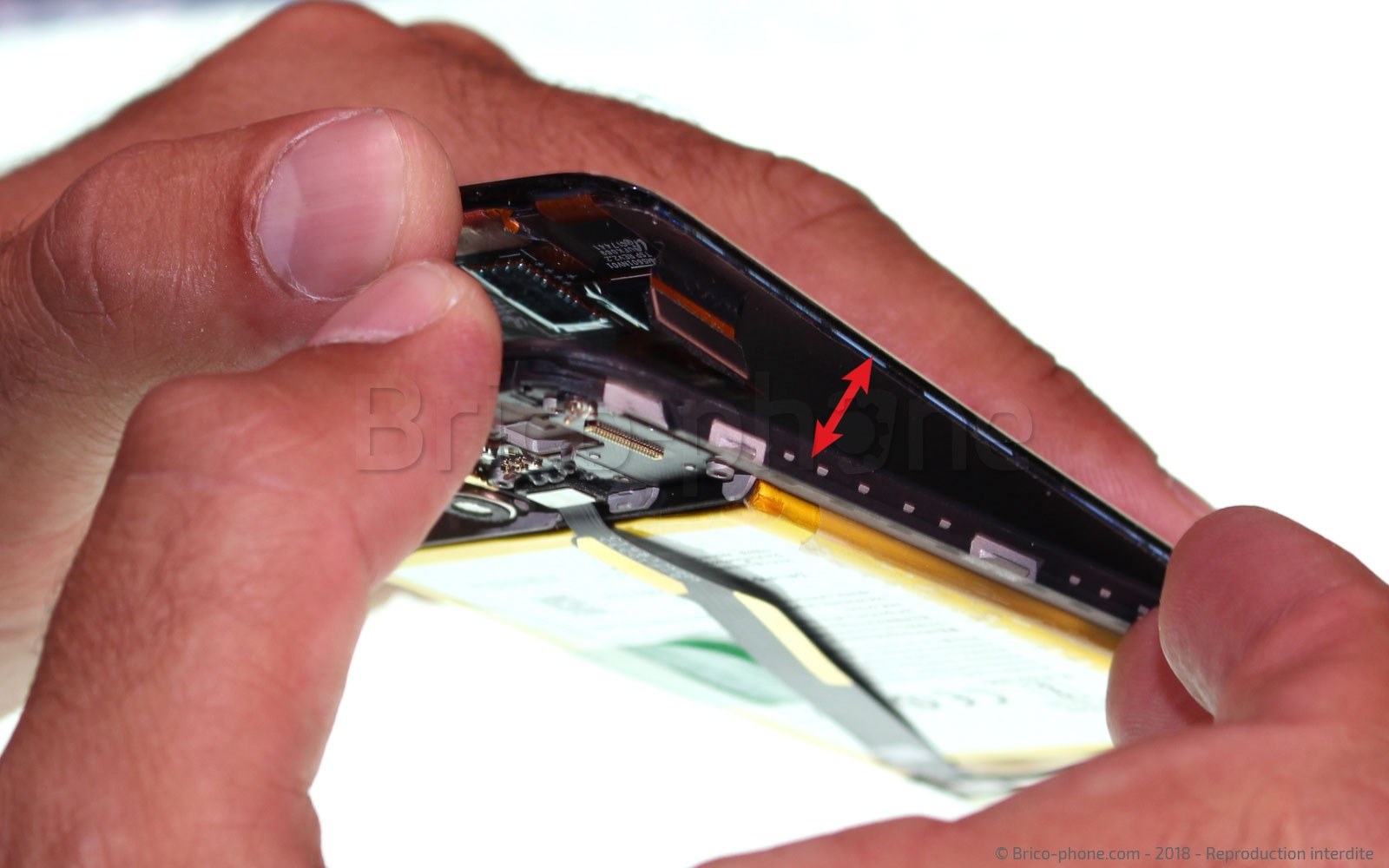

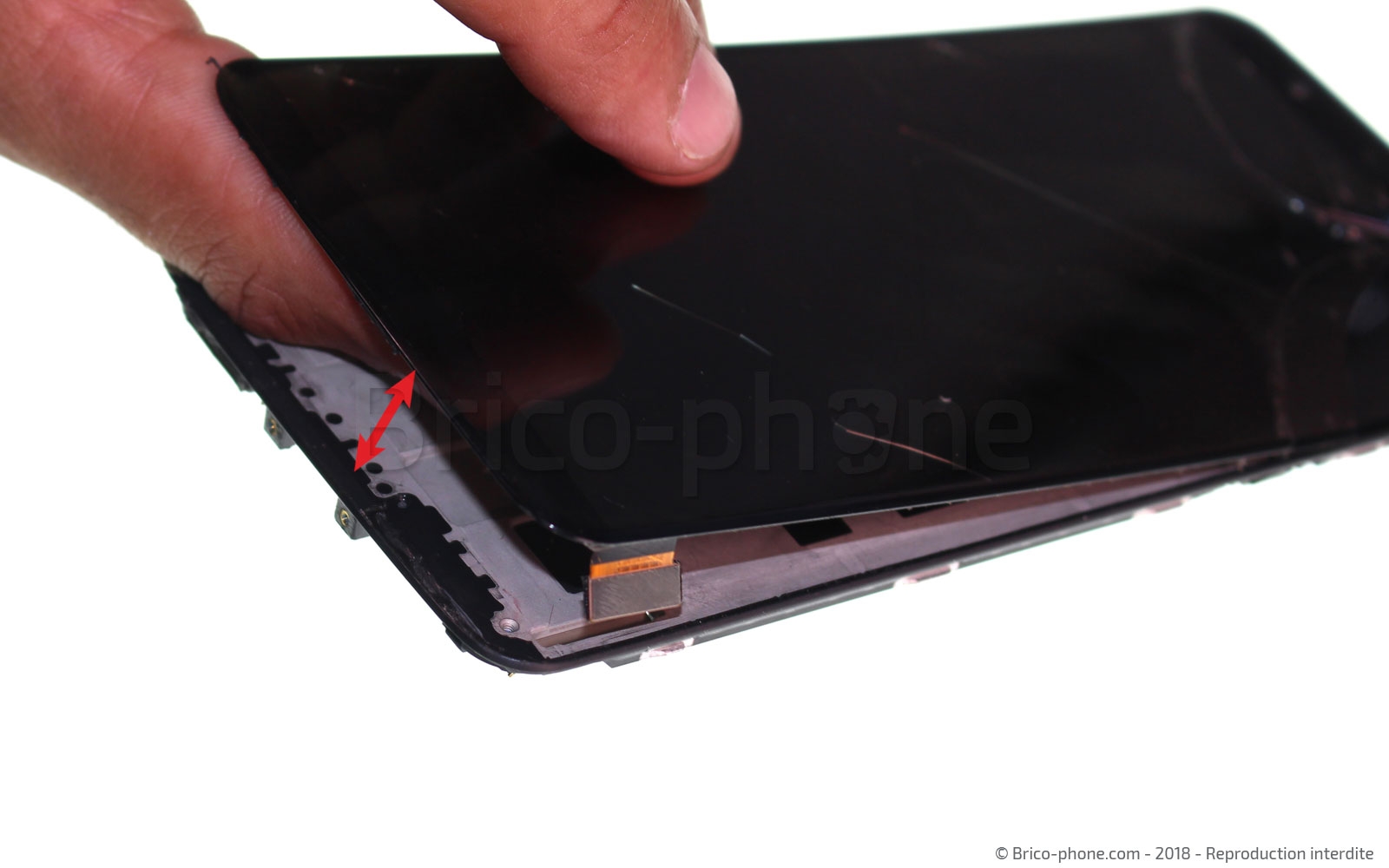

Maintenant que vous avez créé un interstice entre l'écran et le châssis, tirez délicatement sur l'écran afin de le décoller.

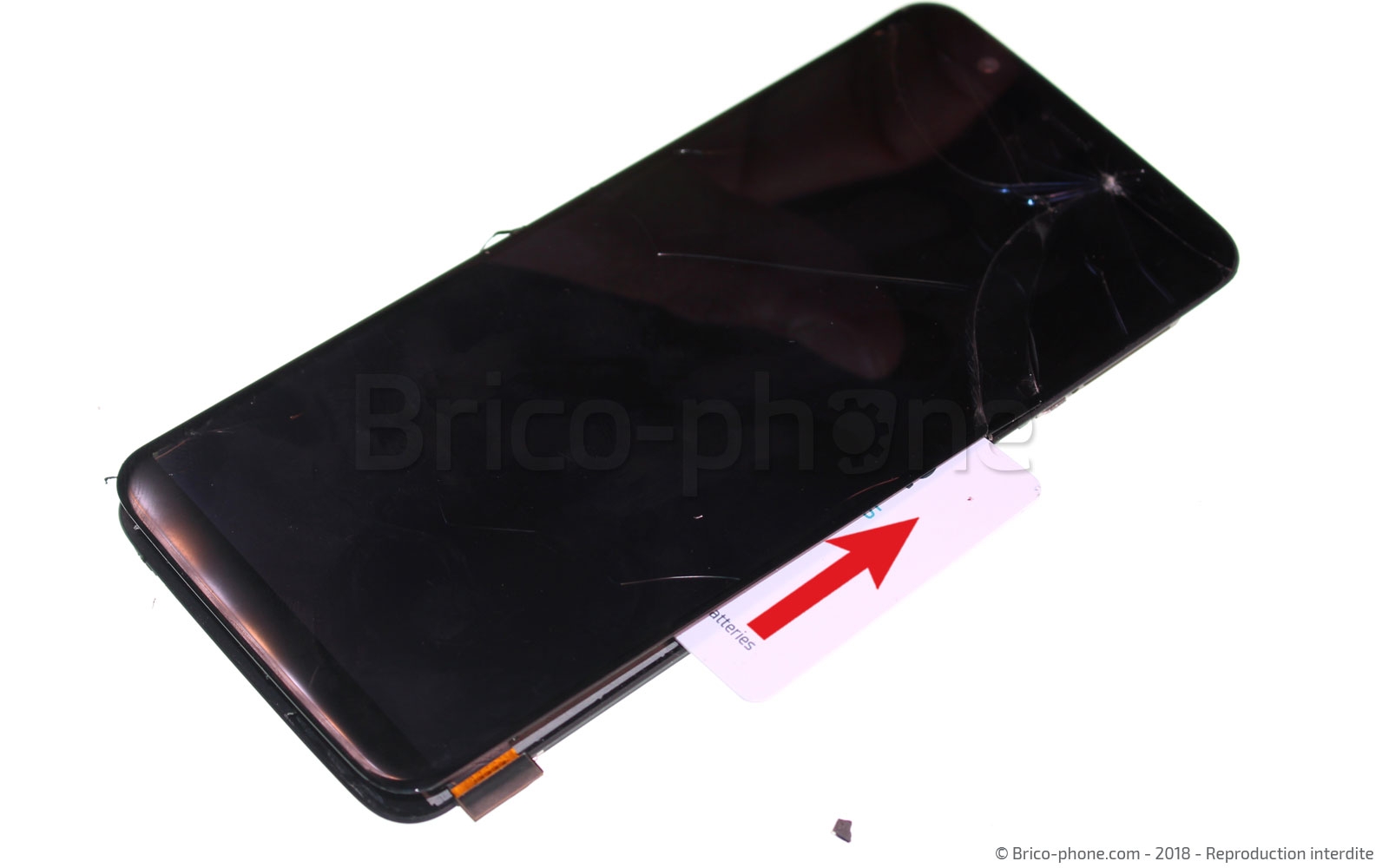

Insérez la carte plastique sous l'écran pour éviter qu'il ne se recolle et pour faciliter le décollage complet.

Il se peut que la colle ne soit pas assez fondue, vous pouvez alors chauffer à nouveau le haut de l'écran. Faites glisser la carte plastique tout le long jusqu'en haut.
Etape 9 : Décoller l'écran
Etape 9 : Décoller l'écran
Etape 9 : Décoller l'écran
Etape 9 : Décoller l'écran
Etape 9 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 10 : Retirer l'écran

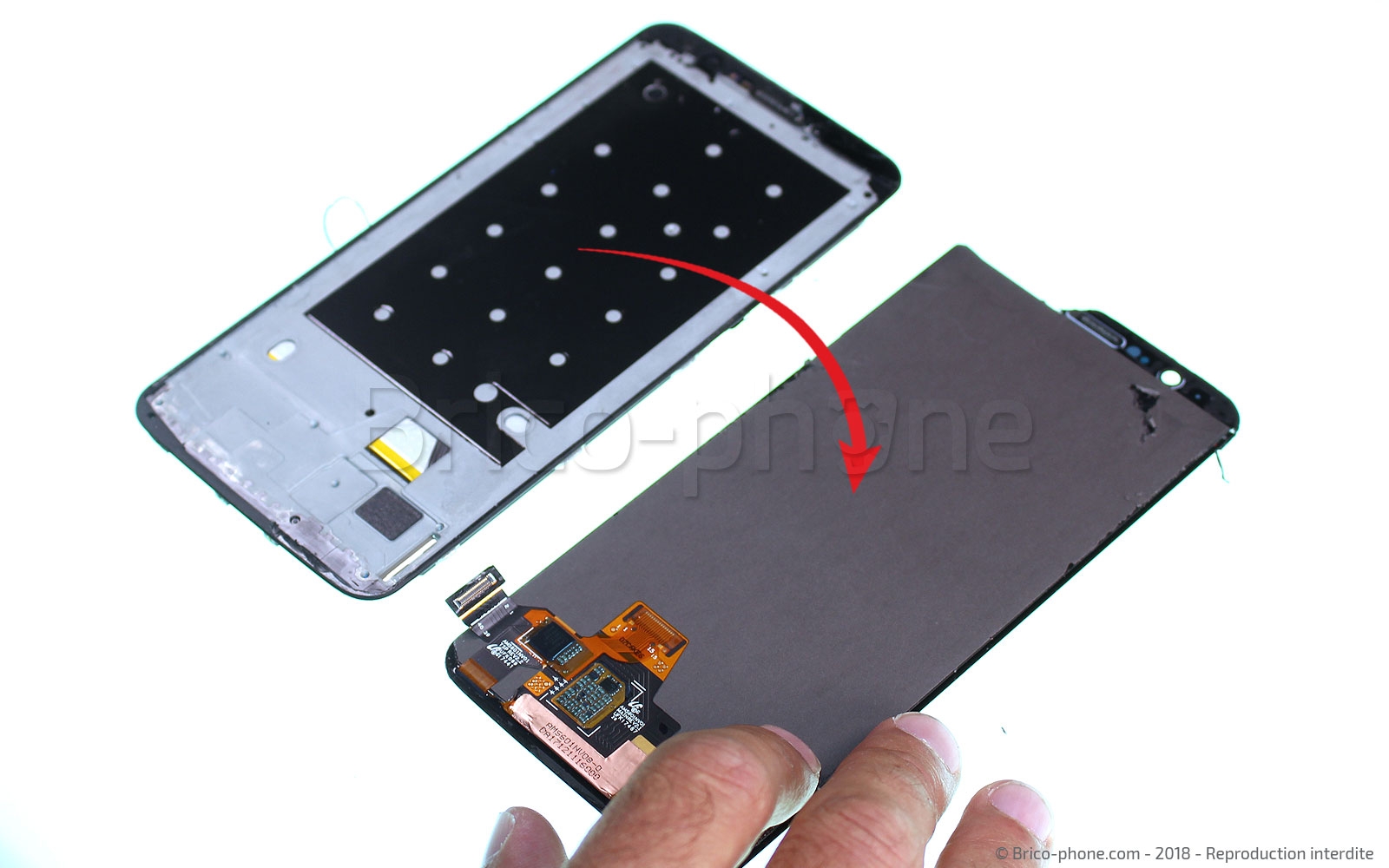

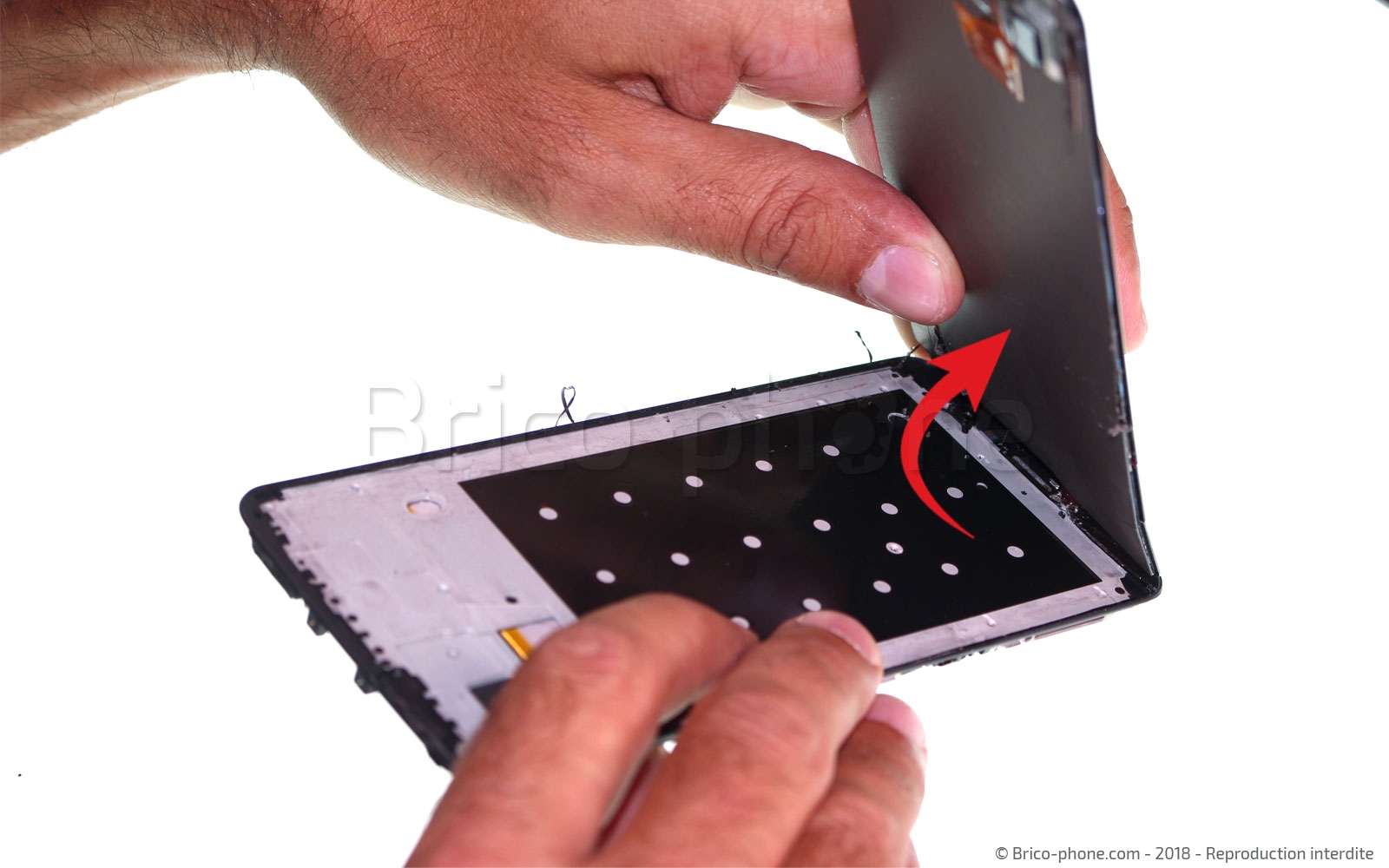

Une fois que vous êtes parvenu à décoller l'écran sur toute la surface vous n'avez plus qu'à le soulever et le déposer.
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran

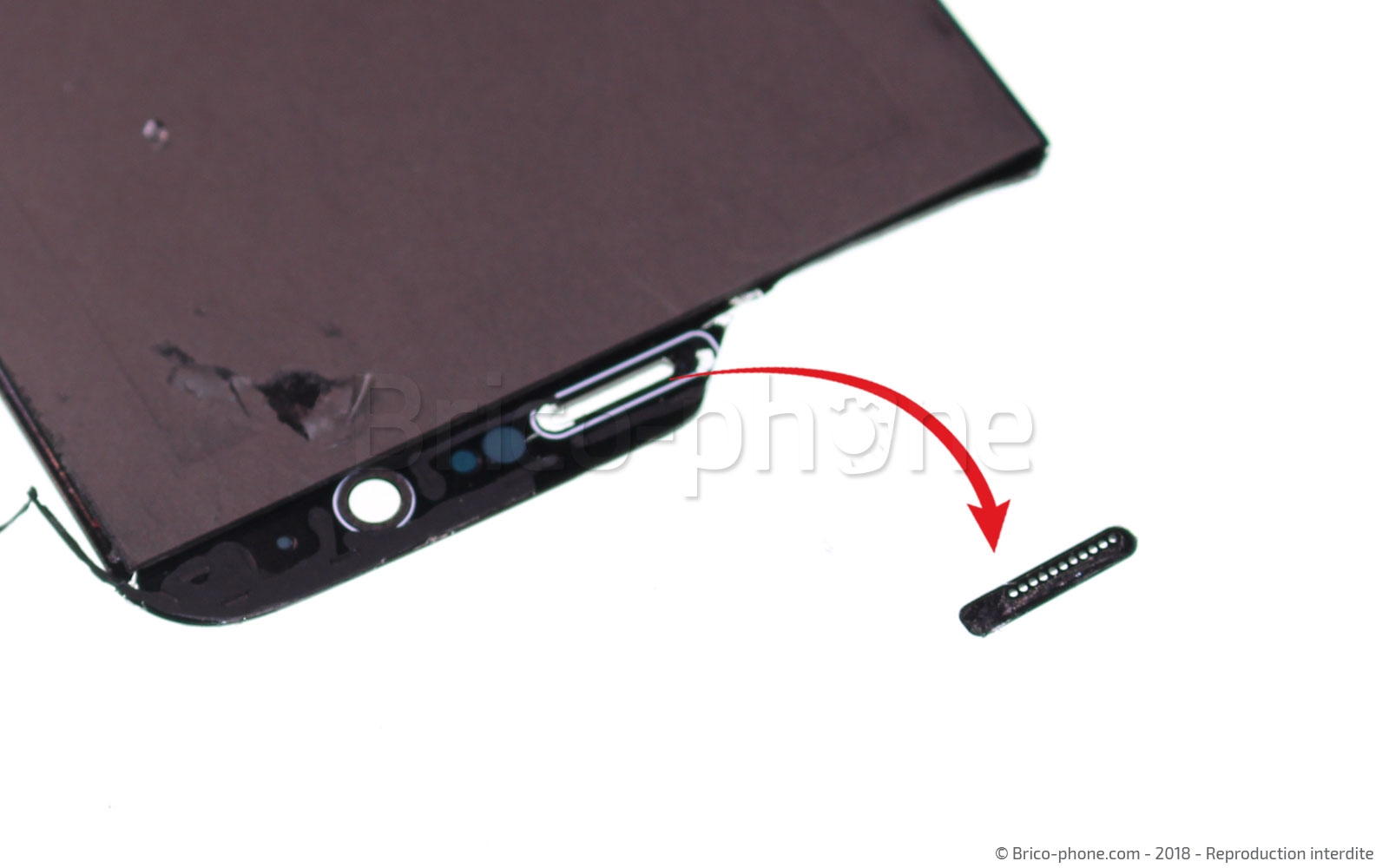

Etape 11 : Récupérer la grille du haut-parleur interne

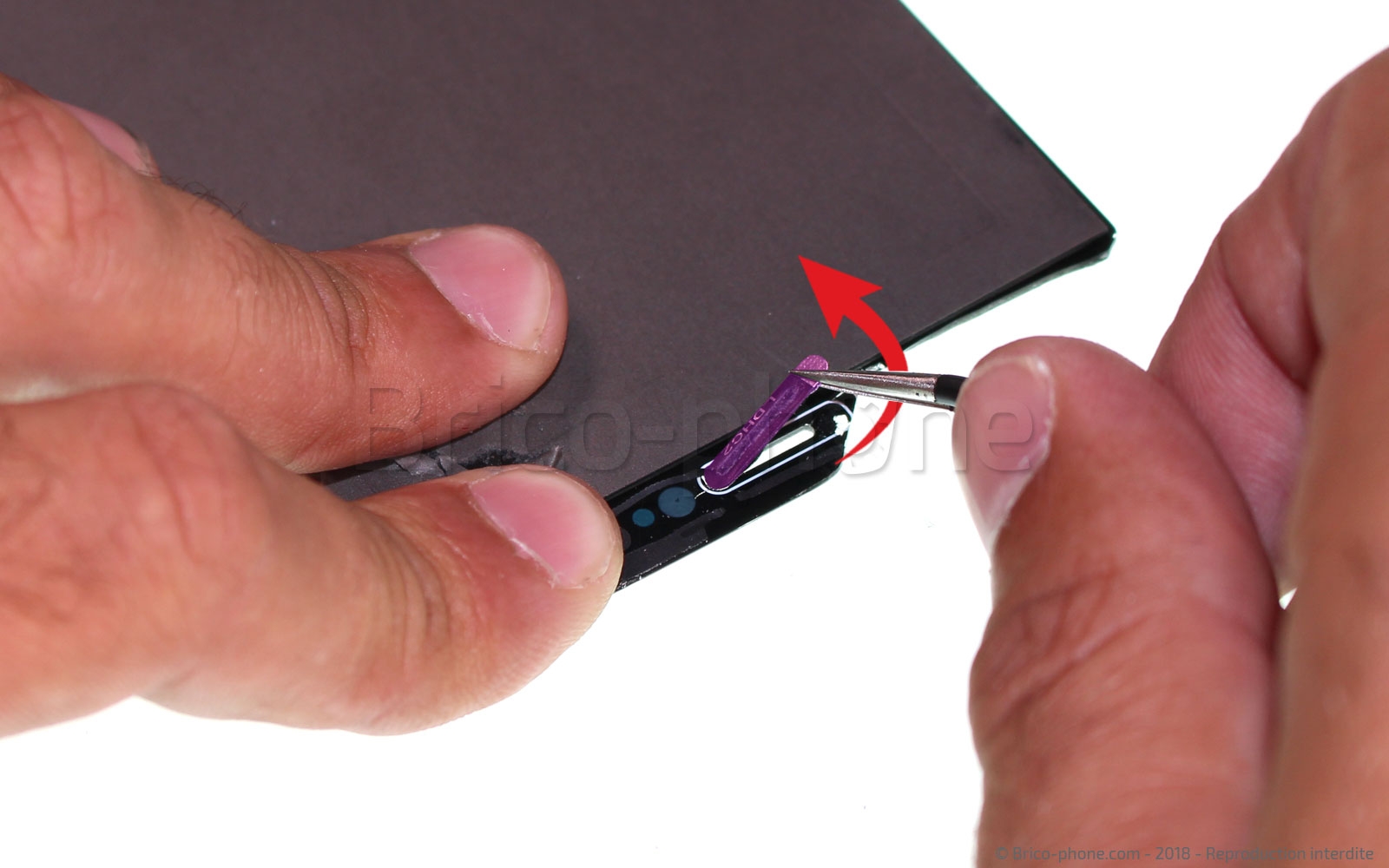

Munissez vous de la pincette pour décoller la petite grille du haut-parleur que vous aurez à replacer sur votre nouvel écran.
Etape 11 : Récupérer la grille du haut-parleur interne
Etape 11 : Récupérer la grille du haut-parleur interne
Etape 11 : Récupérer la grille du haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Nettoyer le châssis

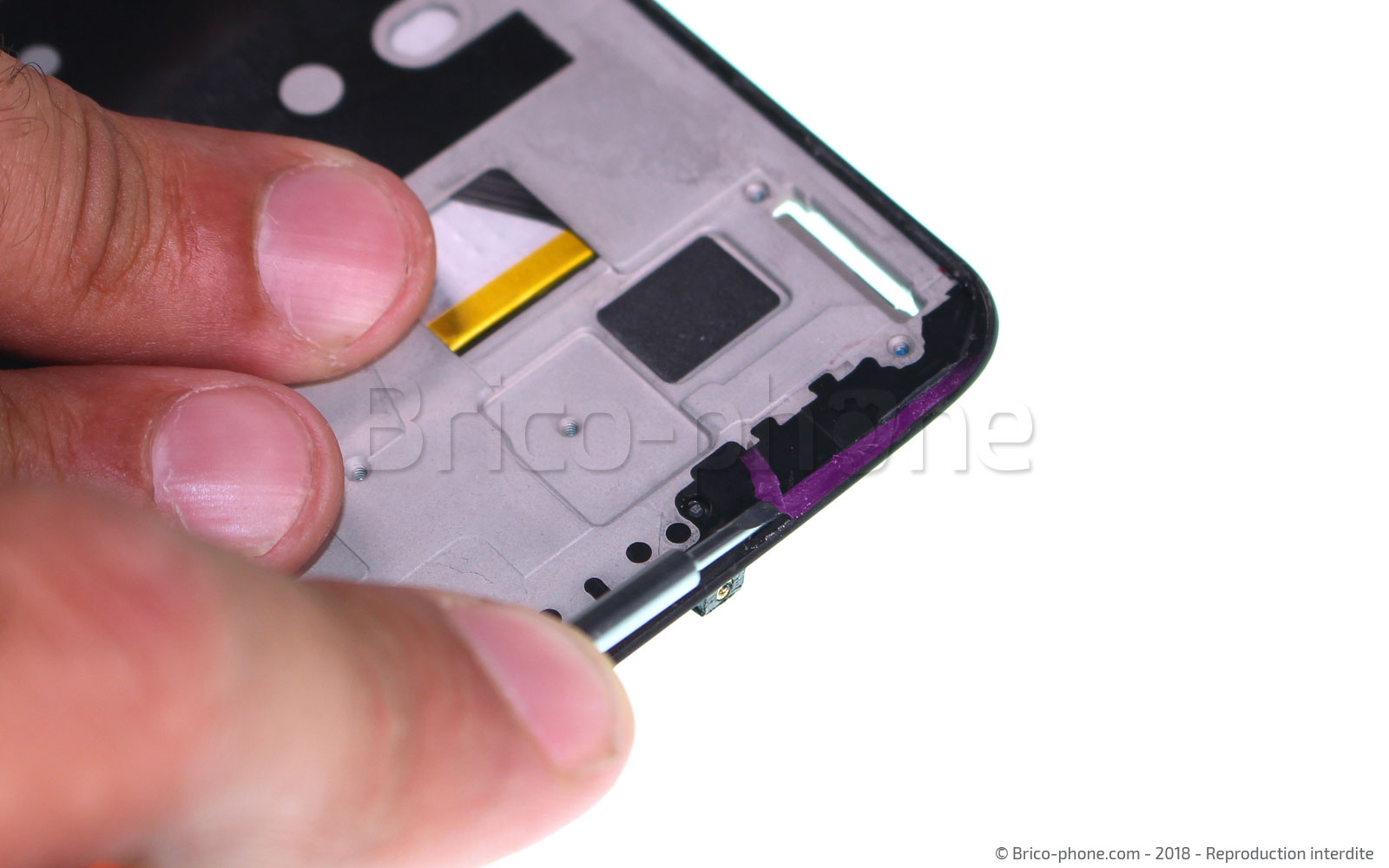

Utilisez le tournevis plat tel une toute petite spatule pour décoller les restes de colle qui ont pus demeurer sur les parois du châssis.

S'il reste des morceaux de verre, n'hésitez pas à chauffer à nouveau ces zones pour faire fondre le reste de colle puis utilisez le levier nylon pour les enlever.
Etape 12 : Nettoyer le châssis
Etape 12 : Nettoyer le châssis
Etape 12 : Nettoyer le châssis
Etape 12 : Nettoyer le châssis
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

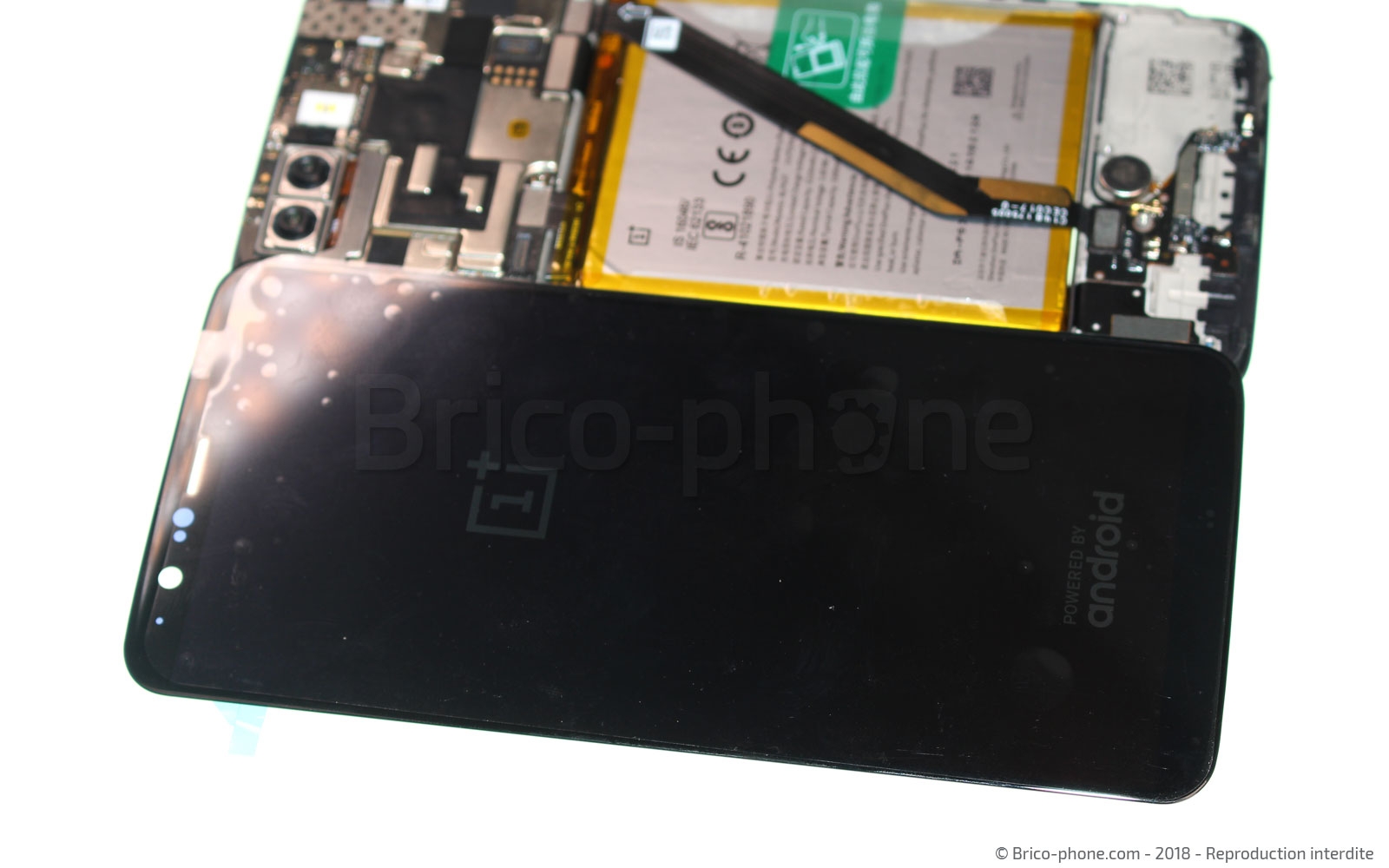

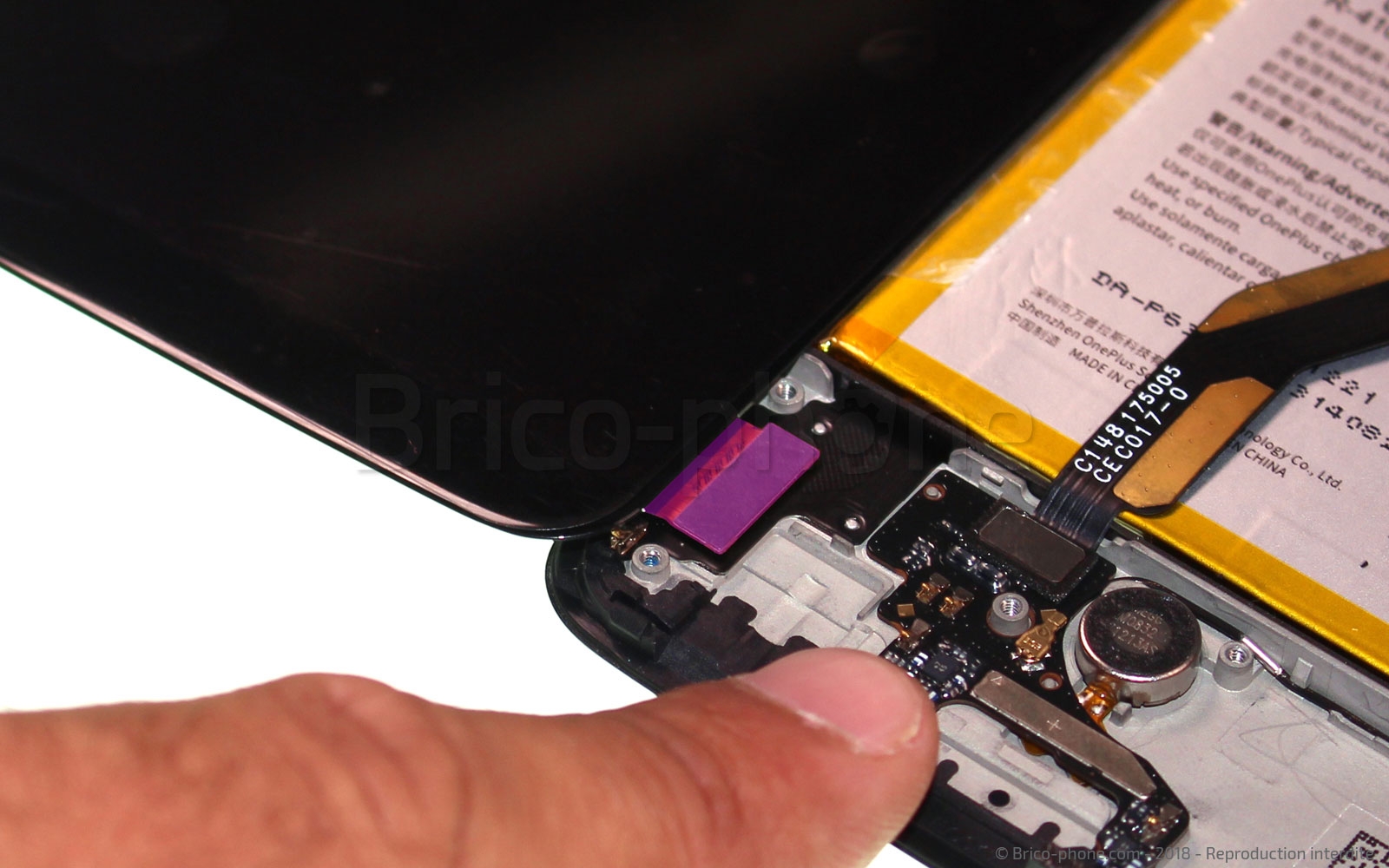

Etape 13 : Tester le nouvel écran
La réparation du OnePlus 5T nécessite une procédure de collage, c'est pour cela qui est primordial de tester l'affichage et le tactile de votre nouvel écran au préalable.

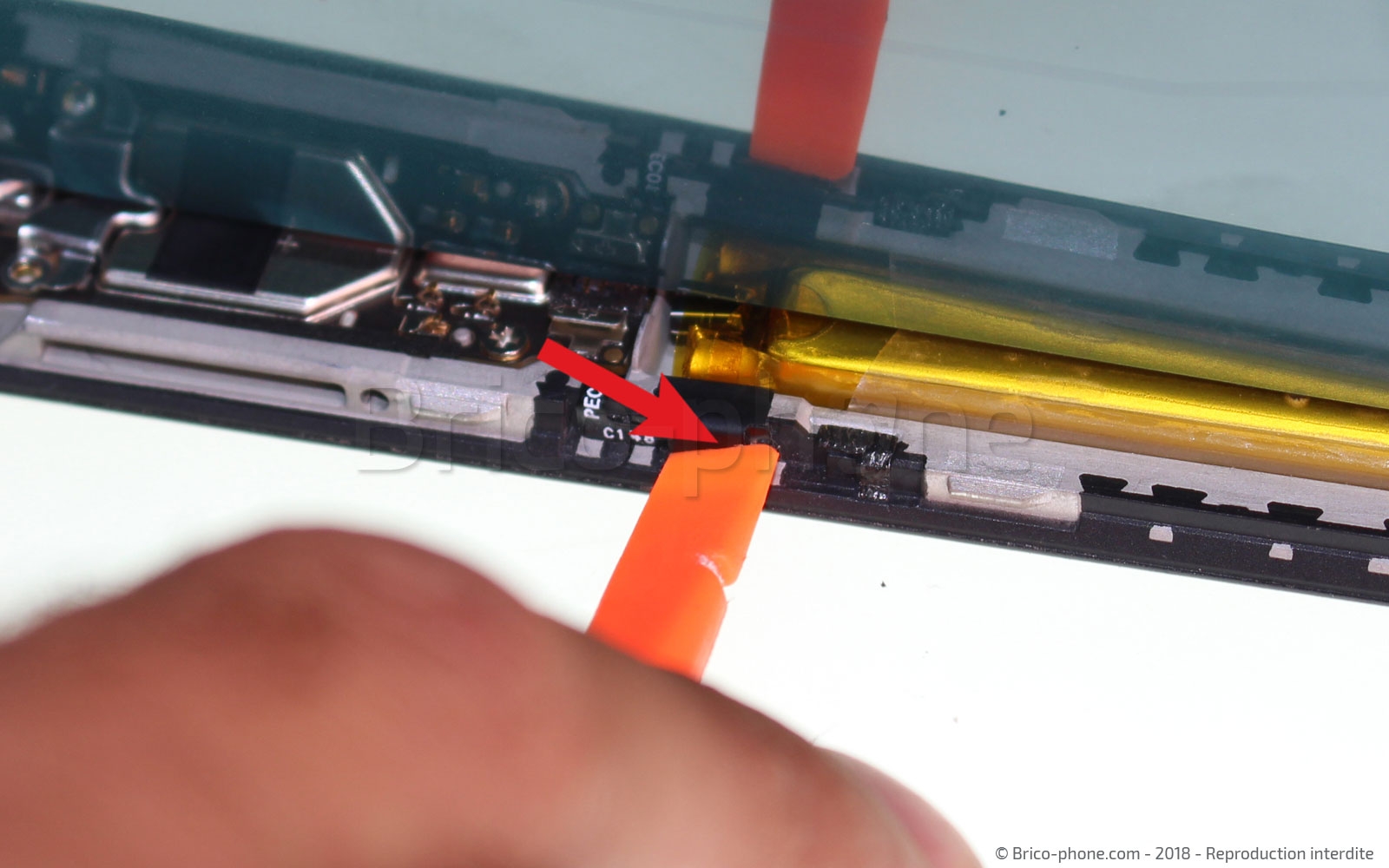

Placez votre nouvel écran juste à côté du châssis et branchez sa nappe de connexion.

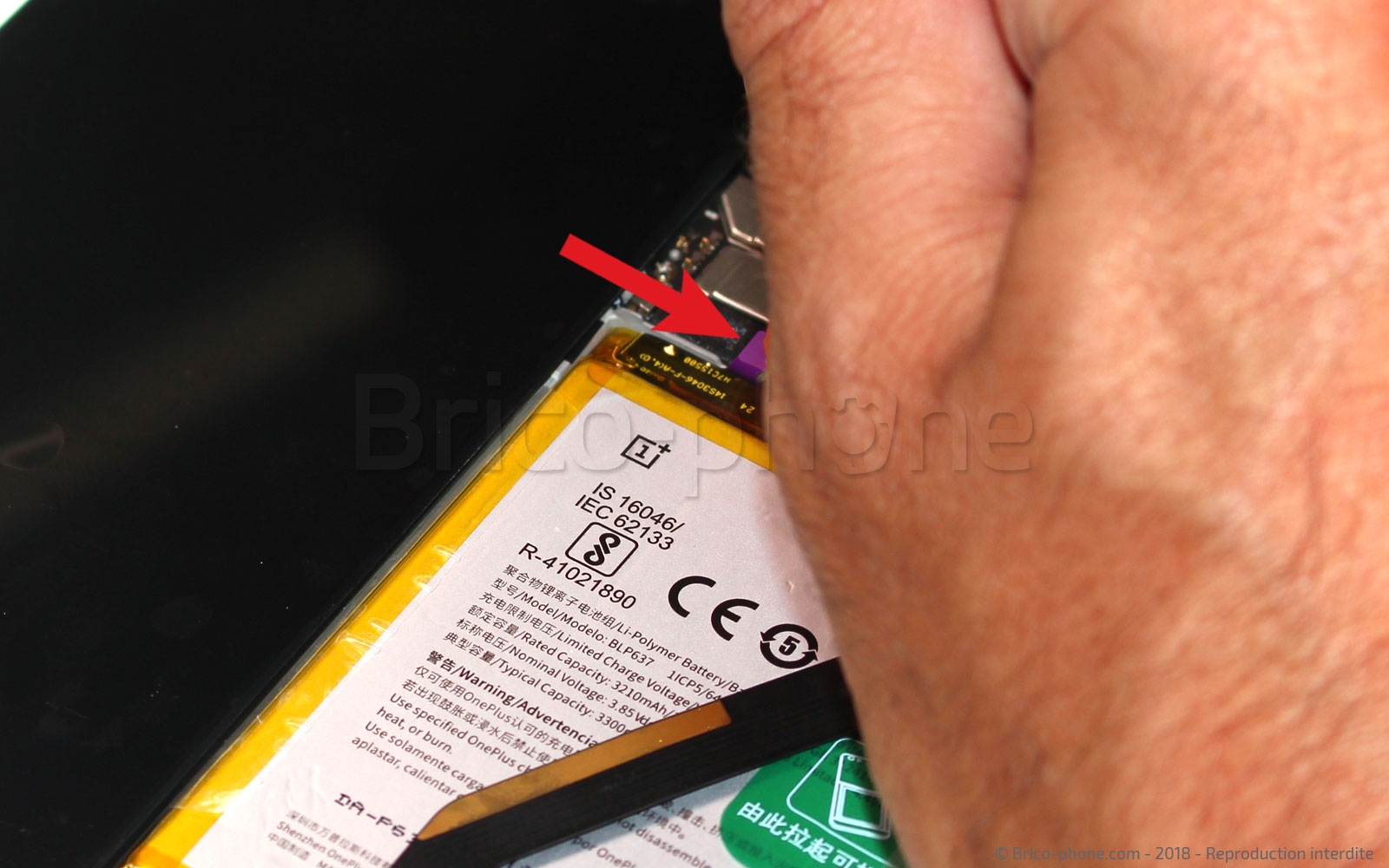

Ensuite rebranchez le connecteur de la batterie.

Vous pouvez alors avec le levier nylon appuyer le bouton d'allumage. Effectuez enfin des tests de tactile et vérifiez que l'affichage du LCD est parfaitement fonctionnel.
Etape 13 : Tester le nouvel écran
Etape 13 : Tester le nouvel écran
Etape 13 : Tester le nouvel écran
Etape 13 : Tester le nouvel écran
Etape 13 : Tester le nouvel écran
Outils du kit utilisés
Outils du kit utilisés

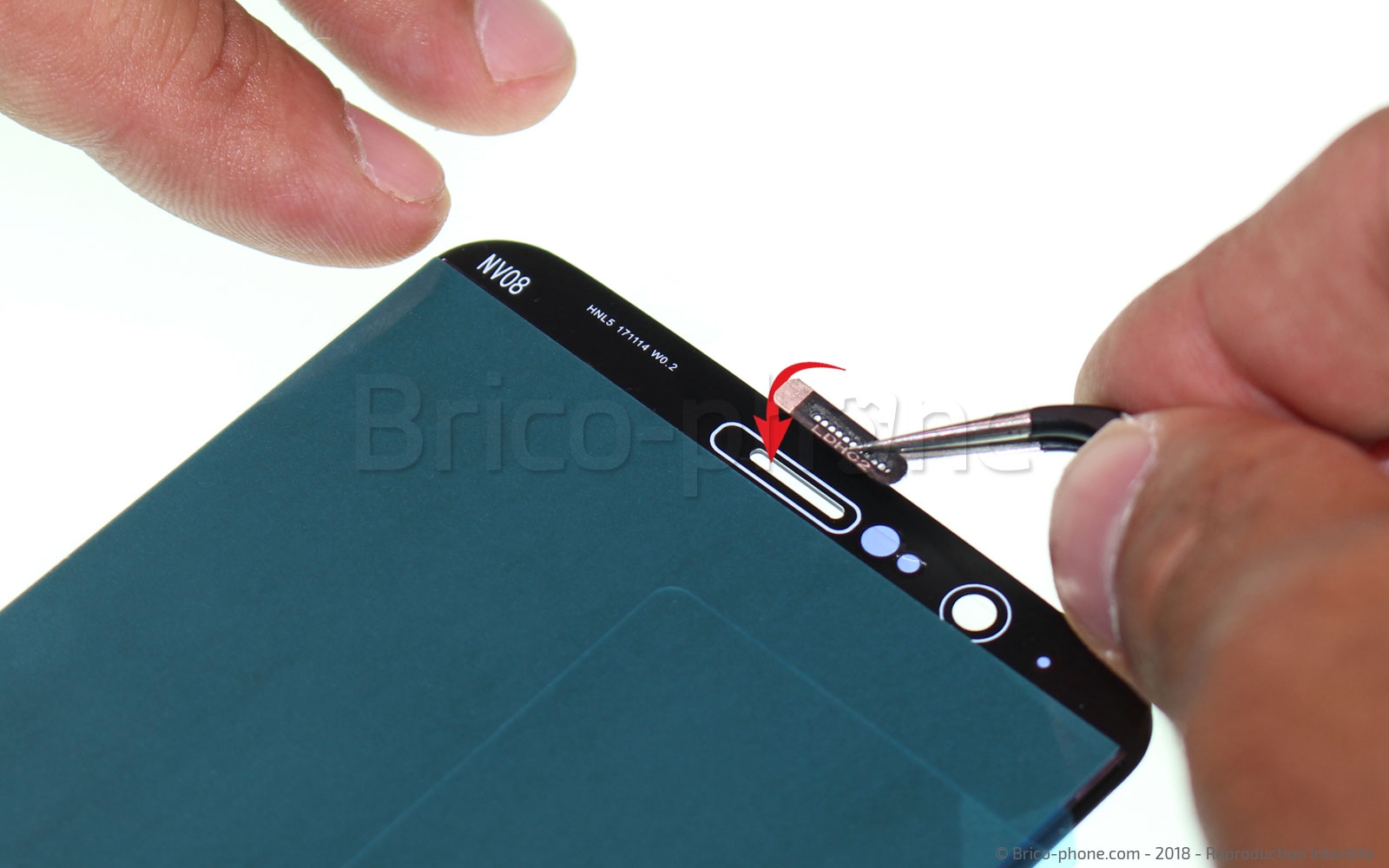

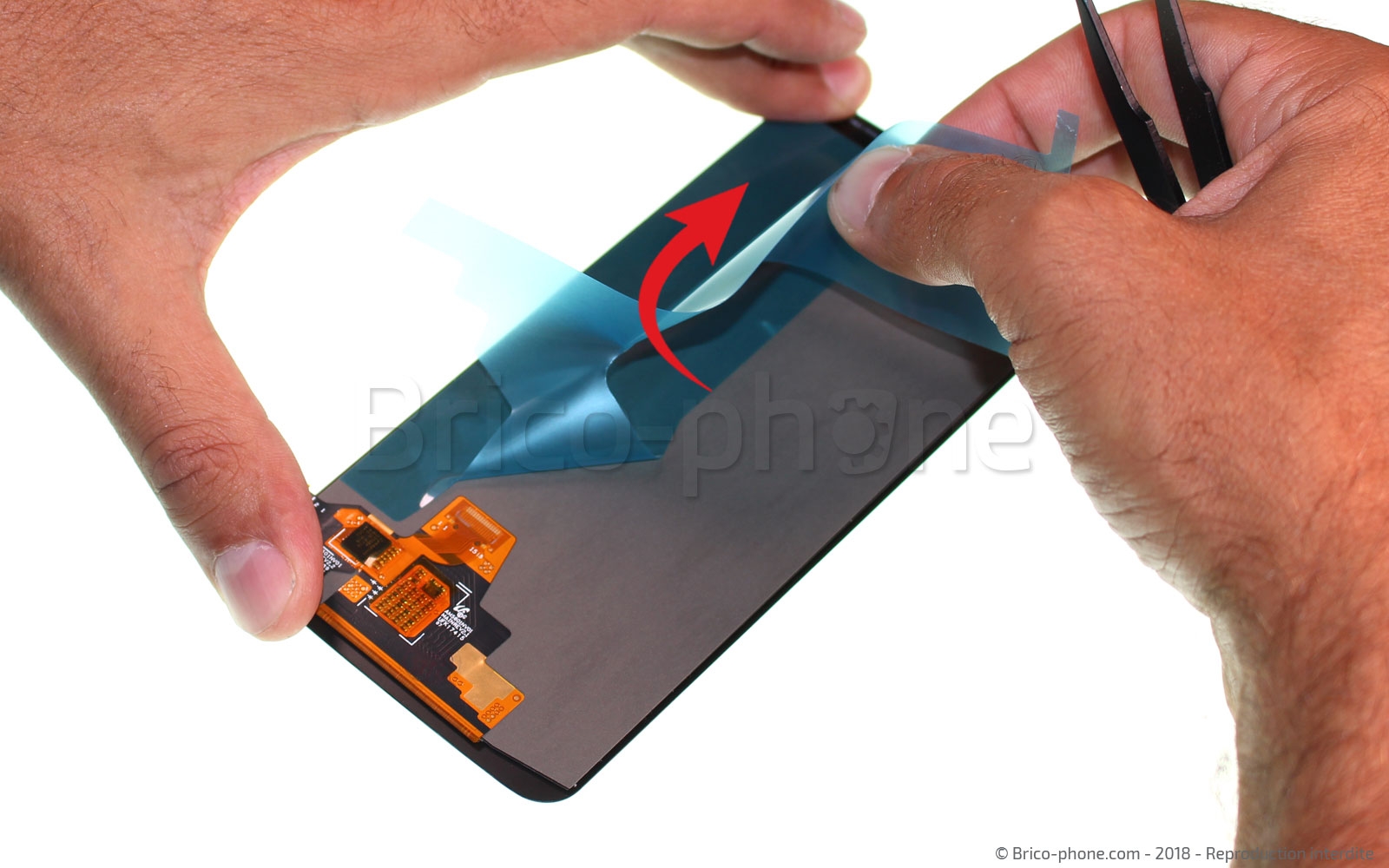

Etape 14 : Poser le nouvel écran

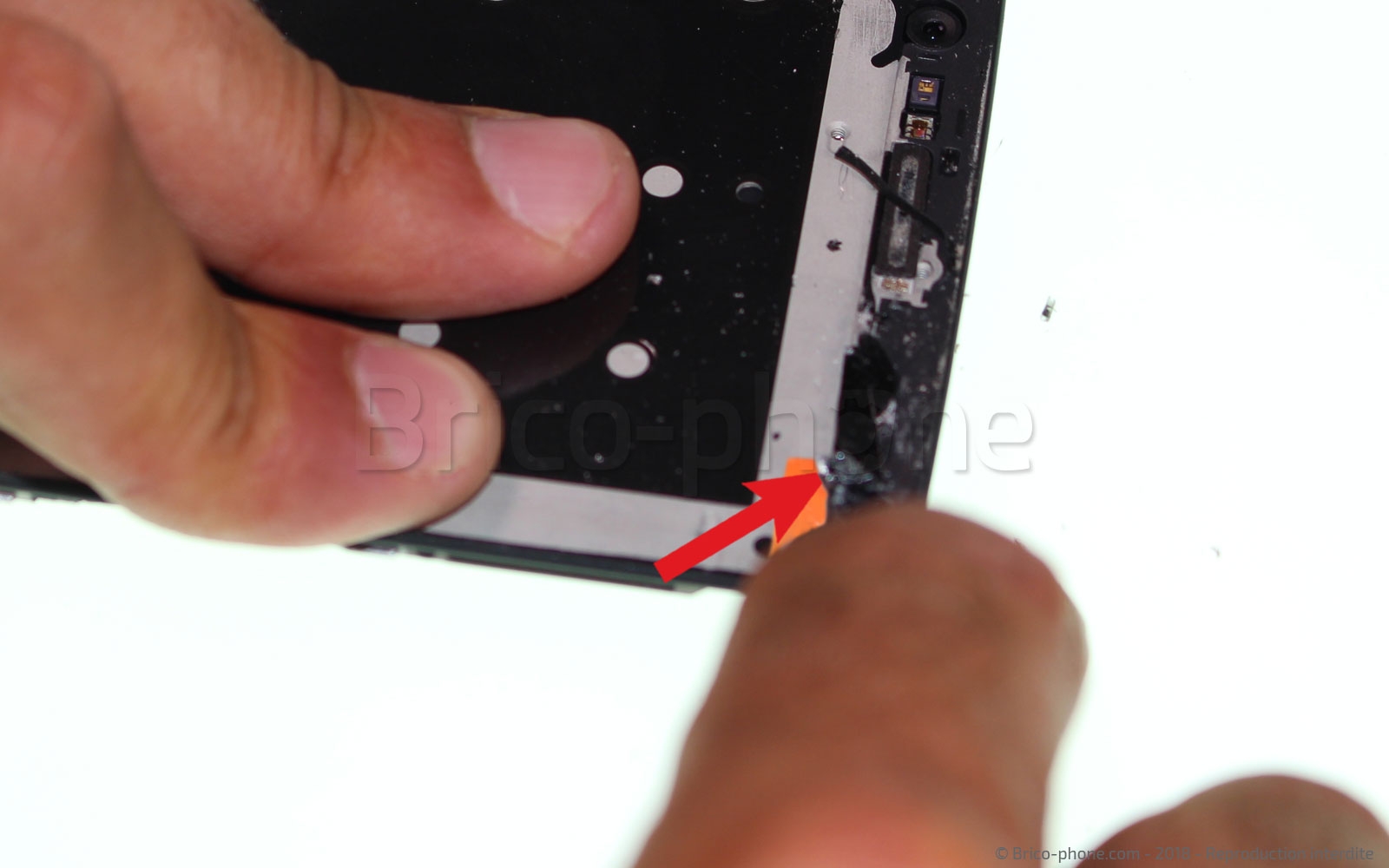

Avant de passer au collage du nouvel écran, n'oubliez pas de replacer votre grille haut-parleur.

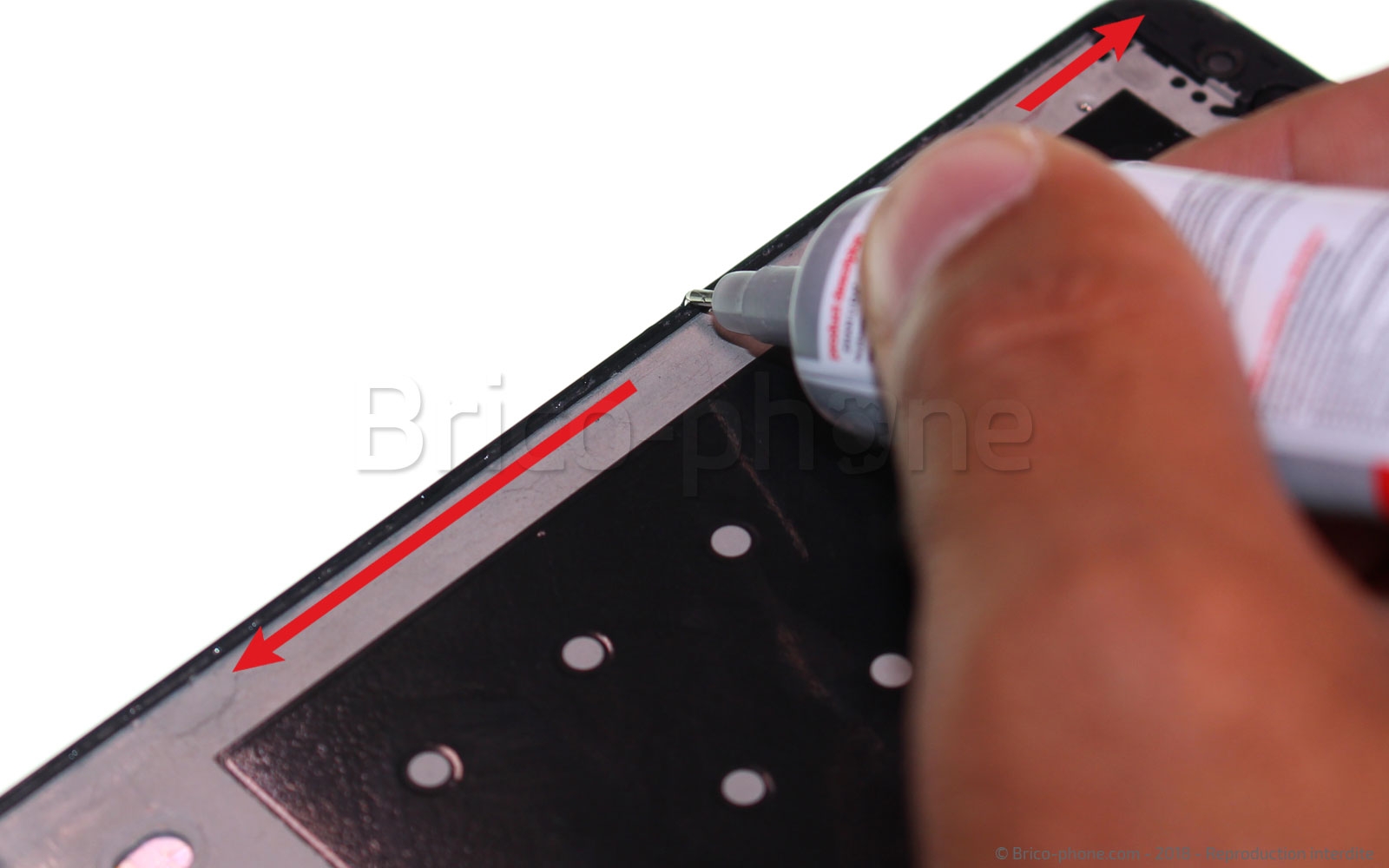

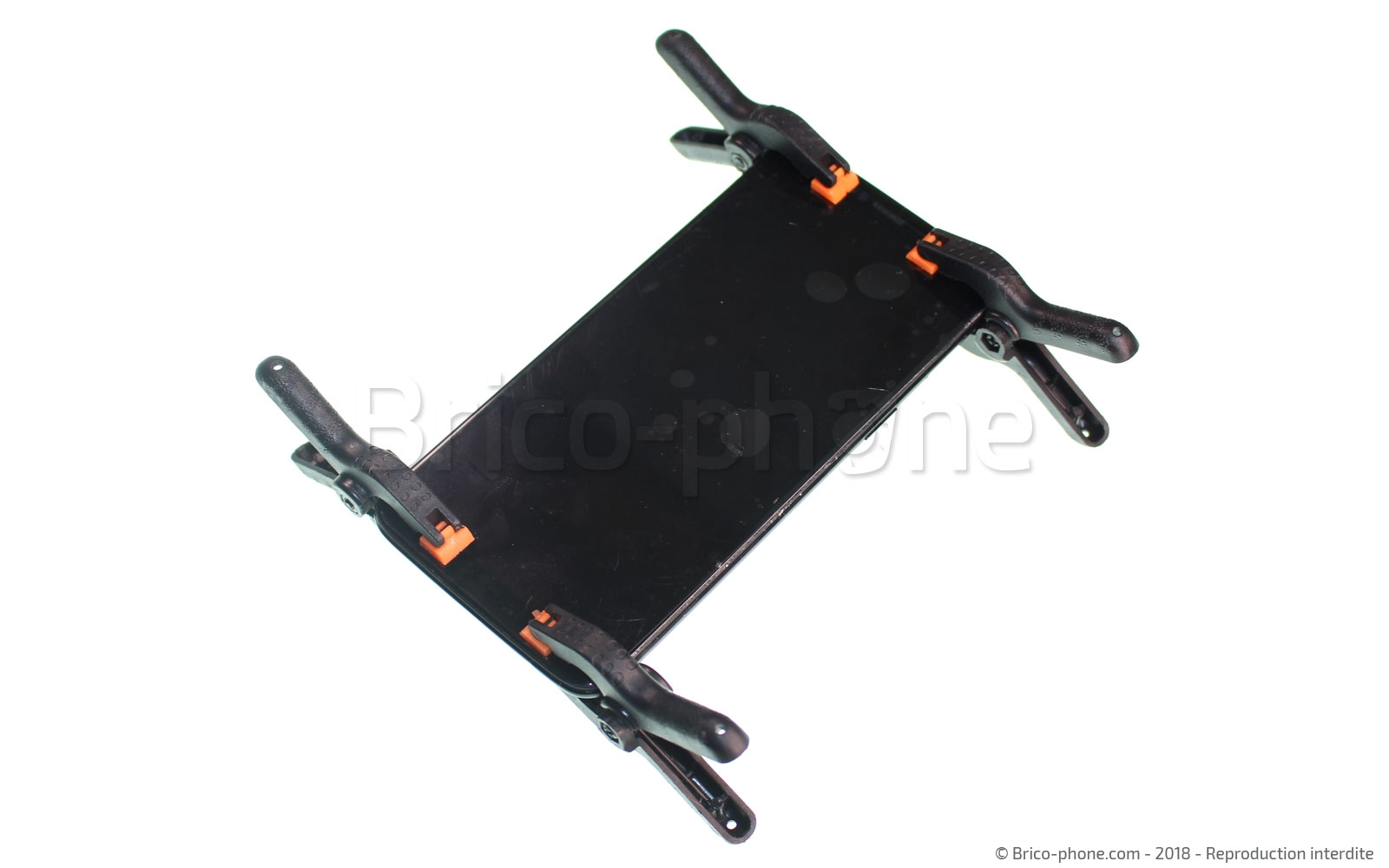

Retirez ensuite les films de protection de l'écran puis appliquez un petit filet de colle sur les bords. Vous n'avez plus qu'à replacer l'écran et laisser le téléphone sous presse pendant quelques heures pour le séchage. Vous pouvez utiliser des petites pinces à ressort.
Etape 14 : Poser le nouvel écran
Etape 14 : Poser le nouvel écran
Etape 14 : Poser le nouvel écran
Etape 14 : Poser le nouvel écran
Etape 14 : Poser le nouvel écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
