Changement de double caméra avant sur Galaxy S9

Temps estimé : 20 min
Difficulté : 2.5/5
Galaxy S9 | Temps estimé : 20 min | Difficulté : 2.5/5

Vous rencontrez un problème avec la caméra avant de votre Samsung Galaxy S9 ? Cette pièce peut être remplacer sans difficulté grâce aux pièces d'origine en vente sur notre site.
En suivant ce tutoriel photos étape par étape, le remplacement de l'appareil photo avant est très simple. Vous retrouverez le plaisir de prendre des selfies de qualité comme à l'origine.

Attention : l'ouverture du S9 se fait par la vitre arrière. Il existe un risque de briser la vitre arrière lors du décollement de cette dernière pour la retirer. Prévoyez dans votre budget l'achat éventuel de la pièce.

Diagnostic

›  Vos selfies sont flous
›  La caméra avant ne se déclenche plus
›  La caméra avant ne fait plus la mise au point
›  Vous ne pouvez plus prendre de vidéos avec l'appareil photo avant
›  La reconnaissance d'iris ne fonctionne plus
›  Votre Samsung Galaxy S9 ne se déverrouille plus automatiquement

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Double caméra avant avec scanner d'iris pour Samsung Galaxy S9 et S9 Dual
39,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Afin de garantir le bon déroulement de la réparation, veillez à bien préparer votre plan de travail. Nettoyer la surface, éloignez tout objet à risque (verre d'eau...), munissez-vous de vos outils et de la pièce détachée.

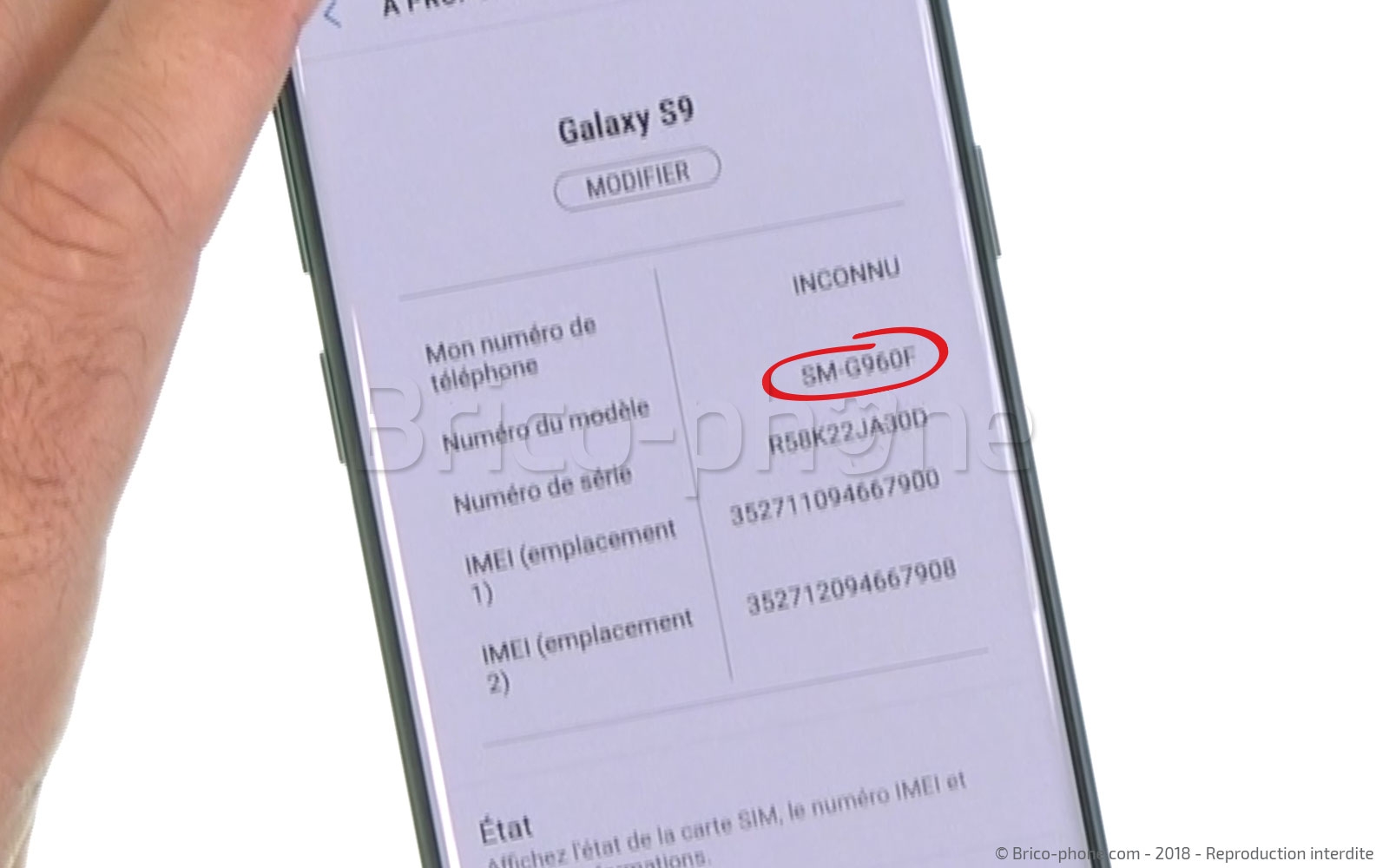

Vérifiez bien que la double caméra avant que vous avez acheté correspond à votre Samsung S9. Pour cela, regardez le numéro de modèle de votre Samsung au dos de la coque ou dans les réglages. Il doit y être noté SM-G960F. Si ce n'est pas le cas, rendez-vous sur la page d'identification de modèles https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette
Etape 1 : Eteindre et retirer le rack sim

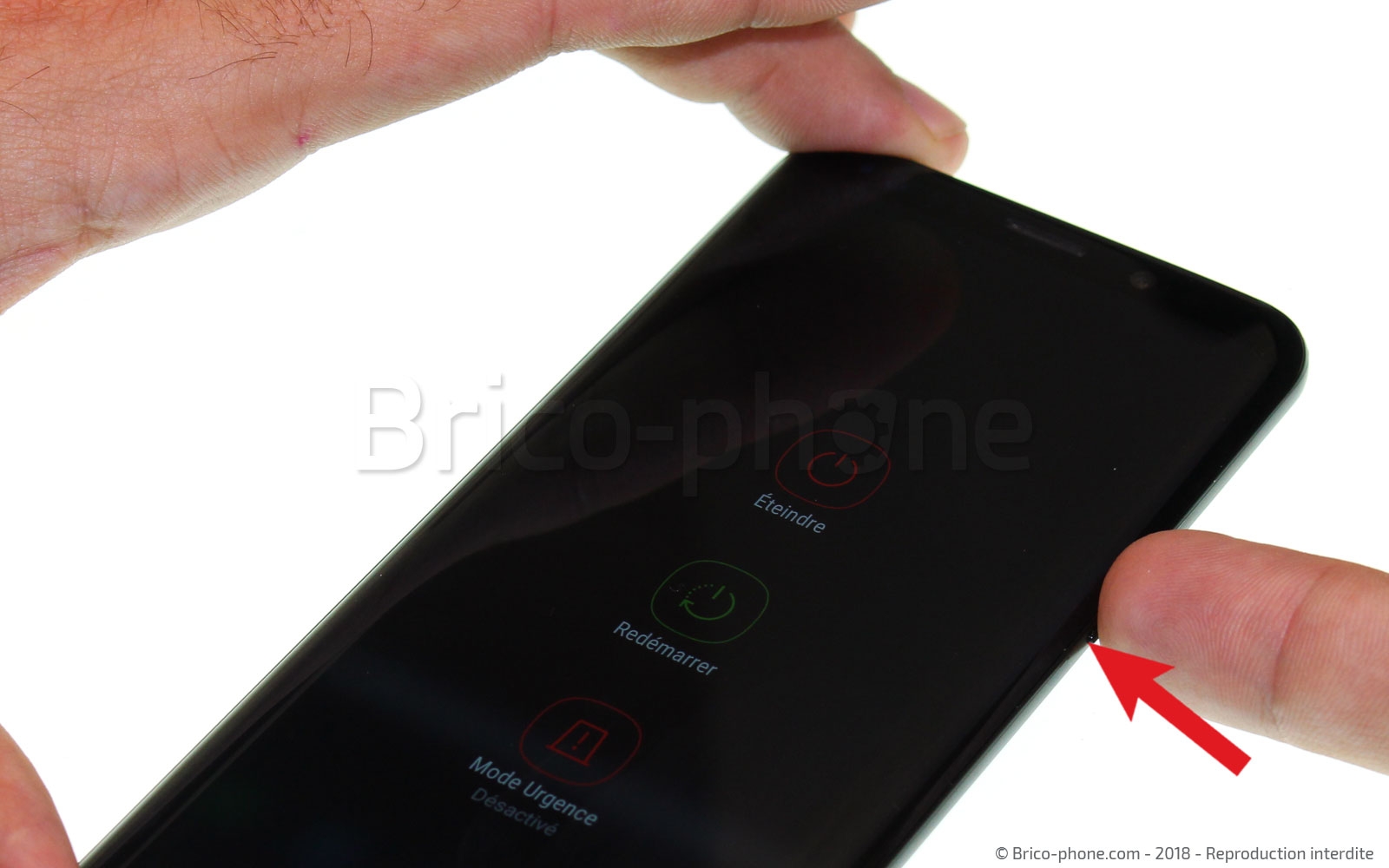

Pour commencer, vous devez éteindre votre Samsung Galaxy S9 en appuyant sur le bouton power situé sur le côté gauche. Restez appuyer quelques secondes jusqu'à ce que l'écran affiche le bouton "éteindre".

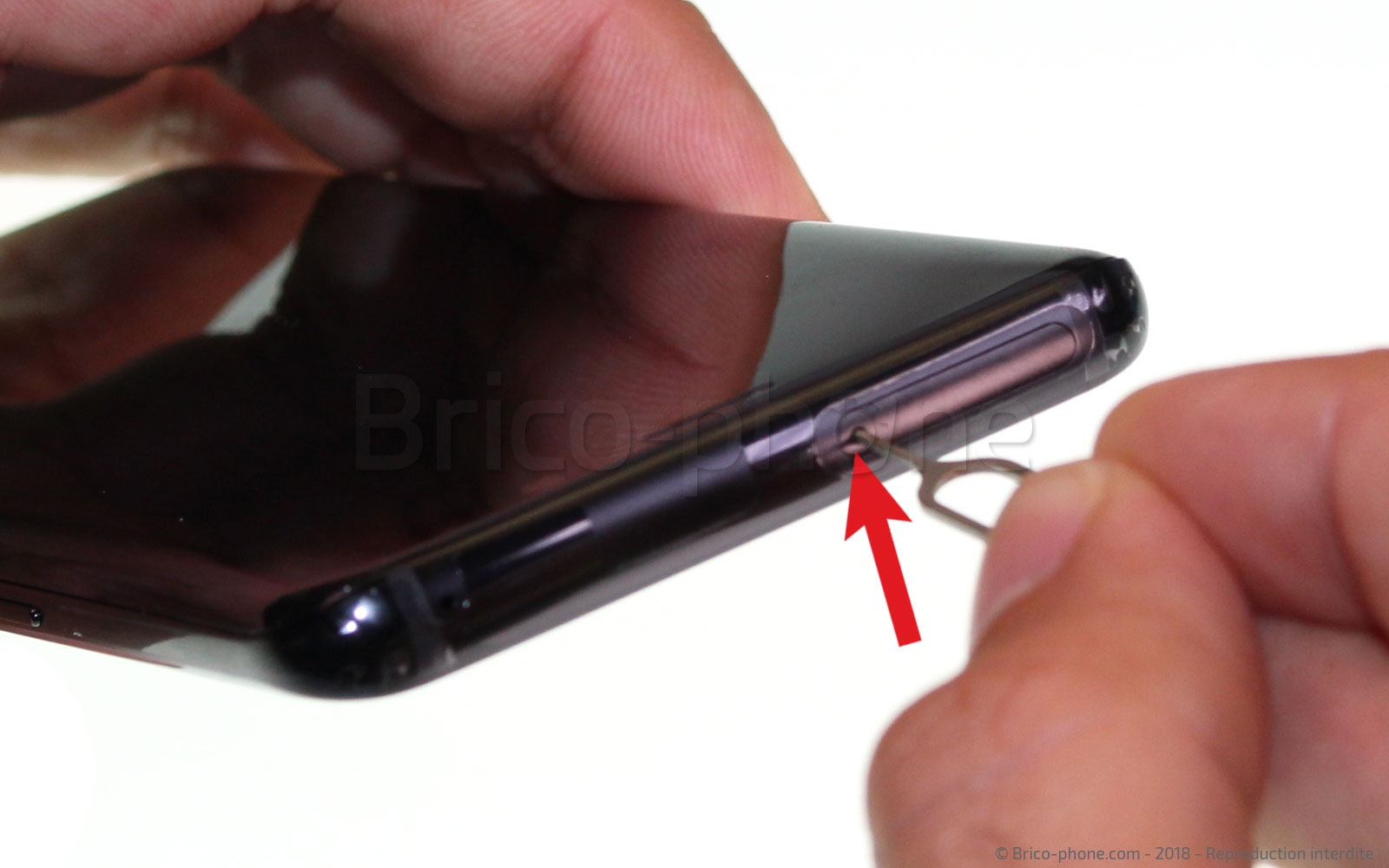

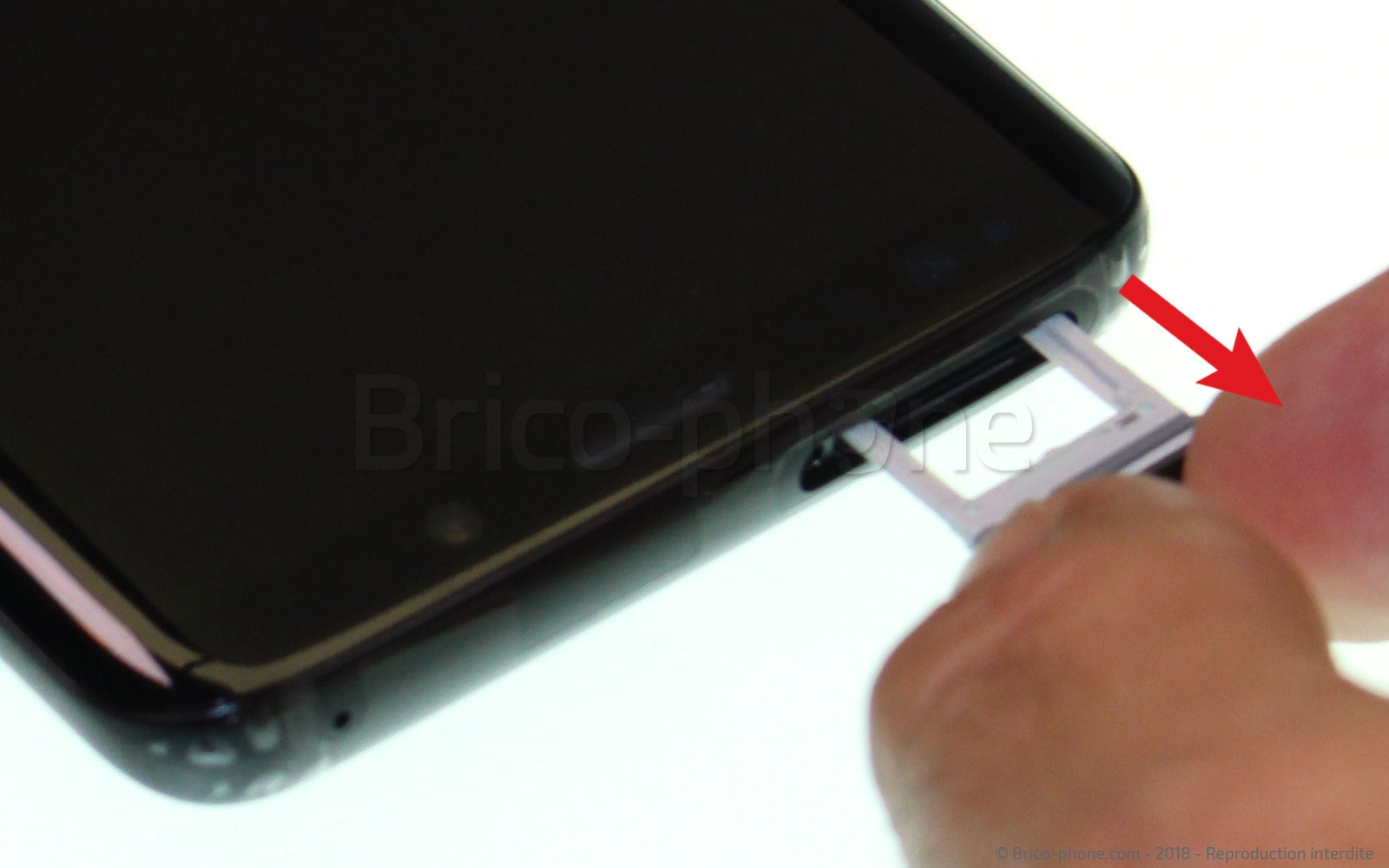

Une fois, votre téléphone hors tension, munissez-vous de l'outil extracteur de tiroir sim puis mettez de côté le rack dans un endroit sûr afin de ne pas le perdre.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour accéder au coeur du Samsung Galaxy S9, l'ouverture se fait par la vitre arrière comme toujours pour la série de S.

L'étanchéité du téléphone rend l'ouverture un peu plus difficile car le joint tout autour de la vitre arrière peut montrer une certaine résistance.

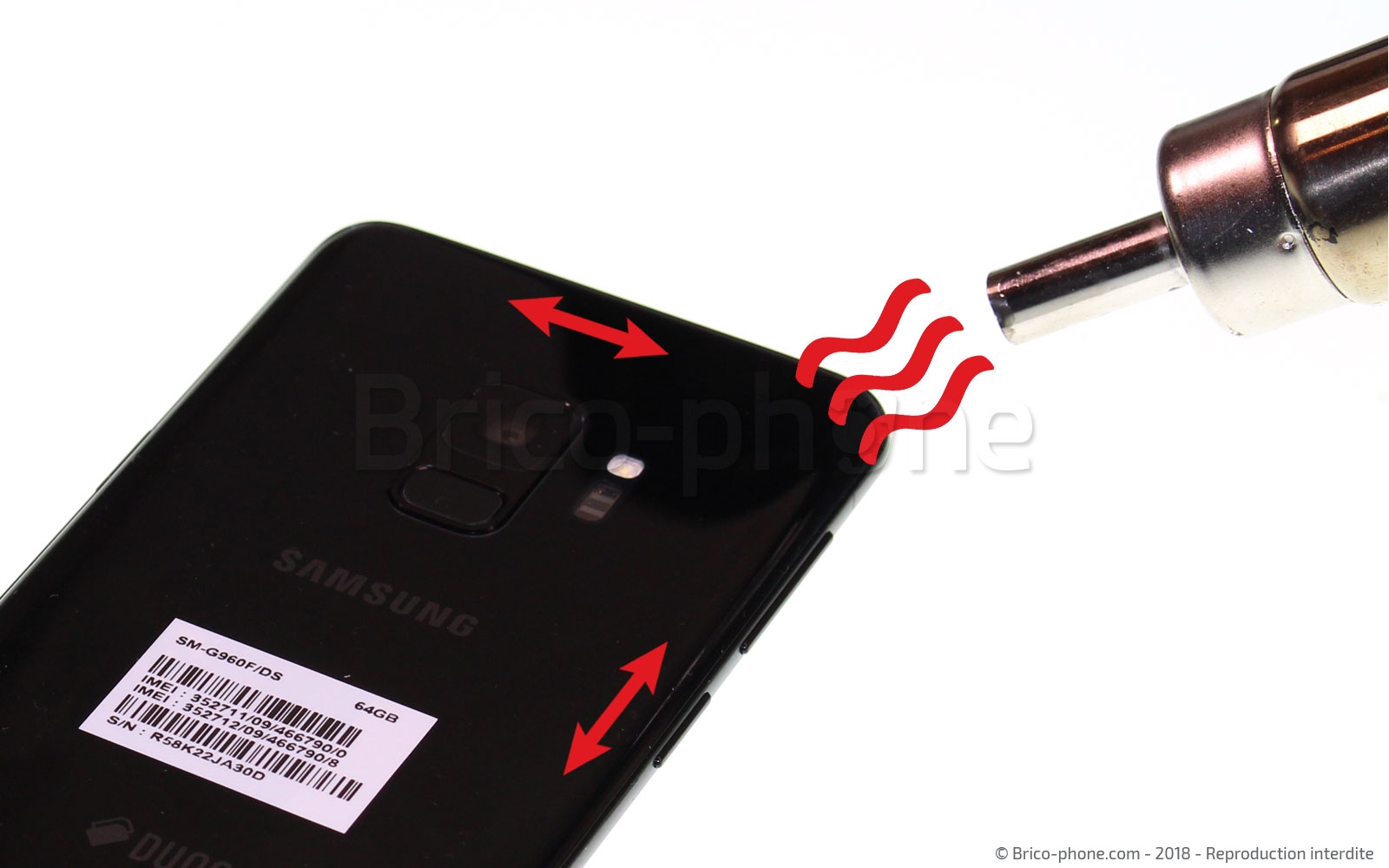

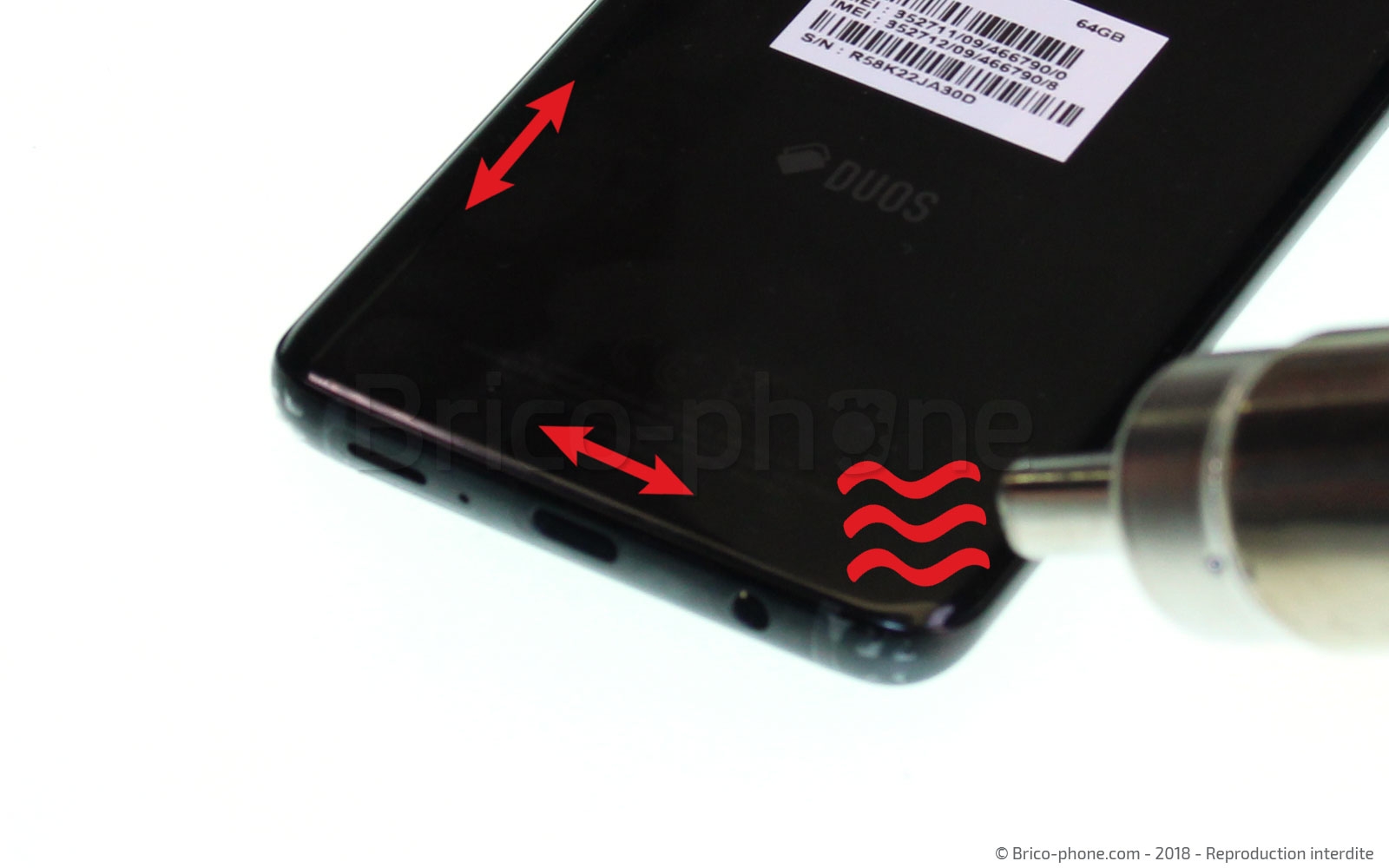

Pour éviter de casser la vitre en l'ouvrant, vous devez chauffer tout le contour avant de la décoller.

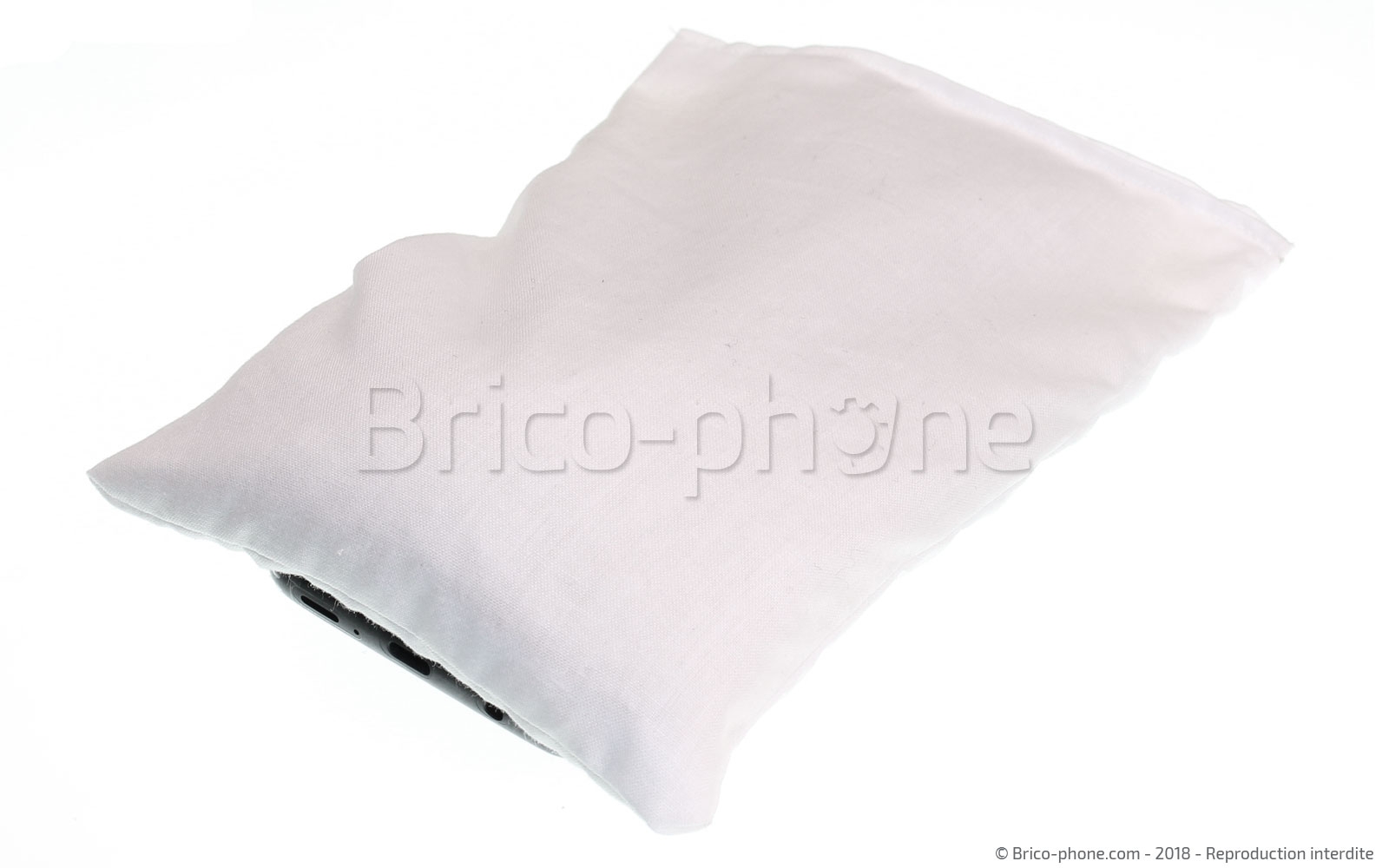

Plusieurs méthodes sont possibles : soit vous avez acheté le coussin chauffant garni de riz que vous laissez poser 1 minute après l'avoir fait chauffer 30 secondes au micro-ondes (attention à ne pas vous brûler), soit vous chauffez avec un sèche-cheveux ou un décapeur thermique pendant plusieurs secondes à 80° en suivant bien les contours du téléphone.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Créer une ouverture
Le moment le plus difficile de cette réparation est cette étape : créez un point d'interstice en utilisant le médiator métal.

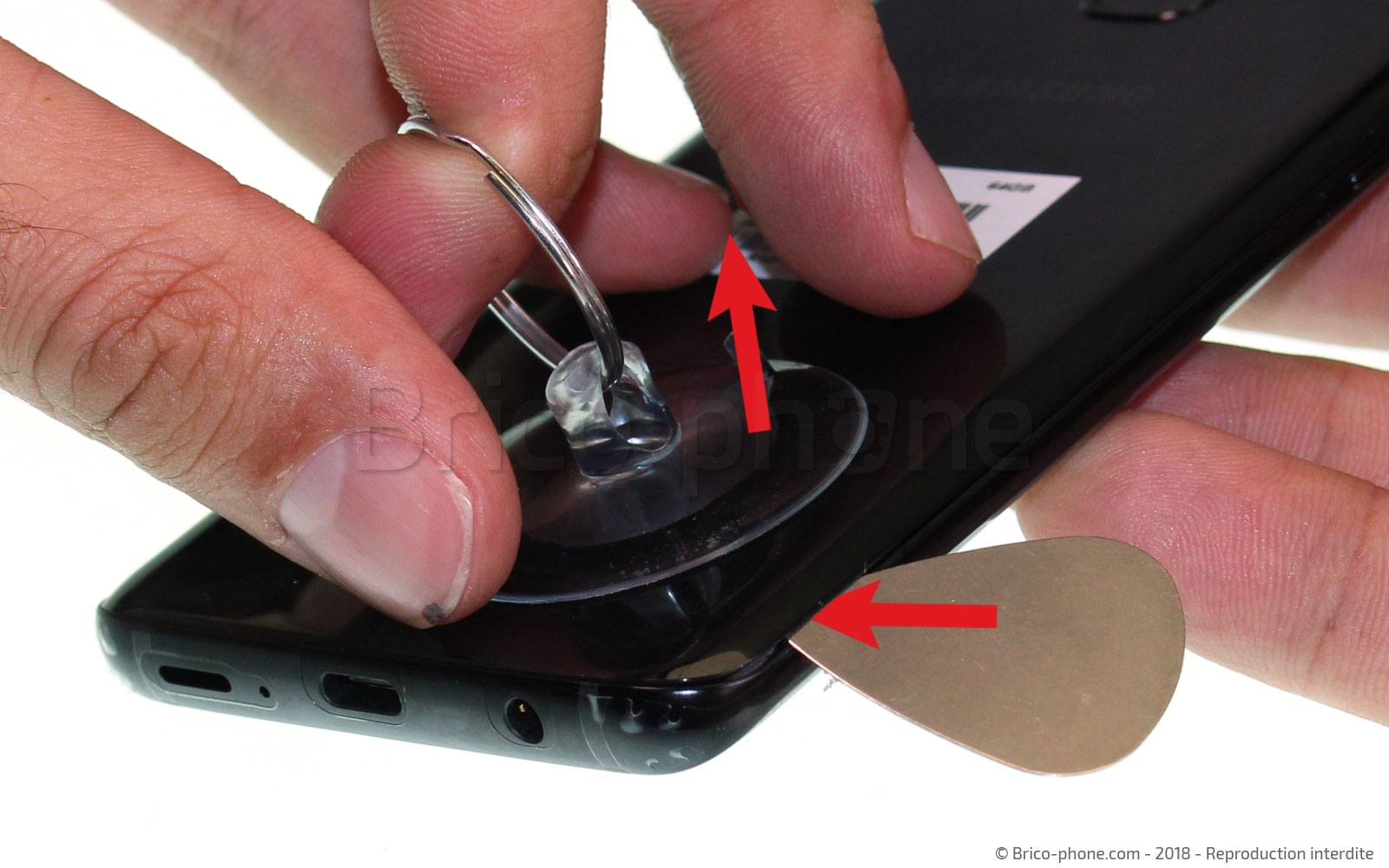

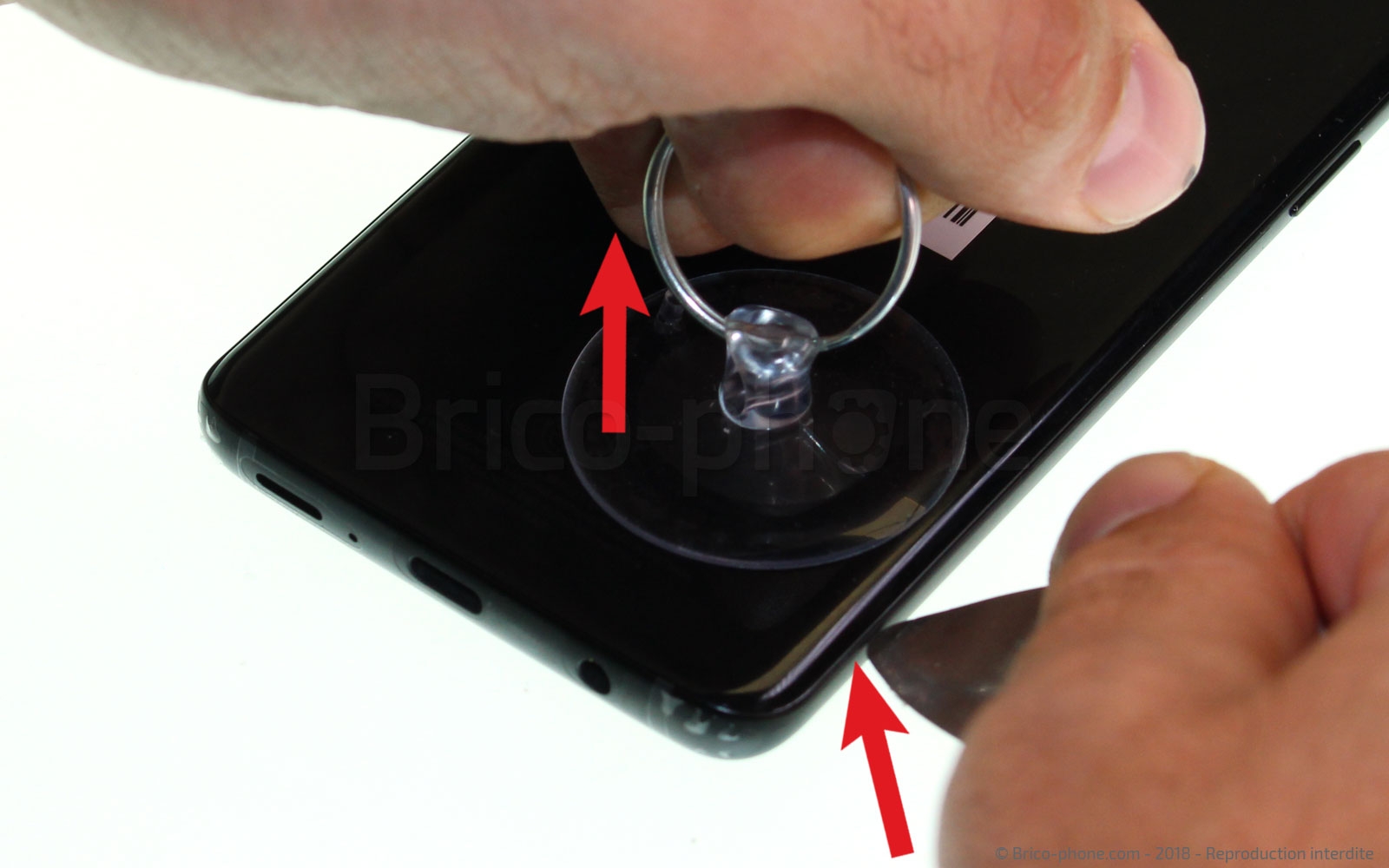

Munissez-vous de la ventouse fournie dans le kit d'outils, placez-la dans un angle inférieur (droit ou gauche selon si vous êtes droitier ou gaucher) puis tirez fort pour glisser le médiator entre le châssis et la vitre. Il peut arriver que la vitre soit très collée et que le médiator métal s'avère trop épais, dans ce cas, nos techniciens vous conseillent d'utiliser le iFlex, un outil spécialement conçu pour cela.

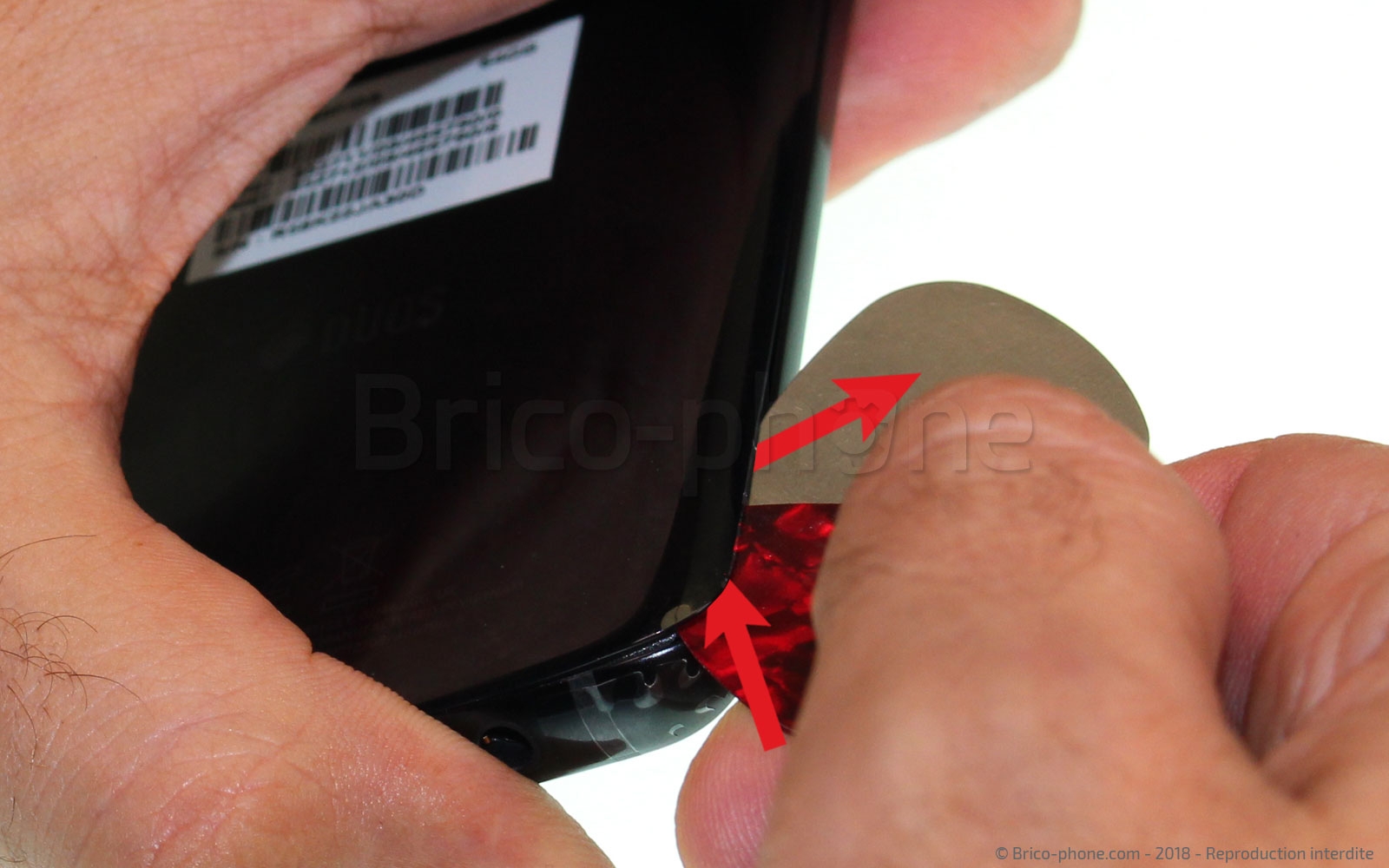

Une fois, l'interstice créé, remplacez le médiator métal par le médiator plastique pour éviter de rayer le châssis et la vitre arrière. Glissez en premier le médiator plastique puis ensuite, retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 4 : Décoller la vitre

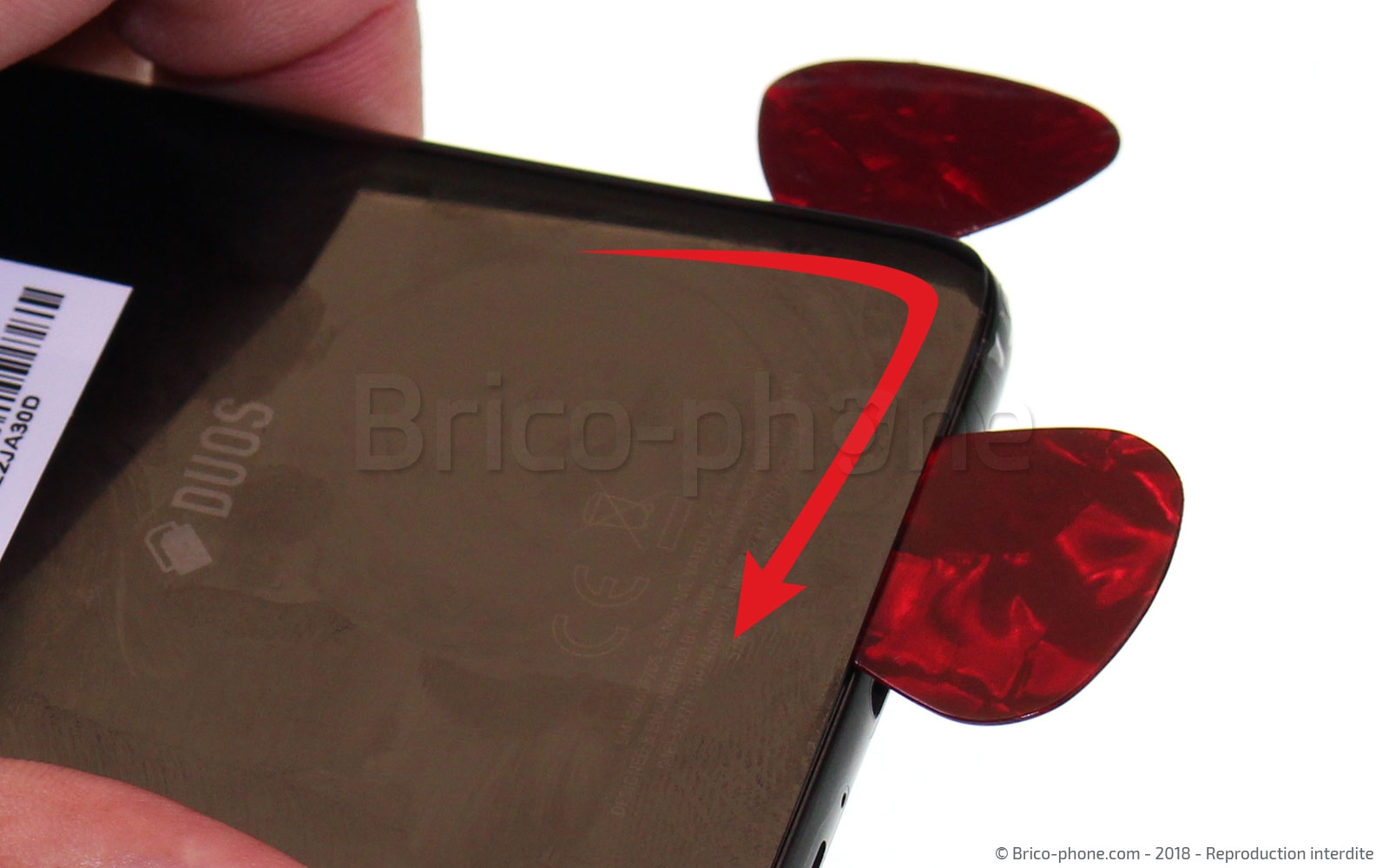

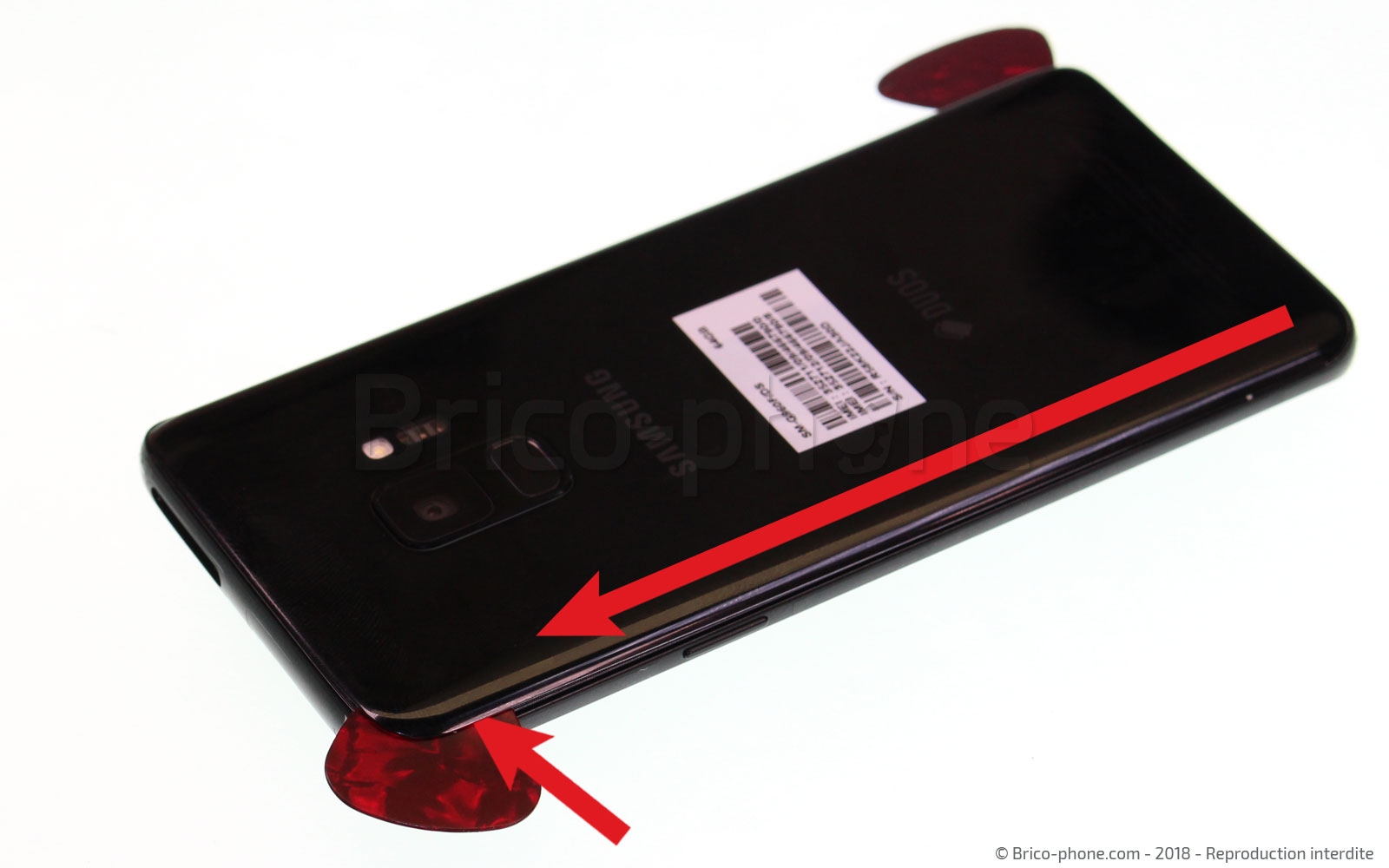

Afin de décoller tout le contour de la vitre arrière, utilisez les médiators en plastique, ainsi vous ne rayerez pas le châssis. Si vous en êtes équipé, l'utilisation du iPlastix est conseillée.
Normalement la colle est encore suffisamment ramollie mais si vous sentez une résistance au fur et à mesure de l'avancement, n'hésitez pas à chauffer de nouveau.

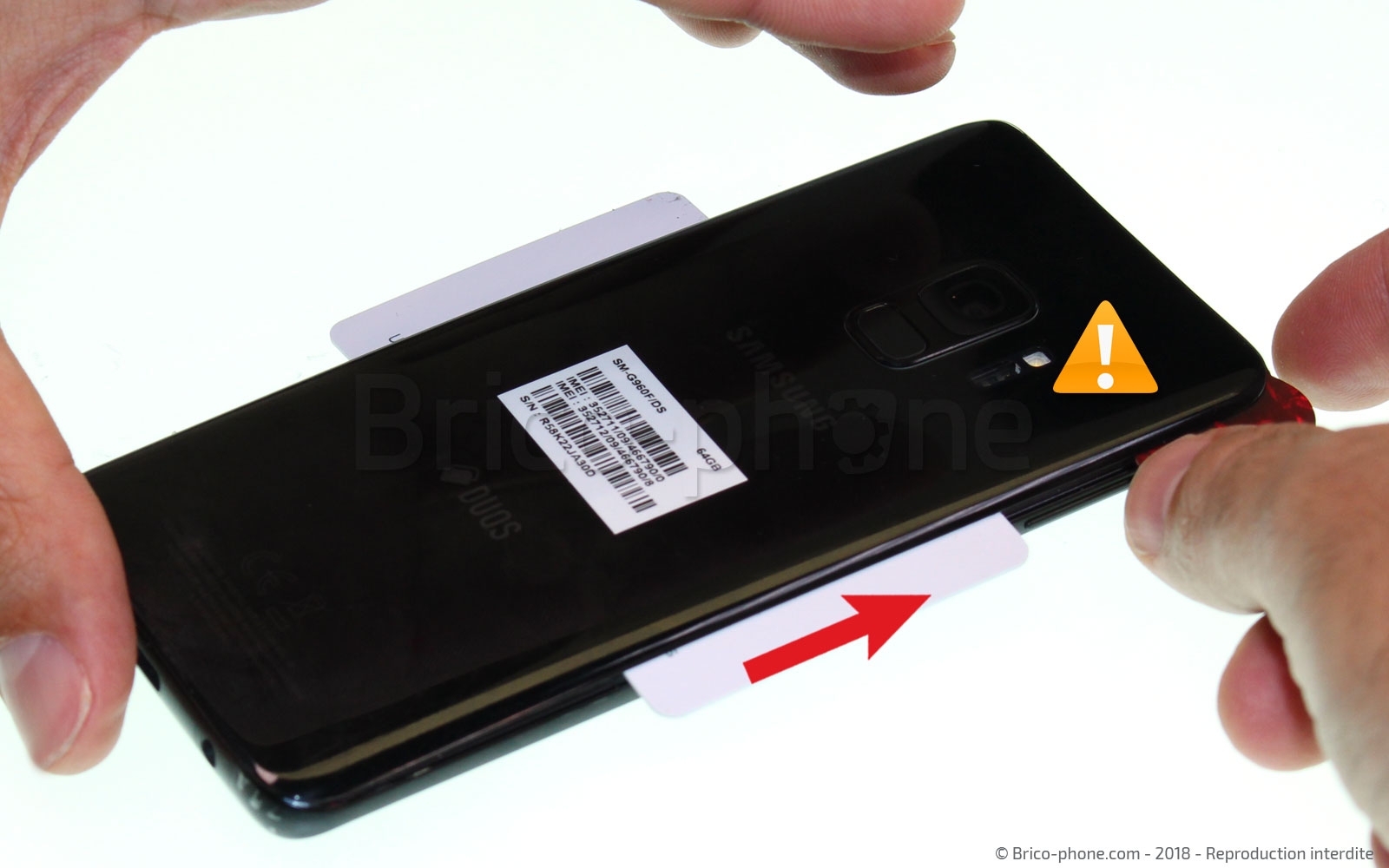

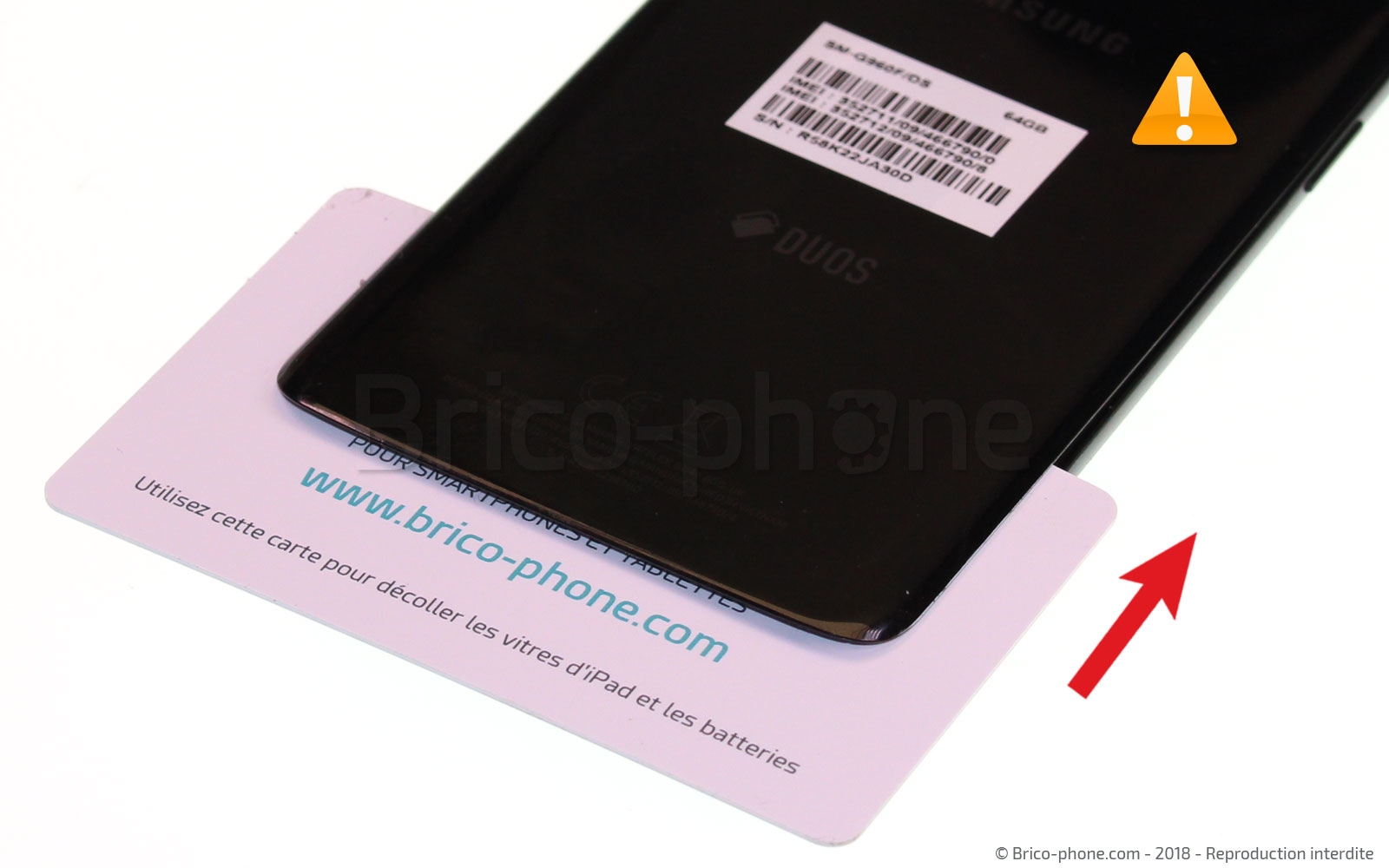

Une fois tout le contour décollé, glissez la carte PVC sous la vitre depuis le bas du téléphone en veillant à ne pas aller plus haut que le bouton de lecteur d'empreintes. La nappe est rattachée à la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 5 : Déconnecter le lecteur d'empreintes

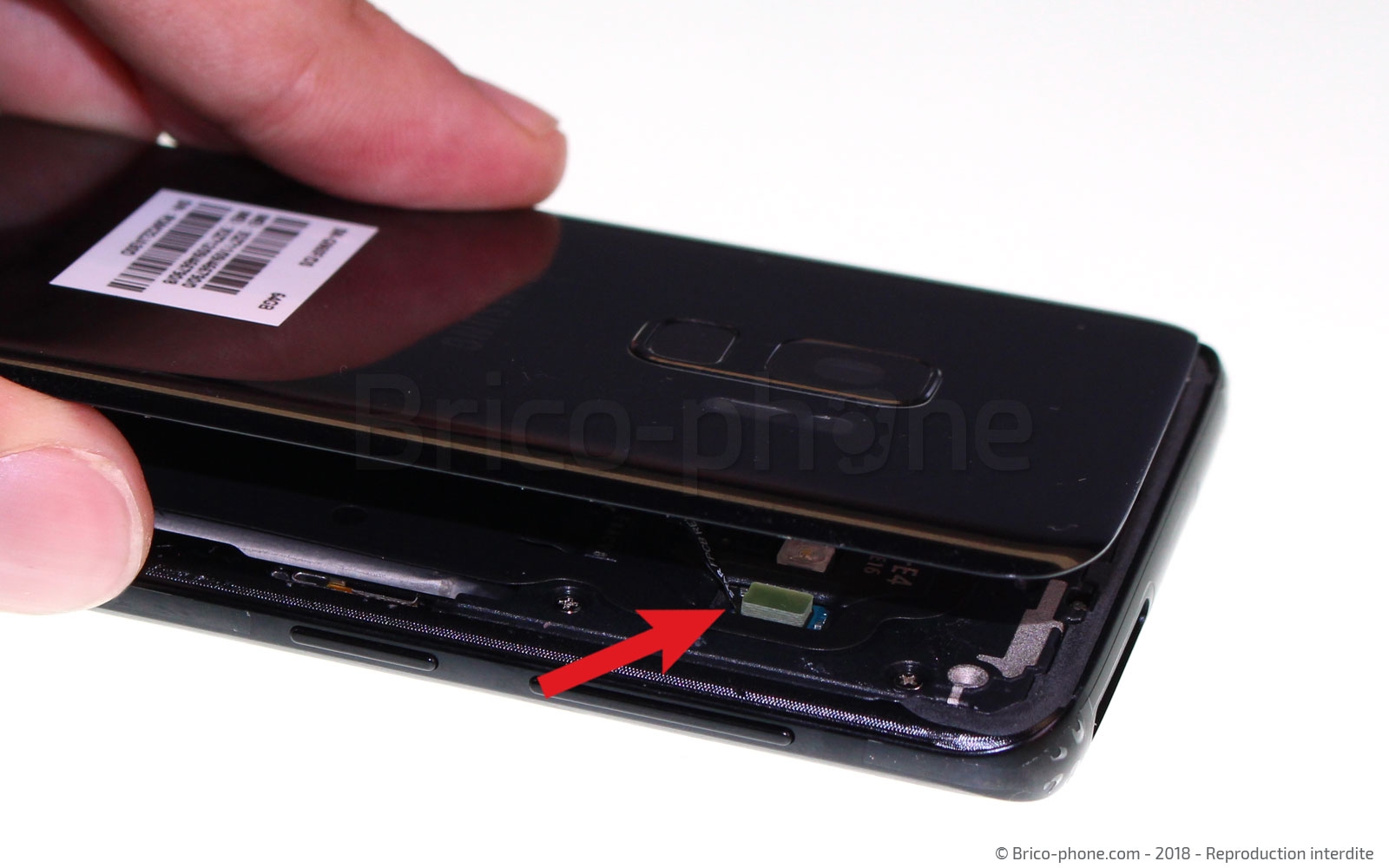

En soulevant doucement la vitre arrière sur 1 ou 2 centimètres, vous devez apercevoir le connecteur de la nappe lecteur d'empreintes situé à droite de l'appareil photo.

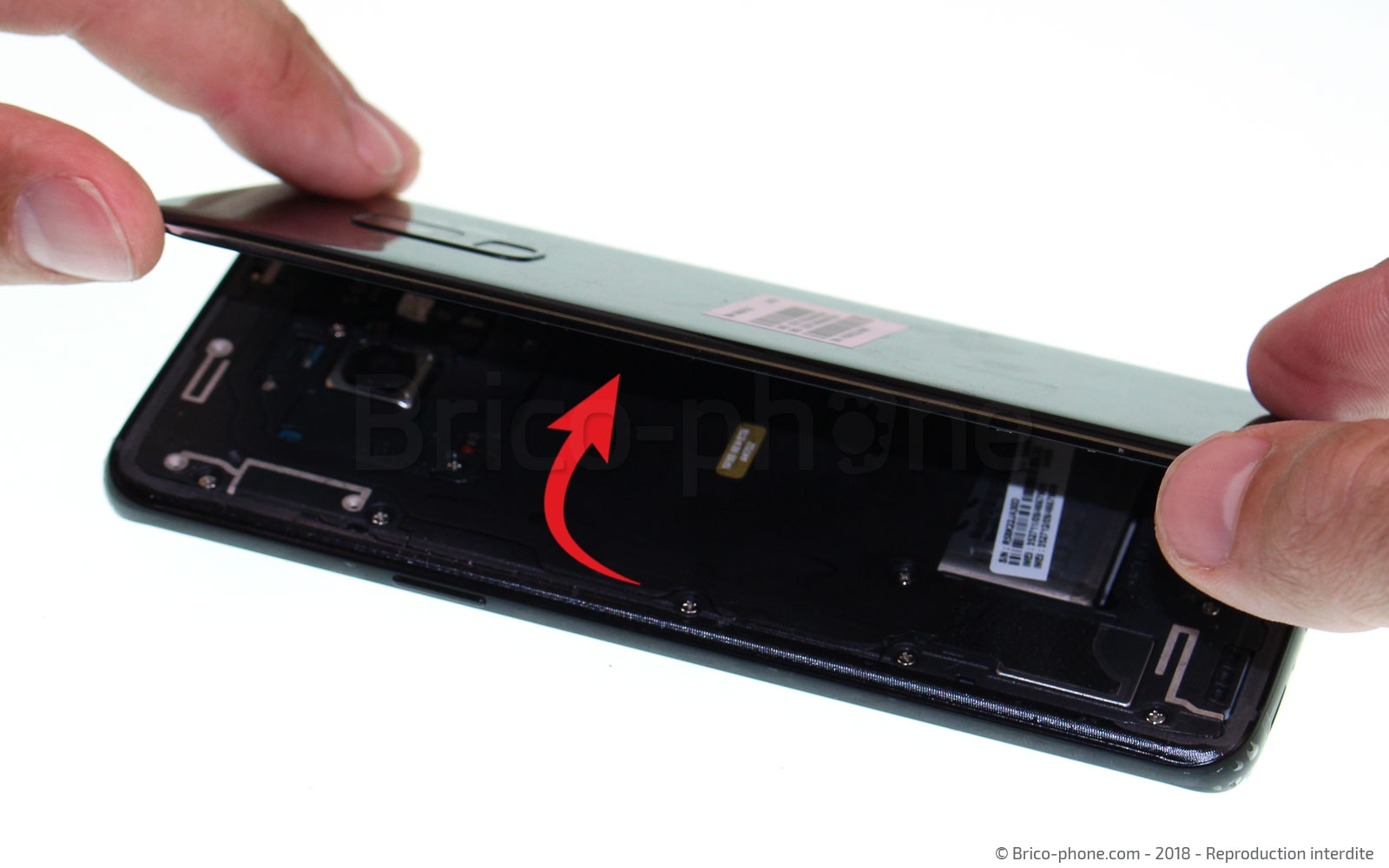

Vous devez donc ouvrir la vitre comme un livre à l'envers c'est à dire de la gauche vers la droite, puis à l'aide de la pincette ou du levier en nylon, soulevez le petit connecteur depuis un angle.

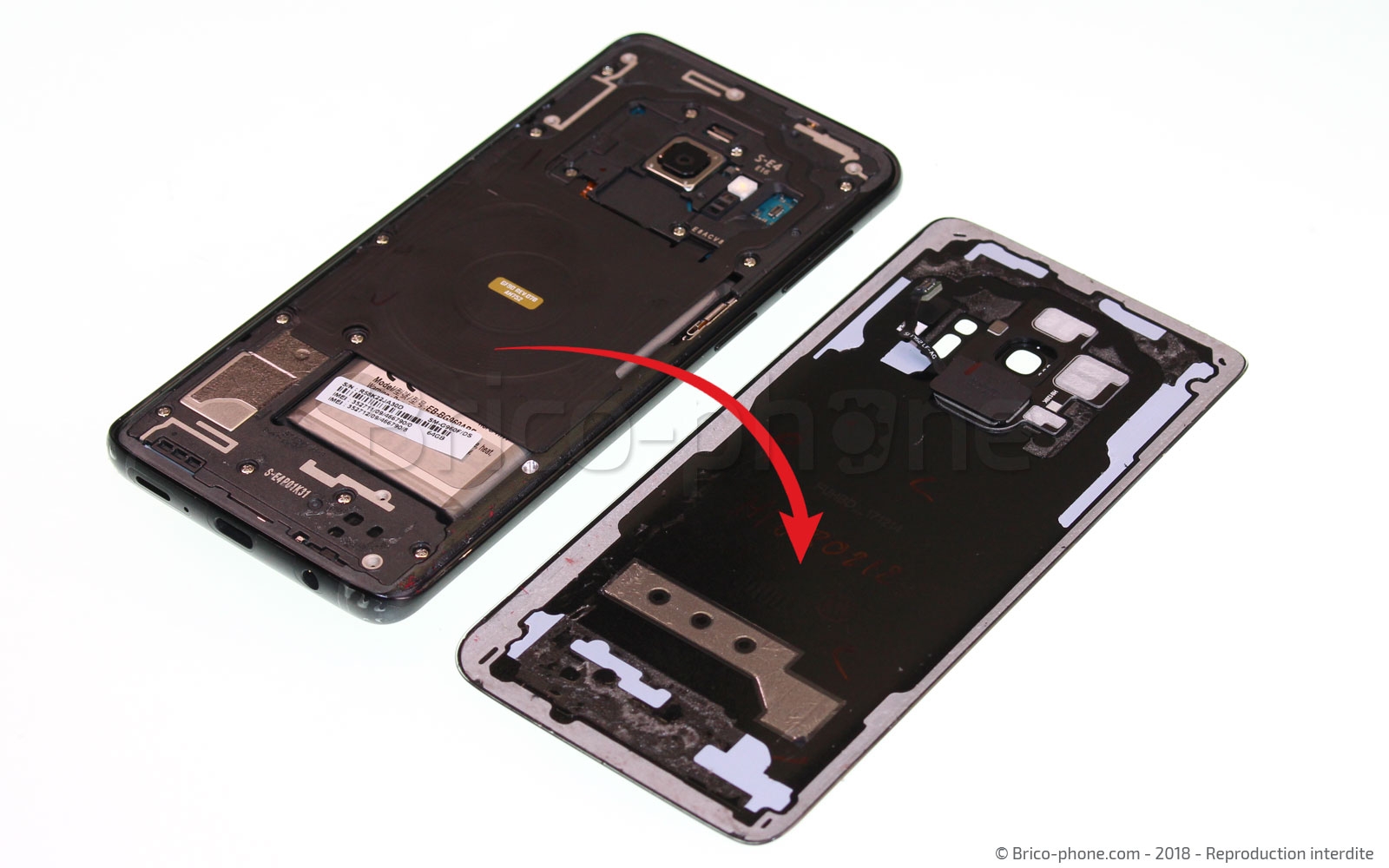

La vitre arrière est maintenant dégagée, mettez-la de côté pour le remontage.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Retirer les vis du cache

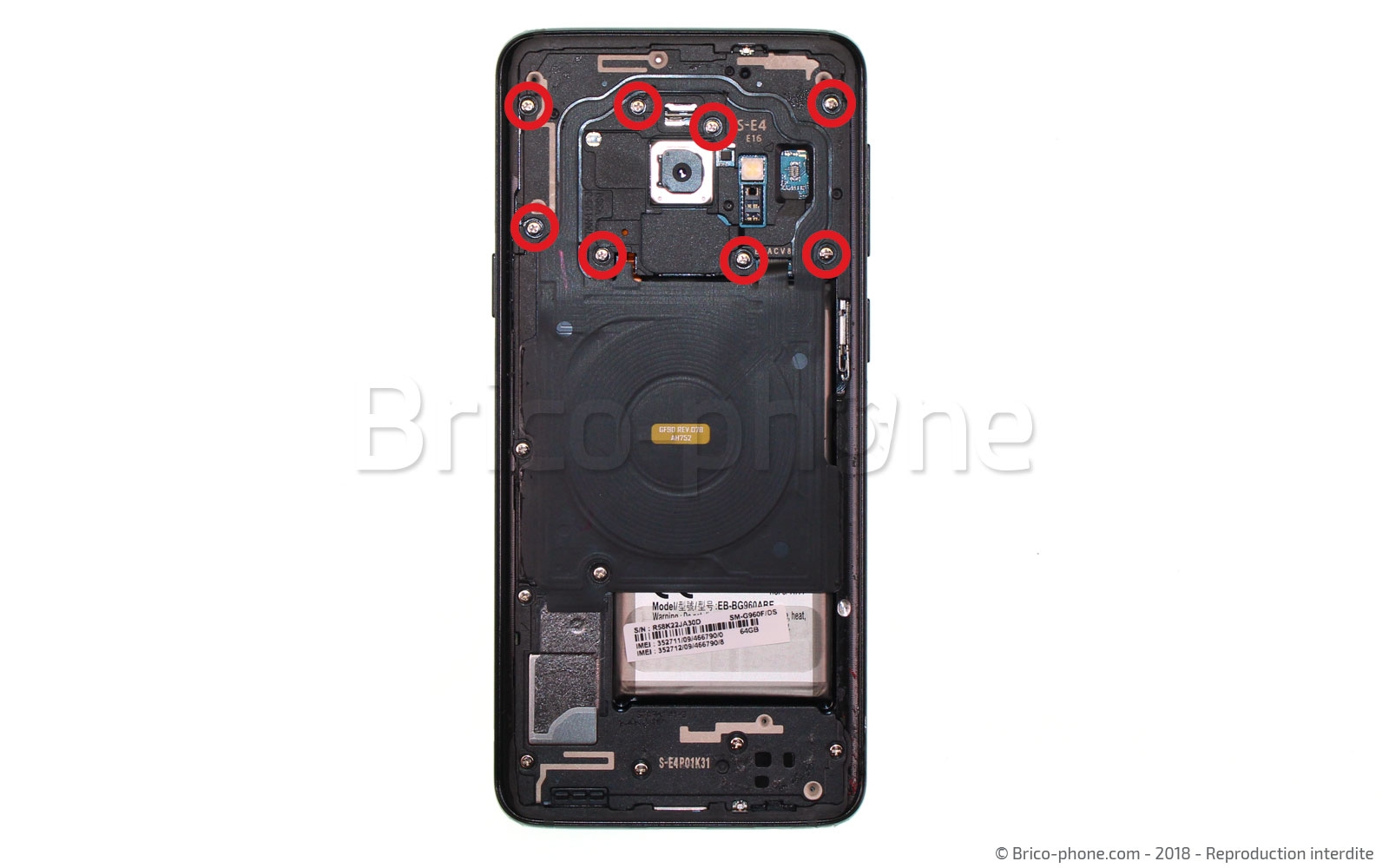

La nappe induction est collée derrière le cache en plastique situé sur la partie haute du téléphone. Cette plaquette sert de protection pour la carte mère et est maintenue par 8 vis.

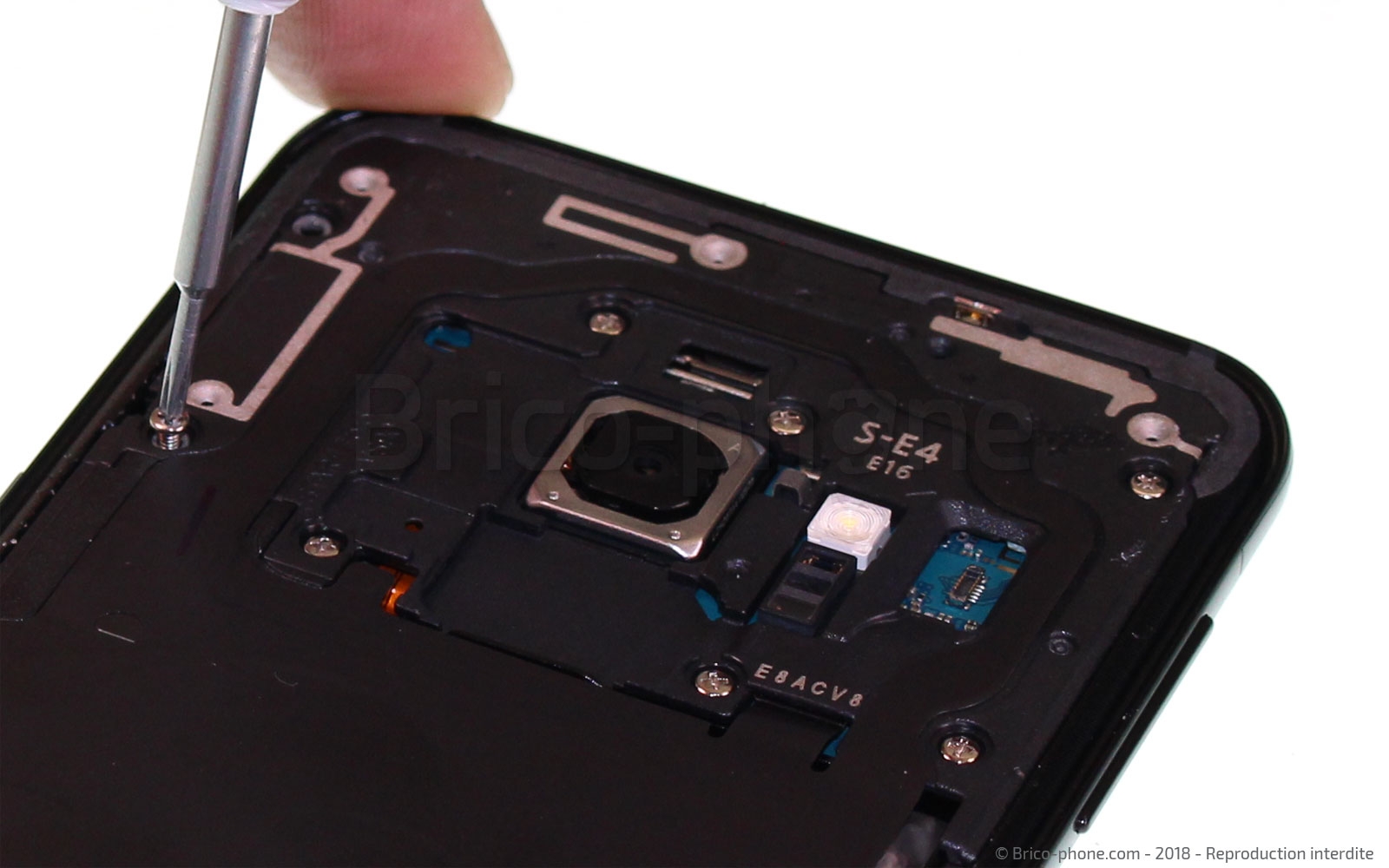

Utilisez le tournevis cruciforme 1.5 fourni dans le kit d'outils, puis dévissez une à une les vis. Elles sont toutes identiques donc pas de risque de les intervertir lors du remontage, en revanche vous pouvez utiliser un patron magnétique pour les placer dessus et éviter ainsi de les perdre.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

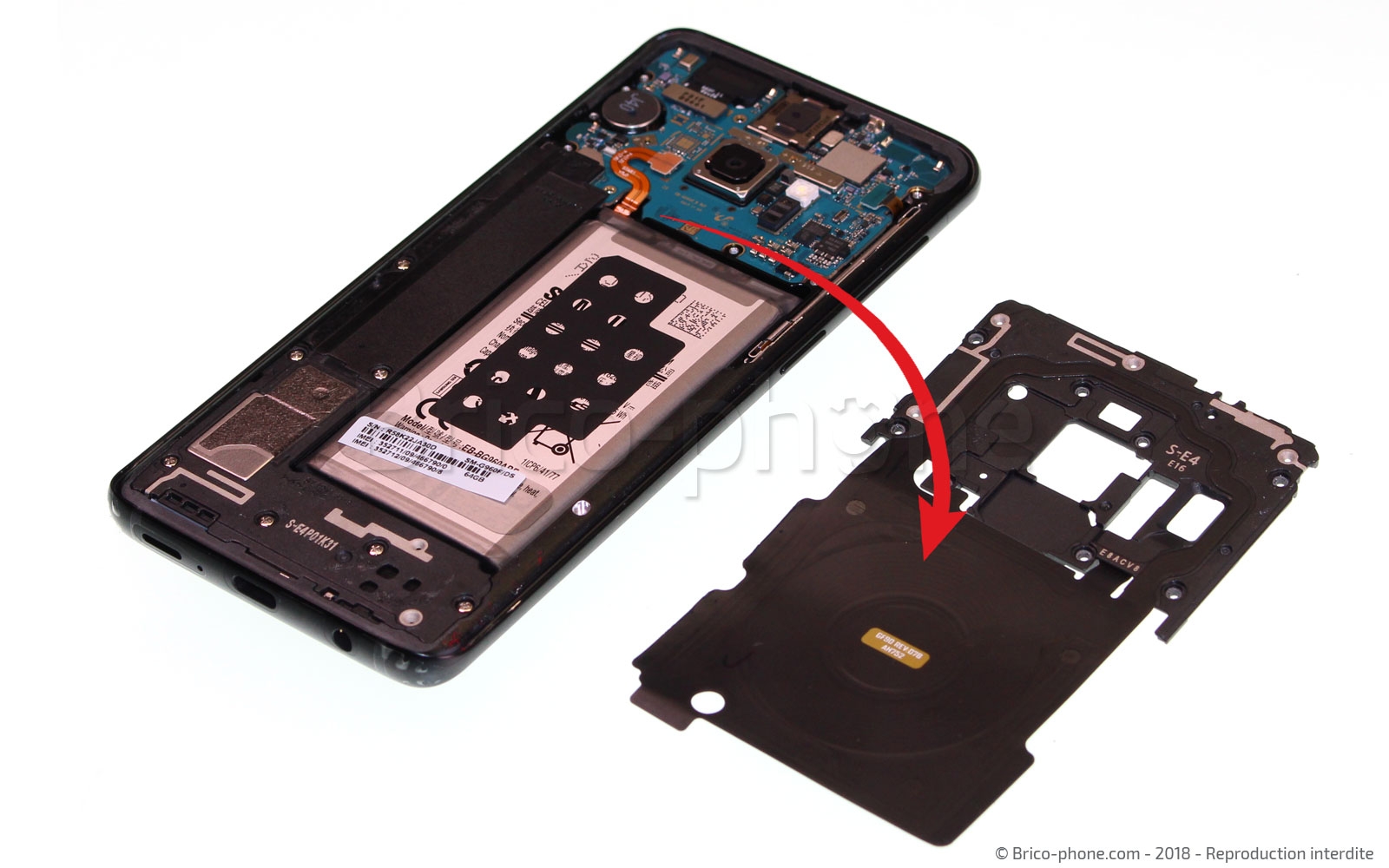

Etape 7 : Retirer le cache

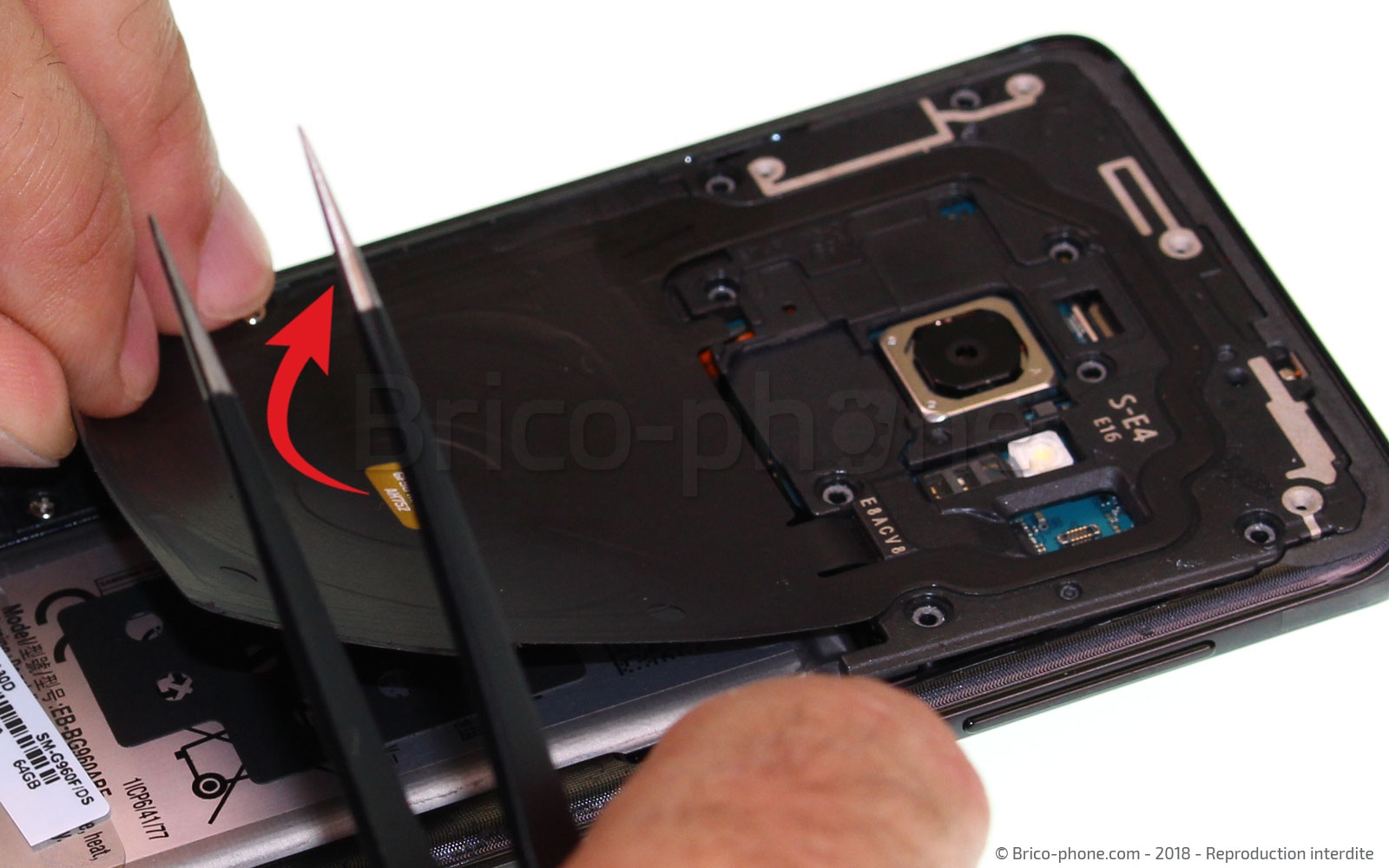

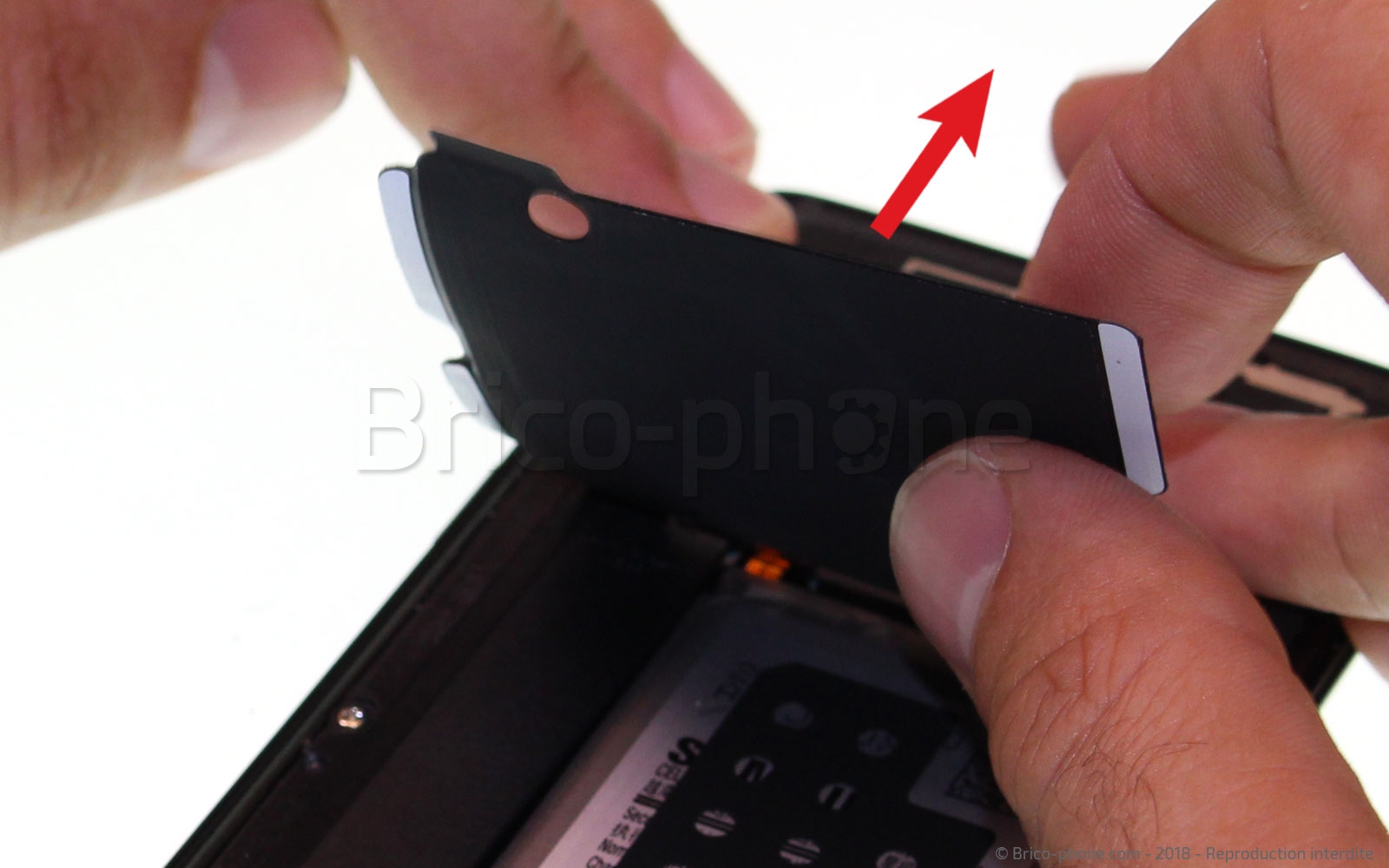

Soulevez la nappe induction en partant du bas. La nappe est rigide donc vous ne devriez éprouver aucune difficulté à la décoller.

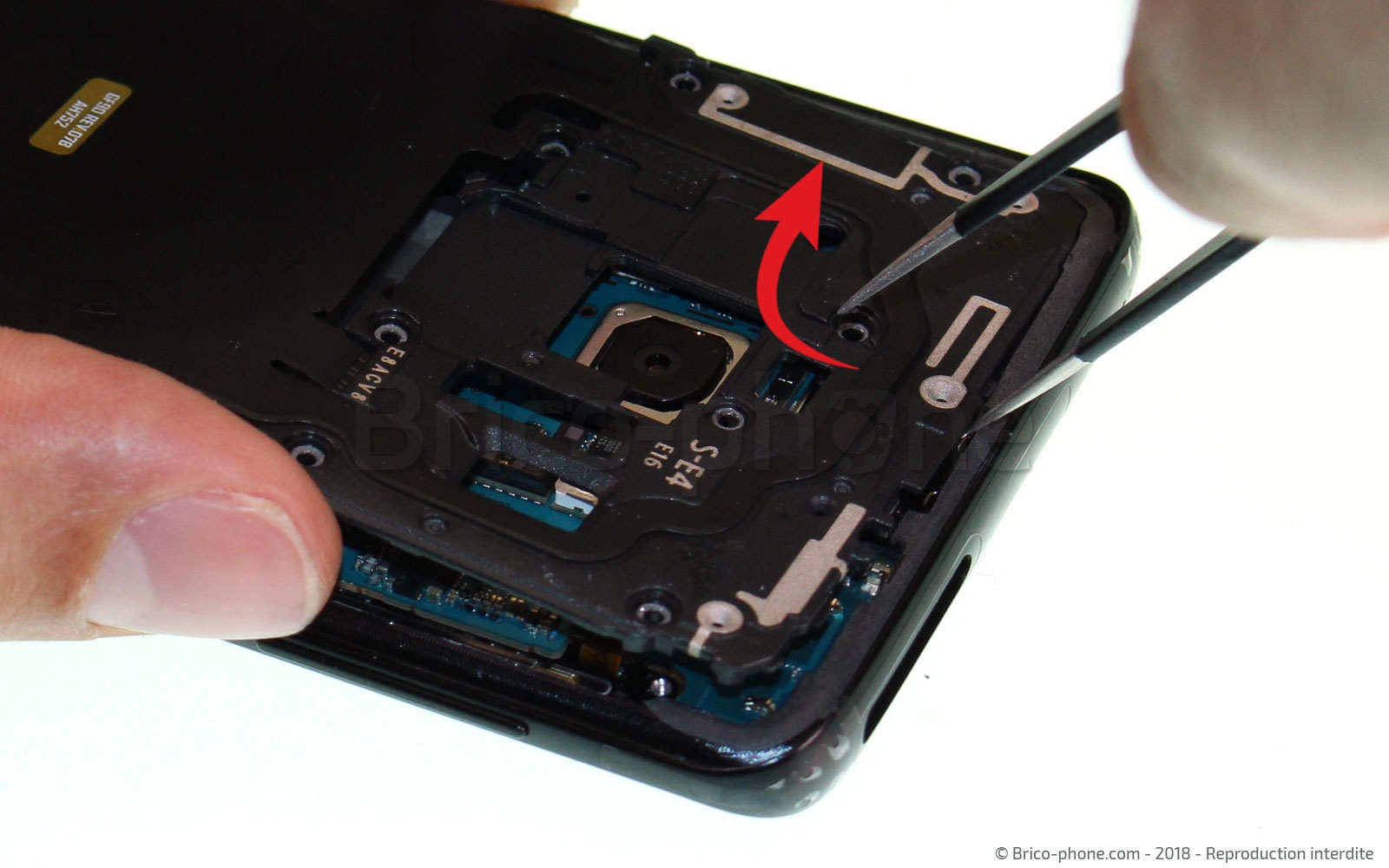

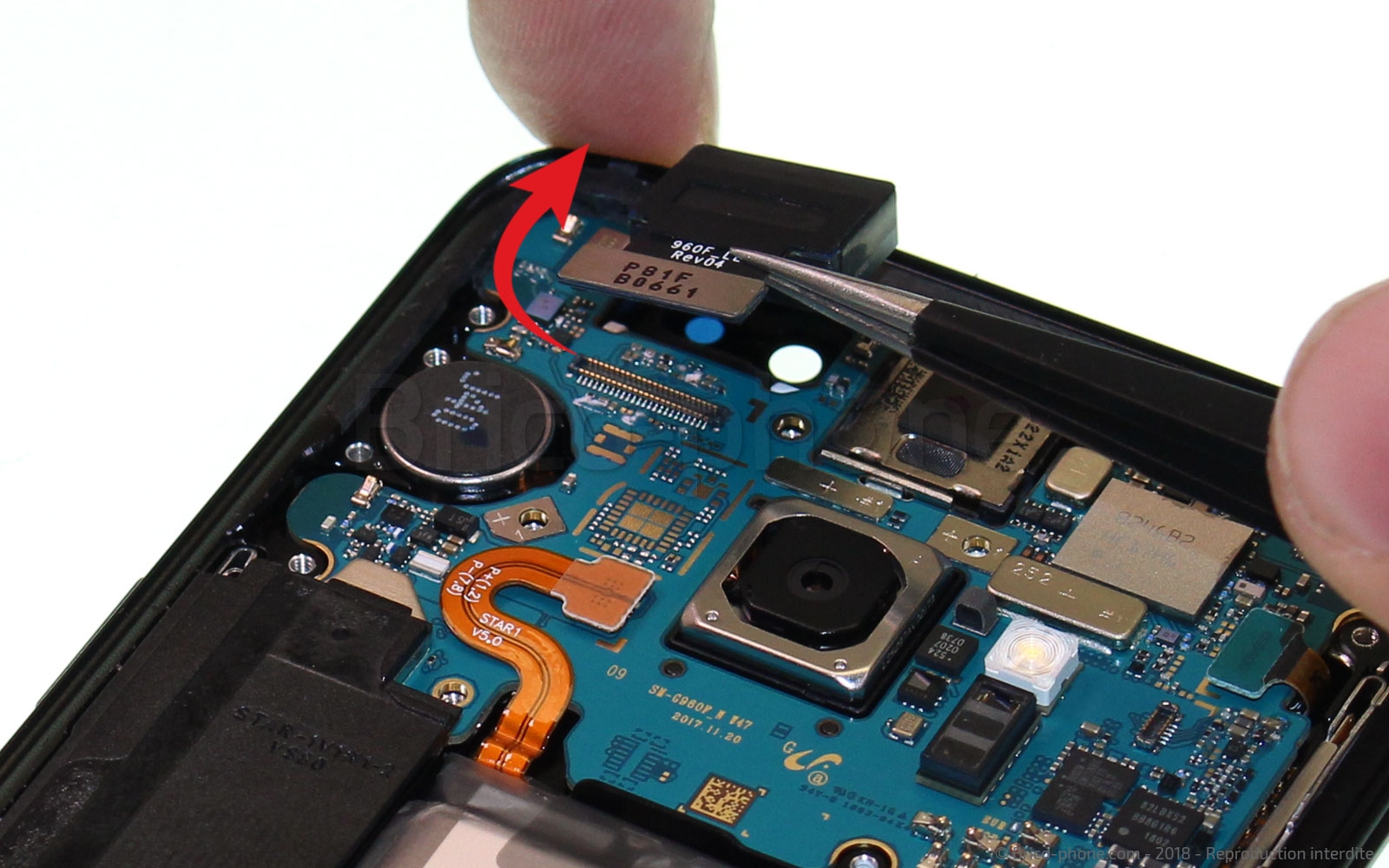

Une fois décollée, déclipsez le cache de protection en faisant levier avec la pincette. veillez à ne pas trop enfoncer la pincette au risque d'endommager la carte mère située juste en dessous.

La pièce est maintenant libérée, placez-la de côté.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

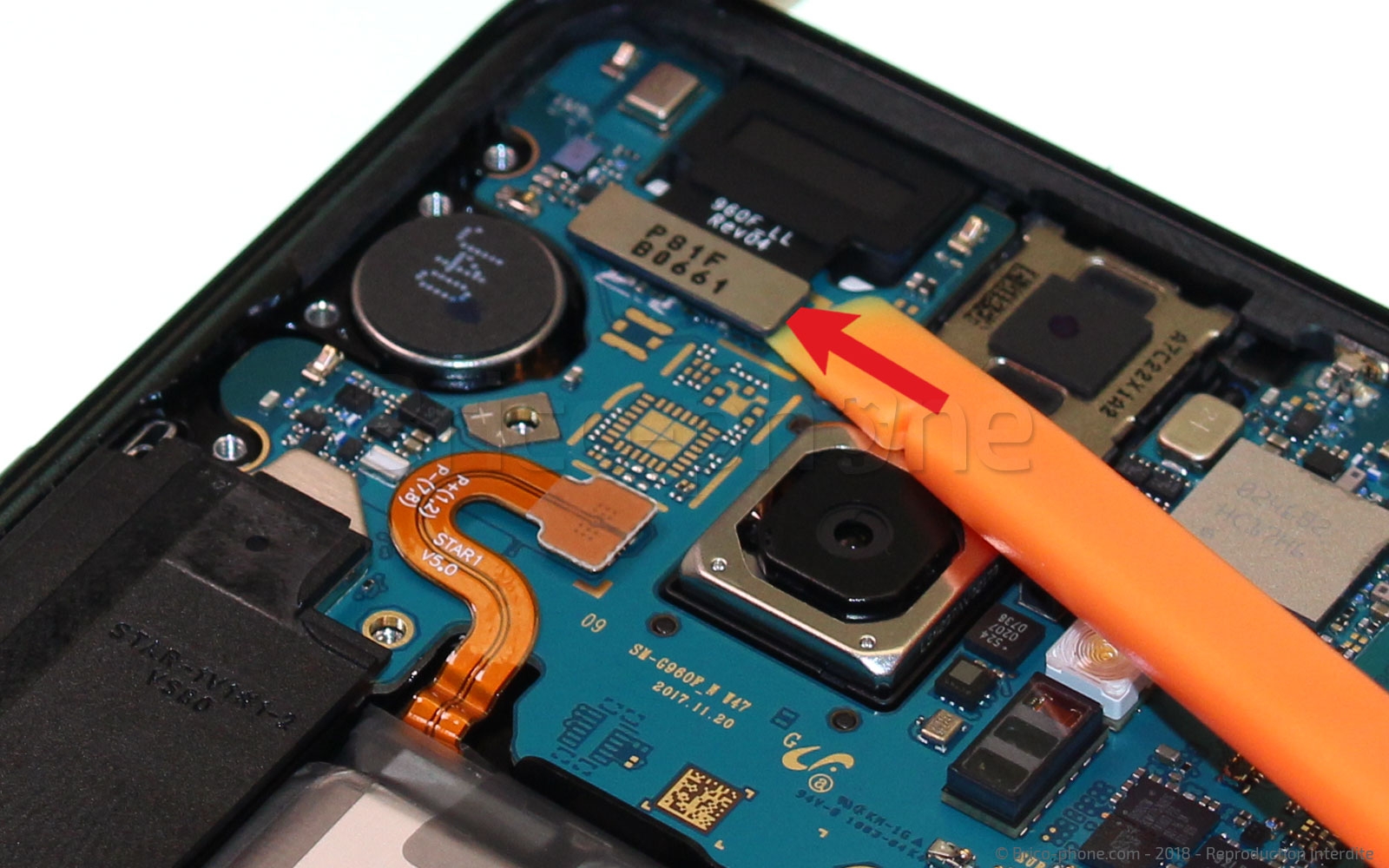

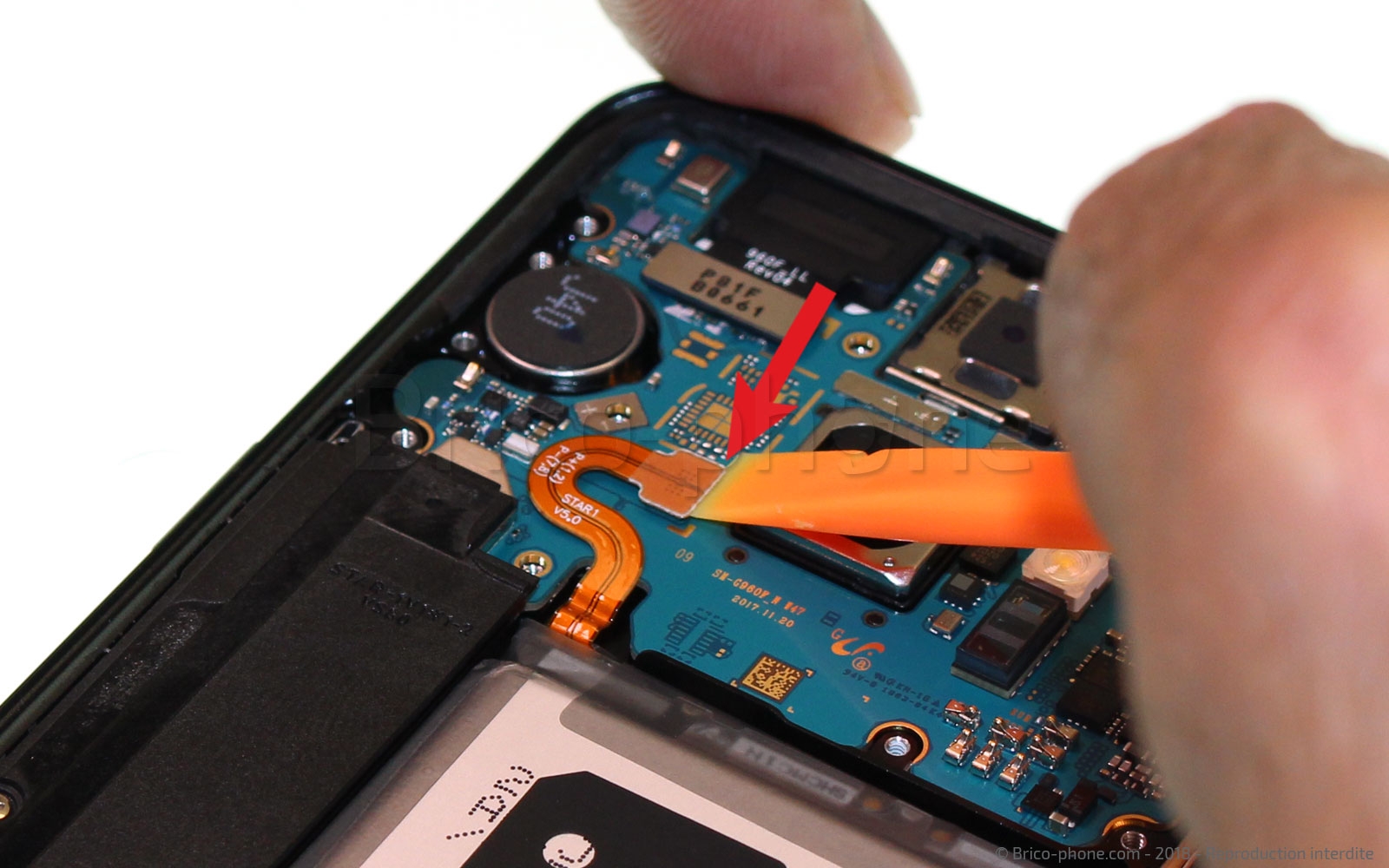

A l'aide du levier en nylon, soulevez le connecteur de la batterie. Cela évitera que le téléphone ne se rallume en cours de réparation.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer la caméra avant

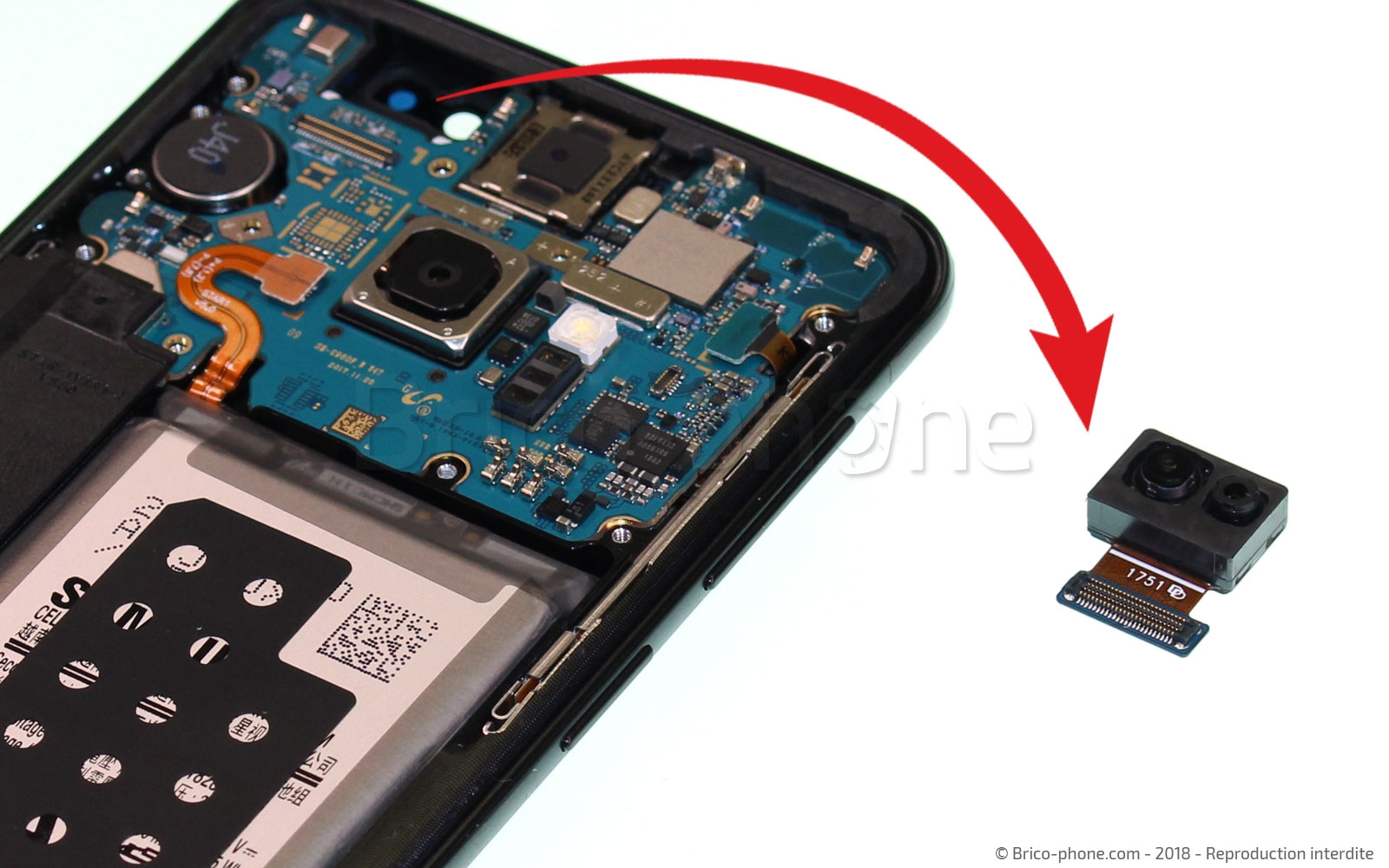

La double caméra avant est facilement accessible. Simplement connectée sur la carte mère en haut à gauche, il vous suffit de la déconnecter avec le levier en nylon en déclipsant le connecteur depuis un angle inférieur. Une fois déconnectée, saisissez la nappe entre le connecteur et la caméra avec la pincette de précision.

La caméra est maintenant délogée et peut être remplacée.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Ce tutoriel est maintenant terminé. Vous pouvez remplacer la caméra avant en suivant simplement ce tutoriel à l'envers.

Nous vous conseillons d'utiliser la colle B7000 fournie dans le kit d'outils pour recoller la vitre arrière. Attention, votre smartphone aura perdu son pouvoir étanche suite à cette ouverture.

Si jamais vous avez cassé votre vitre arrière lors de l'ouverture, vous devrez malheureusement en racheter une nouvelle. Produits d'origine en vente sur notre site https://www.brico-phone.com/vitres-arriere-pour-galaxy-s9-3588
