Changement d'écran (vitre+LCD) sur Honor 9

Temps estimé : 1 heure
Difficulté : 4/5
Honor 9 | Temps estimé : 1 heure Difficulté : 4/5

Ce guide vidéo vous explique comment remplacer l' écran de votre Huawei Honor 9.

Diagnostic

› La vitre de votre Honor 9 est brisée
› L'affichage présente des défauts
› Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre et LCD prémonté pour Huawei Honor 9
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Lot de 4 Pinces à ressort
5,90 €
Ajouter au panier

Avant de commencer

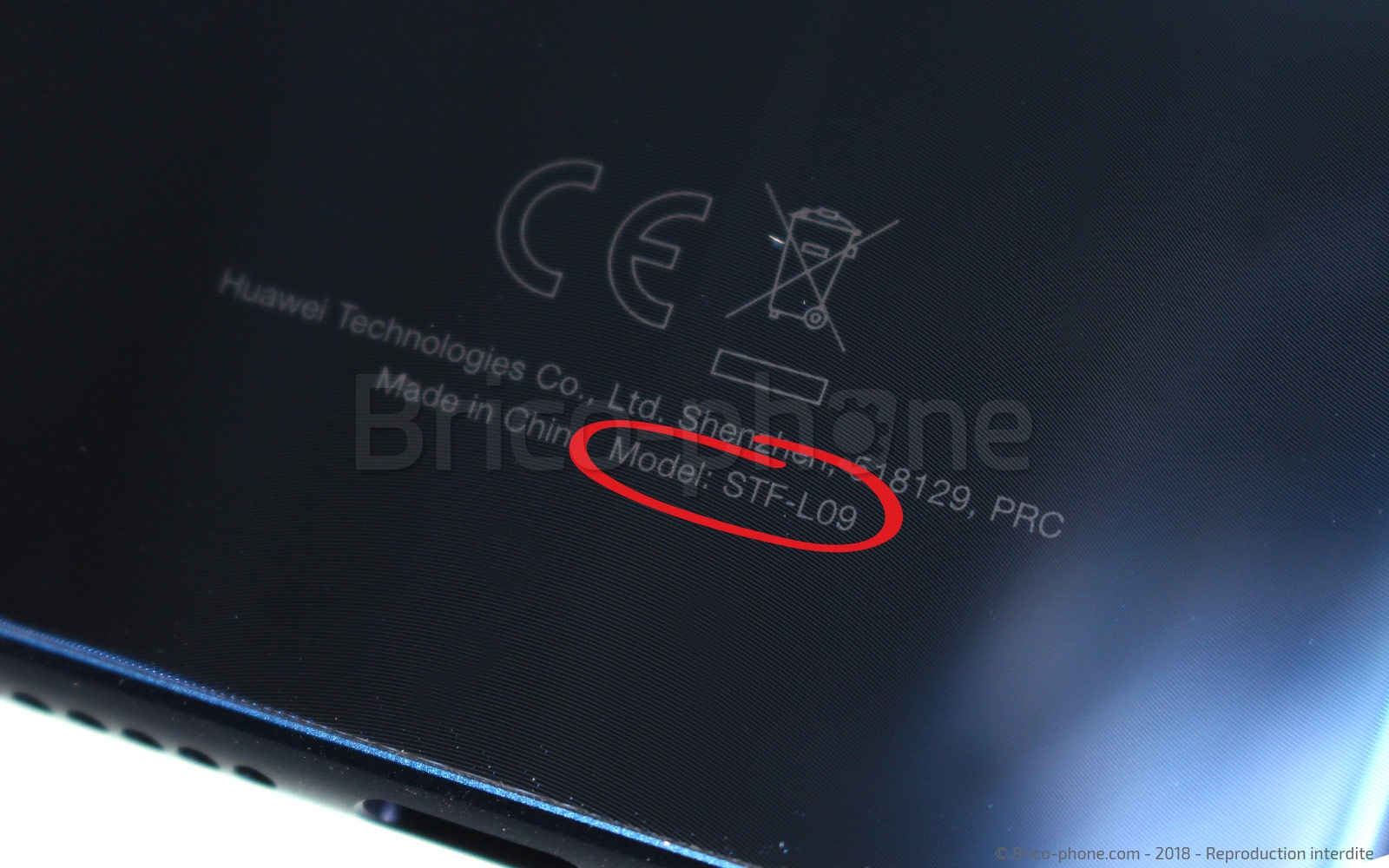

Afin d'être certain d'avoir commandé la bonne pièce détachée sur notre site internet, vérifiez le n° de modèle présent au dos de votre smartphone. Le numéro STF-L09 correspond au modèle honor 9.
Une fois cette vérification faites, vous pouvez passer à l'étape suivante

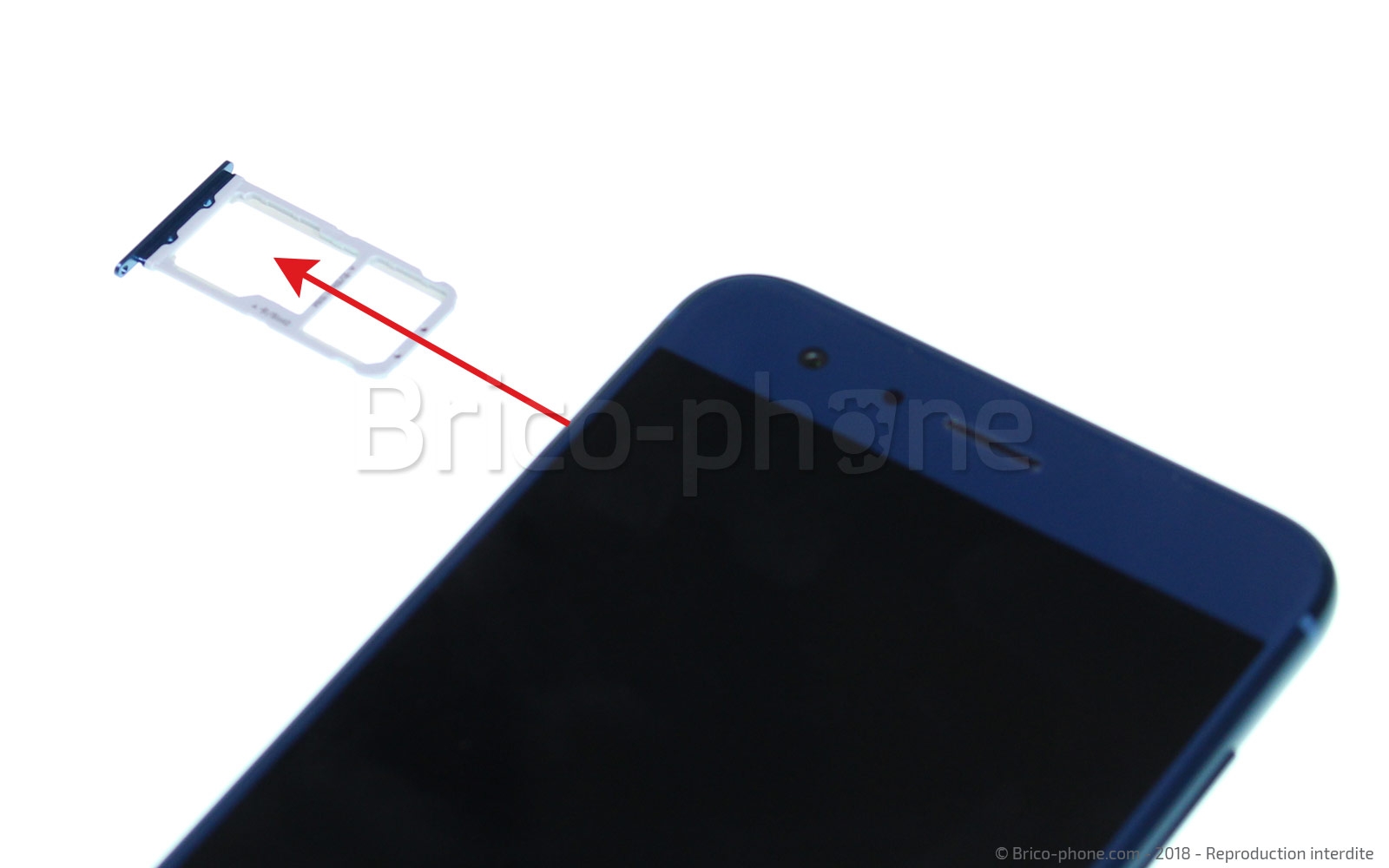

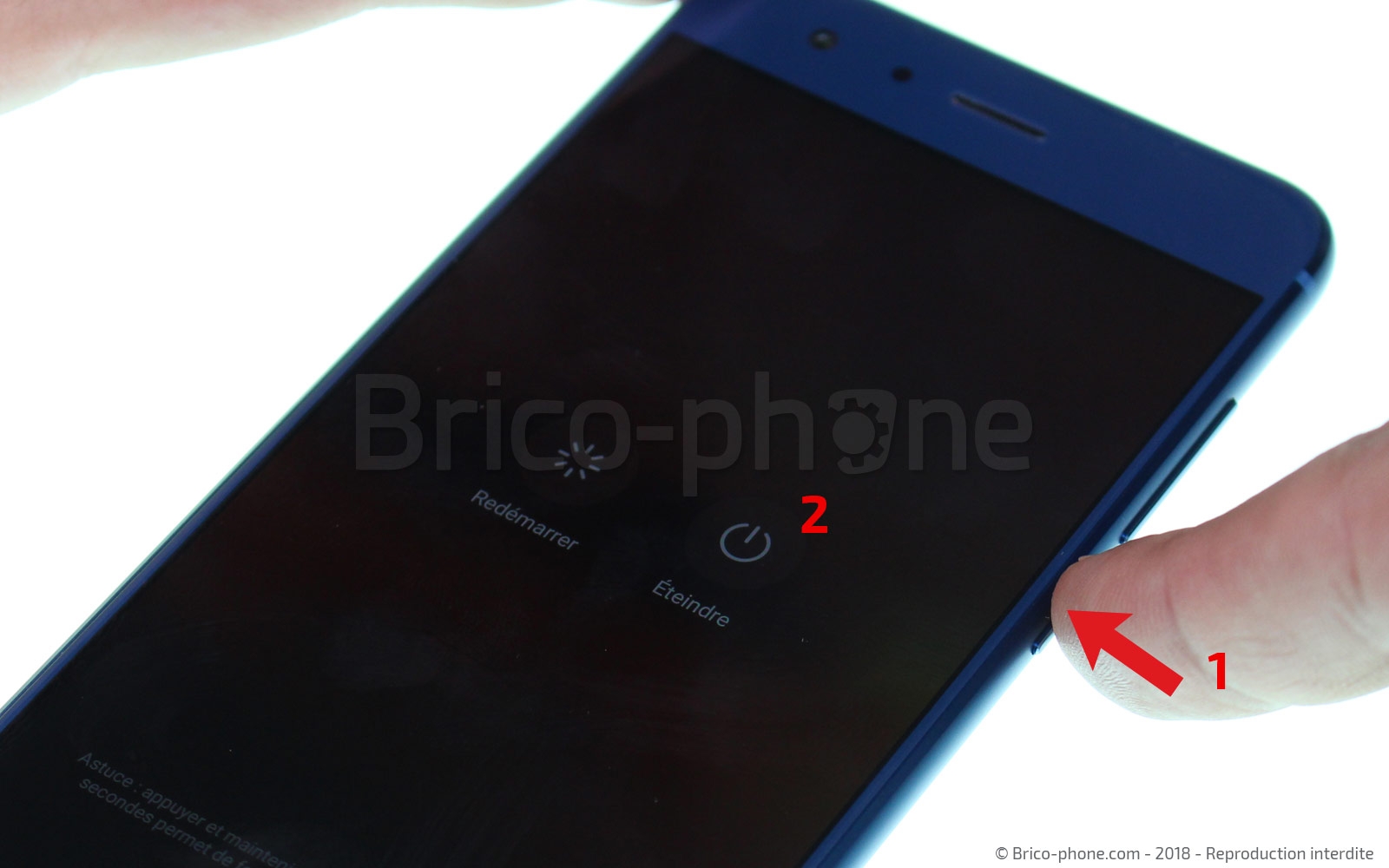

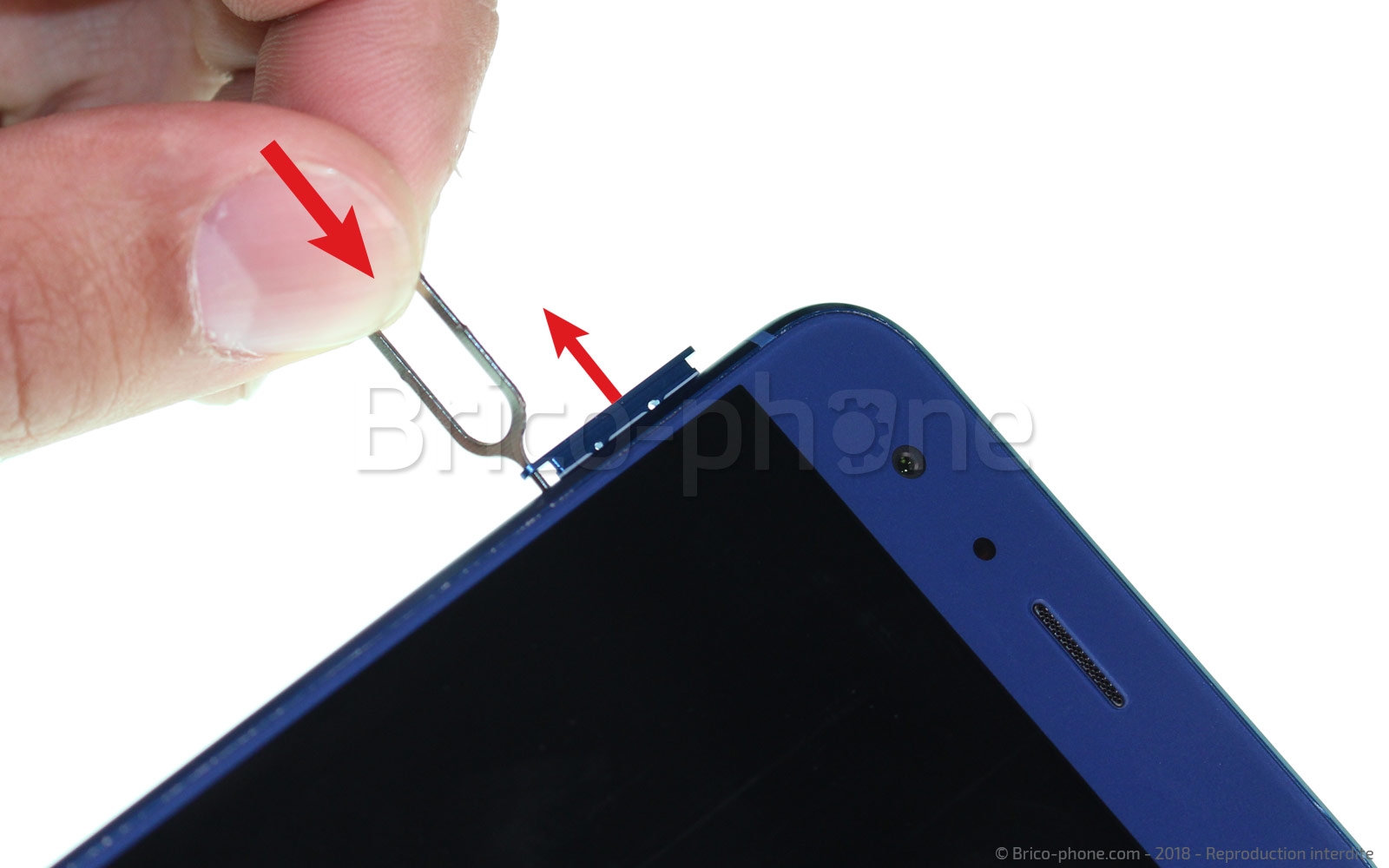

Eteindre et retirer le rack sim
Éteignez votre appareil à l'aide du bouton d'allumage situé sur le côté droit de votre appareil puis retirez le lecteur de carte sim et SD.
Outils du kit utilisés
Outils du kit utilisés

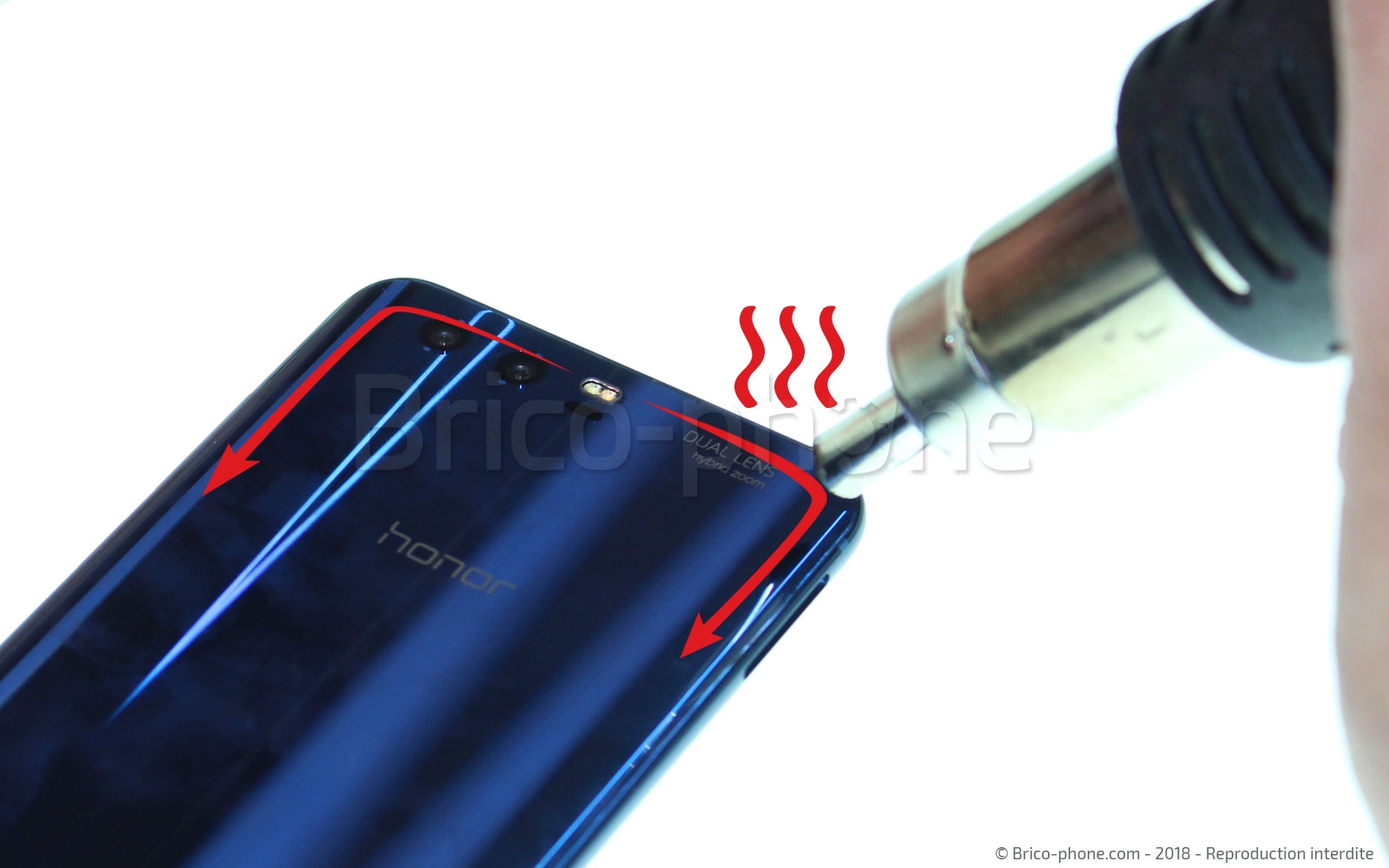

Etape 1 : Chauffer la vitre arrière

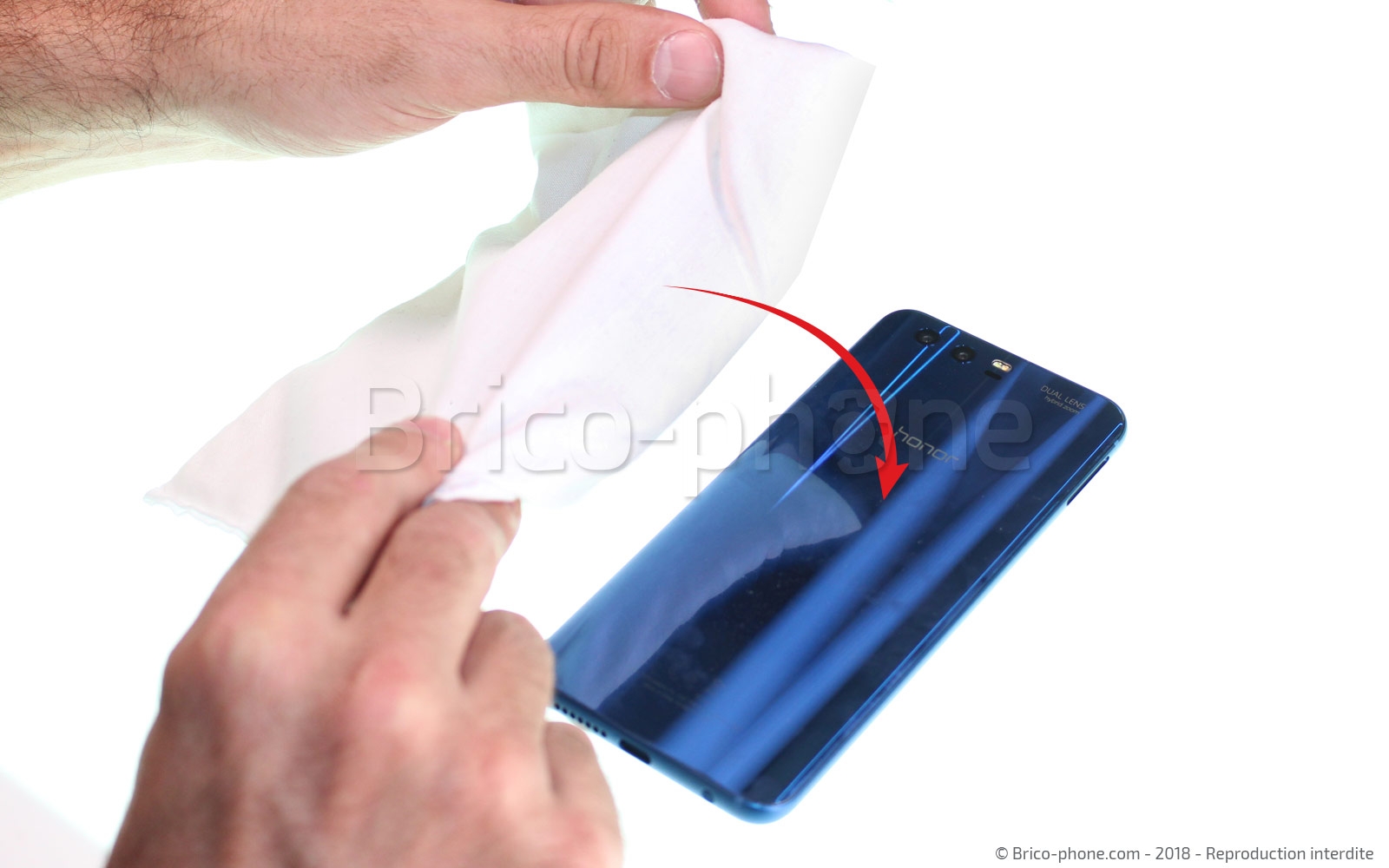

En vous munissant d'un décapeur thermique, d'une station à air chaud, ou tout simplement de votre sèche-cheveux, chauffez le contour de la vitre afin de ramollir la colle qui la fixe au châssis.
Ne chauffez pas le centre du smartphone, car vous risqueriez d'endommager la batterie.
Pour cette étape, vous pouvez également vous servir de notre coussin chauffant qui permet de décoller la vitre. Il vous suffira de l'appliquer 30 secondes sur la vitre arrière en l'ayant au préalable passé au four micro ondes pendant 1 minute.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €

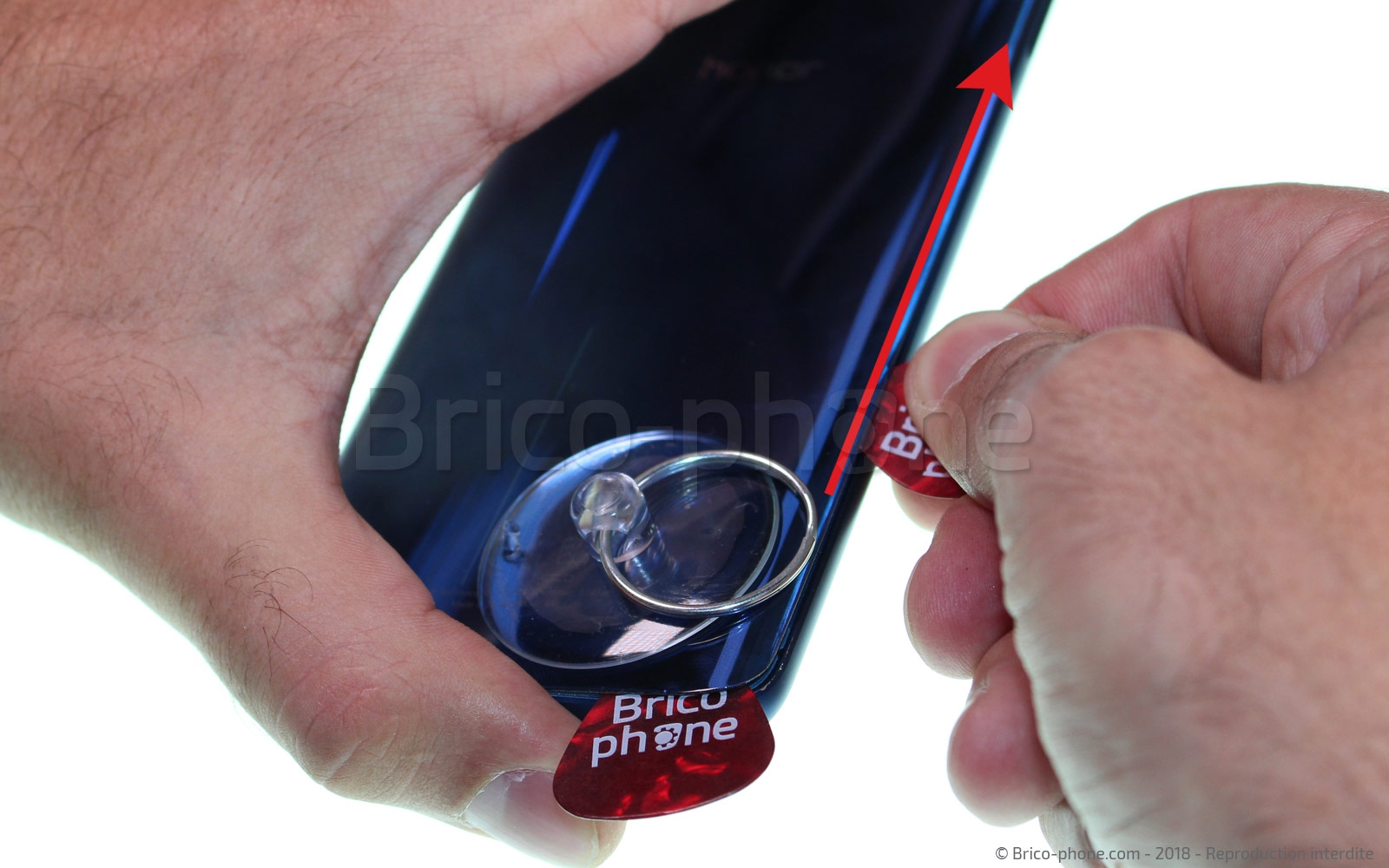

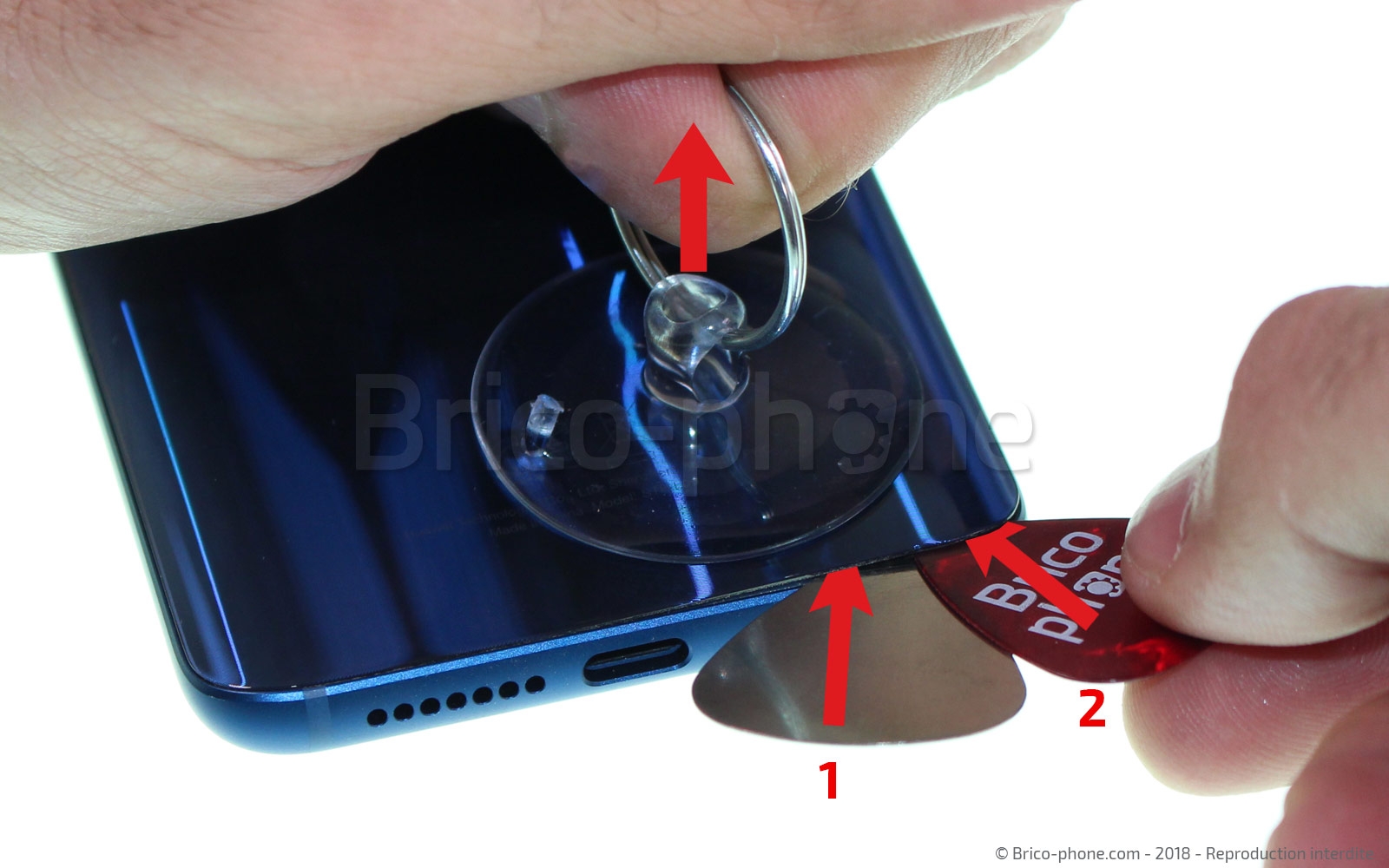

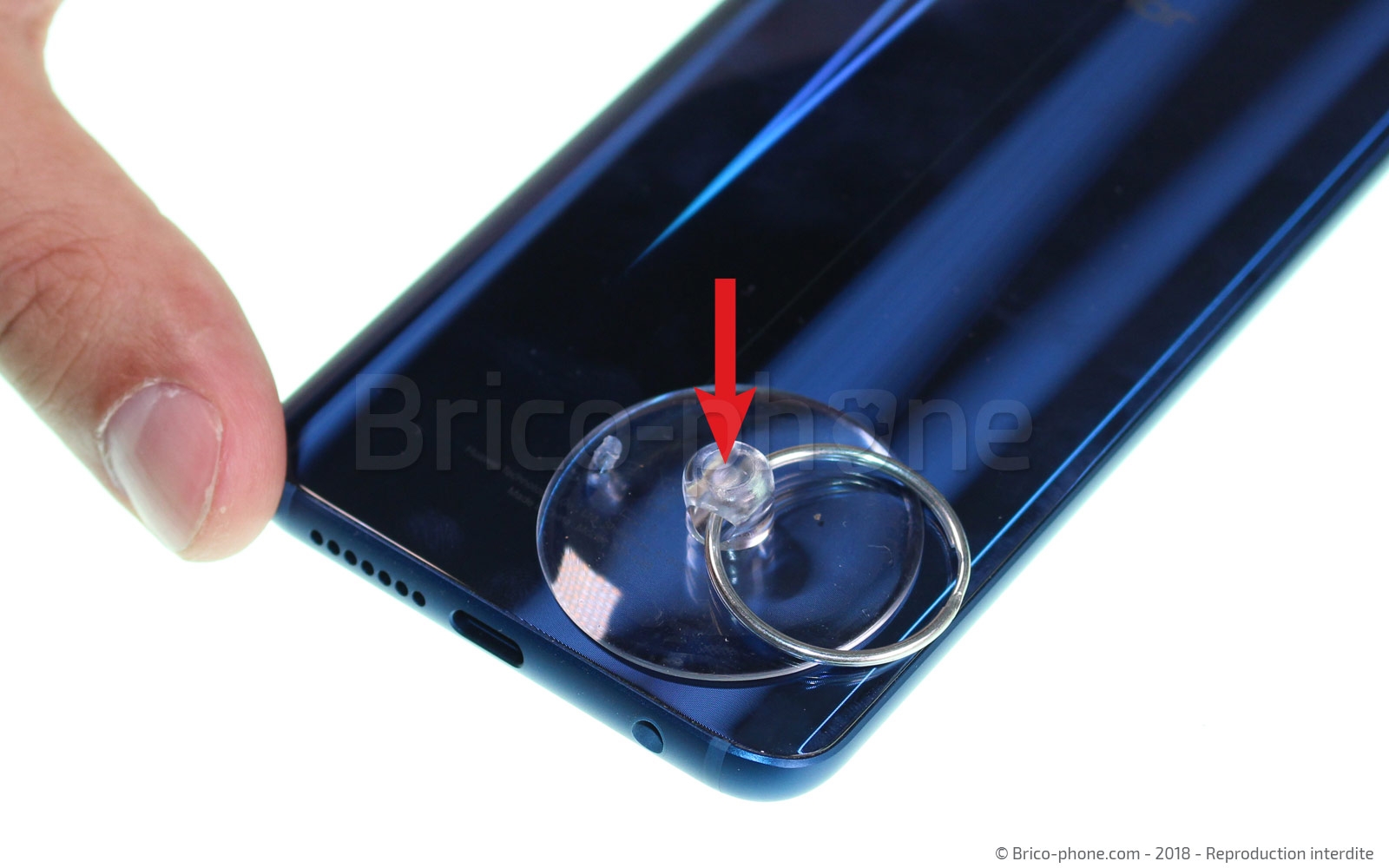

Etape 2 : Créer un point d'insertion

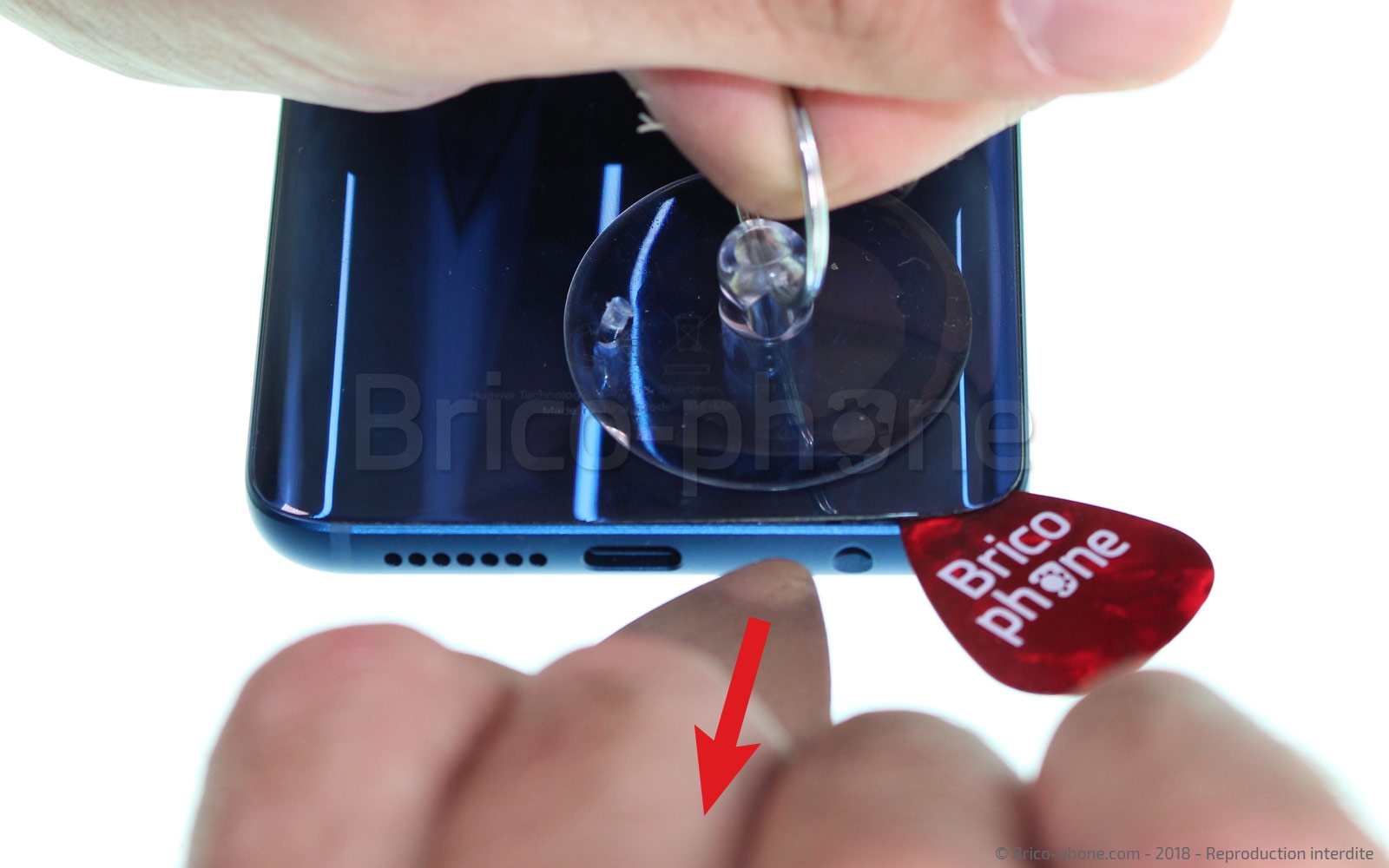

Cette étape vas nous permettre de mettre en place les outils nécessaires pour l'ouverture de la vitre arrière. Positionnez la ventouse sur l'un des coins inférieurs du téléphone puis tout en tirant fermement dessus insérez le médiator métal afin de créer un jour entre la vitre et le châssis.
Il ne vous reste plus qu'à insérer le médiator plastique puis à retirer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

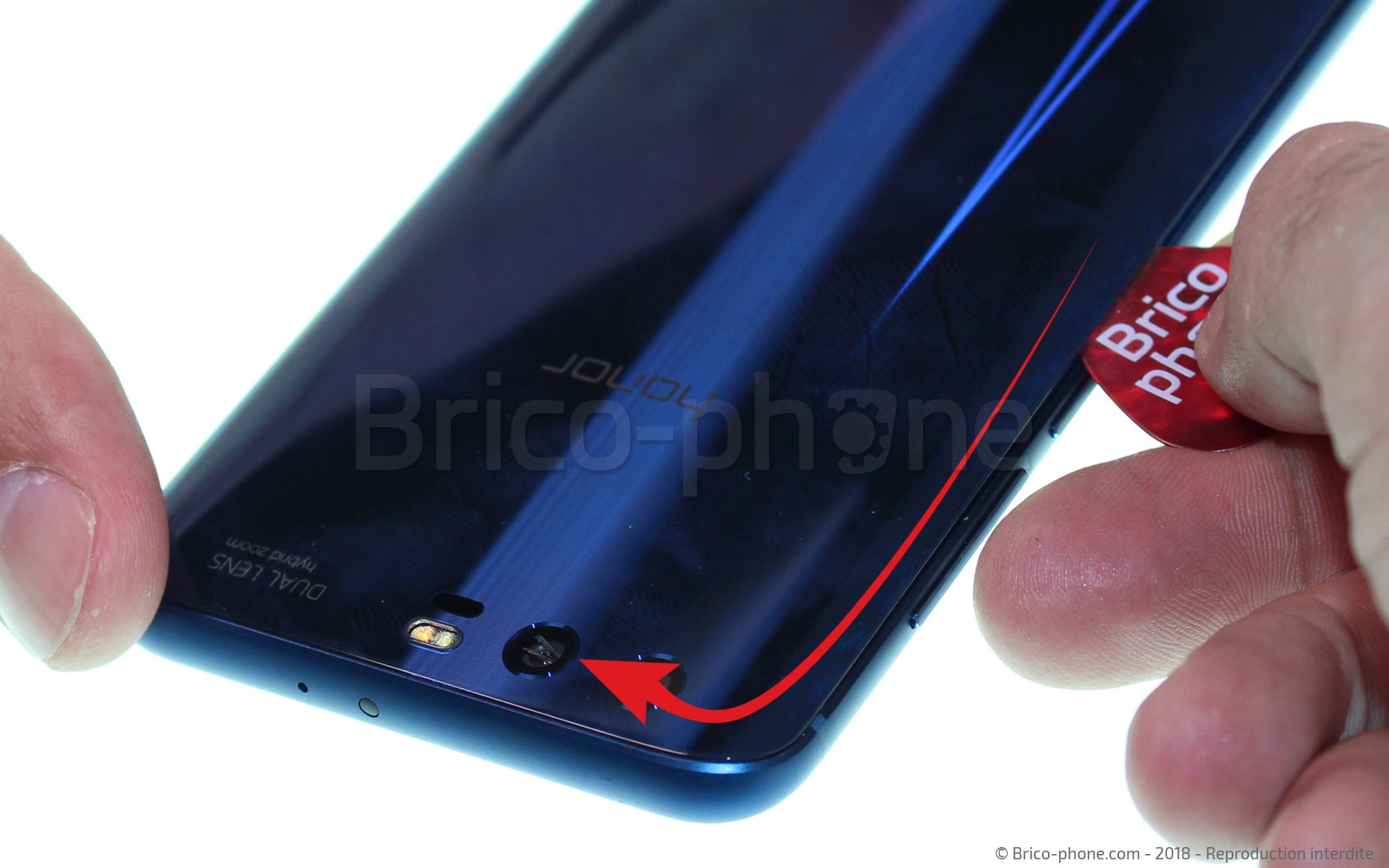

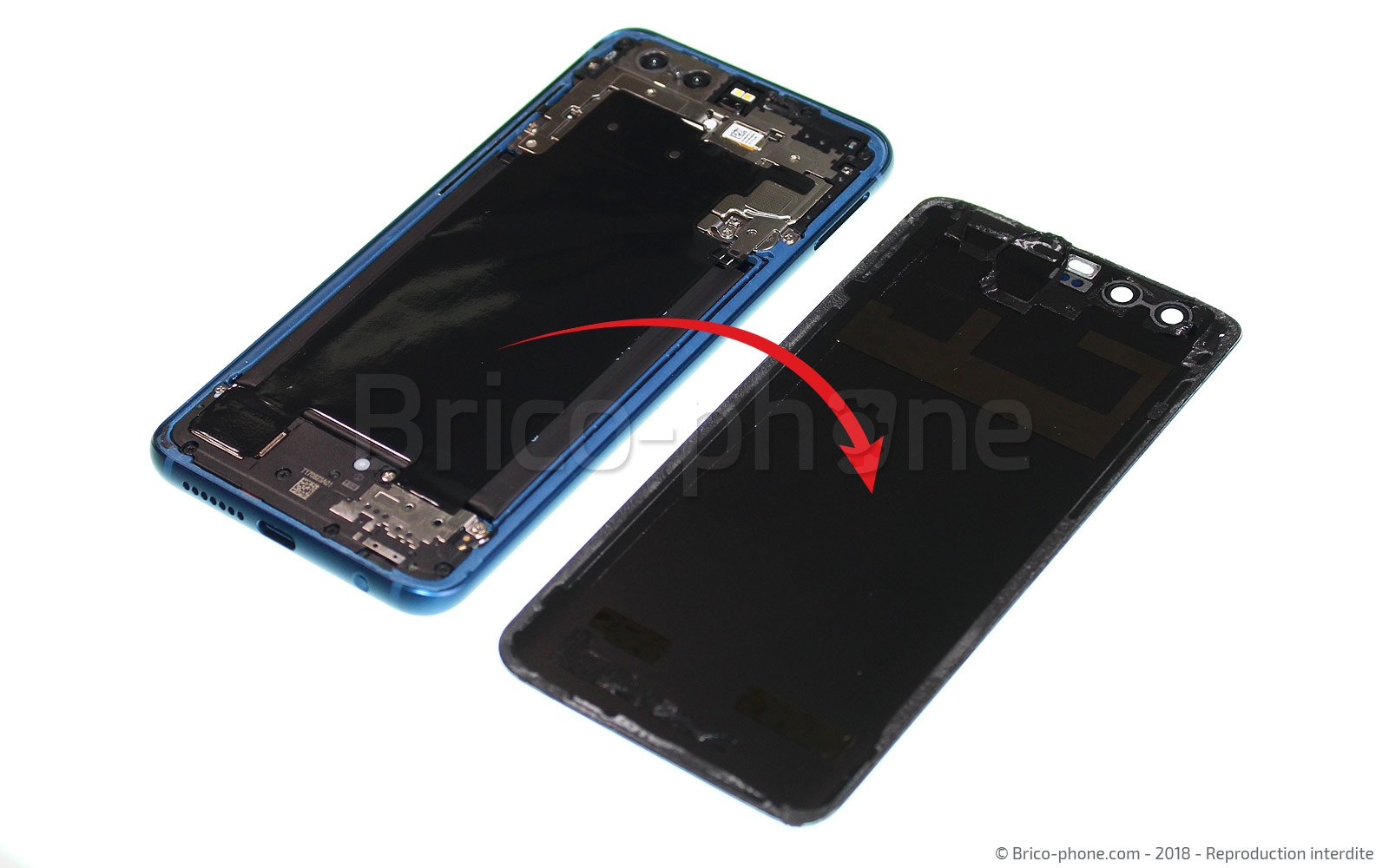

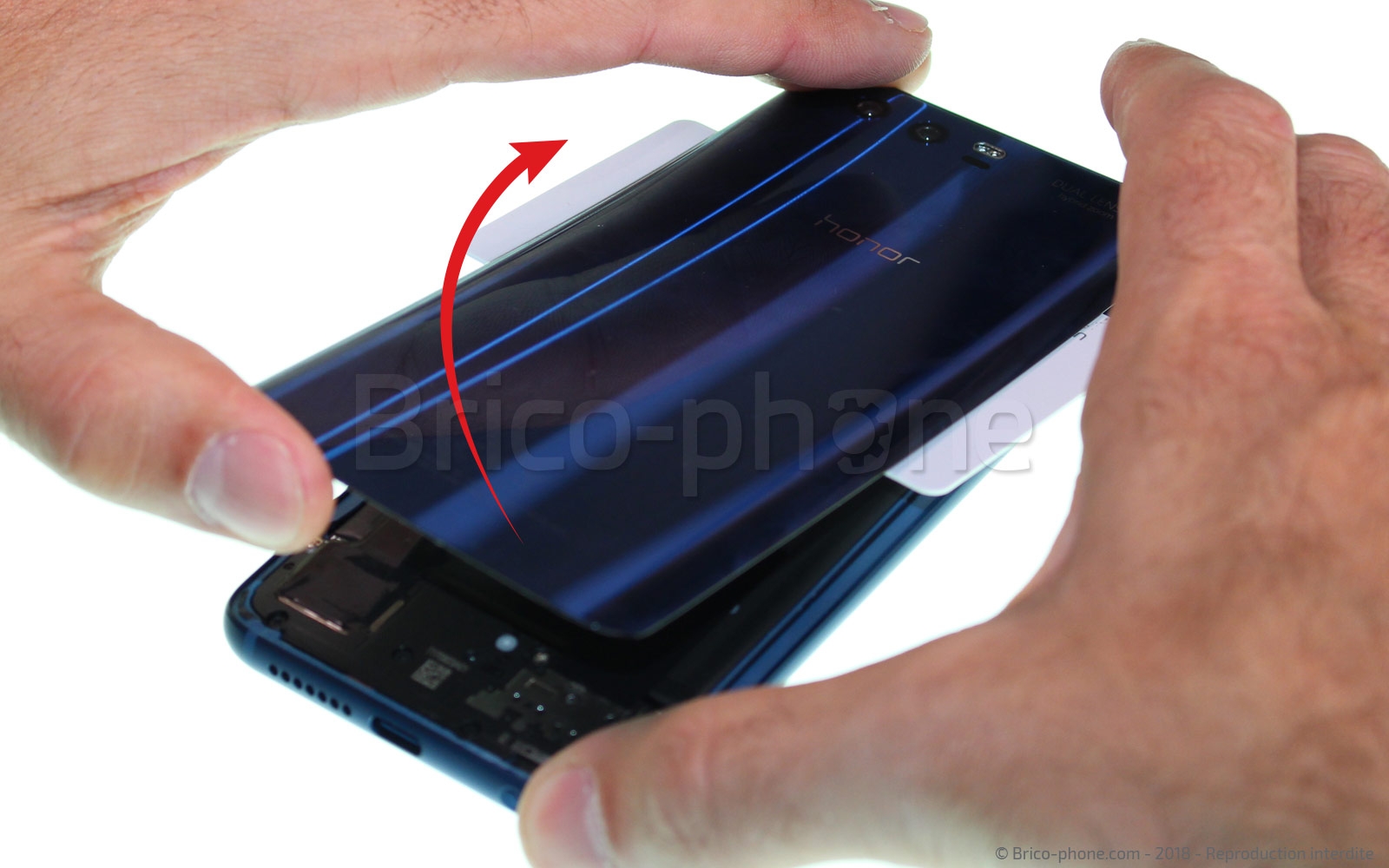

Etape 3 : Décoller et enlever la vitre arrière
En glissant les médiators plastiques et la carte PVC comme sur les photos ci-dessous, séparez la vitre de son châssis. N'utilisez surtout pas d'outils métalliques, car cela pourrait endommager votre vitre arrière.
Sous la vitre, se trouve un film de protection thermique. Faites attention de ne pas l'endommager avec la carte PVC
Outils du kit utilisés
Outils du kit utilisés

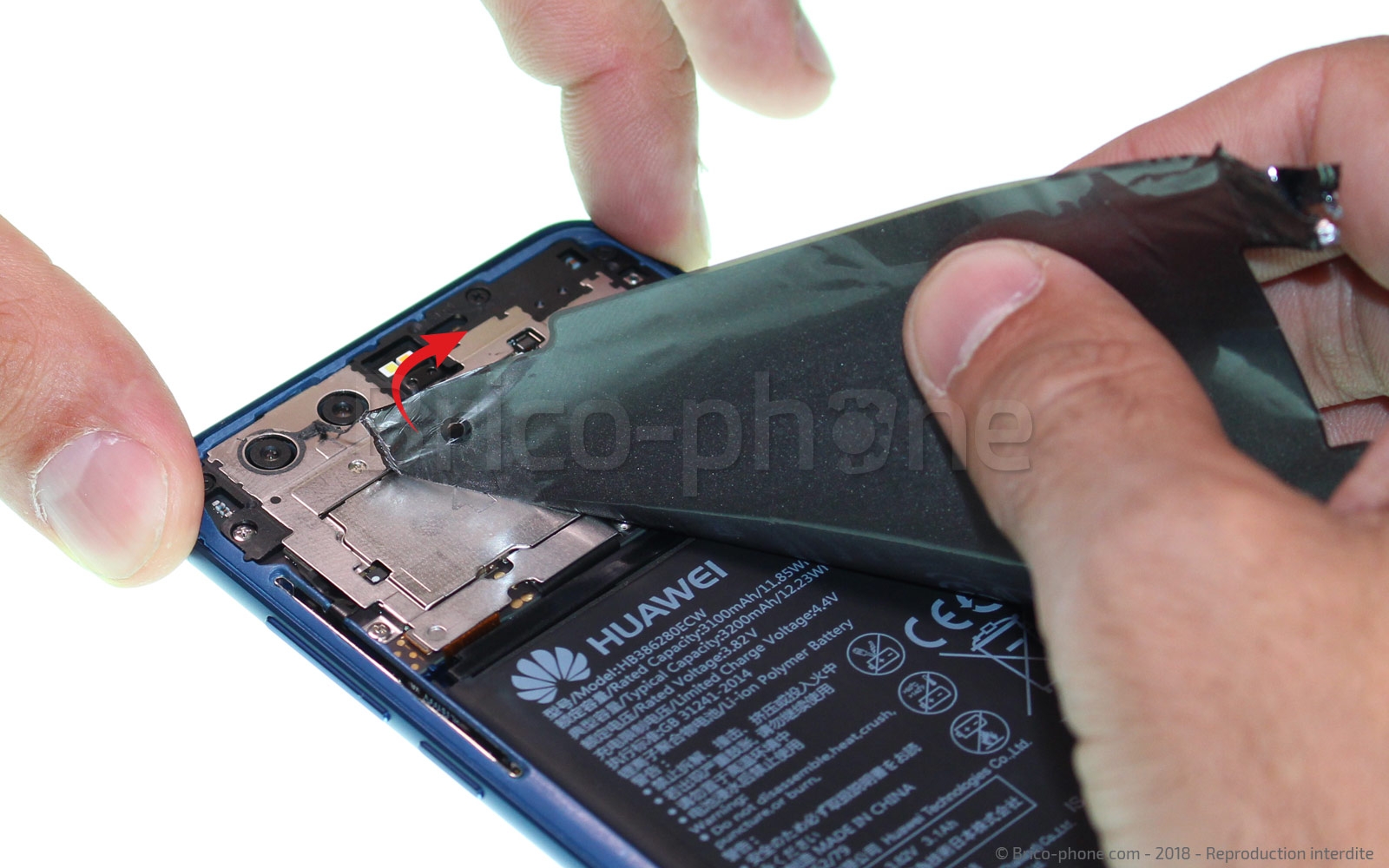

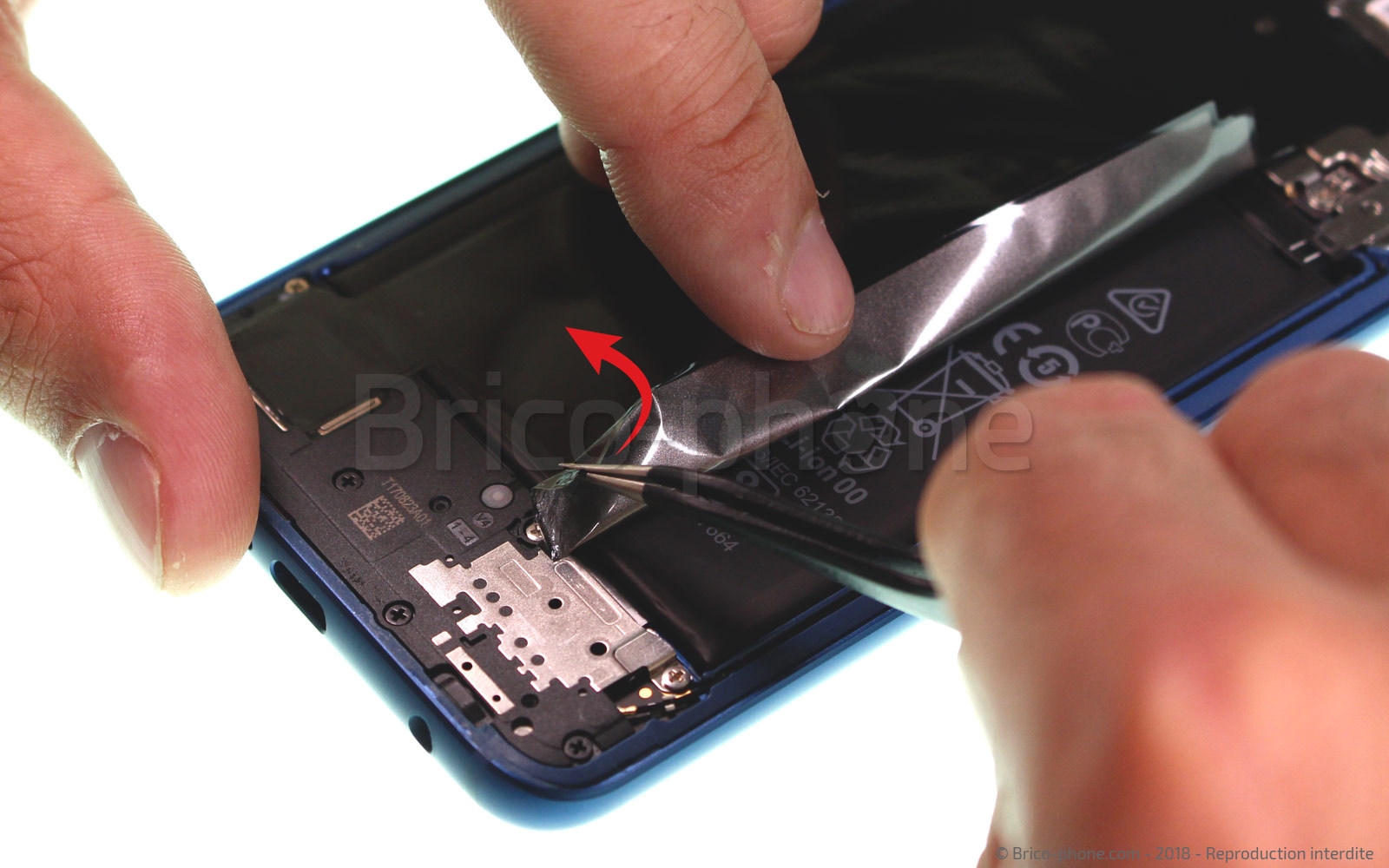

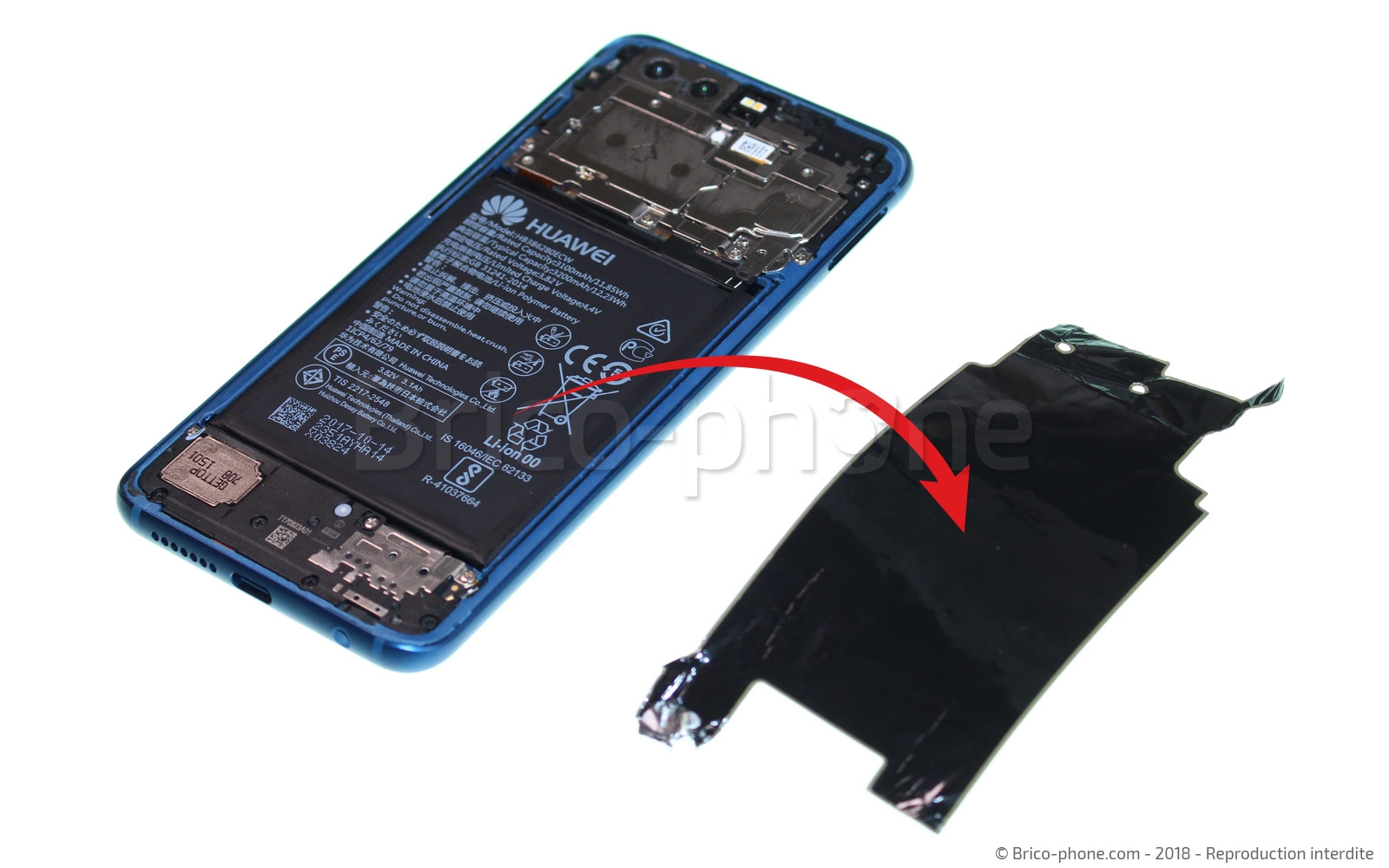

Etape 4 : Retirer le film de protection thermique
À l'aide de la pincette et de vos doigts décoller délicatement et retirez le film de protection thermique
Outils du kit utilisés
Outils du kit utilisés

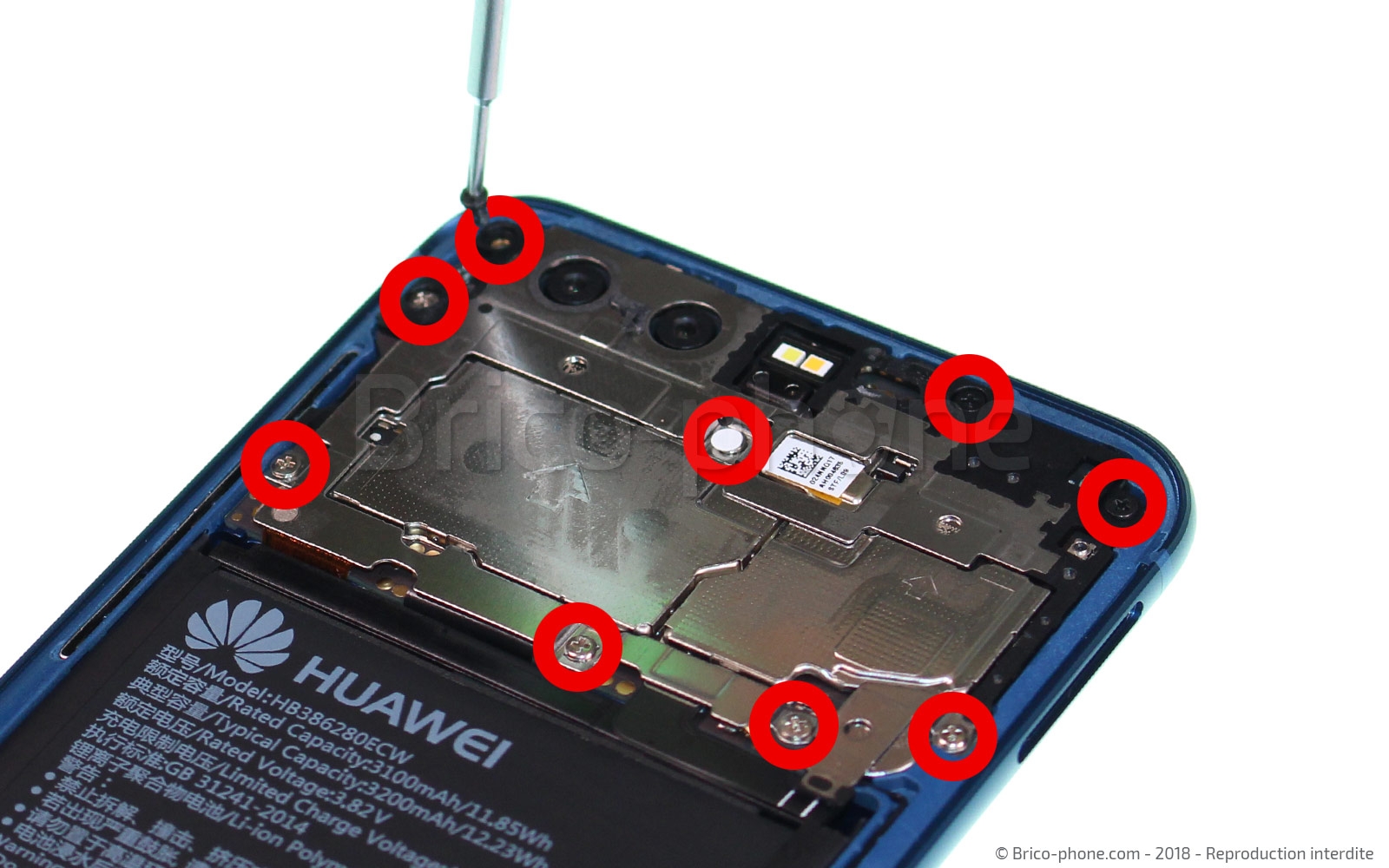

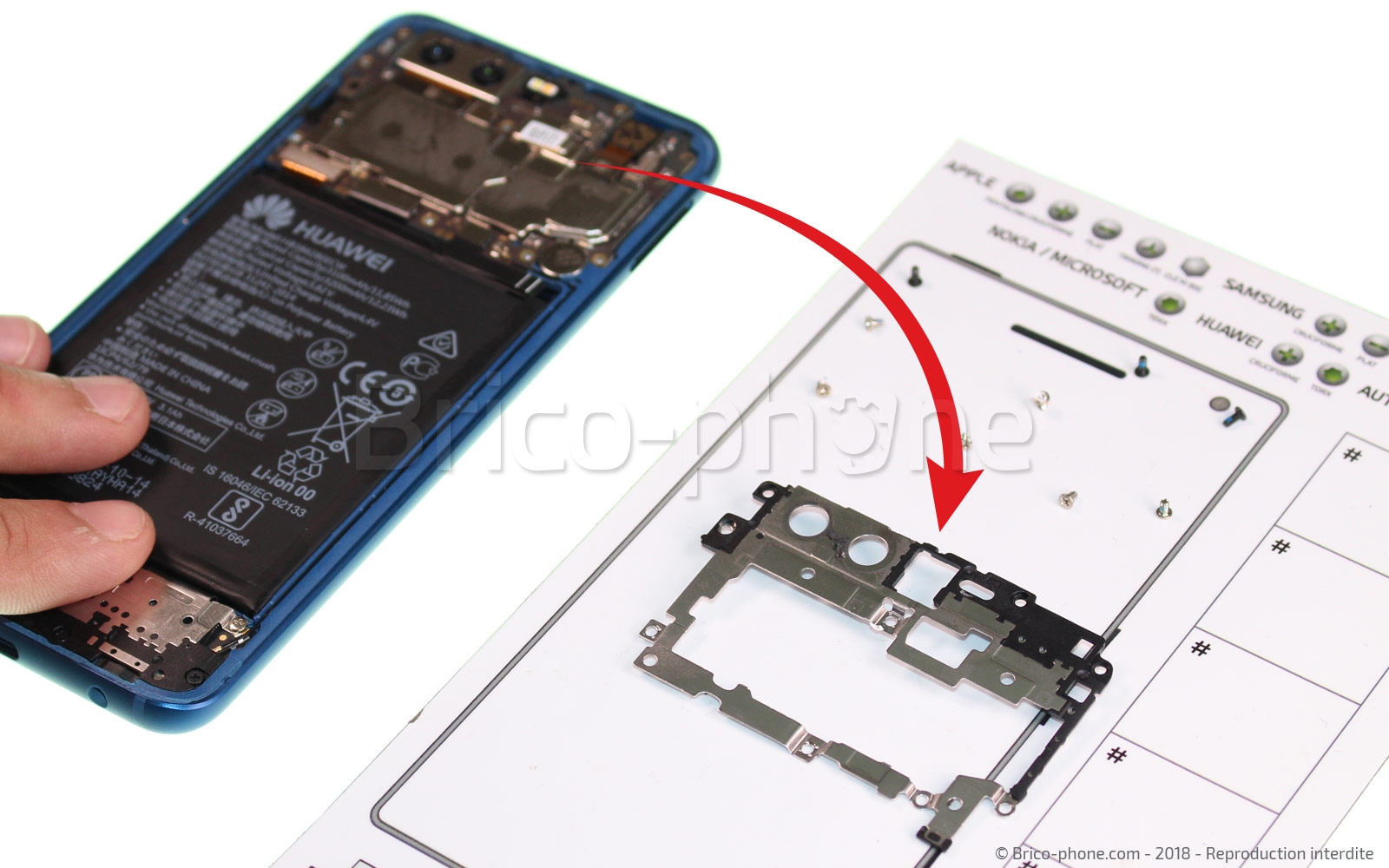

Etape 5 : Retirer le cache métallique

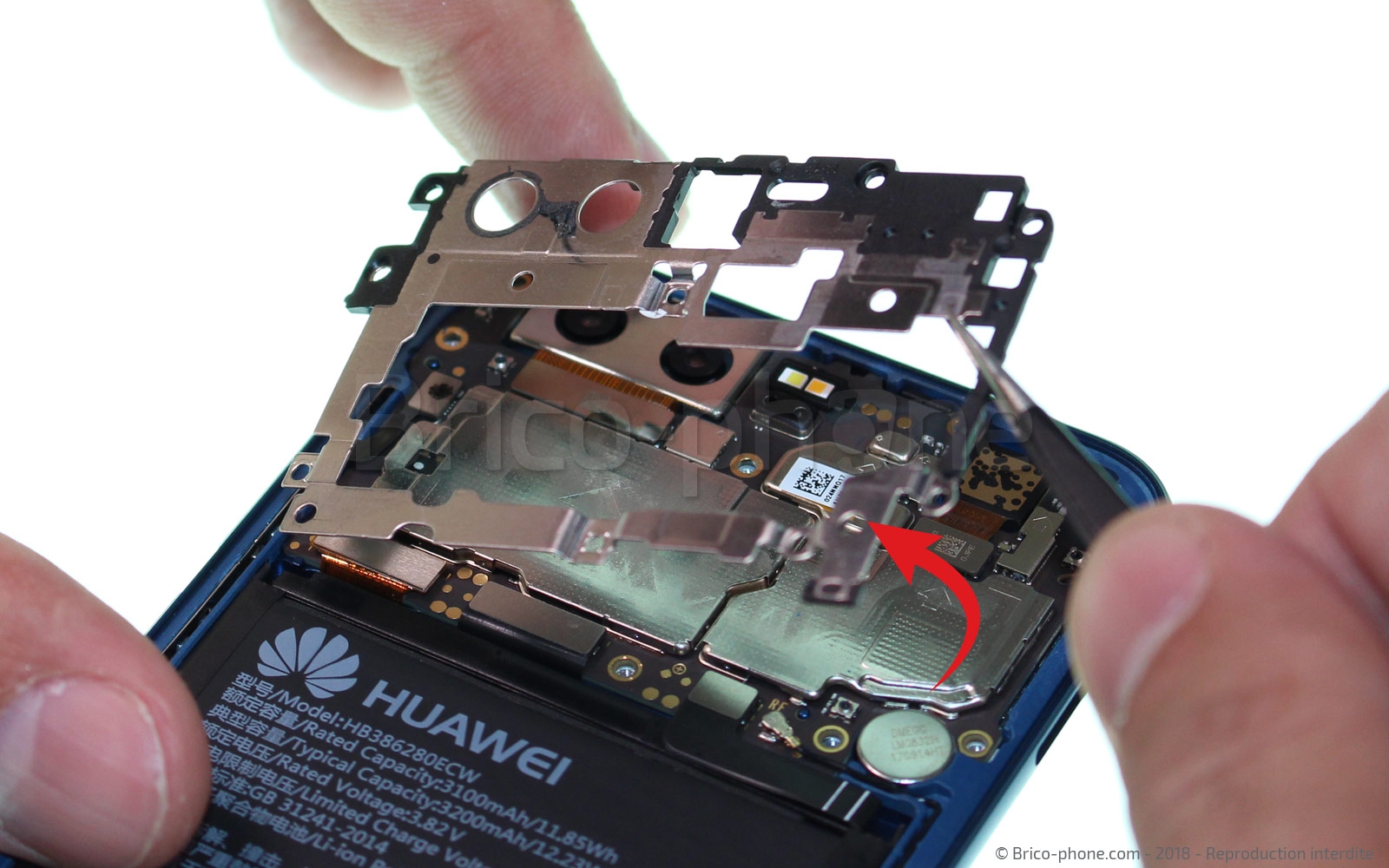

Munissez-vous du tournevis cruciforme afin de retirer les 9 vis qui maintiennent la plaquette de protection de la carte-mère. Il ne vous reste plus qu'à retirer la plaquette à l'aide de la pincette.
Nous vous proposons en outil optionnel, un patron magnétique qui permet de déposer les vis et les éléments métallique afin de ne pas les perdre ou de les mélanger.


Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

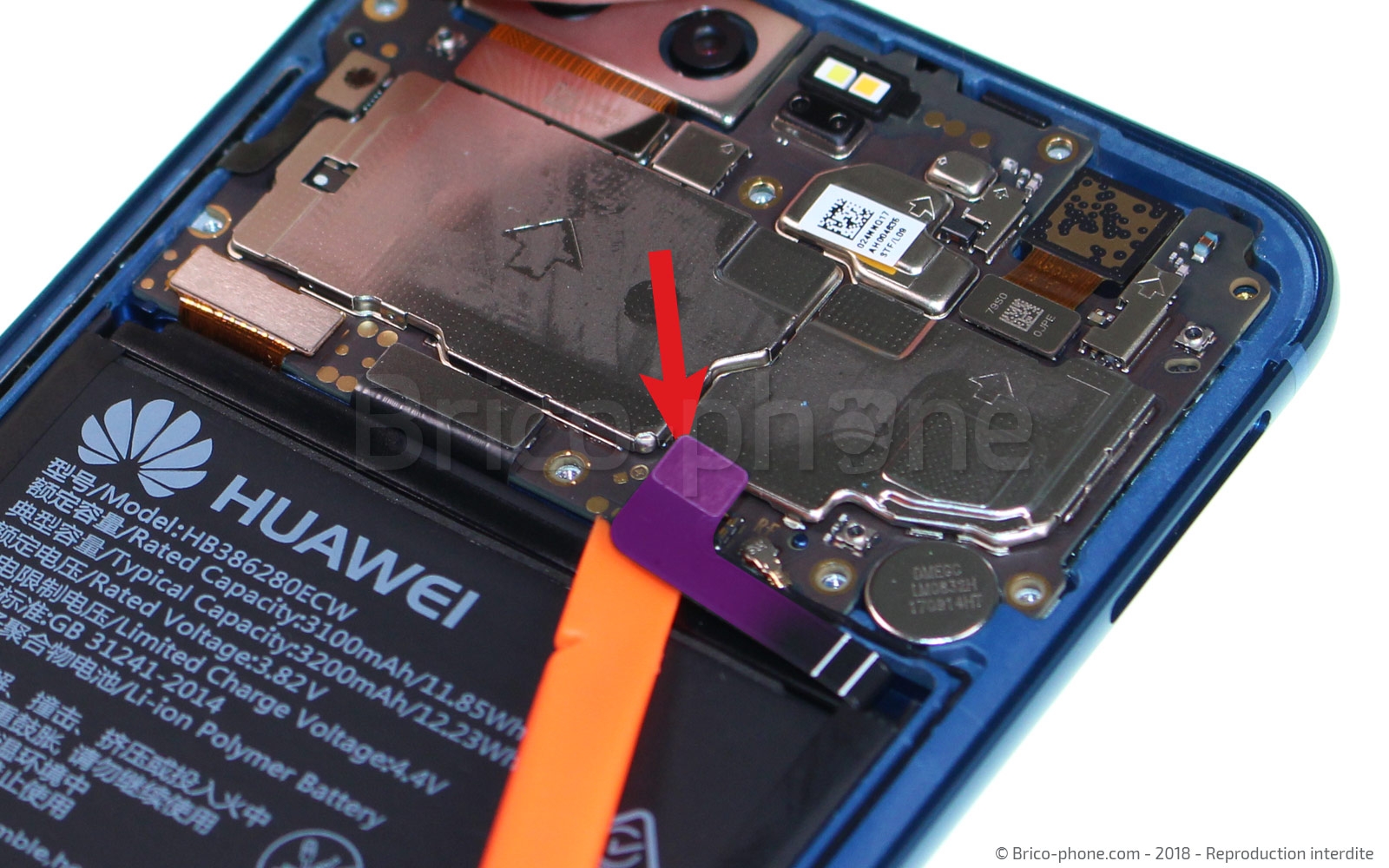

Etape 6 : Déconnecter la batterie
Vous avez désormais accès au connecteur de la batterie. Déconnectez-la à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés

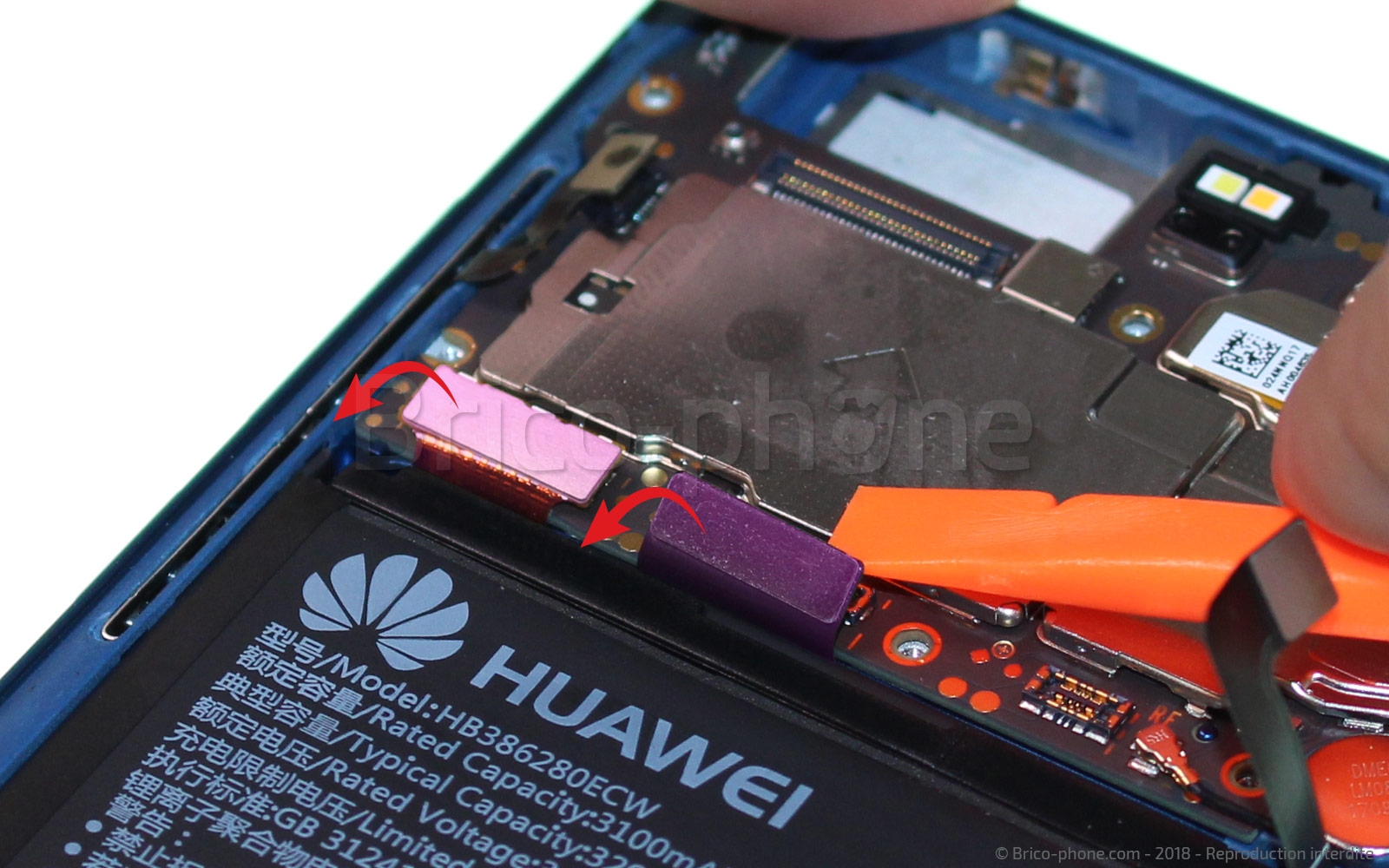

Etape 7 : Déconnecter les nappes LCD et interconnexion
À l'aide du levier nylon, déconnectez la nappe de l'écran LCD puis la nappe d'interconnexion reliant la carte mère au dock.
Outils du kit utilisés
Outils du kit utilisés

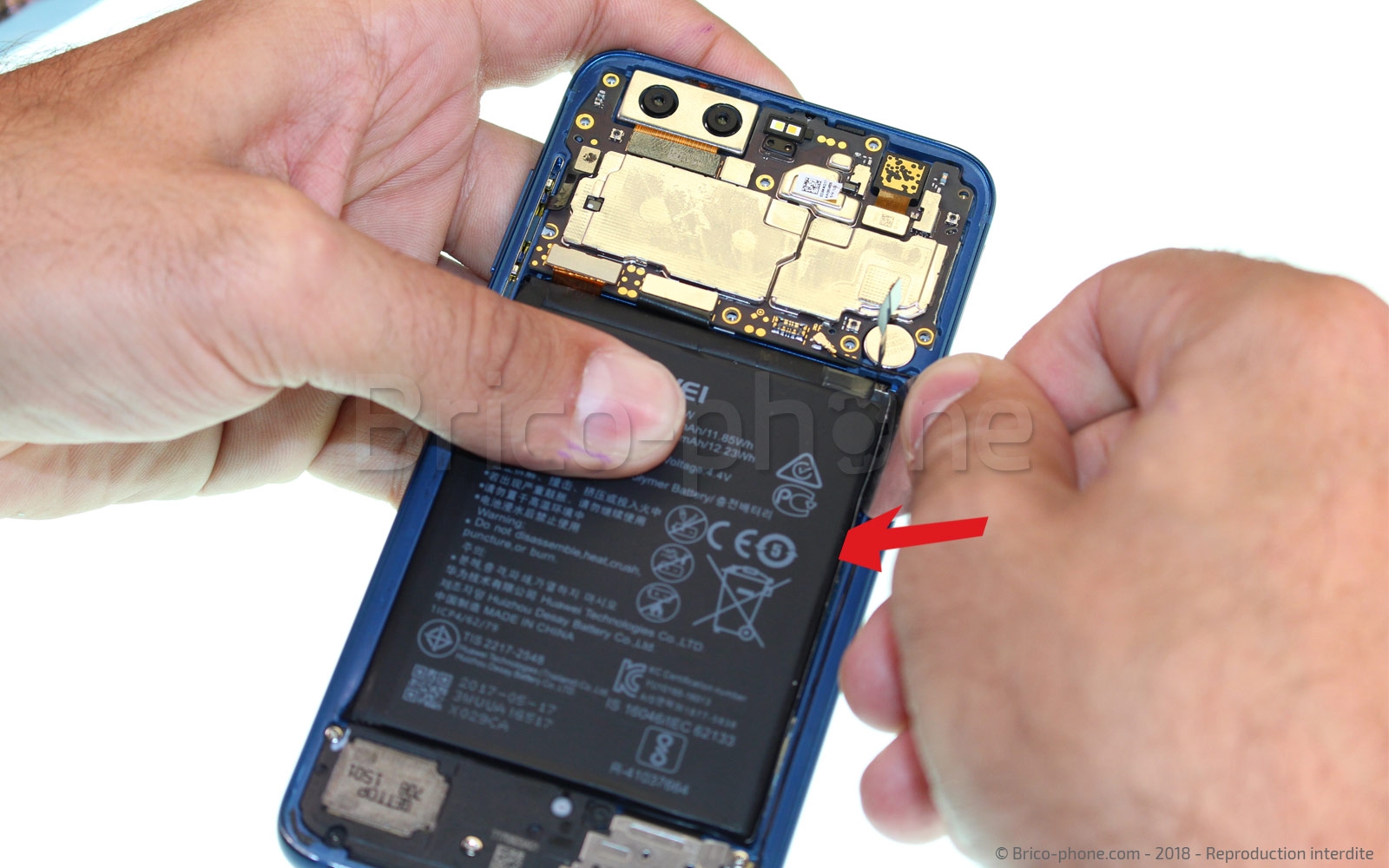

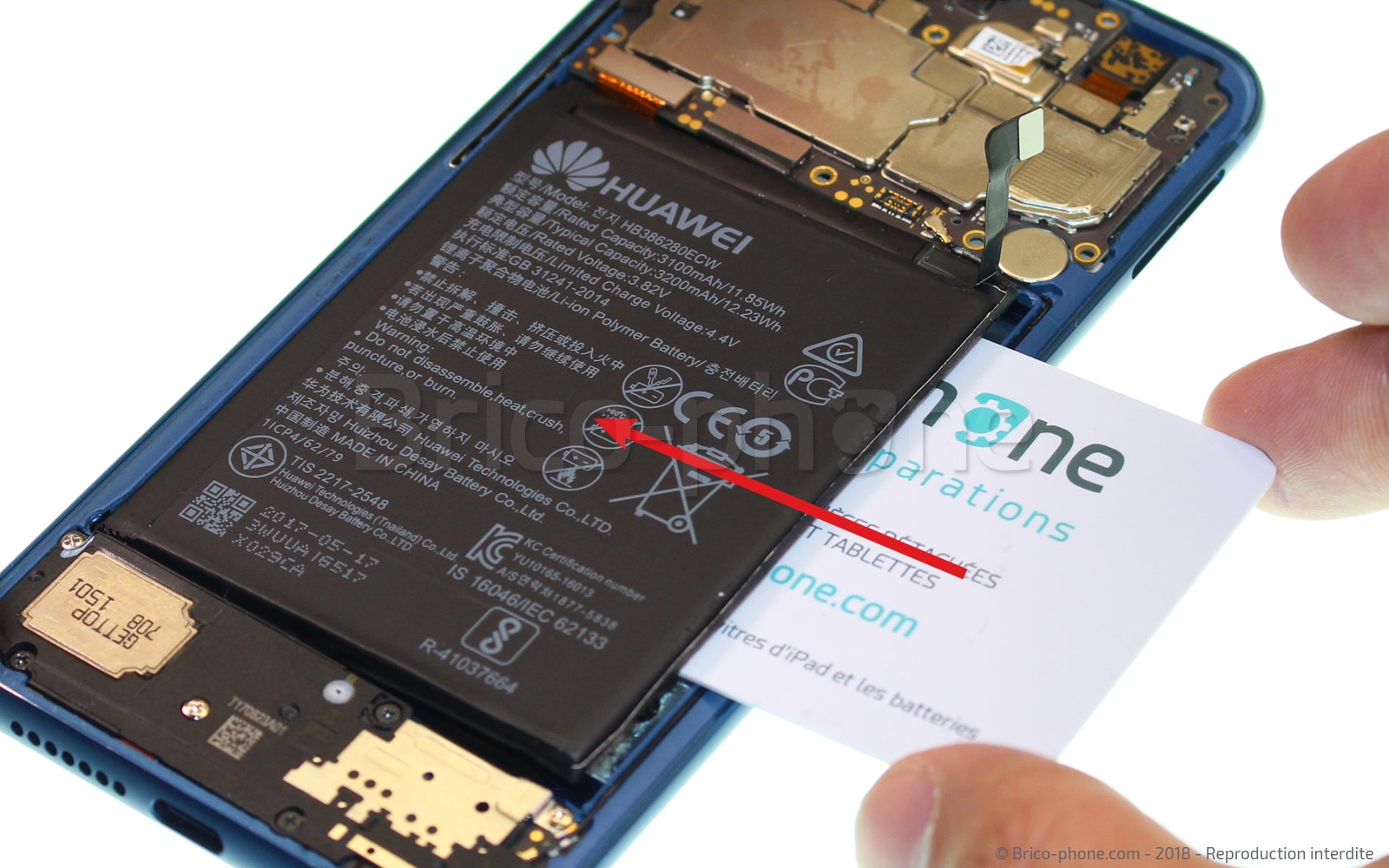

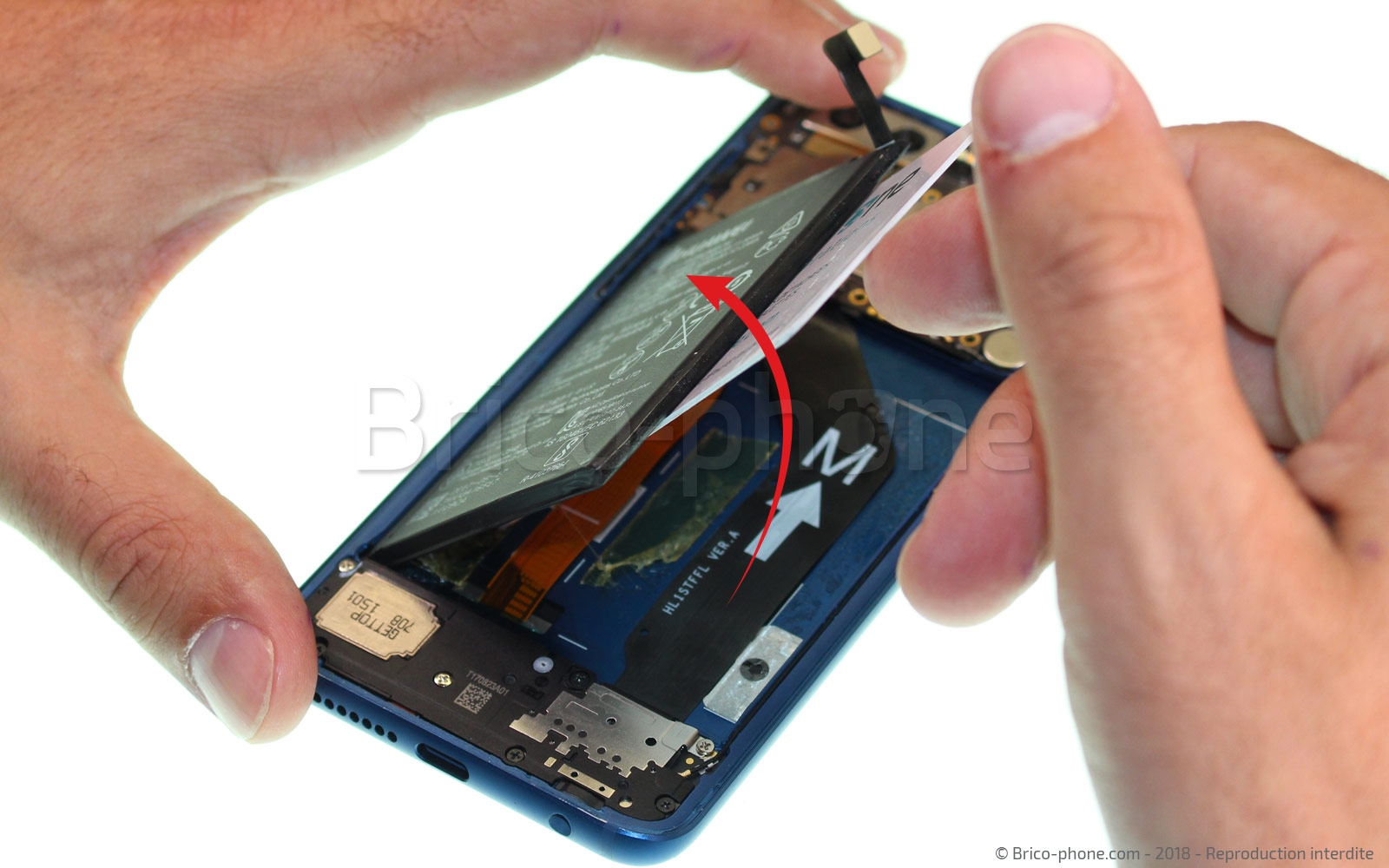

Etape 8 : Retirer la batterie
À l'aide du côté arrondi du médiator métal faites légèrement levier sous la batterie afin de pouvoir insérer la carte PVC et décoller complètement cette dernière. Faites cependant très attention à ne pas endommager la nappe interconnexion qui se trouve sous la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

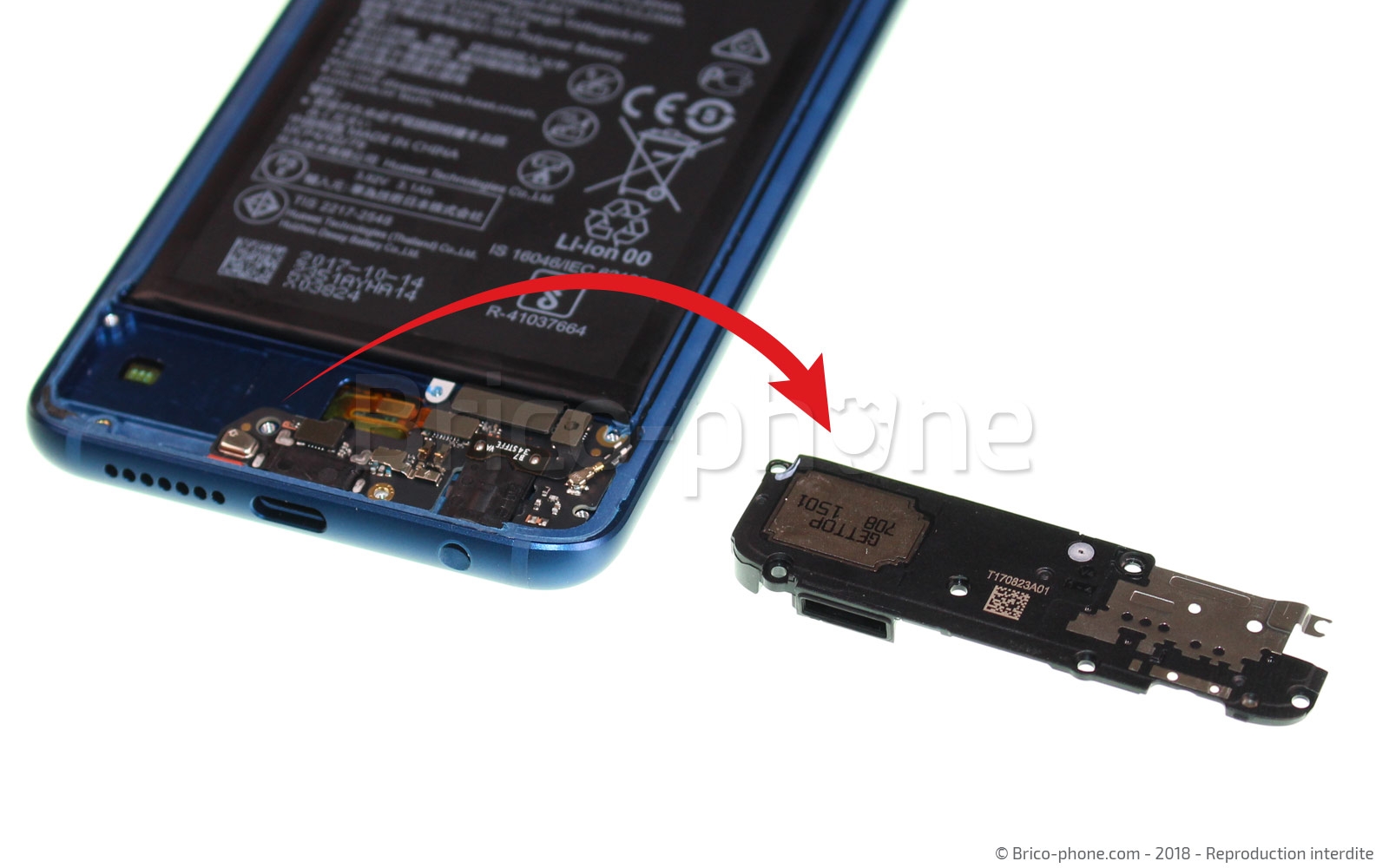

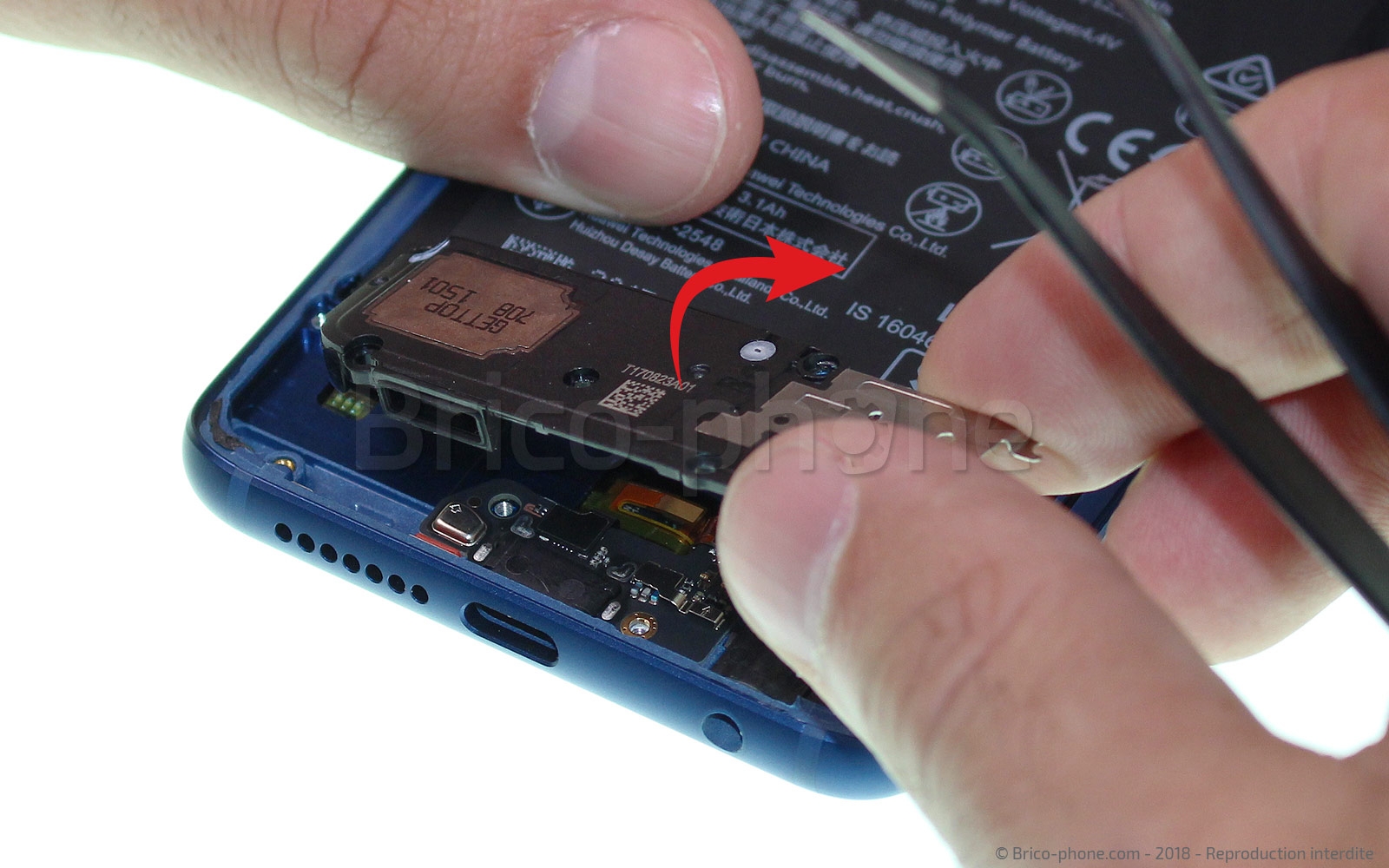

Etape 9 : Retirer le bloc haut-parleur

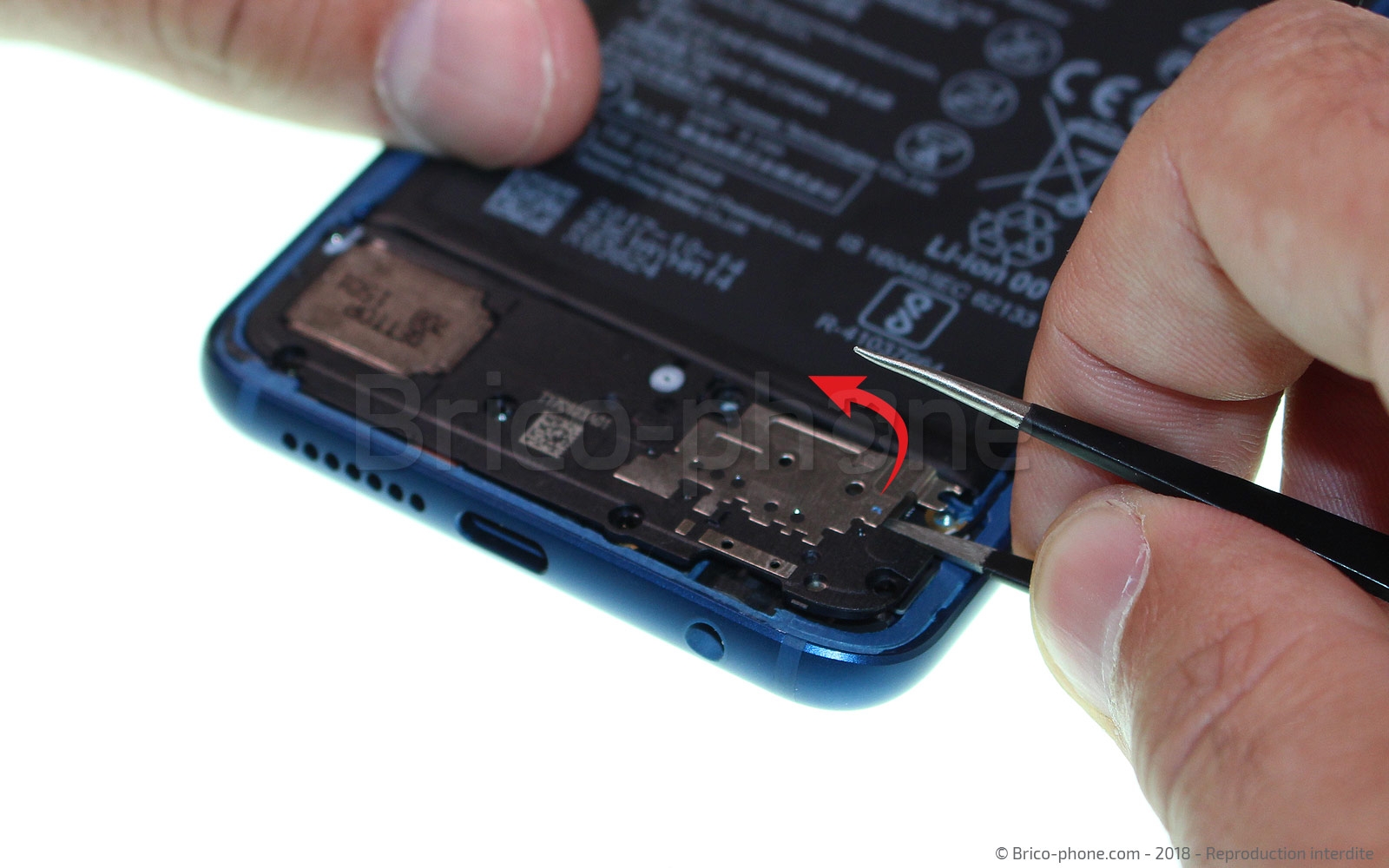

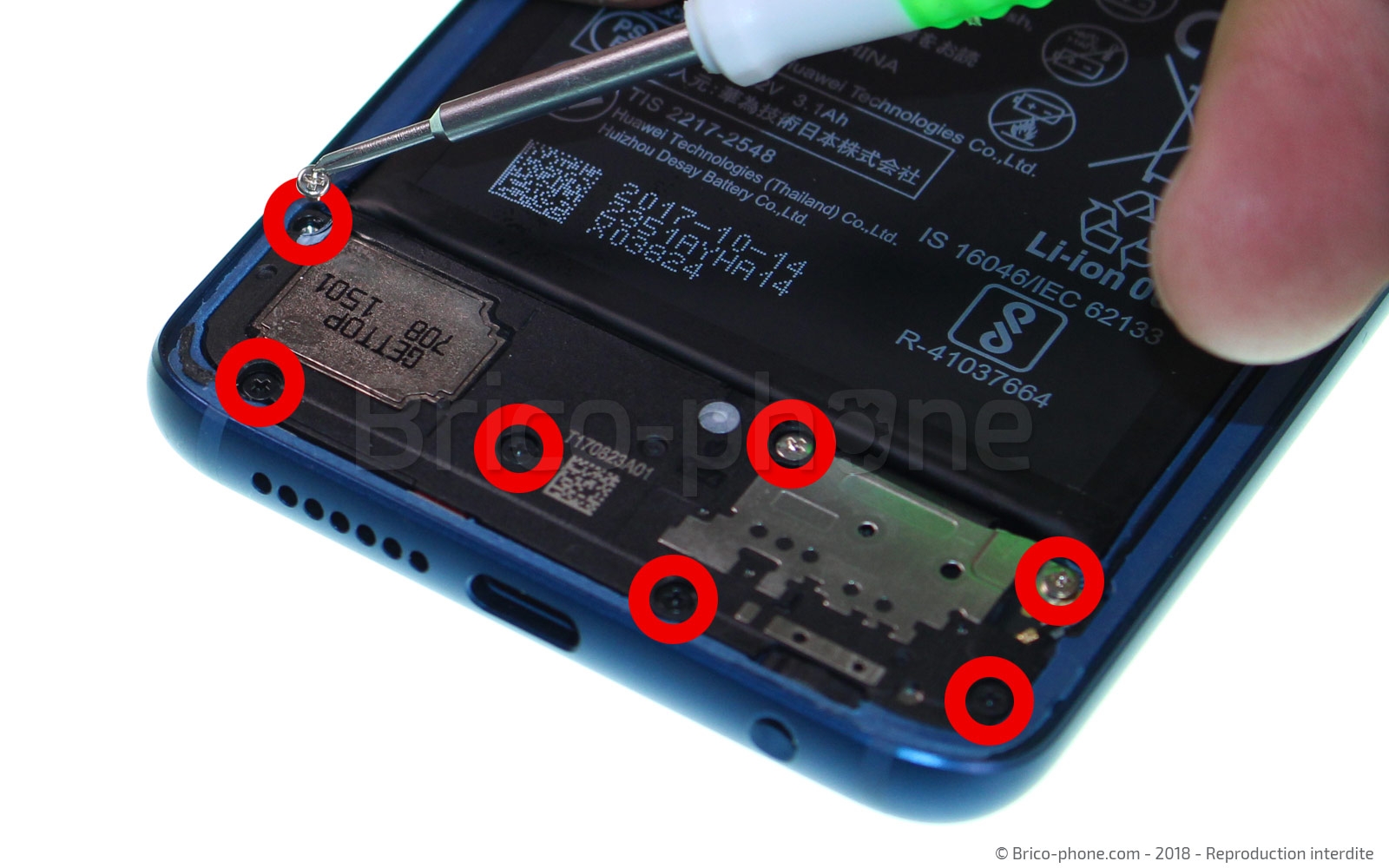

À l'aide du tournevis cruciforme retirez les 7 vis qui maintiennent le bloc haut-parleur externe. Puis à l'aide de la pincette déclipsez le bloc.

Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Décoller la nappe des boutons de l'écran.

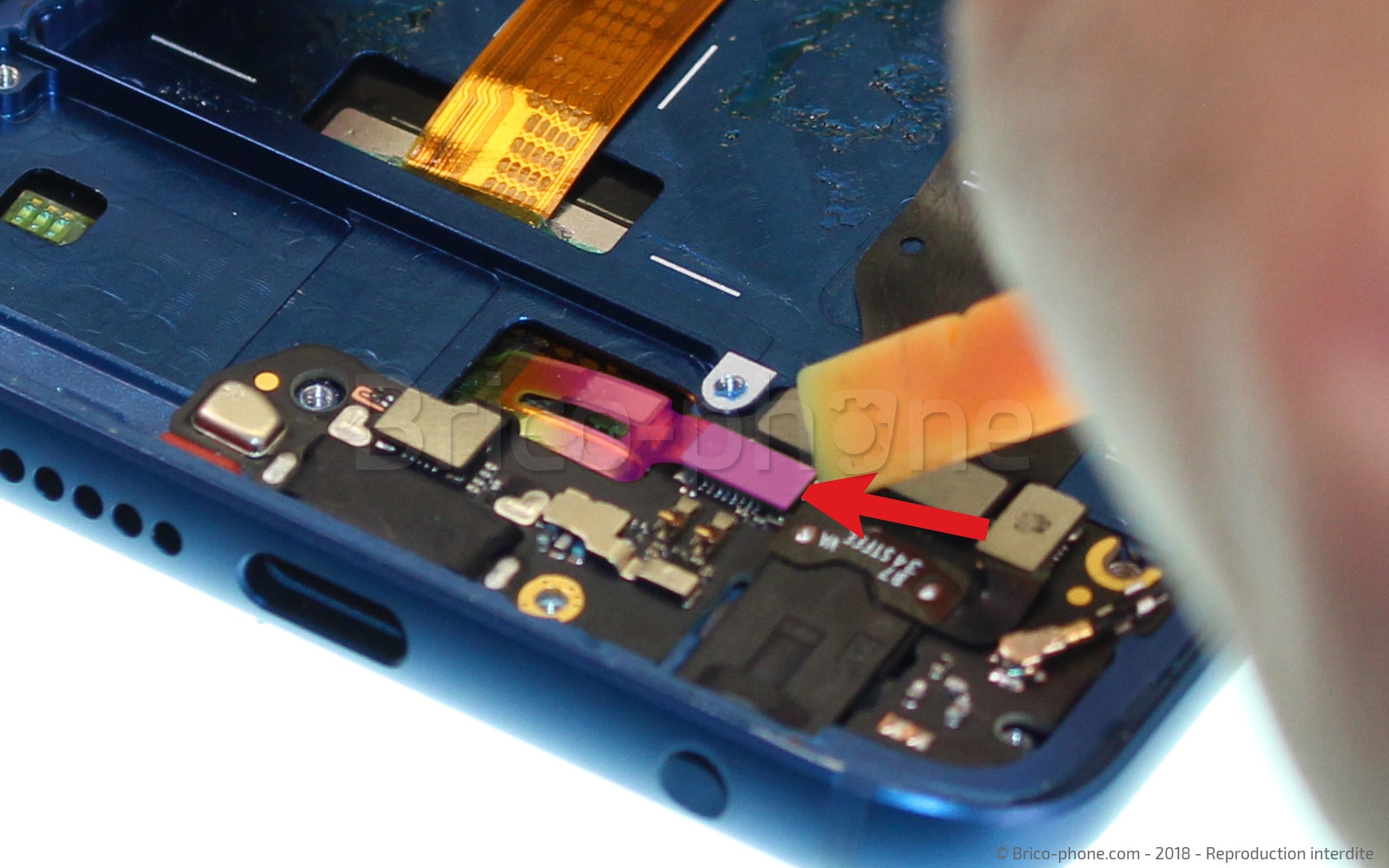

À l'aide du spudger, nous allons déconnecter la nappe qui gère les boutons "menu" et "retour"
Outils du kit utilisés
Outils du kit utilisés

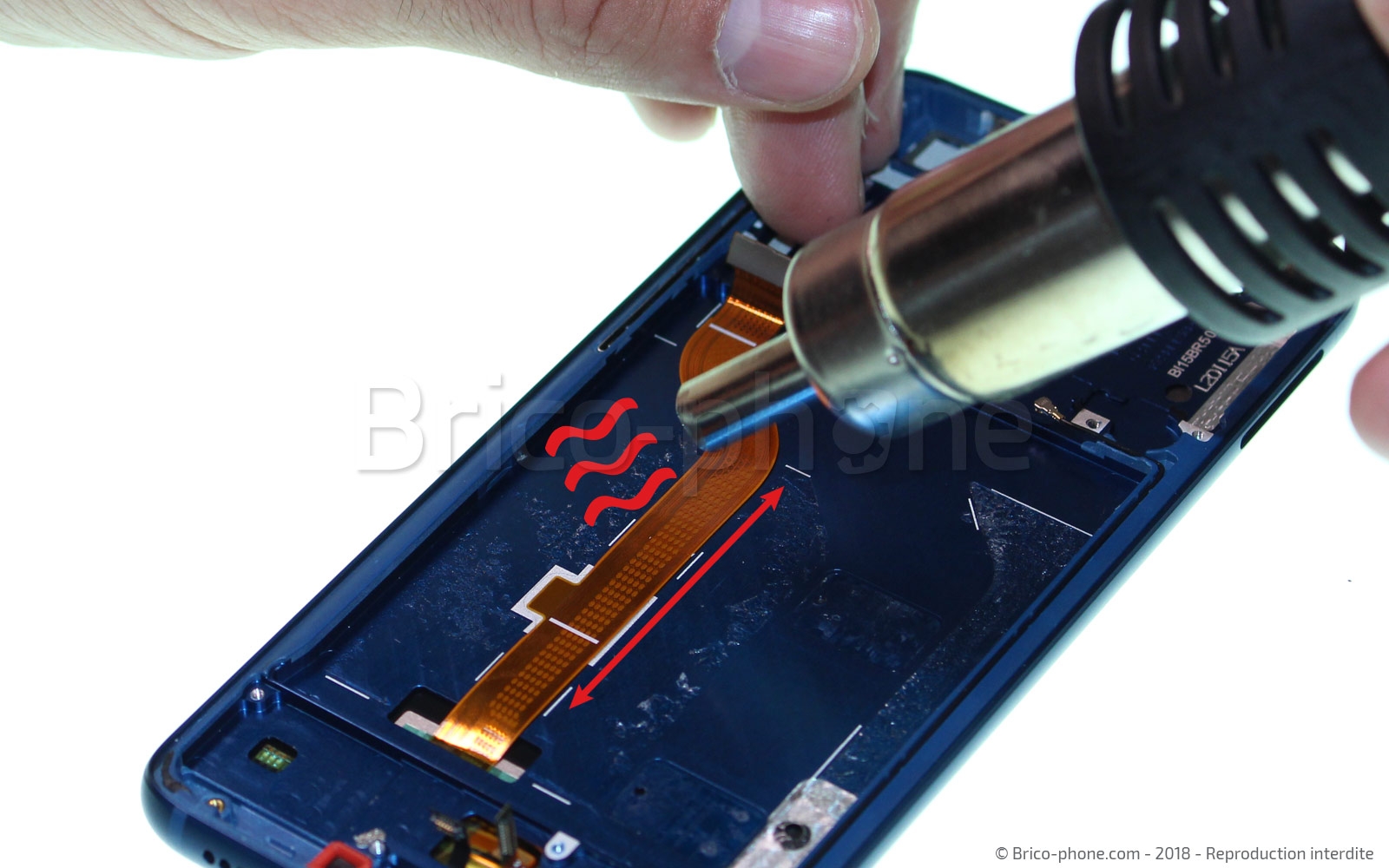

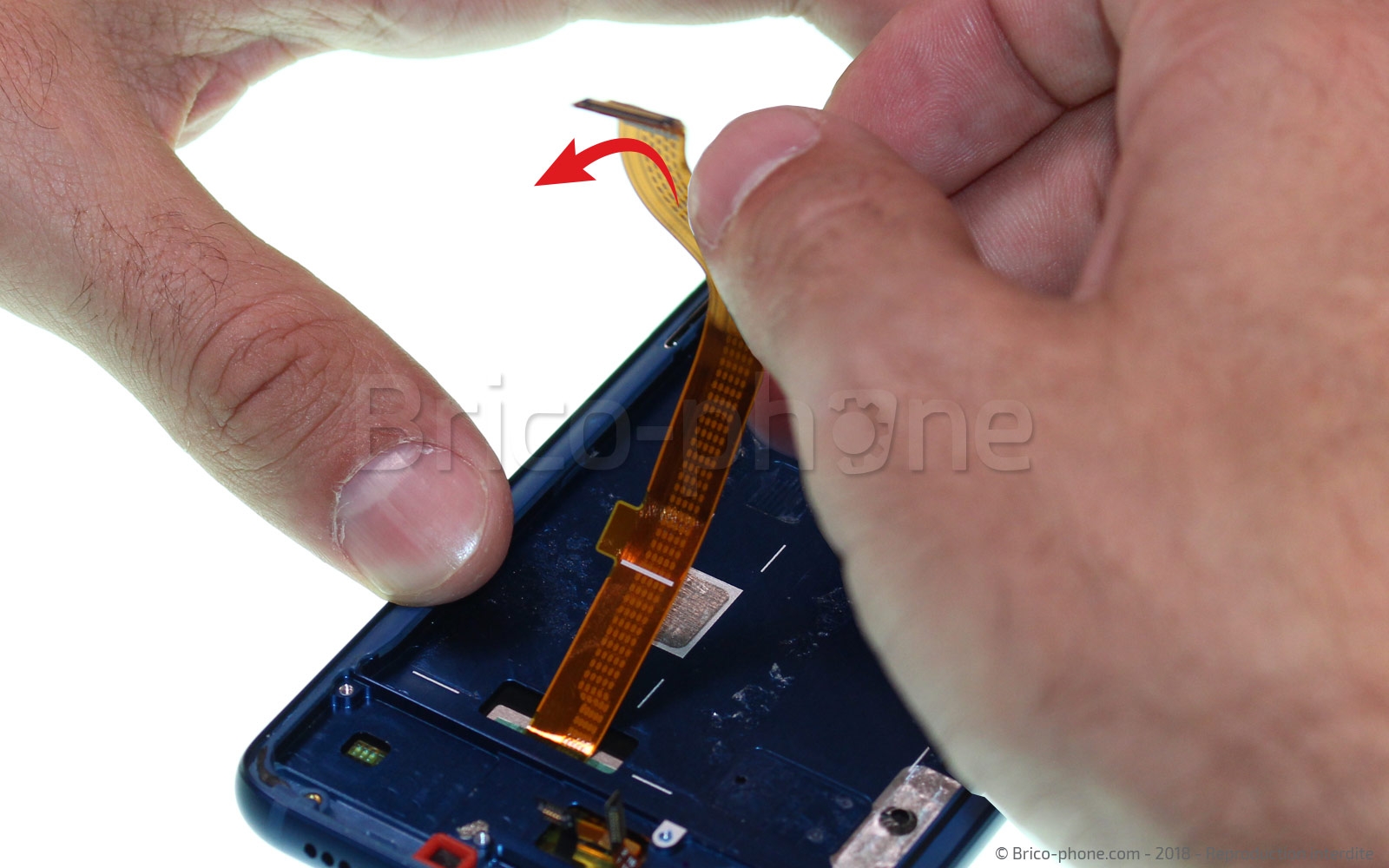

Etape 11 : Décoller la nappe de l'écran LCD
   En vous aidant à nouveau de votre sèche-cheveux ou de votre décapeur thermique, chauffez légèrement la nappe de façon à faciliter le décollage de celle-ci à l'aide du spudger.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

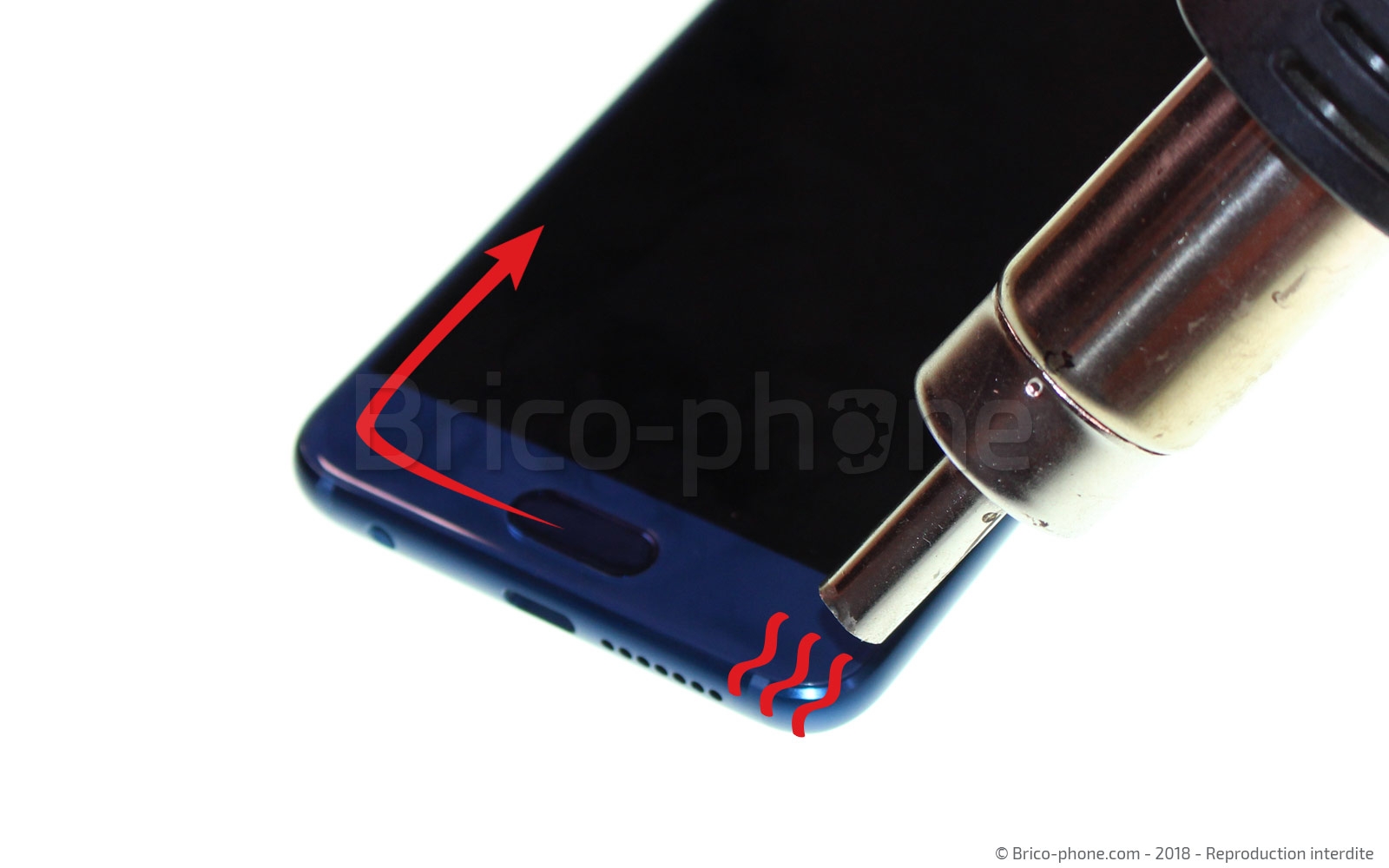

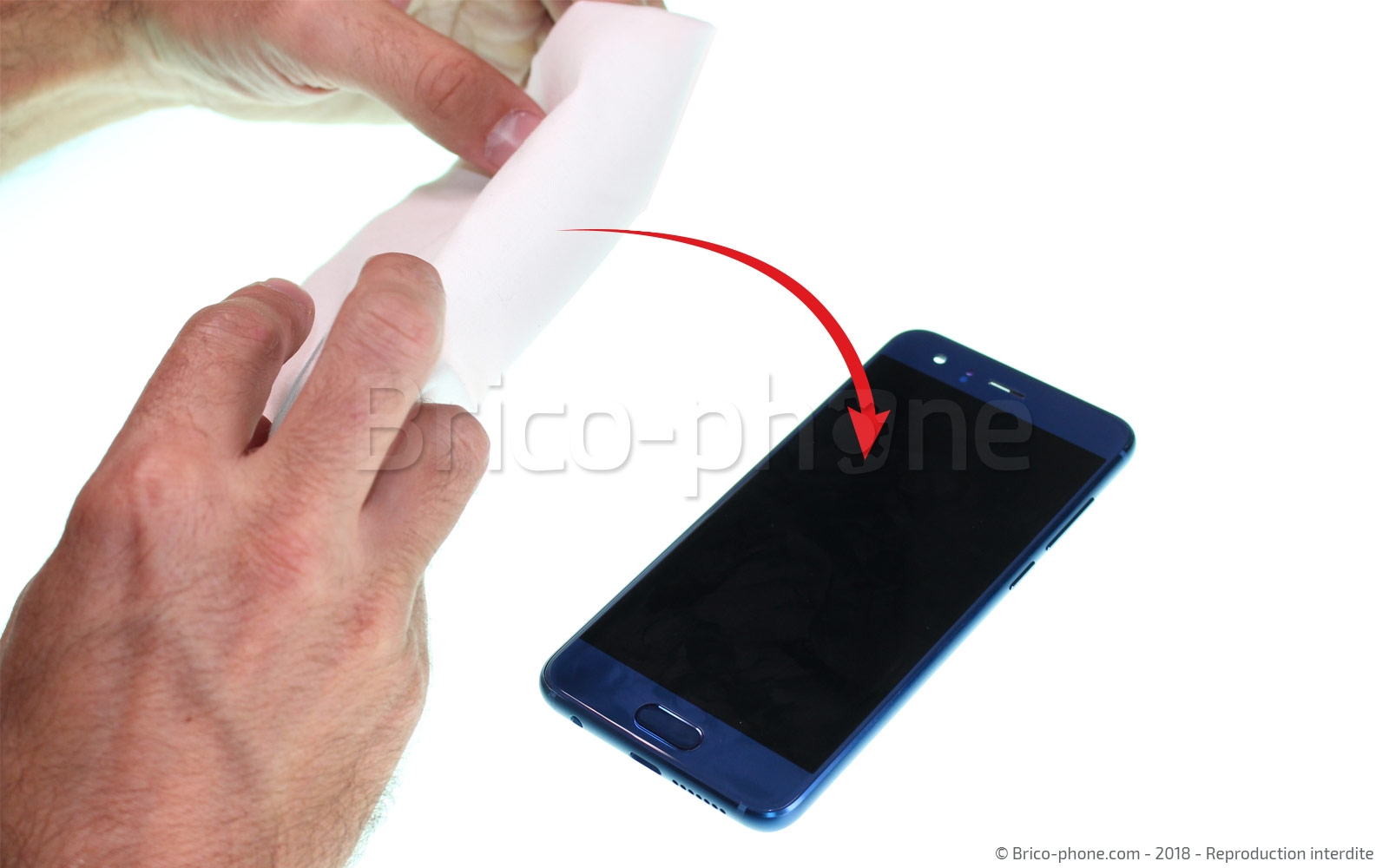

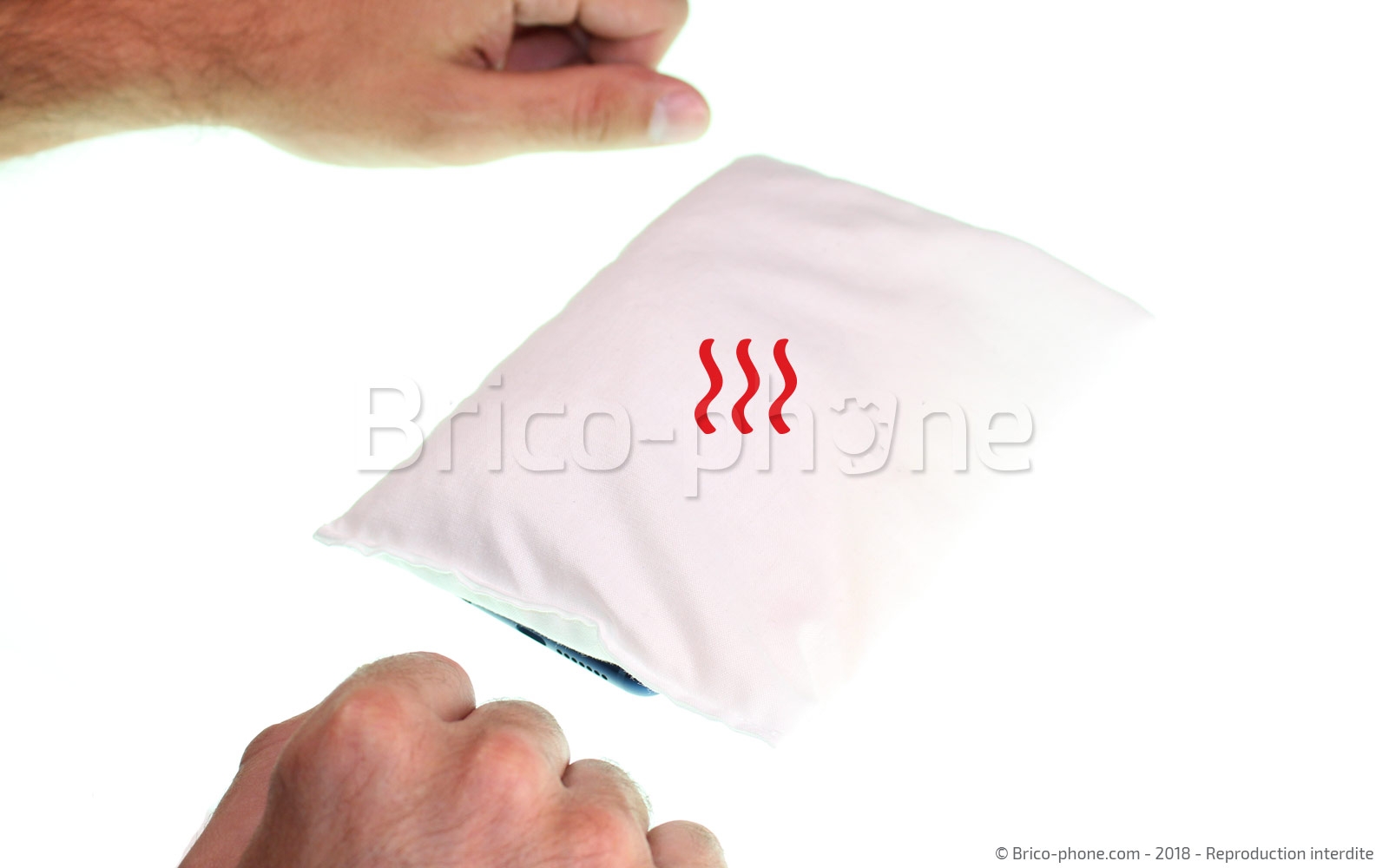

Etape 12 : Chauffer l'écran
  Toujours à l'aide votre décapeur thermique, chauffez le contour de l'écran.
Vous pouvez également utiliser le coussin chauffant en l'utilisant de la même façon que pour le décollage de la vitre arrière. (voir étape 1)

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Outil d'ouverture double embouts métal
8,90 €

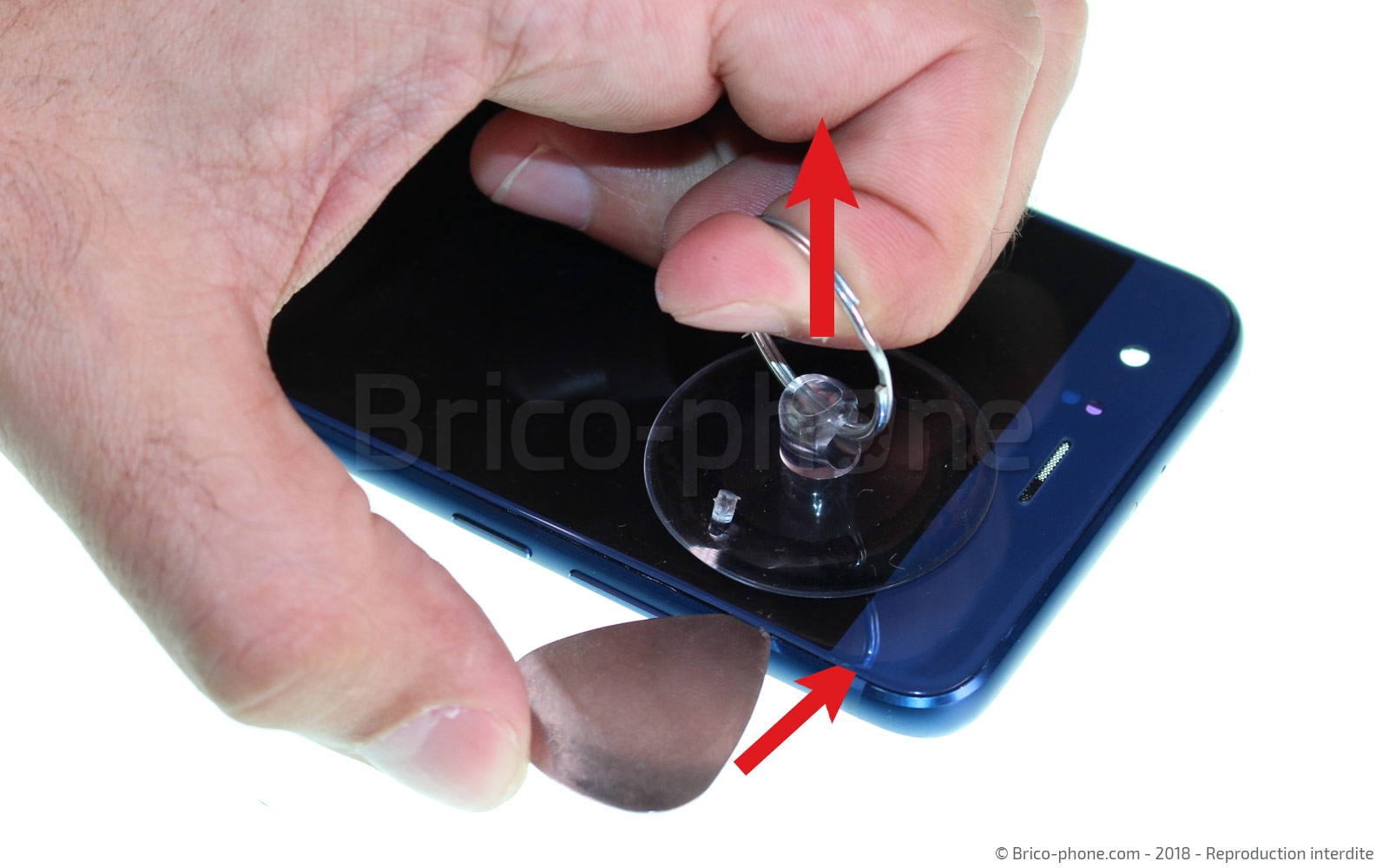

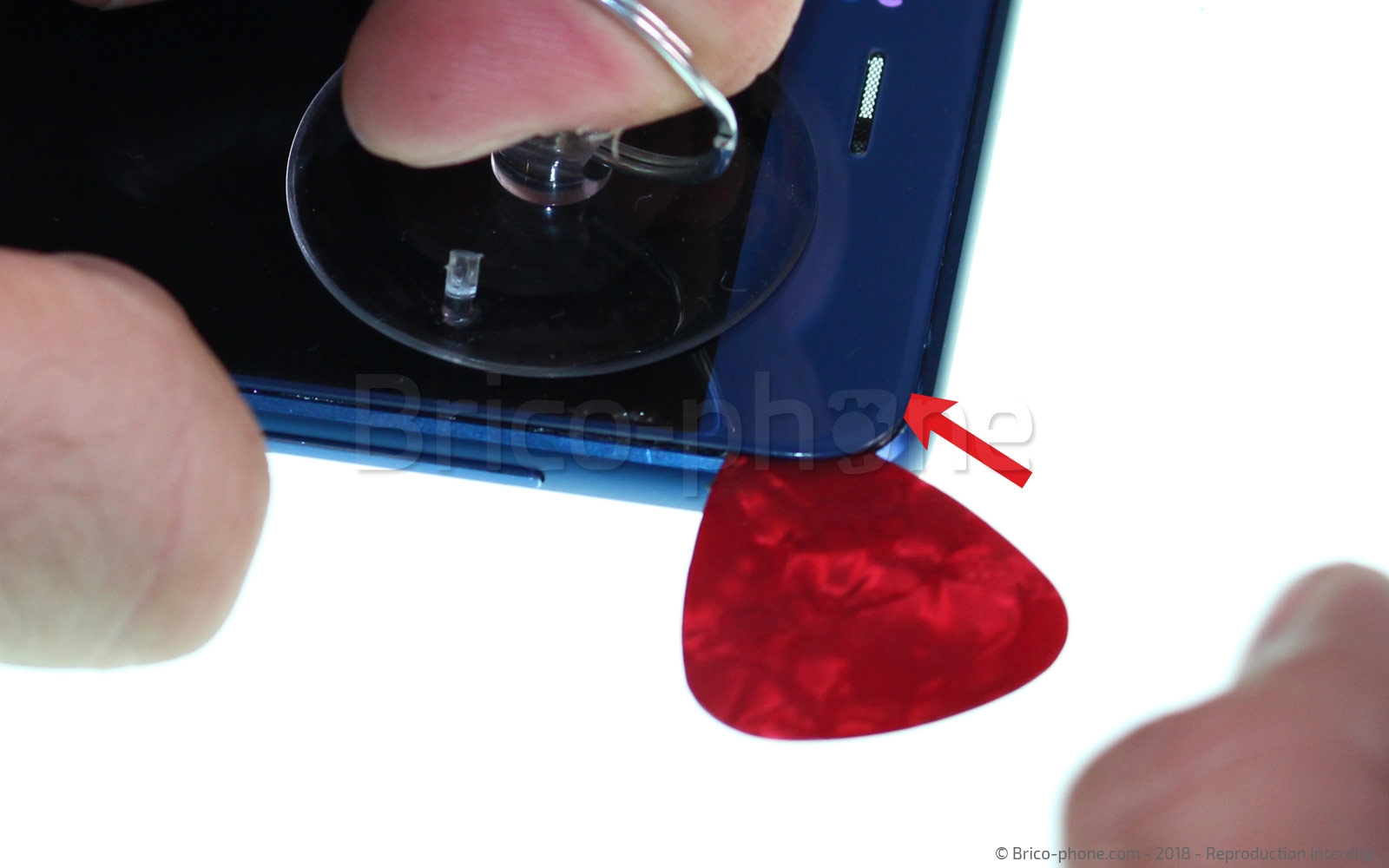

Etape 13: créer le point d'insertion
De la même façon que pour la vitre arrière (étape 2), nous allons devoir créer un point d'insertion afin de mettre en place les médiators qui seront utilisés pour désolidariser l'écran du châssis.
Faites attention à bien placer le médiator entre le joint de l'écran et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

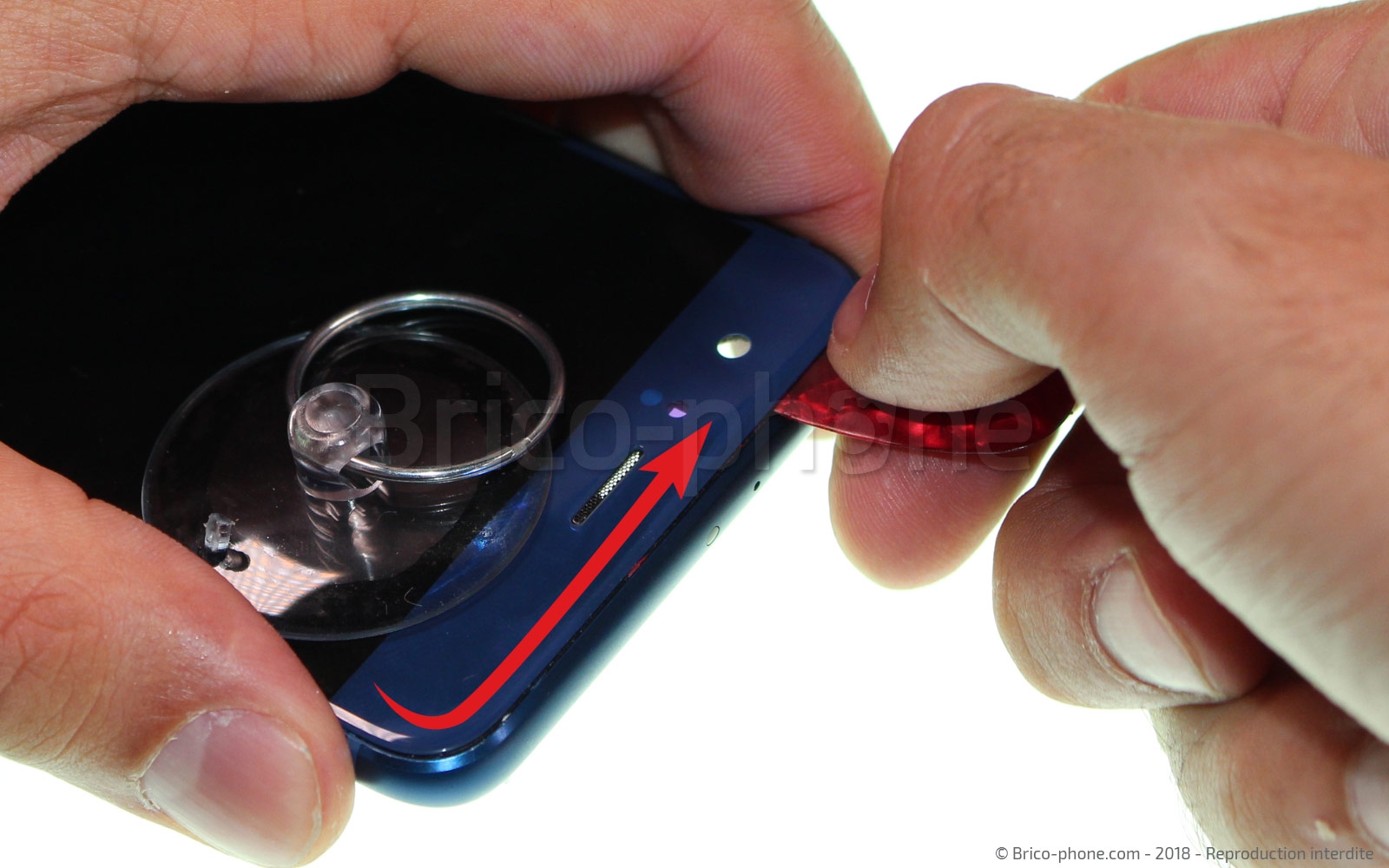

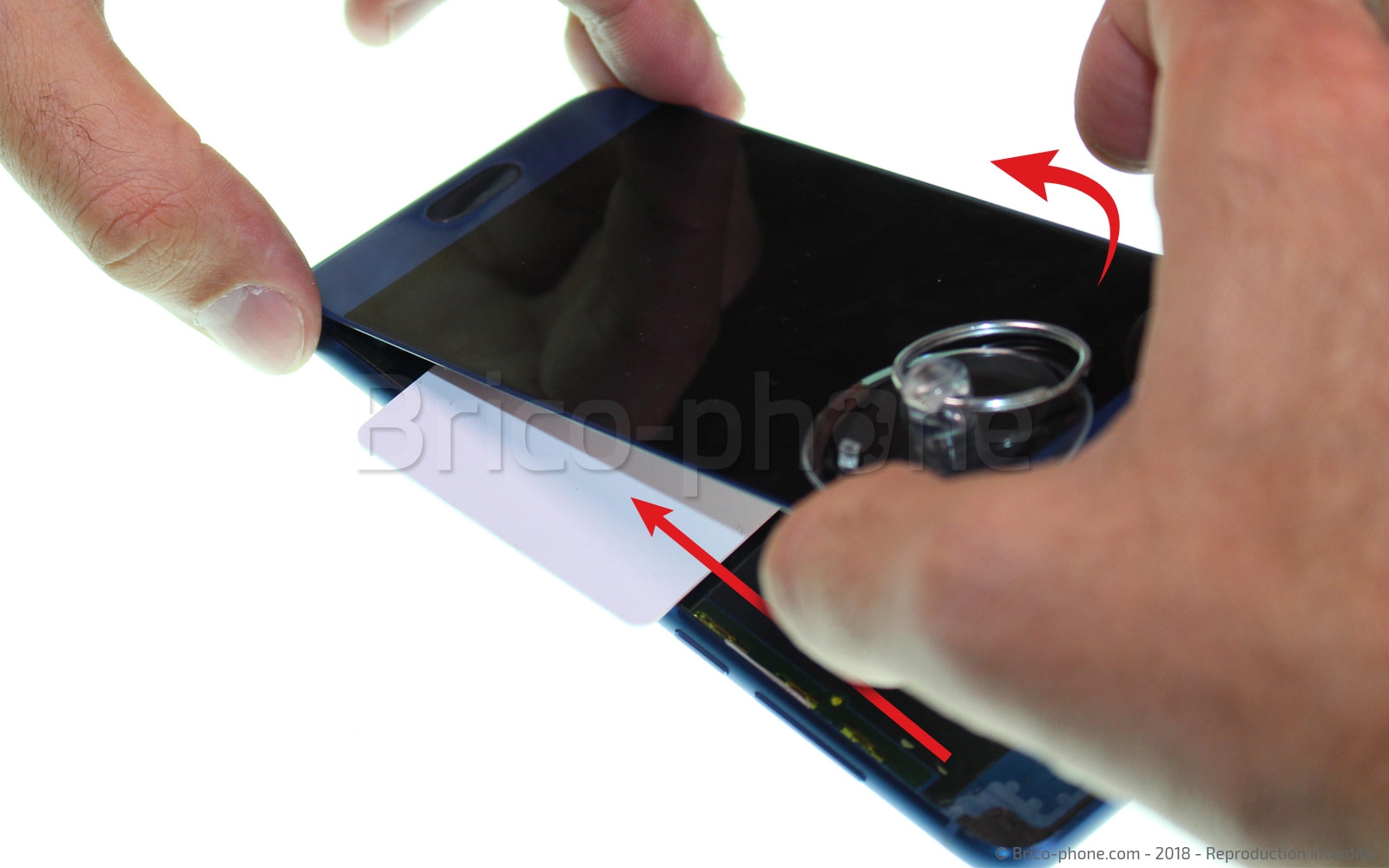

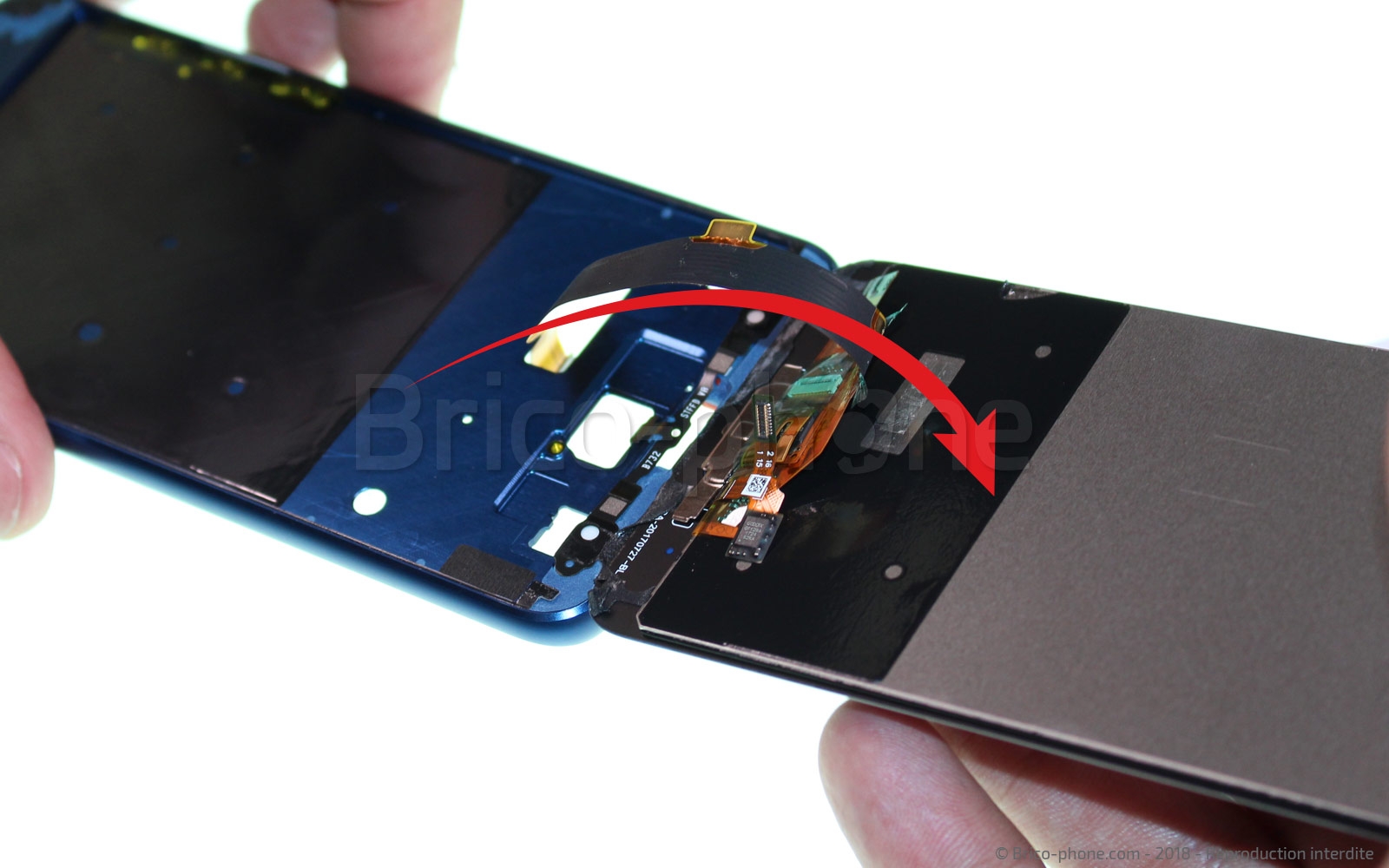

Etape 14 : Décoller l'écran
    Maintenant passons au retrait de l'écran.
Nous allons comme pour tout décollage de vitre, utiliser les médiators plastiques afin de ne pas rayer ou endommager le châssis.
Faites le contour de l'écran à l'aide de ces derniers puis servez vous de la carte PVC afin de le décoller complètement.
Outils du kit utilisés
Outils du kit utilisés

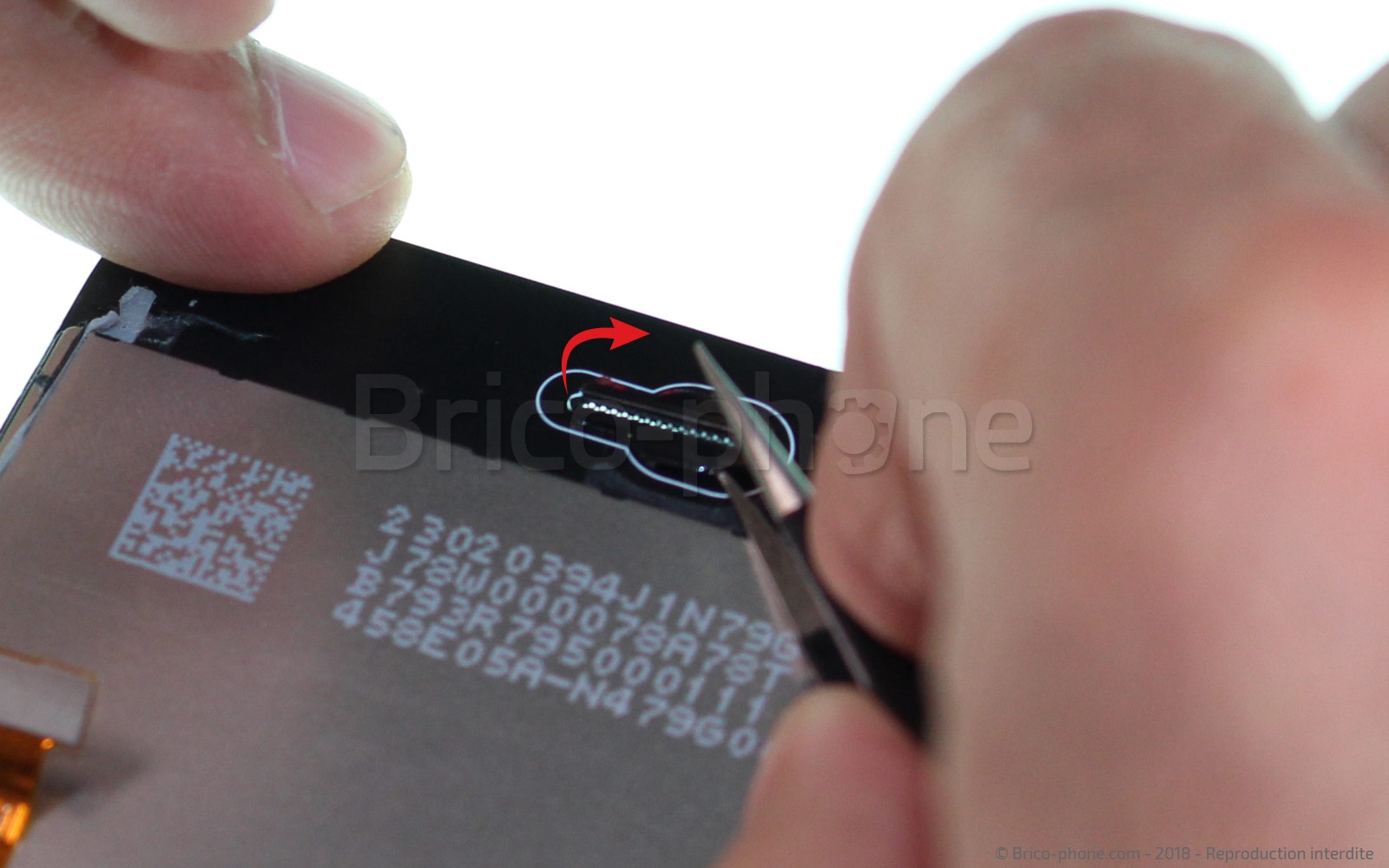

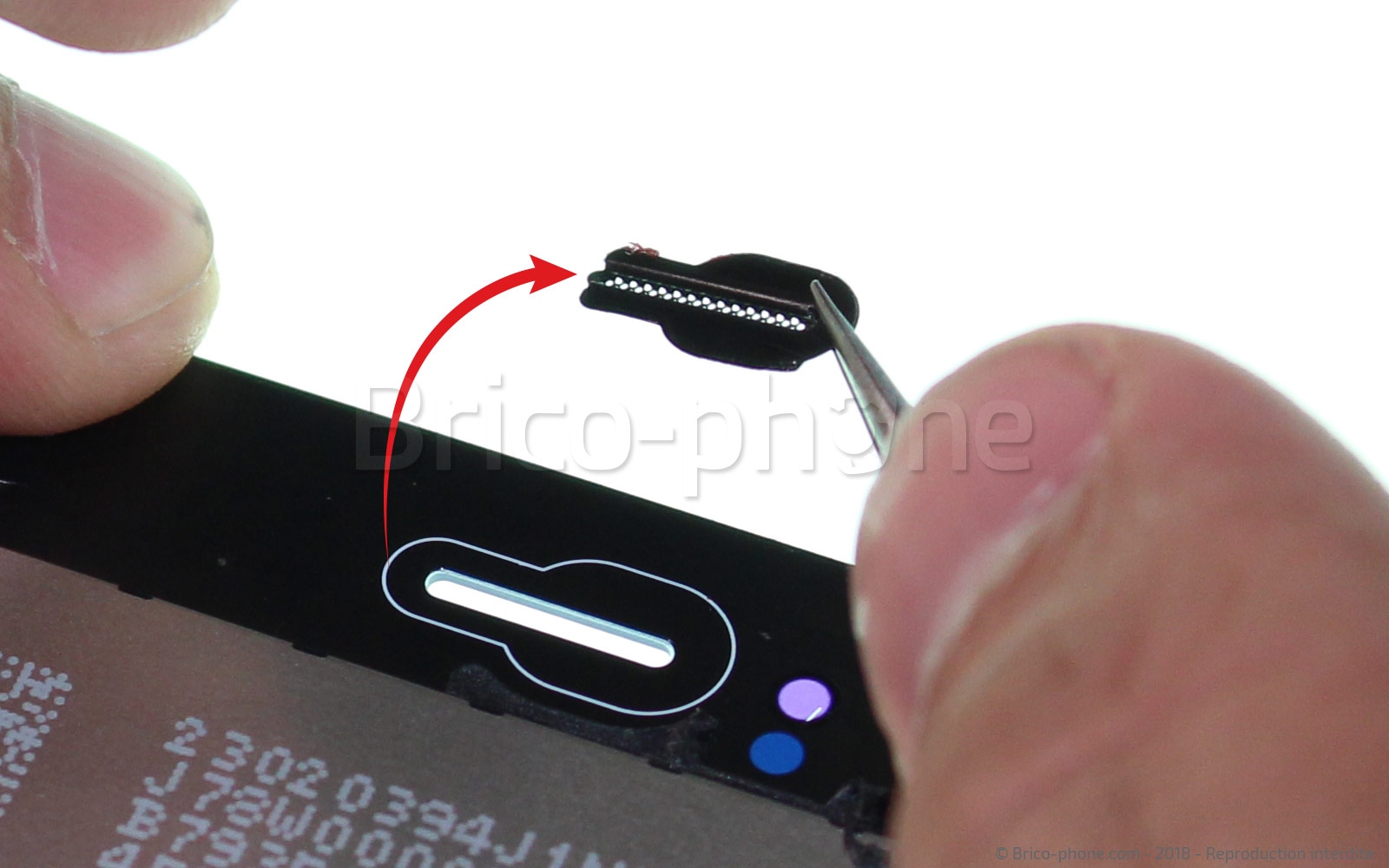

Etape 15 : Récupérer la grille du Haut-parleur
A l'aide de la pincette récupérez la grille du haut-parleur de l'oreille afin  de la remettre en place sur le nouvel écran.

Outils du kit utilisés
Outils du kit utilisés

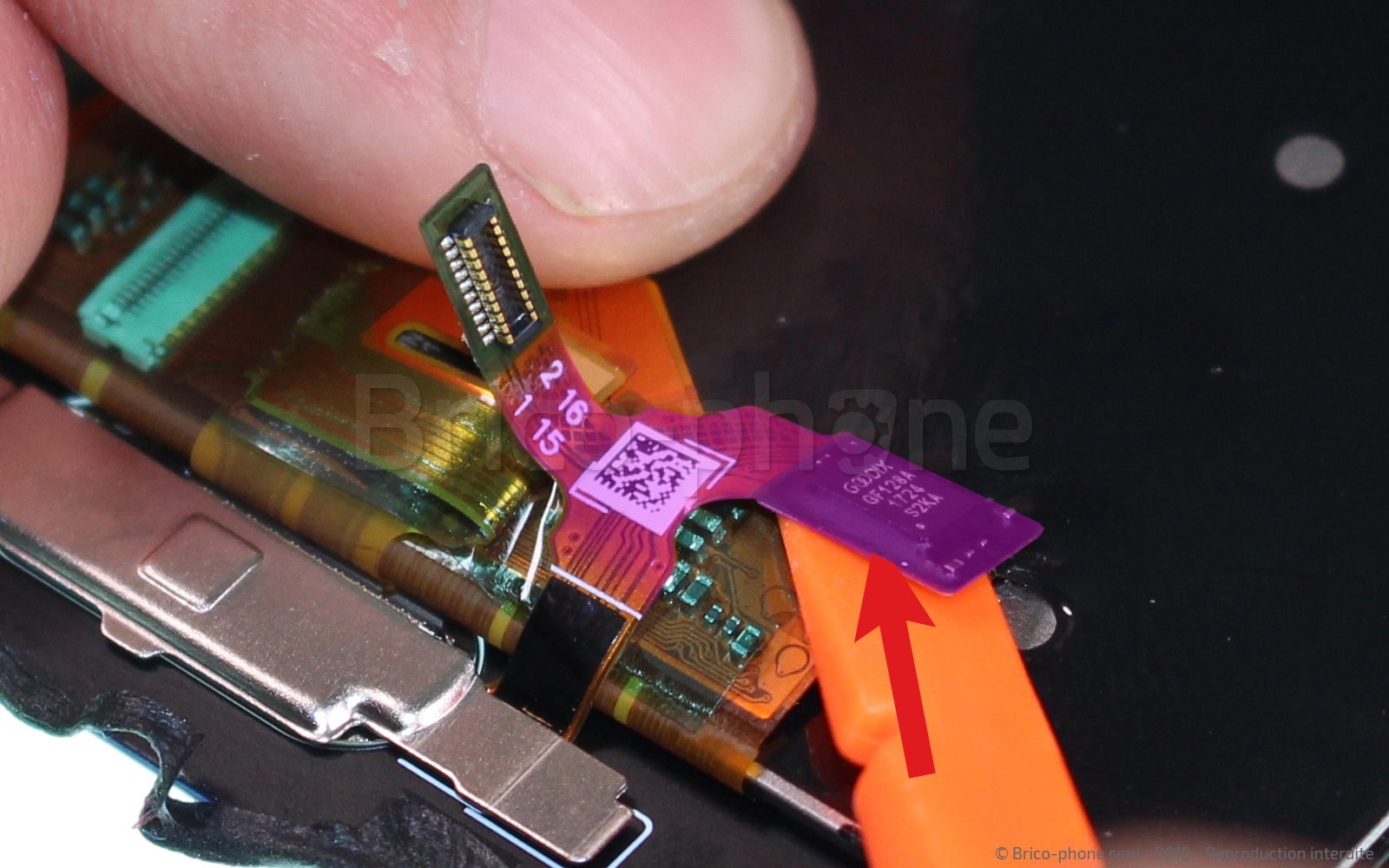

Etape 16 : Décoller la nappe home de l'écran
Vous allez devoir récupérer l'ensemble du bouton home (nappe + bouton + support). La première étape consiste donc à décoller la nappe de l'écran à l'aide du spudger.

Outils du kit utilisés
Outils du kit utilisés

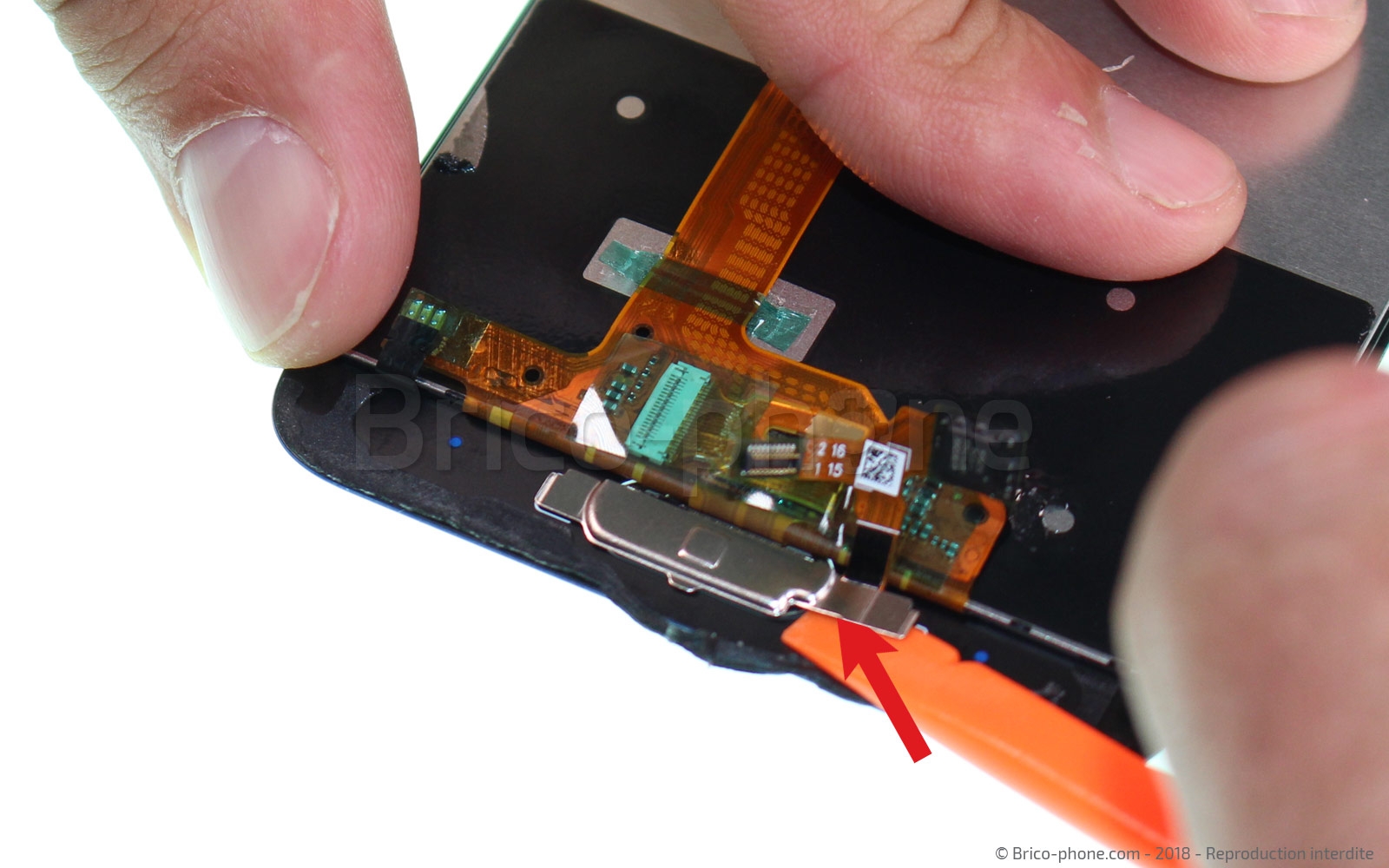

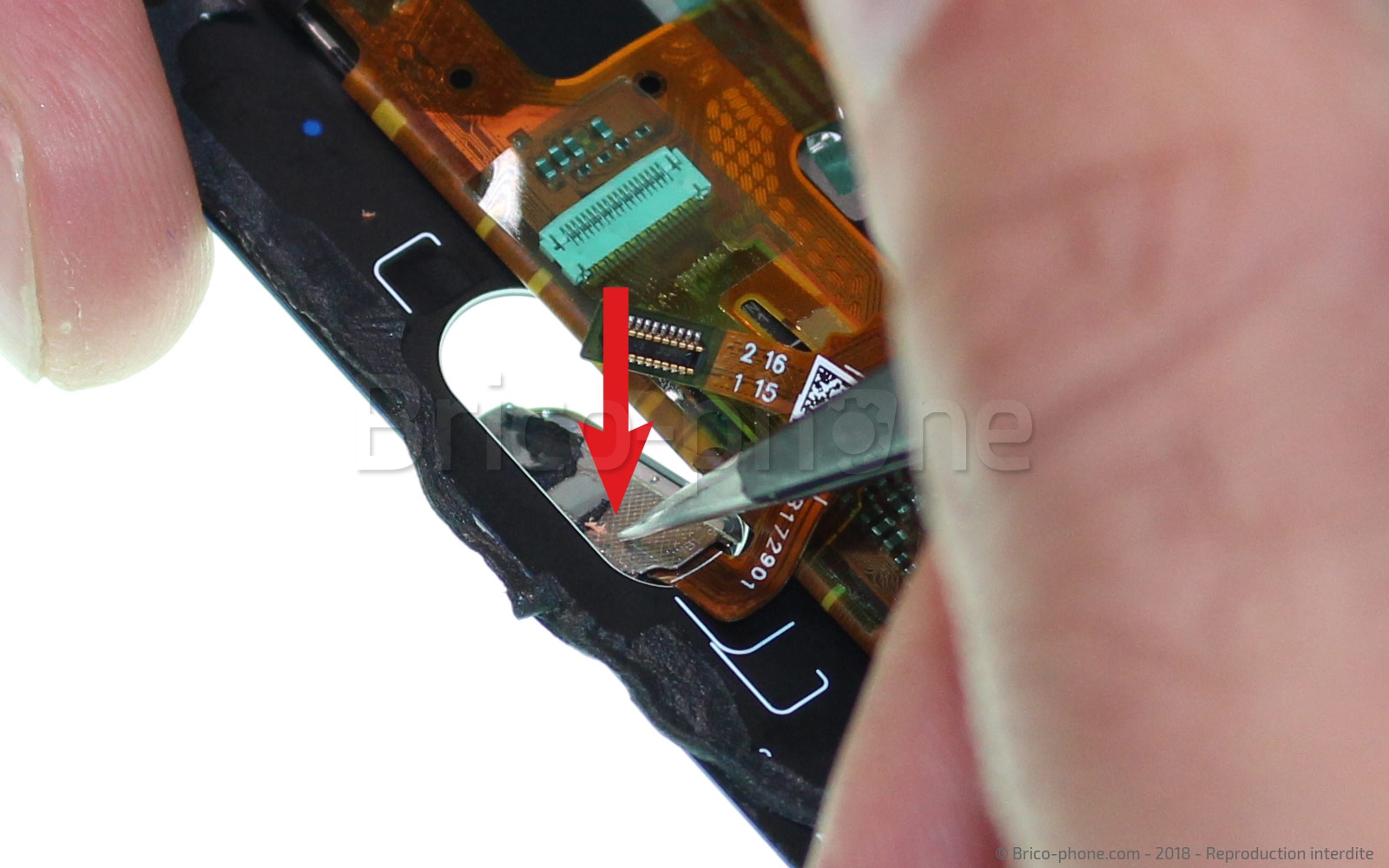

Etape 17 : Récupérer la plaquette métallique

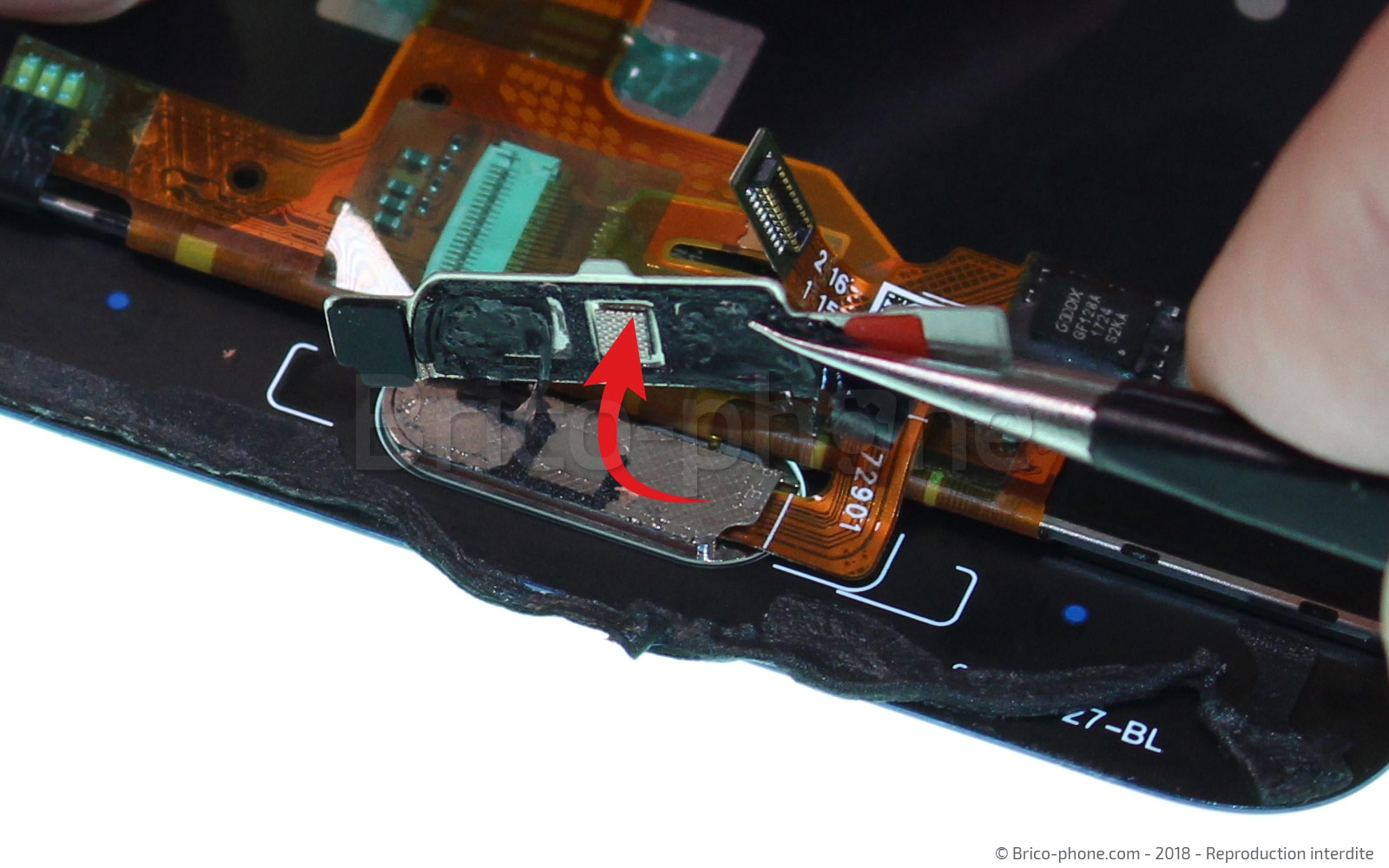

  La plaquette métallique qui fait office de support du bouton home est collée sur la vitre. Pour la récupérer vous allez devoir faire légèrement pression à l'aide du levier .
Outils du kit utilisés
Outils du kit utilisés

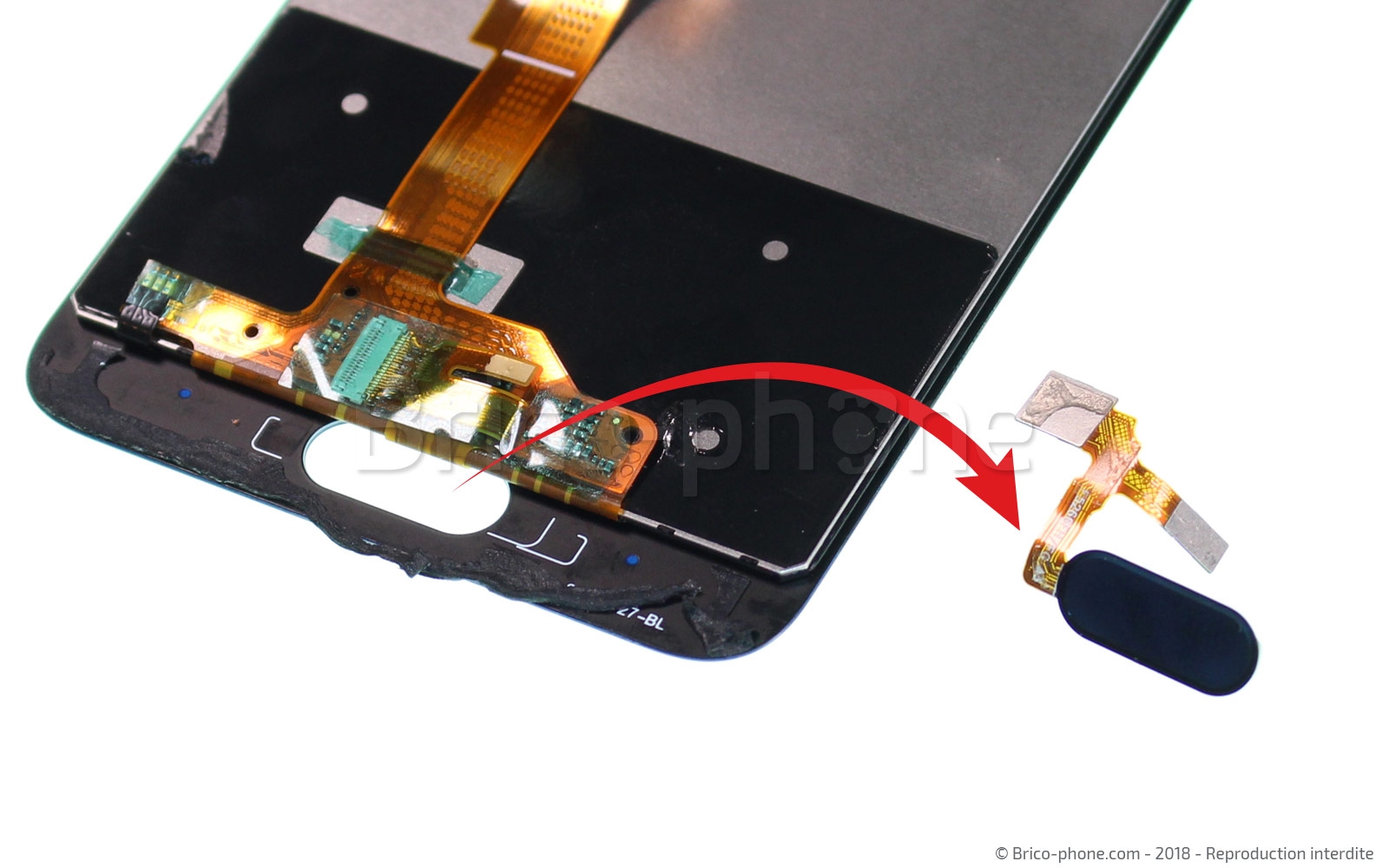

Etape 18 : Sortir le bouton et la nappe home
Avant de passer au remontage complet de votre téléphone, il ne vous reste plus qu'à sortir la nappe et le bouton home.
Pour cela, poussez l'ensemble vers le côté extérieur de l'écran.
Outils du kit utilisés
Outils du kit utilisés

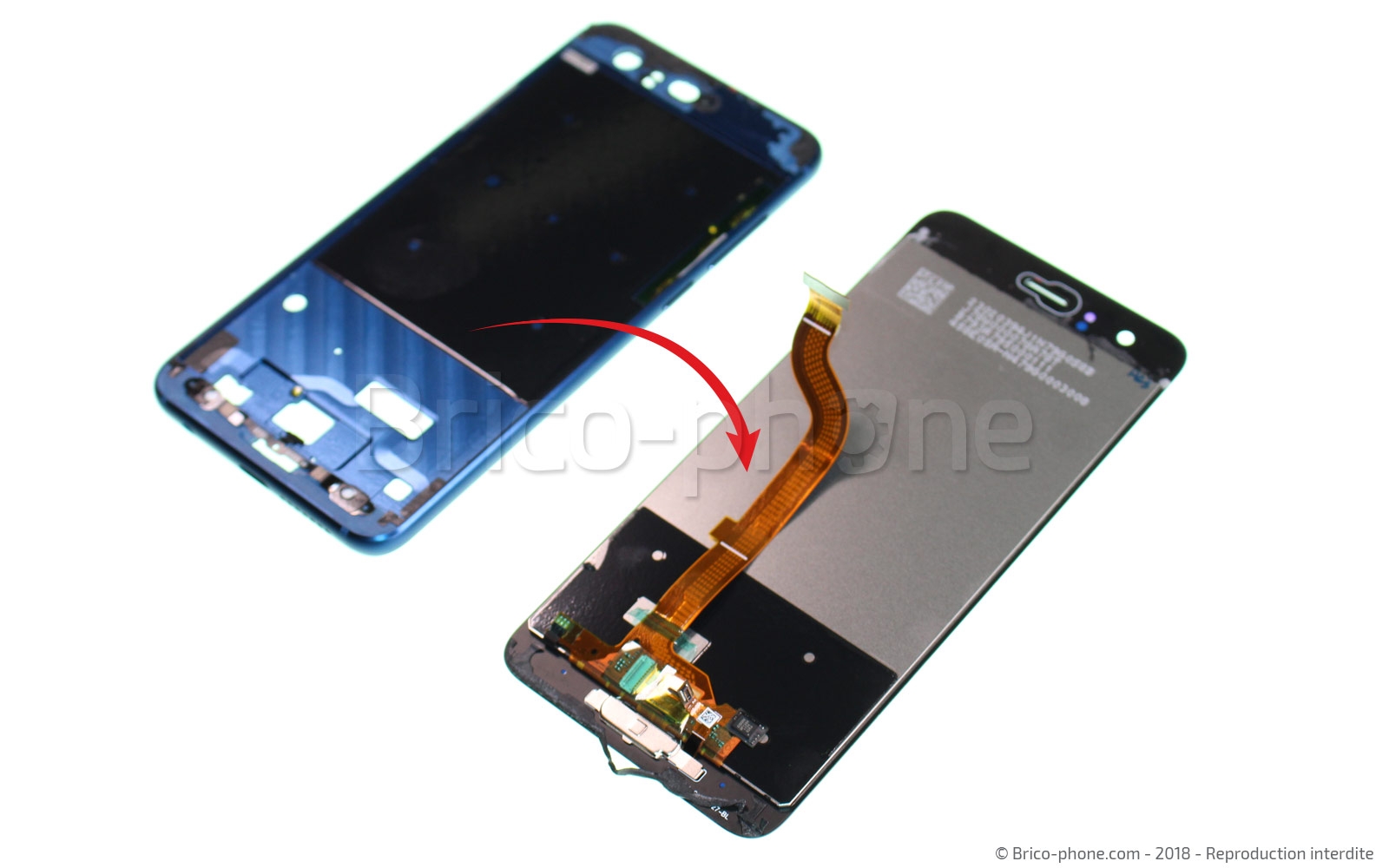

Conseil pour le remontage.
Désormais, vous n'avez plus qu'à reprendre ce tutoriel afin de remonter votre smartphone.
Pour le remontage de la plaquette du bouton home, de l'écran et de la vitre arrière, il vous faudra la recoller ces éléments à l'aide de colle B7000.
Vous pouvez également utiliser des petites pinces à ressort pour mettre les éléments en presse pendant 20 minutes après chaque collage ..
