Changement d'écran (vitre+AMOLED) sur Galaxy S8

Temps estimé : 45 min
Difficulté : 3/5
Galaxy S8 | Temps estimé : 45 min Difficulté : 3/5

Grâce à notre guide, vous allez apprendre à réparer votre écran de votre Samsung Galaxy S8. Le tutoriel photo vous explique en détail comment remplacer la vitre et Amoled.

Diagnostic

› La vitre de votre appareil est brisée
› Le tactile ne répond plus ou mal
› L'affichage LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Amoled et vitre prémontés sur châssis pour Samsung Galaxy S8 Noir Carbone
249,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Pack prêt à réparer Universel pour tout Smartphone sauf iPhone
14,90 €
Ajouter au panier

Avant de commencer
Vous allez procéder au changement de la vitre de votre Samsung Galaxy S8. Pensez à bien préparer votre plan de travail en amont. Positionnez votre patron d'aide au montage fourni dans votre commande, déballez la pièce et vérifiez qu'elle correspond bien au produit que vous souhaitez changer. Pour finir, sortez les outils du kit.

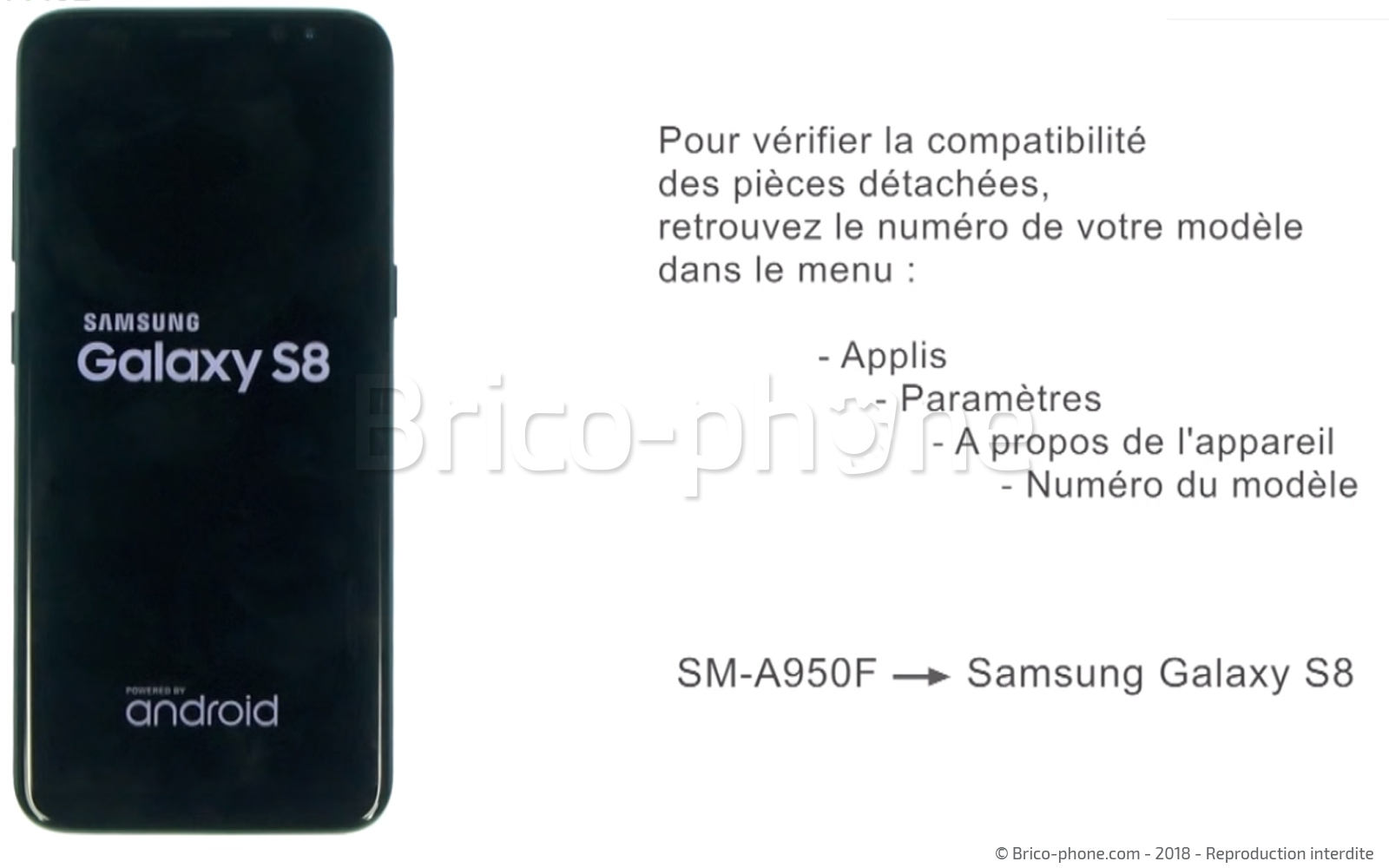

Si vous avez un doute sur votre modèle de téléphone, il est possible de vérifier ce dernier en vous rendant sur https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette. Le modèle réparé dans ce tutoriel est un Samsung Galaxy S8, modèle SM-A950F.

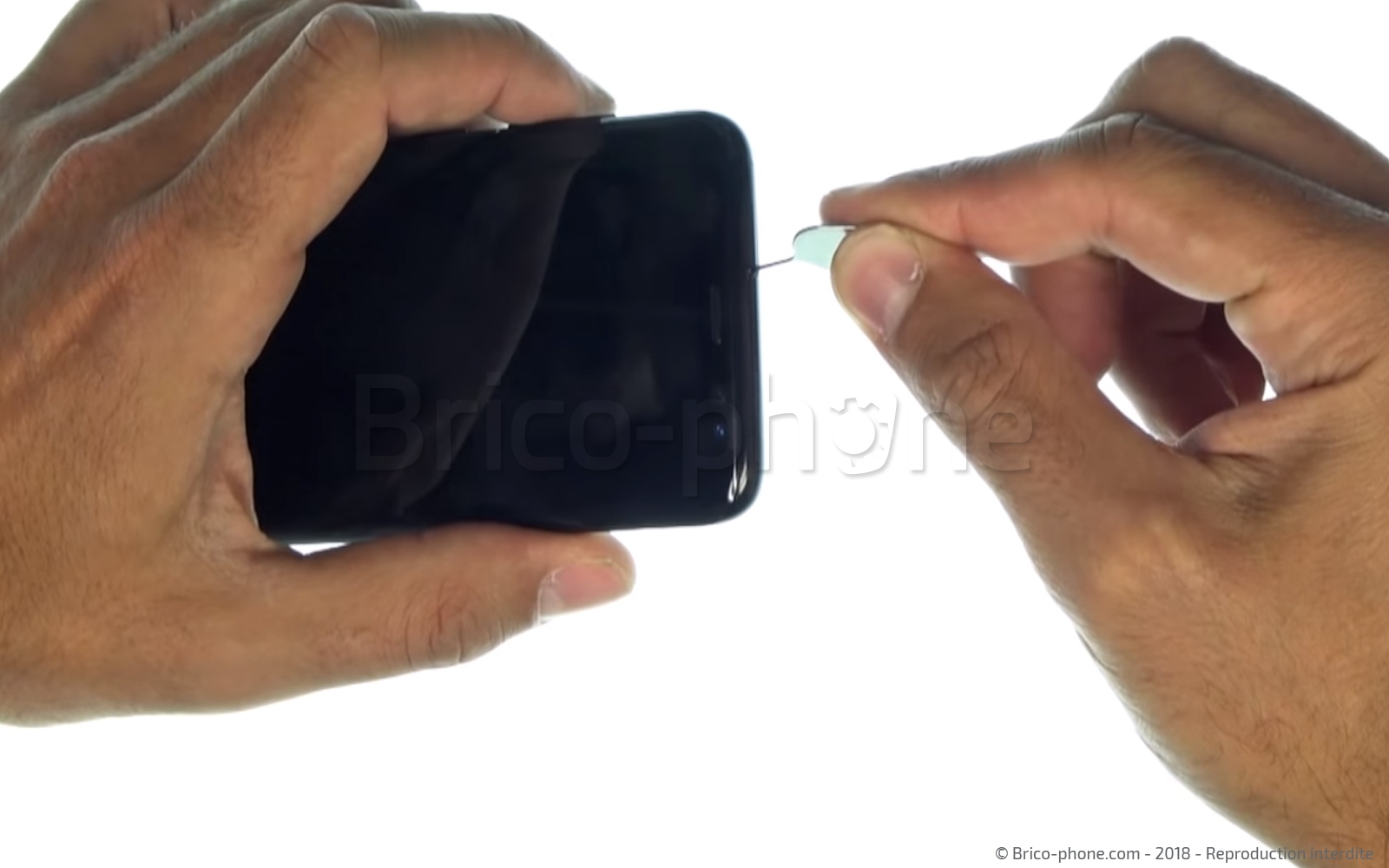

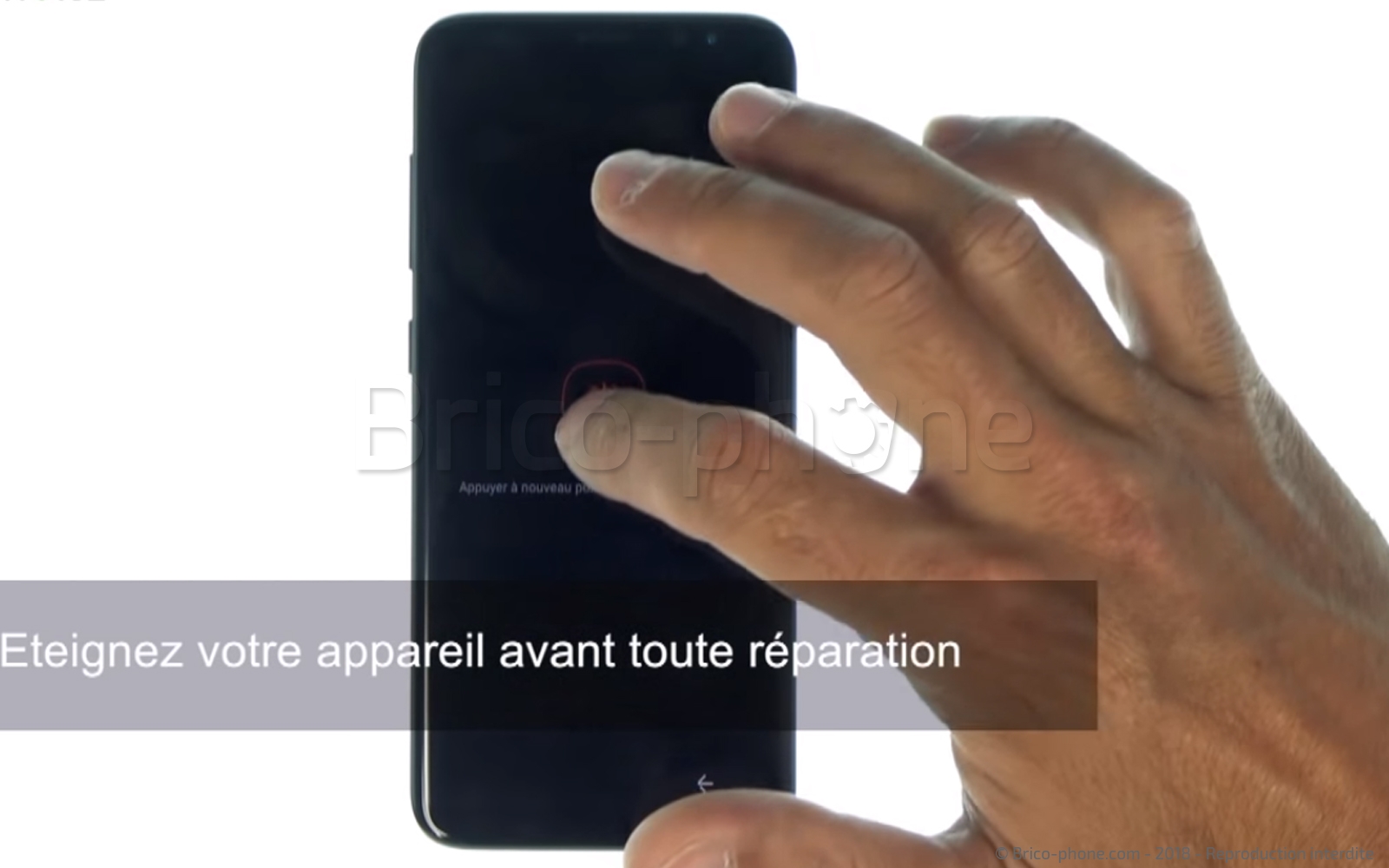

Une fois que vous avez effectué cela, éteignez le téléphone et enlevez le rack sim.
Avant de commencer
Avant de commencer
Avant de commencer
Avant de commencer
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Décoller la vitre arrière

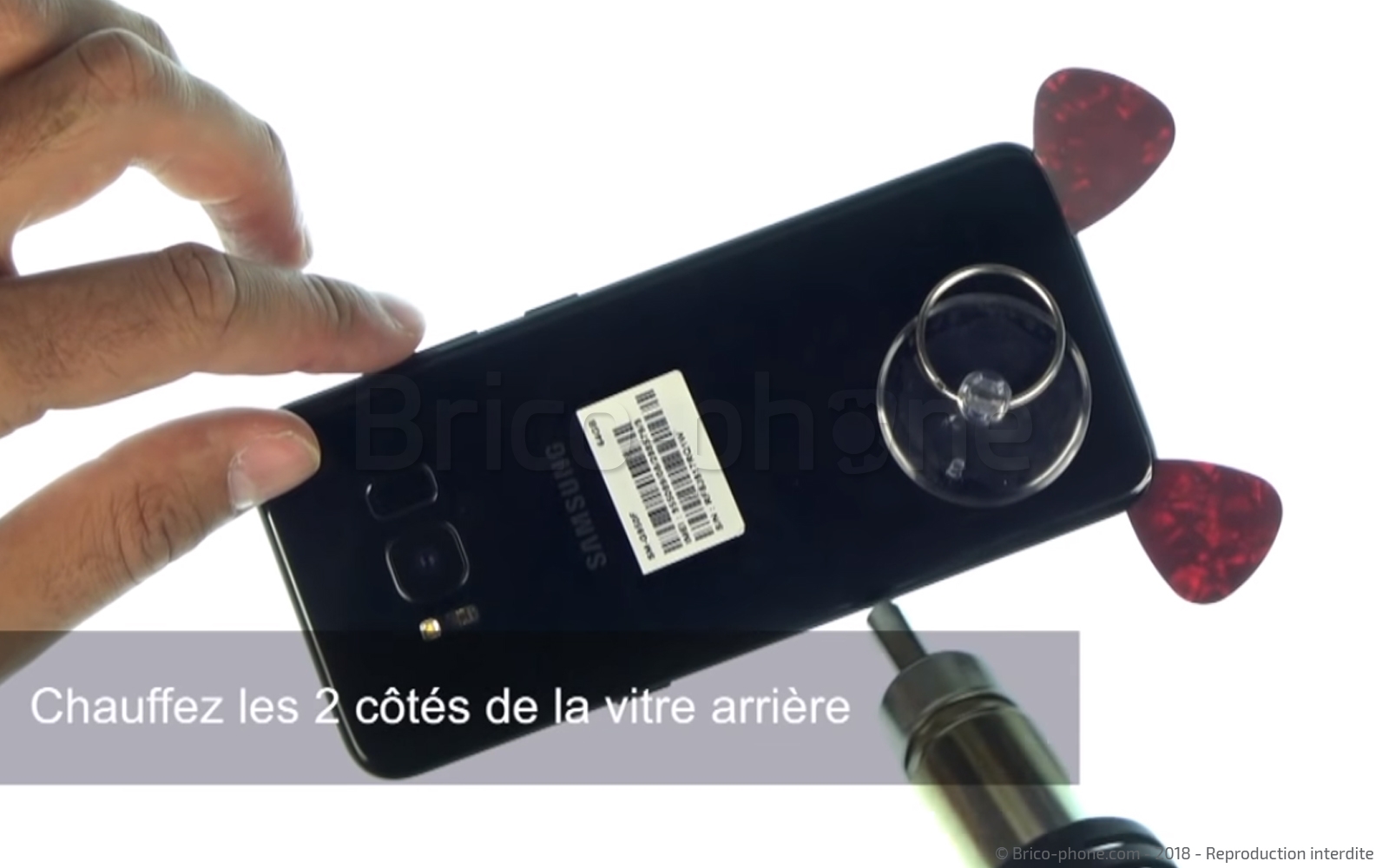

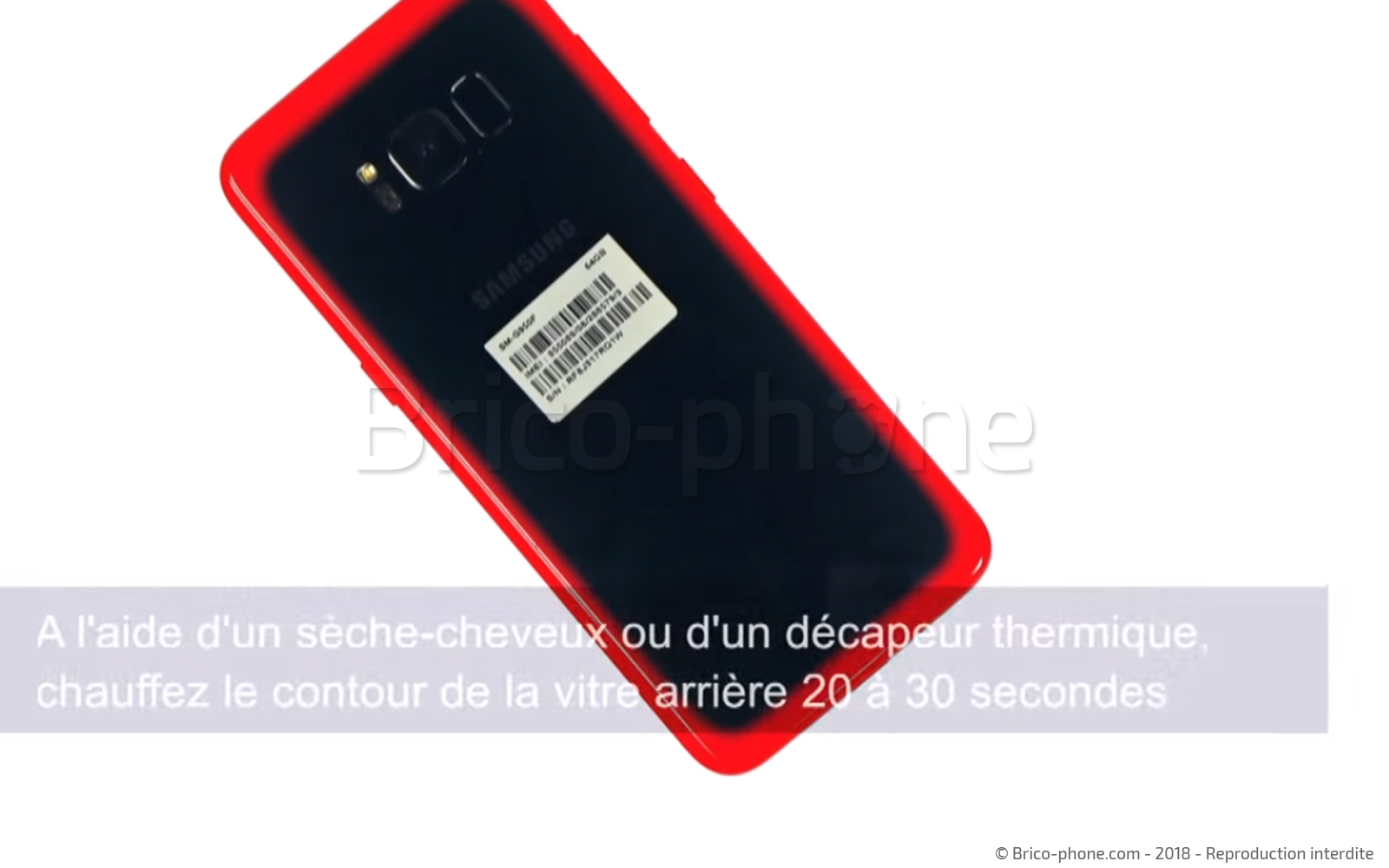

Vous devrez tout d'abord décoller la vitre arrière. Elle est collée sous le châssis du téléphone. Pour faciliter le décollage, vous allez chauffer la partie entourée en rouge. Vous pouvez utiliser un décapeur thermique (pas à plus de 90 degrés), un sèche-cheveux ou un coussin chauffant.

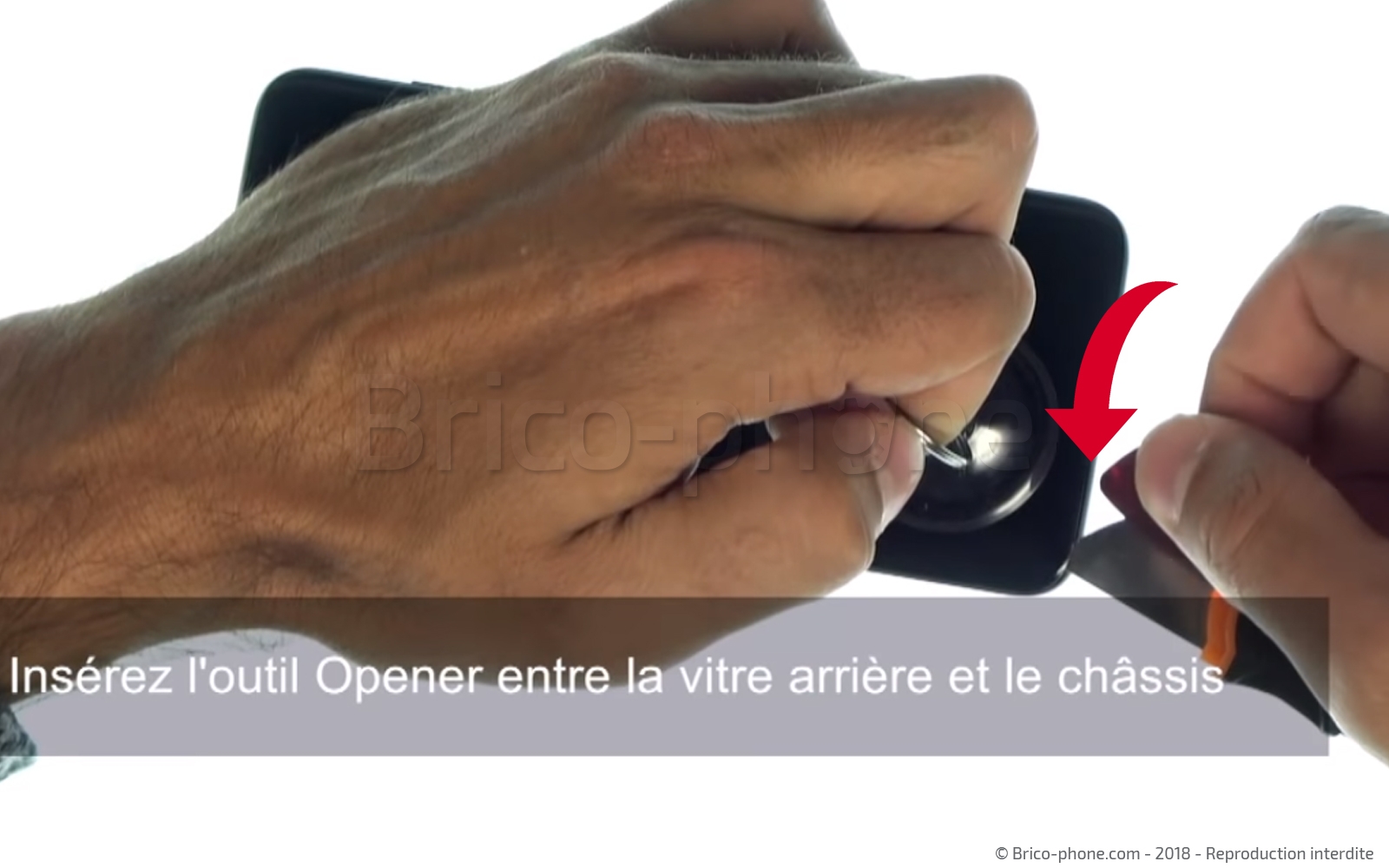

Une fois que vous avez correctement chauffé la partie qui est en bas à gauche, vous allez appliquer la ventouse. Ensuite, tirez dessus et insérez l'outil opener entre la vitre et le châssis. Une fois que le jour est crée, passez des médiators pour décoller progressivement la vitre.

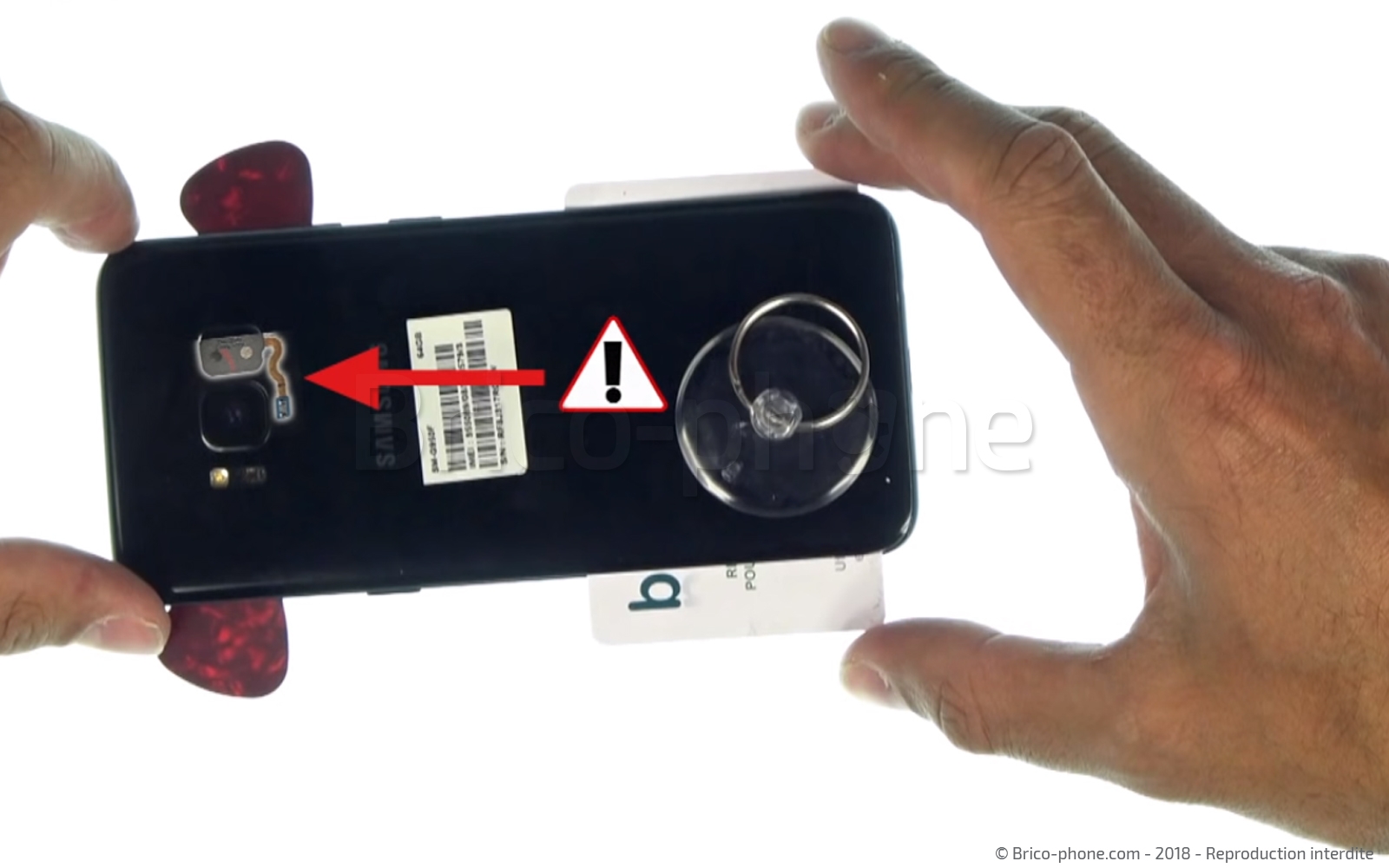

Insérez ensuite la carte PVC Brico-phone tout le long de la vitre en faisant bien gaffe de ne pas toucher la nappe Home qui relie la vitre arrière à la carte-mère.
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 1 (suite) : Décoller la vitre arrière

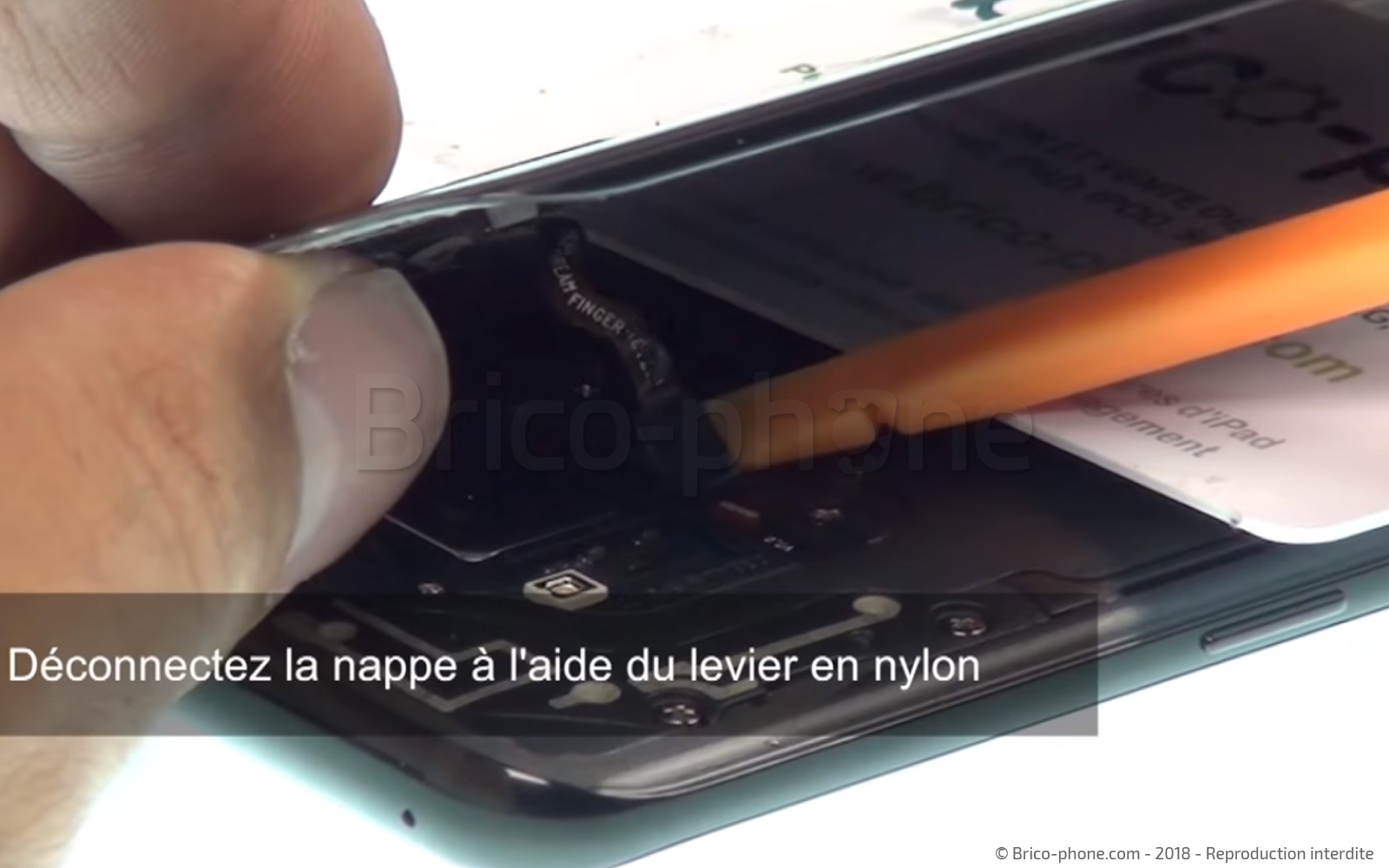

Déconnez la nappe Home à l'aide du levier en nylon
Etape 1 (suite) : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les caches arrières

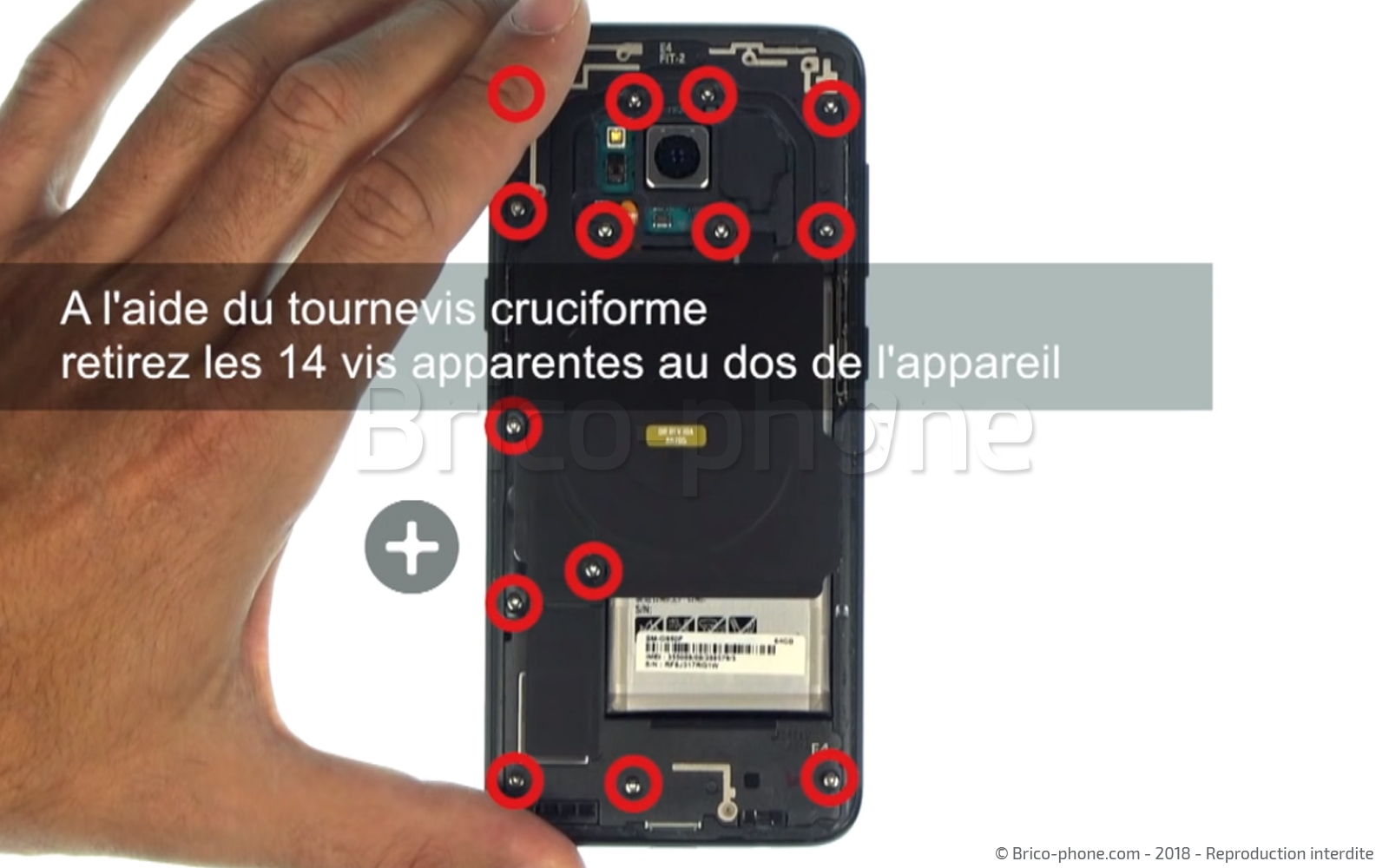

Tout d'abord, enlevez les 12 vis à l'aide du tournevis cruciforme. On peut éventuellement s'aider de la pincette pour retirer les vis. A savoir que toutes les vis retirées sont les mêmes et qu'elles peuvent être interverties.

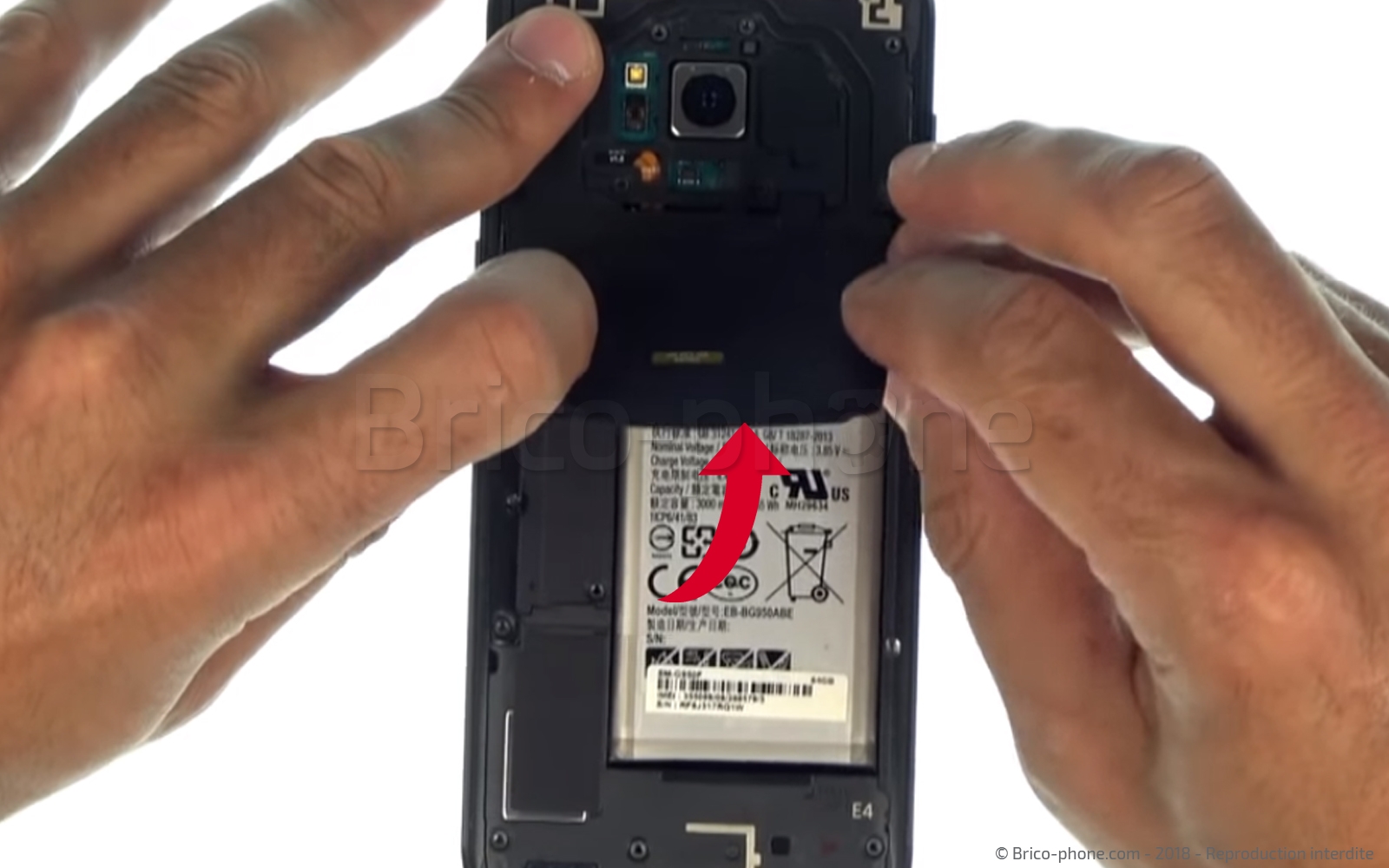

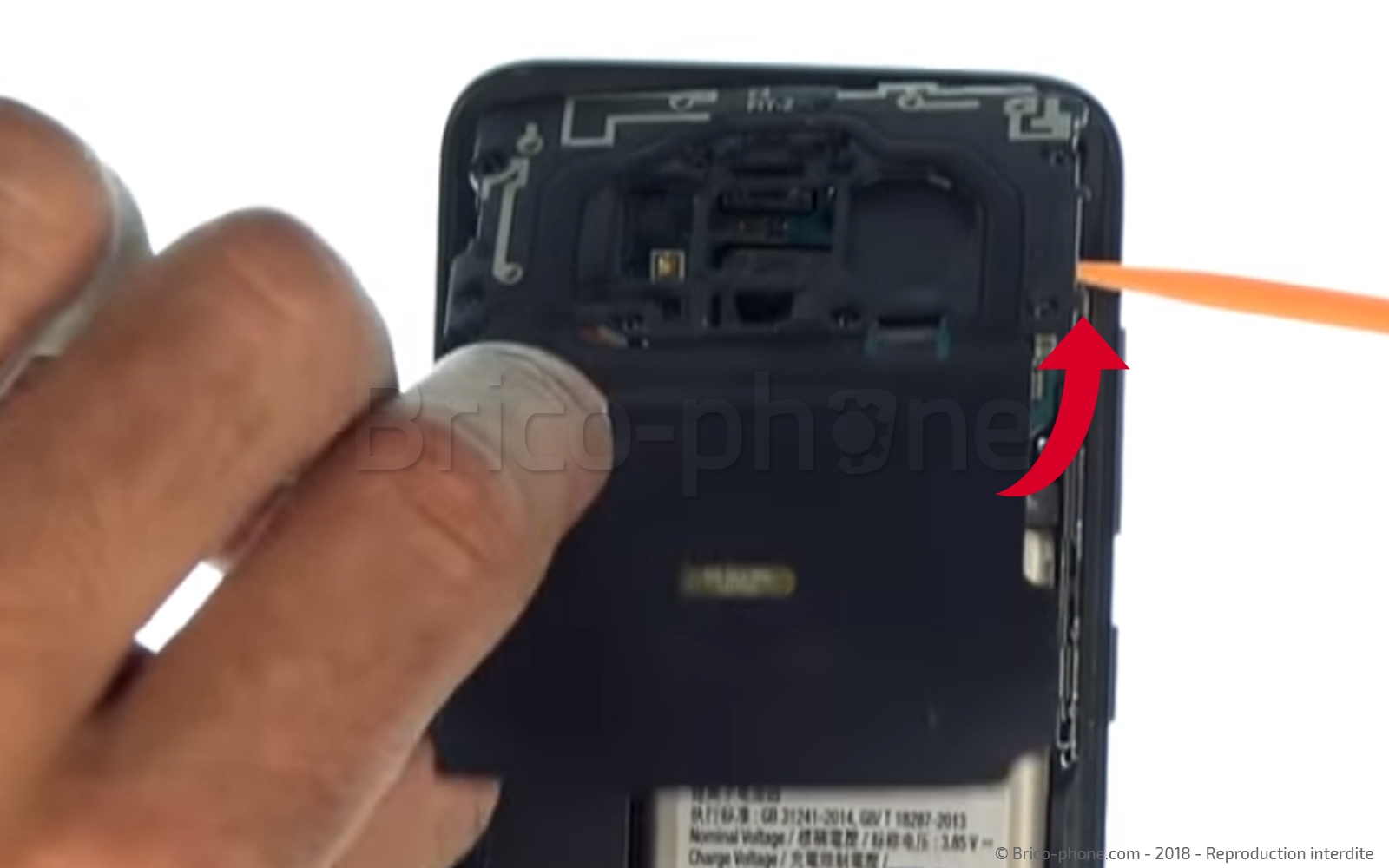

Vous allez décollez légèrement l'antenne NFC et la plaquette de recharge par induction. Une fois cela fait, vous n'avez plus qu'à déclipser le cache à l'aide du levier en nylon.

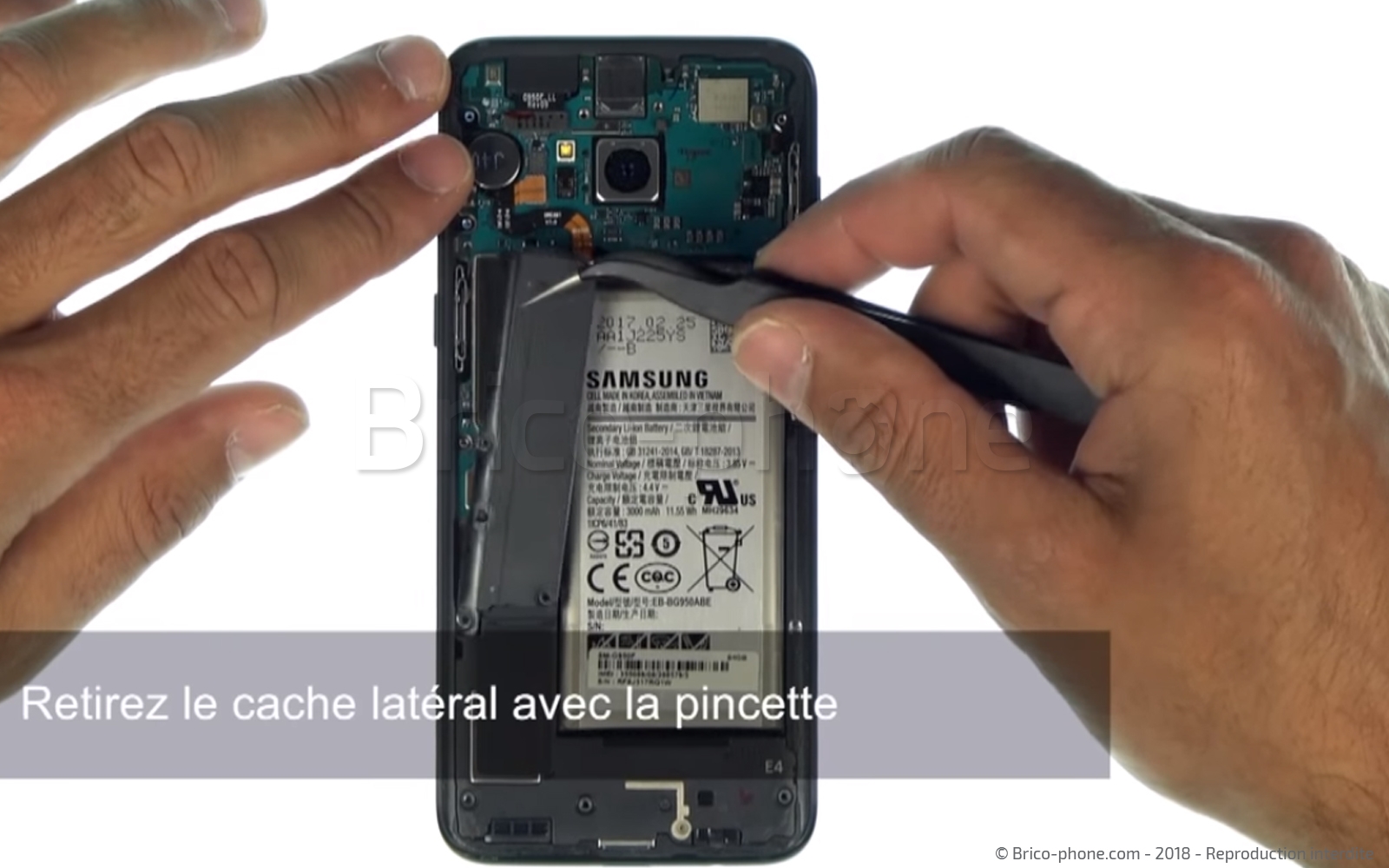

Retirez le cache latéral à l'aide de la pincette.
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Outils du kit utilisés
Outils du kit utilisés



Etape 2 (suite) : Retirer les caches arrières

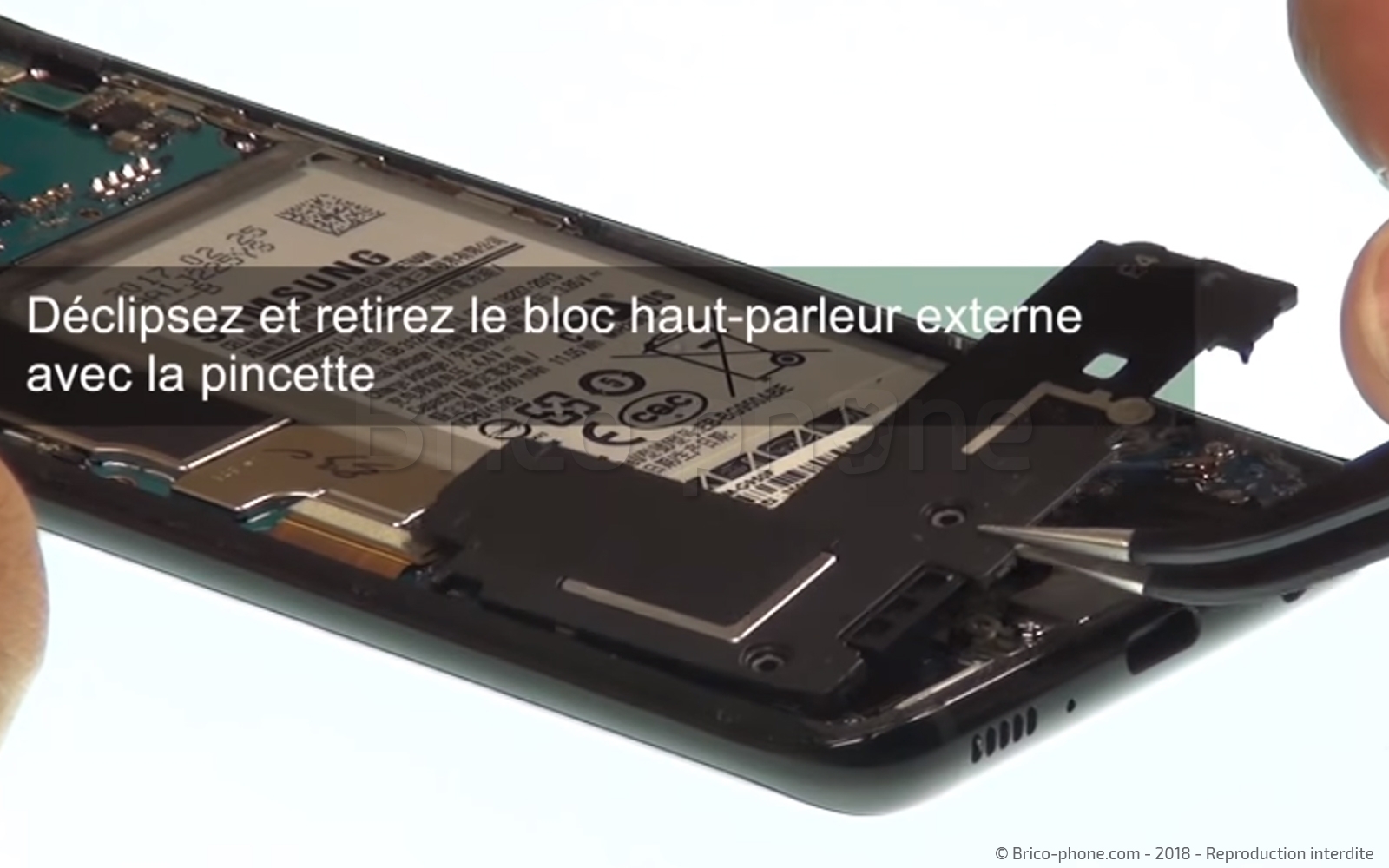

A l'aide de la pincette, déclipsez et retirez le bloc haut-parleur externe
Etape 2 (suite) : Retirer les caches arrières
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Décoller la batterie

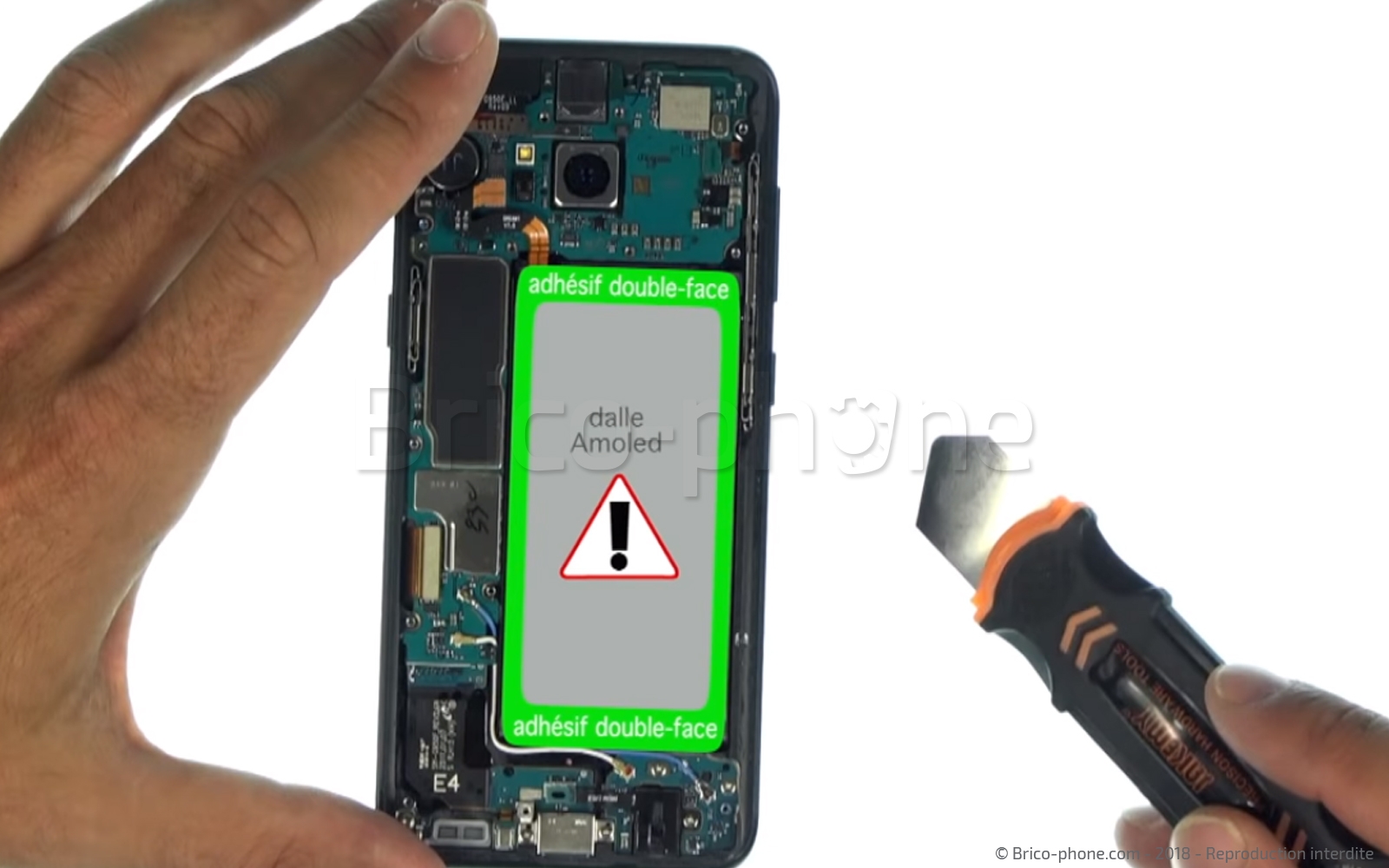

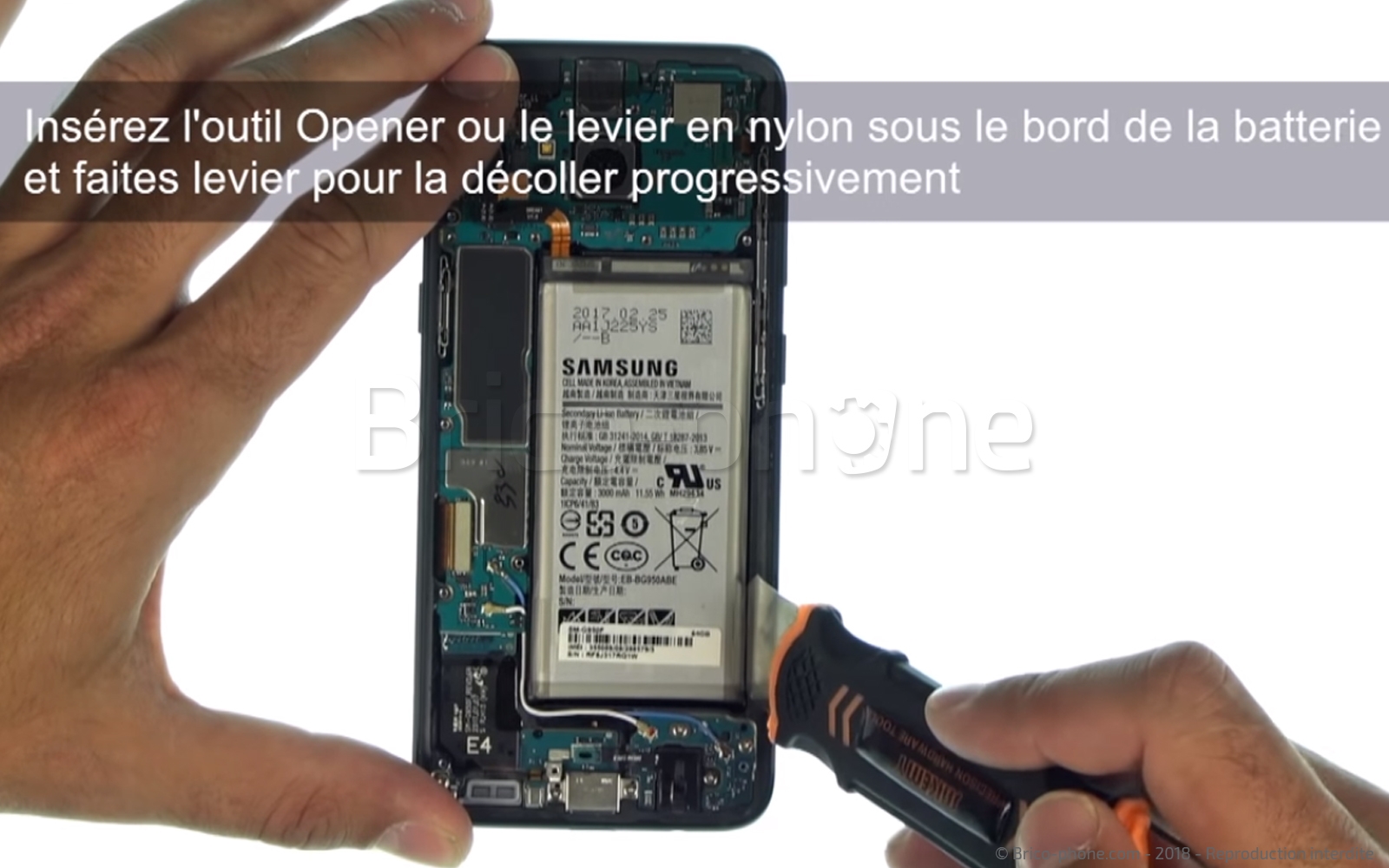

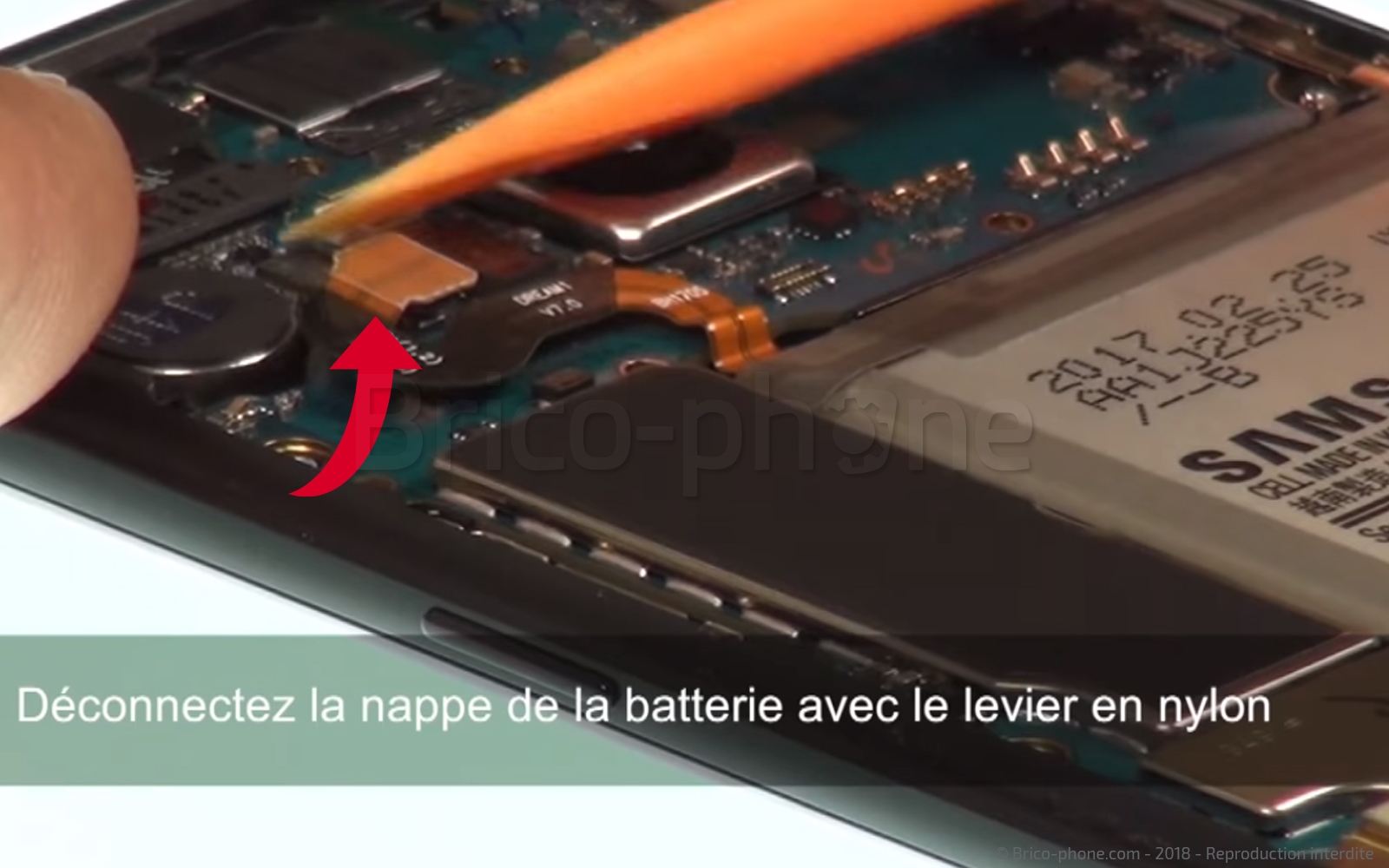

Vous allez déconnecter la nappe de la batterie à l'aide du levier en nylon. Vous n'avez plus qu'à faire levier sur les contours de la batterie avec l'outil opener ou avec un médiator (partie verte uniquement). Décollez ensuite les adhésifs.
Etape 3 : Décoller la batterie
Etape 3 : Décoller la batterie
Etape 3 : Décoller la batterie
Etape 3 : Décoller la batterie
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture double embouts métal
8,90 €
Etape 4 : Retirer la carte-mère

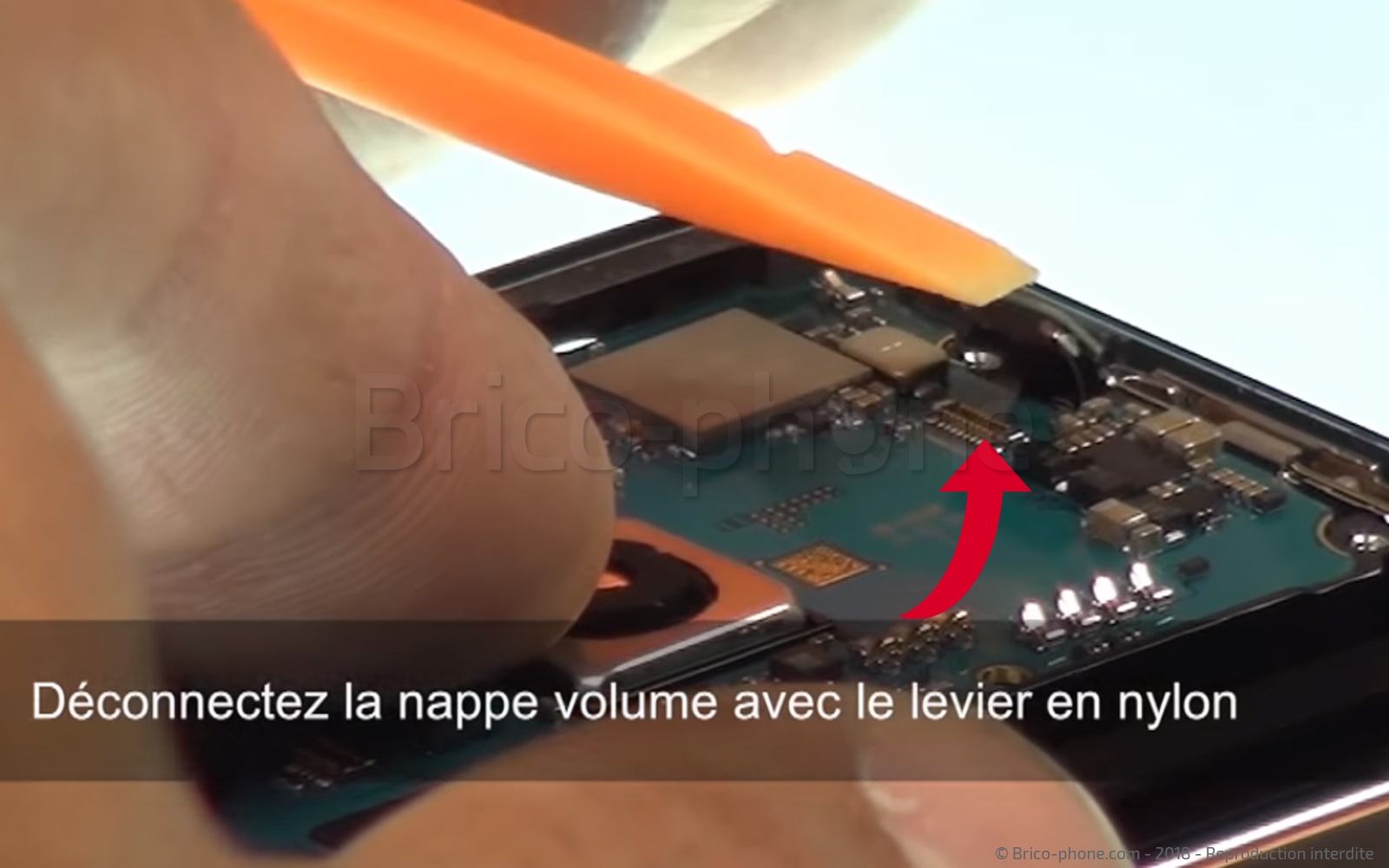

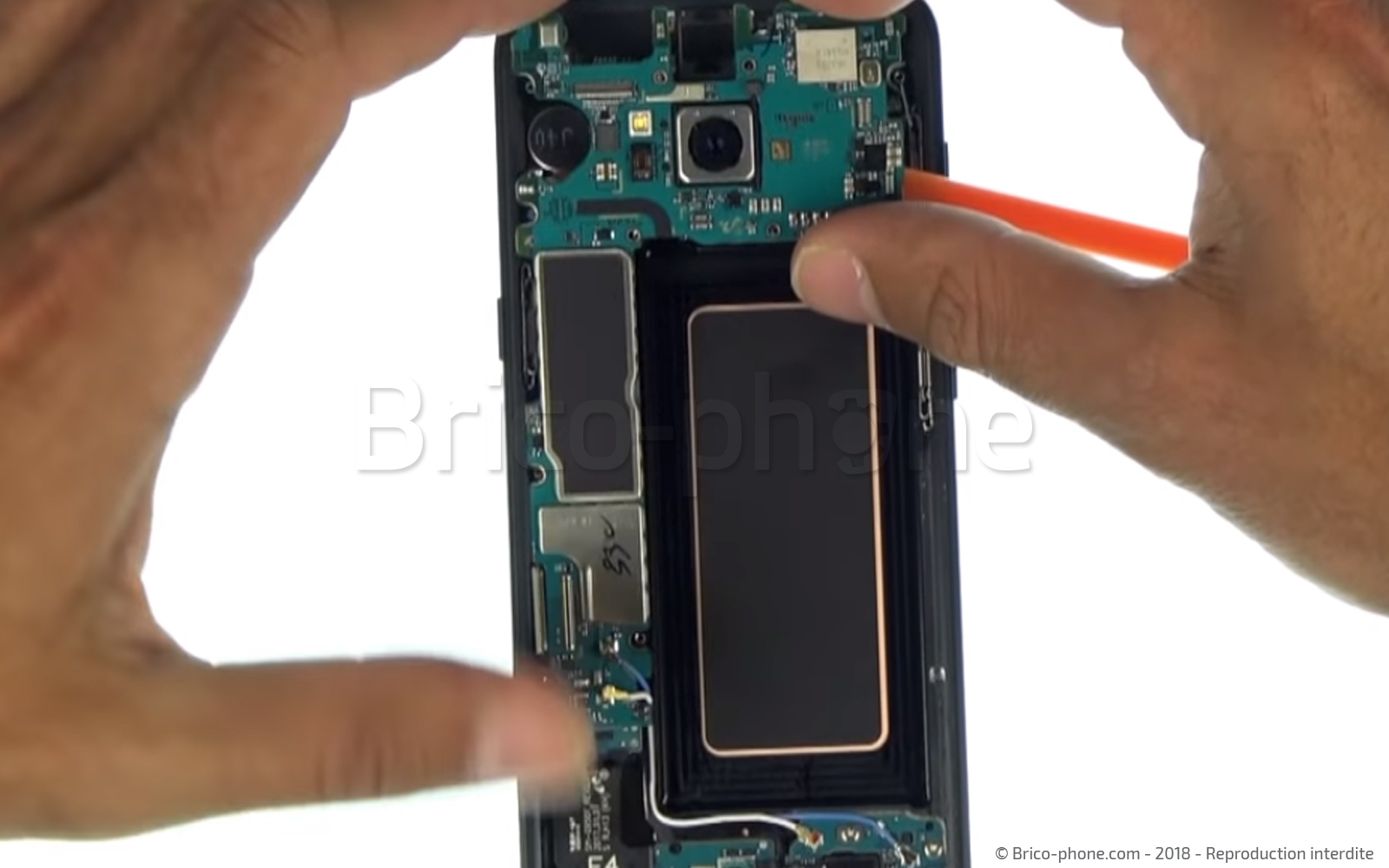

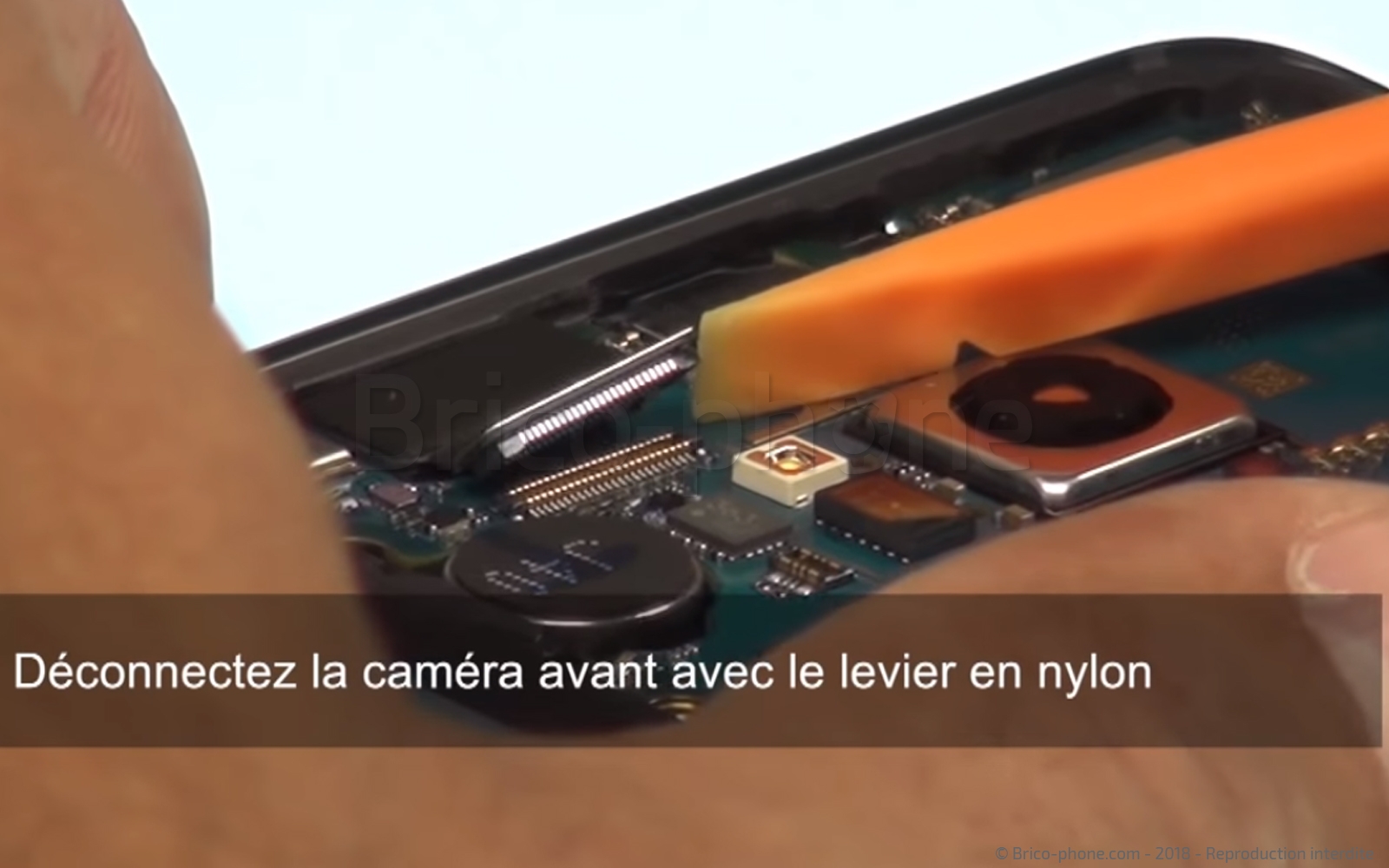

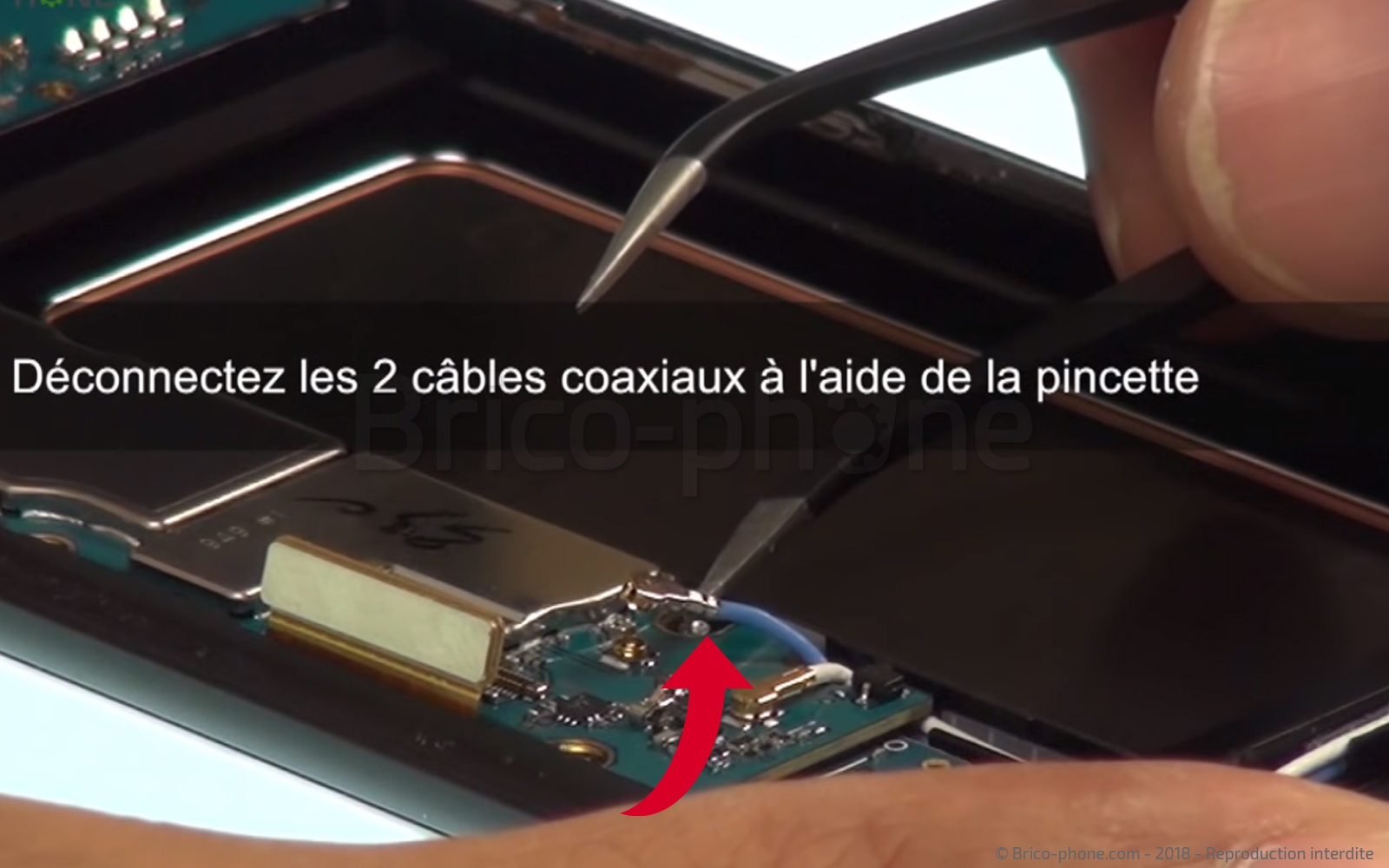

Déconnectez la nappe de l'écran Amoled à l'aide du levier en nylon. Déconnectez les 2 câbles coaxiaux à l'aide de la pincette. Puis, encore avec le levier en nylon, déconnectez la caméra avant et la nappe volume. Désengagez le haut de la carte-mère en faisant levier.
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Outils du kit utilisés
Outils du kit utilisés


Etape 4 (suite) : Retirer la carte-mère

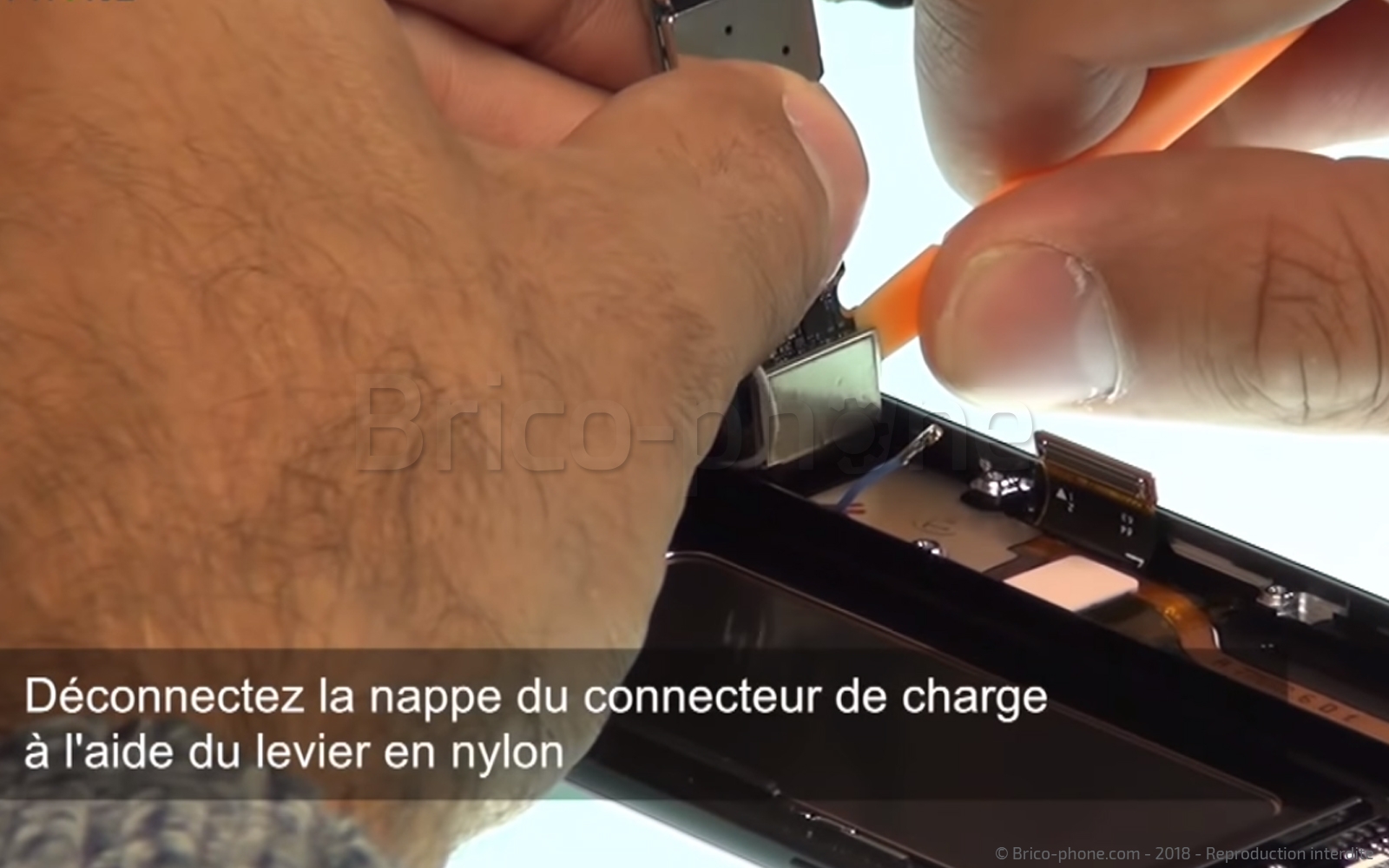

Déconnez la nappe du connecteur de charge à l'aide du levier en nylon.
Etape 4 (suite) : Retirer la carte-mère
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Enlever le connecteur de charge

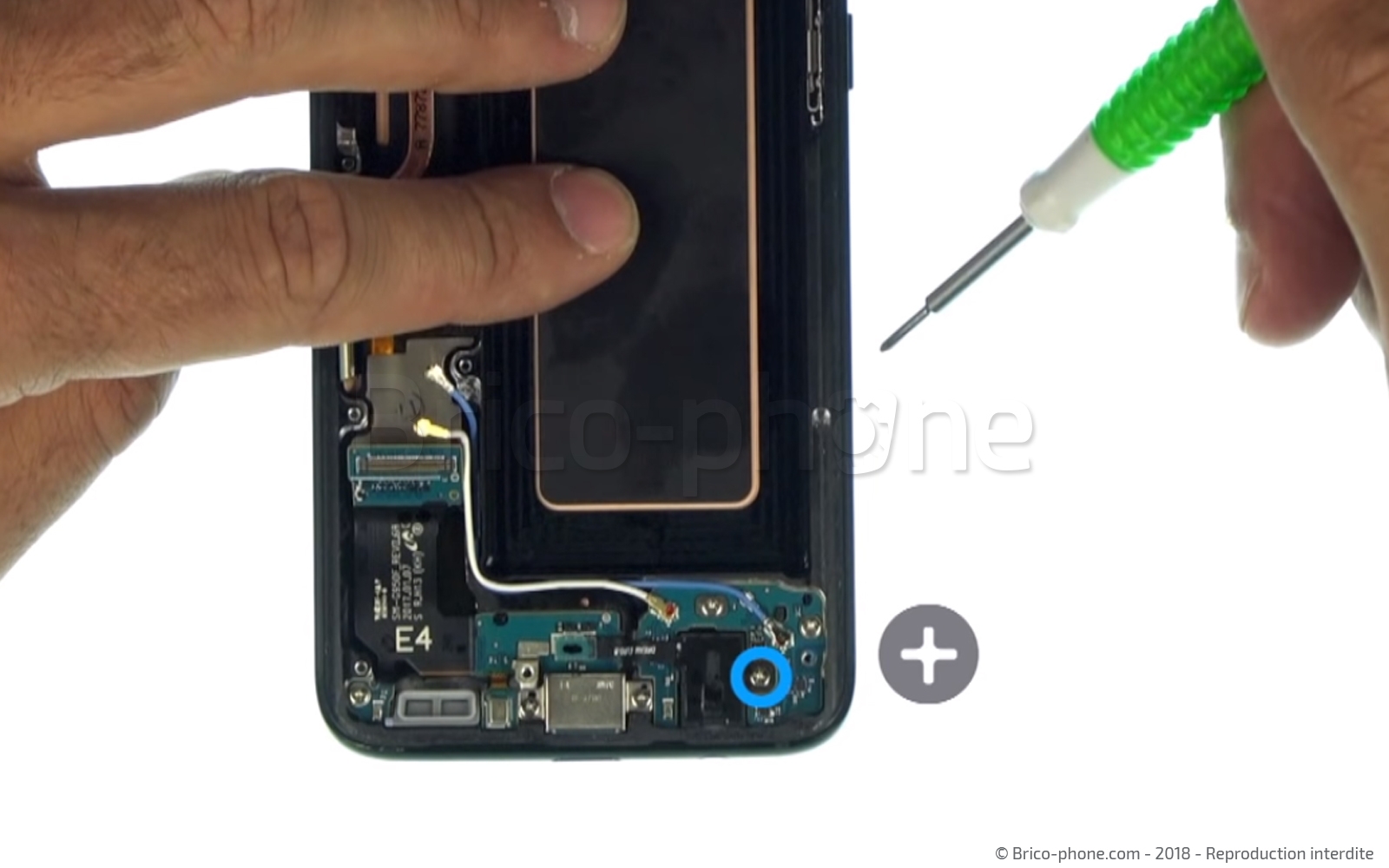

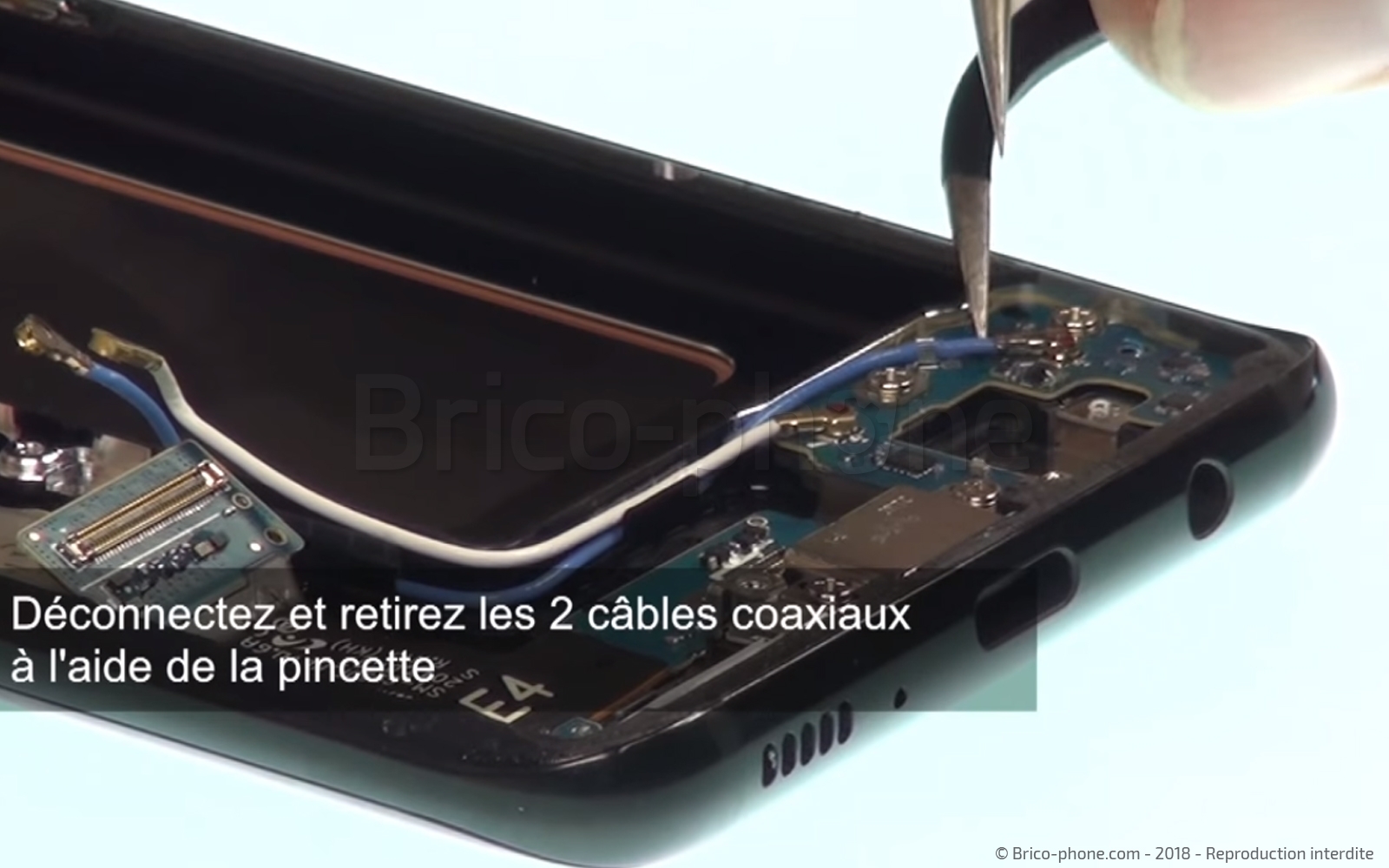

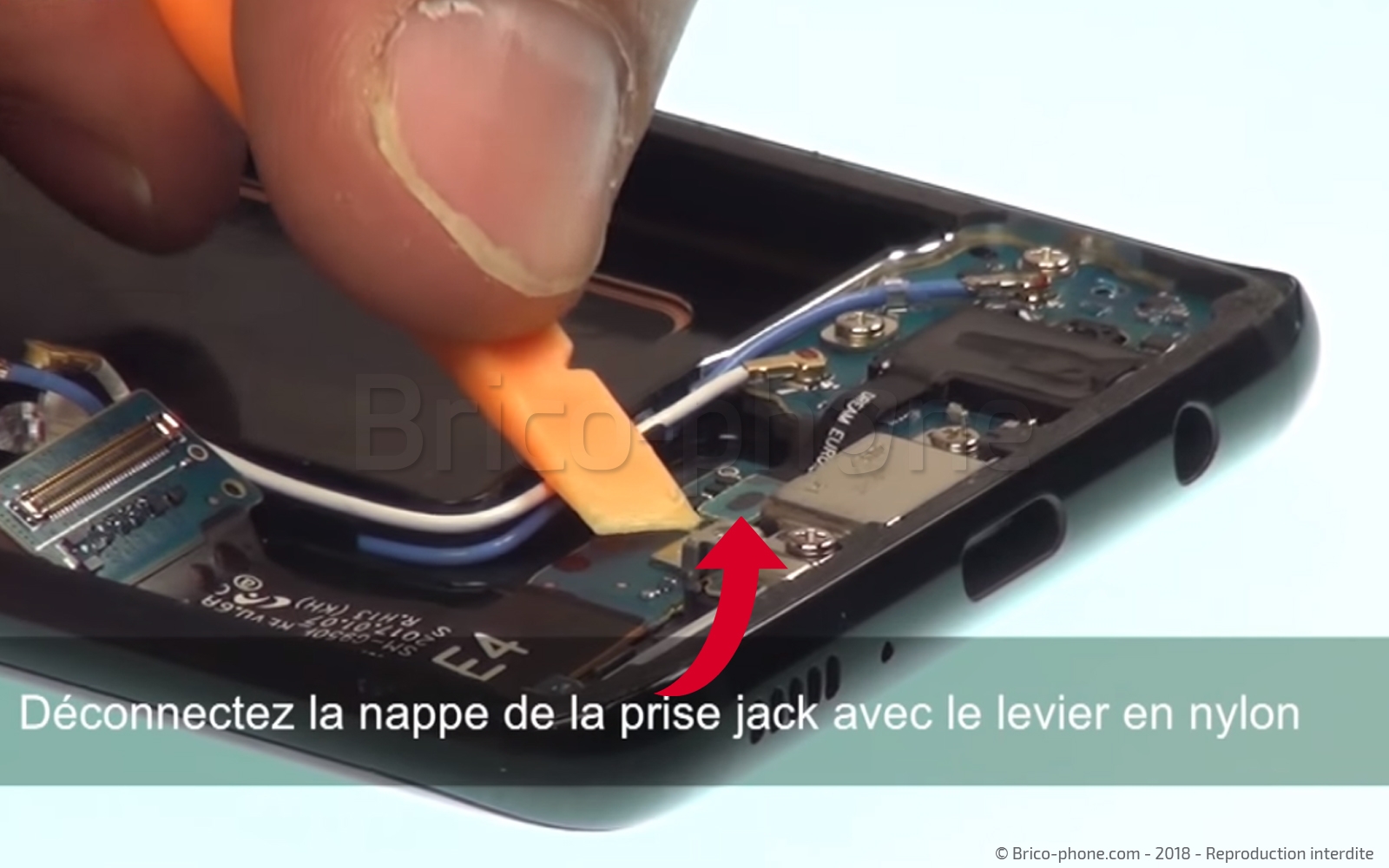

Avec le tournevis cruciforme, enlevez la vis qui maintient la prise jack. Déconnectez la prise jack, puis retirez-la avec la pincette. Déconnectez et retirez les 2 câbles coaxiaux à l'aide de la pincette.
Etape 5 : Enlever le connecteur de charge
Etape 5 : Enlever le connecteur de charge
Etape 5 : Enlever le connecteur de charge
Etape 5 : Enlever le connecteur de charge
Etape 5 : Enlever le connecteur de charge
Outils du kit utilisés
Outils du kit utilisés


Etape 5 (suite) : Enlever le connecteur de charge

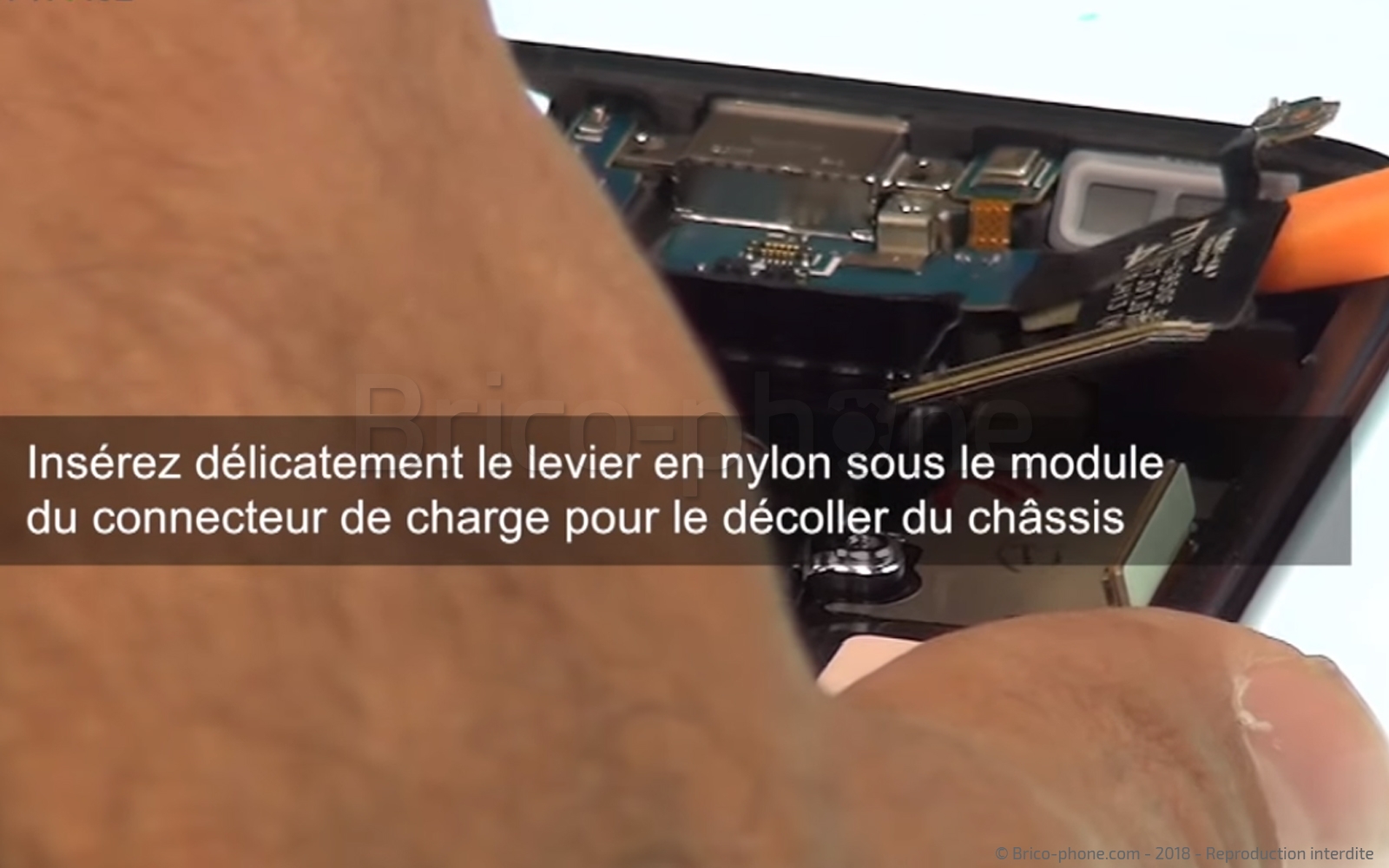

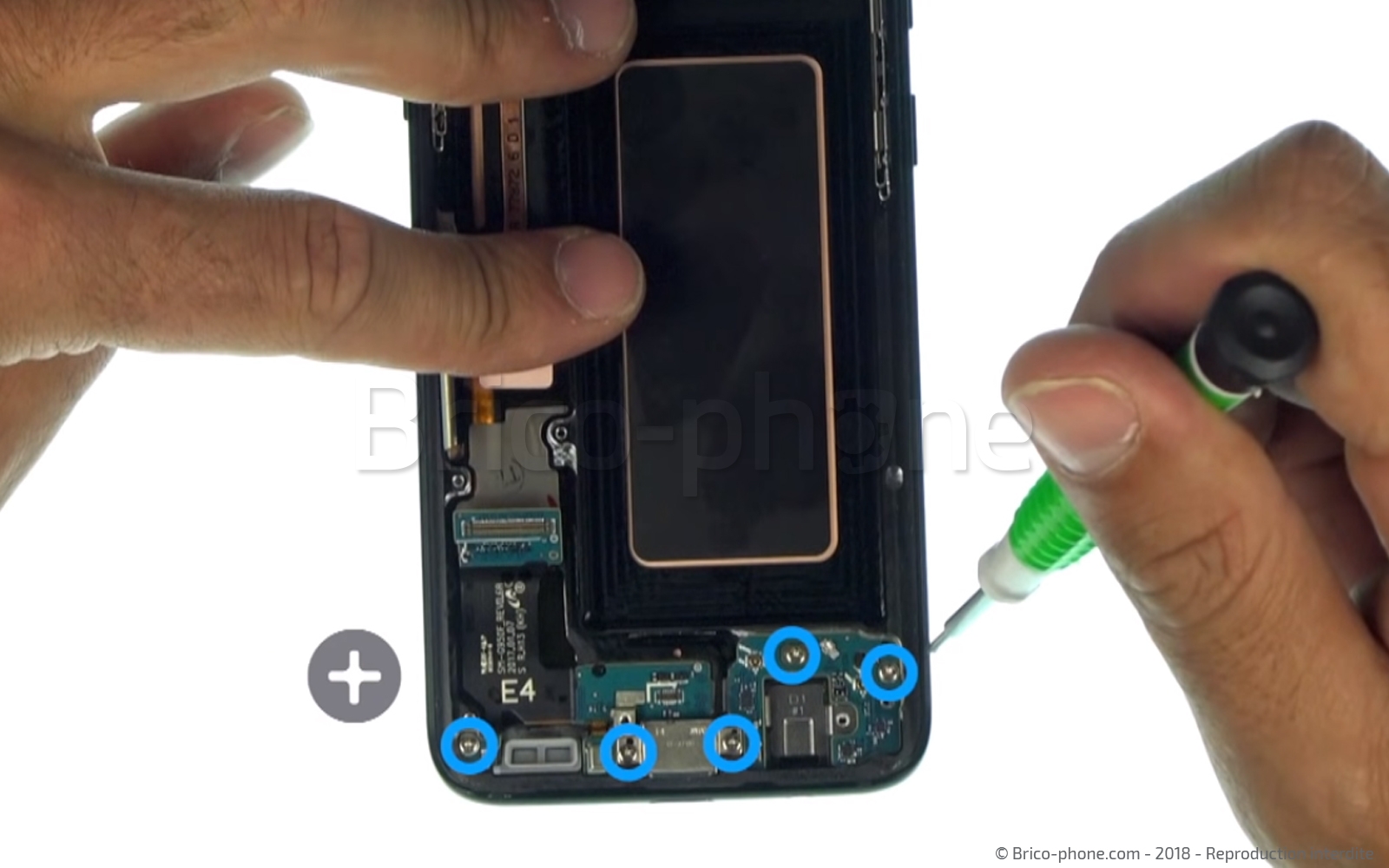

A l'aide du tournevis cruciforme, retirez les 5 vis qui maintiennent le module du connecteur de charge. Insérez délicatement le levier en nylon sous le module du connecteur de charge pour le décoller du châssis.
Etape 5 (suite) : Enlever le connecteur de charge
Etape 5 (suite) : Enlever le connecteur de charge
Etape 5 (suite) : Enlever le connecteur de charge
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Récupérer les derniers éléments

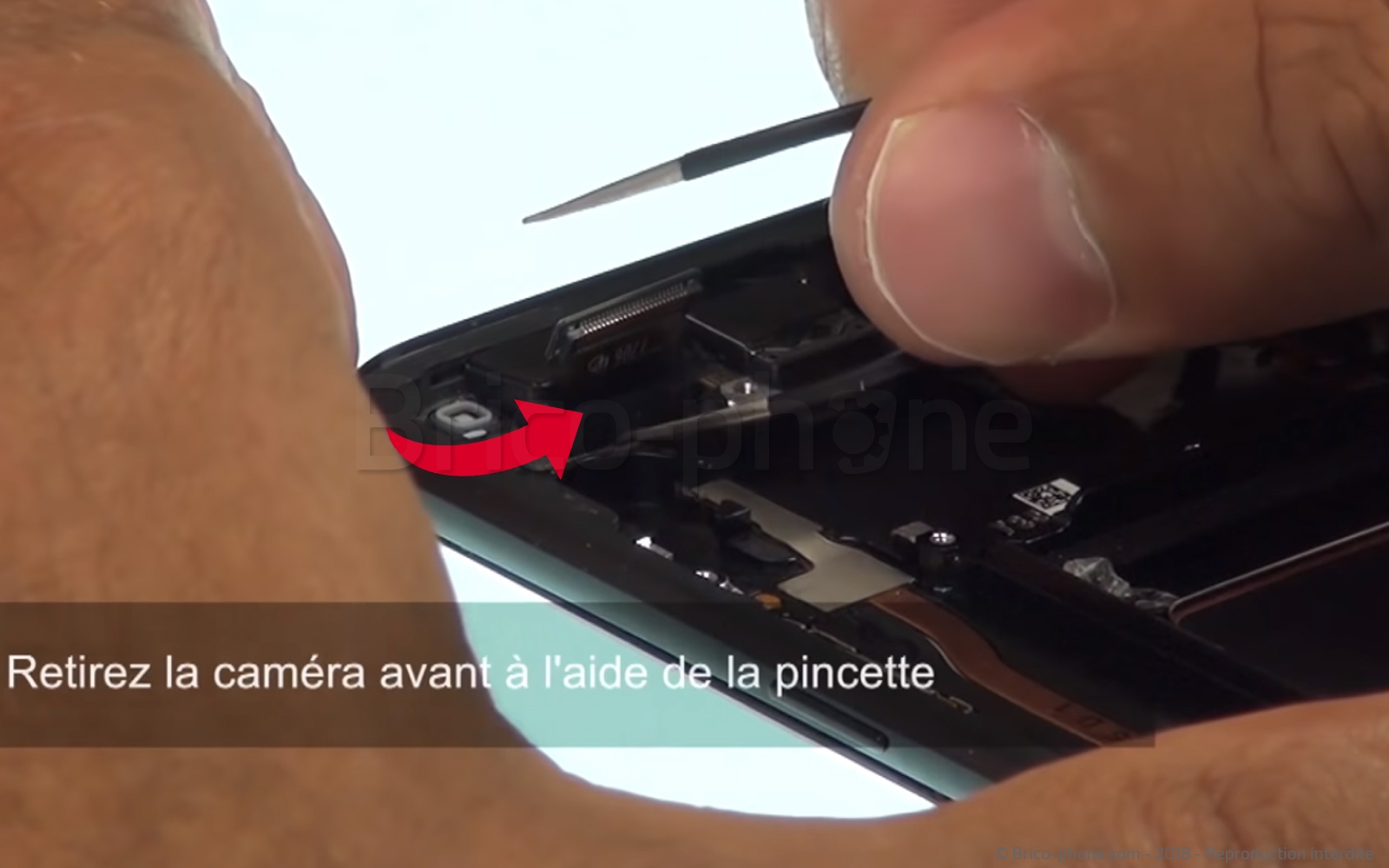

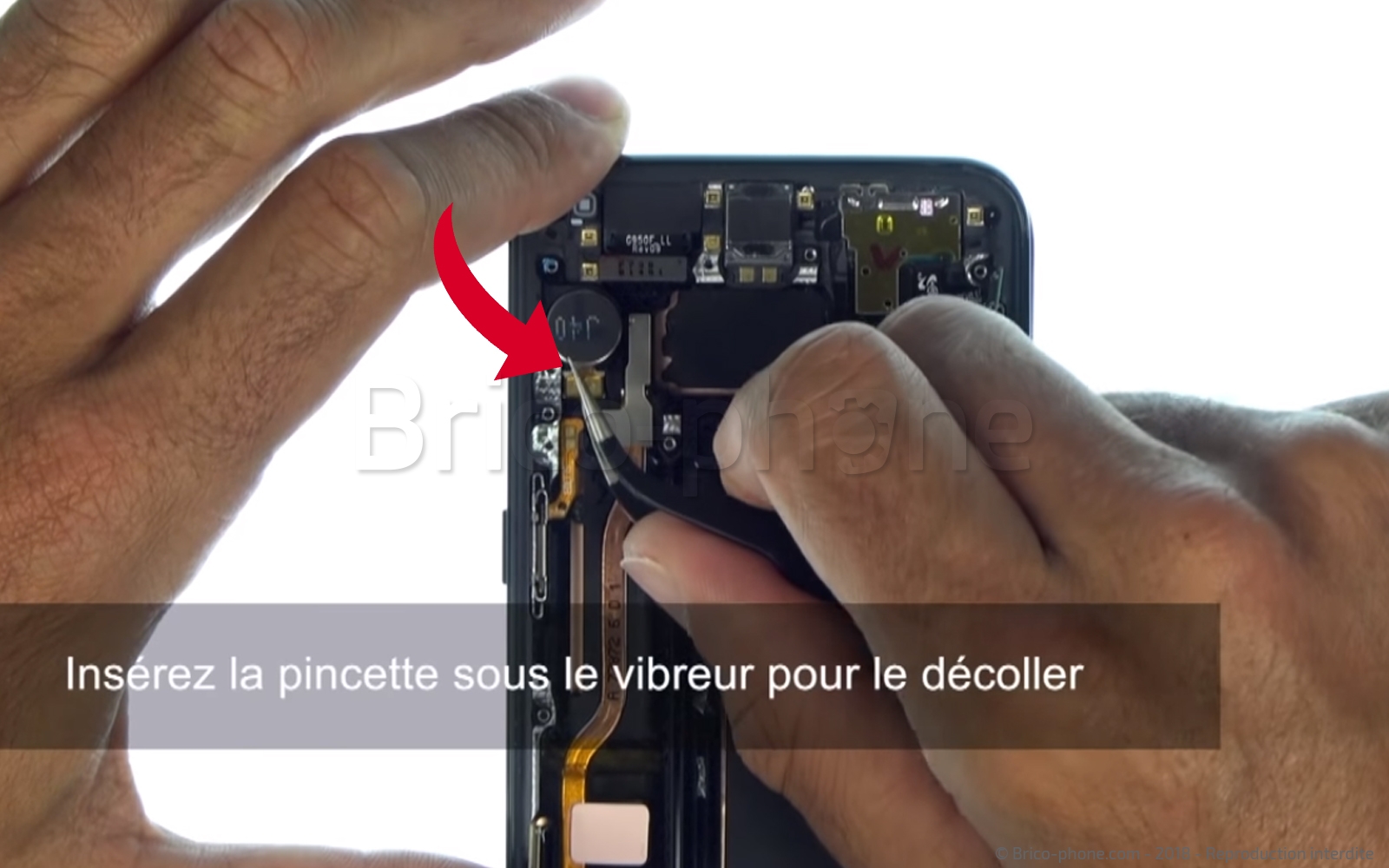

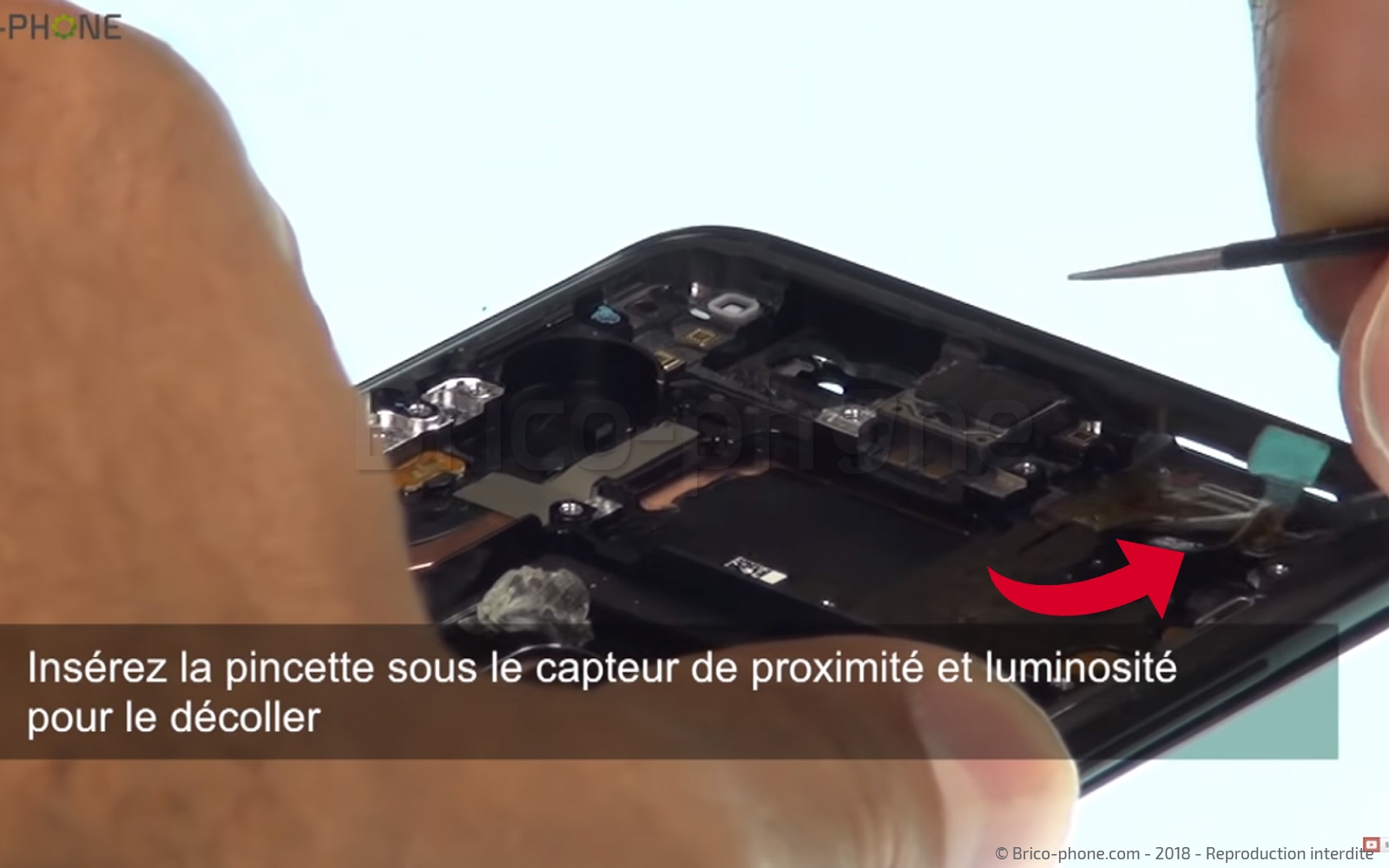

Insérez la pincette sous le vibreur pour le décoller, puis, retirez la caméra avant avec le même outil. Pour finir, insérez la pincette sous le capteur de proximité et luminosité pour le décoller.
Etape 6 : Récupérer les derniers éléments
Etape 6 : Récupérer les derniers éléments
Etape 6 : Récupérer les derniers éléments
Etape 6 : Récupérer les derniers éléments
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Remontage

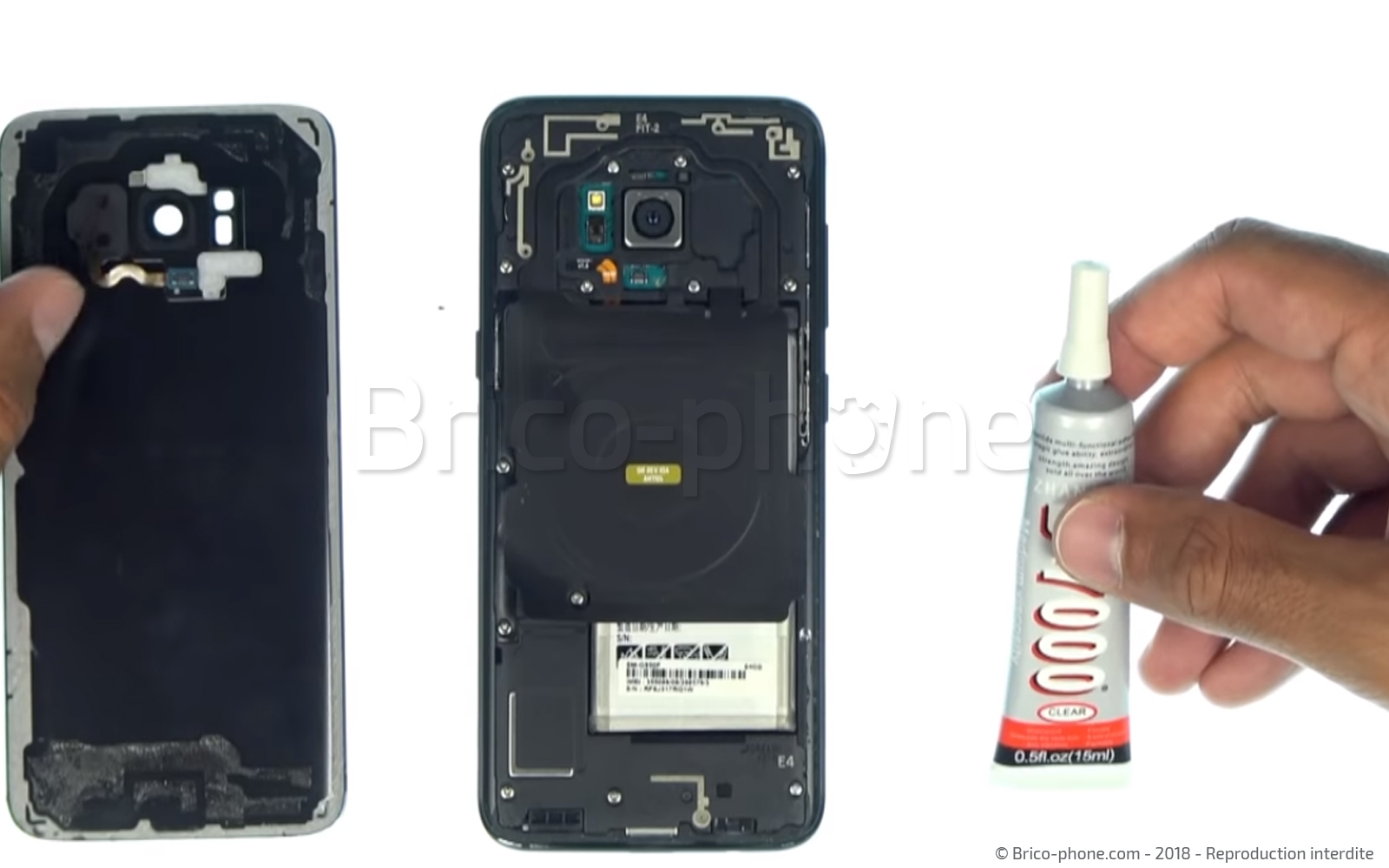

Pour le remontage, suivez ce tutoriel dans le sens inverse en prenant votre nouveau bloc écran. Veillez à bien clipser toutes les pièces correctement. Une fois que vous avez revissé les 12 vis, et que tout est remonté, n'hésitez pas à tester le téléphone avant de recoller la vitre arrière. Lorsque tout est bon, utilisez la colle B7000 fournie avec notre kit d'outils.

Si vous avec un quelconque problème durant le remontage, n'hésitez pas à envoyer un message à nos techniciens directement via notre site web.
