Changement de batterie sur Galaxy S7 Edge

Temps estimé : 30 min
Difficulté : 2/5
Galaxy S7 Edge | Temps estimé : 30 min Difficulté : 2/5

Ce guide photo vous explique comment remplacer la batterie sur votre Samsung Galaxy S7 Edge.

Diagnostic

›  Votre Samsung Galaxy S7 Edge se décharge anormalement vite
›  Il ne prend plus ou mal la charge
›  Il chauffe exagérément

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie pour Samsung Galaxy S7 Edge
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

Avant de commencer
Avant de démonter votre Samsung Galaxy S7 Edge, pensez à préparer votre plan de travail et vérifiez que vous avez bien votre patron d'aide au montage qui est normalement fourni dans la commande. En suite, prenez votre pièce détachée et votre kit d'outils.

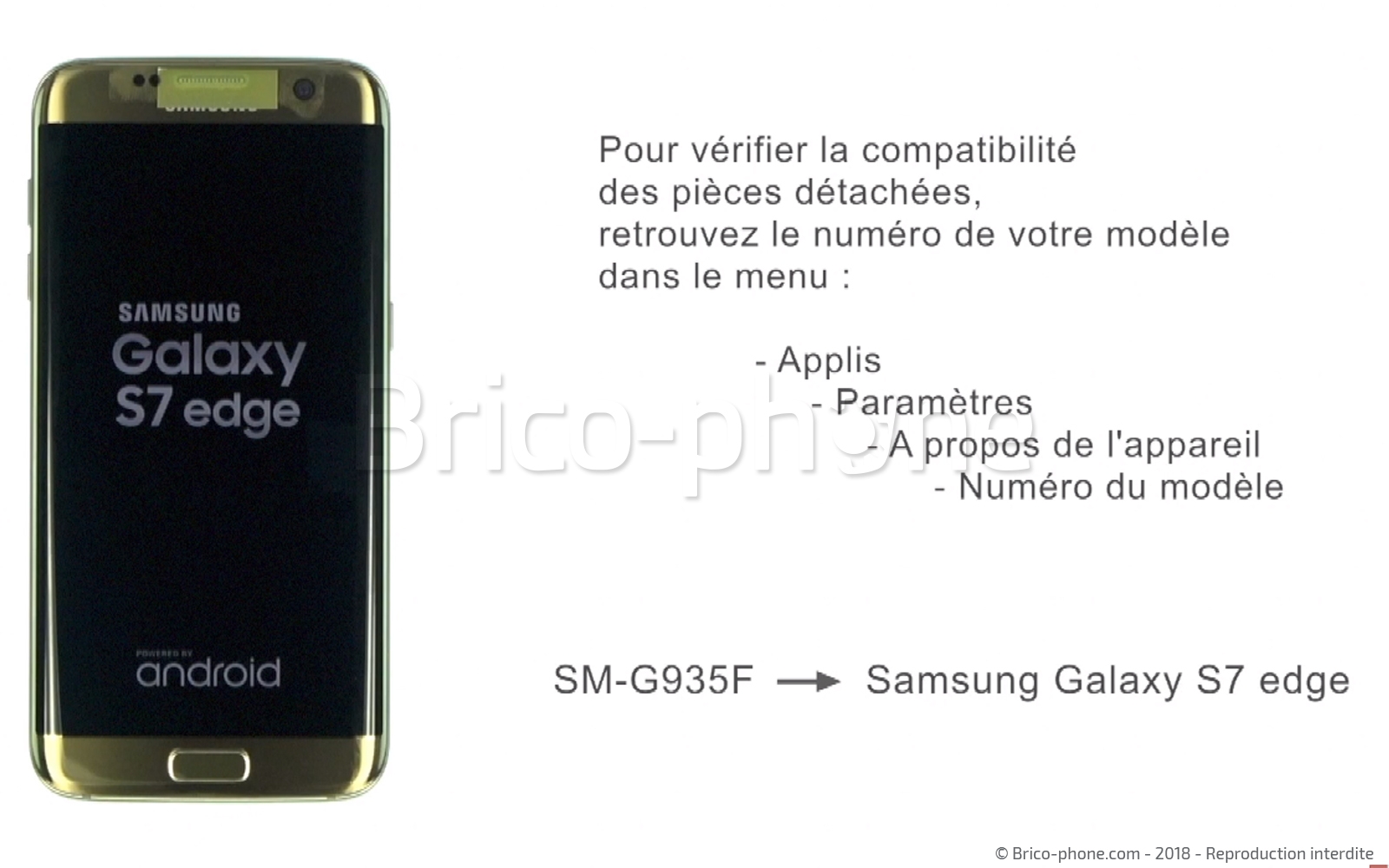

Il est possible de vérifier le modèle de votre téléphone en vous rendant sur https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette. Dans ce tutoriel, on répare un Samsung Galaxy S7 Edge, modèle SM-G935F.

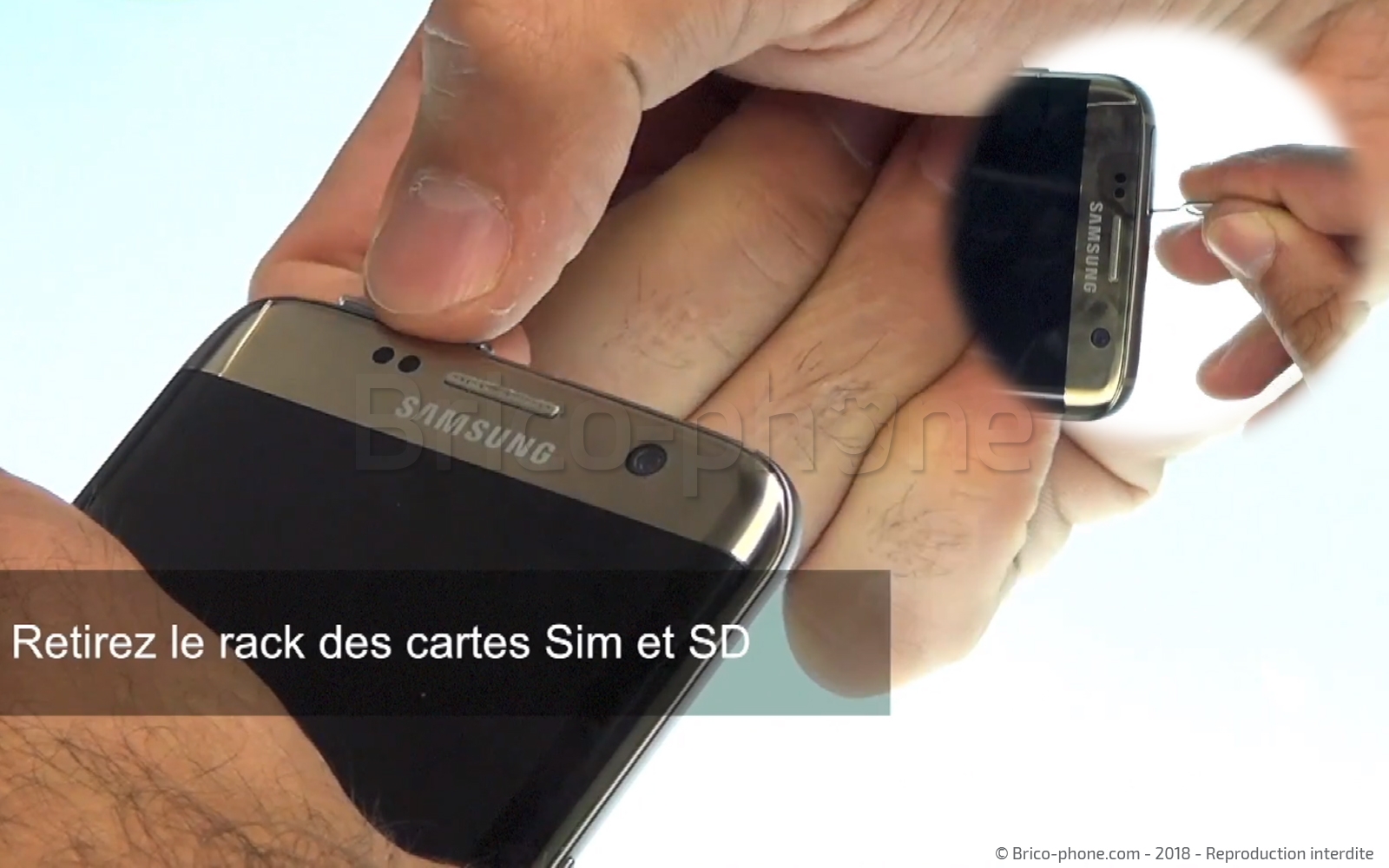

Finalement, enlevez le rack sim et éteignez le téléphone.
Avant de commencer
Avant de commencer
Avant de commencer
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Décoller la vitre arrière
Il va falloir décoller la vitre arrière du châssis.

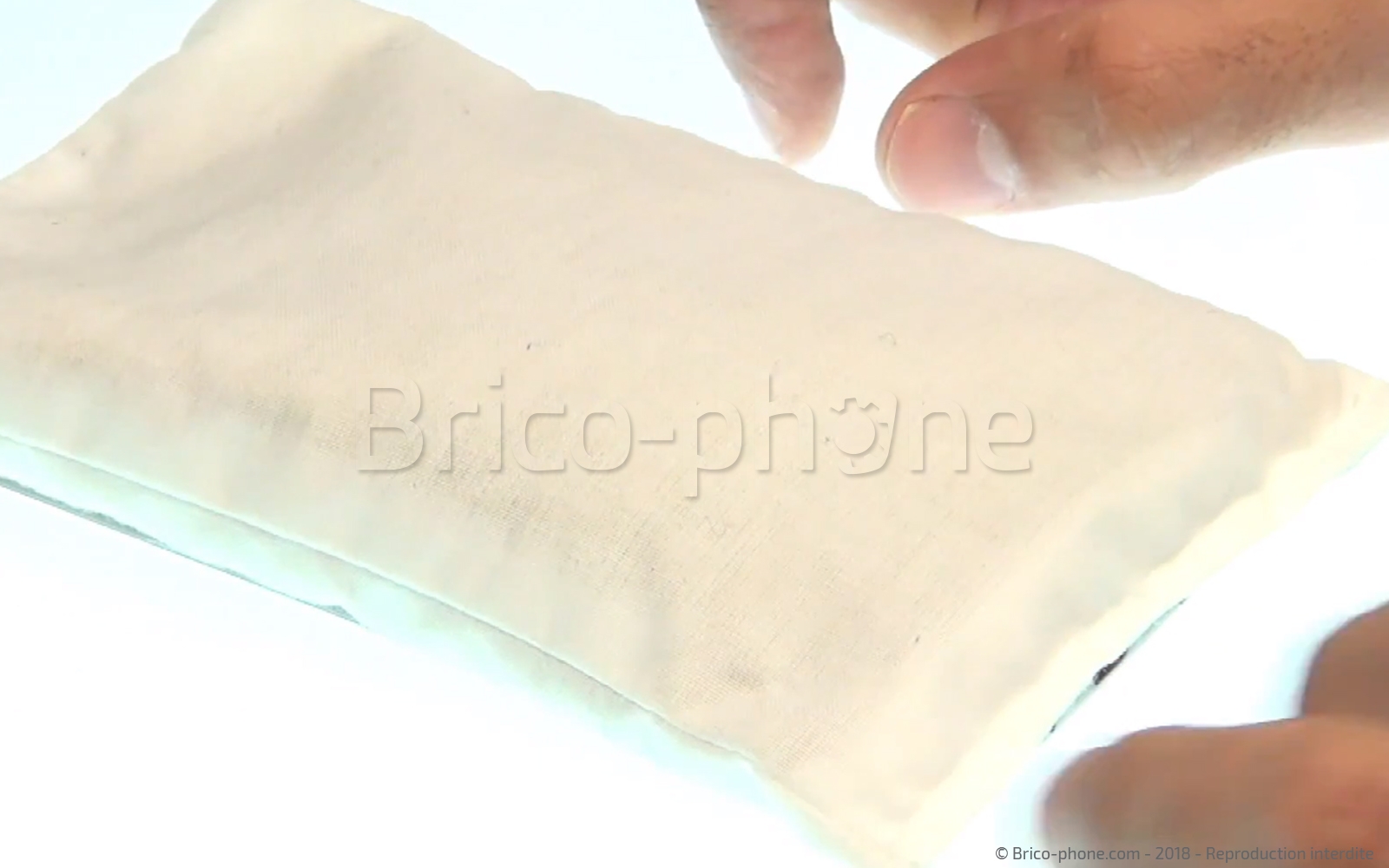

Vous pouvez utiliser un coussin chauffant en le passant 1 à 2 minutes au micro-ondes. Puis l'appliquer 30 à 40 secondes sur l'arrière du téléphone. Cela ramollira la colle et permettra d'enlever la vitre arrière plus facilement.

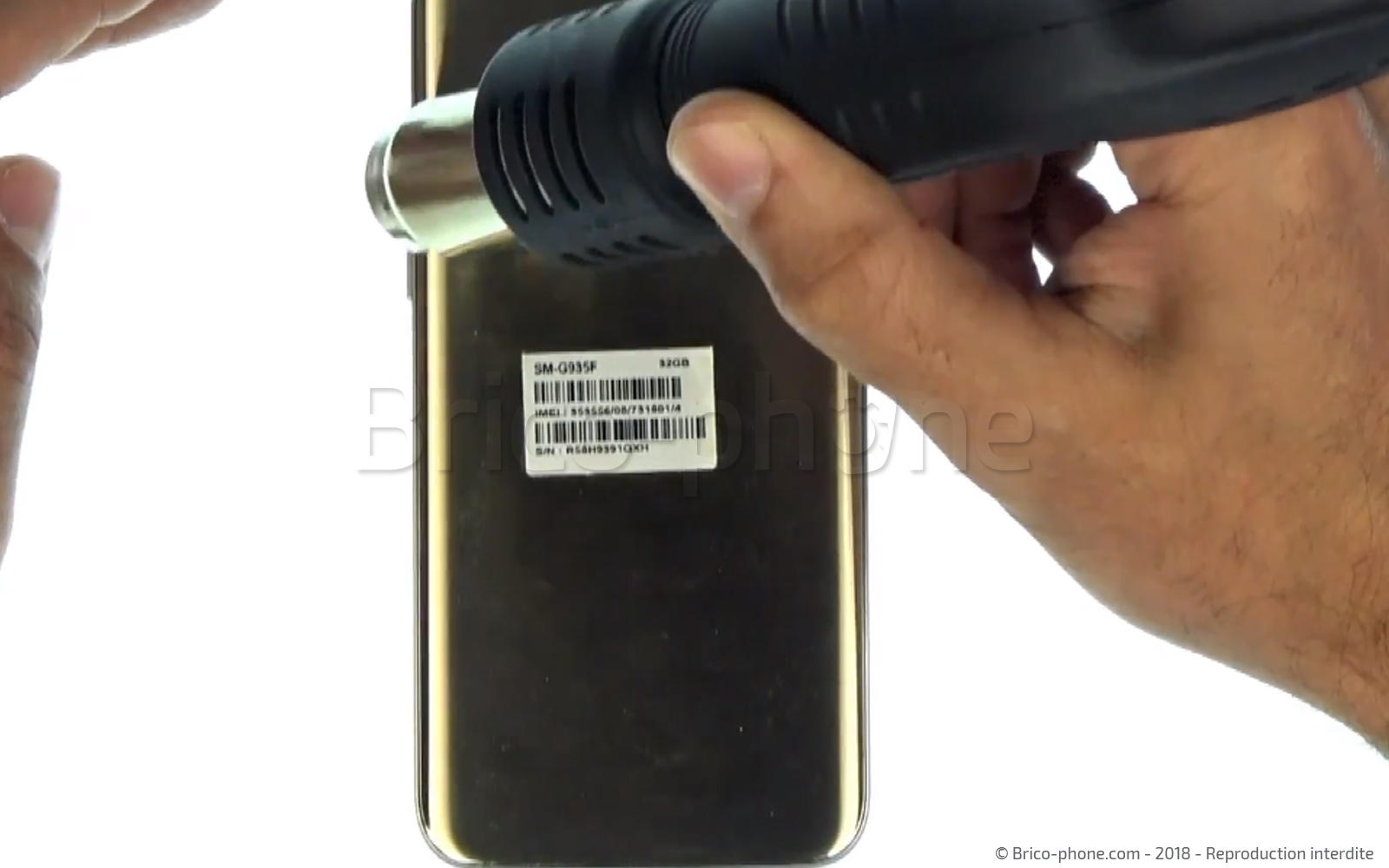

Sinon, vous pouvez utiliser un décapeur thermique pour chauffer le contour de la vitre arrière durant 20 à 30 secondes. Attention, on ne chauffe pas la partie centrale !

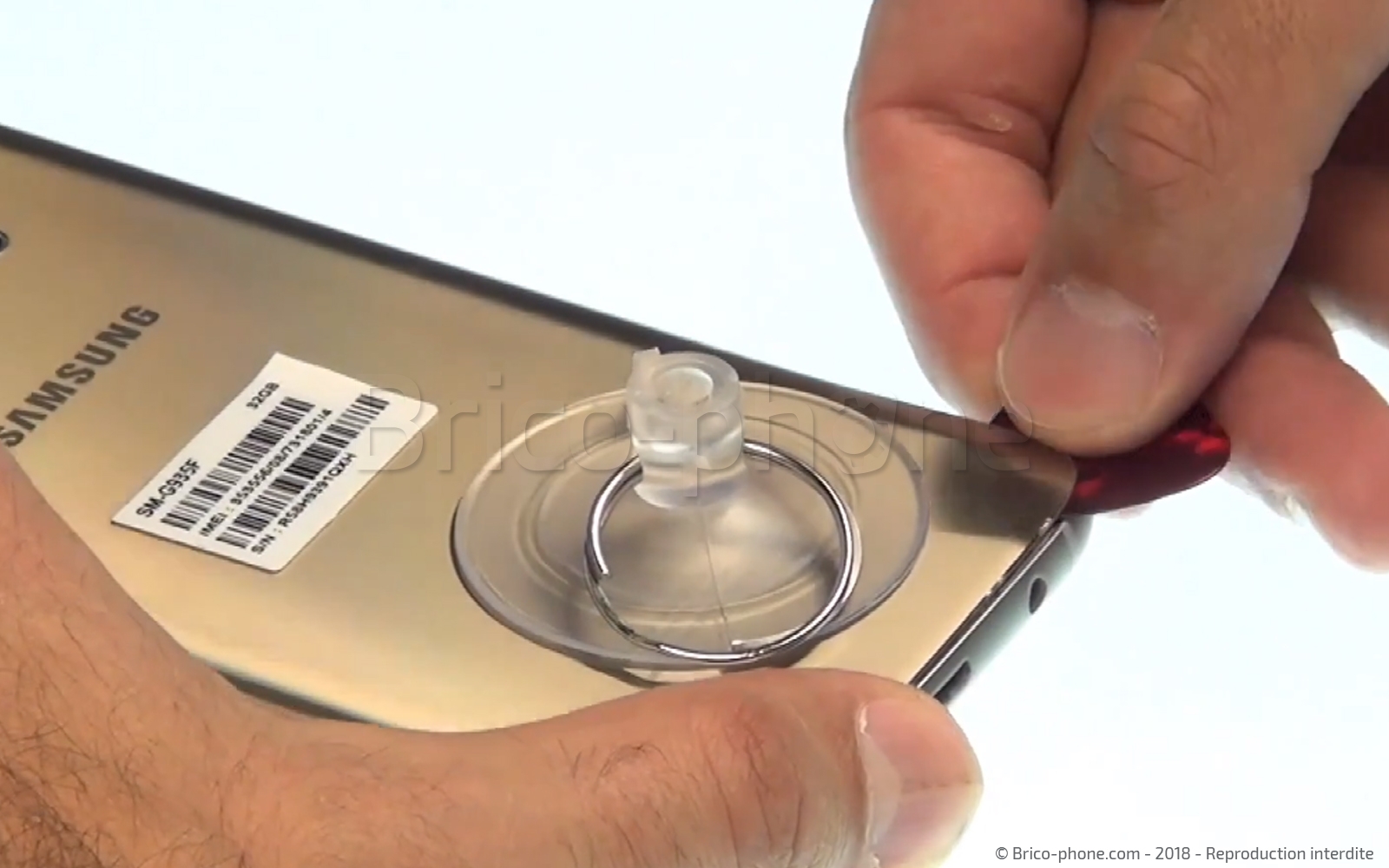

Une fois que votre vitre arrière est chauffée et que la colle s'est ramollie, appliquez la ventouse sur la vitre arrière et soulevez-la pour pouvoir y insérer un médiator. Dès que le médiator est inséré, vous n'avez plus qu'à le faire glisser tout le long de la vitre arrière. Utilisez en complément un deuxième médiator, placez-les sur la partie droite et gauche du téléphone pour permettre à la carte PVC d'être insérée afin d'enlever la vitre arrière.

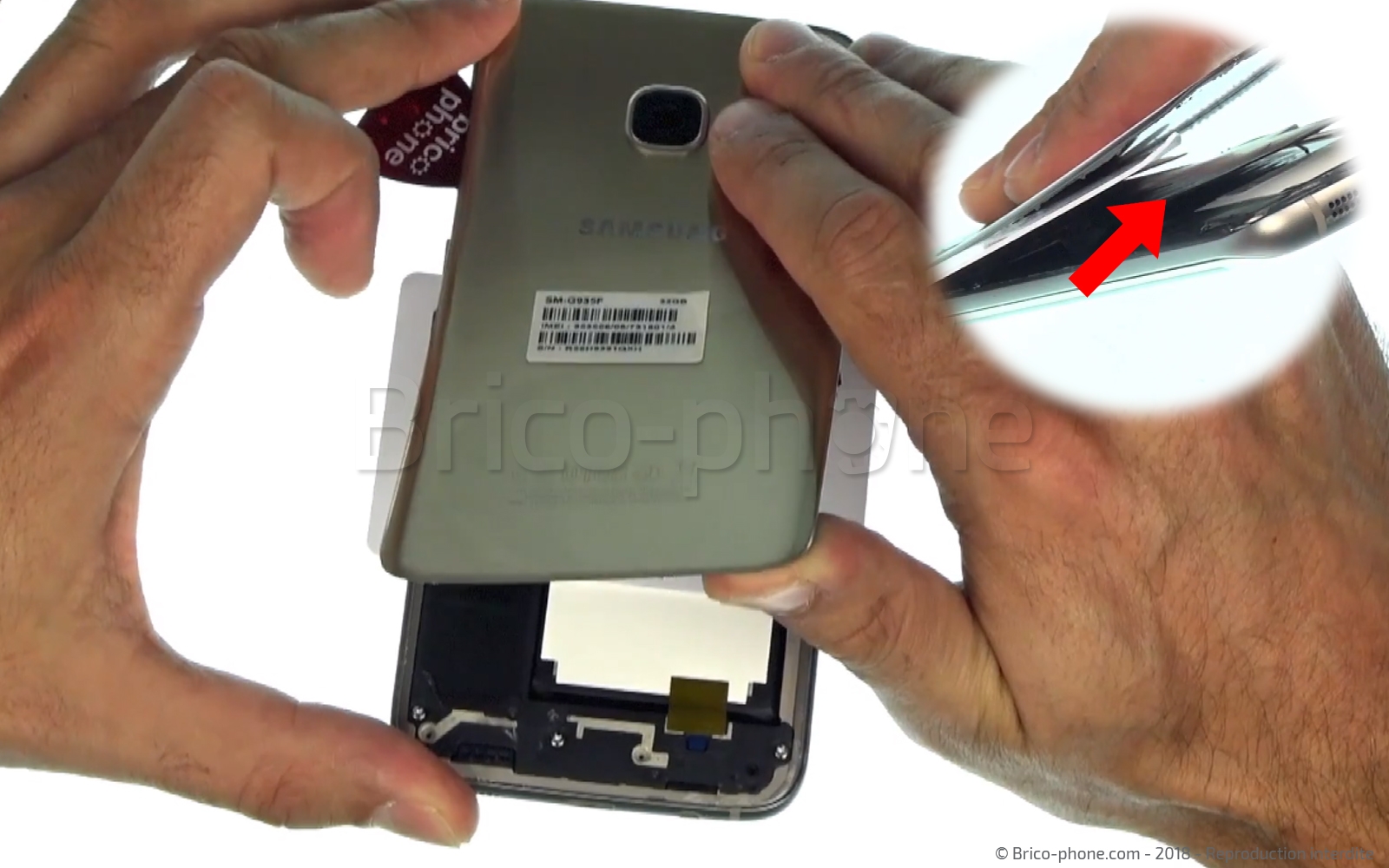

Faites glisser votre carte PVC sur la partie bas du téléphone et remontez-la au fur et à mesure. Veillez à passer la carte au-dessus de la nappe NFC (indiquée par la flèche rouge) pour ne pas l'endommager. Une fois en haut, n'hésitez pas à réchauffer la partie toujours collée si elle résiste à la carte PVC.
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Etape 1 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 2 : Retirer les caches arrières

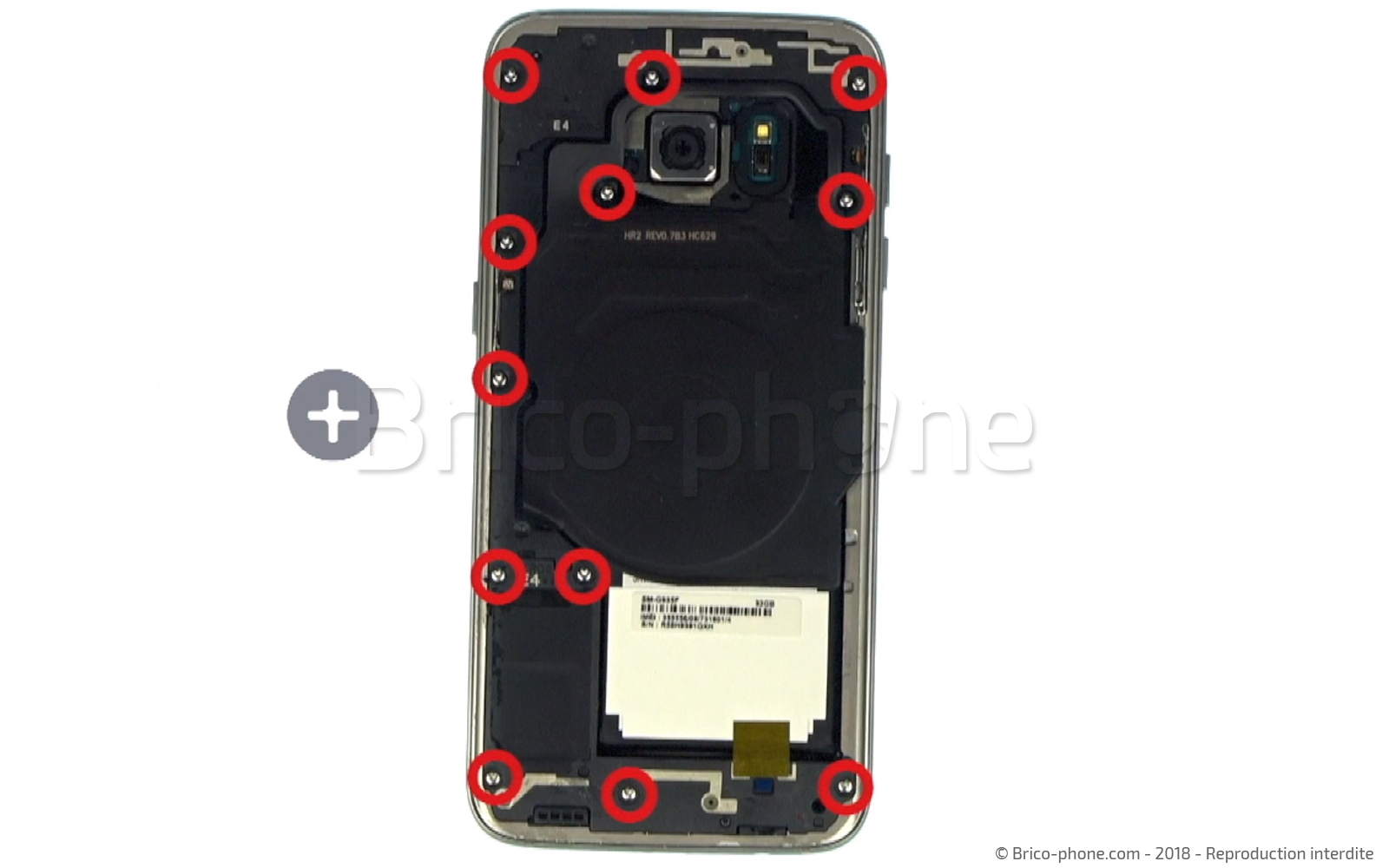

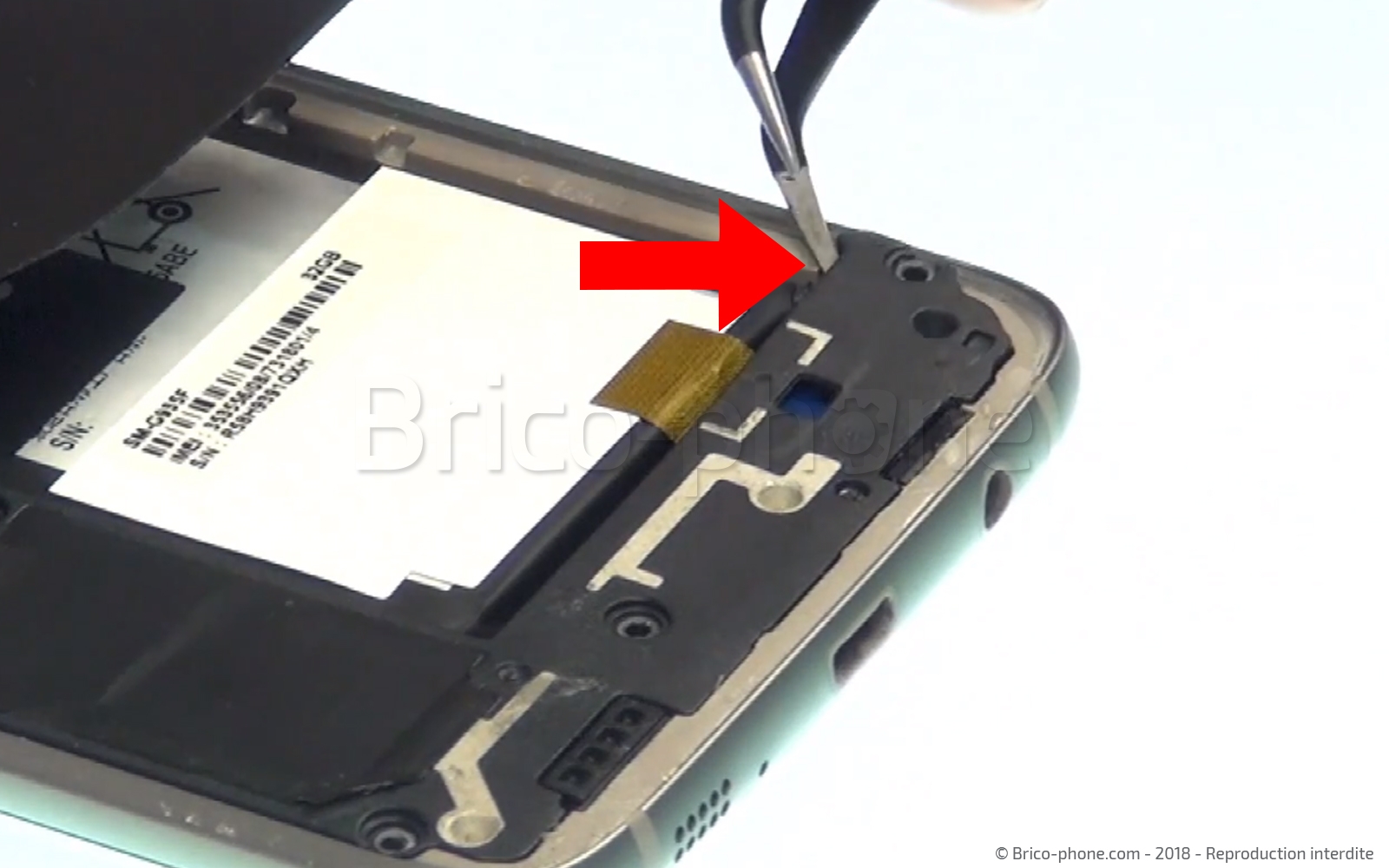

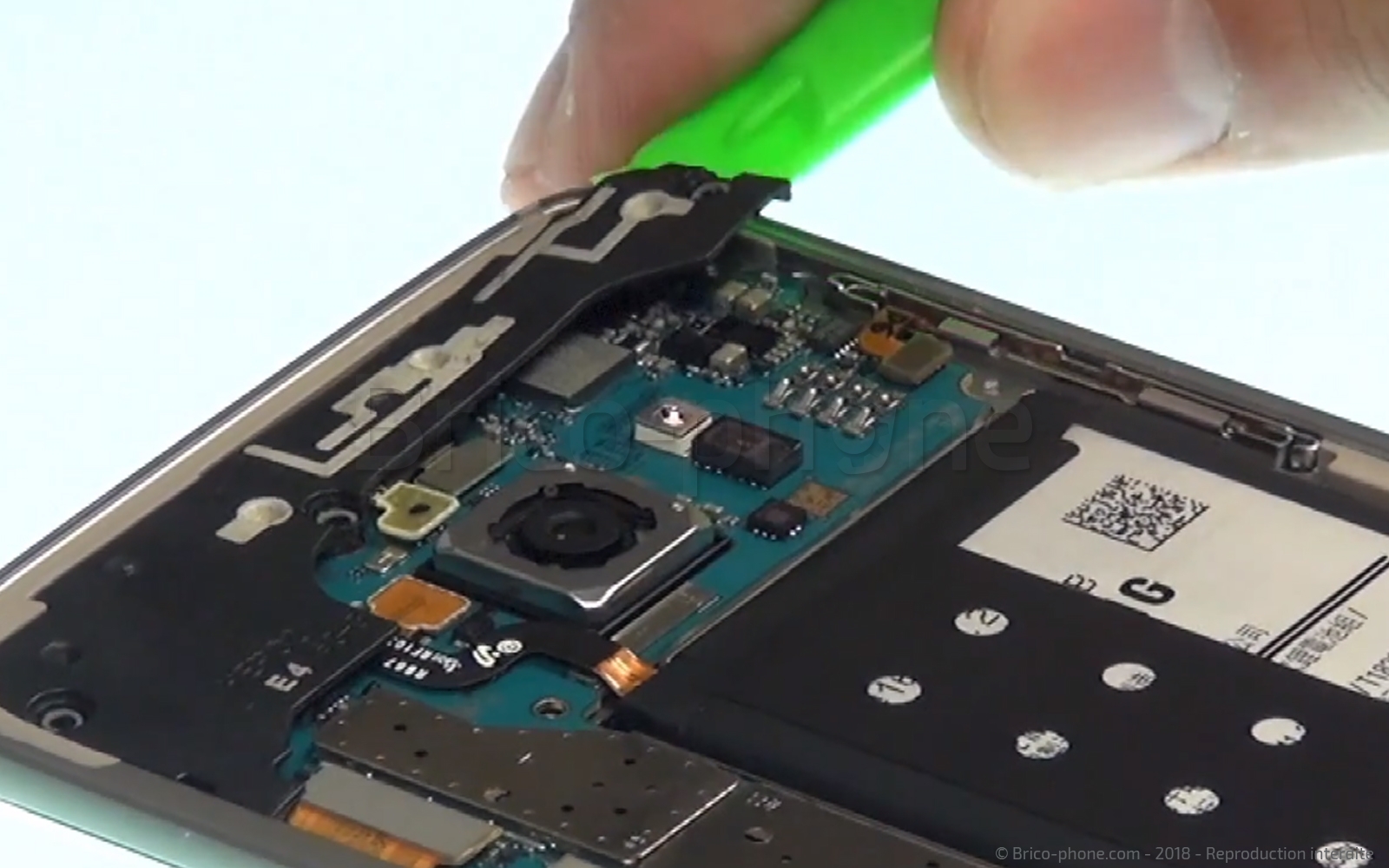

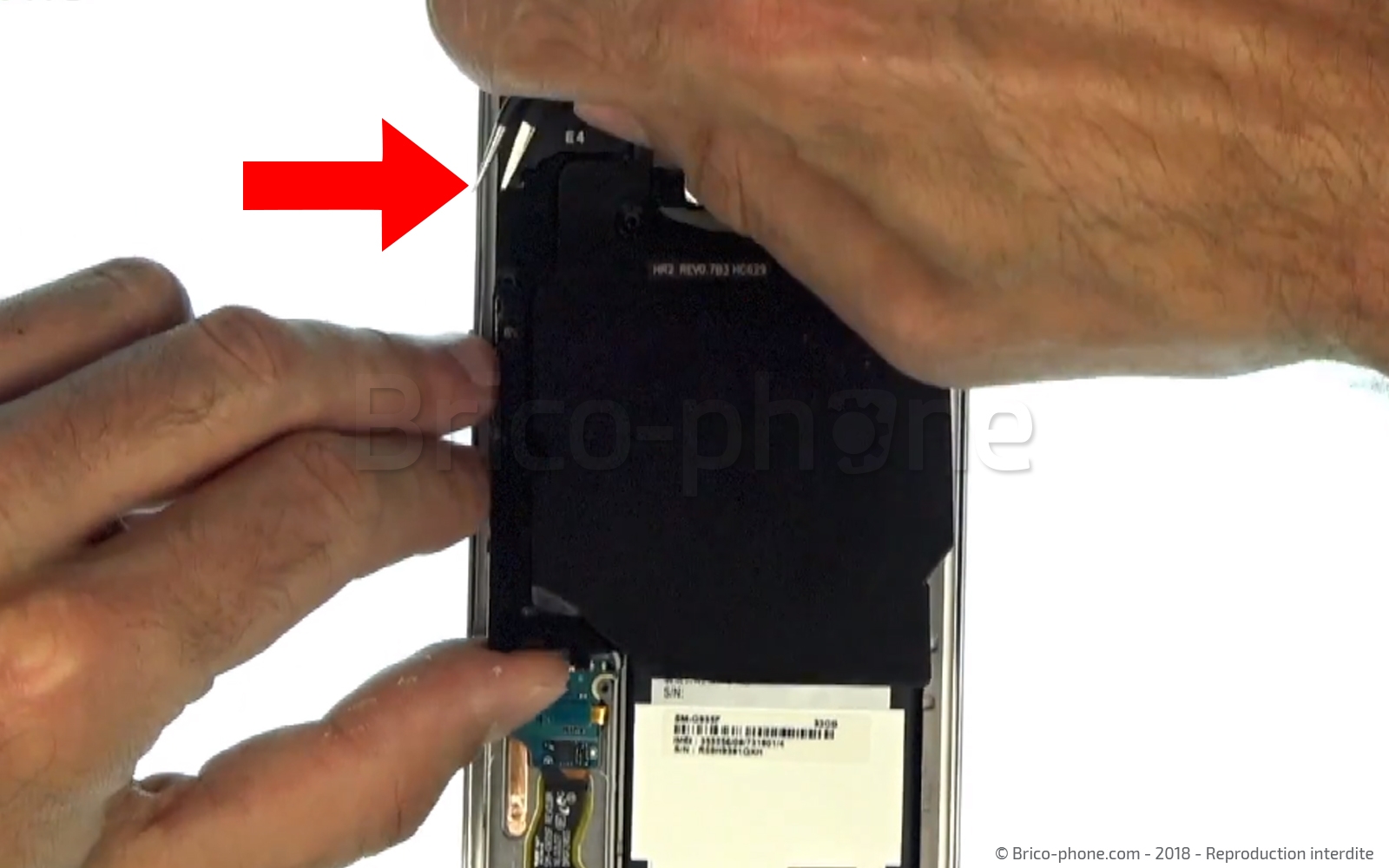

Pour cela, vous allez utiliser un tournevis cruciforme. Retirez les 12 vis apparentes, ce sont les mêmes vis donc vous pouvez les intervertir. Enlevez le bloc haut-parleur en bas, le support de la nappe NFC / Charge induction - qui est légèrement clipsé en haut à gauche - ainsi que le module antenne en haut.
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Etape 2 : Retirer les caches arrières
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Débrancher les connecteurs

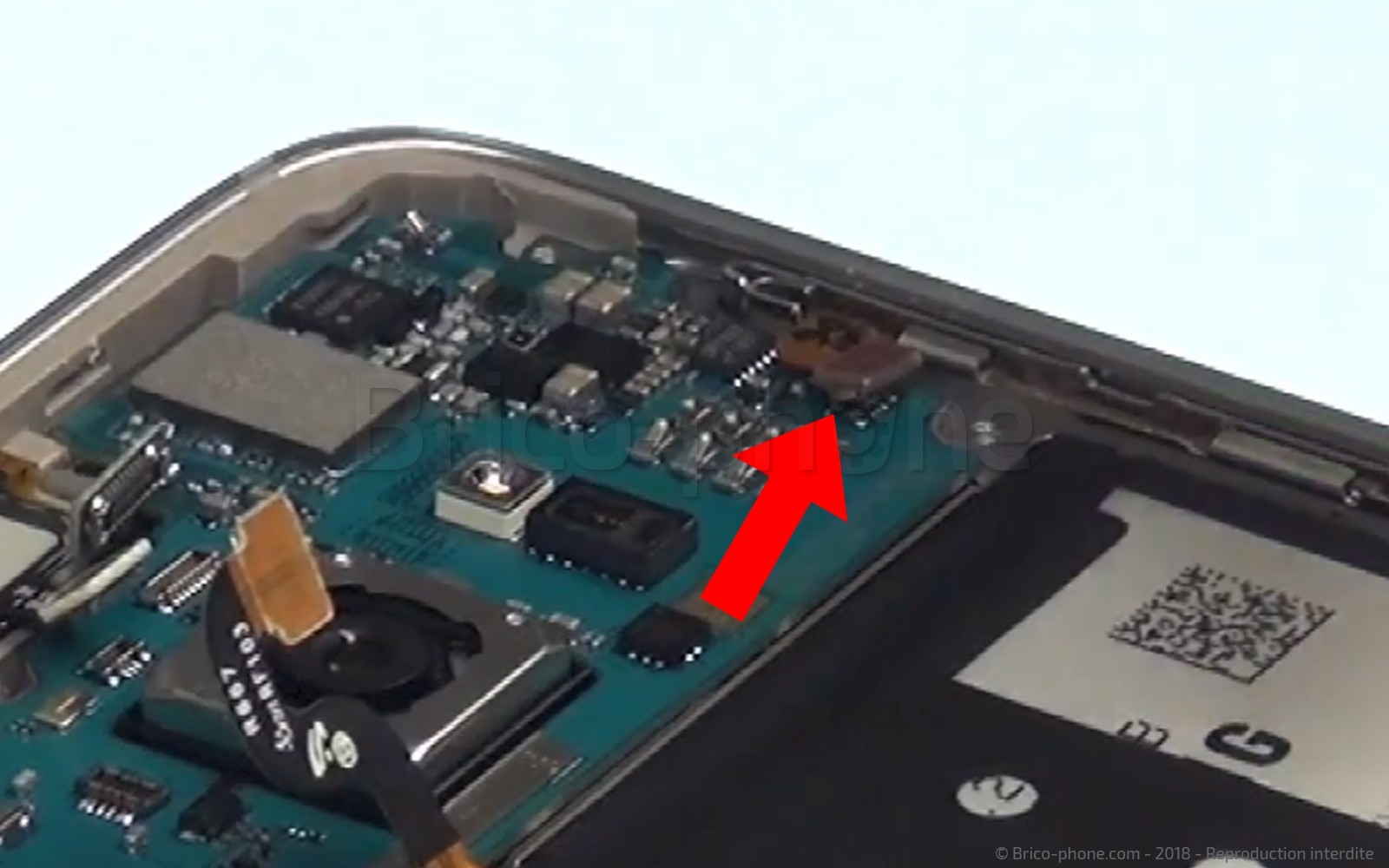

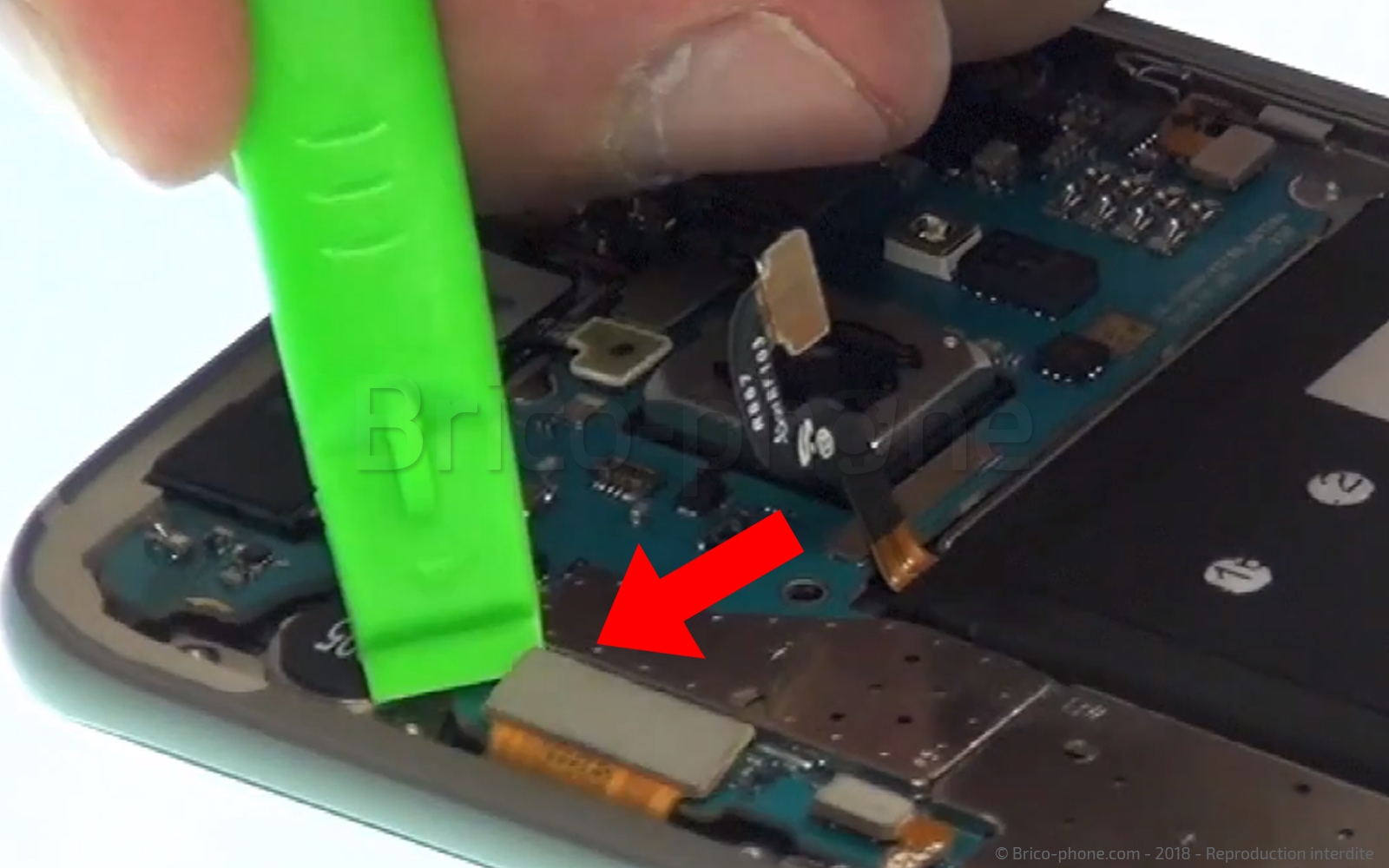

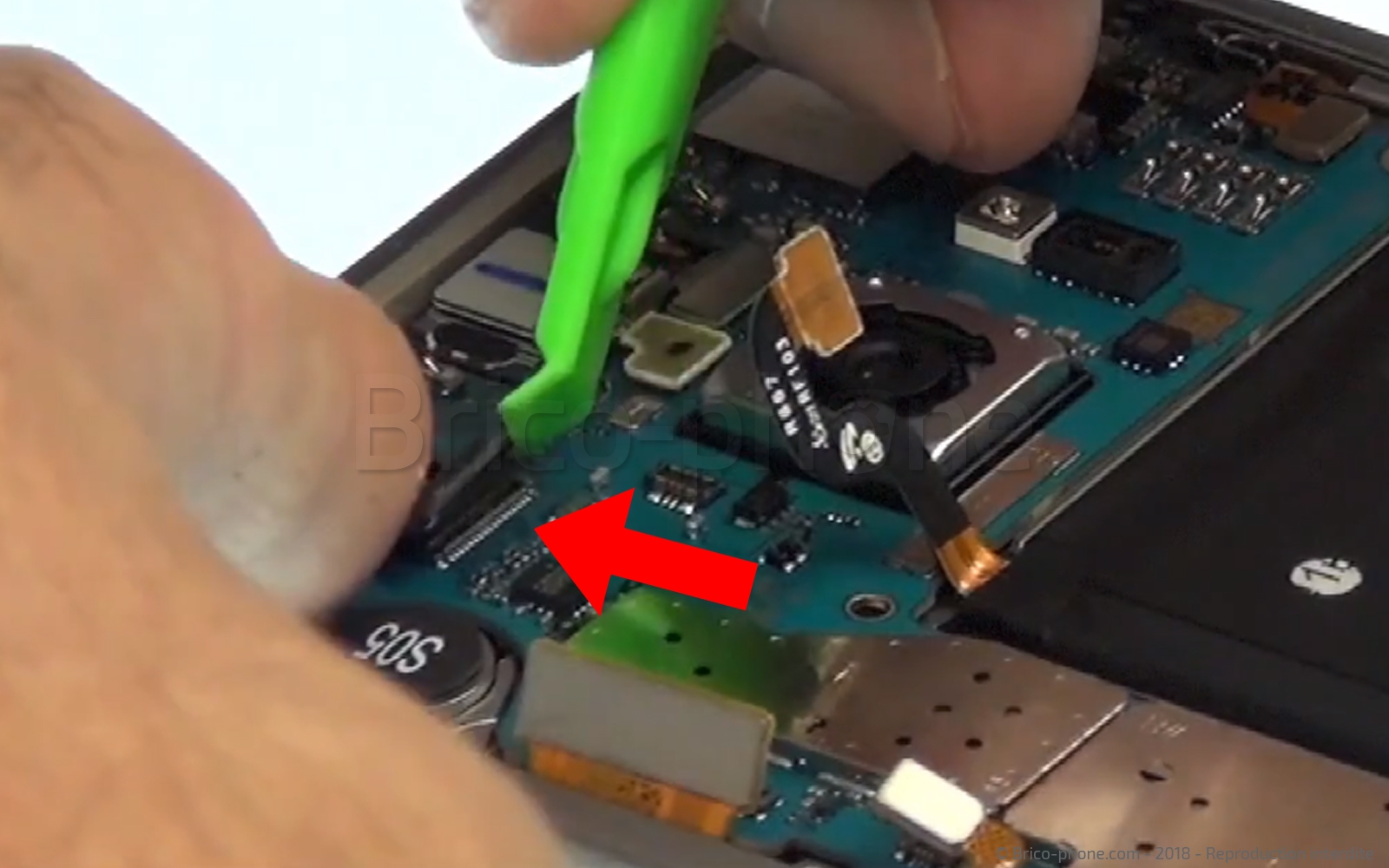

A l'aide de la spatule, déconnectez la nappe de la batterie, de l'écran Amoled, du bouton Power et celle de la caméra avant.
Etape 3 : Débrancher les connecteurs
Etape 3 : Débrancher les connecteurs
Etape 3 : Débrancher les connecteurs
Etape 3 : Débrancher les connecteurs
Etape 3 : Débrancher les connecteurs
Outils du kit utilisés
Outils du kit utilisés

Etape 3 (Suite) : Débrancher les connecteurs

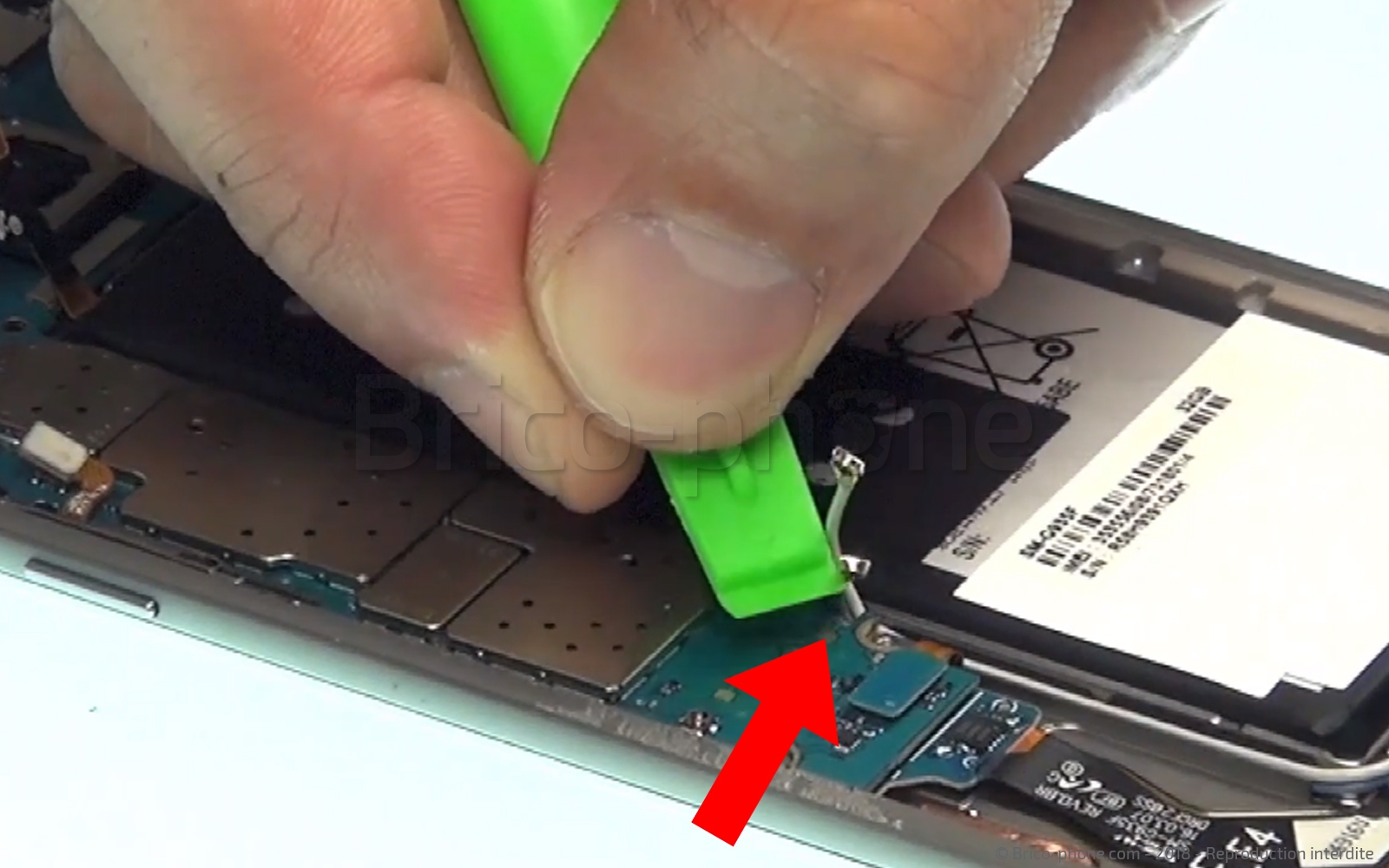

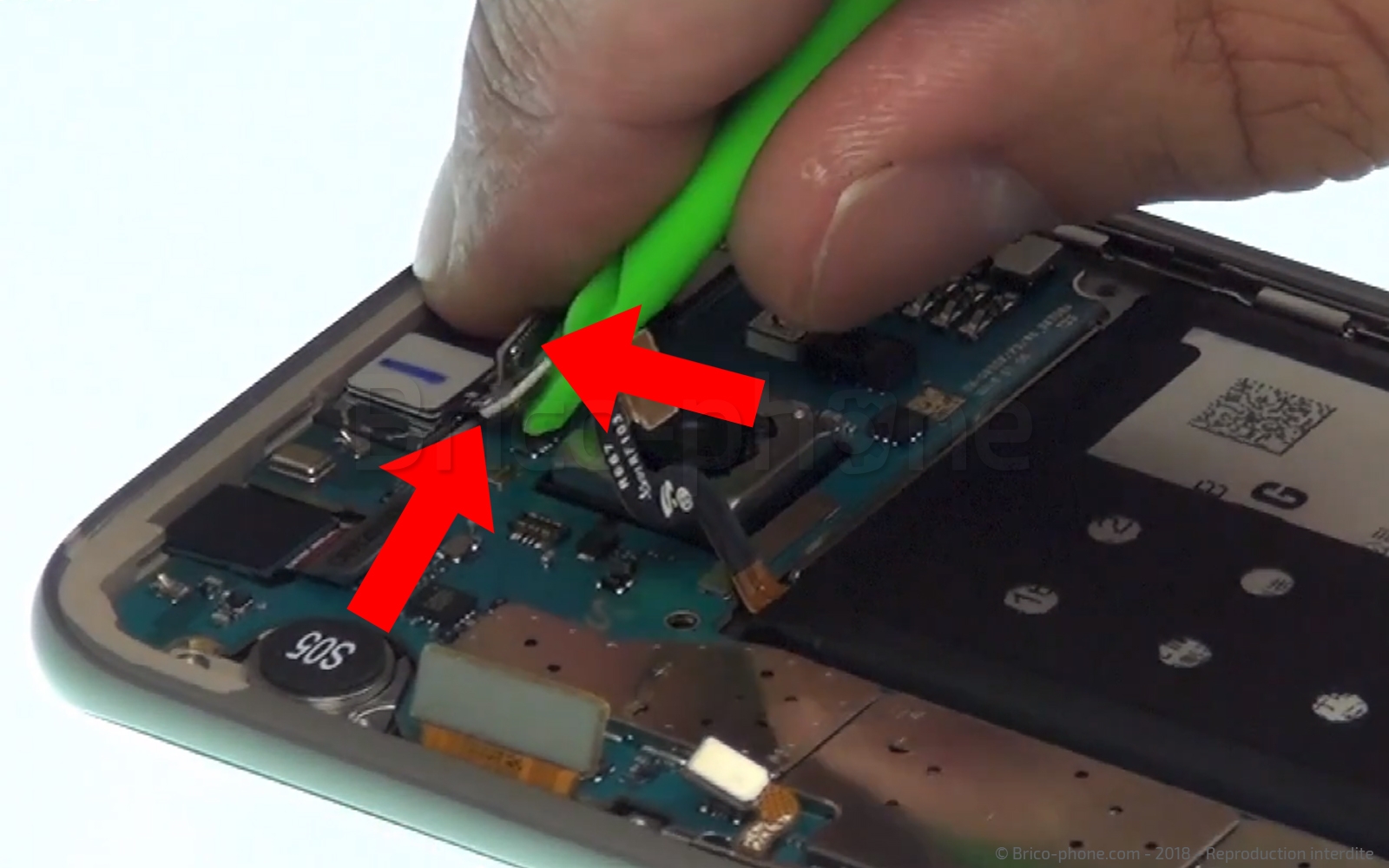

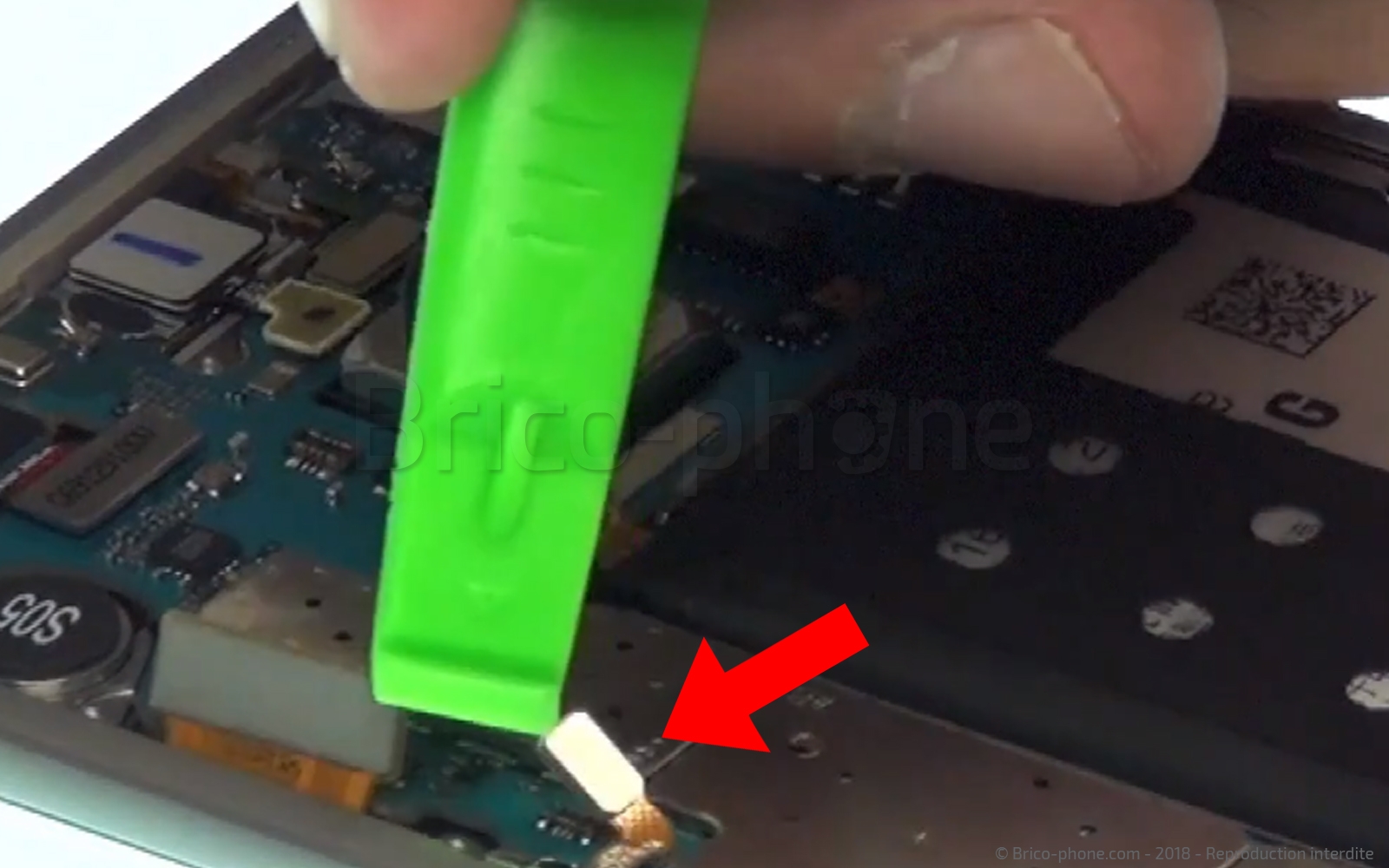

Toujours avec la spatule, déconnectez la nappe du capteur de proximité, du haut-parleur interne et la nappe des boutons volumes. Puis, déconnectez les deux câbles coaxiaux. Puis, déclipsez la nappe du bouton Home.
Etape 3 (Suite) : Débrancher les connecteurs
Etape 3 (Suite) : Débrancher les connecteurs
Etape 3 (Suite) : Débrancher les connecteurs
Etape 3 (Suite) : Débrancher les connecteurs
Etape 3 (Suite) : Débrancher les connecteurs
Etape 4 : Retirer la carte-mère

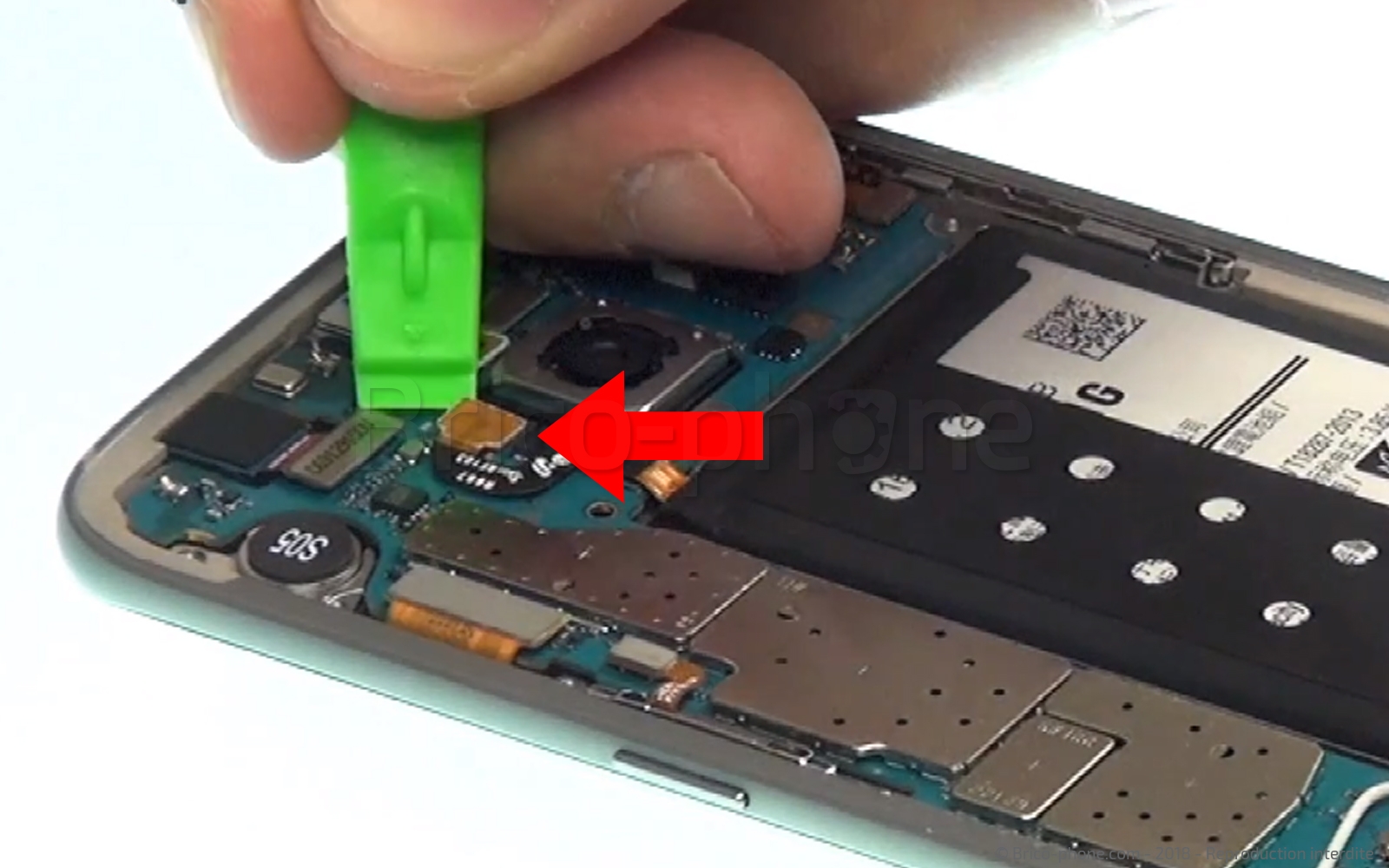

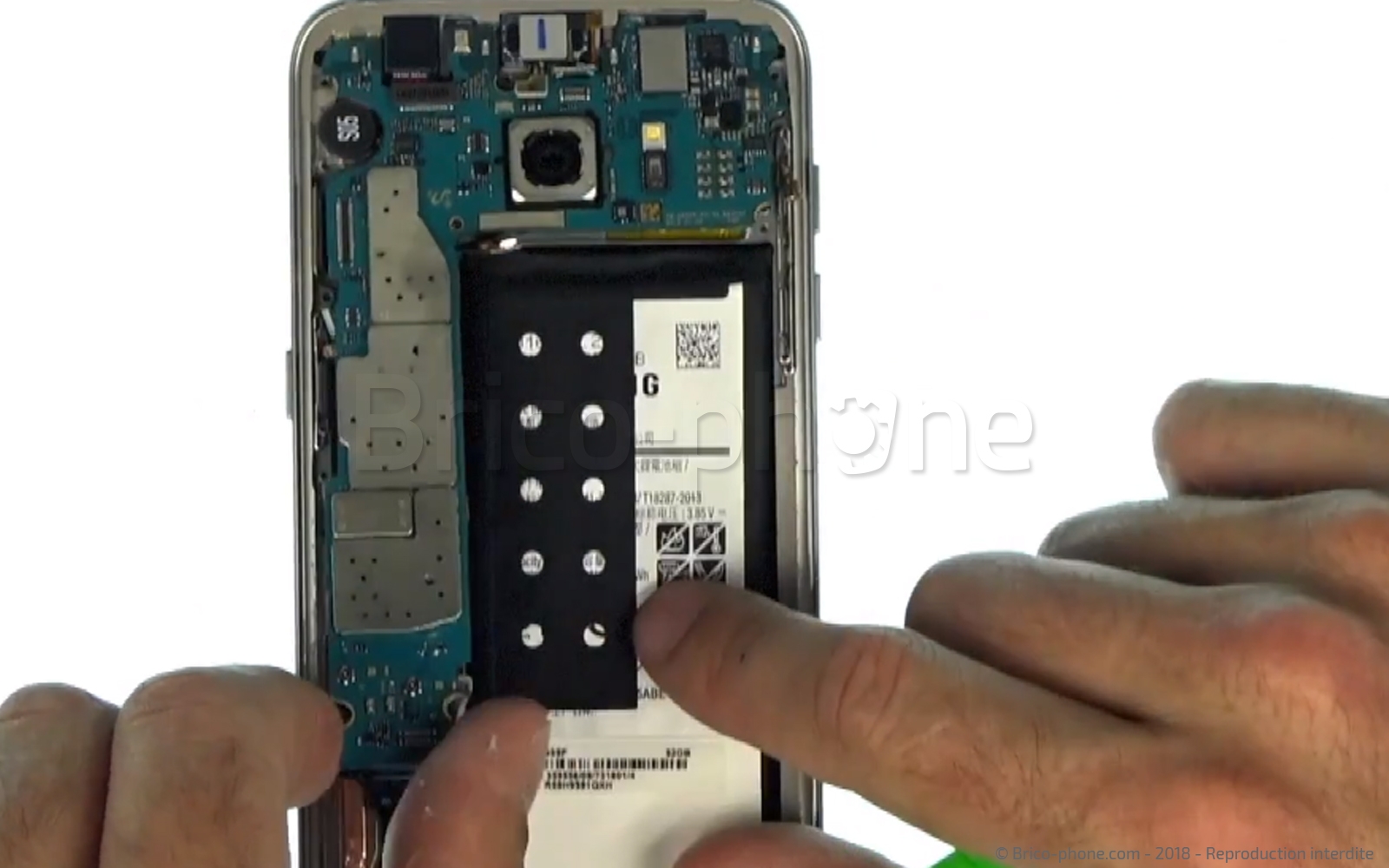

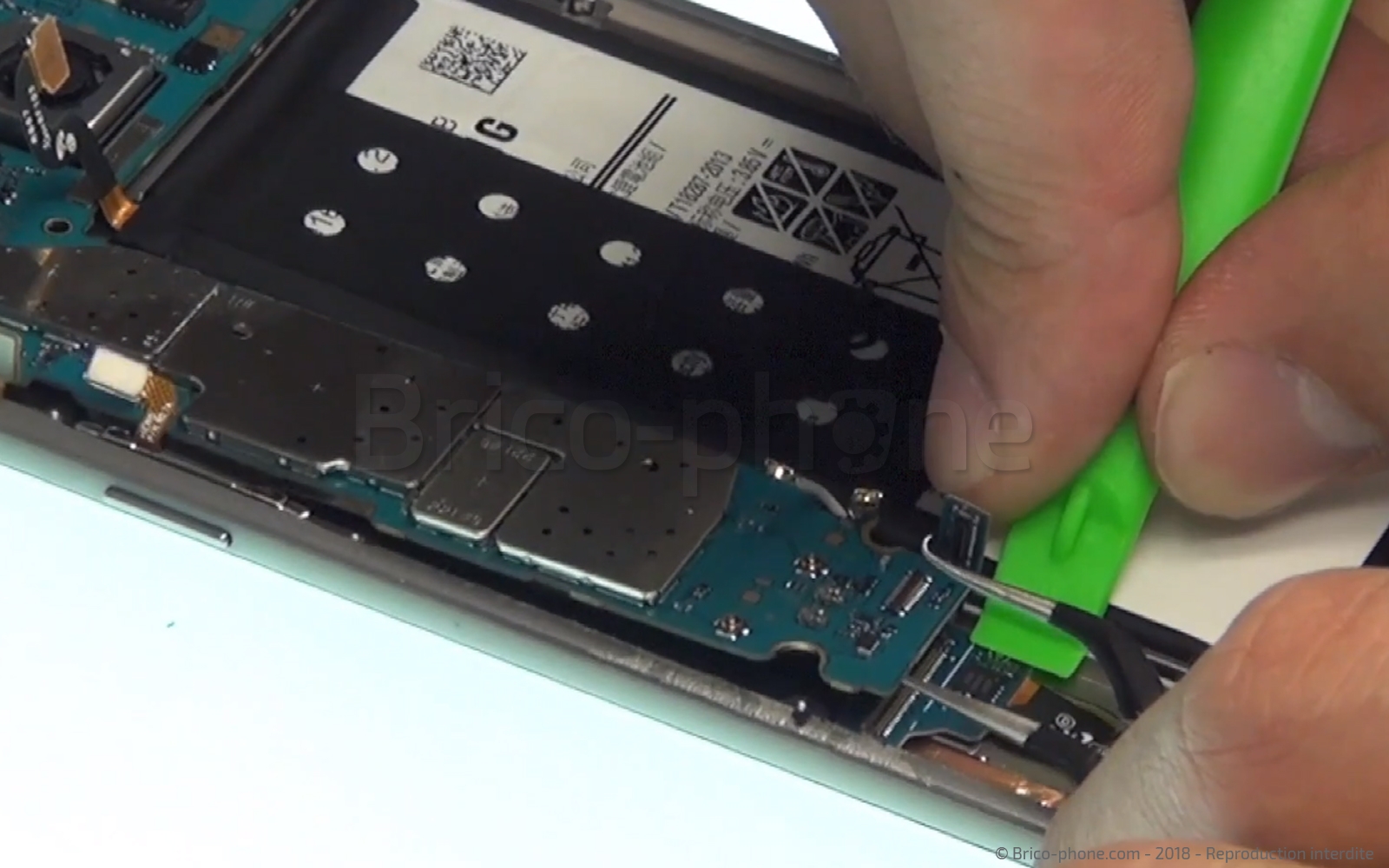

Maintenez la nappe du connecteur de charge avec la spatule et déconnectez-la de la carte-mère avec la pincette. Désengagez la carte-mère du châssis délicatement.
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Etape 4 : Retirer la carte-mère
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Décoller la batterie

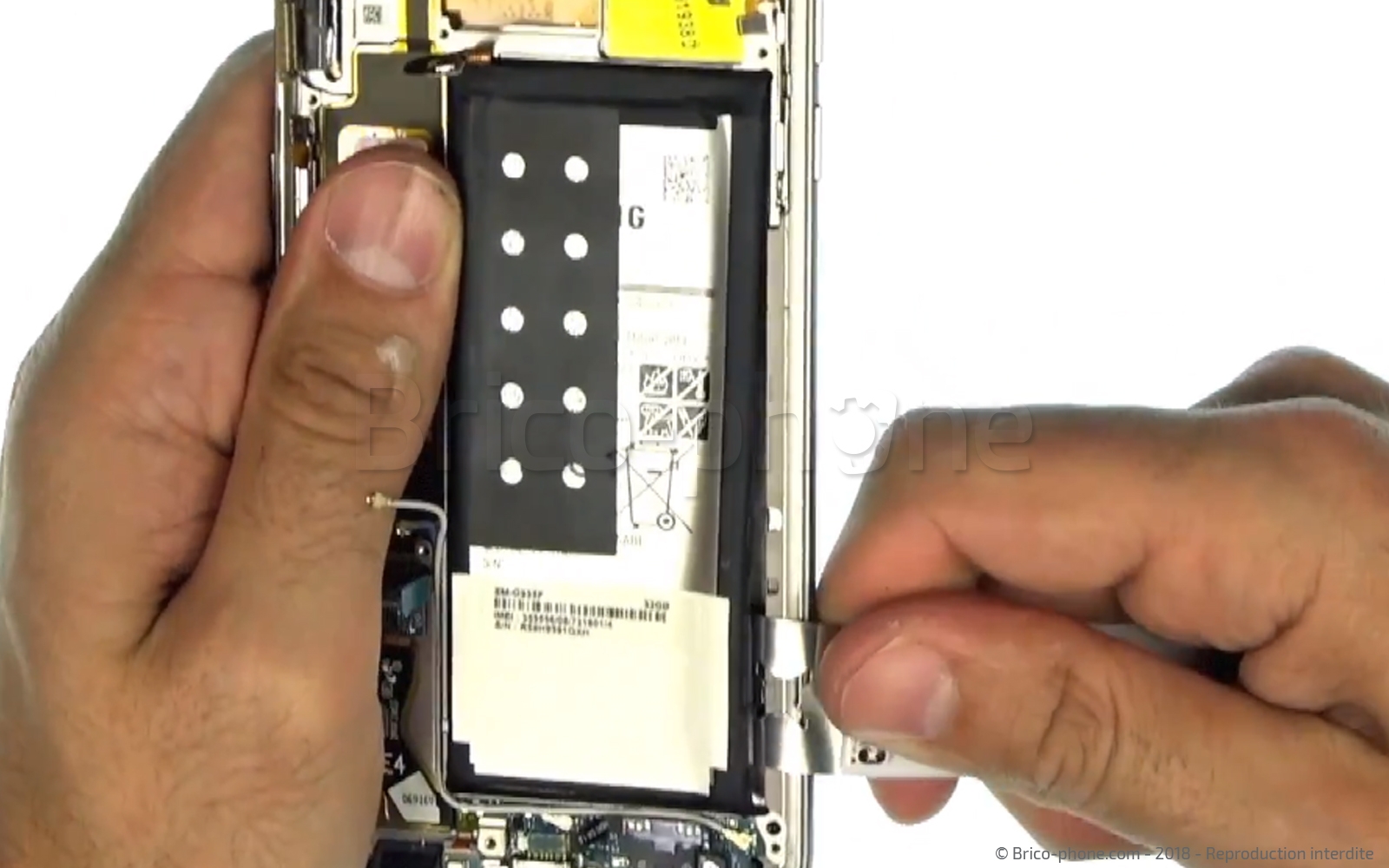

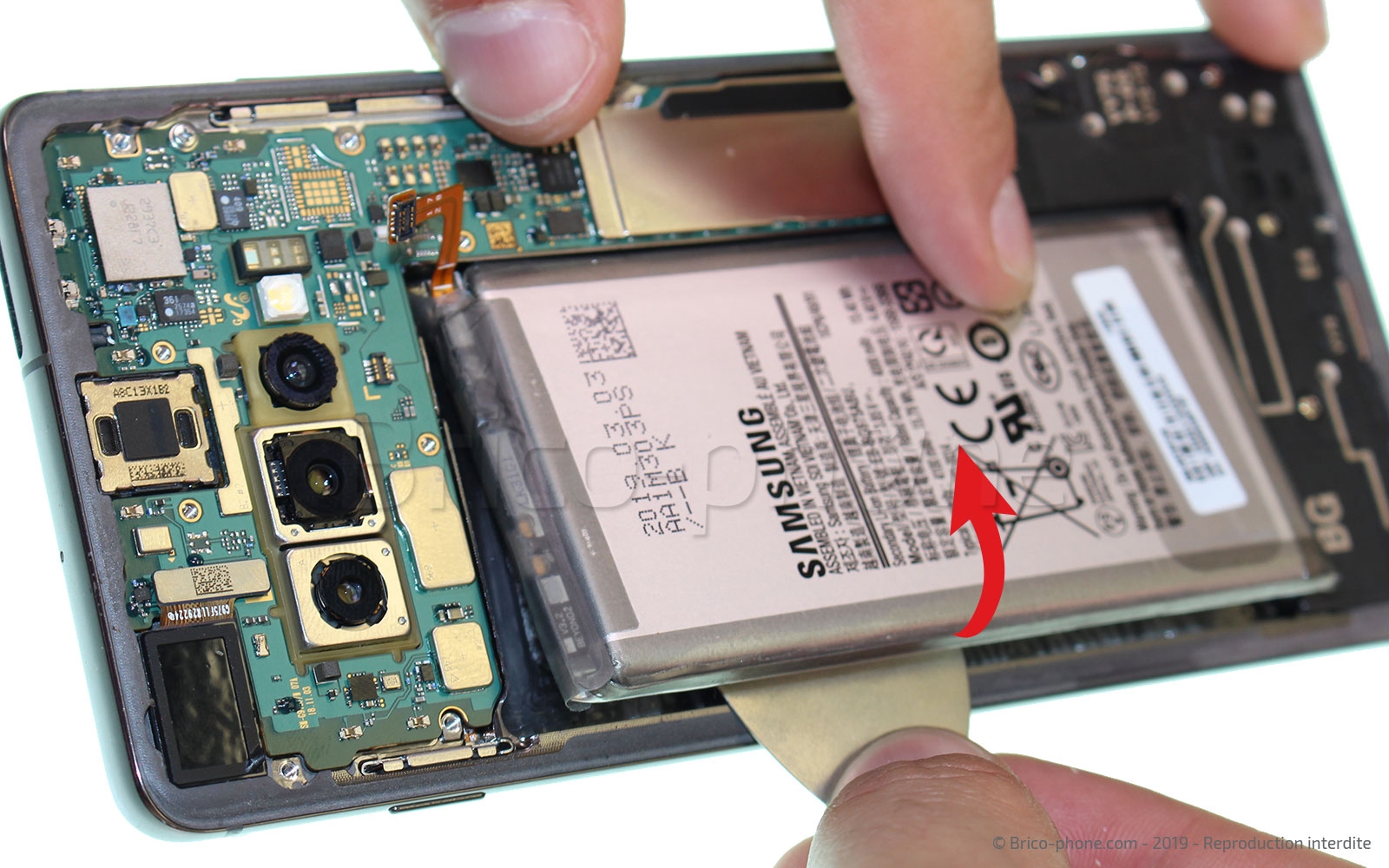

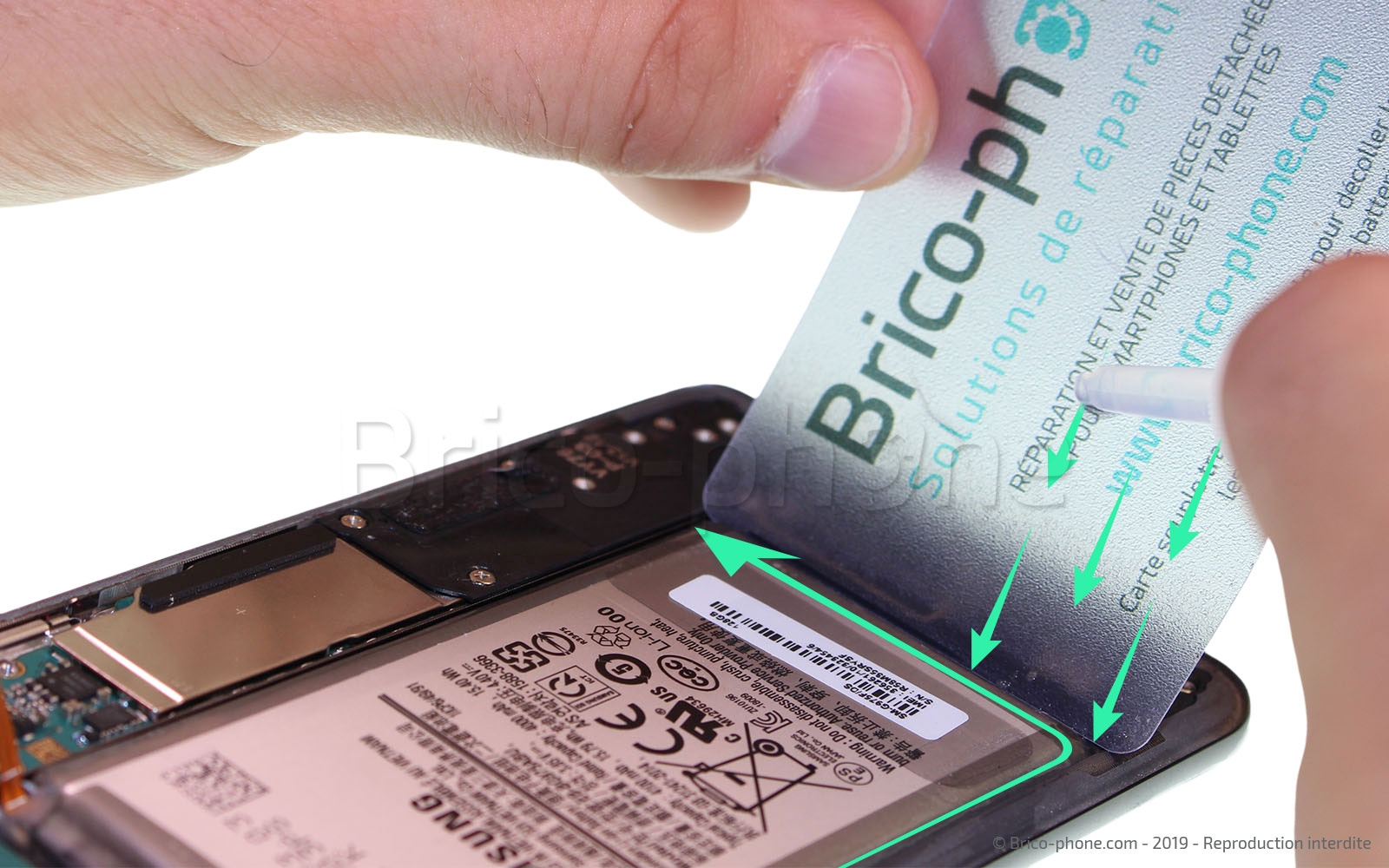

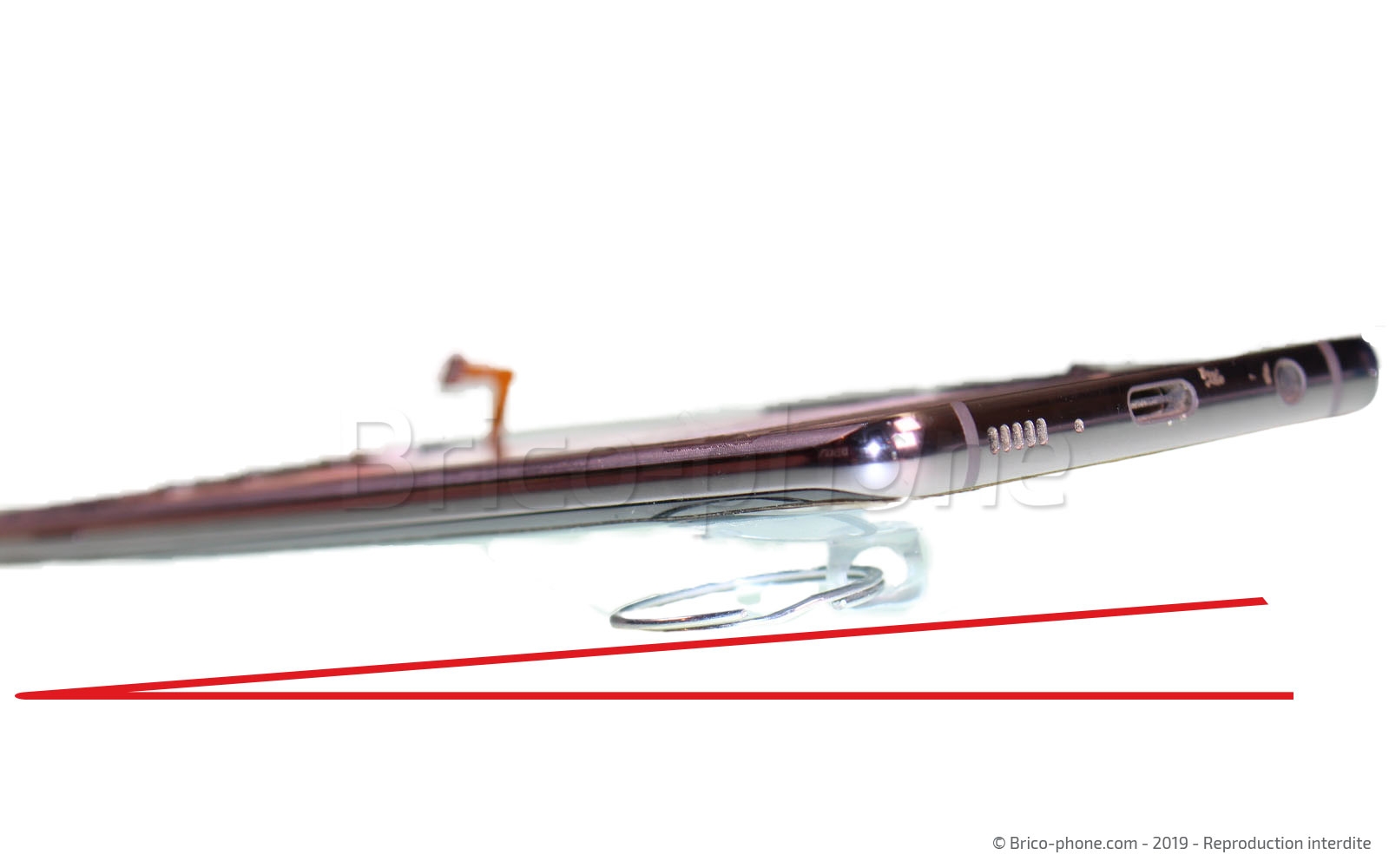

Il faut savoir que le contour de la batterie est fixé avec de l'adhésif double-face très puissant. Faites levier sur le contour de la batterie avec l'outil iSesamo. Vous avez de grandes chances d'endommager la batterie, elle ne sera plus jamais utilisable après cela.
Etape 5 : Décoller la batterie
Outils optionnels
Outils optionnels
Outil d'ouverture Isesamo
8,90 €
Etape 6 : Remontage
Vous pouvez désormais passer au remontage en commençant par la carte-mère, suivez le tutoriel dans le sens inverse pour savoir comment remonter votre téléphone. Mettez la nouvelle batterie dès que votre carte-mère est complètement remontée avec toutes ses nappes clipsées.

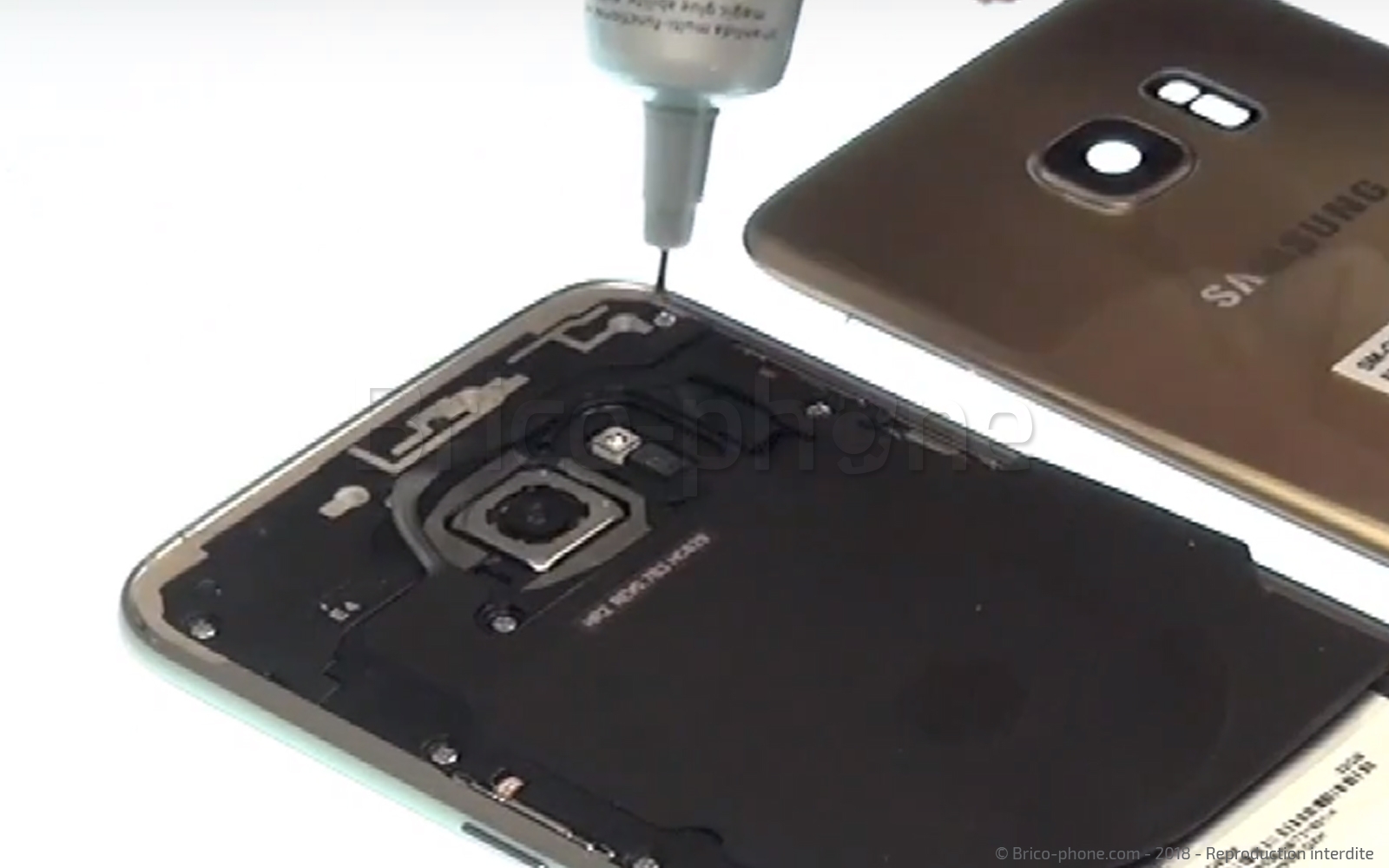

Une fois que vous avez revissé les 12 vis, et que tout est remonté, n'hésitez pas à tester le téléphone avant de recoller la vitre arrière. Une fois que tout est bon, utilisez la colle B7000 fournie avec notre kit d'outils ou utilisez un sticker de vitre arrière pour Samsung Galaxy S7 Edge.

Un problème durant votre remontage ? N'hésitez pas à envoyer un message à nos techniciens directement via notre site web.
Etape 6 : Remontage
Outils du kit utilisés
Outils du kit utilisés




Outils optionnels
Outils optionnels
Sticker de Vitre ARRIERE pour Samsung Galaxy S7 Edge
9,90 €
