Changement d'écran (vitre+AMOLED) sur Galaxy S7 Edge

Temps estimé : 45 min
Difficulté : 3/5
Galaxy S7 Edge | Temps estimé : 45 min | Difficulté : 3/5

Grâce à notre guide, vous allez apprendre à réparer votre écran de votre Samsung Galaxy S7 Edge. Le tutoriel photo vous explique en détail comment remplacer la vitre et Amoled.

Diagnostic

› La vitre de votre Samsung Galaxy S7 Edge est brisée
› Vous n'avez plus de tactile
› Votre châssis est abimé
› Vos boutons ne sont plus fonctionnels
› Votre écran présente des problèmes d'affichage (tâches, lignes, etc)
› Votre écran reste noir

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Amoled Noir et vitre prémontés pour Samsung Galaxy S7 Edge
239,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S7 Edge
9,90 €
Ajouter au panier

Avant de commencer
Vous allez procéder au changement de la vitre de votre Samsung Galaxy S7 Edge. Pensez à bien préparer votre plan de travail en amont. Positionnez votre patron d'aide au montage fourni dans votre commande, déballez la pièce et vérifiez qu'elle correspond bien au produit que vous souhaitez changer. Pour finir, sortez les outils du kit.

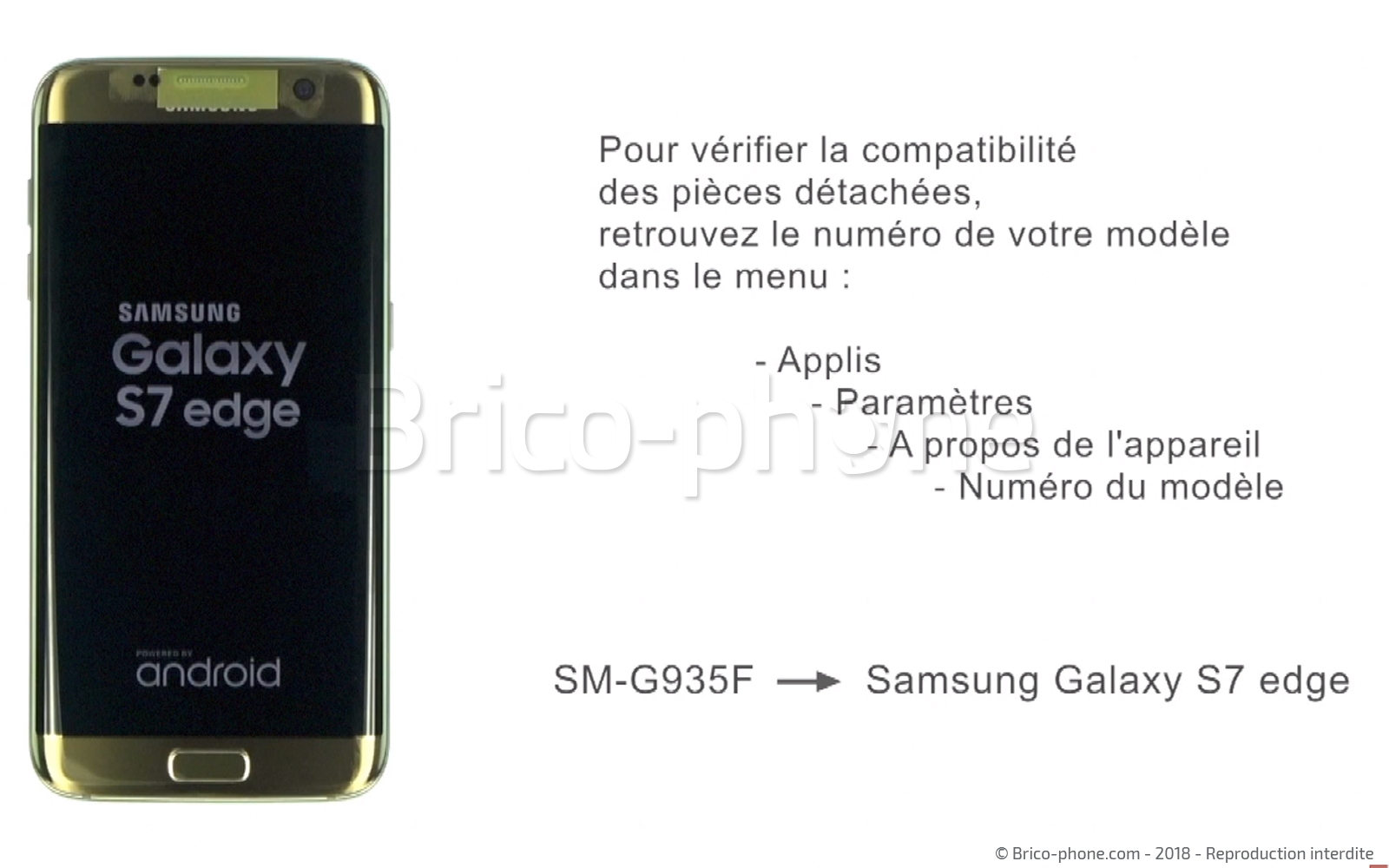

Si vous avez un doute sur votre modèle de téléphone, il est possible de vérifier ce dernier en vous rendant sur https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette. Le modèle réparé dans ce tutoriel est un Samsung Galaxy S7 Edge, modèle SM-G935F.

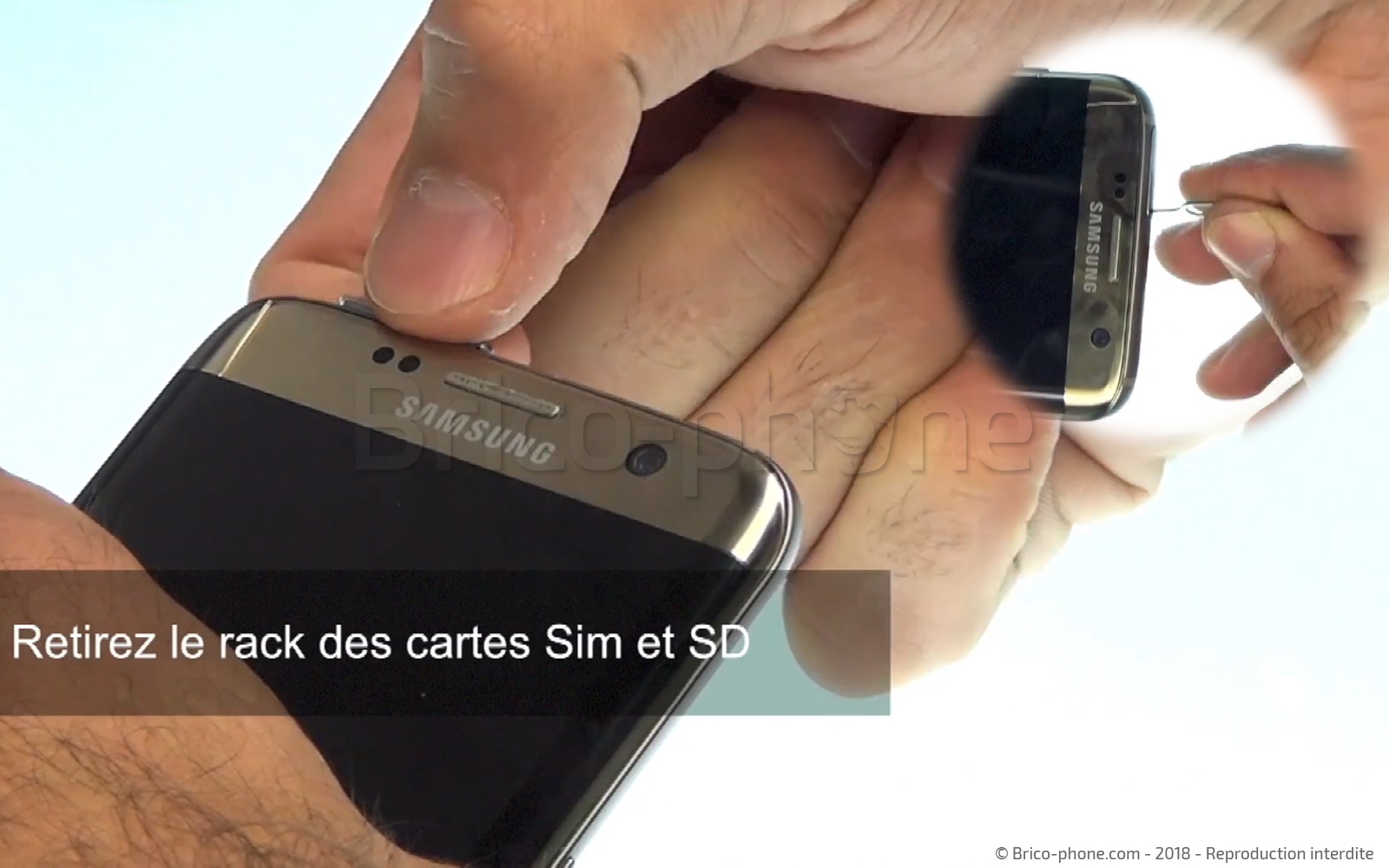

Une fois que vous avez effectué cela, éteignez le téléphone et enlevez le rack sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Décoller la vitre arrière
La vitre arrière est collée sur le châssis du téléphone, nous devons donc la décoller.

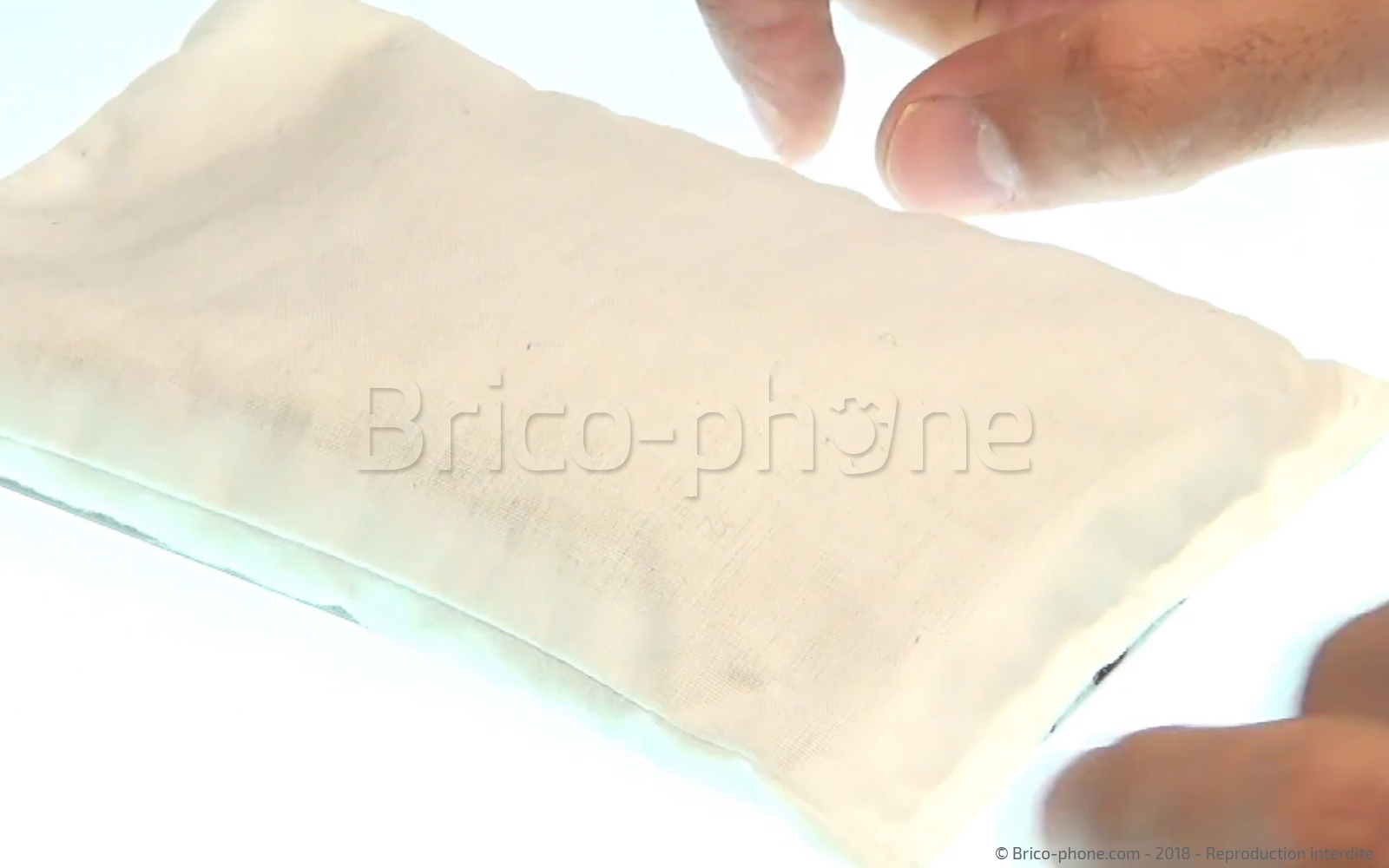

La première méthode consiste à utiliser un coussin chauffant en le passant 1 à 2 minutes au micro-ondes. Ensuite, appliquez-le 30 à 40 secondes sur l'arrière du téléphone. Cela aura pour effet de ramollir la colle afin d'enlever la vitre arrière plus facilement.

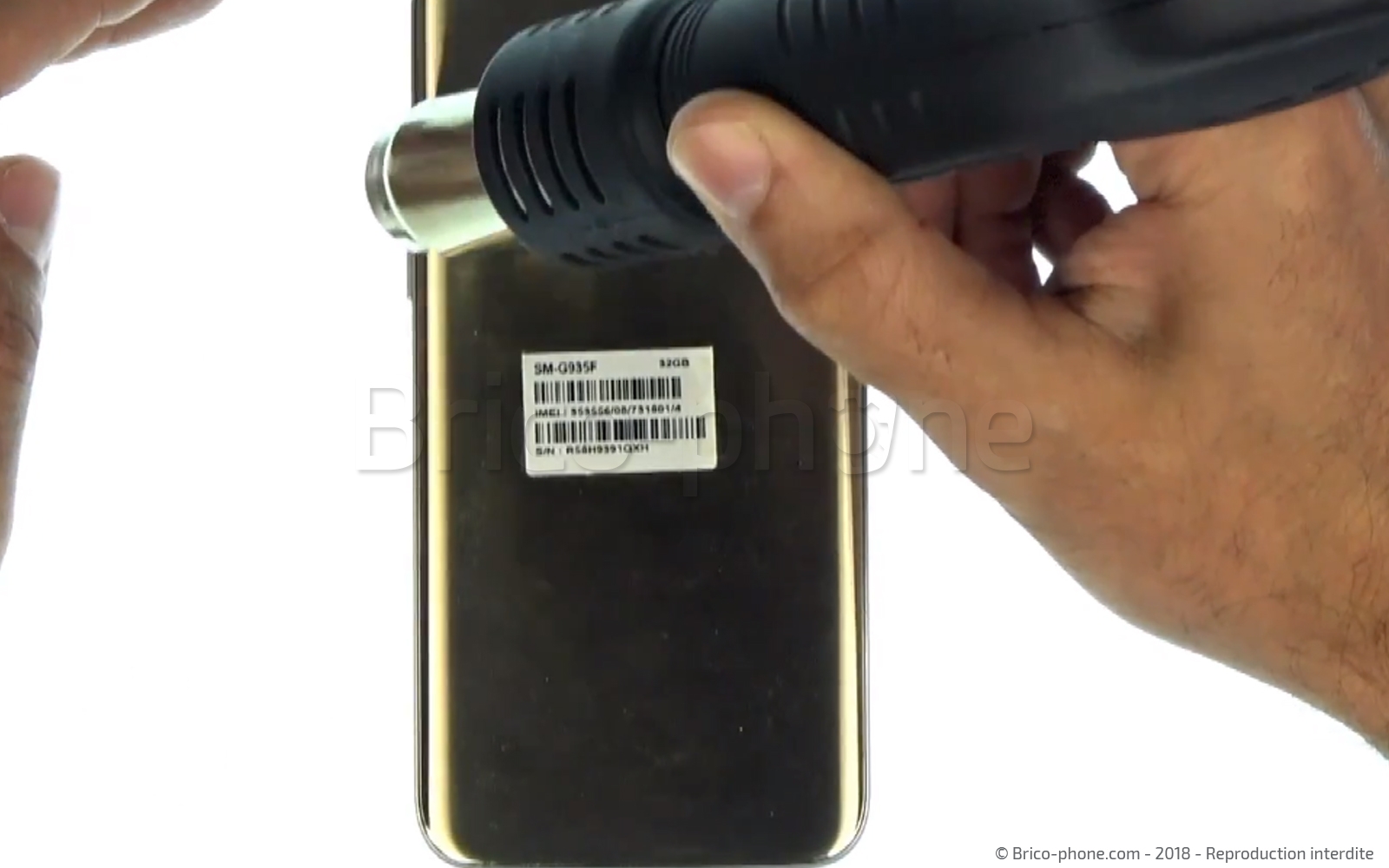

La deuxième méthode vous oblige à utiliser un décapeur thermique pour chauffer le contour de la vitre arrière durant 20 à 30 secondes. Attention, on ne chauffe pas la partie centrale avec cette méthode, vous risqueriez de fortement endommager la batterie.

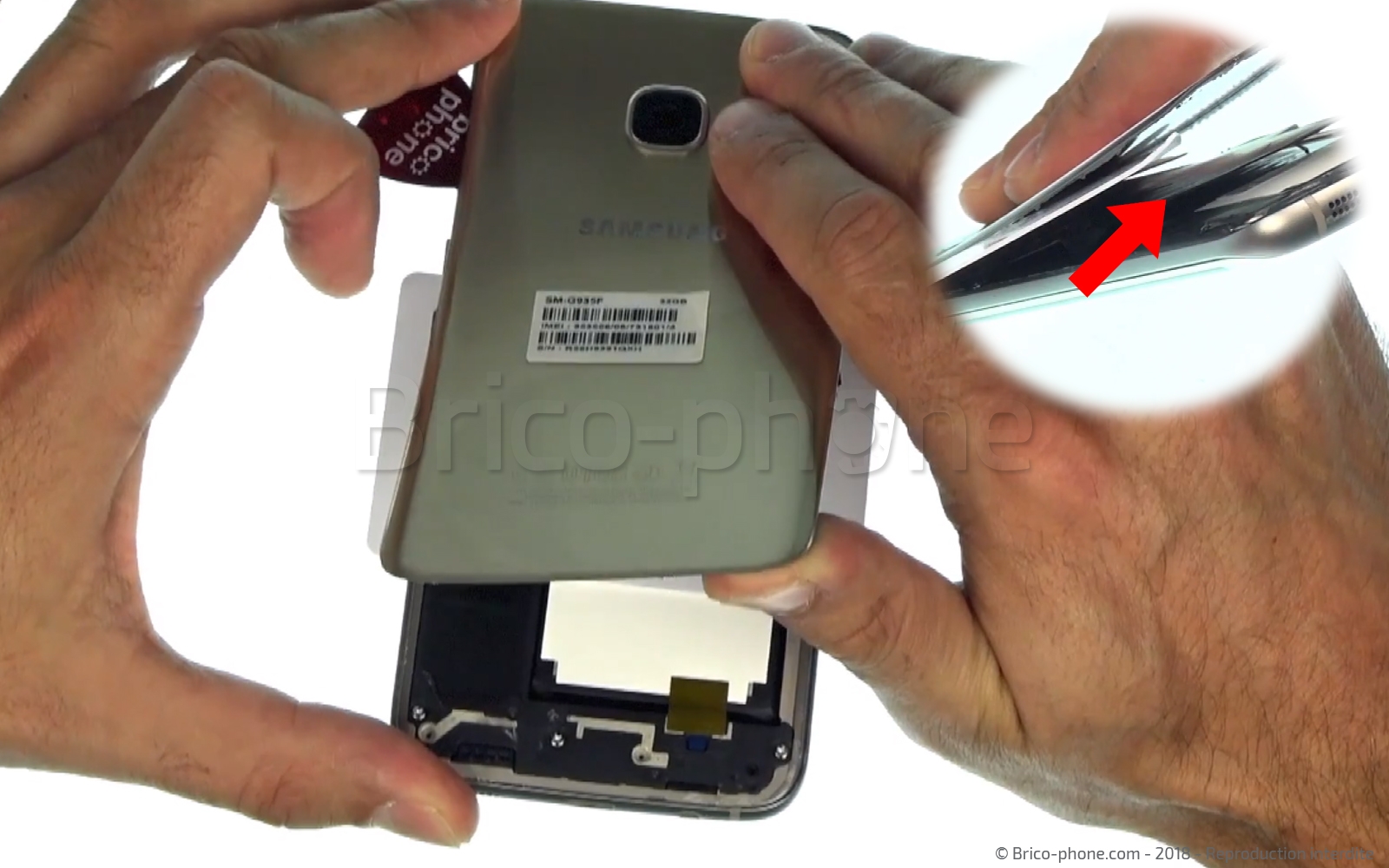

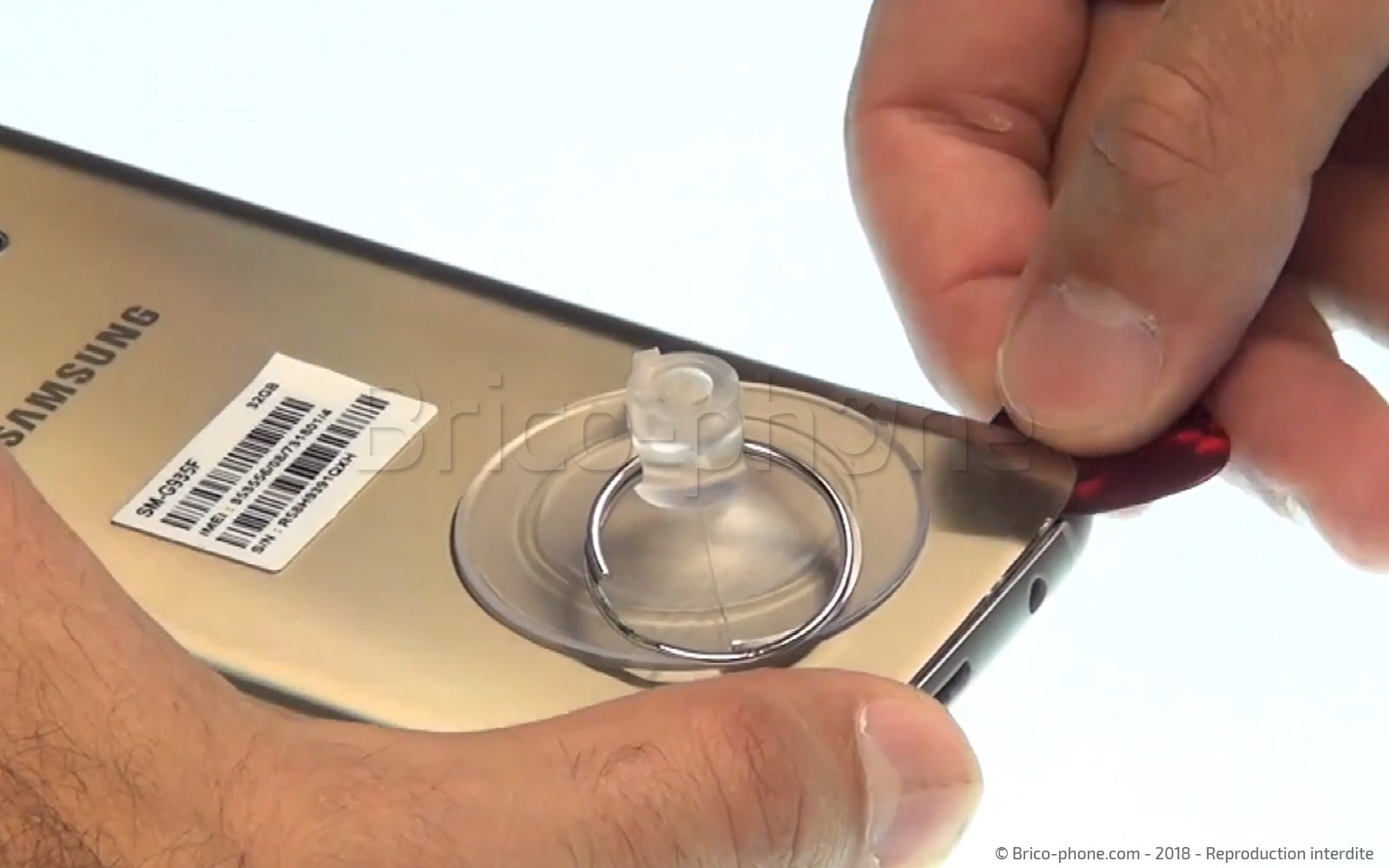

Une fois que votre vitre arrière est chauffée et que la colle s'est ramollie, appliquez la ventouse sur la vitre arrière et soulevez-la pour pouvoir y insérer un médiator. Dès que le médiator est inséré, vous n'avez plus qu'à le faire glisser tout le long de la vitre arrière. Utilisez en complément un deuxième médiator, placez-les sur la partie droite et gauche du téléphone pour permettre à la carte PVC d'être insérée afin d'enlever la vitre arrière.

Insérez votre carte PVC sur la partie bas du téléphone et remontez-la lentement. Veillez à passer la carte au-dessus de la nappe NFC (indiquée par la flèche rouge) pour ne pas l'endommager. Une fois en haut, n'hésitez pas à chauffer la partie encore collée si elle émet une résistance quelconque.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 2 : Retirer les caches arrières

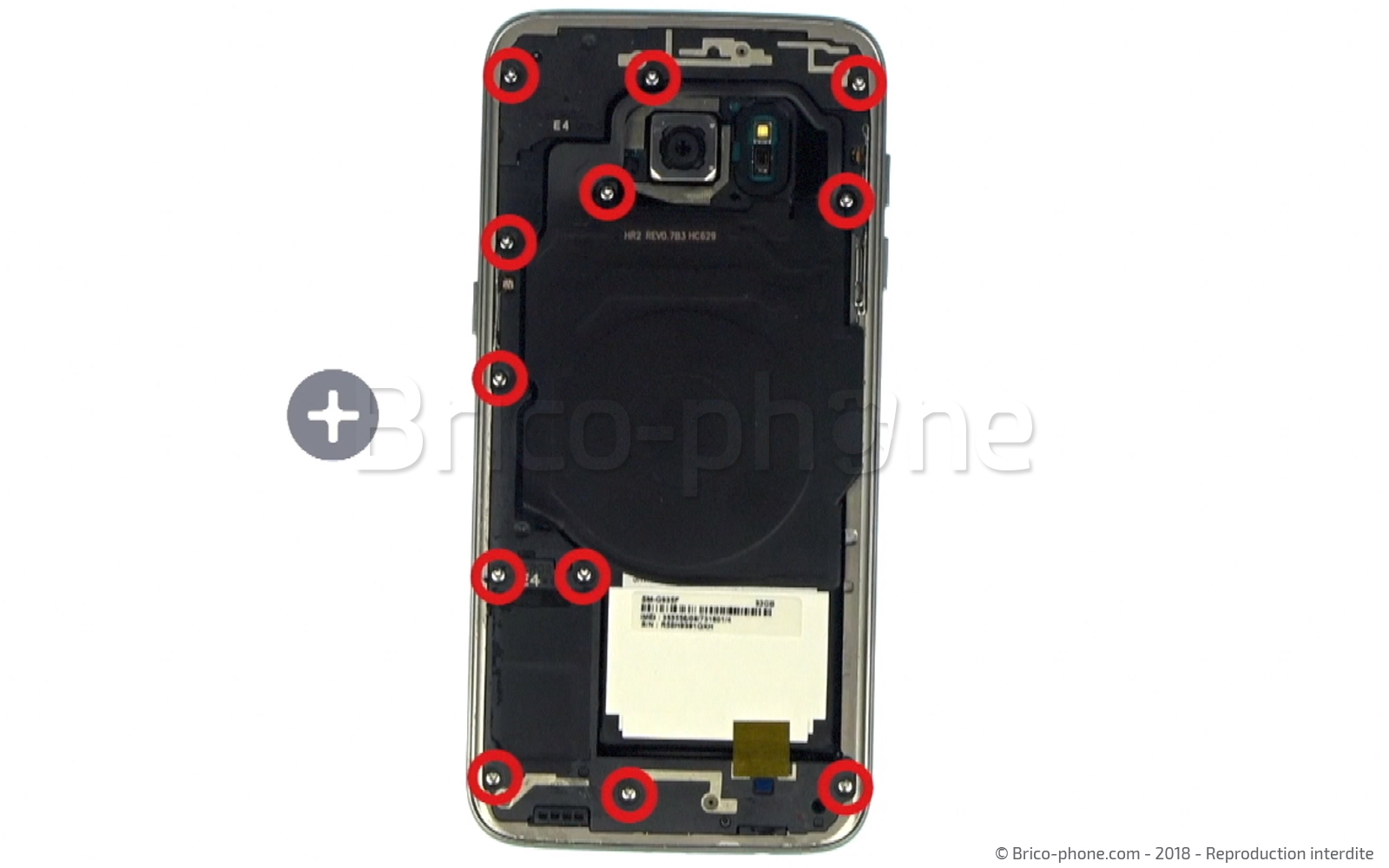

Tout d'abord, enlevez les 12 vis à l'aide du tournevis cruciforme. On peut éventuellement s'aider de la pincette pour retirer les vis. A savoir que toutes les vis retirées sont les mêmes et qu'elles peuvent être interverties.

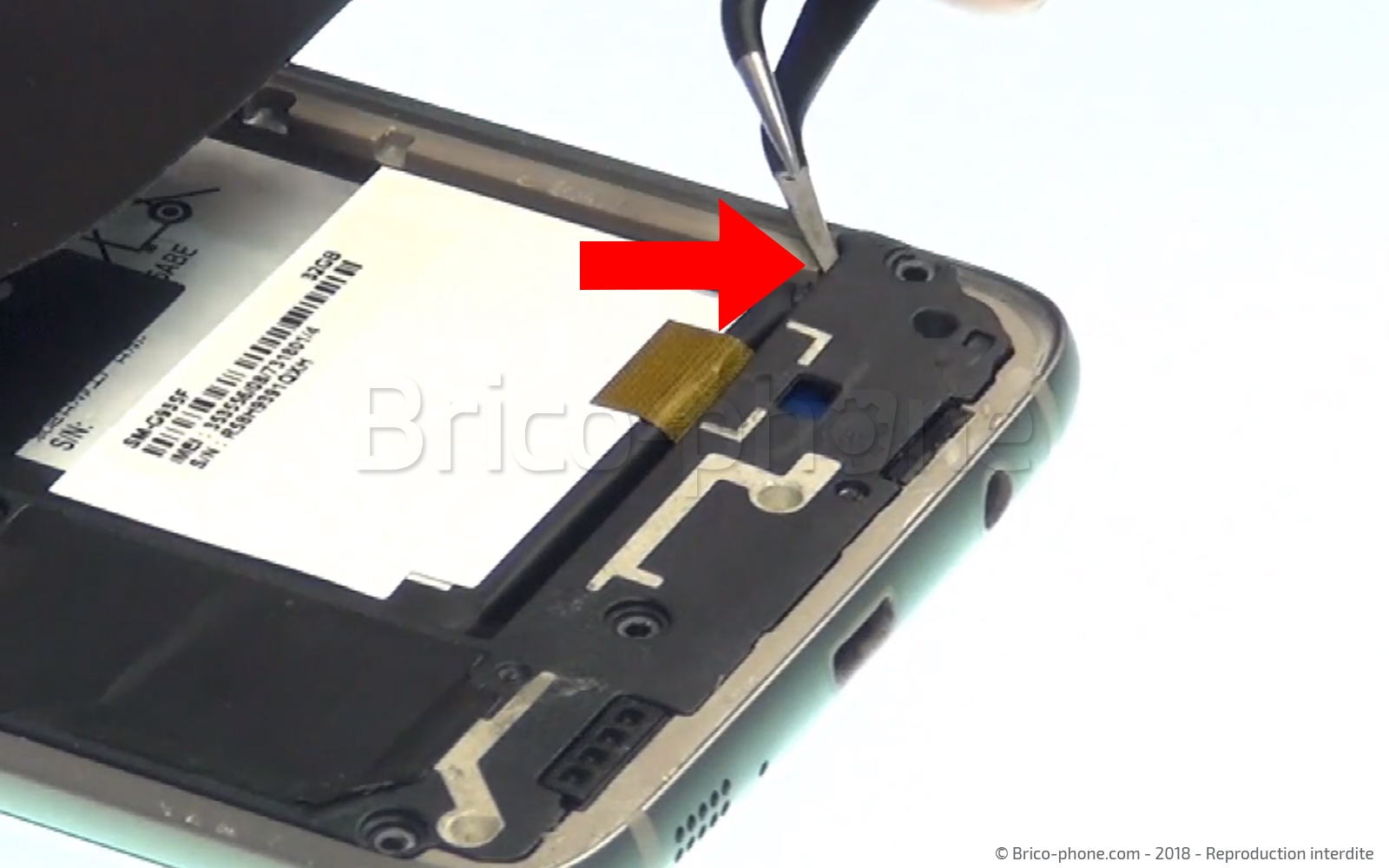

Par la suite, vous allez déclipser le bloc haut-parleur externe à l'aide de la pincette. Une fois ceci fait, vous pouvez déclipser le support de la nappe NFC / Charge induction qui est légèrement attaché sur la partie gauche.

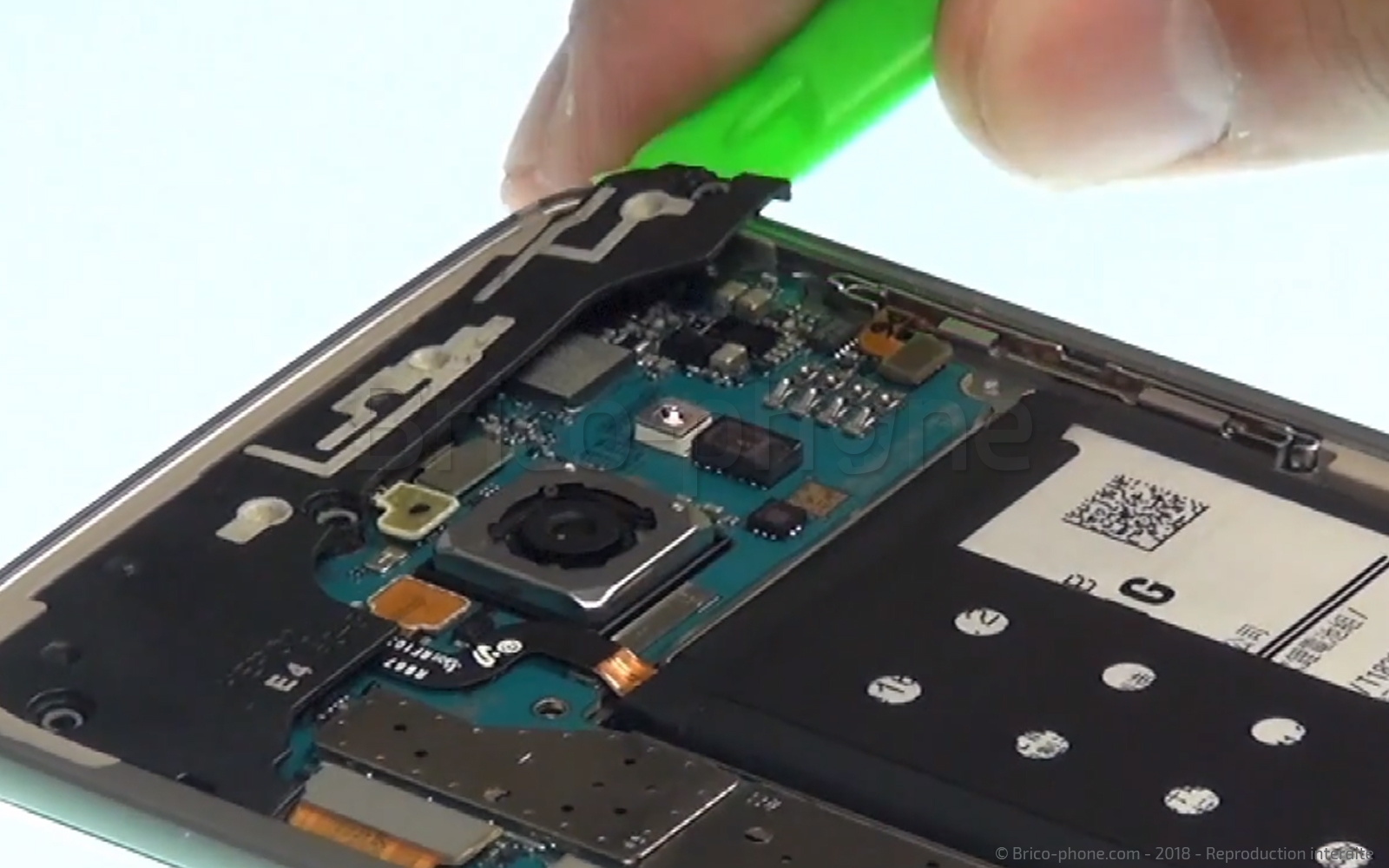

Désormais, vous pouvez déclipser le module antenne à l'aide de la spatule.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Débrancher les connecteurs

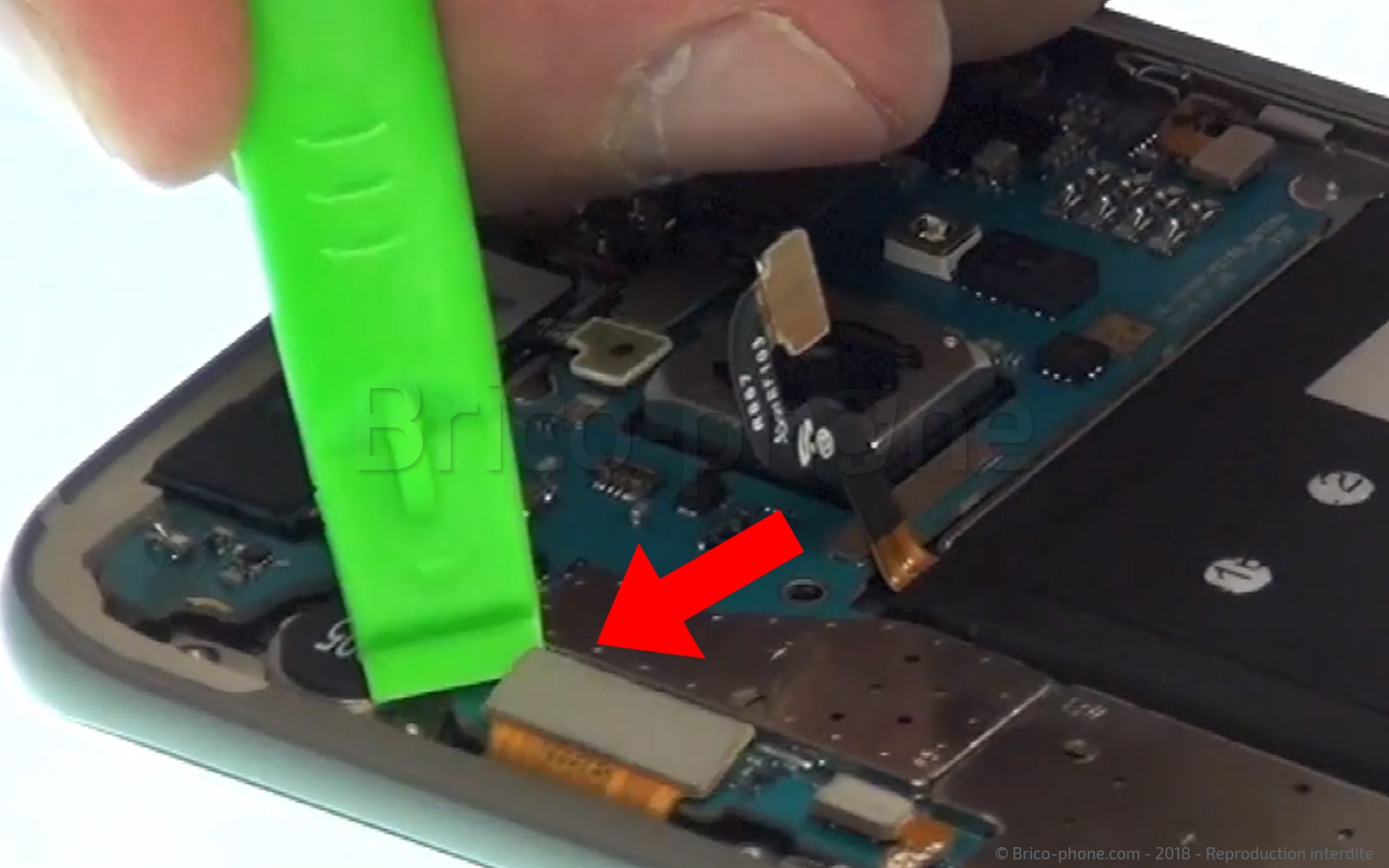

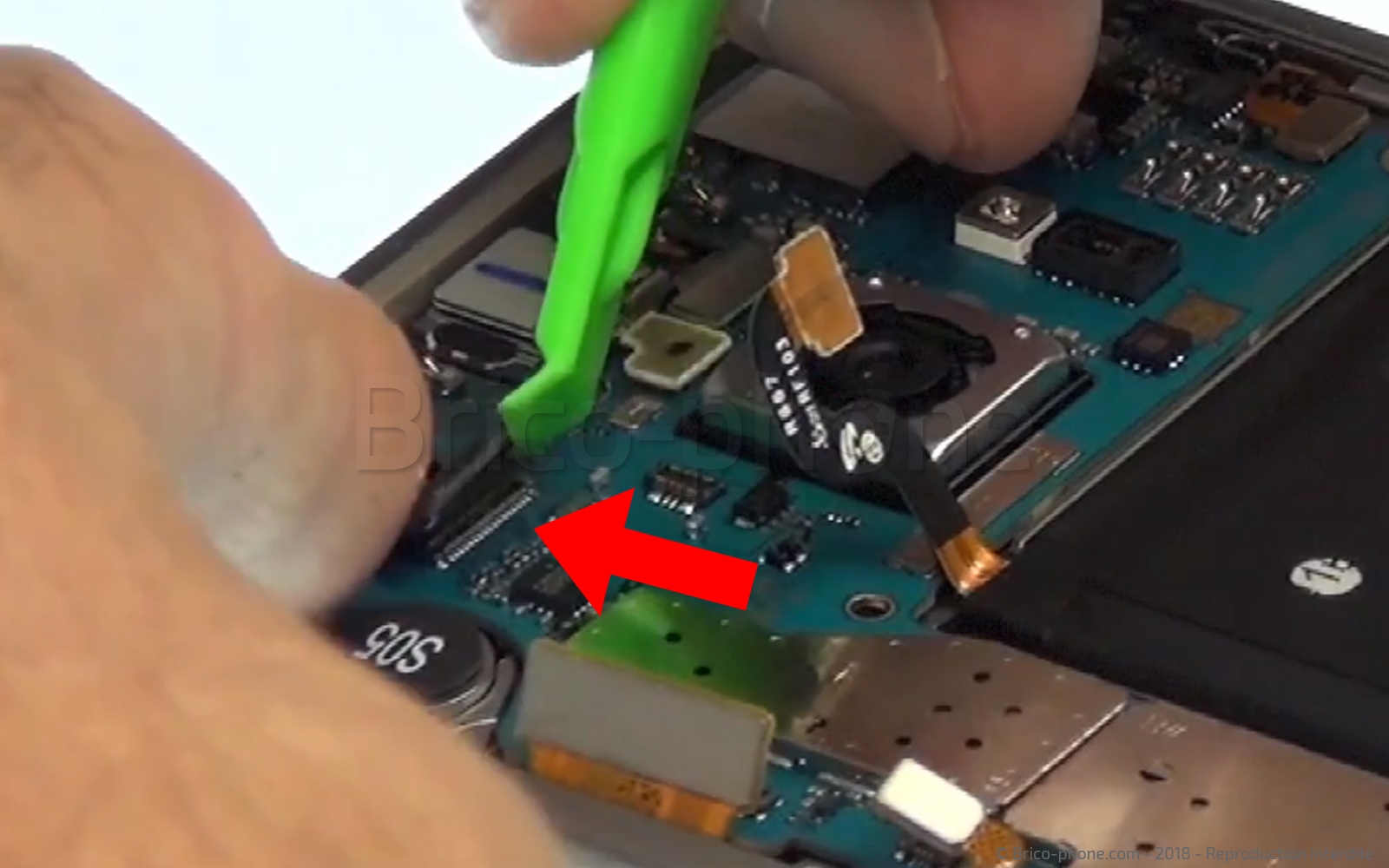

A l'aide la spatule en plastique, déconnectez la nappe de la batterie, de l'écran Amoled, du bouton Power et celle de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 (Suite) : Débrancher les connecteurs

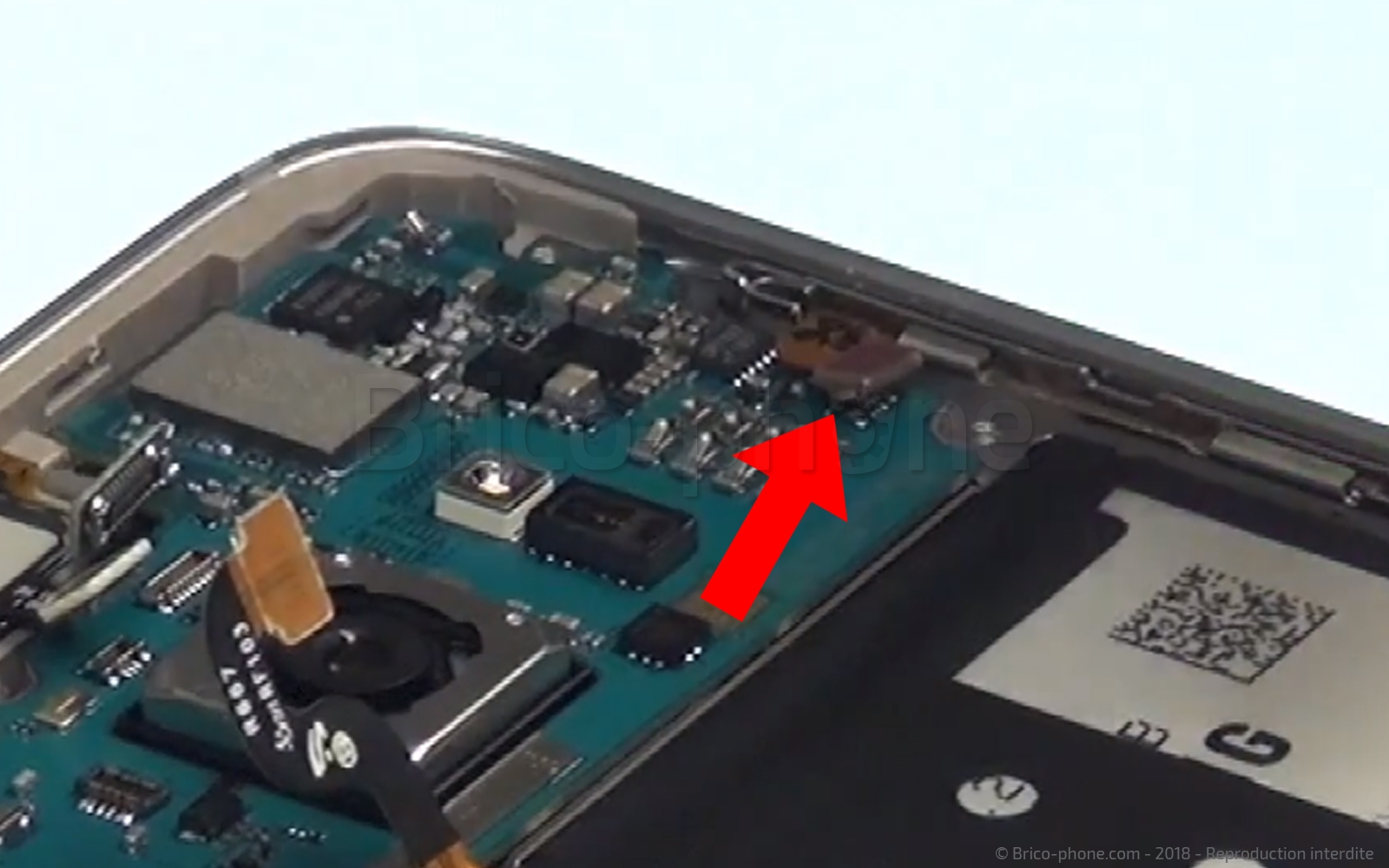

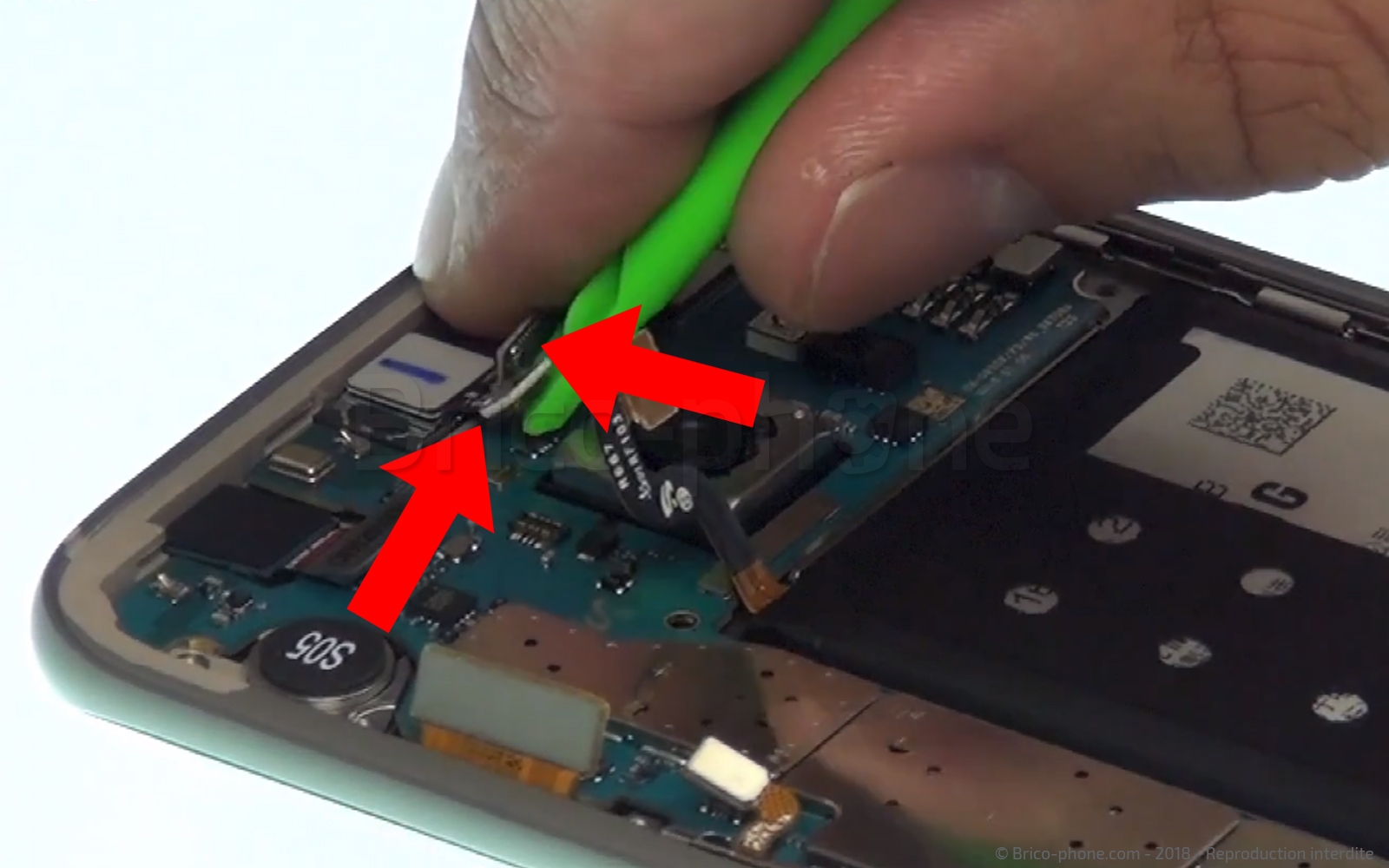

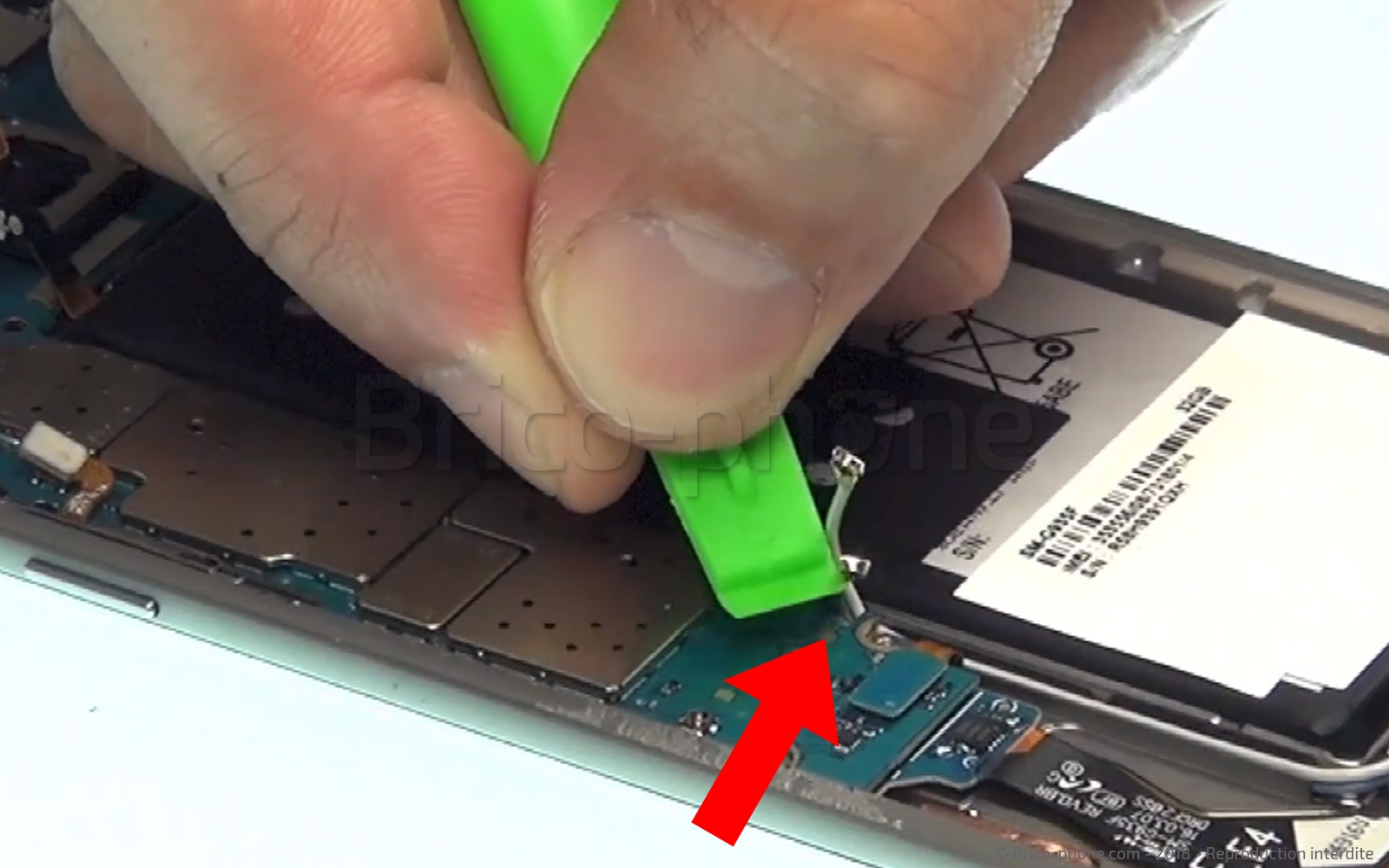

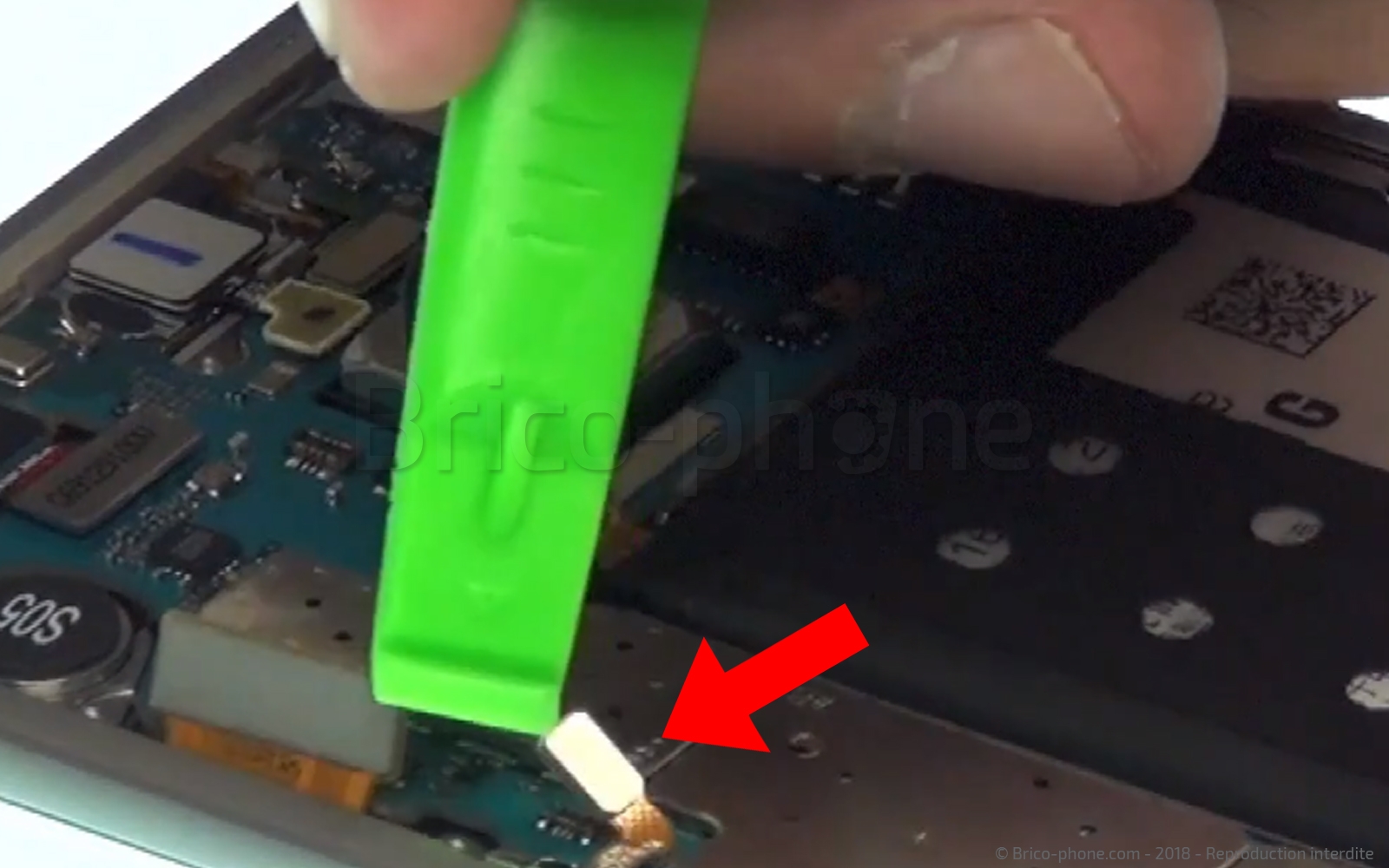

Toujours à l'aide de la spatule, déconnectez la nappe du capteur de proximité, du haut-parleur interne et la nappe des boutons volumes. Puis, déconnectez les deux câbles coaxiaux. Finalement, déclipsez la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer la carte-mère

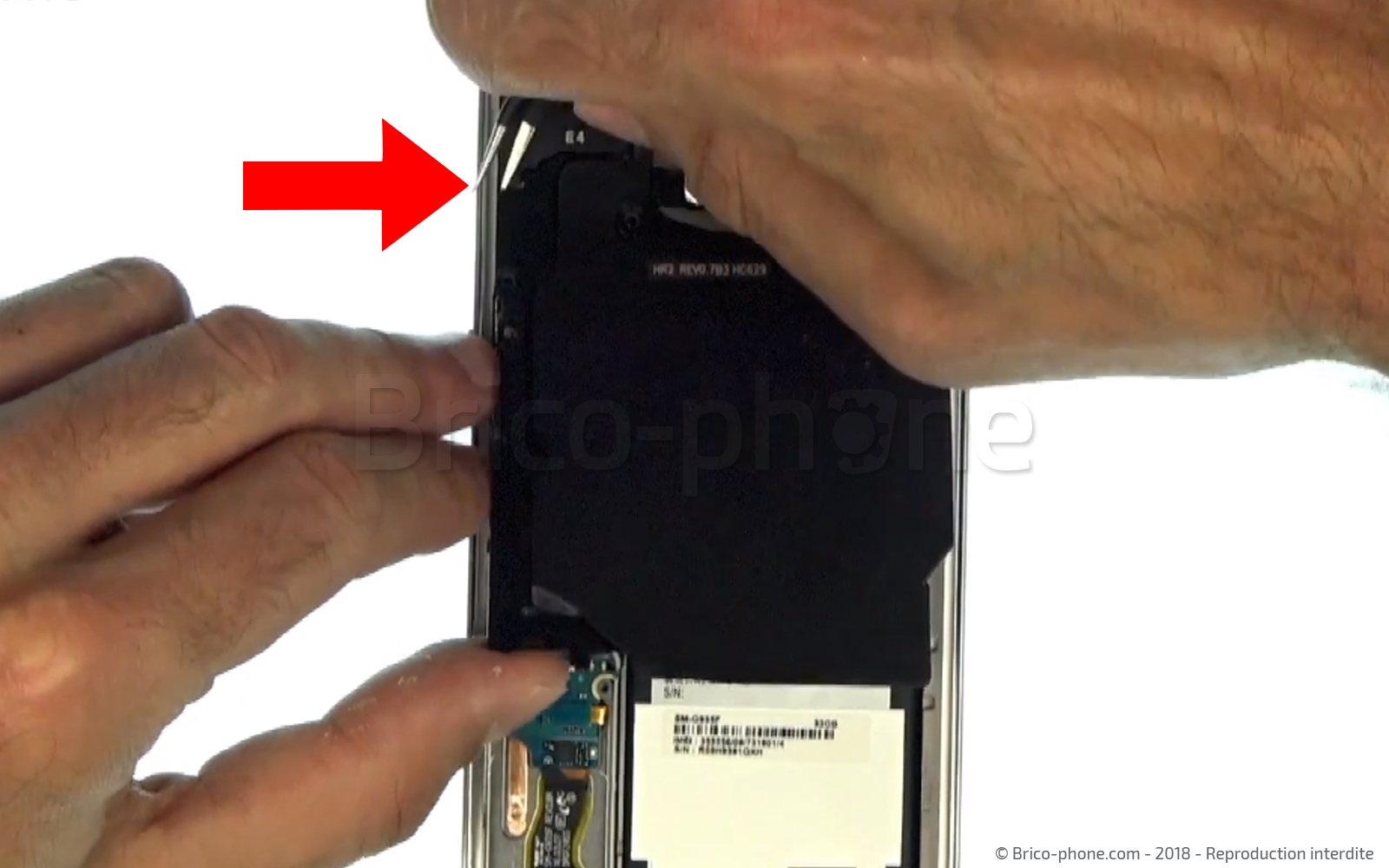

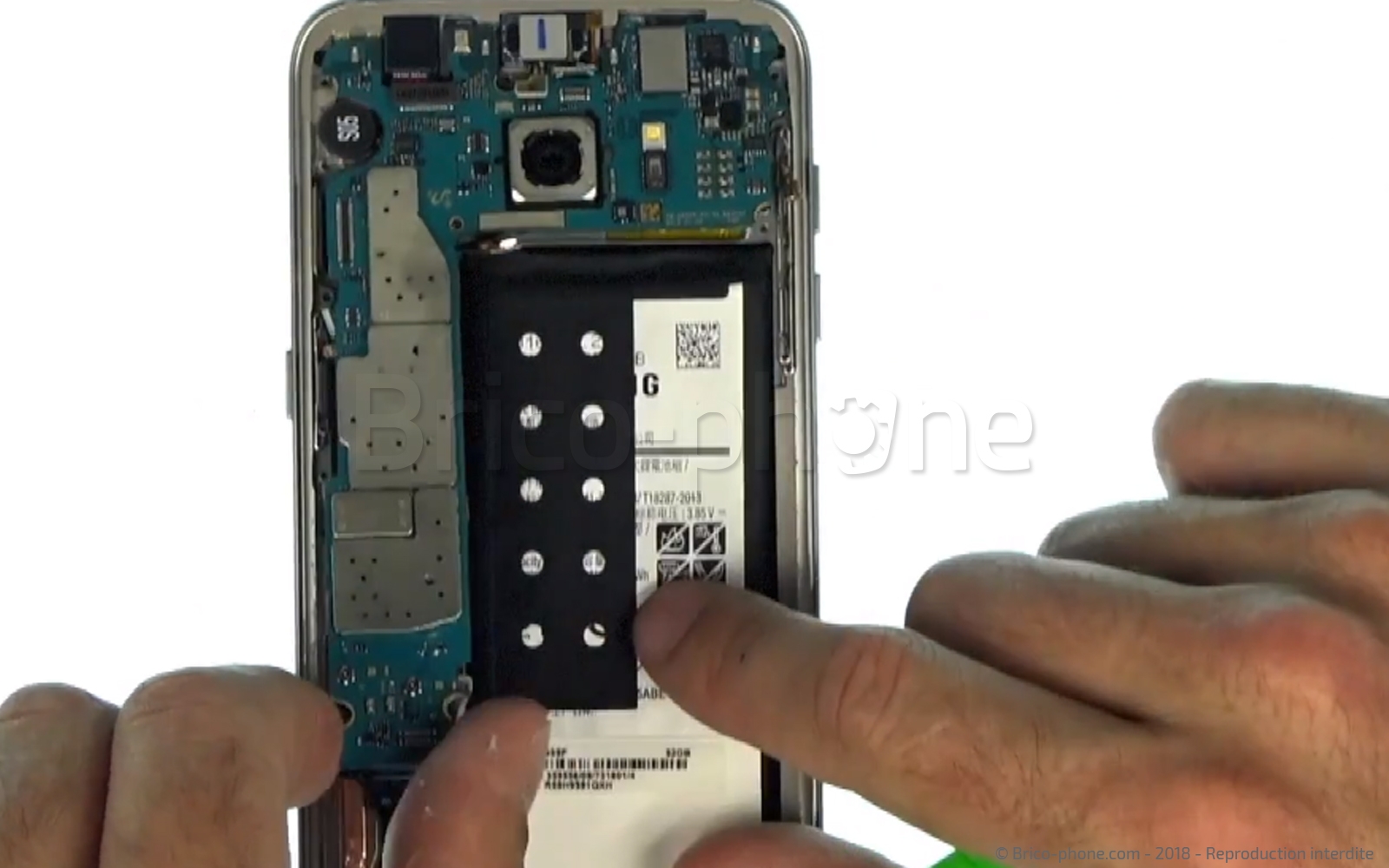

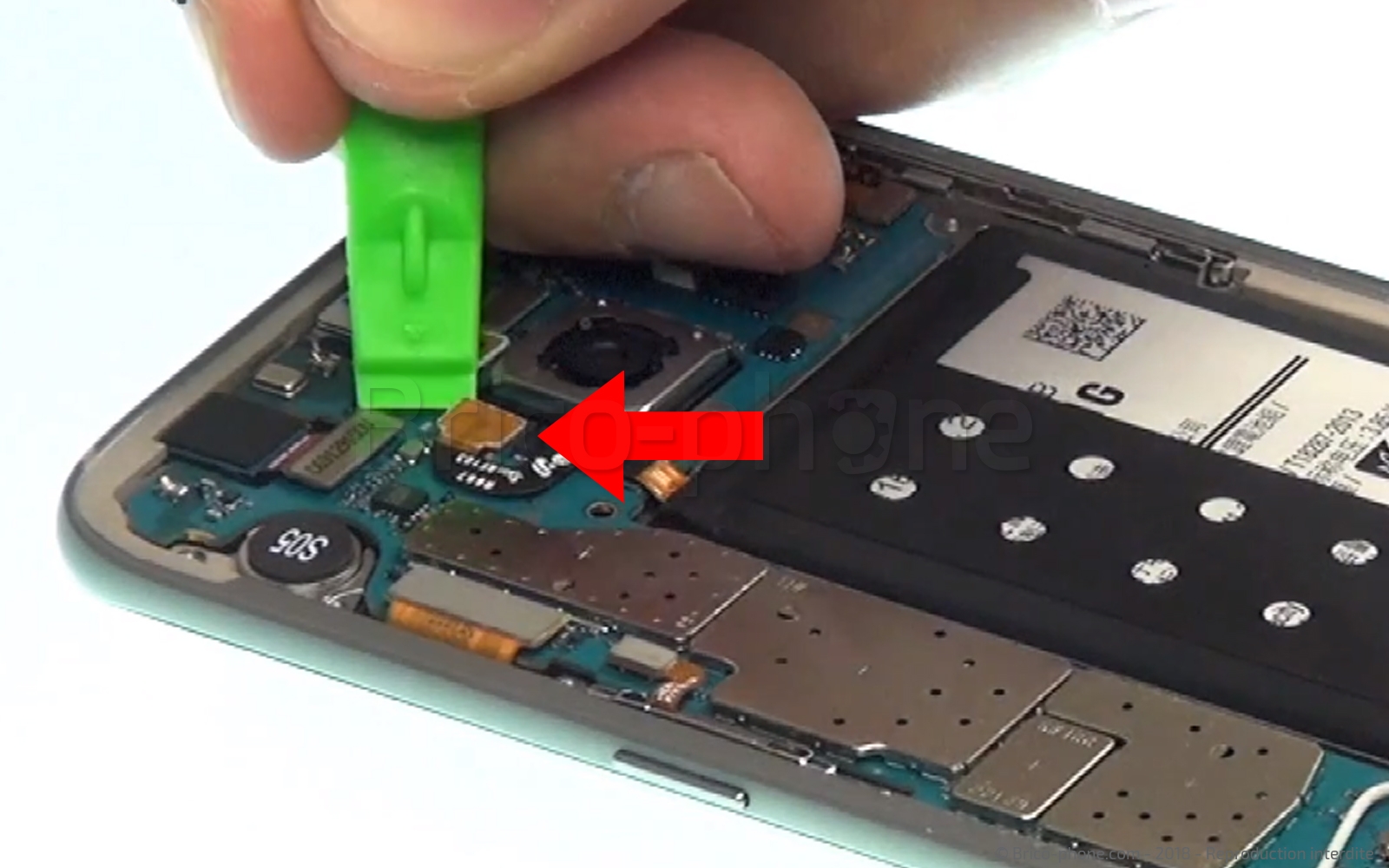

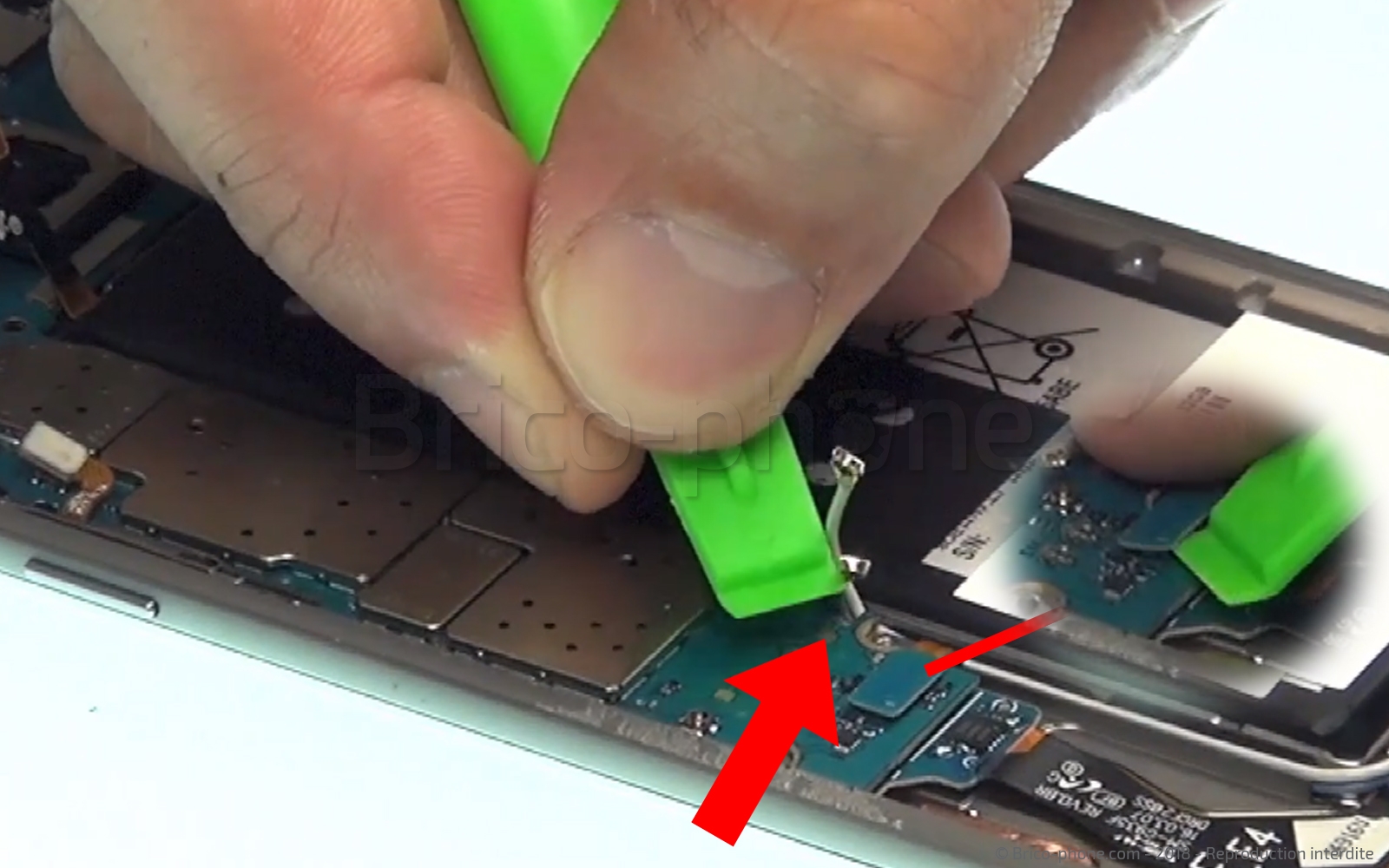

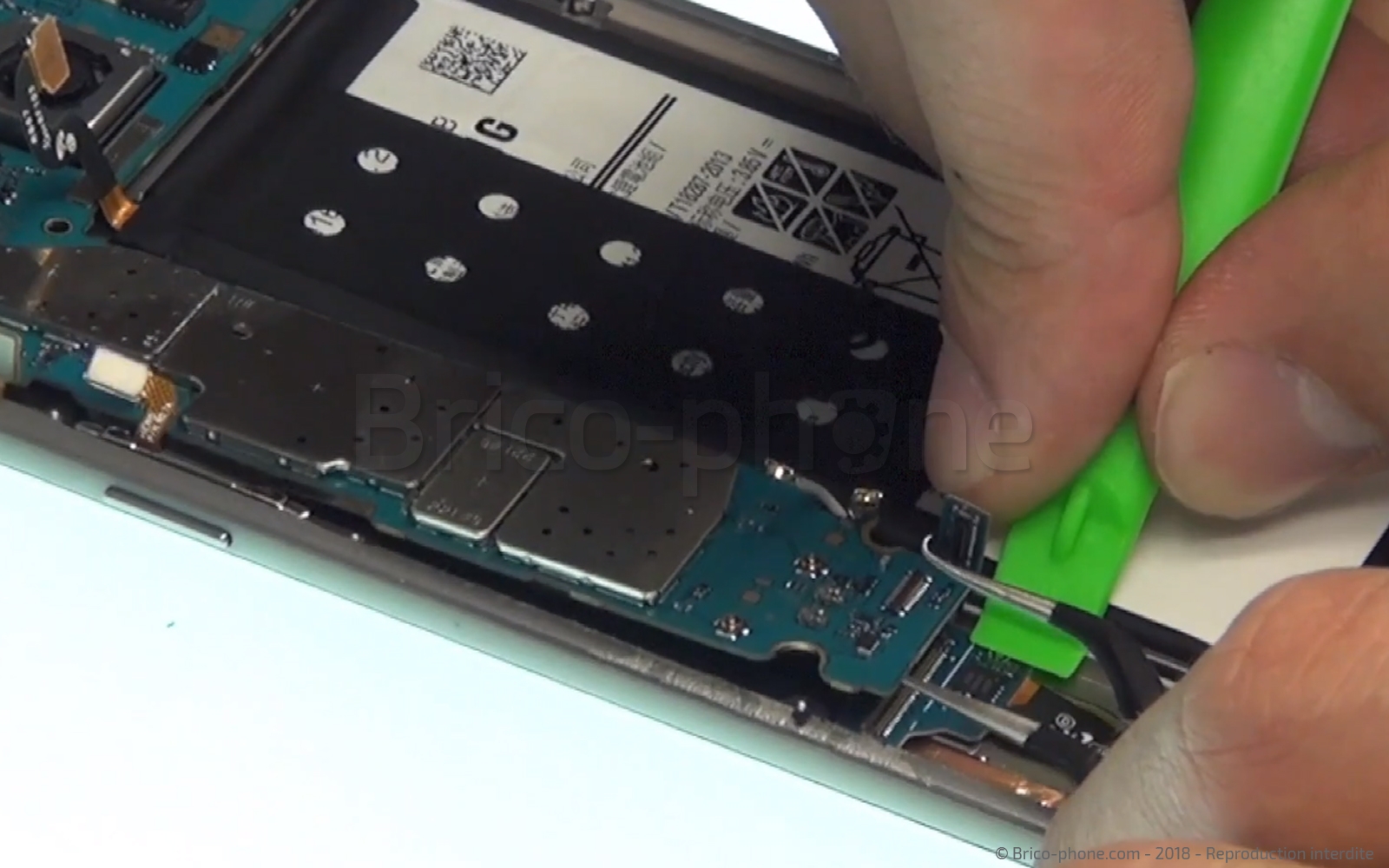

Maintenez la nappe du connecteur de charge avec la spatule et déconnectez-la de la carte-mère avec la pincette. Désengagez la carte-mère du châssis délicatement.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Décoller la batterie

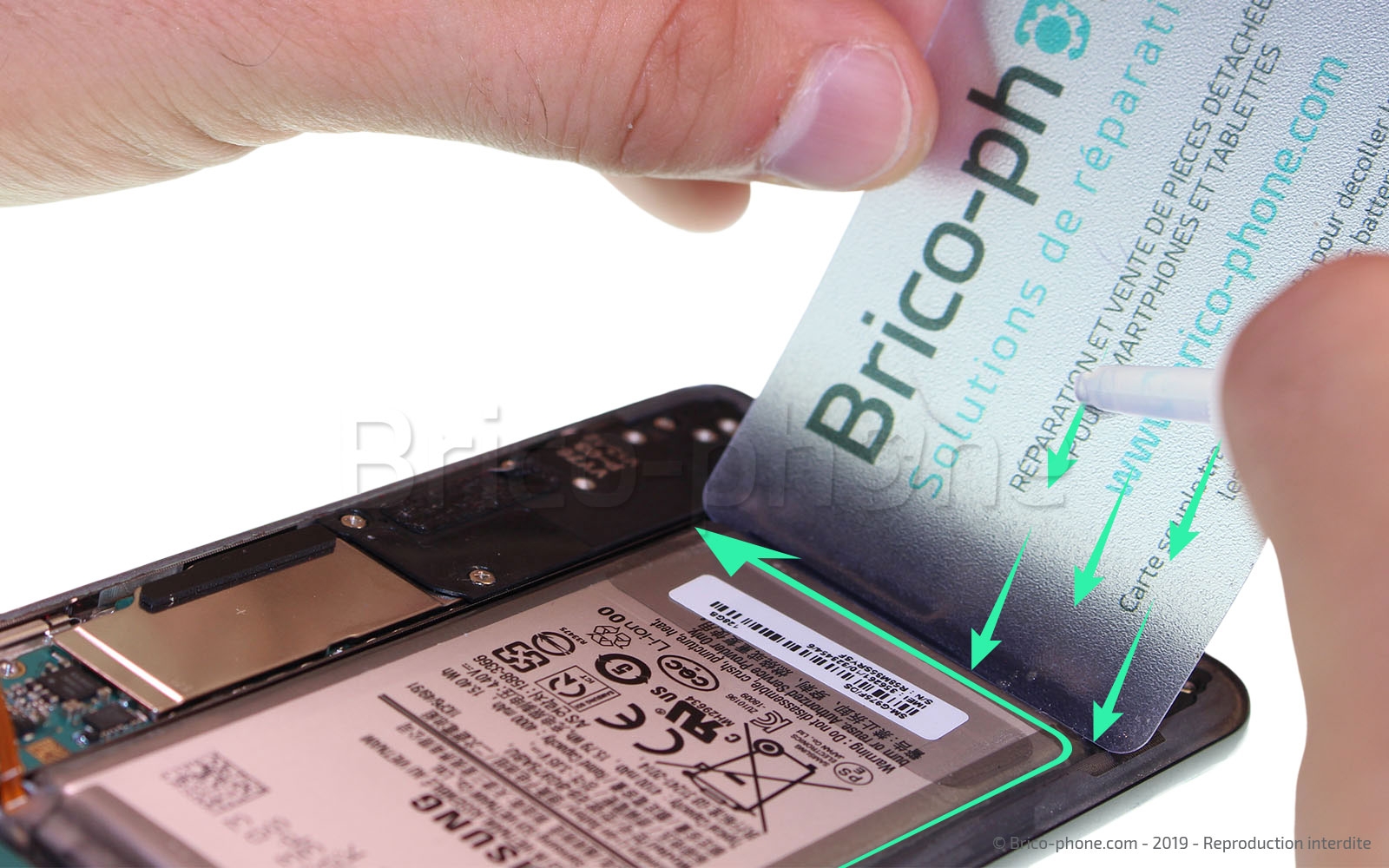

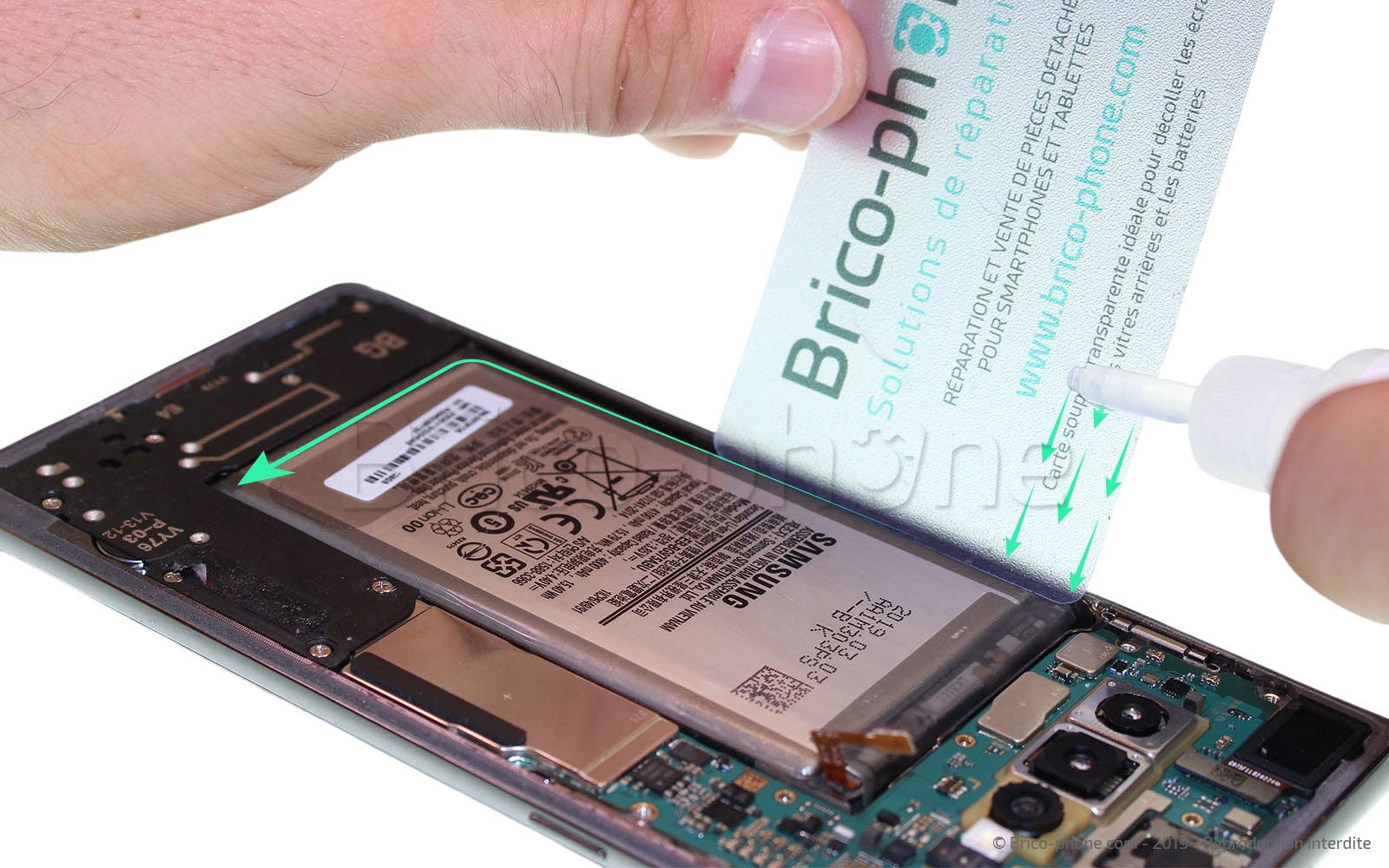

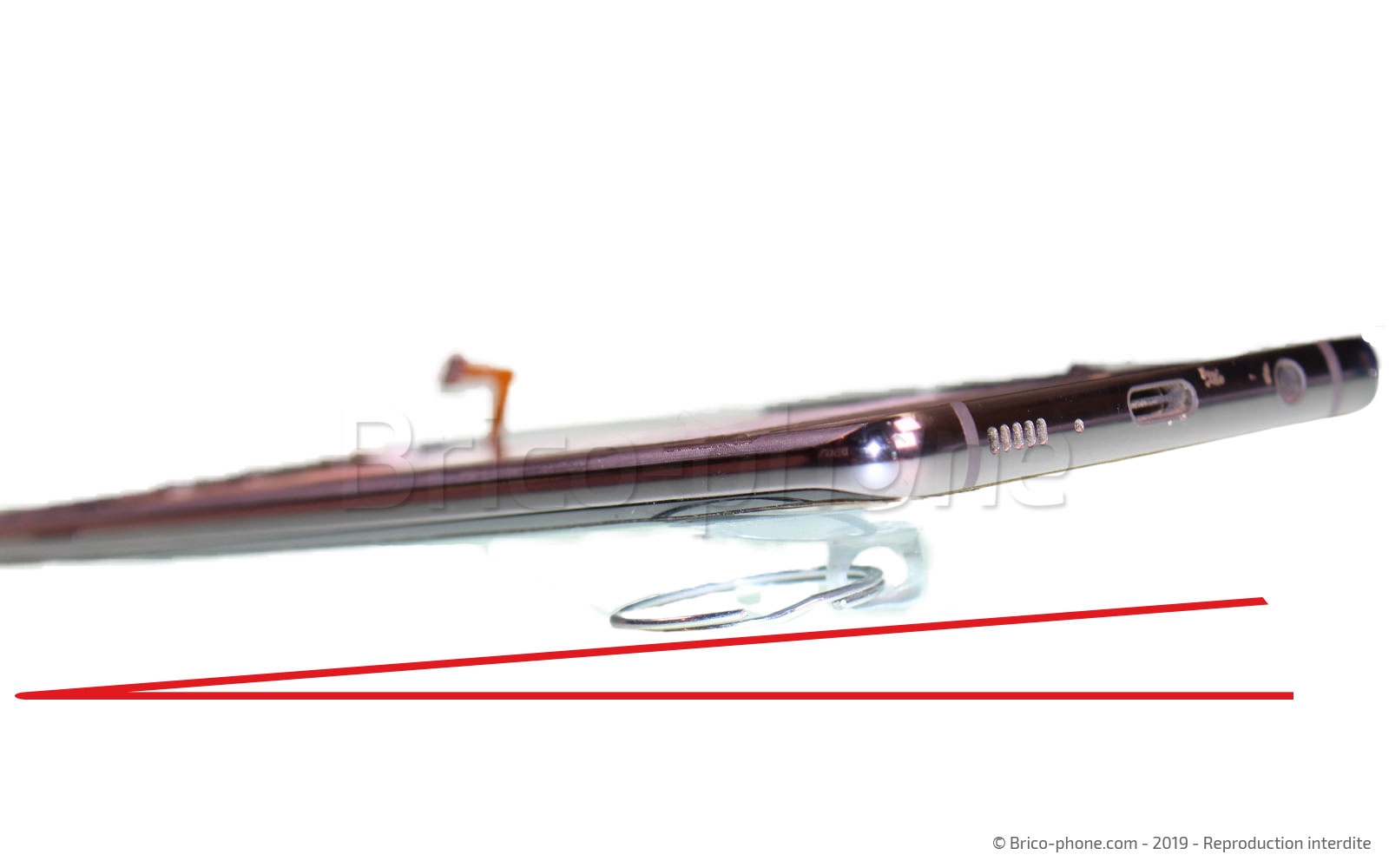

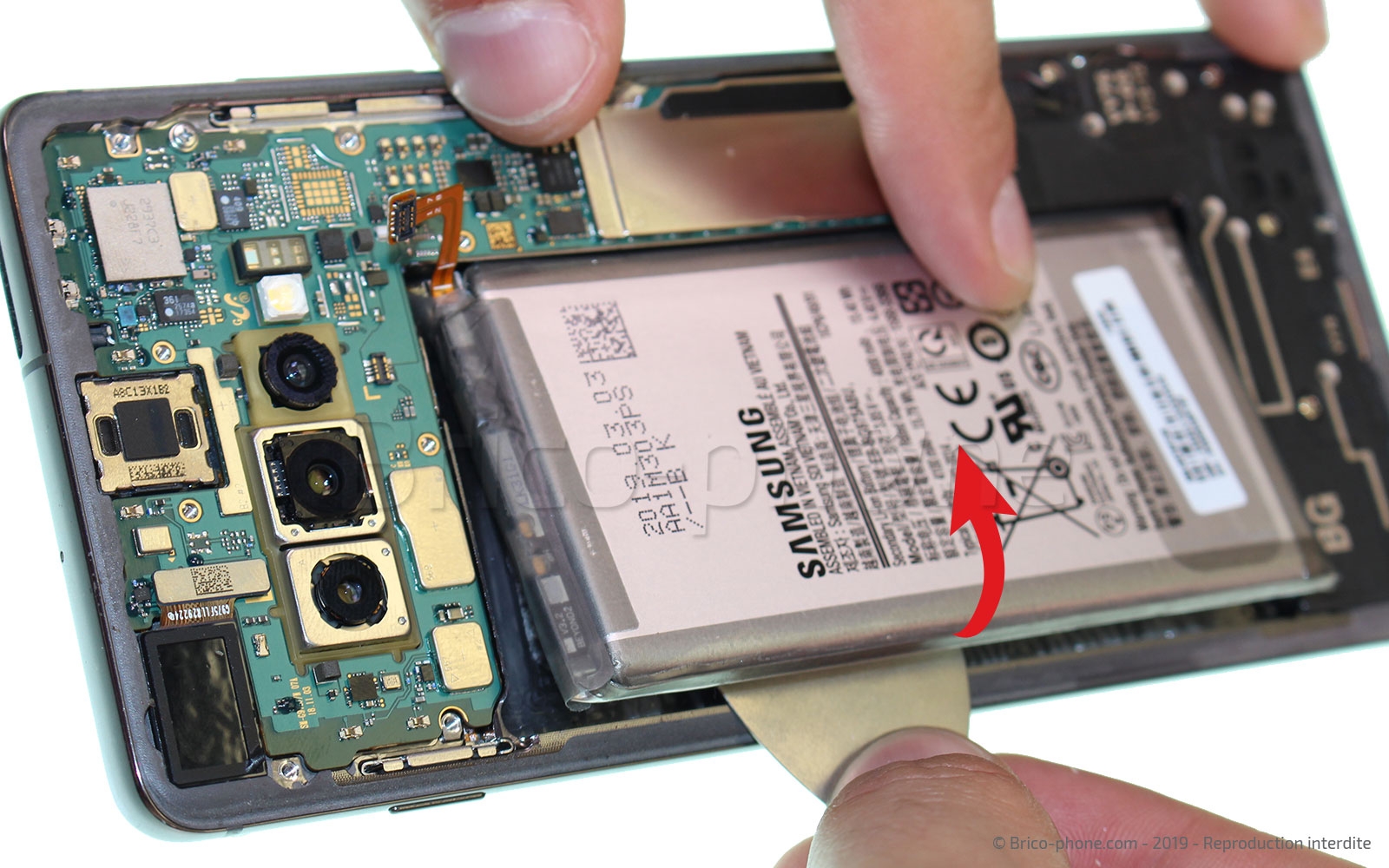

Vous allez devoir décoller la batterie de votre Samsung S7 Edge, il faut savoir que le contour de la batterie est fixé avec de l'adhésif double-face. Faites levier sur le contour de la batterie avec l'outil iSesamo. A cette étape, vous avez de grandes chances d'endommager la batterie, si malheureusement cette dernière est endommagée, vous devrez la changer en même temps que le bloc écran.
Outils optionnels
Outils optionnels
Outil d'ouverture Isesamo
8,90 €
Etape 6 : Récupérer les éléments du haut

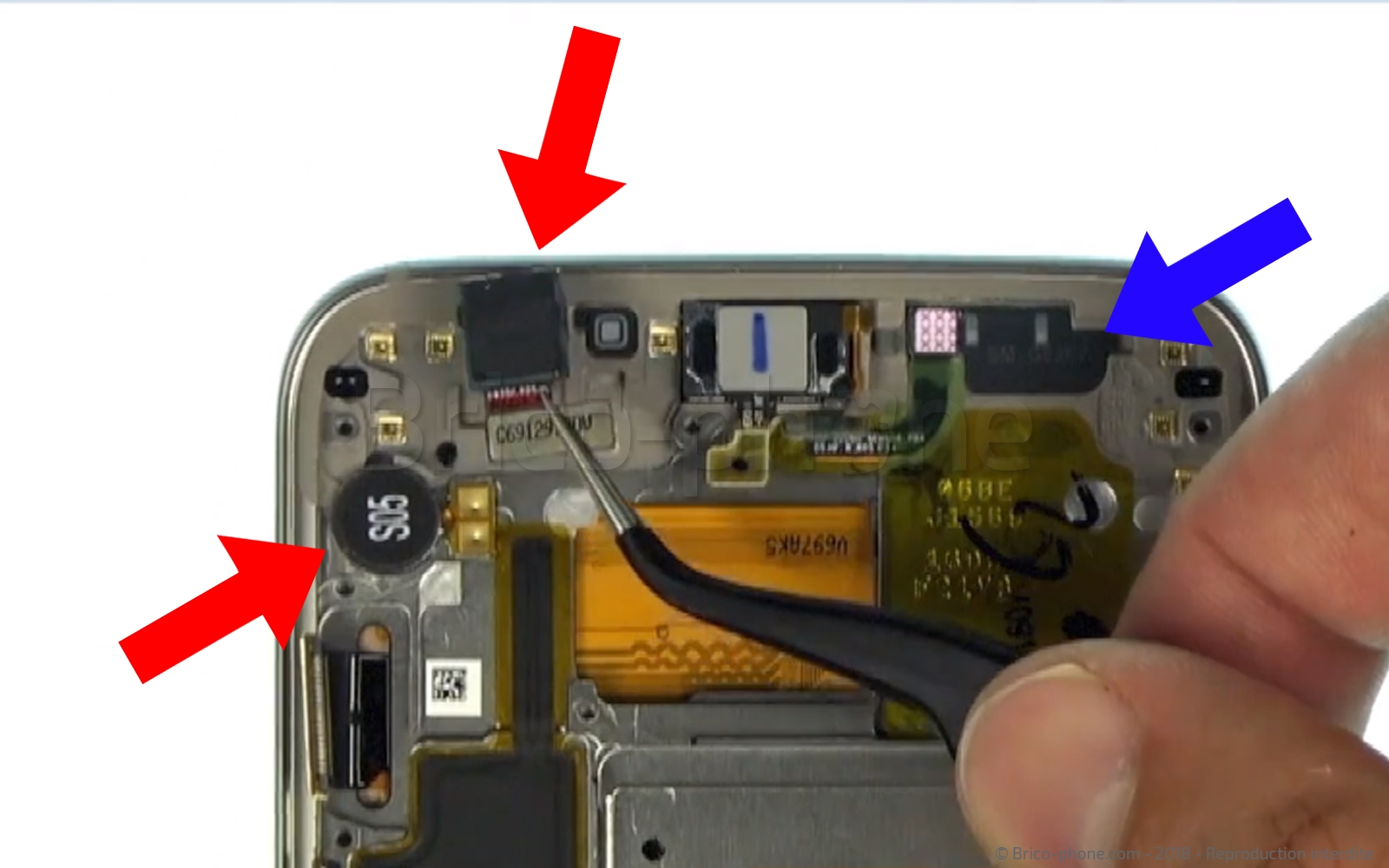

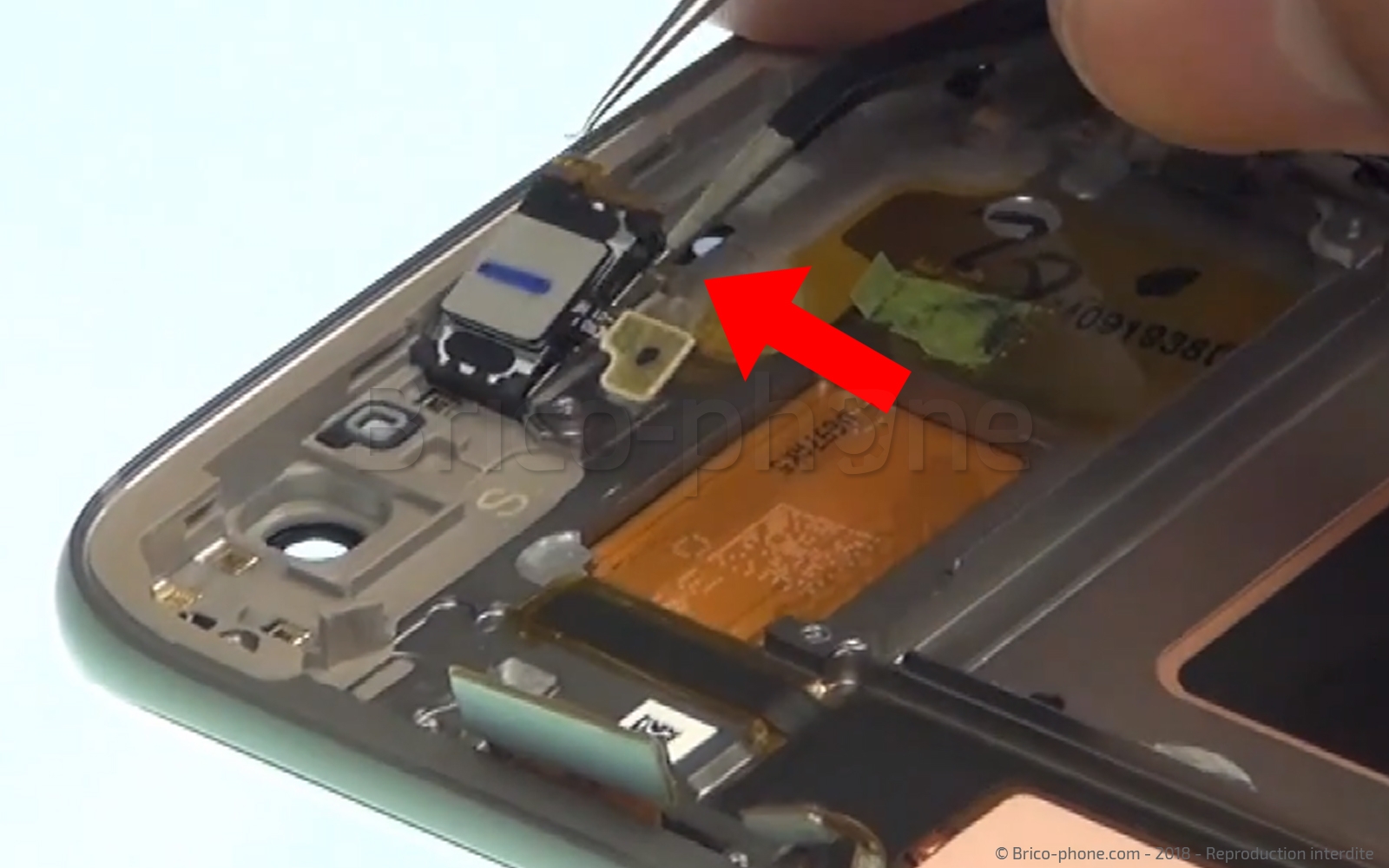

Enlevez la caméra avant et décollez le vibreur à l'aide de la pincette. En commençant par la droite, décollez délicatement la nappe du capteur de proximité (flèche bleue) tout en enlevant l'adhésif. Toujours à l'aide de la pincette, retirez l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés



Etape 7 : Récupérer les éléments du bas

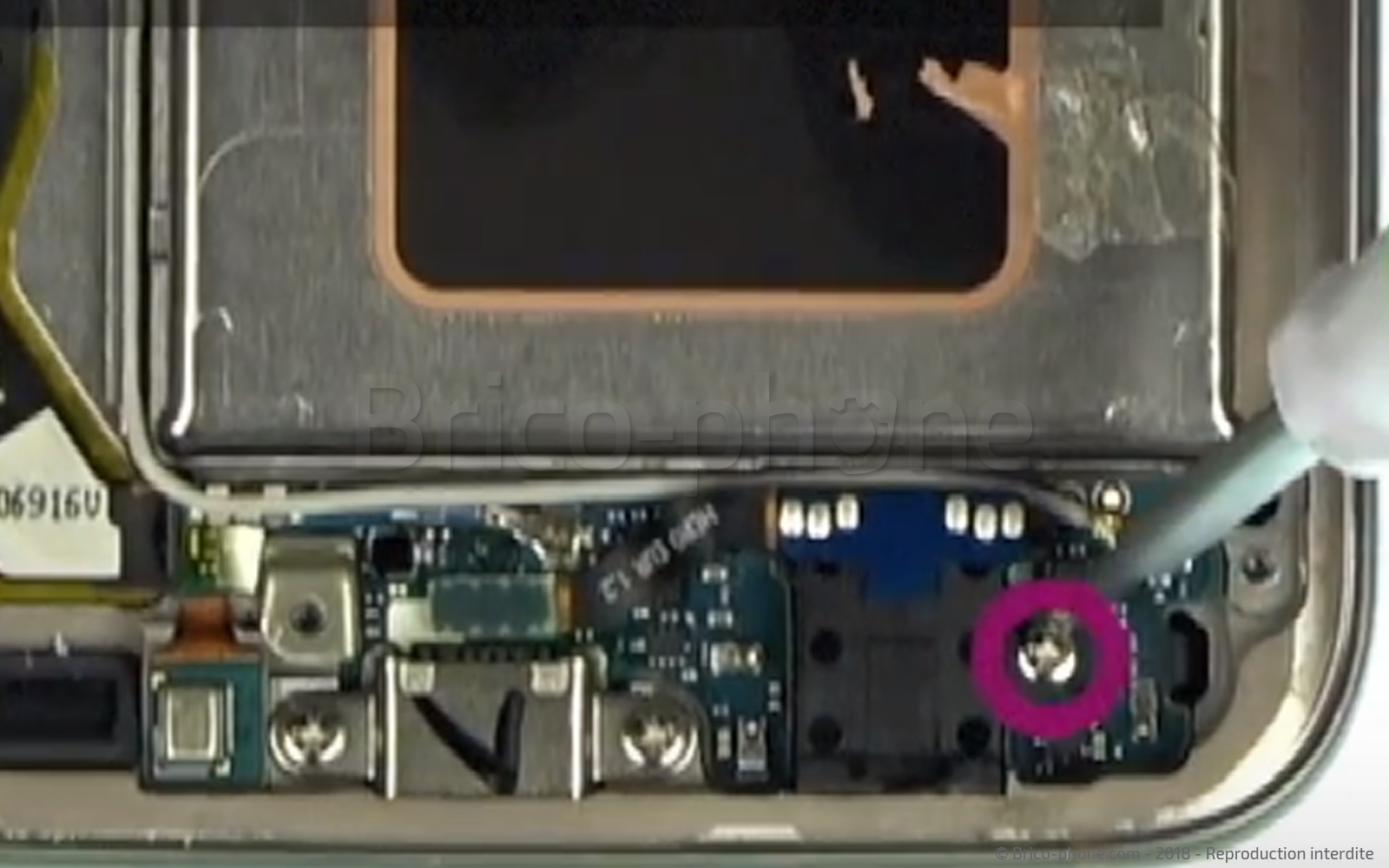

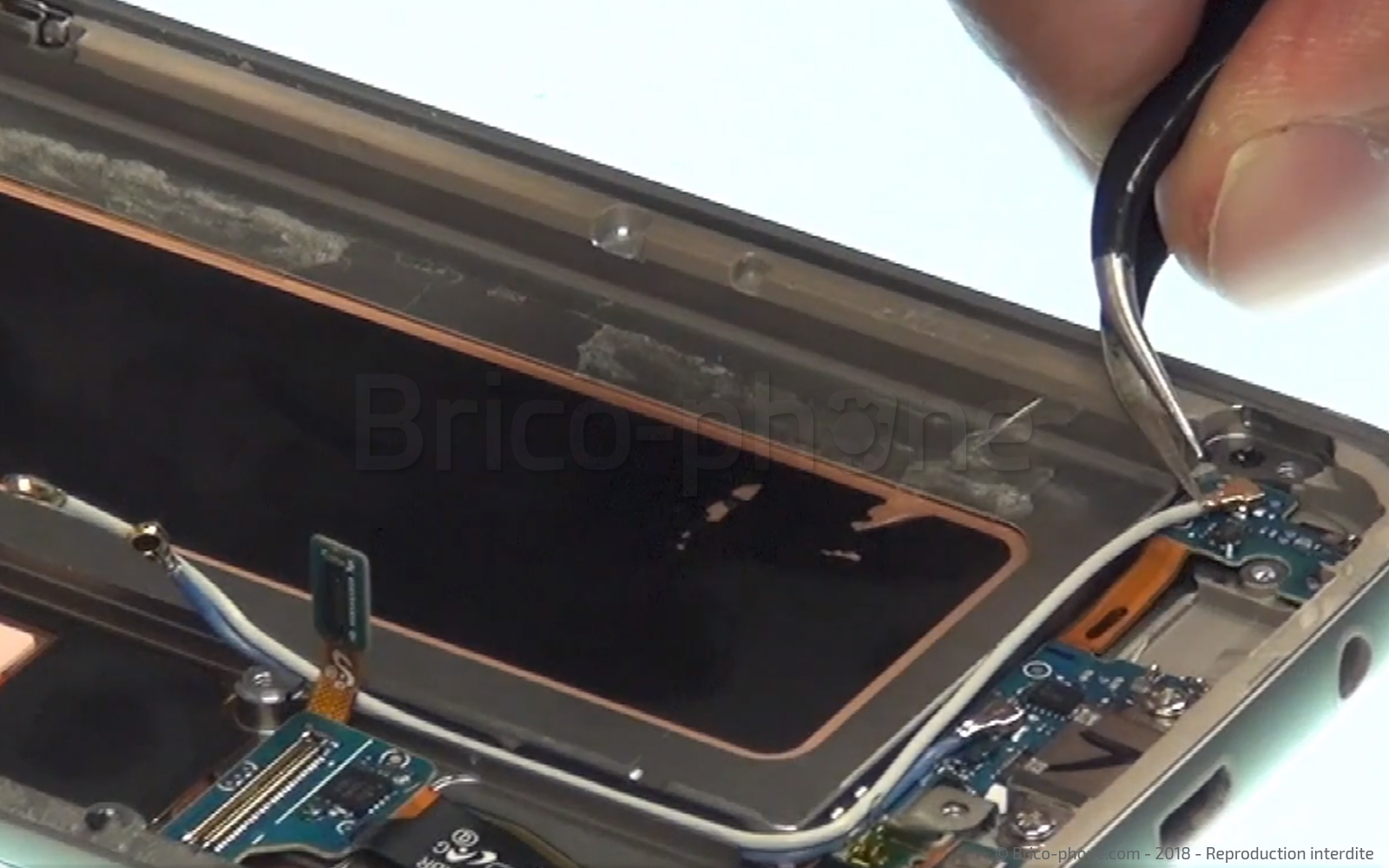

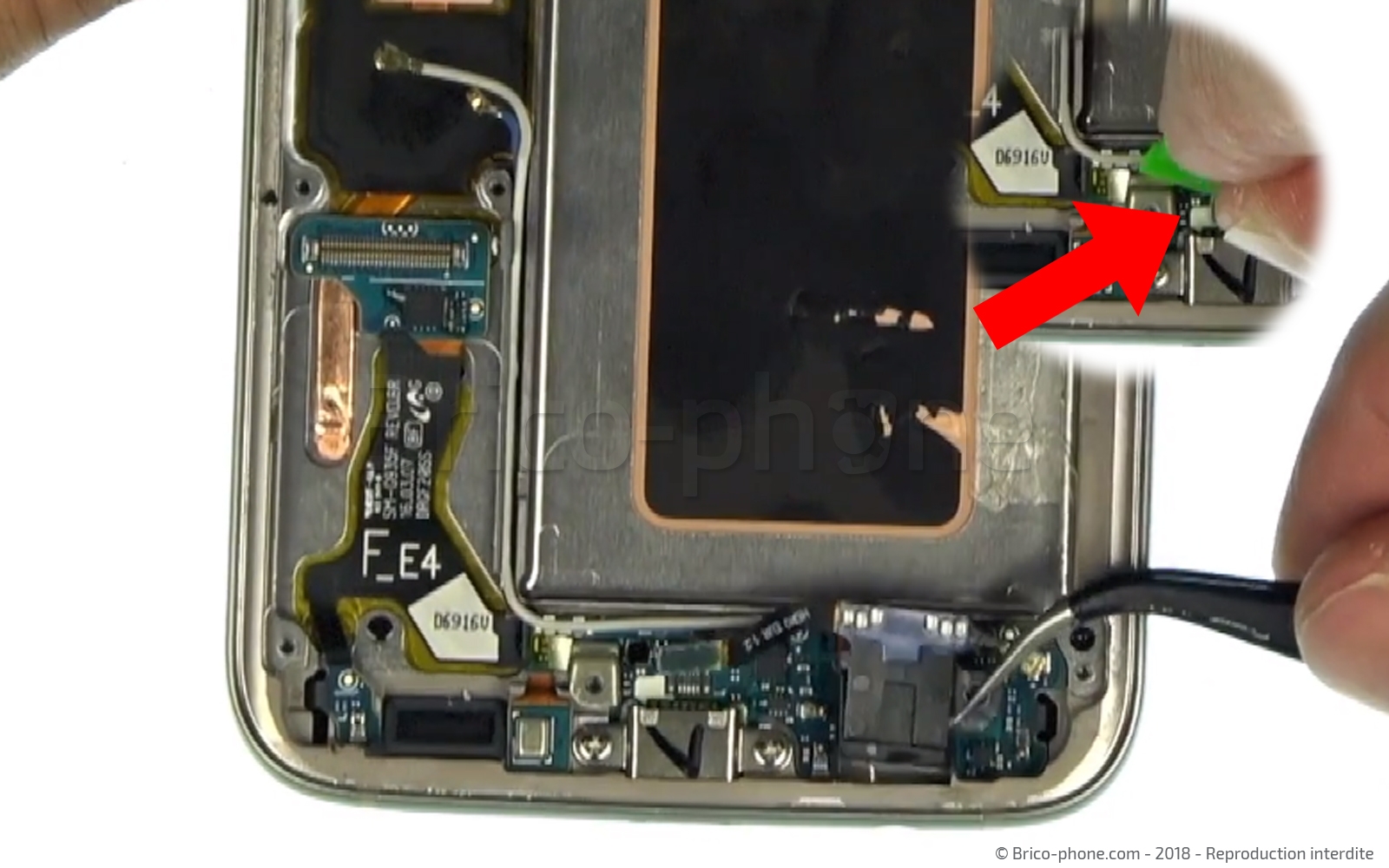

Enlevez la vis de la prise jack (en bas à droite) à l'aide du tournevis cruciforme. Déconnectez la nappe de la prise jack à l'aide de la spatule en plastique et retirez la prise jack avec la pincette. Récupérez les deux câbles coaxiaux placés dans les guides en commençant par les déconnecter avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Remontage

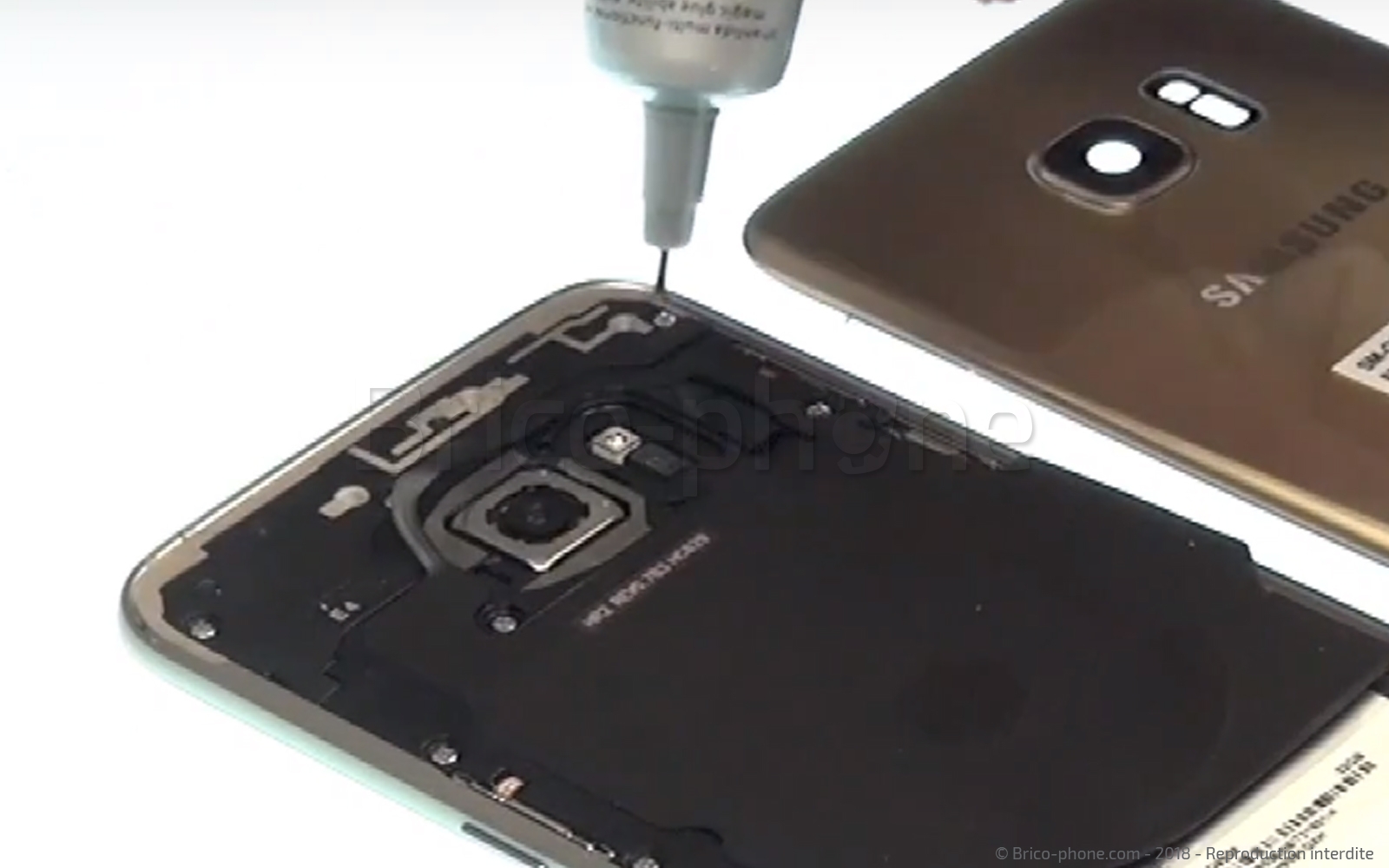

Pour le remontage, suivez ce tutoriel dans le sens inverse en prenant votre nouveau bloc écran. Veillez à bien clipser toutes les pièces correctement. Une fois que vous avez revissé les 12 vis, et que tout est remonté, n'hésitez pas à tester le téléphone avant de recoller la vitre arrière. Lorsque tout est bon, utilisez la colle B7000 fournie avec notre kit d'outils ou utilisez un sticker de vitre arrière pour Samsung Galaxy S7 Edge.

Si vous avec un quelconque problème durant le remontage, n'hésitez pas à envoyer un message à nos techniciens directement via notre site web.
