Changement du connecteur de charge sur P20

Temps estimé : 30 min
Difficulté : 2.5/5
P20 | Temps estimé : 30 min Difficulté : 2.5/5

Ce guide photos vous explique comment remplacer le connecteur de charge Dock USB de votre Huawei P20.

Diagnostic

›  Votre prise USB C ne fonctionne plus
›  Votre Huawei P20 n'est plus reconnu par l'ordinateur
›  Vous n'arrivez plus à transférer de données quand vous branchez votre Huawei
›  La prise USB est oxydée ou abîmée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type C pour Huawei P20
25,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

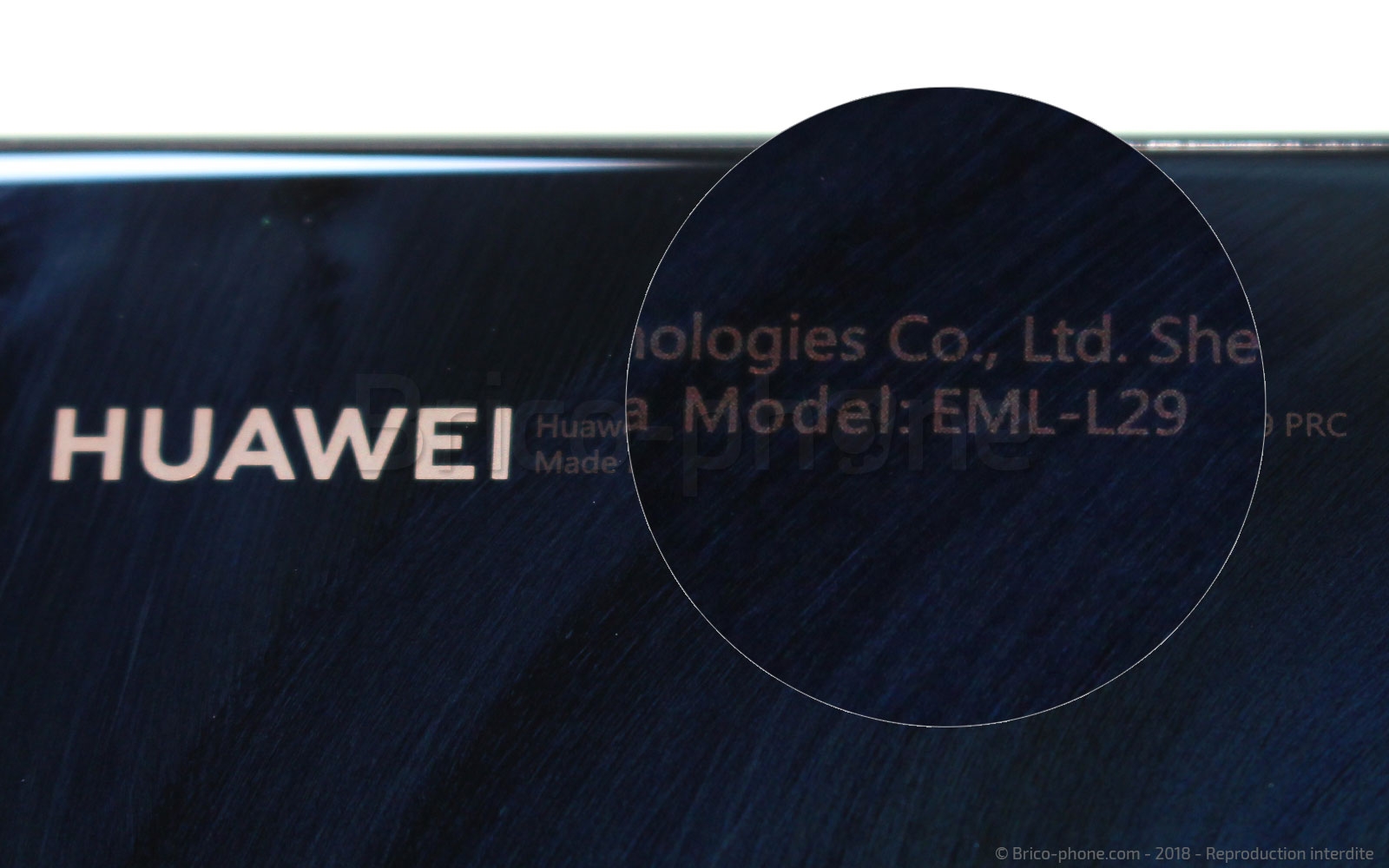

Avant de commander votre pièce sur brico-phone.com, assurez-vous de bien posséder un Huawei P20. Pour cela, contrôlez le numéro de modèle qui se trouve au dos de l'appareil.
Eteindre et retirer le rack sim

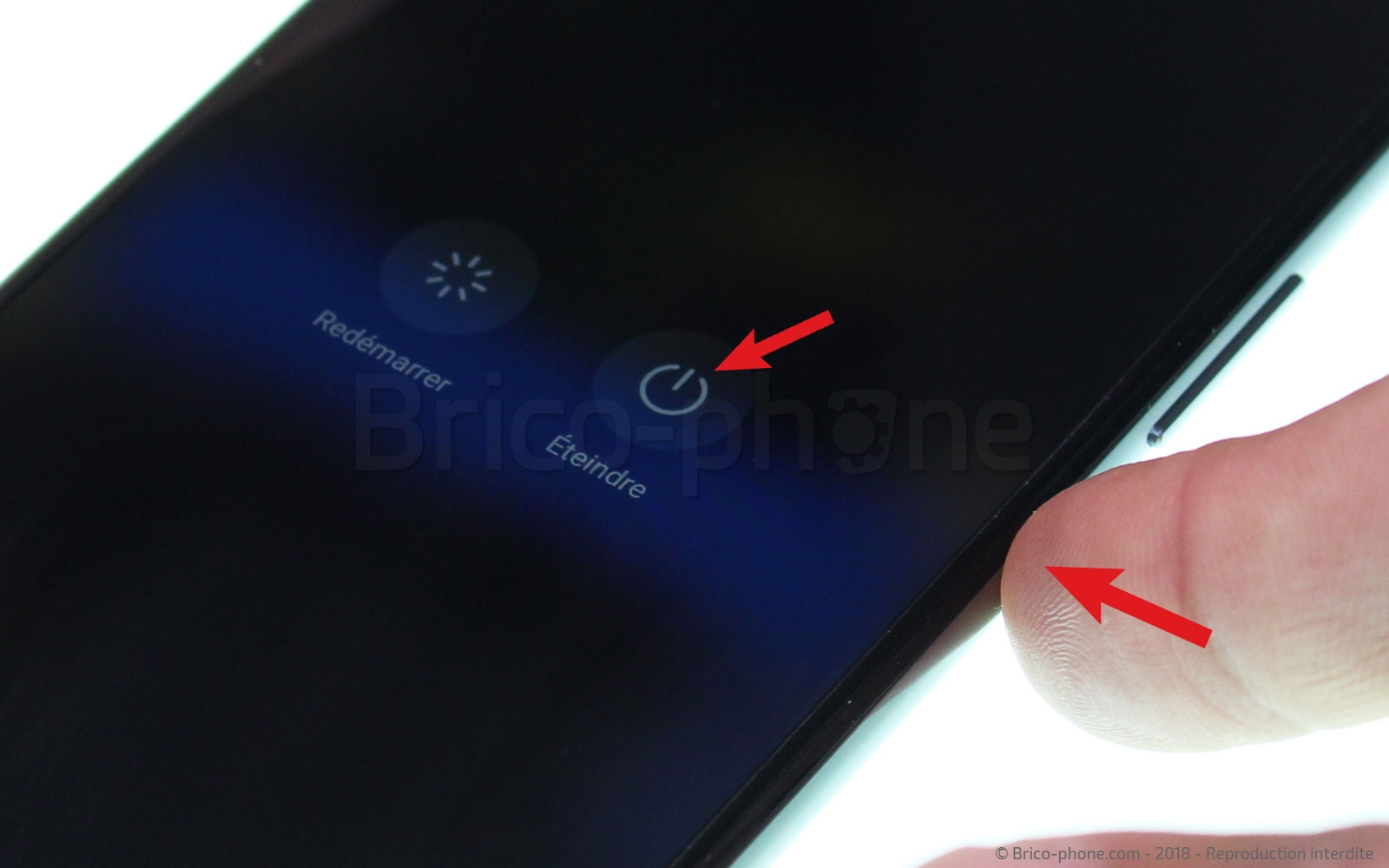

Commencez par mettre votre smartphone hors tension en appuyant sur le bouton power puis en validant sur l'écran.

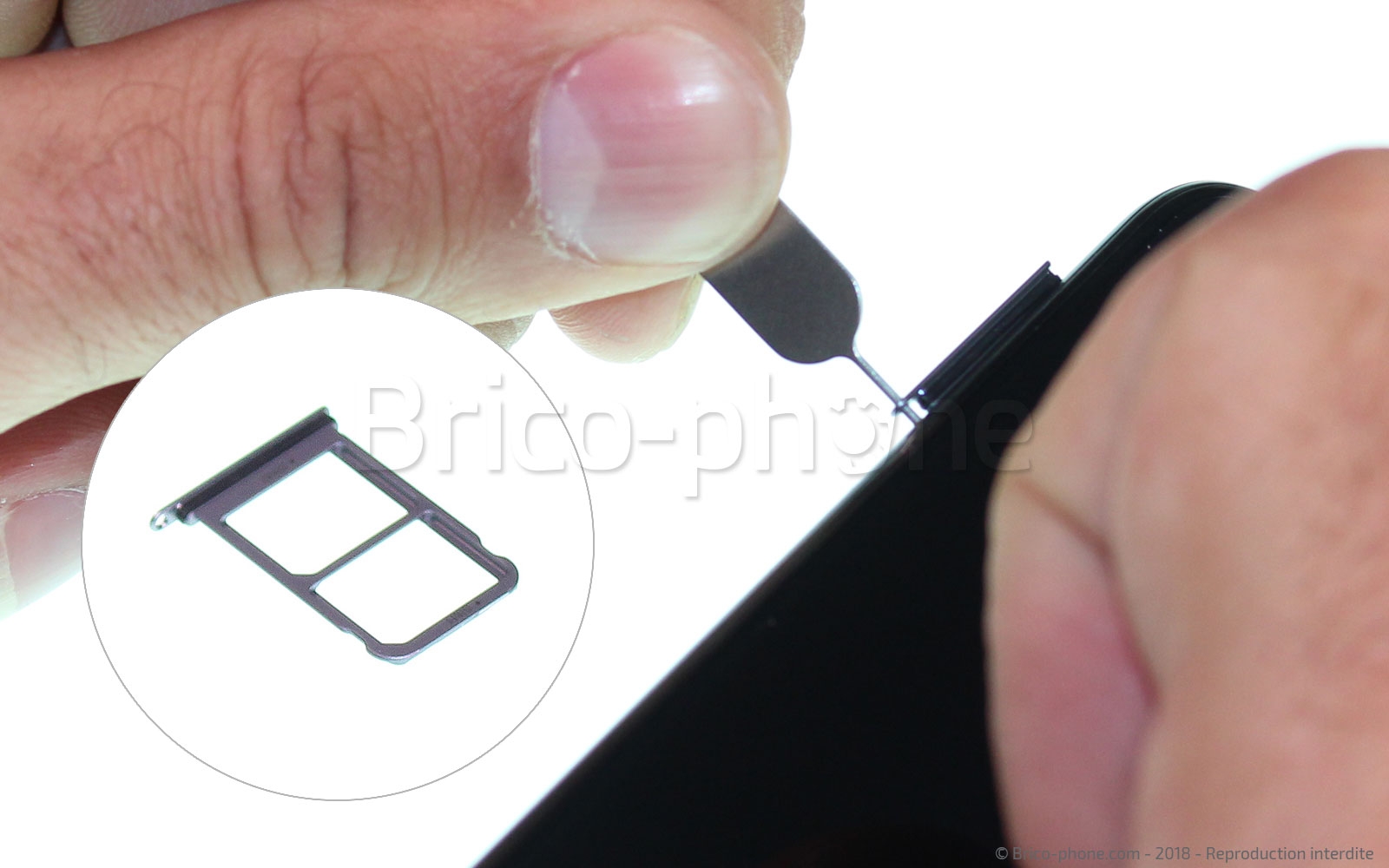

Puis, retirez le rack sim à l'aide de l'outil spécifique.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

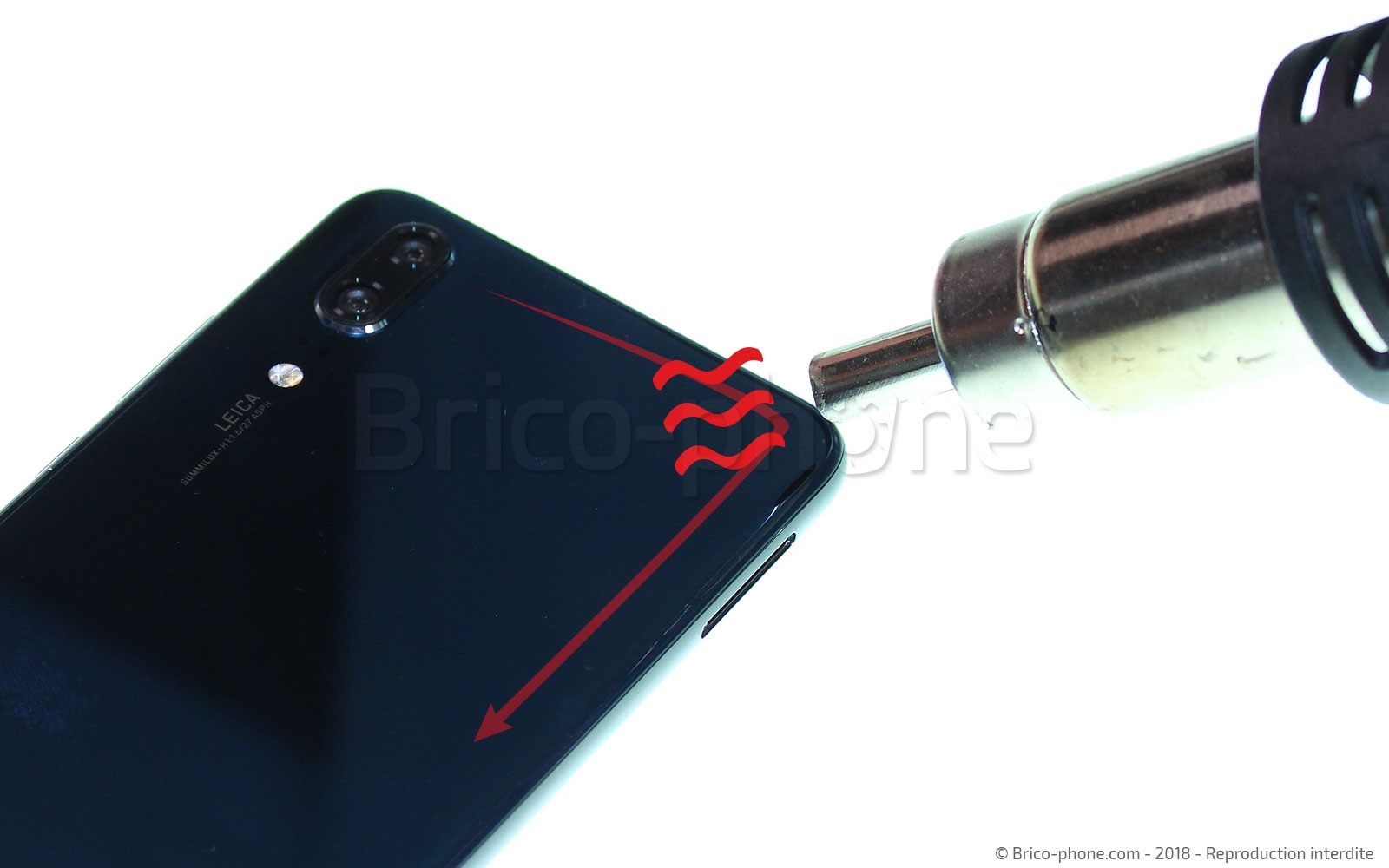

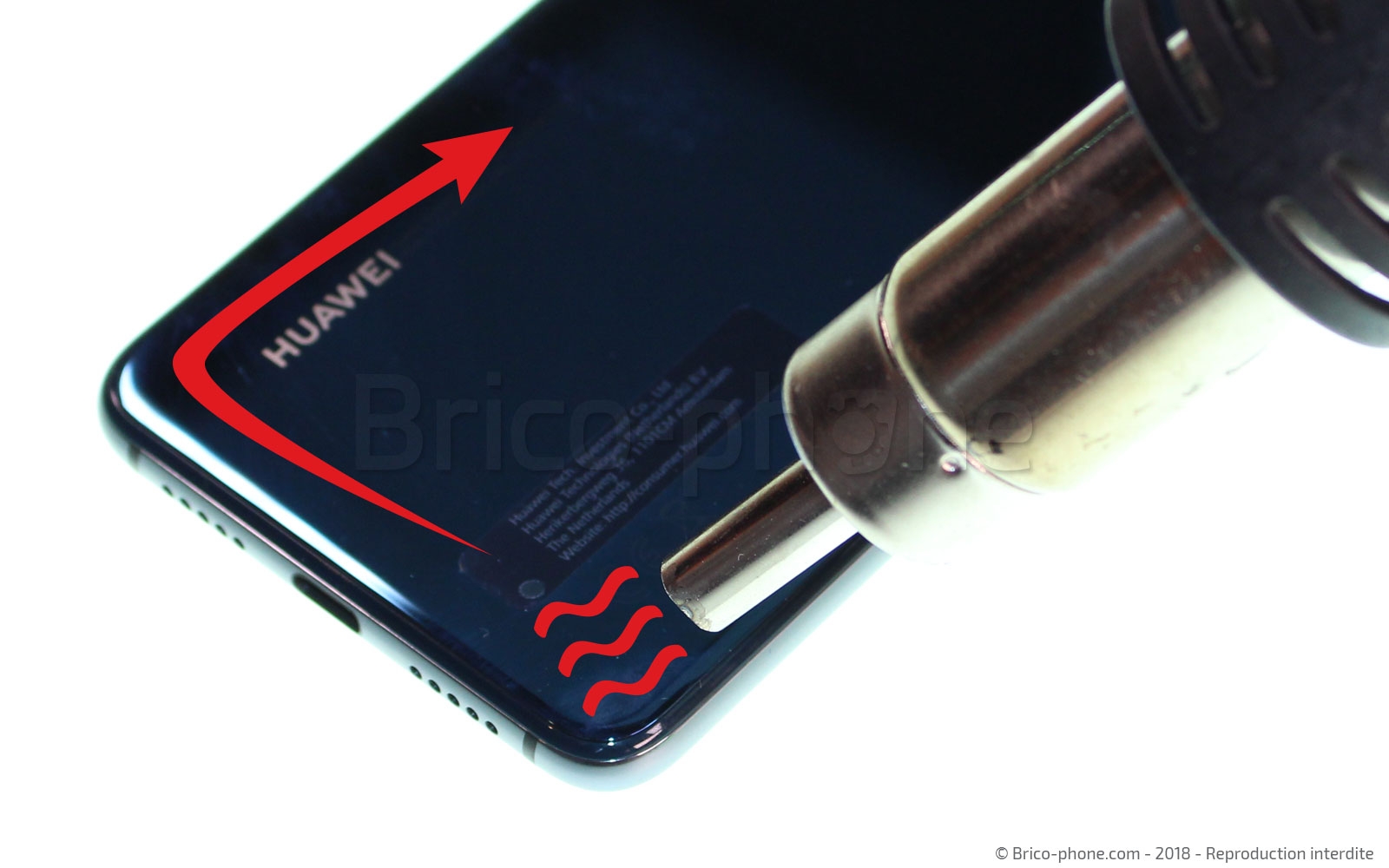

La première étape de ce tutoriel consiste à chauffer les contours de la vitre arrière afin de ramollir la colle et par conséquent de faciliter le retrait de cette dernière.

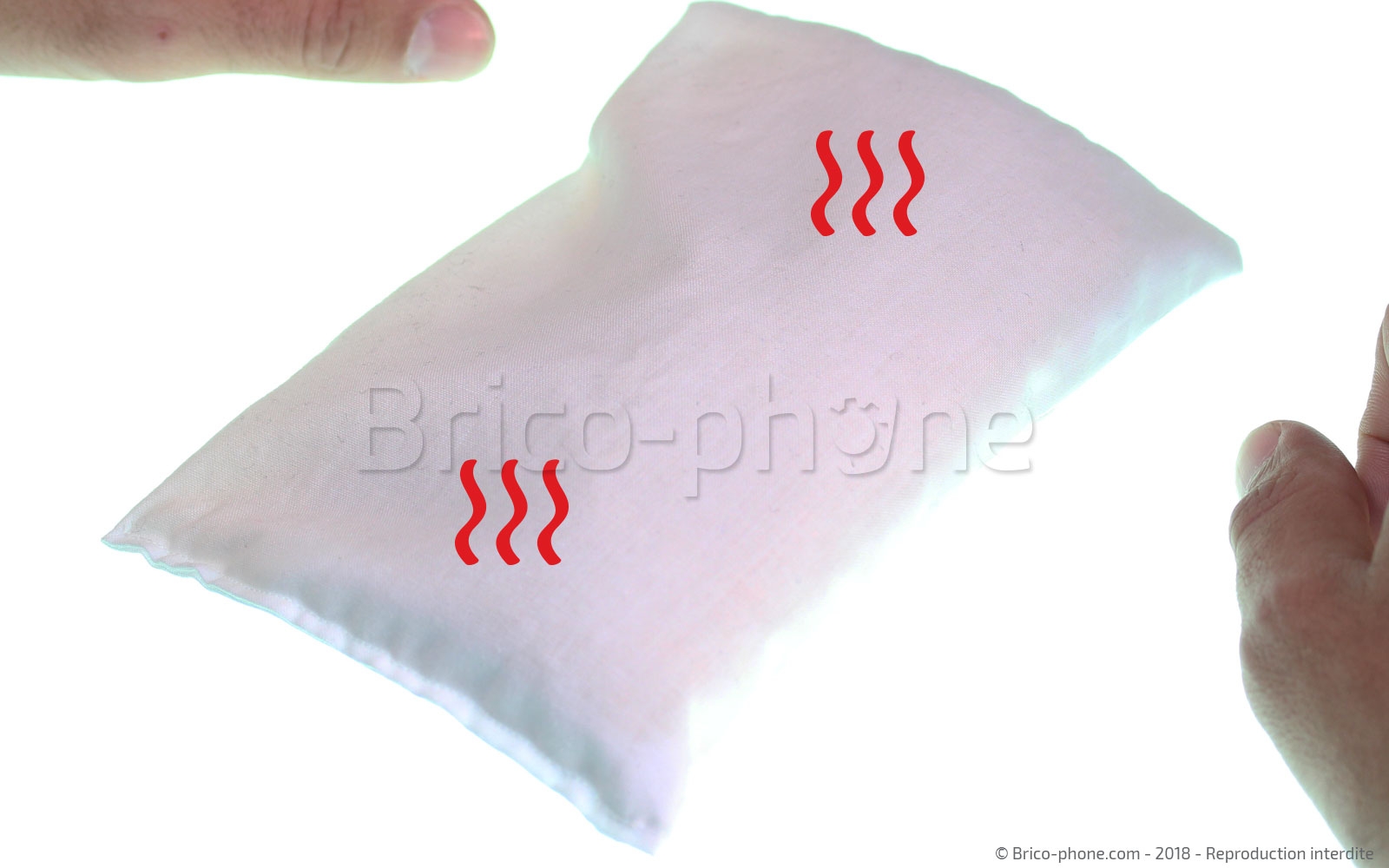

Pour cela vous pouvez utiliser un décapeur thermique , une station à air chaud ou tout simplement un sèche-cheveux. Vous pouvez aussi utiliser le coussin chauffant garni de grains de riz en vente sur notre site.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Créer un point d'insertion
Afin de pouvoir insérer les médiators plastiques qui vous serviront à décoller la vitre, vous allez devoir créer un jour entre celle-ci et le châssis.

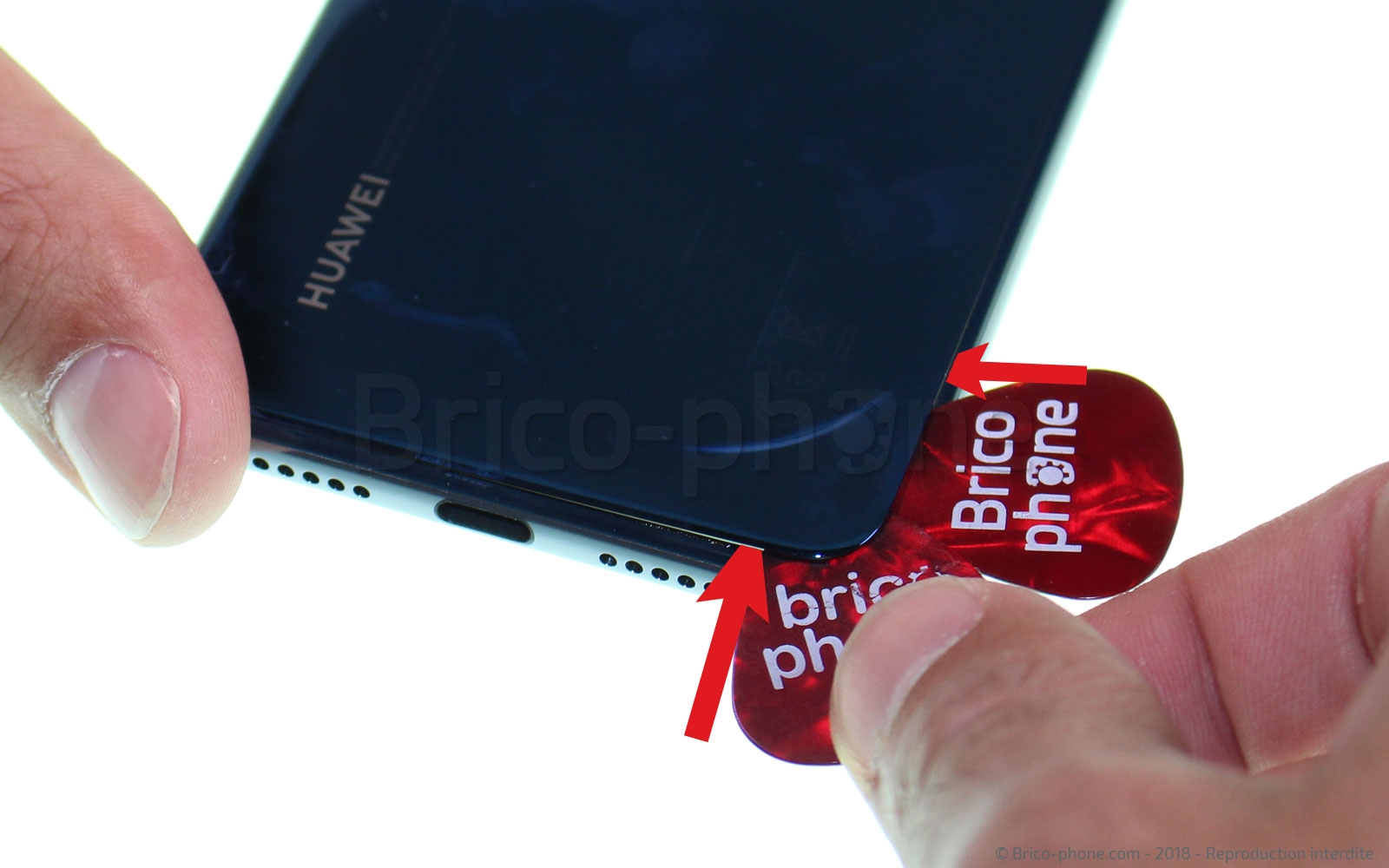

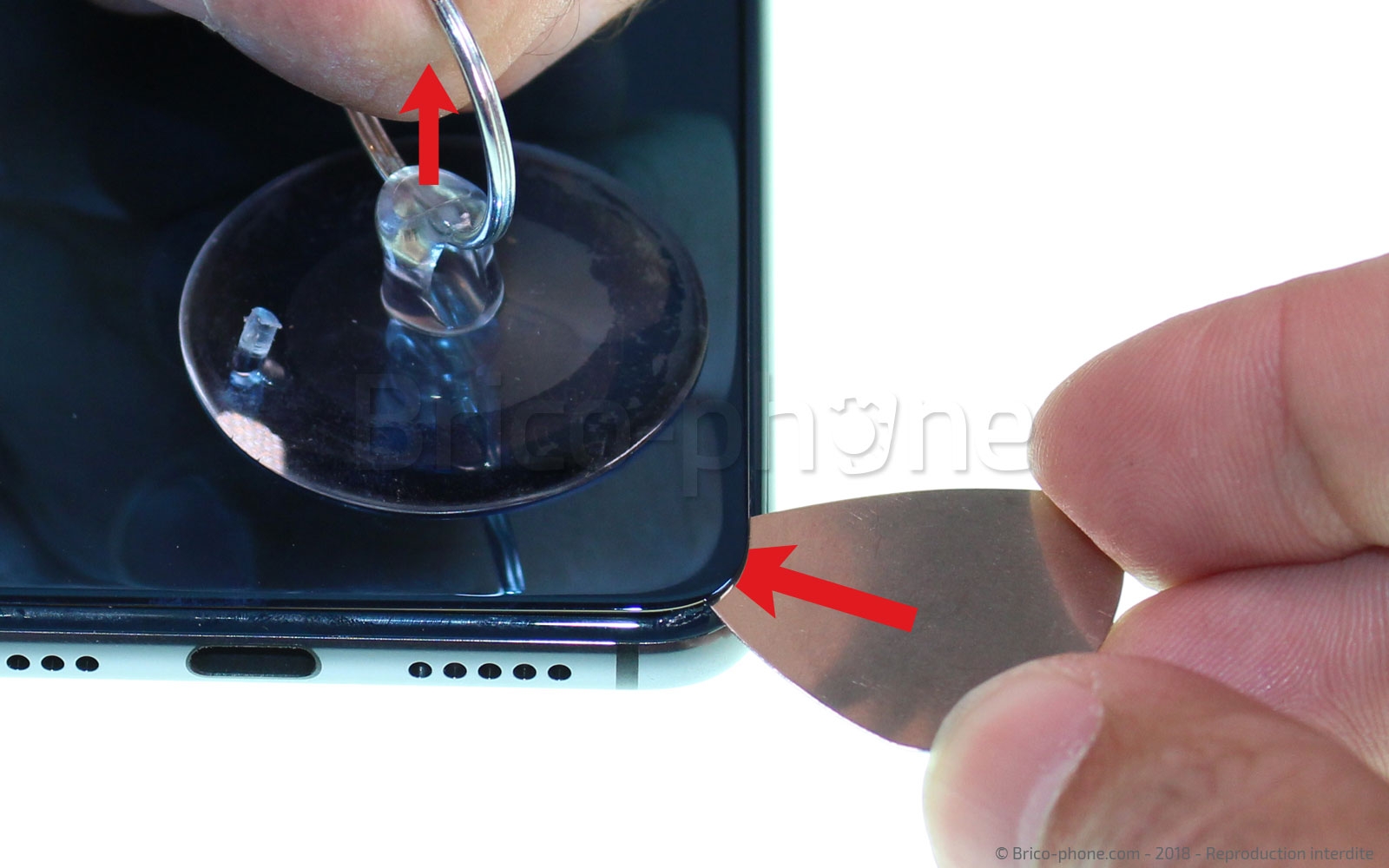

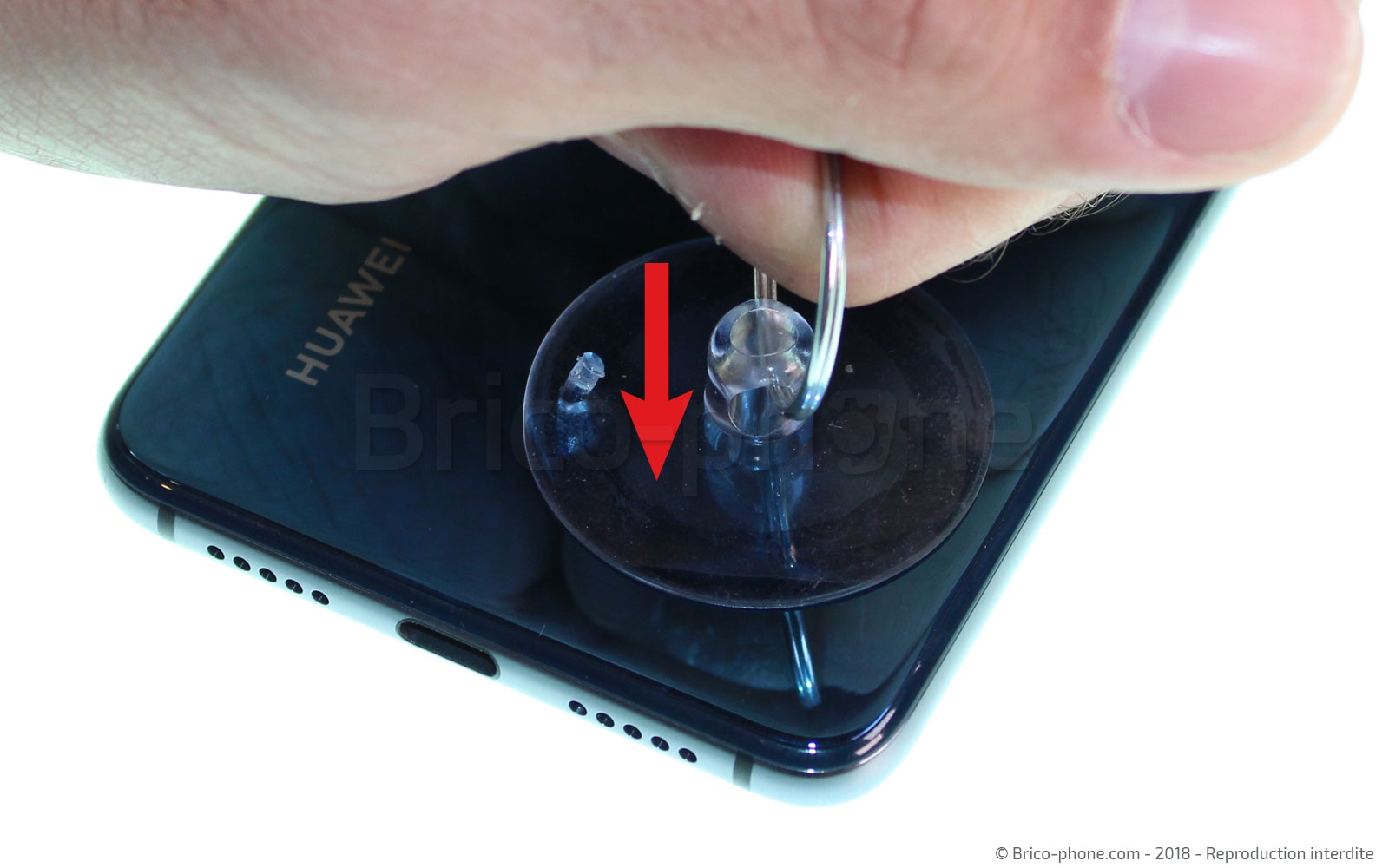

Pour cela positionner la ventouse sur le bas de l'écran puis en tirant celle-ci vers le haut, insérez dans un premier temps le médiator métal. Une fois l'espace nécessaire créé Il ne vous reste plus qu'à placer le premier médiator plastique puis le second...


Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €
Etape 3 : Décoller la vitre arrière

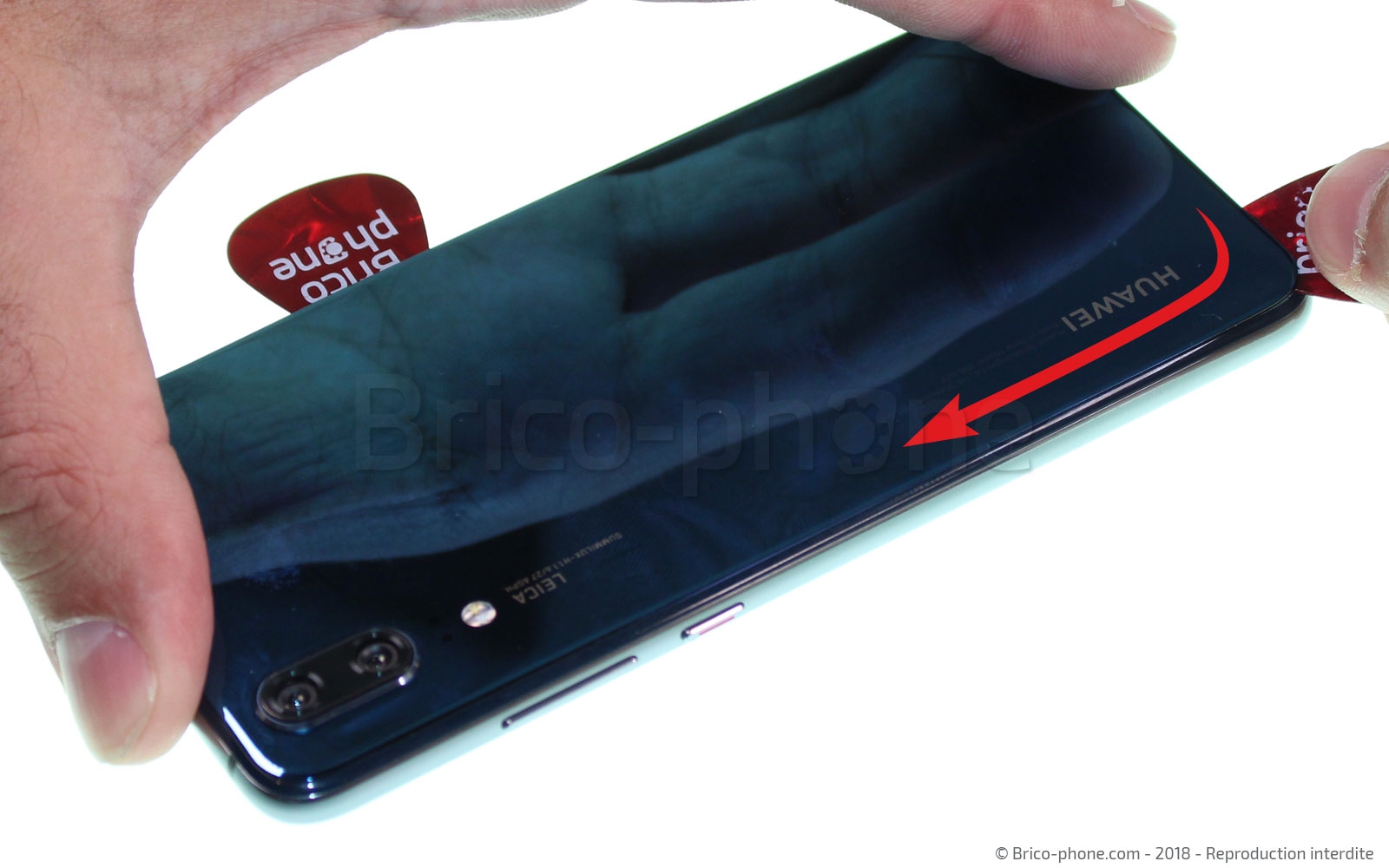

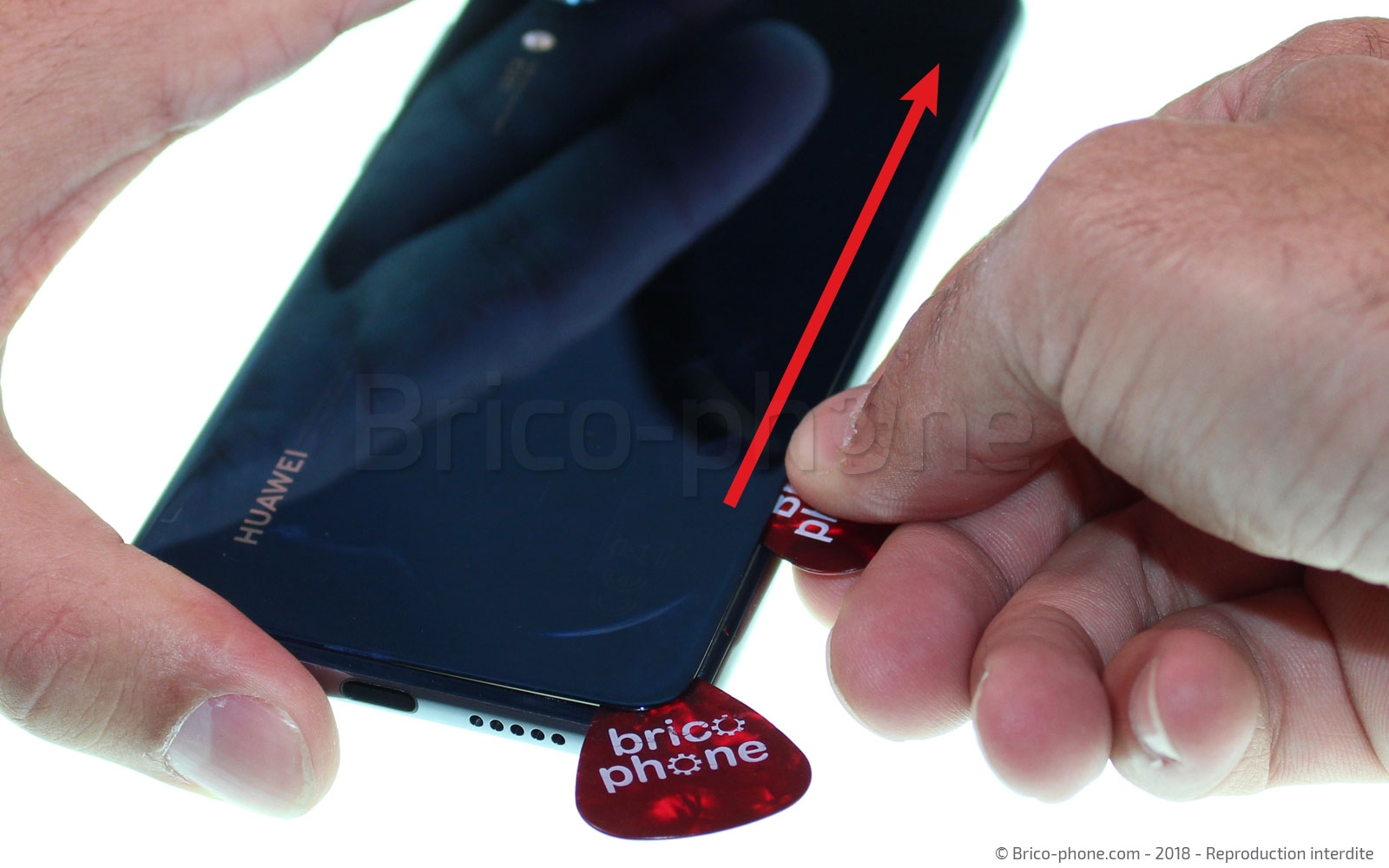

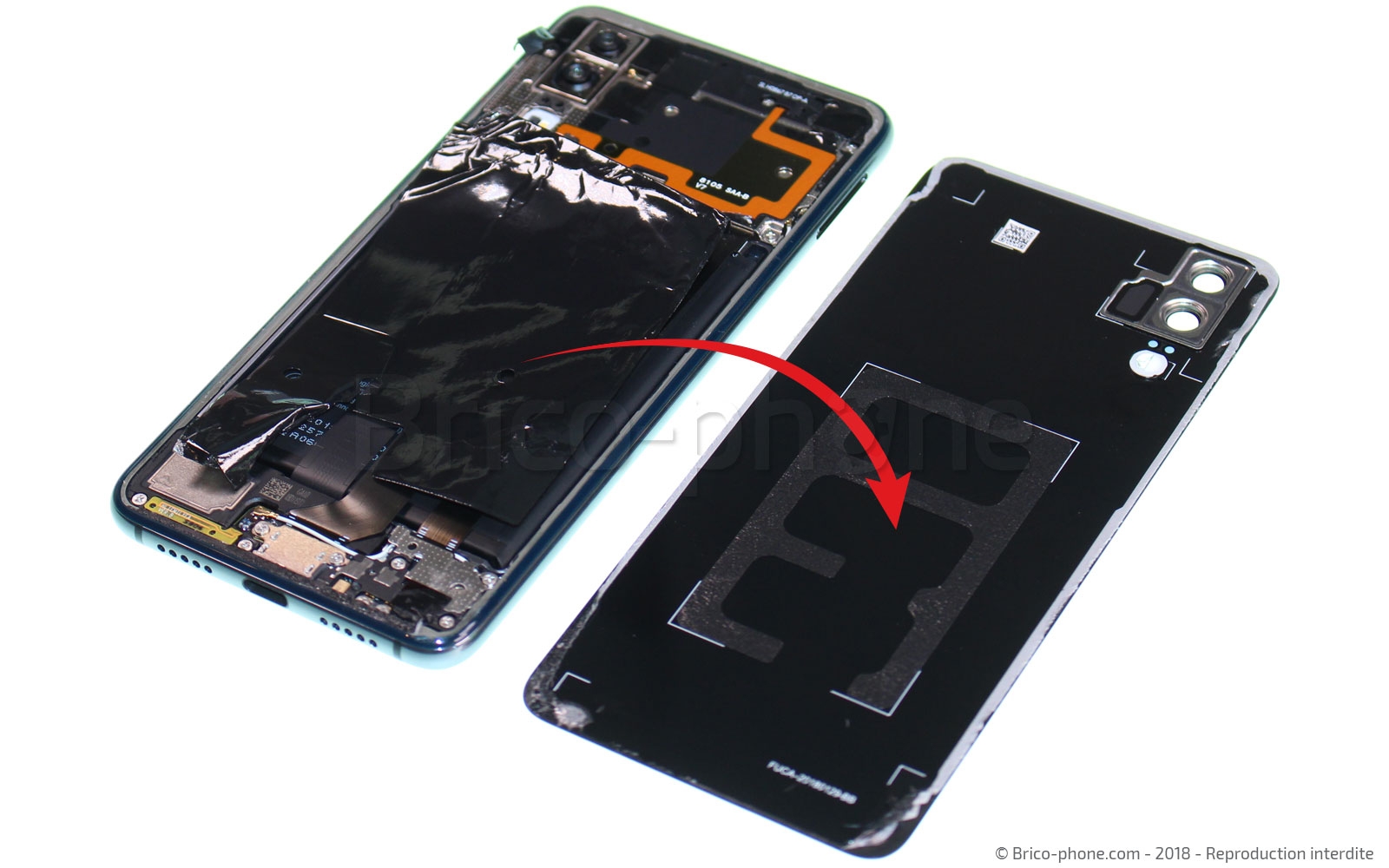

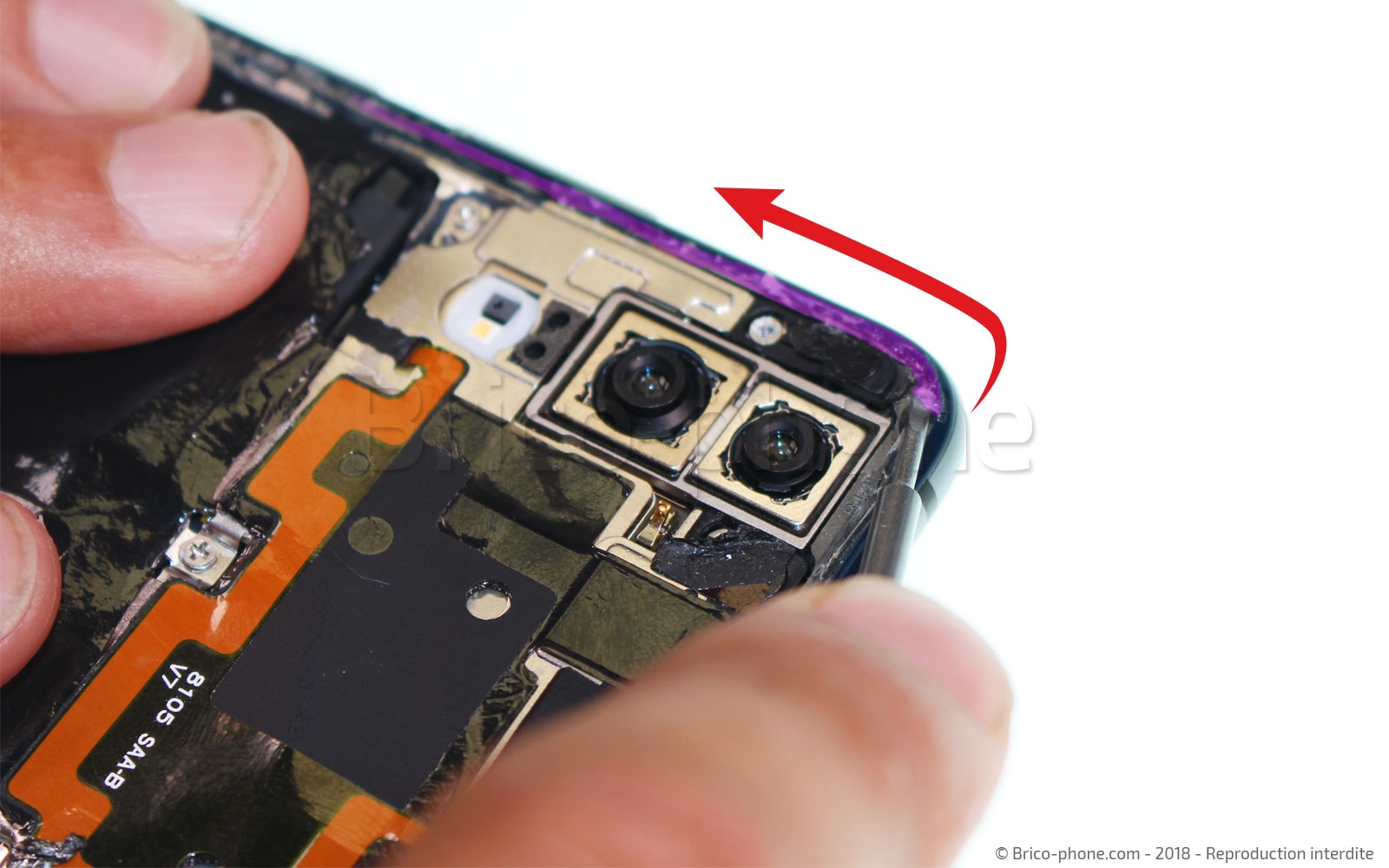

Glissez lentement les médiators tout autour du châssis afin de libérer la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Retirer la plaquette métallique

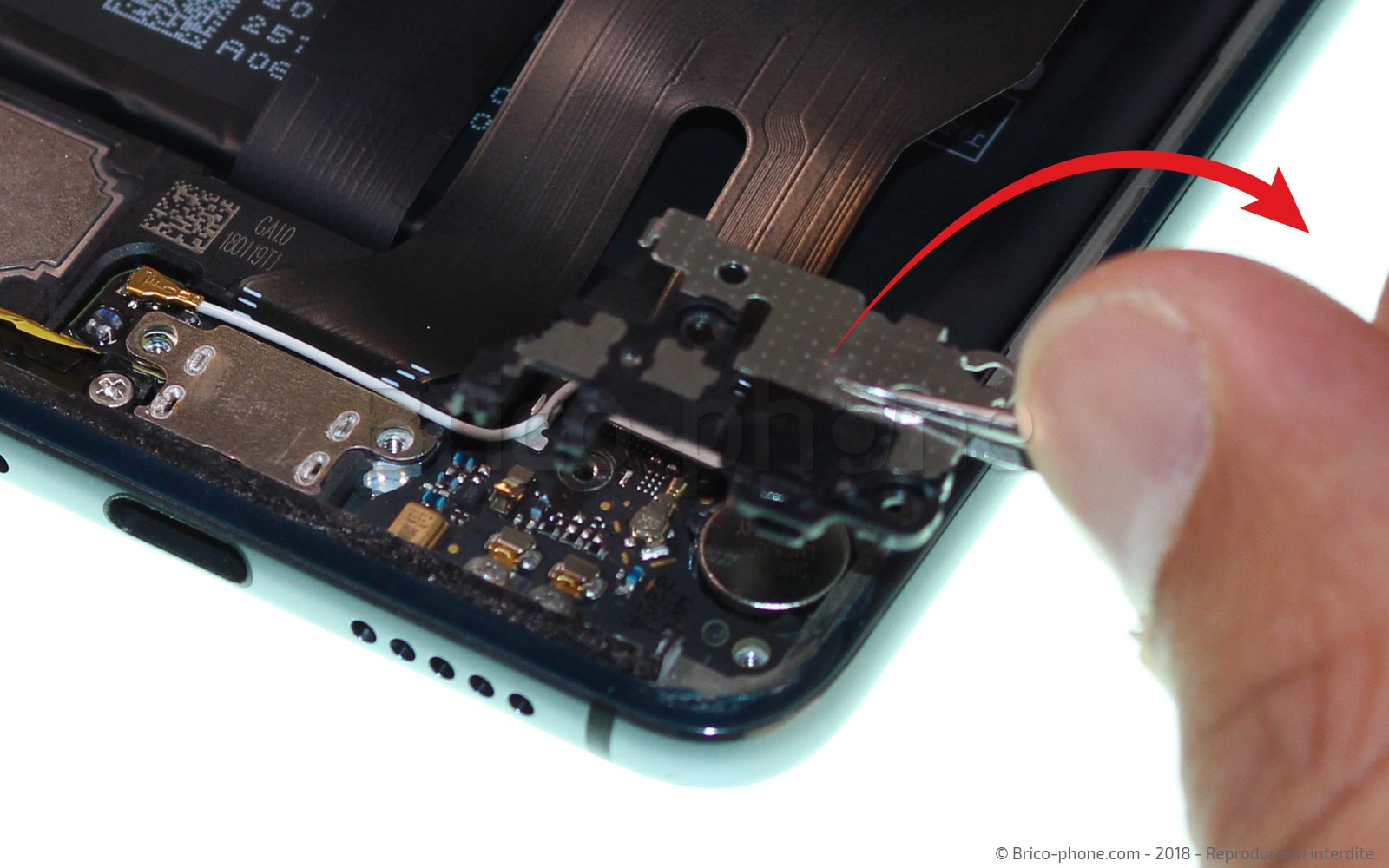

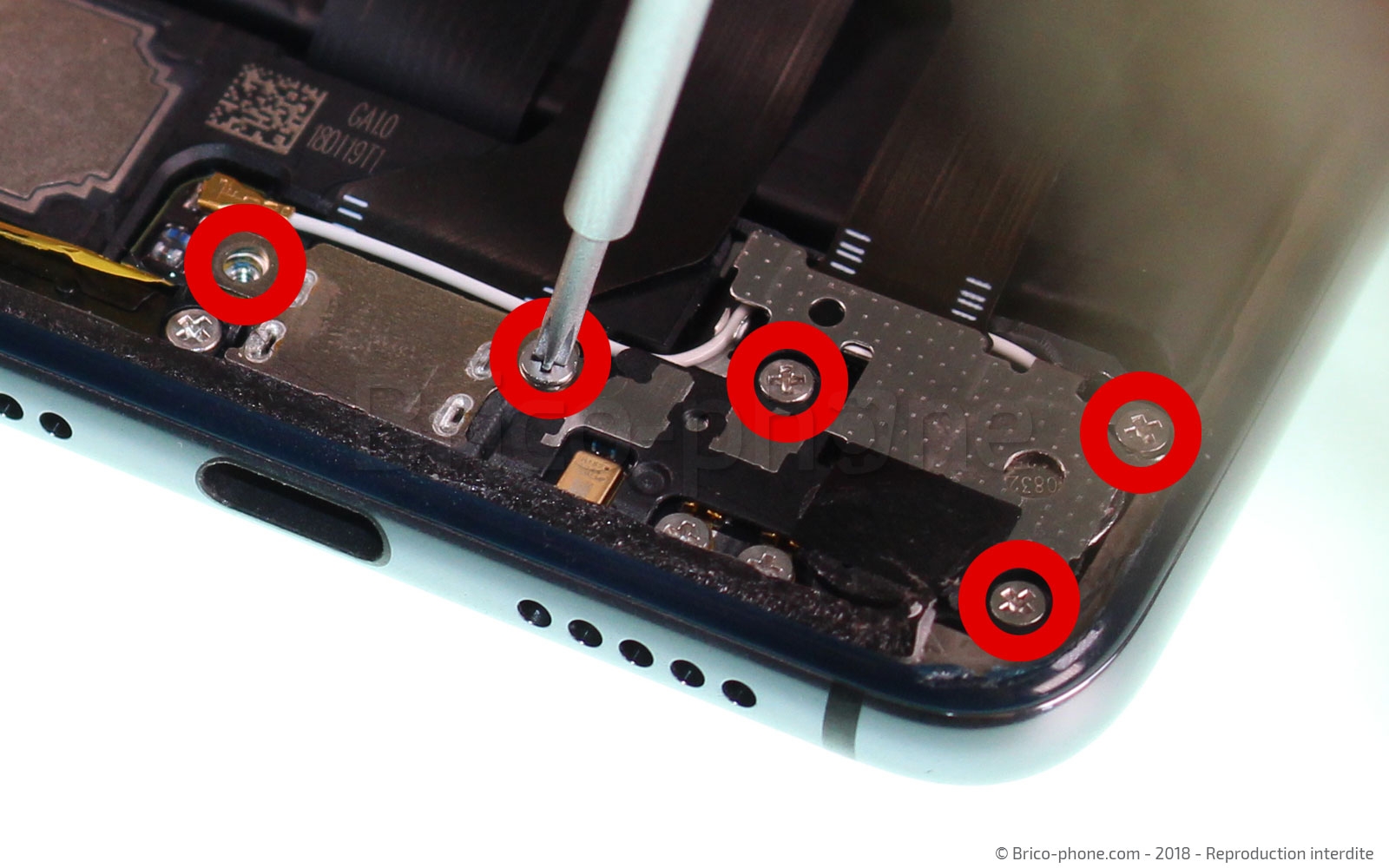

À l'aide du tournevis cruciforme, enlevez les 5 vis qui maintiennent le cache métallique. Vous pouvez ensuite déclipser et retirer la plaquette à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Enlever l'antenne NFC et le cache carte mère

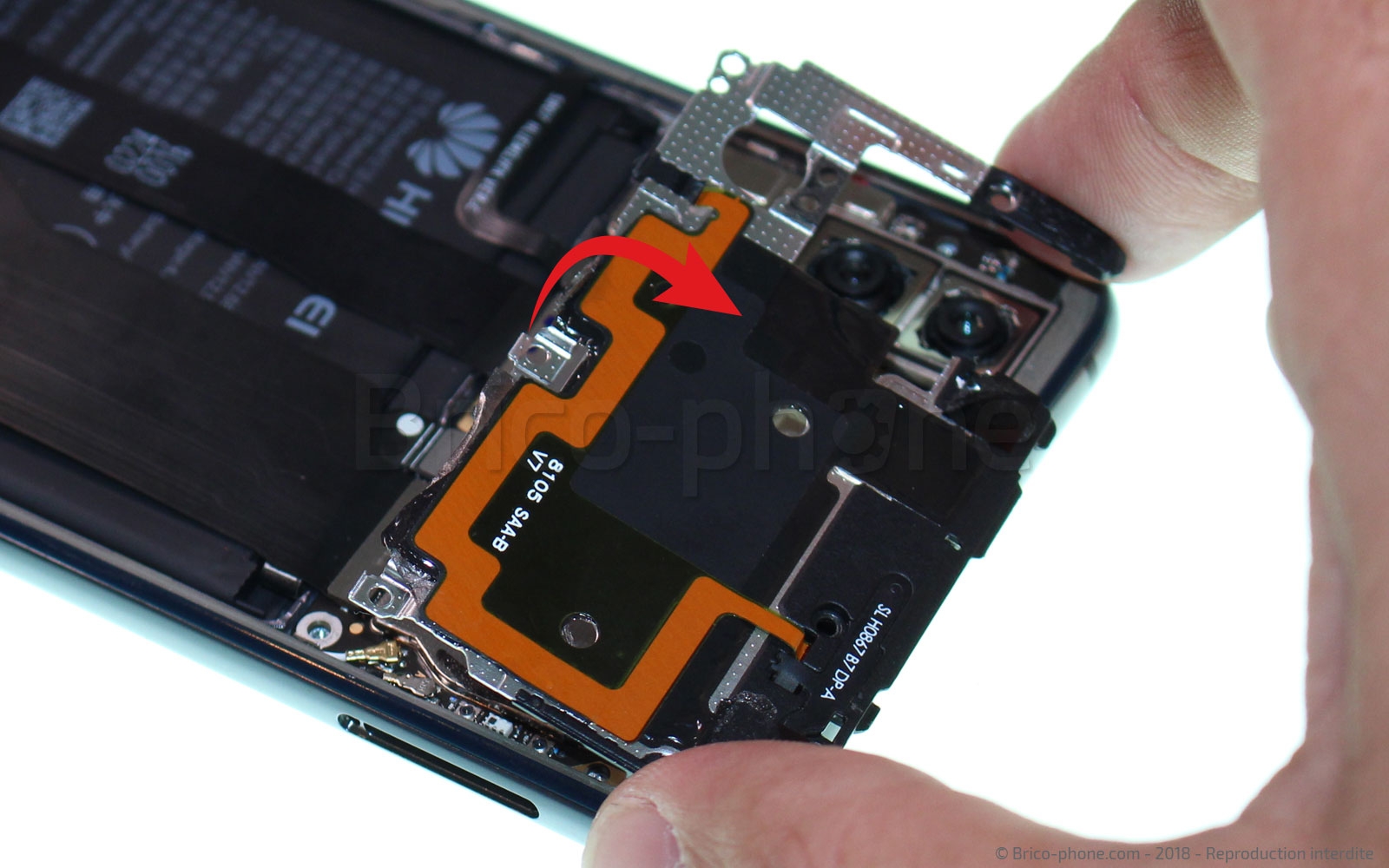

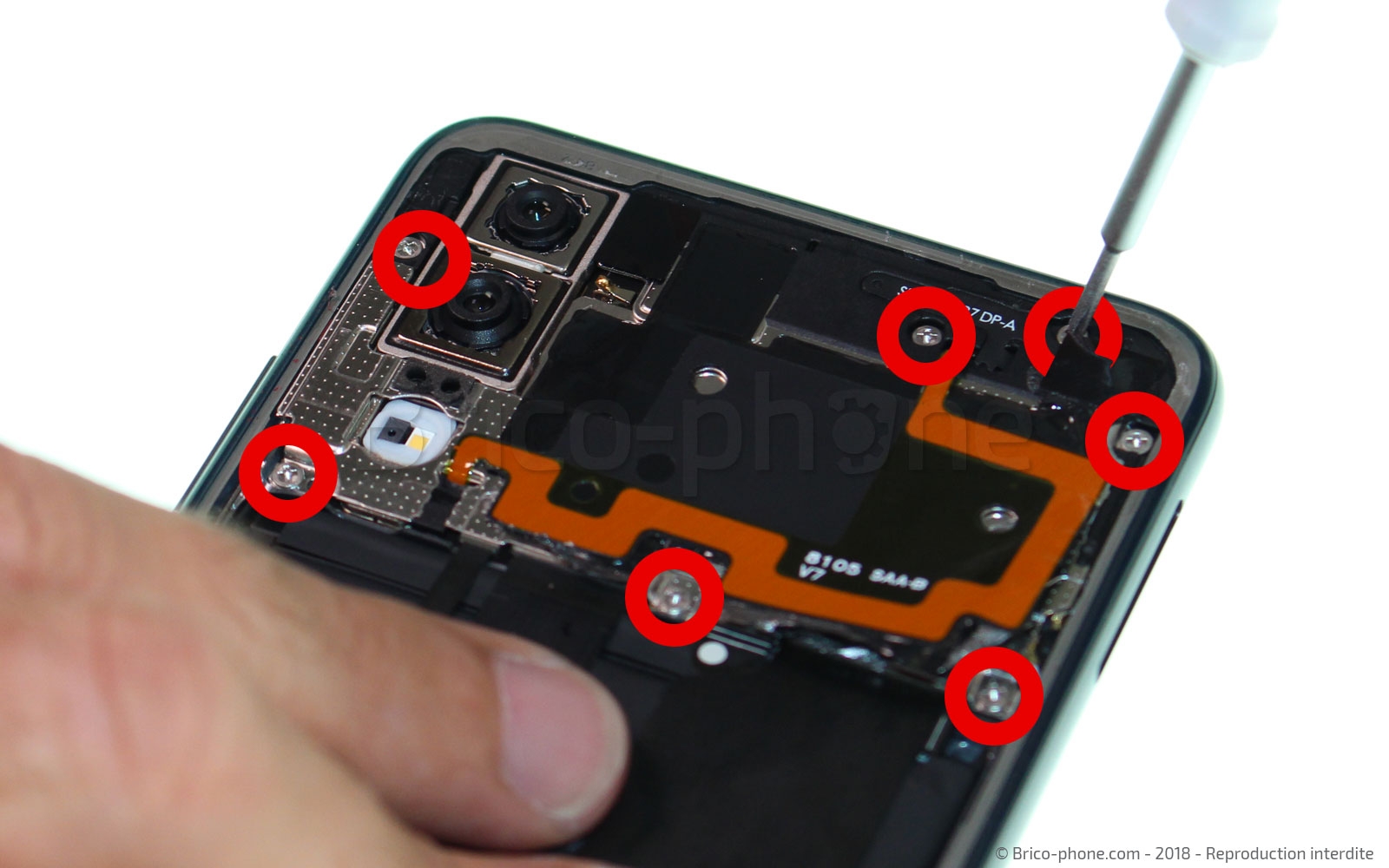

À l'aide du tournevis cruciforme, retirez toutes les vis qui maintiennent la plaque de protection de la carte-mère et l'antenne NFC puis dégagez celle-ci à l'aide du spudger et de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Déconnecter la nappe usb/dock

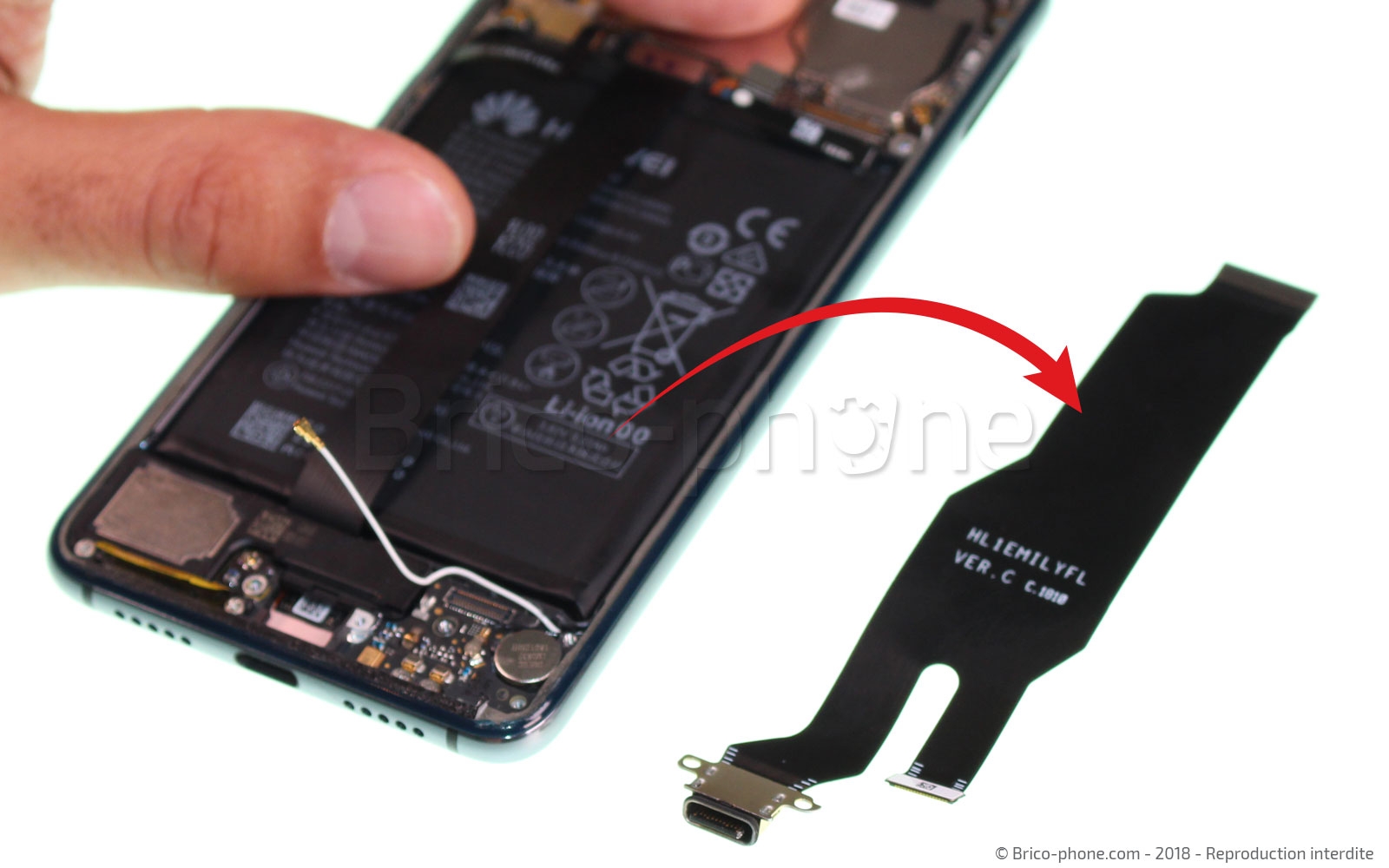

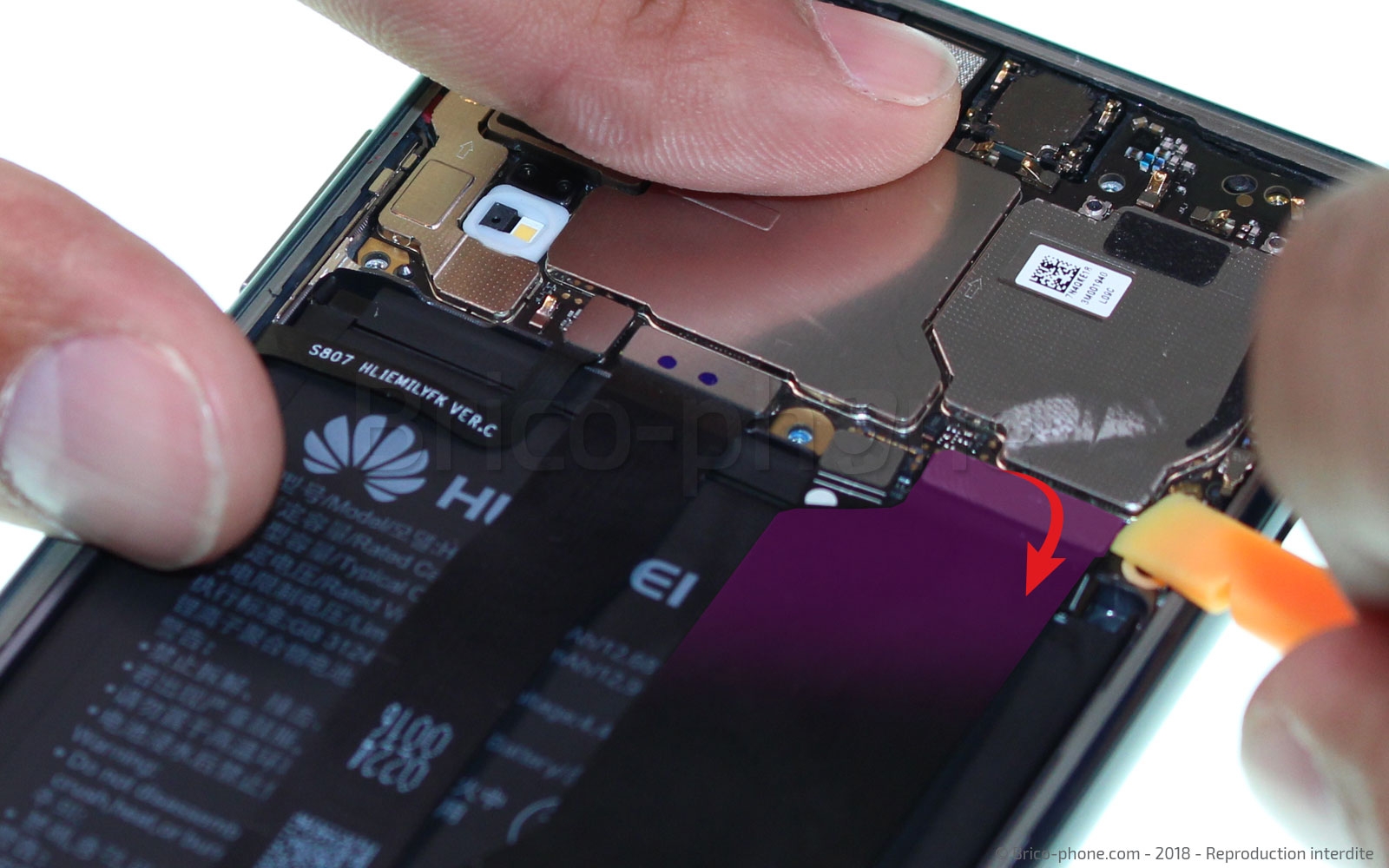

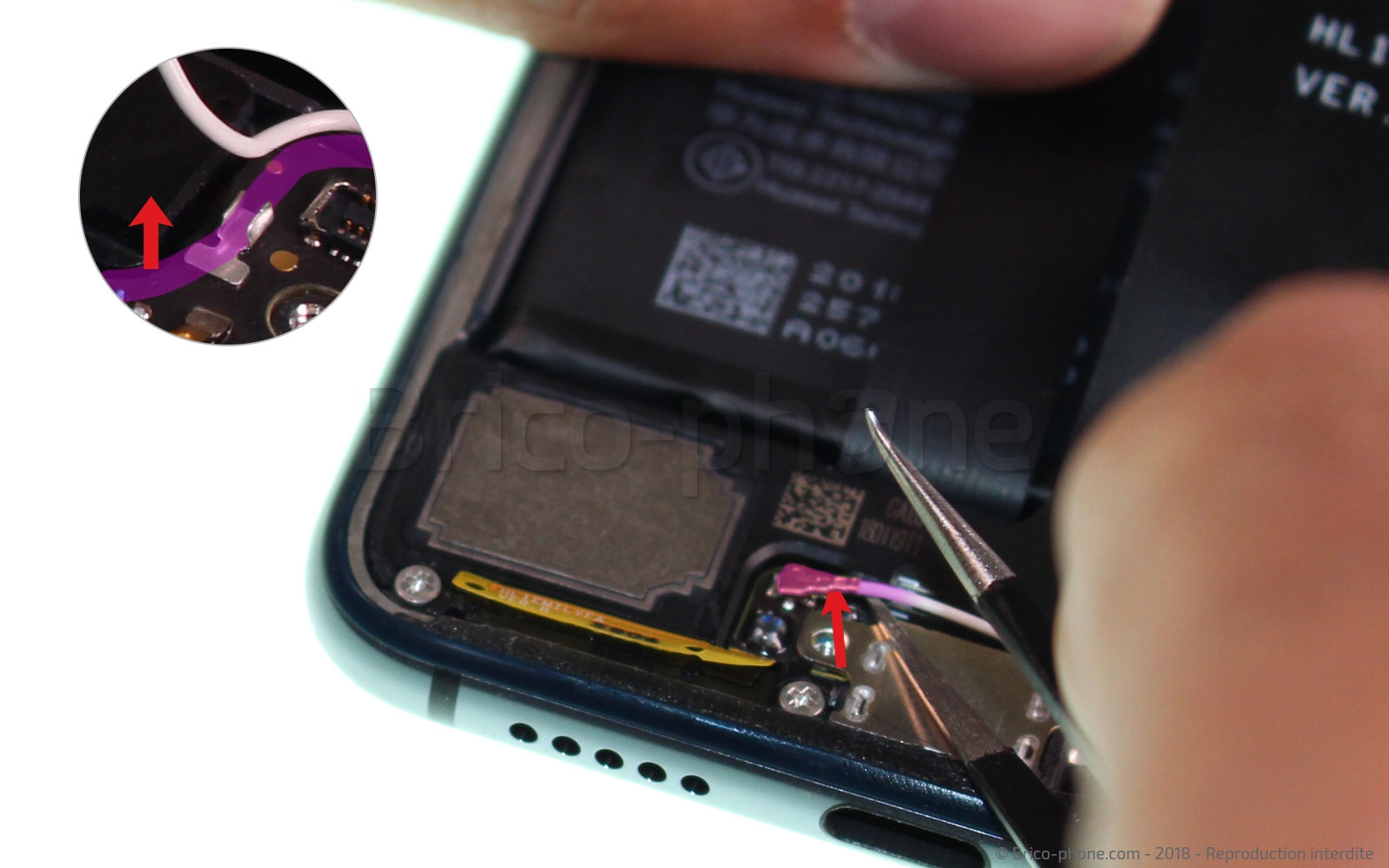

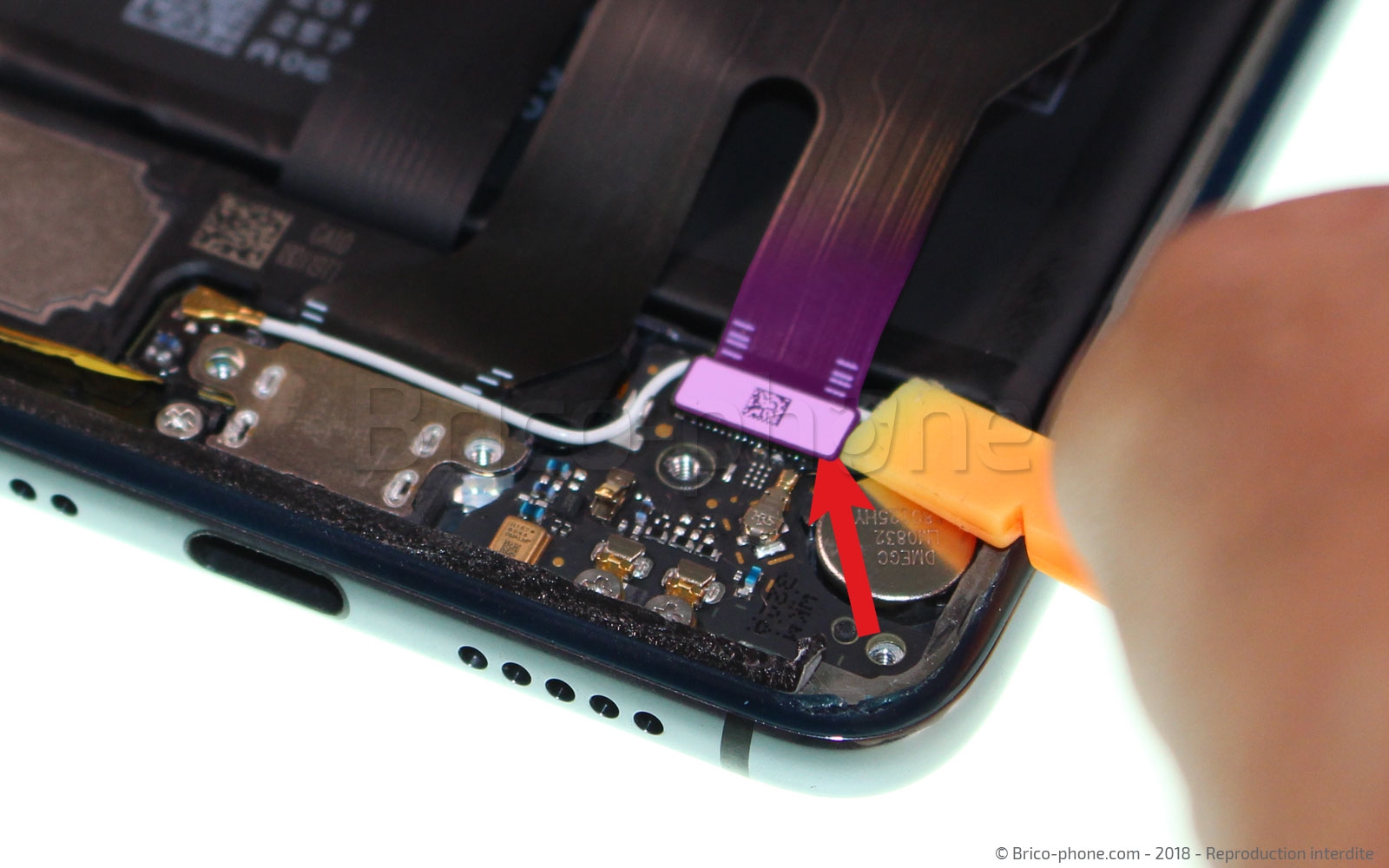

Avec l'aide du levier en nylon, déconnectez la nappe au niveau de la carte-mère, puis toujours avec le même outil, débranchez la nappe au niveau de la carte secondaire. Utilisez ensuite la pincette pour dégager le câble coaxial.
Le connecteur de charge est maintenant complètement libéré, il ne vous reste plus qu'à le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Il ne vous reste plus qu'à mettre en place la nouvelle pièce en suivant ce tutoriel à l'envers. Avant de refermer complètement le téléphone, assurez-vous du bon fonctionnement de ce dernier.

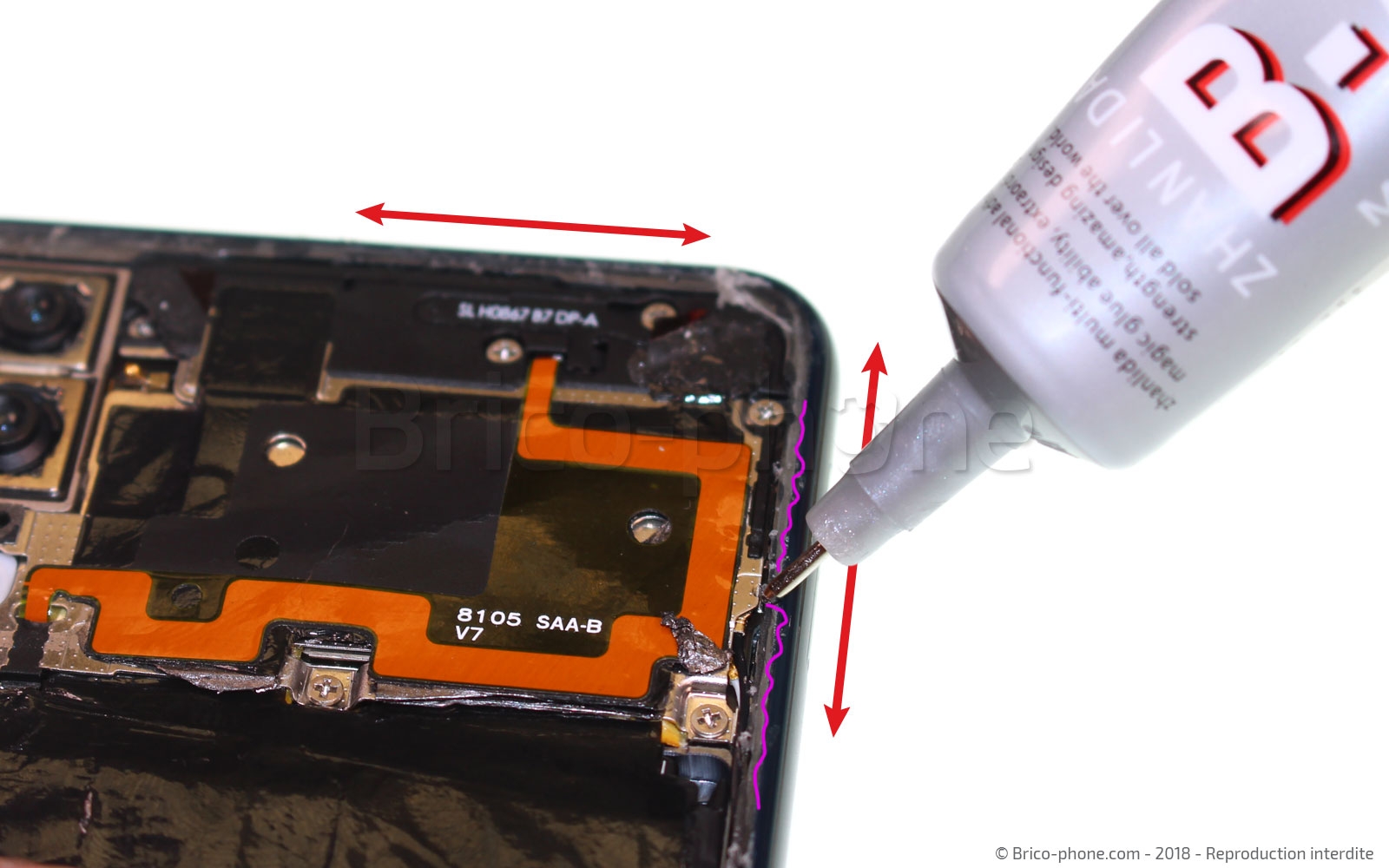

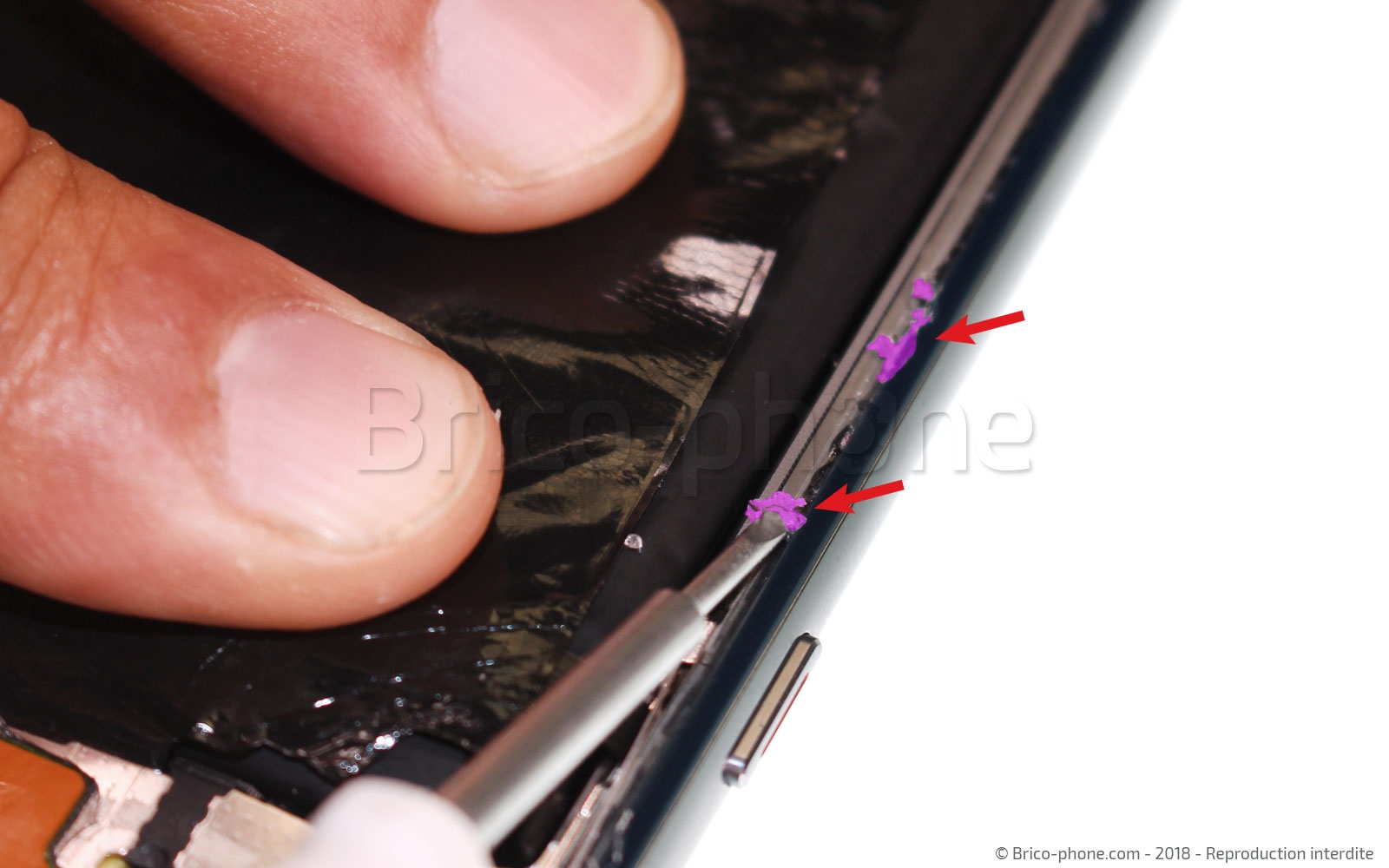

Pensez à bien nettoyer le châssis avant de remettre en place la vitre arrière. Vous pouvez également utiliser de la colle B7000 afin d'assurer le maintien de cette dernière.
Outils optionnels
Outils optionnels
Tournevis plat 2.0
1,70 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
