Démontage complet sur Huawei P20

Temps estimé : 1 heure
Difficulté : 4/5
Huawei P20 | Temps estimé : 1 heure Difficulté : 4/5

Ce tutoriel photos vous aidera à démonter entièrement  votre smartphone afin de  changer le châssis de ce dernier

Diagnostic

› Vous souhaitez changer une pièce sur votre Huawei P20

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

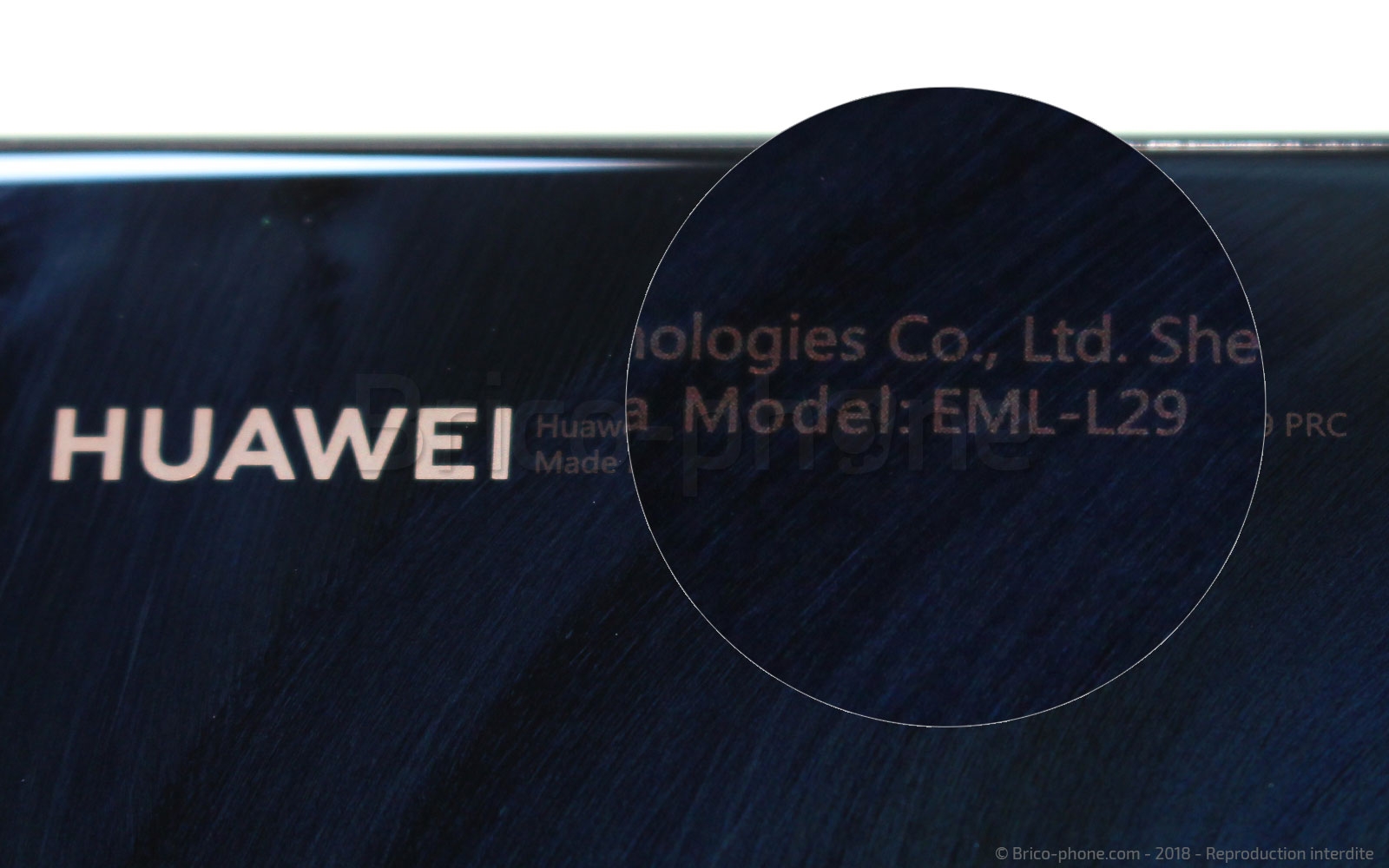

Afin d'être certain d'avoir commandé la bonne pièce de remplacement pour votre Huawei P20, assurez-vous que votre pièce soit bien compatible avec le n° de modèle qui se trouve au dos de votre téléphone.
Avant de commencer

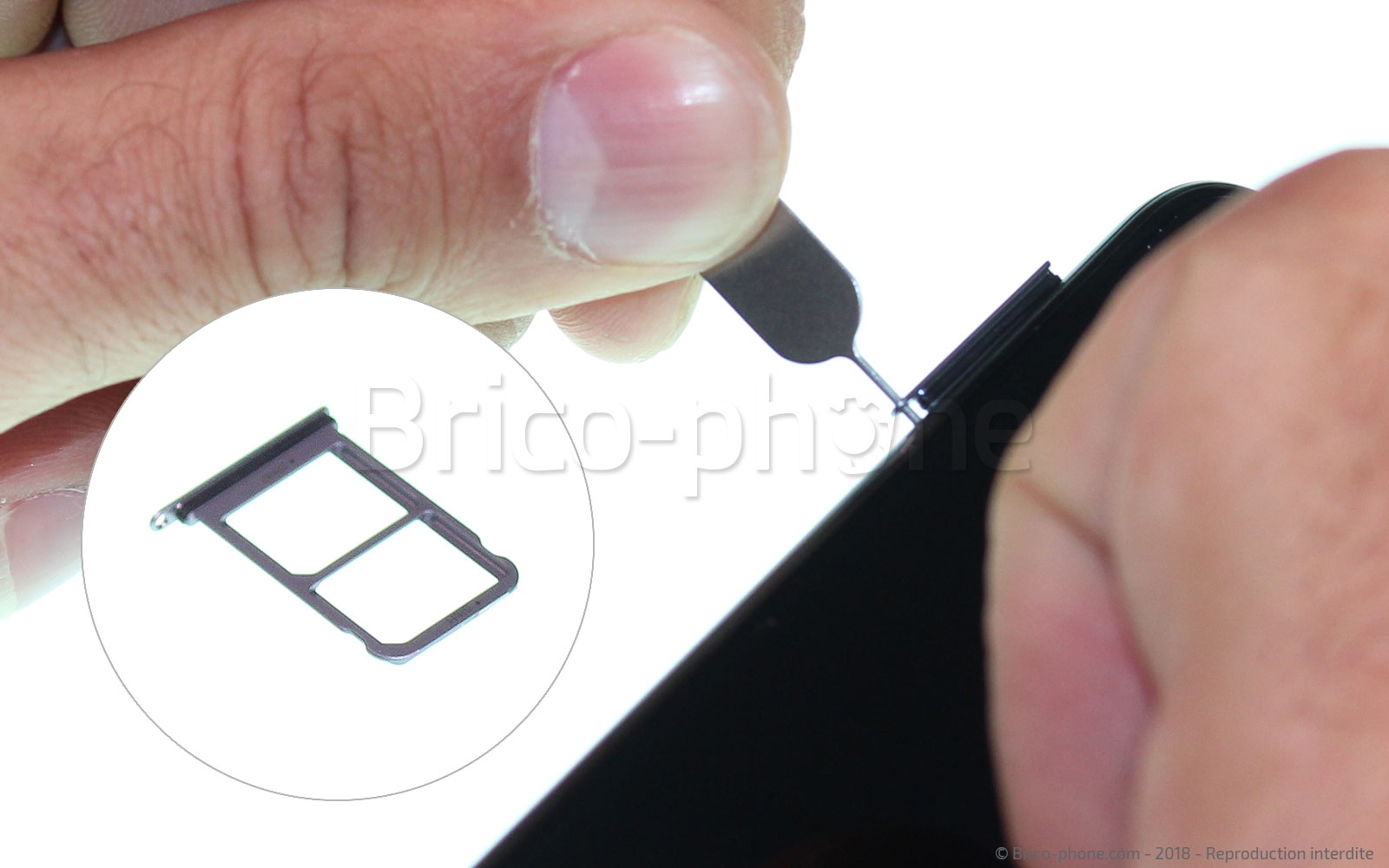

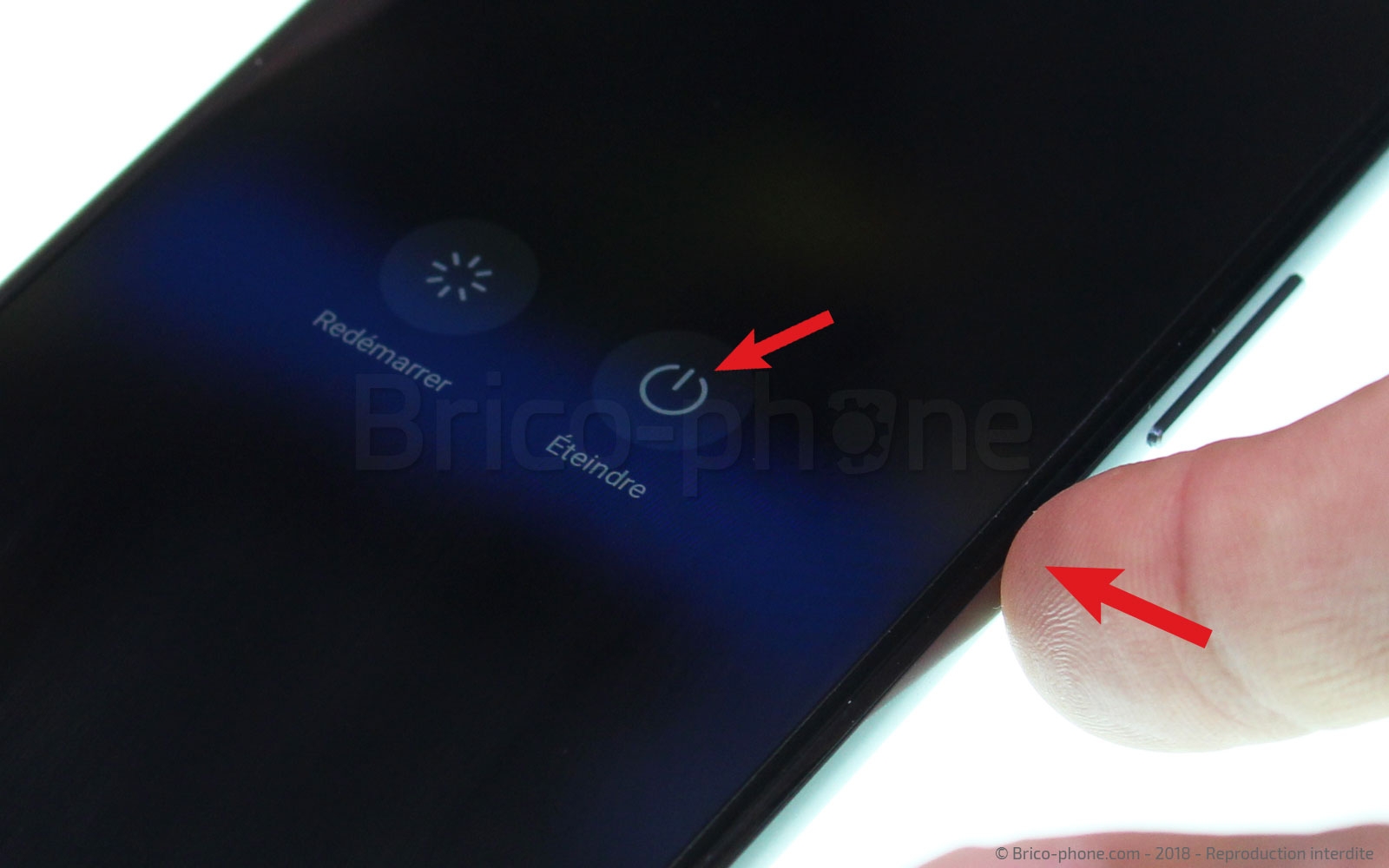

Etape 1 : Eteindre et retirer le rack Sim
Eteignez votre appareil afin de ne pas endommager celui-ci lors du démontage puis retirez le rack de carte SIM à l'aide de l'outil conseillé.
Etape 1 : Eteindre et retirer le rack Sim
Etape 1 : Eteindre et retirer le rack Sim
Etape 1 : Eteindre et retirer le rack Sim
Outils du kit utilisés
Outils du kit utilisés

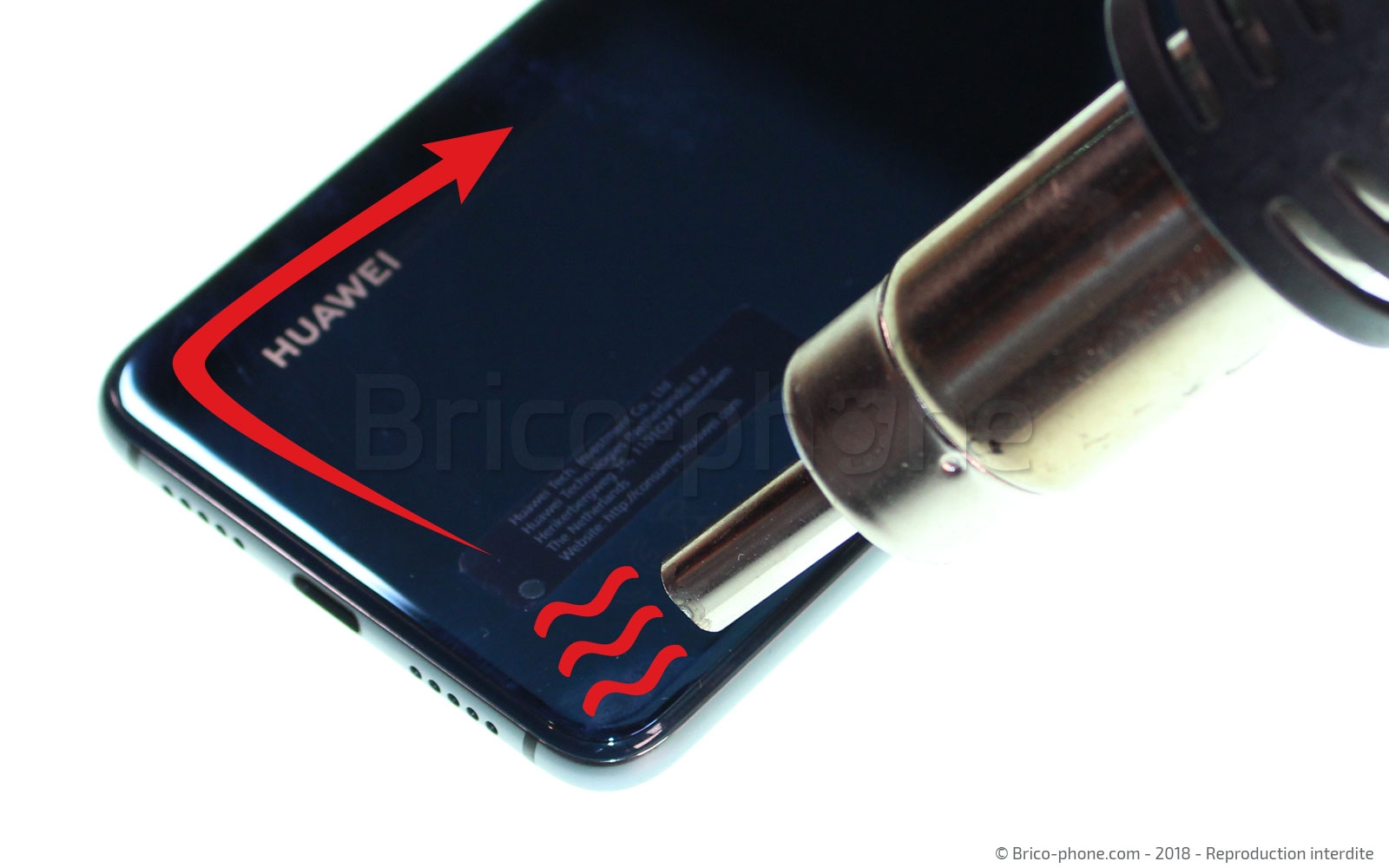

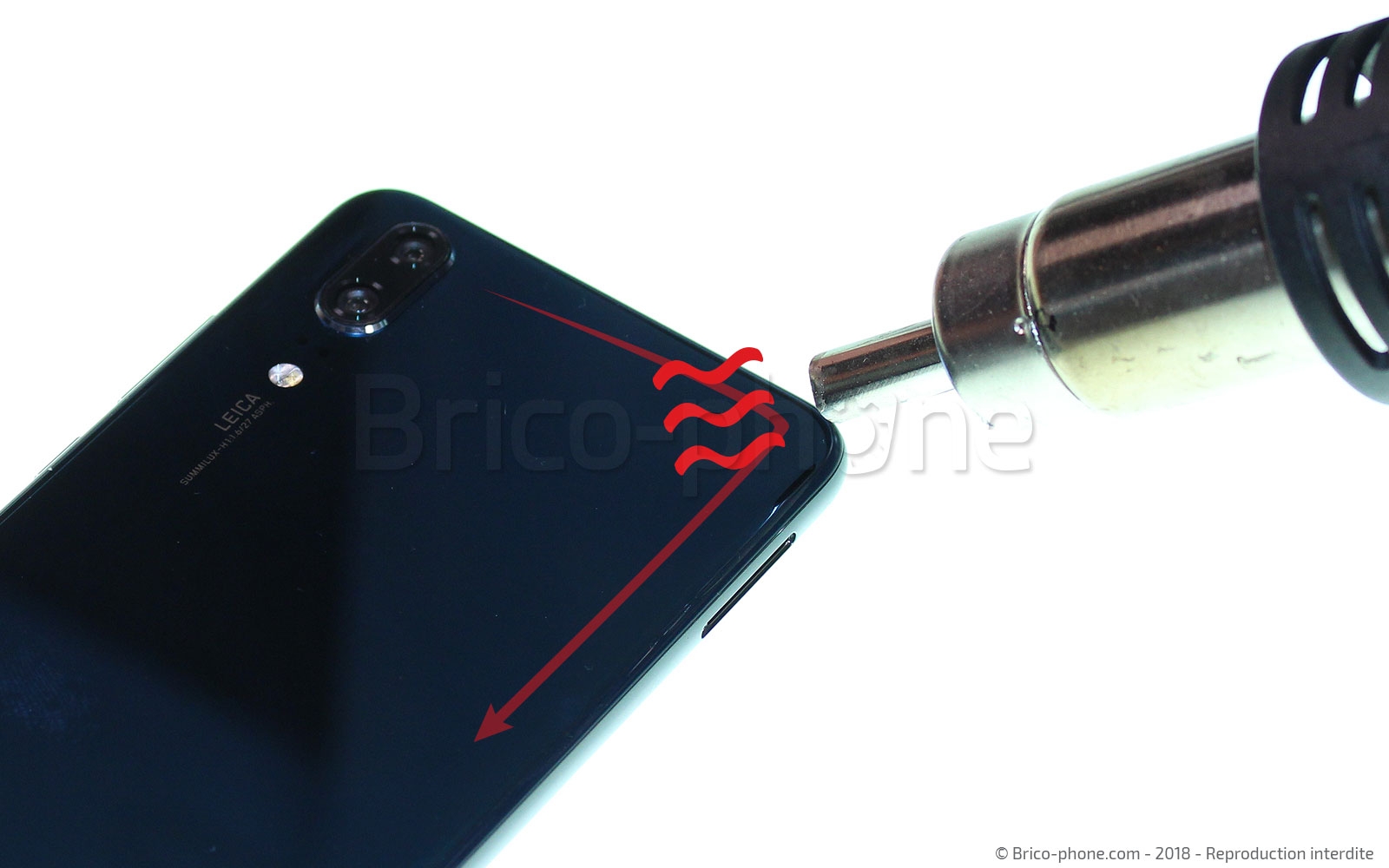

Etape 2 : Chauffer la vitre arrière

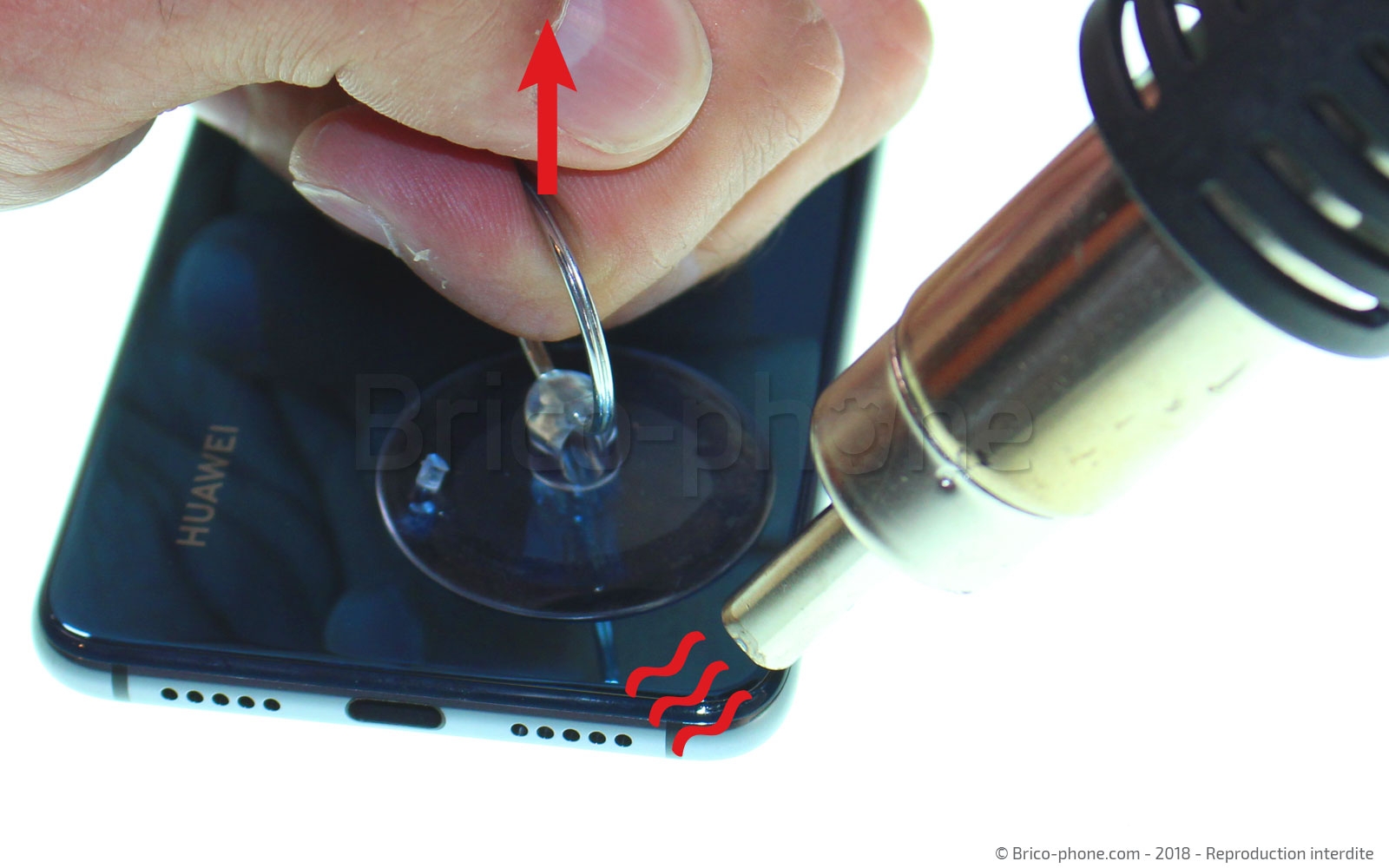

A l'aide d'un décapeur thermique ou autre outil équivalent (ex: sèche-cheveux), chauffez le contour de la vitre arrière afin de ramollir la colle et de faciliter le retrait de celle-ci.
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

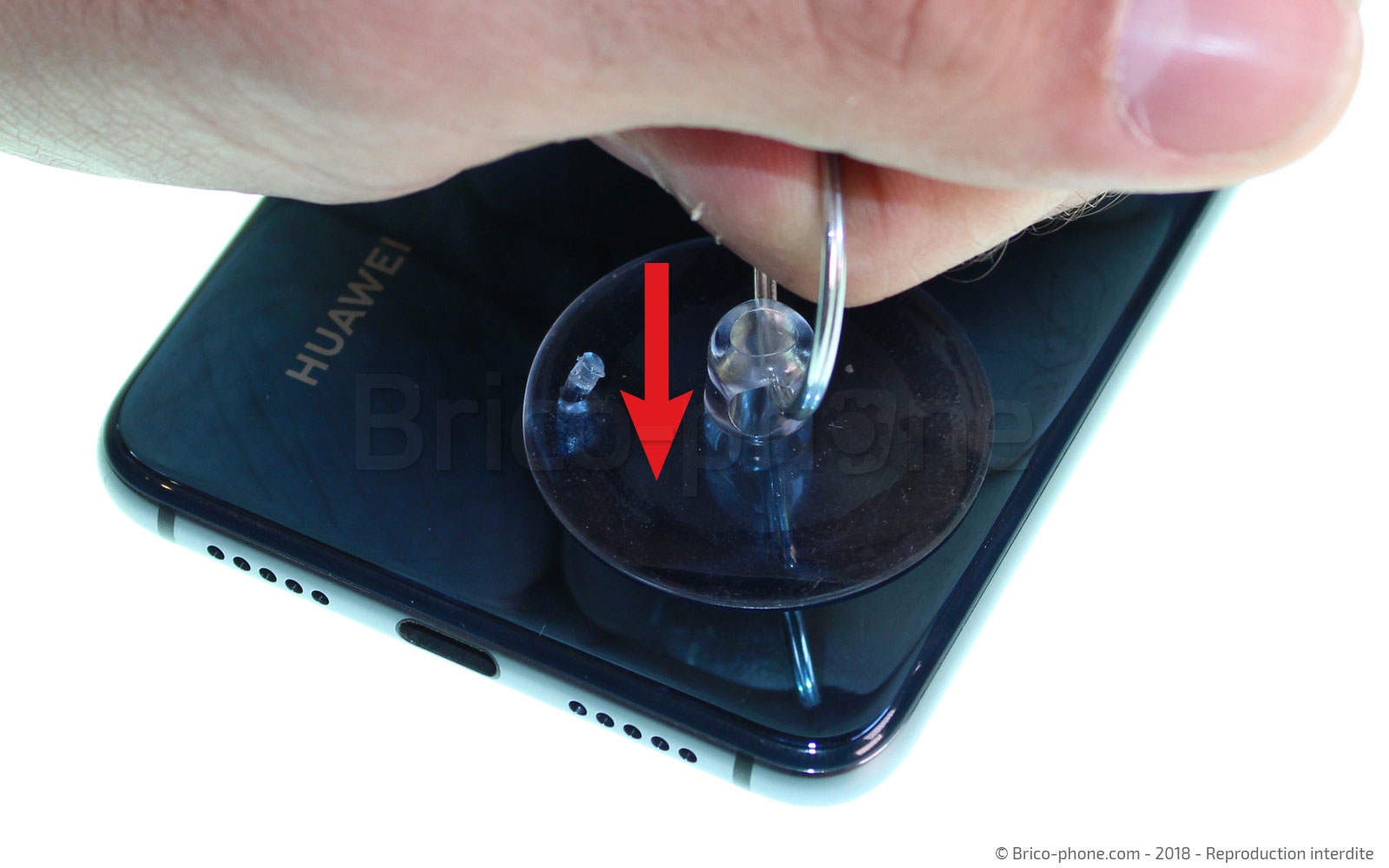

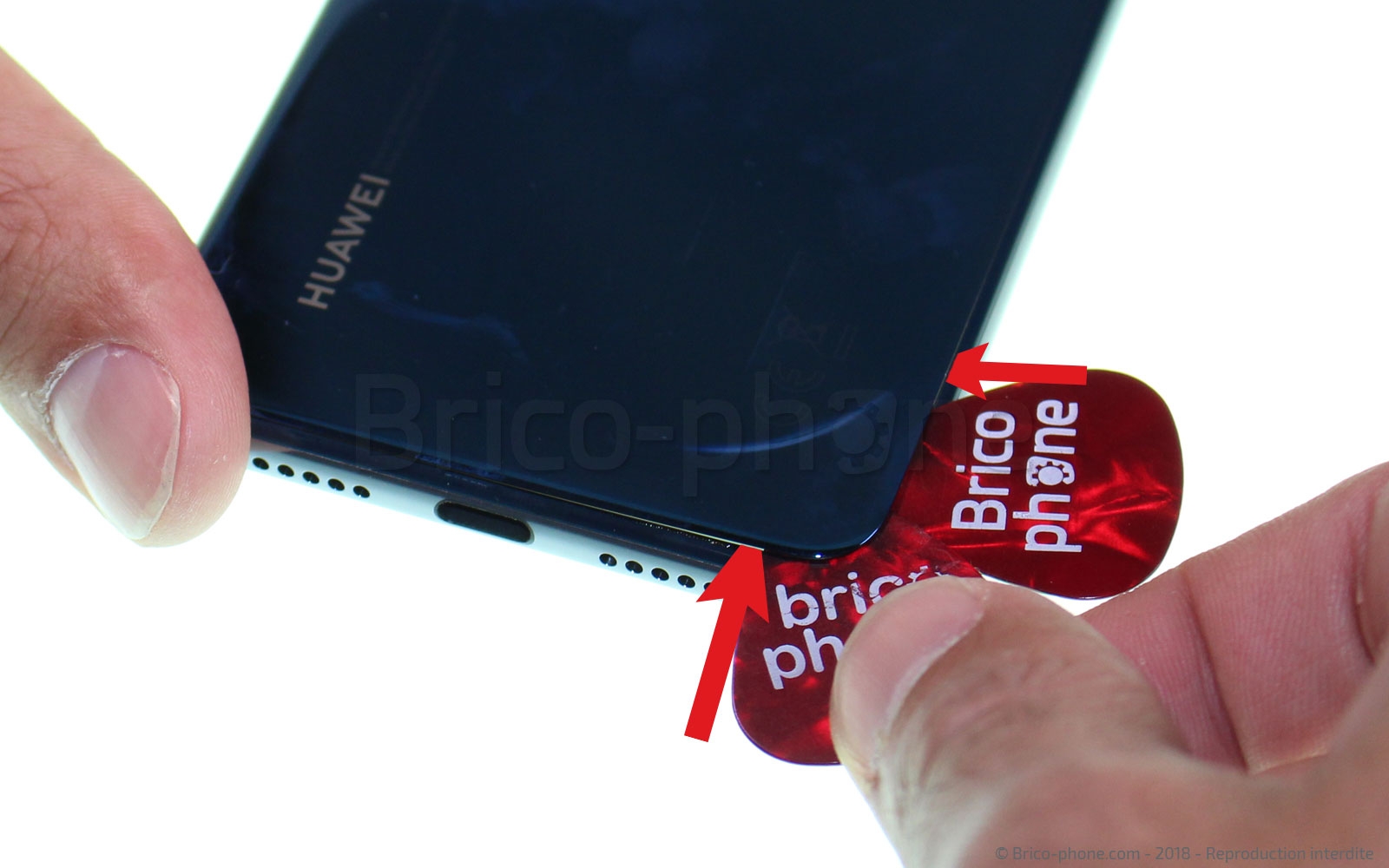

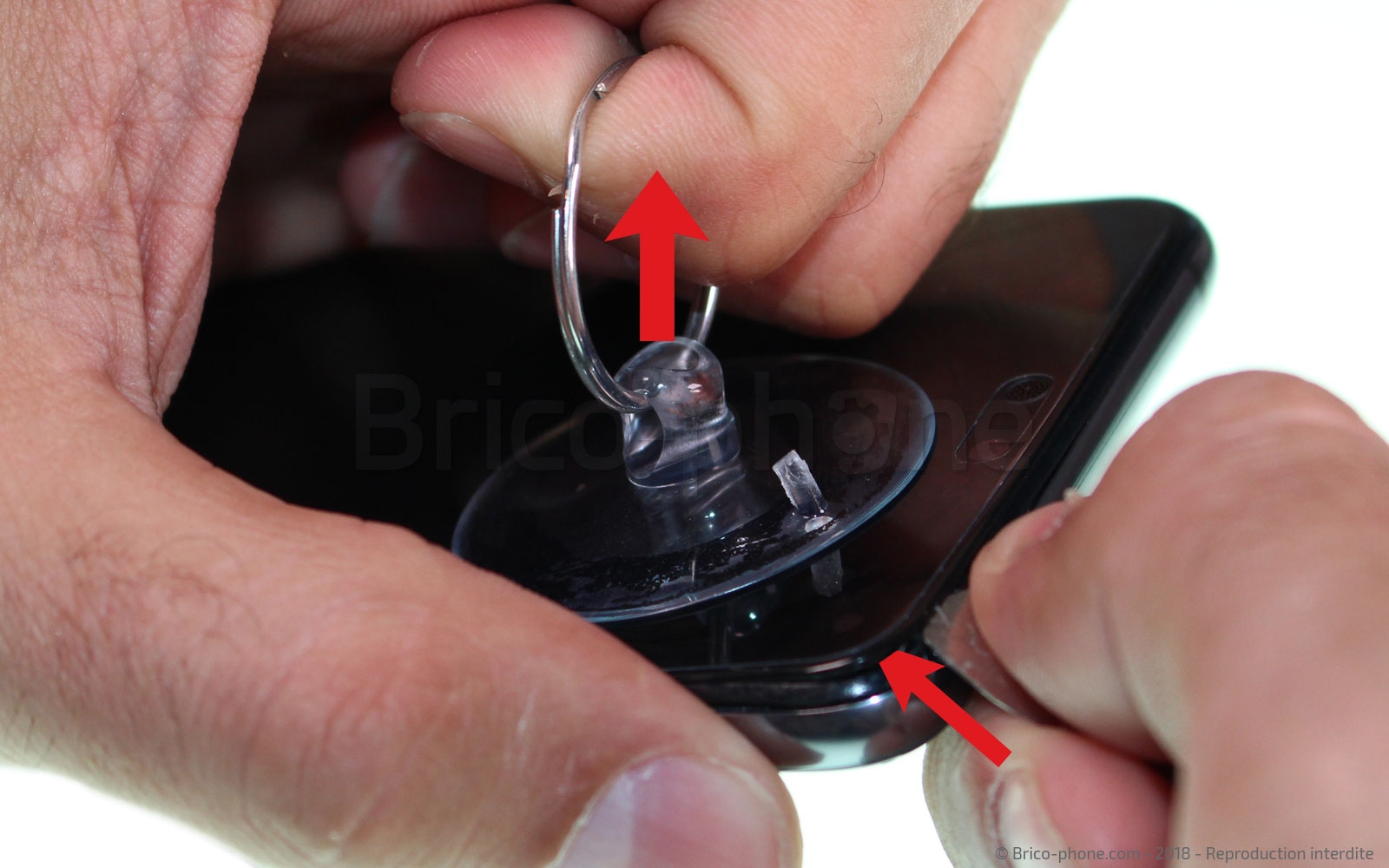

Etape 3 : Créer un point d'insertion

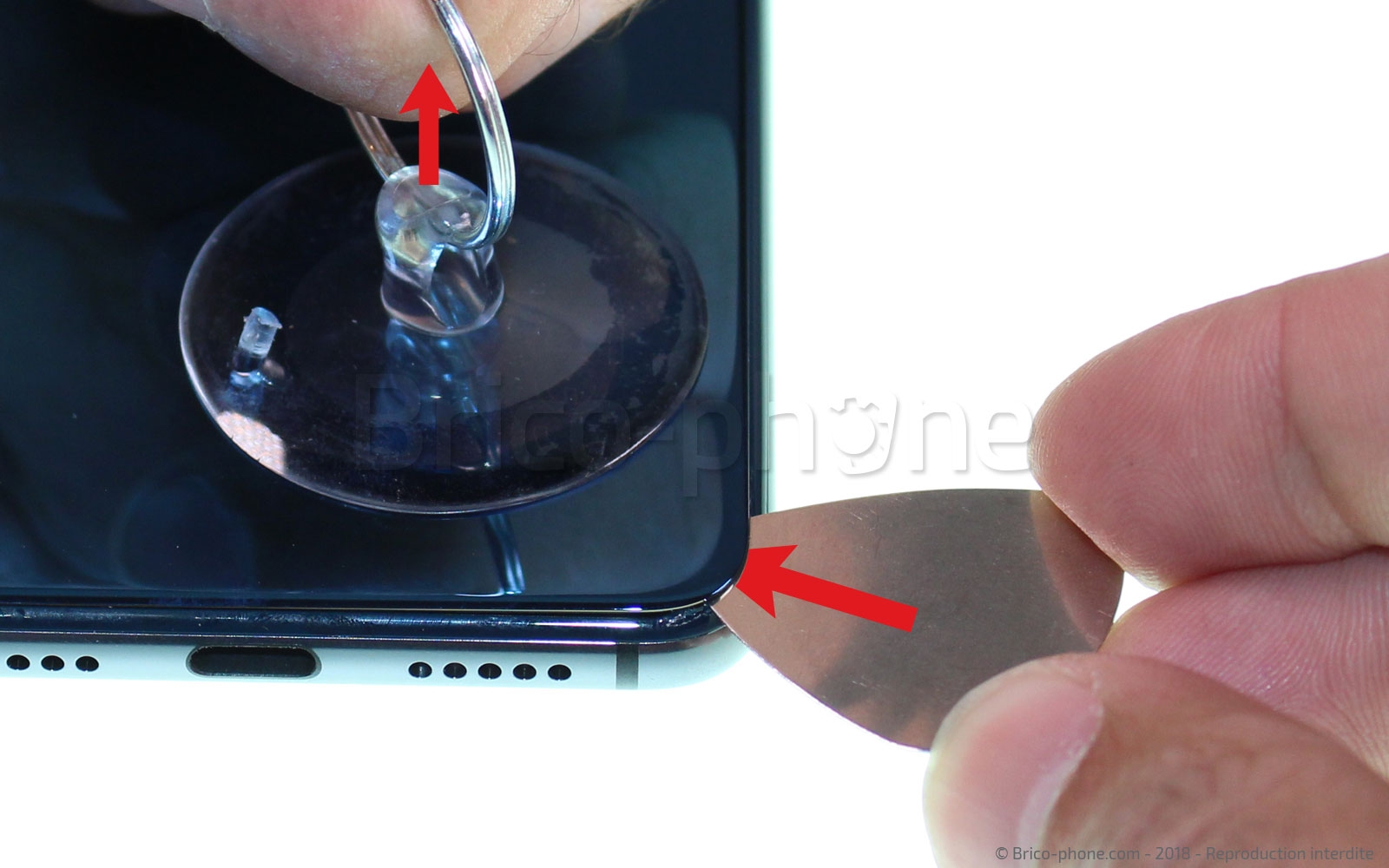

En vous aidant de la ventouse et du médiator métal, créez un point d'insertion sur l'angle inférieur droit afin de pouvoir venir positionner les médiators plastiques. N'hésitez pas à chauffer de nouveau si vous rencontrez des difficultés pour insérer le mediator métal.
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Décoller la vitre arrière

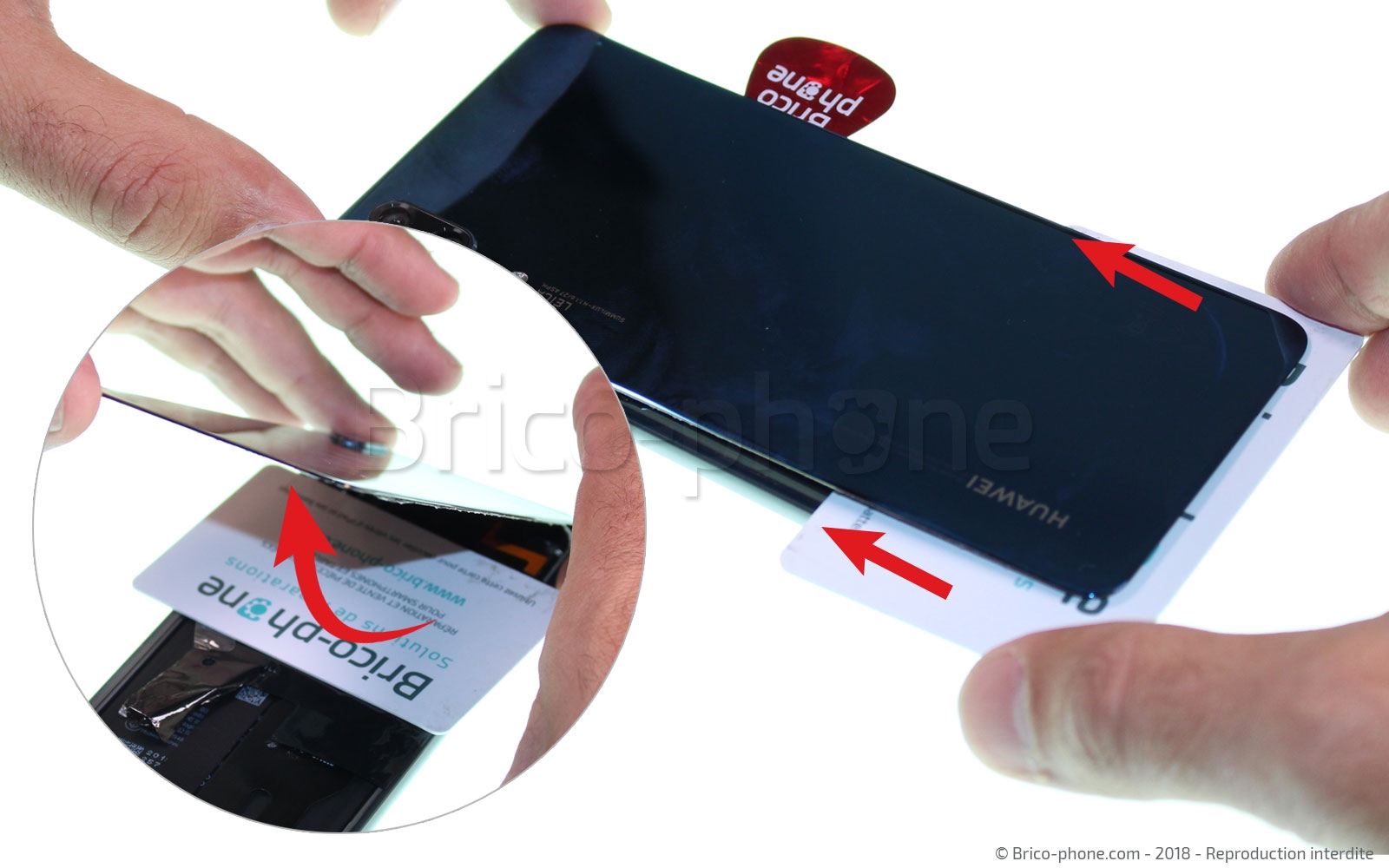

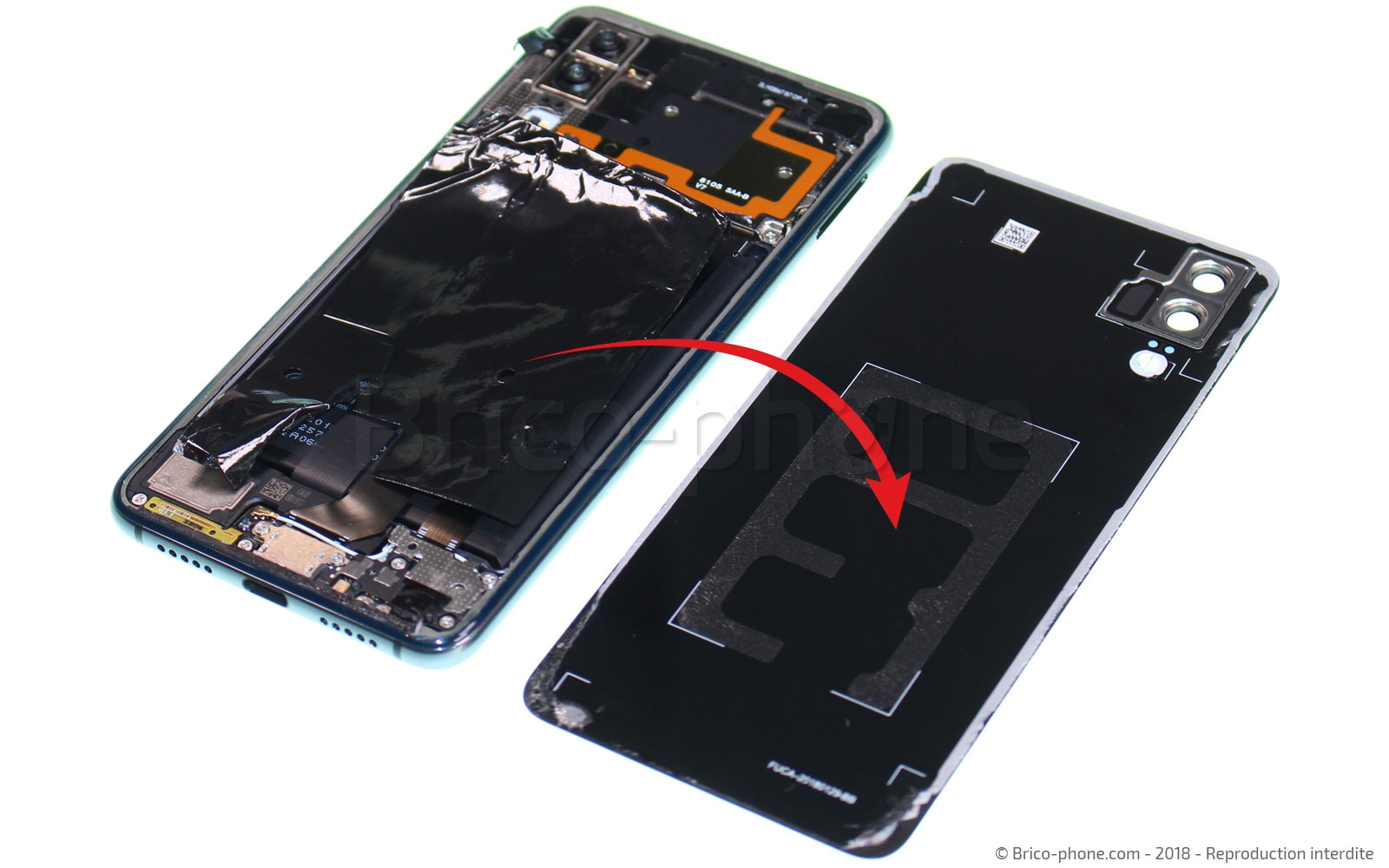

Décollez maintenant les contours de la vitre à l'aide des médiators plastiques en les glissant sur le long du châssis. Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau.
Vous pouvez également vous aider de la carte brico-phone fournie dans le kit d'outils pour vous aider à retirer complètement la vitre.
Etape 4 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

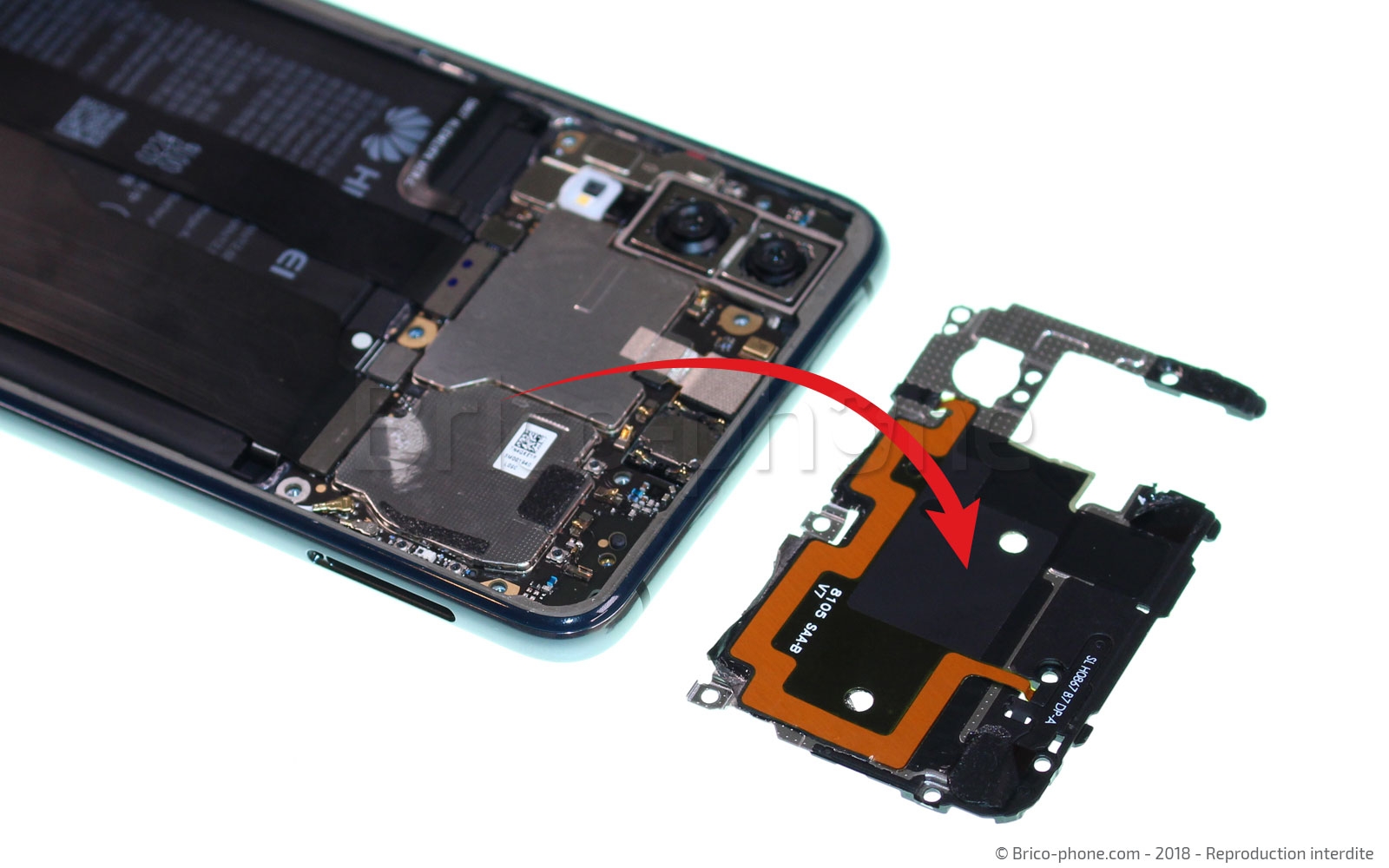

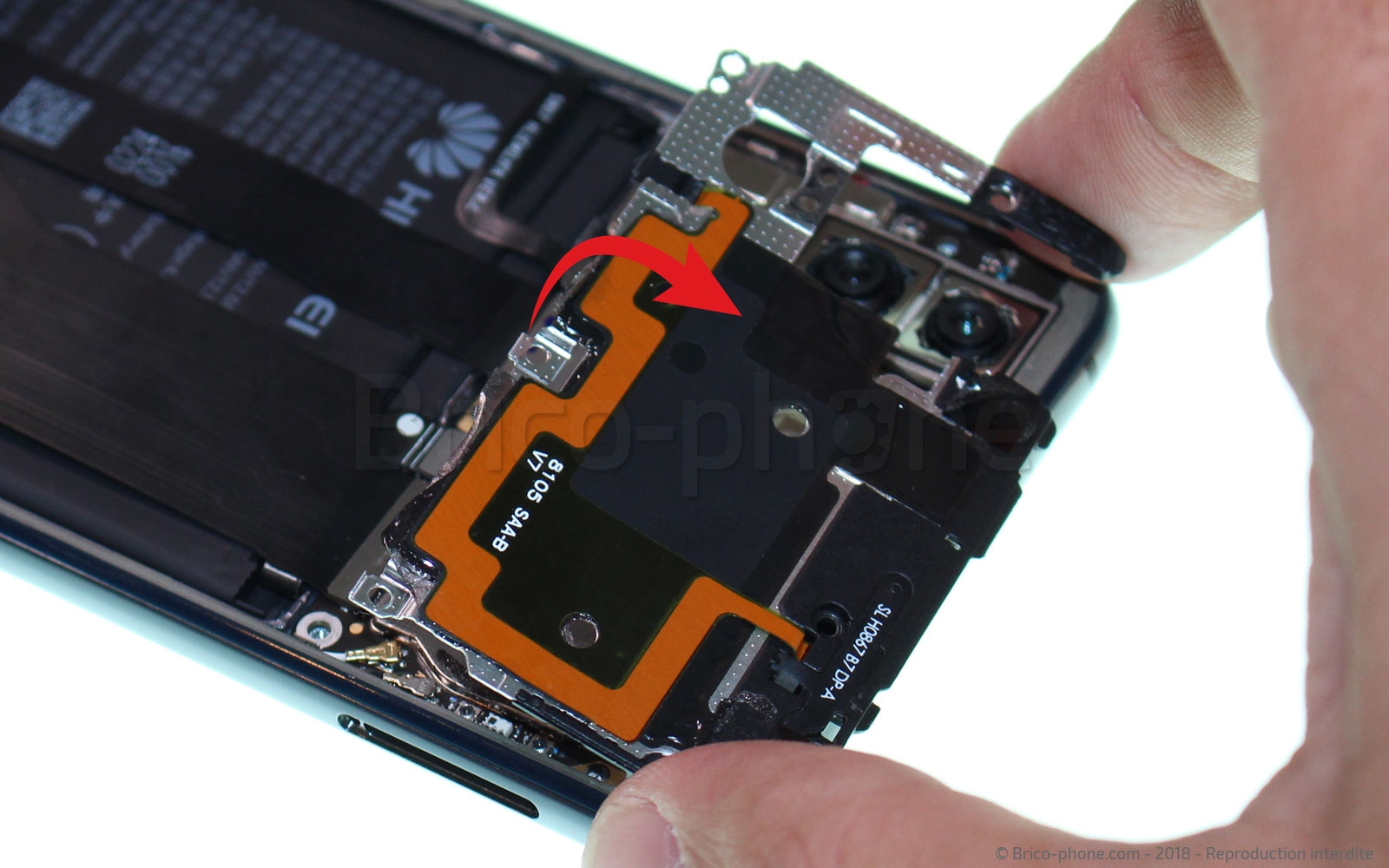

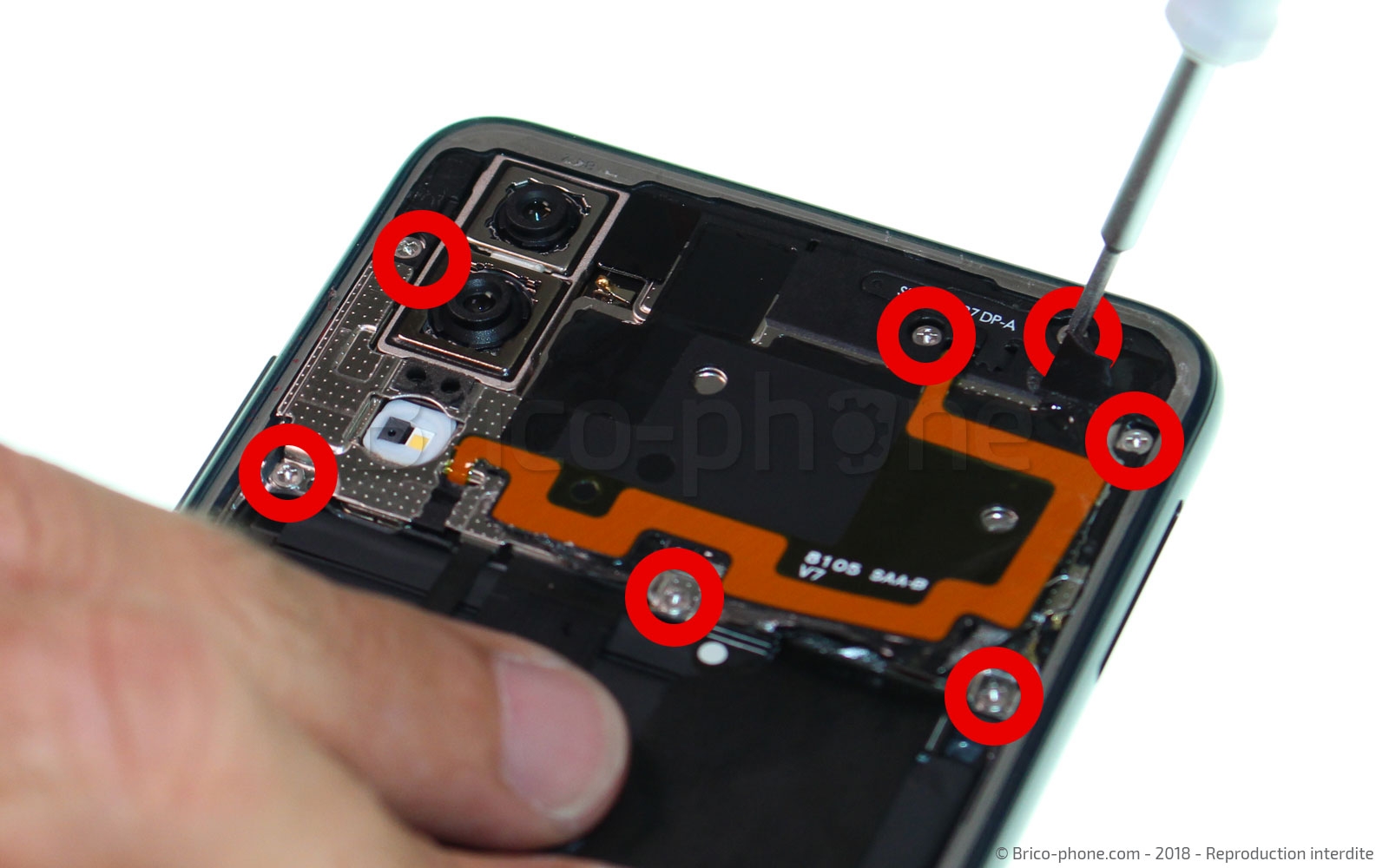

Etape 5 : Dévisser et retirer le module NFC

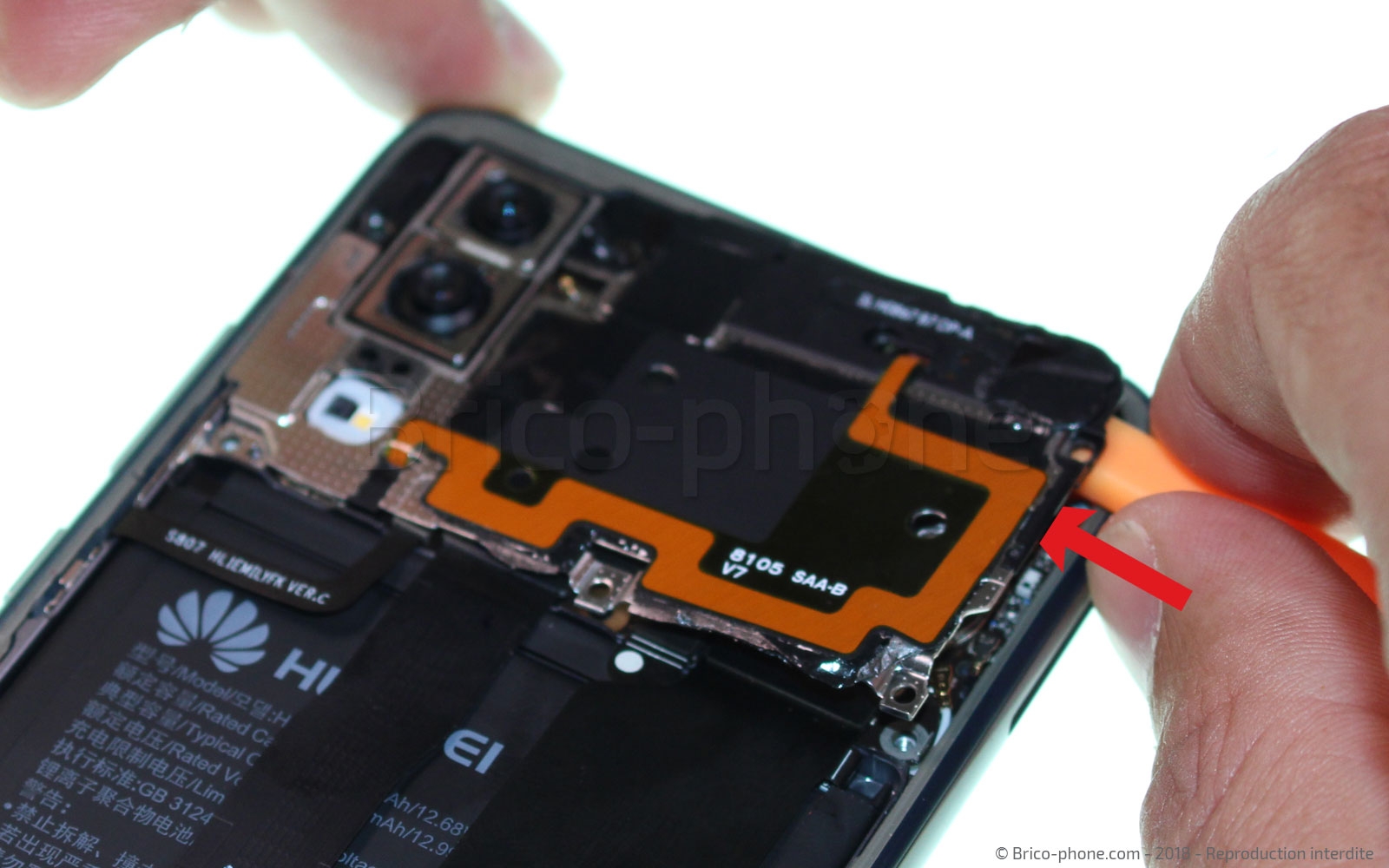

Retirez les 8 vis fixant le module antenne NFC à l'aide du tournevis cruciforme puis enlevez cet élément en faisant levier avec un spudger.
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Outils du kit utilisés
Outils du kit utilisés

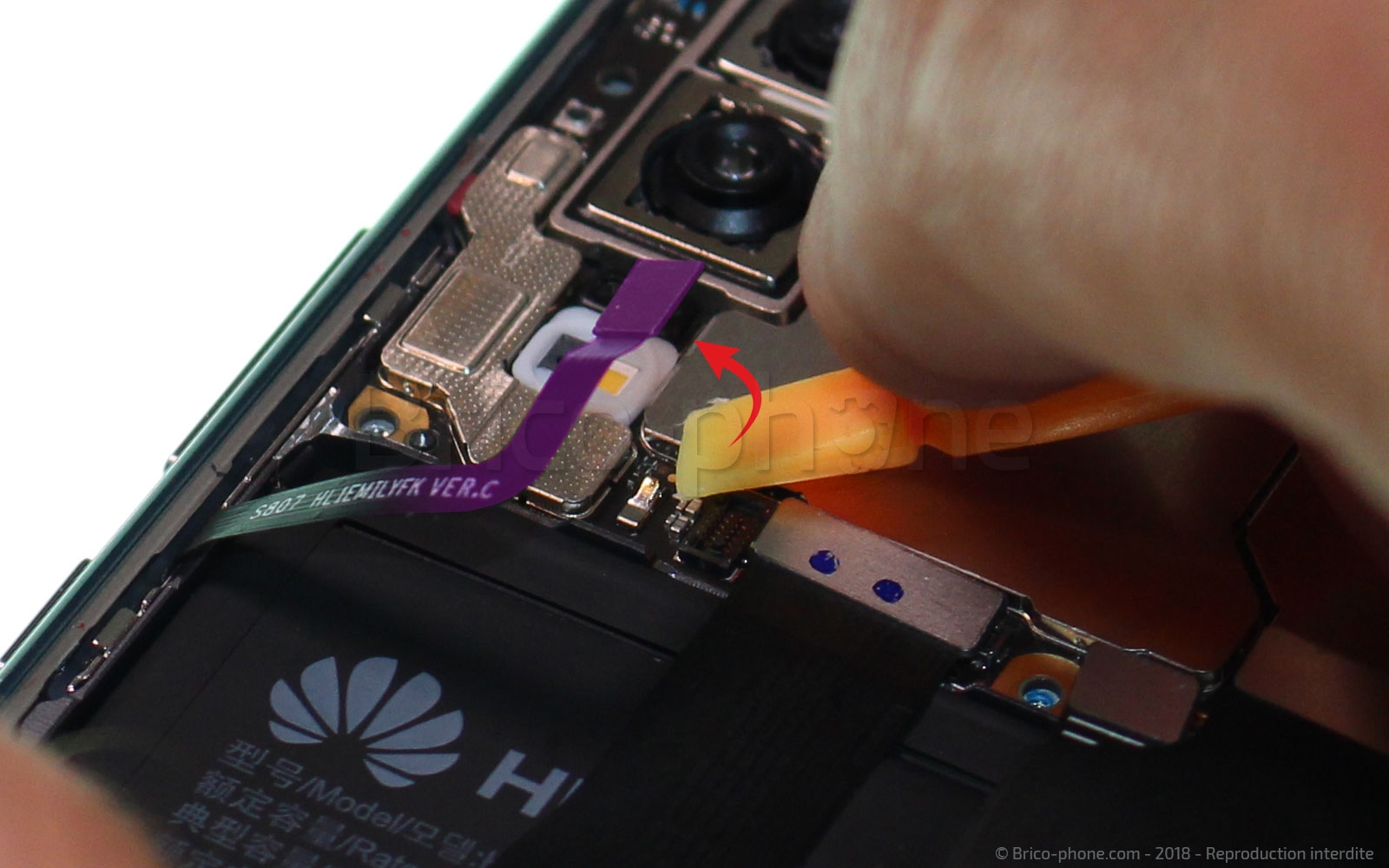

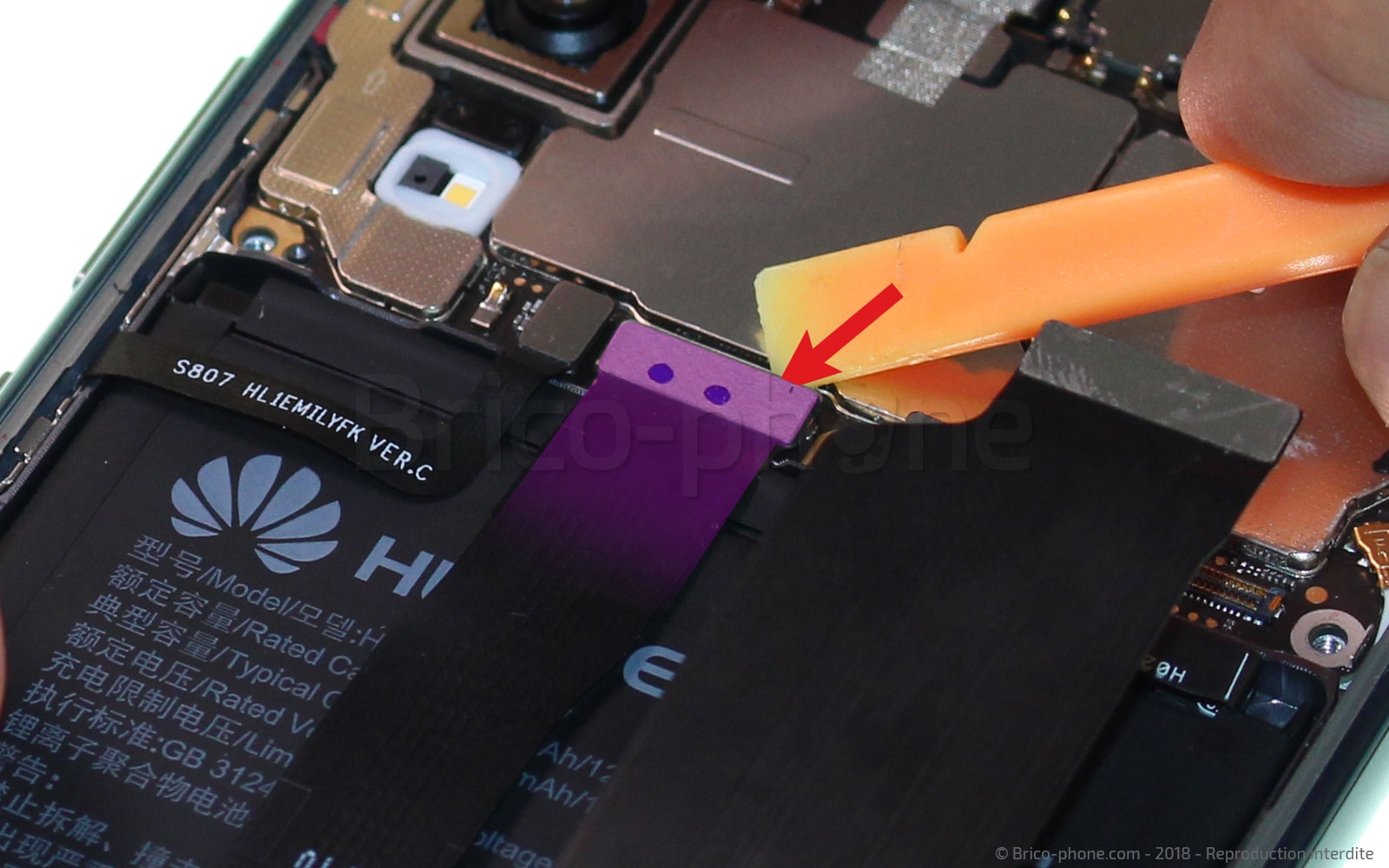

Etape 6 : Déconnecter les nappes

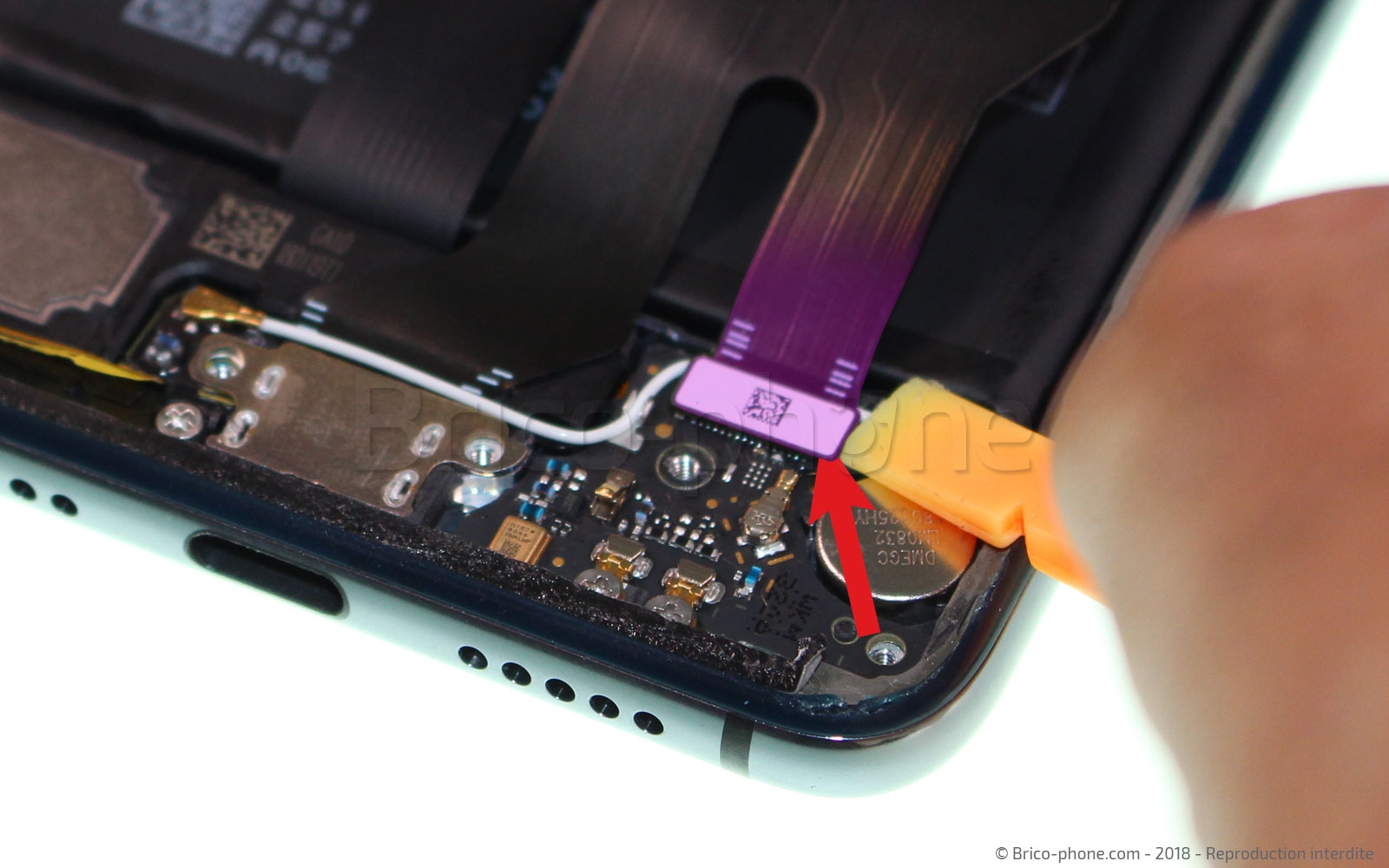

A l'aide du levier, déconnectez les éléments suivants:
- Connecteur de la batterie
- Nappe usb et interconnexion
- Nappe de l'écran LCD
- La nappe gérant les boutons power et volume
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Outils du kit utilisés
Outils du kit utilisés

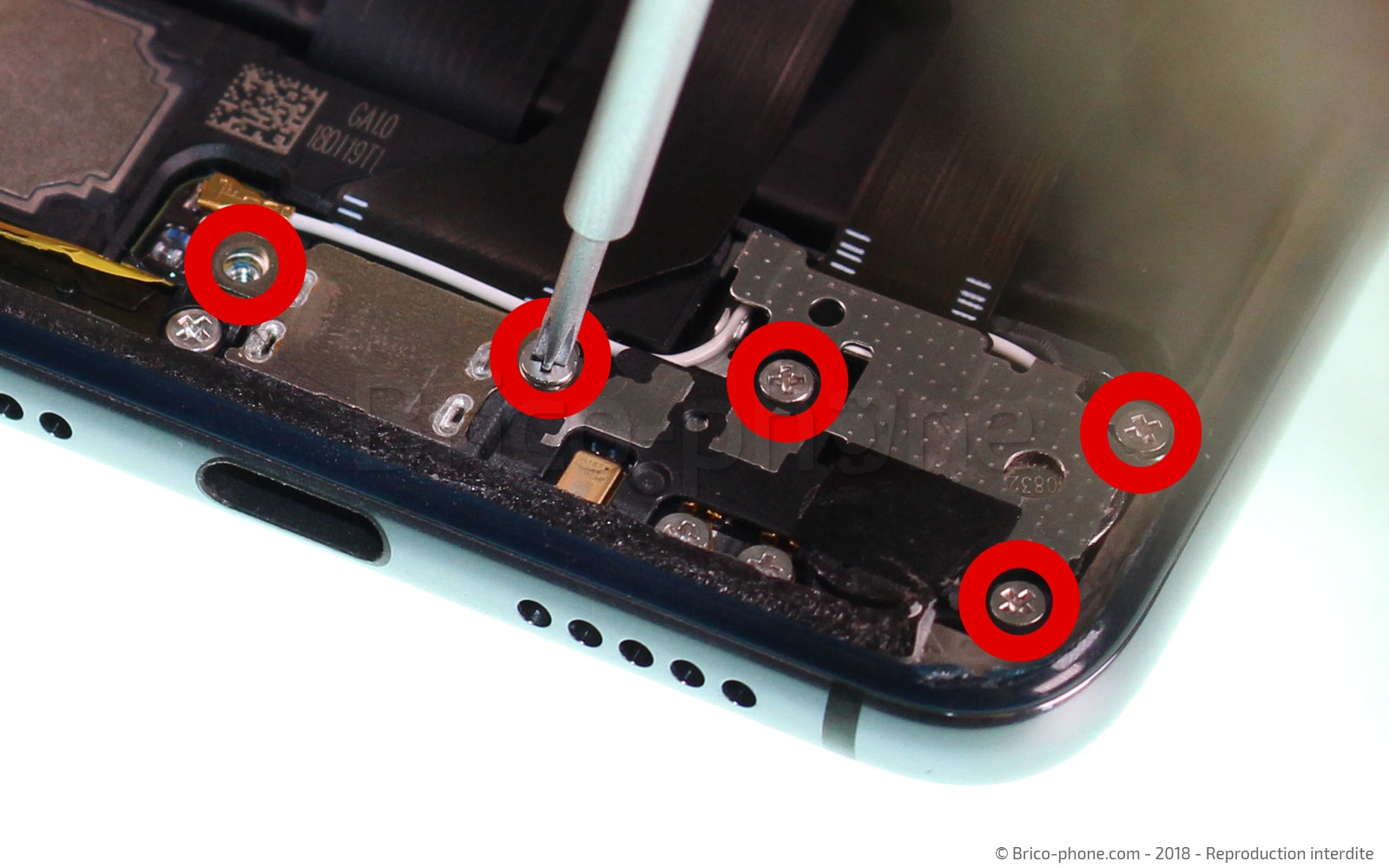

Etape 7 : Retirer la plaquette métallique

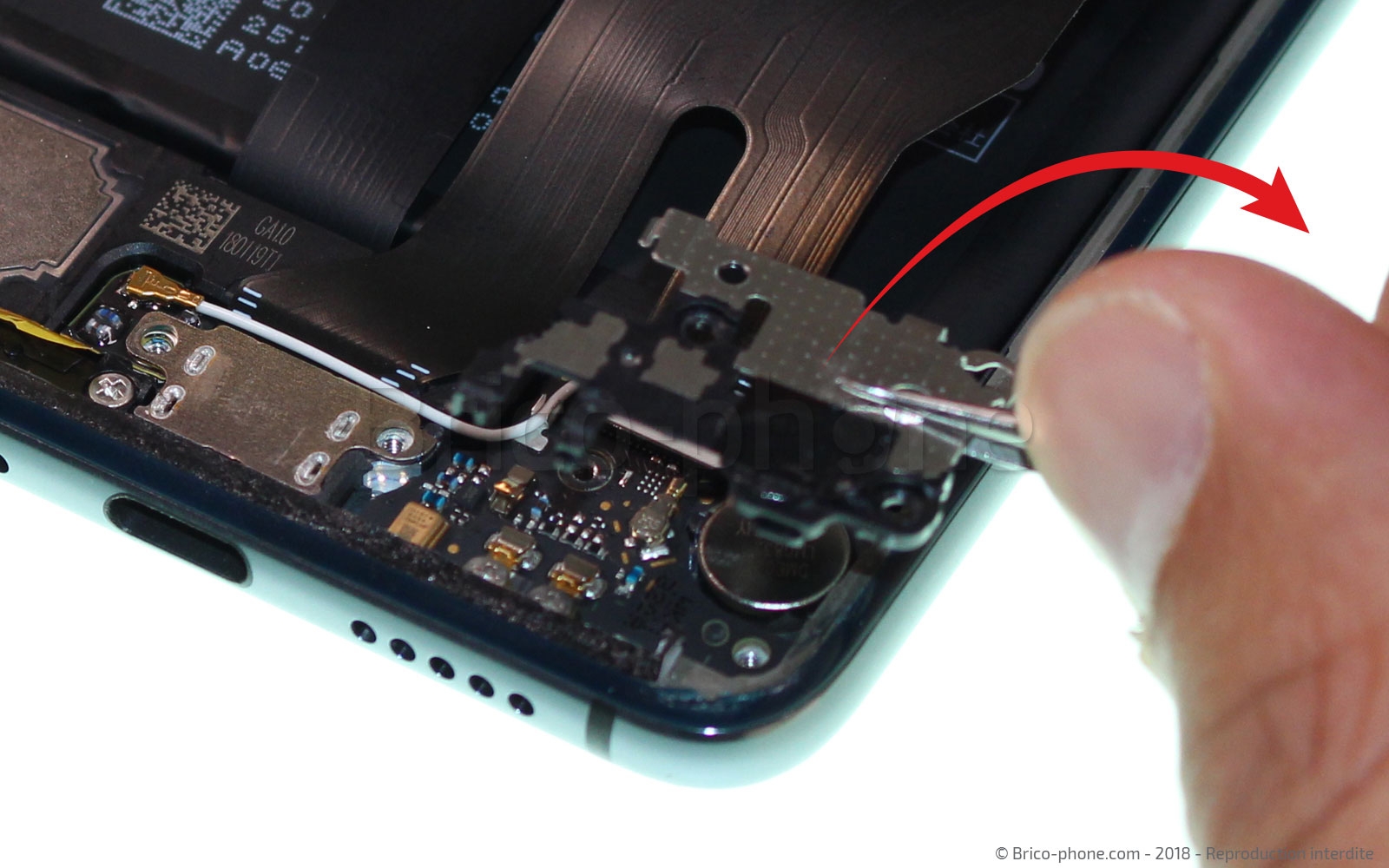

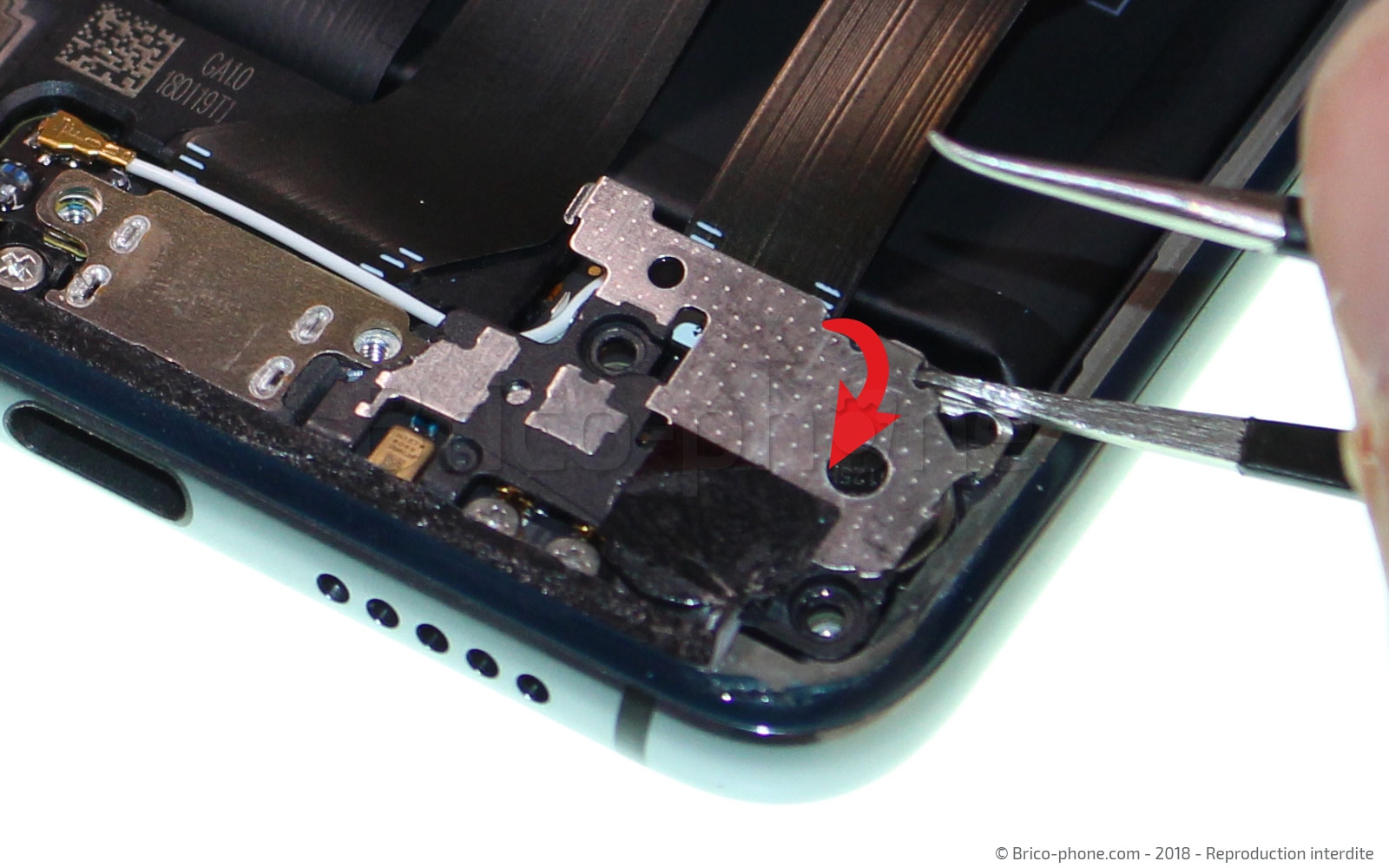

Dévissez les 5 vis maintenant le cache métallique du bas avec le tournevis cruciforme puis retirez-le à l'aide de la pincette.
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Outils du kit utilisés
Outils du kit utilisés

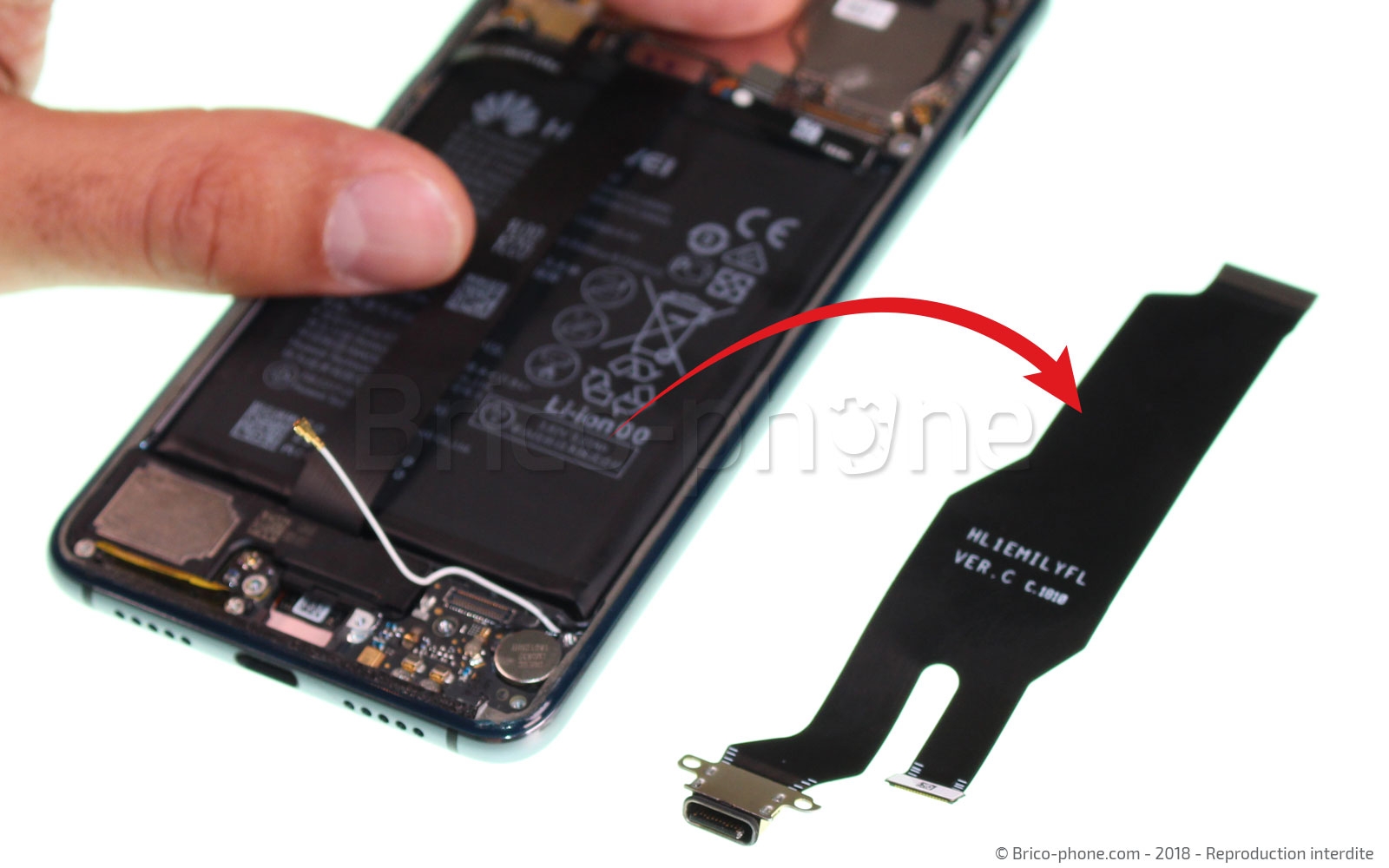

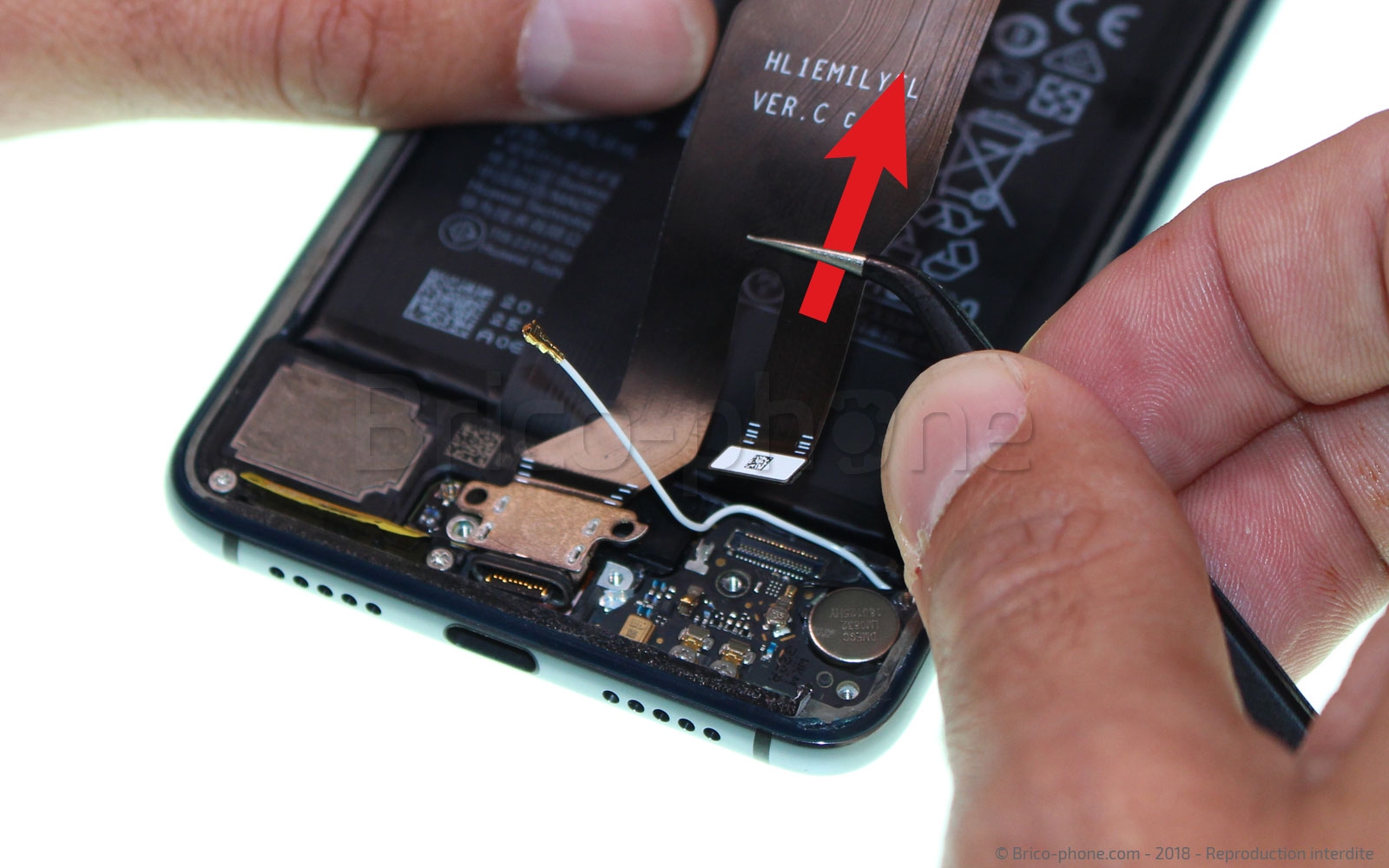

Etape 8 : Retirer la nappe USB / interconnexion

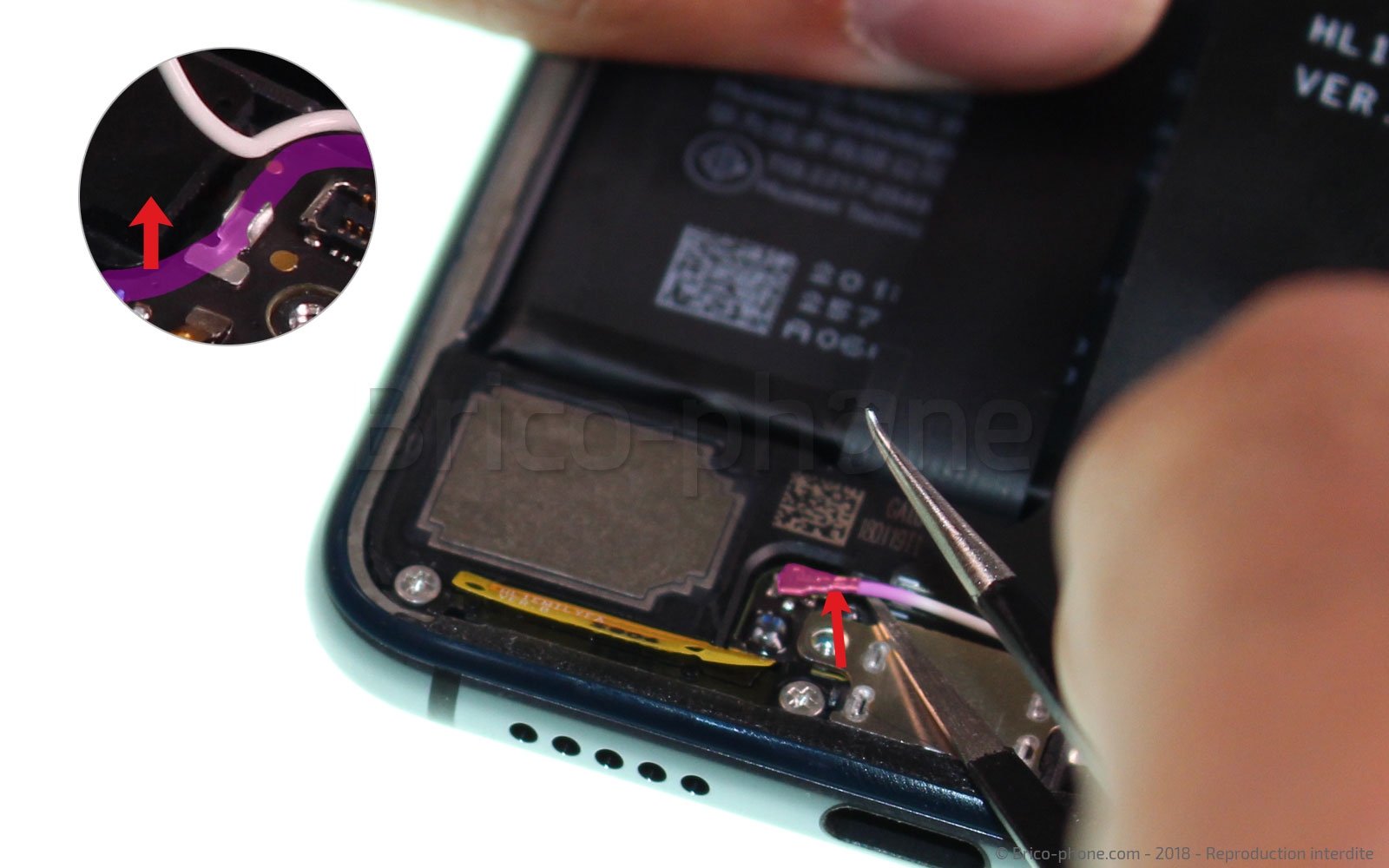

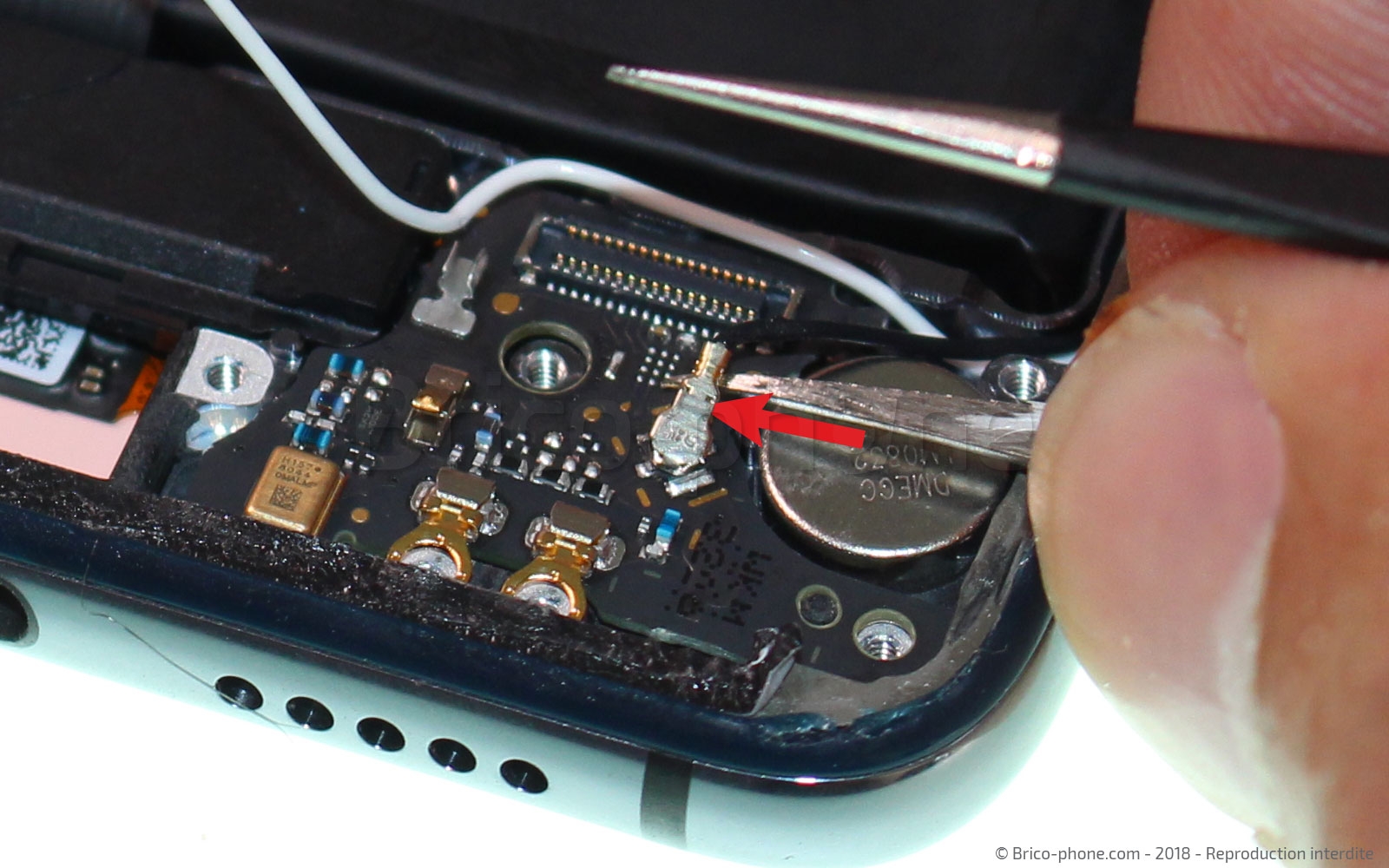

Toujours avec le spudger ou la pincette, déconnectez la nappe usb / dock et le connecteur coaxial de la carte secondaire puis dégagez l'ensemble de son emplacement.
Etape 8 : Retirer la nappe USB / interconnexion
Etape 8 : Retirer la nappe USB / interconnexion
Etape 8 : Retirer la nappe USB / interconnexion
Etape 8 : Retirer la nappe USB / interconnexion
Etape 8 : Retirer la nappe USB / interconnexion
Outils du kit utilisés
Outils du kit utilisés

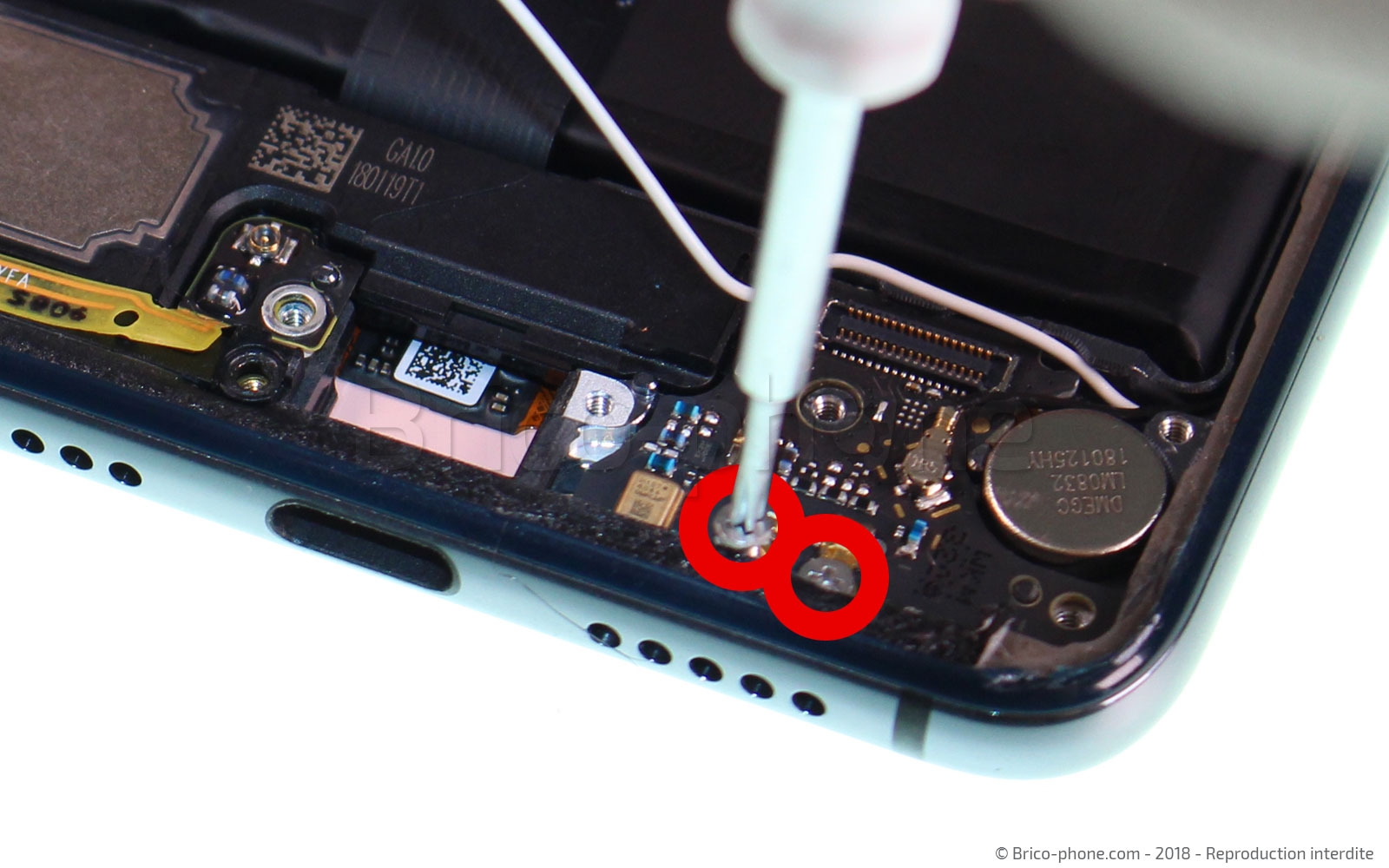

Etape 9 : Retirer la carte secondaire

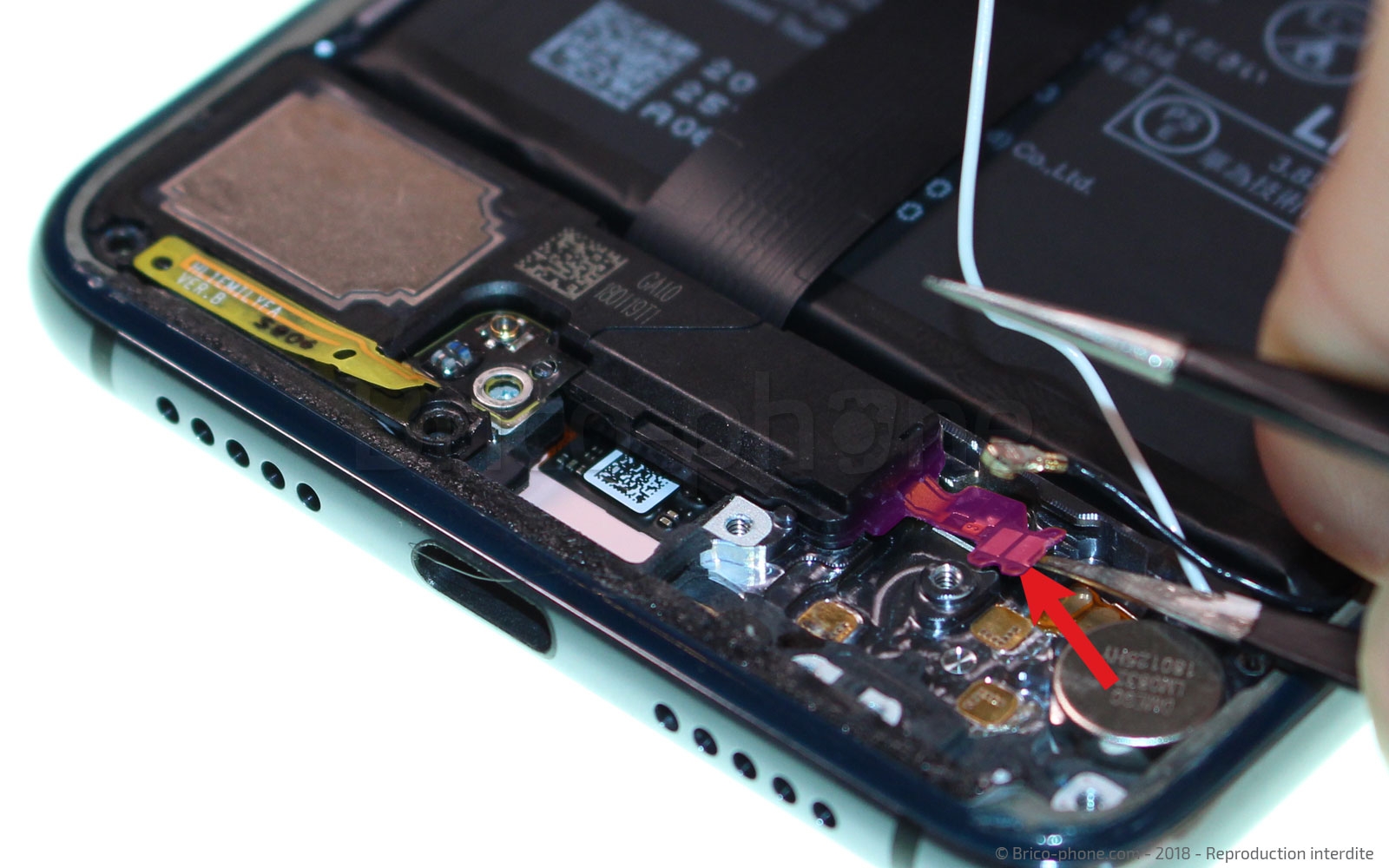

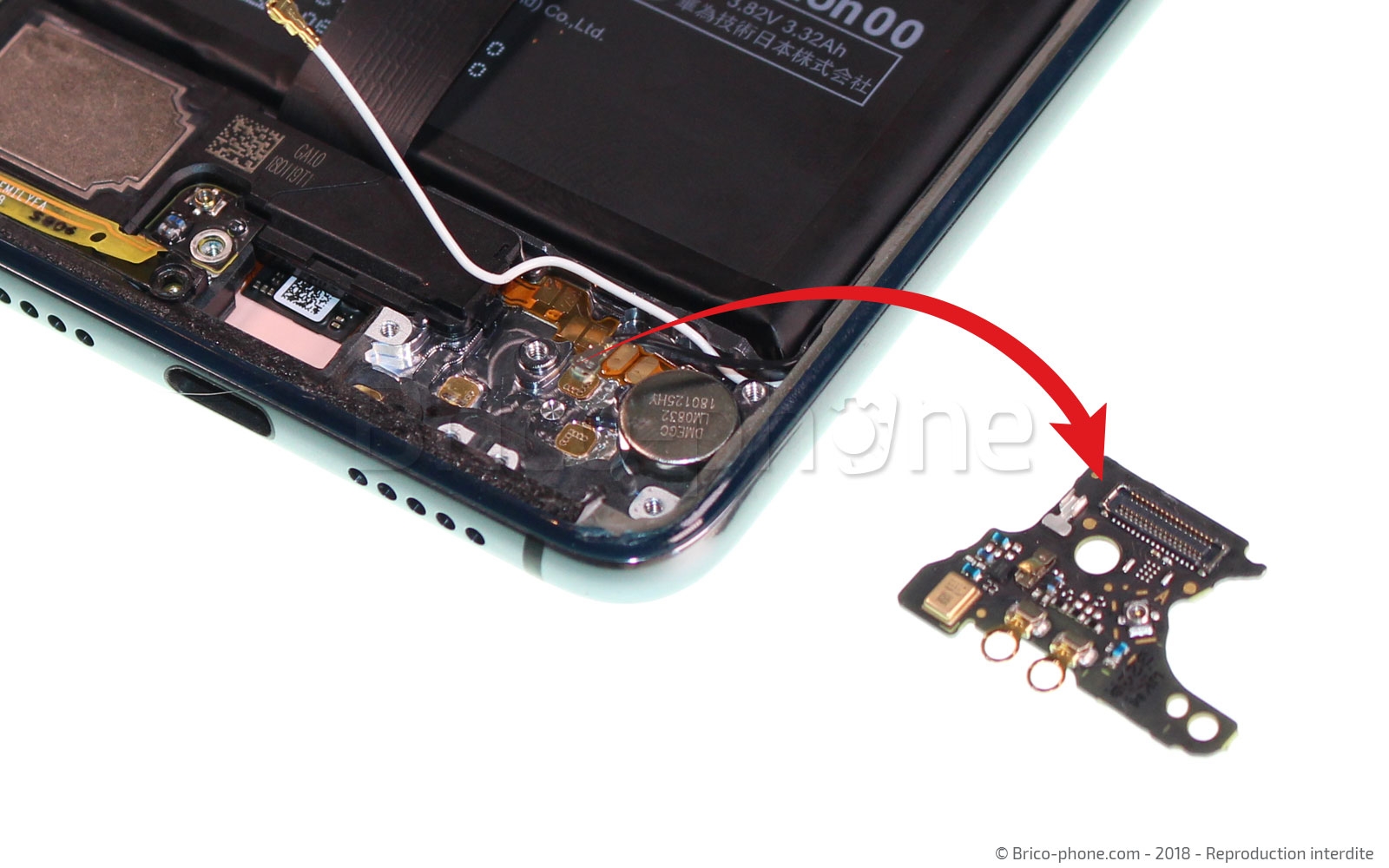

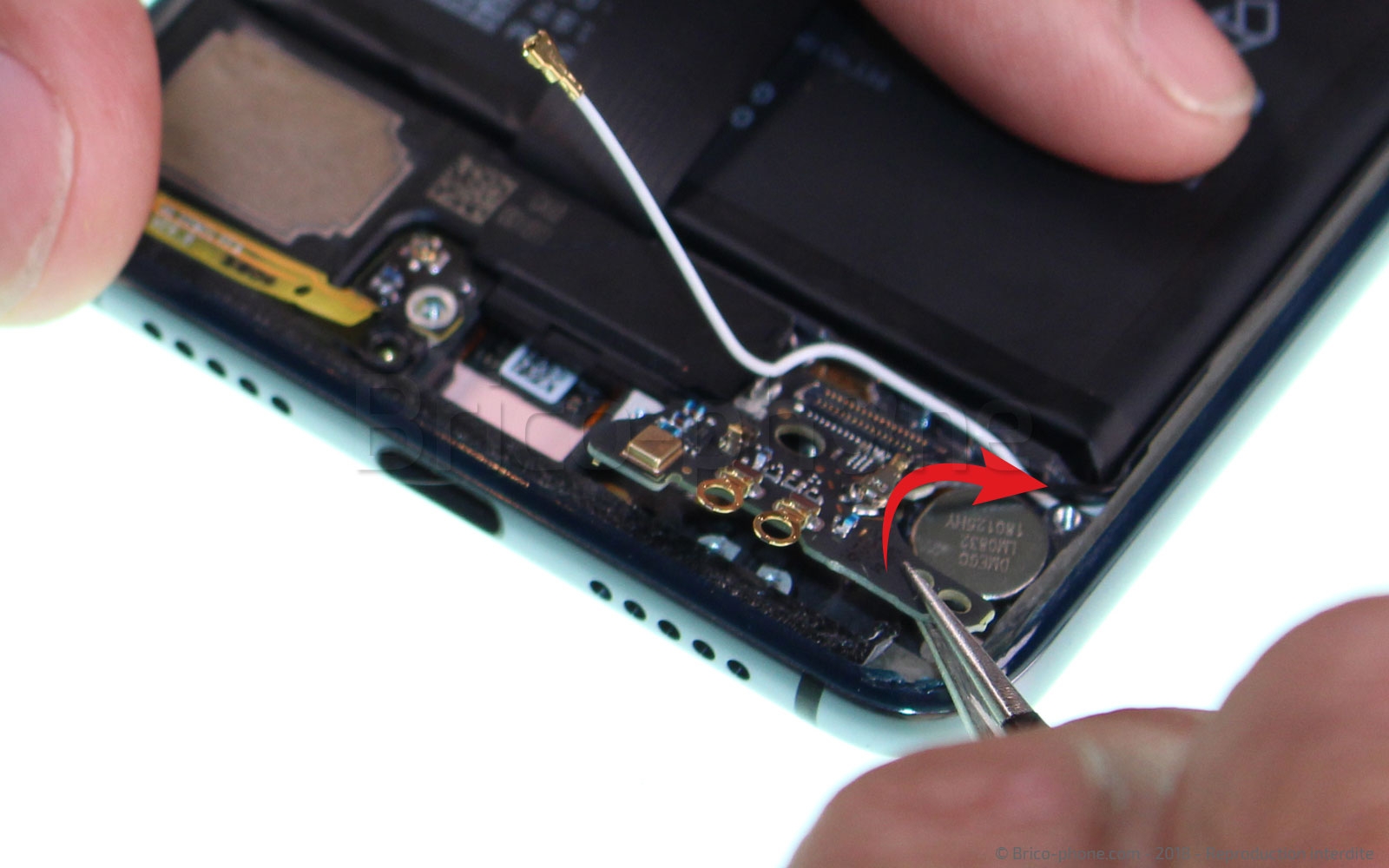

Dévissez les 2 vis qui maintiennent la carte secondaire à l'aide du tournevis cruciforme puis déconnecter le câble coaxial noir. Cette dernière est maintenant totalement libre, il ne vous reste plus qu'à la sortir à l'aide de la pincette.
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Outils du kit utilisés
Outils du kit utilisés

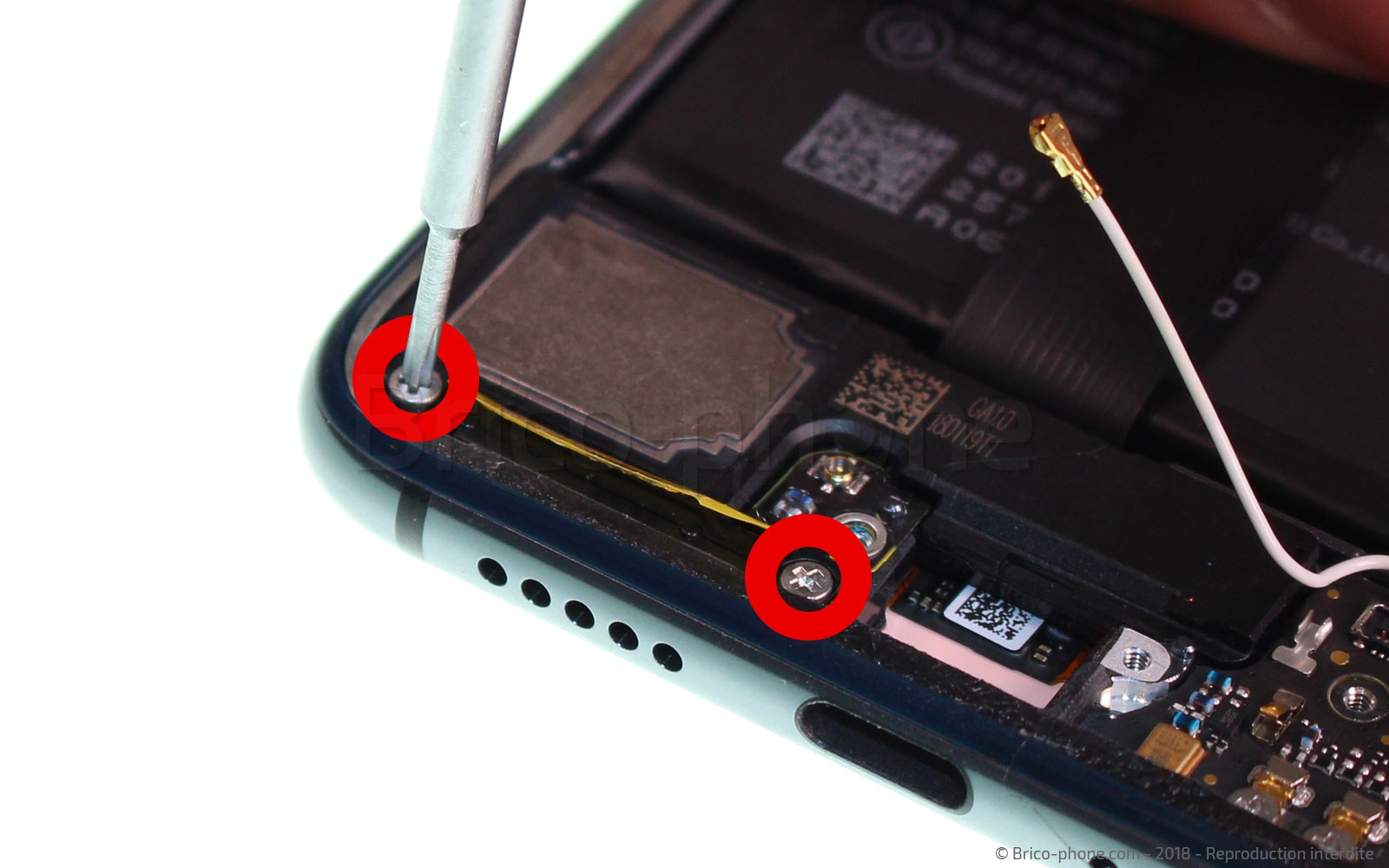

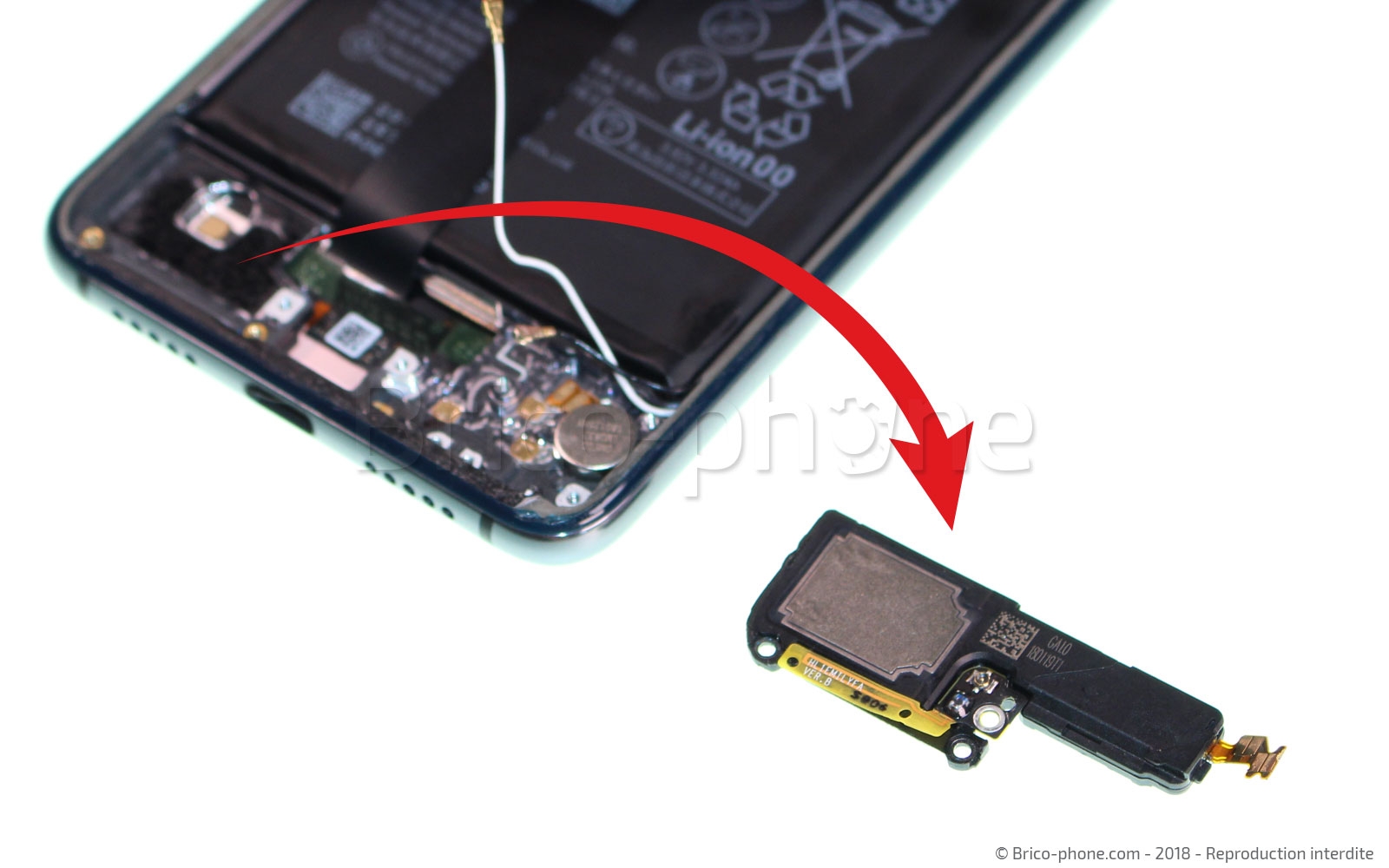

Etape 10 : Retirer le bloc haut-parleur

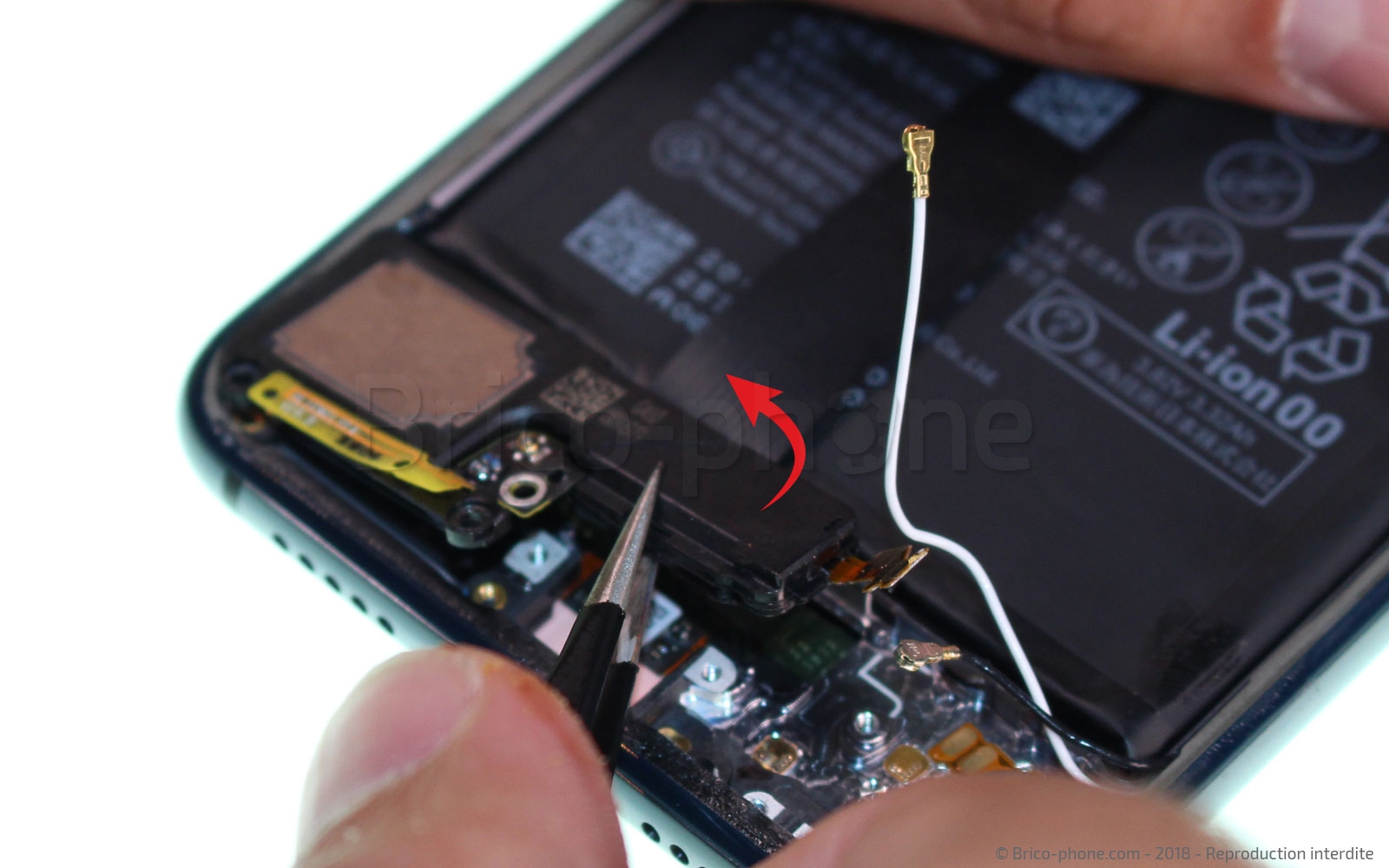

Toujours à l'aide du tournevis cruciforme, enlevez les 2 vis qui fixent le HP puis en insérant la pincette ou un levier sous la nappe de ce dernier.
Délogez l'élément de son emplacement.
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Outils du kit utilisés
Outils du kit utilisés

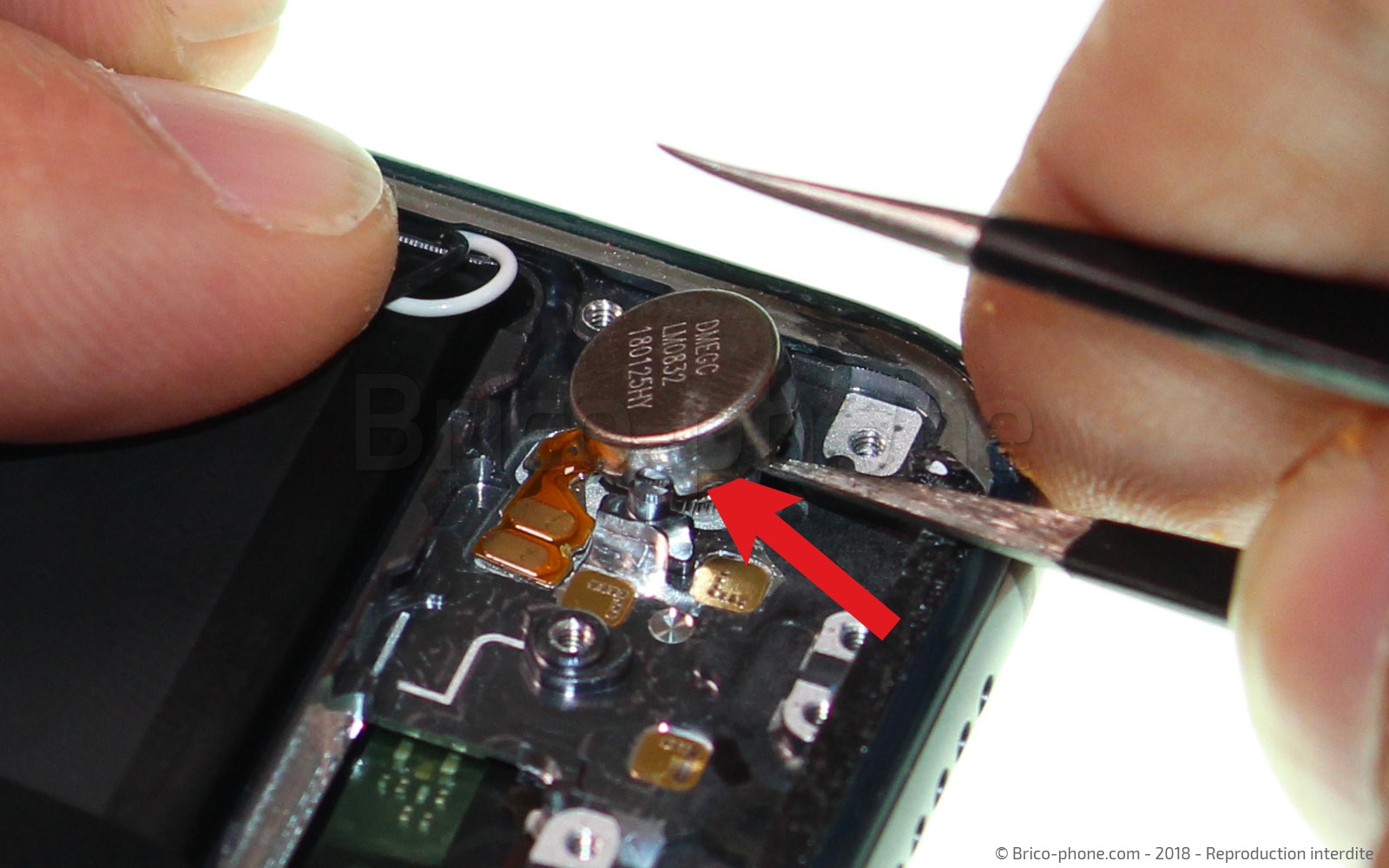

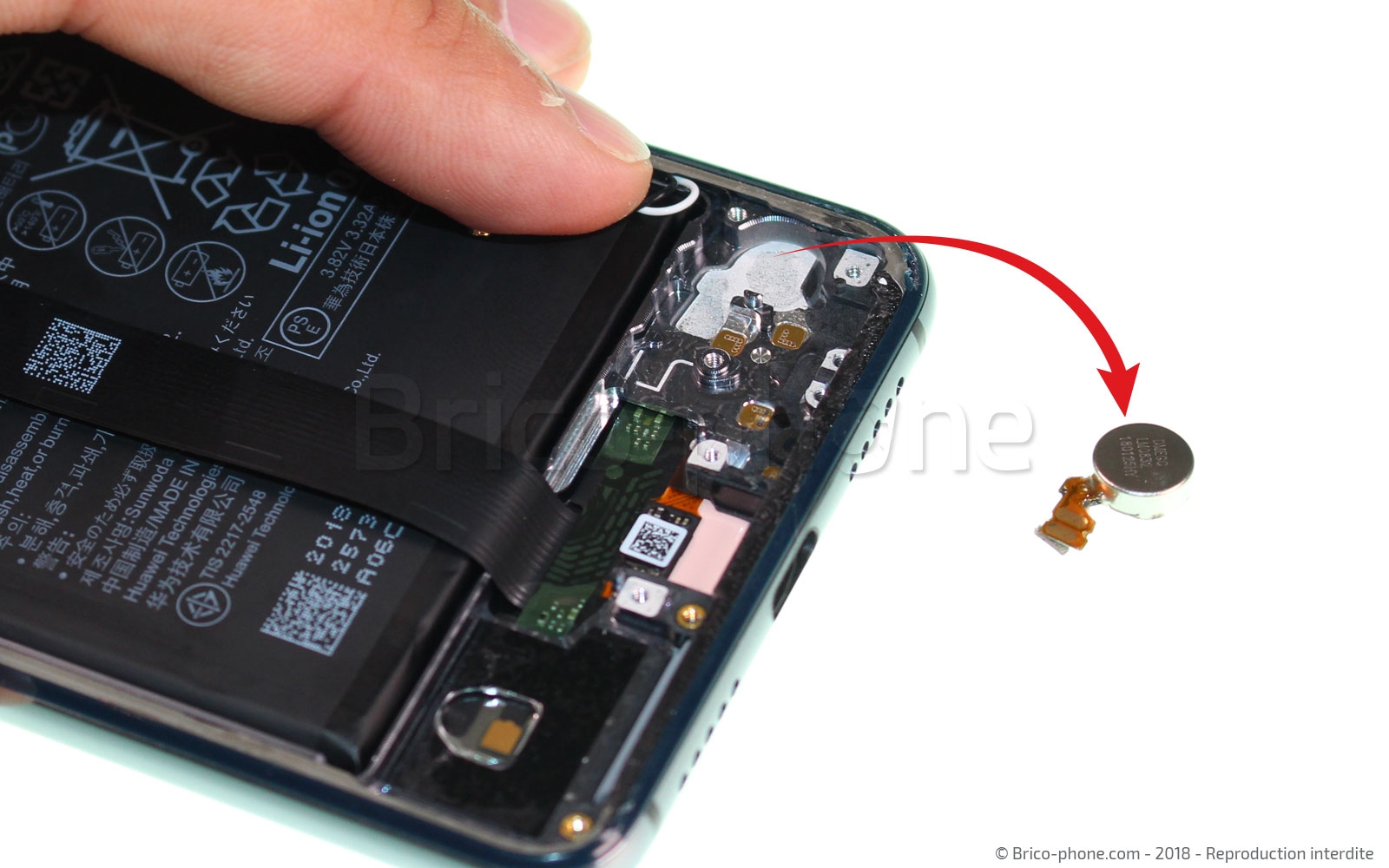

Etape 11 : Sortir le vibreur
À l'aide de la pincette, faites levier sous le vibreur afin de le décoller du châssis.
Attention la nappe de ce dernier est fragile, veillez à ne pas l'endommager.
Etape 11 : Sortir le vibreur
Etape 11 : Sortir le vibreur
Etape 11 : Sortir le vibreur
Etape 11 : Sortir le vibreur
Outils du kit utilisés
Outils du kit utilisés

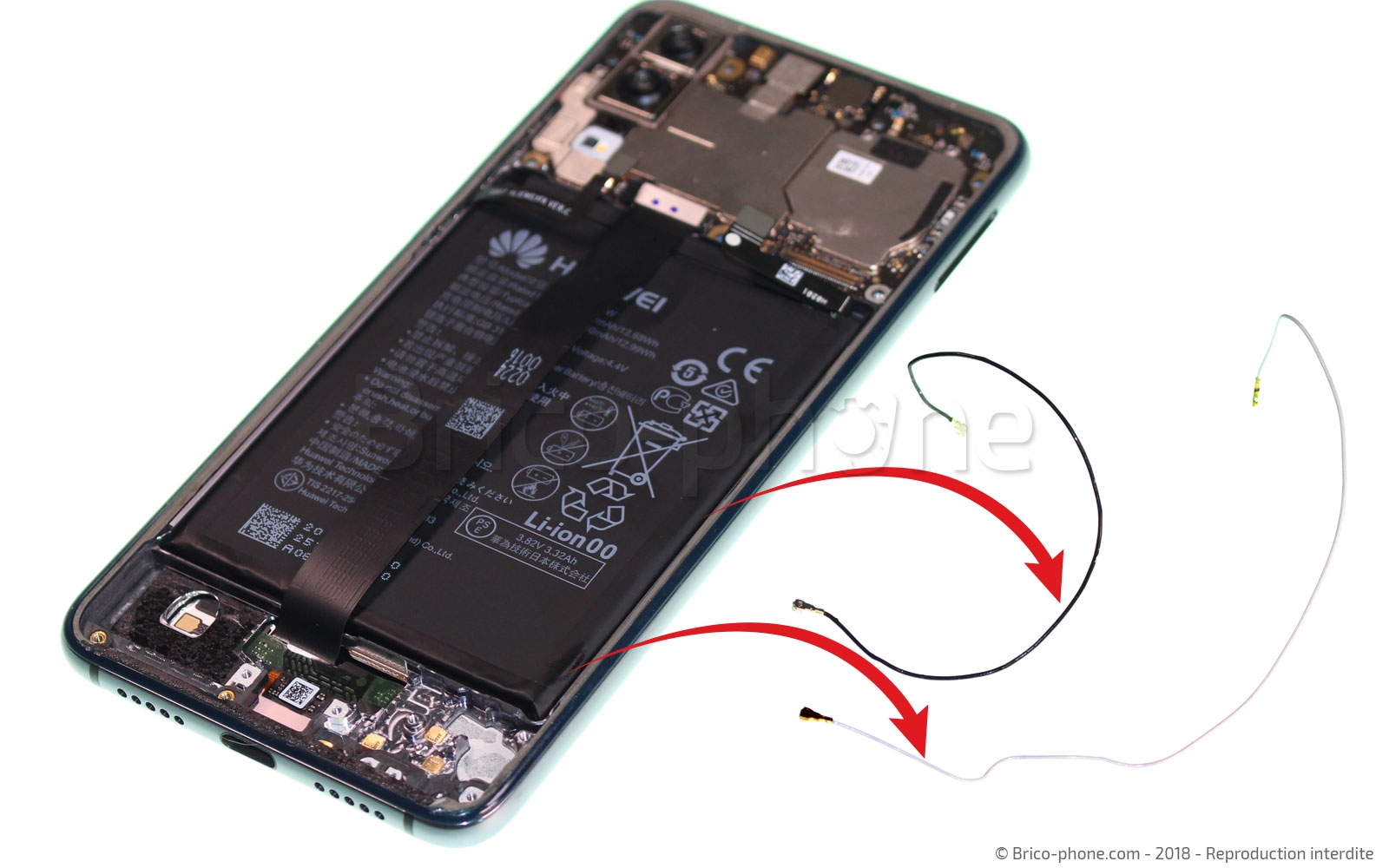

Etape 12 : Enlever les câbles coaxiaux

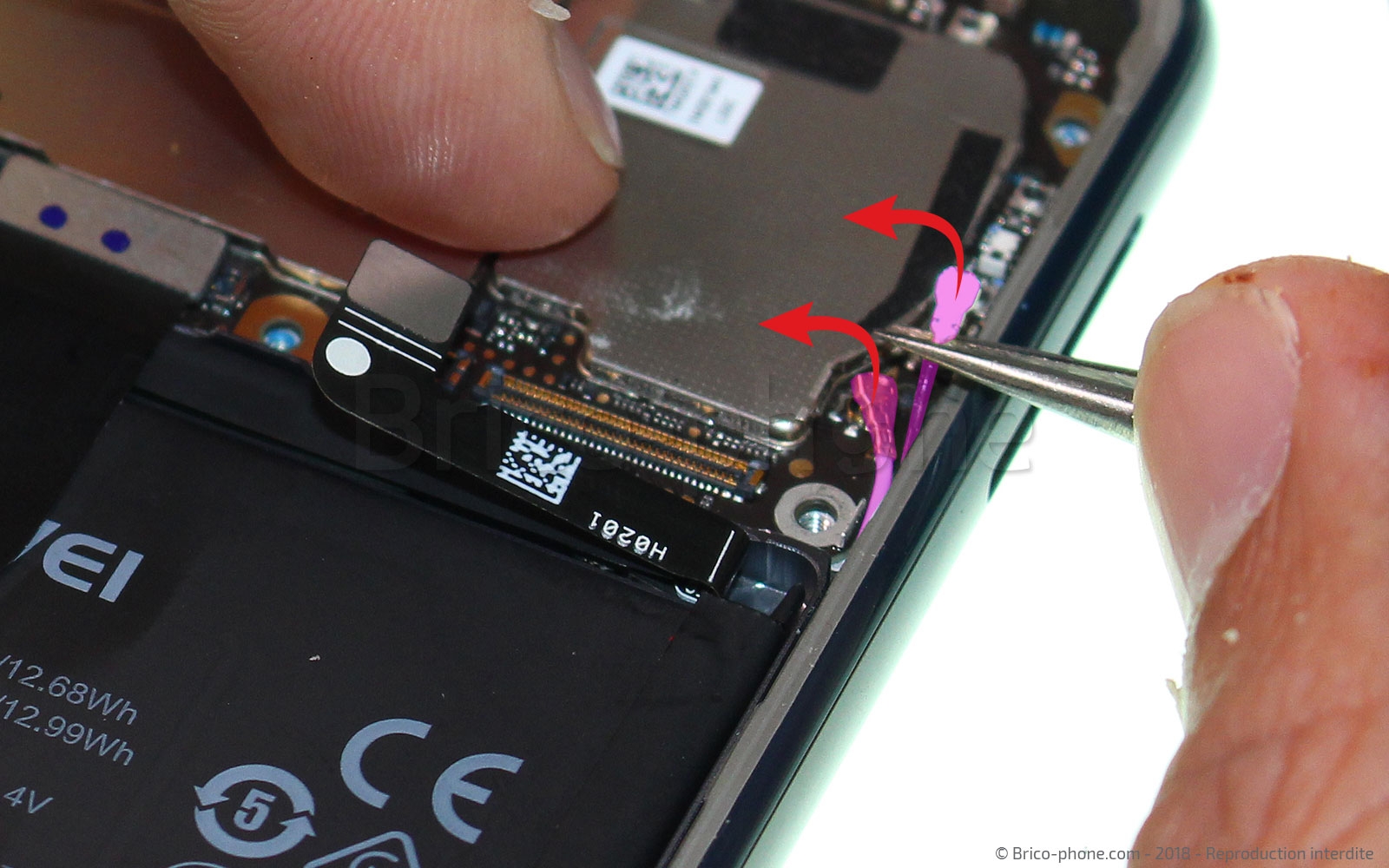

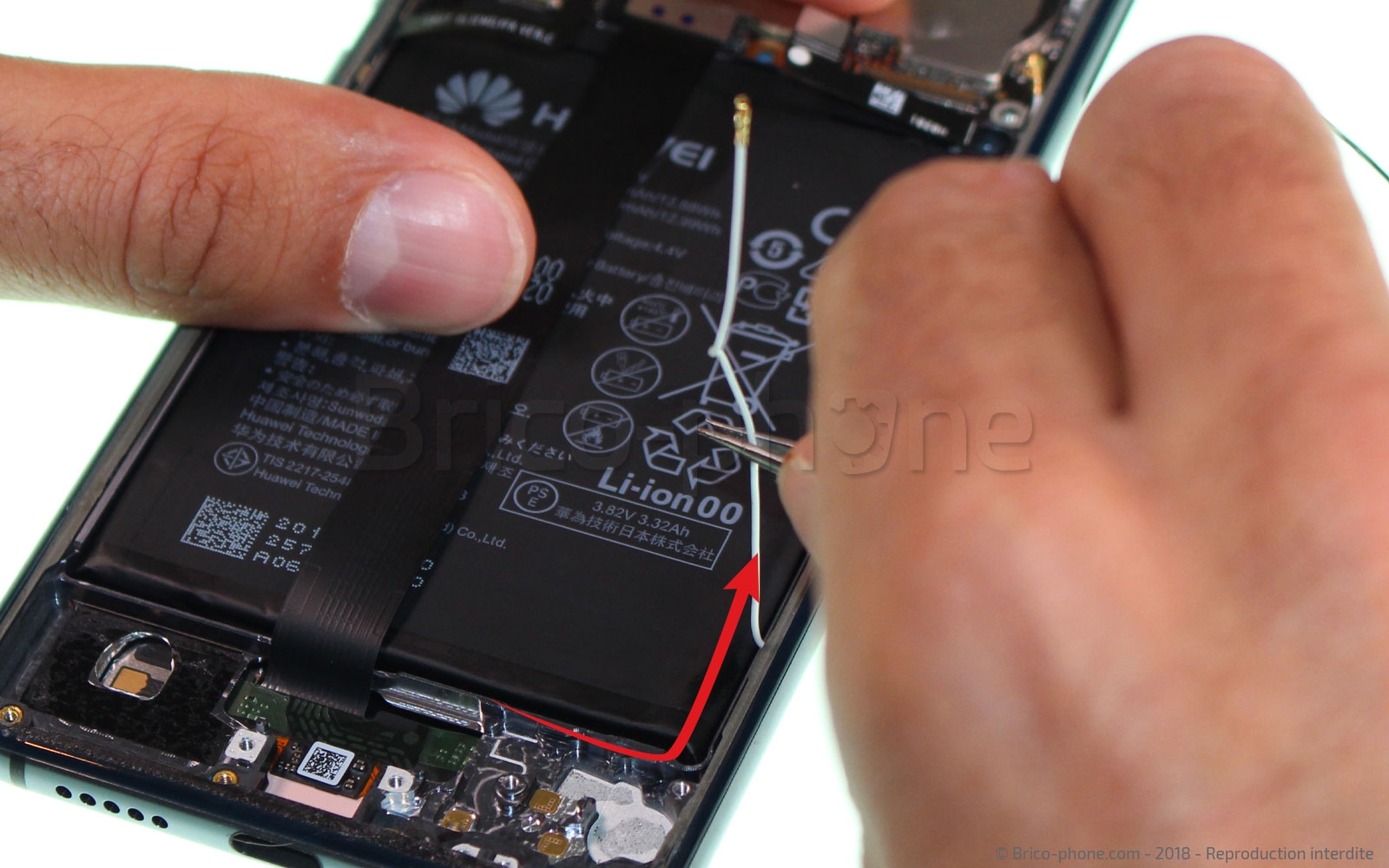

Avec la pincette, déconnectez et retirez les 2 câbles coaxiaux situés sur le bas du côté droit de la carte mère.
Etape 12 : Enlever les câbles coaxiaux
Etape 12 : Enlever les câbles coaxiaux
Etape 12 : Enlever les câbles coaxiaux
Etape 12 : Enlever les câbles coaxiaux
Outils du kit utilisés
Outils du kit utilisés

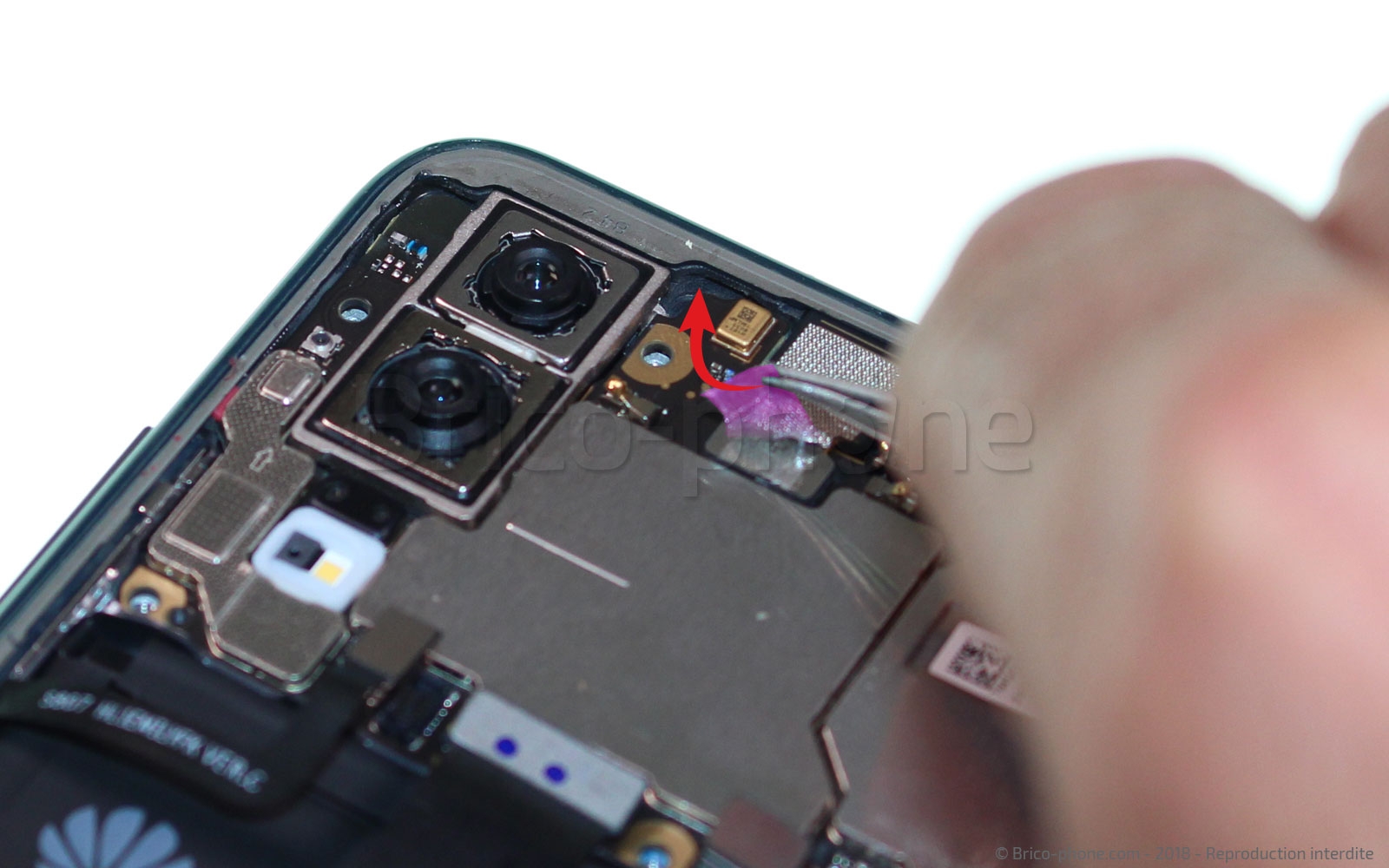

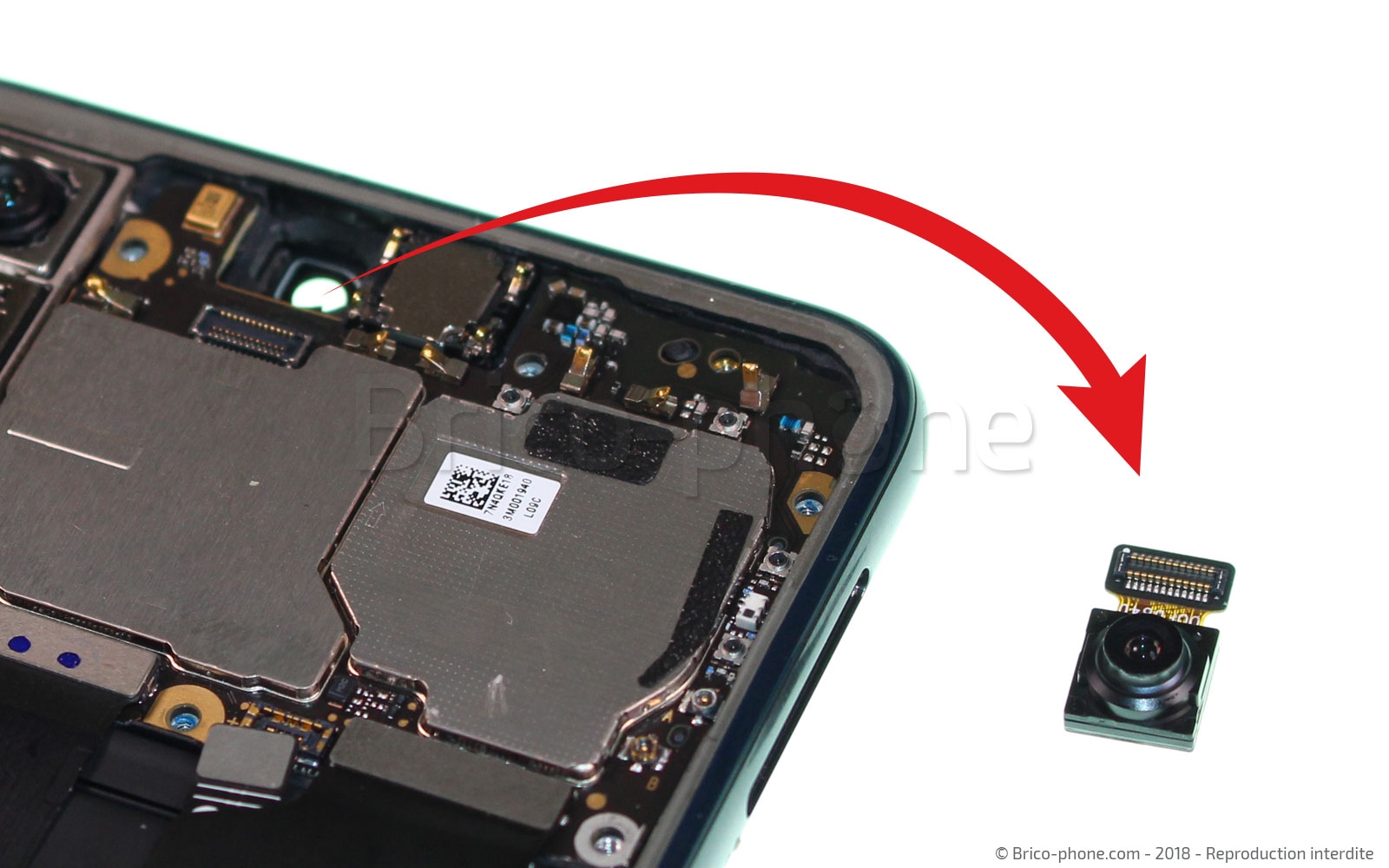

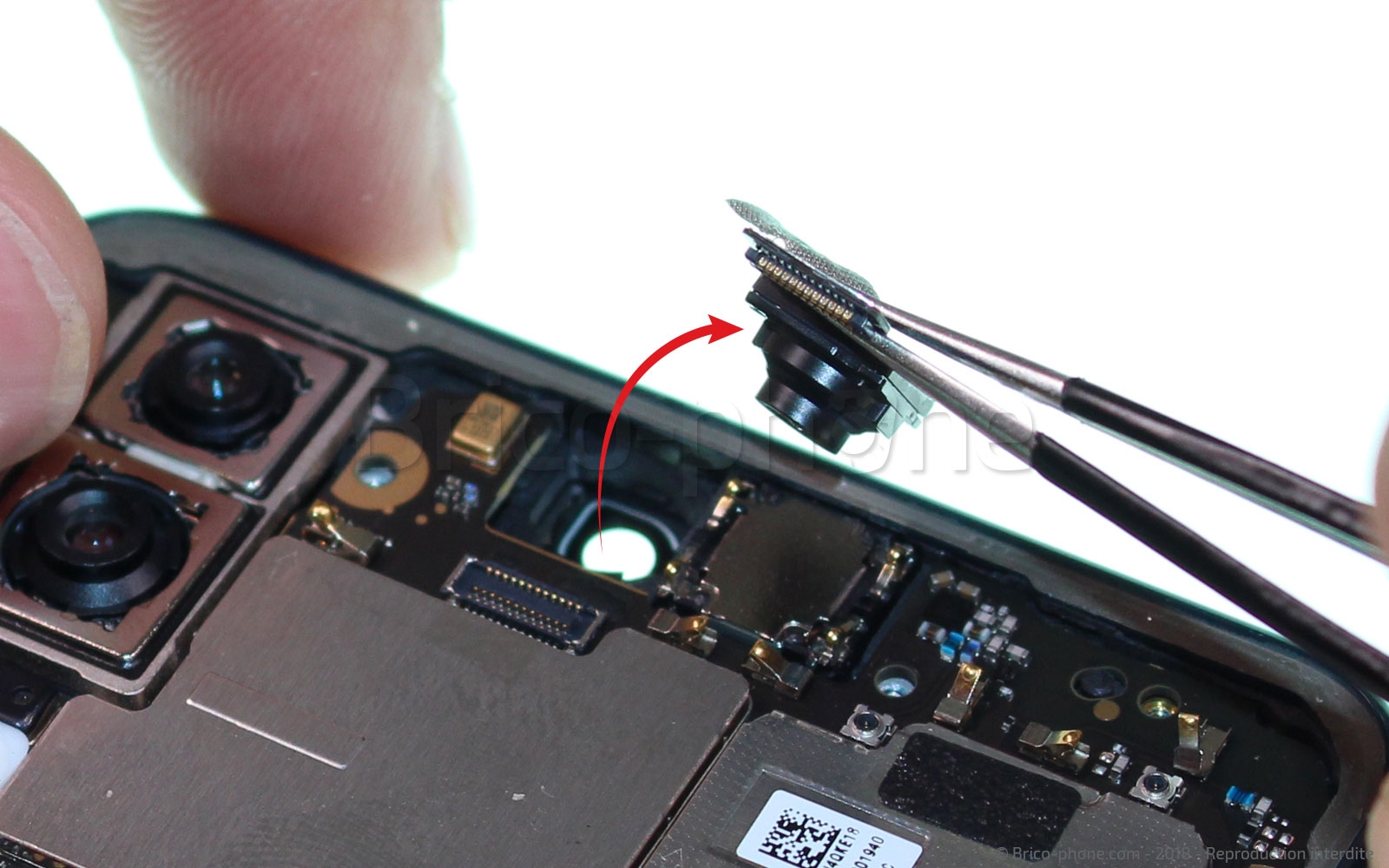

Etape 13 : Retirer la caméra avant
L'accès à la caméra avant est très simple. Il vous suffit de déconnecter la nappe de la carte mère puis de saisir la caméra pour l'extraire.
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Outils du kit utilisés
Outils du kit utilisés

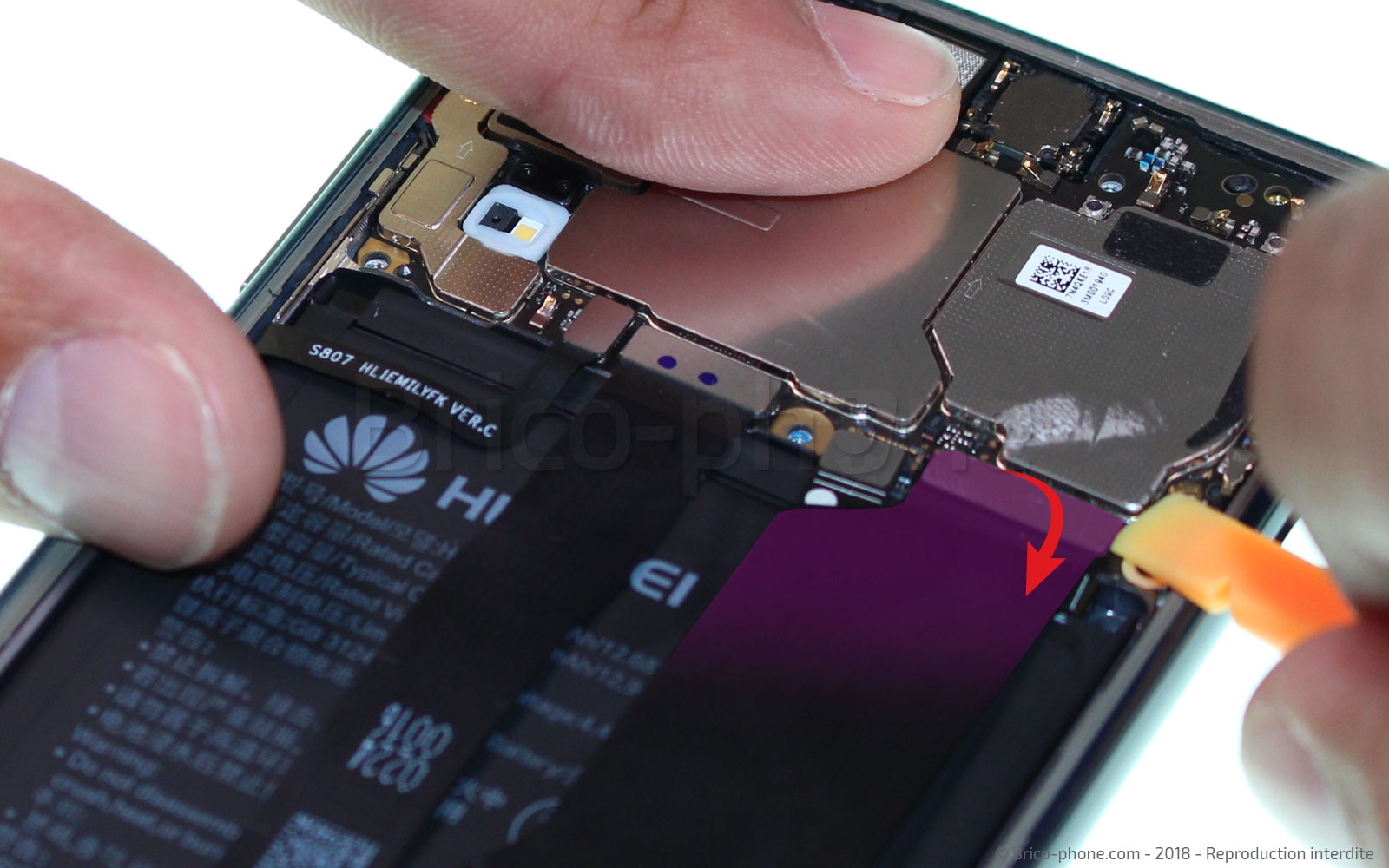

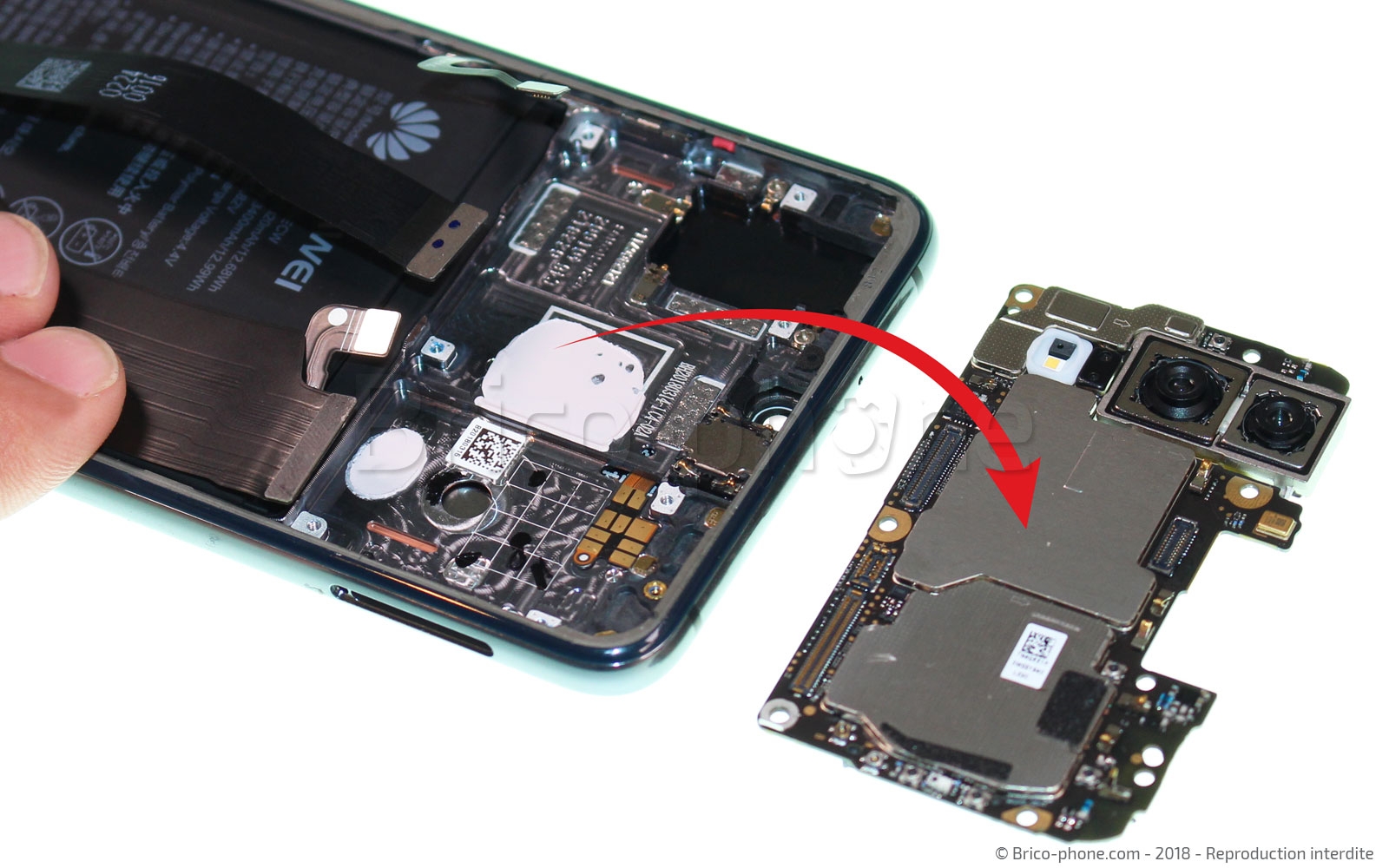

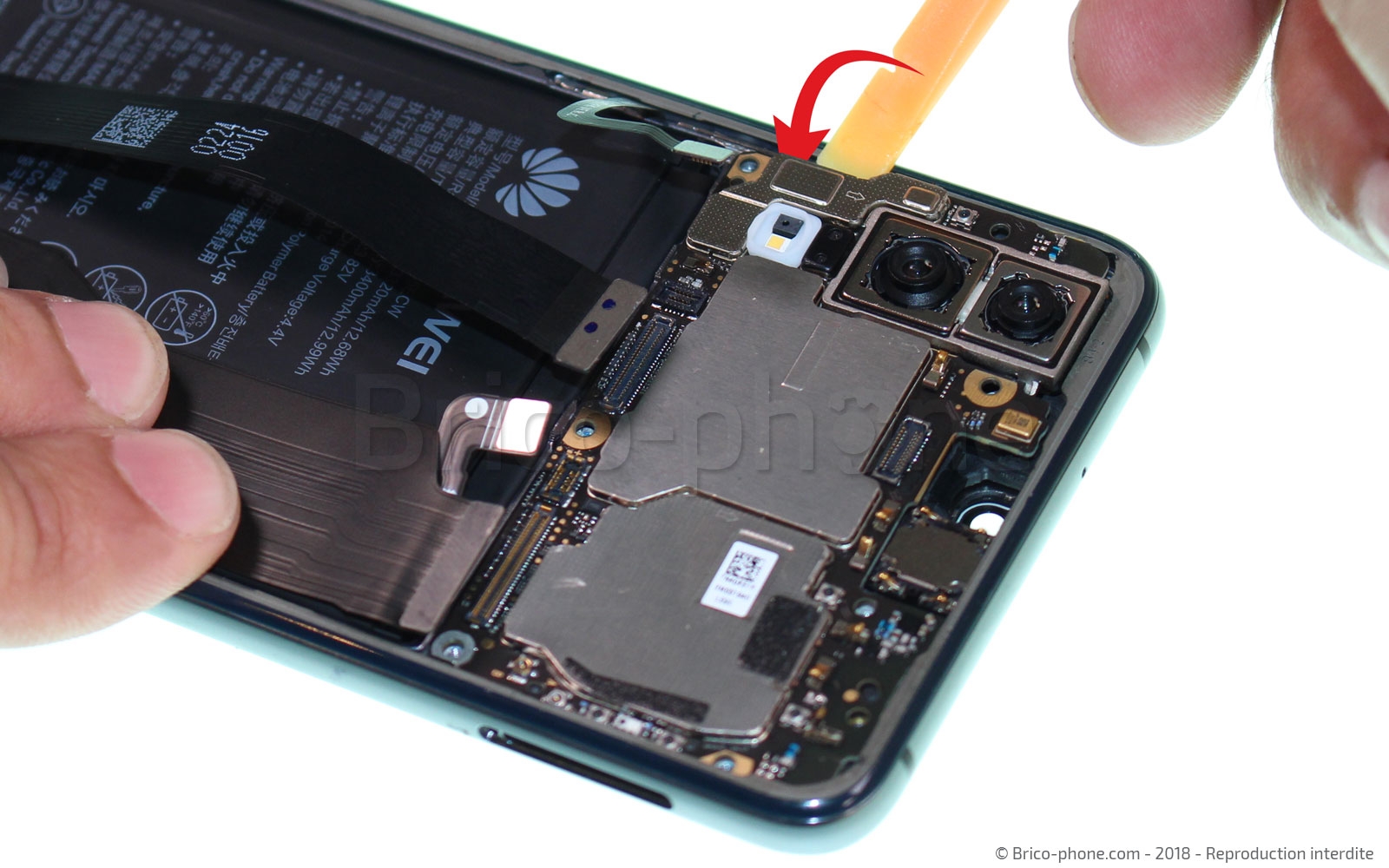

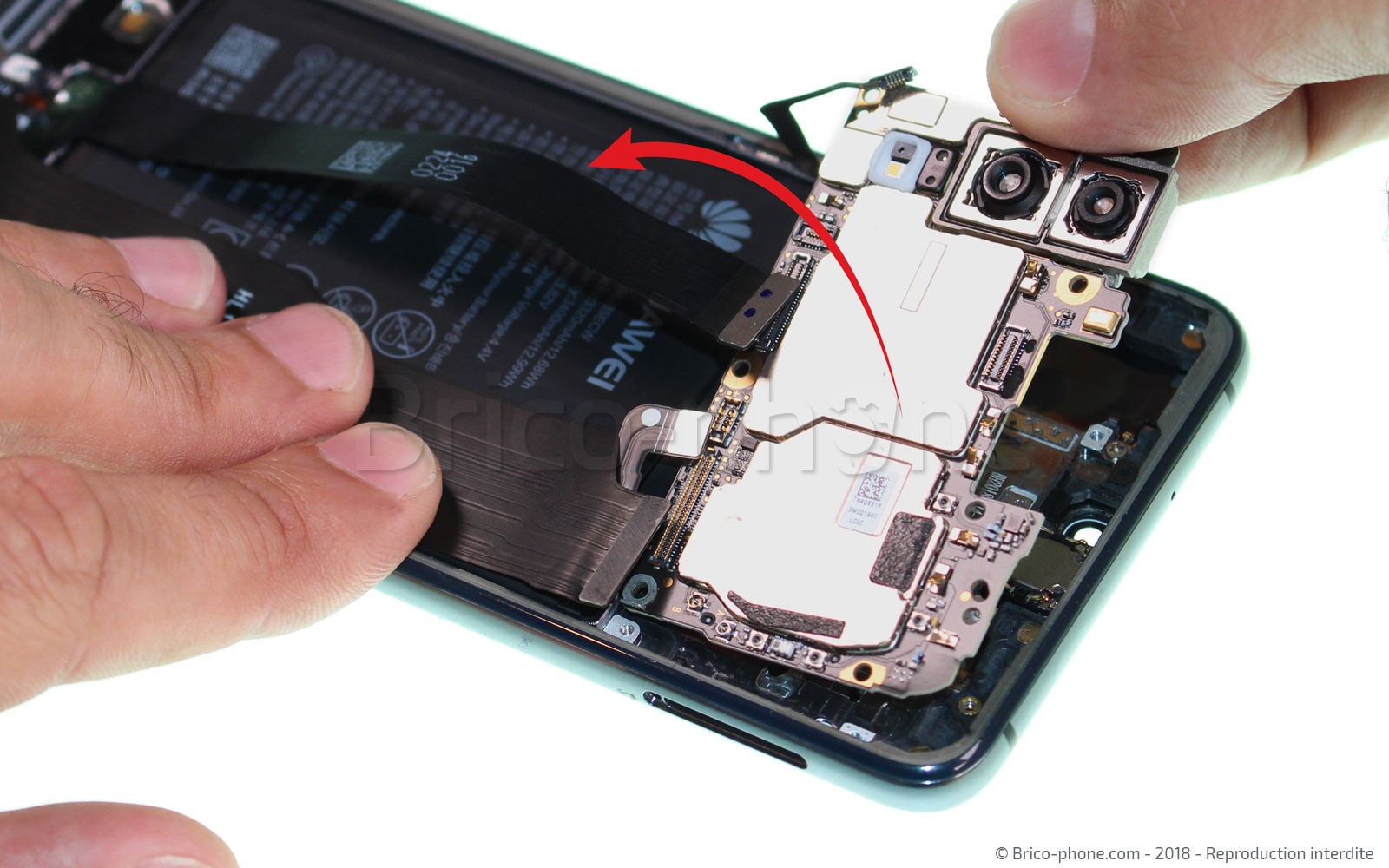

Etape 14 : Sortir la carte mère

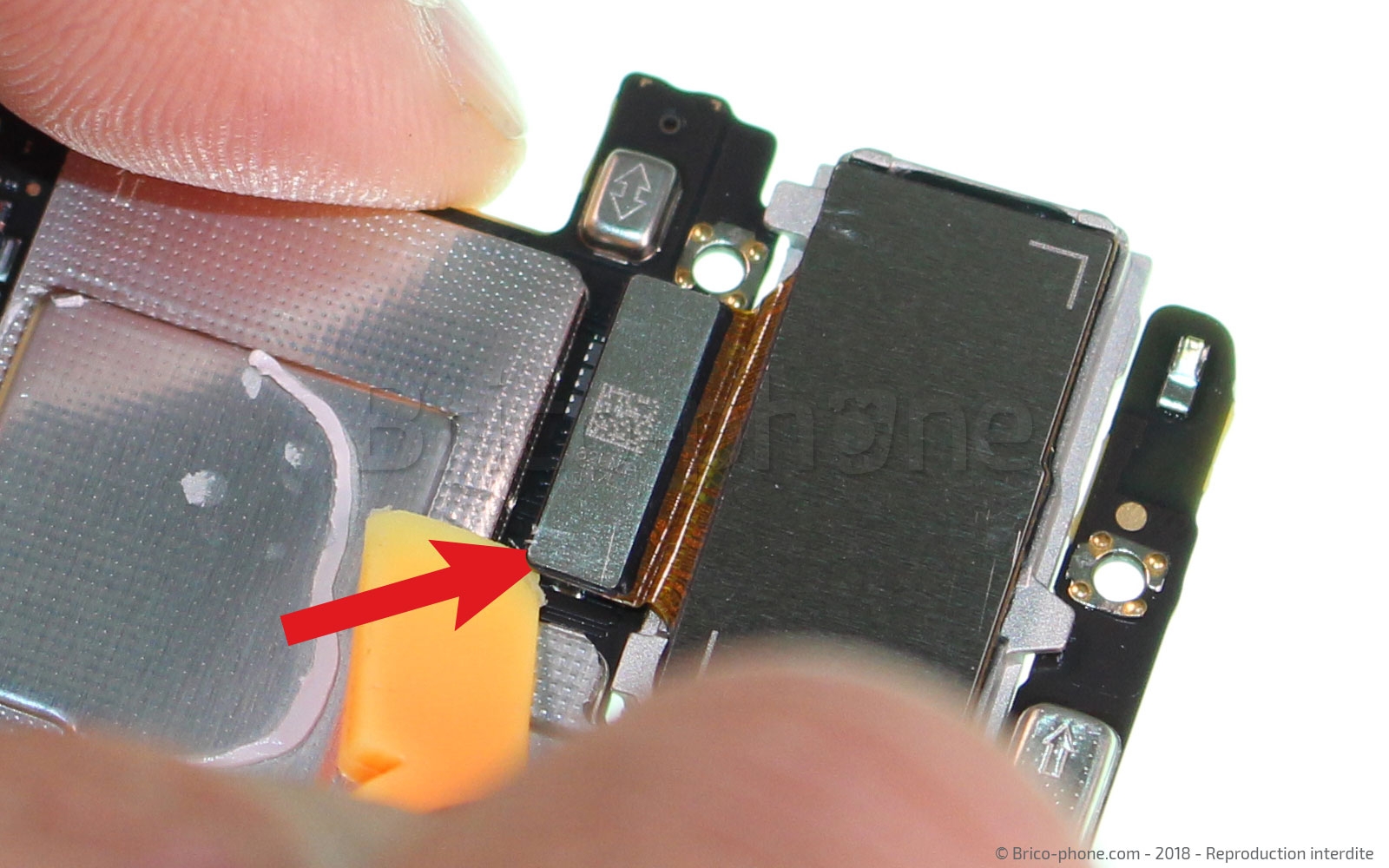

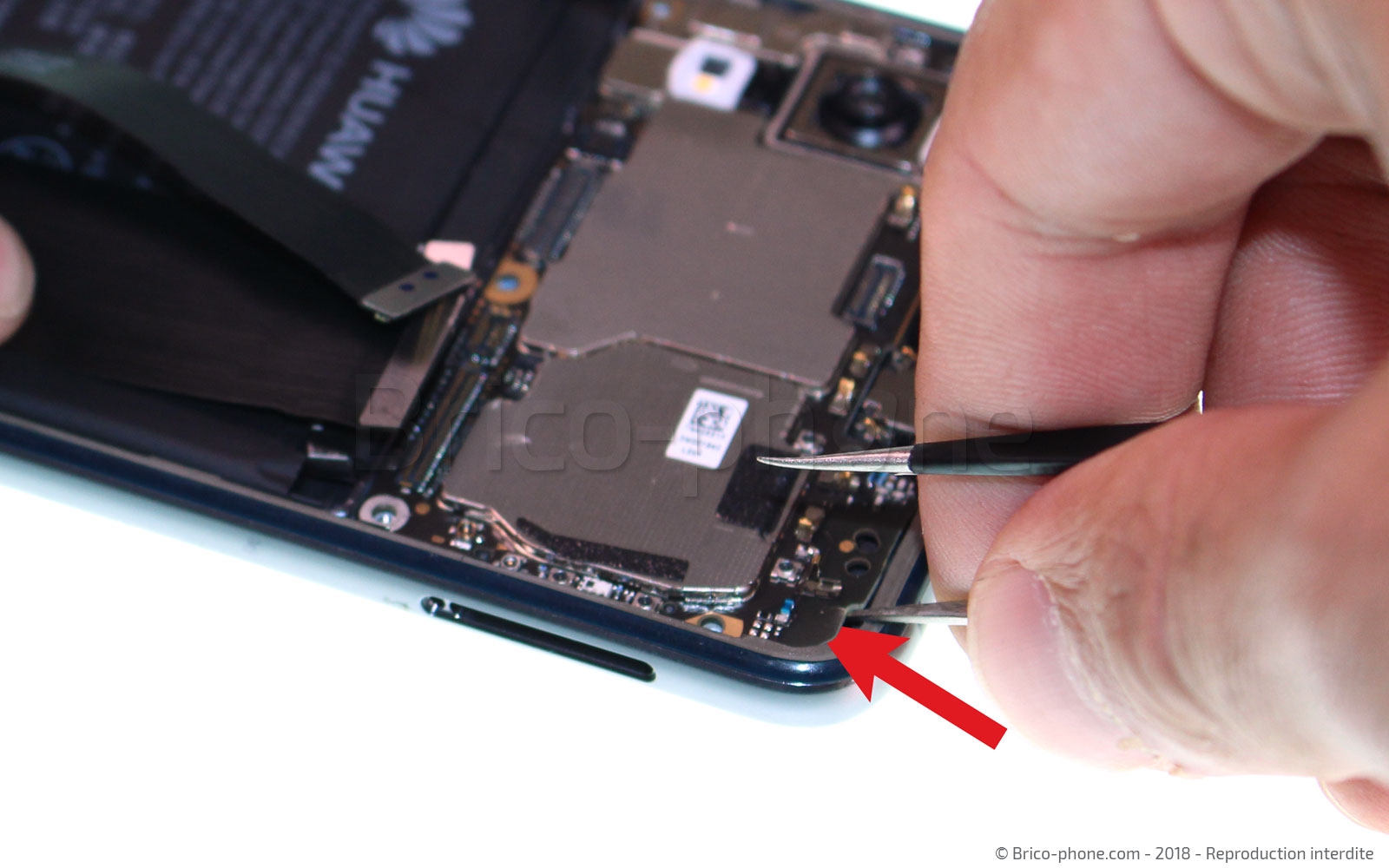

Aidez-vous de la pincette et du levier nylon pour déclipser la carte-mère. Pour cela, faites levier à différents endroits (comme indiqué sur les photos) puis sortez la carte de son logement.
Attention : la carte est légèrement collée en son centre par de la pâte thermique.
Etape 14 : Sortir la carte mère
Etape 14 : Sortir la carte mère
Etape 14 : Sortir la carte mère
Etape 14 : Sortir la carte mère
Etape 14 : Sortir la carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Retirer le haut-parleur de l'oreille
Une fois la carte-mère retirée, vous avez directement accès au haut-parleur interne.
Pour le retirer, il vous suffit de faire légèrement levier avec l'aide de la pincette métallique.
Etape 15 : Retirer le haut-parleur de l'oreille
Outils du kit utilisés
Outils du kit utilisés

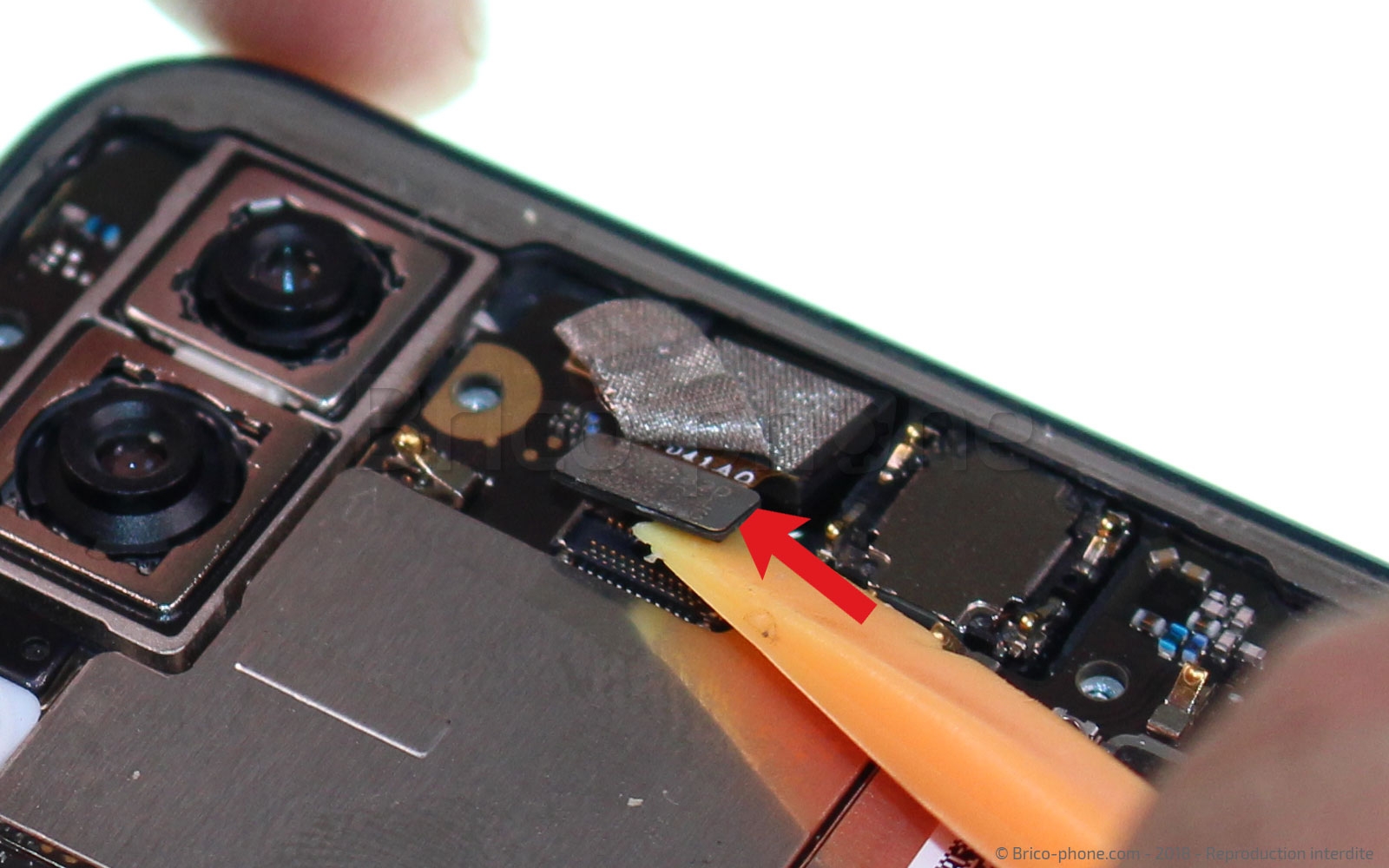

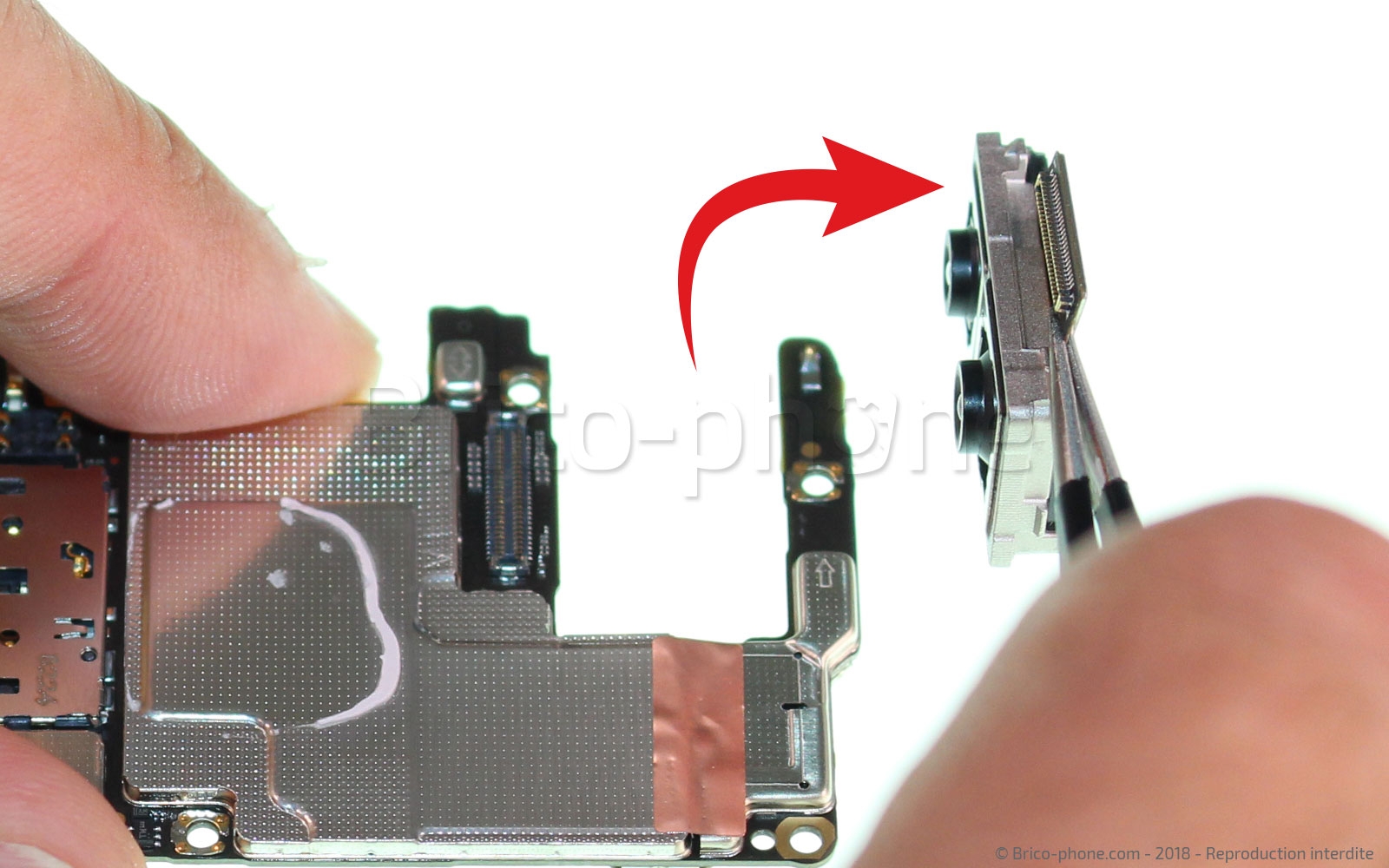

Etape 16 : Déconnecter la double caméra arrière
Vous pouvez déconnecter la double caméra arrière de votre huawei en utilisant par exemple la pincette ou le spudger.
Etape 16 : Déconnecter la double caméra arrière
Etape 16 : Déconnecter la double caméra arrière
Etape 16 : Déconnecter la double caméra arrière
Etape 16 : Déconnecter la double caméra arrière
Outils du kit utilisés
Outils du kit utilisés

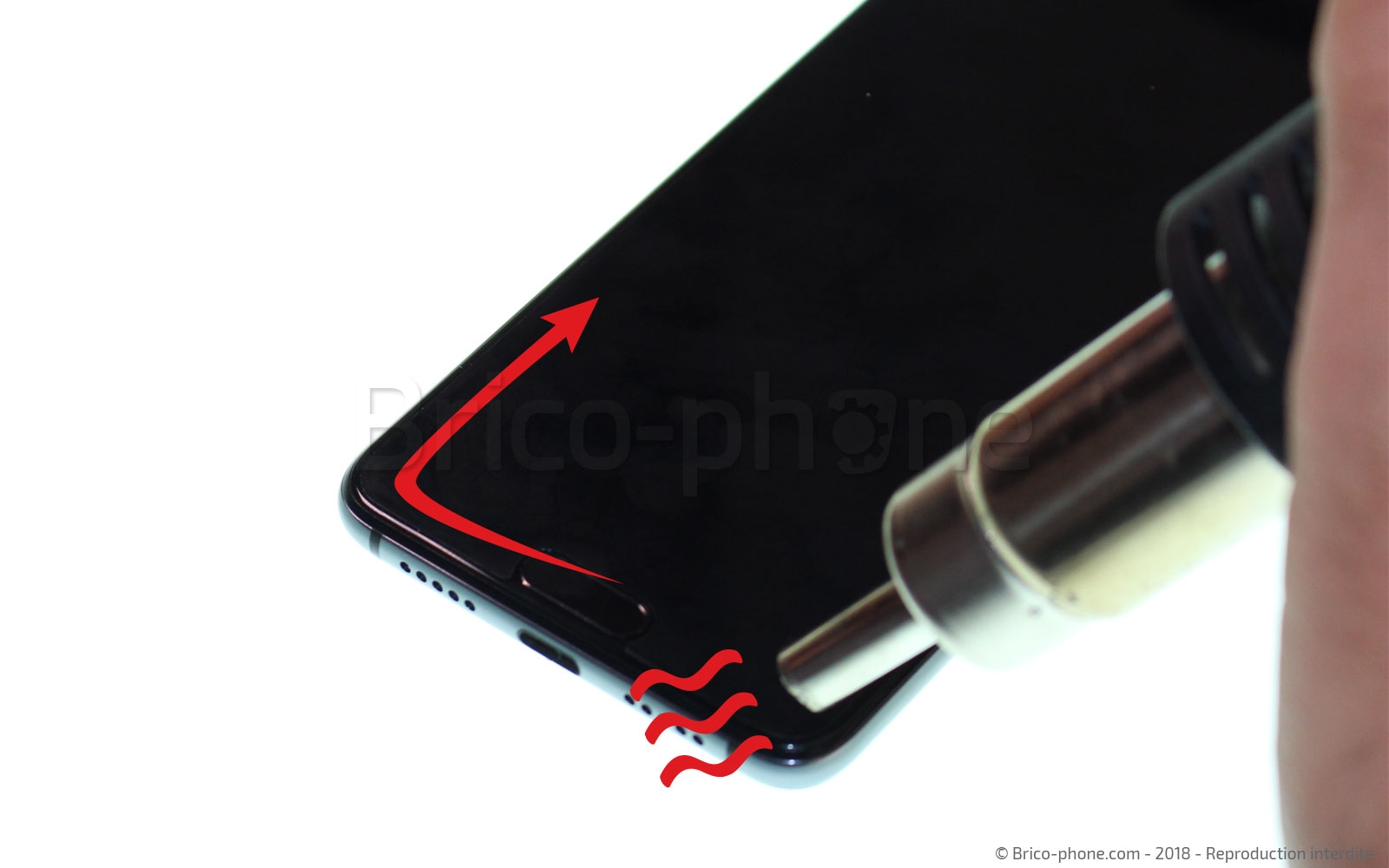

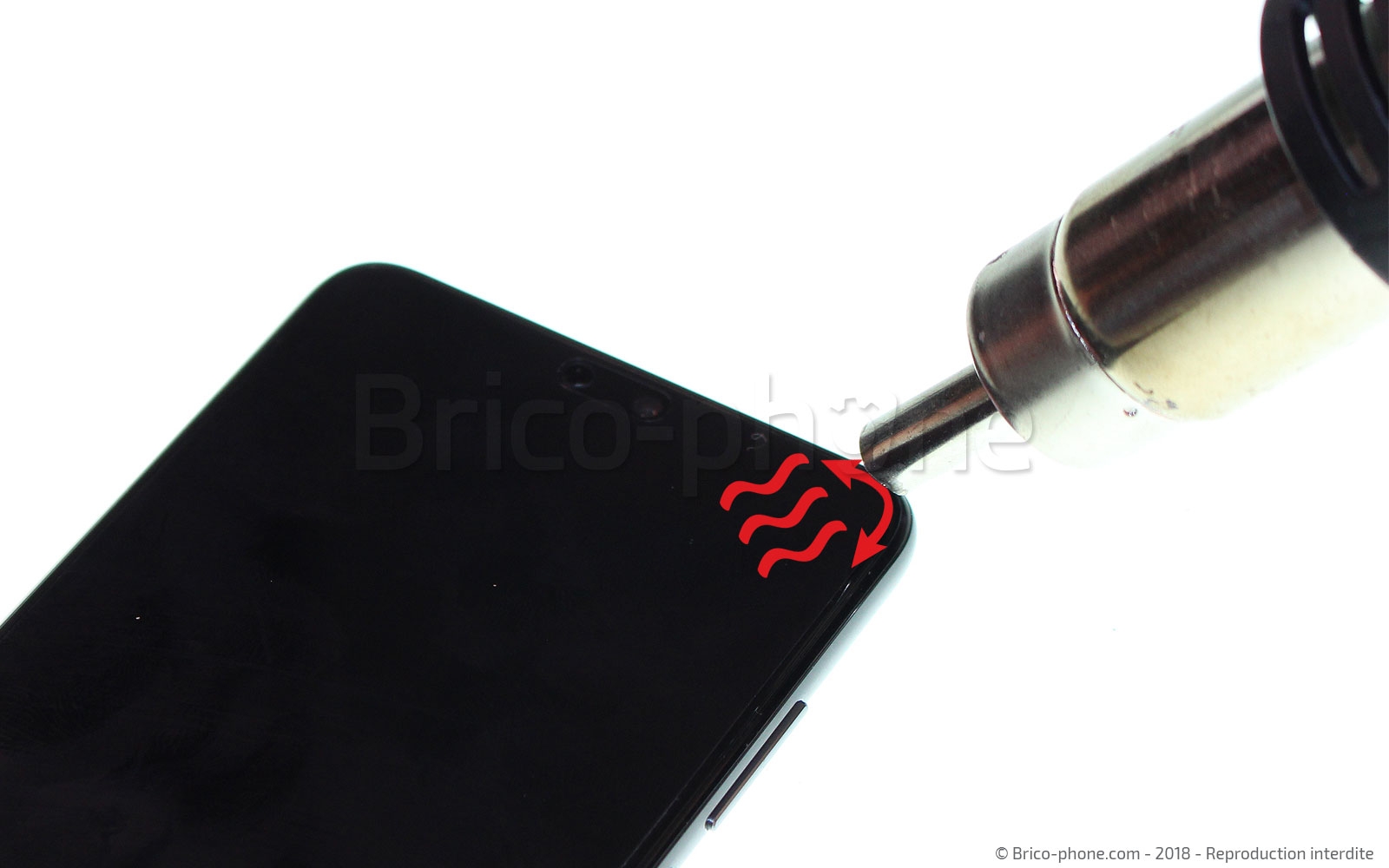

Etape 17 : Chauffer l'écran
À l'aide d'un décapeur thermique ou d'un sèche-cheveux, chauffez le contour de l'écran LCD en faisant attention de ne pas dépasser les 80 degrés.
Etape 17 : Chauffer l'écran
Etape 17 : Chauffer l'écran
Etape 17 : Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

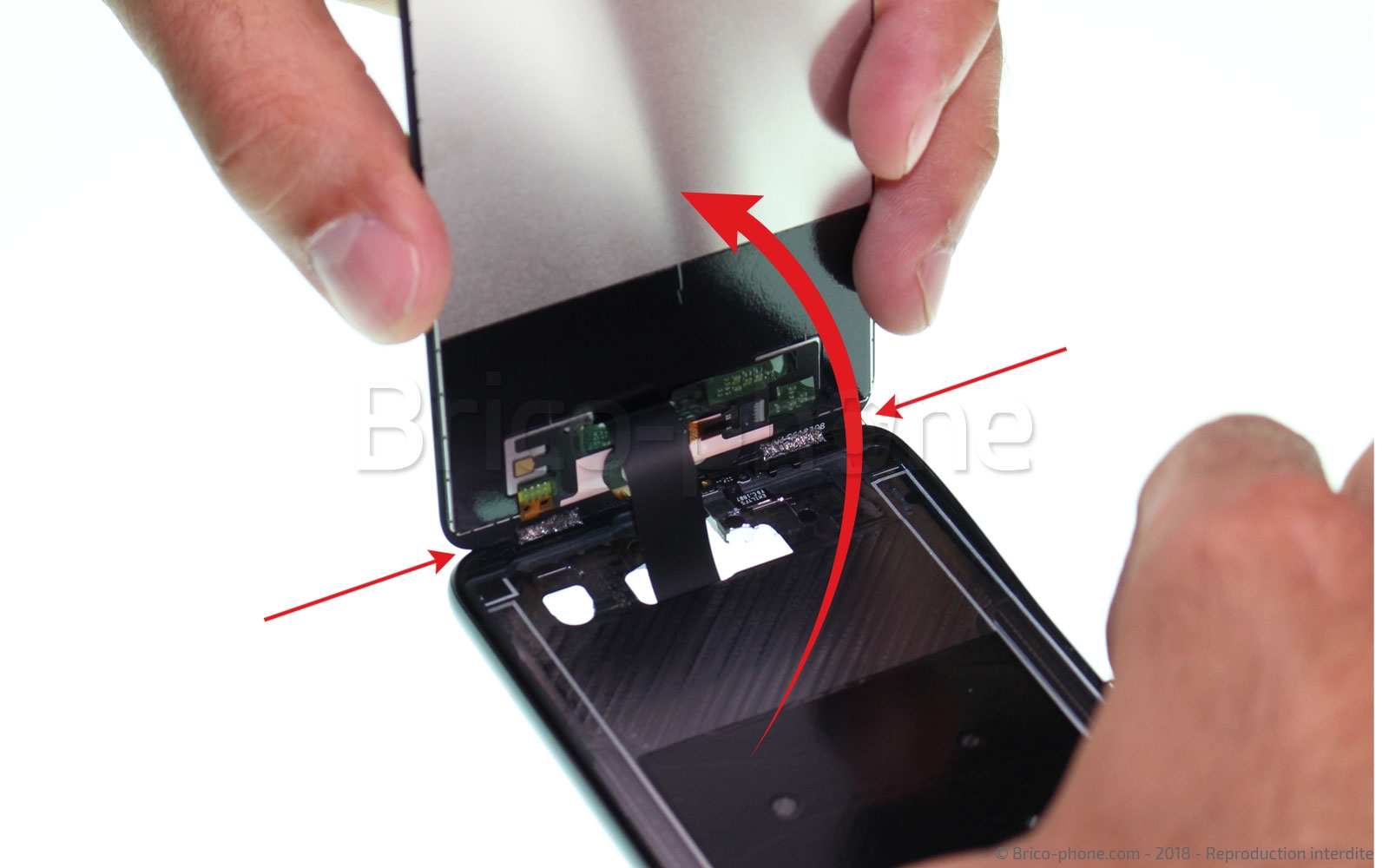

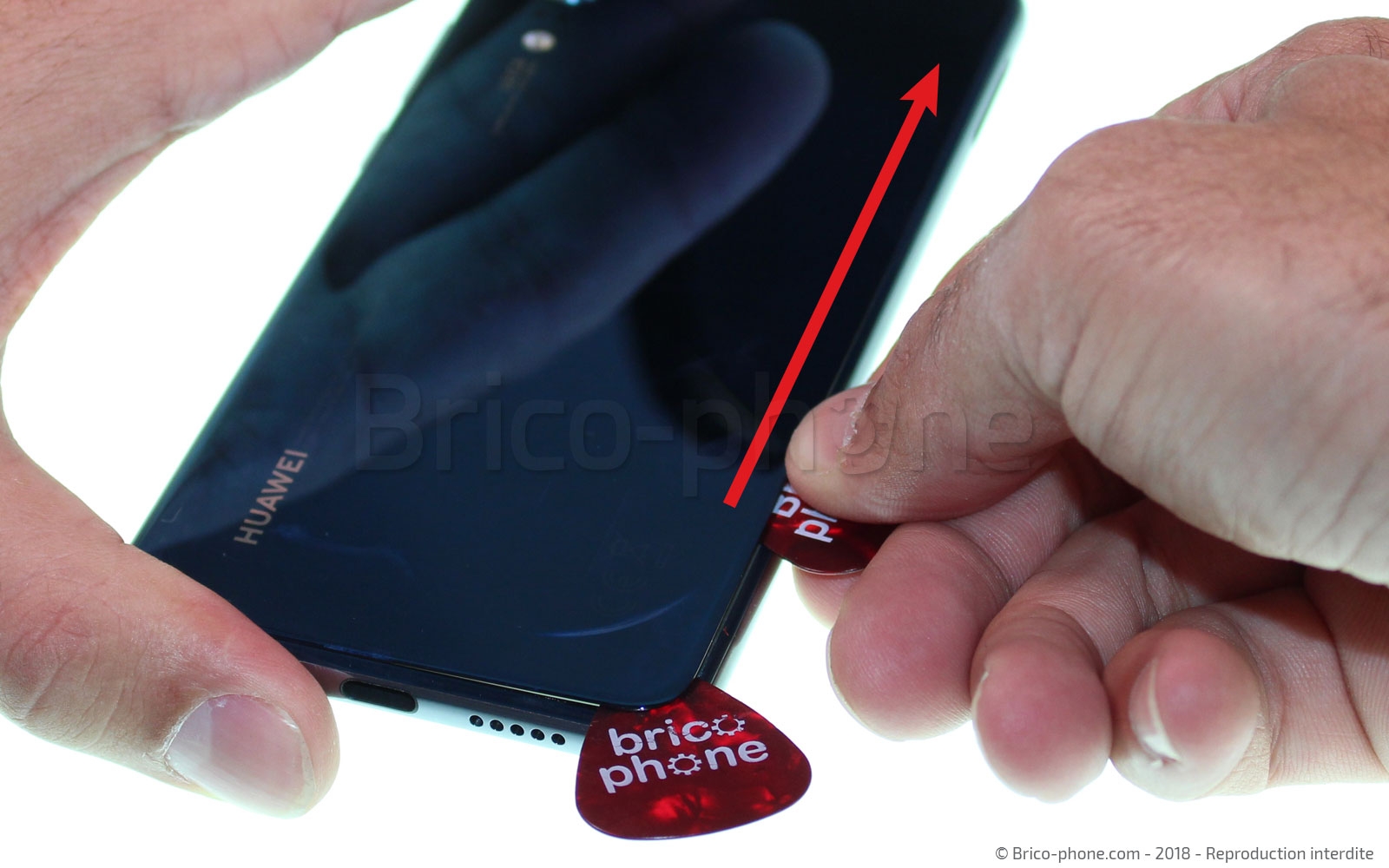

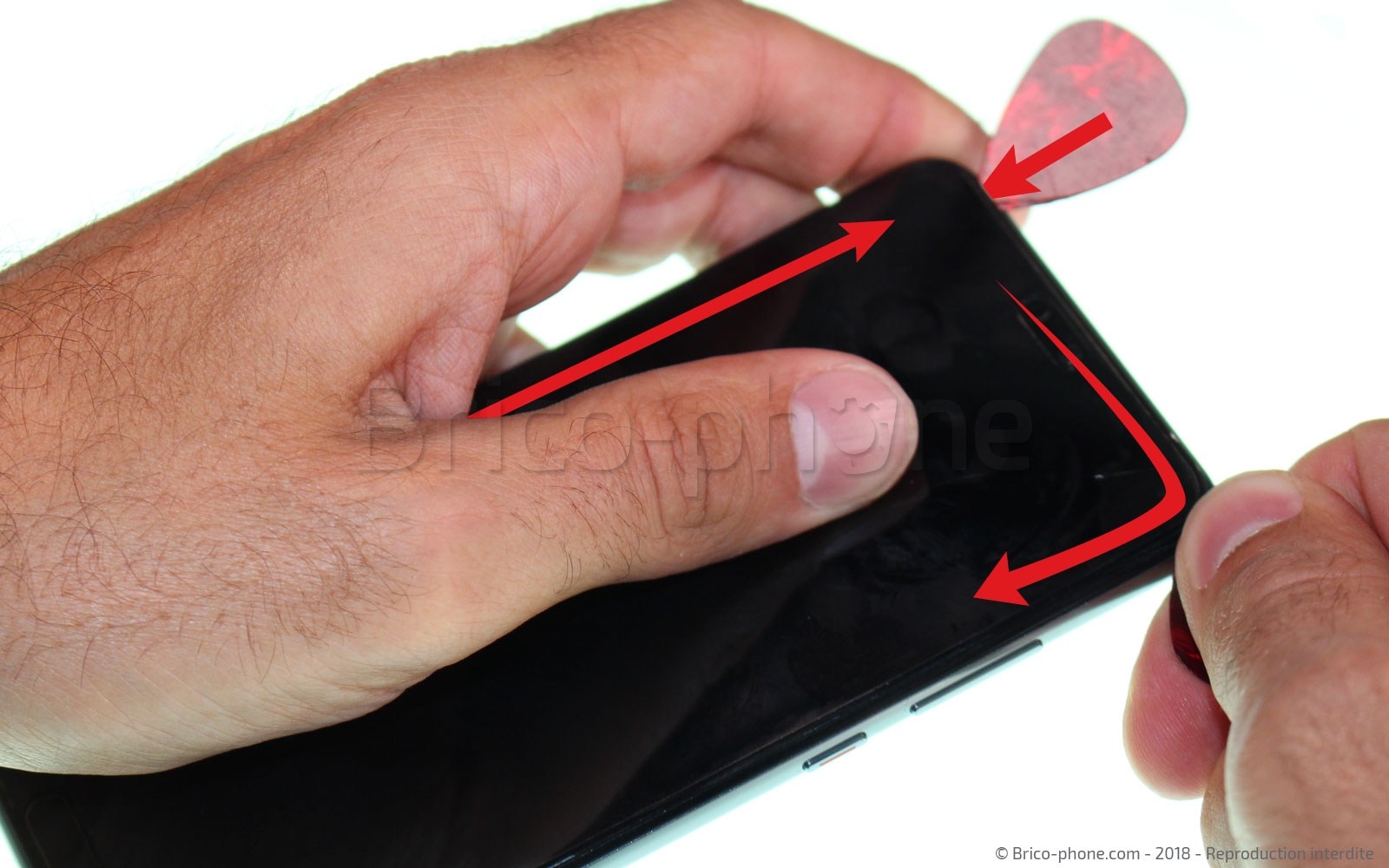

Etape 18 : Décoller et retirer l'écran

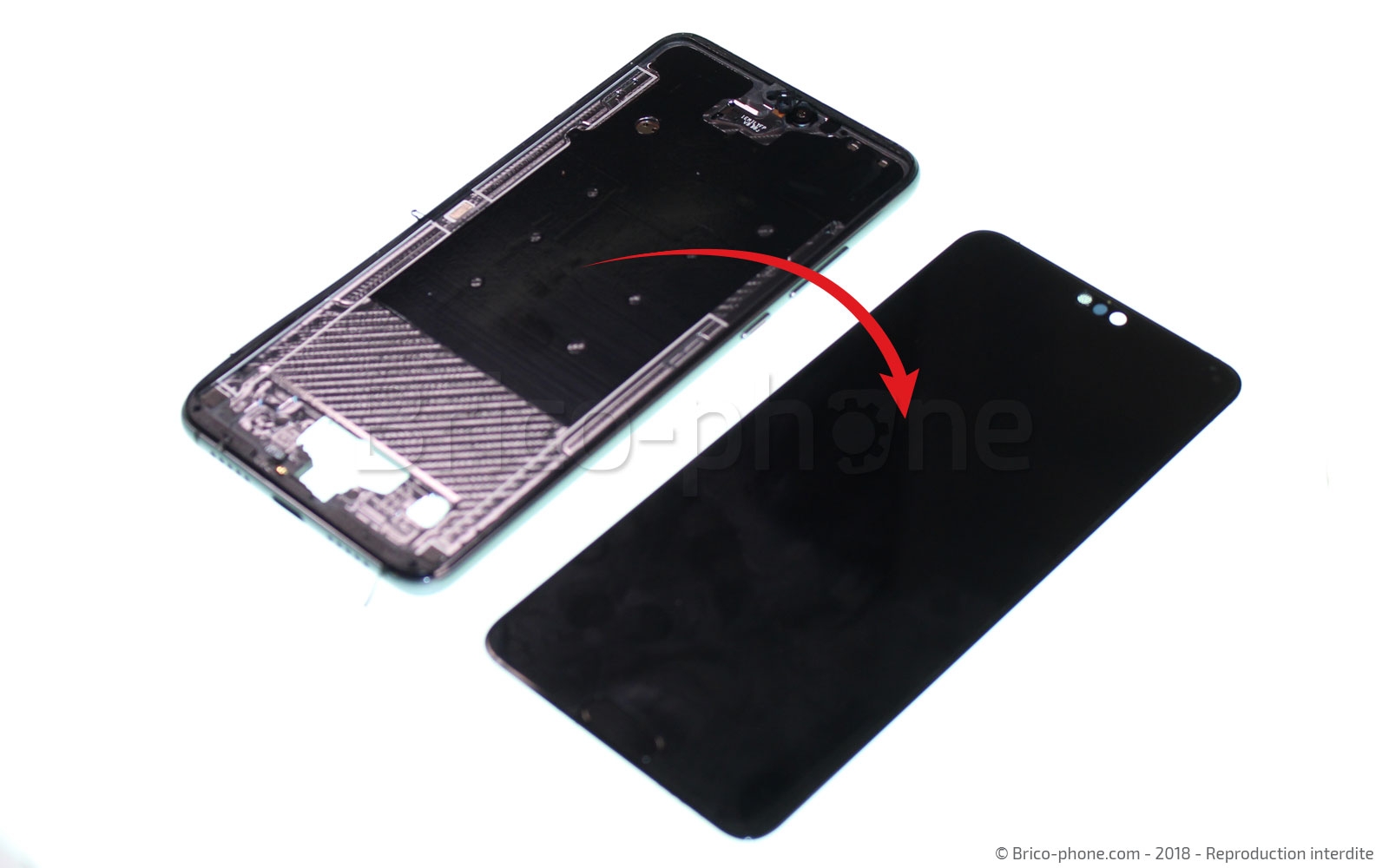

Afin de pouvoir retirer l'écran, procédez de la même façon que pour la vitre arrière en créant un point d'insertion afin de pouvoir décoller ce dernier à l'aide des médiators plastiques et de la carte PVC.
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

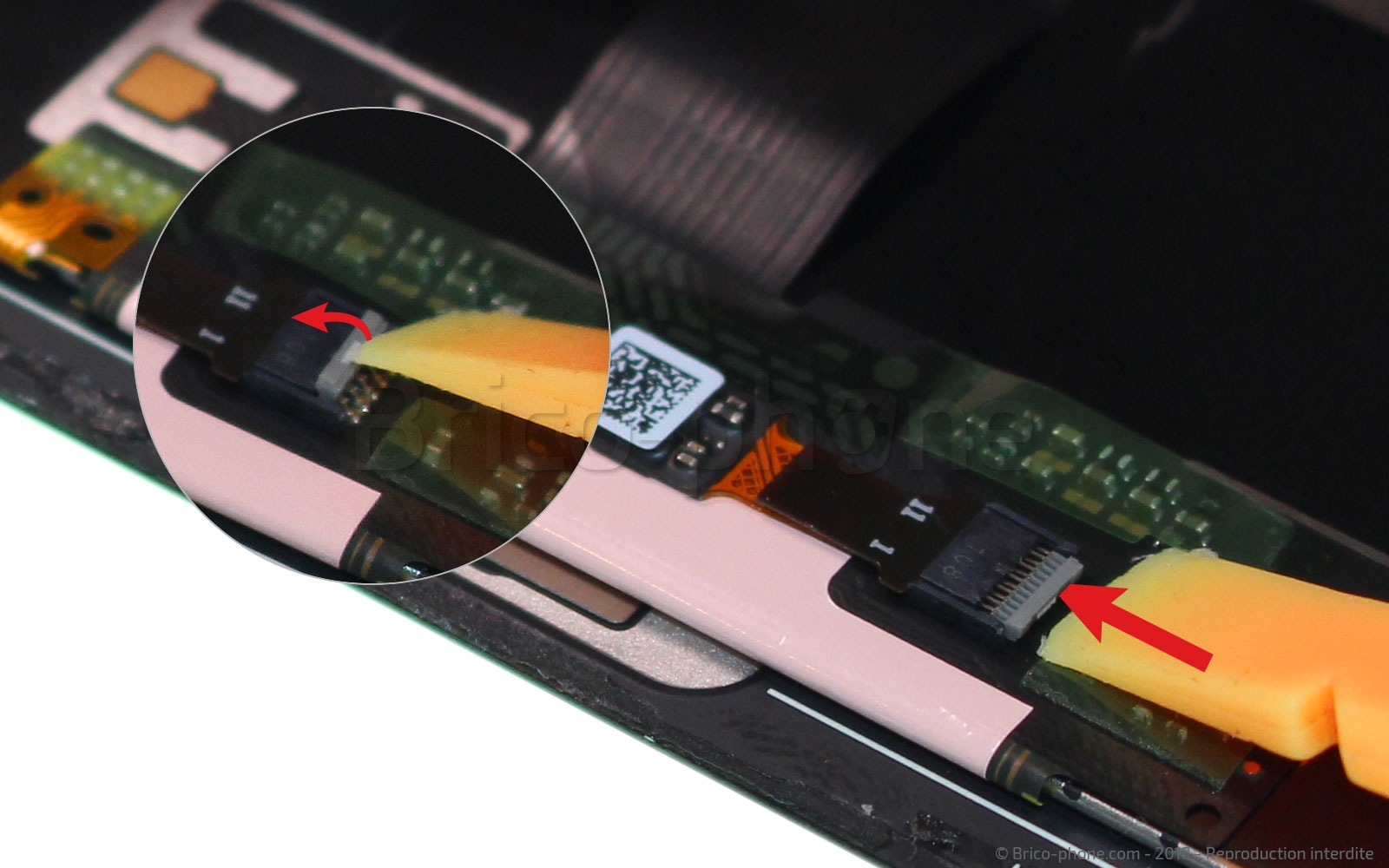

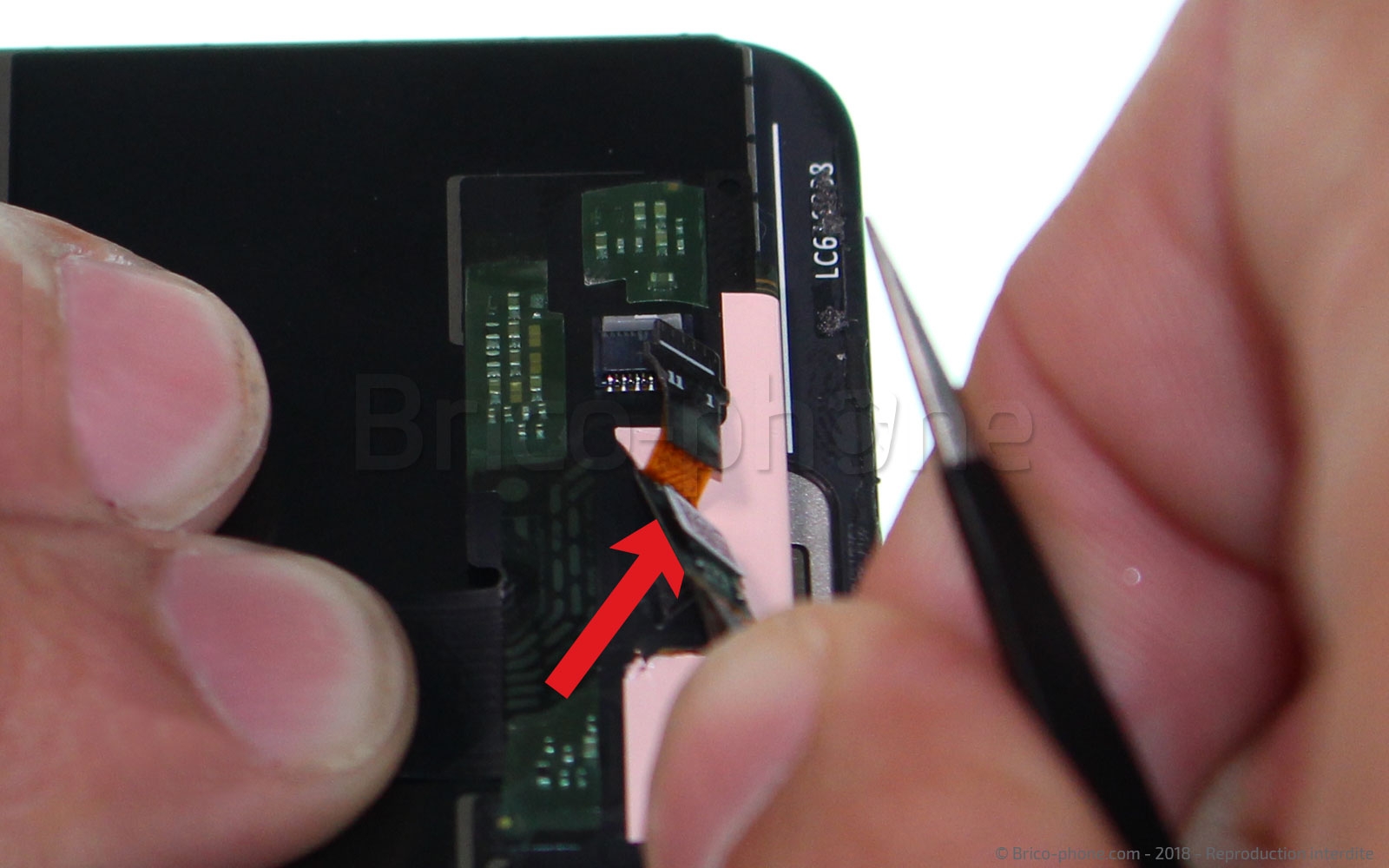

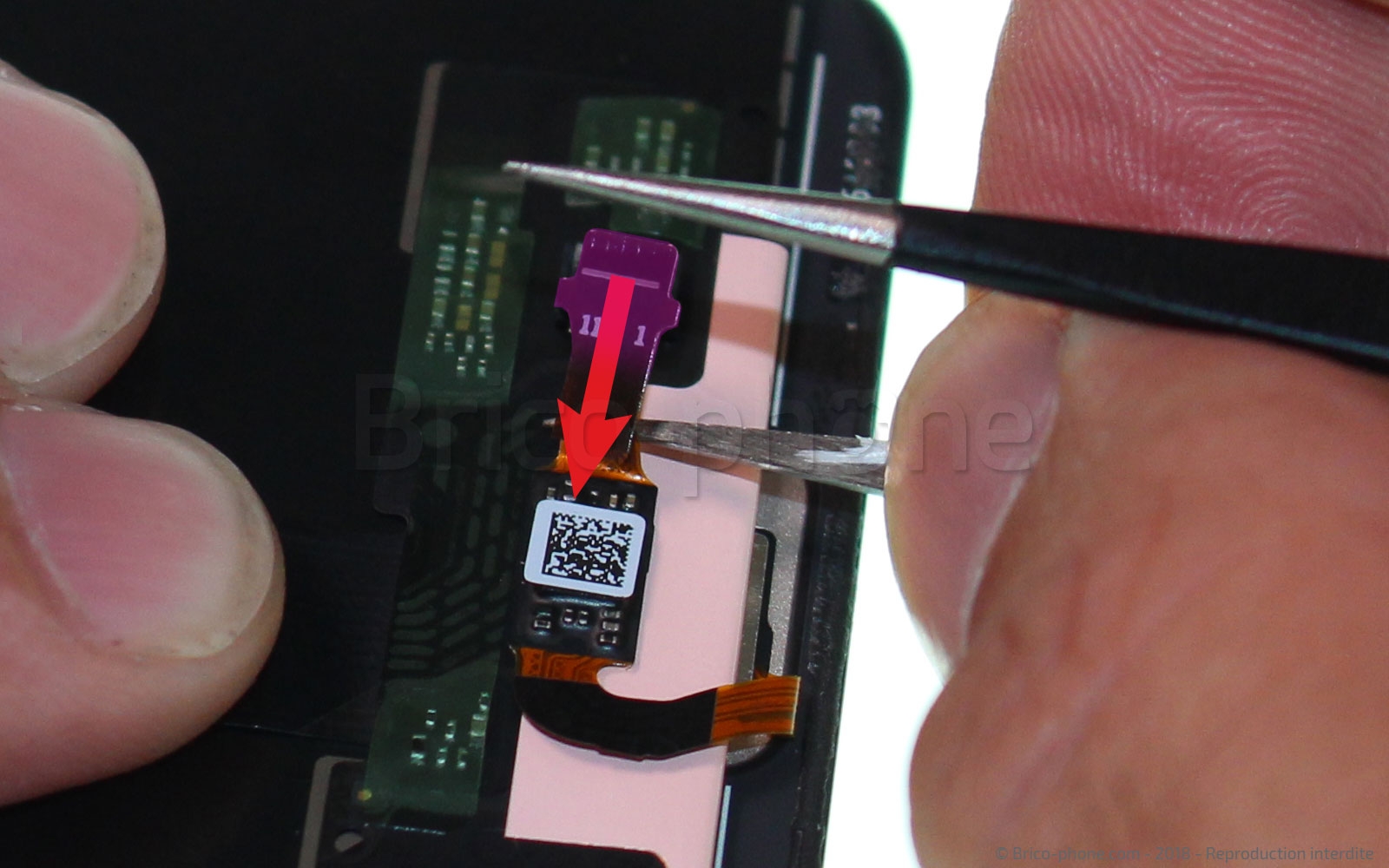

Etape 19 : Décoller la nappe home
À l'aide du levier nylon, soulevez le clapet gris pour déverrouiller la nappe du bouton central (home). Tirez prudemment sur la nappe avec la pincette afin de sortir celle-ci de son connecteur.

Etape 19 : Décoller la nappe home
Etape 19 : Décoller la nappe home
Etape 19 : Décoller la nappe home
Etape 19 : Décoller la nappe home
Outils du kit utilisés
Outils du kit utilisés

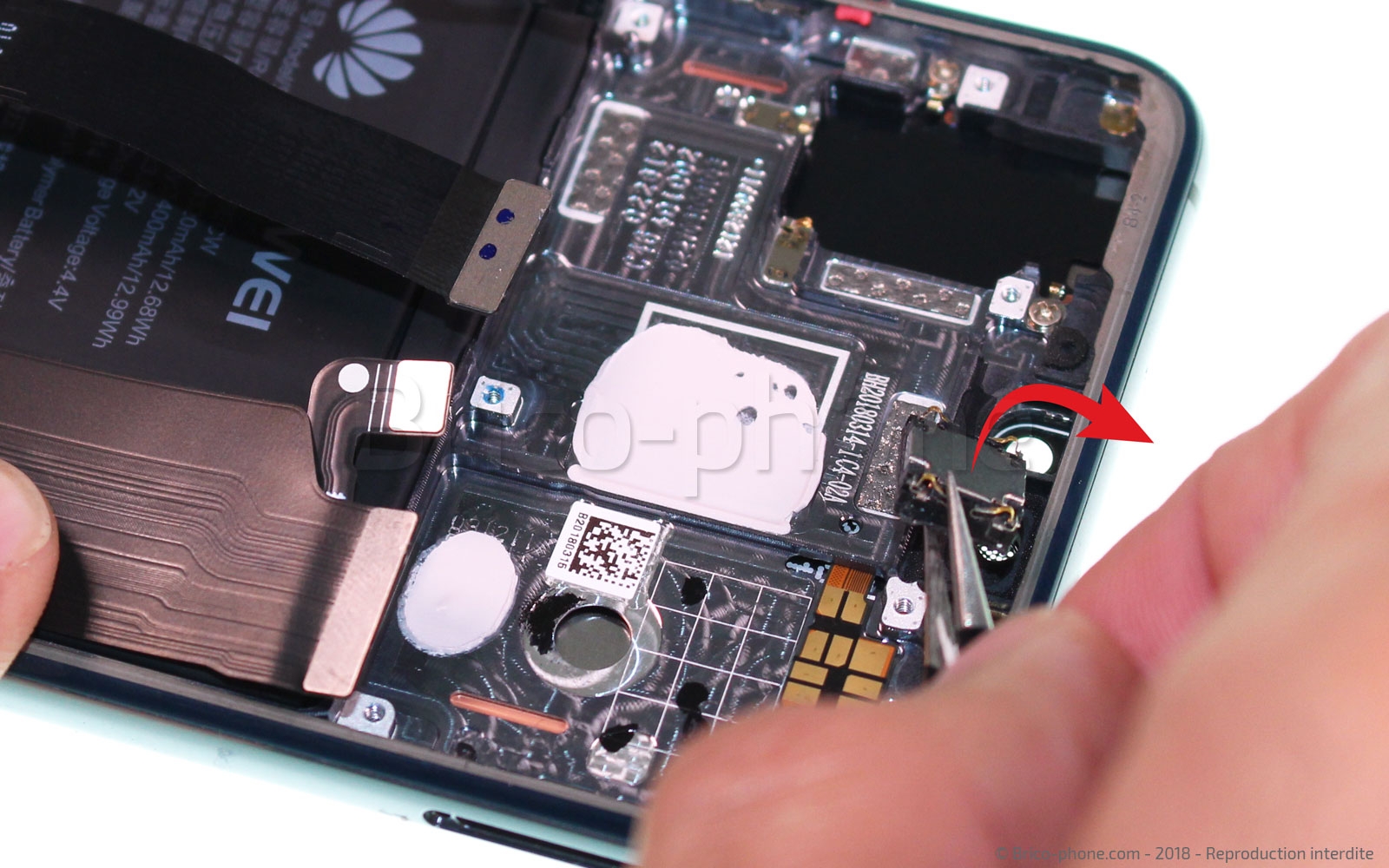

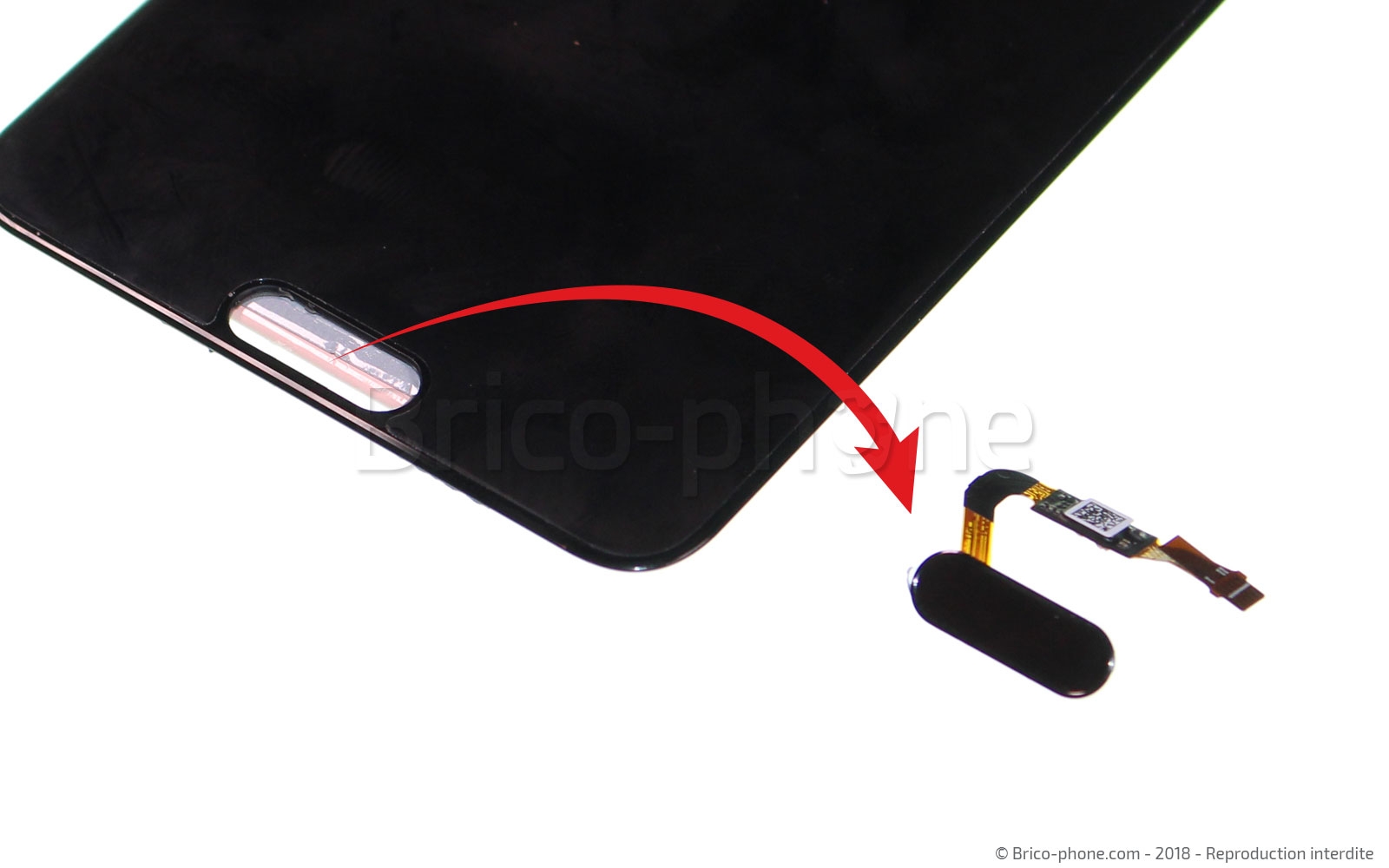

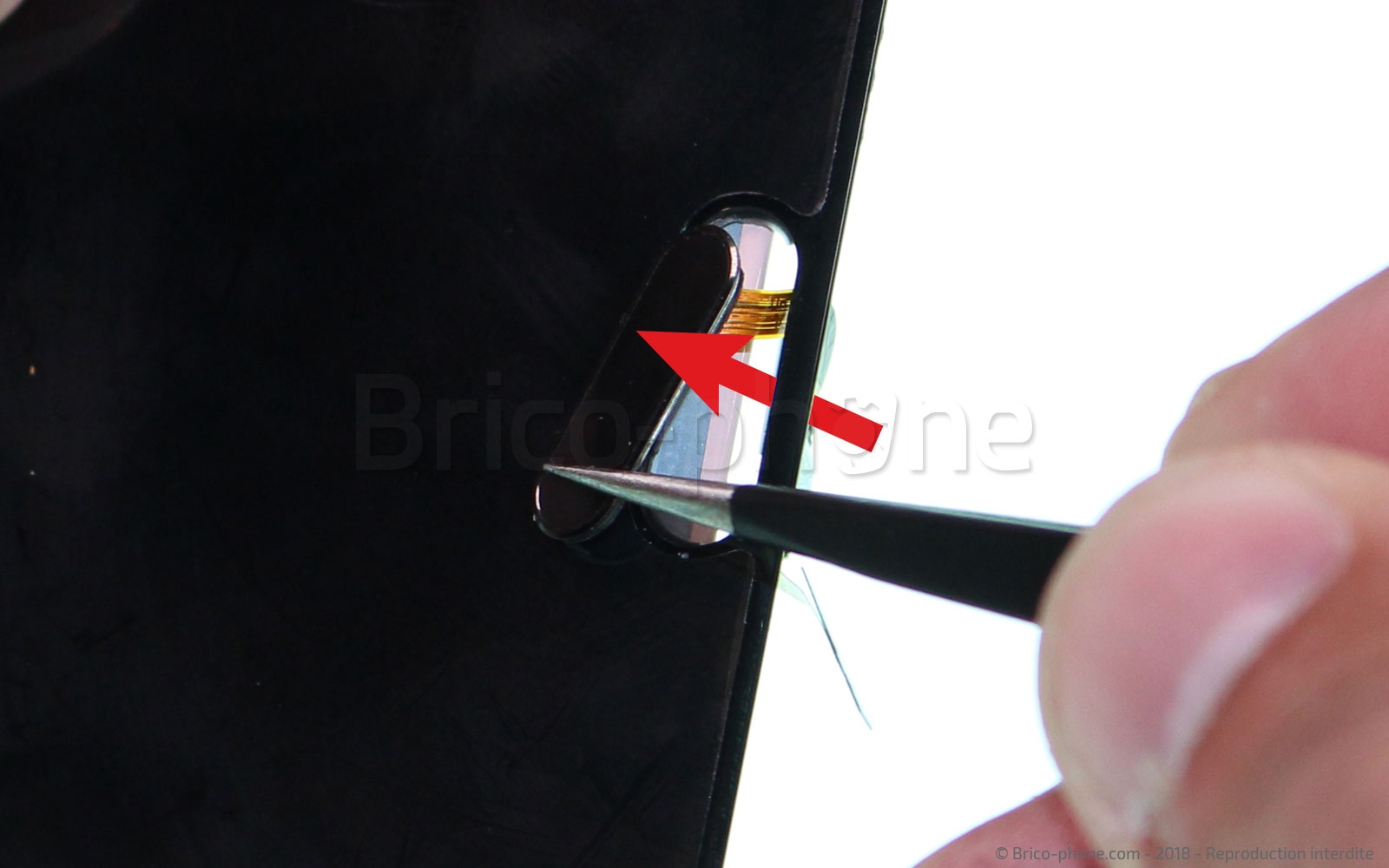

Etape 20 : Retirer la nappe et le bouton Home
Chauffez le bouton central puis à l'aide de la pincette sortez l'ensemble en poussant au dos du bouton vers l'extérieur.
Etape 20 : Retirer la nappe et le bouton Home
Etape 20 : Retirer la nappe et le bouton Home
Etape 20 : Retirer la nappe et le bouton Home
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

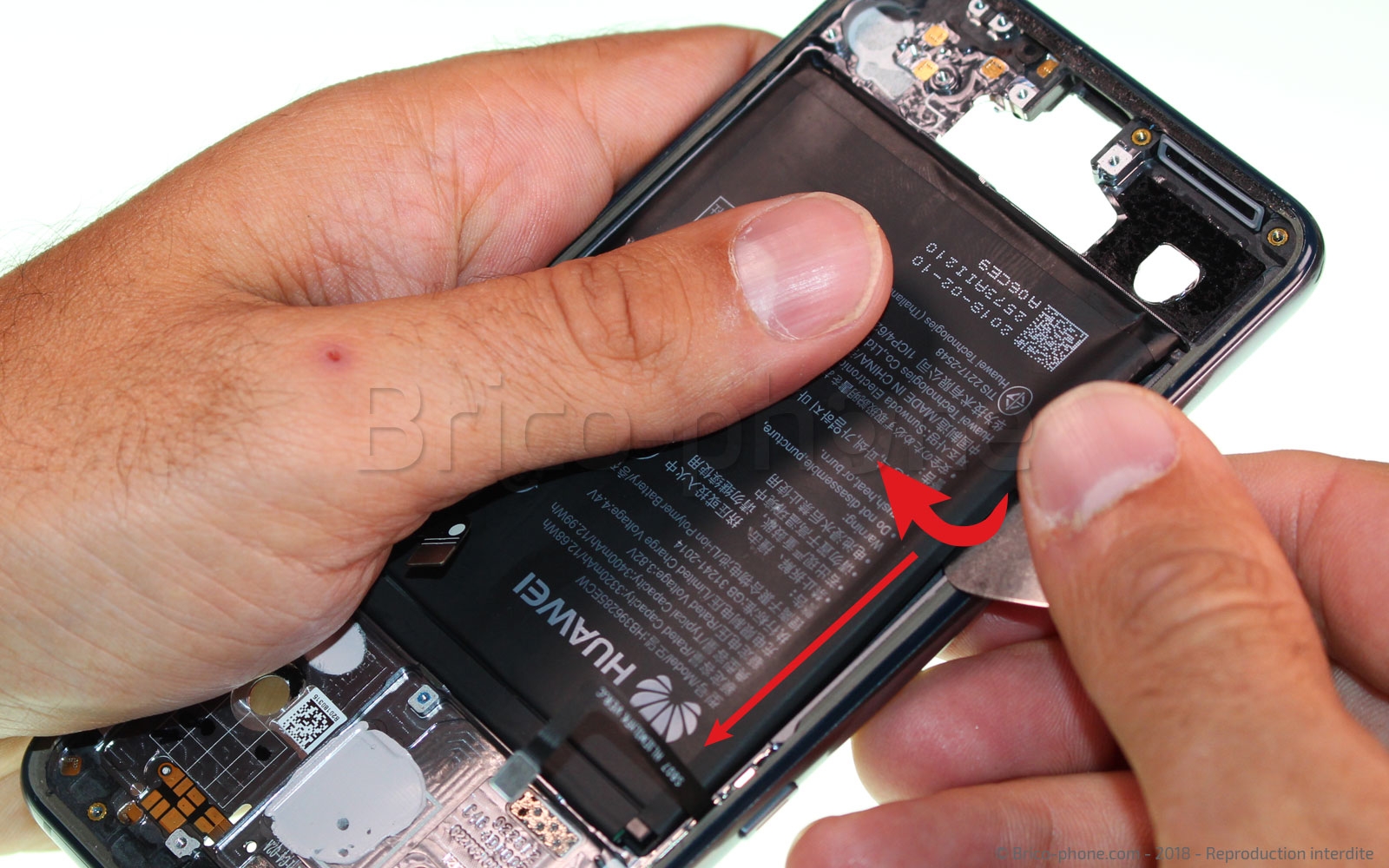

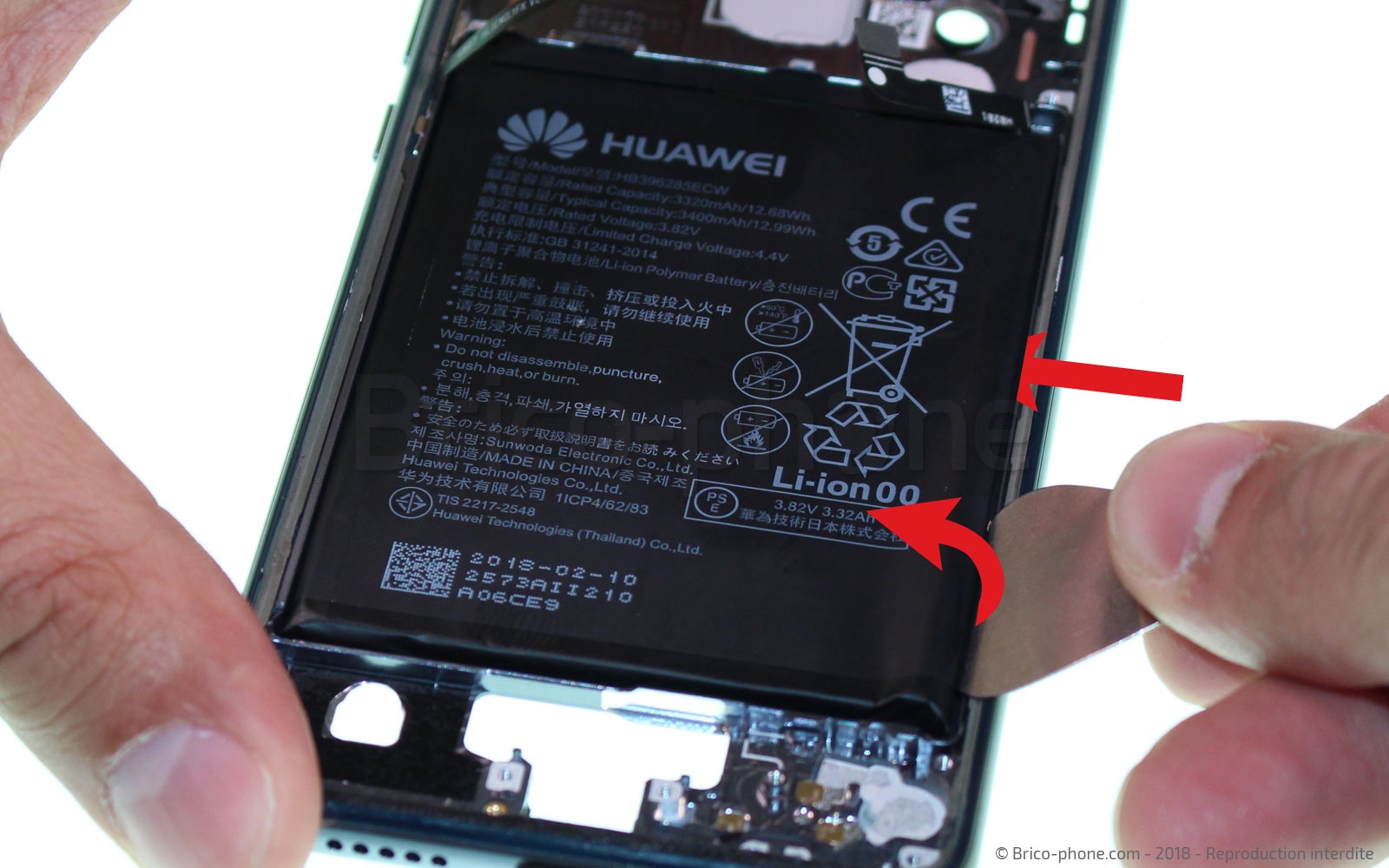

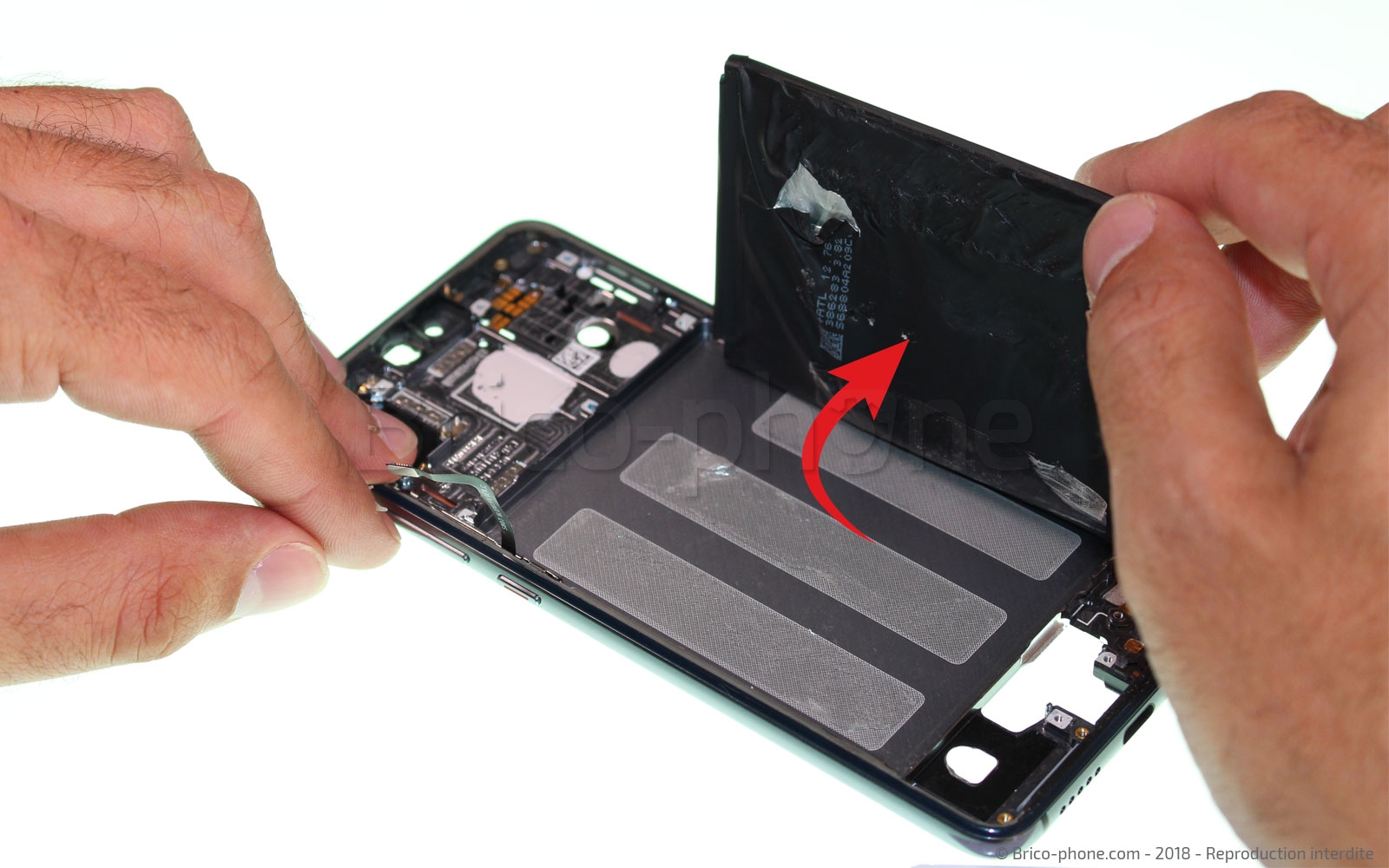

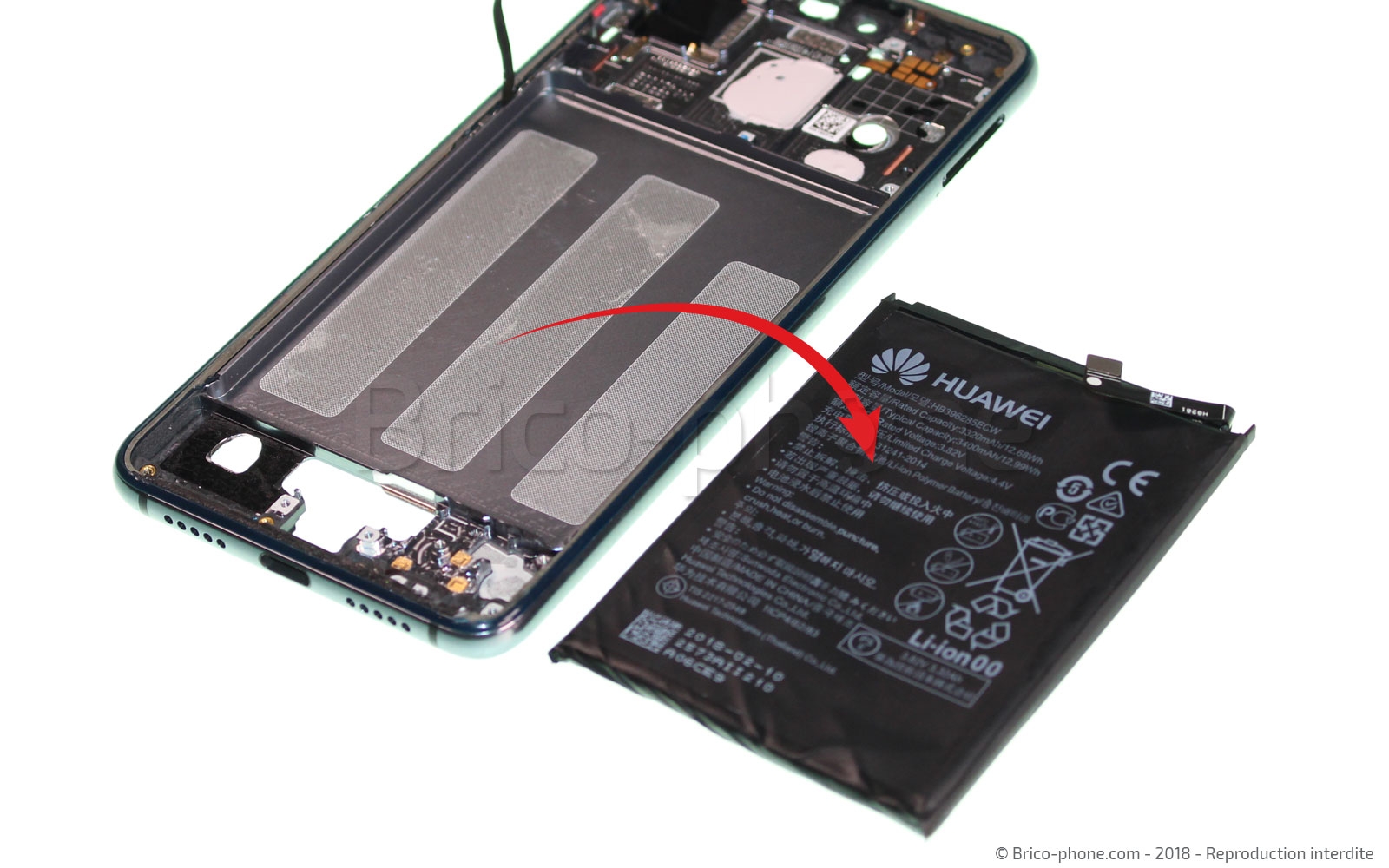

Etape 21 : Décoller et retirer la batterie
Chauffez le châssis intermédiaire au dos de la batterie à l'aide d'un sèche-cheveux ou d'un décapeur thermique. Décollez la batterie en faisant levier avec le côté arrondi du médiator métal. Vous pouvez également vous aider de la carte PVC.
Etape 21 : Décoller et retirer la batterie
Etape 21 : Décoller et retirer la batterie
Etape 21 : Décoller et retirer la batterie
Etape 21 : Décoller et retirer la batterie
Etape 21 : Décoller et retirer la batterie
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

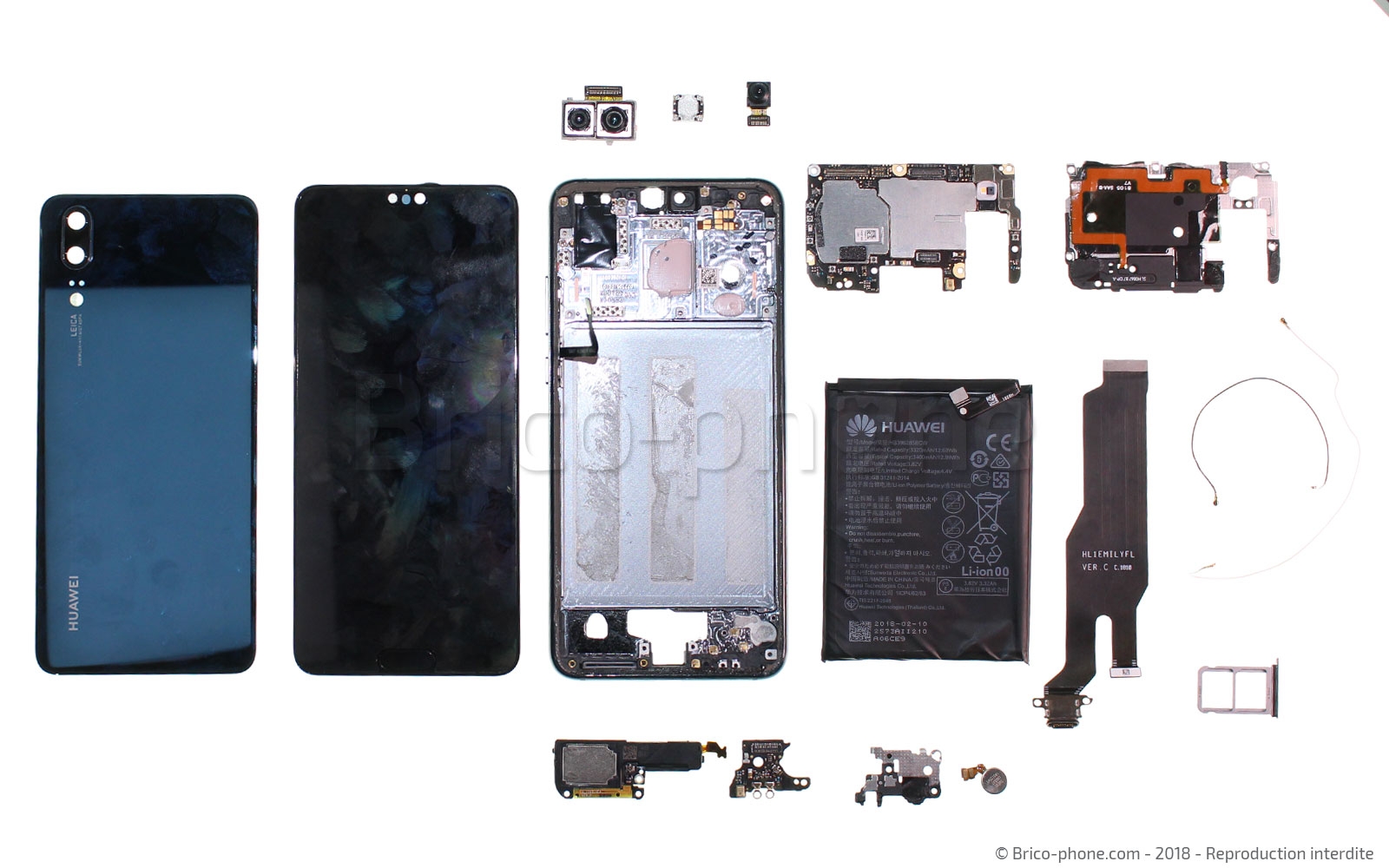

Vue éclatée
Le Huawei P20 est maintenant entièrement démonté.
Vue éclatée
