Changement d'écran (vitre+LCD) sur P20

Temps estimé : 45 min
Difficulté : 3/5
P20 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photo vous explique comment remplacer l'écran LCD sur votre Huawei P20. Attention à bien insérer le médiator ou votre outil tel que iFlex juste sous la vitre, si jamais vous l'avez décollé avec l'écran, il faudra le repositionner sur le châssis afin d'assurer un remontage parfait.

Diagnostic

›  Votre Huawei P20 a la vitre brisée
›  L'affichage présente des défauts au niveau du LCD
›  Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir COMPLET pré-monté pour Huawei P20
179,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

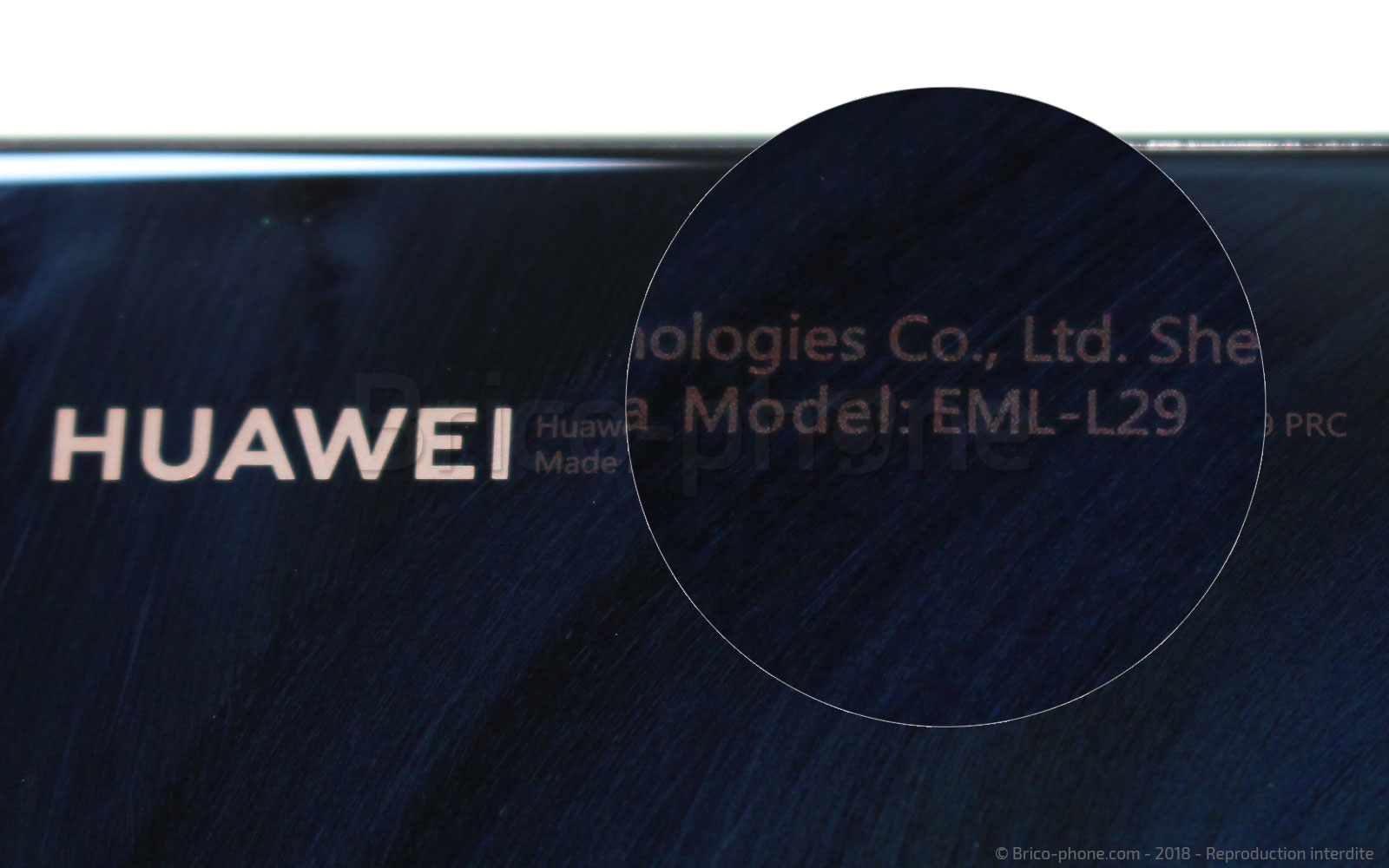

Vérifiez bien votre modèle de Huawei en regardant au dos de ce dernier . Le numéro EML-L29 correspond bien à un Huawei P20.
Avant de commencer

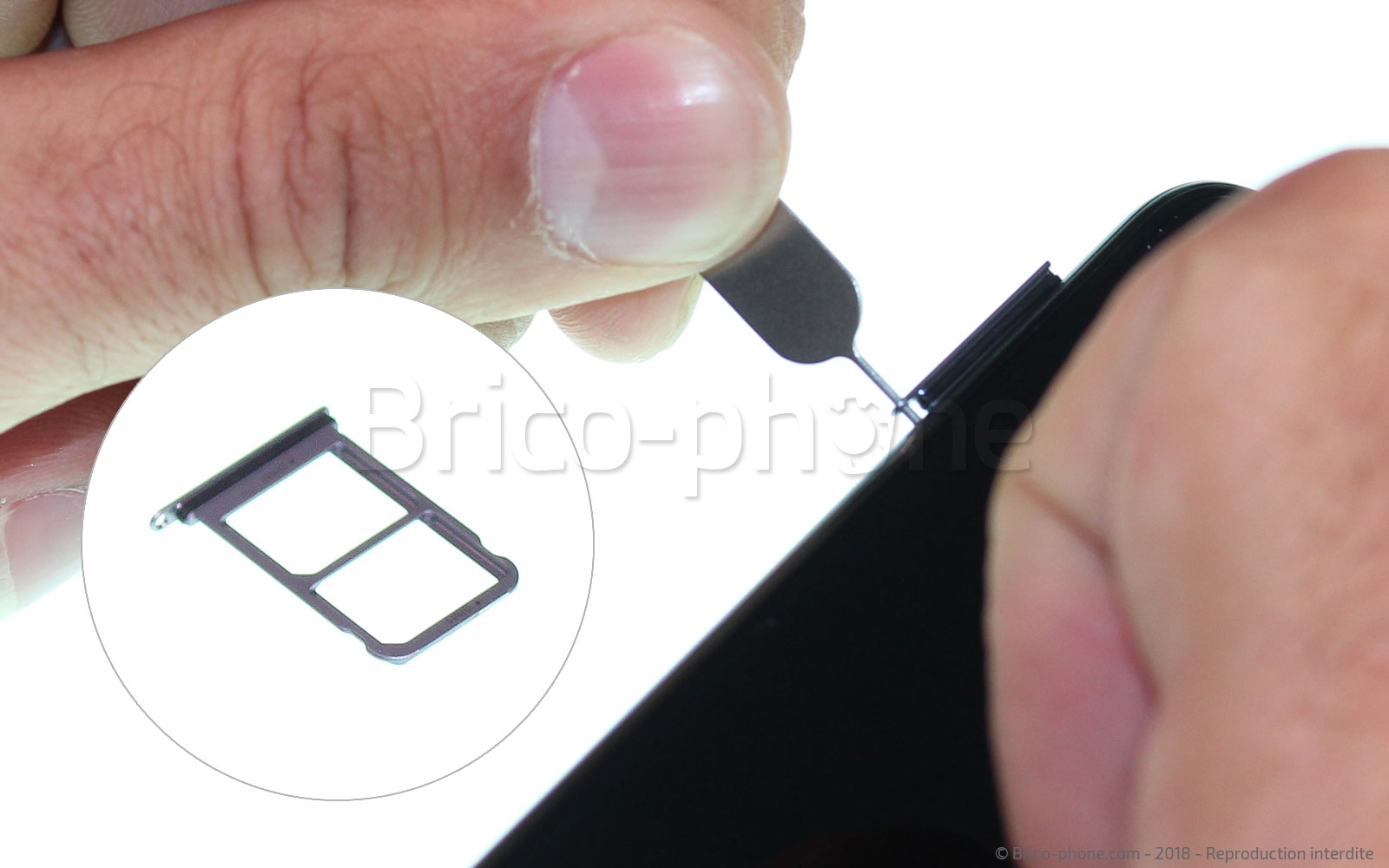

Etape : 1 Eteindre et retirer le rack Sim

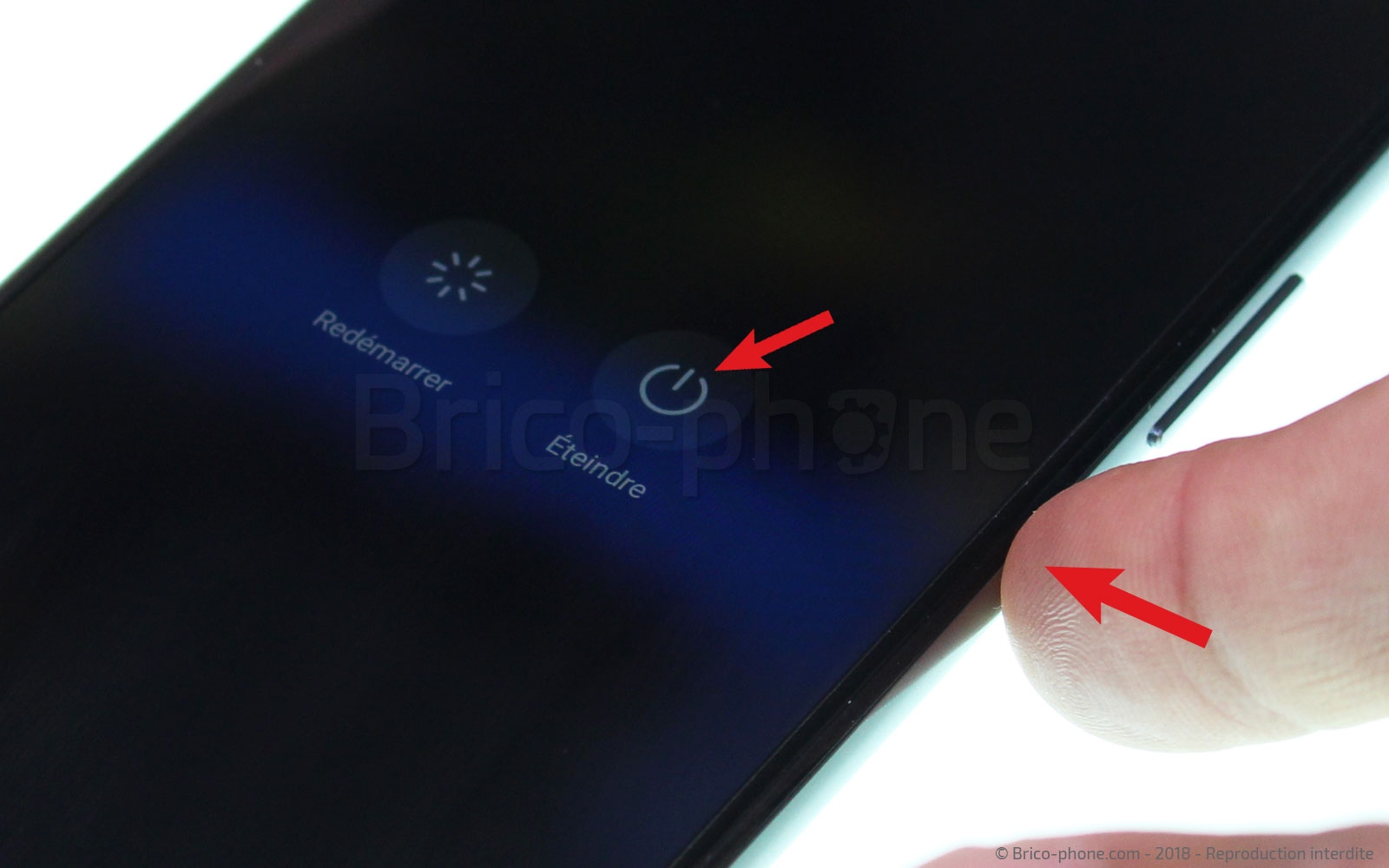

Eteignez votre appareil en appuyant sur le bouton power, puis à l'aide de l'outil d'ouverture, retirez le rack SIM .
Etape : 1 Eteindre  et retirer le rack Sim
Etape : 1 Eteindre  et retirer le rack Sim
Etape : 1 Eteindre  et retirer le rack Sim
Outils du kit utilisés
Outils du kit utilisés

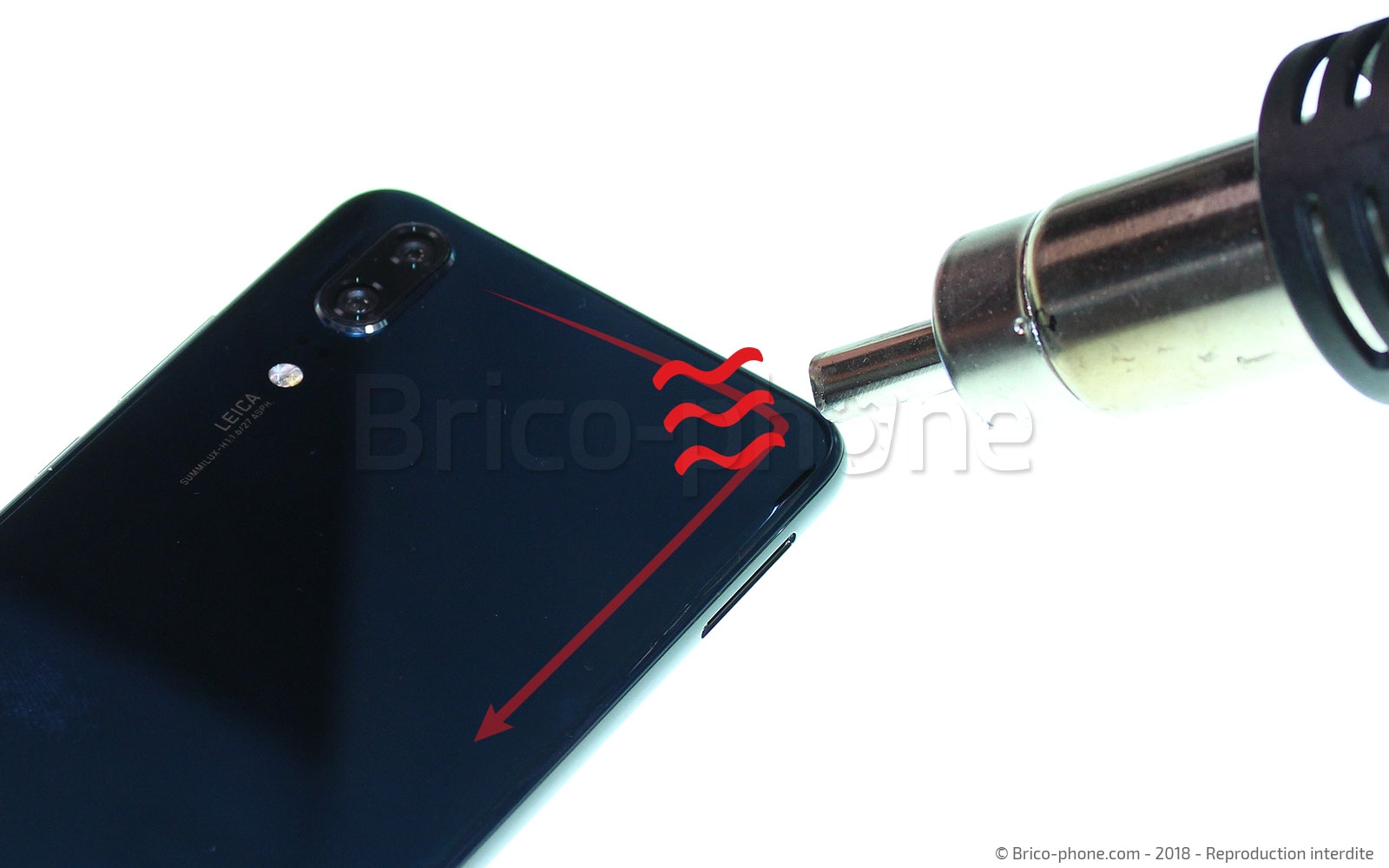

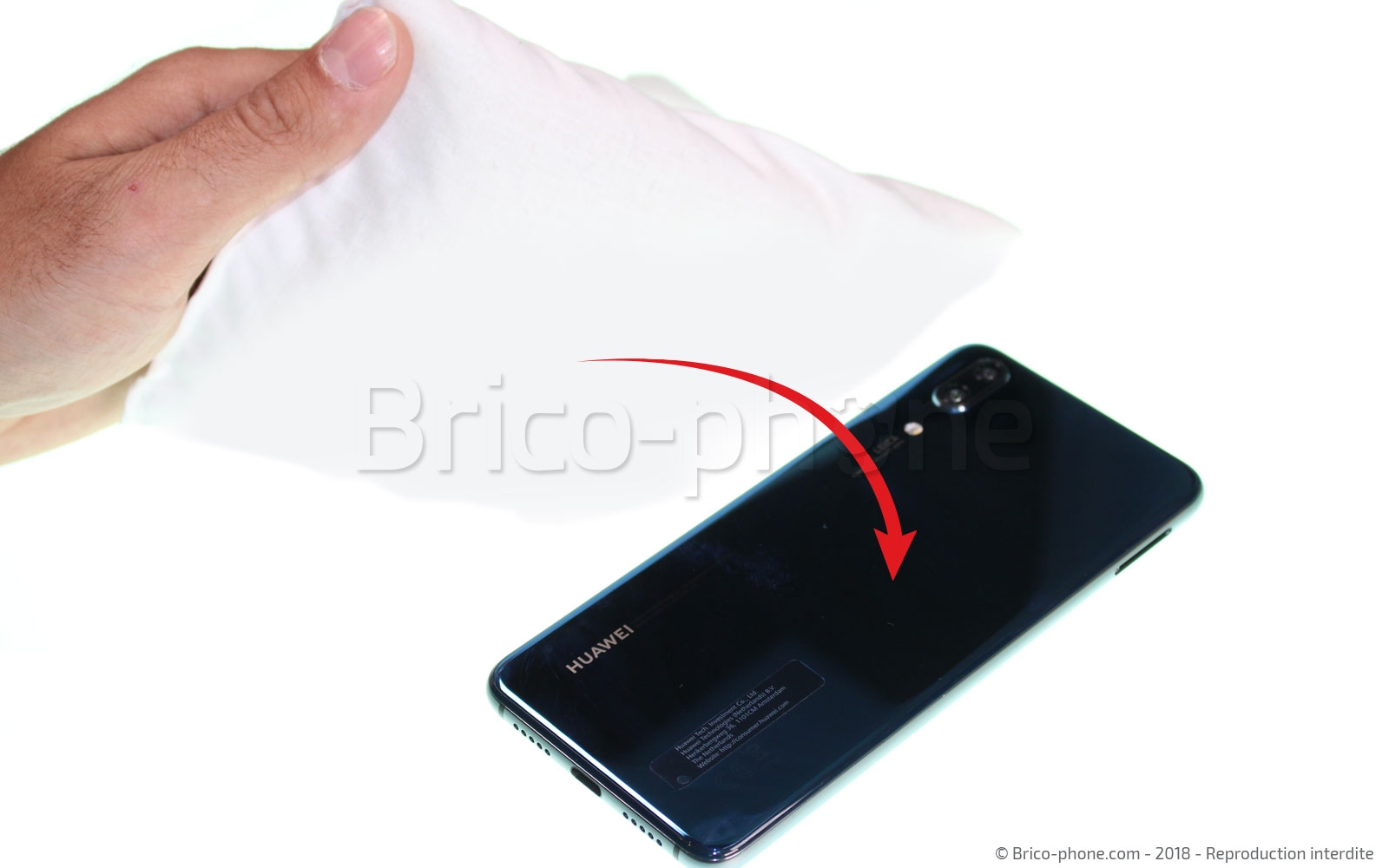

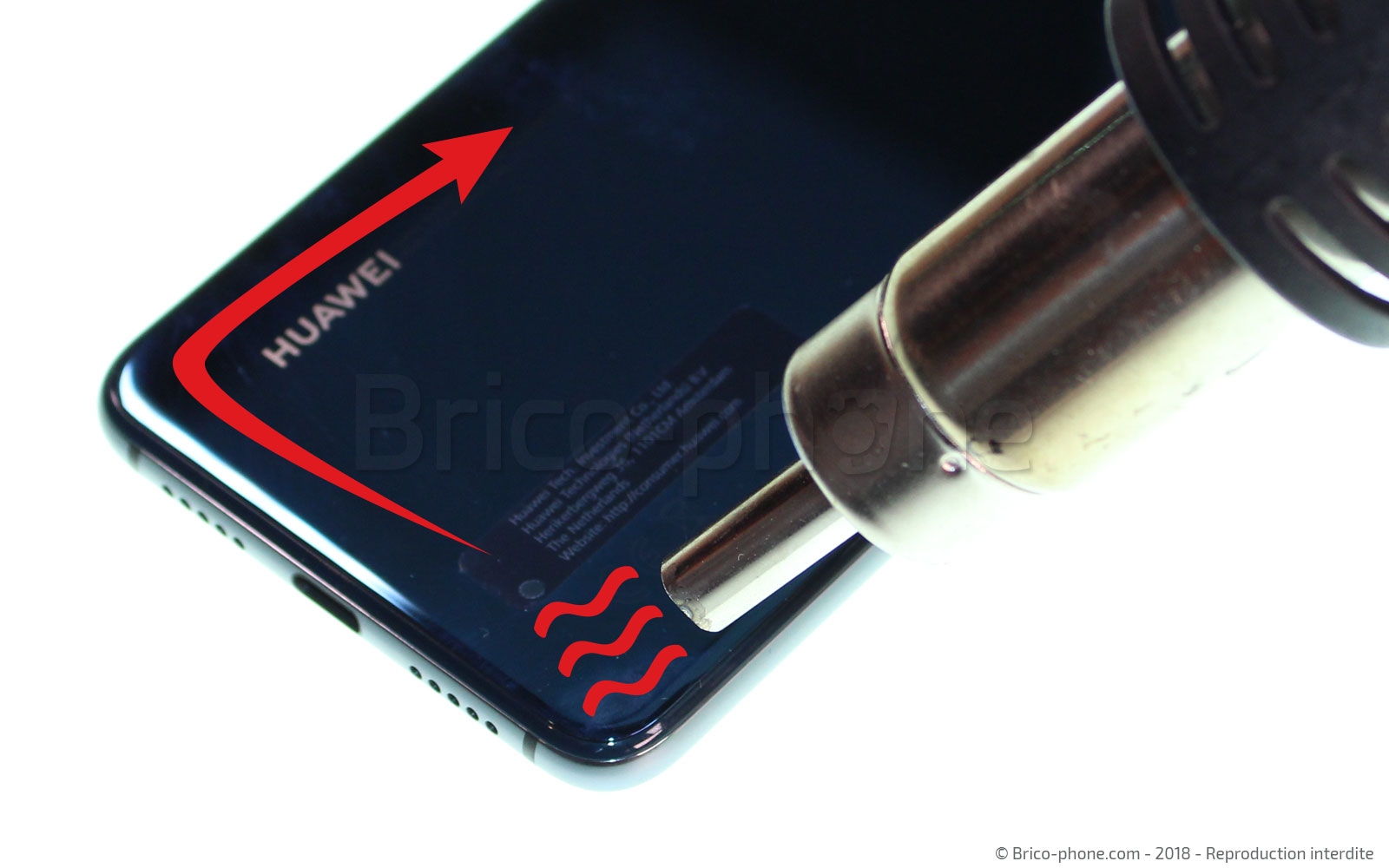

Etape 2 : Chauffer la vitre arrière
Pour cette étape, deux méthodes sont possibles.

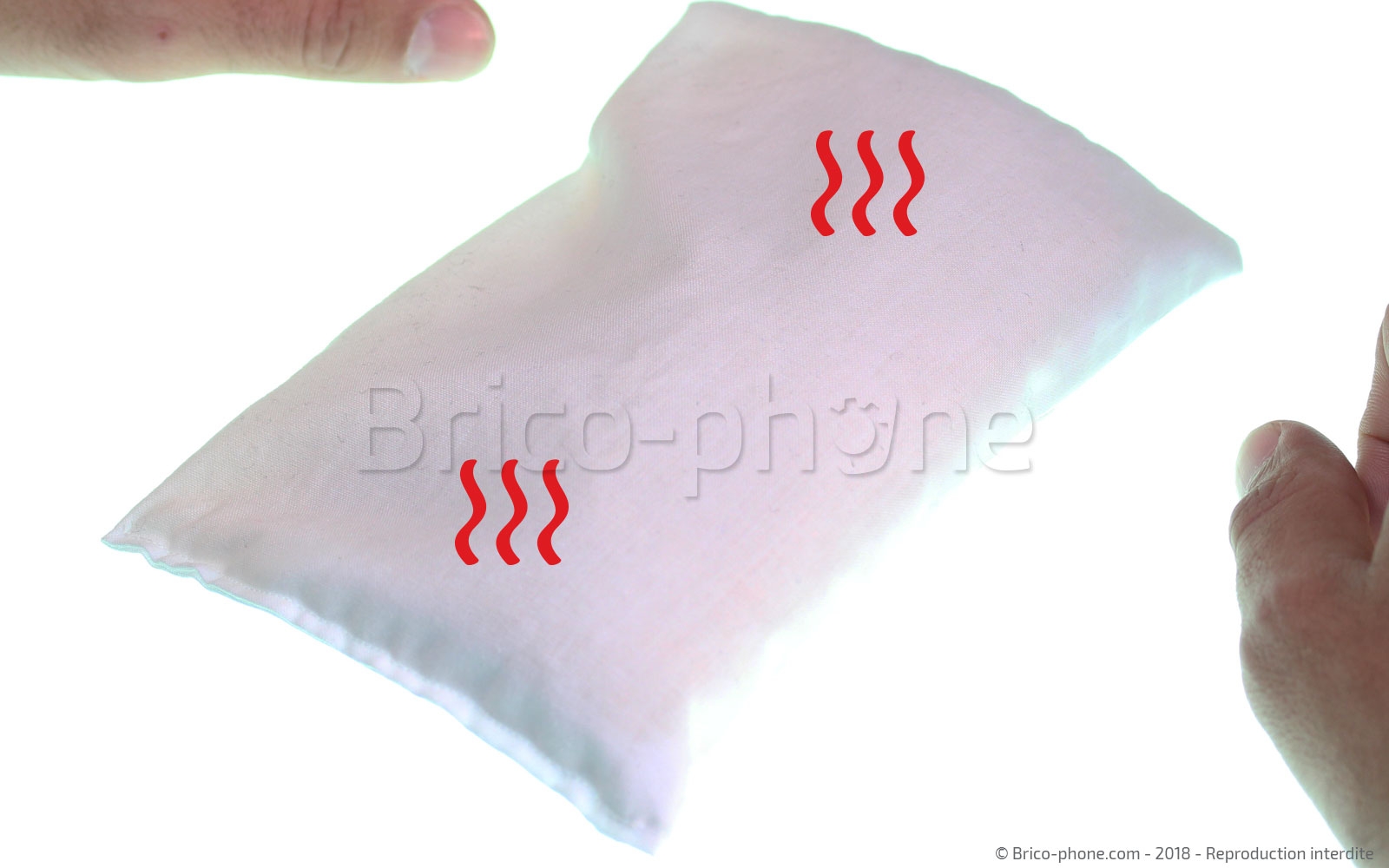

La première méthode est effectuée à l’aide du coussin chauffant, passez ce dernier au four à micro-ondes pendant 1 à 2 minutes puis appliquez-le sur la vitre arrière pendant 30 à 40 secondes.
La seconde méthode nécessite l'utilisation d’une station à air chaud ou d’un sèche cheveux : chauffez le contour la vitre en évitant de dépasser les 80 °C.
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Station 2 en 1 : air chaud et à souder
69,90 €

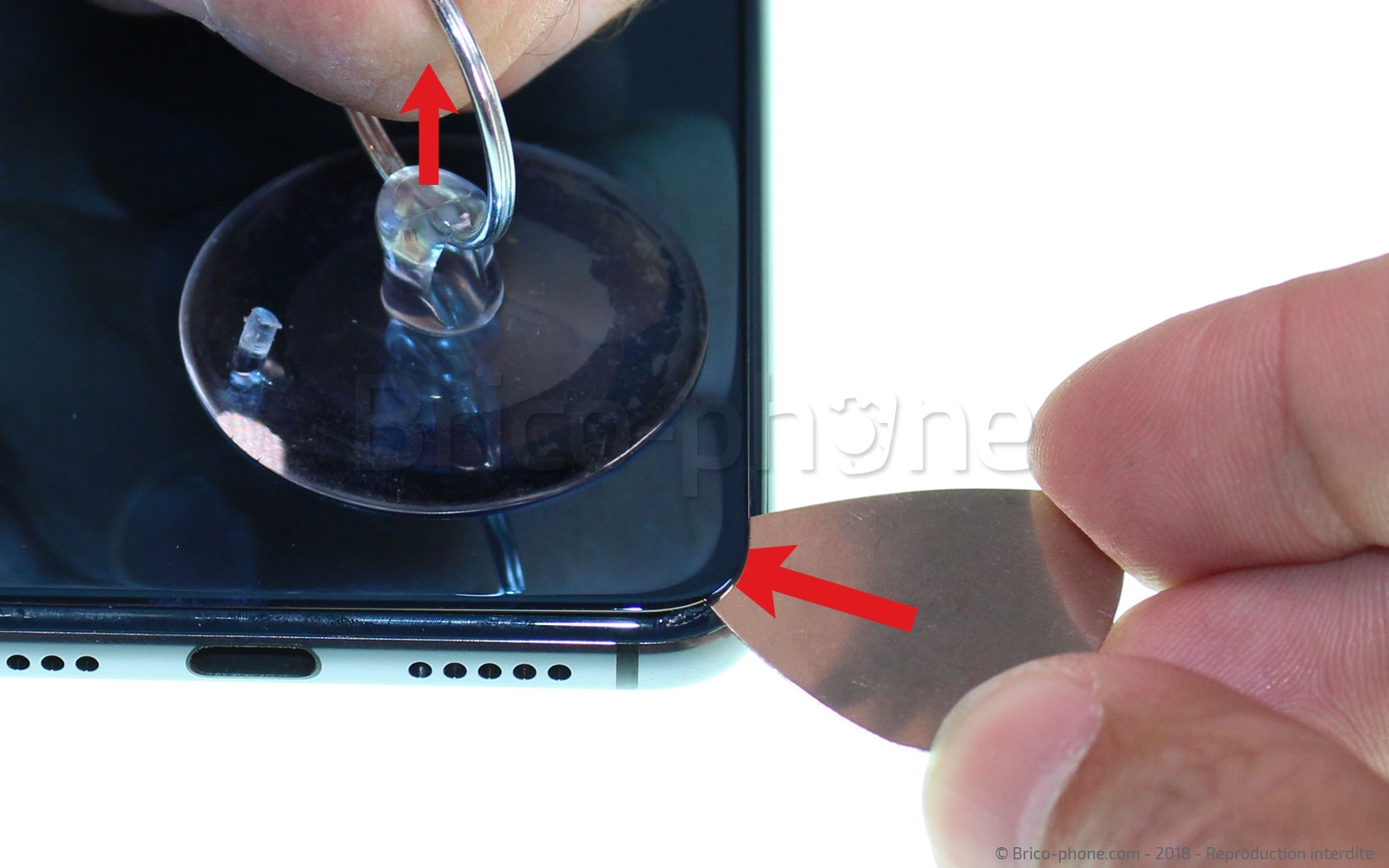

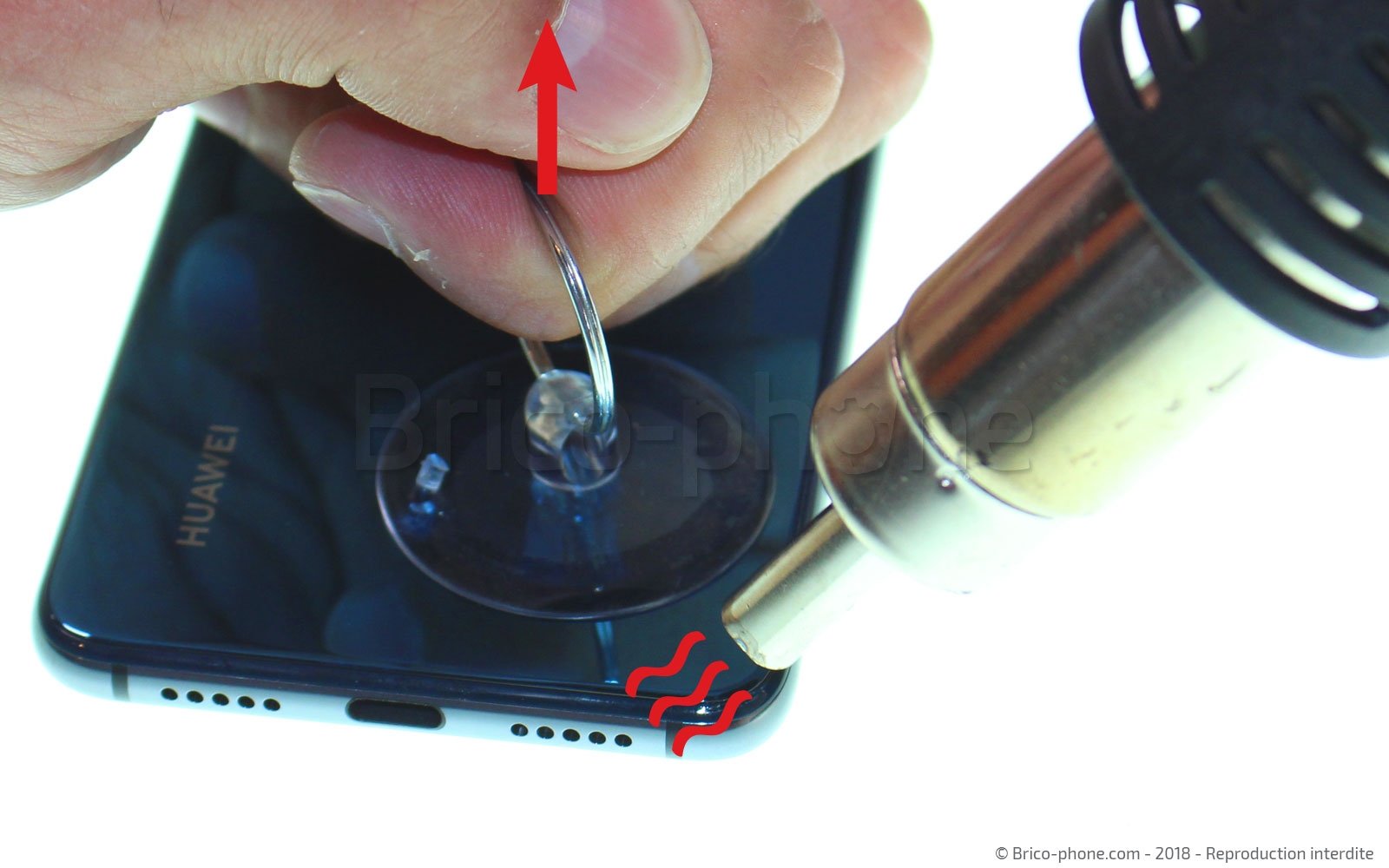

Etape 3 : Créer un point d'insertion

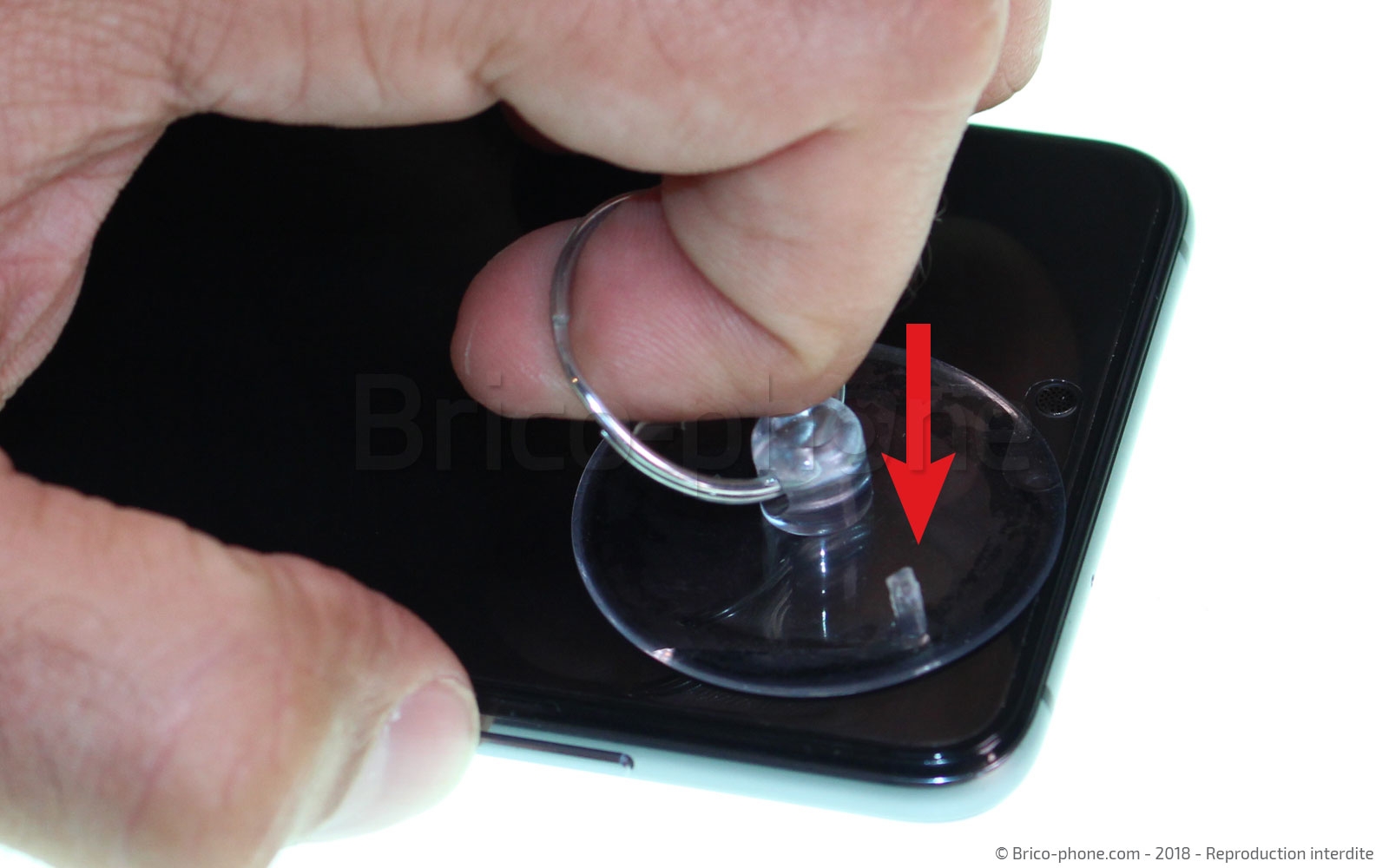

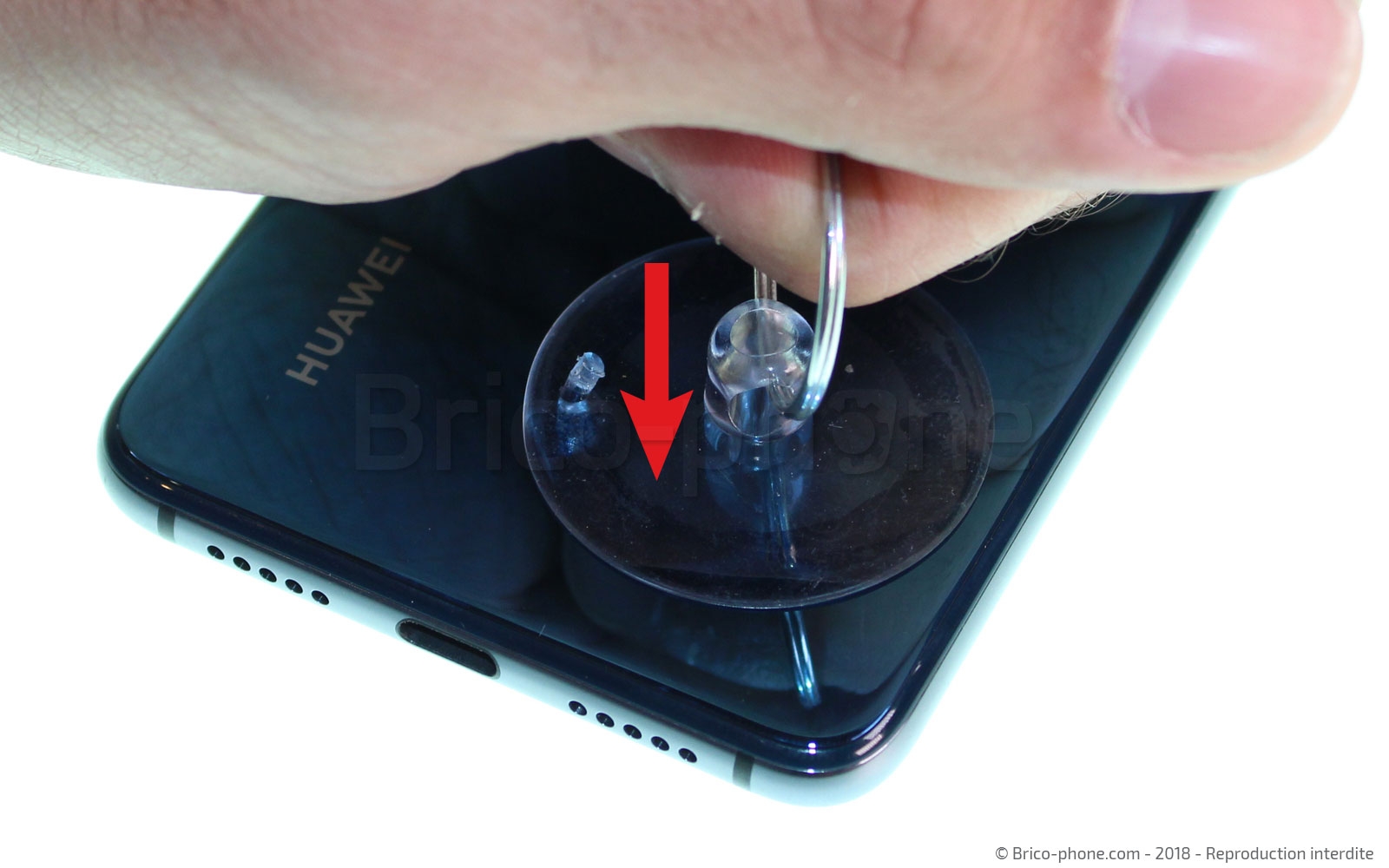

Positionnez la ventouse sur le bas de la vitre, puis tirez fortement dessus afin de créer un jour entre le châssis et la vitre tactile afin d'insérer le médiator métal.

Si vous n'arrivez pas à rentrer le médiator métal, n'hésitez pas à chauffer de nouveau afin de ramollir encore un peu plus la colle.

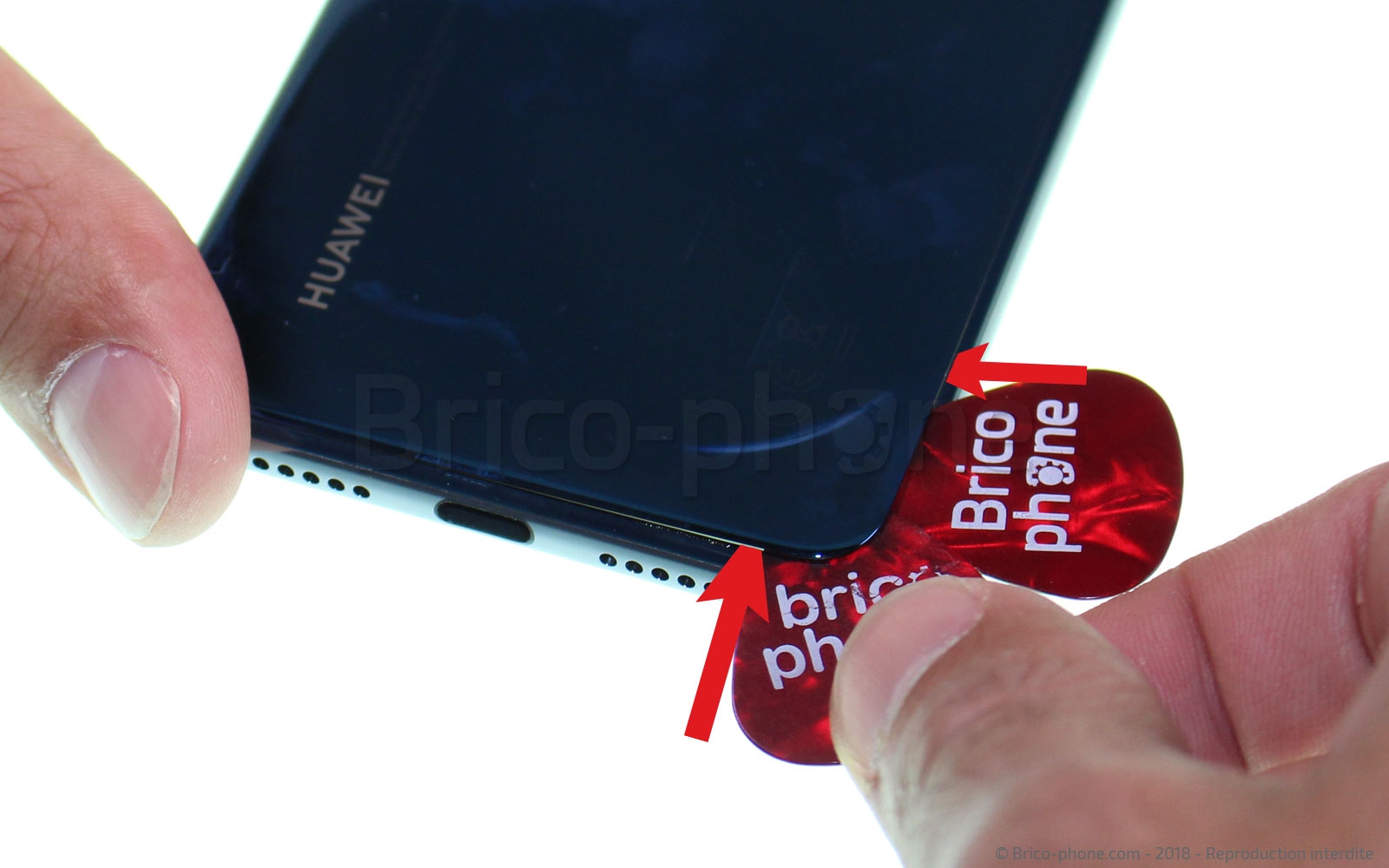

Introduisez ensuite les médiators plastiques qui seront utilisés pour décoller la vitre. Nous retirons le médiator métal pour ne pas rayer ou endommager le châssis.
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Etape 3 : Créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Décoller la vitre arrière

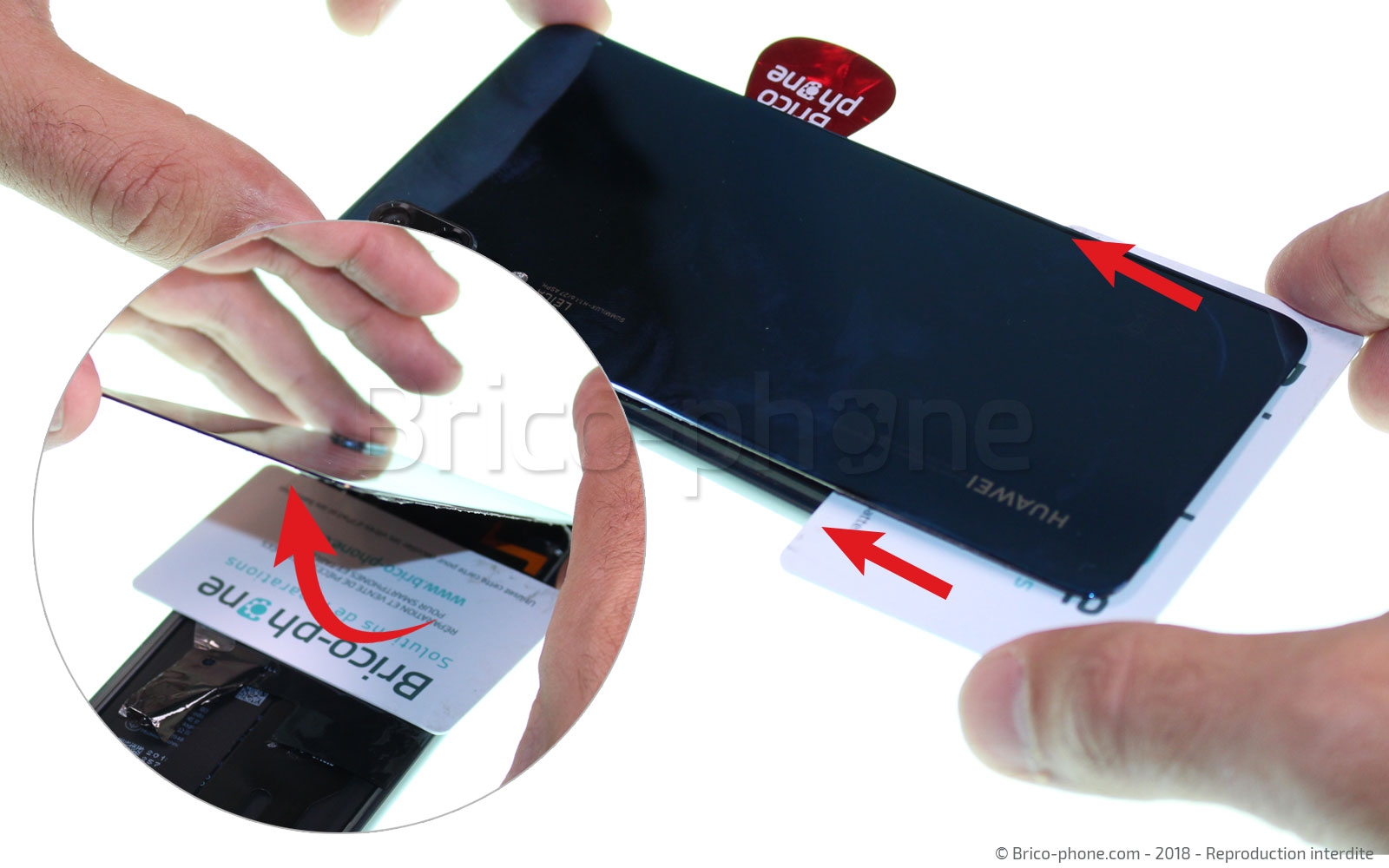

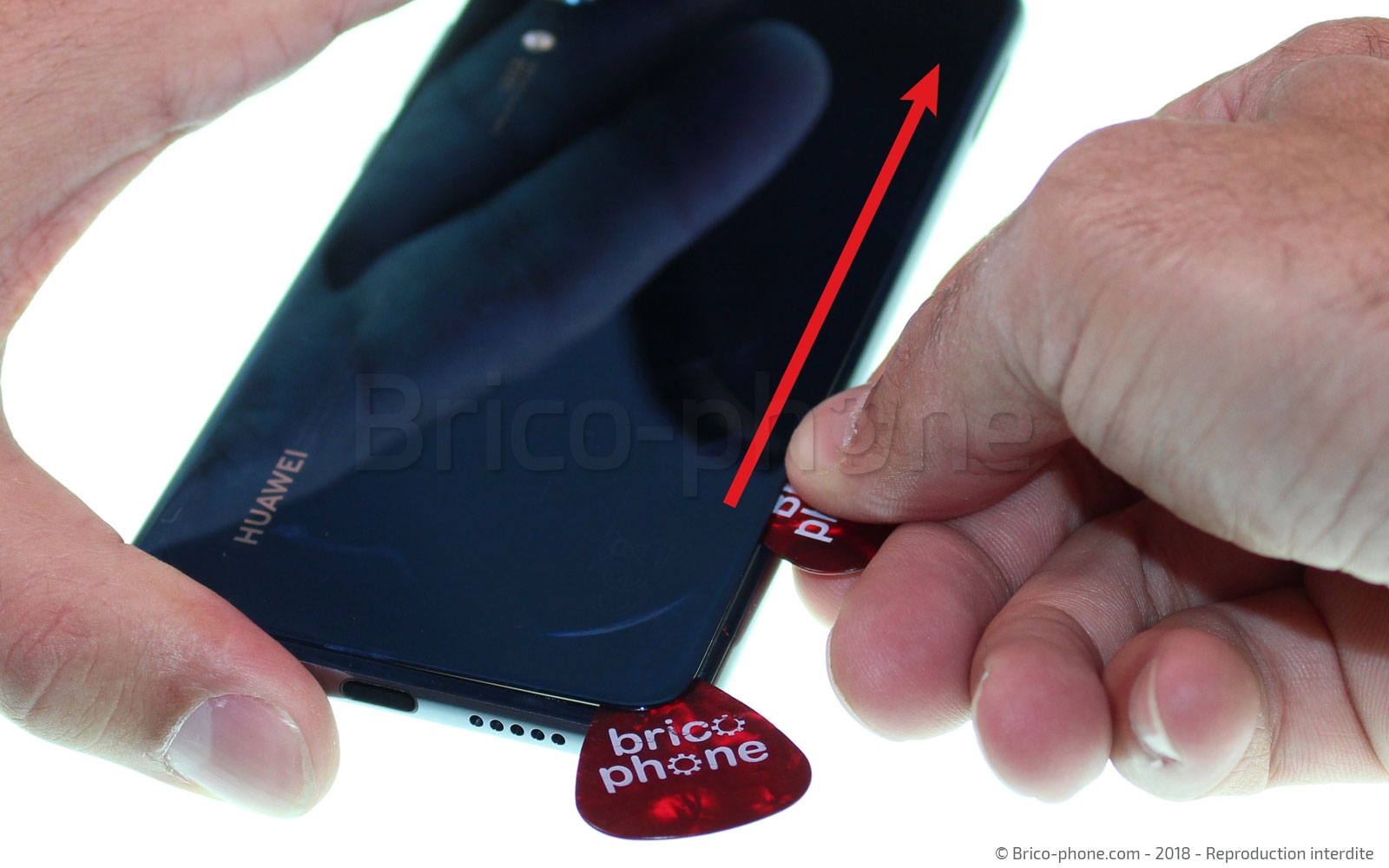

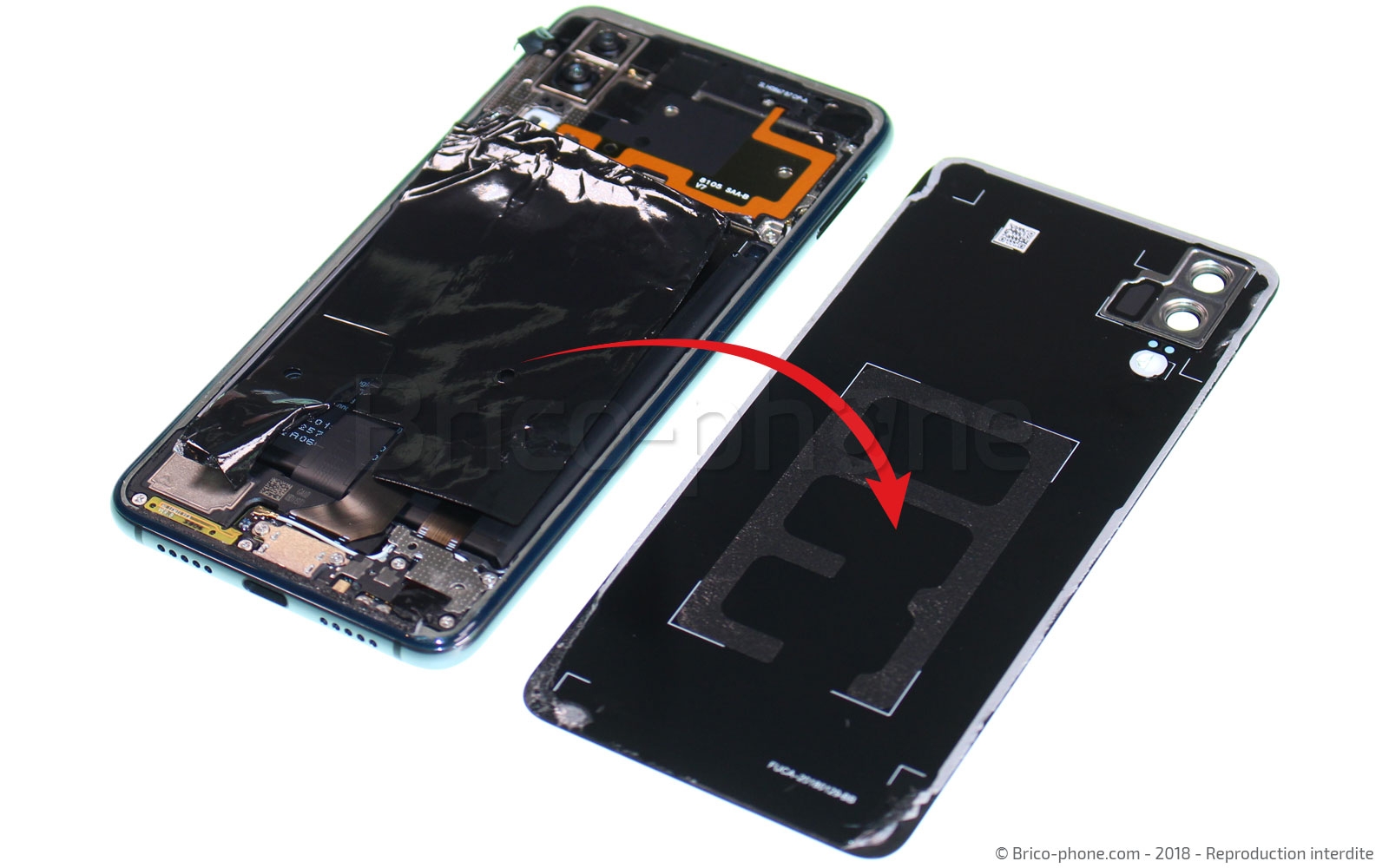

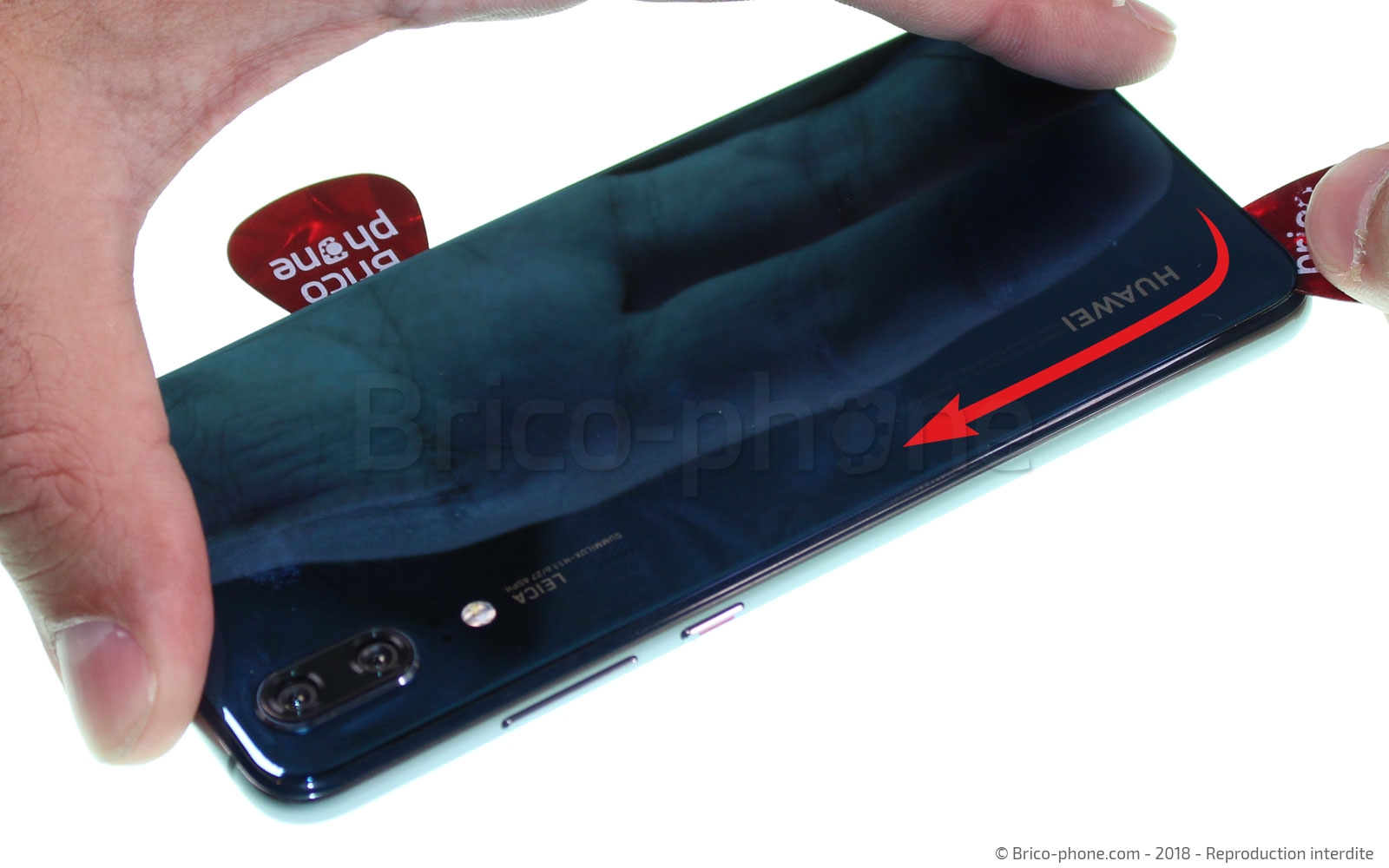

Il ne vous reste plus qu’à glisser les médiators autour de la vitre. Si vous devez trop forcer, n’hésitez pas à chauffer légèrement . Vous pouvez également vous aider de la carte PVC pour faciliter le retrait de la vitre arrière.
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

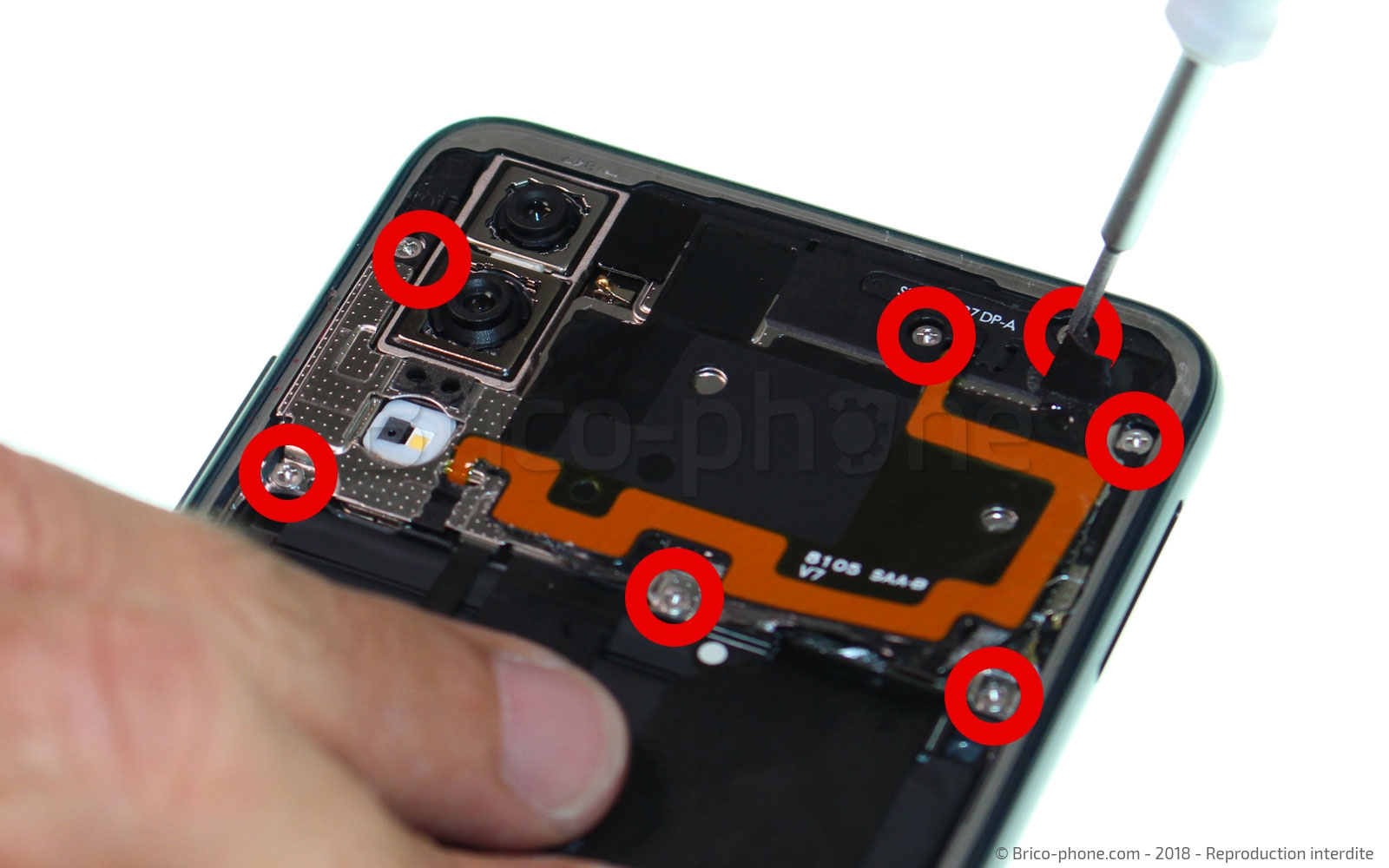

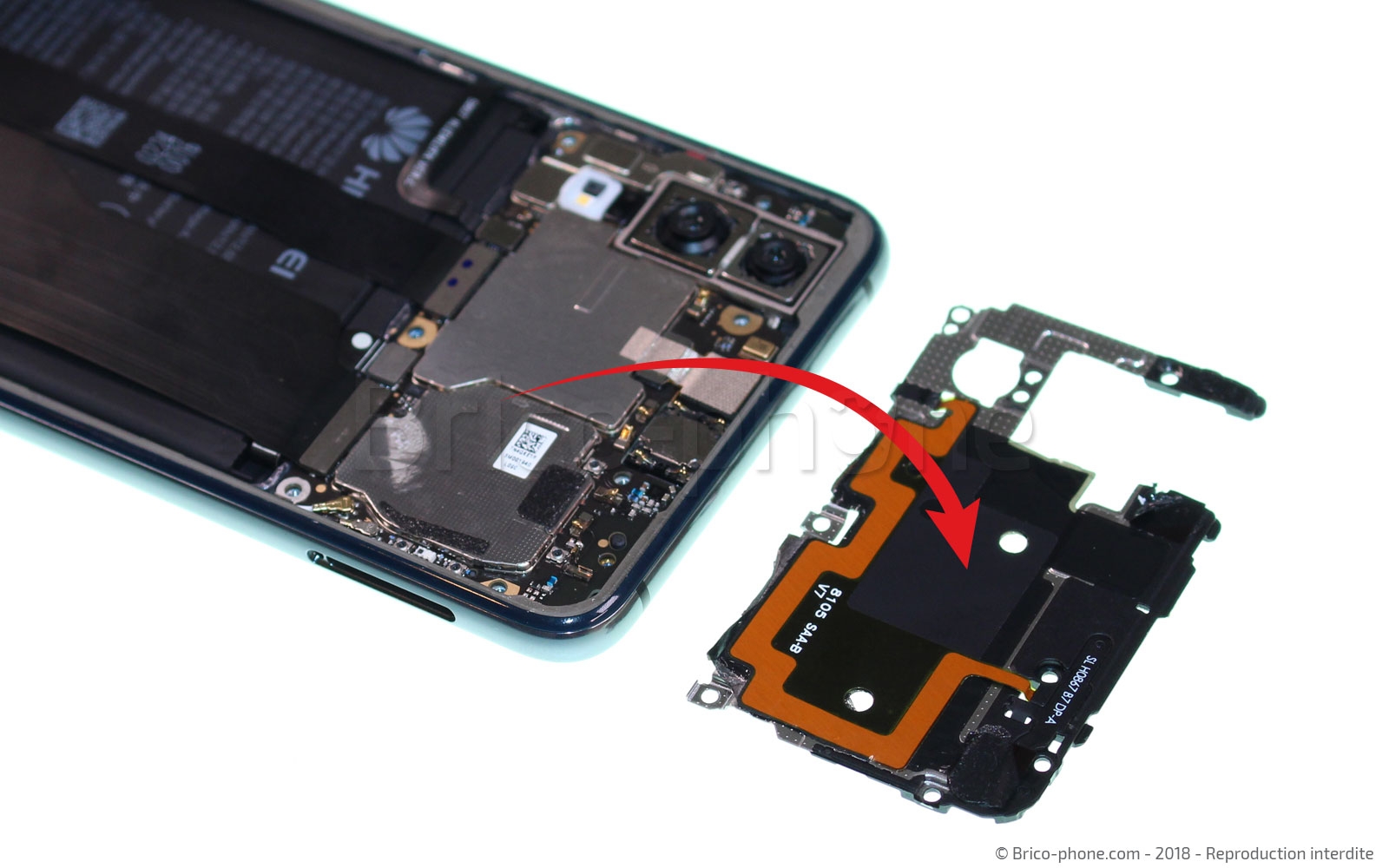

Etape 5 : Dévisser et retirer le module NFC

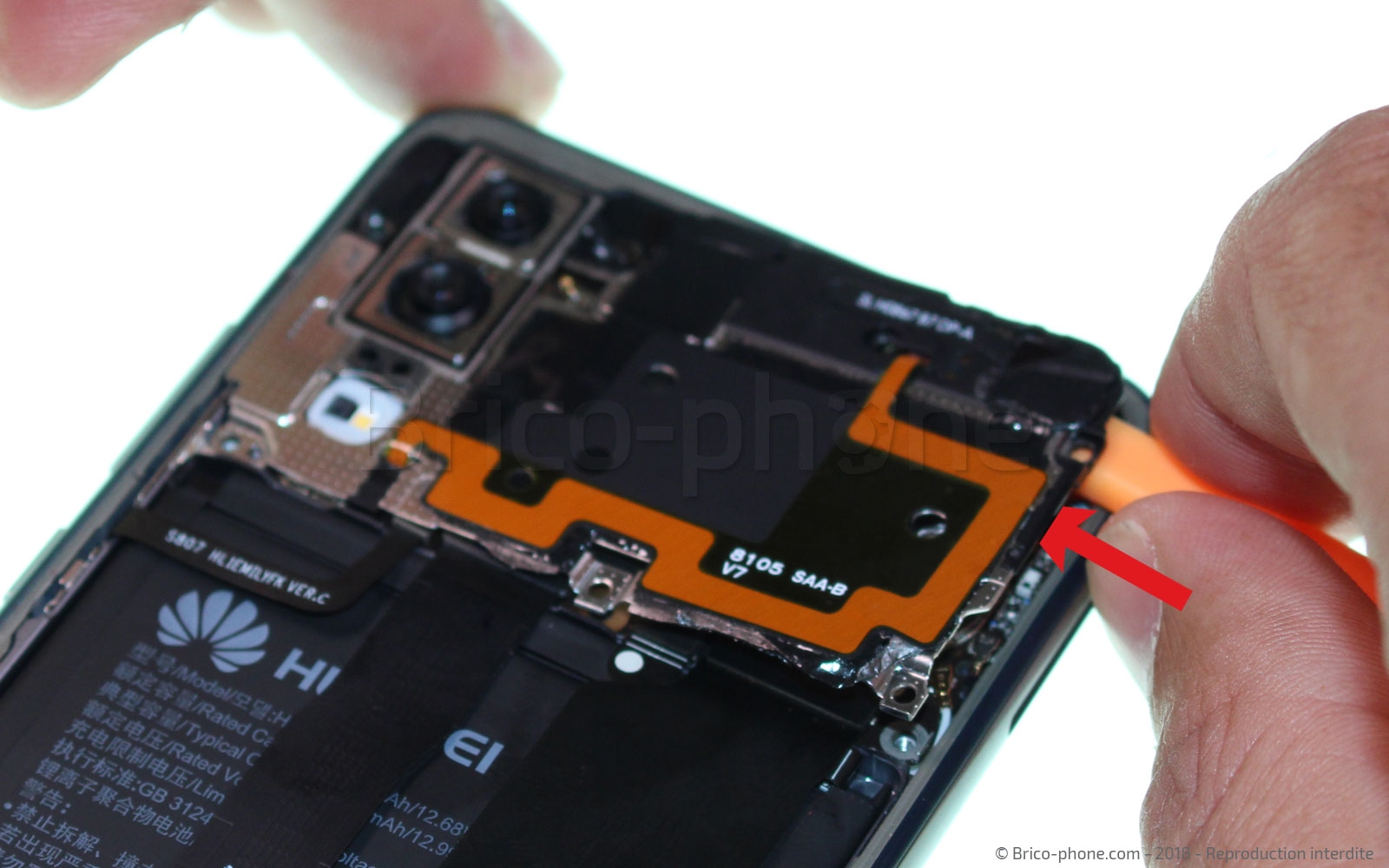

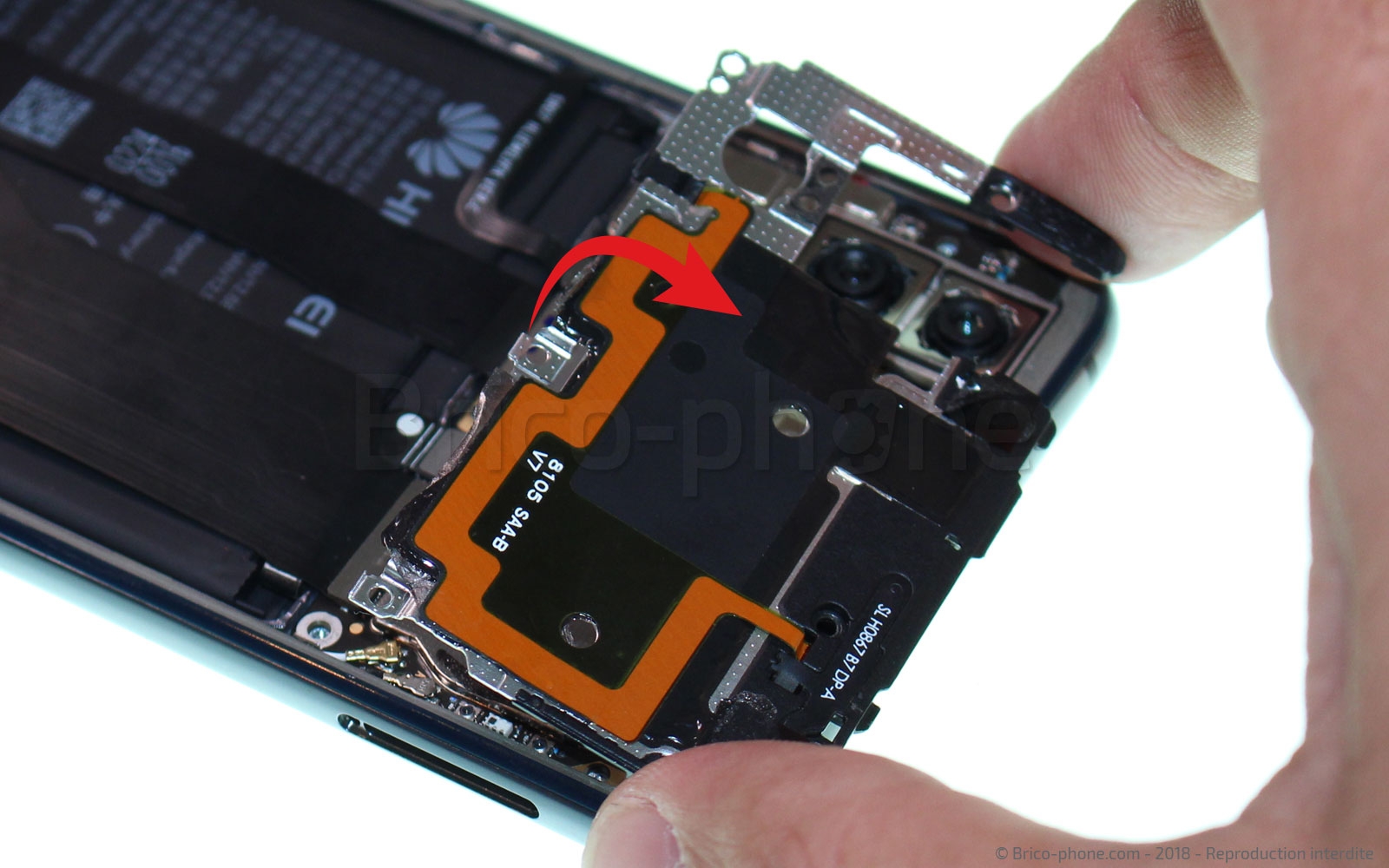

A l’aide du tournevis cruciforme 1.5, retirez les 8 vis qui fixent la plaquette métallique de la nappe NFC située sur le dessus la carte-mère.
Il ne vous reste plus qu'à déclipser et retirer l'ensemble en utilisant le levier nylon.
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Etape 5 : Dévisser et retirer le module NFC
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

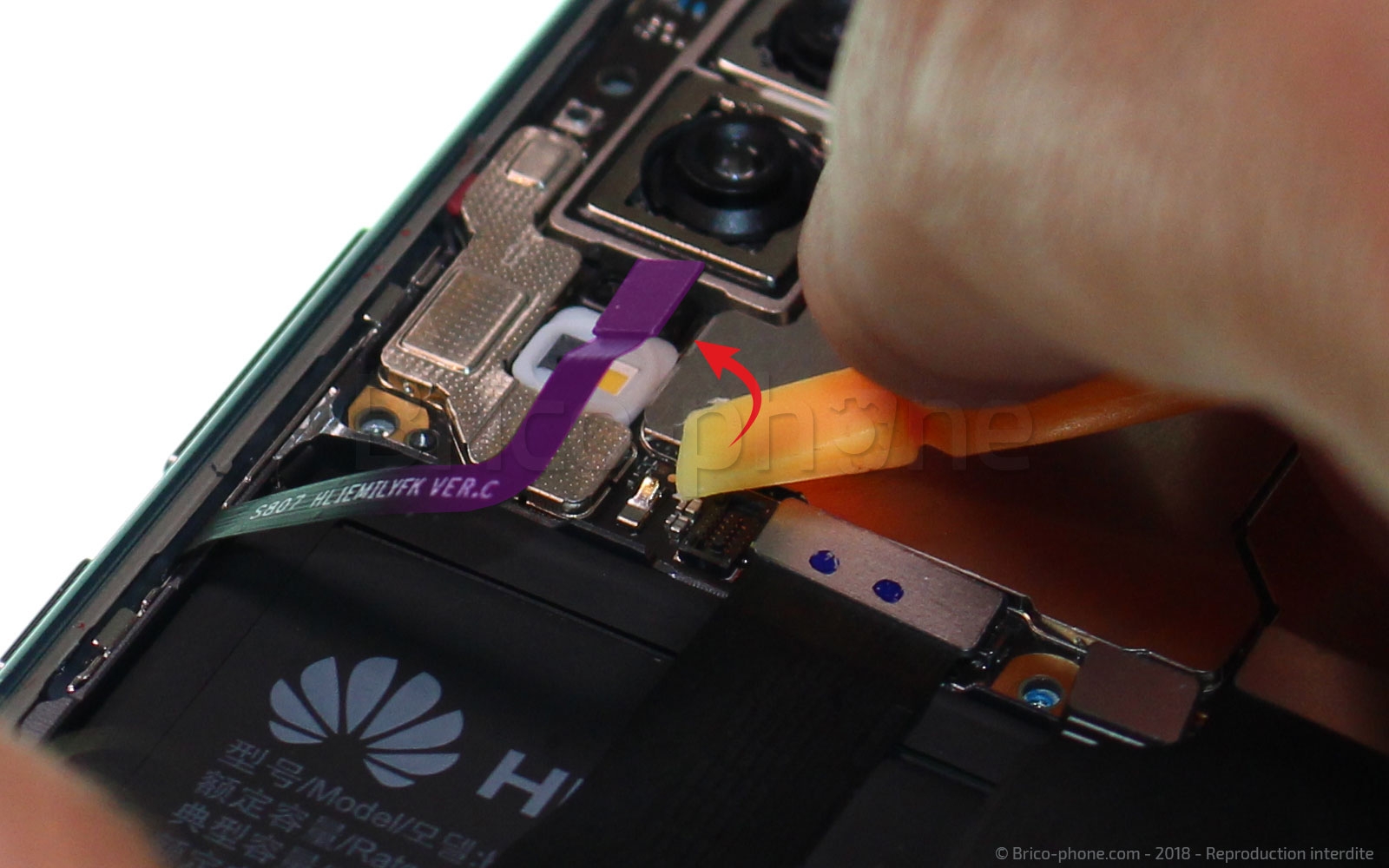

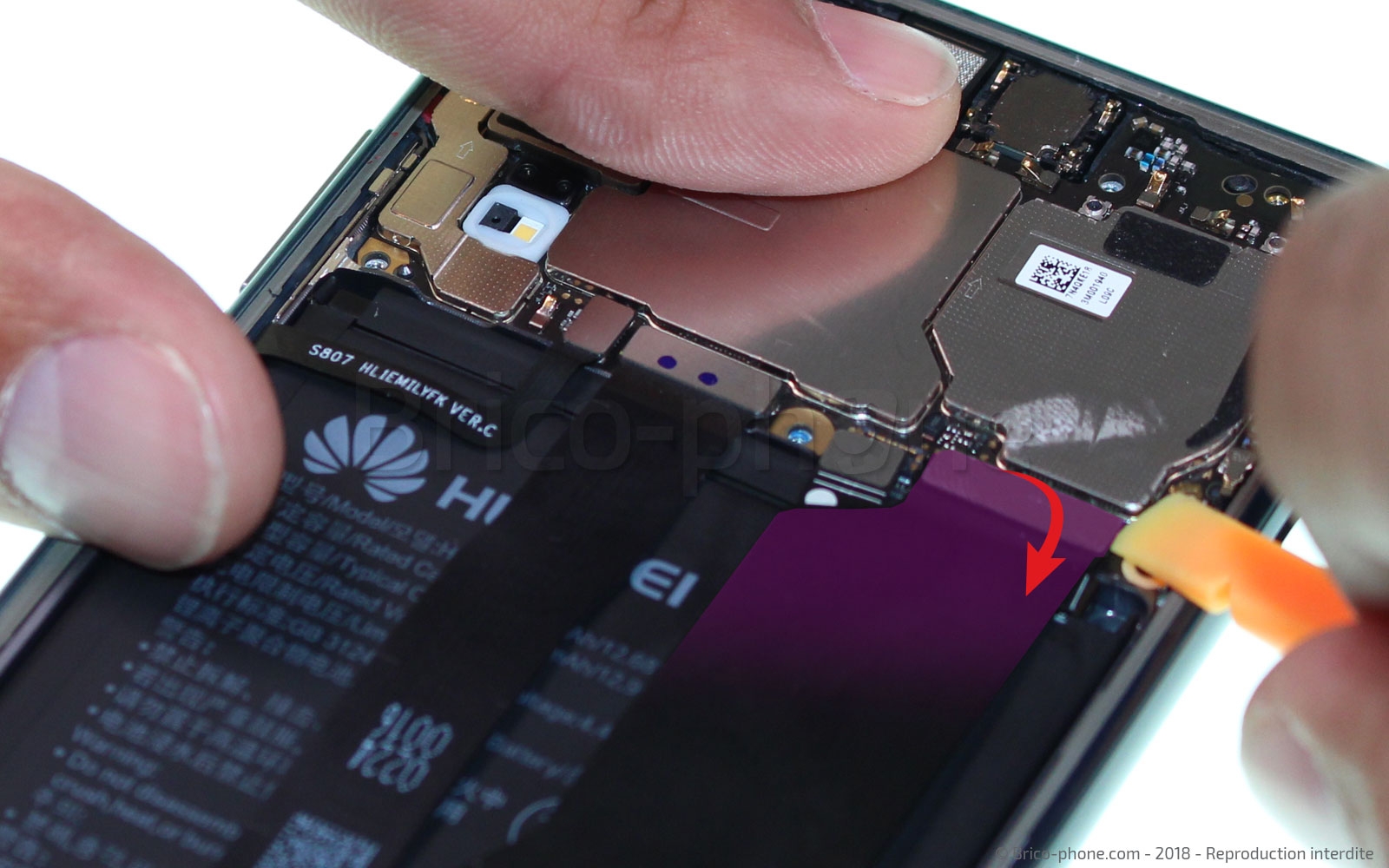

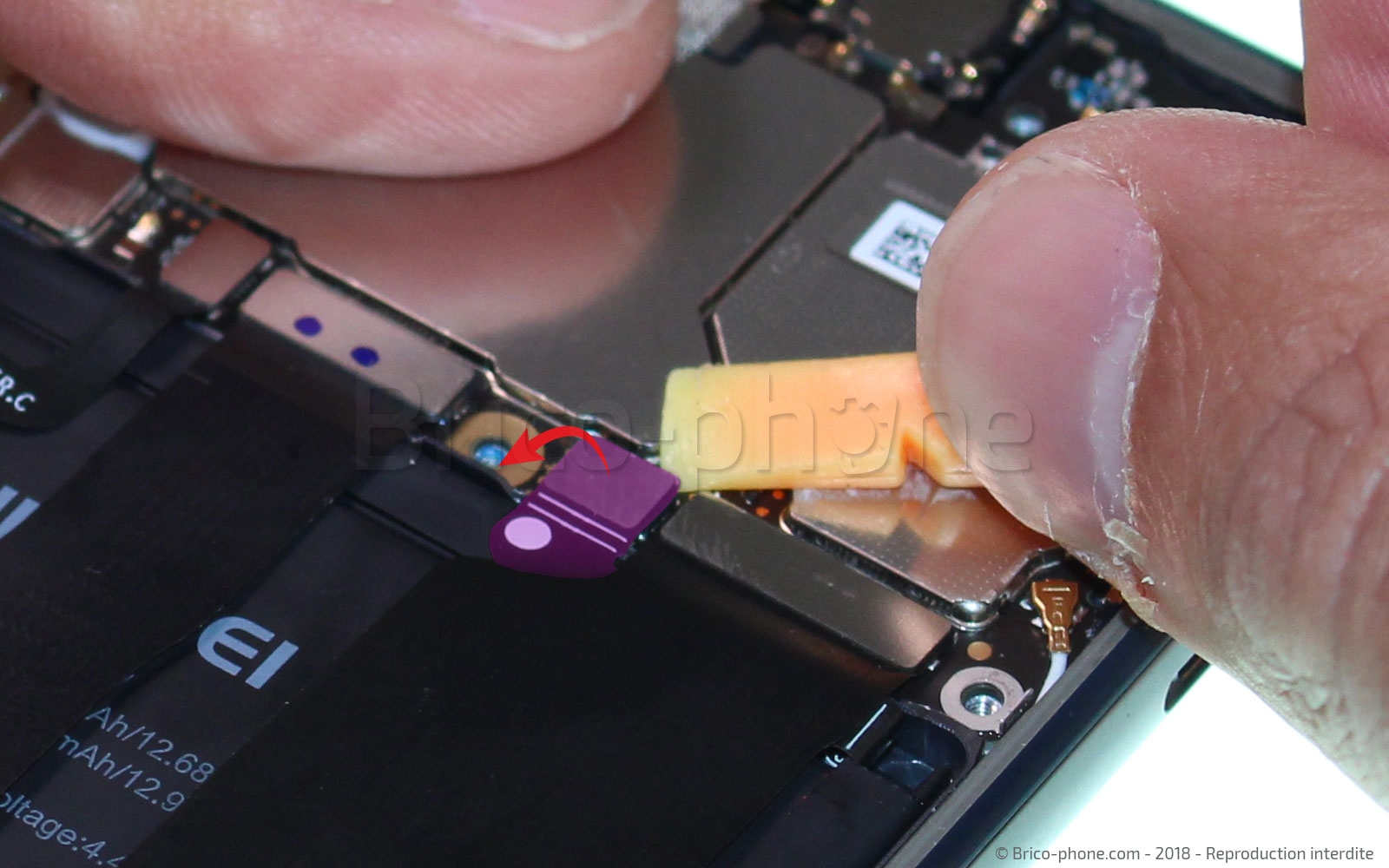

Etape 6 : Déconnecter les nappes

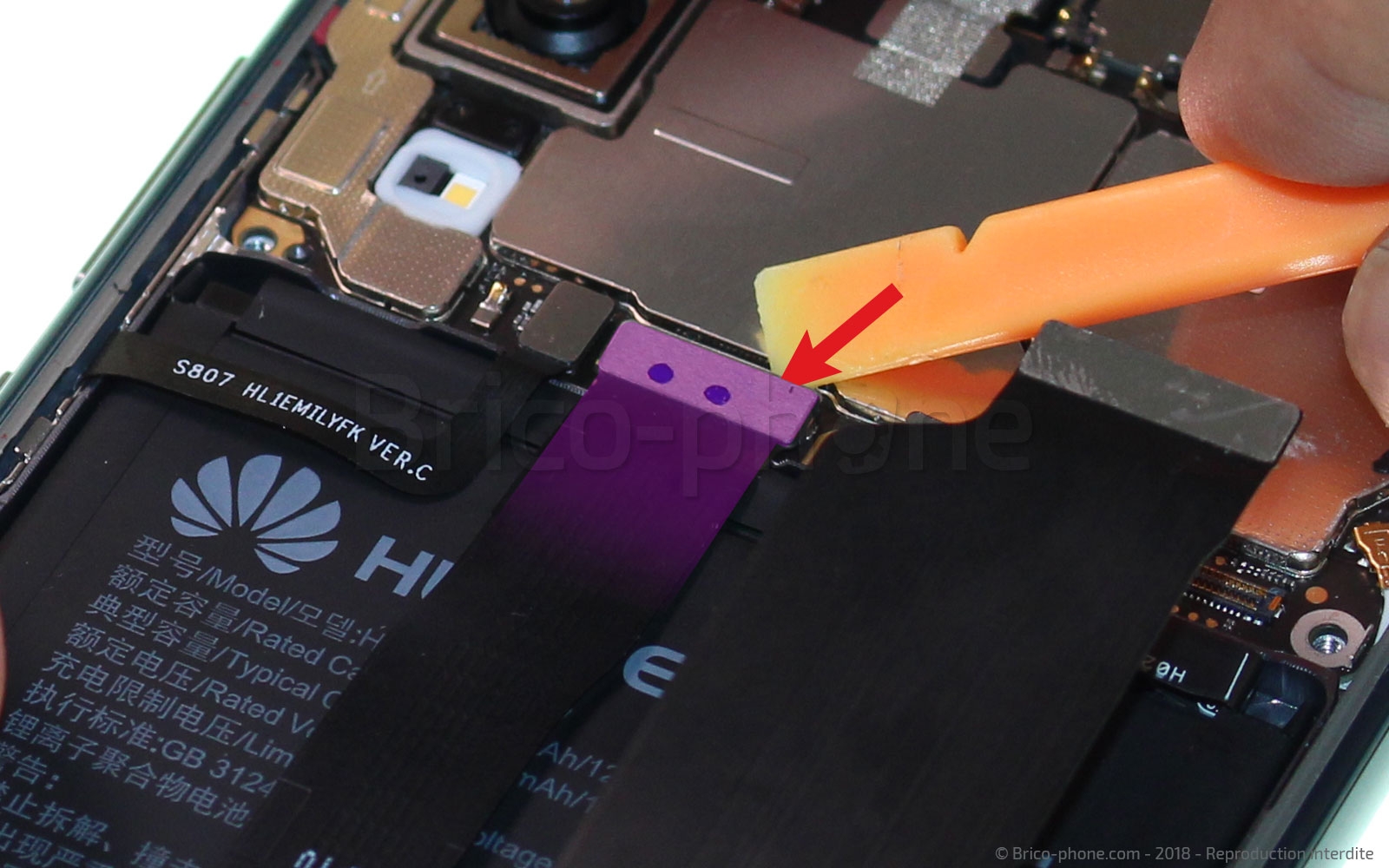

A l'aide du levier nylon, déconnectez délicatement les 4 nappes qui se trouvent en haut de la batterie. Commencez par le connecteur de la batterie, puis le connecteur de la nappe USB, retirez ensuite le connecteur de la nappe de l'écran et enfin celui de la nappe power.
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Etape 6 : Déconnecter les nappes
Outils du kit utilisés
Outils du kit utilisés

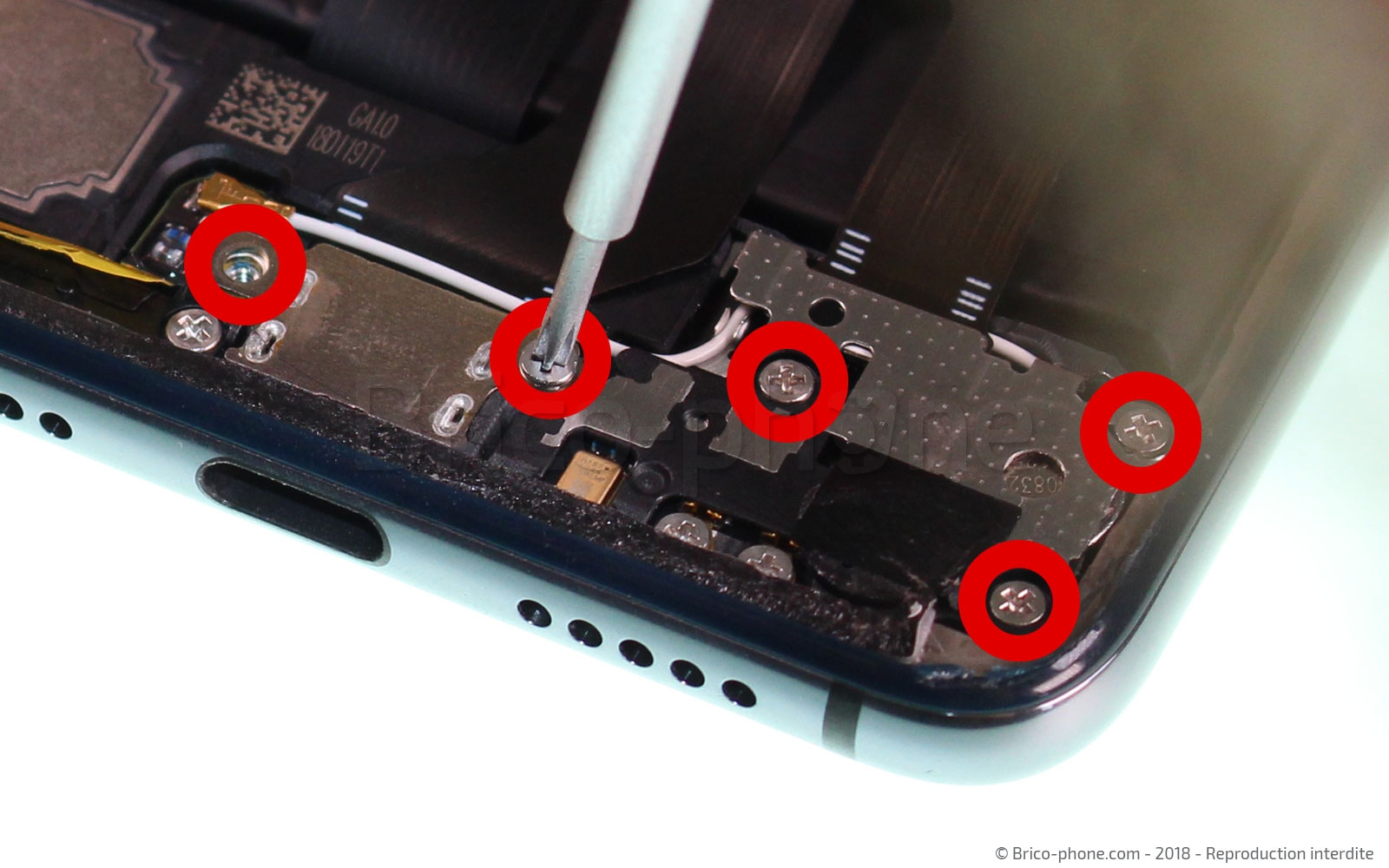

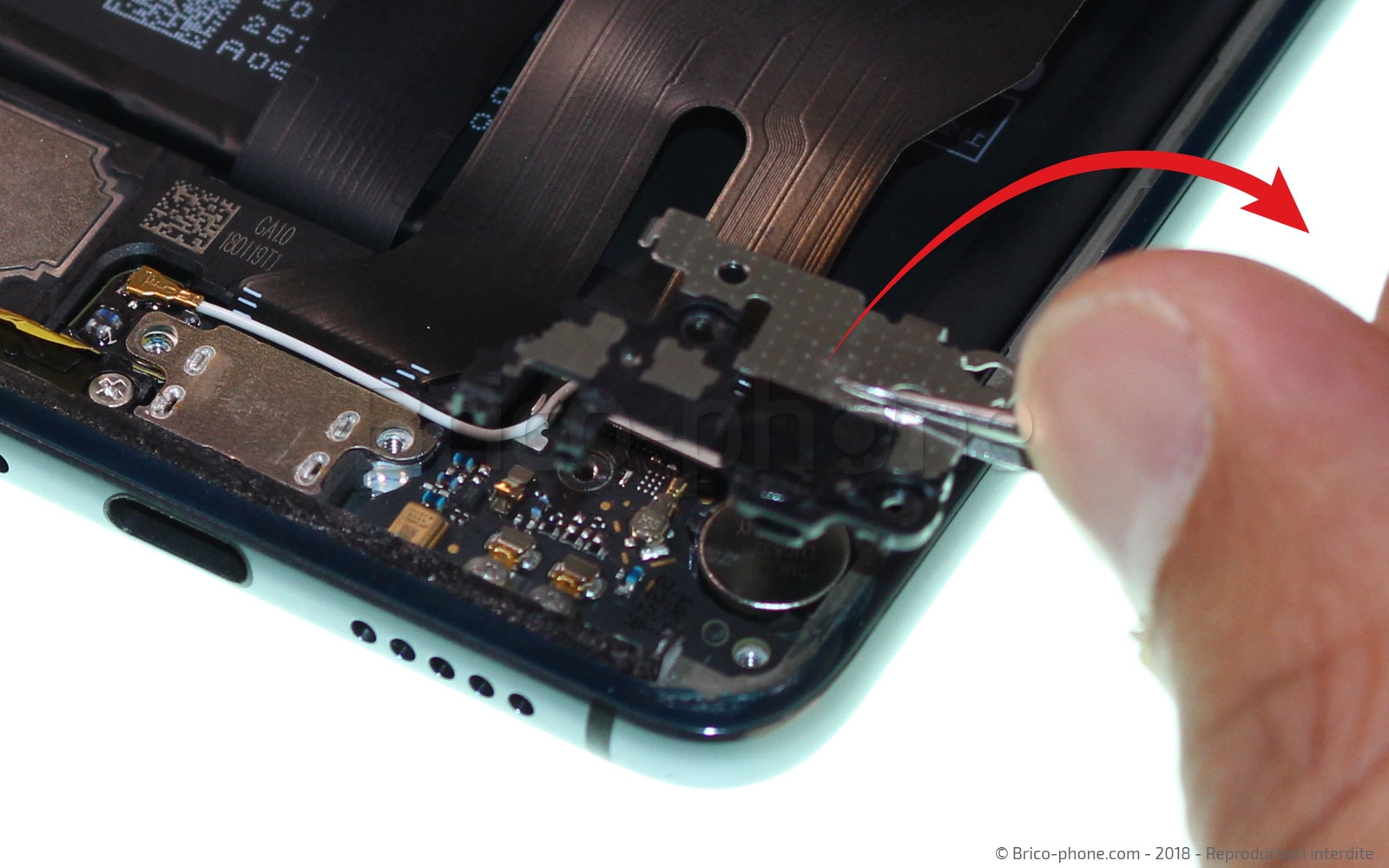

Etape 7 : Retirer la plaquette métallique

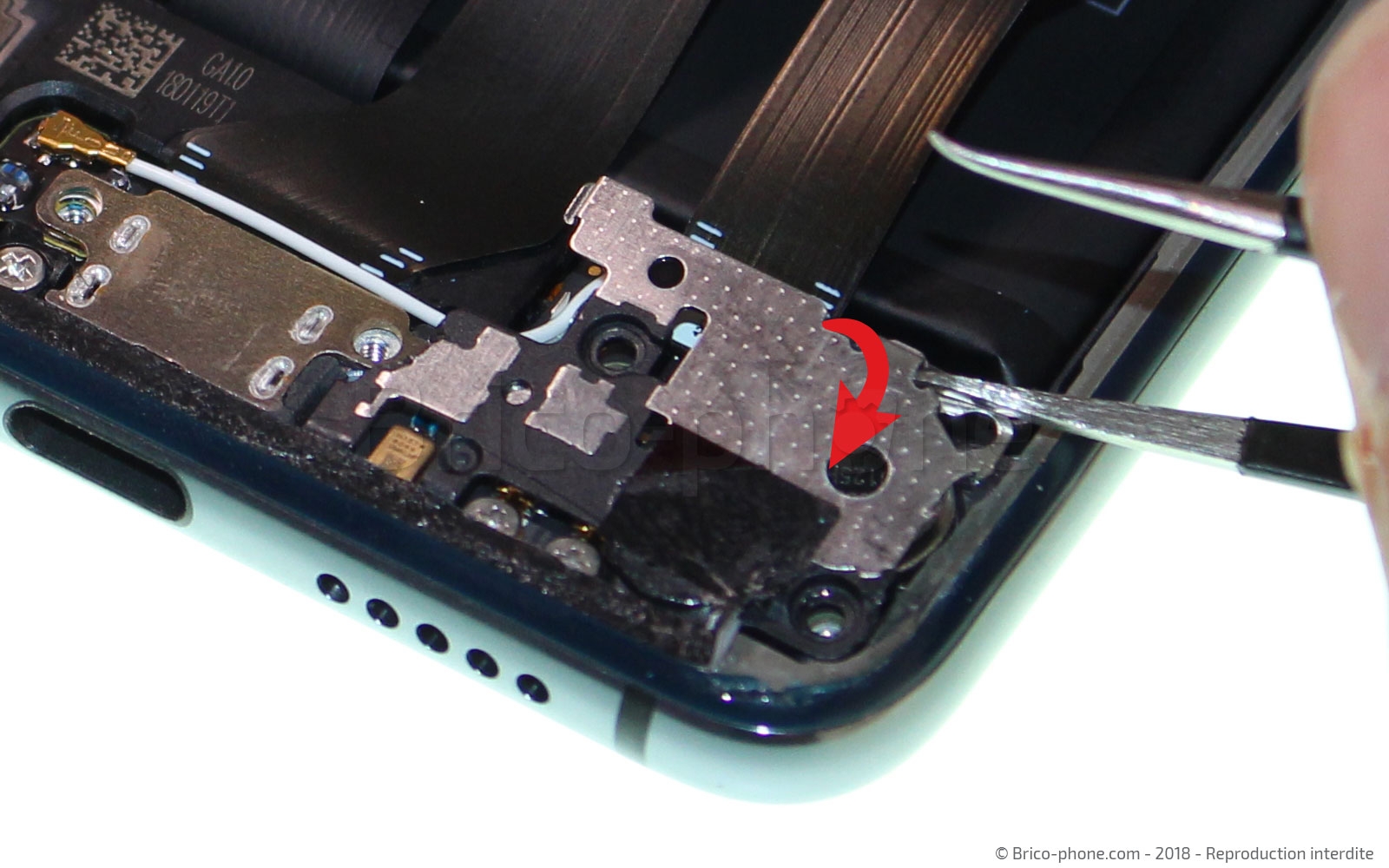

A l'aide du tournevis cruciforme, retirez les 5 vis qui maintiennent la plaquette métallique du bas et la nappe dock. Puis, utilisez la pincette afin déclipser et sortir l'élément.
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Etape 7 : Retirer la plaquette métallique
Outils du kit utilisés
Outils du kit utilisés

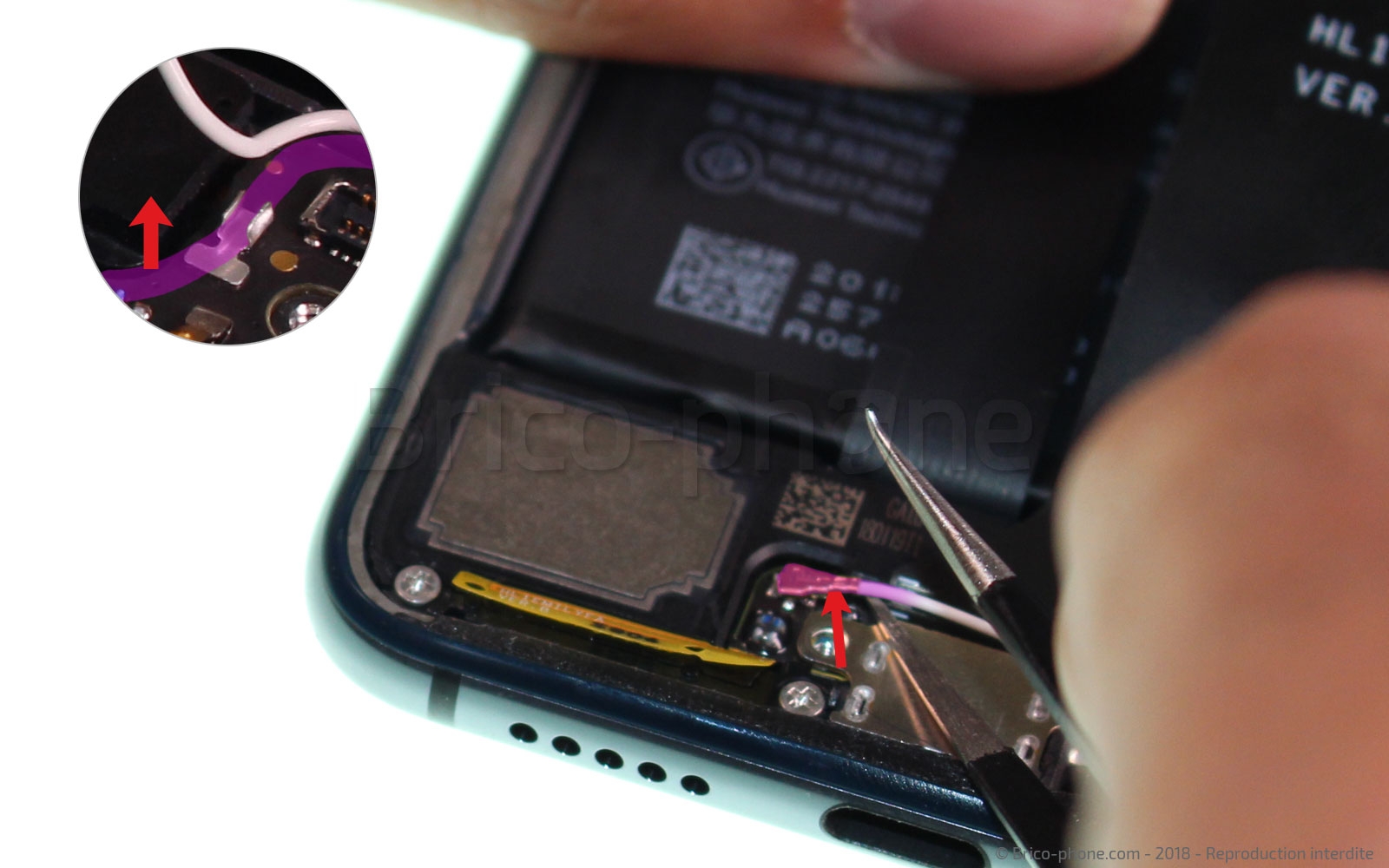

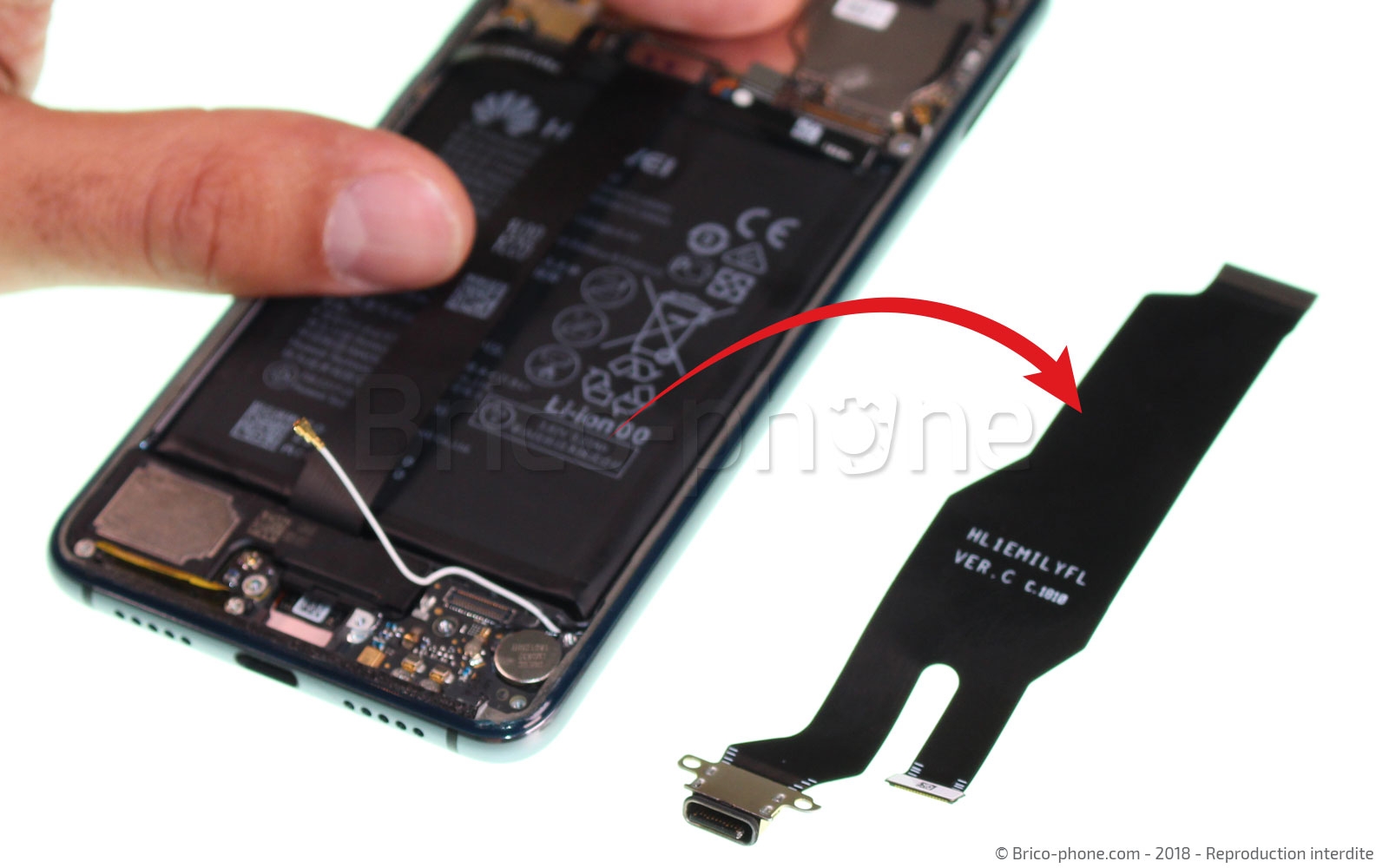

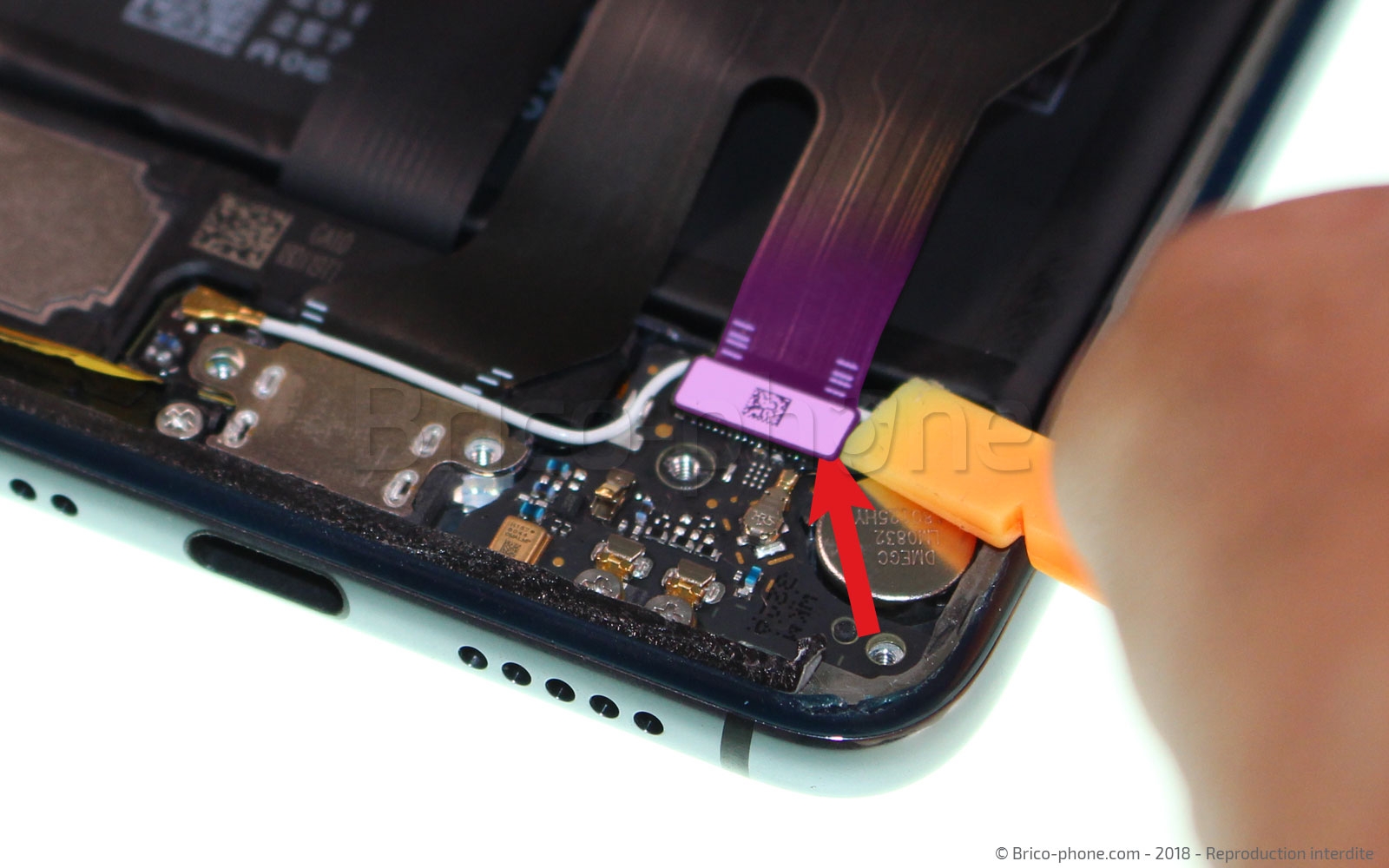

Etape 8 : Retirer la nappe USB/interconnexion

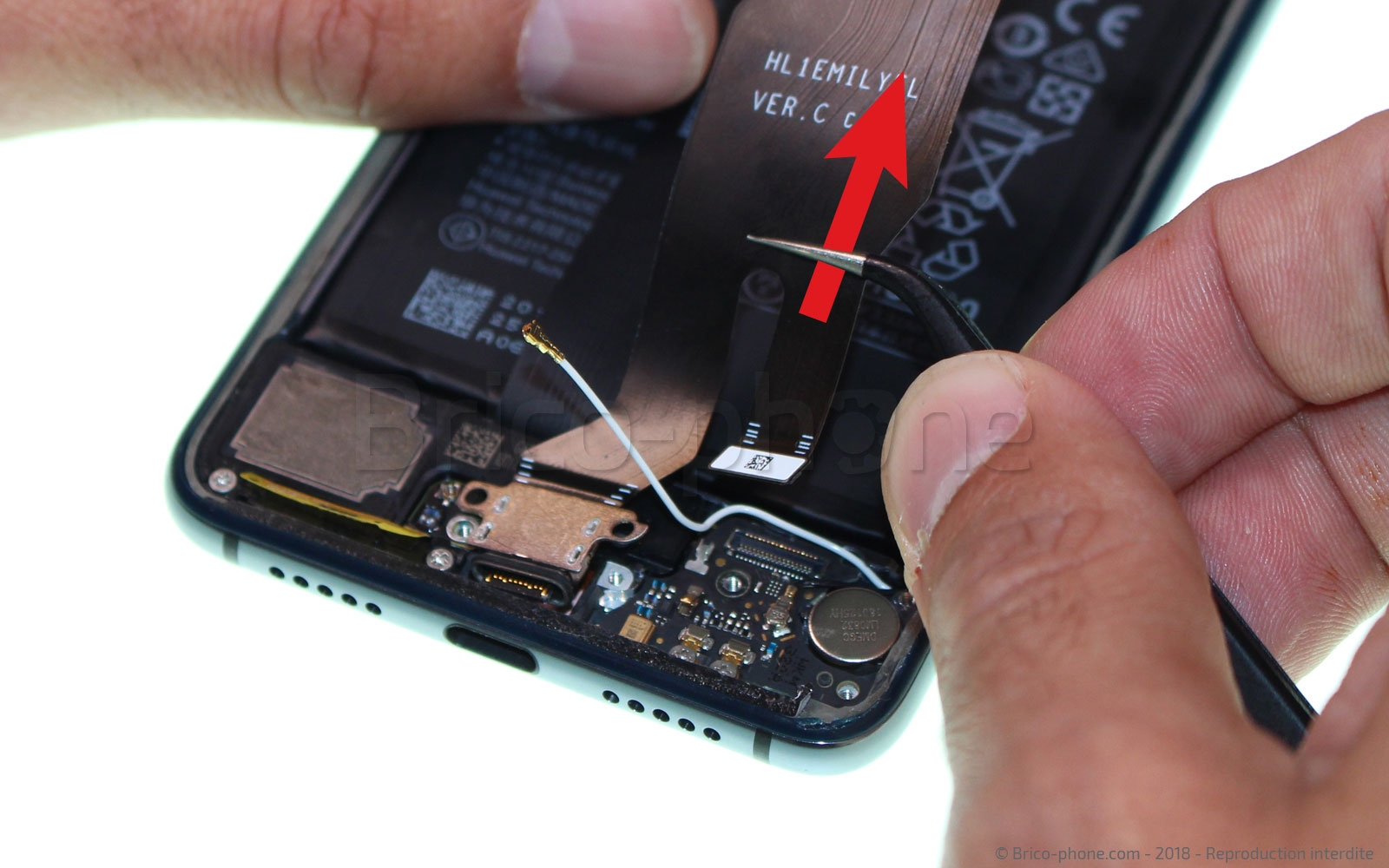

Avec l'aide de l'outil en nylon, débranchez la nappe USB puis servez-vous de la pincette pour retirer le connecteur coaxial blanc.
Il ne nous reste plus qu'à enlever la nappe du téléphone.
Etape 8 : Retirer la nappe USB/interconnexion
Etape 8 : Retirer la nappe USB/interconnexion
Etape 8 : Retirer la nappe USB/interconnexion
Etape 8 : Retirer la nappe USB/interconnexion
Etape 8 : Retirer la nappe USB/interconnexion
Outils du kit utilisés
Outils du kit utilisés

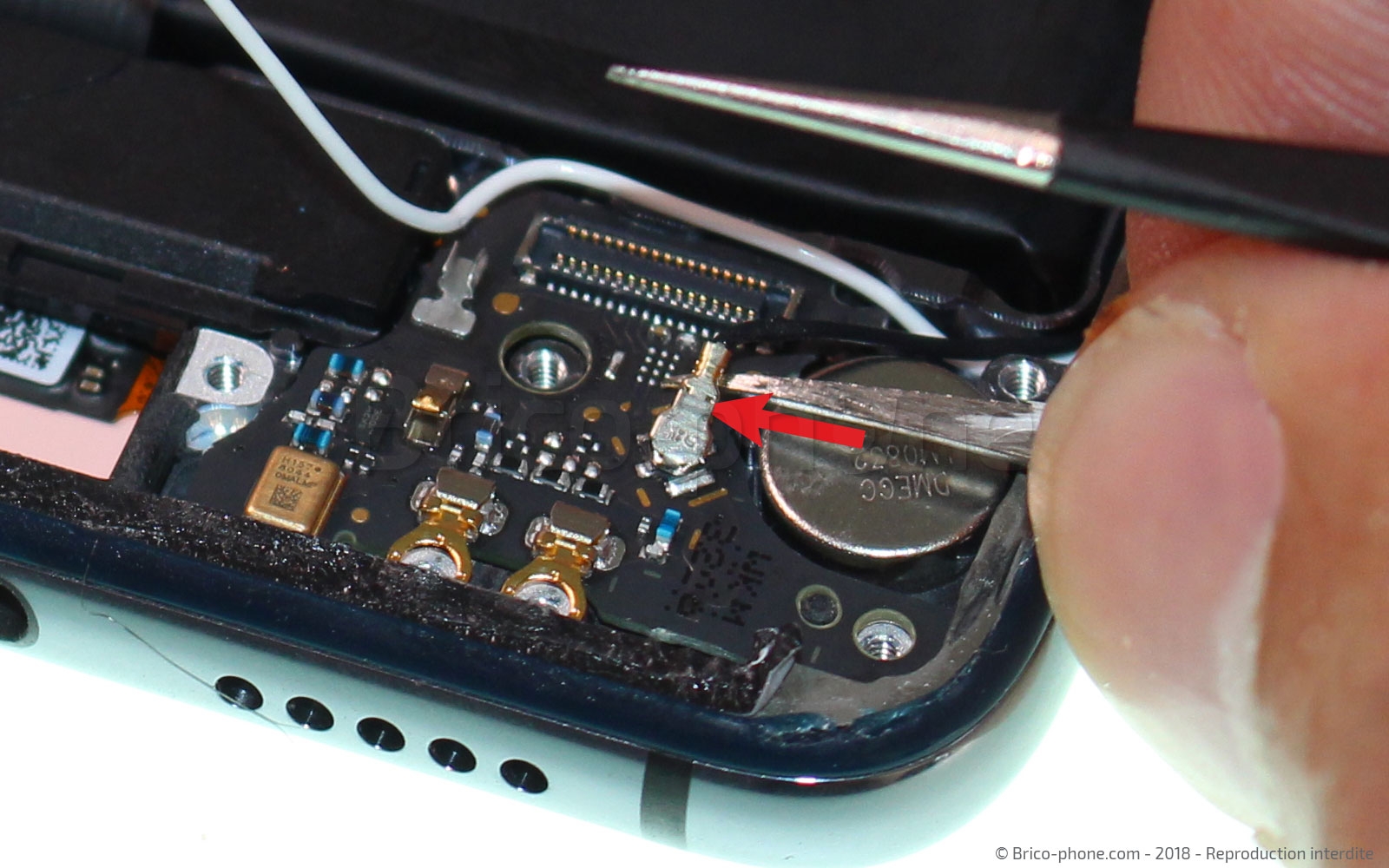

Etape 9 : Retirer la carte secondaire

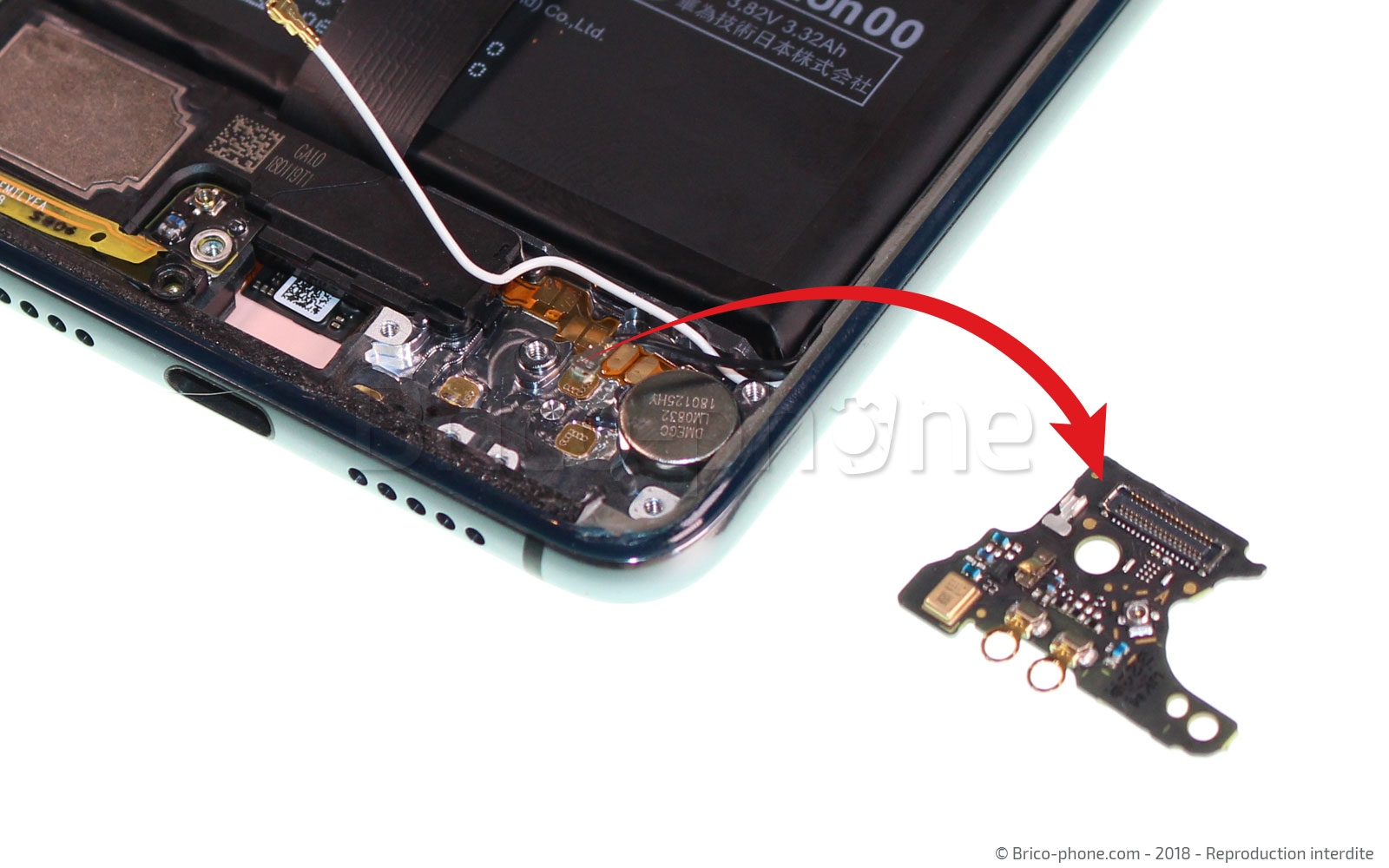

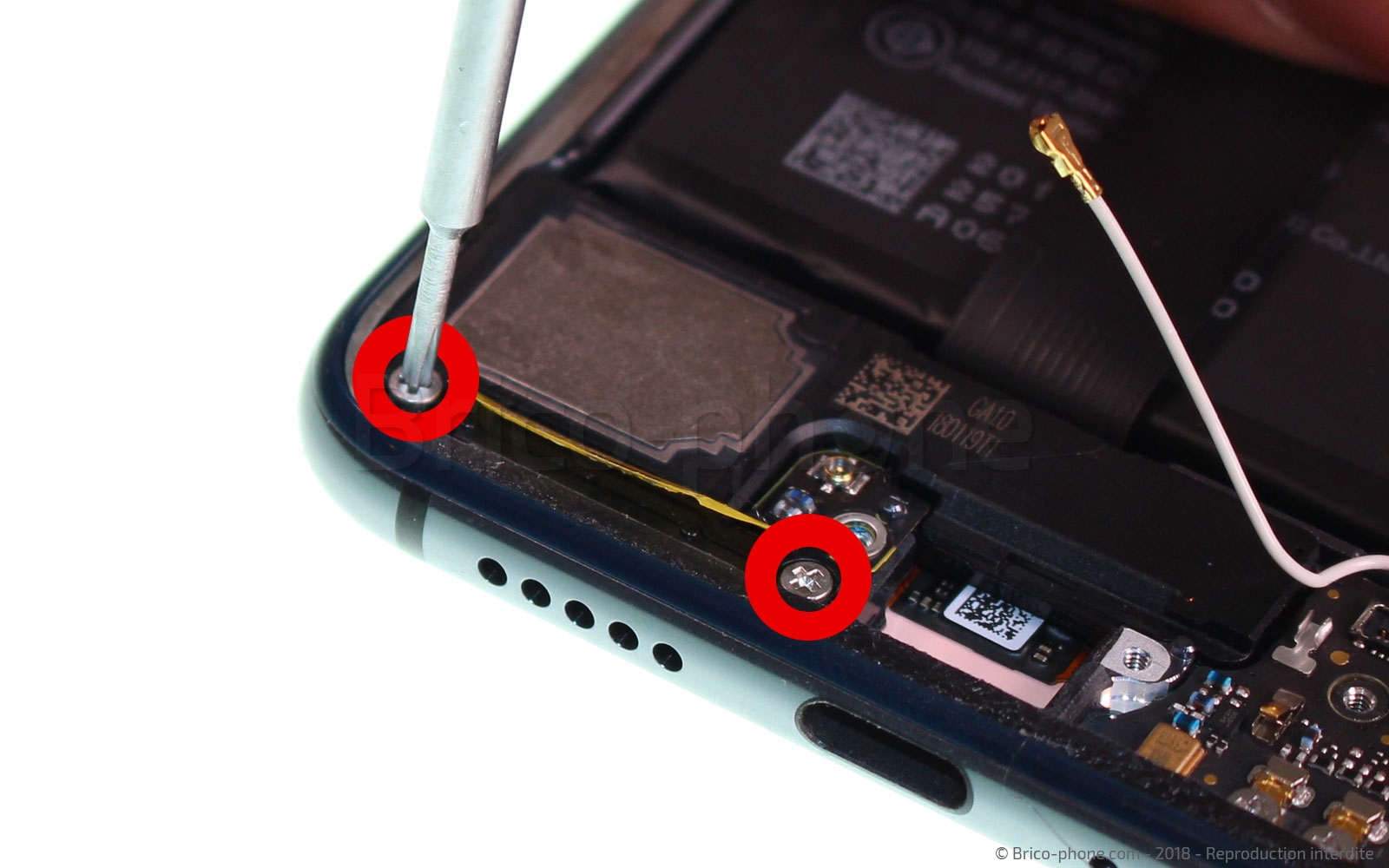

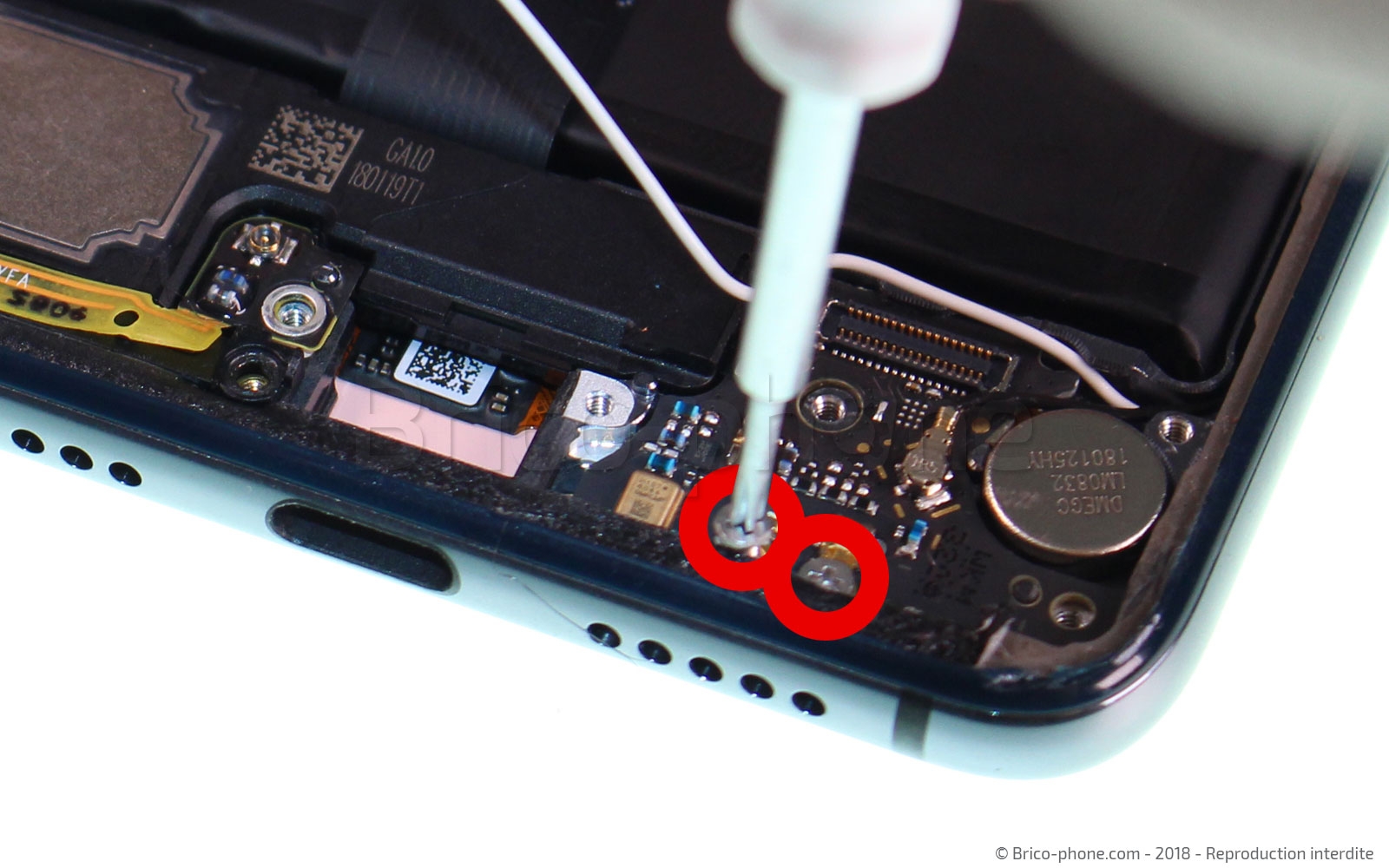

Oter les 2 vis qui assurent le maintien de la carte à l'aide du tournevis cruciforme.

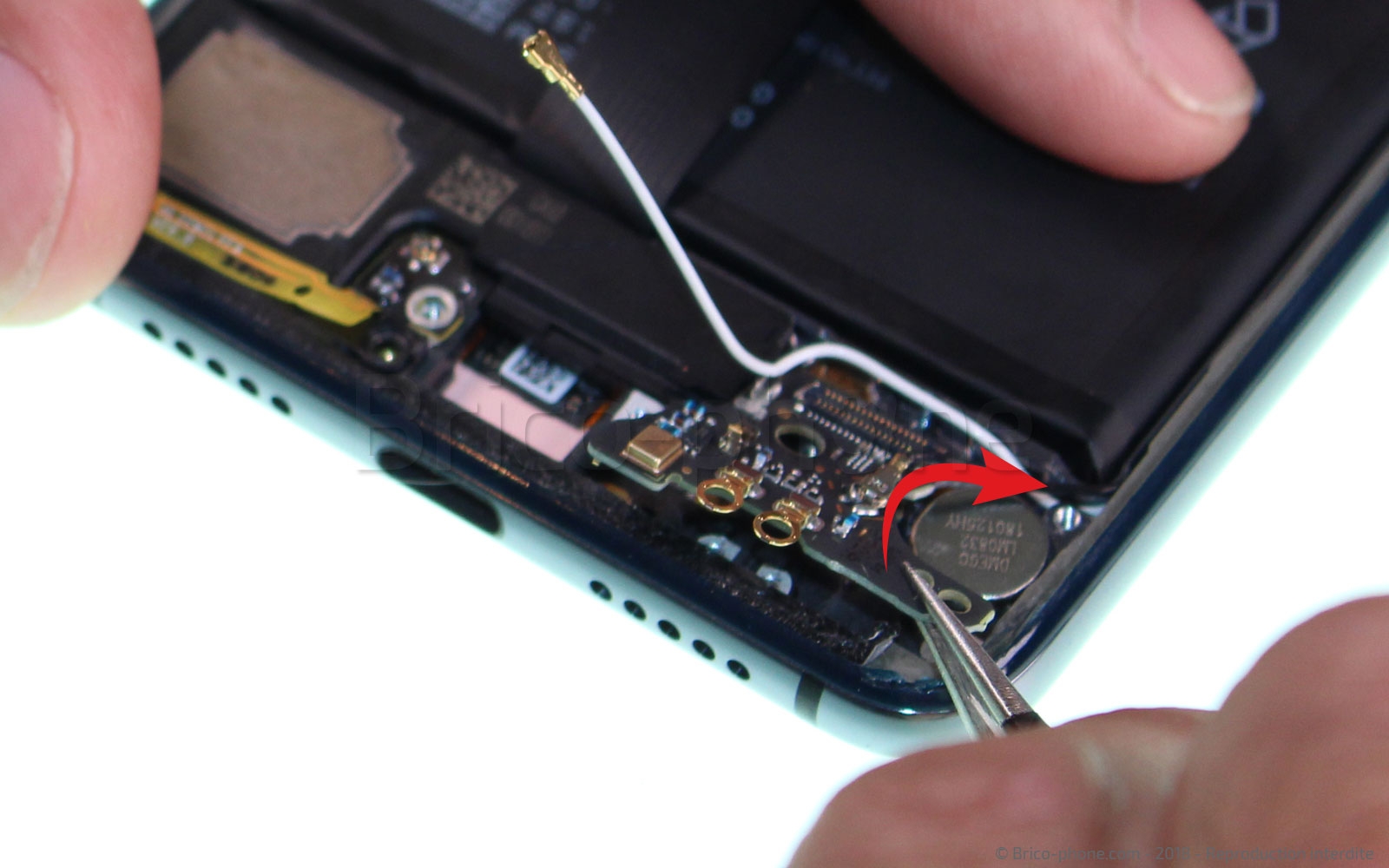

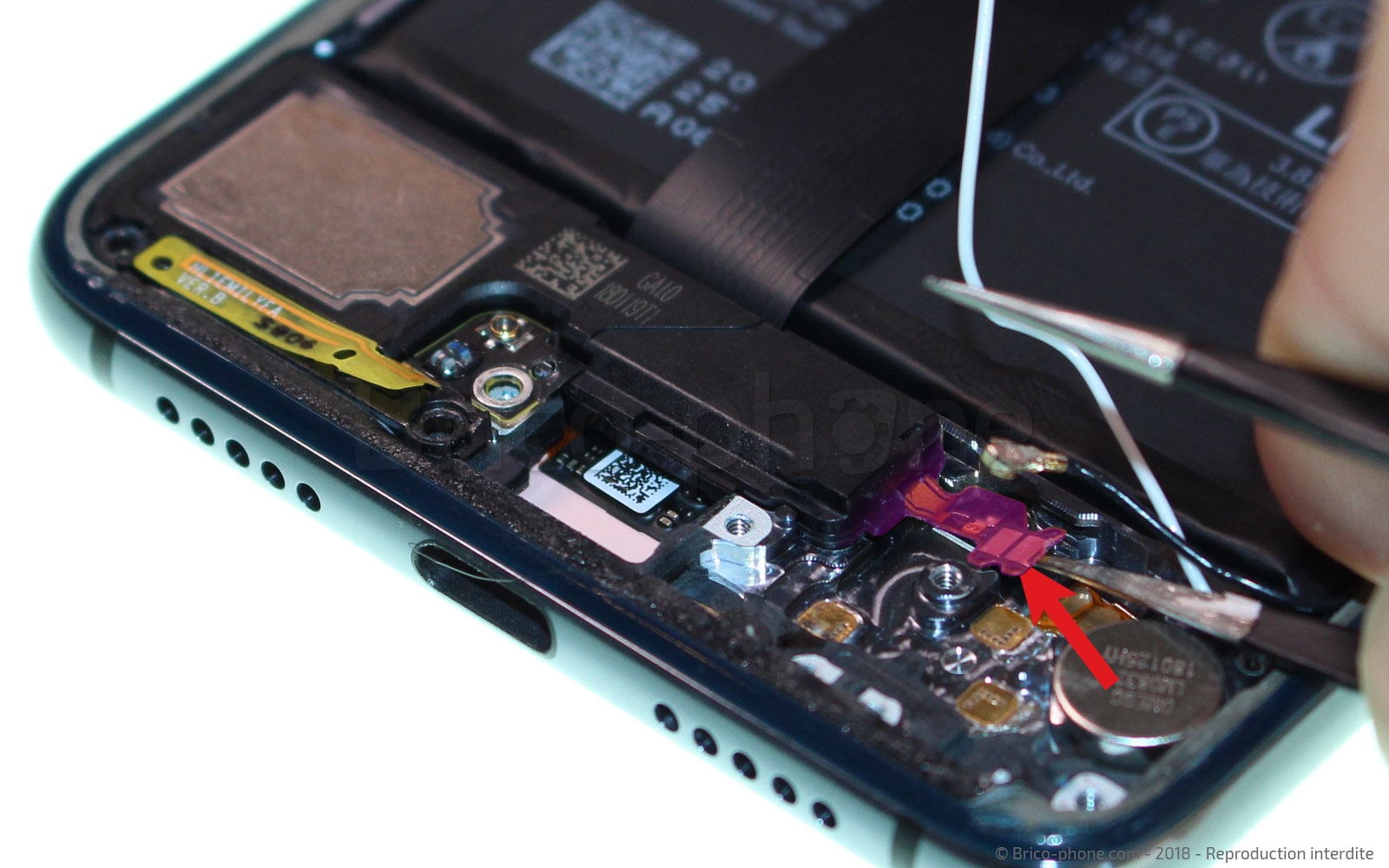

Déconnectez le câble coaxial blanc à l'aide de la pincette puis toujours en vous aidant de cette dernière, délogez la carte secondaire de son emplacement.
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Etape 9 : Retirer la carte secondaire
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer le bloc haut-parleur

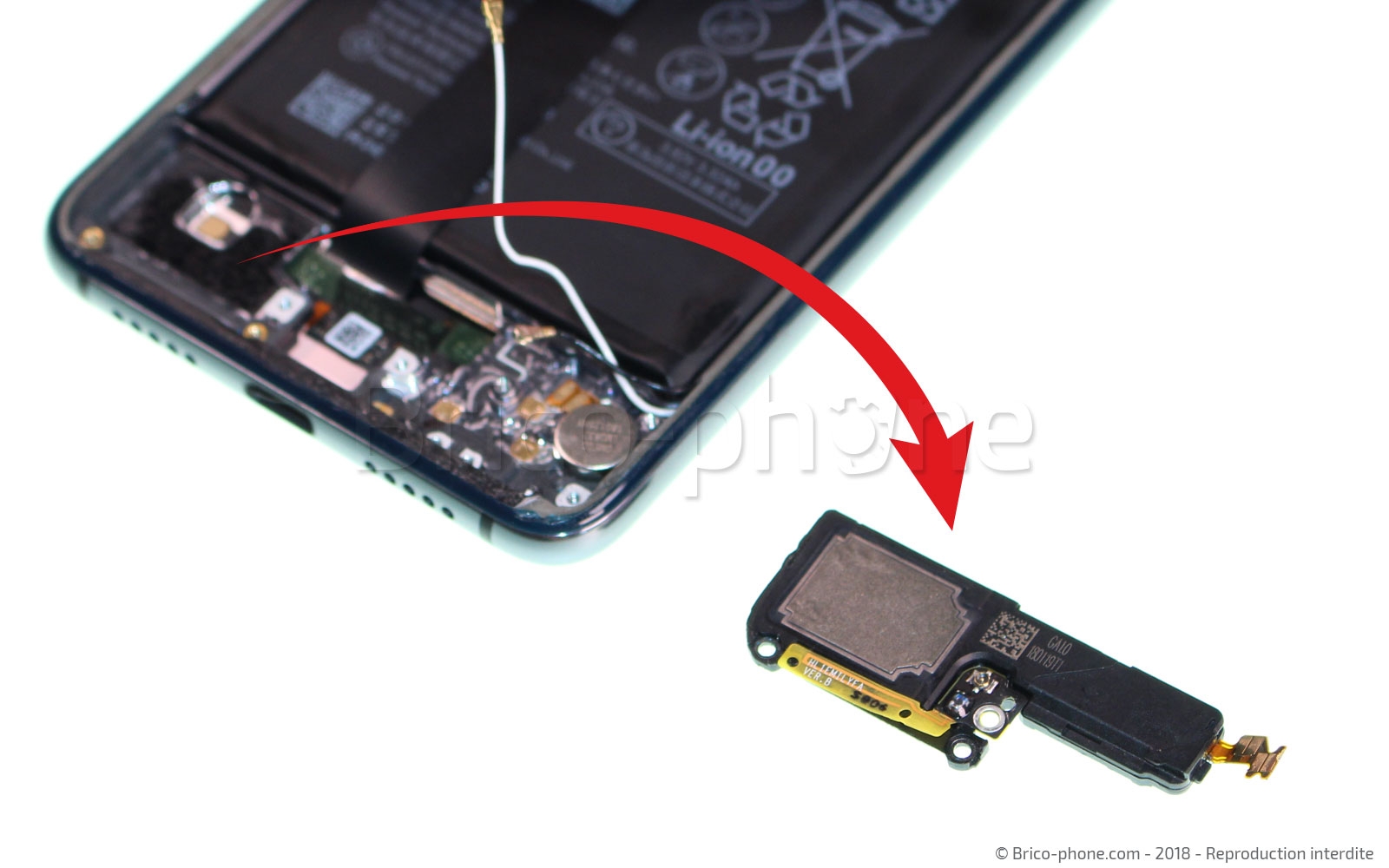

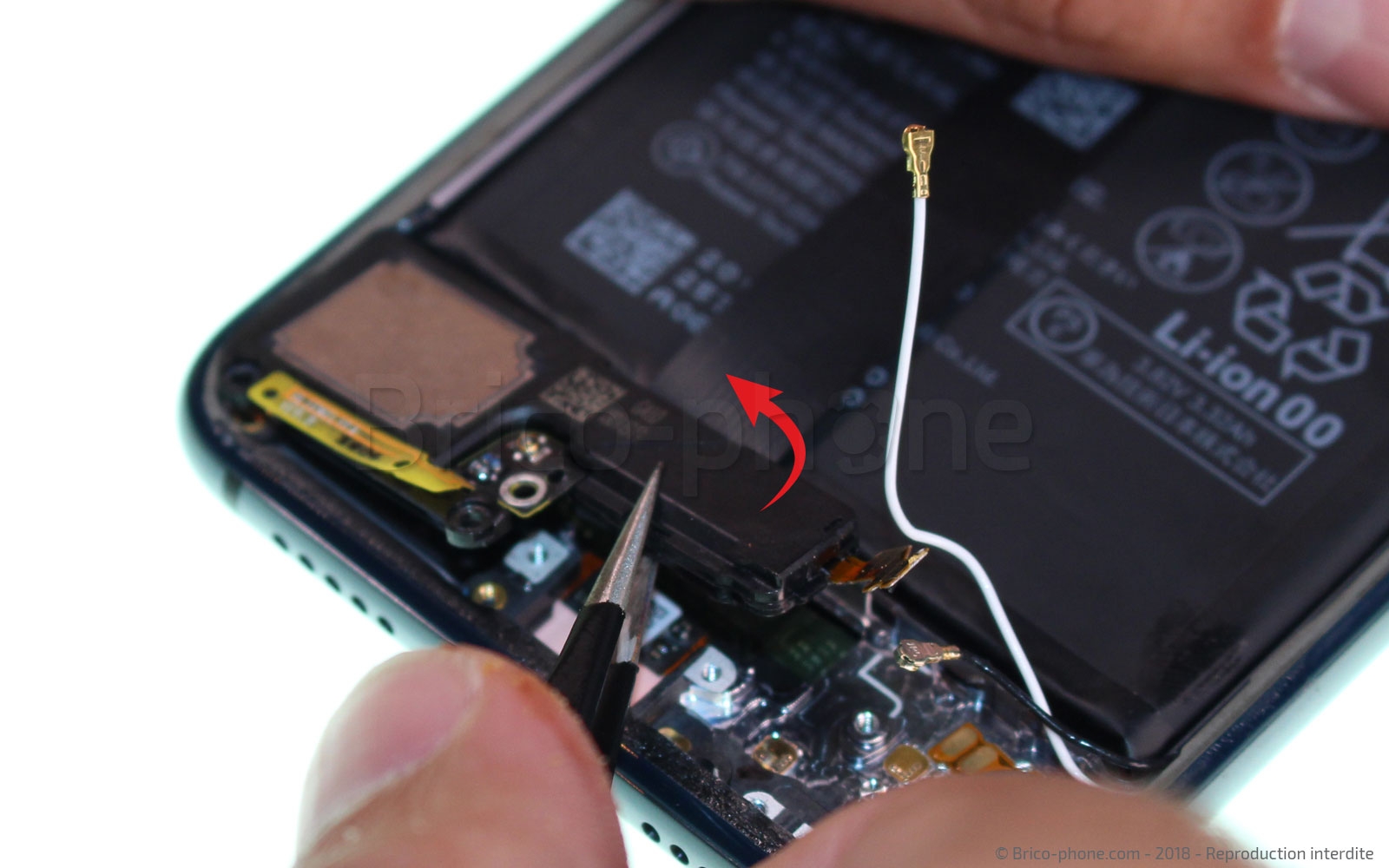

Munissez-vous du tournevis cruciforme afin d'enlever les vis qui tiennent le HP dans le châssis, puis en insérant la pincette sous la nappe du haut-parleur, décollez puis retirez ce dernier.
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Etape 10 : Retirer le bloc haut-parleur
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Chauffer l'écran

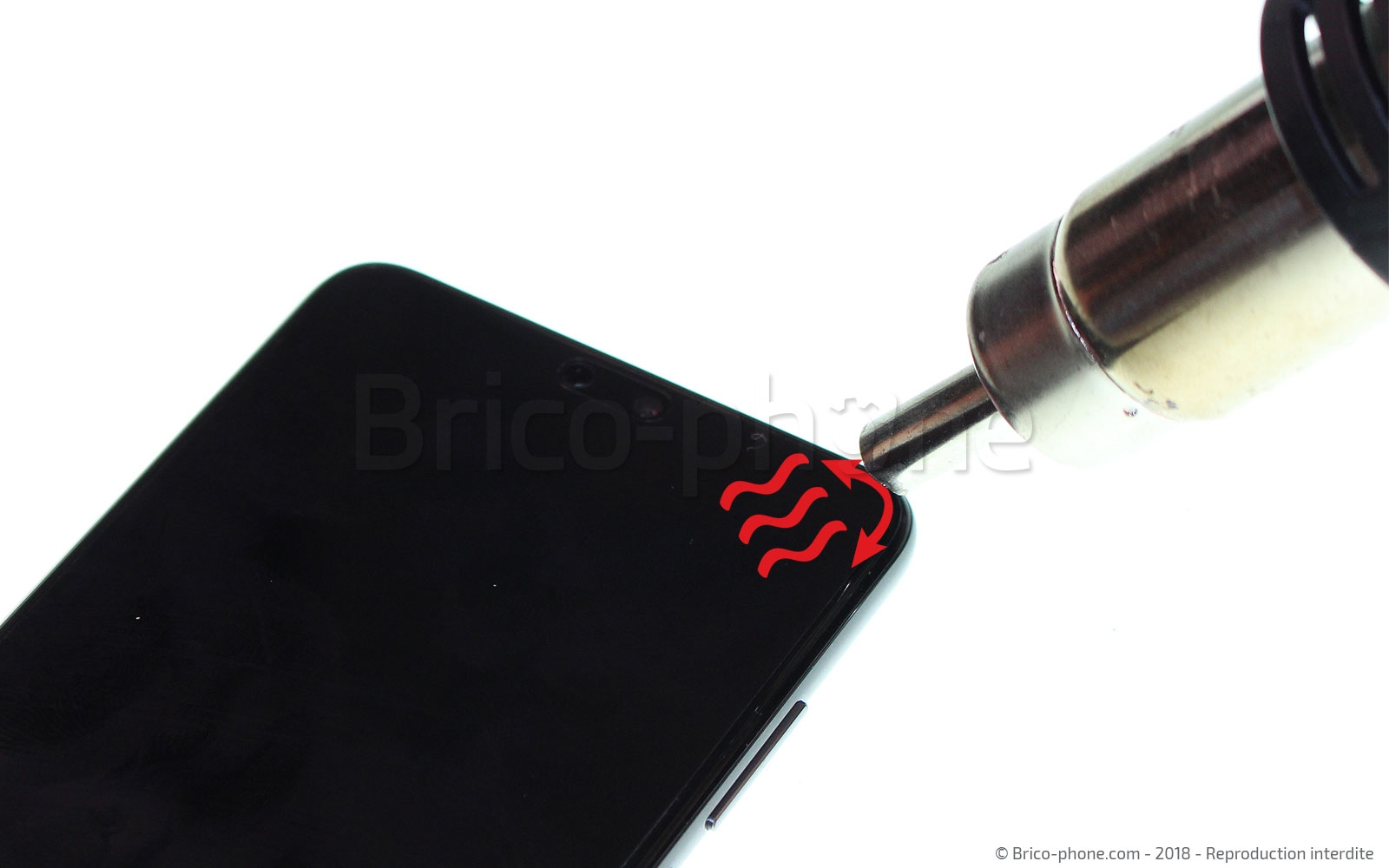

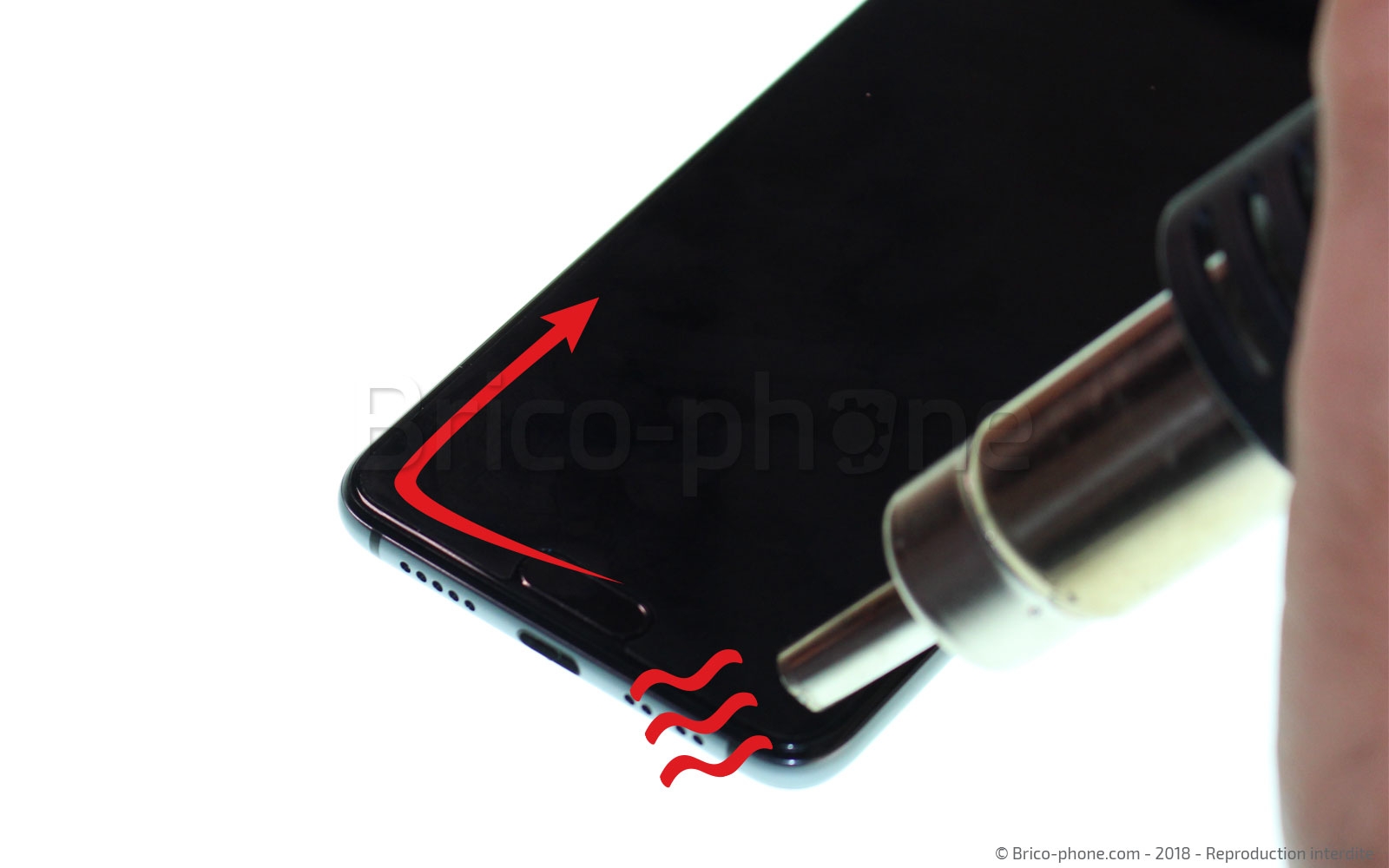

En utilisant le coussin chauffant de la même façon que pour la vitre arrière, chauffez l'écran. Vous pouvez également utiliser une station à air chaud ou un sèche-cheveux.
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Station 2 en 1 : air chaud et à souder
69,90 €

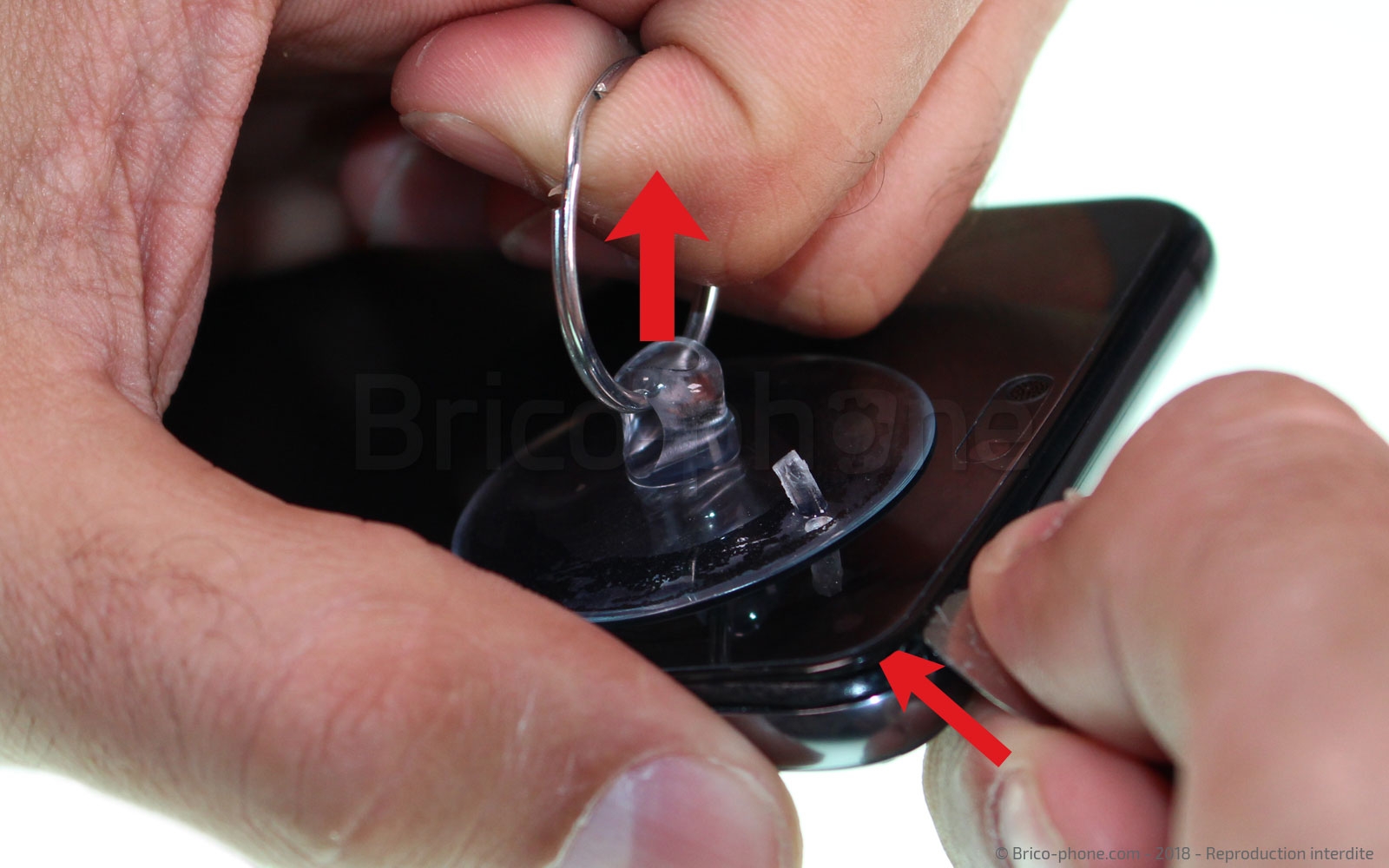

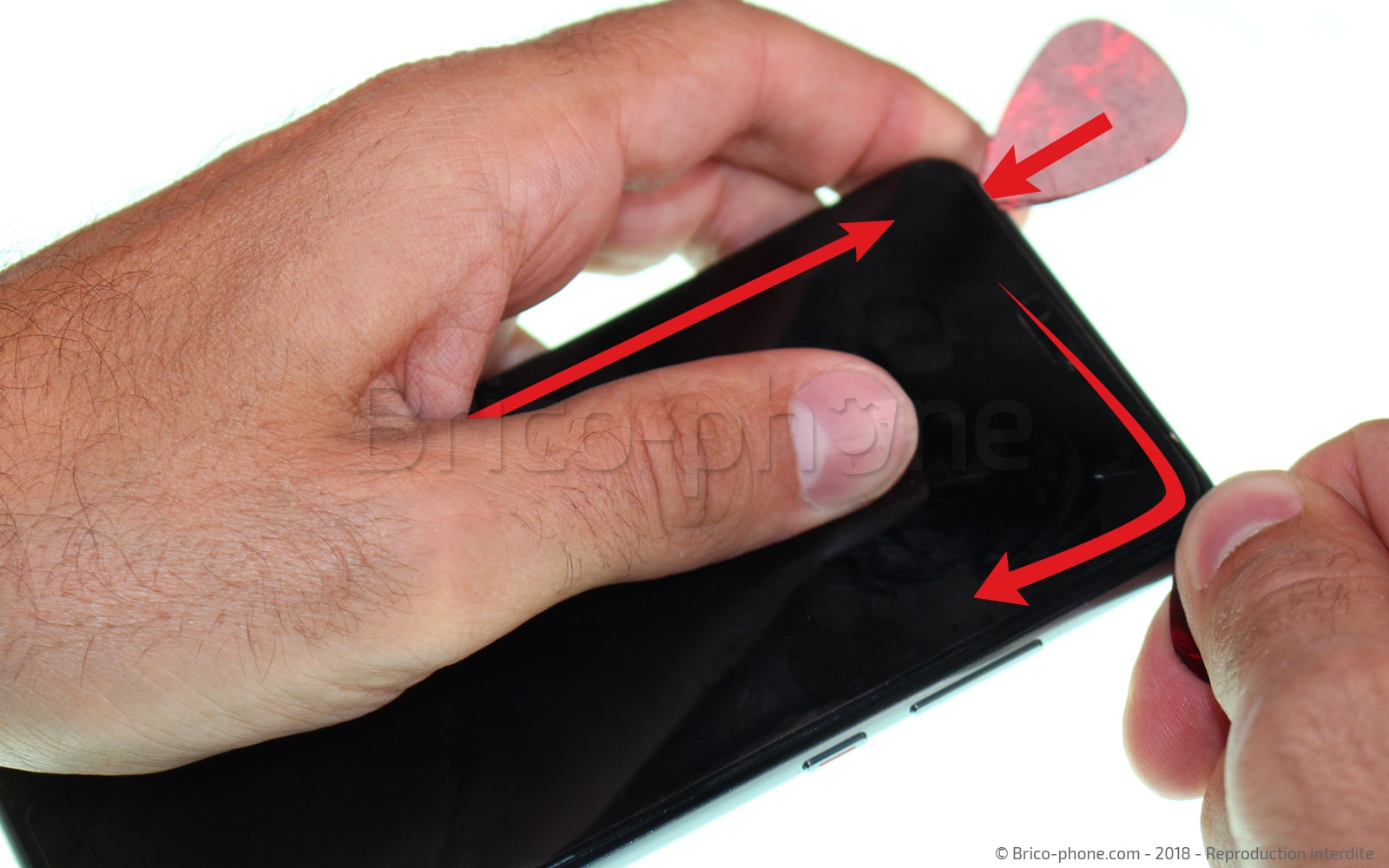

Etape 12 : Décoller l'écran
Afin de retirer l'écran LCD, vous allez devoir le décoller. Procédez de la même façon que pour la vitre arrière en créant un point d'insertion puis en faisant glisser les médiators plastiques autour du châssis.

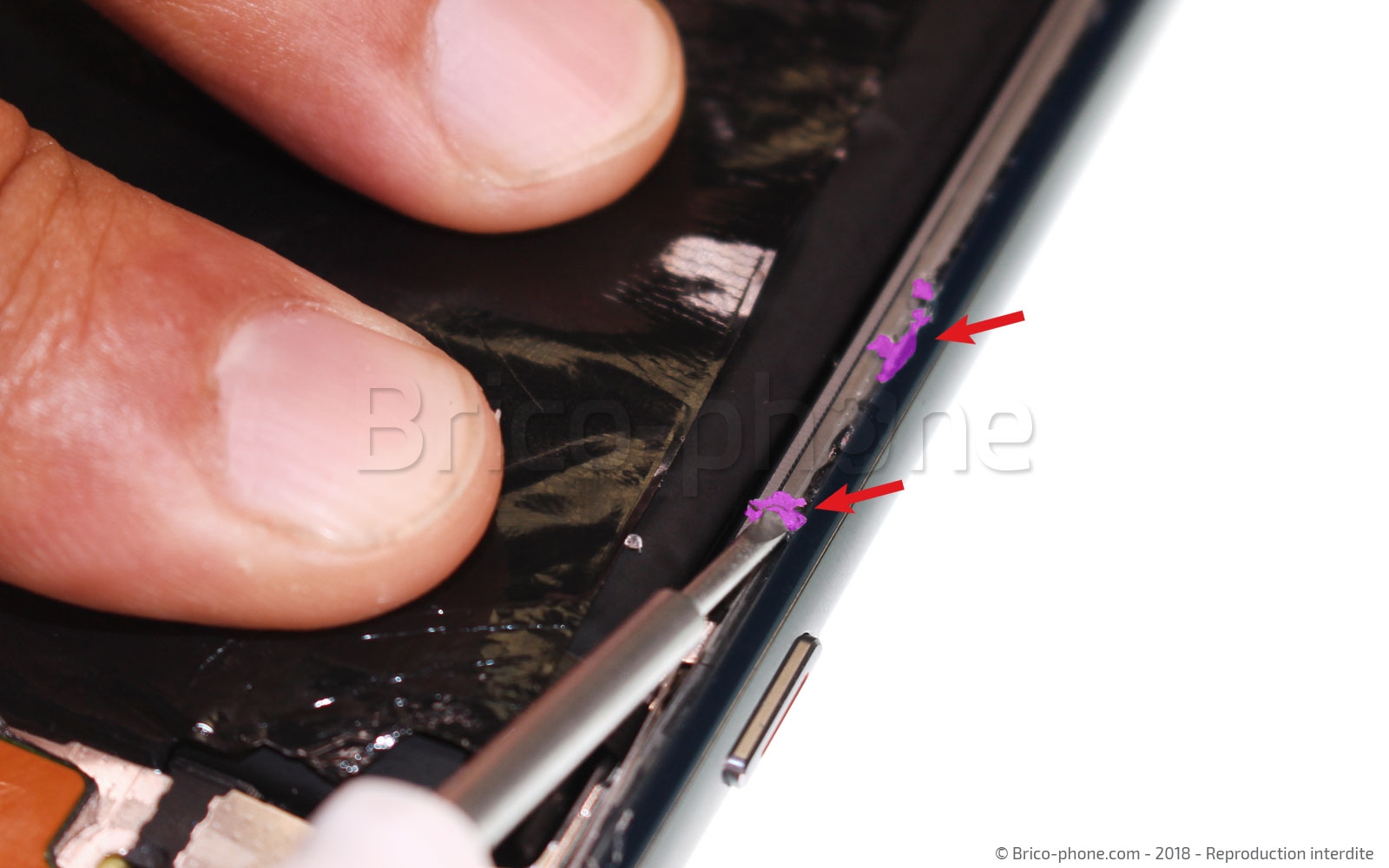

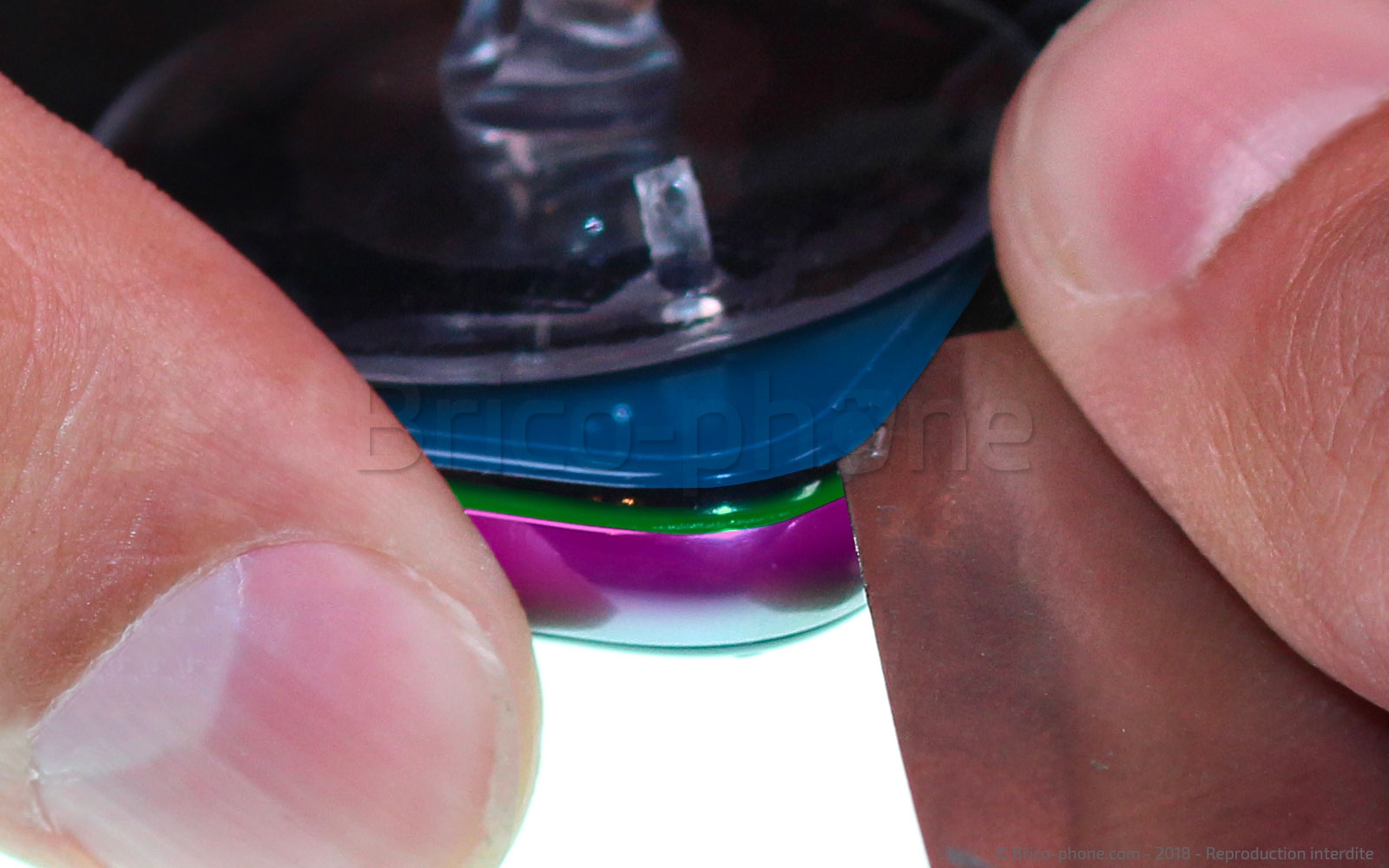

Veillez à insérer le médiator bien entre la vitre et le châssis. Vous devez voir un très fin contour en plastique entre la vitre et le châssis en métal, il faut bien passer au dessus de ce joint, juste sous la vitre comme le montre la photo 2.
Etape 12 : Décoller l'écran
Etape 12 : Décoller l'écran
Etape 12 : Décoller l'écran
Etape 12 : Décoller l'écran
Etape 12 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €

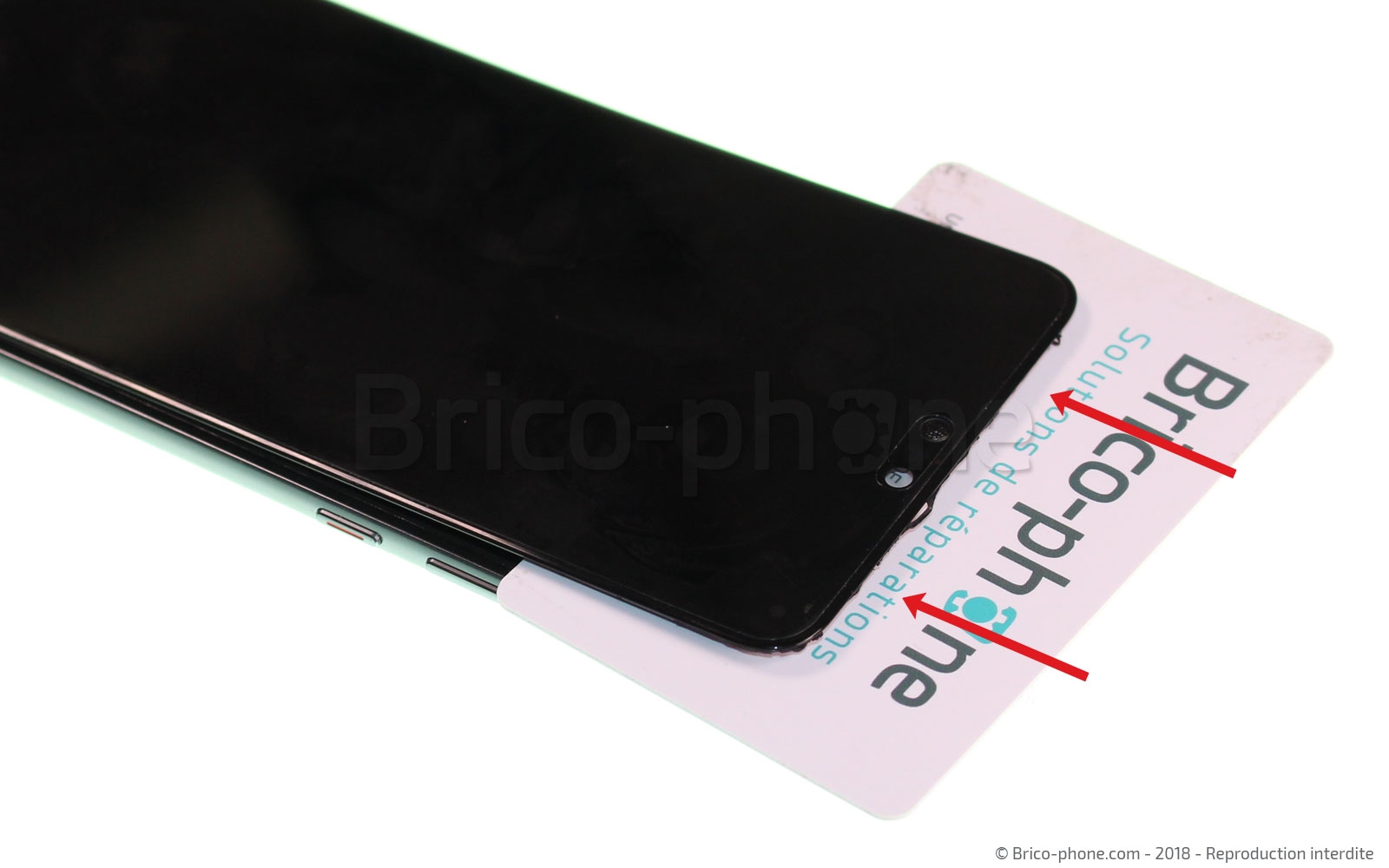

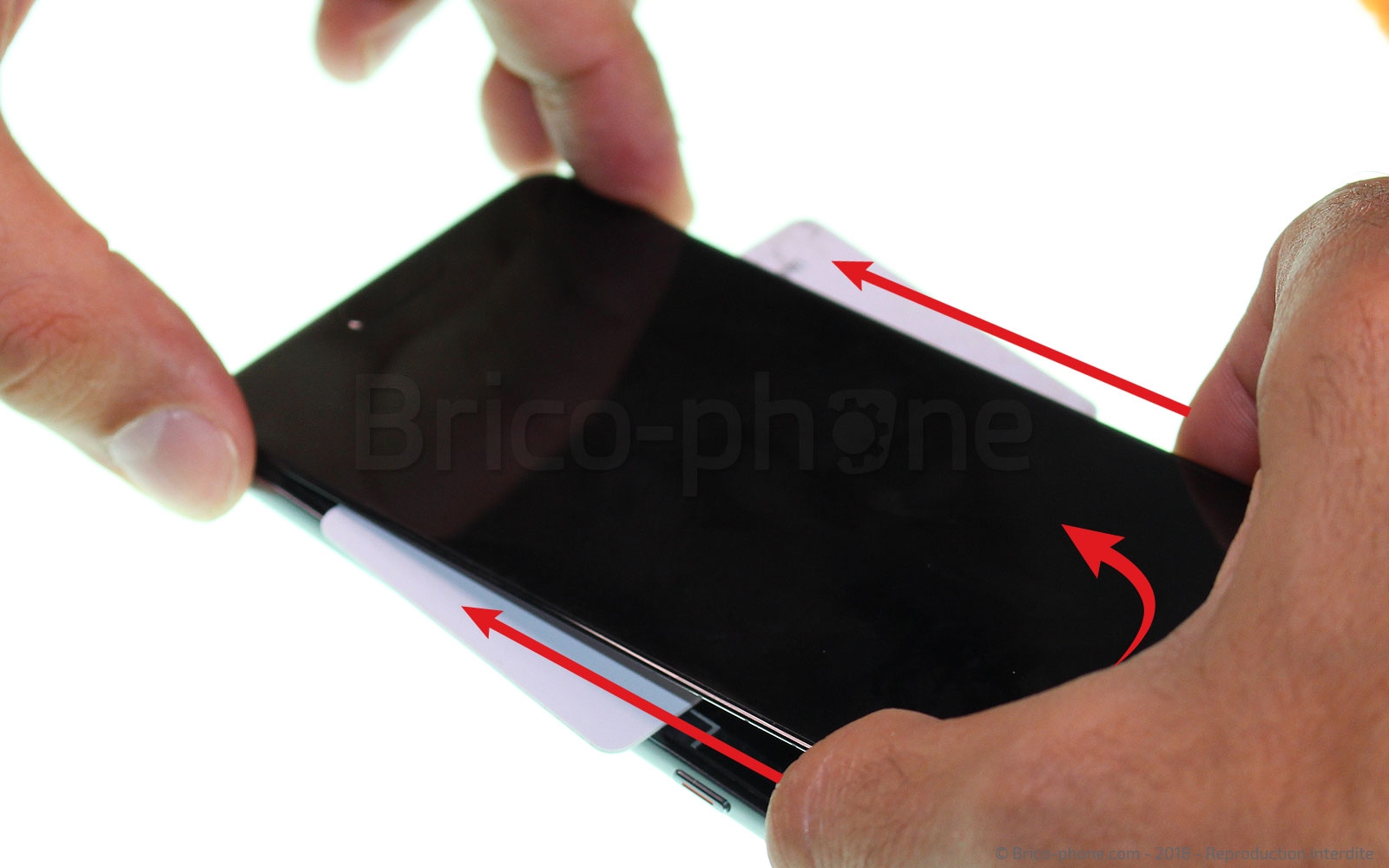

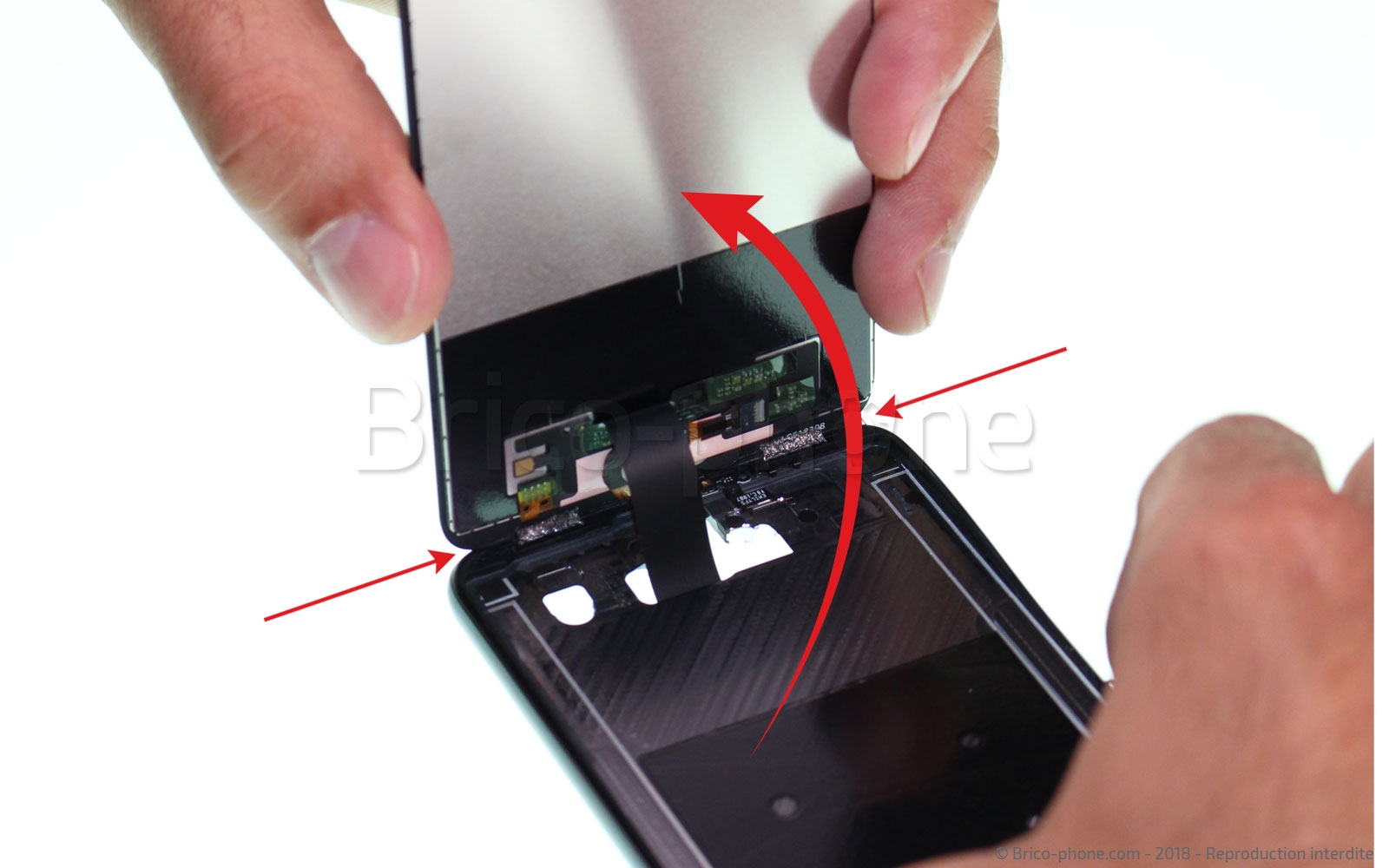

Etape 13 : Retirer l'écran

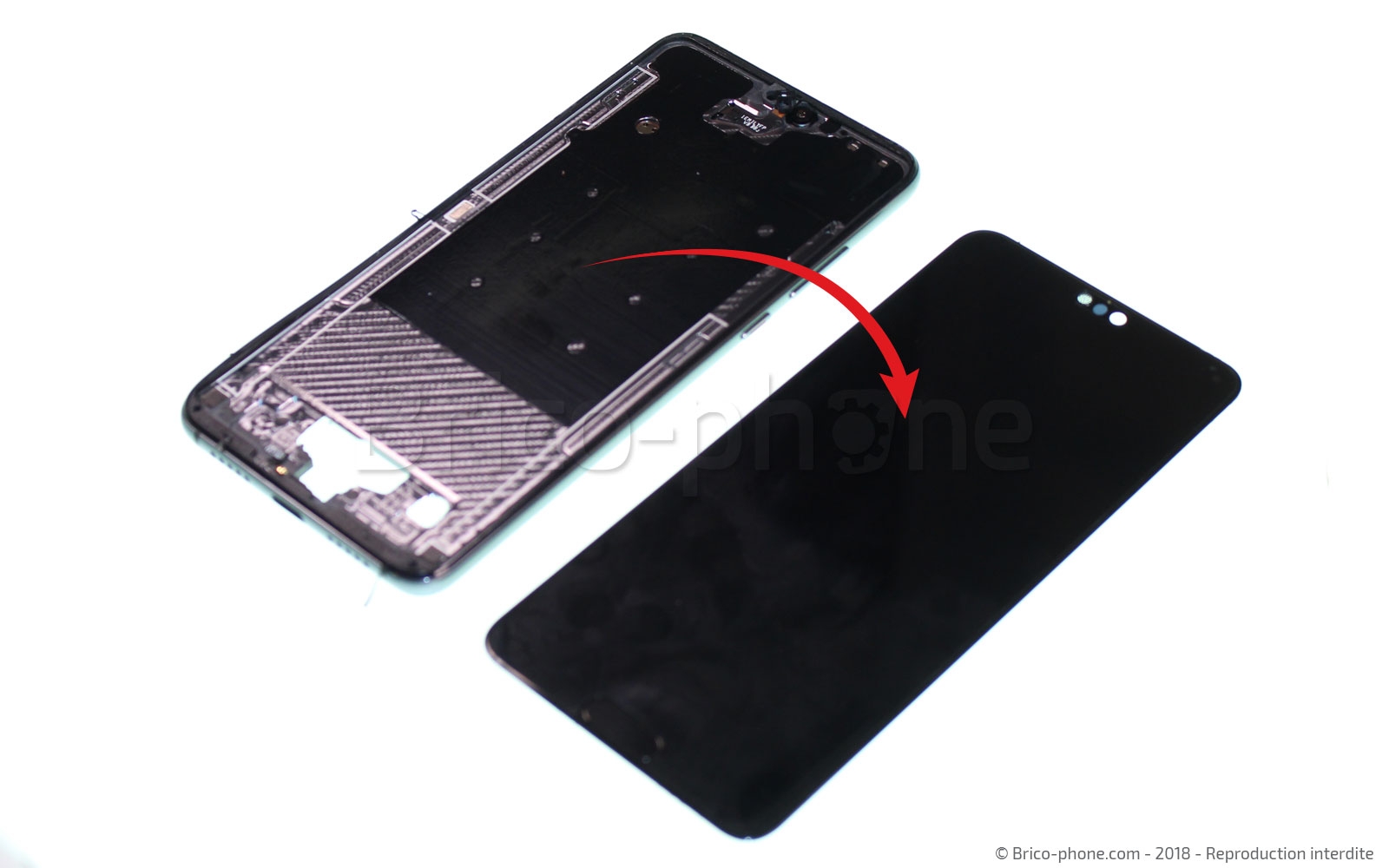

Munissez-vous de la carte PVC, puis faites glisser celle-ci du haut vers le bas du téléphone en la passant sous l'écran LCD. Levez l'écran au fur et à mesure jusqu'à le libérer complètement.
Lors de cette étape, si vous avez mal inséré le médiator et que le châssis (contour en plastique) est venu avec l'écran, vous devez le replacer sur le châssis car il n'est pas fourni avec l'écran nu.
Etape 13 : Retirer l'écran
Etape 13 : Retirer l'écran
Etape 13 : Retirer l'écran
Etape 13 : Retirer l'écran
Etape 13 : Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Reprenez ce tutoriel à l'envers afin de remonter le nouvel écran.
Voici quelques astuces qui vous faciliteront cette étape.

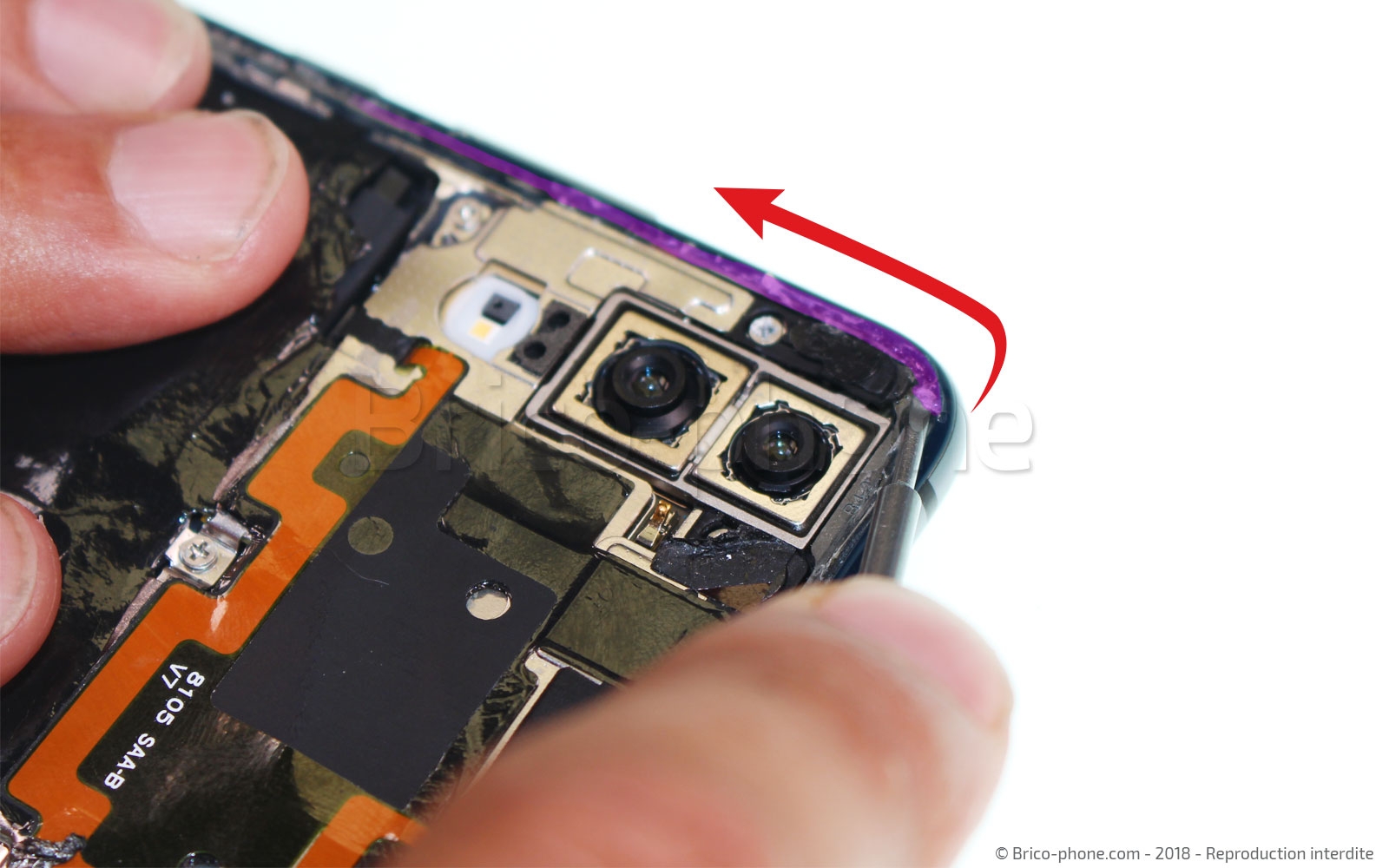

A l'aide d'un tournevis plat ou d'un cutter, nettoyez le contour du châssis en retirant tous les résidus de colle.

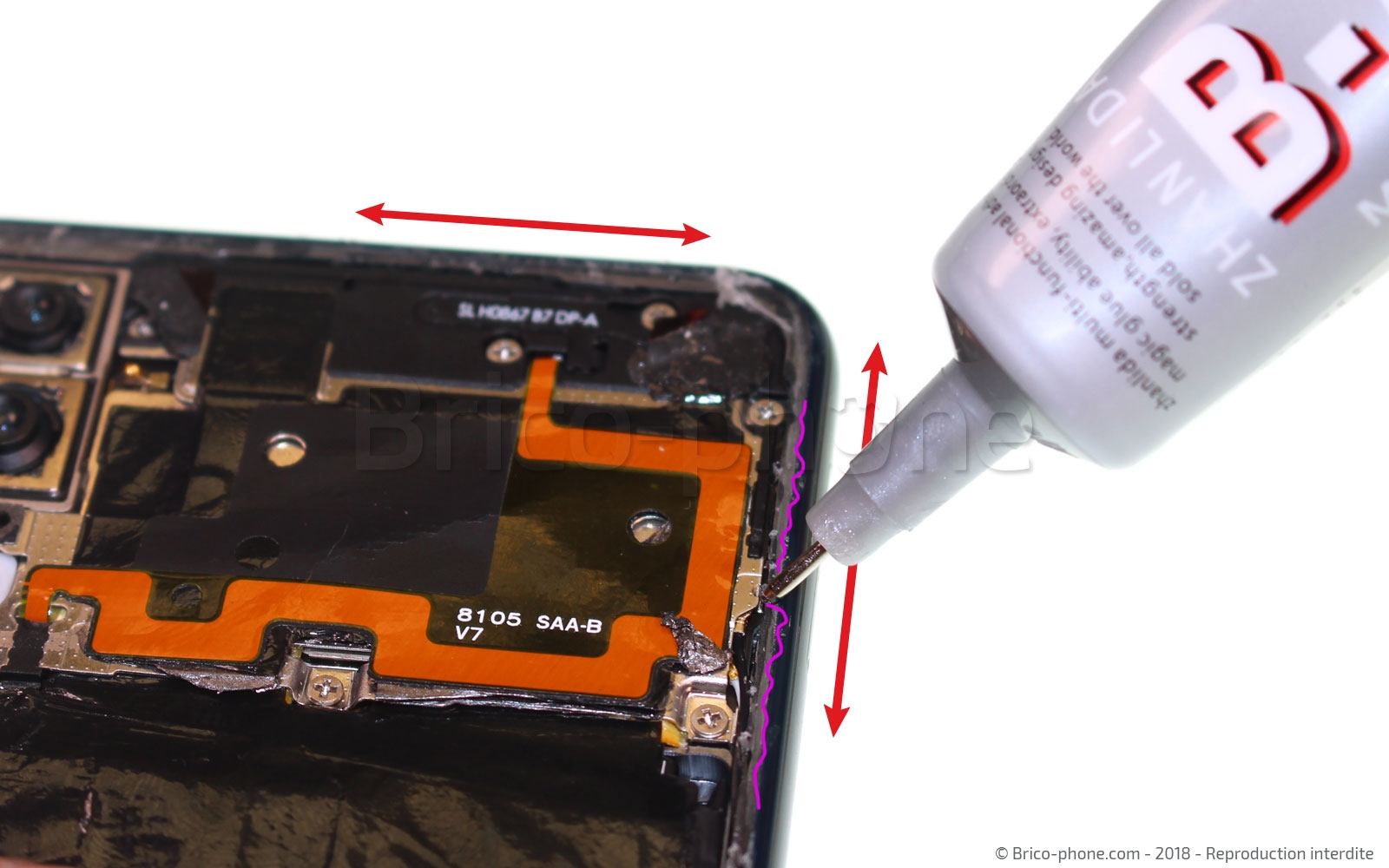

Appliquez un léger filet de colle B7000 pour assurer le maintien de la vitre arrière.
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
12,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
