Changement de batterie sur Galaxy J3 2017

Vérifiez bien votre modèle en regardant dans le menu réglage du téléphone. Si votre numéro ne correspond pas à ce tutoriel, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.

Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation :

- préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre téléphone : vase, bouteille d'eau, café etc.

- Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

- Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

- Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

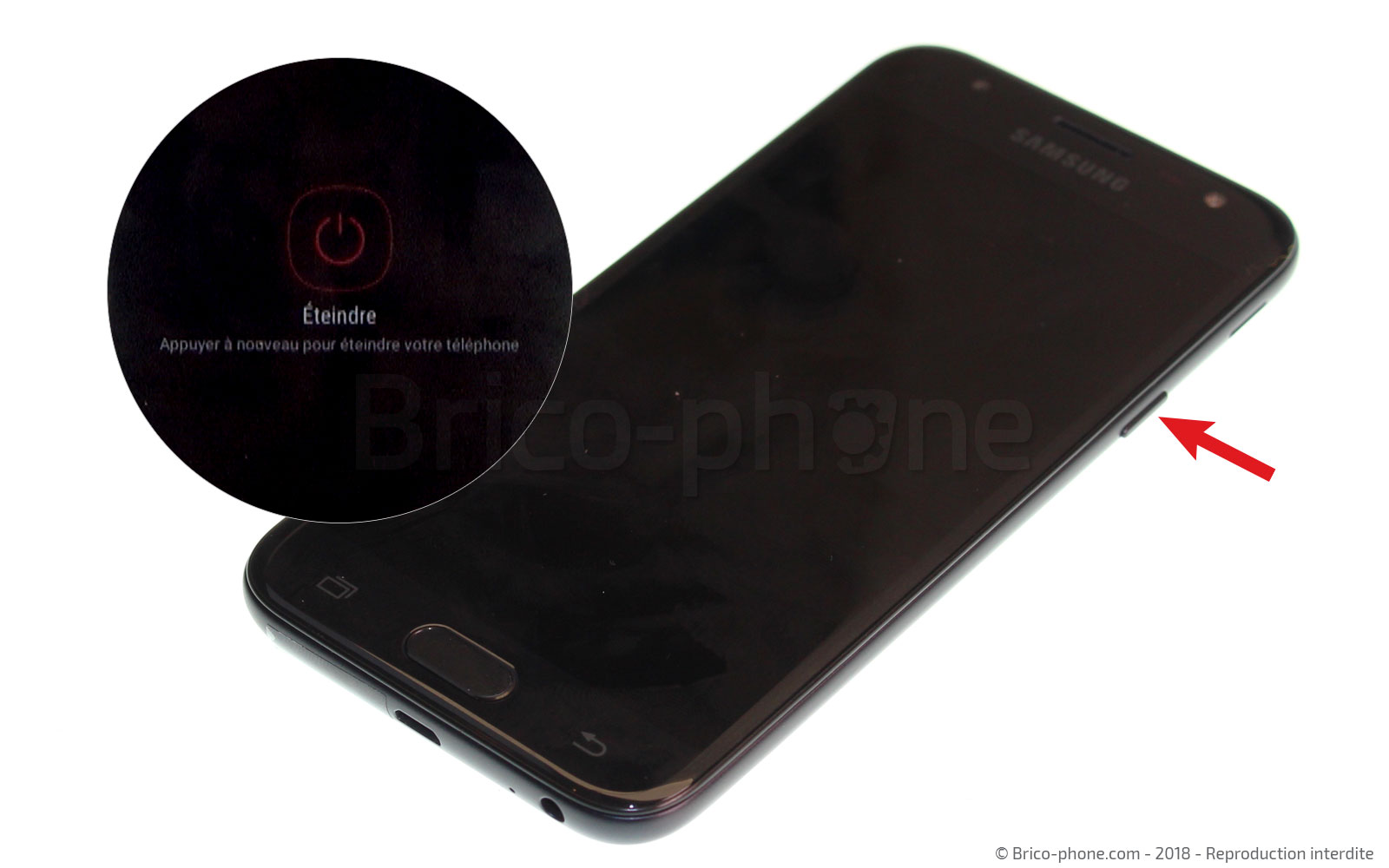

Afin de ne pas endommager le téléphone, il est nécessaire d'éteindre celui-ci avant la réparation. Pour cela, appuyez sur le bouton Power situé sur le côté droit du châssis pendant quelques secondes, puis cliquez sur "éteindre"

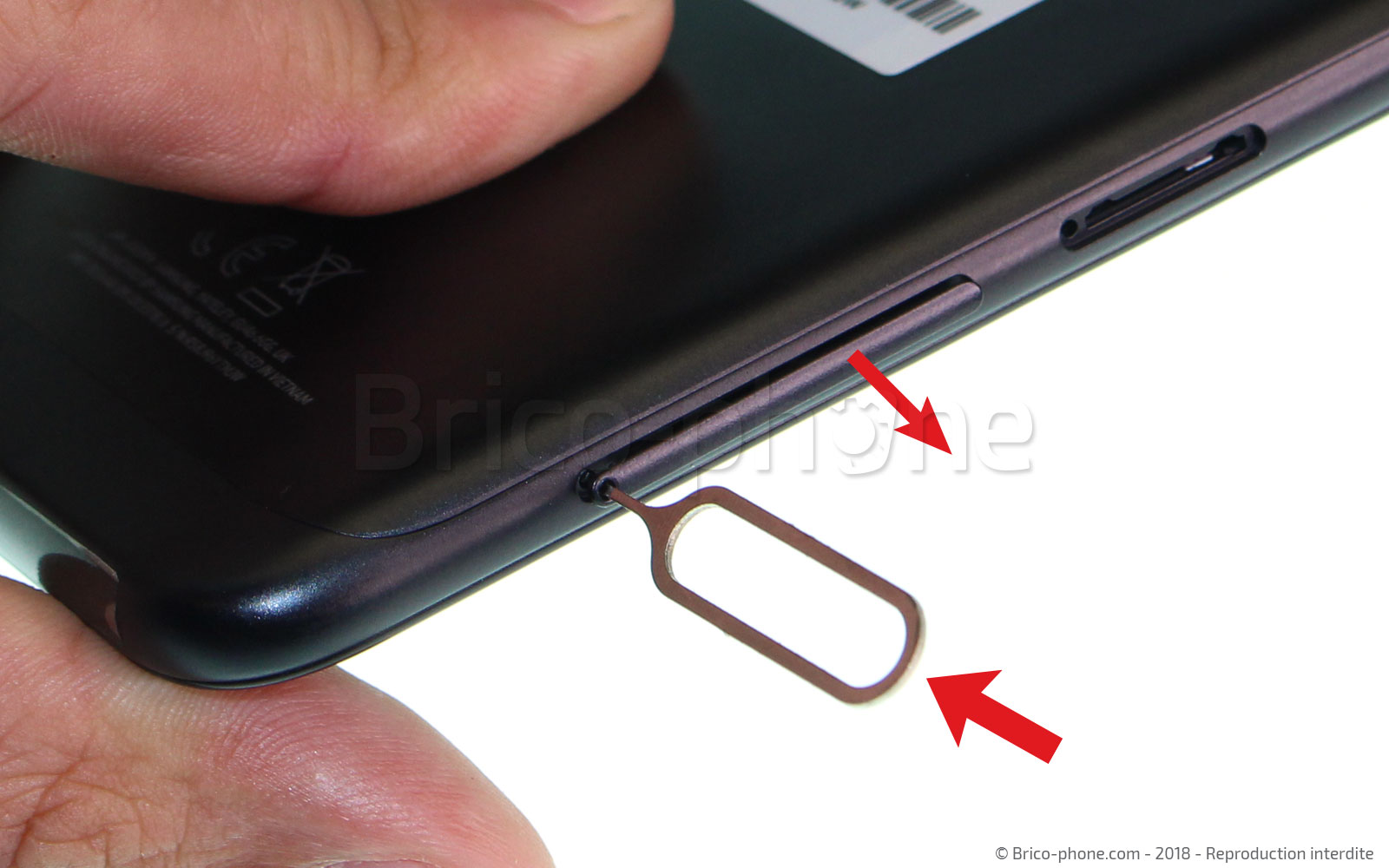

A l'aide de l'outil sim, retirer le premier rack sim, puis celui de la seconde carte sim et de la carte SD

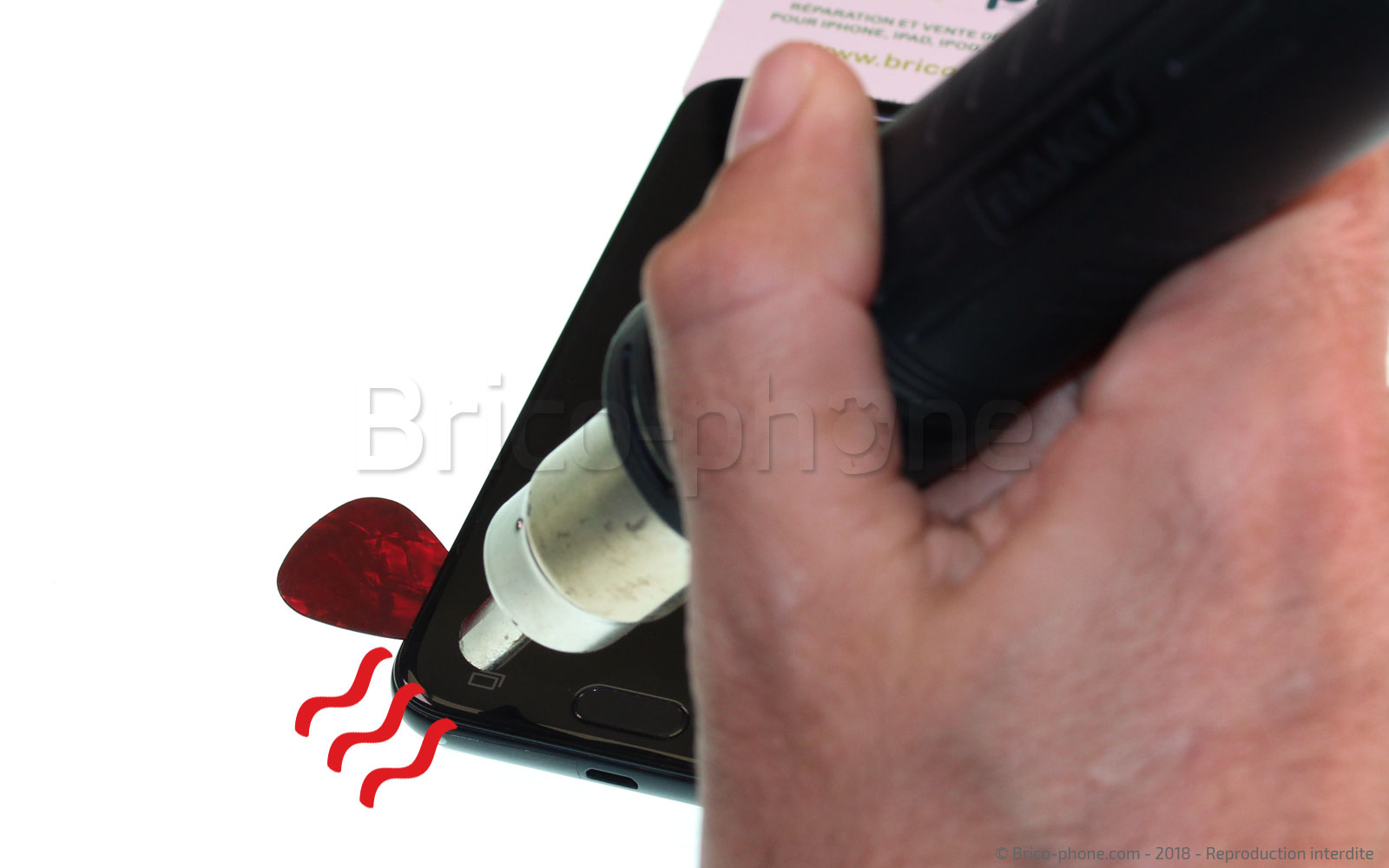

Il va falloir chauffer le contour de l'écran afin de faciliter le décollement de l'écran.

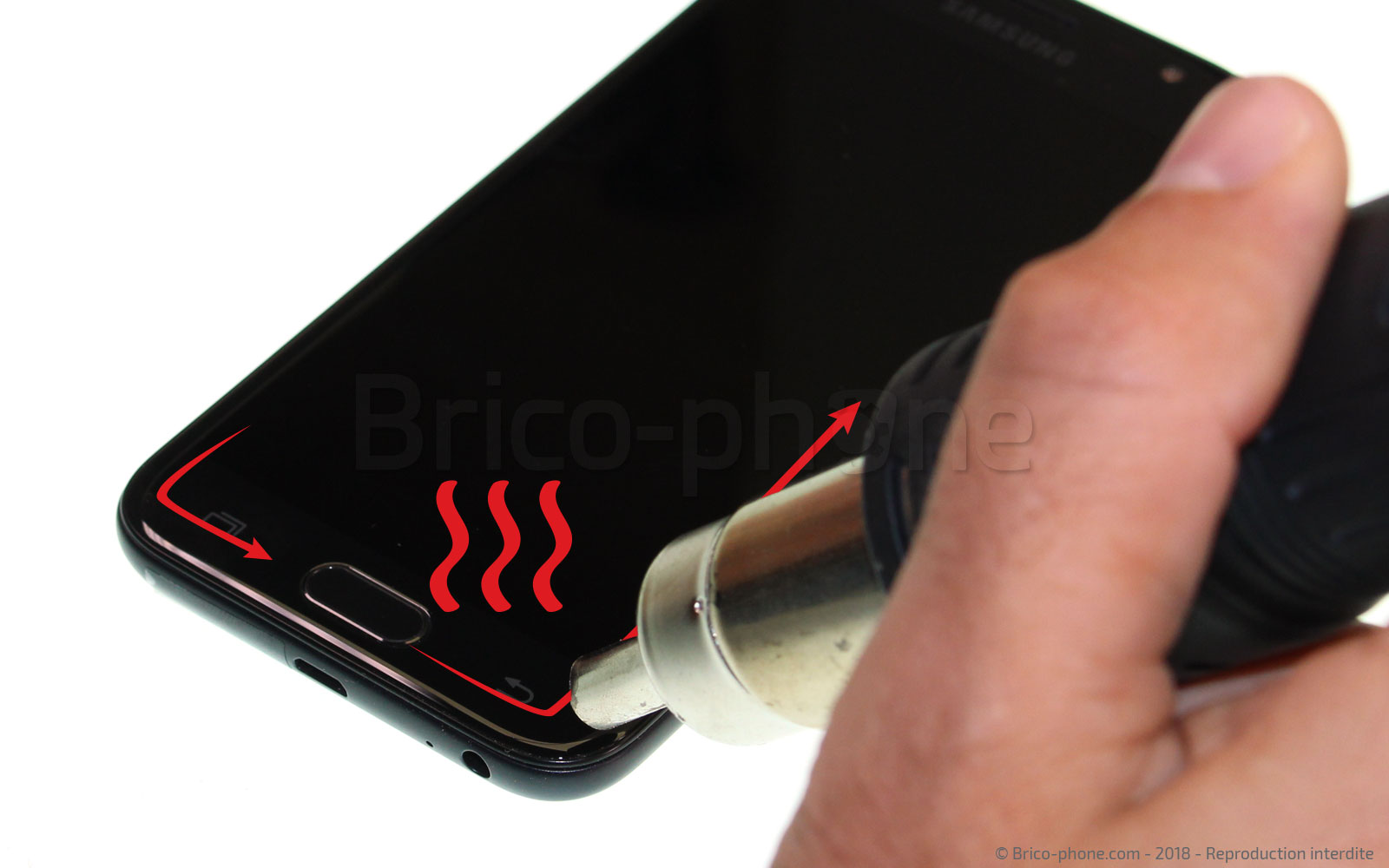

1ère méthode : A l'aide d'un sèche-cheveux ou d'un décapeur thermique chauffez régulièrement le contour du téléphone en essayant de ne pas dépasser les 80 degrés.

2ème méthode : Utilisez le coussin chauffant afin de ramollir la colle. Pour cela, passez le coussin au four à micro-ondes 1 à 2 minutes environ puis appliquez-le 30 à 40 secondes sur l'écran. Attention à ne pas vous brûler lors de la sortie du micro-ondes : le coussin peut être très chaud.

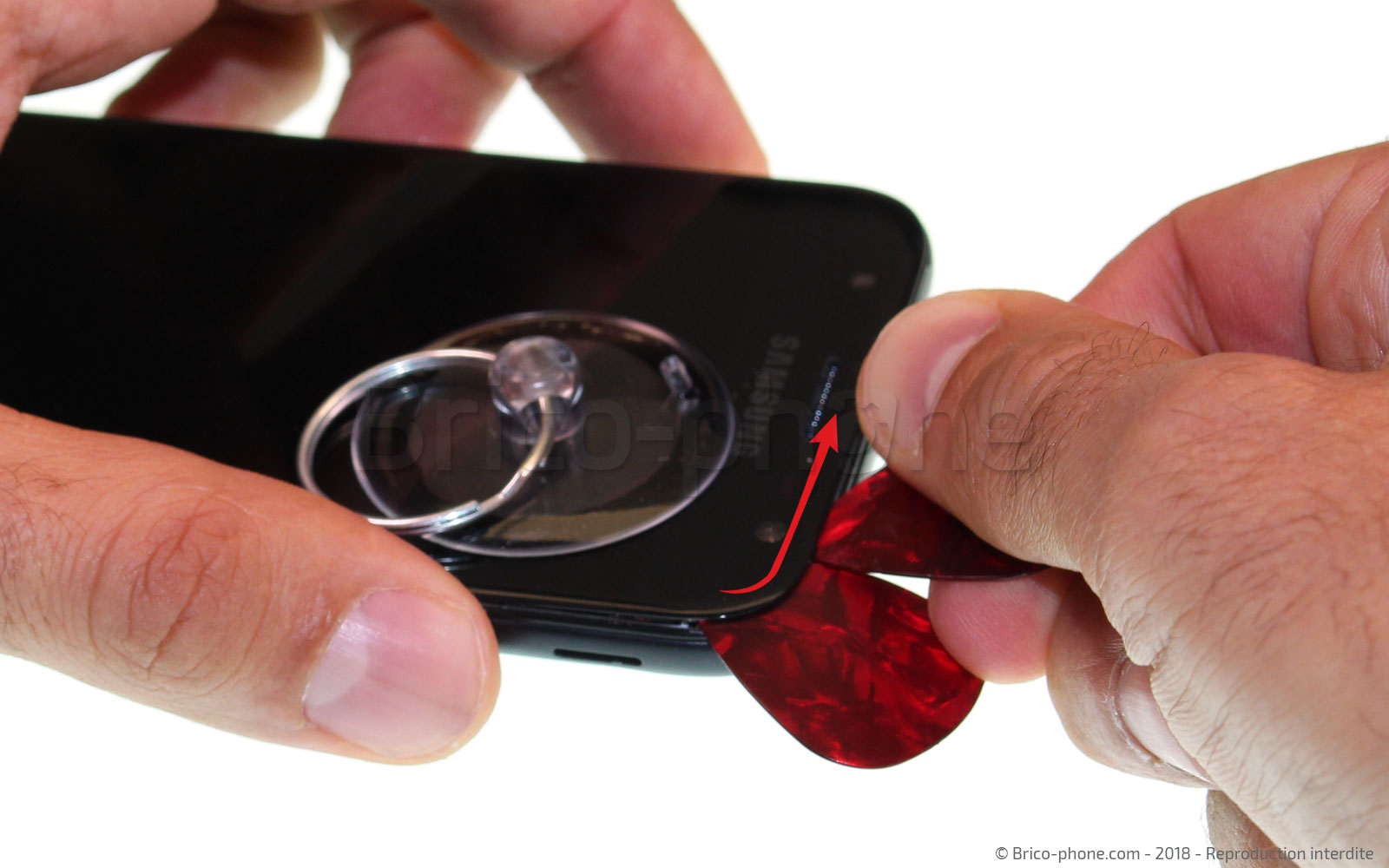

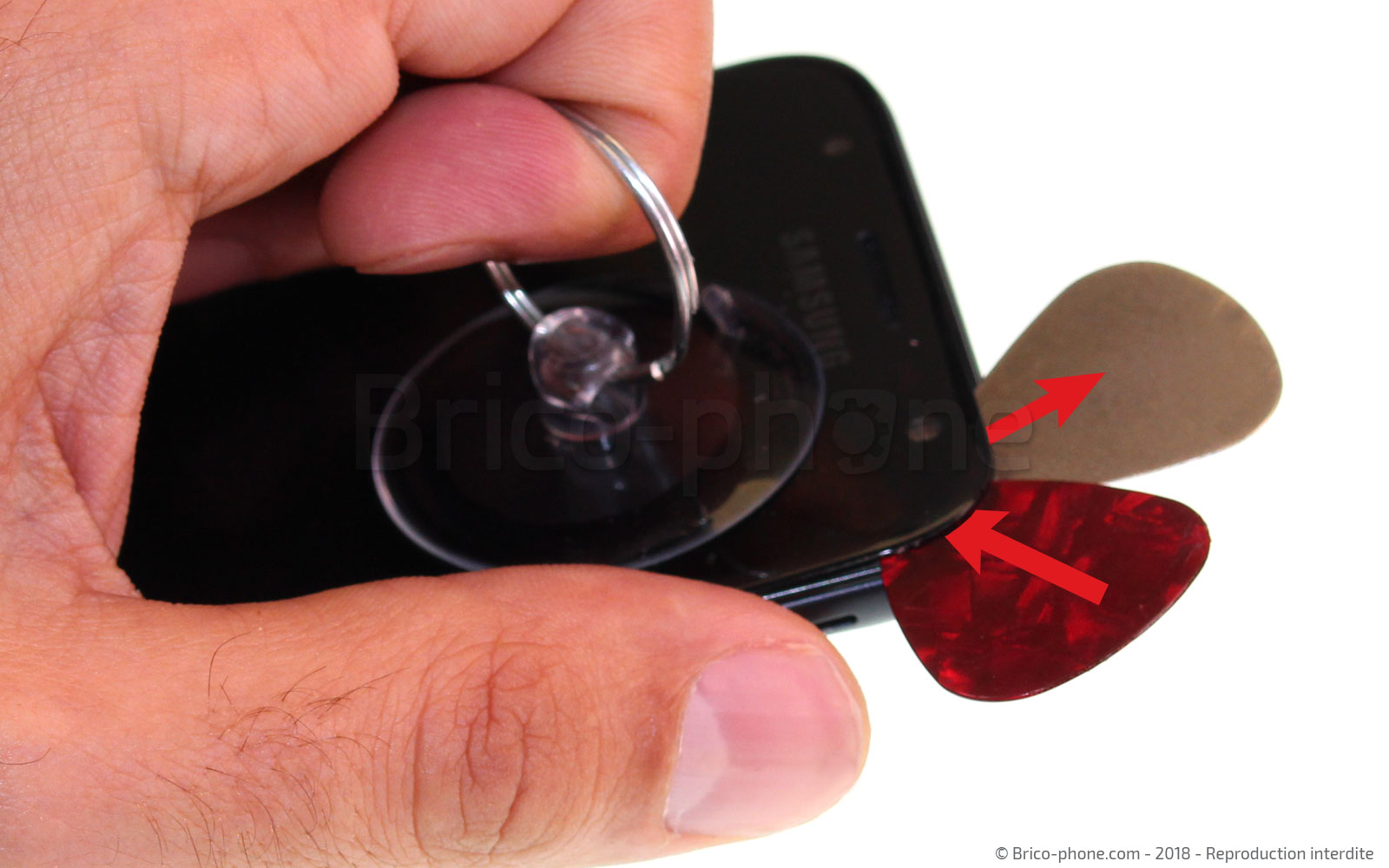

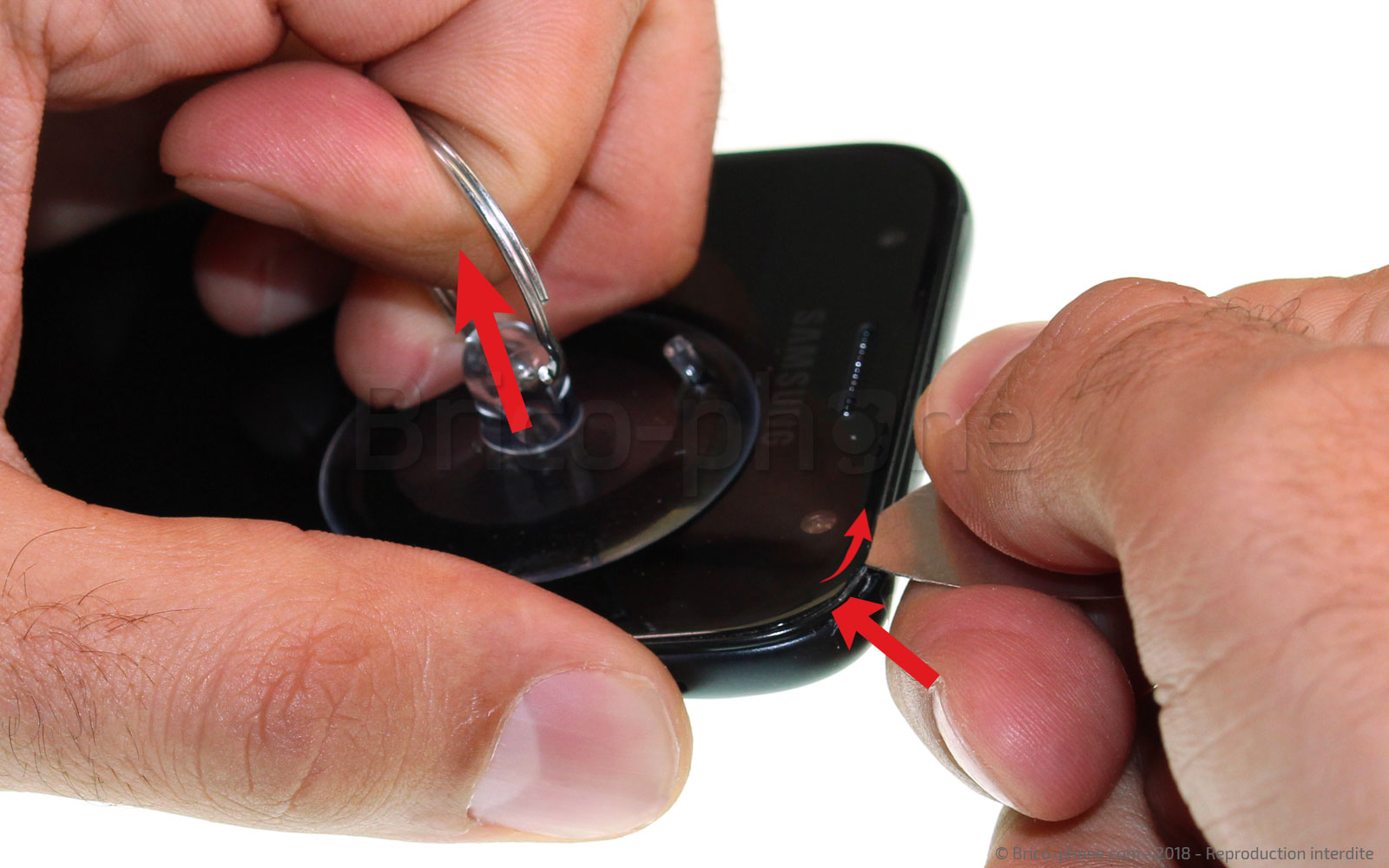

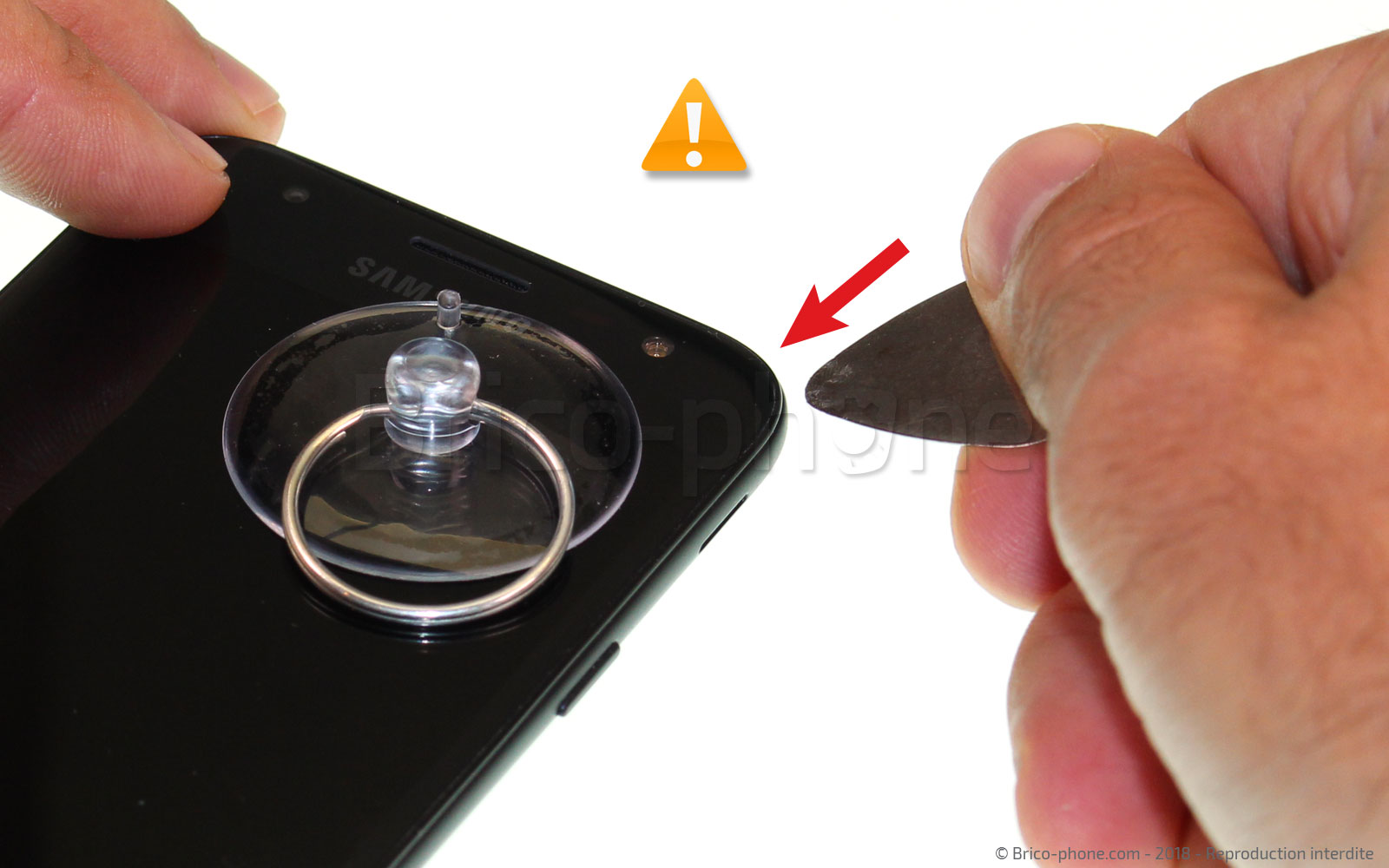

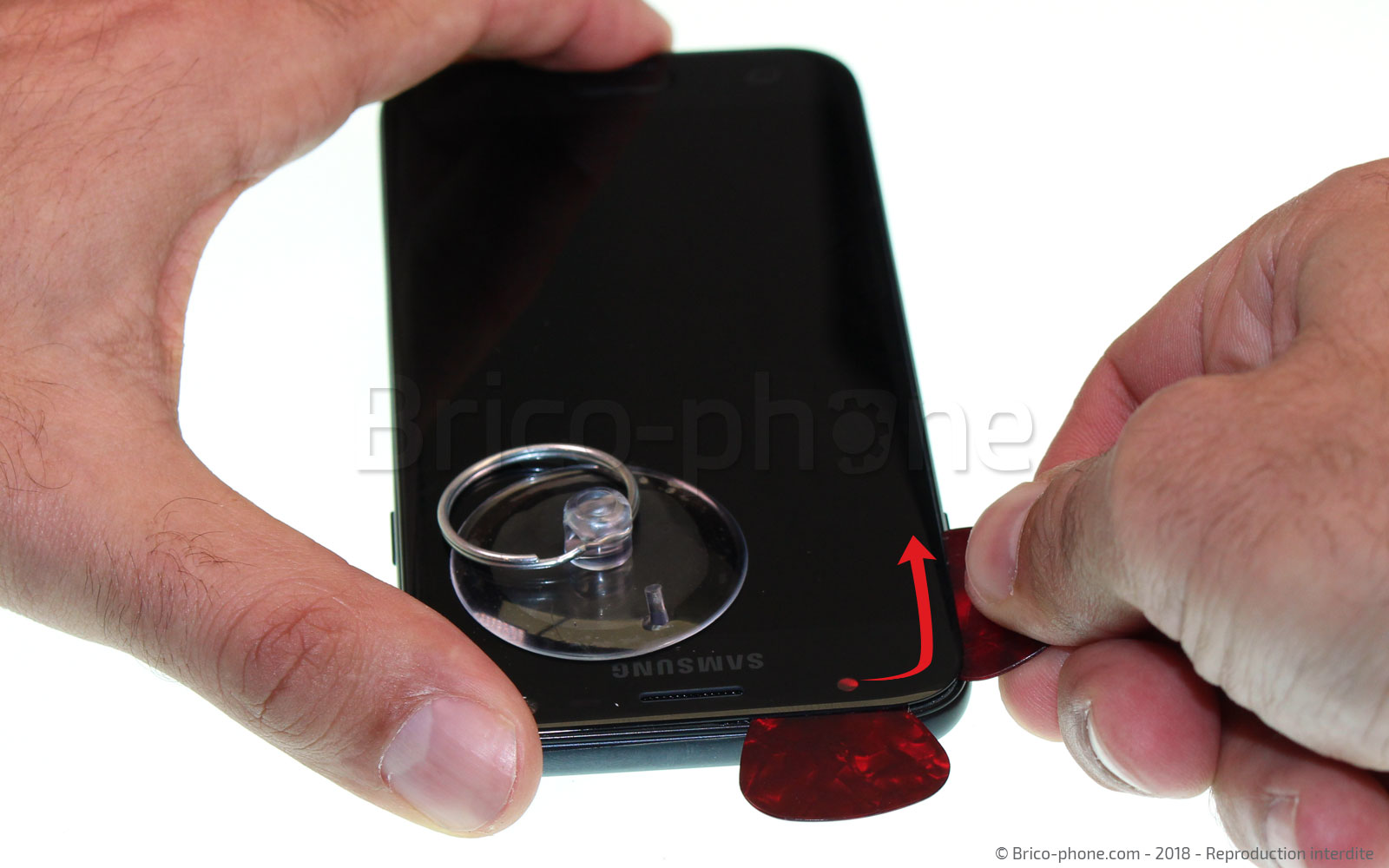

Positionnez la ventouse fournie dans le kit d'outils, dans le coin supérieur droit de l'écran. Puis tirez afin de soulever légèrement l'écran et insérez le médiator métal entre le châssis et l'écran. Une fois ce dernier mis en place, il ne vous reste plus qu'à insérer un médiator plastique. L'utilisation du médiateur plastique est fortement recommandée, il évitera les rayures sur le châssis métalliques.

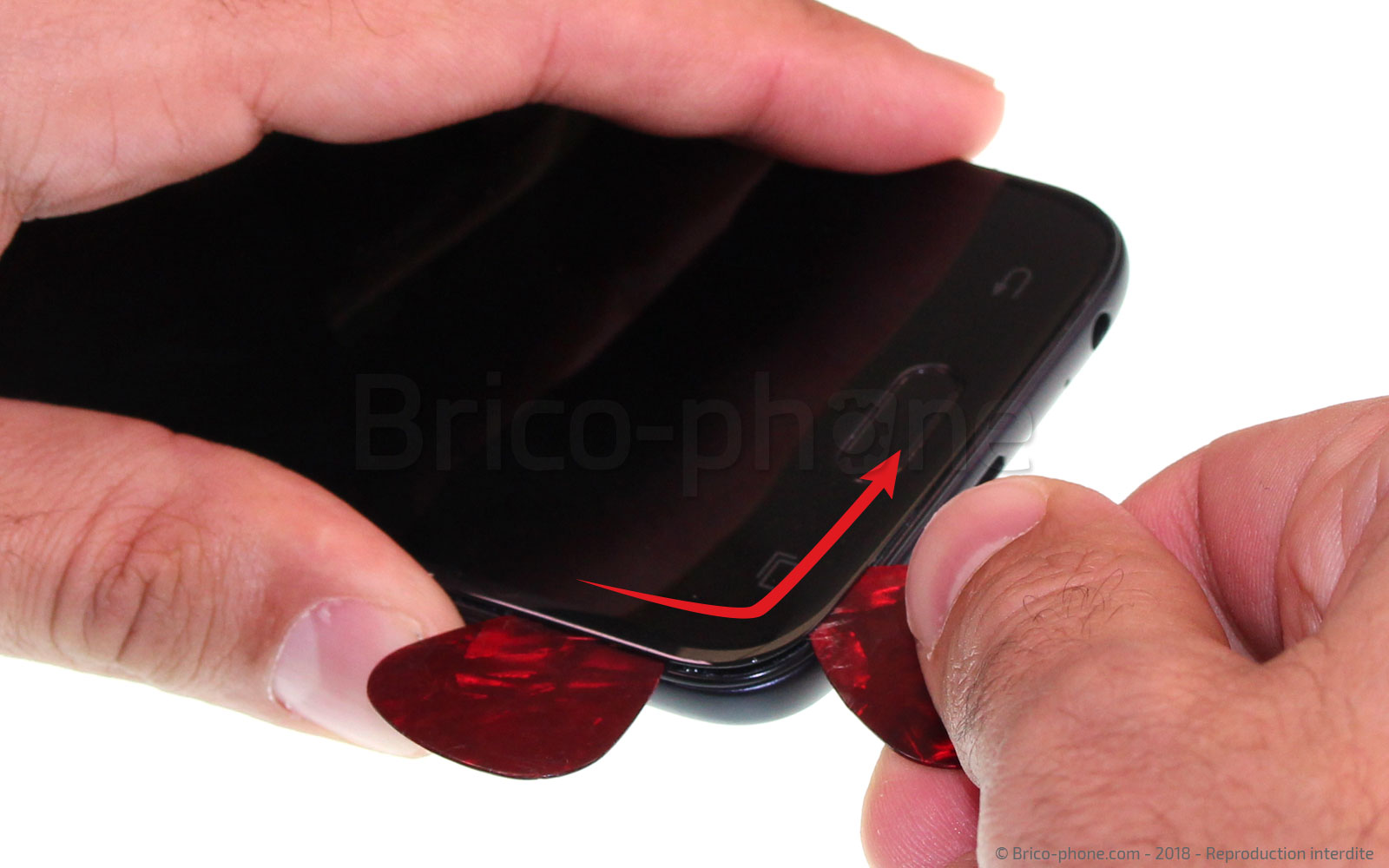

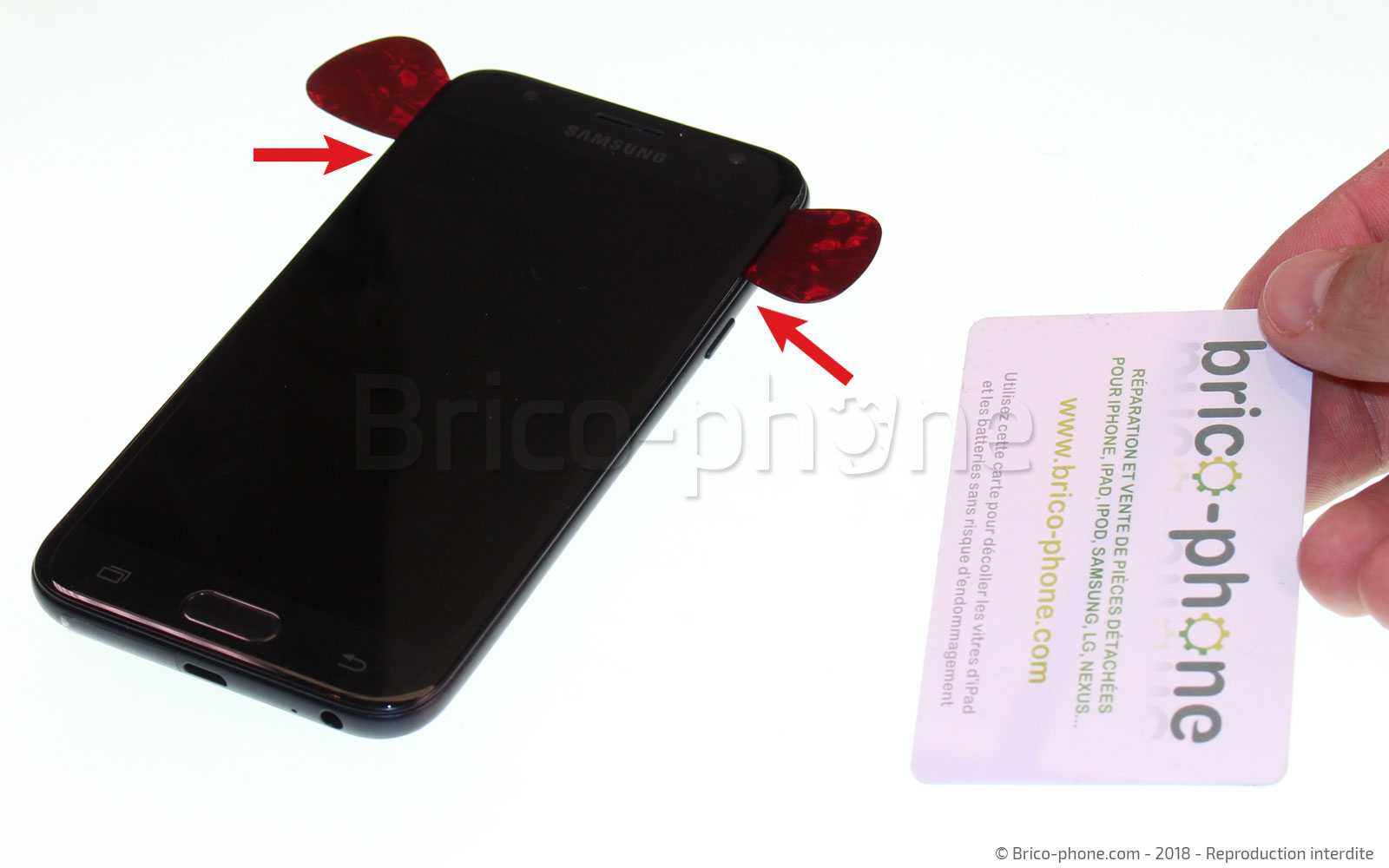

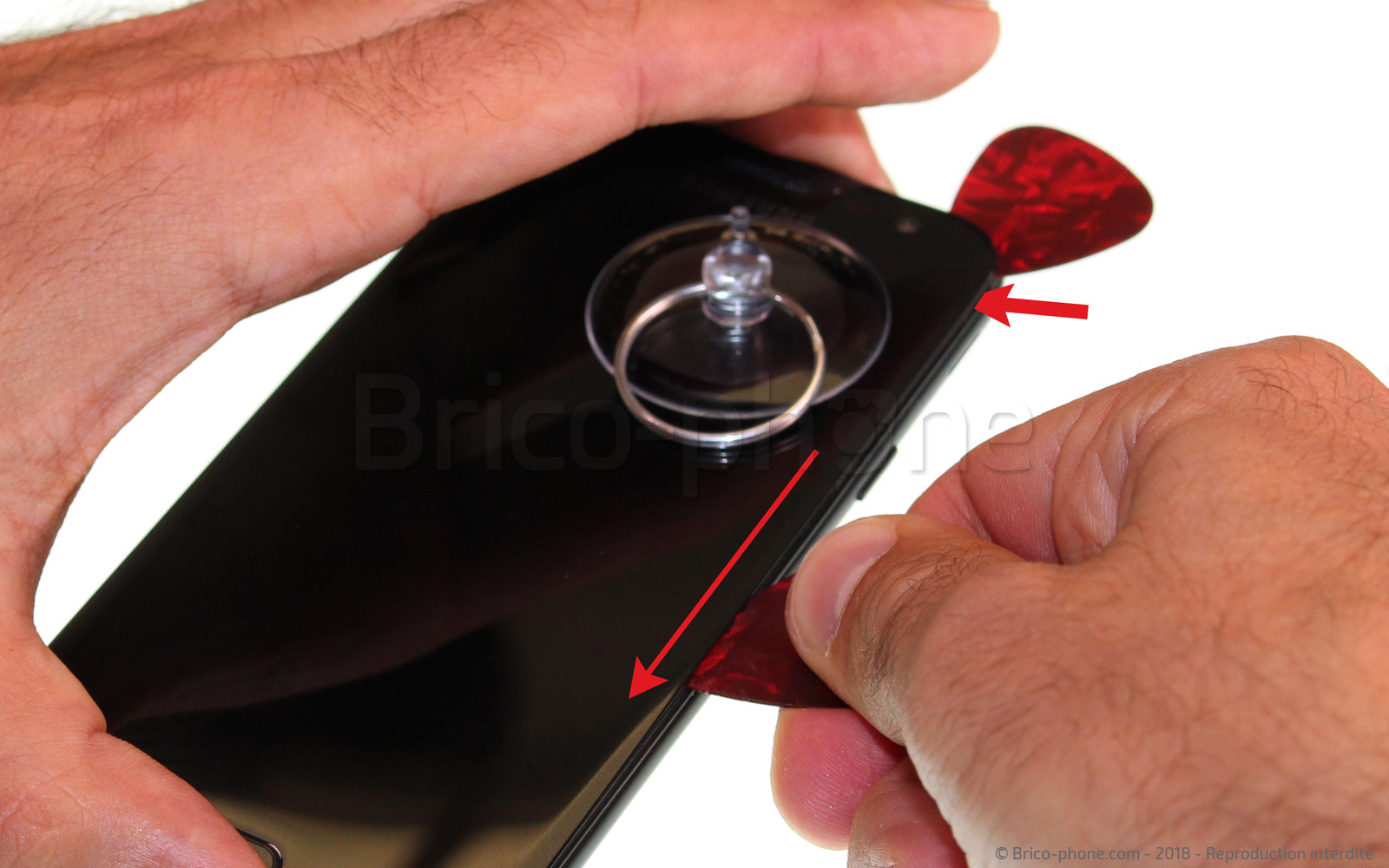

Faites glisser les 2 médiators plastiques tout au long du châssis afin de décoller le contour de l'écran.

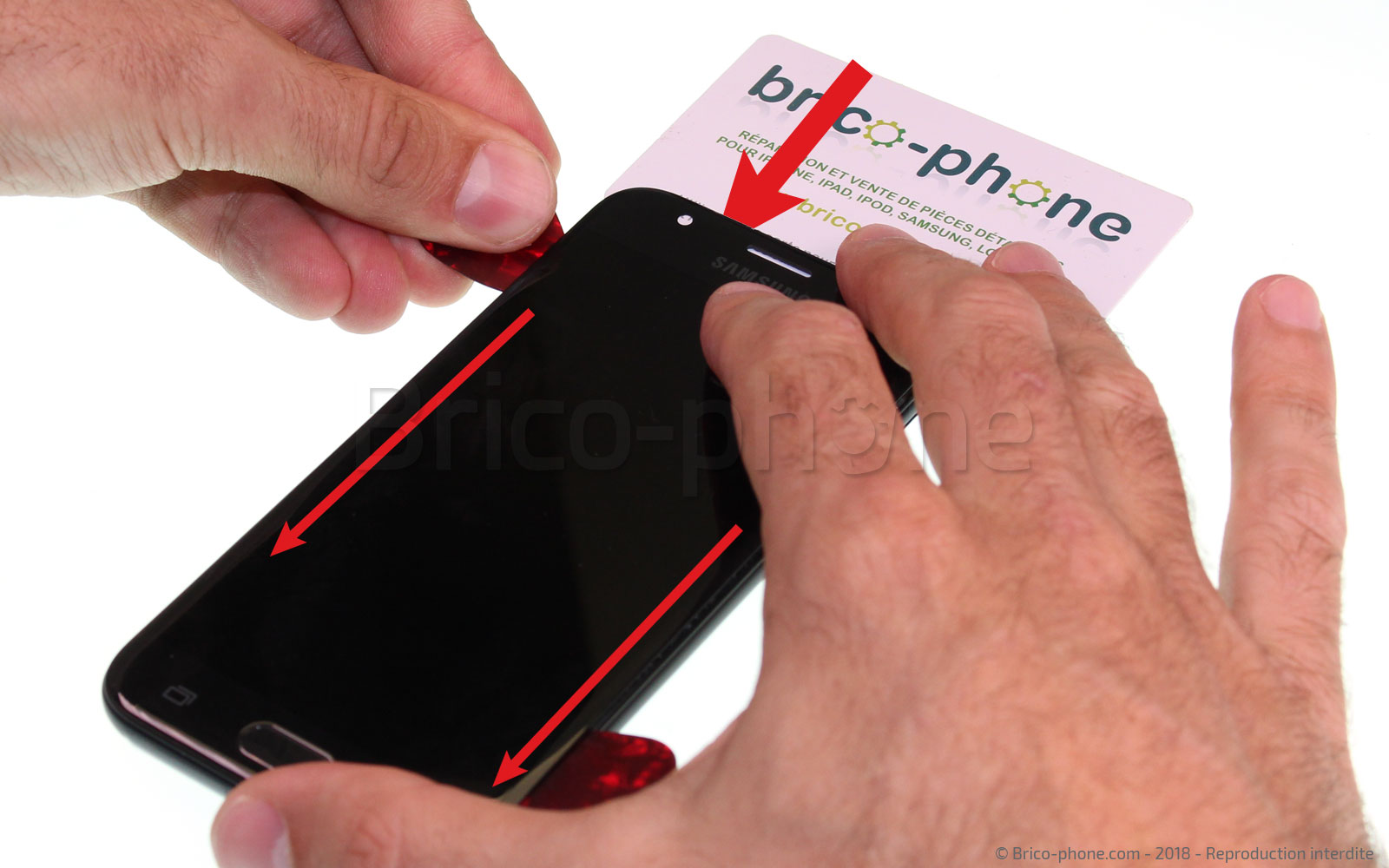

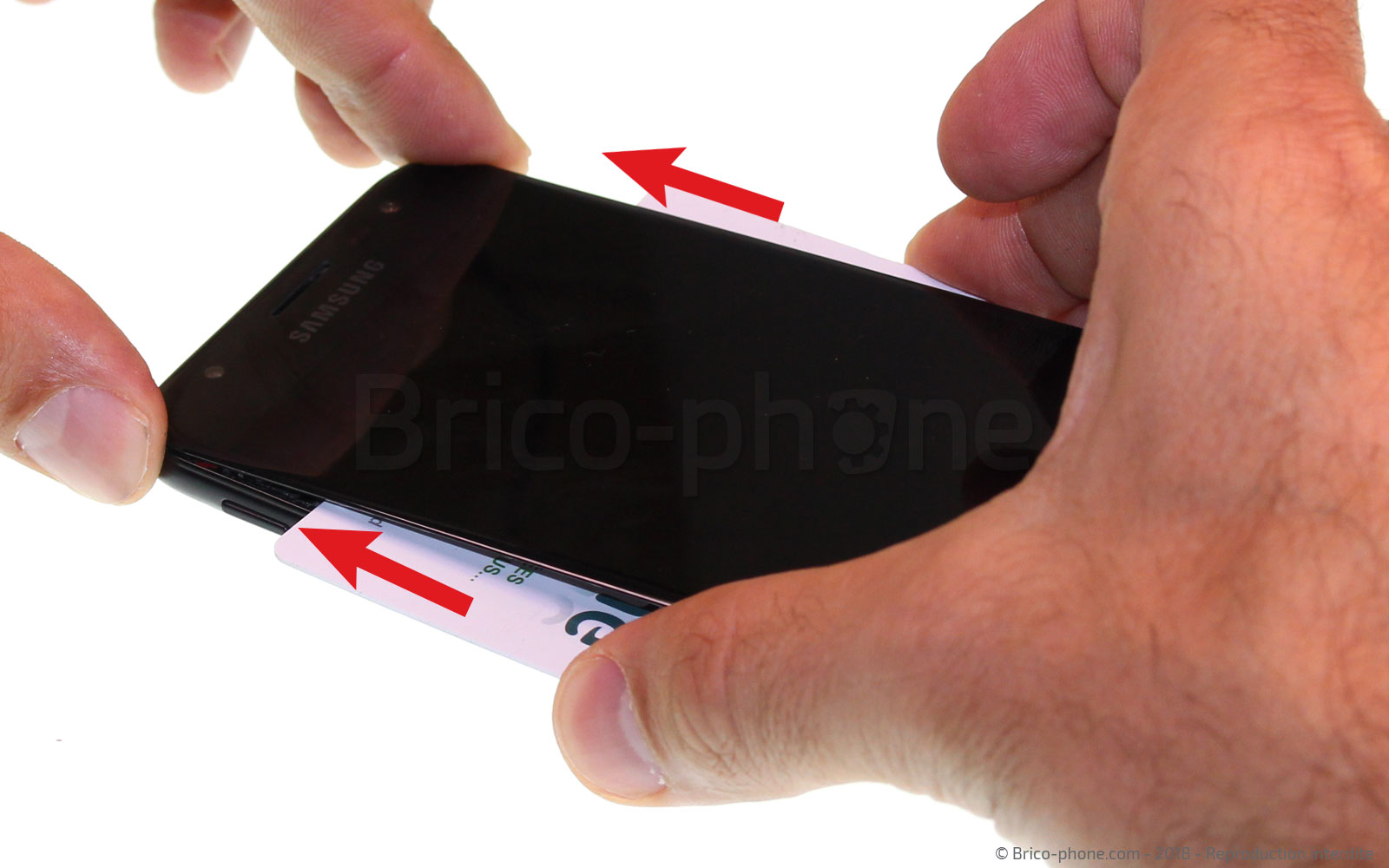

A l'aide de la carte PVC, continuez de décoller l'écran. L'adhérence de la vitre au châssis est parfois forte, si vous rencontrez des difficultés, n'hésitez pas à rechauffer la vitre.

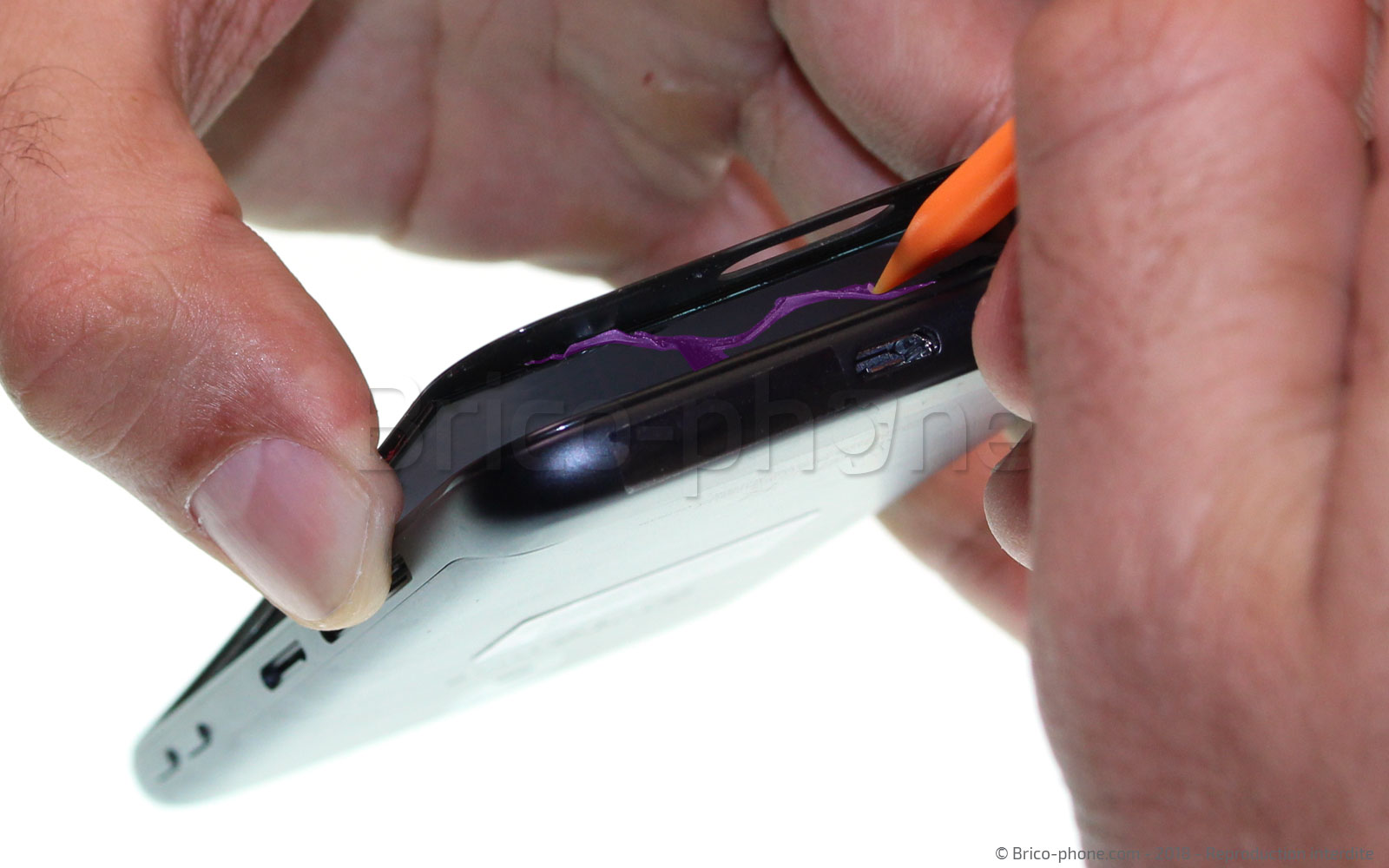

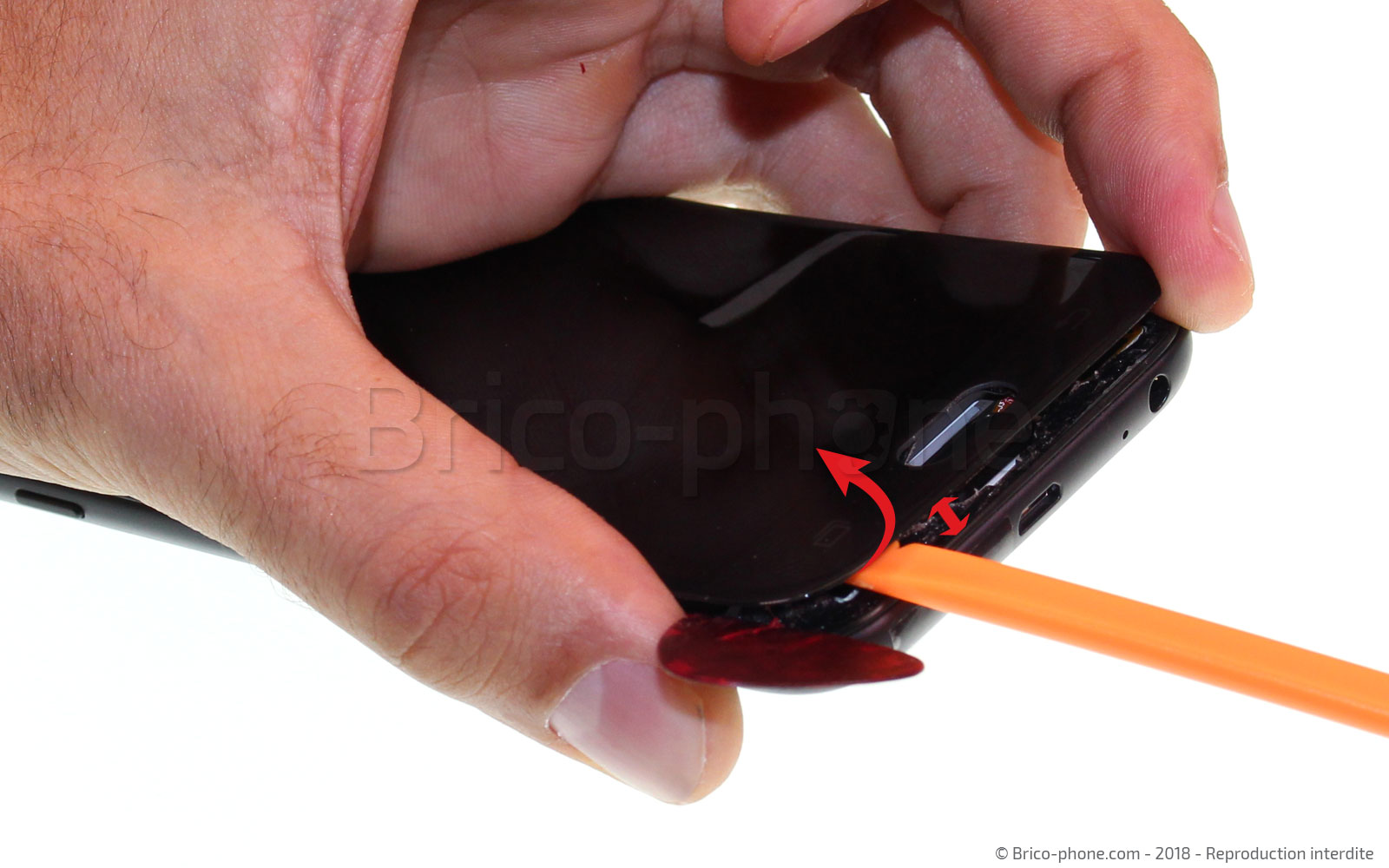

A l'aide du levier nylon, soulever au niveau du bas de l'écran . Si l'adhésif bloque l'ouverture, n'hésitez pas à le décoller avec le levier ou un cutter.

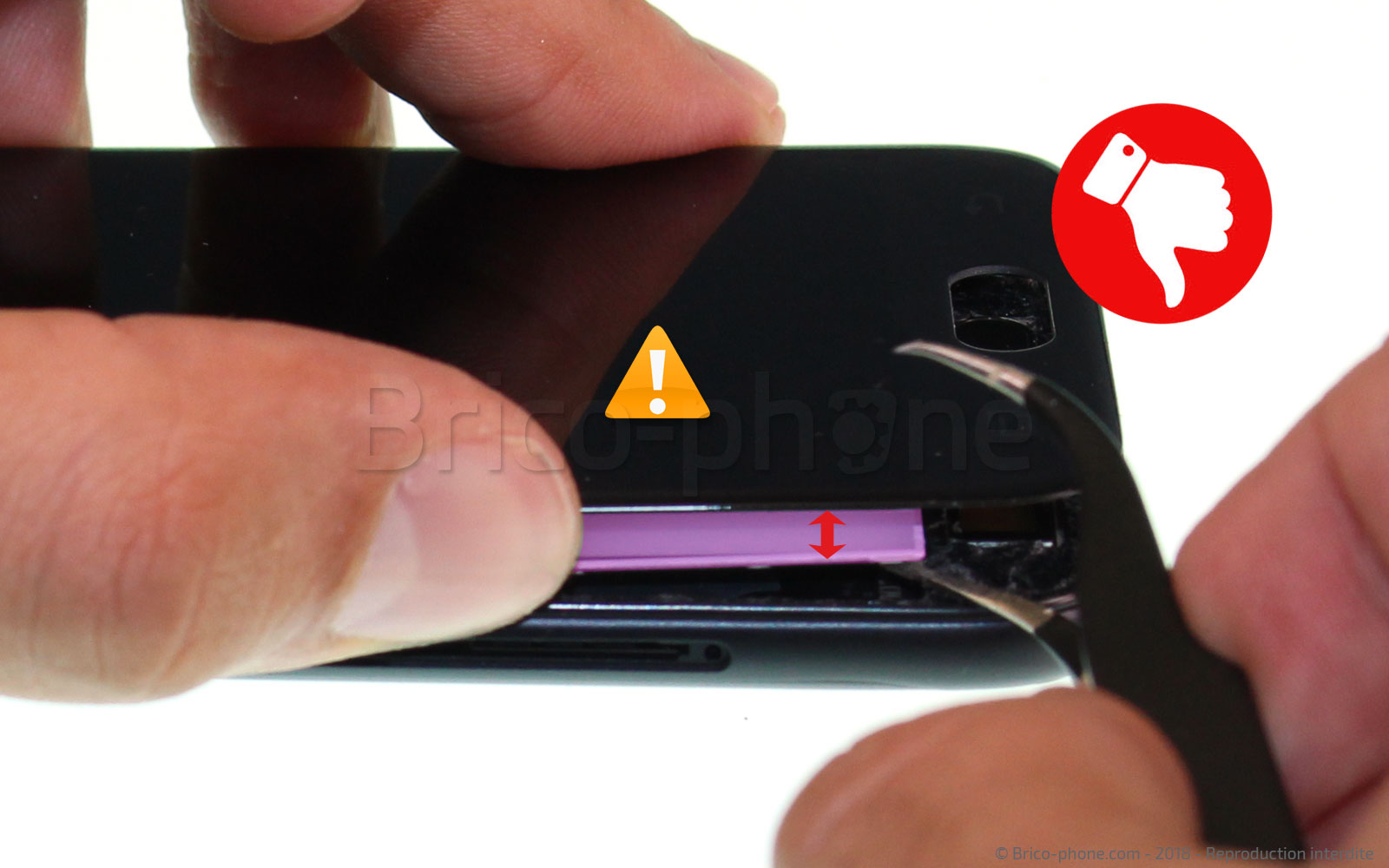

Il se peut que la dalle LCD se désolidarise de la vitre et reste à l'intérieur du châssis. Dans ce cas, il faudra vous aider de la pincette pour déloger le reste de l'écran.

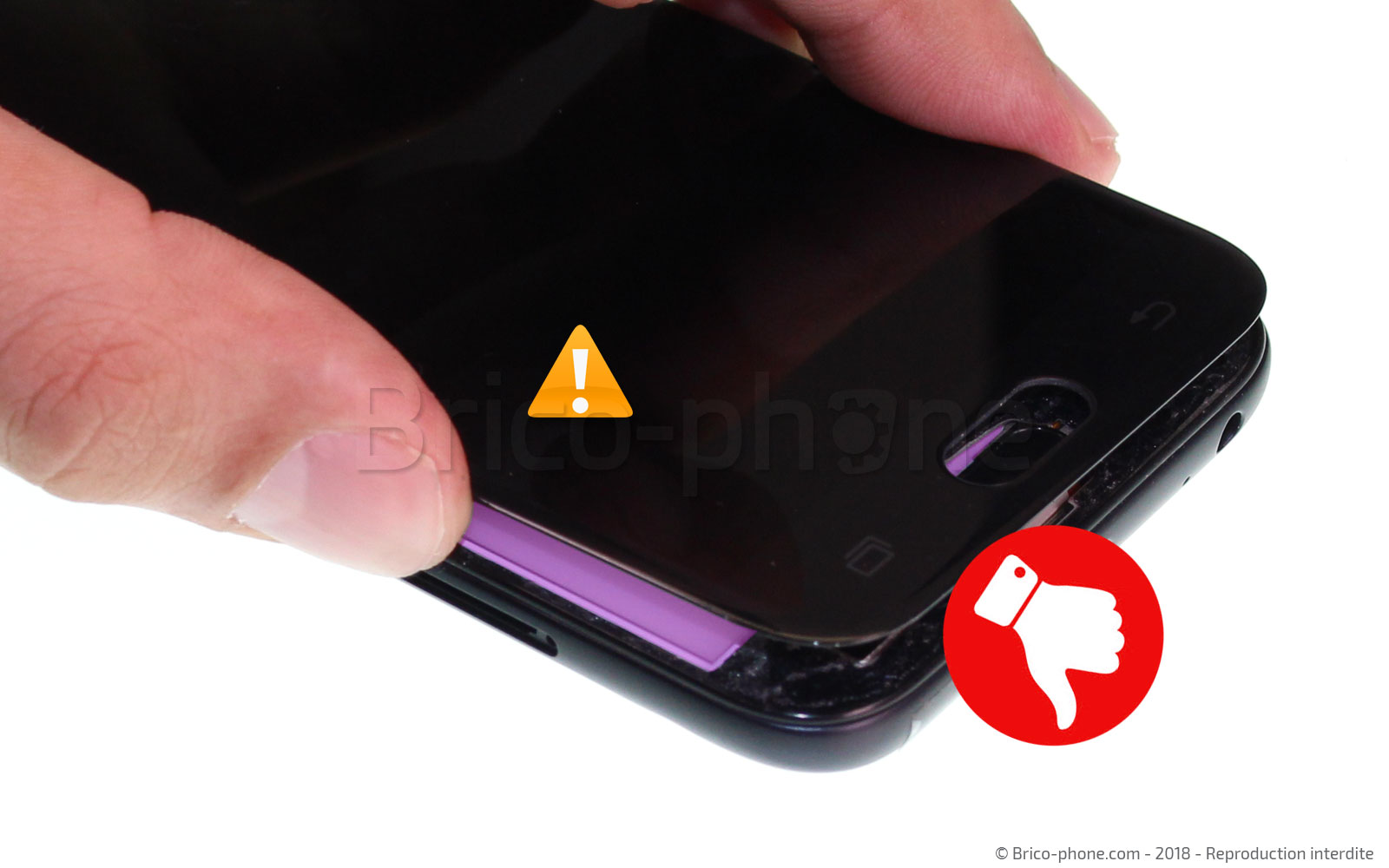

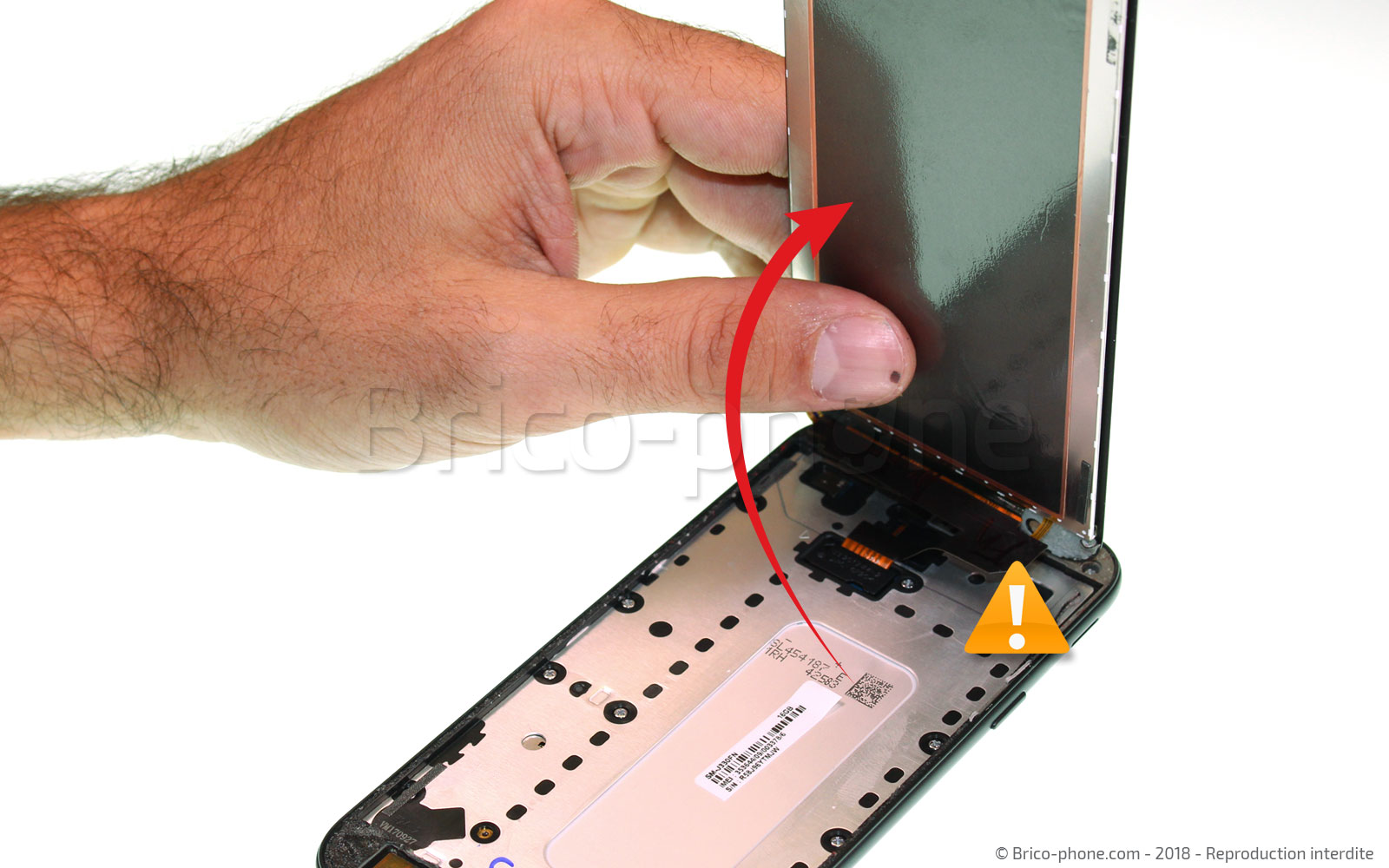

Attention à ne pas incliner l'écran à plus de 90 degrés afin de ne pas endommager la connectique de l'écran sur la carte mère.

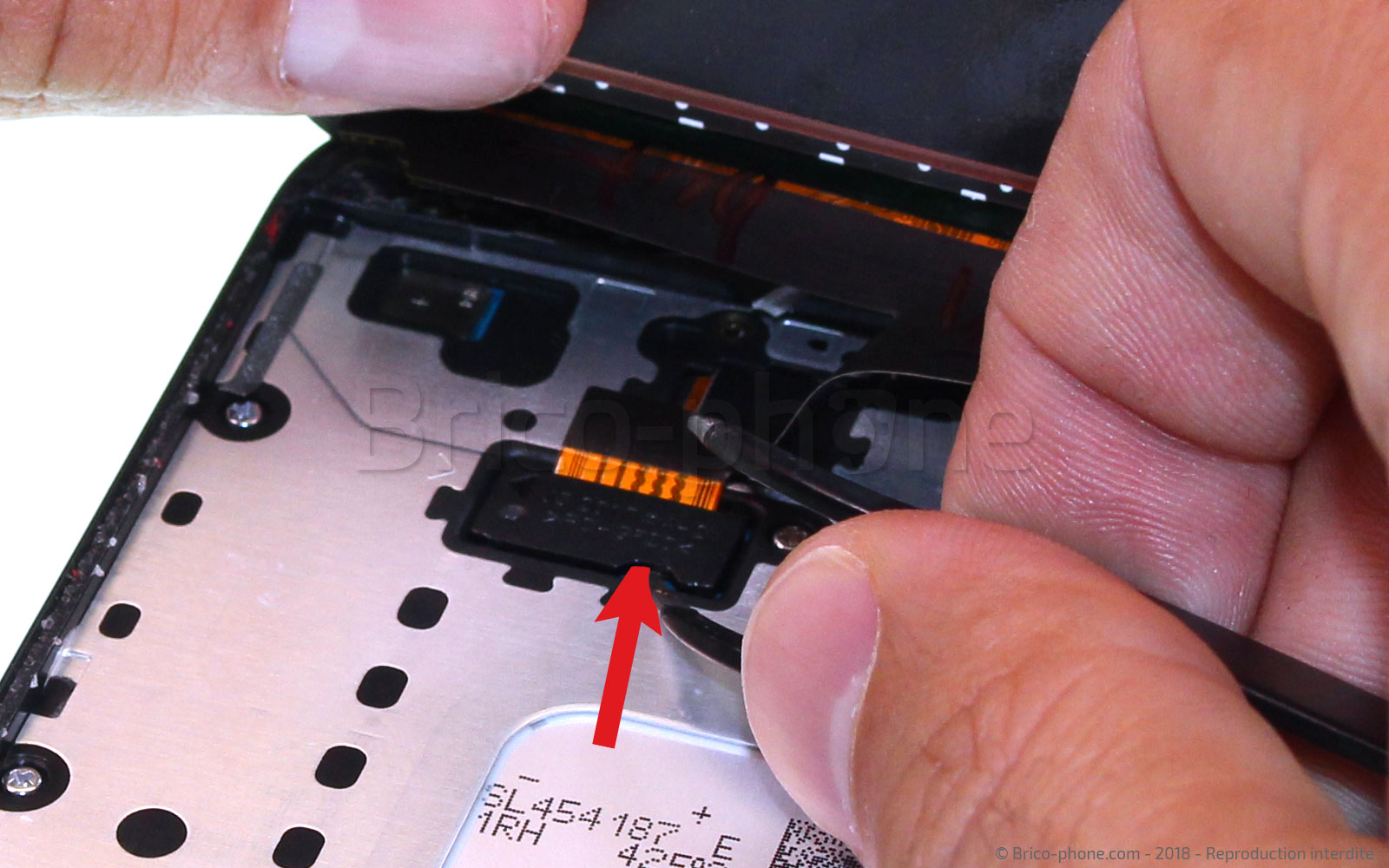

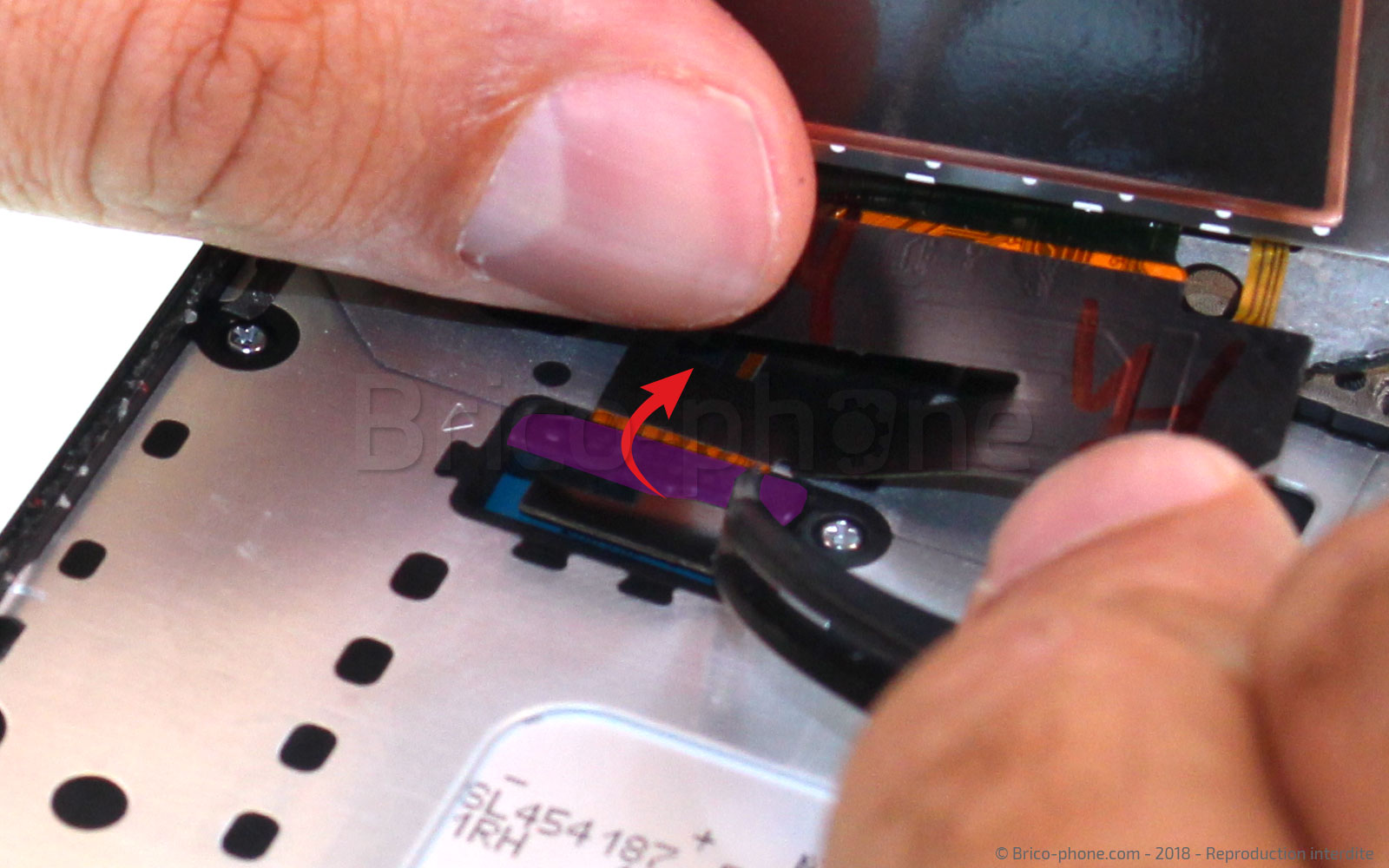

A l'aide de la pincette, retirez l'élément #01 qui se trouve sur le connecteur LCD, puis déconnectez l'écran LCD.

Celui-ci est maintenant complètement libre.

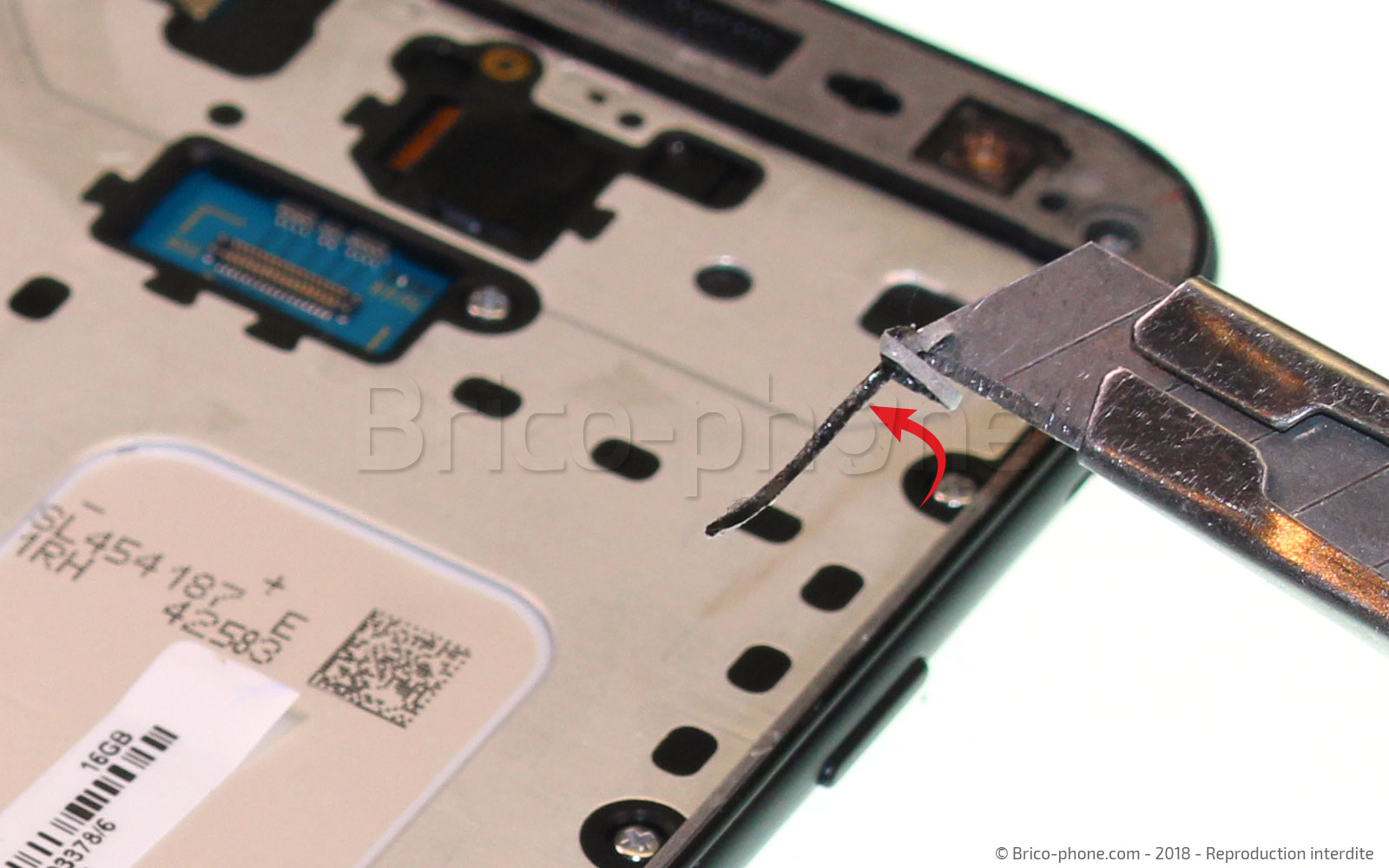

A l'aide du levier nylon ou de la pincette, retirez les résidus d'adhésifs qui se trouvent sur le châssis. Cela garantira le bon remontage du nouvel écran.

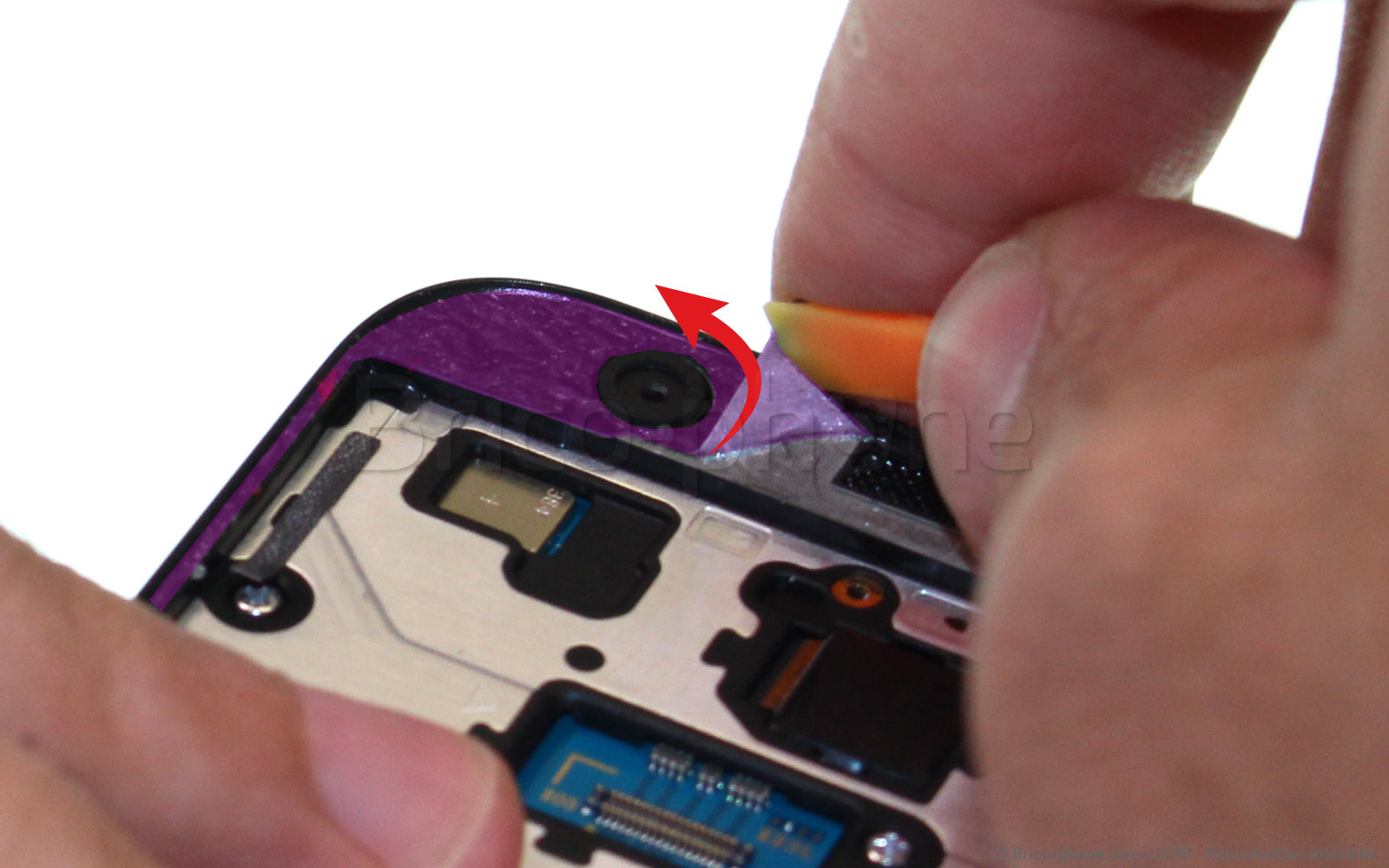

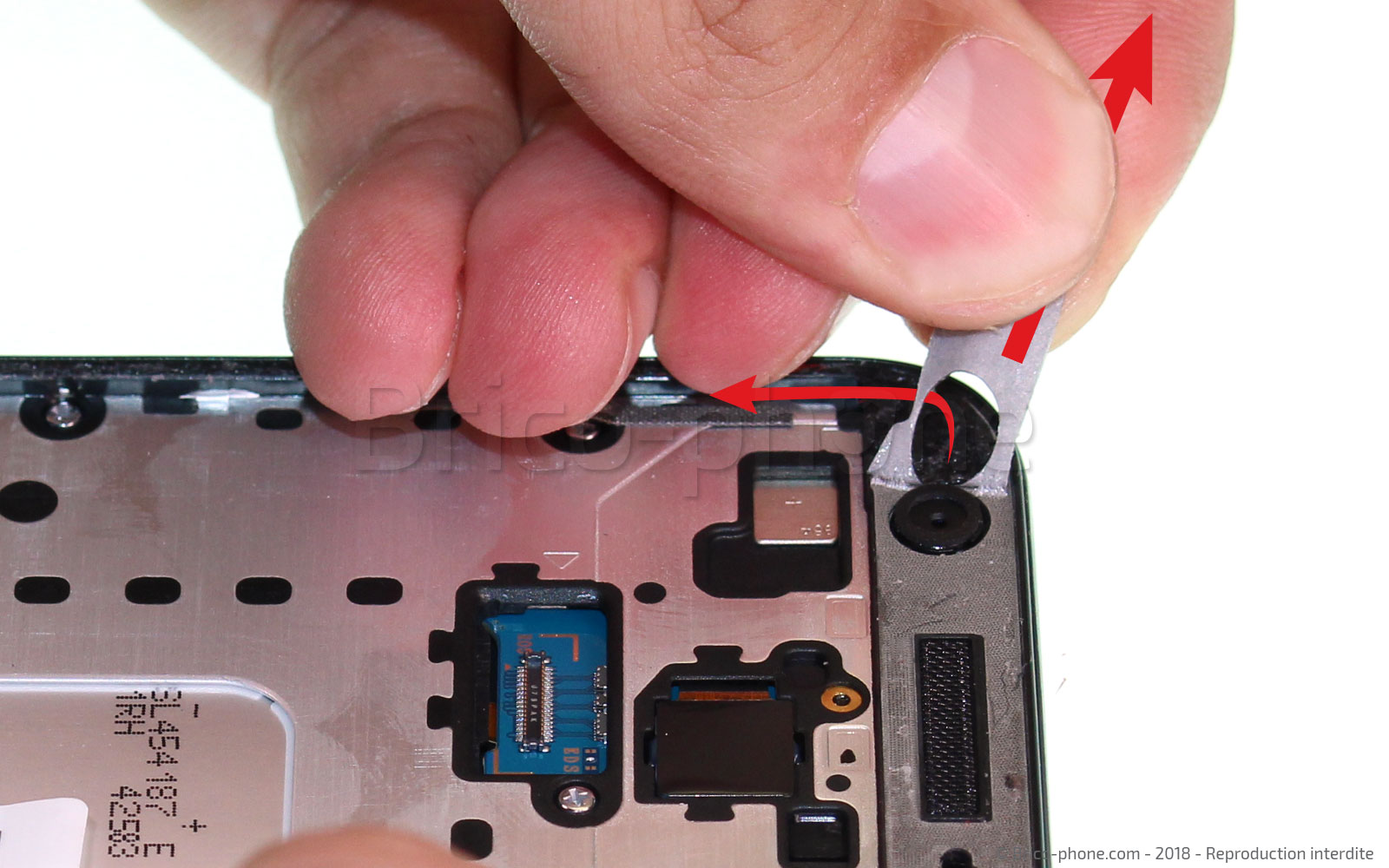

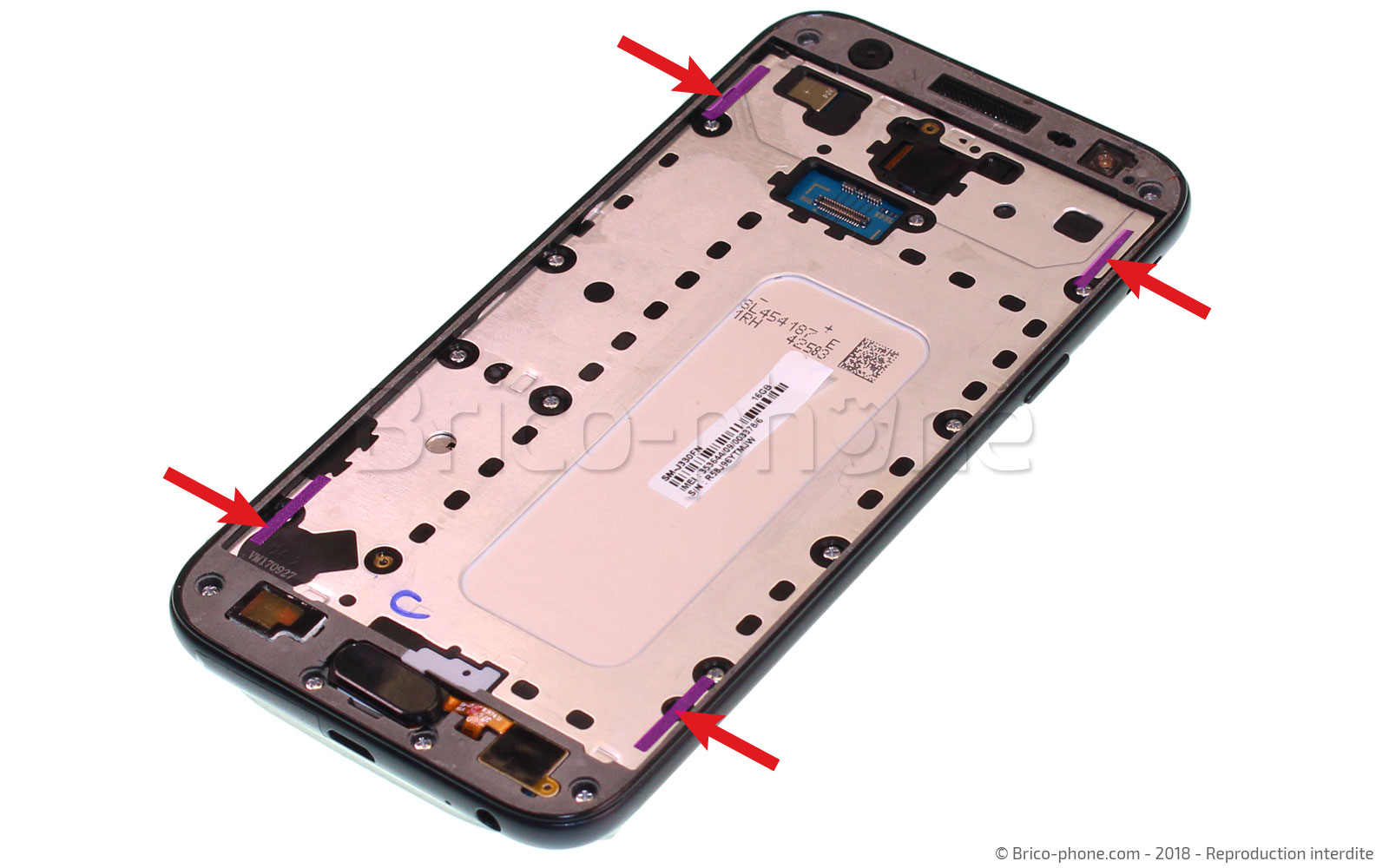

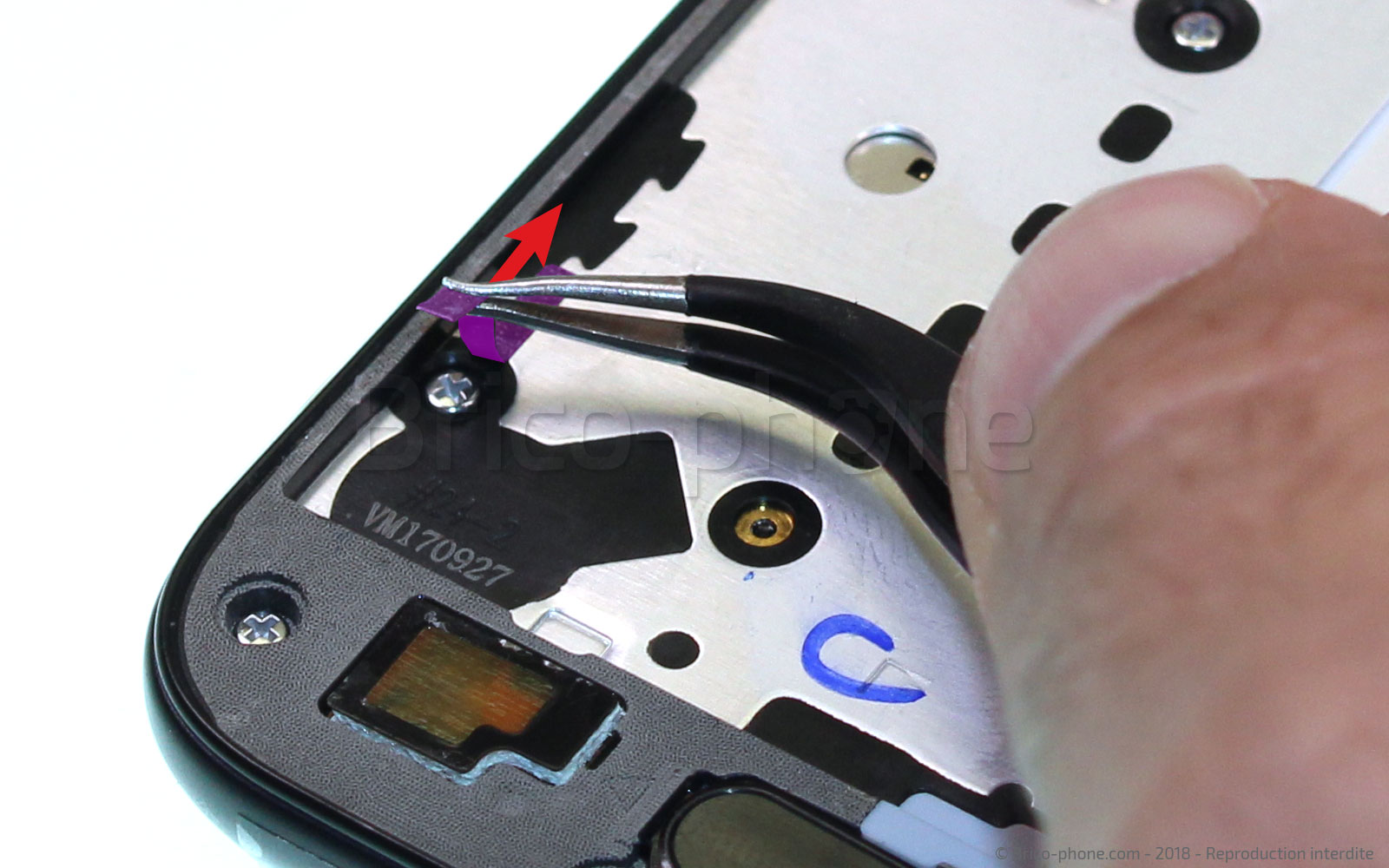

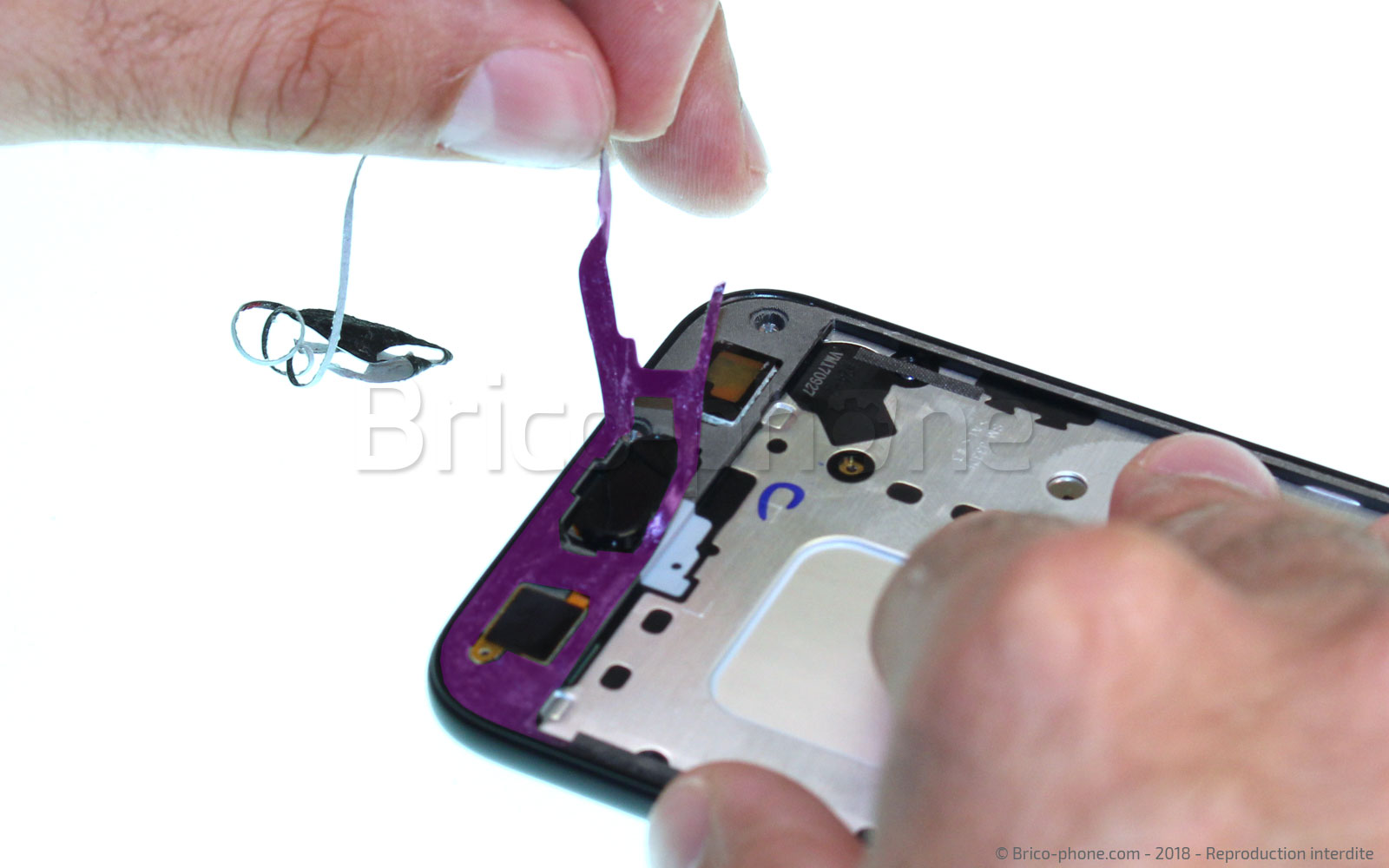

A l'aide de la pincette décollez les témoins d'ouverture

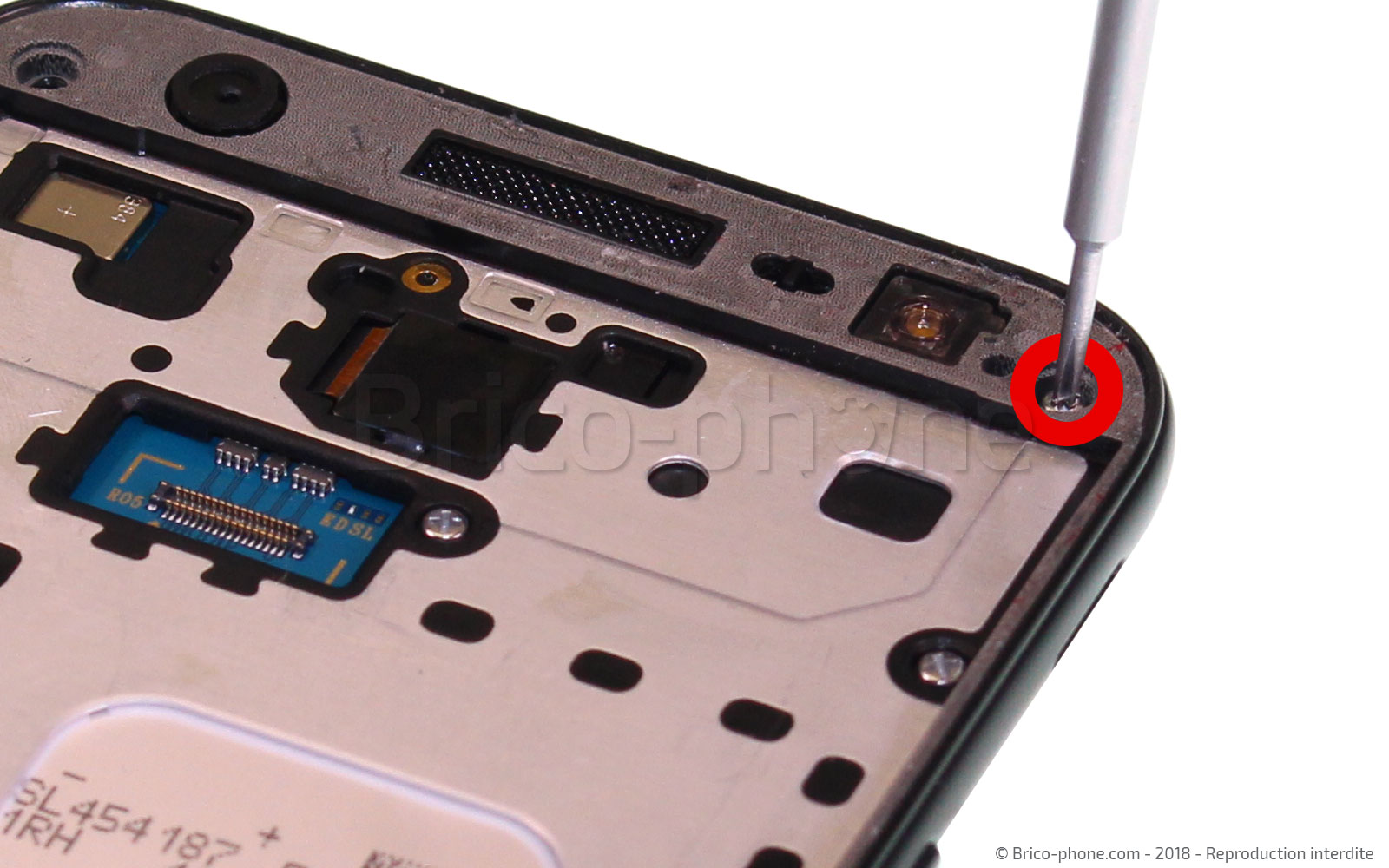

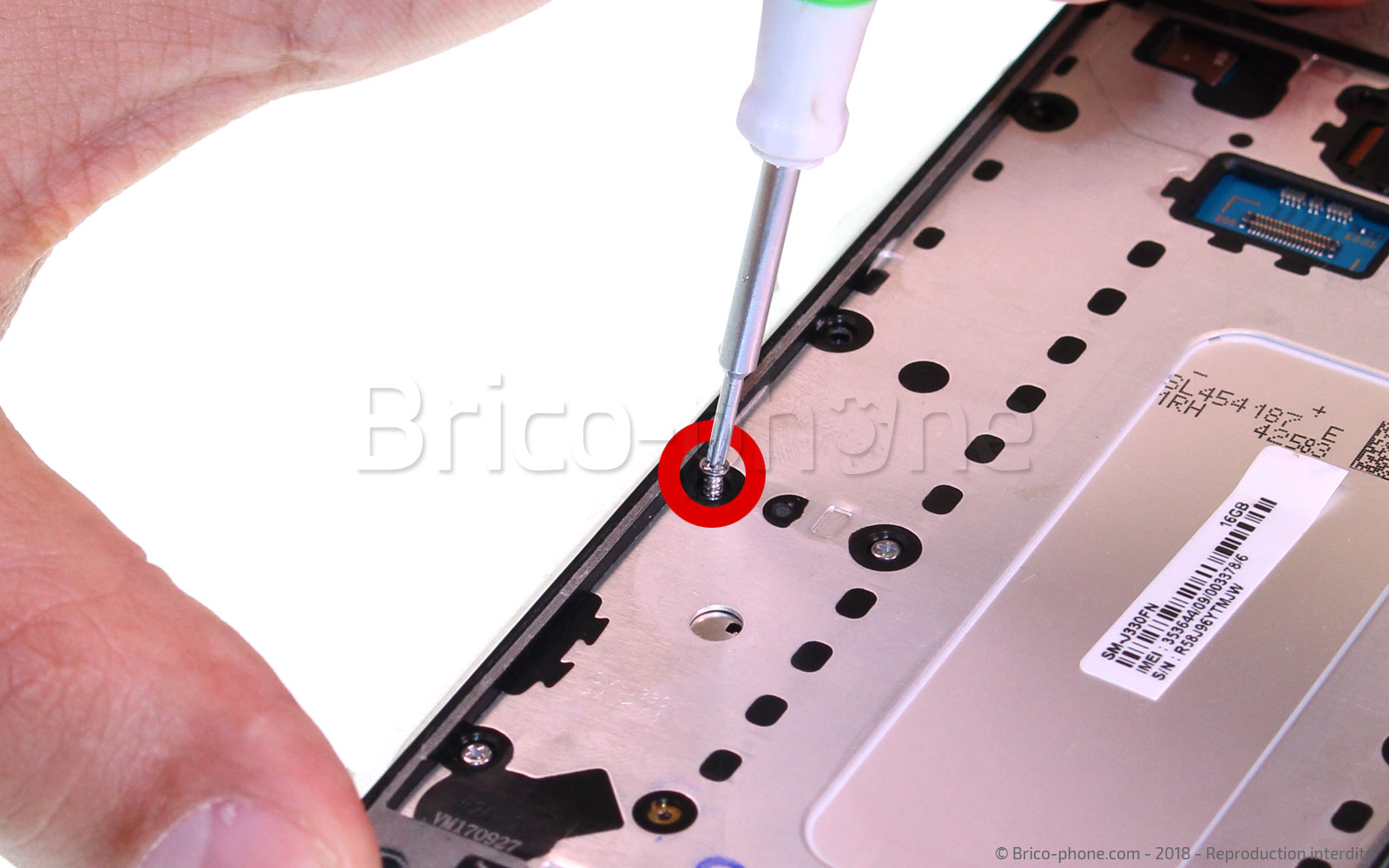

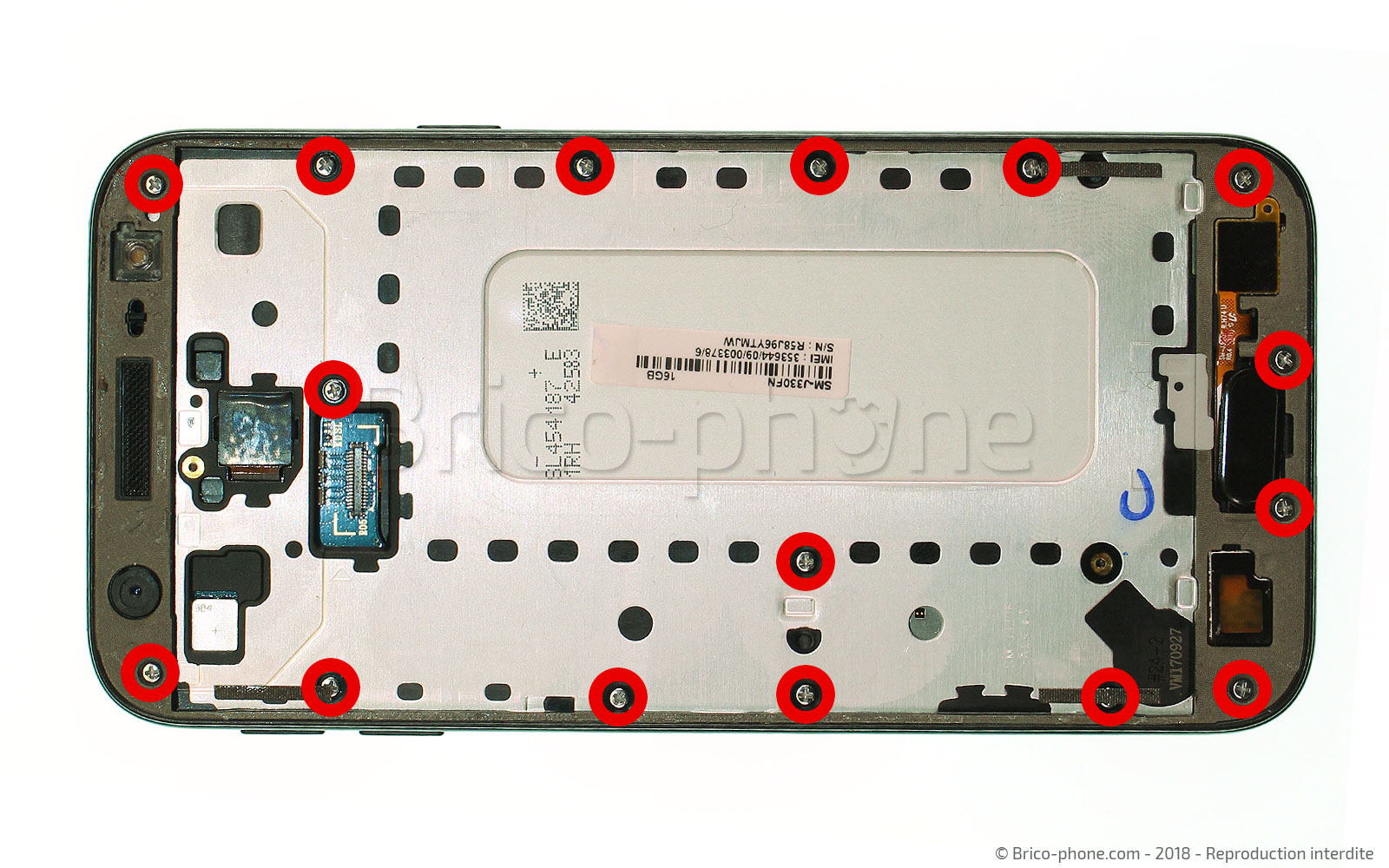

A l'aide du tournevis cruciforme retirer les 16 vis apparentes qui maintiennent le châssis intermédiaire

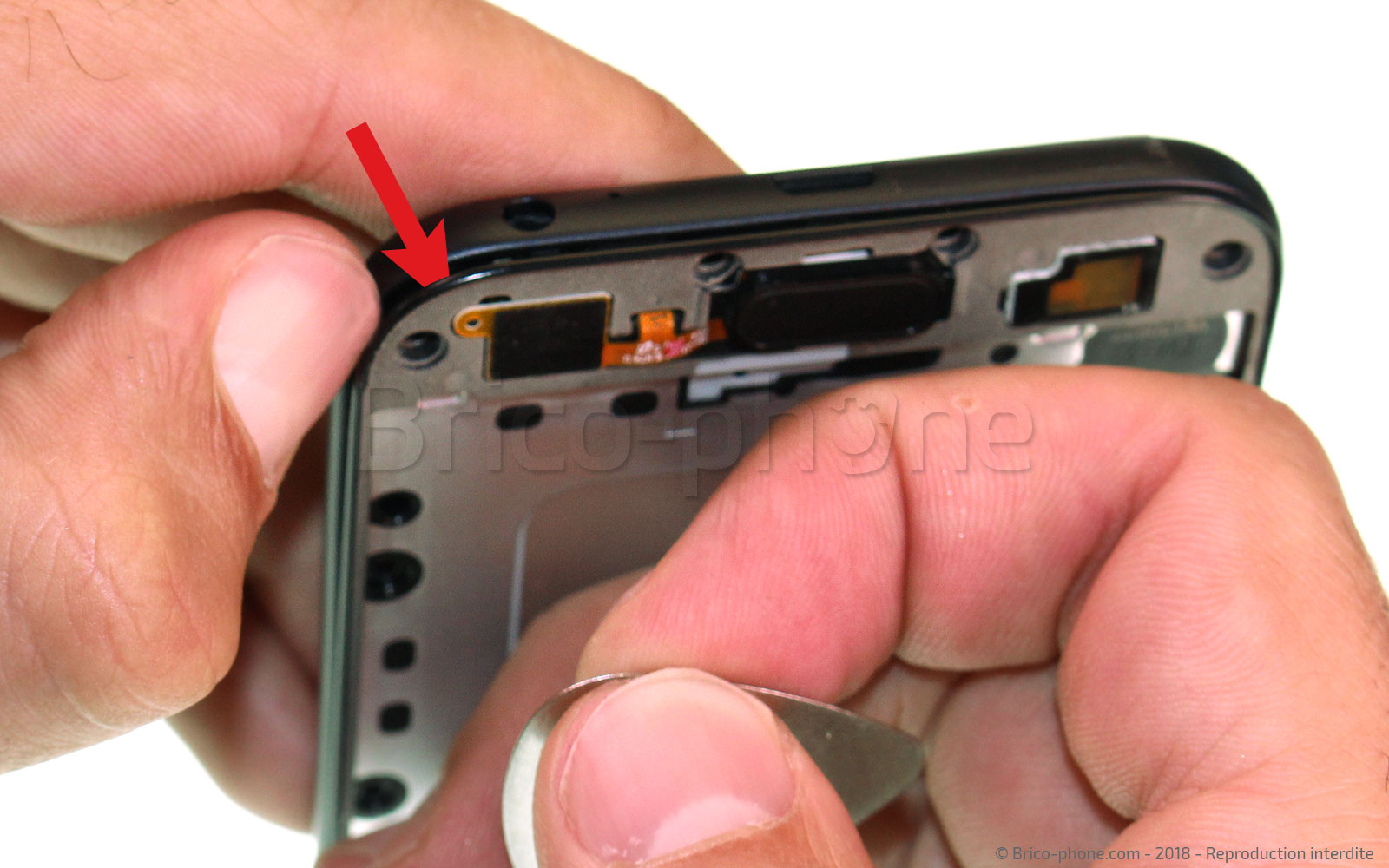

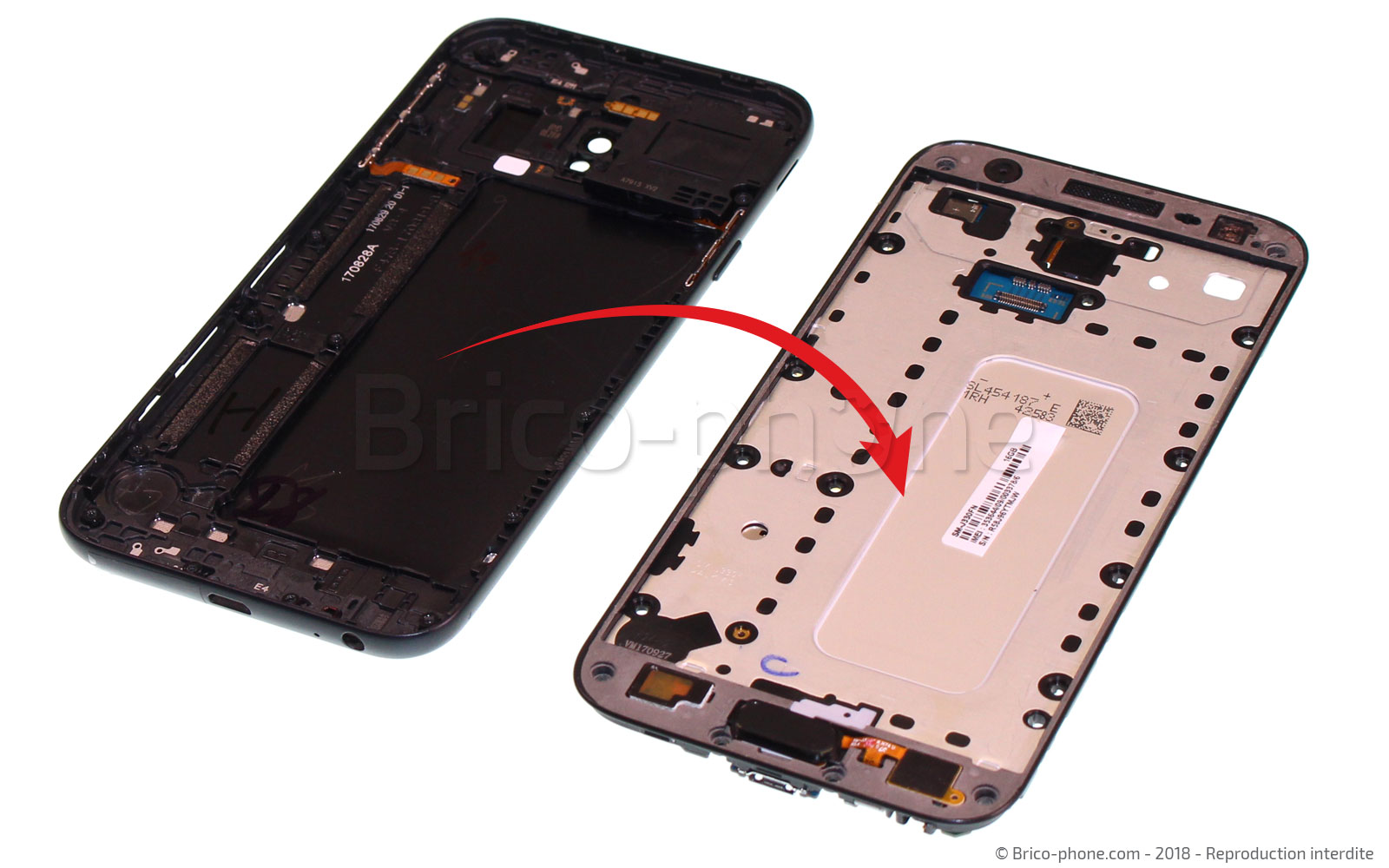

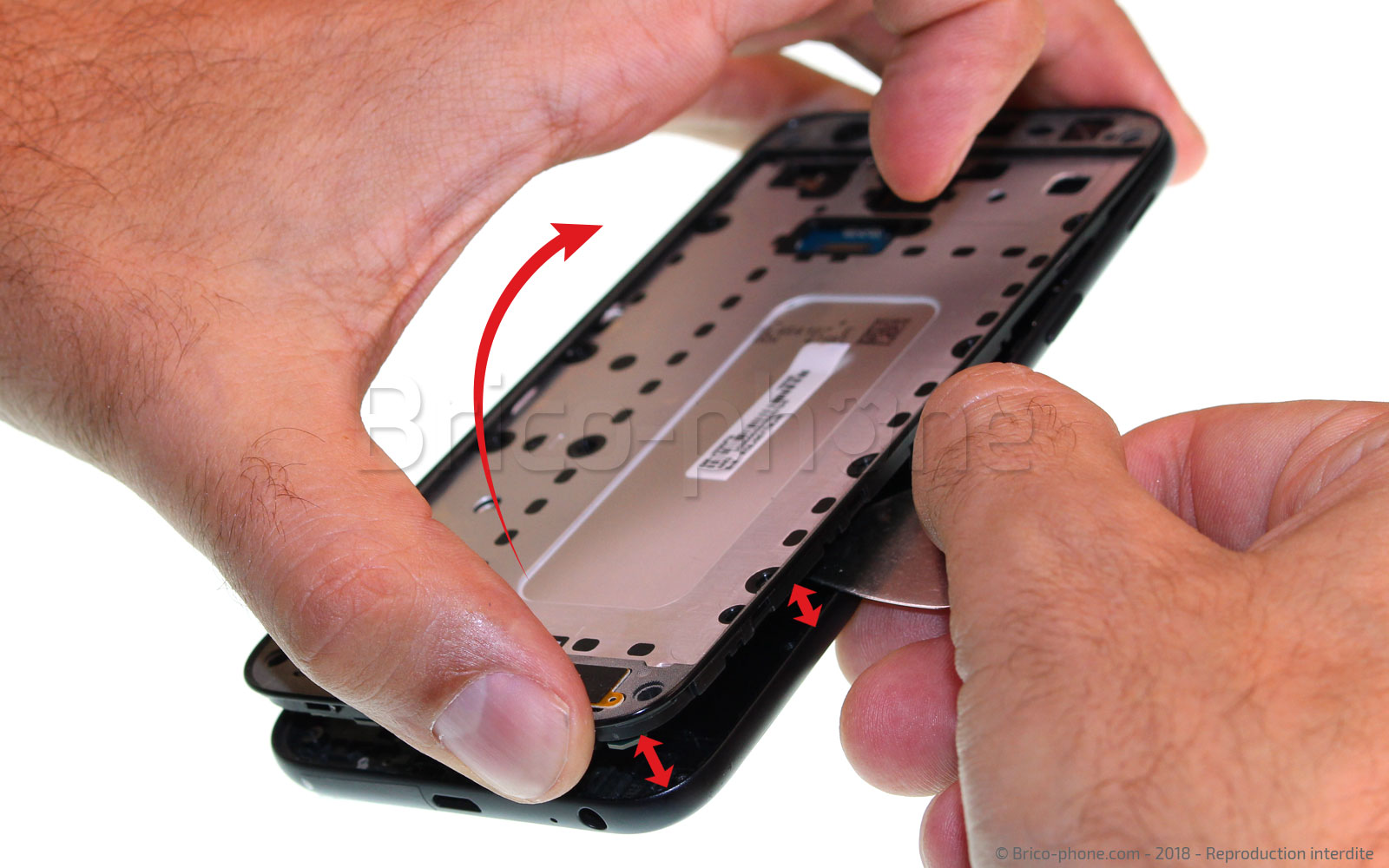

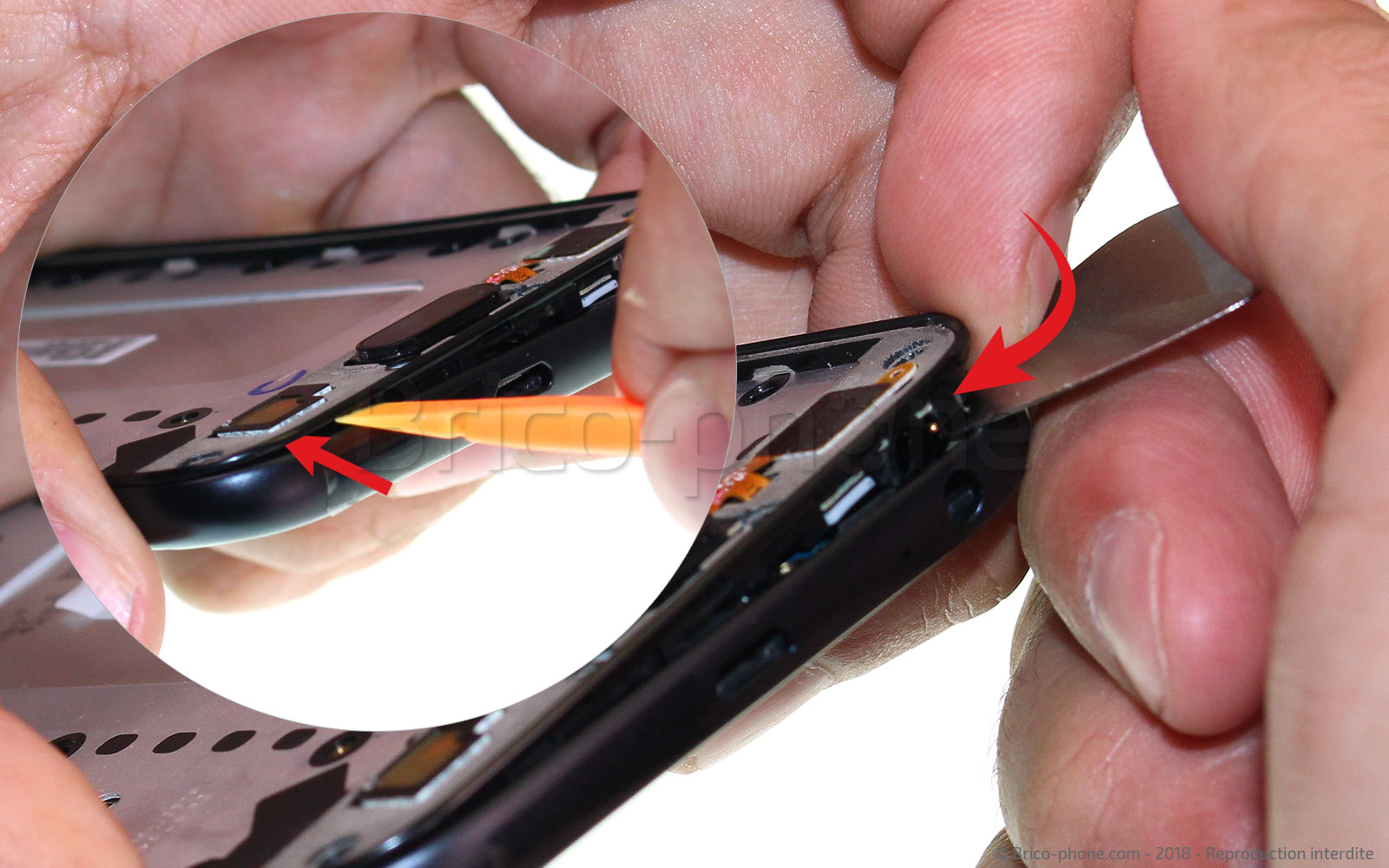

Utilisez le médiator métal et le levier nylon afin de déclipser le châssis intermédiaire et de le retirer de la coque arrière

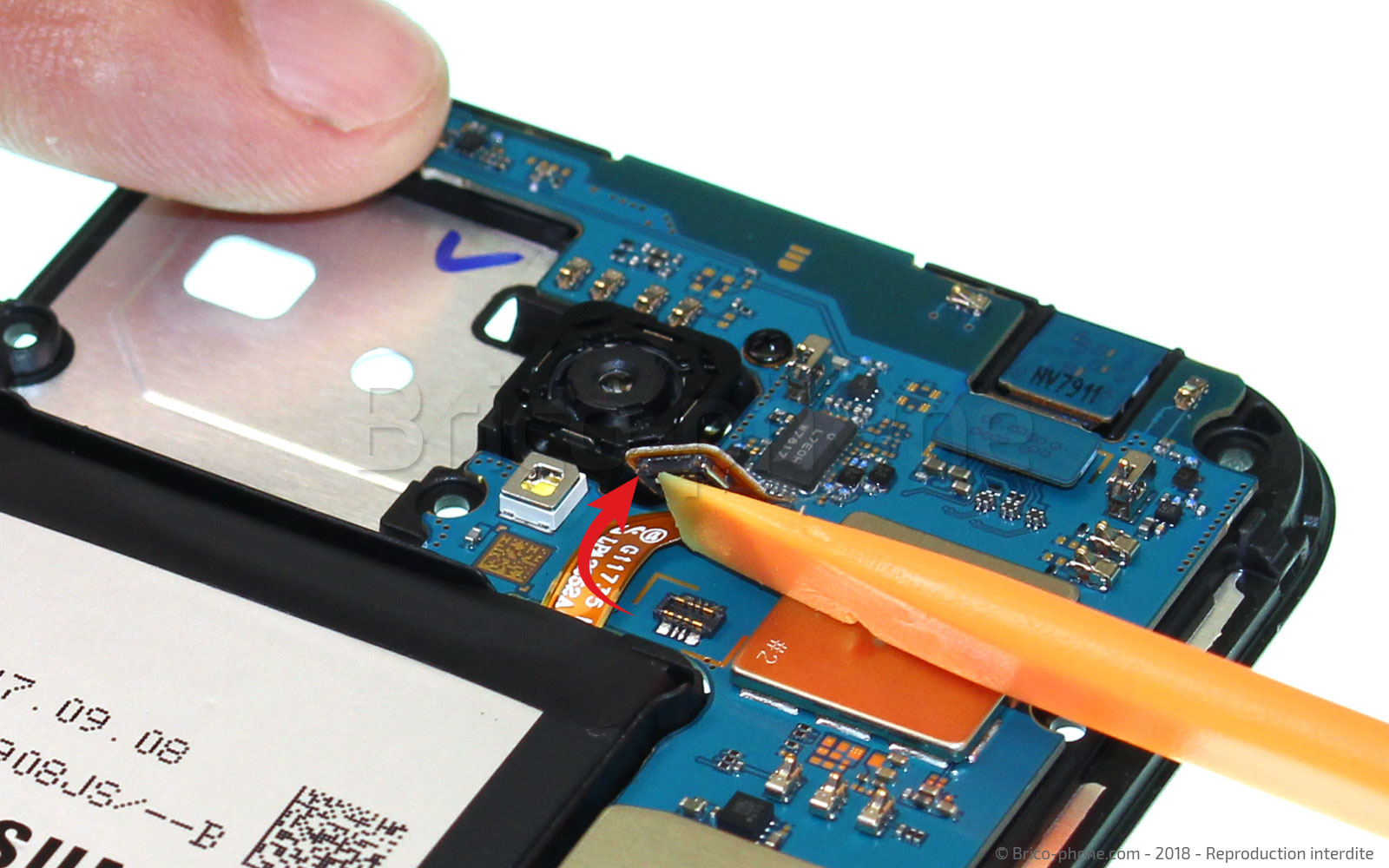

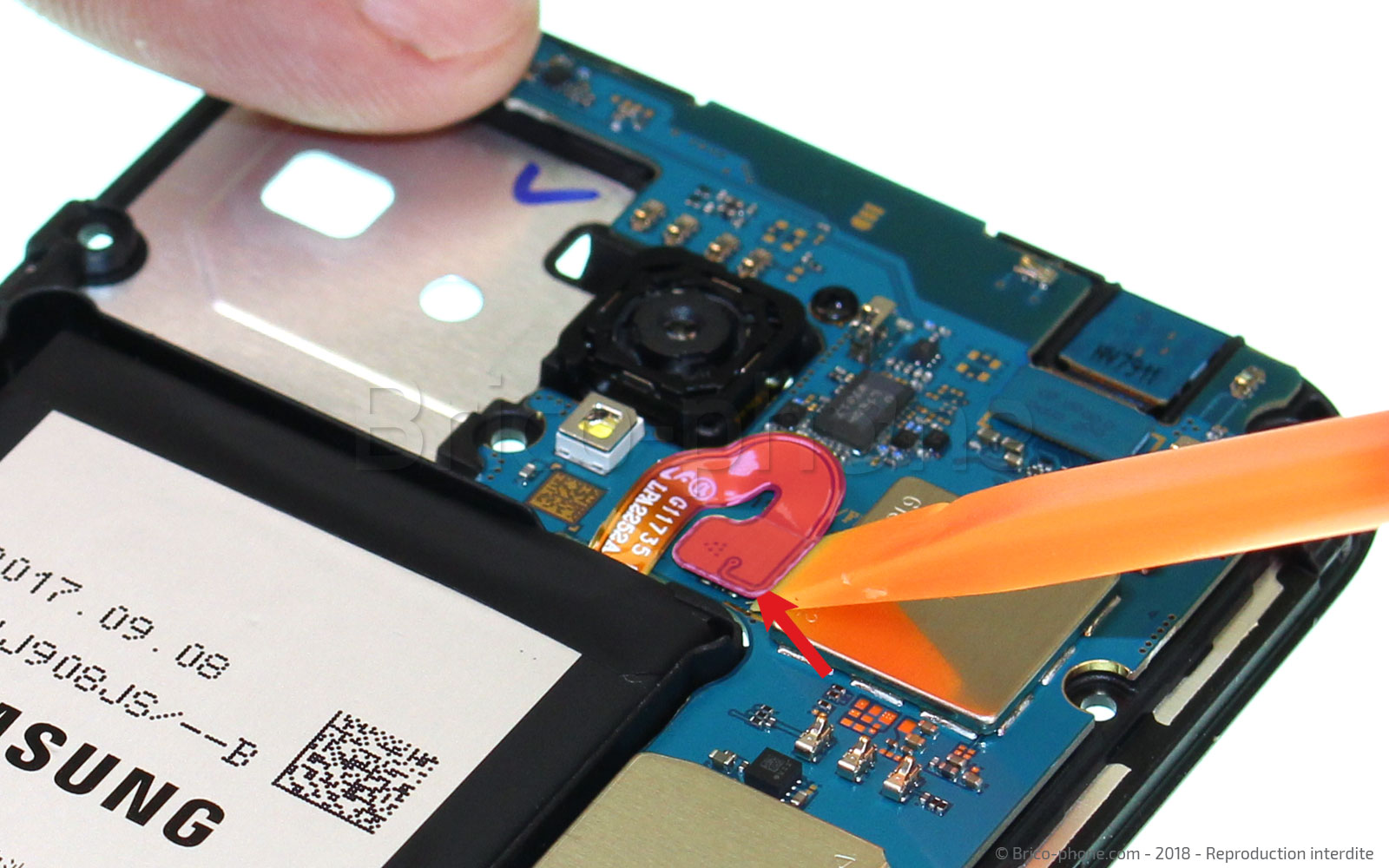

Utilisez le levier nylon pour déconnecter la batterie.

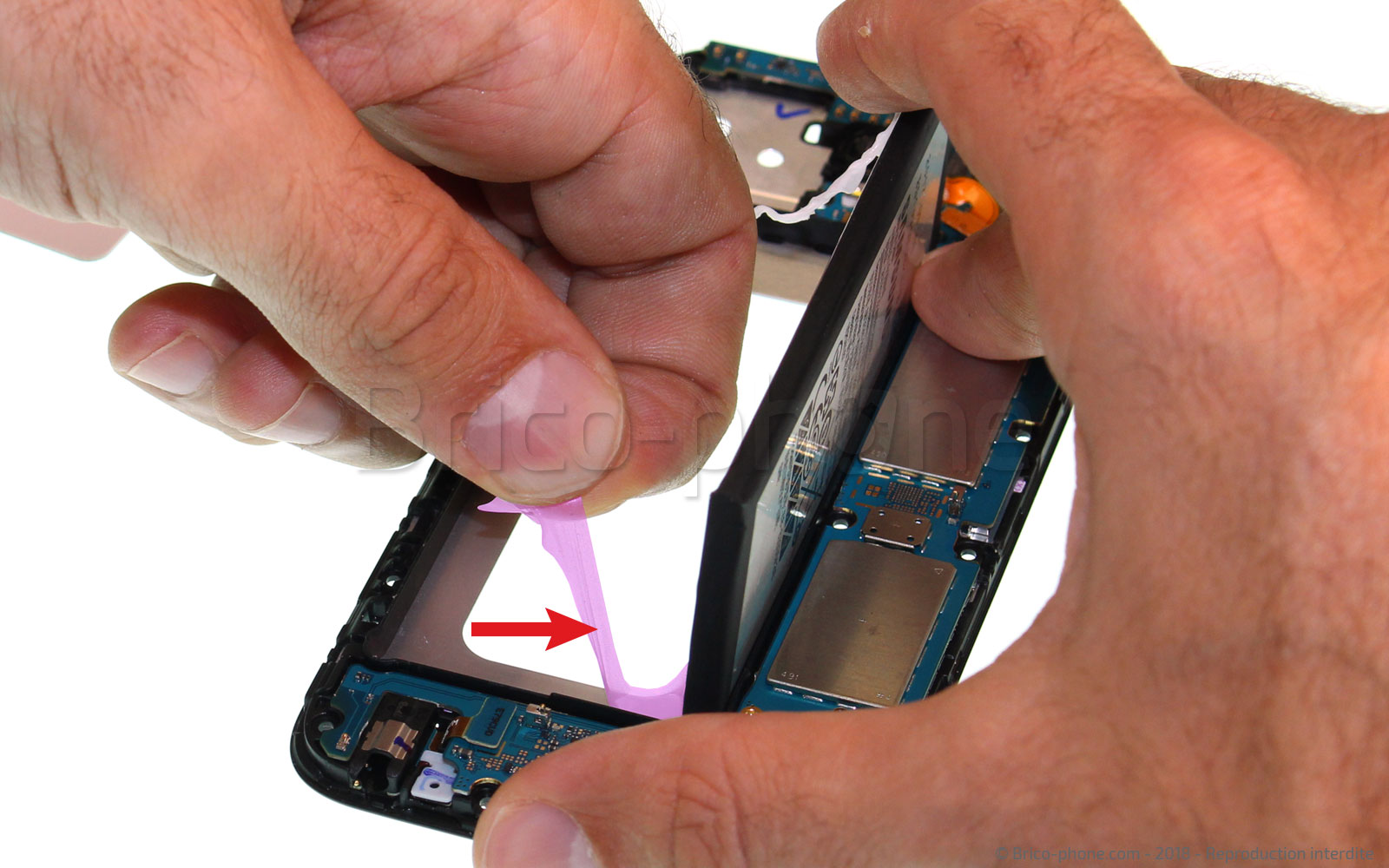

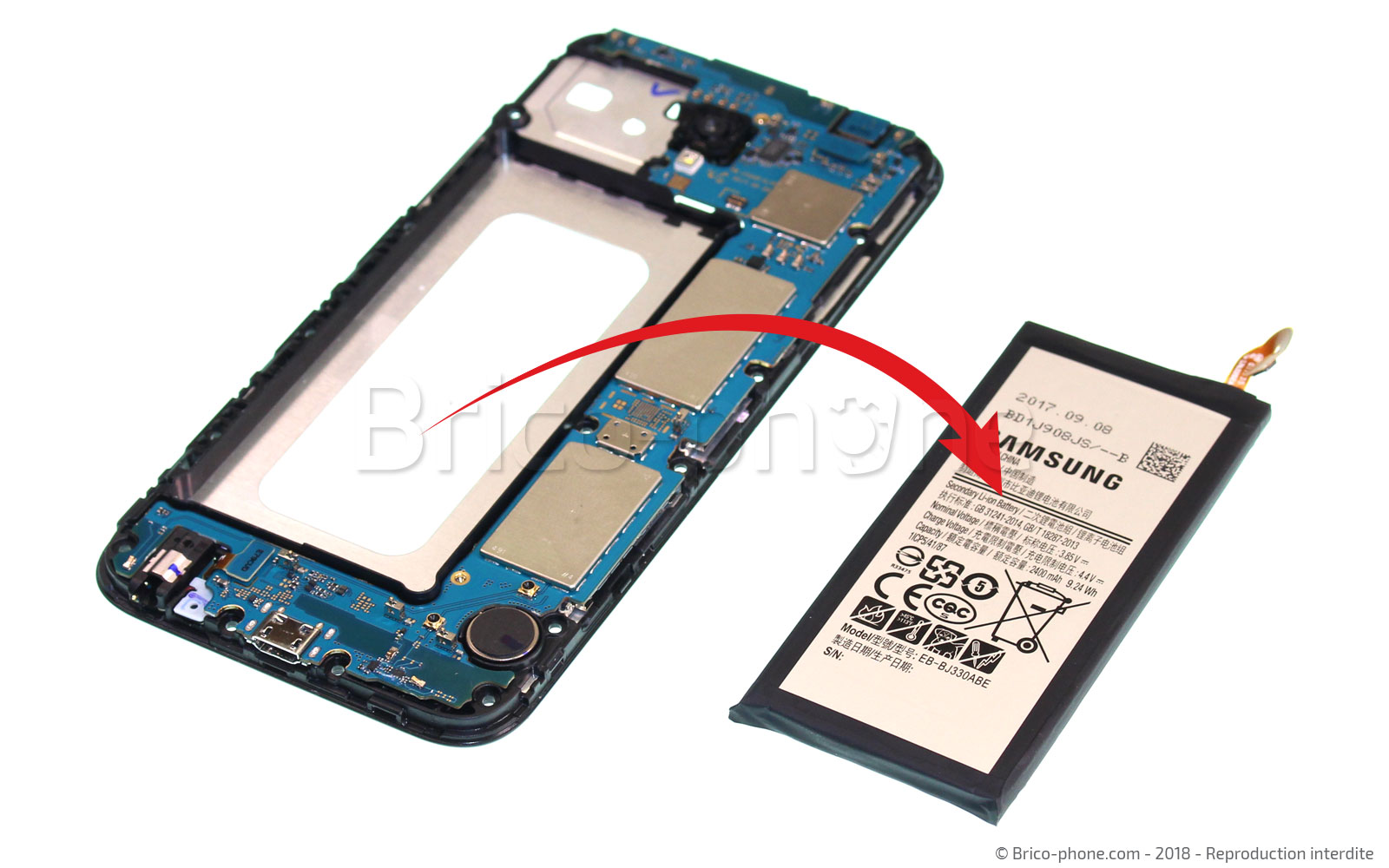

A l'aide de la carte PVC, Faites levier sous la batterie afin de décoller et retirer celle-ci. Retirez également les résidus d'adhésifs à l'aide de vos doigts ou de la pincette

Il ne vous reste plus qu'à procéder au remontage de la nouvelle batterie. Pour cela, reprenez toutes les étapes de ce tutoriel à l'envers.

Attention : N'oubliez pas de fixer la batterie dans la coque à l'aide d'un adhésif
