Changement de batterie sur iPhone X

Temps estimé : 15 min
Difficulté : 2/5
iPhone X | Temps estimé : 15 min | Difficulté : 2/5

Ce tutoriel photos vous montre pas à pas comment remplacer la batterie sur votre iPhone X.

Diagnostic

›  Votre batterie présente des signes de faiblesse
›  Votre iPhone ne prend plus la charge
›  La batterie se décharge anormalement vite

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie Premium identique à l'originale pour iPhone X
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers pour batterie d'iPhone X
2,90 €
Ajouter au panier

Avant de commencer

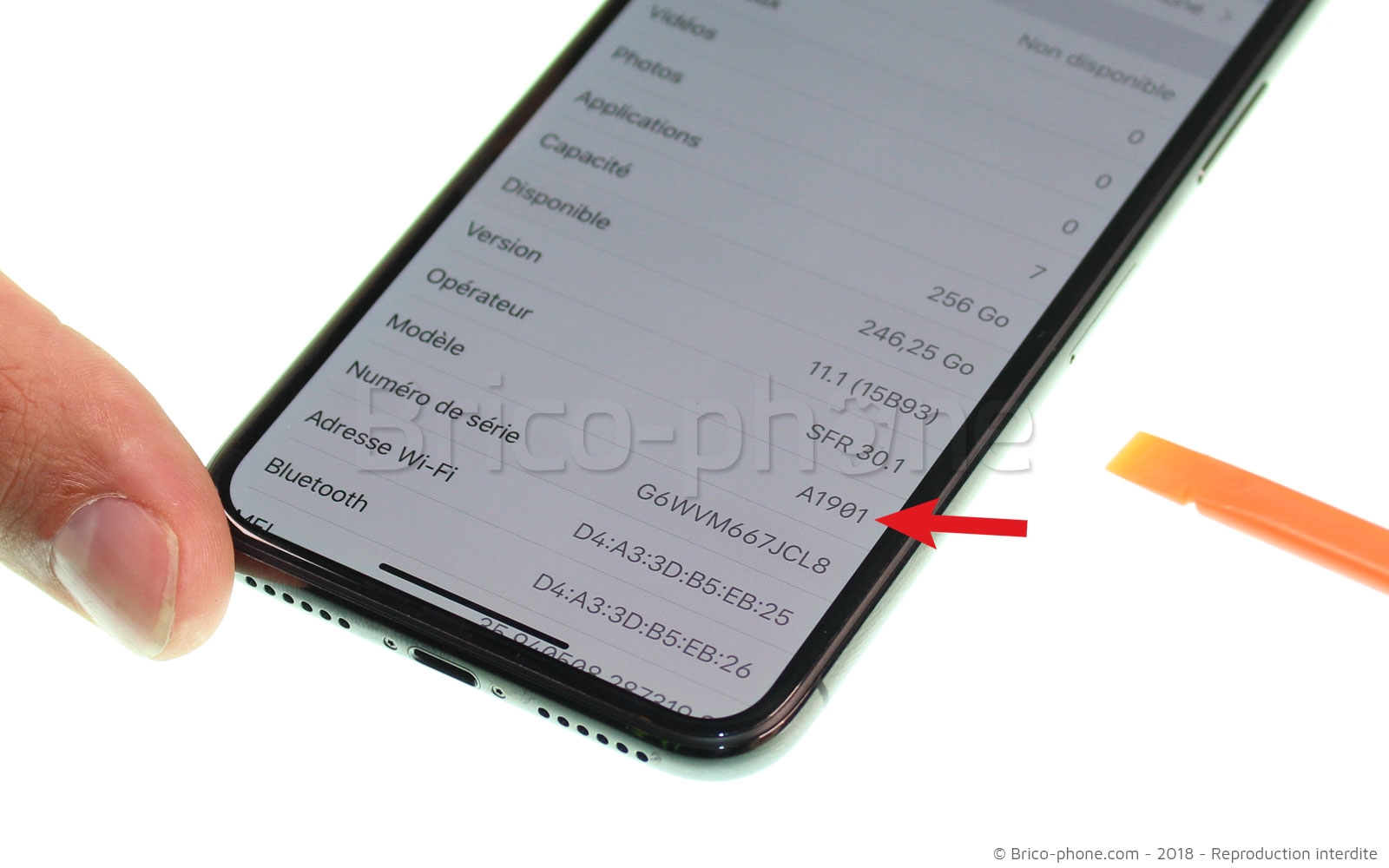

Vérifiez bien votre modèle d'iPhone en regardant dans le menu réglage du téléphone. Les numéros A1865, A1901 et A1905 correspondent bien à un iPhone X. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette pour connaître le modèle que vous possédez.

Avant de vous lancer, voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail. Retirez tous les liquides proches. Fixez le patron papier d'aide au montage offert avec votre commande, afin d'y positionner les vis et les petits éléments. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Bonne réparation !
Outils optionnels
Outils optionnels
Souffleur antipoussière
6,90 €
Bombe à air sec 200 ml
29,90 €
Etape 1 : Eteindre l'iPhone X

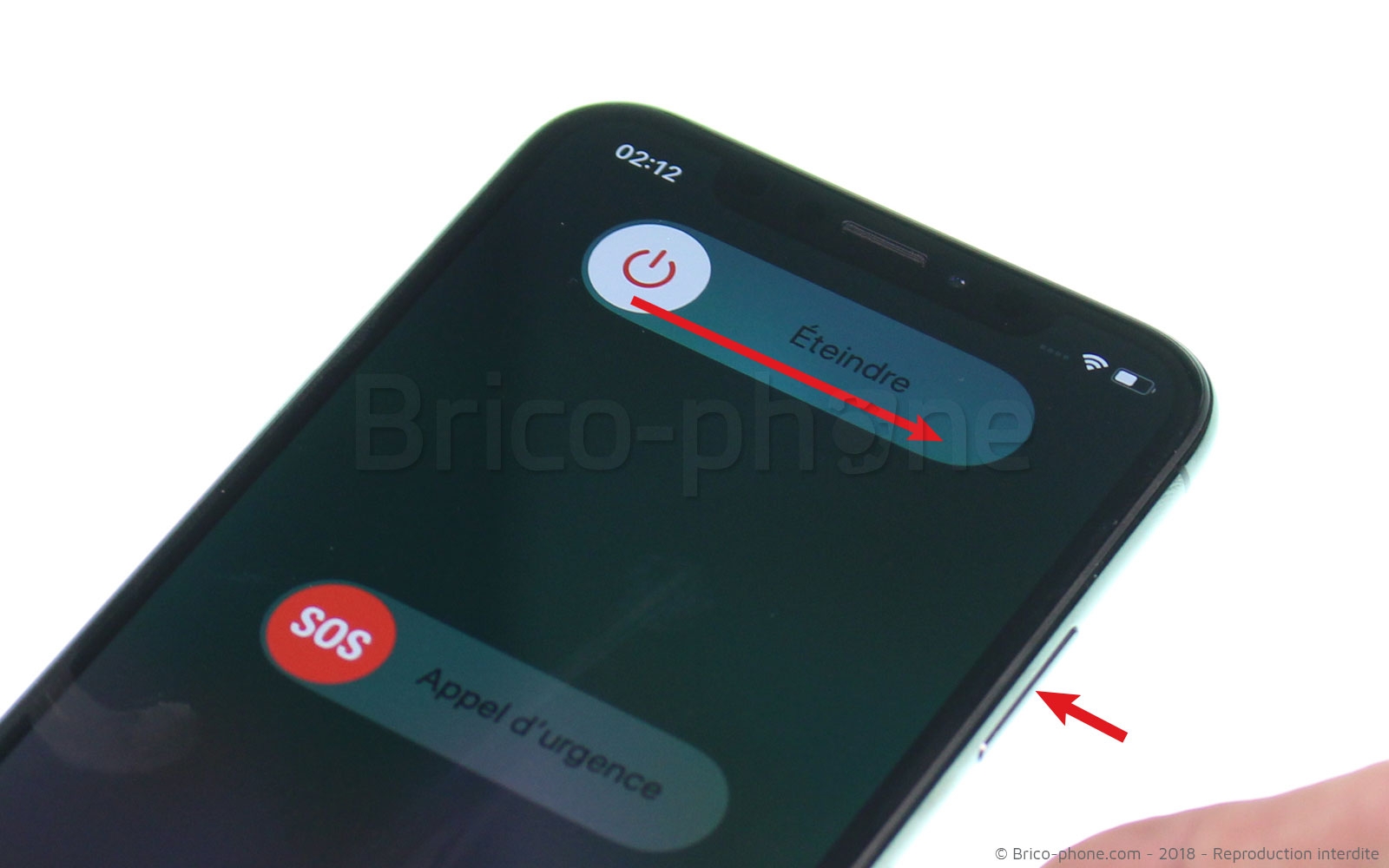

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power et un des boutons volume situé sur les côtés du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.

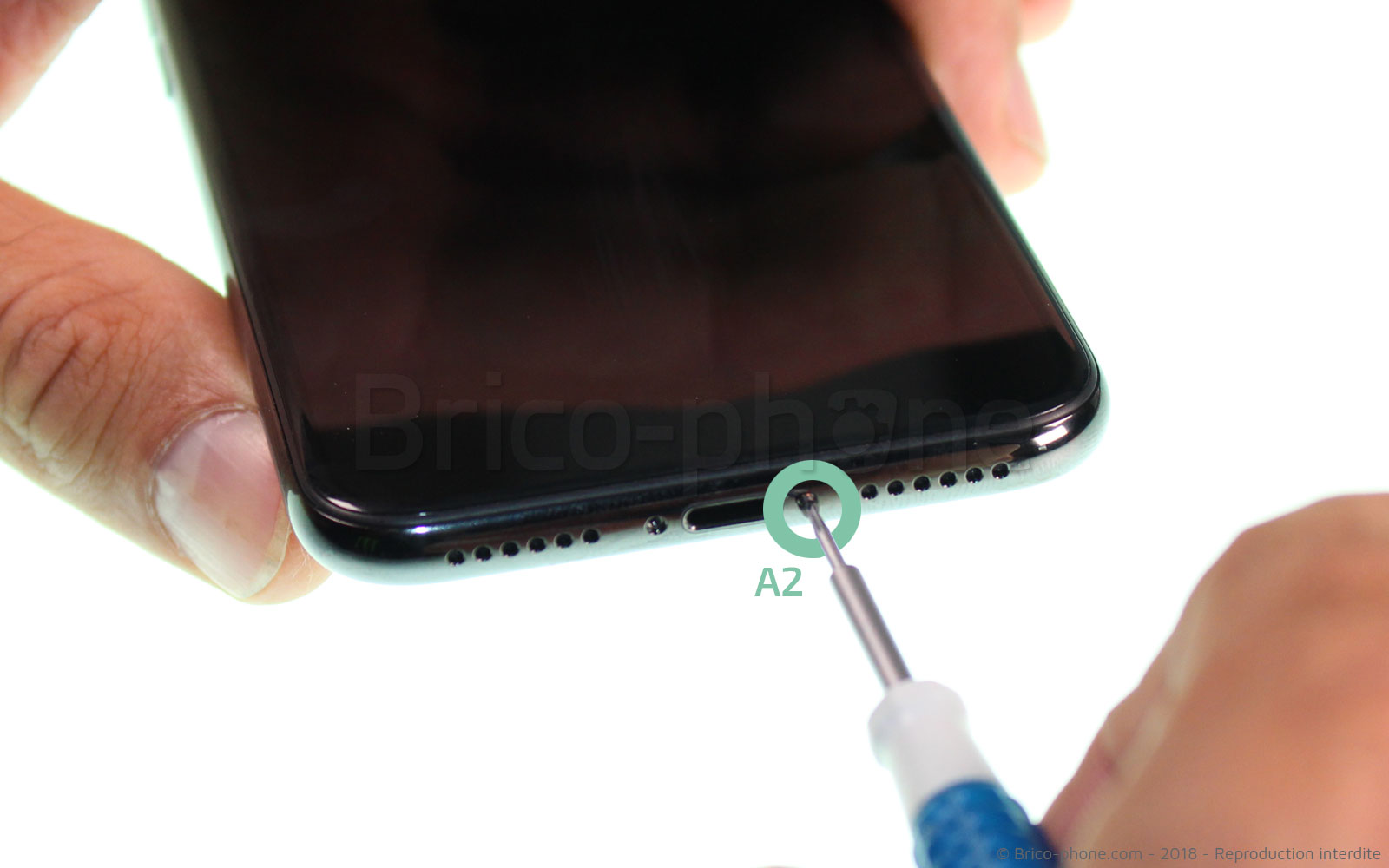

Etape 2 : Retirer les 2 vis pentalobe

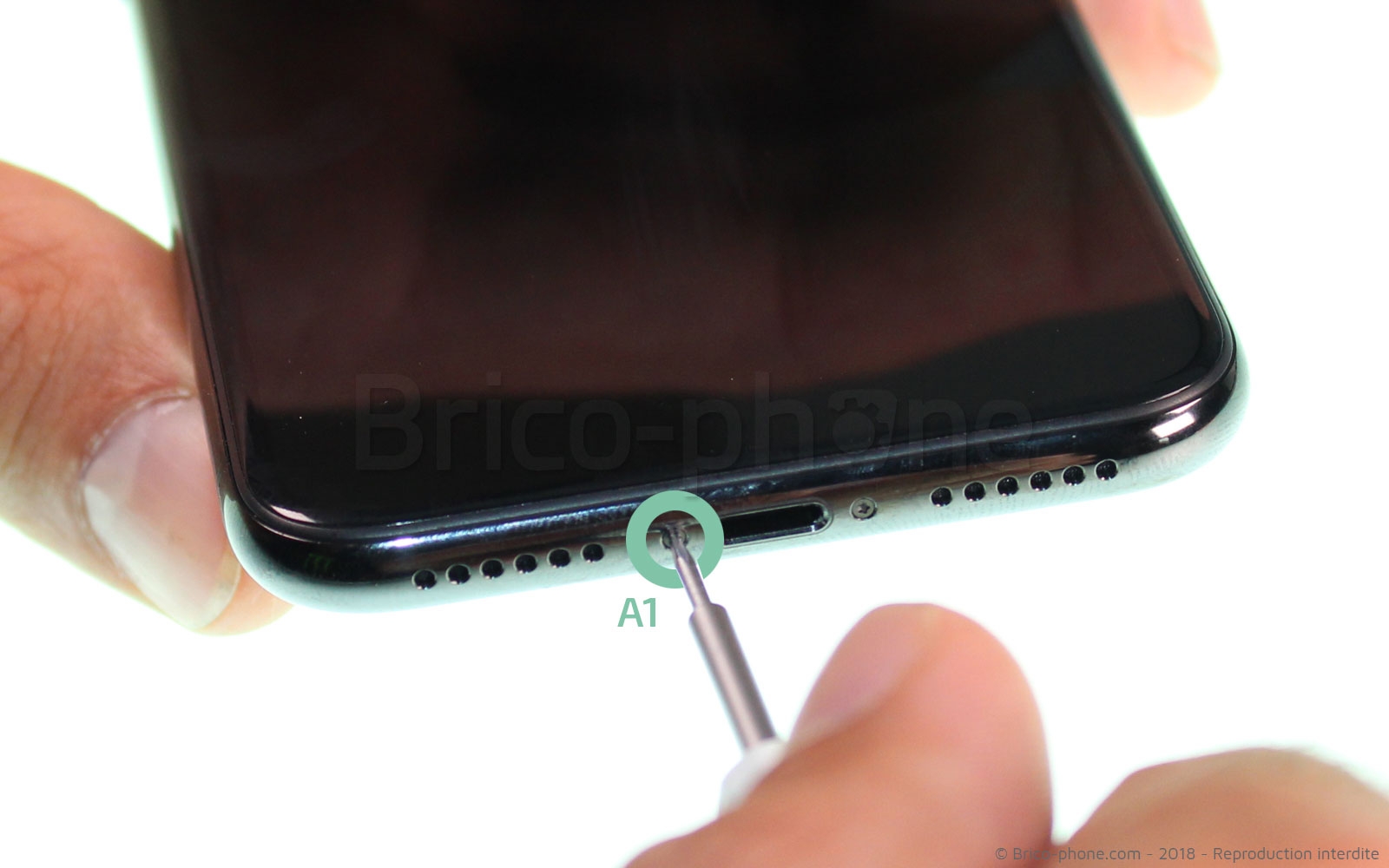

A l'aide du tournevis pentalobe 0.8, retirez les 2 vis pentalobe A1 et A2 situé de chaque côté du connecteur de charge.
Etape 3 Créer un point d'insertion (1ère méthode)

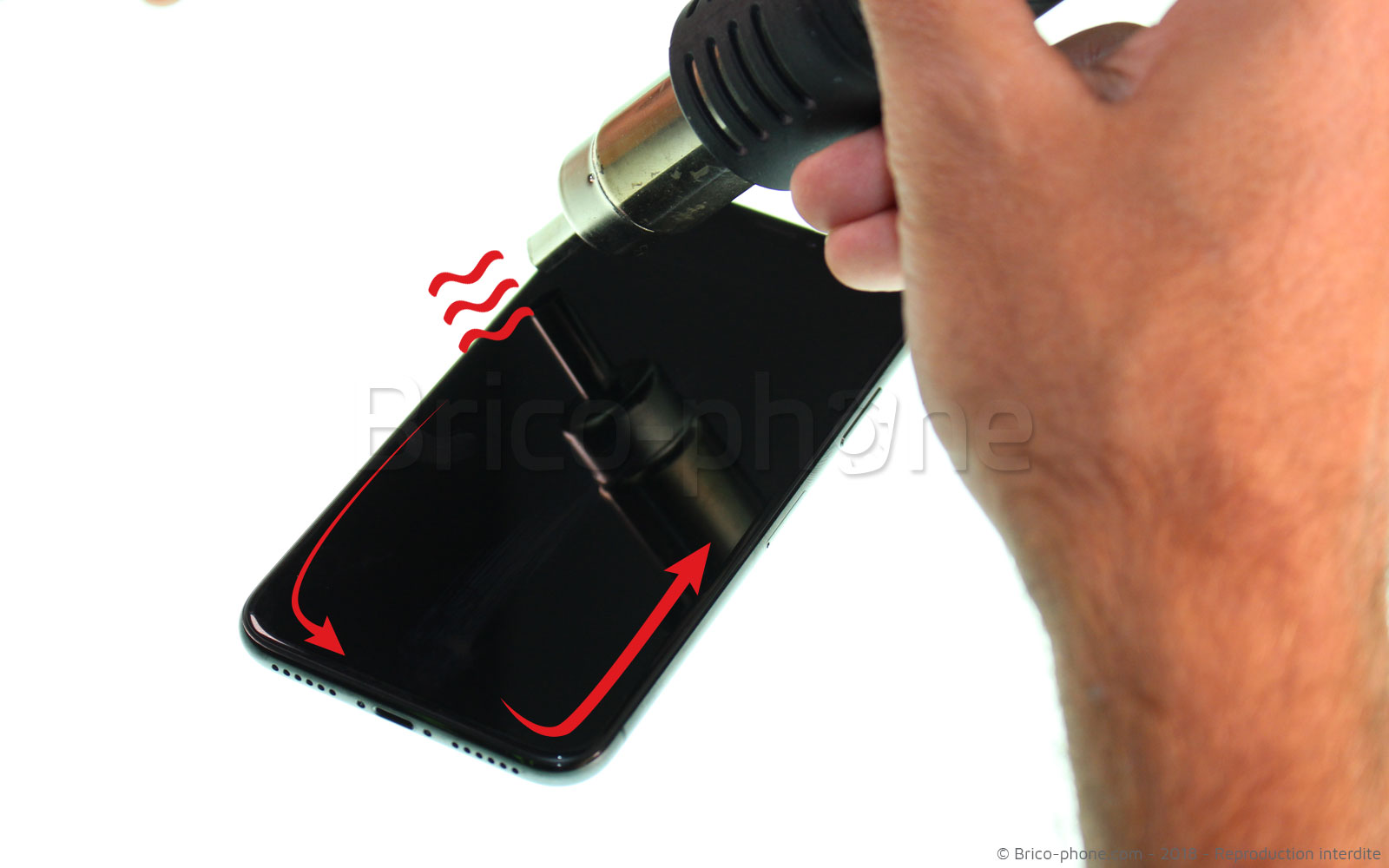

Commencez par chauffer le contour de l'écran à l'aide d'un décapeur thermique ou d'un sèche-cheveux afin de ramollir le joint d'étanchéité et faciliter le décollement.

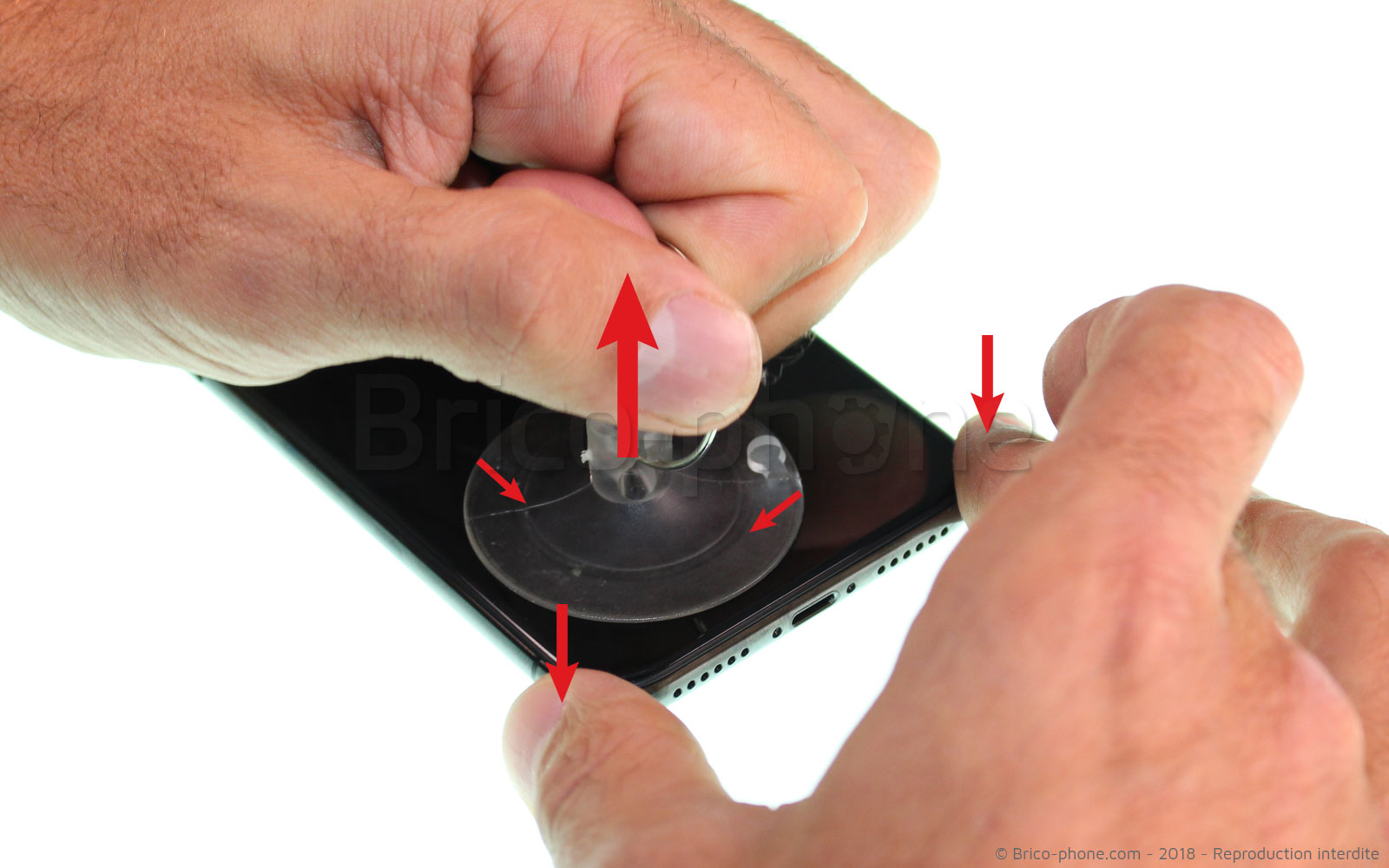

Placez la ventouse en bas de l'écran juste au dessus du bouton home.

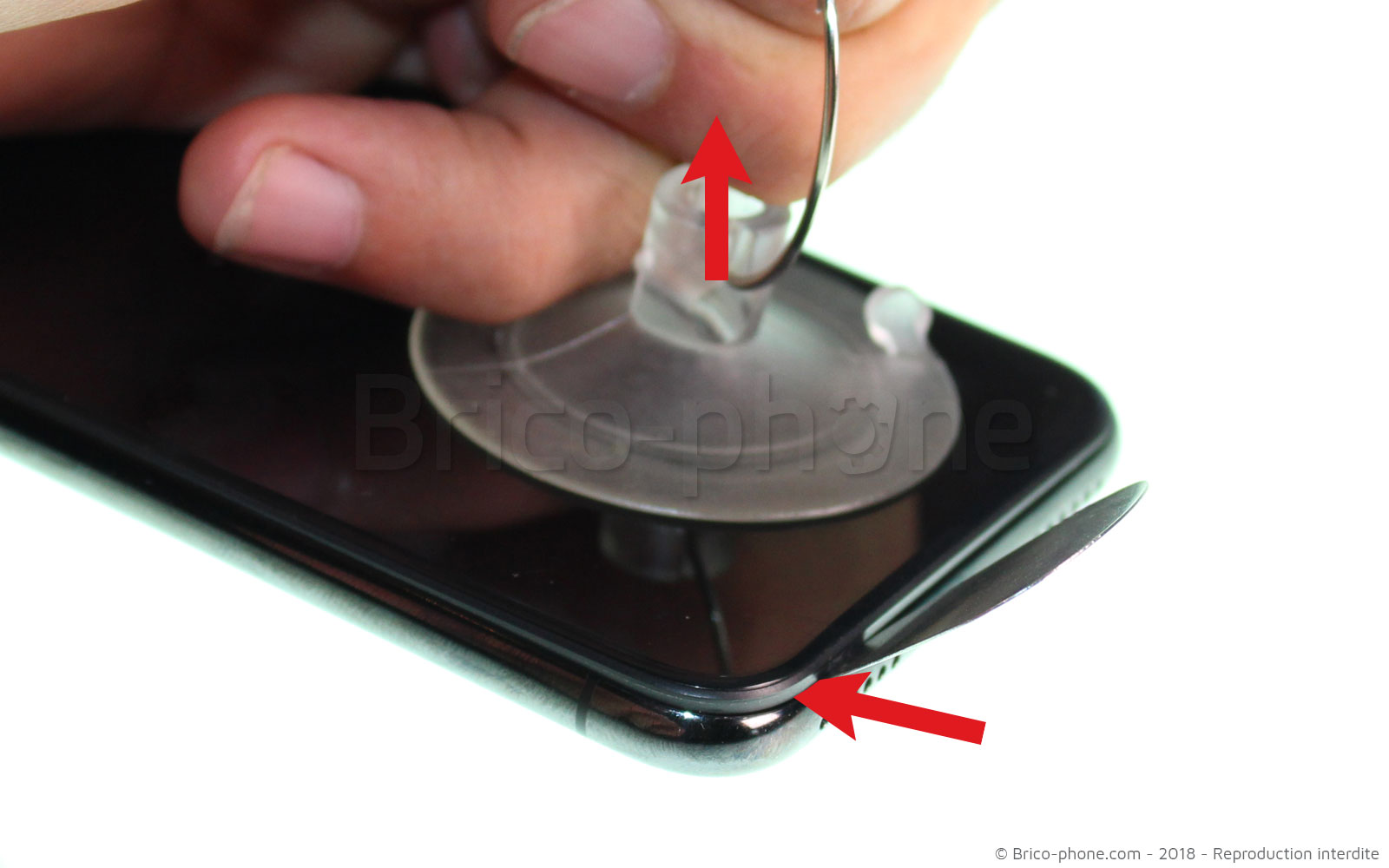

Tirez fortement sur la ventouse et insérer le médiator métal (plus rigide et plus fin que le médiator plastique) entre le châssis et l'écran.

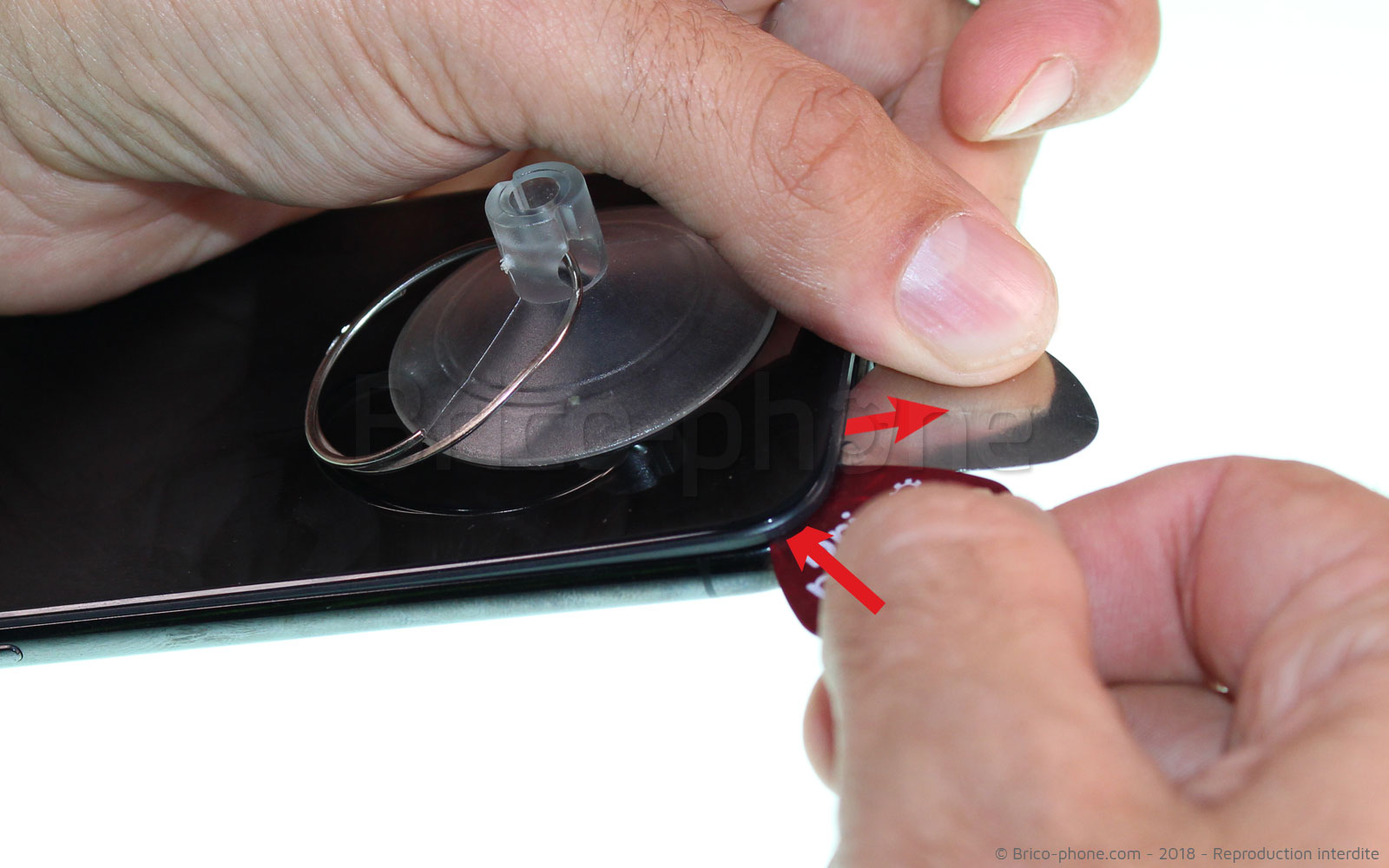

Il ne vous reste plus qu'à positionner le médiator plastique (afin de ne pas abîmer le châssis) qui sera utilisé pour le décollage
Etape 3 Créer un point d'insertion (2ème méthode)

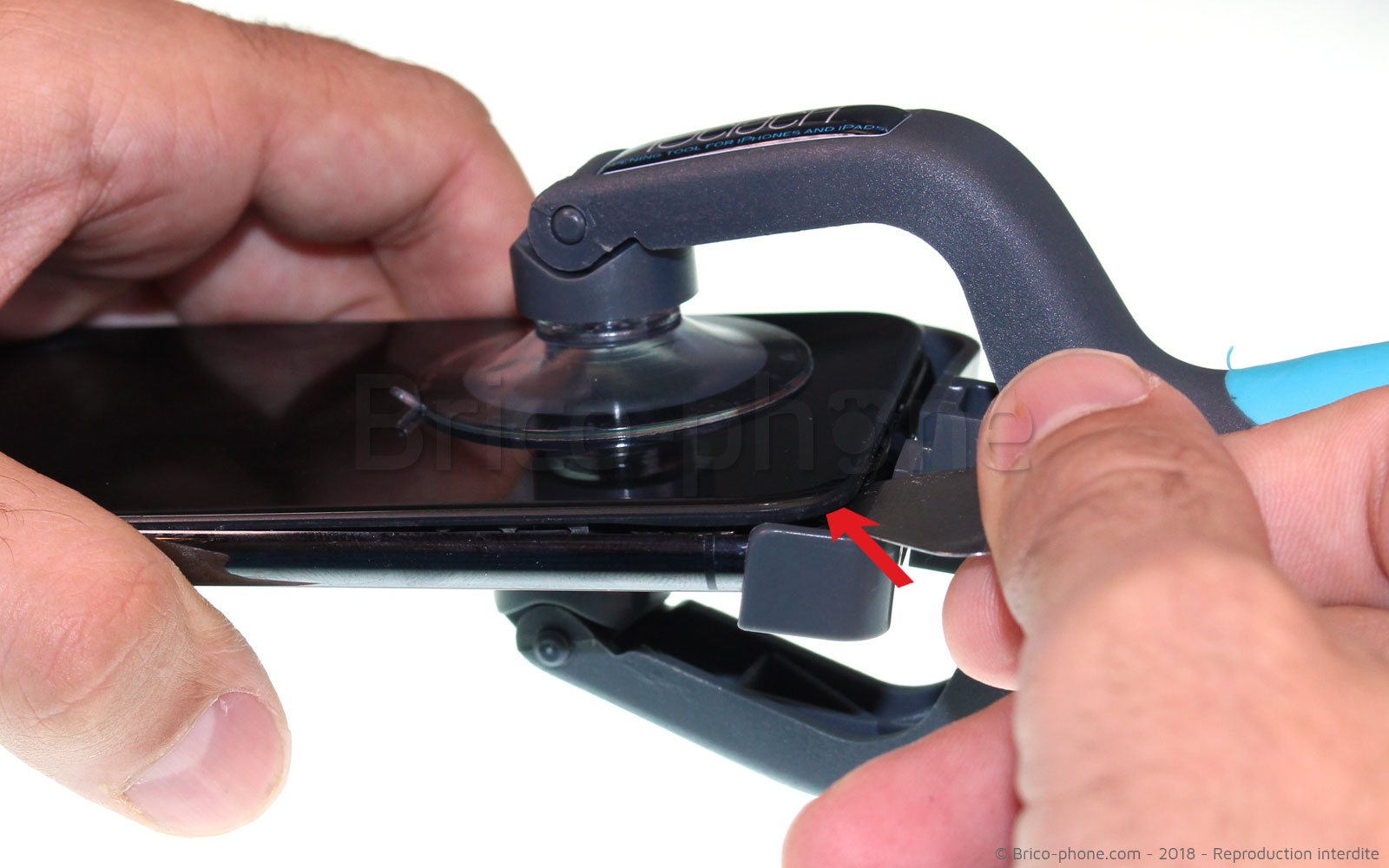

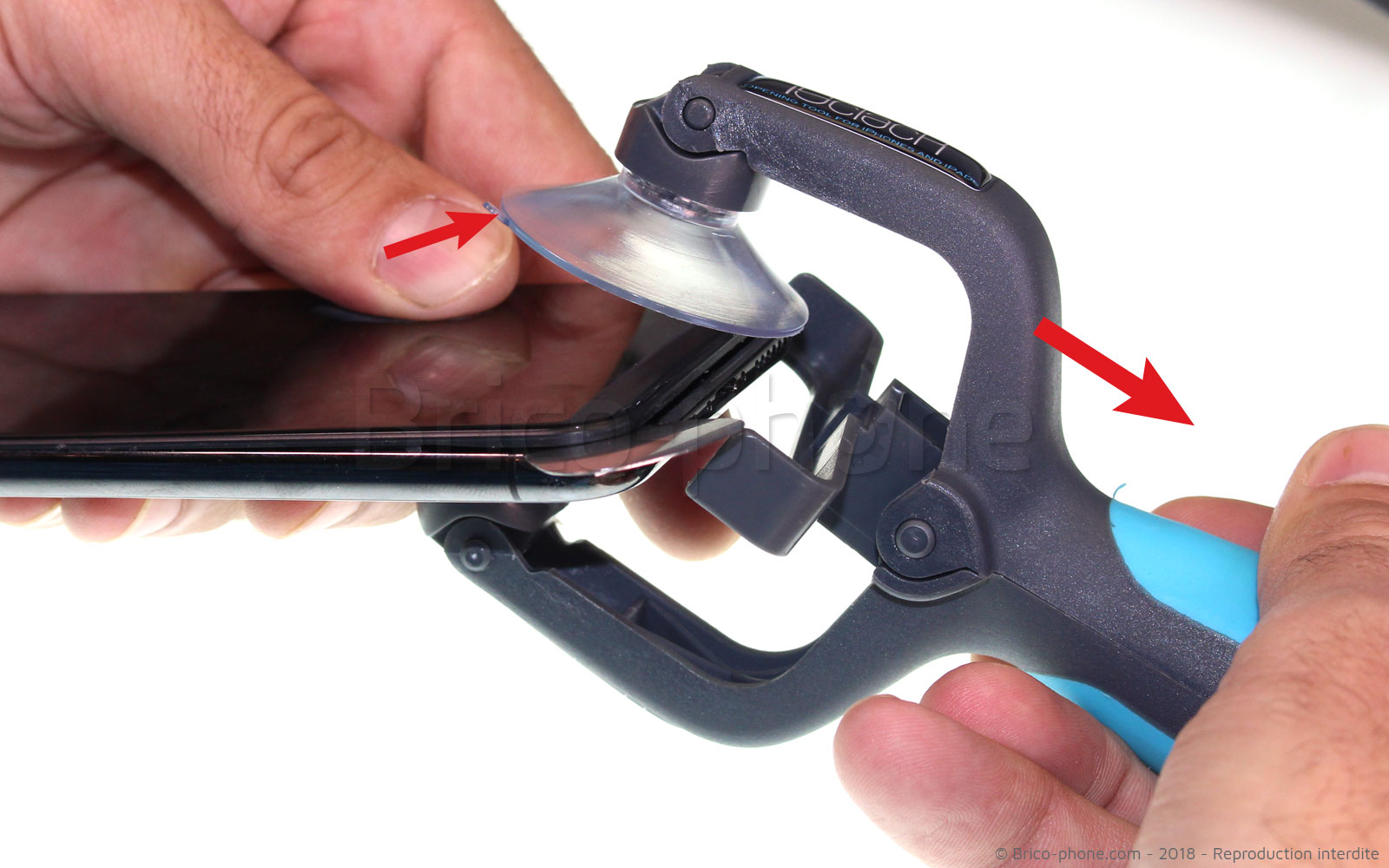

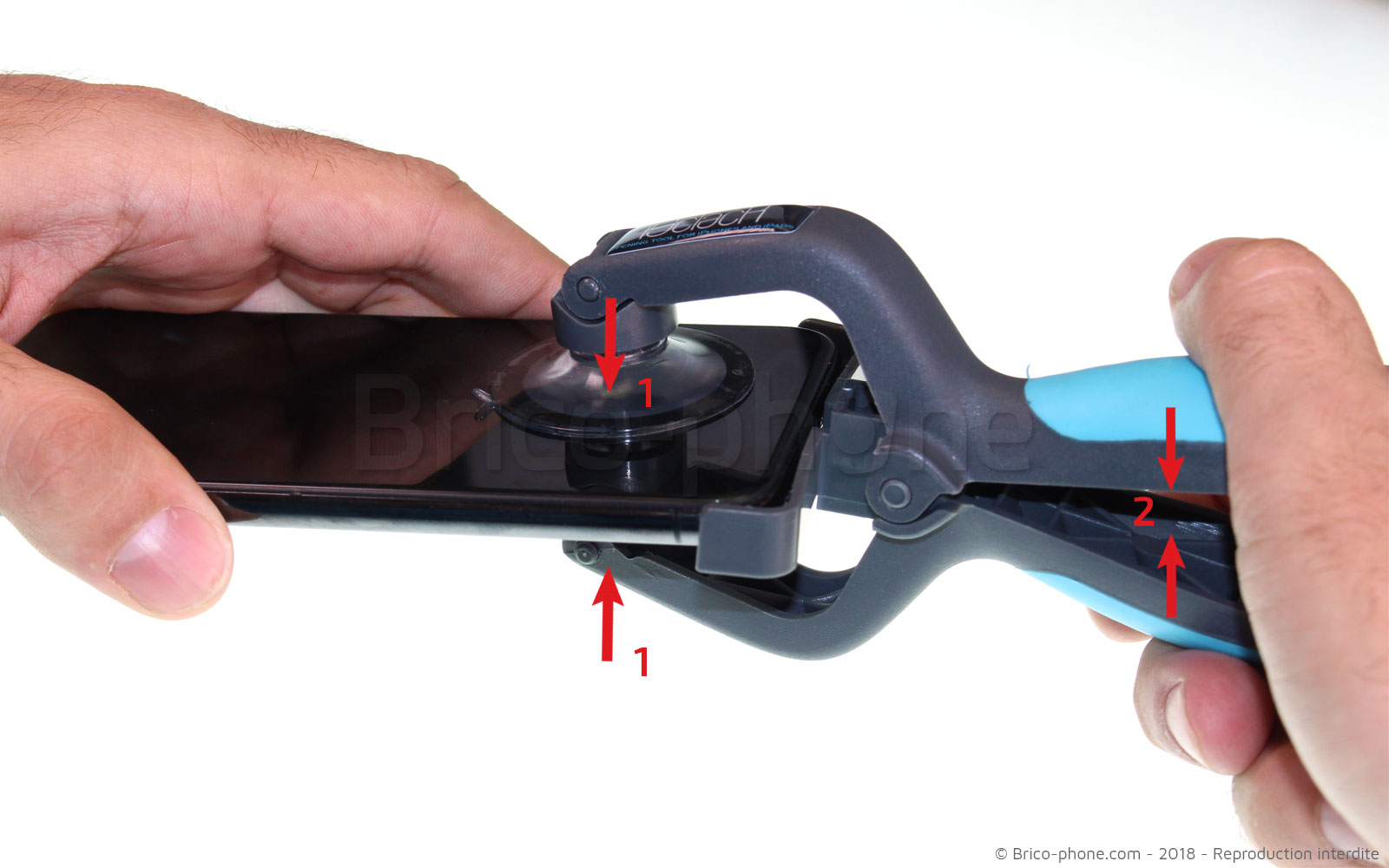

L'iSclack permet de déclipser les écrans en un seul geste et sans risque d'arracher des nappes.

Positionnez chacune des deux ventouses de part et d'autre du téléphone, puis appuyez fermement sur les deux ventouses.

Une fois le iSclack bien positionné, appuyez simplement sur la pince. L'écran va se déclipser.

vous n'avez plus qu'à glisser un médiator métal dans la fente créée.
Etape 4 : Décoller l'écran
Retirez le médiator métal .

A l'aide des médiators plastiques, effectuer le tour de l'écran en partant du bouton Home et en remontant de chaque côté

Attention! Ne pas trop enfoncer le médiator sur la partie droite car les nappes qui relient l'écran à la carte mère sont fragiles.

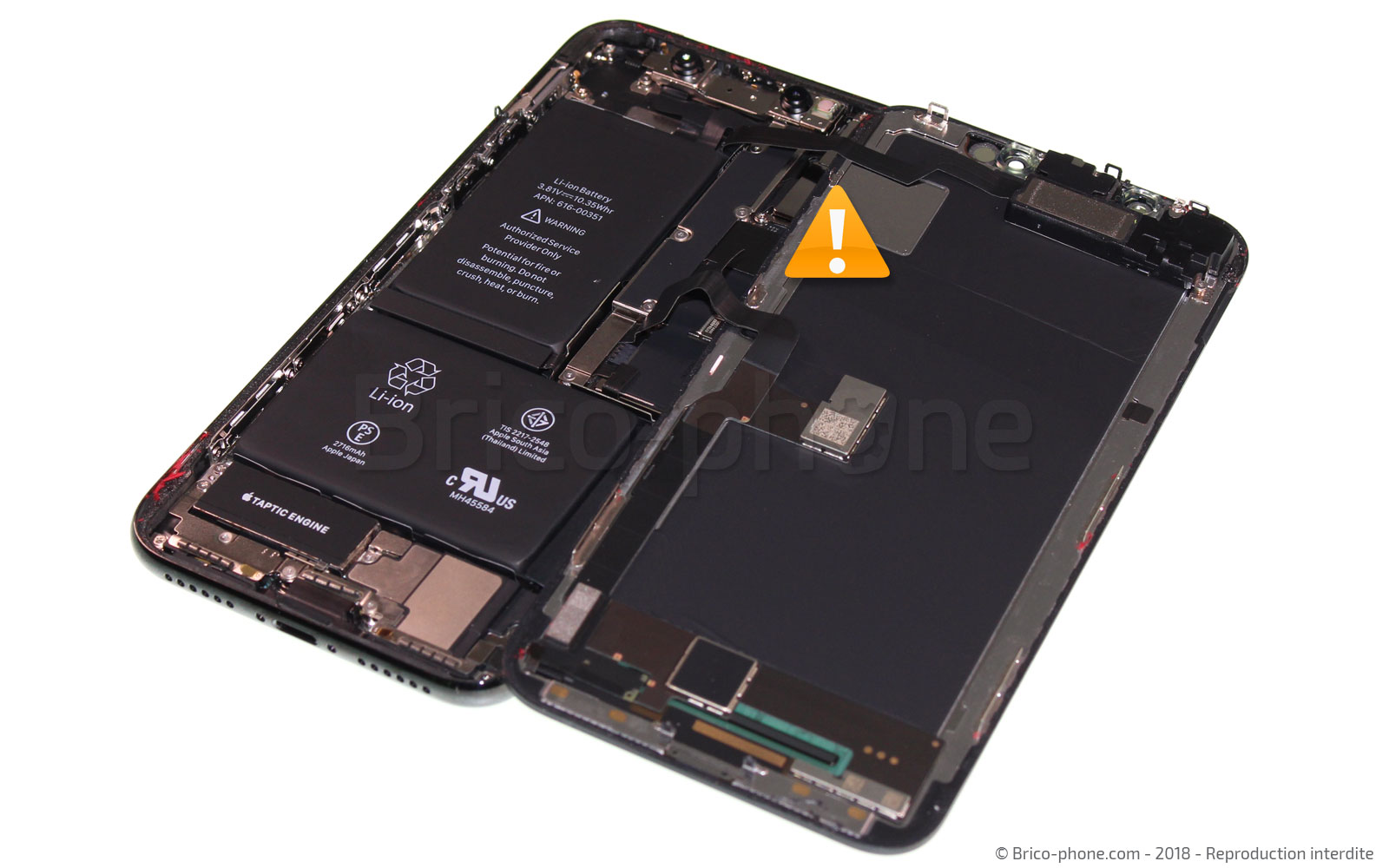

Etape 5 : Ouvrir l'écran

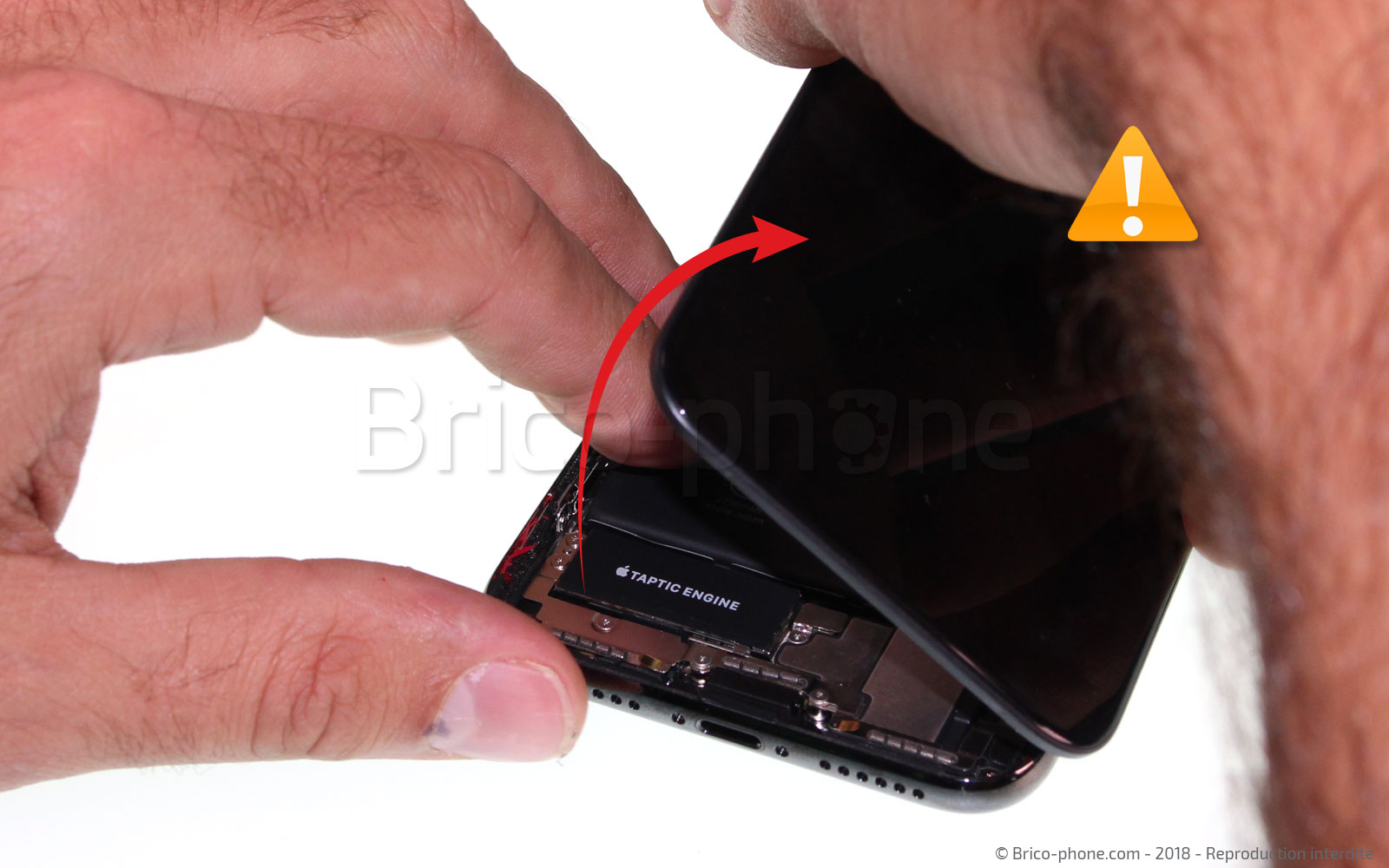

Une fois l'écran décollé, vous pouvez procéder à son ouverture. Tout comme l'iPhone 7 et 8 celui-ci s'ouvre comme un livre à l'envers, de la gauche vers la droite.

Ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

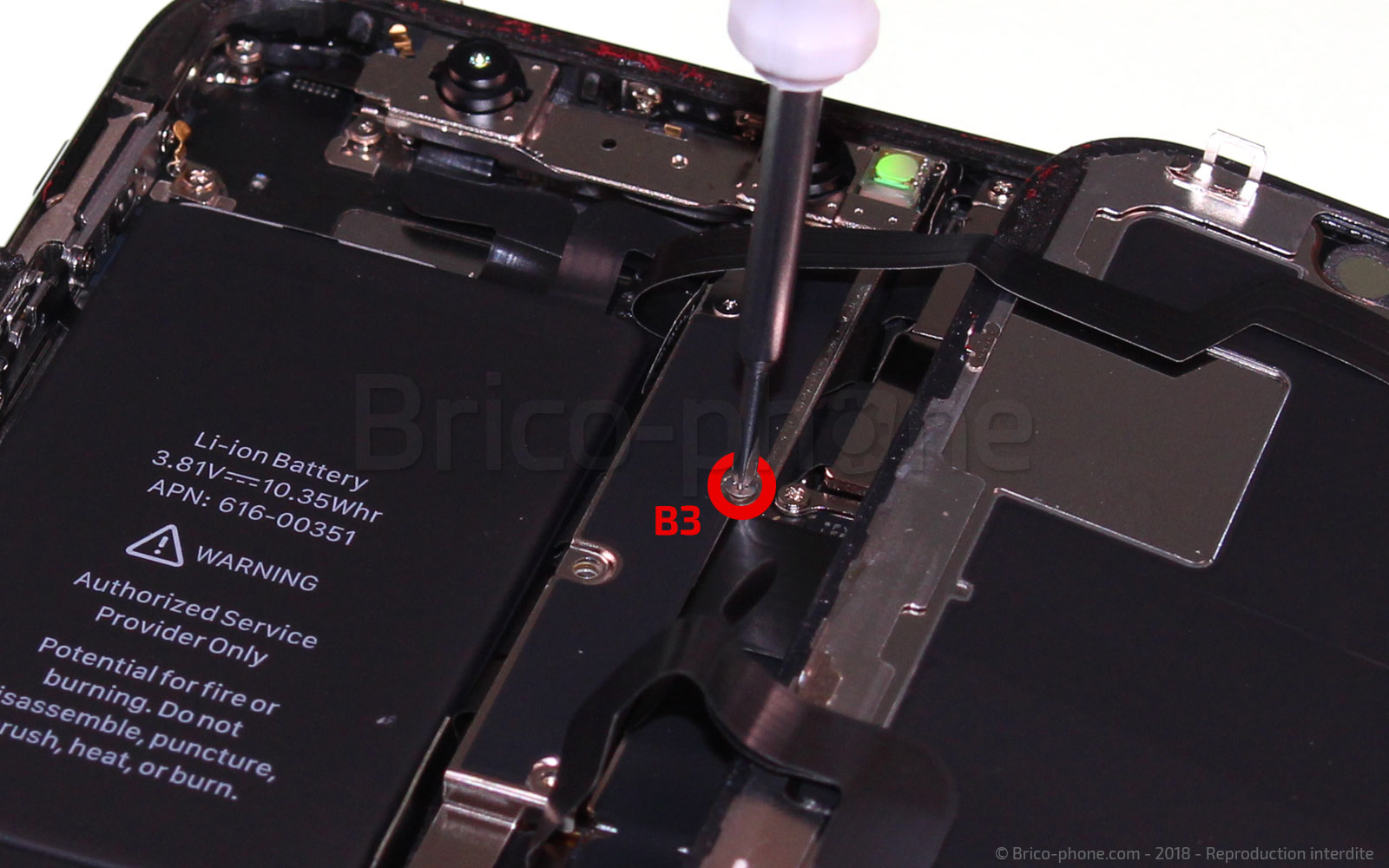

Etape 6 : Retirer la plaquette de protection des nappes de l'écran

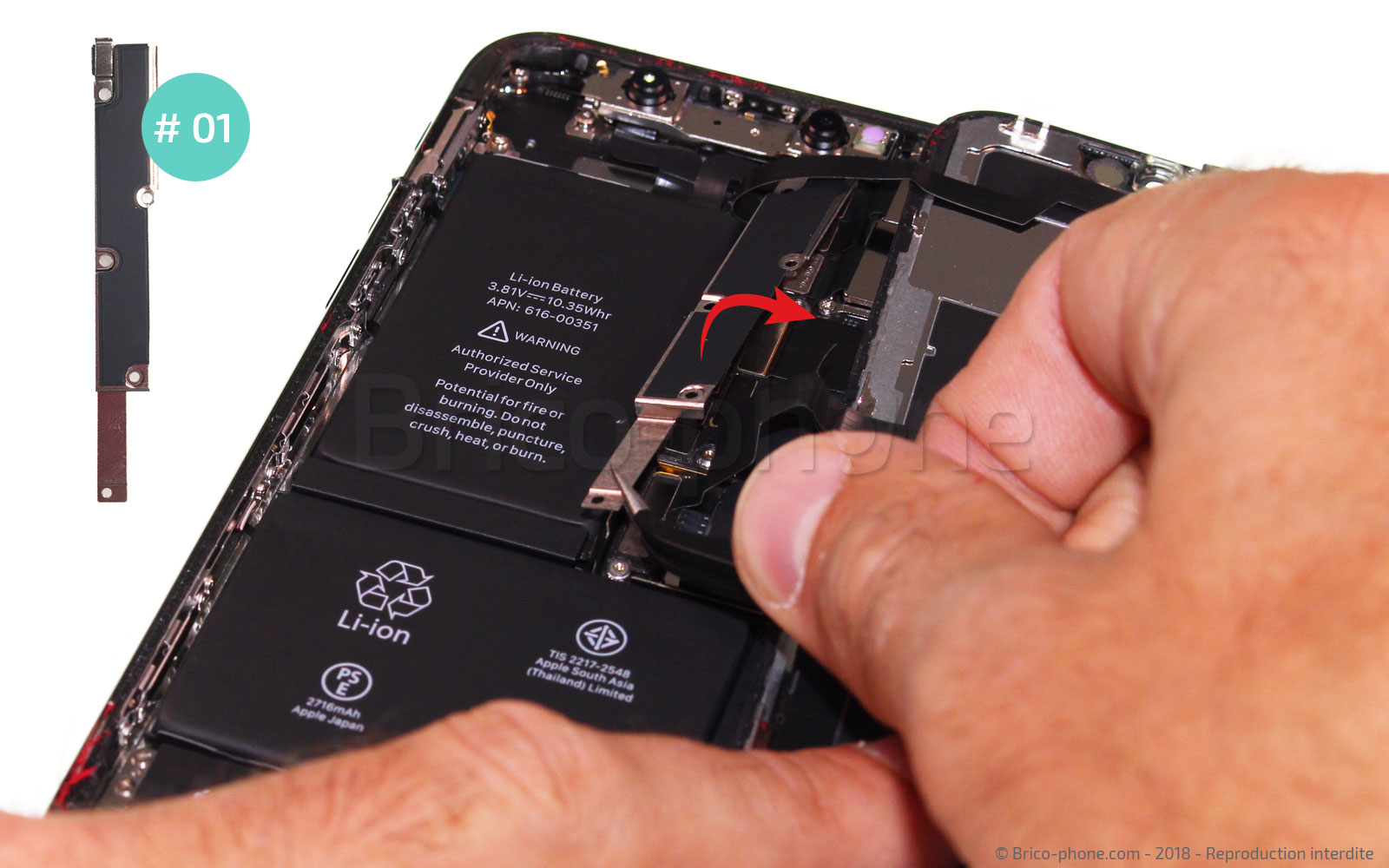

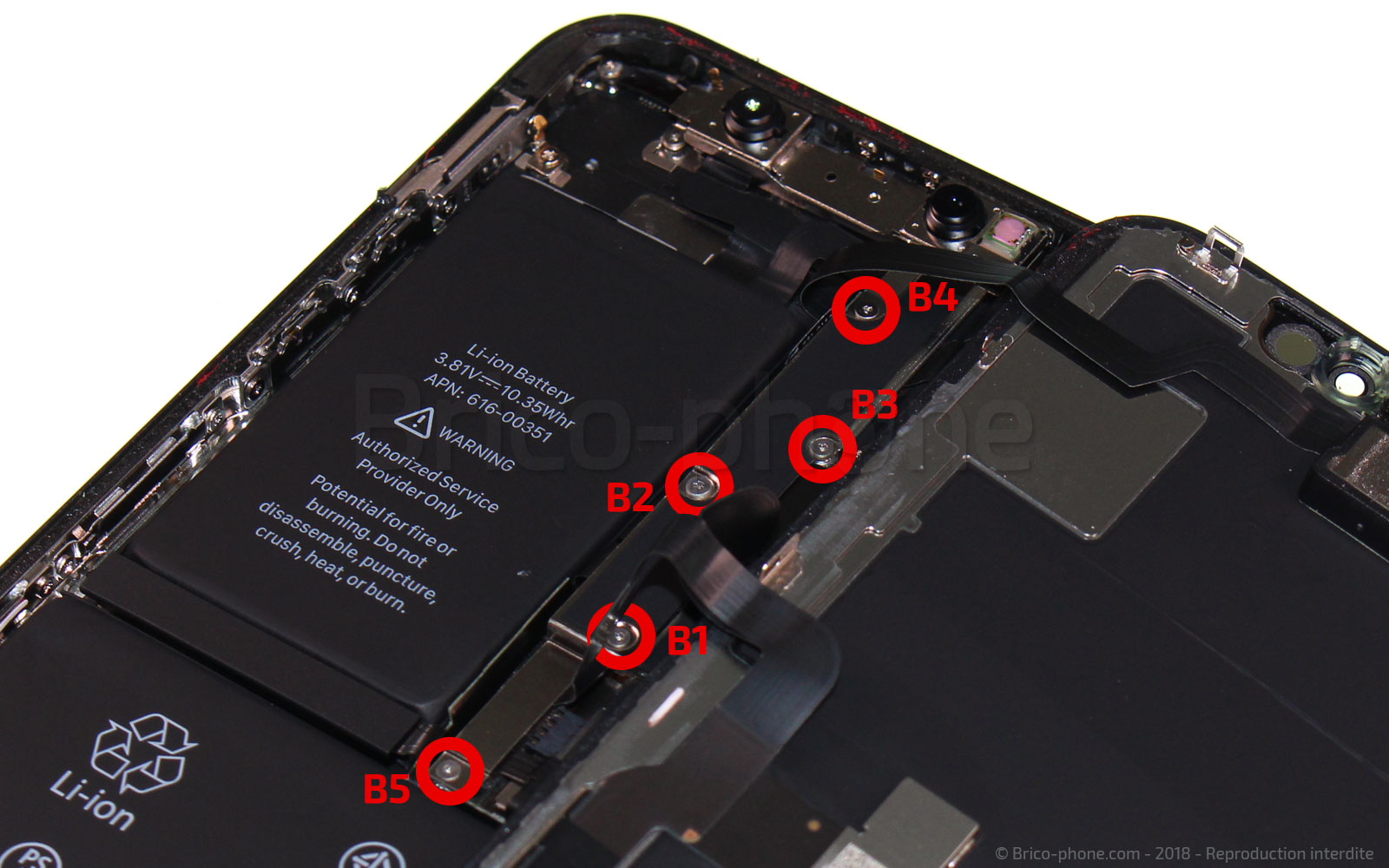

A l'aide du tournevis triwing dévisser les vis de B1 à B5, puis retirer la plaquette métallique #01 à l'aide de la pincette.

Attention! Les vis B2 et B4 sont plus longues

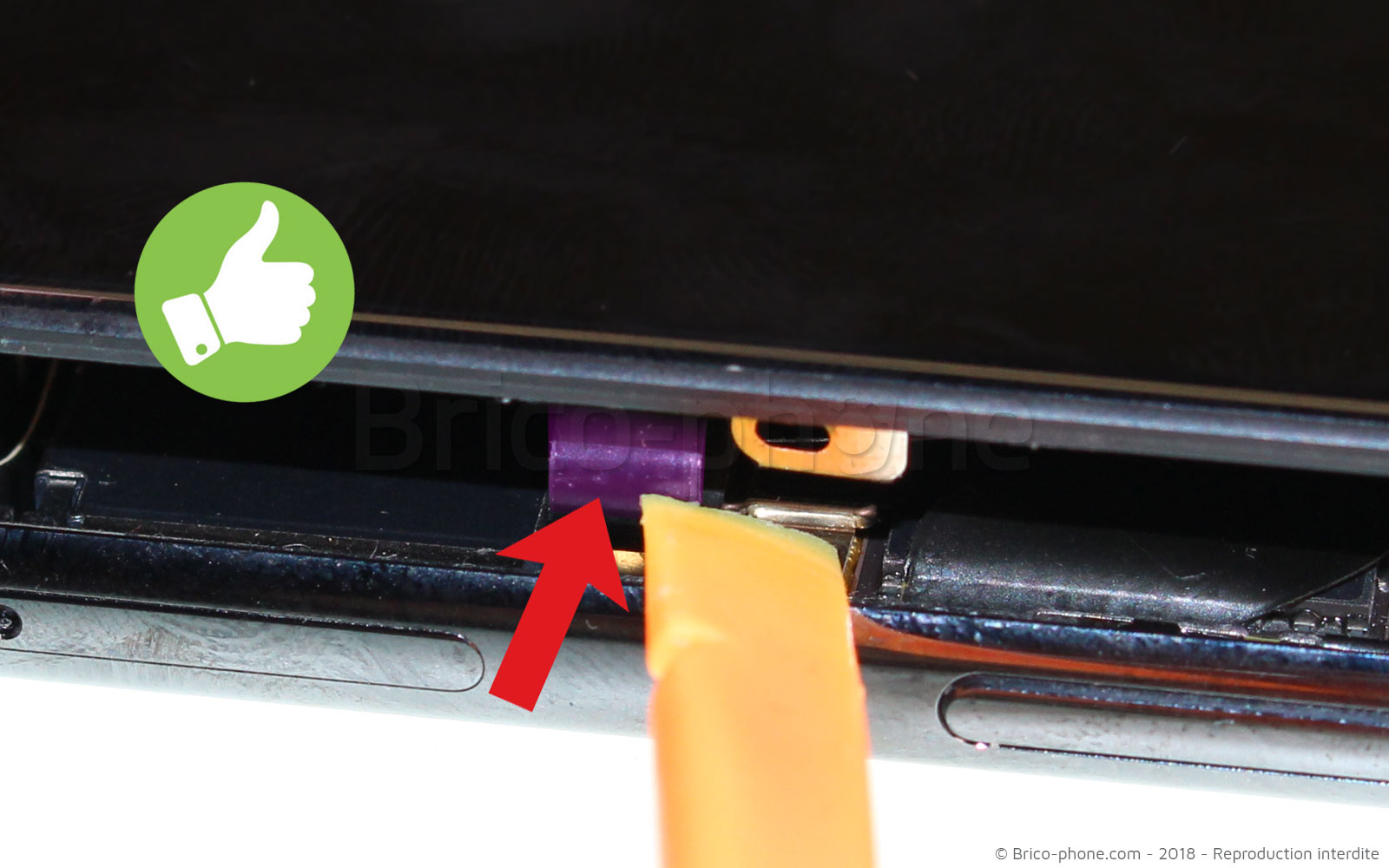

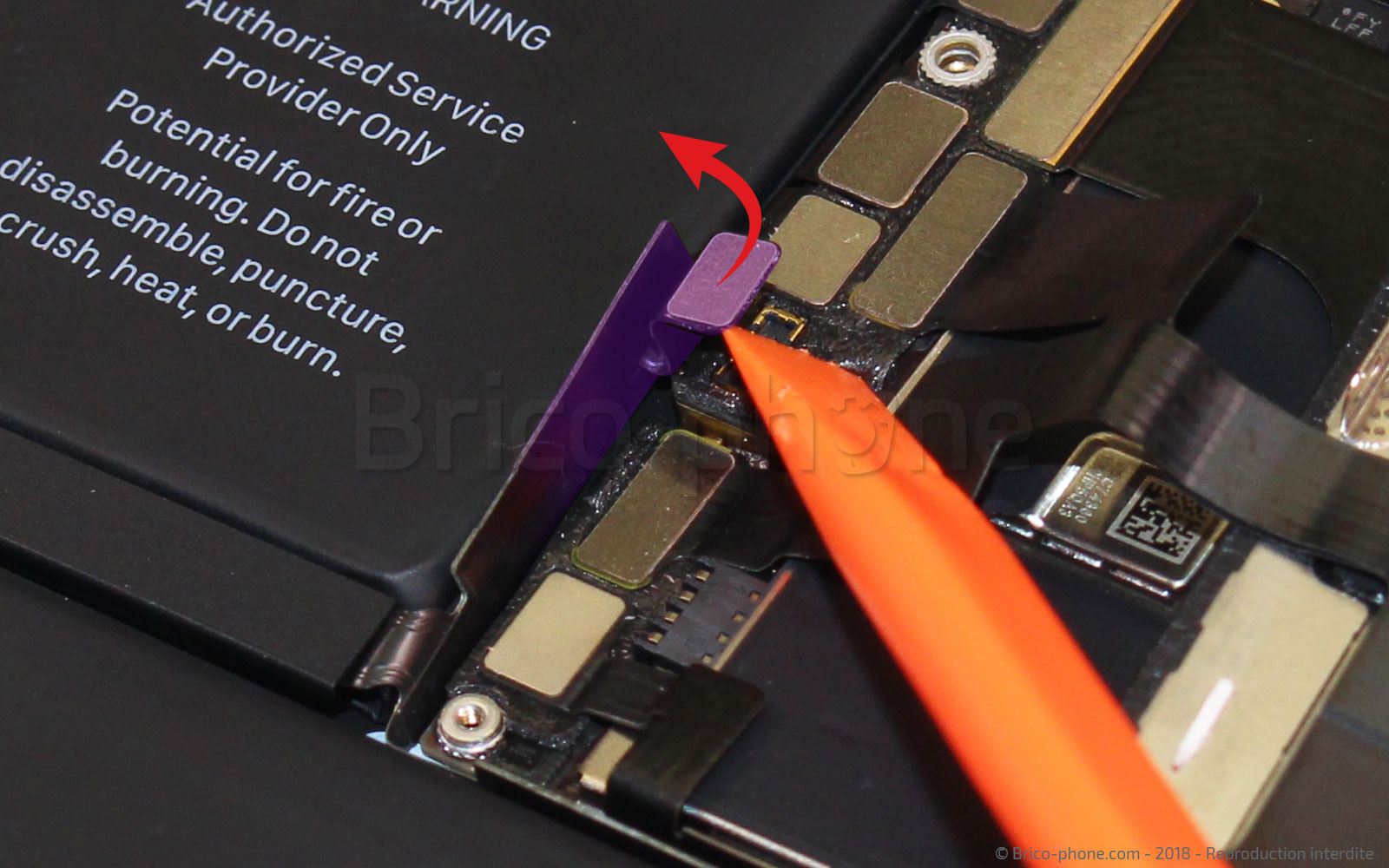

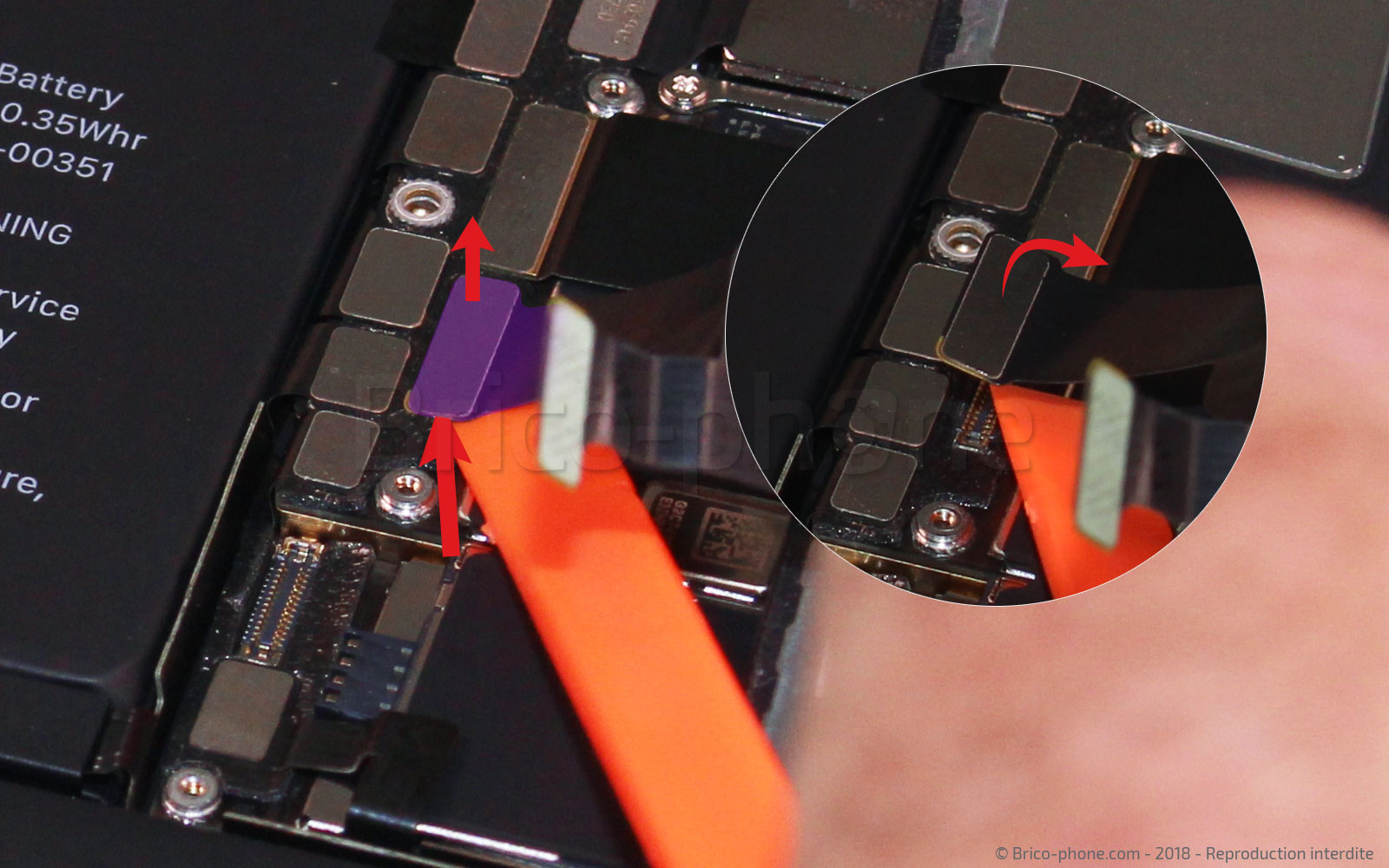

Etape 7 : Déconnecter la batterie

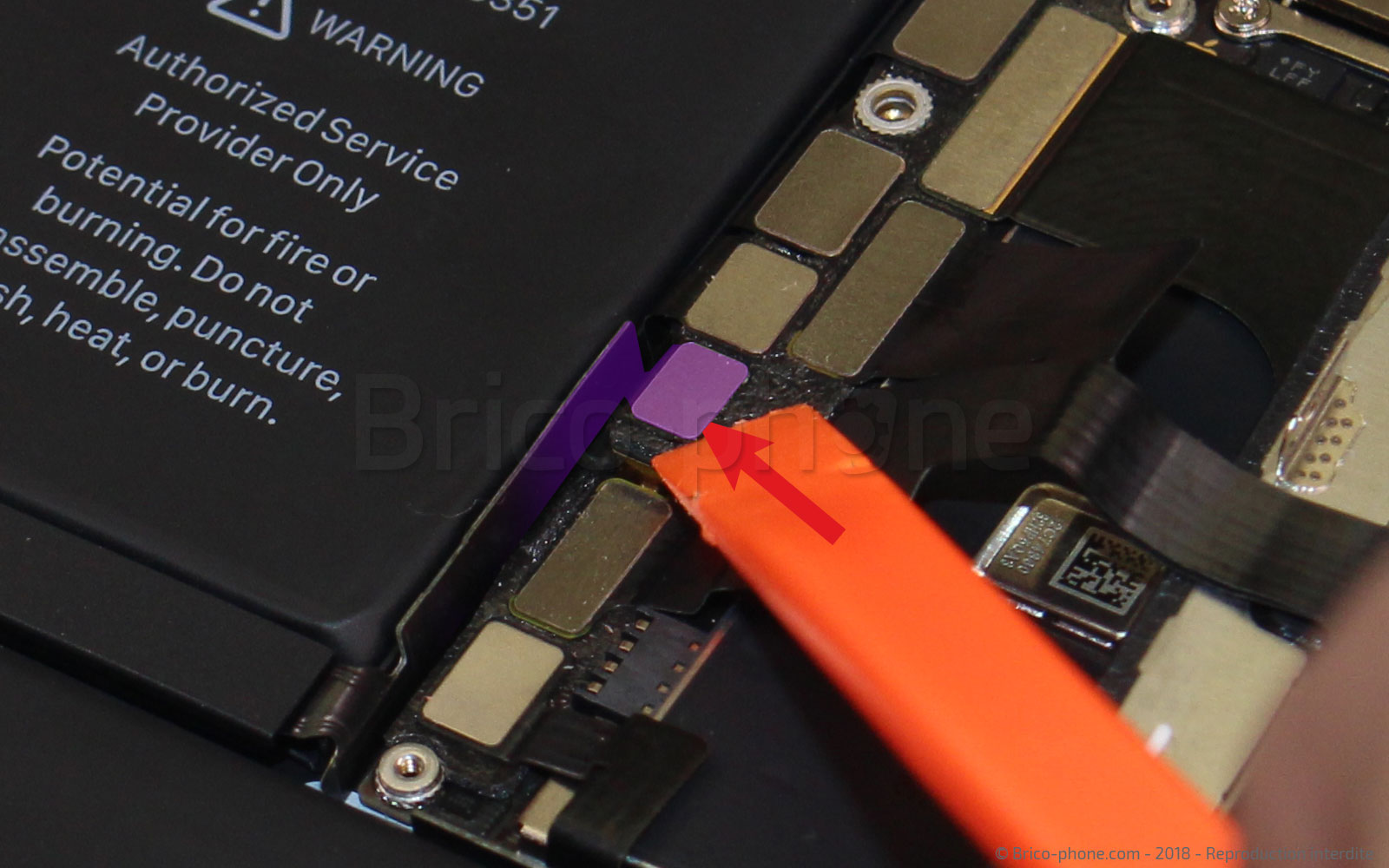

Afin d'éviter un court-circuit déconnecter la batterie à l'aide du levier nylon.
Etape 8 : Déconnecter les nappes de l'écran

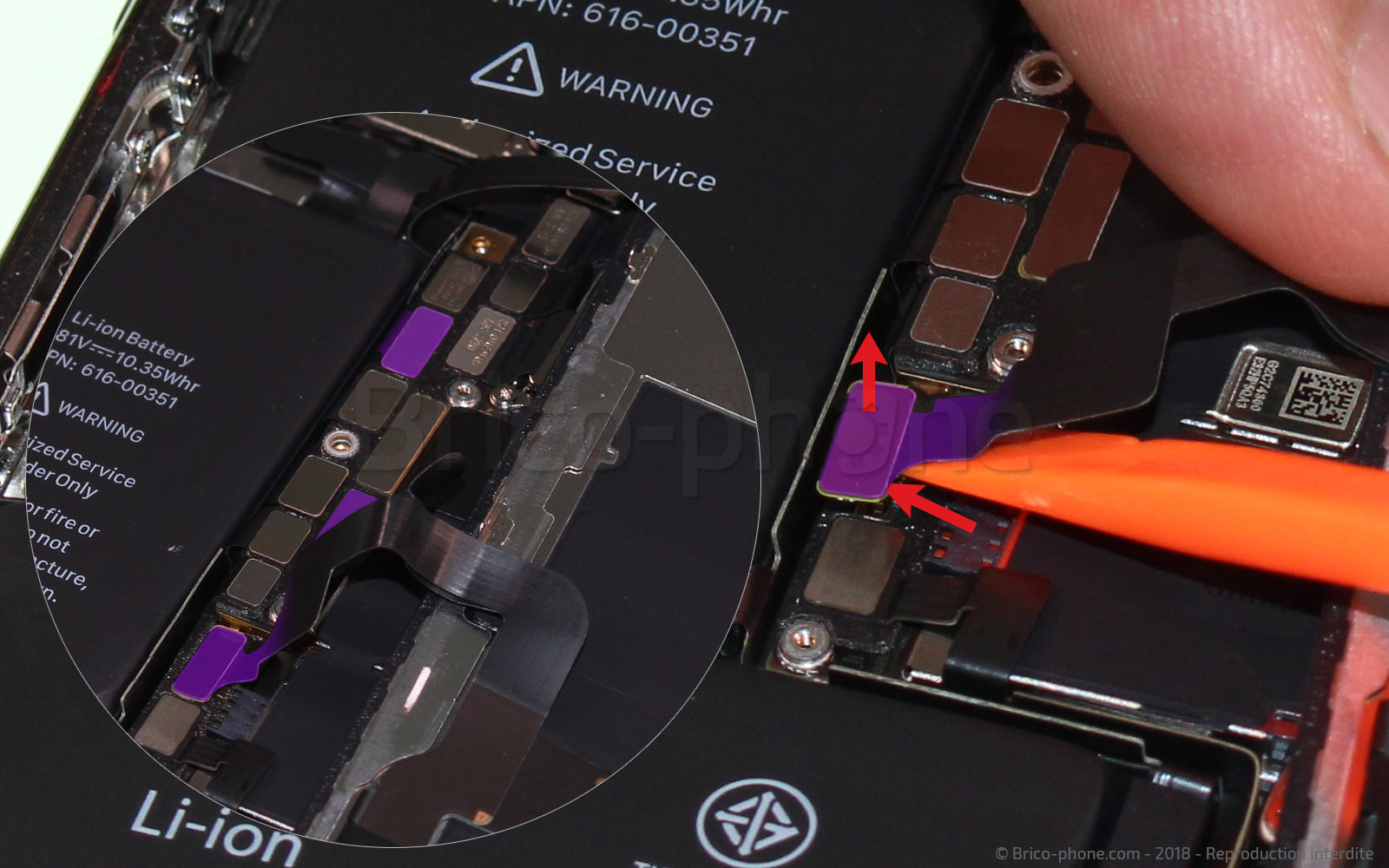

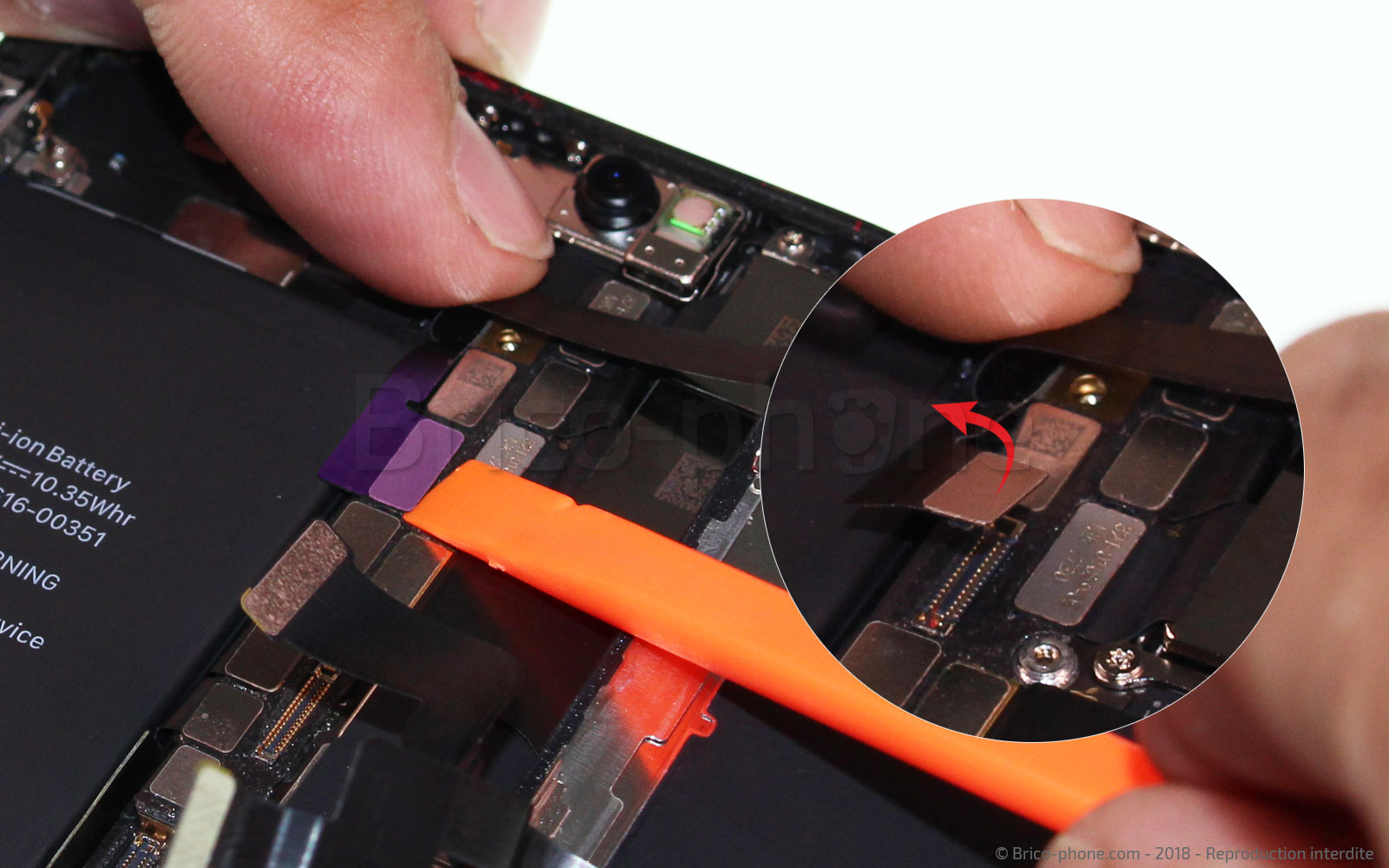

A l'aide du levier plastique déconnectez la nappe tactile puis celle de l'écran OLED

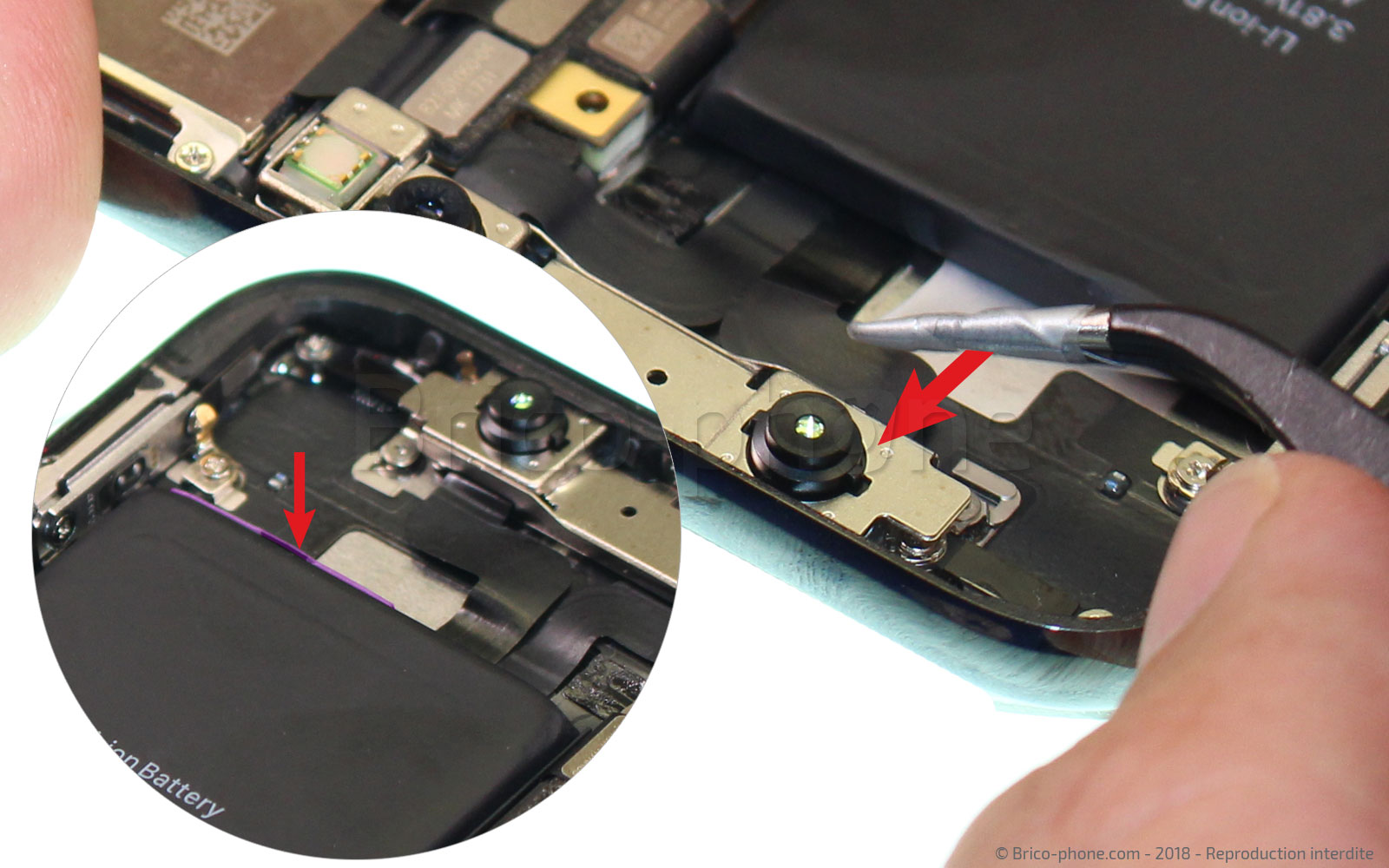

Pour finir débranchez la nappe du HP et du micro toujours à l'aide du levier nylon

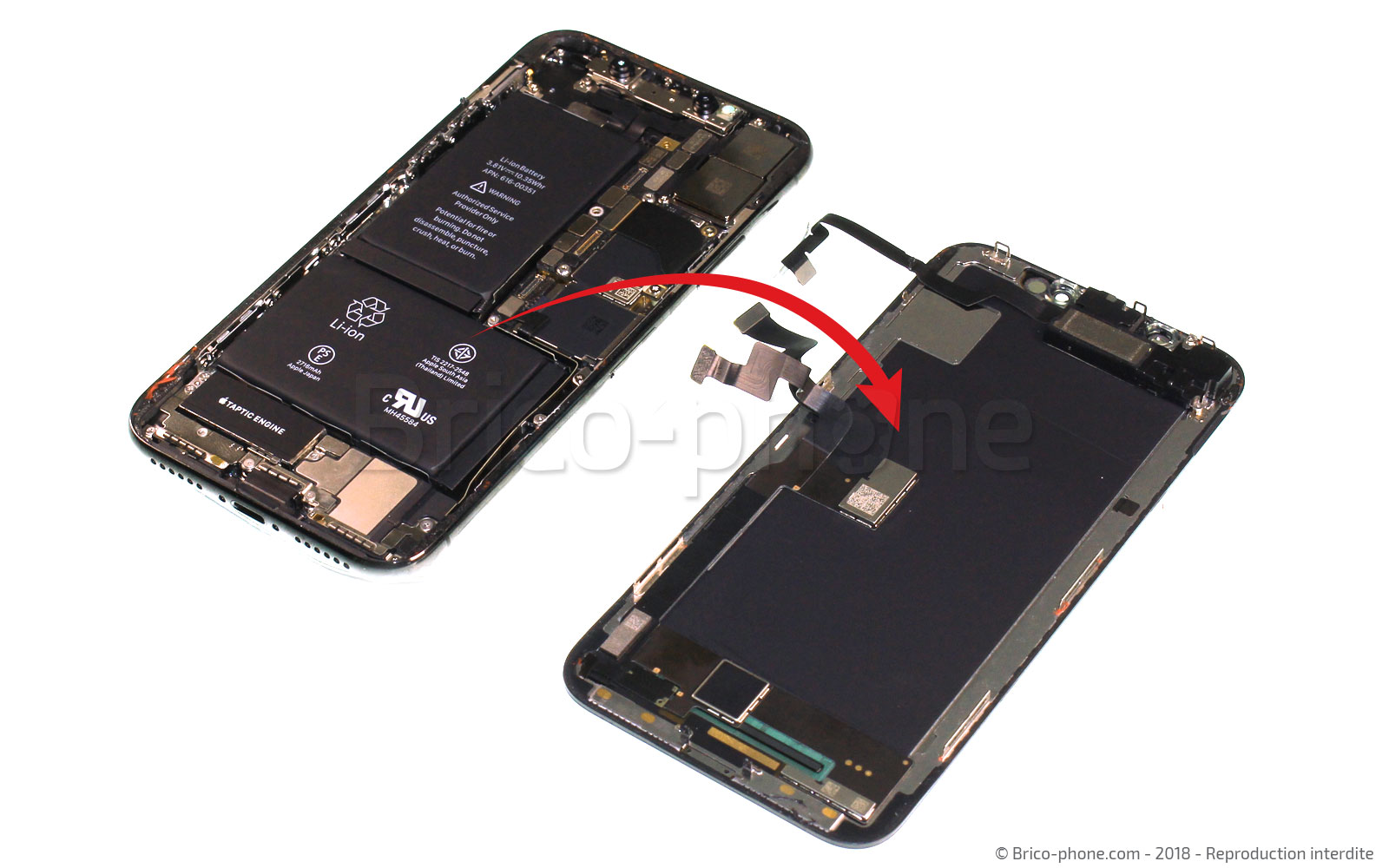

L'écran est maintenant libéré.

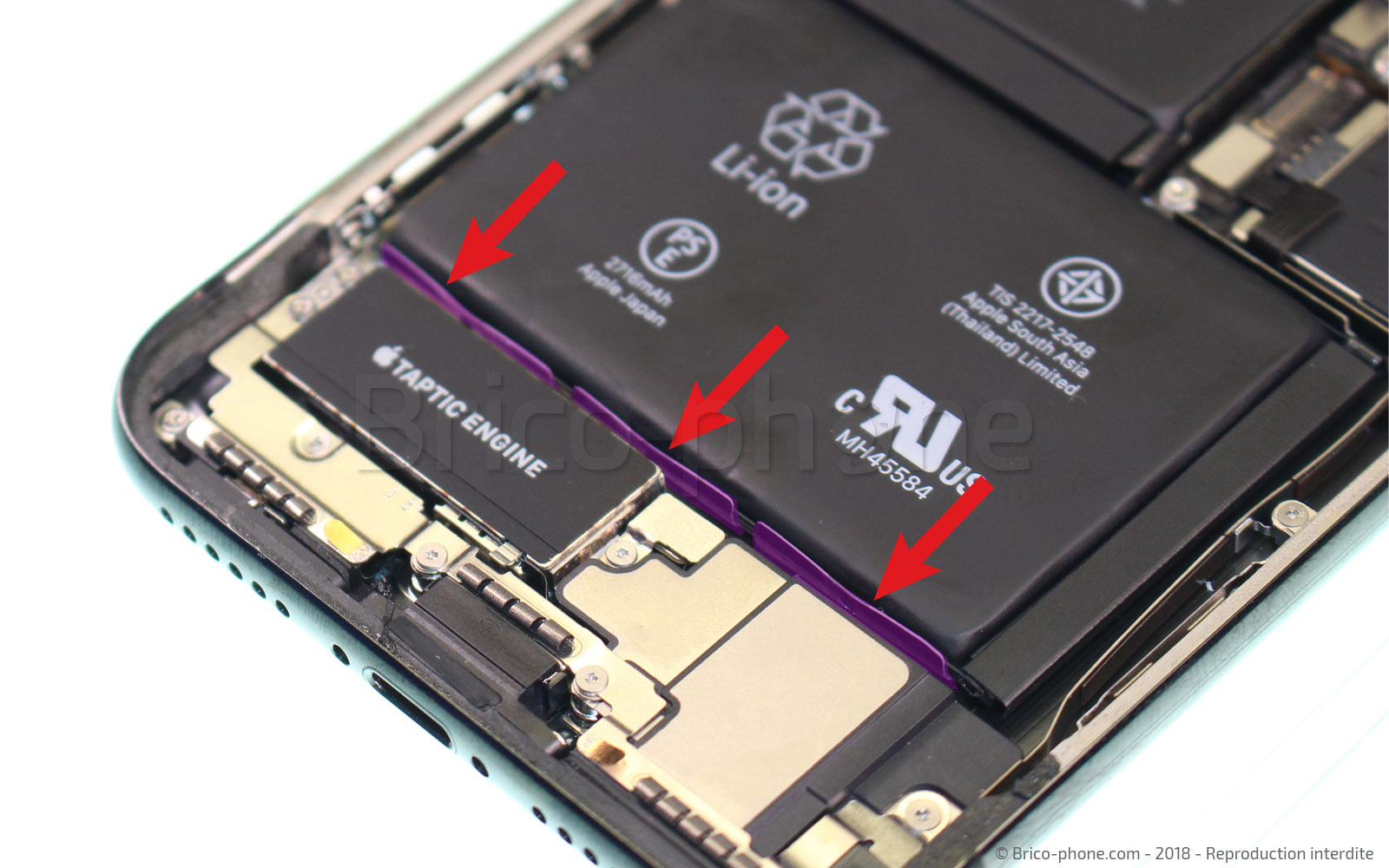

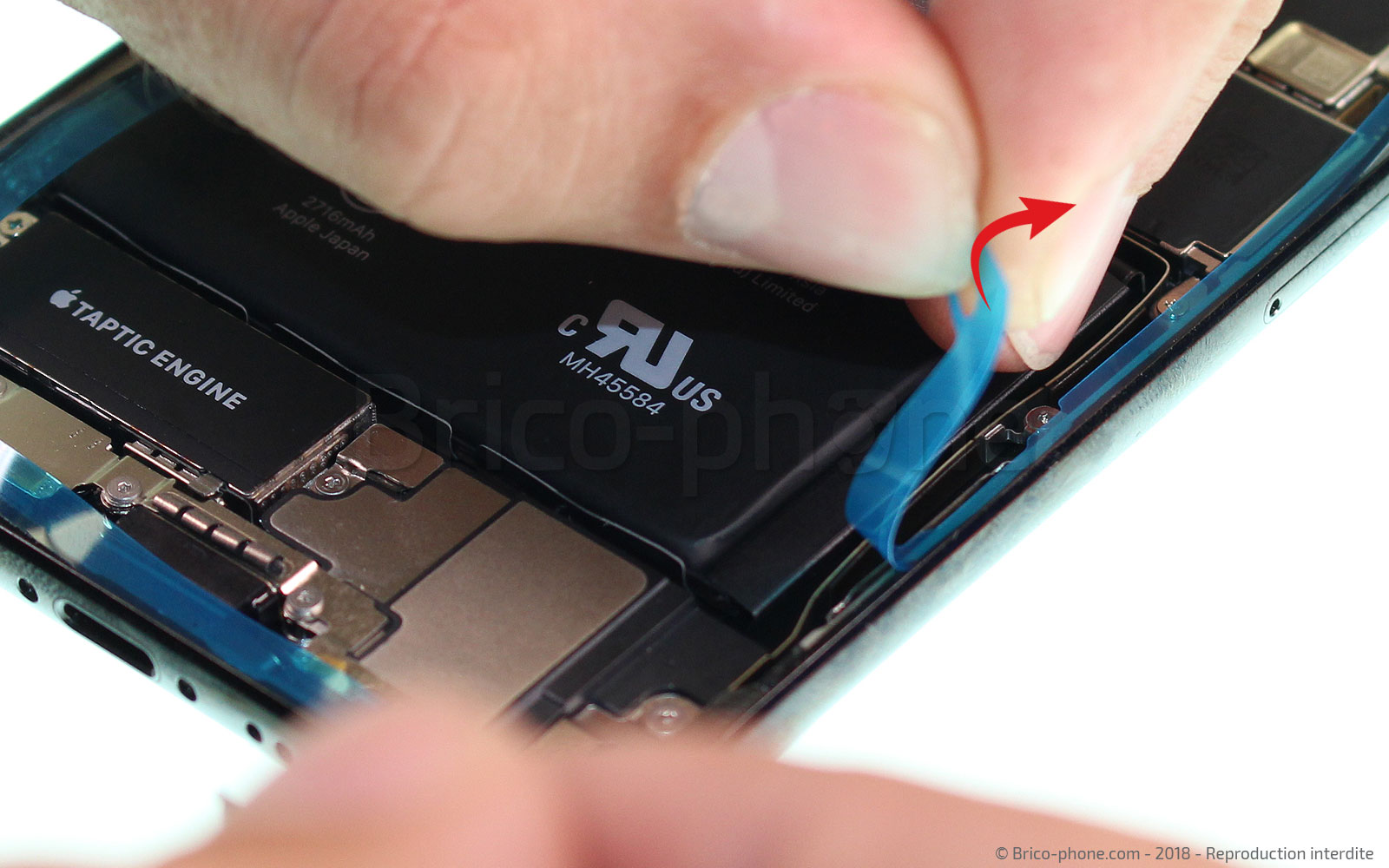

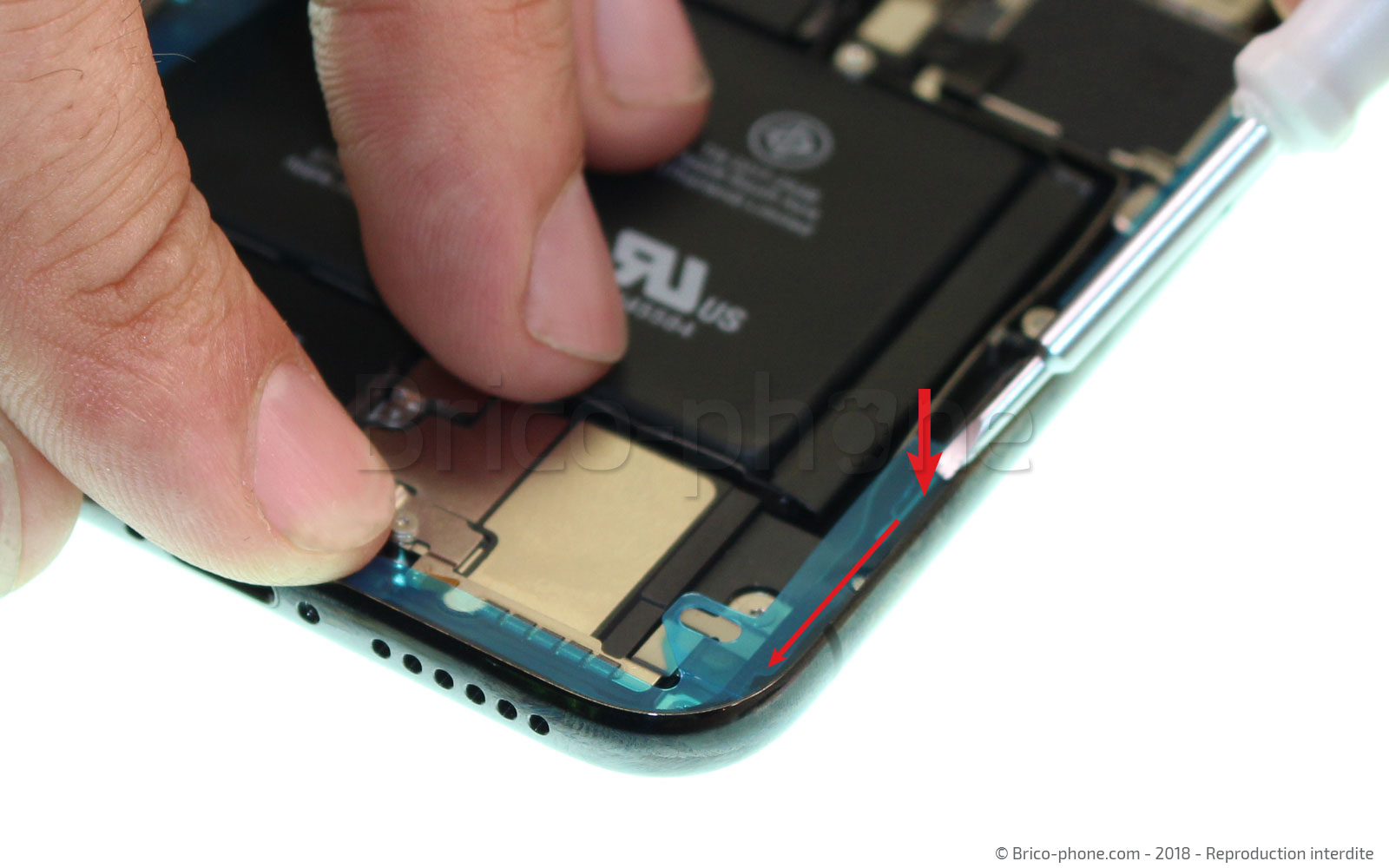

Etape 9 : Retirer les languettes adhésives de la batterie

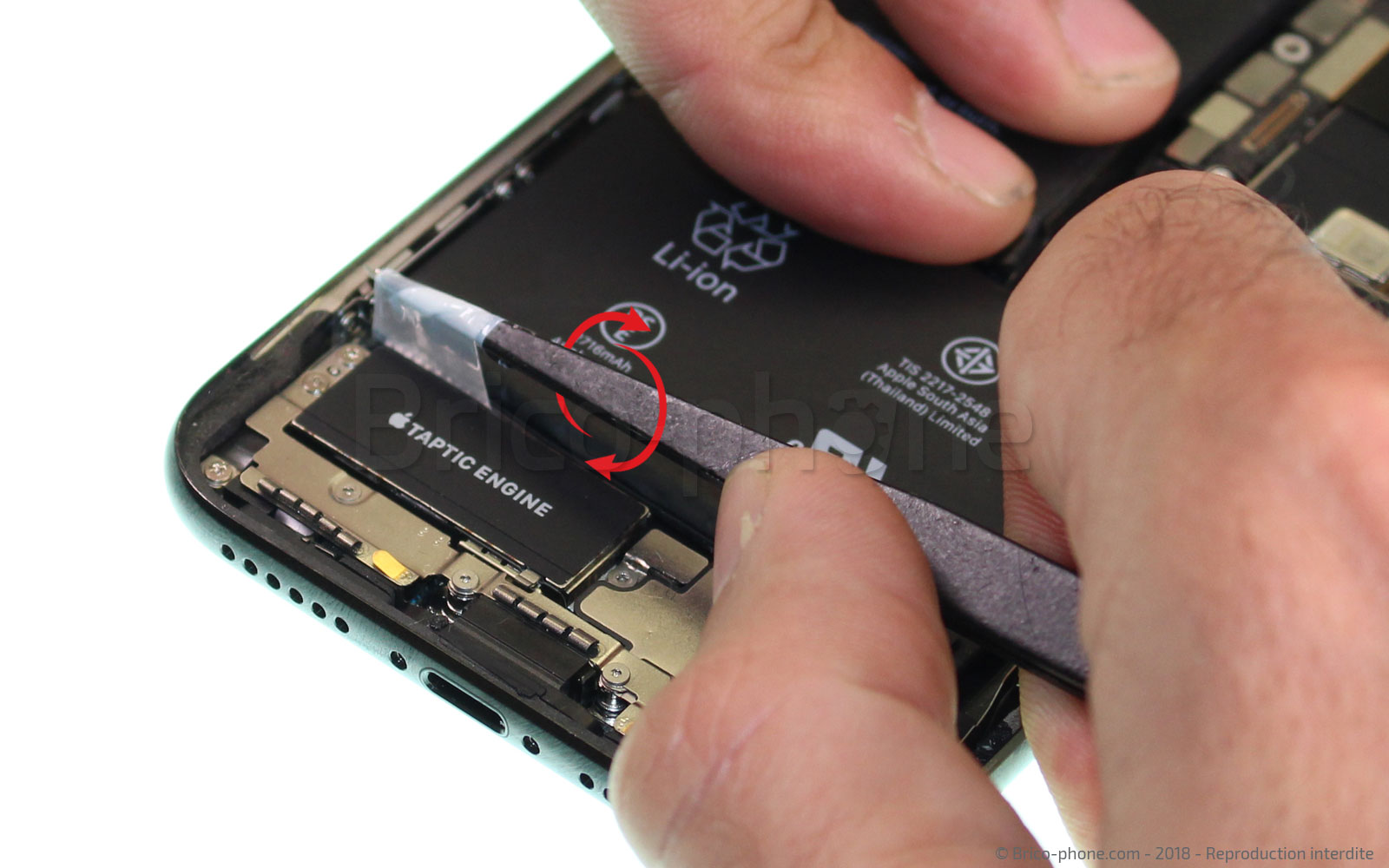

A l'aide de la pincette retirez les 4 languettes adhésives .Pour cela saisissez l'extrémité d'une languette puis enroulez là autour de la pincette ou du levier nylon.

Attention! L'opération est plus simple sur ce modèle car les languettes sont plus courtes.

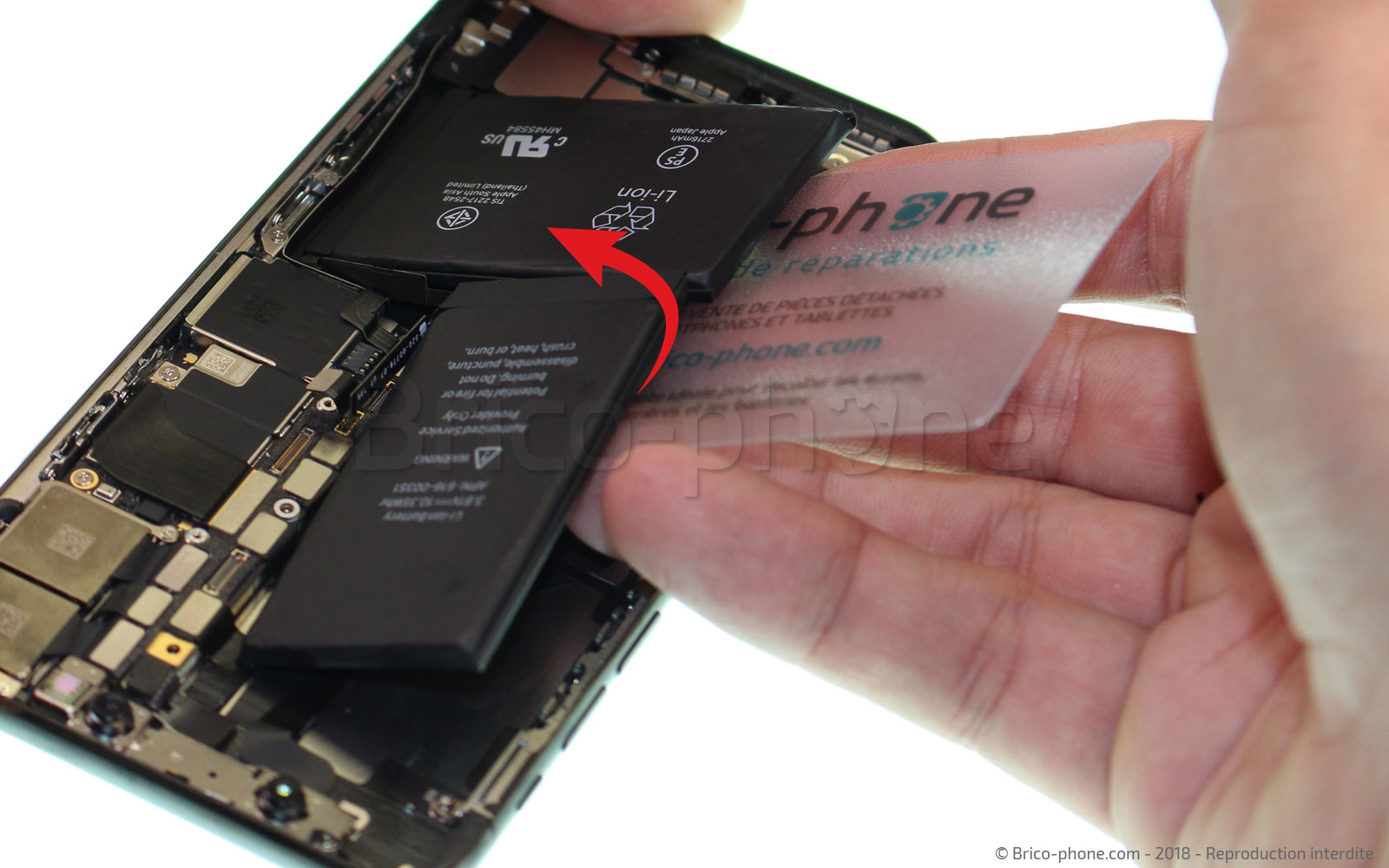

Etape 10 : Retirer la batterie

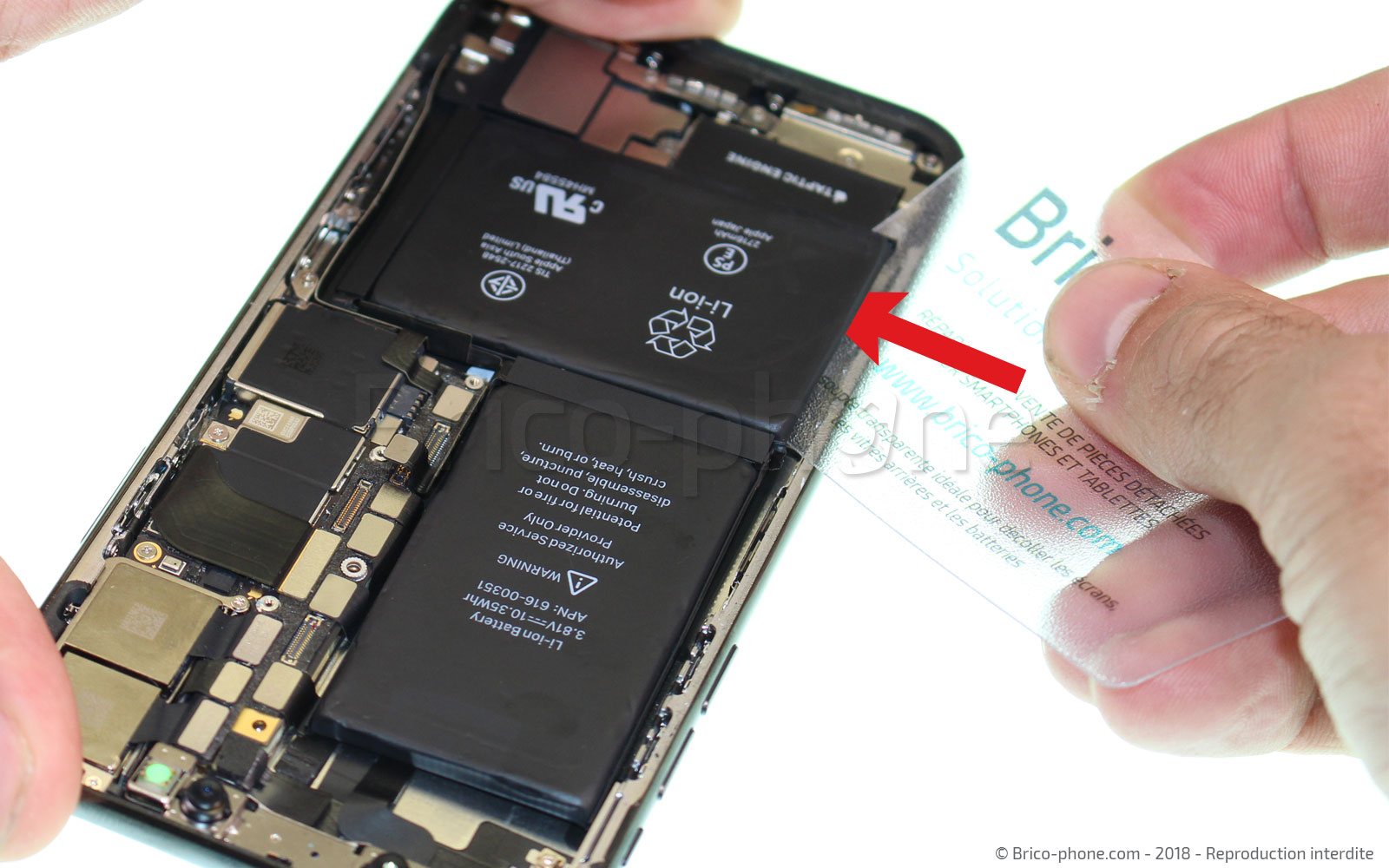

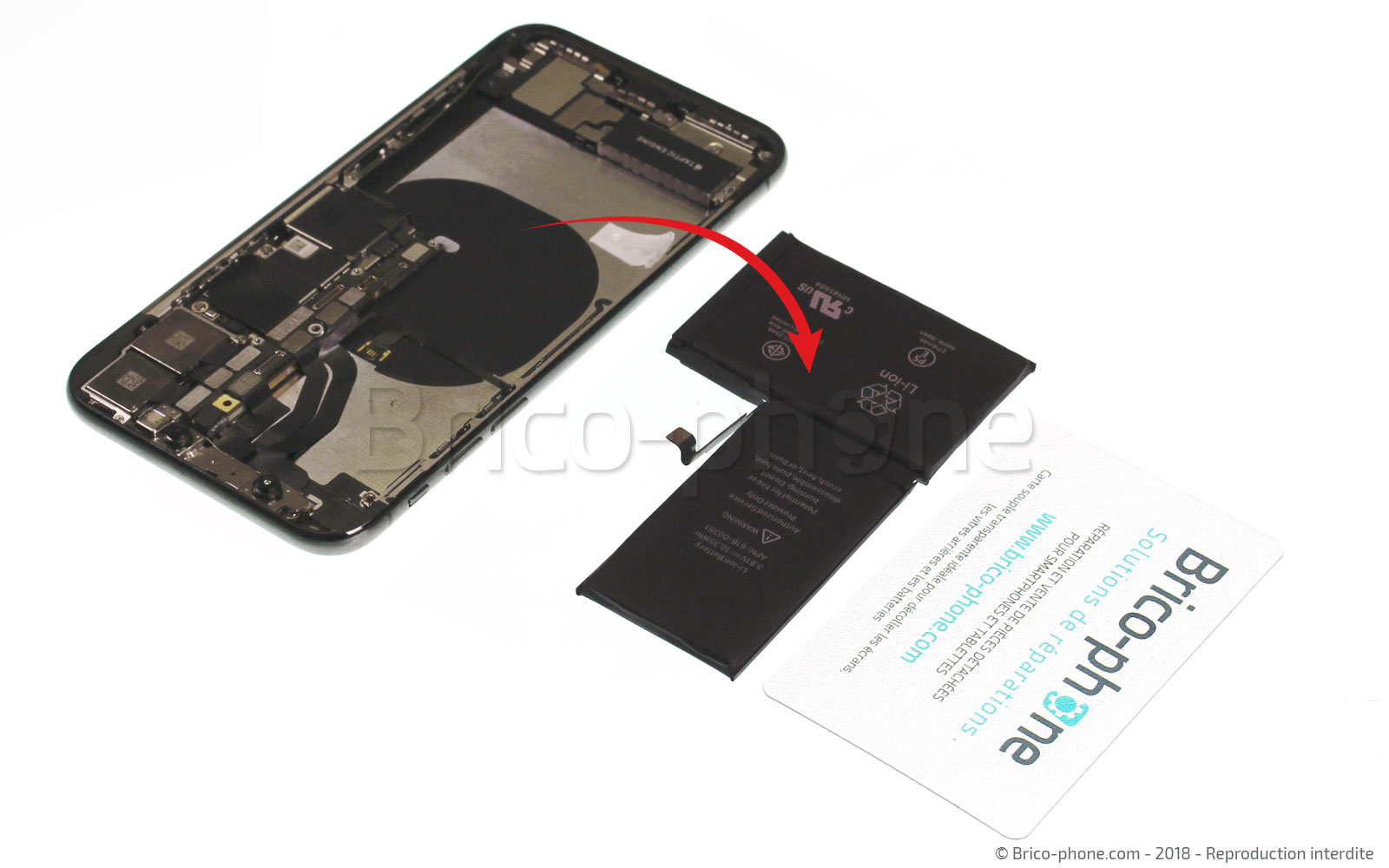

A l'aide de la carte plastique brico-phone retirez la batterie

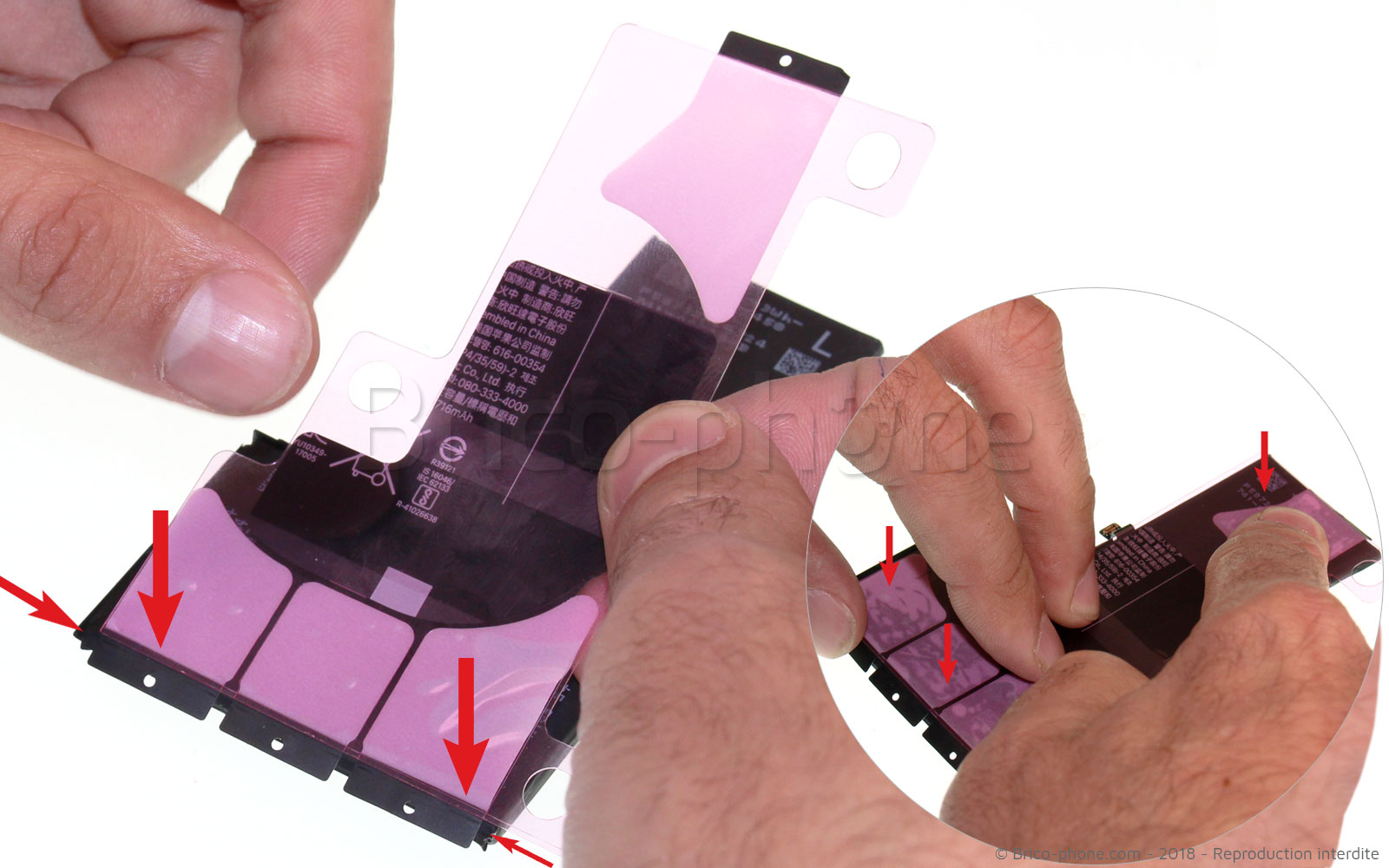

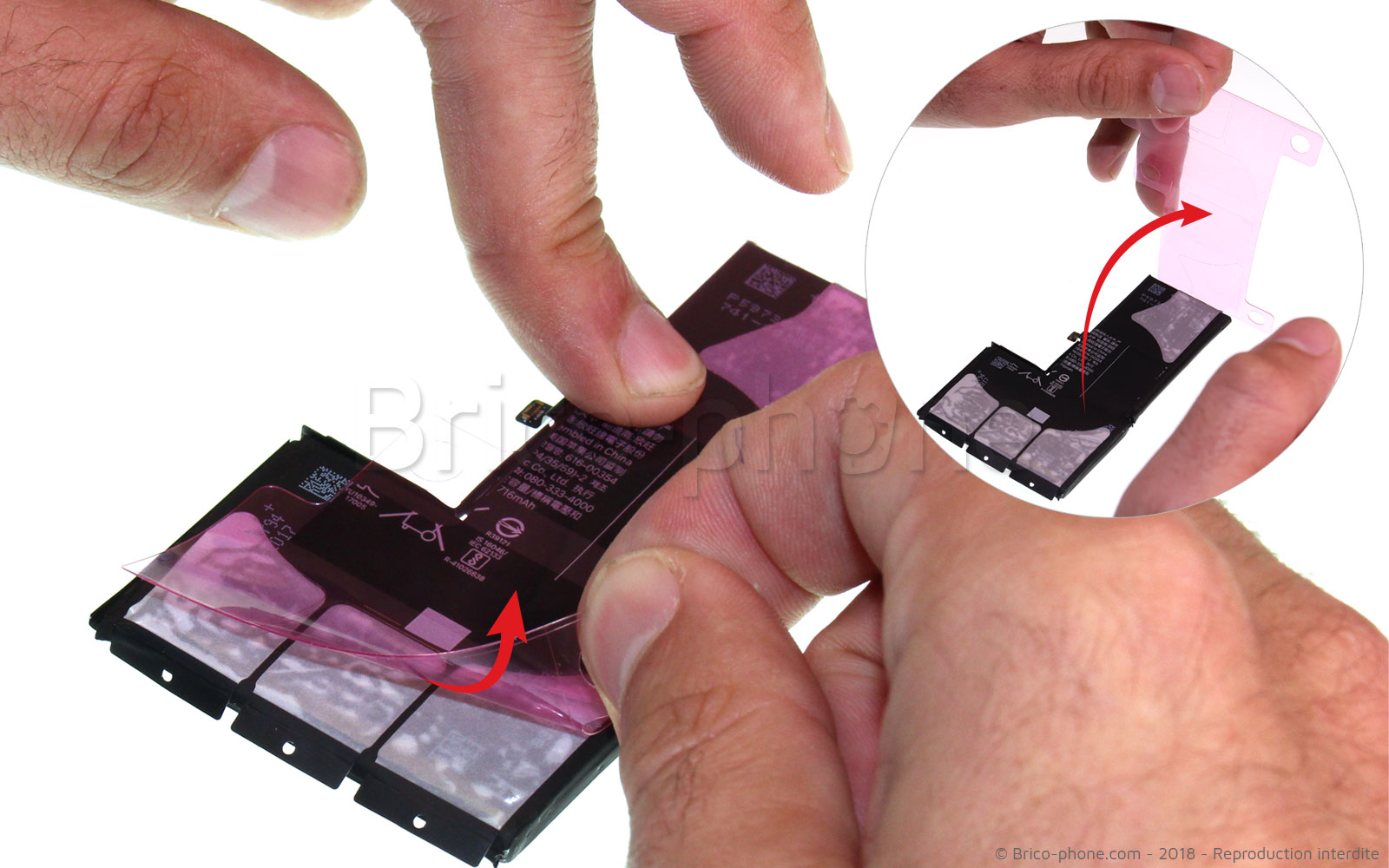

Etape 11 Positionner l'adhésif pour la batterie ( produit optionnel)

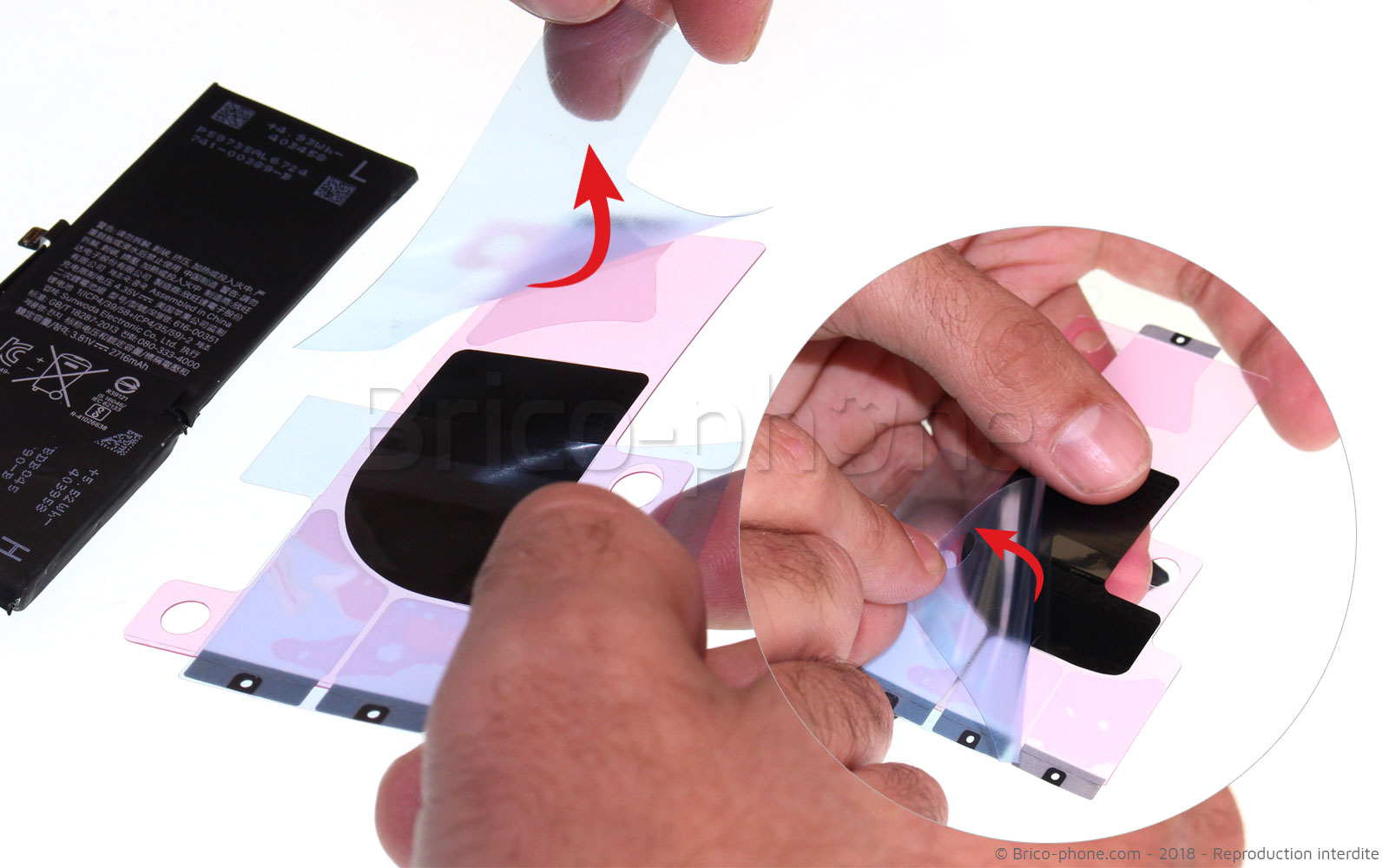

Retirez le premier film protecteur

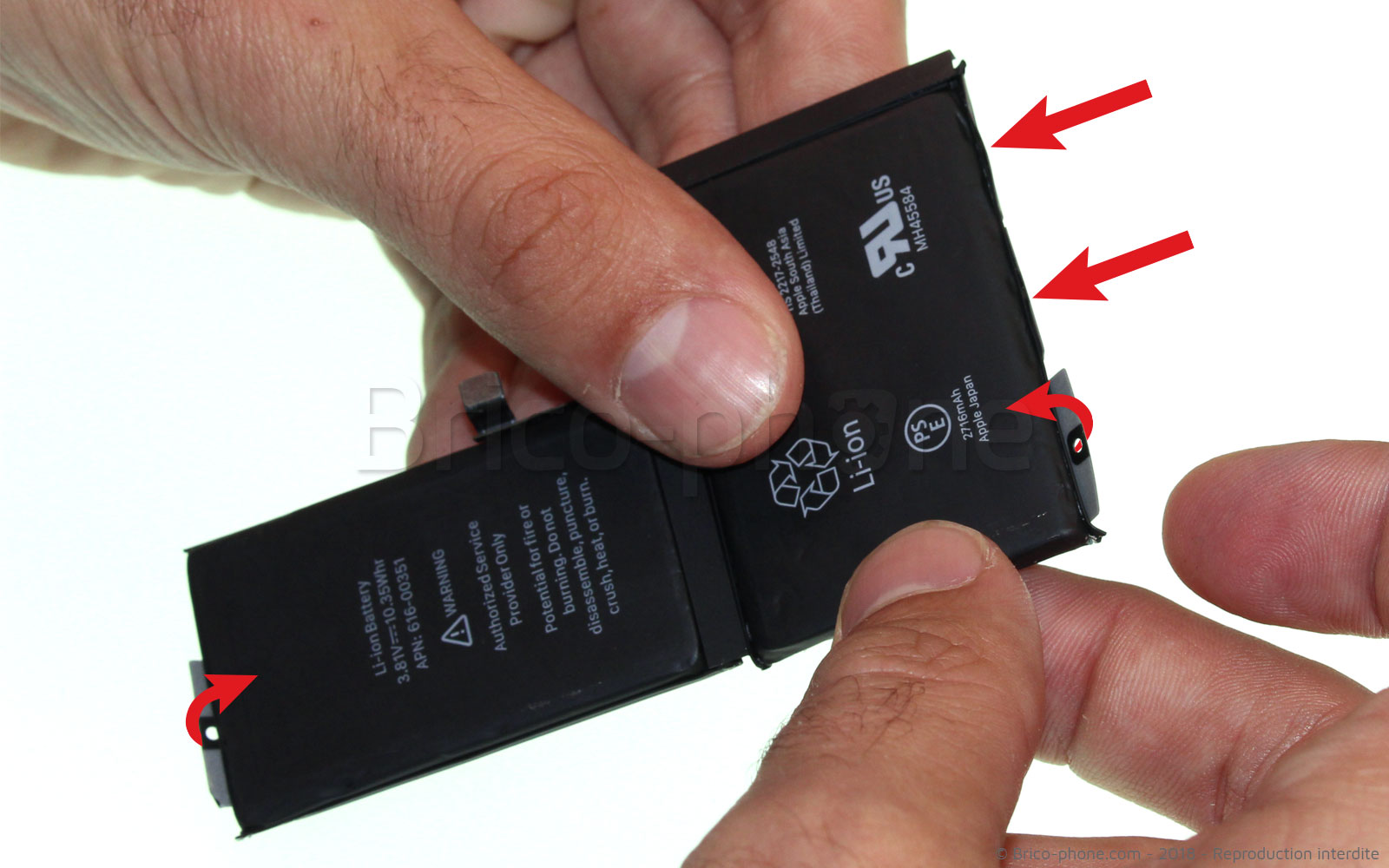

Coller le stickers sur la batterie en alignant les languettes du stickers sur le bas de la batterie

Retirez le deuxième film protecteur rose

Collez les languettes sur l?autre côté de la batterie
Etape 12 Procéder au remontage
Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil. Faites attention de ne pas pincer les nappes de l'écran avec le châssis

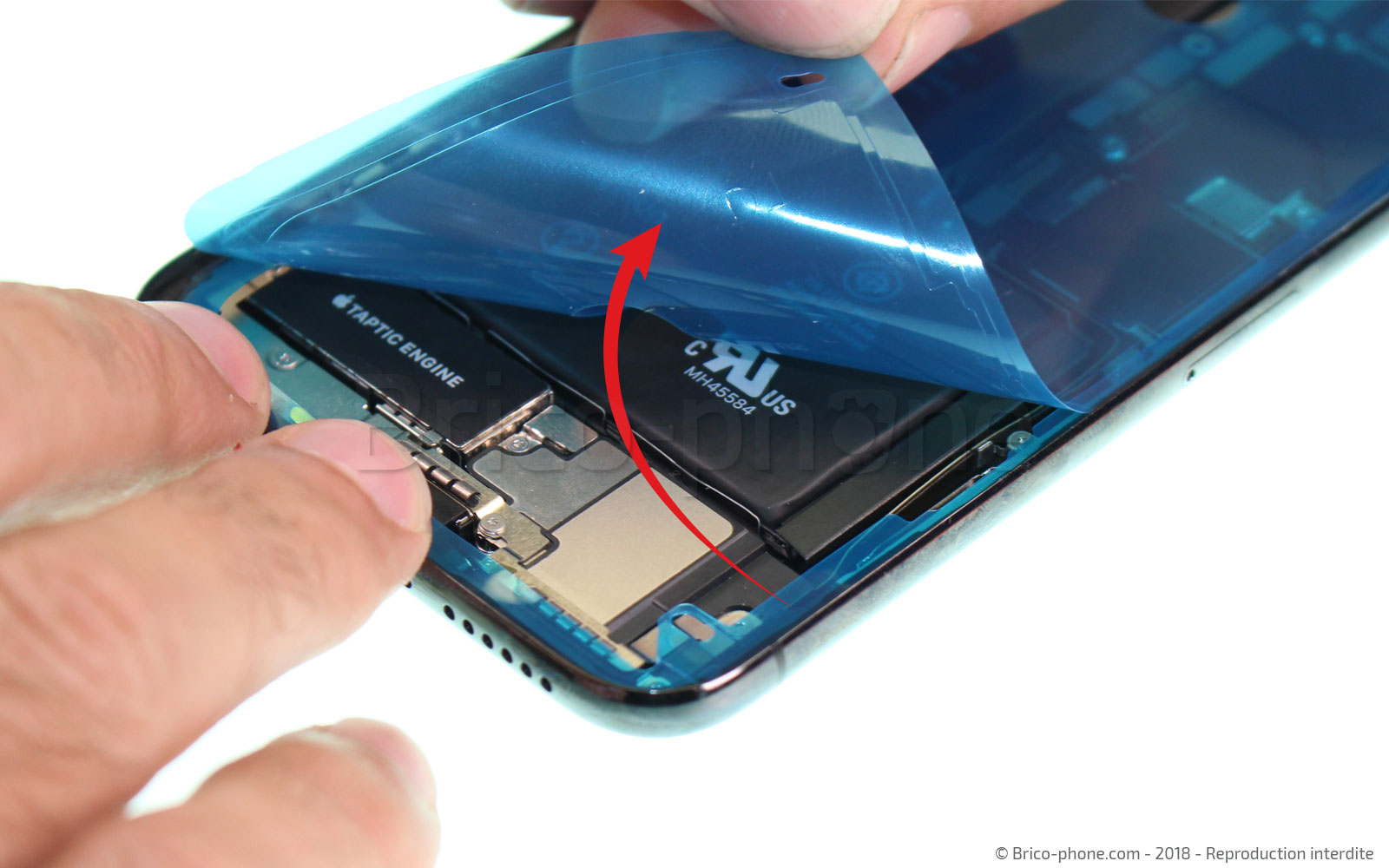

Conseil de remontage : pose du joint d'étanchéité

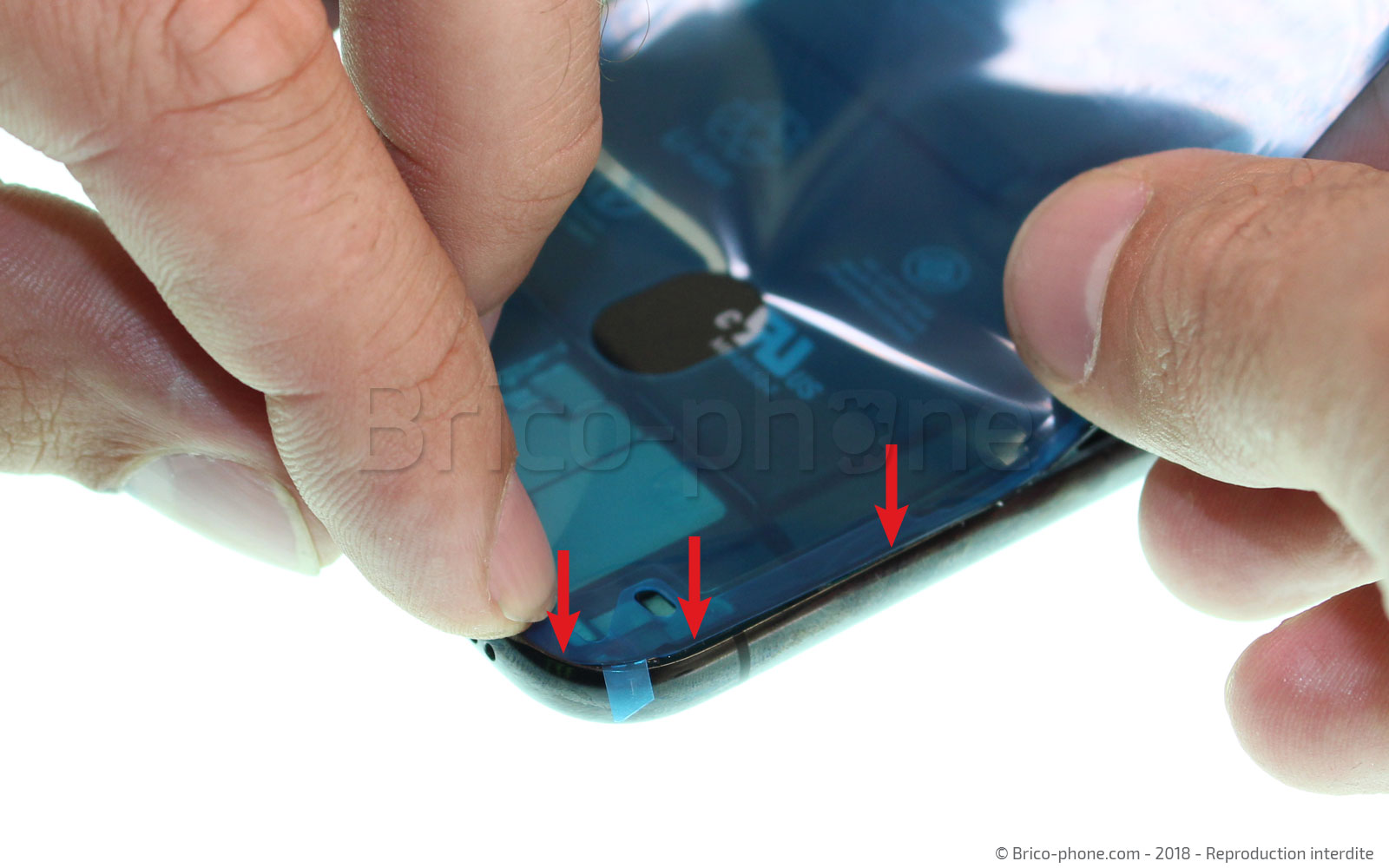

Commencez par positionner le nouveau joint sur le châssis propre.

Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

Une fois bien calé, pressez le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides.
