Changement du bloc d'écran (vitre+châssis+LCD) sur Zenfone 2 ZE551ML

Temps estimé : 30 min
Difficulté : 2/5
Zenfone 2 ZE551ML | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer Le bloc écran complet(vitre et LCD)avec châssis sur votre Asus Zenfone 2 ZE551.

Diagnostic

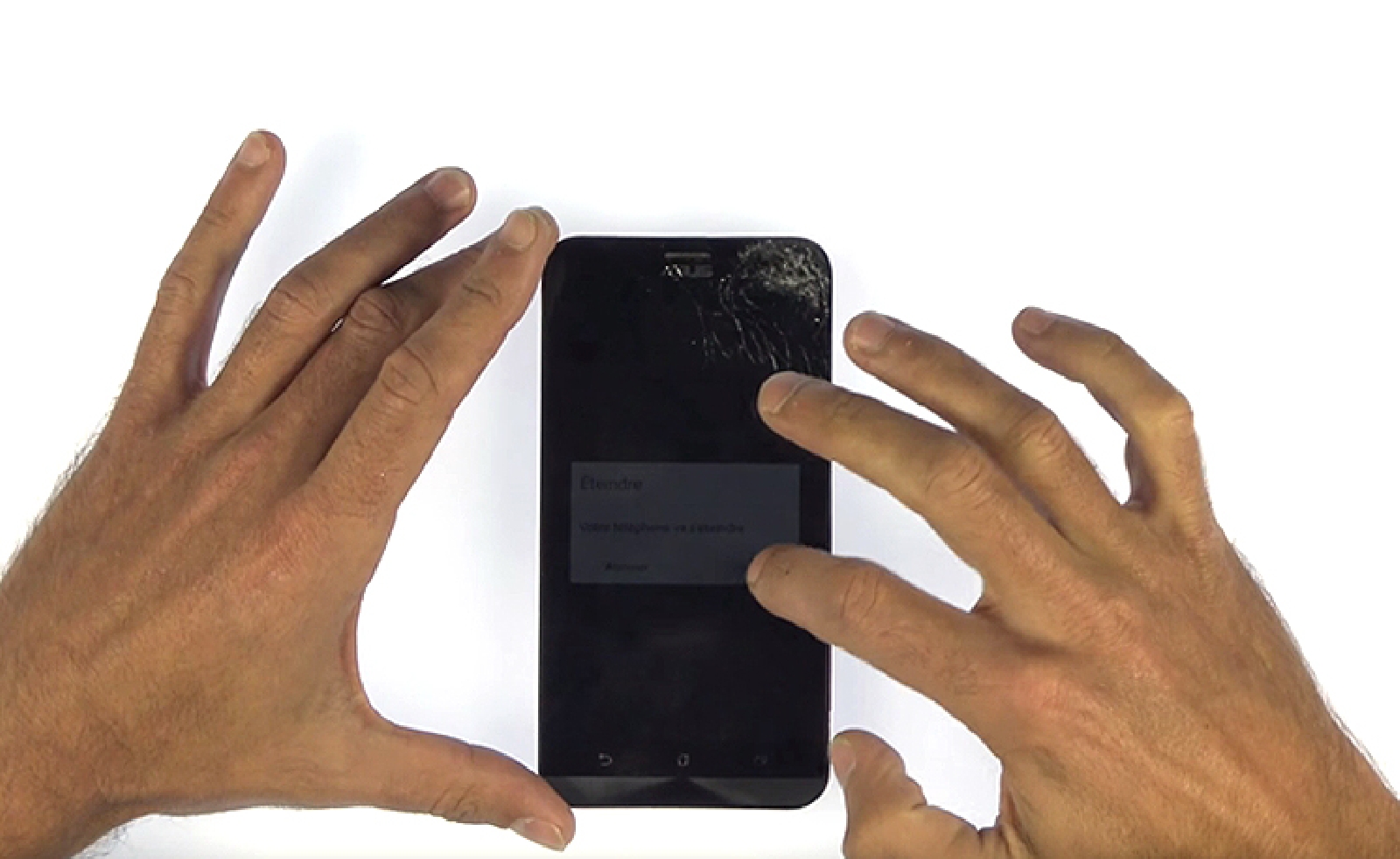

› La vitre de votre Asus Zenfone 2 est brisée
› L'affichage du LCD présente des défauts (traits, tâches)
› La fonction tactile ne répond plus ou seulement sur certaines zones

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran 5.5" NOIR COMPLET prémonté sur châssis pour Asus Zenfone 2
109,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier

Avant de commencer :

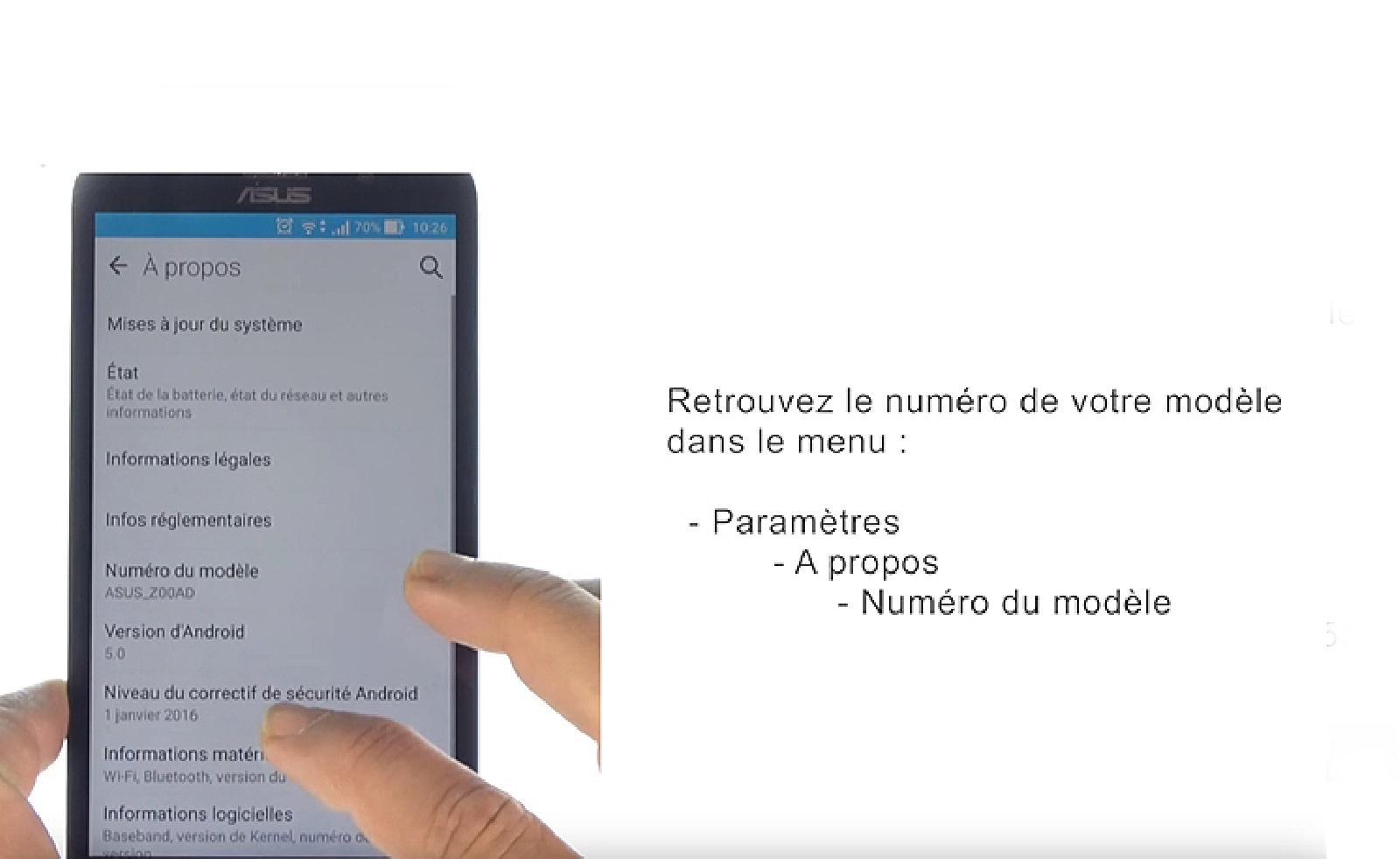

Afin de ne pas faire d'erreur lors de votre commande, Identifiez le numéro de modèle de votre Asus Zenfone 2 .
Comme avant toute réparation, nous vous conseillons d'éteindre votre appareil avant de vous lancer.
 Avant de commencer :
 Avant de commencer :
 Avant de commencer :
Etape 1 : Ouvrir l'Asus Zenfone 2

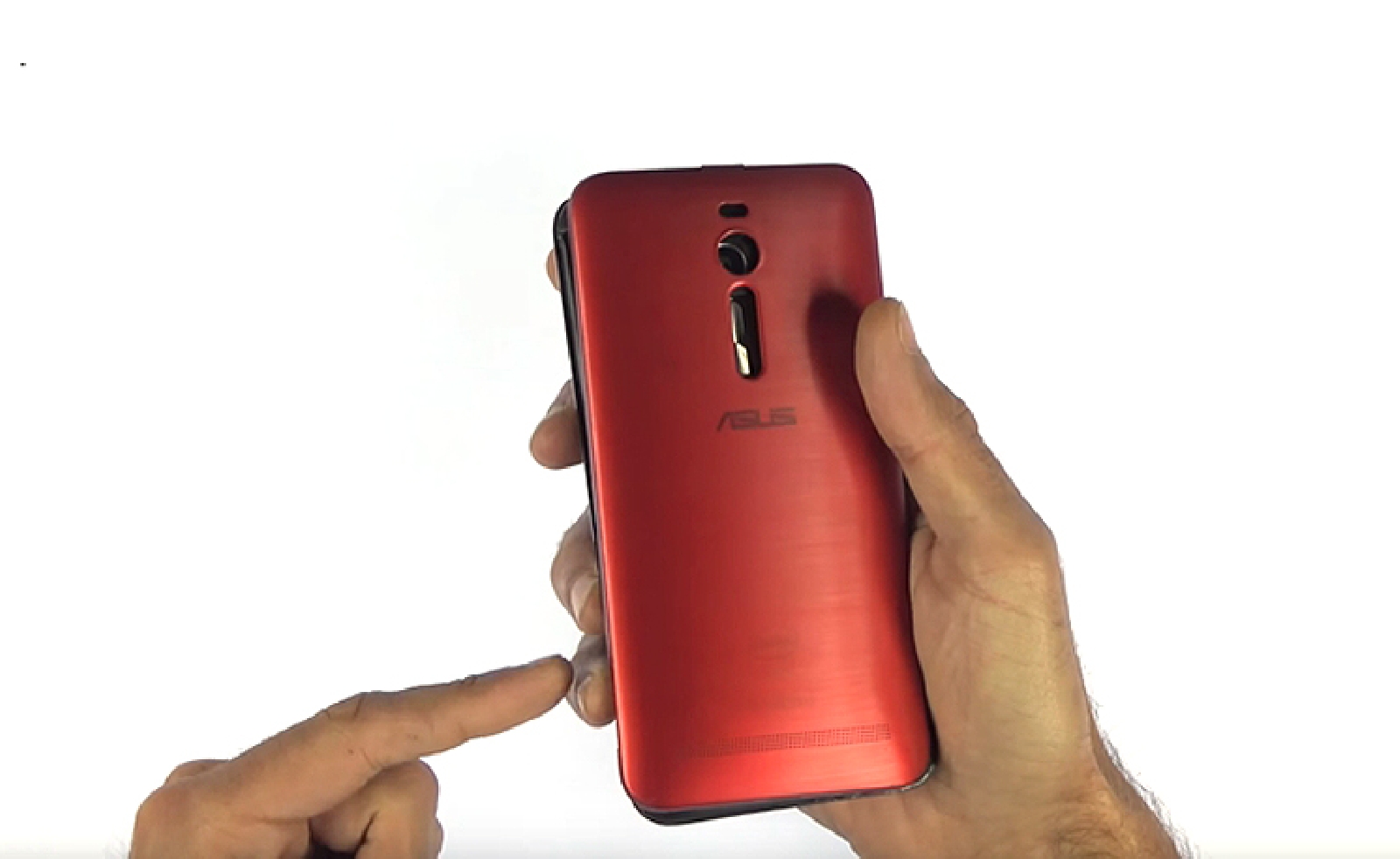

La première étape consiste tout simplement à déclipser la coque arrière. Cette étape ne présente aucune difficulté, car une encoche sur le côté du châssis permet de le faire avec vos doigts.
Etape 1 : Ouvrir l'Asus Zenfone 2
Etape 2 : Retirer les cartes Sim et SD

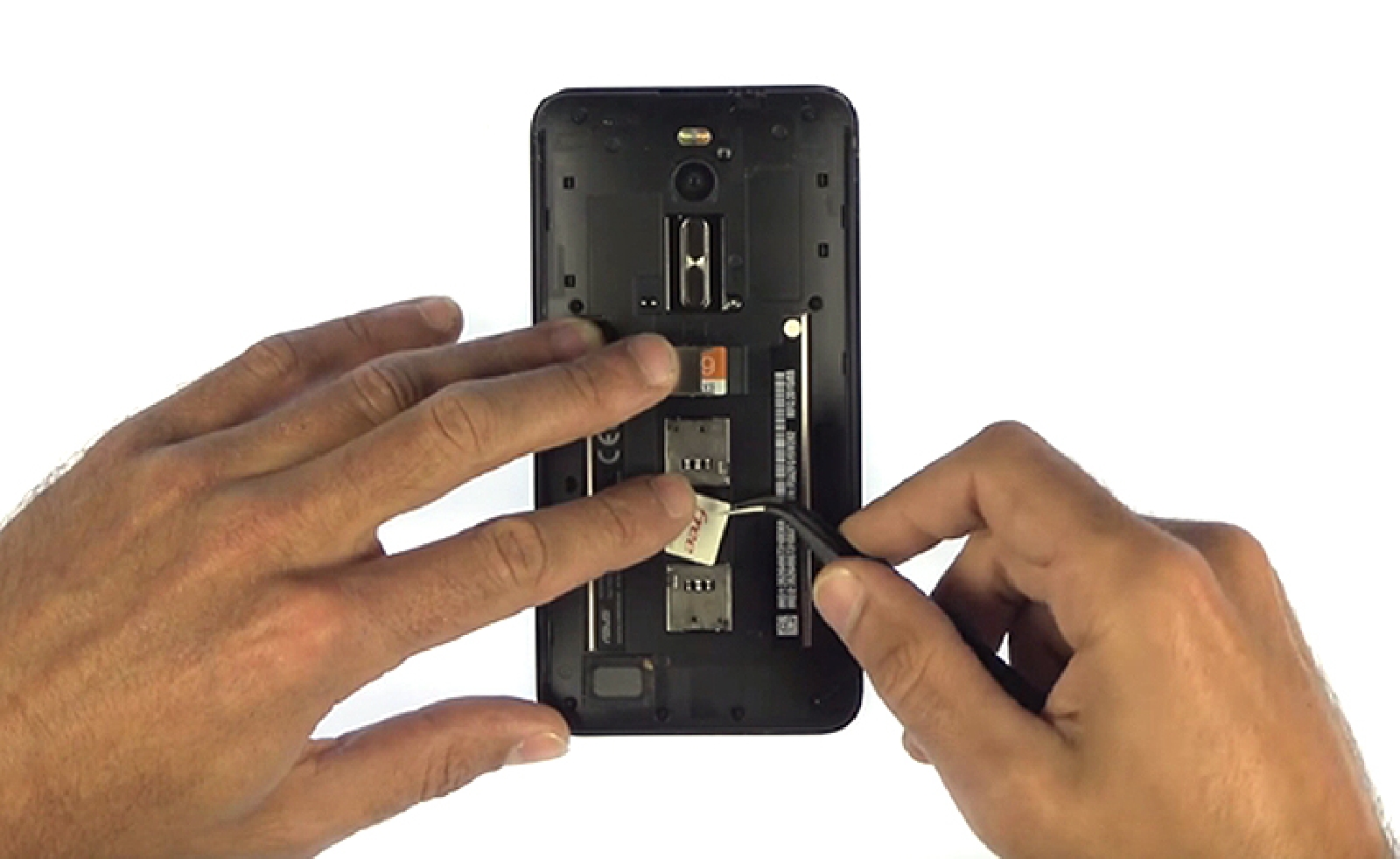

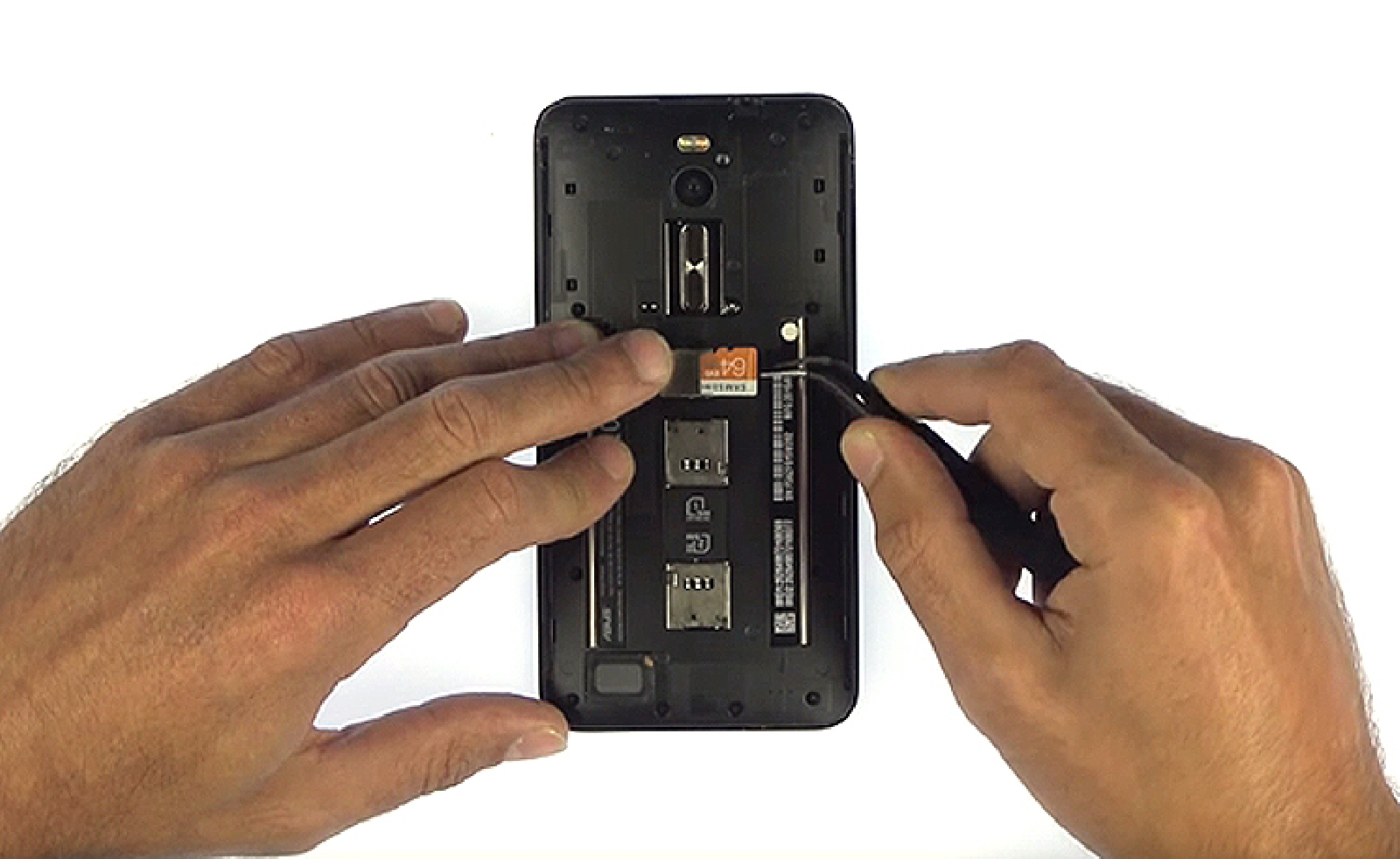

  À l'aide de la pincette, retirez désormais les cartes Sim et Sd présentent dans les différents lecteurs.
 Etape 2 : Retirer les cartes Sim et SD
 Etape 2 : Retirer les cartes Sim et SD
 Etape 2 : Retirer les cartes Sim et SD
Etape 3 : Retirer le châssis intermédiaire

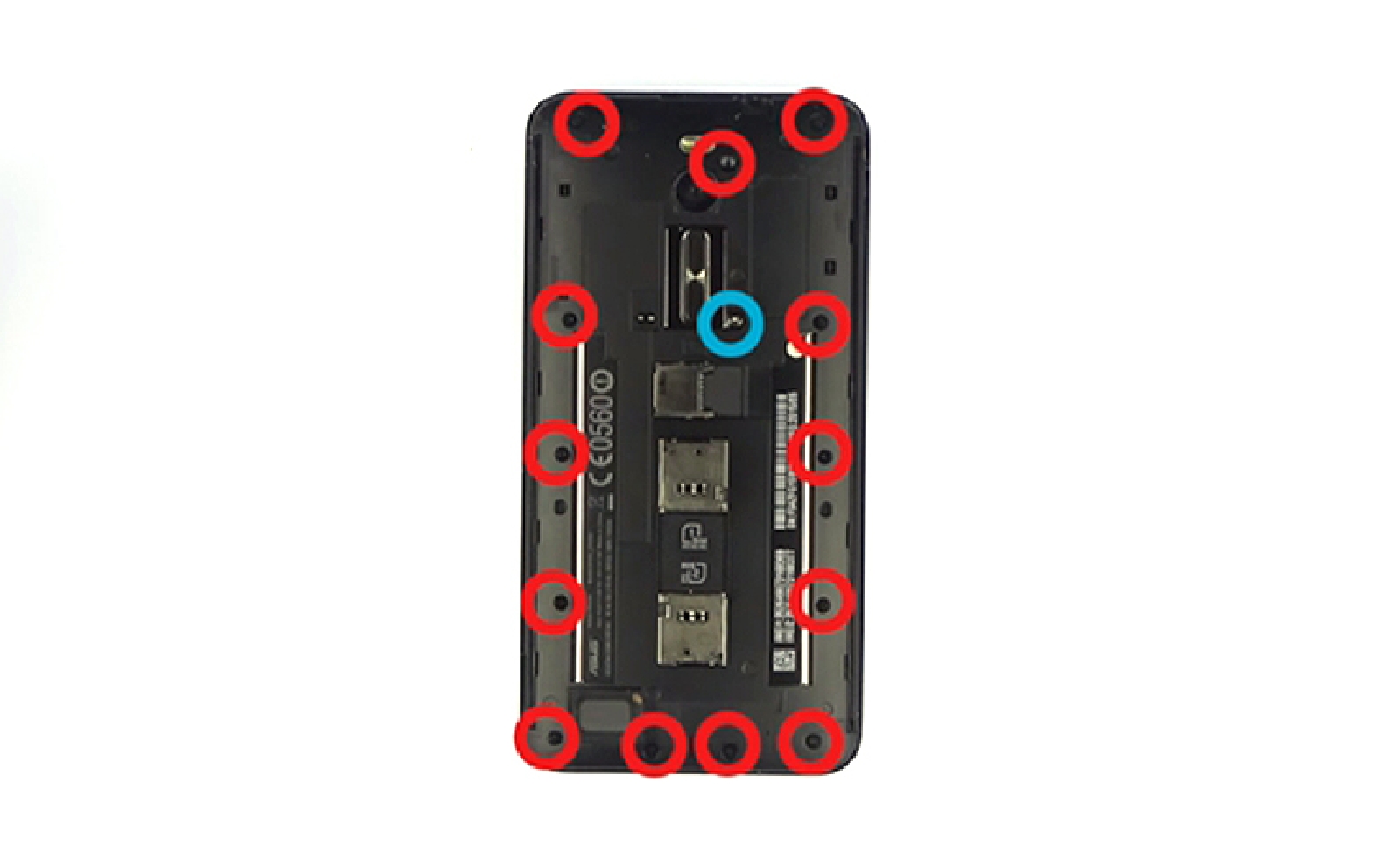

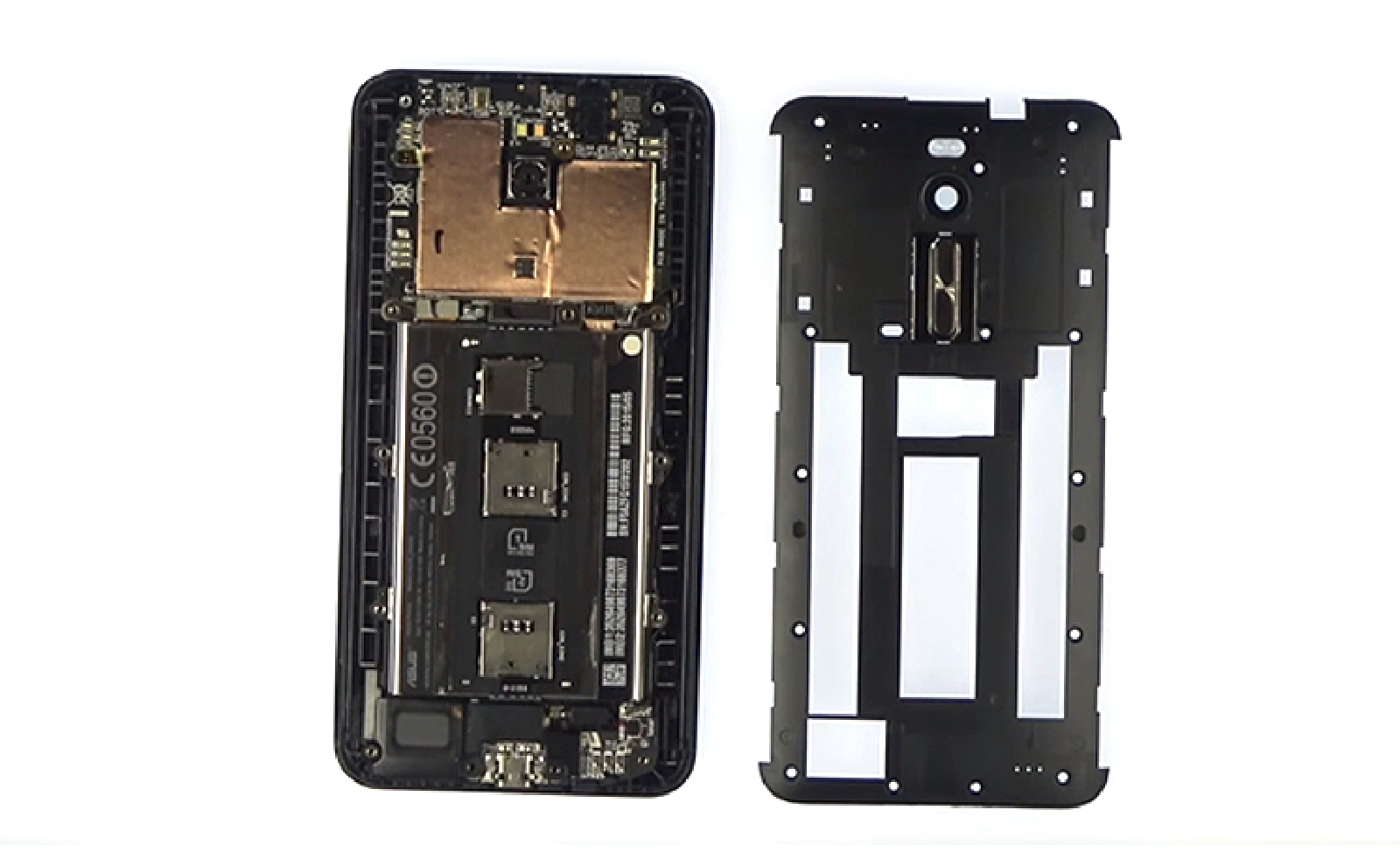

  À l'aide du tournevis fourni dans votre kit d'outils,retirez les 14 vis qui maintiennent le cache arrière.

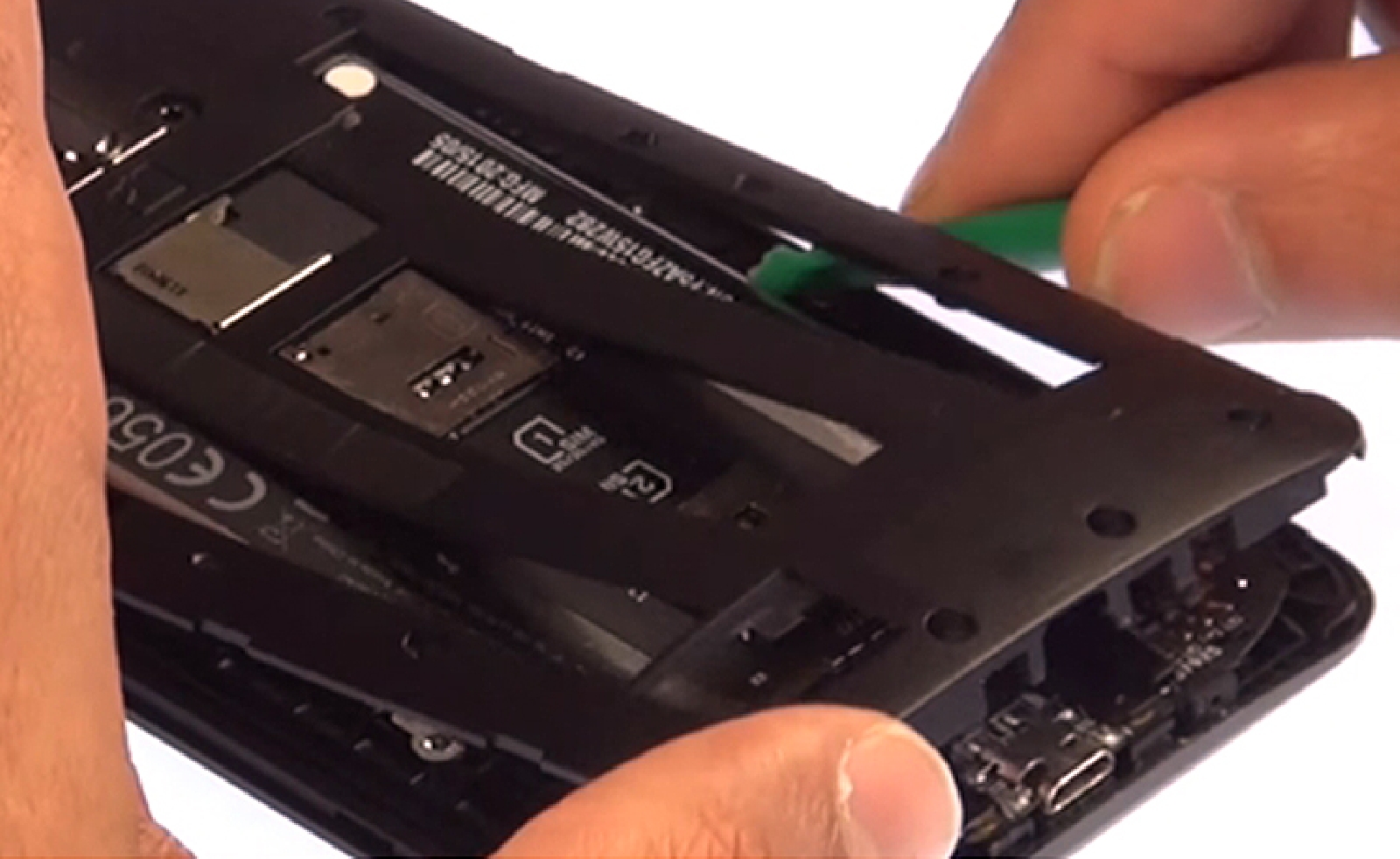

Il ne vous reste plus qu'à déclipser et décoller ce dernier à l'aide d'un levier nylon.
 Etape 3 : Retirer le châssis intermédiaire
 Etape 3 : Retirer le châssis intermédiaire
 Etape 3 : Retirer le châssis intermédiaire
 Etape 3 : Retirer le châssis intermédiaire
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : retirer le bloc Haut-parleur externe

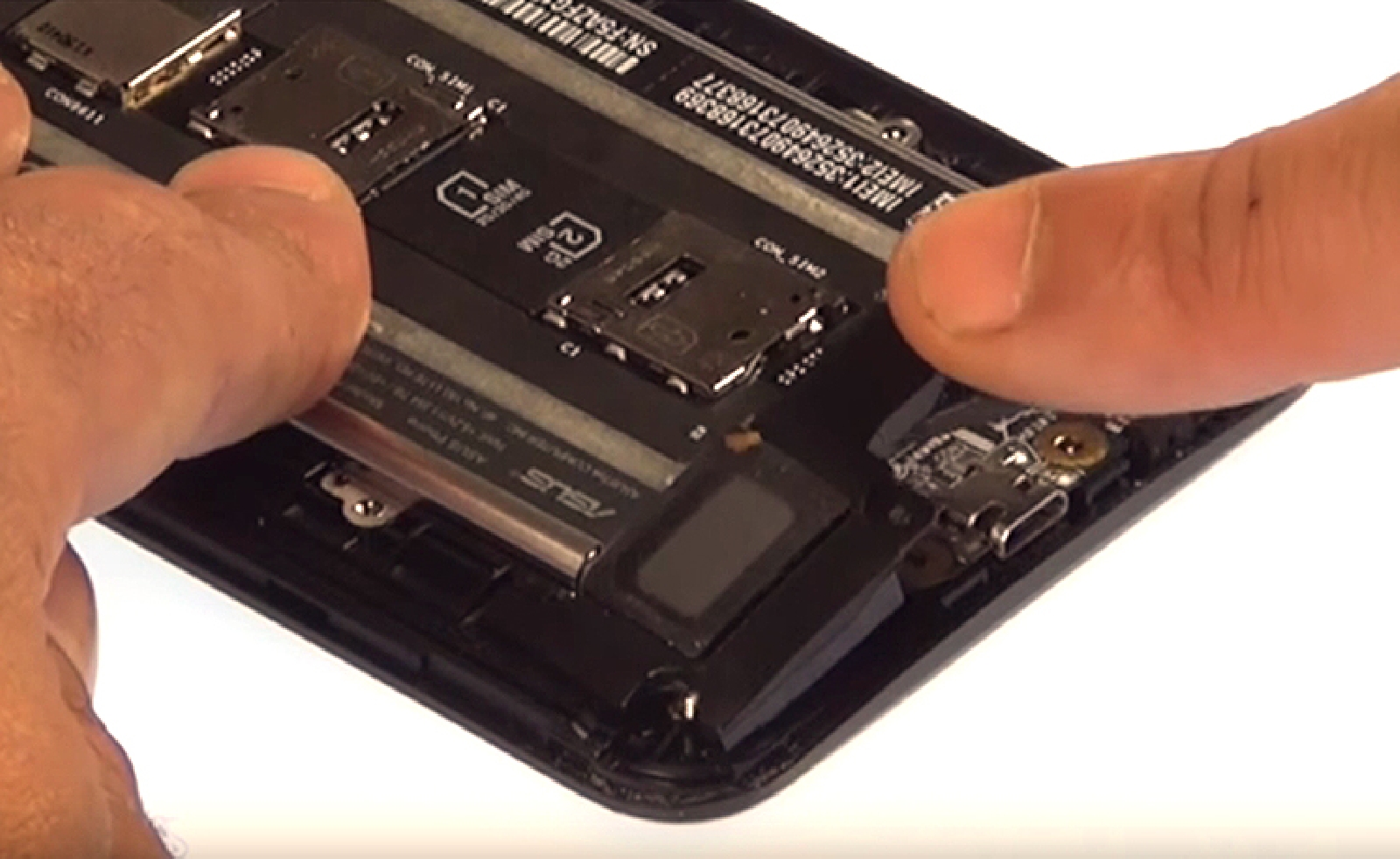

  Il est désormais possible de retirer le HP externe sans manipulation . Dégagez le avec vos doigts de son emplacement.
 Etape 4 : retirer le bloc Haut-parleur externe
Etape 5 : Déconnecter les nappes

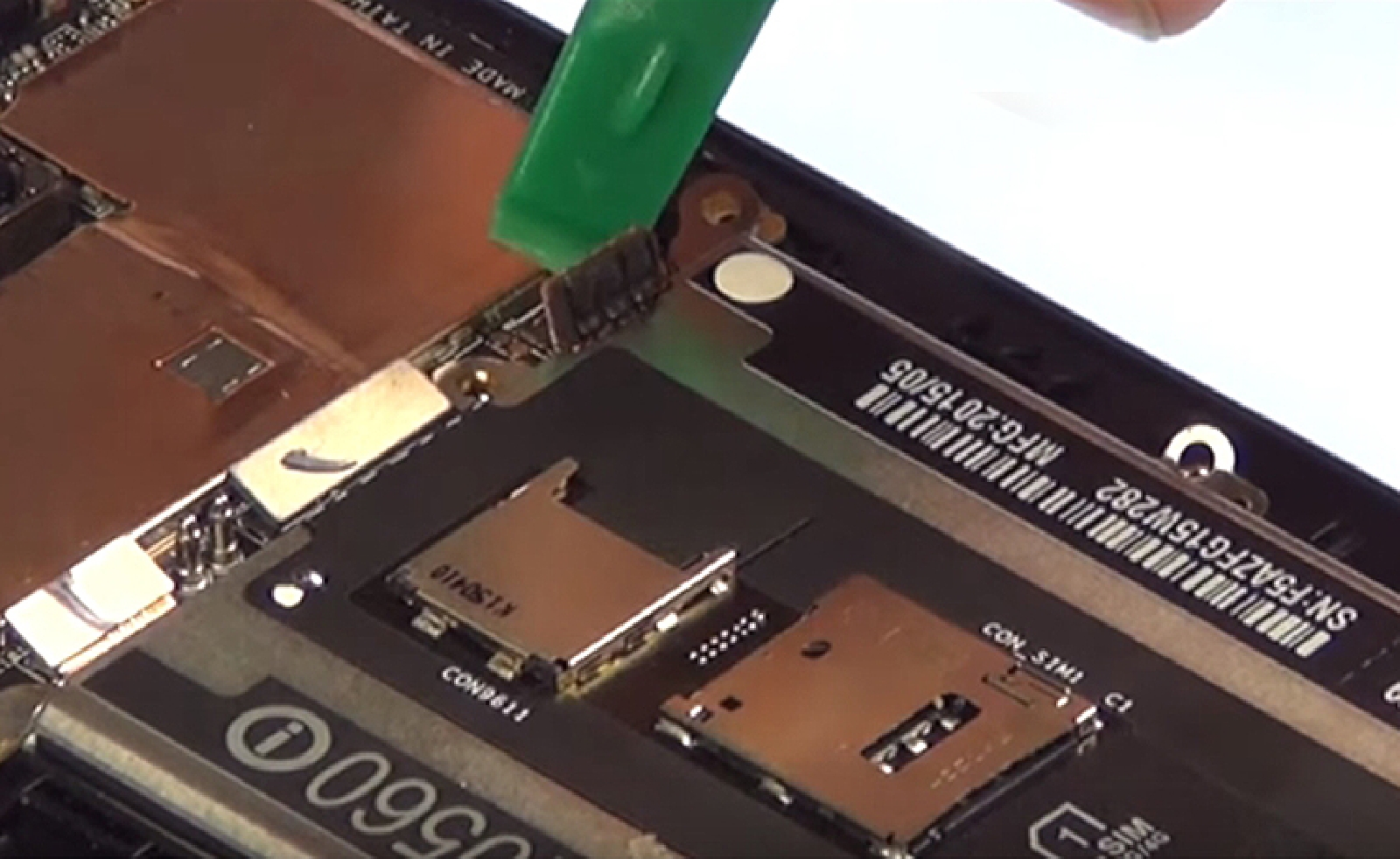

  À l'aide d'un levier en plastique, déconnectez maintenant la batterie, la nappe du lecteur de cartes Sim et SD, puis terminez pas l'écran LCD.
 Etape 5 : Déconnecter les nappes
 Etape 5 : Déconnecter les nappes
 Etape 5 : Déconnecter les nappes
 Etape 5 : Déconnecter les nappes
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer le connecteur de charge

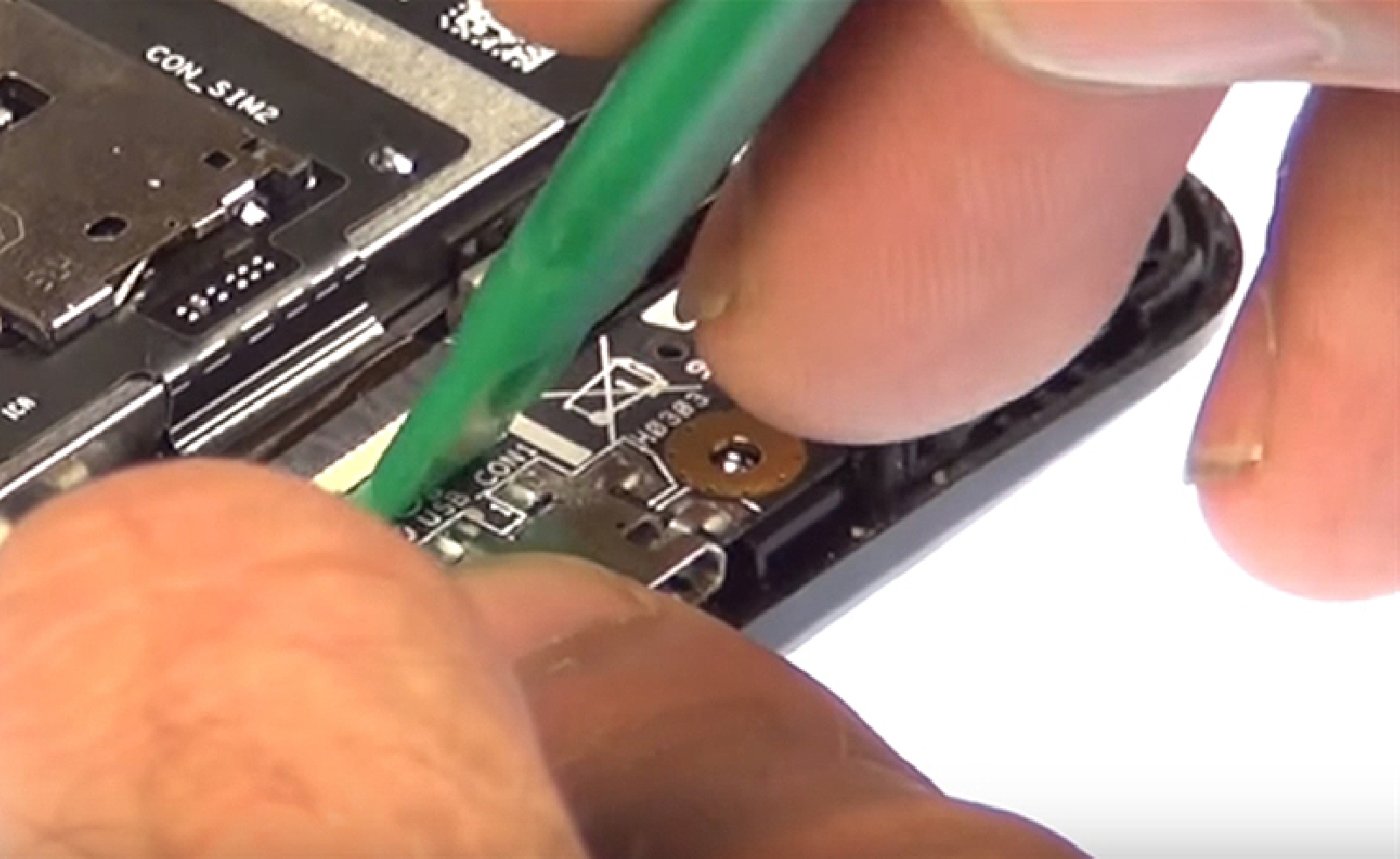

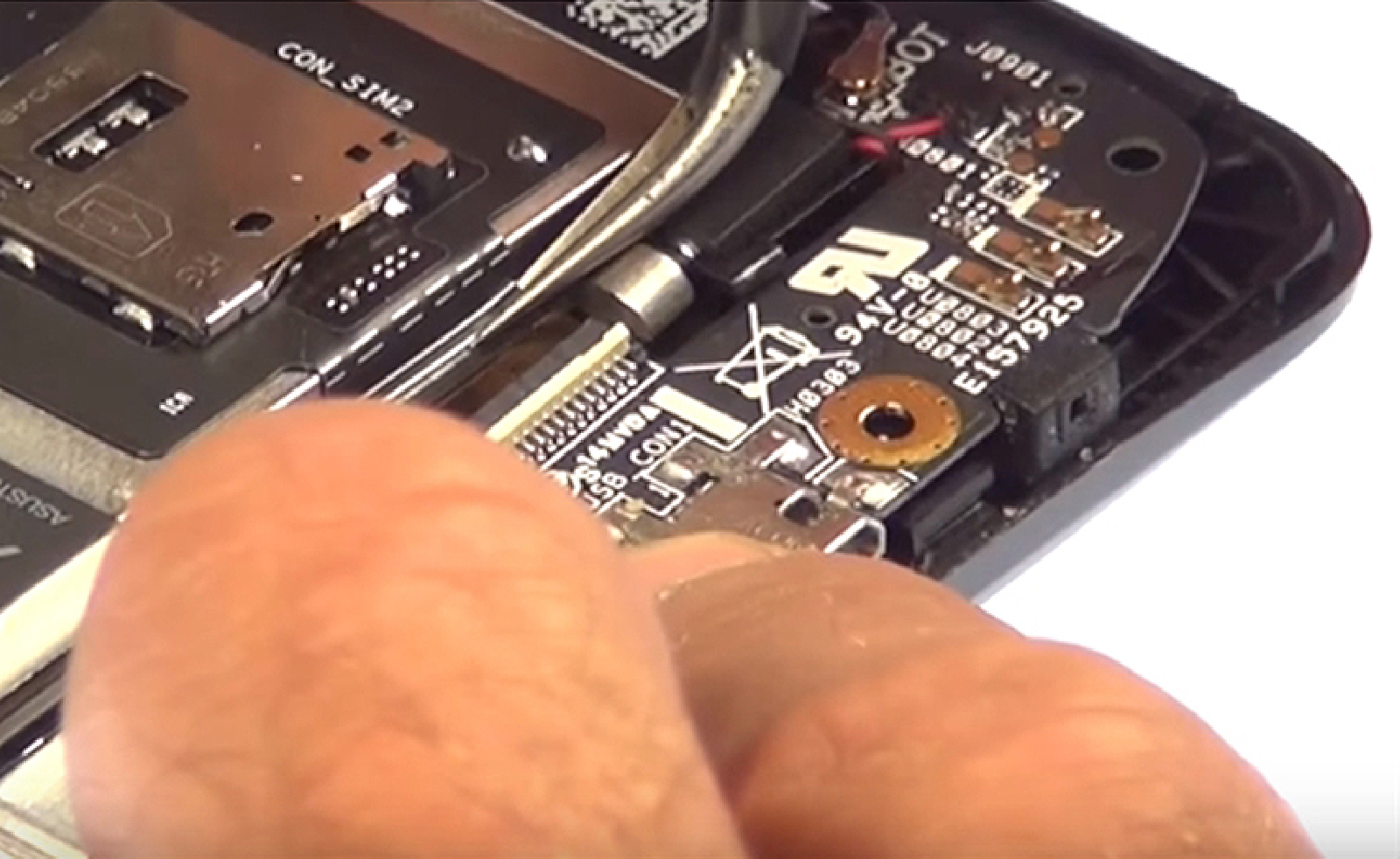

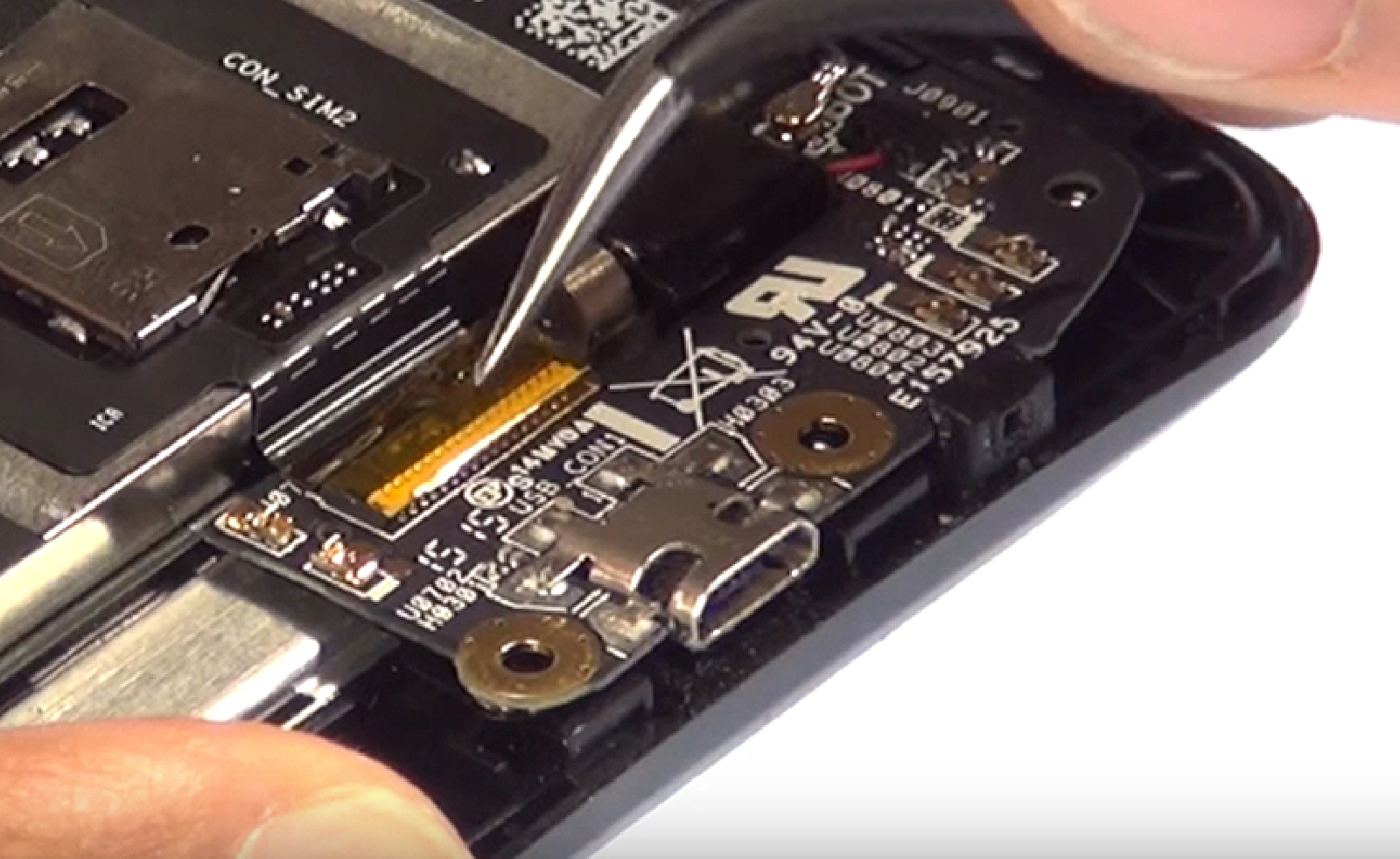

  À l'aide de la pincette, retirez la protection adhésive située sur le connecteur dans lequel se clipse la nappe du lecteur de carte. À l'aide du levier plastique, levez le clapet du connecteur puis, délogez la nappe .

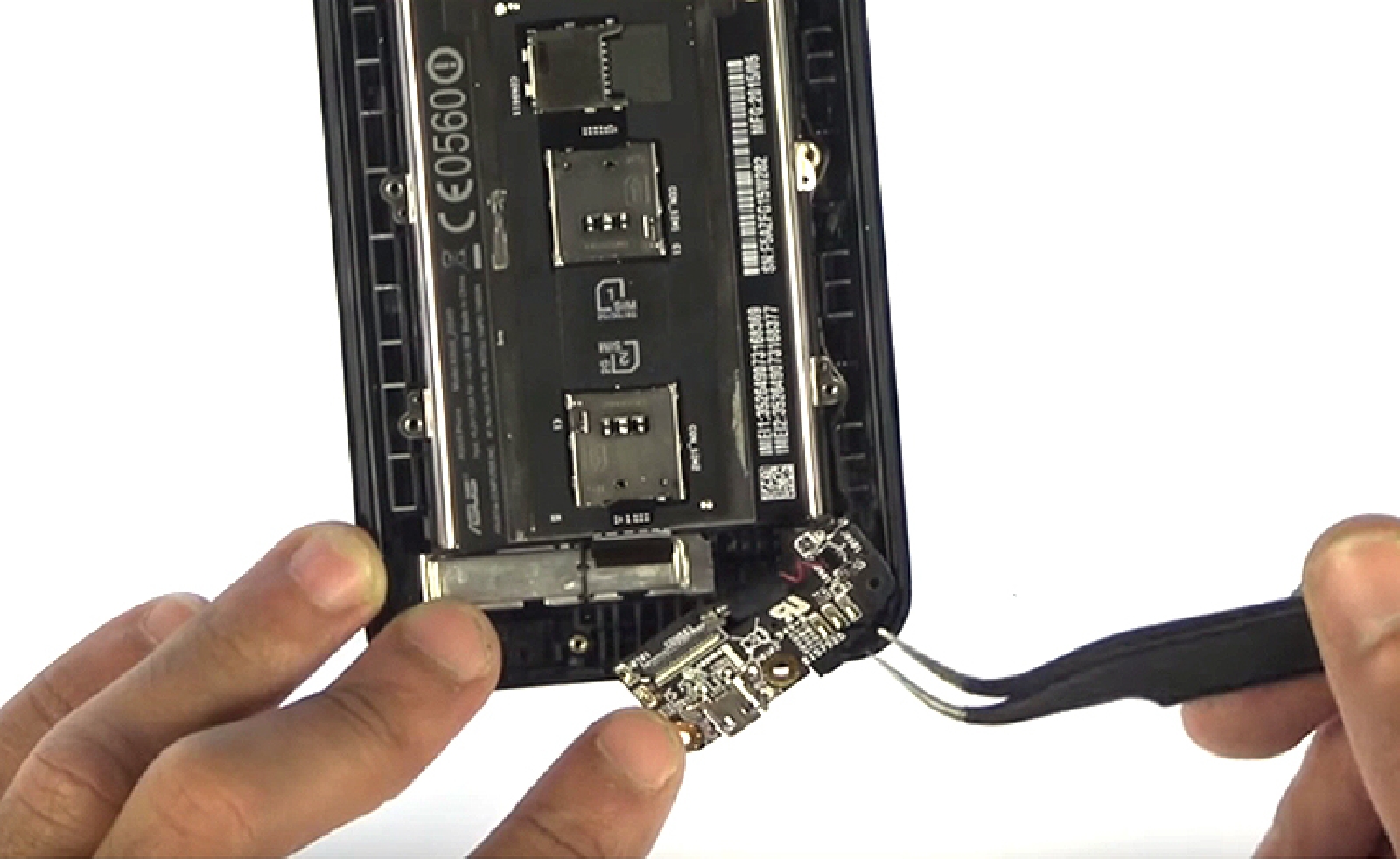

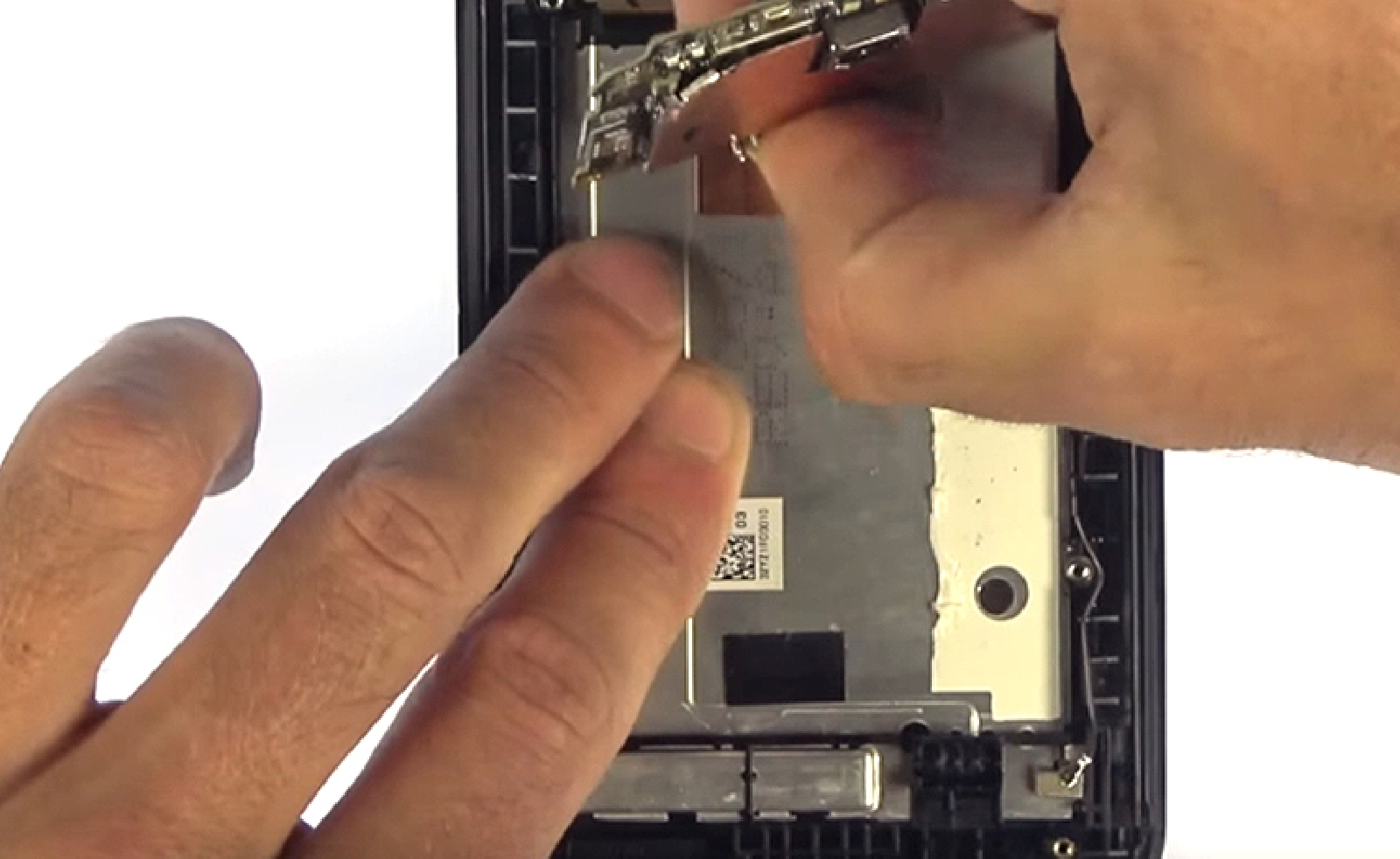

Vous pouvez désormais sortir le connecteur de charge micro-usb de son emplacement
 Etape 6 : Retirer le connecteur de charge
 Etape 6 : Retirer le connecteur de charge
 Etape 6 : Retirer le connecteur de charge
 Etape 6 : Retirer le connecteur de charge
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter le câble coaxial

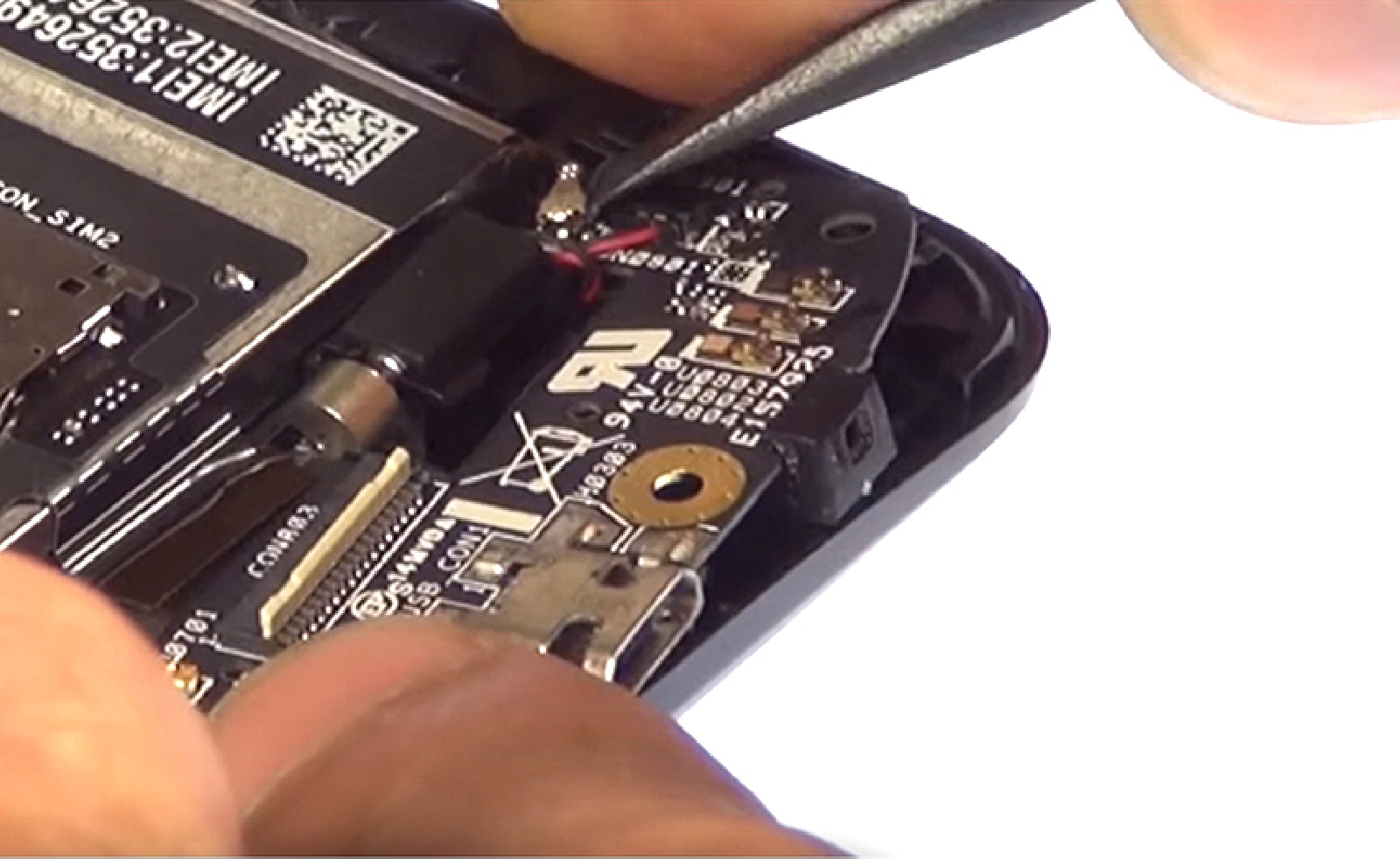

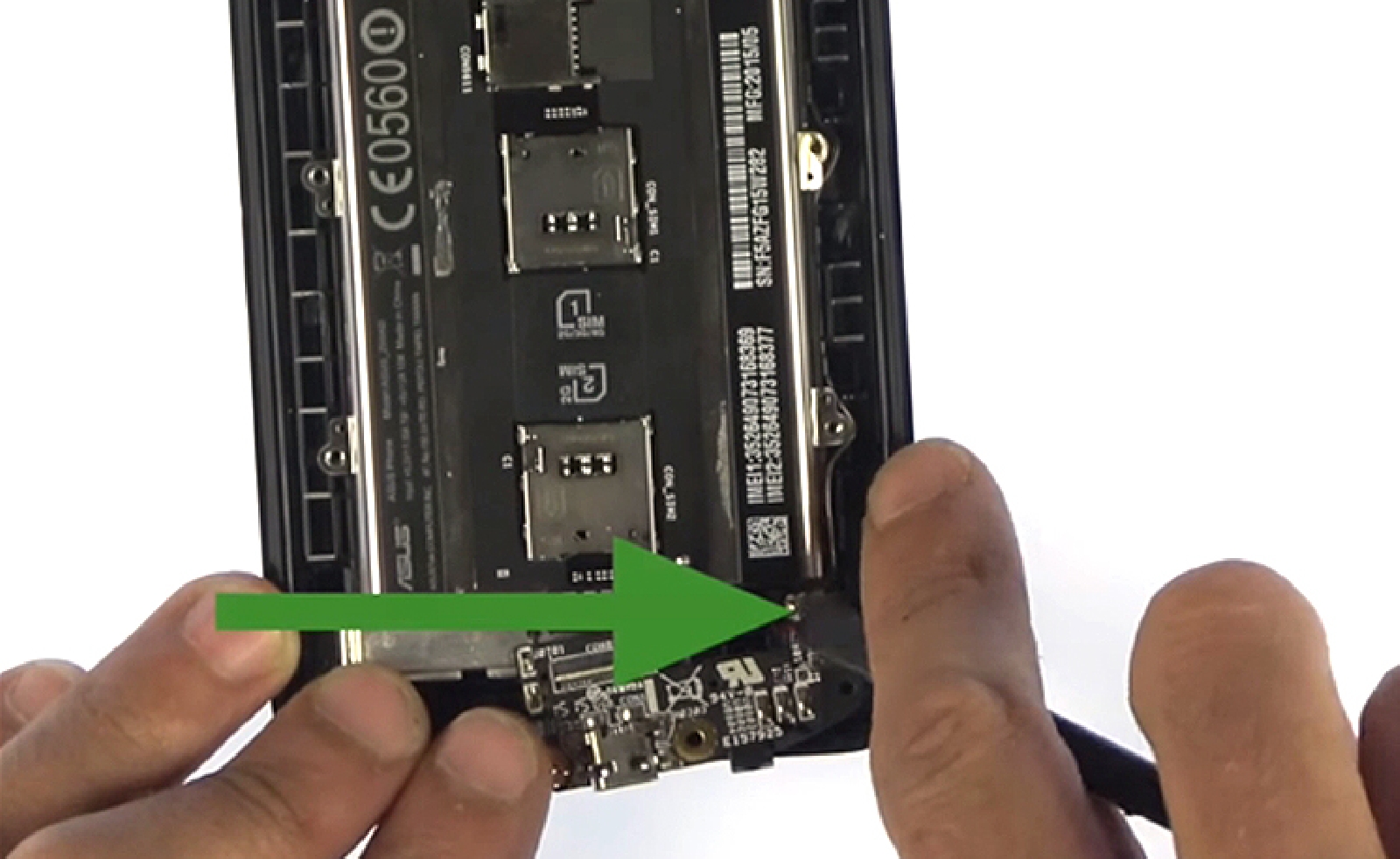

  À l'aide de la pincette, déconnectez le câble coaxial situé sur la droite de la nappe de charge. Le connecteur micro USB.
 Etape 7 : Déconnecter le câble coaxial
 Etape 7 : Déconnecter le câble coaxial
 Etape 7 : Déconnecter le câble coaxial
 Etape 7 : Déconnecter le câble coaxial
Etape 8 : Décoller la batterie

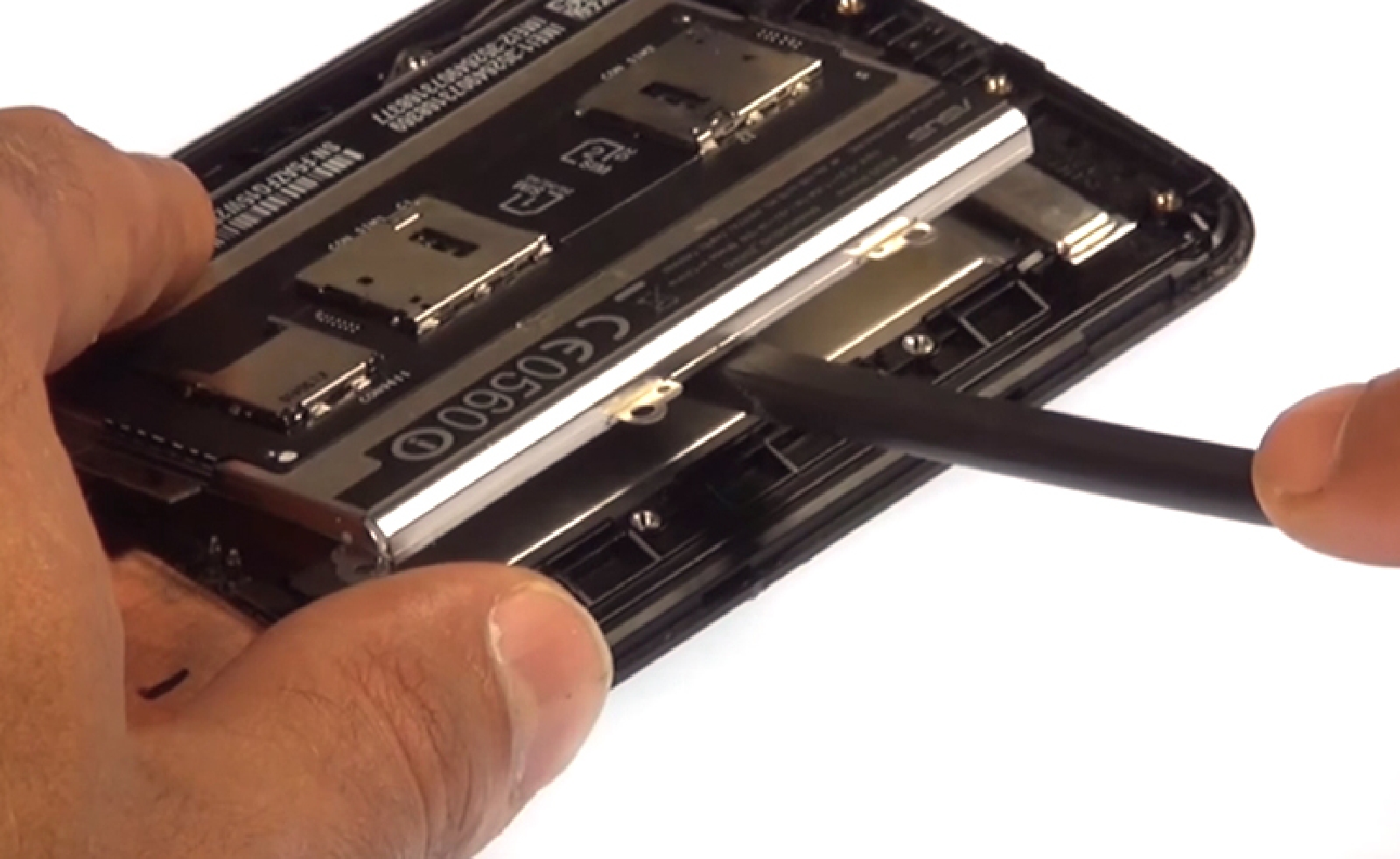

  À l'aide du levier, décollez puis retirez la batterie. Pour cette étape, vous pouvez également vous aider de la carte PVC.
 Etape 8 : Décoller la batterie
 Etape 8 : Décoller la batterie
 Etape 8 : Décoller la batterie
Outils du kit utilisés
Outils du kit utilisés

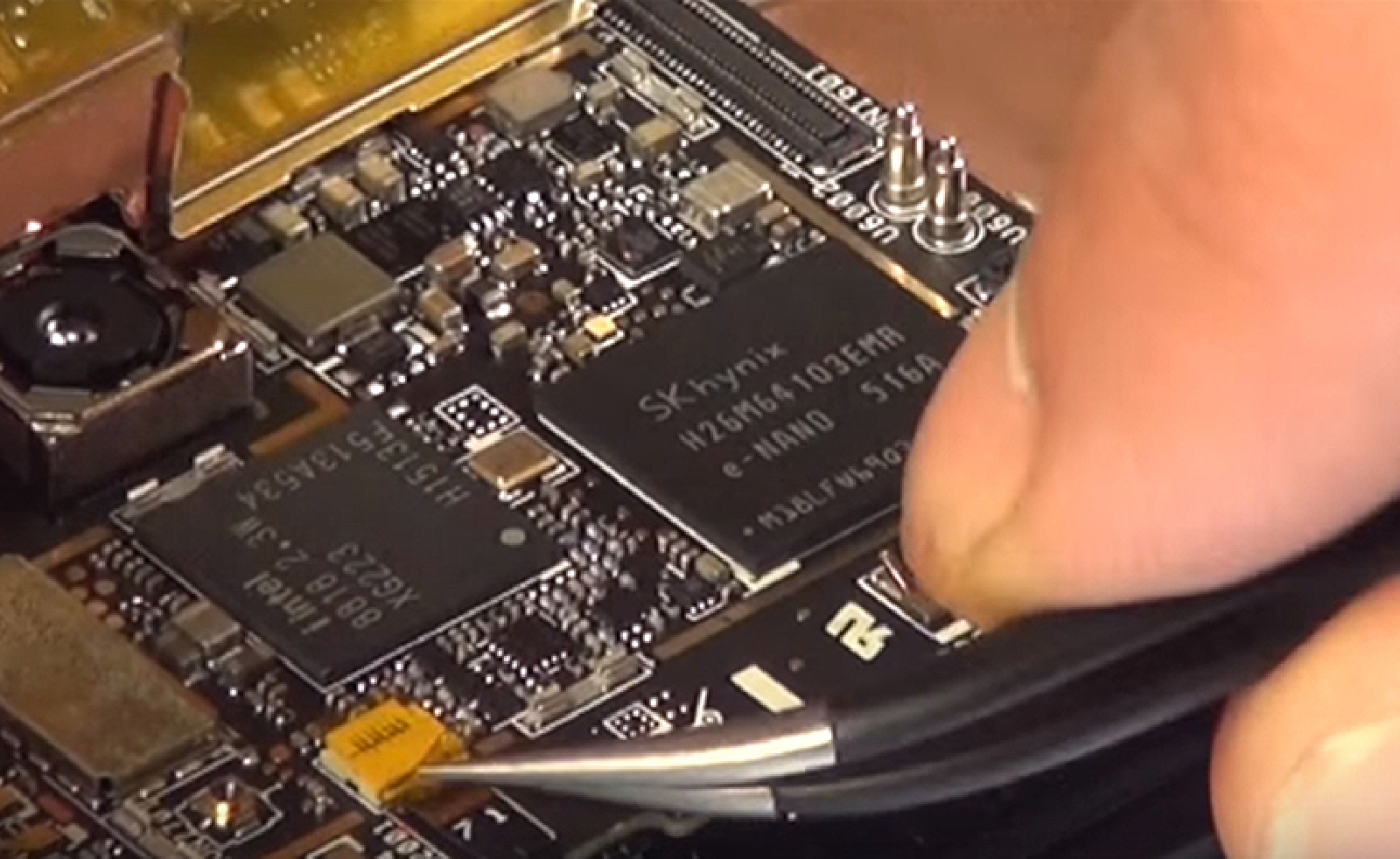

Etape 9 : Débrancher le câble coaxial
Débranchez la coaxial situé en bas à droite de la carte mère à l'aide du levier nylon.
 Etape 9 : Débrancher le câble coaxial
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : déclipser le cache métallique

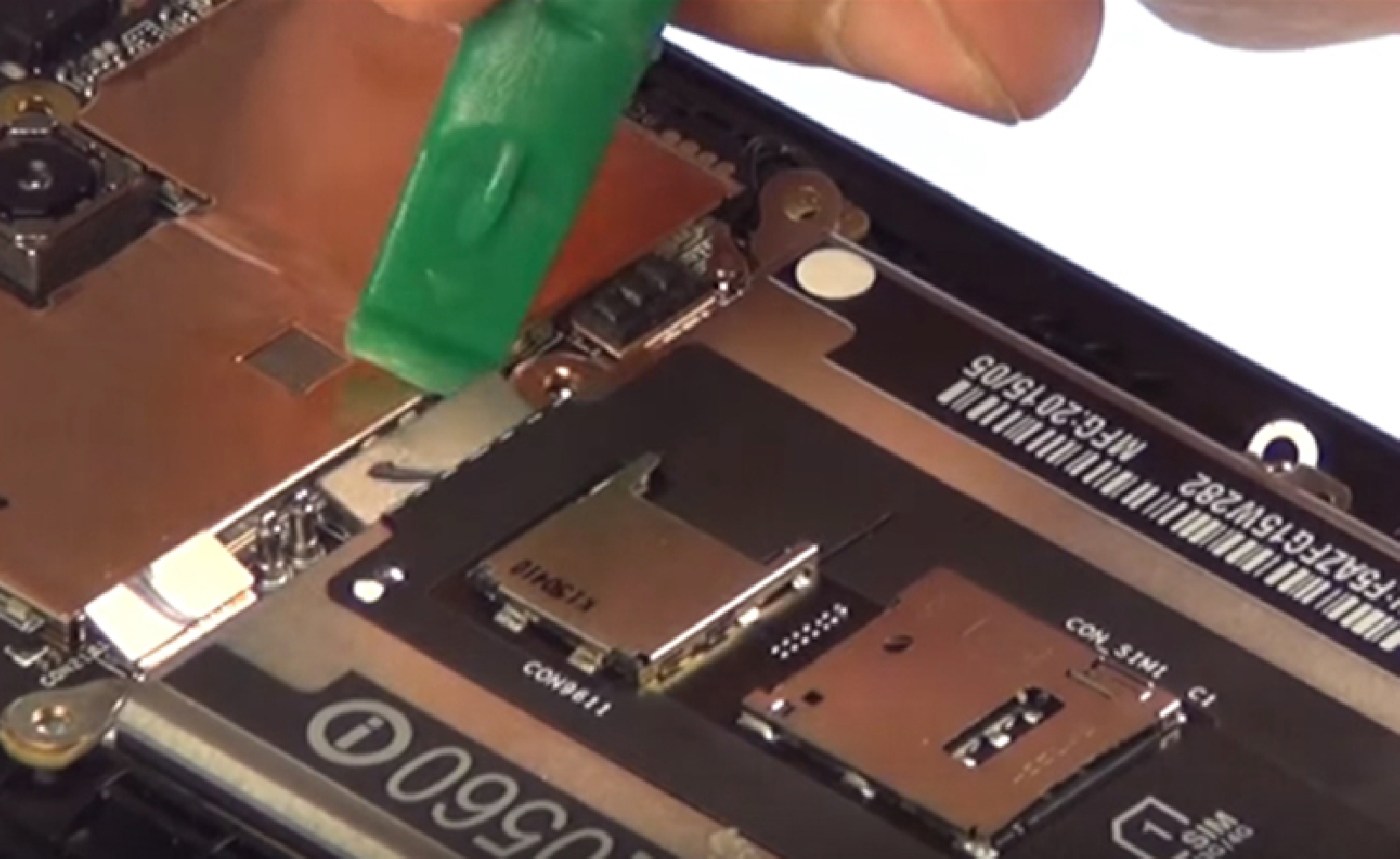

  Le connecteur tactile se trouve sous la plaquette métallique qui recouvre la carte mère. Il va donc falloir déclipsez la protection puis la basculer afin d'accéder au connecteur
 Etape 10 : déclipser le cache métallique
 Etape 10 : déclipser le cache métallique
 Etape 10 : déclipser le cache métallique
 Etape 10 : déclipser le cache métallique
Outils du kit utilisés
Outils du kit utilisés

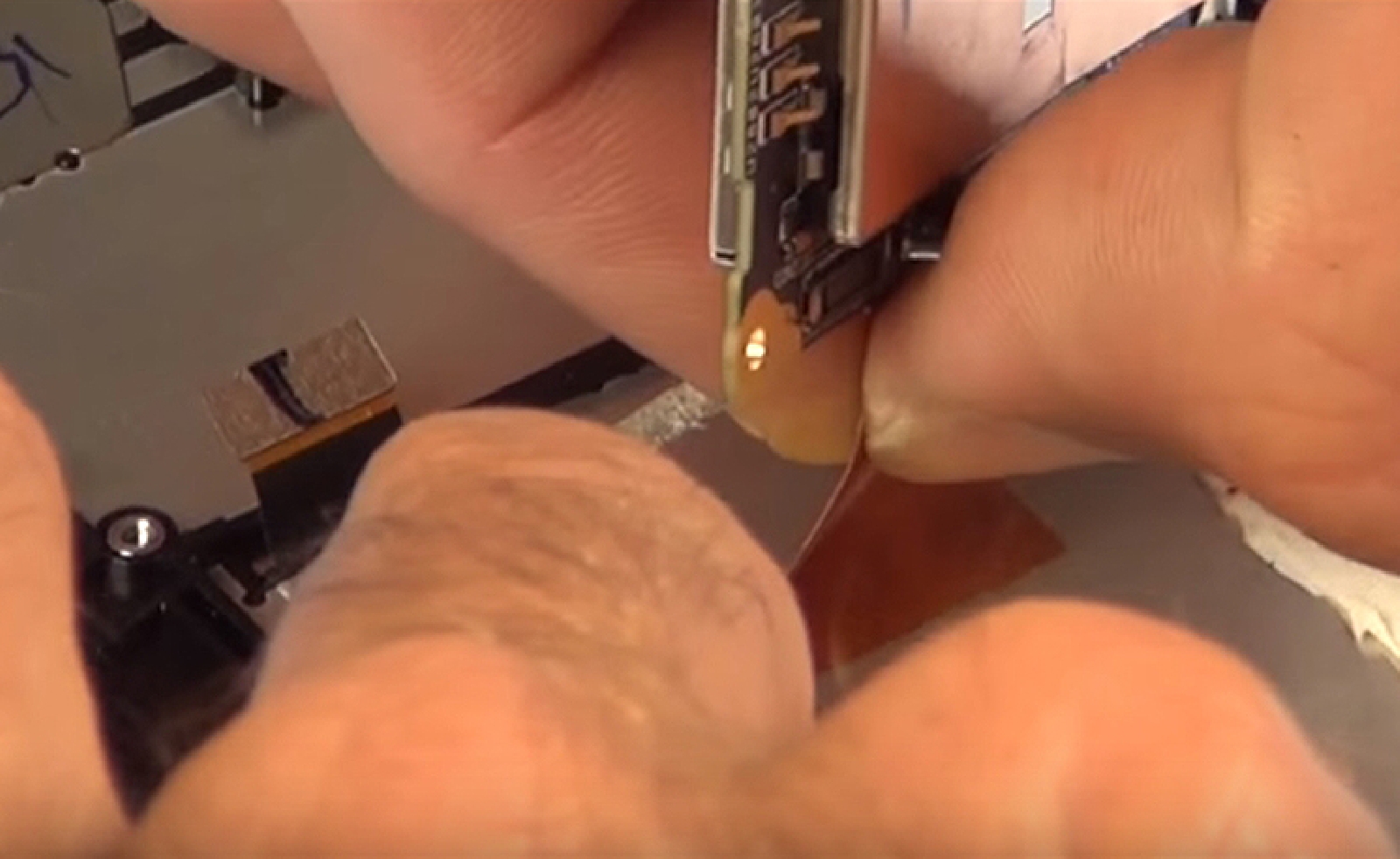

Etape 11 :Déconnecter le connecteur tactile

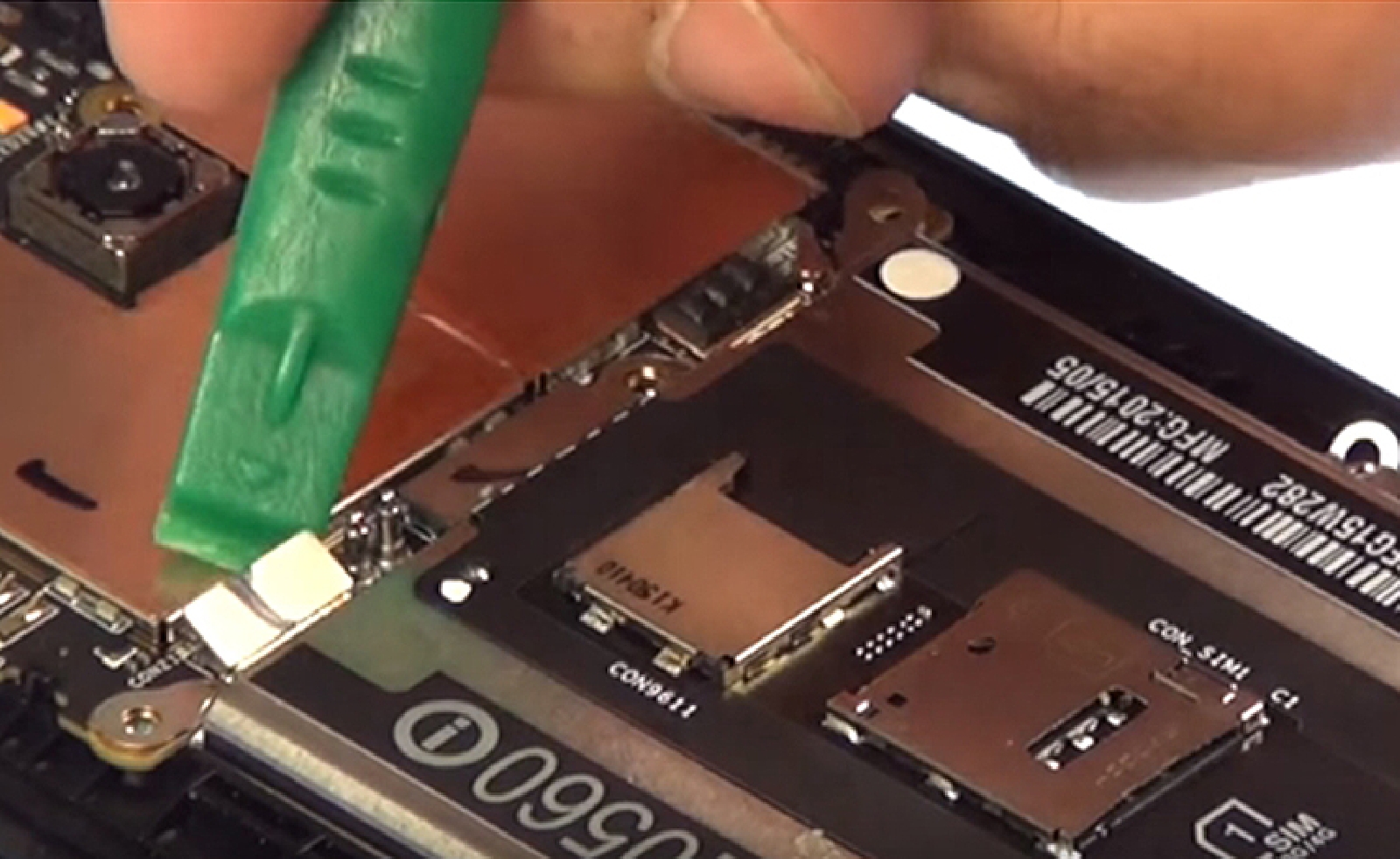

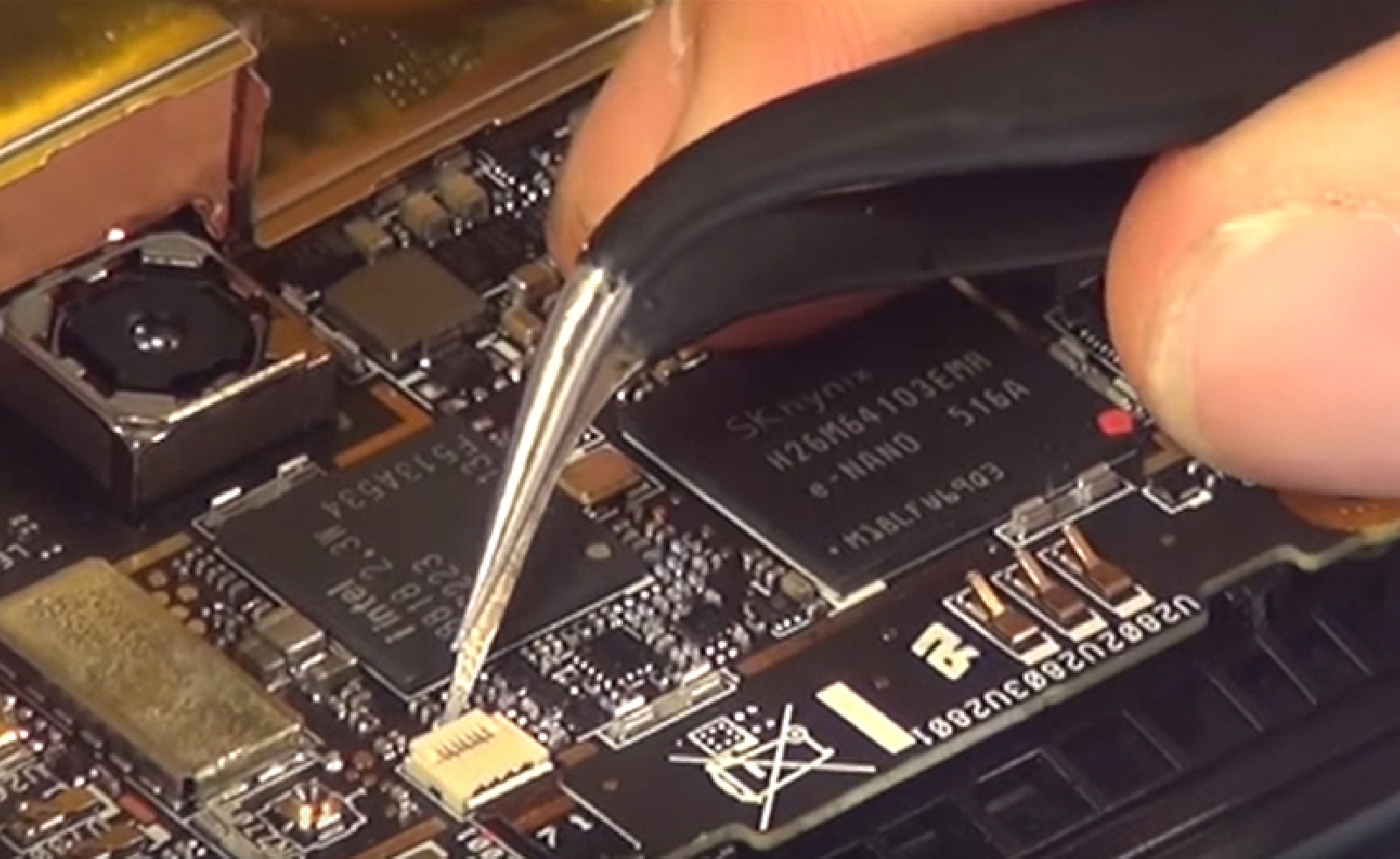

  Maintenant vous avez accès au connecteur du tactile. Retirez la protection situé sur le connecteur ,levez le petit clapet à l'aide de la pincette puis sortez la nappe de ce dernier.
 Etape 11 :Déconnecter le connecteur tactile
 Etape 11 :Déconnecter le connecteur tactile
 Etape 11 :Déconnecter le connecteur tactile
Outils du kit utilisés
Outils du kit utilisés

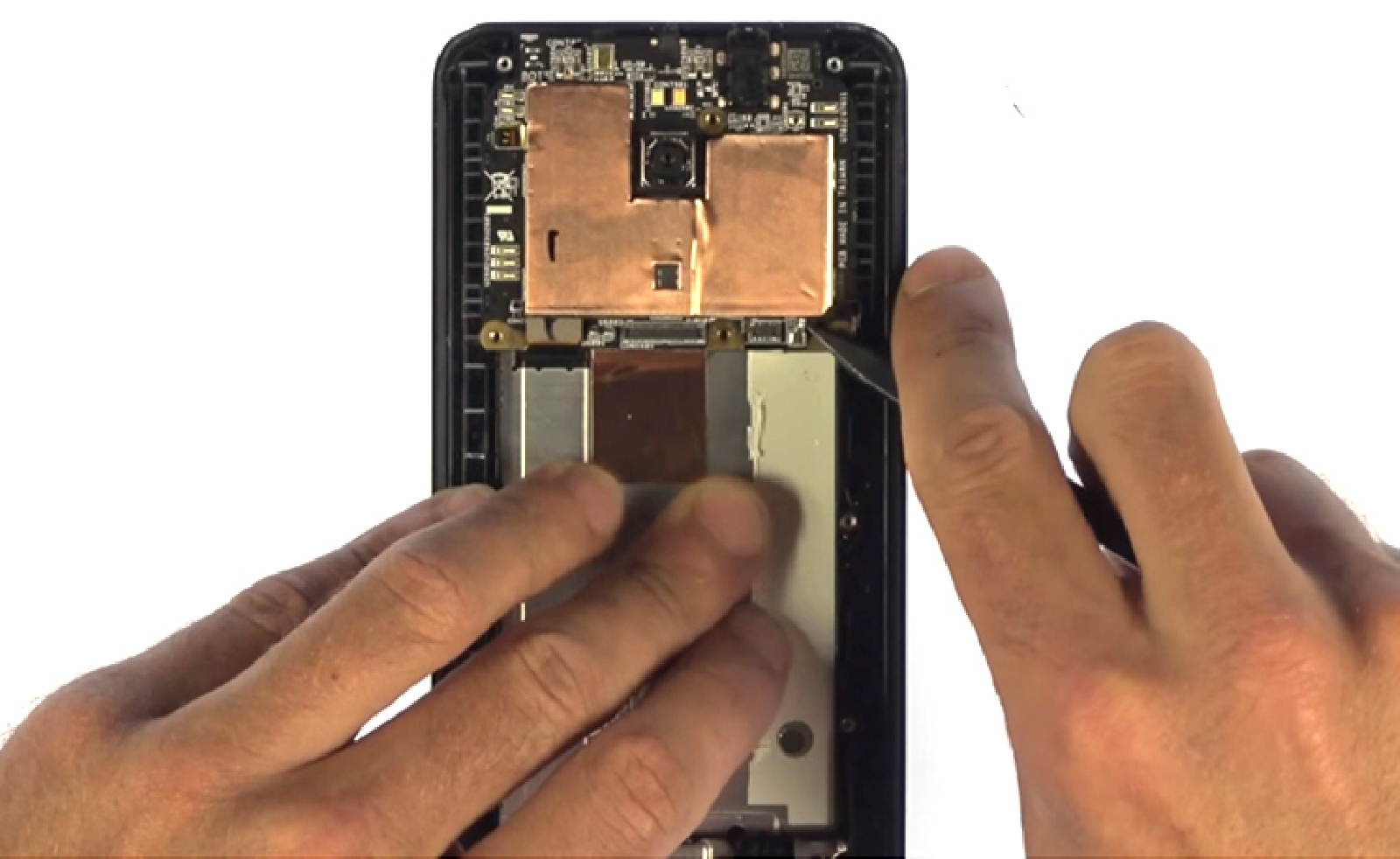

Etape 12 : Sortir la carte mère

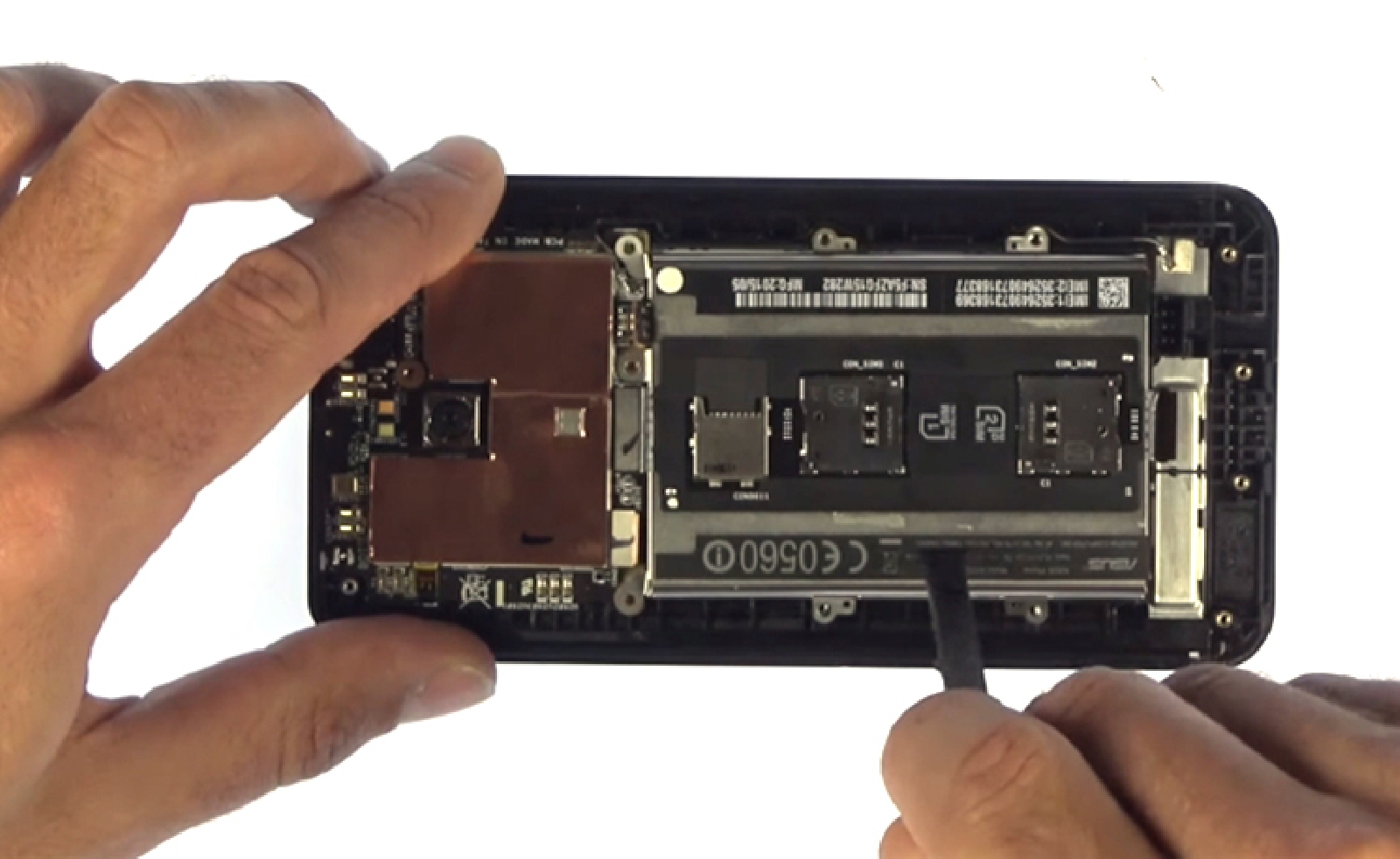

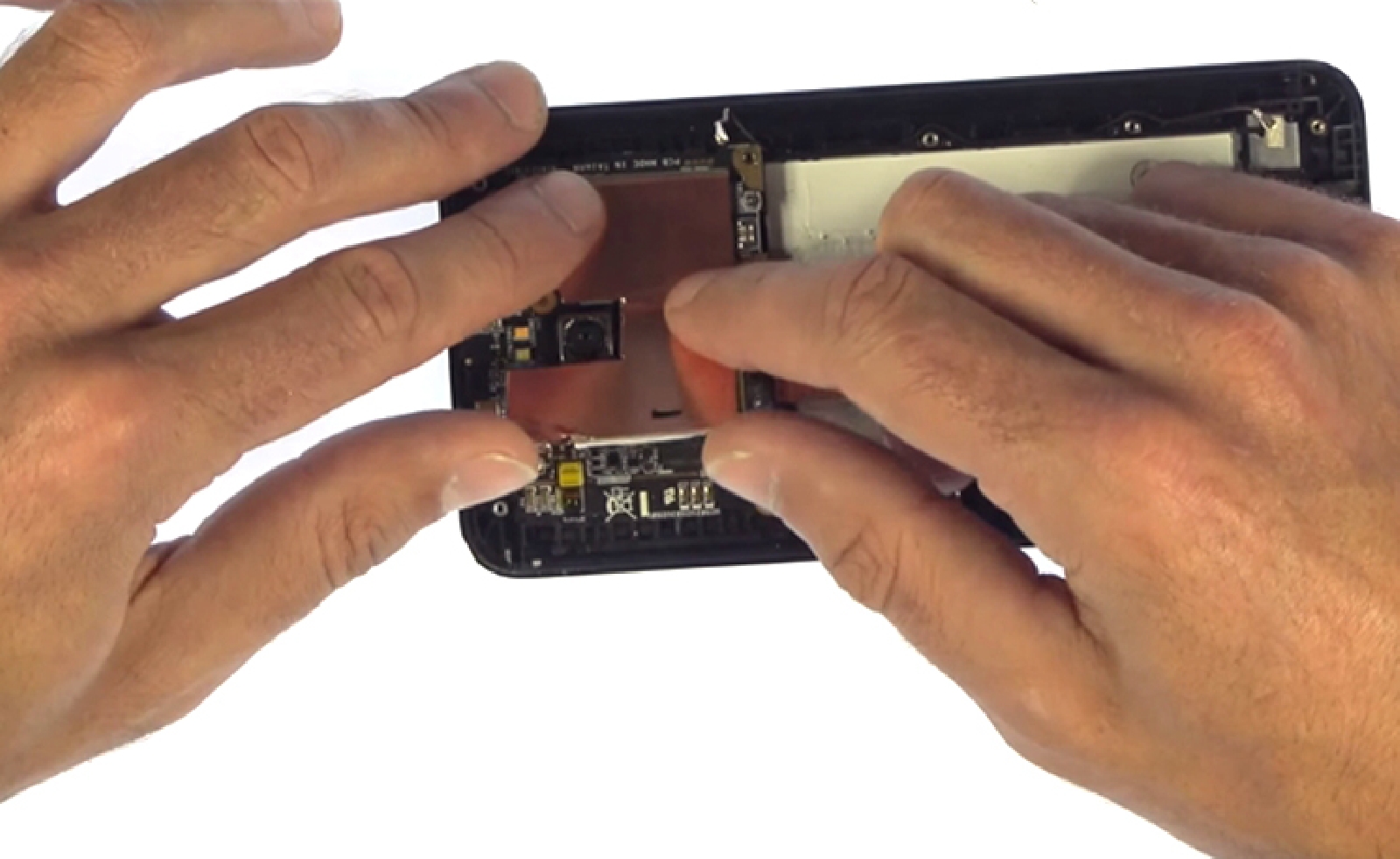

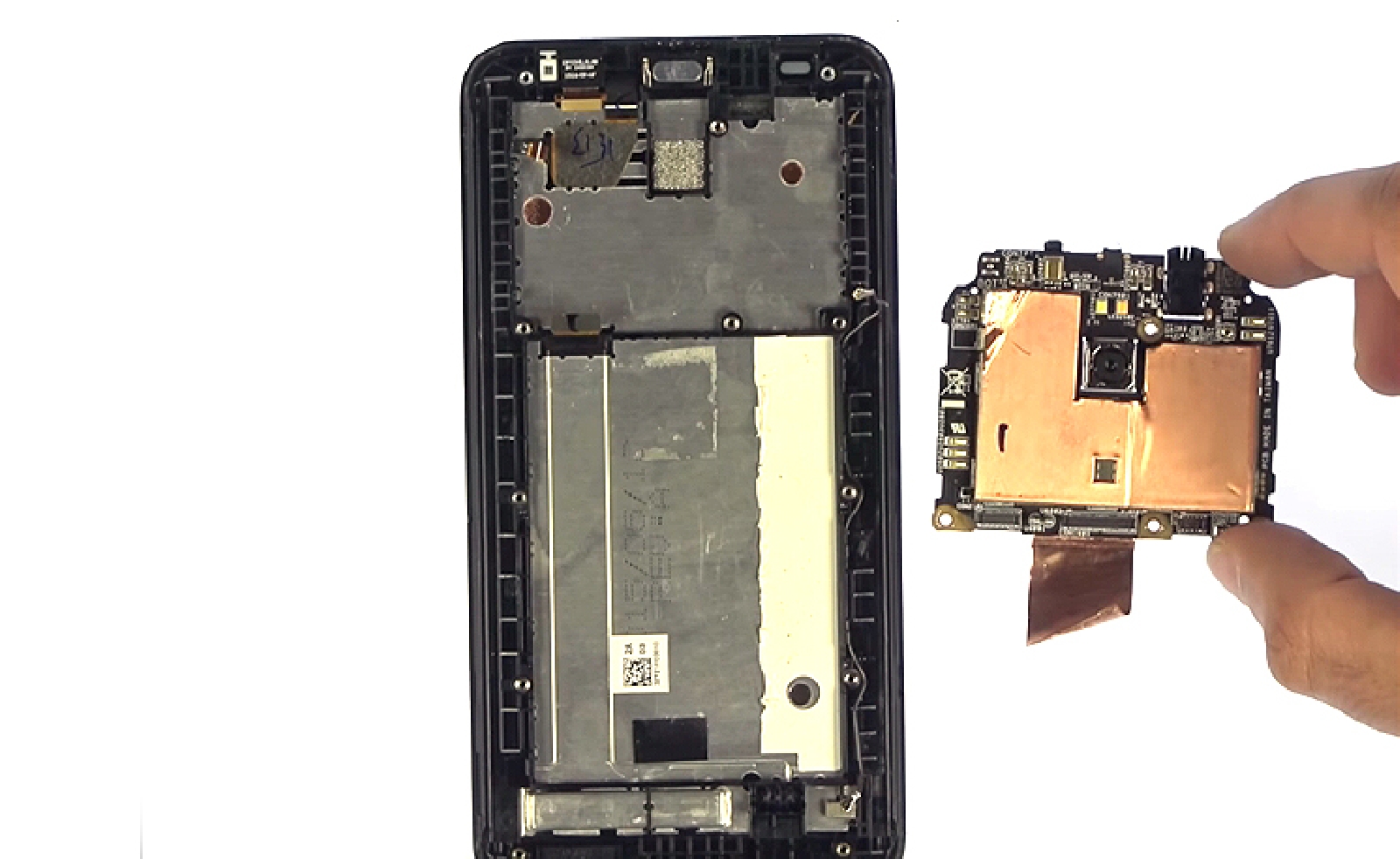

  Il ne vous reste plus qu'à sortir la carte mère. Pour cela, saisissez là par le haut puis dégagez-la de son emplacement. Attention un adhésif maintien la carte au niveau de l'emplacement de la batterie , décollez ce dernier en même temps que vous sortez la carte-mère.
 Etape 12 : Sortir la carte mère
 Etape 12 : Sortir la carte mère
 Etape 12 : Sortir la carte mère
 Etape 12 : Sortir la carte mère
Etape 13 : Sortir la caméra avant

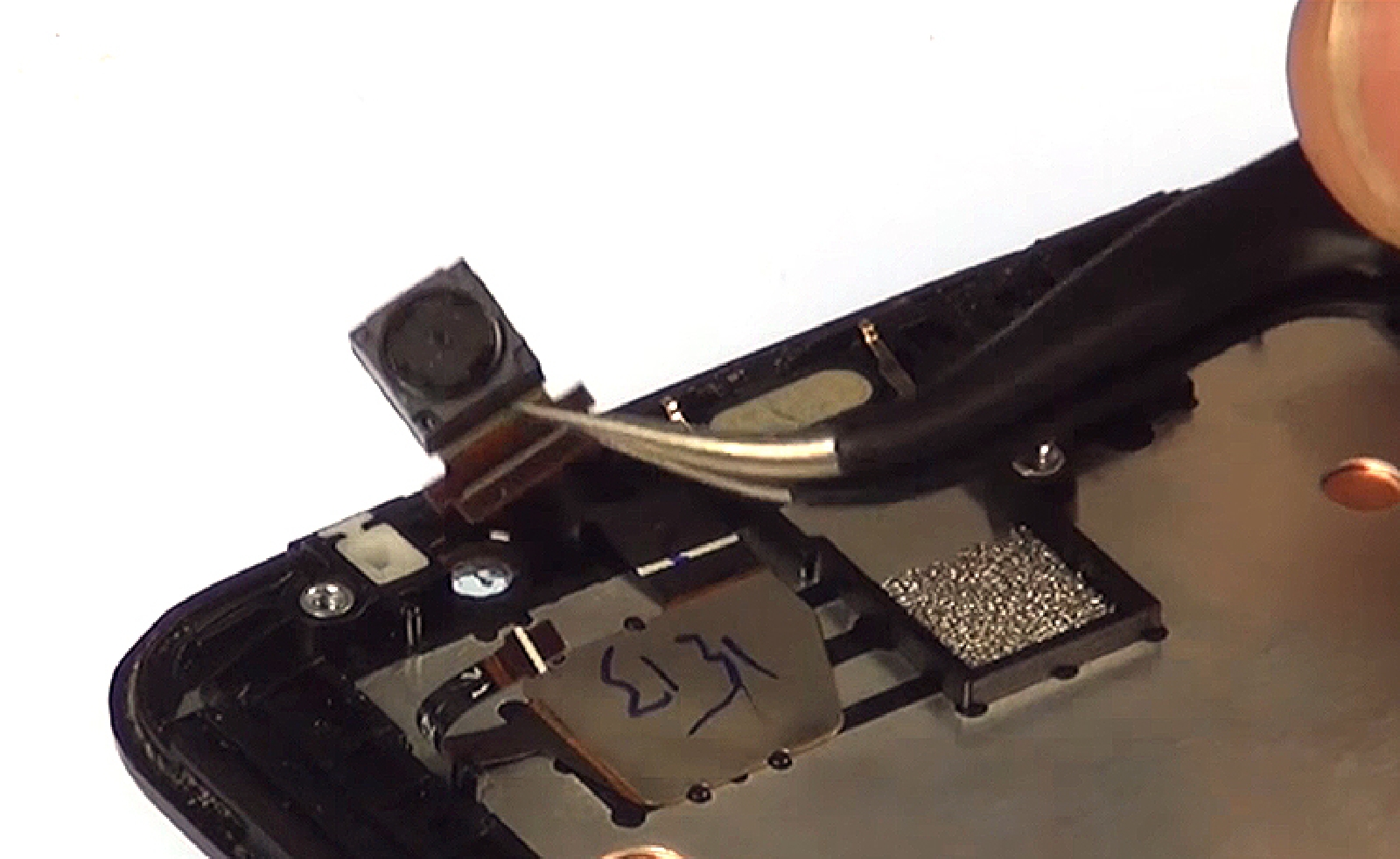

  Retirez maintenant la caméra avant avec la pincette.
 Etape 13 : Sortir la caméra avant
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Nous arrivons à la fin de ce tutoriel de démontage afin de remplacer le bloc écran de votre Asus Zenfone 2 ZE551ML
Reprenez ce tutoriel en sens inverse afin de remonter intégralement votre smartphone.
