Changement de vitre arrière sur Xperia M4 Aqua

Temps estimé : 15 min
Difficulté : 2/5
Xperia M4 Aqua | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la batterie sur votre Sony Xperia M4 Aqua ou M4 Aqua Dual.

Diagnostic

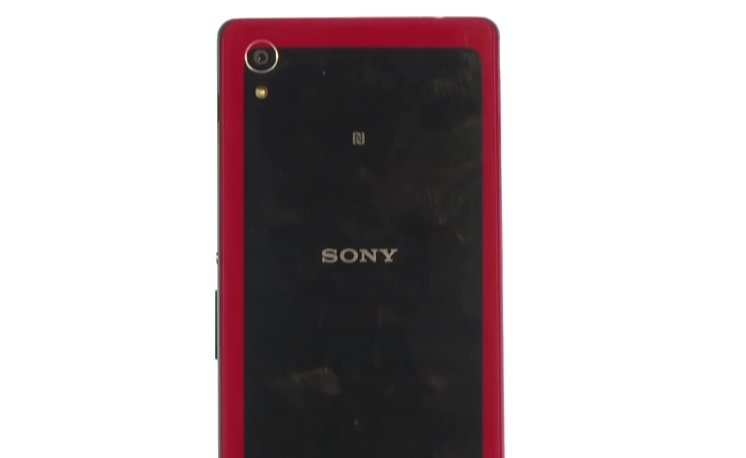

› La vitre arrière de votre Xperia M4 Aqua est brisée
› Vous souhaitez changer la couleur de votre vitre arrière

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre arrière noire pour Sony Xperia M4 AQUA / AQUA DUAL
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°2 spécialement composé par nos techniciens
5,40 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

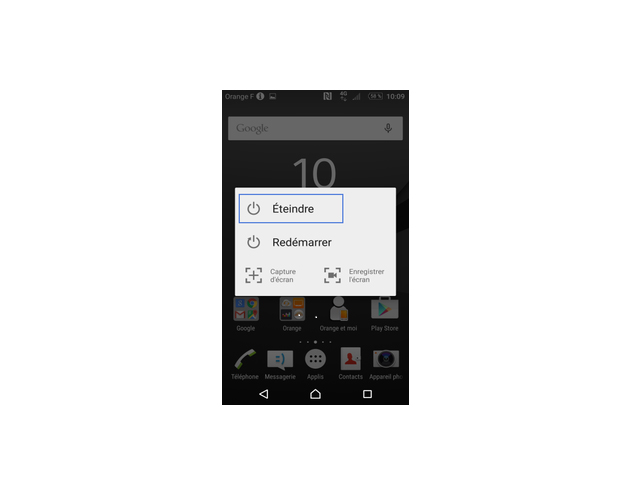

Commencez par éteindre votre téléphone
Commencez par éteindre votre téléphone
Etape 1 : Décollez la vitre arrière

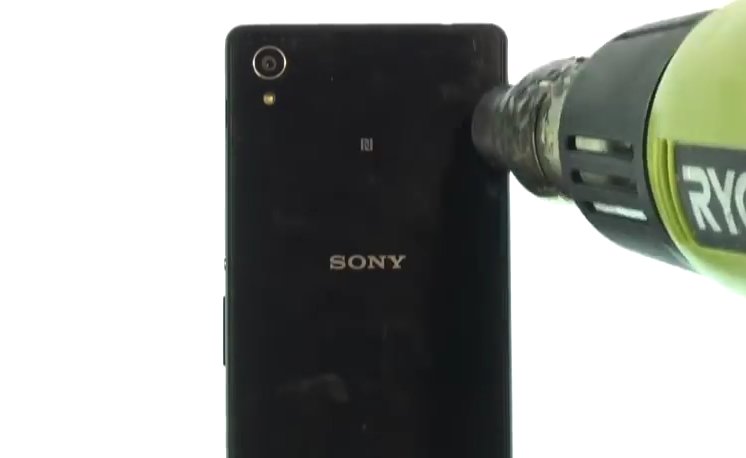

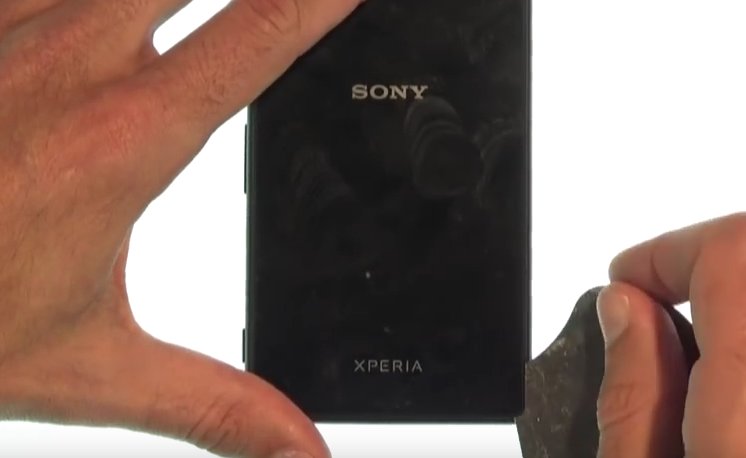

A l'aide d'un séche-cheveux ou d'un décapeur thermique, chauffez le contour de la vitre Arrière 20 à 30 secondes afin de ramolir la colle, en évitant la zone centrale ou se trouve la batterie.
Etape 1 : Décollez la vitre arrière
Etape 1 : Décollez la vitre arrière
Evitez la zone centrale ou se trouve la batterie.
Etape 1 : Décollez la vitre arrière
Etape 1/2 : Décollez la vitre arrière

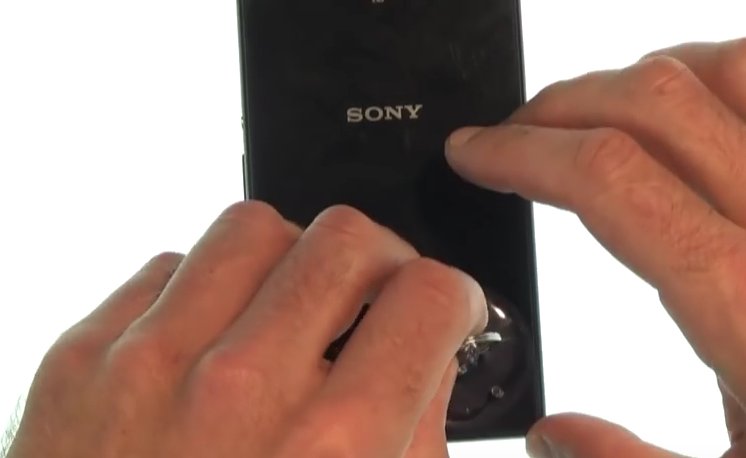

Placez la ventouse au bas de la vitre et tirez lègérement afin de créer un point d'insertion.
Etape 1/2 : Décollez la vitre arrière
Etape 1/3 : Décollez la vitre arrière
Tirez sur la ventouse afin de créer un point d’insertion pour y glisser l’iFlex ou un médiator.
Etape 1/3 : Décollez la vitre arrière
Etape 1/4 : Décollez la vitre arrière

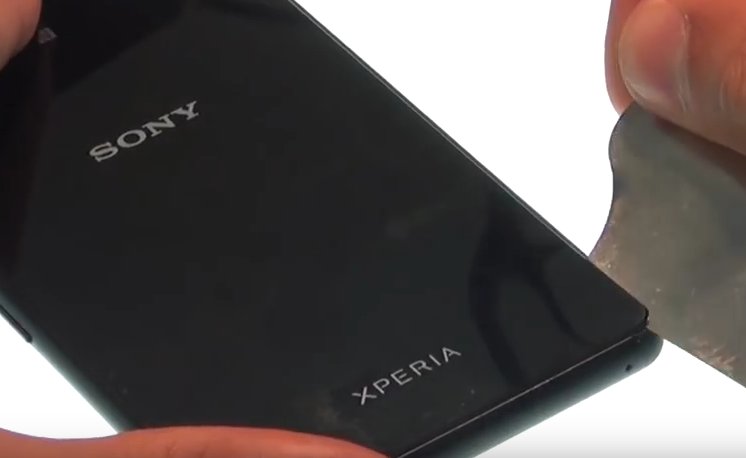

Faites glisser l’iFlex ou le mediator pour décoller les contours de la vitre.
Etape 1/4 : Décollez la vitre arrière
Etape 1/5 : Décollez la vitre arrière

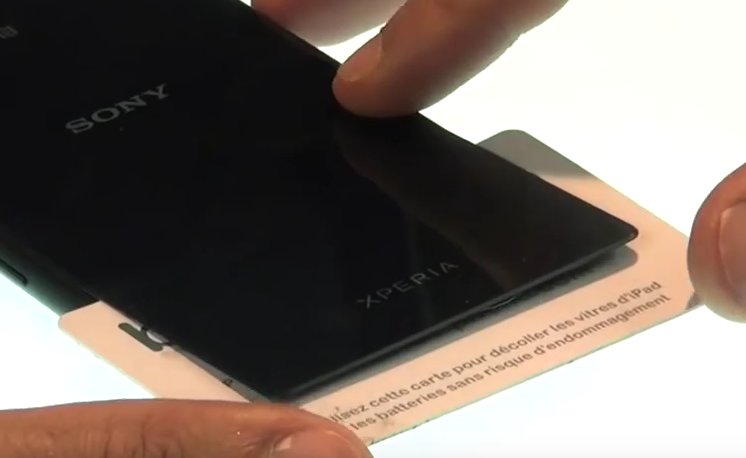

Insérez la carte en plastique pour continuer le décollage de la vitre arrière.
Etape 1/5 : Décollez la vitre arrière
Etape 2 : Retirez la batterie

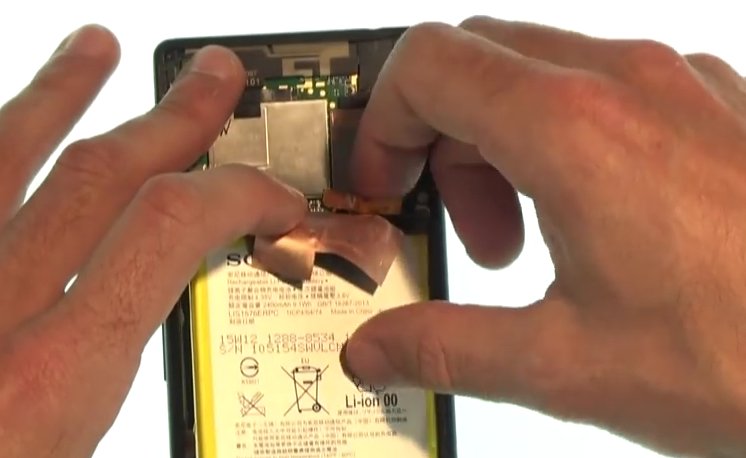

Décollez l’adhésif de protection des connecteurs, vous pouvez éventuellement chauffer l’autocollant.
Etape 2 : Retirez la batterie
Etape 2/2 : Retirez la batterie

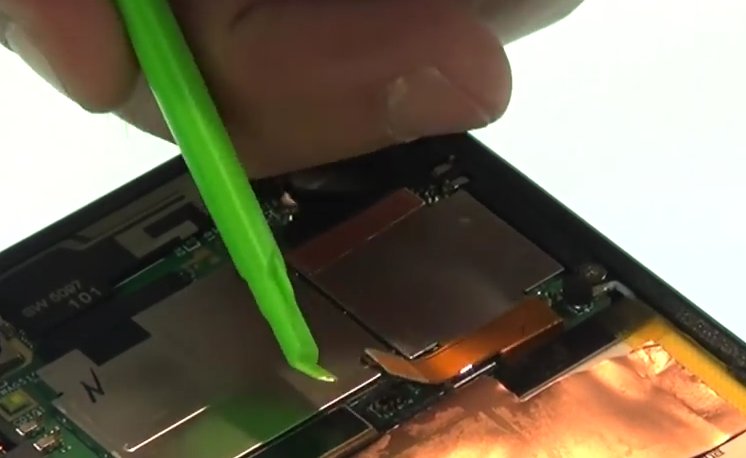

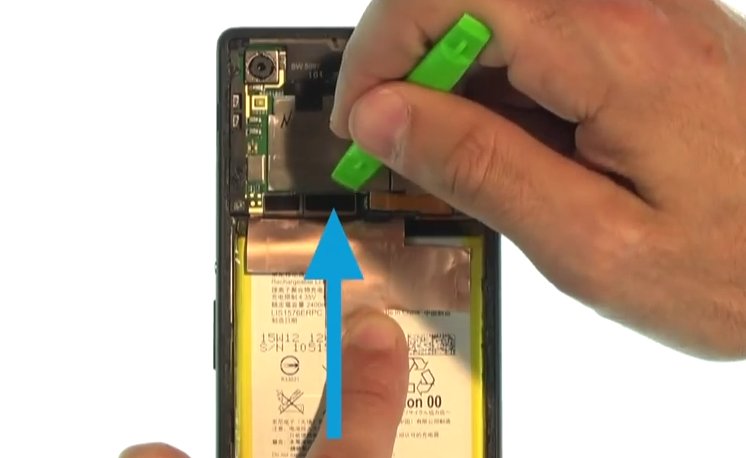

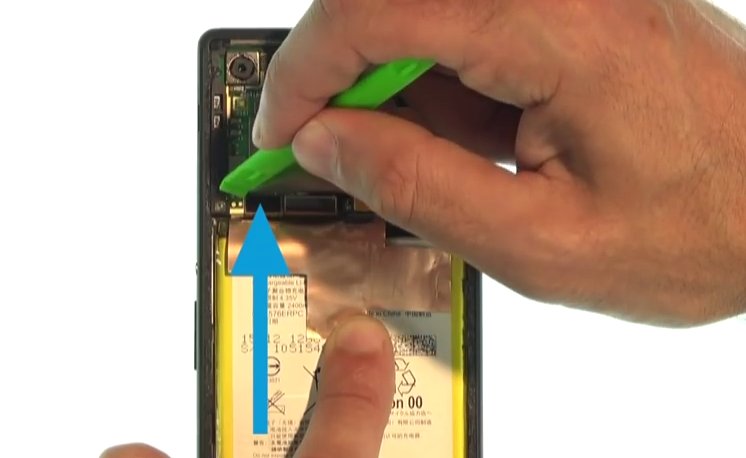

A l’aide de la spatule en plastique déconnectez la nappe de la batterie.
Etape 2/2 : Retirez la batterie
Etape 2/3 : Retirez la batterie
A l’aide de la spatule en plastique déconnectez la nappe de l’écran LCD
Etape 2/3 : Retirez la batterie
Etape 2/3 : Retirez la batterie
Etape 2/3 : Retirez la batterie
Etape 2/4 : Retirez la batterie

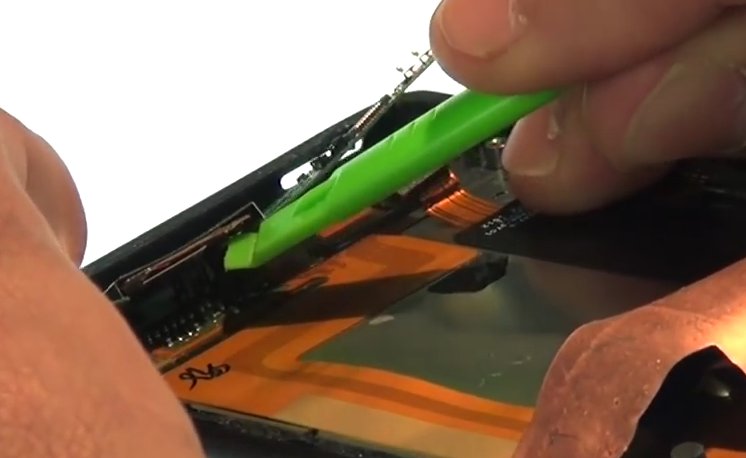

Déconnectez la nappe des boutons latéraux (power/volume/photo) avec la spatule.
Etape 2/4 : Retirez la batterie
Etape 2/4 : Retirez la batterie
Etape 2/4 : Retirez la batterie
Etape 2/5 : Retirez la batterie

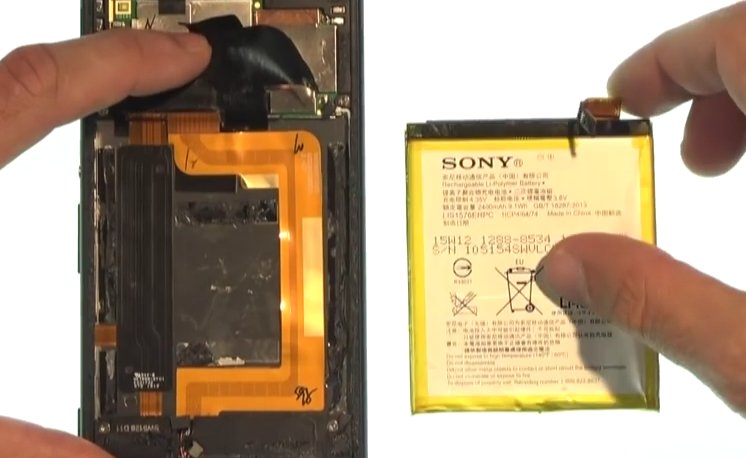

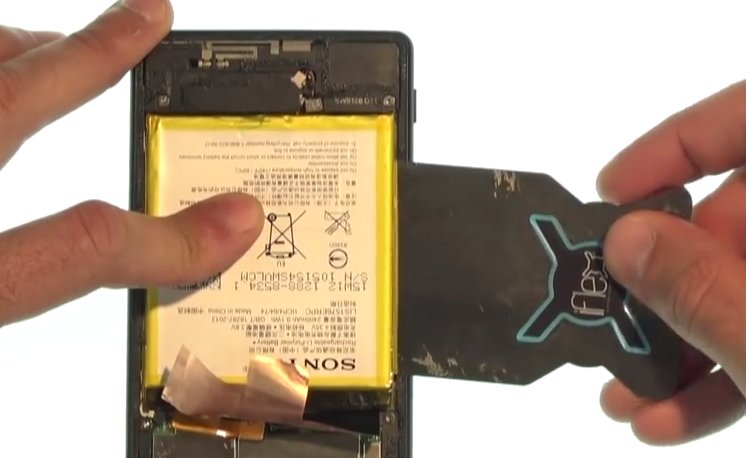

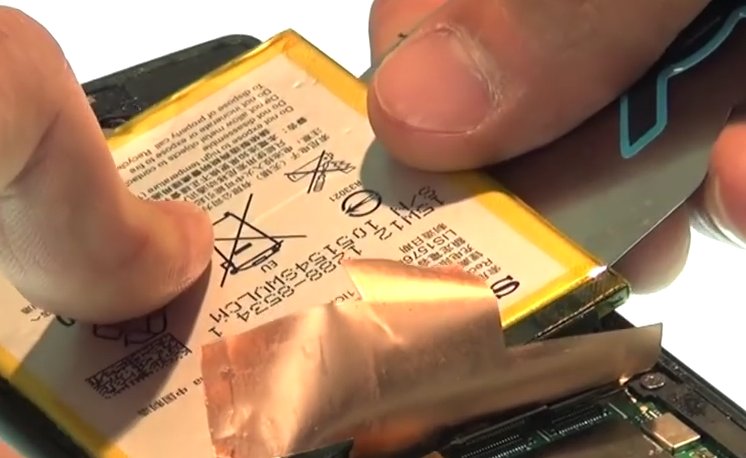

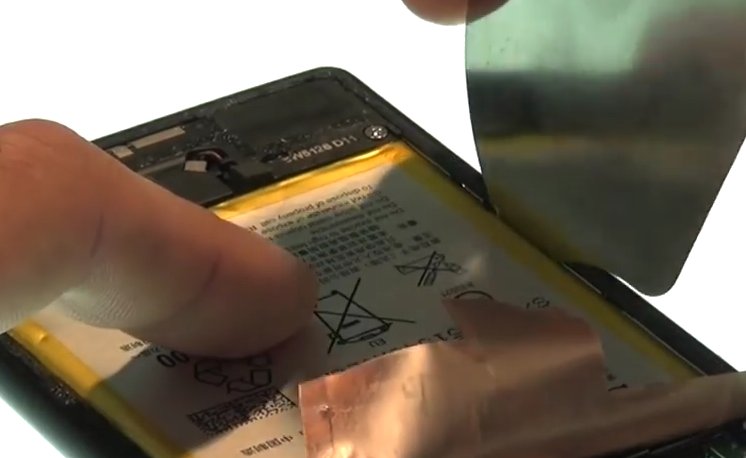

Insérez l’iFlex sous la batterie en faisant levier pour la décoller progressivement.
Etape 2/5 : Retirez la batterie
Etape 2/5 : Retirez la batterie
Etape 2/5 : Retirez la batterie
Etape 2/5 : Retirez la batterie
Etape 2/5 : Retirez la batterie
Etape 2/6 : Retirez la batterie
Veillez à bien dégager la nappe de la batterie pour ne pas l’endommager.
Etape 2/6 : Retirez la batterie
Etape 2/6 : Retirez la batterie
Etape 2/6 : Retirez la batterie
Etape 3 : Retirez la carte mère

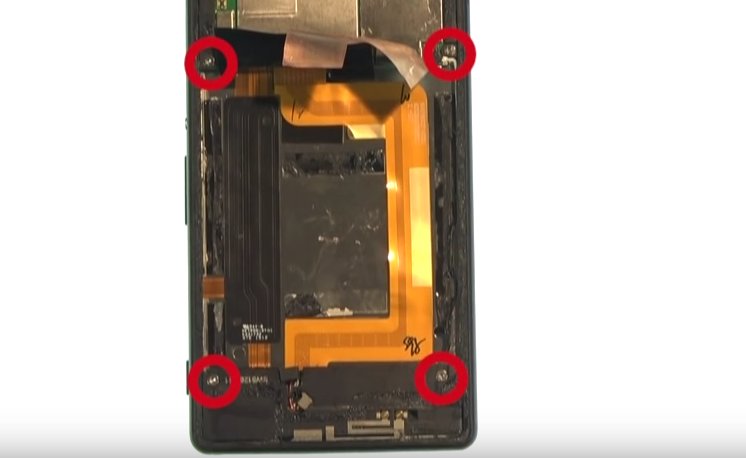

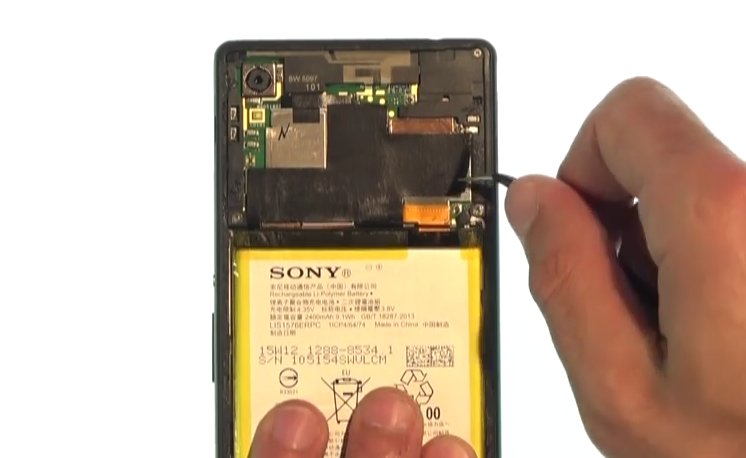

Dévissez les 4 vis à l’aide du tournevis Torx taille 5.
Etape 3 : Retirez la carte mère
Etape 3/2 : Retirez la carte mère

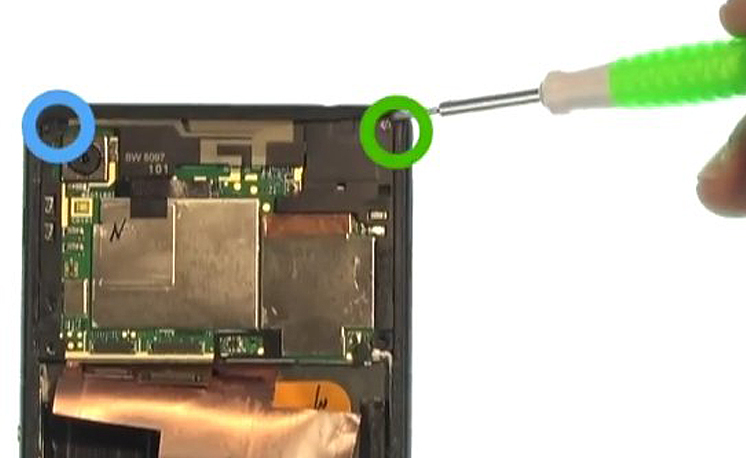

Dévisser les 2 vis à l’aide du tournevis cruciforme : une vis noire en haut à gauche et une petite vis en haut à droite.
Etape 3/2 : Retirez la carte mère
Etape 3/3 : Retirez la carte mère

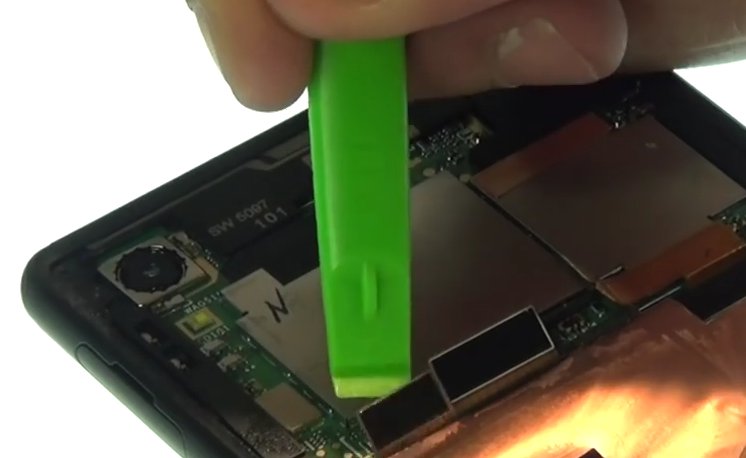

Déclipsez le haut du cache #7 avec la spatule.
Etape 3/3 : Retirez la carte mère
Etape 3/4 : Retirez la carte mère
Décollez le bas du cache #7 avec la pincette.
Etape 3/4 : Retirez la carte mère
Etape 3/5 : Retirez la carte mère
A l’aide de la spatule et de la pincette retirez les adhésifs de protection.
Etape 3/5 : Retirez la carte mère
Etape 3/5 : Retirez la carte mère
Etape 3/5 : Retirez la carte mère
Etape 3/6 : Retirez la carte mère

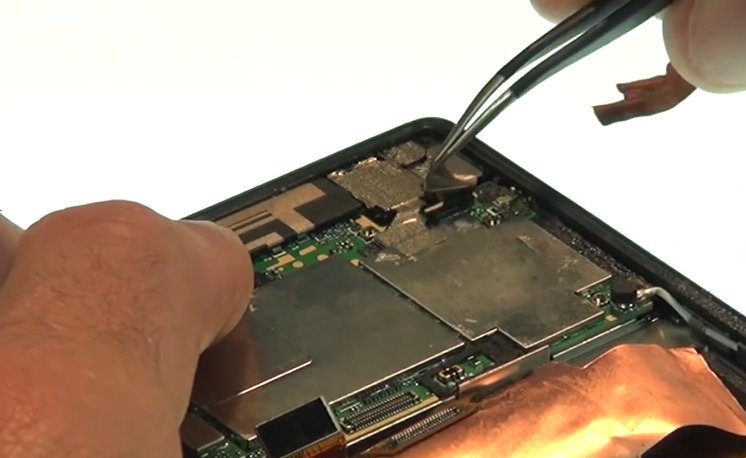

Déconnectez le dock de charge avec la pincette.
Etape 3/6 : Retirez la carte mère
Etape 3/6 : Retirez la carte mère
Etape 3/6 : Retirez la carte mère
Etape 3/7 : Retirez la carte mère

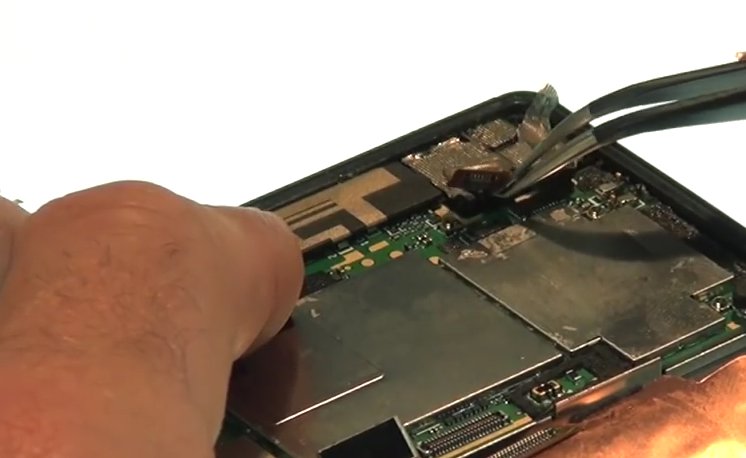

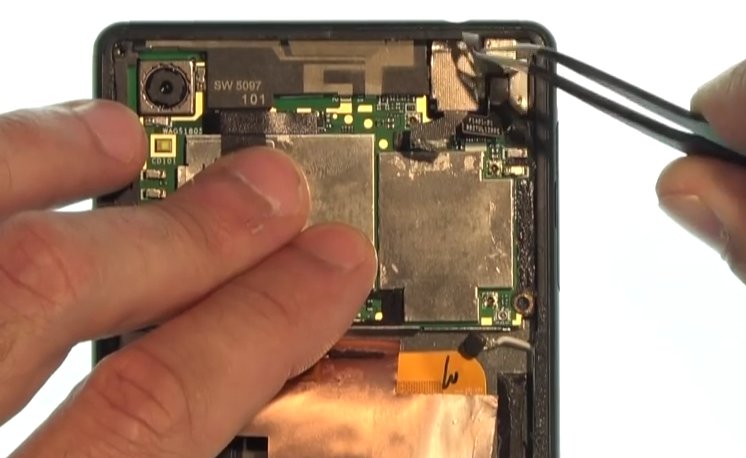

Déconnectez la prise jack avec la pincette.
Etape 3/7 : Retirez la carte mère
Etape 3/7 : Retirez la carte mère
Etape 3/7 : Retirez la carte mère
Etape 3/8 : Retirez la carte mère

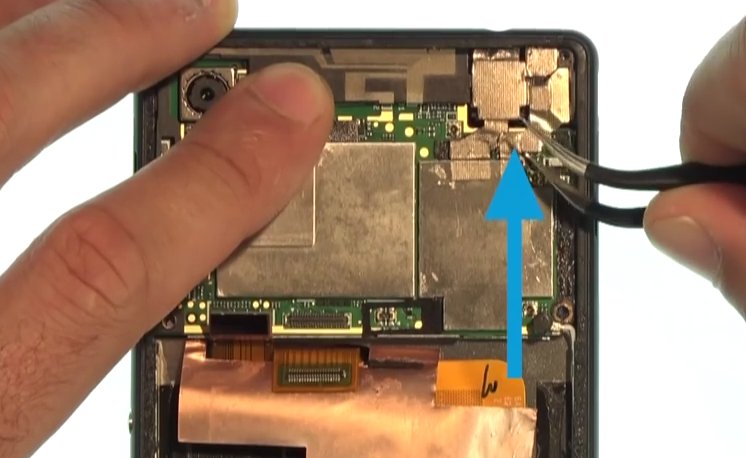

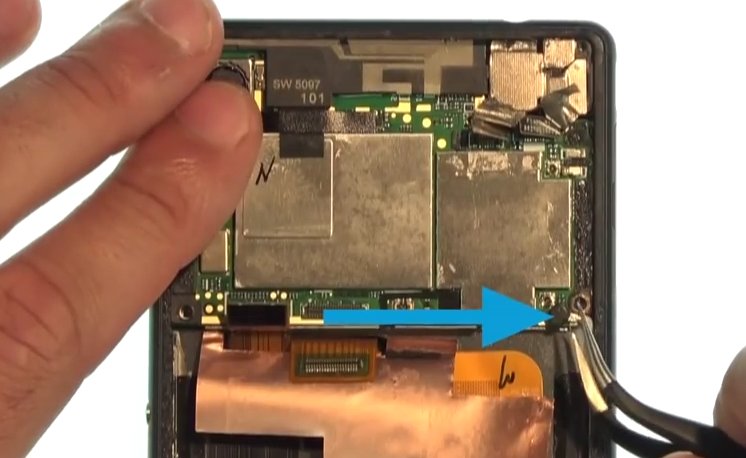

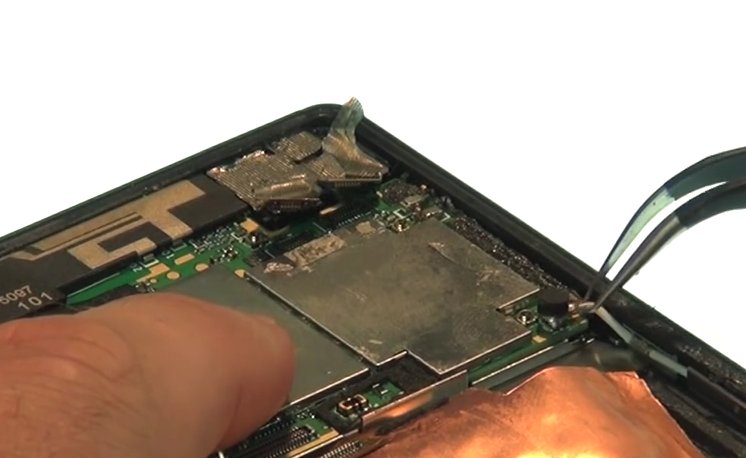

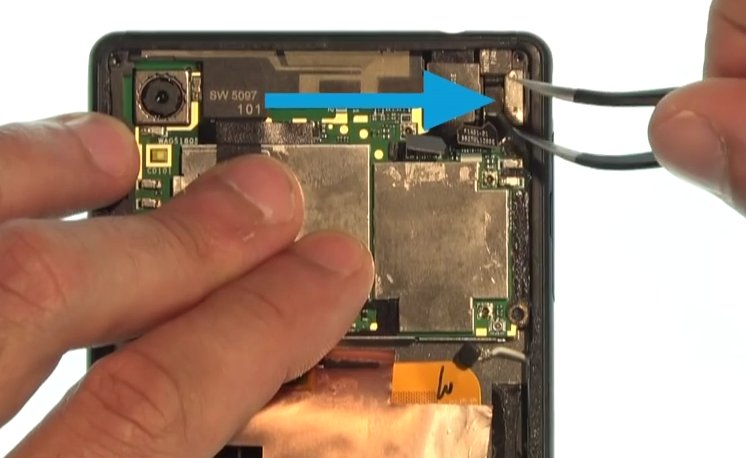

Déconnectez le câble coaxial de l’antenne.
Etape 3/8 : Retirez la carte mère
Etape 3/8 : Retirez la carte mère
Etape 3/8 : Retirez la carte mère
Etape 3/9 : Retirez la carte mère

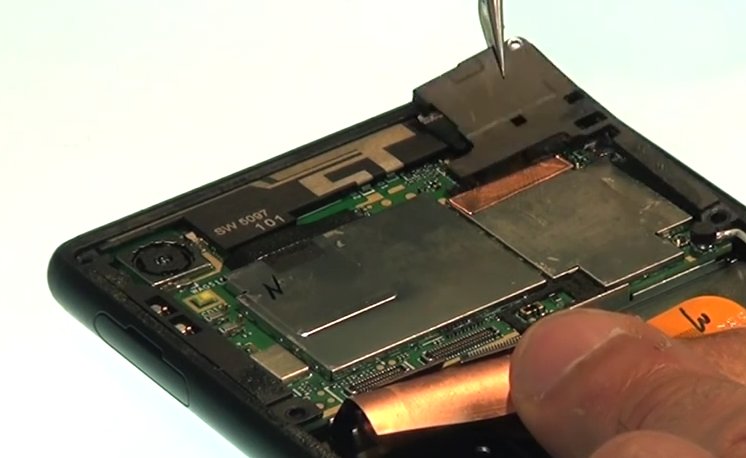

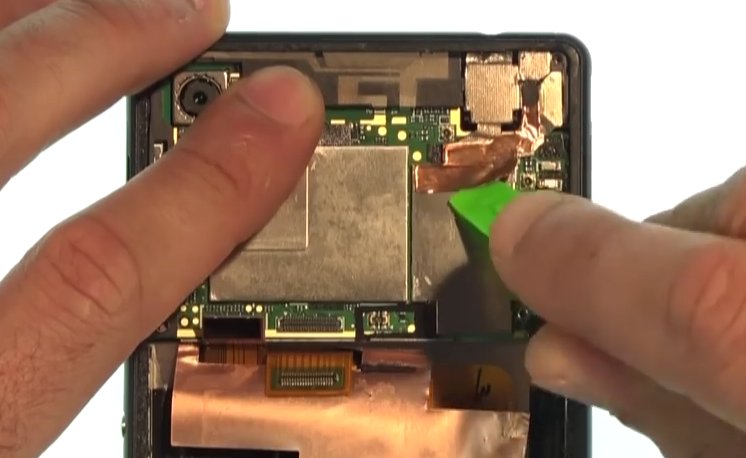

A l’aide de la pincette retirez le dernier adhésif de protection.
Etape 3/9 : Retirez la carte mère
Etape 3/10 : Retirez la carte mère

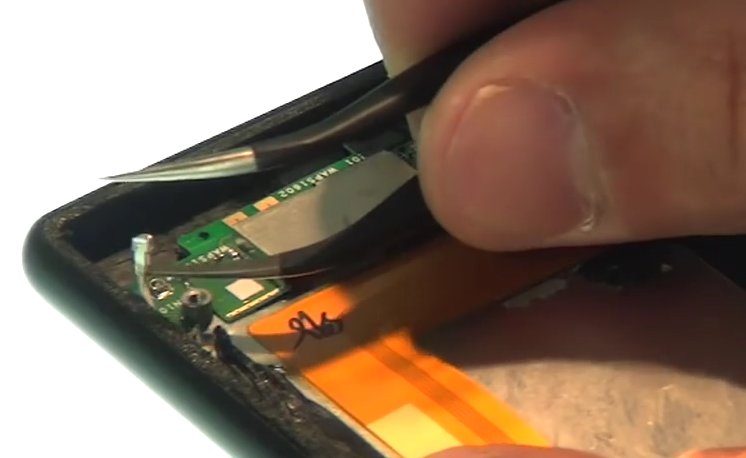

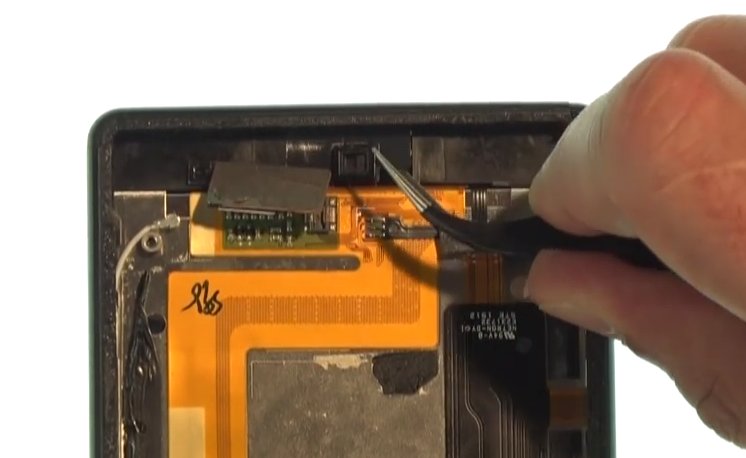

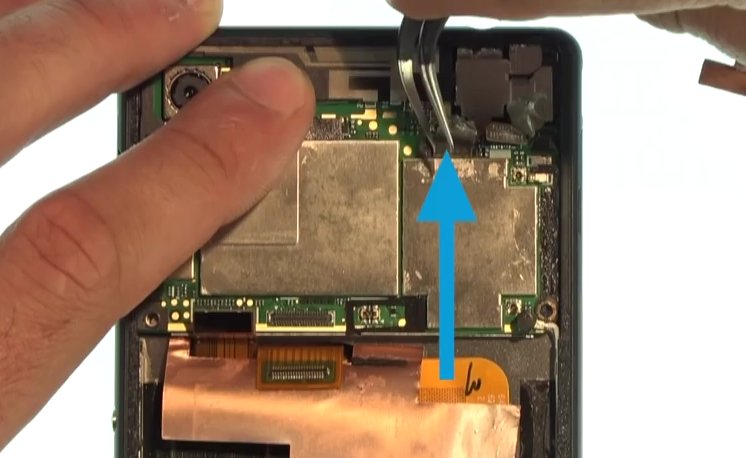

Déconnectez la caméra avant avec la pincette.
Etape 3/10 : Retirez la carte mère
Etape 3/11 : Retirez la carte mère

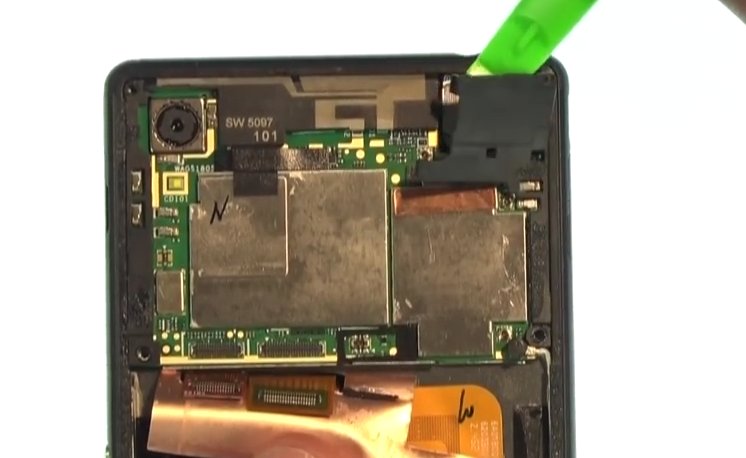

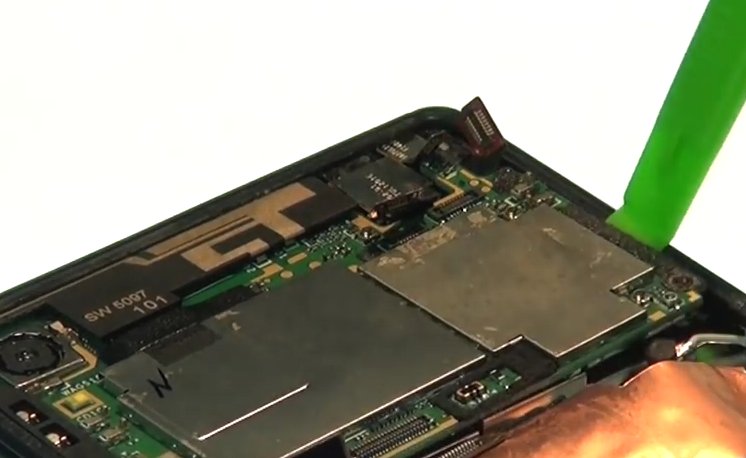

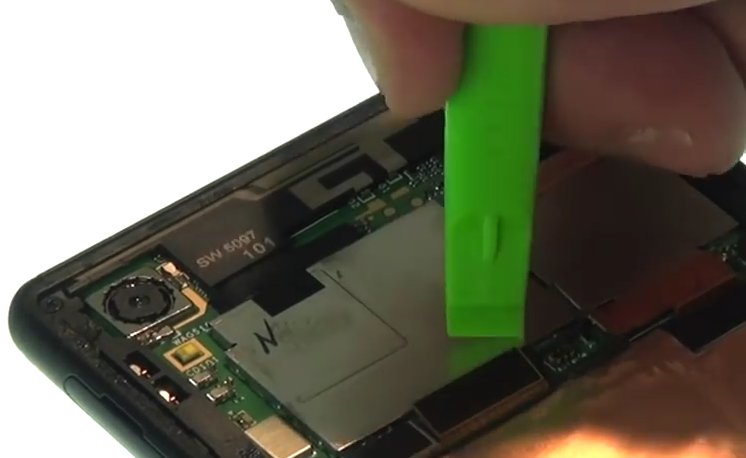

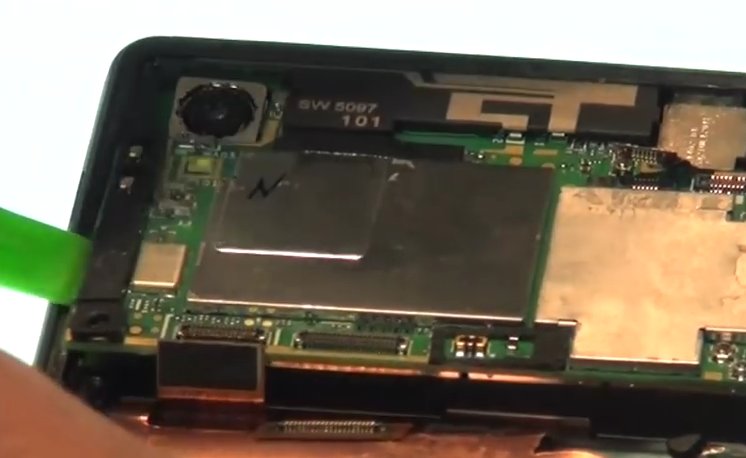

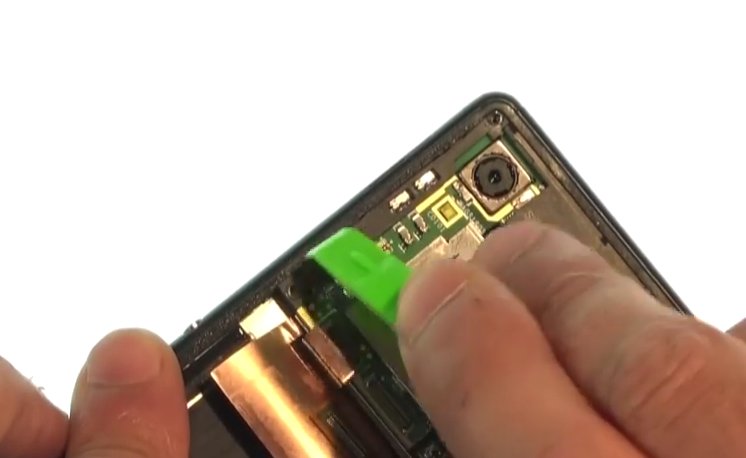

A l’aide de la spatule, dégagez la carte-mère en partant du côté droit.
Etape 3/11 : Retirez la carte mère
Etape 3/12 : Retirez la carte mère
A l ‘aide de la spatule déclipsez la partie gauche de la carte mère.
Etape 3/12 : Retirez la carte mère
Etape 3/12 : Retirez la carte mère
Etape 3/12 : Retirez la carte mère
Etape 3/13 : Retirez la carte mère

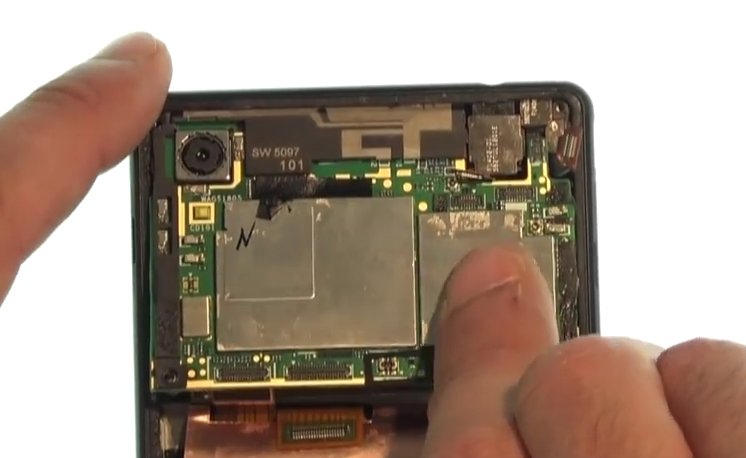

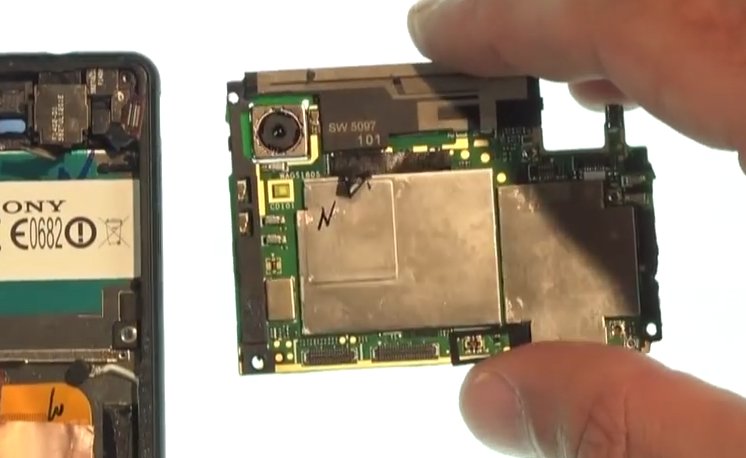

Tirez doucement la carte-mère vers le bas pour la dégager.
Etape 3/13 : Retirez la carte mère
Etape 3/13 : Retirez la carte mère
Etape 3/13 : Retirez la carte mère
Etape 4 : Récupérez les pièces
A l ‘aide de la pincette, déconnectez le vibreur.
Etape 4 : Récupérez les pièces
Etape 4/2 : Récupérez les pièces

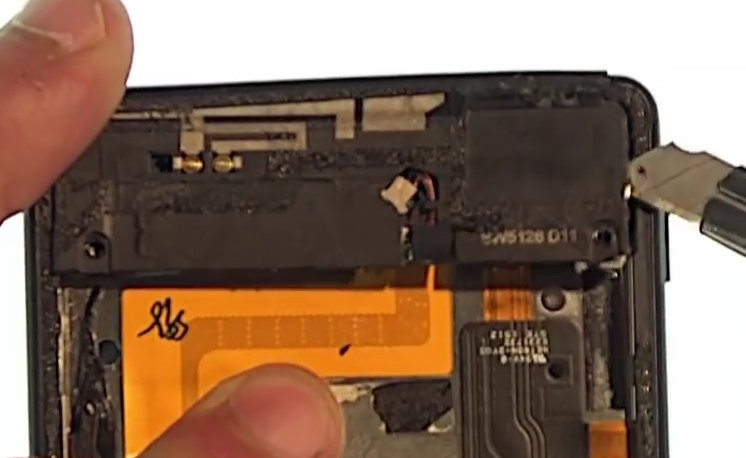

A l’aide de la spatule ou d’un cutter désengagez le haut parleur externe du châssis.
Etape 4/2 : Récupérez les pièces
Etape 4/3 : Récupérez les pièces

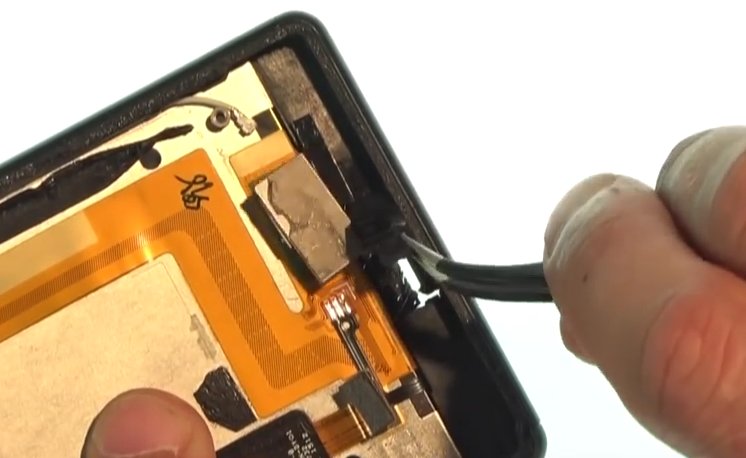

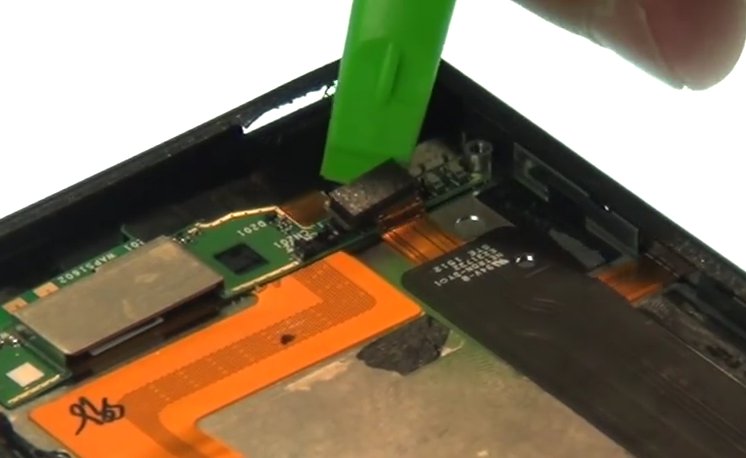

A l’aide de la spatule, déconnectez la nappe Power.
Etape 4/3 : Récupérez les pièces
Etape 4/4 : Récupérez les pièces
Déconnectez l’autre extrémité du câble coaxial.
Etape 4/4 : Récupérez les pièces
Etape 4/5 : Récupérez les pièces

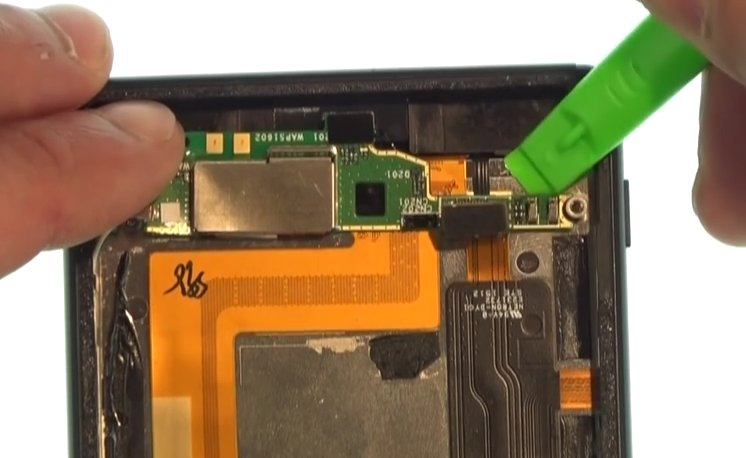

A l’aide de la spatule, commencez à décoller la carte #4.
Etape 4/5 : Récupérez les pièces
Etape 4/5 : Récupérez les pièces
Etape 4/5 : Récupérez les pièces
Etape 4/6 : Récupérez les pièces

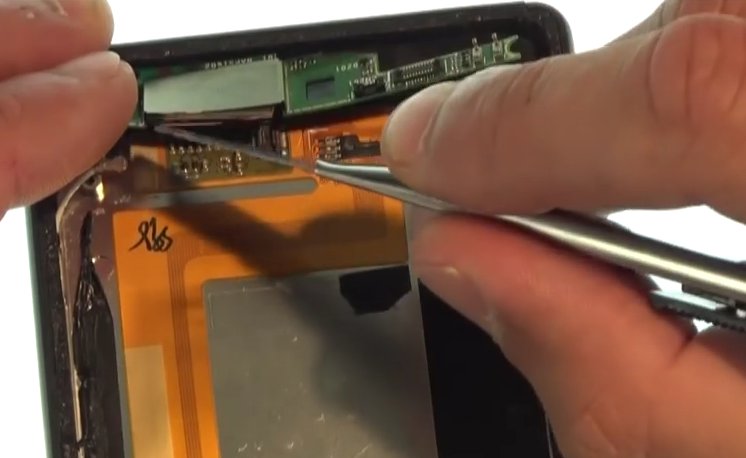

A l ‘aide d’un cutter , décollez délicatement la plaquette métallique du connecteur pour libérer l’élément #4.
Etape 4/6 : Récupérez les pièces
Etape 4/7 : Récupérez les pièces
A l’aide de la pincette, décollez la grille #16.
Etape 4/7 : Récupérez les pièces
Etape 4/7 : Récupérez les pièces
Etape 4/7 : Récupérez les pièces
Etape 4/8 : Récupérez les pièces

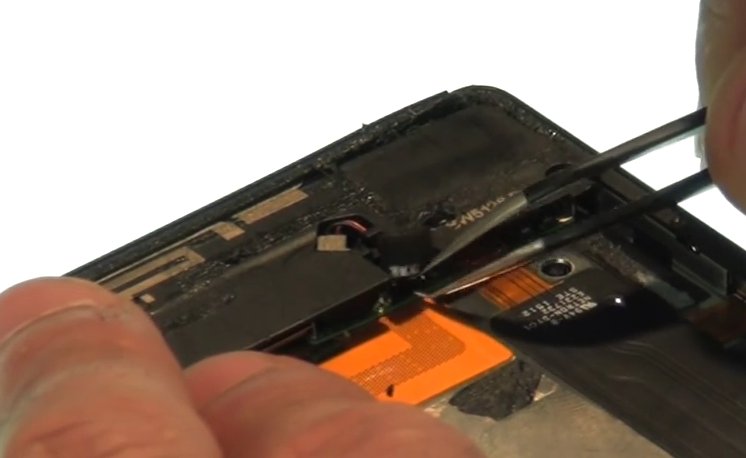

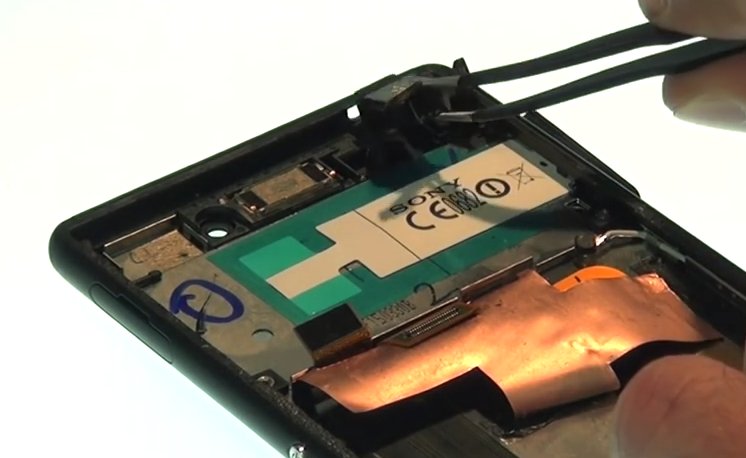

A l’aide de la pincette, décollez la prise jack #10.
Etape 4/8 : Récupérez les pièces
Etape 4/8 : Récupérez les pièces
Etape 4/8 : Récupérez les pièces
Etape 4/9 : Récupérez les pièces
A l’aide de la pincette, récupérez l’élément en plastique #13.
Etape 4/9 : Récupérez les pièces
Etape 4/10 : Récupérez les pièces
Récupérez ensuite le cache en plastique #11.
Etape 4/10 : Récupérez les pièces
Etape 4/11 : Récupérez les pièces

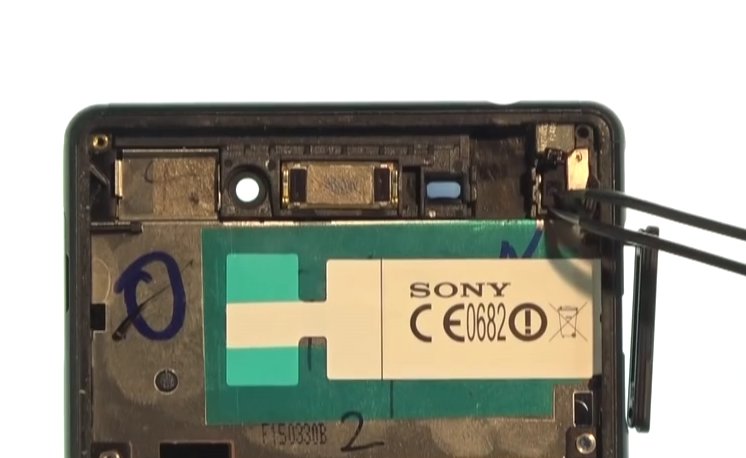

A l’aide de la pincette, délogez la caméra avant #12.
Etape 4/11 : Récupérez les pièces
Etape 4/12 : Récupérez les pièces

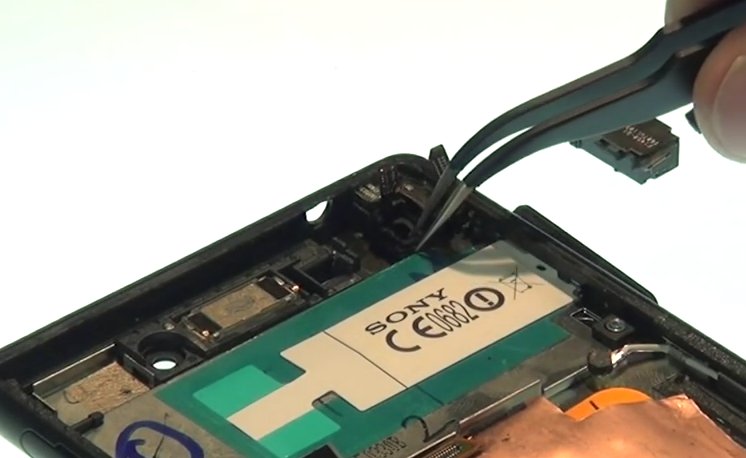

Récupérez également le dock de charge #14 en le libérant à l’aide de la pincette.
Etape 4/12 : Récupérez les pièces
Etape 4/13 : Récupérez les pièces
A l’aide de la pincette décollez la plaquette en plastique #8.
Etape 4/13 : Récupérez les pièces
Etape 4/14 : Récupérez les pièces

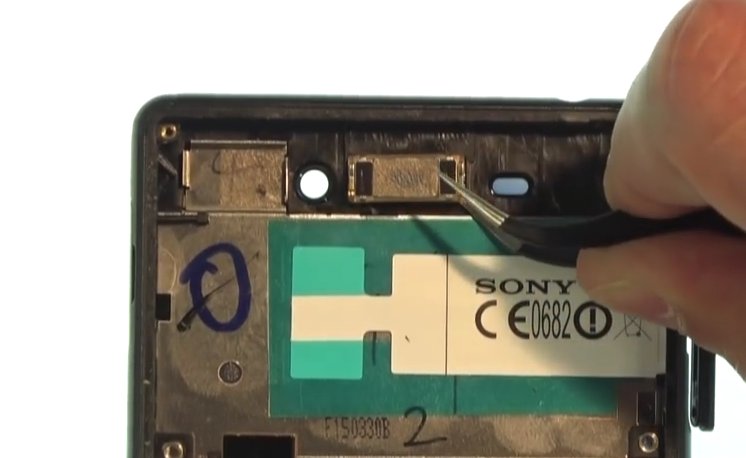

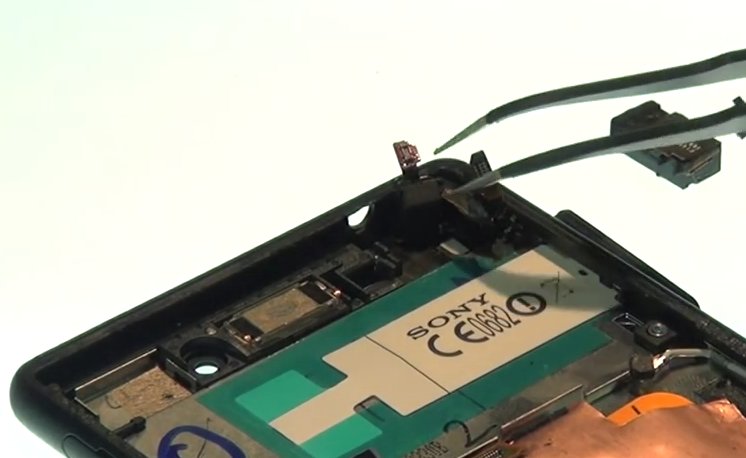

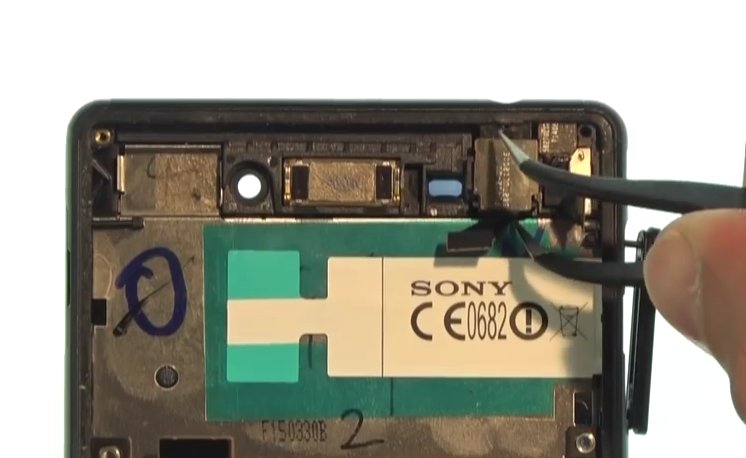

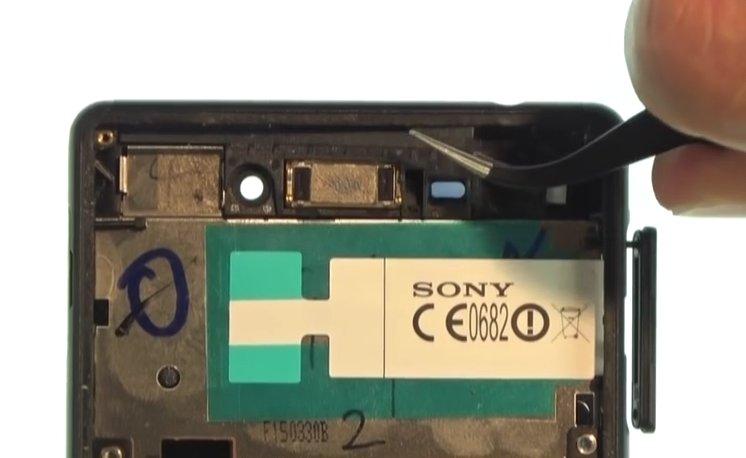

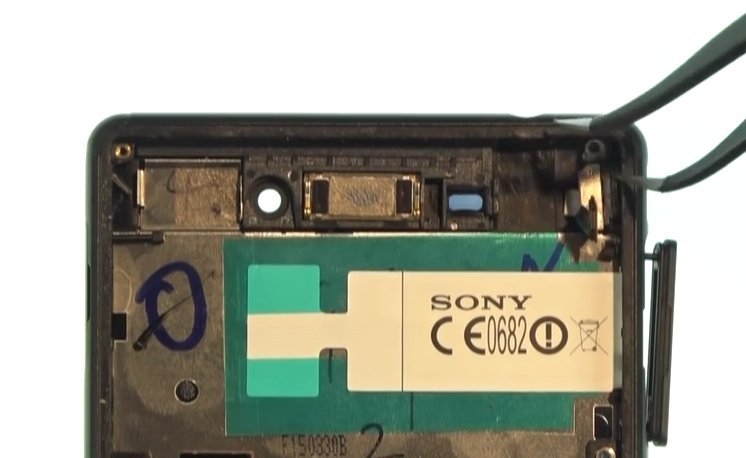

Pour finir, décollez l’écouteur de l’oreille (buzzer) #9.
Etape 4/14 : Récupérez les pièces
