Changement de vitre arrière sur Xperia Z2

Temps estimé : 15 min
Difficulté : 2/5
Xperia Z2 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre arrière de votre Sony Xperia Z2.

Diagnostic

› La vitre arrière de votre Xperia Z2 est brisée
› Vous souhaitez changer la couleur de la vitre arrière

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre Arrière NOIRE pour Sony Xperia Z2
35,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°2 spécialement composé par nos techniciens
5,40 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

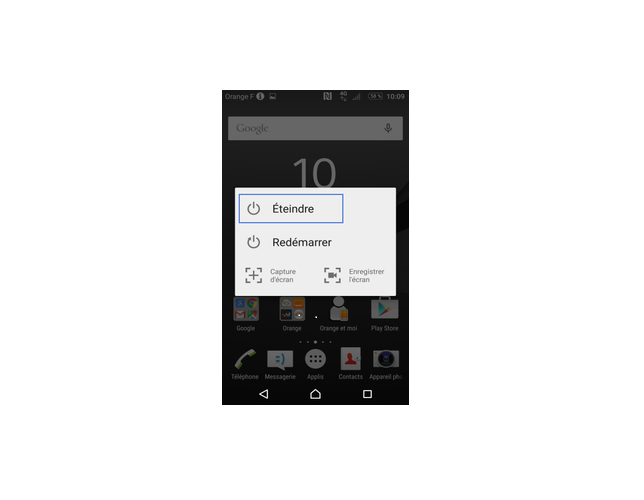

Commencez par éteindre votre téléphone
Commencez par éteindre votre téléphone
Etape 1 : Ouvrez le sony Xperia Z2

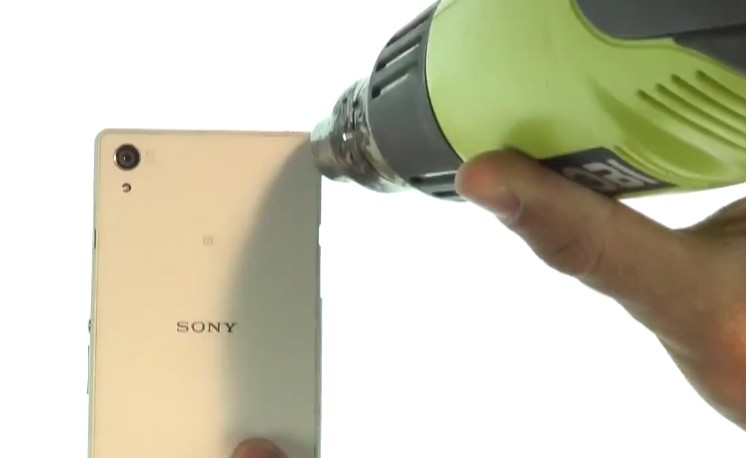

A l'aide d'un séche-cheveux ou d'un décapeur thermique, chauffez le contour de la vitre 20 à 30 secondes, en évitant la zone centrale ou se trouve la batterie.
Etape 1 : Ouvrez le sony Xperia Z2
Etape 1/2 : Ouvrez le sony Xperia Z2

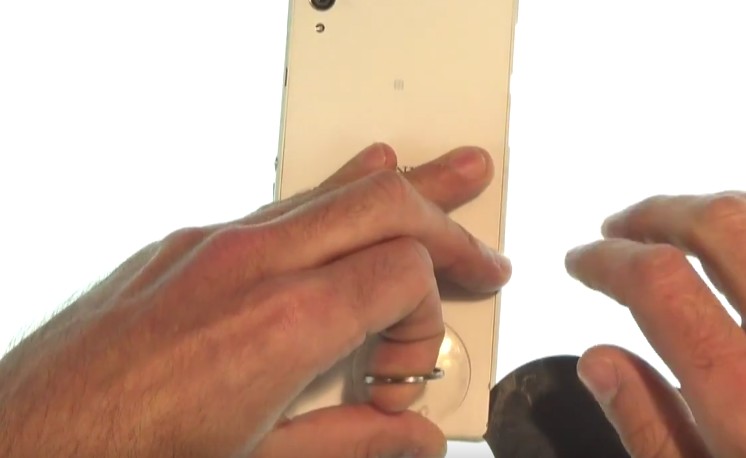

Placez la ventouse sur le bords de la vitre et tirez lègérement afin de créer un point d'insertion.
Etape 1/2 : Ouvrez le sony Xperia Z2
Etape 1/3 : Ouvrez le sony Xperia Z2

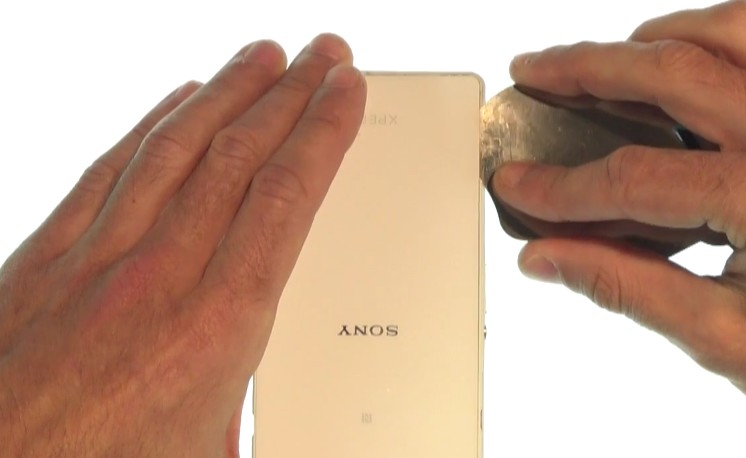

Faites glisser l'iFlex pour décoller le contour de la vitre.
Etape 1/3 : Ouvrez le sony Xperia Z2
Etape 1/4 : Ouvrez le sony Xperia Z2

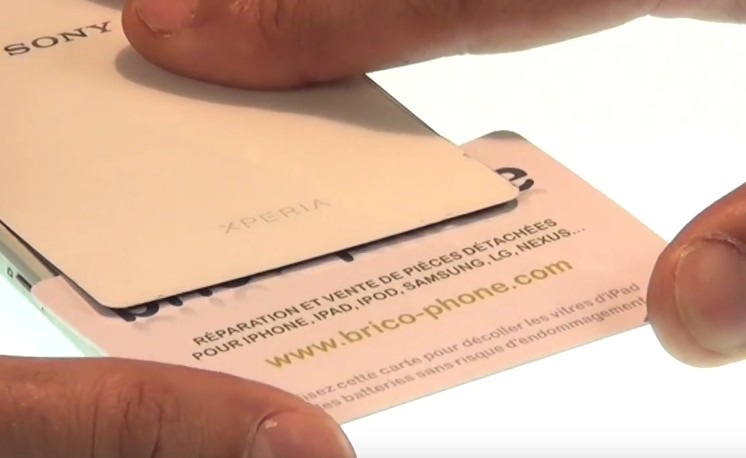

Insérer la carte en plastique pour continuer le décollage.
Etape 1/4 : Ouvrez le sony Xperia Z2
Etape 1/5 : Ouvrez le sony Xperia Z2

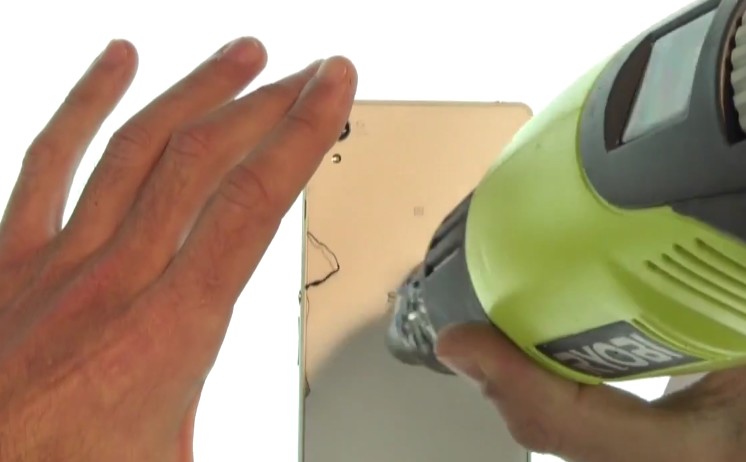

Chauffez très légèrement le centre de la vitre pour ramollir un dernier point de colle.
Etape 1/5 : Ouvrez le sony Xperia Z2
Etape 1/6 : Ouvrez le sony Xperia Z2

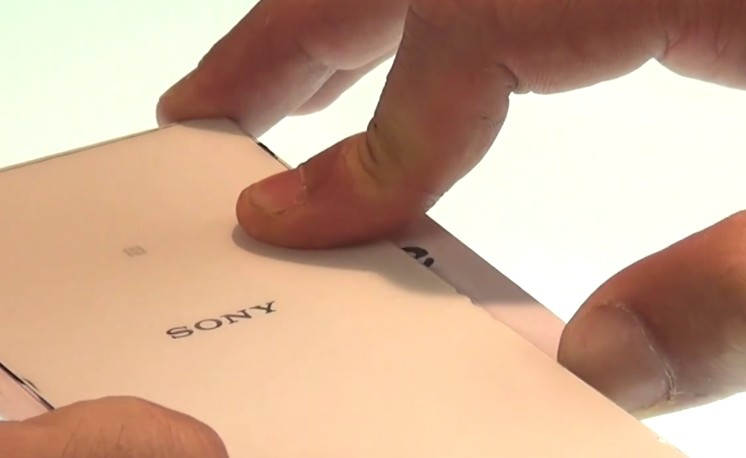

Réinsérez la carte en plastique pour finir le décollage.
Etape 1/6 : Ouvrez le sony Xperia Z2
Etape 2 : Retirez la batterie
Retirez les 5 vis à l’aide du tournevis cruciforme.
Etape 2 : Retirez la batterie
Etape 2/2 : Retirez la batterie
Déconnectez la batterie avec un levier en plastique.
Etape 2/2 : Retirez la batterie
Etape 2/3 : Retirez la batterie
Décollez l’adhésif de protection qui maintient la nappe.
Etape 2/3 : Retirez la batterie
Etape 2/4 : Retirez la batterie
Retirez la batterie avec le levier en plastique.
Etape 2/4 : Retirez la batterie
Etape 3 : Libérez les nappes de l’écran
A l’aide de la pincette retirez l’élément métallique #1.
Etape 3 : Libérez les nappes de l’écran
Etape 3/2 : Libérez les nappes de l’écran
A l’aide de la pincette, délogez l’élément #10, en le glissant vers la droite.
Etape 3/2 : Libérez les nappes de l’écran
Etape 3/3 : Libérez les nappes de l’écran
A l’aide d’un cutter ou du levier soulevez la partie droite du bloc haut-parleur/vibreur.
Etape 3/3 : Libérez les nappes de l’écran
Etape 3/4 : Libérez les nappes de l’écran
Soulevez la partie droite du bloc haut-parleur/vibreur pour le décoller.
Etape 3/4 : Libérez les nappes de l’écran
Etape 3/5 : Libérez les nappes de l’écran
Déconnectez la nappe du tactile afin de déplier le bloc haut-parleur/vibreur.
Etape 3/5 : Libérez les nappes de l’écran
Etape 3/6 : Libérez les nappes de l’écran
A l’aide du levier en plastique déconnectez la nappe de l’écran LCD.
Etape 3/6 : Libérez les nappes de l’écran
Etape 3/6 : Libérez les nappes de l’écran
A l’aide du levier en plastique déconnectez la nappe de l’écran LCD.
Etape 3/6 : Libérez les nappes de l’écran
Etape 4 : Décollez le bloc écran du chassis
Pour limiter les éclats de verre lors du décollage appliquez une feuille de papier adhésif sur la vitre.
Etape 4 : Décollez le bloc écran du chassis
Etape 4/2 : Décollez le bloc écran du chassis
A l’aide d’un sèche cheveux ou d’un décapeur thermique chauffez les contours de la vitre 20 à 30 secondes.
Etape 4/2  : Décollez le bloc écran du chassis
Etape 4/3 : Décollez le bloc écran du chassis
Insérez l’iFlex sous la partie haute de la vitre.
Etape 4/3 : Décollez le bloc écran du chassis
Etape 4/4 : Décollez le bloc écran du chassis
Insérez la carte en plastique dans le point d’insertion créé.
Etape 4/4 : Décollez le bloc écran du chassis
Etape 4/5 : Décollez le bloc écran du chassis
Décollez les contours de la vitre avec la carte plastique.
Etape 4/5 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Veillez à passer la carte plastique sous le LCD afin de décoller le bloc complet.
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/6 : Décollez le bloc écran du chassis
Etape 4/7 : Décollez le bloc écran du chassis
Positionnez les nappes pour les dégager du châssis.
Etape 4/7 : Décollez le bloc écran du chassis
Etape 4/8 : Décollez le bloc écran du chassis
Nettoyez le châssis en retirant les résidus de verre et de colle
Etape 4/8 : Décollez le bloc écran du chassis
