Changement de batterie sur Xperia Z3 Compact

Temps estimé : 45 min
Difficulté : 3/5
Xperia Z3 Compact | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la batterie sur votre Sony Xperia Z3 Compact

Diagnostic

› Votre Sony Xperia Z3 Compact a la batterie qui se décharge anormalement vite
› Il ne prend plus la charge

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie pour Sony Xperia Z3 Compact / C4 / C4 Dual
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia Z3 Compact
3,90 €
Ajouter au panier

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

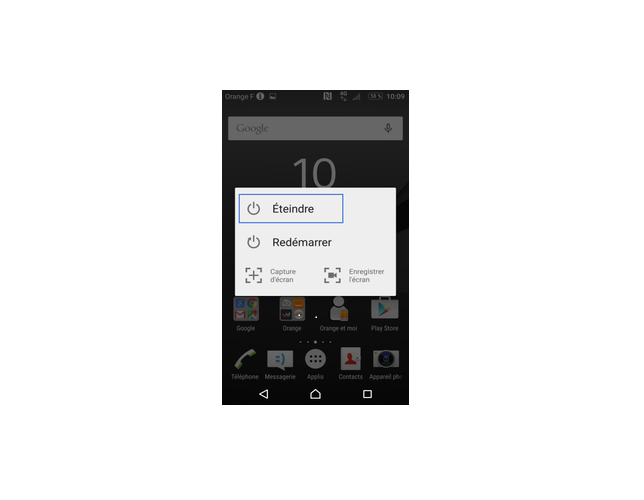

Commencez par éteindre votre téléphone
Commencez par éteindre votre téléphone
Etape 1 : Décoller la vitre arrière

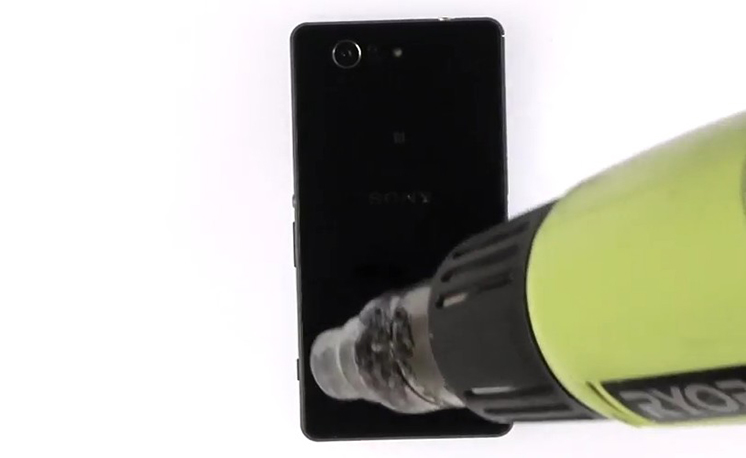

l'aide d'un séche-cheveux ou d'un décapeur thermique, chauffez le contour de la vitre 20 à 30 secondes.
Etape 1 : Décoller la vitre arrière
Etape 1/2 : Décoller la vitre arrière

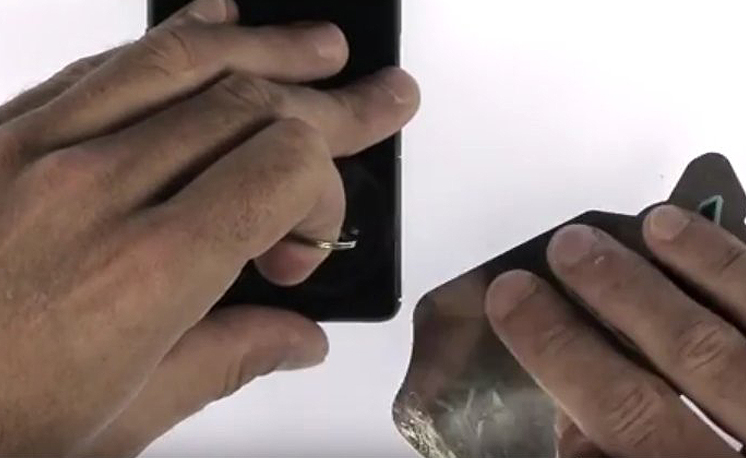

Placez la ventouse sur le bord de la vitre et tirez lègérement afin de créer un point d'insertion.
Etape 1/2 : Décoller la vitre arrière
Etape 1/3 : Décoller la vitre arrière
Insérez et faites glisser l'iFlex pour décoller le contour de la vitre.
Etape 1/3 : Décoller la vitre arrière
Etape 1/4 : Décoller la vitre arrière

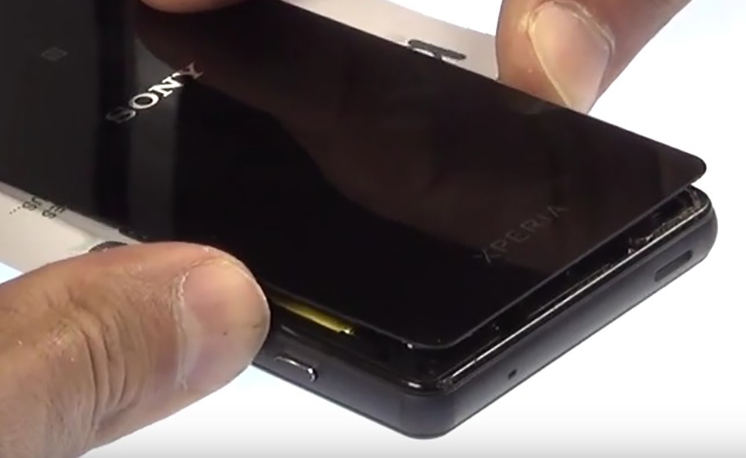

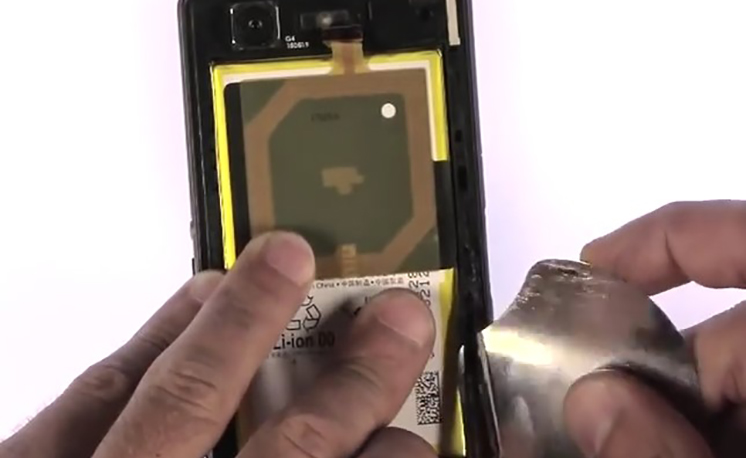

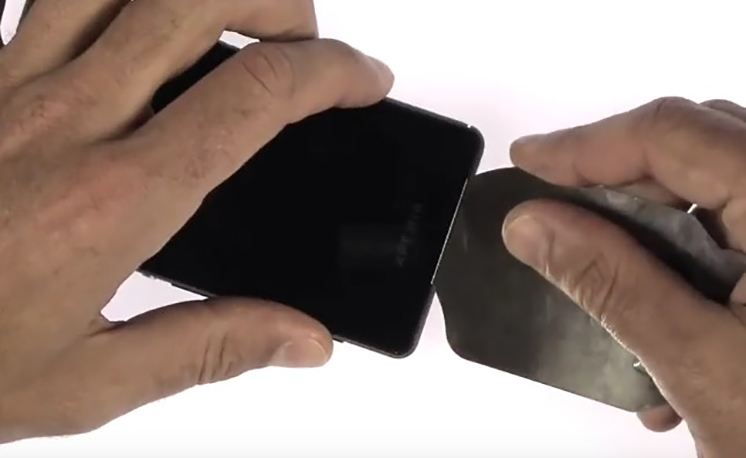

A l'aide de la carte, terminez de décoller la vitre du châssis.
Etape 1/4 : Décoller la vitre arrière
Etape 2 : Retirer le cache en plastique
Retirez le cache plastique.
Etape 2 : Retirer le cache en plastique
Etape 2/2 : Retirer le cache en plastique

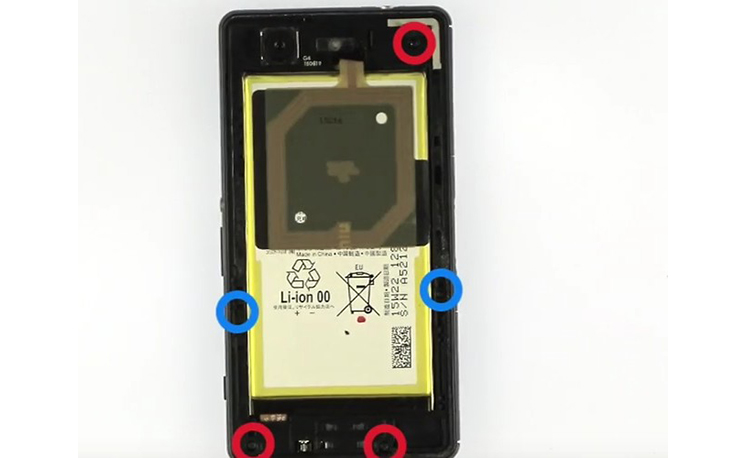

A l'aide du tournevis cruciforme, retirez les 5 vis (2 tailles différentes).
Etape 2/2 : Retirer le cache en plastique
Etape 2/3 : Retirer le cache en plastique

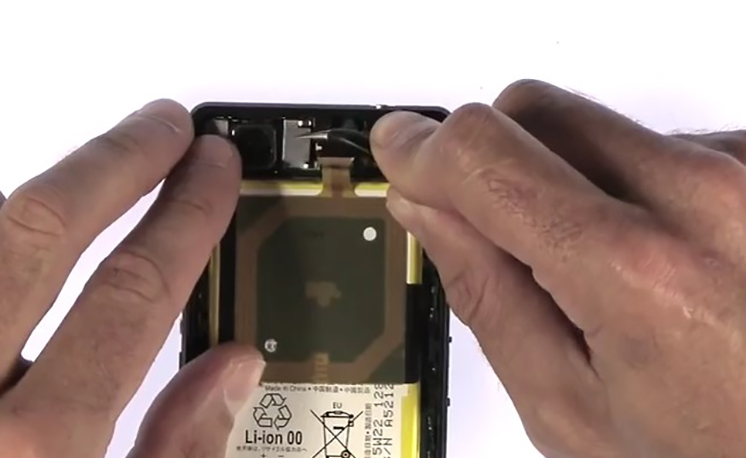

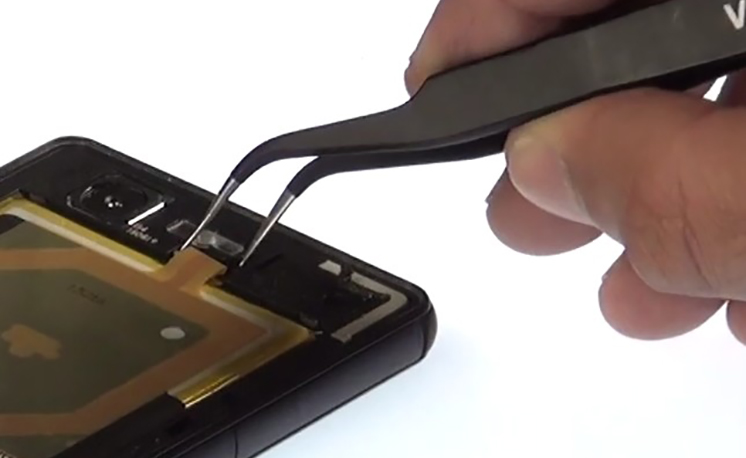

A l'aide de la pincette, déconnectez la nappe de charge par induction (NFC).
Etape 2/3 : Retirer le cache en plastique
Etape 2/4 : Retirer le cache en plastique
A l'aide de l'iFlex ou d'une spatule déclipsez le cache en plastique du châssis.
Etape 2/4 : Retirer le cache en plastique
Etape 3 : Retirer le bloc carte-mère / Batterie

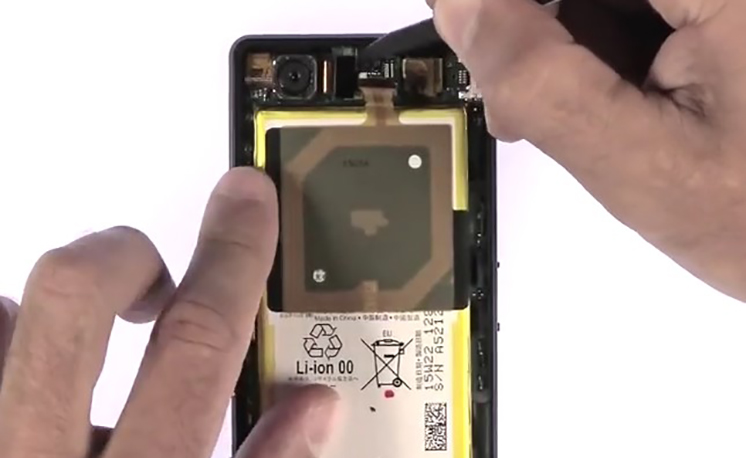

A l'aide de la pincette, déclipsez délicatement le support métallique de la caméra arrière.
Etape 3 : Retirer le bloc carte-mère / Batterie
Etape 3/1 : Retirer le bloc carte-mère / Batterie

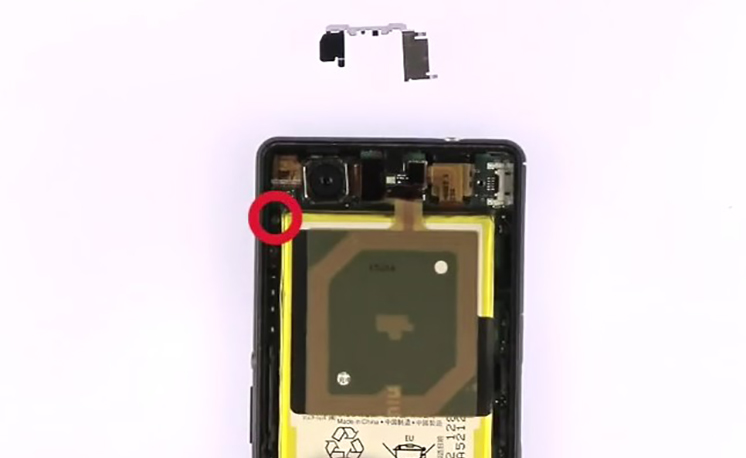

A l'aide du tournevis cruciforme, retirez la vis supplémentaire.
Etape 3/1 : Retirer le bloc carte-mère / Batterie
Etape 3/2 : Retirer le bloc carte-mère / Batterie

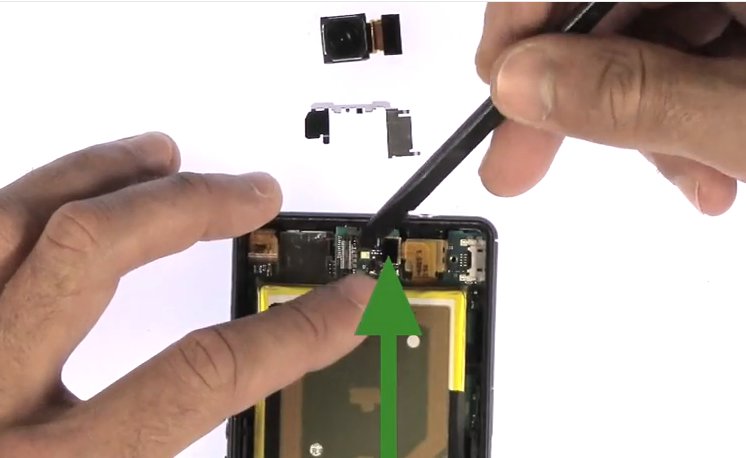

A l'aide du levier, déconnectez la caméra arrière.
Etape 3/2 : Retirer le bloc carte-mère / Batterie
Etape 3/3 : Retirer le bloc carte-mère / Batterie
A l'aide de la pincette, retirez la caméra arrière.
Etape 3/3 : Retirer le bloc carte-mère / Batterie
Etape 3/4 : Retirer le bloc carte-mère / Batterie

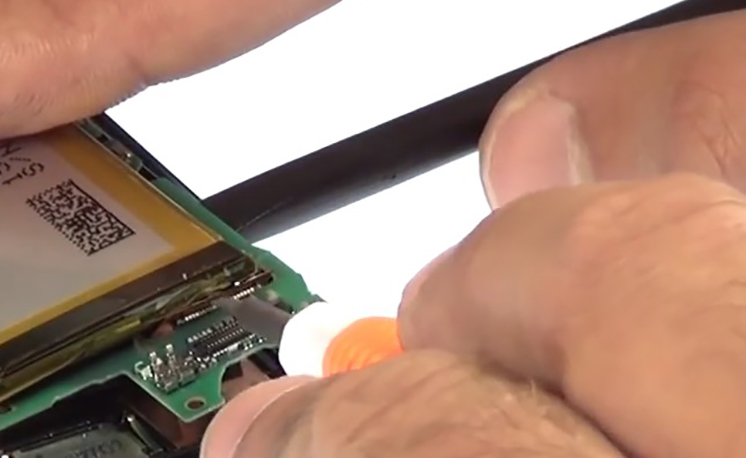

A l'aide du levier, déconnectez la nappe de l'écran LCD.
Etape 3/4 : Retirer le bloc carte-mère / Batterie
Etape 3/5 : Retirer le bloc carte-mère / Batterie

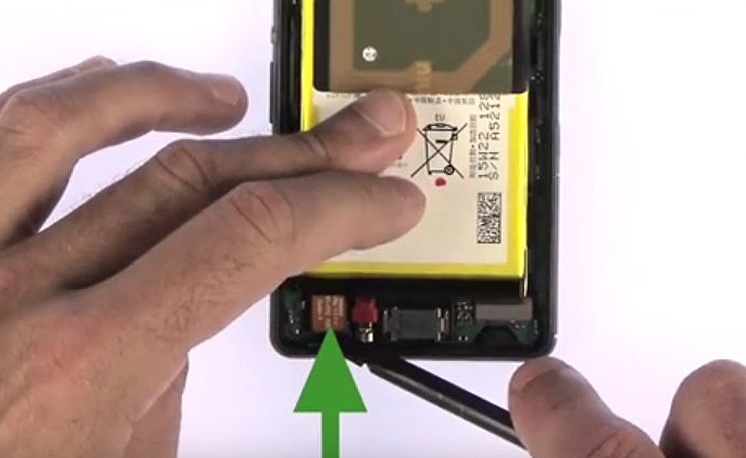

A l'aide du levier, déconnectez le connecteur de la batterie.
Etape 3/5 : Retirer le bloc carte-mère / Batterie
Etape 3/6 : Retirer le bloc carte-mère / Batterie
A l'aide du levier, déconnectez la nappe jack.
Etape 3/6 : Retirer le bloc carte-mère / Batterie
Etape 3/7 : Retirer le bloc carte-mère / Batterie

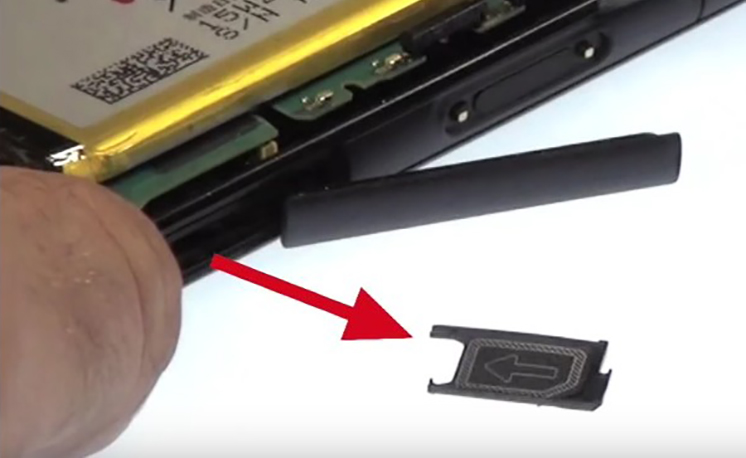

A l'aide de la pincette, retirez le rack de la carte sim.
Etape 3/7 : Retirer le bloc carte-mère / Batterie
Etape 3/8 : Retirer le bloc carte-mère / Batterie

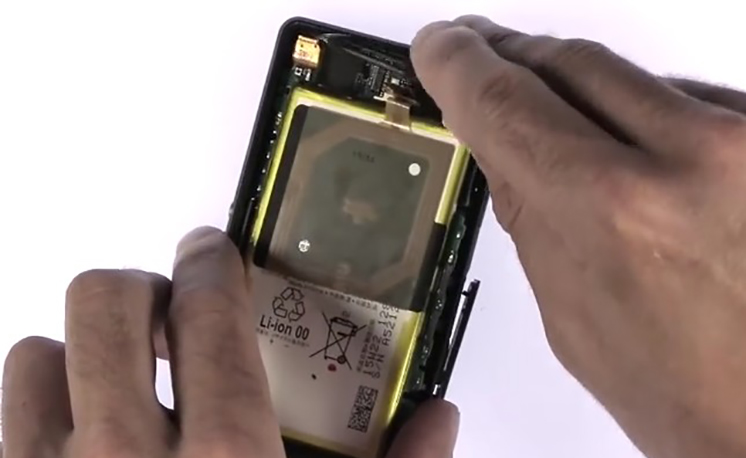

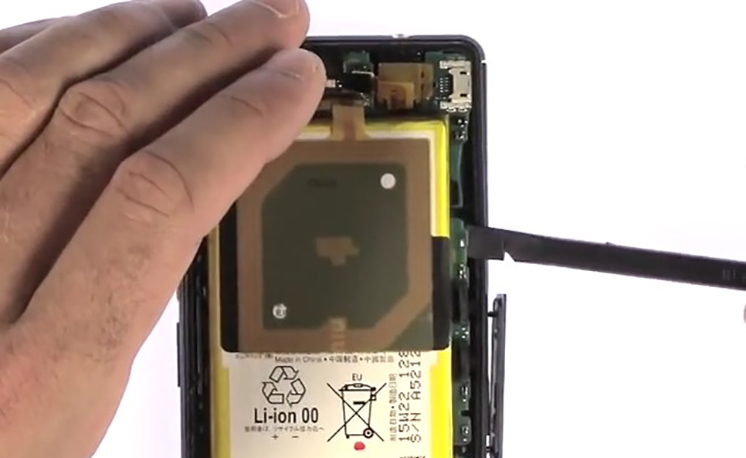

A l'aide du levier, déclipsez la carte-mère du châssis.
Etape 3/8 : Retirer le bloc carte-mère / Batterie
Etape 3/9 : Retirer le bloc carte-mère / Batterie
Faites glissez la nappe de l'écran LCD sous la carte mère.
Etape 3/9 : Retirer le bloc carte-mère / Batterie
Etape 3/10 : Retirer le bloc carte-mère / Batterie

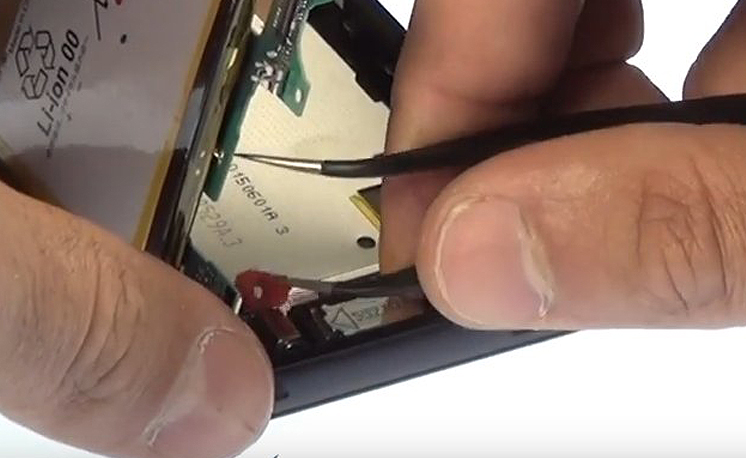

A l'aide de la pincette, retirez la protection du vibreur.
Etape 3/10 : Retirer le bloc carte-mère / Batterie
Etape 3/11 : Retirer le bloc carte-mère / Batterie

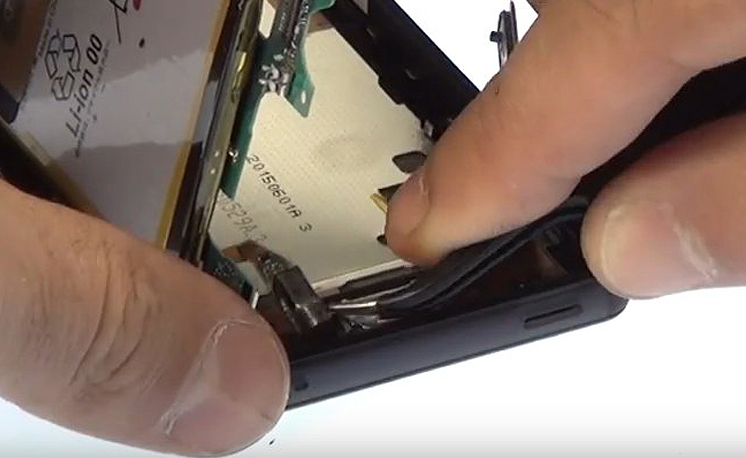

A l'aide de la pincette, libérez le vibreur de son emplacement.
Etape 3/11 : Retirer le bloc carte-mère / Batterie
Etape 3/12 : Retirer le bloc carte-mère / Batterie

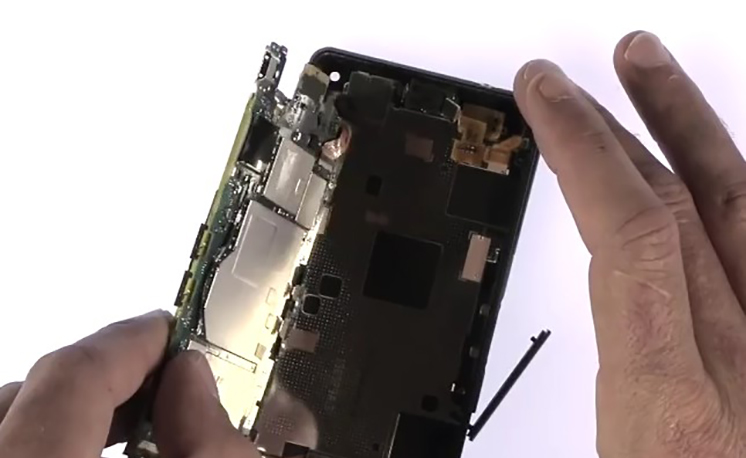

Délogez la caméra avant, puis retirez la carte-mère.
Etape 3/12 : Retirer le bloc carte-mère / Batterie
Etape 3/13 : Retirer le bloc carte-mère / Batterie
Retirez la carte-mère.
Etape 3/13 : Retirer le bloc carte-mère / Batterie
Etape 3/14 : Retirer le bloc carte-mère / Batterie

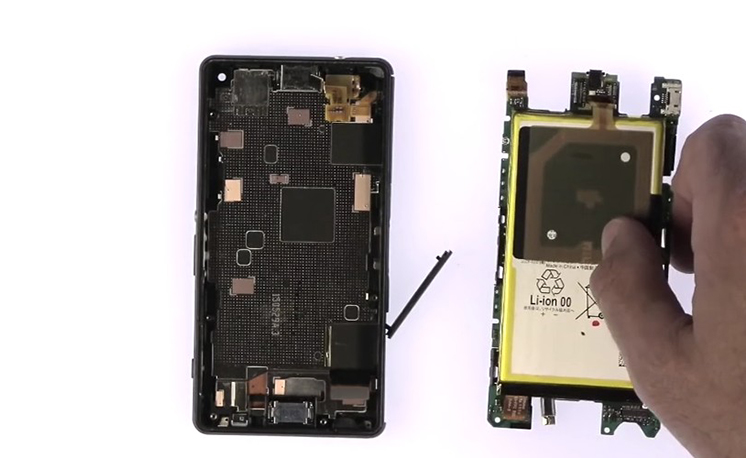

La carte-mère est maintenant retirée.
Etape 3/14 : Retirer le bloc carte-mère / Batterie
Etape 4 : Décoller la Batterie

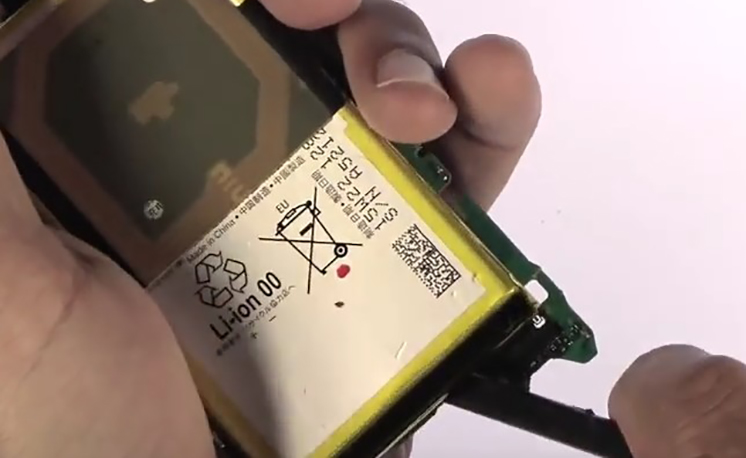

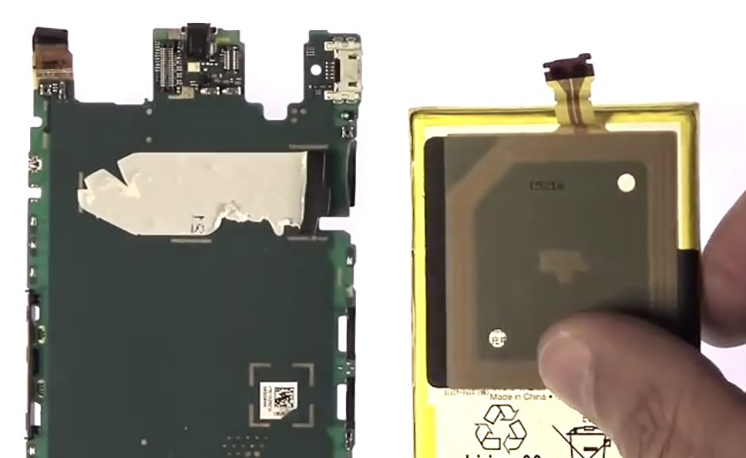

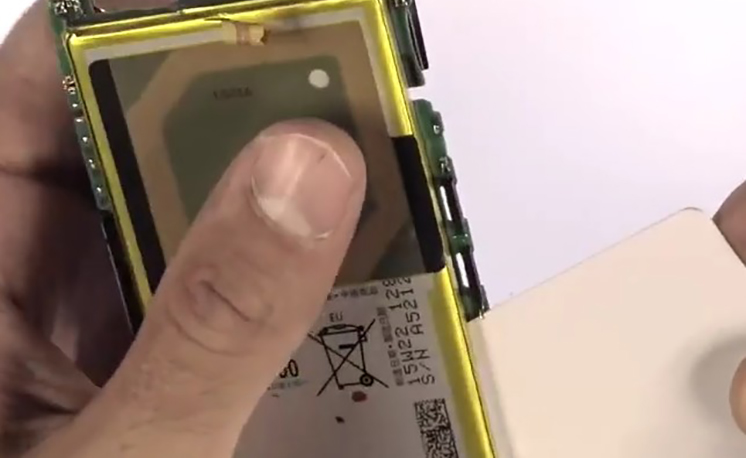

A l'aide de la carte ou du levier en nylon, décollez la batterie de la carte-mère.
Etape 4 : Décoller la Batterie
Etape 4/2 : Décoller la Batterie
A l'aide de la carte ou du levier en nylon, décollez la batterie de la carte-mère.
Etape 4/2 : Décoller la Batterie
Etape 4/3 : Décoller la Batterie
La batterie est maintenant totalement libérée.
Etape 4/3 : Décoller la Batterie
