Changement d'écran (vitre+châssis+LCD) sur Sony Xperia Z3

Temps estimé : 1 heure
Difficulté : 4/5
Sony Xperia Z3 | Temps estimé : 1 heure Difficulté : 4/5

Ce guide photos vous explique comment remplacer le bloc écran sur votre Sony Xperia Z3 et Z3 Dual SIM. Ce bloc écran est complet comprenant la vitre, le LCD, le châssis ainsi que les boutons.

Diagnostic

› La vitre de votre Xperia Z3 est brisée
› L'affichage LCD ne fonctionne plus ou présente des défauts
› La fonction tactile ne répond plus ou mal
› Le châssis est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran noir pour Sony Xperia Z3
179,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia Z3
4,90 €
Ajouter au panier

Avant de commencer
Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée. Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

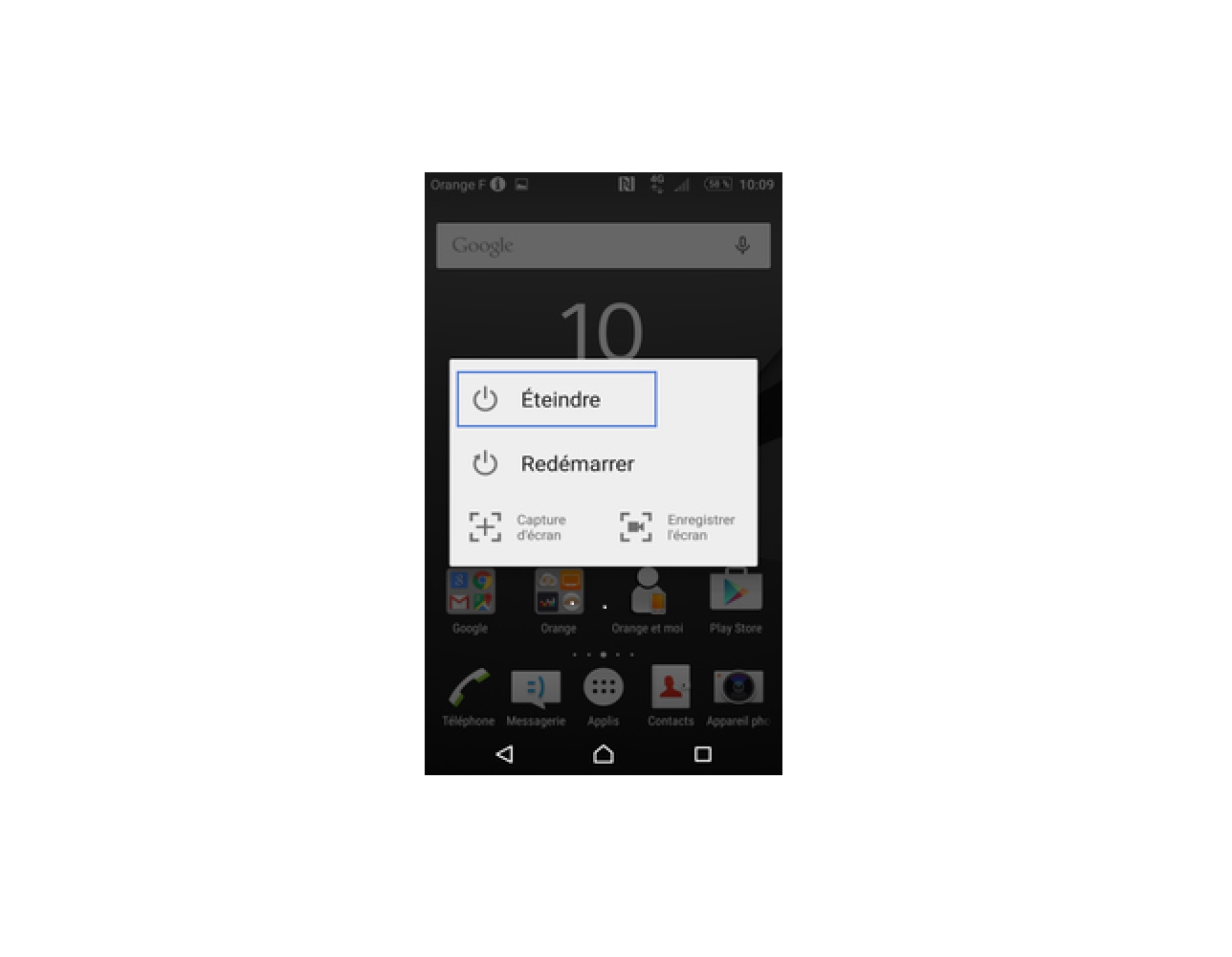

Mettez votre appareil hors tension afin d'éviter de l'endommager par accident et commencez le démontage.
Avant de commencer

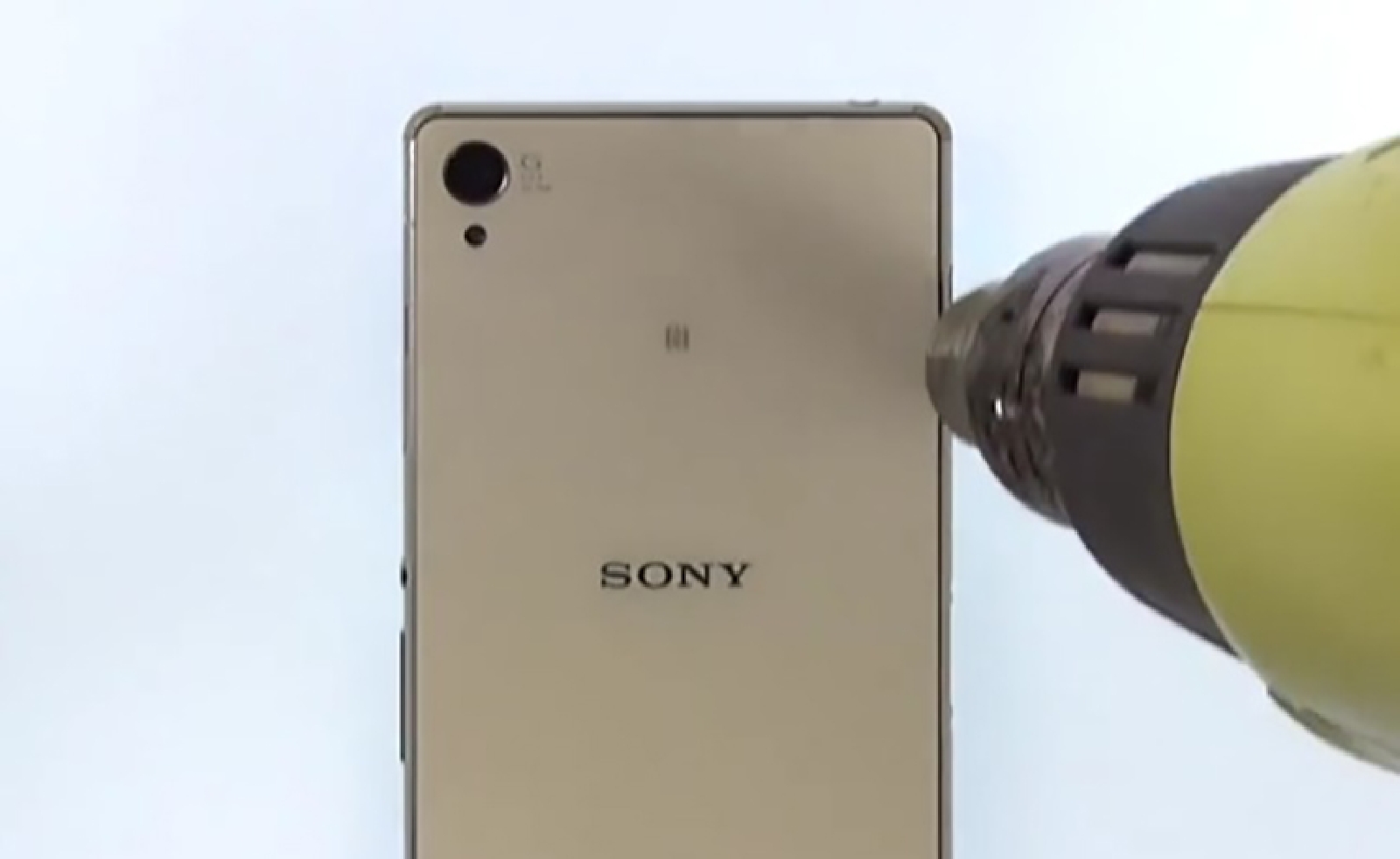

Etape 1 : Chauffer la vitre arrière

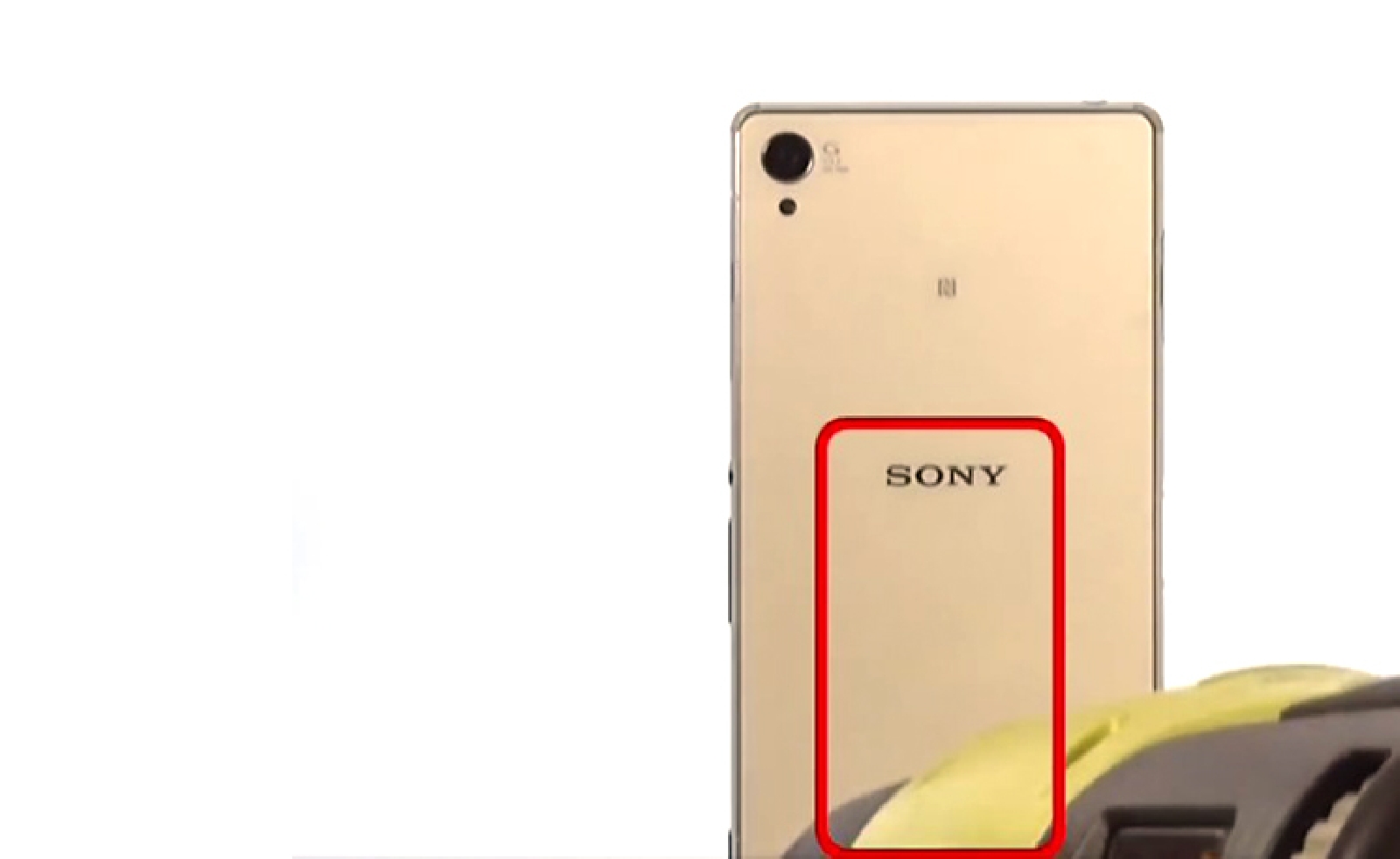

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de votre vitre arrière afin de la décoller. Soyez prudent de ne pas surchauffer la batterie (encadré en rouge) afin de ne pas l'endommager.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

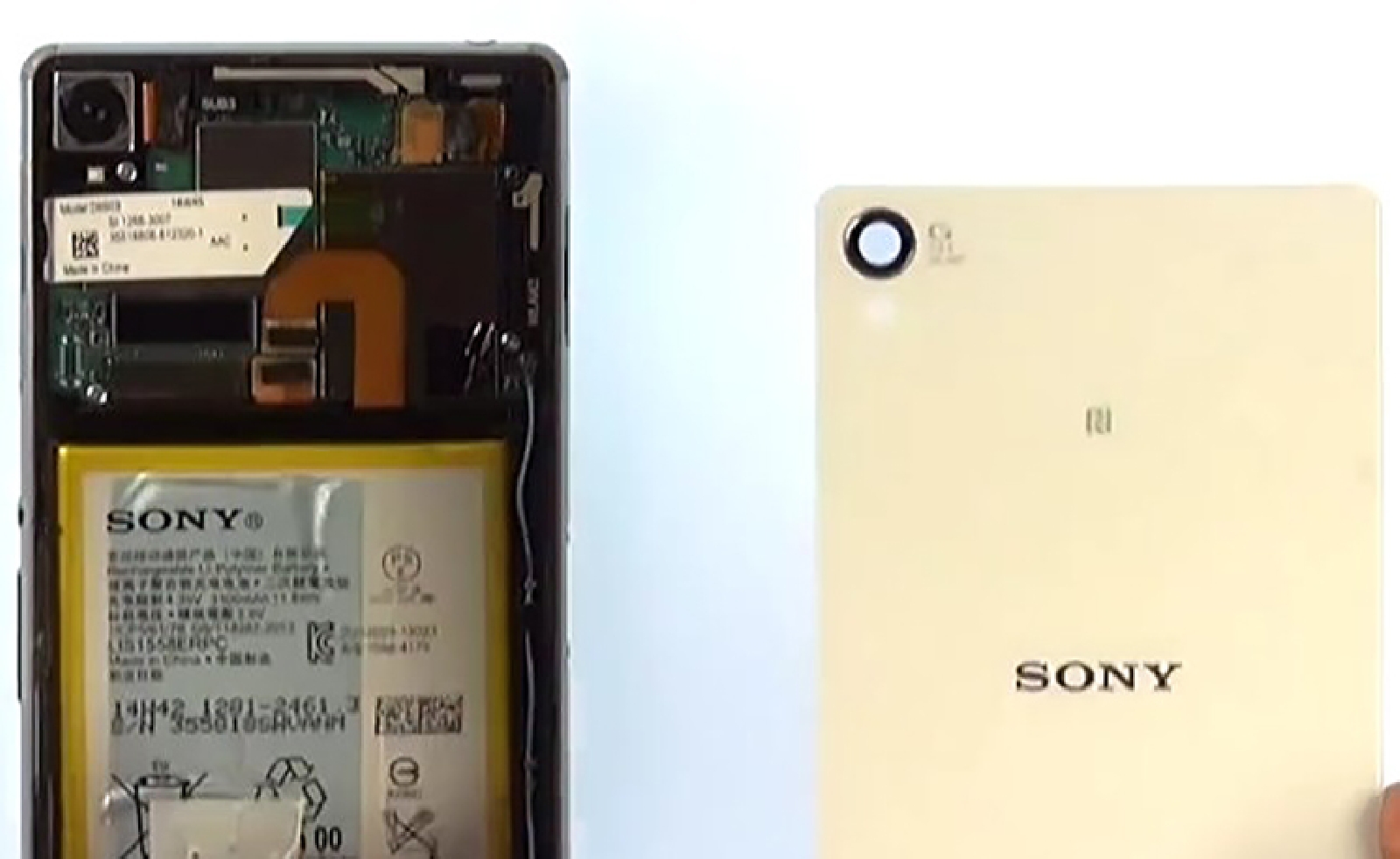

Etape 2 : Décoller la vitre arrière

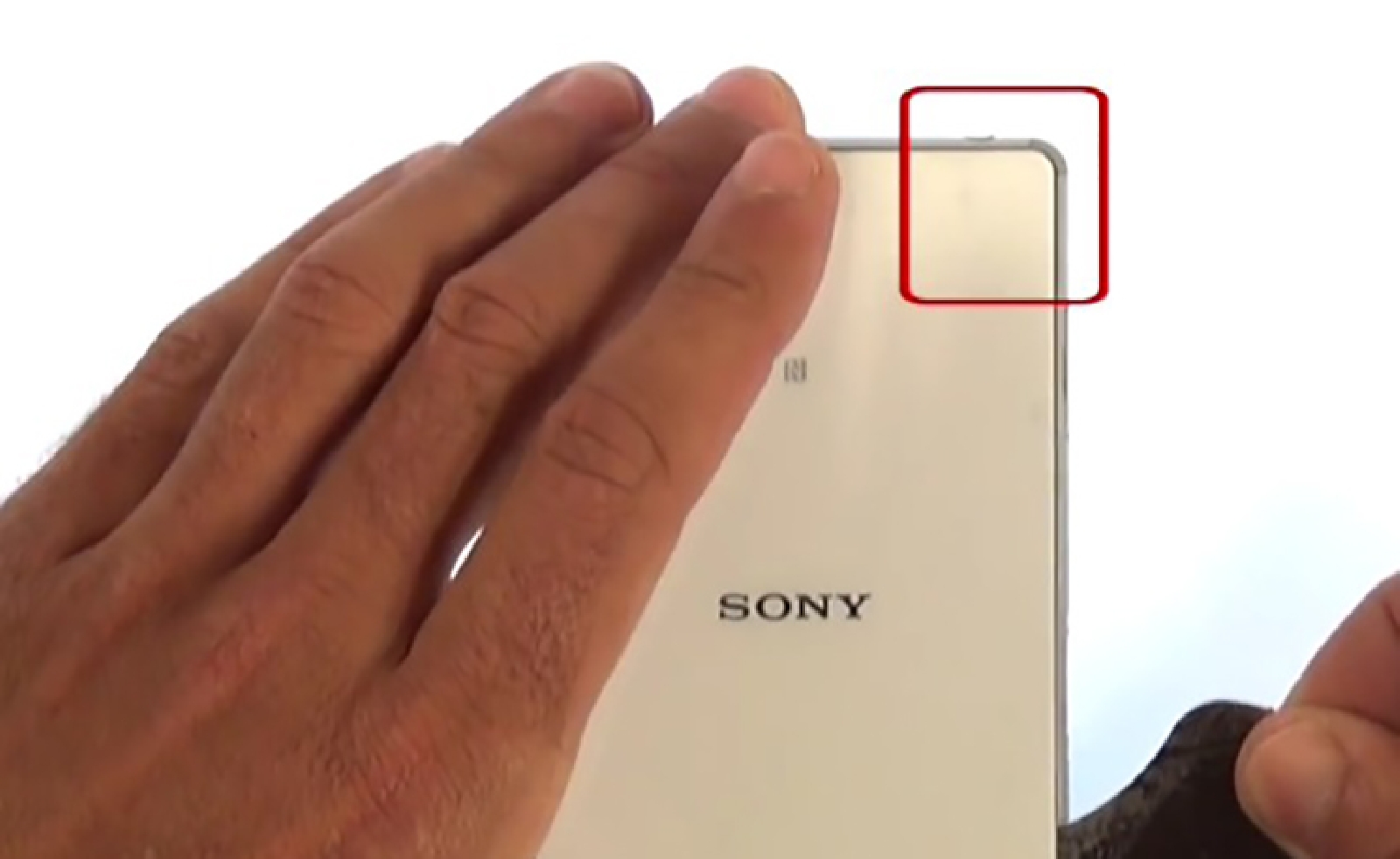

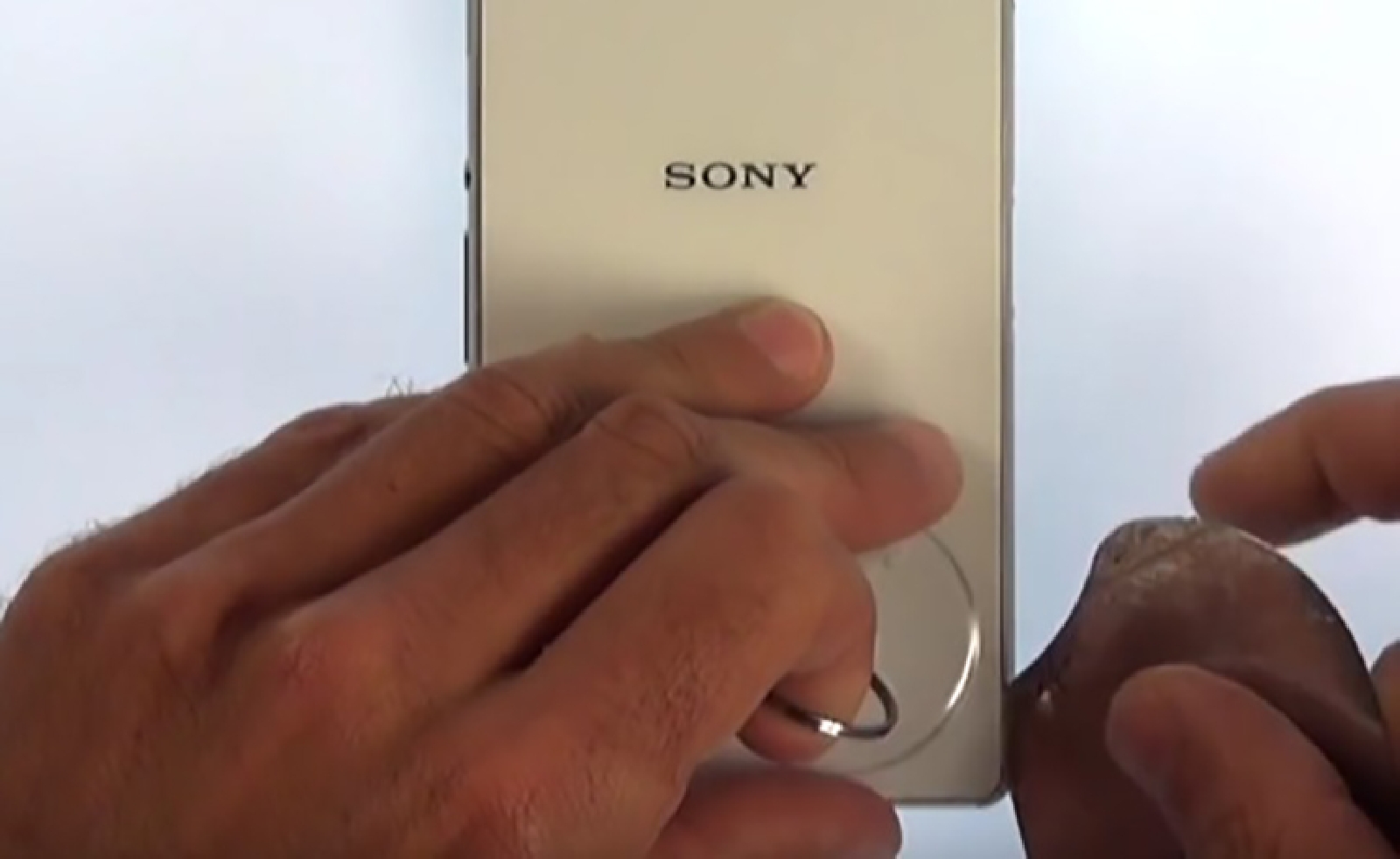

En plaçant une ventouse dans le coin de la vitre arrière, tirez sur la boucle et glissez un iFlex entre la vitre arrière et le chassis afin de le décoller progressivement. Faites attention, la nappe du jack passe dans le coin en haut a droite du téléphone.
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

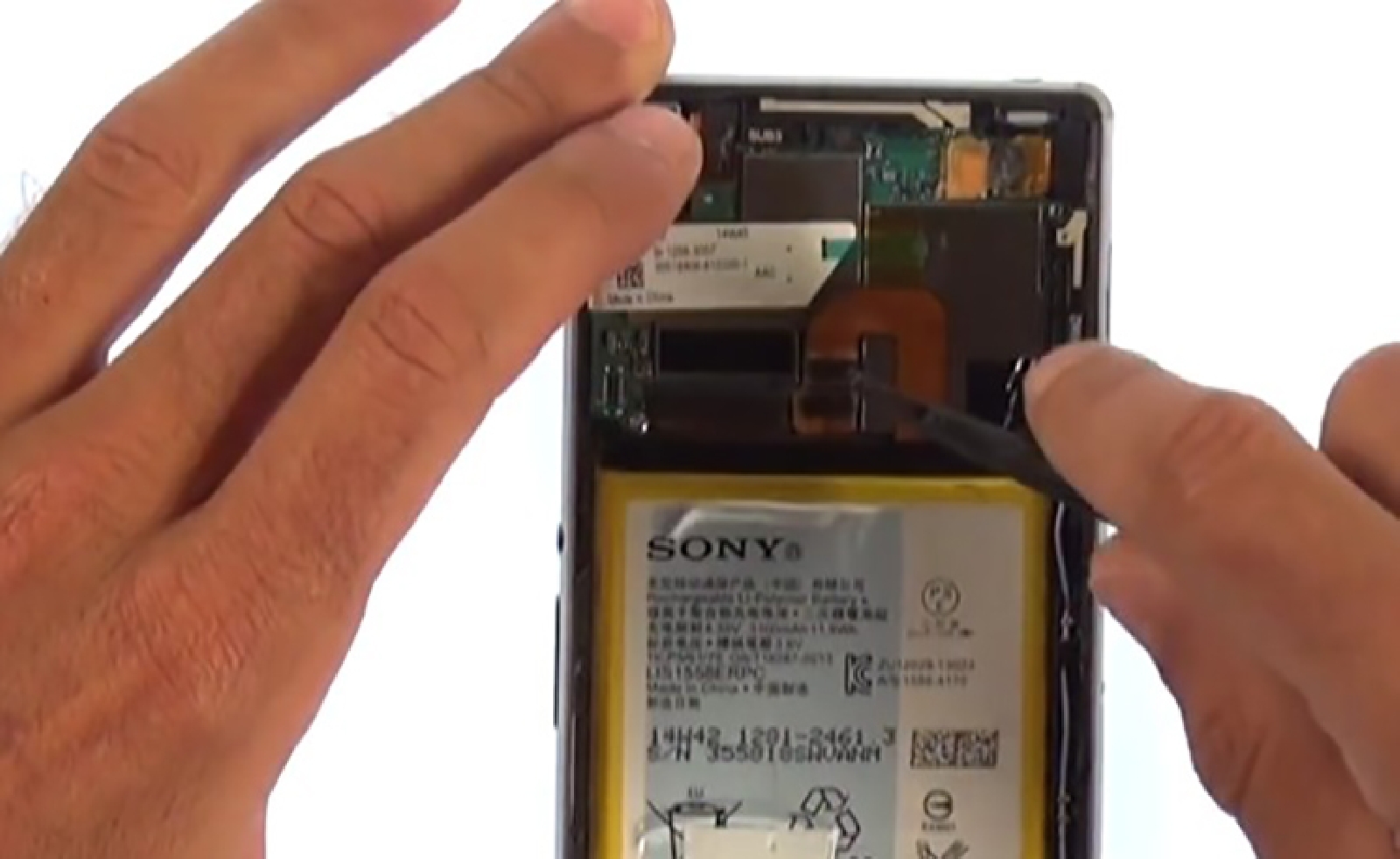

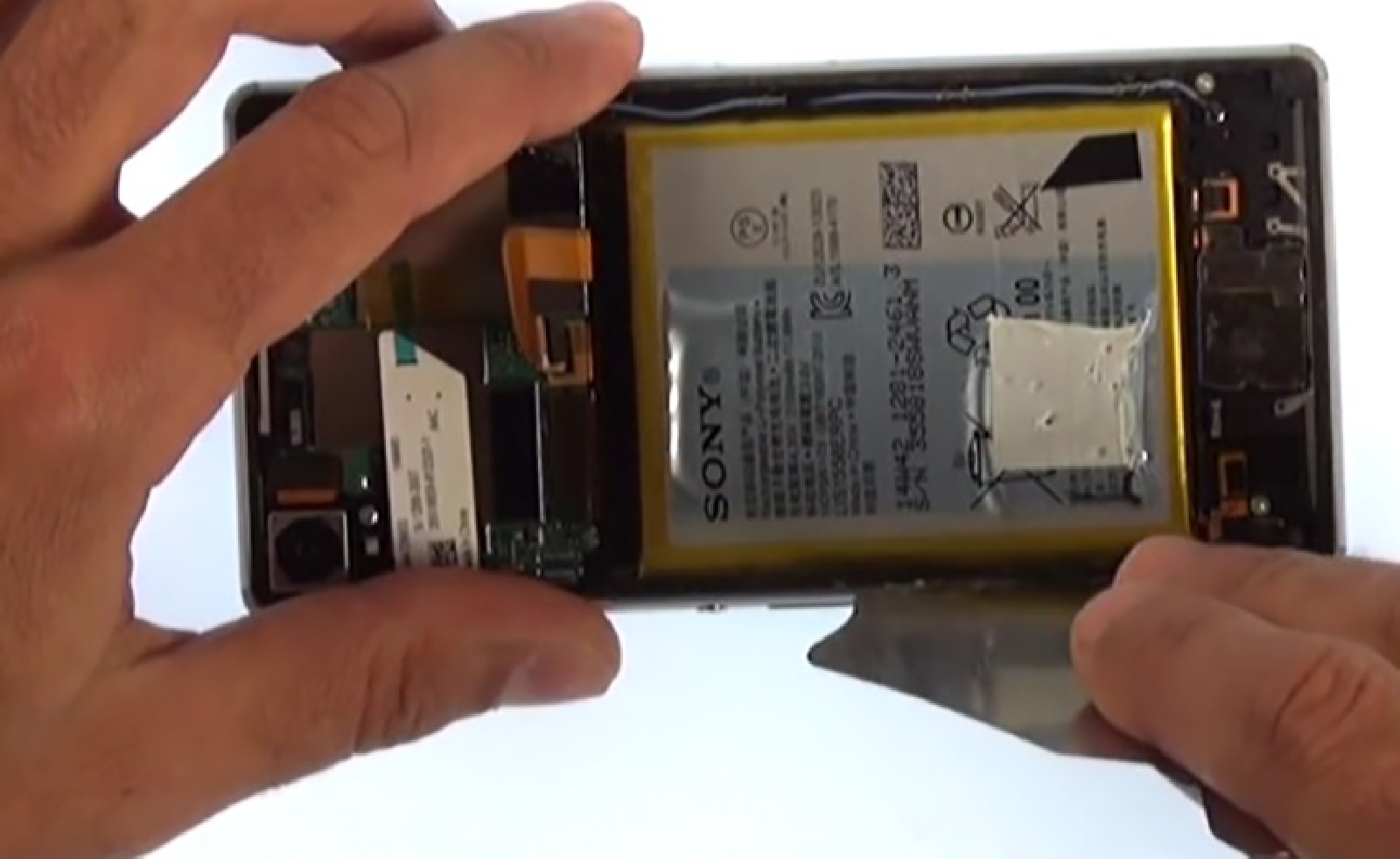

Etape 3 : Retirer la batterie
Vous avez maintenant accès aux composants internes du téléphone. Utilisez votre levier en nylon pour déconnecter votre batterie puis faites levier pour la dégager de son emplacement.
Etape 3 : Retirer la batterie
Etape 3 : Retirer la batterie
Etape 3 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

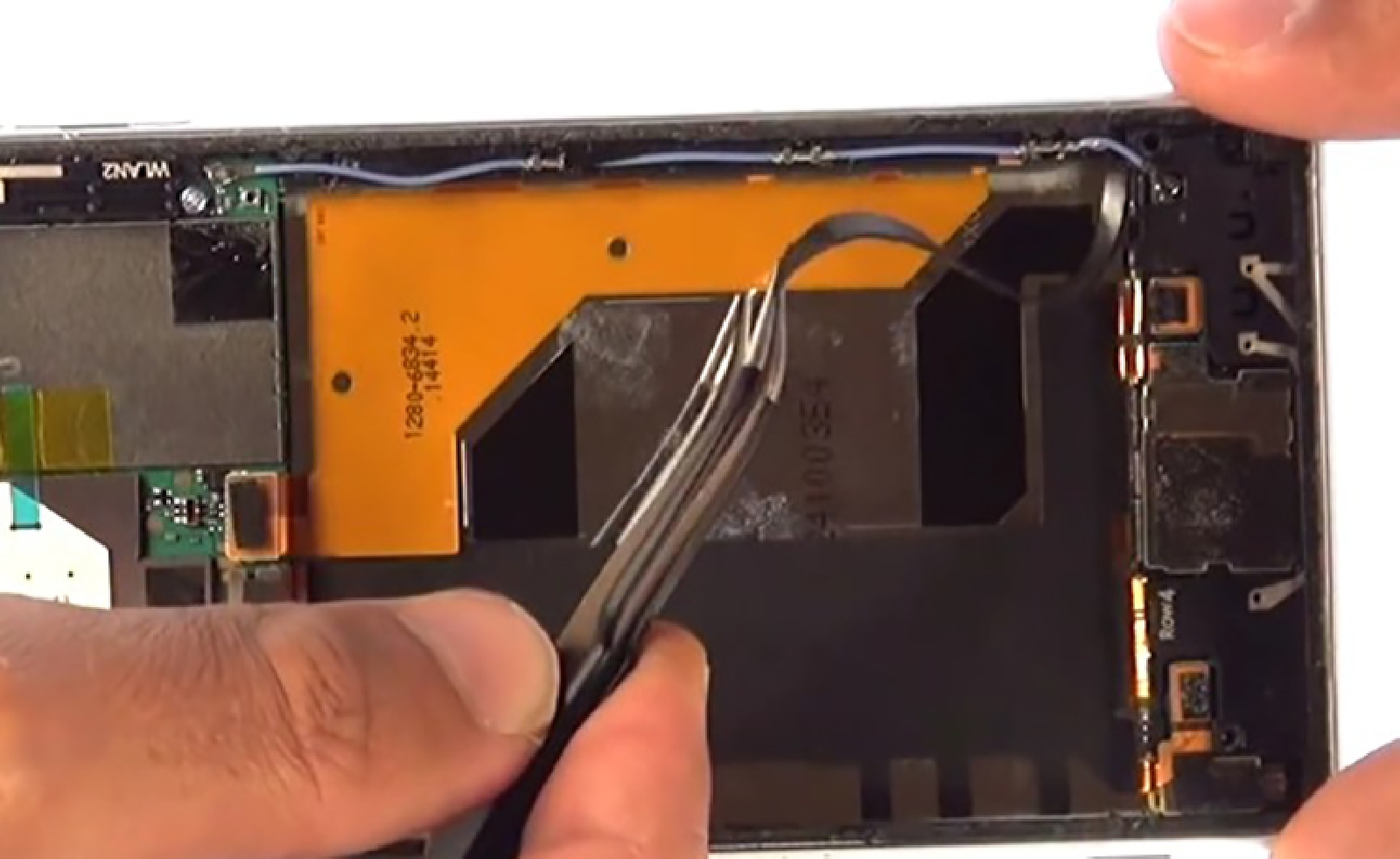

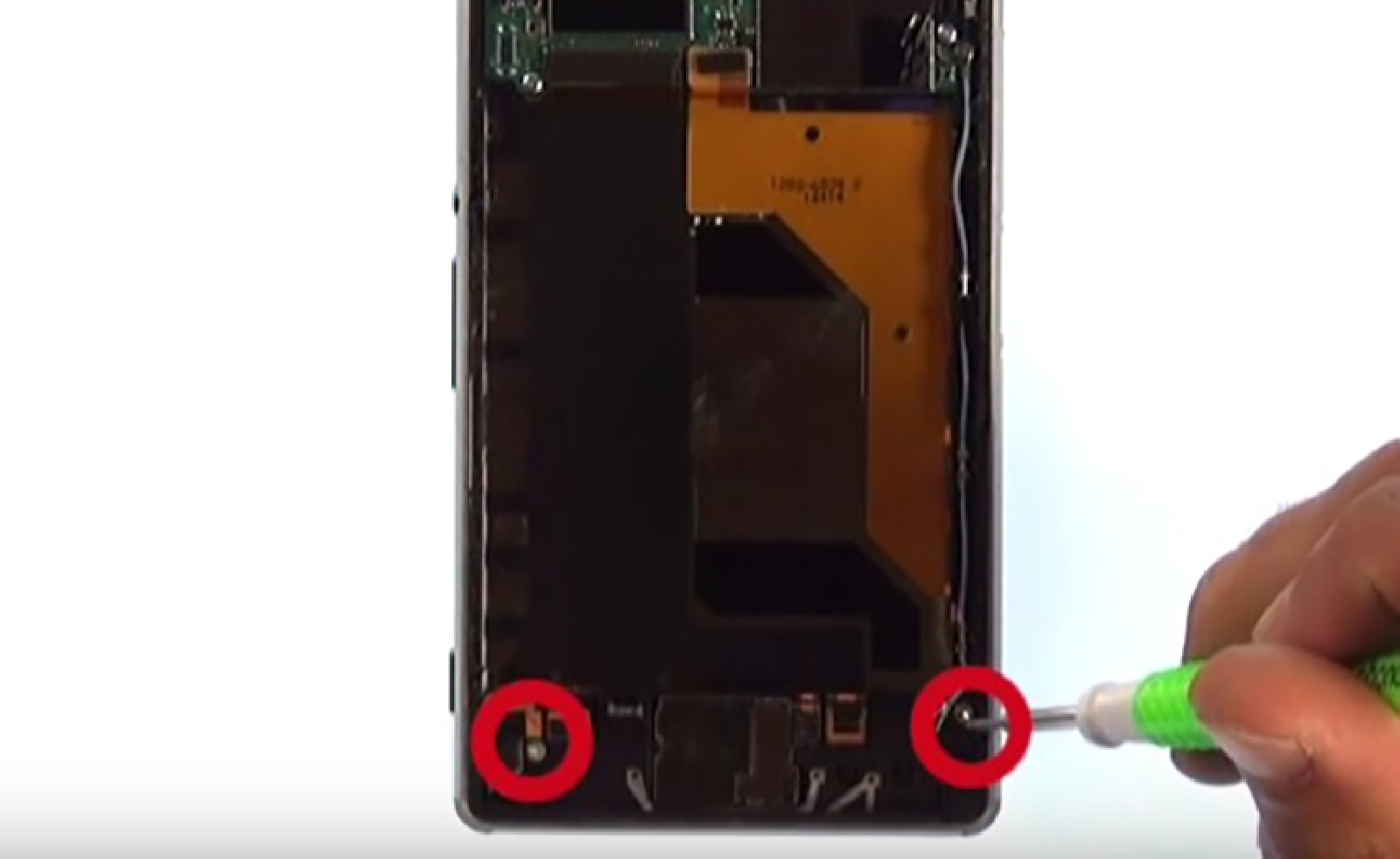

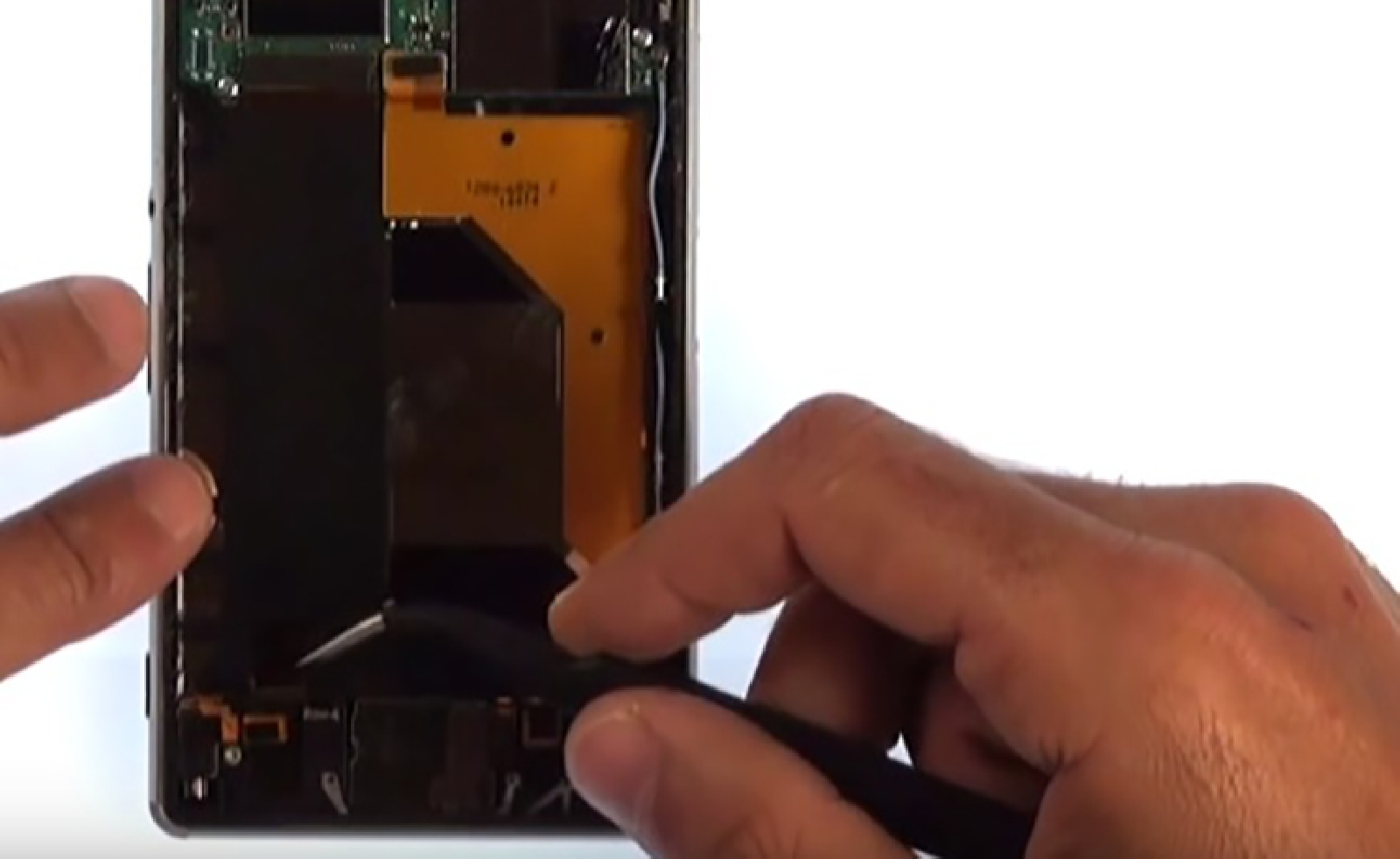

Etape 4 : Dégager le bloc haut-parleur
A l'aide de votre pincette, retirez le film isolant des composants du bas. Utilisez ensuite votre tournevis cruciforme afin de retirer les 2 vis du bas puis retirez le joint mousse collé au bloc haut-parleur.
Etape 4 : Dégager le bloc haut-parleur
Etape 4 : Dégager le bloc haut-parleur
Etape 4 : Dégager le bloc haut-parleur
Etape 4 : Dégager le bloc haut-parleur
Outils du kit utilisés
Outils du kit utilisés
