Changement de vitre arrière sur Sony Xperia Z5 Compact

Temps estimé : 15 min
Difficulté : 2/5
Sony Xperia Z5 Compact | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre arrière sur votre Sony Xperia Z5 Compact.

Diagnostic

› La vitre arrière de votre Xperia Z5 Compact est brisée
› Vous souhaitez changer la couleur de votre vitre arrière

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre arrière noire pour Sony Xperia Z5 Compact
27,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°2 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia Z5 COMPACT
4,90 €
Ajouter au panier

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

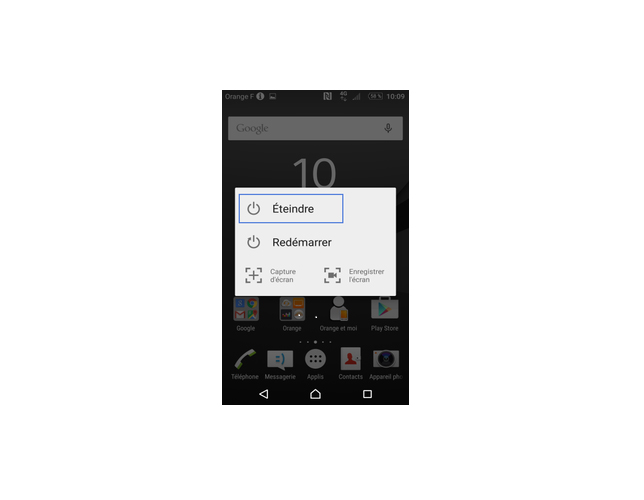

Commencez par éteindre votre téléphone
Commencez par éteindre votre téléphone
Etape 1 : Décollez la vitre arrière

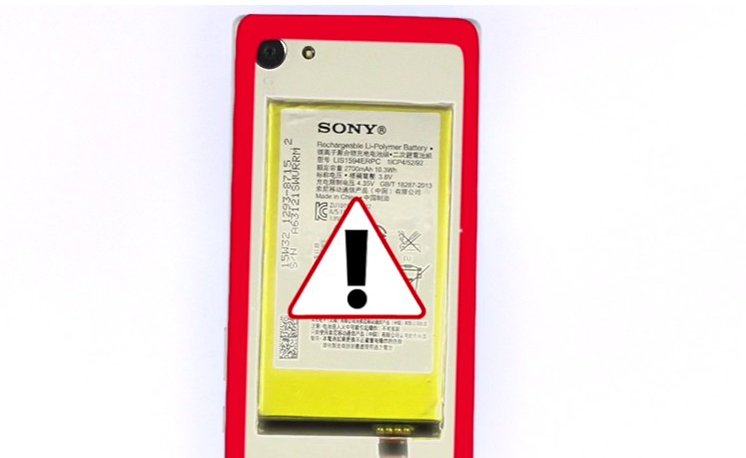

Chauffez les contours de la vitre arrière en évitant la zone centrale ou se trouve la batterie.
Etape 1 : Décollez la vitre arrière
Etape 1 /2 : Décollez la vitre arrière

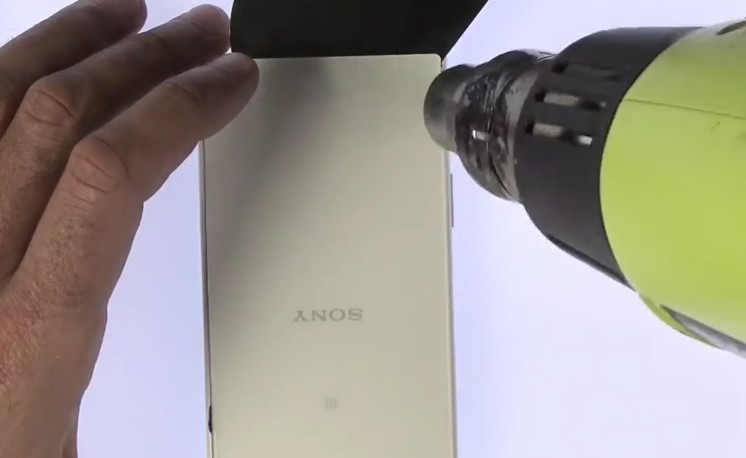

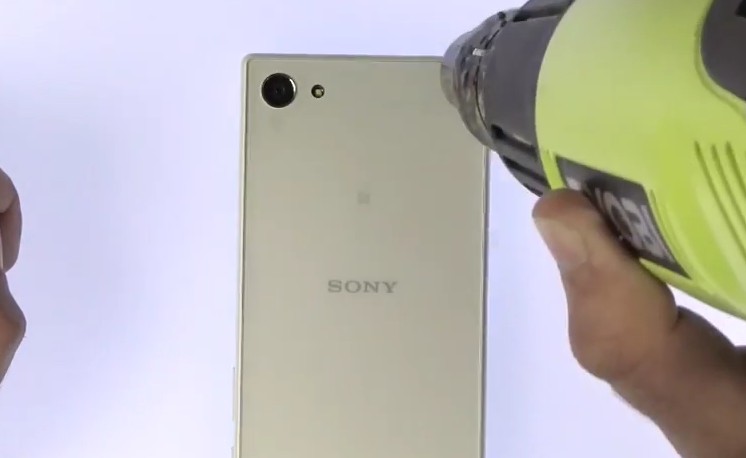

A l’aide d’un séche-cheveux ou d’un décapeur thermique, chauffez le contour de la vitre 30 secondes.
Etape 1 /2 : Décollez la vitre arrière
Etape 1 /3 : Décollez la vitre arrière

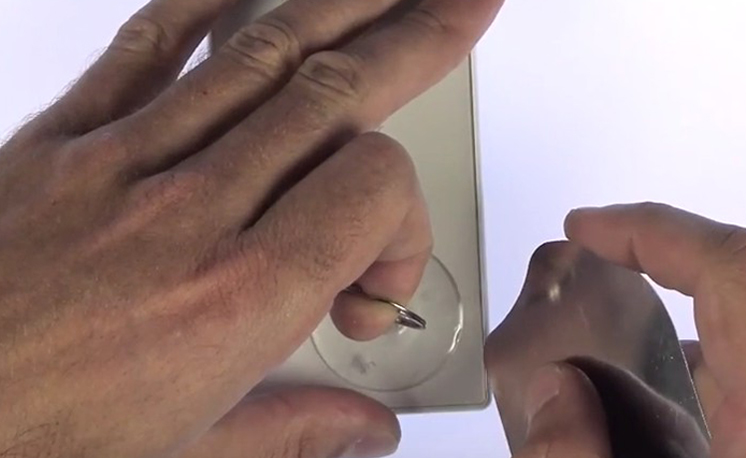

Placez la ventouse sur le bas de la vitre et tirez légèrement afin de créer un point d’insertion.
Etape 1 /3 : Décollez la vitre arrière
Etape 1 /4 : Décollez la vitre arrière

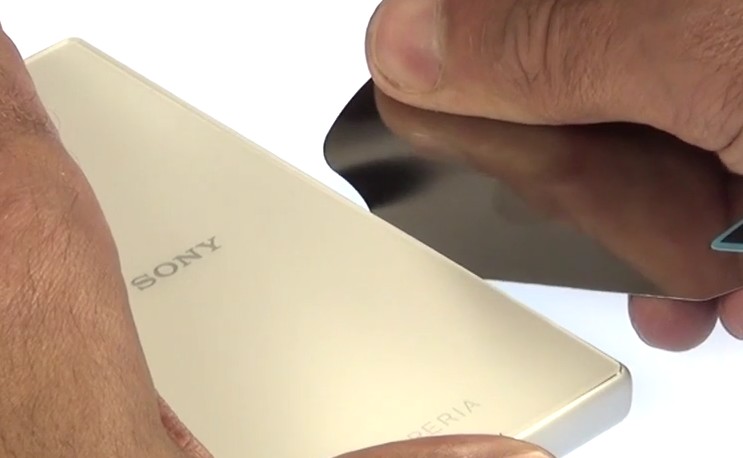

Insérez et faites glisser l’iFlex pour décoller le contour de la vitre.
Etape 1 /4 : Décollez la vitre arrière
Etape 1 /5 : Décollez la vitre arrière
Chauffez à nouveau en cas de résistance de la colle.
Etape 1 /5 : Décollez la vitre arrière
Etape 1 /6 : Décollez la vitre arrière

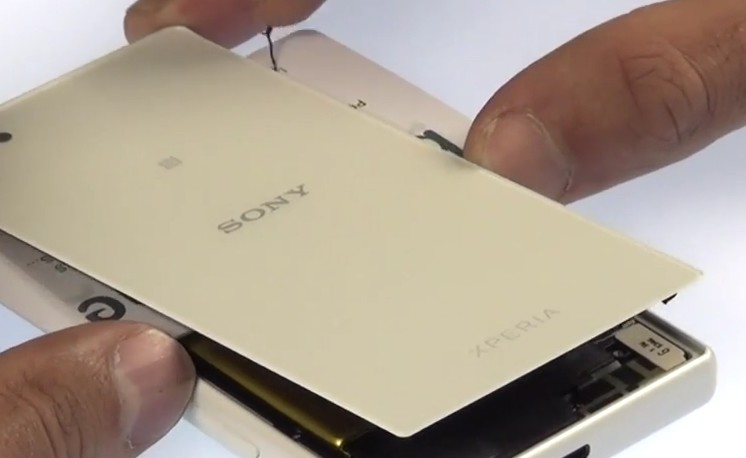

A l’aide de la carte, finissez de décoller la vitre du châssis.
Etape 1 /6 : Décollez la vitre arrière
Etape 2 : Retirez le cache en plastique
A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2 : Retirez le cache en plastique
Etape 2 : Retirez le cache en plastique
A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2 : Retirez le cache en plastique
Etape 2 : Retirez le cache en plastique
A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2 : Retirez le cache en plastique
Etape 2/2 : Retirez le cache en plastique
A l’aide de la spatule retirez le support en plastique.
Etape 2/2 : Retirez le cache en plastique
Etape 2/3 : Retirez le cache en plastique
A l’aide de la pincette déconnectez la nappe du flash.
Etape 2/3 : Retirez le cache en plastique
Etape 2/4 : Retirez le cache en plastique
A l’aide de la pincette déconnectez la nappe nfc #14.
Etape 2/4 : Retirez le cache en plastique
Etape 2/5 : Retirez le cache en plastique
A l’aide de la pincette ou de la spatule, déclipsez le cache en plastique du châssis.
Etape 2/5 : Retirez le cache en plastique
Etape 3 : Retirez le bloc carte-mère/batterie
A l’aide de la spatule et de la pincette, déconnectez les caméras avant et arrière.
Etape 3 : Retirez le bloc carte-mère/batterie
Etape 3/2 : Retirez le bloc carte-mère/batterie
A l’aide de la spatule et de la pincette, retirez le haut-parleur externe
Etape 3/2 : Retirez le bloc carte-mère/batterie
Etape 3/3 : Retirez le bloc carte-mère/batterie
Déclipsez la barrette plastique #7 qui protège la nappe power / volume.
Etape 3/3 : Retirez le bloc carte-mère/batterie
Etape 3/4 : Retirez le bloc carte-mère/batterie
Déconnectez la nappe de charge USB Dock à l’aide de la spatule.
Etape 3/4 : Retirez le bloc carte-mère/batterie
Etape 3/5 : Retirez le bloc carte-mère/batterie
Ouvrez la trappe et retirez le tiroir de la carte sim.
Etape 3/5 : Retirez le bloc carte-mère/batterie
Etape 3/6 : Retirez le bloc carte-mère/batterie
Soulevez légèrement la carte mère avec le levier afin de pouvoir dégager la prise jack.
Etape 3/6 : Retirez le bloc carte-mère/batterie
Etape 3/7 : Retirez le bloc carte-mère/batterie
Déconnectez le micro avec la pincette
Etape 3/7 : Retirez le bloc carte-mère/batterie
Etape 3/8 : Retirez le bloc carte-mère/batterie
Retournez la carte-mère afin d’accéder aux nappes du LCD et des boutons.
Etape 3/8 : Retirez le bloc carte-mère/batterie
Etape 3/9 : Retirez le bloc carte-mère/batterie
A l’aide de la spatule puis de la pincette déverrouillez et déconnectez les nappes
Etape 3/9 : Retirez le bloc carte-mère/batterie
Etape 4 : Décollez la batterie
A l’aide d’un cutter, décollez très délicatement le bord de la nappe de charge par induction.

Attention à ne pas couper la batterie avec le cutter.
Etape 4 : Décollez la batterie
Etape 4/2 : Décollez la batterie
Finissez de décoller la nappe à la main.
Etape 4/2 : Décollez la batterie
Etape 4/3 : Décollez la batterie
Tirez doucement sur les 2 languettes pour décoller la batterie.
Etape 4/3 : Décollez la batterie
Etape 4/3 : Décollez la batterie
Etape 4/3 : Décollez la batterie
Etape 4/3 : Décollez la batterie
Tirez de façon constante et à l’horizontal.
Etape 4/3 : Décollez la batterie
Etape 5 : Remontage
Fixez les stickers pour la batterie sur la carte mère.
Etape 5 : Remontage
