Changement de batterie sur Xperia Z5 Compact

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xperia Z5 Compact
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La batterie de votre Xperia Z5 Compact ne tient plus la charge

Votre batterie se décharge anormalement vite

Ce guide photos vous explique comment remplacer la batterie sur votre Sony Xperia Z5 Compact.

Pièces nécessaires
0.00 €
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
0.00 €
Photos Vidéo

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

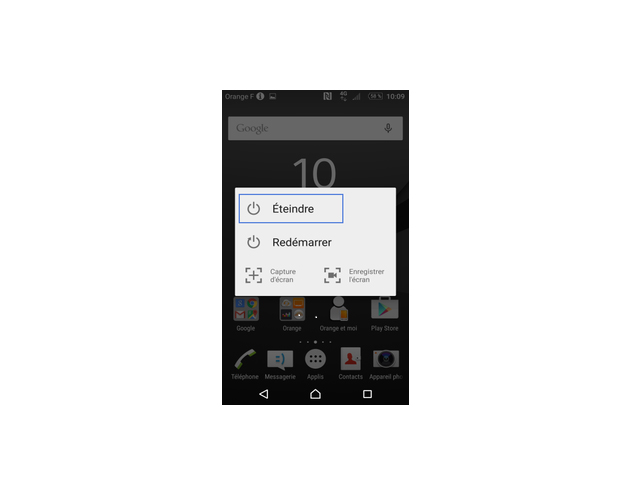

Commencez par éteindre votre téléphone

Etape 1

Etape 1 Décollez la vitre arrière

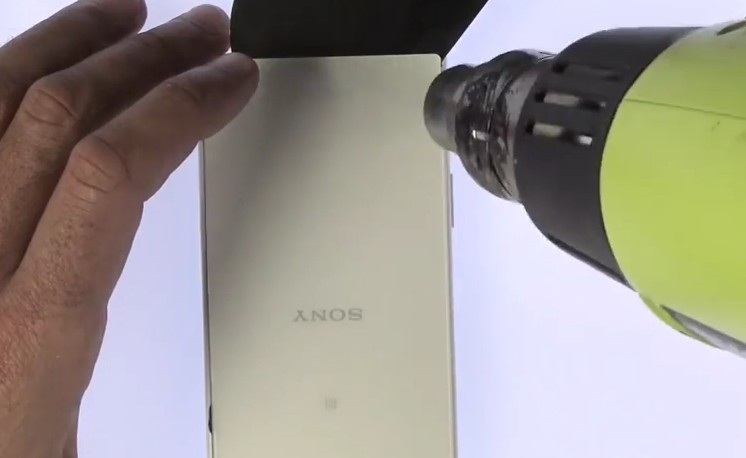

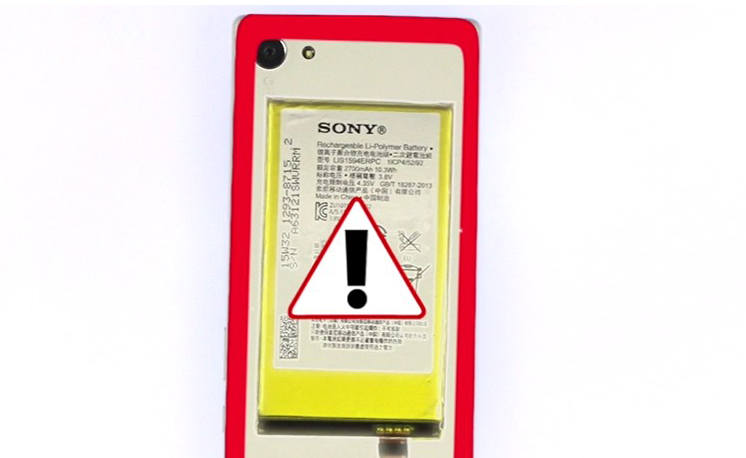

Chauffez les contours de la vitre arrière en évitant la zone centrale ou se trouve la batterie.
Etape 1 /2

Etape 1 /2 Décollez la vitre arrière

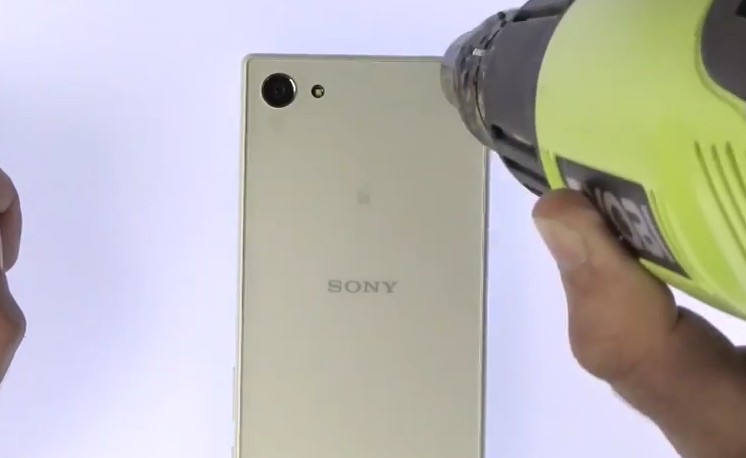

A l’aide d’un séche-cheveux ou d’un décapeur thermique, chauffez le contour de la vitre 30 secondes.
Etape 1 /3

Etape 1 /3 Décollez la vitre arrière

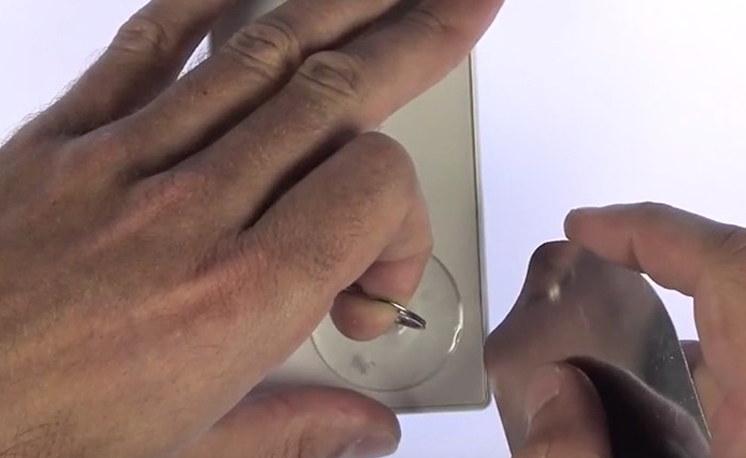

Placez la ventouse sur le bas de la vitre et tirez légèrement afin de créer un point d’insertion.
Etape 1 /4

Etape 1 /4 Décollez la vitre arrière

Insérez et faites glisser l’iFlex pour décoller le contour de la vitre.
Etape 1 /5

Etape 1 /5 Décollez la vitre arrière

Chauffez à nouveau en cas de résistance de la colle.
Etape 1 /6

Etape 1 /6 Décollez la vitre arrière

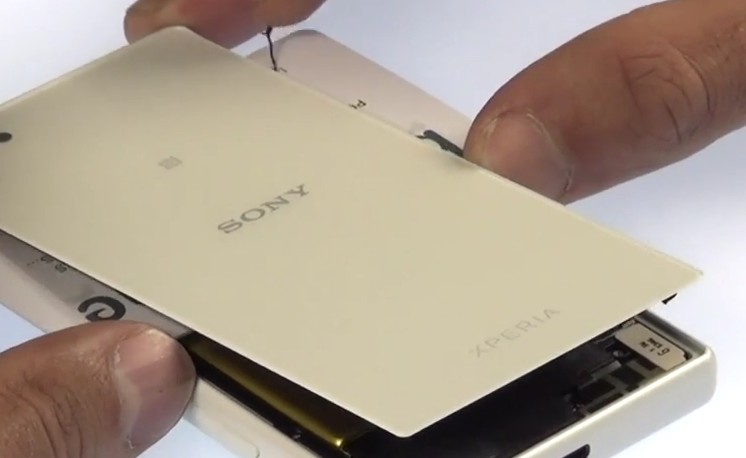

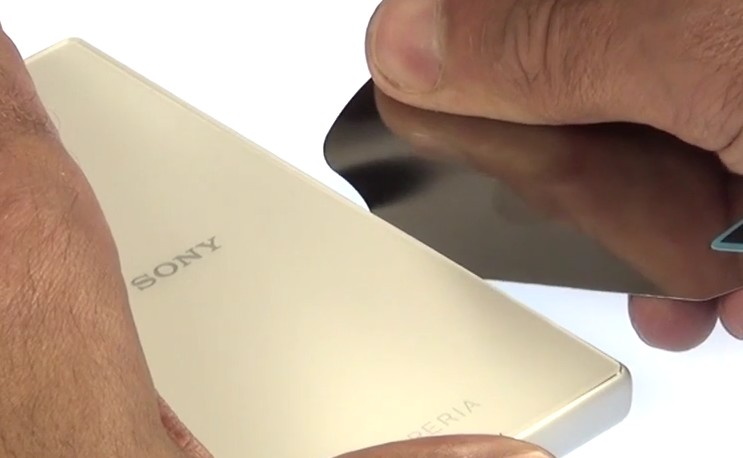

A l’aide de la carte, finissez de décoller la vitre du châssis.
Etape 2

Etape 2 Retirez le cache en plastique

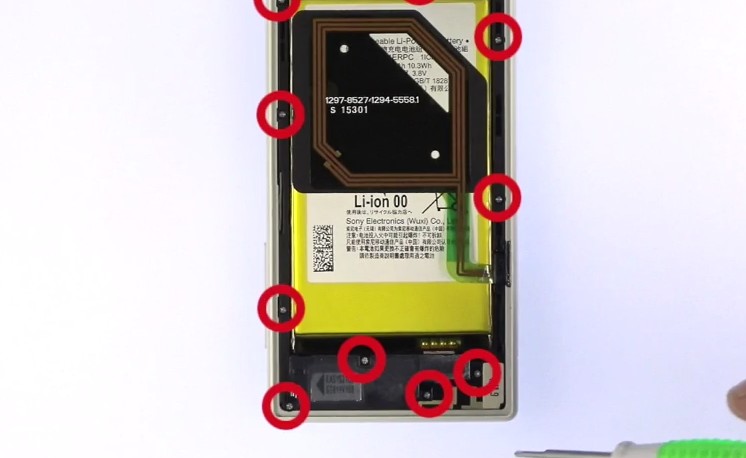

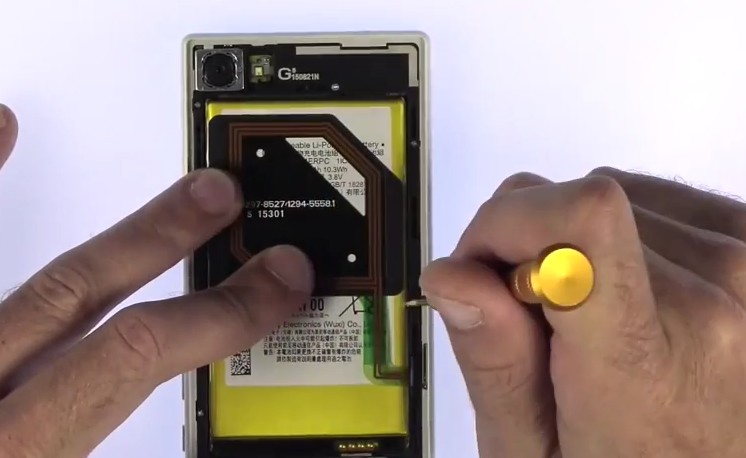

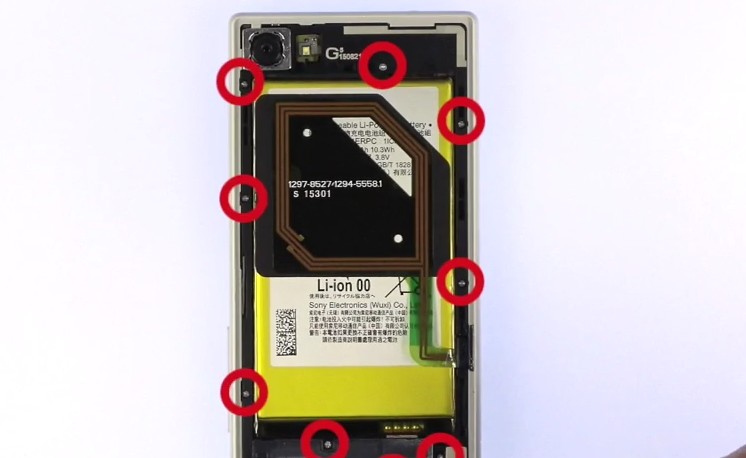

A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2

Etape 2 Retirez le cache en plastique

A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2

Etape 2 Retirez le cache en plastique

A l’aide du tournevis cruciforme retirez les 10 vis qui maintiennent le cache en plastique #3.
Etape 2/2

Etape 2/2 Retirez le cache en plastique

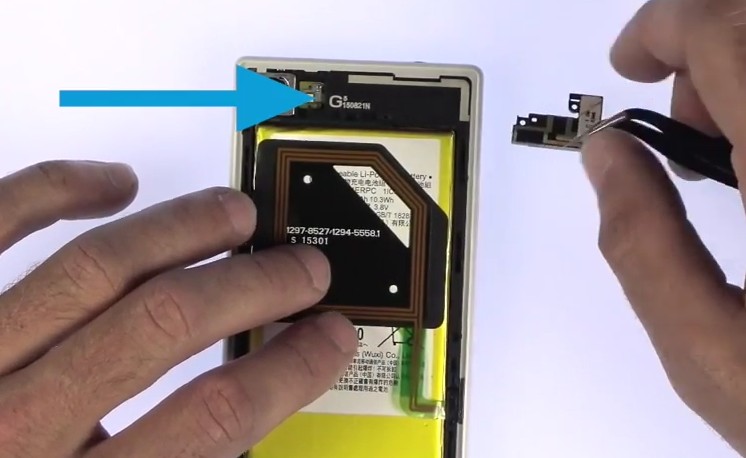

A l’aide de la spatule retirez le support en plastique.
Etape 2/3

Etape 2/3 Retirez le cache en plastique

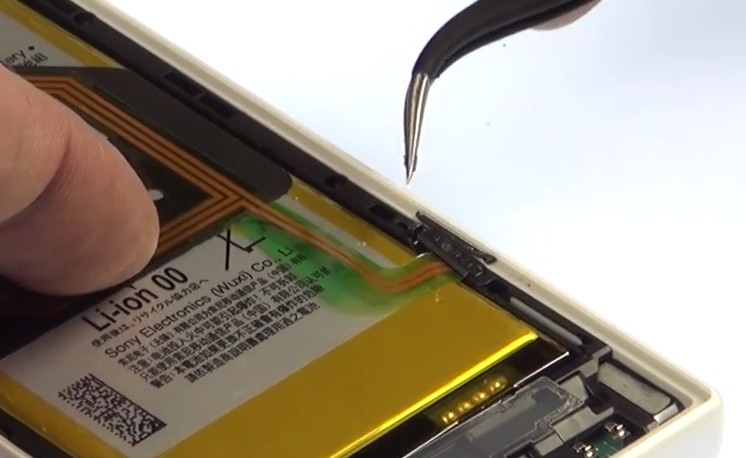

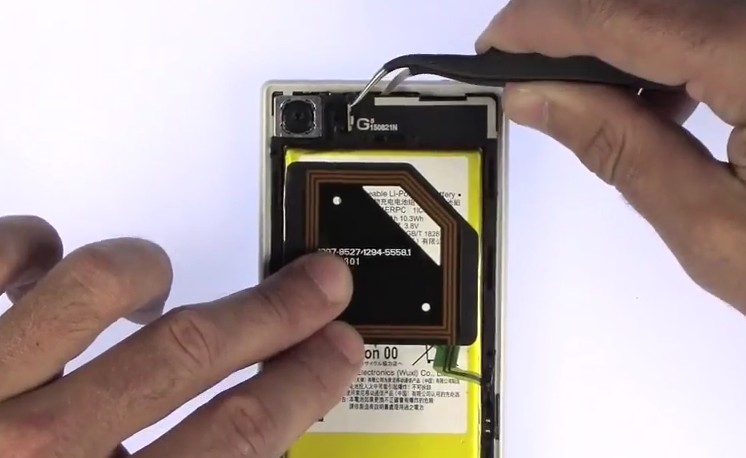

A l’aide de la pincette déconnectez la nappe du flash.
Etape 2/4

Etape 2/4 Retirez le cache en plastique

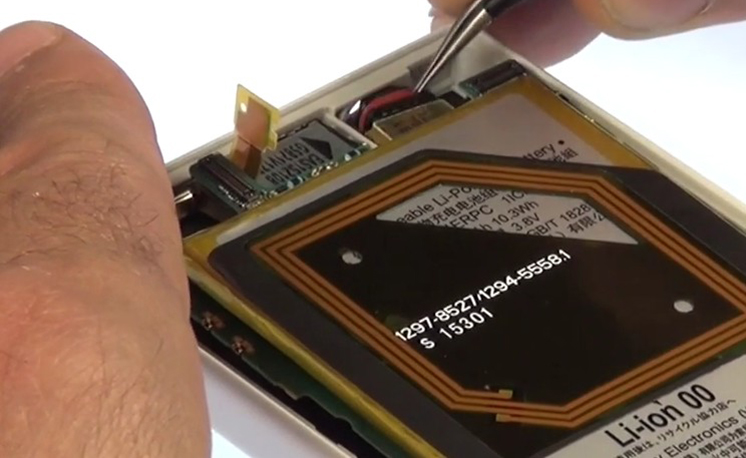

A l’aide de la pincette déconnectez la nappe nfc #14.
Etape 2/5

Etape 2/5 Retirez le cache en plastique

A l’aide de la pincette ou de la spatule, déclipsez le cache en plastique du châssis.
Etape 3

Etape 3 Retirez le bloc carte-mère/batterie

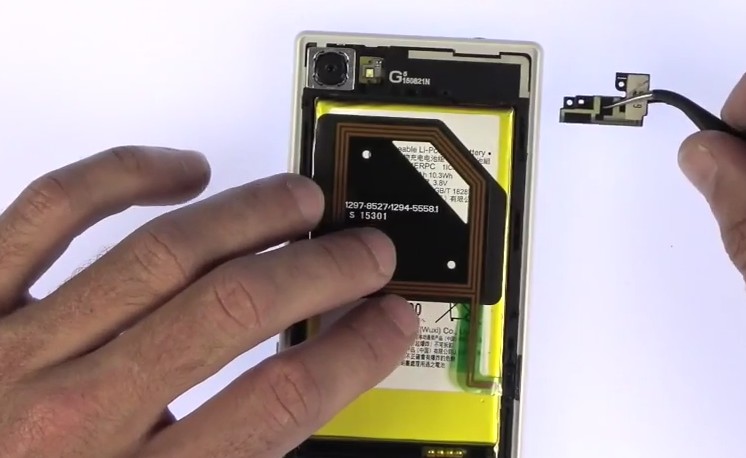

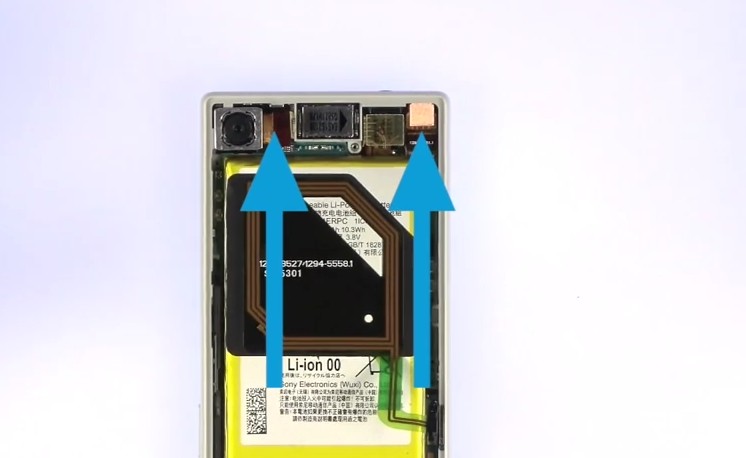

A l’aide de la spatule et de la pincette, déconnectez les caméras avant et arrière.
Etape 3/2

Etape 3/2 Retirez le bloc carte-mère/batterie

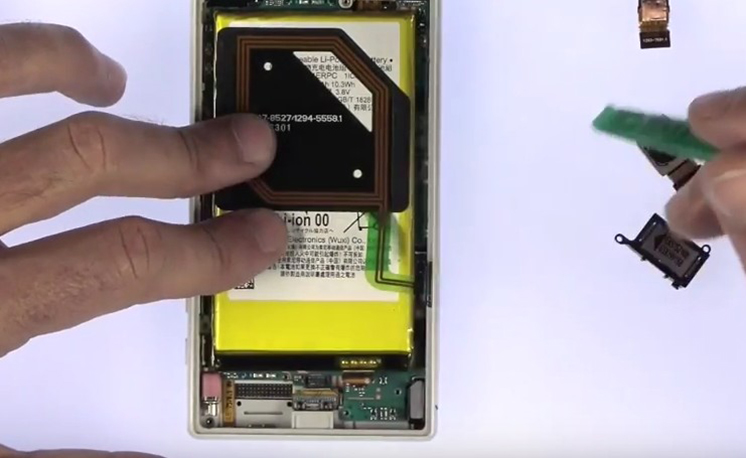

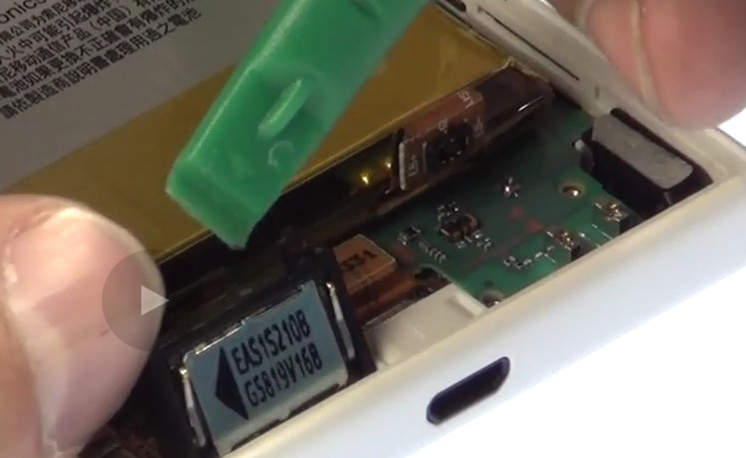

A l’aide de la spatule et de la pincette, retirez le haut-parleur externe
Etape 3/3

Etape 3/3 Retirez le bloc carte-mère/batterie

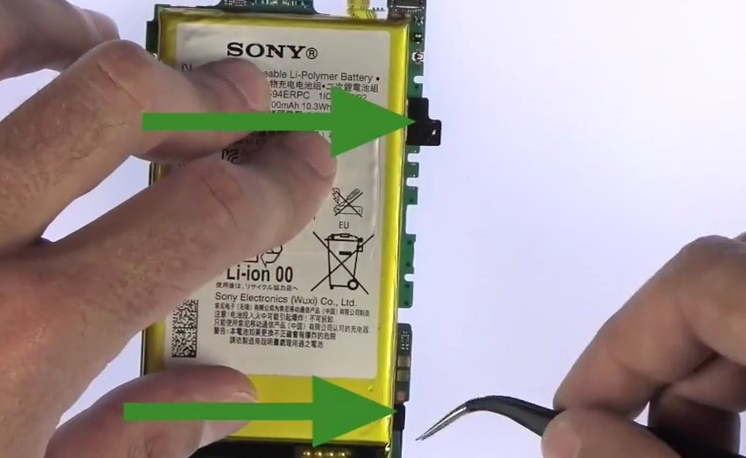

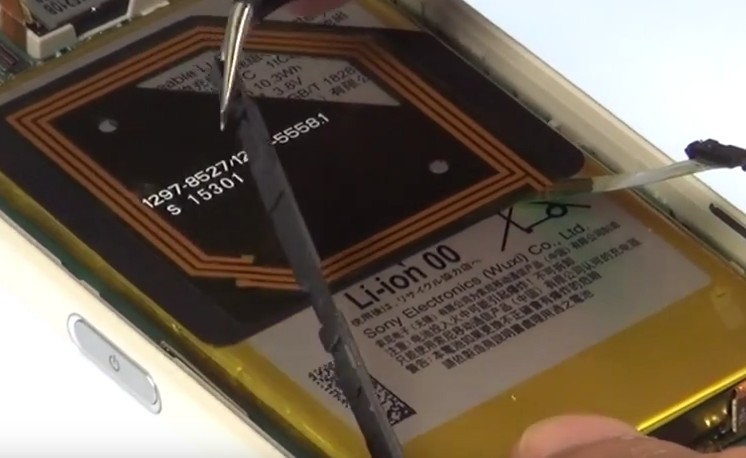

Déclipsez la barrette plastique #7 qui protège la nappe power / volume.
Etape 3/4

Etape 3/4 Retirez le bloc carte-mère/batterie

Déconnectez la nappe de charge USB Dock à l’aide de la spatule.
Etape 3/5

Etape 3/5 Retirez le bloc carte-mère/batterie

Ouvrez la trappe et retirez le tiroir de la carte sim.
Etape 3/6

Etape 3/6 Retirez le bloc carte-mère/batterie

Soulevez légèrement la carte mère avec le levier afin de pouvoir dégager la prise jack.
Etape 3/7

Etape 3/7 Retirez le bloc carte-mère/batterie

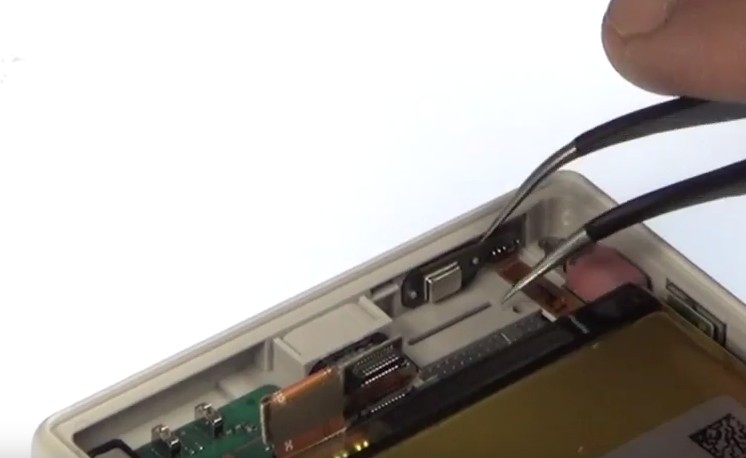

Déconnectez le micro avec la pincette
Etape 3/8

Etape 3/8 Retirez le bloc carte-mère/batterie

Retournez la carte-mère afin d’accéder aux nappes du LCD et des boutons.
Etape 3/9

Etape 3/9 Retirez le bloc carte-mère/batterie

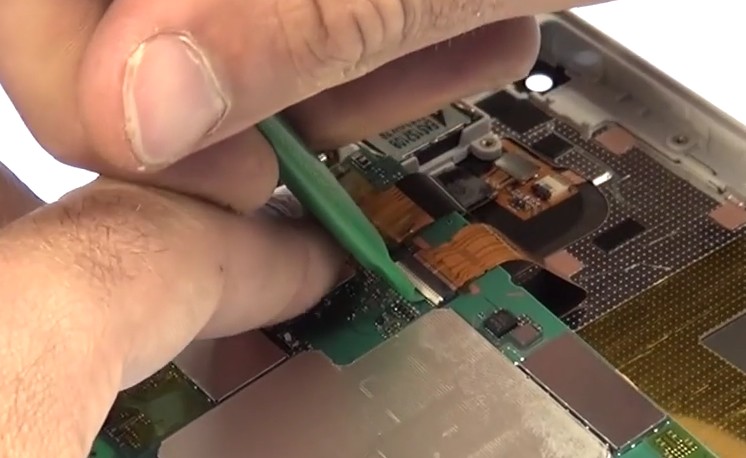

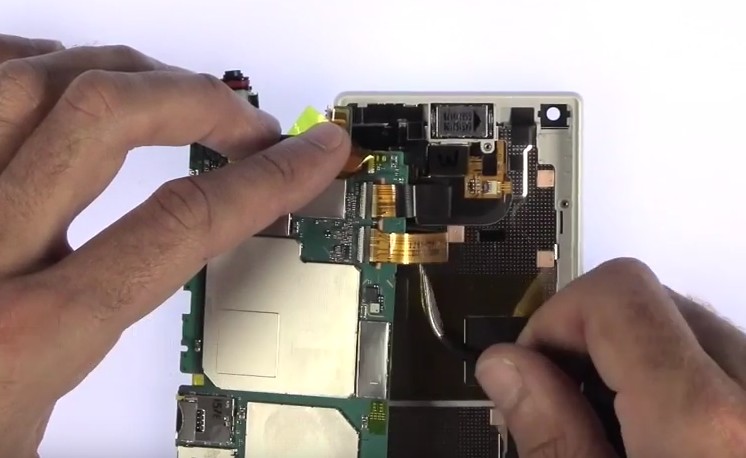

A l’aide de la spatule puis de la pincette déverrouillez et déconnectez les nappes
Etape 4

Etape 4 Décollez la batterie

A l’aide d’un cutter, décollez très délicatement le bord de la nappe de charge par induction.

Attention à ne pas couper la batterie avec le cutter.
Etape 4/2

Etape 4/2 Décollez la batterie

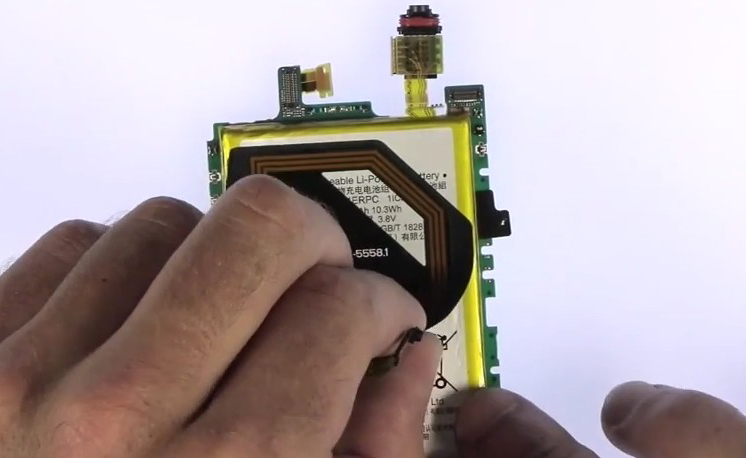

Finissez de décoller la nappe à la main.
Etape 4/3

Etape 4/3 Décollez la batterie

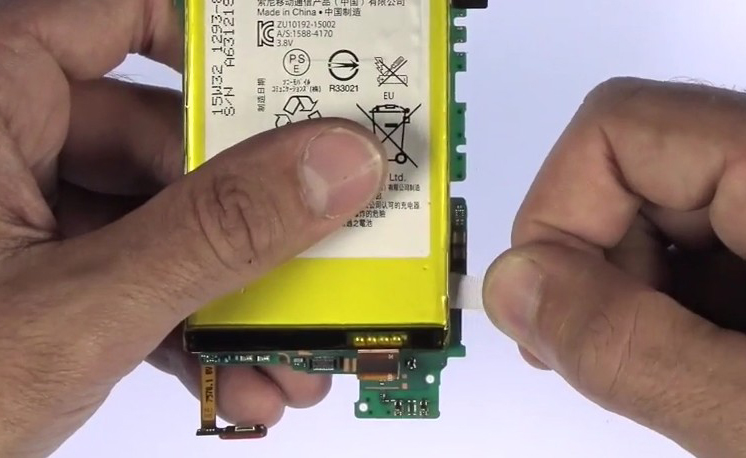

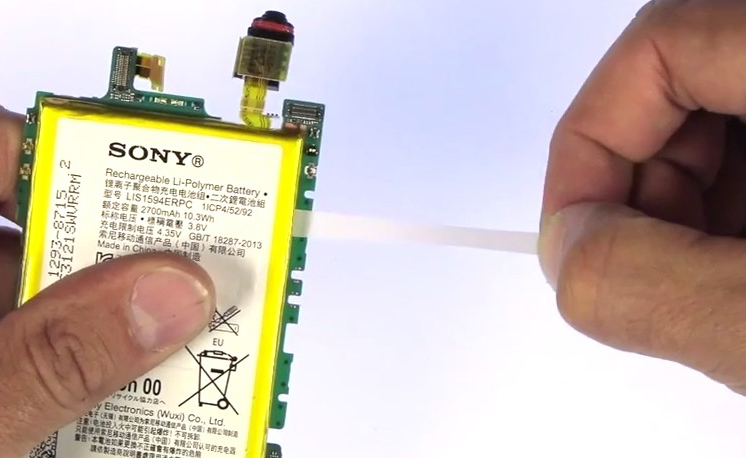

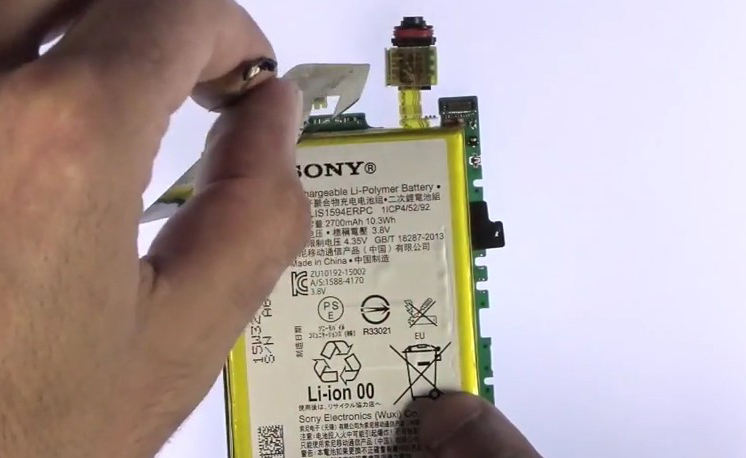

Tirez doucement sur les 2 languettes pour décoller la batterie.
Etape 4/3

Etape 4/3 Décollez la batterie

Etape 4/3

Etape 4/3 Décollez la batterie

Tirez de façon constante et à l’horizontal.
Etape 5

Etape 5 Remontage

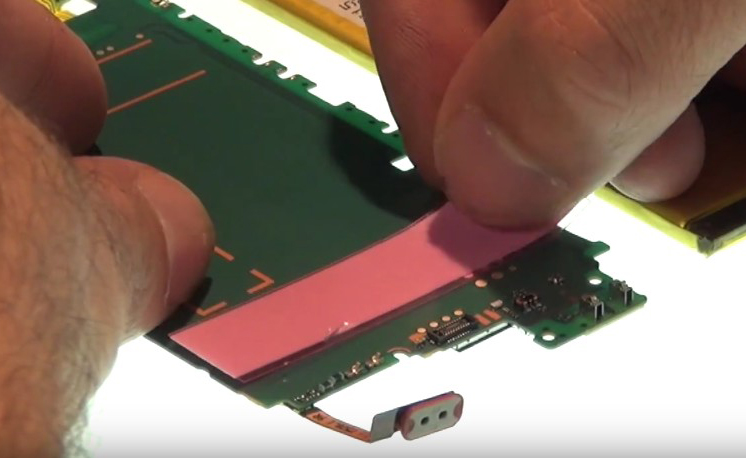

Fixez les stickers pour la batterie sur la carte mère.
