Changement d'écran (vitre+châssis+LCD) sur Xperia Z5

Temps estimé : 45 min
Difficulté : 3/5
Xperia Z5 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer le bloc écran vitre avec LCD et châssis sur Sony Xperia Z5.

Diagnostic

› La vitre de votre Xperia Z5 est brisée
› L'affichage LCD ne fonctionne plus ou présente des défauts
› La fonction tactile ne répond plus ou mal
› Le châssis est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Noir avec châssis pour Sony Xperia Z5
209,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia Z5 / Z5 Dual
4,90 €
Ajouter au panier

Avant toutes réparations de votre appareil, vérifiez la compatibilité de la pièce détachée.

Retrouvez le numéro de modèle dans le menu : Application - Paramètres - A propos de l'appareil - Numéro du modèle.

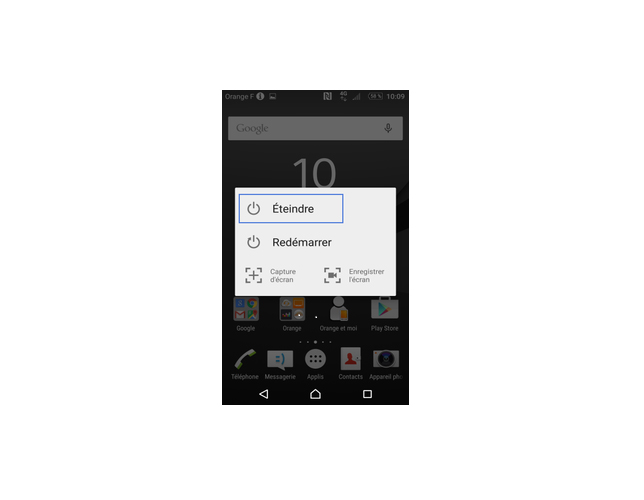

Commencez par éteindre votre téléphone
Etape 1 : Décollez la vitre arrière

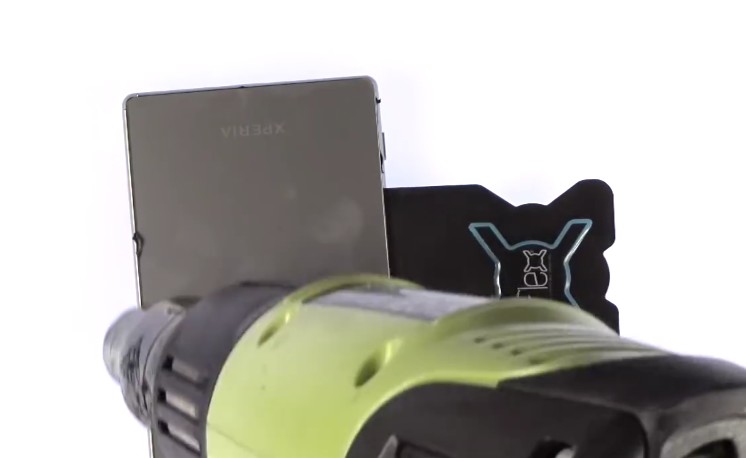

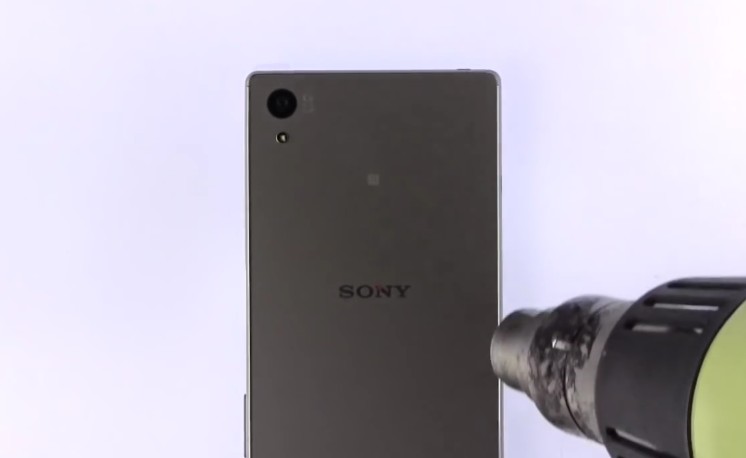

A l'aide d' un séche-cheveux ou d'un décapeur thermique, chauffez le contour de la vitre 20 à 30 seconde.
Etape 1/2 : Décollez la vitre arrière

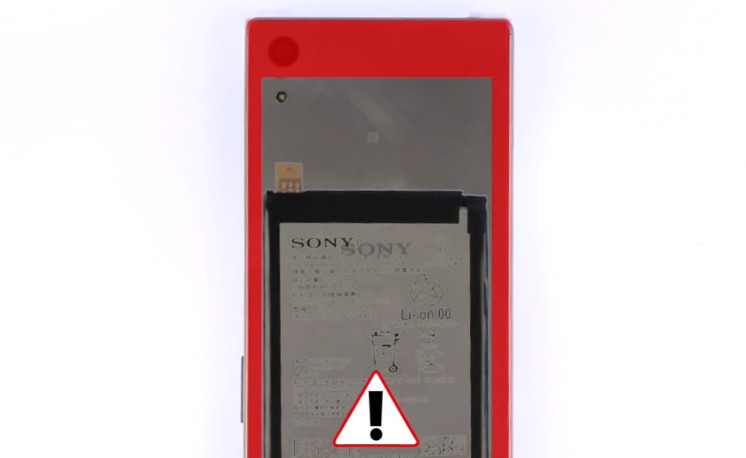

Ne montez pas au de là de 100°
Etape 1/3 : Décollez la vitre arrière

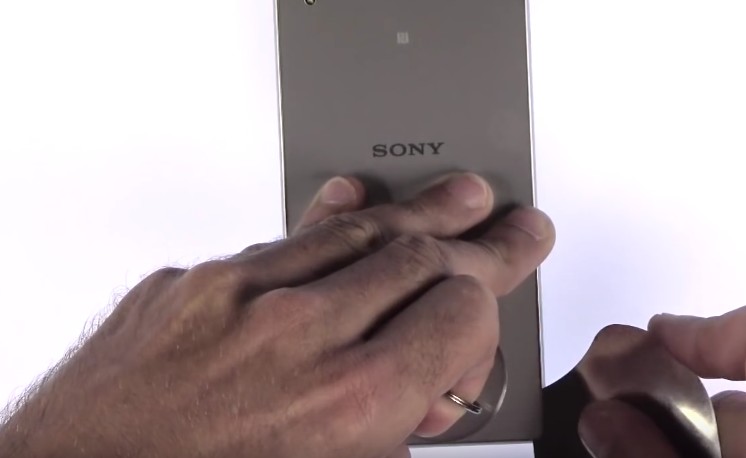

Placez la ventouse sur le bords de la vitre et tirez lègérement afin de créer un point d'insertion.
Etape 1/4 : Décollez la vitre arrière

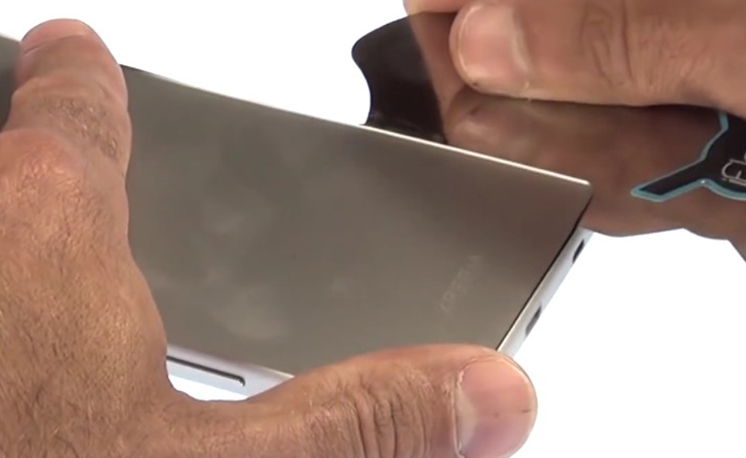

Insérez et faites glisser l'iFlex pour décoller le contour de la vitre.
Etape 1/5 : Décollez la vitre arrière
Chauffez à nouveau en cas de résistance.
Etape 1/6 : Décollez la vitre arrière

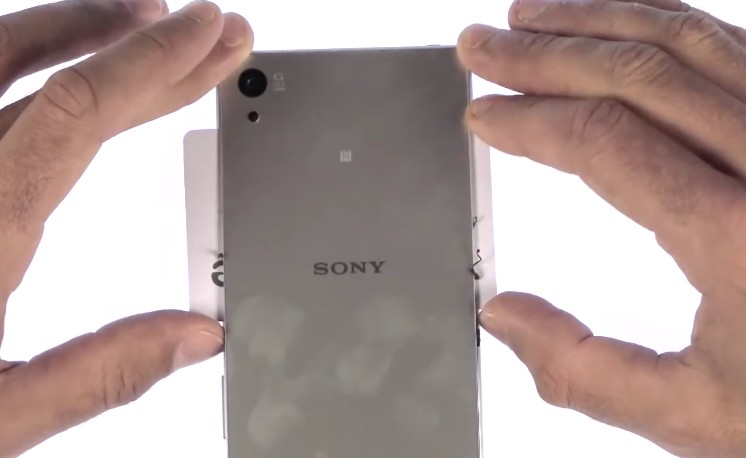

A l'aide de la carte, finissez de décoller la vitre du chassis.

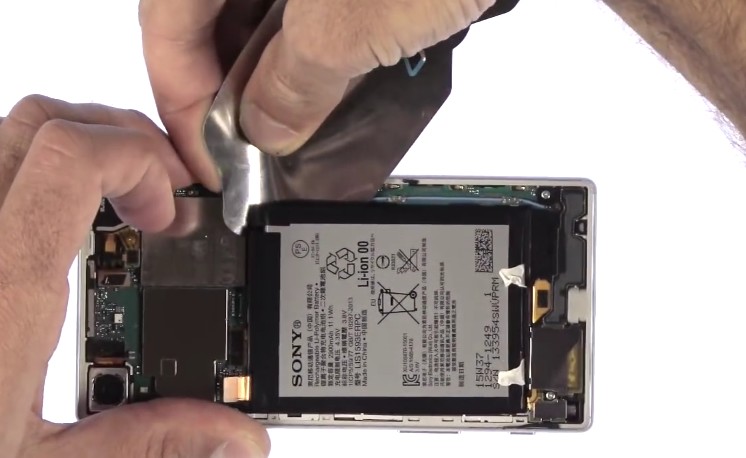

Etape 2 : Retirez la batterie
A l’aide du levier en nylon, déconnectez la batterie.

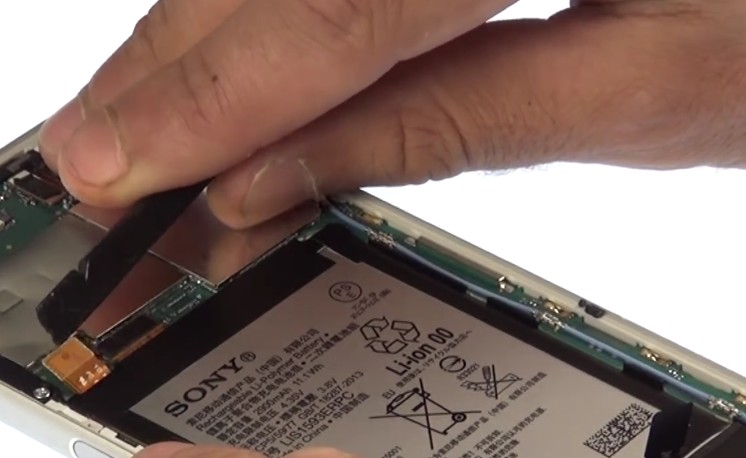

Etape 2/1 : Retirez la batterie

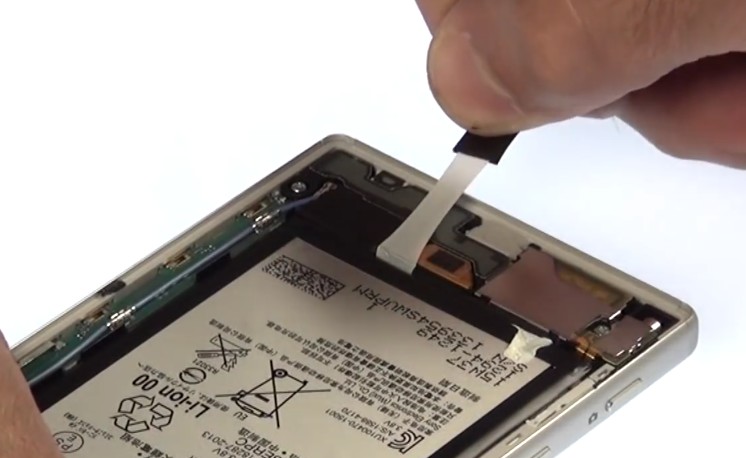

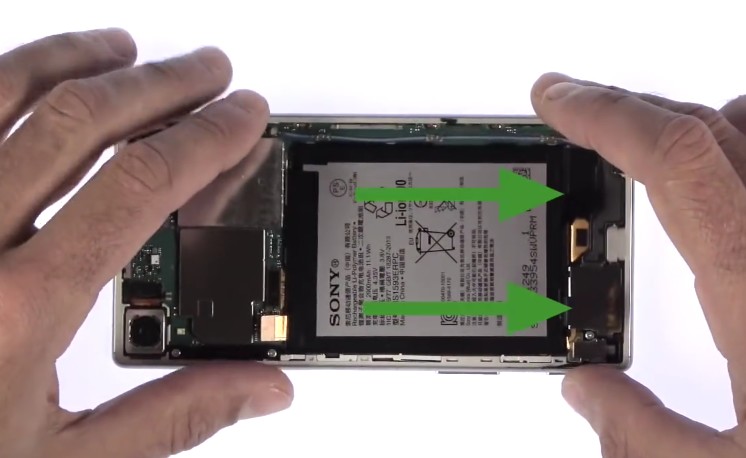

Tirez sur les languettes pour décoller la batterie.
Etape 2/2 : Retirez la batterie
Tirez sur les languettes pour décoller la batterie.
Etape 2/3 : Retirez la batterie
En cas de rupture des languettes, utilisez l’iFlex ou la carte en plastique.

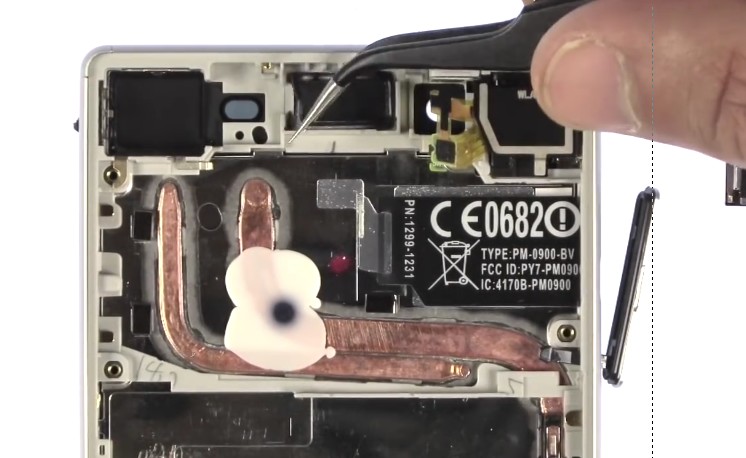

Etape 3 : Retirez la nappe power / volume + -

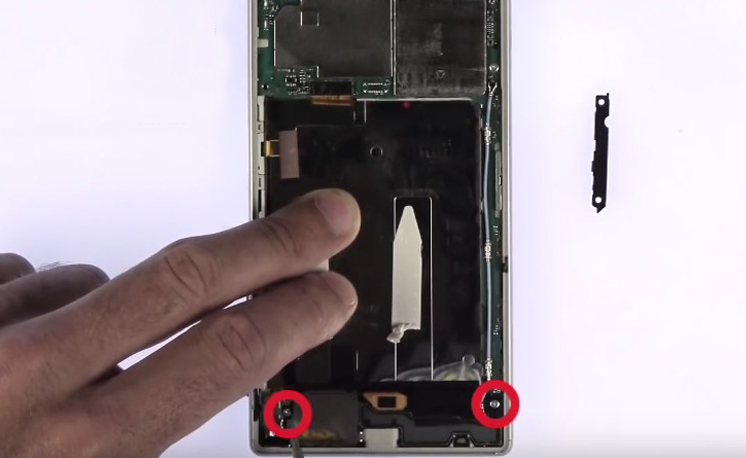

A l ‘aide du tournevis cruciforme, retirez les 2 vis qui maintennent la plaquette #1.
Etape 3/2 : Retirez la nappe power / volume + -
A l ‘aide de la pincette, retirez la plaquette #1.
Etape 3/3 : Retirez la nappe power / volume + -

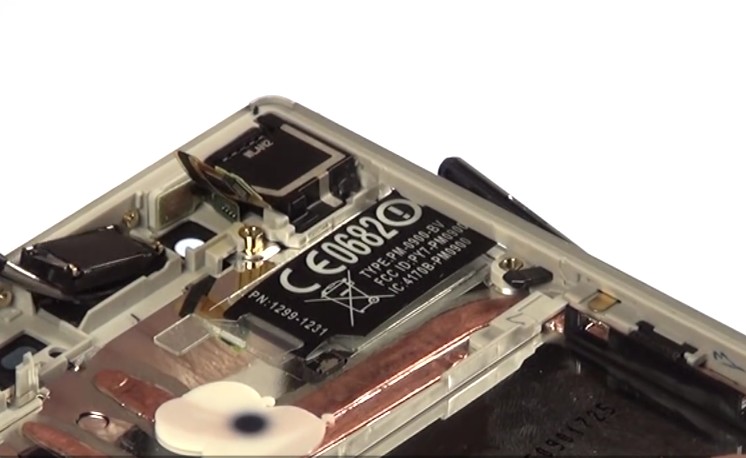

A l ‘aide du tournevis cruciforme, retirez les 2 vis qui maintiennent le bloc haut –parleur.
Etape 3/4 : Retirez la nappe power / volume + -

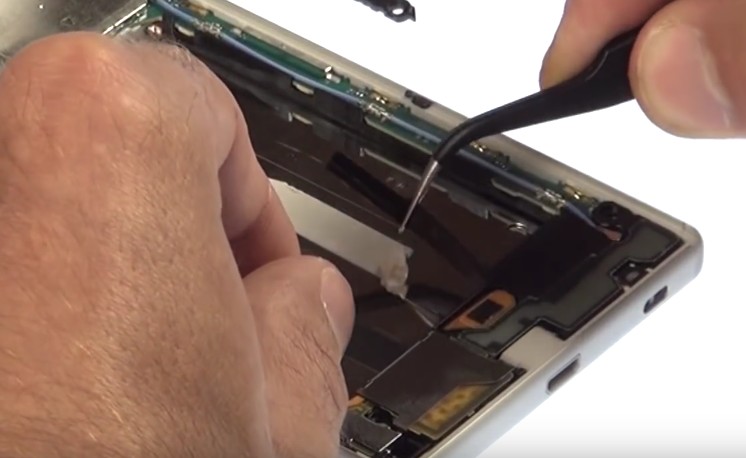

A l ‘aide de la pincette, retirez le joint en mousse.
Etape 3/5 : Retirez la nappe power / volume + -

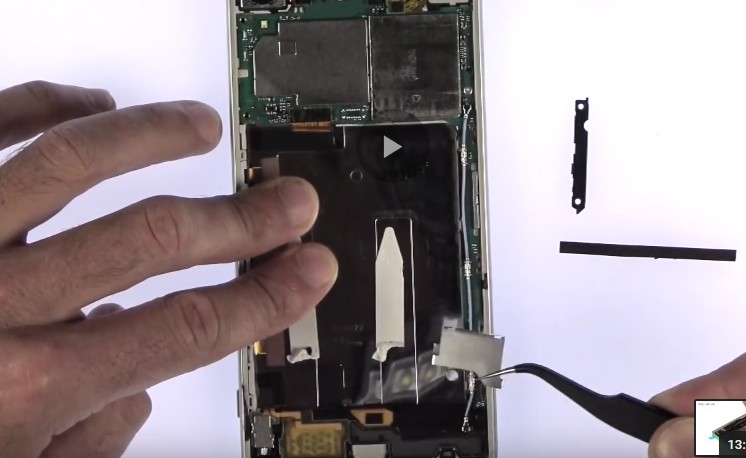

A l ‘aide de la pincette, retirez la plaquette métallique #2.
Etape 3/6 : Retirez la nappe power / volume + -

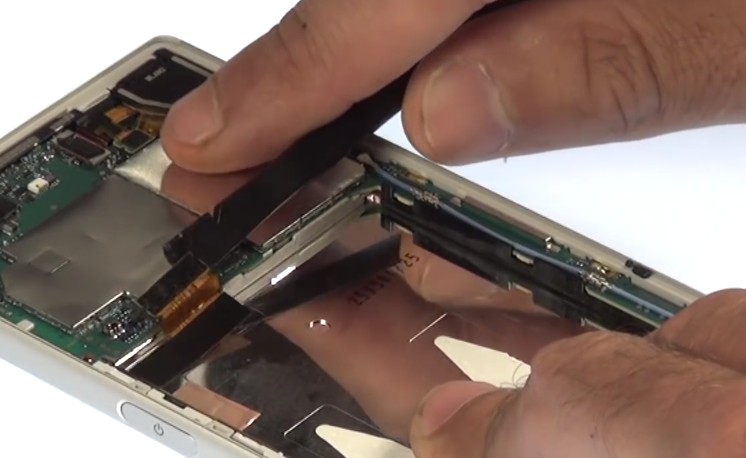

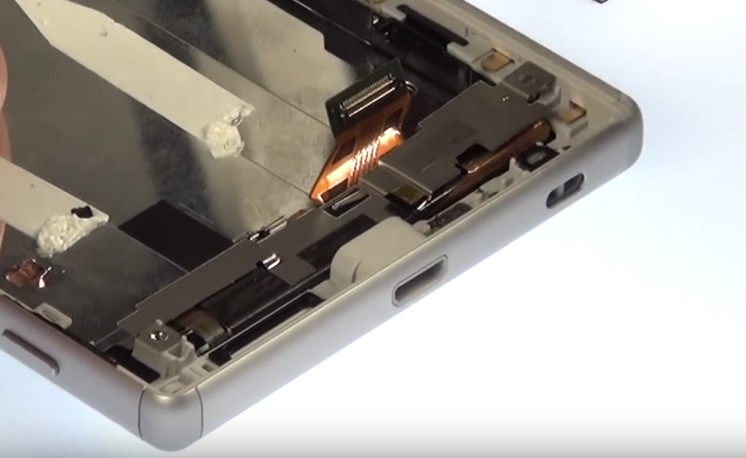

Déconnectez la nappe power / volume avec le levier en nylon.
Etape 3/7 : Retirez la nappe power / volume + -

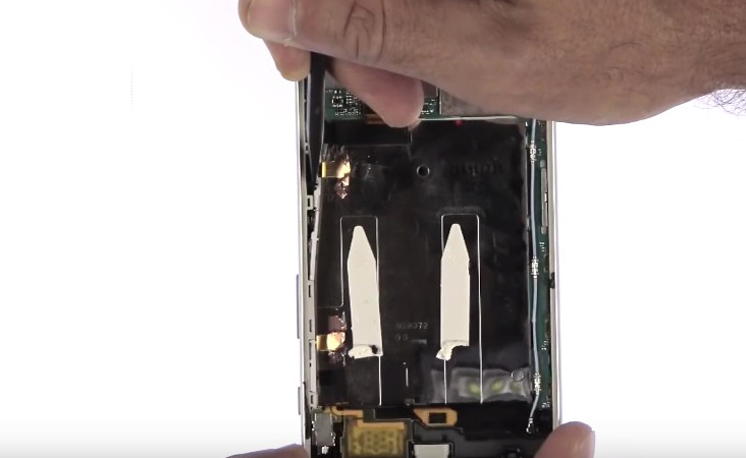

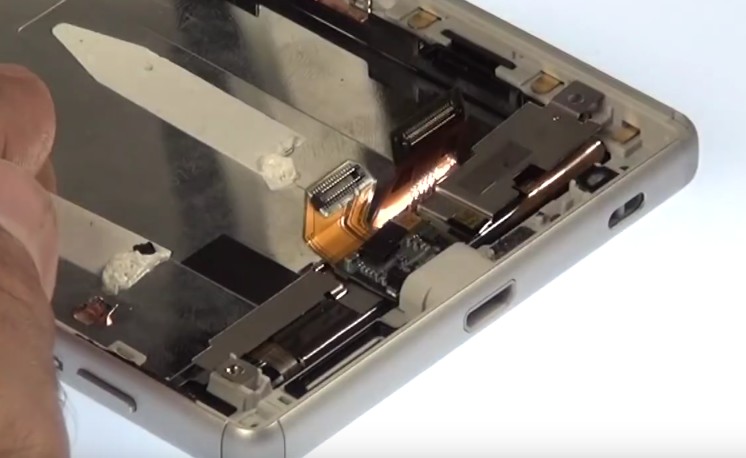

A l’aide d’un cutter décollez les adhésifs isolants.
Etape 3/8 : Retirez la nappe power / volume + -
A l’aide d’un cutter décollez les adhésifs isolants.
Etape 3/9 : Retirez la nappe power / volume + -

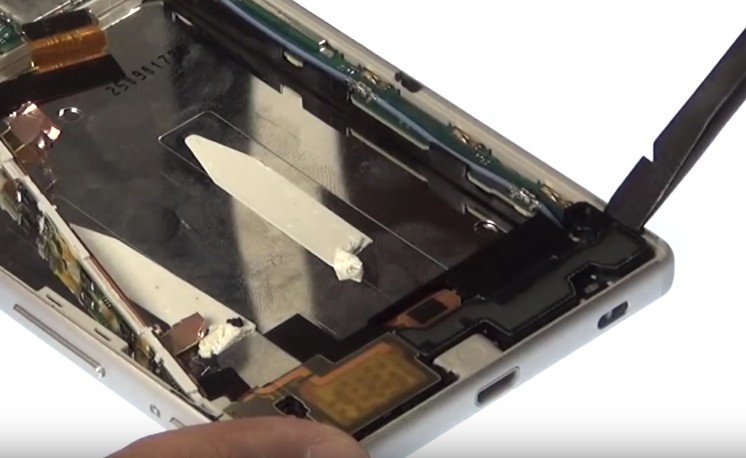

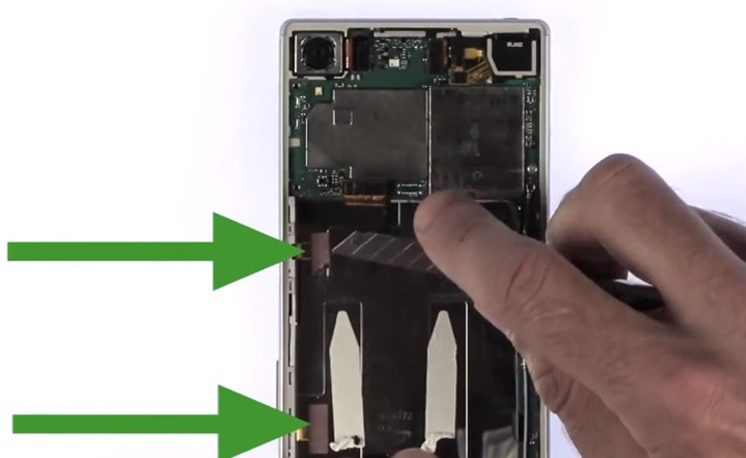

A l’aide du levier, commencez à déclipser la nappe power / volume.
Etape 3/10 : Retirez la nappe power / volume + -
Ne pas endommager le petit connecteur.
Etape 3/11 : Retirez la nappe power / volume + -

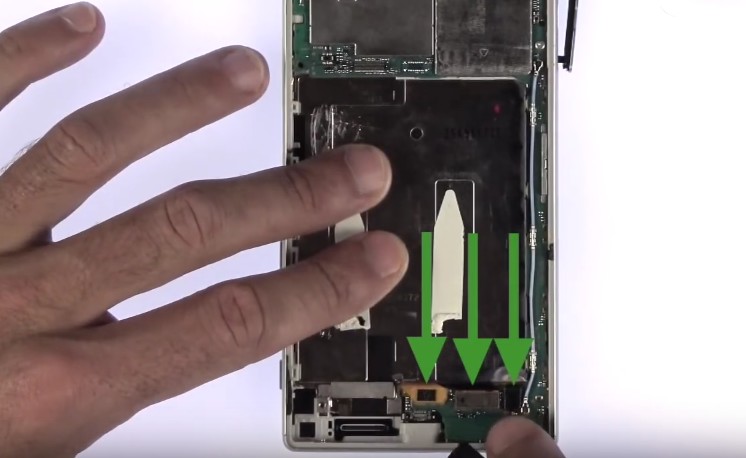

A l’aide du levier, finissez de libérer la nappe qui comprend le haut parleur et le vibreur.
Etape 4 : Récupérez les caméras
A l’aide du levier nylon déconnectez la caméra arrière.
Etape 4/2 : Récupérez les caméras

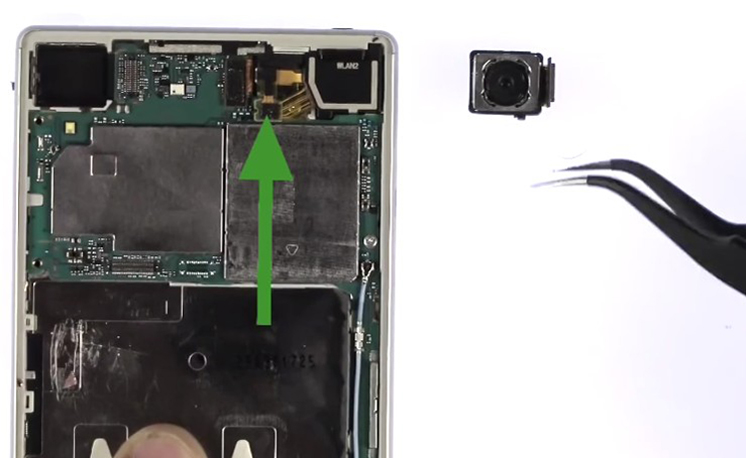

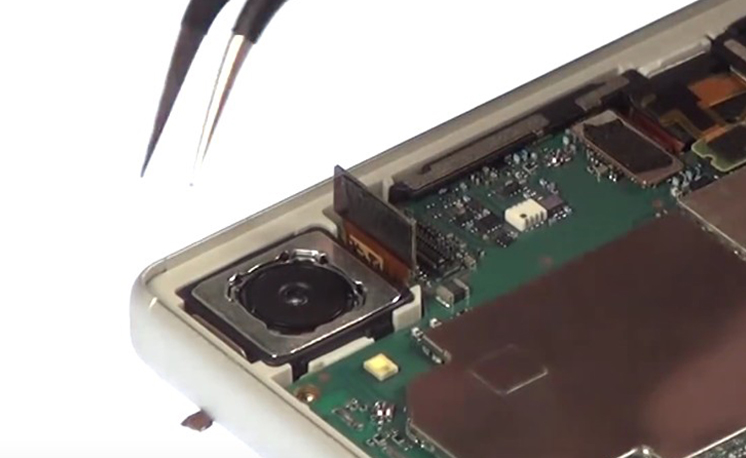

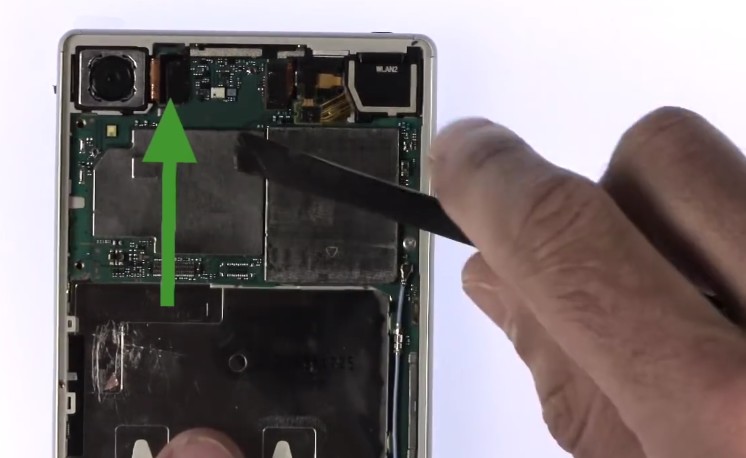

Retirez la caméra arrière avec la pincette.
Etape 4/3 : Récupérez les caméras

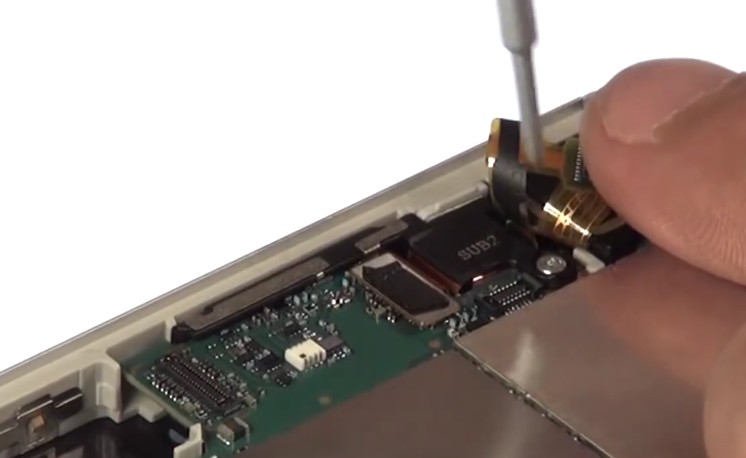

A l’aide du levier nylon, déconnectez la caméra avant.
Etape 4/3 : Récupérez les caméras
A l’aide du levier nylon, déconnectez la caméra avant.

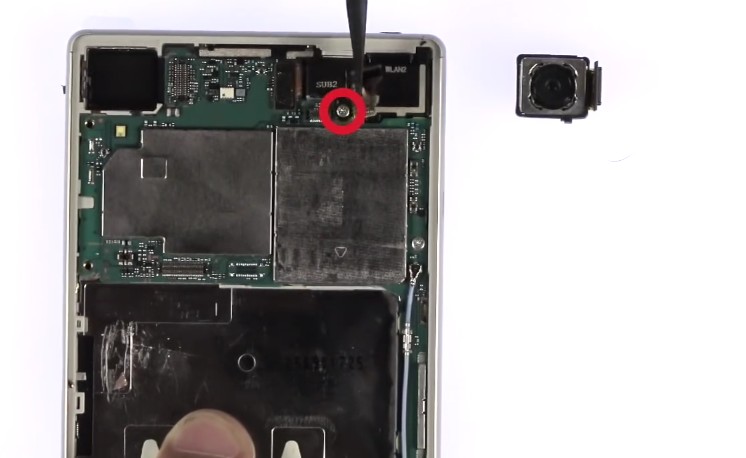

Etape 4/4 : Récupérez les caméras
A l’aide du tournevis cruciforme retirez la vis située sous la nappe de la caméra.
Etape 4/4 : Récupérez les caméras
A l’aide du tournevis cruciforme retirez la vis située sous la nappe de la caméra.
Etape 4/5 : Récupérez les caméras

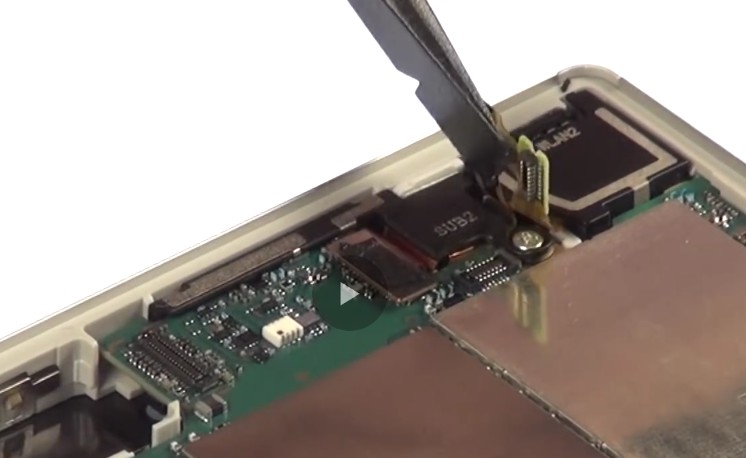

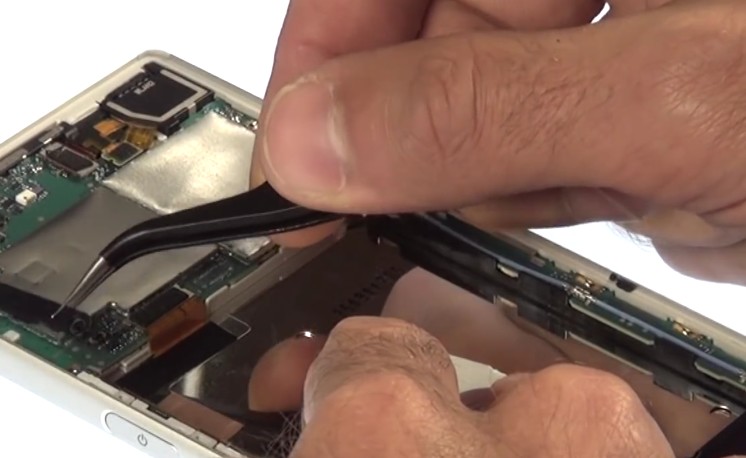

A l’aide de la pincette retirez la plaquette #3.

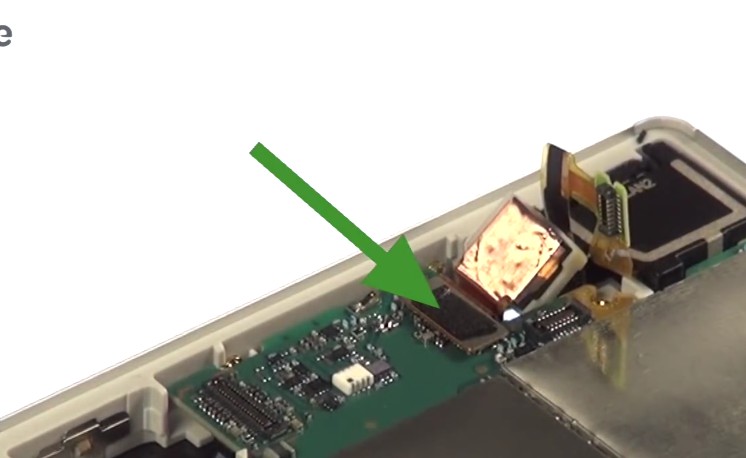

Etape 4/6 : Récupérez les caméras

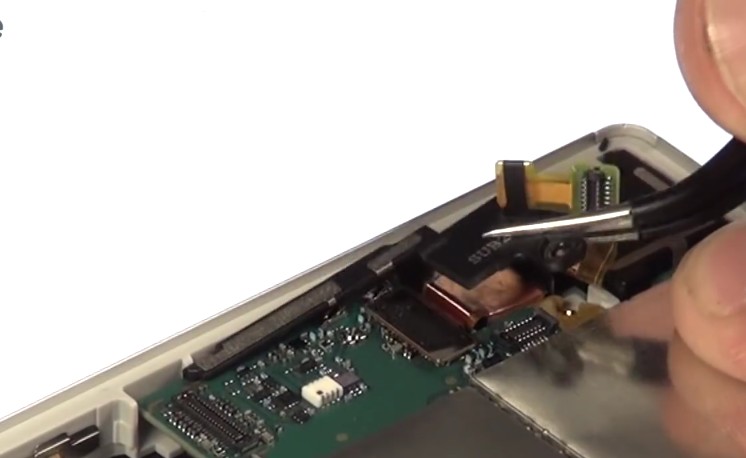

Déconnectez et retirer la caméra avant.
Etape 4/7 : Récupérez les caméras
Déconnectez et retirer la caméra avant.

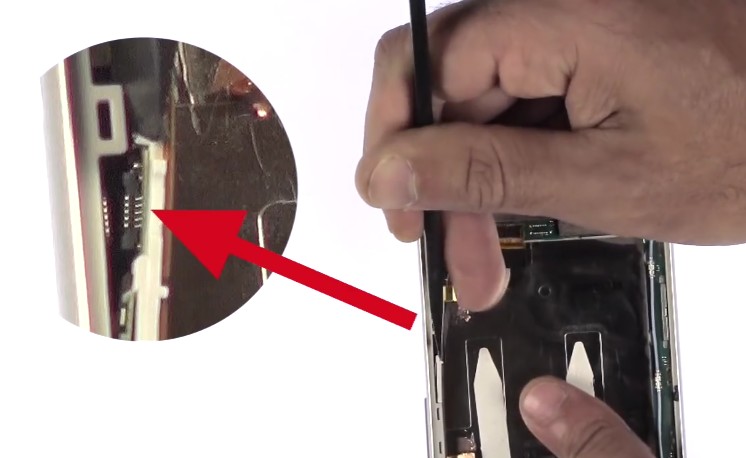

Etape 5 : Déposez la carte mère

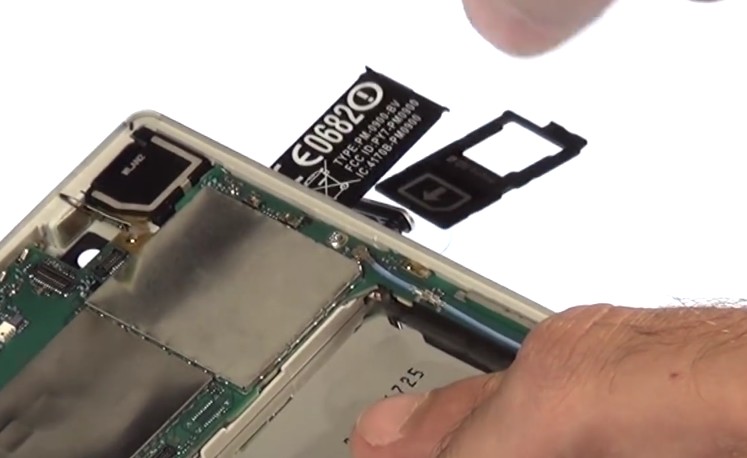

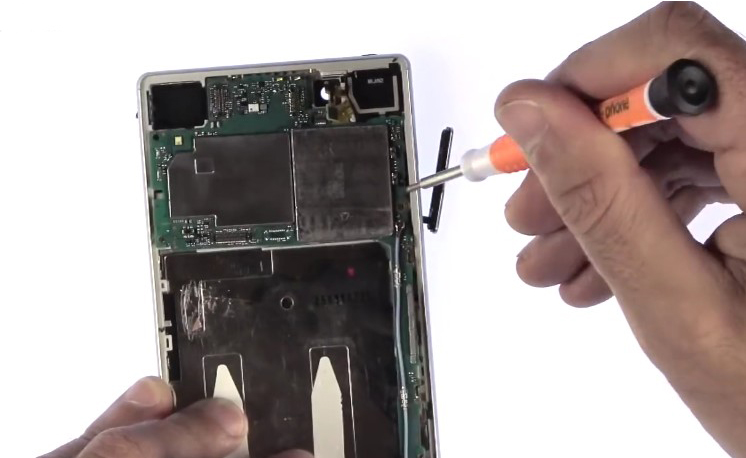

Retirez le rack sim de son emplacement.
Etape 5/2 : Déposez la carte mère

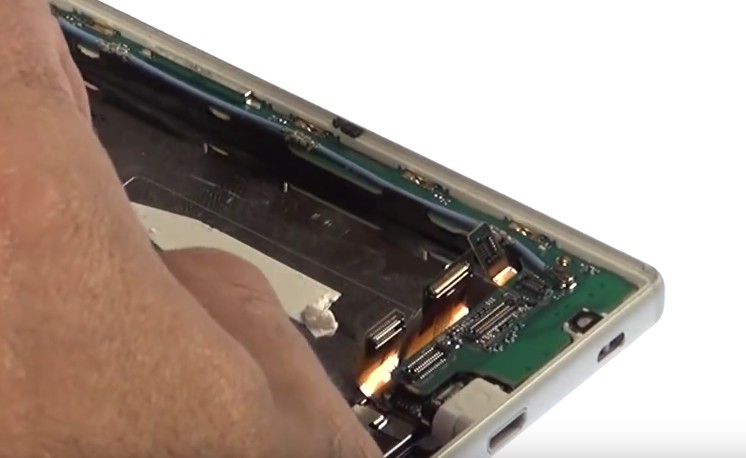

A l’aide du levier en nylon déconnectez les nappes dock, écran LCD et micro.
Etape 5/2 : Déposez la carte mère
A l’aide du levier en nylon déconnectez les nappes dock, écran LCD et micro.

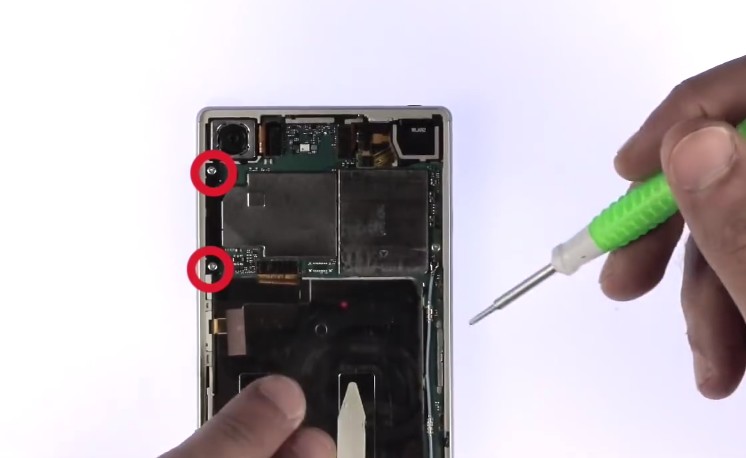

Etape 5/3 : Déposez la carte mère

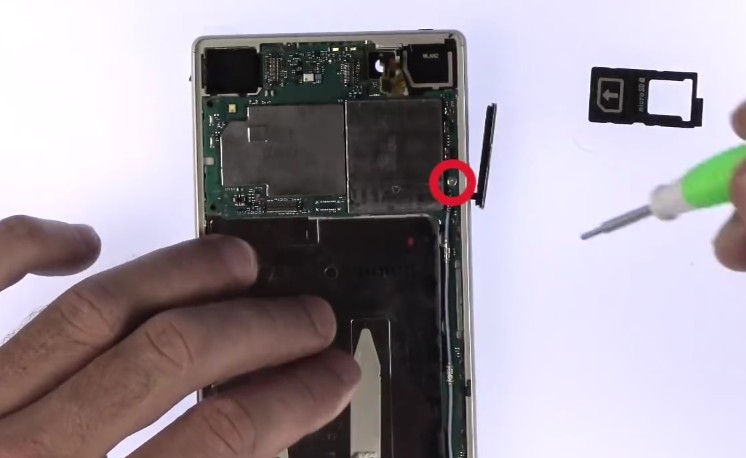

A l’aide du tournevis cruciforme retirez la vis qui maintient la carte mère.
Etape 5/4 : Déposez la carte mère

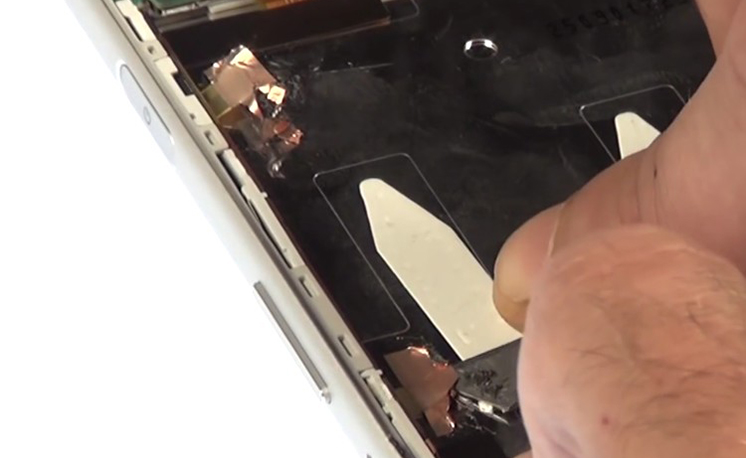

A l’aide du levier en nylon ou du tournevis plat, déclipsez délicatement la carte-mère du châssis.
Etape 6 : récupérez les petits composants

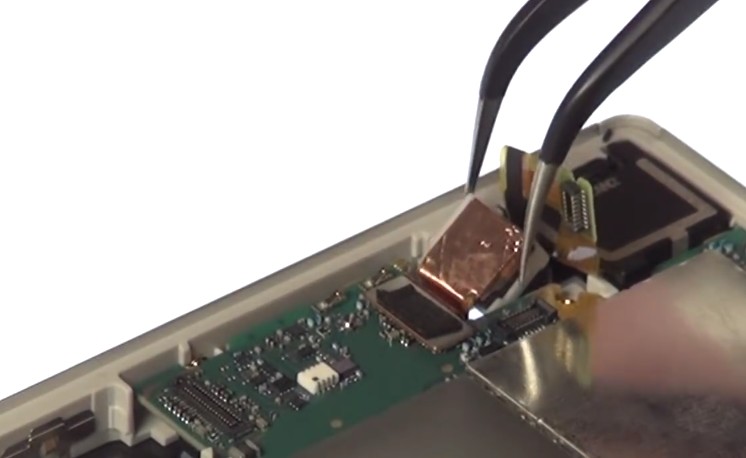

A l’aide du levier en nylon et de la pincette, décollez et enlevez le micro et sa nappe.
Etape 6/2 : récupérez les petits composants

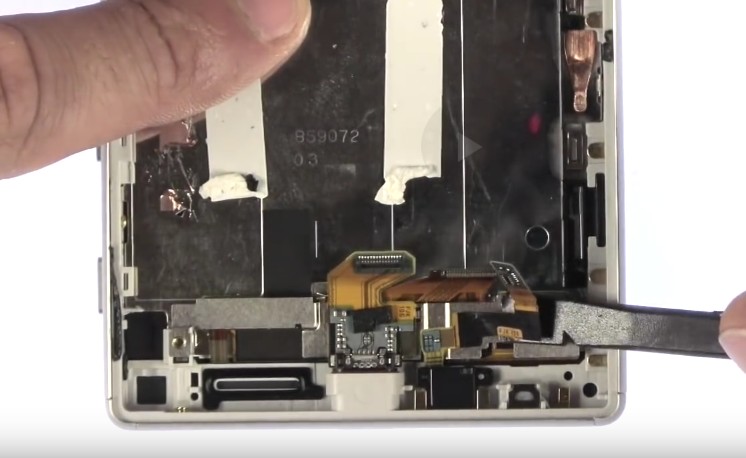

A l’aide du levier en nylon, dégagez et enlevez le dock de charge de son logement.
Etape 6/3 : récupérez les petits composants
A l’aide de la pincette enlevez la plaquette métallique #4.
Etape 6/4 : récupérez les petits composants
Retirez le haut-parleur interne et son support à la l’aide de la pincette.
Etape 6/5 : récupérez les petits composants
N’oubliez pas de retirer le cache du haut-parleur interne.
