Changement de battterie sur Sony Xperia X

Temps estimé : 30 min
Difficulté : 3/5
Sony Xperia X | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la batterie sur votre Sony Xperia X

Diagnostic

› Votre batterie présente des signes de faiblesse
› Votre téléphone ne prend plus la charge
› La batterie se décharge anormalement vite

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie pour Sony Xperia X, Xperia X Dual, L1 et L1 Dual
22,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°2 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

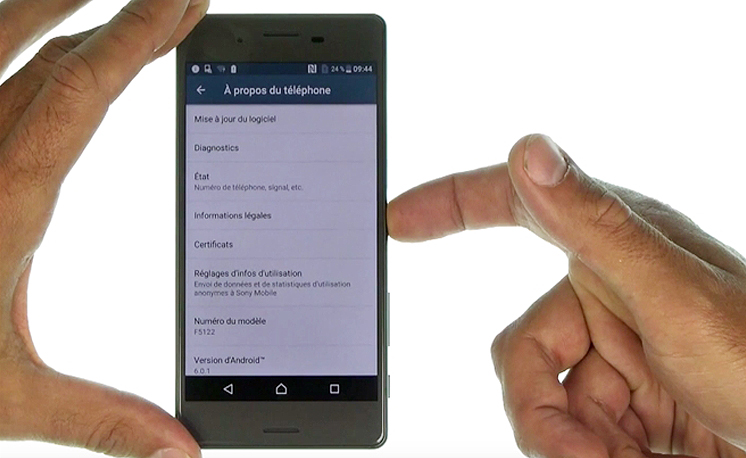

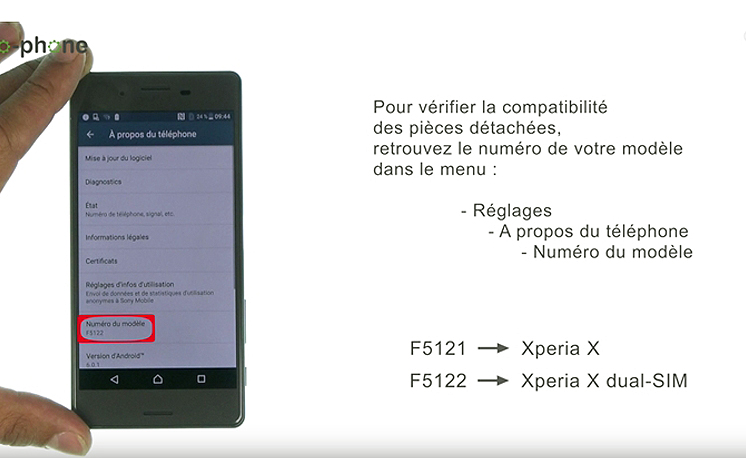

Vérifiez le numéro de modèle de votre Sony Xperia X
Le numéro de modèle est F5121 pour l’Xperia X ou F5122 pour l’Xperia X dual-SIM.
Vérifiez le numéro de modèle de votre Sony Xperia X
Eteignez votre appareil avant toute réparation
Eteignez votre appareil avant toute réparation
Etape 1 : Décoller la vitre arrière

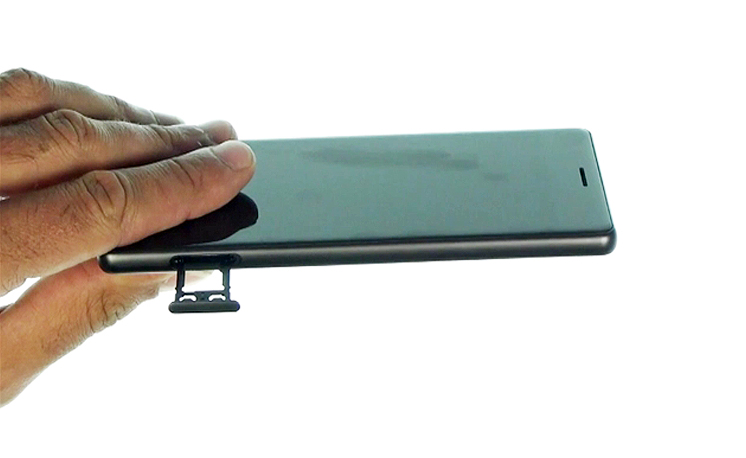

Retirez le rack des cartes SIM et SD
Etape 1 : Décoller la vitre arrière
Etape 1b : Décoller la vitre arrière

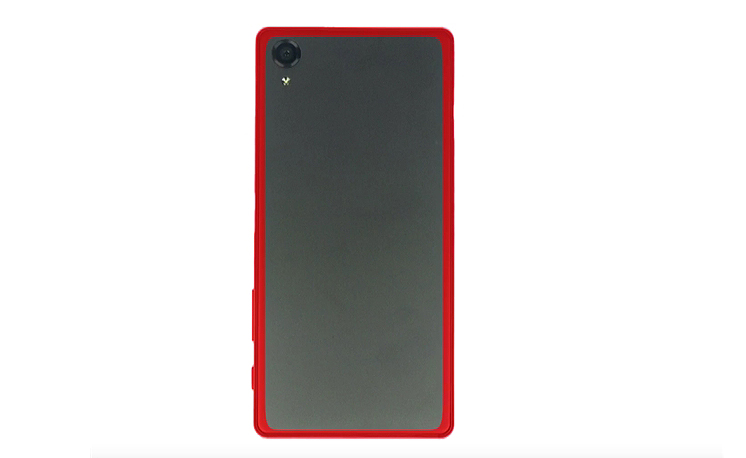

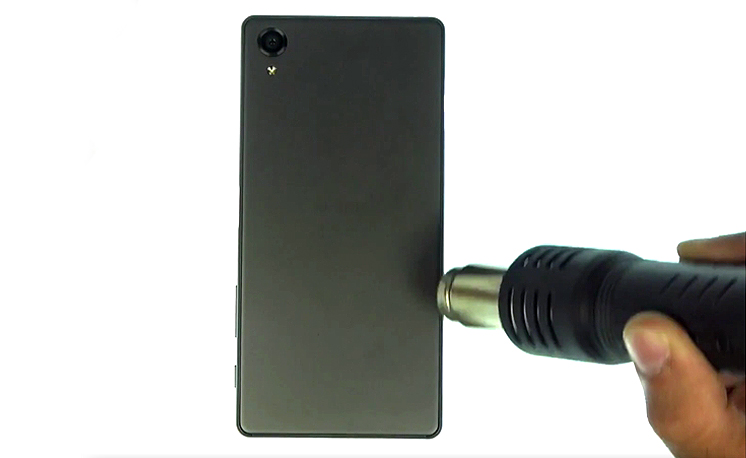

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre arrière 20 à 30 secondes
Etape 1b : Décoller la vitre arrière
Etape 1b : Décoller la vitre arrière
A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre arrière 20 à 30 secondes
Etape 1b : Décoller la vitre arrière
Etape 1c : Décoller la vitre arrière

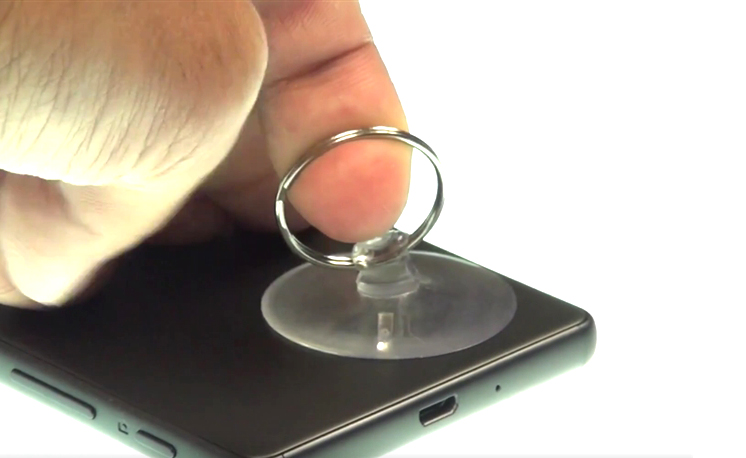

Placez la ventouse dans l'angle inférieur de la vitre arrière.
Etape 1c : Décoller la vitre arrière
Etape 1d : Décoller la vitre arrière

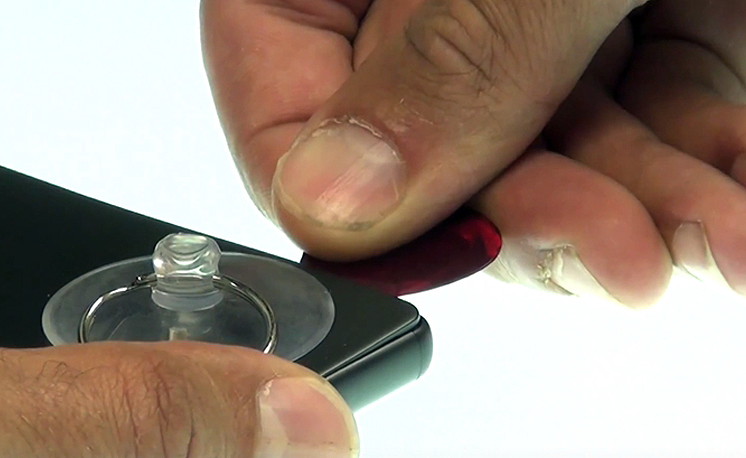

Tirez la ventouse vers le haut pour insérer un mediator entre la vitre arrière et le châssis.
Etape 1d : Décoller la vitre arrière
Etape 1e : Décoller la vitre arrière

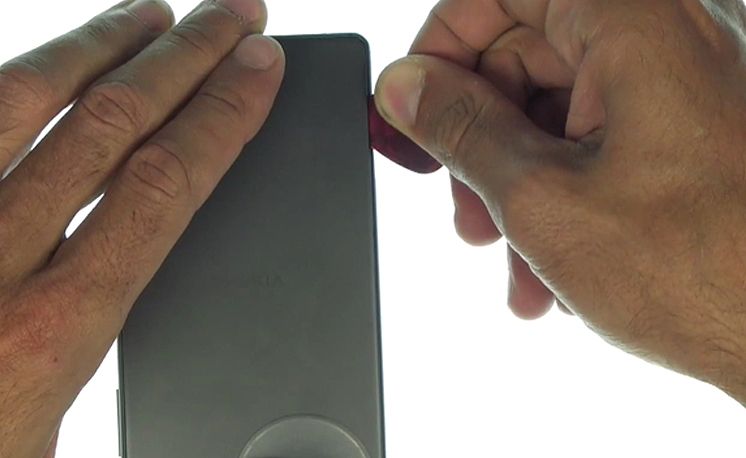

Faites glisser le mediator entre la vitre arrière et le châssis
Etape 1e : Décoller la vitre arrière
Etape1f : Décoller la vitre arrière

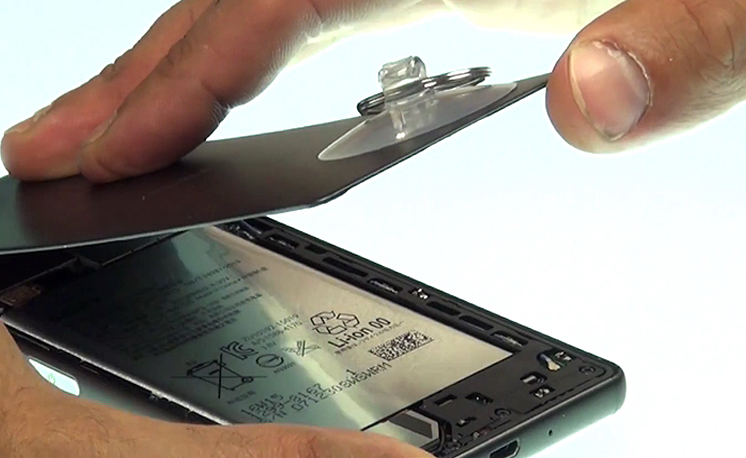

Faites basculer délicatement la vitre arrière pour finir de la décoller
Etape1f  : Décoller la vitre arrière

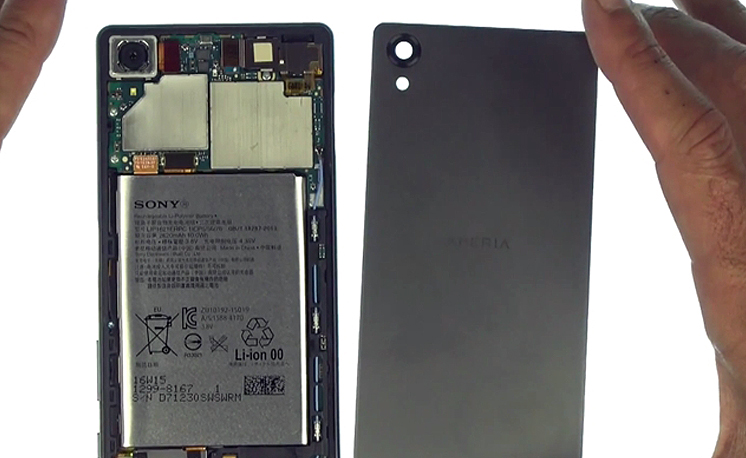

Etape1g : Décoller la vitre arrière
La vitre arrière est maintenant décollée
Etape1g  : Décoller la vitre arrière
Etape 2 : Retirer la carte-mère

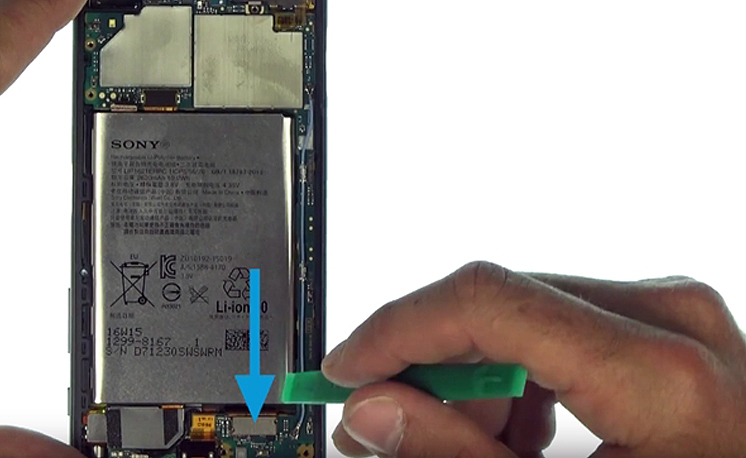

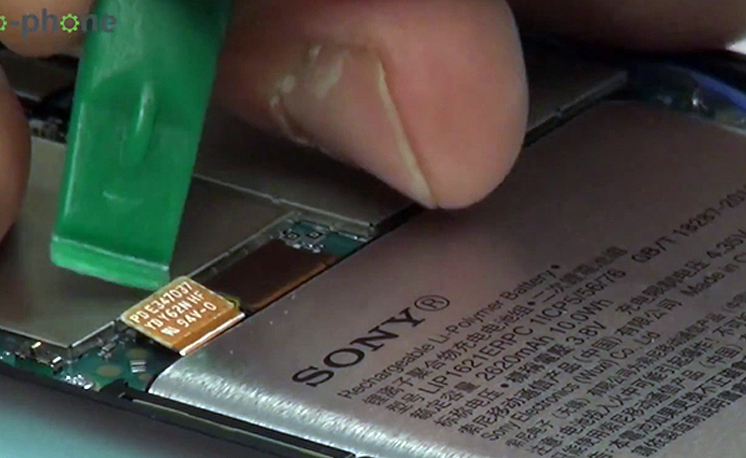

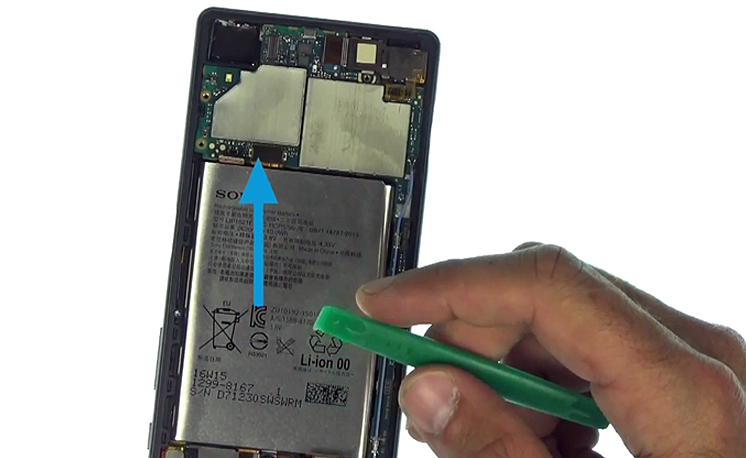

A l'aide de la spatule en plastique déconnectez la batterie
Etape 2 : Retirer la carte-mère
Etape 2a : Retirer la carte-mère
A l'aide de la spatule en plastique déconnectez la batterie
Etape 2a : Retirer la carte-mère
Etape 2b : Retirer la carte-mère

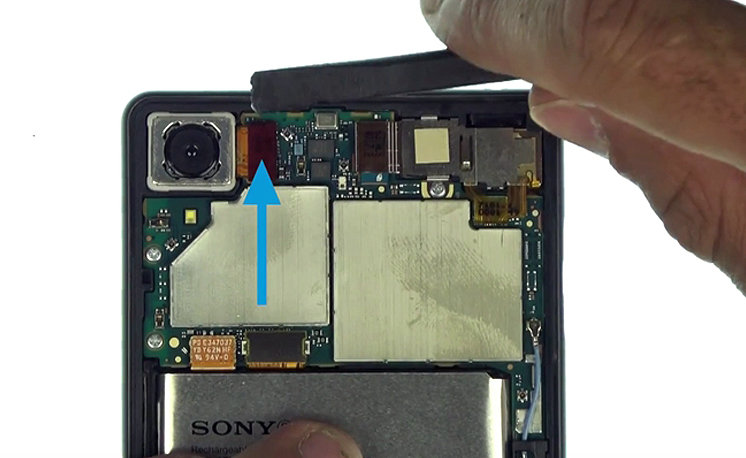

Déconnectez la caméra arrière avec le levier en nylon
Etape 2b : Retirer la carte-mère
Etape 2b : Retirer la carte-mère
Déconnectez la caméra arrière avec le levier en nylon
Etape 2b : Retirer la carte-mère
Etape 2c : Retirer la carte-mère

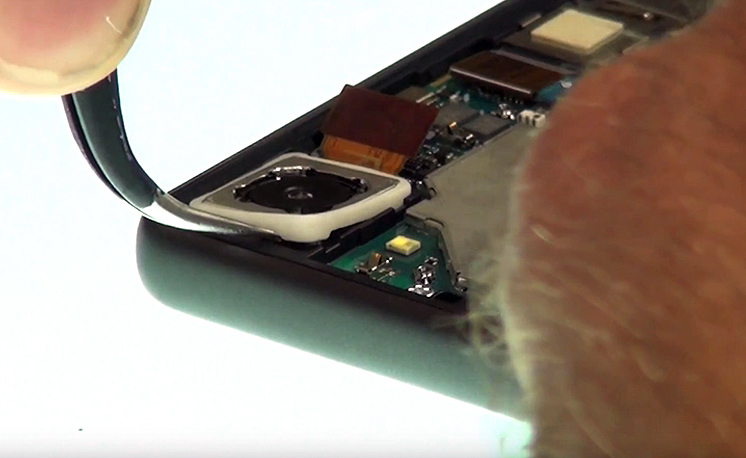

Retirez le joint en caoutchouc de la caméra arrière #03 à l'aide de la pincette
Etape 2c : Retirer la carte-mère
Etape 2c : Retirer la carte-mère
Retirez le joint en caoutchouc de la caméra arrière #03 à l'aide de la pincette
Etape 2c : Retirer la carte-mère
Etape 2c : Retirer la carte-mère

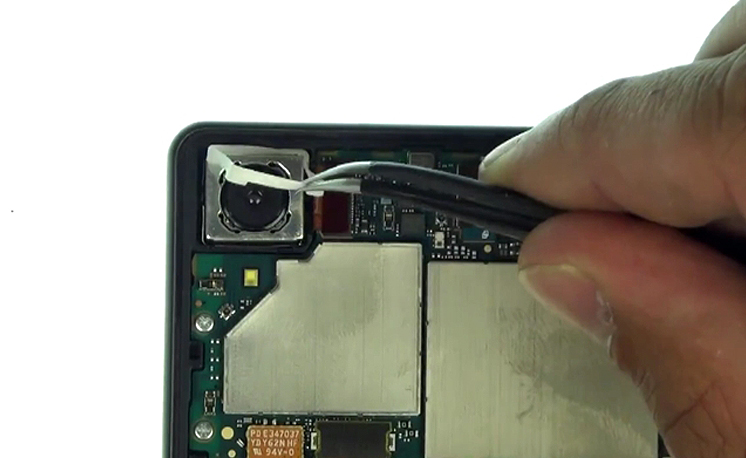

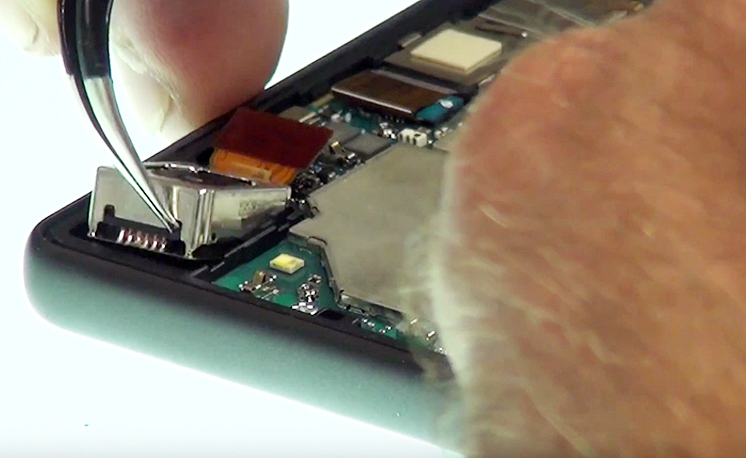

Retirez la caméra arrière #03 à l'aide de la pincette
Etape 2c : Retirer la carte-mère
Etape 2d : Retirer la carte-mère

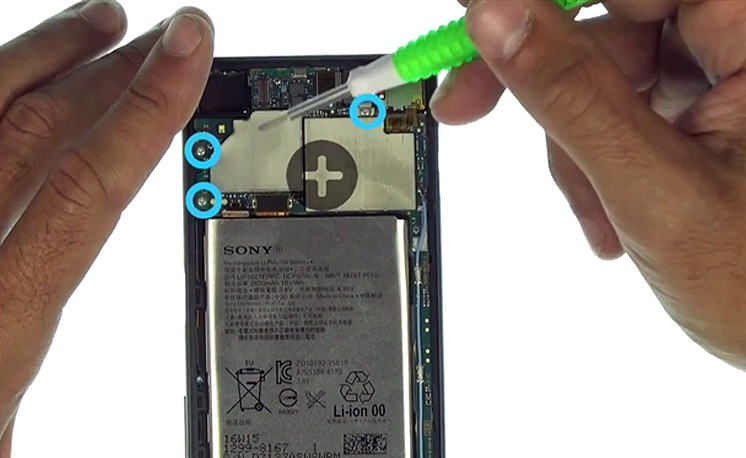

A l'aide du tournevis cruciforme retirez les 3 vis noires qui maintiennent le cache de la carte-mère
Etape 2d : Retirer la carte-mère
Etape 2e : Retirer la carte-mère

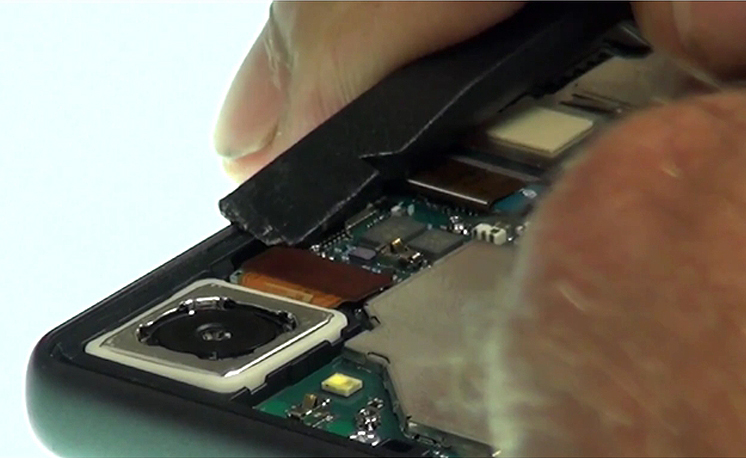

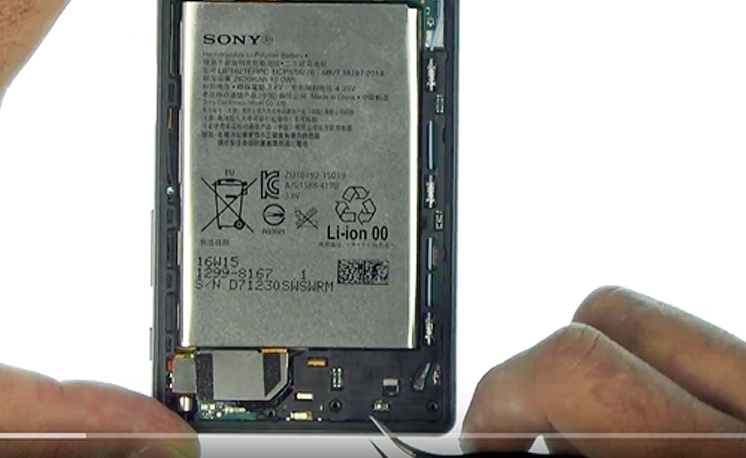

Déclipsez le cache en plastique #05 à l'aide de la pincette
Etape 2e : Retirer la carte-mère

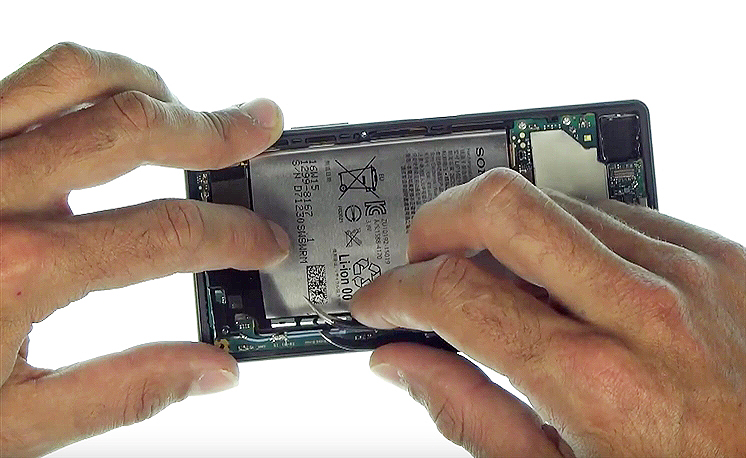

Etape 2e : Retirer la carte-mère
Déclipsez aussi le cache en plastique sur la droite
Etape 2e : Retirer la carte-mère
Etape 2e : Retirer la carte-mère

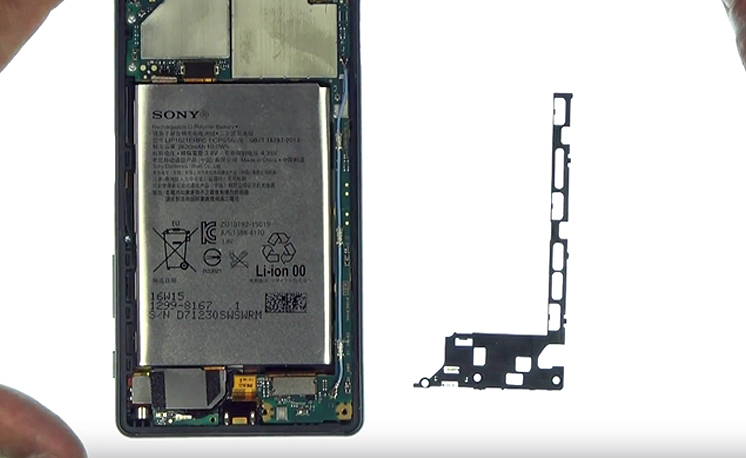

Le cache en plastique est retiré
Etape 2e : Retirer la carte-mère
Etape 2f : Retirer la carte-mère
Retirez les 3 vis qui maintiennent encore la carte-mère avec le tournevis cruciforme
Etape 2f : Retirer la carte-mère
Etape 2g : Retirer la carte-mère

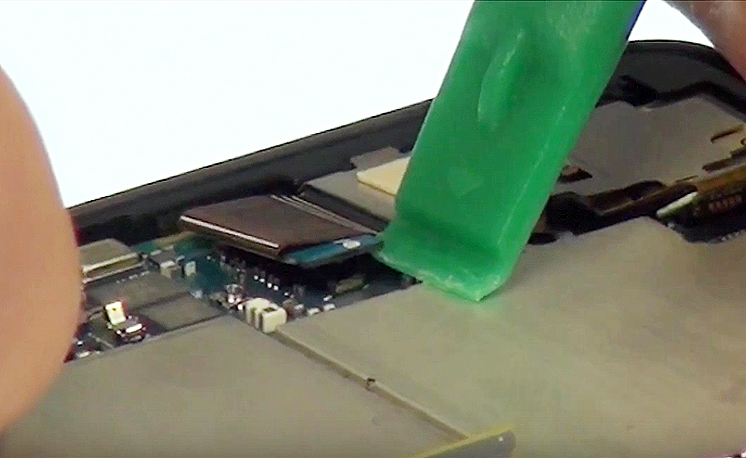

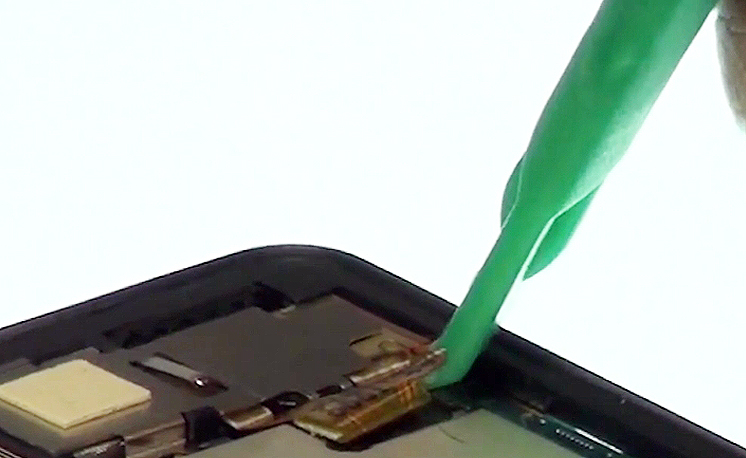

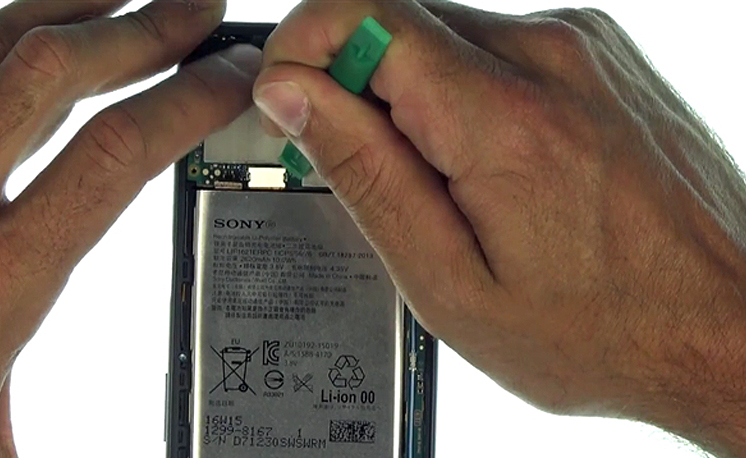

A l'aide de la spatule en plastique, déconnectez la nappe de l'écran LCD
Etape 2g : Retirer la carte-mère
Etape 2g : Retirer la carte-mère
A l'aide de la spatule en plastique, déconnectez la nappe de l'écran LCD
Etape 2g : Retirer la carte-mère
Etape 2h : Retirer la carte-mère

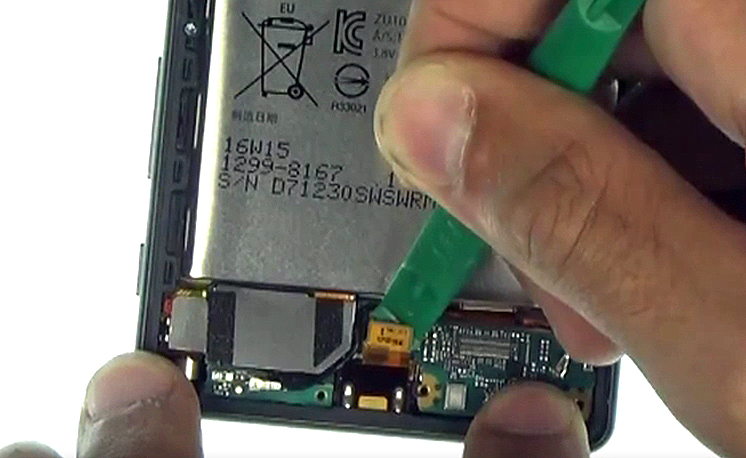

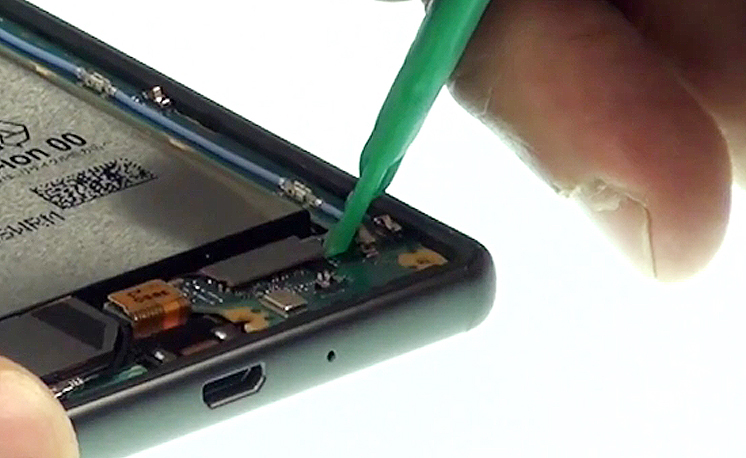

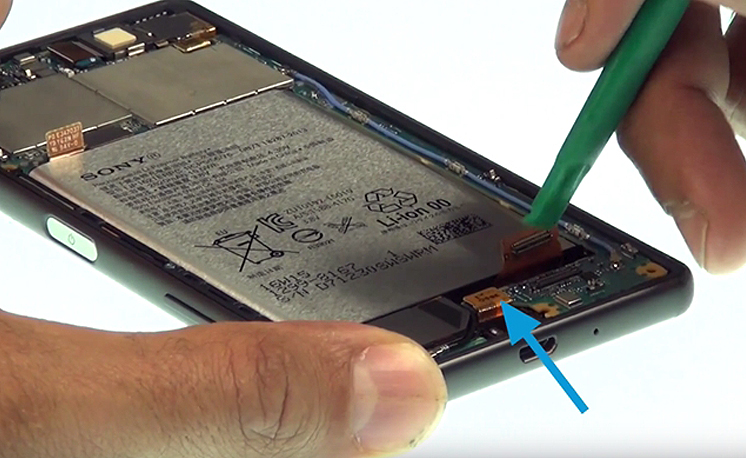

Déconnectez le dock de charge avec la spatule en plastique
Etape 2h : Retirer la carte-mère
Etape 2h : Retirer la carte-mère
Déconnectez le dock de charge avec la spatule en plastique
Etape 2h : Retirer la carte-mère
Etape 2i : Retirer la carte-mère
Déconnectez la nappe power-volume avec la spatule en plastique
Etape 2i : Retirer la carte-mère
Etape 2i : Retirer la carte-mère
Déconnectez la nappe power-volume avec la spatule en plastique
Etape 2i : Retirer la carte-mère
Etape 2j : Retirer la carte-mère

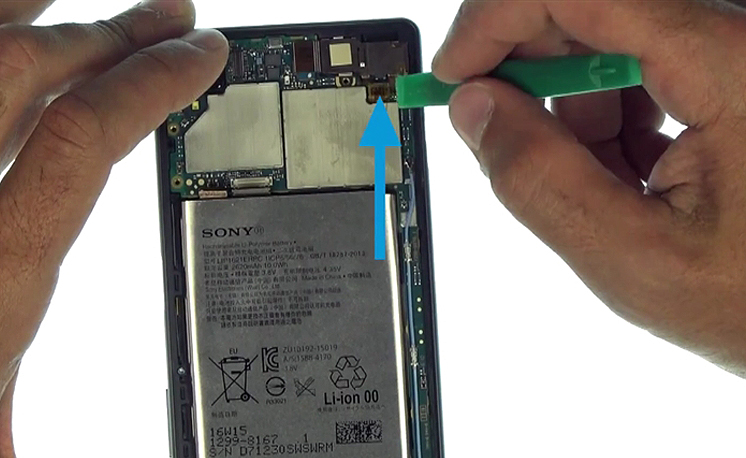

Déconnectez la nappe de la prise jack avec la spatule en plastique
Etape 2j : Retirer la carte-mère
Etape 2j : Retirer la carte-mère
Déconnectez la nappe de la prise jack avec la spatule en plastique
Etape 2j : Retirer la carte-mère
Etape 2k : Retirer la carte-mère

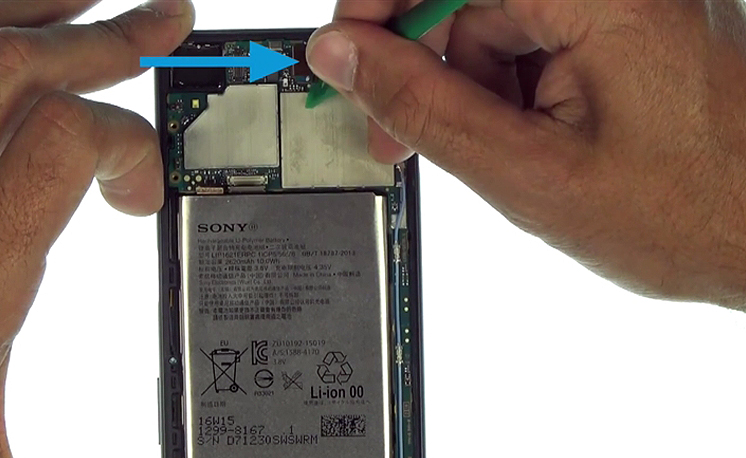

Déconnectez la nappe de la caméra avant avec la spatule en plastique
Etape 2k : Retirer la carte-mère
Etape 2k : Retirer la carte-mère
Déconnectez la nappe de la caméra avant avec la spatule en plastique
Etape 2k : Retirer la carte-mère
Etape 2l : Retirer la carte-mère

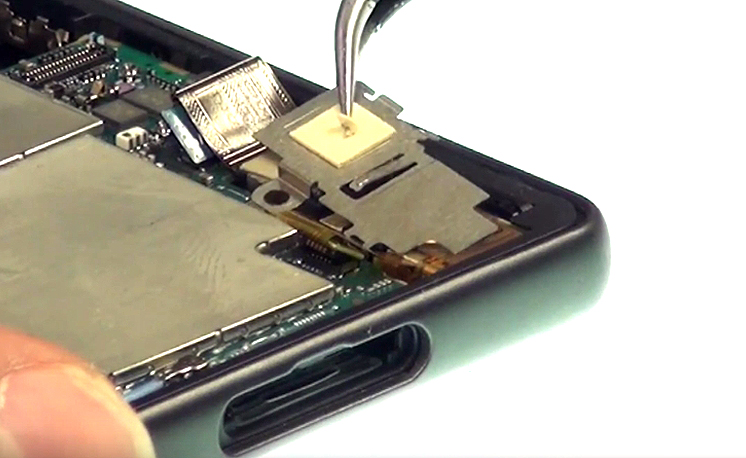

Déclipsez et retirez le cache métallique à l'aide #06 de la pincette
Etape 2l : Retirer la carte-mère
Etape 2l : Retirer la carte-mère
Déclipsez et retirez le cache métallique à l'aide #06 de la pincette
Etape 2l : Retirer la carte-mère
Etape 2m : Retirer la carte-mère

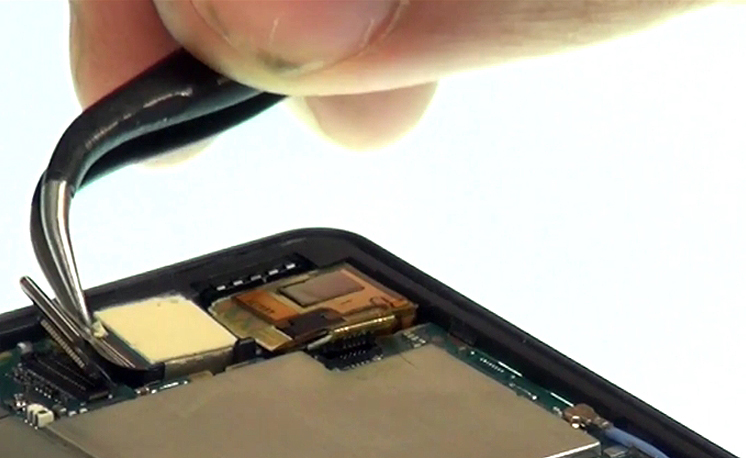

Retirez la caméra avant #07 avec la pincette
Etape 2m : Retirer la carte-mère
Etape 2n : Retirer la carte-mère

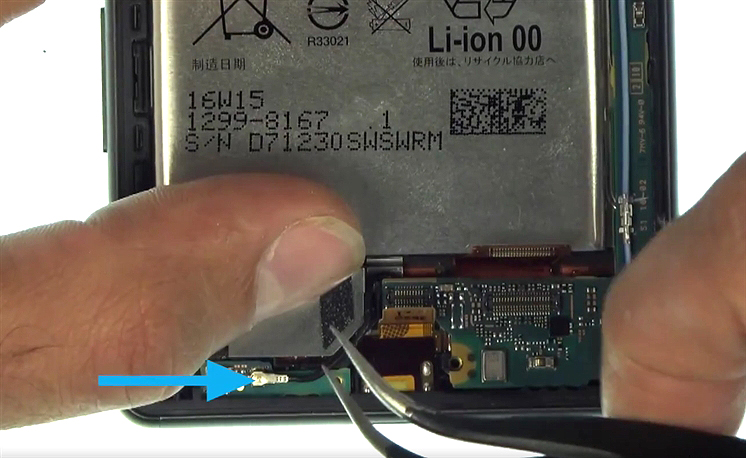

Déconnectez le câble coaxial à l'aide de la pincette
Etape 2n : Retirer la carte-mère
Etape 2n : Retirer la carte-mère
Déconnectez le câble coaxial à l'aide de la pincette
Etape 2n : Retirer la carte-mère
Etape 2o : Retirer la carte-mère

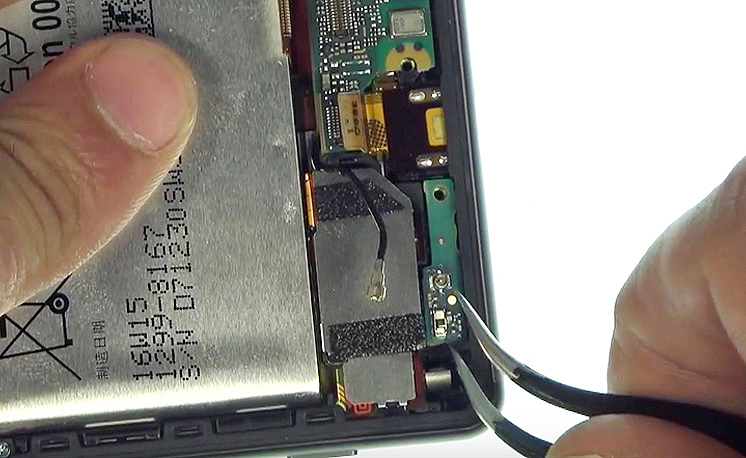

Déclipsez l'élément #08 avec la pincette
Etape 2o : Retirer la carte-mère
Etape 2p : Retirer la carte-mère

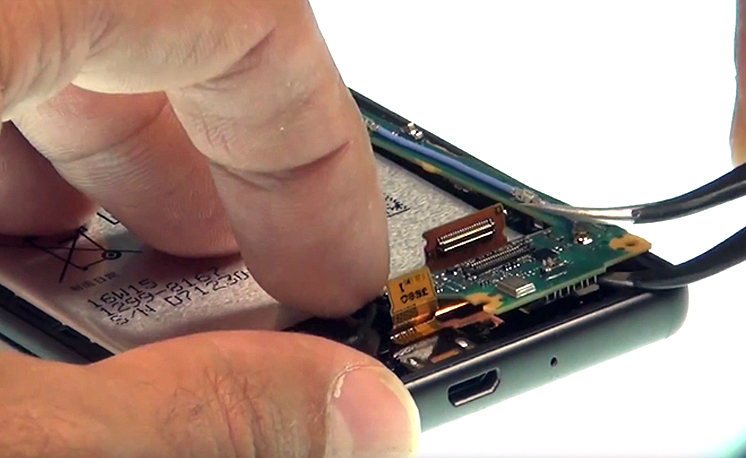

Désengagez le bas de la carte-mère #09 avec la pincette
Etape 2p : Retirer la carte-mère
Etape 2q : Retirer la carte-mère

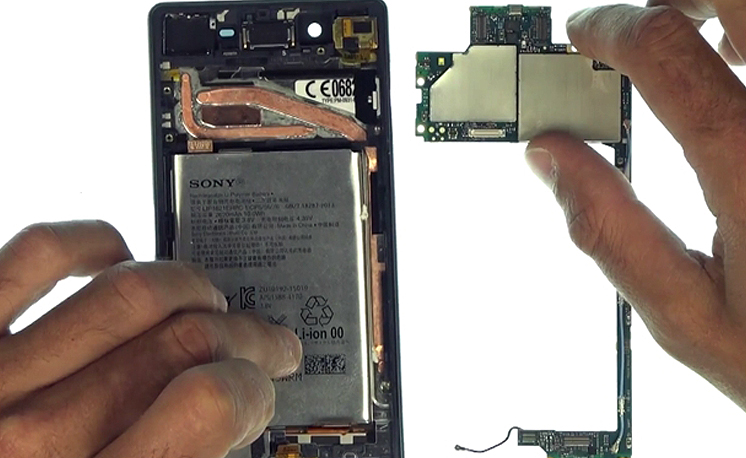

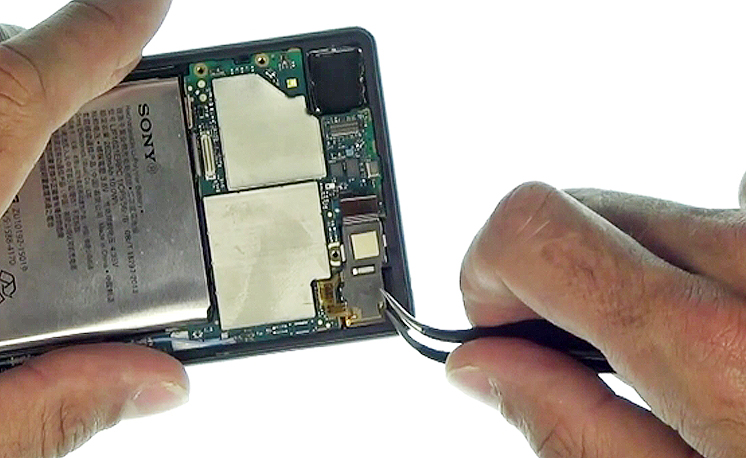

Déclipsez délicatement la carte-mère #09 avec la pincette
Etape 2q : Retirer la carte-mère
Etape 2q : Retirer la carte-mère
Déclipsez délicatement la carte-mère #09 avec la pincette
Etape 2q : Retirer la carte-mère
Etape 3 : Retirer la batterie

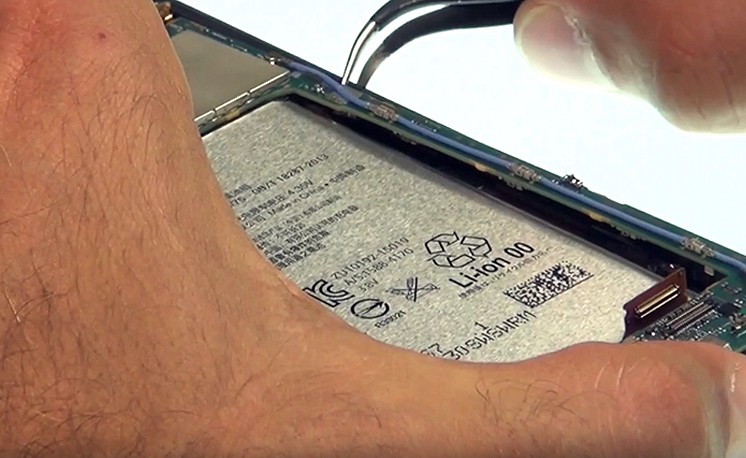

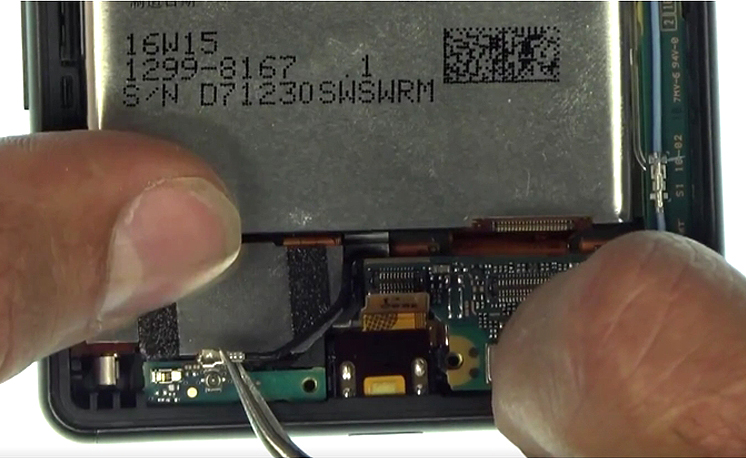

Saisissez les languettes adhésives situées sous la batterie à l'aide de la pincette
Etape 3 : Retirer la batterie
Etape 3b : Retirer la batterie

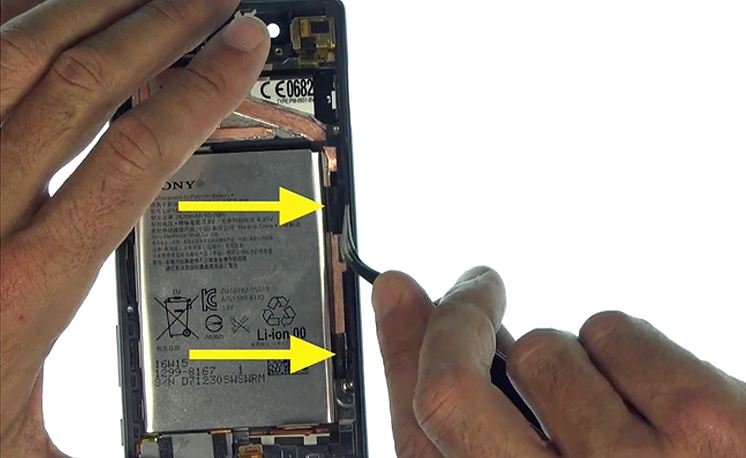

Tirez délicatement chaque languette à l'horizontale pour décoller la batterie #10
Etape 3b : Retirer la batterie
Etape 3c : Retirer la batterie

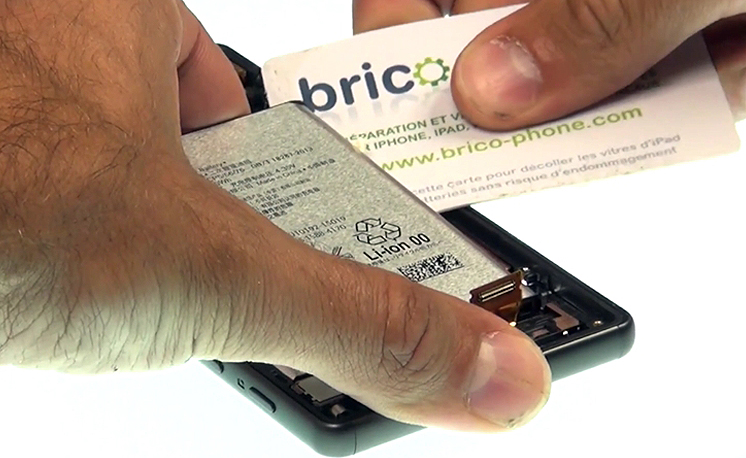

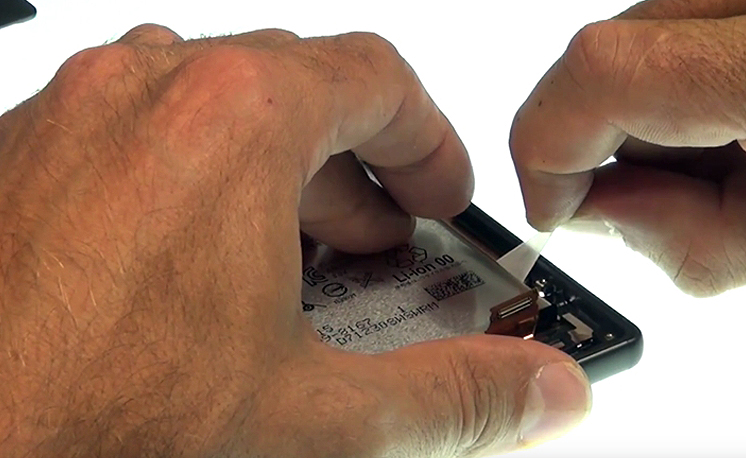

En cas de rupture d'une ou deux languettes insérez la carte PVC sous la batterie #10 pour finir de la décoller
Etape 3c : Retirer la batterie

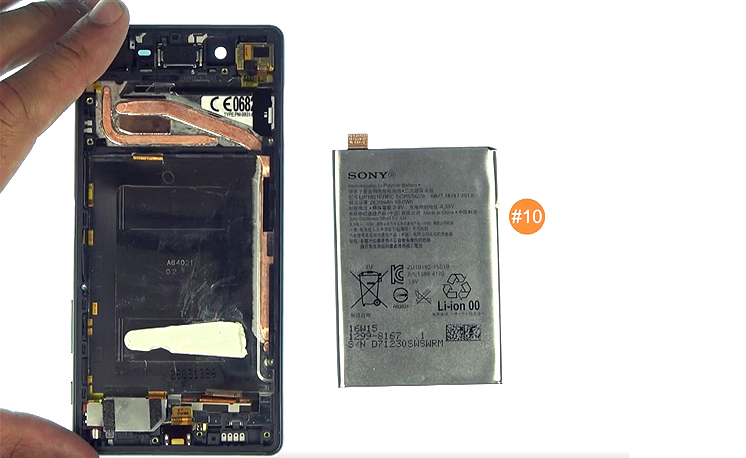

Etape 3d : Retirer la batterie
La batterie est maintenant décollée
Etape 3d : Retirer la batterie
