Changement d'écran (vitre+châssis+LCD) sur Xperia X - X Dual

Temps estimé : 30 min
Difficulté : 3/5
Xperia X - X Dual | Temps estimé : 30 min Difficulté : 3/5

Ce guide Photos vous explique comment remplacer le bloc écran vitre avec LCD et châssis sur Sony Xperia X.

Diagnostic

› La vitre de votre Xperia X est brisée
› L'affichage LCD ne fonctionne plus ou présente des défauts
› La fonction tactile ne répond plus ou mal
› Le châssis est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Noir avec châssis pour Sony Xperia X / X Dual
139,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre ARRIERE pour Sony Xperia X / X Dual
6,90 €
Ajouter au panier

Avant de commencer

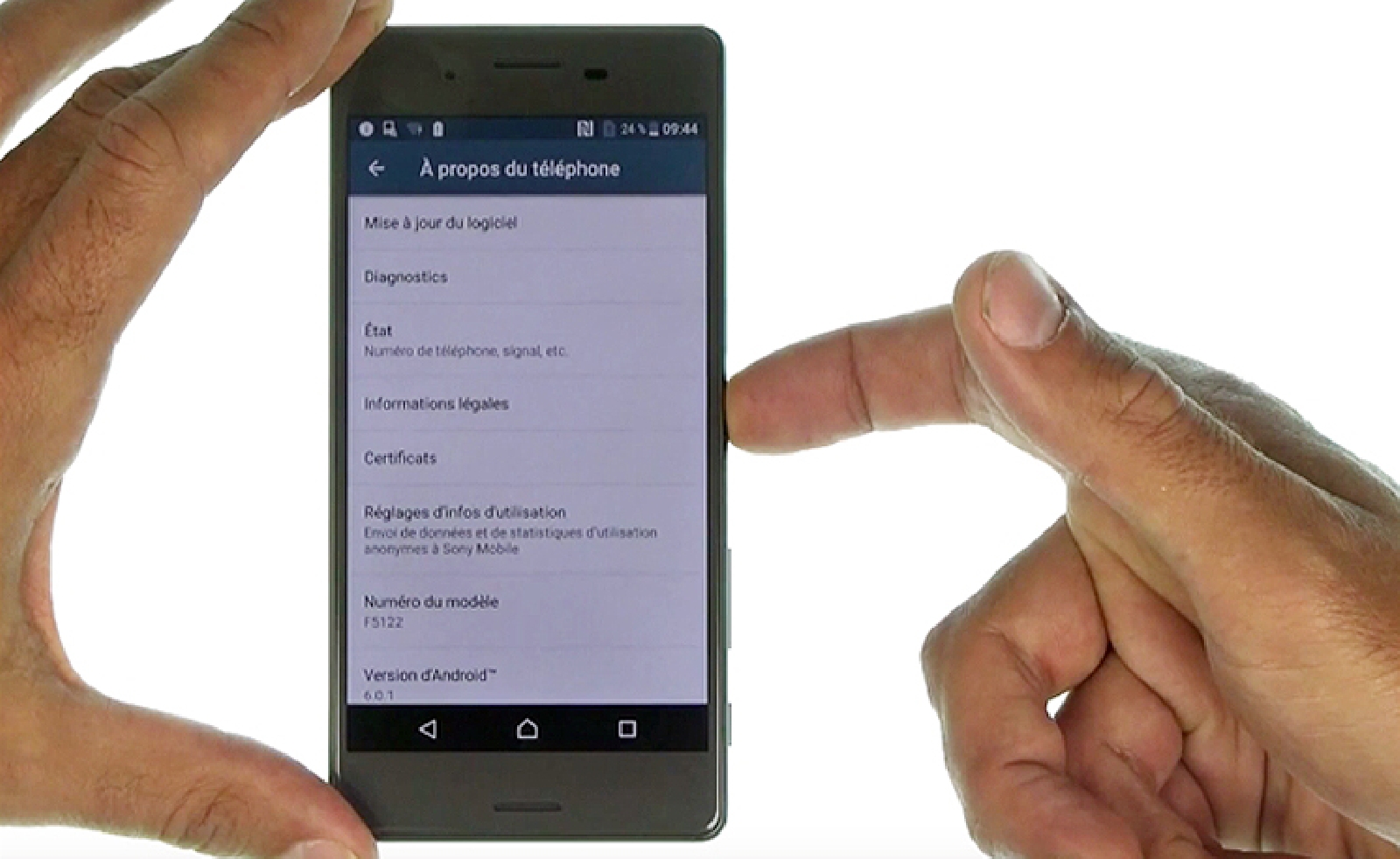

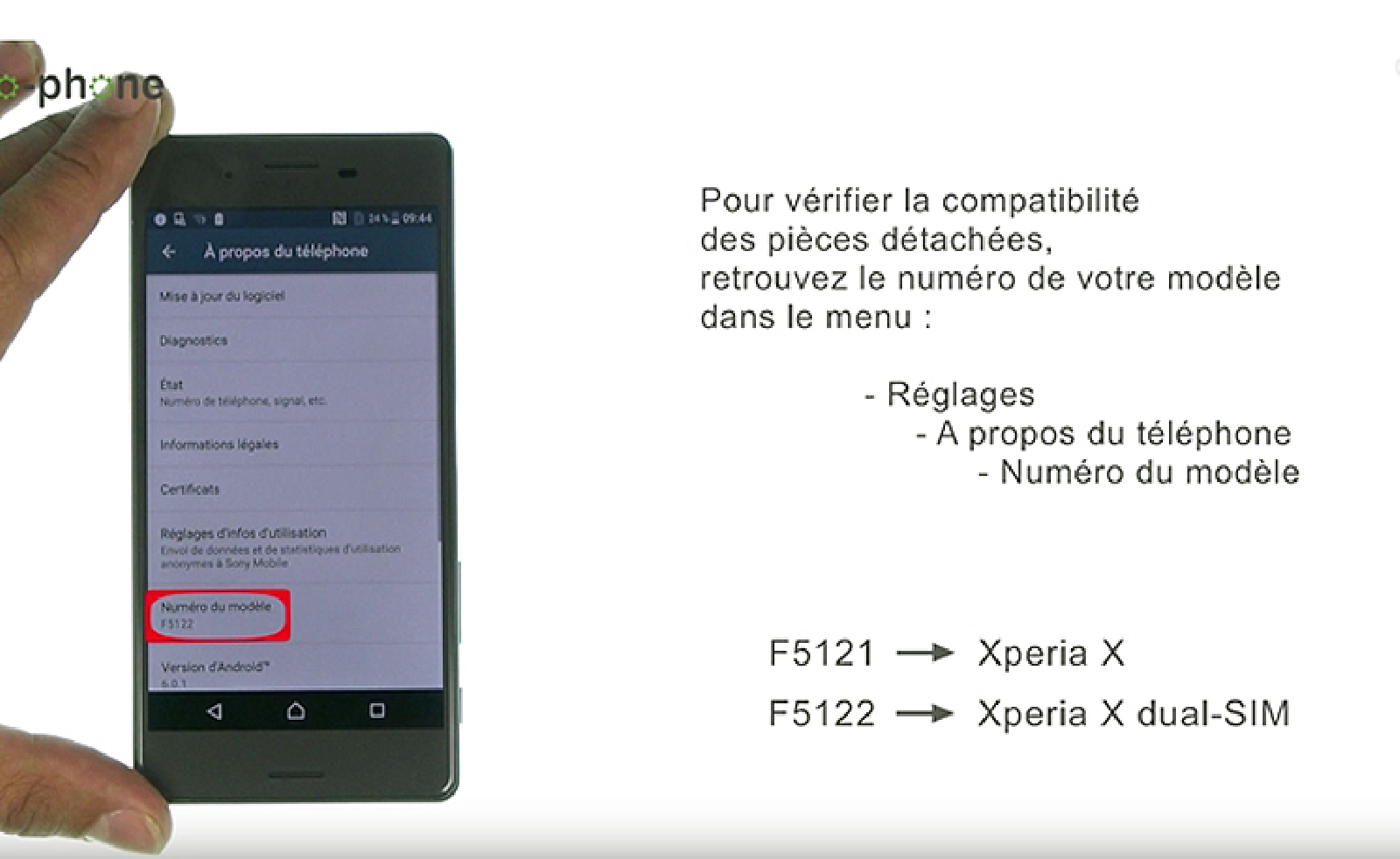

Avant toute réparation, il est impératif d'avoir correctement identifié le modèle de votre Smartphone. Pour un Sony Xperia X ce numéro de modèle correspond à F5121 (ou F5122 pour un Sony Xperia X Dual).

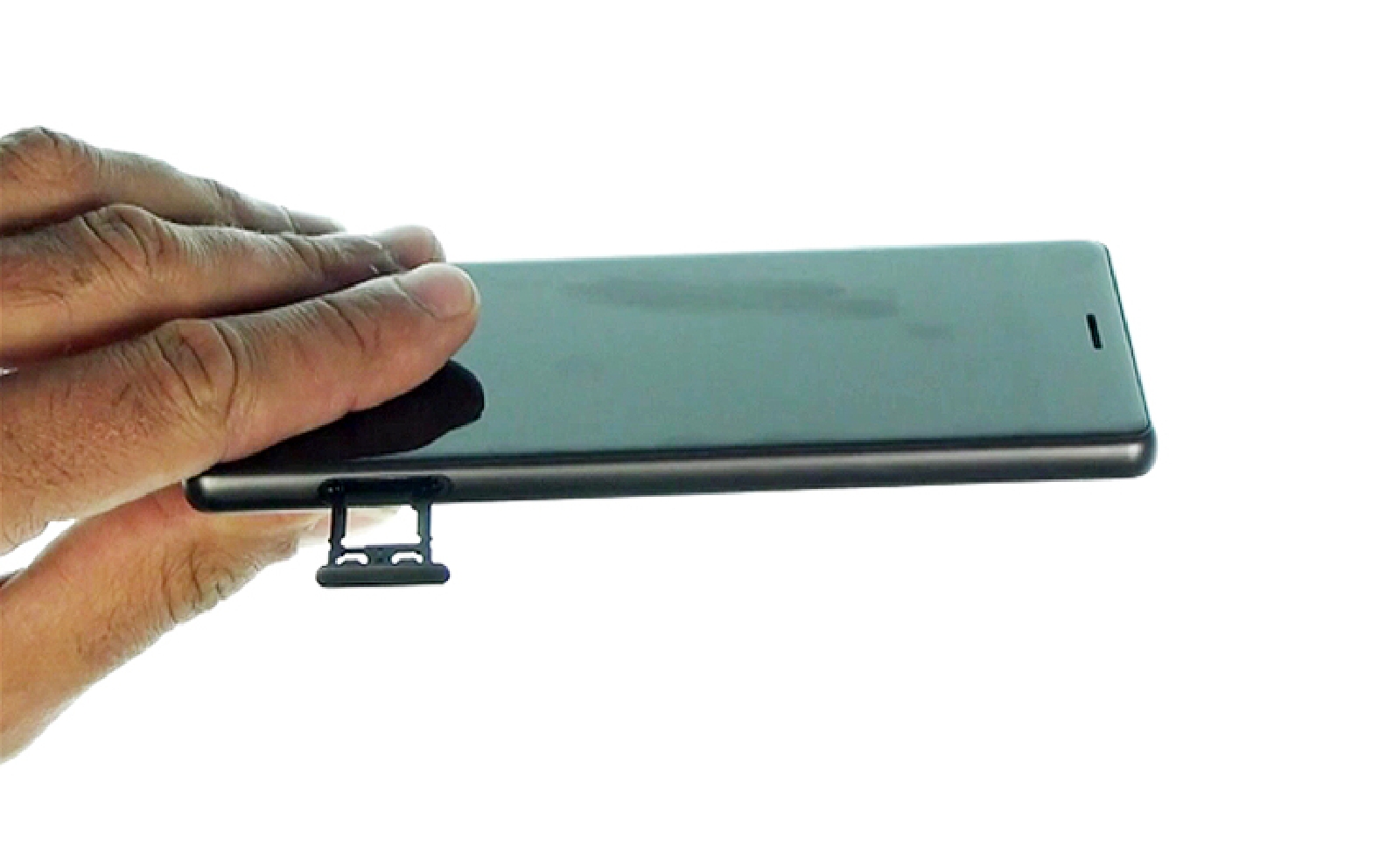

Une fois votre modèle identifié, mettez votre appareil hors tension afin de ne pas l'endommager au cours du démontage et sortez le rack SIM.
Avant de commencer
Avant de commencer
Avant de commencer
Avant de commencer

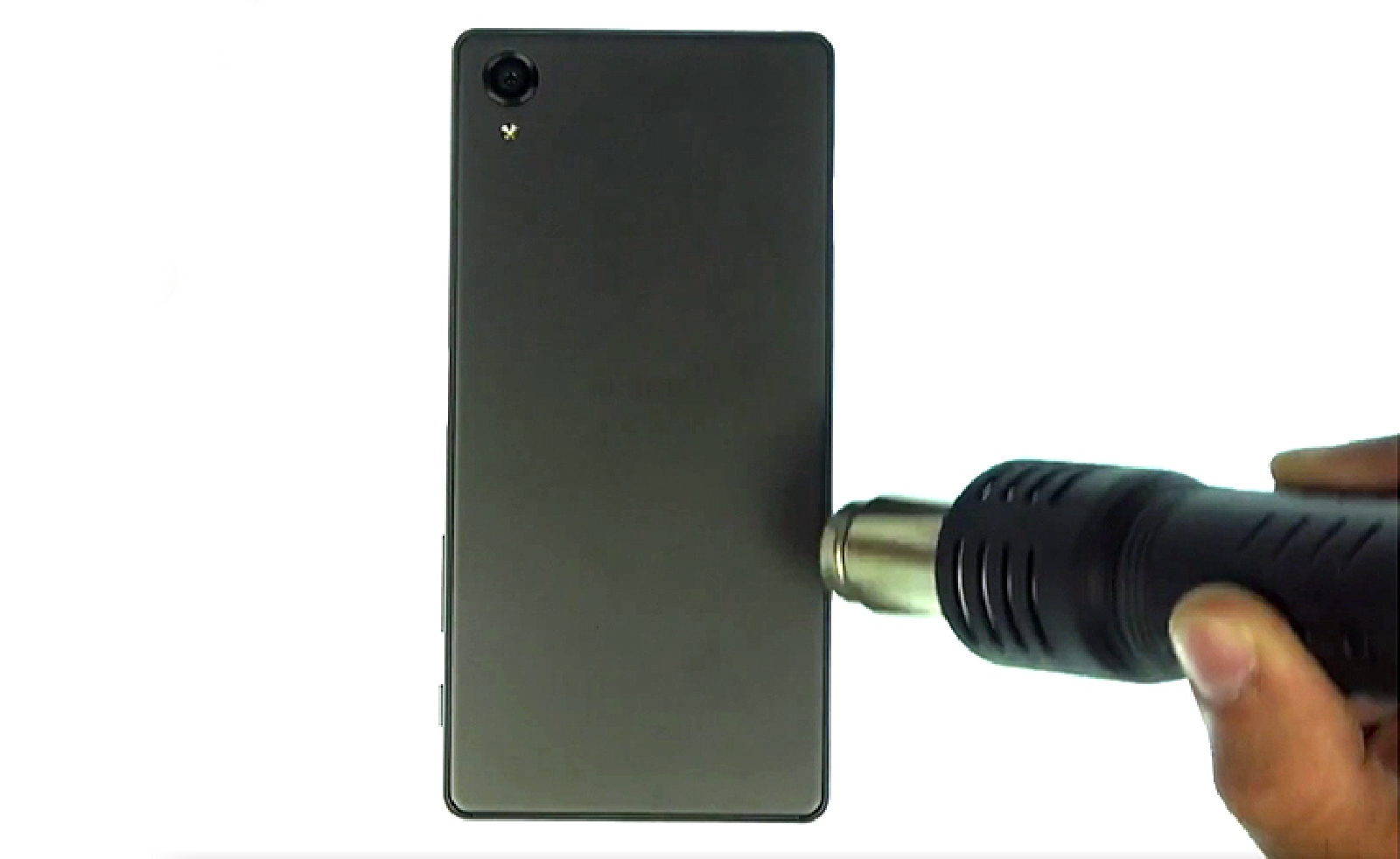

Etape 1 : Chauffer la vitre arrière

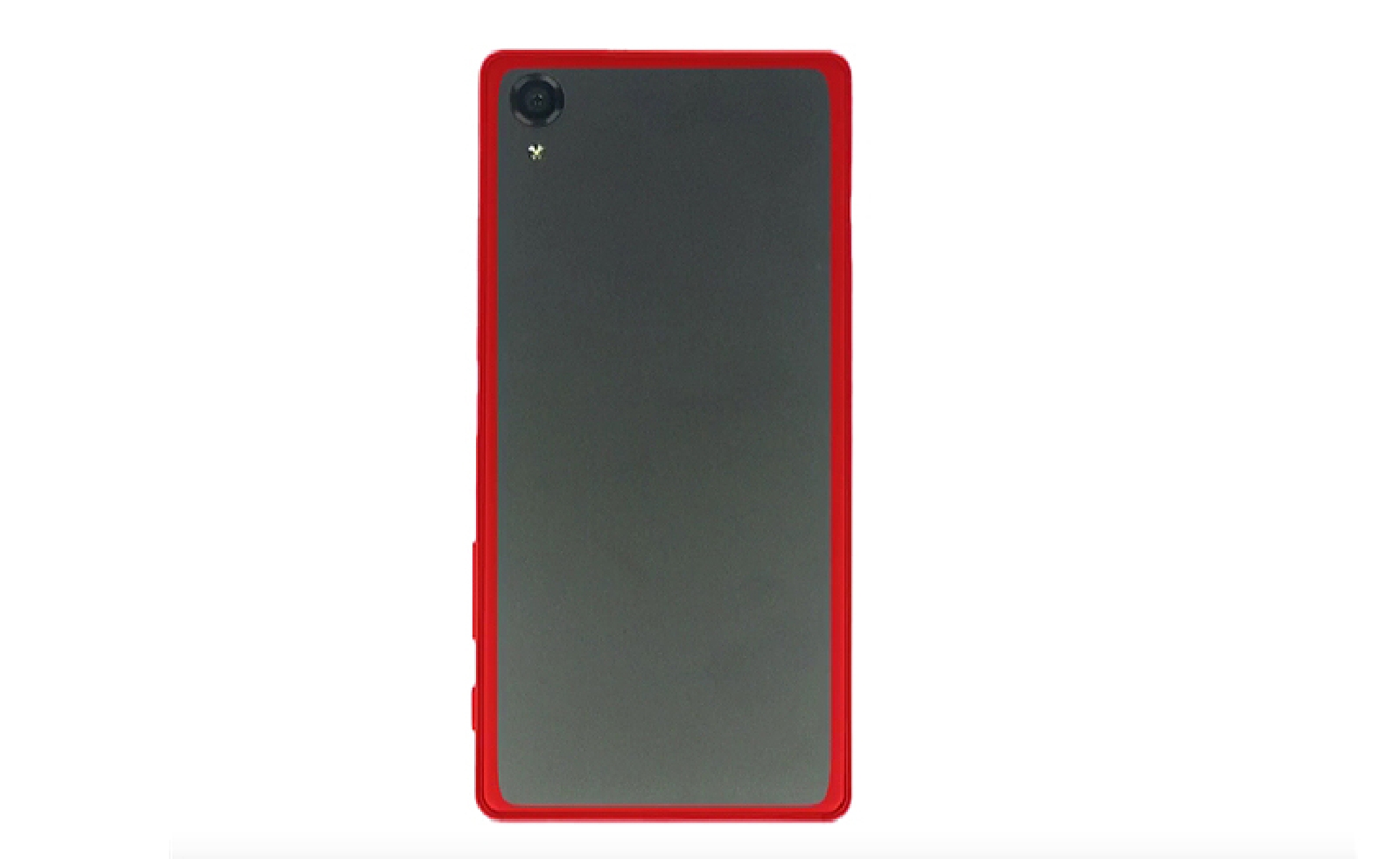

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de votre vitre arrière pendant 20 - 30 secondes afin de ramollir l'adhésif qui la maintient en place.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

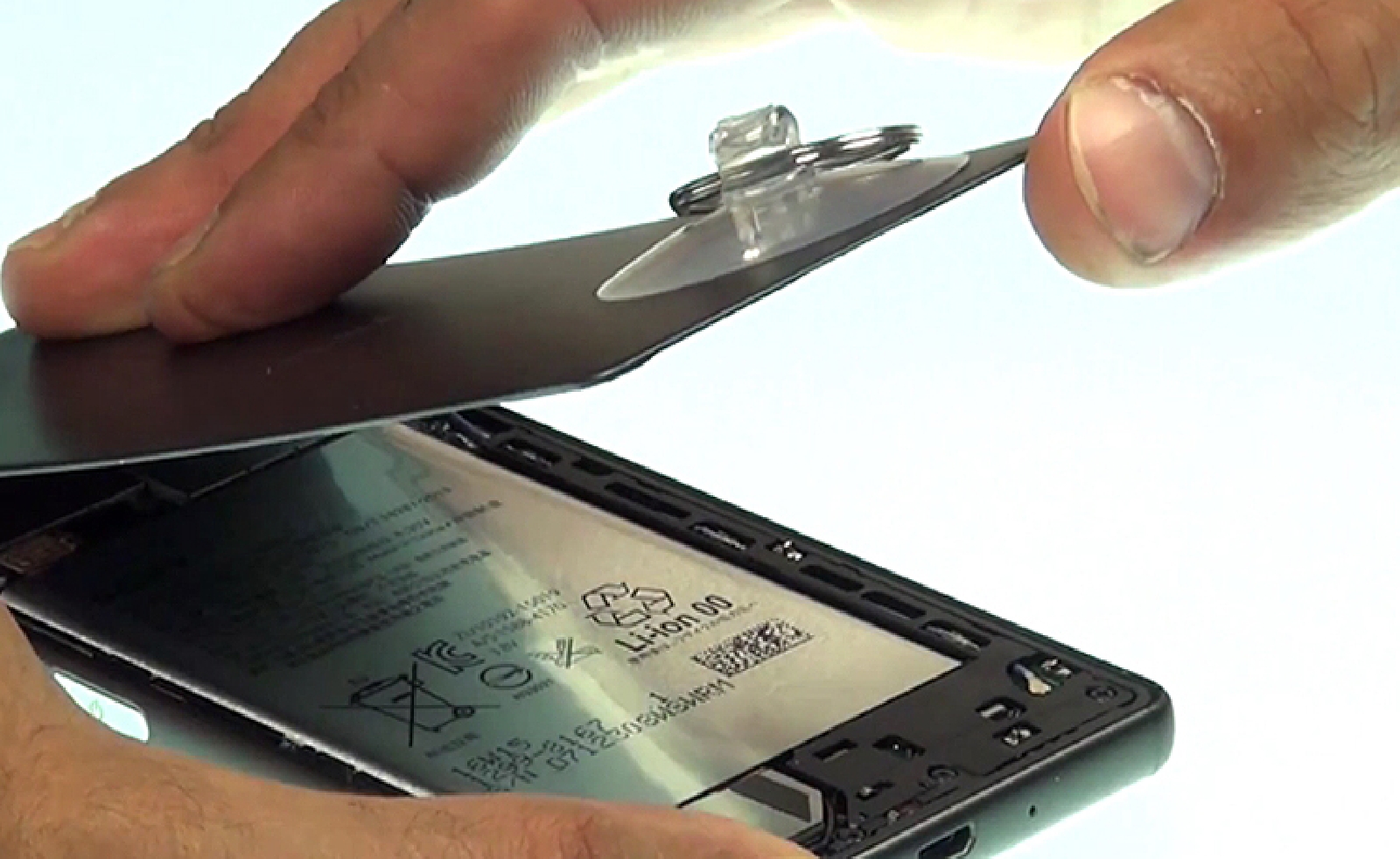

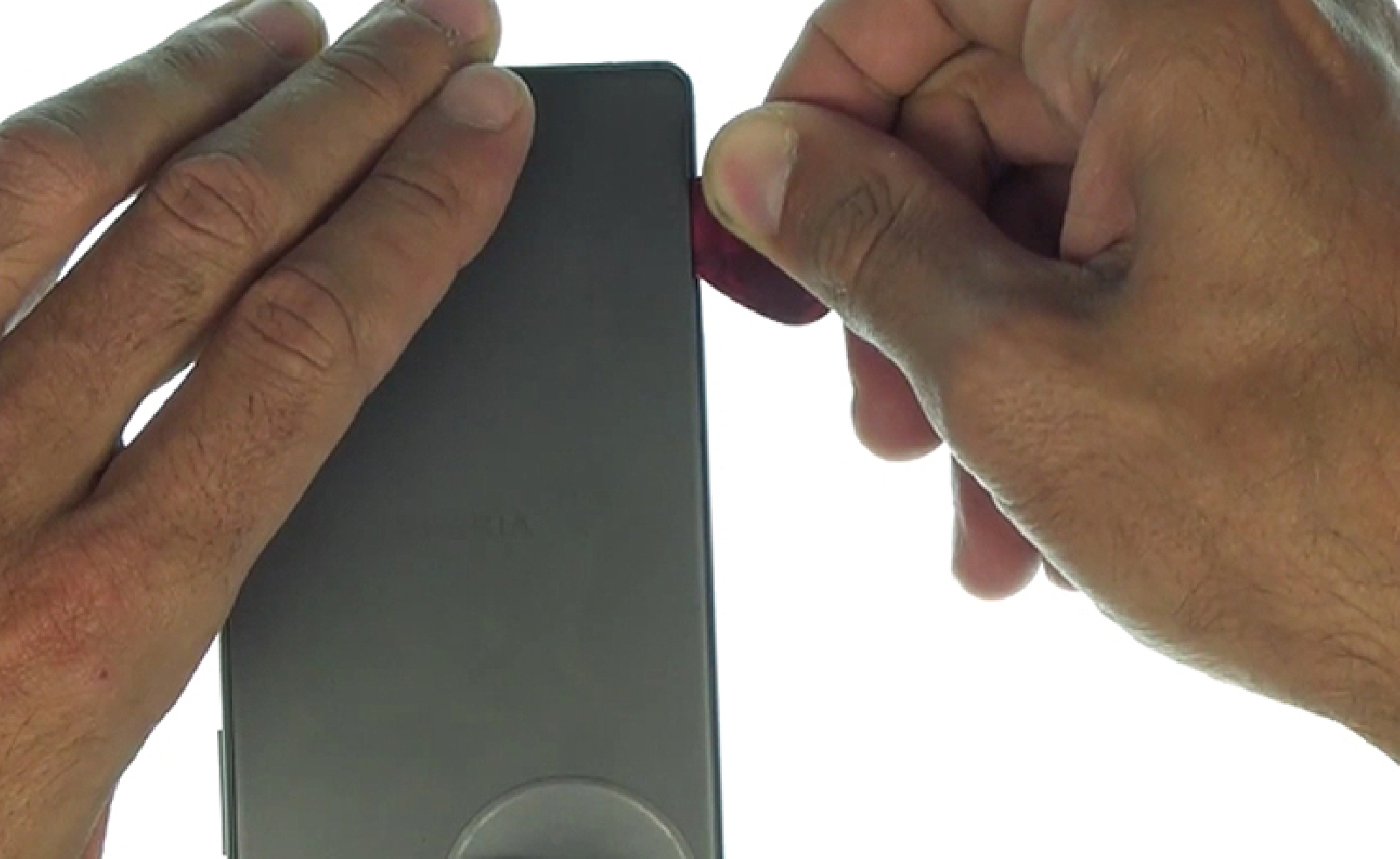

Etape 2 : Décoller la vitre arrière

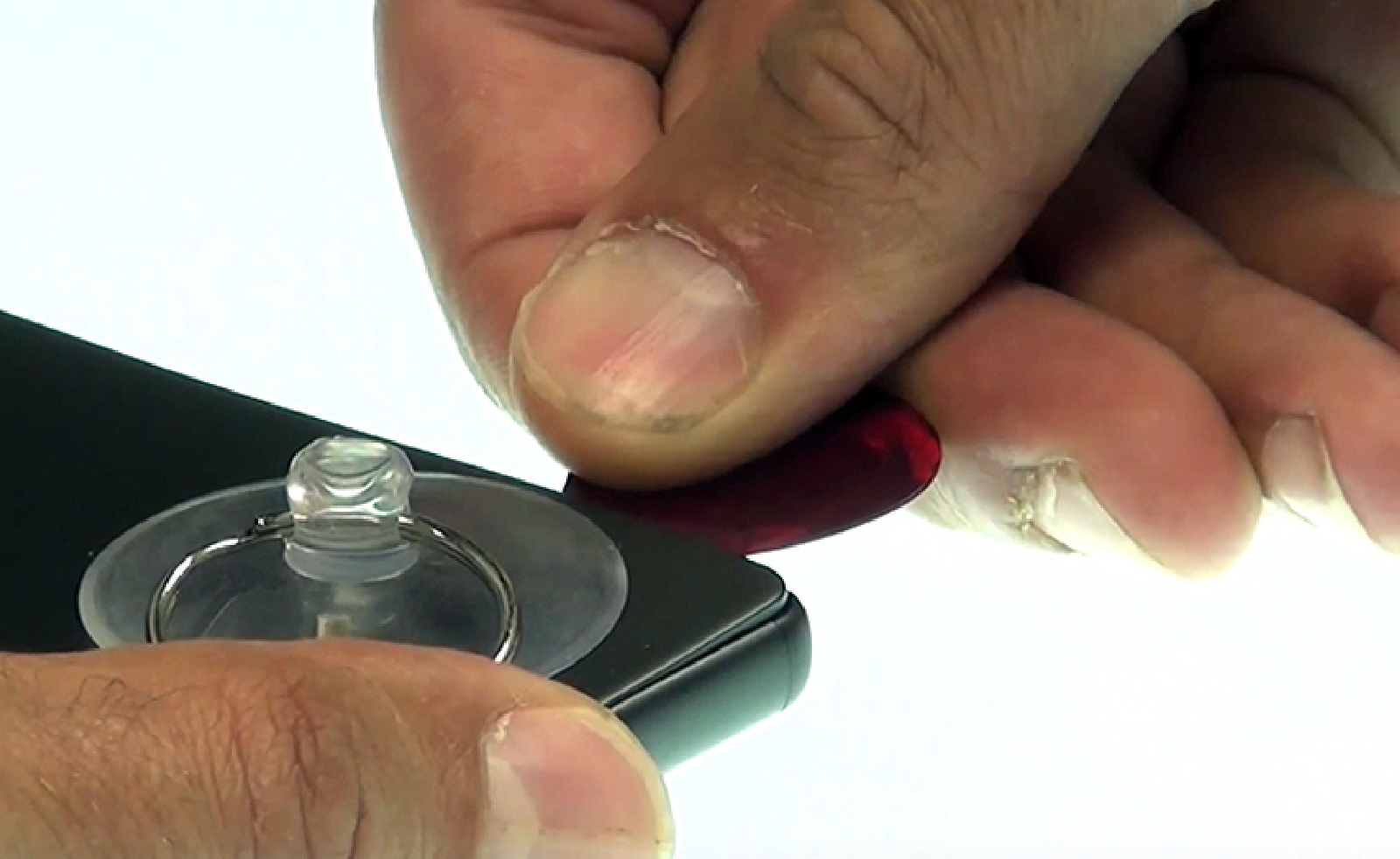

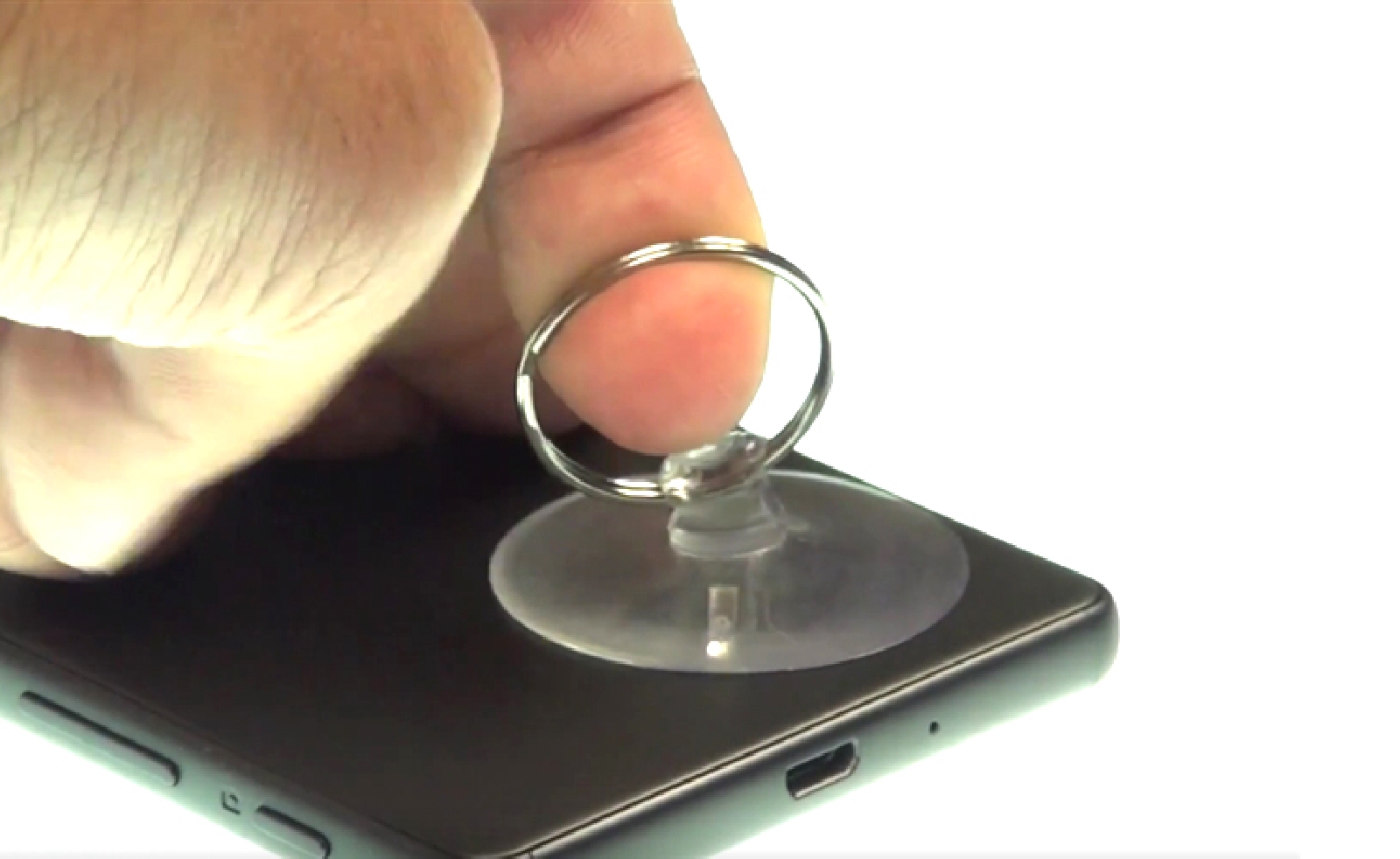

Collez maintenant votre ventouse dans le coin du téléphone. En tirant sur la boucle, glissez un médiator entre la vitre arrière et le chassis afin d'y créer un interstice puis glissez le médiator sur tout le contour de la vitre afin d'entièrement la décoller. Il vous suffira ensuite de la soulever en toute simplicité.
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Etape 2 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

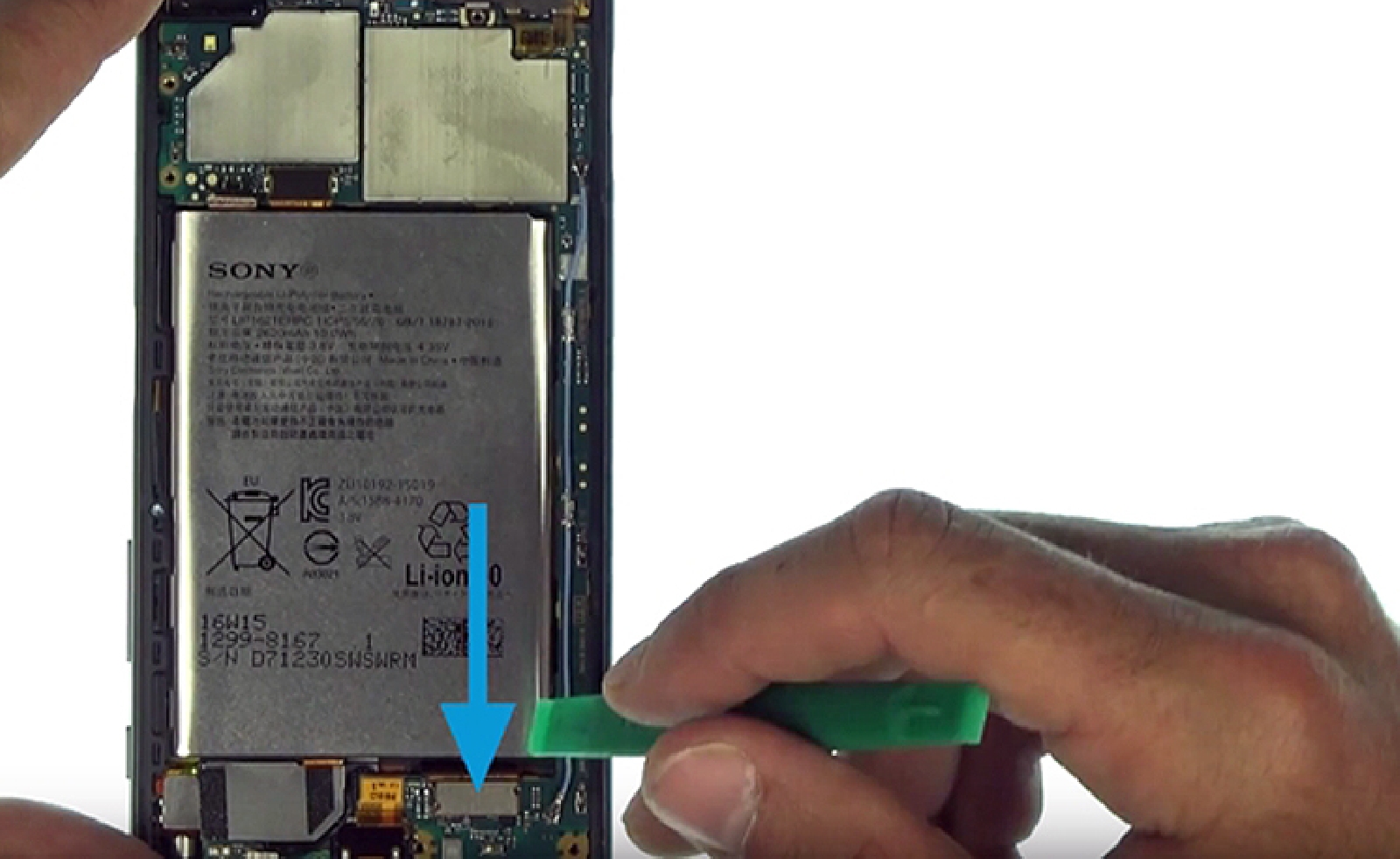

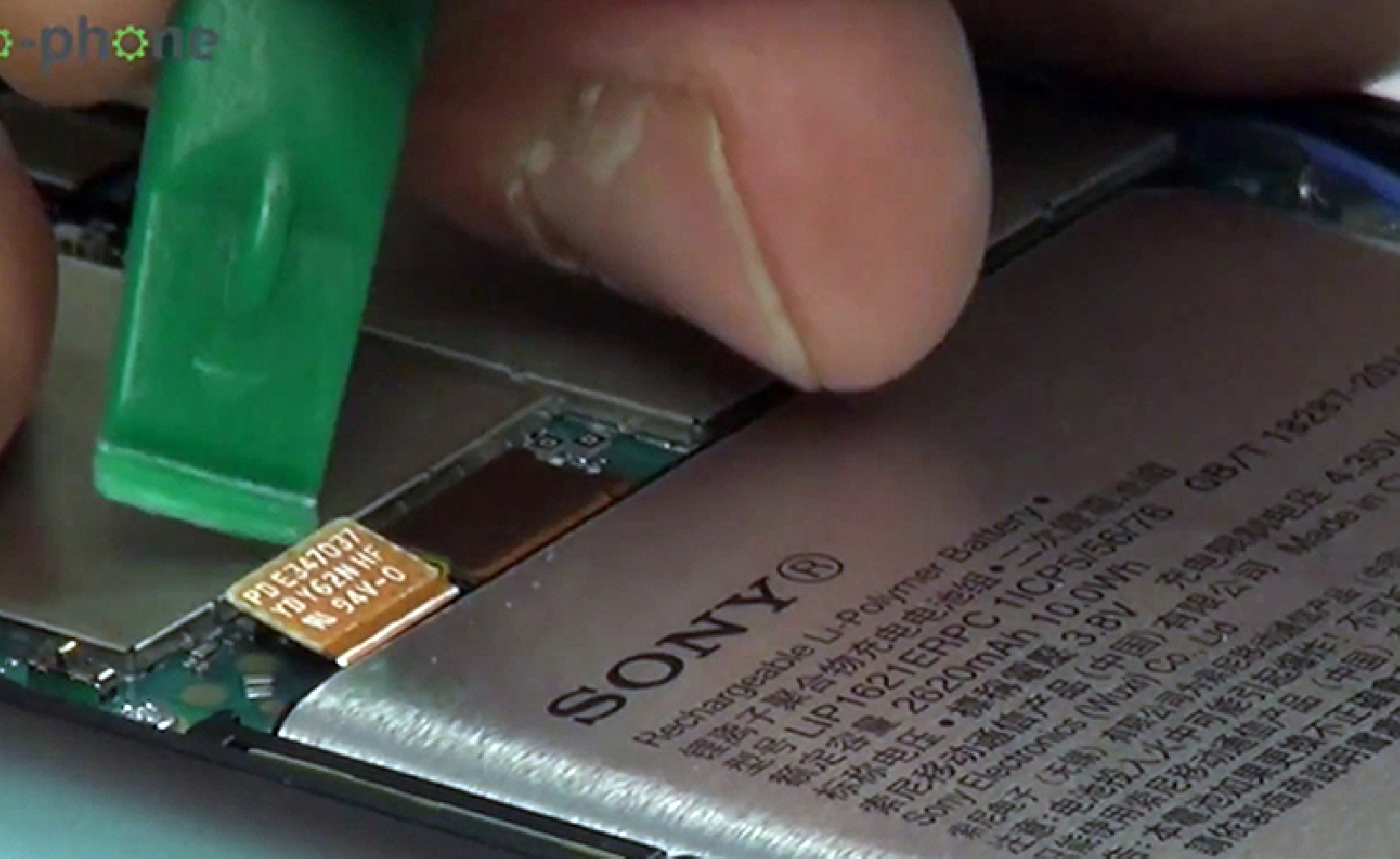

Etape 3 : Déconnecter la batterie

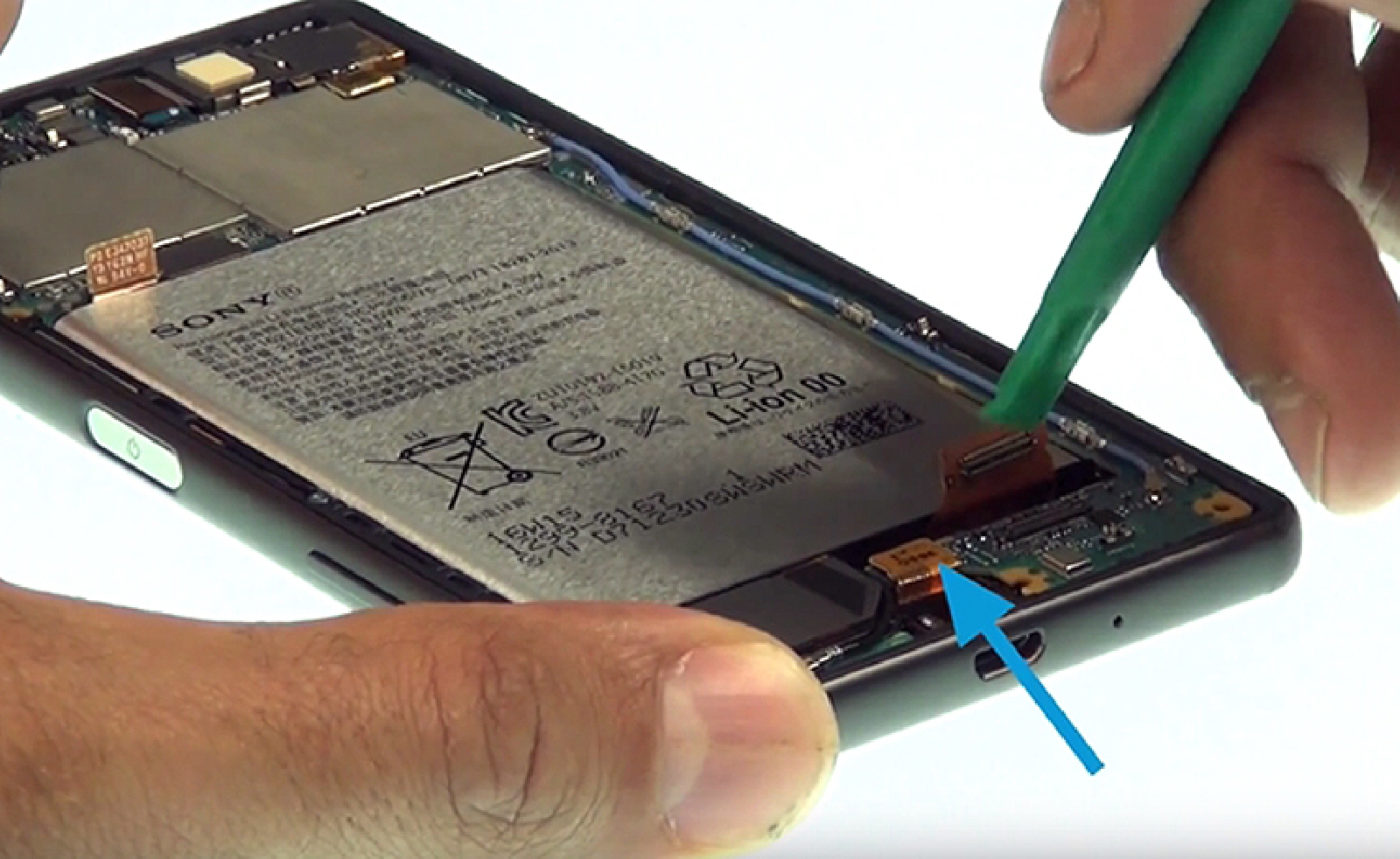

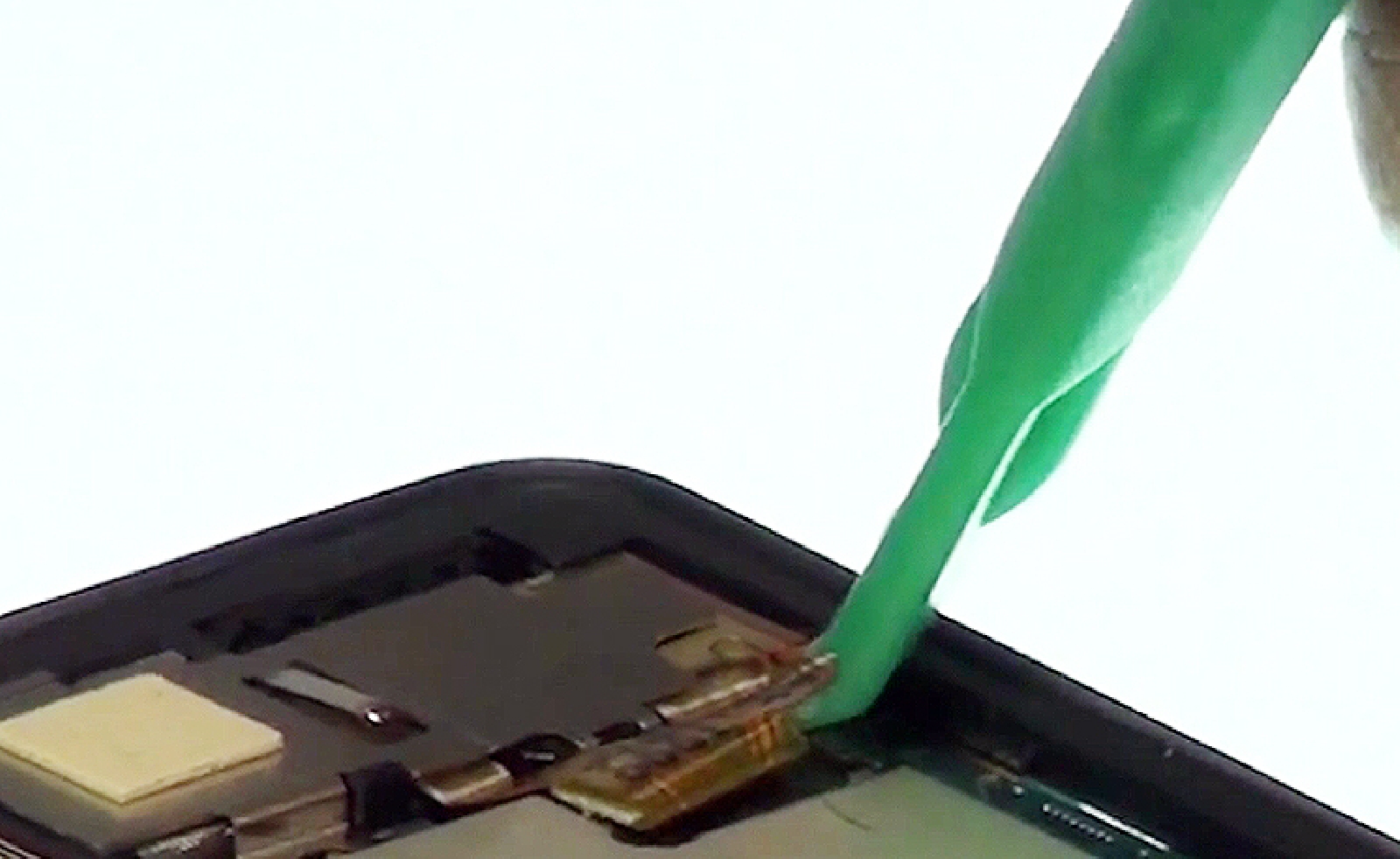

Avec votre levier en nylon, déconnectez le connecteur de la batterie. Cela garantira que votre téléphone ne se remettra pas sous tension lors des étapes suivantes.
Etape 3 : Déconnecter la batterie
Etape 3 : Déconnecter la batterie
Etape 3 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

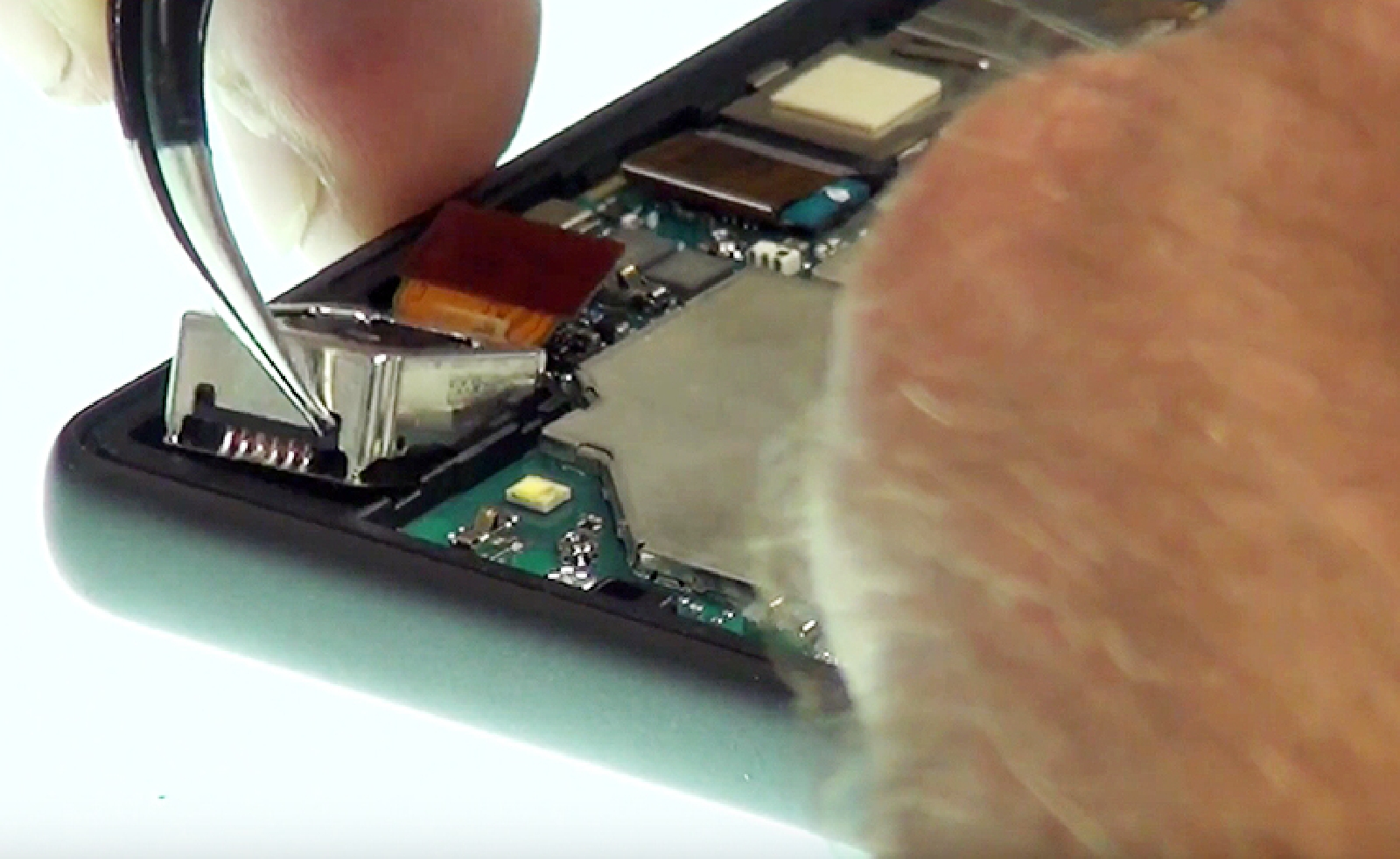

Etape 4 : Retirer la caméra Arrière

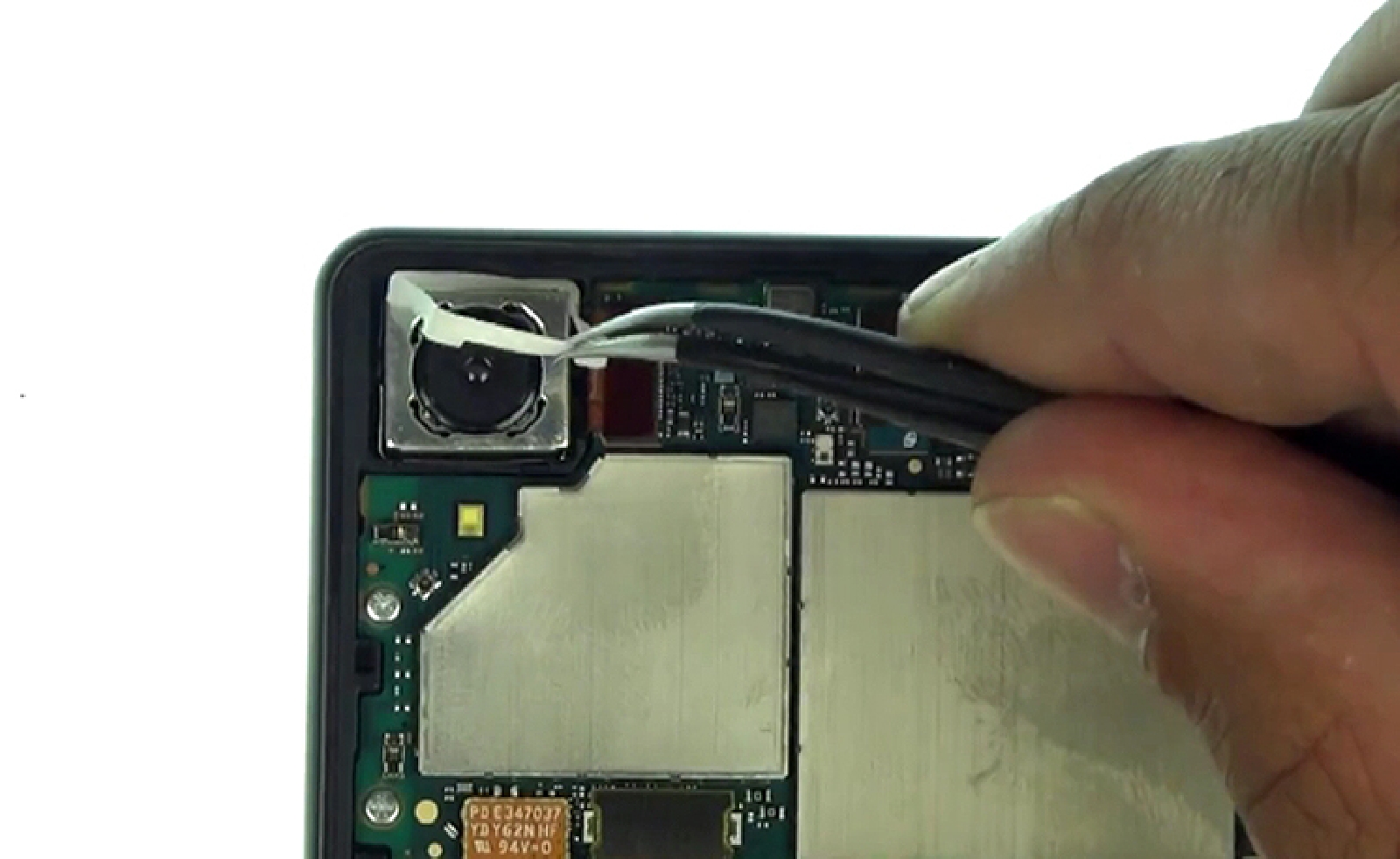

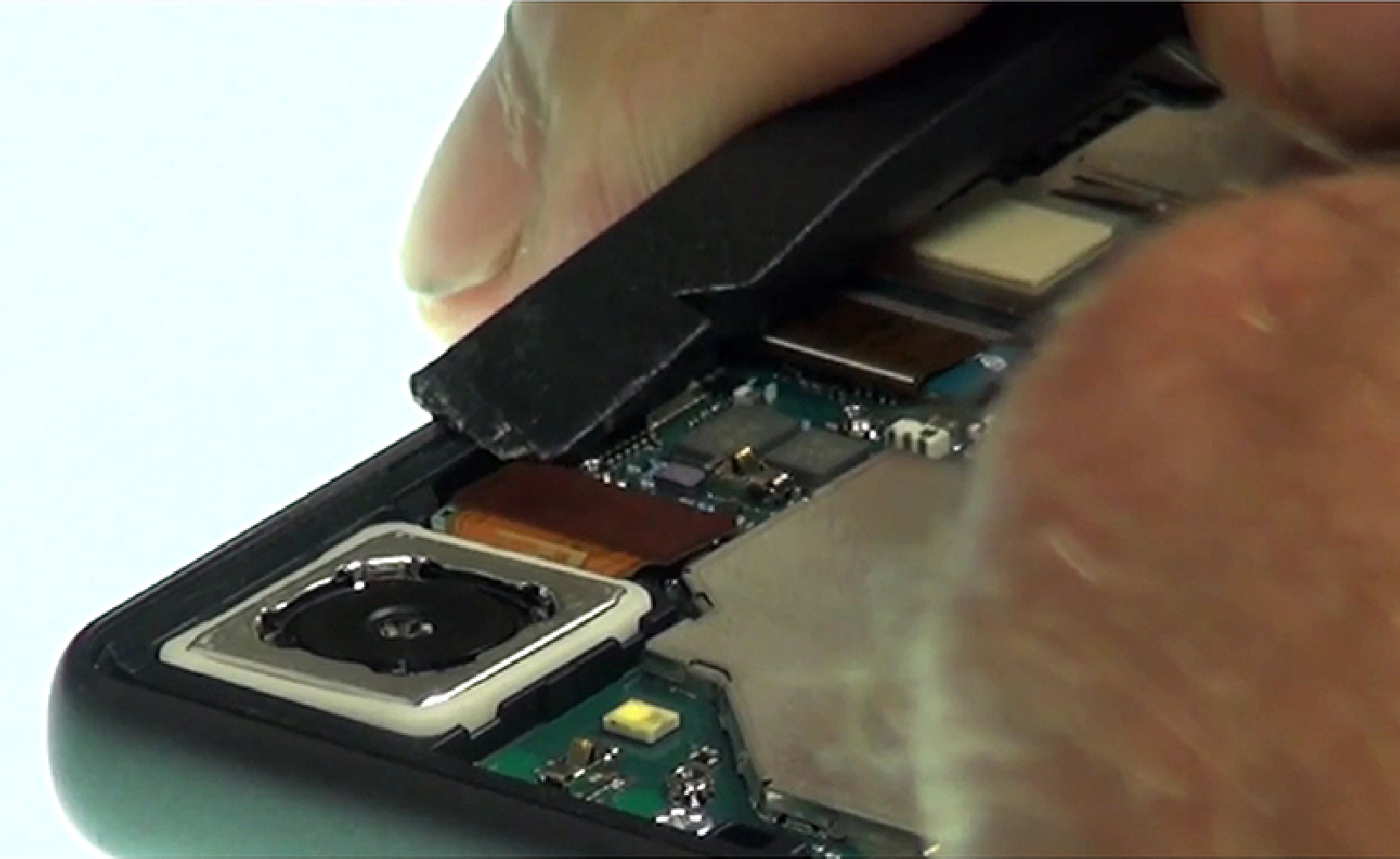

A l'aide de votre levier en nylon, déconnectez la caméra arrière de votre Sony Xperia X. Utilisez ensuite la pincette de votre kit d'outils pour retirer le joint de la caméra et sortez la enfin du téléphone.
Etape 4 : Retirer la caméra Arrière
Etape 4 : Retirer la caméra Arrière
Etape 4 : Retirer la caméra Arrière
Etape 4 : Retirer la caméra Arrière
Outils du kit utilisés
Outils du kit utilisés

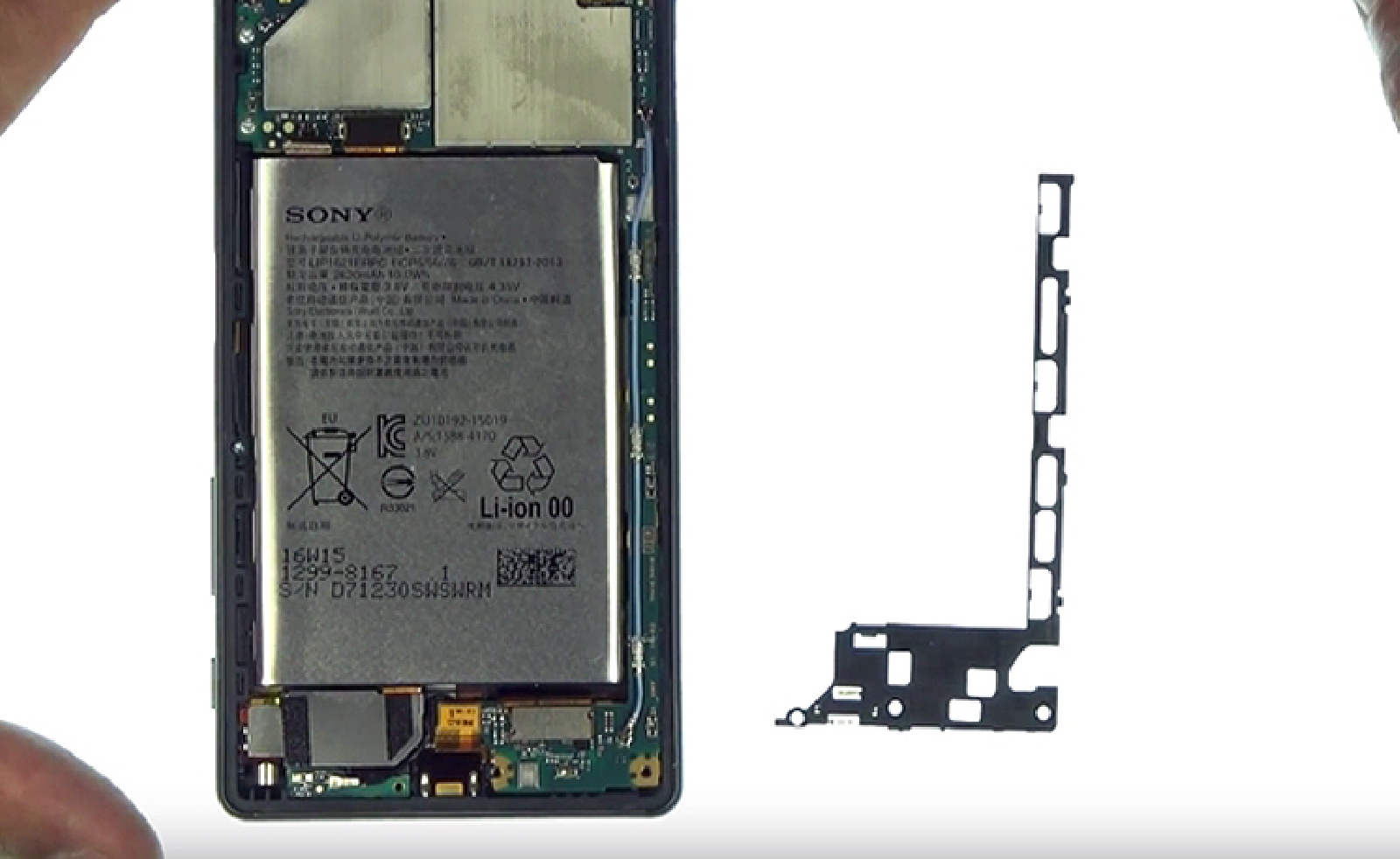

Etape 5 : Retirer le cache carte mère

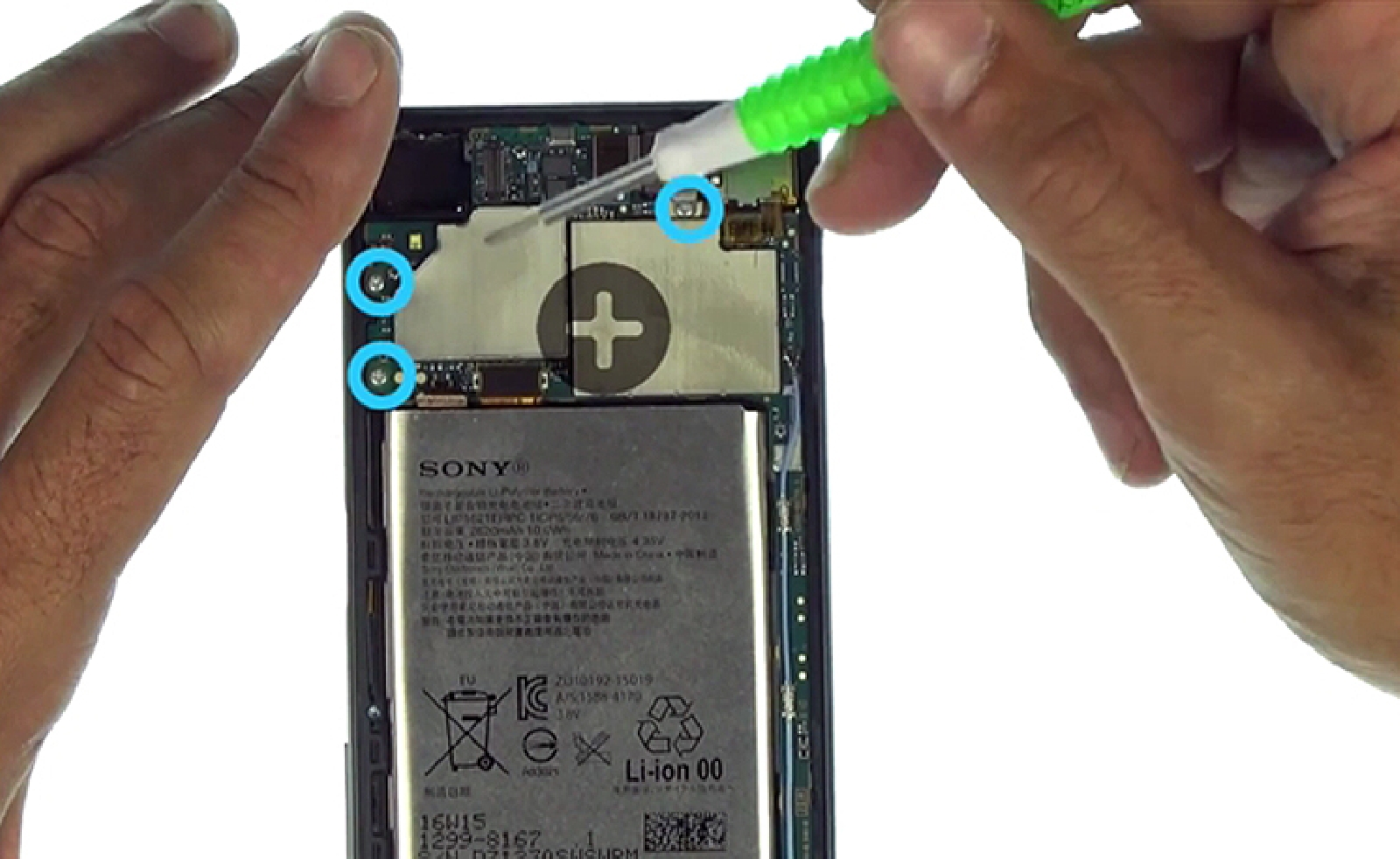

A l'aide de votre tournevis cruciforme, retirez les 3 vis qui tiennent le cache plastique de la carte mère en place. Une fois dévissé, retirez le à l'aide de la pincette.
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Etape 5 : Retirer le cache carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Dévisser la carte mère

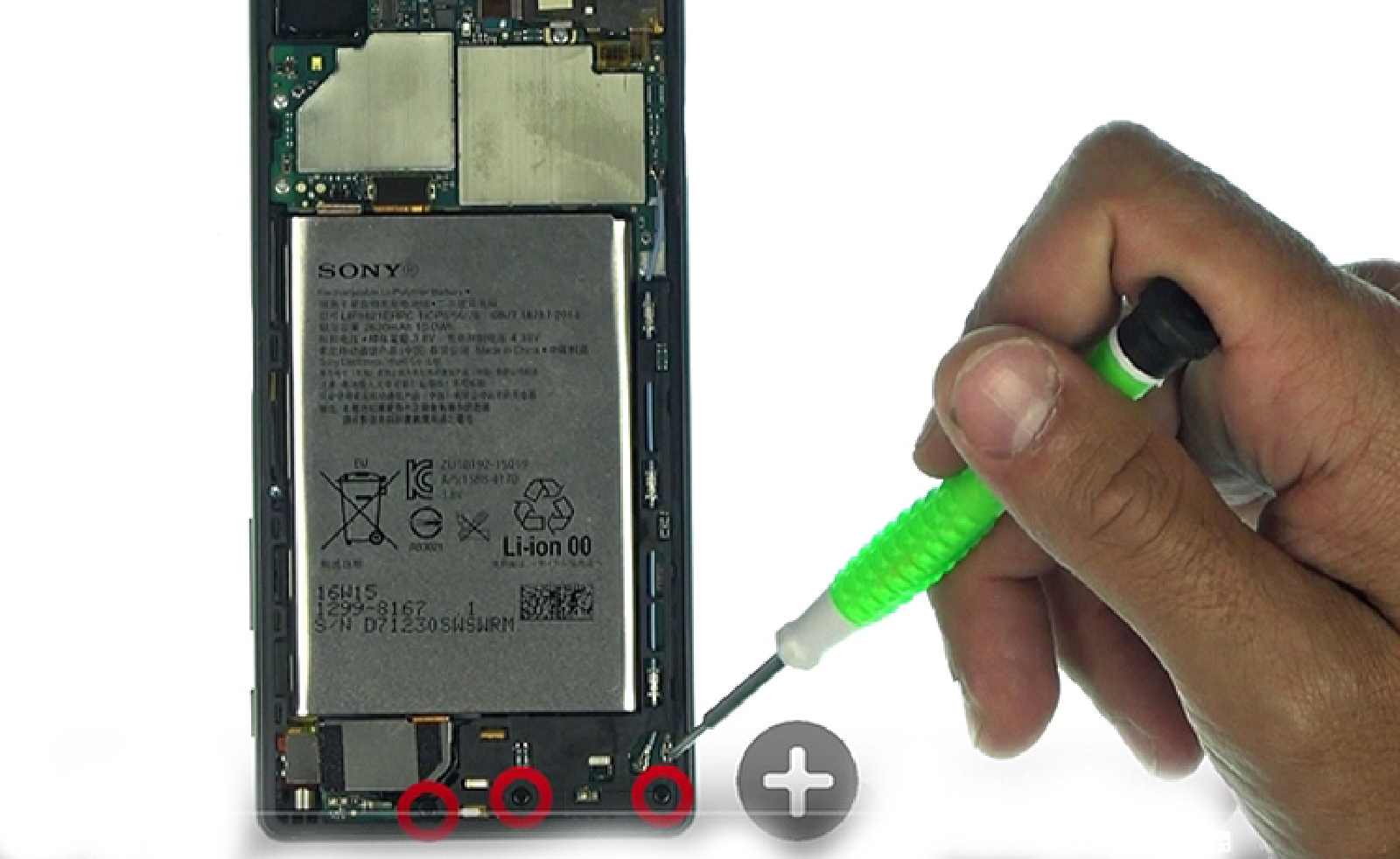

Dévissez maintenant, à l'aide du tournevis cruciforme, les trois vis qui maintiennent la carte mère en place.
Etape 6 : Dévisser la carte mère
Outils du kit utilisés
Outils du kit utilisés

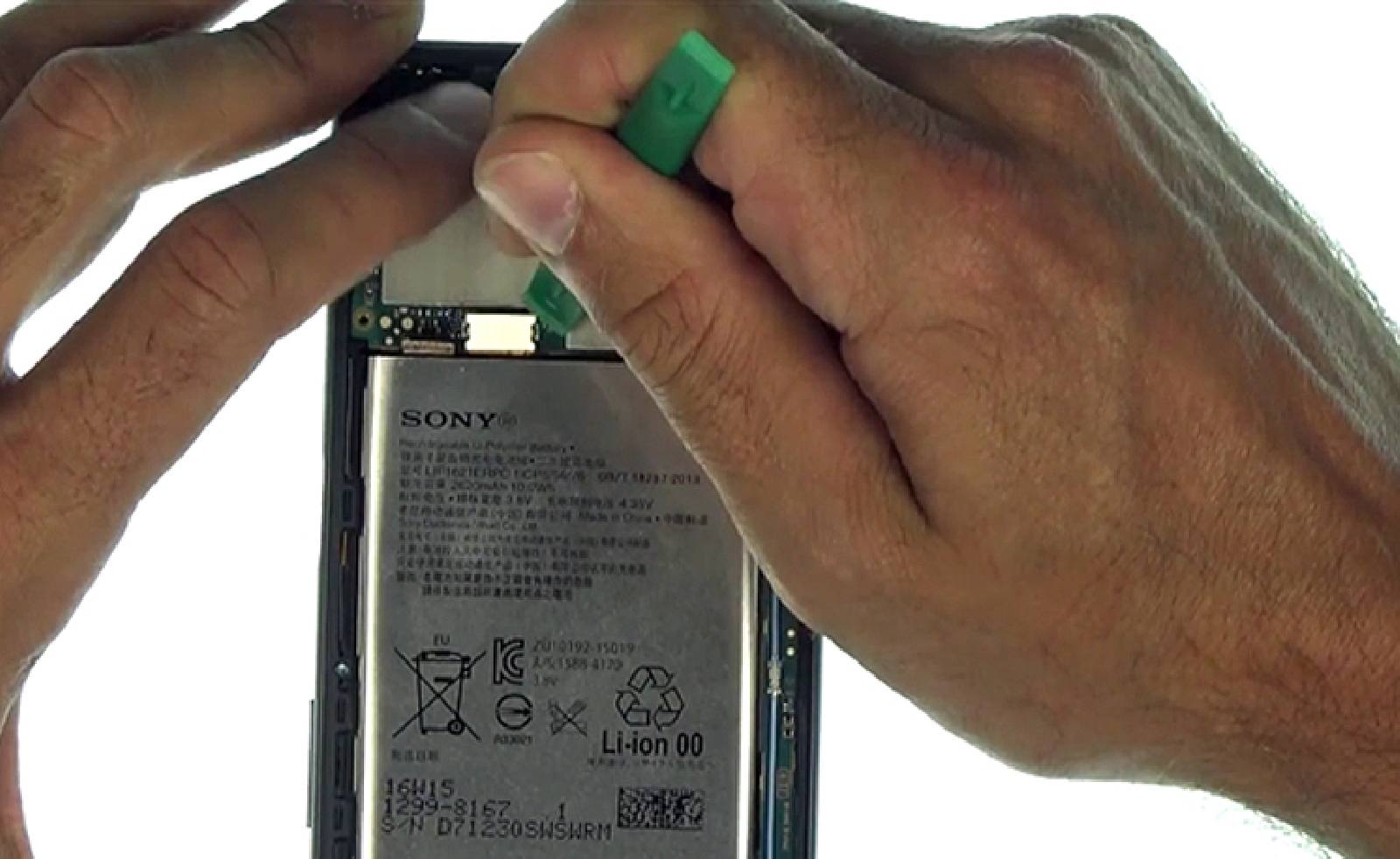

Etape 7 : Libérer la carte mère (1/3)

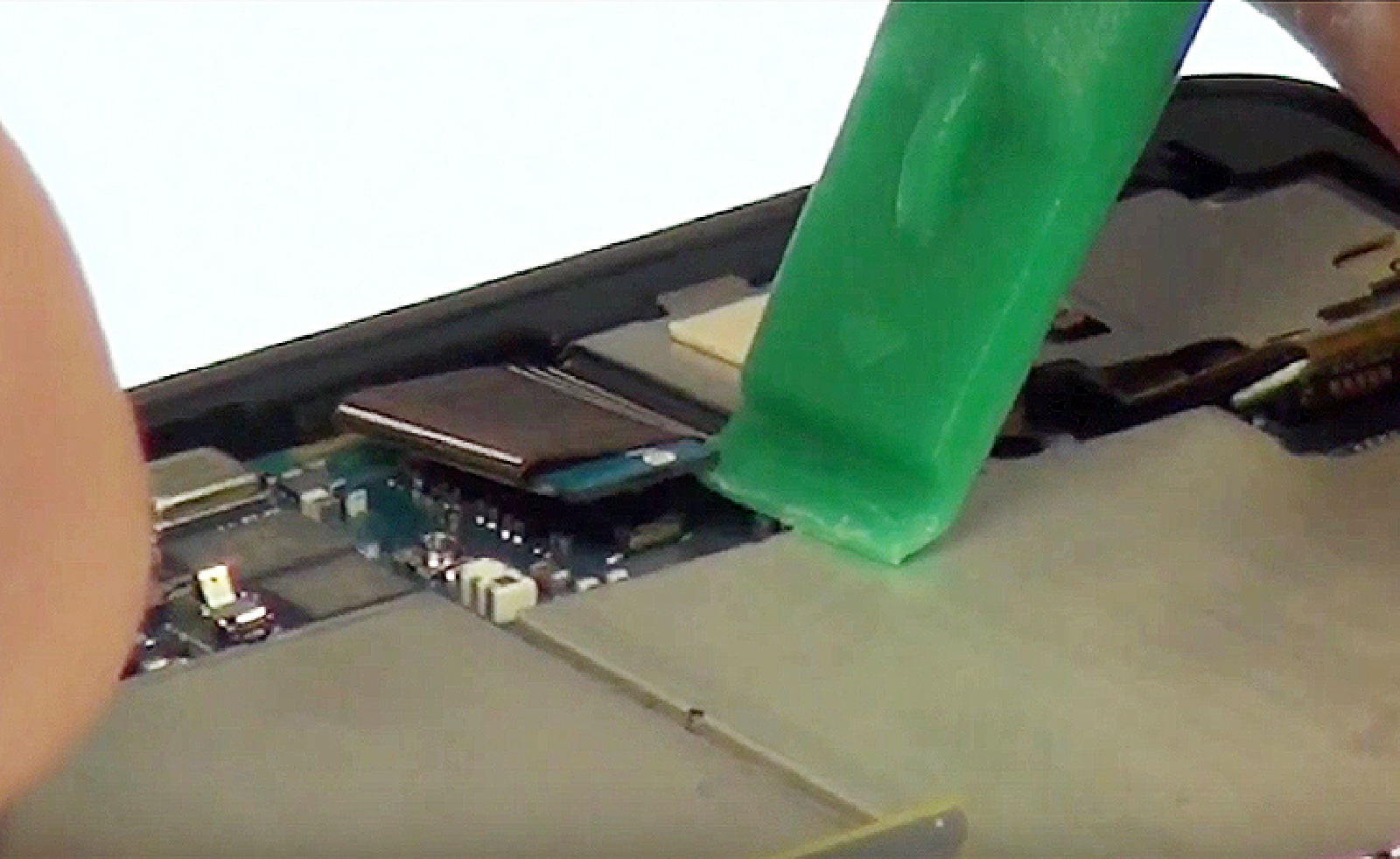

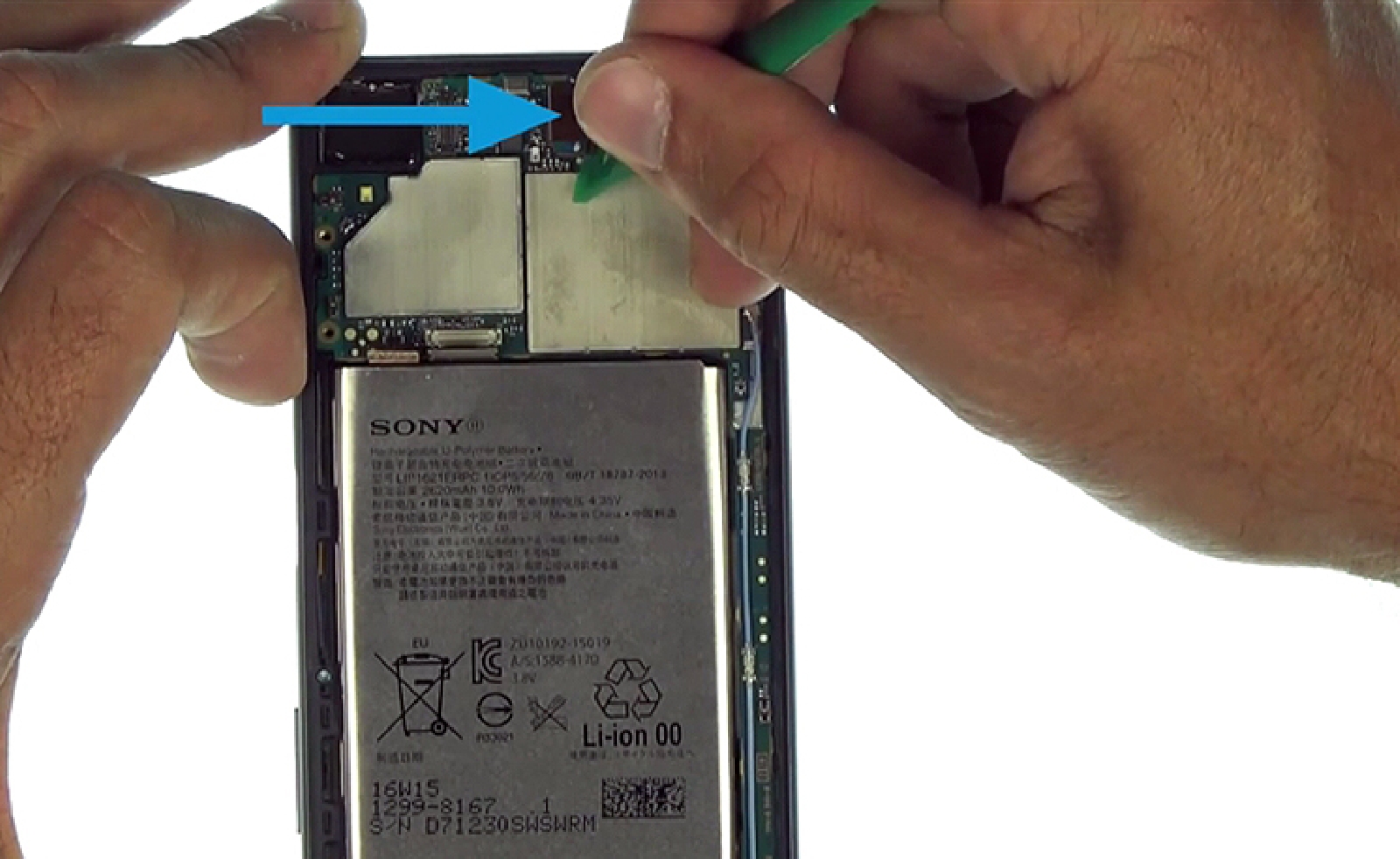

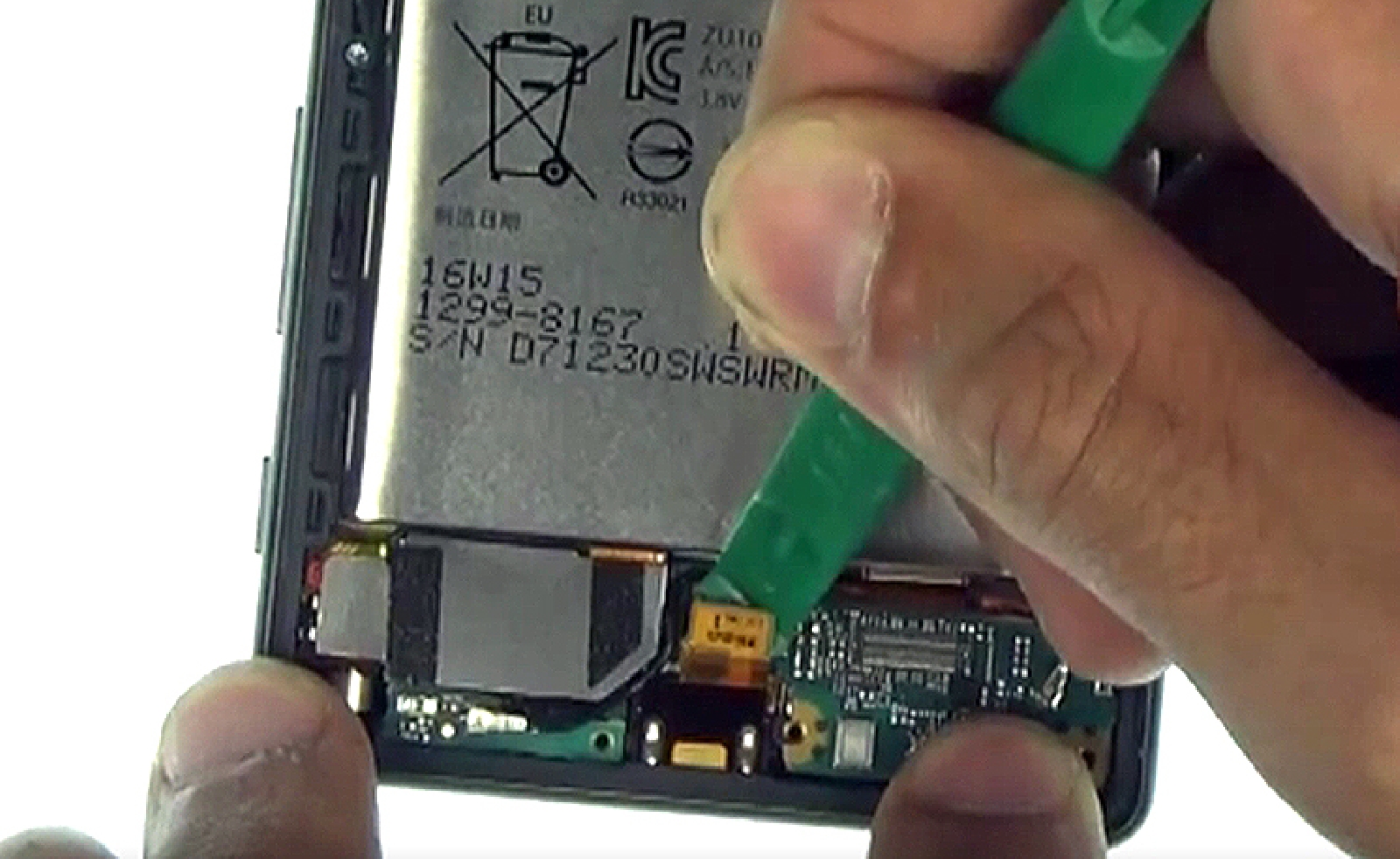

Maintenant que votre carte mère est dévissé, il vous faut déconnecter l'ensemble des nappes qui s'y raccorde. Commencez par déconnecter la nappe du LCD (en bas du téléphone) et la nappe dock à l'aide de votre levier en nylon.
Etape 7 : Libérer la carte mère (1/3)
Etape 7 : Libérer la carte mère (1/3)
Etape 7 : Libérer la carte mère (1/3)
Etape 7 : Libérer la carte mère (1/3)
Etape 7 : Libérer la carte mère (1/3)
Outils du kit utilisés
Outils du kit utilisés

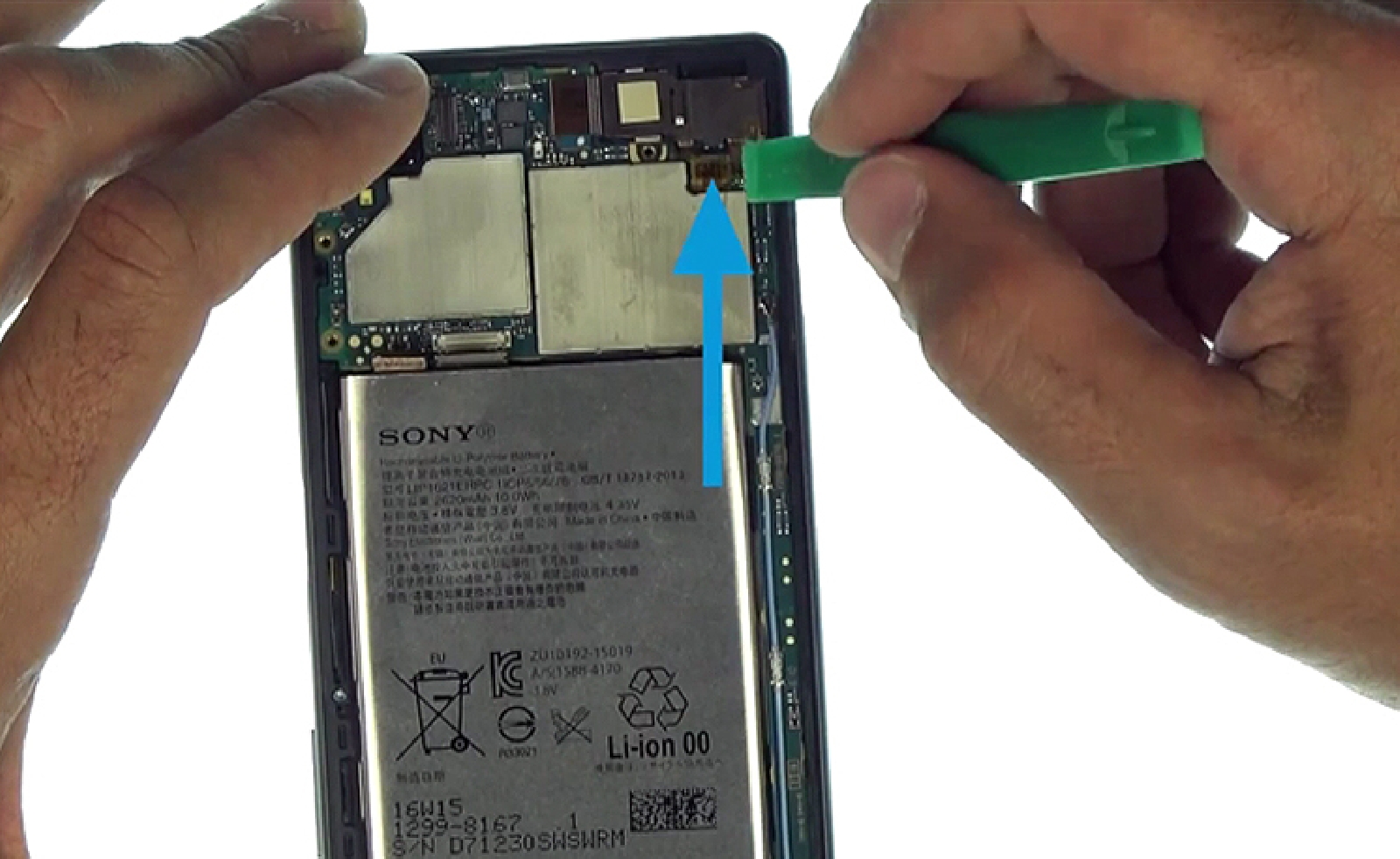

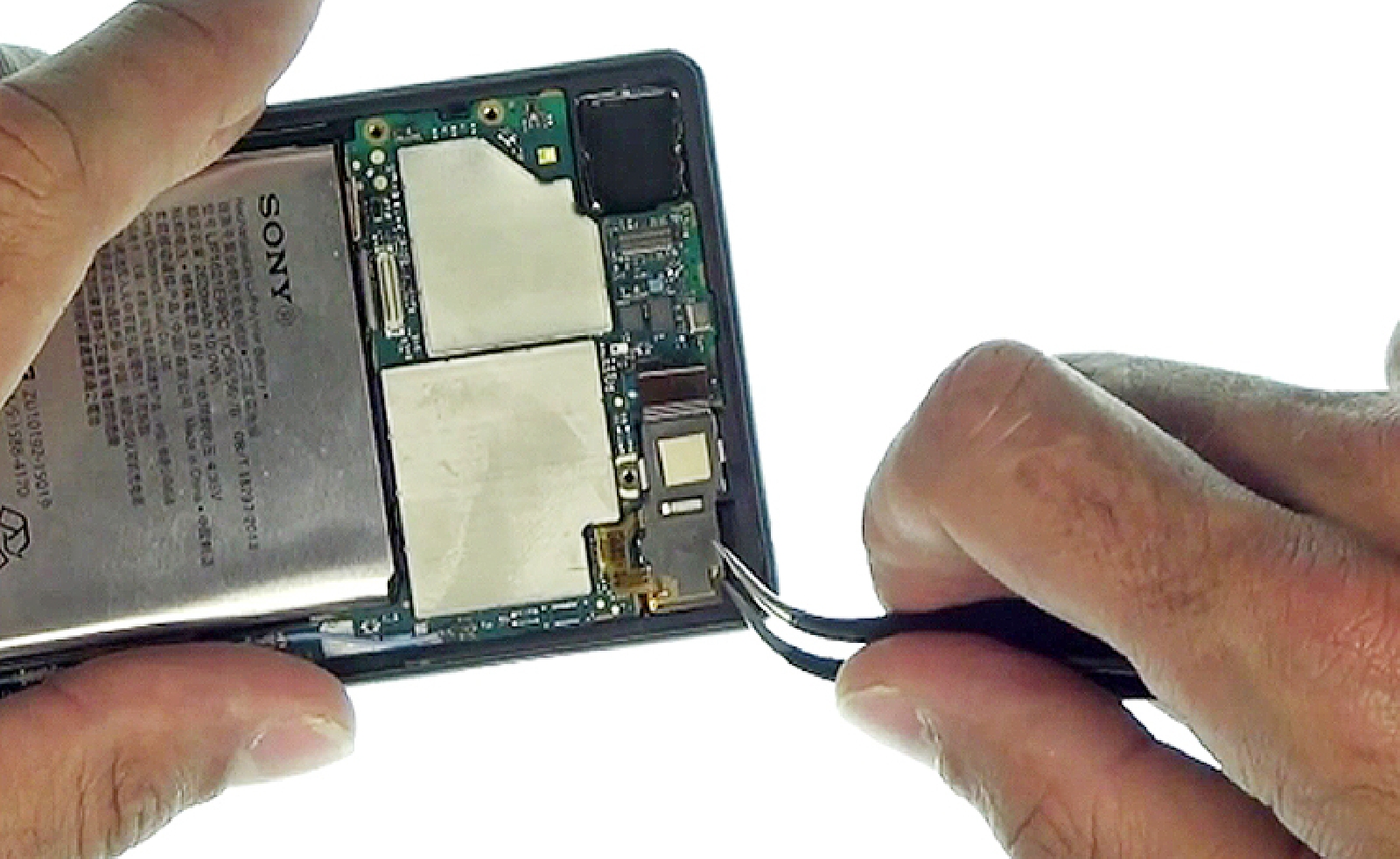

Etape 8 : Libérer la carte mère (2/3)

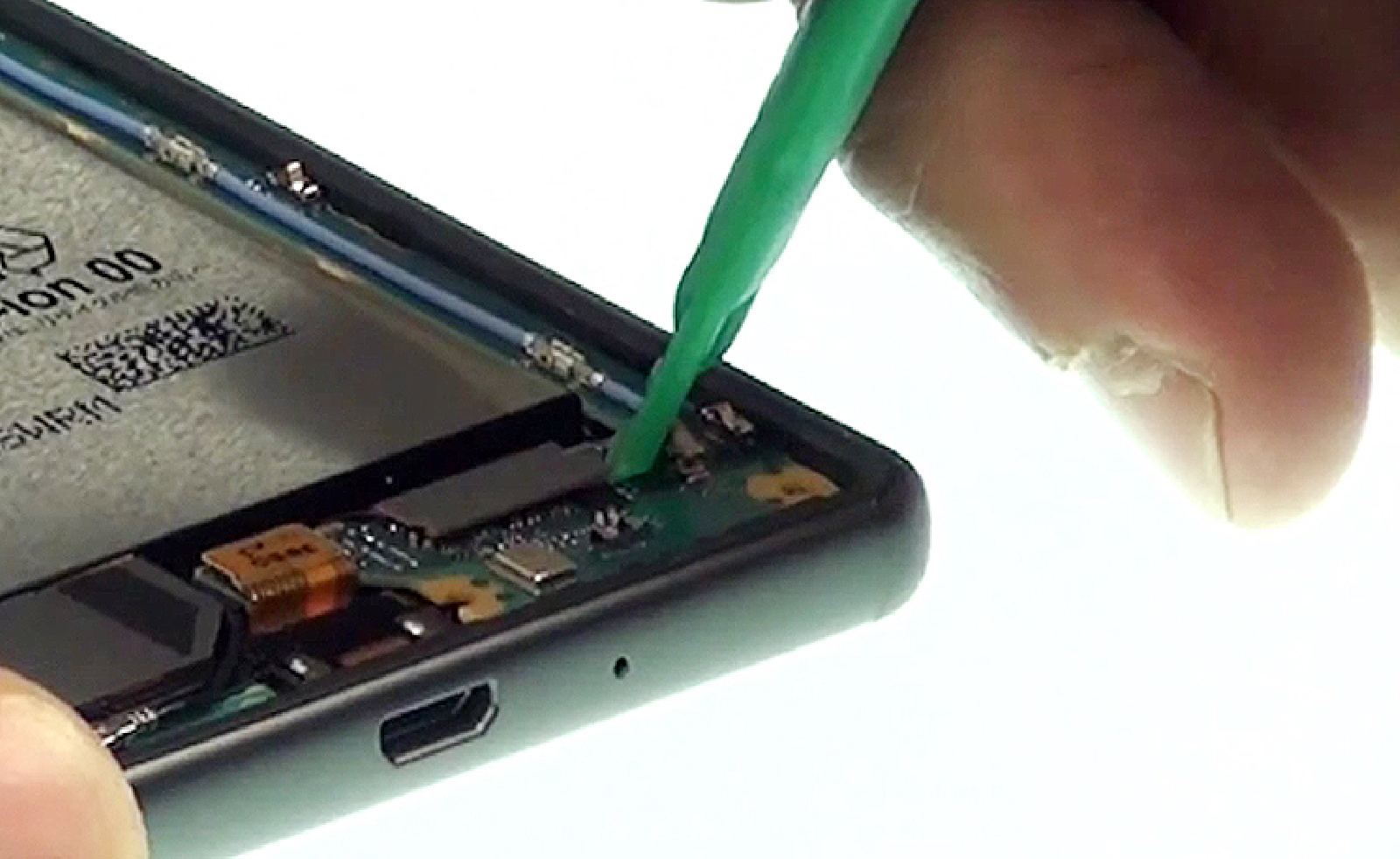

Continuez de libérer la carte mère en retirant les connecteurs de la partie haute. Commencez par la nappe power et volume, puis la nappe de prise jack (toujours avec le levier en nylon).
Etape 8 : Libérer la carte mère (2/3)
Etape 8 : Libérer la carte mère (2/3)
Etape 8 : Libérer la carte mère (2/3)
Etape 8 : Libérer la carte mère (2/3)
Etape 8 : Libérer la carte mère (2/3)
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Libérer la carte mère (3/3)

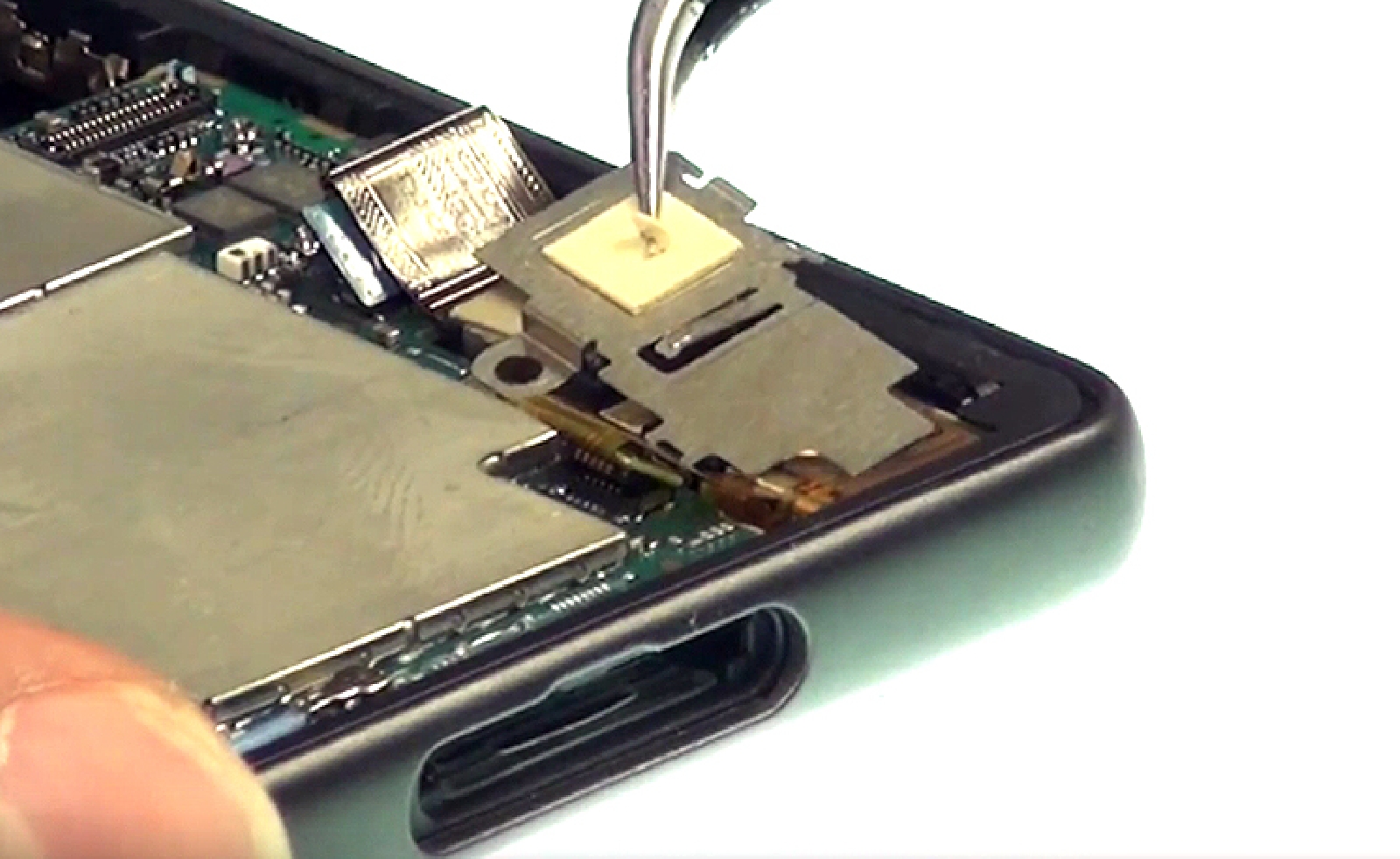

Enfin, déconnectez la caméra avant de la carte mère à l'aide de votre levier en nylon et retirez le cache métallique qui recouvre celle-ci à l'aide de votre pincette.
Etape 9 : Libérer la carte mère (3/3)
Etape 9 : Libérer la carte mère (3/3)
Etape 9 : Libérer la carte mère (3/3)
Etape 9 : Libérer la carte mère (3/3)
Etape 9 : Libérer la carte mère (3/3)
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer la caméra avant
Avec votre pincette, retirez la caméra avant du téléphone.
Etape 10 : Retirer la caméra avant
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Déconnecter le câble coaxial

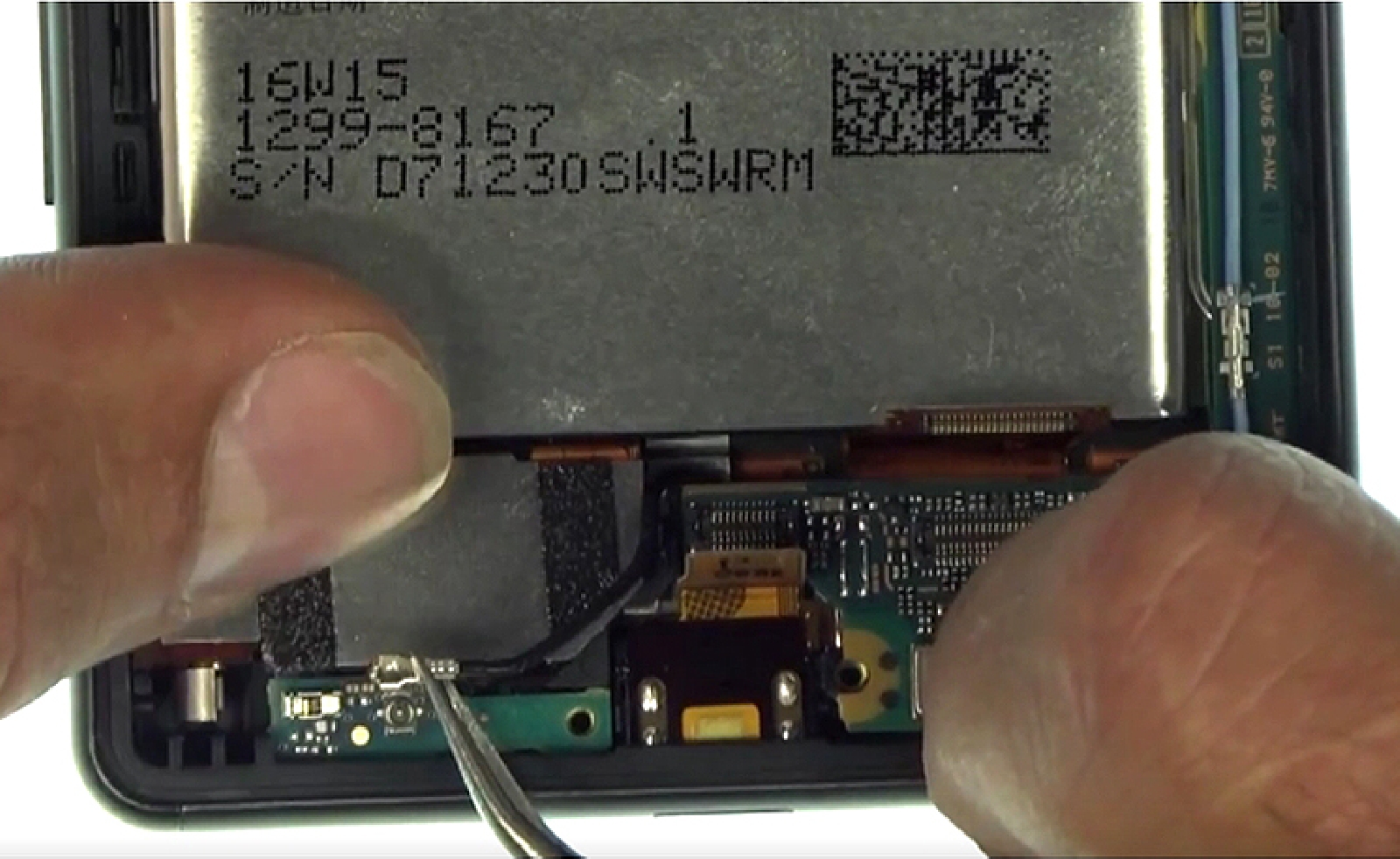

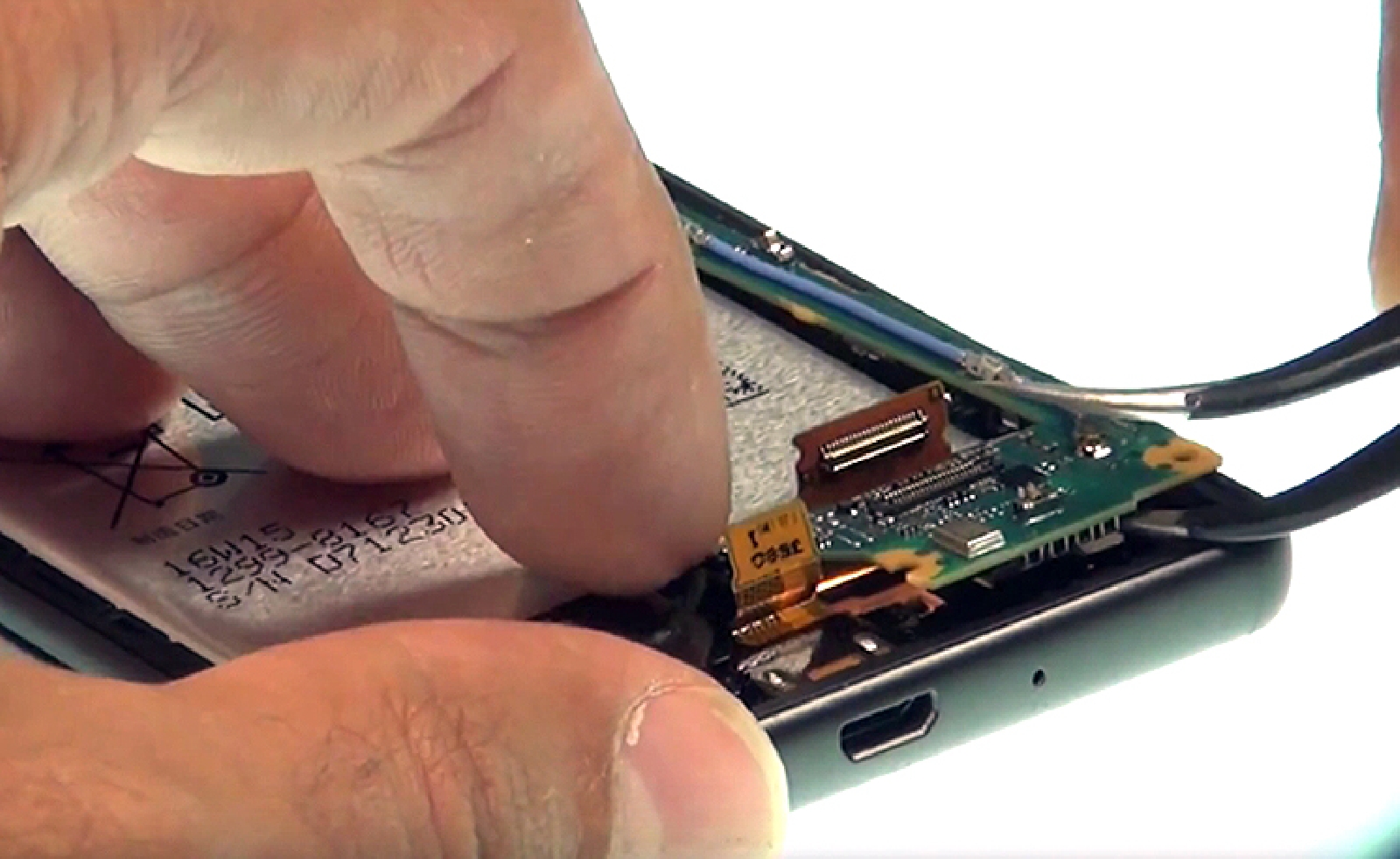

Avec votre pincette, déconnectez le cable coaxial de la partie basse du téléphone.
Etape 11 : Déconnecter le câble coaxial
Outils du kit utilisés
Outils du kit utilisés

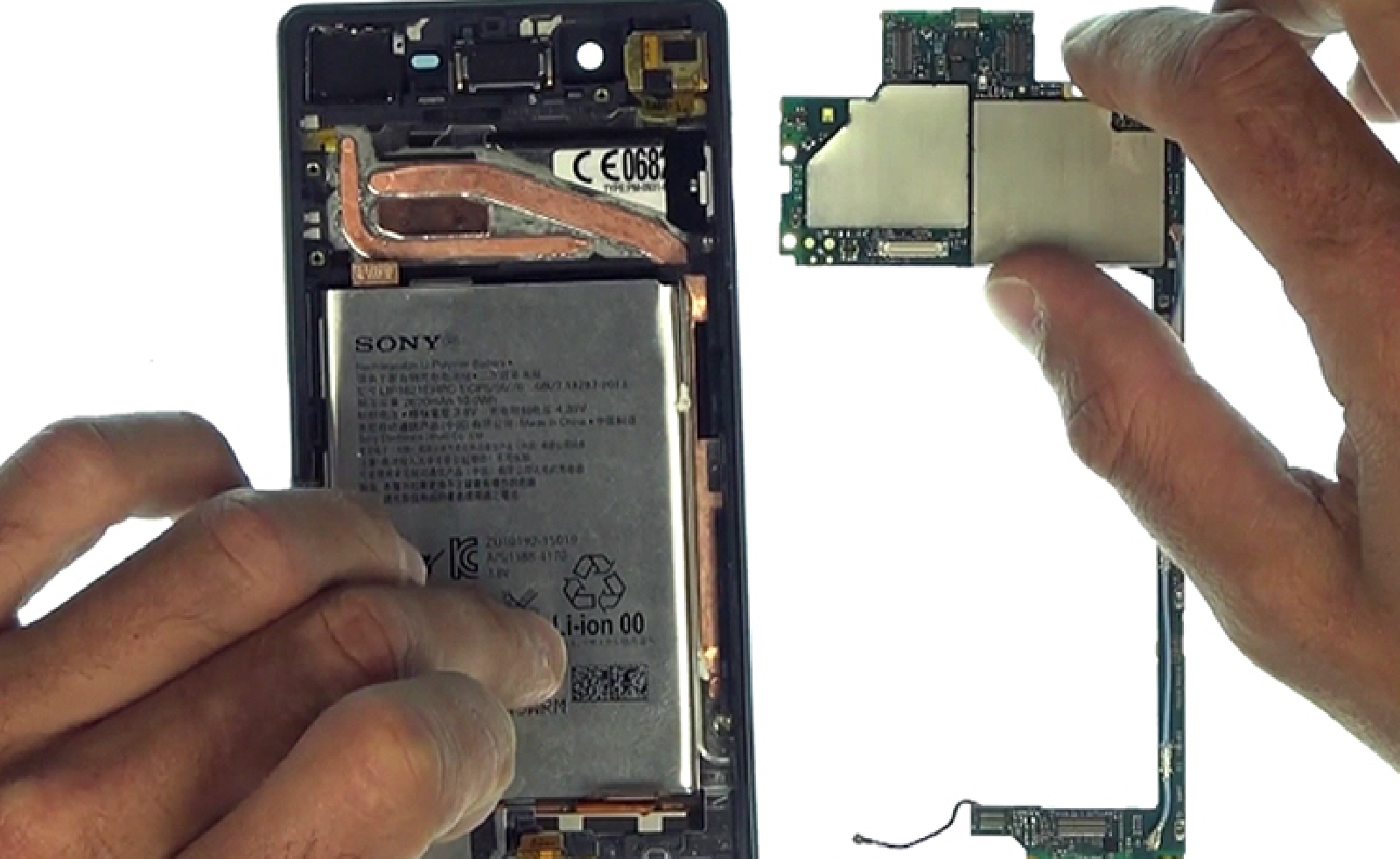

Etape 12 : Retirer la carte mère
Dégagez maintenant la partie basse de la carte mère puis déclipsez la délicatement tout le long du chassis pour la sortir du téléphone.
Etape 12 : Retirer la carte mère
Etape 12 : Retirer la carte mère
Etape 12 : Retirer la carte mère
Etape 12 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

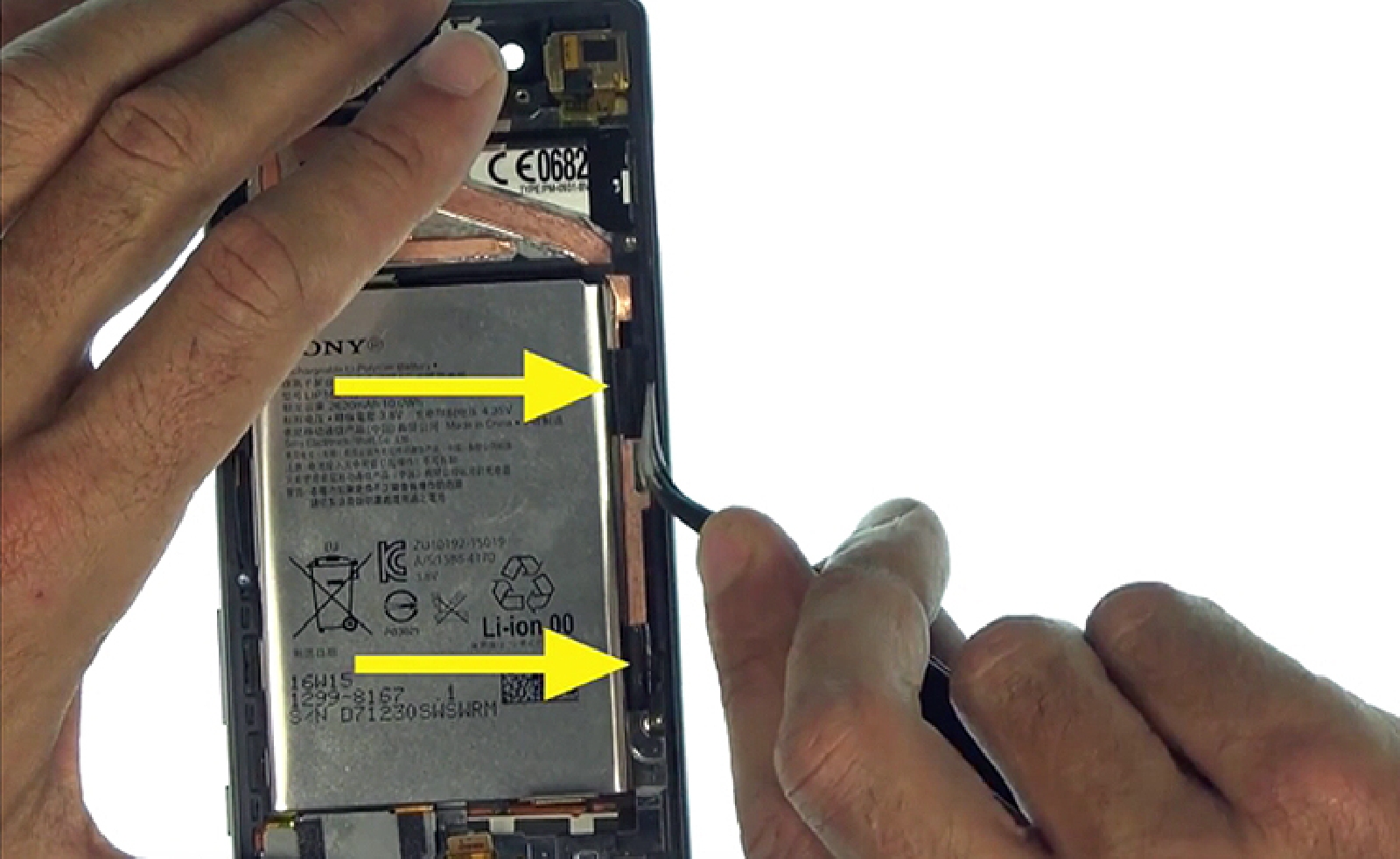

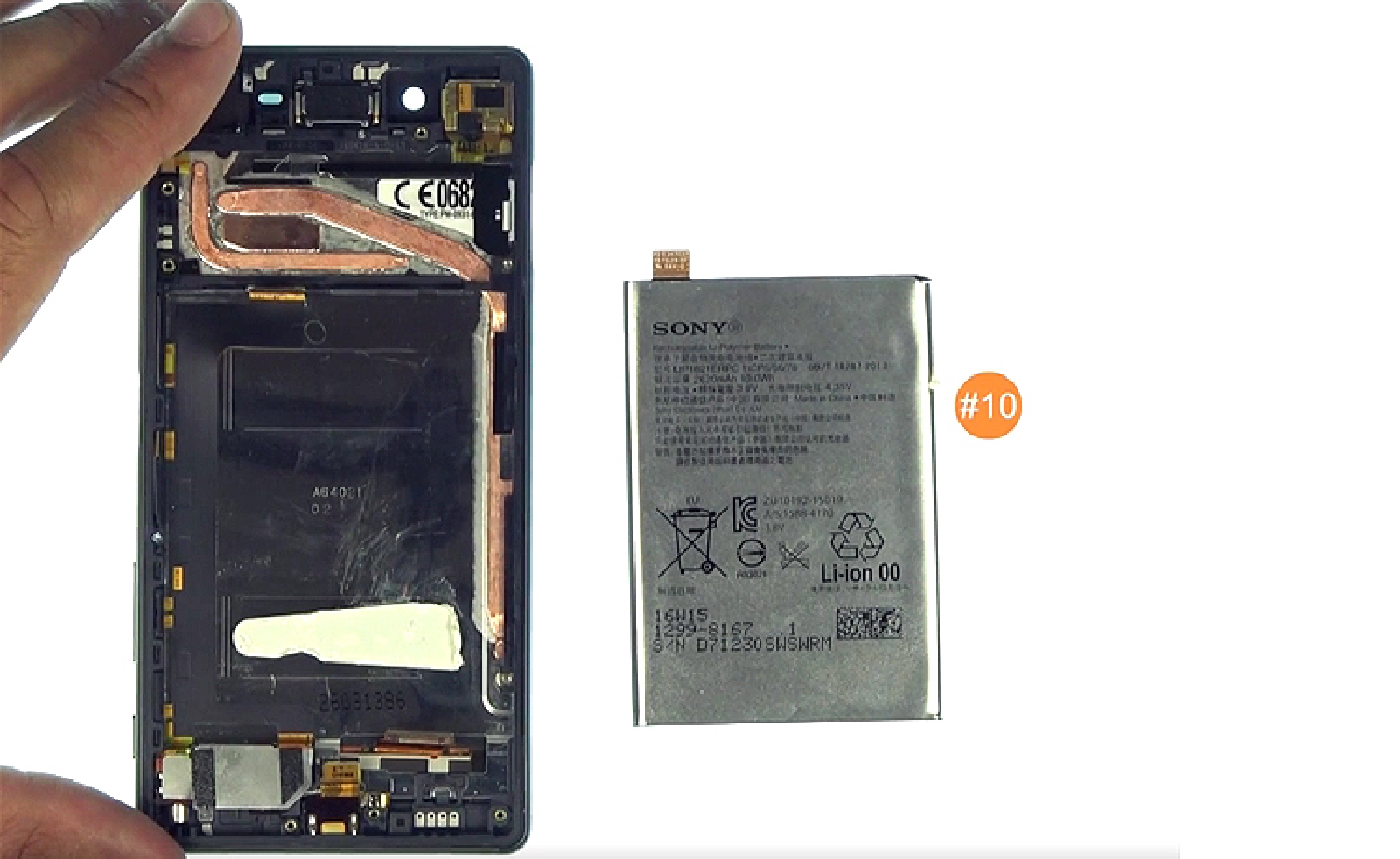

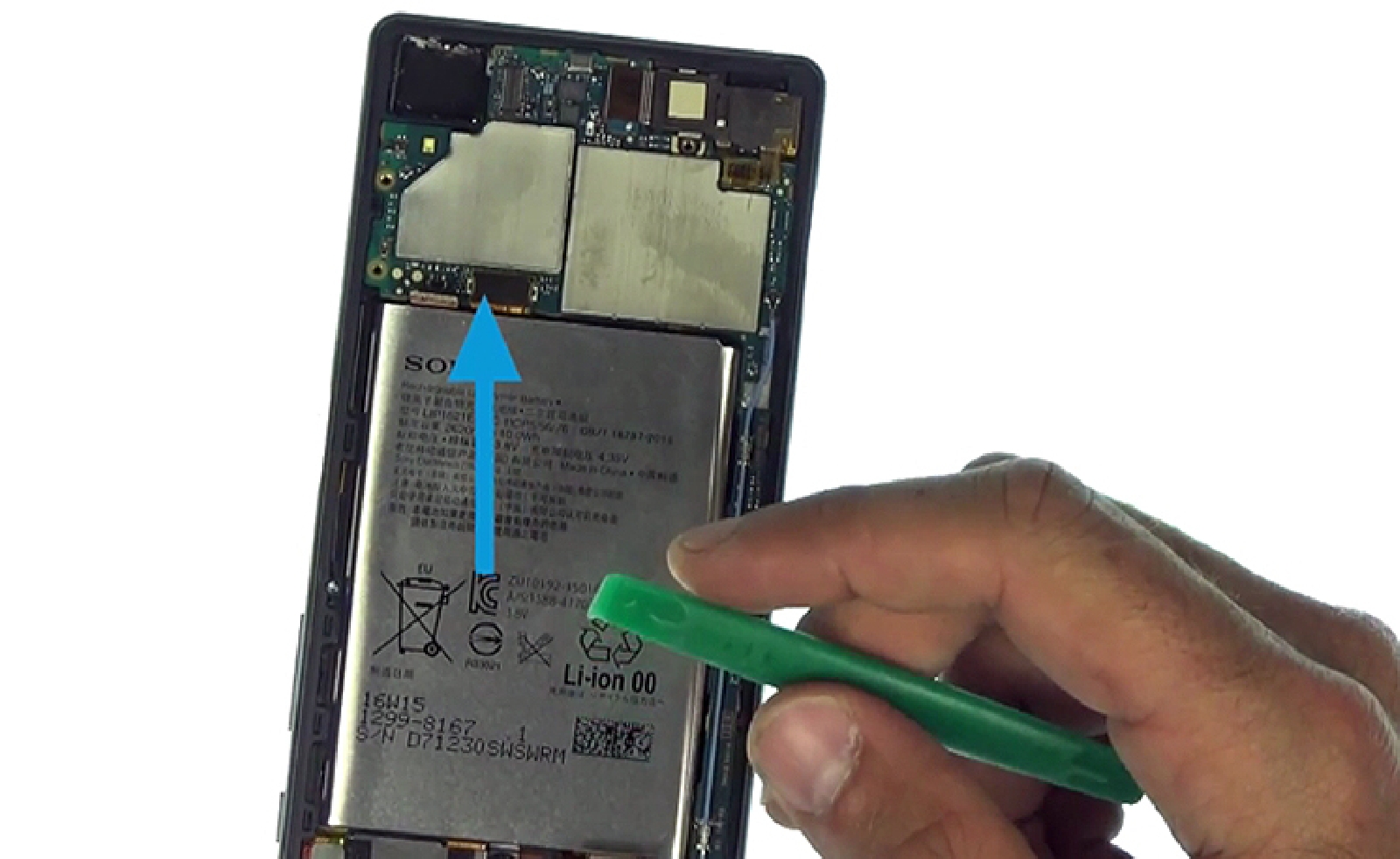

Etape 13 : Retirer la batterie

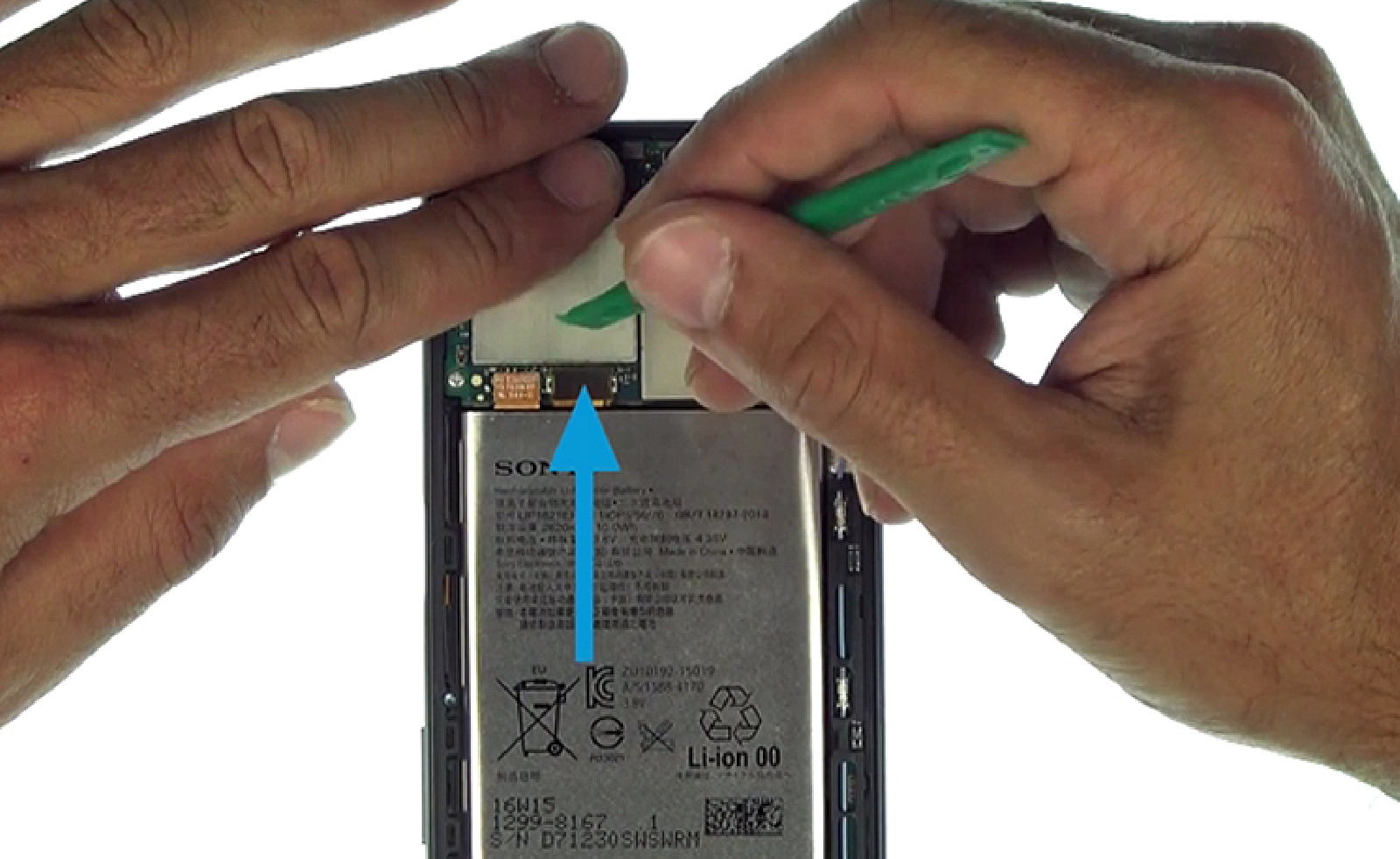

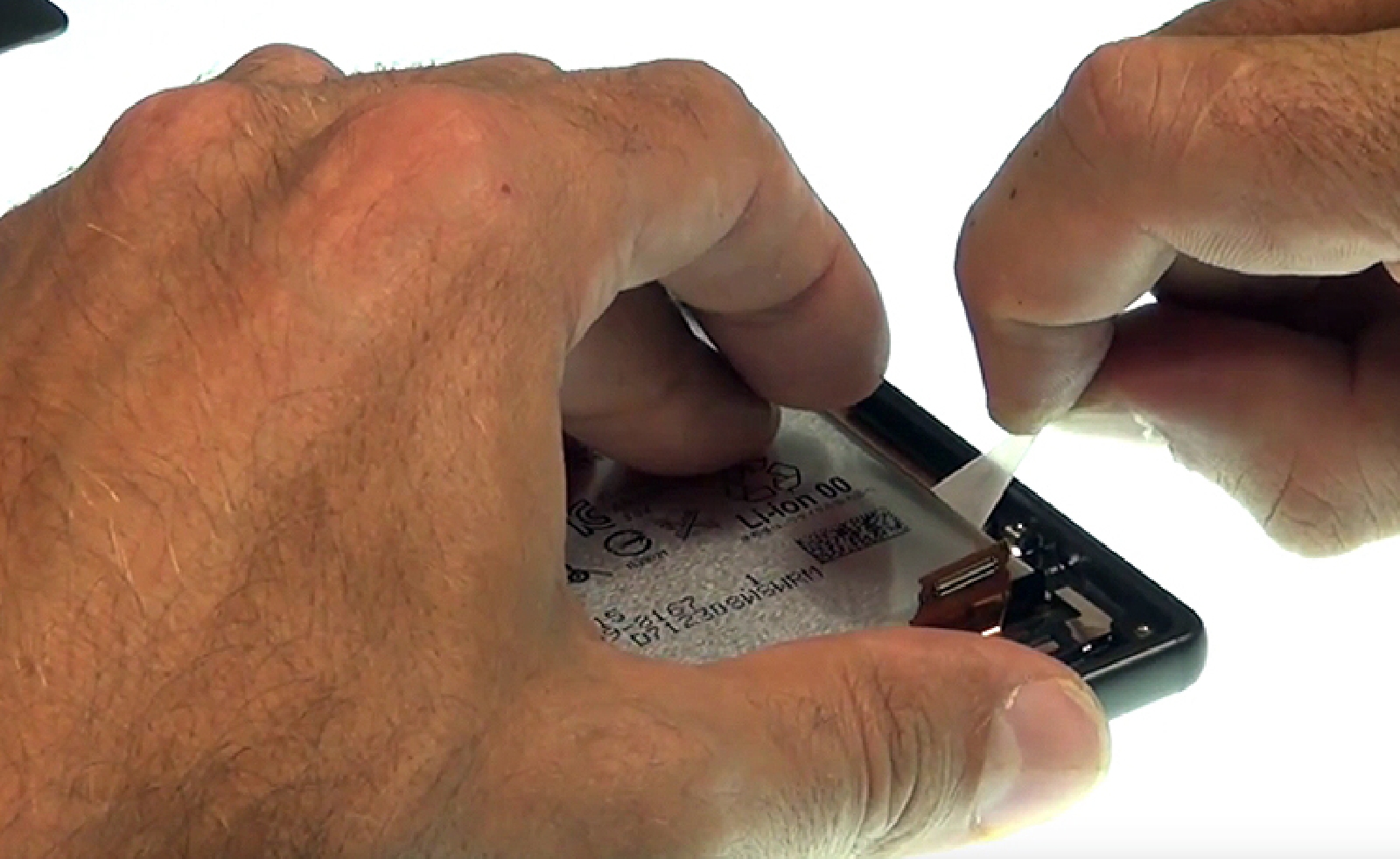

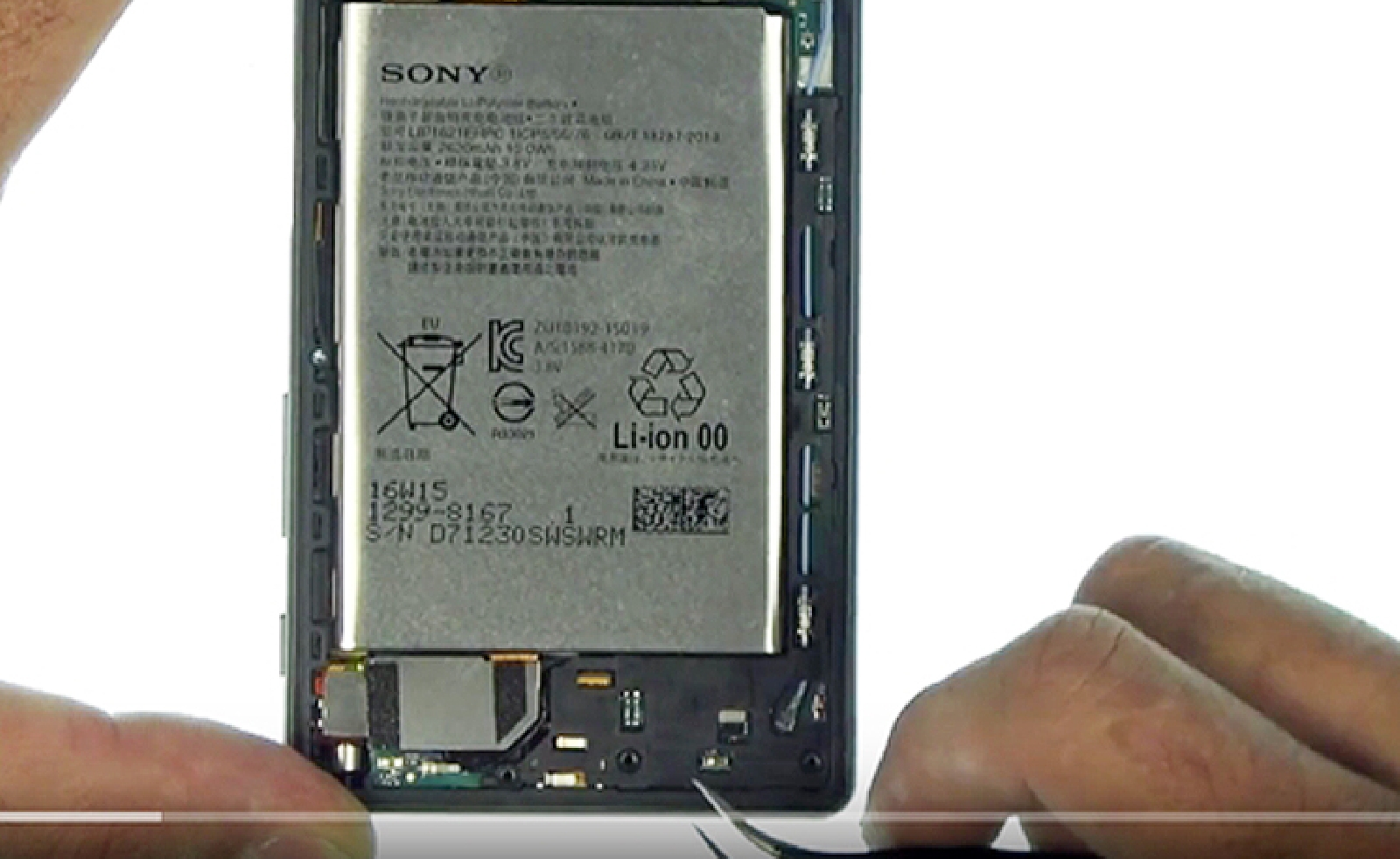

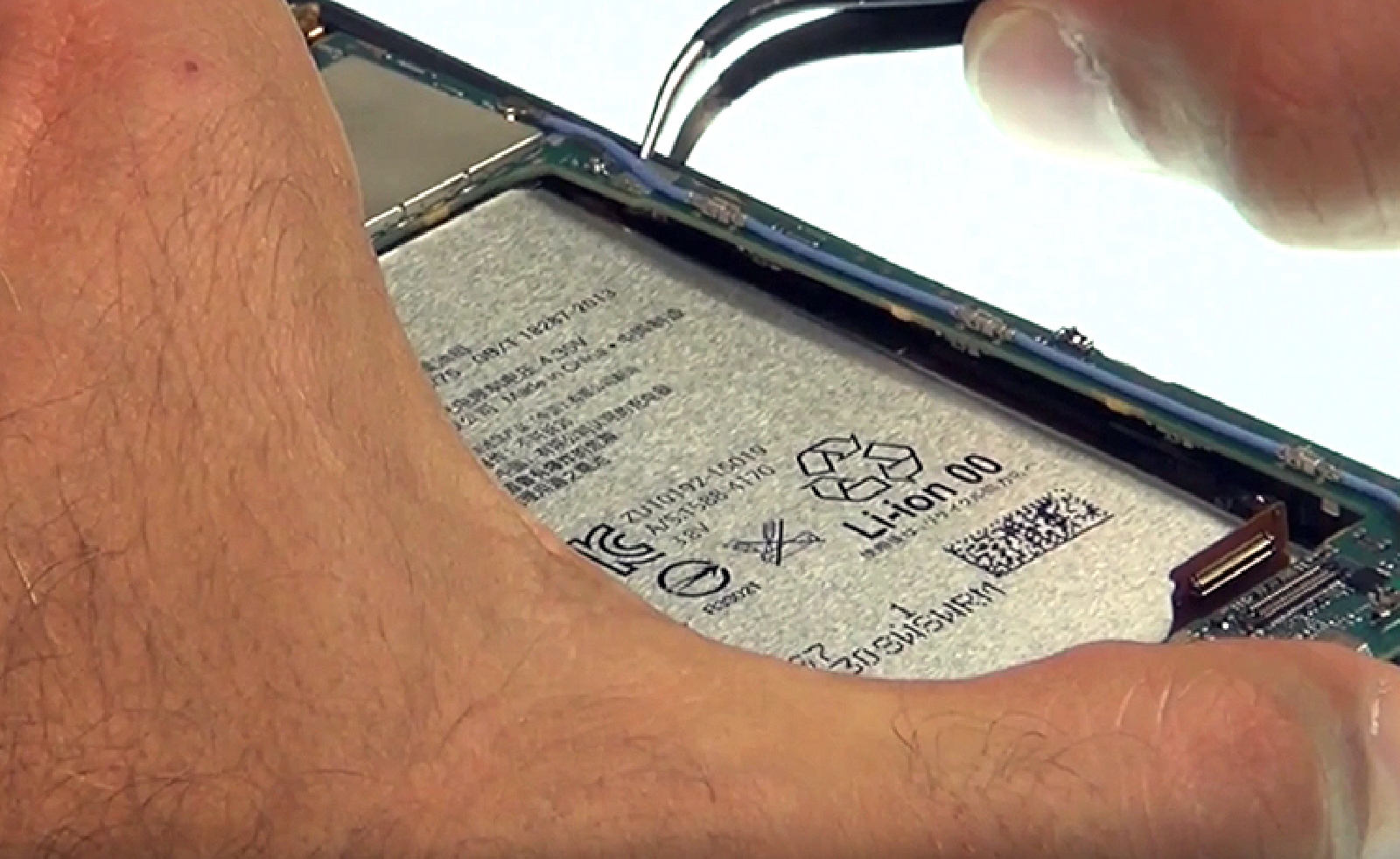

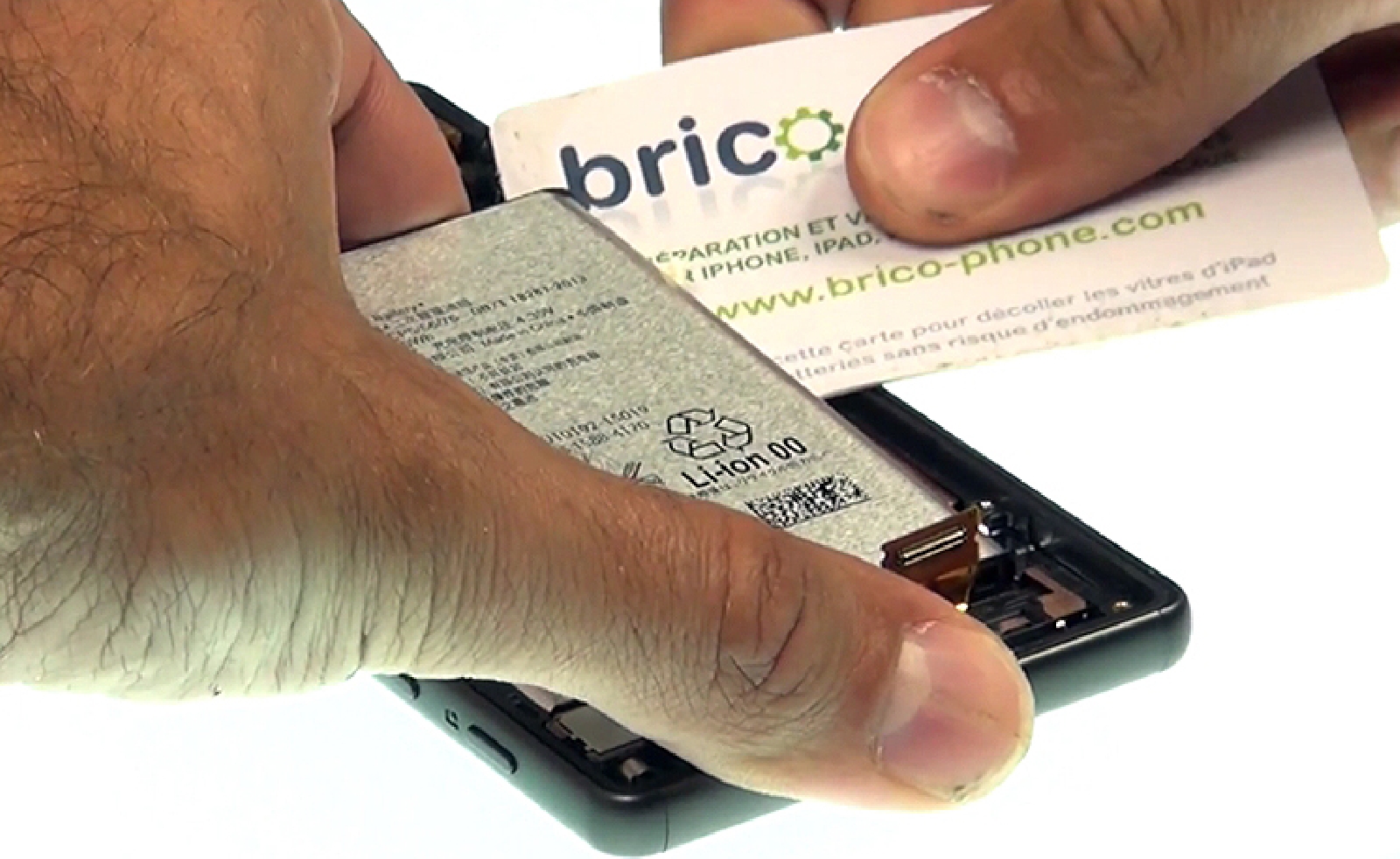

En tirant délicatement sur les languettes des bandes adhésives de votre batterie, décollez celles-ci afin de sortir la batterie en toute simplicité. Soulevez la ensuite avec la carte en PVC de votre kit pour passer à l'étape suivante.
Etape 13 : Retirer la batterie
Etape 13 : Retirer la batterie
Etape 13 : Retirer la batterie
Etape 13 : Retirer la batterie
Etape 13 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Retirer le haut-parleur interne

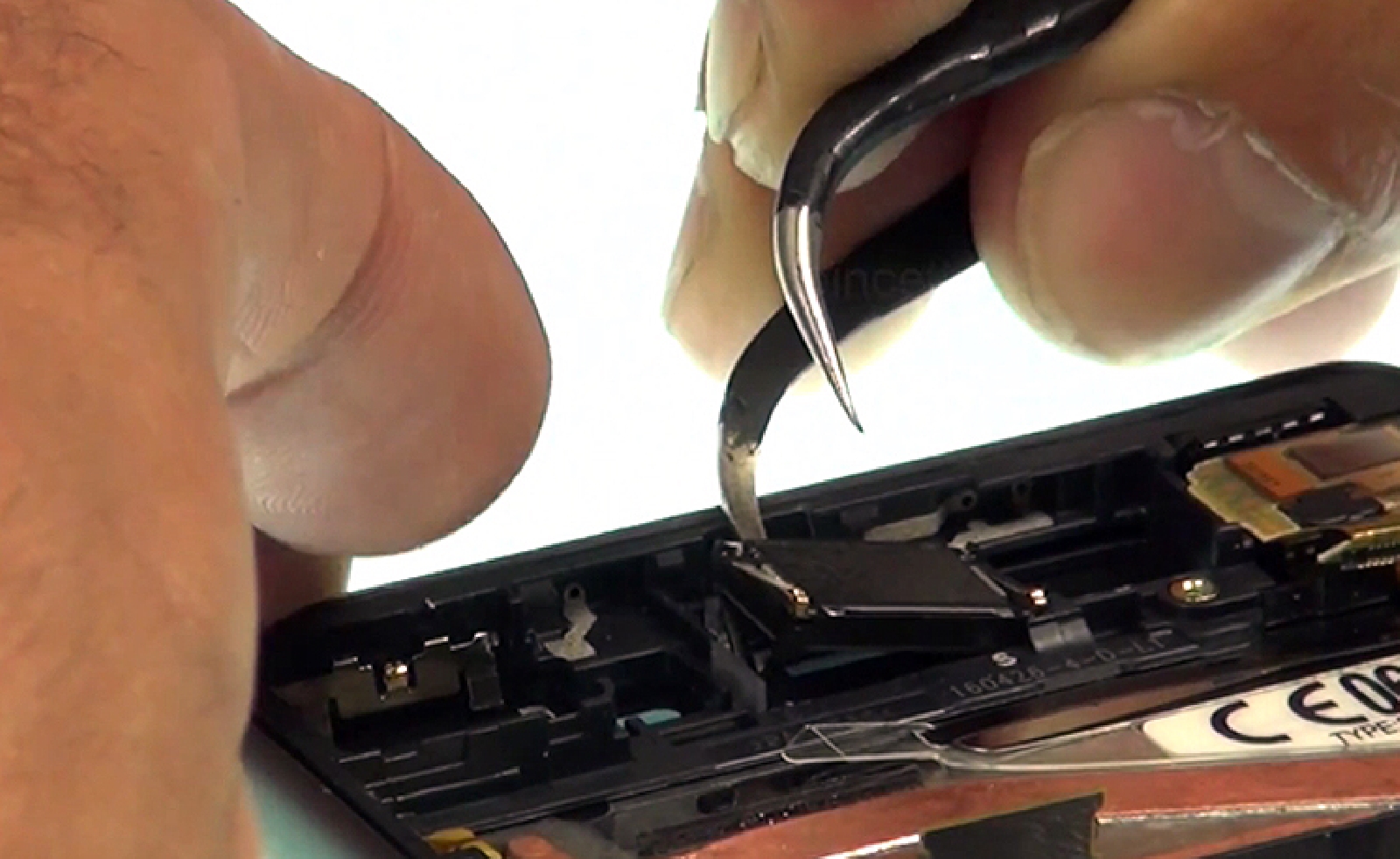

A l'aide de la pincette, faites délicatement levier pour sortir le haut-parleur interne de son emplacement.
Etape 14 : Retirer le haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer le connecteur de charge

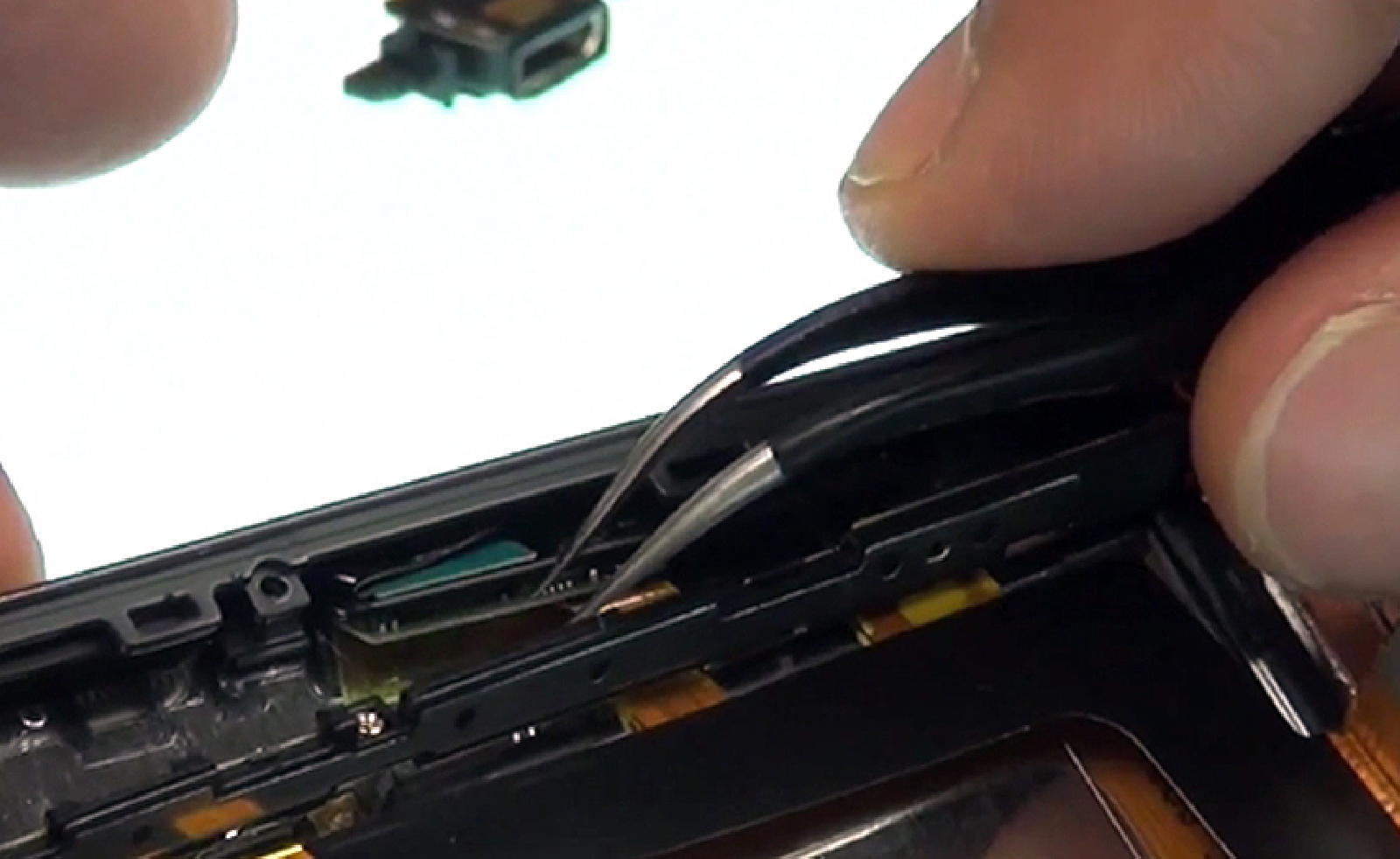

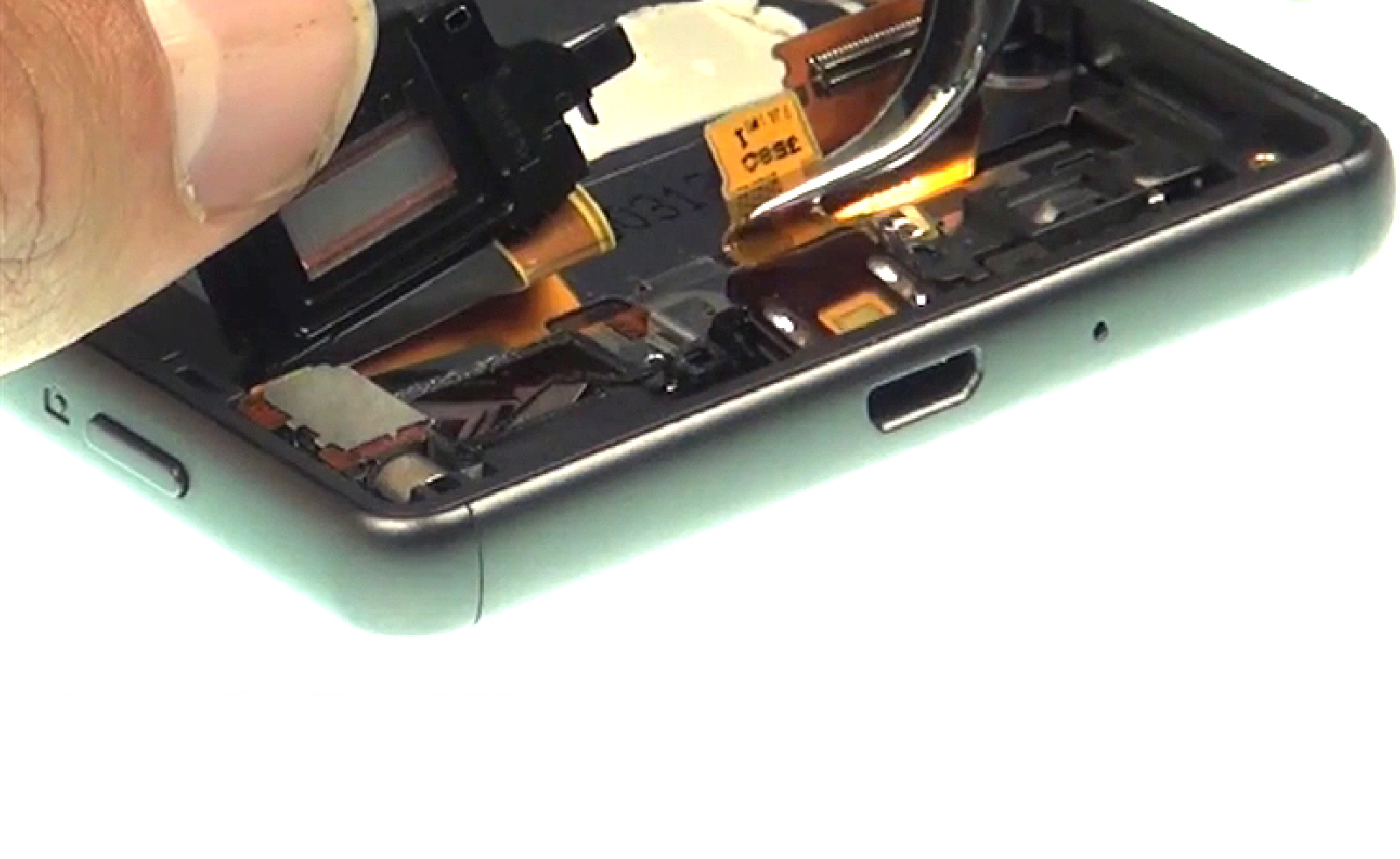

Commencez par soulever partiellement le bloc haut-parleur externe puis retirez le connecteur de charge de son emplacement à l'aide de la pincette.
Etape 15 : Retirer le connecteur de charge
Etape 15 : Retirer le connecteur de charge
Etape 15 : Retirer le connecteur de charge
Outils du kit utilisés
Outils du kit utilisés

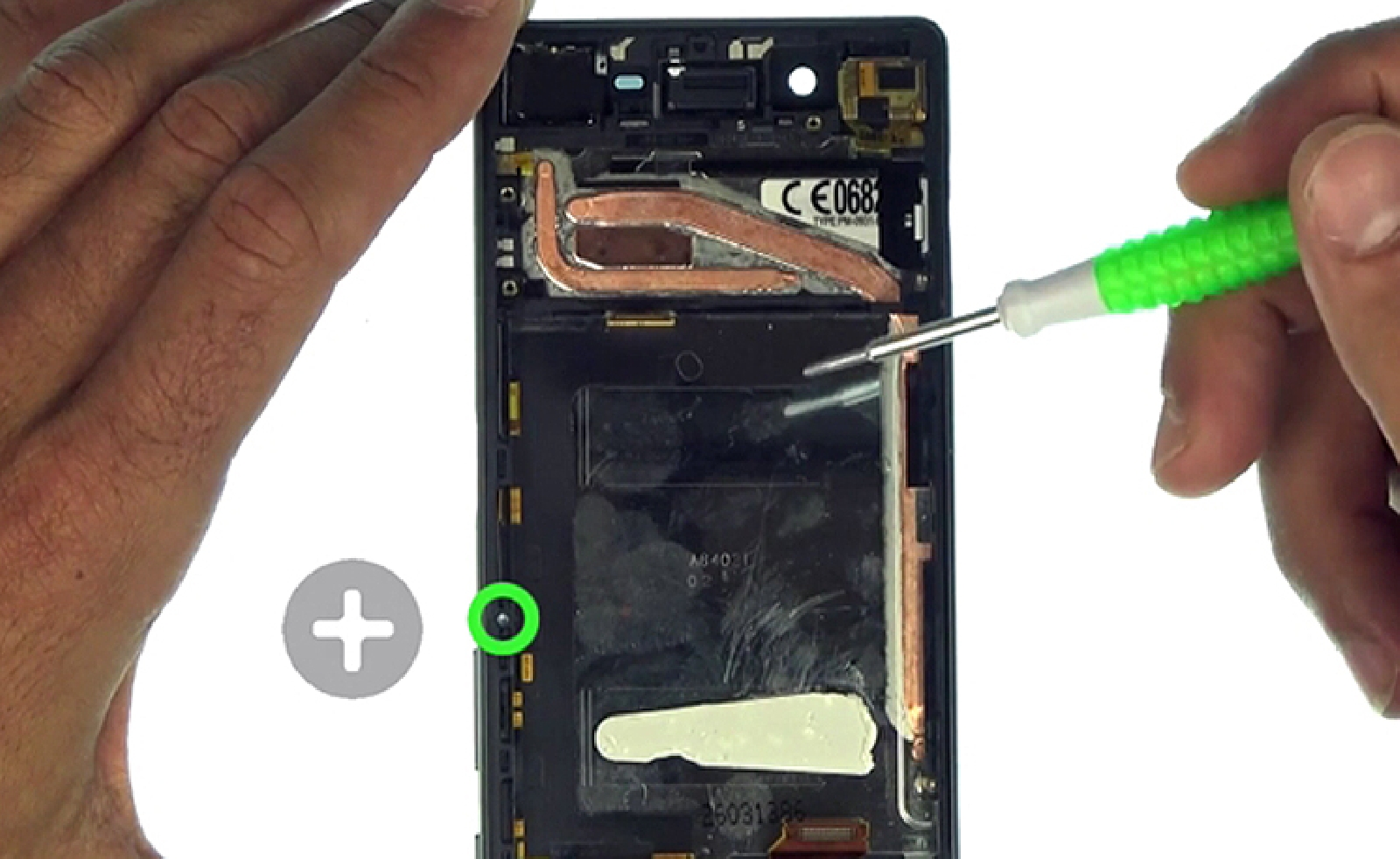

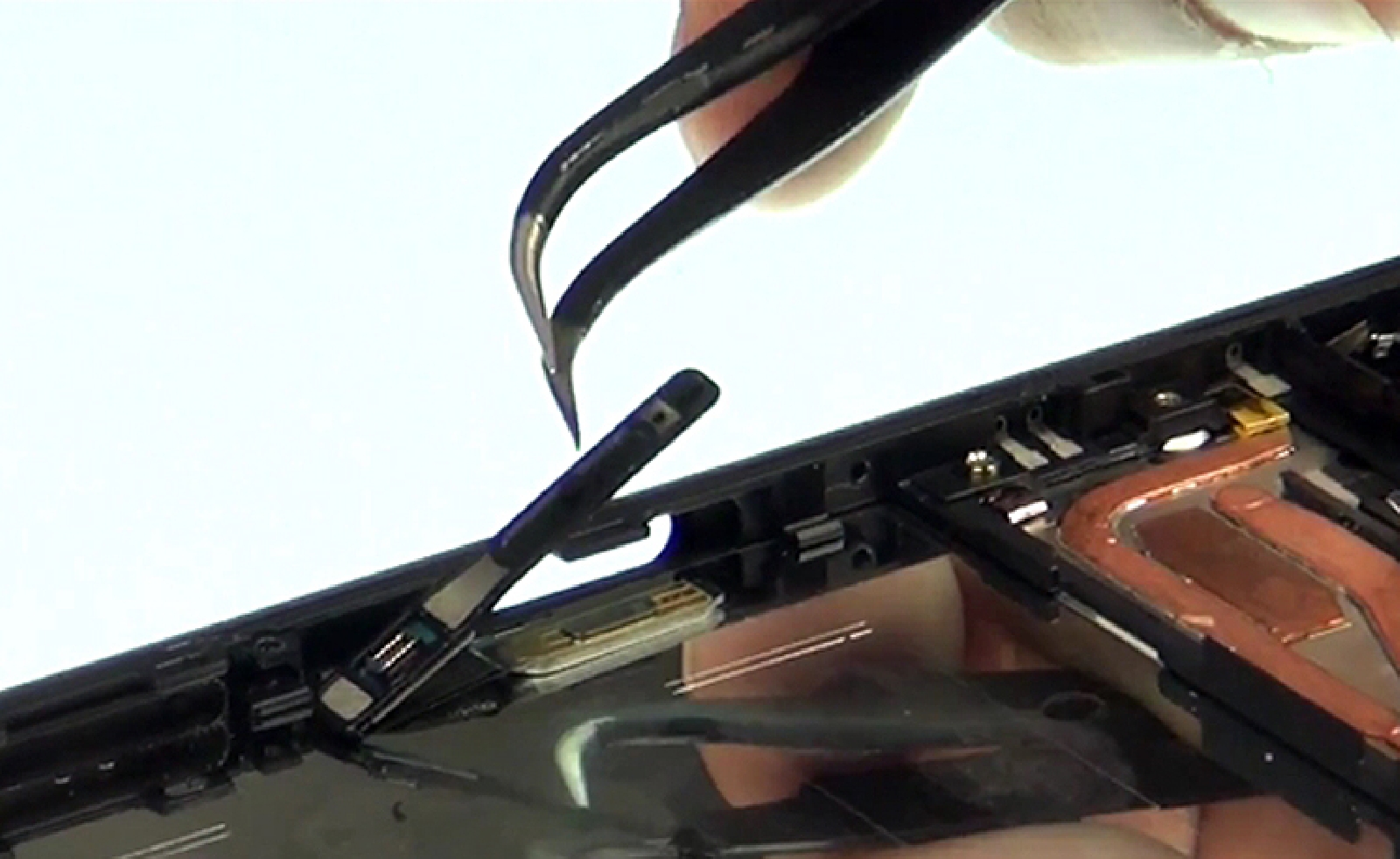

Etape 16 : Libérer la nappe power-volume-vibreur

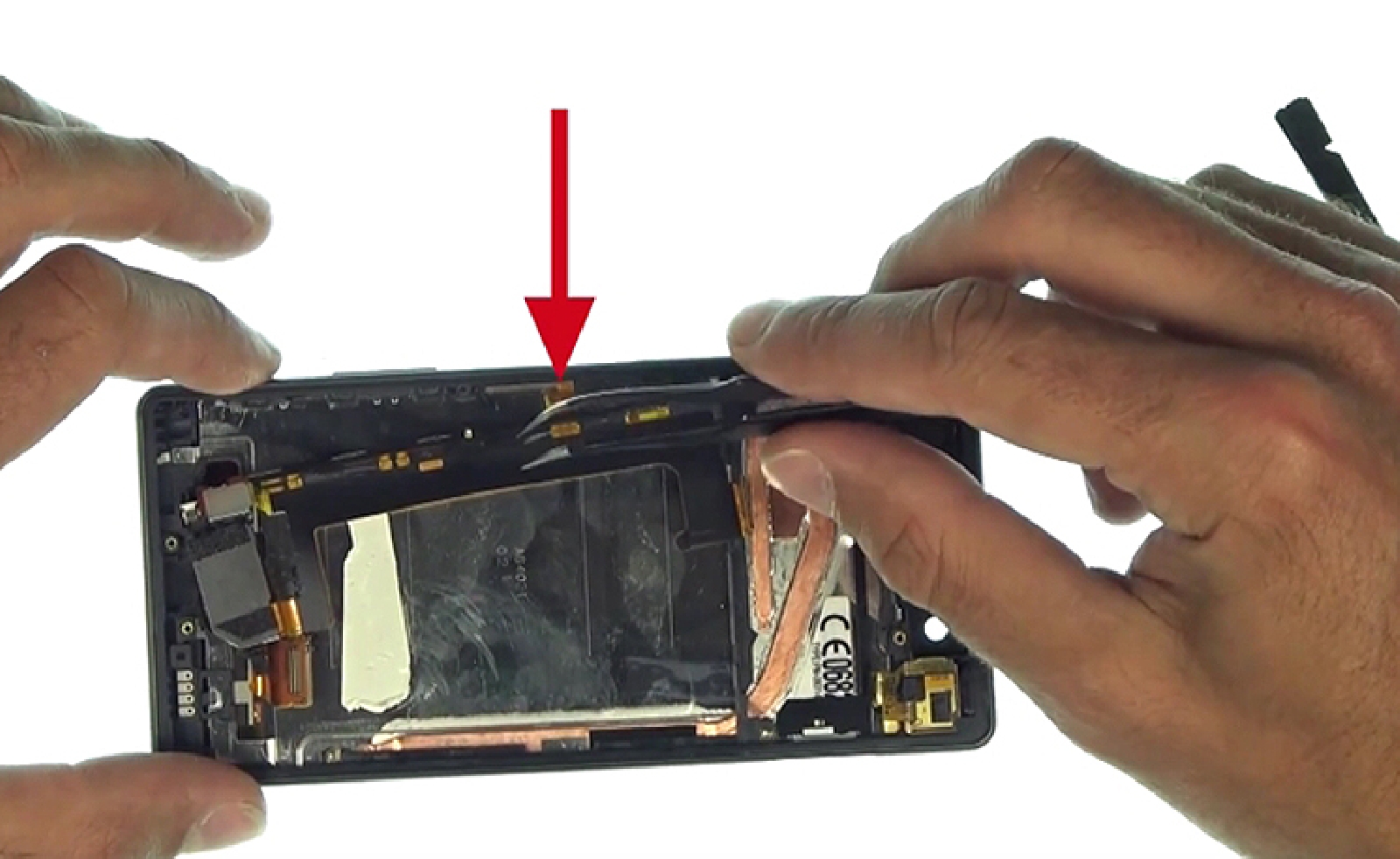

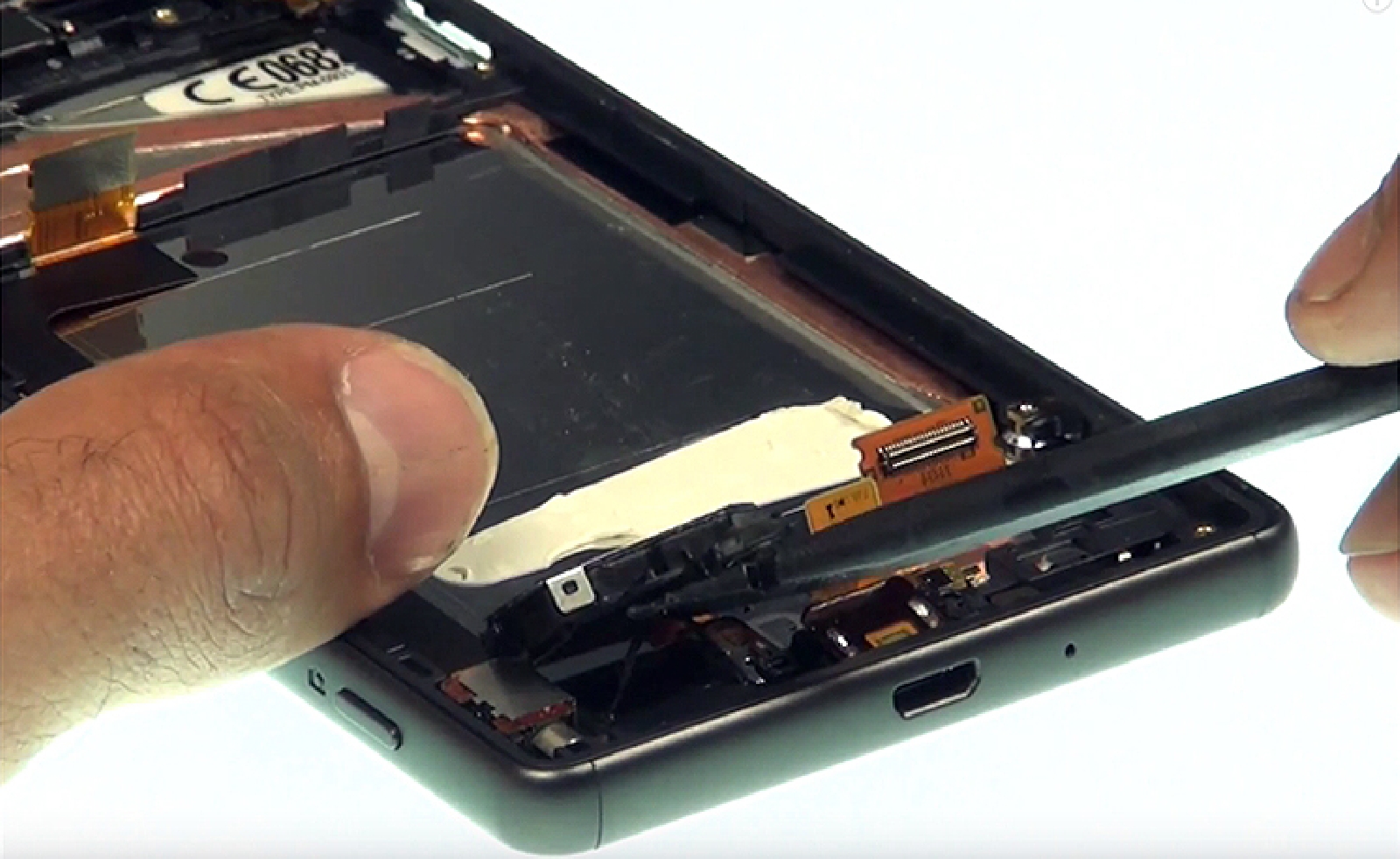

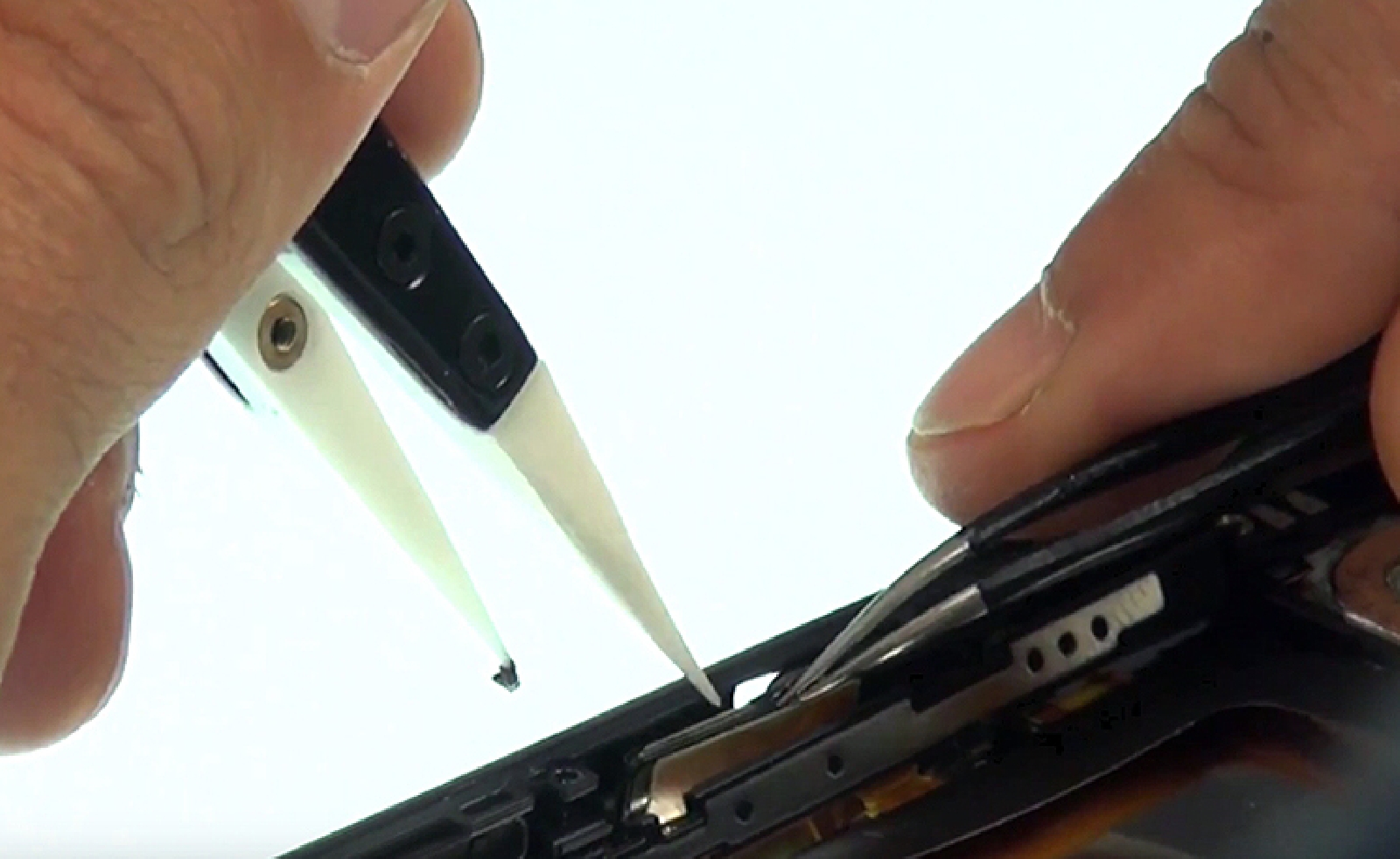

A l'aide de votre tournevis cruciforme, retirez la dernière vis qui tient votre nappe power-volume-vibreur en place. Ensuite, à l'aide de la pincette, déclipsez la languette latéral qui maintient la nappe. faites attention, la nappe est encore connecté au bouton power !
Etape 16 : Libérer la nappe power-volume-vibreur
Etape 16 : Libérer la nappe power-volume-vibreur
Etape 16 : Libérer la nappe power-volume-vibreur
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Retirer la nappe power-volume-vibreur

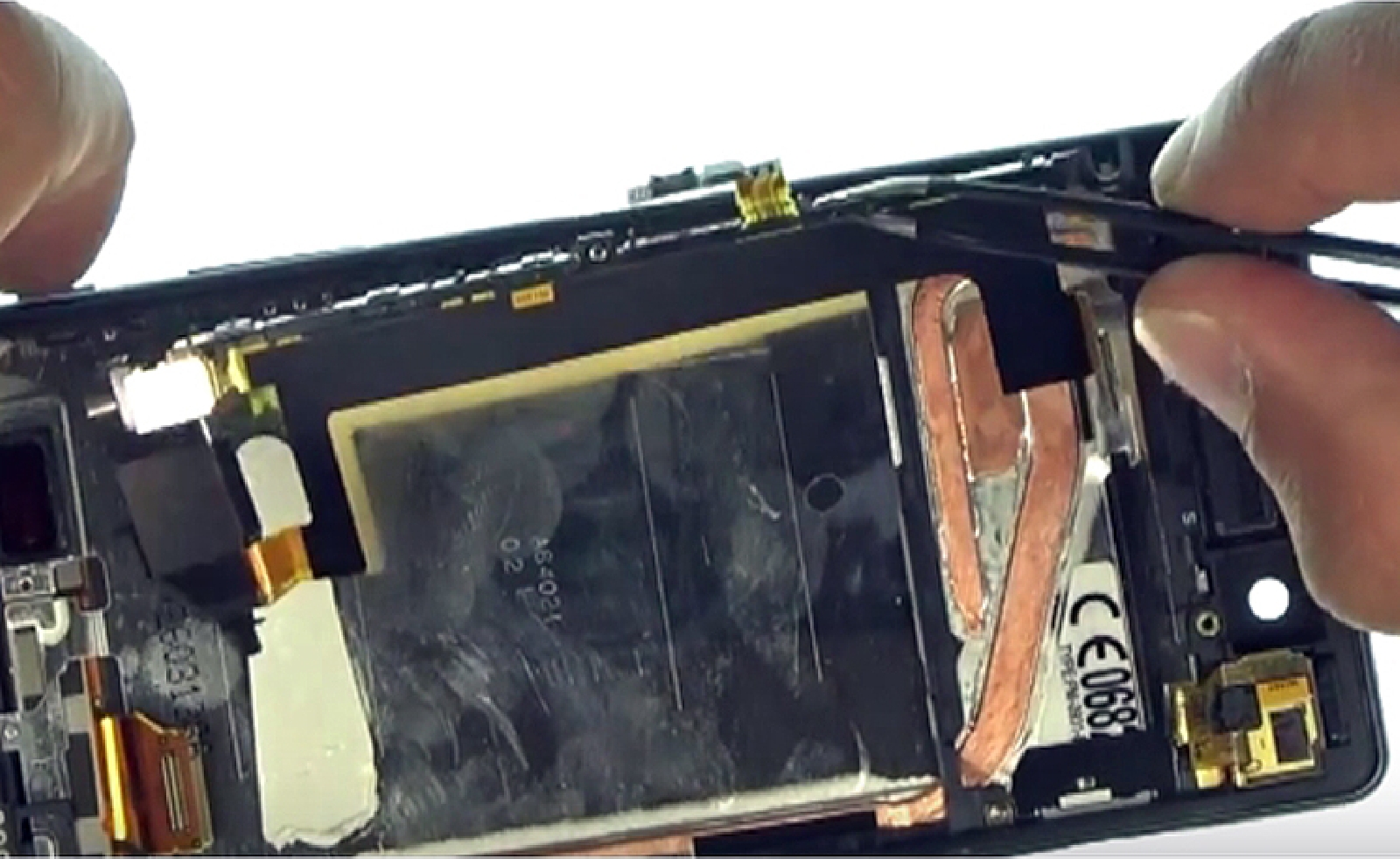

Déclipsez maintenant le bouton power afin de retirer la nappe complète.
Etape 17 : Retirer la nappe power-volume-vibreur
Etape 17 : Retirer la nappe power-volume-vibreur
Etape 17 : Retirer la nappe power-volume-vibreur
Etape 17 : Retirer la nappe power-volume-vibreur
Etape 17 : Retirer la nappe power-volume-vibreur
Outils du kit utilisés
Outils du kit utilisés

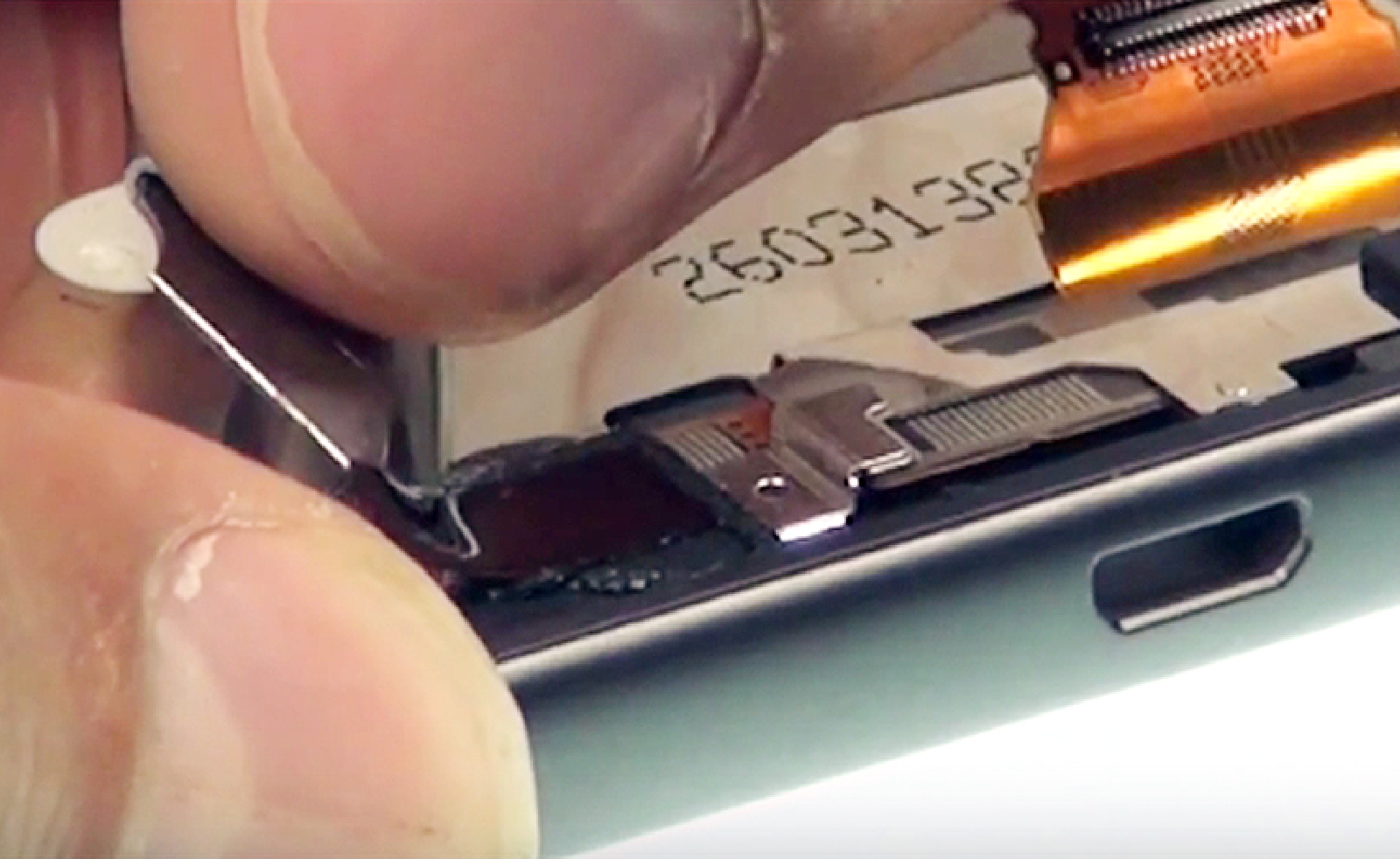

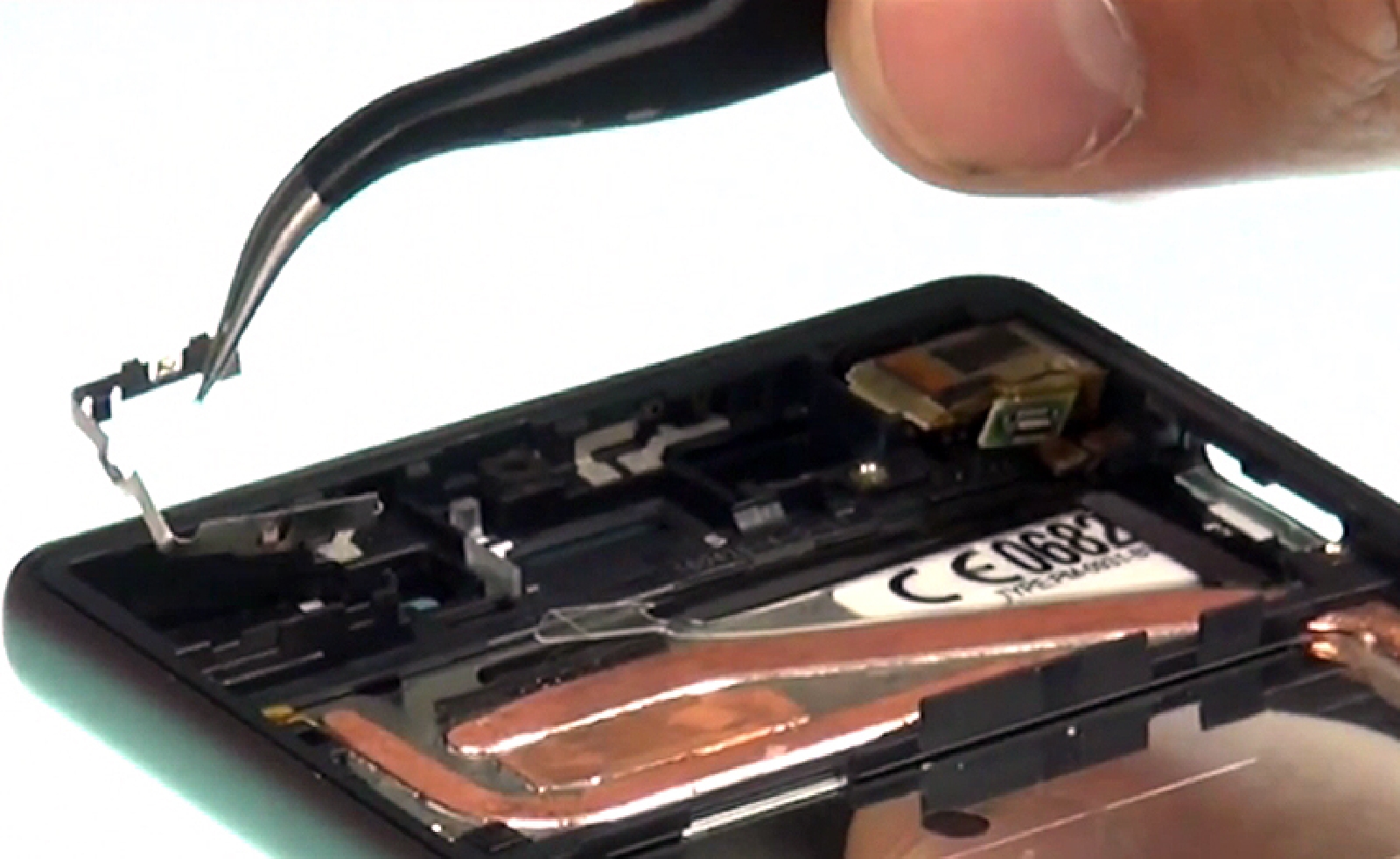

Etape 18 : Retirer les derniers éléments

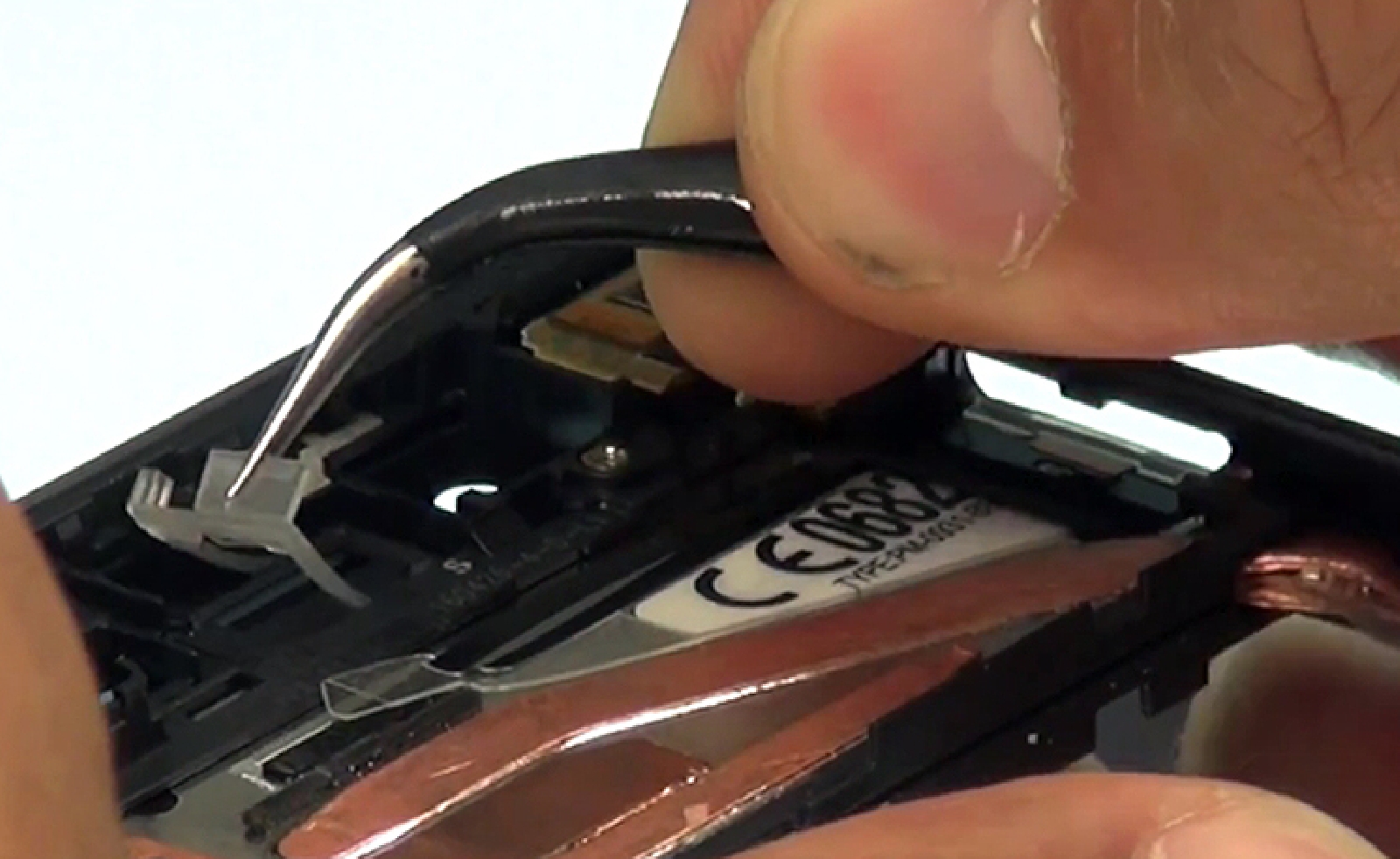

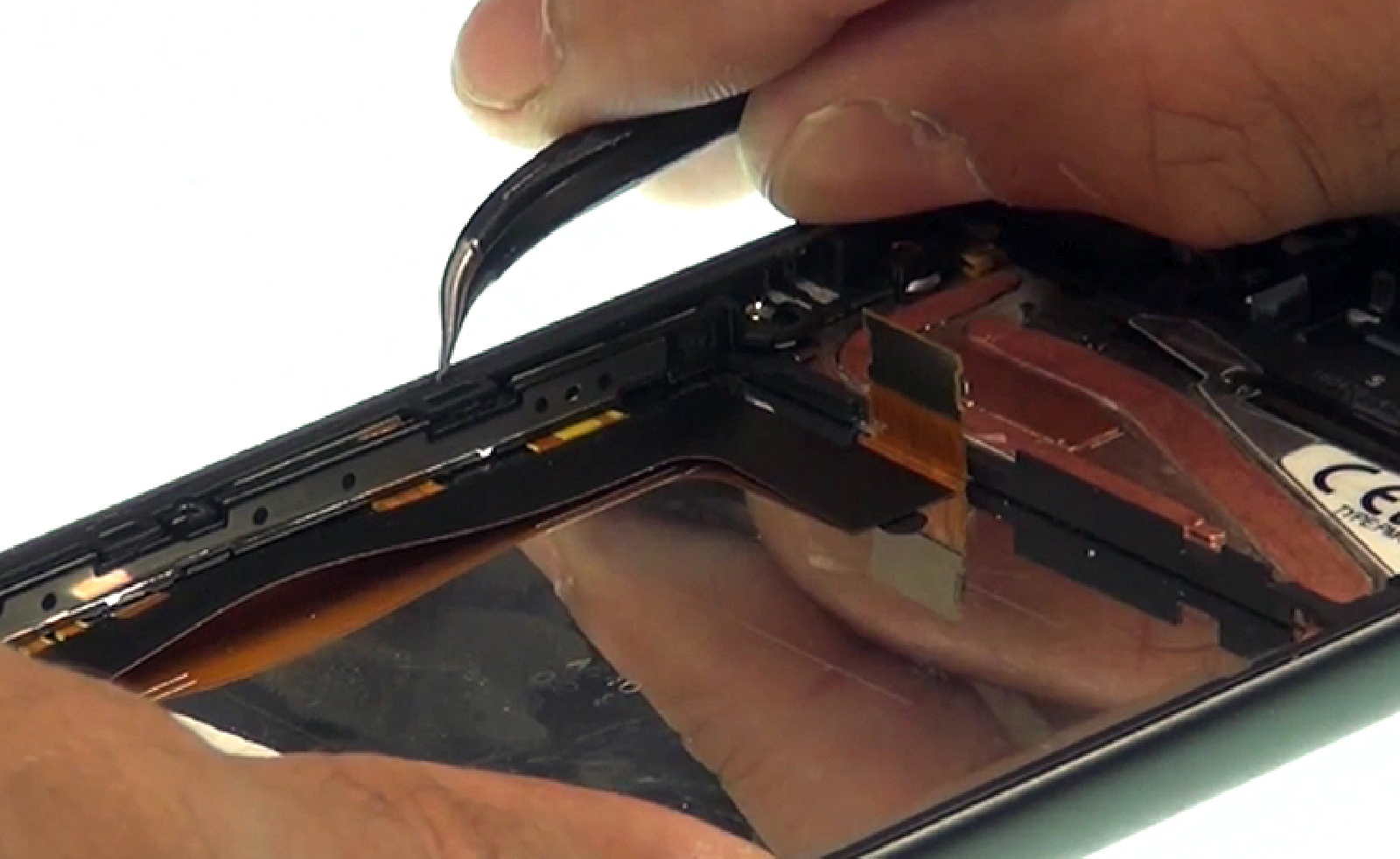

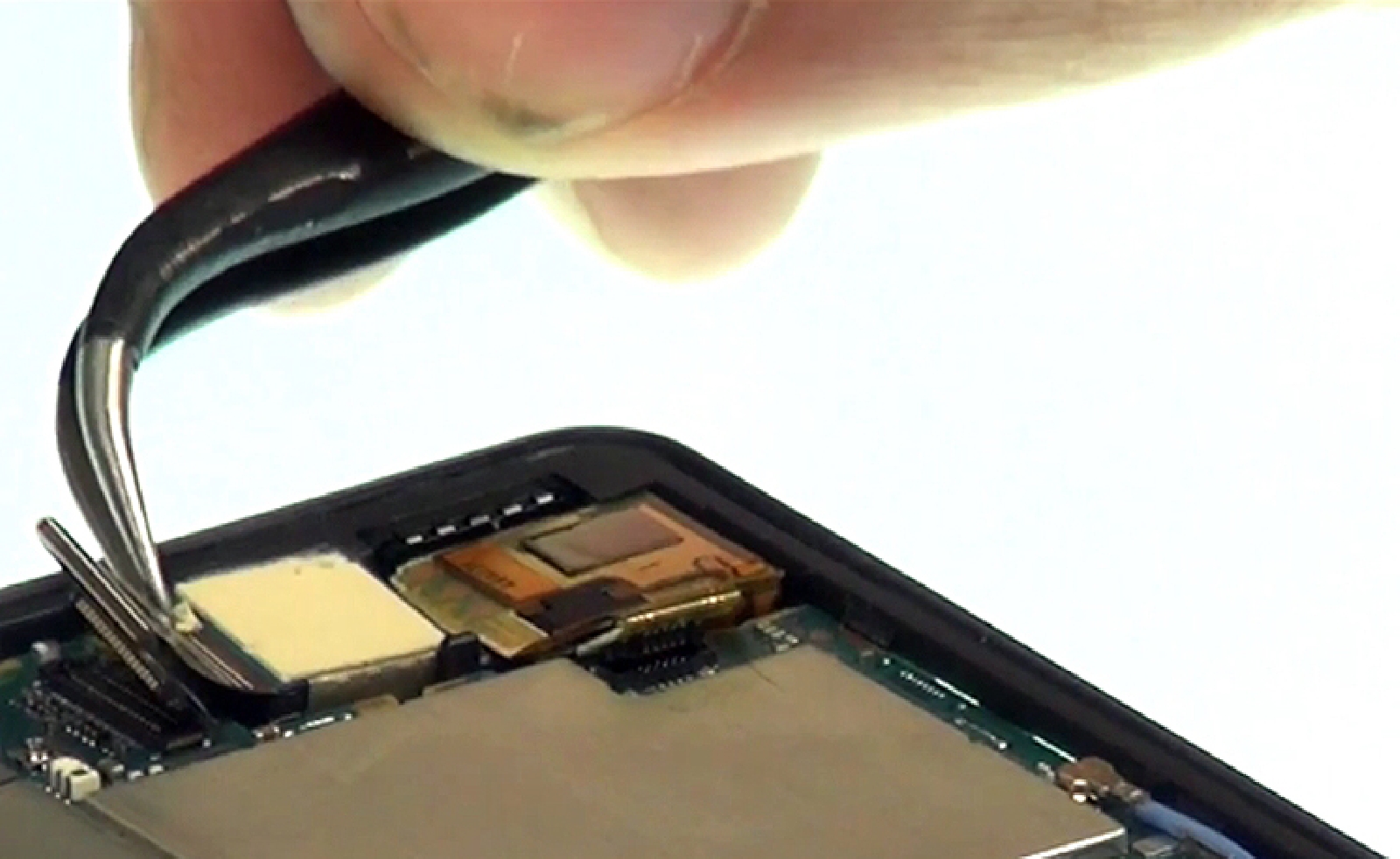

Avec votre pincette, retirez les derniers petits éléments de votre bloc écran afin de les replacer sur votre bloc neuf.
Etape 18 : Retirer les derniers éléments
Etape 18 : Retirer les derniers éléments
Etape 18 : Retirer les derniers éléments
Etape 18 : Retirer les derniers éléments
Etape 18 : Retirer les derniers éléments
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Pour remonter un bloc écran neuf sur votre Sony Xperia X ou X dual, suivez simplement les étapes de ce tutoriel dans l'ordre inverse. Soyez prudent, prenez votre temps, un oubli de composant ou de vis peut causer de gros problèmes et nécessiter un second démontage.
N'hésitez pas à vous munir de stickers pour batterie et de colle B7000 afin de procéder à un remontage optimal !
