Changement de vitre tactile sur Samsung Galaxy Core+

Temps estimé : 60 min
Difficulté : 4/5
Samsung Galaxy Core+ | Temps estimé : 60 min Difficulté : 4/5

Ce guide photos vous explique comment remplacer la vitre tactile sur votre Samsung Galaxy Core Plus.

Diagnostic

› La vitre de votre Core Plus est brisée
› Le tactile ne répond plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile NOIRE pour Samsung Galaxy Core Plus
44,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, assurez vous d'avoir correctement identifié le modèle de votre appareil. Sur un Samsung Galaxy Core Plus, ce numéro de modèle devrait être trouvable dans la rubrique "à propos de l'appareil" dans les réglages et correspondre à SM-G350.
Une fois identifié et vos pièces de rechanges et outils reçus, préparez un espace de travail propre et dégagé et commencez le démontage.

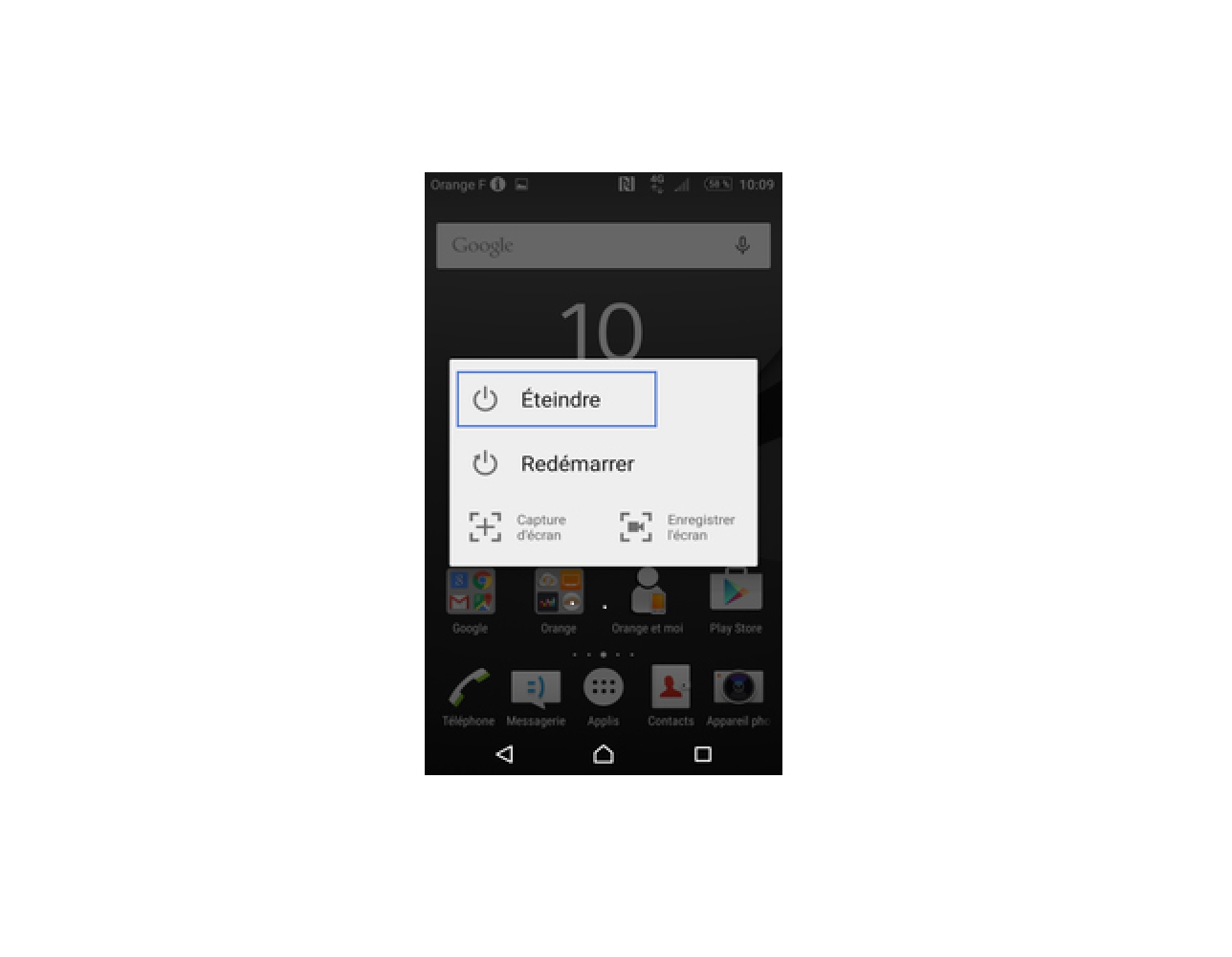

En premier lieux, mettez votre appareil hors tension afin de ne pas l'endommager au cours de la réparation.
Avant de commencer
Etape 1 : Déclipser la coque arrière

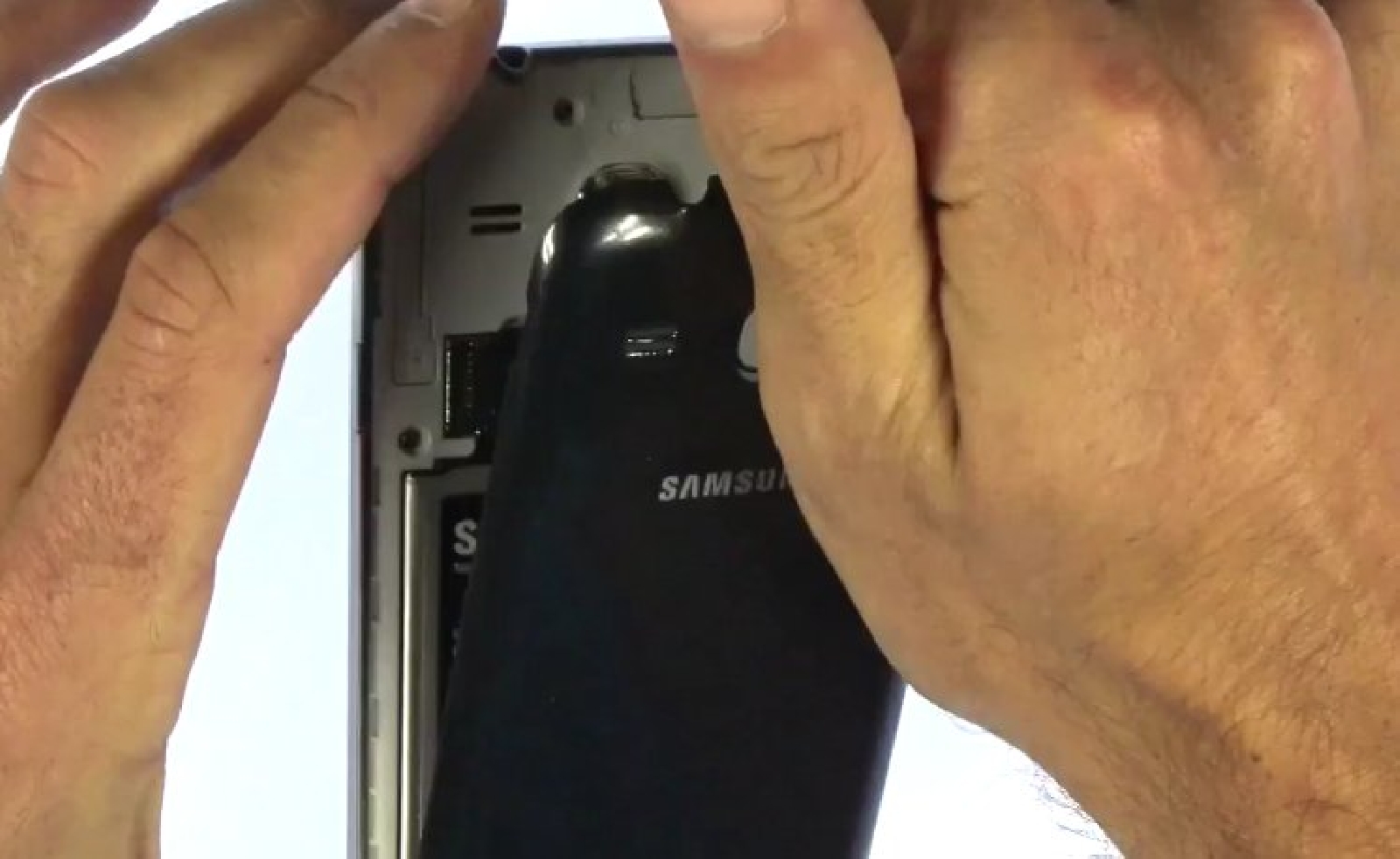

En vous servant de l'interstice entre la coque arrière et le reste du téléphone, déclipsez la coque arrière.
Etape 1 : Déclipser la coque arrière

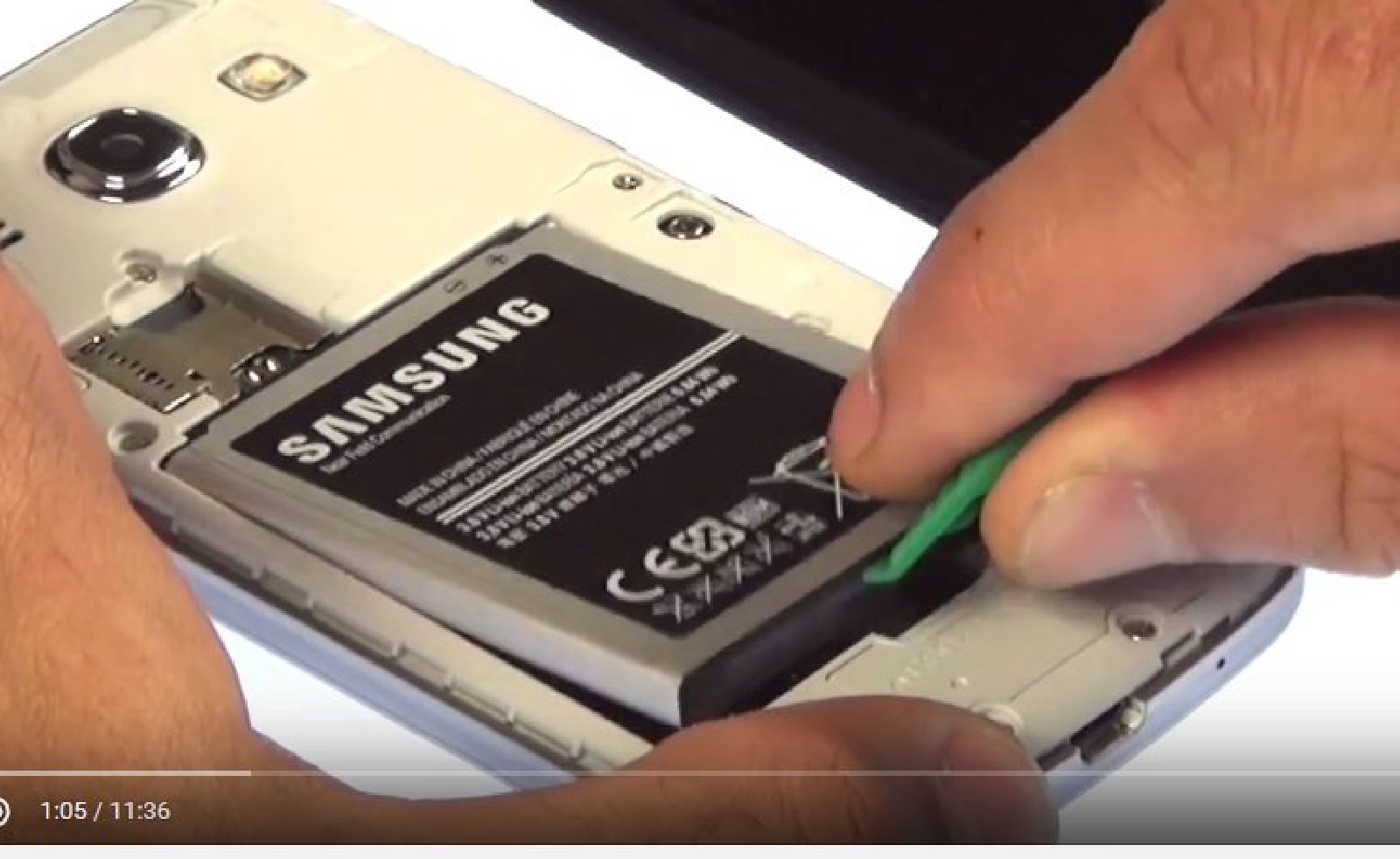

Etape 2 : Retirer la batterie

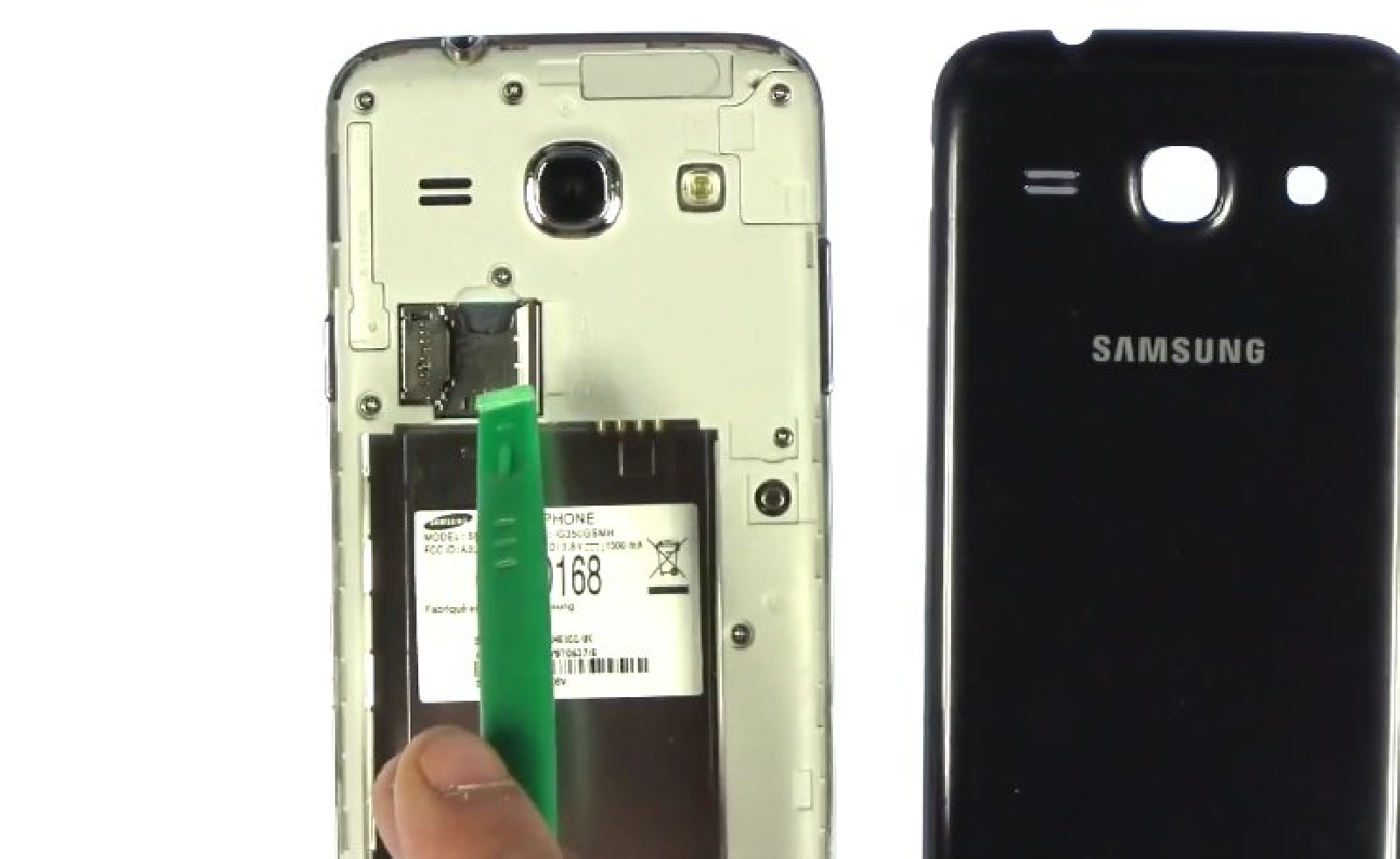

A l'aide du levier en nylon de votre kit d'outils, retirez la batterie du téléphone.
Etape 2 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les cartes SIM et microSD
Vous pouvez maintenant extraire en toute simplicité la carte SIM et la carte microSD de votre Samsung Galaxy Core plus
Etape 3 : Retirer les cartes SIM et microSD
Outils du kit utilisés
Outils du kit utilisés

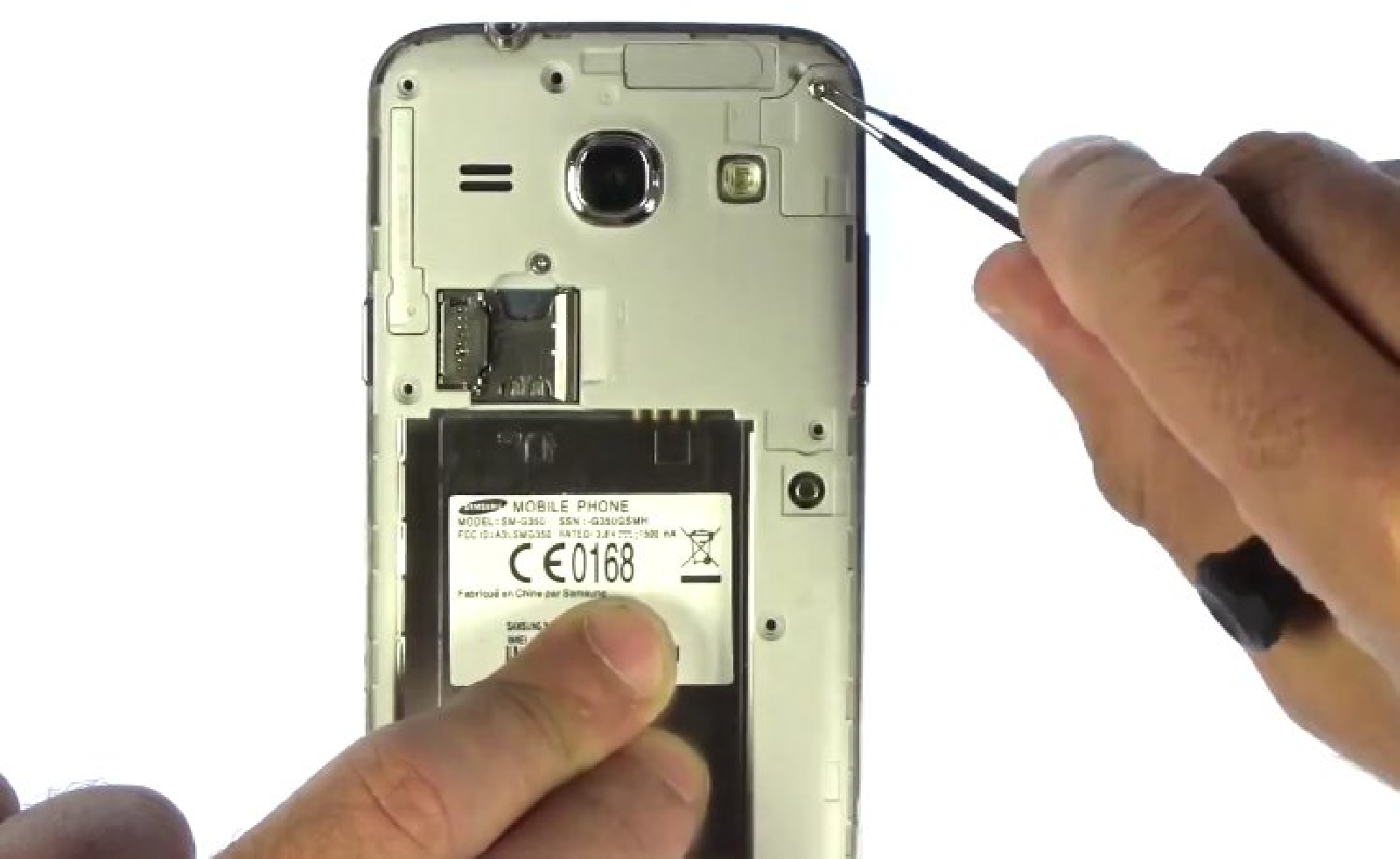

Etape 4 : Dévisser le cache arrière

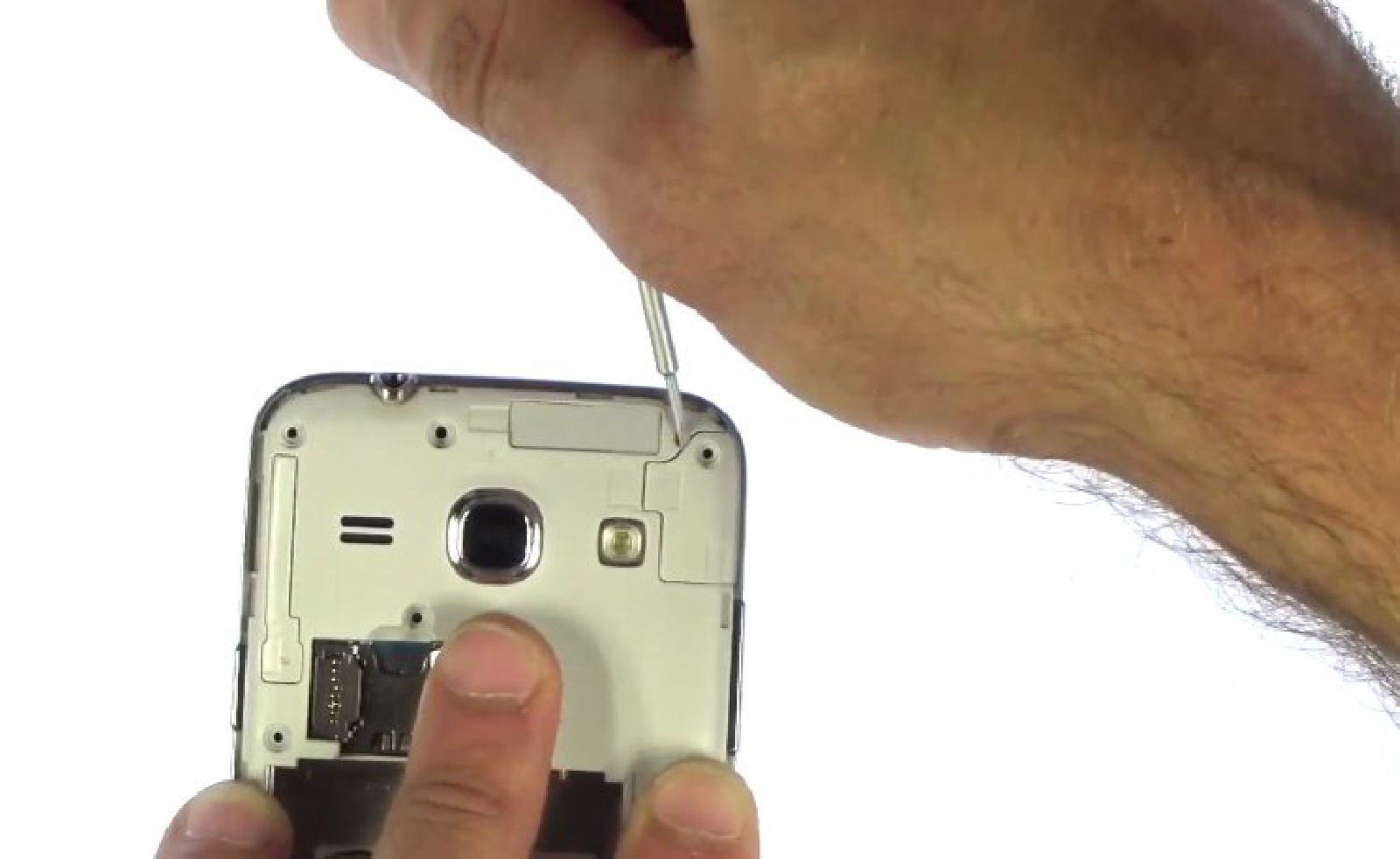

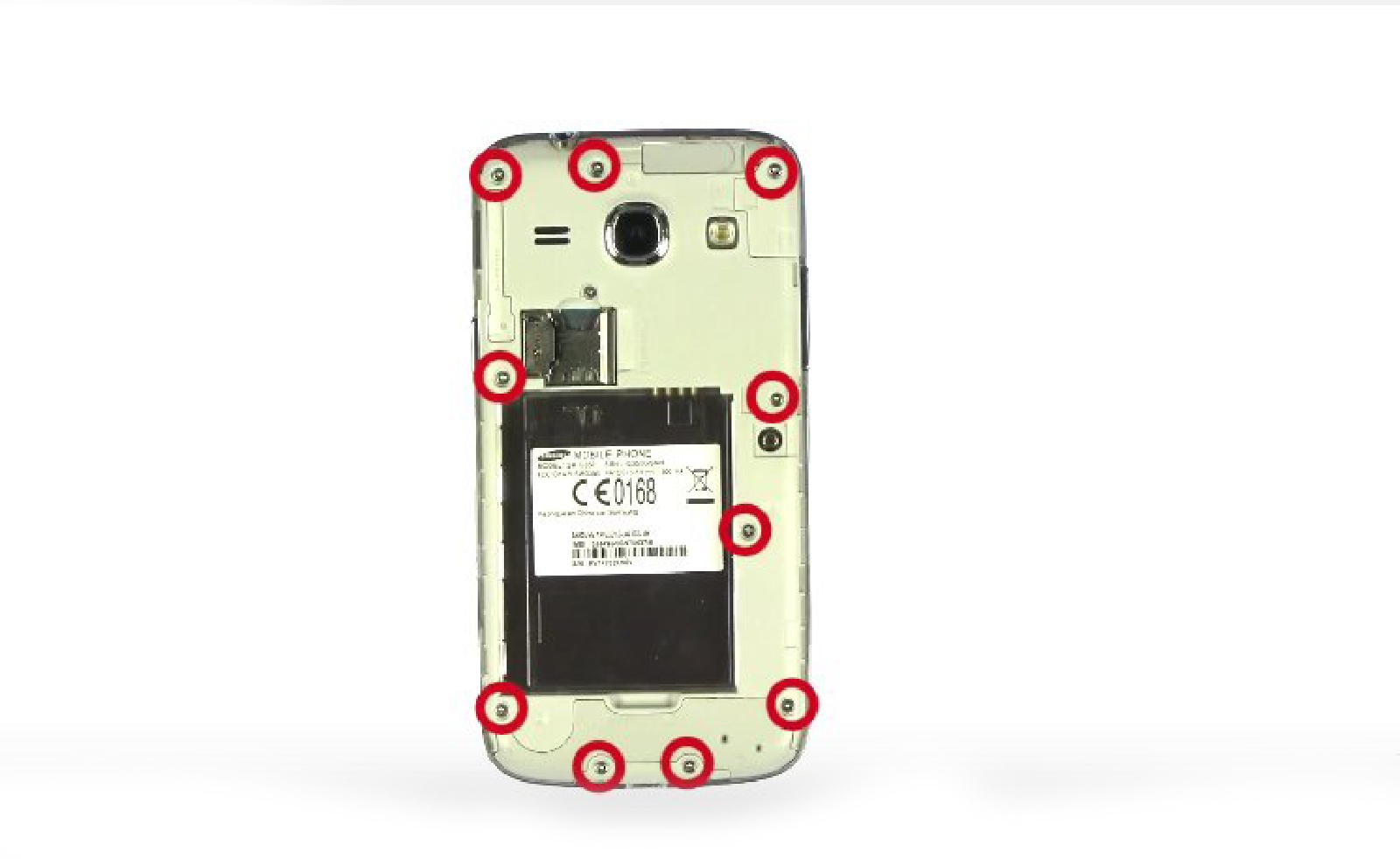

Munissez vous maintenant de votre tournevis cruciforme afin de retirer les 11 vis qui maintiennent le cache arrière de votre appareil.
Etape 4 : Dévisser le cache arrière
Etape 4 : Dévisser le cache arrière
Etape 4 : Dévisser le cache arrière
Outils du kit utilisés
Outils du kit utilisés

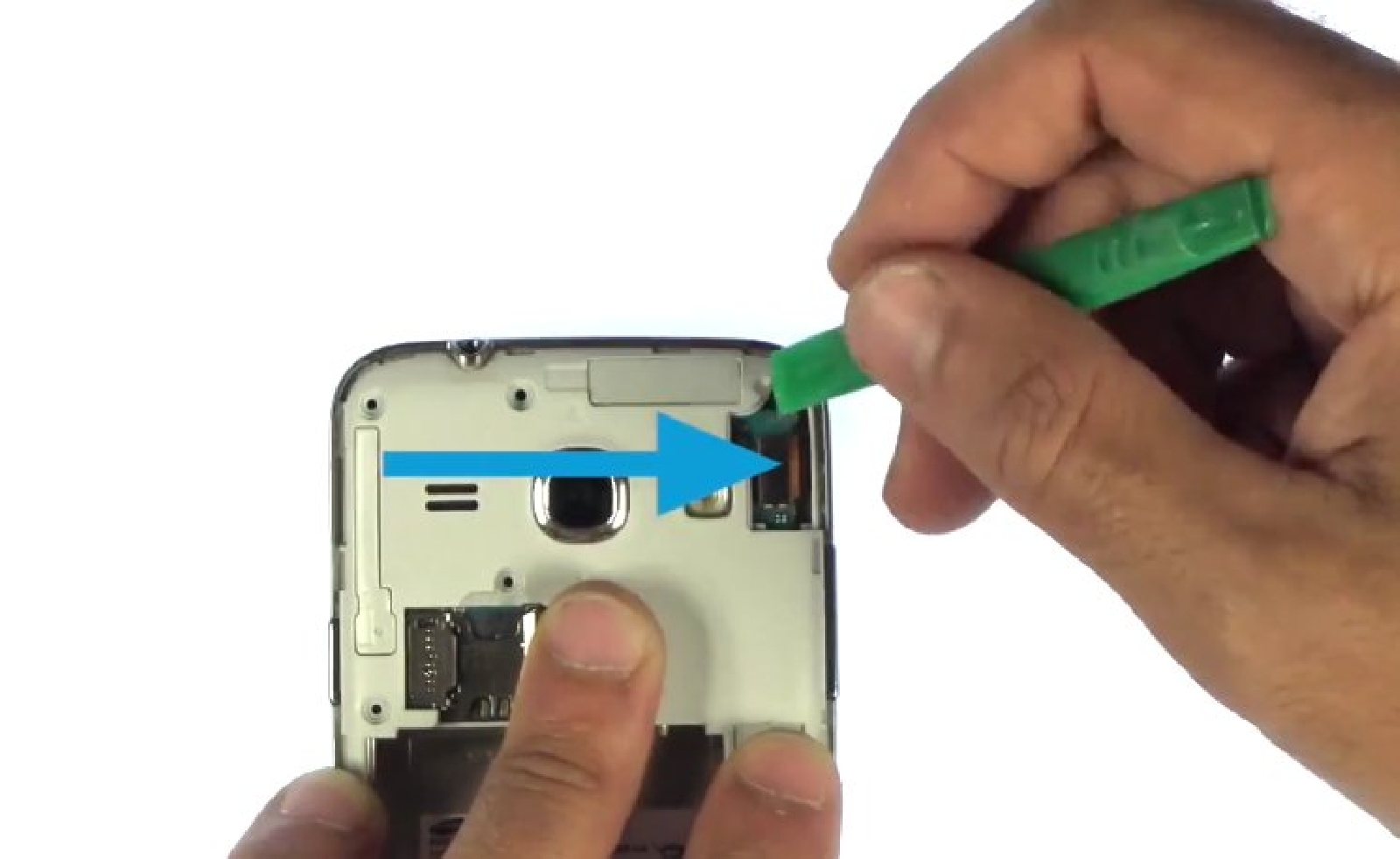

Etape 5 : Déconnecter l'écran

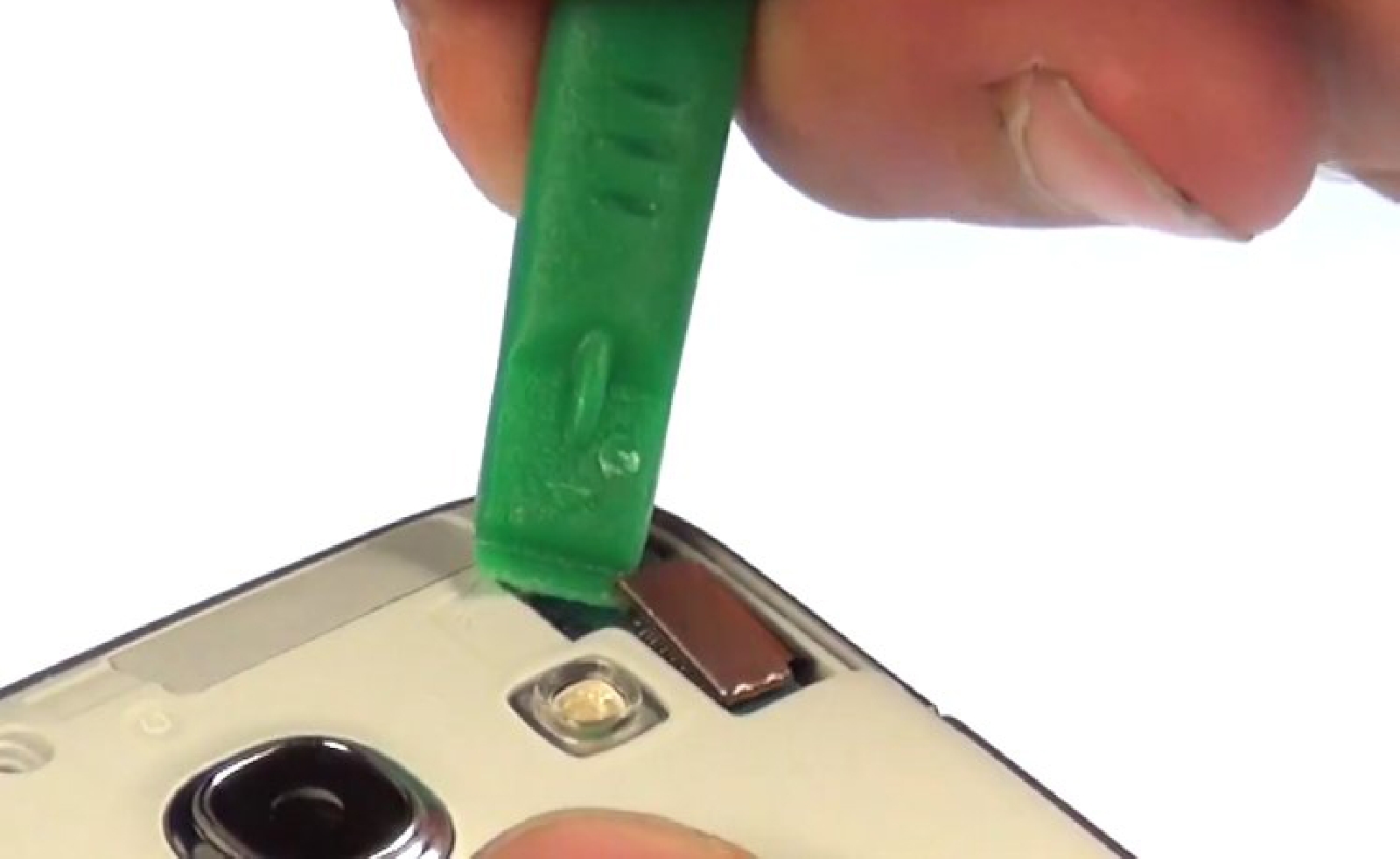

Une fois dévissez, retirez le cache en plastique (en haut a droite) afin d'accéder à la nappe de l'écran. Une fois retiré, soulevez simplement le connecteur de l'écran avec votre levier en nylon.
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés

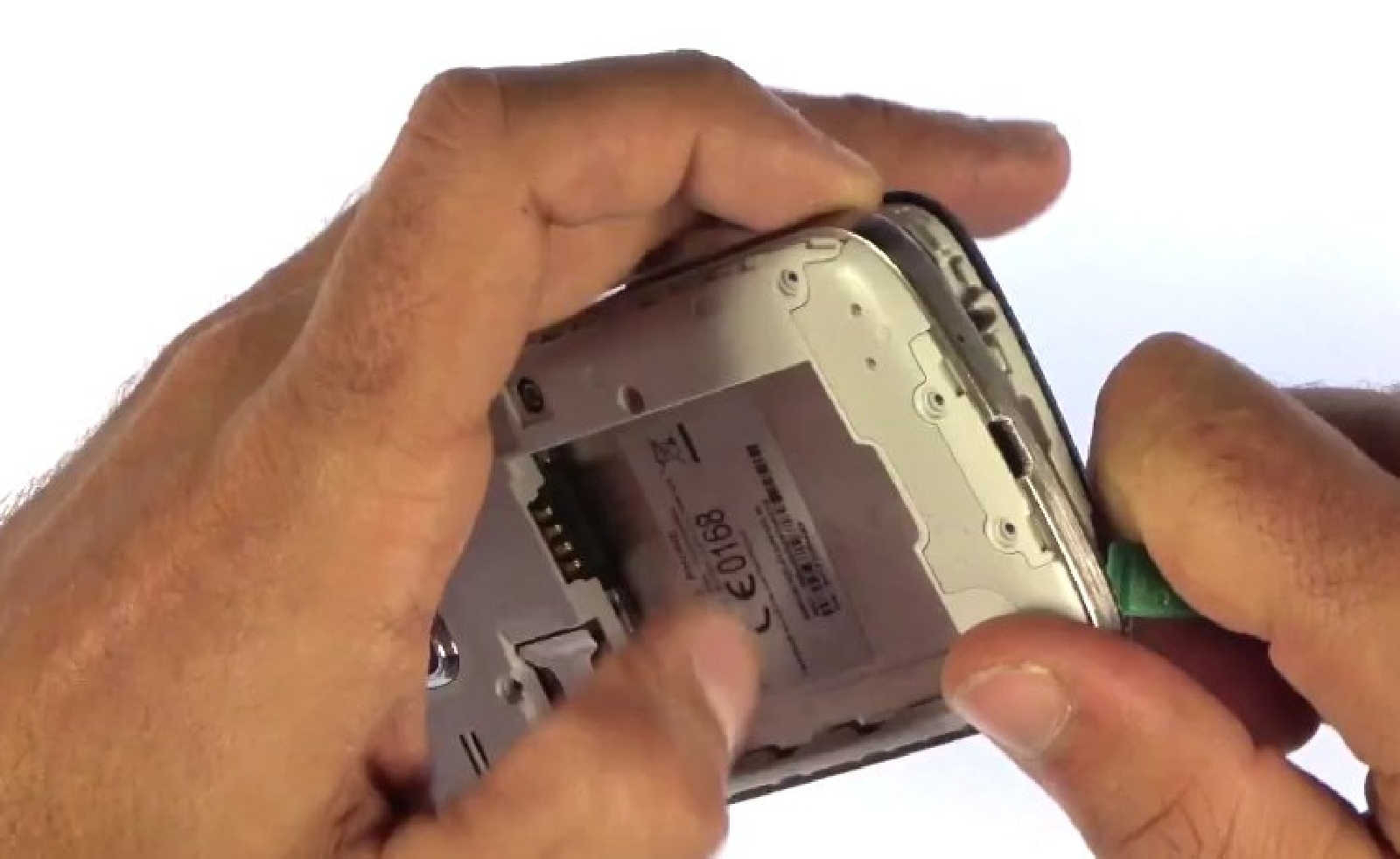

Etape 6 : Déclipser le cache arrière

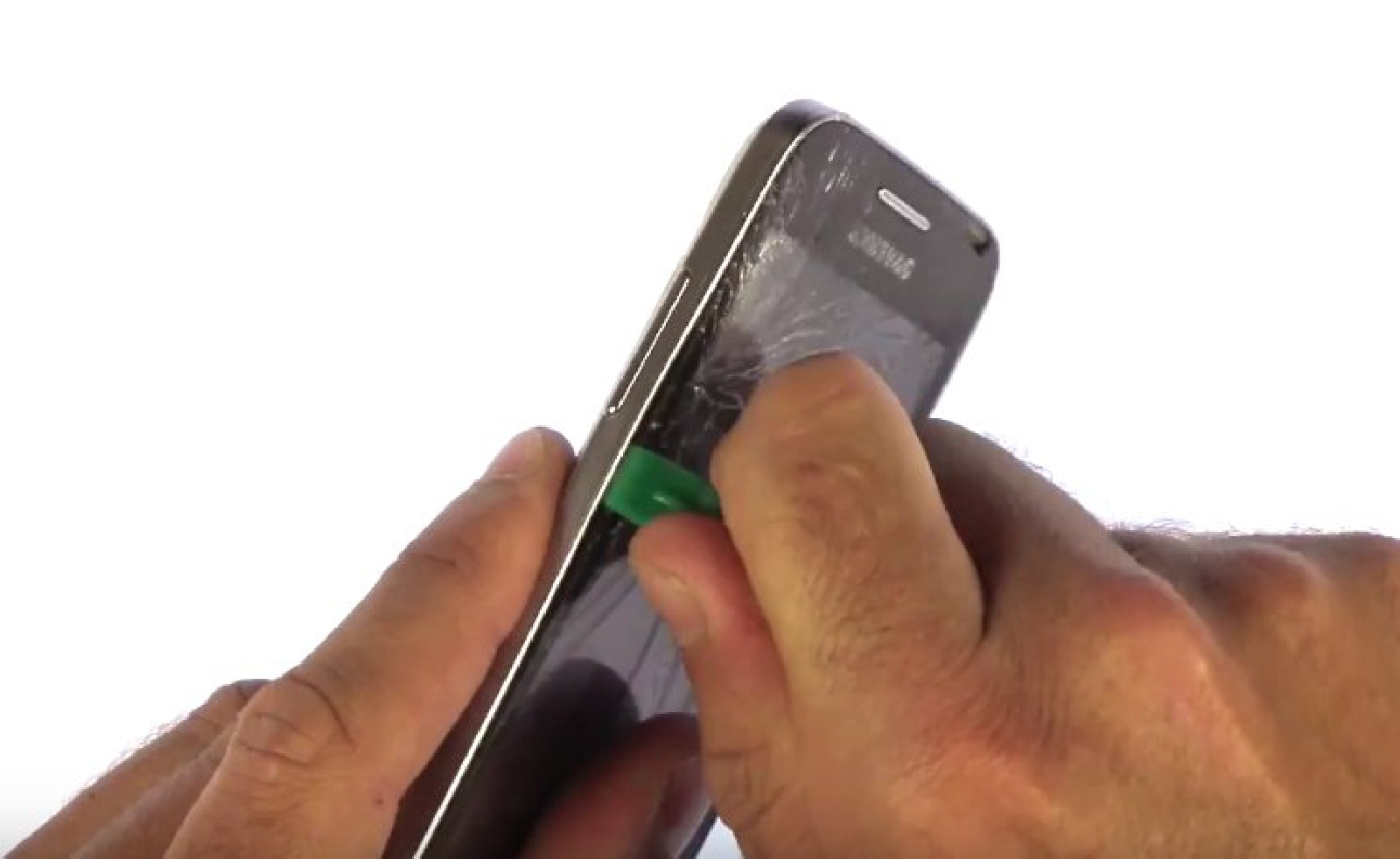

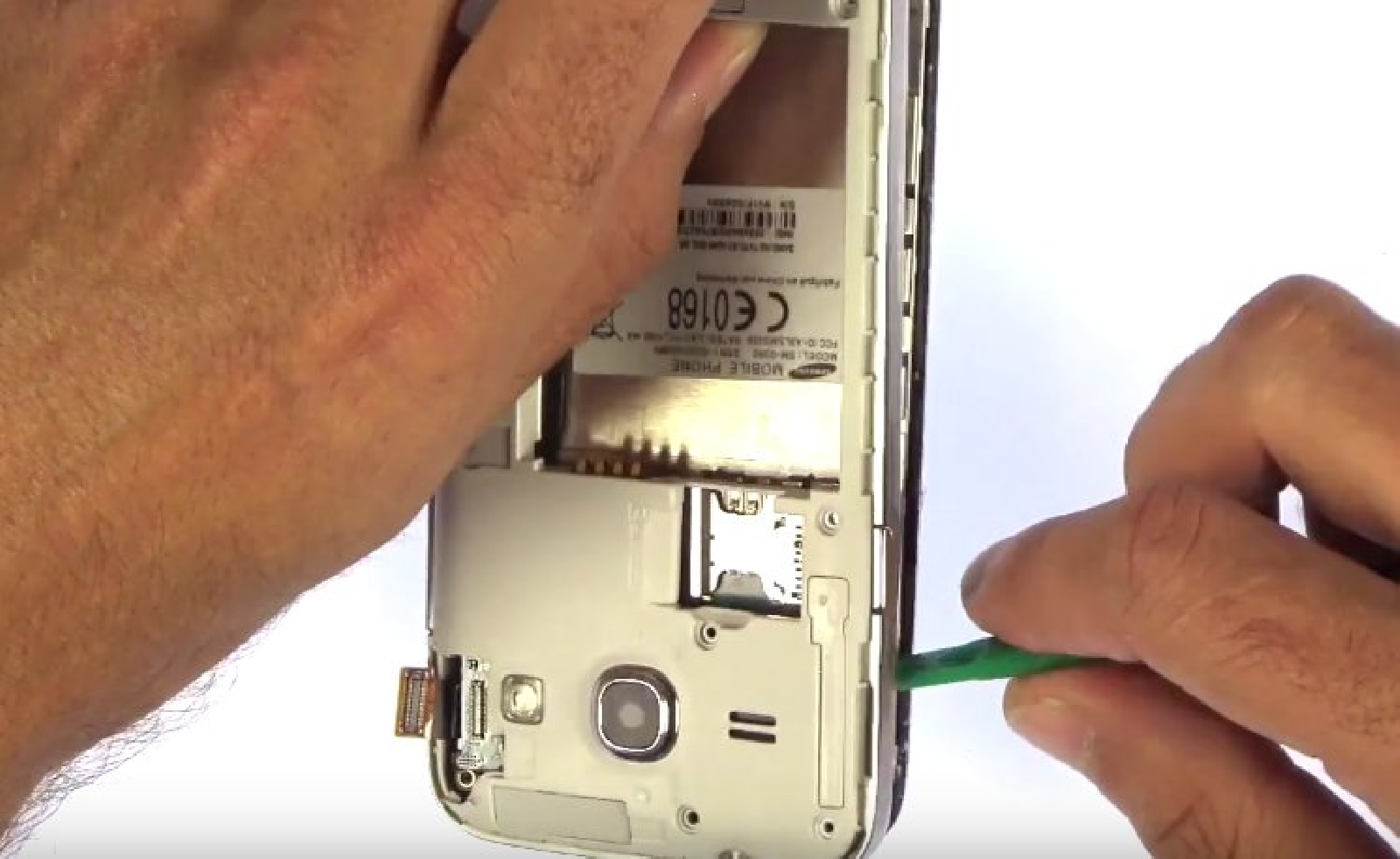

A l'aide de votre spatule, déclpisez le cache arrière de votre appareil afin d'en libérer le bloc écran.
Etape 6 : Déclipser le cache arrière
Etape 6 : Déclipser le cache arrière
Etape 6 : Déclipser le cache arrière
Etape 6 : Déclipser le cache arrière
Etape 6 : Déclipser le cache arrière
Outils du kit utilisés
Outils du kit utilisés

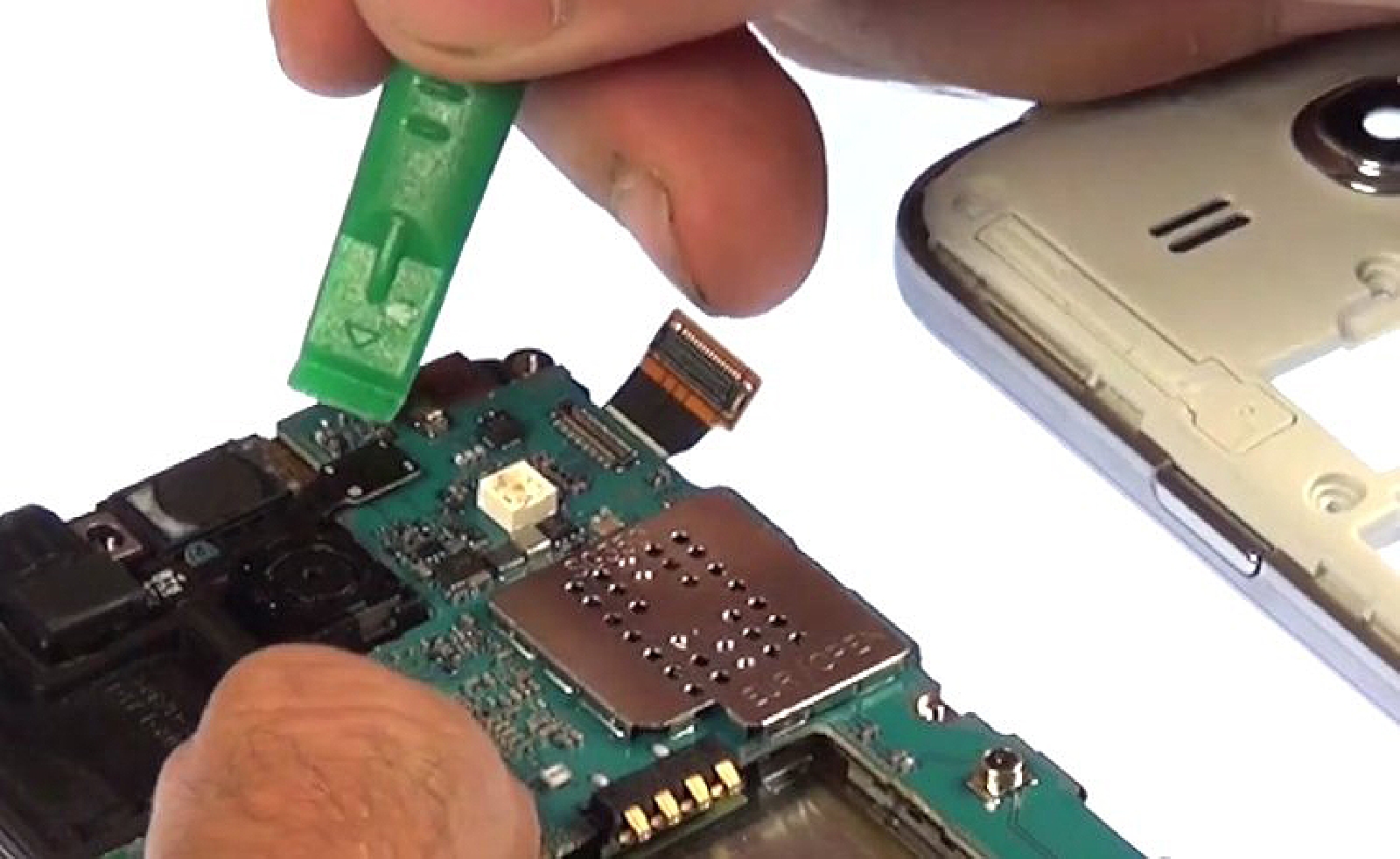

Etape 7 : Retirer la carte mère

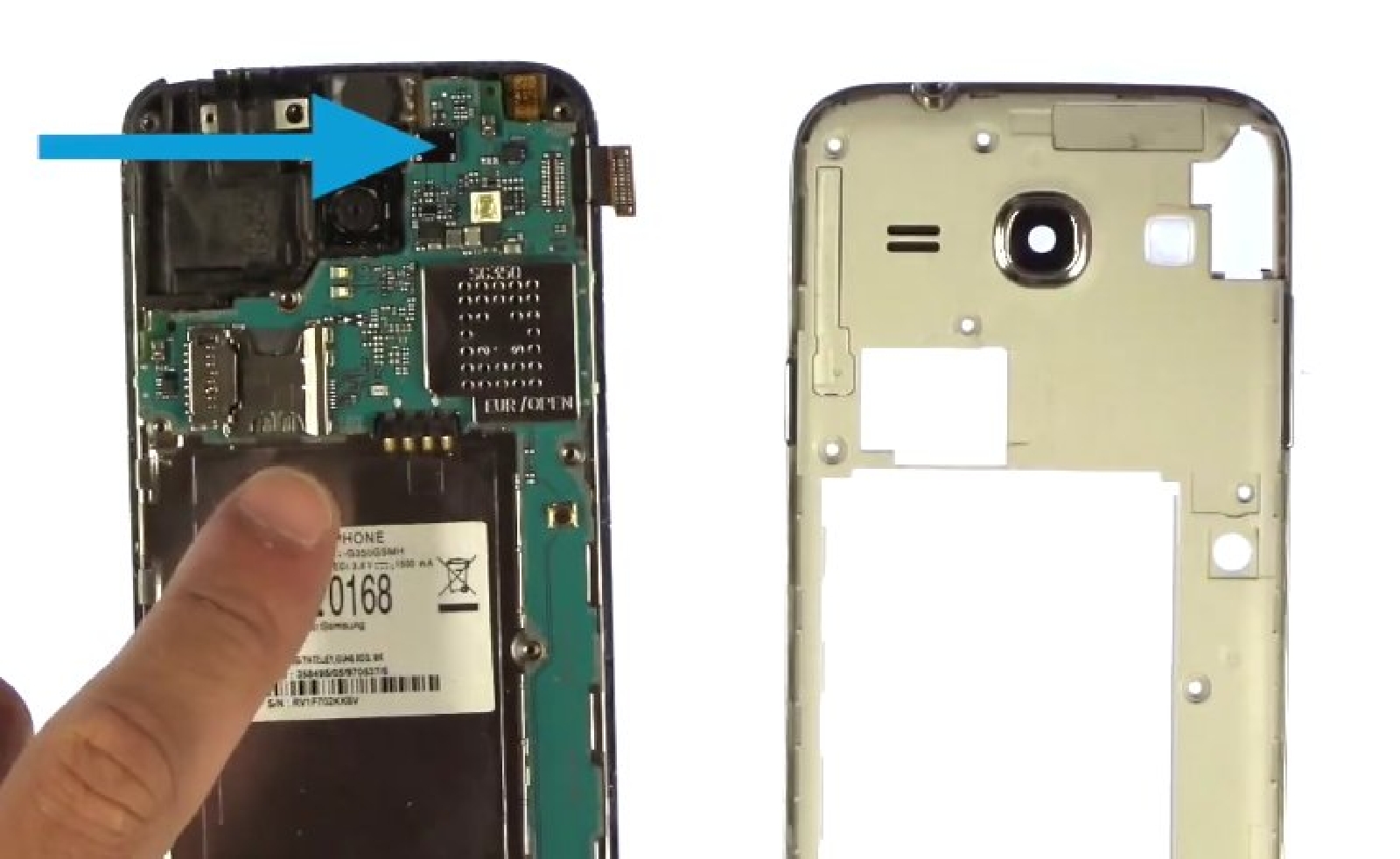

En utilisant encore une fois le levier en nylon, soulevez délicatement le connecteur qui raccorde le bloc haut parleur à la carte mère du téléphone. Une fois déconnecté, il vous suffit de la soulever pour la sortir du téléphone.
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Etape 7 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

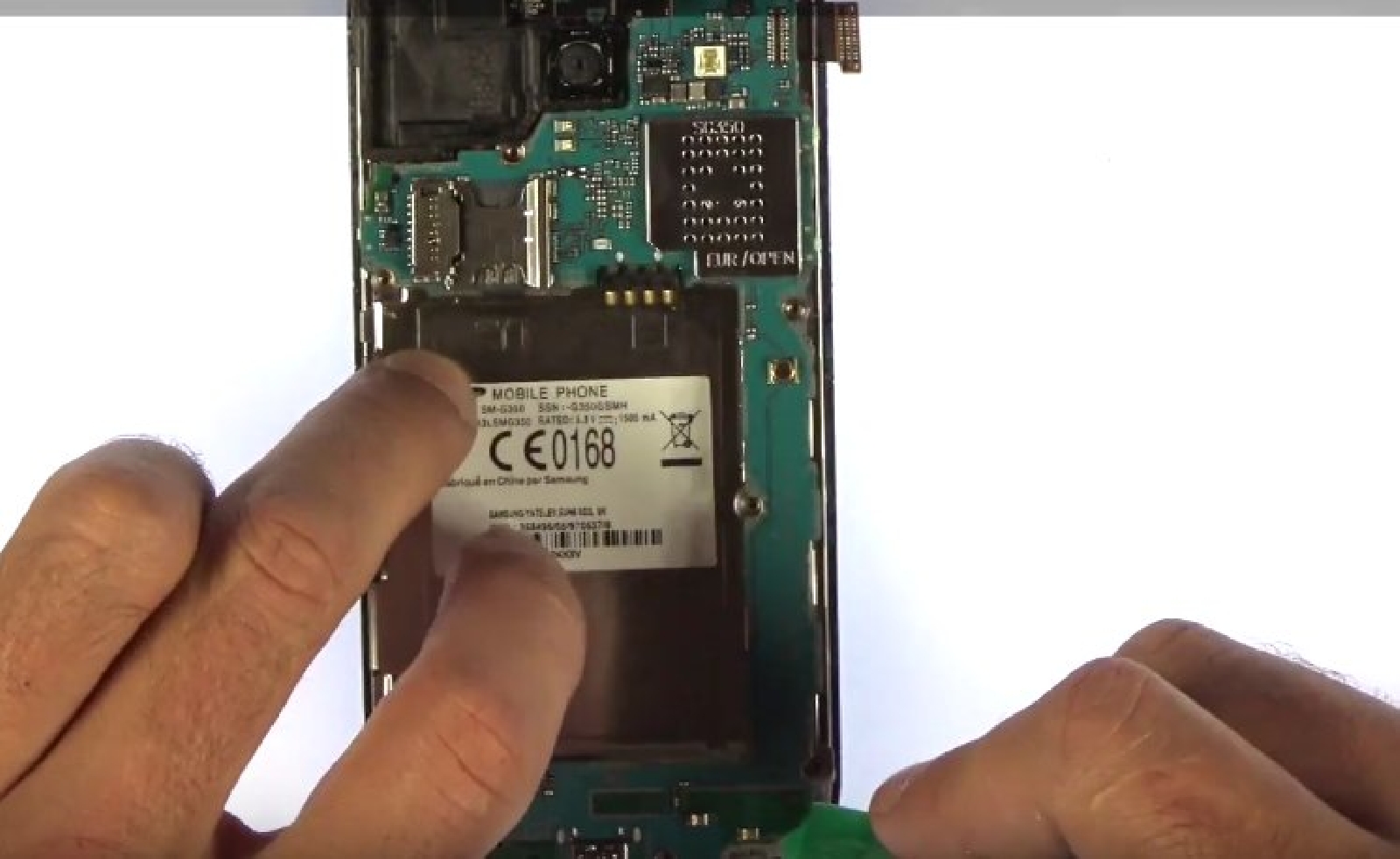

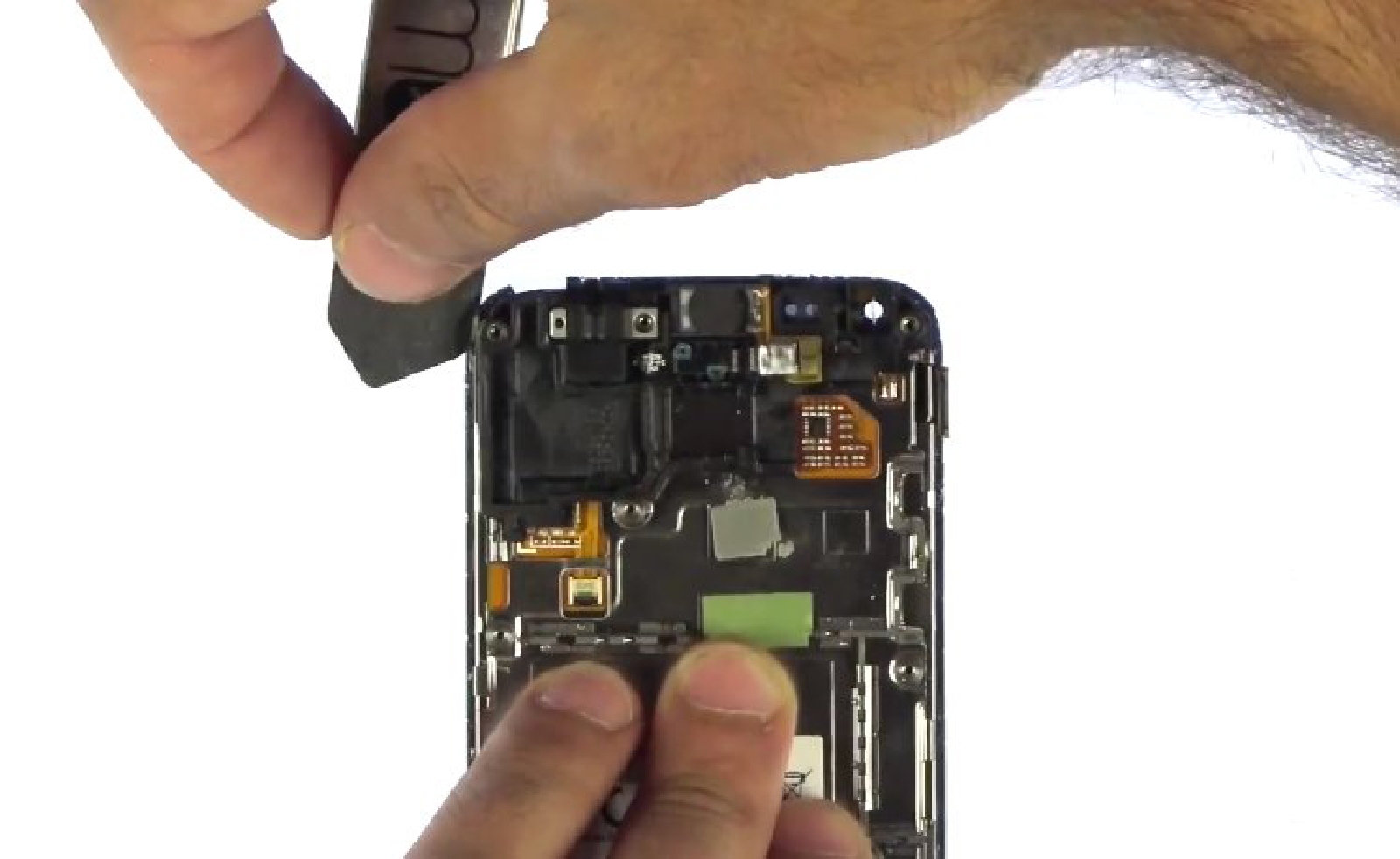

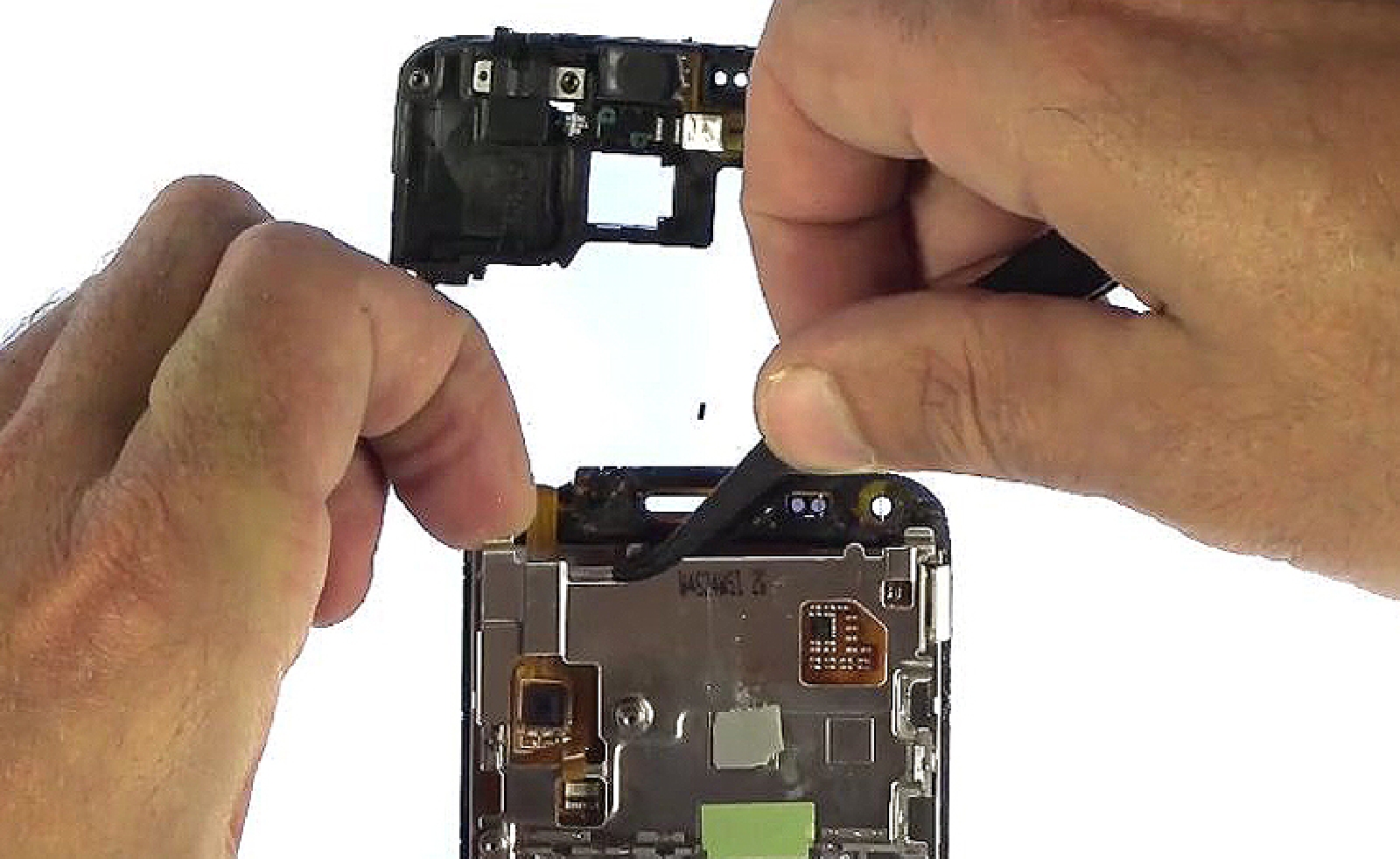

Etape 8 : Retirer le bloc haut-parleur

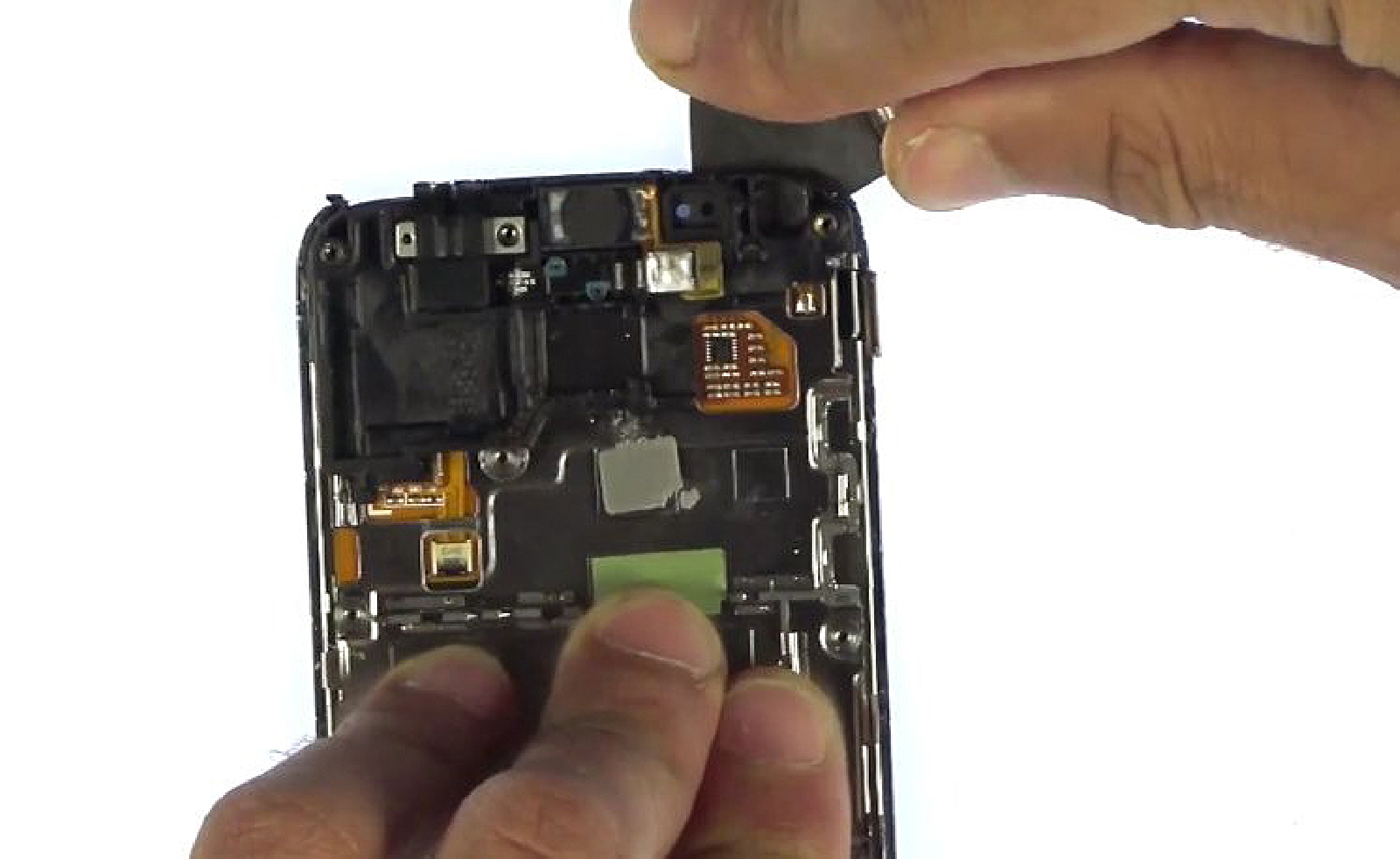

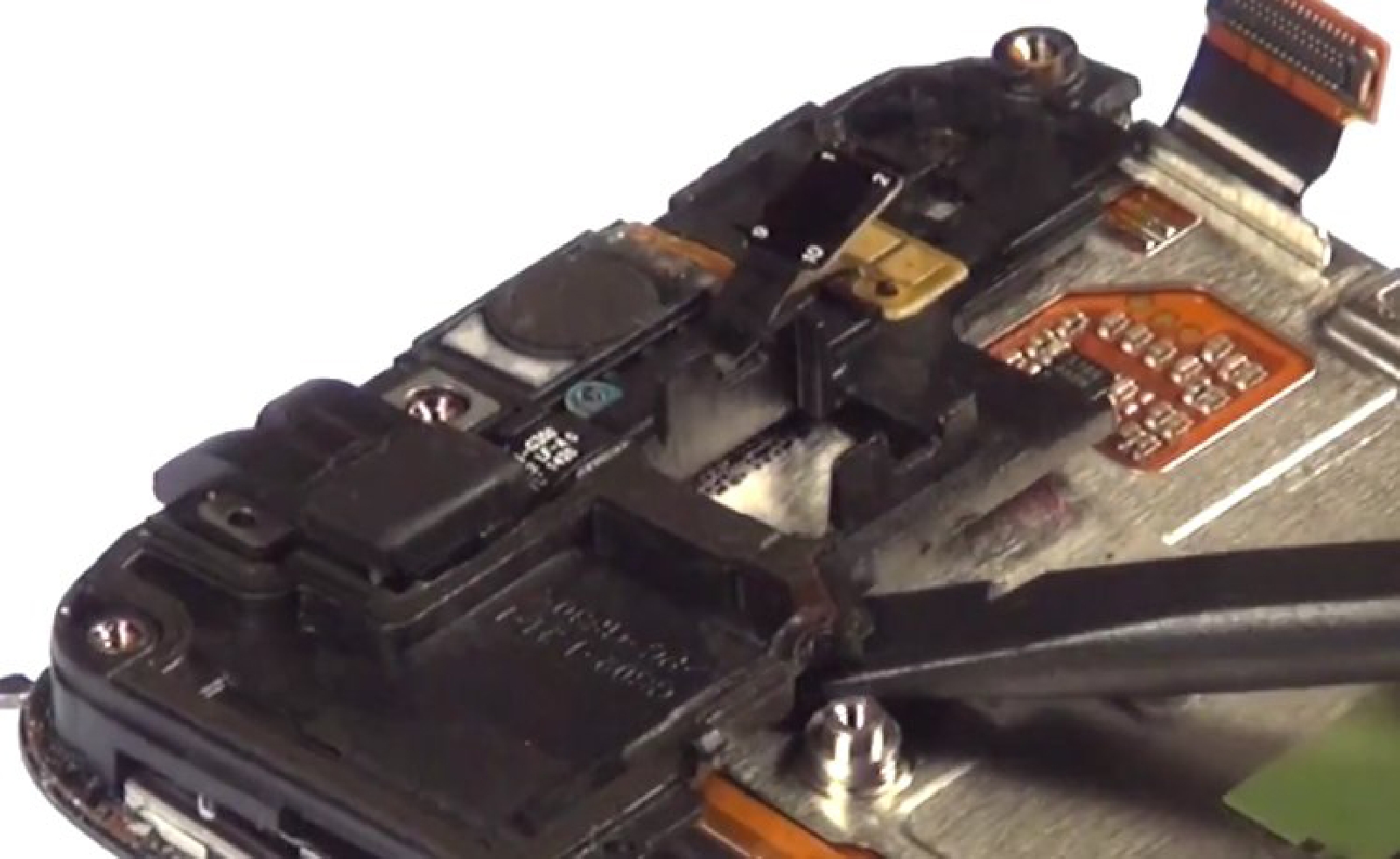

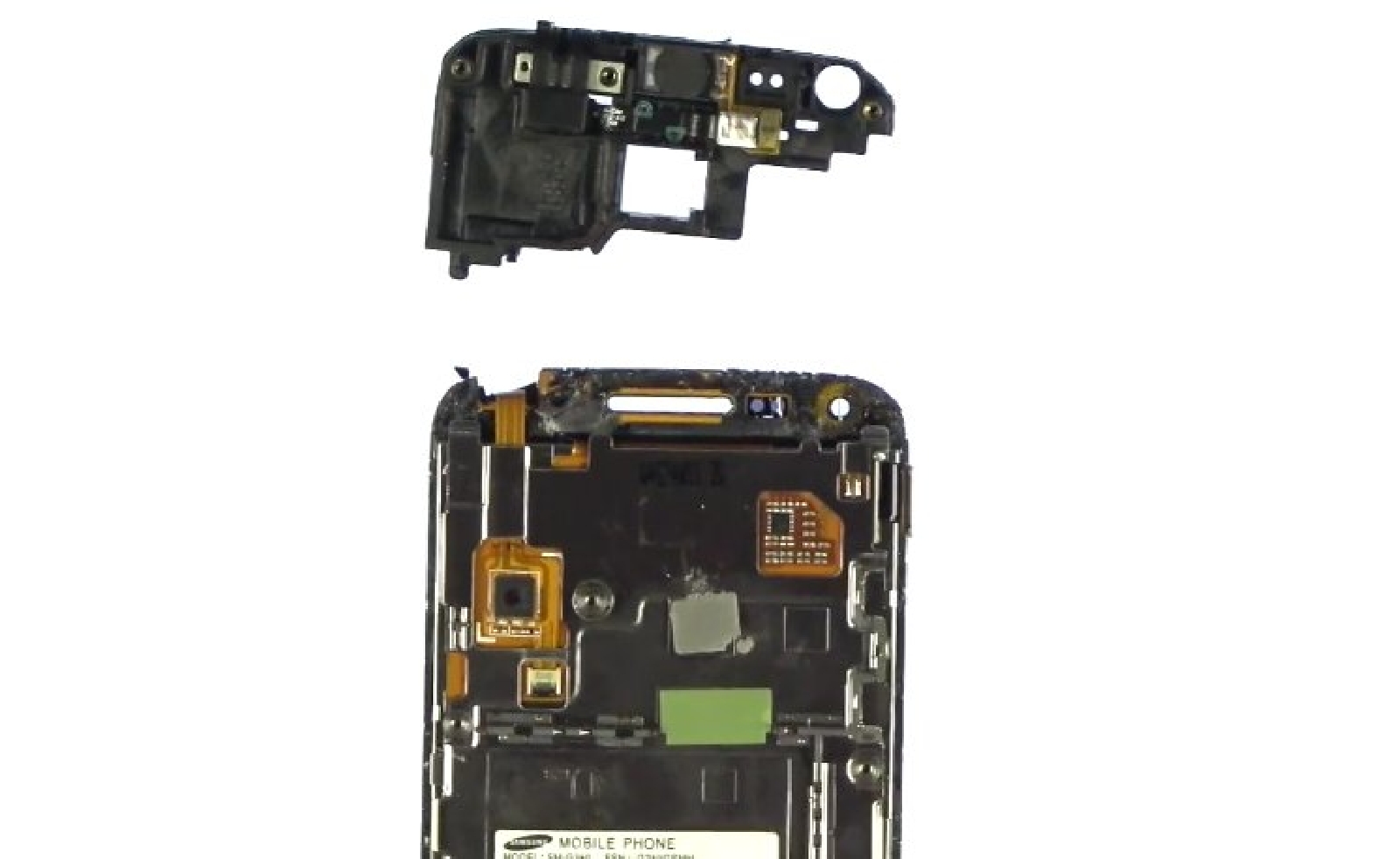

Retirez maintenant le bloc Haut-Parleur du téléphone. Avec votre levier en nylon ou un iSesamo, faites levier afin de libérer le bloc du reste de votre Samsung Galaxy Core Plus.
Etape 8 : Retirer le bloc haut-parleur
Etape 8 : Retirer le bloc haut-parleur
Etape 8 : Retirer le bloc haut-parleur
Etape 8 : Retirer le bloc haut-parleur
Etape 8 : Retirer le bloc haut-parleur
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture Isesamo
8,90 €

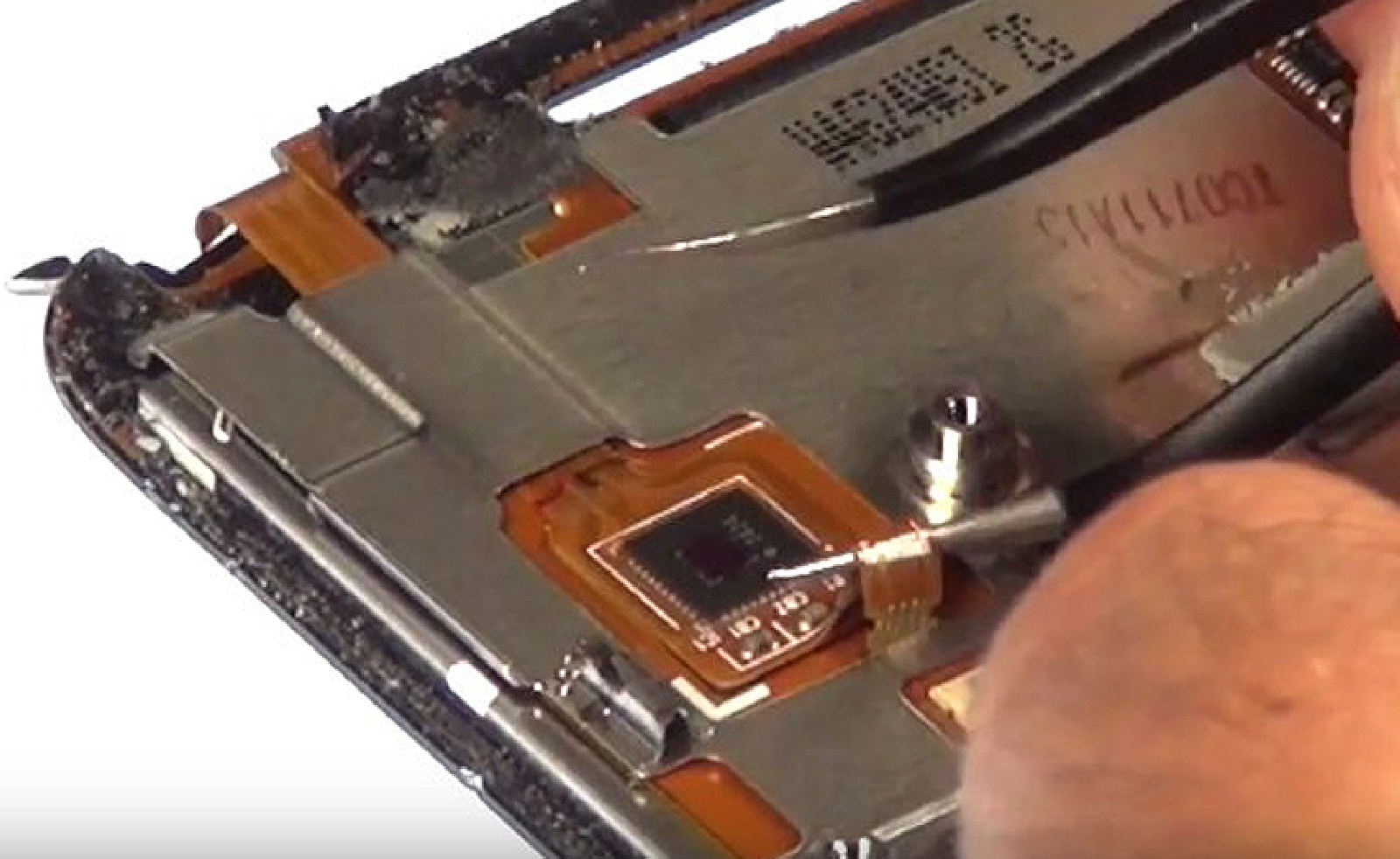

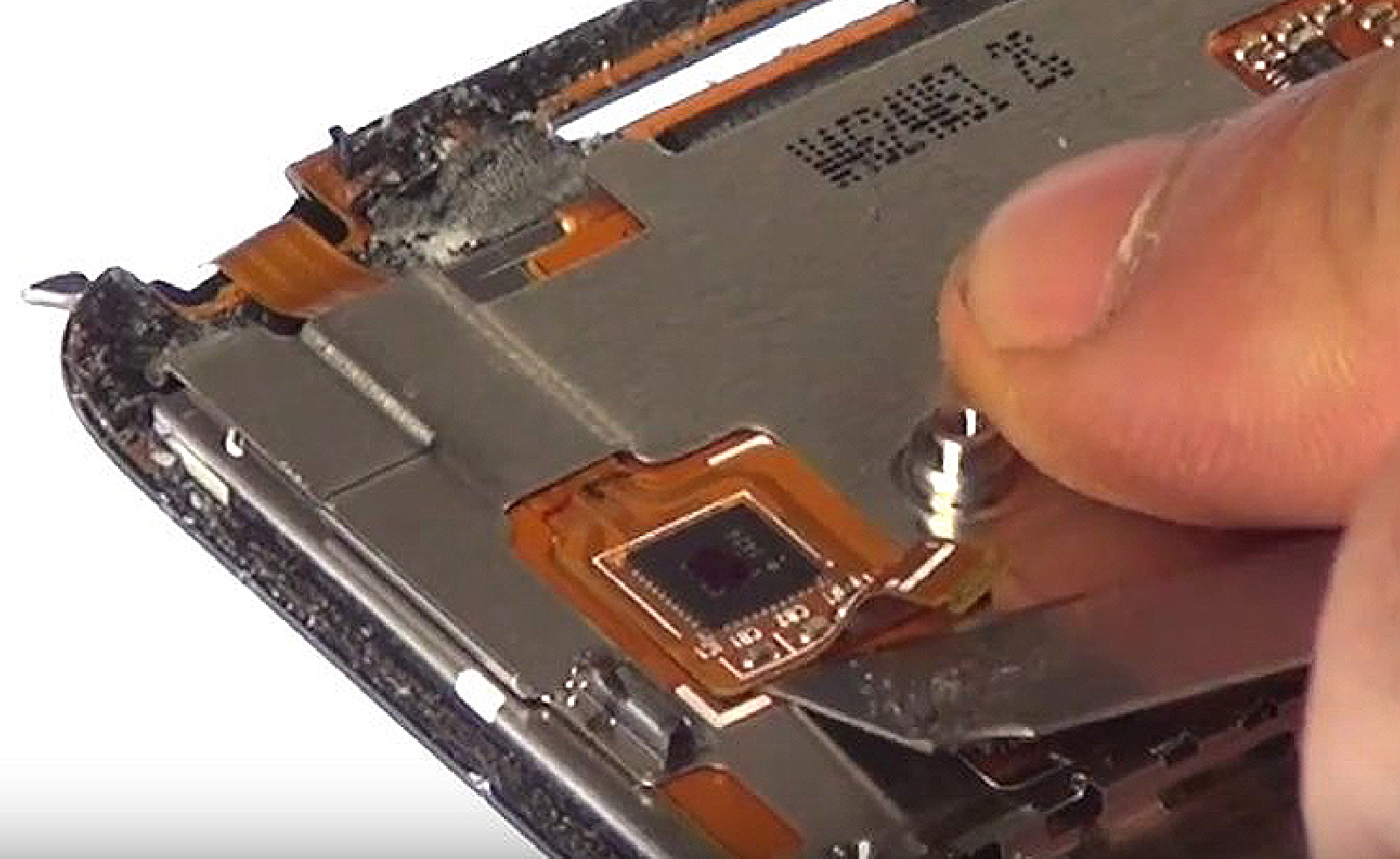

Etape 9 : Déconnecter la nappe du tactile

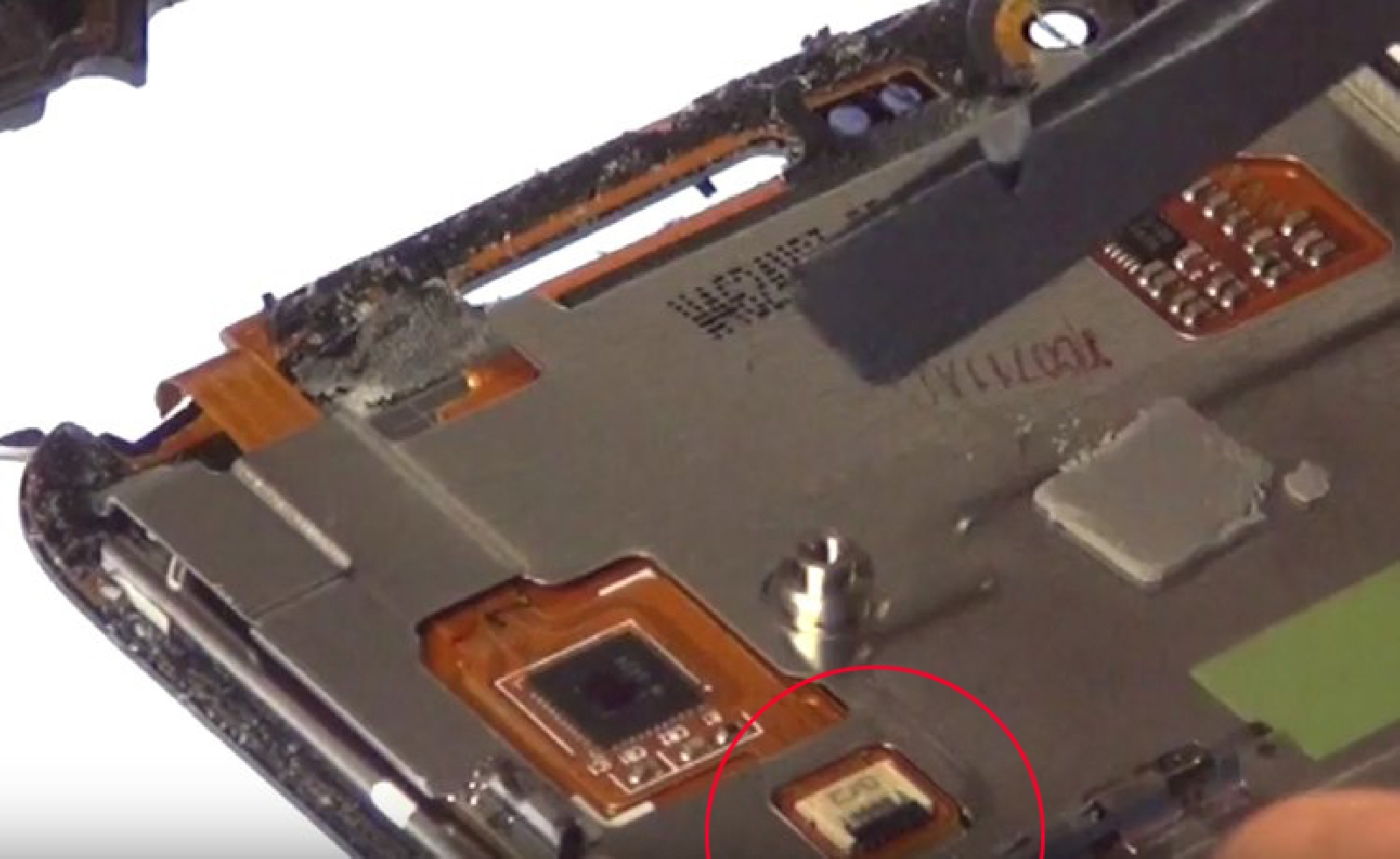

Libérez maintenant la nappe du tactile en soulevant le clapet du connecteur qui la retient. Une fois déconnecté, Utilisez un cutter pour décoller la nappe puis retirez la de sous la plaquette métallique en la tirant délicatement avec votre pincette.
Etape 9 : Déconnecter la nappe du tactile
Etape 9 : Déconnecter la nappe du tactile
Etape 9 : Déconnecter la nappe du tactile
Etape 9 : Déconnecter la nappe du tactile
Etape 9 : Déconnecter la nappe du tactile
Outils du kit utilisés
Outils du kit utilisés

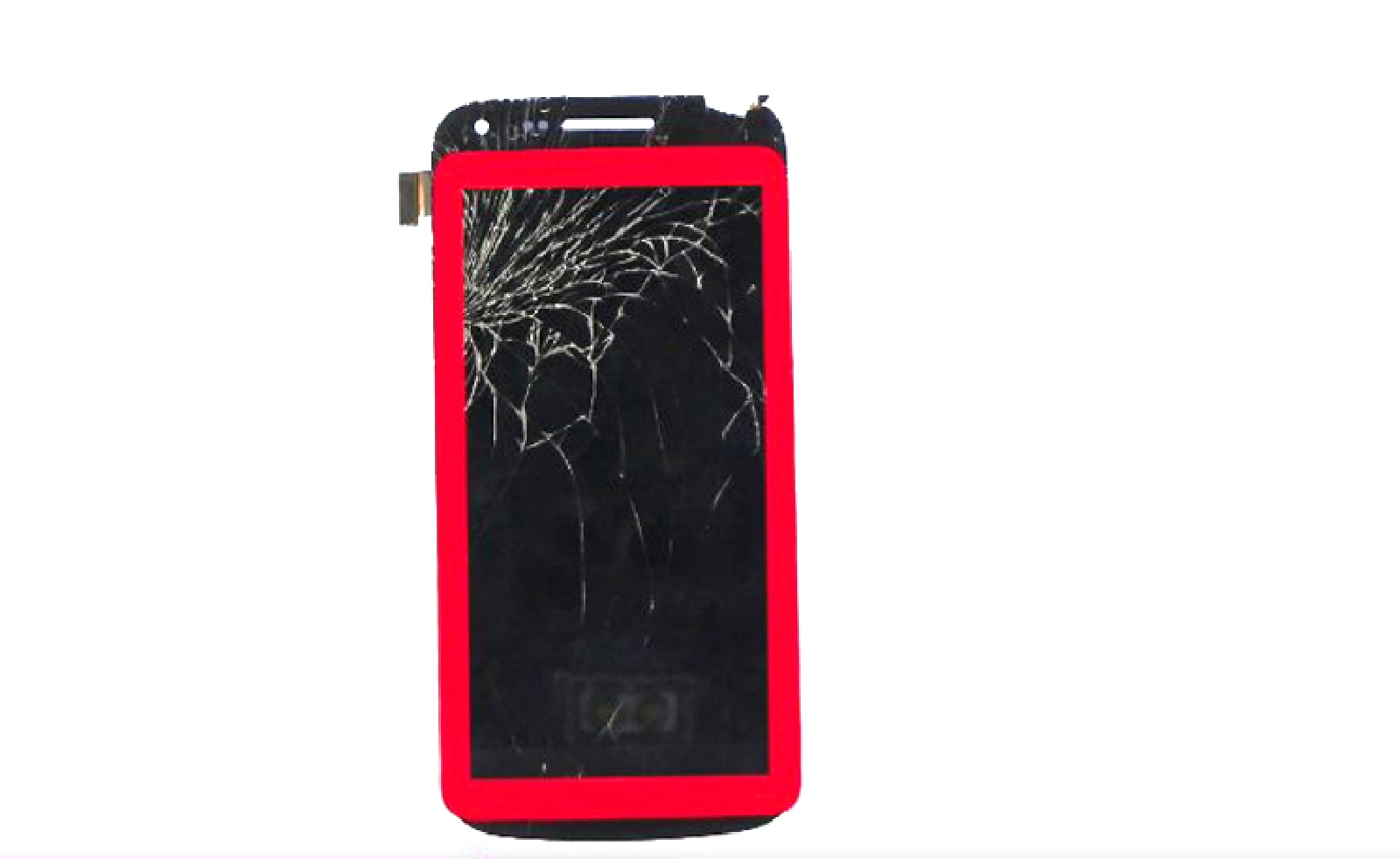

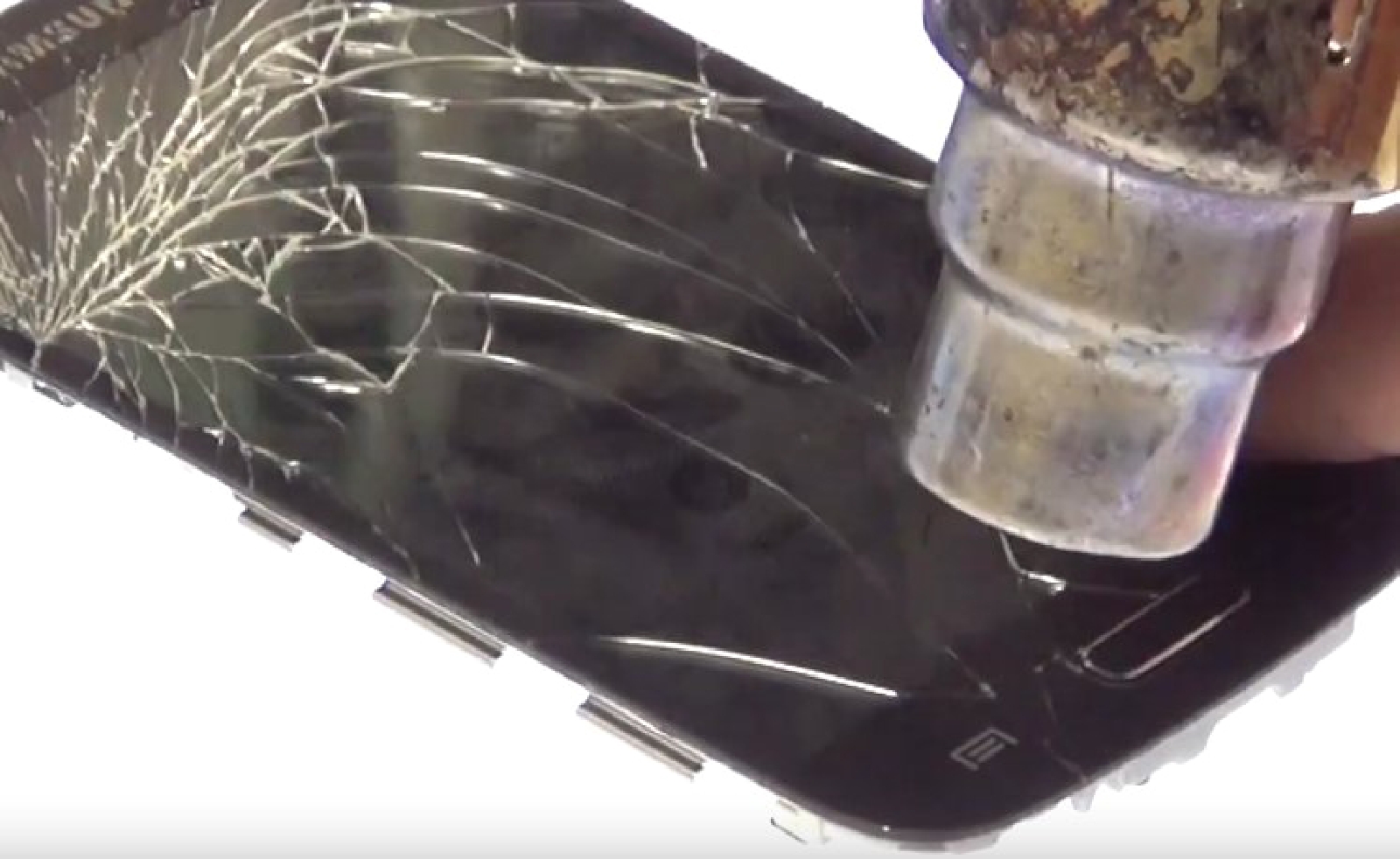

Etape 10 : Chauffer le contour de l'écran
Afin de décoller la vitre tactile du reste de l'écran, chauffez le contour de votre vitre à 'aide d'un sèche cheveux ou d'un mini-décapeur thermique.
Etape 10 : Chauffer le contour de l'écran
Etape 10 : Chauffer le contour de l'écran
Etape 10 : Chauffer le contour de l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

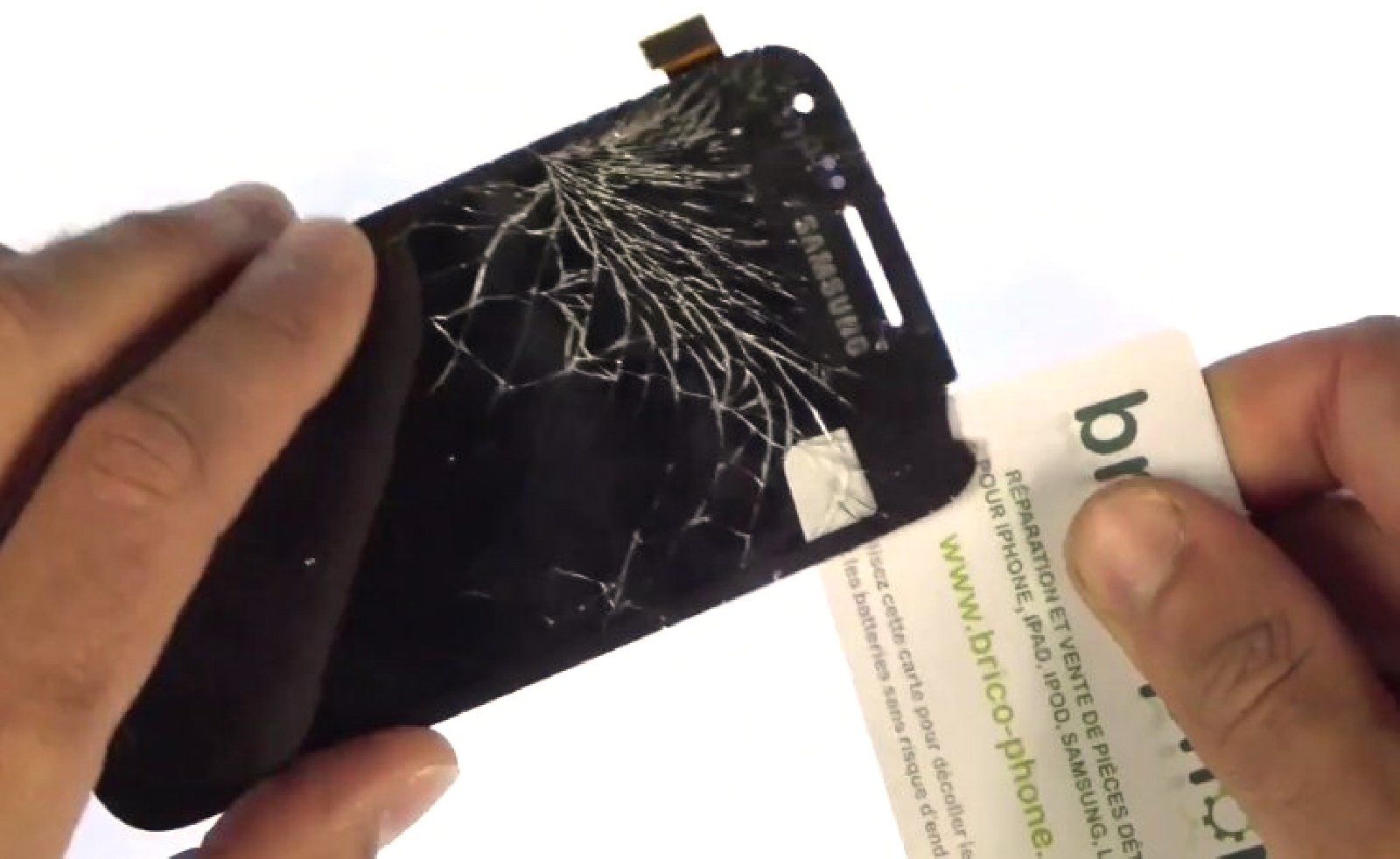

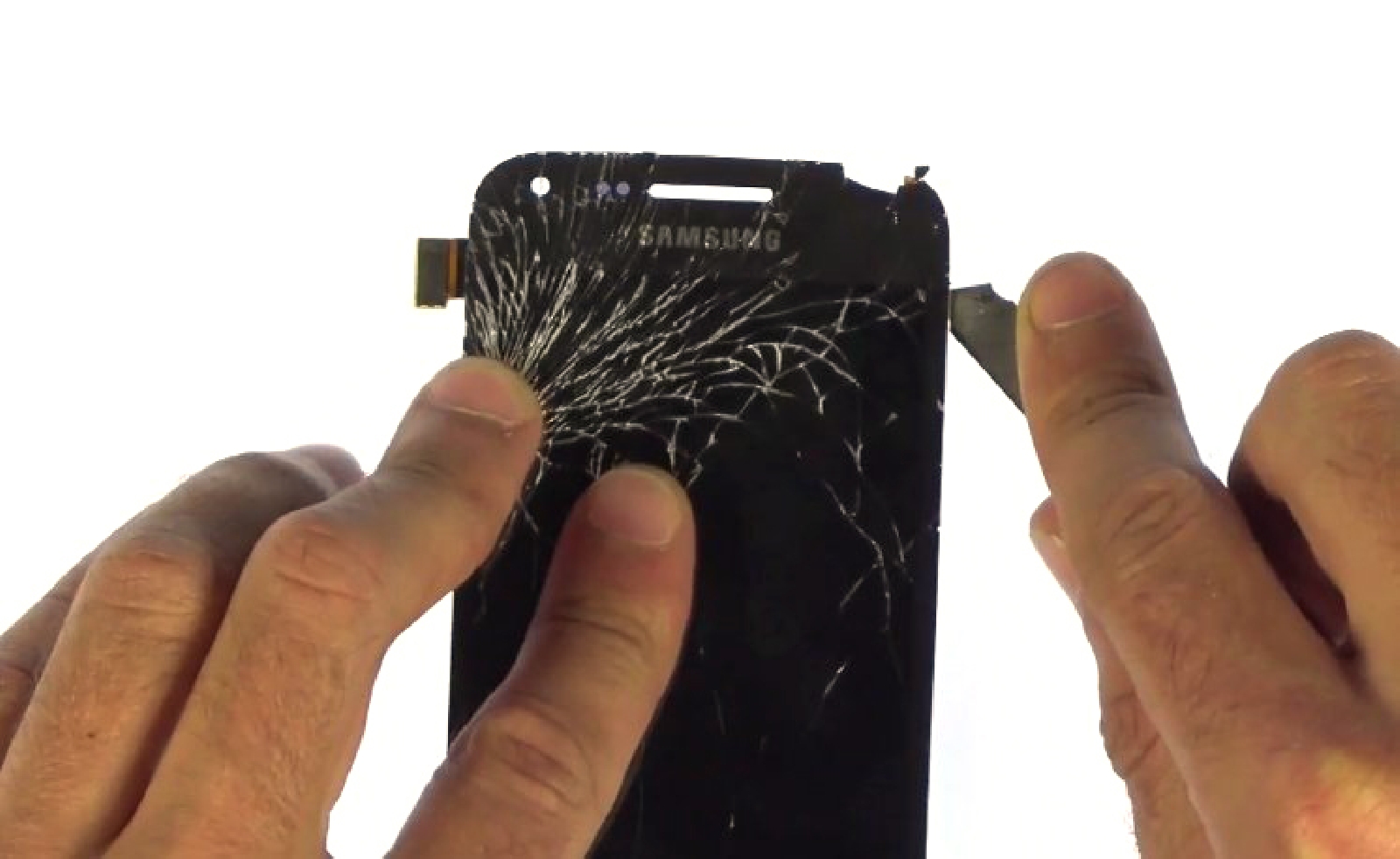

Etape 11 : Décoller la vitre

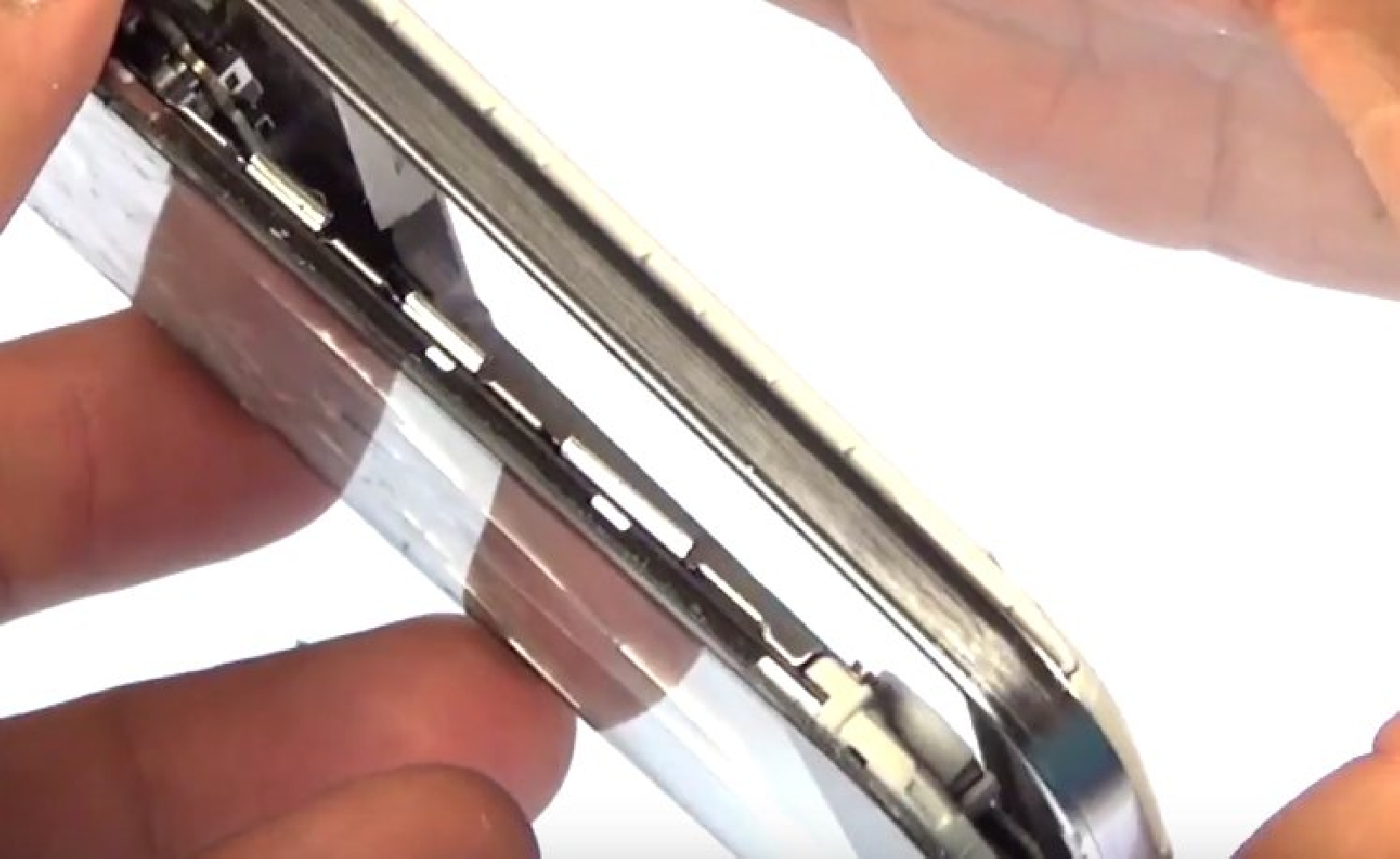

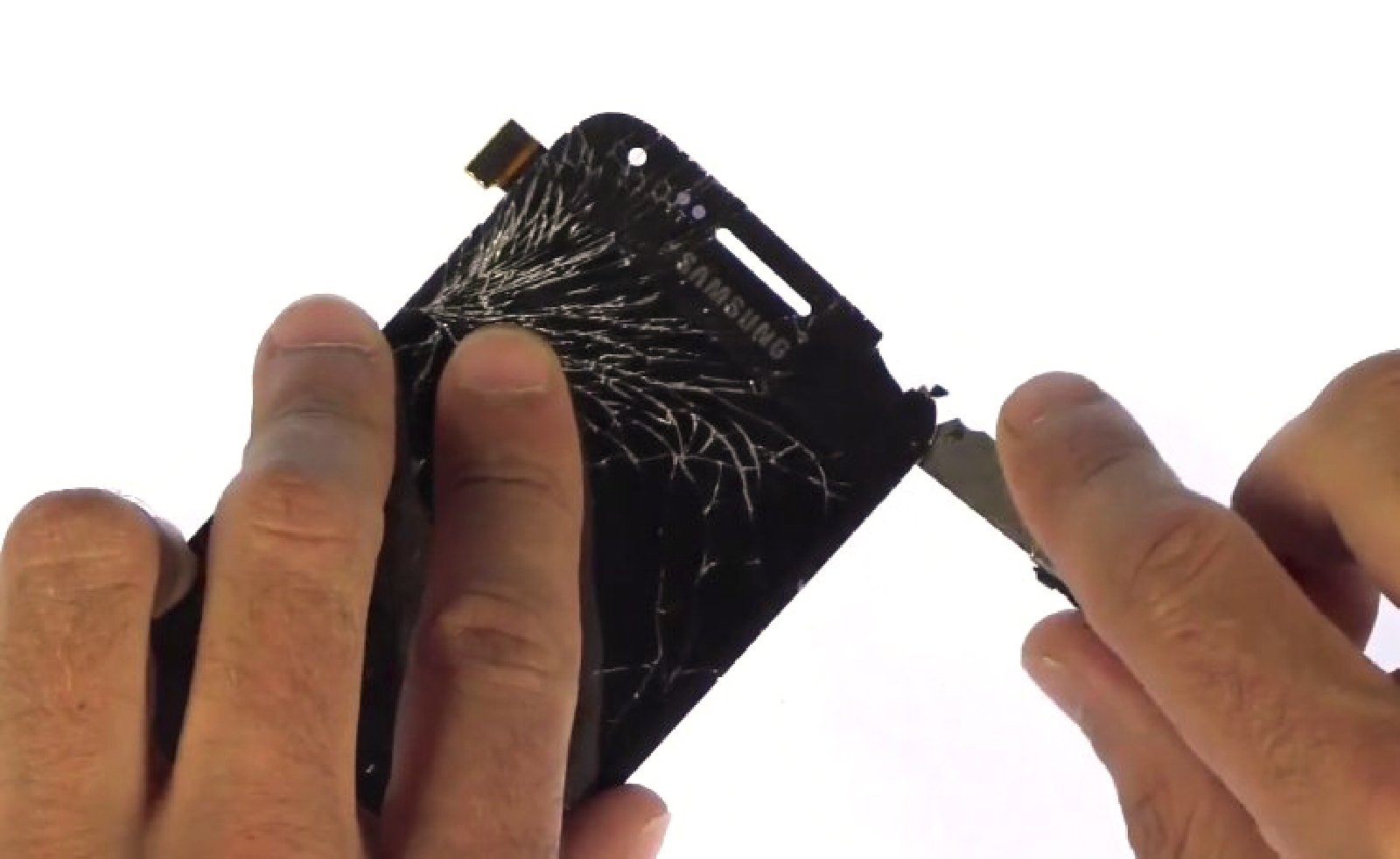

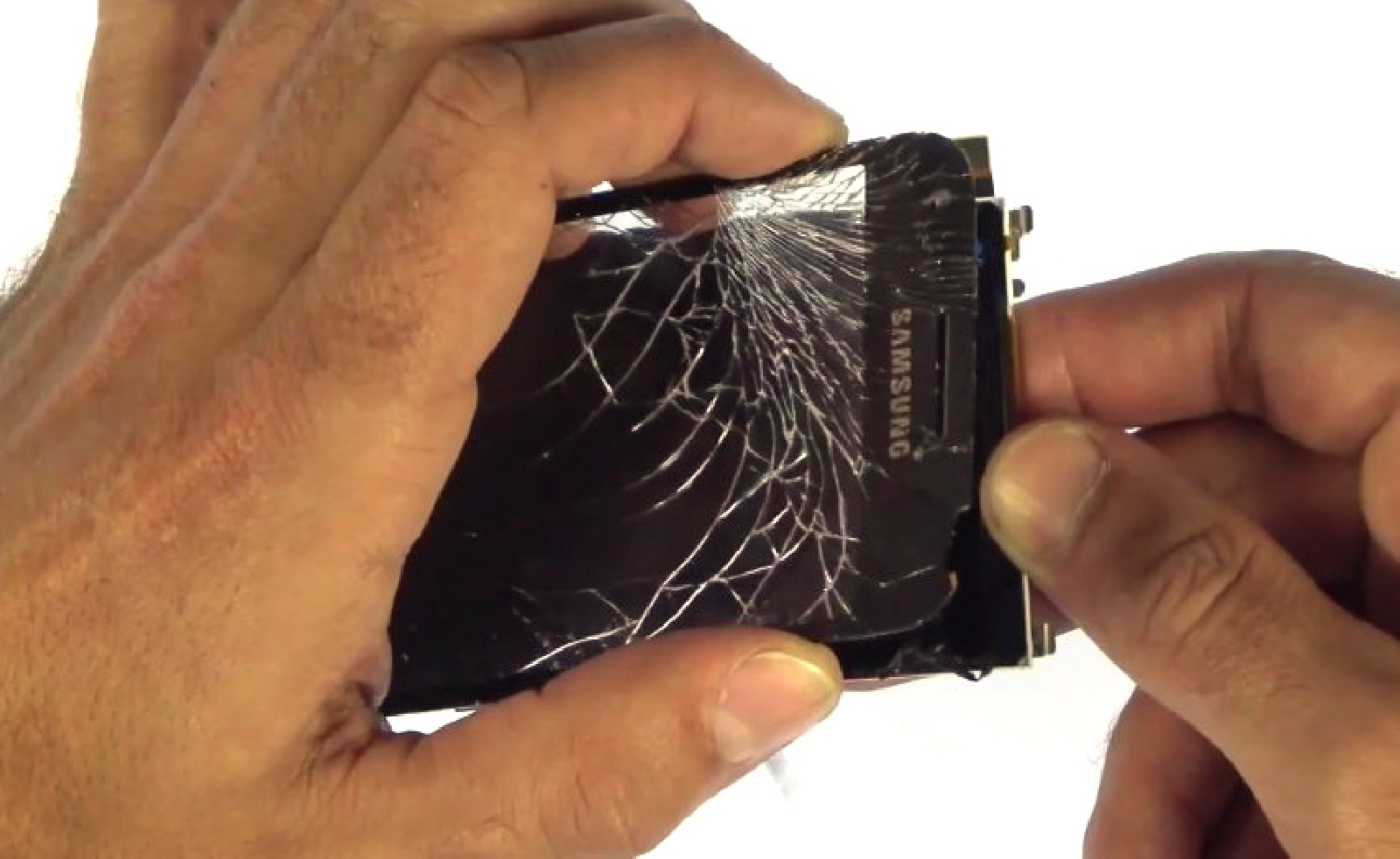

Glissez maintenant un cutter entre la vitre et le reste de l'écran afin de la décoller. Glissez ensuite la carte en PVC de votre kit afin de soulever uniformément la vitre.
Etape 11 : Décoller la vitre
Etape 11 : Décoller la vitre
Etape 11 : Décoller la vitre
Etape 11 : Décoller la vitre
Etape 11 : Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Votre vitre peut maintenant être remplacé par une vitre neuve! N'hesitez pas a vous munir de colle B7000 pour une adhérence optimale du nouvel écran.
