Changement de LCD sur Galaxy Grand Prime

Temps estimé : 60 min
Difficulté : 3/5
Galaxy Grand Prime | Temps estimé : 60 min | Difficulté : 3/5

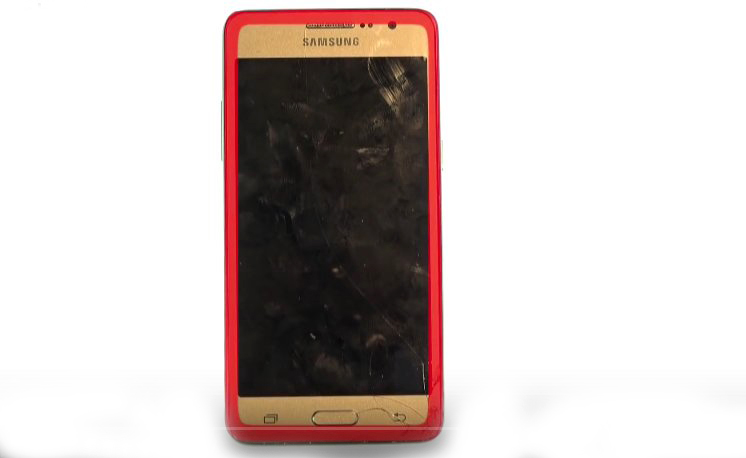

Ce guide PHOTOS vous explique comment remplacer la dalle LCD sur votre Samsung Galaxy Grand Prime. (modèle SM-G530H / SM-G530FZ / SM-G530F) Diagnostic :

Diagnostic

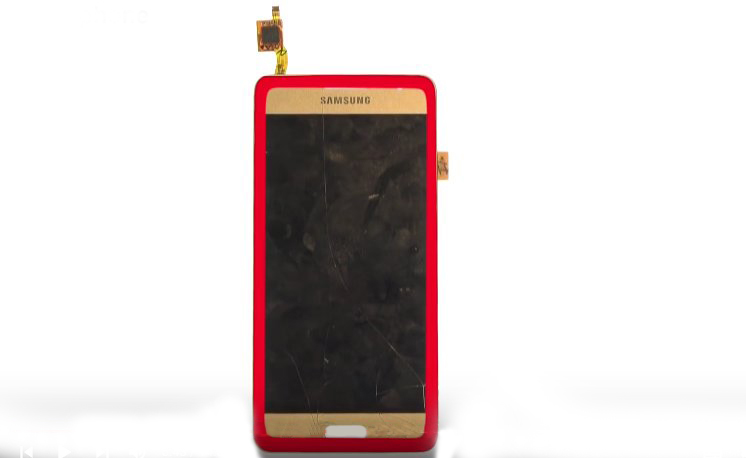

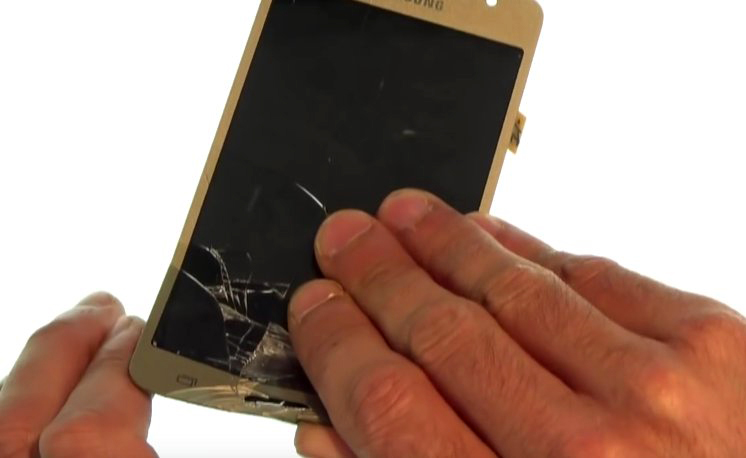

› Le LCD de votre Grand Prime présente des défauts (traits, tâches)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Dalle LCD pour Samsung Galaxy Grand Prime 530
49,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

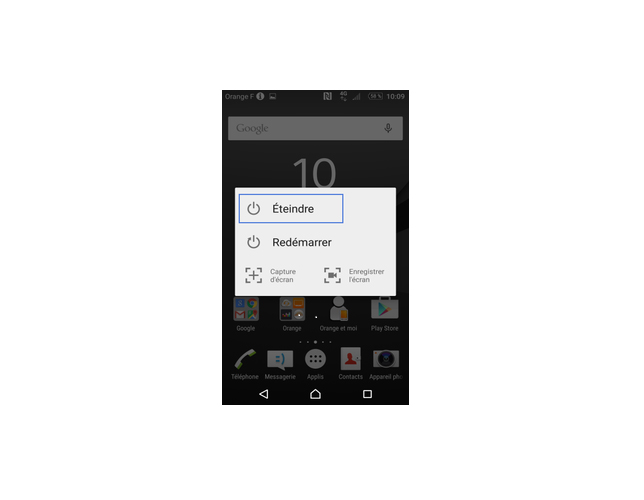

Eteignez le Samsung Grand Prime et retirez la carte Sim.
Etape 1 : Ouvrez le Samsung Grand Prime

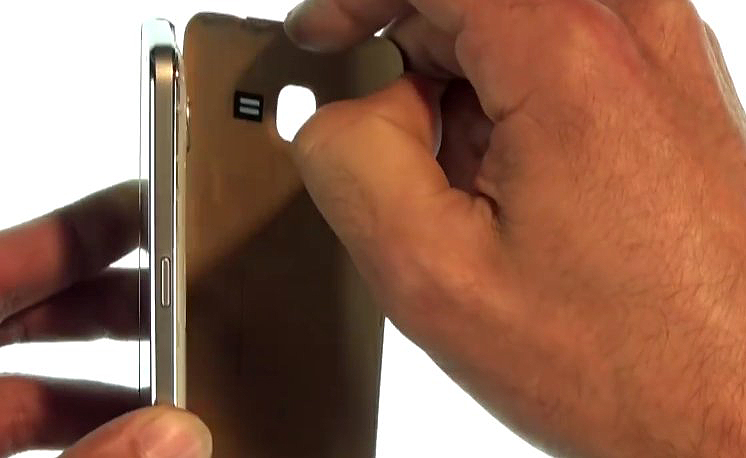

Déclipsez la coque arrière de votre smartphone.
Etape 1-B : Ouvrez le Samsung Grand Prime

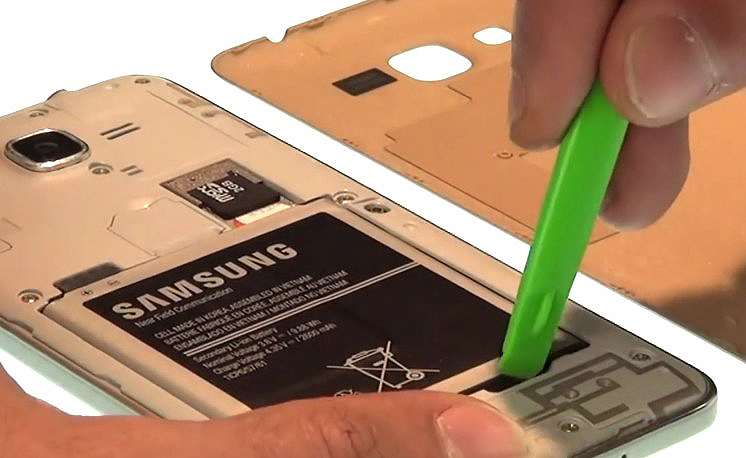

Retirez la batterie à l’aide de la spatule.
Etape 1-C : Ouvrez le Samsung Grand Prime

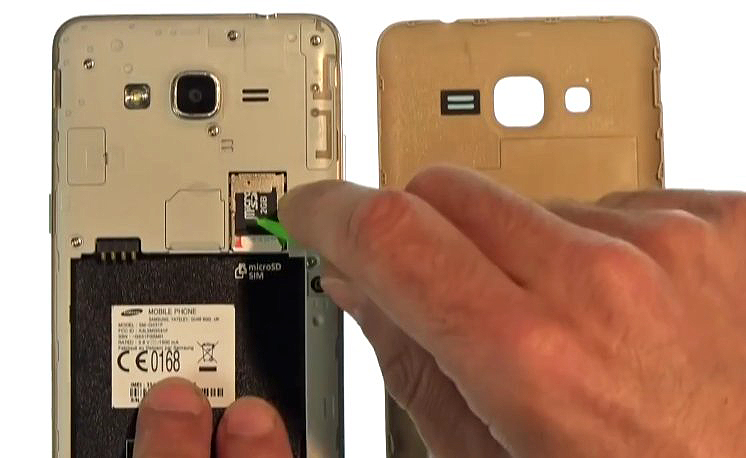

Retirez la carte Sim et la carte mémoire micro SD
Etape 1-D : Ouvrez le Samsung Grand Prime

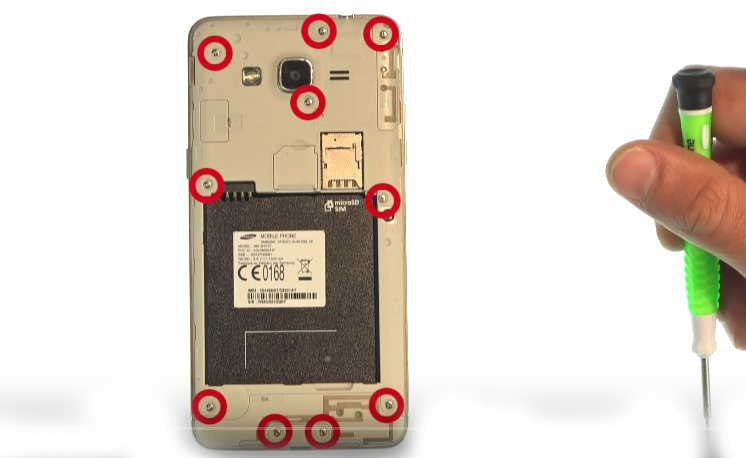

Retirez les 10 vis qui maintiennent le cache arrière à l’aide du tournevis cruciforme.
Vis Cruciformes de taille 1.5.
Utilisez la pincette si les vis s’enlèvent mal.
Etape 1-E : Ouvrez le Samsung Grand Prime

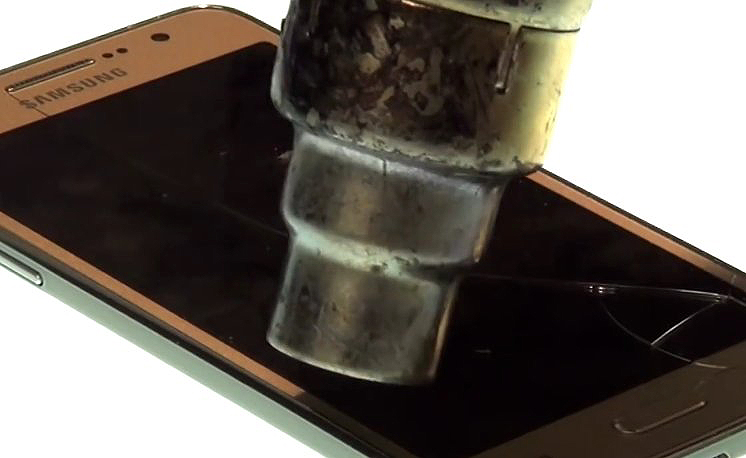

Chauffez les contours de la vitre pendant 20 à 30 secondes à l’aide d’un sèche cheveux ou d’un décapeur thermique.
Etape 1-E : Ouvrez le Samsung Grand Prime
Ne chauffez pas à plus de 90°.
Etape 1 : Ouvrez le Samsung Grand Prime

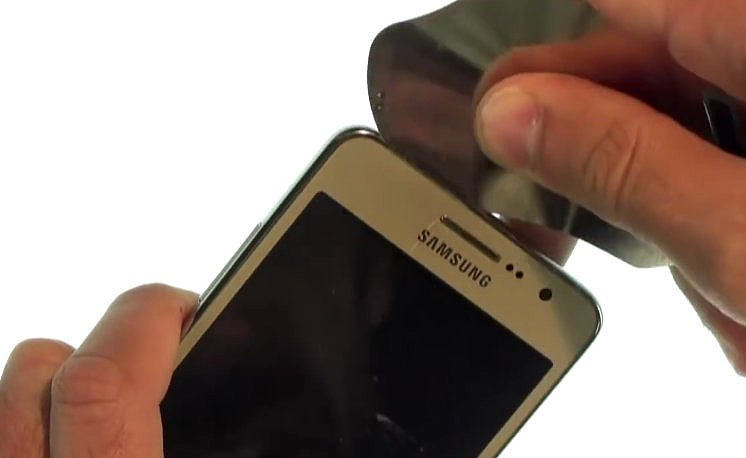

1-F : Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F : Ouvrez le Samsung Grand Prime

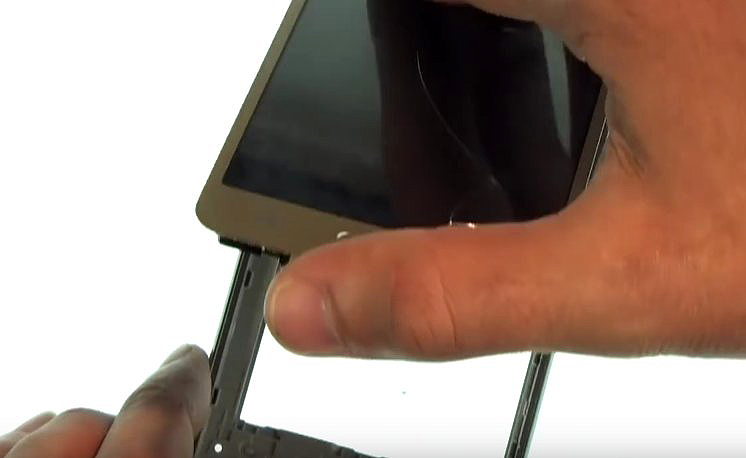

Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F : Ouvrez le Samsung Grand Prime
Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F : Ouvrez le Samsung Grand Prime

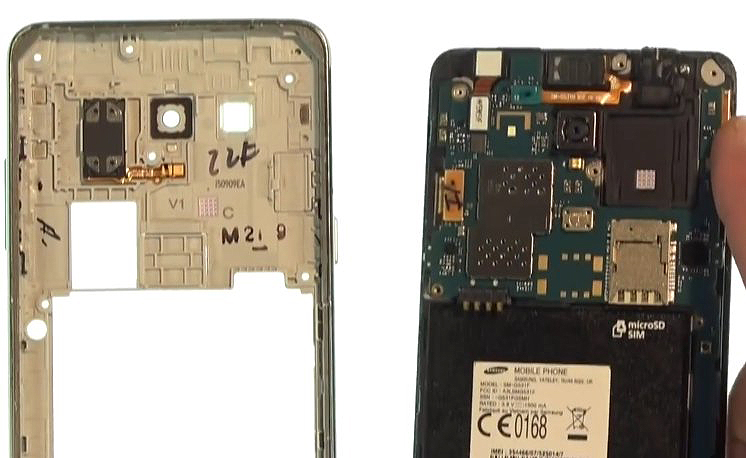

Le bloc écran est retiré
Etape 2-A : Retirez la carte-mère

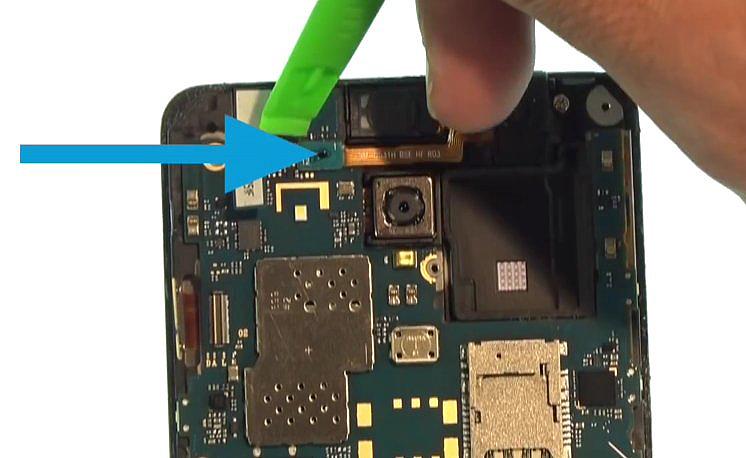

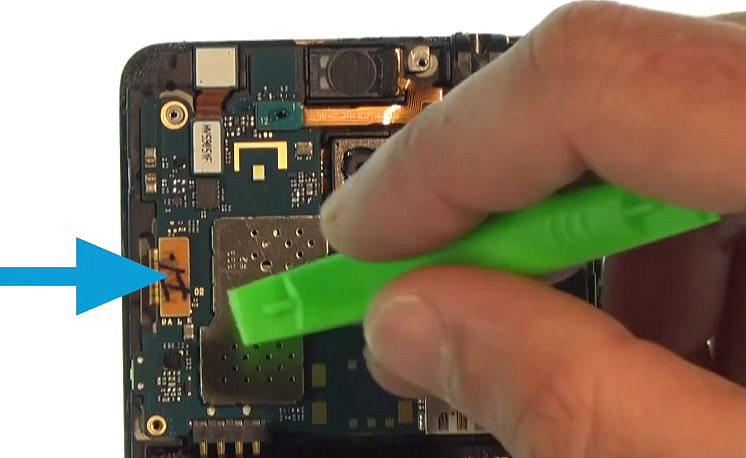

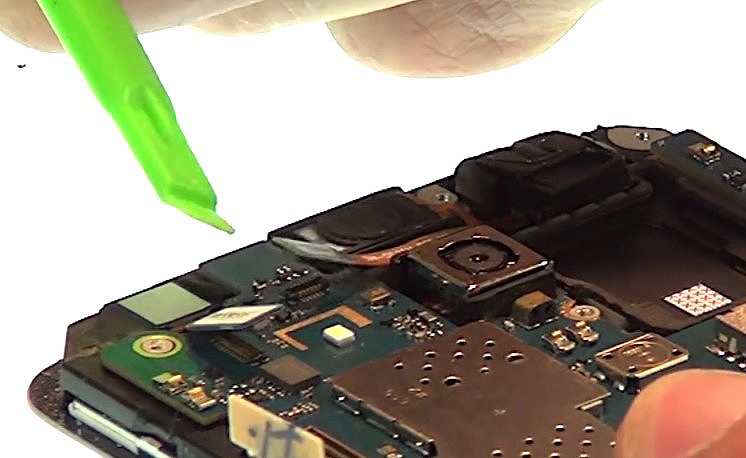

A l ‘aide de la spatule, déconnectez la nappe de l’écran LCD.
Etape 2-B : Retirez la carte-mère

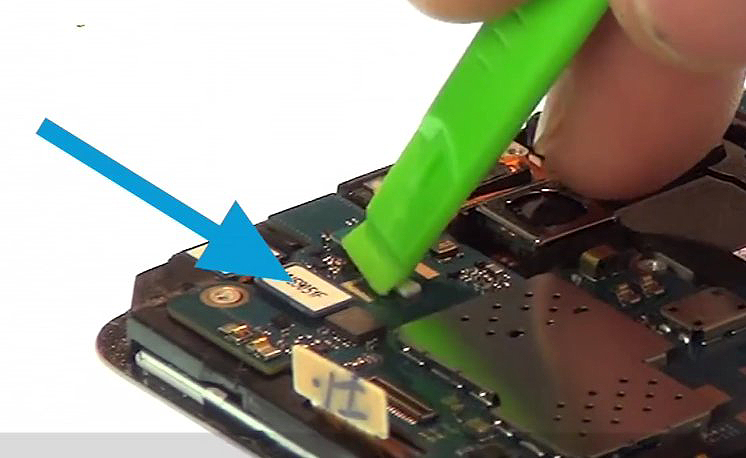

Déconnectez la nappe de la caméra avant.
Etape 2-C : Retirez la carte-mère
Déconnectez la nappe de la prise jack.
Etape 2-C : Retirez la carte-mère
Déconnectez la nappe de la prise jack.
Etape 2-D : Retirez la carte-mère

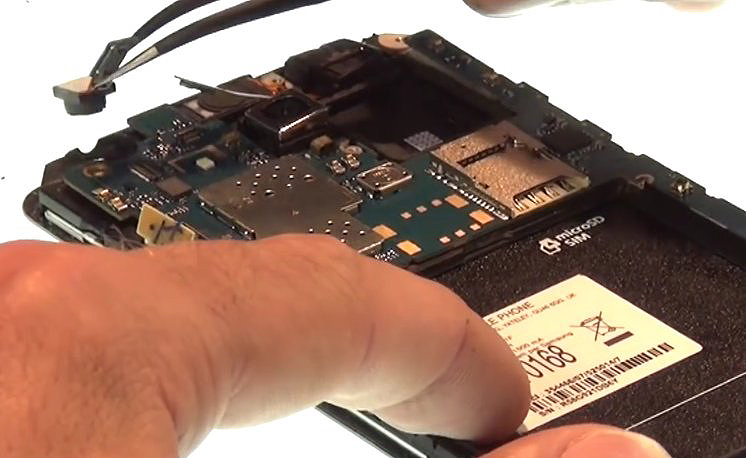

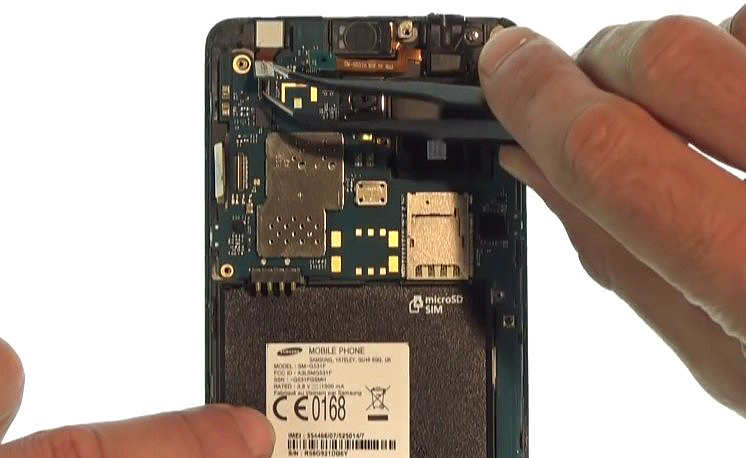

Retirez la caméra avant avec la pincette.
Etape 2-D : Retirez la carte-mère
Retirez la caméra avant avec la pincette.
Etape 2-E : Retirez la carte-mère

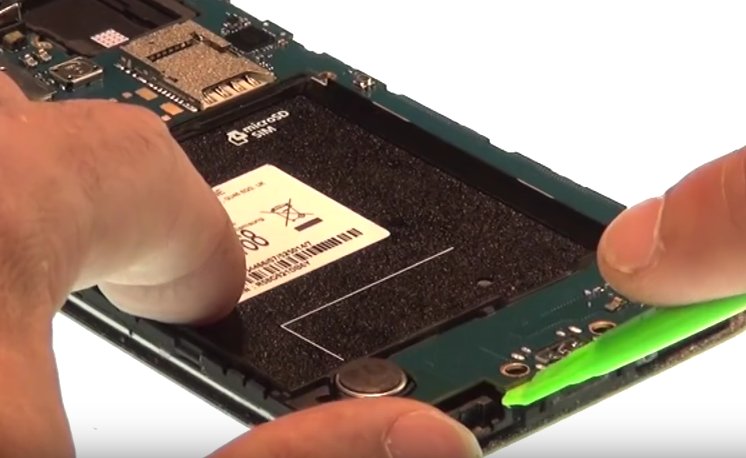

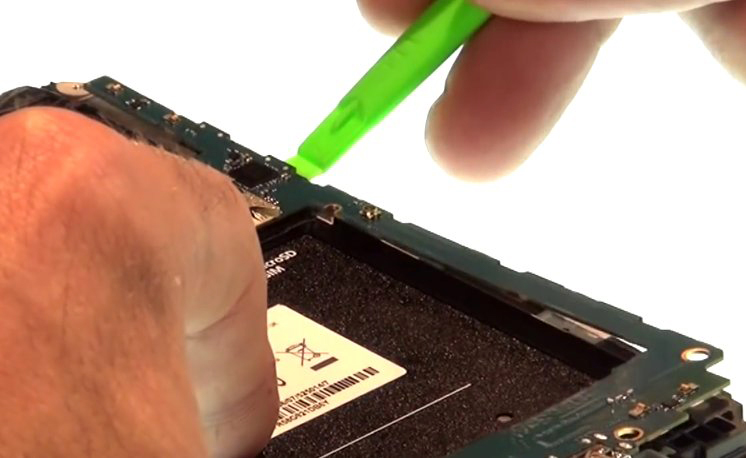

A l’aide de la spatule, dégagez le bas et le côté droit de la carte-mère.
Etape 2-E : Retirez la carte-mère
Le côté droit.
Etape 2-F : Retirez la carte-mère

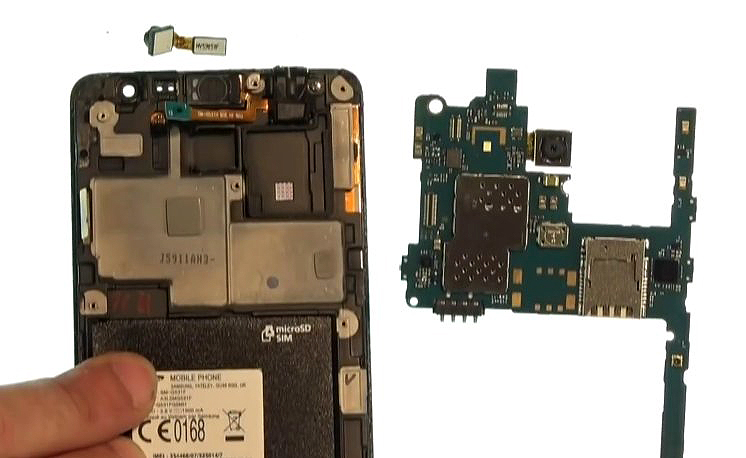

Retirez délicatement la carte-mère.
Etape 3 : Décollez le bloc écran du châssis interne.

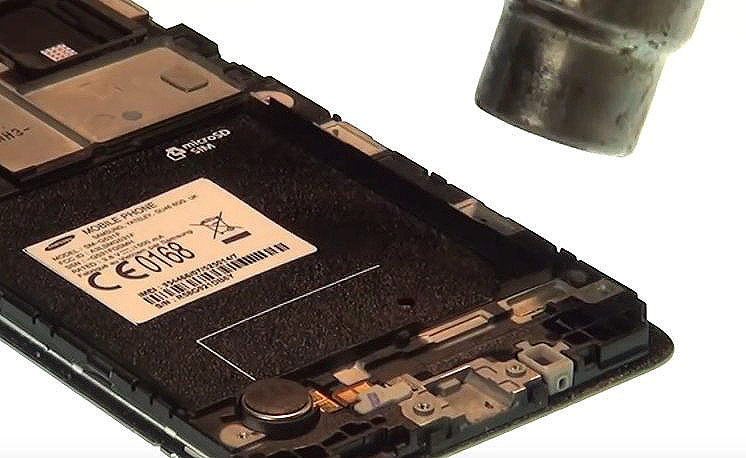

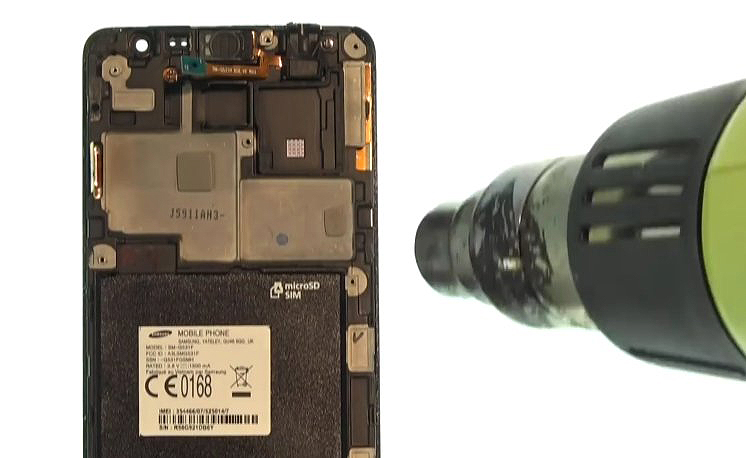

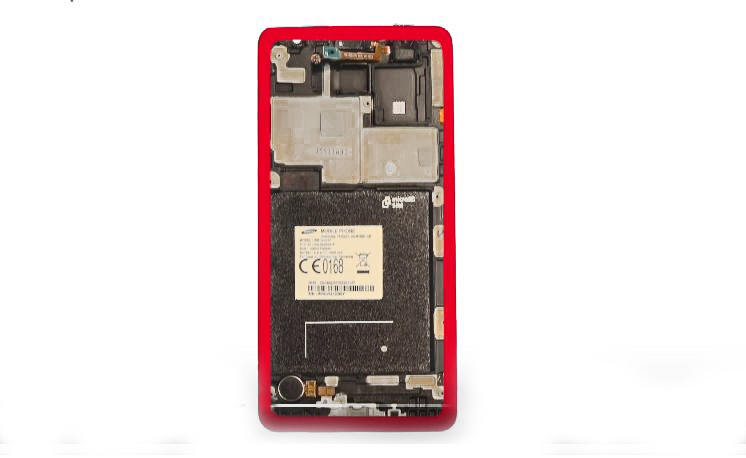

Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-A : Décollez le bloc écran du châssis interne.
Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-A : Décollez le bloc écran du châssis interne.
Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-B : Décollez le bloc écran du châssis interne.

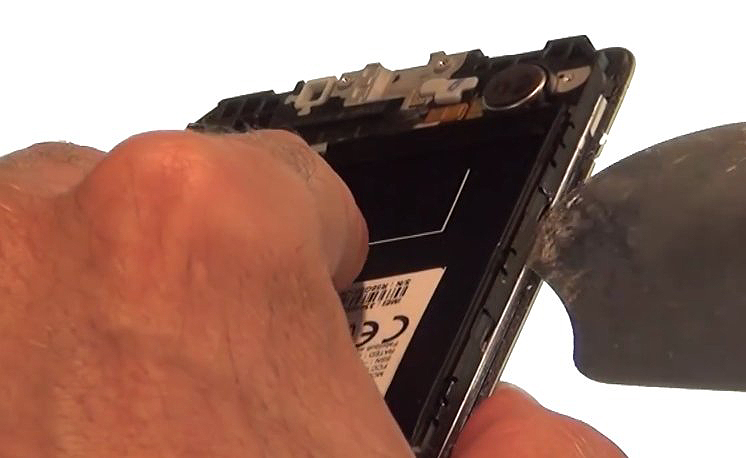

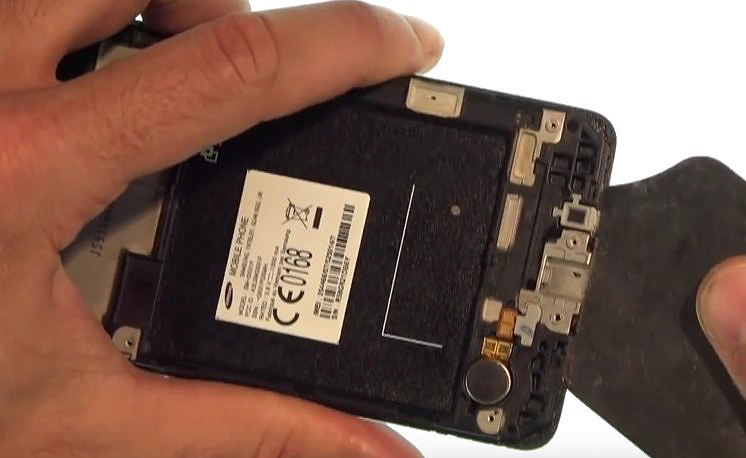

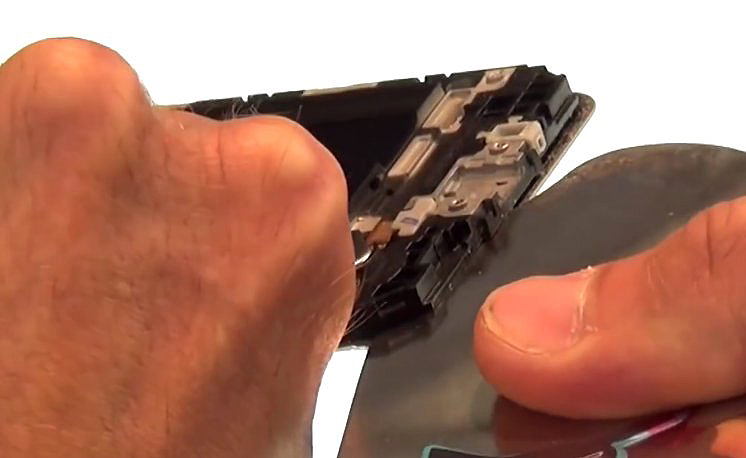

Insérez l’iFlex ou le mediator entre le châssis interne et le bloc écran pour en décoller le contour.
Etape 3-C : Décollez le bloc écran du châssis interne.

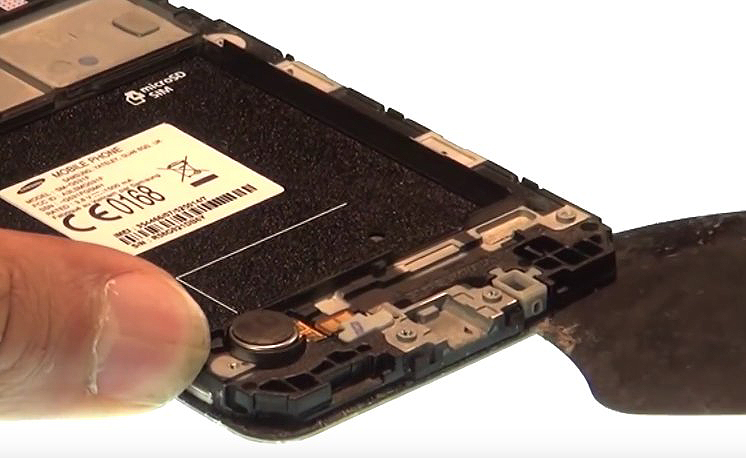

Commencez par décoller la partie basse du châssis. Décollez la vitre tactile et l’écran LCD d’un seul bloc.
Etape 3-C : Décollez le bloc écran du châssis interne.
Commencez par décoller la partie basse du châssis. Décollez la vitre tactile et l’écran LCD d’un seul bloc.
Etape 3-C : Décollez le bloc écran du châssis interne.

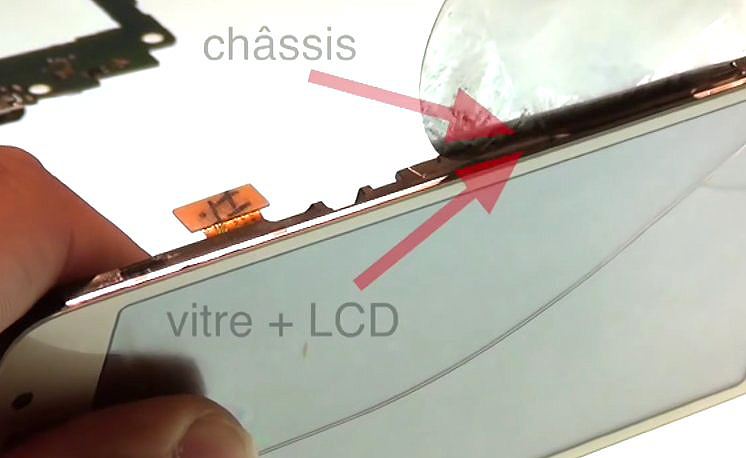

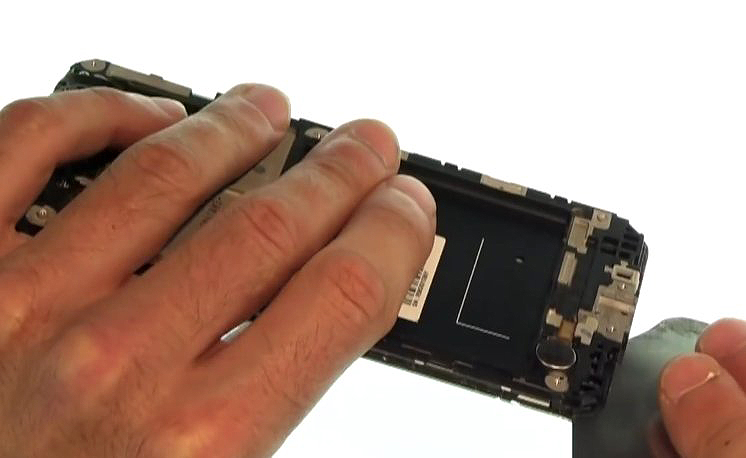

Passez progressivement entre le châssis et le bloc écran (vitre +LCD).

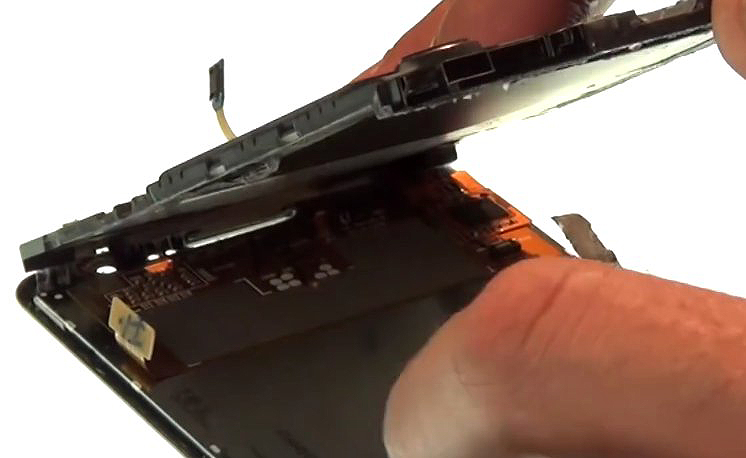

Etape 3-D : Décollez le bloc écran du châssis interne.
Attention ! Procédez délicatement au décollage pour ne pas endommager l’écran LCD.
Etape 3-D : Décollez le bloc écran du châssis interne.
Attention ! Procédez délicatement au décollage pour ne pas endommager l’écran LCD.
Etape 3-E : Décollez le bloc écran du châssis interne.

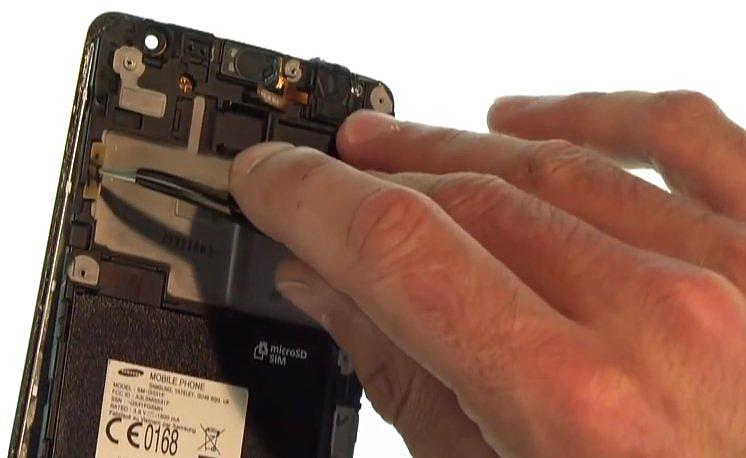

Dégagez le connecteur de l’écran LCD par l’orifice du châssis.
Etape 3-E : Décollez le bloc écran du châssis interne.
Dégagez le connecteur de l’écran LCD par l’orifice du châssis.
Etape 3-F : Décollez le bloc écran du châssis interne.

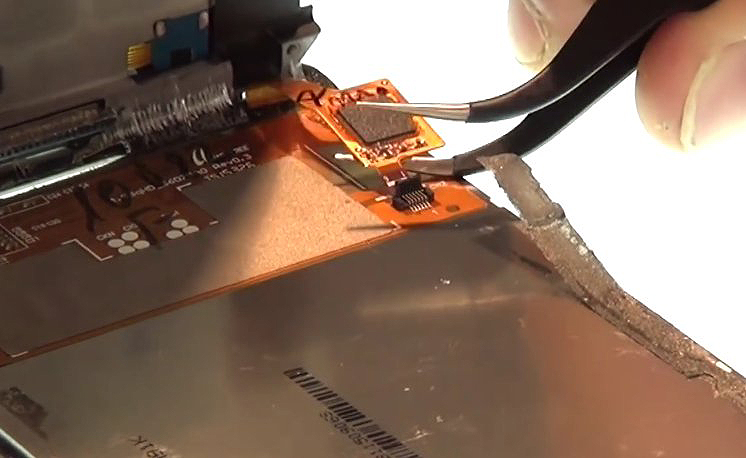

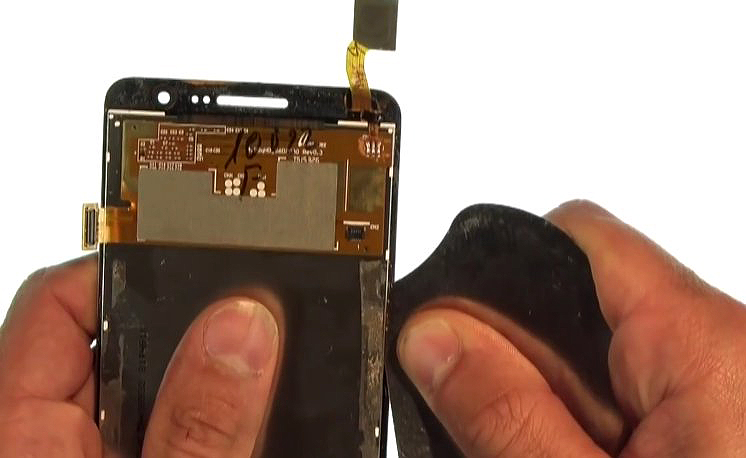

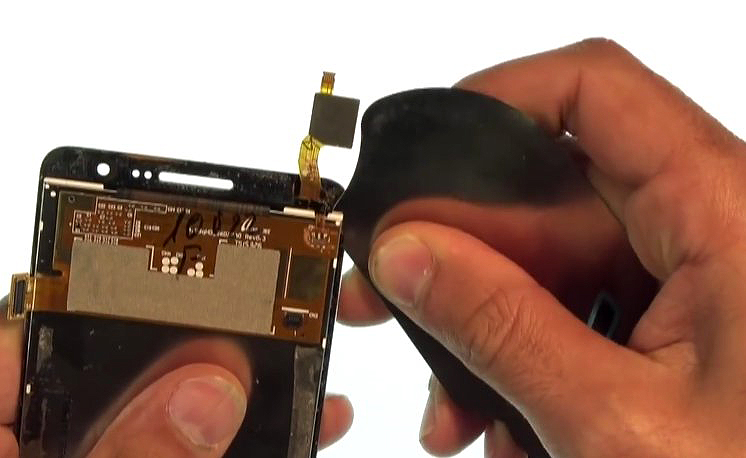

Déverrouillez et déconnectez la vitre tactile à l’aide de la pincette
Etape 3-F : Décollez le bloc écran du châssis interne.
Déverrouillez et déconnectez la vitre tactile à l’aide de la pincette
Etape 3-F : Décollez le bloc écran du châssis interne.

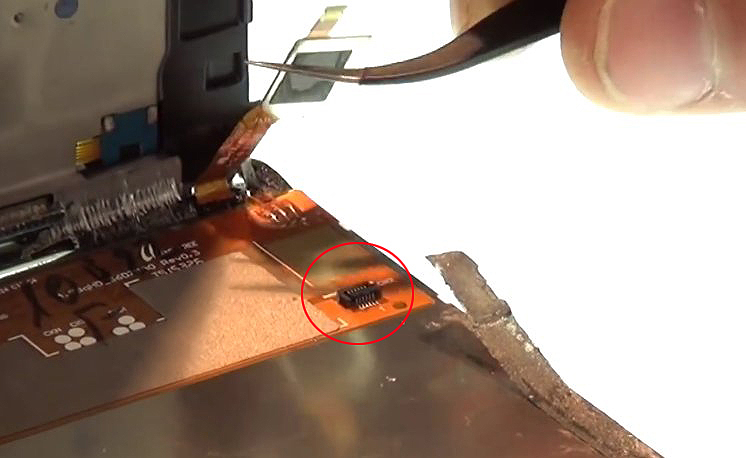

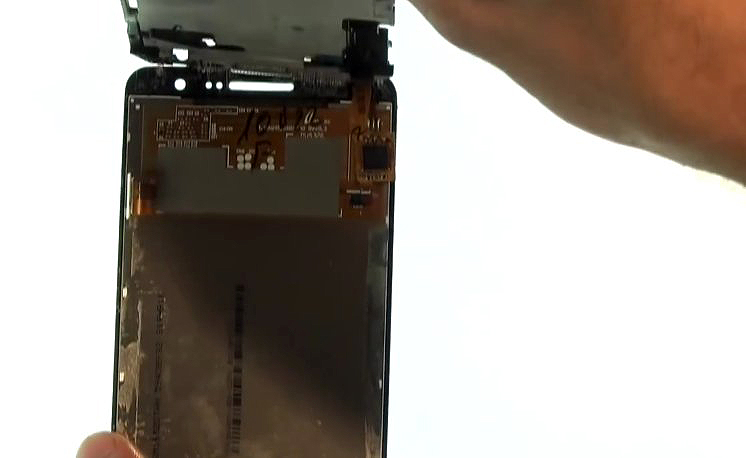

Relevez à 90° le petit connecteur pour pouvoir libérer la nappe du tactile.
Etape 3-F : Décollez le bloc écran du châssis interne.
Relevez à 90° le petit connecteur pour pouvoir libérer la nappe du tactile.
Etape 3-F : Décollez le bloc écran du châssis interne.

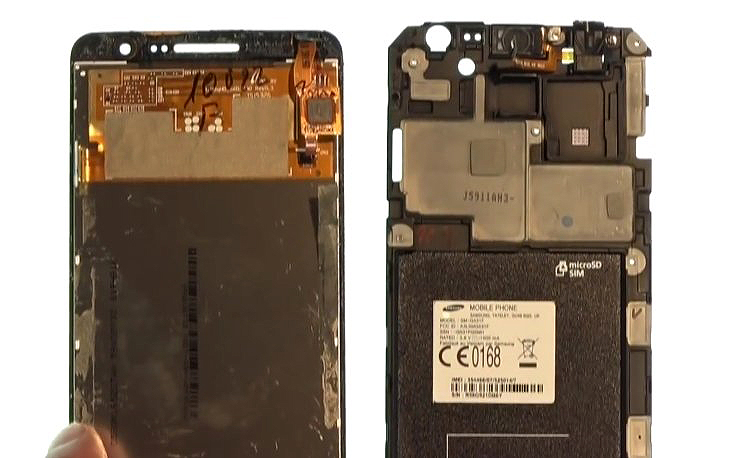

Le châssis interne est maintenant enlevé.
Etape 3-G : Décollez le bloc écran du châssis interne.

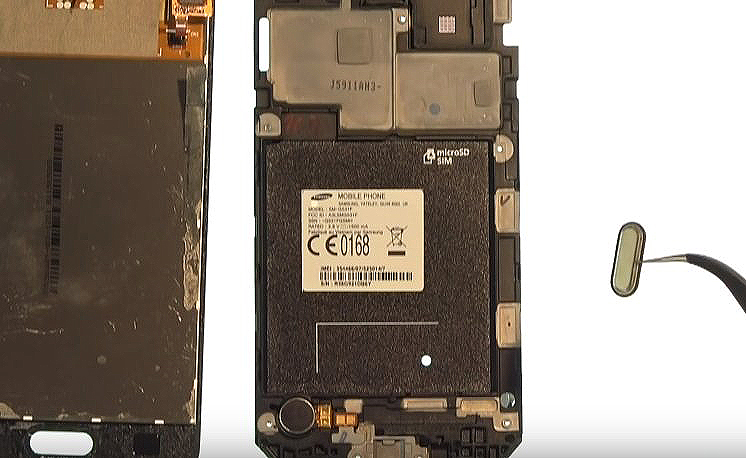

Retirez le bouton home de la vitre tactile.
Etape 4 : Décollez la vitre tactile de l’écran LCD.

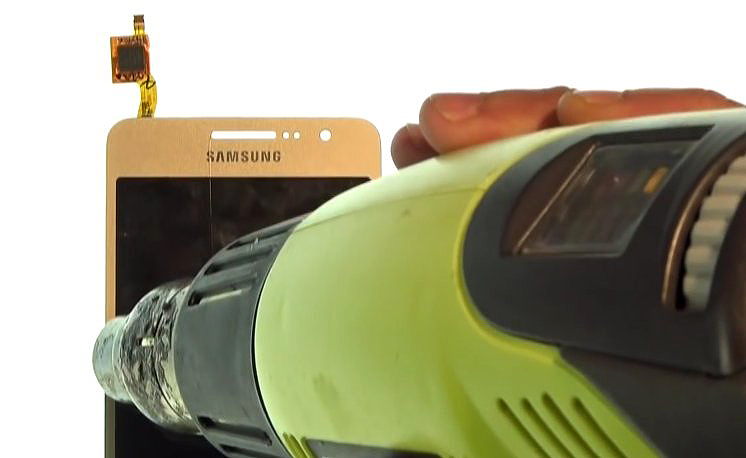

Chauffez les contours de la vitre tactile entre 20 et 30 secondes à l’aide d’un sèche-cheveux ou d’un décapeur thermique.
Etape 4-A : Décollez la vitre tactile de l’écran LCD.
L’écran LCD est collé juste sur la bordure de la vitre tactile.
Etape 4-B : Décollez la vitre tactile de l’écran LCD.

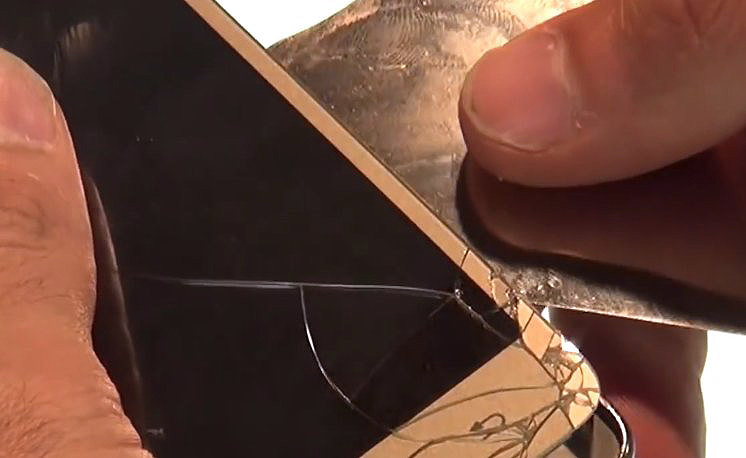

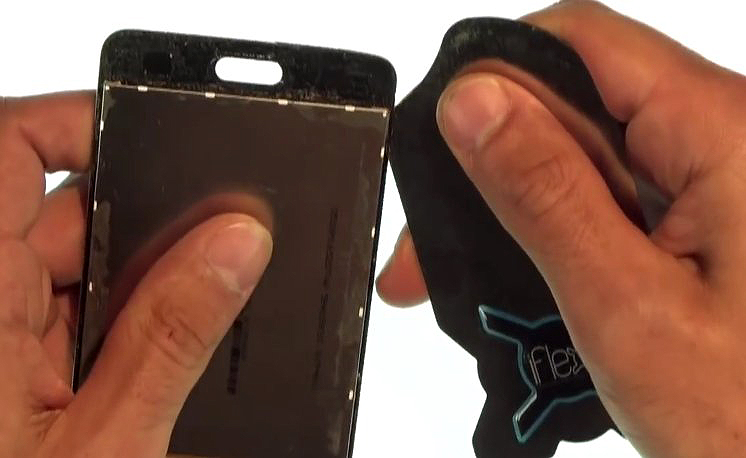

Insérez et faites glisser l’iFlex ou le mediator entre la vitre et le LCD pour les décoller.
Etape 4-C : Décollez la vitre tactile de l’écran LCD.
Restez à quelques millimètres du bord du LCD pour ne pas l’endommager
Etape 4-C : Décollez la vitre tactile de l’écran LCD.
L’écran LCD est coller juste sur le contour.
Etape 4-D : Décollez la vitre tactile de l’écran LCD.

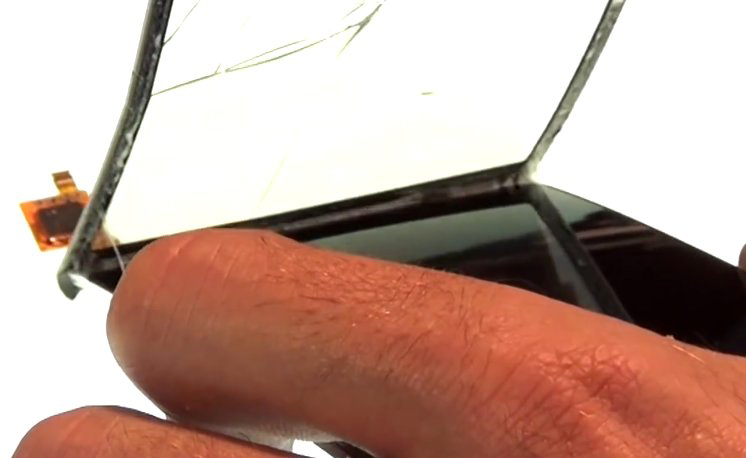

Soulevez délicatement la vitre de bas en haut pour finir de la décoller.
Etape 4-D : Décollez la vitre tactile de l’écran LCD.
Soulevez délicatement la vitre de bas en haut pour finir de la décoller.
Etape 4-E : Décollez la vitre tactile de l’écran LCD.

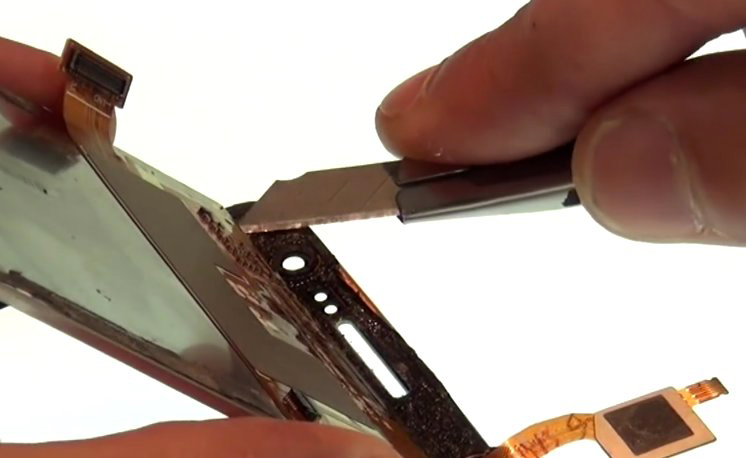

Découpez la dernière bande de colle avec un cutter.
Etape 4-E : Décollez la vitre tactile de l’écran LCD.

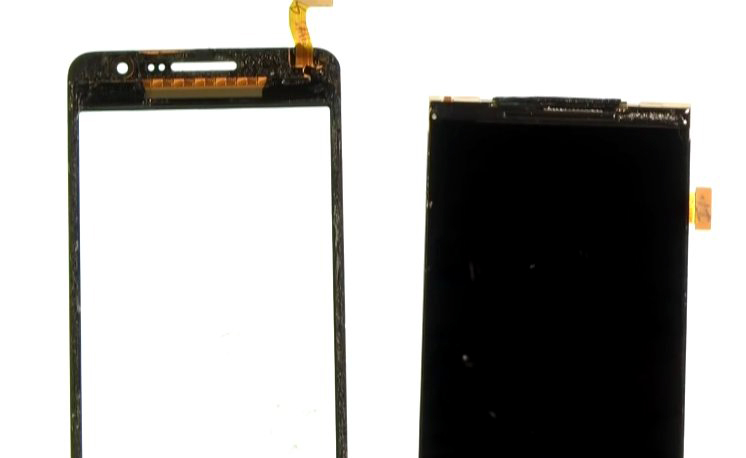

Le LCD est maintenant retiré.
