Changement de vitre tactile sur Samsung Galaxy Grand Neo

Temps estimé : 30 min
Difficulté : 3/5
Samsung Galaxy Grand Neo | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre tactile sur votre Samsung Galaxy Grand Neo (I9060).

Diagnostic

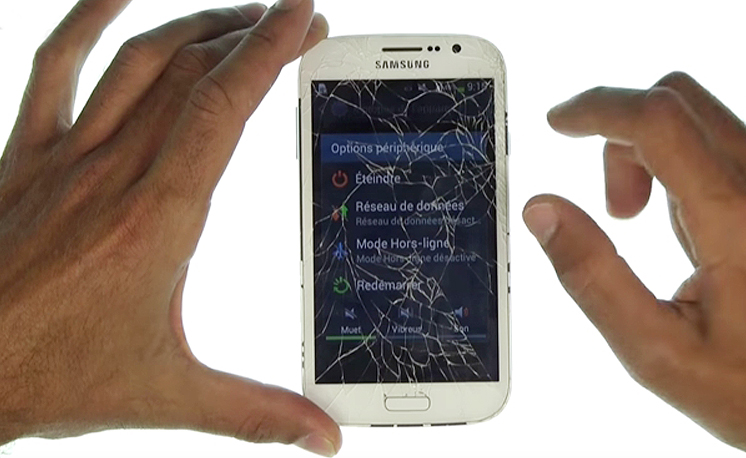

› La vitre tactile est brisée
› Le tactile fonctionne mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile NOIRE pour Samsung Galaxy Grand Neo
44,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

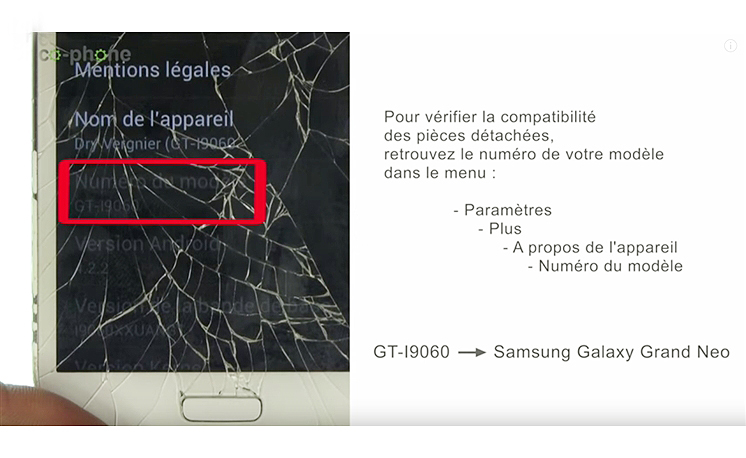

Verifiez le modèle de votre Samsung Grand Neo
Le numéro de modèle doit être GT-i9060
Verifiez le modèle de votre Samsung Grand Neo
Eteignez votre appareil avant toute réparation
Eteignez votre appareil avant toute réparation
Etape 1 : Retirer le châssis arrière

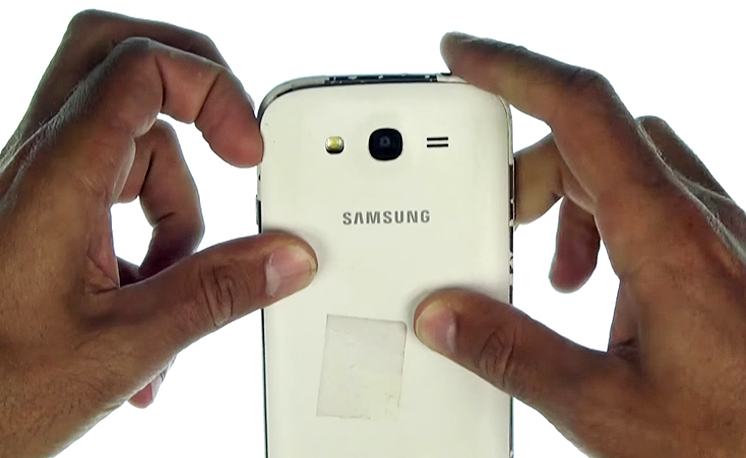

Déclipsez la coque arrière de l'appareil
Etape 1 : Retirer le châssis arrière
Etape 1a : Retirer le châssis arrière

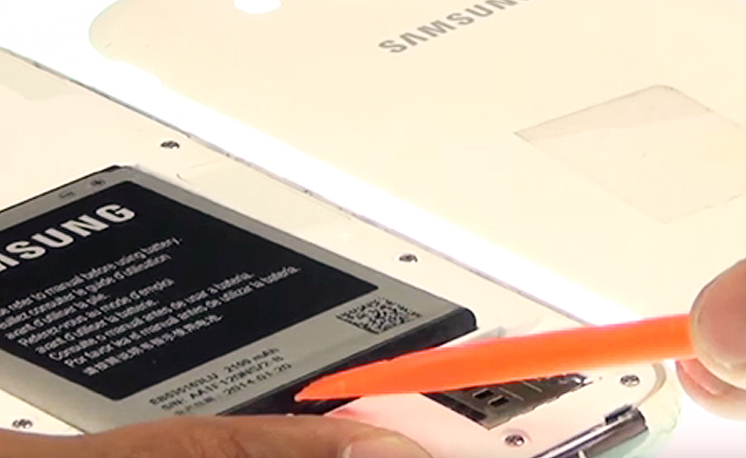

Retirez la batterie à l'aide du levier en nylon
Etape 1a : Retirer le châssis arrière
Etape 1b : Retirer le châssis arrière

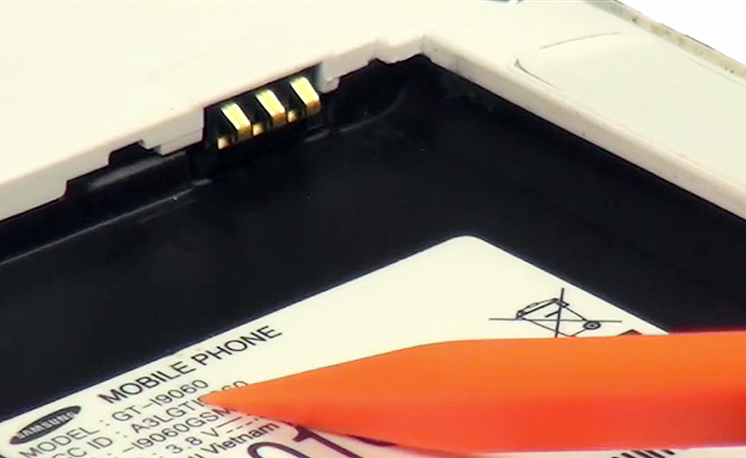

Vérifiez au besoin le numéro de modèle de votre appareil sur l'étiquette située sous la batterie
Etape 1b : Retirer le châssis arrière
Etape 1c : Retirer le châssis arrière

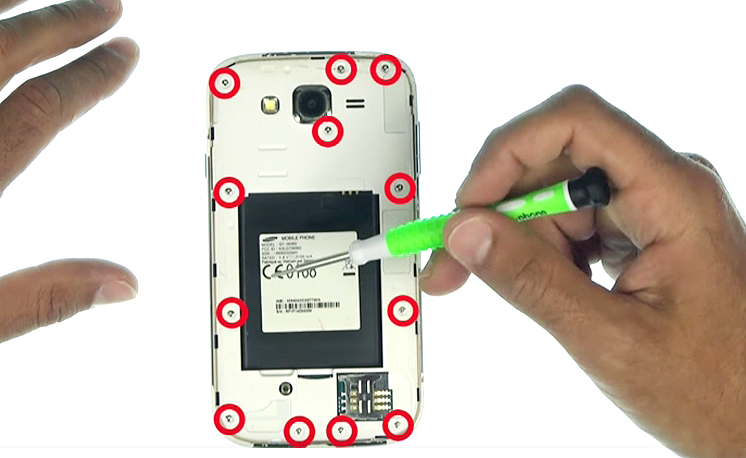

Retirez les 12 vis apparentes avec le tournevis cruciforme
Etape 1c : Retirer le châssis arrière
Etape 1d : Retirer le châssis arrière

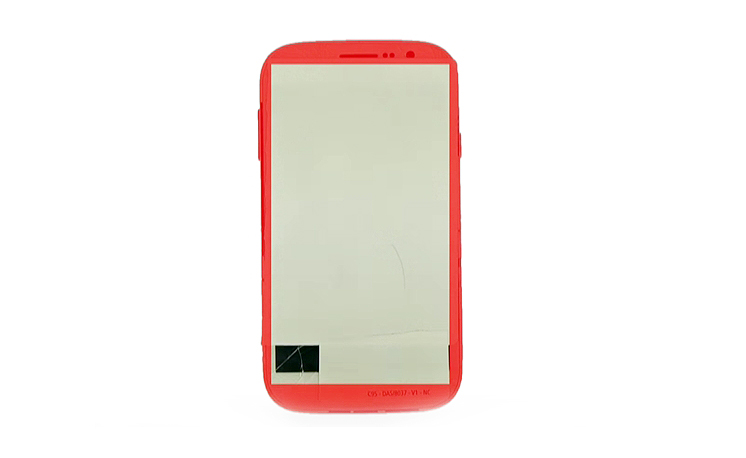

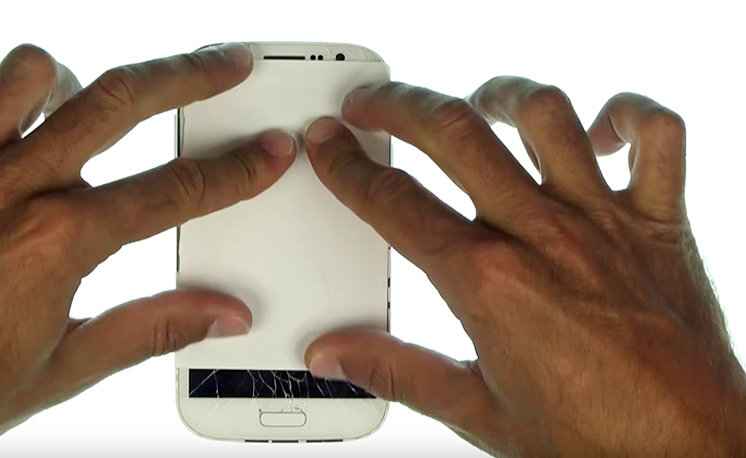

Découpez une feuille de papier thermique ou d'adhésif pour couvrir la surface de la vitre tactile
Etape 1d : Retirer le châssis arrière
Etape 1e : Retirer le châssis arrière

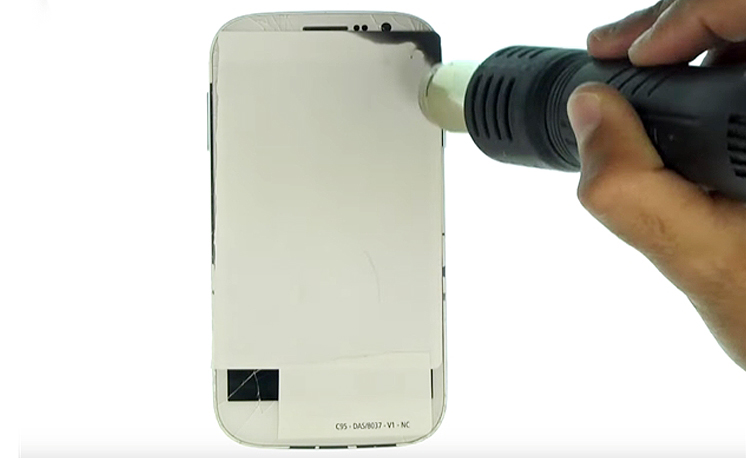

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de l'écran 20 à 30 secondes
Etape 1e : Retirer le châssis arrière
Etape 1e : Retirer le châssis arrière
A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de l'écran 20 à 30 secondes
Etape 1e : Retirer le châssis arrière
Etape 1f : Retirer le châssis arrière

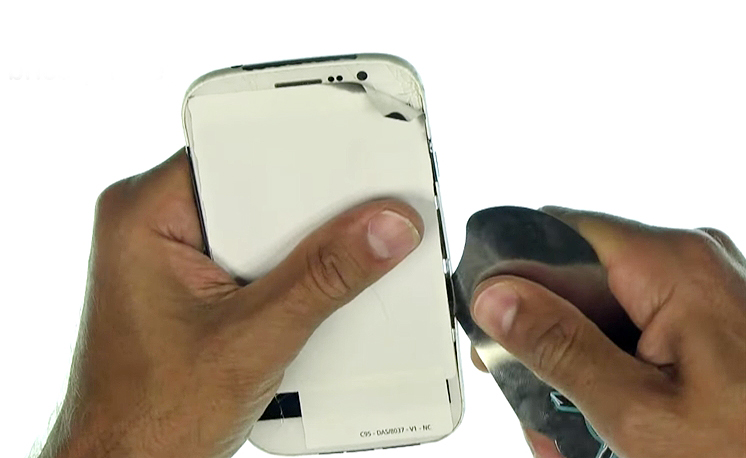

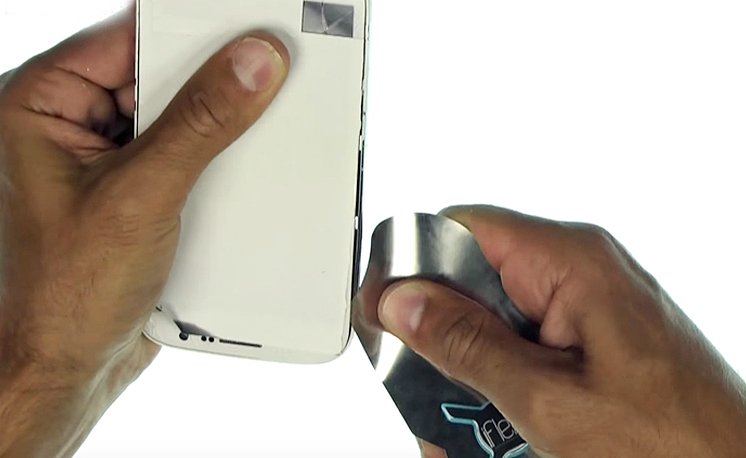

Insérez l'outil iFlex de quelques millimètres entre l'écran et le châssis arrière, afin de déclipser celui-ci.
Etape 1f : Retirer le châssis arrière
Etape 1g : Retirer le châssis arrière

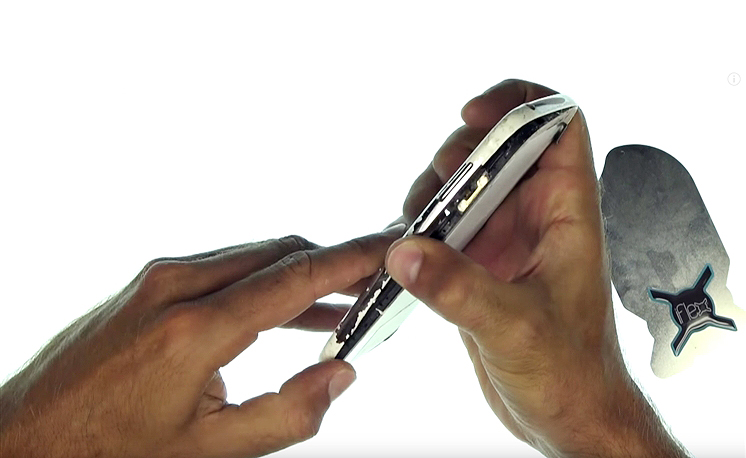

Décollez progressivement le contour de l'écran
Etape 1g : Retirer le châssis arrière
Etape 1g : Retirer le châssis arrière
Décollez progressivement le contour de l'écran
Etape 1g : Retirer le châssis arrière
Etape 1h : Retirer le châssis arrière

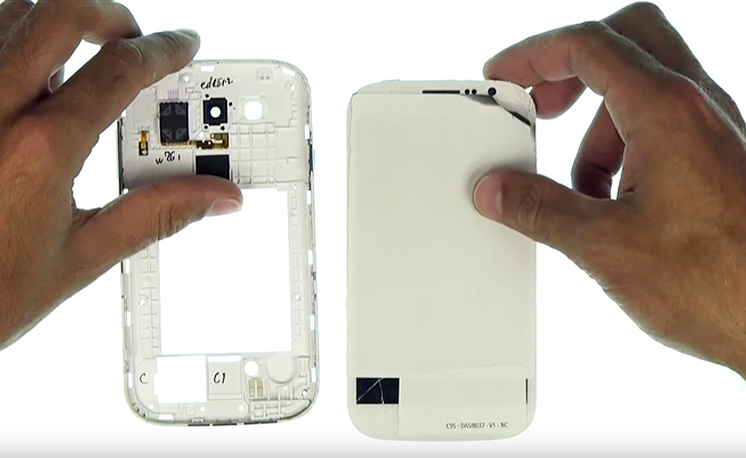

Le châssis intermédiaire arrière est retiré.
Etape 1h : Retirer le châssis arrière
Etape 2 : Retirer la carte-mère

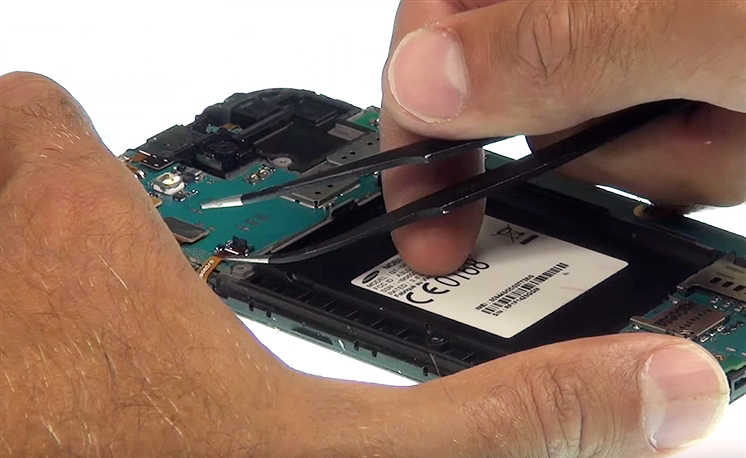

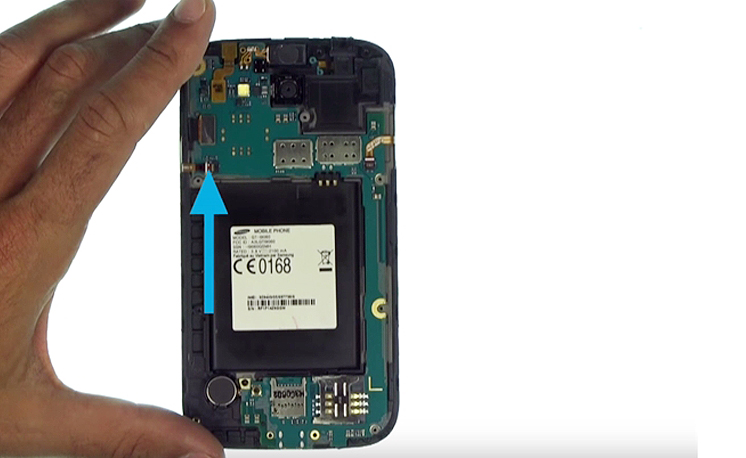

Déverrouillez et déconnectez la nappe Power avec la pincette
Etape 2 : Retirer la carte-mère
Etape 2 : Retirer la carte-mère
Relevez le clapet à 90° et retirer la nappe.
Etape 2 : Retirer la carte-mère
Etape 2a : Retirer la carte-mère

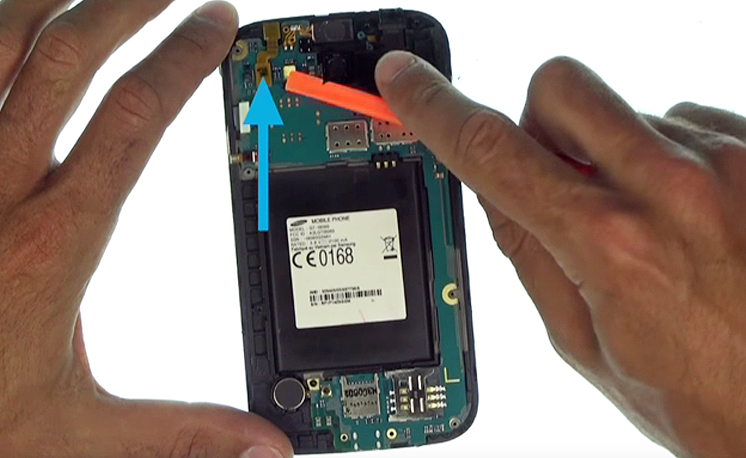

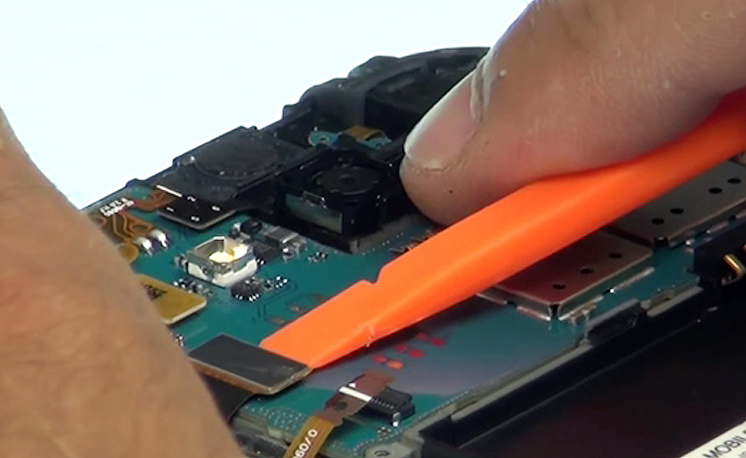

Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2a : Retirer la carte-mère
Etape 2a : Retirer la carte-mère
Déconnectez la nappe de l'écran LCD à l'aide du levier en nylon
Etape 2a : Retirer la carte-mère
Etape 2b : Retirer la carte-mère

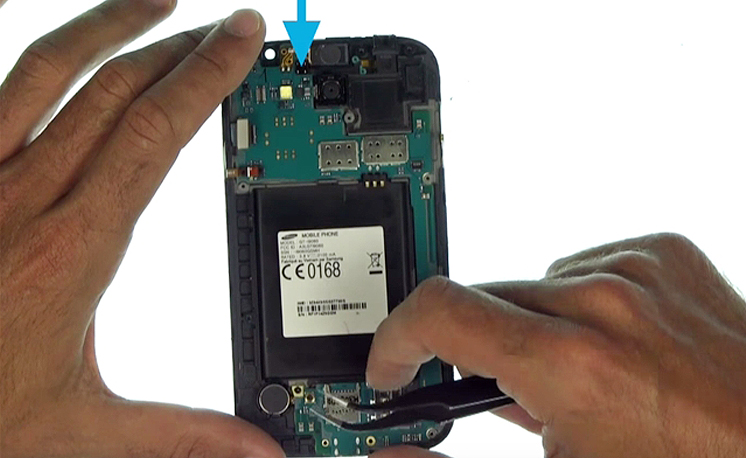

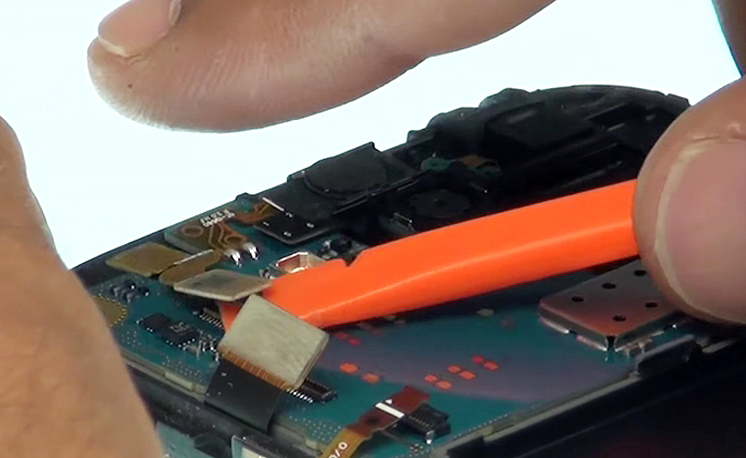

Déconnectez et retirez la caméra avant
Etape 2b : Retirer la carte-mère
Etape 2b : Retirer la carte-mère
Déconnectez et retirez la caméra avant
Etape 2b : Retirer la carte-mère
Etape 2c : Retirer la carte-mère

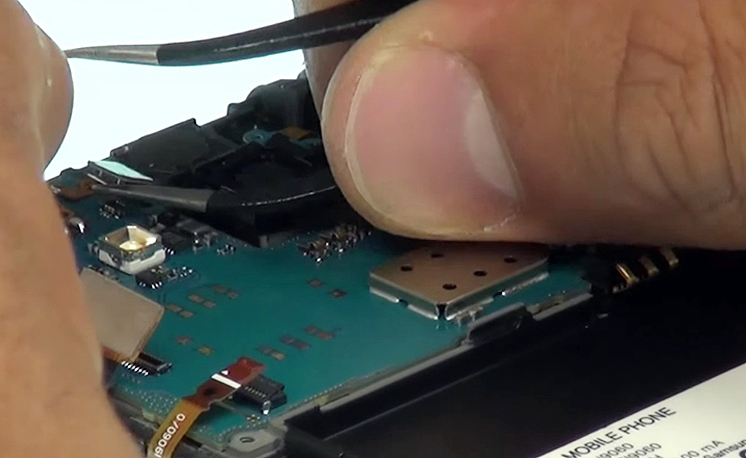

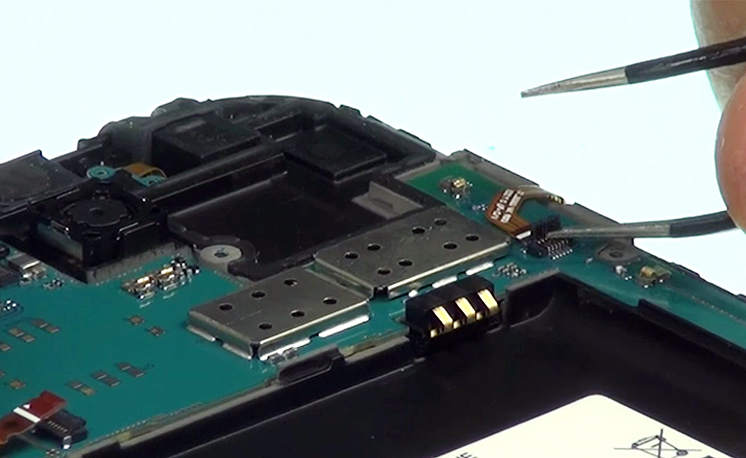

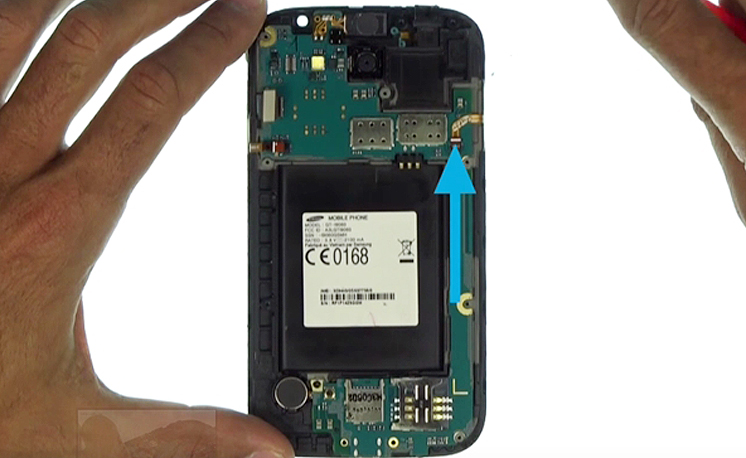

Déverrouillez et déconnectez la nappe Volume avec la pincette
Etape 2c : Retirer la carte-mère
Etape 2d : Retirer la carte-mère
Relevez le clapet à 90° et retirer la nappe
Etape 2d : Retirer la carte-mère
Etape 2e : Retirer la carte-mère
Déconnectez la nappe de la prise jack avec la pincette
Etape 2e : Retirer la carte-mère
Etape 2e : Retirer la carte-mère
Déconnectez la nappe de la prise jack avec la pincette
Etape 2e : Retirer la carte-mère
Etape 2f : Retirer la carte-mère

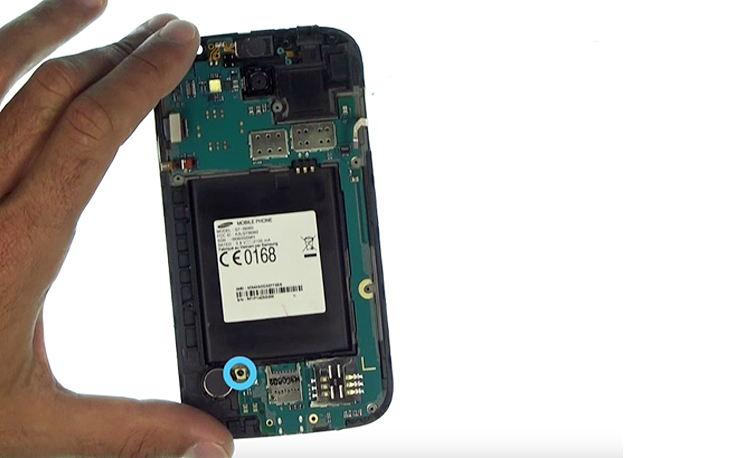

Retirez la vis noire qui maintient le bas de la carte-mère avec le tournevis cruciforme
Etape 2f : Retirer la carte-mère
Etape 2g : Retirer la carte-mère

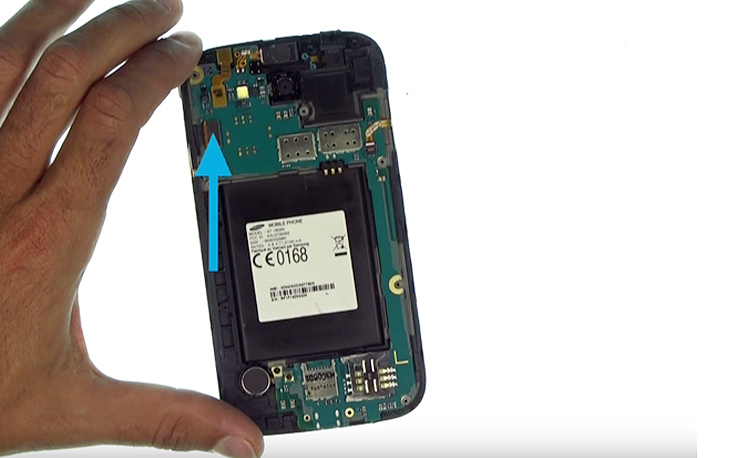

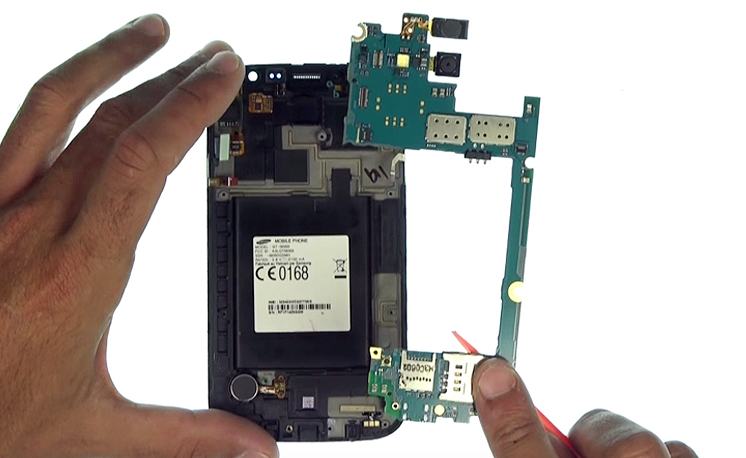

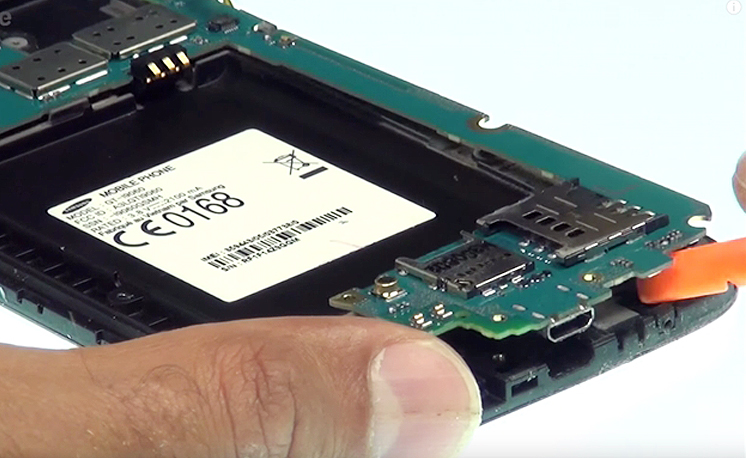

Retirez la carte-mère
Etape 2g : Retirer la carte-mère
Etape 2g : Retirer la carte-mère
Retirez la carte-mère
Etape 2g : Retirer la carte-mère
Etape 3 : Décoller la vitre tactile

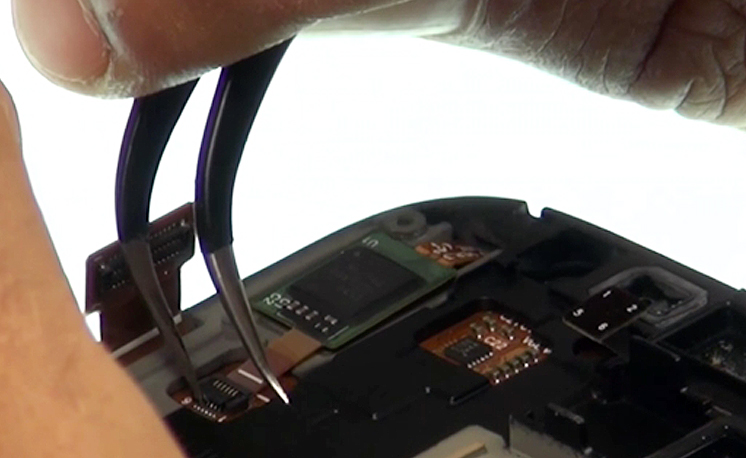

Déverrouillez et déconnectez la nappe du tactile avec la pincette
Etape 3 : Décoller la vitre tactile
Etape 3a : Décoller la vitre tactile

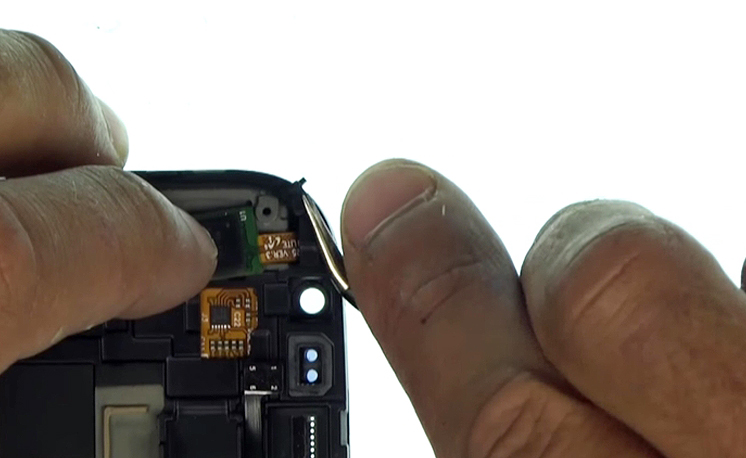

Retirez le cache en plastique à l'aide de la pincette
Etape 3a : Décoller la vitre tactile
Etape 3b : Décoller la vitre tactile

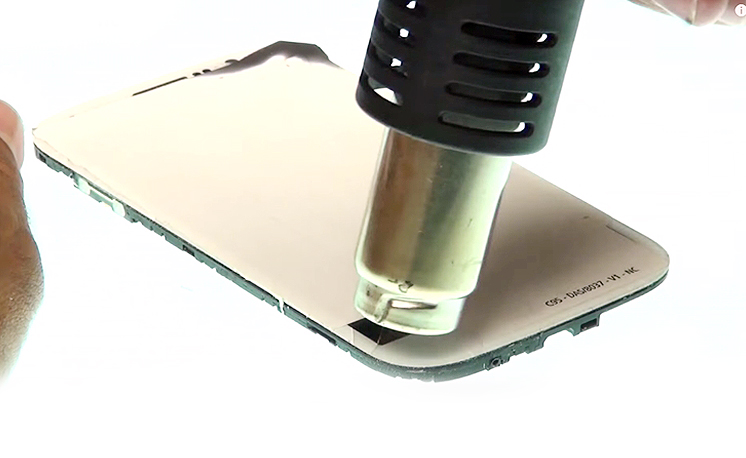

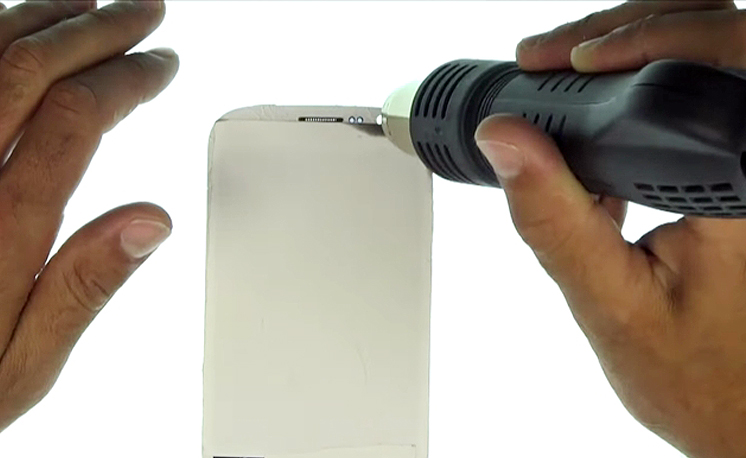

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3b : Décoller la vitre tactile
Etape 3b : Décoller la vitre tactile
A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez les contours de la vitre 20 à 30 secondes
Etape 3b : Décoller la vitre tactile
Etape 3c : Décoller la vitre tactile

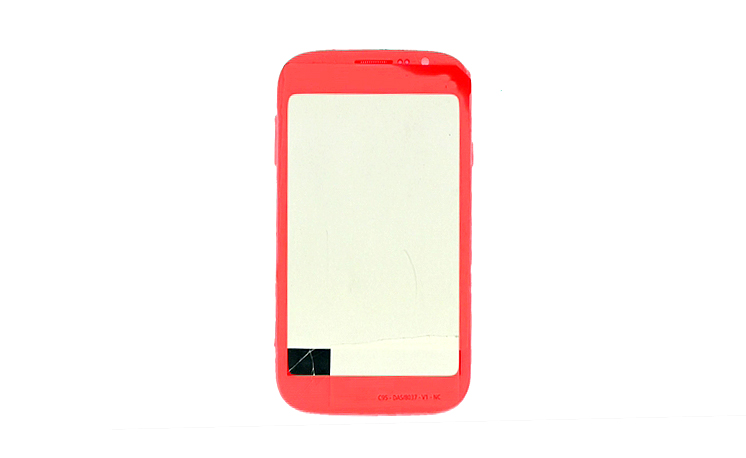

Chauffez principalement le haut et le bas de la vitre
Etape 3c : Décoller la vitre tactile
Etape 3d : Décoller la vitre tactile
Commencez le décollage par le haut et les côtés de la vitre pour ne pas endommager les nappes des boutons tactiles
Etape 3d : Décoller la vitre tactile
Etape 3e : Décoller la vitre tactile

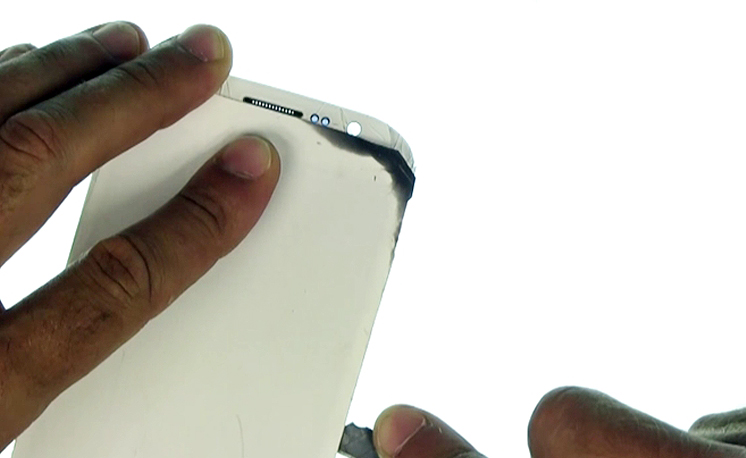

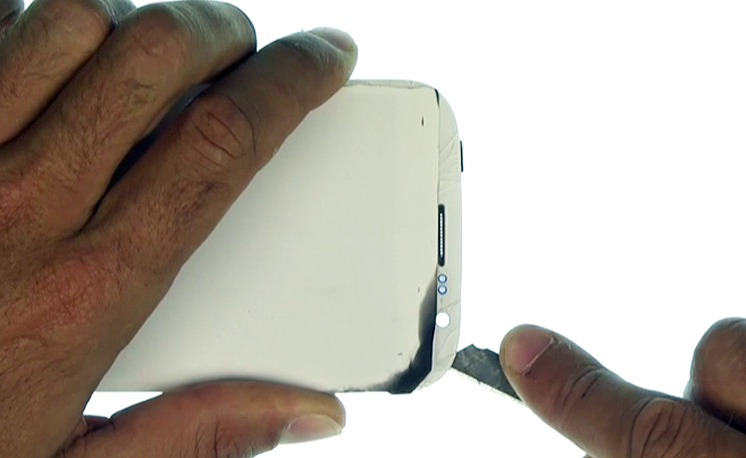

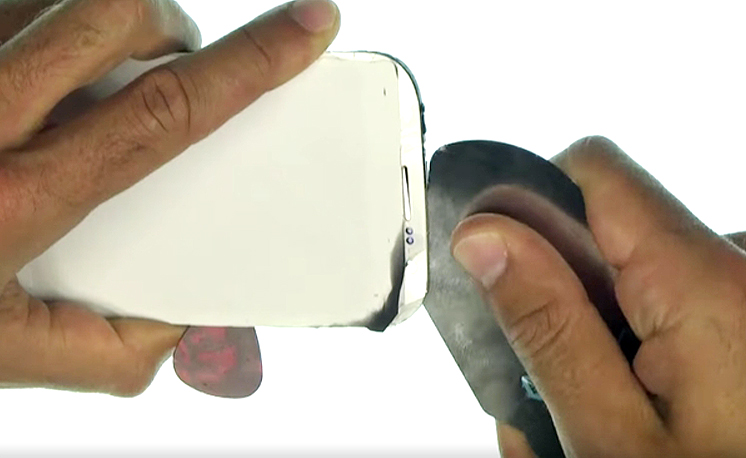

Décollez le contour de la vitre avec la lame d'un cutter
Etape 3e : Décoller la vitre tactile
Etape 3f : Décoller la vitre tactile
N'insérez pas la lame de plus de quelques millimètres afin de ne pas endommager la dalle LCD située sous la vitre
Etape 3f : Décoller la vitre tactile
Etape 3g : Décoller la vitre tactile

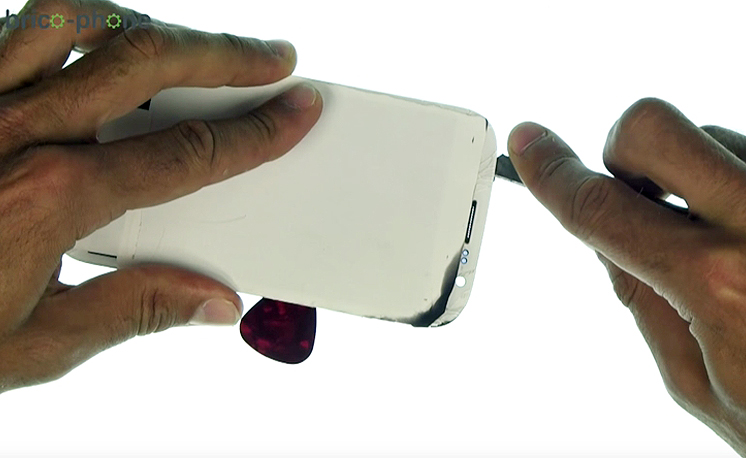

Insérez un mediator pour éviter que la vitre ne réadhère
Etape 3g : Décoller la vitre tactile
Etape 3h : Décoller la vitre tactile
Poursuivez le décollage avec l'outil iFlex
Etape 3h : Décoller la vitre tactile
Etape 3i : Décoller la vitre tactile

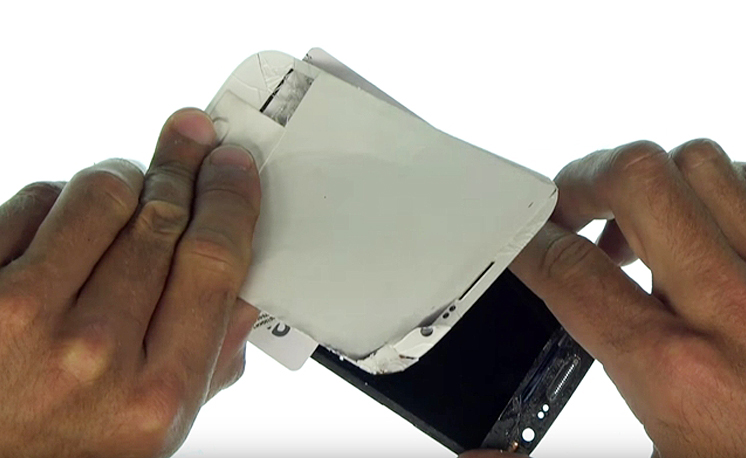

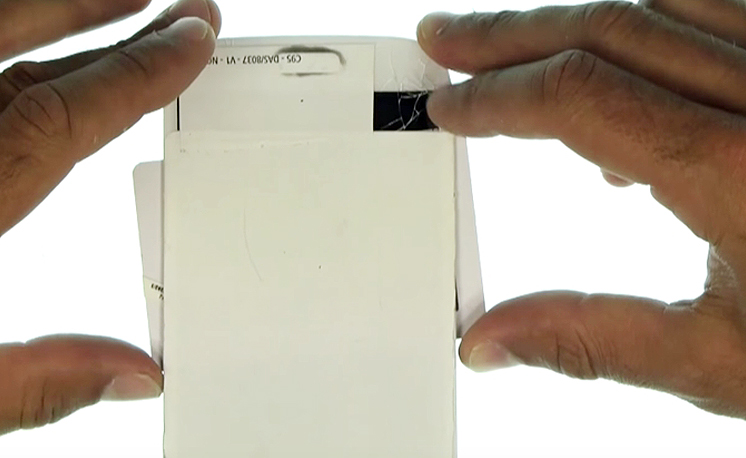

Insérez la carte en PVC pour agir sur toute la largeur de la vitre
Etape 3i : Décoller la vitre tactile
Etape 3j : Décoller la vitre tactile

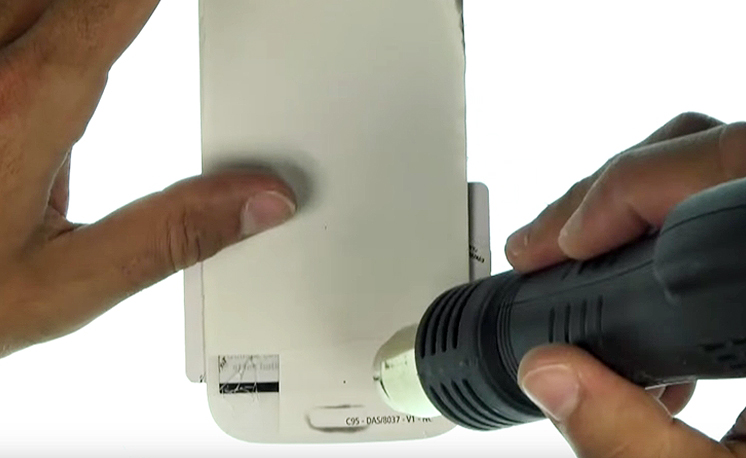

Chauffez à nouveau le bas de la vitre
Etape 3j : Décoller la vitre tactile
Etape 3k : Décoller la vitre tactile

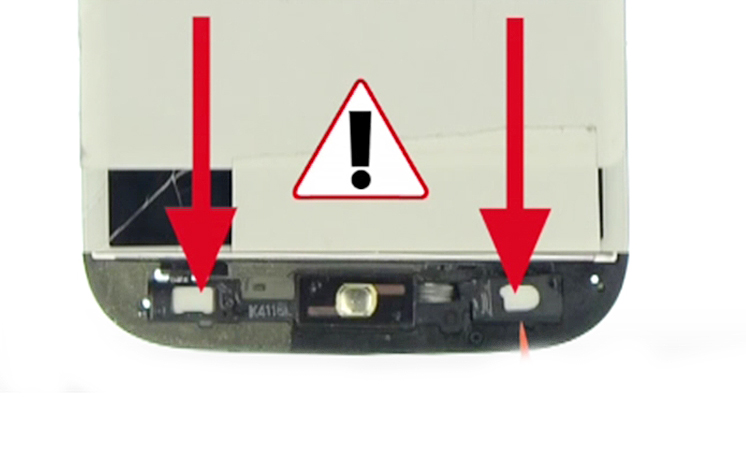

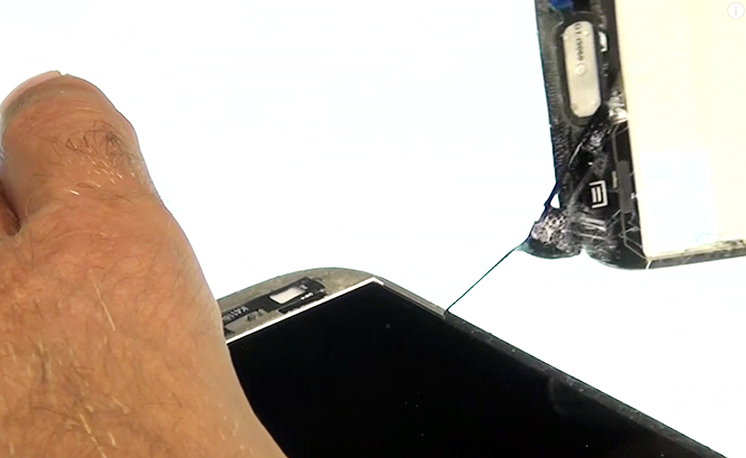

Décollez doucement le bas de la vitre en vérifiant le maintien des nappes des boutons
Etape 3k : Décoller la vitre tactile
Etape 3k : Décoller la vitre tactile
Décollez doucement le bas de la vitre en vérifiant le maintien des nappes des boutons
Etape 3k : Décoller la vitre tactile
Etape 3l : Décoller la vitre tactile

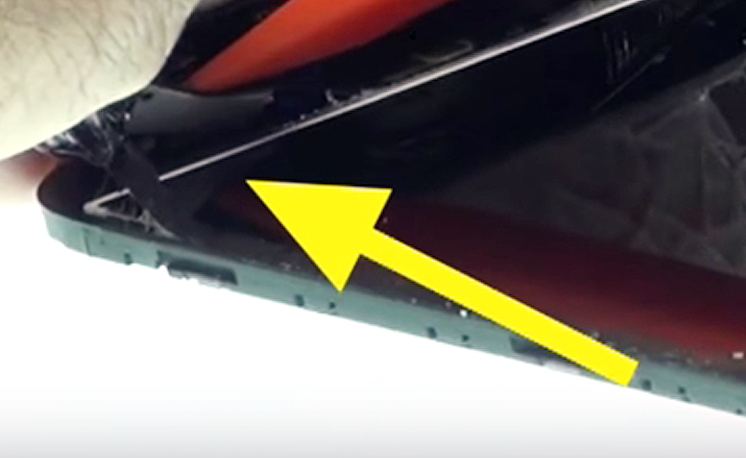

Maintenez les nappes en place à l'aide du levier
Etape 3l : Décoller la vitre tactile
Etape 3m : Décoller la vitre tactile

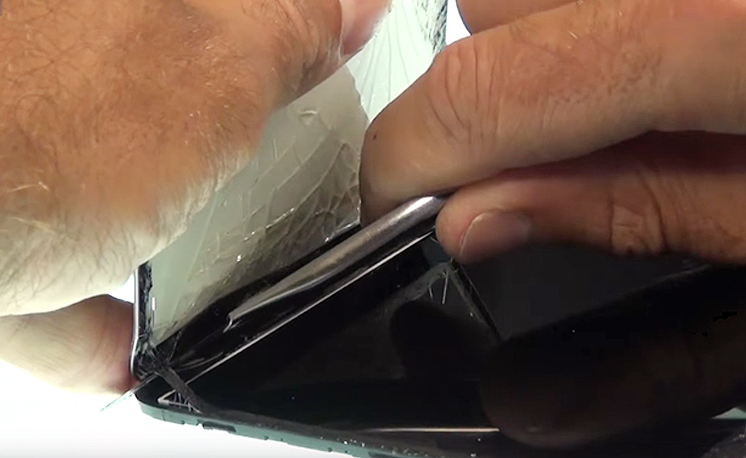

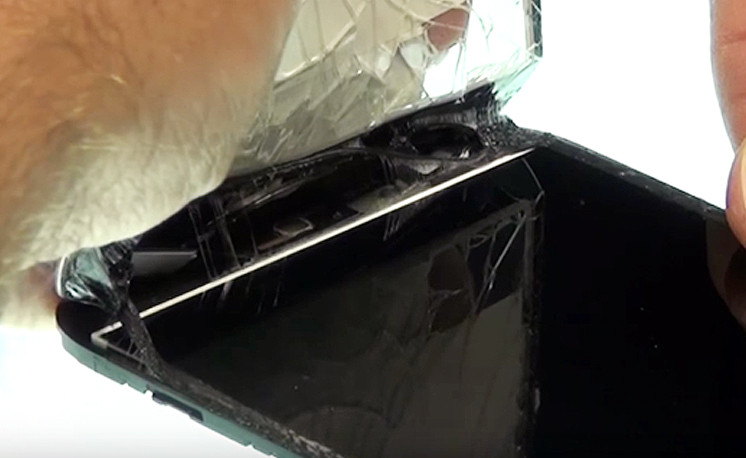

Libérez la vitre en décollant l'adhésif double-face
Etape 3m : Décoller la vitre tactile
Etape 3m : Décoller la vitre tactile
Libérez la vitre en décollant l'adhésif double-face
Etape 3m : Décoller la vitre tactile
Etape 3n : Décoller la vitre tactile

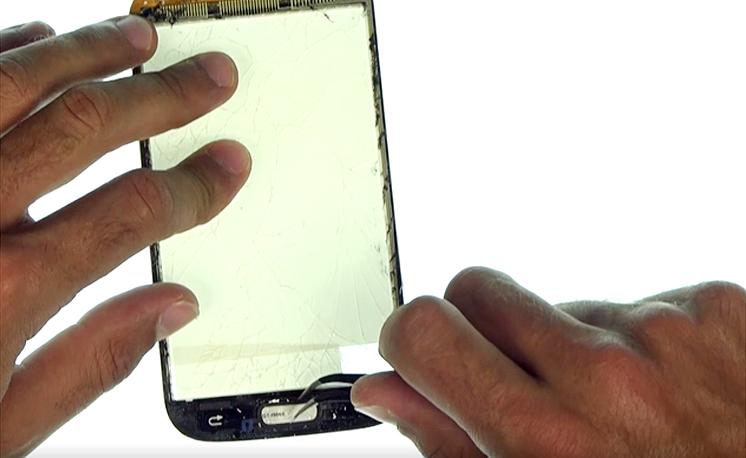

Décollez et récupérez le bouton central à l'aide de la pincette
Etape 3n : Décoller la vitre tactile
