Changement d'écran (vitre+LCD) sur Samsung Galaxy Core Prime

Temps estimé : 30 min
Difficulté : 3/5
Samsung Galaxy Core Prime | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment changer la vitre tactile et le LCD sur votre Samsung Galaxy Core Prime.

Diagnostic

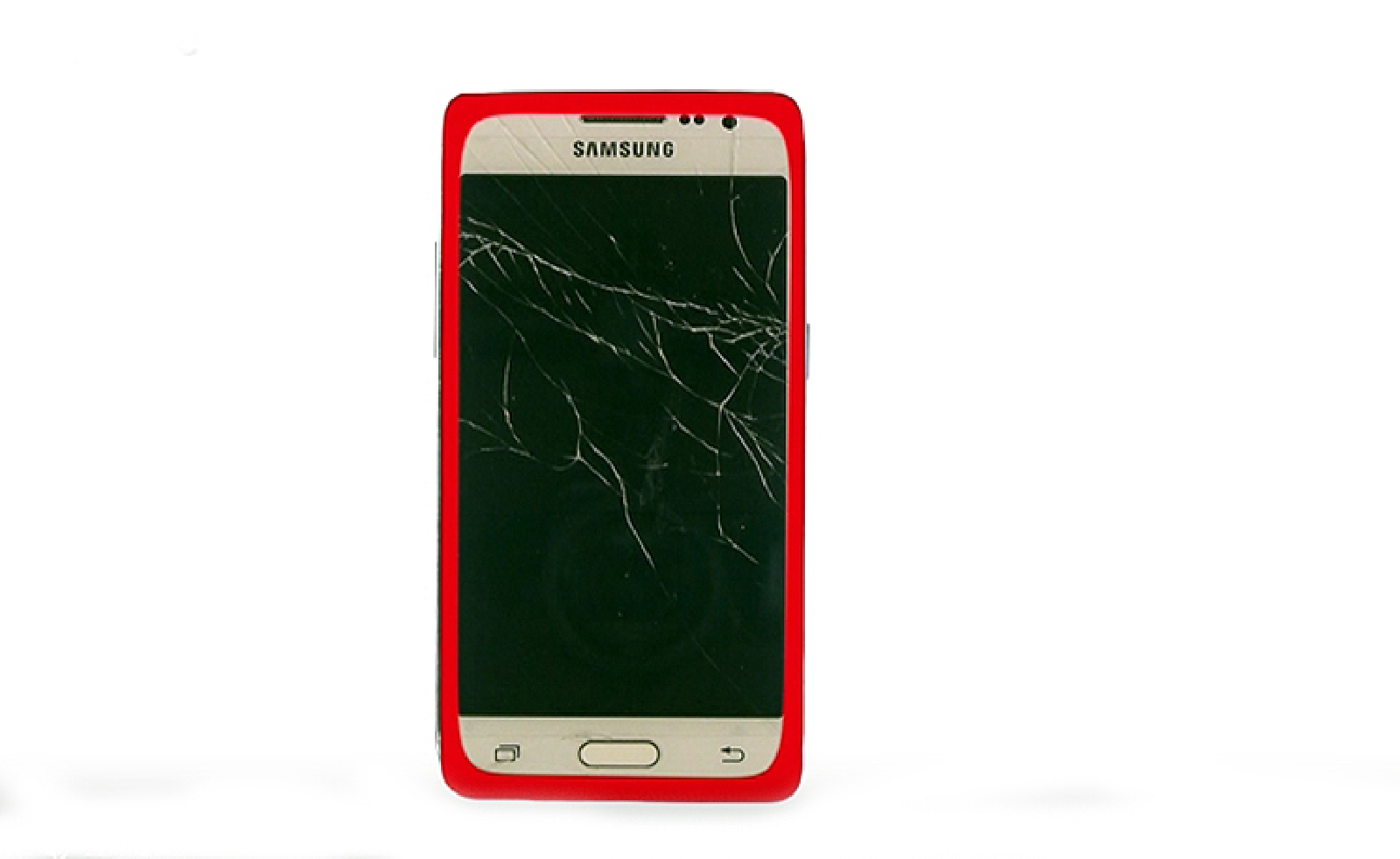

› La vitre de votre Galaxy Core Prime Plus est brisée
› Le tactile répond mal ou plus du tout
› Le LCD présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile NOIRE pour Samsung Galaxy Core Prime / Prime duos
32,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant de débuter la moindre réparation, il est impératif de bien avoir identifié le modèle de votre appareil. Il vous suffit d'aller dans Applications > Paramètres > A propos de l'appareil > Numéro de modèle. Pour un Samsung Galaxy Core Prime ce numéro devrait correspondre à SM-G360F (ou SM-G360 pour le Core Prime Duos et SM-G361F pour le Core Prime VE).
Une fois sur de votre modèle de smartphone, préparez un espace de travail propre et dégagé et commencez le démontage.
Avant de commencer
Etape 1 : Mettre hors tension

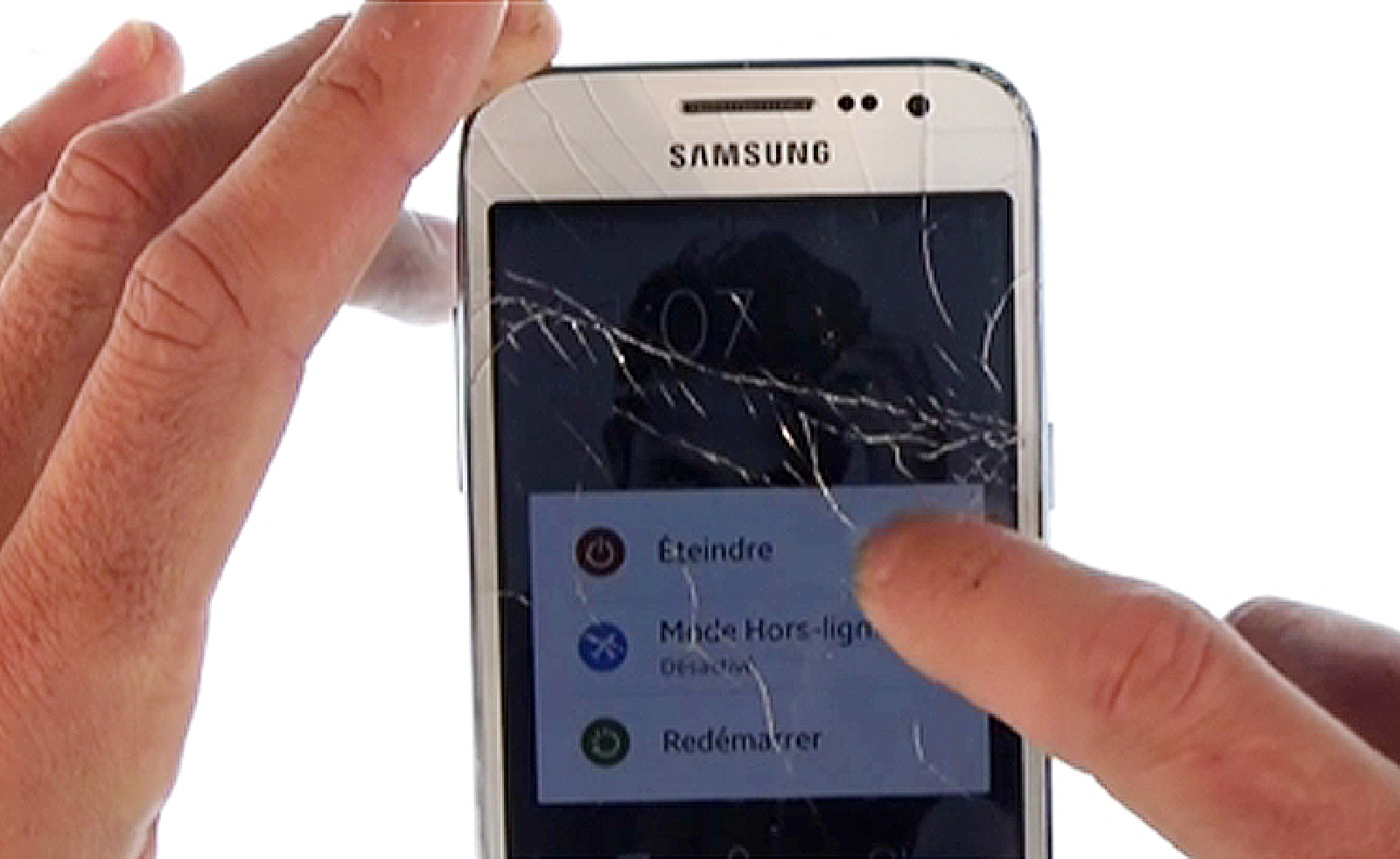

Il est important de bien vous assurer que votre téléphone est hors tension avant de commencer à le démonter. Si votre téléphone s'allume durant la réparation il pourrait subir des dégâts.
Etape 1 : Mettre hors tension

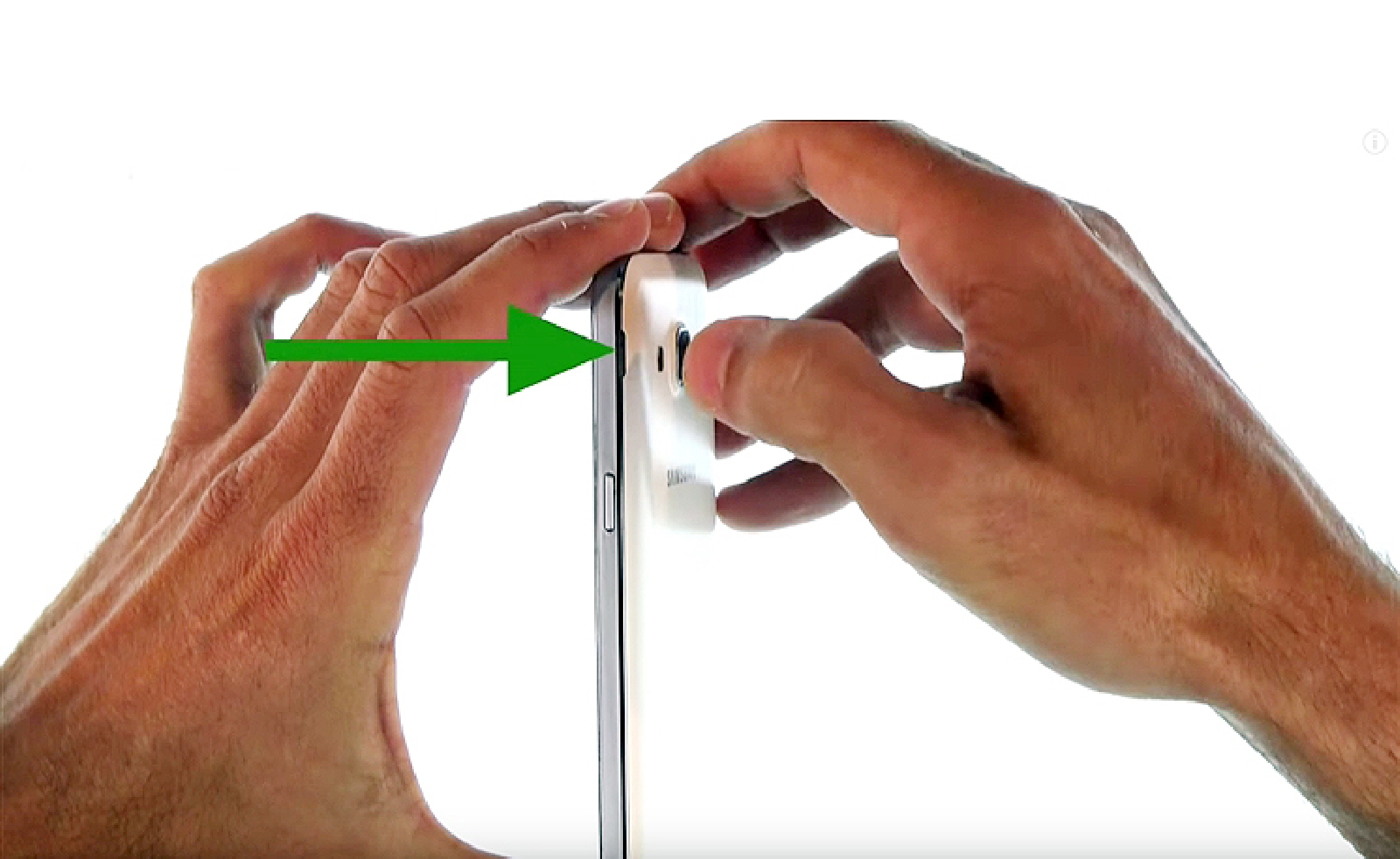

Etape 2 : Déclipser la coque arrière
Grâce à l'interstice entre la coque arrière et le chassis, faites sauter la coque arrière pour accéder aux composants interne.
Etape 2 : Déclipser la coque arrière

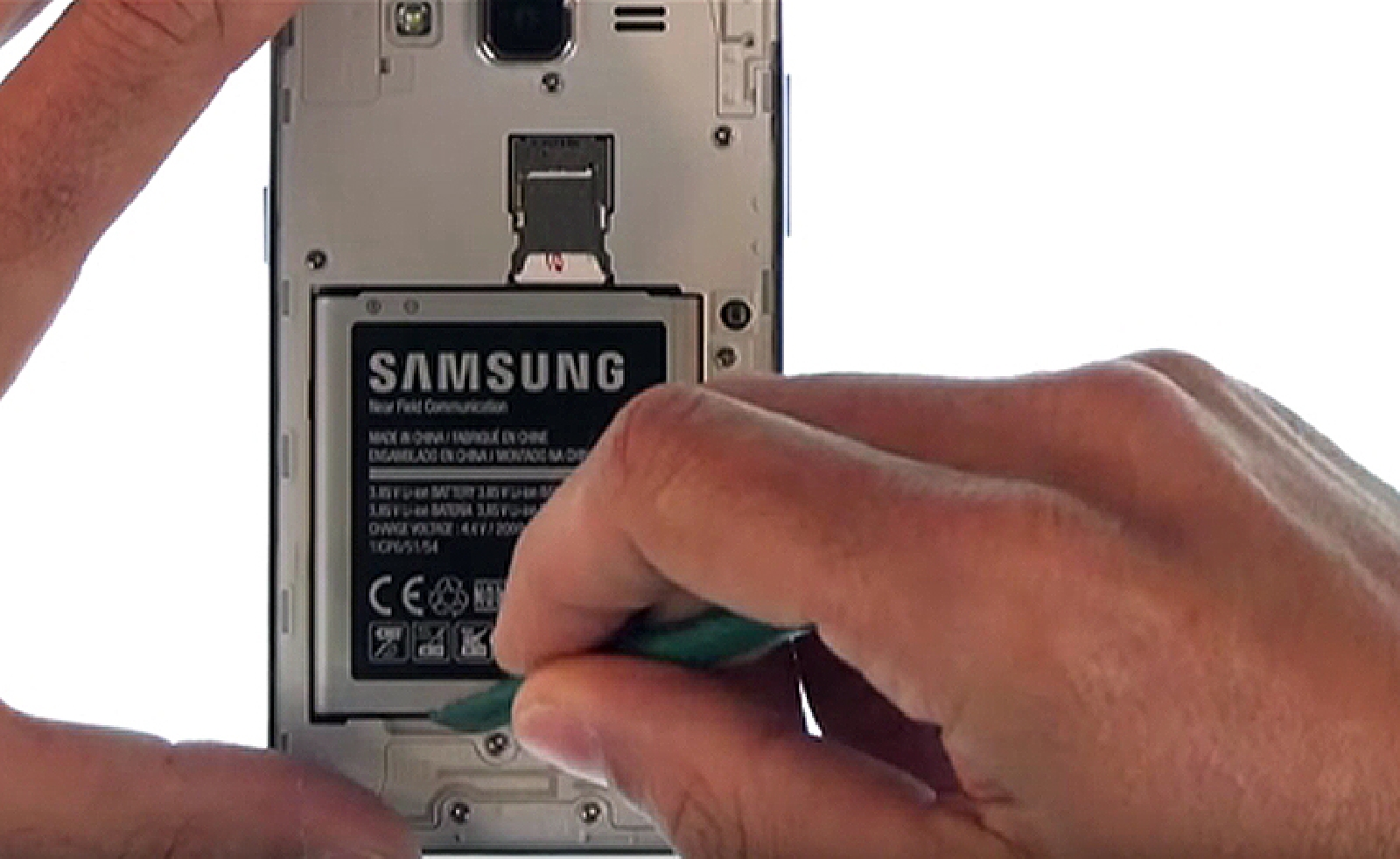

Etape 3 : Retirer la batterie
Avec votre levier en nylon, faites sortir la batterie de son emplacement.
Etape 3 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

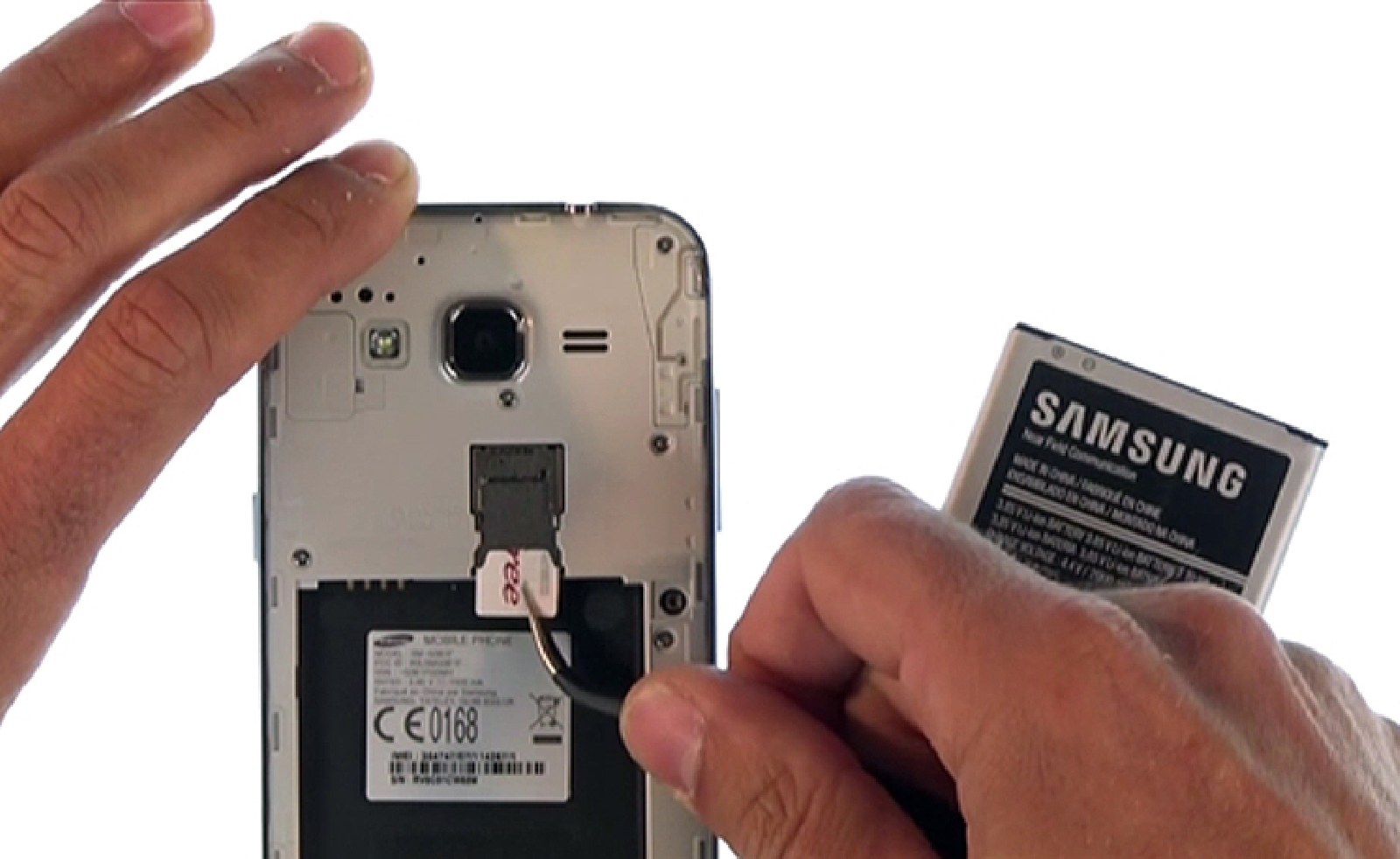

Etape 4 : Retirer la carte SIM
Vous pouvez maintenant retirer la carte SIM de votre Samsung Galaxy Core Prime simplement à l'aide de la pincette en métal de votre kit d'outils.
Etape 4 : Retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Dévisser le chassis

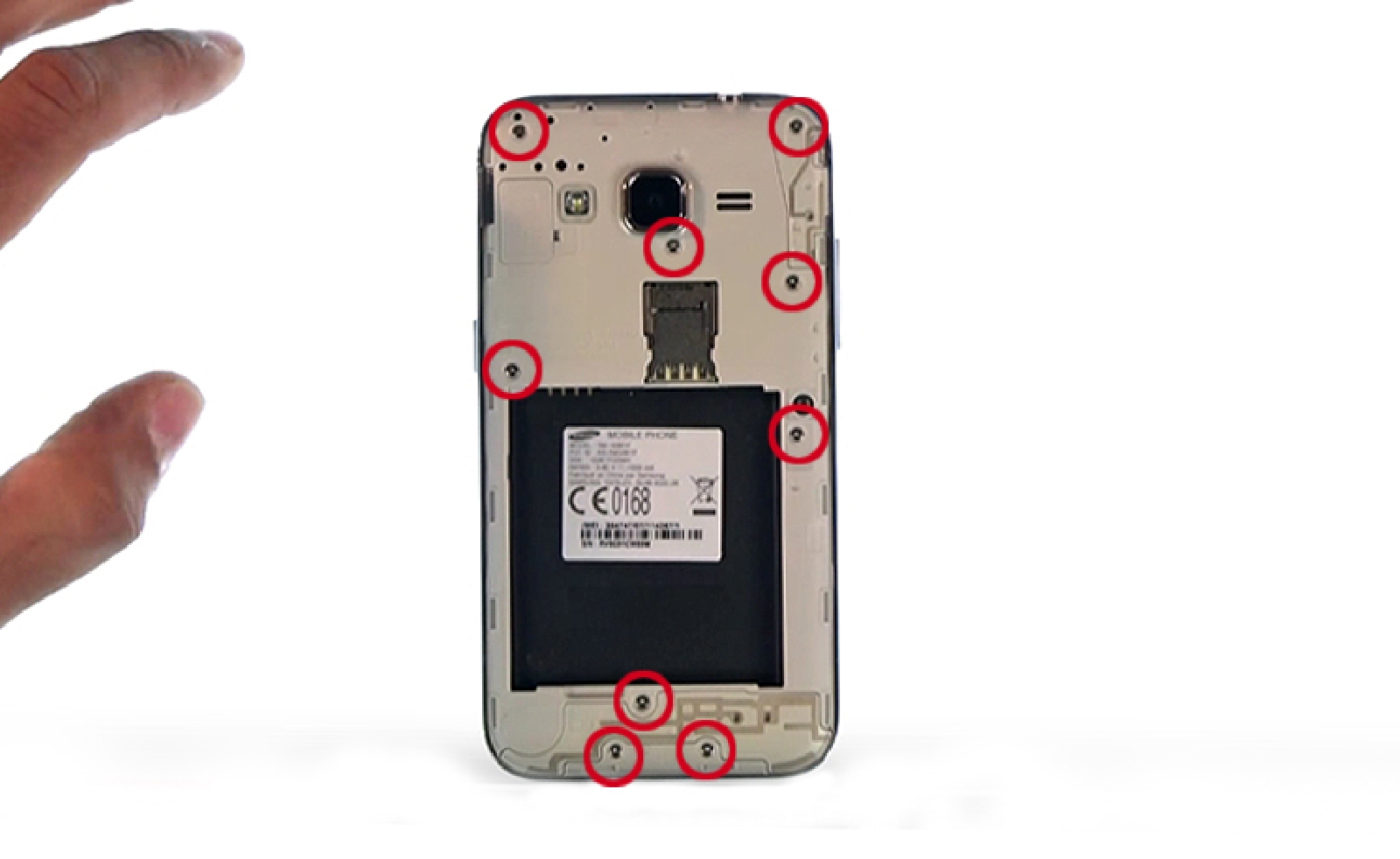

Munissez vous de votre tournevis cruciforme afin de dévisser les 9 vis qui maintiennent votre chassis en place.
Etape 5 : Dévisser le chassis
Outils du kit utilisés
Outils du kit utilisés

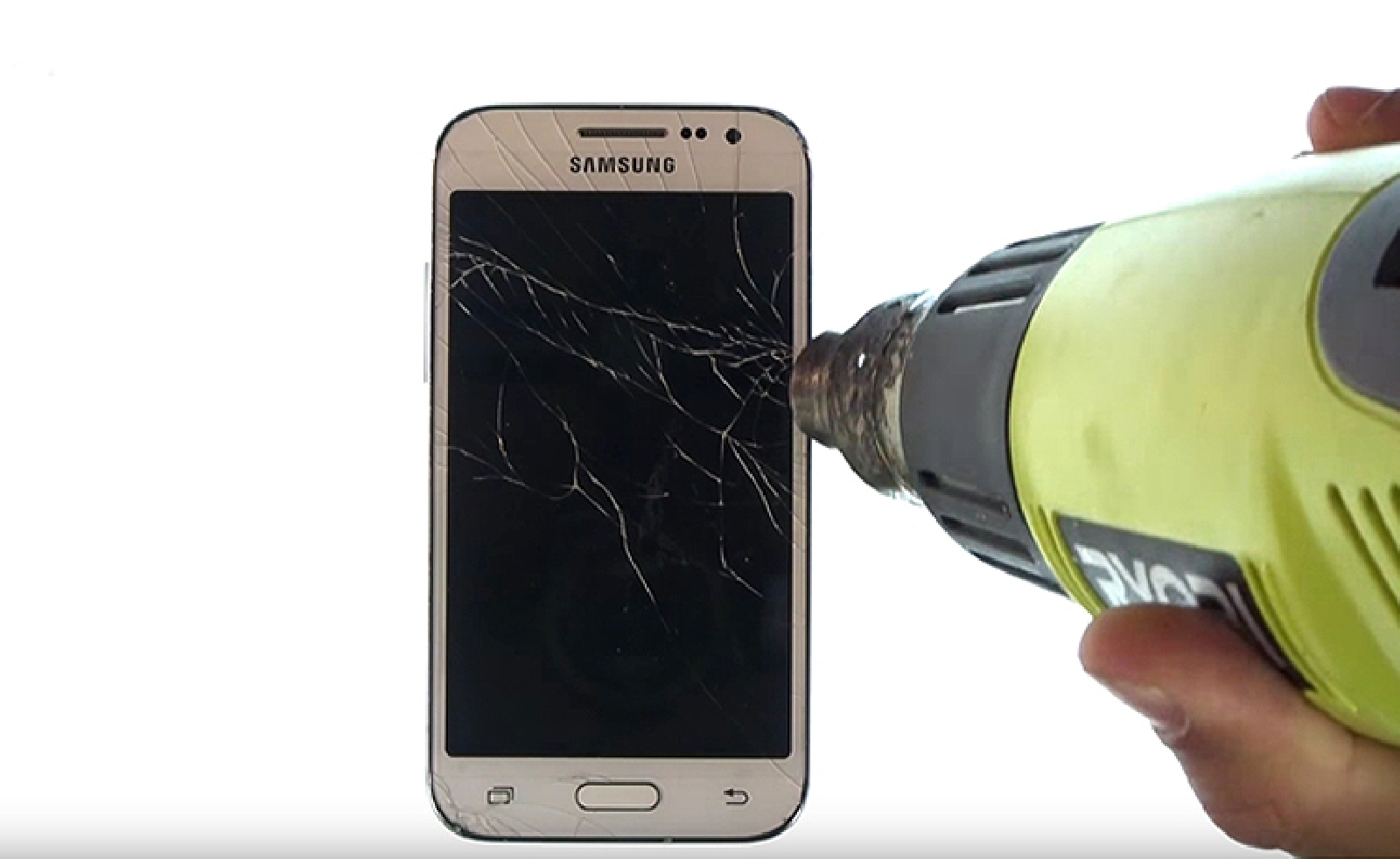

Etape 6 : Chauffer les contours de l'écran

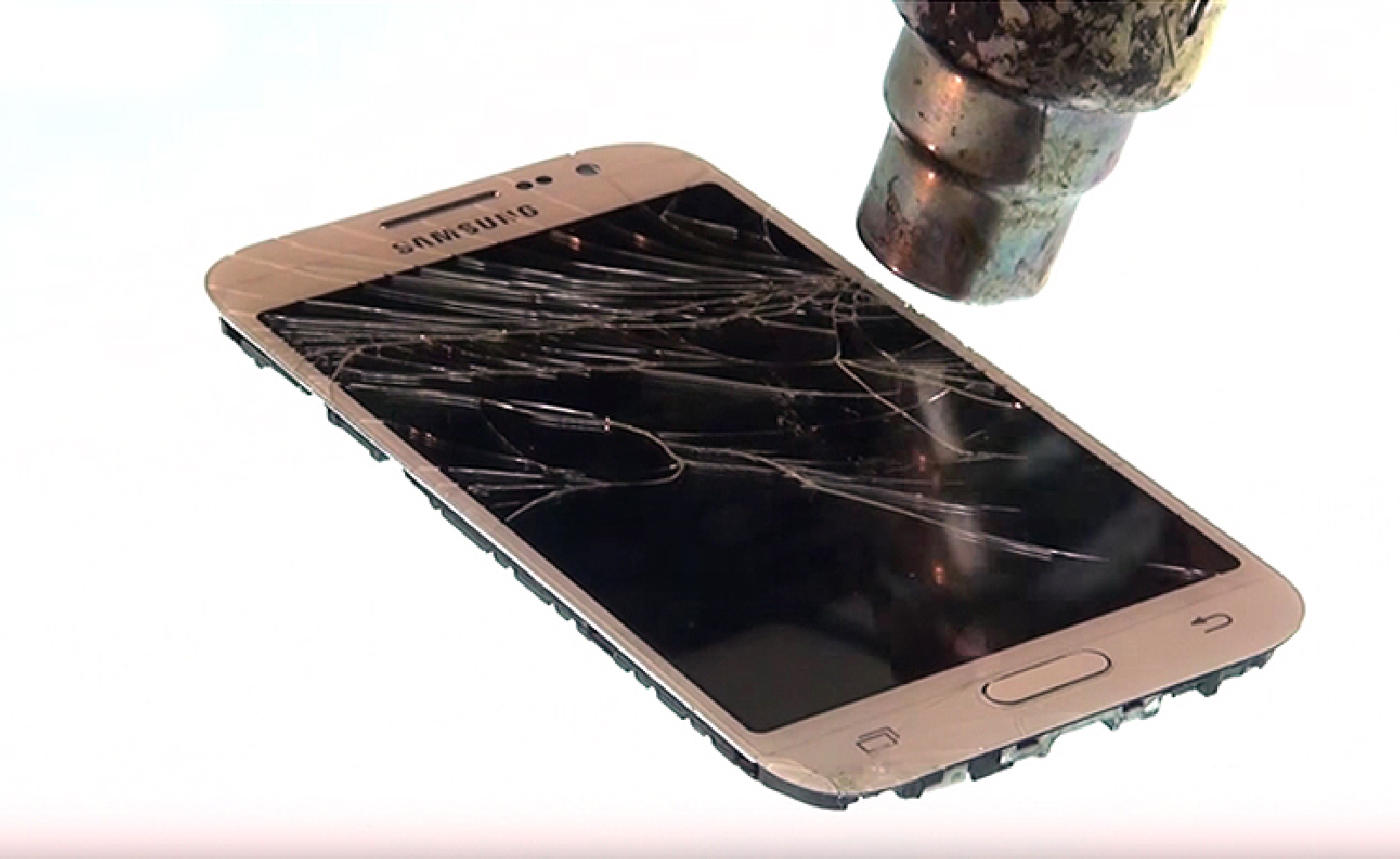

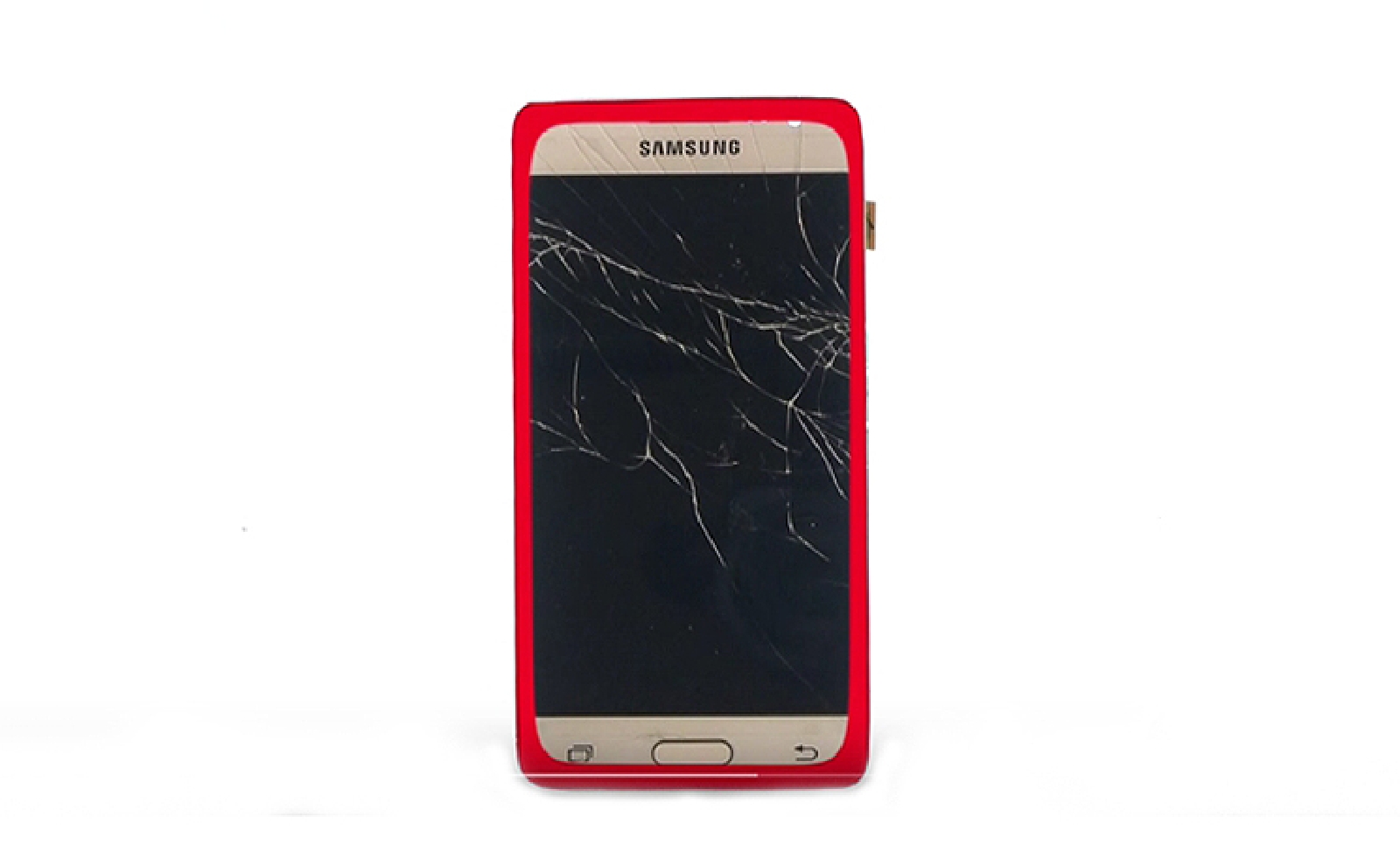

En utilisant un sèche cheveux ou un mini décapeur thermique (en vente sur notre site), chauffez le contour de votre écran afin de fondre l'adhésif qui le maintient en place.
Etape 6 : Chauffer les contours de l'écran
Etape 6 : Chauffer les contours de l'écran
Etape 6 : Chauffer les contours de l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

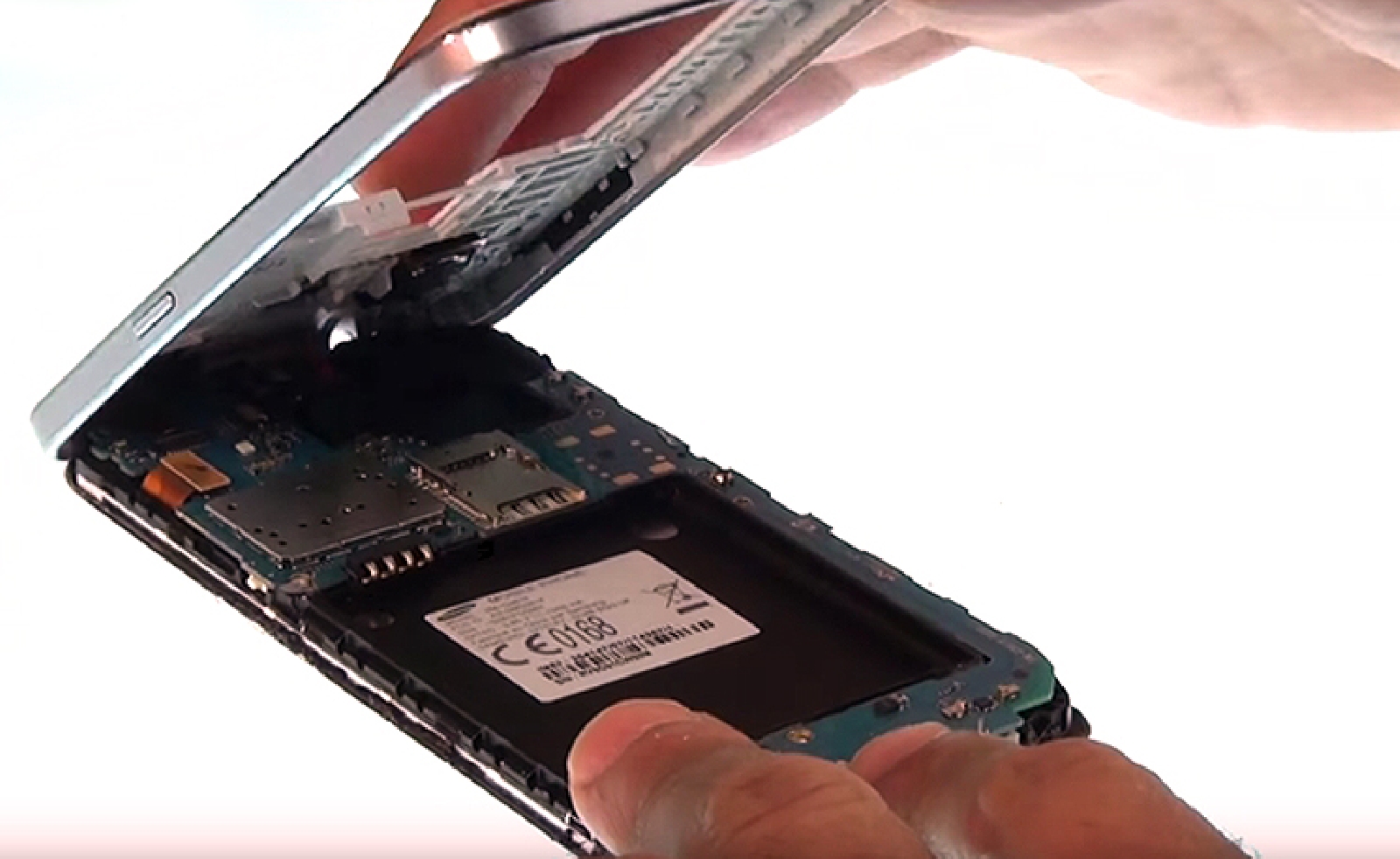

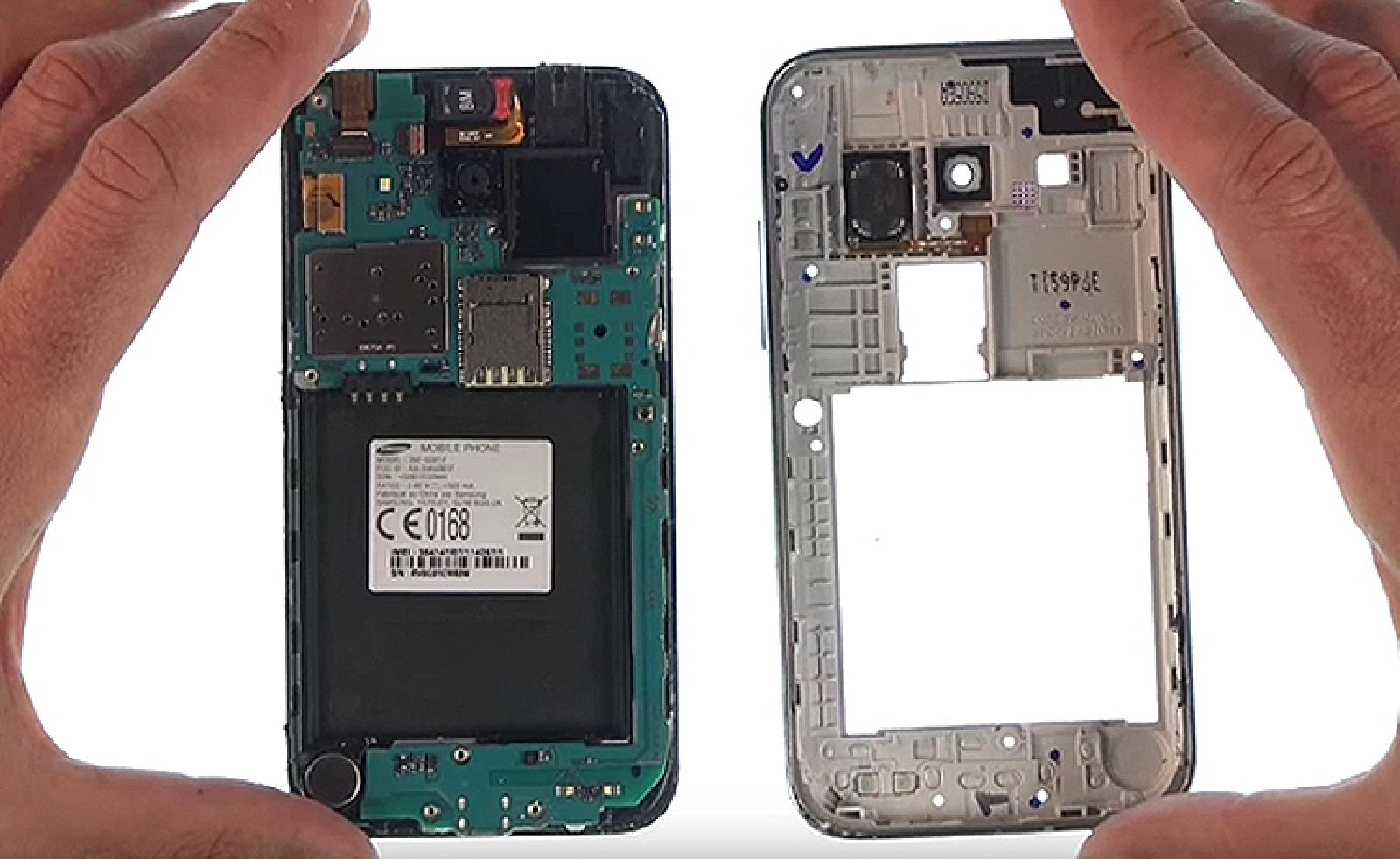

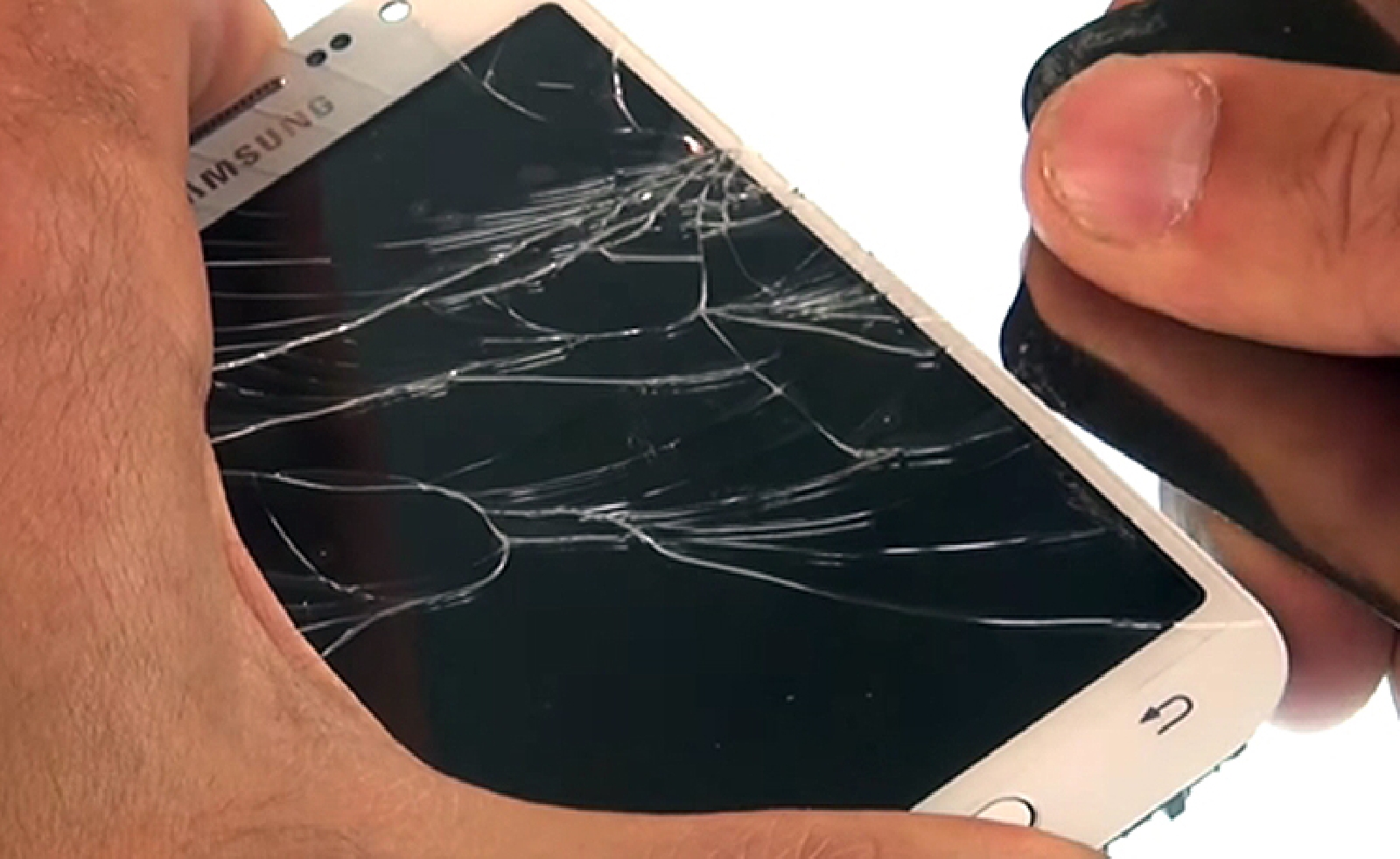

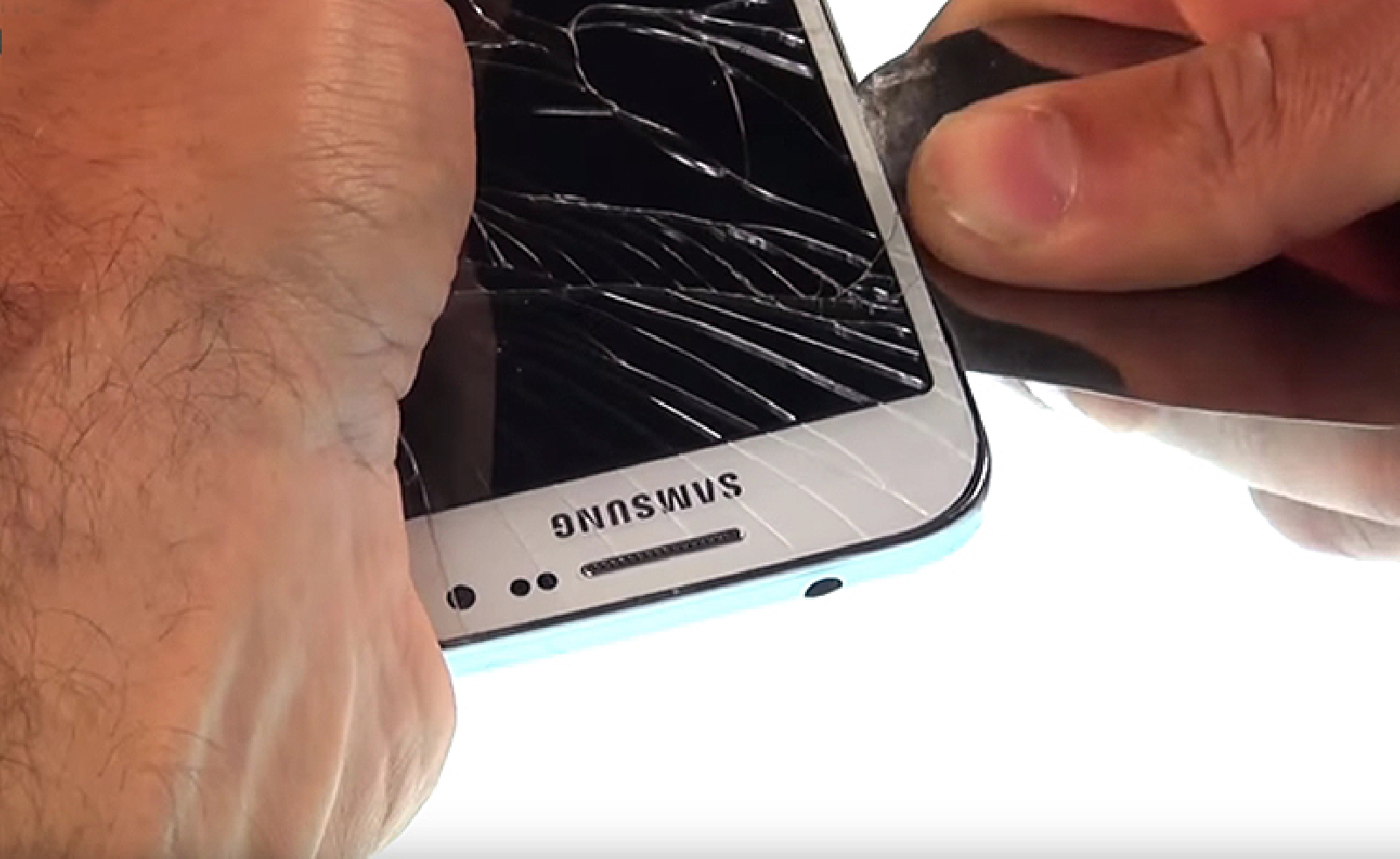

Etape 7 : Déclipser le chassis

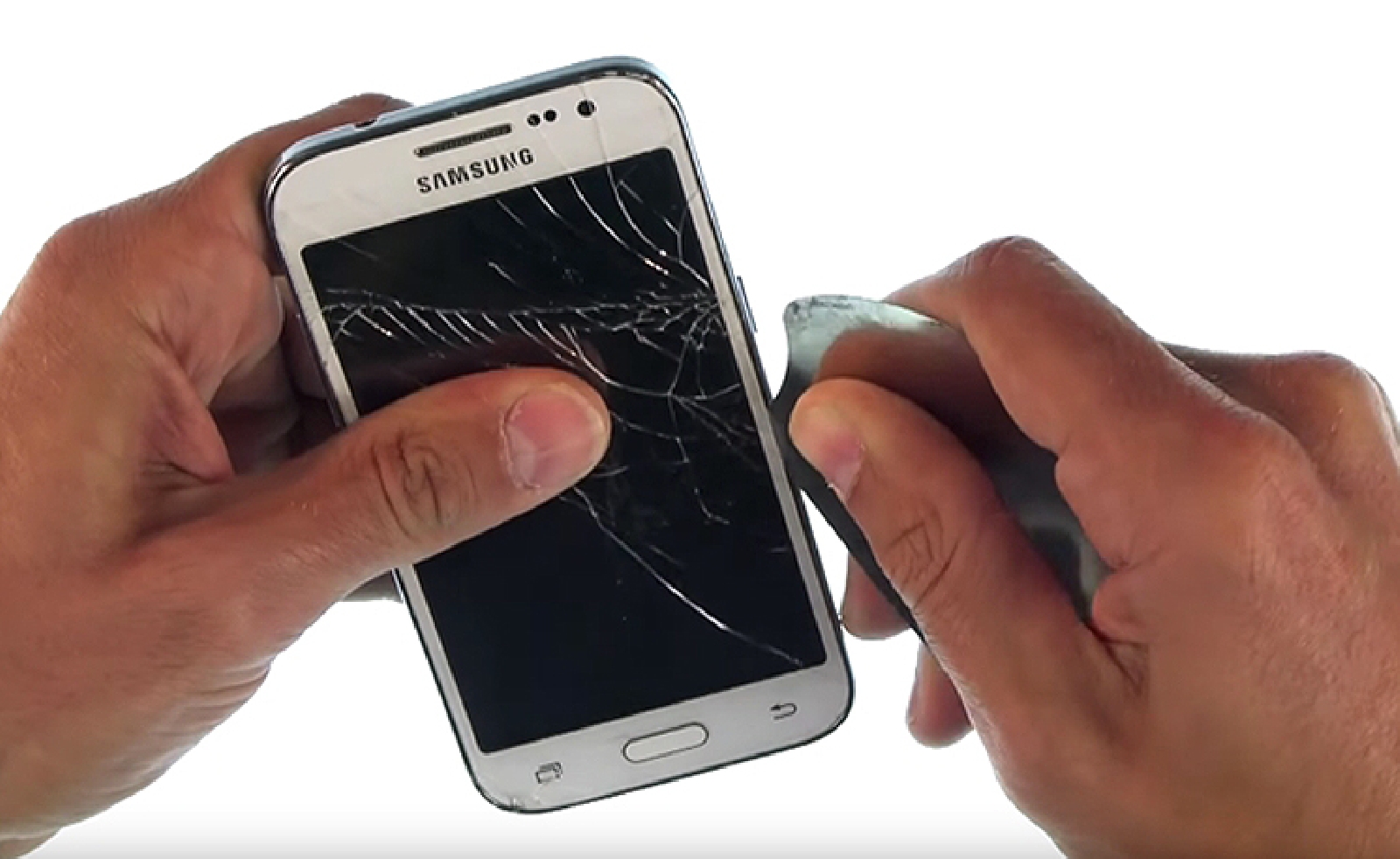

A l'aide de l'outil iFlex ou des médiators de votre kit d'outils, décollez et déclipsez votre bloc écran du chassis.
Etape 7 : Déclipser le chassis
Etape 7 : Déclipser le chassis
Etape 7 : Déclipser le chassis
Etape 7 : Déclipser le chassis
Etape 7 : Déclipser le chassis
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

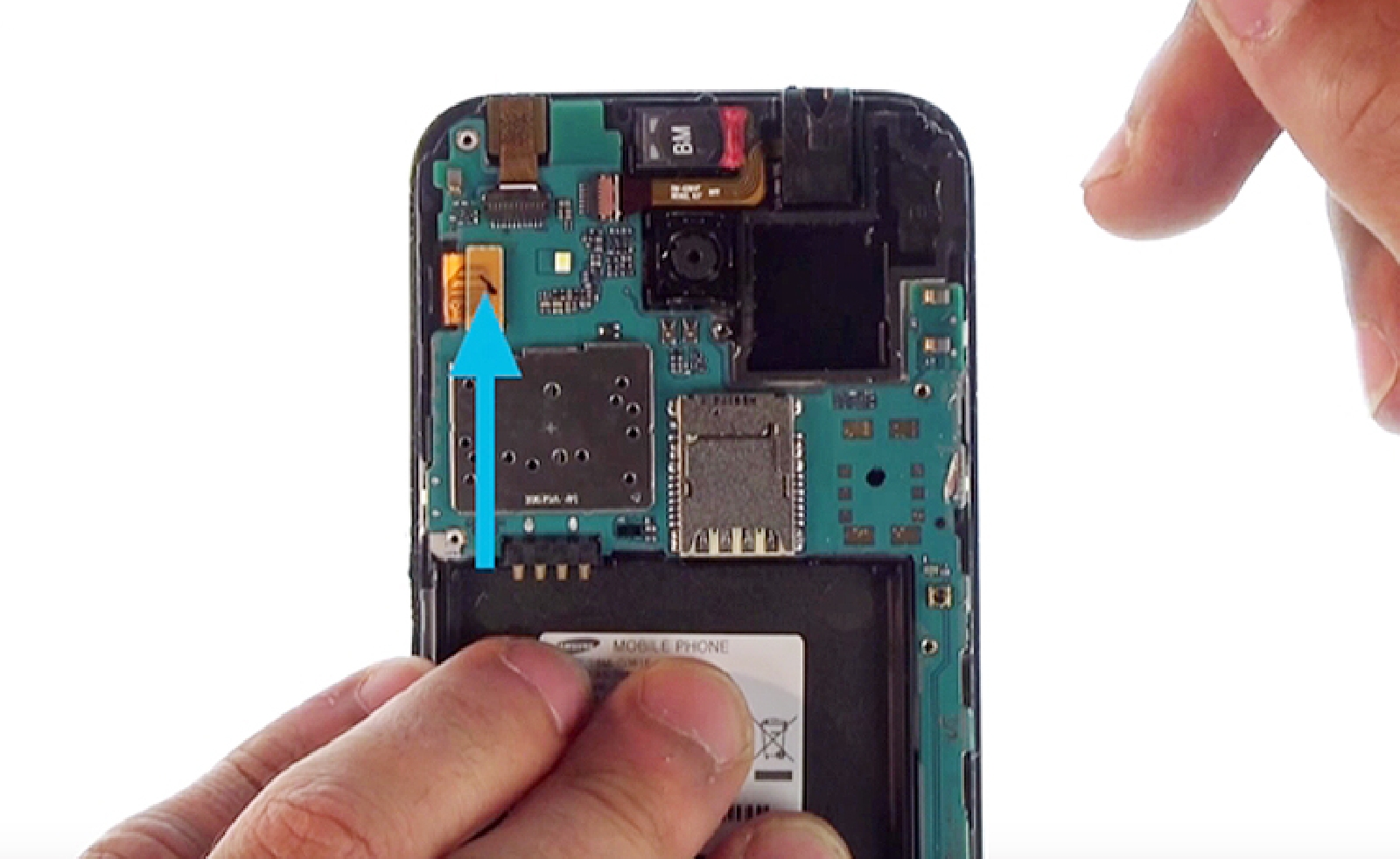

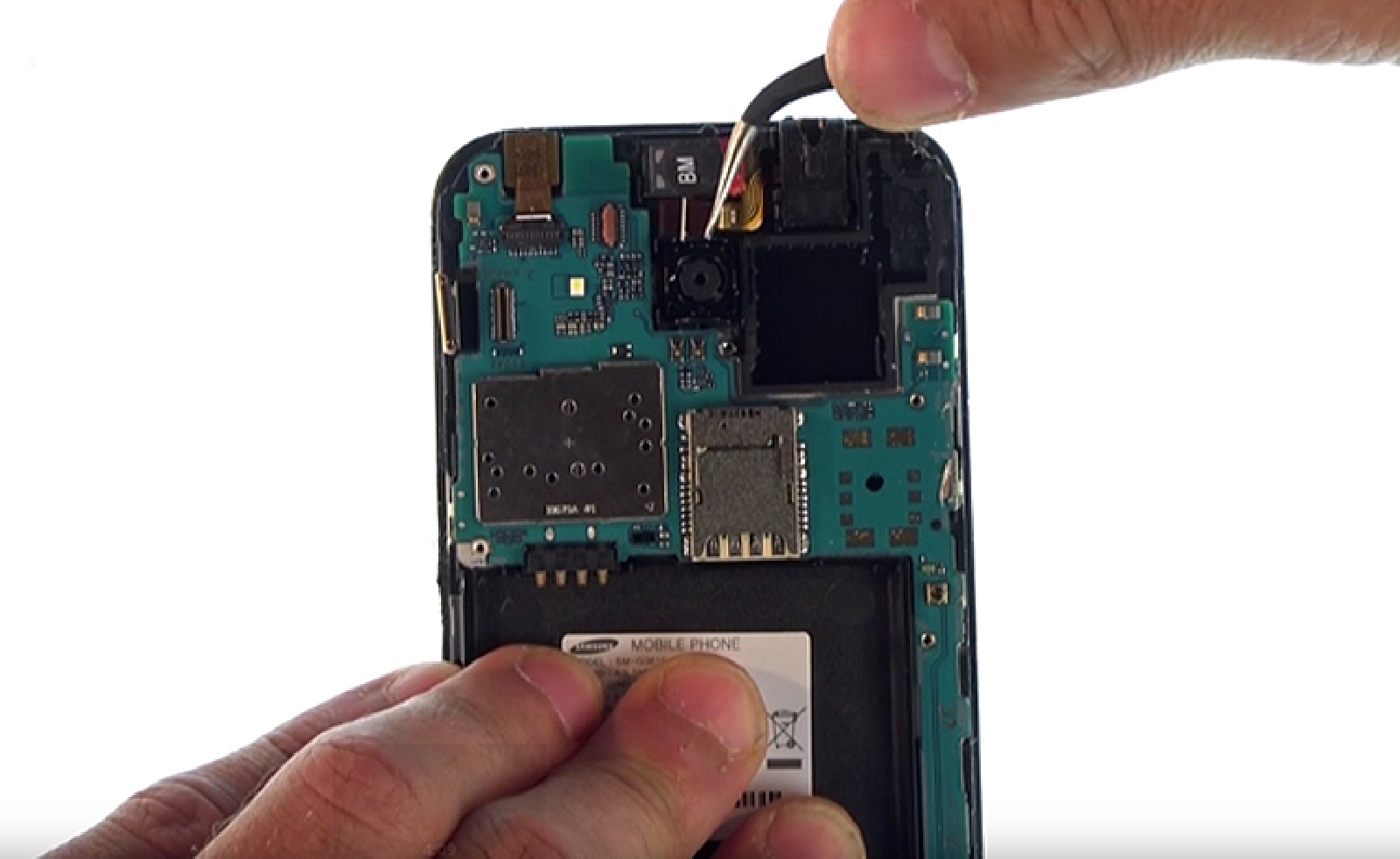

Etape 8 : Déconnectez la carte mère

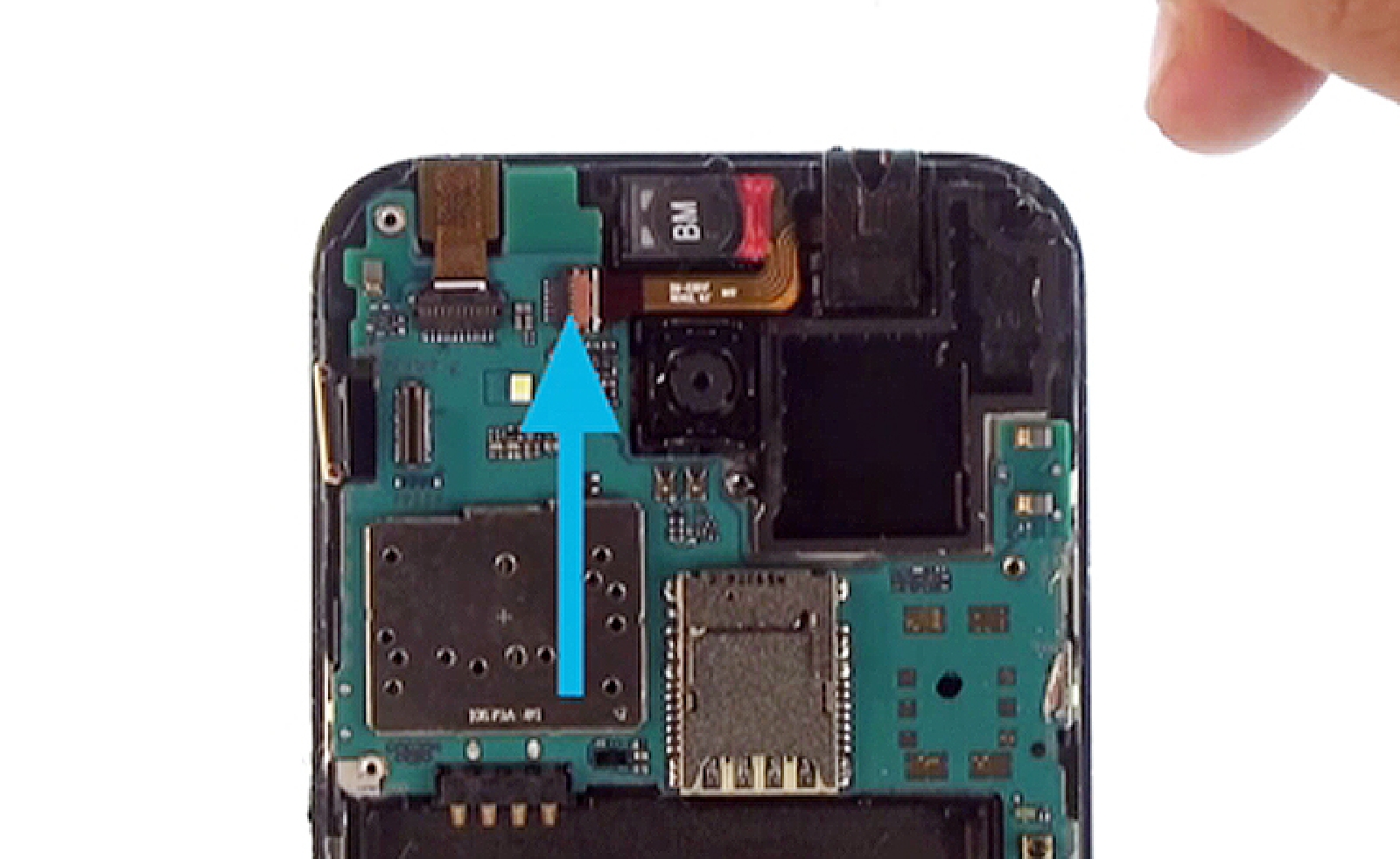

Avec votre spatule en plastique, déconnectez la nappe de l'écran de la carte mère. Ensuite, utilisez la pincette pour lever le clapet du connecteur de la nappe tactile puis sortez la prudemment de son emplacement.
Etape 8 : Déconnectez la carte mère
Etape 8 : Déconnectez la carte mère
Etape 8 : Déconnectez la carte mère
Etape 8 : Déconnectez la carte mère
Etape 8 : Déconnectez la carte mère
Outils du kit utilisés
Outils du kit utilisés

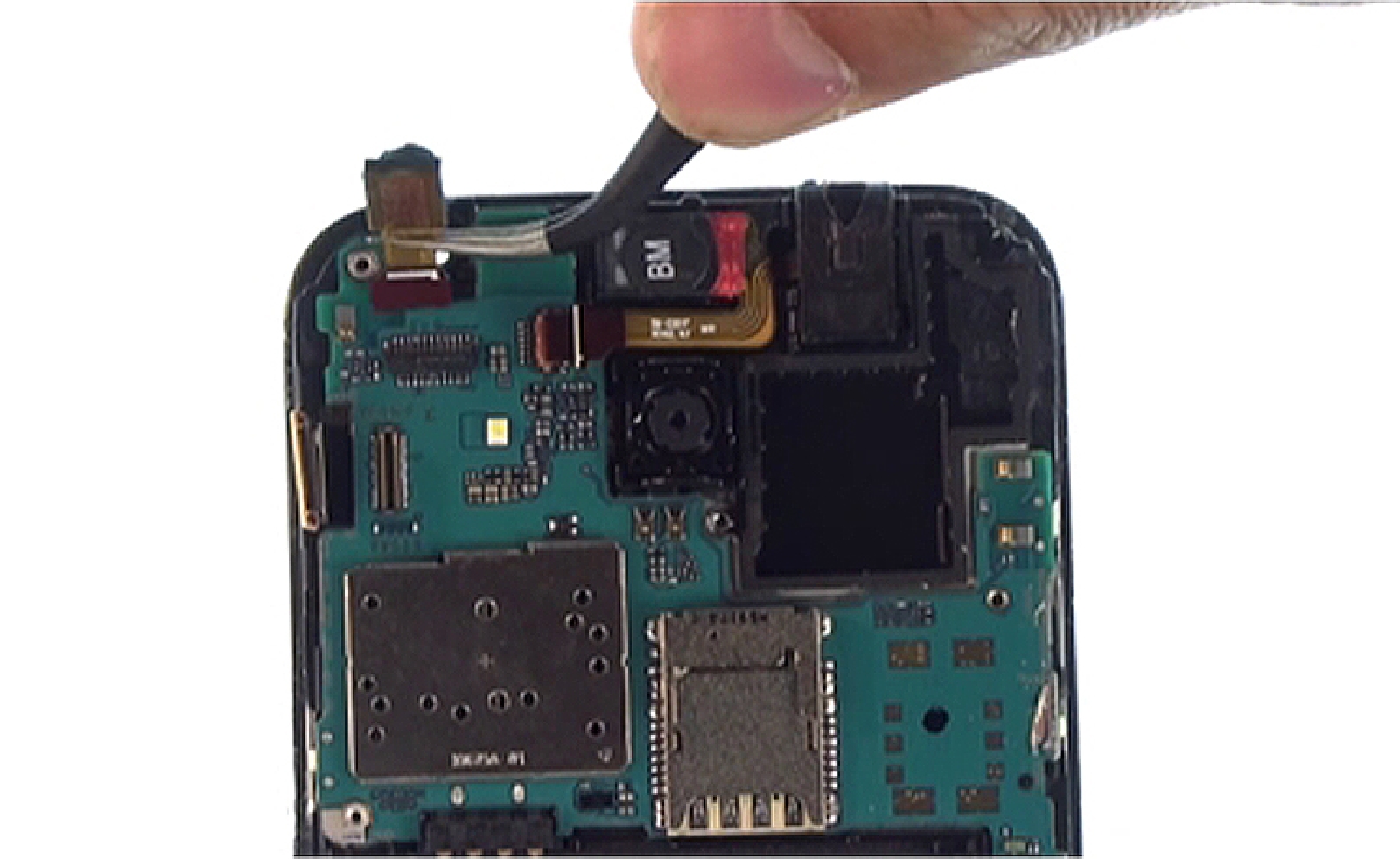

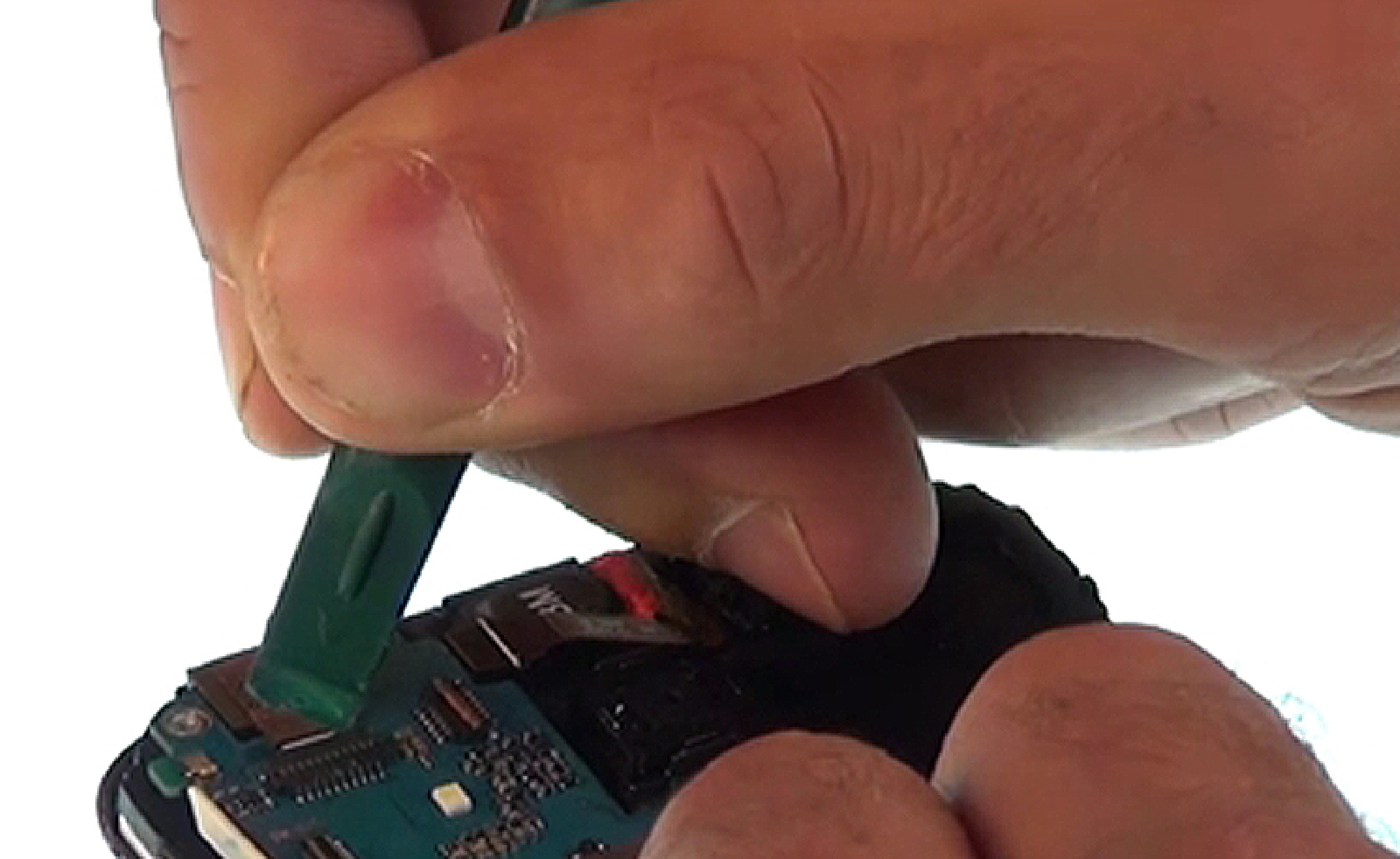

Etape 9 : Retirer la caméra arrière

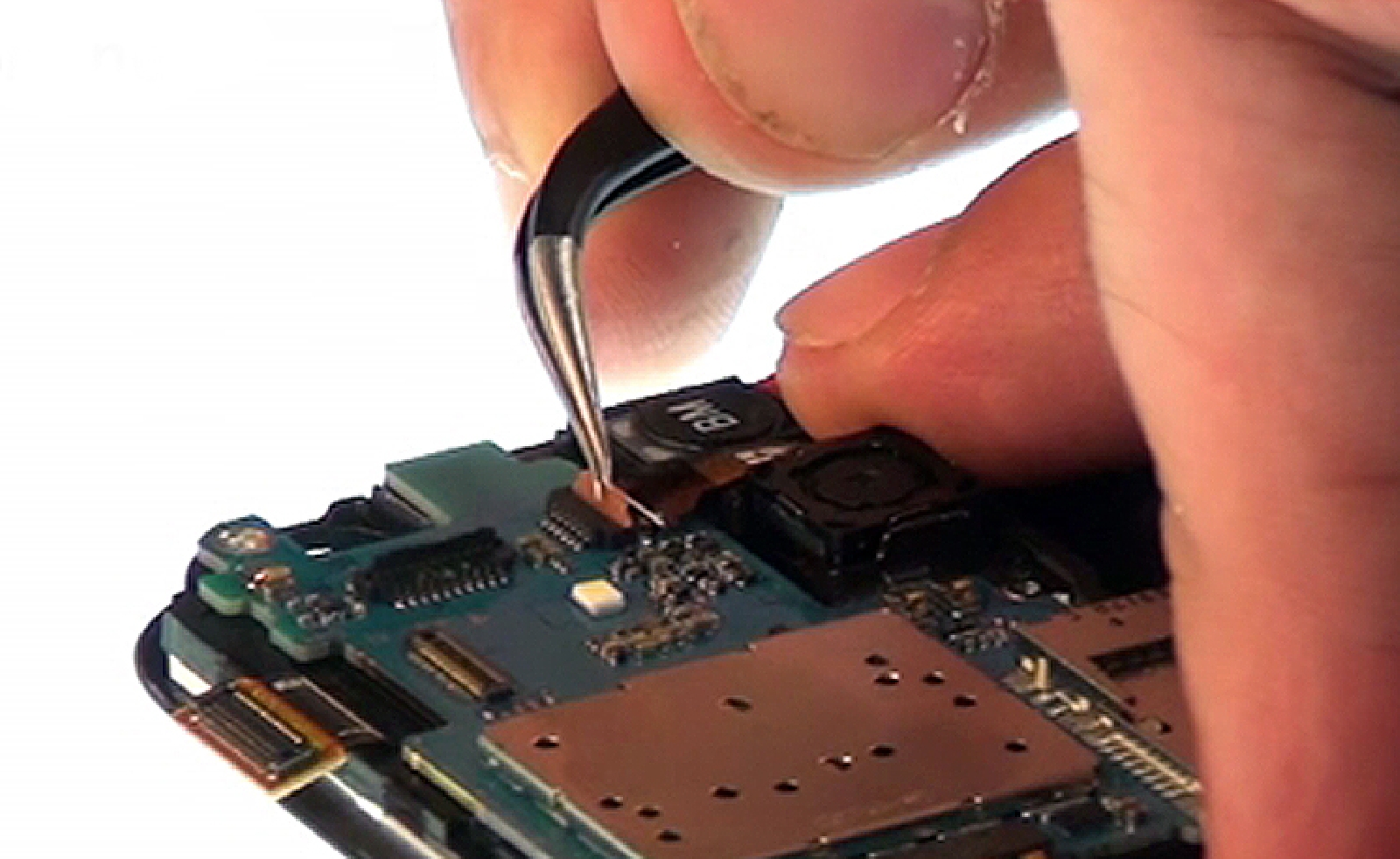

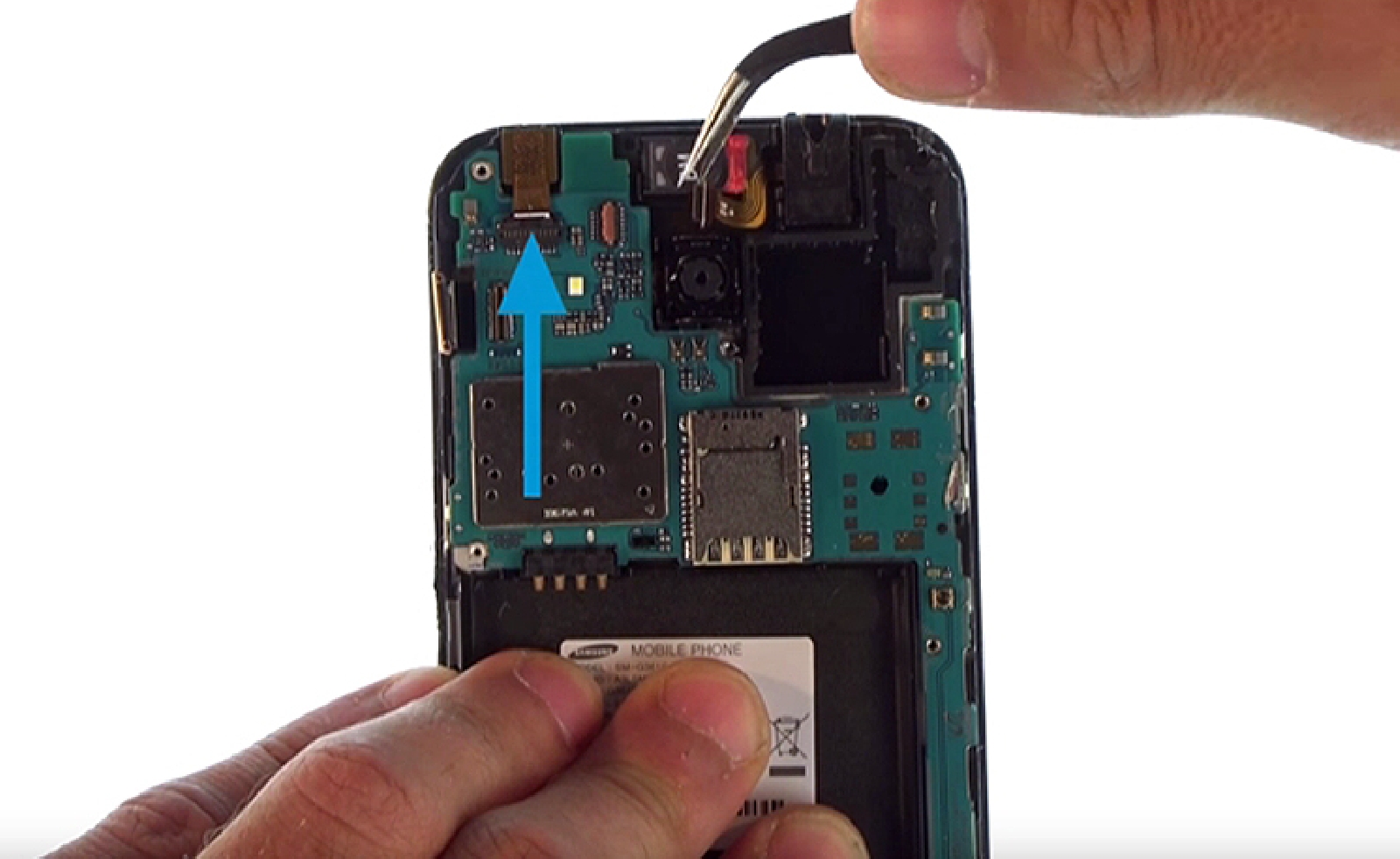

Munissez vous a nouveau de votre levier en nylon et déconnectez la caméra arrière de la carte mère. Il vous suffira ensuite de la sortir du téléphone avec la pincette.
Etape 9 : Retirer la caméra arrière
Etape 9 : Retirer la caméra arrière
Etape 9 : Retirer la caméra arrière
Etape 9 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

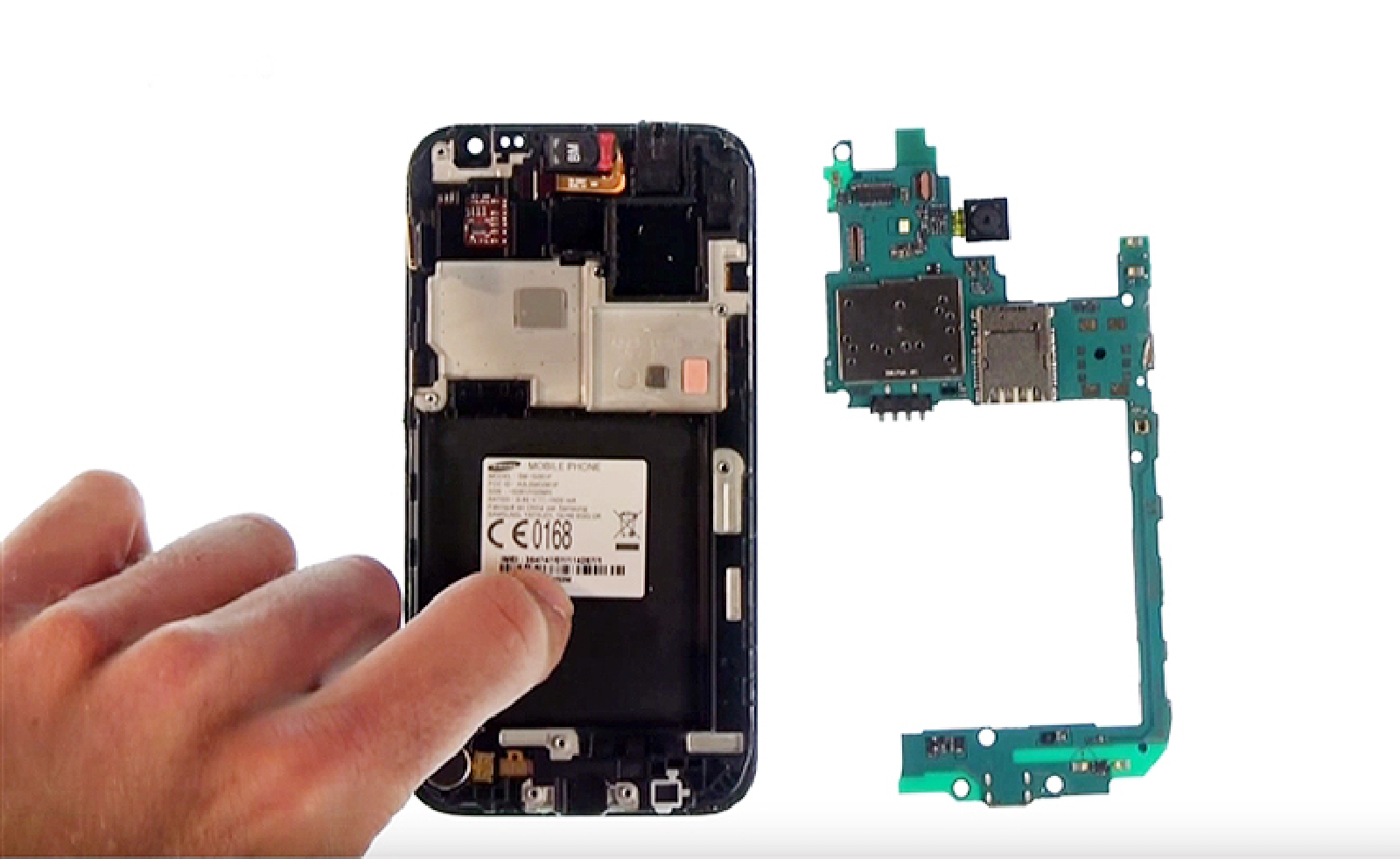

Etape 10 : Retirer la carte mère

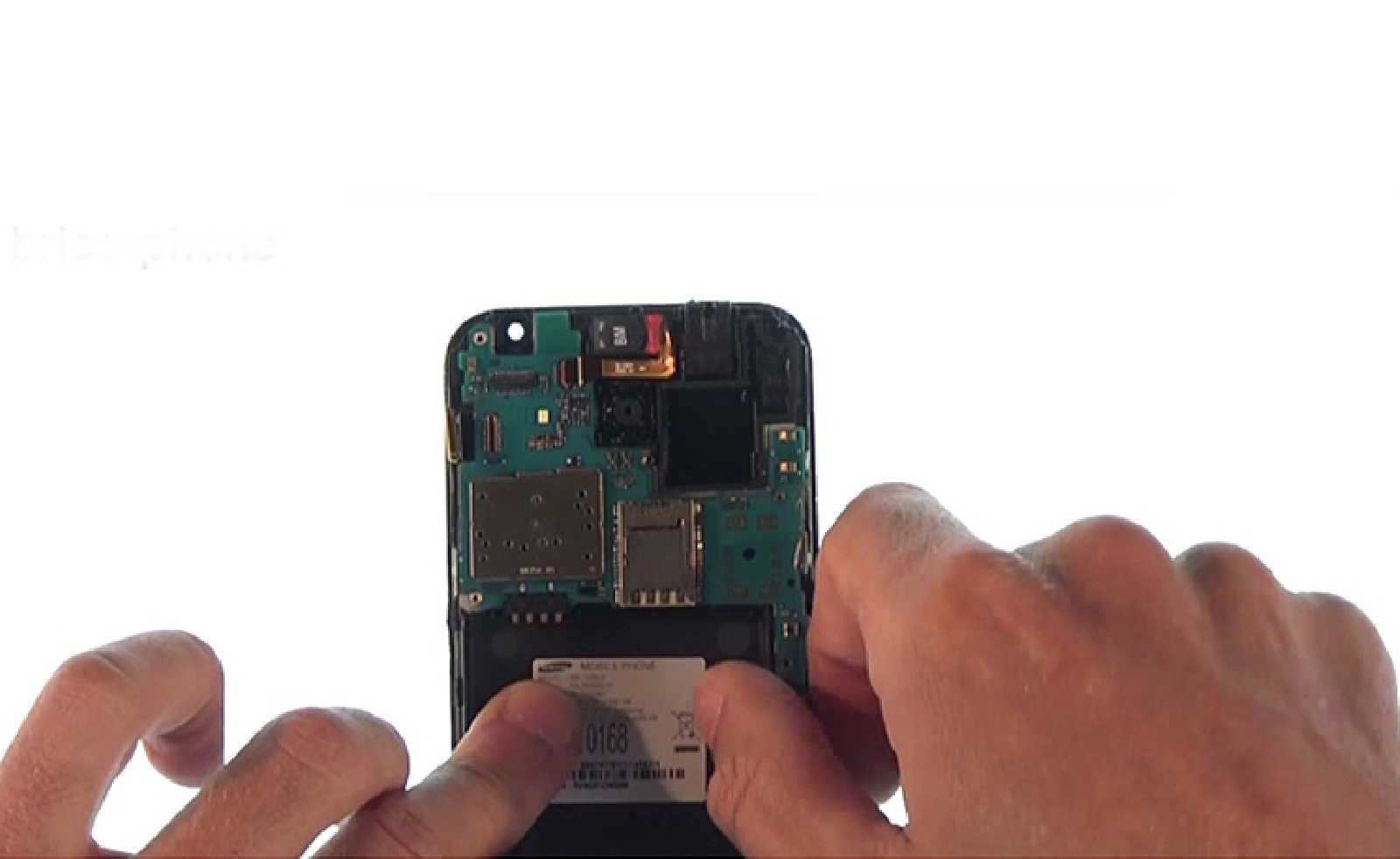

En poussant sur l'emplacement de la batterie, soulevez la carte mère afin de la sortir du téléphone.
Etape 10 : Retirer la carte mère
Etape 10 : Retirer la carte mère
Etape 10 : Retirer la carte mère
Etape 11 : Chauffer l'écran

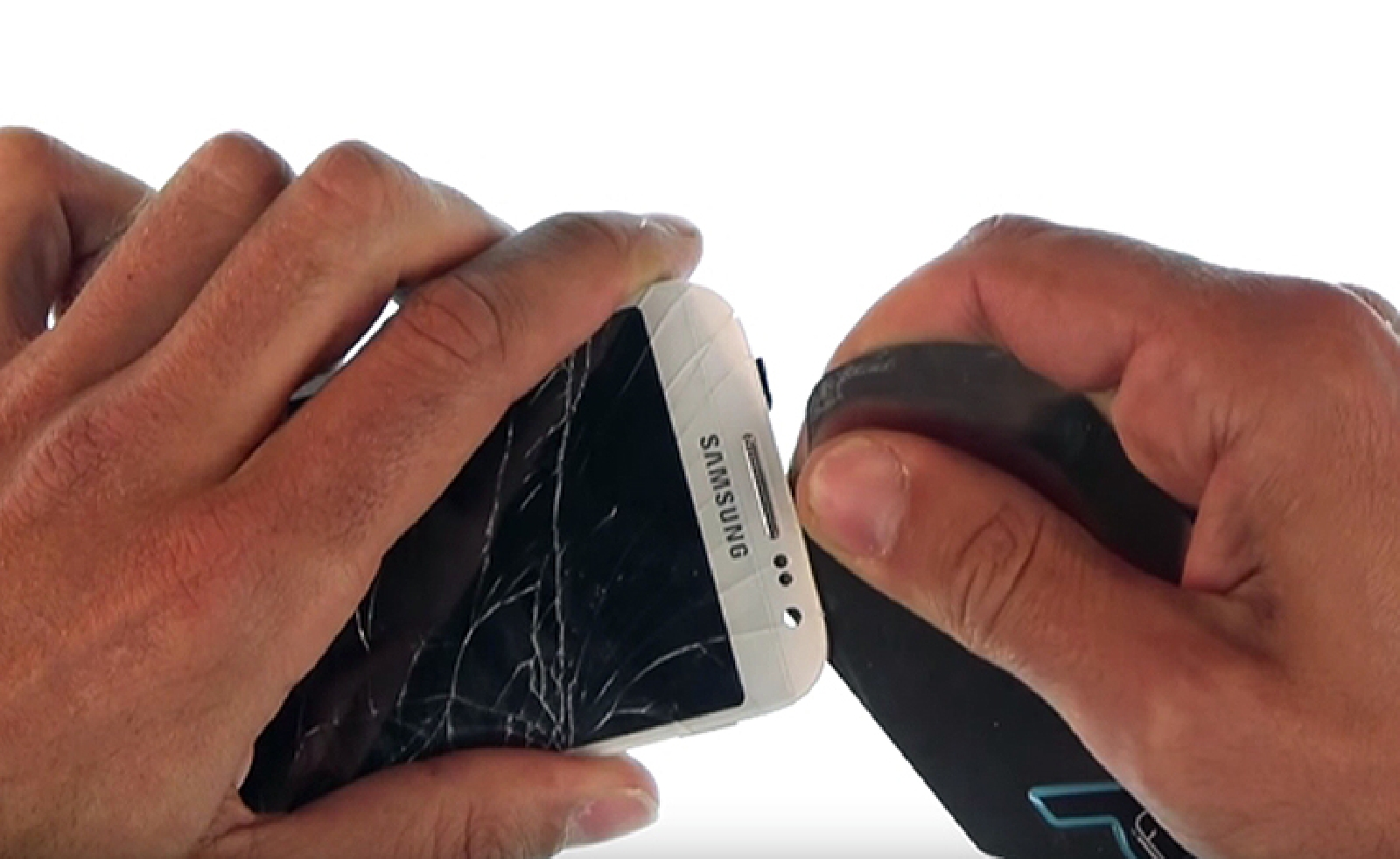

En vous servant à nouveau de votre sèche cheveux ou mini décapeur thermique, chauffez une seconde fois le contour de l'écran.
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

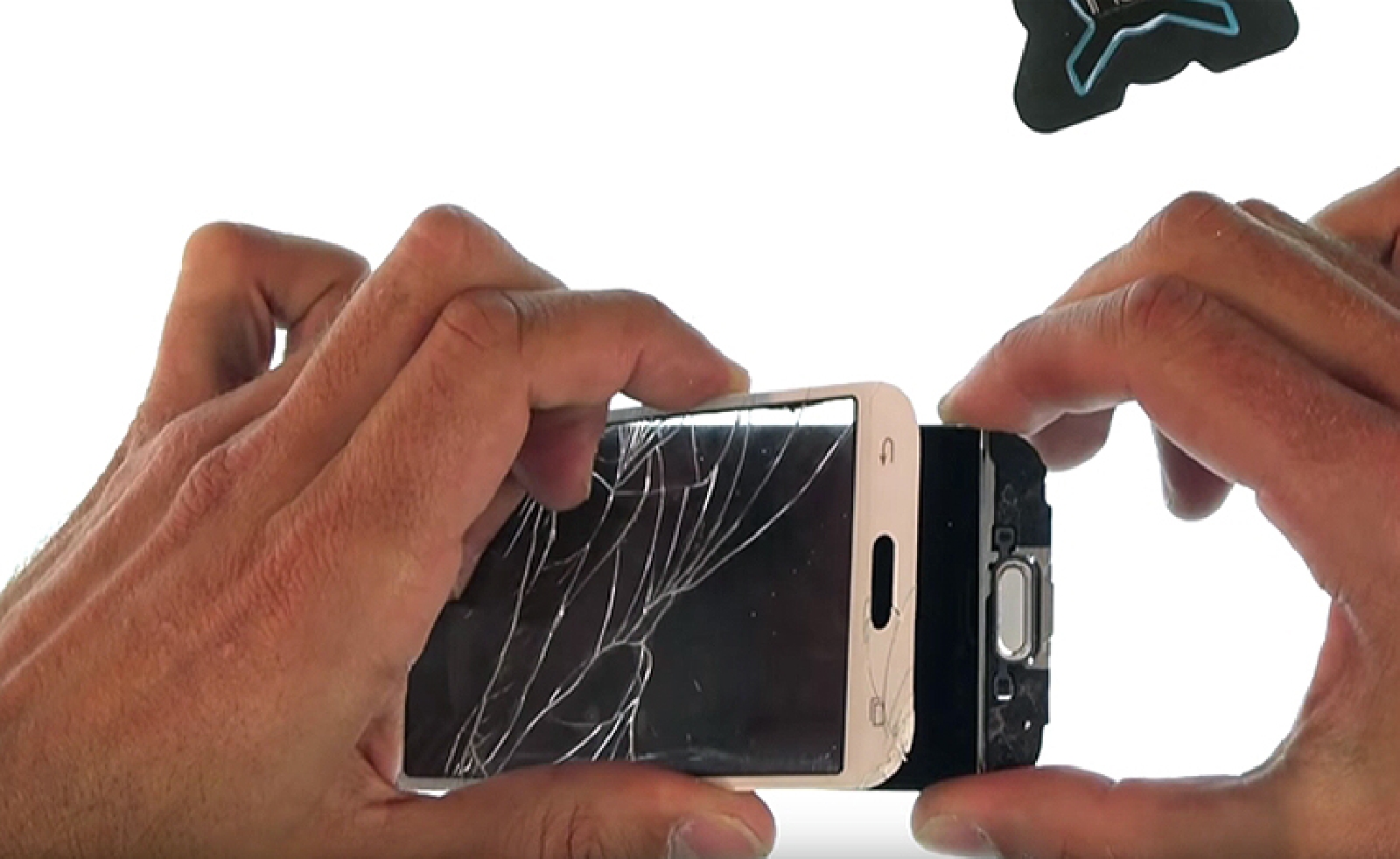

Etape 12 : Décoller la vitre
Avec votre iFlex, glissez entre la vitre et la dalle LCD afin de retirer la vitre du téléphone.
Etape 12 : Décoller la vitre
Etape 12 : Décoller la vitre
Etape 12 : Décoller la vitre
Etape 12 : Décoller la vitre
Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

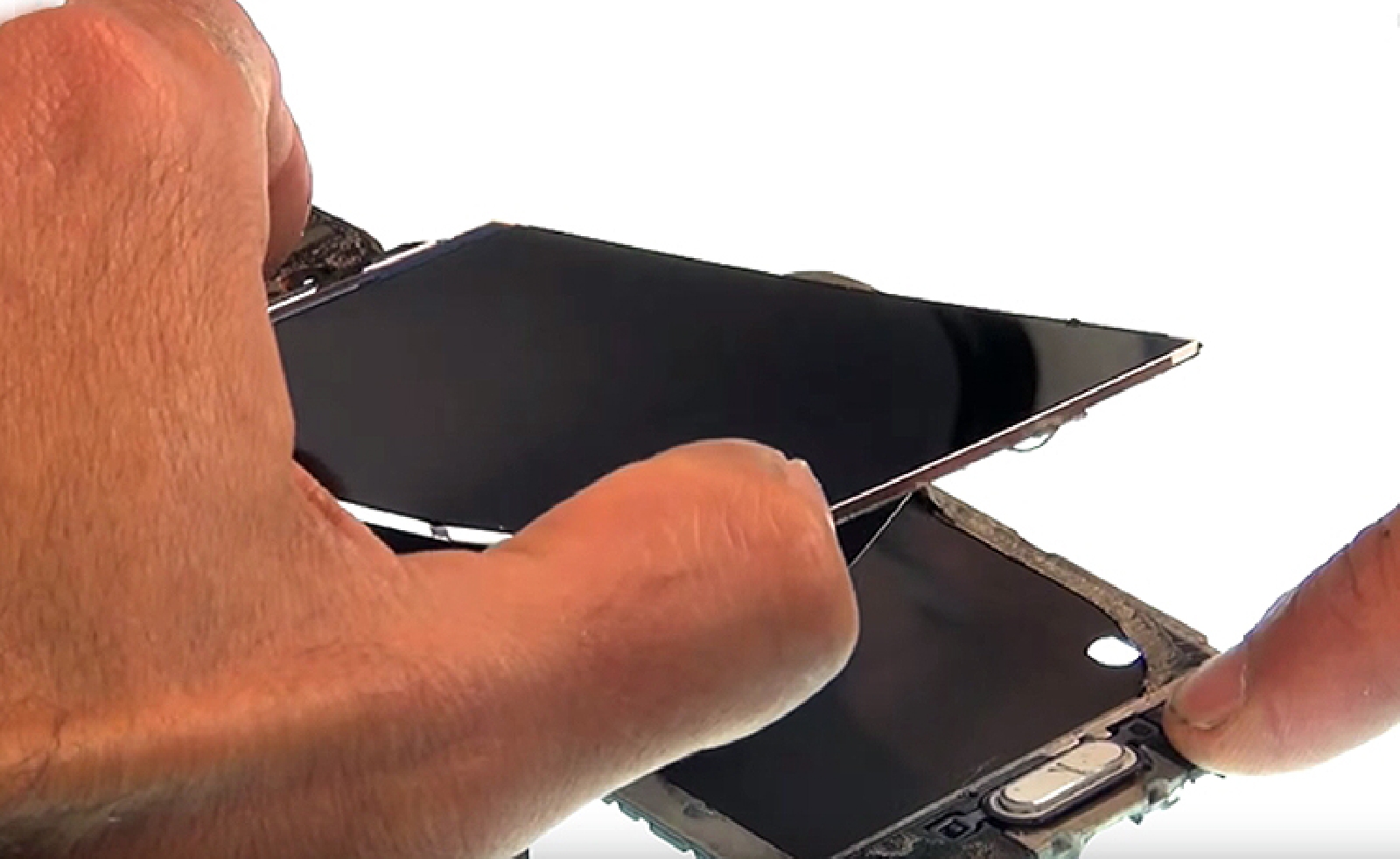

Etape 13 : Décoller la dalle LCD

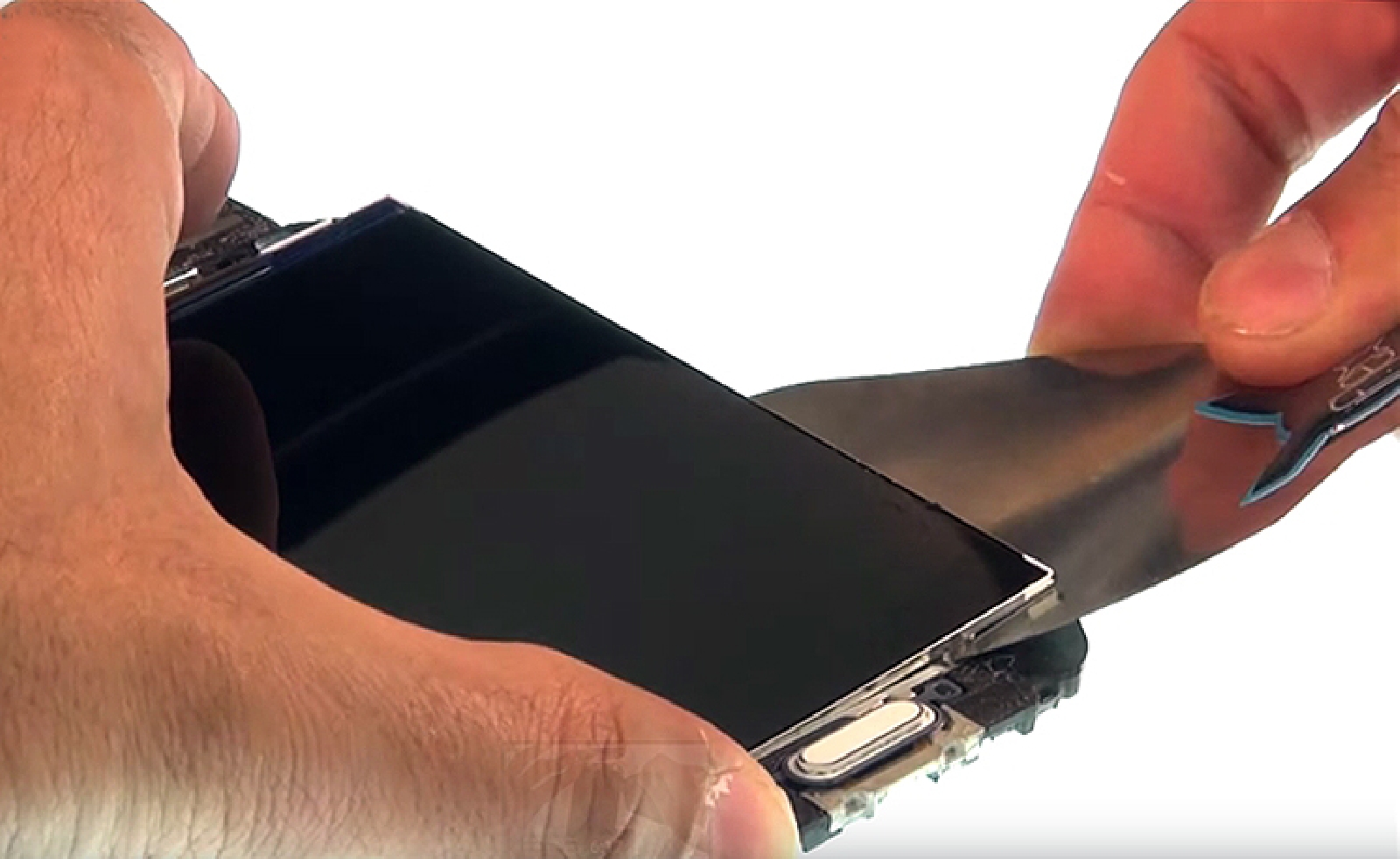

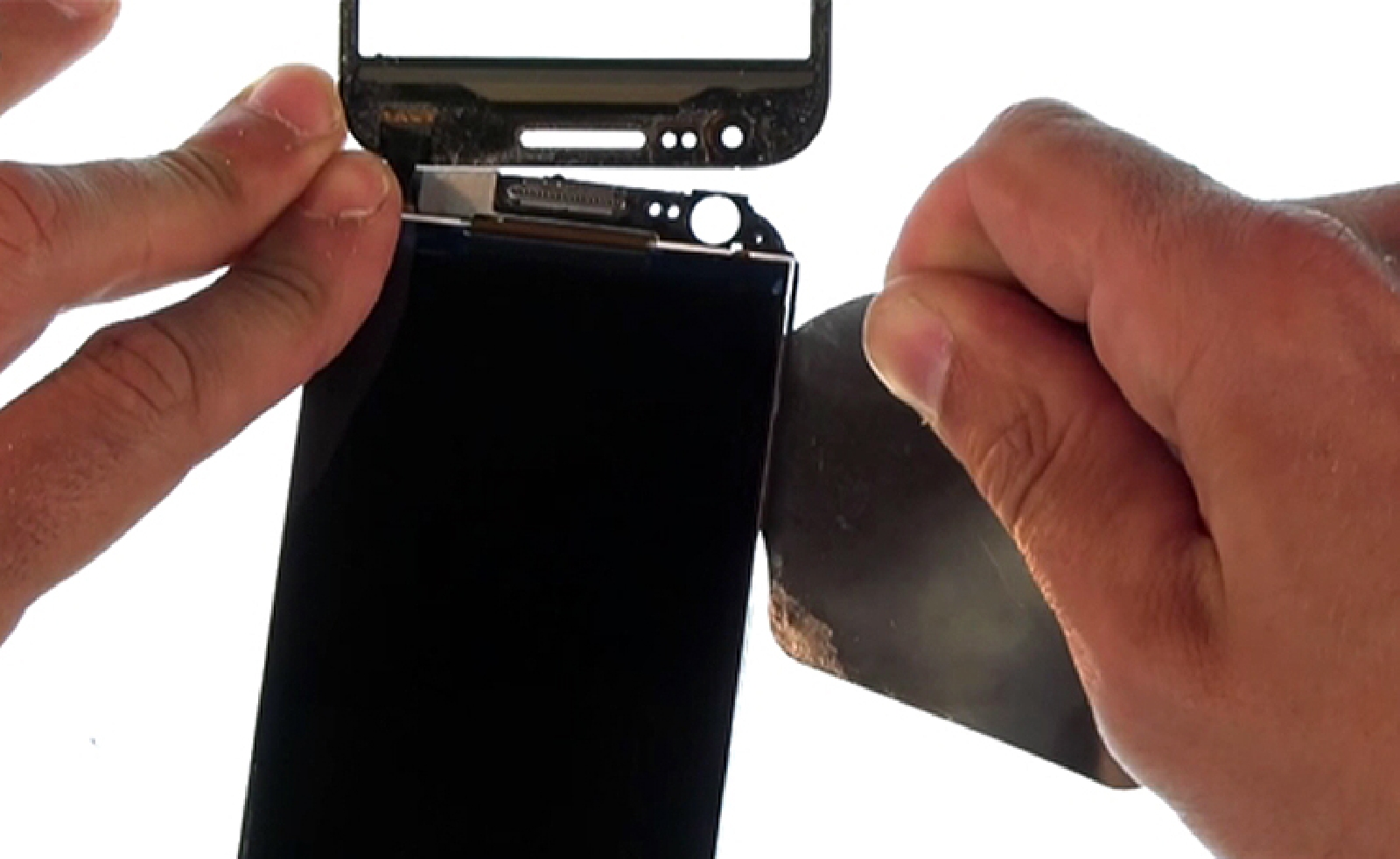

Encore avec le iFlex, soulevez progressivement la dalle LCD afin d'entièrement retirer l'écran.
Etape 13 : Décoller la dalle LCD
Etape 13 : Décoller la dalle LCD
Etape 13 : Décoller la dalle LCD
Etape 13 : Décoller la dalle LCD
Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

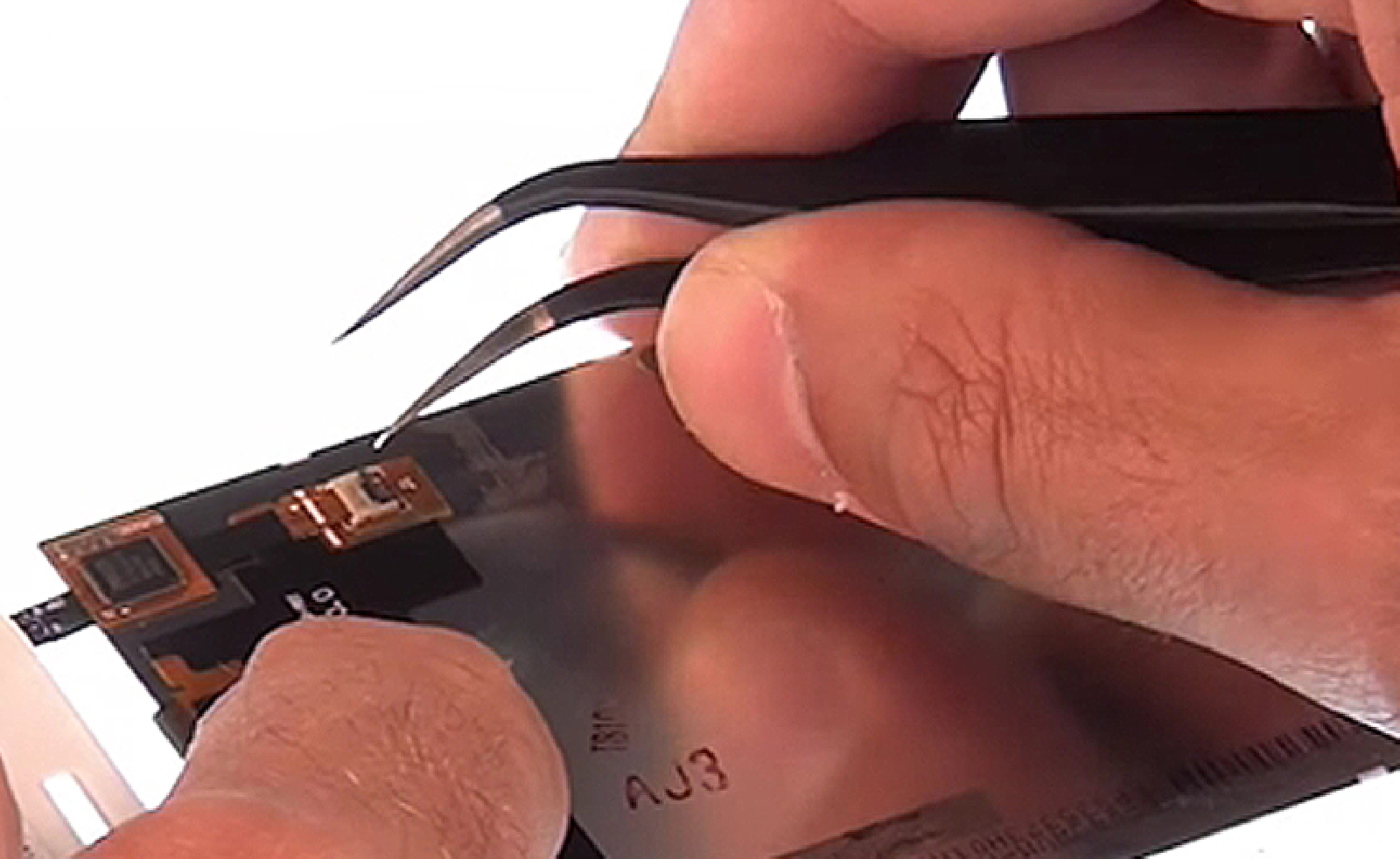

Etape 14 : Déconnecter l'écran

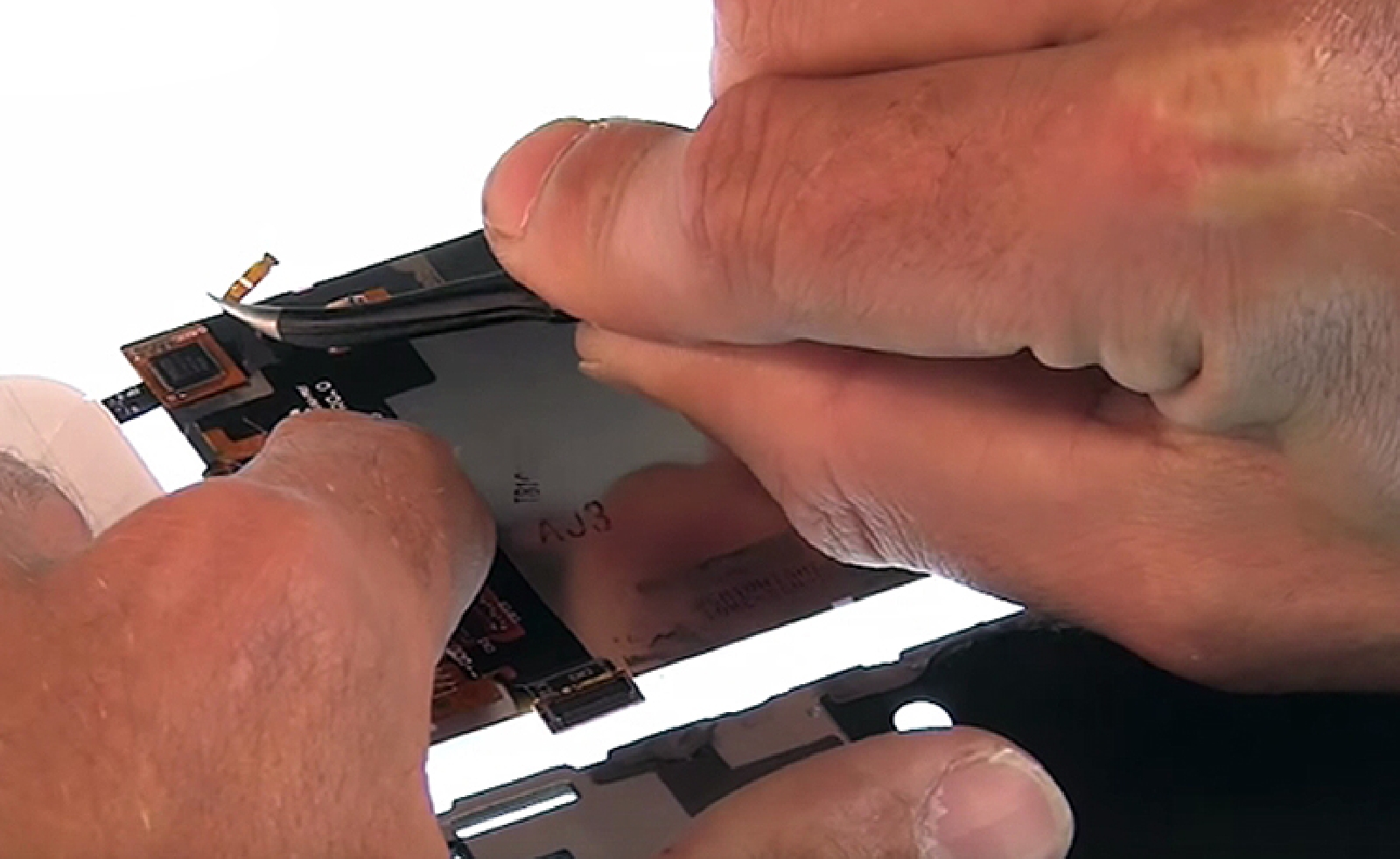

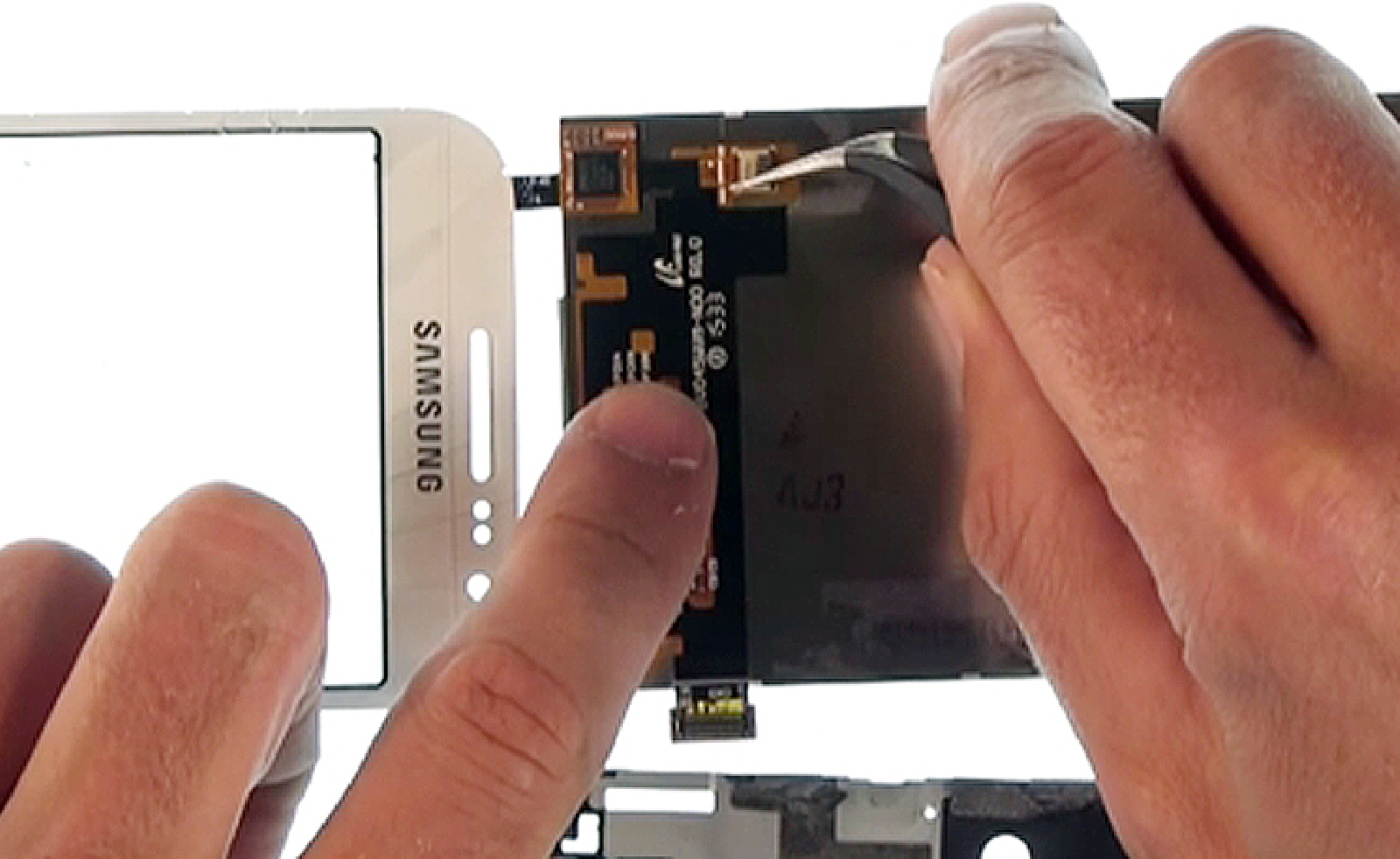

A l'aide de votre pincette en métal, soulevez le clapet du connecteur d'écran afin de le déconnecter.
Etape 14 : Déconnecter l'écran
Etape 14 : Déconnecter l'écran
Etape 14 : Déconnecter l'écran
Etape 14 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Au moment du remontage, il vous suffit de suivre les étapes de ce guide à l'envers. N'hésitez pas à vous munir de colle B7000 pour coller votre écran neuf.
