Changement d'écran (vitre+LCD) sur Samsung Galaxy Xcover 3

Temps estimé : 30 min
Difficulté : 3/5
Samsung Galaxy Xcover 3 | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre ou le LCD sur votre Samsung Galaxy Xcover 3.

Diagnostic

› La vitre de votre Xcover 3 Plus est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts,

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile Argent pour Samsung Galaxy Xcover 3 / Xcover 3 VE
32,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°3 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

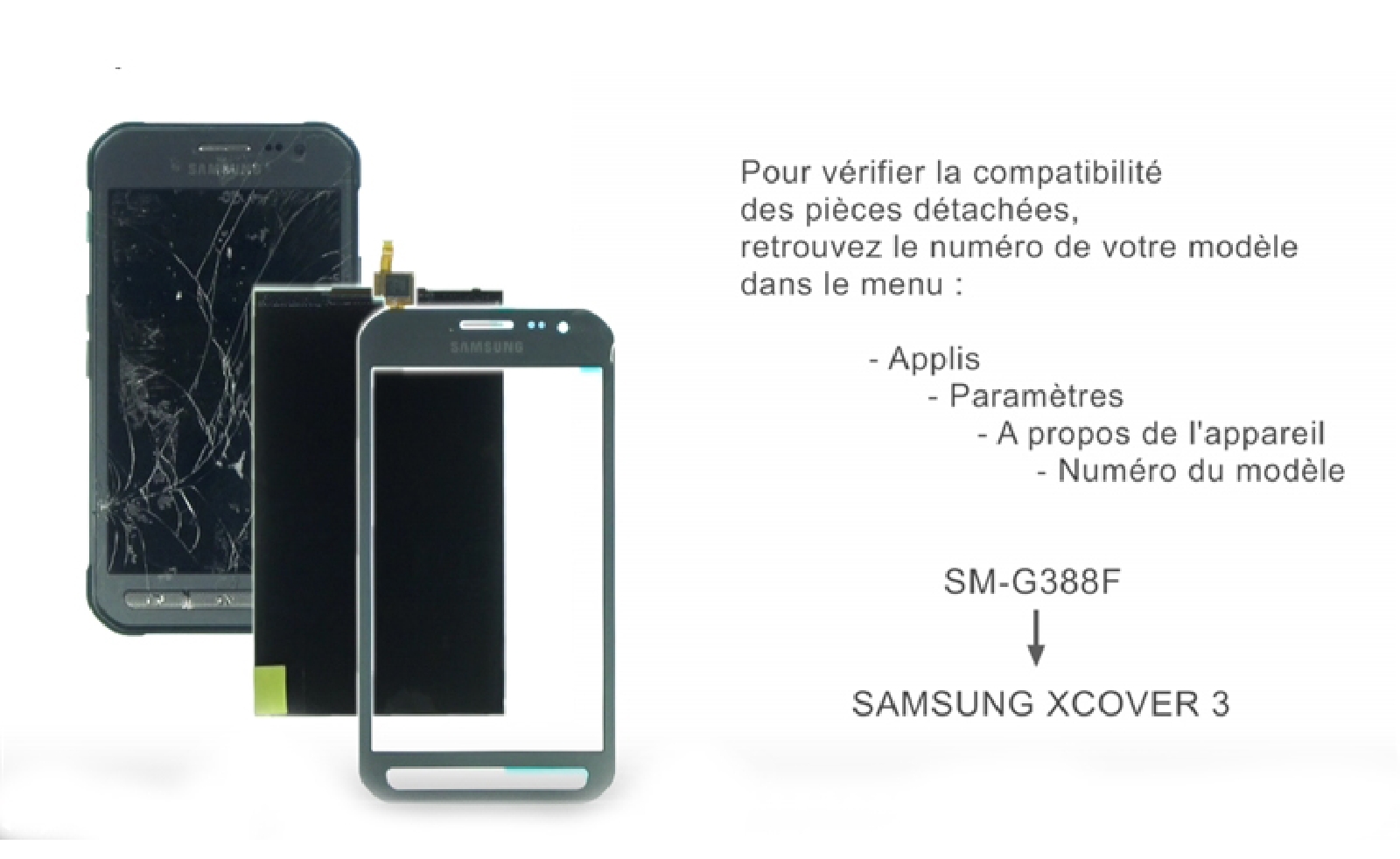

Assurez vous de bien avoir identifié votre modèle de smartphone avant de commencer votre démontage. Pour un Samsung Galaxy Xcover 3, un numéro de modèle peut être trouvé dans le menu Application > Paramètres > A propos de l'appareil > Numéro de modèle. Ce numéro devrait correspondre à SM-G388F.
Avant de commencer

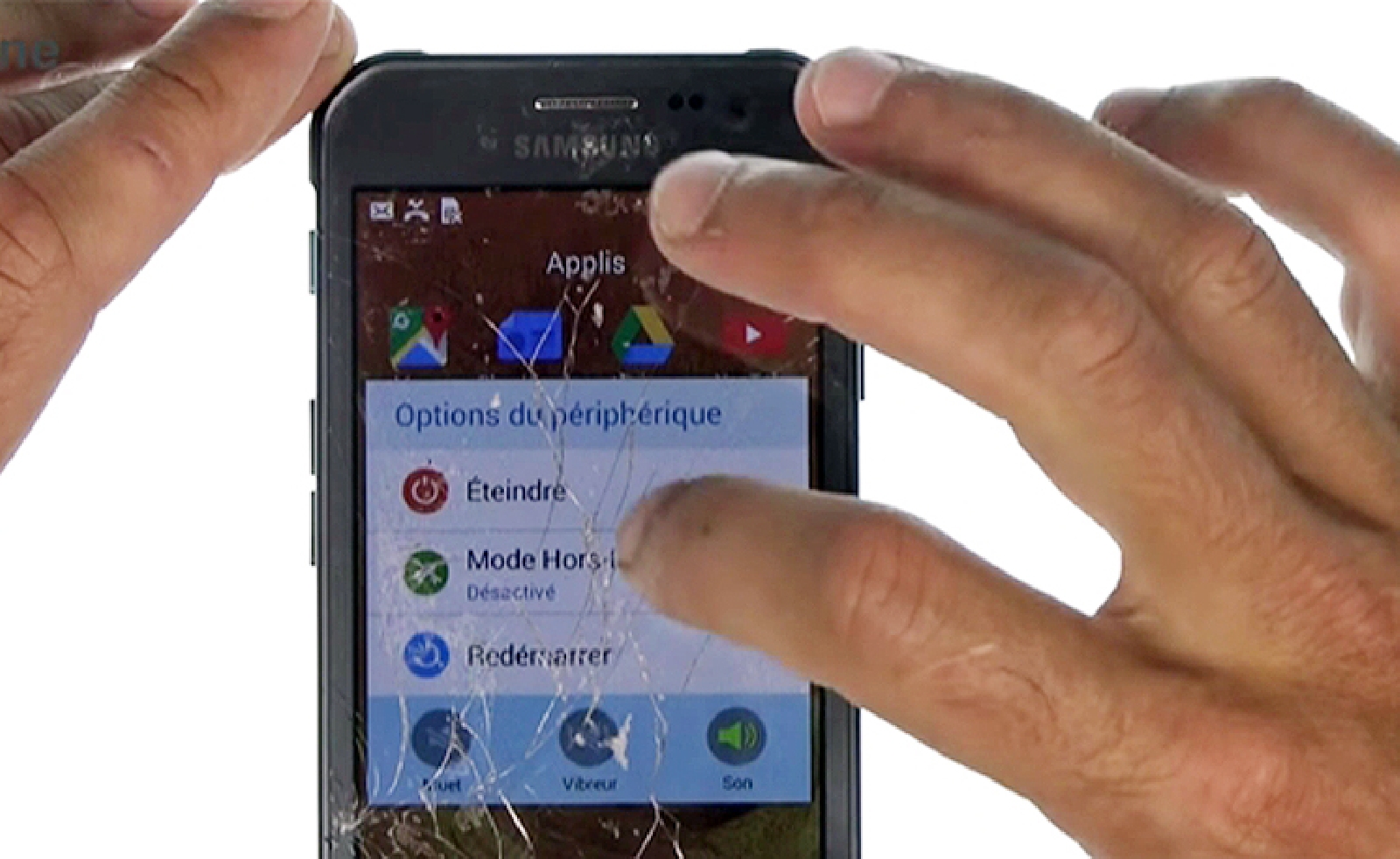

Etape 1 : Mettre hors tension et retirer le rack SIM
Avant de commencer votre réparation, il est important de bien mettre votre appareil hors tension. Si votre téléphone est allumé pendant le démontage, vous risquez d'endommager des composants.
Etape 1 : Mettre hors tension et retirer le rack SIM

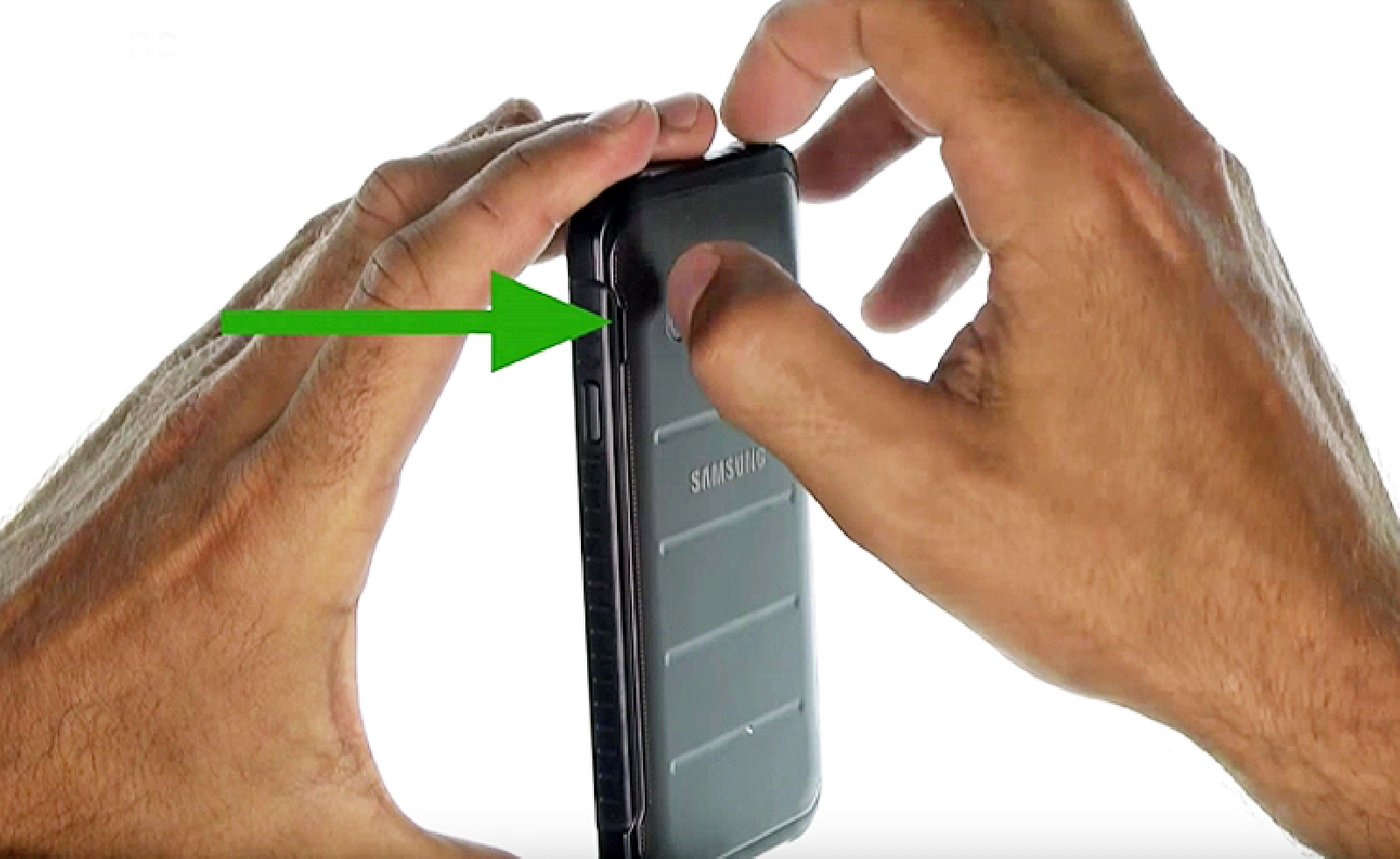

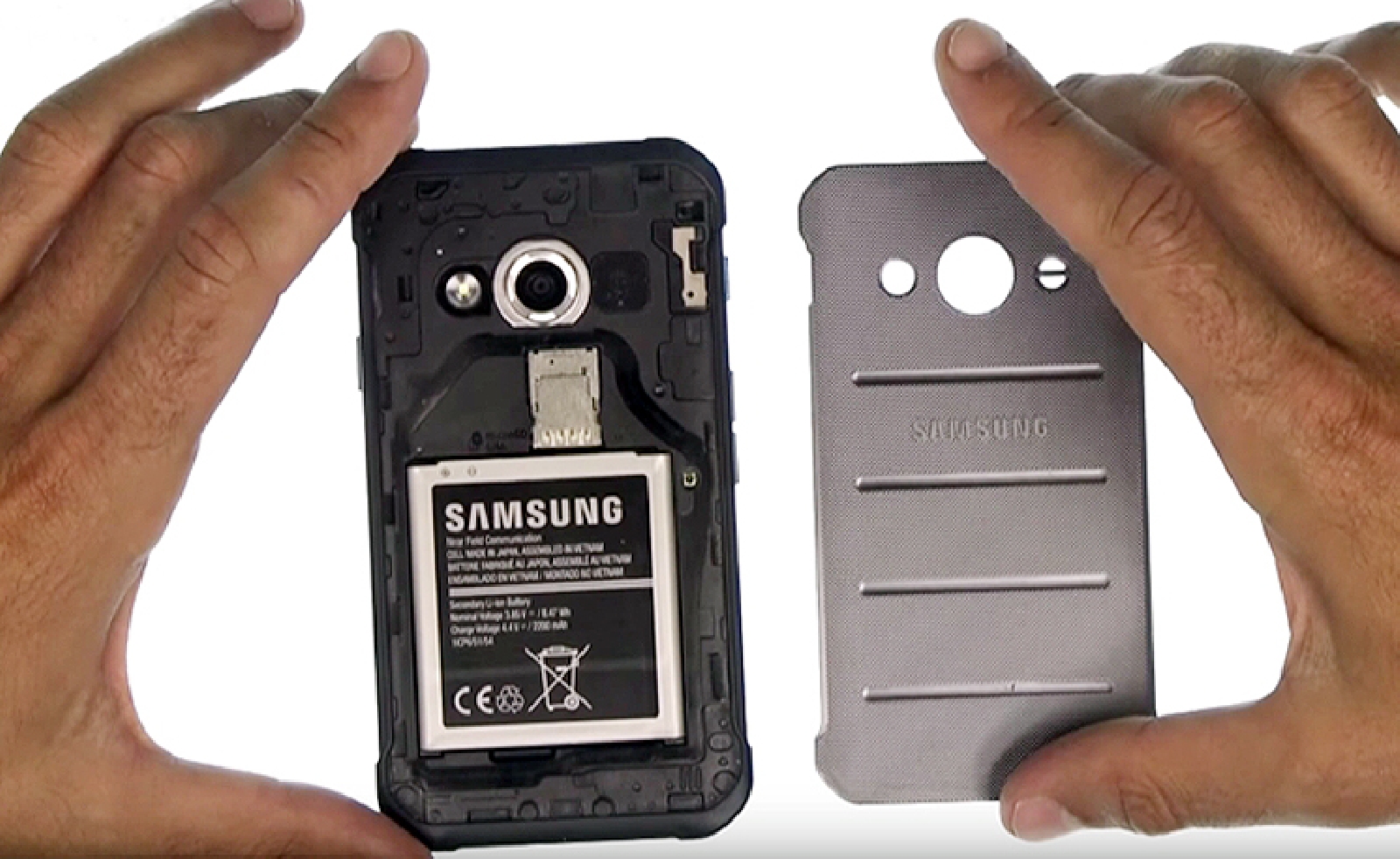

Etape 2 : Déclipser la coque arrière
En vous servant de l'interstice prévu à cet effet, retirez la coque arrière de votre Samsung Galaxy Xcover 3.
Etape 2 : Déclipser la coque arrière
Etape 2 : Déclipser la coque arrière
Etape 2 : Déclipser la coque arrière

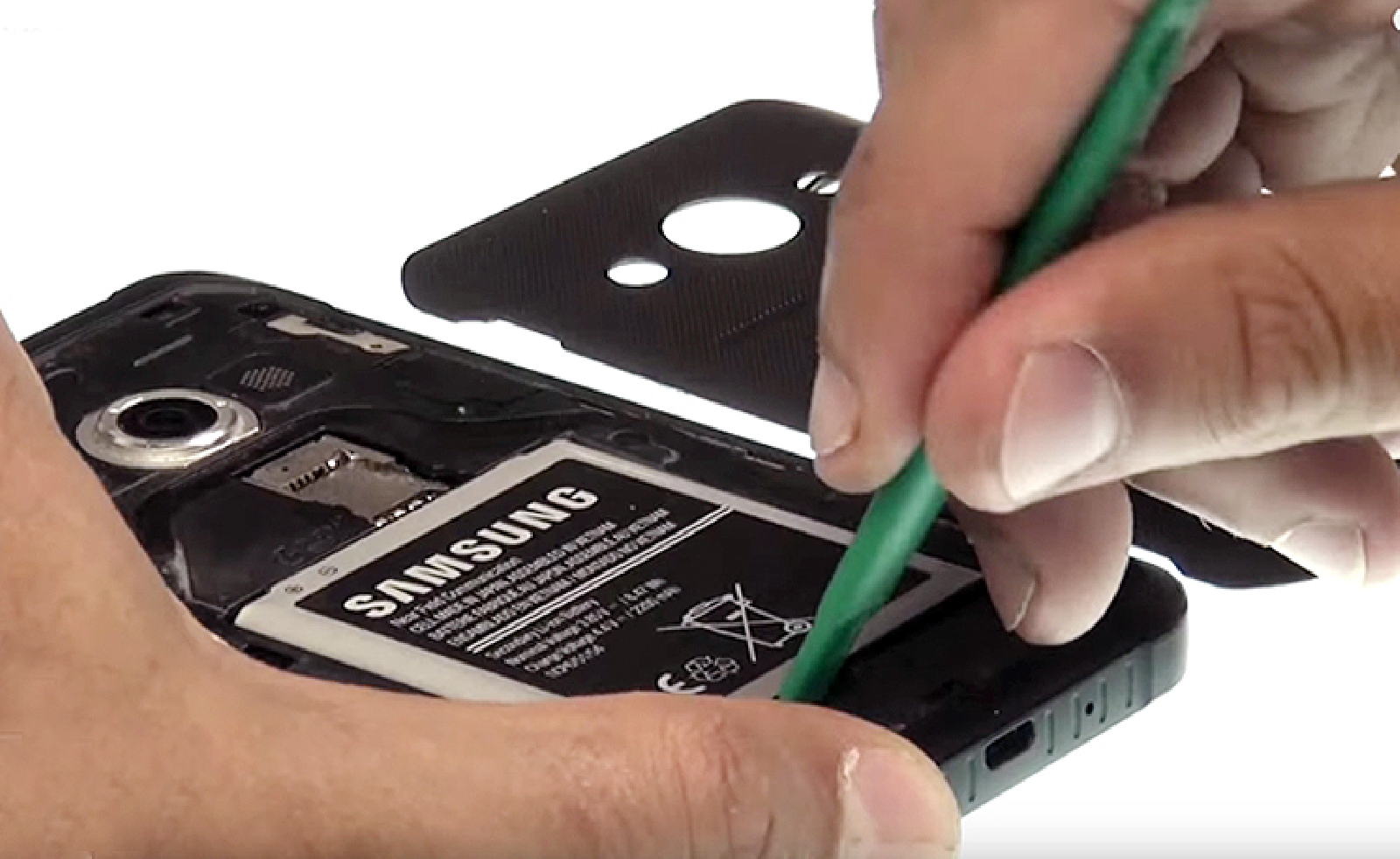

Etape 3 : Retirer la batterie
Vous pouvez maintenant retirer la batterie en toute simplicité. Faites levier avec votre levier en nylon afin de sortir la batterie de son emplacement.
Etape 3 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

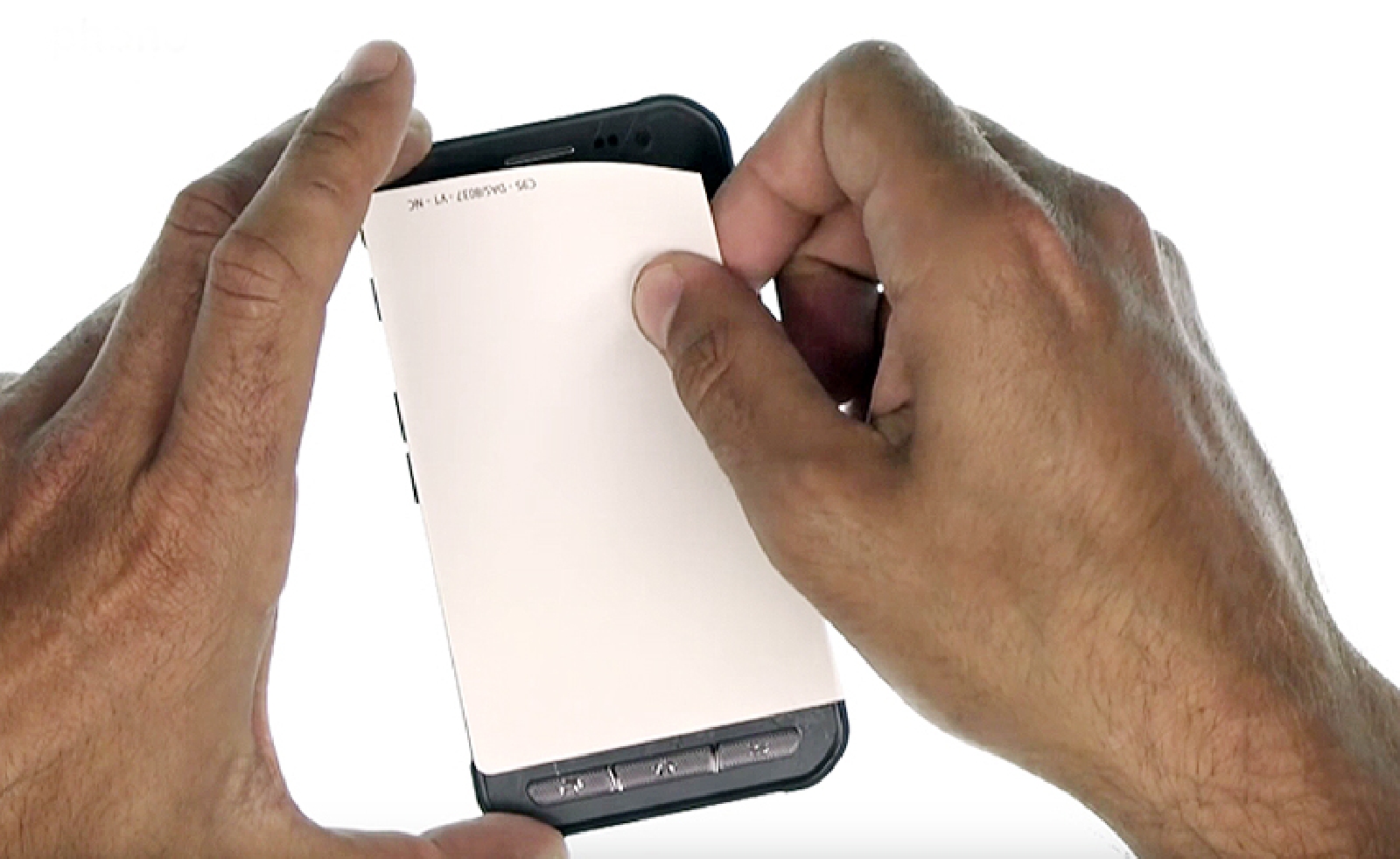

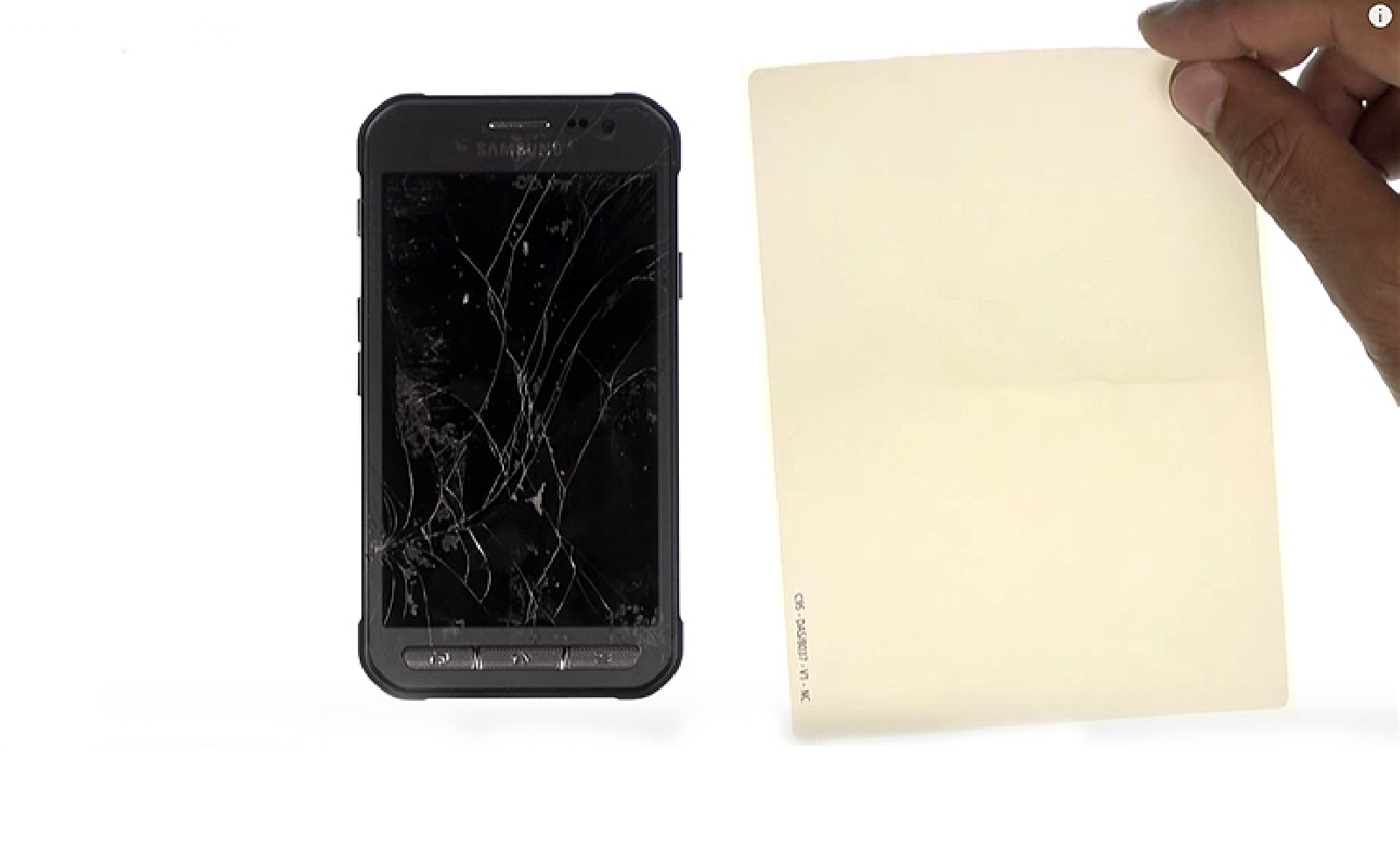

Etape 4 : Appliquer le papier thermique

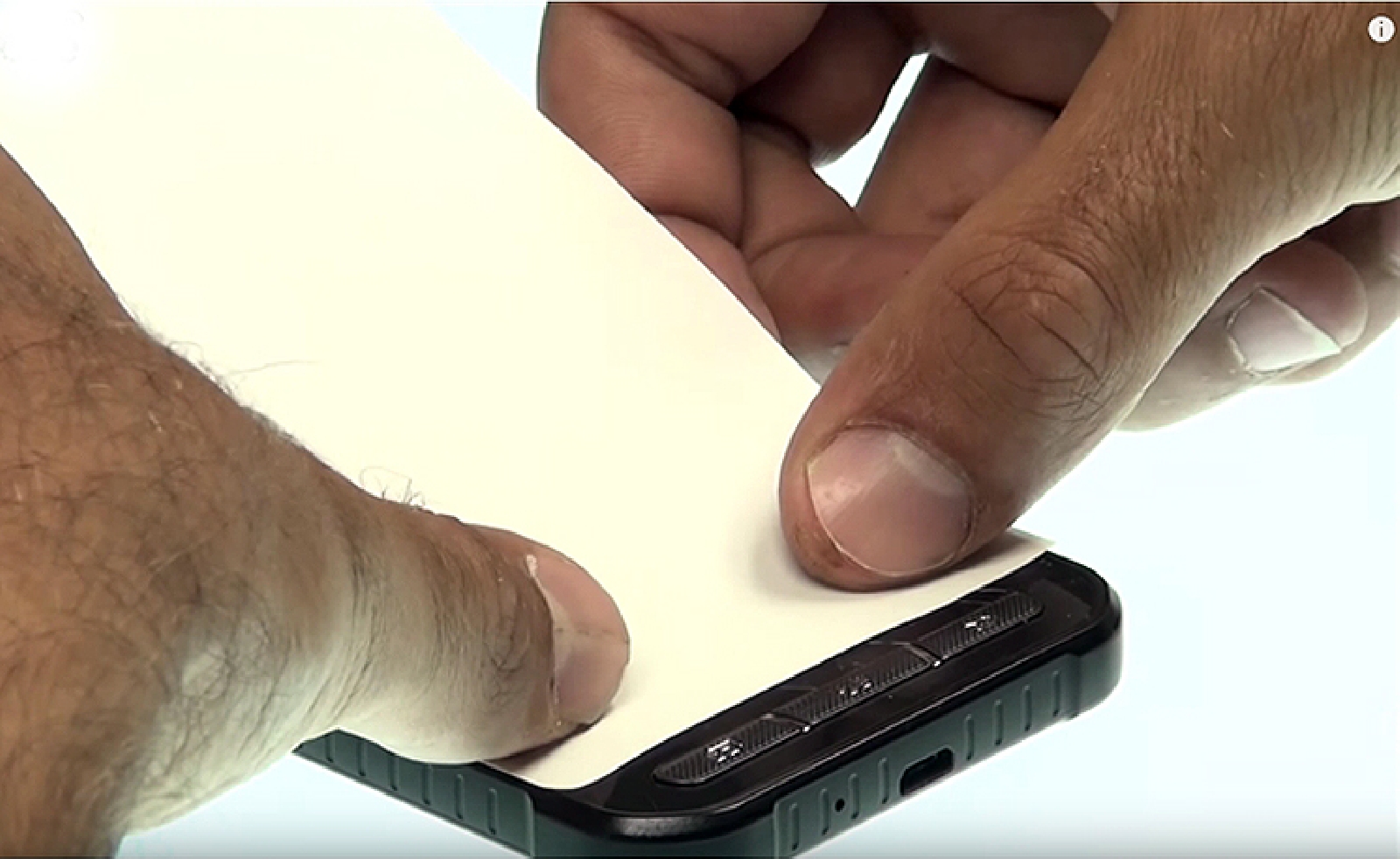

Découpez une feuille de papier thermique au format de votre écran. Une fois découpé au bon format, il vous suffit de l'appliquer sur l'écran afin de passer à l'étape suivante.
Etape 4 : Appliquer le papier thermique
Etape 4 : Appliquer le papier thermique
Etape 4 : Appliquer le papier thermique
Etape 4 : Appliquer le papier thermique

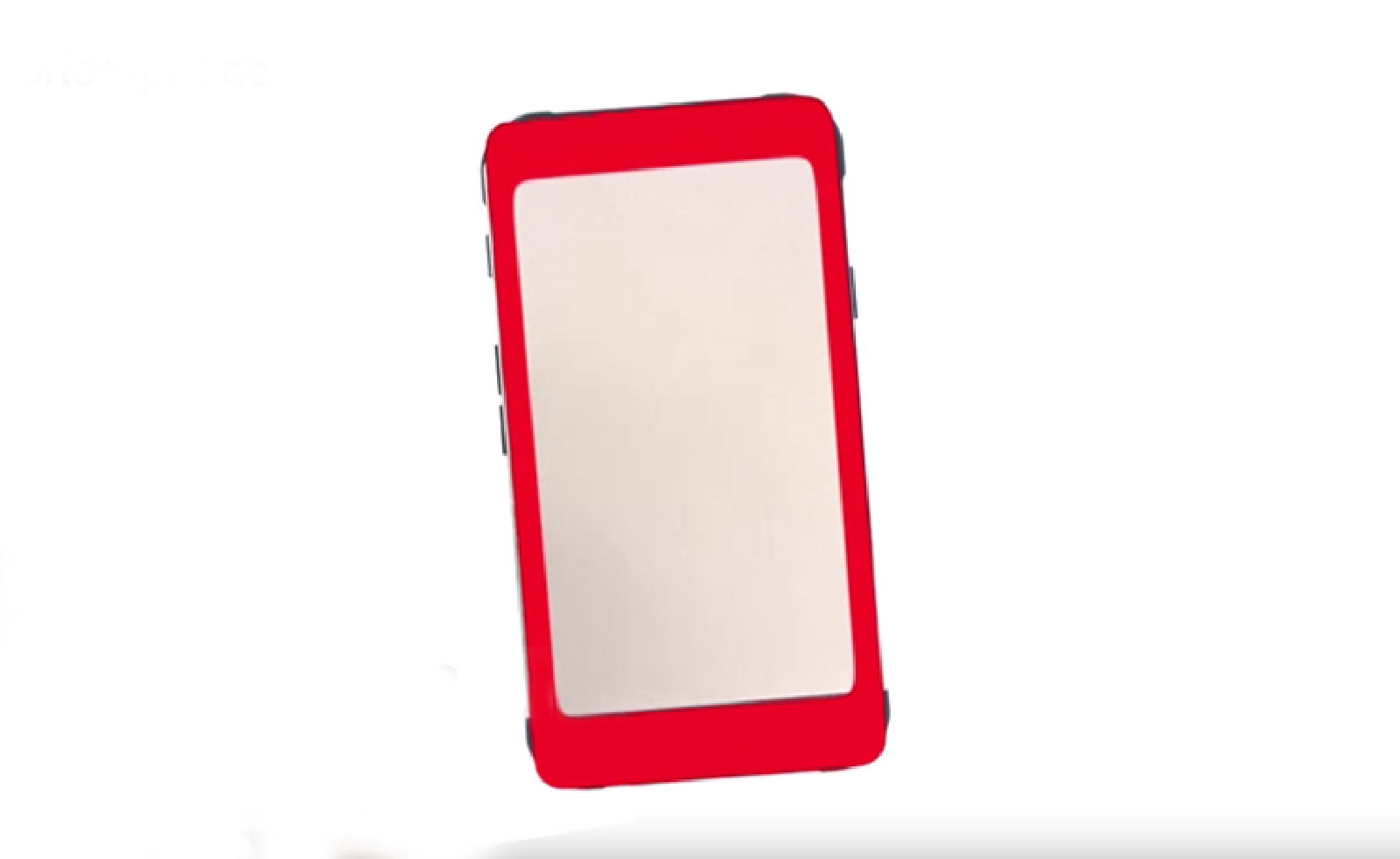

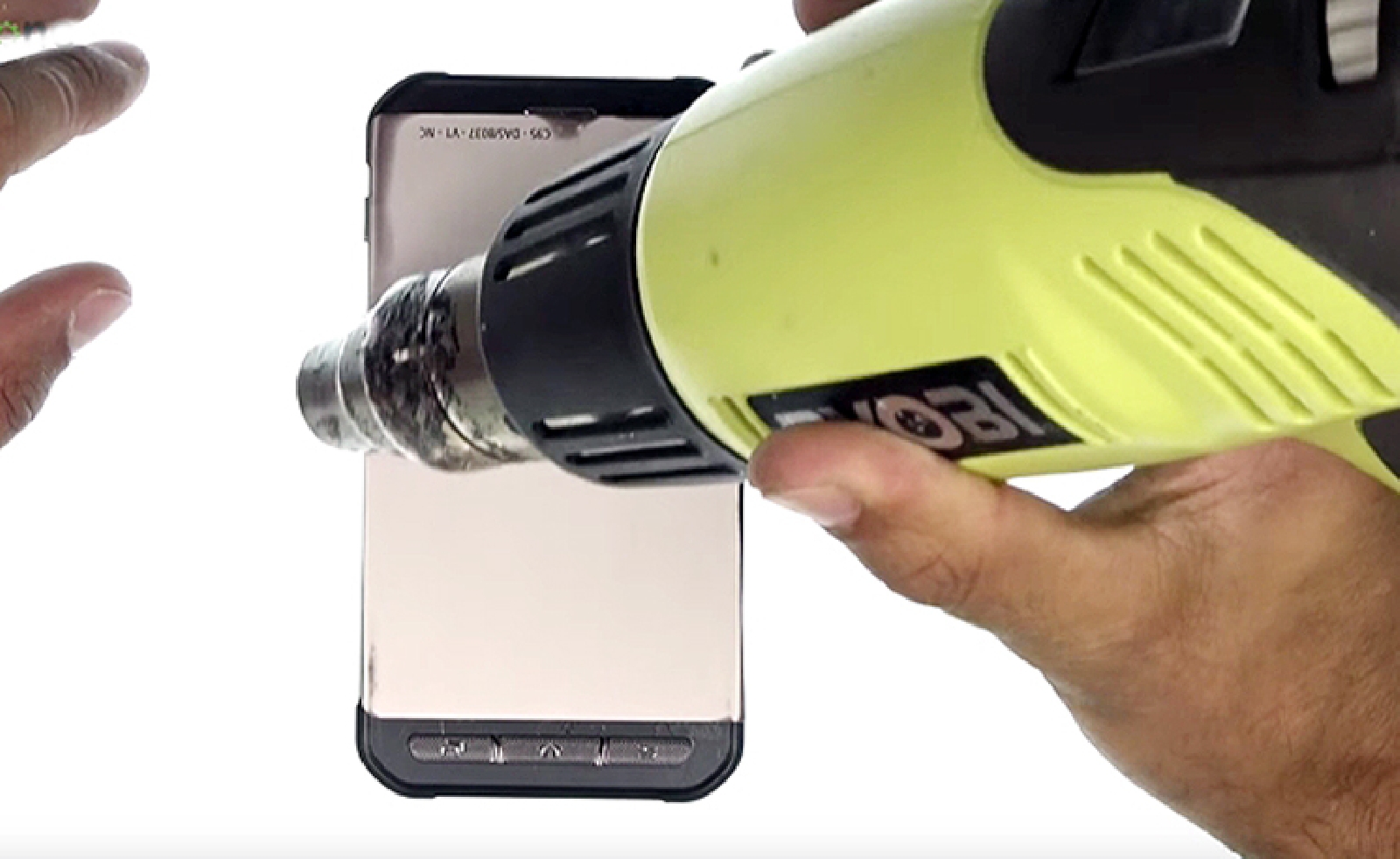

Etape 5 : Chauffer les contours de l'écran

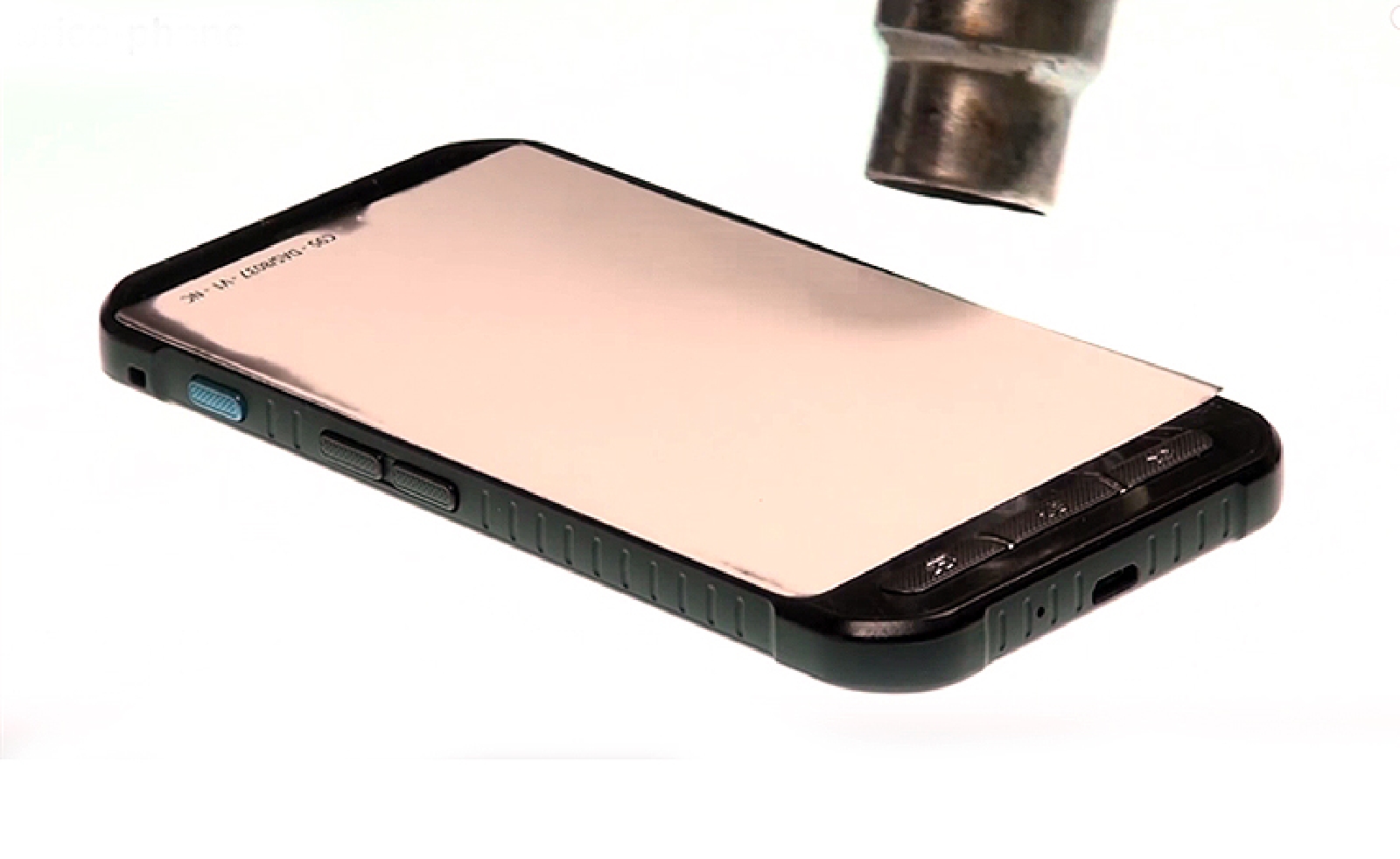

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, faites chauffer les contours de l'écran afin de libérer la vitre de l'adhésif qui la retient.
Etape 5 : Chauffer les contours de l'écran
Etape 5 : Chauffer les contours de l'écran
Etape 5 : Chauffer les contours de l'écran
Etape 5 : Chauffer les contours de l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

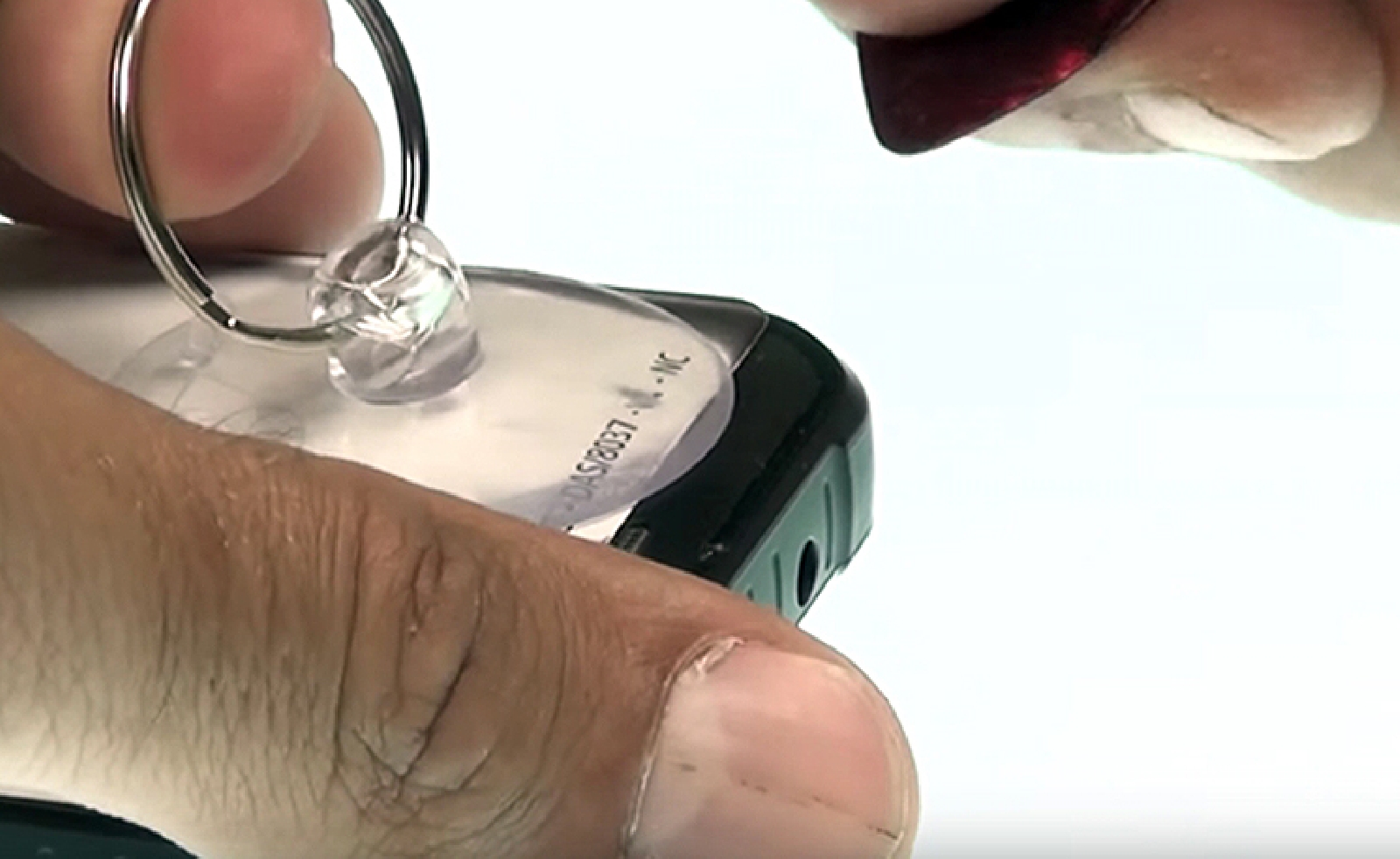

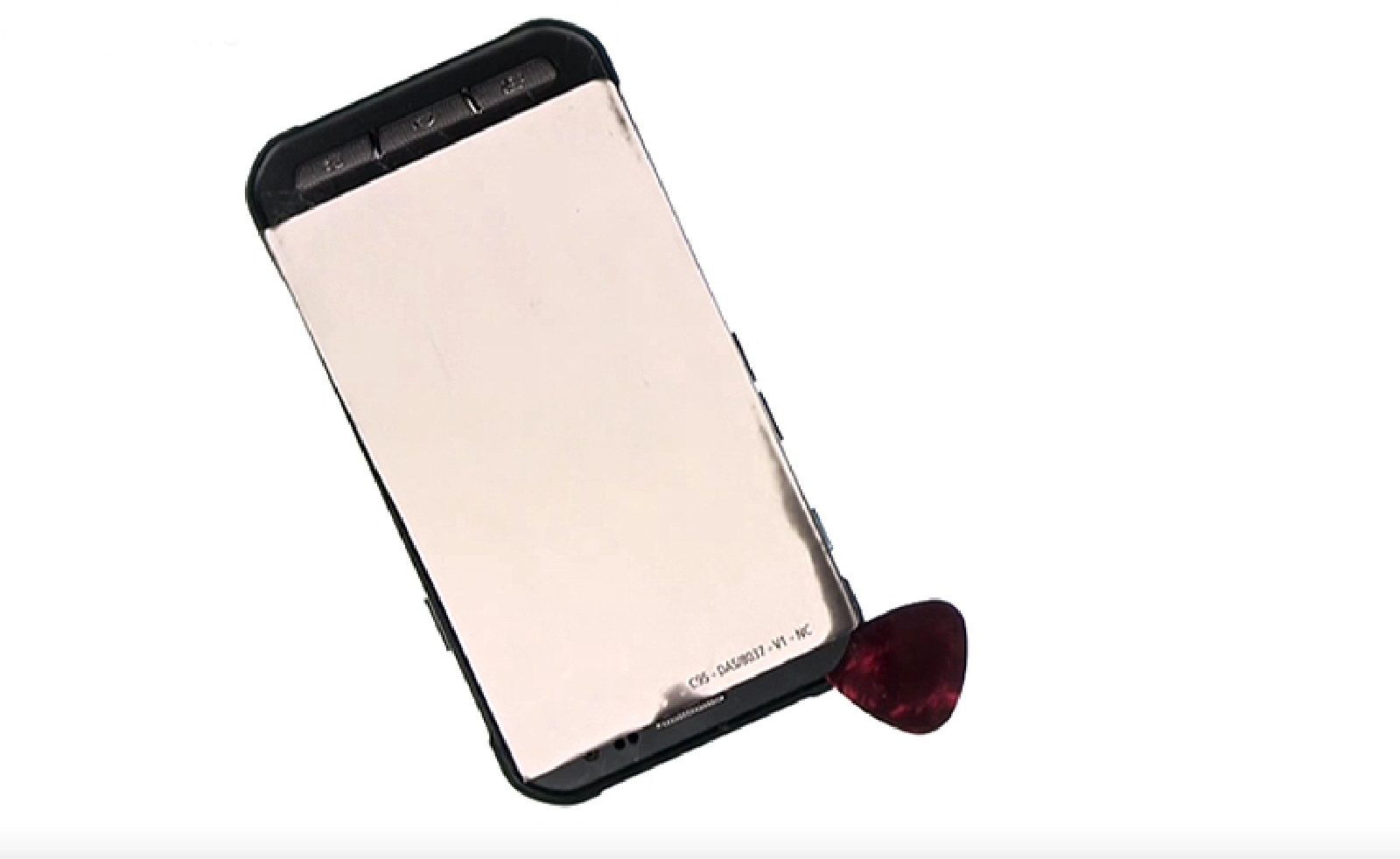

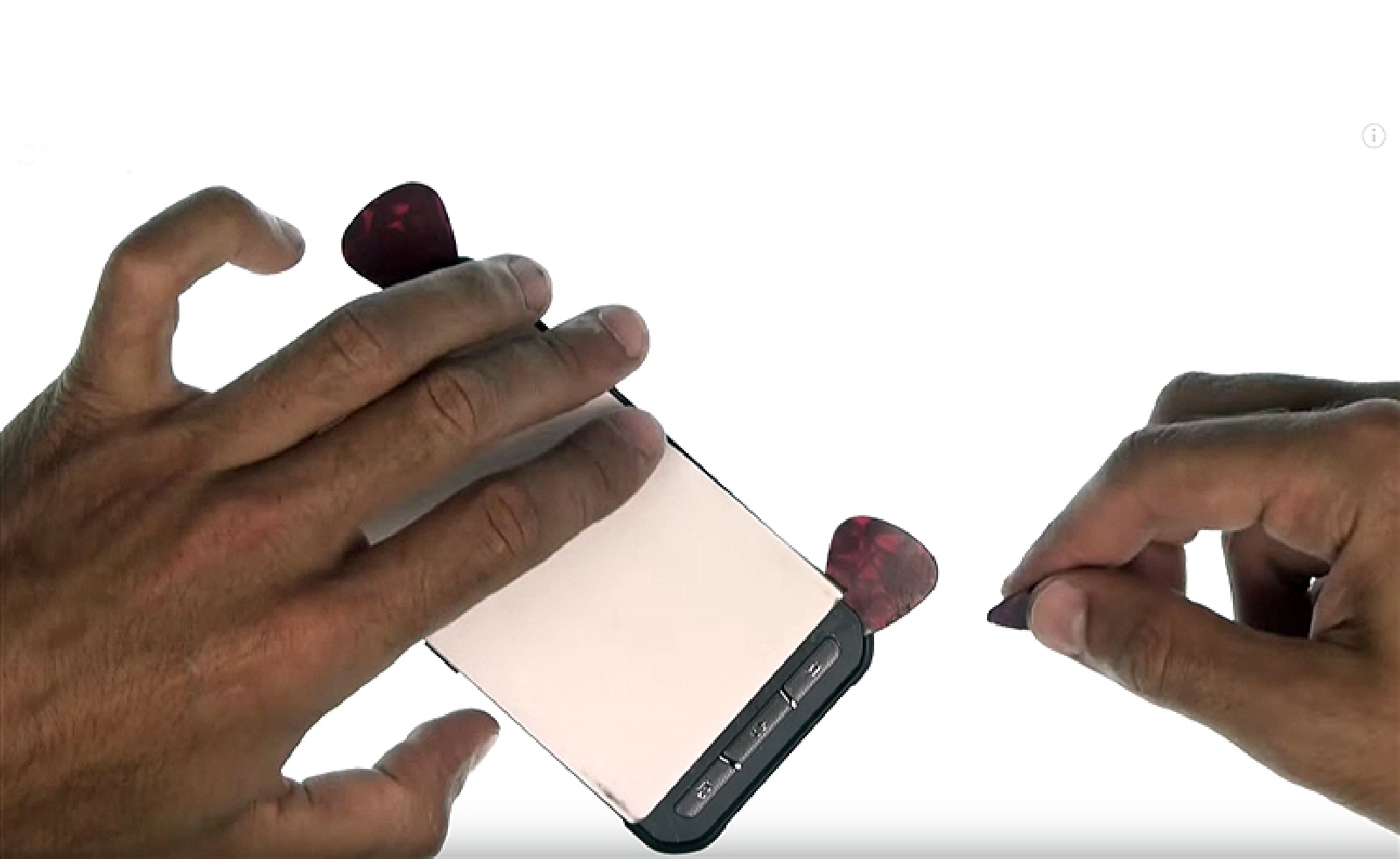

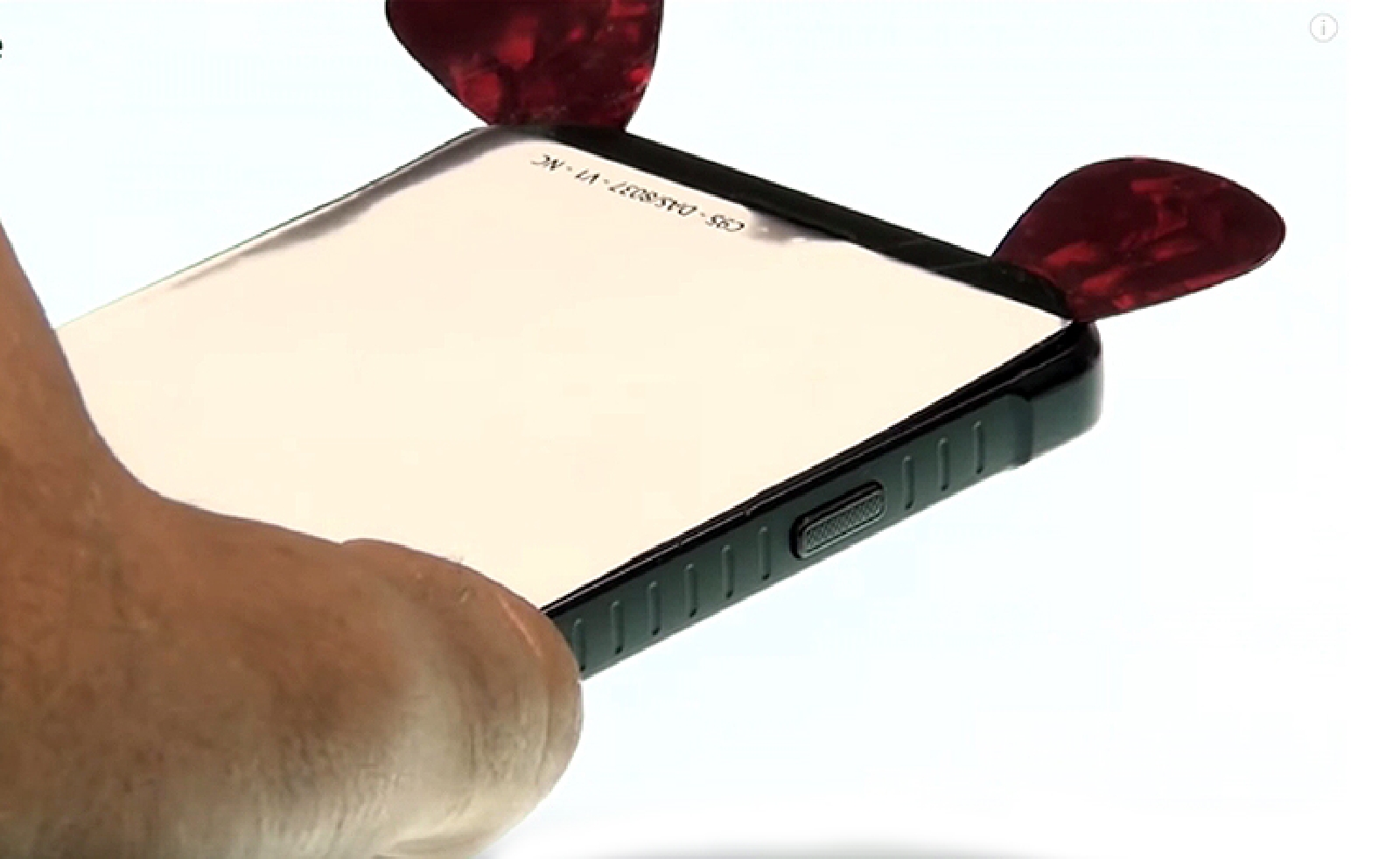

Etape 6 : Décoller la vitre
Venez placer votre ventouse dans le coin en haut à gauche de l'écran et tires sur la boucle pour permettre l'insertion d'un médiator plastique dans le coin. Insérez un second médiator afin de commencer à décoller la partie haute de l'écran.
Etape 6 : Décoller la vitre
Etape 6 : Décoller la vitre
Etape 6 : Décoller la vitre
Etape 6 : Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

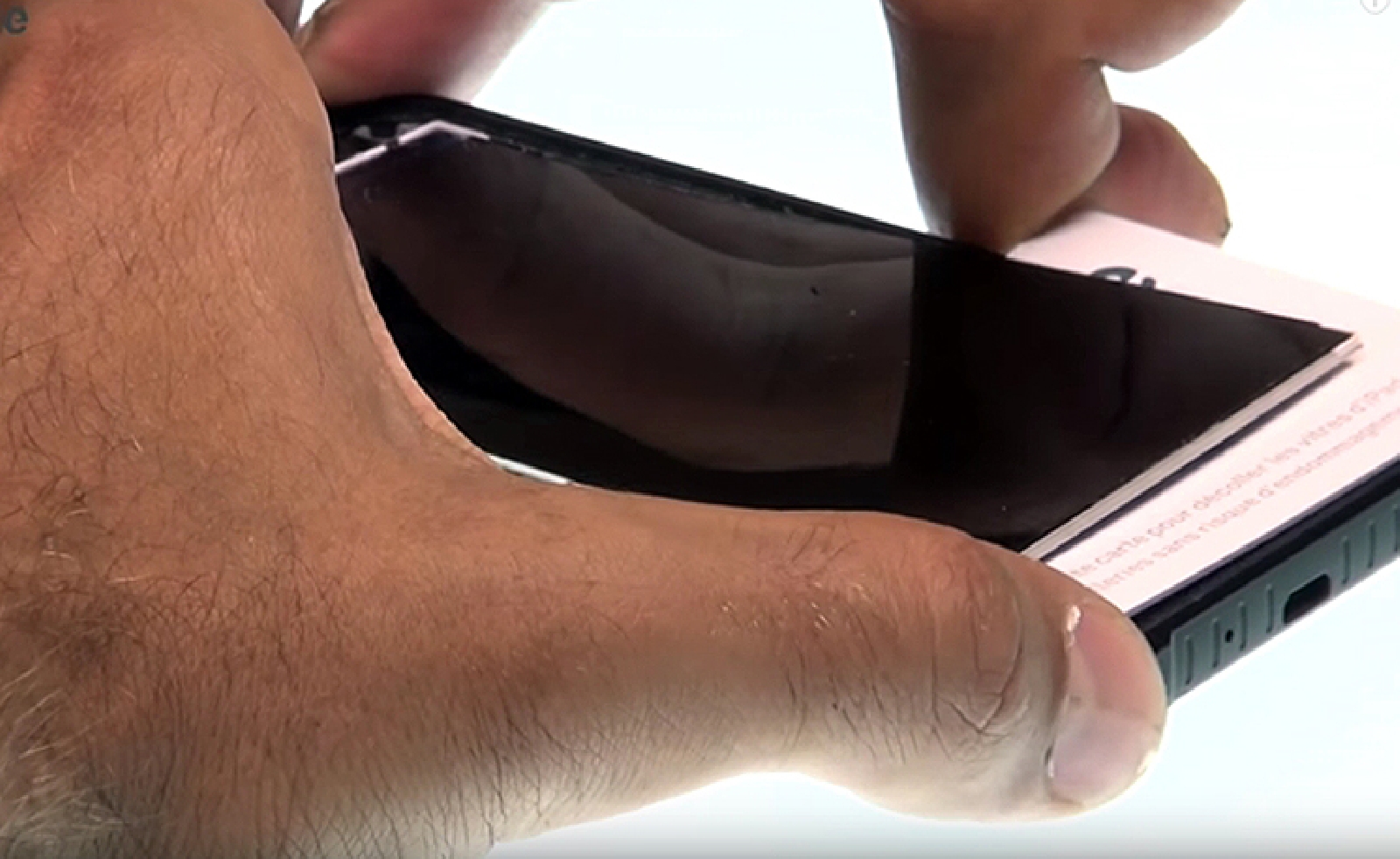

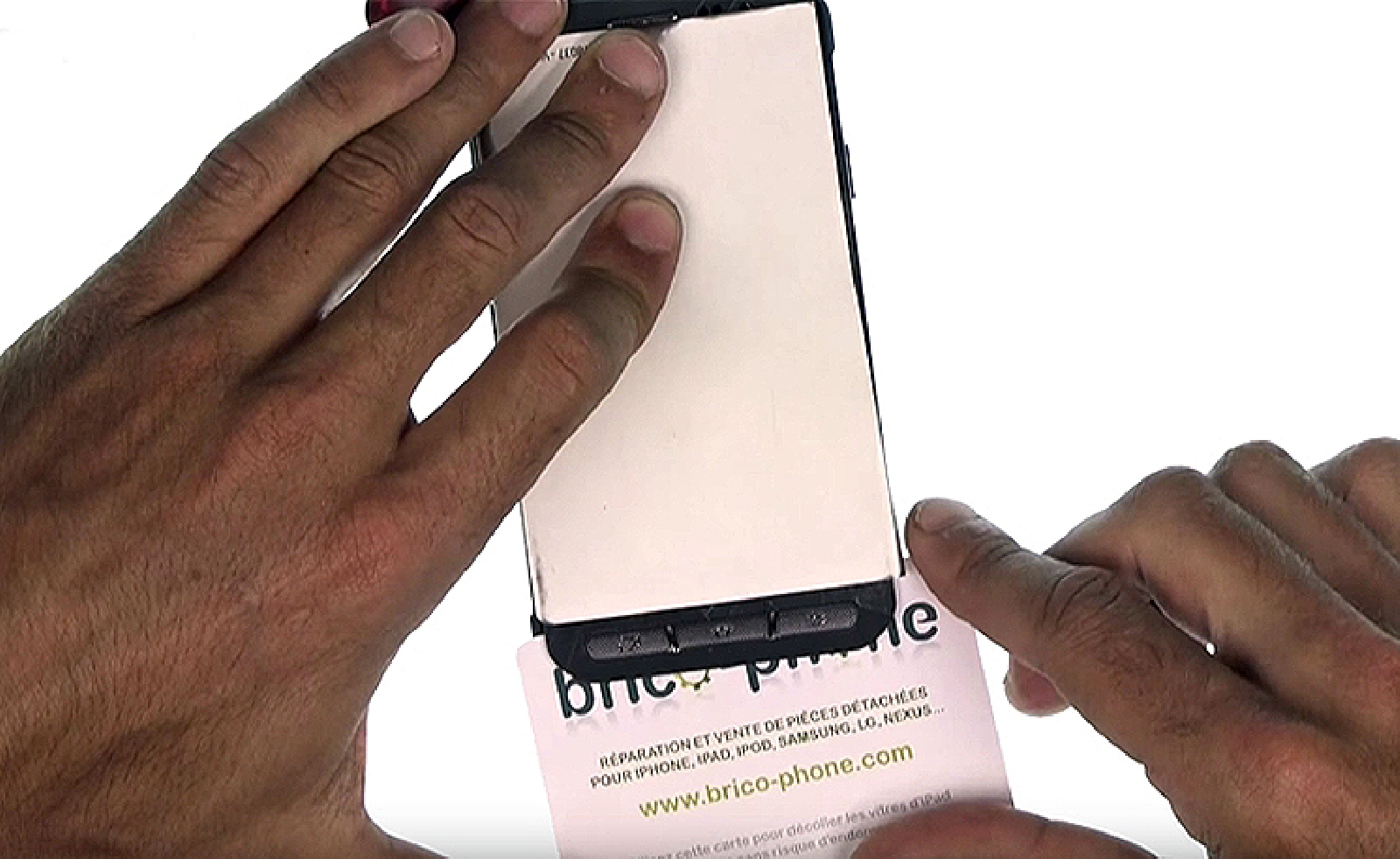

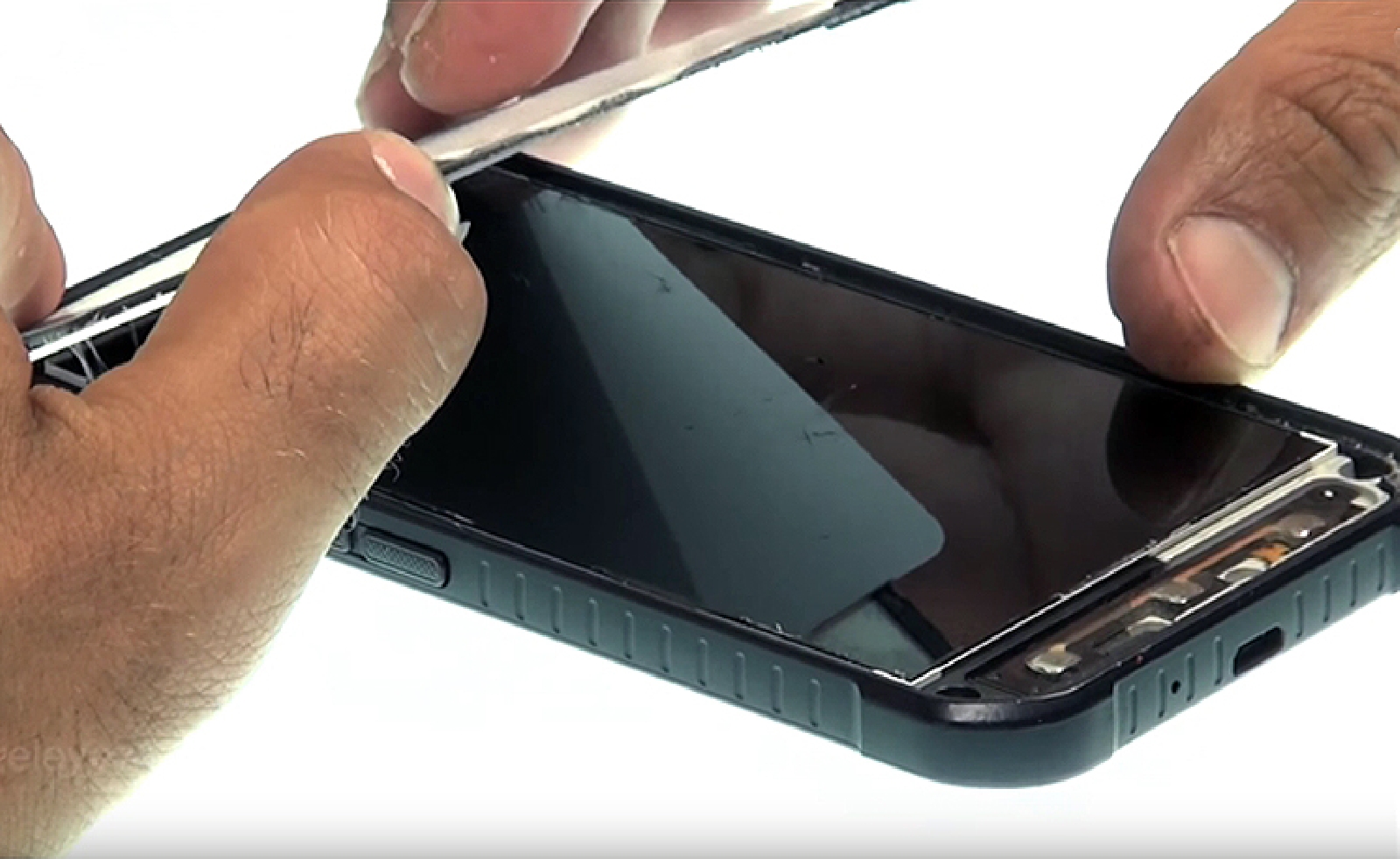

Etape 7 : Soulever la vitre

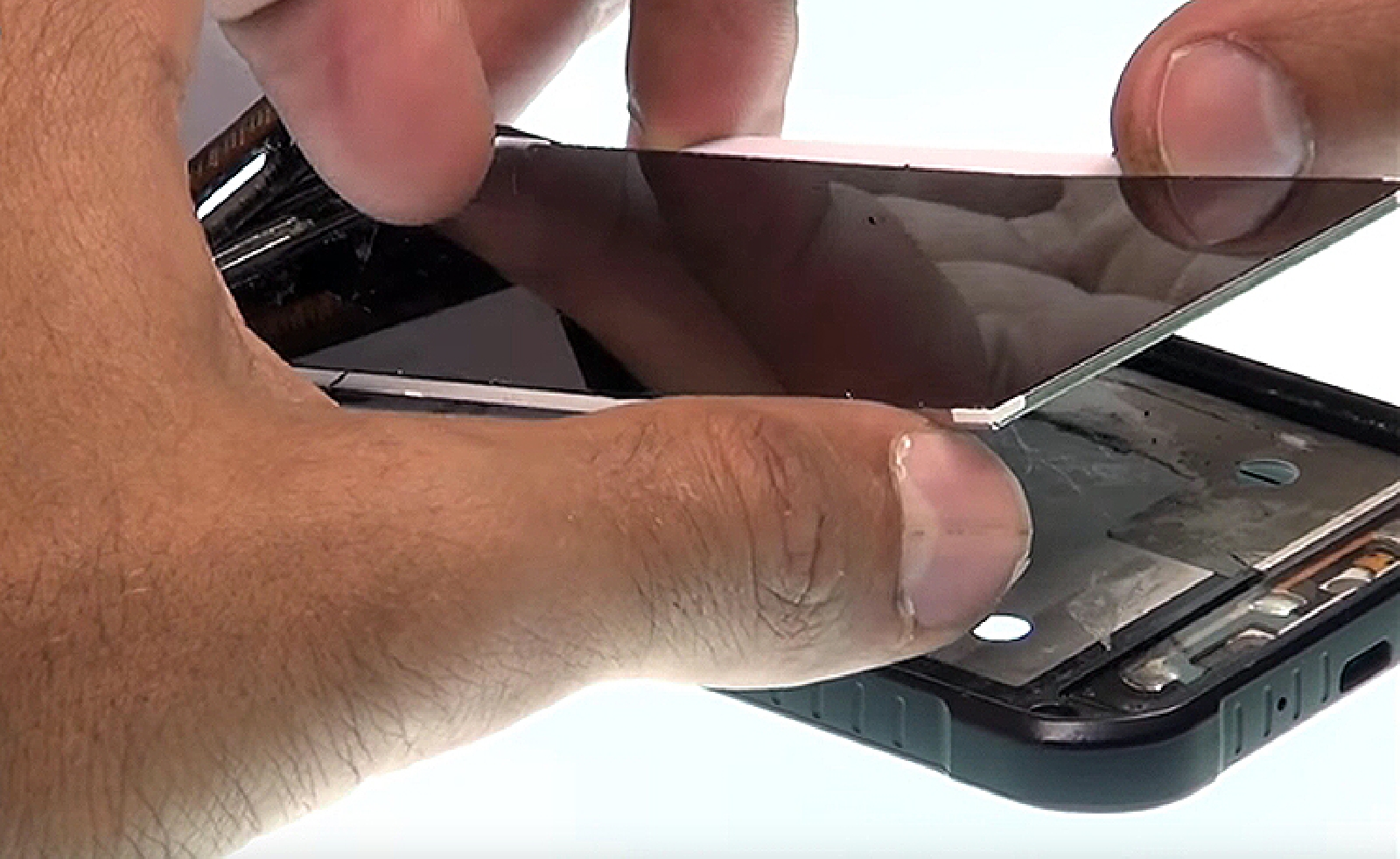

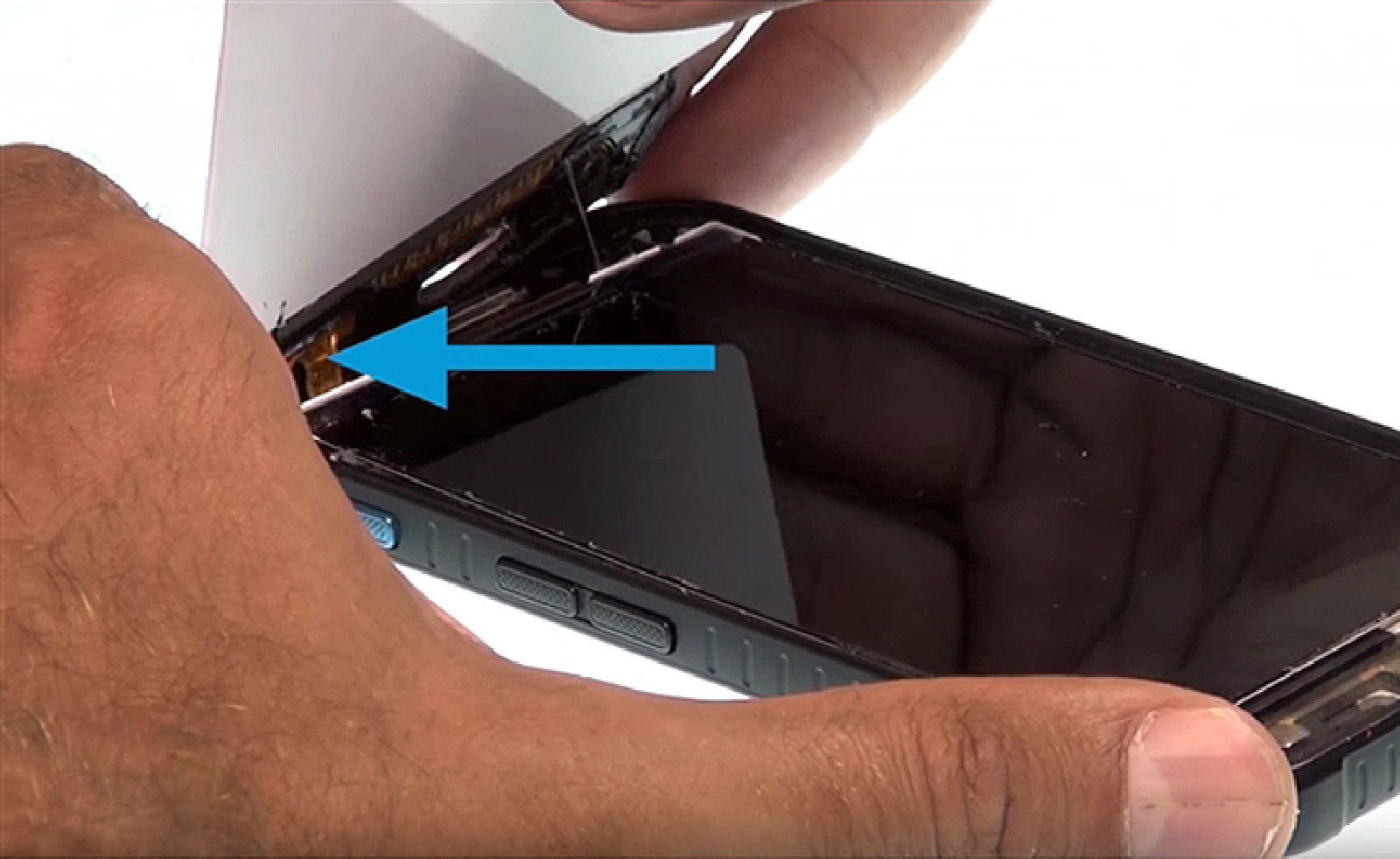

En glissant les médiators sur le contour du téléphone, séparez la vitre du reste de l'écran. Utilisez ensuite la carte en PVC de votre kit d'outils pour soulever la vitre de façon uniforme. Soyez prudent, une nappe connecte votre écran à a carte mère de l'appareil.
Etape 7 : Soulever la vitre
Etape 7 : Soulever la vitre
Etape 7 : Soulever la vitre
Etape 7 : Soulever la vitre
Etape 7 : Soulever la vitre
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Chauffer la dalle LCD

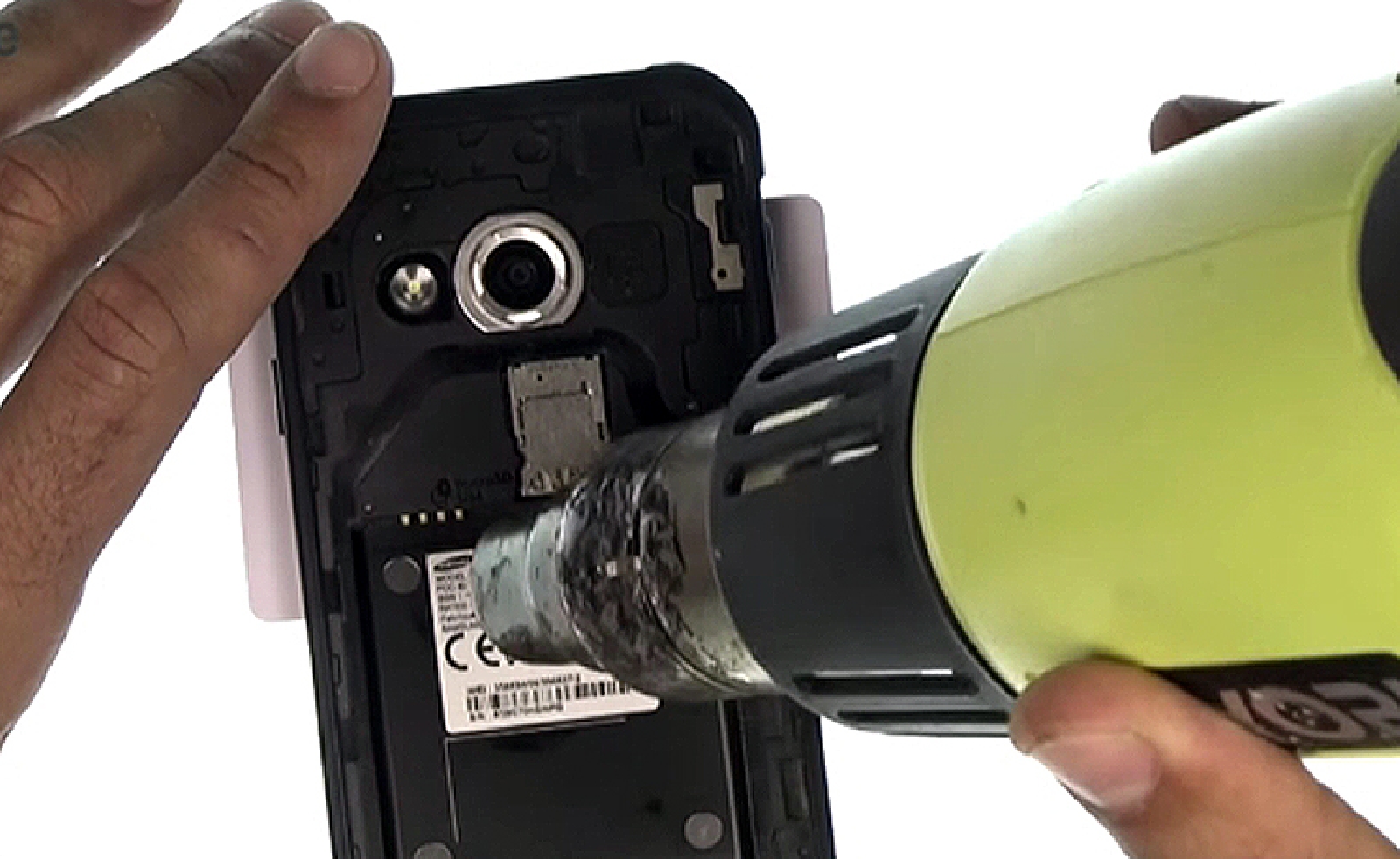

En vous servant à nouveau de votre sèche cheveux ou mini décapeur thermique, chauffez la dalle LCD en passant par l'emplacement de la batterie.
Etape 8 : Chauffer la dalle LCD
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

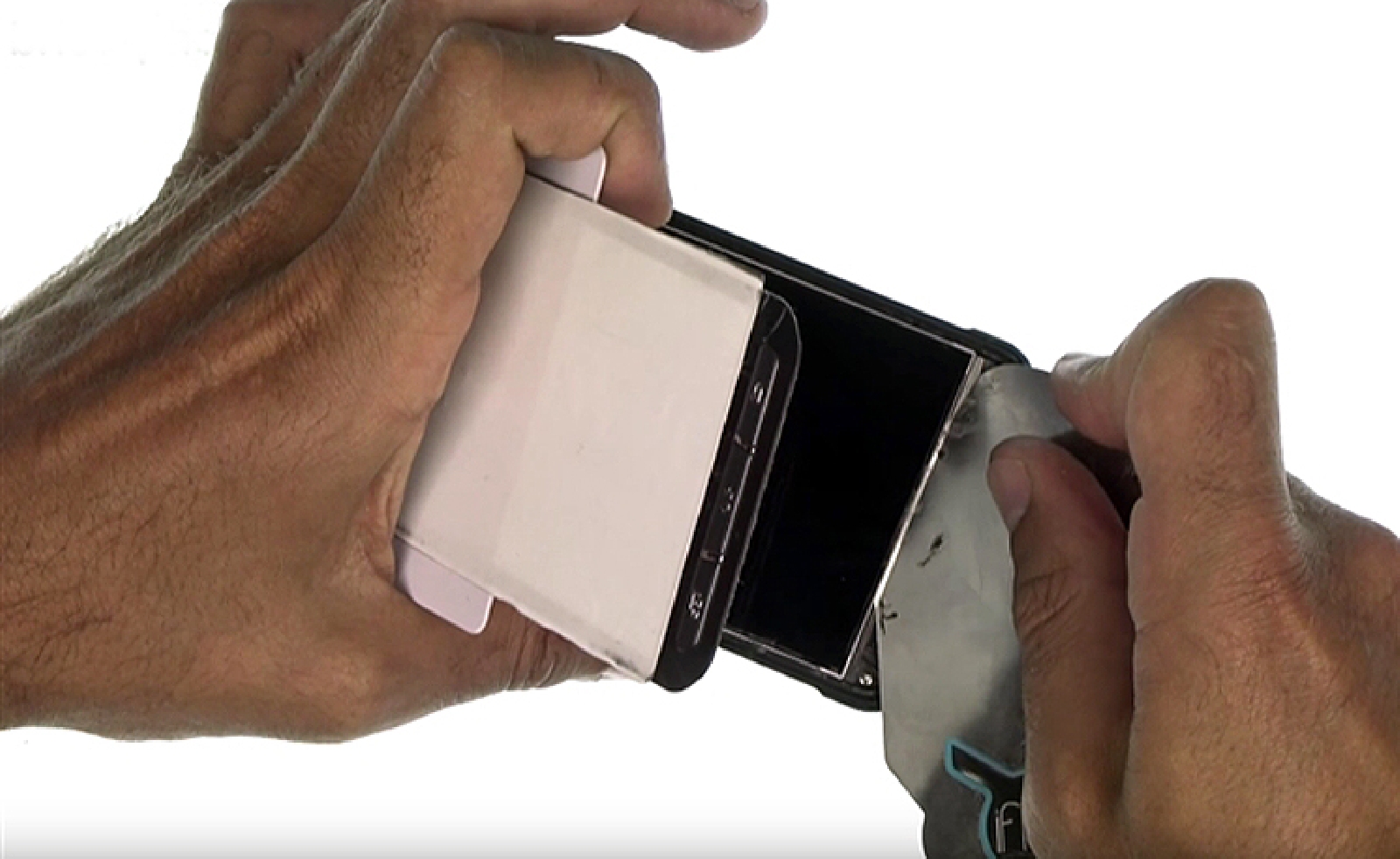

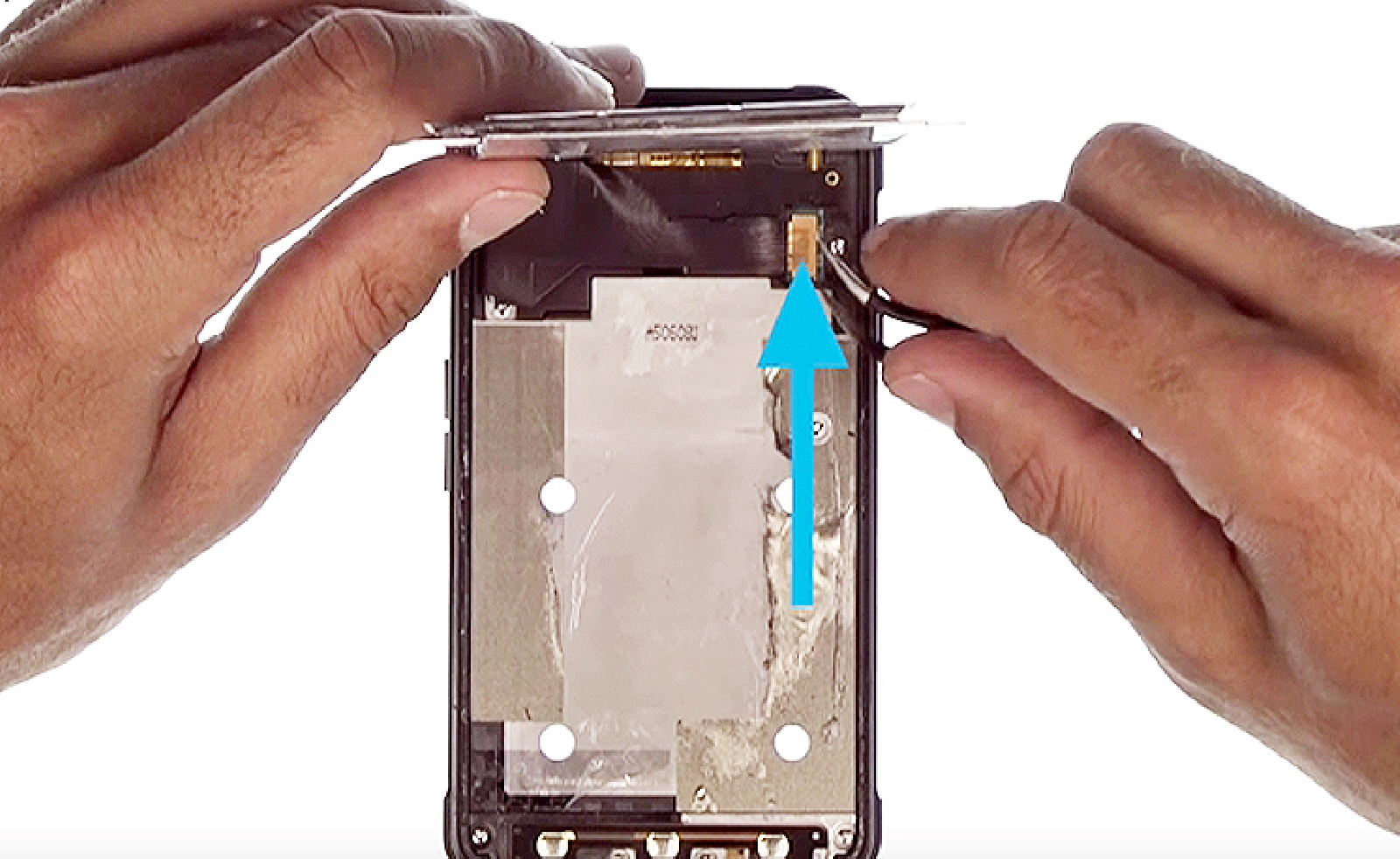

Etape 9 : Décoller la dalle LCD

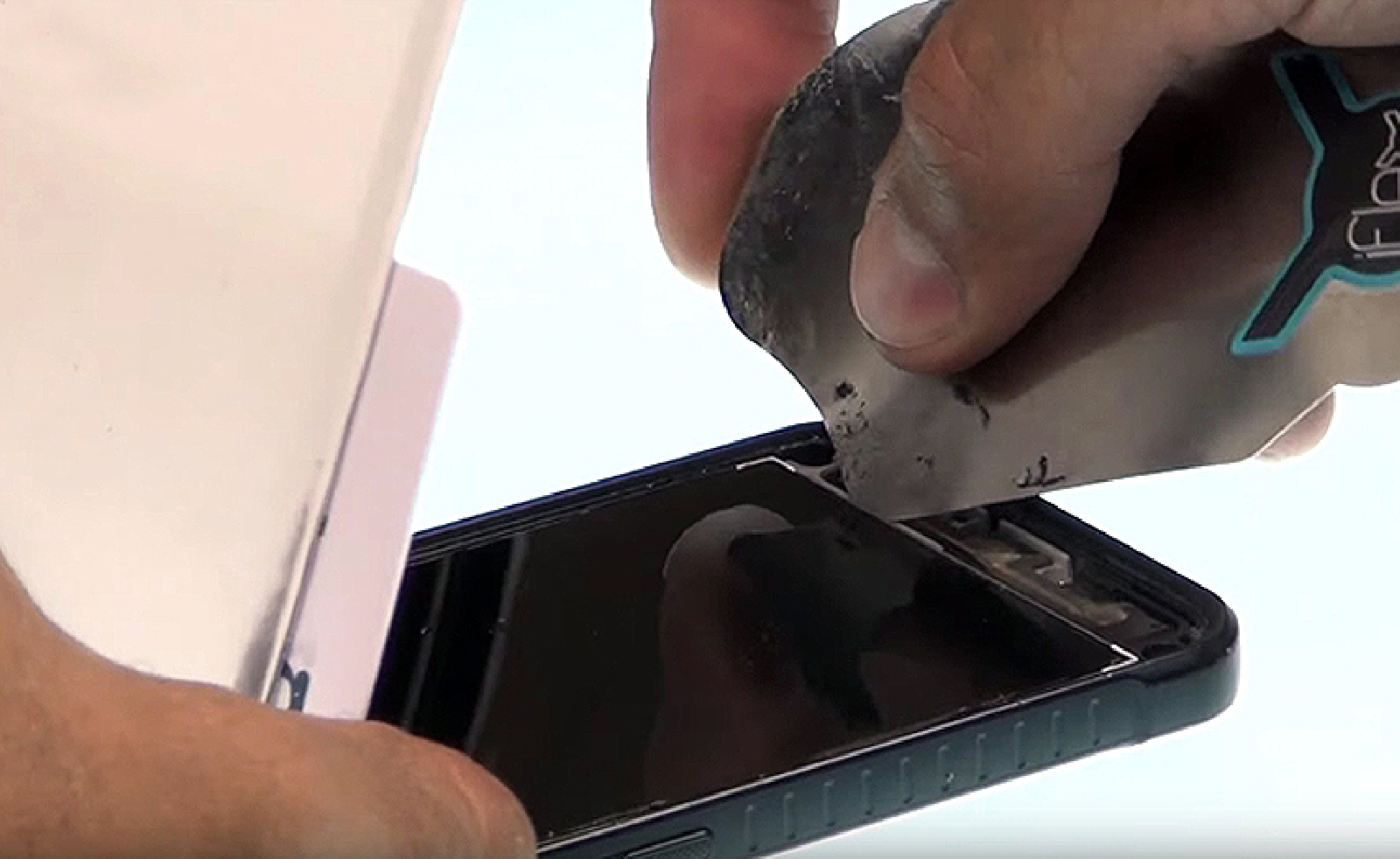

Glissez votre iFlex entre la dalle LCD et le châssis du téléphone afin de commencer à décoller la dalle LCD. Utilisez ensuite la carte en PVC de votre kit pour soulever l'ensemble de la dalle en une seule fois.
Etape 9 : Décoller la dalle LCD
Etape 9 : Décoller la dalle LCD
Etape 9 : Décoller la dalle LCD
Etape 9 : Décoller la dalle LCD
Etape 9 : Décoller la dalle LCD
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

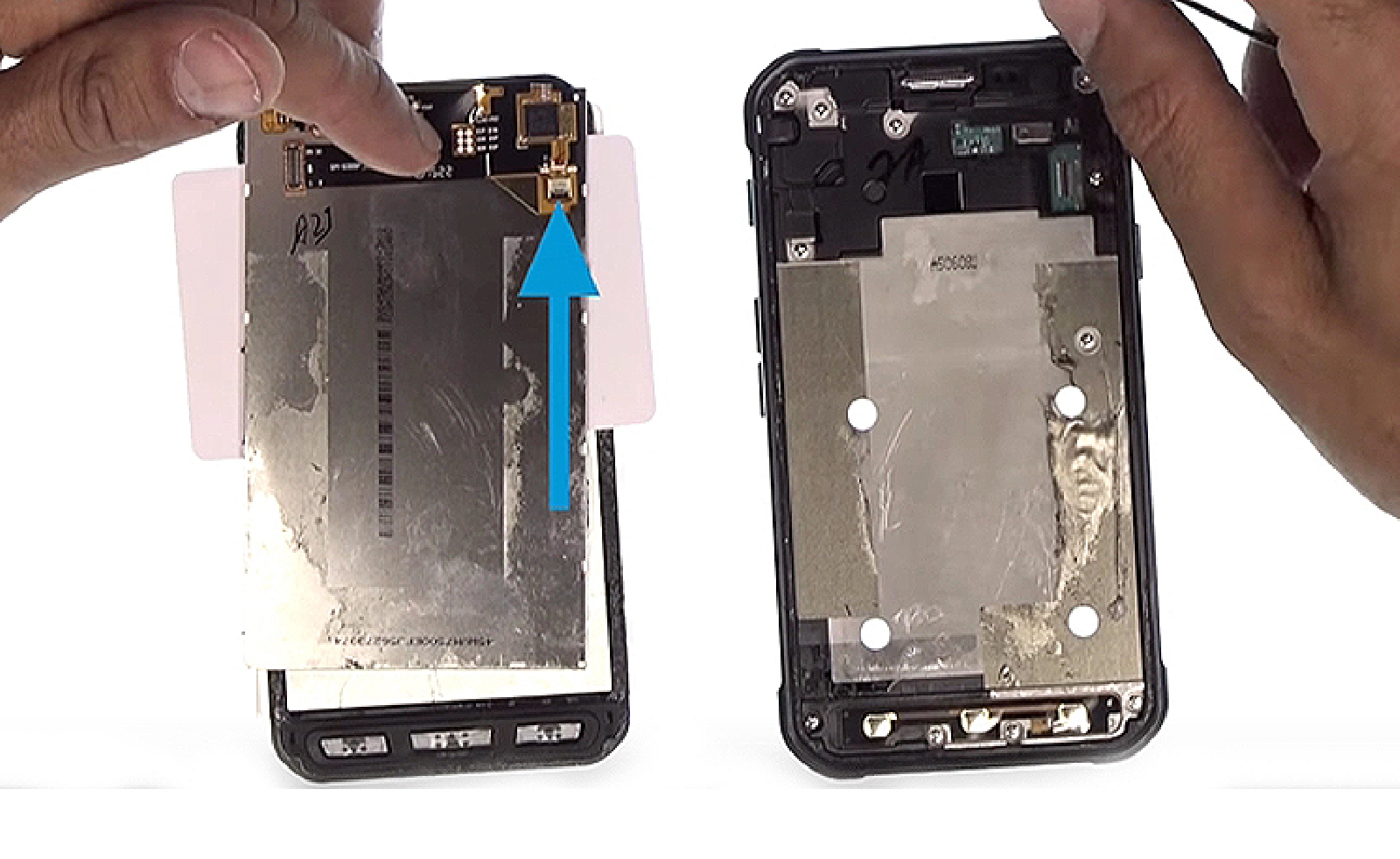

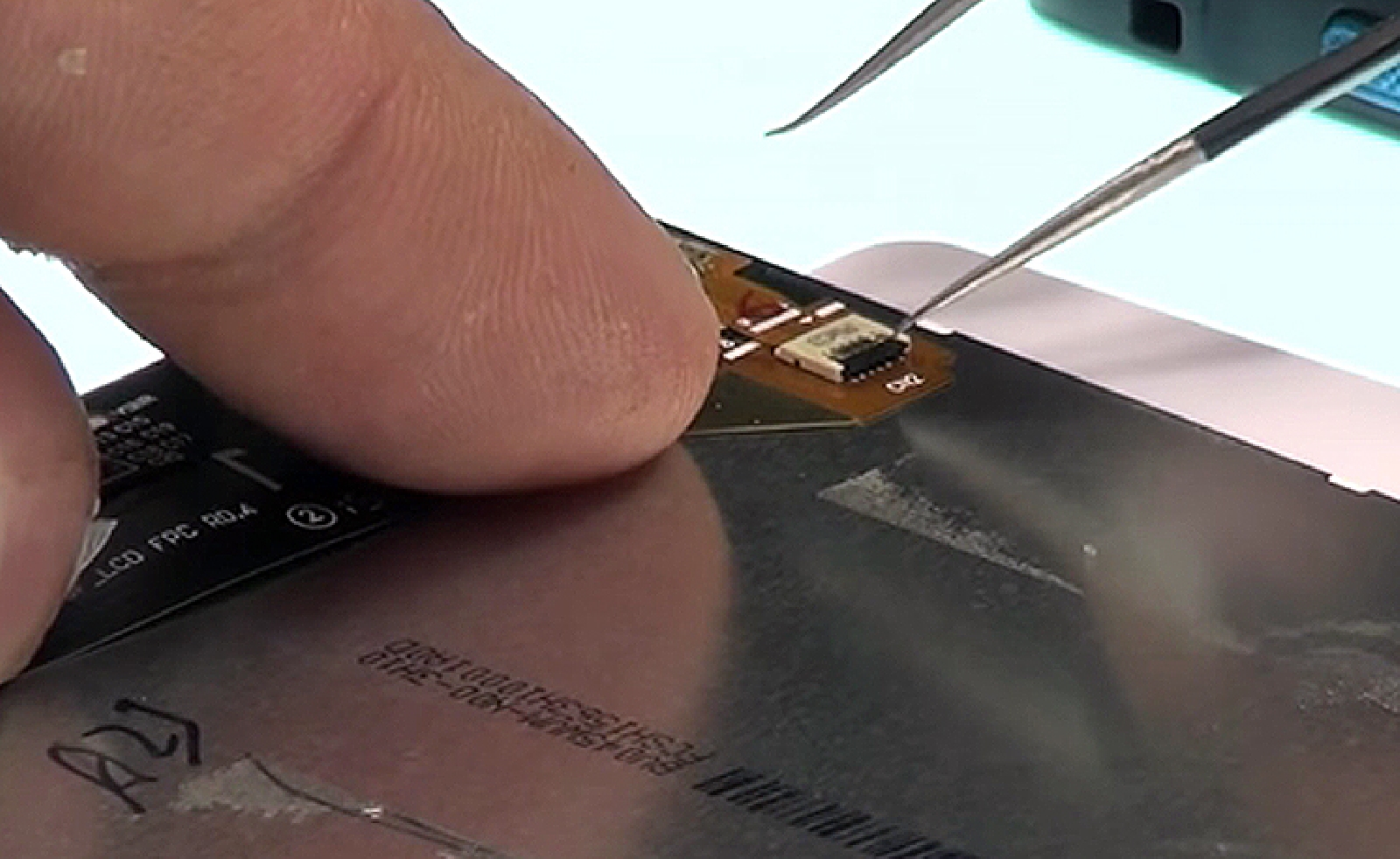

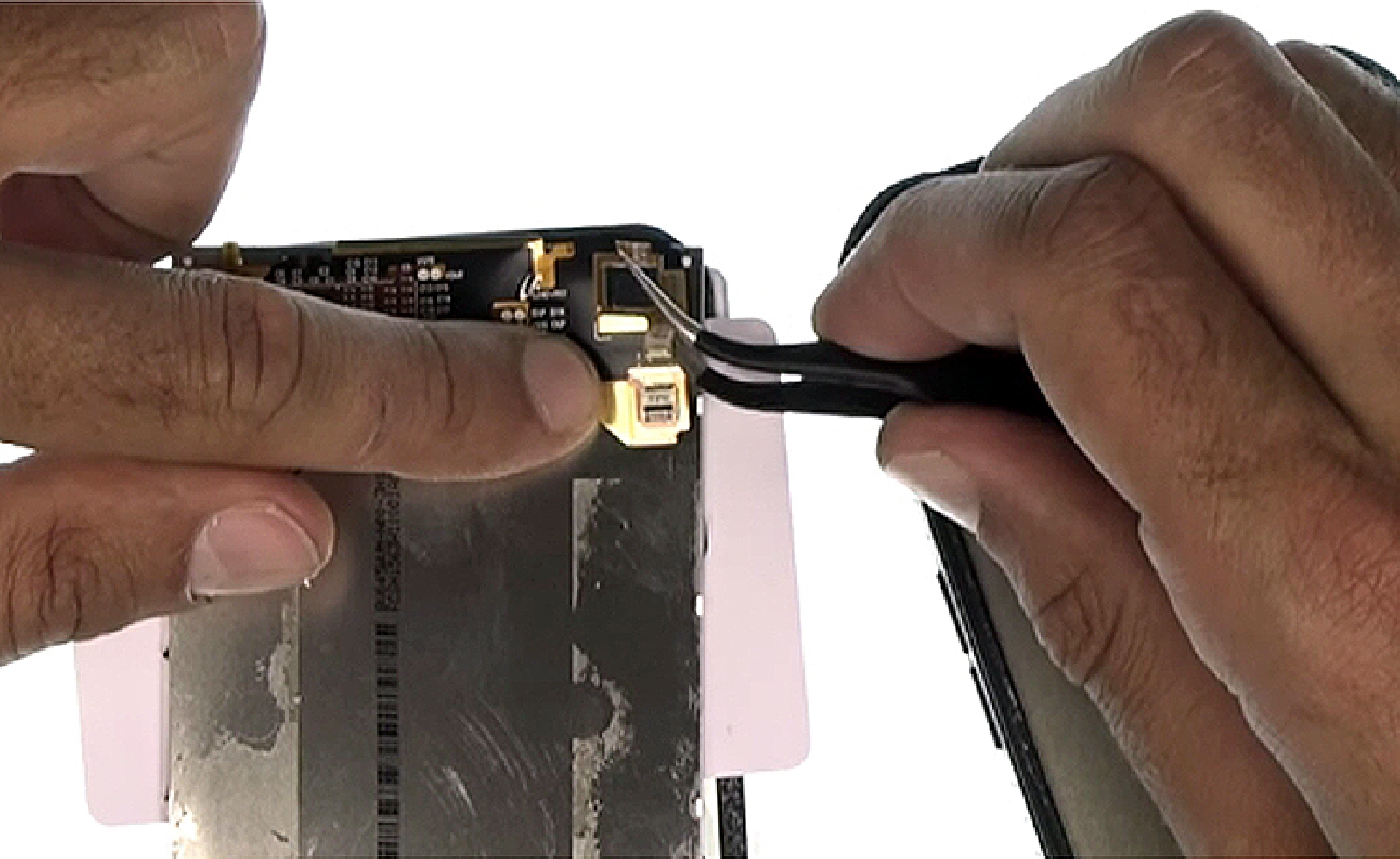

Etape 10 : Déconnecter l'écran
Vous avez maintenant accès au connecteur de l'écran. Pour le déconnecter, soulevez le clapet de la connectique puis tirez délicatement sur la nappe afin d'entièrement séparer l'écran du reste de l'appareil.
Etape 10 : Déconnecter l'écran
Etape 10 : Déconnecter l'écran
Etape 10 : Déconnecter l'écran
Etape 10 : Déconnecter l'écran
Etape 10 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

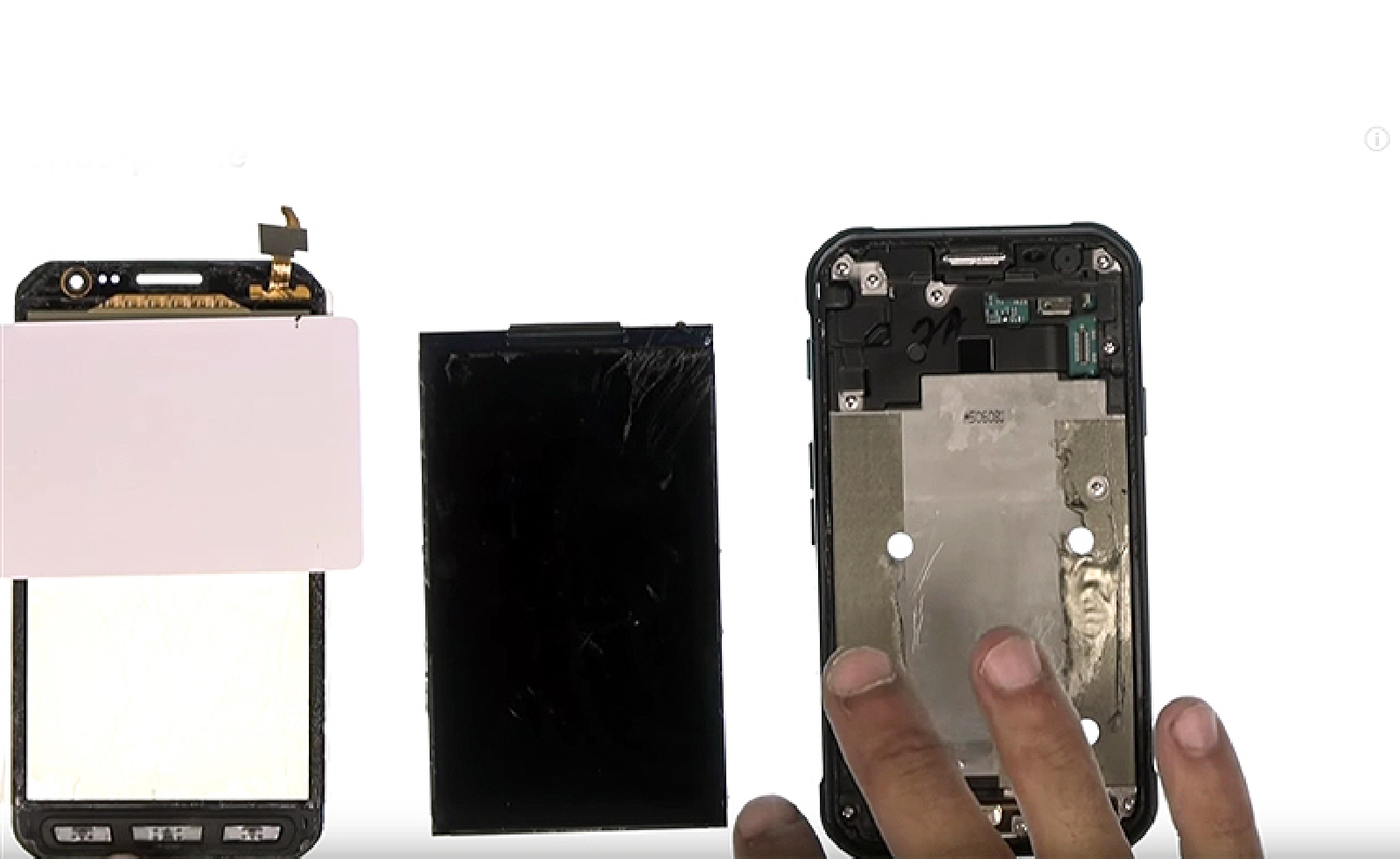

Votre écran cassé ou défectueux est maintenant séparé du téléphone. Pour remonter votre appareil avec un écran neuf, suivez simplement les étapes de ce tutoriel dans l'ordre inverse. N'hésitez pas à vous munir de colle B7000 pour une adhérence parfaite de votre écran neuf sur le châssis.
Conseils pour le remontage
Outils du kit utilisés
Outils du kit utilisés
