Changement de vitre tactile sur Galaxy Xcover 4

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Xcover 4
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 4/5 (Difficile)
Diagnostic

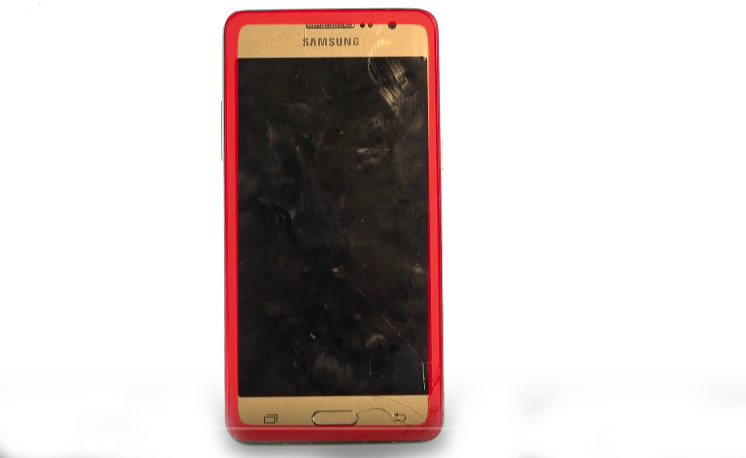

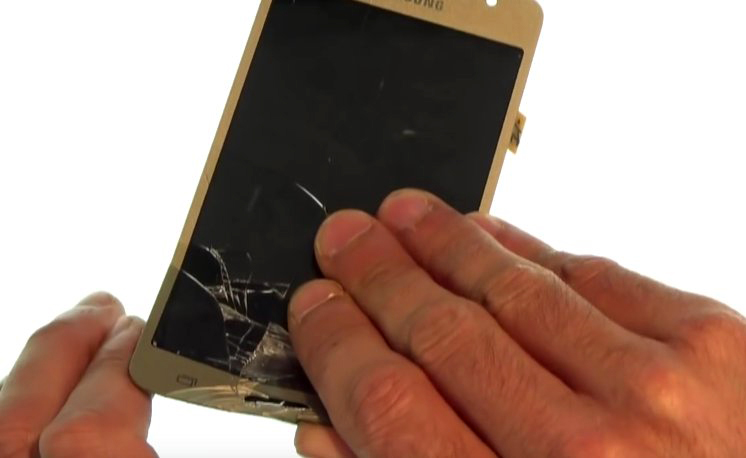

La vitre tactile de votre Samsung Galaxy Xcover 4 est brisée

Le tactile ne répond plus ou mal

Ce guide PHOTOS vous explique comment remplacer la vitre tactile sur votre Samsung Galaxy Grand Prime. (modèle SM-G530H / SM-G530FZ / SM-G530F) Diagnostic :
Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

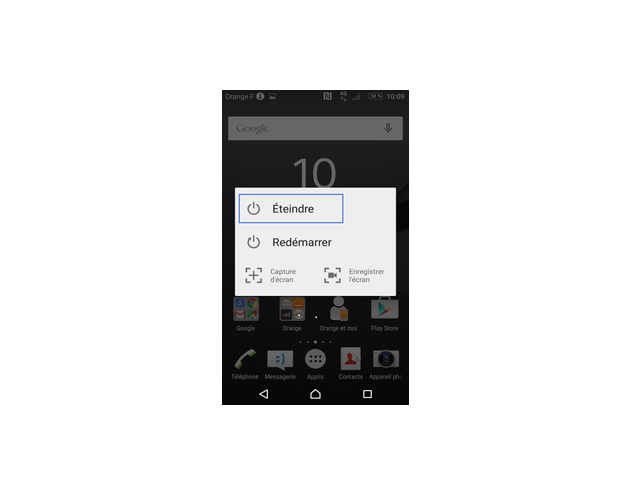

Eteignez le Samsung Grand Prime et retirez la carte Sim.

Etape 1

Etape 1 Ouvrez le Samsung Grand Prime

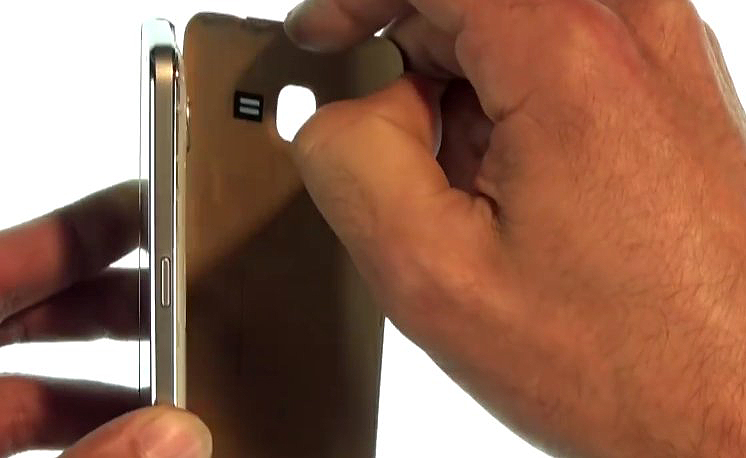

Déclipsez la coque arrière de votre smartphone.
Etape 1-B

Etape 1-B Ouvrez le Samsung Grand Prime

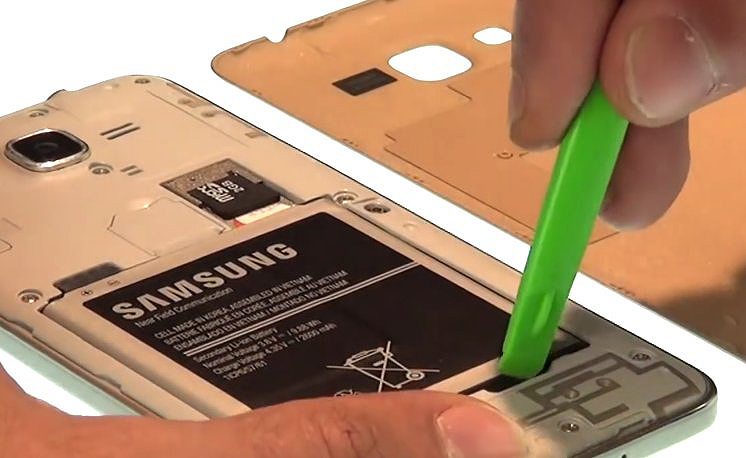

Retirez la batterie à l’aide de la spatule.
Etape 1-C

Etape 1-C Ouvrez le Samsung Grand Prime

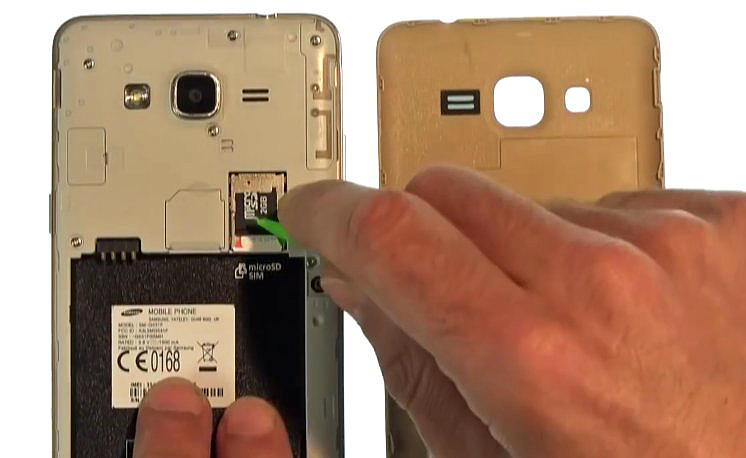

Retirez la carte Sim et la carte mémoire micro SD
Etape 1-D

Etape 1-D Ouvrez le Samsung Grand Prime

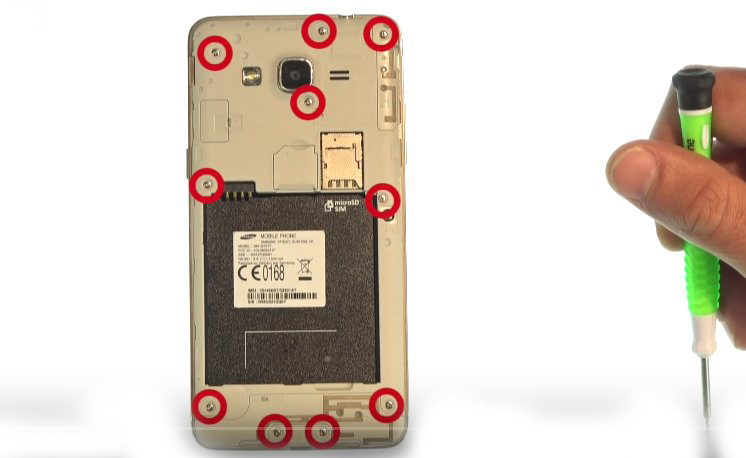

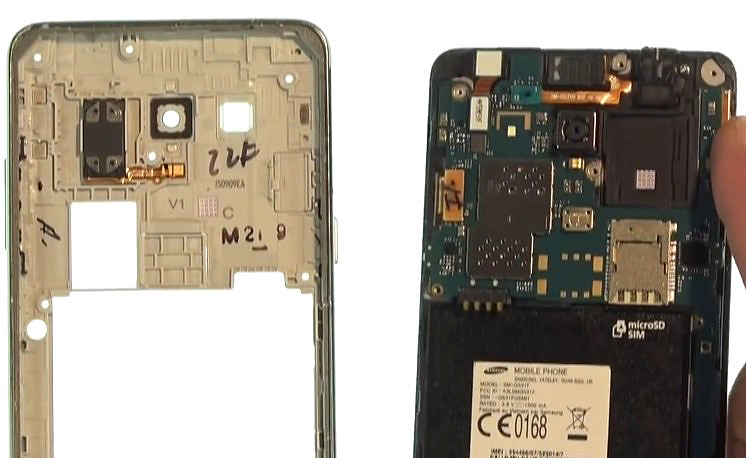

Retirez les 10 vis qui maintiennent le cache arrière à l’aide du tournevis cruciforme. Vis Cruciformes de taille 1.5. Utilisez la pincette si les vis s’enlèvent mal.
Etape 1-E

Etape 1-E Ouvrez le Samsung Grand Prime

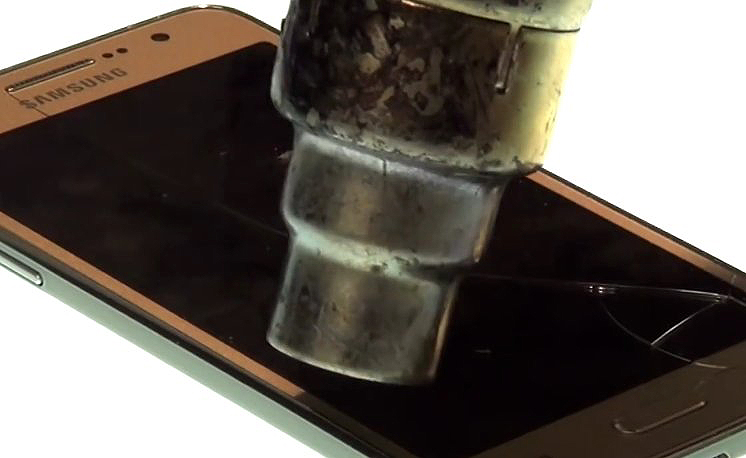

Chauffez les contours de la vitre pendant 20 à 30 secondes à l’aide d’un sèche cheveux ou d’un décapeur thermique.
Etape 1-E

Etape 1-E Ouvrez le Samsung Grand Prime

Ne chauffez pas à plus de 90°.
Etape 1-F

Etape 1-F Ouvrez le Samsung Grand Prime

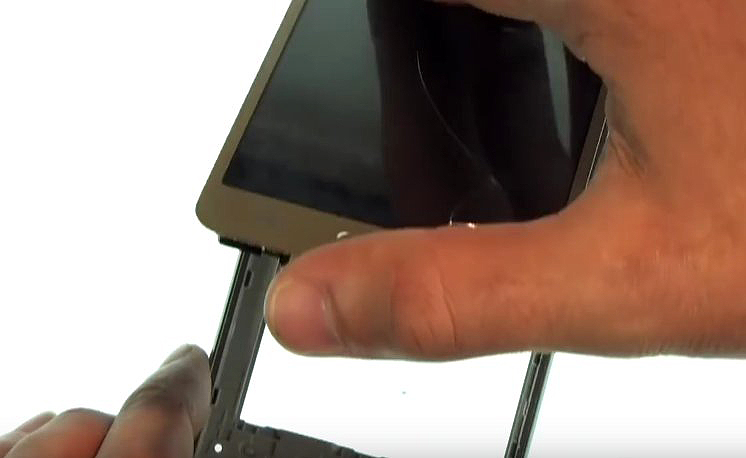

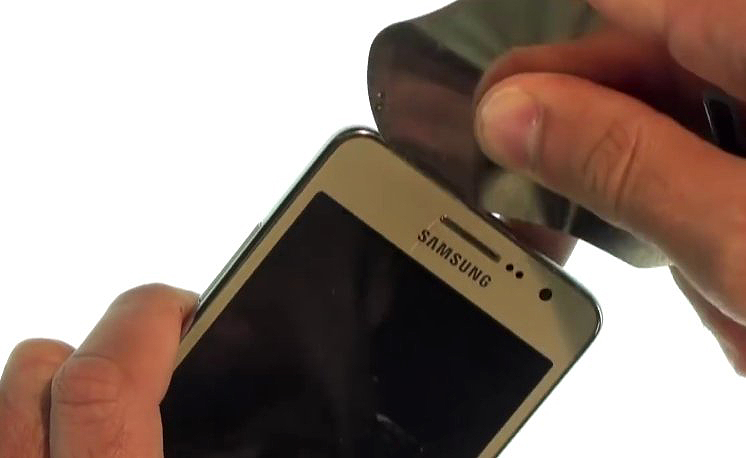

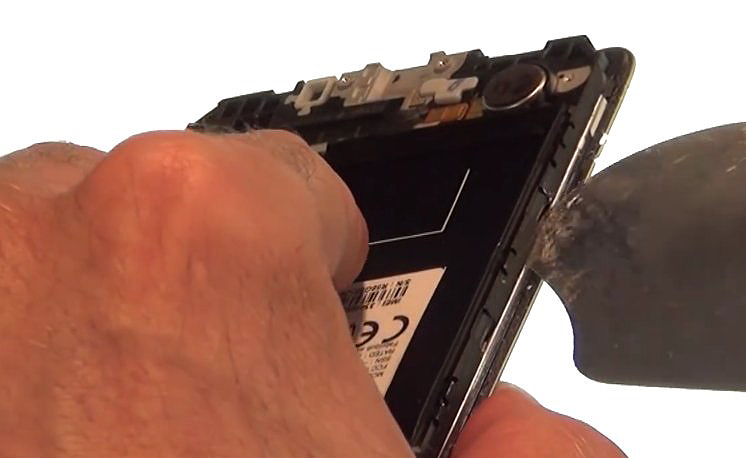

Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F

Etape 1-F Ouvrez le Samsung Grand Prime

Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F

Etape 1-F Ouvrez le Samsung Grand Prime

Insérez l’iFlex ou le mediator entre le châssis arrière #30 et le bloc écran pour en décoller le contour.
Etape 1-F

Etape 1-F Ouvrez le Samsung Grand Prime

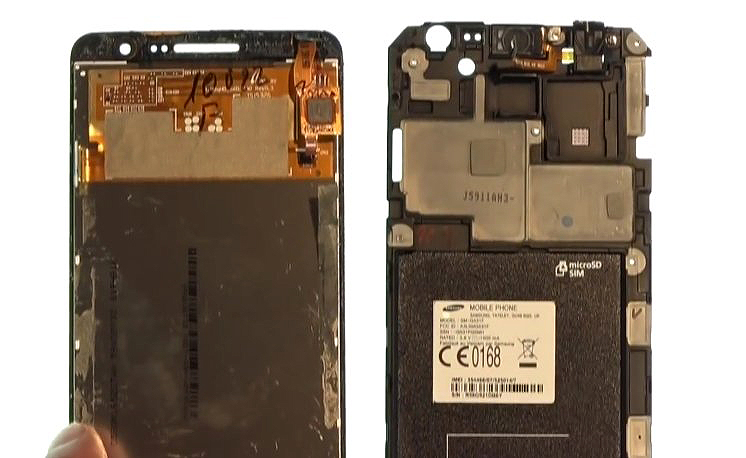

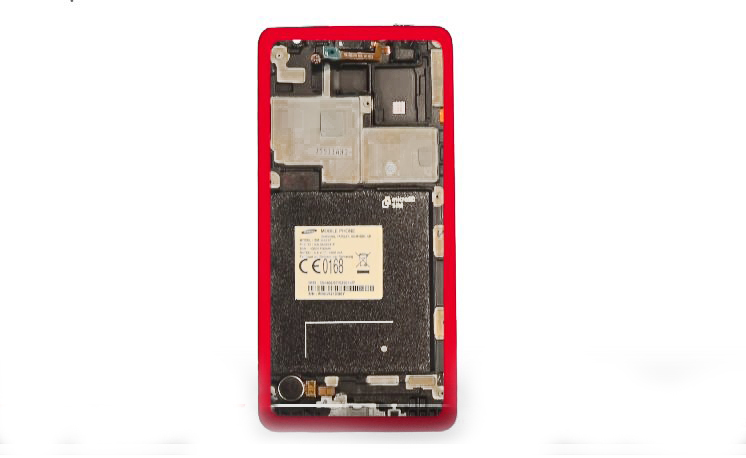

Le bloc écran est retiré
Etape 2-A

Etape 2-A Retirez la carte-mère

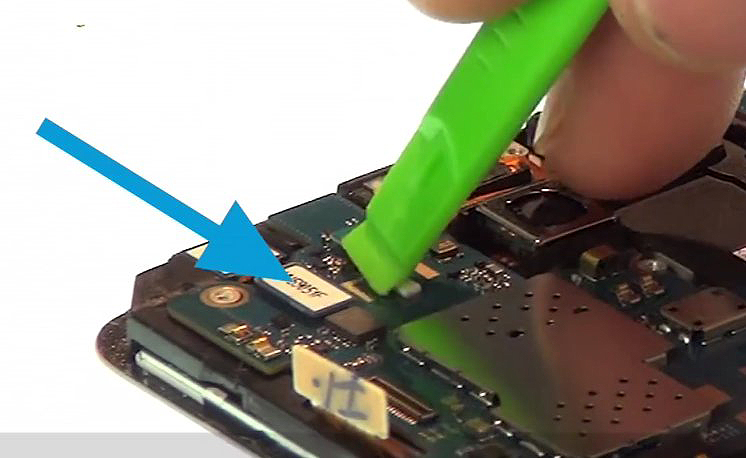

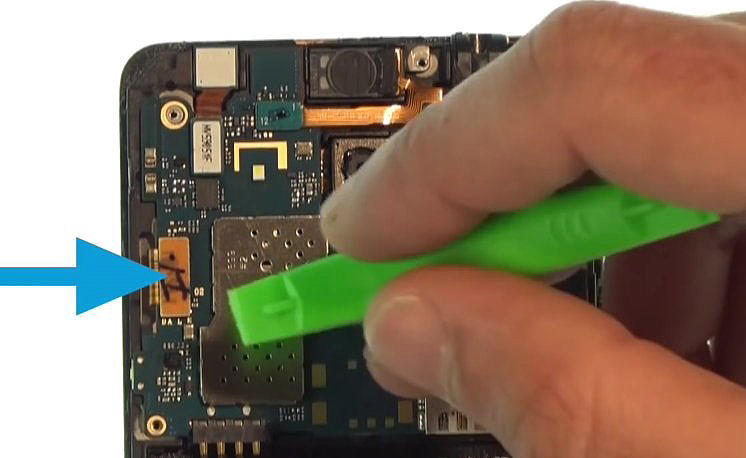

A l ‘aide de la spatule, déconnectez la nappe de l’écran LCD.
Etape 2-B

Etape 2-B Retirez la carte-mère

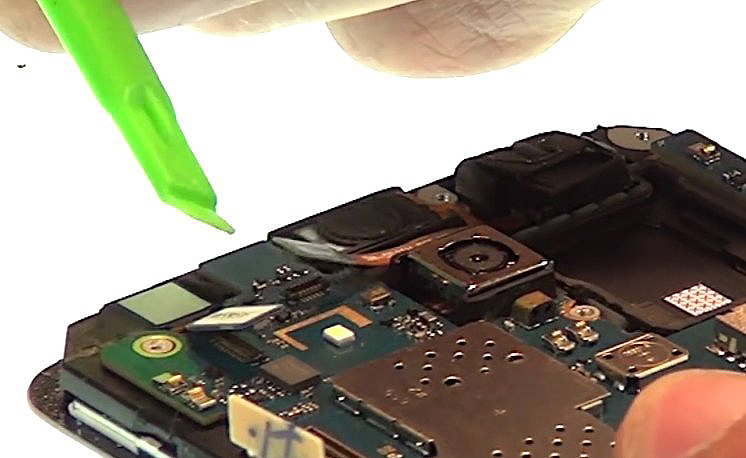

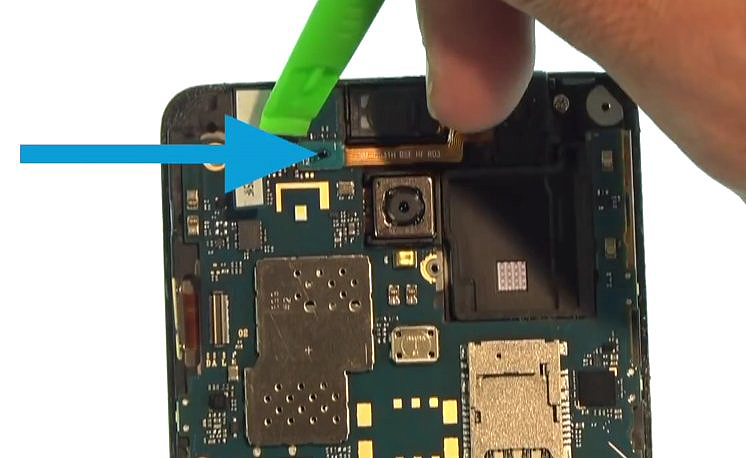

Déconnectez la nappe de la caméra avant.
Etape 2-C

Etape 2-C Retirez la carte-mère

Déconnectez la nappe de la prise jack.
Etape 2-C

Etape 2-C Retirez la carte-mère

Déconnectez la nappe de la prise jack.
Etape 2-D

Etape 2-D Retirez la carte-mère

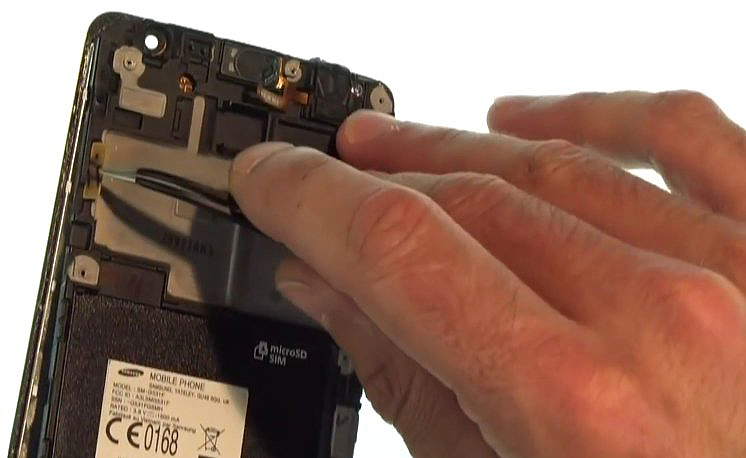

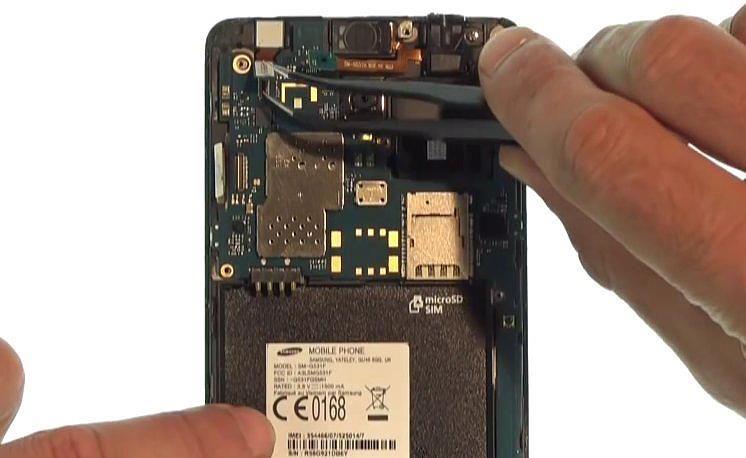

Retirez la caméra avant avec la pincette.
Etape 2-D

Etape 2-D Retirez la carte-mère

Retirez la caméra avant avec la pincette.
Etape 2-E

Etape 2-E Retirez la carte-mère

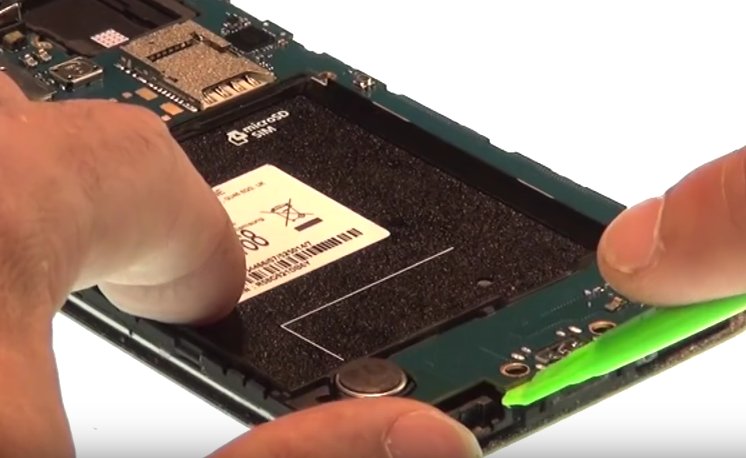

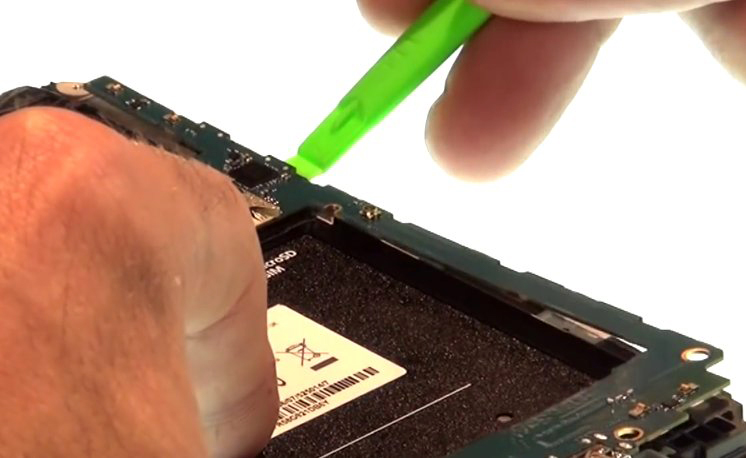

A l’aide de la spatule, dégagez le bas et le côté droit de la carte-mère.
Etape 2-E

Etape 2-E Retirez la carte-mère

Le côté droit.

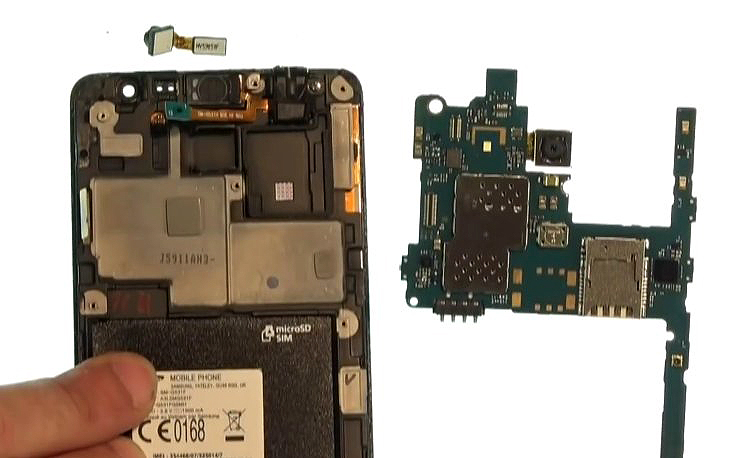

Etape 2-F

Etape 2-F Retirez la carte-mère

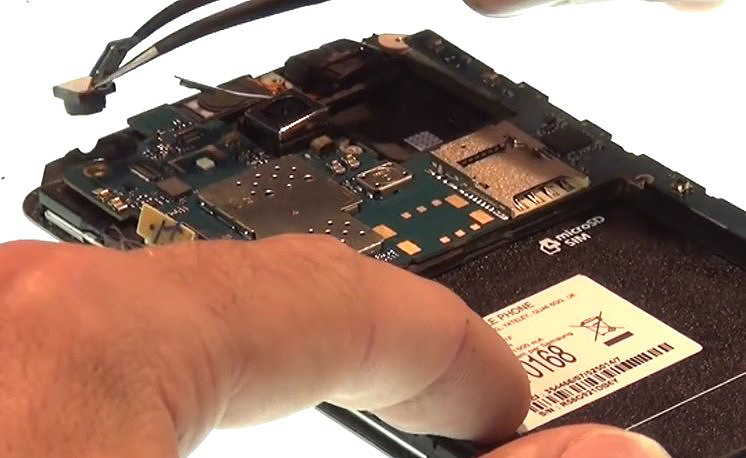

Retirez délicatement la carte-mère.
Etape 3

Etape 3 Décollez le bloc écran du châssis interne.

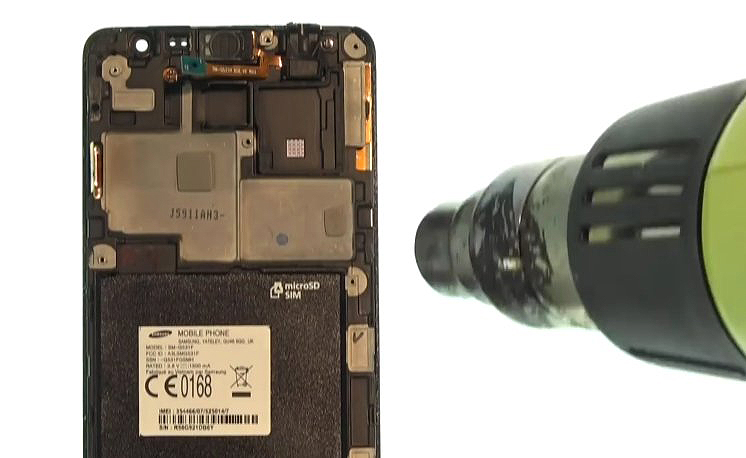

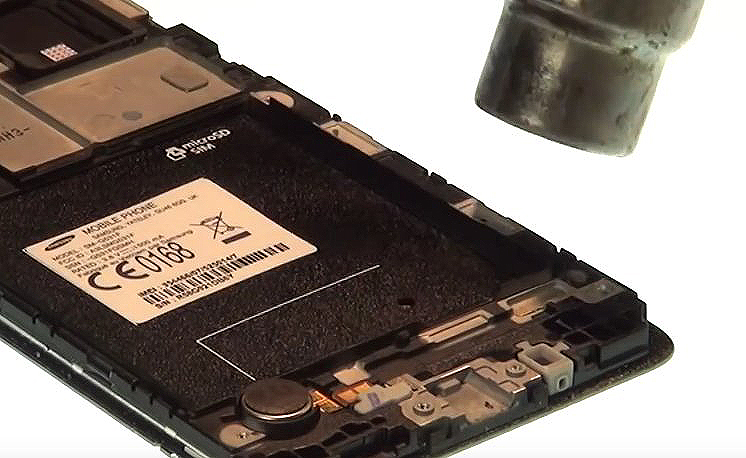

Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-A

Etape 3-A Décollez le bloc écran du châssis interne.

Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-A

Etape 3-A Décollez le bloc écran du châssis interne.

Chauffez légèrement les contours du châssis interne à l’aide d’un sèche-cheveux ou d’un décapeur thermique
Etape 3-B

Etape 3-B Décollez le bloc écran du châssis interne.

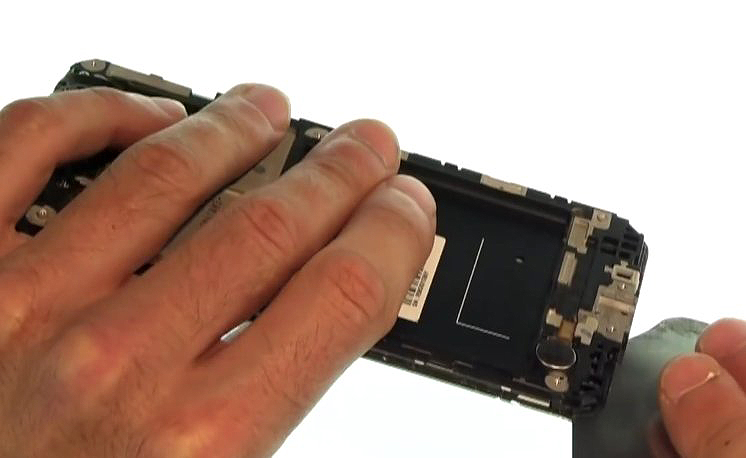

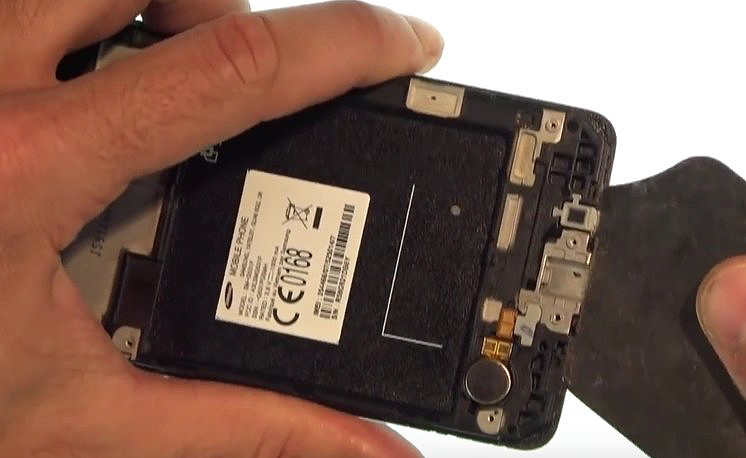

Insérez l’iFlex ou le mediator entre le châssis interne et le bloc écran pour en décoller le contour.
Etape 3-C

Etape 3-C Décollez le bloc écran du châssis interne.

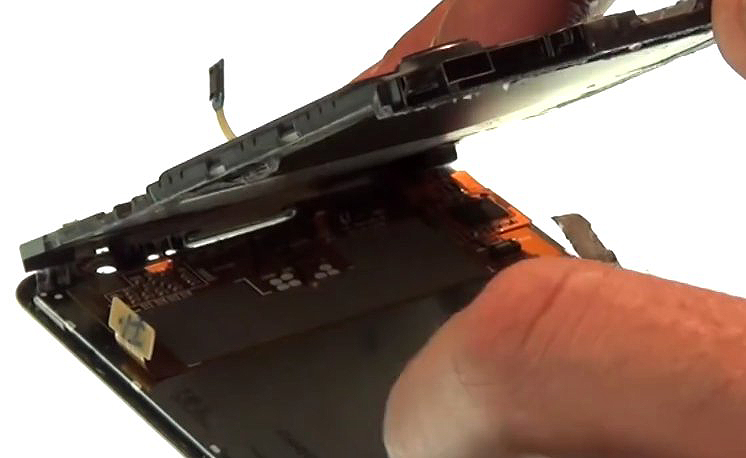

Commencez par décoller la partie basse du châssis. Décollez la vitre tactile et l’écran LCD d’un seul bloc.
Etape 3-C

Etape 3-C Décollez le bloc écran du châssis interne.

Commencez par décoller la partie basse du châssis. Décollez la vitre tactile et l’écran LCD d’un seul bloc.
Etape 3-C

Etape 3-C Décollez le bloc écran du châssis interne.

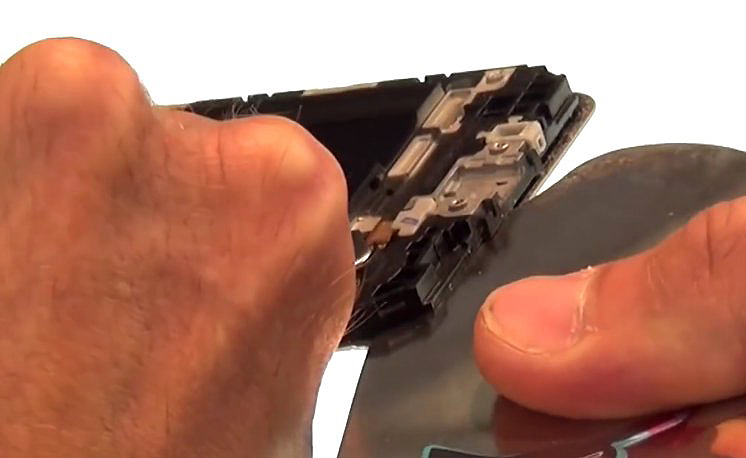

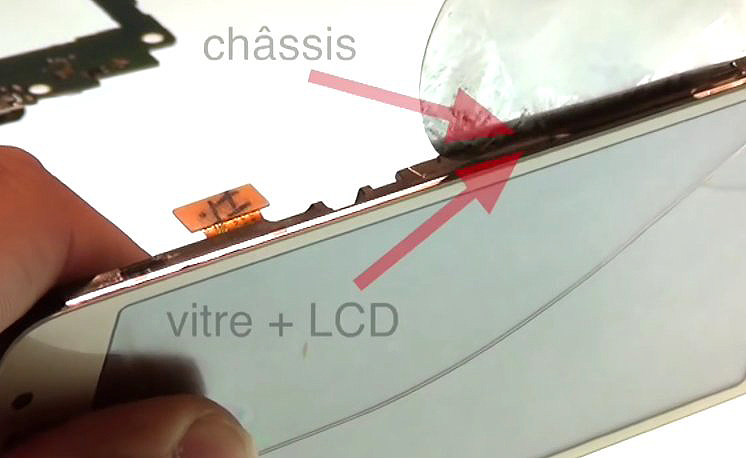

Passez progressivement entre le châssis et le bloc écran (vitre +LCD).
Etape 3-D

Etape 3-D Décollez le bloc écran du châssis interne.

Attention ! Procédez délicatement au décollage pour ne pas endommager l’écran LCD.
Etape 3-D

Etape 3-D Décollez le bloc écran du châssis interne.

Attention ! Procédez délicatement au décollage pour ne pas endommager l’écran LCD.
Etape 3-E

Etape 3-E Décollez le bloc écran du châssis interne.

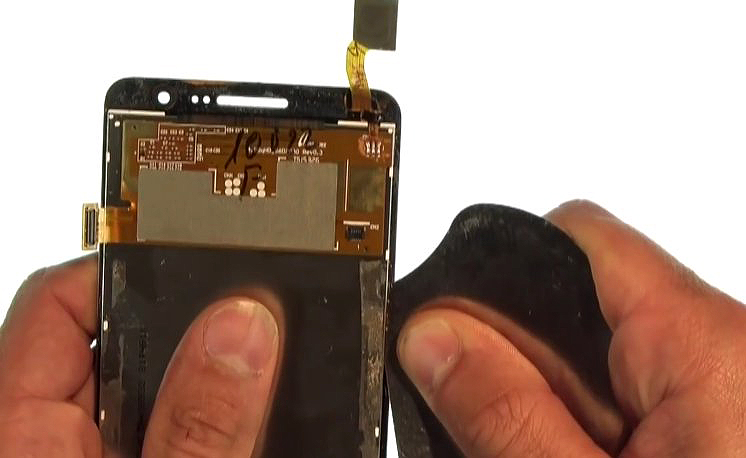

Dégagez le connecteur de l’écran LCD par l’orifice du châssis.
Etape 3-E

Etape 3-E Décollez le bloc écran du châssis interne.

Dégagez le connecteur de l’écran LCD par l’orifice du châssis.
Etape 3-F

Etape 3-F Décollez le bloc écran du châssis interne.

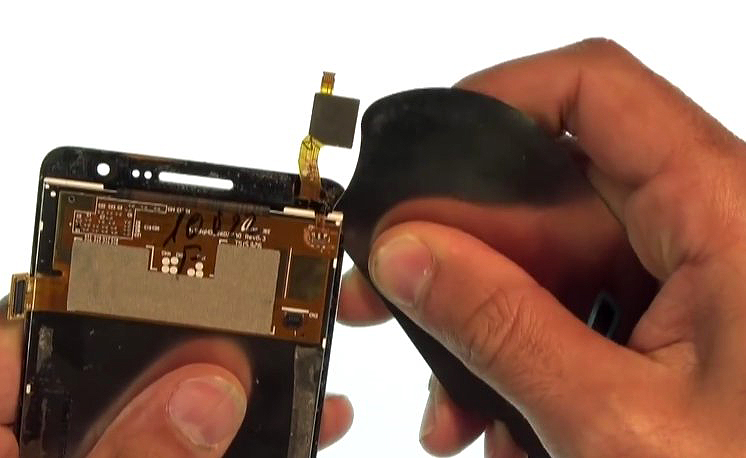

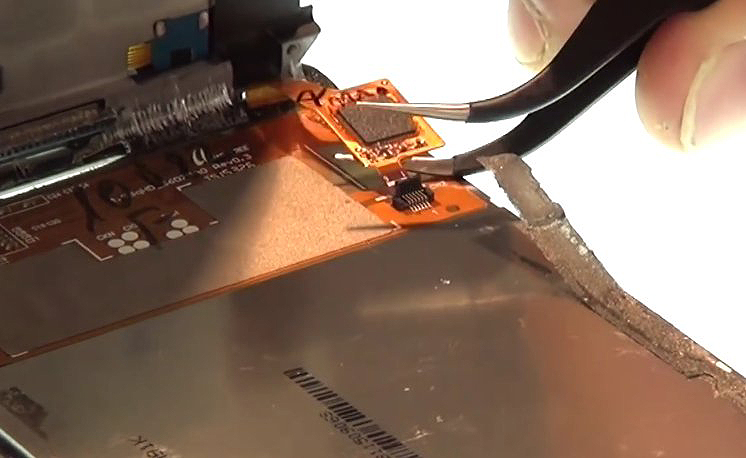

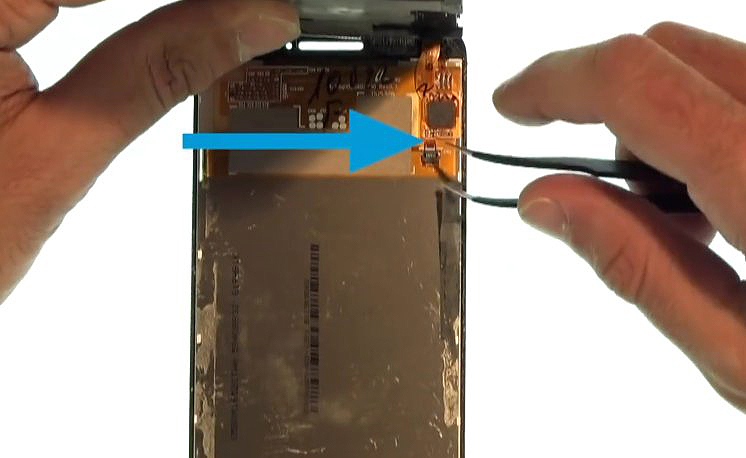

Déverrouillez et déconnectez la vitre tactile à l’aide de la pincette
Etape 3-F

Etape 3-F Décollez le bloc écran du châssis interne.

Déverrouillez et déconnectez la vitre tactile à l’aide de la pincette
Etape 3-F

Etape 3-F Décollez le bloc écran du châssis interne.

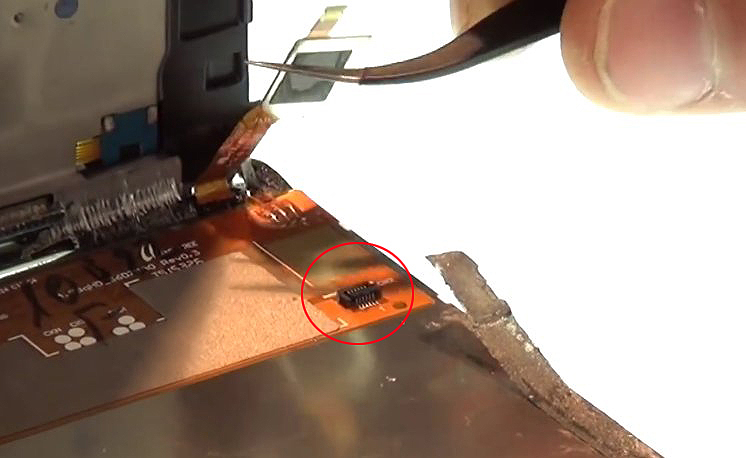

Relevez à 90° le petit connecteur pour pouvoir libérer la nappe du tactile.
Etape 3-F

Etape 3-F Décollez le bloc écran du châssis interne.

Relevez à 90° le petit connecteur pour pouvoir libérer la nappe du tactile.
Etape 3-F

Etape 3-F Décollez le bloc écran du châssis interne.

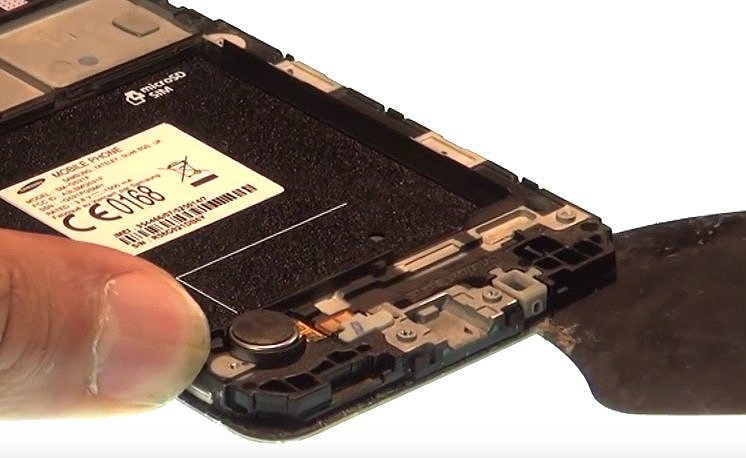

Le châssis interne est maintenant enlevé.
Etape 3-G

Etape 3-G Décollez le bloc écran du châssis interne.

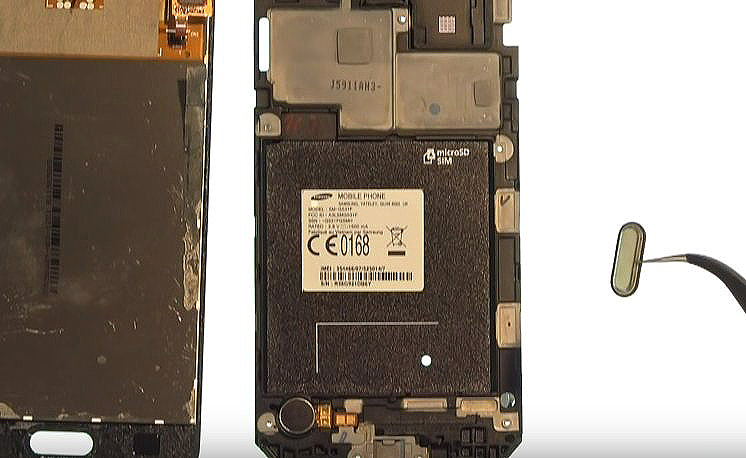

Retirez le bouton home de la vitre tactile.
Etape 4

Etape 4 Décollez la vitre tactile de l’écran LCD.

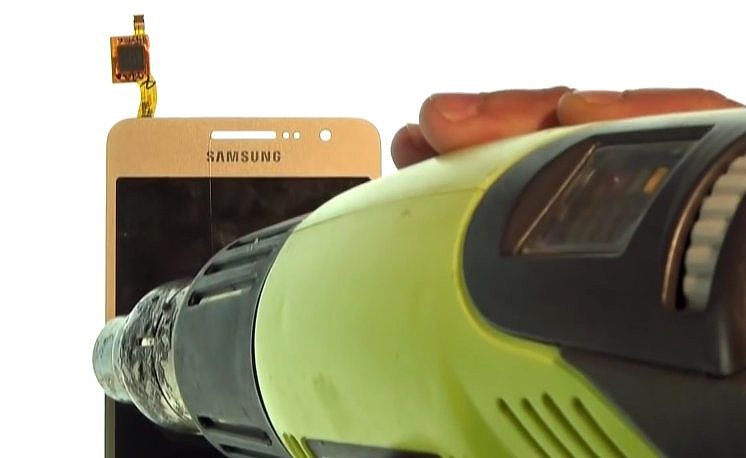

Chauffez les contours de la vitre tactile entre 20 et 30 secondes à l’aide d’un sèche-cheveux ou d’un décapeur thermique.
Etape 4-A

Etape 4-A Décollez la vitre tactile de l’écran LCD.

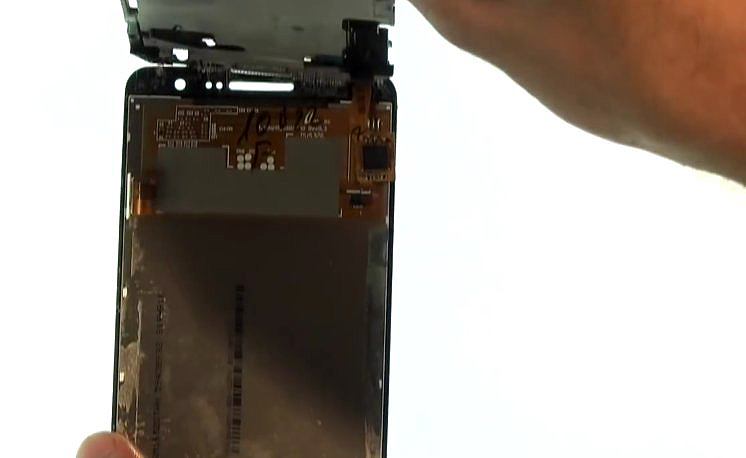

L’écran LCD est collé juste sur la bordure de la vitre tactile.
Etape 4-B

Etape 4-B Décollez la vitre tactile de l’écran LCD.

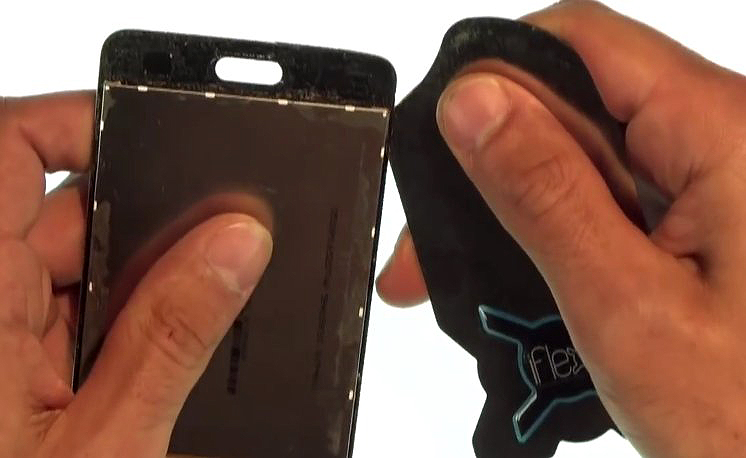

Insérez et faites glisser l’iFlex ou le mediator entre la vitre et le LCD pour les décoller.
Etape 4-C

Etape 4-C Décollez la vitre tactile de l’écran LCD.

Restez à quelques millimètres du bord du LCD pour ne pas l’endommager
Etape 4-C

Etape 4-C Décollez la vitre tactile de l’écran LCD.

L’écran LCD est coller juste sur le contour.
Etape 4-D

Etape 4-D Décollez la vitre tactile de l’écran LCD.

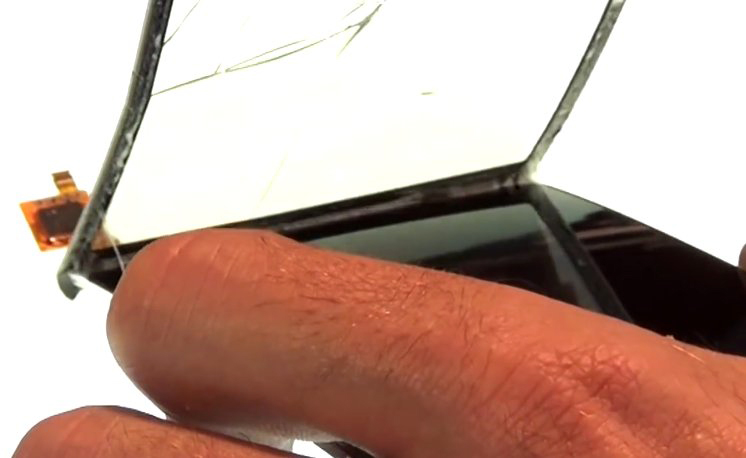

Soulevez délicatement la vitre de bas en haut pour finir de la décoller.
Etape 4-D

Etape 4-D Décollez la vitre tactile de l’écran LCD.

Soulevez délicatement la vitre de bas en haut pour finir de la décoller.
Etape 4-E

Etape 4-E Décollez la vitre tactile de l’écran LCD.

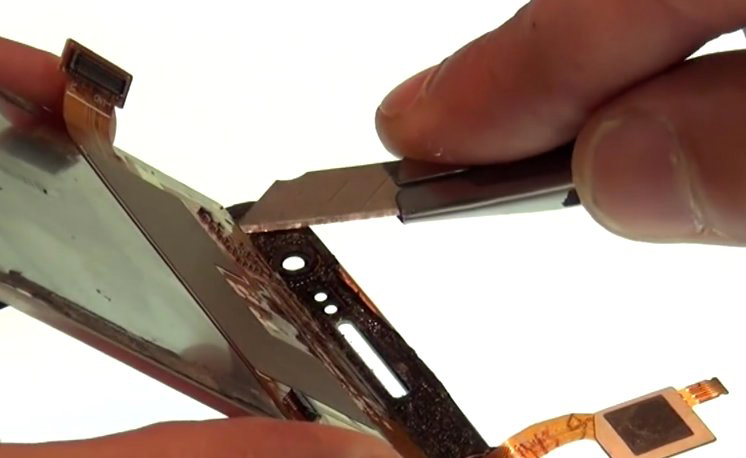

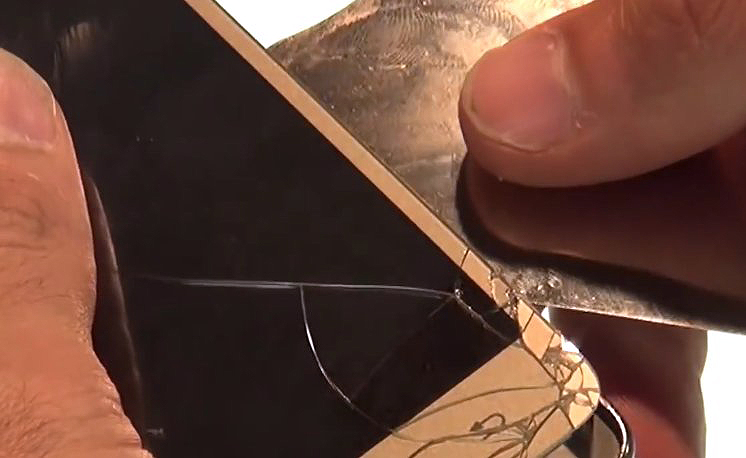

Découpez la dernière bande de colle avec un cutter.
Etape 4-E

Etape 4-E Décollez la vitre tactile de l’écran LCD.

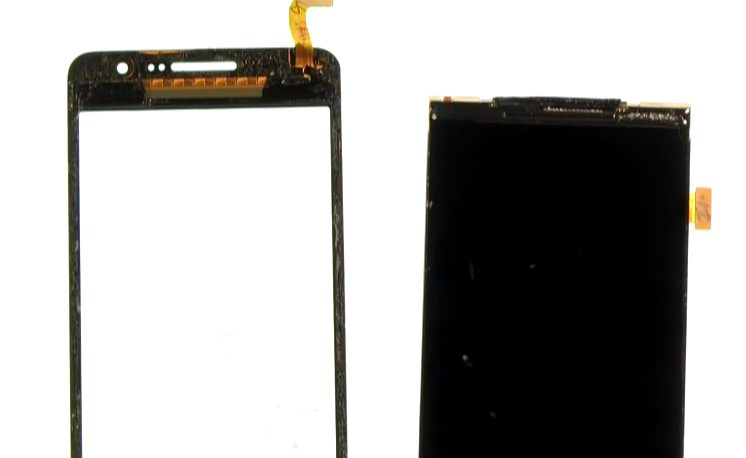

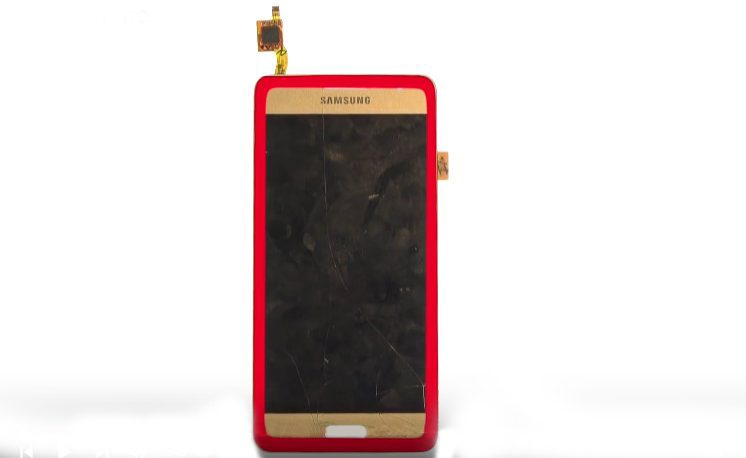

Le LCD est maintenant retiré.
