Changement d'écran (vitre+AMOLED) sur Galaxy Note 3

Temps estimé : 30 min
Difficulté : 2/5
Galaxy Note 3 | Temps estimé : 30 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc écran vitre+AMoled sur votre Samsung Galaxy Note 3.

Diagnostic

› La vitre de votre Note 3 est brisée
› Le LCD présente des défauts (tâches, traits)
› Le tactile né répond plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir complet pour Samsung Galaxy Note 3
169,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
4,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier

Etape 1 : Eteindre l'appareil

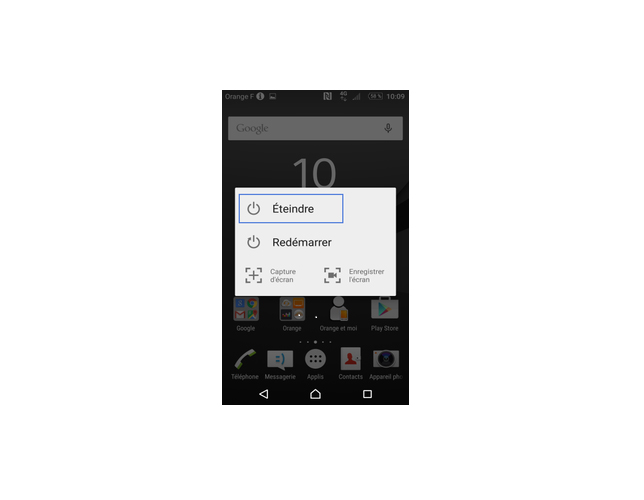

Commencez par éteindre votre Samsung en appuyant longuement sur le bouton Power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.
Etape 2 : Ouvrir le cache batterie

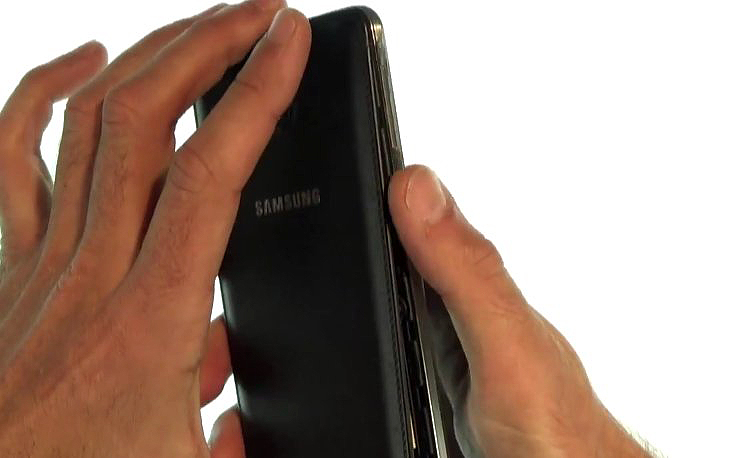

Déclipsez la coque arrière de votre téléphone, grâce à la petite encoche prévue a cet effet sur la partie haute à gauche de l'appareil.
Etape 3 : Retirer la batterie et es cartes SIM et microSD

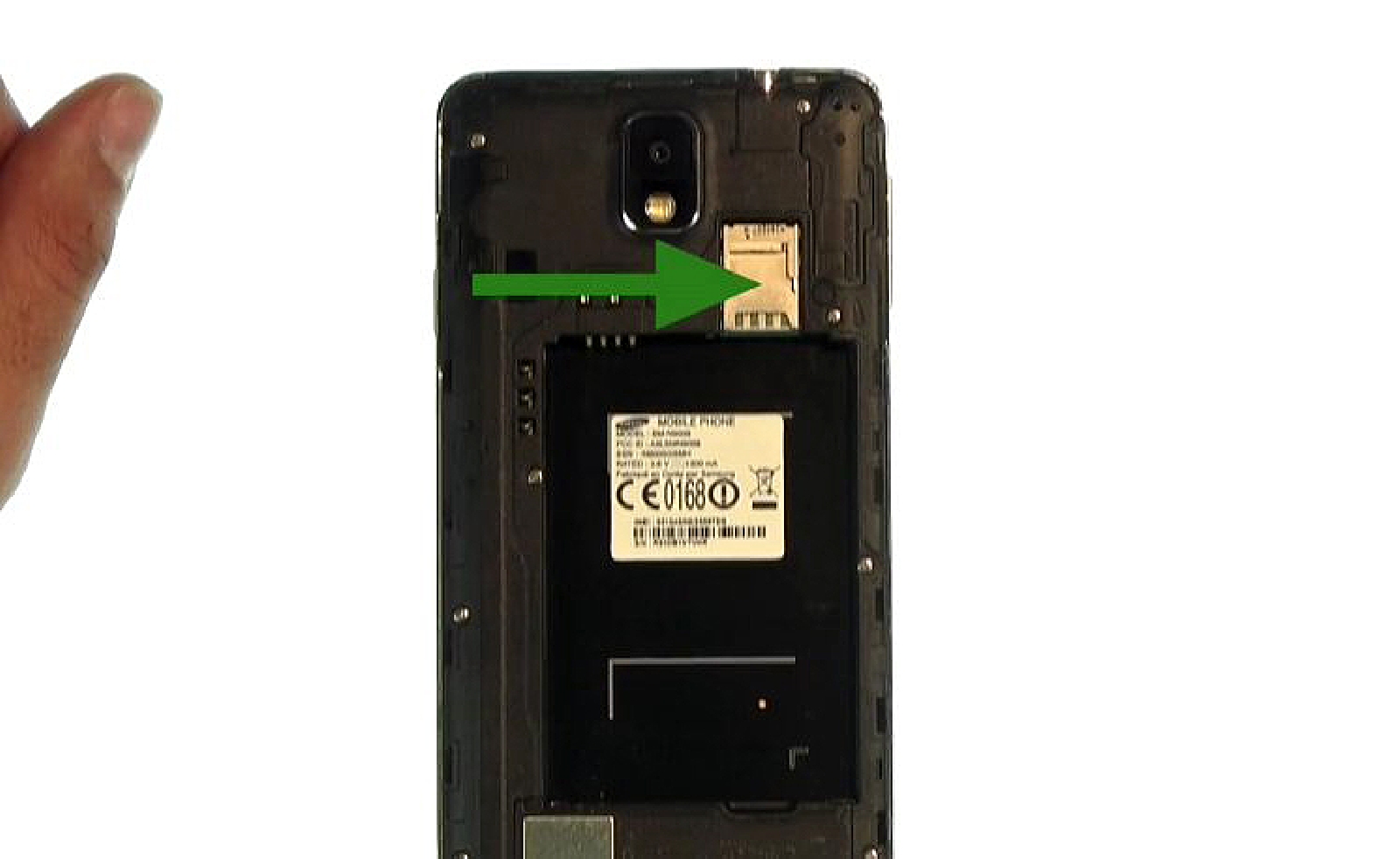

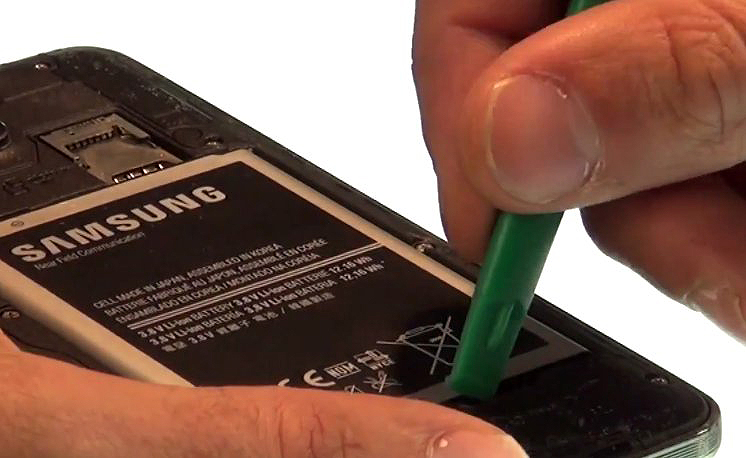

Retirez la batterie ainsi que les différentes cartes présentes dans le rack prévu à cet effet.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer le stylet

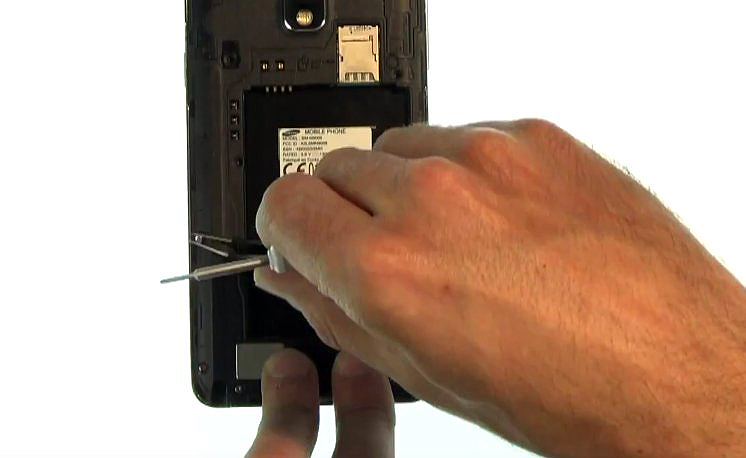

Si ce n'est pas déjà fait, retirez le stylet de son emplacement.
Etape 5 : Retirer le châssis intermédiare

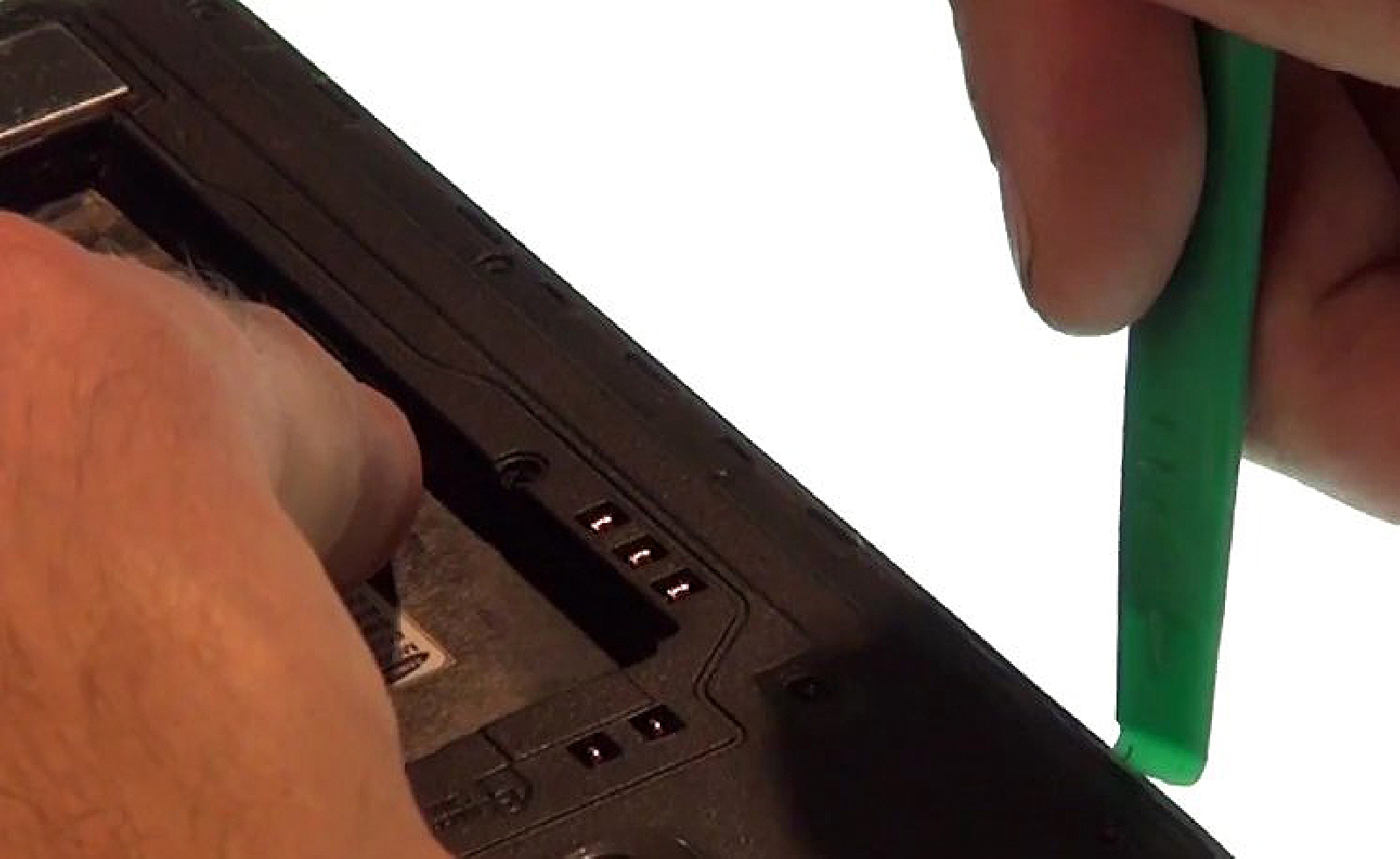

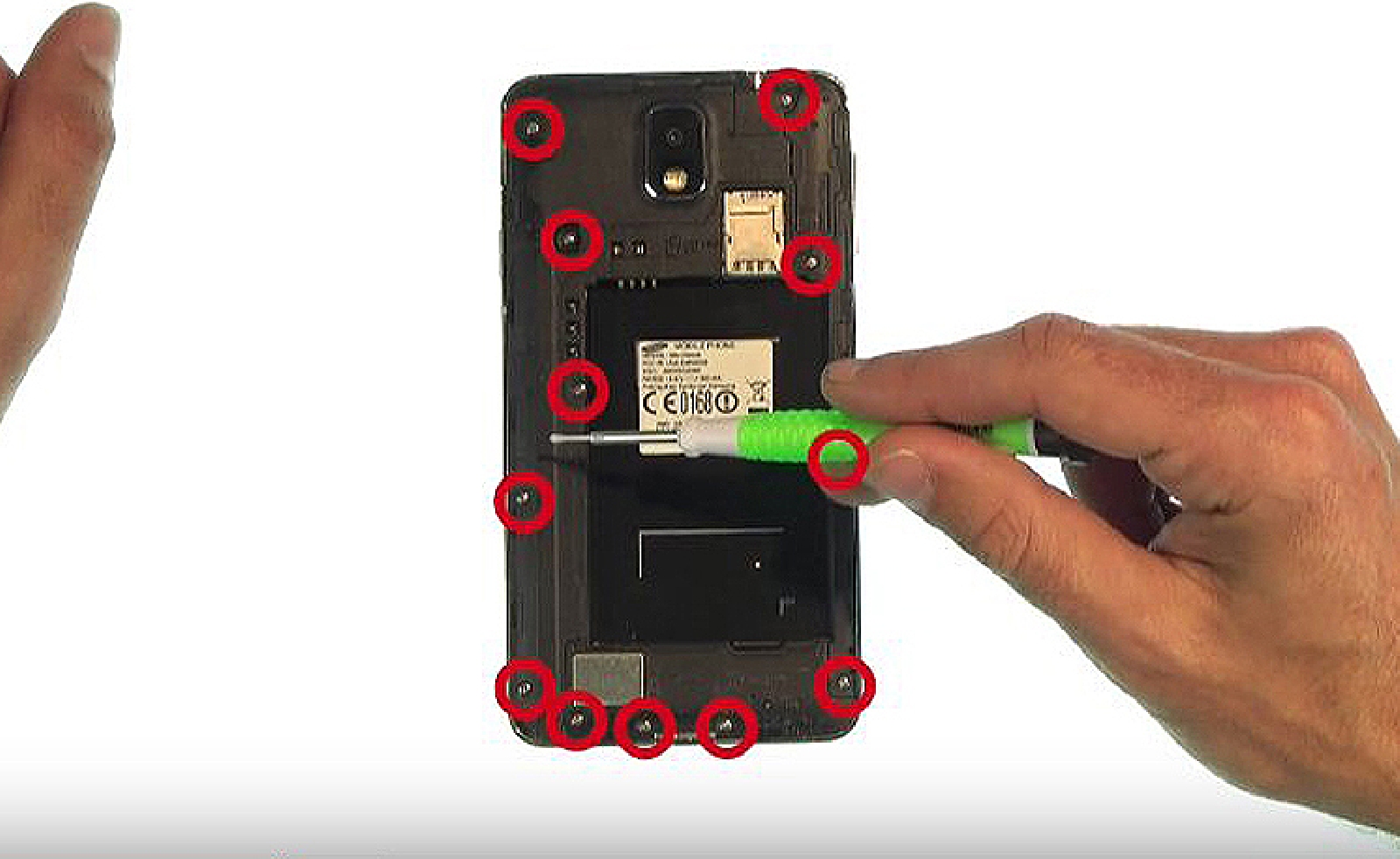

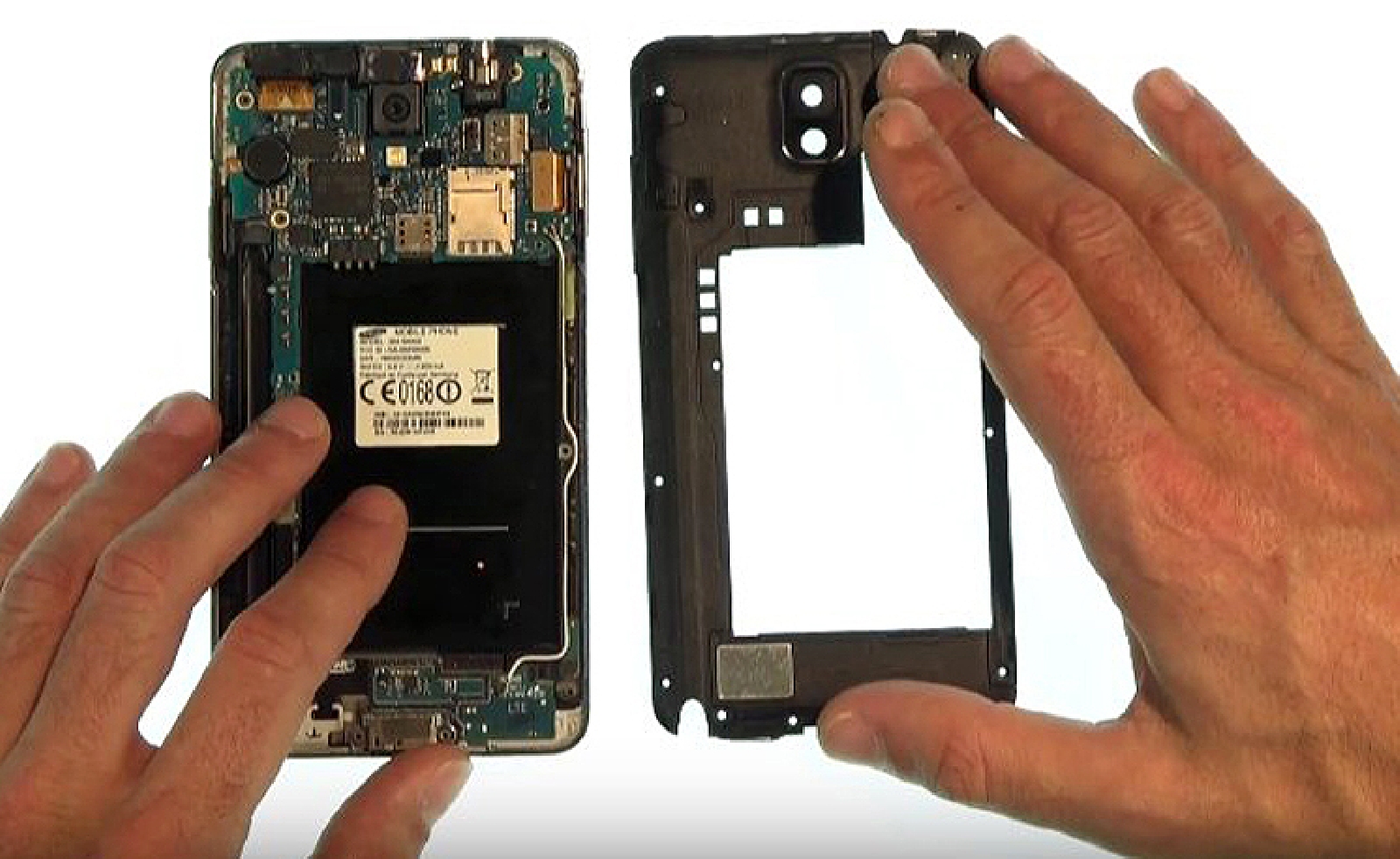

Munissez-vous du tournevis cruciforme afin de retirer 12 vis cruciformes de taille 1.5 qui maintiennent le cache arrière. Prenez ensuite le levier nylon présent dans le kit d'outillage afin de déclipser ce châssis du reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Libérer les composants de la carte mère

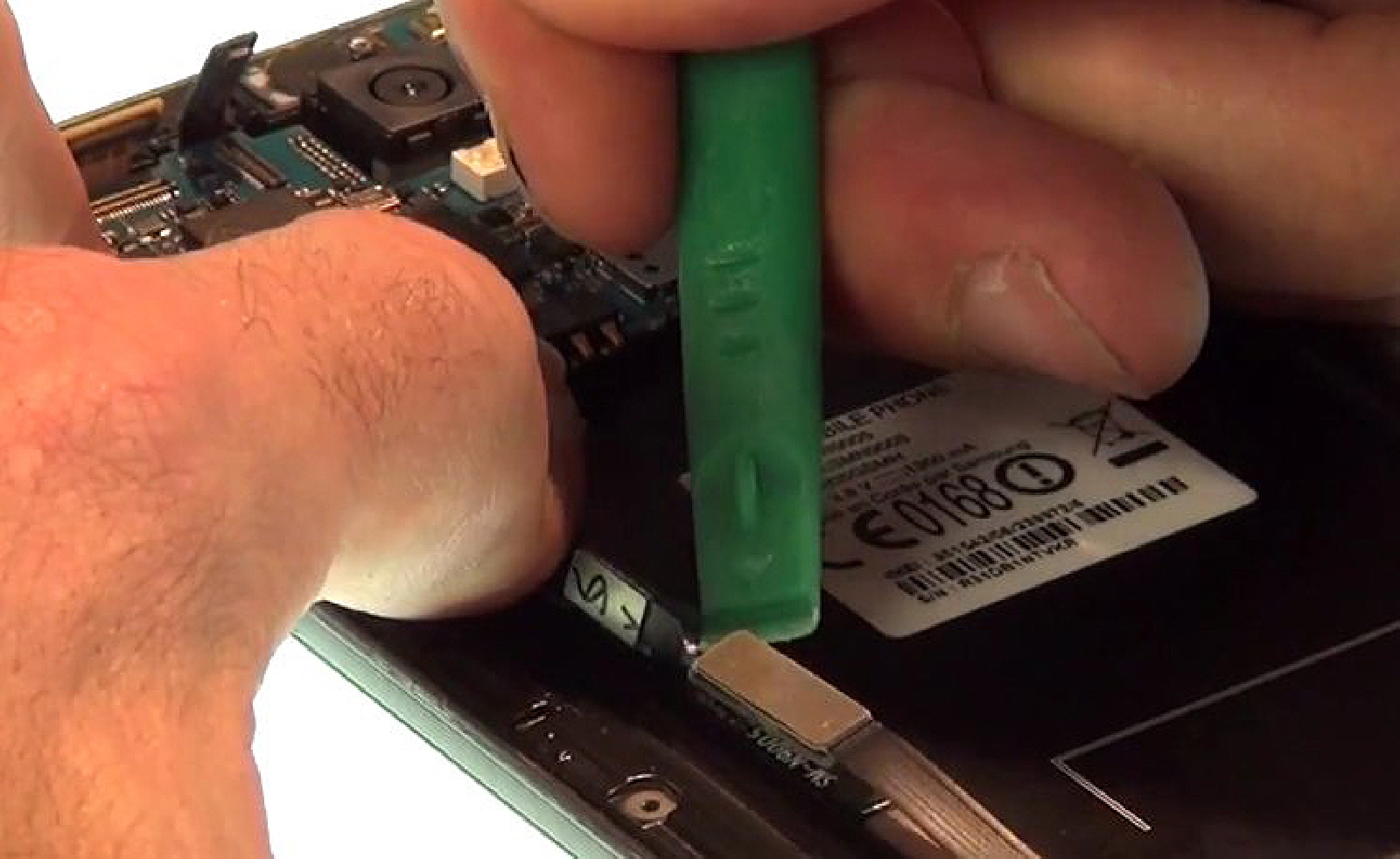

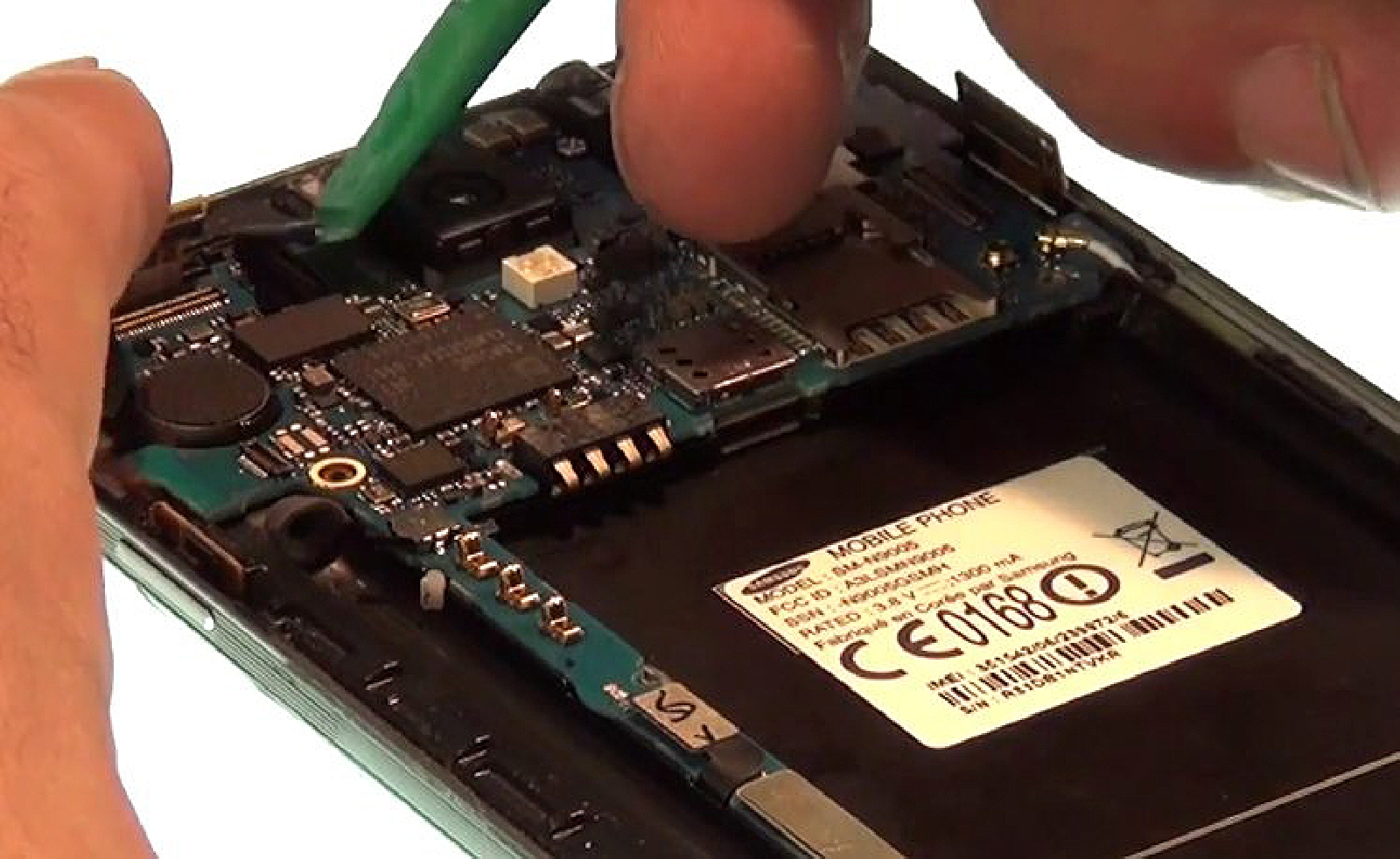

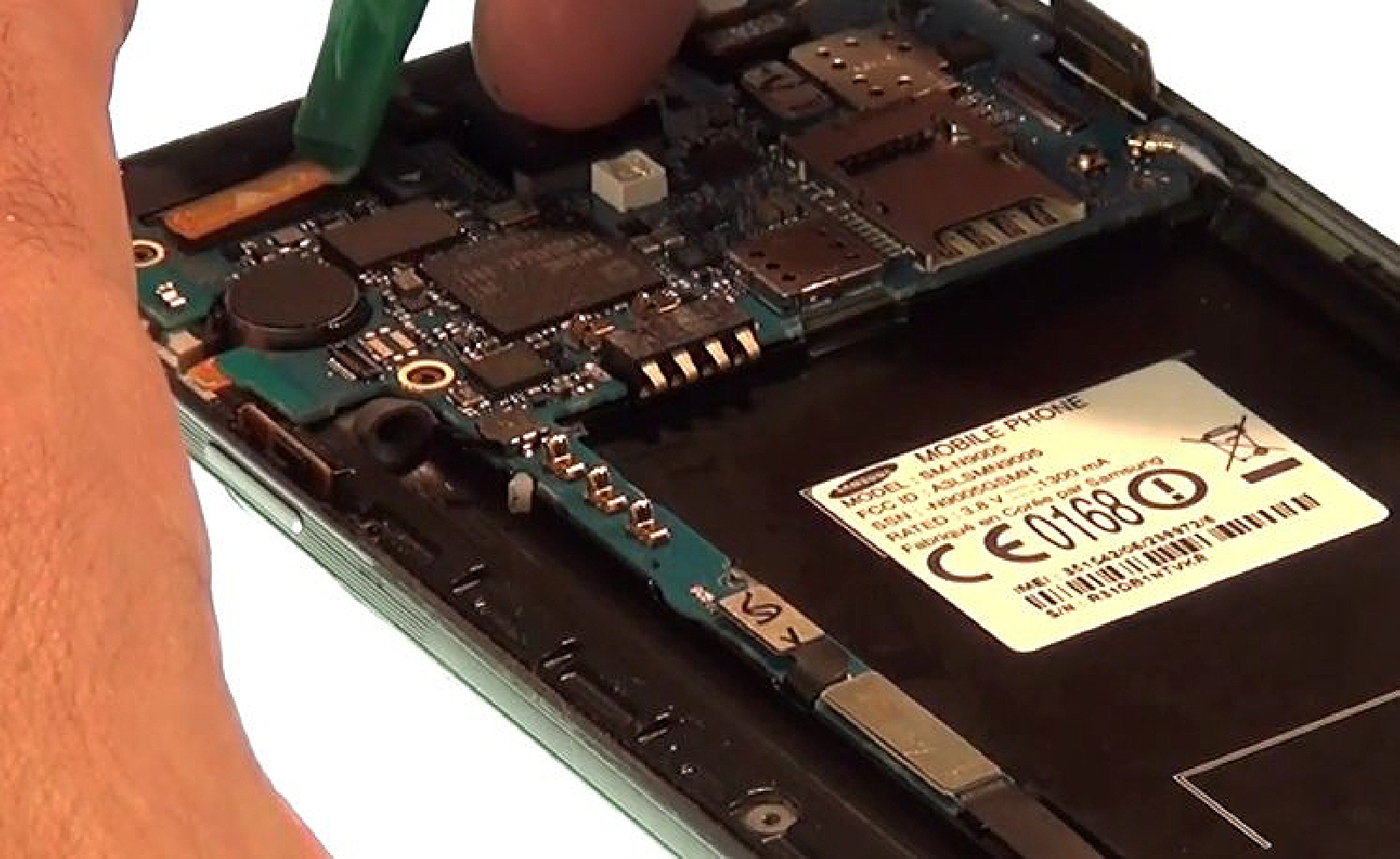

Toujours avec le levier plastique, déconnectez les nappes de l'écran , le connecteur de la caméra avant puis pour finir débranchez la nappe de la prise jack.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 :Libérer les composants de la carte-mère (BIS)

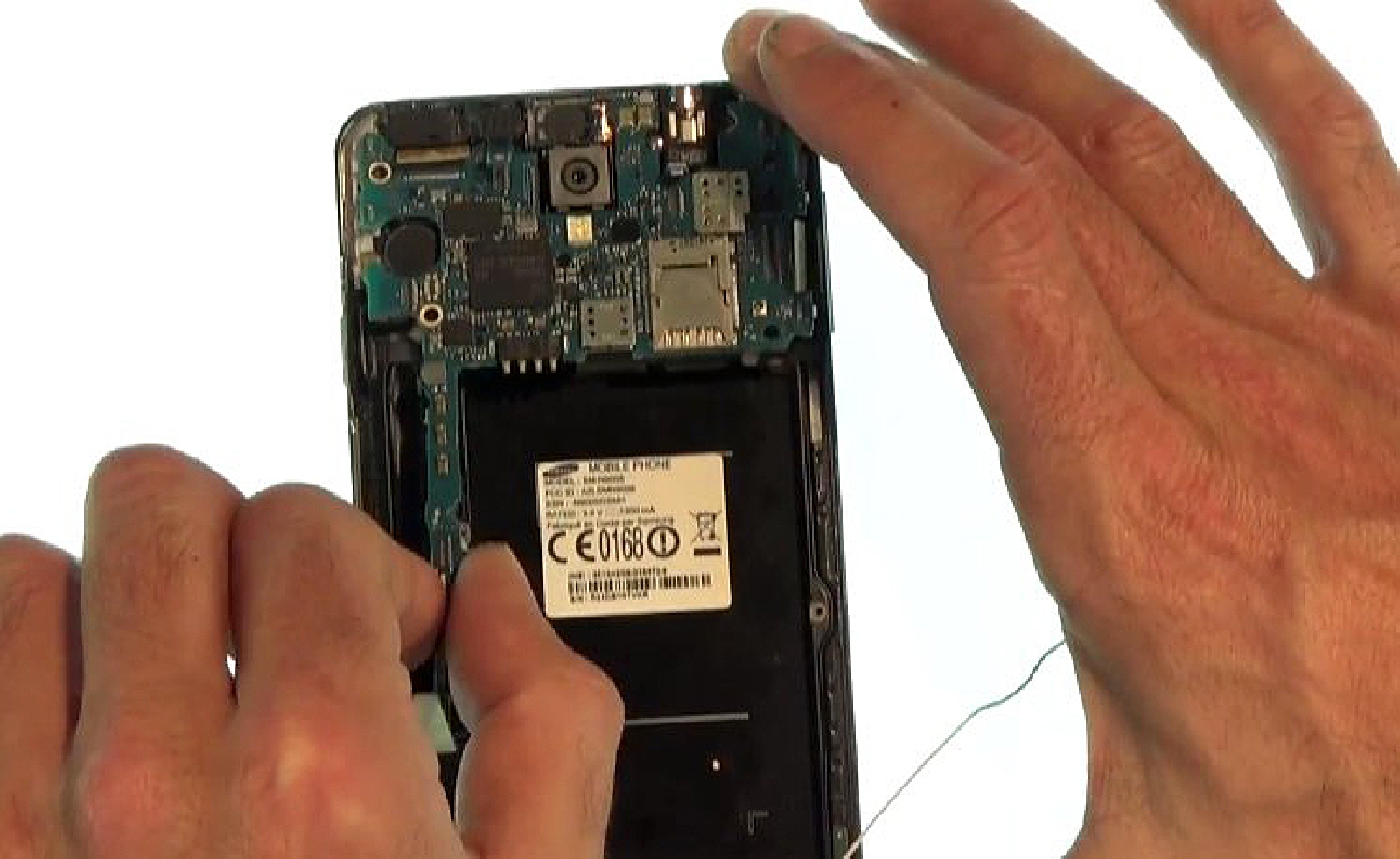

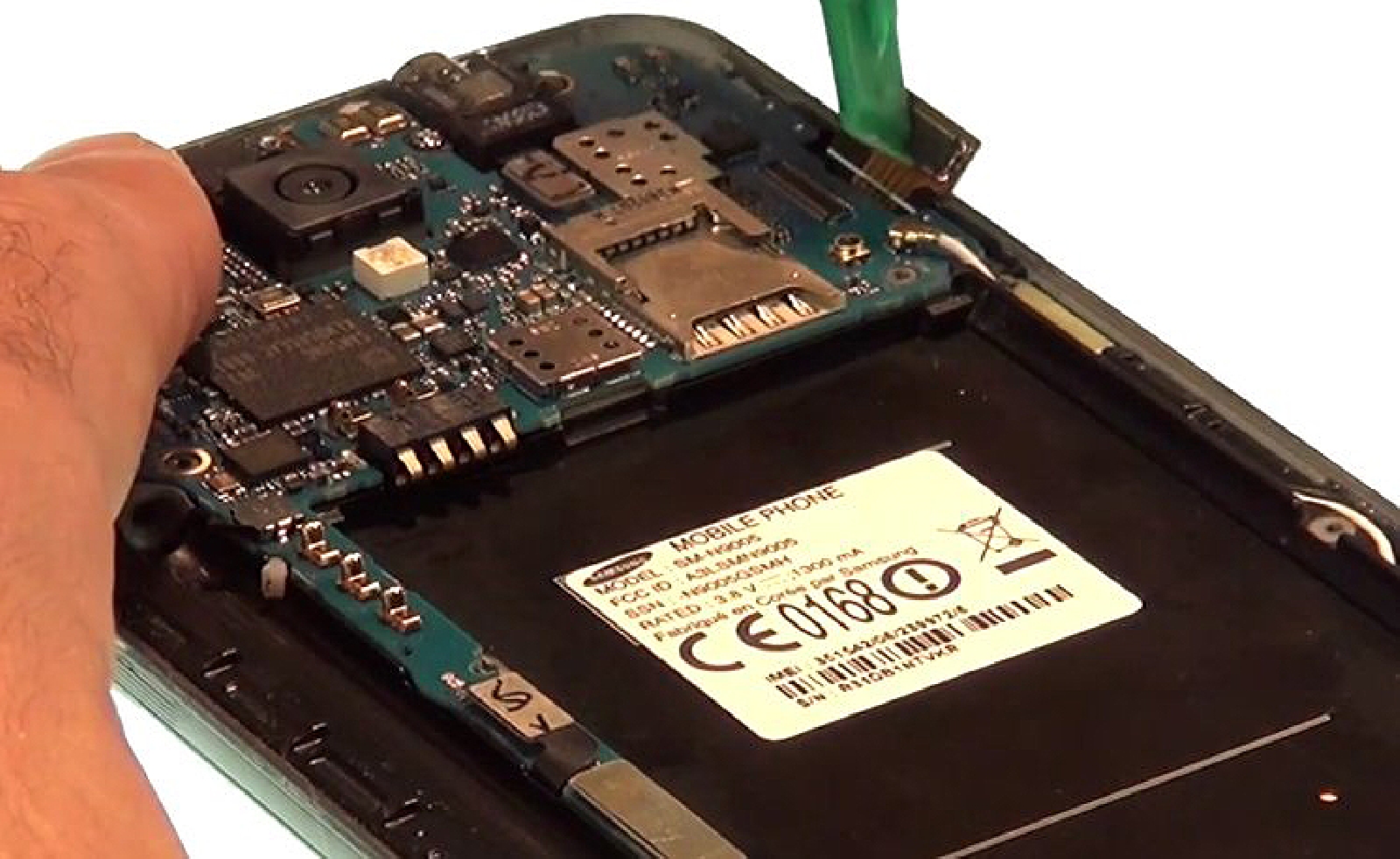

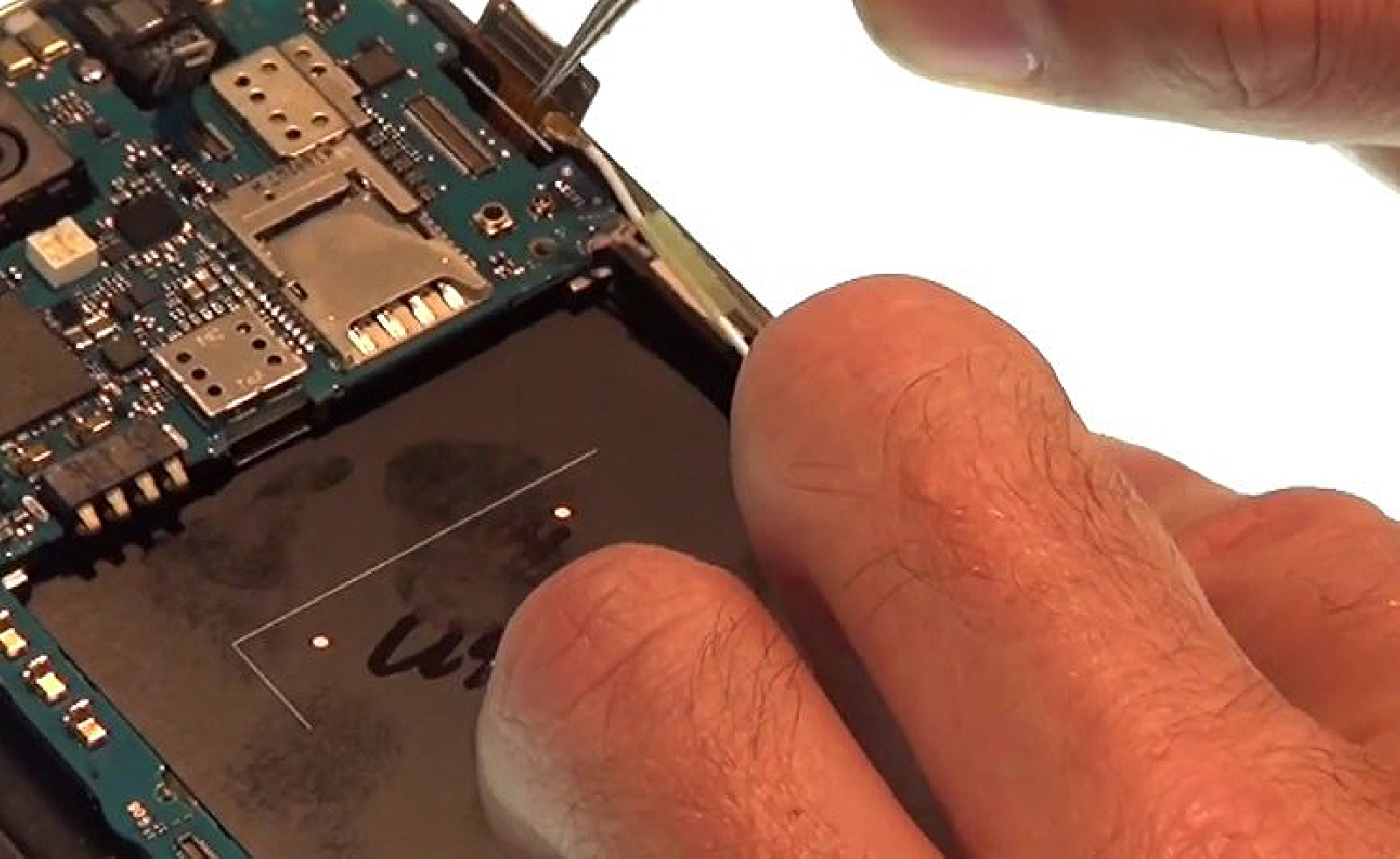

Afin de pouvoir sortir la carte-mère de son emplacement, il ne vous reste plus qu'à débrancher la nappe home et celle du connecteur dock à l'aide du spudger. Puis débranchez le câble coaxial à l'aide de la pincette
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer la carte mère

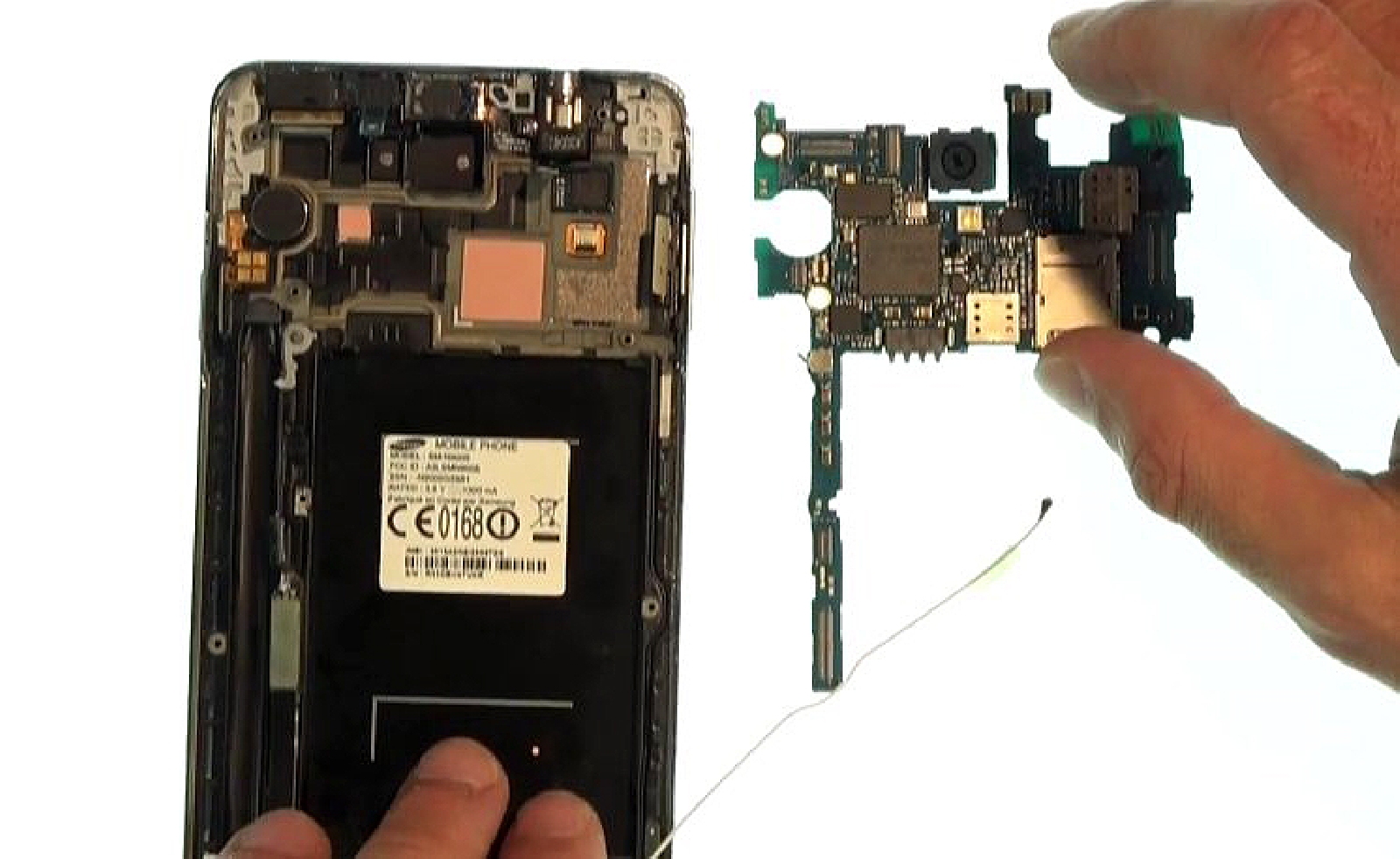

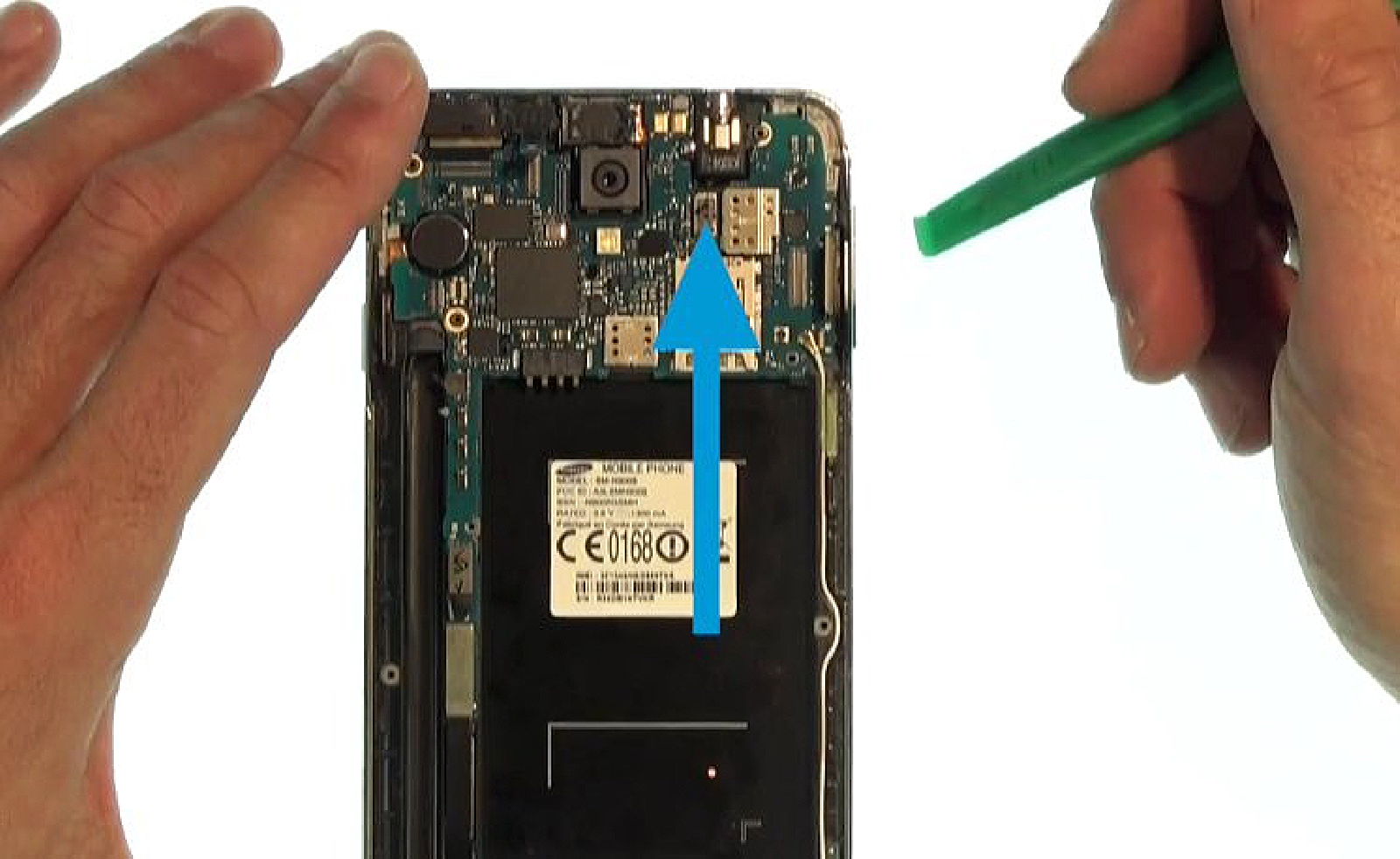

Maintenant que la carte-mère est complètement libre, il ne vous reste plus qu'à la sortir délicatement et de la déposer sur votre plan de travail.
Etape 9 : Retirer le connecteur de charge miro USB

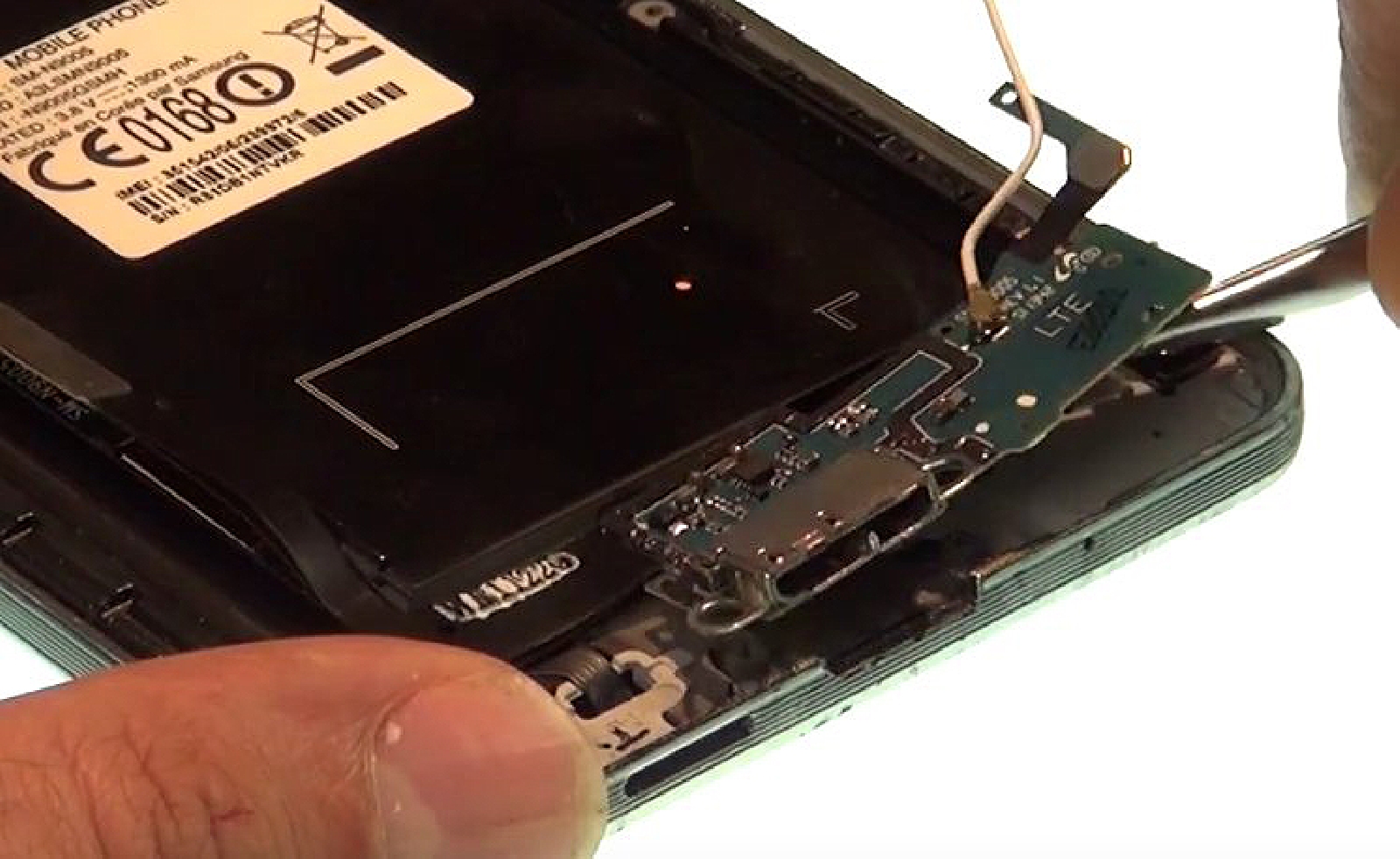

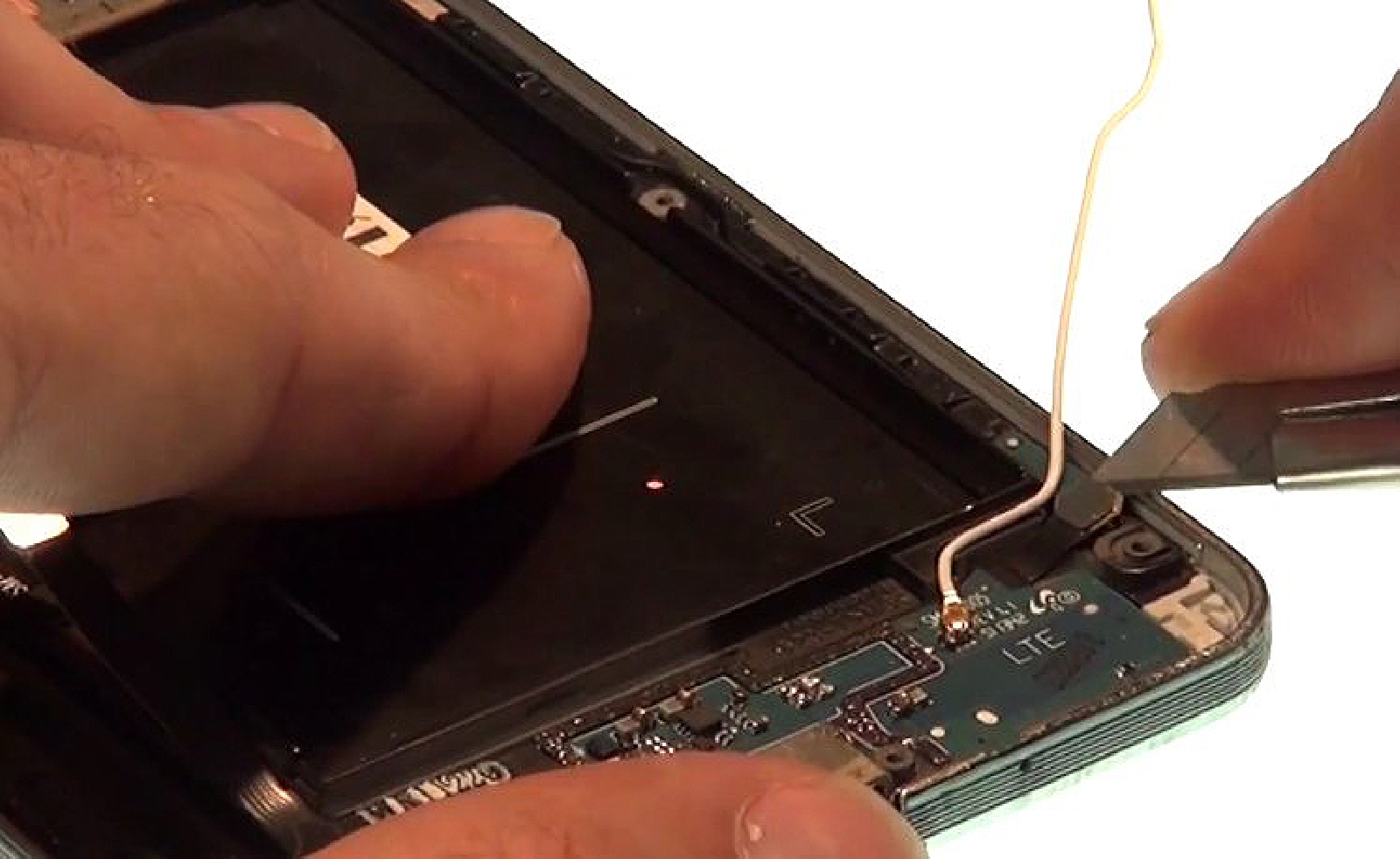

À l’aide de la pincette ou d'un petit cutter, faites délicatement levier sous la carte USB afin de la décoller et de la sortir du châssis.
Soyez particulièrement prudent, car cette carte est fragile et comprend d'autres composants tel que le micro.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Récupérer la prise jack et le HP interne

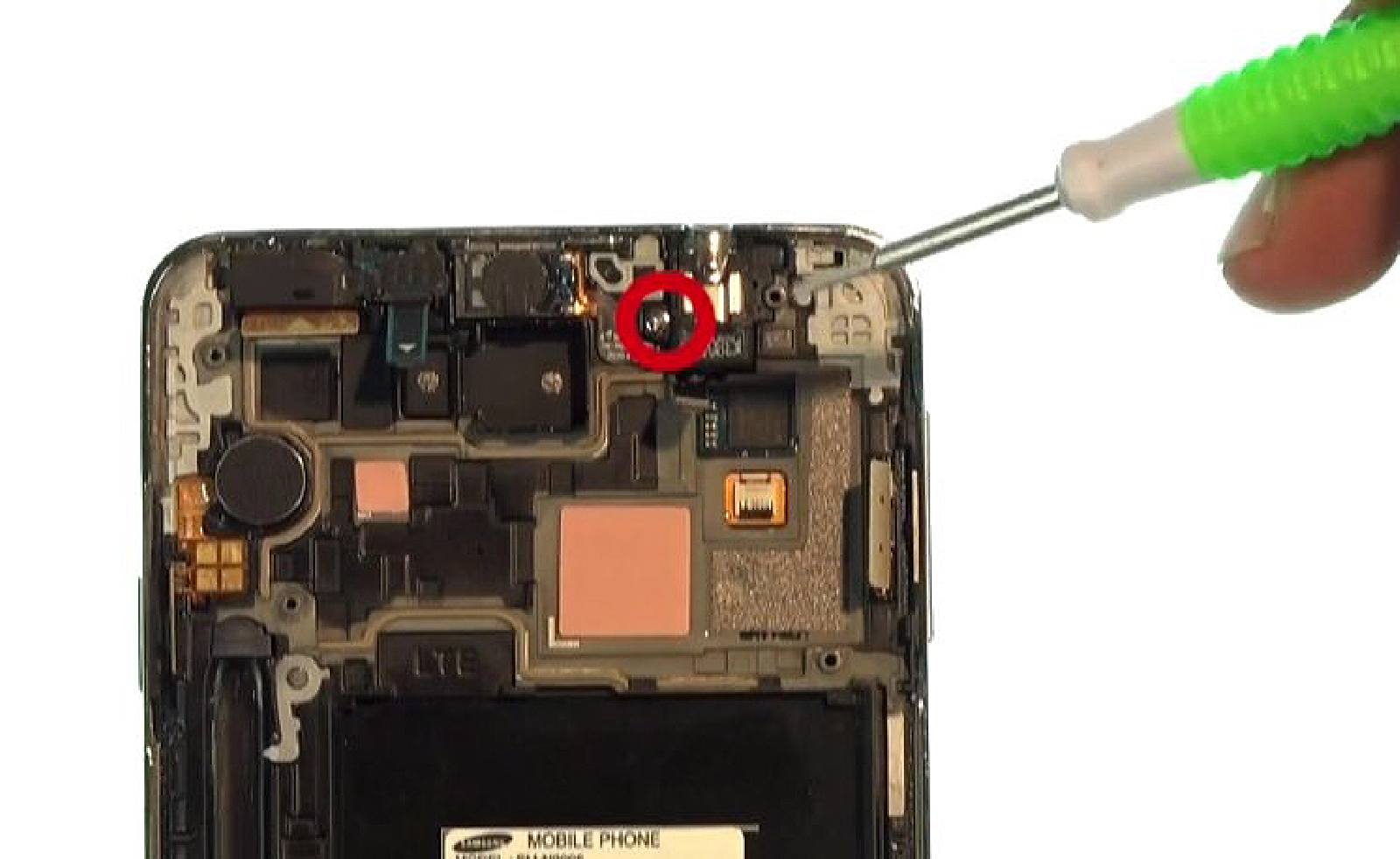

Repassez sur le haut de l'appareil afin de récupérer la prise jack et le HP interne. Pour cela, munissez-vous à nouveau du cruciforme afin d'enlever la vis situé à gauche de la prise jack.

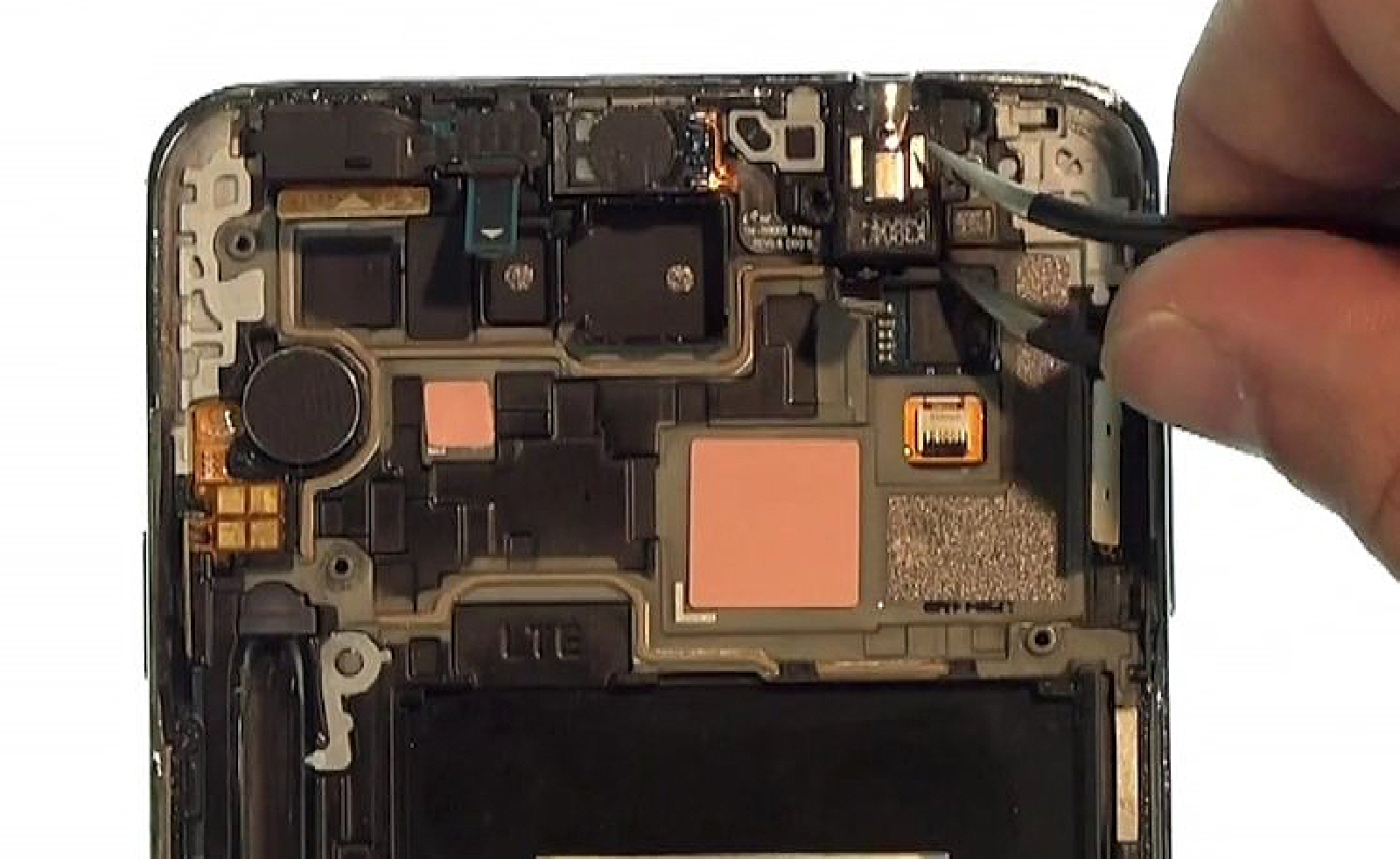

Délogez ensuite la prise Jack de son emplacement avec la pincette, faites délicatement levier sous le haut-parleur puis sortez l'ensemble du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Récupérer les autres composants

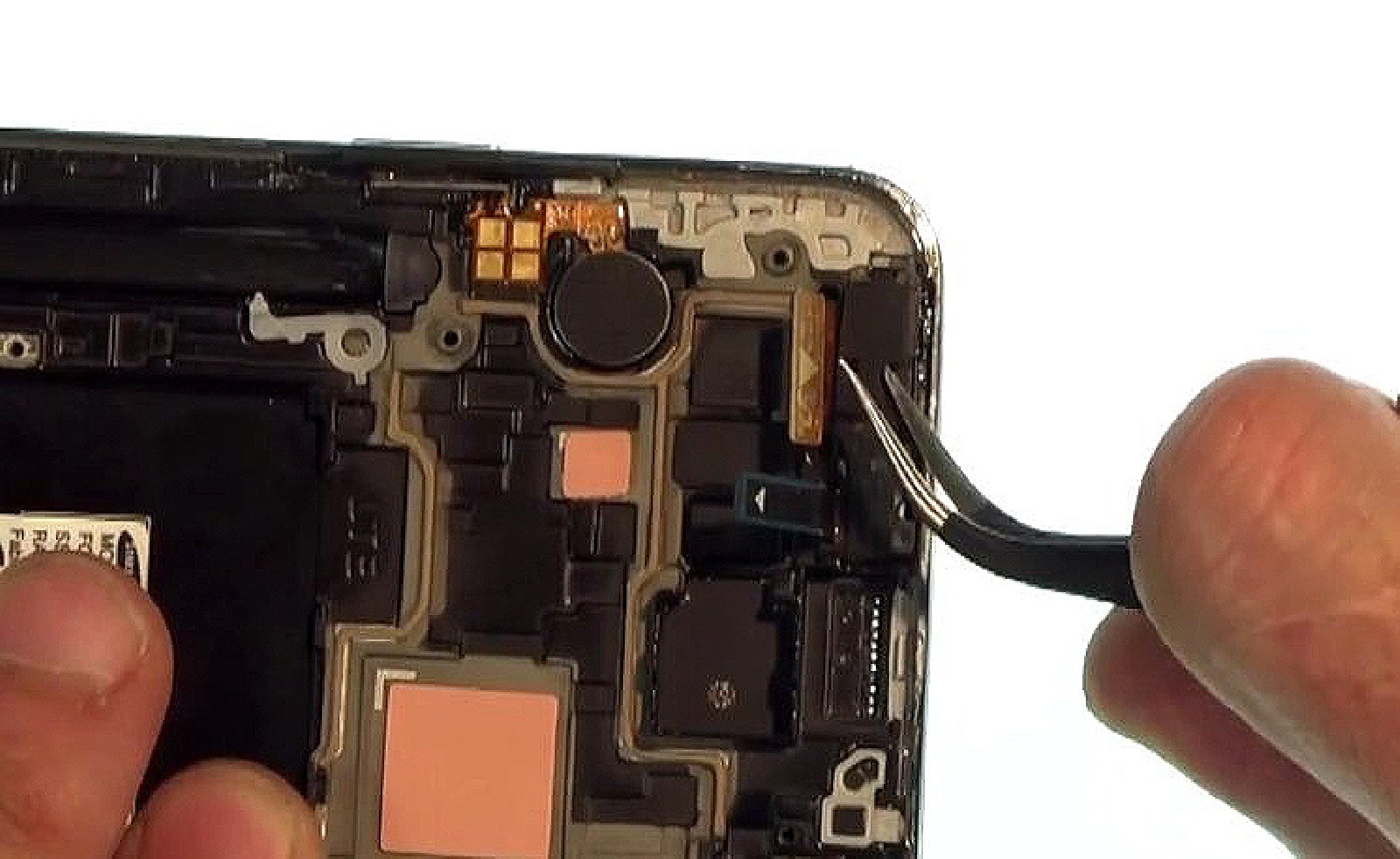

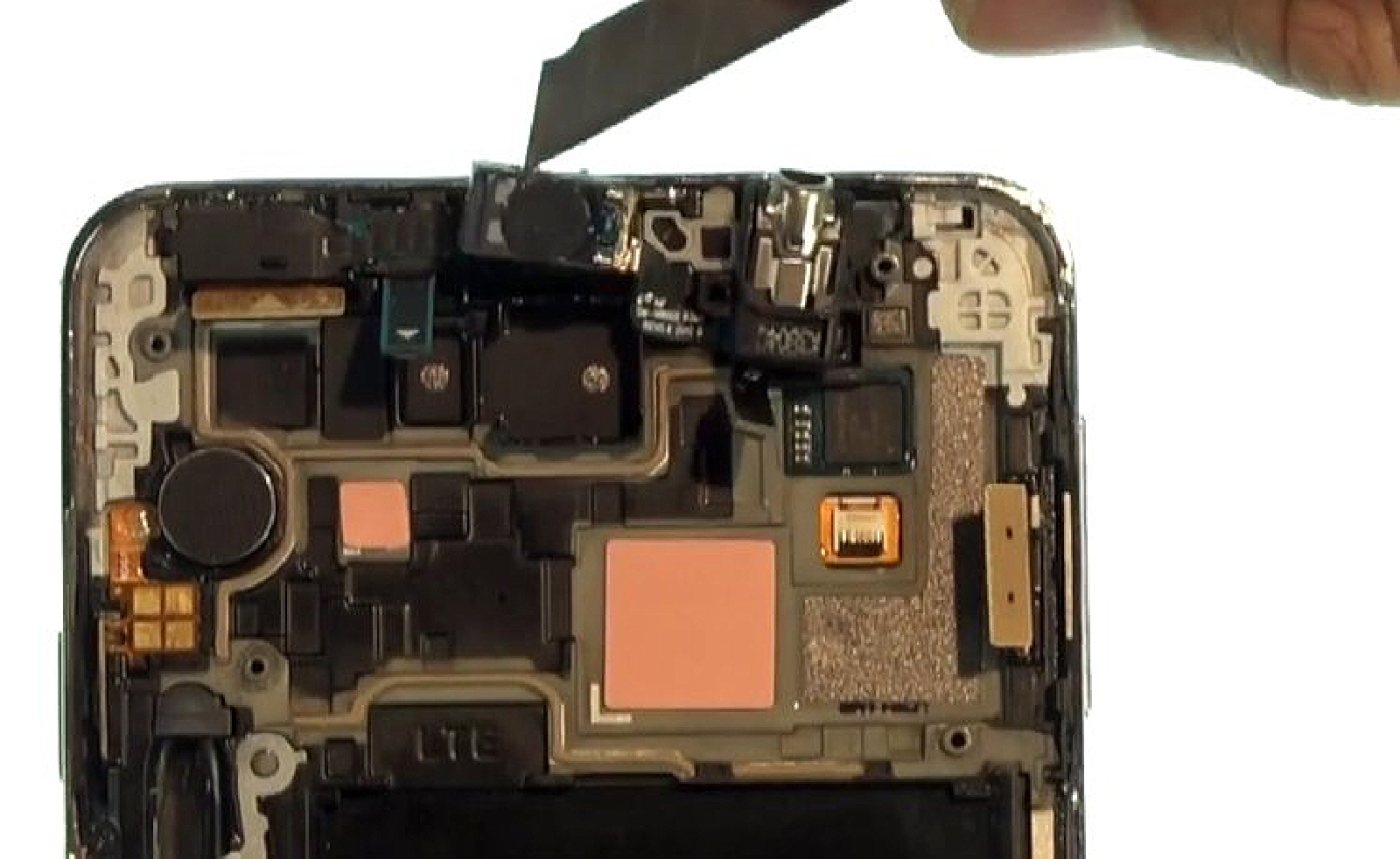

Toujours à l'aide de la pincette récupérez le cache de l'appareil photo avant et du capteur de luminosité puis sortez délicatement cet ensemble de son emplacement

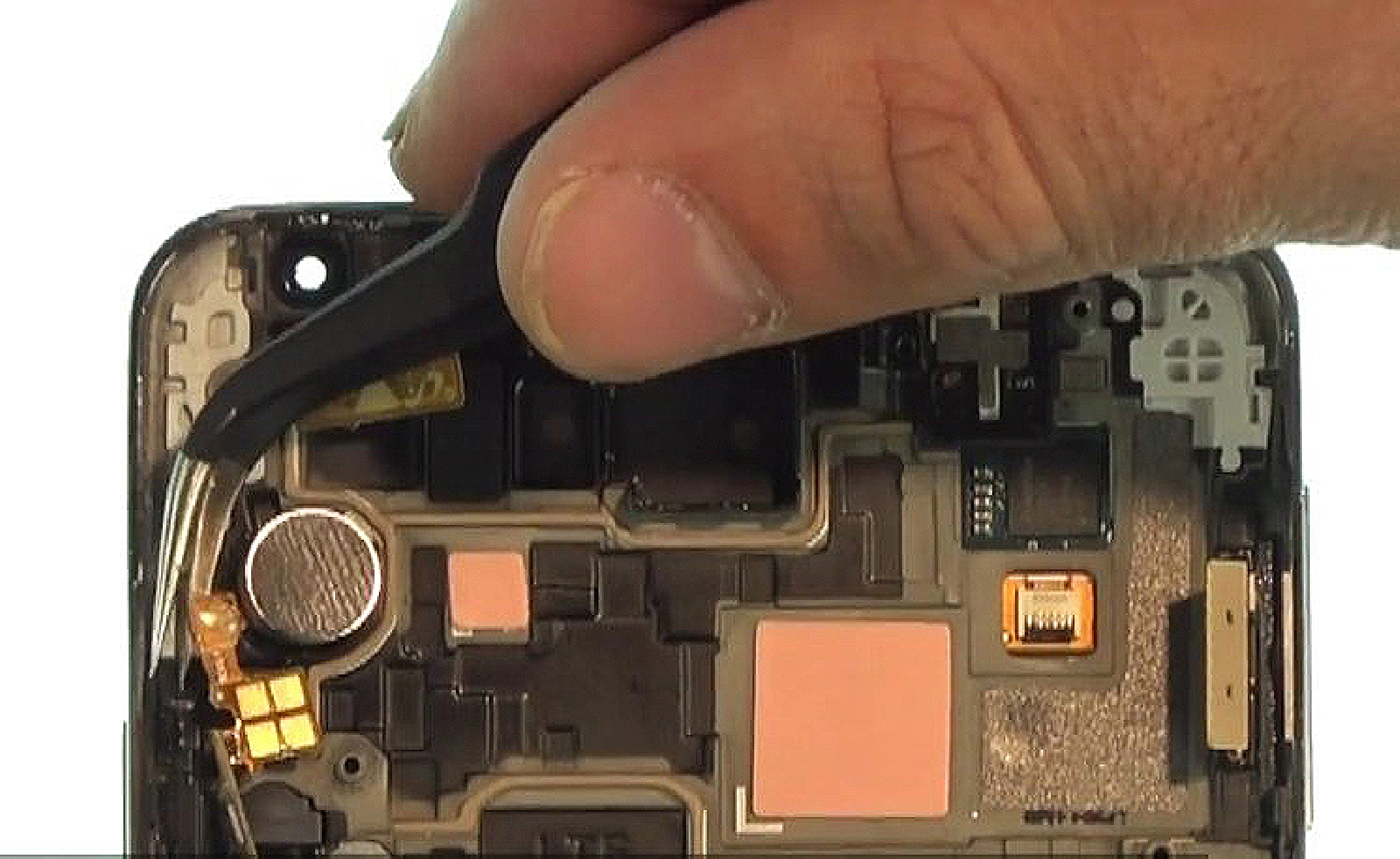

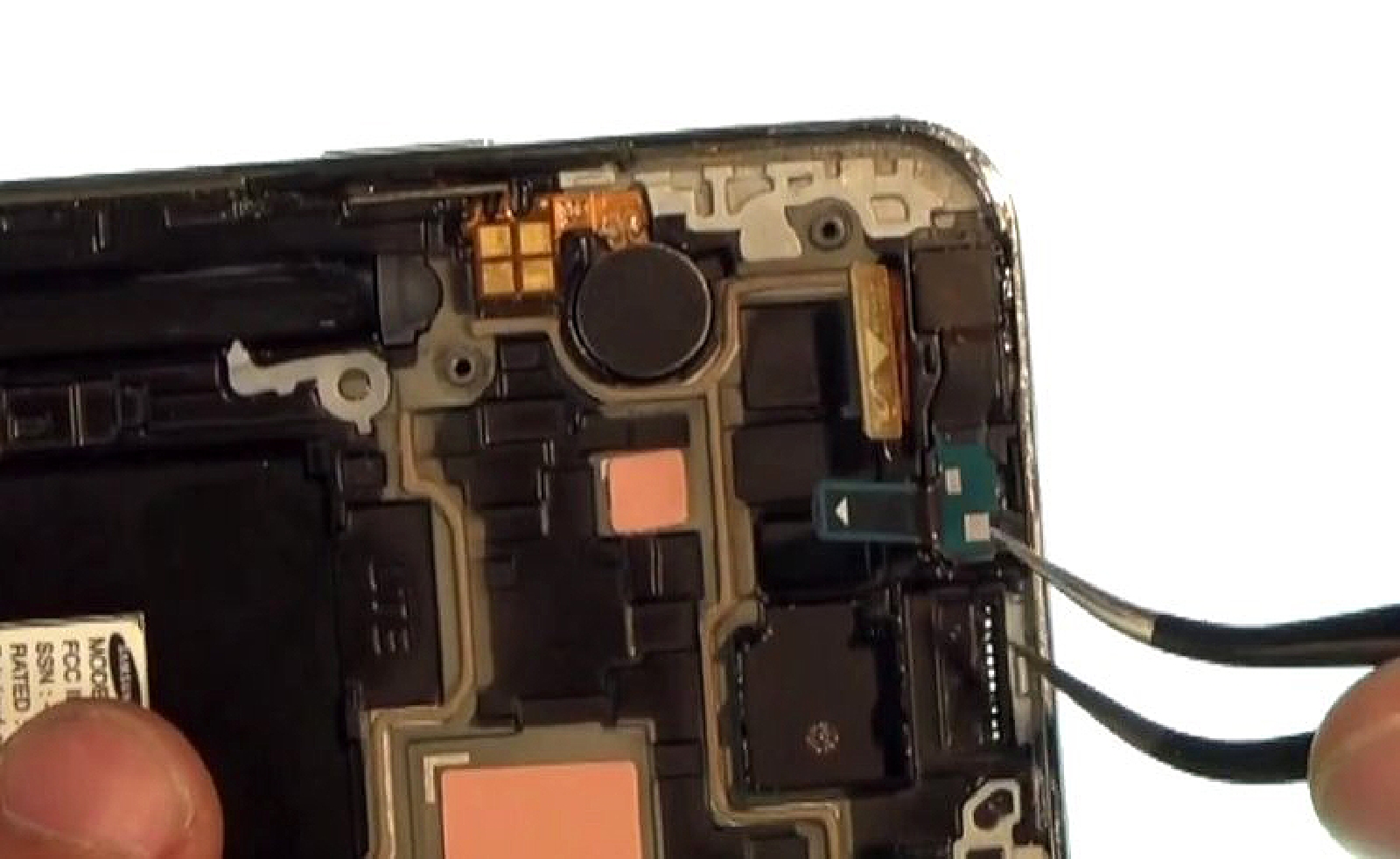

Il ne vous reste plus qu'à décoller le vibreur et sa nappe.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage pour le remplacement du bloc écran de votre Samsung Note 3 est maintenant terminé, il ne vous reste plus qu'à le prendre en sens inverse afin de remonter entièrement votre appareil.
