Changement d'écran (vitre+Amoled) sur Samsung Galaxy A5 2016

Temps estimé : 30 min
Difficulté : 3/5
Samsung Galaxy A5 2016 | Temps estimé : 30 min Difficulté : 3/5

Vous venez de faire chuter votre Samsung A5 2016 et vous rencontrez des problèmes de tactile ou un disfonctionnement de l'écran Amoled tel que des tâches ou des traits. Brico-phone vous propose de réaliser vous-même la réparation à l'aide de ce tutoriel photos, ainsi que de l'écran Amoled d'origine Samsung en vente sur notre site internet.

Diagnostic

› La vitre de votre A5 2016 Plus est brisée
› Le tactile répond mal ou plus du tout
› Le'écran Amoled présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran noir avec vitre + Amoled pour Samsung Galaxy A5 2016
109,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy A5 2016
8,90 €
Ajouter au panier

Avant de commencer !

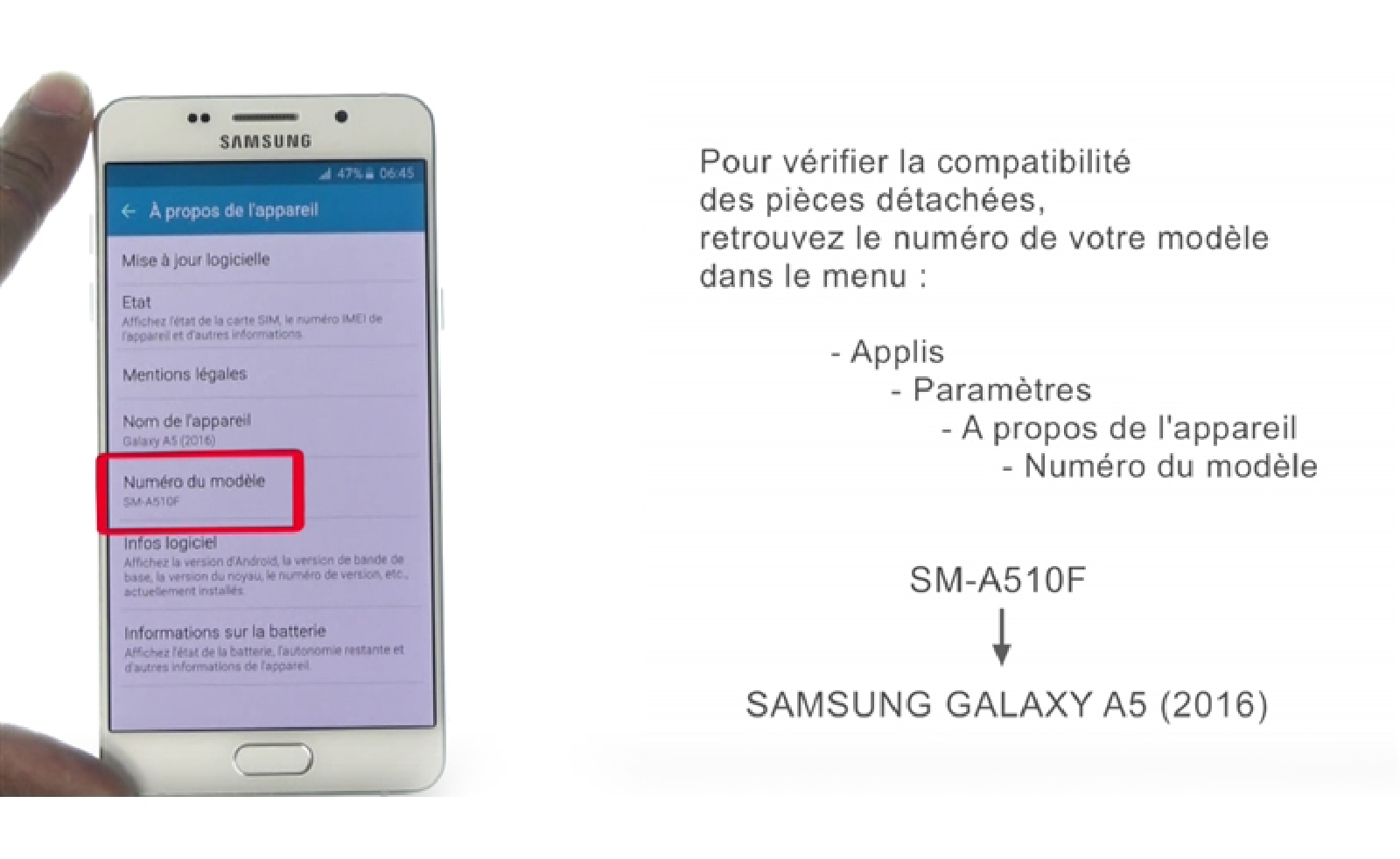

Afin de ne pas faire d'erreur, Vérifiez que vous êtes bien en possession d'un samsung A5 2016. Préparez ensuite votre espace de travail en fixant le patron d'aide au montage offert dans votre commande ,puis sortez les outils de leur pochette.
Avant de commencer !
Avant de commencer !
Avant de commencer !
Avant de commencer !

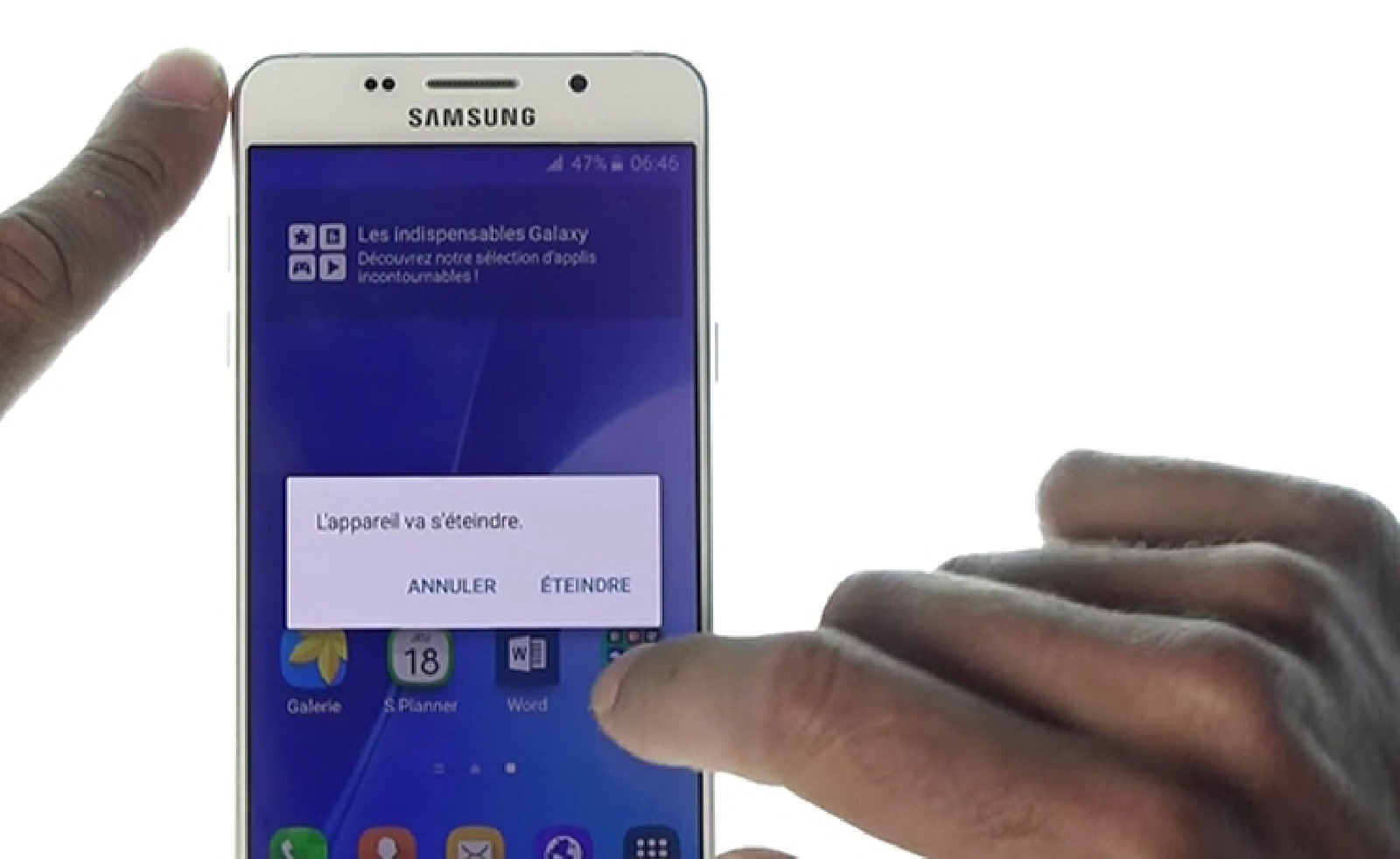

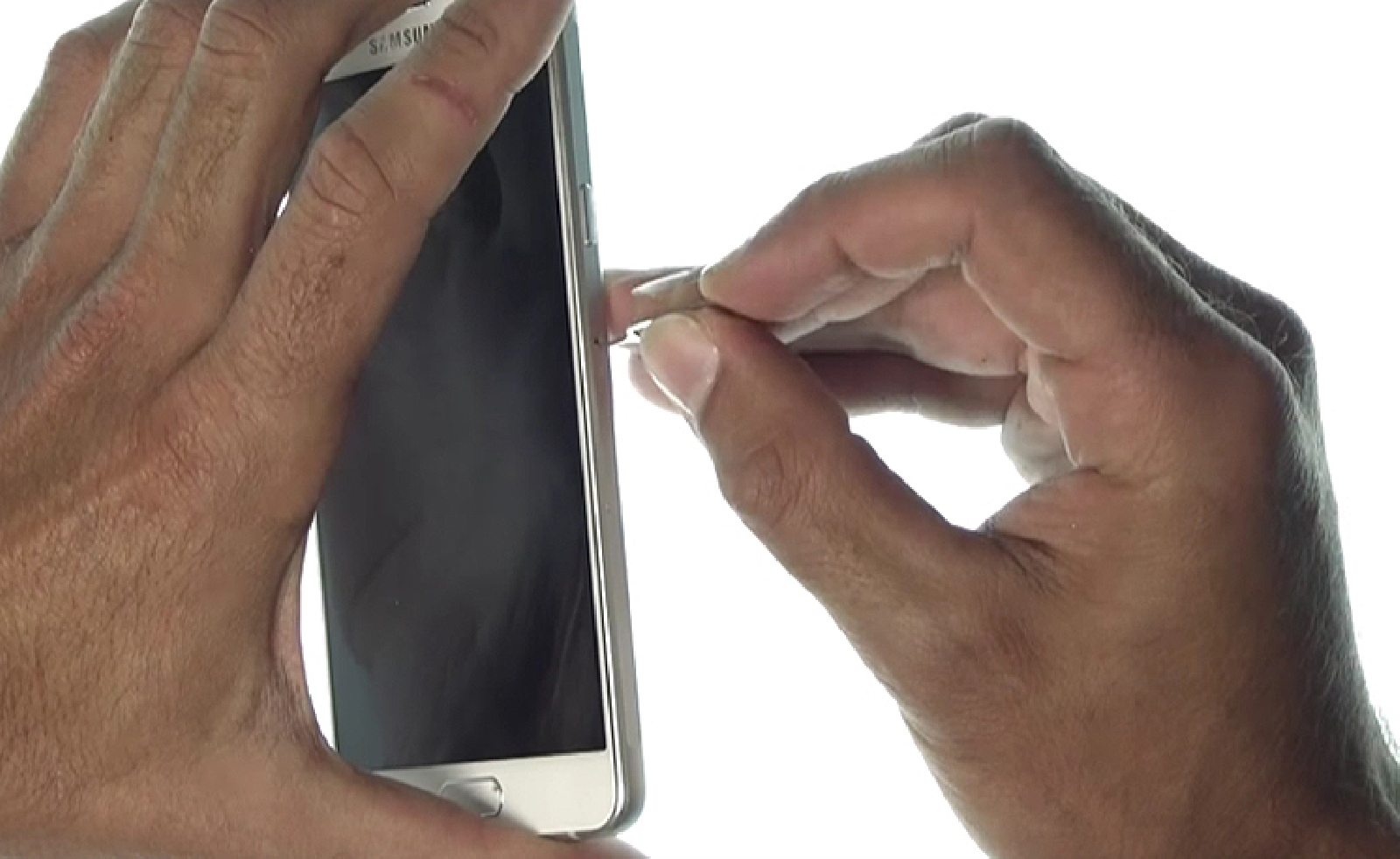

Etape 1 : Eteindre l'appareil et retirer le rack SIM/SD
Pour des raisons évidentes et comme pour toute réparation sur un appareil électronique, il est nécessaire d'éteindre votre smartphone avant de vous lancer dans la réparation.

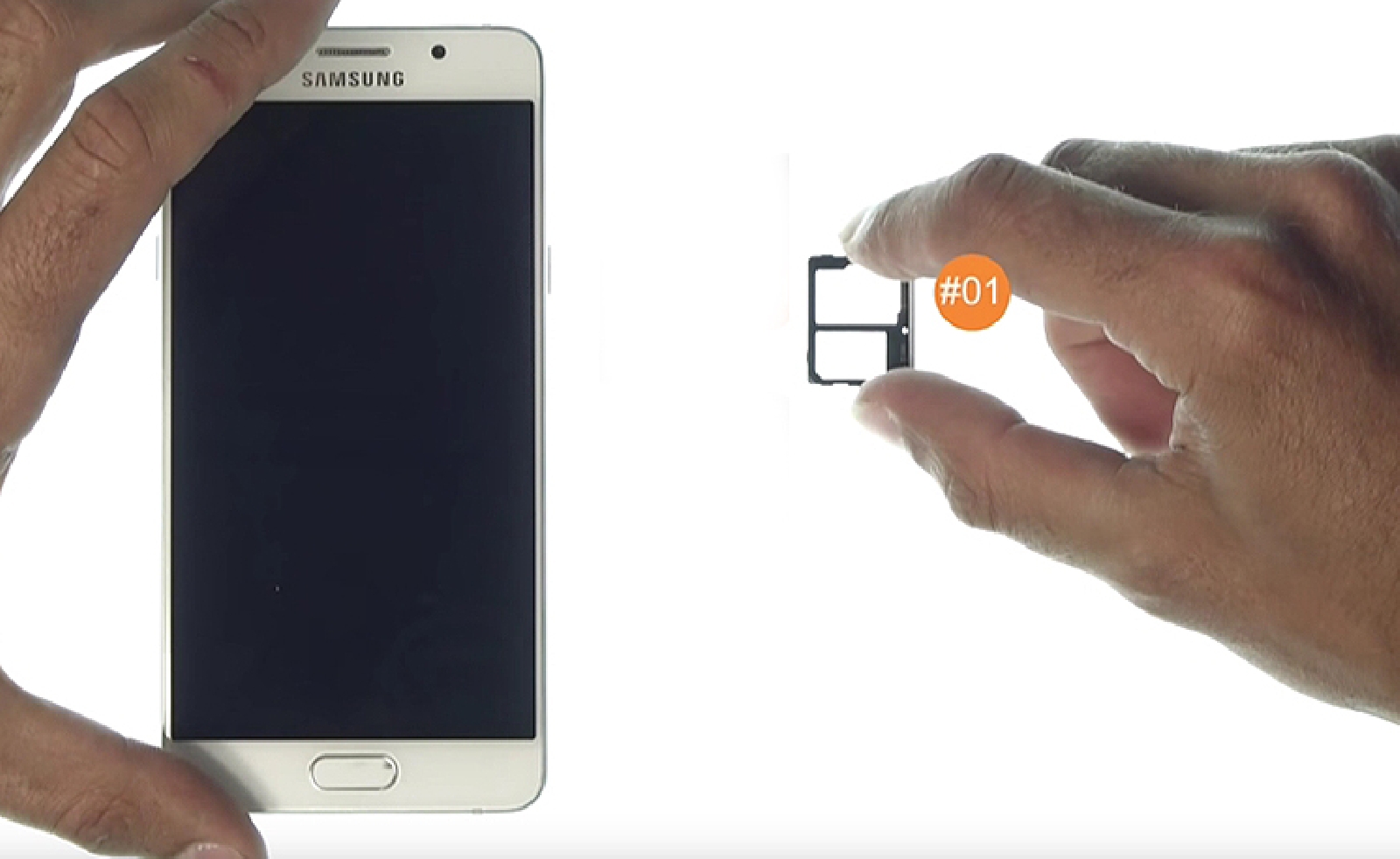

Retirez ensuite le tiroir de carte SIM et micro SD grâce à l'outil d'extraction fourni dans le kit d'outillage puis passez à l'étape suivante.
Etape 1 : Eteindre l'appareil et retirer le rack SIM/SD
Etape 1 : Eteindre l'appareil et retirer le rack SIM/SD
Etape 1 : Eteindre l'appareil et retirer le rack SIM/SD
Etape 1 : Eteindre l'appareil et retirer le rack SIM/SD
Outils du kit utilisés
Outils du kit utilisés

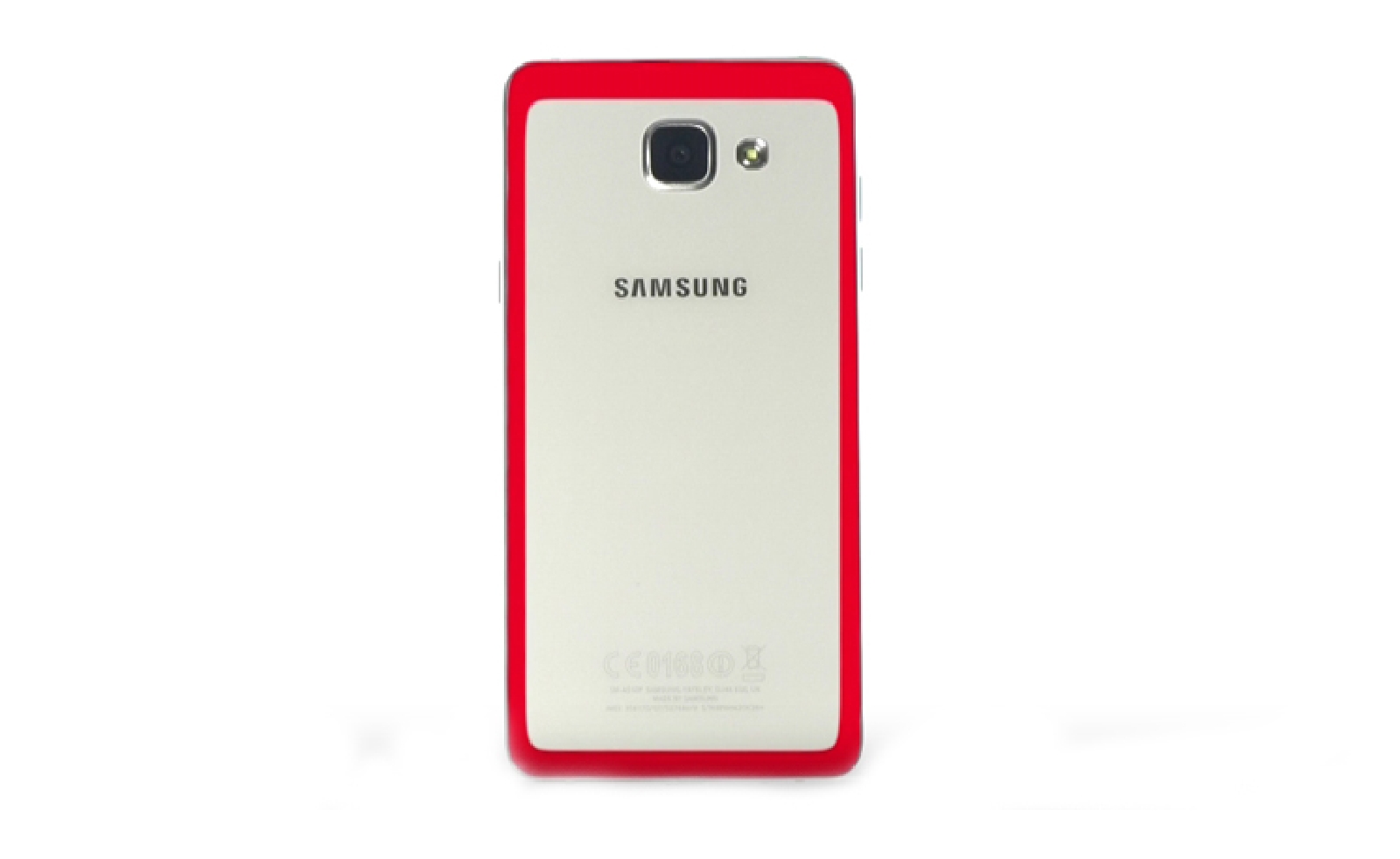

Etape 2 : Chauffer la vitre arrière

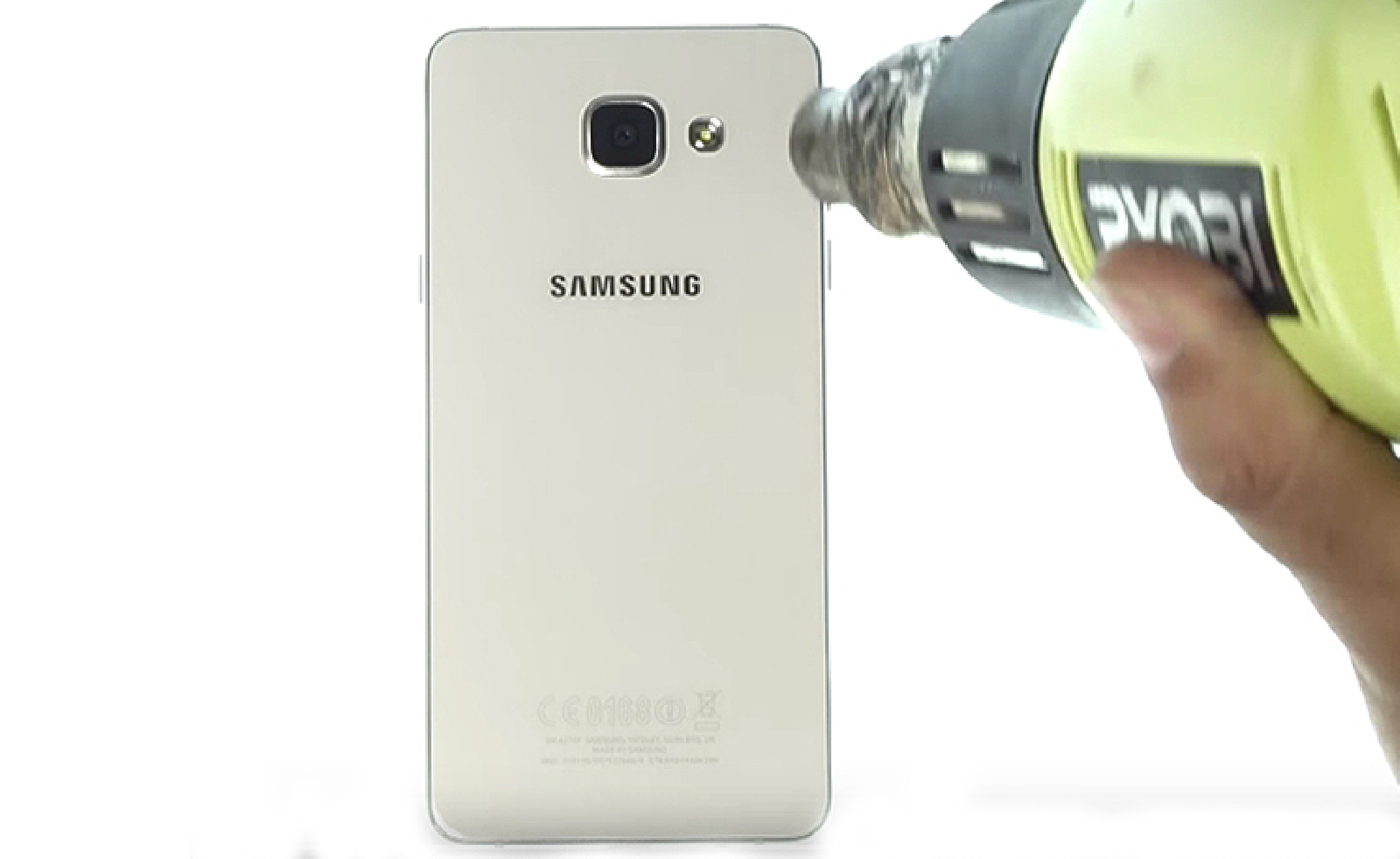

En utilisant un petit décapeur thermique ou tout simplement votre propre sèche-cheveux, chauffez les contours de la vitre arrière. Faites attention de ne pas chauffer trop fort et n'insistez pas sur le centre de l'appareil, car la batterie se trouve juste en dessous et vous risqueriez de l'endommager.
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

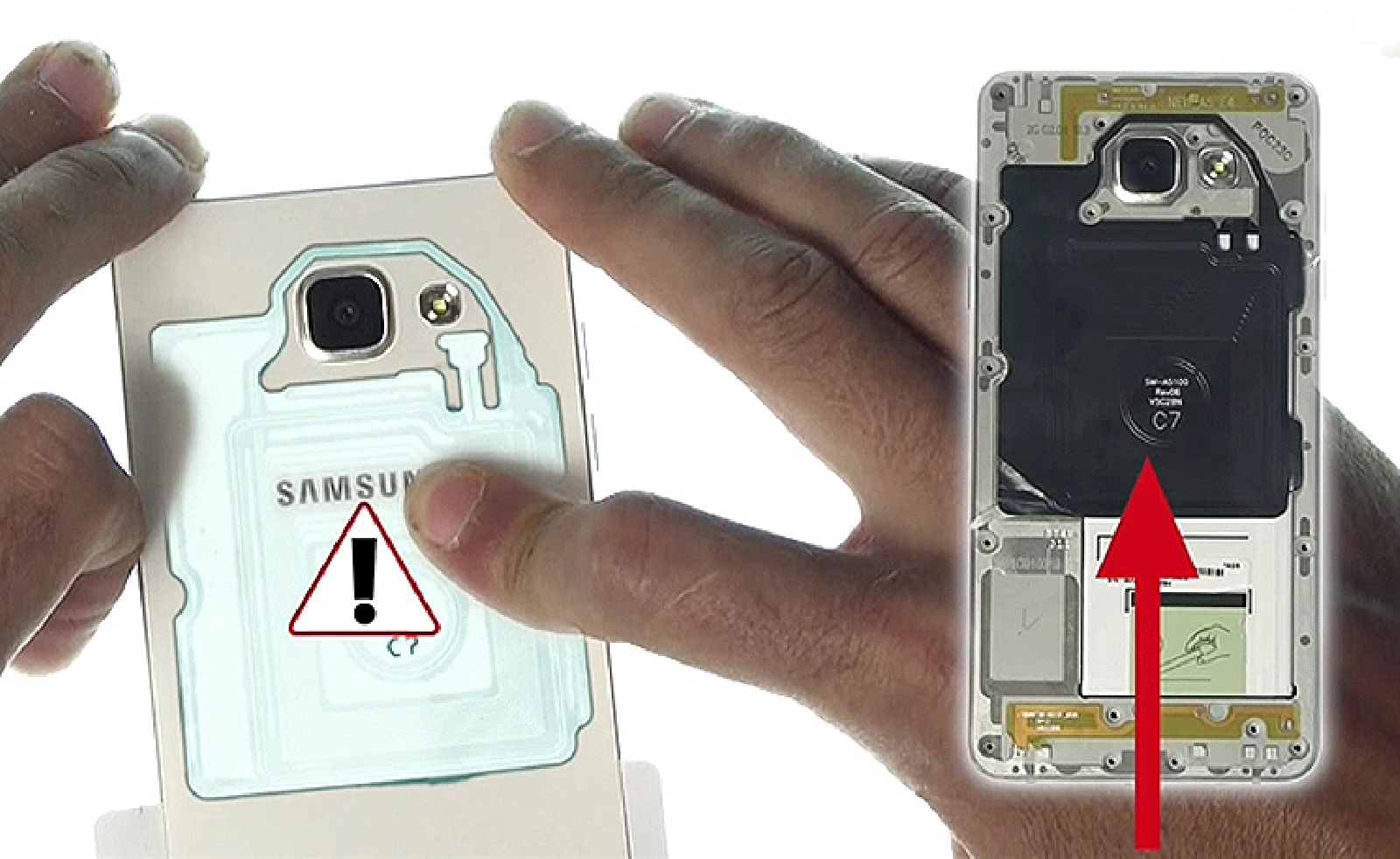

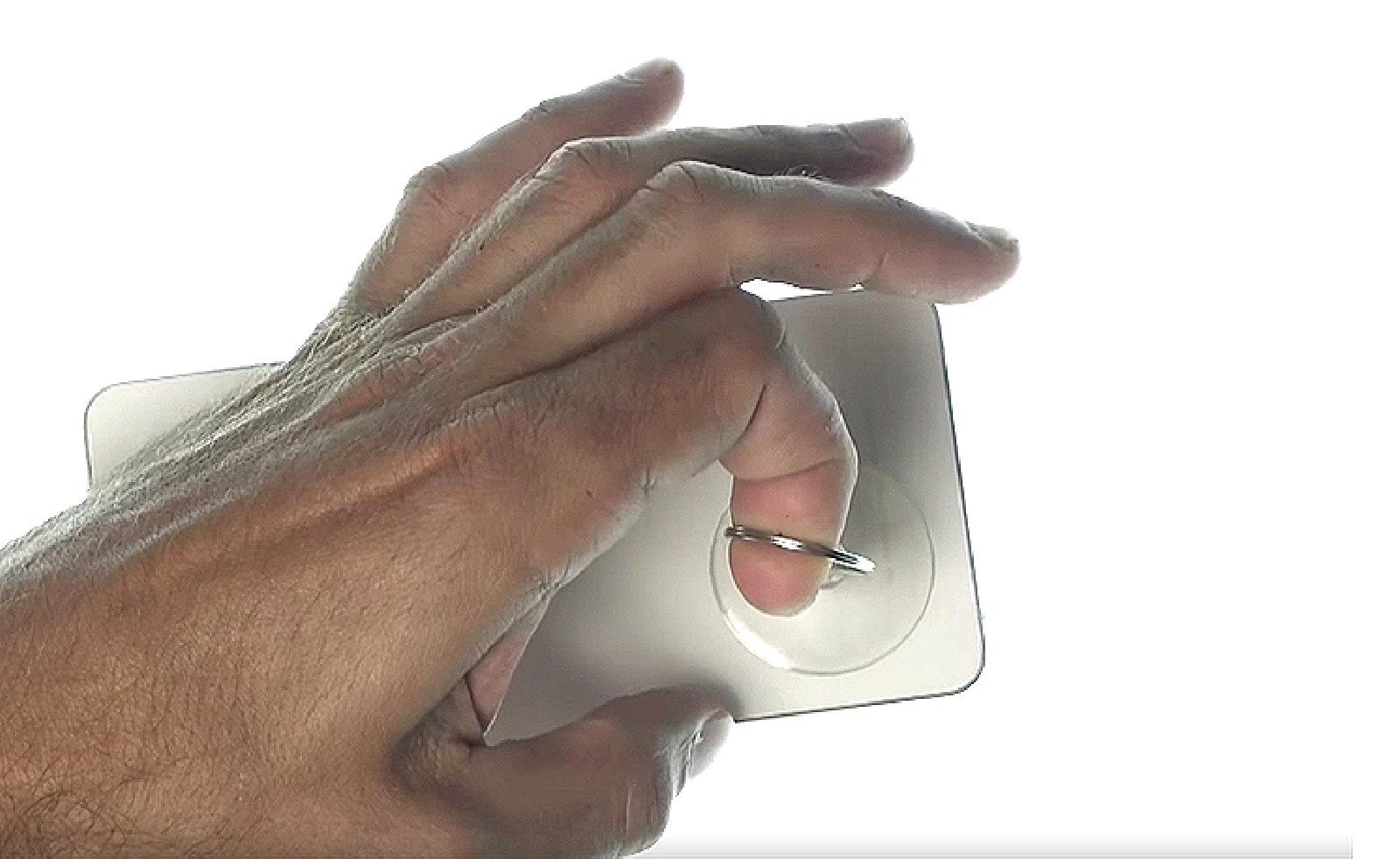

Etape 3 : Décoller le cache batterie

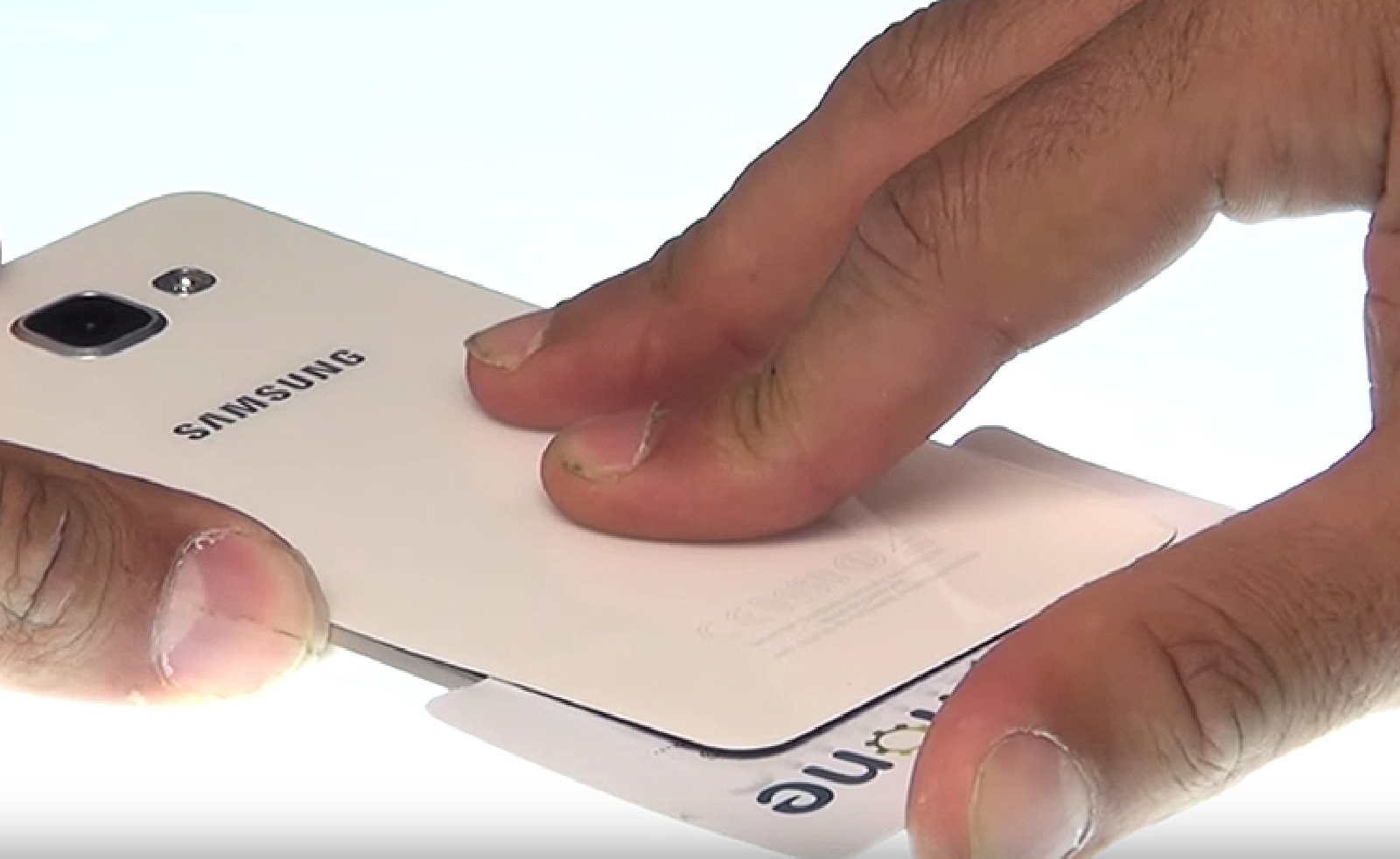

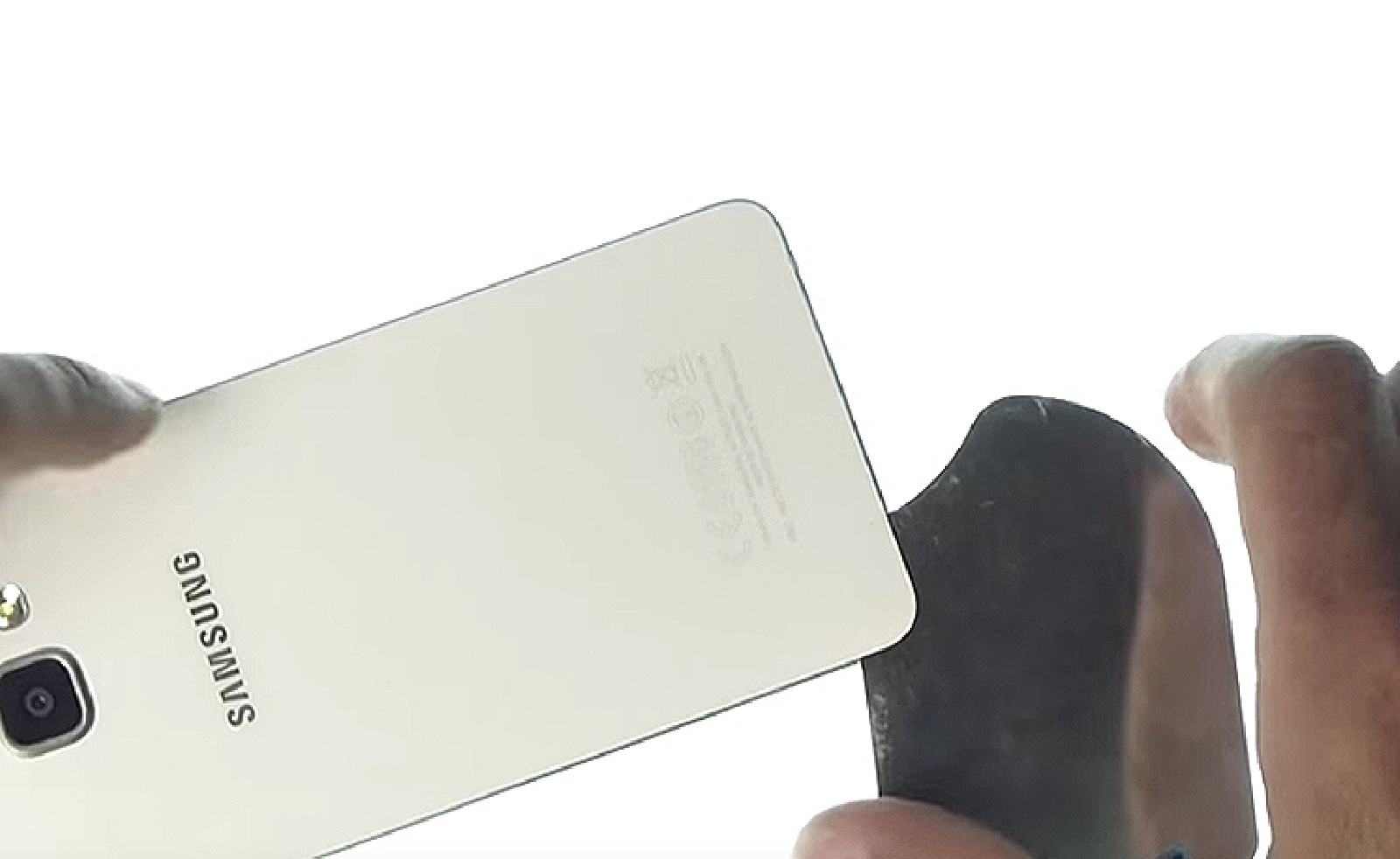

Placez la ventouse sur l'un des angles inférieur de la vitre arrière puis tout en tirant sur cette dernière à l'aide du petit anneau métallique, insérez un médiator métallique ou un outils iFlex (comme sur notre photo) entre le châssis et la vitre. Une fois, l'espace nécessaire créé pour insérer la carte PVC, introduisez cette dernière entre la vitre et le châssis puis décollez le cache batterie sur son intégralité en faisant glisser la carte vers le haut. Faites attention à ne pas endommager la nappe NFC qui se trouve juste sous la vitre.
Si vous sentez que la vitre résiste, n'hésitez pas à chauffer de nouveau.
Etape 3 : Décoller le cache batterie
Etape 3 : Décoller le cache batterie
Etape 3 : Décoller le cache batterie
Etape 3 : Décoller le cache batterie
Etape 3 : Décoller le cache batterie
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

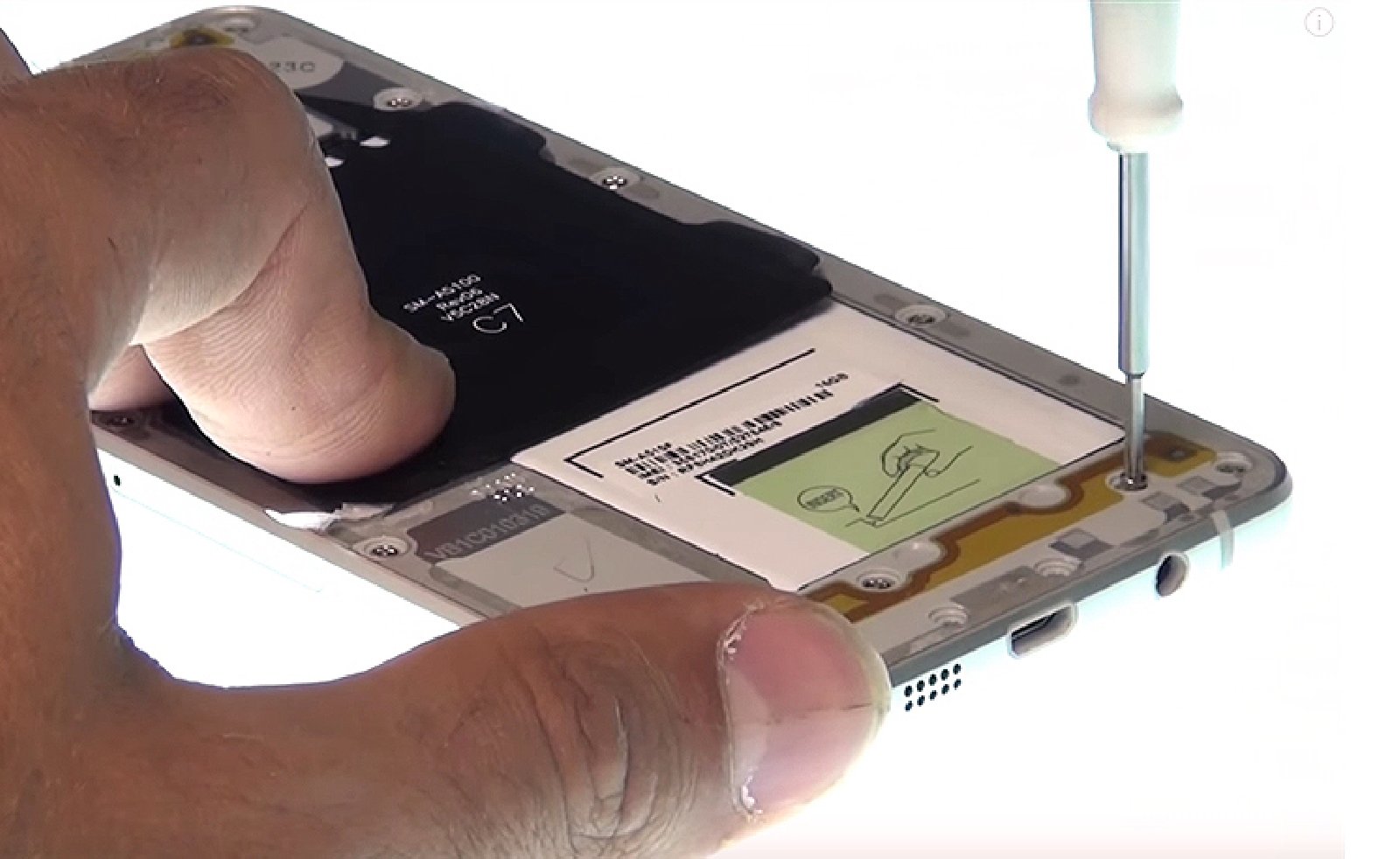

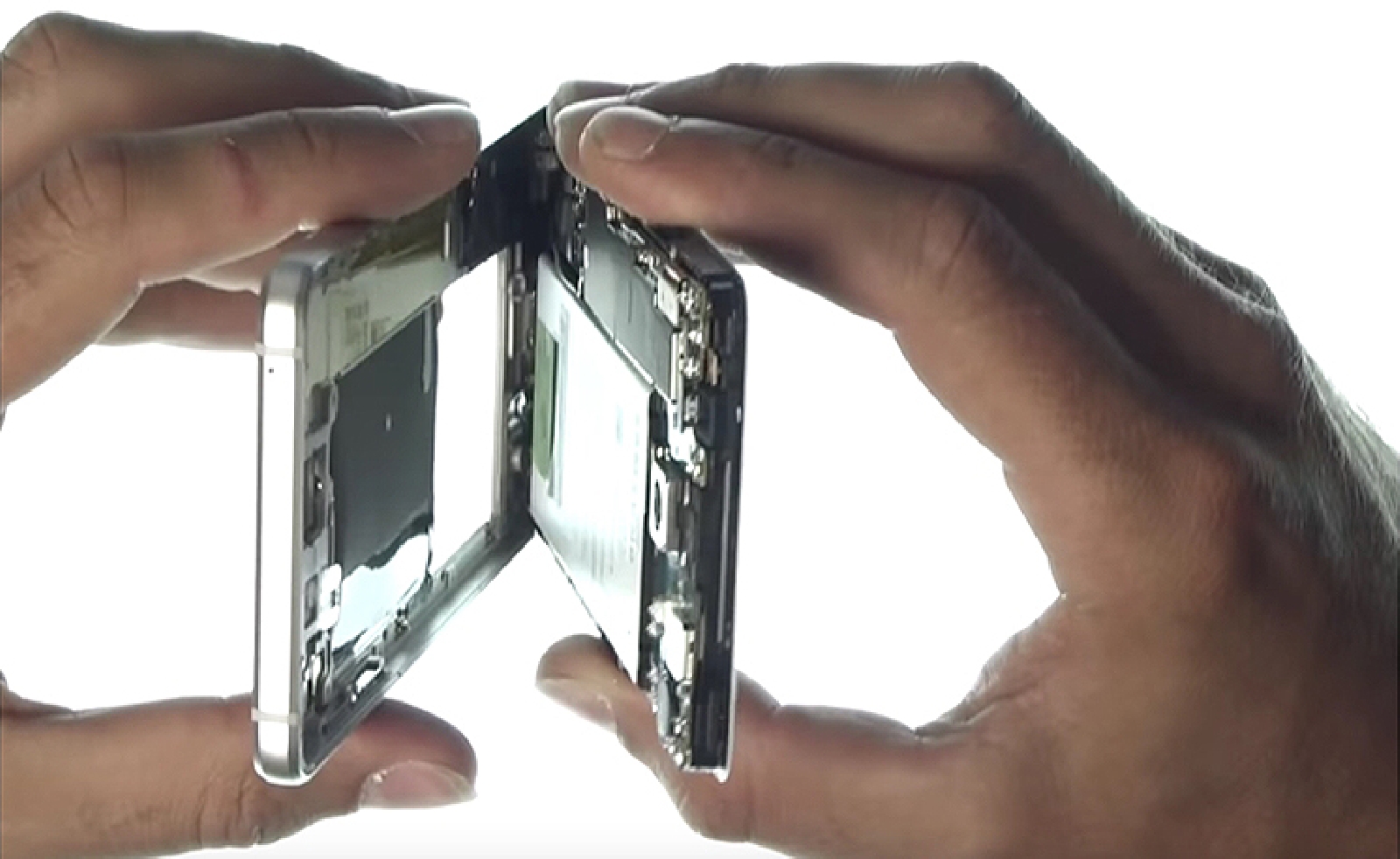

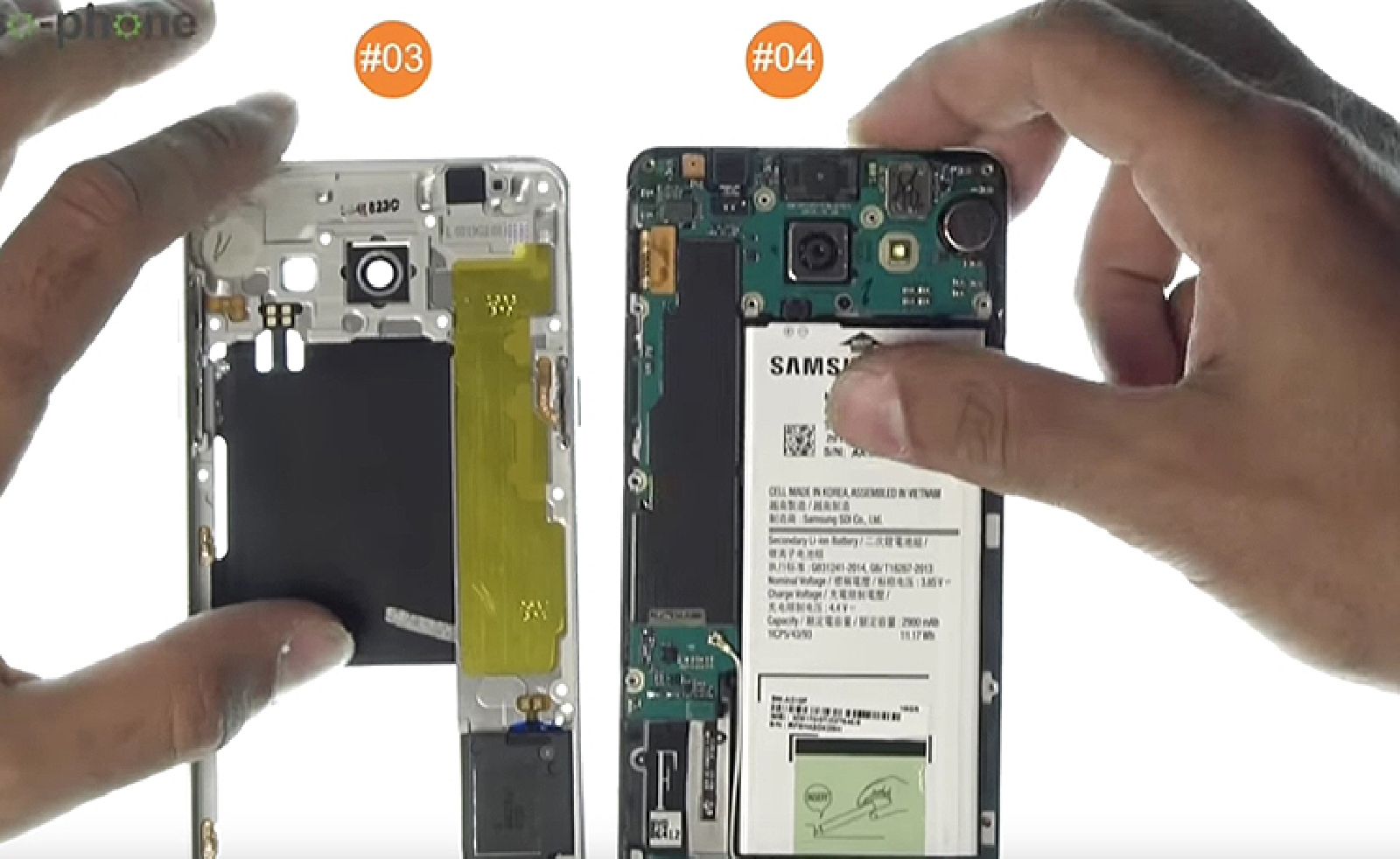

Etape 4 : Séparer le châssis du reste du téléphone

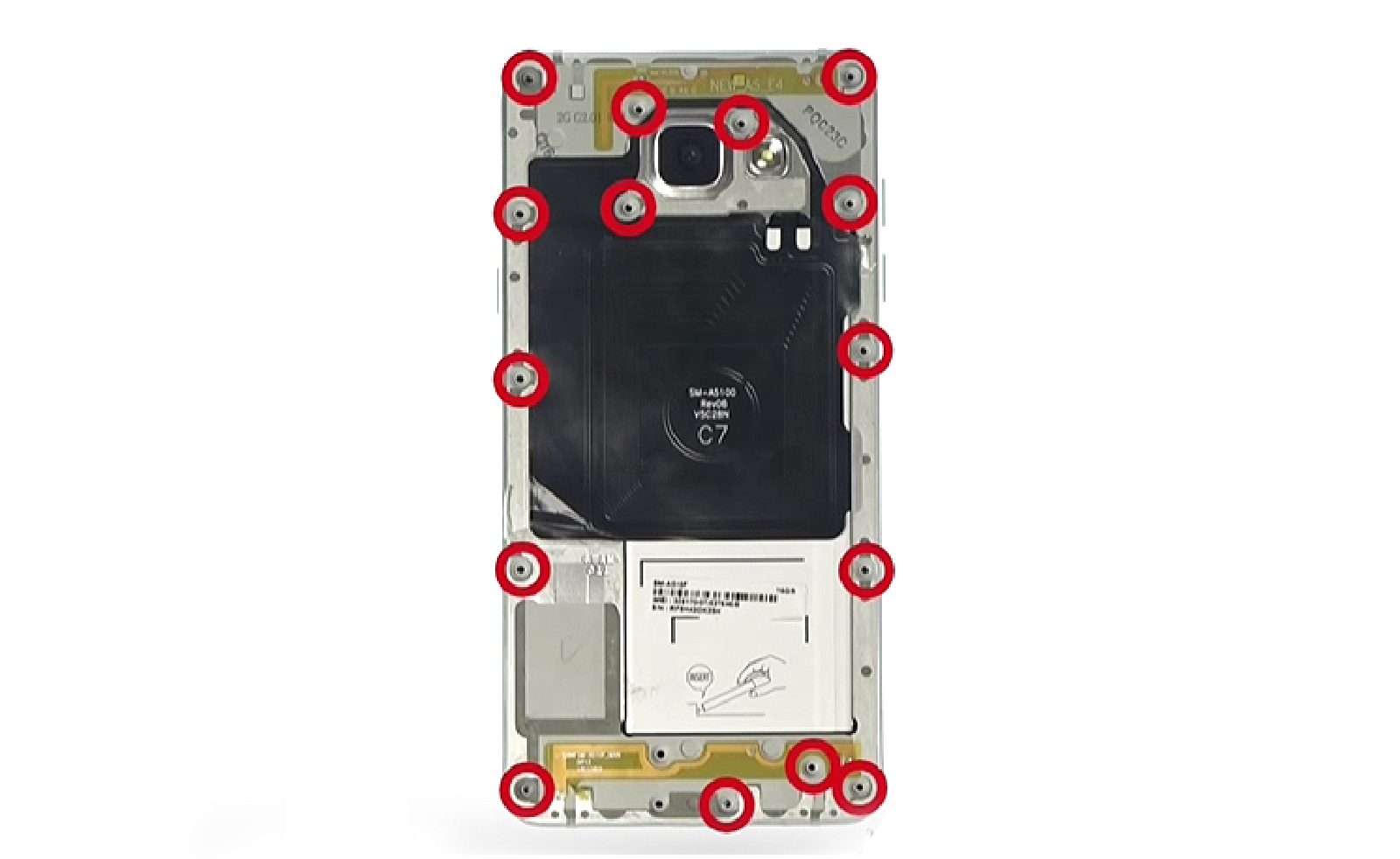

Afin de pouvoir séparer le bloc écran du châssis, il va falloir commencer par retirer les 17 vis cruciformes qui maintiennent ce dernier.Placez les vis sur votre patron d'aide au montage afin de ne pas les égarer.
Il ne vous reste plus qu'à déclipser le châssis
Etape 4 : Séparer le châssis du reste du téléphone
Etape 4 : Séparer le châssis du reste du téléphone
Etape 4 : Séparer le châssis du reste du téléphone
Etape 4 : Séparer le châssis du reste du téléphone
Etape 4 : Séparer le châssis du reste du téléphone
Outils du kit utilisés
Outils du kit utilisés

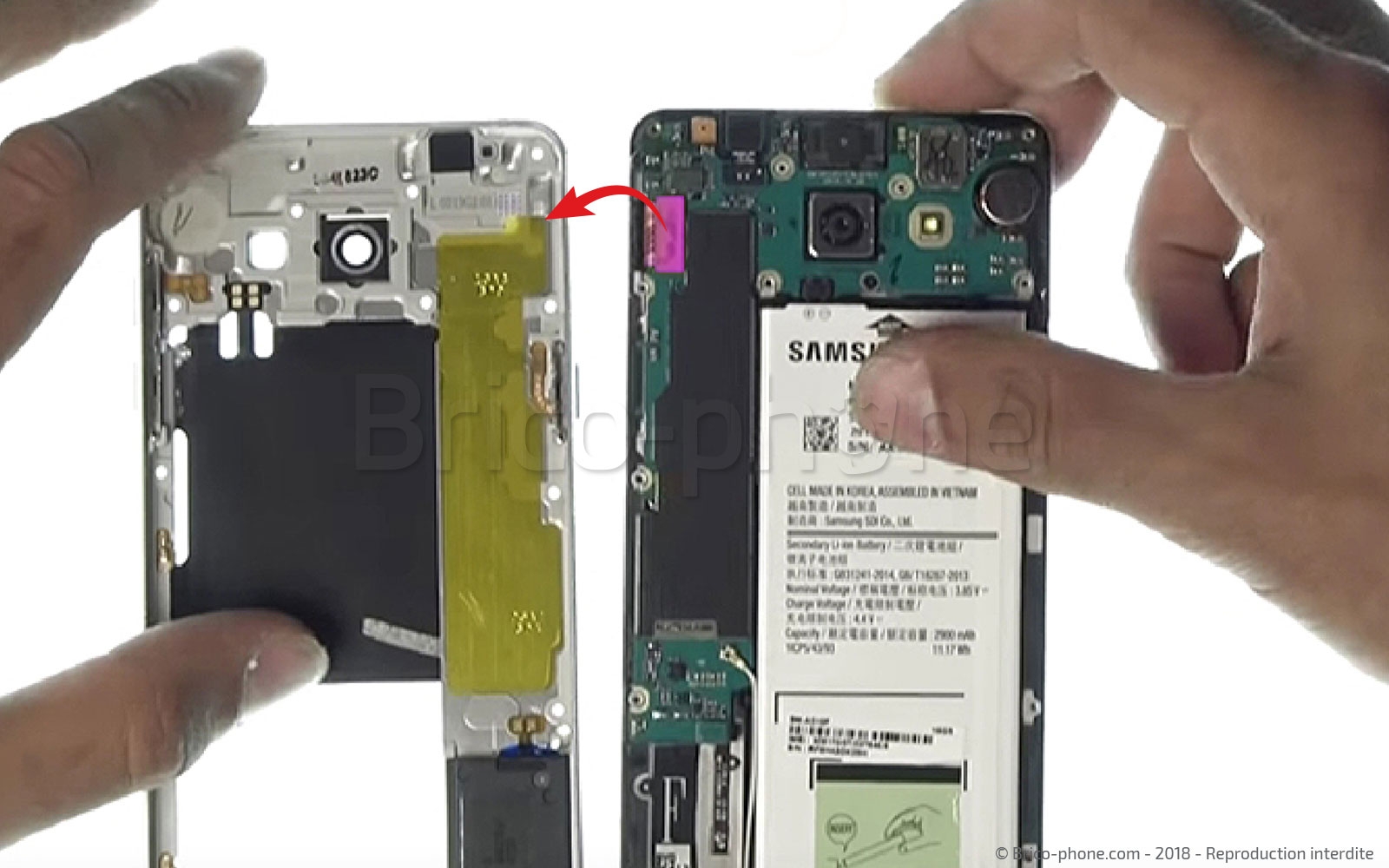

Etape 5 : Déconnecter l'écran LCD
À l'aide du levier nylon fourni dans votre kit d'outils, déconnectez la nappe de l'écran situé sur la partie haute à gauche de la carte mère.
Etape 5 : Déconnecter l'écran LCD
Outils du kit utilisés
Outils du kit utilisés

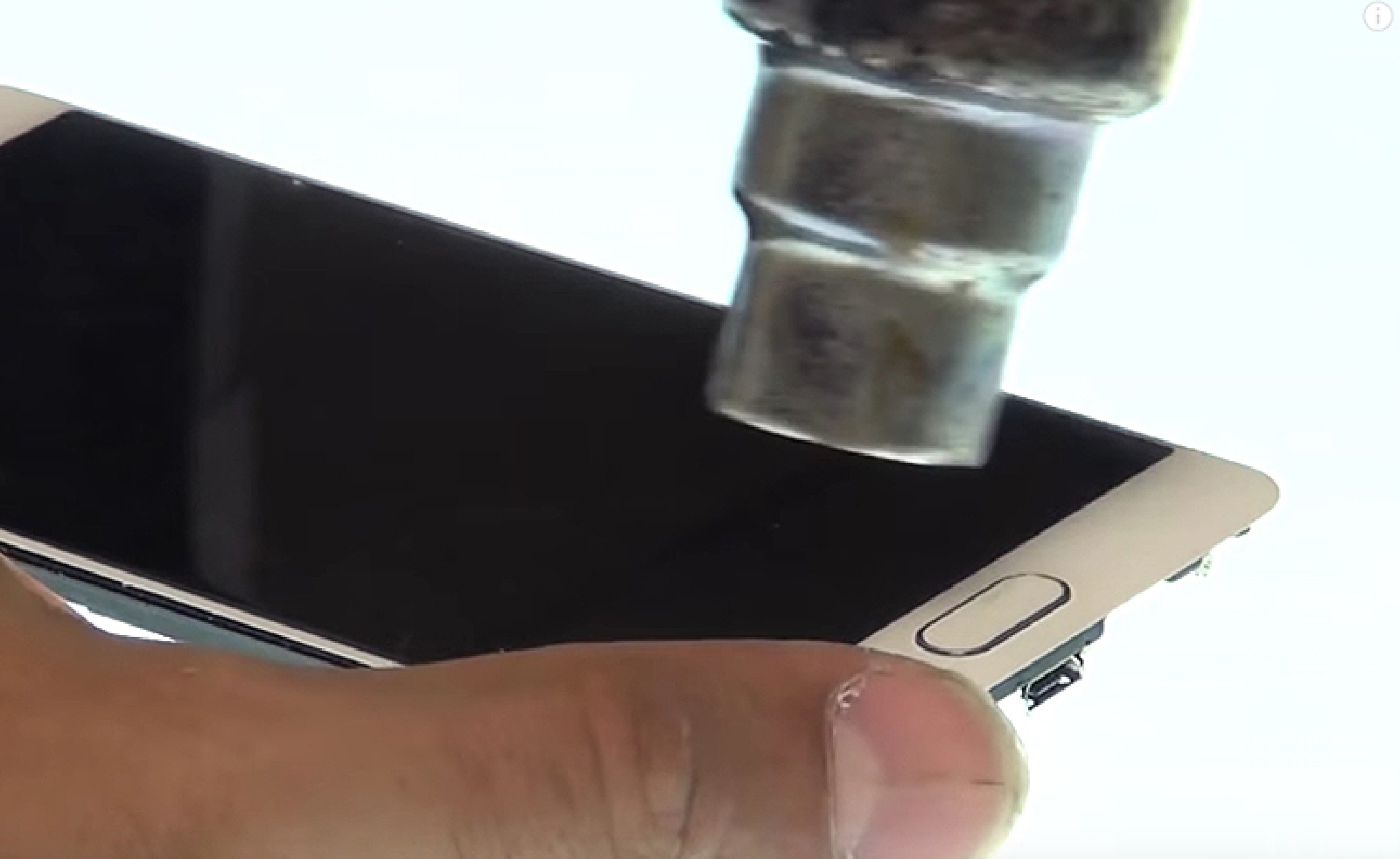

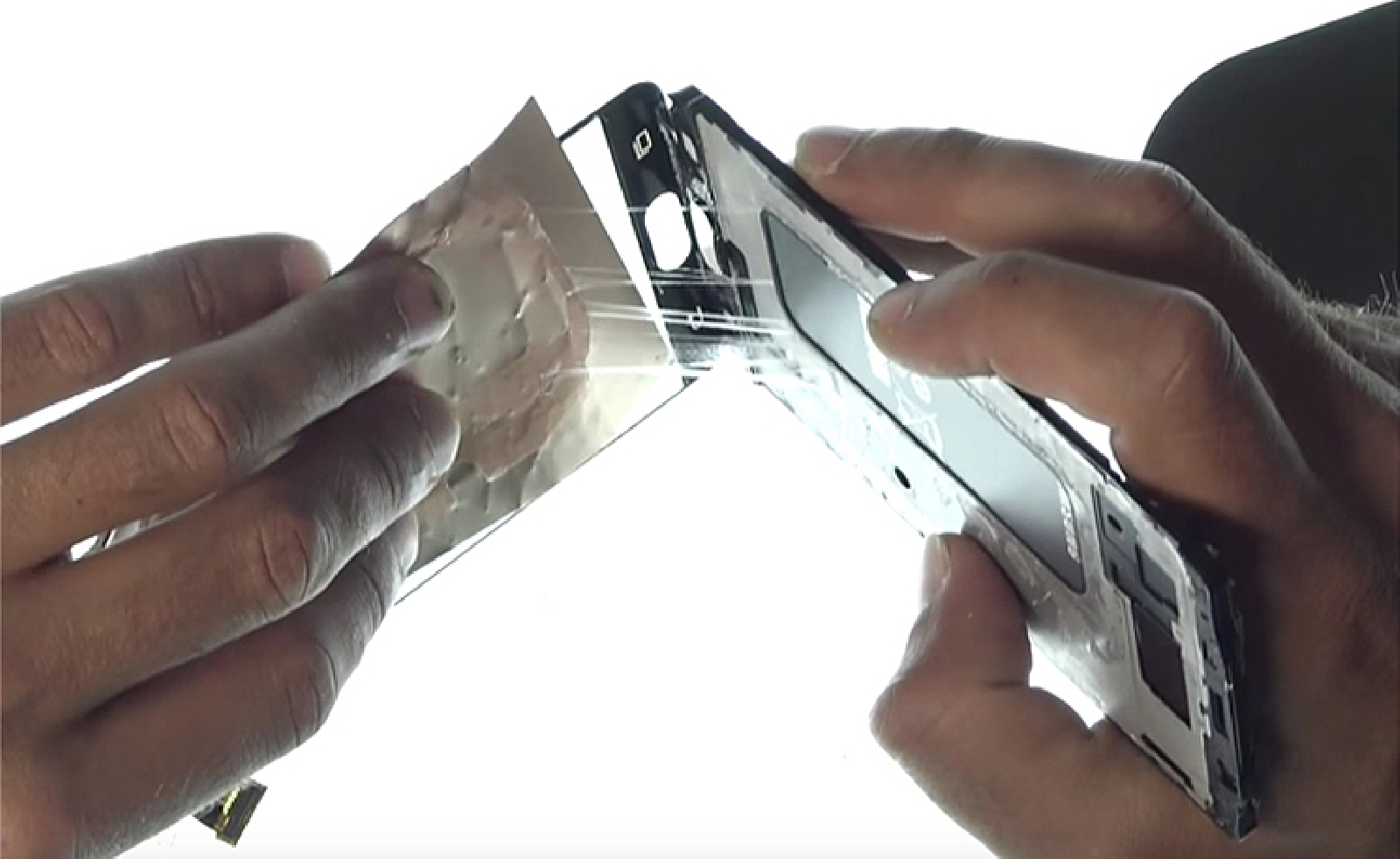

Etape 6 : Décoller l'écran

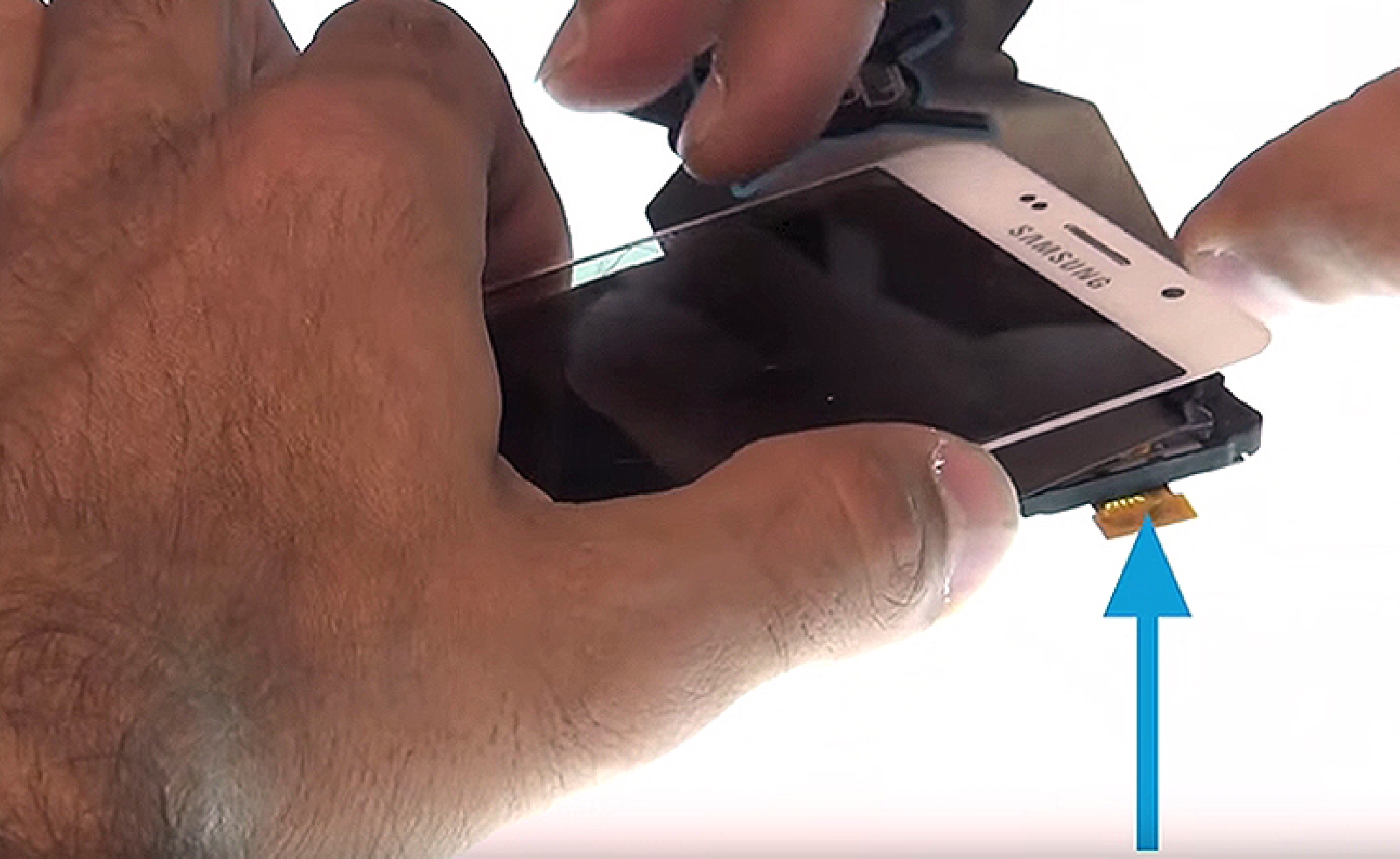

Chauffez le contour de l'écran afin de ramollir la colle qui le fixe le châssis . À l'aide d'un iflex ou des médiators fourni dans le kit d'outils décoller les contours de la vitre.
Le dos du Amoled est fortement collé au châssis et celui-ci risque donc de partir en petit morceau au moment de tirer dessus. Guidez ensuite la nappe de l'écran afin de la faire passer à travers le châssis. Soulevez ensuite délicatement la vitre et l'écran Amoled en faisant attention a ce que la nappe des boutons retour et menu reste collé sur le châssis et non sur la vitre.
Etape 6 :  Décoller l'écran
Etape 6 :  Décoller l'écran
Etape 6 :  Décoller l'écran
Etape 6 :  Décoller l'écran
Etape 6 :  Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Décapeur thermique petit modèle
19,90 €

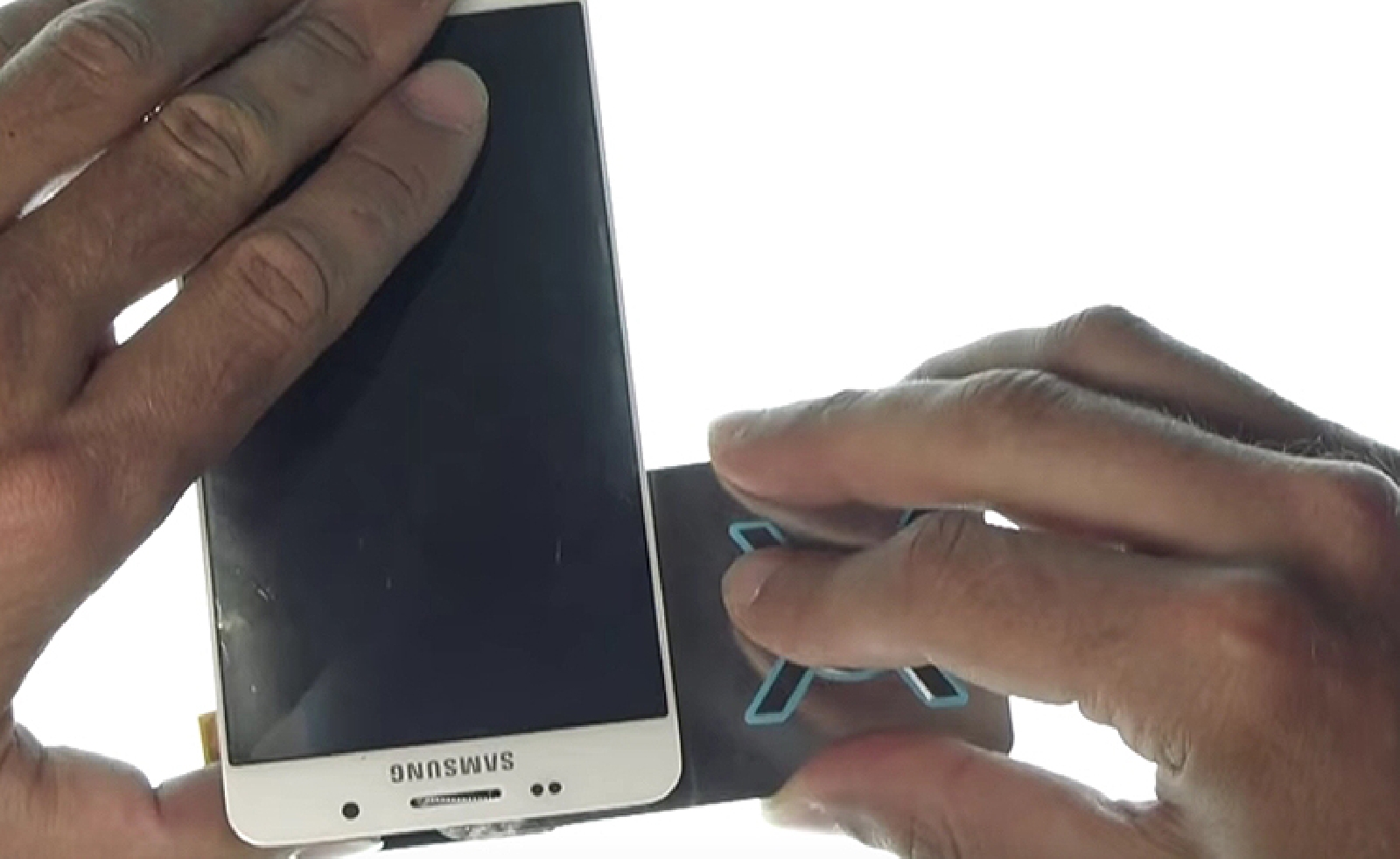

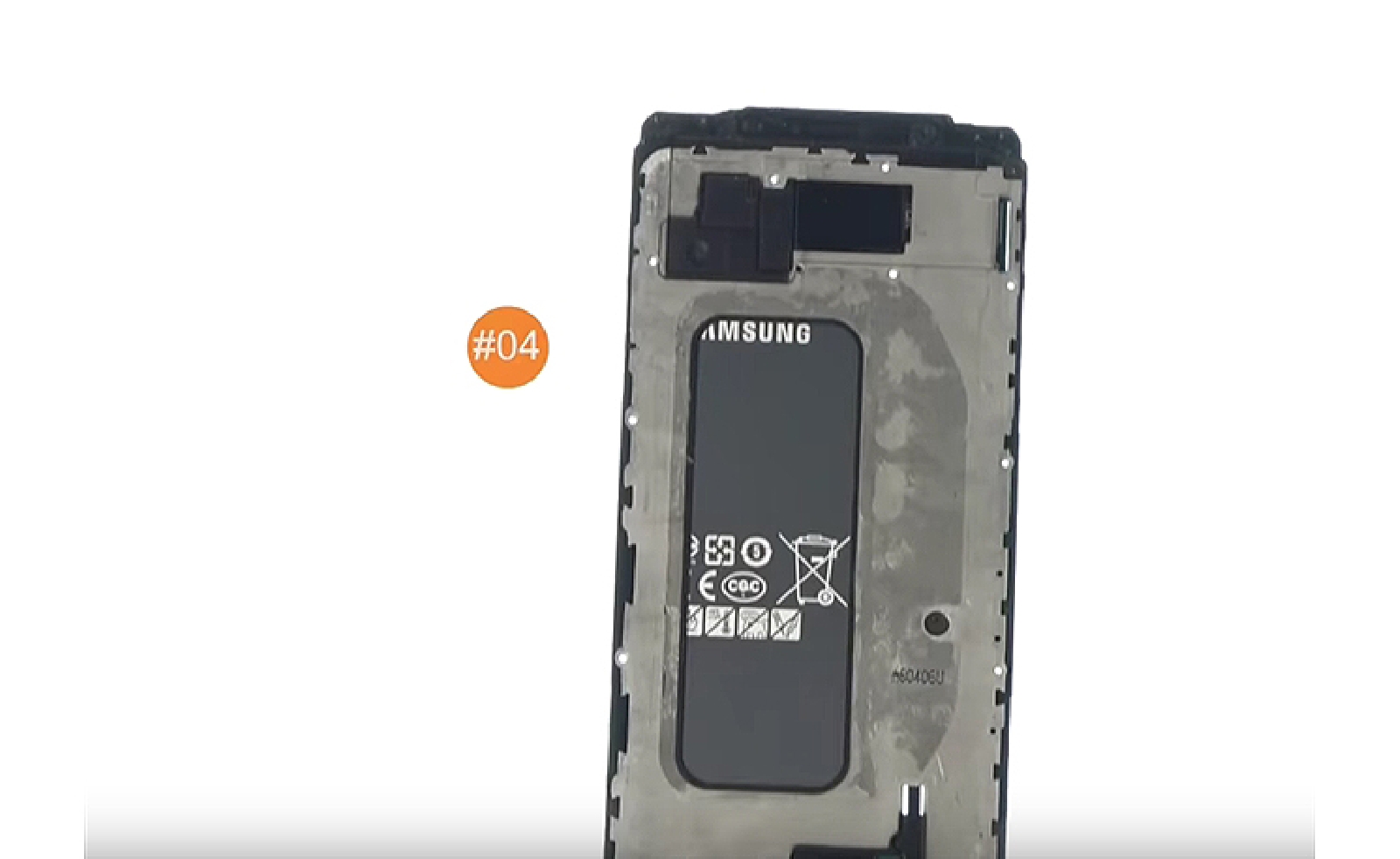

Etape 7 : L'écran est maintenant décollé
L'écran est maintenant complètement désolidarisé de l'appareil, nous allons donc pouvoir au remontage..
Etape 7 :  L'écran est maintenant décollé

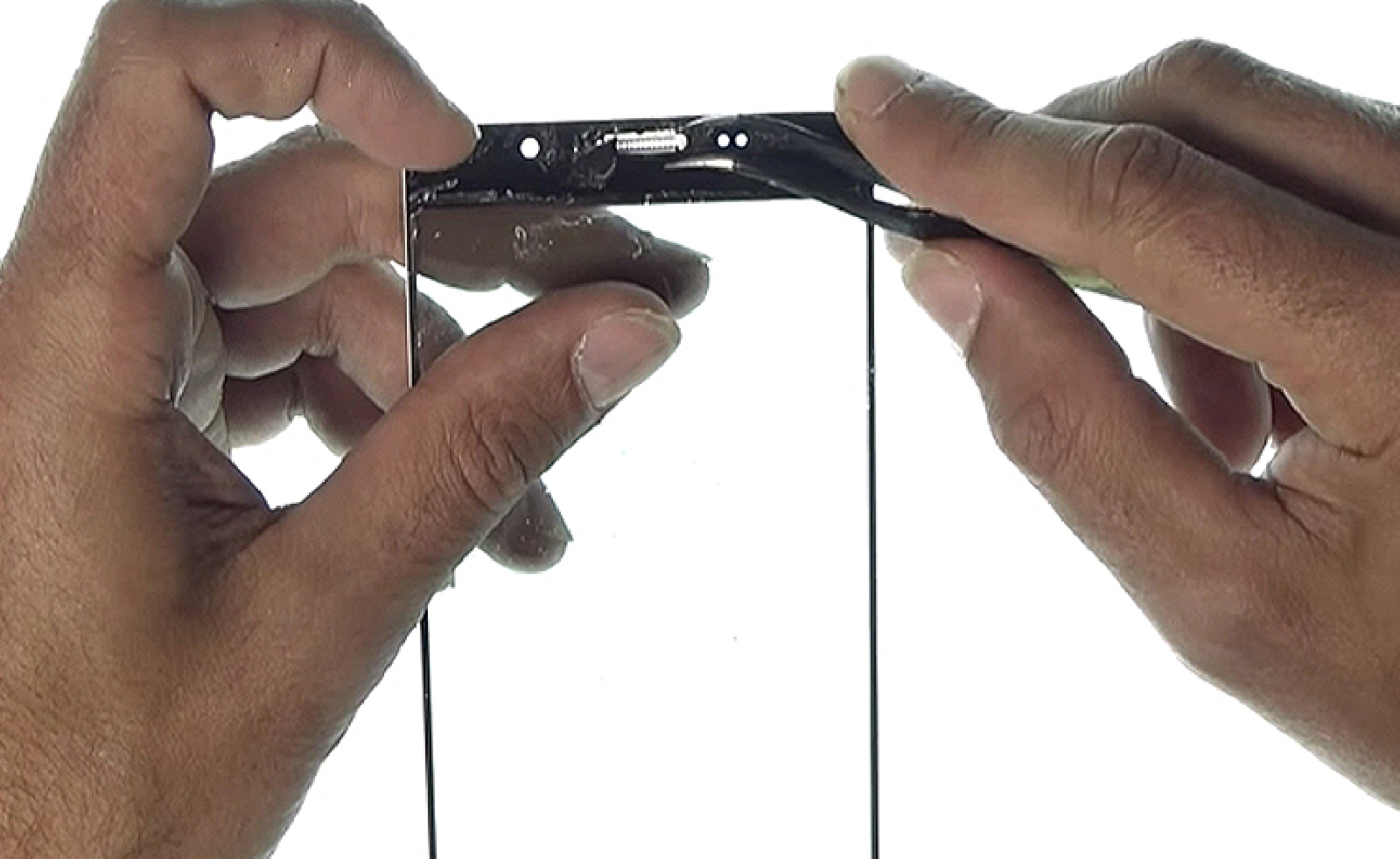

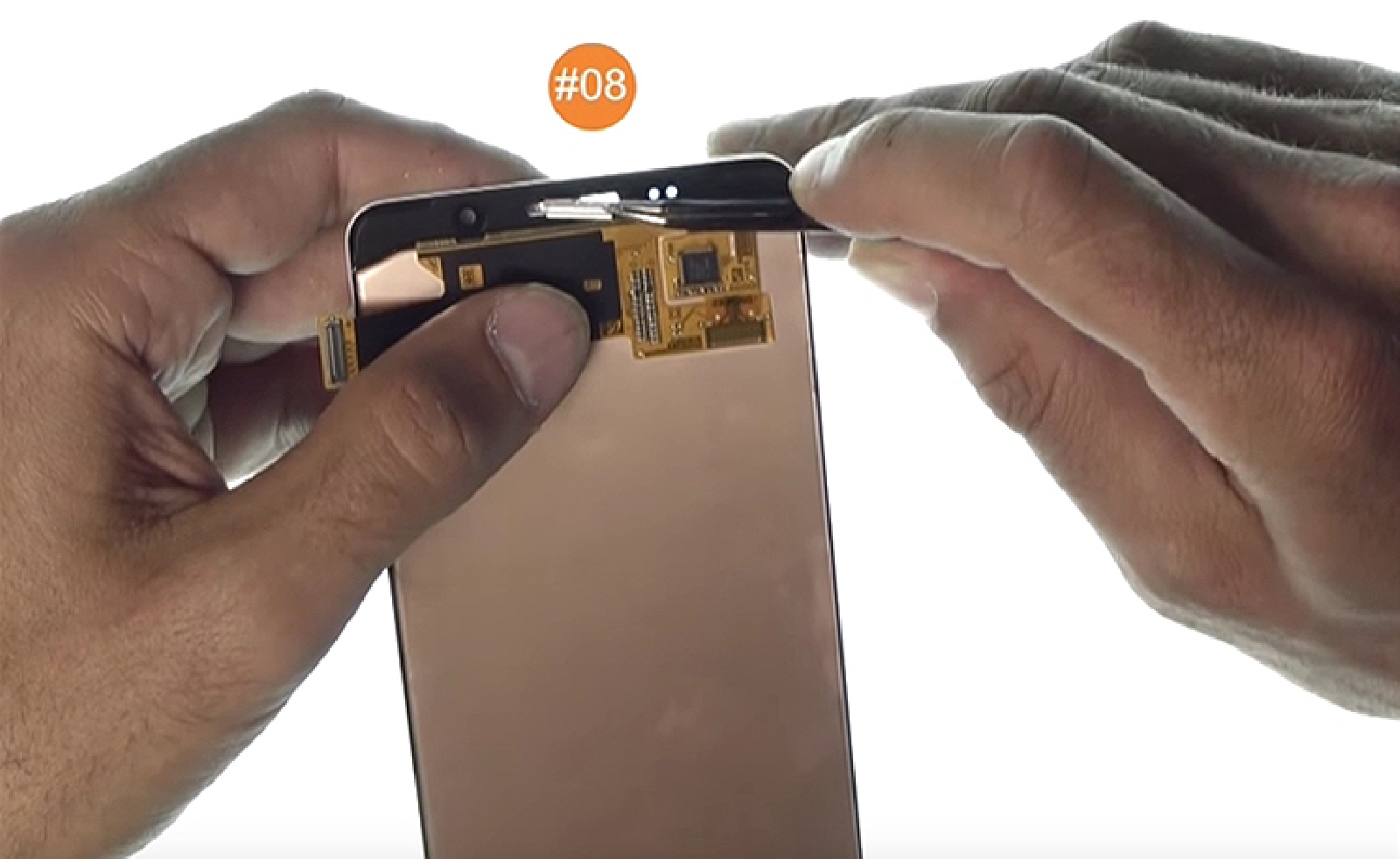

Etape 8 : Récupérer la grille du Haut-parleur

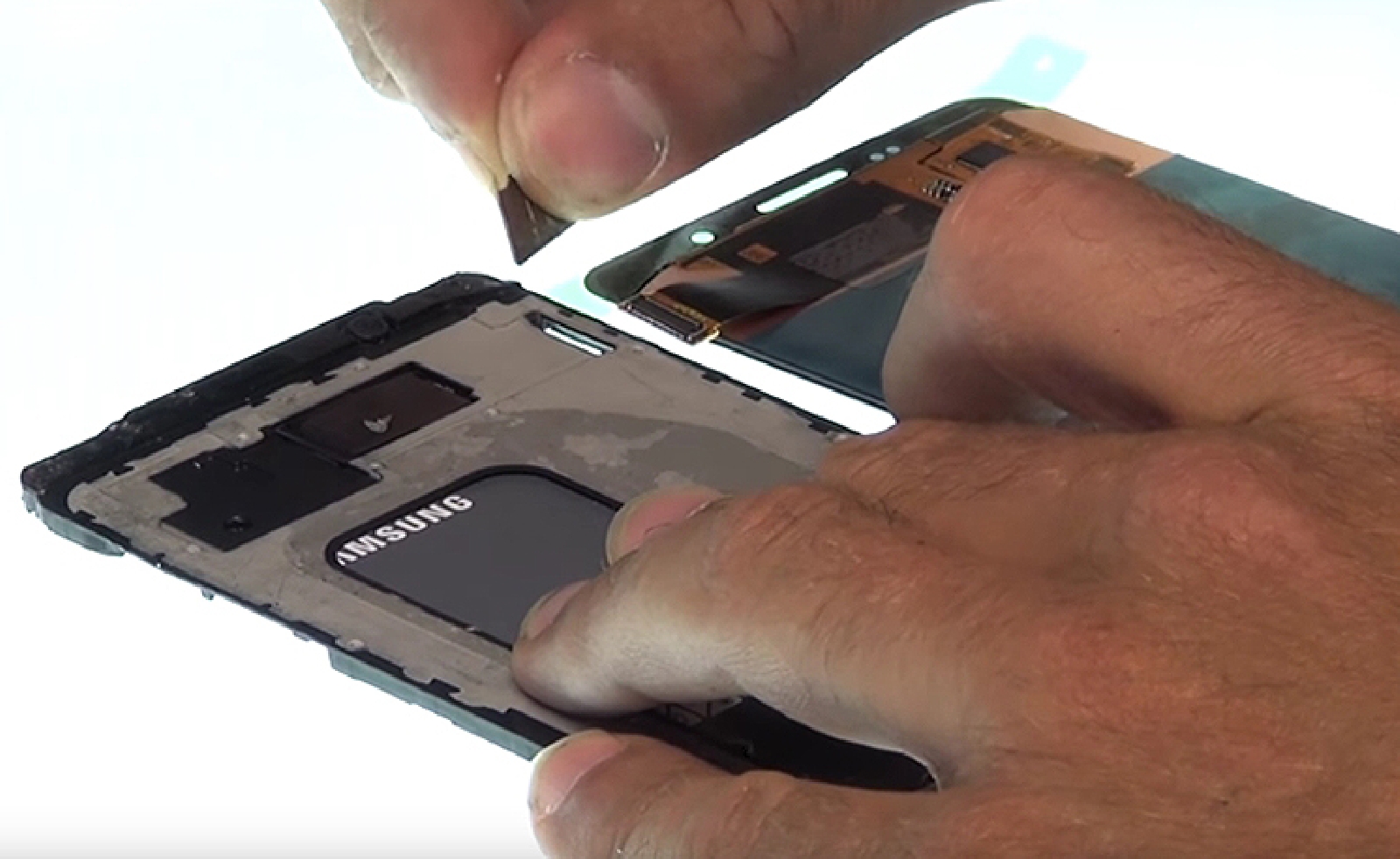

Prenez la petite pincette métallique afin de récupérer la grille du HP puis déposez là directement sur votre nouvel écran.
Etape 8 : Récupérer la grille du Haut-parleur
Etape 8 : Récupérer la grille du Haut-parleur
Etape 8 : Récupérer la grille du Haut-parleur
Outils du kit utilisés
Outils du kit utilisés

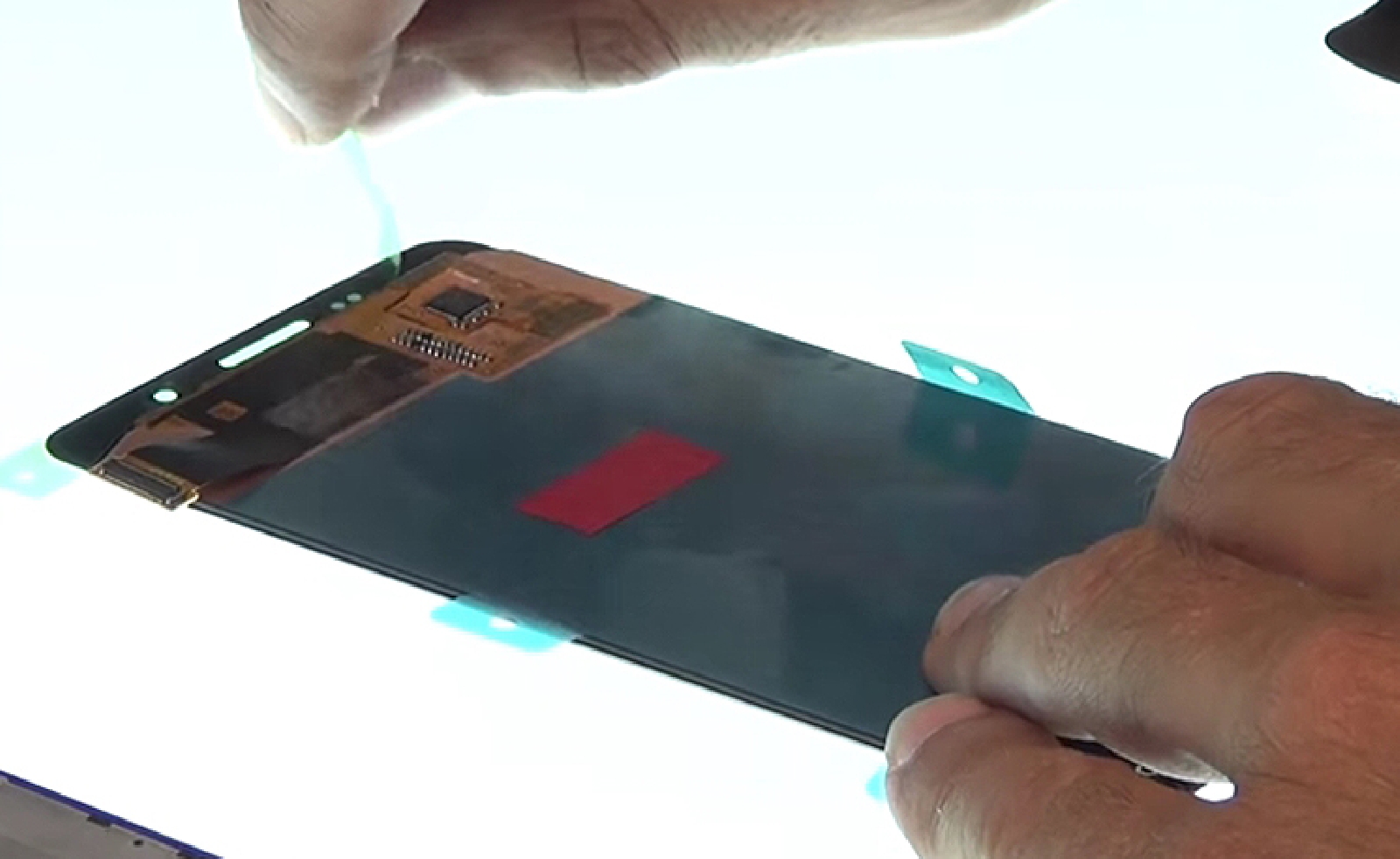

Conseil pour le remontage :
Il ne vous reste plus qu'à reprendre ce tutoriel en sens inverse afin de procéder au remontage complet de votre appareil.
Pour refixer la vitre arrière servez vous de la colle B7000 présente dans votre kit d'outils en effectuant un filet de colle sur le contour du châssis.
Conseil pour le remontage :
Conseil pour le remontage :
Conseil pour le remontage :
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
