Changement d'écran (vitre+AMOLED) sur Samsung Galaxy J3 2016

Temps estimé : 30 min
Difficulté : 2/5
Samsung Galaxy J3 2016 | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc écran : vitre tactile et de l'écran Super Amoled sur votre Samsung Galaxy J3 2016 modèle SM-J320FN .

Diagnostic

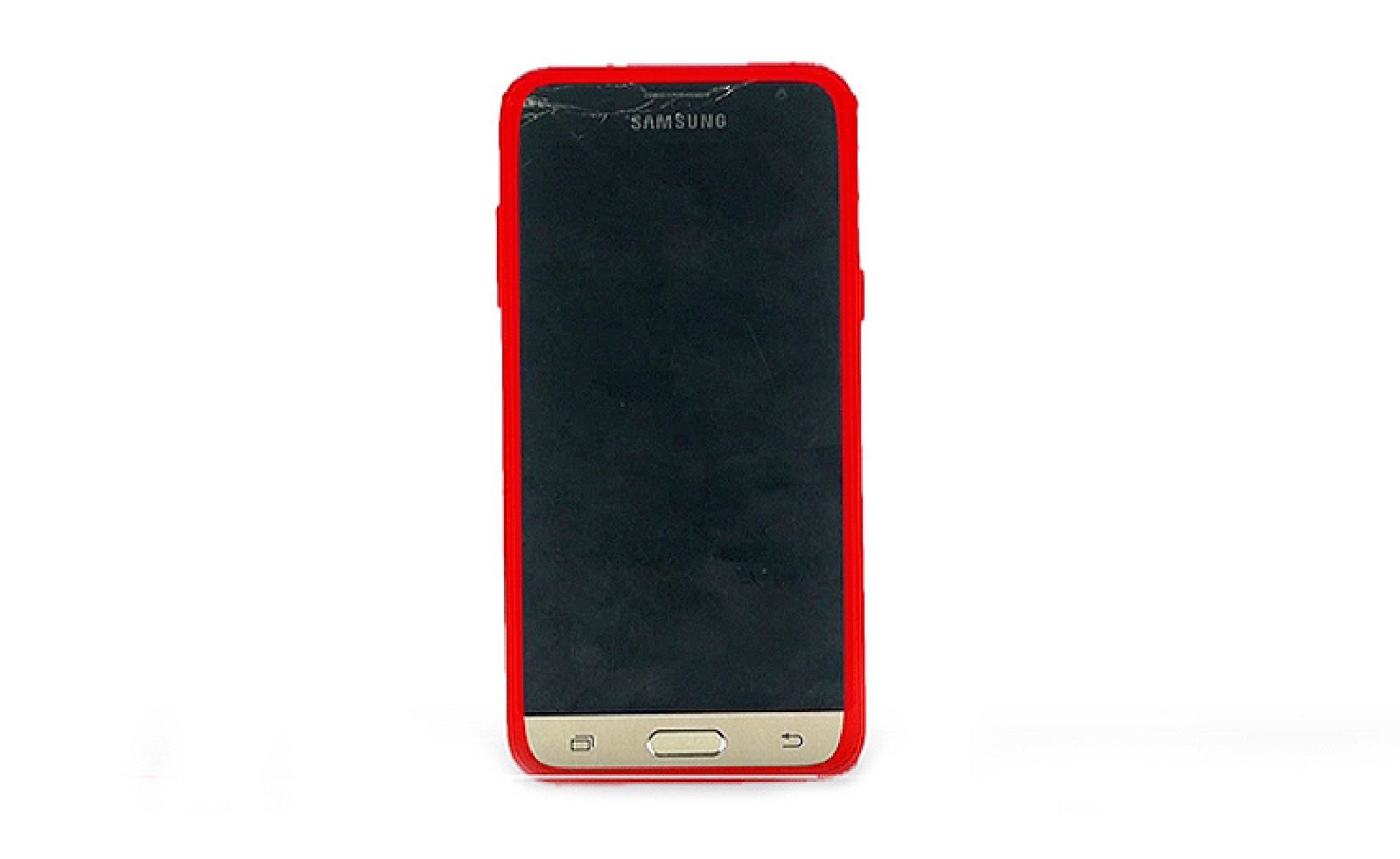

› La vitre de votre Galaxy J3 2016 est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau de l'écran Amoled ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Amoled Noir et vitre prémontés pour Samsung Galaxy J3 2016
59,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre AVANT pour Samsung Galaxy J3 2016
5,90 €
Ajouter au panier

Etape 1 : Retirer le cache arrière

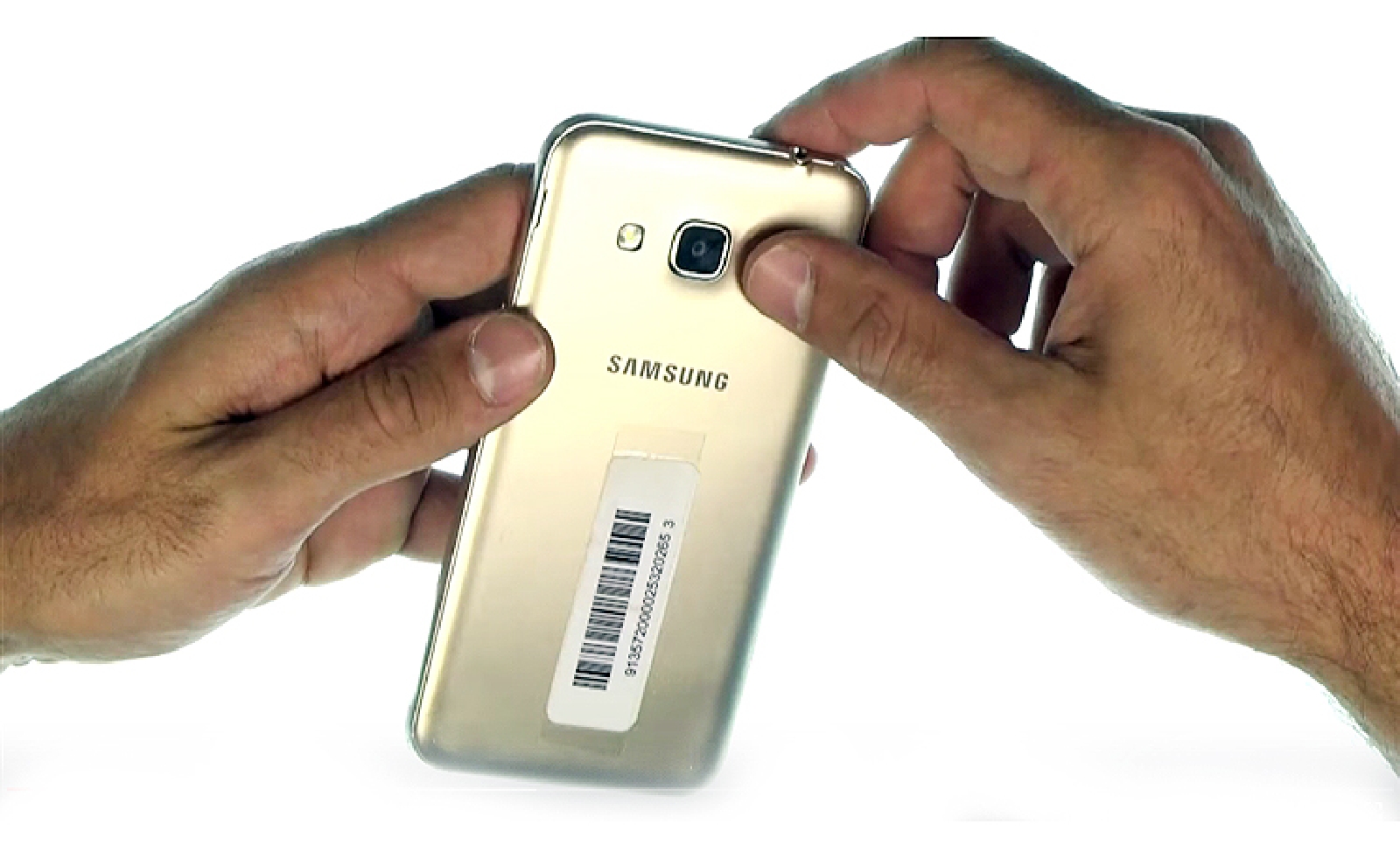

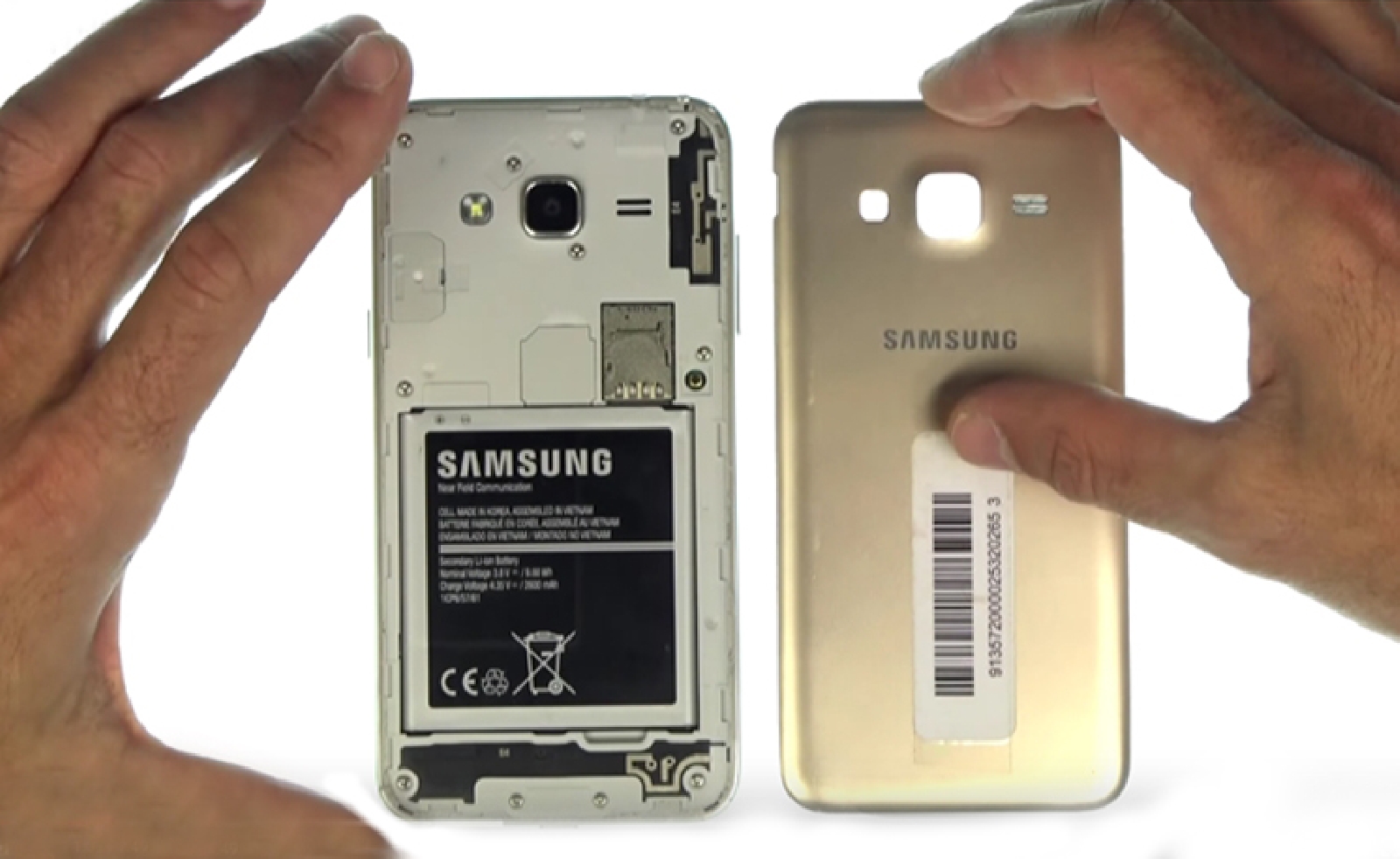

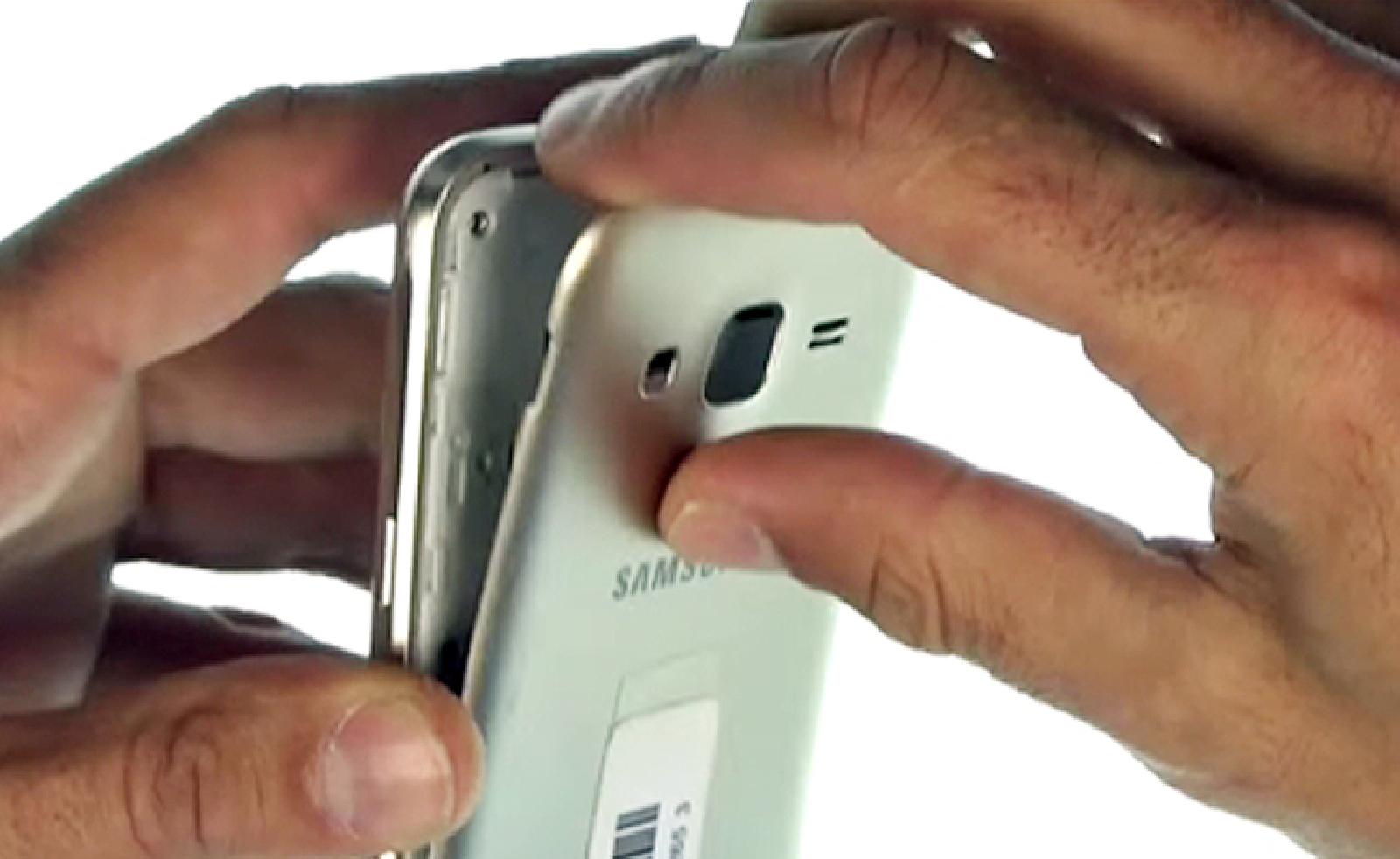

Afin d'accéder à la batterie de votre Samsung J3 2016, déclipsez le cache batterie de ce dernier à l'aide de la petite encoche situé sur le côté supérieur droit de votre appareil.
Etape 1 : Retirer le cache arrière
Etape 1 : Retirer le cache arrière
Etape 1 : Retirer le cache arrière
Etape 1 : Retirer le cache arrière
Etape 2 : Retirer la batterie

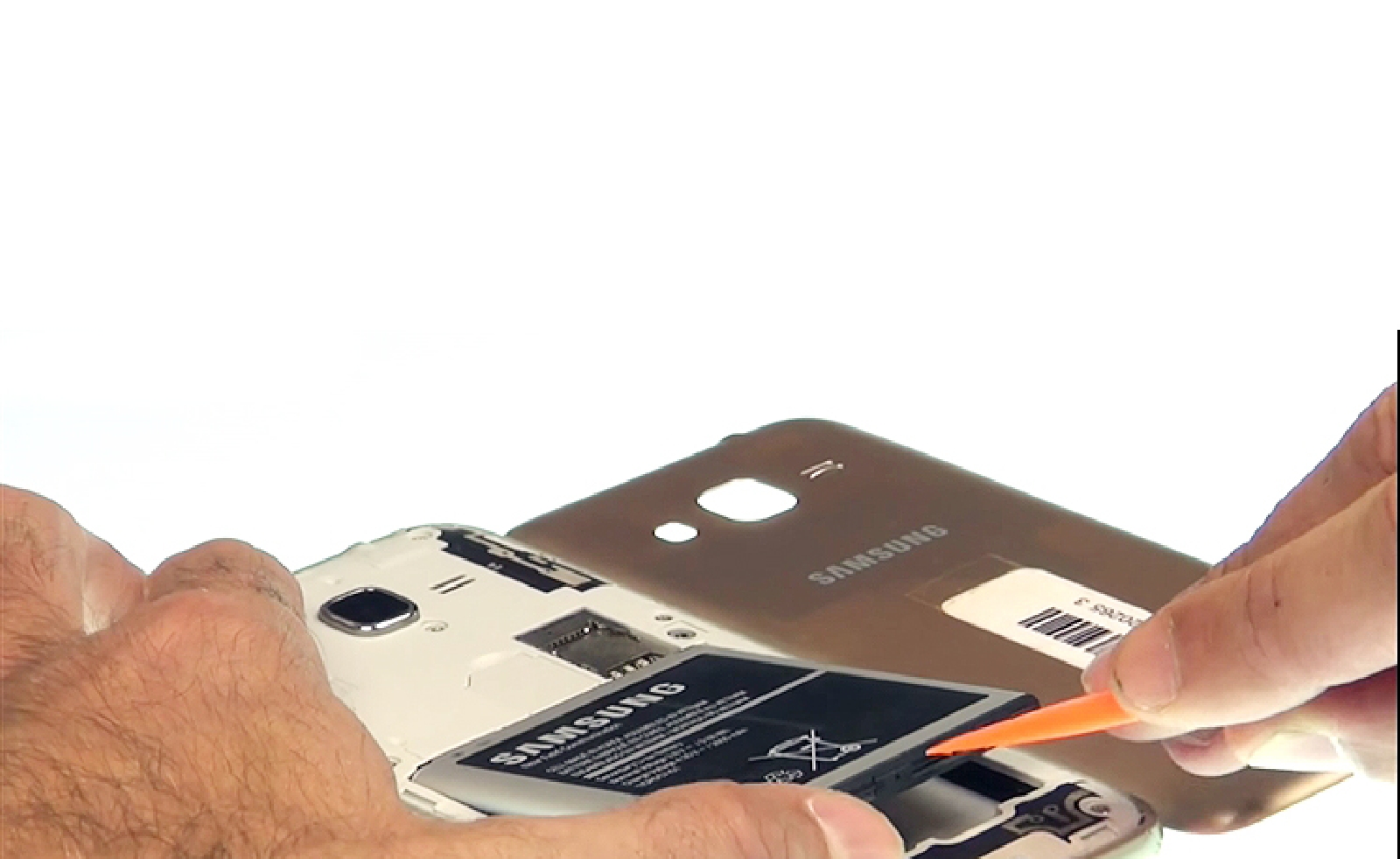

Maintenant que vous avez accès à la batterie retirez tout simplement celle-ci en faisant levier avec le spudger.

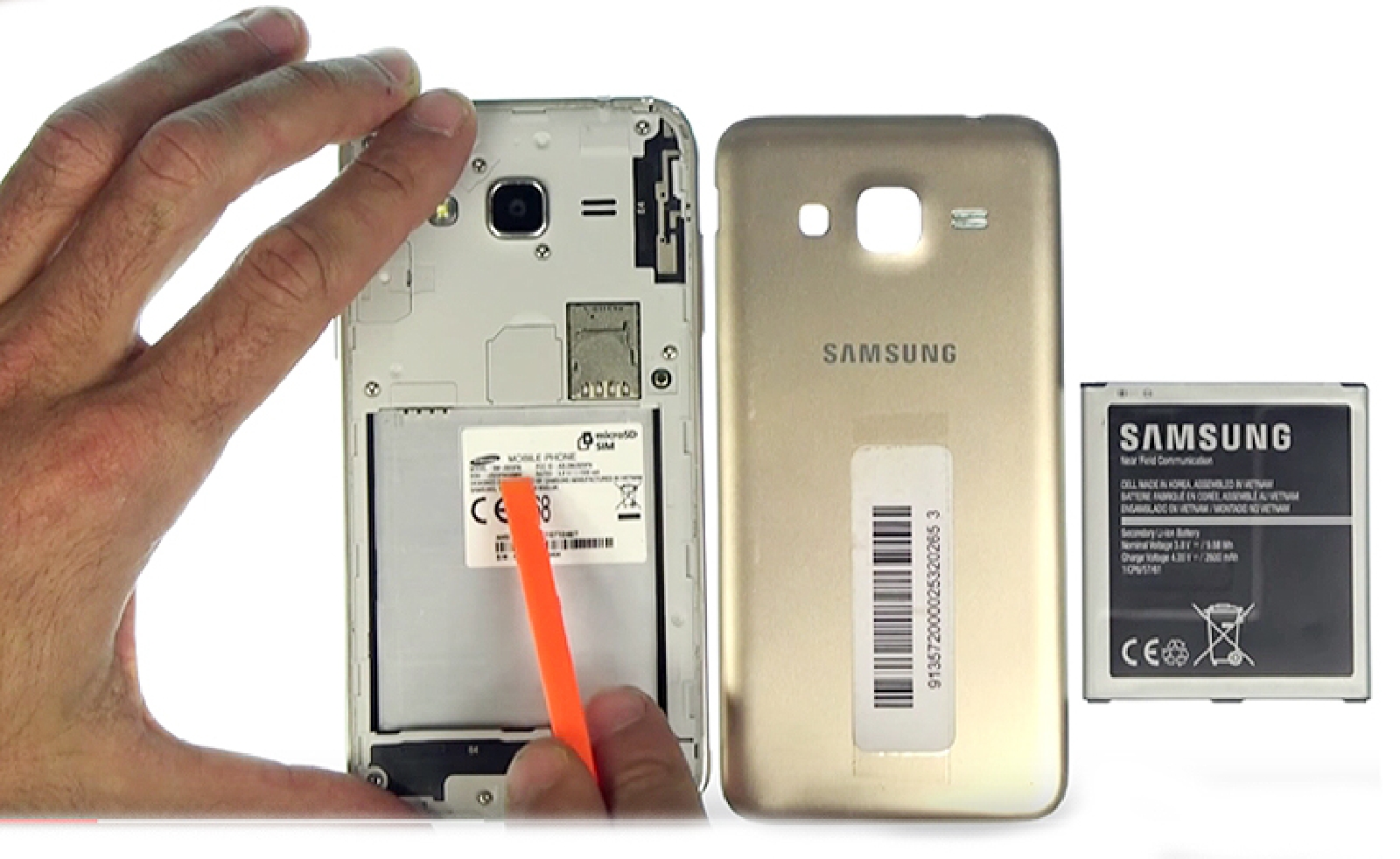

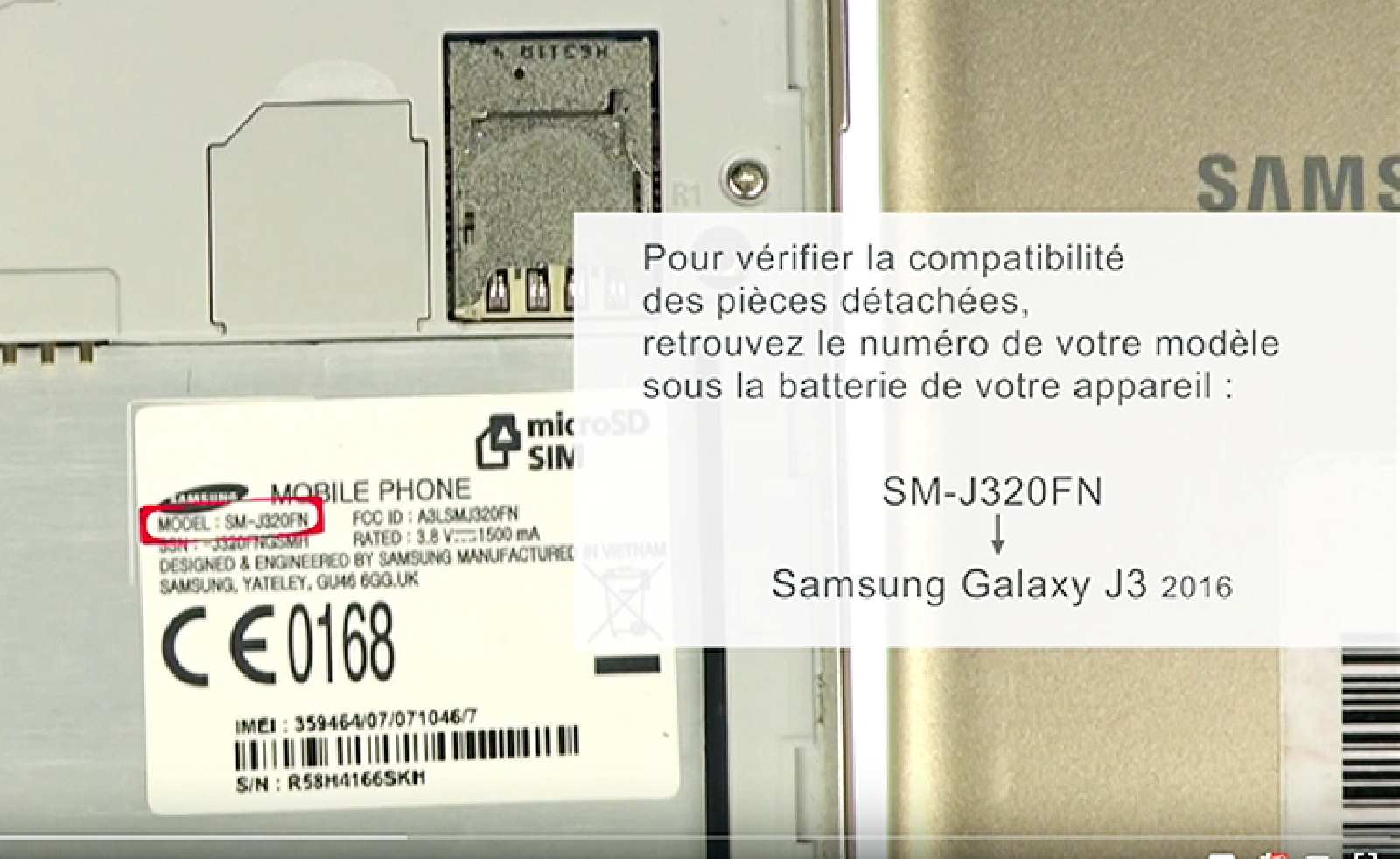

À ce moment, vous pouvez également vous assurer de la compatibilité de votre pièce détachée en vérifiant le n° de modèle de votre téléphone. Le n° SM-J320FN correspond au Samsung J3 2016.
Etape 2 : Retirer la batterie
Etape 2 : Retirer la batterie
Etape 2 : Retirer la batterie
Etape 2 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Déconnecter le connecteur de l'écran

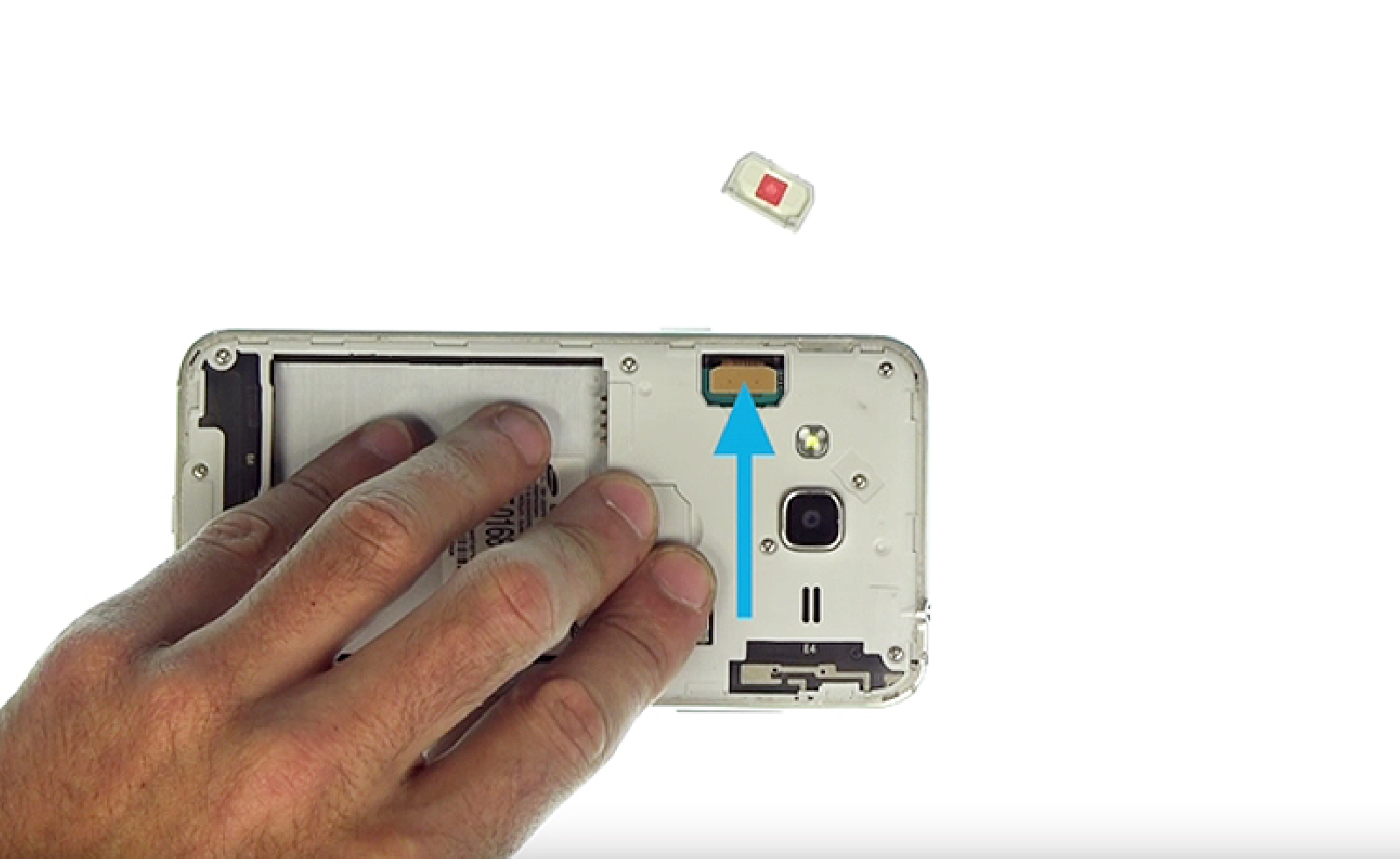

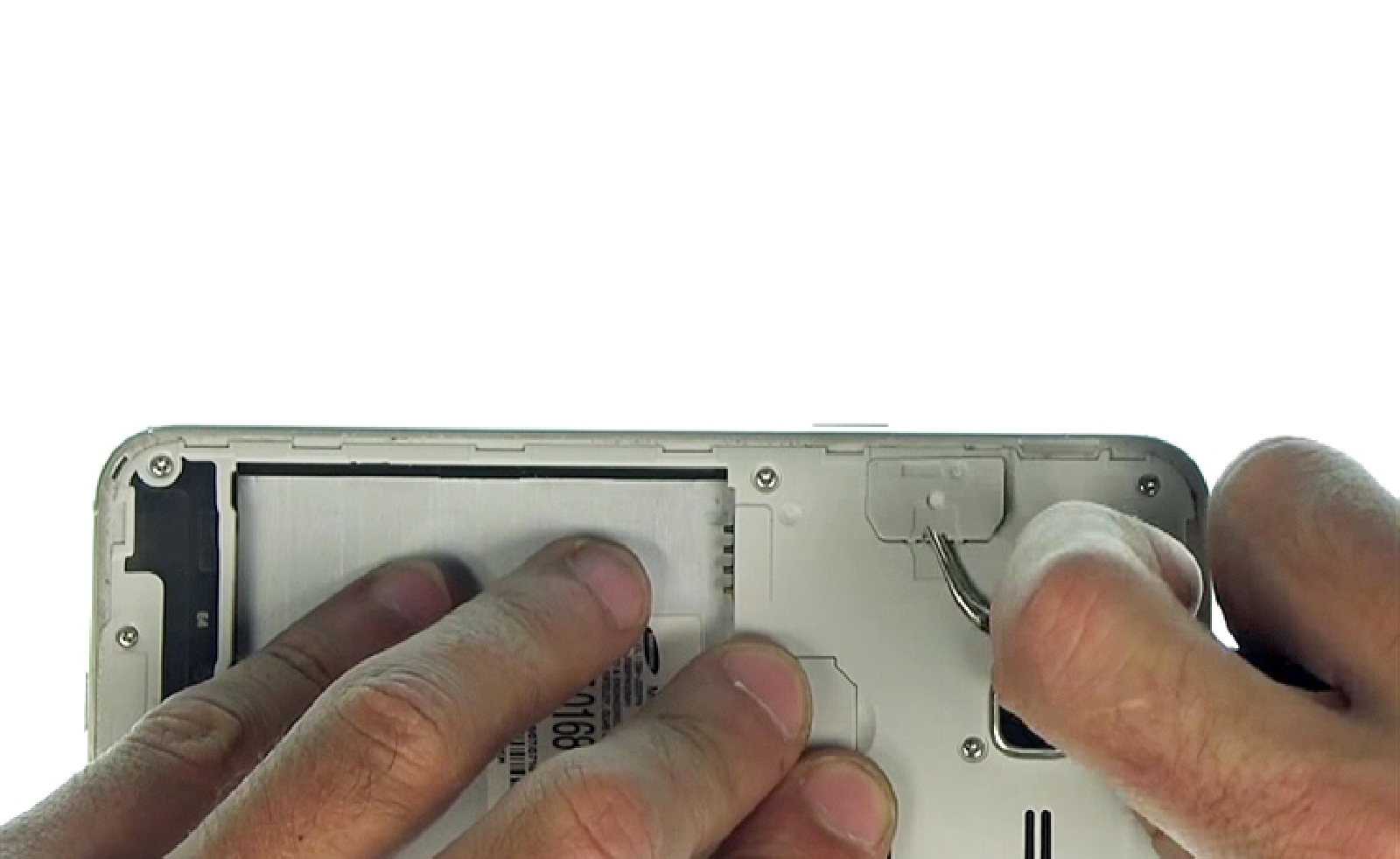

Afin de pouvoir déconnecter l'écran amoled, retirez le cache plastique à l'aide de la pincette métallique.

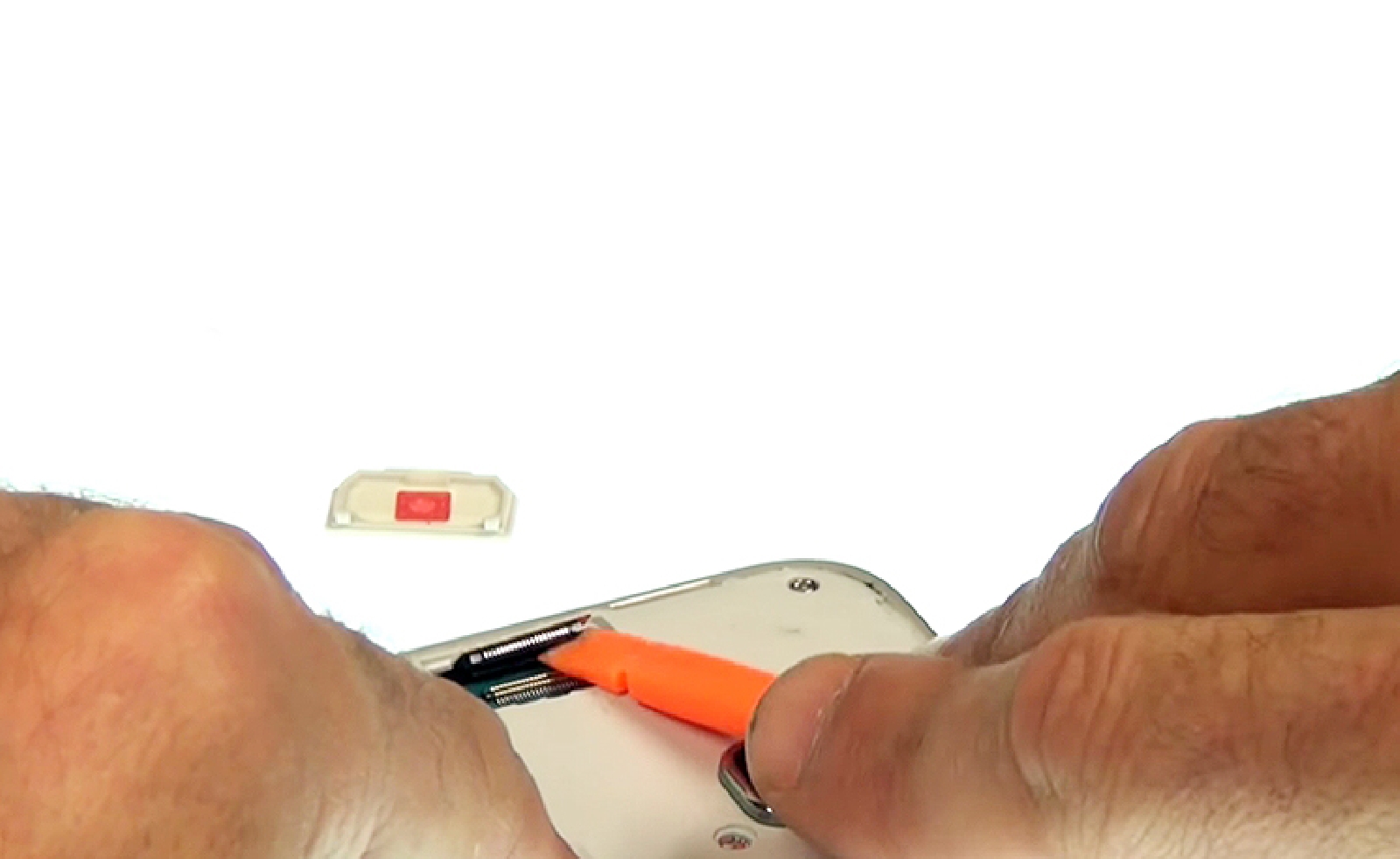

Maintenant que vous avez accès à la connectique, débranchez la nappe de l'écran à l'aide du levier nylon...
Etape 3 : Déconnecter le connecteur de l'écran
Etape 3 : Déconnecter le connecteur de l'écran
Etape 3 : Déconnecter le connecteur de l'écran
Etape 3 : Déconnecter le connecteur de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 4: Chauffer l'écran
La particularité du Samsung J3 2016 est que vous pouvez retirer directement l'écran sans avoir besoin d'accéder aux éléments internes (qui impliquent de retirer la coque arrière).

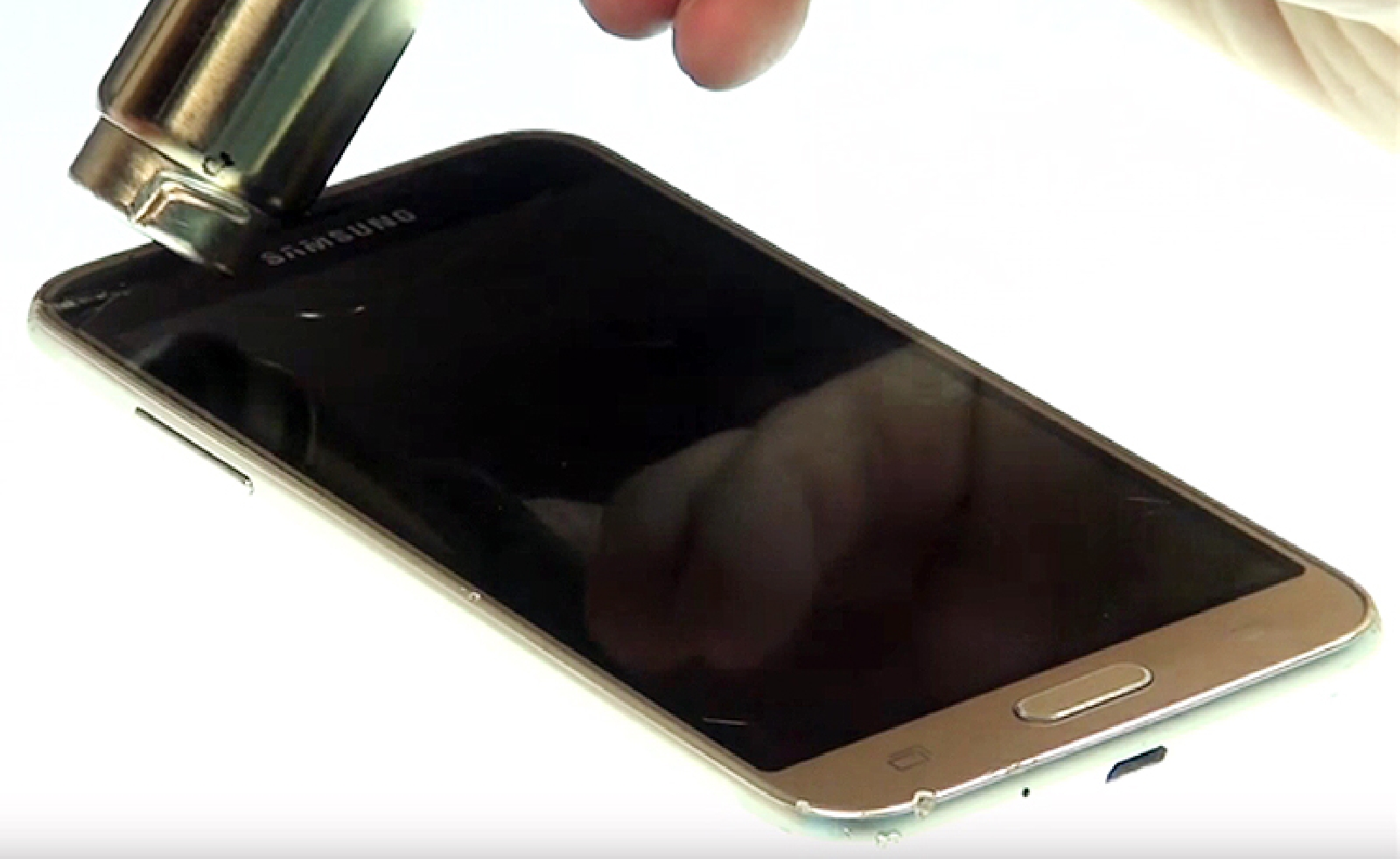

Afin de décoller cet écran Amoled, commencez par chauffer les contours de celui-ci à l'aide d'un mini-décapeur thermique ou de votre sèche-cheveux.
Etape 4:  Chauffer l'écran
Etape 4:  Chauffer l'écran
Etape 4:  Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 5 : créer un point d'insertion

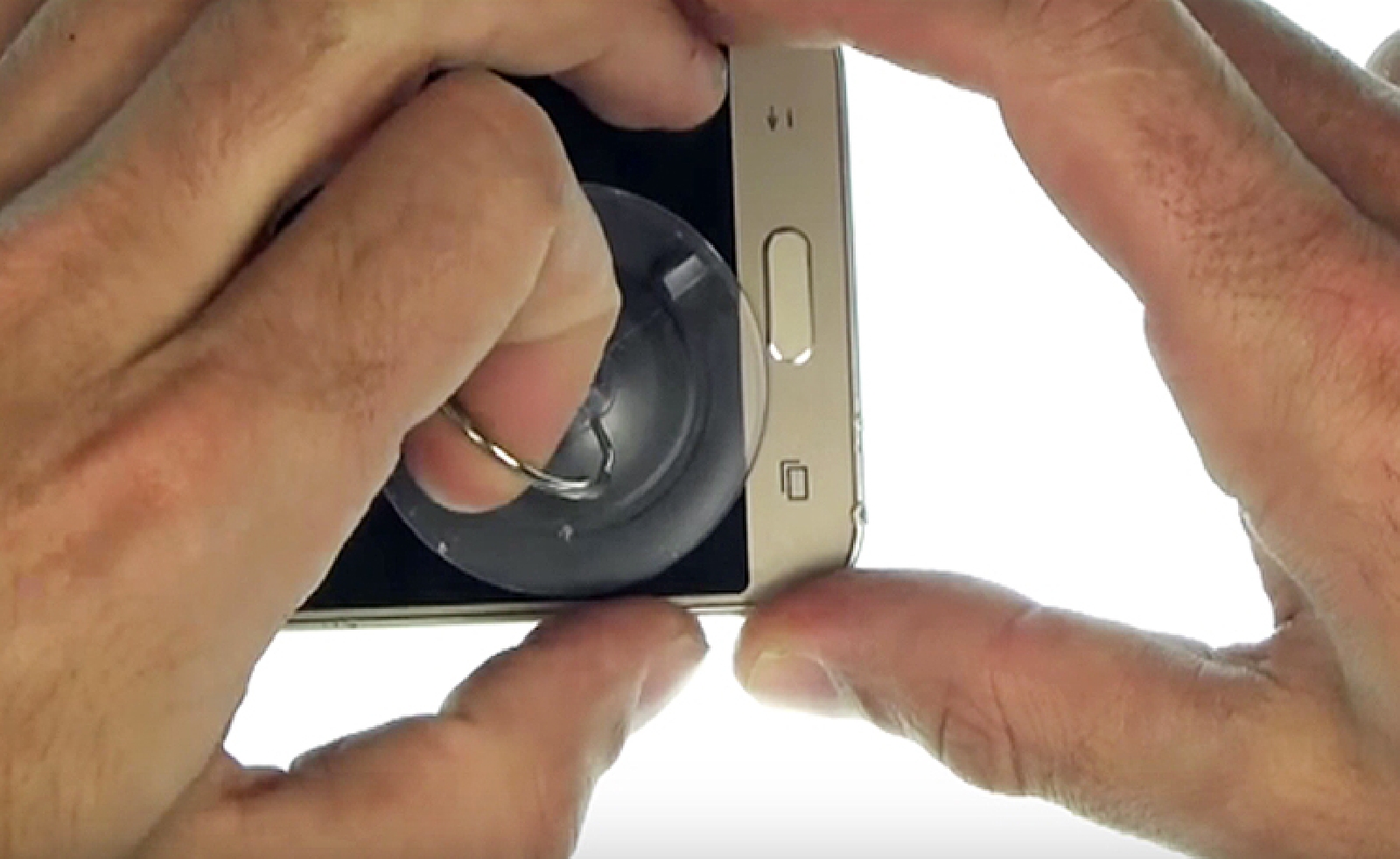

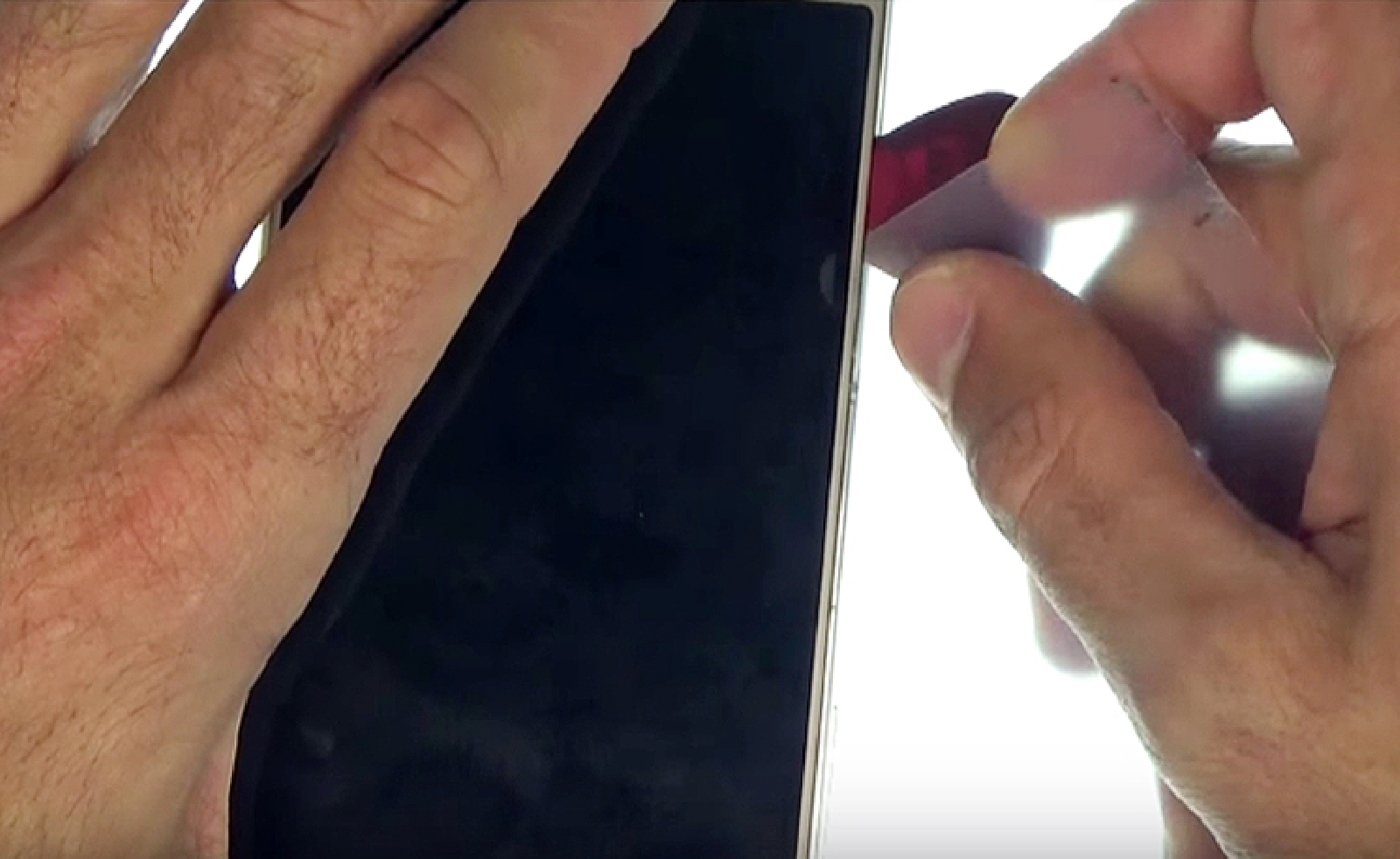

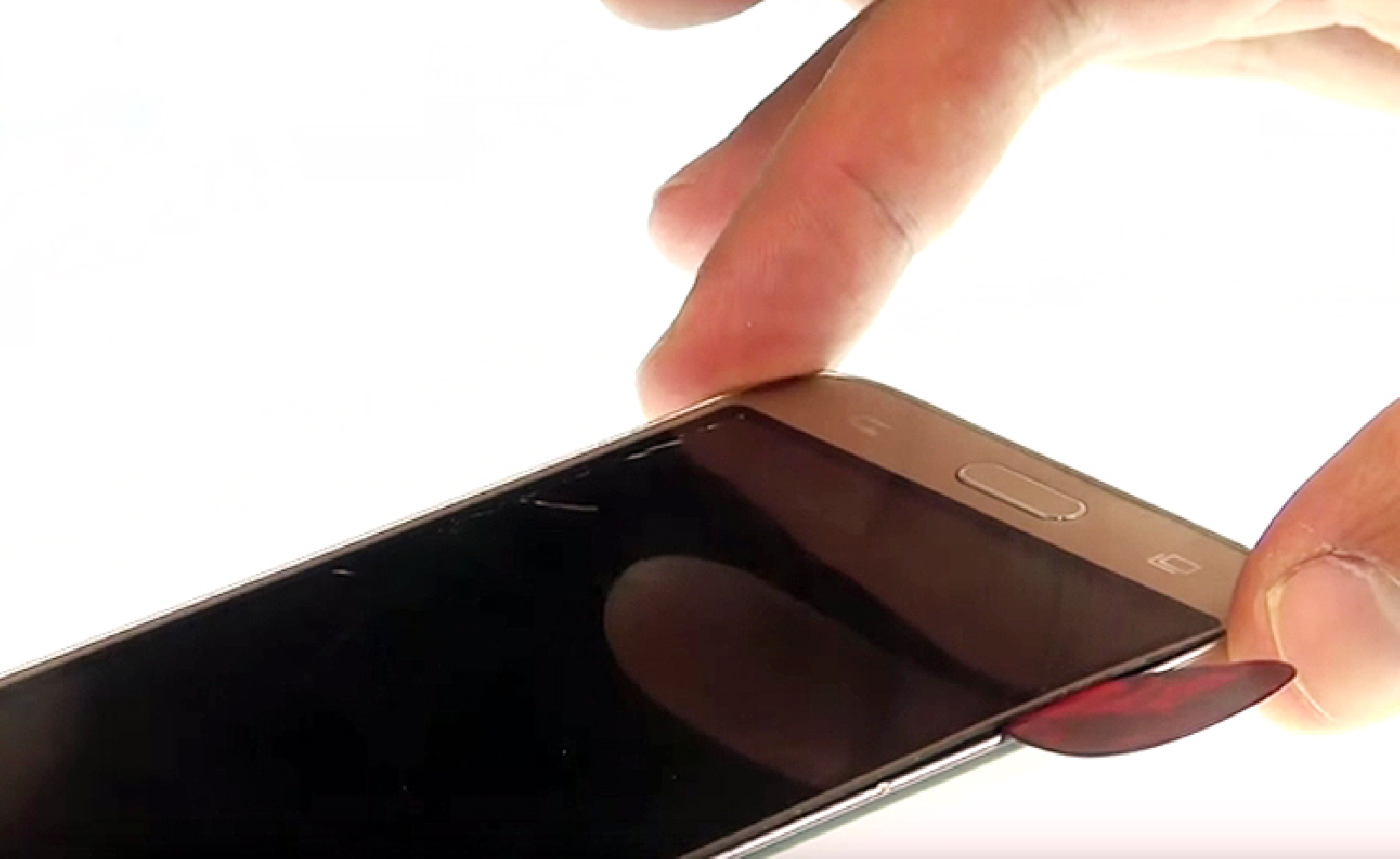

Placez la ventouse sur un des angles inférieur de l'écran, puis tout en tirant sur cette dernière insérez un médiator plastique entre la vitre et le châssis.
Etape 5 : créer un point d'insertion
Etape 5 : créer un point d'insertion
Etape 5 : créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés


Etape 6: Décoller l'écran

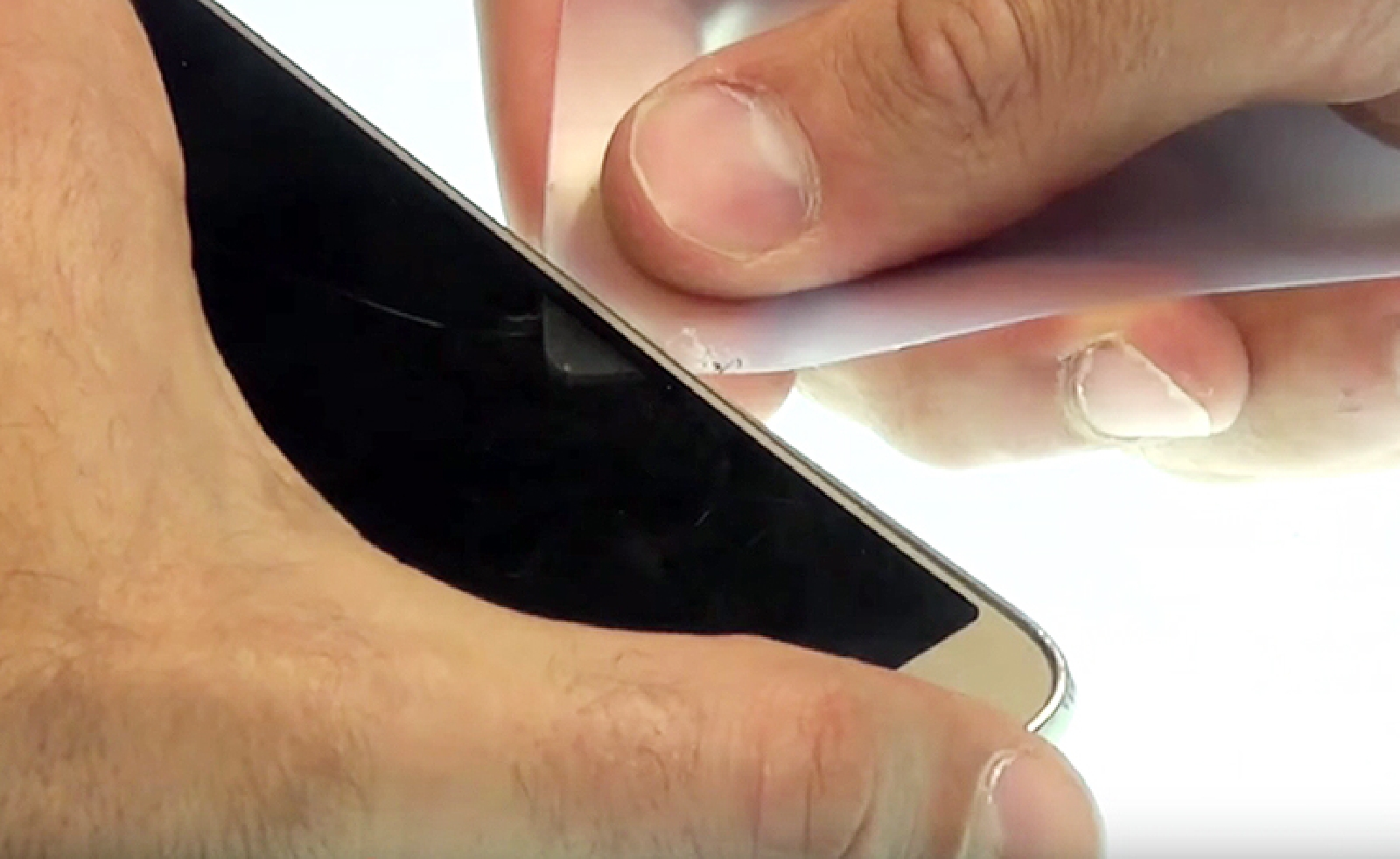

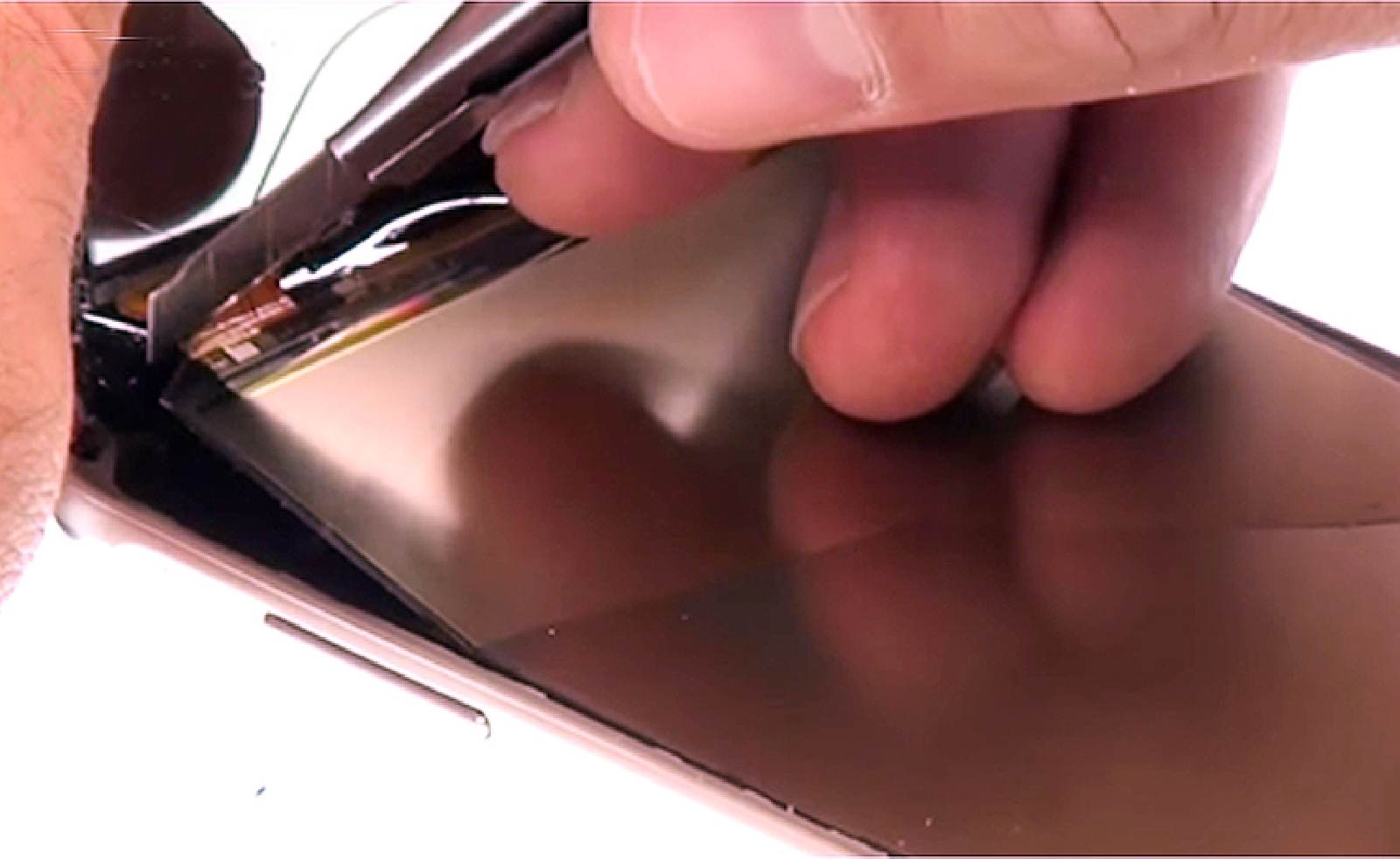

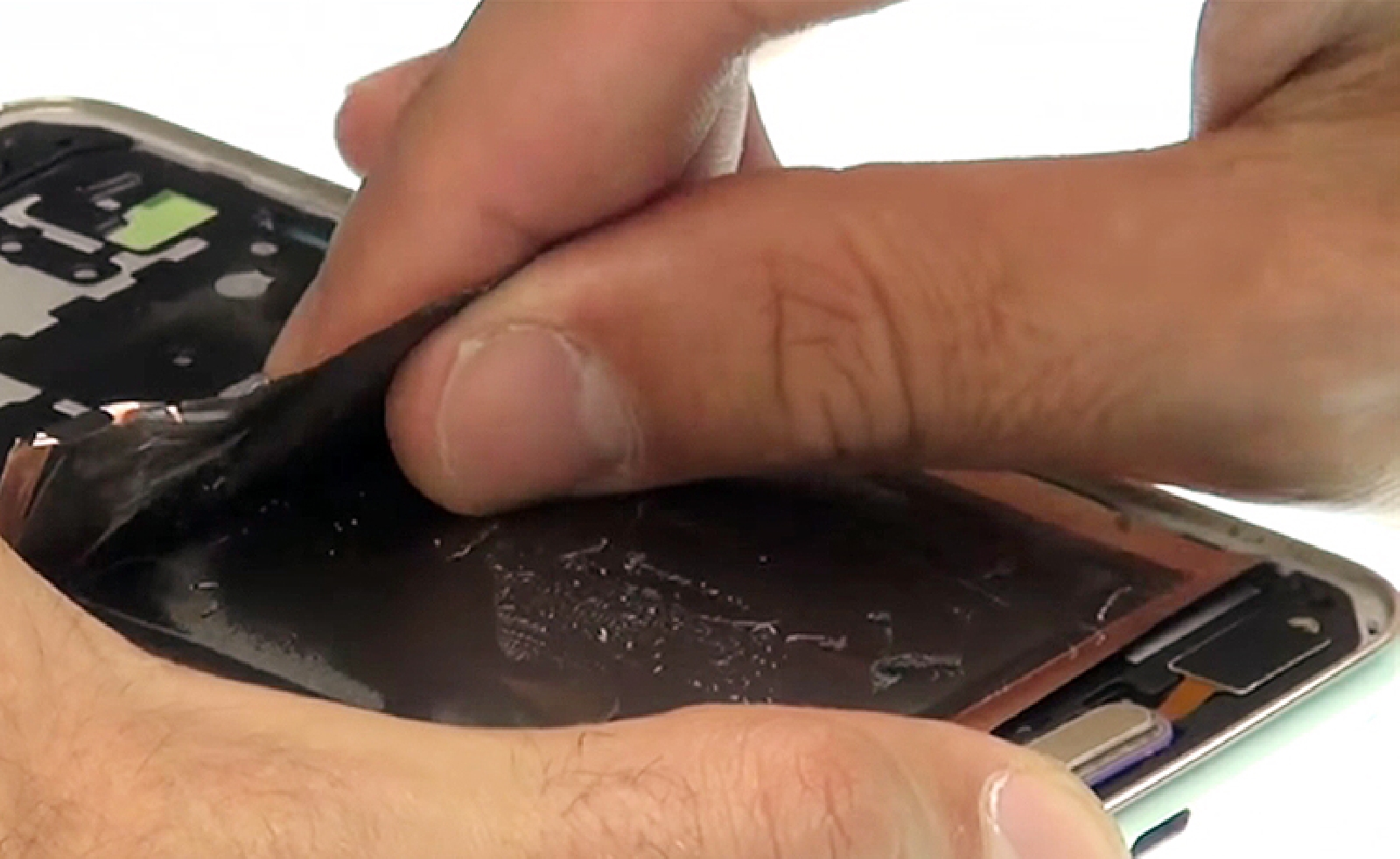

Désormais, insérez une carte PVC dans l'espace créé à côté du médiator puis faites glisser la carte afin de décoller complètement l'écran. Lors de cette étape l'écran amoled vas se briser, car il est fortement collé à l'intérieur du châssis.
Si la nappe de l'écran ne passe pas par le châssis, vous pouvez la sectionner pour faciliter le retrait de l'écran.
Etape 6: Décoller l'écran
Etape 6: Décoller l'écran
Etape 6: Décoller l'écran
Etape 6: Décoller l'écran
Etape 6: Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Nettoyer le contour du châssis

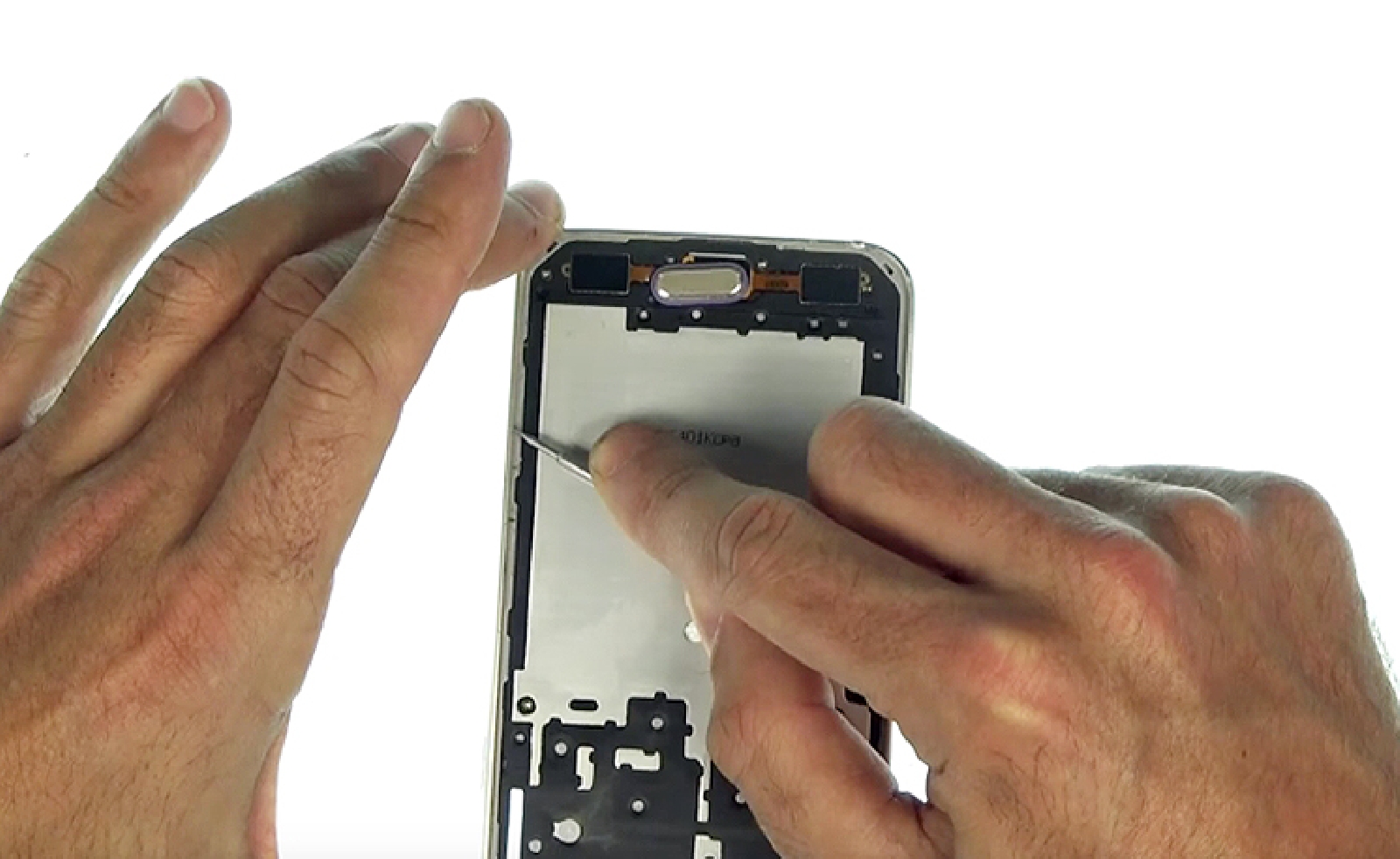

Avant de passer au remontage n'oubliez pas de bien nettoyé le châssis . Pour cela vous pouvez par exemple utiliser une tournevis plat afin de gratter les résidus de verres et de colle.
Etape 7 : Nettoyer le contour du châssis
Conseil pour le remontage
Pour le remontage de votre nouvel écran, vous pouvez utiliser la colle B7000 présente dans votre kit d'outils ou le sticker de pause que vous trouverez sur notre site internet.
Conseil pour le remontage
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Sticker de vitre AVANT pour Samsung Galaxy J3 2016
5,90 €
