Changement d'écran (vitre+AMOLED) sur Galaxy S4 Mini

Temps estimé : 30 min
Difficulté : 3/5
Galaxy S4 Mini | Temps estimé : 30 min Difficulté : 3/5

Ce guide PHOTOS vous explique comment remplacer l'écran sur un Samsung Galaxy S4 Mini.

Diagnostic

› Votre Samsung Galaxy S4 Mini a la vitre brisée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR prémonté sur châssis pour Samsung Galaxy S4 Mini / S4 Mini Duos
119,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

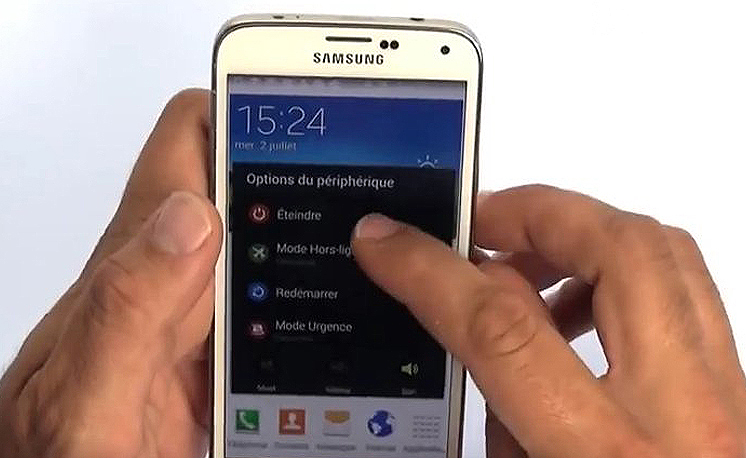

Eteignez votre Samsung Galaxy S4 Mini
Eteignez votre Samsung Galaxy S4 Mini avant de passer à l'étape suivante.

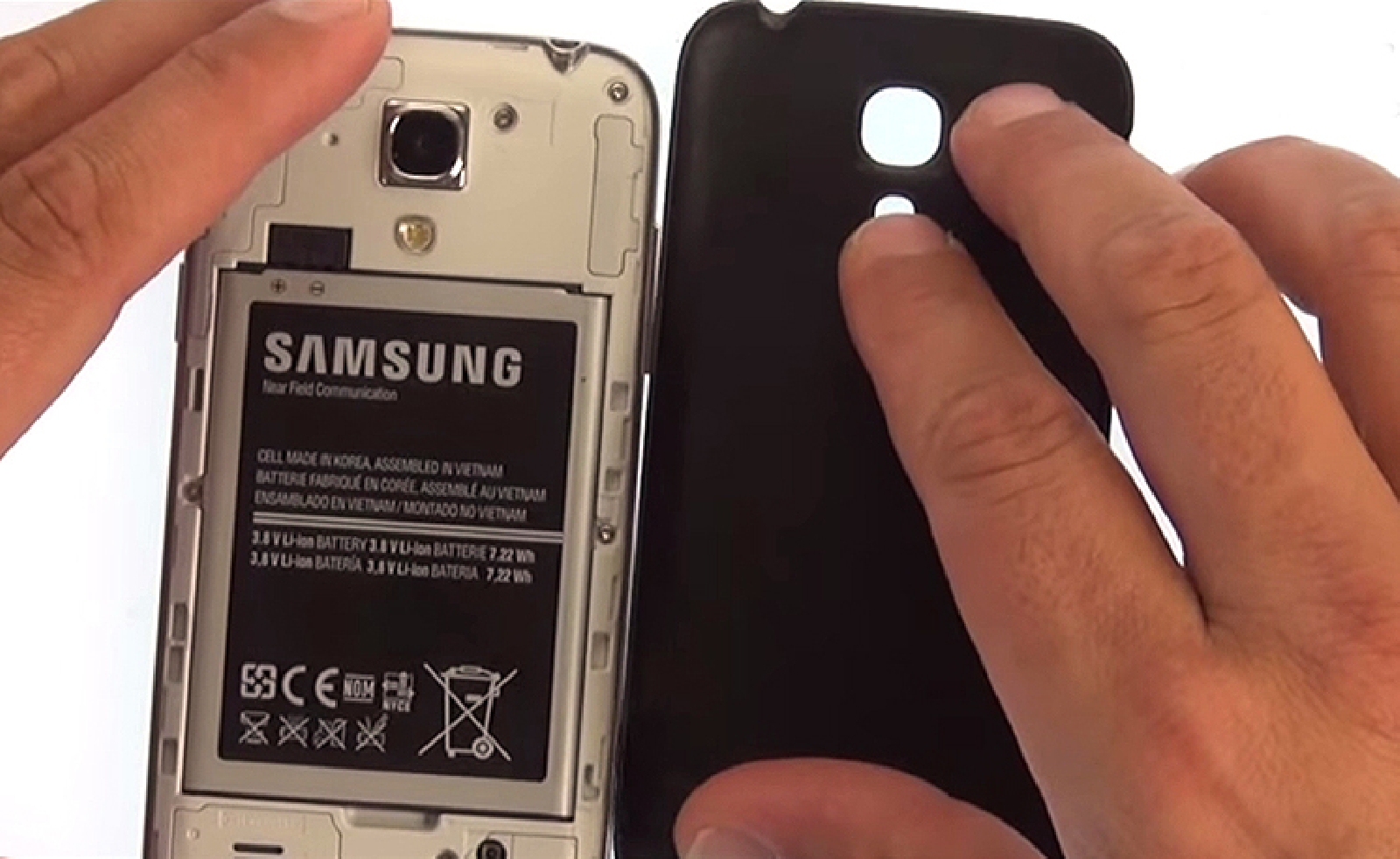

Etape 1 : Enlevez la batterie et la carte Sim

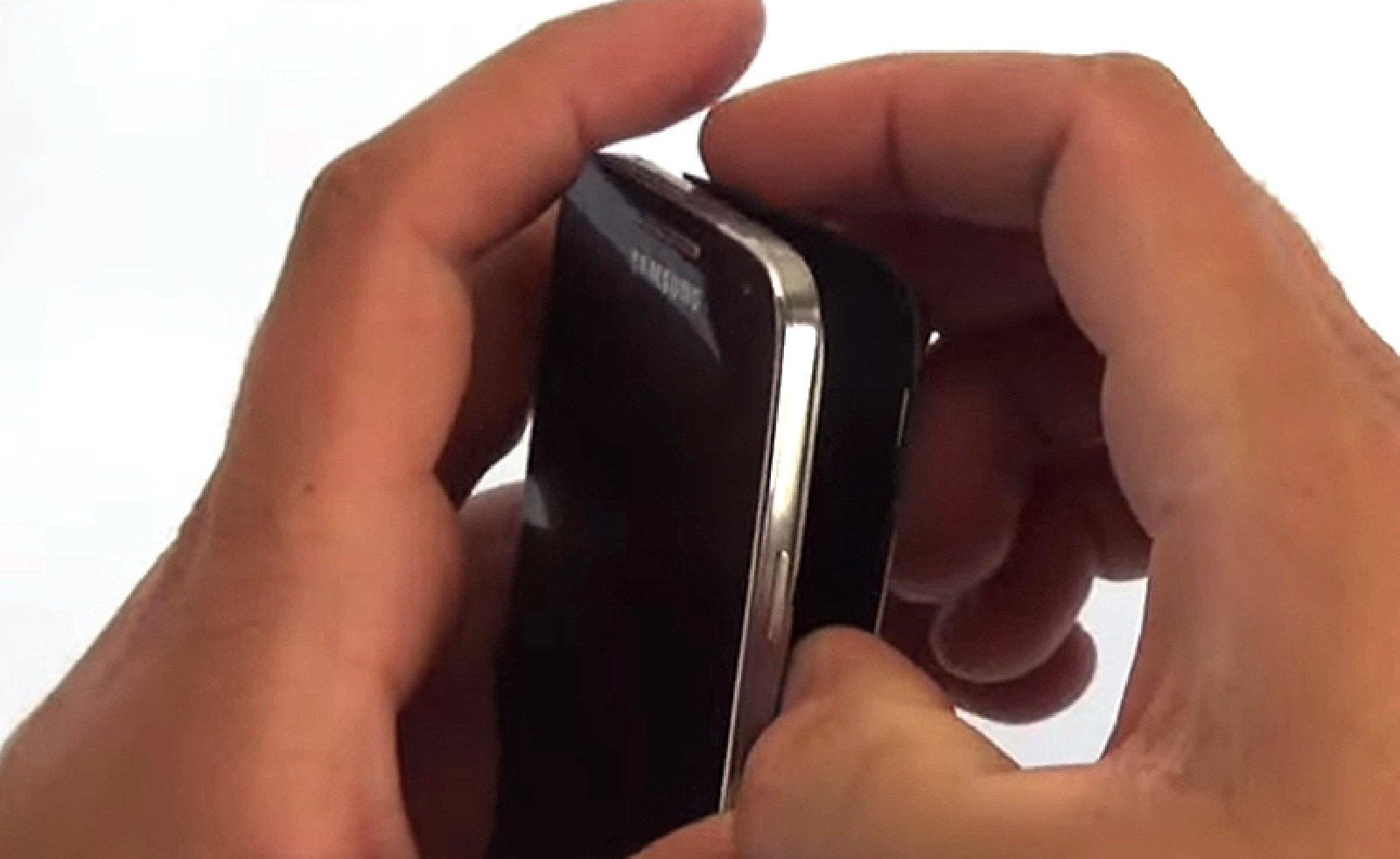

Déclipsez la coque arrière à l'aide de l'encoche prévue à cet effet puis retirez la batterie de son emplacement.

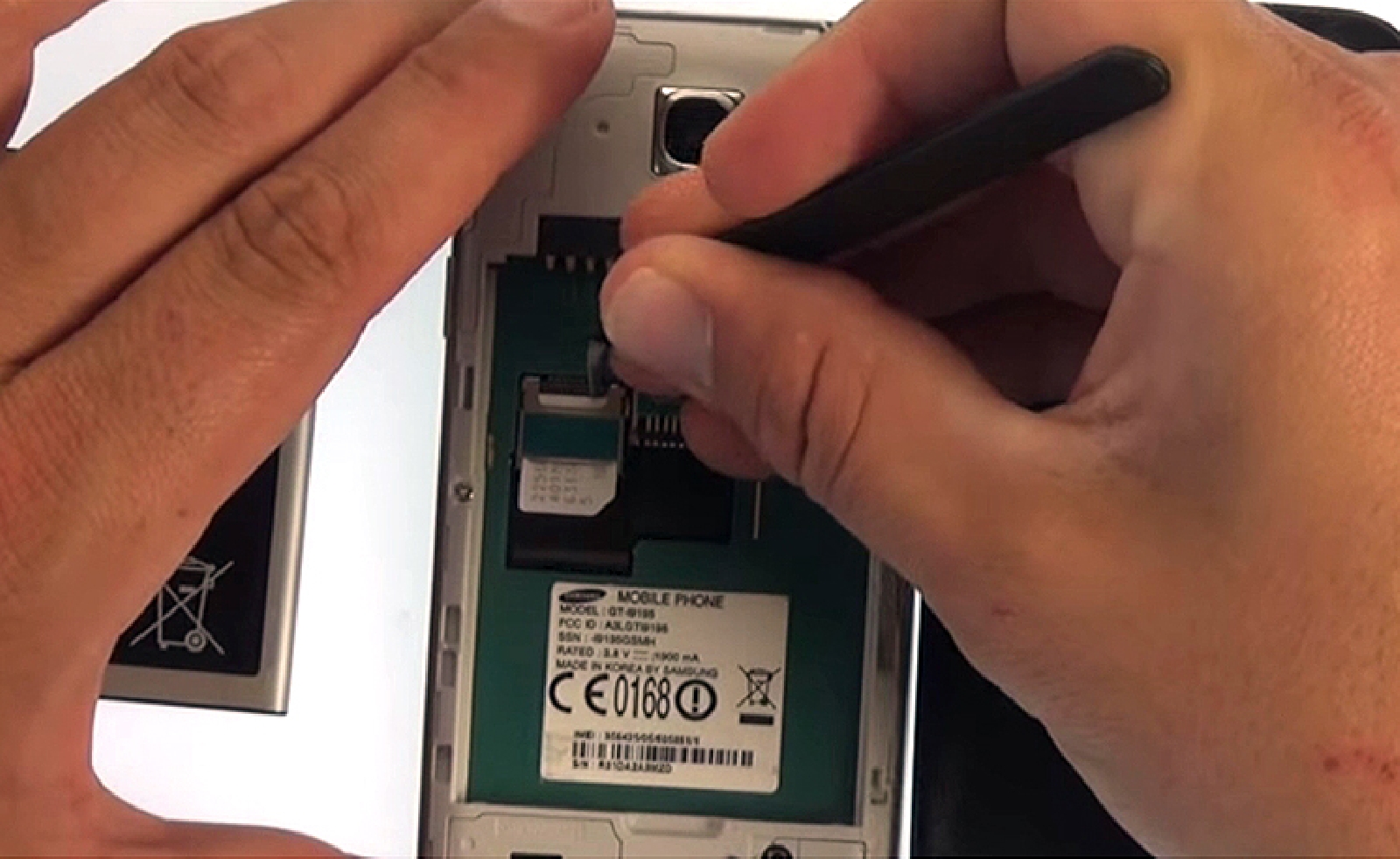

Vous avez désormais accès à la carte SIM, vous pouvez la retirer en la poussant à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

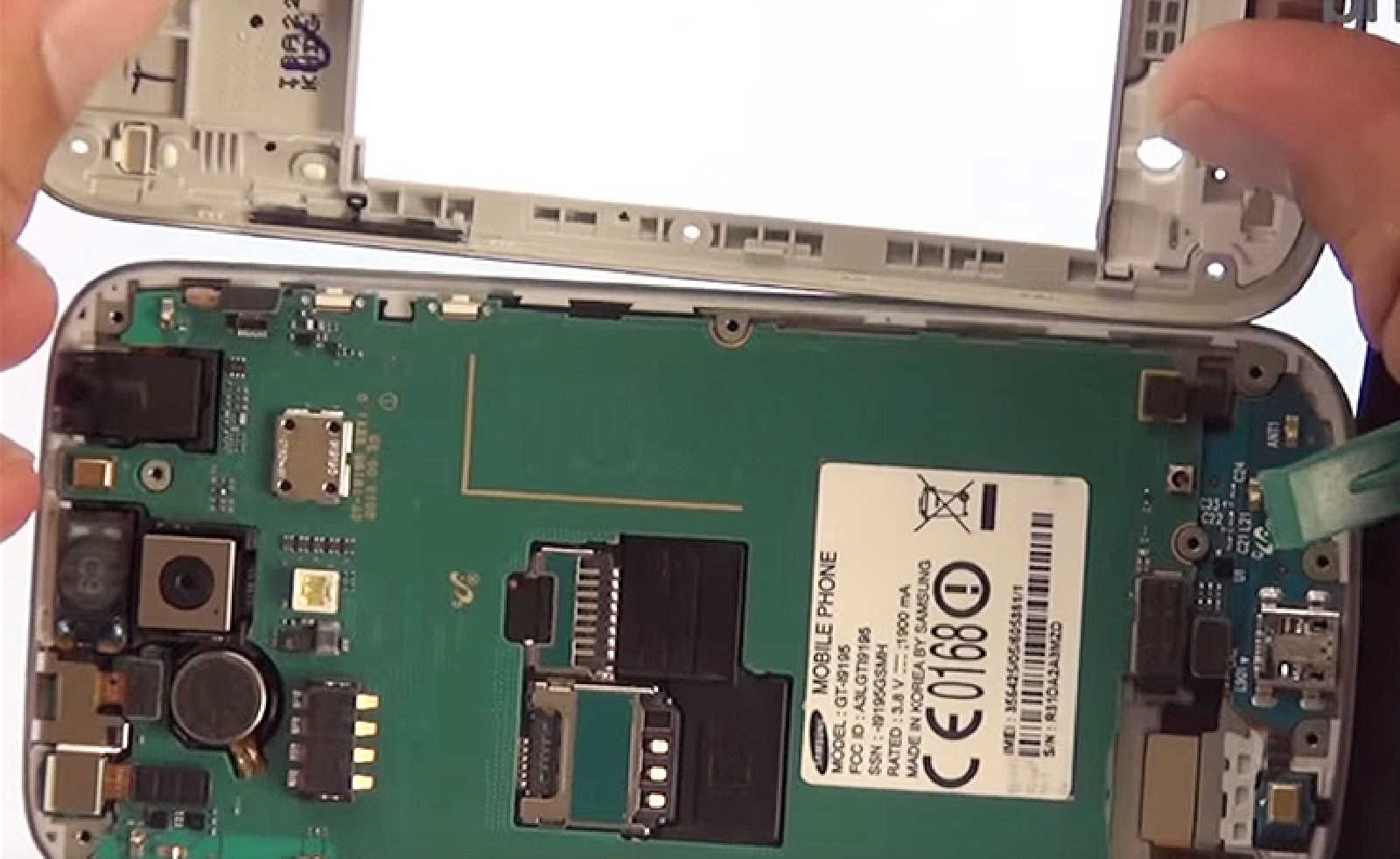

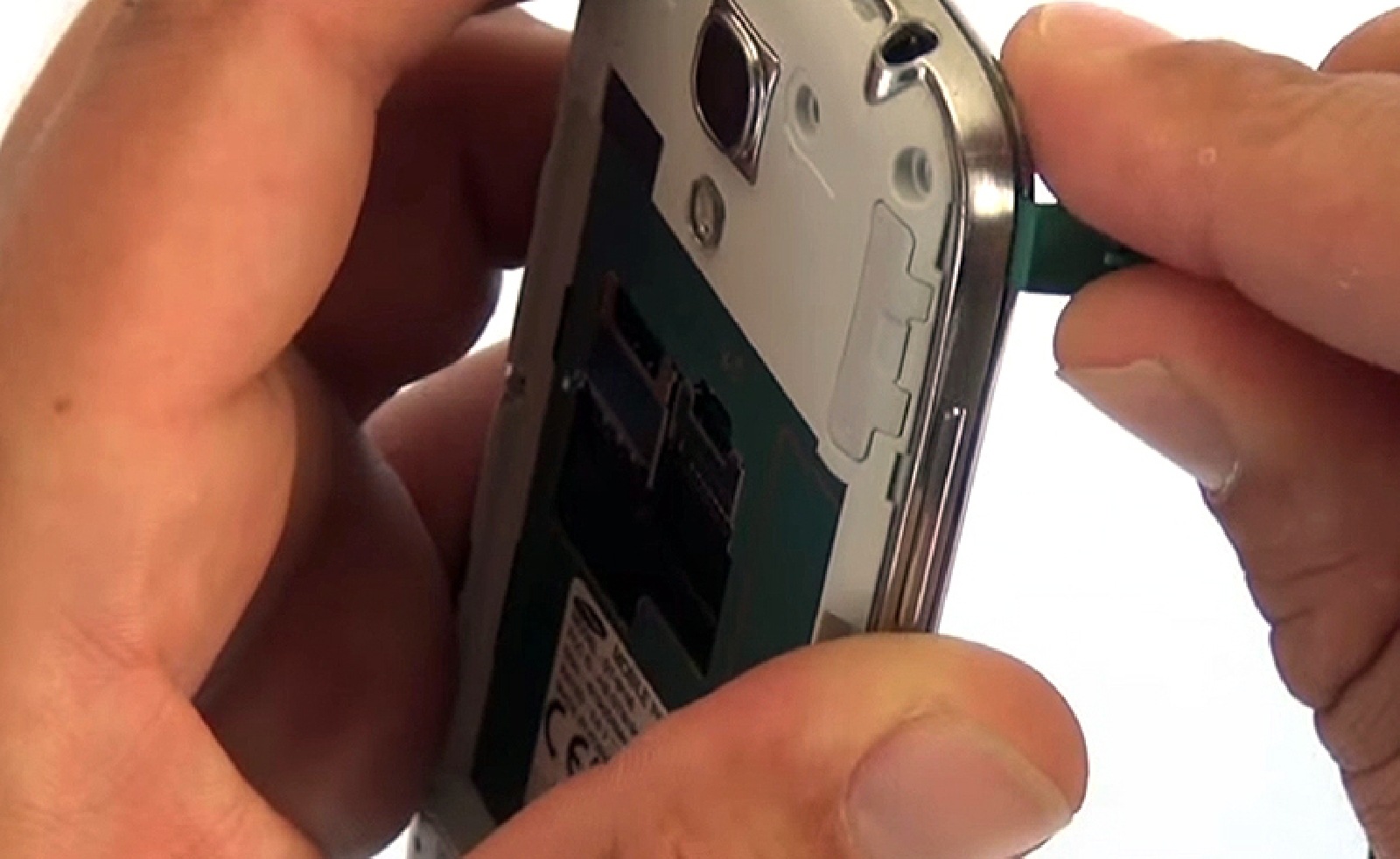

Etape 2 : Retirer le châssis intermédiaire

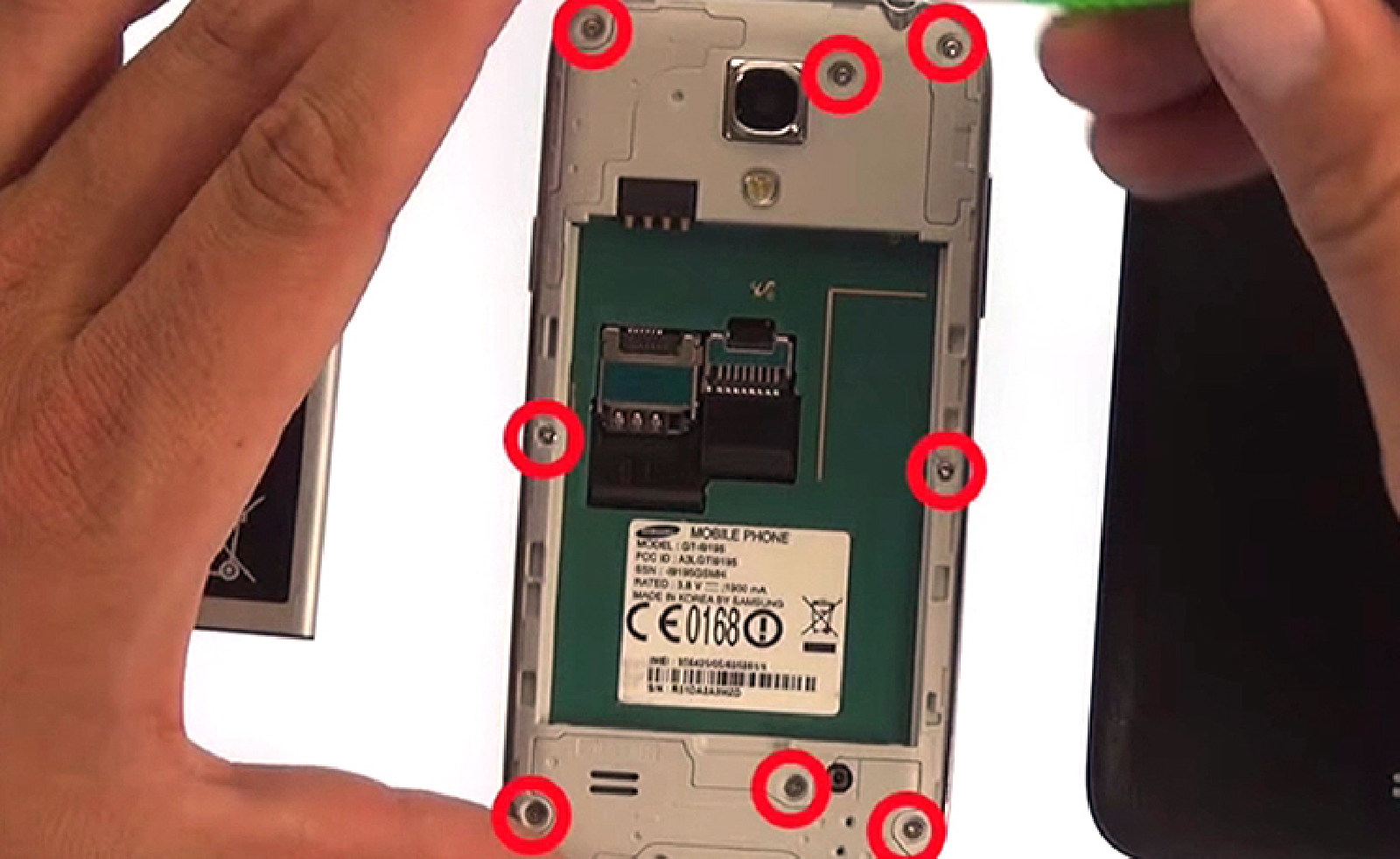

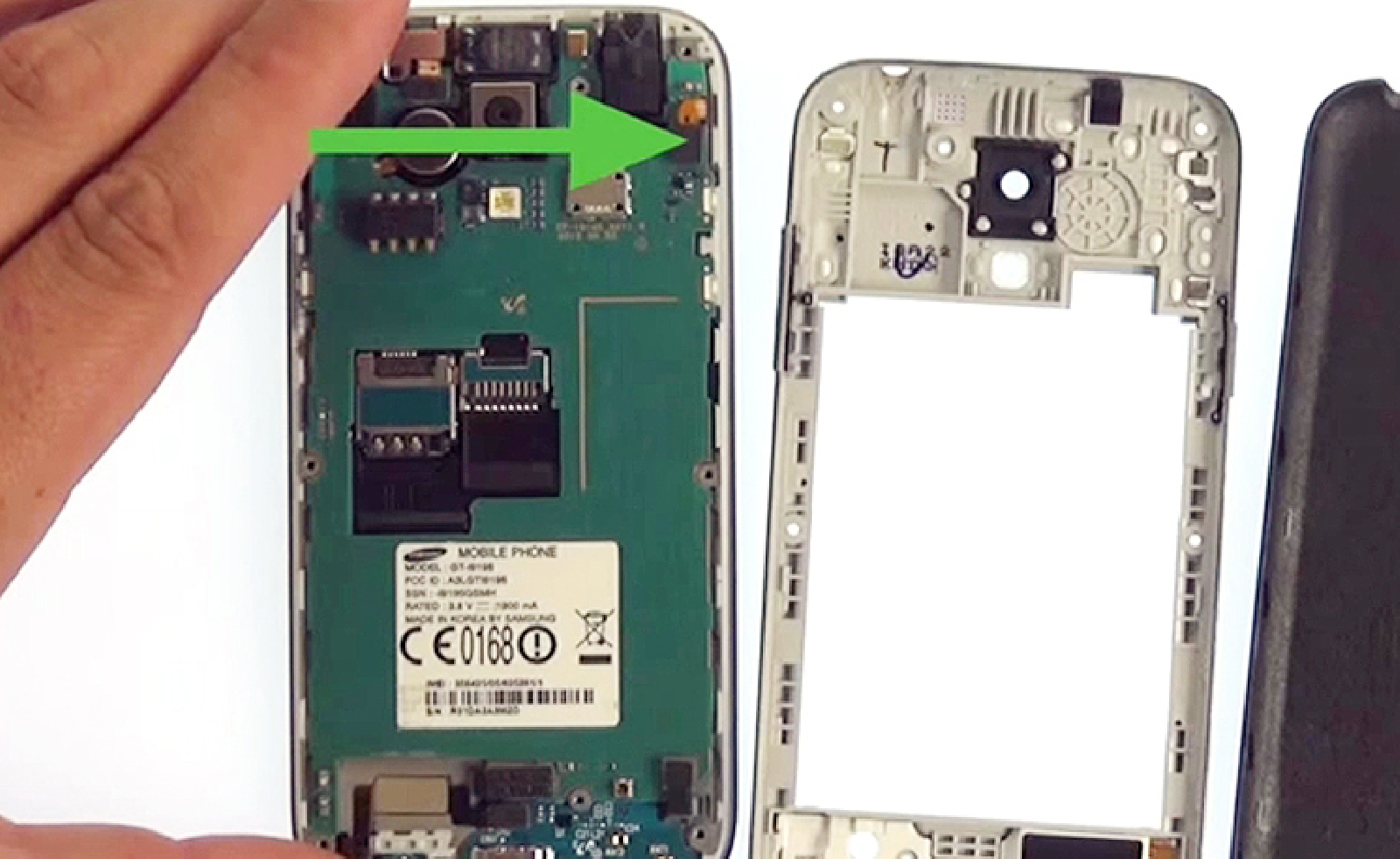

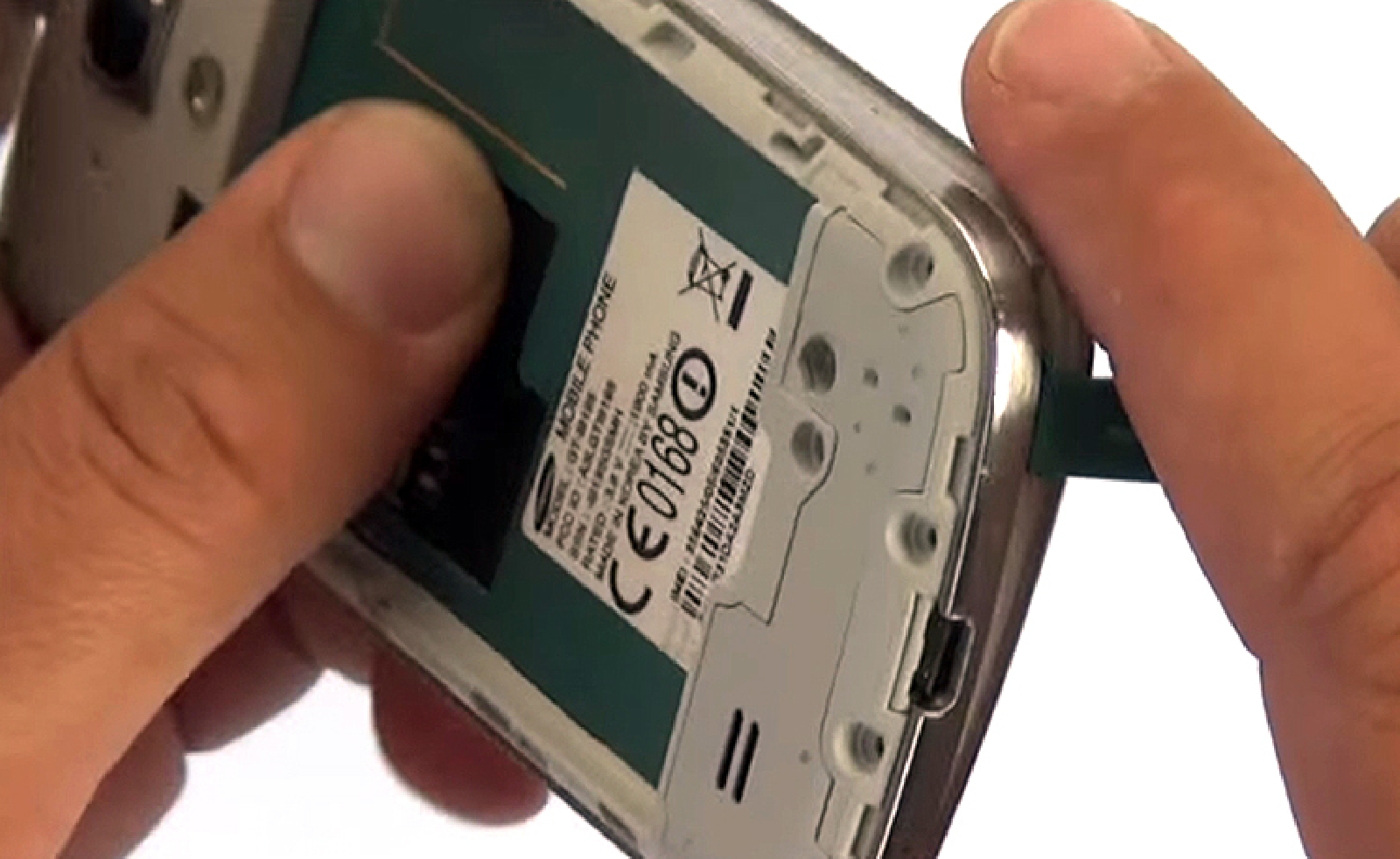

Retirez les 10 vis qui fixent le châssis à l'ensemble du téléphone à l'aide du tournevis cruciforme, puis déclipsez le à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés

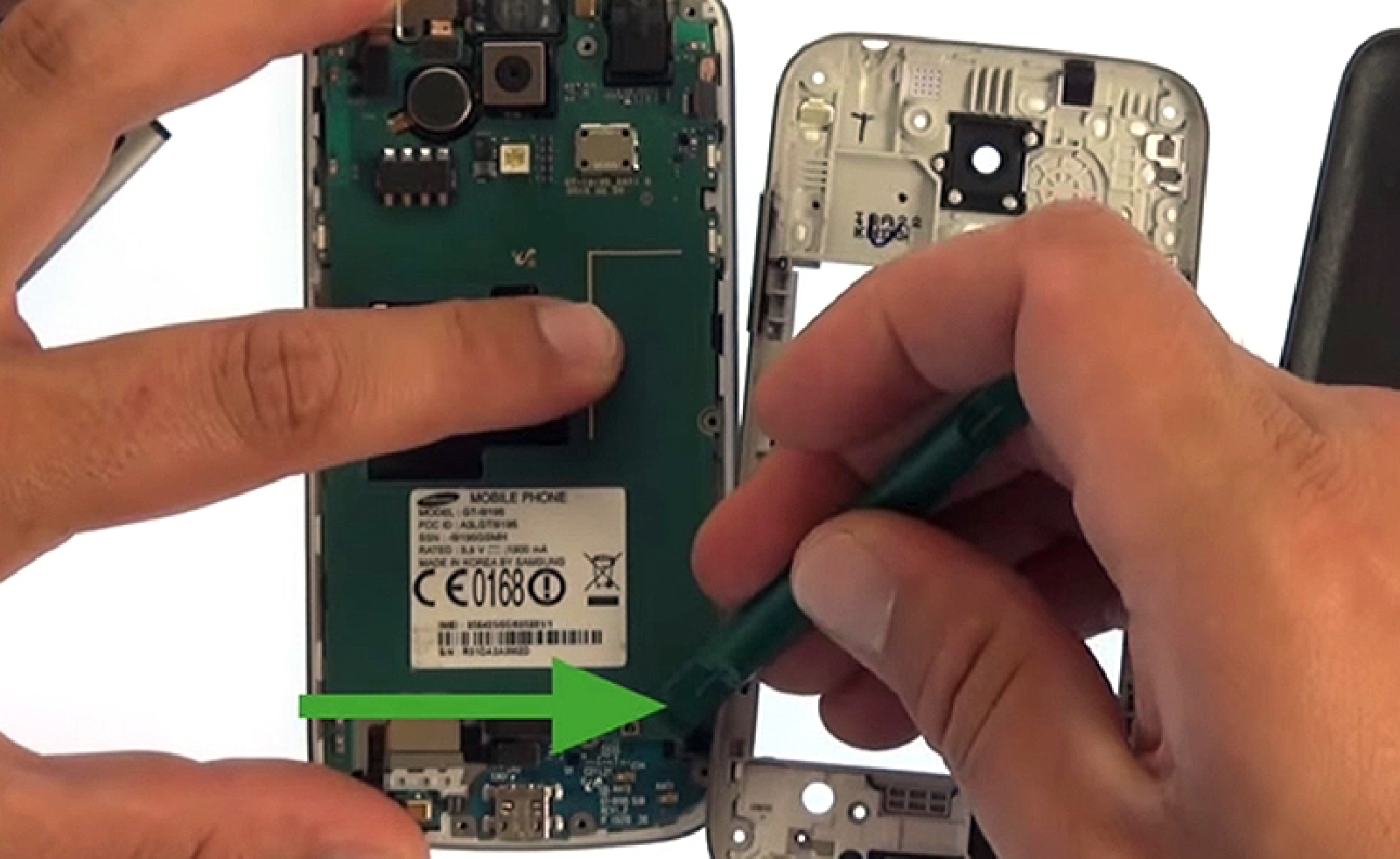

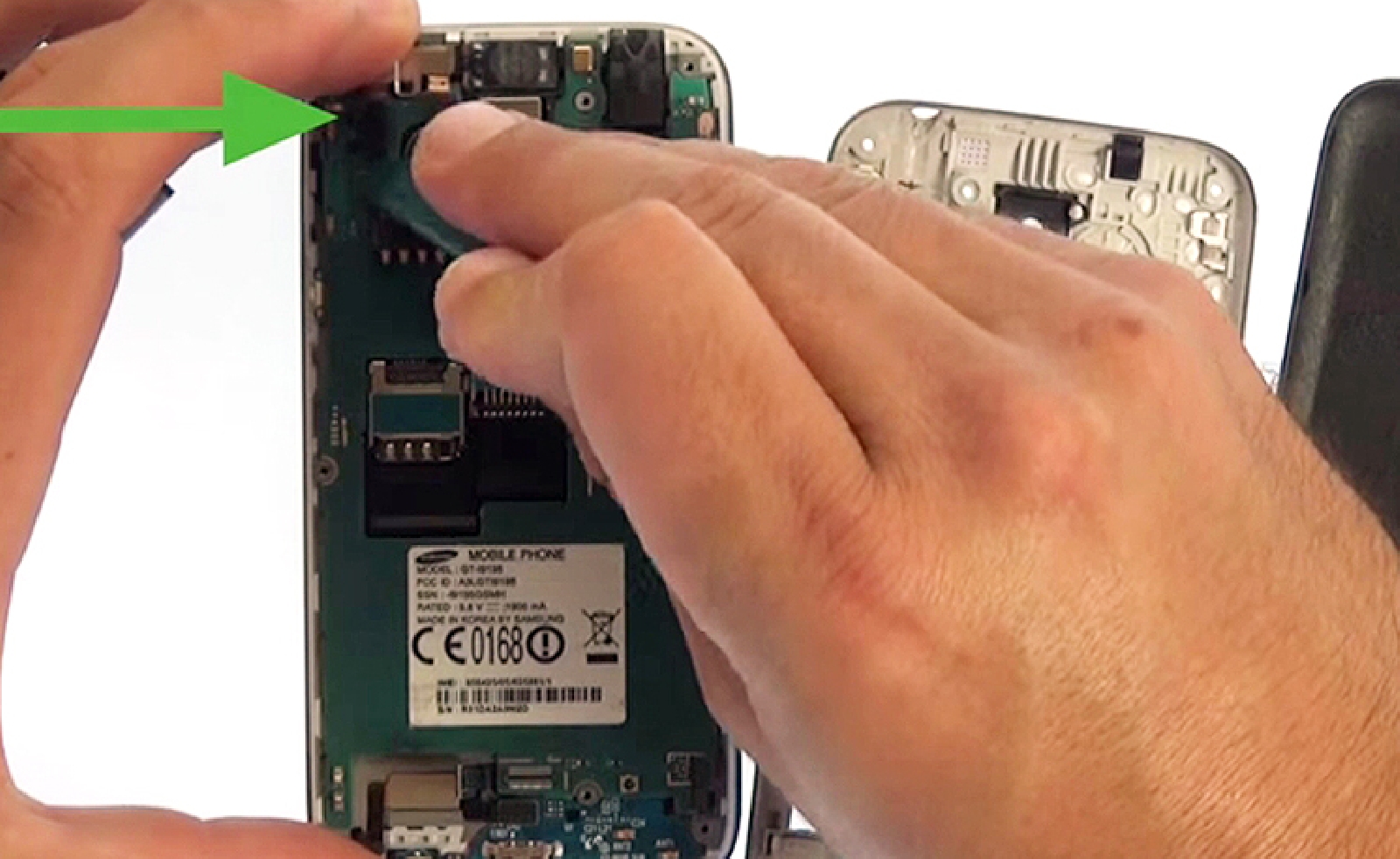

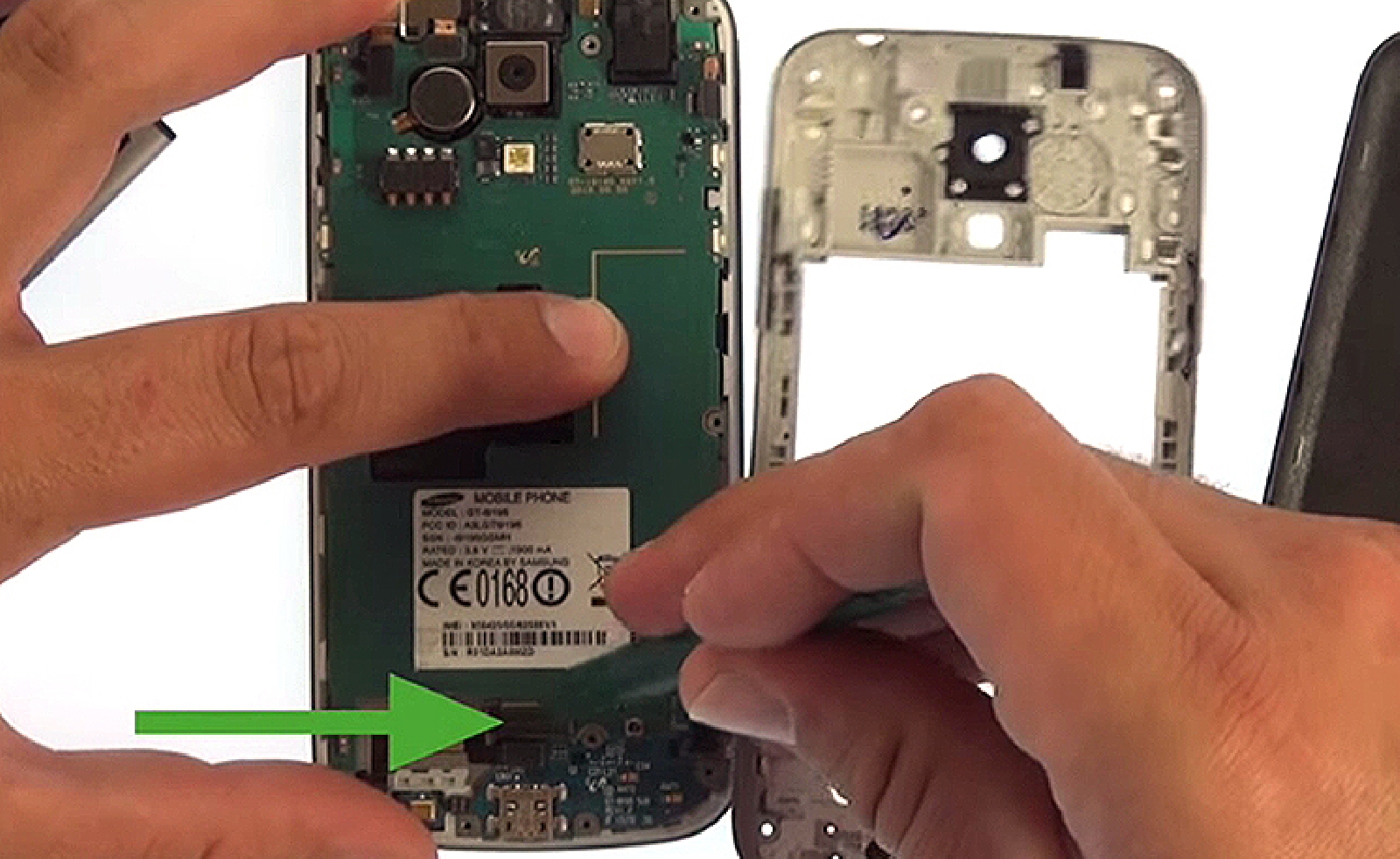

Etape 3 : Déconnecter les éléments reliés à la carte mère
A l'aide du levier en nylon, déconnectez les nappes ( caméra, dock etc..) .
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer la carte mère

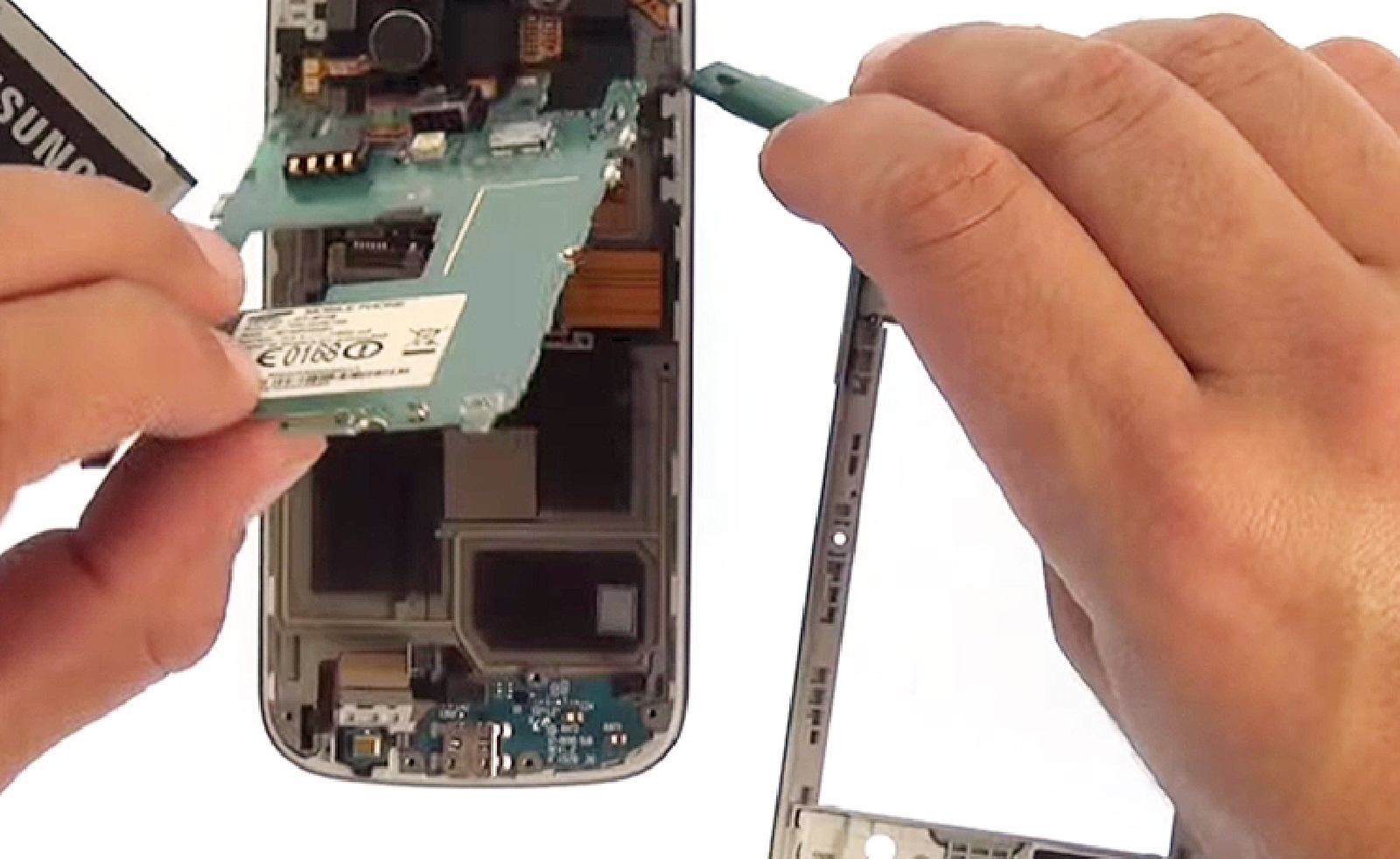

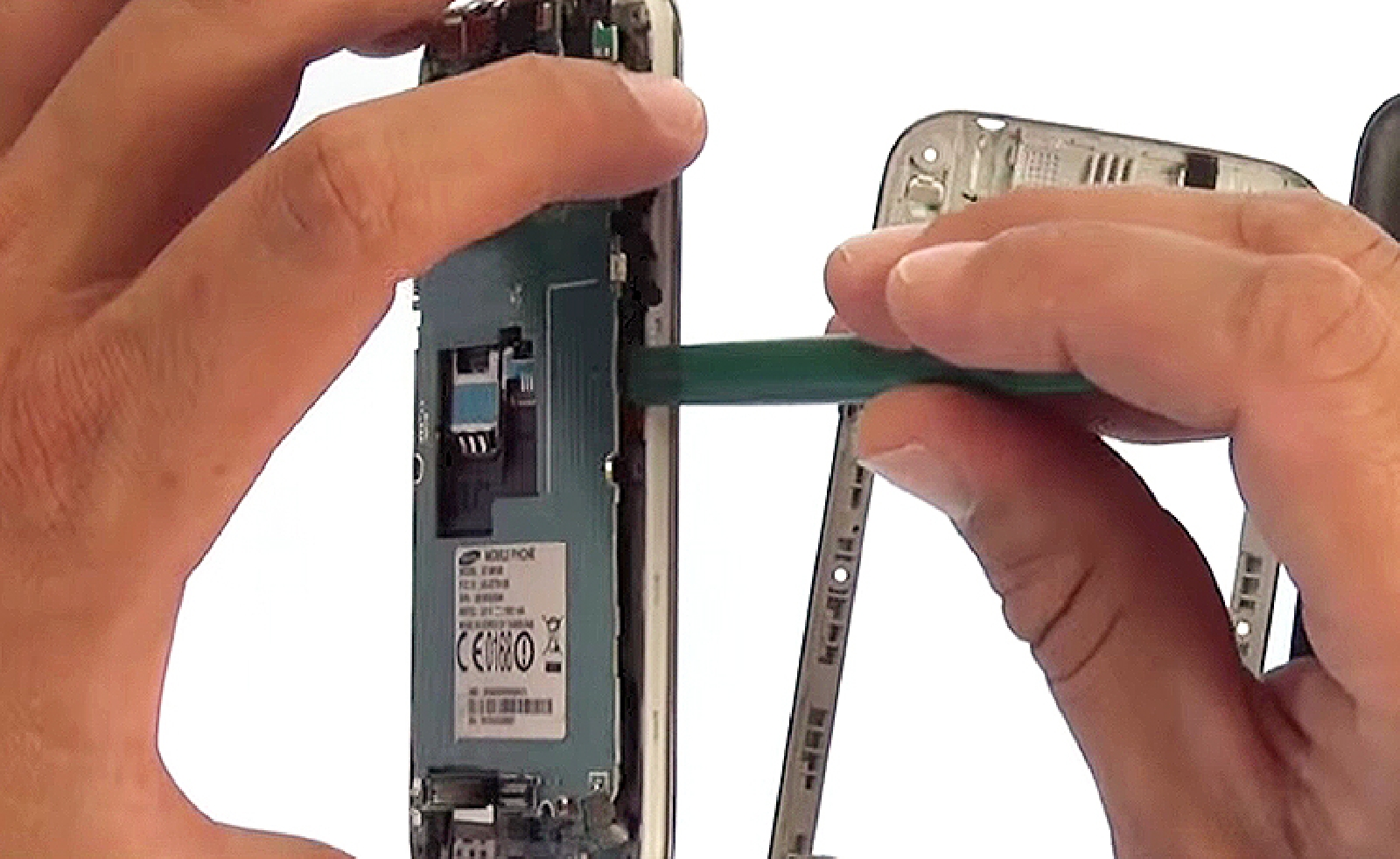

Levez légèrement la carte-mère (comme sur la photo 1) puis déconnectez la nappe qui se trouve au dos de cette dernière.
Vous pouvez désormais sortir la carte de son emplacement en toute sécurité.

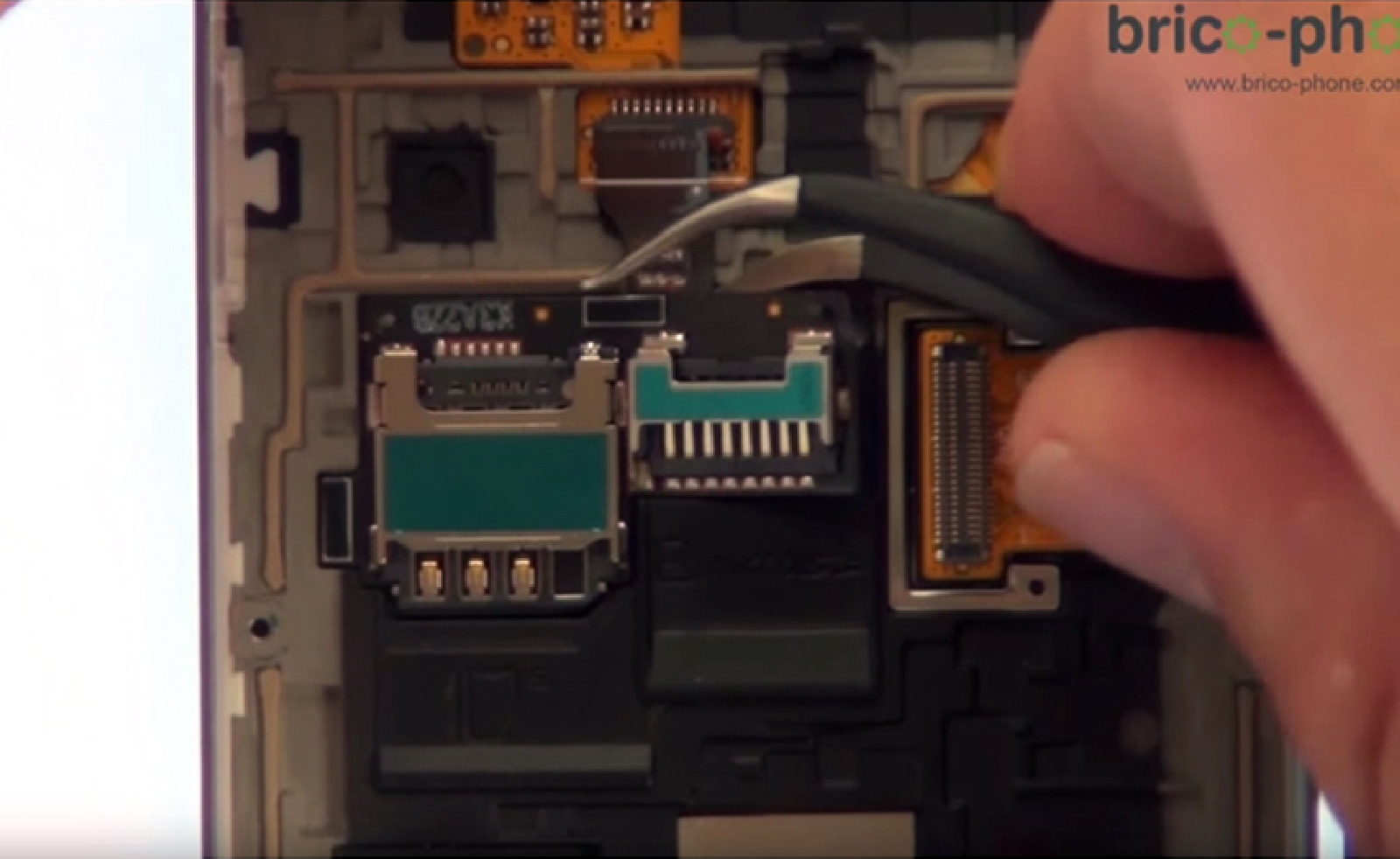

Etape 5 : Retirer le lecteur SIM

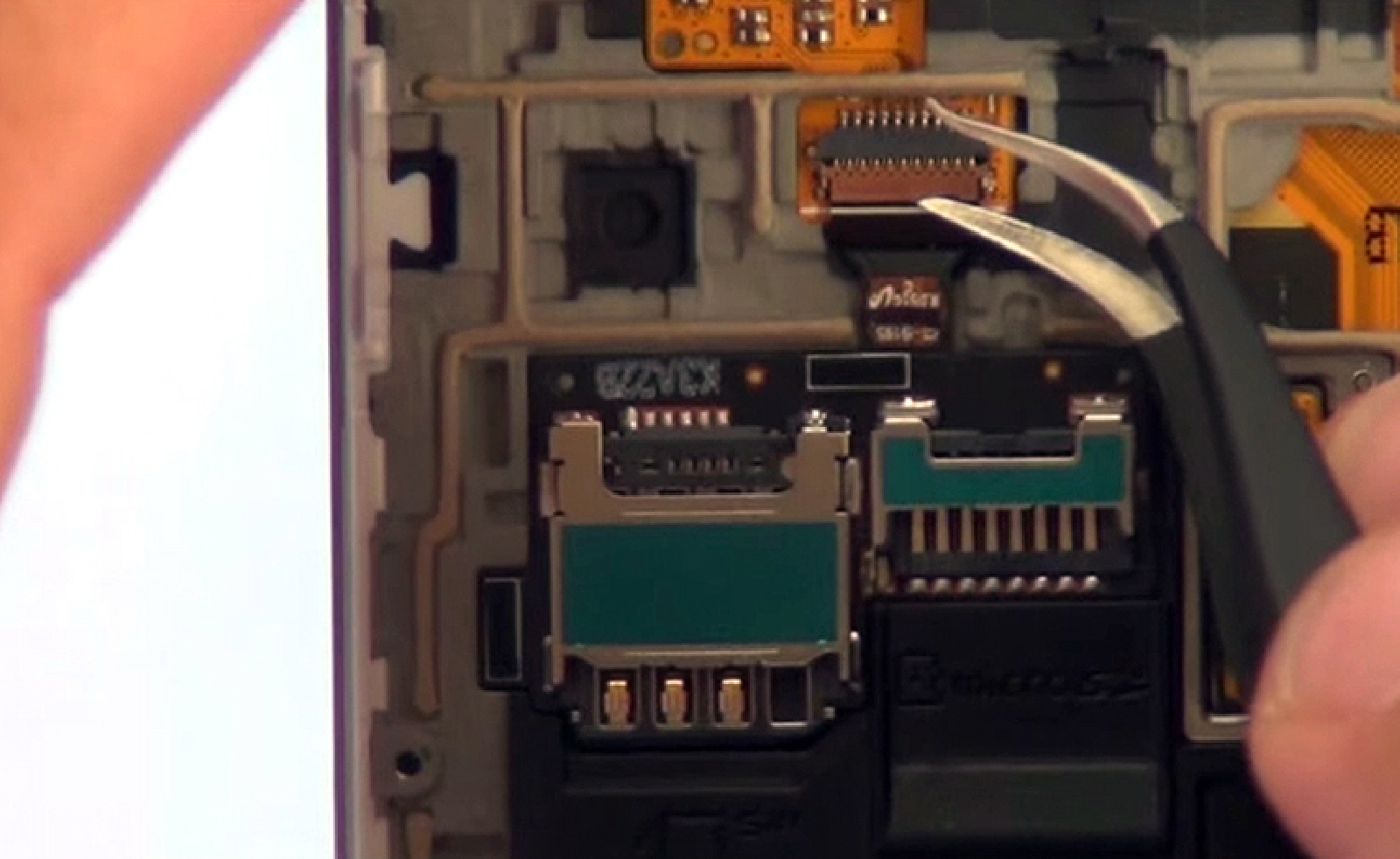

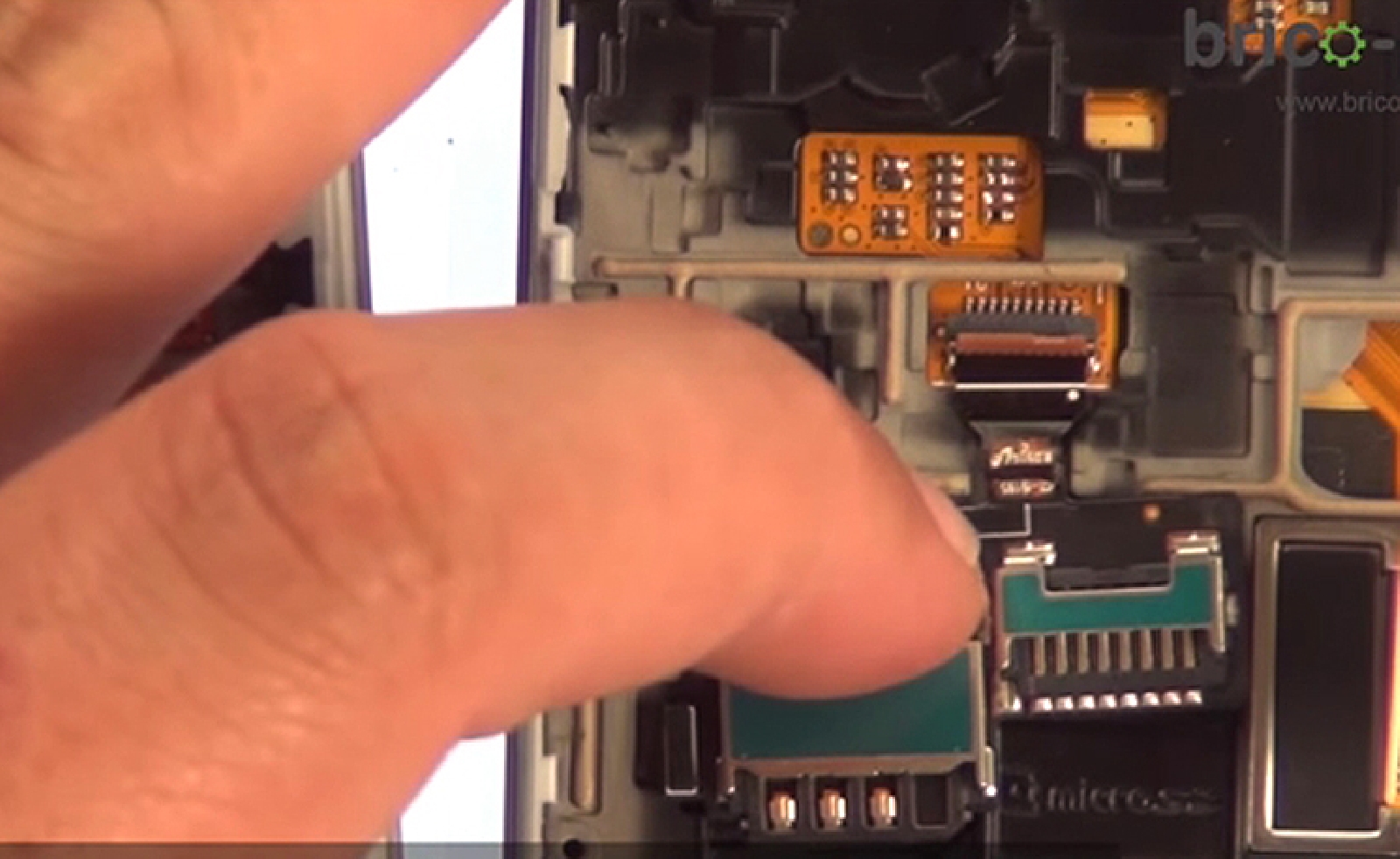

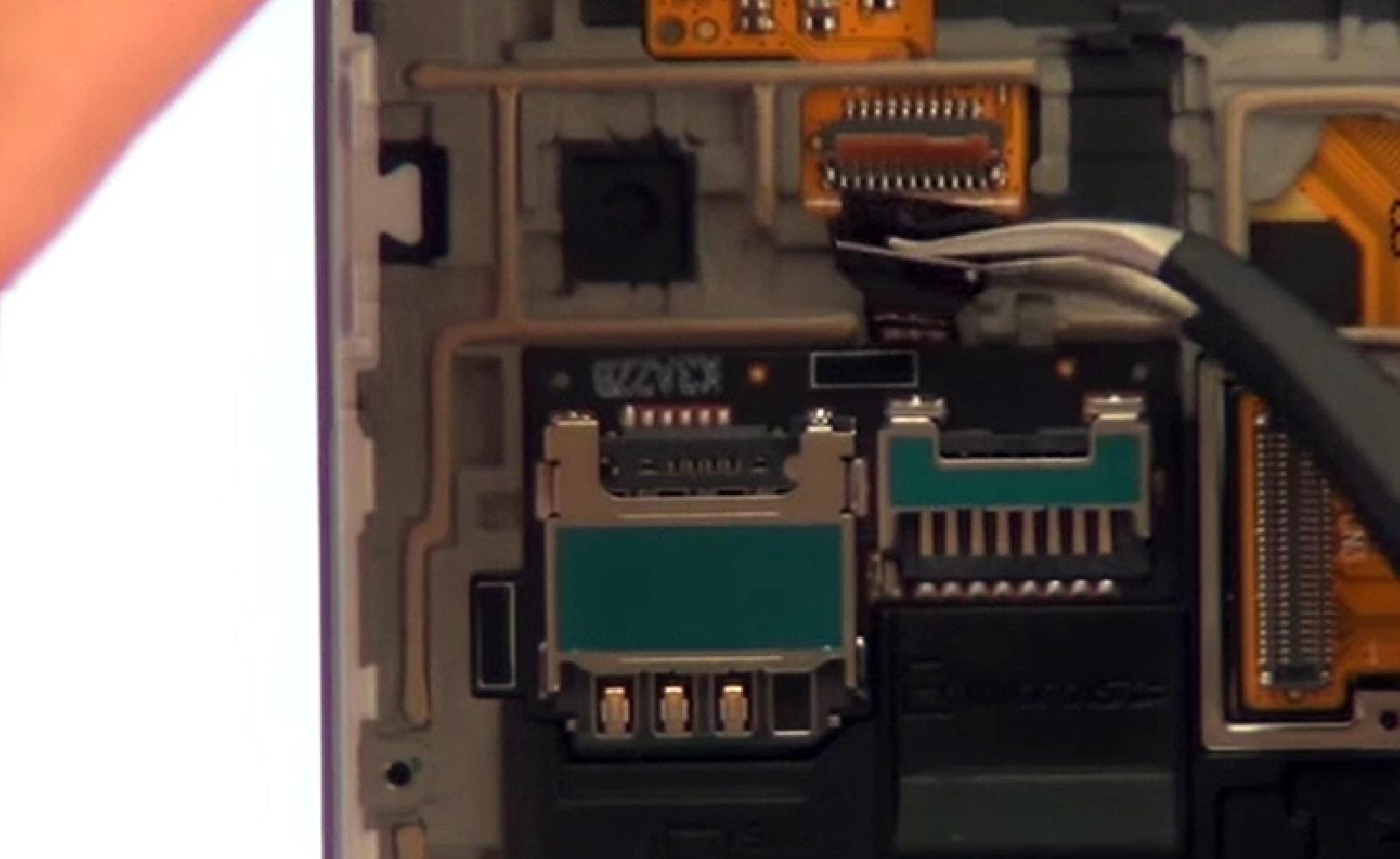

À l'aide de la pincette, levez le clapet du petit connecteur marron, Retirez la nappe puis décollez le lecteur de carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la nappe de charge

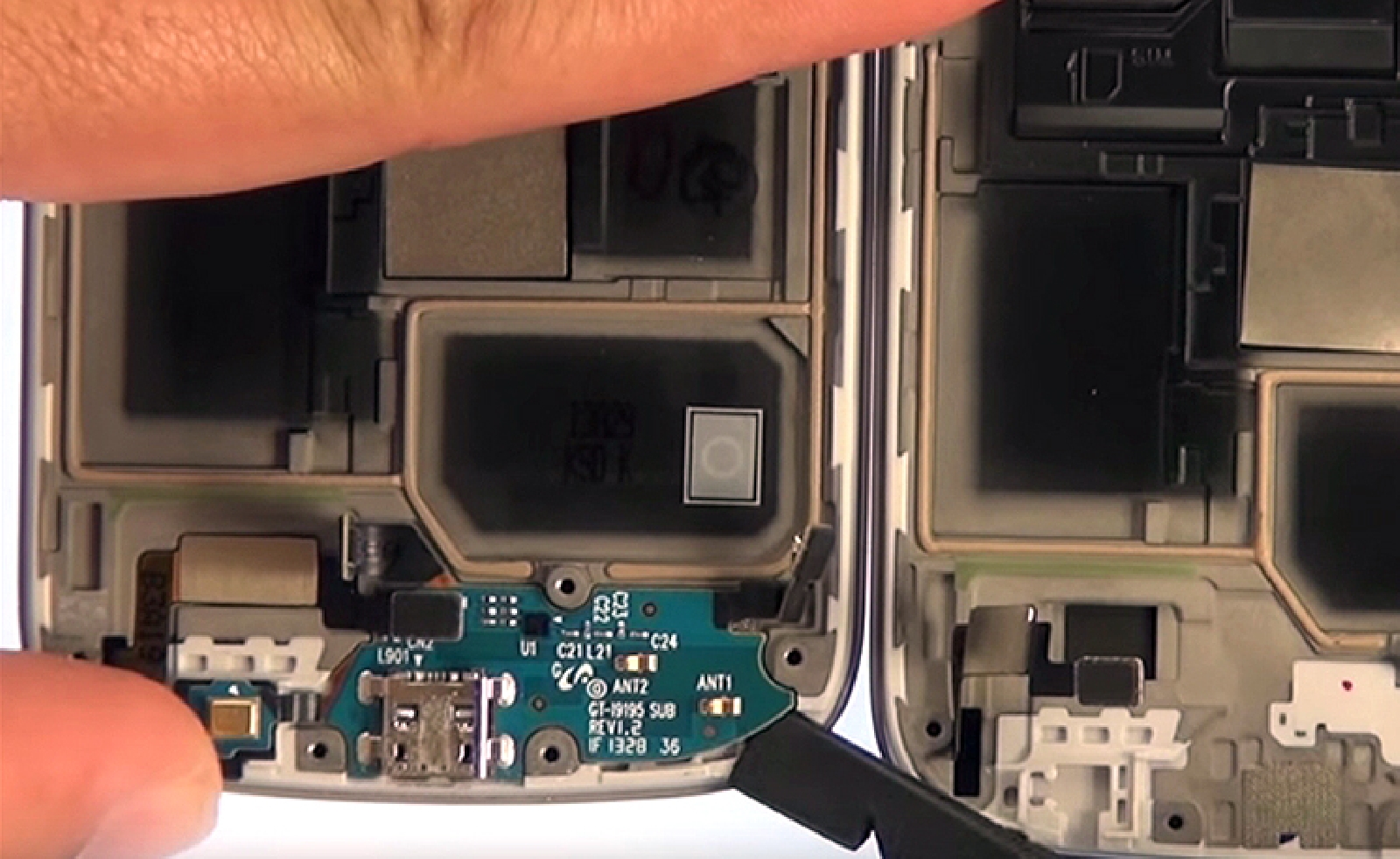

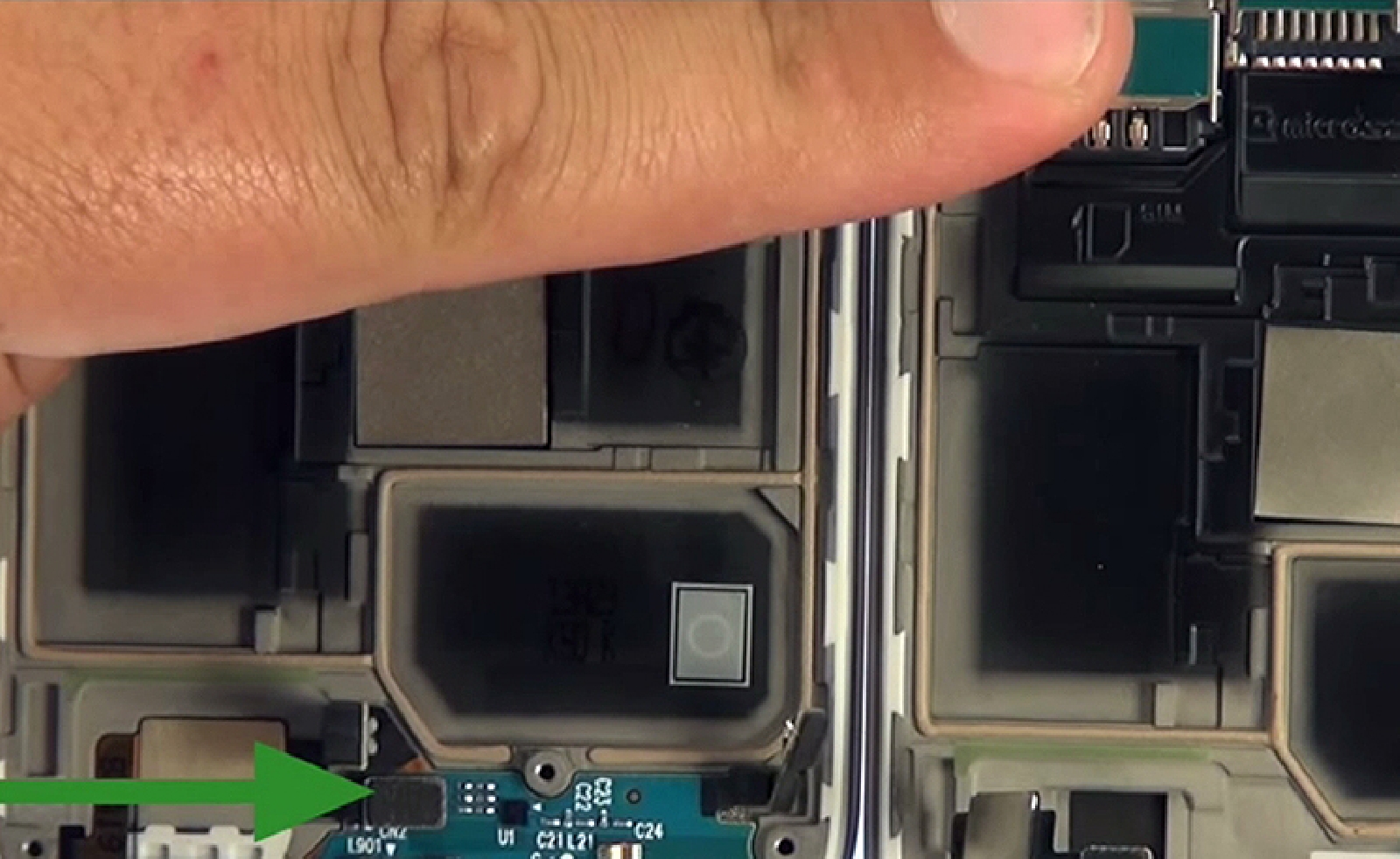

Déconnectez la nappe à l'aide du levier nylon, puis décollez le connecteur de charge. Replacez le ensuite sur le nouveau châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Récupérer la prise jack
Déposez l’embout caoutchouc et la prise jack à l'aide du spudger.
Replacez-le tout sur le nouveau châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Récuperer le vibreur

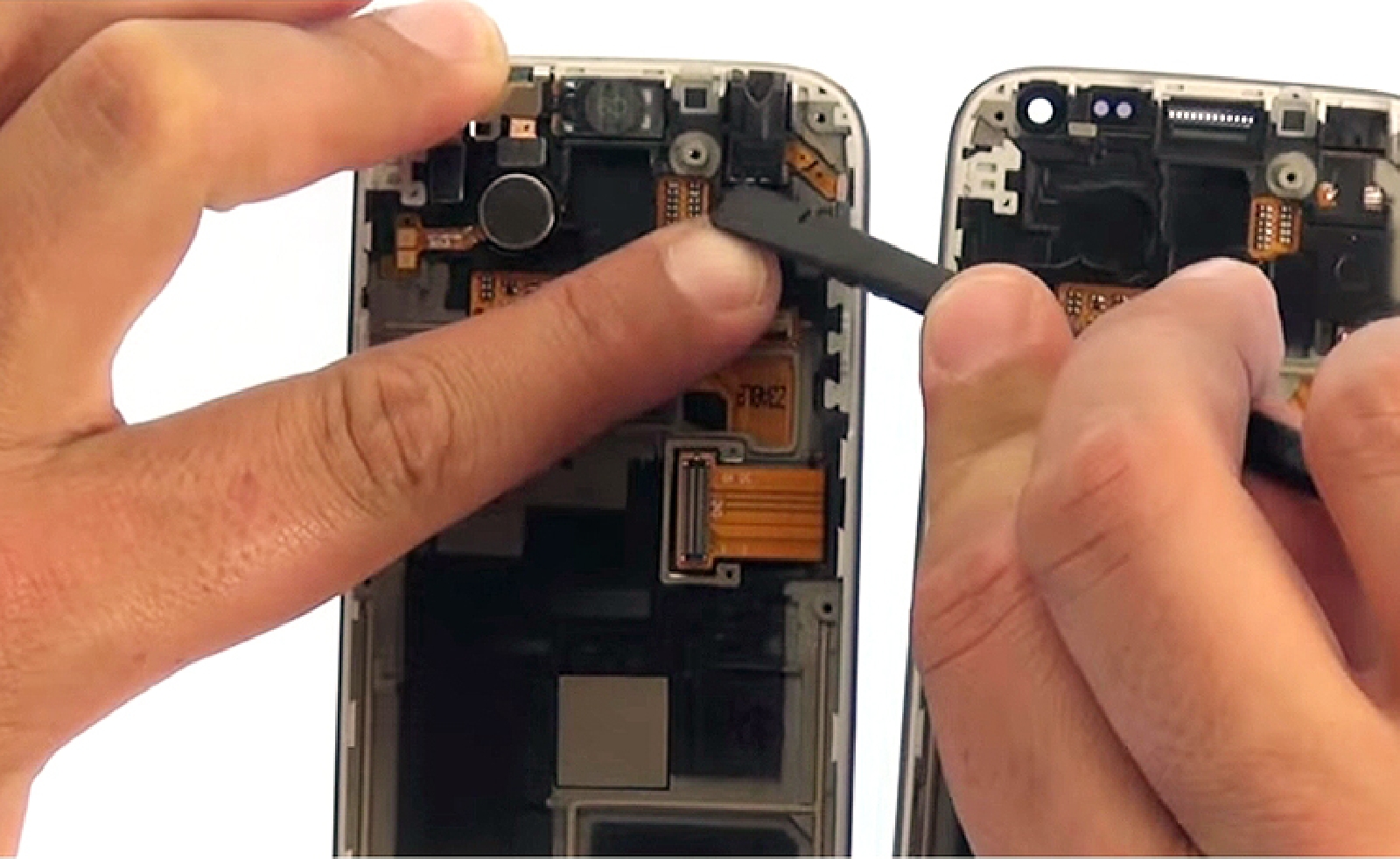

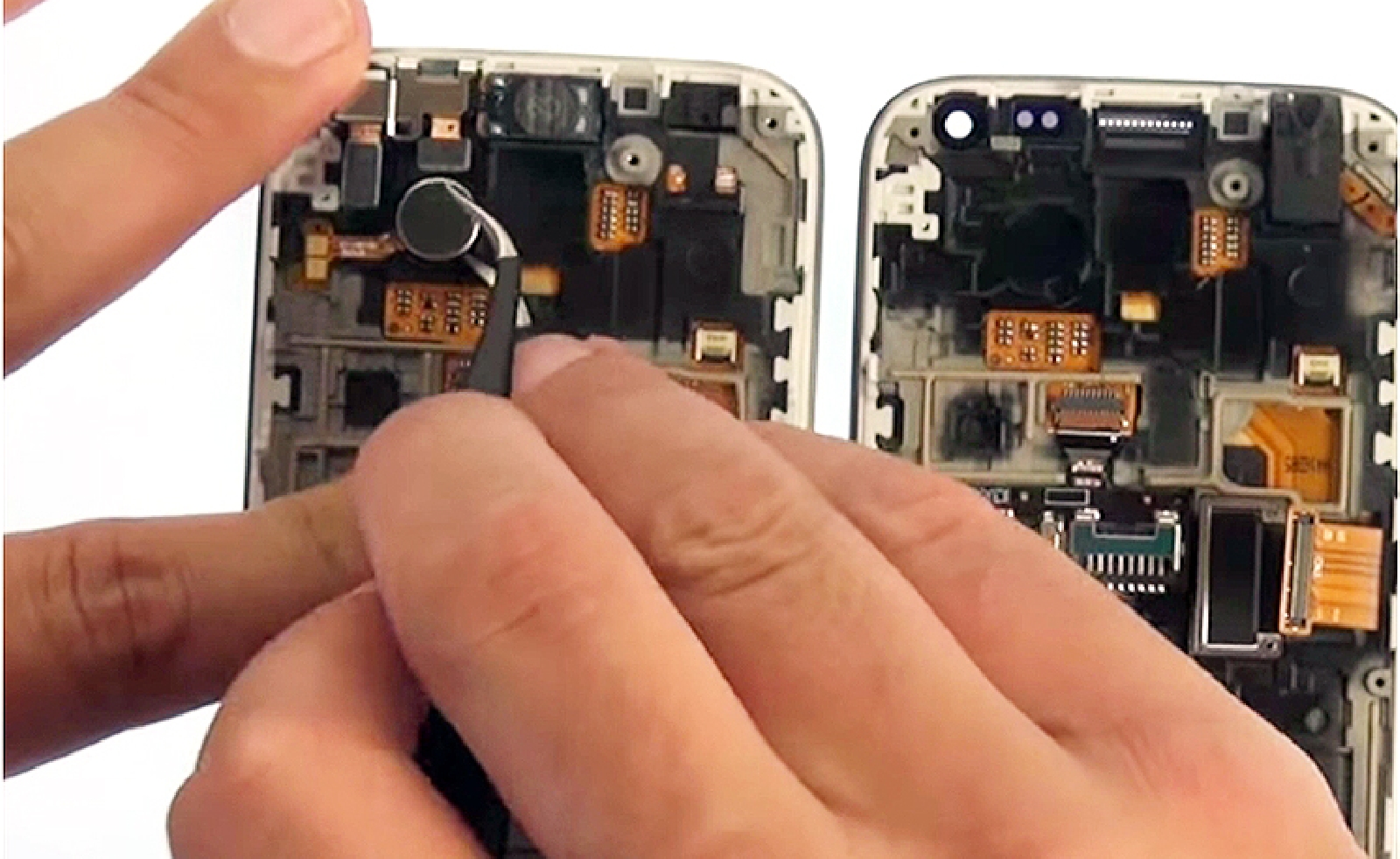

Munissez-vous de la pincette afin de décoller le vibreur pour le replacer dans le nouveau bloc écran de votre Samsung S4 mini.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel
Nous arrivons à la fin de ce tutoriel de démontage pour le remplacement de votre bloc écran complet de votre Samsung S4 mini. Il ne vous reste plus qu'à le prendre à l'envers afin de procéder au remontage.
