Changement d'écran (vitre+AMOLED) sur Galaxy S4

Temps estimé : 30 min
Difficulté : 2/5
Galaxy S4 | Temps estimé : 30 min Difficulté : 2/5

Ce guide PHOTOS vous explique comment remplacer la vitre et l'écran Amoled sur un Samsung Galaxy S4.

Diagnostic

› Votre Samsung Galaxy S4 a la vitre brisée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR COMPLET prémonté sur chassis pour Samsung Galaxy S4
154,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
4,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

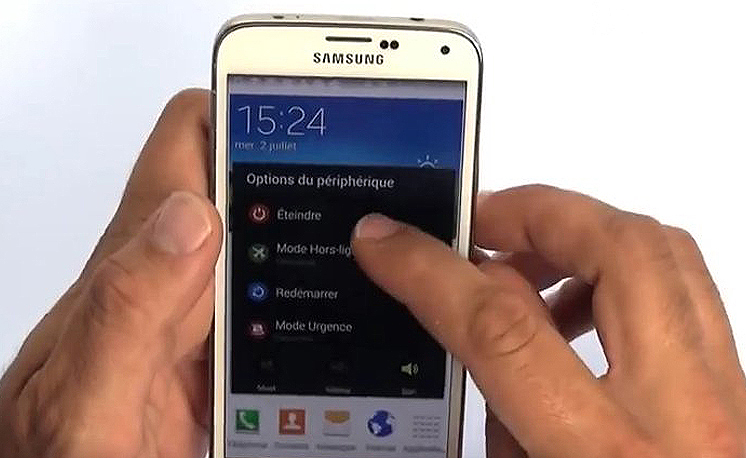

Eteignez votre Samsung Galaxy S4.
A l'aide du bouton power ,Mettez votre Samsung Galaxy S4 hors tension.
Eteignez votre Samsung Galaxy S4.
Etape 1 : Retirer la batterie

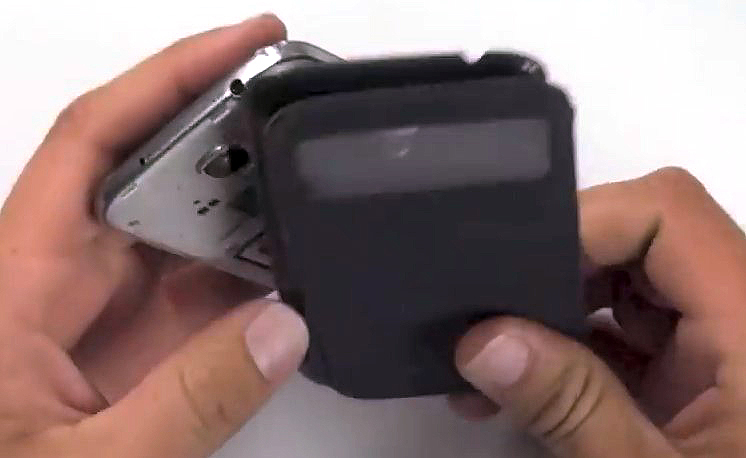

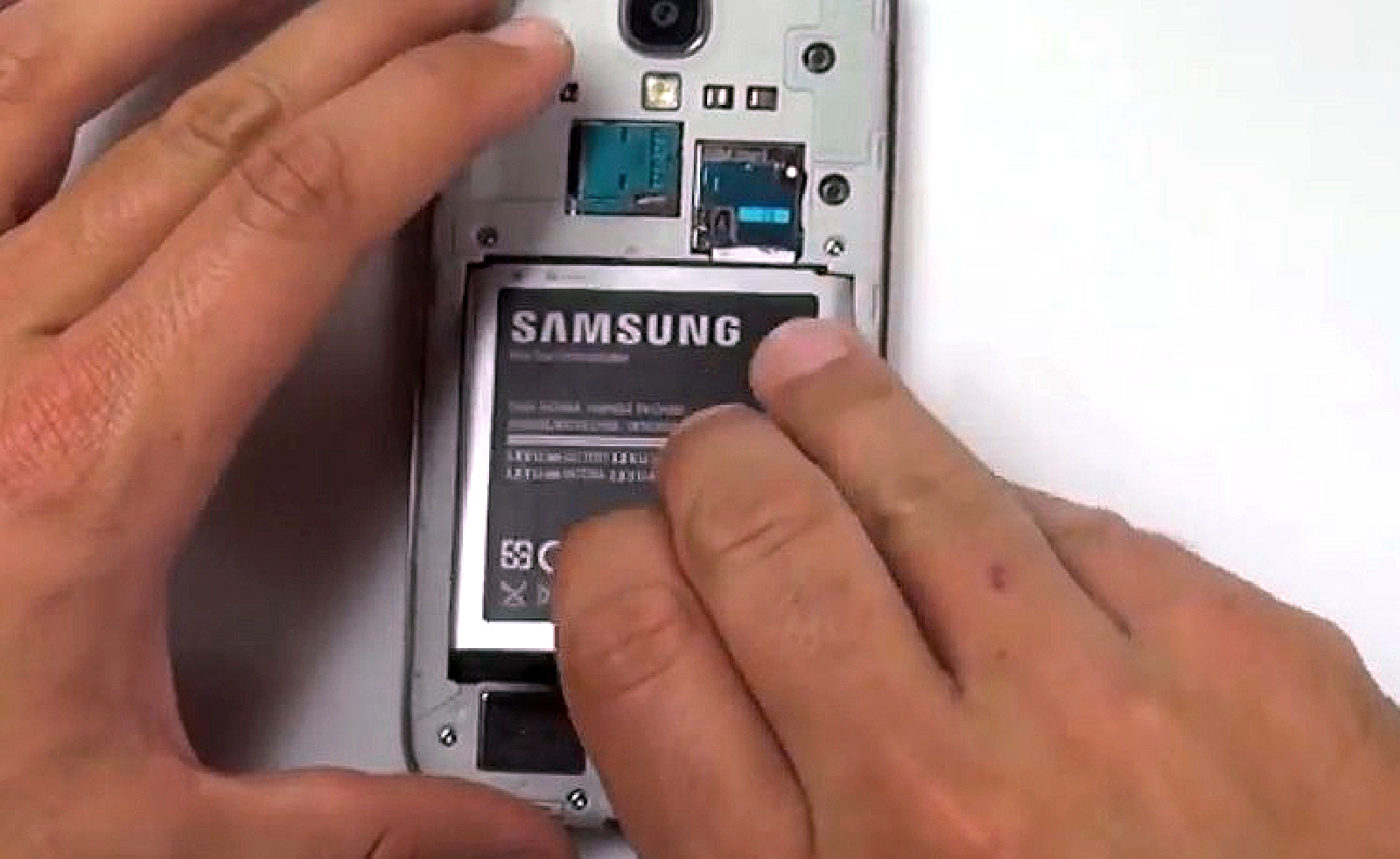

Déclipsez la coque arrière de votre téléphone afin d’enlever la batterie.
Etape 1 : Retirer la batterie
Etape 1 : Retirer la batterie
Etape 1 : Retirer la batterie
Etape 2 : Retirer le châssis intermédiare

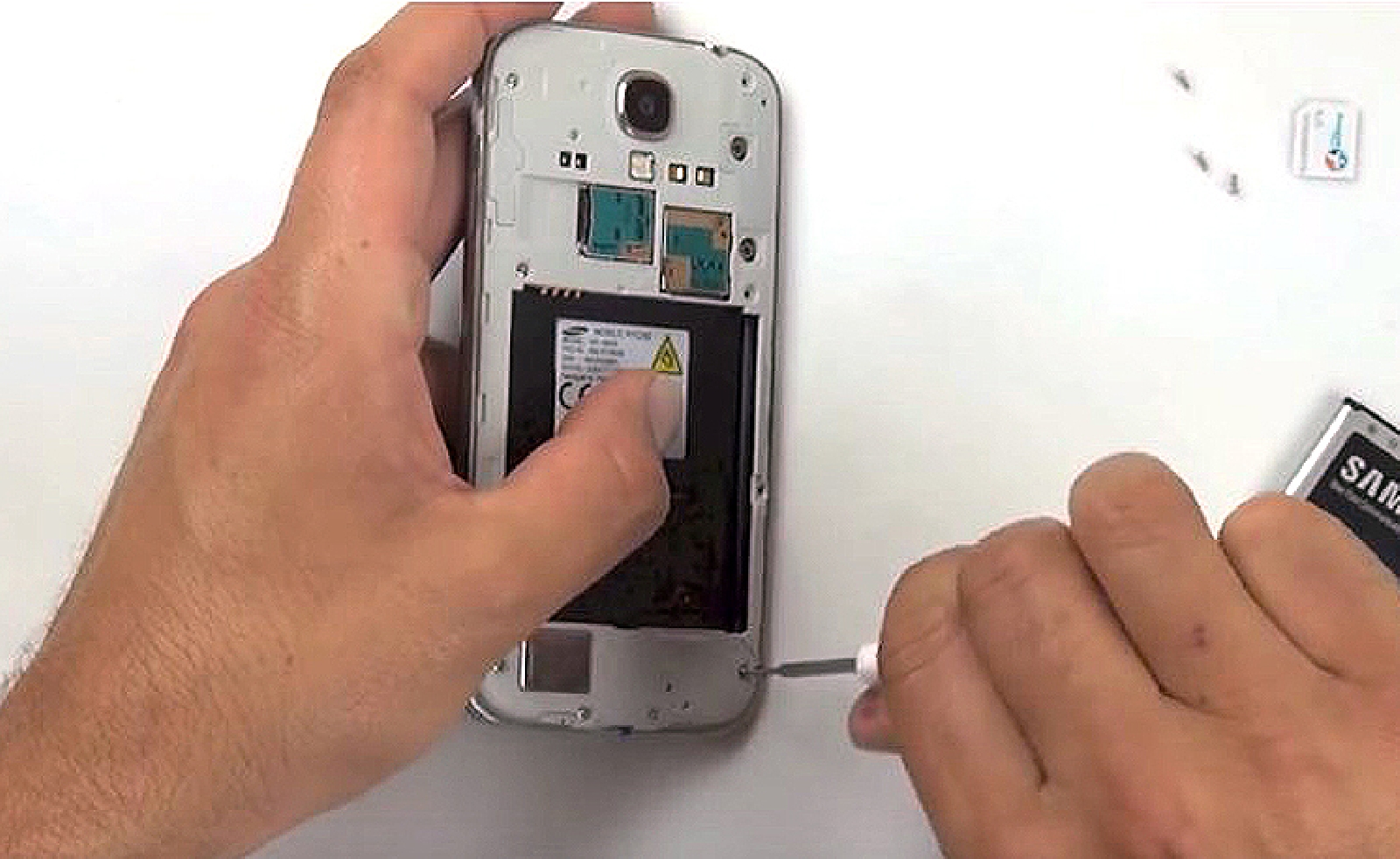

Dévissez les 9 vis apparentes en utilisant un tournevis cruciforme (toutes ces vis sont identiques, il n'y a donc pas de risques de les intervertir).

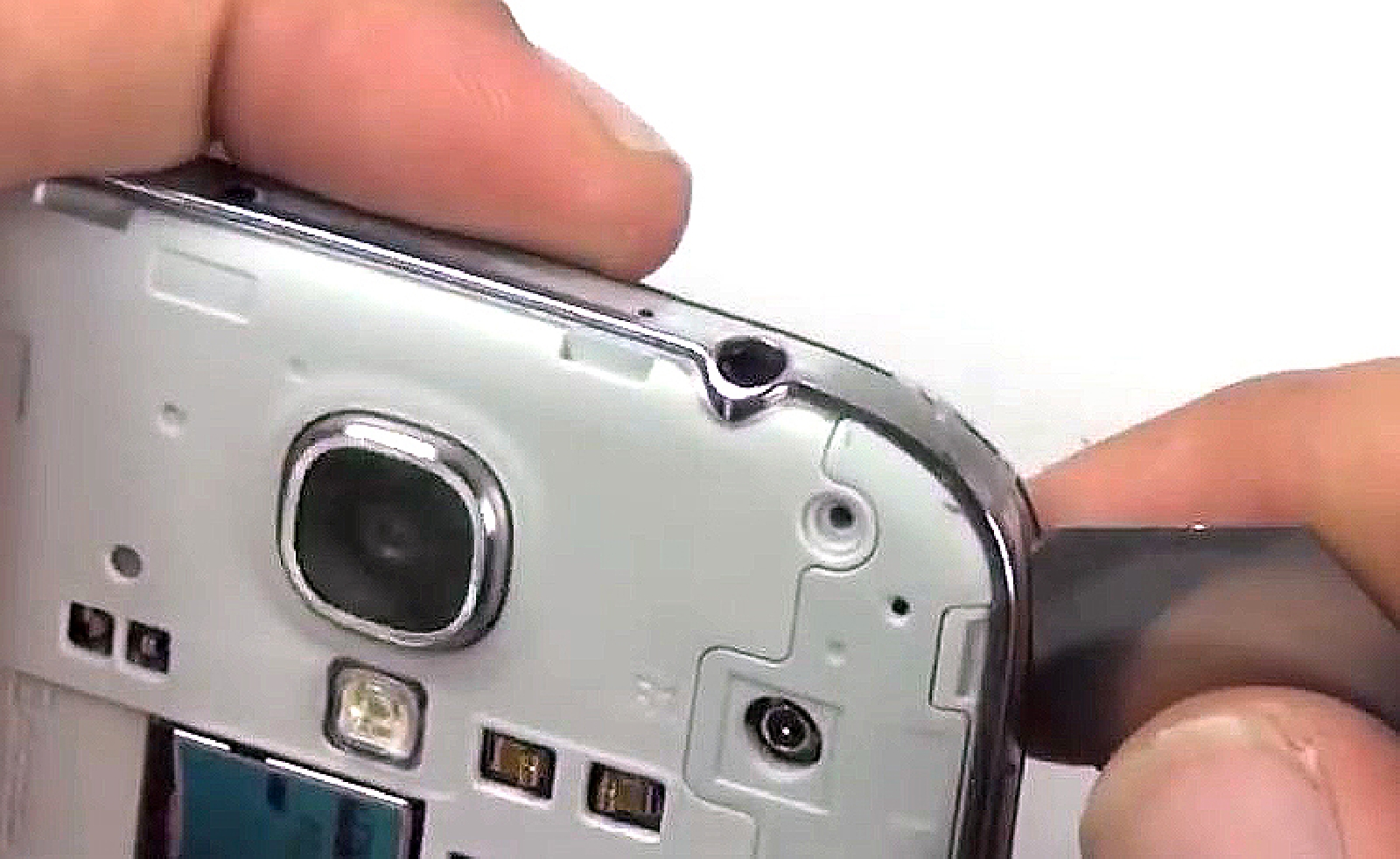

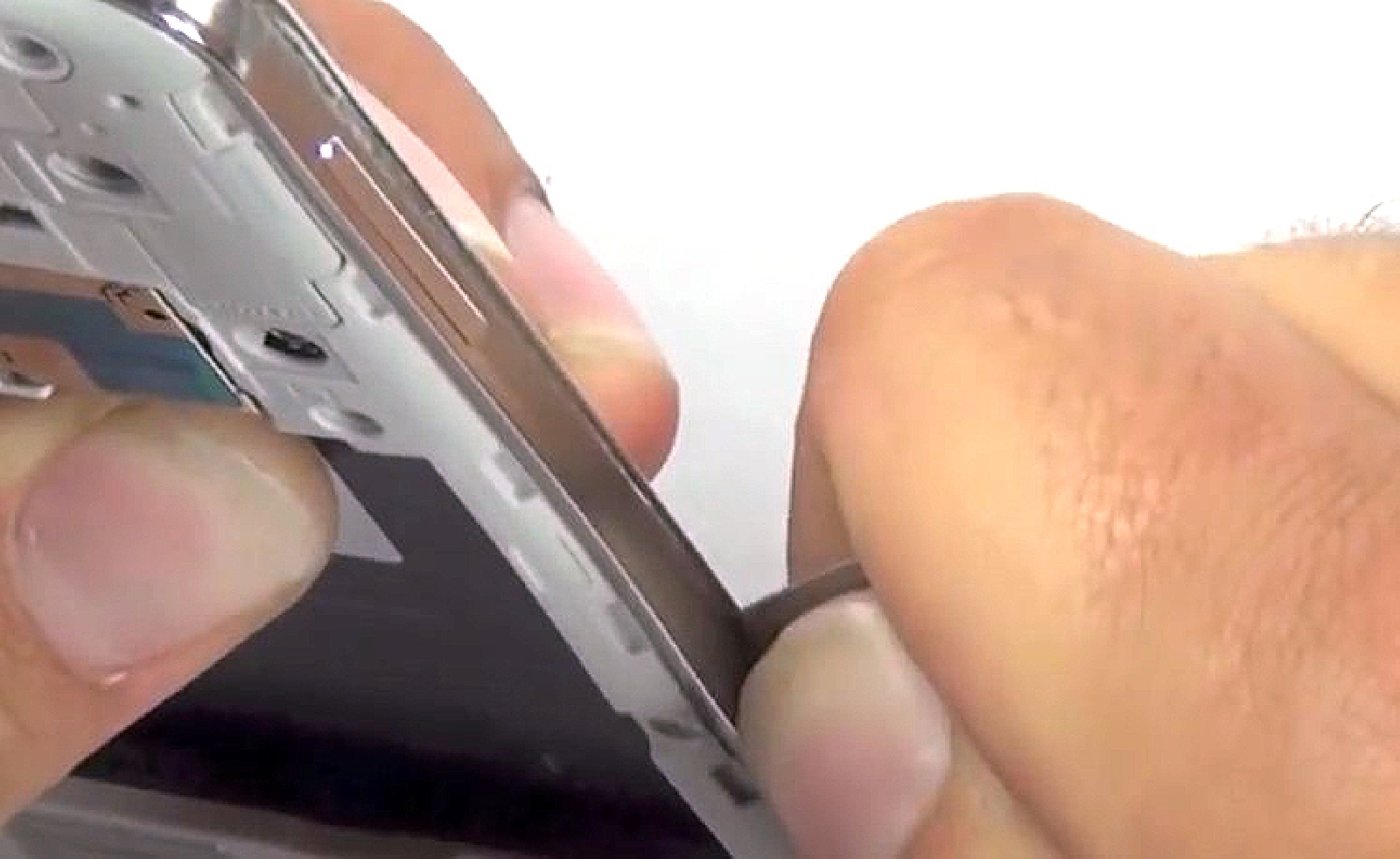

Déclipsez ensuite le châssis intermédiaire à l'aide des leviers.
Etape 2 : Retirer le châssis intermédiare
Etape 2 : Retirer le châssis intermédiare
Etape 2 : Retirer le châssis intermédiare
Etape 2 : Retirer le châssis intermédiare
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Sortir la carte mère

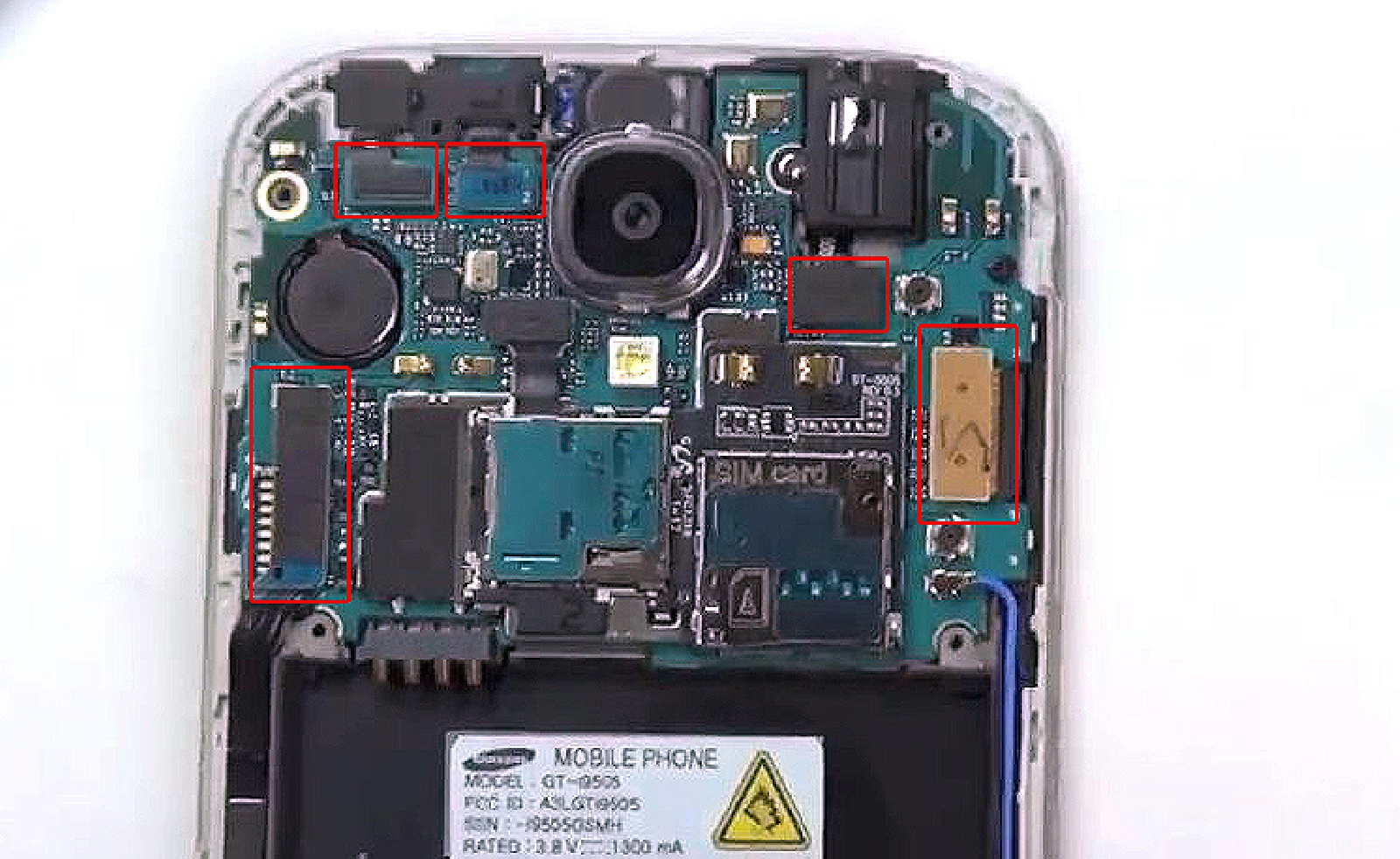

Déconnectez les 5 nappes ( caméra,LCD,jack etc..) ainsi que la prise coaxiale . Retirez ensuite à l'aide du tournevis cruciforme les 2 vis qui maintiennent la carte mère au châssis.
Vous pouvez maintenant déloger la carte et la déposer sur votre plan de travail.
Etape 3 : Sortir la carte mère
Etape 3 : Sortir la carte mère
Etape 3 : Sortir la carte mère
Etape 3 : Sortir la carte mère
Etape 3 : Sortir la carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever la nappe USB/Dock
En vous munissant de la pincette et du spudger, déconnectez le connecteur de charge et soulevez la nappe elle est légèrement collée sur le châssis.
Etape 4 :  Enlever la nappe USB/Dock
Etape 4 :  Enlever la nappe USB/Dock
Etape 4 :  Enlever la nappe USB/Dock
Etape 4 :  Enlever la nappe USB/Dock
Etape 4 :  Enlever la nappe USB/Dock
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Récupérer la prise jack
Retirez la prise jack à l'aide de la pincette.

Etape 5 : Récupérer  la prise jack
Outils du kit utilisés
Outils du kit utilisés

Étape 6 : retirer le HP et le capteur de luminosité
À l'aide de la pincette, retirez le petit cachez métallique qui recouvre la caméra et le capteur de luminosité, puis retirez l'ensemble comprenant le haut-parleur buzzer et le capteur de luminosité.
 Étape 6 : retirer le HP et le capteur de luminosité
 Étape 6 : retirer le HP et le capteur de luminosité
 Étape 6 : retirer le HP et le capteur de luminosité
 Étape 6 : retirer le HP et le capteur de luminosité
Outils du kit utilisés
Outils du kit utilisés

Etape7 : Enlever la caméra avant
Toujours avec l'aide de la pincette, récupérez la caméra avant de votre samsung galasy S4
Etape7 :  Enlever la caméra avant
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Récupérer le vibreur
Prenez de nouveau votre levier nylon, puis retirez le vibreur . Faites attention car celui ci comporte une nappe collé dans le châssis et cette dernière est relativement fragile.
Etape 8 : Récupérer le vibreur
Etape 8 : Récupérer le vibreur
Etape 8 : Récupérer le vibreur
Outils du kit utilisés
Outils du kit utilisés


Fin du tutoriel
Ce tutoriel de remplacement du bloc écran pour votre Samsung Galaxy S4 est maintenant terminé, reprenez le en sen inverse afin de procéder au remontage.
Fin du tutoriel
Etape 3d : préparez la carte mère pour la dépose.
Déconnectez les 2 connecteurs de la nappe pour les boutons tactiles du bas
Etape 3d : préparez la carte mère pour la dépose.
Etape 3e : préparez la carte mère pour la dépose.
Dévissez la première vis présente sur la carte mère.
Etape 3e : préparez la carte mère pour la dépose.
Etape 4a : Déposez la carte-mère
Enlevez la seconde vis sur la carte mère positionnée au dessus du connecteur de l’écran.
Etape 4a : Déposez la carte-mère
Etape 4b : Déposez la carte-mère
La carte mère est prête à être déposée, elle doit se retirer facilement.
Etape 4b : Déposez la carte-mère
Etape 5a : Déconnectez le connecteur de charge
Déconnectez le connecteur de charge et soulevez la nappe elle est légèrement collée sur le châssis.
Etape 5a : Déconnectez le connecteur de charge
Etape 5a : Déconnectez le connecteur de charge
Déconnectez le connecteur de charge et soulevez la nappe elle est légèrement collée sur le châssis.
Etape 5a : Déconnectez le connecteur de charge
Etape 5b : Déconnectez le connecteur de charge
Enlevez la carte du connecteur de charge qui est légèrement collée en bas.
Etape 5b : Déconnectez le connecteur de charge
Etape 5c : Déconnectez le connecteur de charge
Glissez une spatule entre la carte et le châssis.
Etape 5c : Déconnectez le connecteur de charge
Etape 5d : Déconnectez le connecteur de charge
La carte du connecteur de charge peut être retirée
Etape 5d : Déconnectez le connecteur de charge
Etape 6a : Déposez le reste des éléments de la partie haute.
Dépose de la caméra avant, vibreur, écouteur, jack
Etape 6a : Déposez le reste des éléments de la partie haute.
Etape 6a : Déposez le reste des éléments de la partie haute.
Retirez la prise jack.
Etape 6a : Déposez le reste des éléments de la partie haute.
Etape 6b : Déposez le reste des éléments de la partie haute.
Retirez le cache en plastique protégeant la caméra avant.
Etape 6b : Déposez le reste des éléments de la partie haute.
Etape 6b : Déposez le reste des éléments de la partie haute.
Retirez le cache en plastique protégeant la caméra avant.
Etape 6b : Déposez le reste des éléments de la partie haute.
Etape 6c : Déposez le reste des éléments de la partie haute.
Retirez L’écouteur de l’oreille.
Etape 6c : Déposez le reste des éléments de la partie haute.
Etape 6d : Déposez le reste des éléments de la partie haute.
Retirez la caméra avant.
Etape 6d : Déposez le reste des éléments de la partie haute.
Etape 6e : Déposez le reste des éléments de la partie haute.
Retirez le vibreur qui est légèrement collé à l’aide d’une pincette ou d’une spatule.
Etape 6e : Déposez le reste des éléments de la partie haute.
Etape 6e : Déposez le reste des éléments de la partie haute.
Retirez le vibreur qui est légèrement collé à l’aide d’une pincette ou d’une spatule.
Il ne vous reste plus qu’a remonter les éléments sur châssis de votre nouveau bloc écran.
Etape 6e : Déposez le reste des éléments de la partie haute.
