Changement d'écran (vitre+AMOLED) sur Galaxy S5 Mini

Temps estimé : 30 min
Difficulté : 3/5
Galaxy S5 Mini | Temps estimé : 30 min Difficulté : 3/5

Ce guide PHOTOS vous explique comment remplacer la vitre et le LCD sur un Samsung Galaxy S5 Mini.

Diagnostic

› Votre Samsung Galaxy S5 Mini a la vitre brisée

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran NOIR pour Samsung Galaxy S5 Mini / S5 Mini Duos
109,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

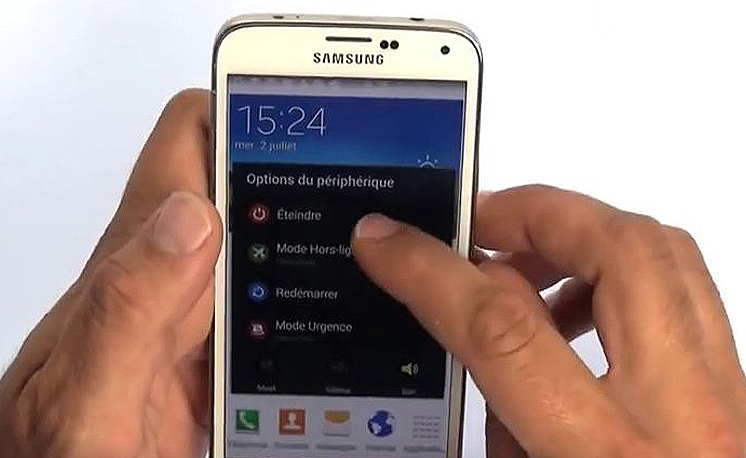

Eteignez votre Samsung Galaxy S5 Mini.
Il est fortement conseillé de mettre votre appareil hors tension avant de vous lancer dans la réparation.
Eteignez votre Samsung Galaxy S5 Mini.
Etape 1 : Sortir la batterie

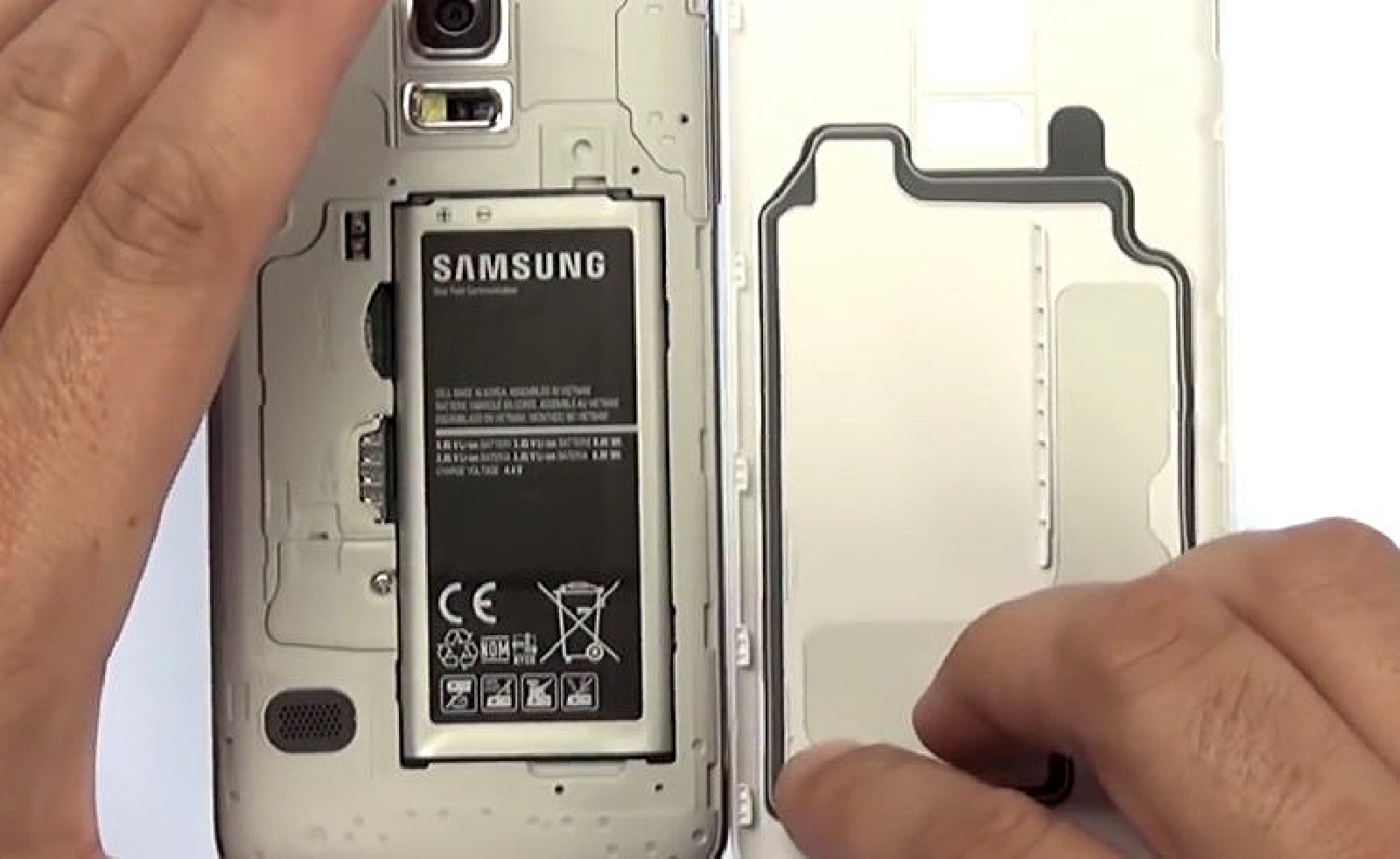

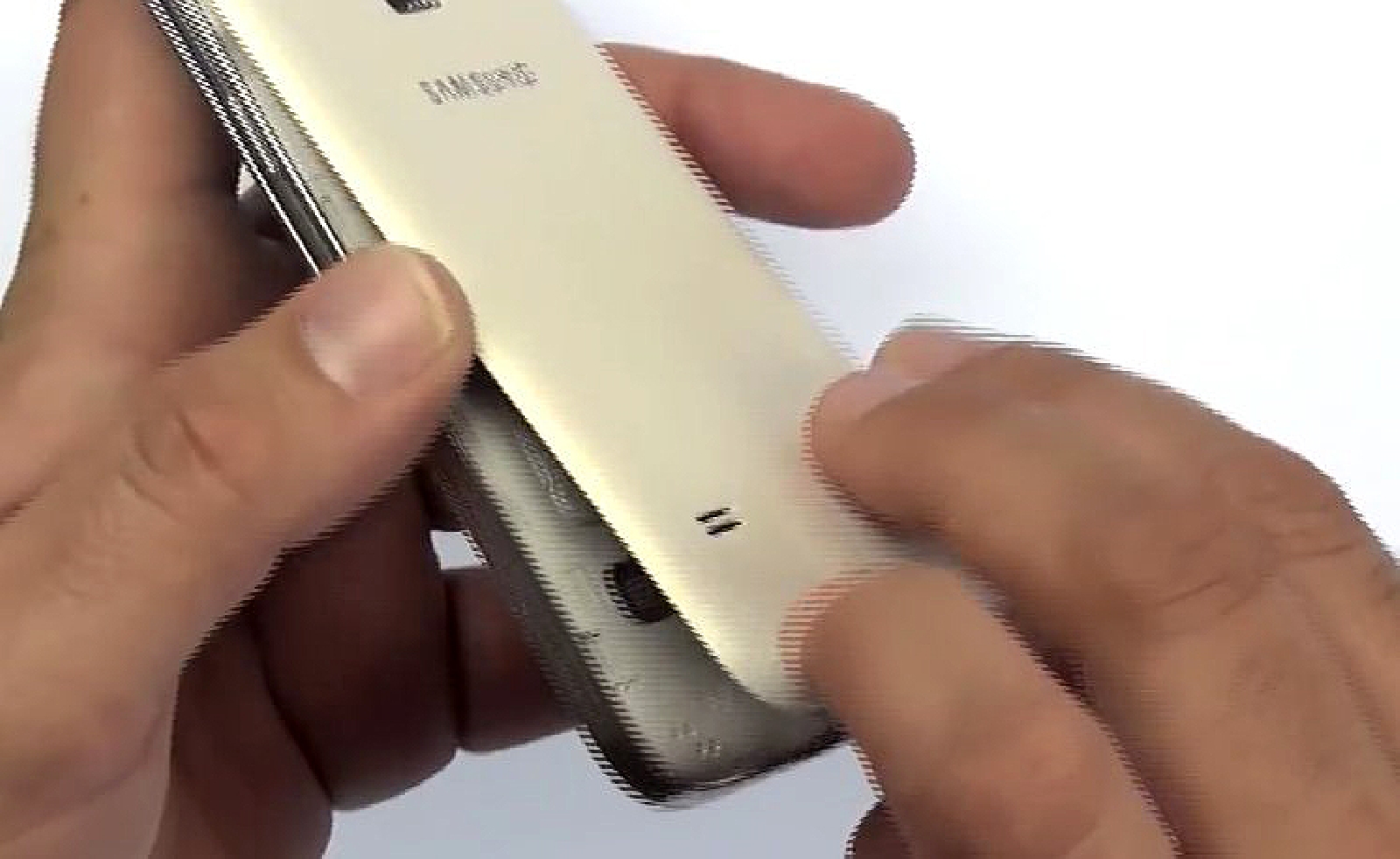

Déclipsez la coque arrière de votre téléphone à l'aide de l'encoche situé au niveau du bouton d'allumage afin d’enlever la batterie.
La batterie n'est pas collée dans le châssis, vous pourrez donc la sortir sans aucune manipulation particulière.
Etape 1 : Sortir la batterie
Etape 1 : Sortir la batterie
Etape 1 : Sortir la batterie
Etape 2 : Déconnecter la nappe home

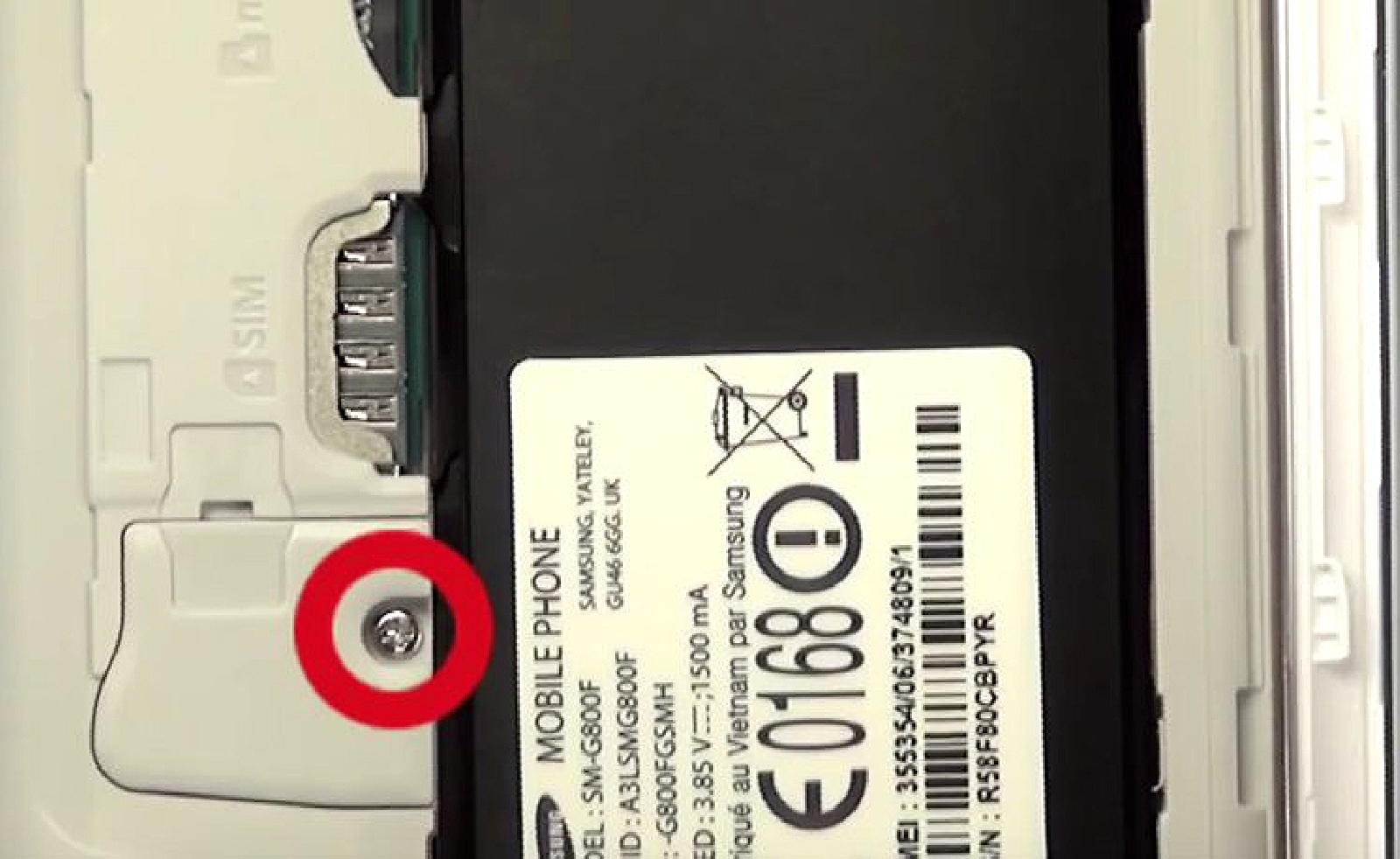

Dévissez la vis cruciforme situé sur la partie gauche du châssis puis retirez le cache plastique à l'aide de la pincette.

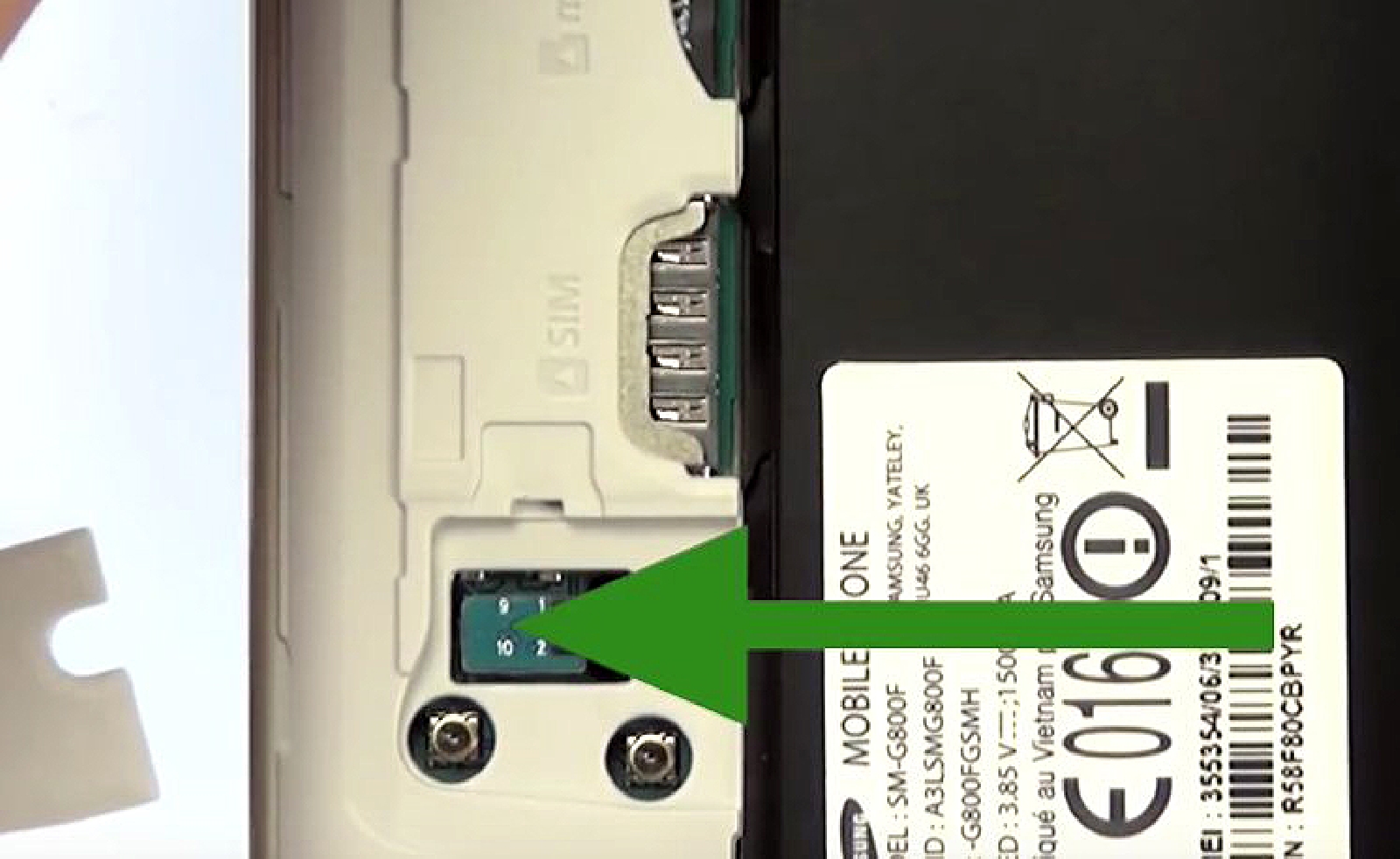

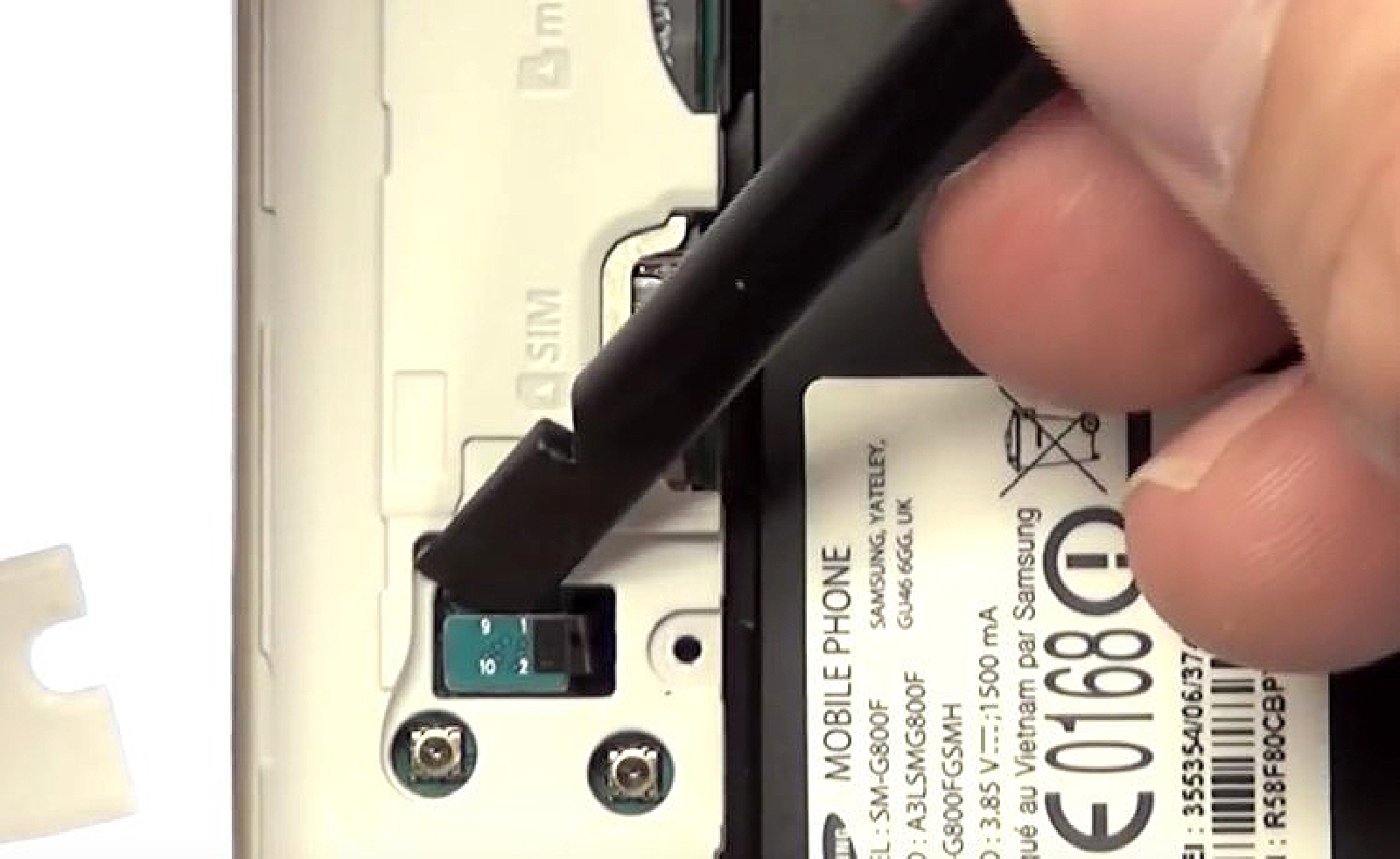

Il ne vous reste plus qu'à déconnecter la nappe home à l'aide du levier nylon.

Etape 2 :  Déconnecter la nappe home
Etape 2 :  Déconnecter la nappe home
Etape 2 :  Déconnecter la nappe home
Etape 2 :  Déconnecter la nappe home
Etape 2 :  Déconnecter la nappe home
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Chauffer l'écran
Chauffez maintenant l'écran à l'aide de votre propre sèche-cheveux ou d'un décapeur thermique.
Etape 3 : Chauffer l'écran
Etape 3 : Chauffer l'écran
Etape 3 : Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Décoller l'écran

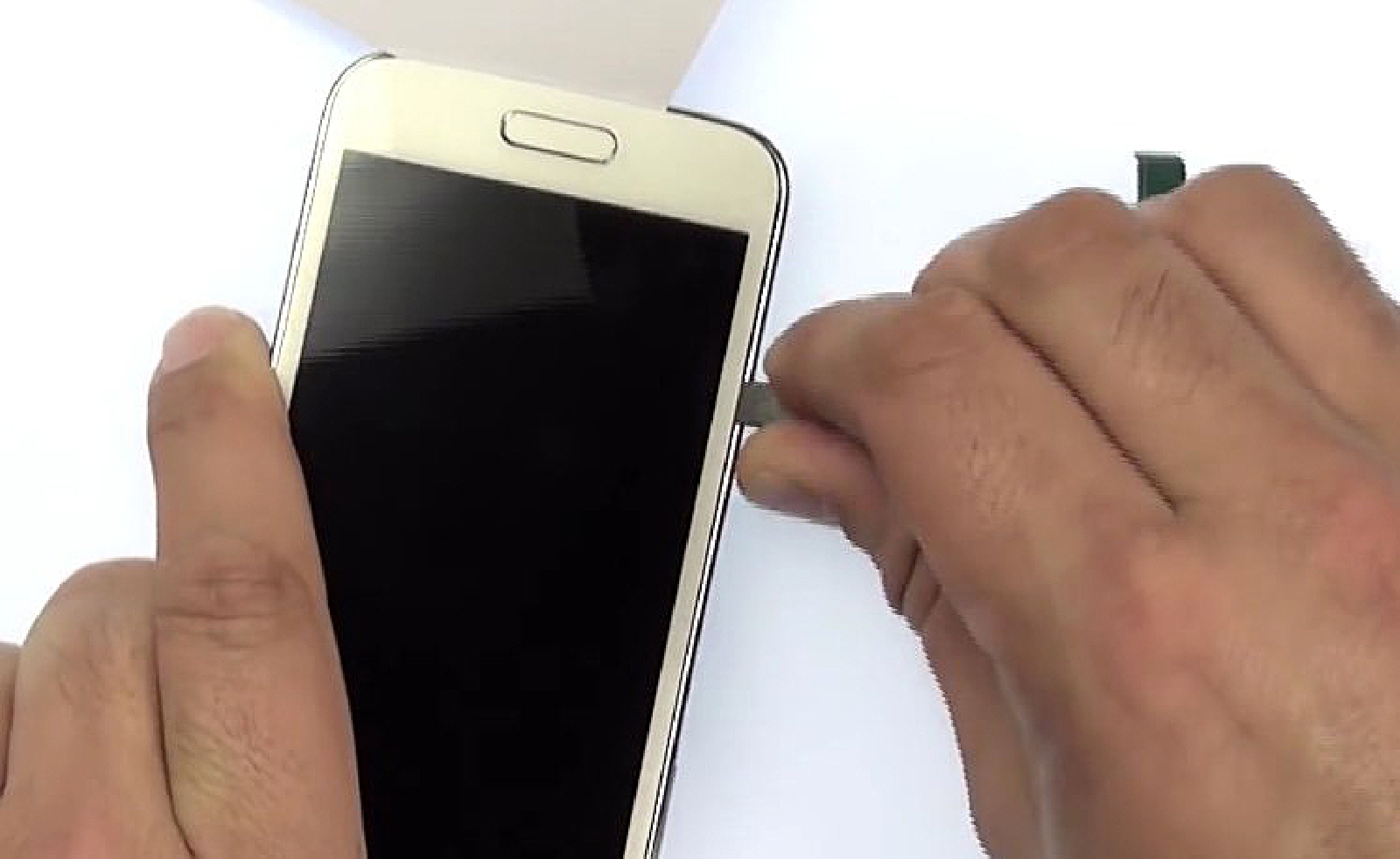

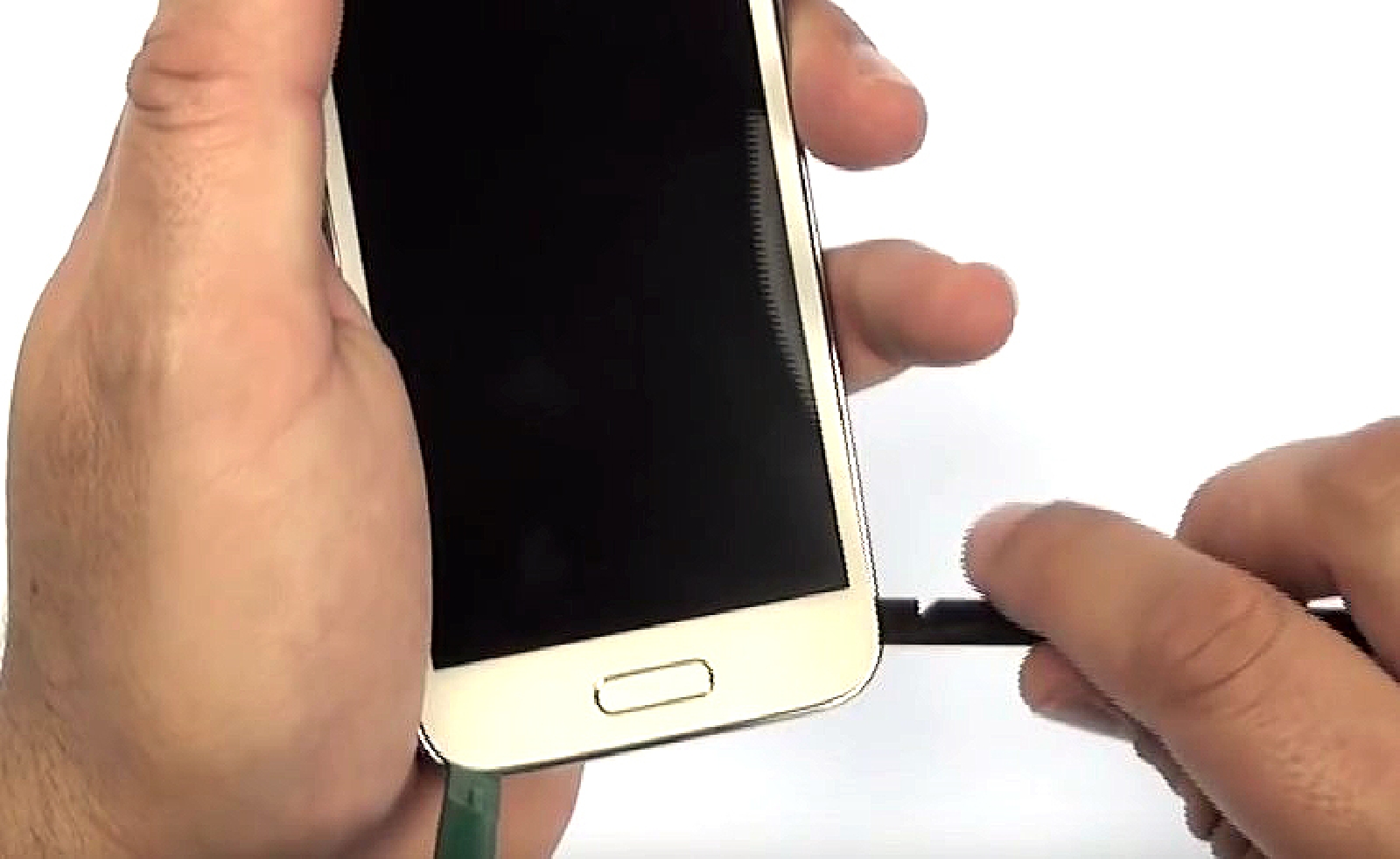

Insérez le levier en nylon entre la vitre et le châssis, afin de créer un point d’insertion.

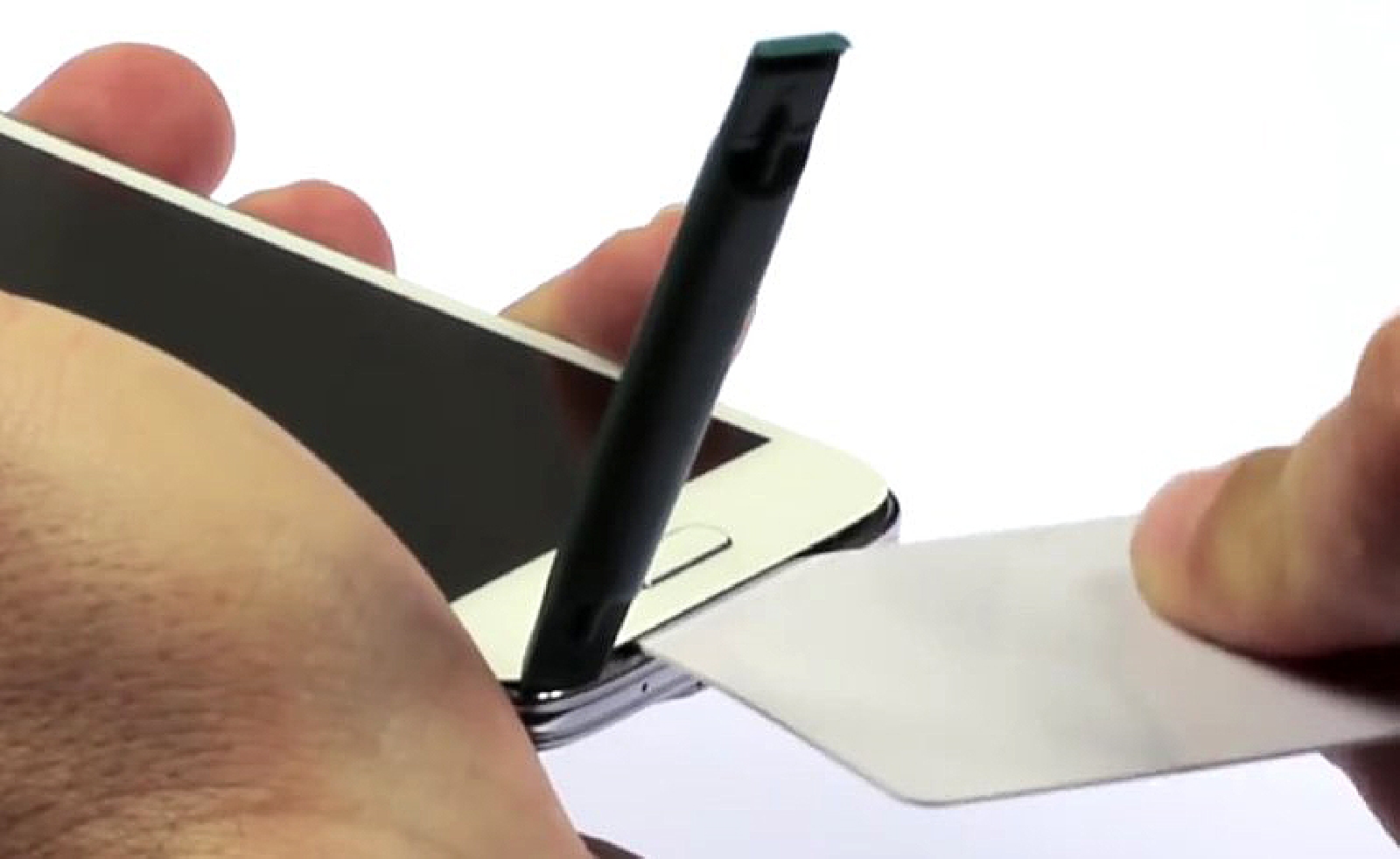

À l’aide de la carte, maintenez l’écran décollé.
Il ne vous reste plus qu'à faire glisser le levier en nylon sous le contour de la vitre afin de la décoller.
Faites attention à la nappe qui se situe de chaque contour su bouton home et qui gère les touches de navigations.

Etape  4 : Décoller l'écran
Etape  4 : Décoller l'écran
Etape  4 : Décoller l'écran
Etape  4 : Décoller l'écran
Etape  4 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer l'écran

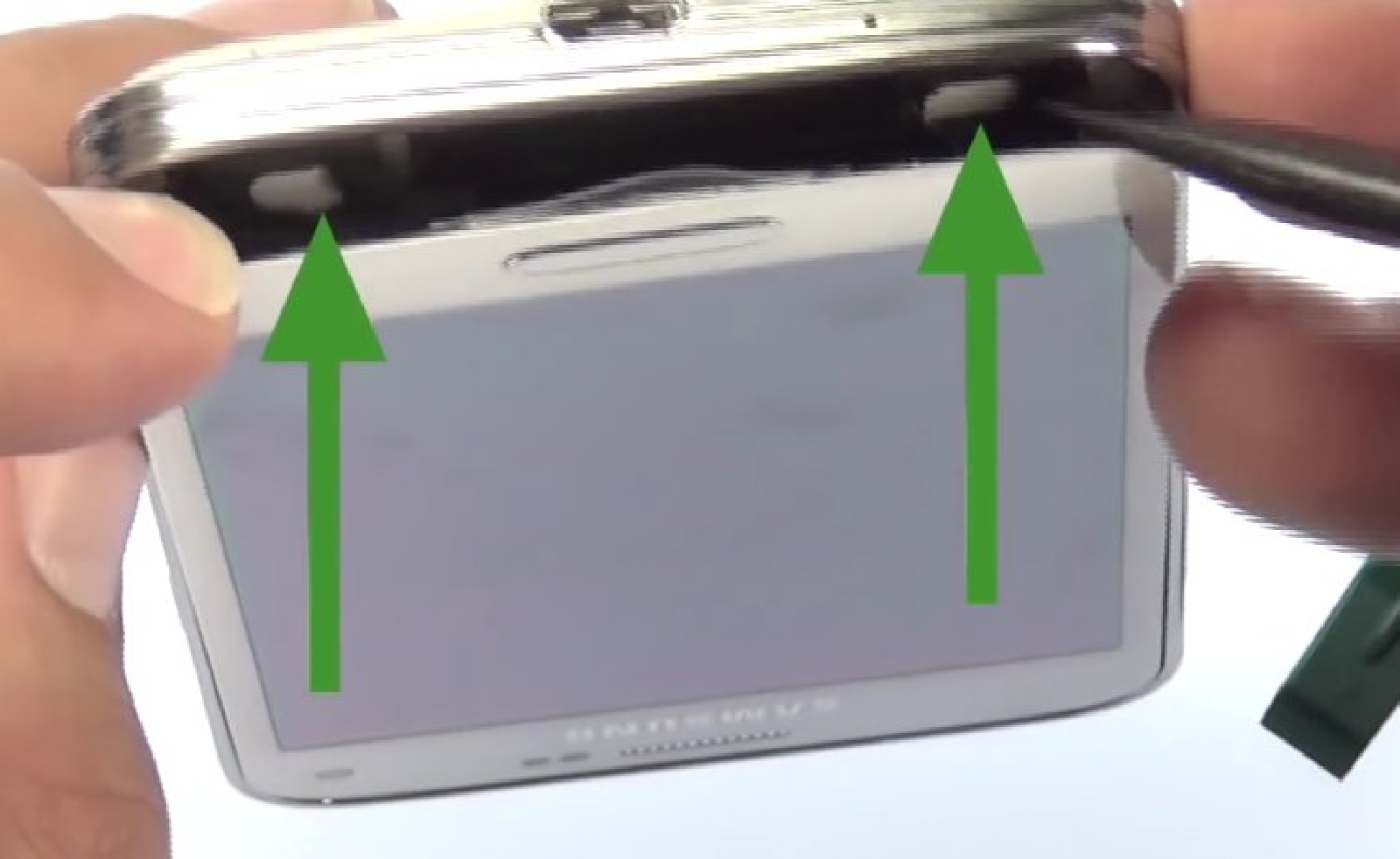

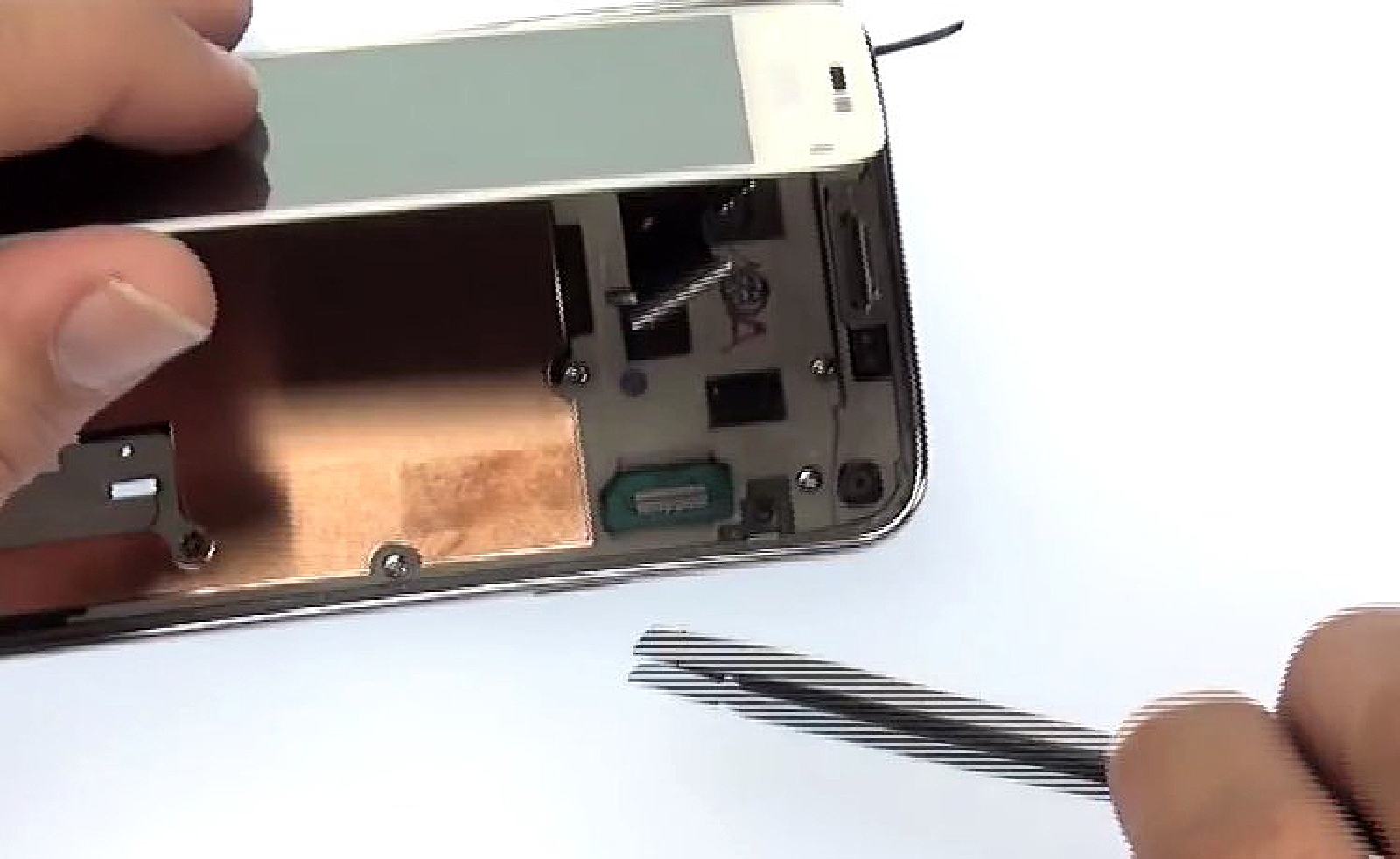

Levez légèrement l'écran LCD afin d'afin d'avoir accès à sa connectique qui se situe au niveau du bouton power.
Déconnectez la nappe à l'aide du levier en nylon.

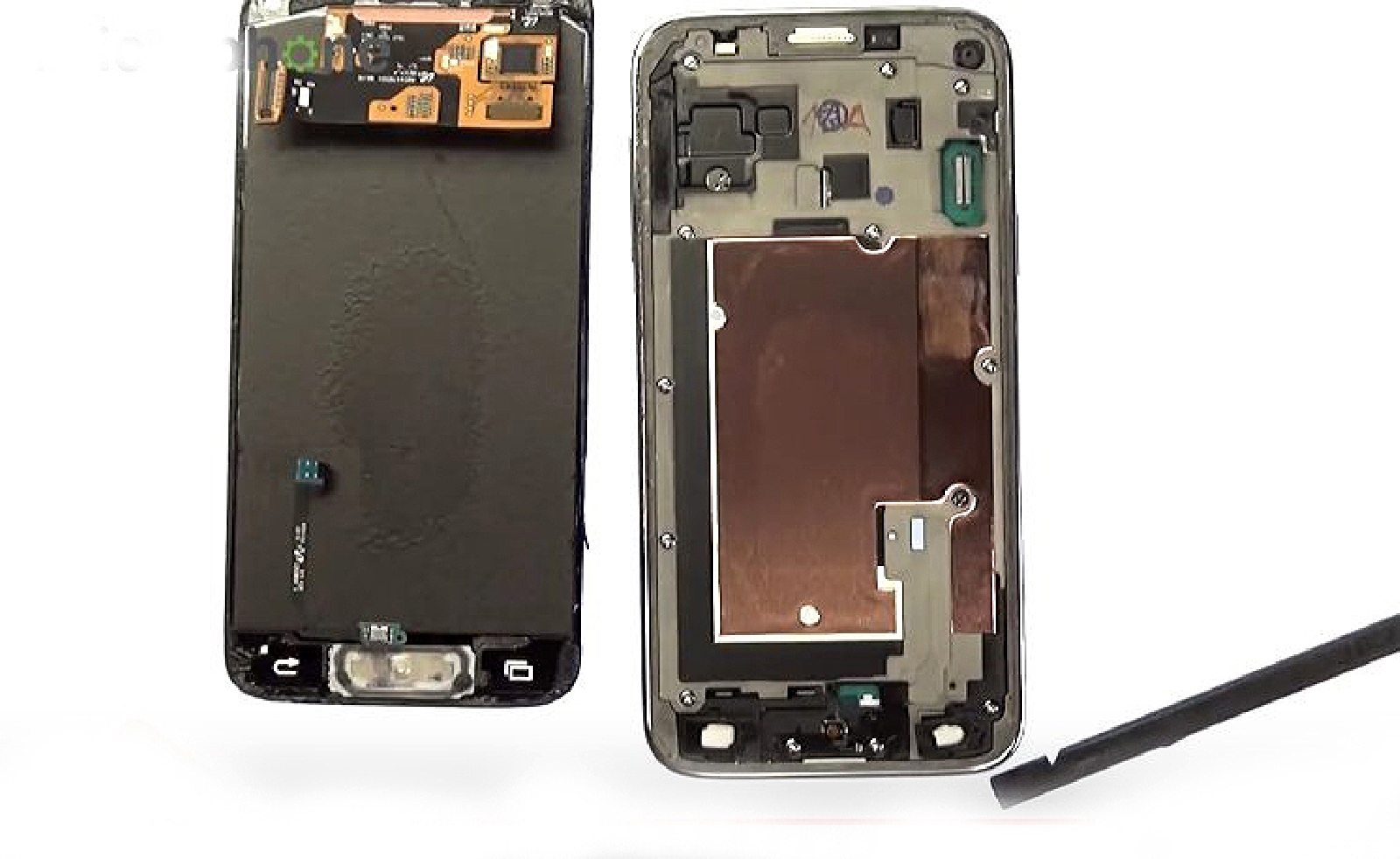

Ouvrez ensuite l'écran comme un livre.
Etape 5 : Retirer l'écran
Etape 5 : Retirer l'écran
Etape 5 : Retirer l'écran
Etape 5 : Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

Fin du démontage.
Nous arrivons à la fin de ce tutoriel de démontage qui vous permet de remplacer votre écran de samsung S5 mini.
Il ne vous reste plus qu'à le prendre en sens inverse afin de procéder au remontage.
