Changement d'écran (vitre+AMOLED) sur Galaxy S5 et S5 Plus

Temps estimé : 30 min
Difficulté : 2/5
Galaxy S5 et S5 Plus | Temps estimé : 30 min | Difficulté : 2/5

Ce guide PHOTOS vous explique comment remplacer la vitre et le LCD sur un Samsung Galaxy S5.

Diagnostic

› La vitre avant de votre Samsung Galaxy S5 est brisée
› Le tactile fonctionne mal ou plus du tout
› LCD présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran NOIR avec vitre et LCD prémontés pour Samsung Galaxy S5 / Galaxy S5 Plus
119,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

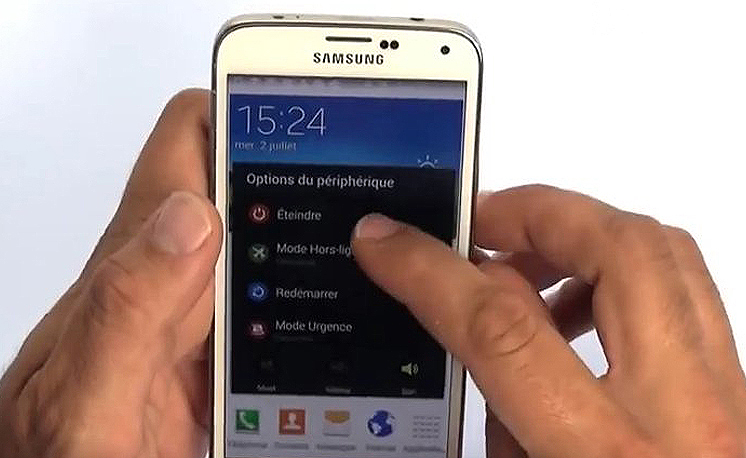

Eteignez votre Samsung Galaxy S5.
Comme avant toute réparation, il est bien évidemment conseillé d'éteindre votre appareil.
Etape 1 : Retirer la batterie

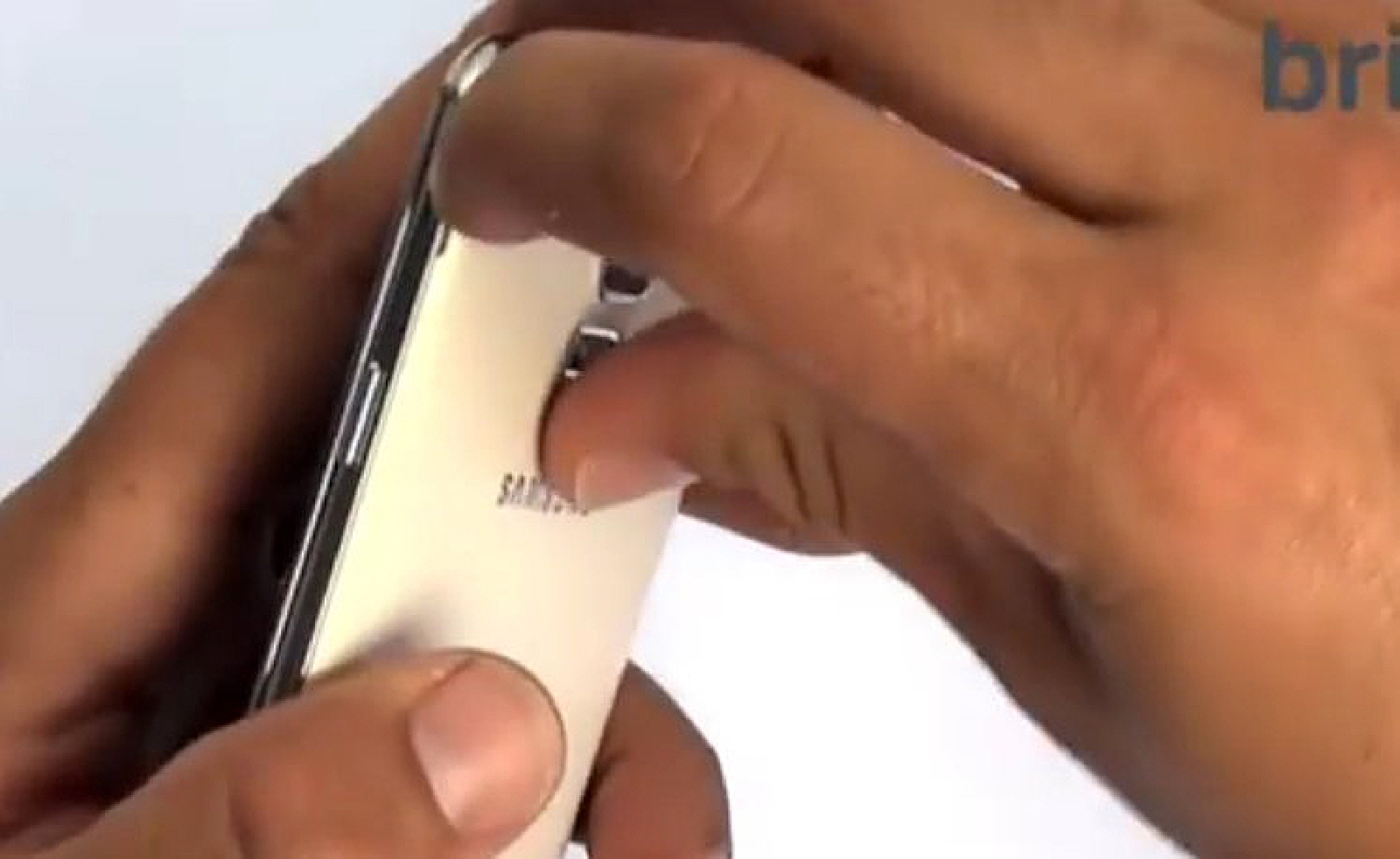

Afin de pouvoir retirer la batterie, commencez par enlever le cache arrière en vous aidant de l'encoche située au niveau du bouton power.

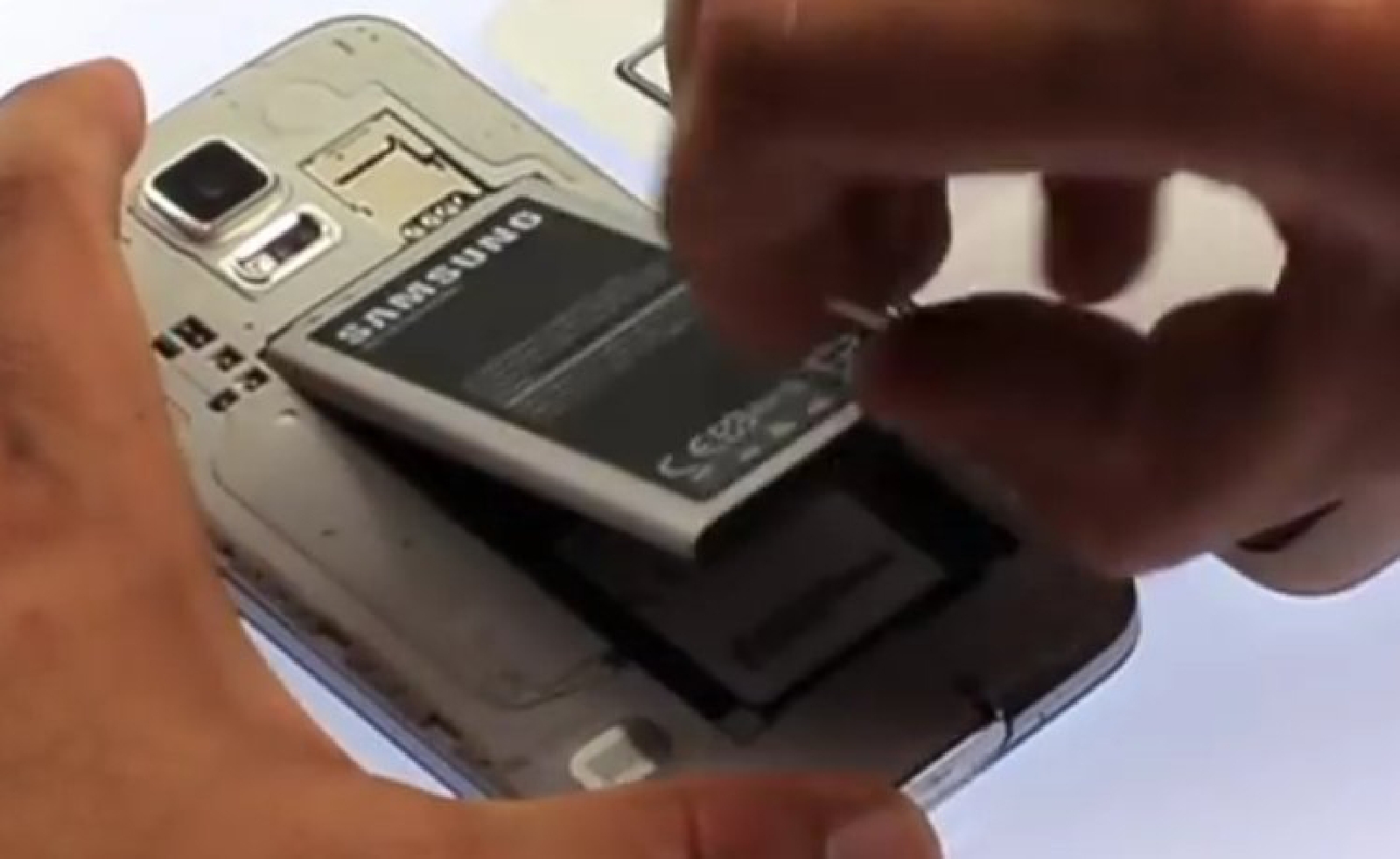

Puis déloger tout simplement la batterie de son emplacement. Cette dernière n'est pas collée, il n'y a donc pas de manipulation particulière pour la retirer.

Etape 2 : Déconnecter la nappe du bouton Home

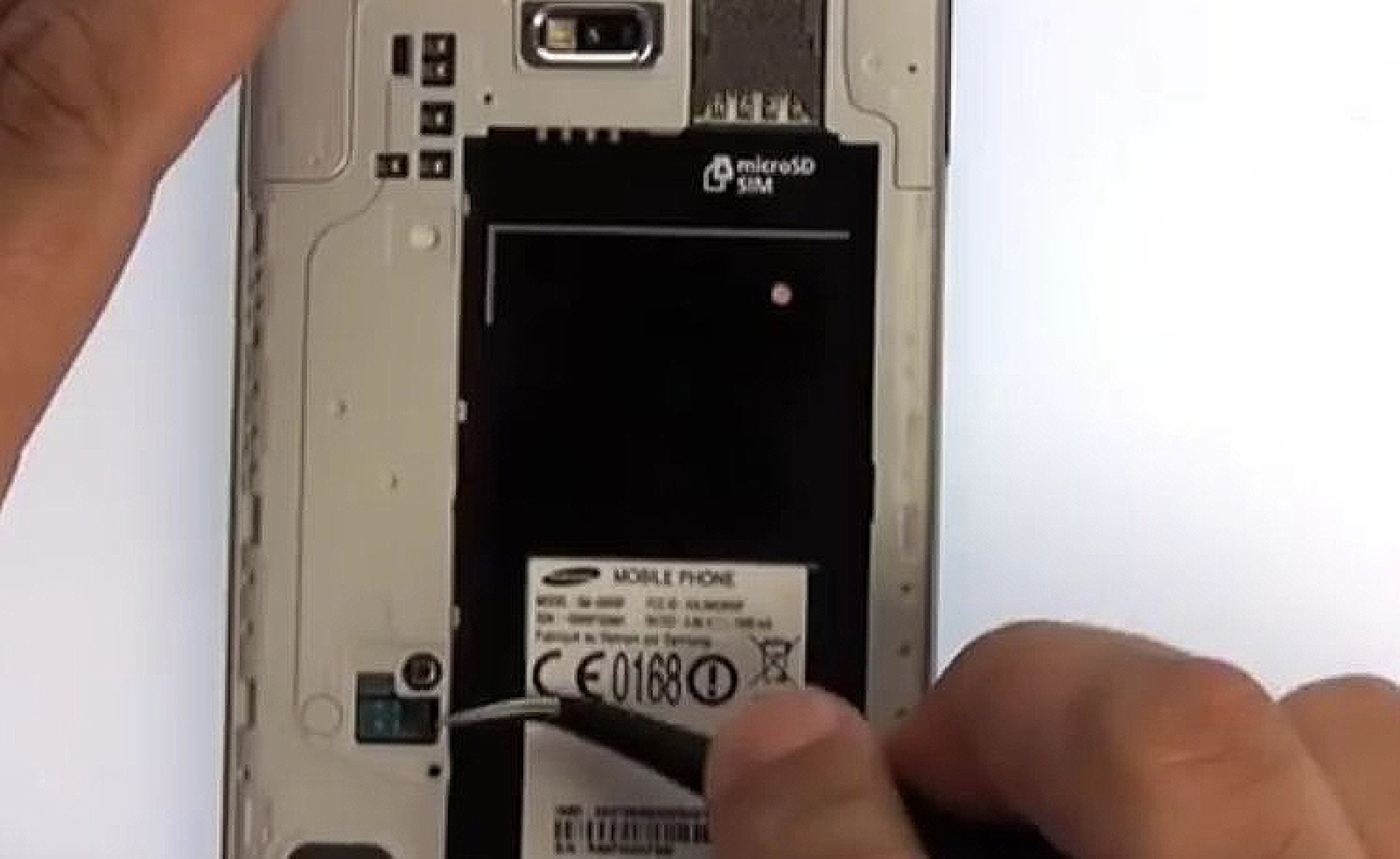

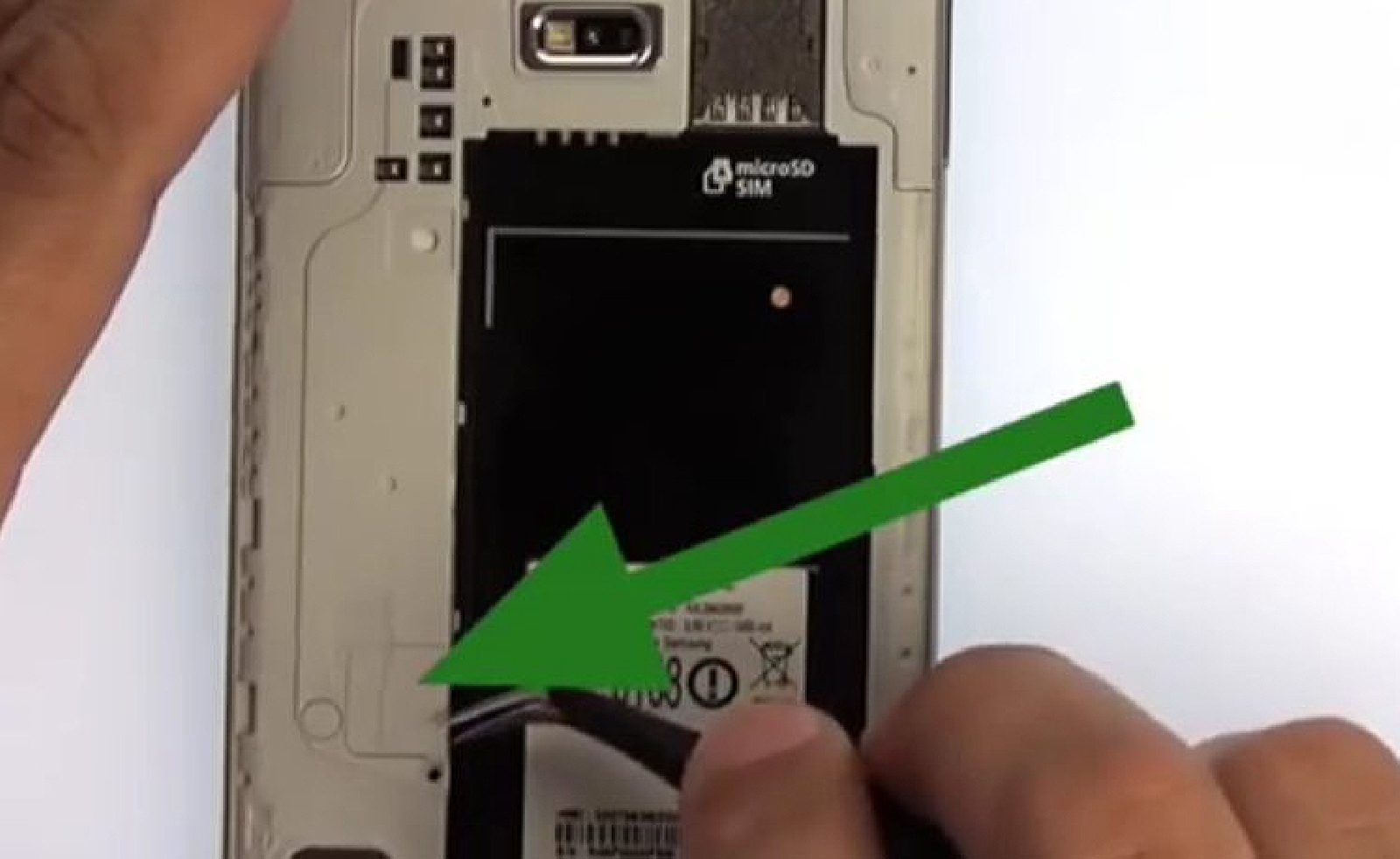

À l'aide de la pincette, retirez le cache plastique qui protège le connecteur de la nappe home.

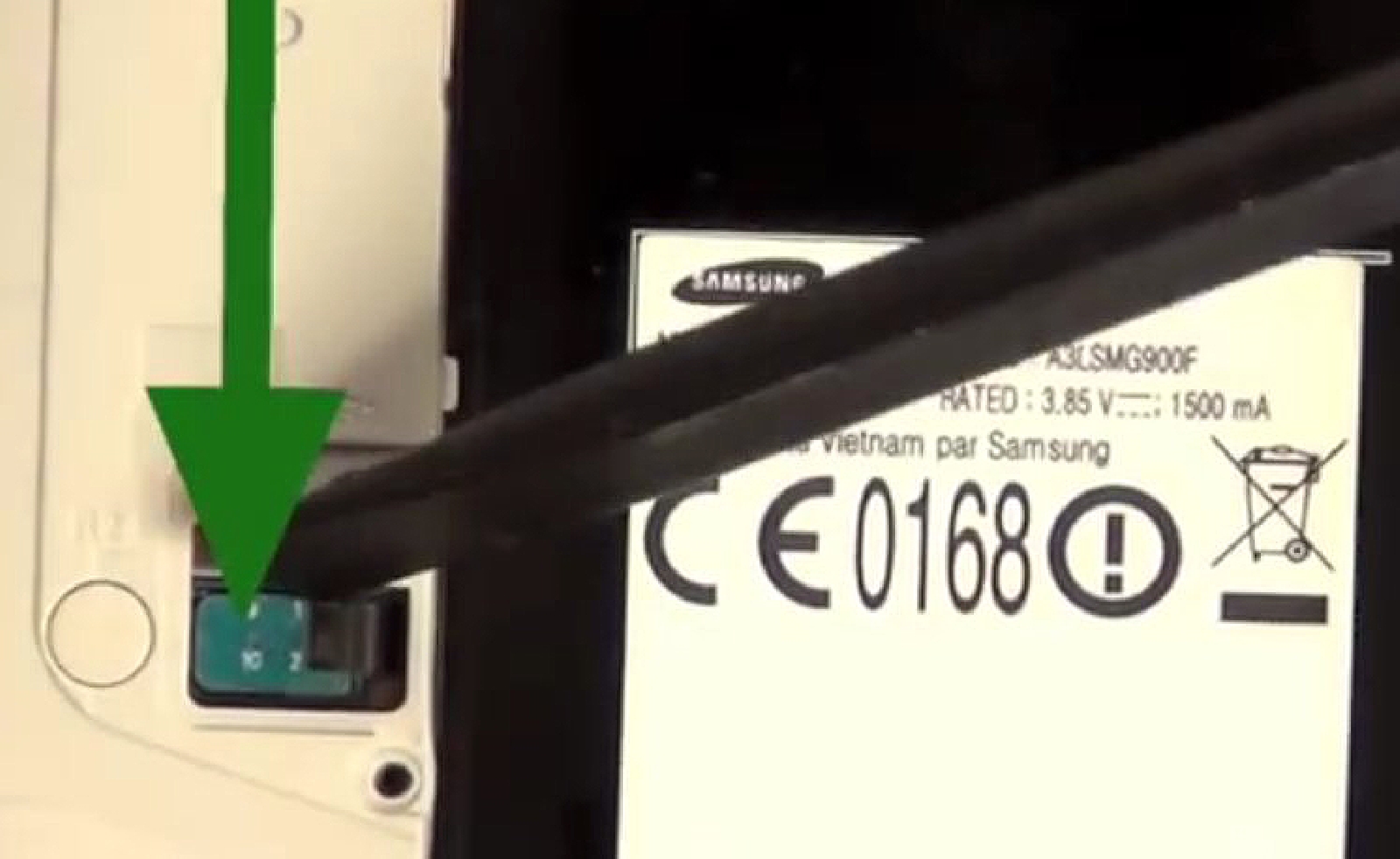

Déconnectez ensuite cette dernière en faisant levier avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran

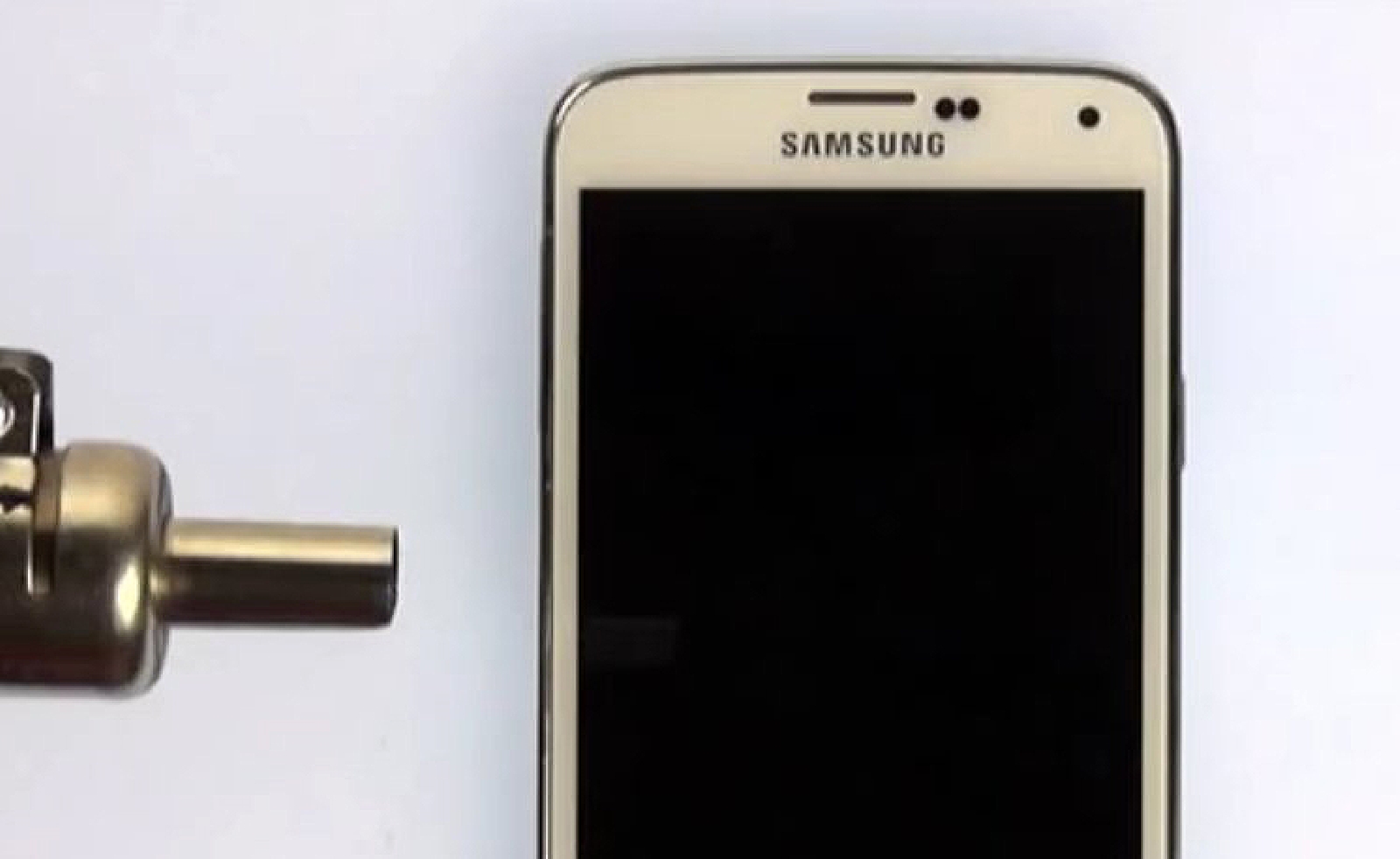

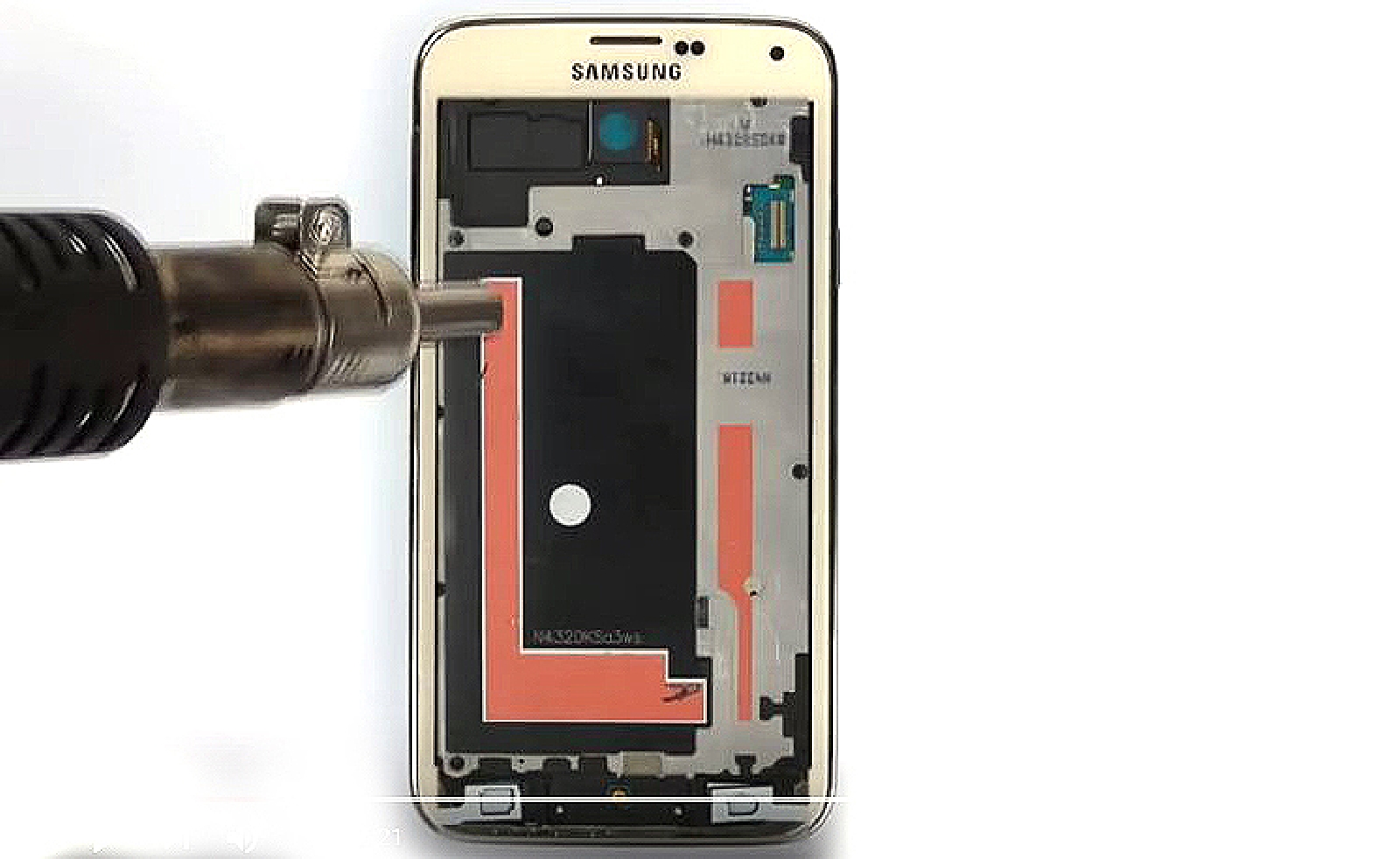

À l'aide de votre propre sèche-cheveux ou d'un mini décapeur thermique, chauffez l'écran.
Les parties orange représentent les zones ou ce dernier est le plus collé. Il vous faudra donc insistez un peu plus longtemps sur ces zones.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Décoller l'écran

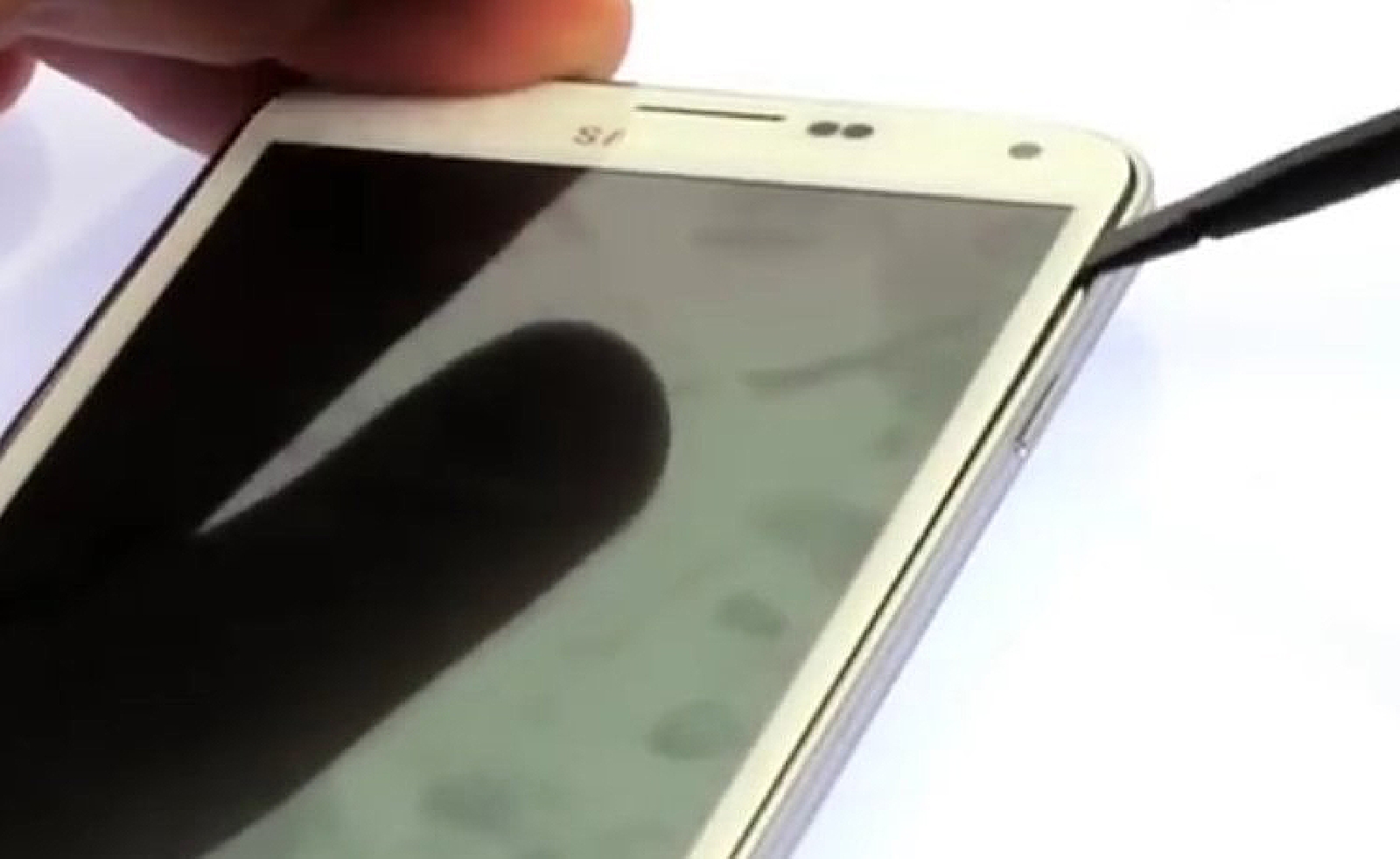

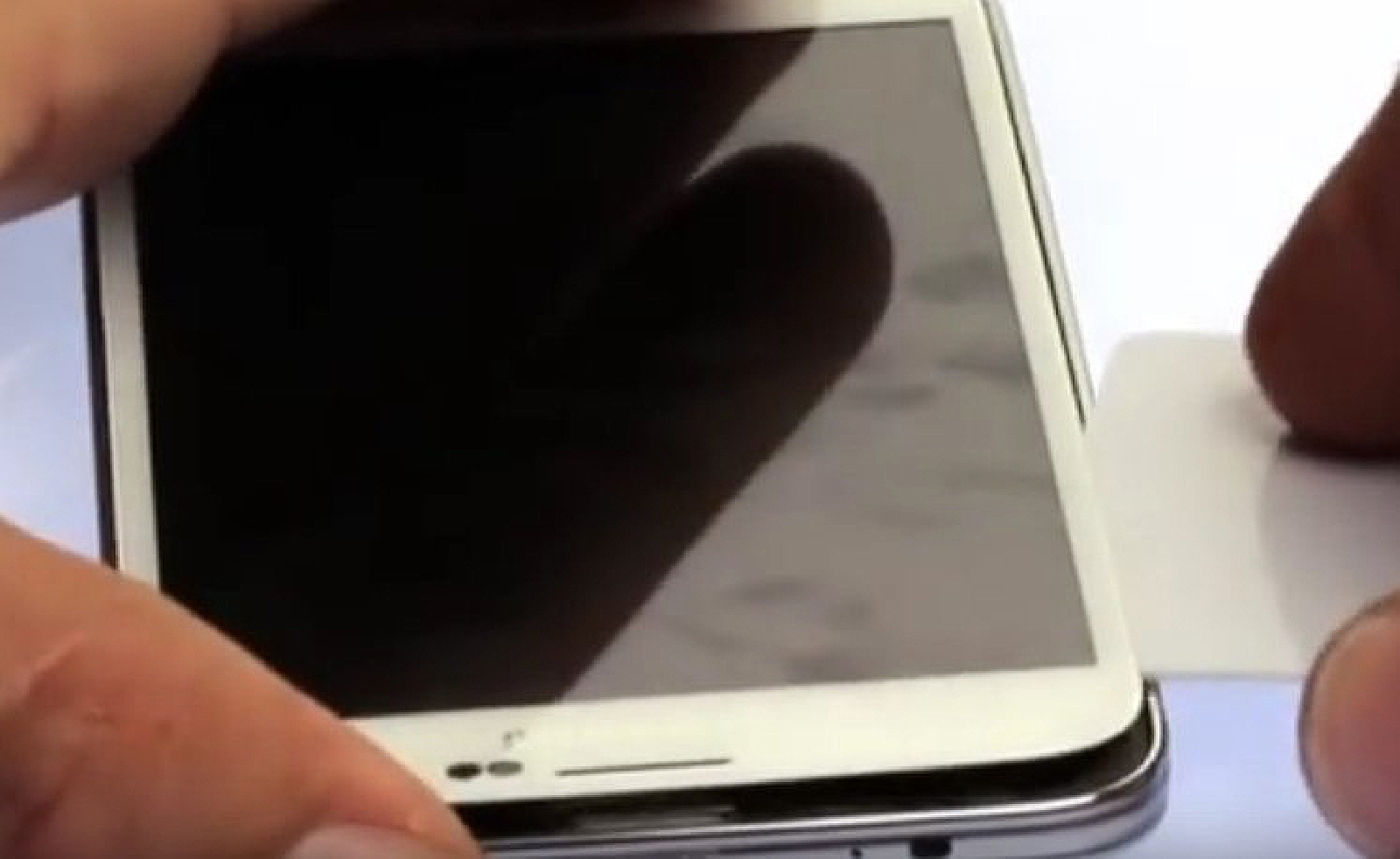

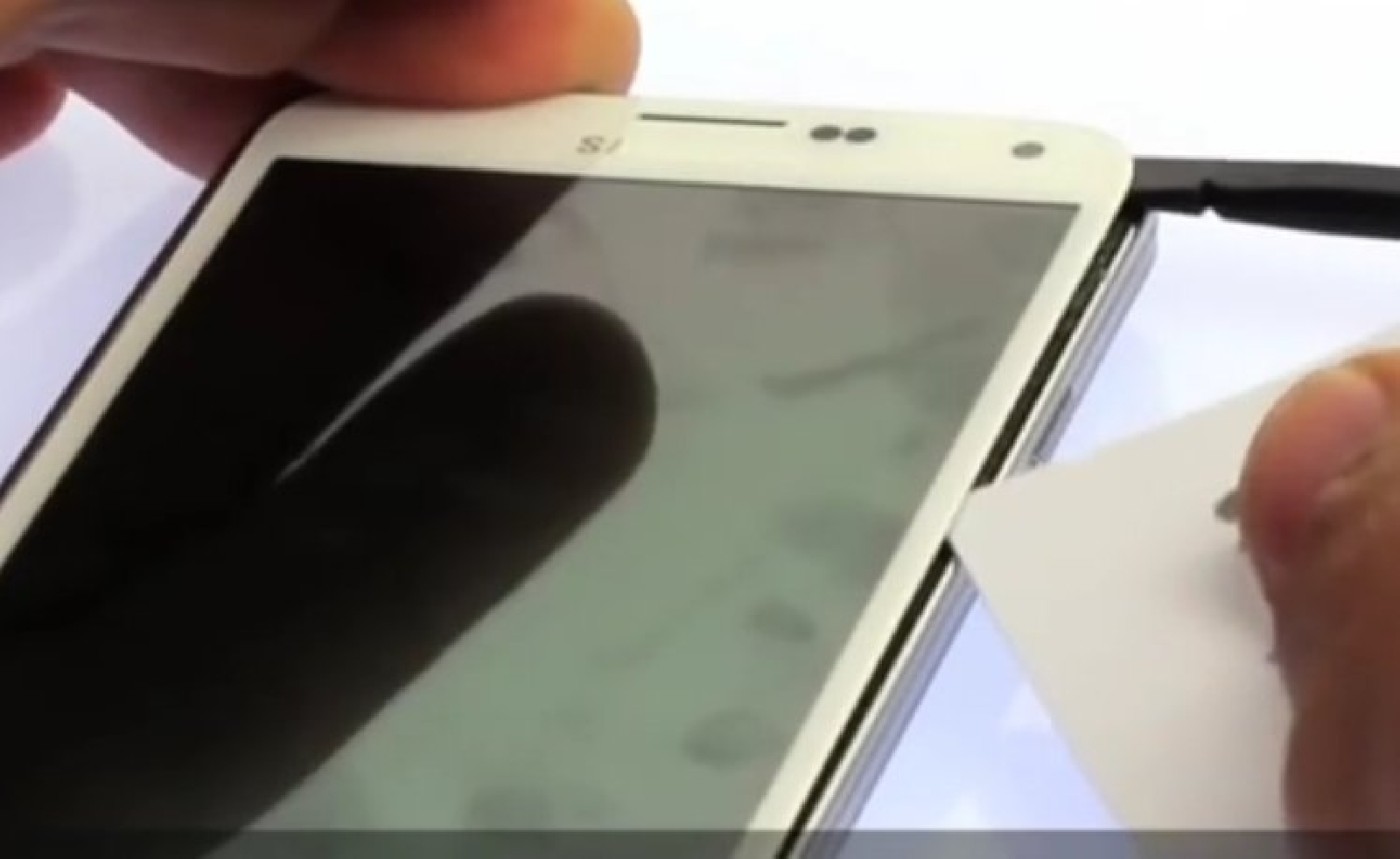

À l'aide de la carte PVC et du levier nylon décollez l'écran en faisant glisser ces outils sous le contour de la vitre
Attention : sous le bas de la vitre, se trouve la nappe des boutons "retour" et "menu". Soyez vigilant à ne pas endommager cette dernière en faisant glisser la carte PVC par exemple
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer l'écran

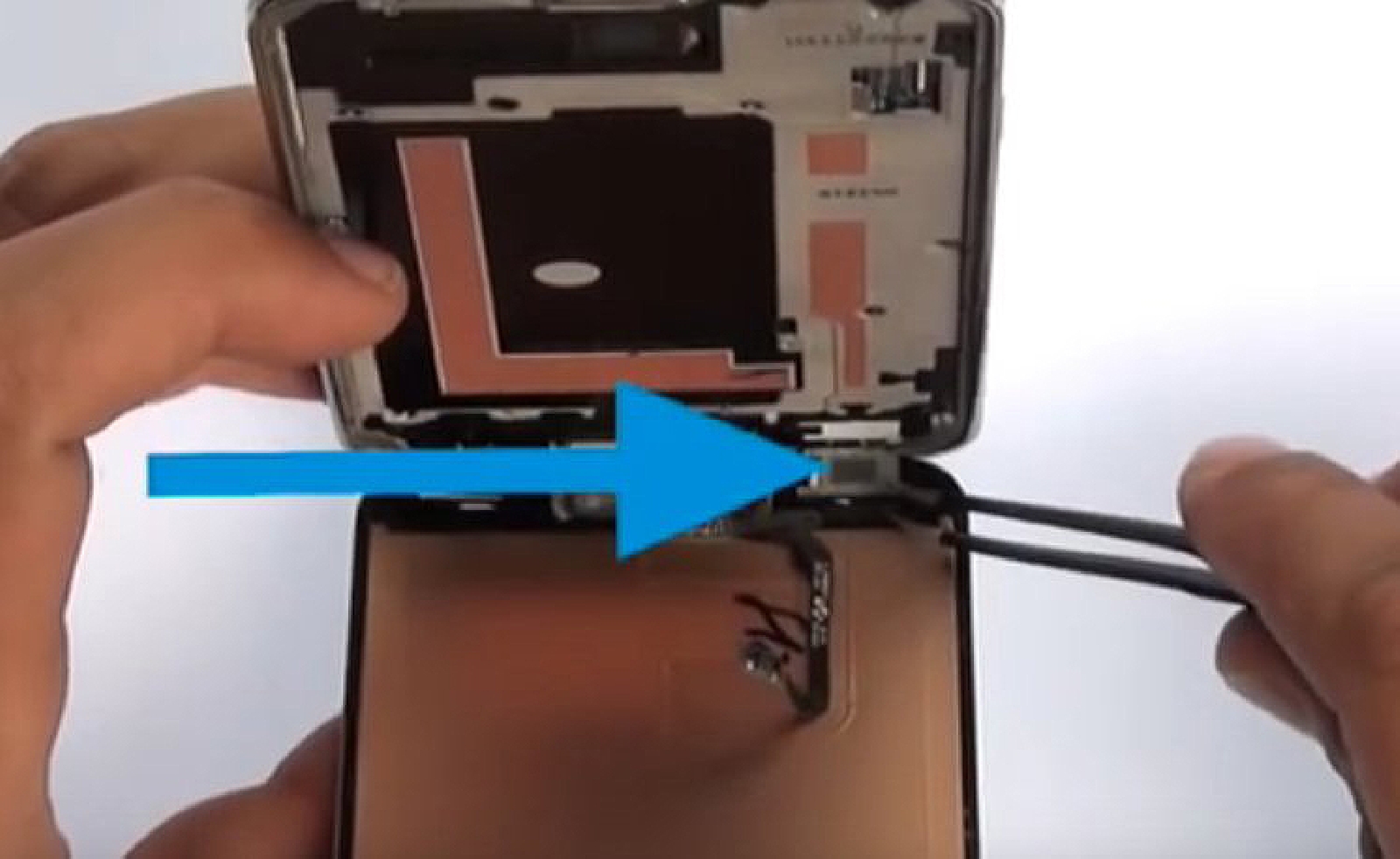

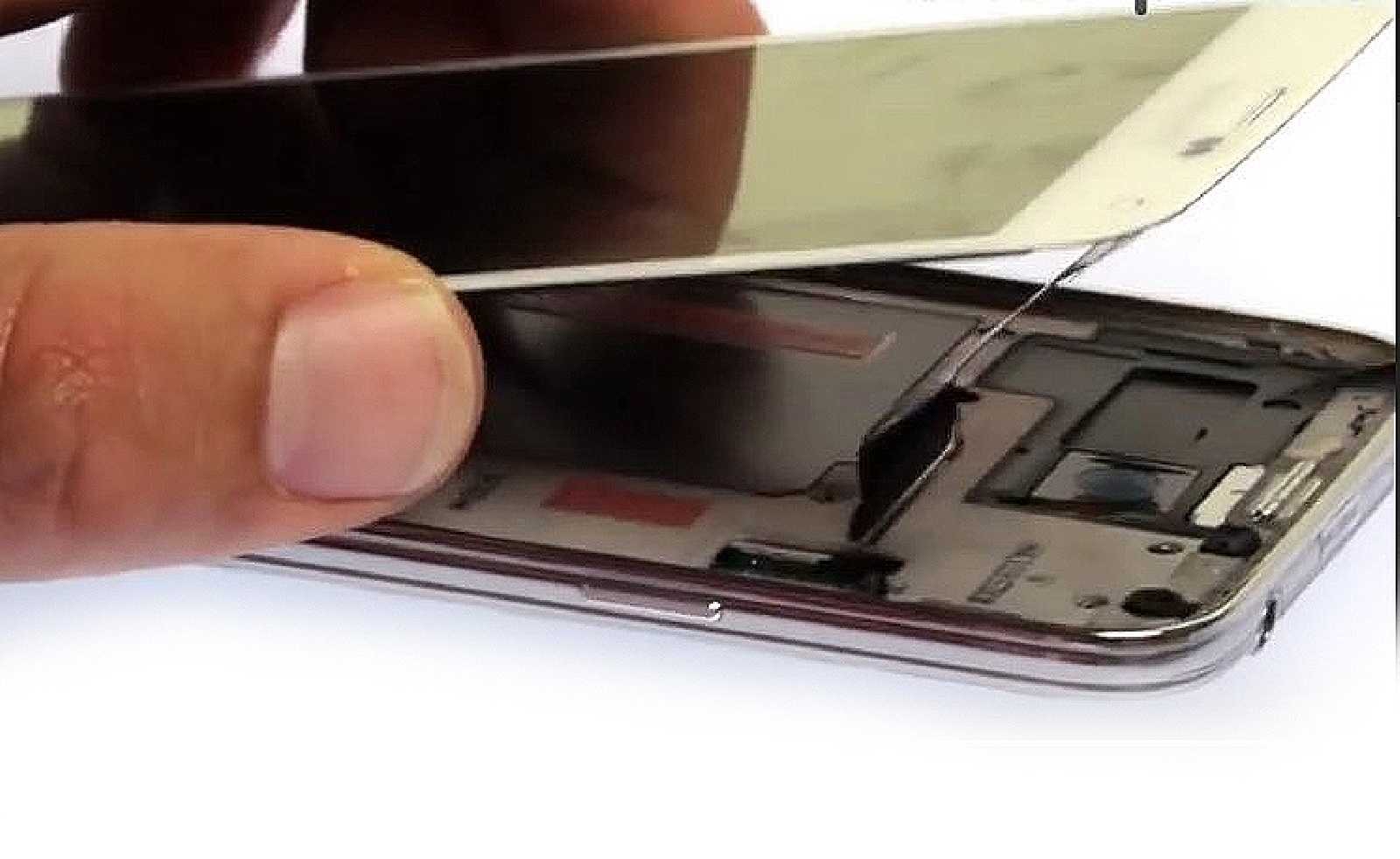

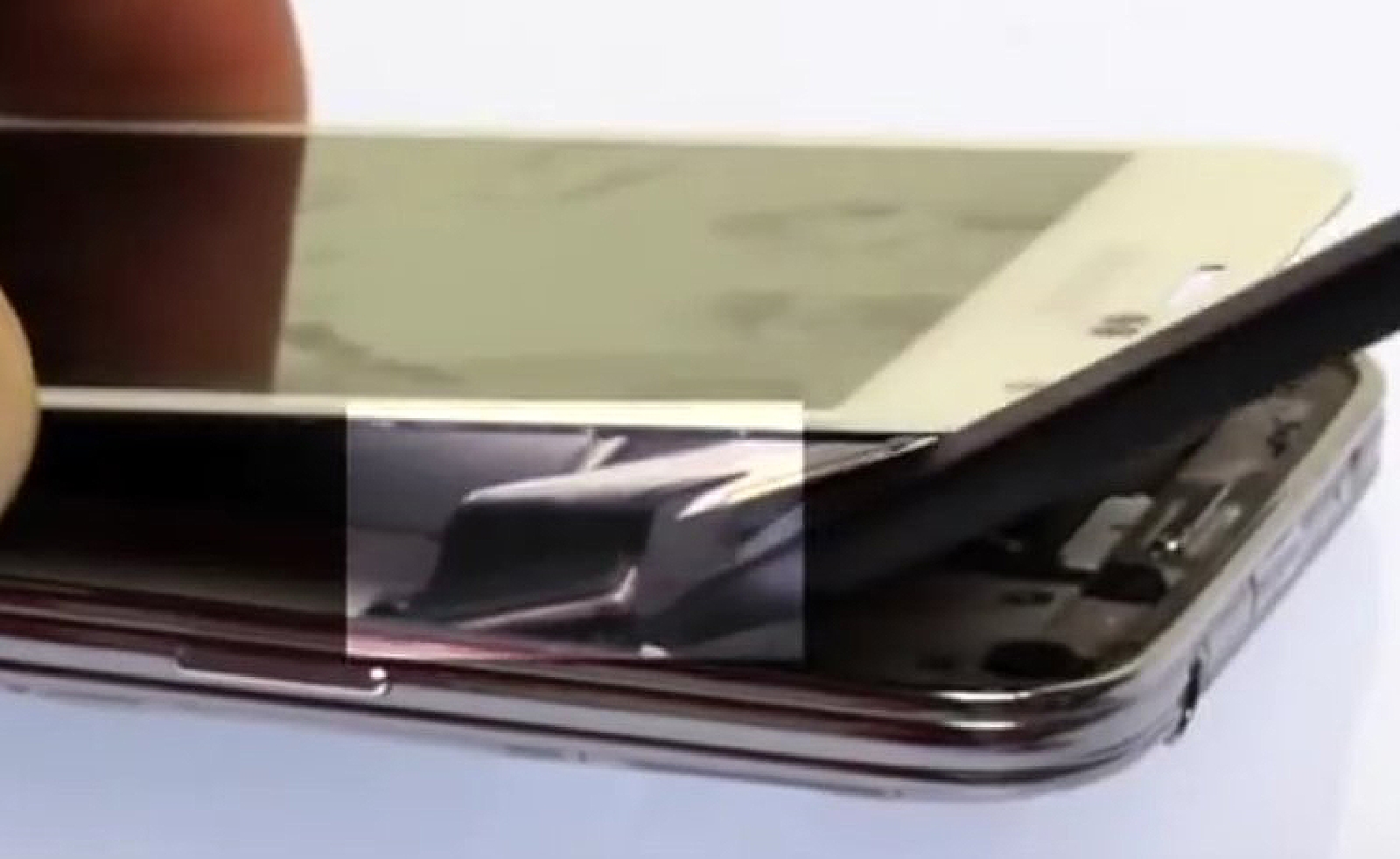

Maintenant que l'écran est décollé, faites levier au niveau du bouton power afin d'accéder au connecteur du LCD. Il ne vous reste plus qu'à débrancher celui-ci toujours avec l'aide du levier nylon.

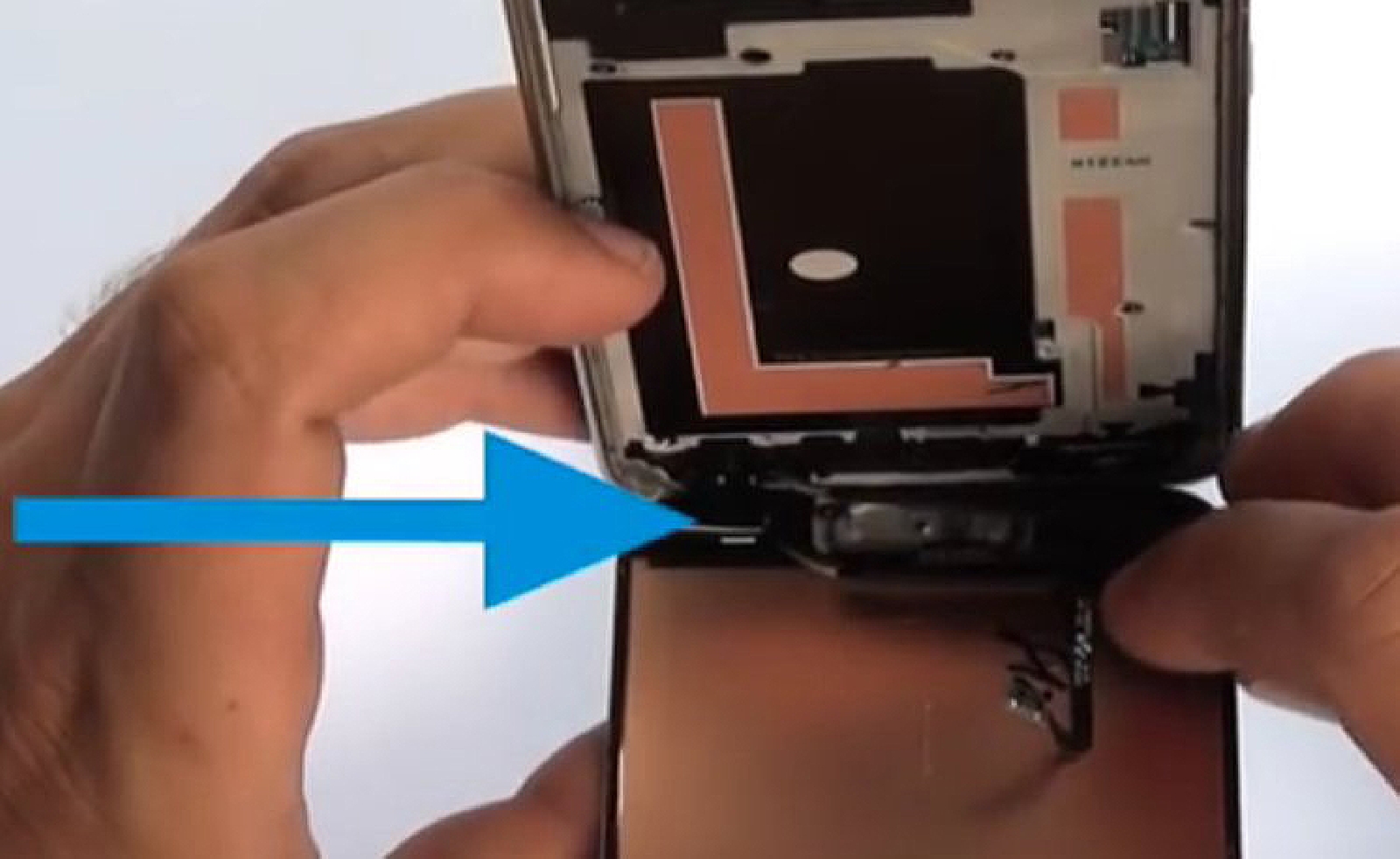

Ouvrez l'écran en le pivotant , tout en faisant attention aux nappes de navigation collées sur le bas de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel
Ce tutoriel de démontage est maintenant terminé. Il ne vous reste plus qu'à préparer votre nouvel LCD et de prendre ce tutoriel à l'envers afin de procéder au remontage.
