Changement d'écran (vitre+AMOLED) sur Galaxy S5 NEO

Temps estimé : 30 min
Difficulté : 2/5
Galaxy S5 NEO | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc écran : vitre tactile et de l'écran Amoled sur votre Samsung Galaxy S5 NEO modèle SM-G903F

Diagnostic

› La vitre de votre Galaxy S5 NEO est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau de l'écran Amoled ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran NOIR avec vitre et LCD prémontés pour Samsung Galaxy S5 NEO
117,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Eteignez votre appareil avant toute réparation

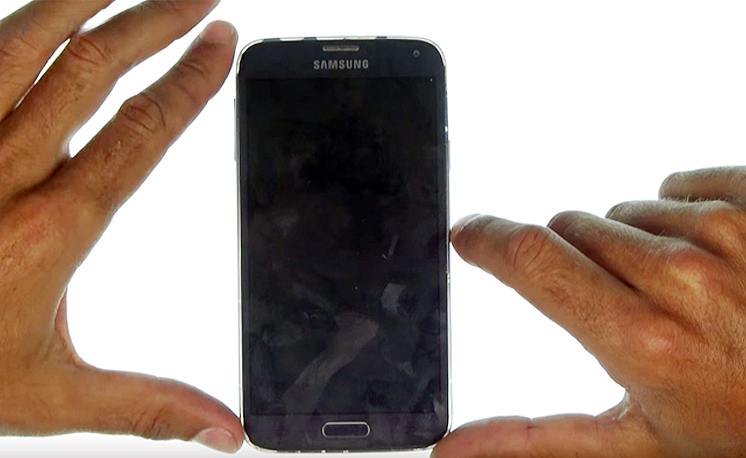

Avant de procéder au changement de l'écran complet (écran LCD + vitre tactile) de votre Galaxy S5 Neo il est nécessaire pour des raisons évidentes ,d'éteindre votre appareil à l'aide du bouton power.
Eteignez votre appareil avant toute réparation
Etape 1 : Retier la coque arrière

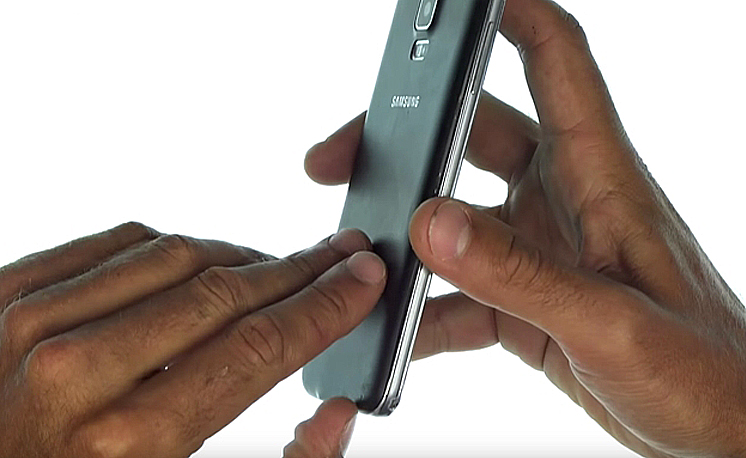

Vous trouverez sur le côté de l'appareil une petite encoche qui vous permettra de déclipser la coque arrière.
Etape 1 : Retier la coque arrière
Etape 2 : Retirer la batterie

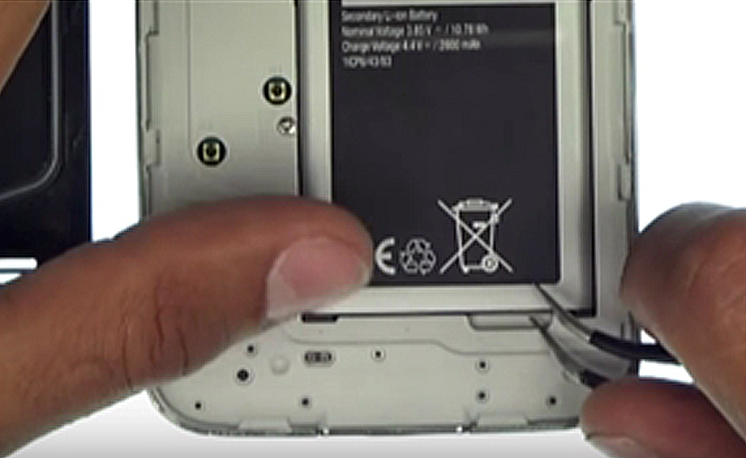

Retirez la batterie en faisant levier. Celle-ci n'est pas collée, elle viendra donc sans aucune difficulté.
Etape 2 : Retirer la batterie
Étape 3 : vérifier la compatibilité

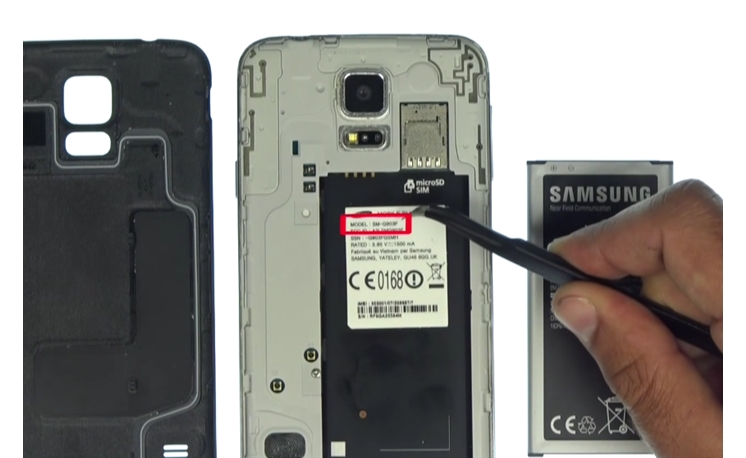

Maintenant que vous avez retiré la batterie, vous pouvez apercevoir le n° de modèle à l'intérieur du châssis.
Assurez que votre nouvel écran soit bien compatible avec cette référence.
Étape 3 : vérifier la compatibilité
Etape 4 : Chauffer les contours de l'écran

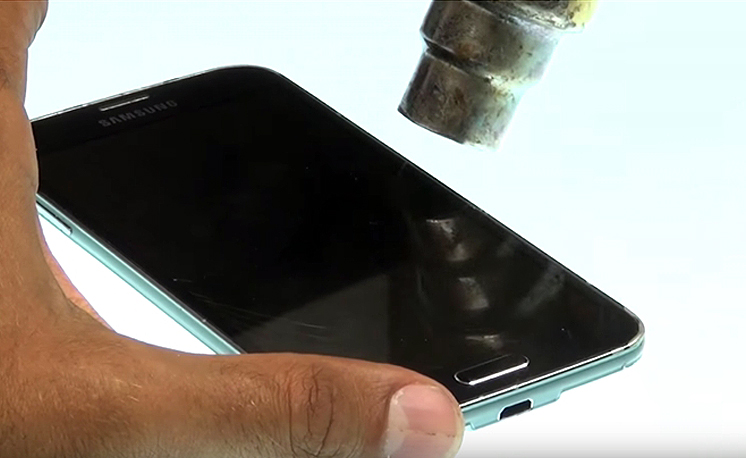

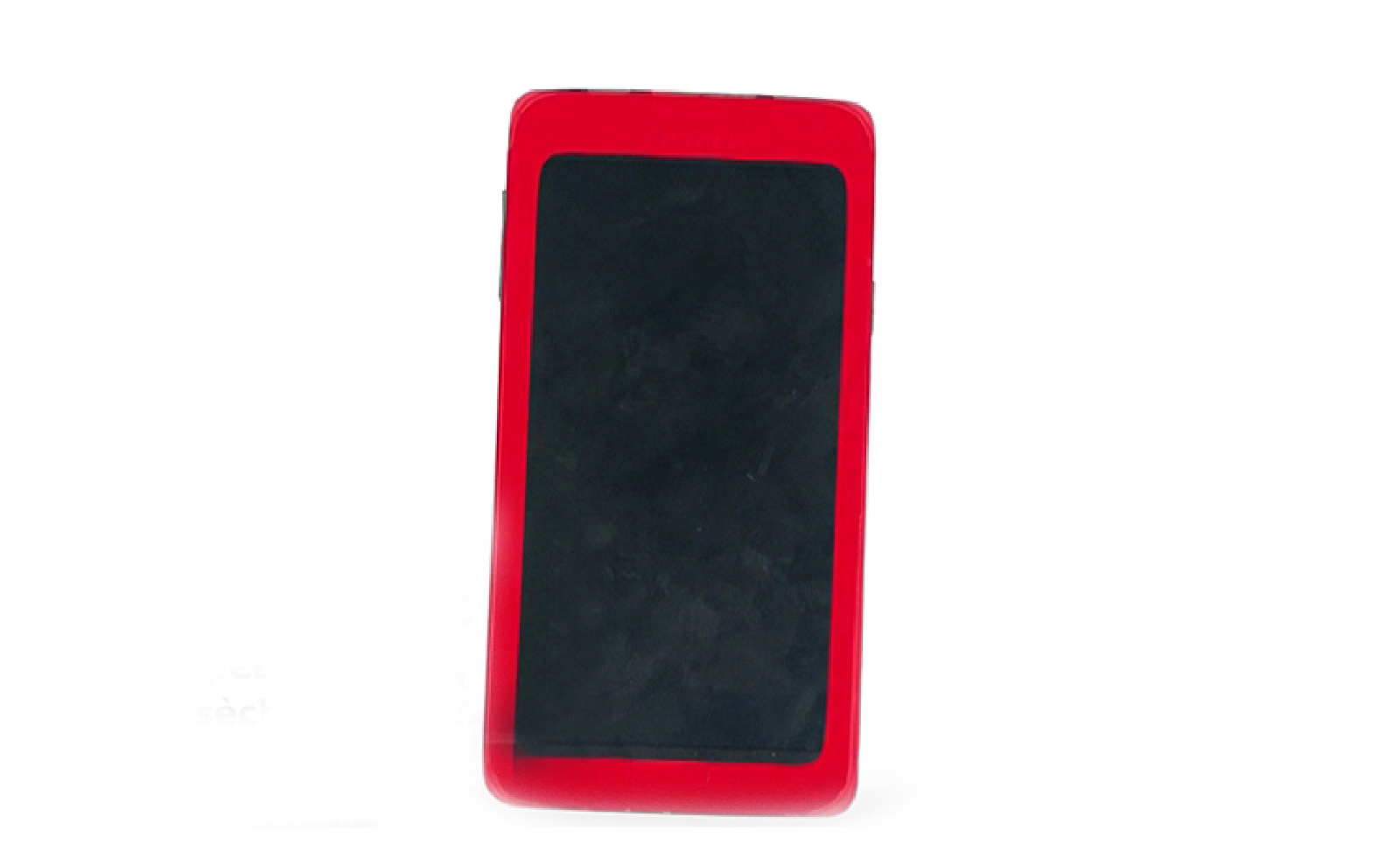

A l'aide d'un sèche-cheveux ou d'un mini décapeur thermique, chauffez les contours de la vitre.
Etape 4 : Chauffer les contours de l'écran
Etape 4 : Chauffer les contours de l'écran
Etape 4 : Chauffer les contours de l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 5 : Décollez le bloc écran

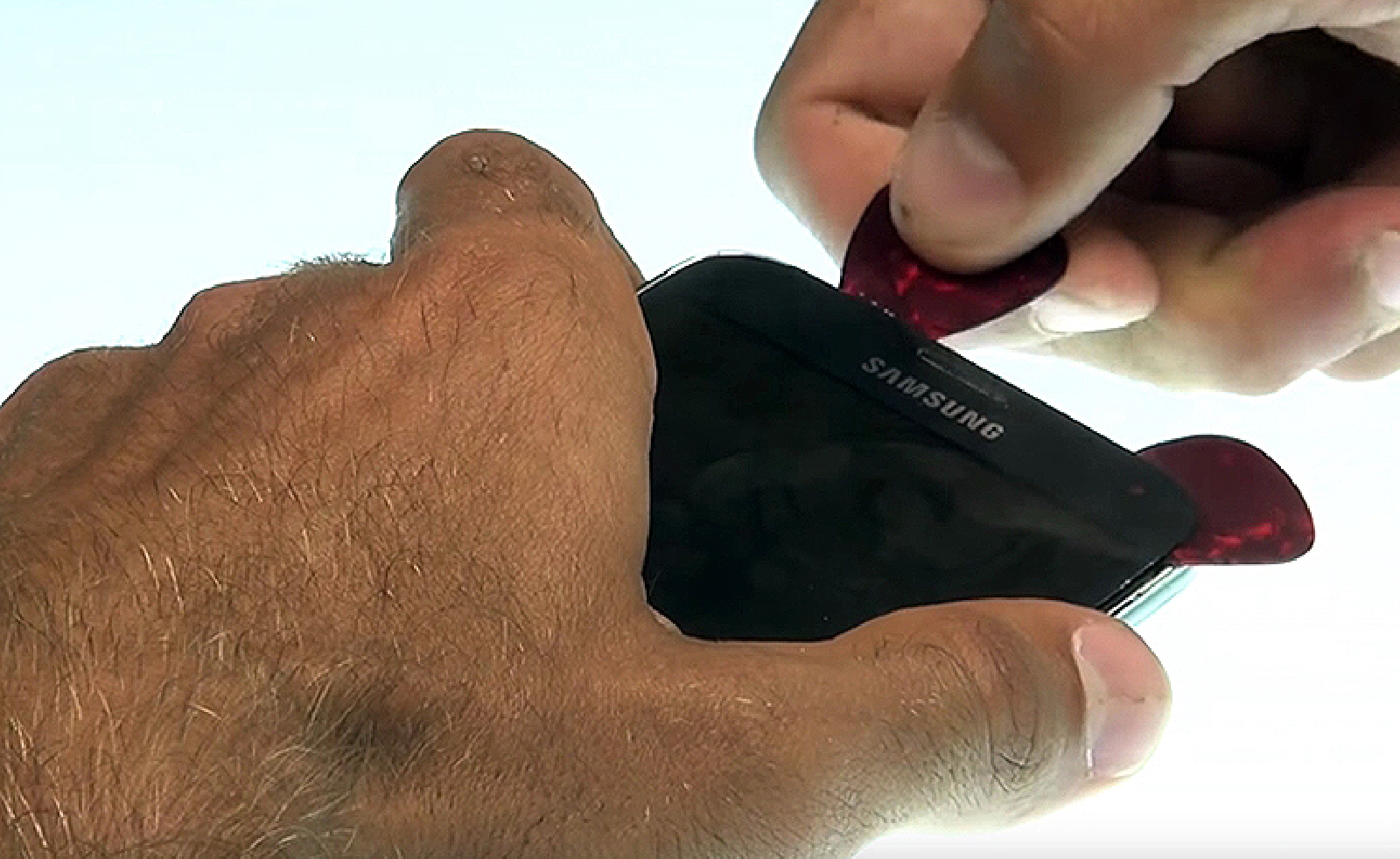

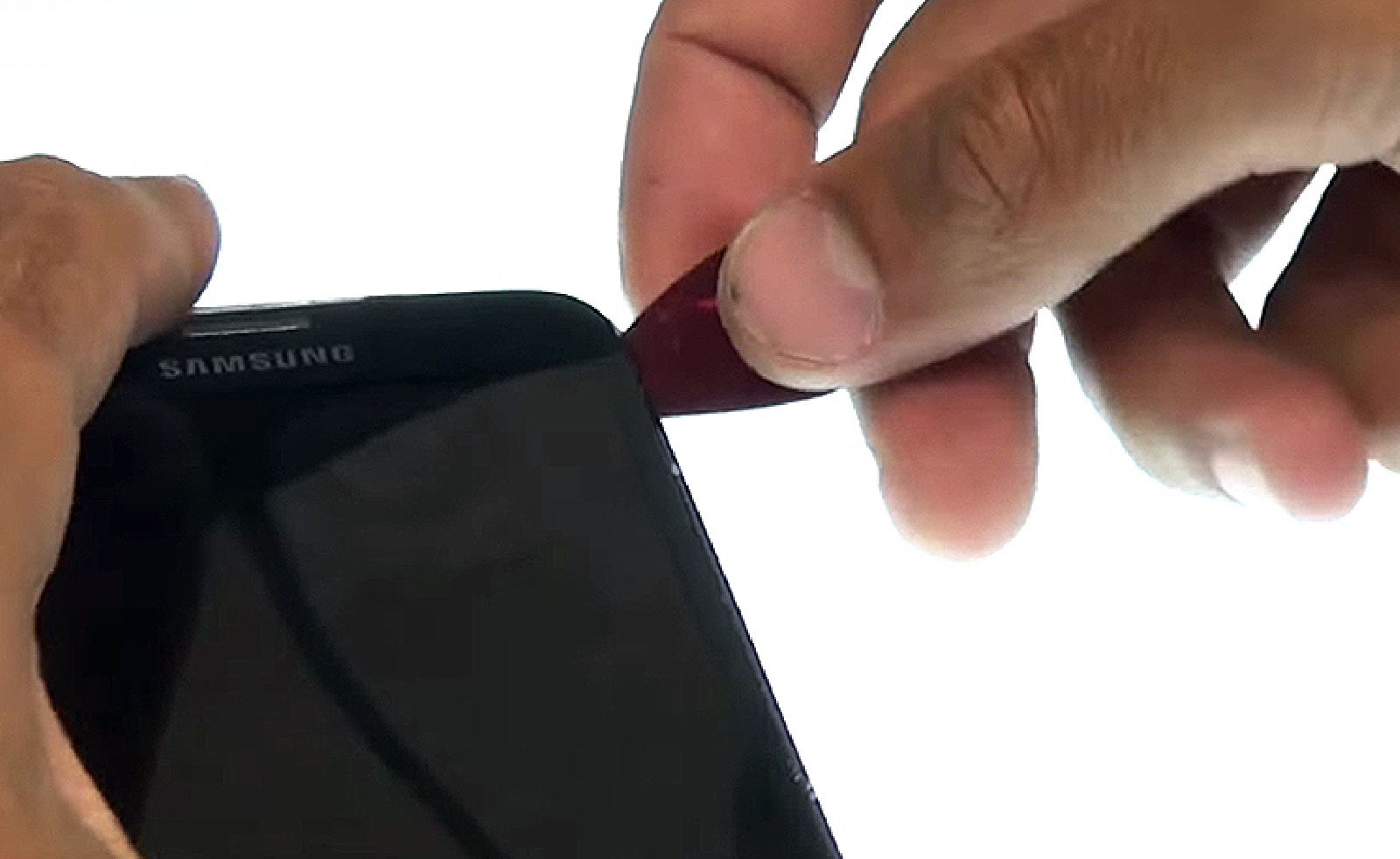

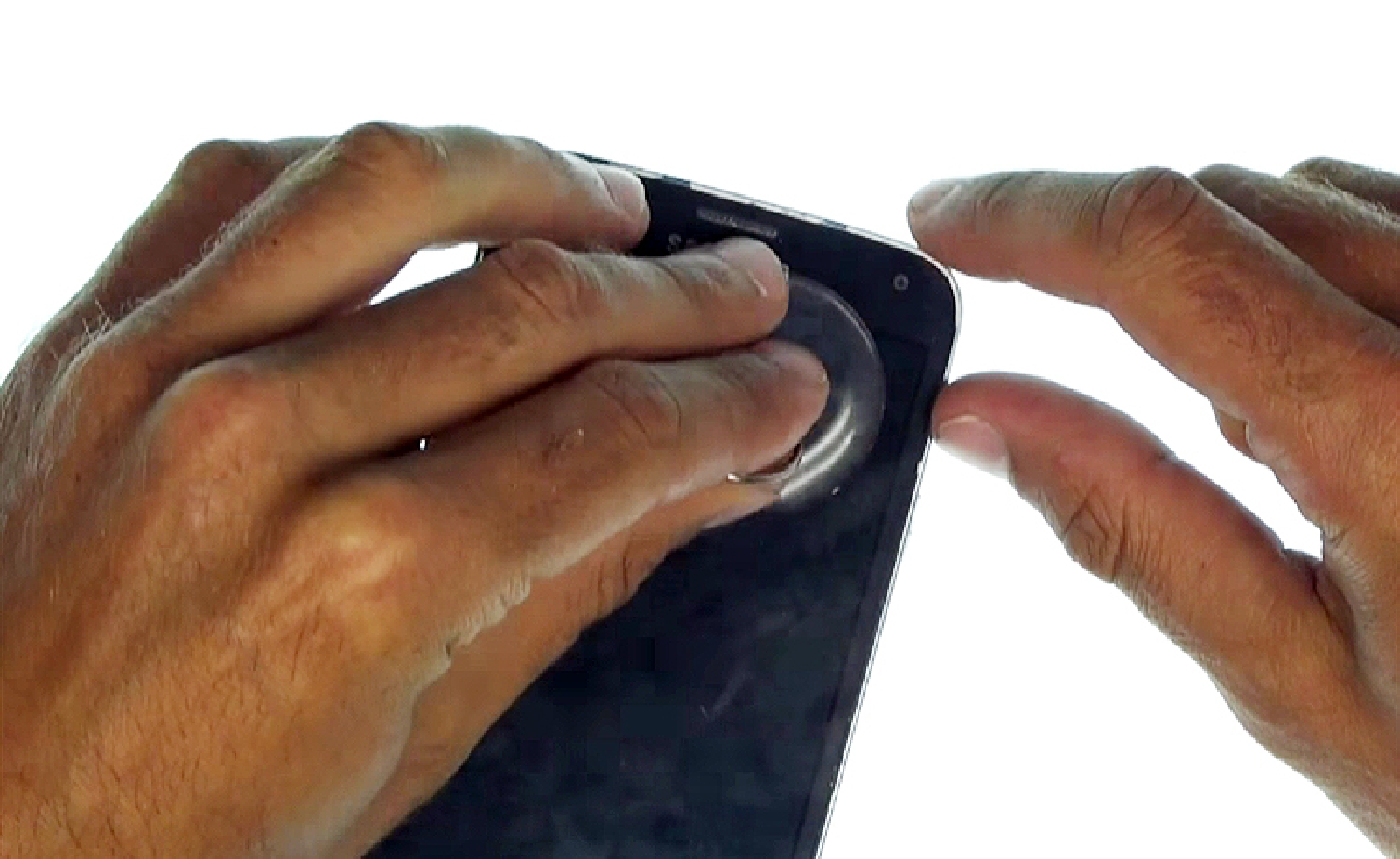

Maintenant que vous avez ramolli la colle de fixation, placez la ventouse sur l'un des angles supérieur de votre samsung S5 neo puis tout en tirant fortement sur cette dernière insérez les médiators plastiques.
Faites les ensuite coulissé sous le contour de la vitre afin de décoller entièrement la vitre.

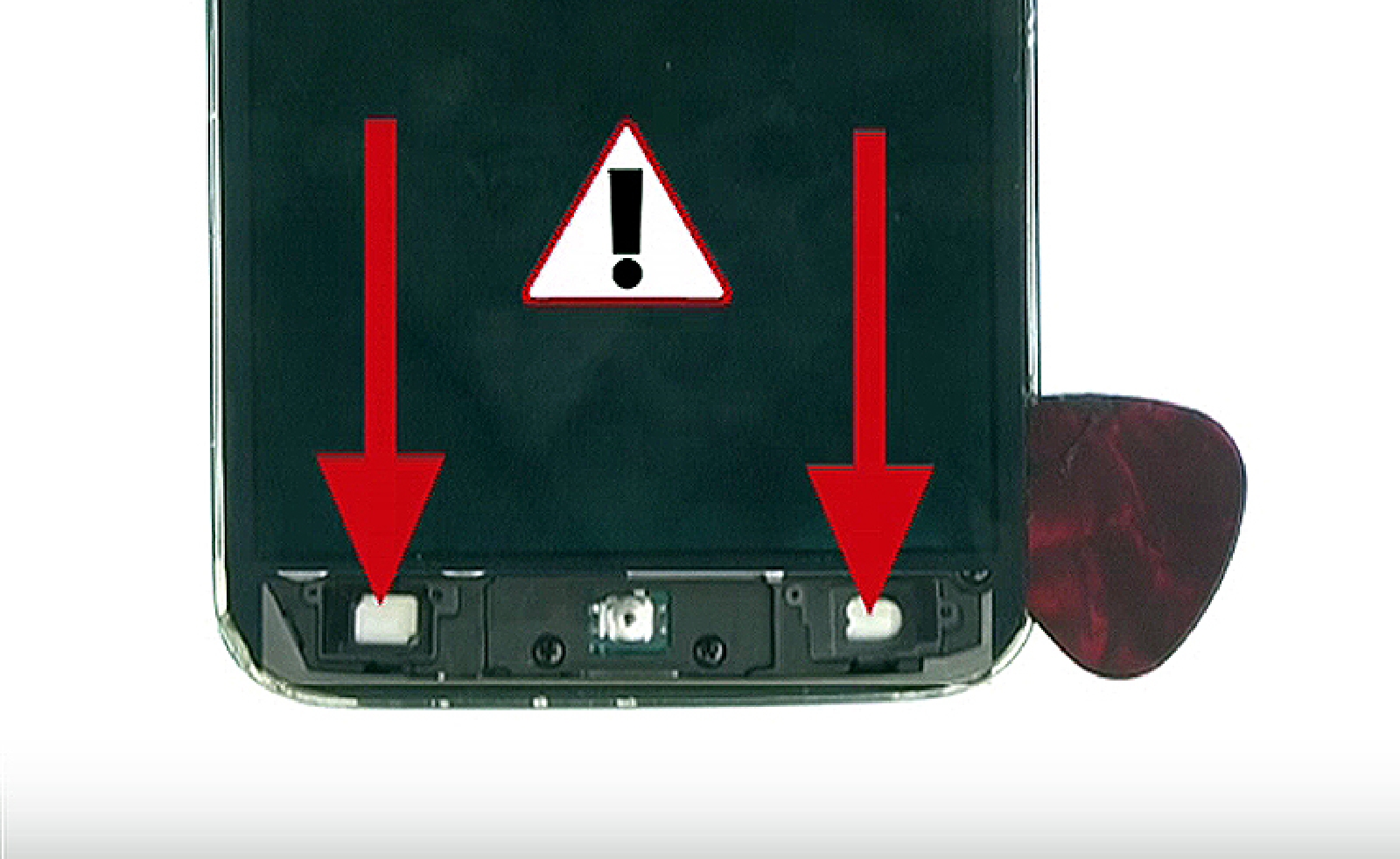

N'enfoncez pas trop les médiators sur le bas de l'écran afin de ne pas endommager la nappe des boutons retour et menu.
Etape 5 : Décollez le bloc écran
Etape 5 : Décollez le bloc écran
Etape 5 : Décollez le bloc écran
Etape 5 : Décollez le bloc écran
Etape 5 : Décollez le bloc écran
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter l'écran

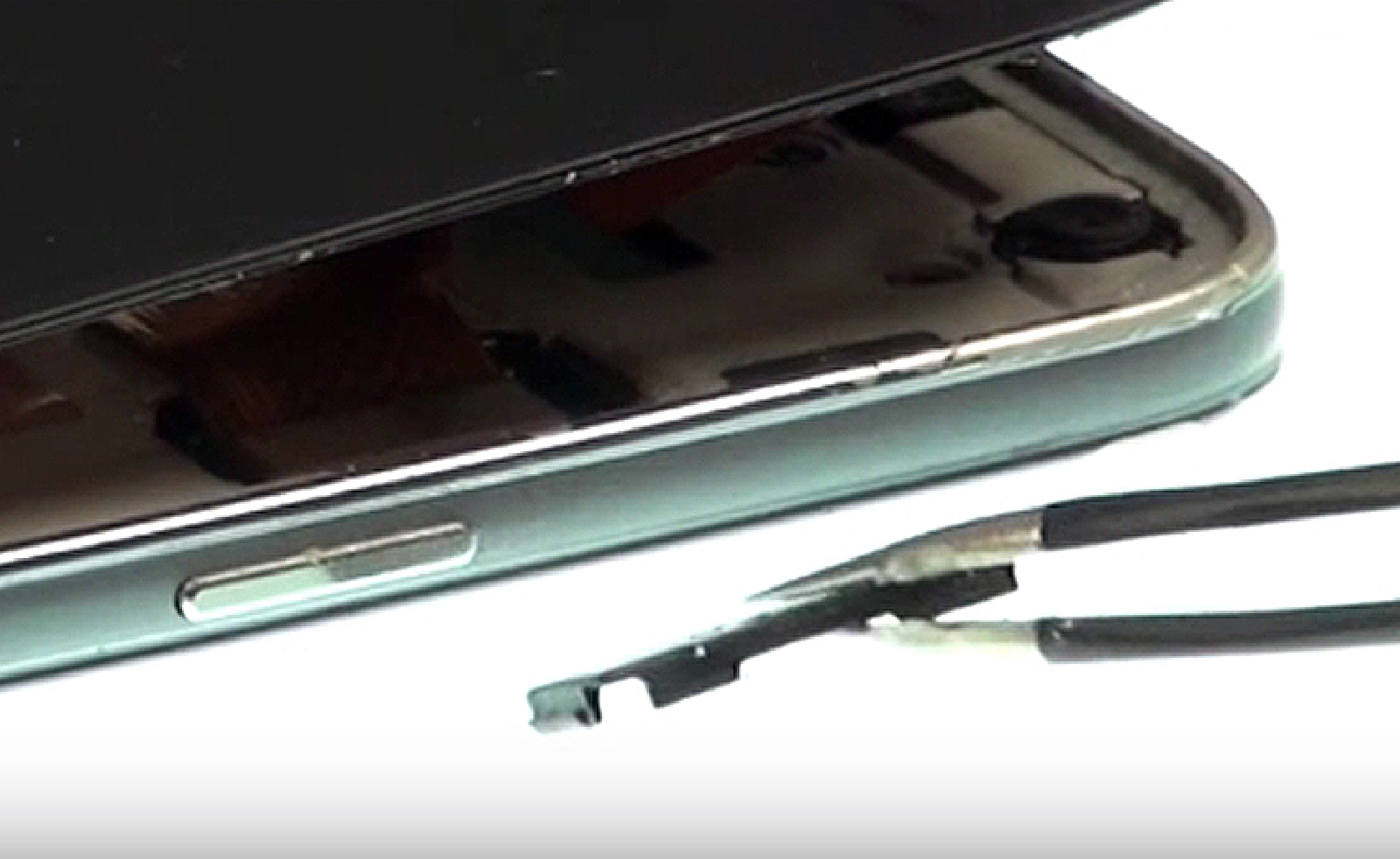

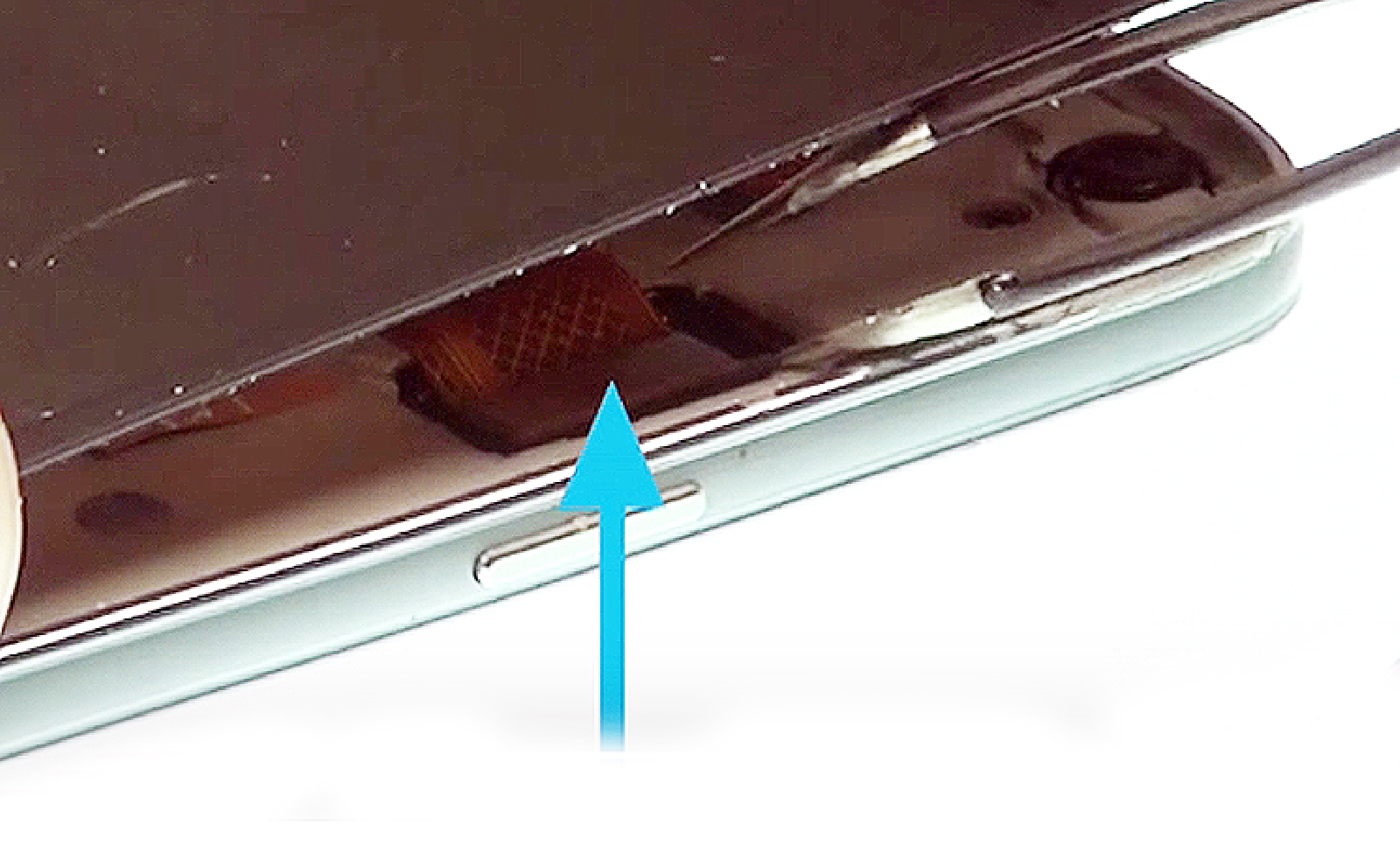

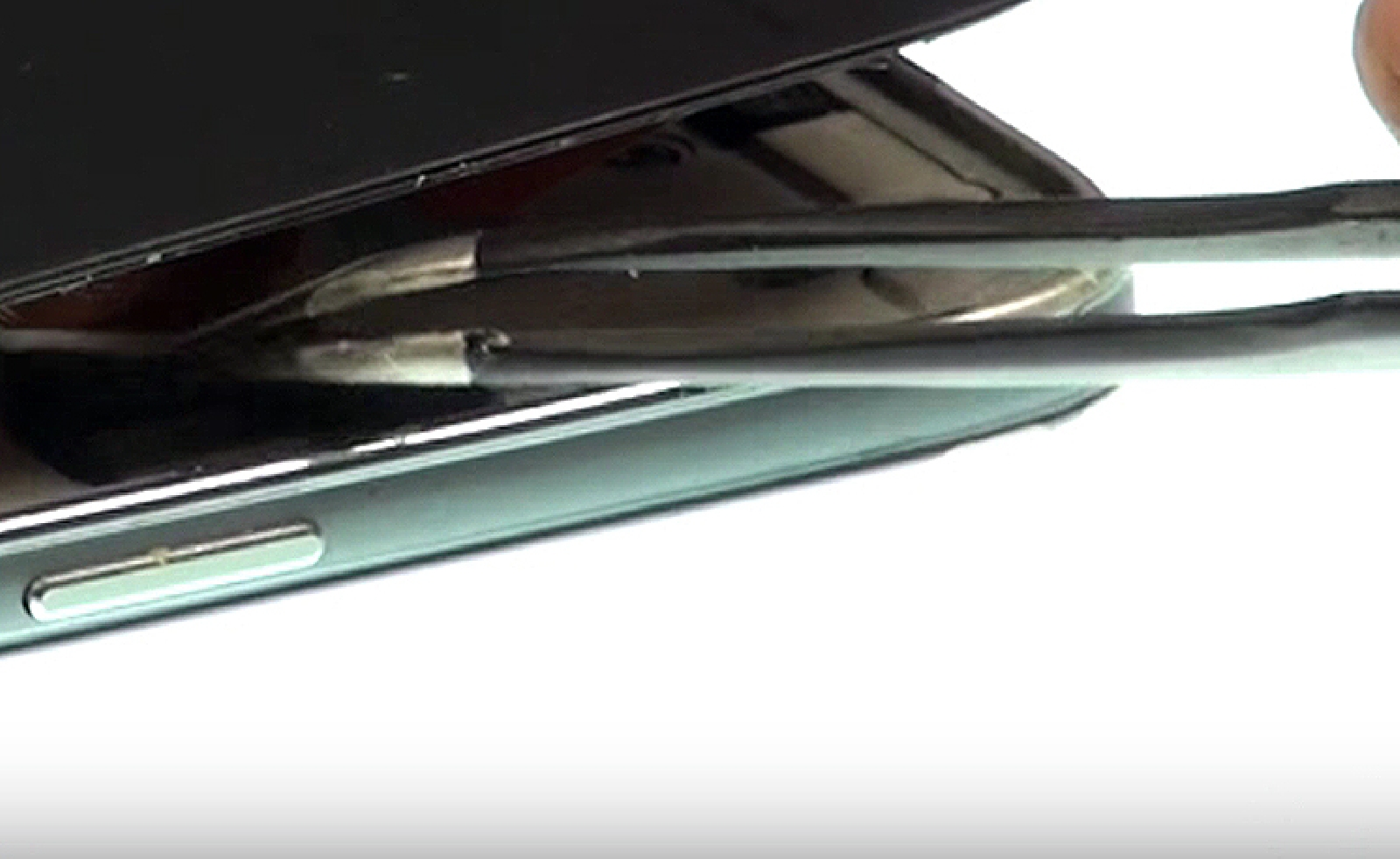

Levez légèrement l'écran au niveau du bouton Power afin d'apercevoir la connectique de l'écran. Retirez à l'aide de la pincette le cache métallique qui se trouve sur cette dernière, puis débranchez la nappe .
Etape 6 :  Déconnecter l'écran
Etape 6 :  Déconnecter l'écran
Etape 6 :  Déconnecter l'écran
Etape 6 :  Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer l'écran

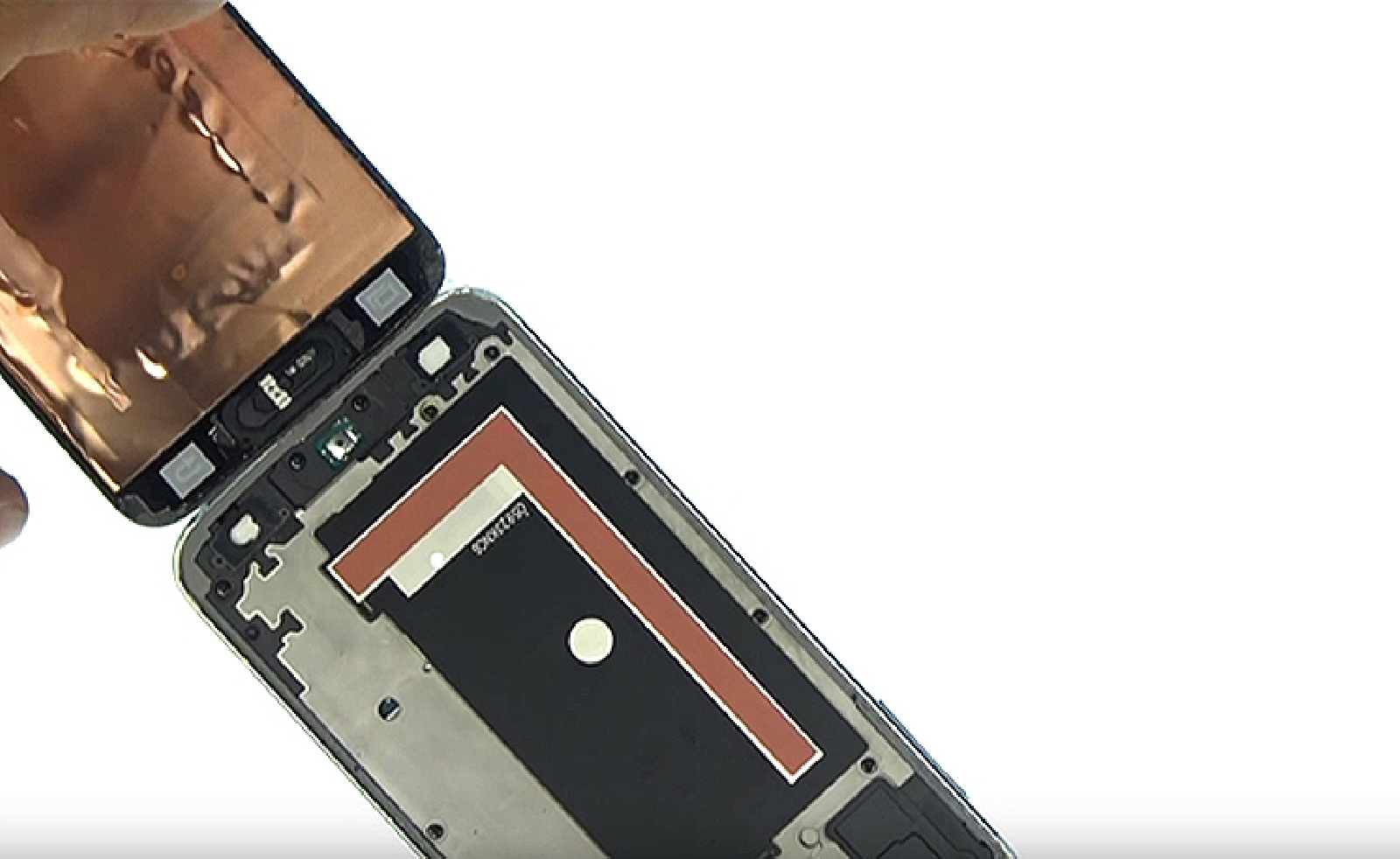

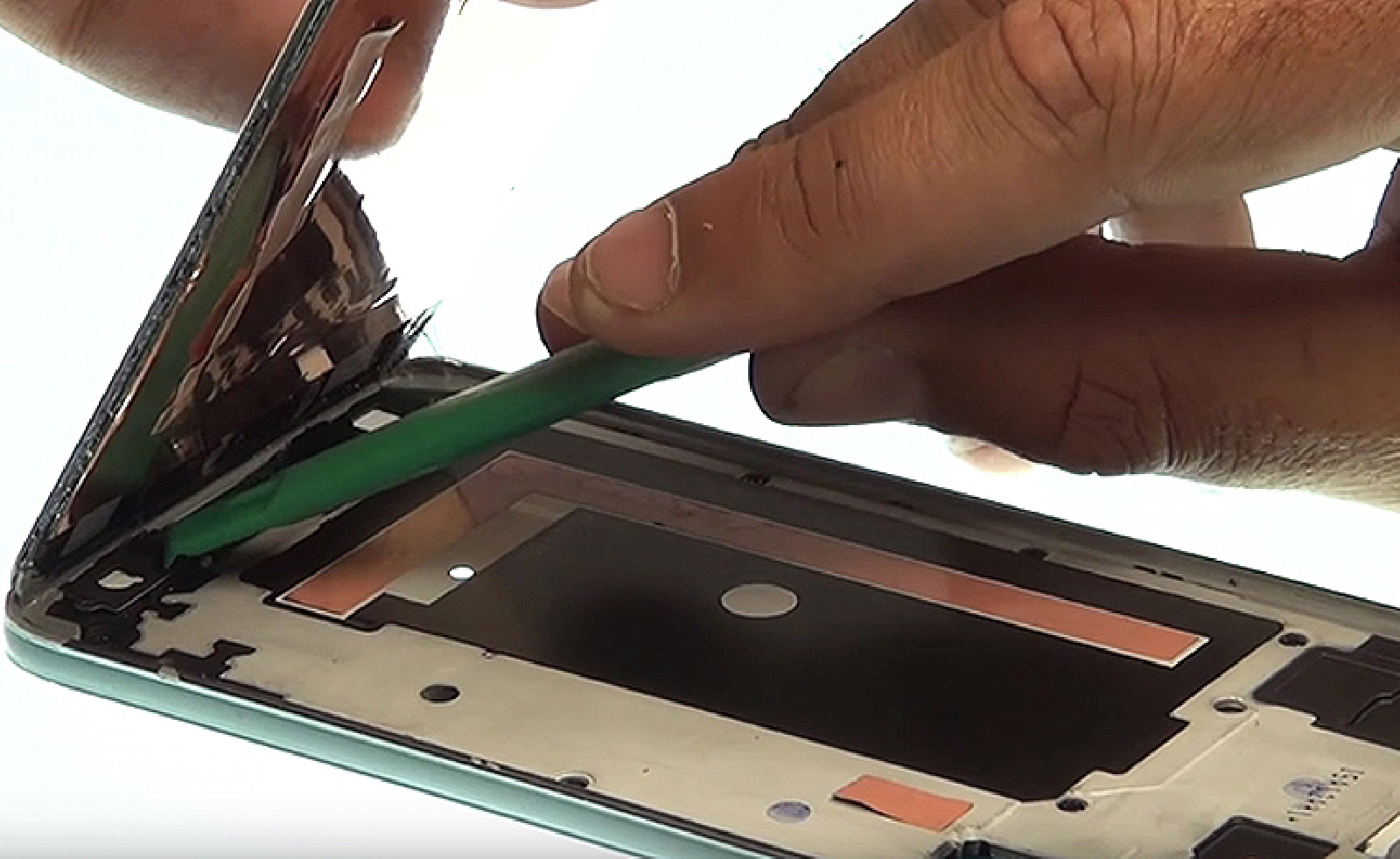

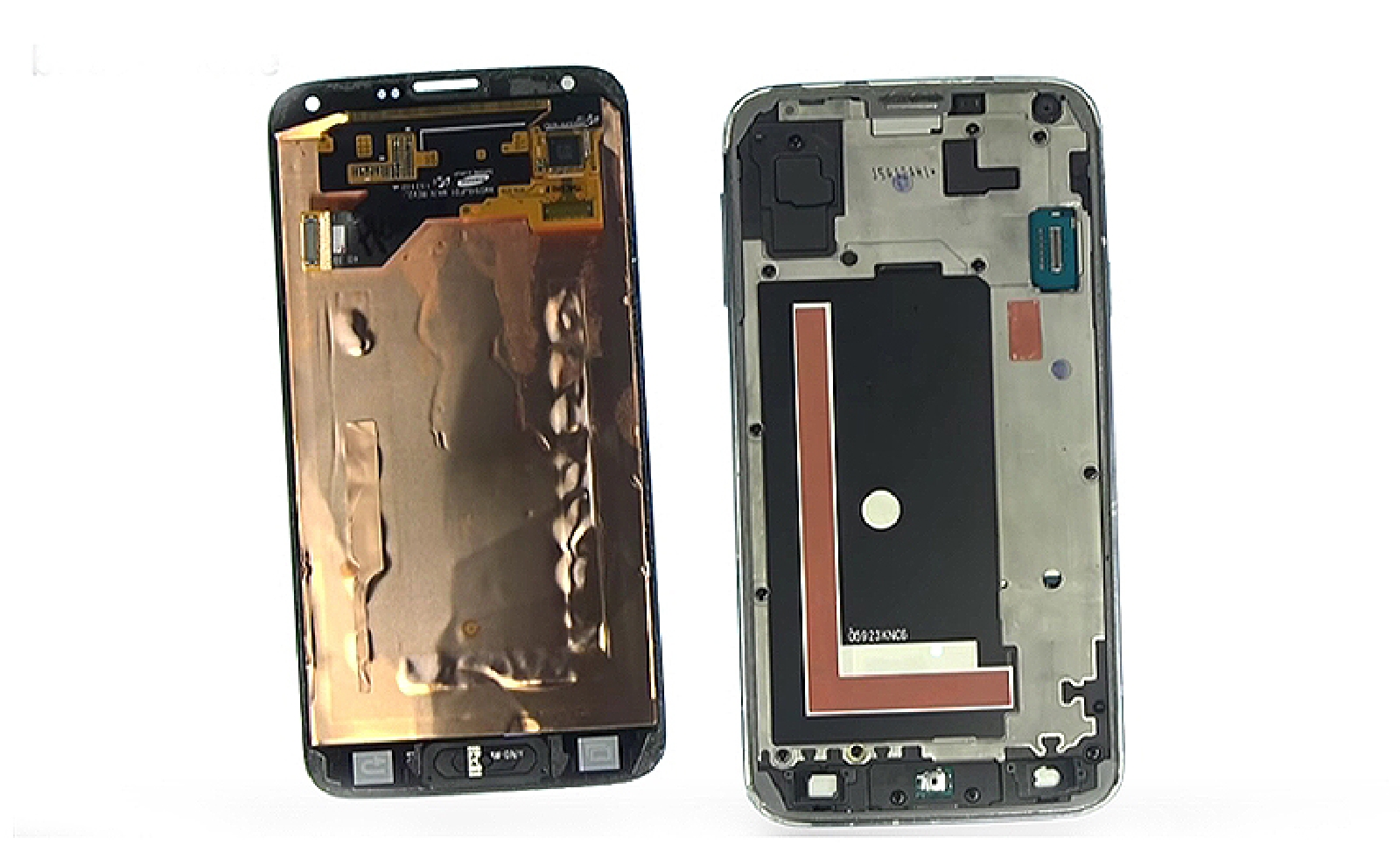

Désormais, il ne vous reste plus qu'à basculer l'écran afin de le dégager complètement.

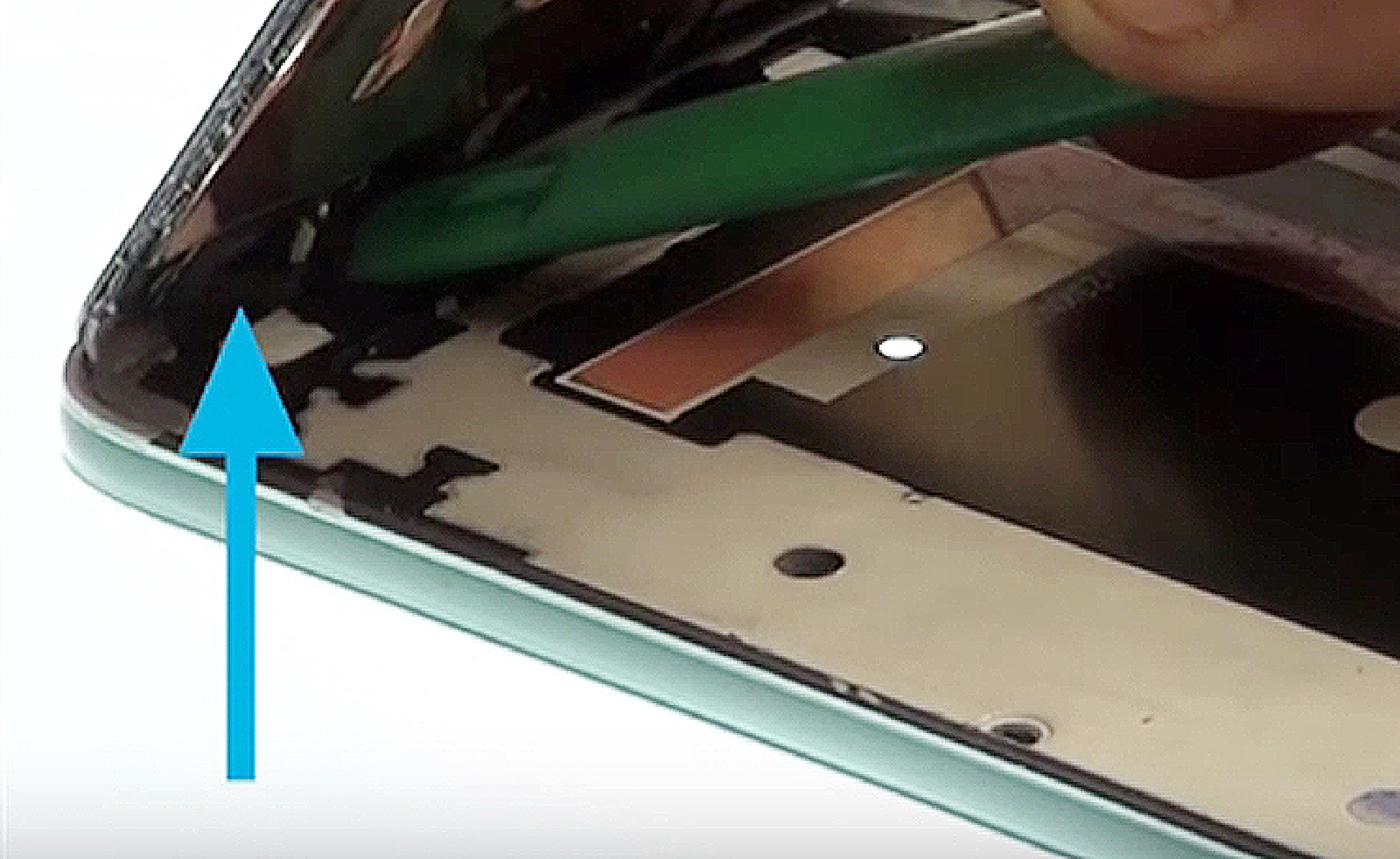

Faites attention à la nappe des boutons de navigations collées sur votre châssis. Surveillez que celle-ci ne vienne pas avec l'écran. Vous pouvez pour cela les maintenir sur le châssis à l'aide du levier tout en retirant l'écran.
Etape 7 : Retirer l'écran
Etape 7 : Retirer l'écran
Etape 7 : Retirer l'écran
Etape 7 : Retirer l'écran
Etape 7 : Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

Remontage
Il ne vous reste plus qu'à prendre ce tutoriel en sens inverse afin de passer au remontage de votre smartphone.
Pour assurer le maintien de votre nouvel écran vous pouvez faire un léger filet de colle B7000 sur le contour du châssis et de laisser l'ensemble sous presse une petite heure.
Remontage
Outils du kit utilisés
Outils du kit utilisés
