Changement d'écran (vitre+AMOLED) sur Samsung Galaxy S6

Temps estimé : 45 min
Difficulté : 4/5
Samsung Galaxy S6 | Temps estimé : 45 min Difficulté : 4/5

Le bloc écran de votre Samsung Galaxy S6 ne fonctionne plus correctement ? Vous voulez retrouver les qualités et performances de votre smartphone sans dépenser une fortune ? Grâce à ce tutoriel photo, Brico-Phone vous accompagne étape par étape dans le changement du bloc écran de vote appareil .  Vous retrouverez sur notre boutique en ligne des blocs écrans identiques aux composants d'origine, ainsi que des kits d'outils spécifiques à votre réparation !

Diagnostic

›  La vitre de votre Galaxy S6 est brisée
›  Le tactile fonctionne mal ou plus du tout
›  L'affichage Amoled présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Amoled NOIR et vitre prémontés pour Samsung Galaxy S6
149,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

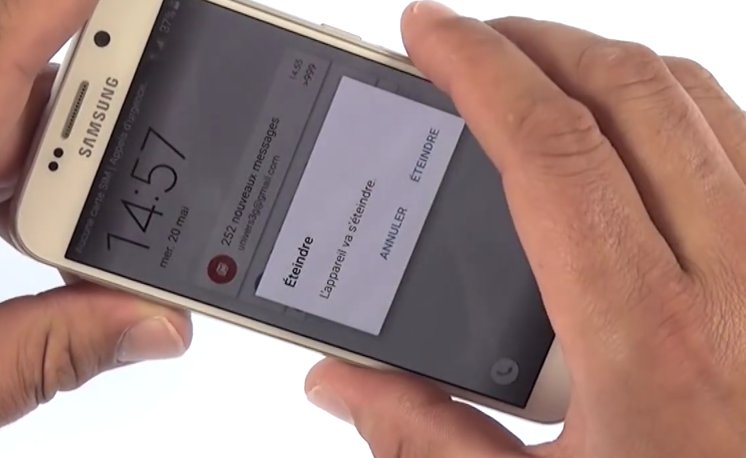

Eteindre et retirer le rack sim
Afin d'éviter d'endommager votre téléphone, commencez par éteindre celui-ci en utilisant le bouton " power " .

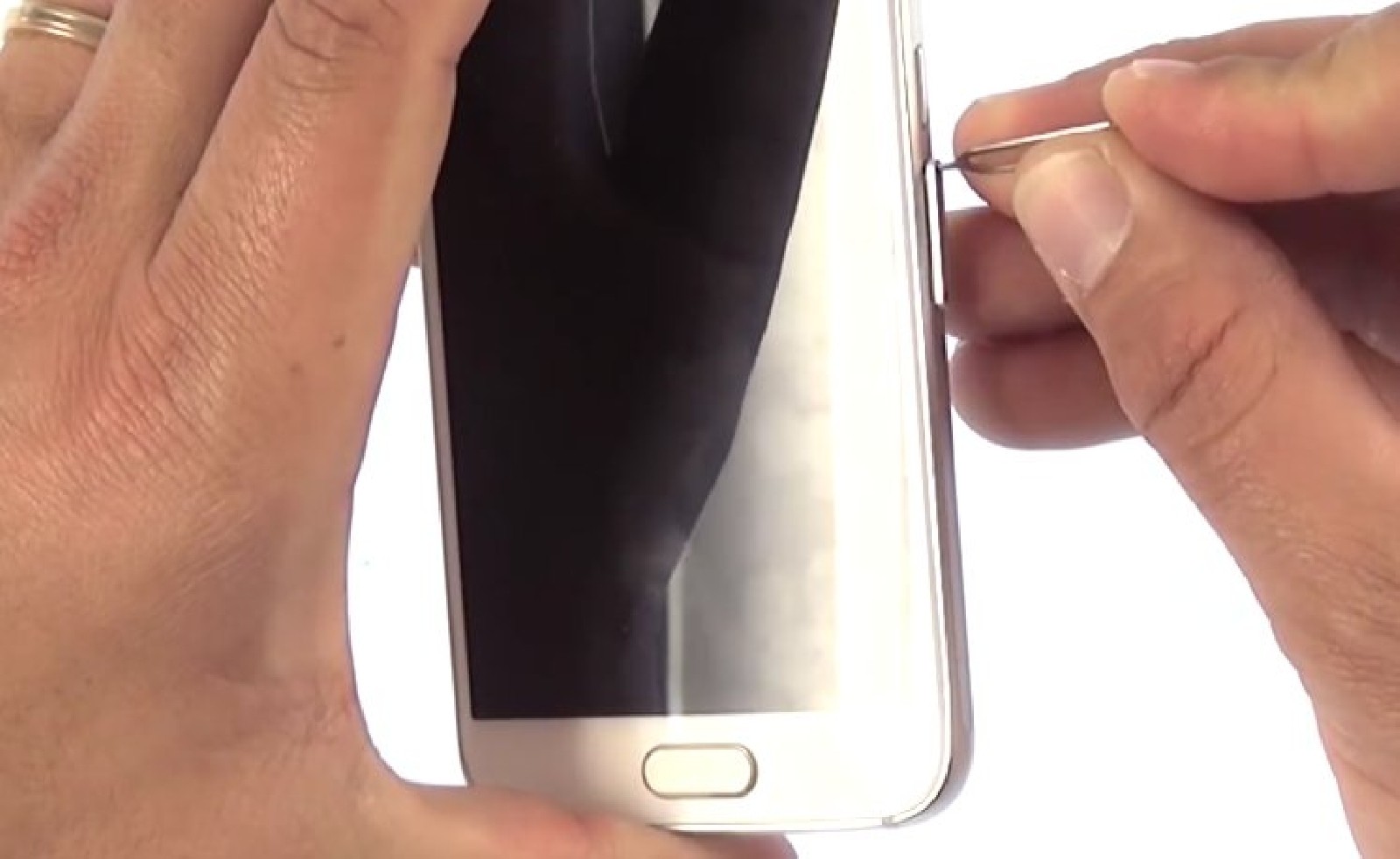

Insérez ensuite un trombone ou un outil d'éjection de carte SIM (présent dans le kit) dans le trou du tiroir SIM afin de sortir le rack.
Eteindre et retirer le rack sim
Eteindre et retirer le rack sim
Eteindre et retirer le rack sim
Outils du kit utilisés
Outils du kit utilisés

Etape 1: Chauffer la vitre arrière

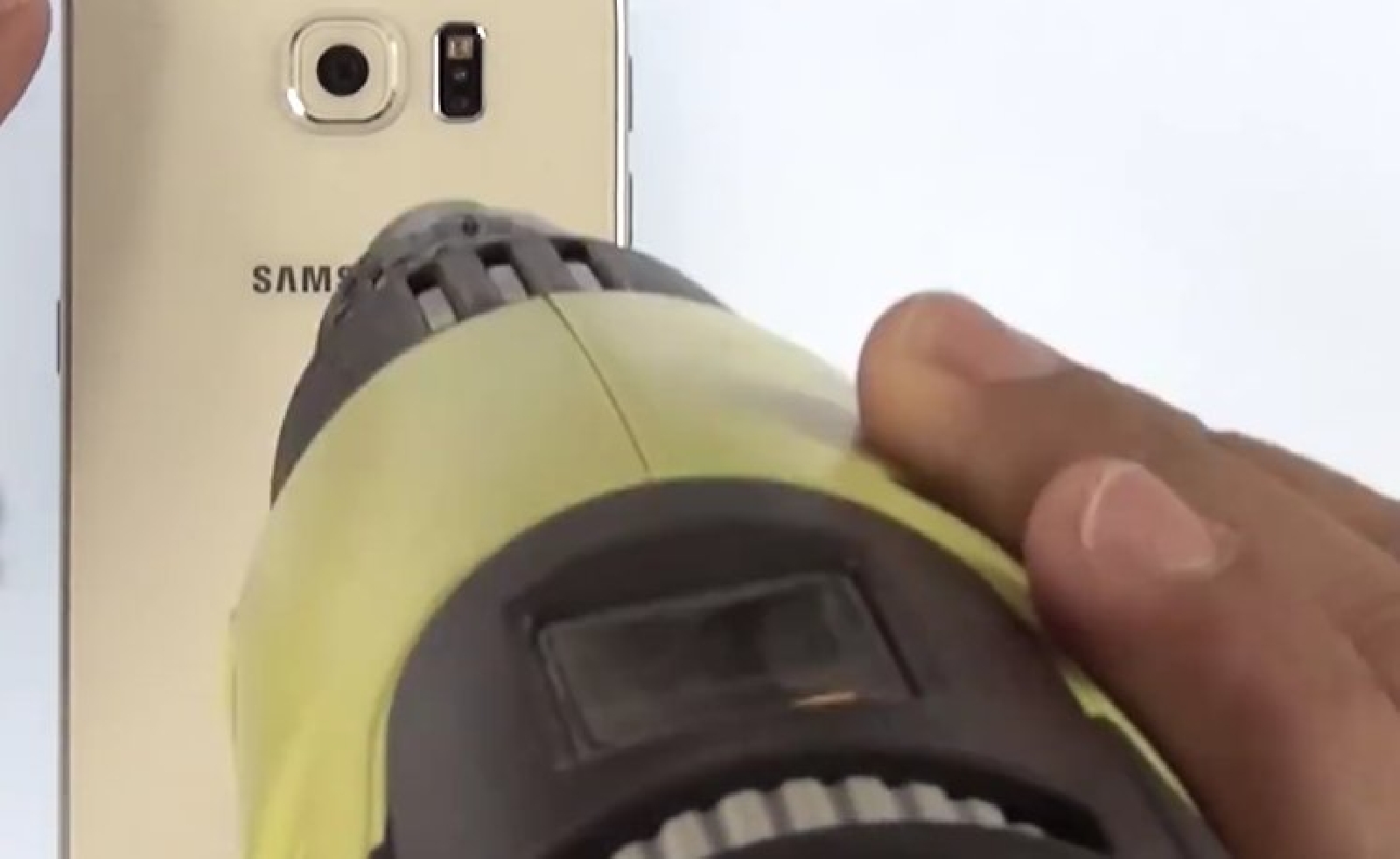

La vitre arrière du Galaxy S6 est collée à son châssis. Il est nécessaire de "ramollir" la colle à l'aide de votre sèche-cheveux ou d'un mini-décapeur thermique.
Astuce: Si votre vitre est brisée, recouvrez là entièrement un adhésif pour éviter qu'elle ne se brise plus pendant le décollage
Etape 1: Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

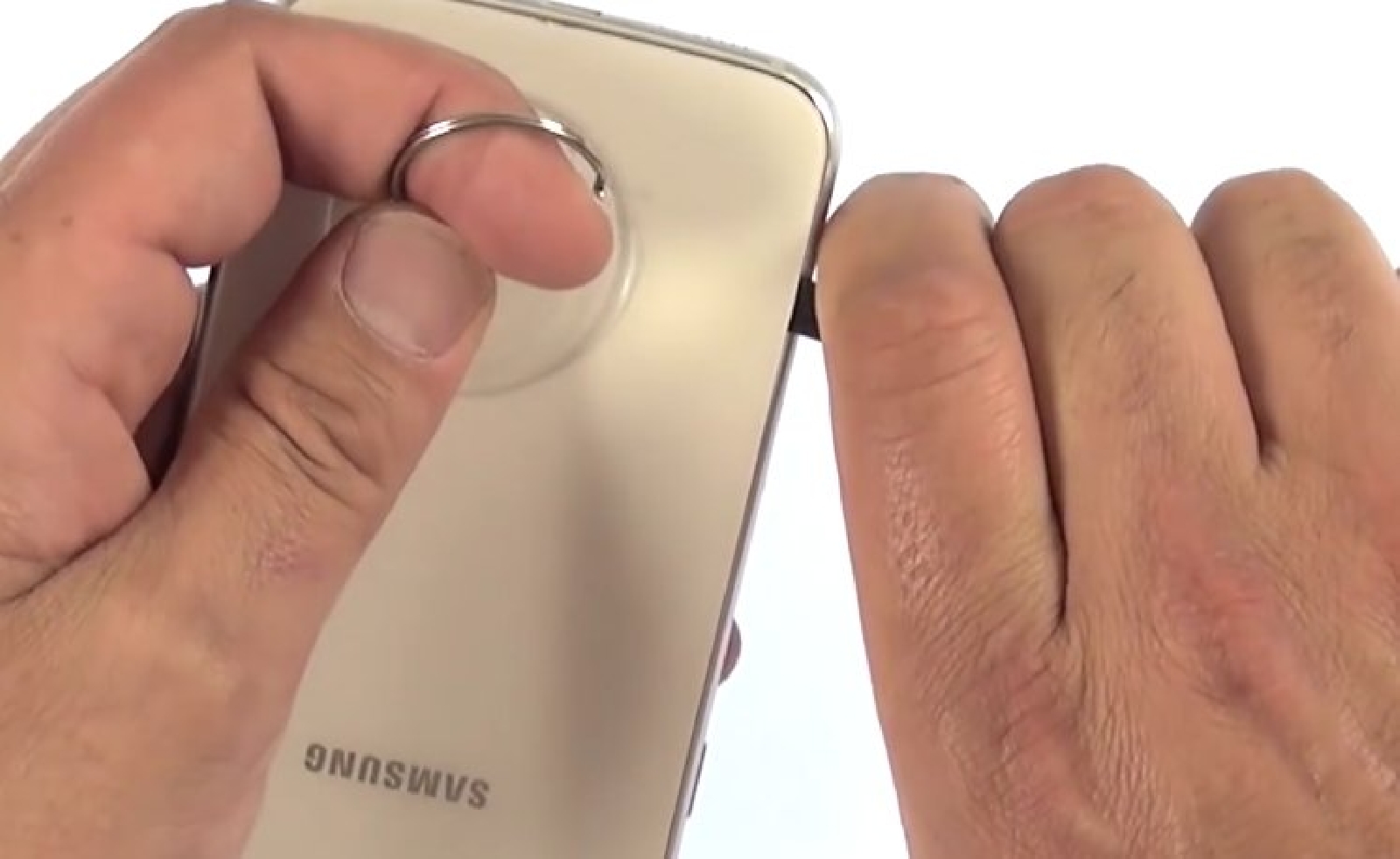

Etape 2 : Décoller et retirer la vitre arrière

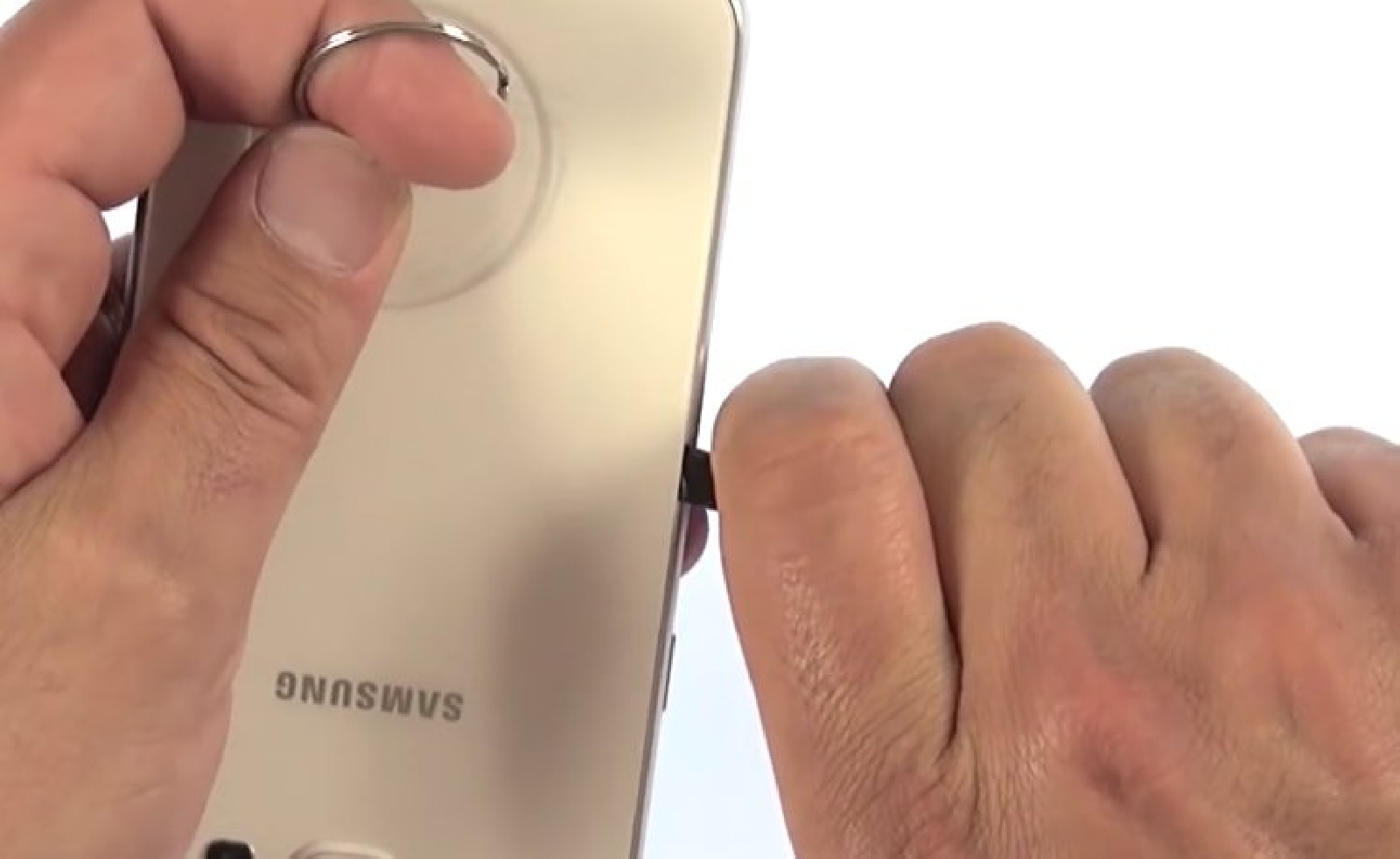

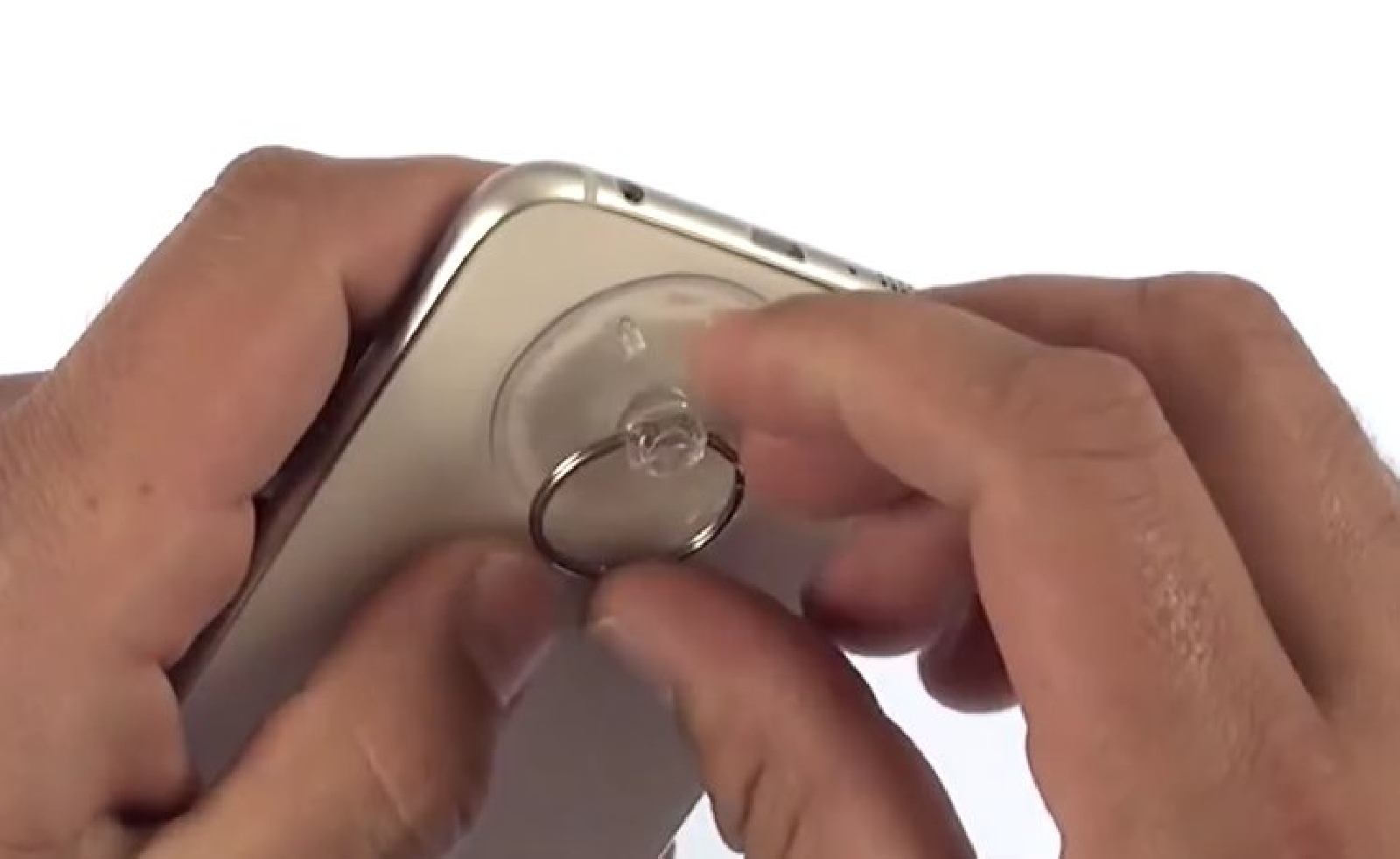

Positionnez une ventouse sur la façade arrière puis, tout en tirant dessus, insérez un levier nylon ou les médiators sur le bas de la façade arrière
Faites ensuite glisser délicatement le levier tout autour du châssis.

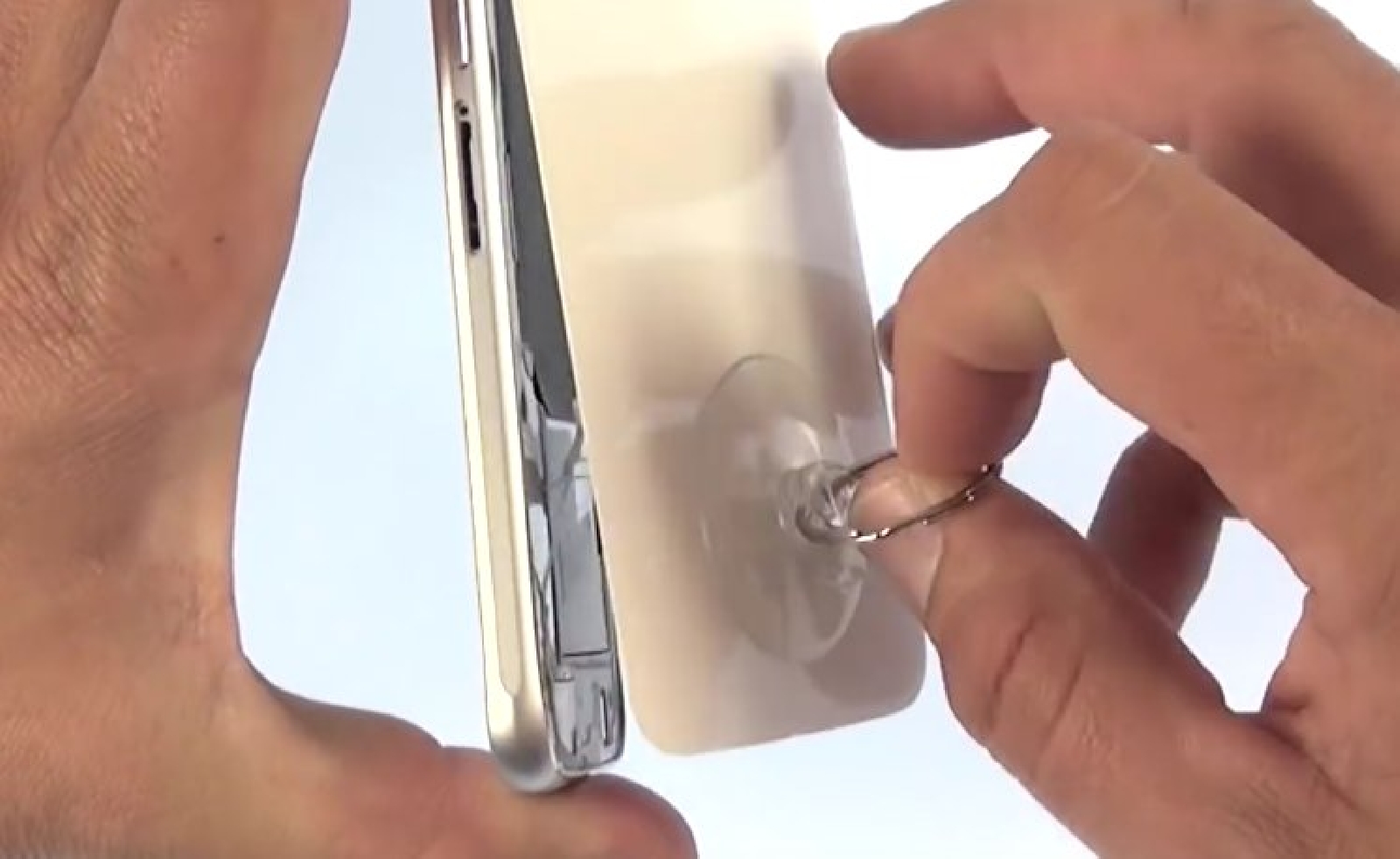

Tirez ensuite la vitre arrière vers le haut tout en maintenant le châssis vers le bas pour séparer les 2 éléments.
Etape 2 : Décoller et retirer la vitre arrière
Etape 2 : Décoller et retirer la vitre arrière
Etape 2 : Décoller et retirer la vitre arrière
Etape 2 : Décoller et retirer la vitre arrière
Etape 2 : Décoller et retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Etape 3: Dévisser le châssis intermédiaire

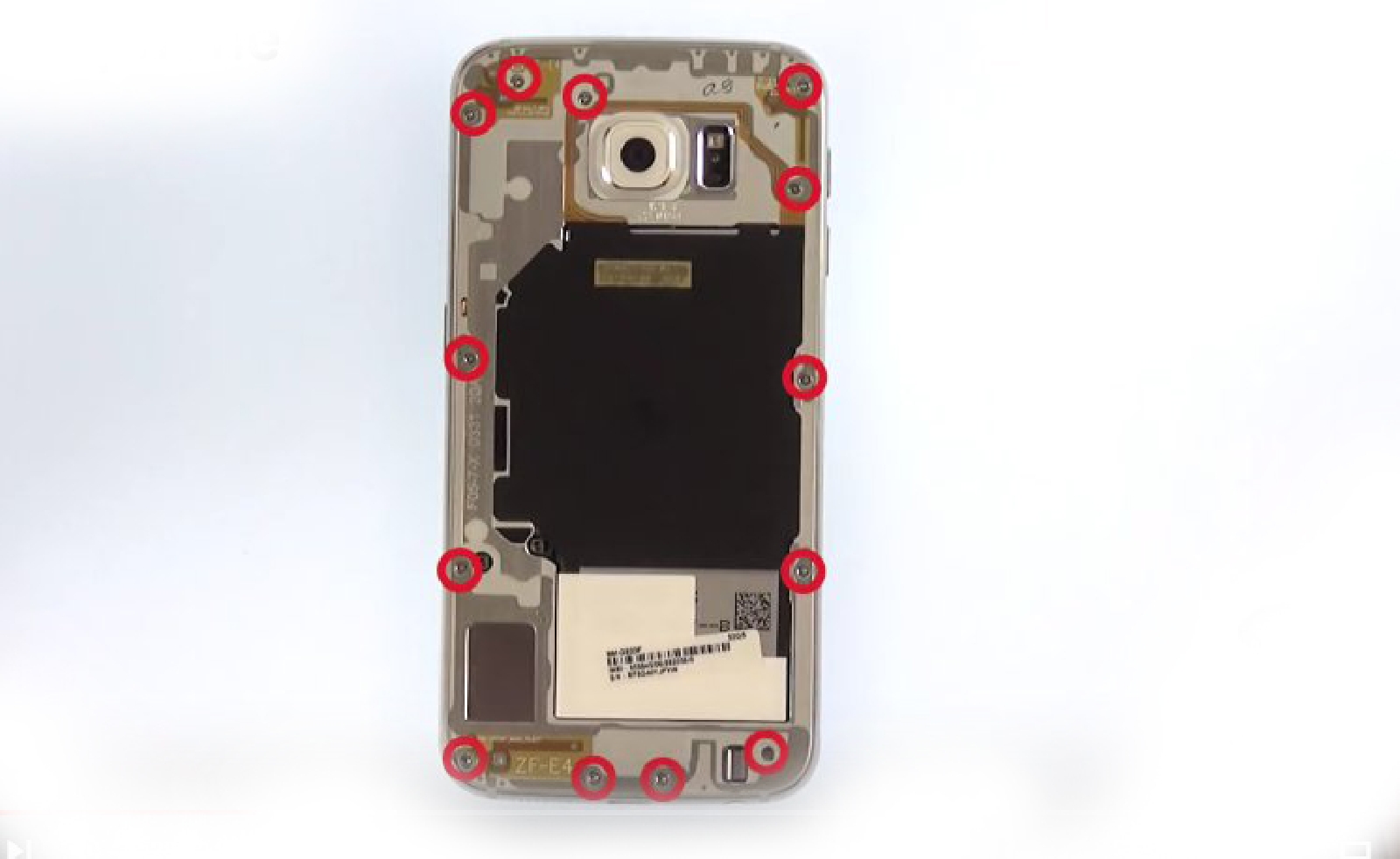

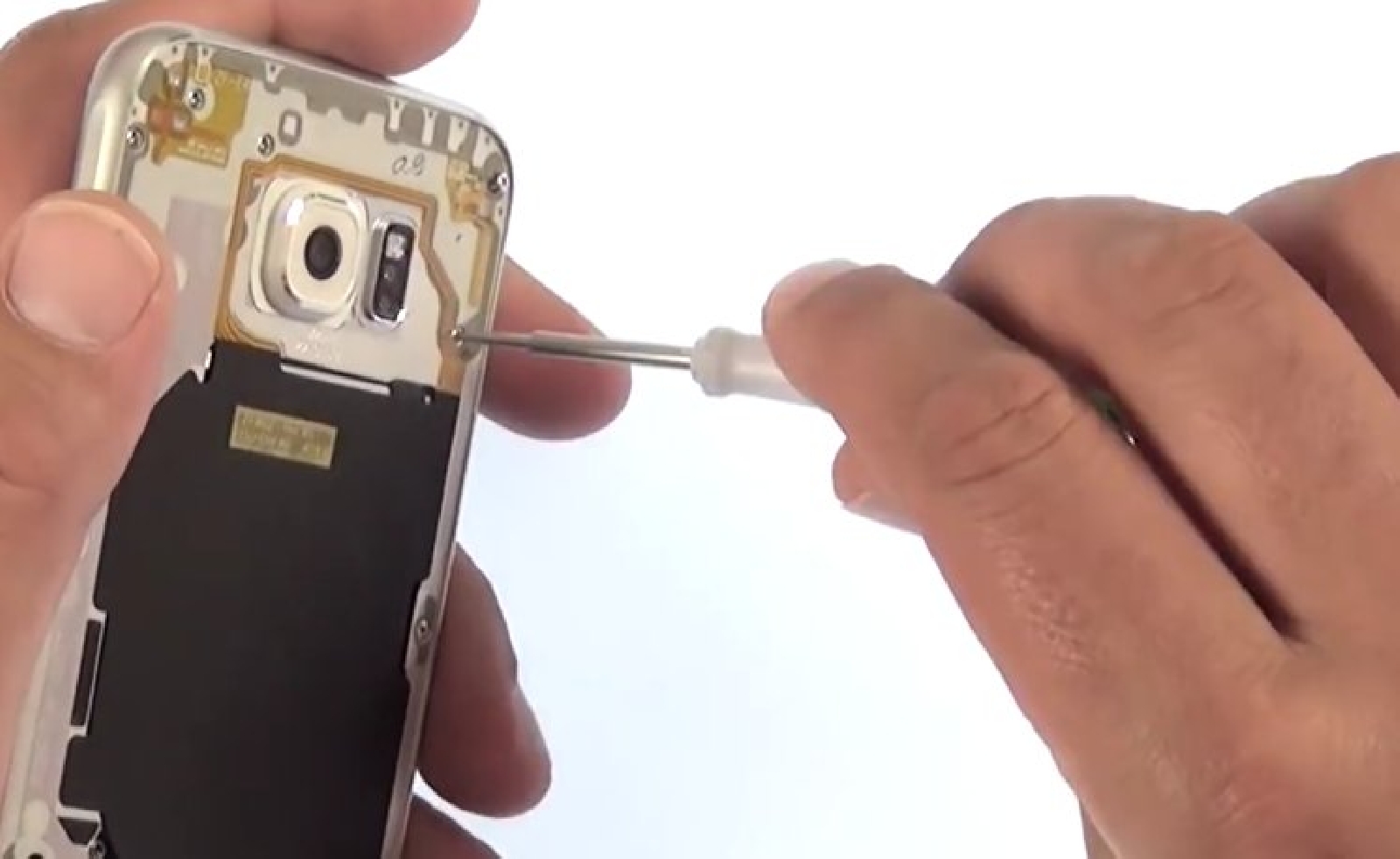

Retirez les treize vis Phillips #00 de 3,5 mm fixant le châssis au téléphone.
Etape 3: Dévisser le châssis intermédiaire
Etape 3: Dévisser le châssis intermédiaire
Etape 3: Dévisser le châssis intermédiaire
Outils du kit utilisés
Outils du kit utilisés

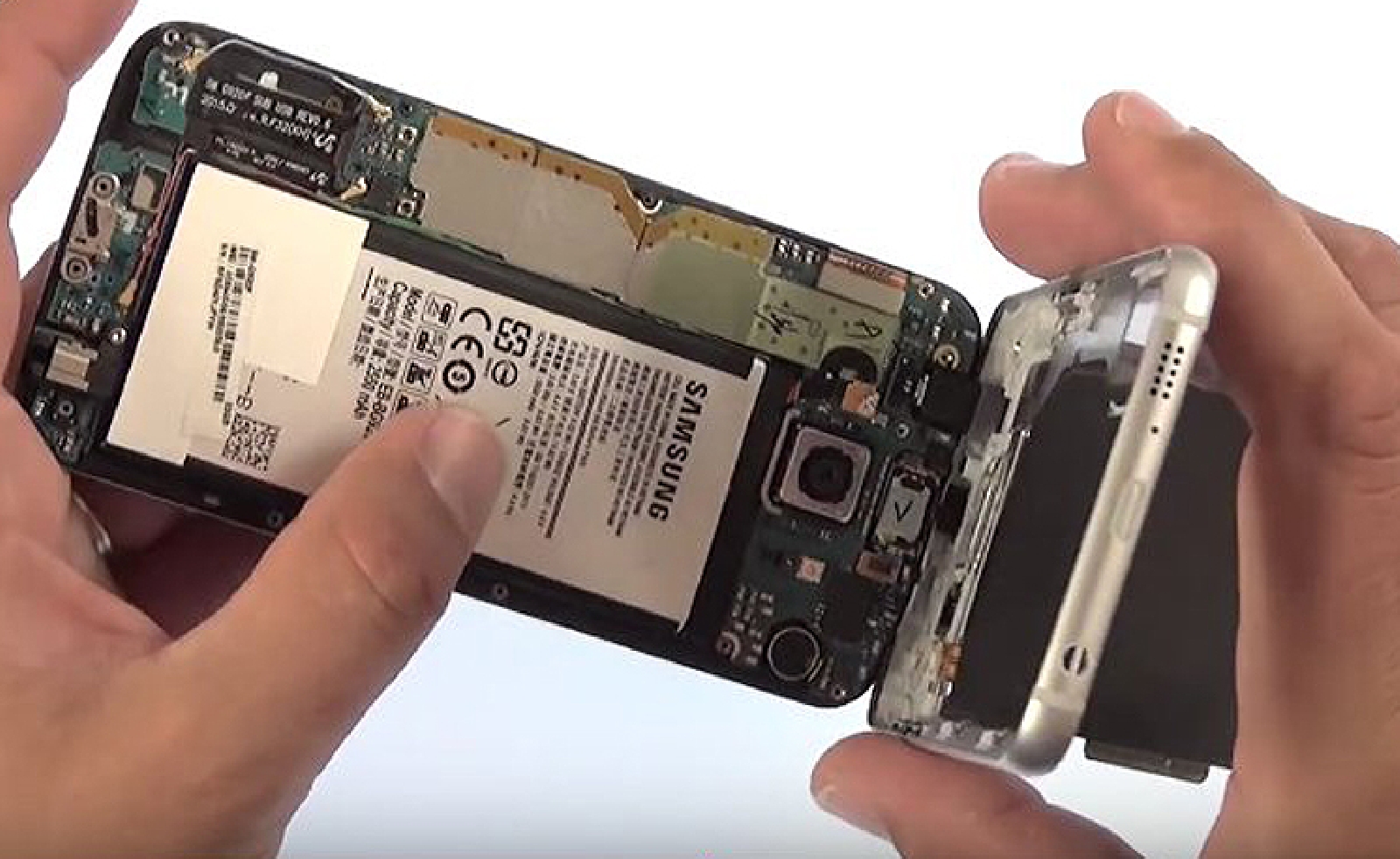

Etape 4 : Retirer le châssis intermédiaire

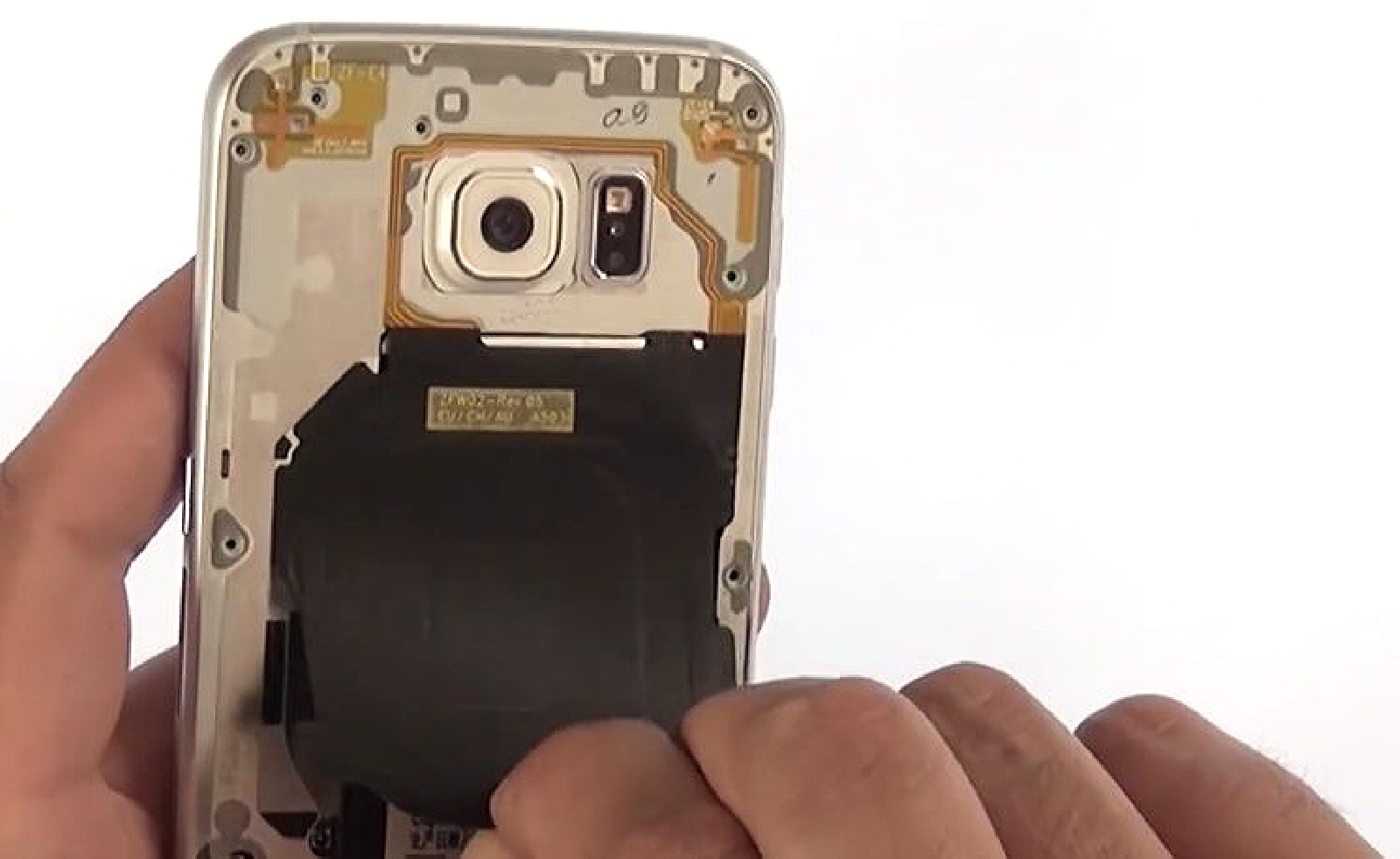

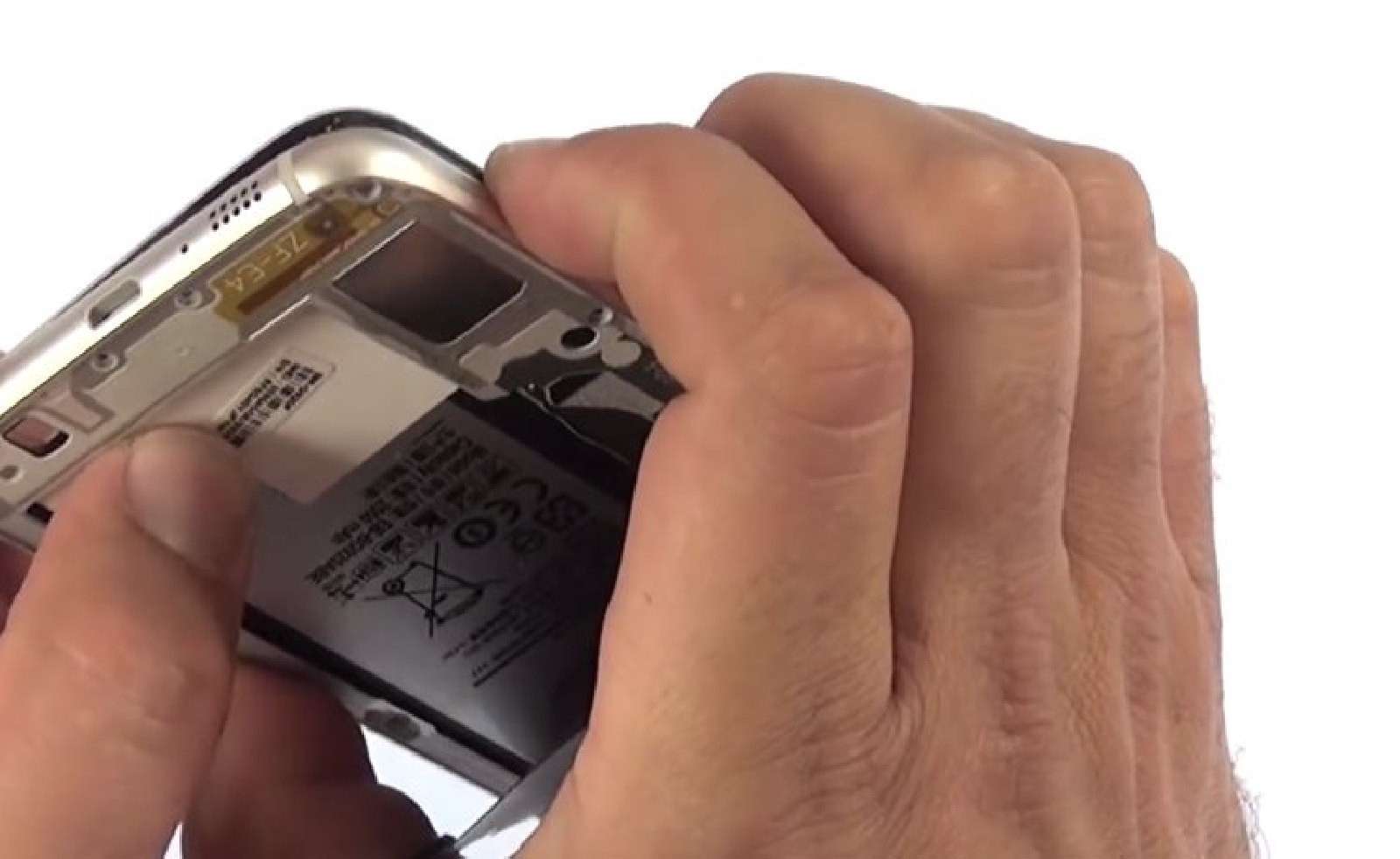

Décollez légèrement et délicatement la nappe NFC/Chargeur à induction qui se trouve sur la batterie, puis tout en tenant le châssis entre vos doigts, poussez sur la batterie afin de désolidariser le châssis intermédiaire du reste du téléphone.
Etape 4 : Retirer le châssis intermédiaire
Etape 4 : Retirer le châssis intermédiaire
Etape 4 : Retirer le châssis intermédiaire
Etape 4 : Retirer le châssis intermédiaire

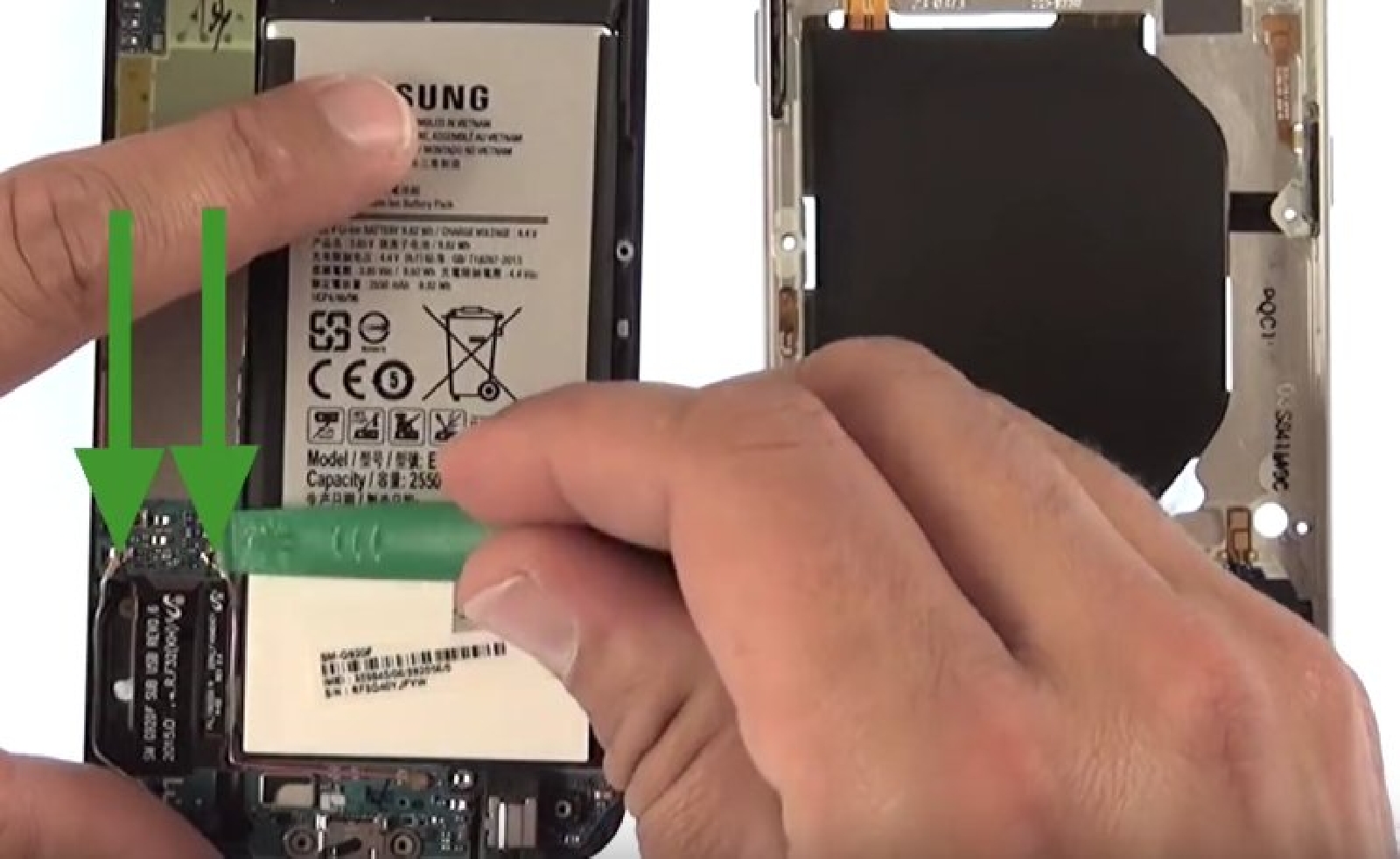

Etape 5: Déconnecter la batterie et l'écran LCD

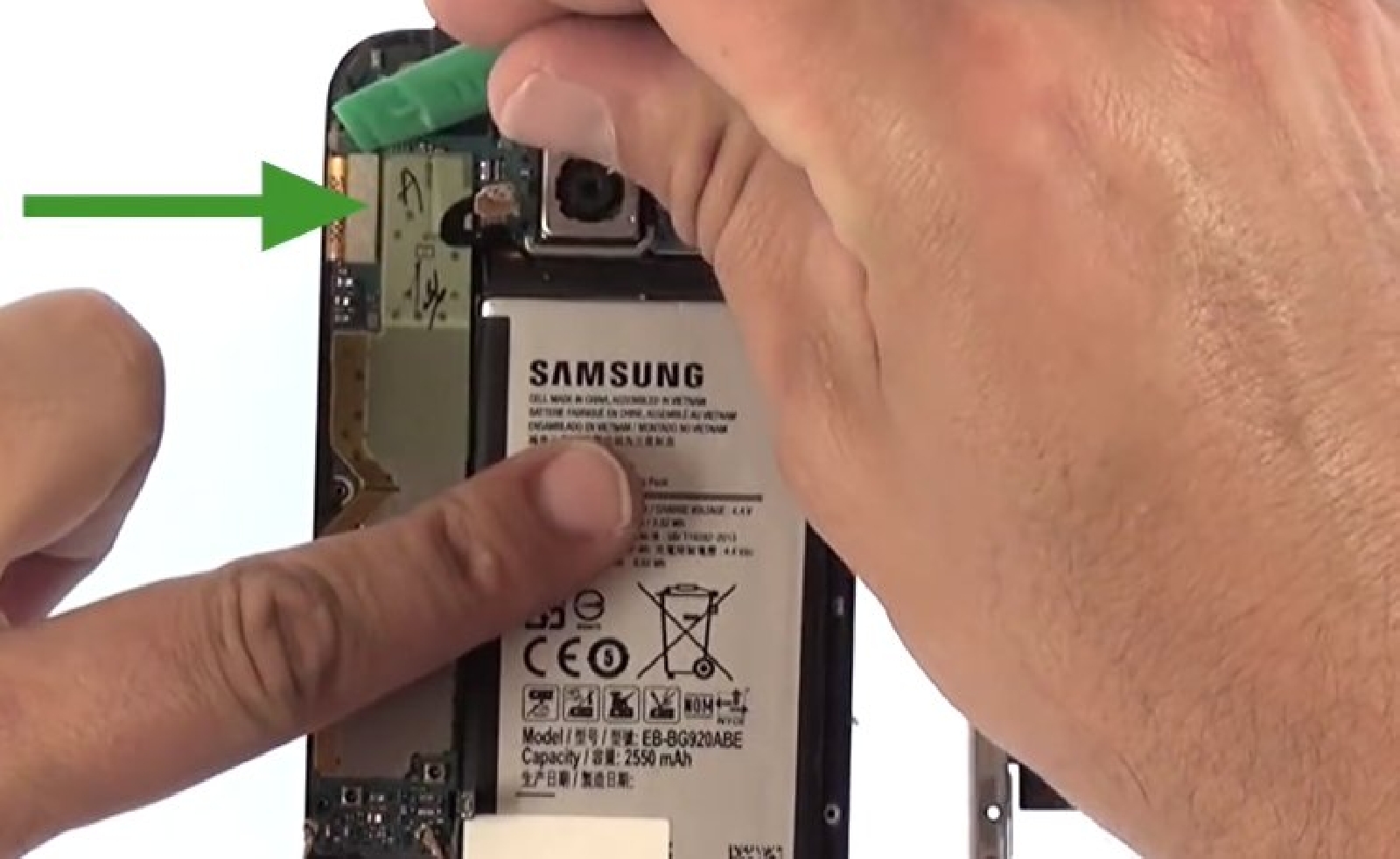

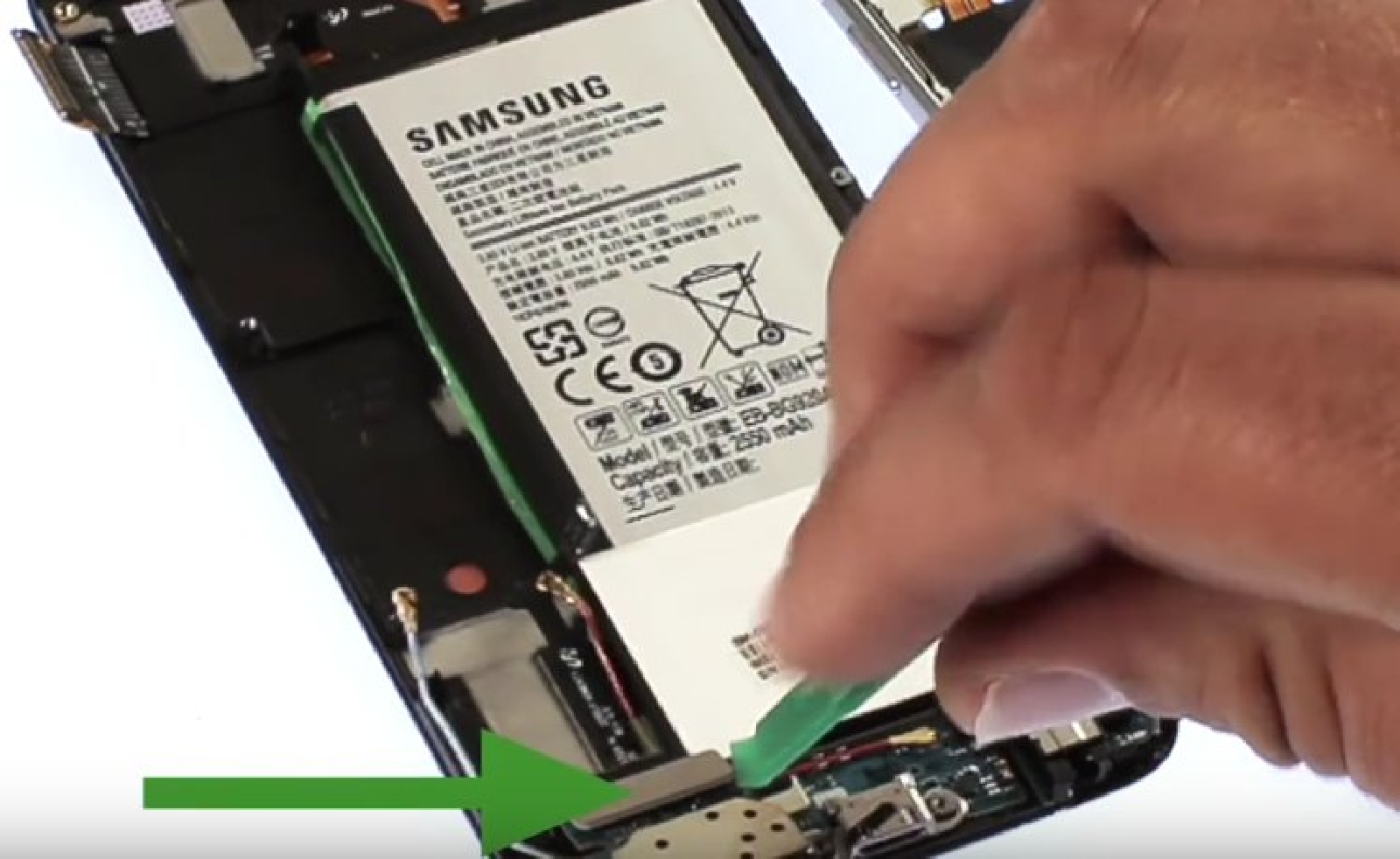

Toujours avec la spatule en nylon, déconnectez délicatement le connecteur de la batterie puis la nappe de l'écran LCD.
Etape 5: Déconnecter la batterie et l'écran LCD
Etape 5: Déconnecter la batterie et l'écran LCD
Etape 5: Déconnecter la batterie et l'écran LCD
Outils du kit utilisés
Outils du kit utilisés

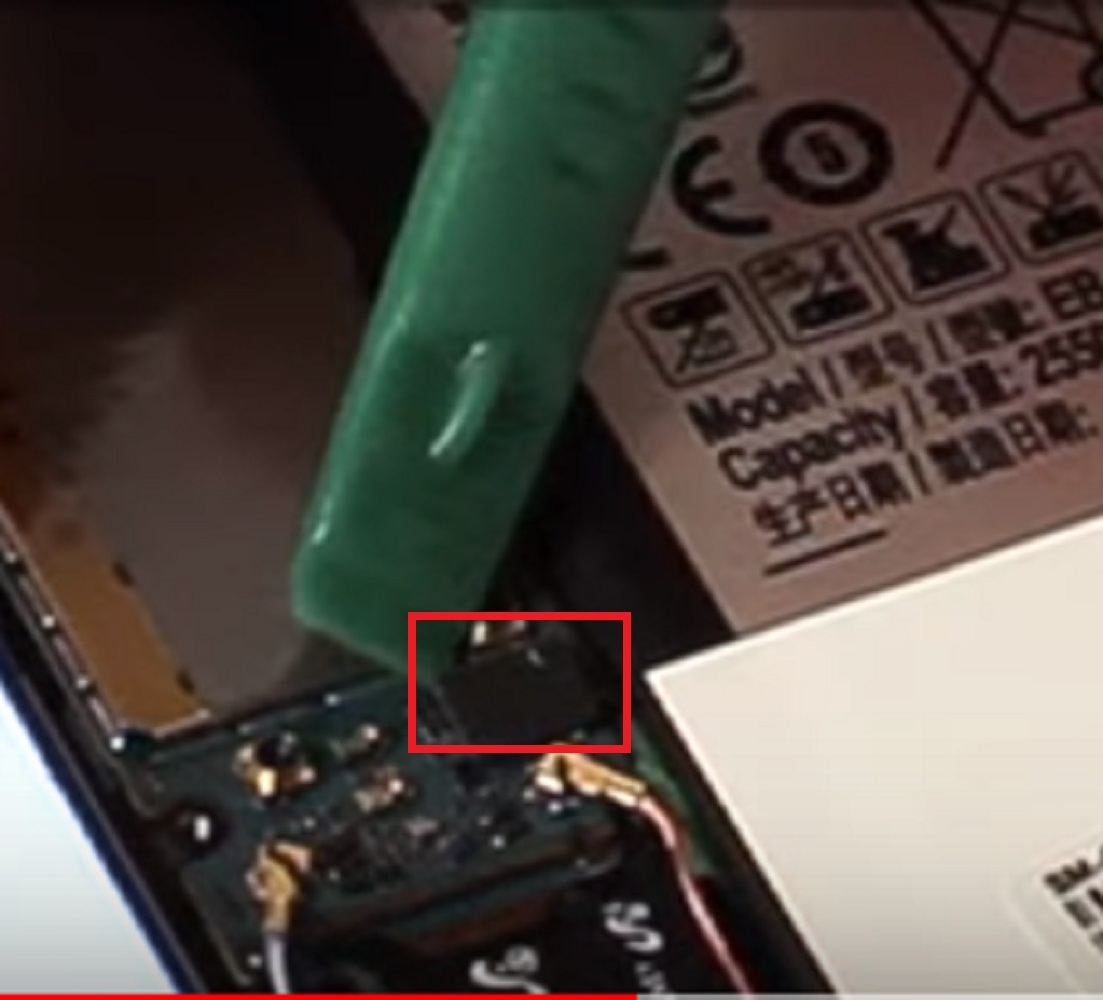

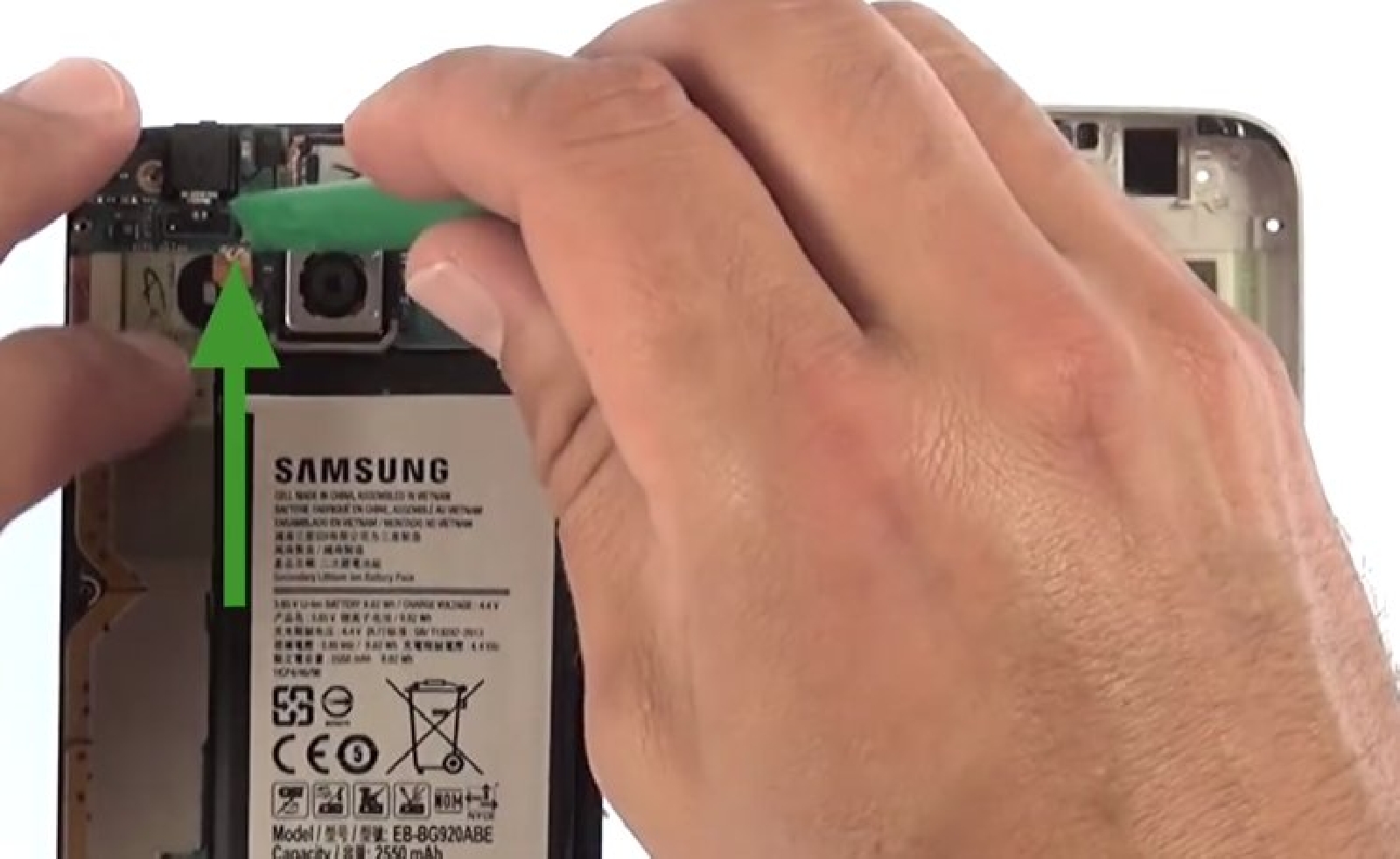

Etape 6: Déconnecter les cables coaxiaux et la nappe home
Etape 6: Déconnecter les cables coaxiaux et la nappe home
Etape 6: Déconnecter les cables coaxiaux et la nappe home
Etape 6: Déconnecter les cables coaxiaux et la nappe home
Etape 7 : Déconnecter la nappe haut-parleur

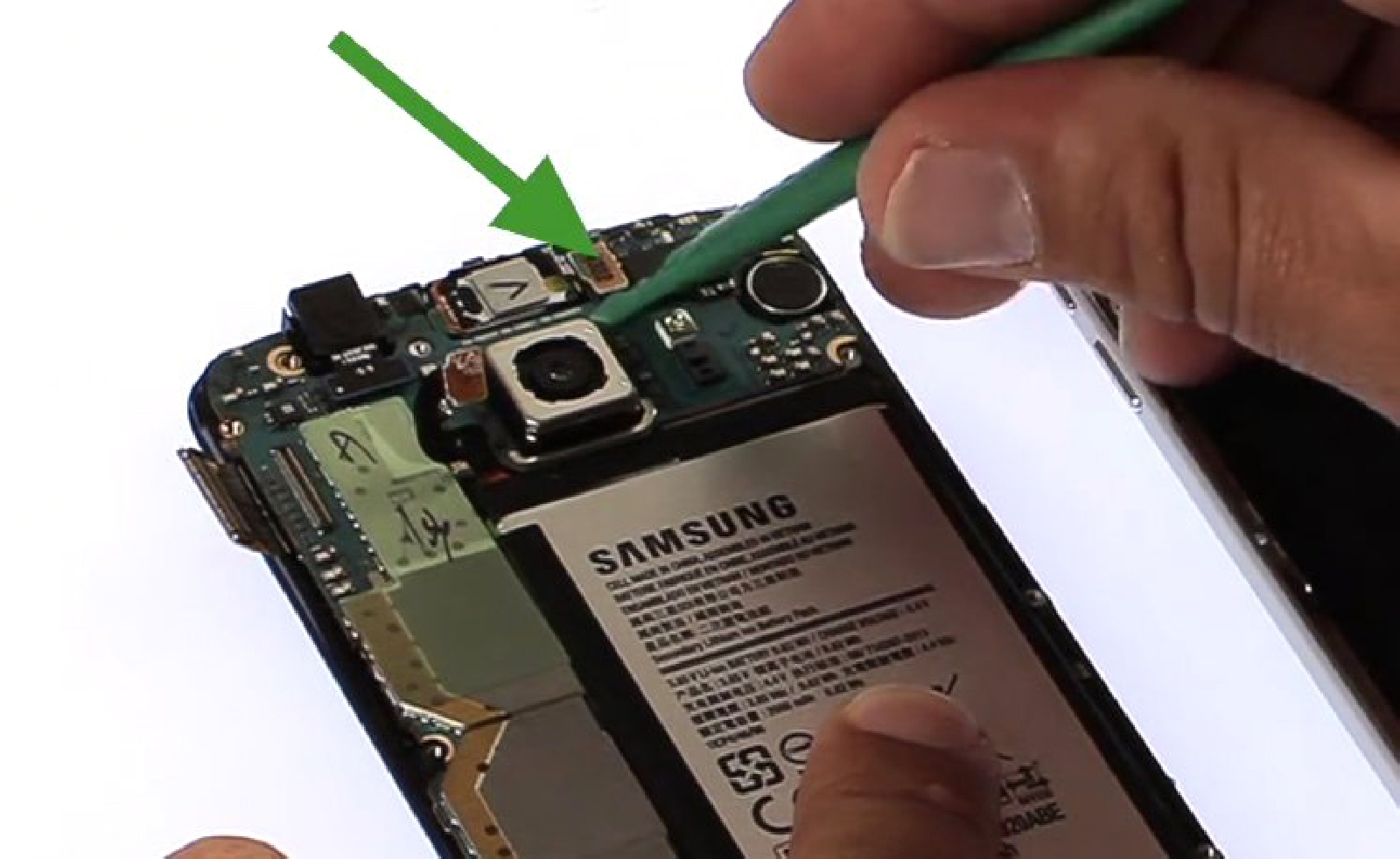

Avec la spatule en nylon, déconnectez délicatement la nappe du haut-parleur interne/diode infrarouge
Etape 7 : Déconnecter la nappe haut-parleur
Outils du kit utilisés
Outils du kit utilisés

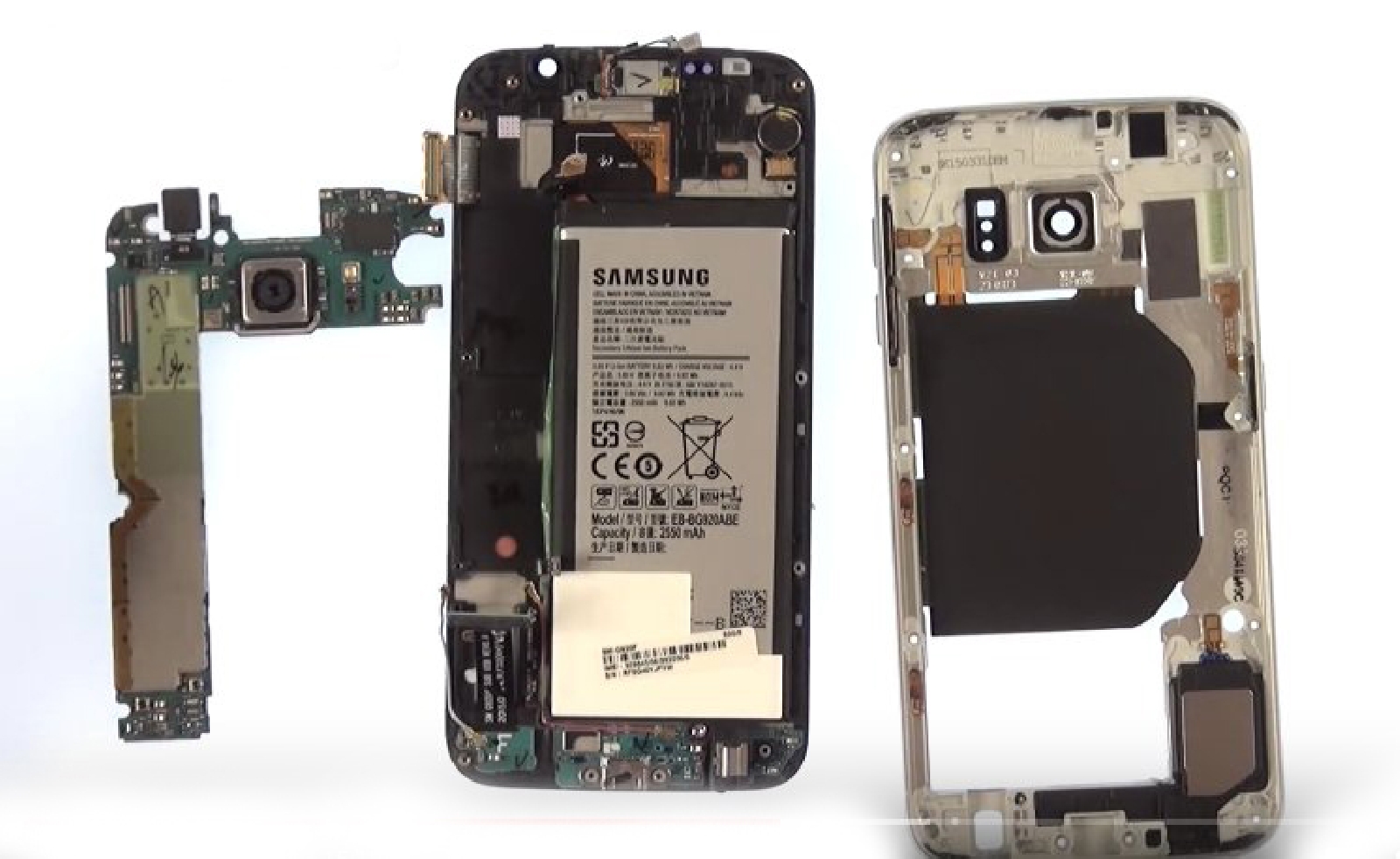

Etape 8: Sortir la carte-mère

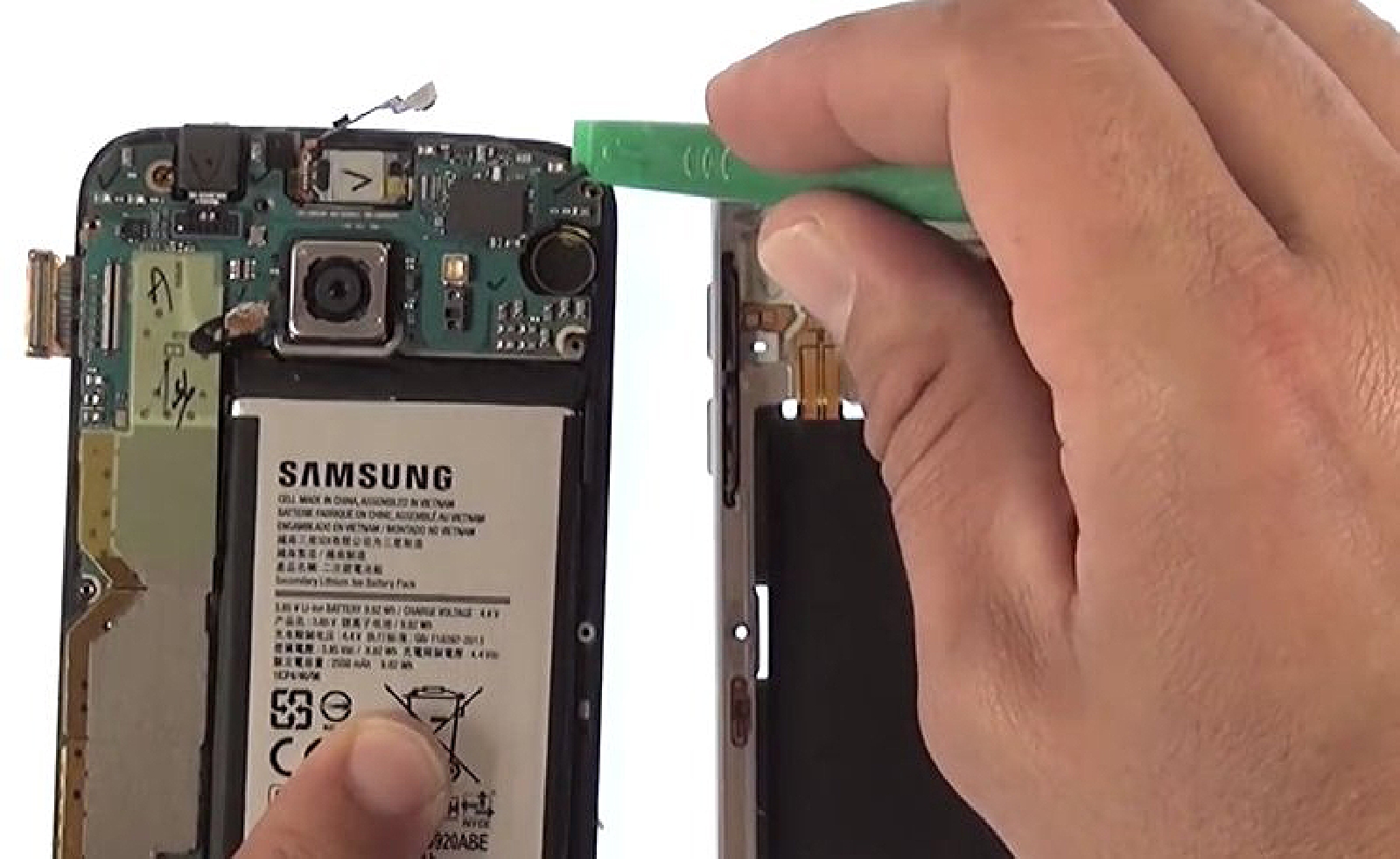

À l'aide du levier plastique faites basculer la carte mère à l'envers afin d'accéder à la connectique de la nappe dock.
Une fois la carte retournée, déconnectez le connecteur de charge, puis retirez la carte-mère du téléphone.
Etape 8: Sortir la carte-mère
Etape 8: Sortir la carte-mère
Etape 8: Sortir la carte-mère
Etape 8: Sortir la carte-mère
Etape 8: Sortir la carte-mère
Outils optionnels
Outils optionnels

Etape 9: Chauffer l'écran

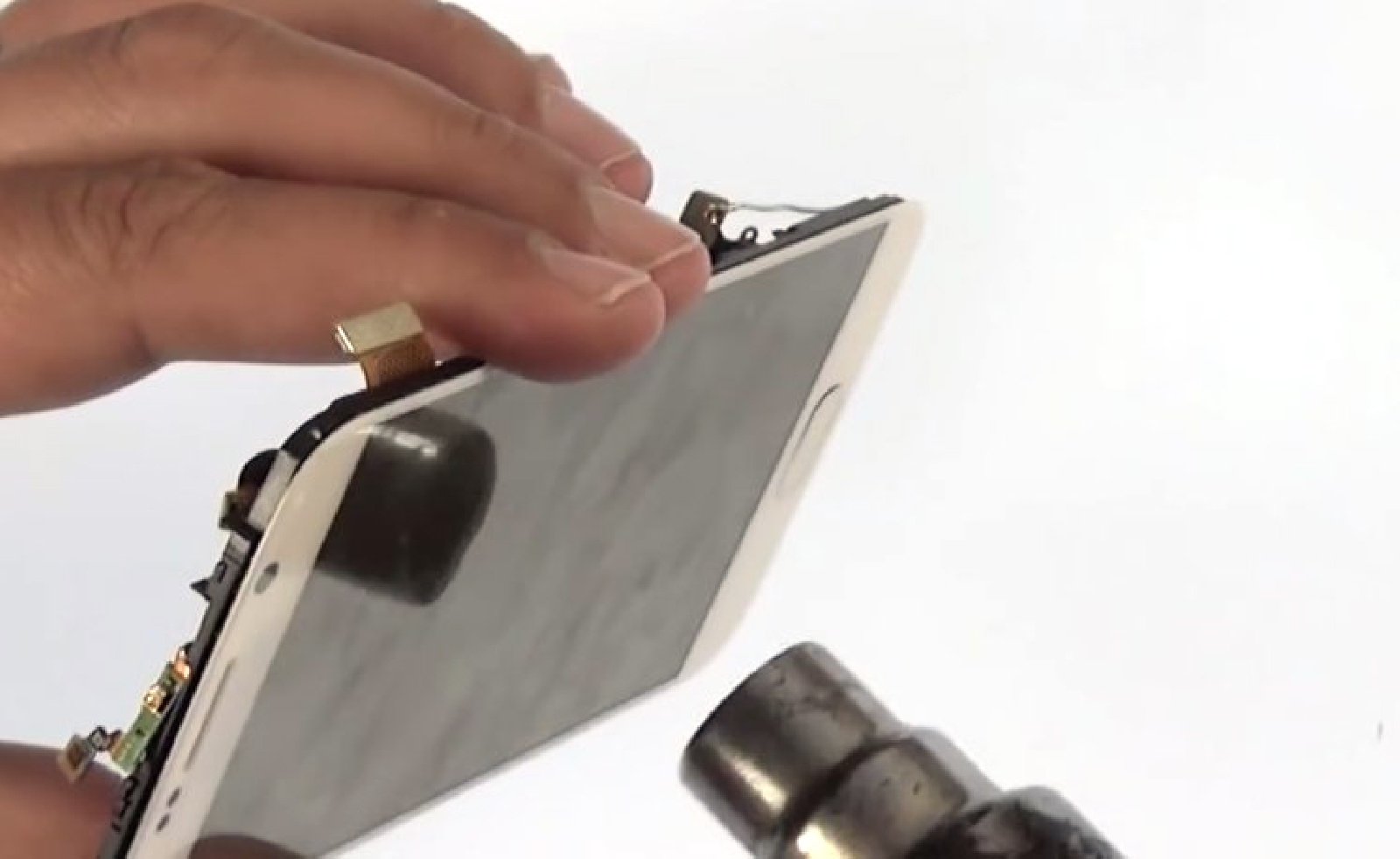

Reprenez à nouveau votre sèche-cheveux ou votre mini décapeur thermique Afin de ramollir la colle qui fixe l'ensemble vitre et lcd à son châssis.
Attention: L'écran est fortement collé en son centre.
Etape 9: Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

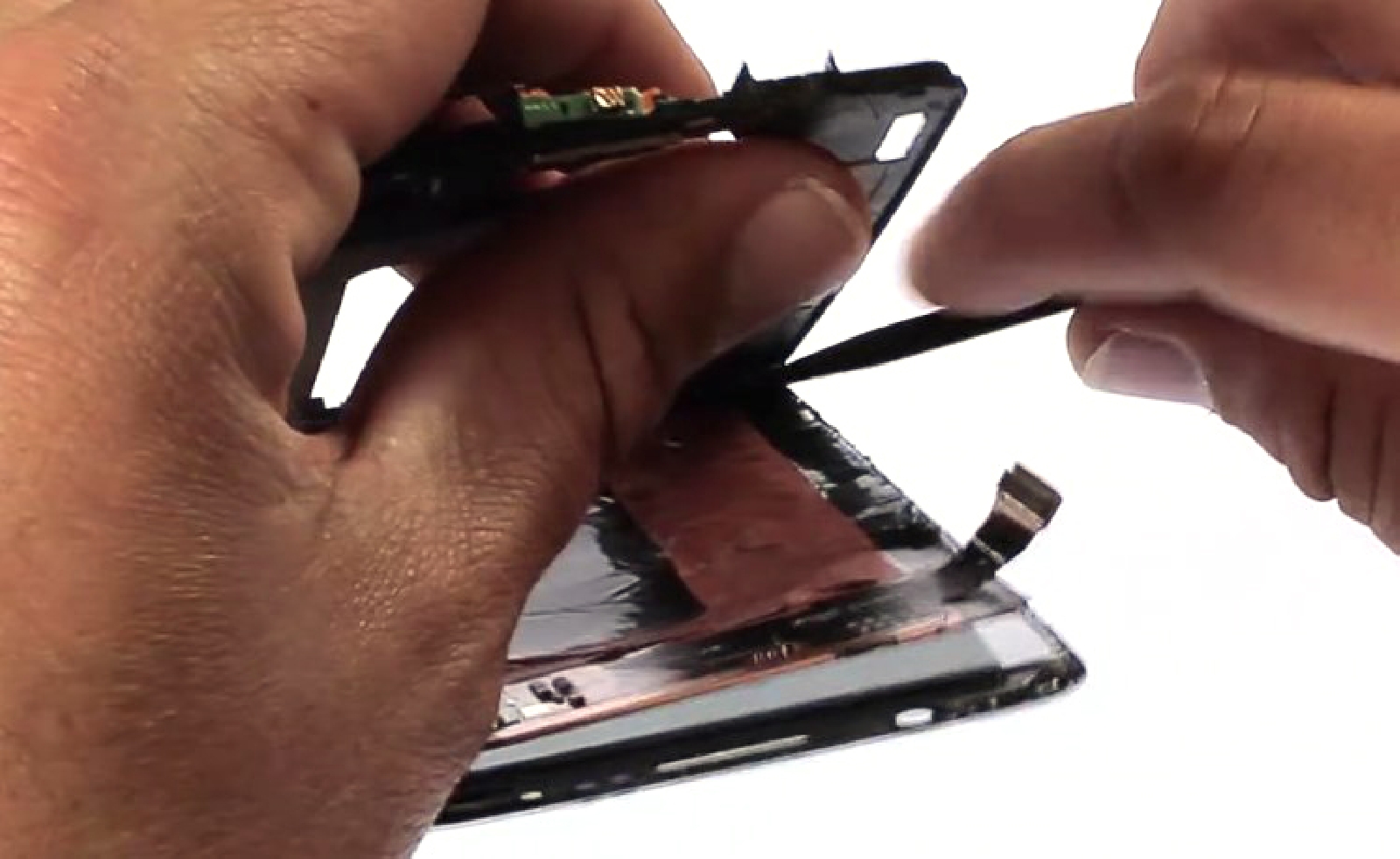

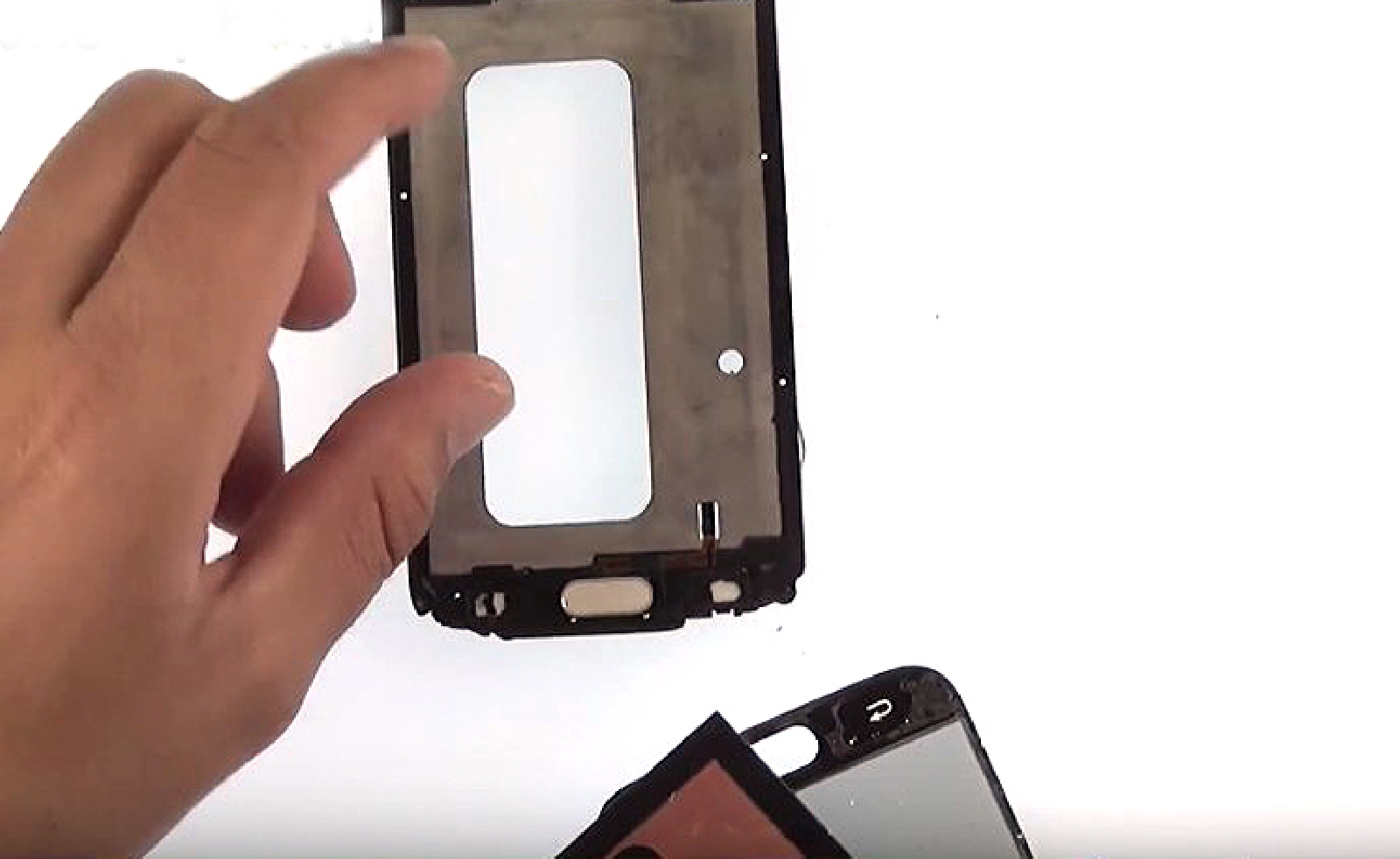

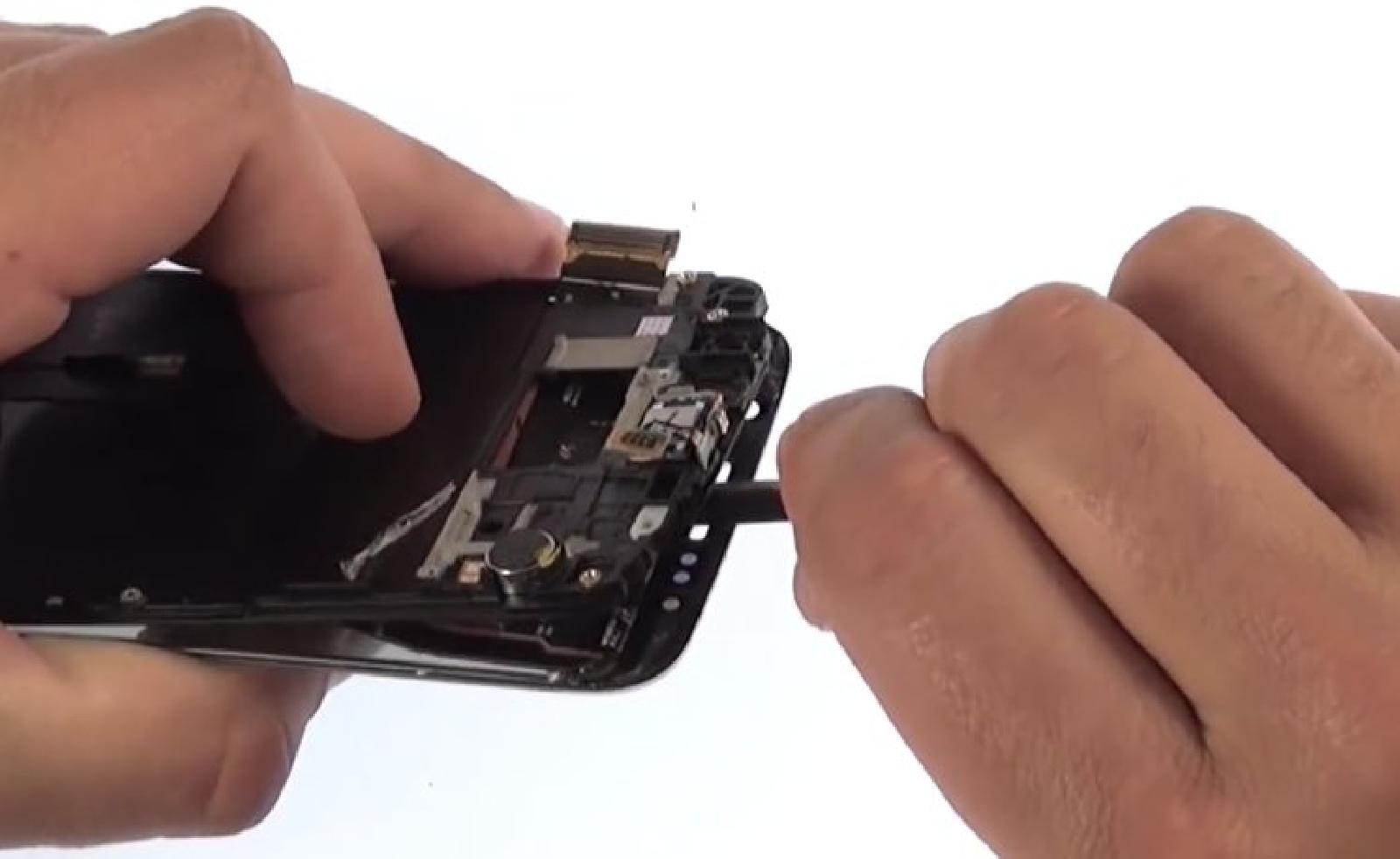

Etape 10 : Retirer l'écran
Insérez un spudger sur le haut, entre le LCDet le châssis. Faites glisser ce dernier de part et d'autre de façon à décoller complètement l'écran.
Afin de réussir le décollage, il se peut que vous deviez réchauffer l'ensemble de temps en temps.

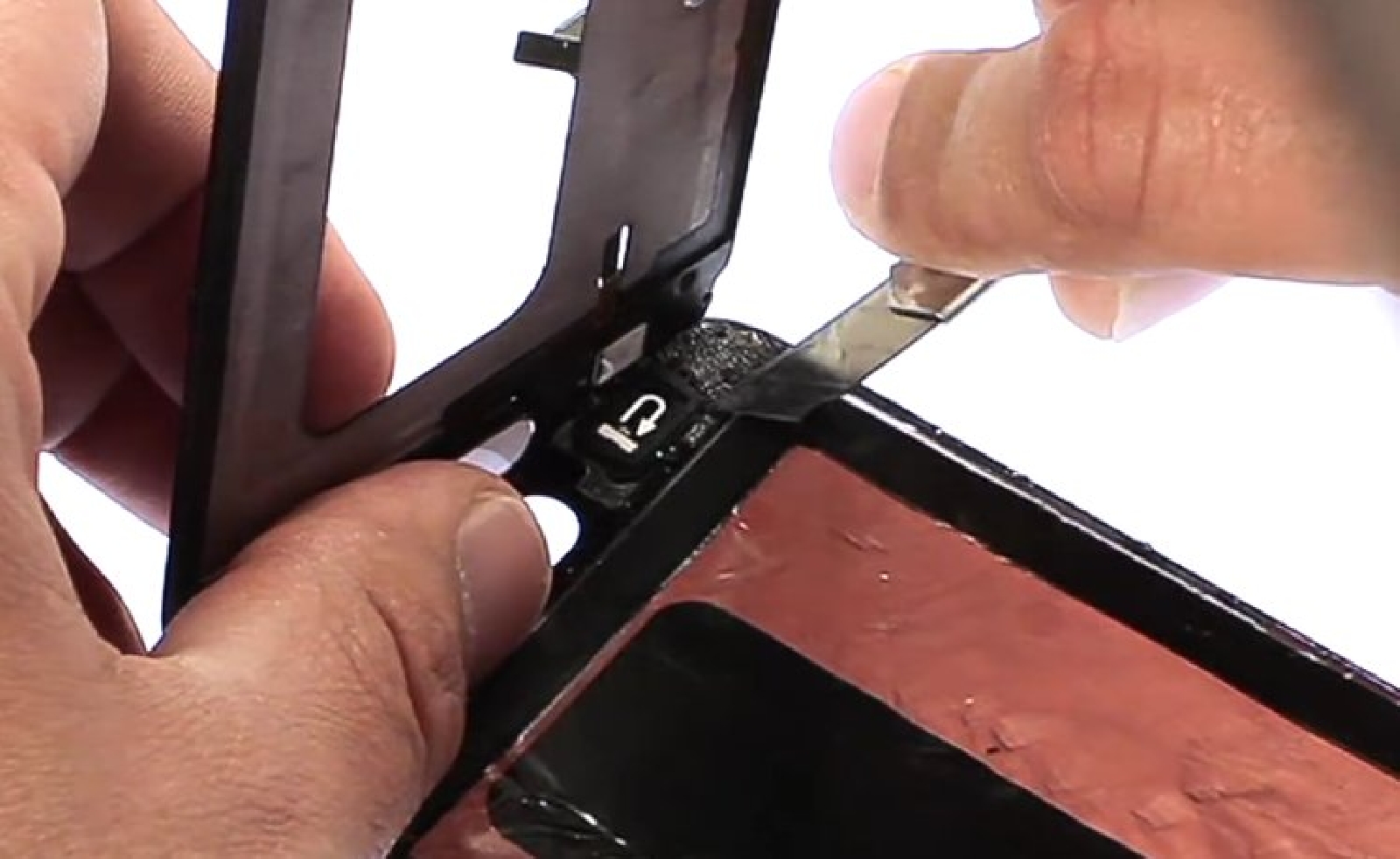

Attention : la nappe des boutons "menu/retour" qui se trouve sur le bas de l'appareil peut rester collée à la vitre. Afin de ne pas l'arracher, décollez là délicatement de la vitre et repositionner là sur le châssis.
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Etape 10 : Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel est maintenant fini. Afin de passer au remontage de votre écran nous vous conseillons de bien nettoyer le châssis sur lequel va reposer le LCD.
Votre nouvelle pièce est pré-montée avec des stickers de pause, mais nous vous conseillons de faire un léger filet de colle B7000 sur le contour du châssis afin d'assurer le maintient.
