Changement d'écran (vitre+Amoled) sur Galaxy S6 Edge

Temps estimé : 45 min
Difficulté : 3/5
Galaxy S6 Edge | Temps estimé : 45 min Difficulté : 3/5

 Ce tutoriel photos a été spécialement créé pour vous aidez à remplacer l'écran Amoled de votre Samsung S6 edge . Vous trouverez en vente sur notre site internet www.brico-phone.com des écrans d'origine Samsung et les kits d'outils spécialement conçus pour cette réparation.

Diagnostic

› La vitre de votre Samsung Galaxy S6 Edge est brisée
› L'écran Amoled de votre Samsung Galaxy S6 Edge ne fonctionne plus ou mal
› L'écran Amoled présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Amoled NOIR COSMOS et vitre prémontés pour Samsung Galaxy S6 Edge
159,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S6 Edge
8,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer, voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse.

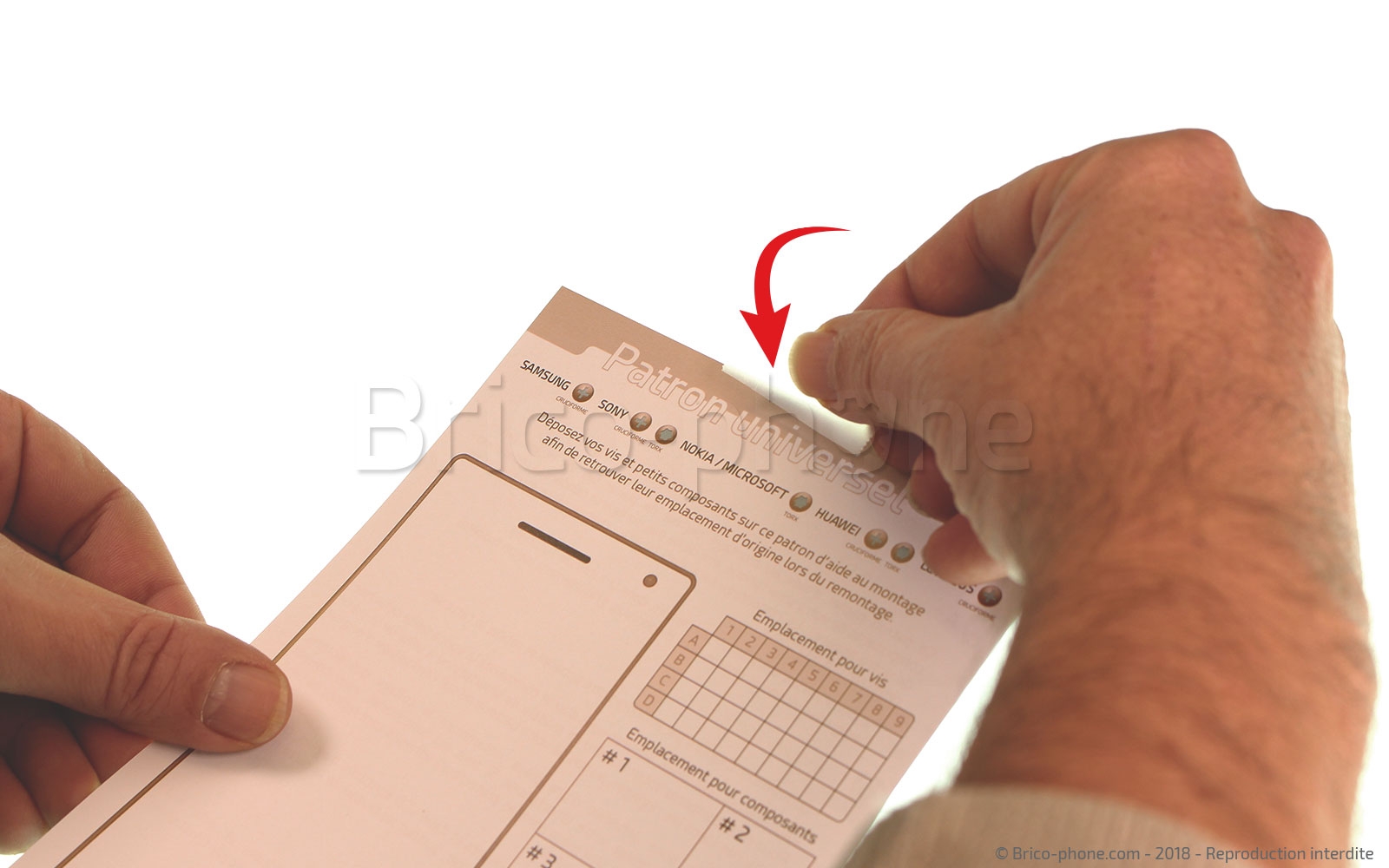

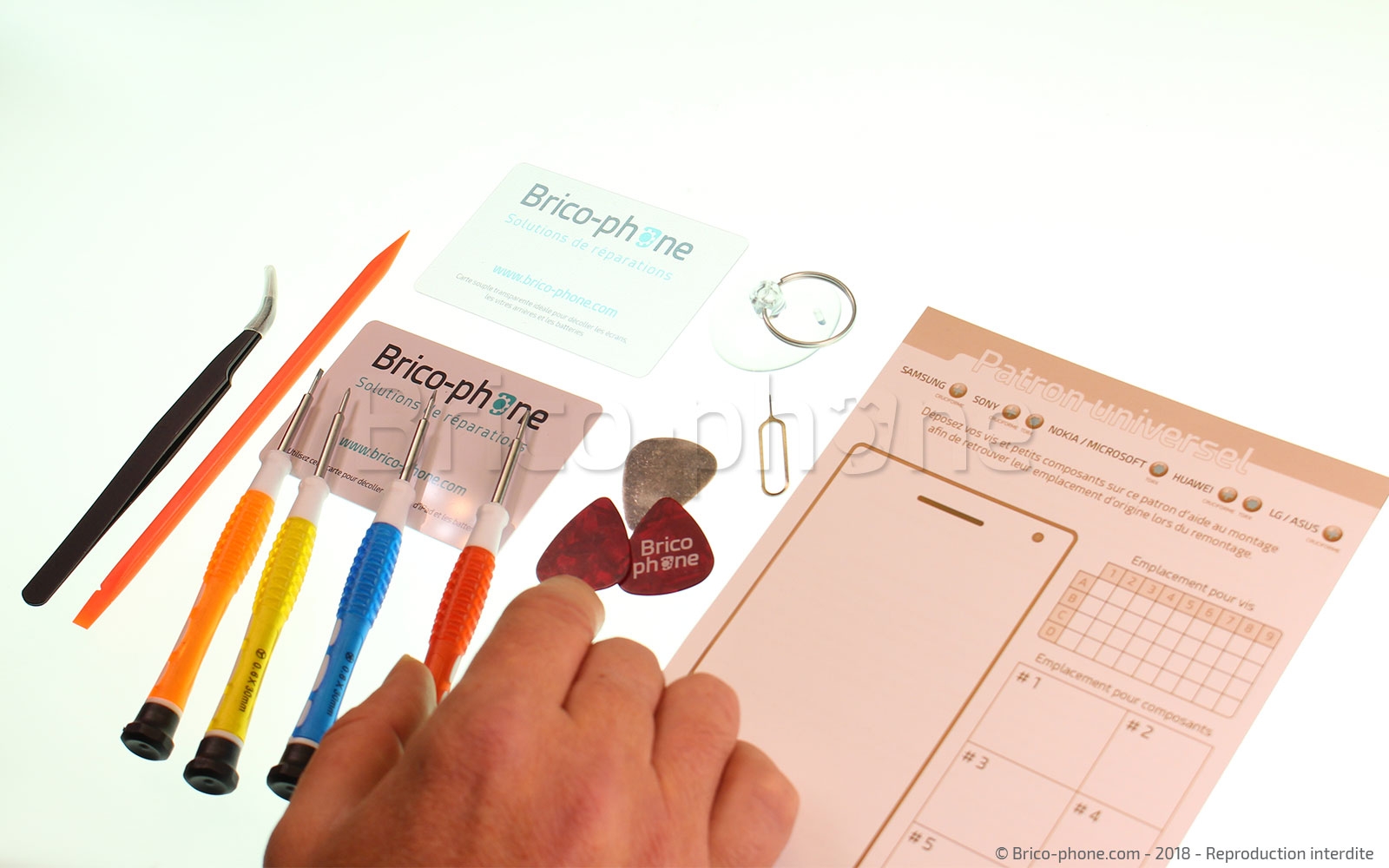

Fixez le patron d'aide au montage fourni avec votre commande, puis sortez les outils.

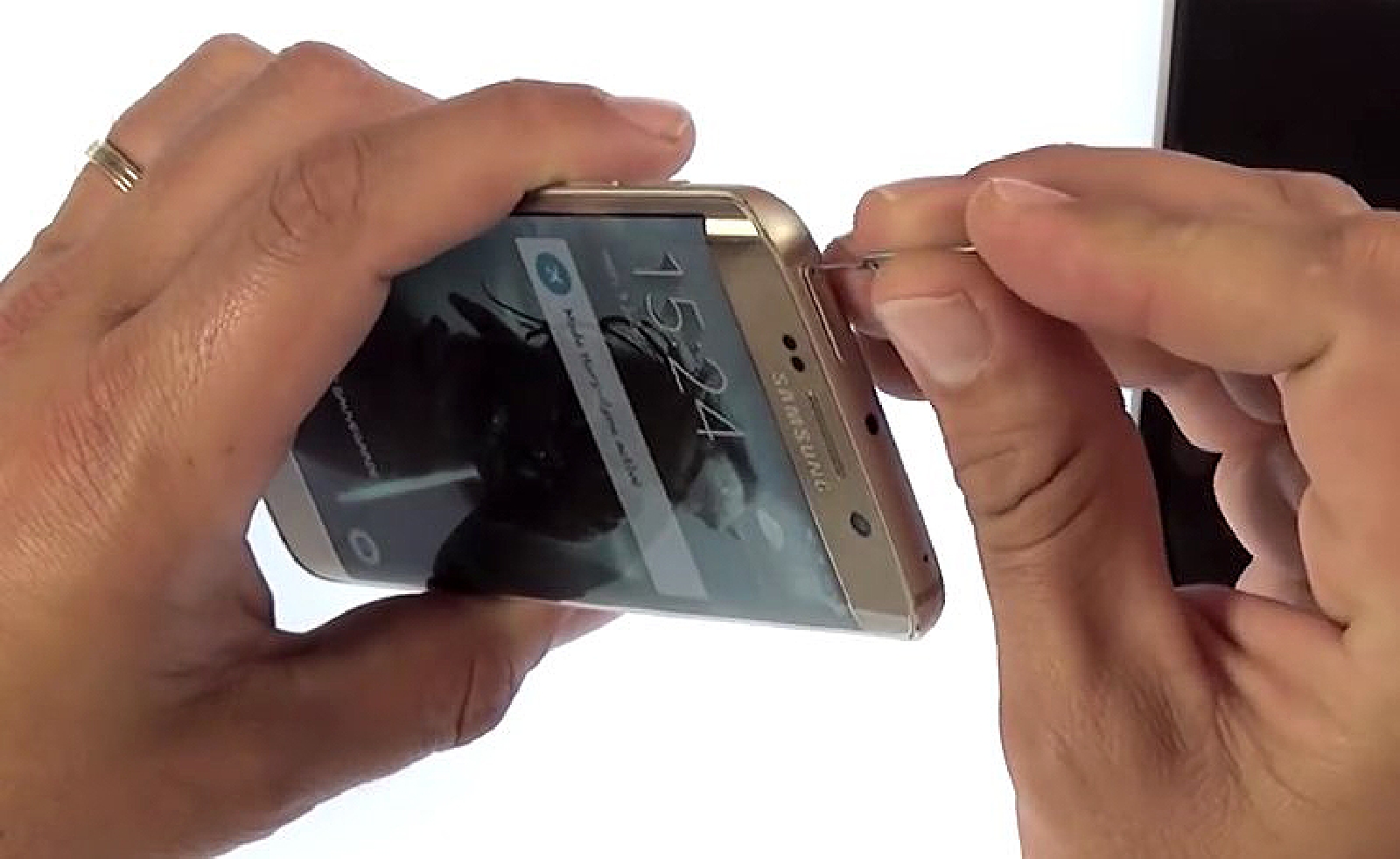

Eteindre et retirer le Rack Sim

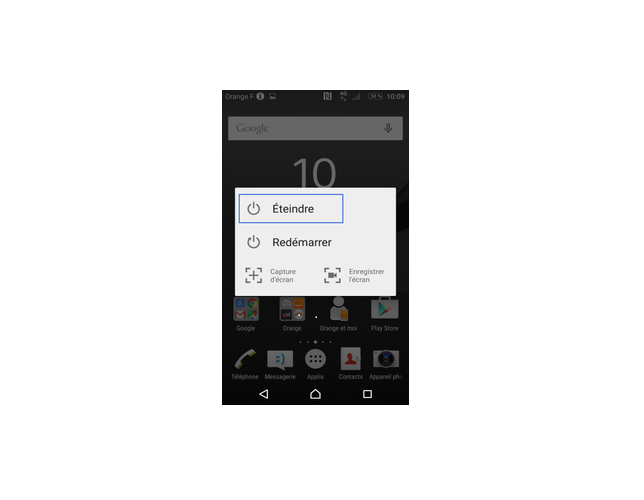

Éteignez votre Samsung S6 Edge et retirez le rack de la carte Sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

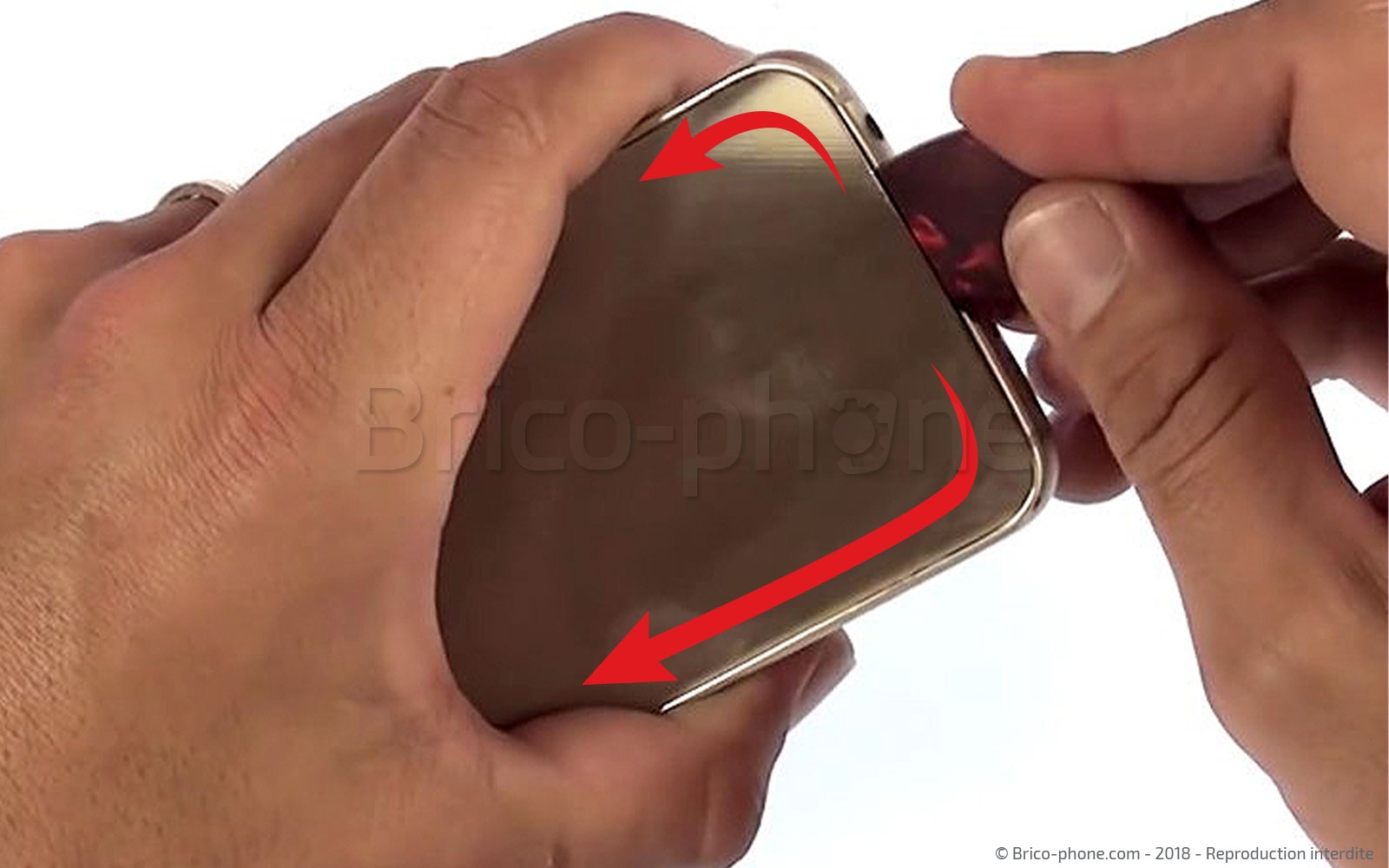

Etape 1 : Décoller la vitre arrière

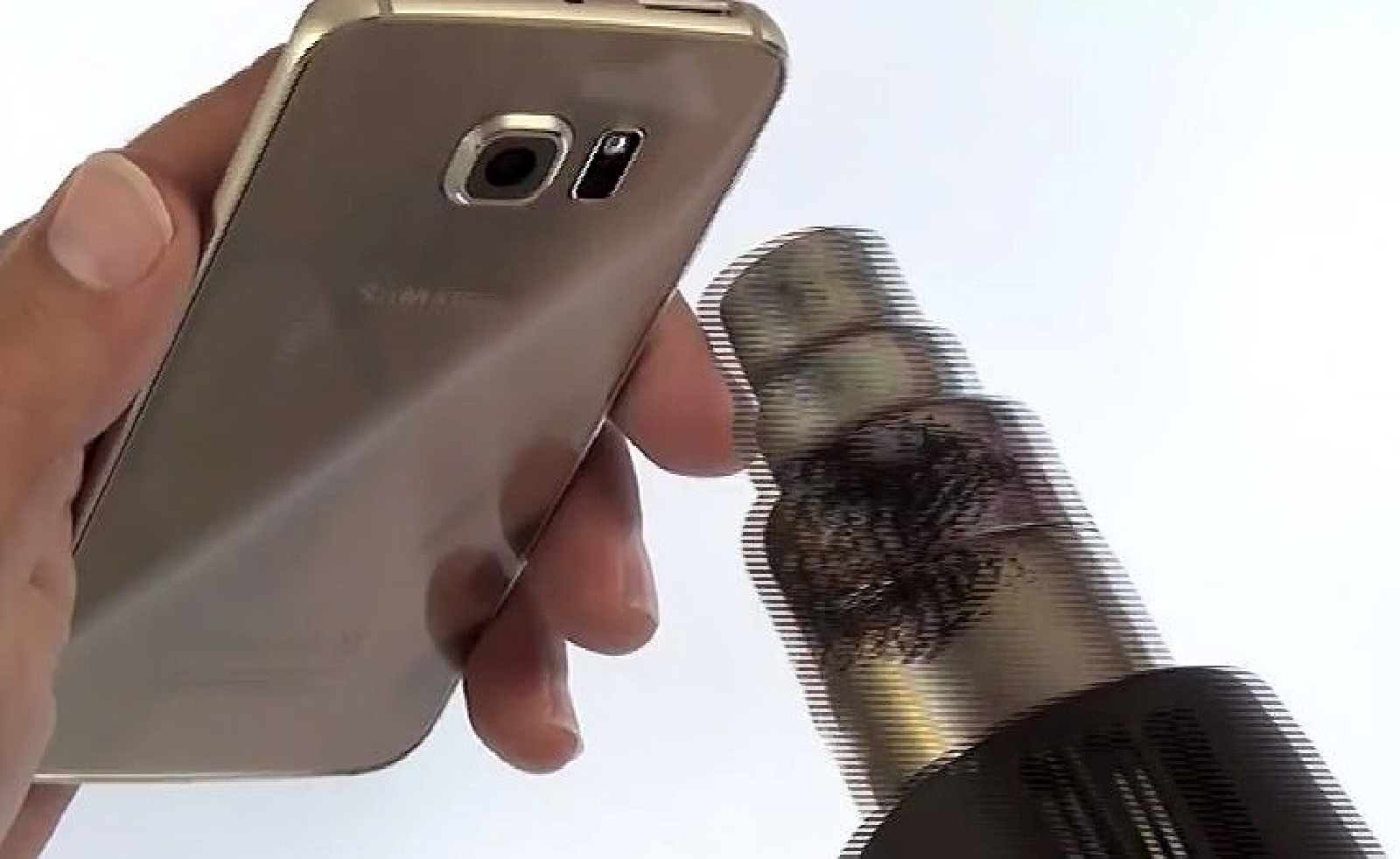

À l’aide de votre sèche-cheveux ou d’une station à air chaud par exemple si vous être un professionnel de la réparation, chauffez les contours du cache batterie. N’insistez pas sur la partie centrale de la vitre arrière, car la batterie se trouve dessous.

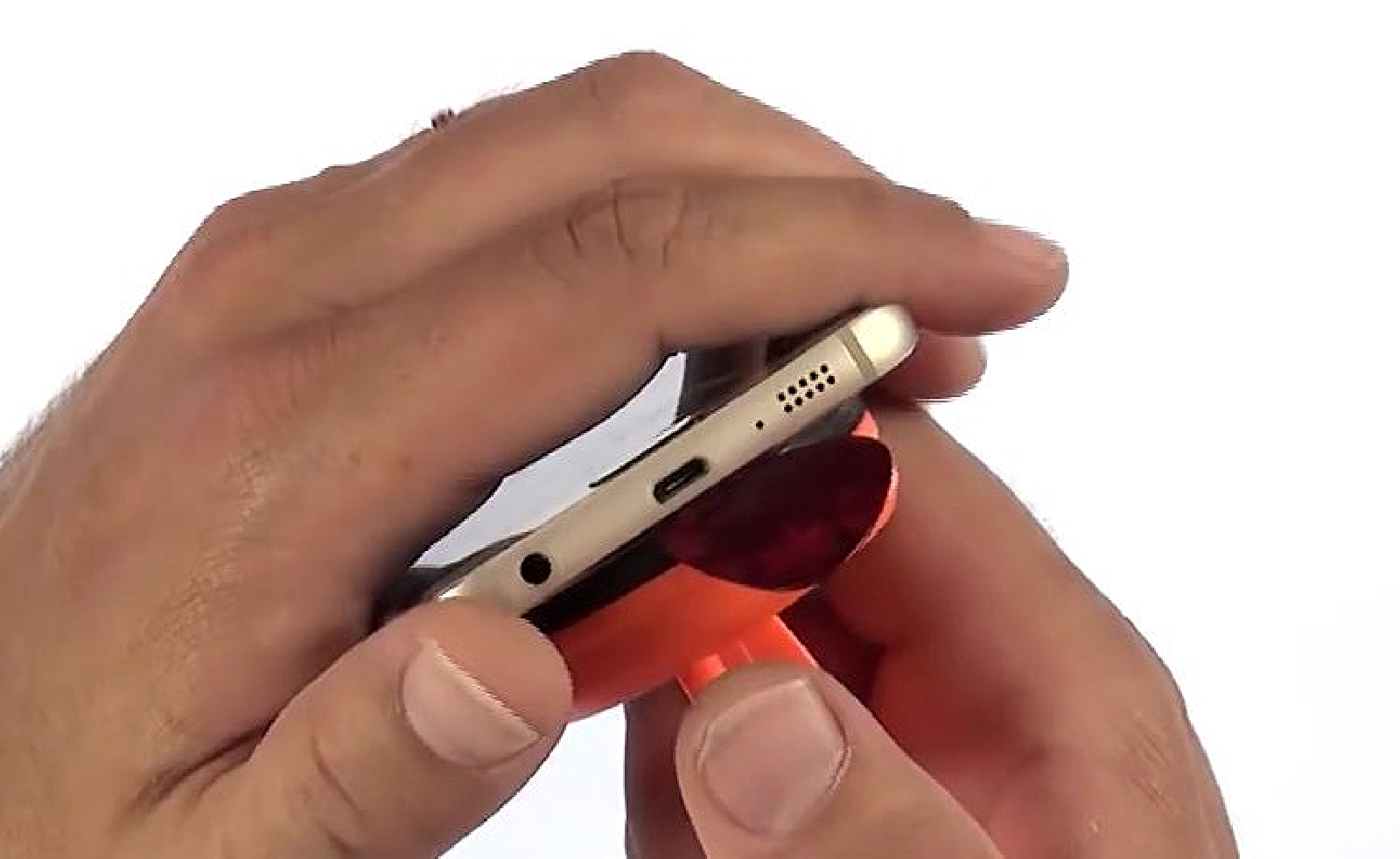

Placez la ventouse sur la partie basse de la vitre arrière, puis tout en tirant fortement sur celle-ci insérez un médiator plastique. Sur ce tutoriel, nous utilisons une ventouse de qualité professionnelle, mais une ventouse standard tel que celle fournie dans le kit d'outils fait l'affaire.
Il ne vous reste plus qu'à faire glisser cet outil sous tout le contour de la vitre. Si vous sentez que le médiator force trop, n'hésitez pas à chauffer de nouveau la vitre afin de ramollir un peu plus la colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Station 2 en 1 : air chaud et à souder
69,90 €
Ventouse d'extraction Professionnelle pour vitre iPhone
7,90 €

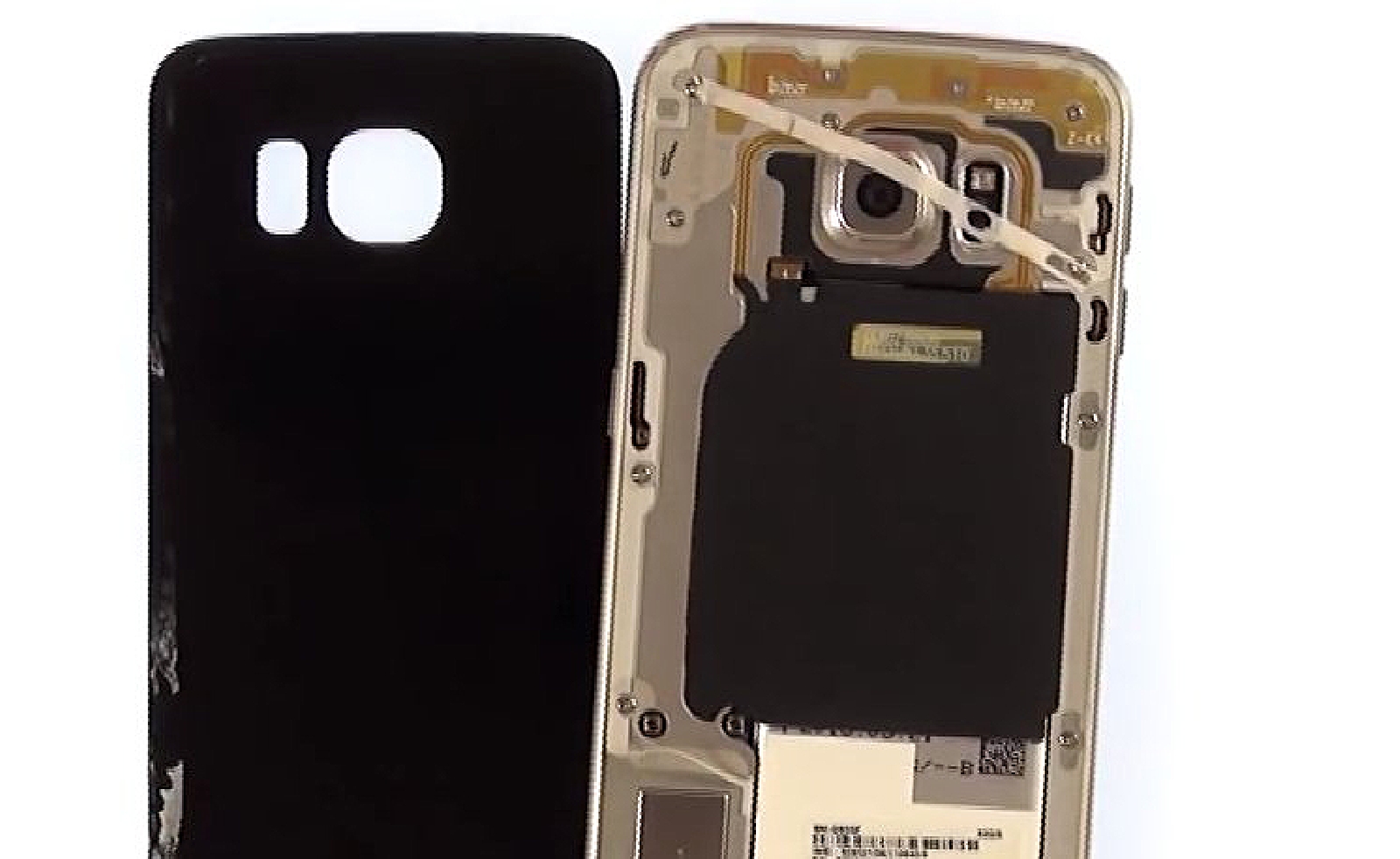

Etape 2 : Retirer le cache arrière
Une fois le contour de la vitre arrière décollé, il ne vous reste plus qu'à ouvrir votre smartphone comme un livre.
Retirez ensuite tous les résidus d'adhésifs présent sur le châssis à l'aide de la pincette.

Outils du kit utilisés
Outils du kit utilisés

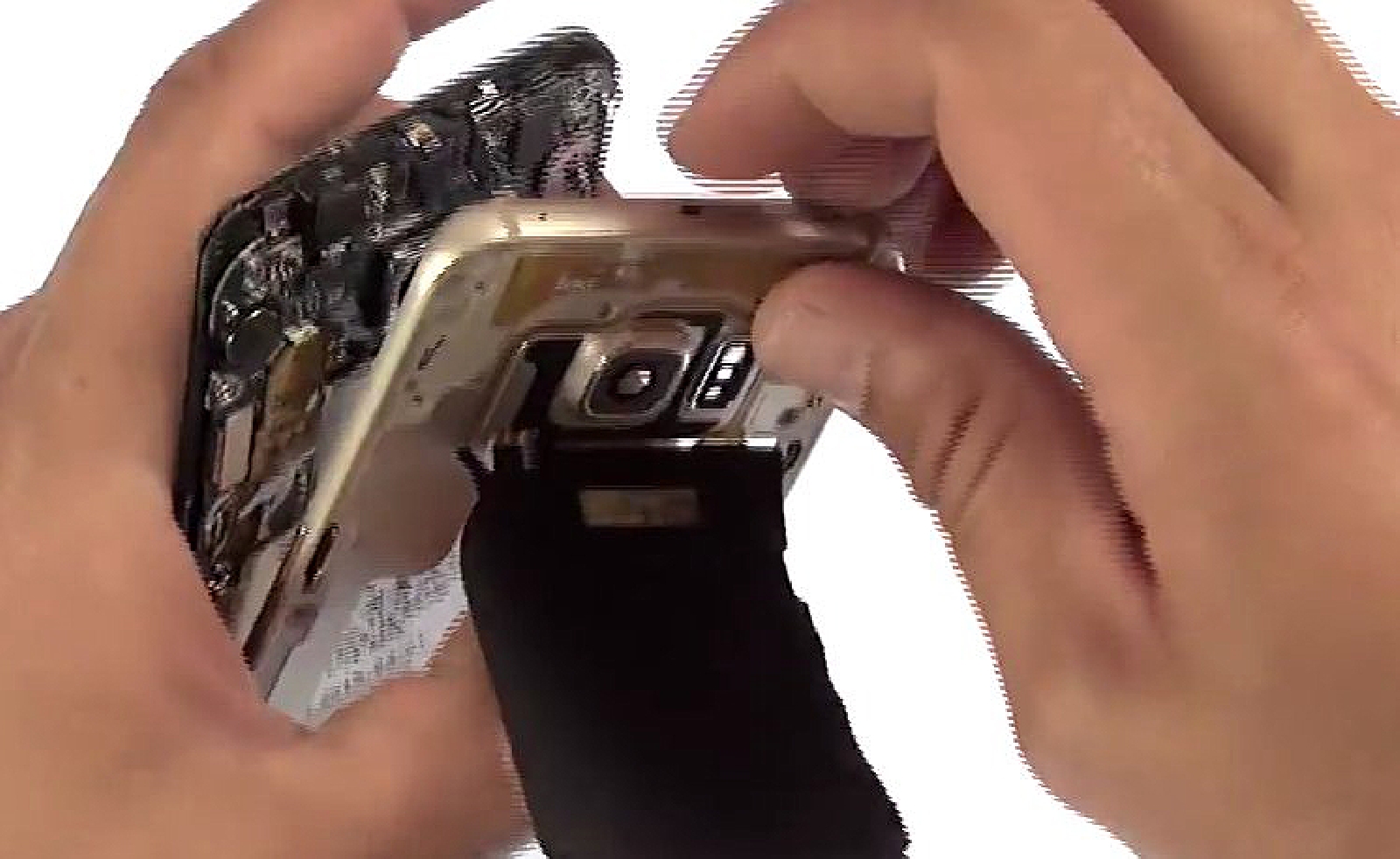

Etape 3 : Déclipser le châssis

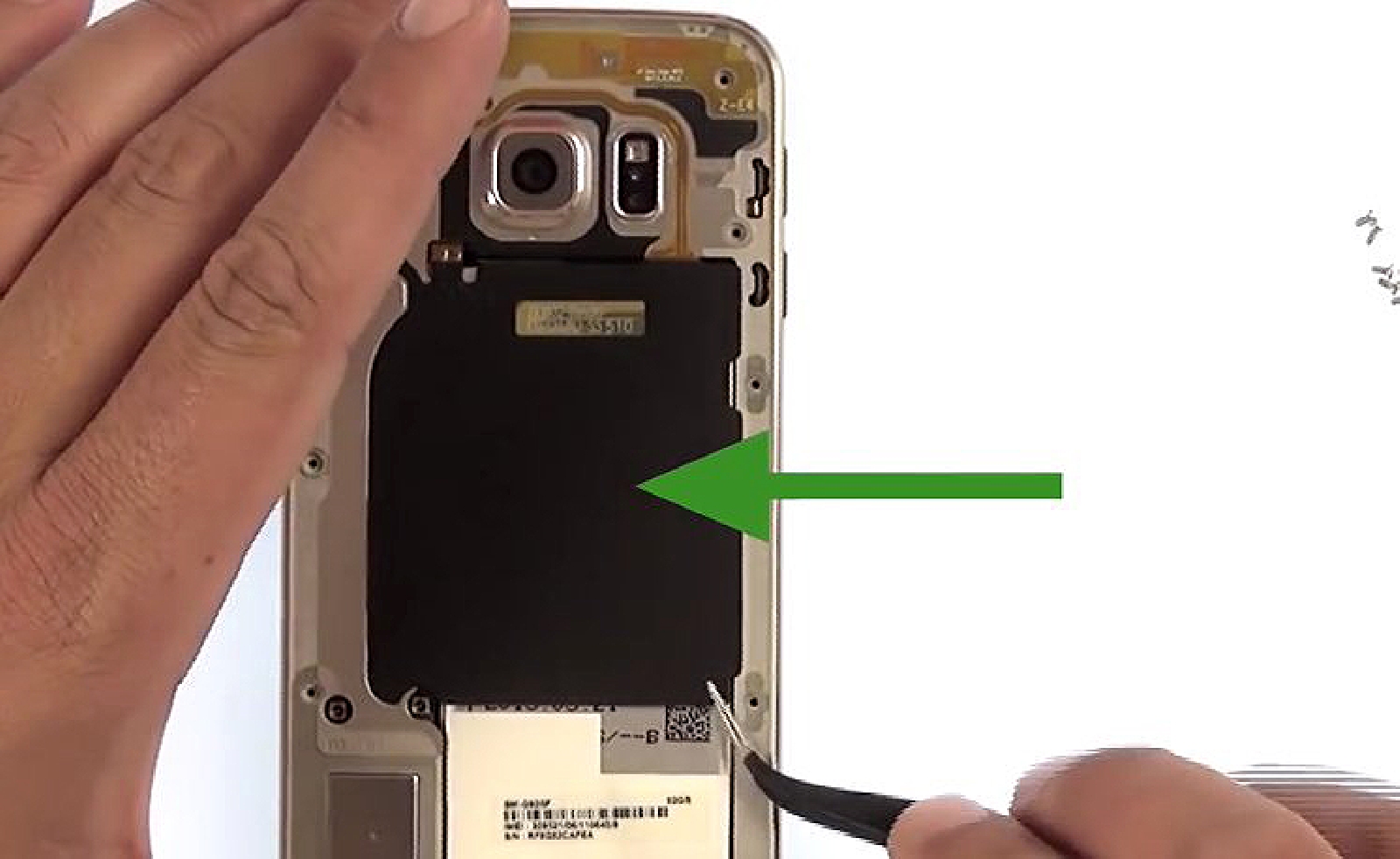

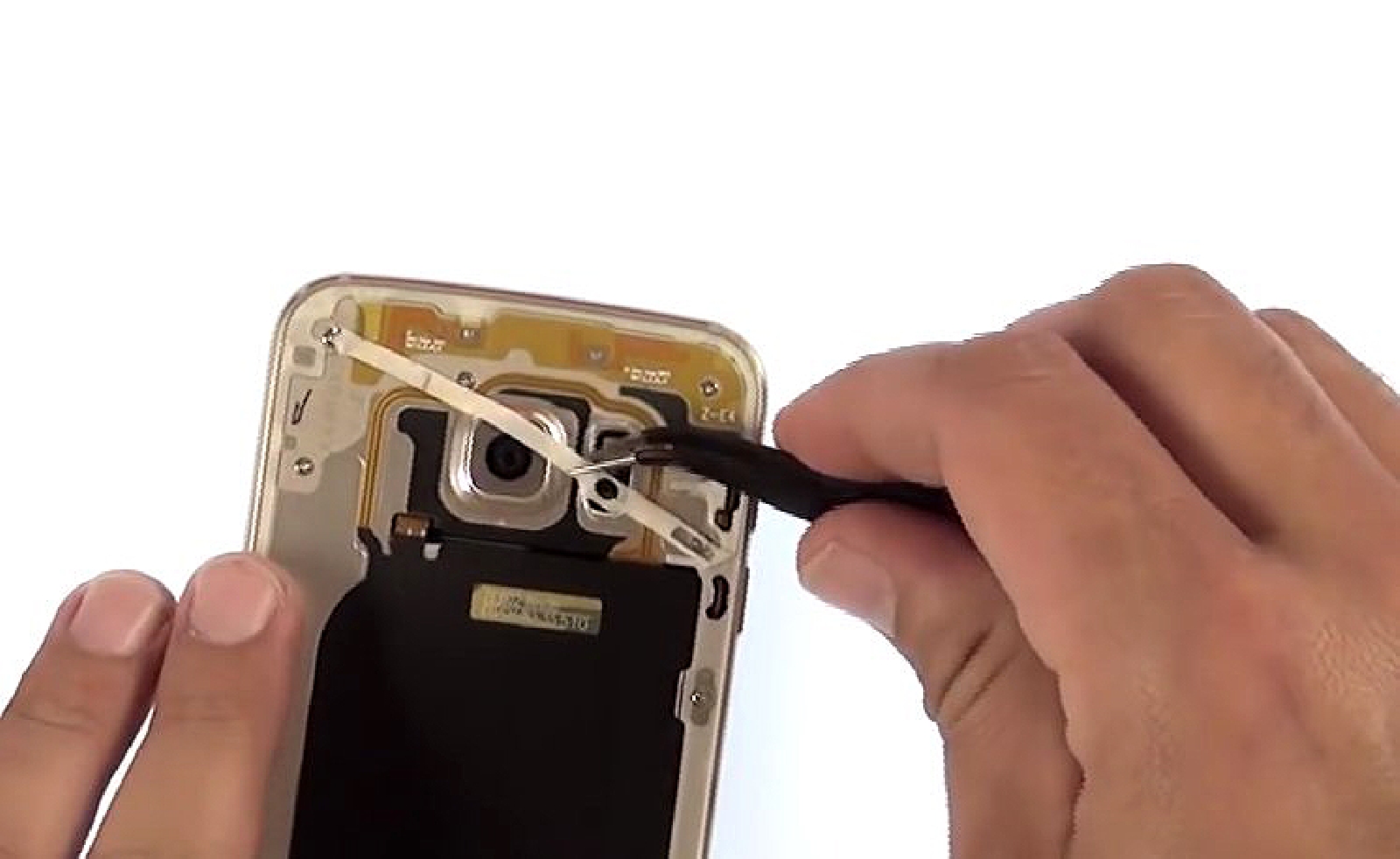

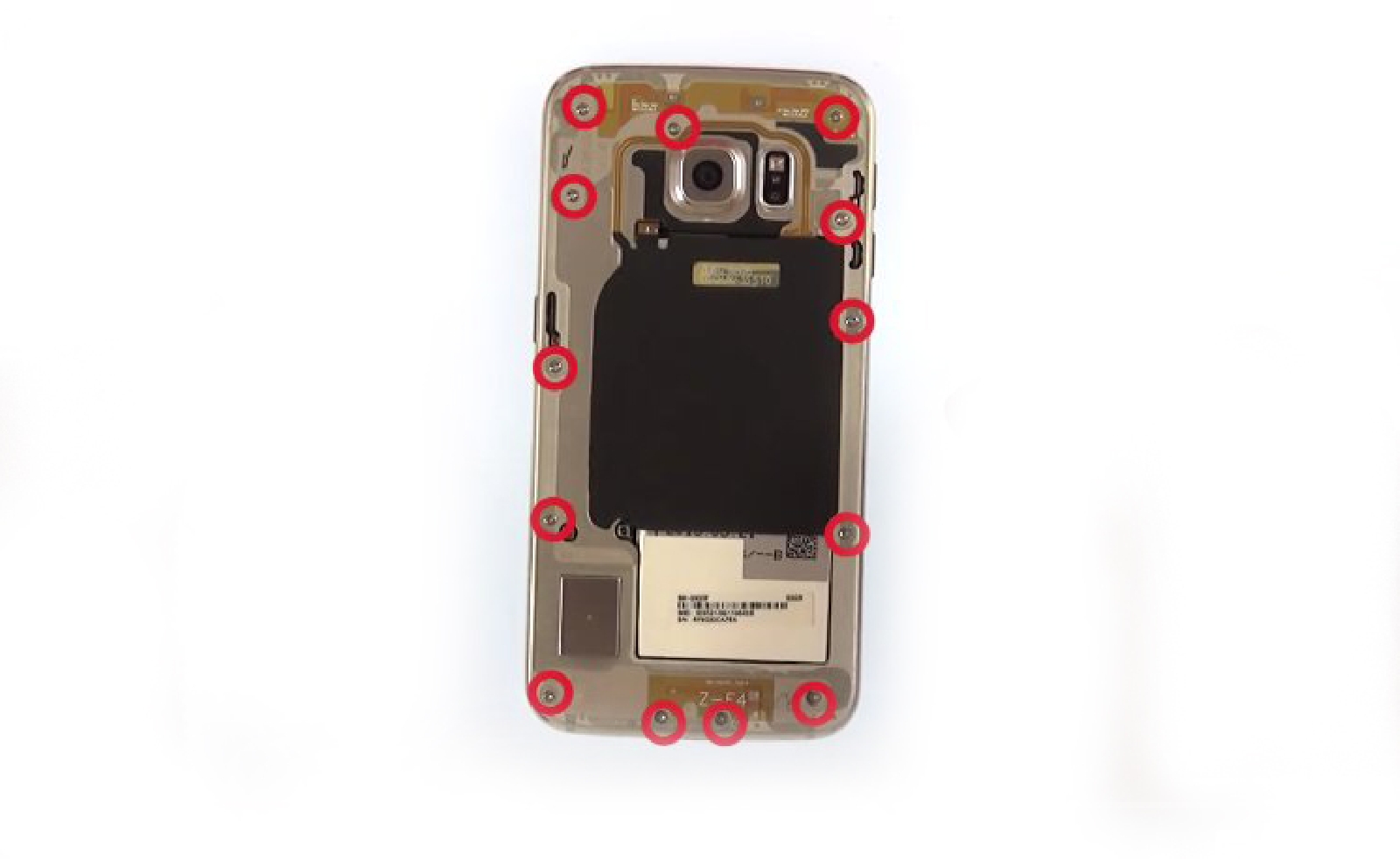

Retirez les 13 vis cruciforme à l'aide du tournevis fourni dans le kit d'outils puis à l'aide de la pincette décollez l'antenne NFC du châssis
( en partant du bas ves le haut) .

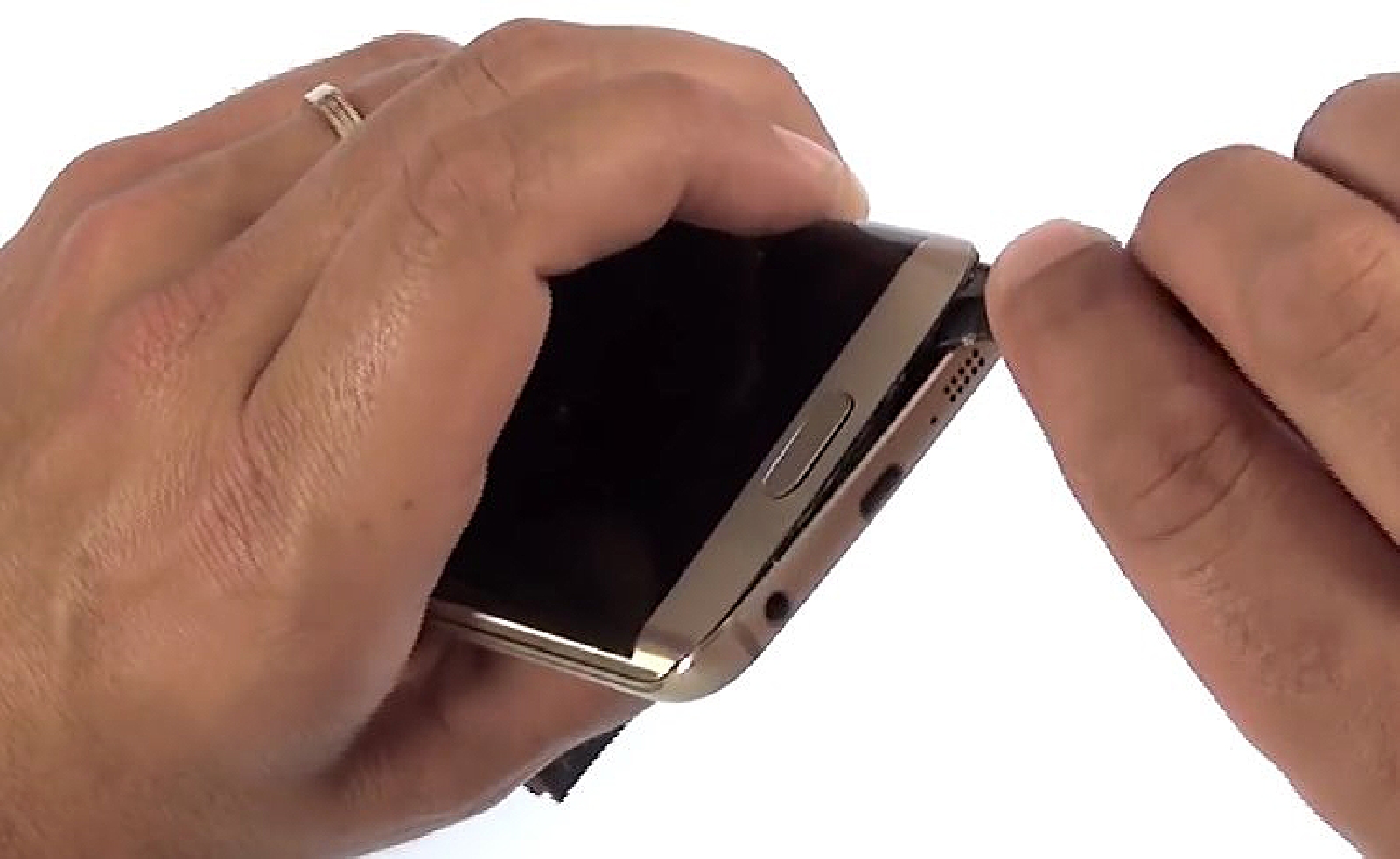

Munissez vous du levier nylon ou du médiator métal ( qui sera plus rigide) puis faites levier entre l'écran et le châssis afin de le déclipser.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déconnecter la batterie

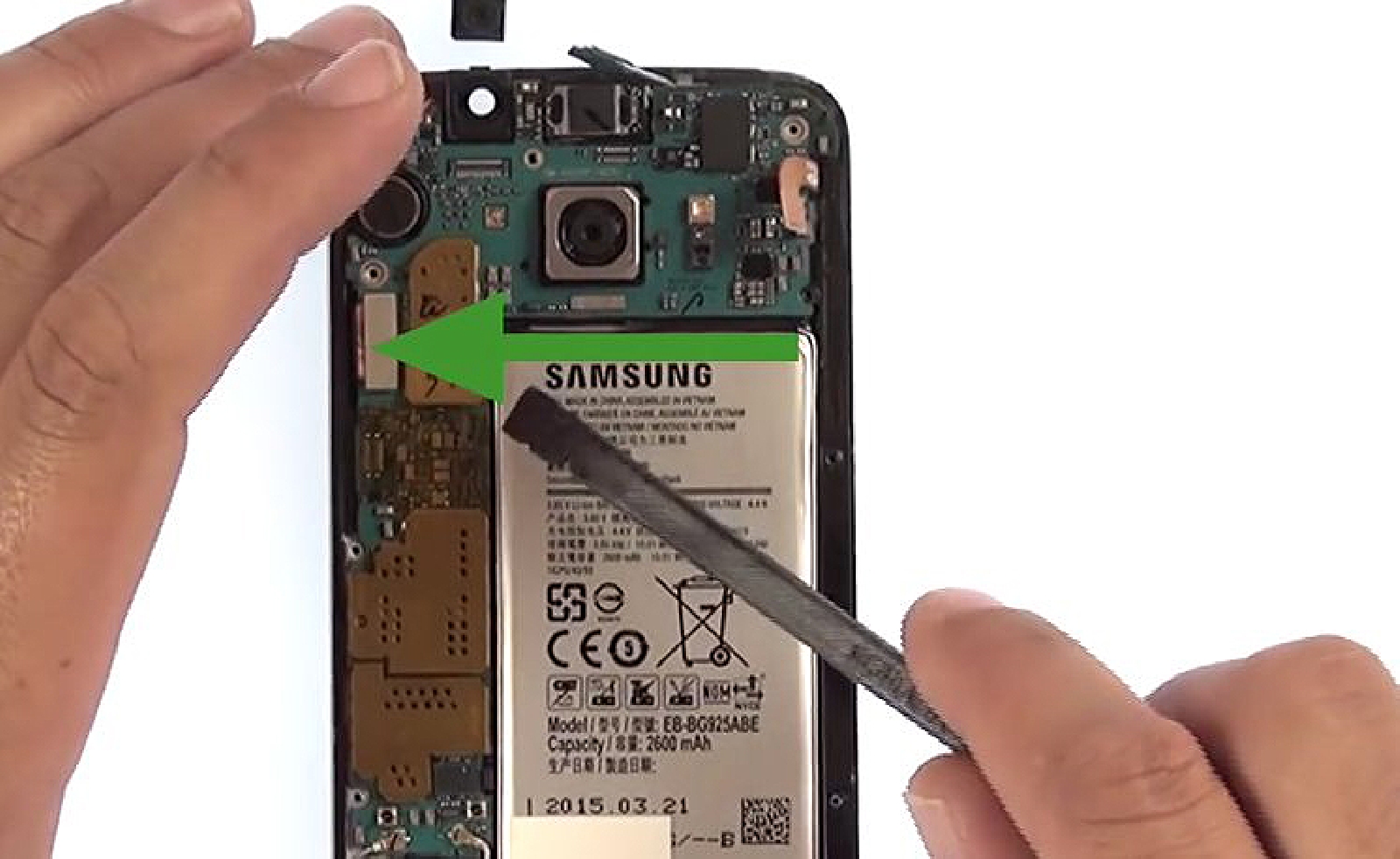

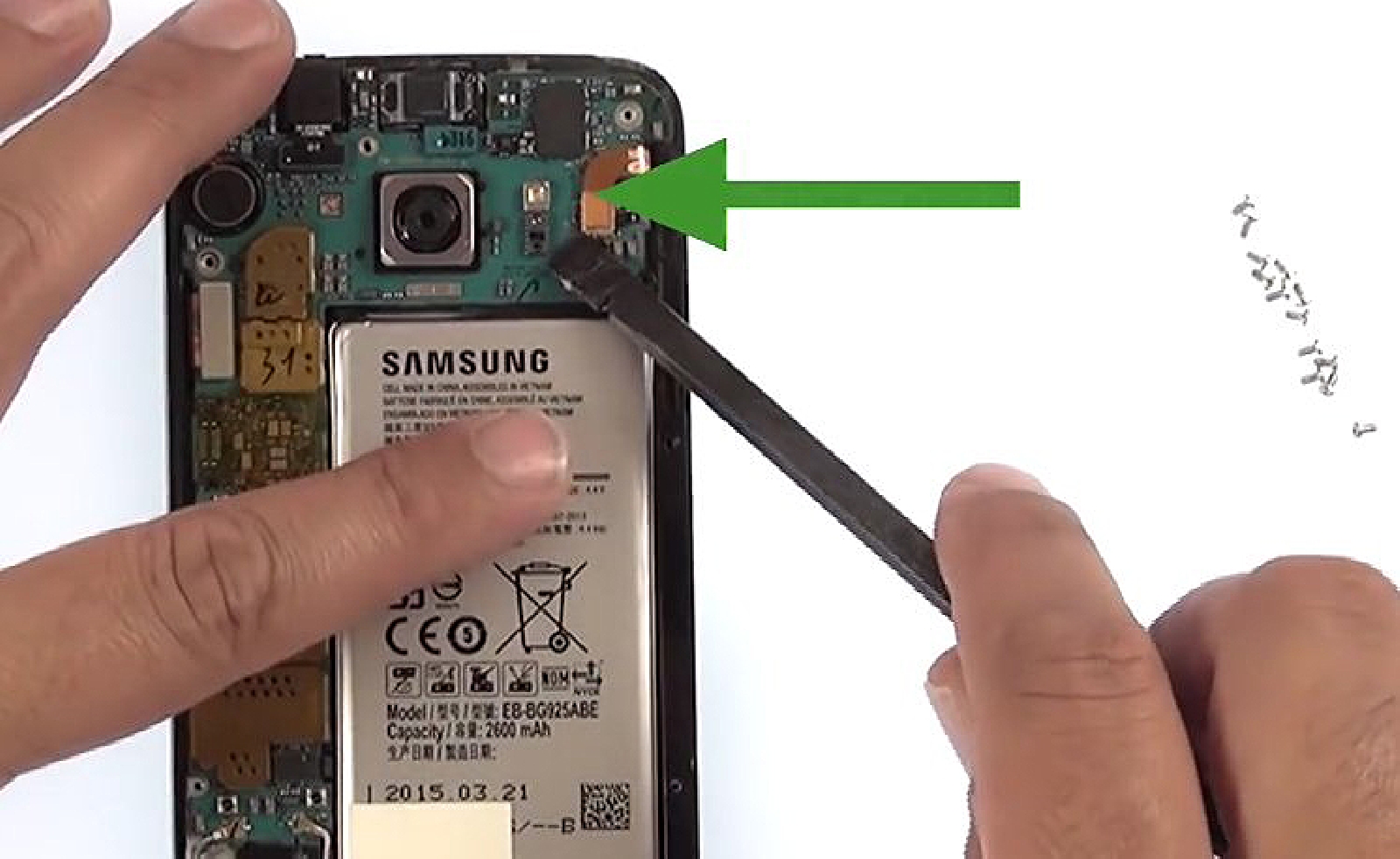

Débranchez la batterie à l'aide du levier nylon. Cela vous pellettera de travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

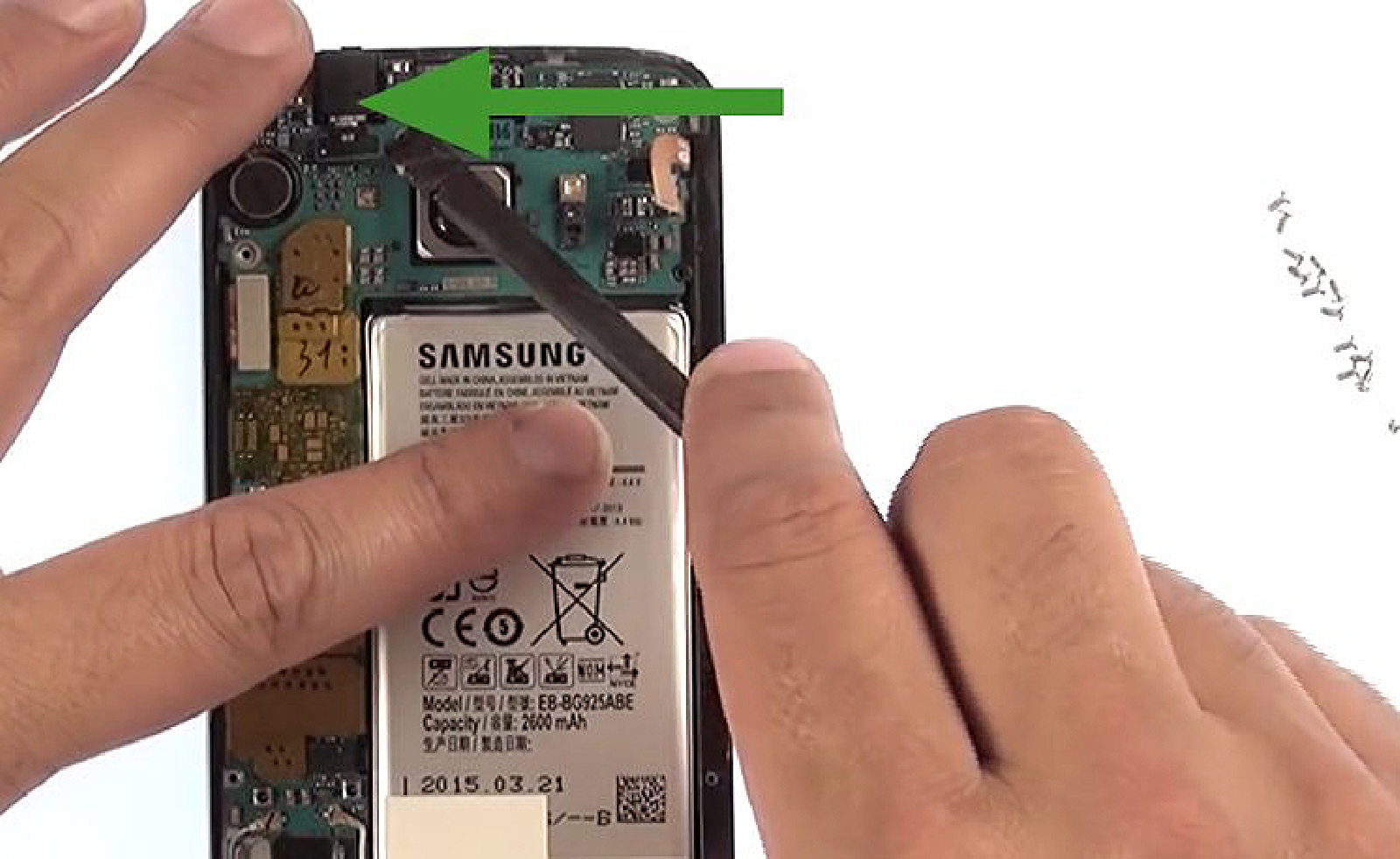

Etape 5 : Déconnecter les nappe de la carte mère

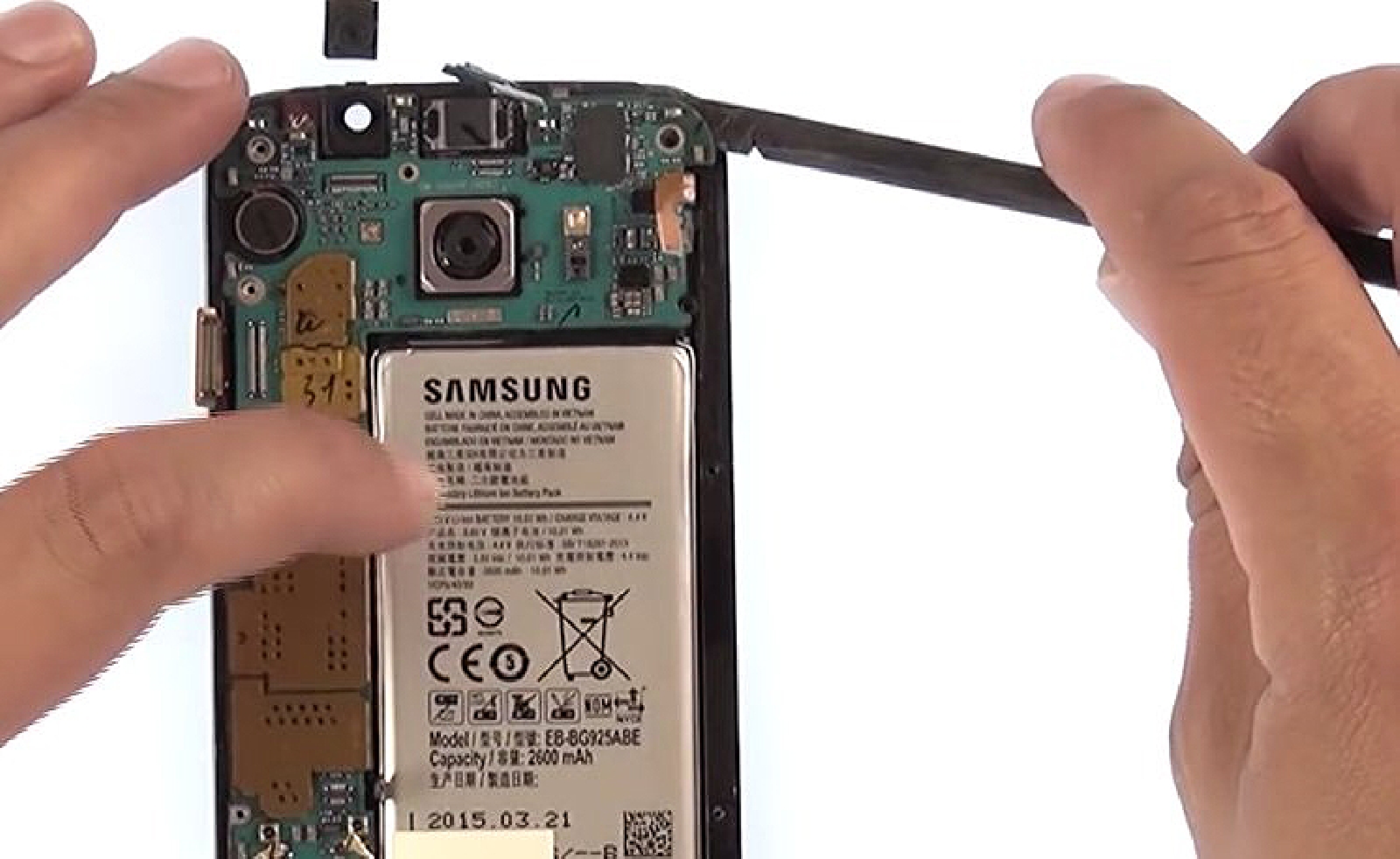

Toujours à l'aide d'un levier plastique, déconnectez puis retirez la caméra. Retirez ensuite le haut-parleur interne en l'ayant au préalable déconnecté de la carte-mère.
Débranchez ensuite la nappe de l'écran Amoled située sur la partie de gauche de la carte, puis retirez la nappe du bouton home située un peu plus bas.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter les coaxiaux
Munissez-vous de la pincette puis dégagez les 2 câbles coaxiaux de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir la carte -mère

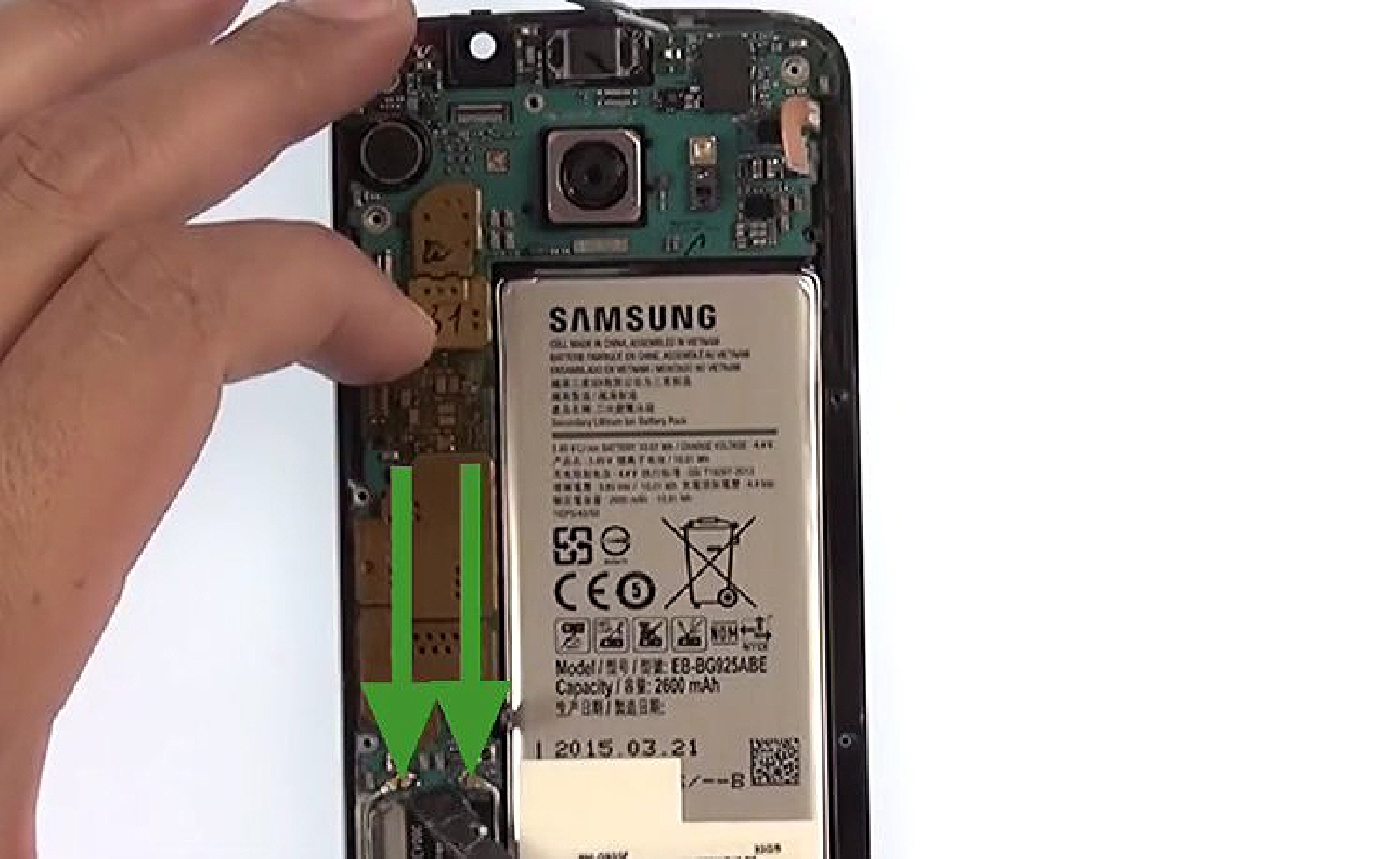

Afin de pouvoir sortir complètement la carte-mère, il va débrancher le dock de charge. Celui-ci est branché au dos, sur le bas de la carte-mère.

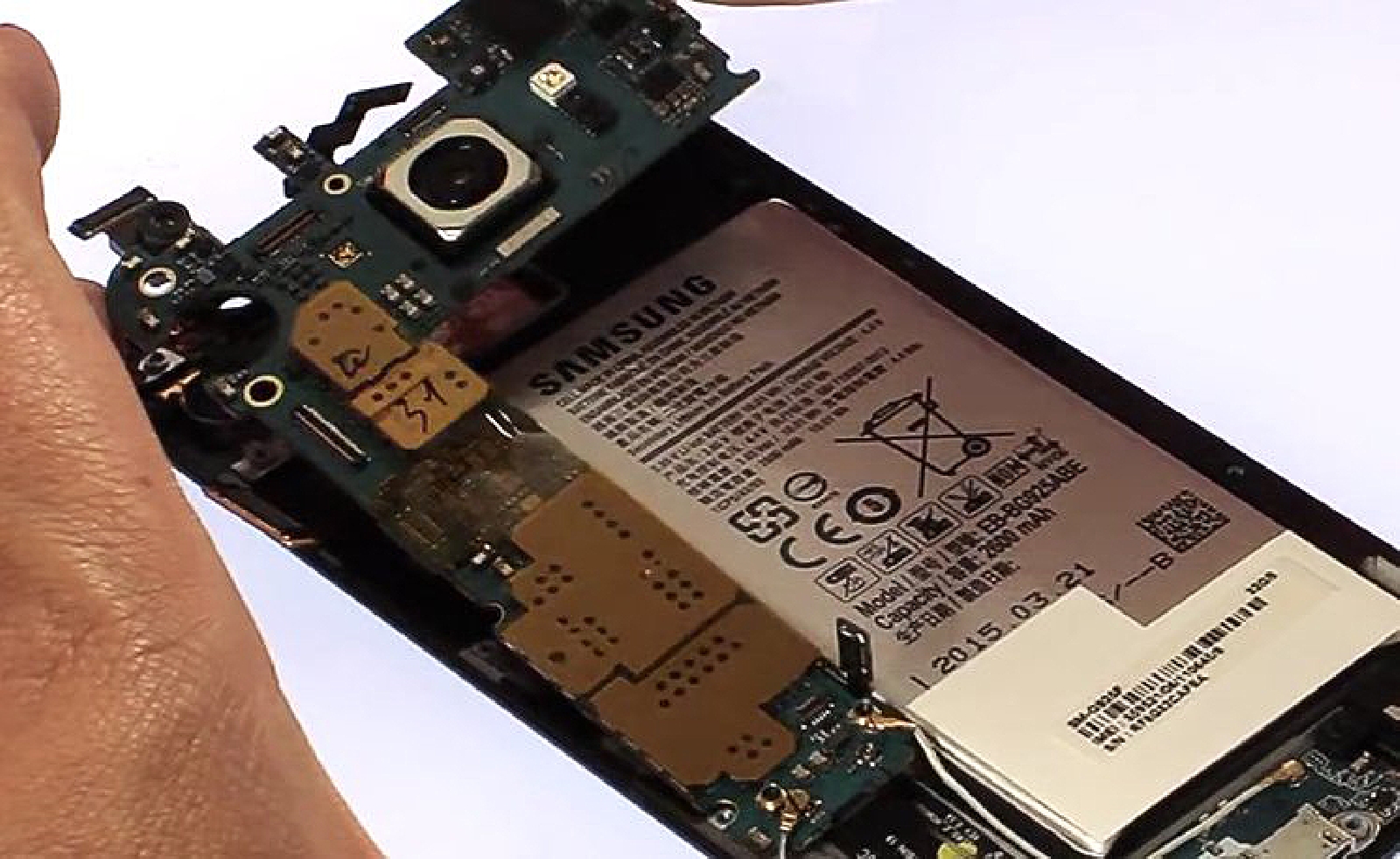

Nous allons donc pivoter cette dernière en la prenant par le haut puis en la basculant vers le bas.
Vous devez désormais apercevoir la connectique du connecteur USB ,il ne vous reste plus qu'à la débrancher avec le levier nylon.

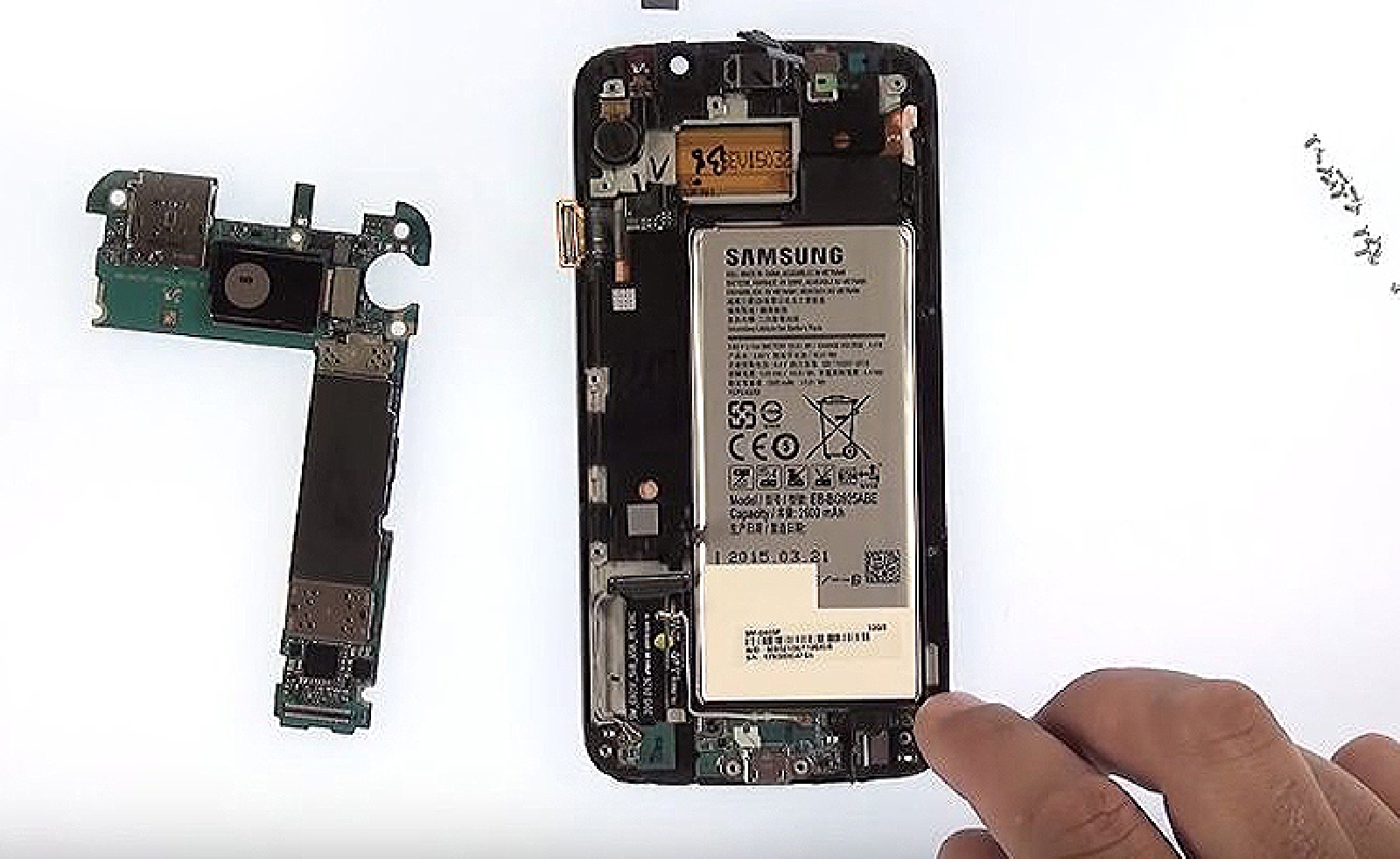

La carte-mère est maintenant complètement libérée.

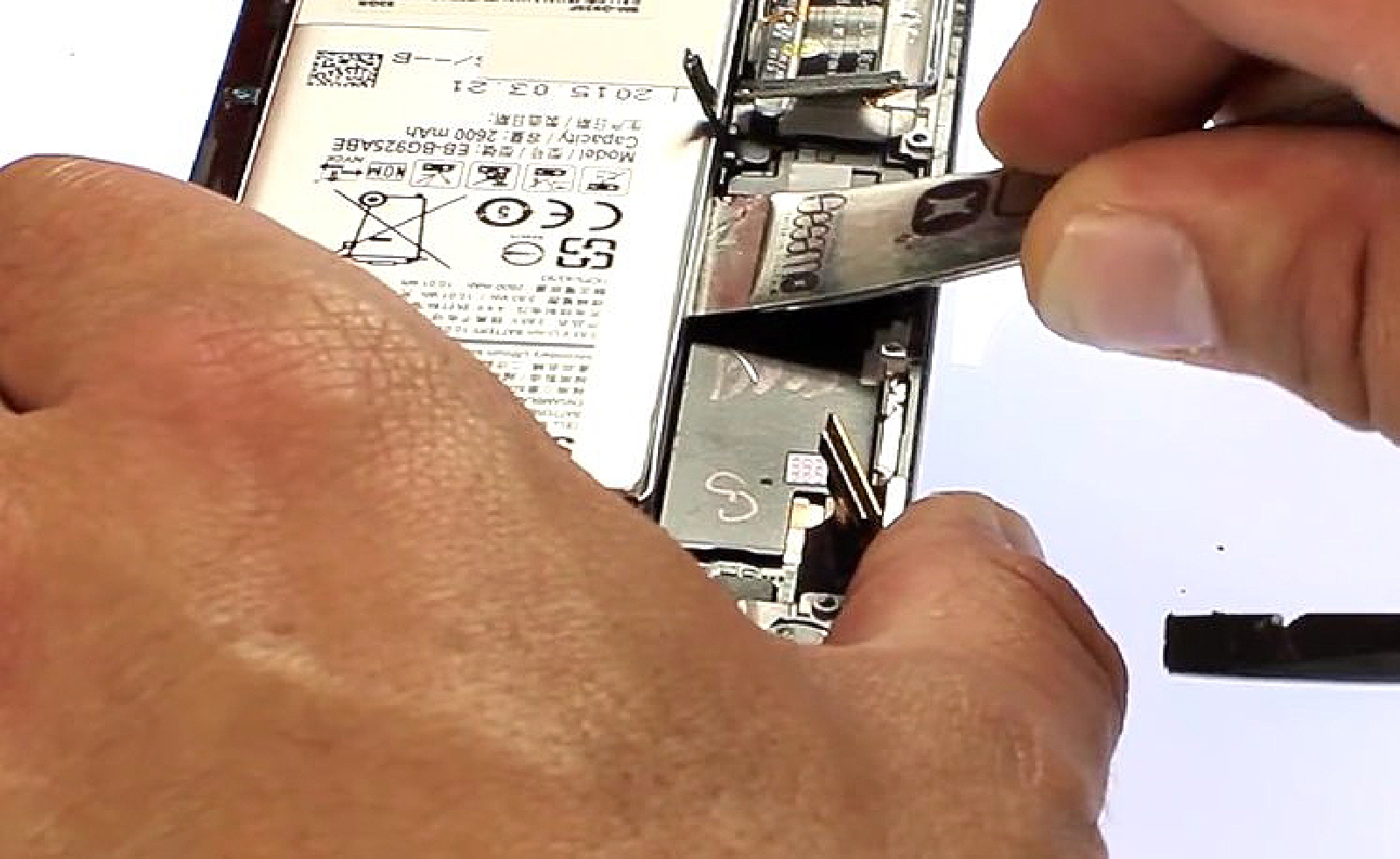

Etape 8 : Retirer la batterie

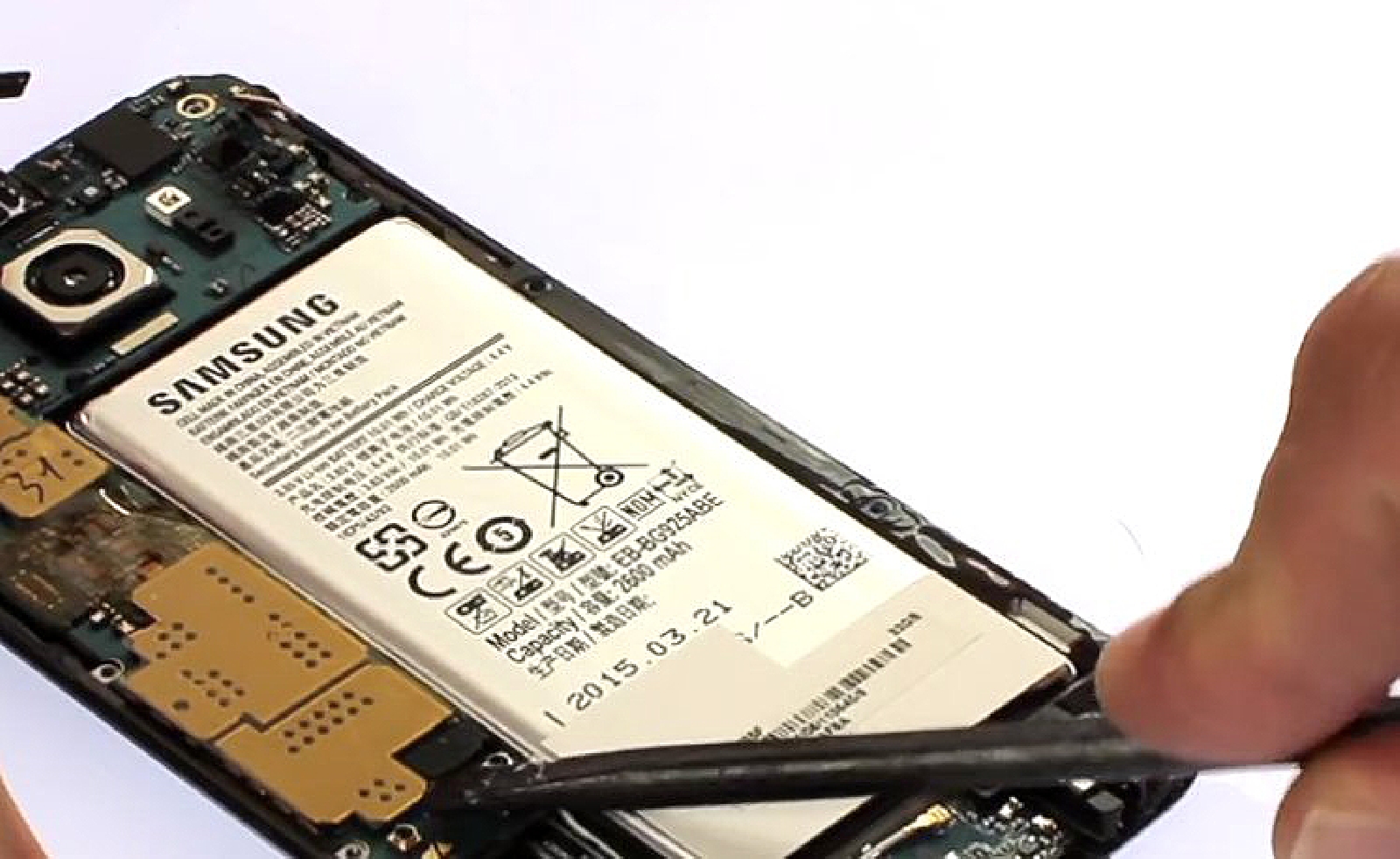

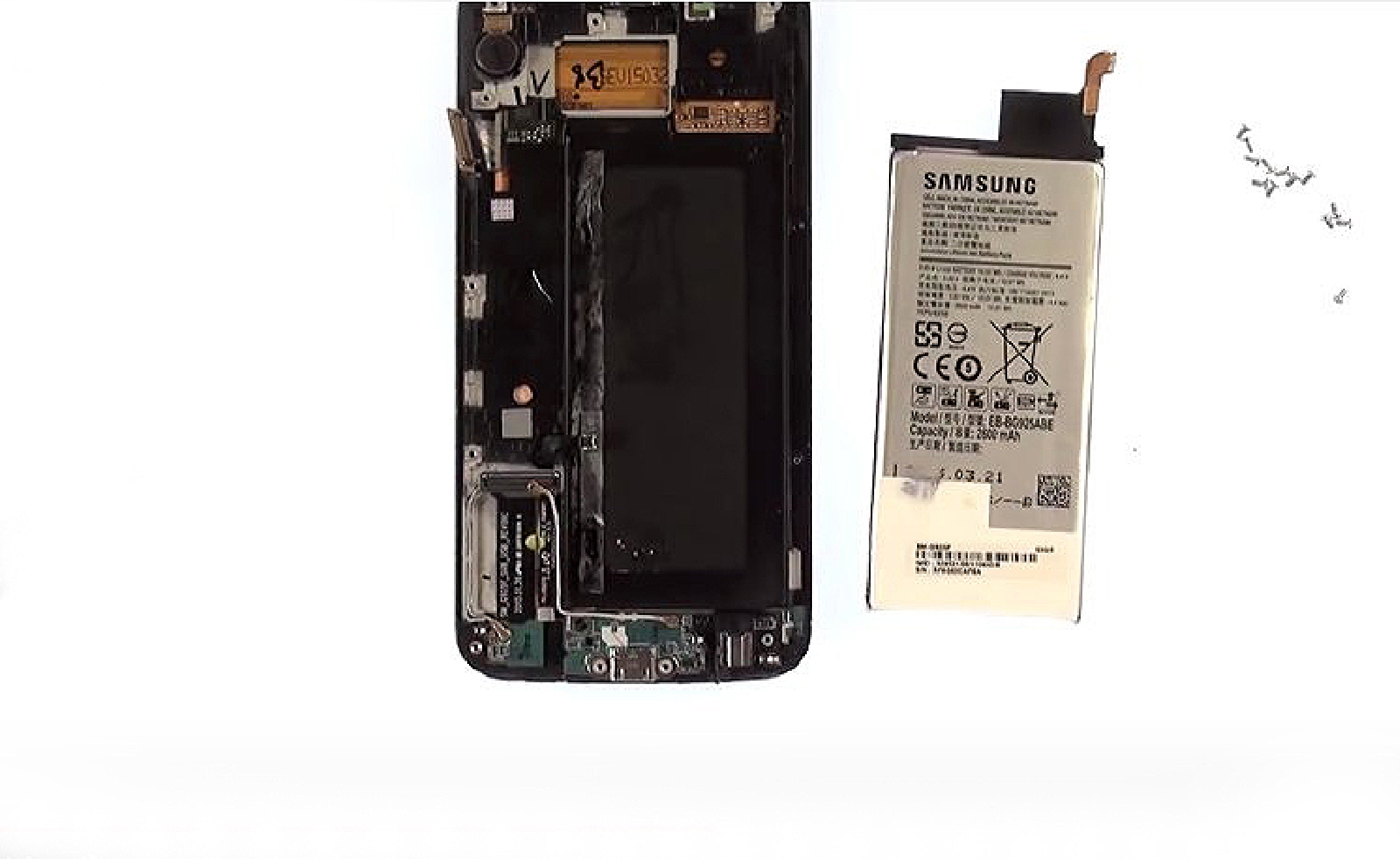

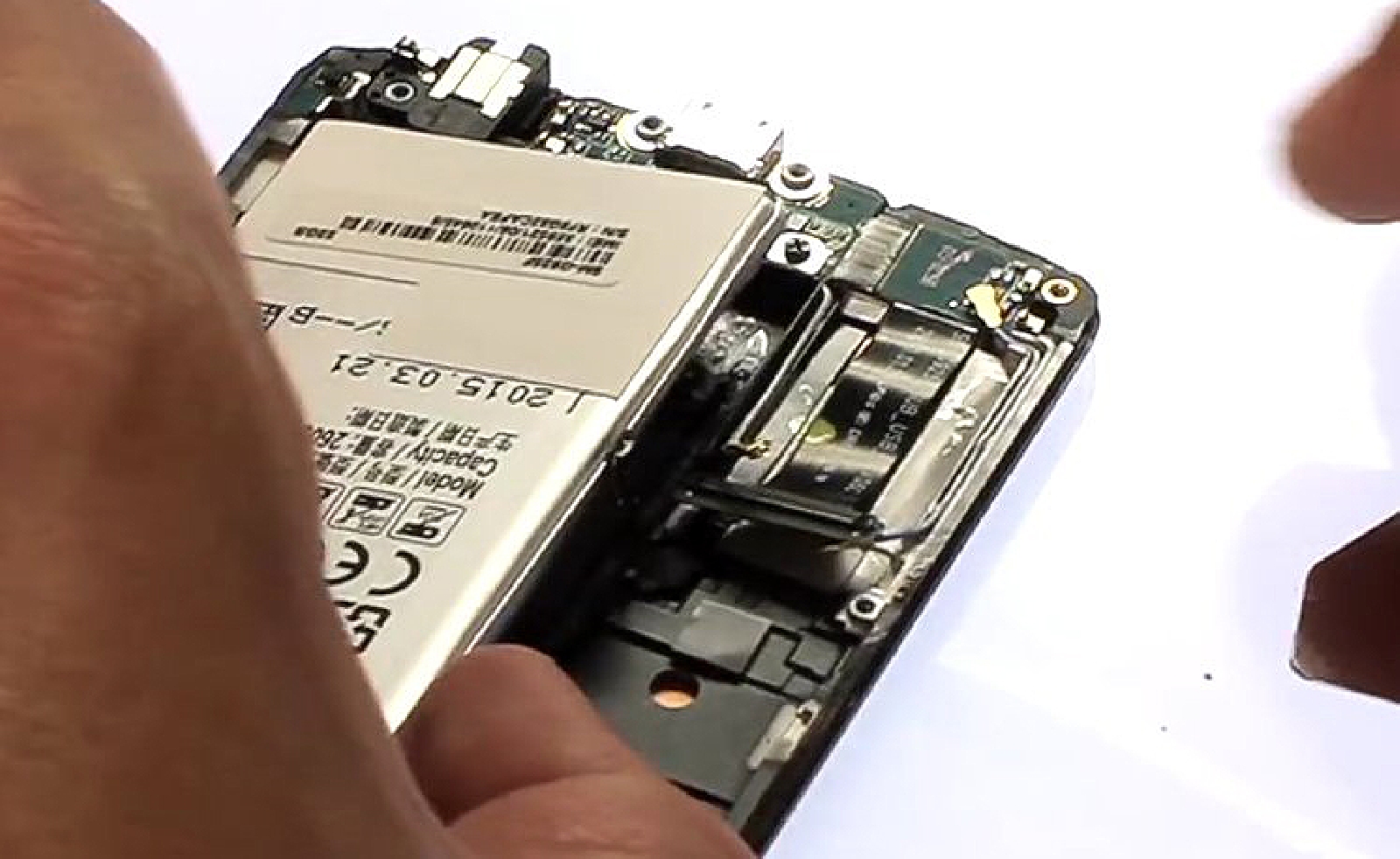

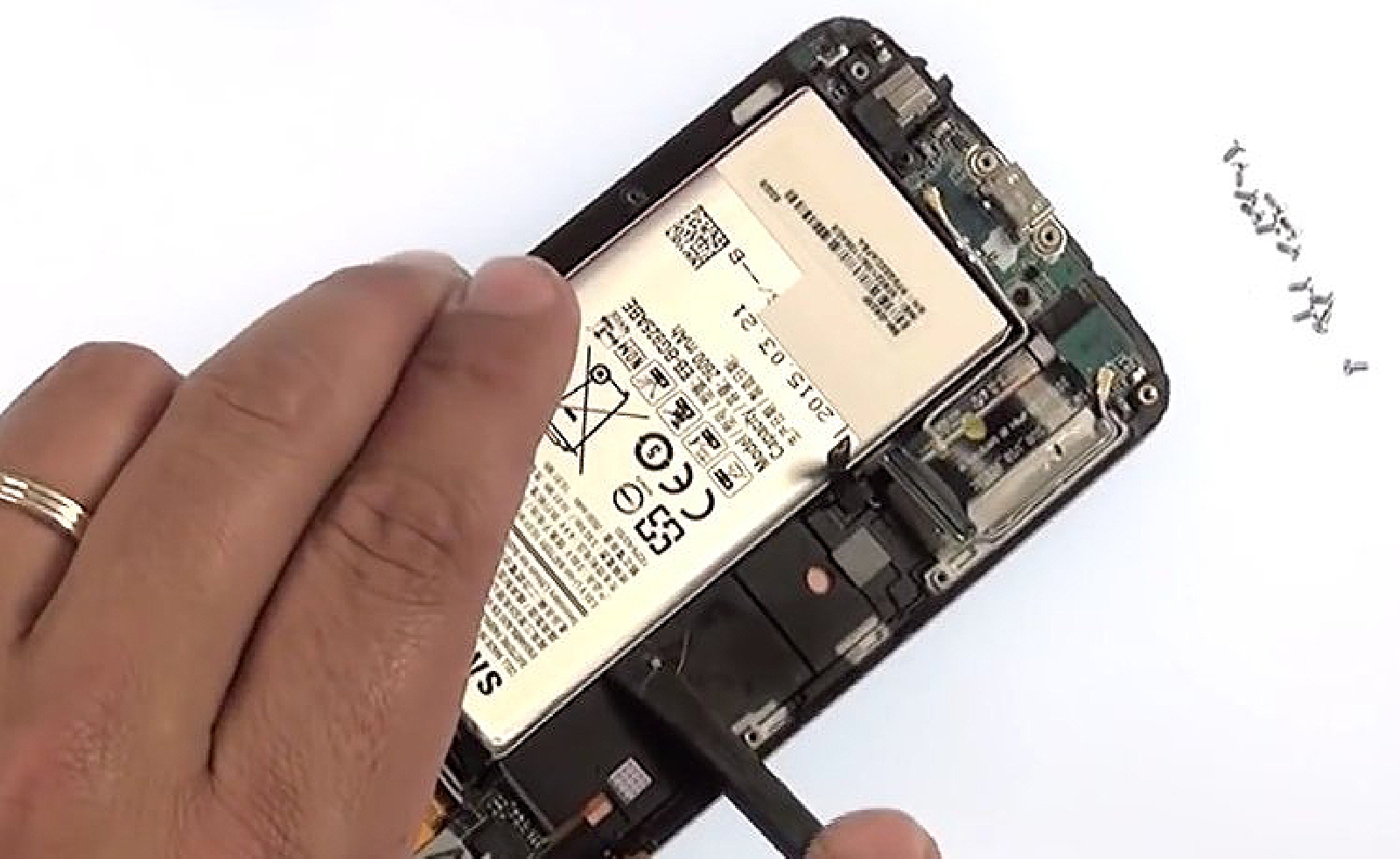

Pour cette étape, nous avons utilisé un outils iSesamo, mais vous pouvez simplement utiliser les outils tels que le spudger et la carte PVC afin de faire levier sous la batterie pour la décoller.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer le dock de charge

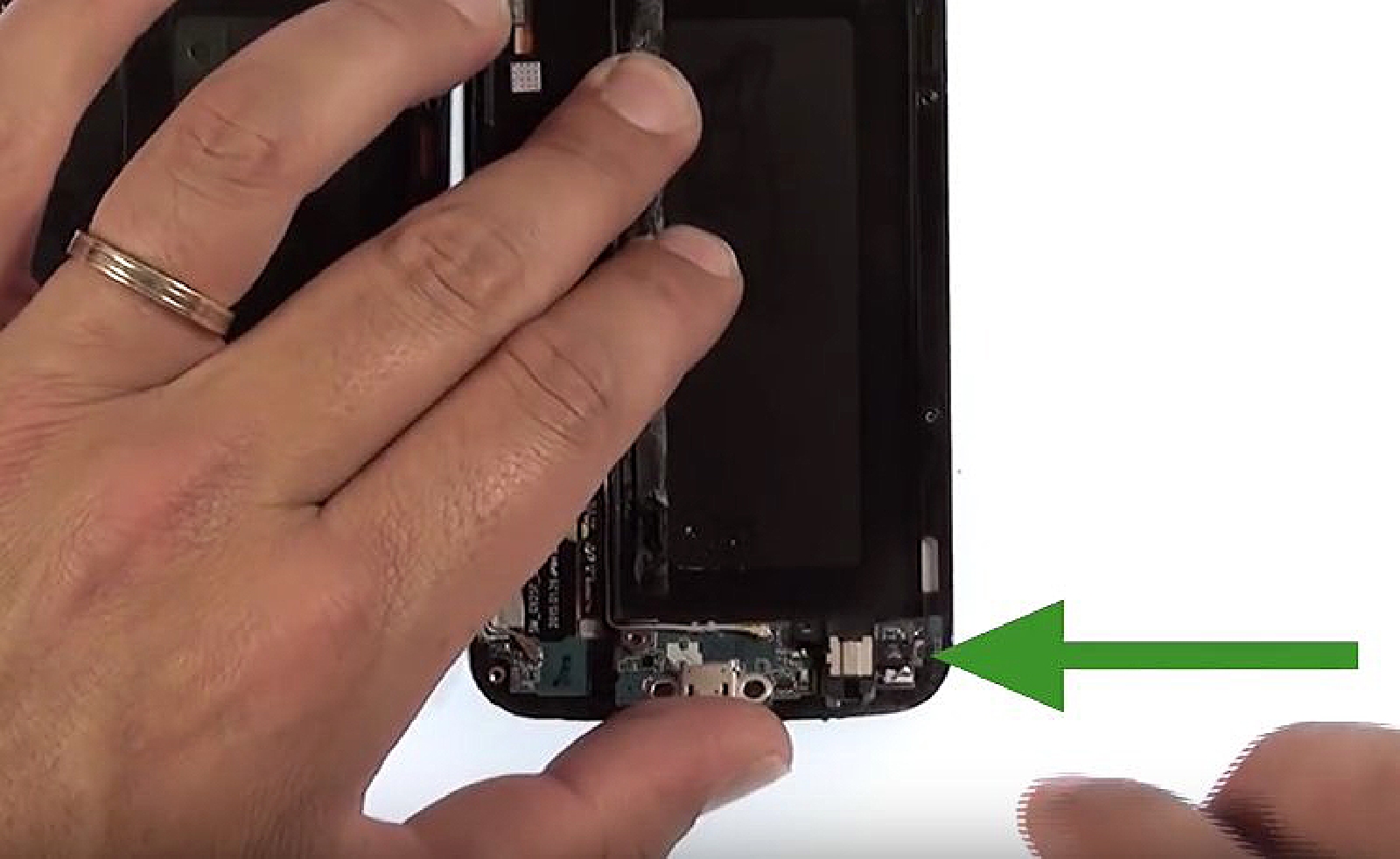

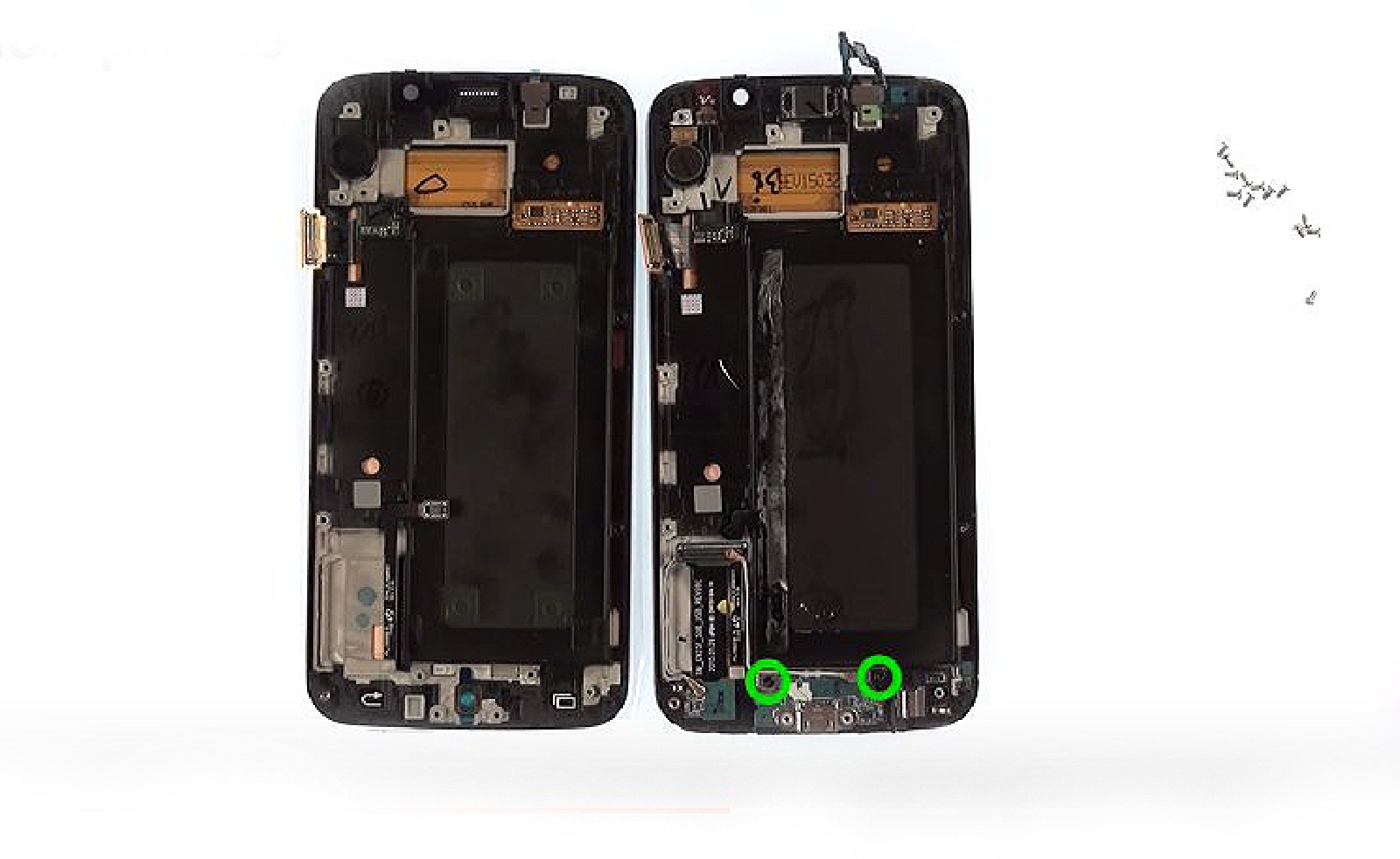

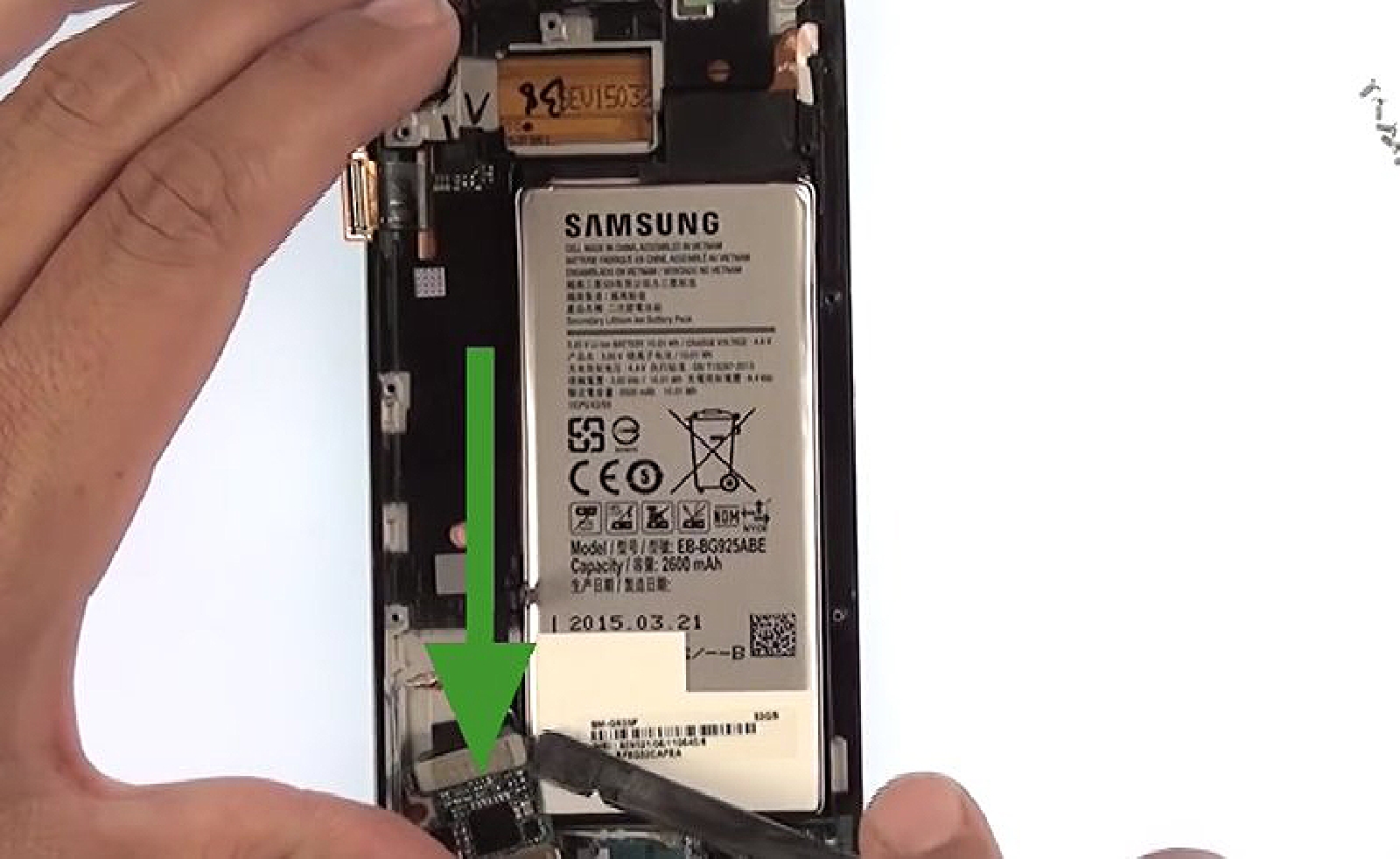

Retirez les 2 vis fixant le connecteur dock/usb à l'aide du tournevis cruciforme puis dégagez le de son emplacement à l'aide de la brucelle.
Outils du kit utilisés
Outils du kit utilisés

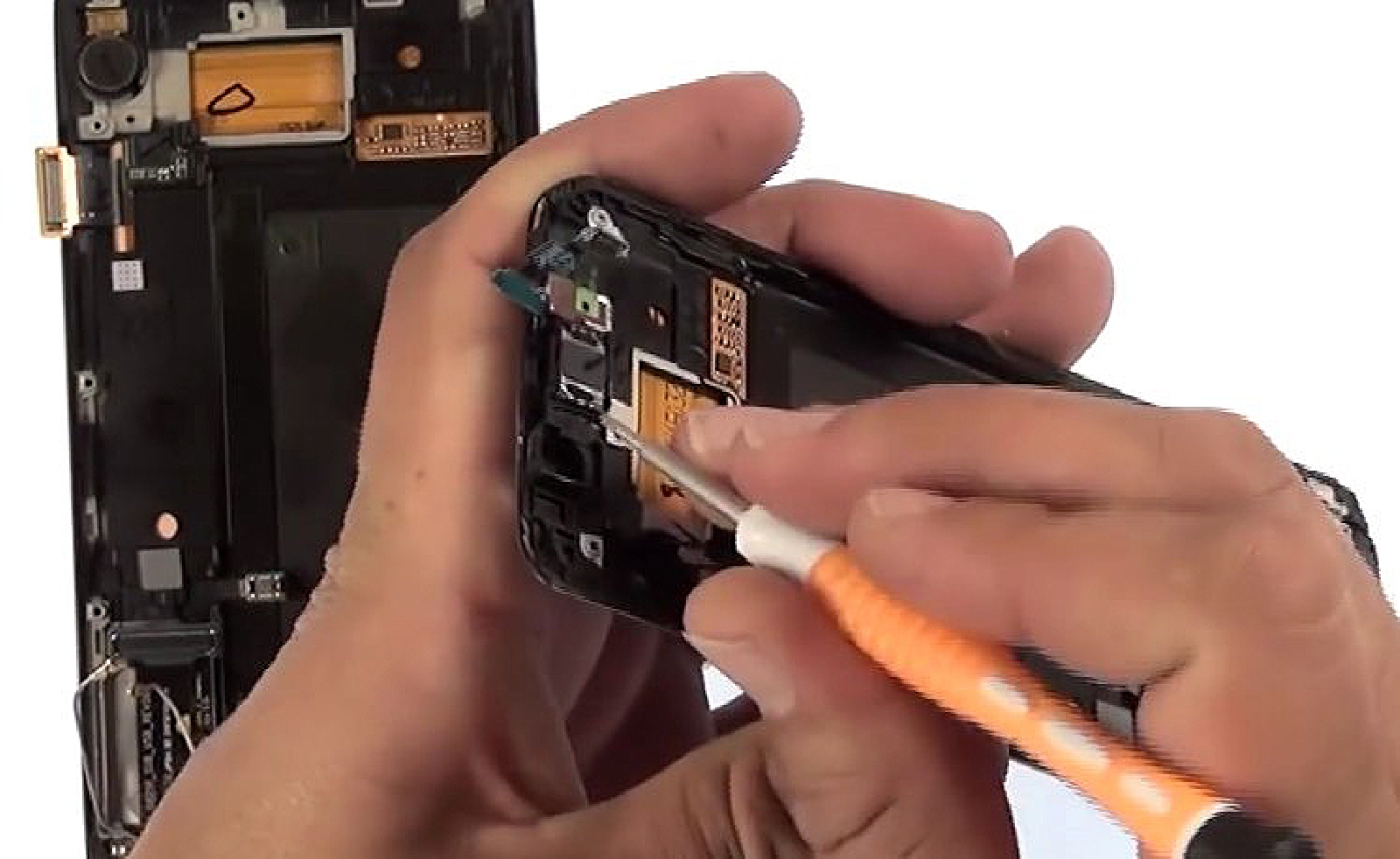

Etape 10 : Retirer les derniers éléments

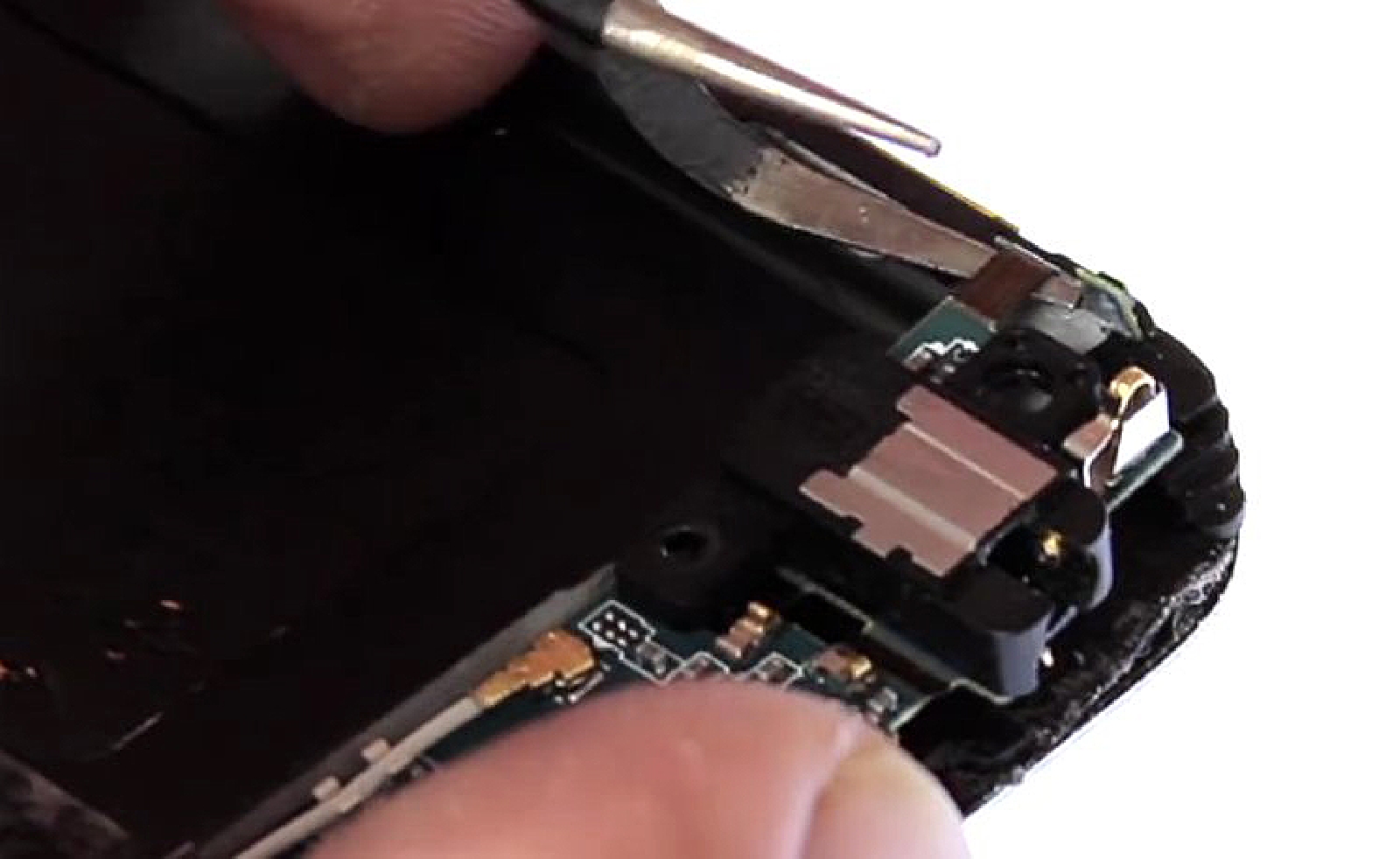

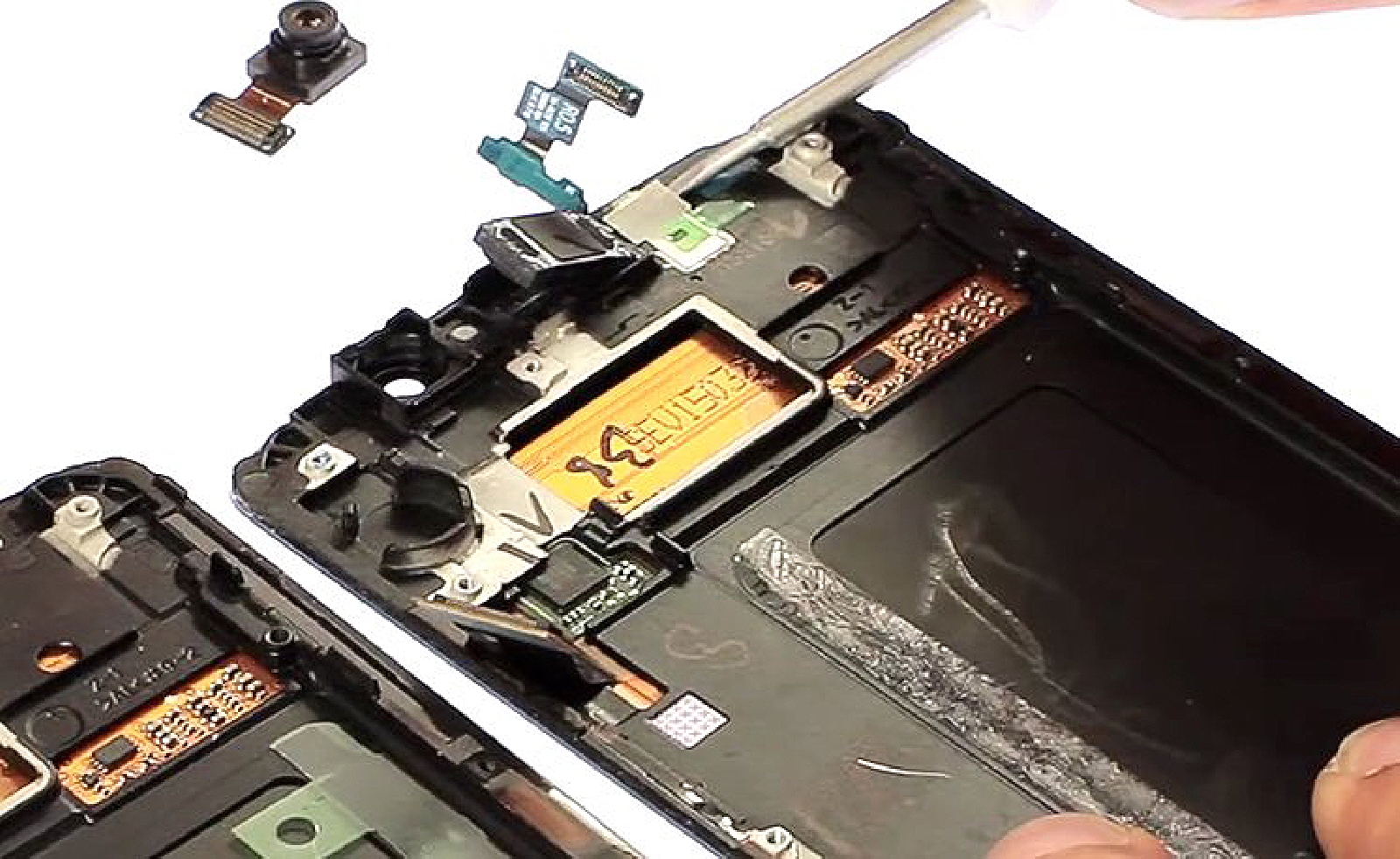

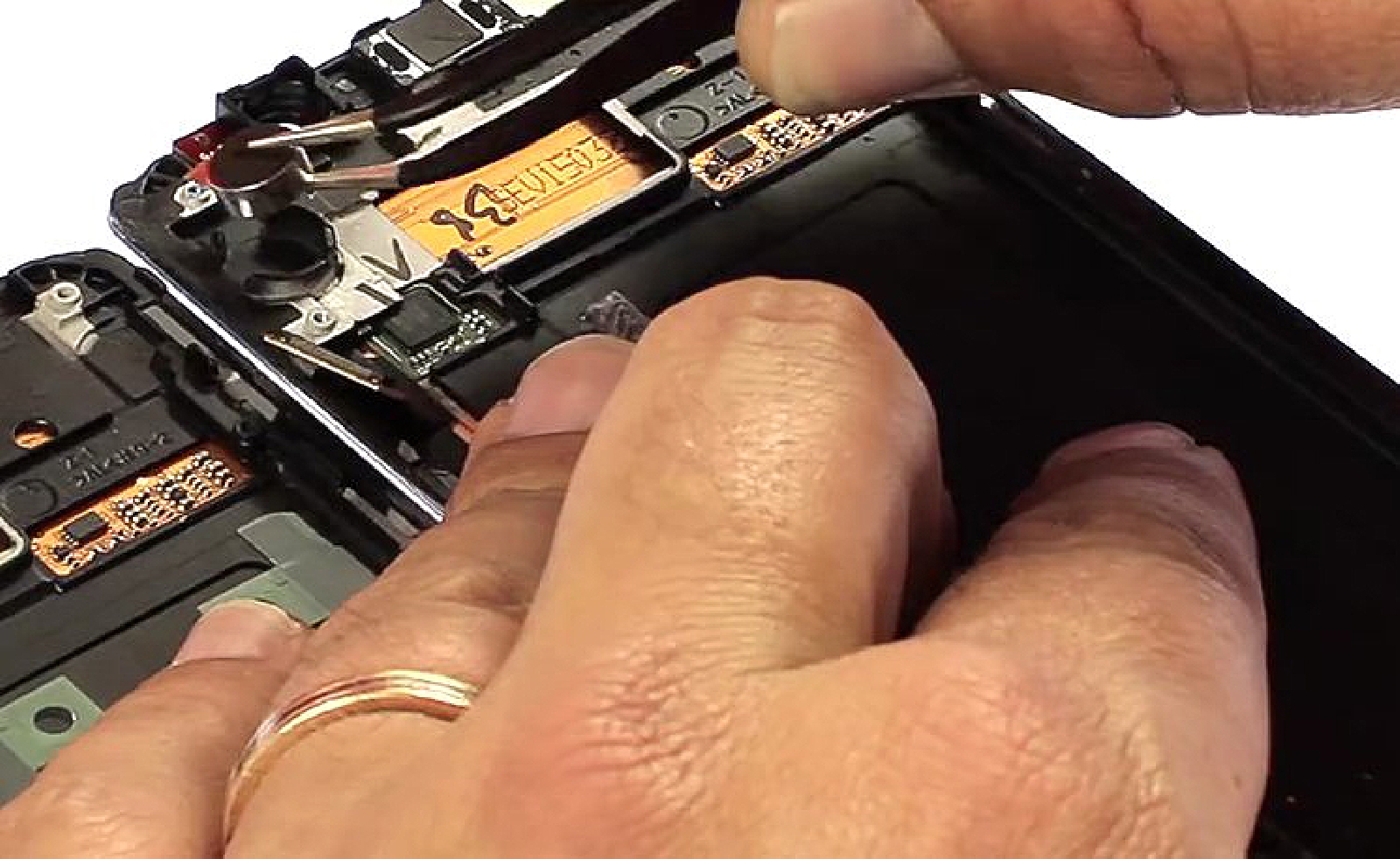

Repassez sur la partie haute de votre Samsung S6 edge puis retirez le vibreur à l'aide de la pincette. Dégagez ensuite le micro utilisé en communication avec le haut-parleur externe activé. Pour finir retirez le clips métallique pour ensuite pouvoir enlevez le haut-parleur-interne comprenant le capteur de luminosité
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage pour le remplacement de l'écran Amoled sur votre Samsung S6 Edge est maintenant terminé, il ne vous reste plus qu'à le prendre en sens inverse afin de procéder au remontage.
