Changement d'écran (vitre+Amoled) sur Galaxy S6 Edge Plus

Temps estimé : 30 min
Difficulté : 3/5
Galaxy S6 Edge Plus | Temps estimé : 30 min Difficulté : 3/5

Votre Samsung S6 Edge+ est tombé et l'écran s'est brisé ? Vous souhaitez remplacer vous-même votre écran ? En visionnant notre tutoriel photos pas à pas, n'hésitez plus et lancez-vous dans la réparation. Que ce soit pour une vitre cassée ou un problème d'affichage de l'écran, vous retrouverez un téléphone comme neuf après le changement de ce bloc écran en vente sur brico-phone.com

Diagnostic

› La vitre de votre Samsung Galaxy S6 Edge Plus est brisée
› Le LCD de votre Samsung Galaxy S6 Edge Plus ne fonctionne plus ou mal
› Le LCD présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir Amoled avec vitre prémontée pour Samsung Galaxy S6 Edge Plus
214,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S6 Edge Plus
12,90 €
Ajouter au panier

Avant de vous lancer !

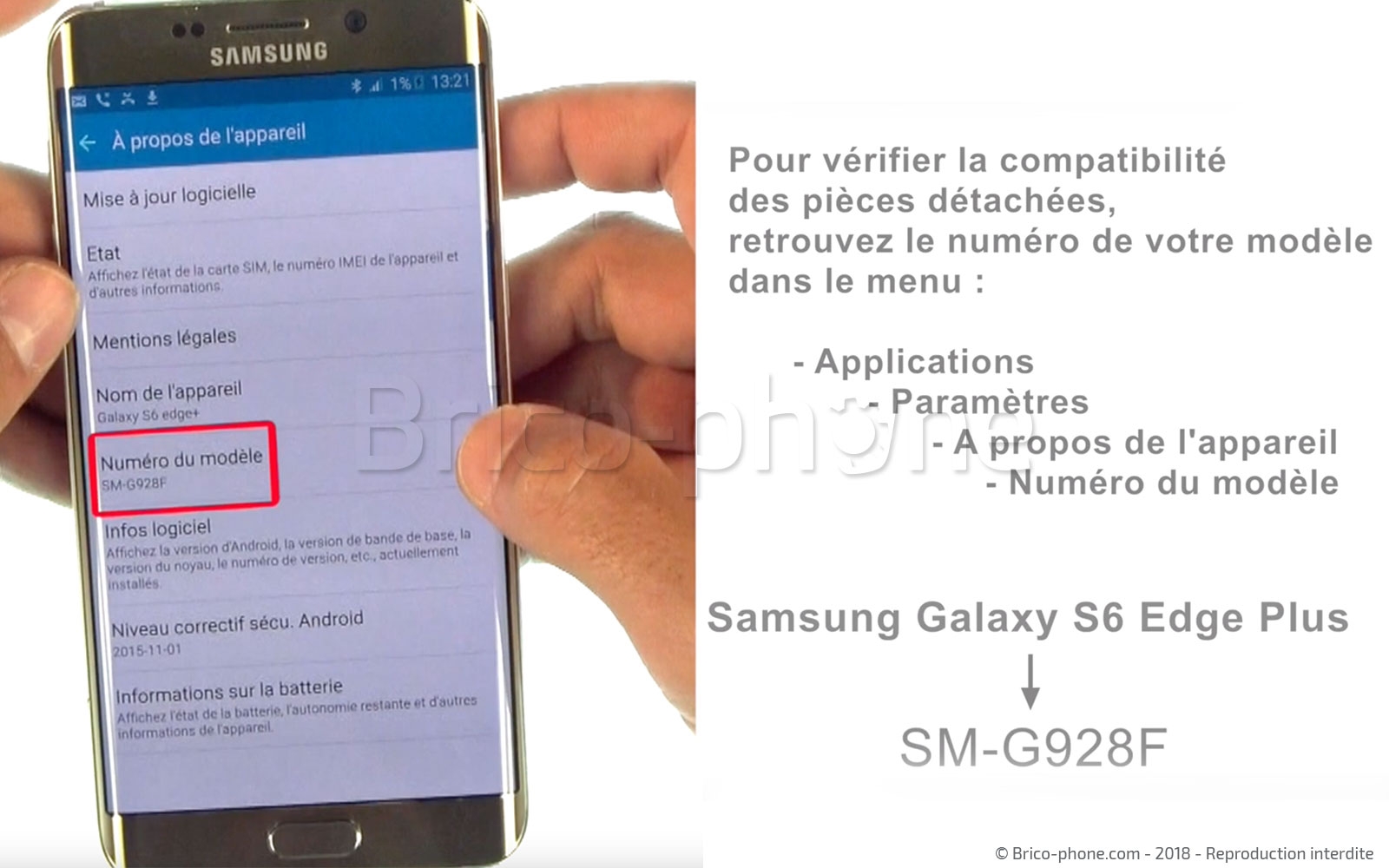

Avant de démarrer la moindre réparation, il est important de bien avoir identifié son modèle de téléphone. Un numéro de modèle peut être trouvé dans le menu paramètre de votre smartphone. Pour un Samsung S6 Edge+, ce numéro devrait correspondre à SM-G928F.

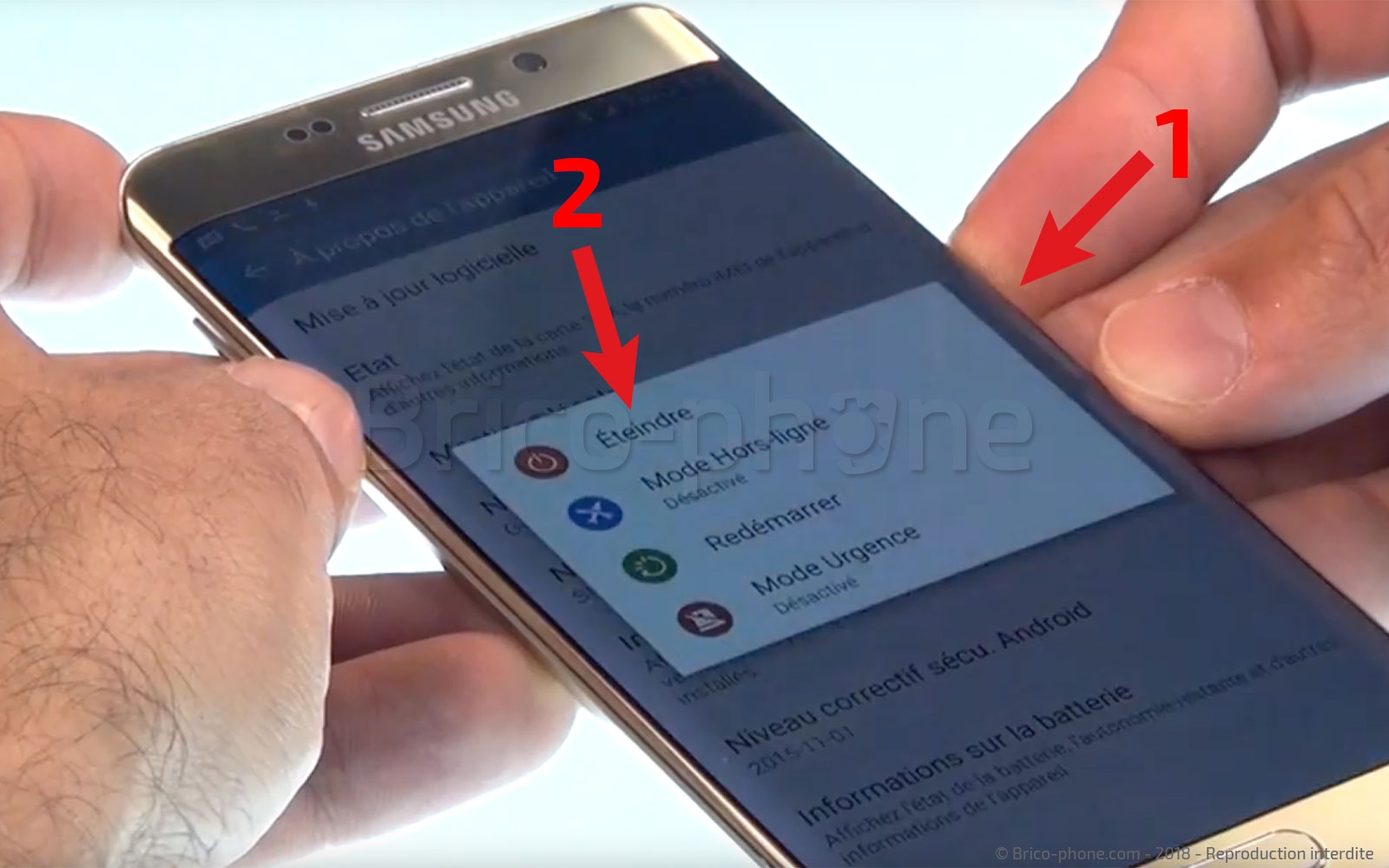

Éteignez ensuite votre appareil puis retirez le rack de carte sim/sd.

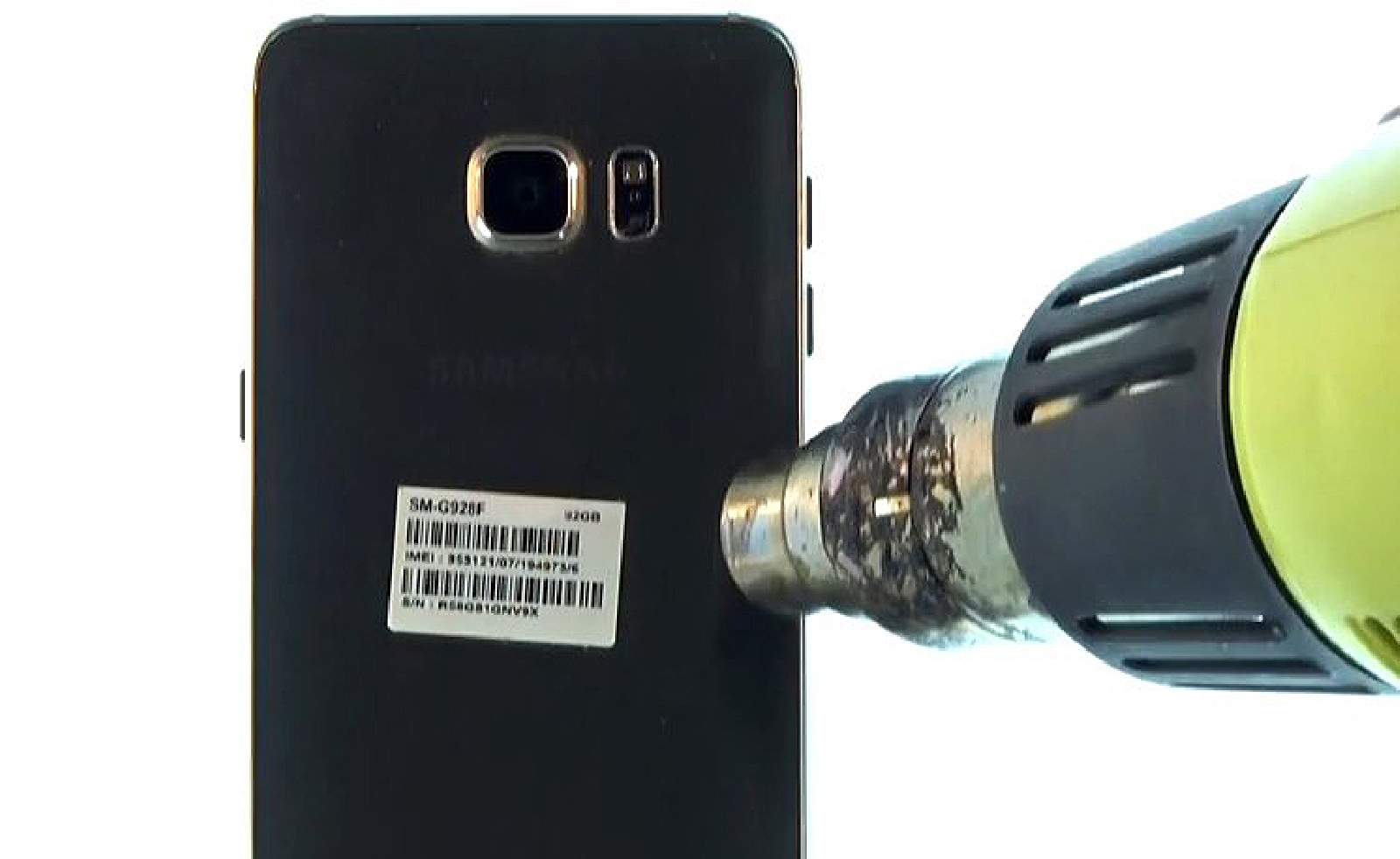

Etape 1 : Chauffer le cache arrière

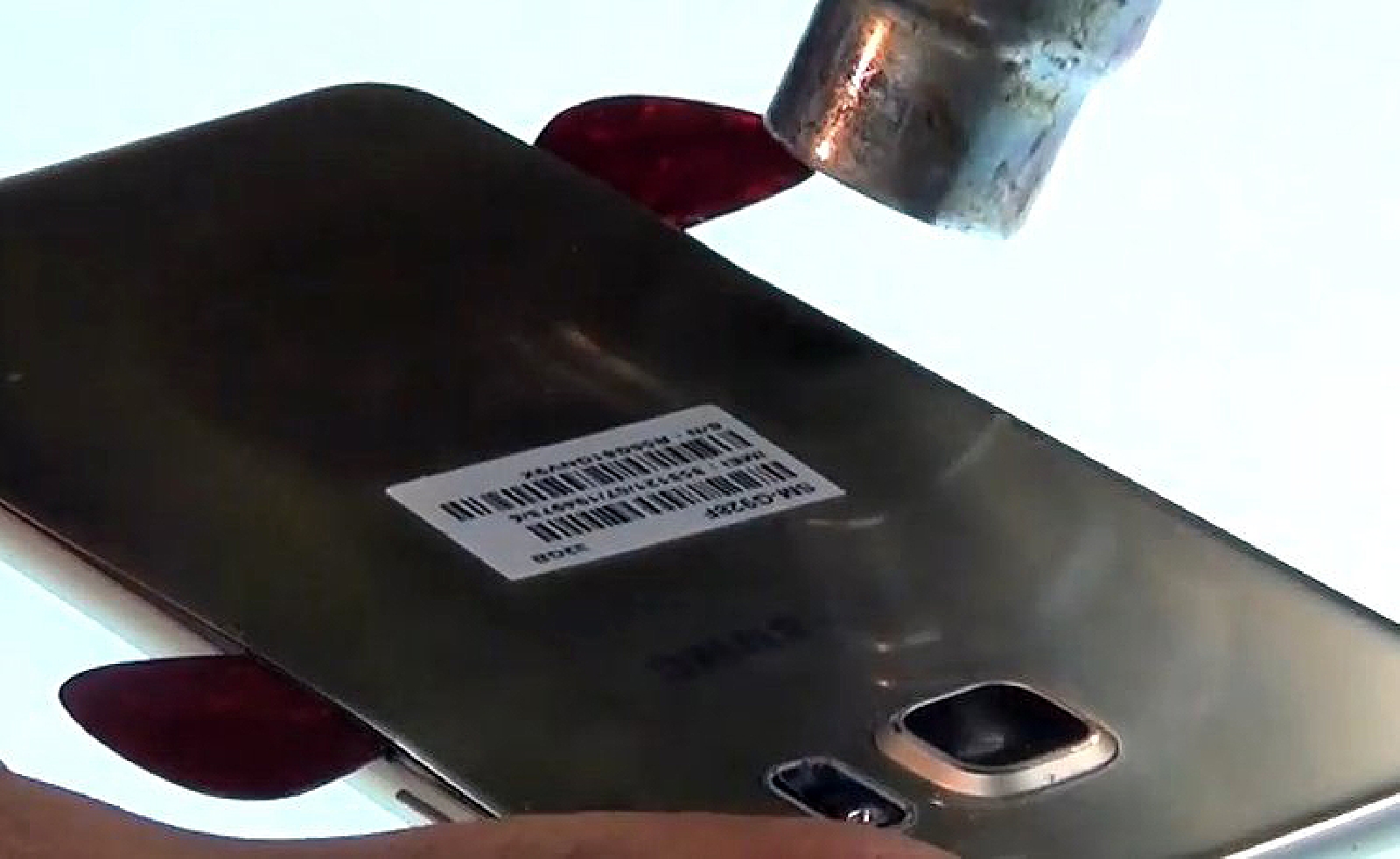

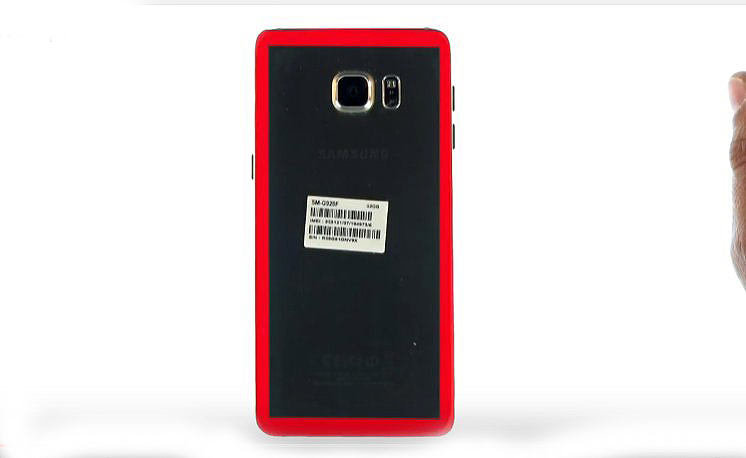

À l'aide de votre sèche-cheveux, d'un mini décapeur ou de votre station à air chaud si vous êtes un professionnel de la réparation, chauffez le contour de la vitre arrière afin de ramollir la colle de fixation.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Station 2 en 1 : air chaud et à souder
69,90 €

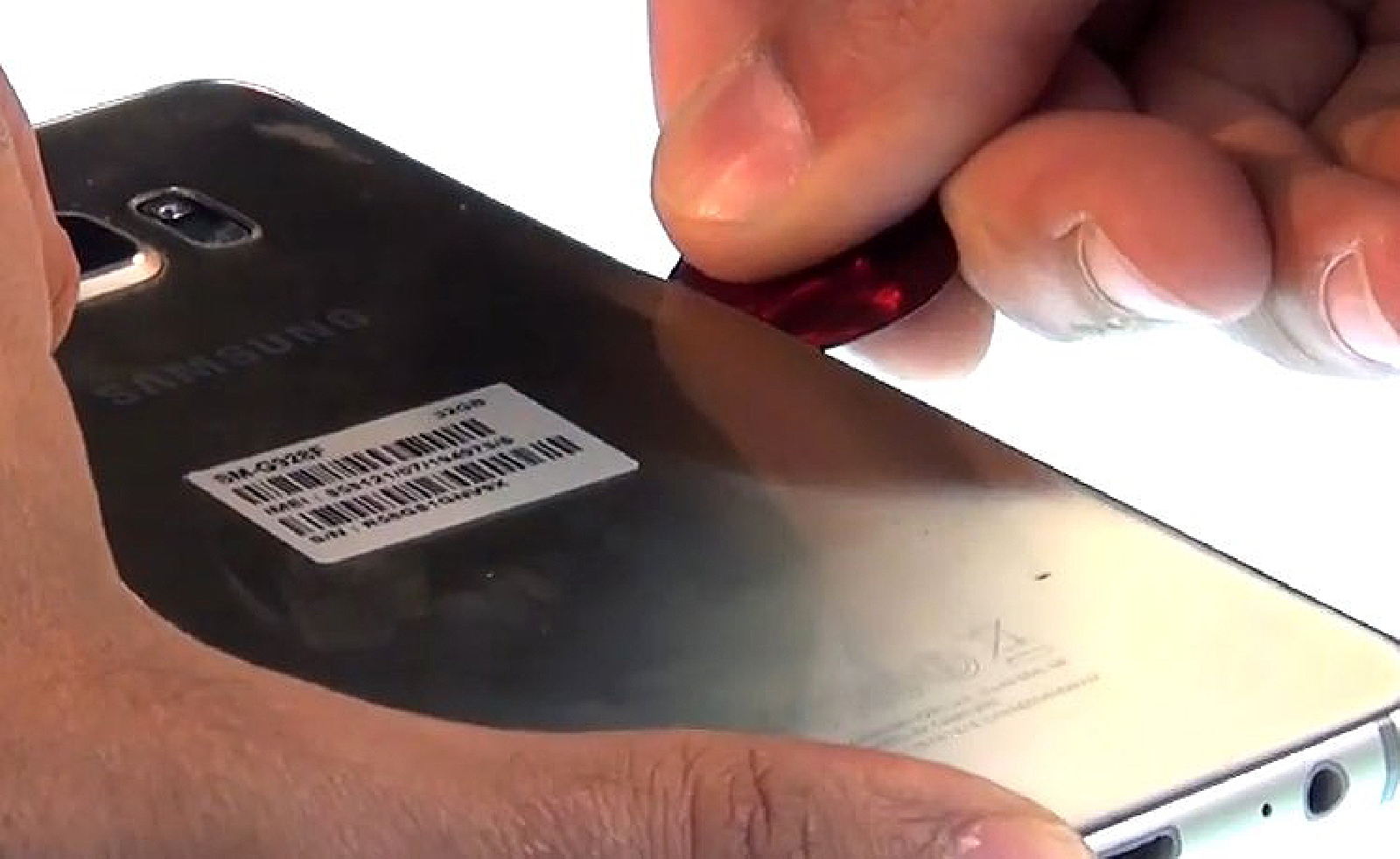

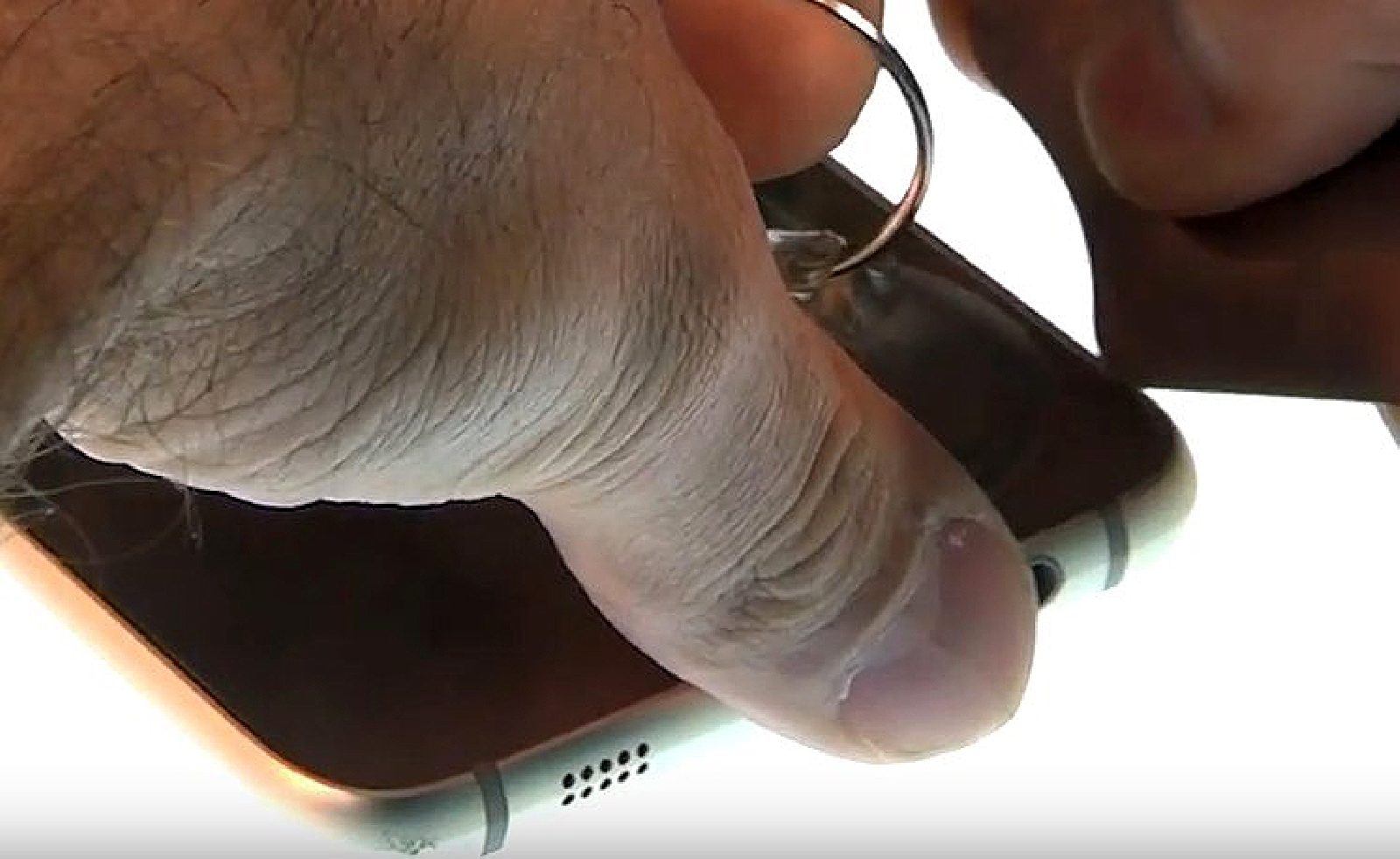

Etape 2 : Insérer le médiator plastique

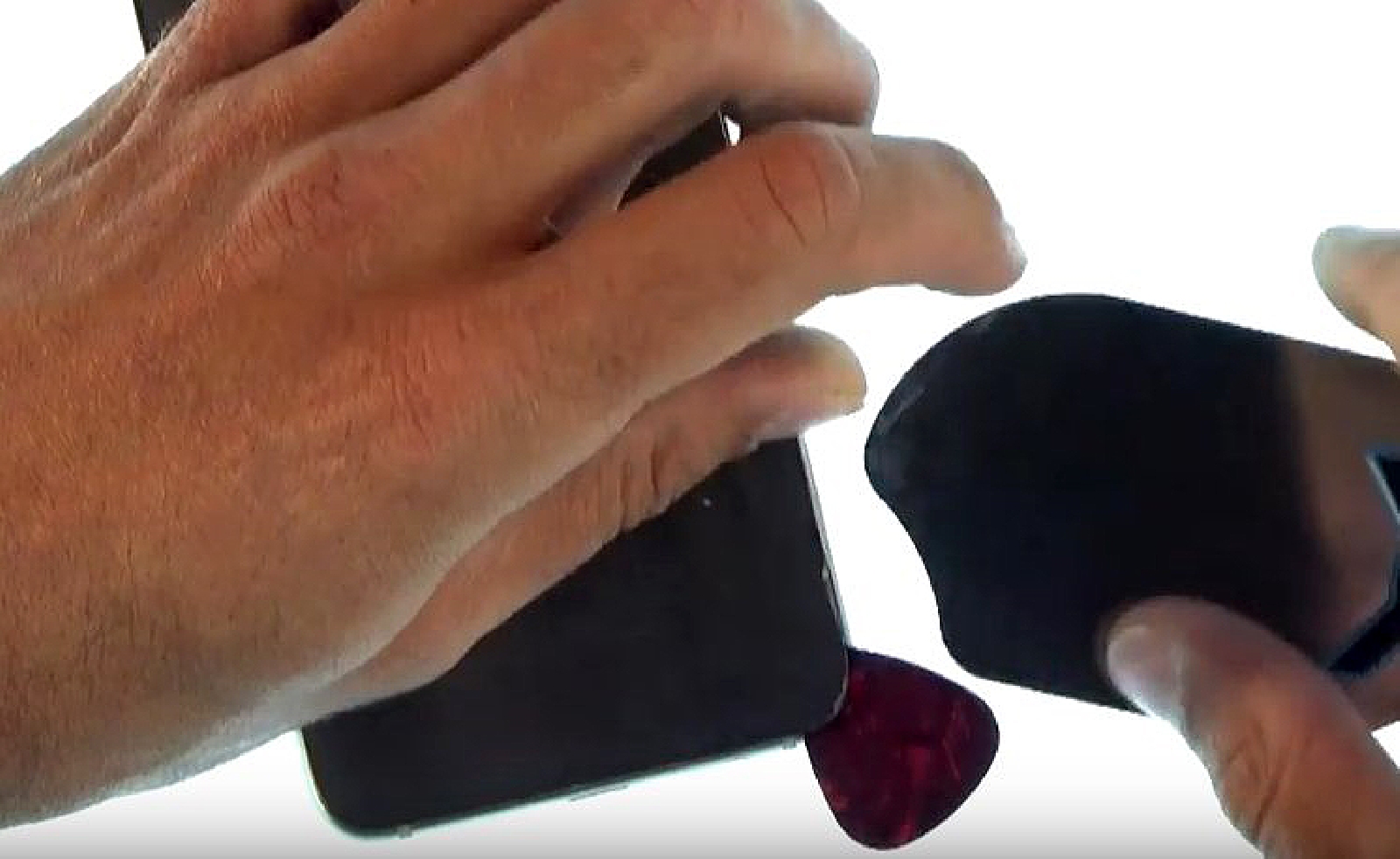

Placez la ventouse sur le bas de la vitre et tirez légèrement afin de créer un point d’insertion.Insérez un médiator métal ou un iFlex ( produit optionnel) pour maintenir l’ouverture de la vitre le temps de placez un médiator plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

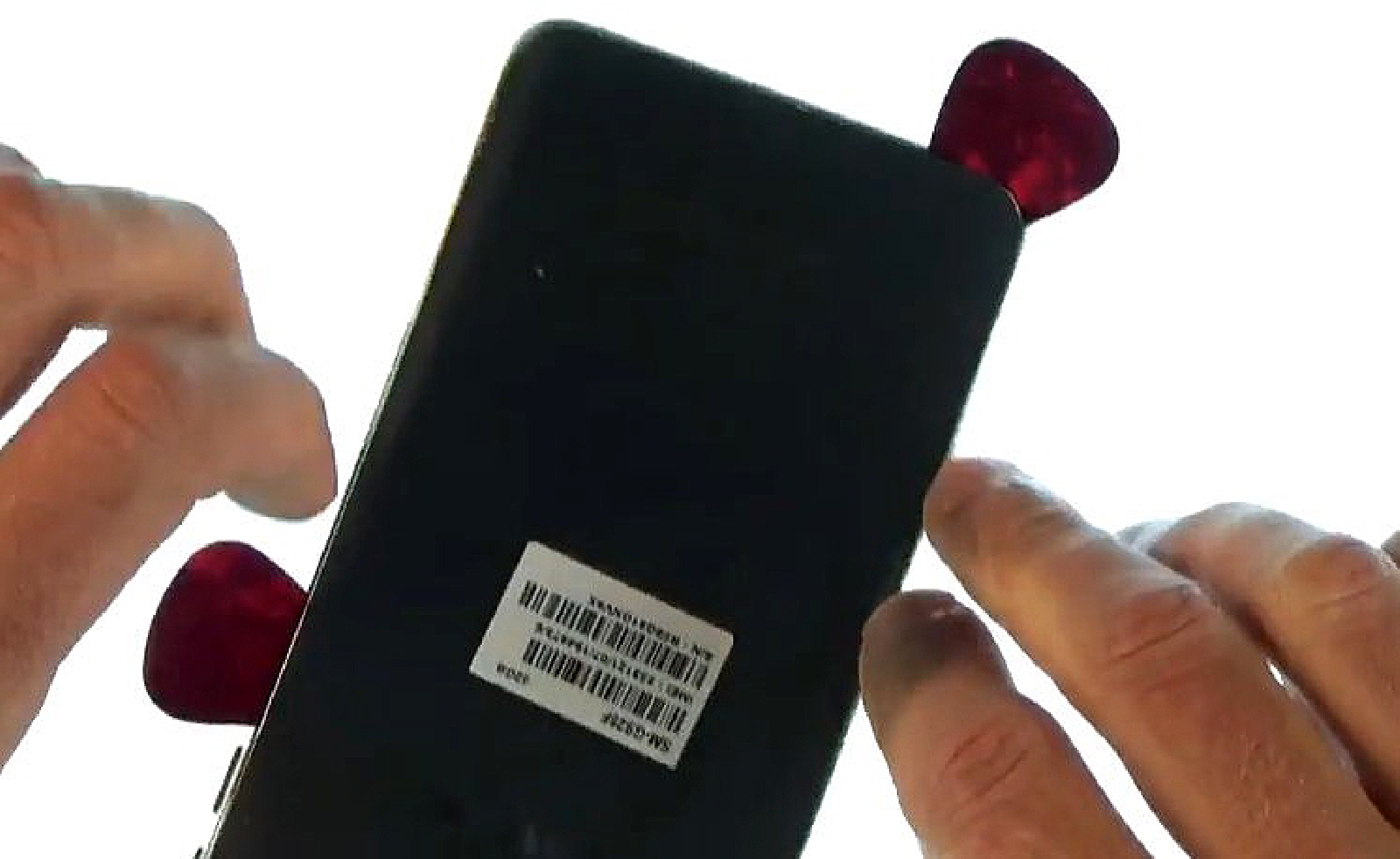

Etape 3 : Décoller la vitre

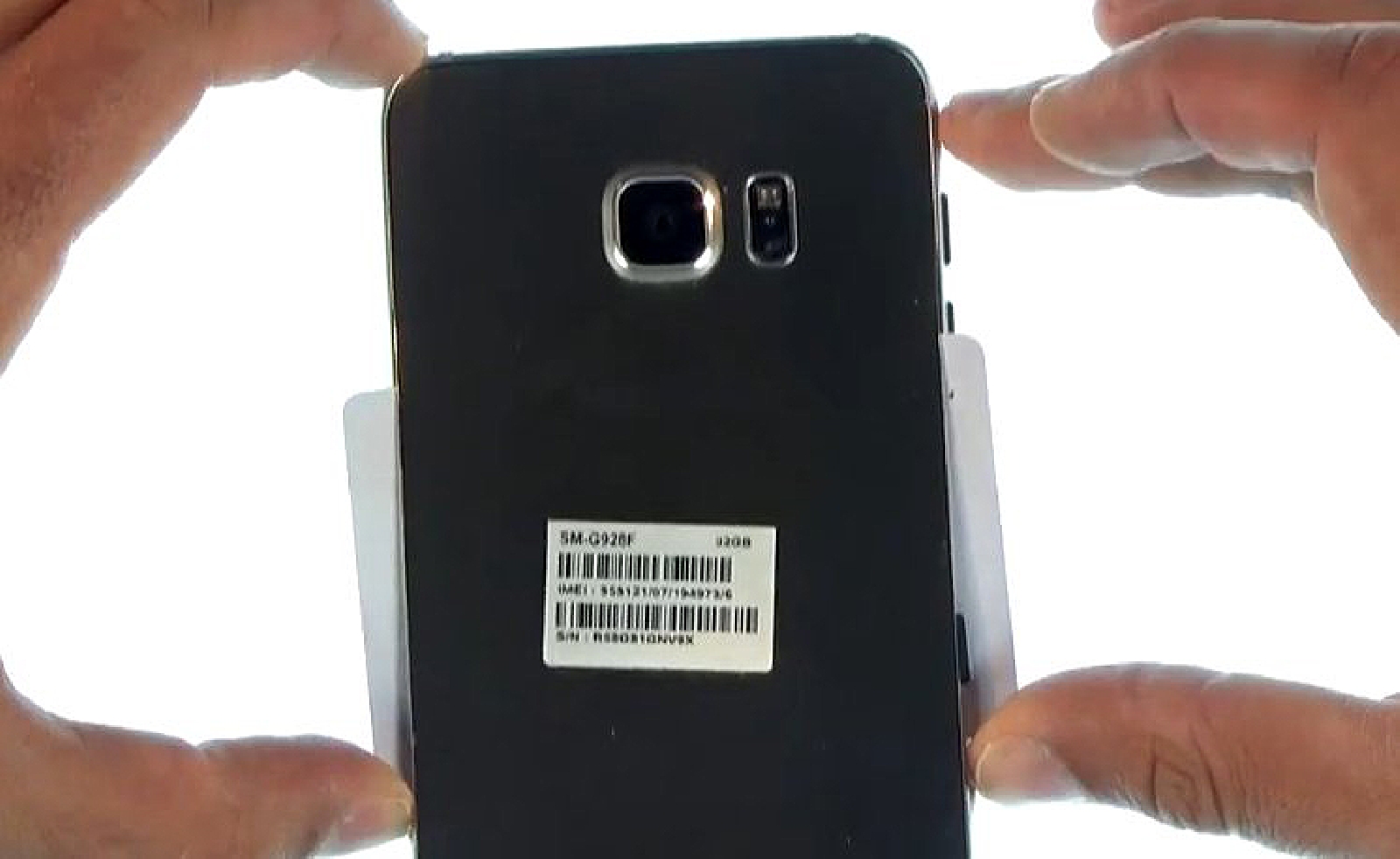

Faites glisser les médiators plastiques sous le contour de la vitre afin de la décoller entièrement.
Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau.
Outils du kit utilisés
Outils du kit utilisés

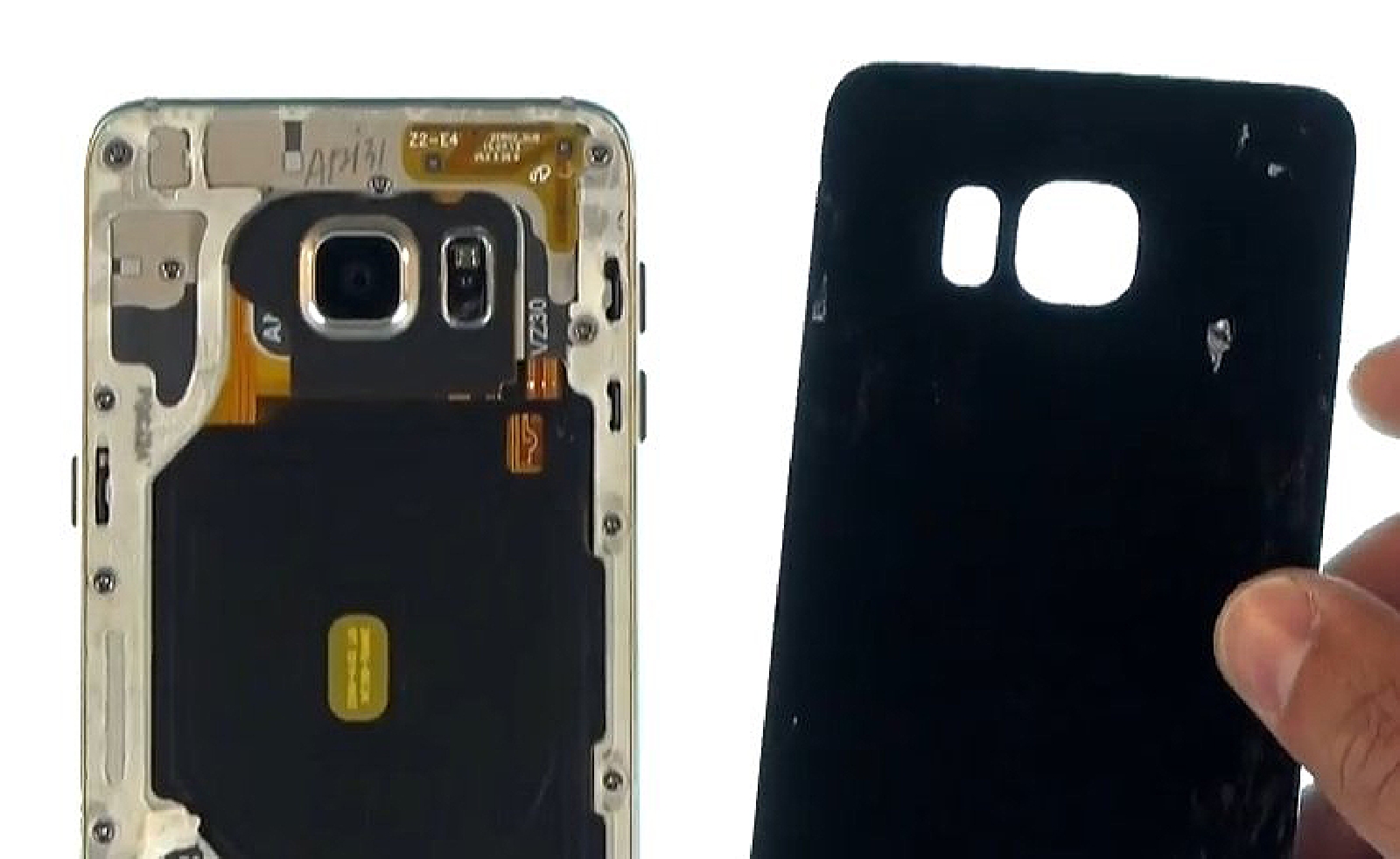

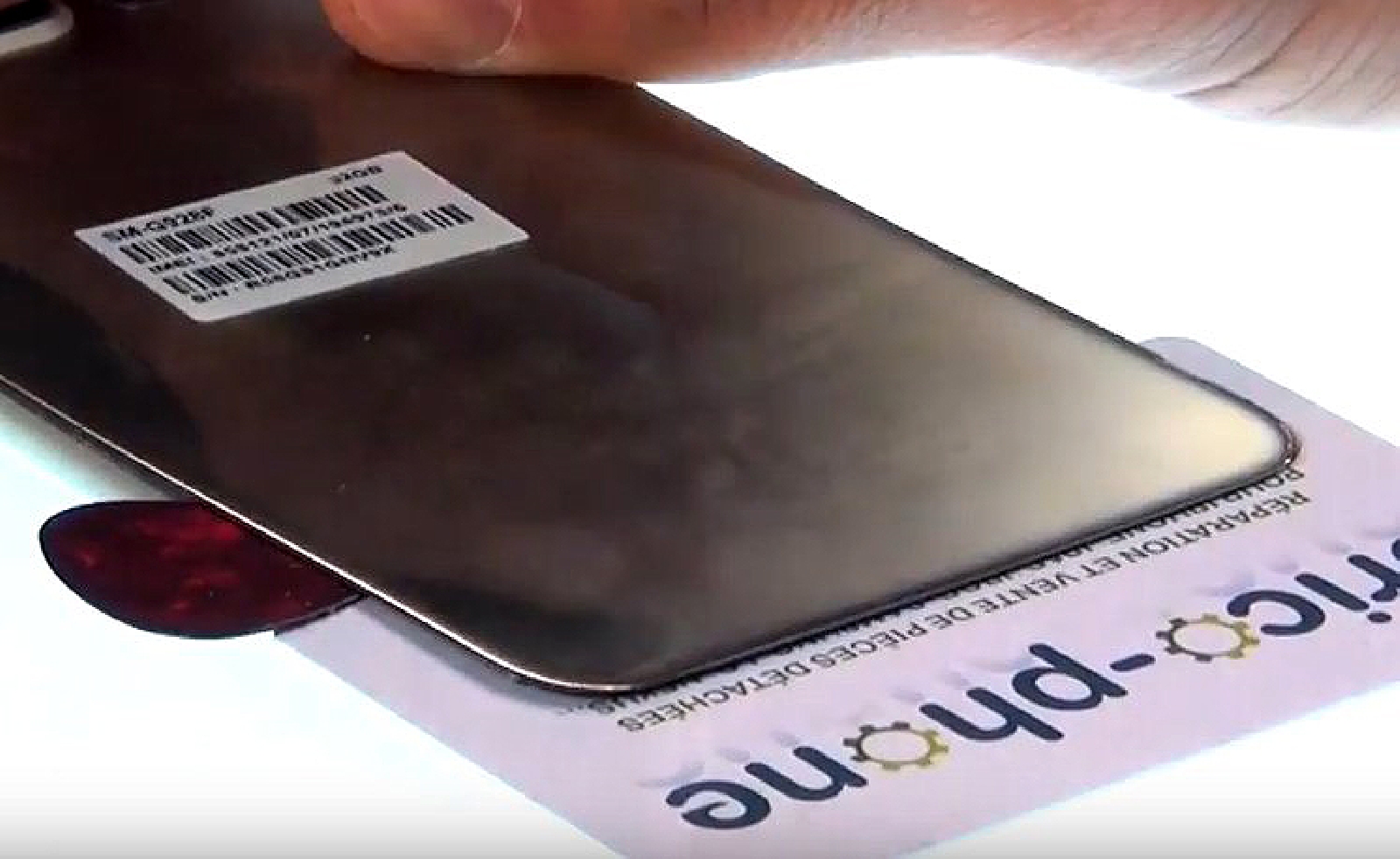

Etape 4 : Retirer la vitre

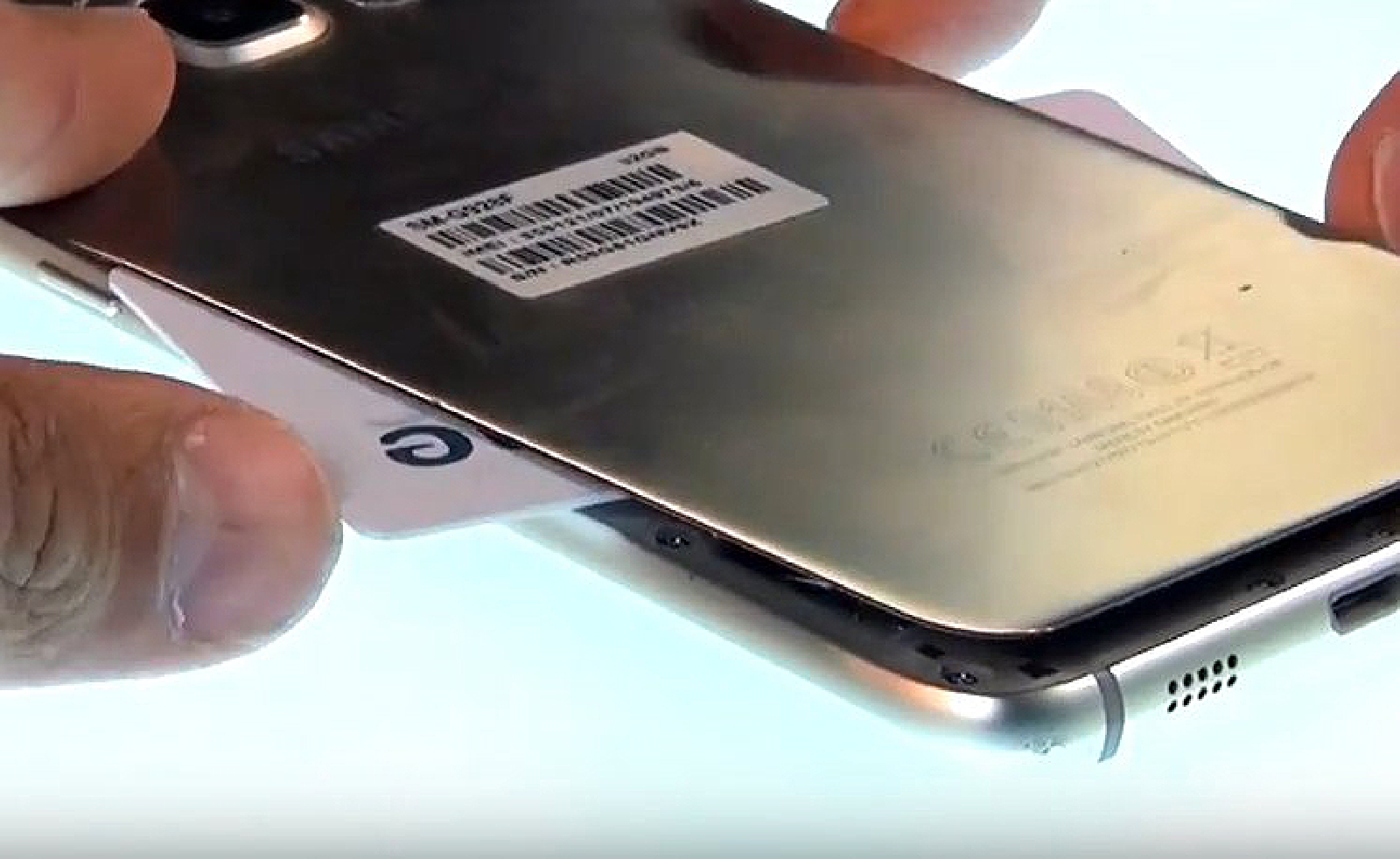

Prenez la carte PVC brico-phone puis décoller la vitre sur uniformément. Faites attention a la nappe NFC qui se trouve poser entre la batterie et la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Séparer le bloc écran et le châssis

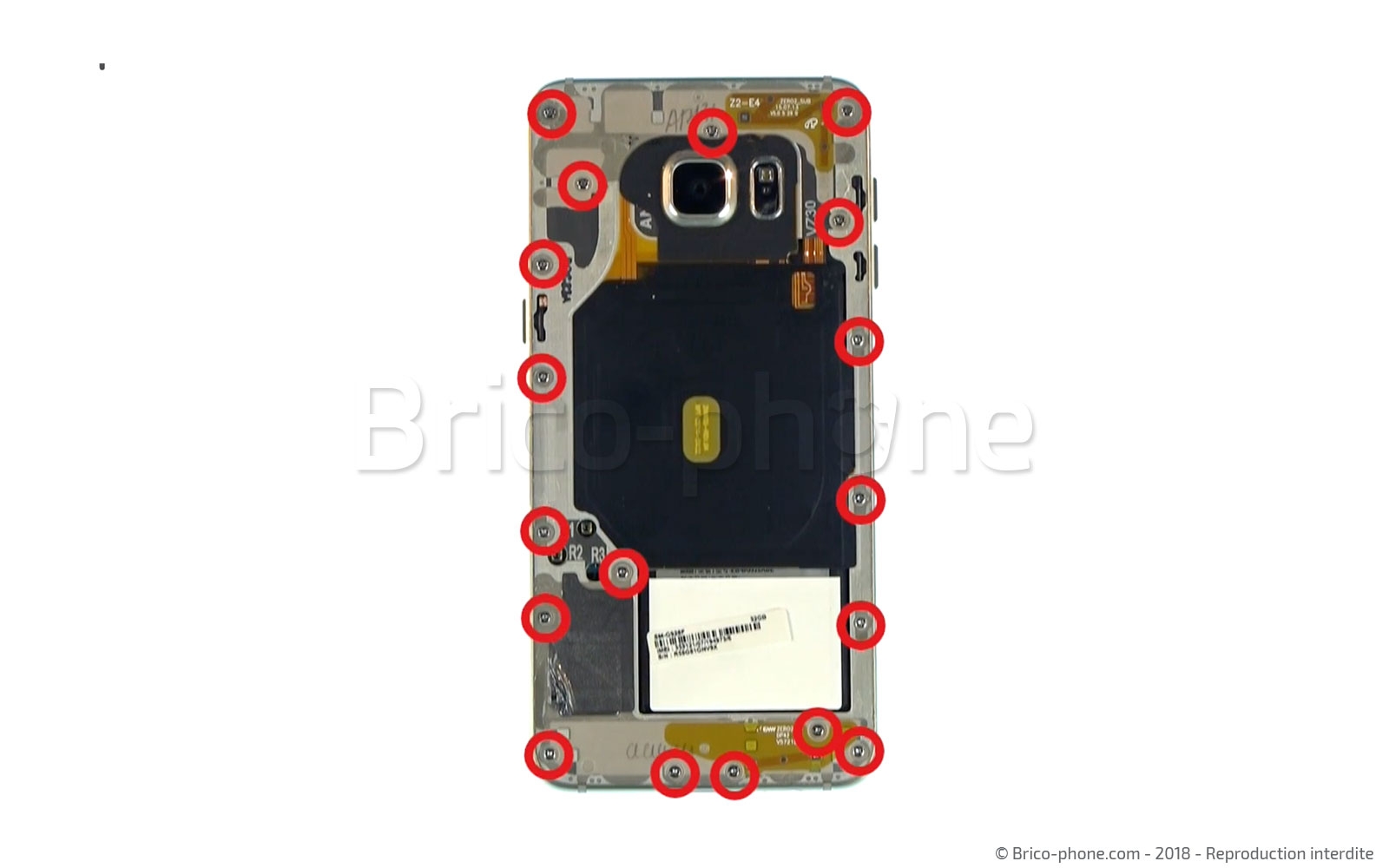

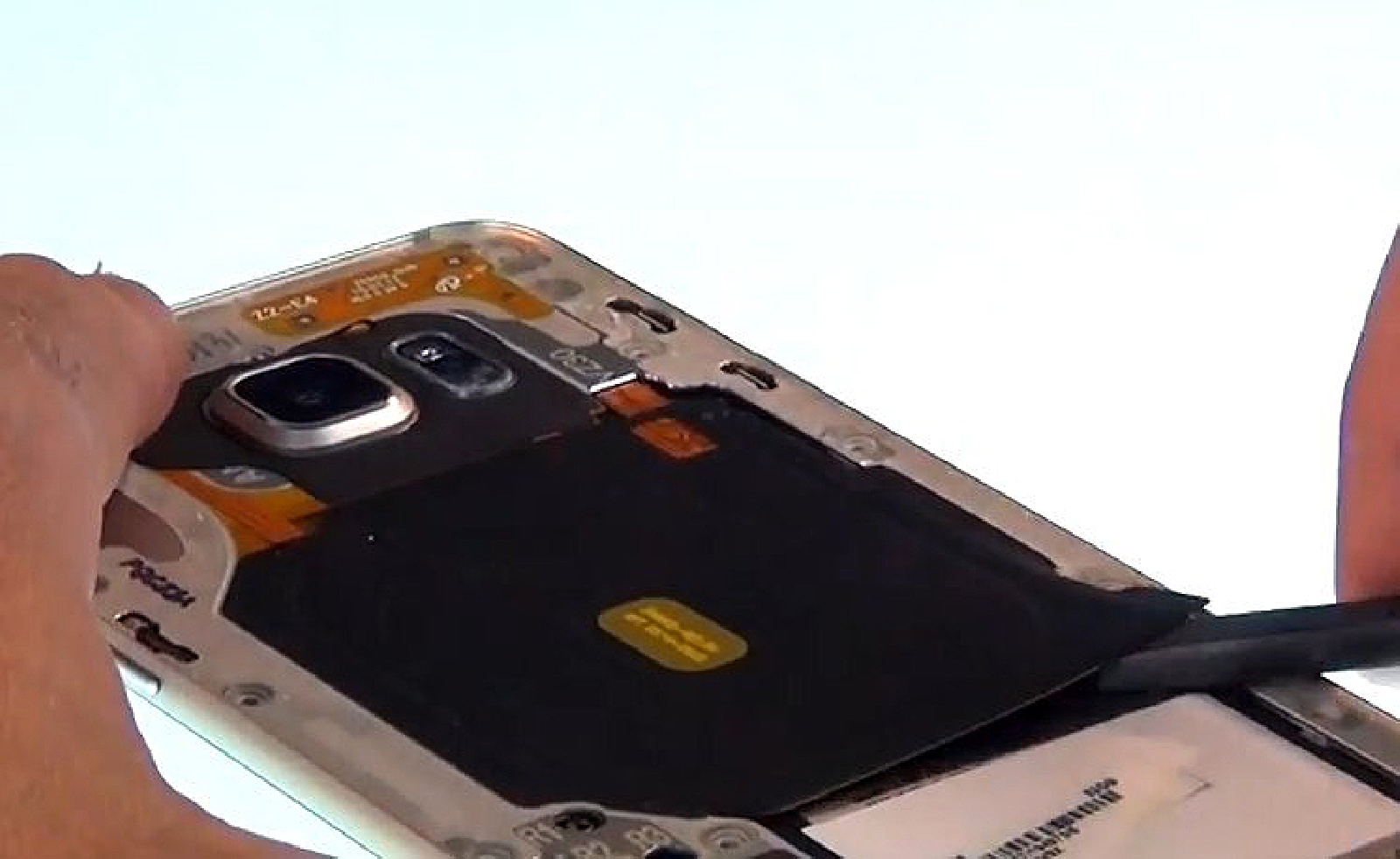

Retirez les résidus d'adhésifs du châssis puis dévissez les 18 vis qui maintiennent le châssis au reste de l'appareil. Décoller la nappe NFC de la batterie à l'aide du spudger. N'essayez surtout pas de la retirer complètement, car celle-ci est fixée sur le haut de châssis.

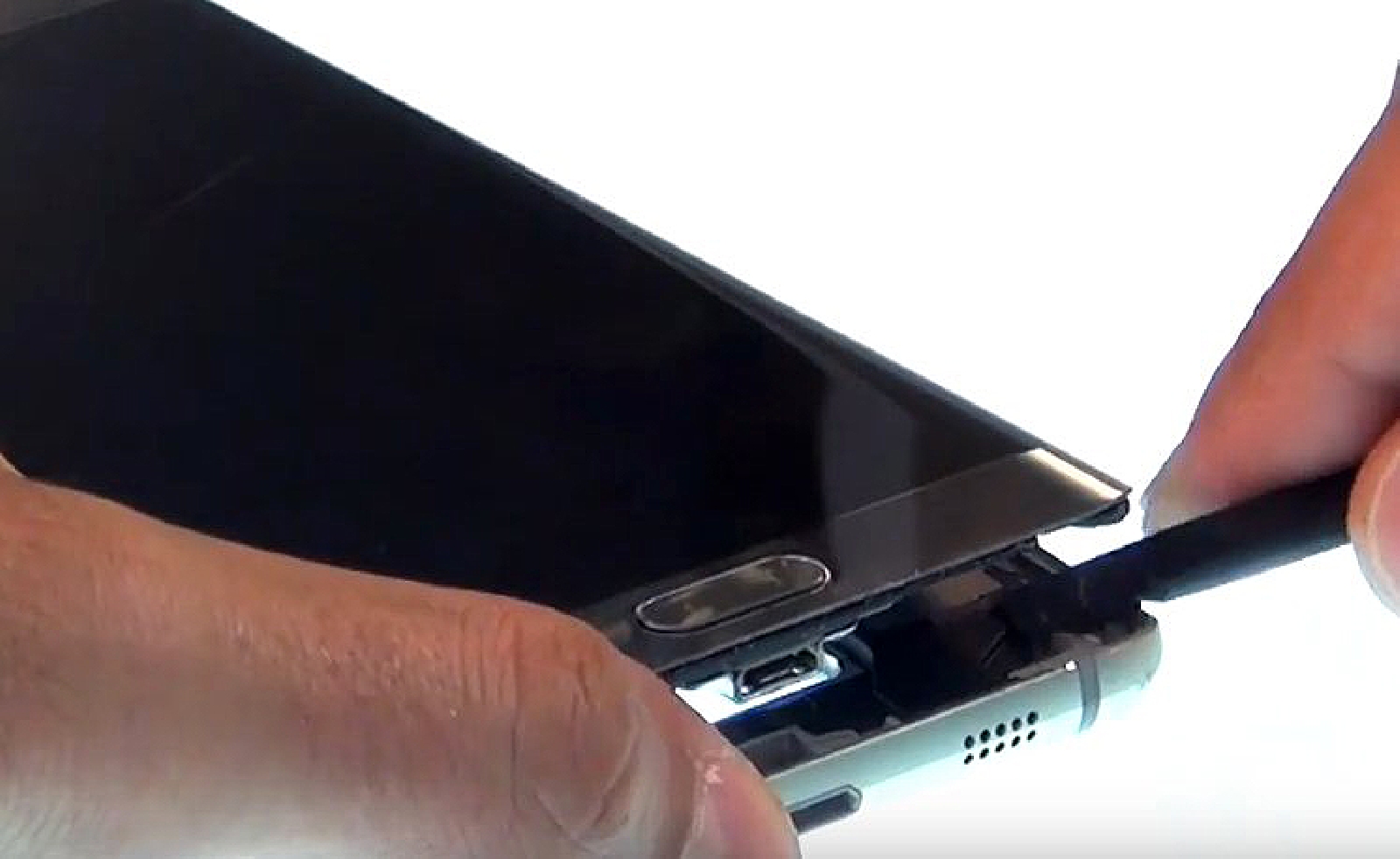

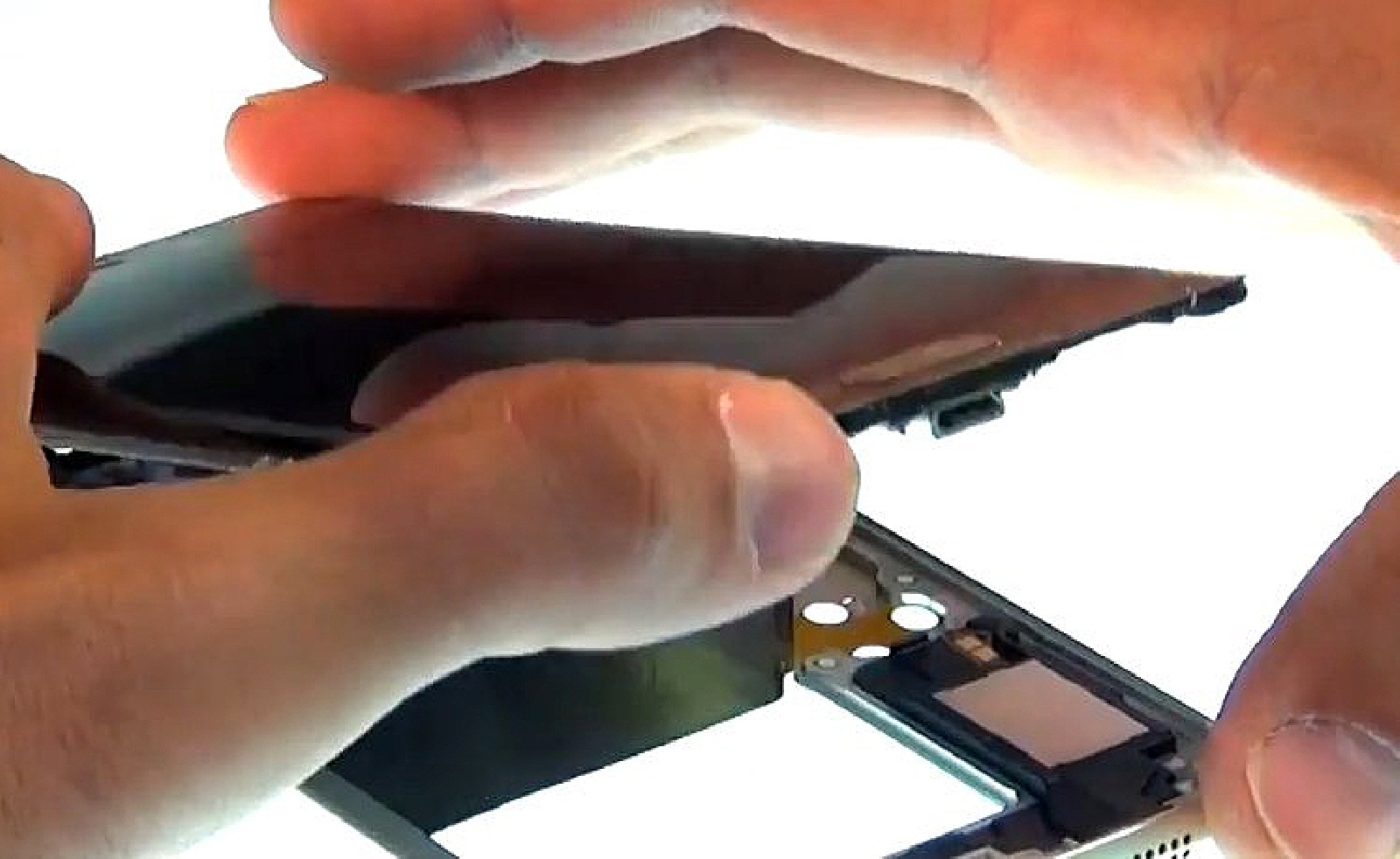

Faites ensuite levier entre le bloc écran et ce dernier afin de le déclipser complètement.

Outils du kit utilisés
Outils du kit utilisés

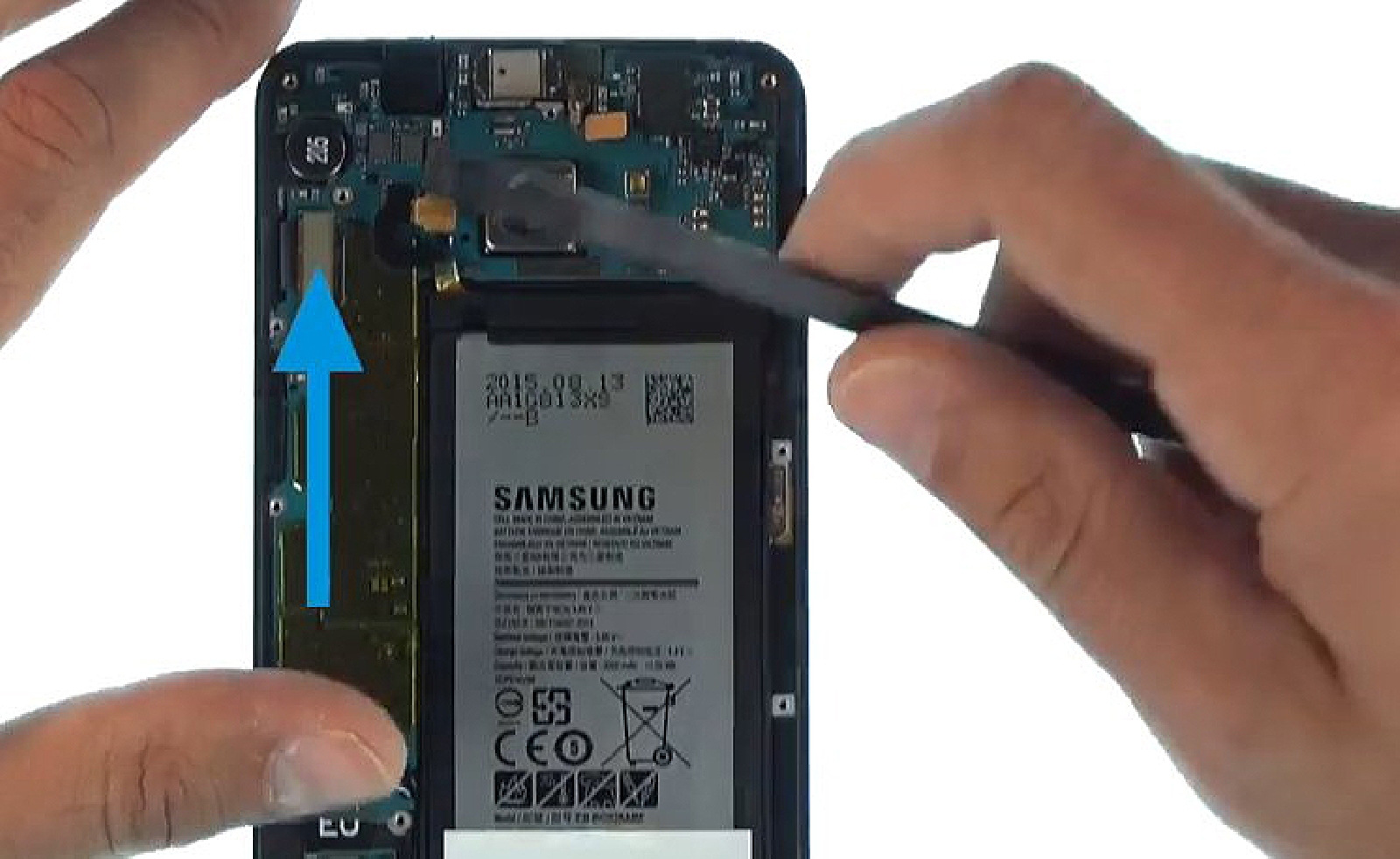

Etape 6 : Déconnecter les nappes de la carte-mère
Nous allons maintenant déconnecter les éléments reliés a la carte mère afin de pouvoir déloger cette dernière de son emplacement.

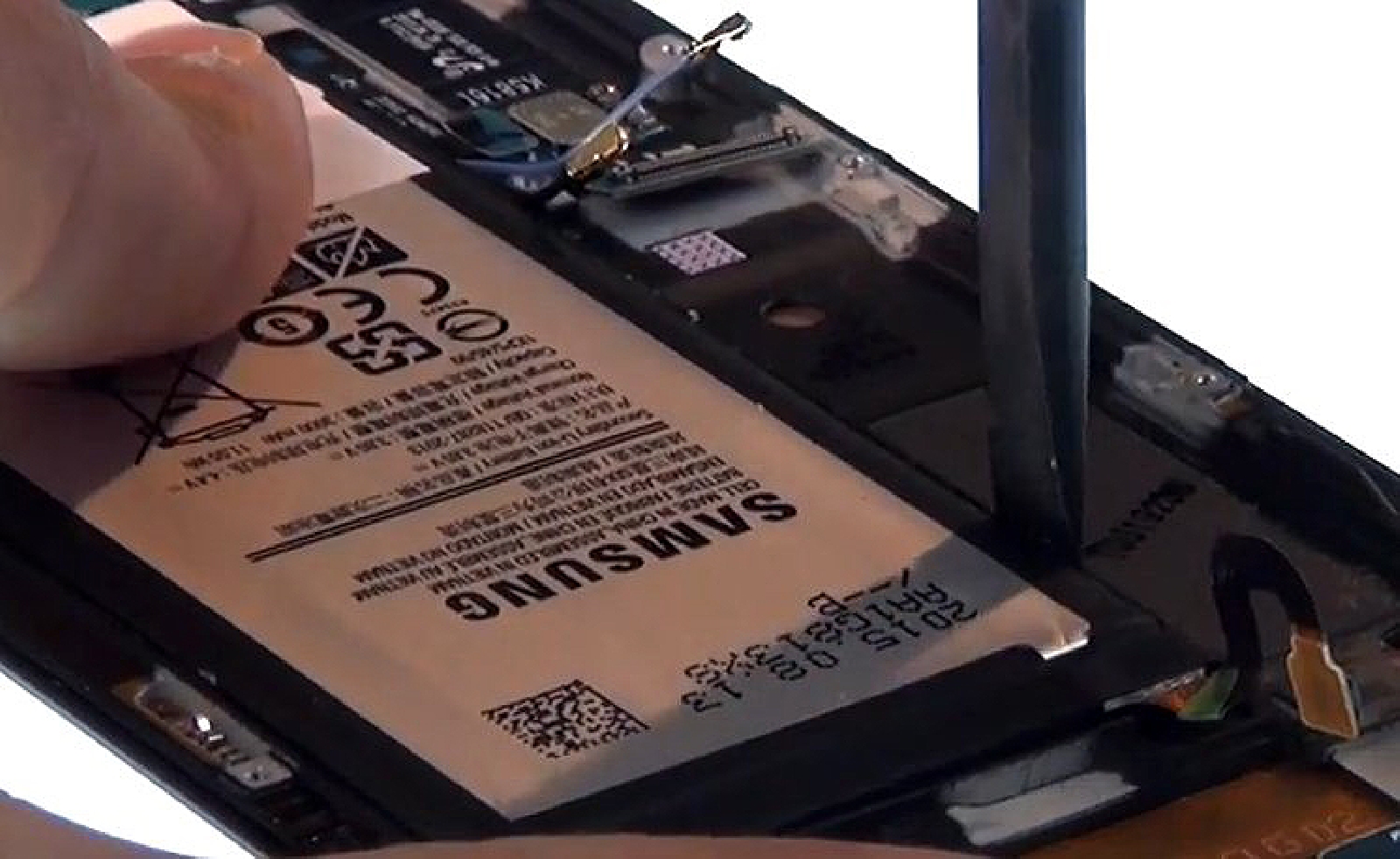

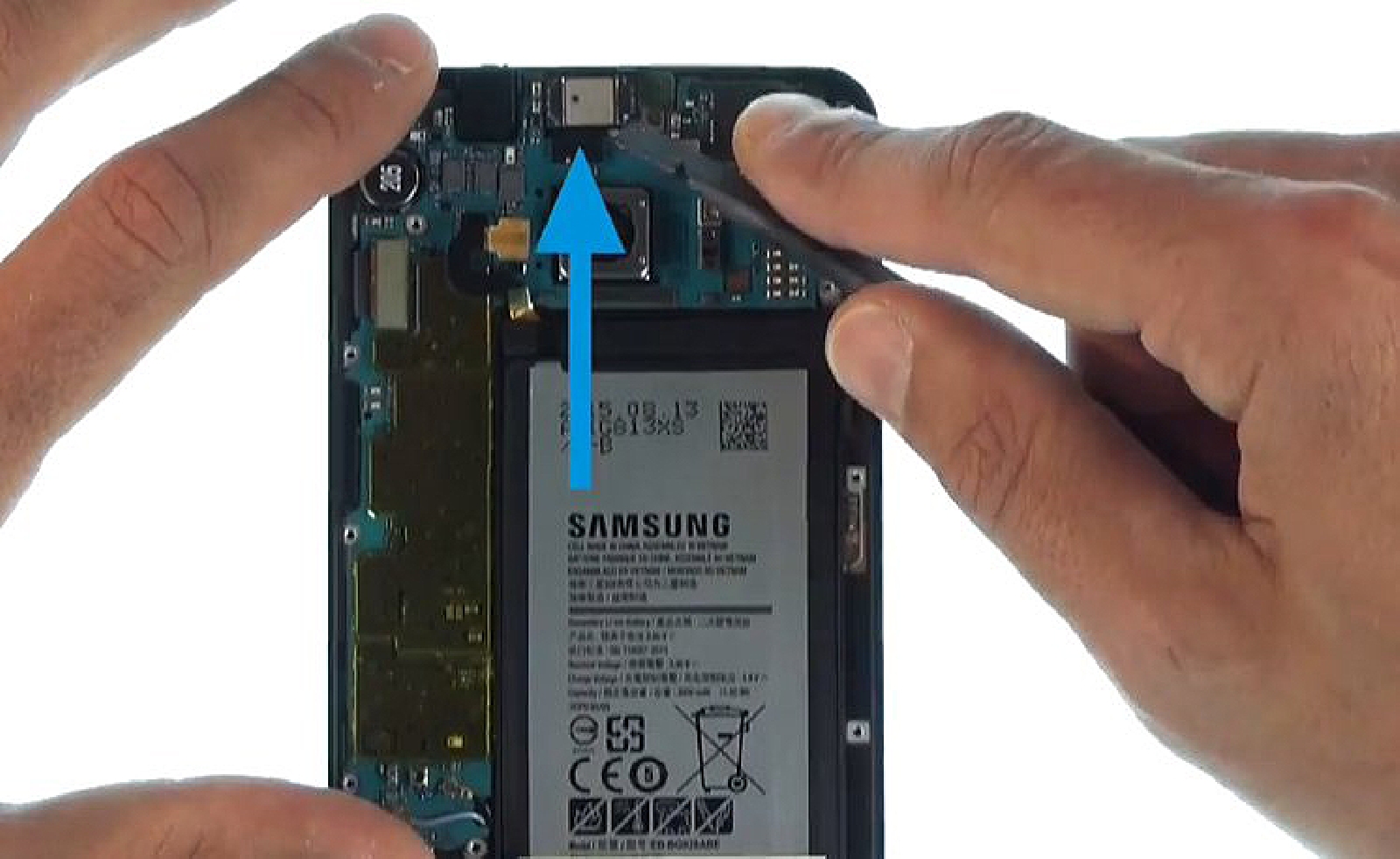

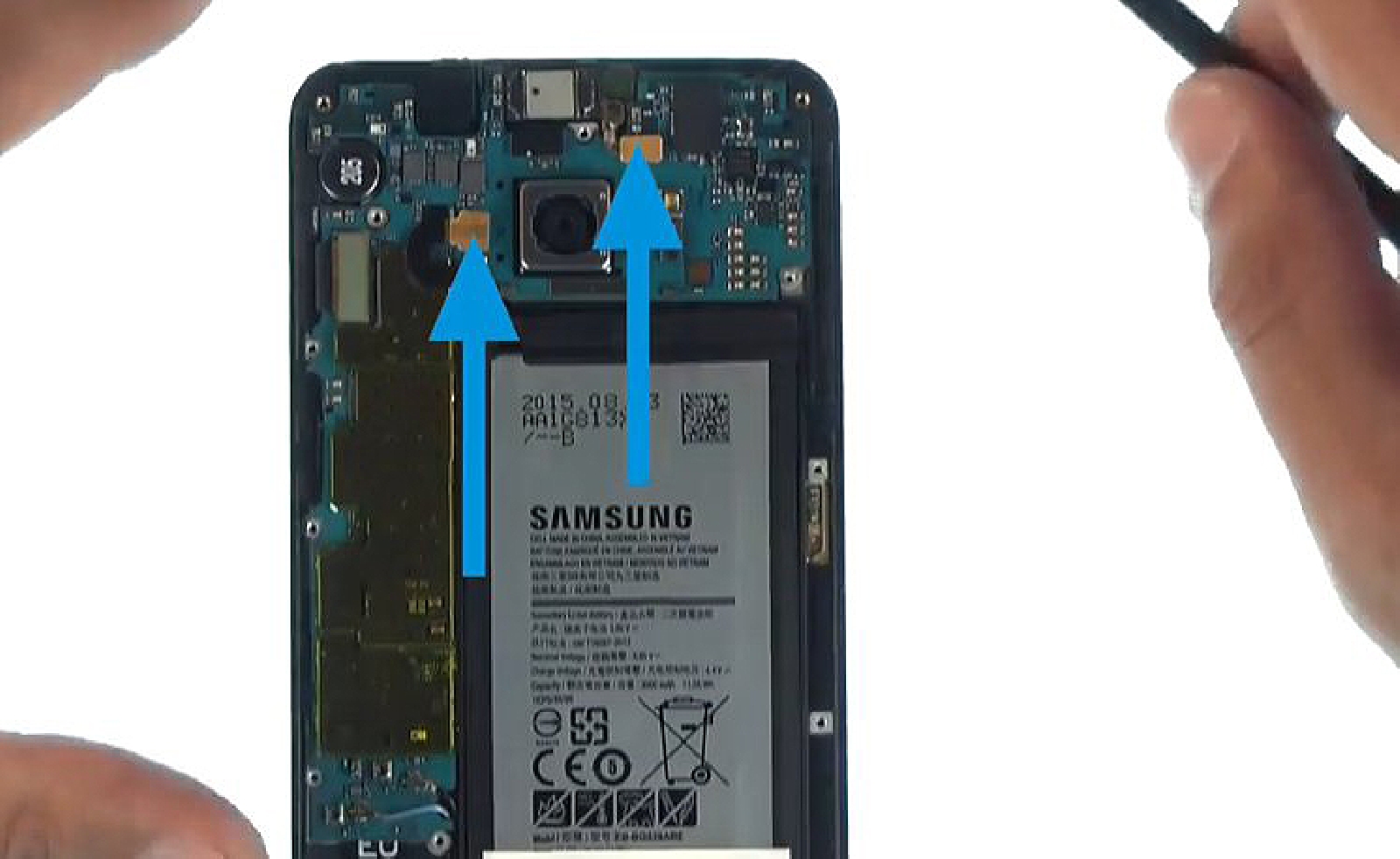

Nous allons bien évidemment commencer par la batterie pour des raisons évidentes de sécurités. Puis toujours avec le spudger nous allons débrancher le haut-parleur interne, la nappe du capteur de proximité et luminosité puis pour finir l'écran Amoled.

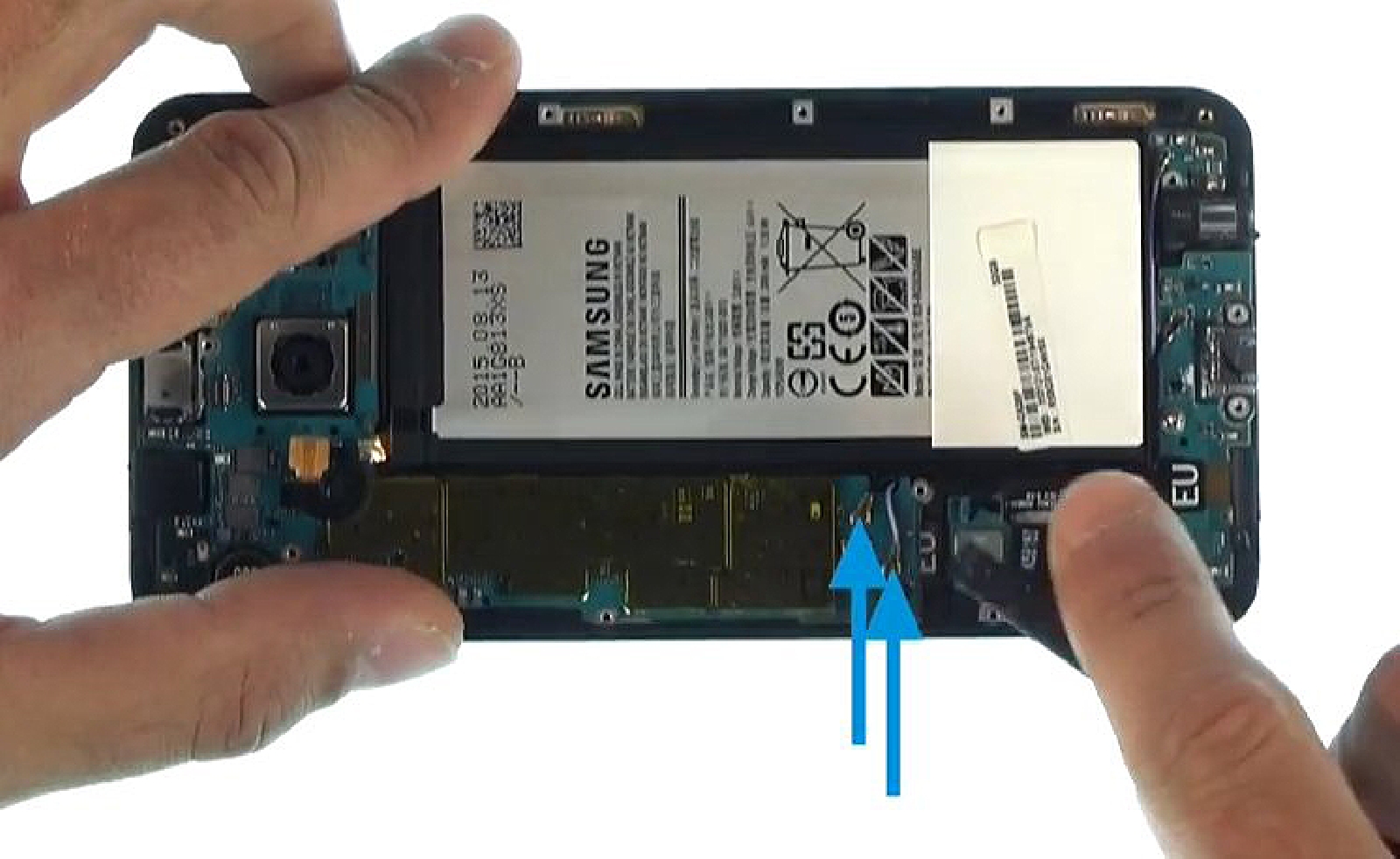

Terminez cette étape en vous munissant de la pincette métallique pour vous permettre de débrancher les câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés

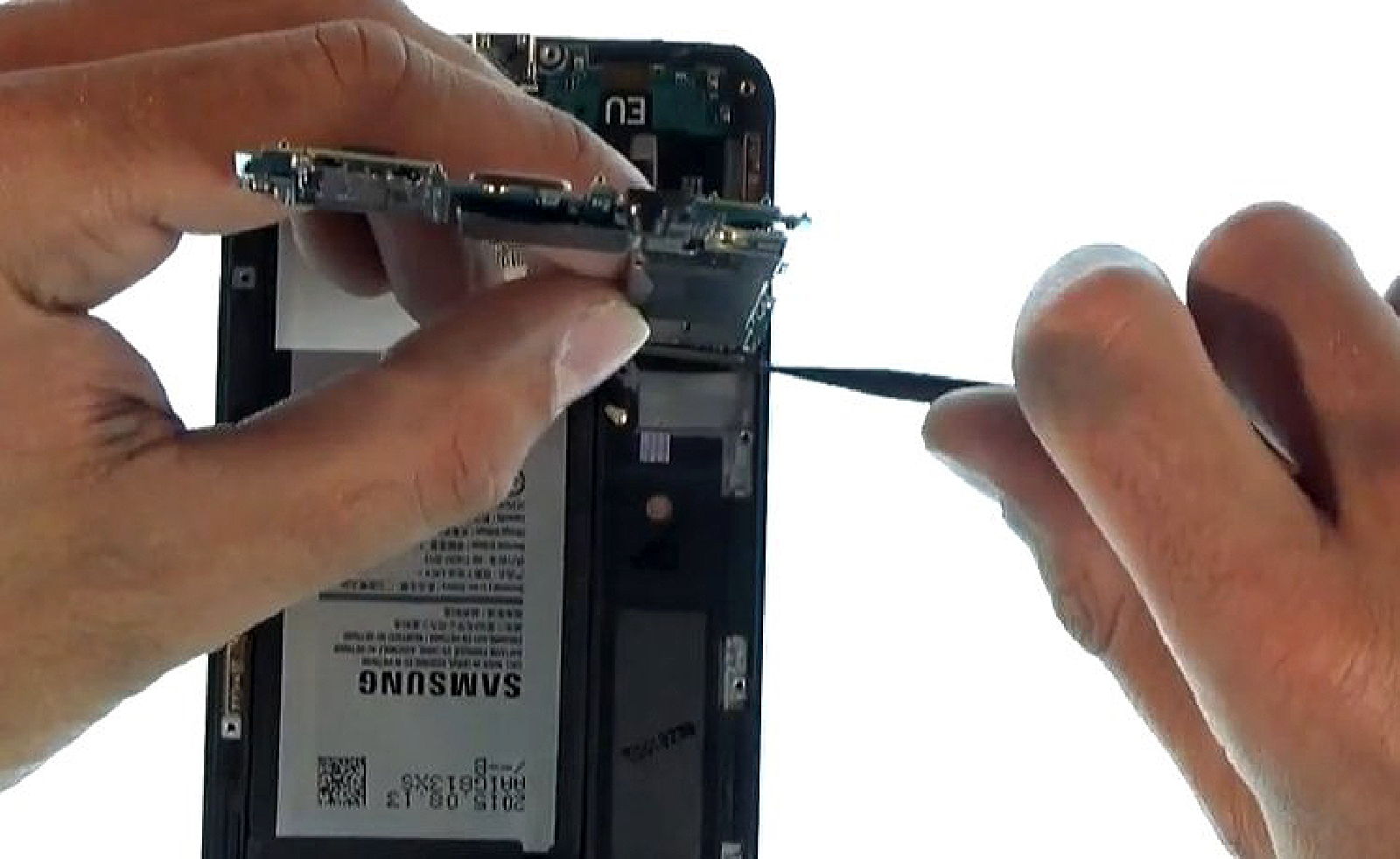

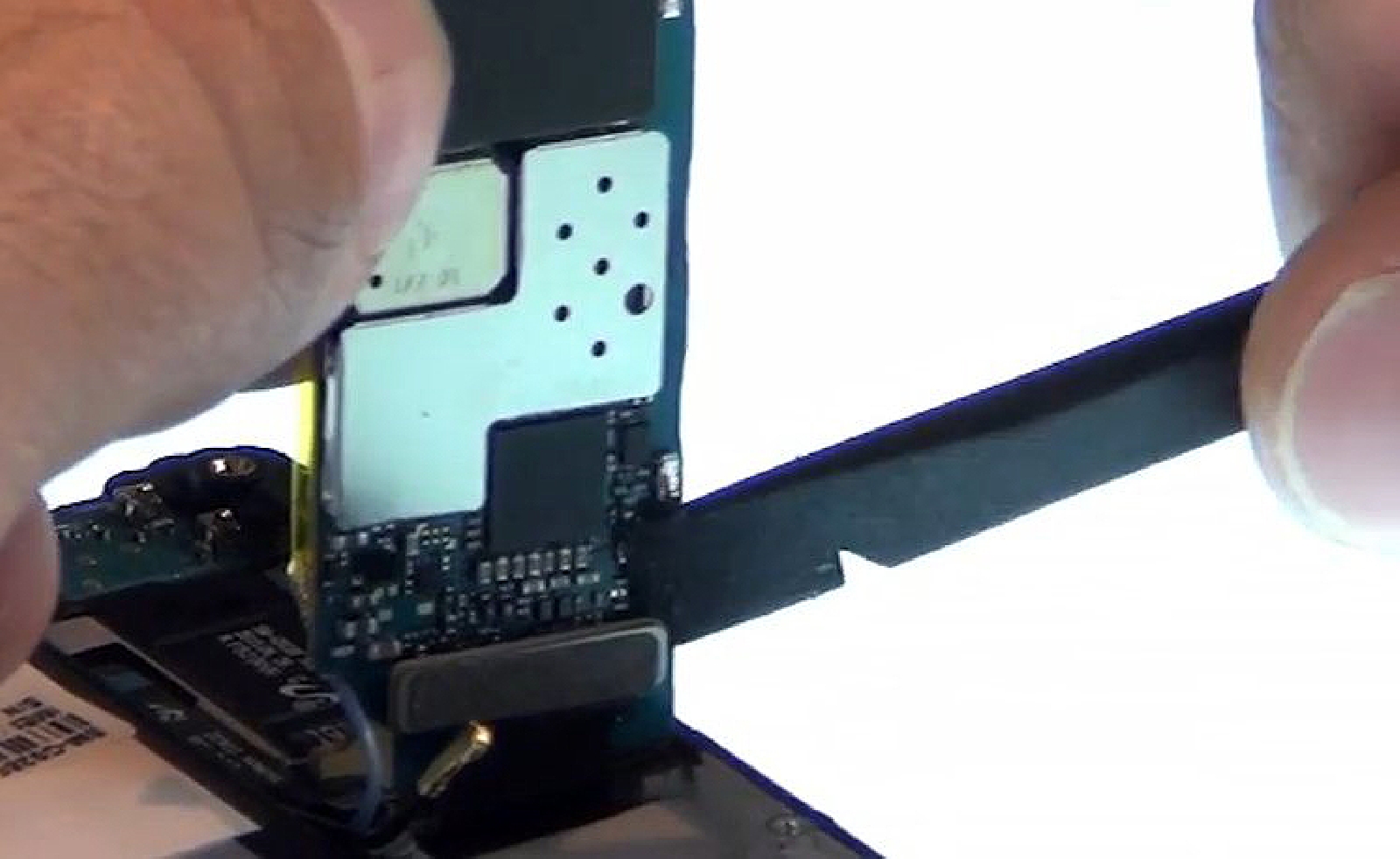

Etape 7 : Débrancher le connecteur de charge

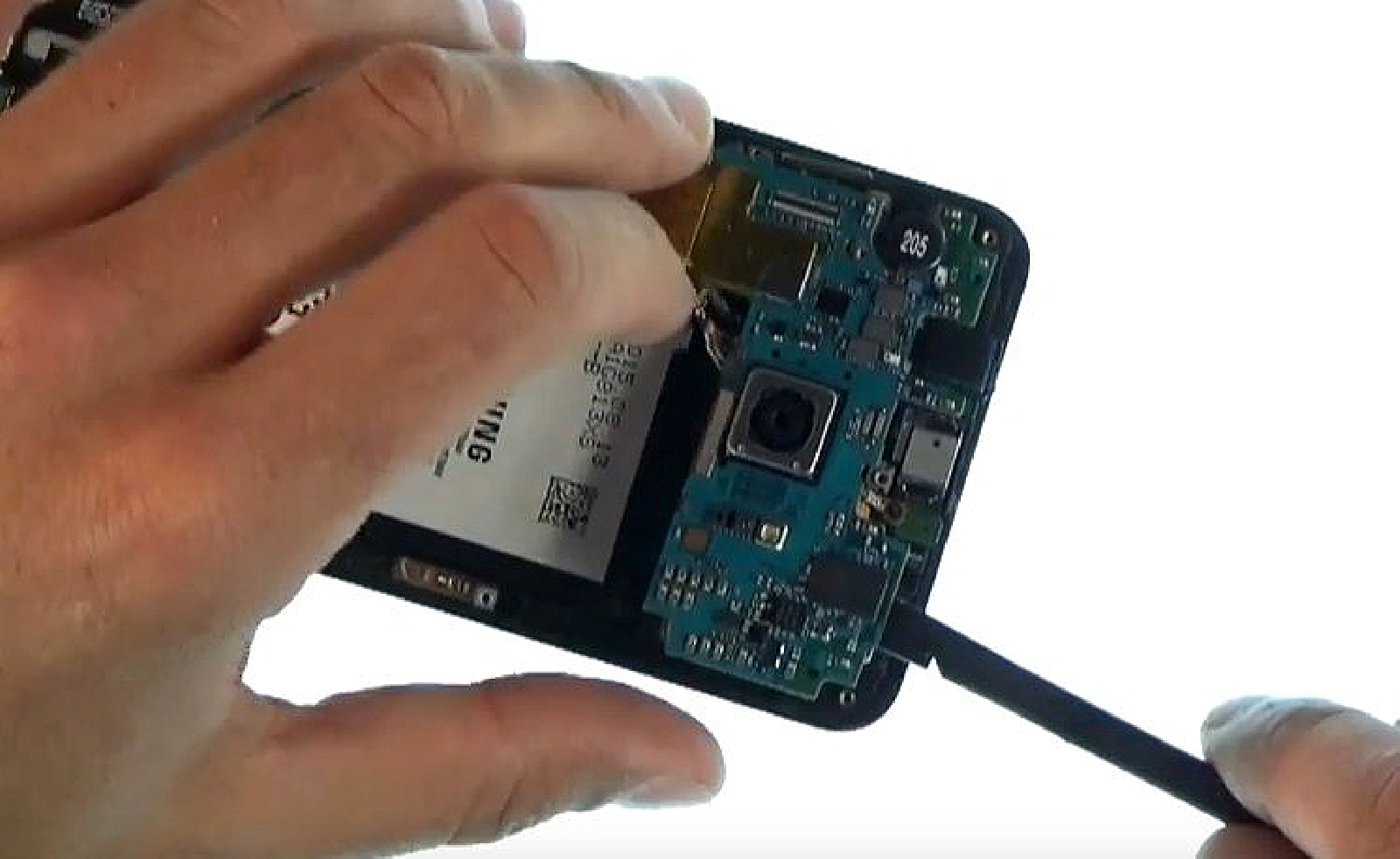

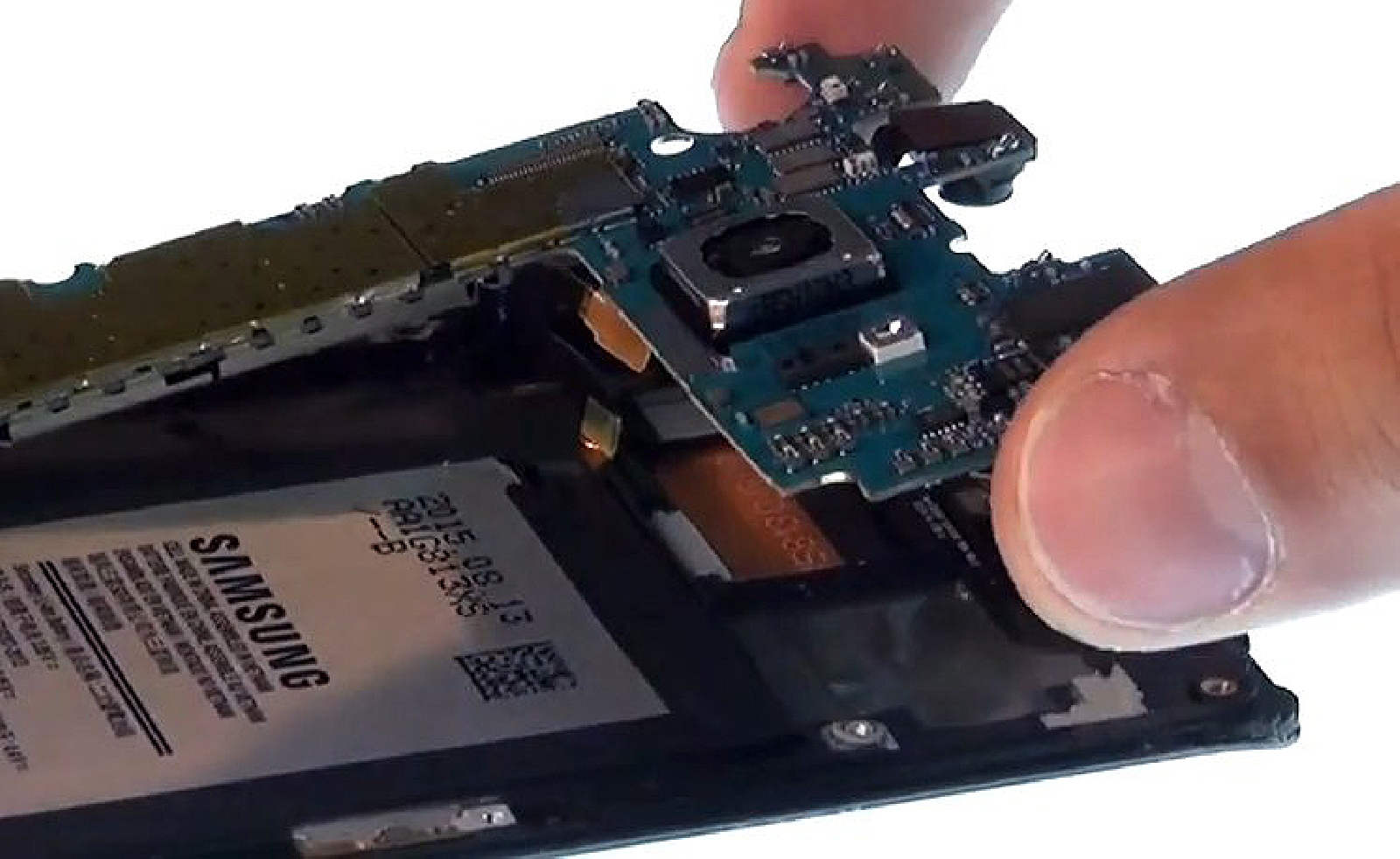

Pour cela, mettez la carte mère à 90° en la levant par le haut à l'aide du levier nylon afin d'accéder à la connectique qui se trouve au dos de cette dernière.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir la carte-mère

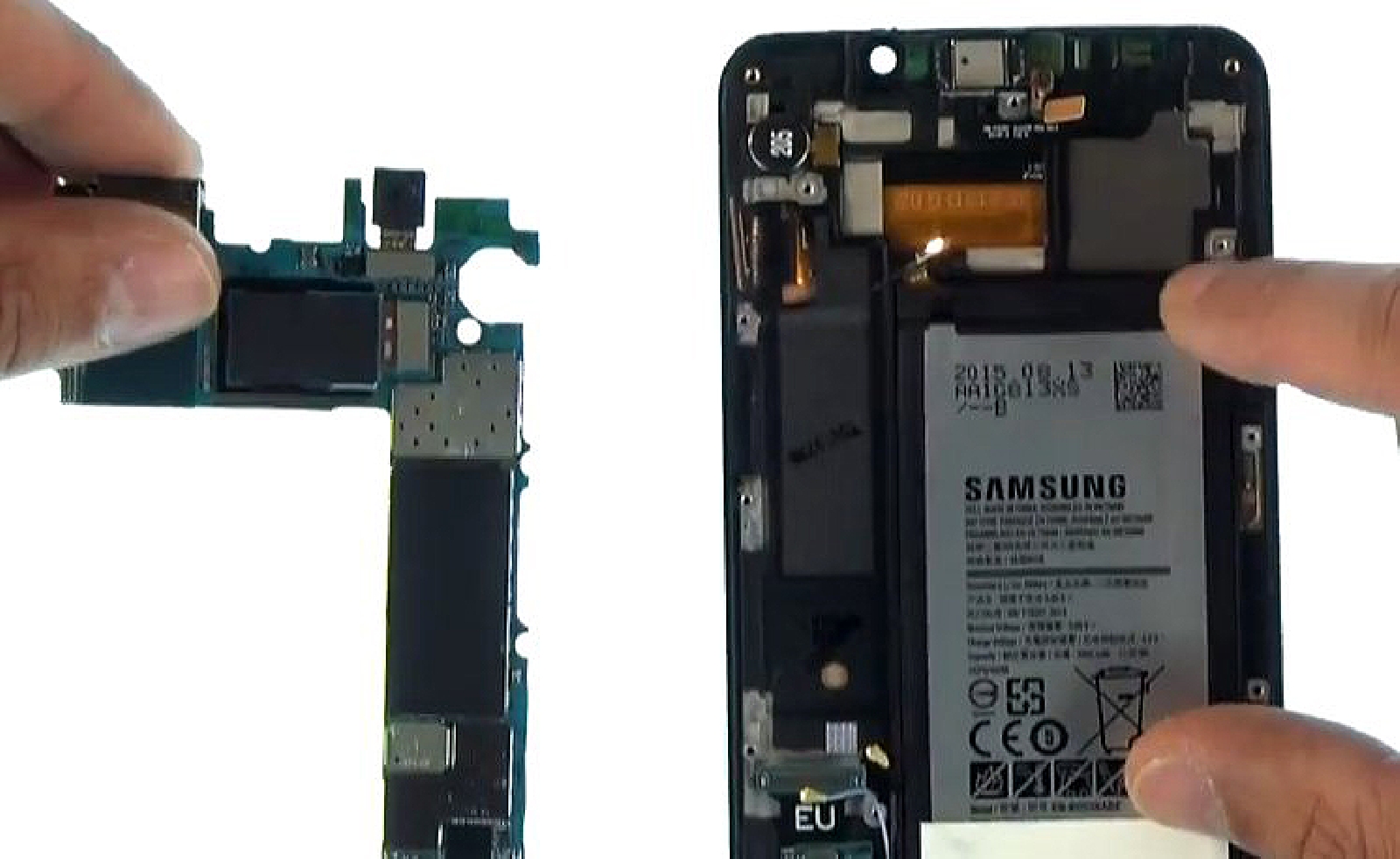

La carte est maintenant libérée, vous pouvez la sortir du châssis sans difficultés.

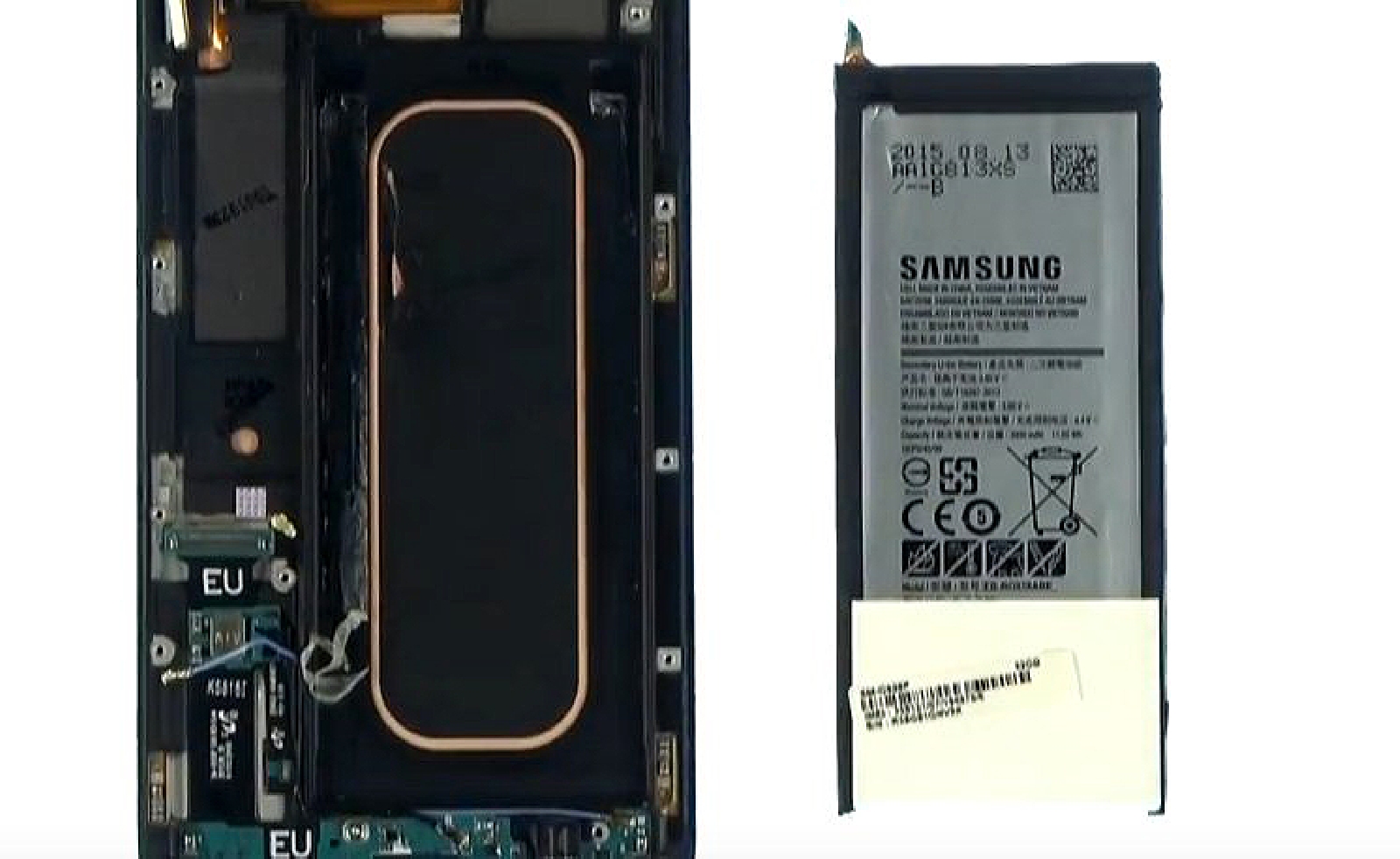

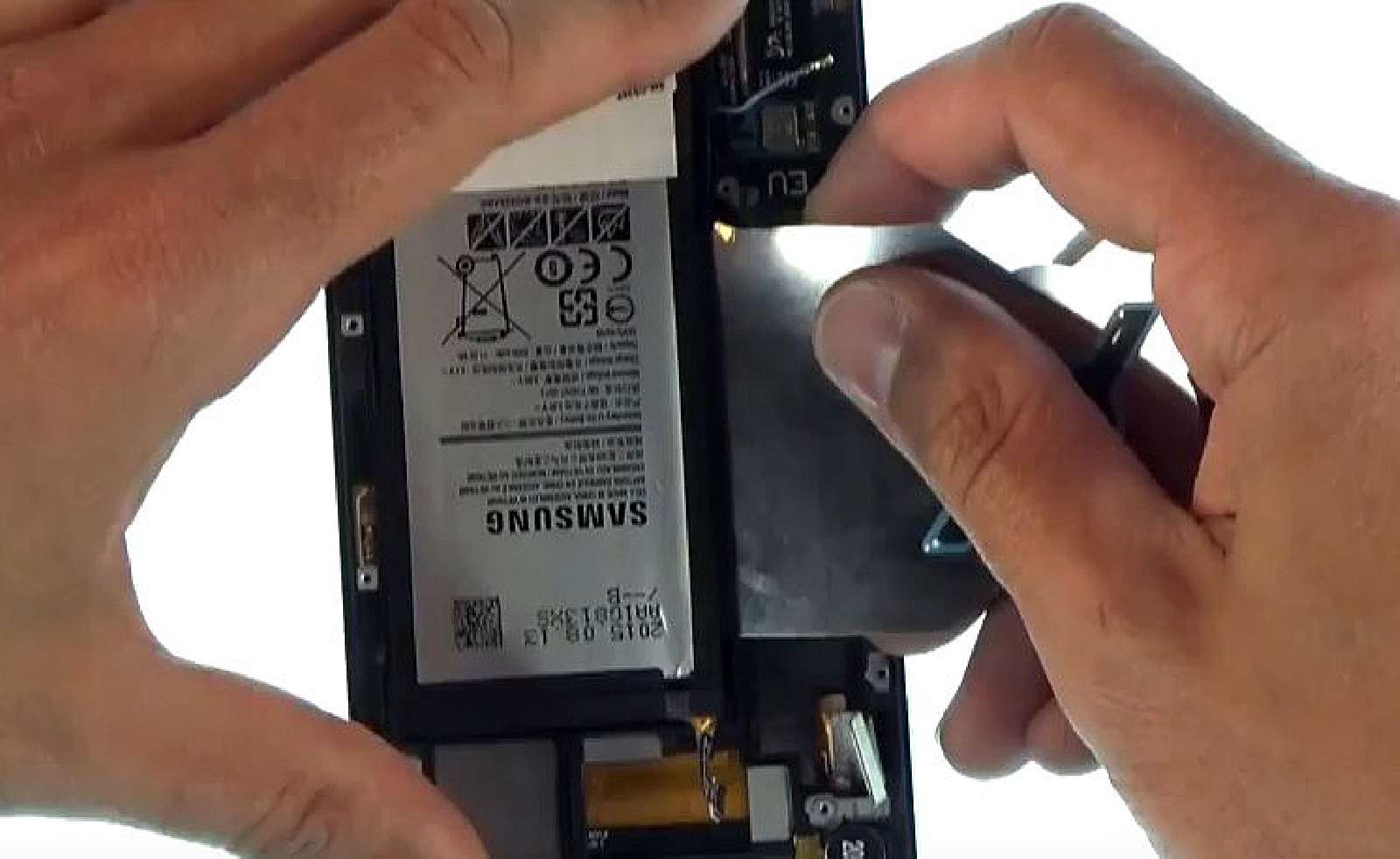

Etape 9 : Sortir la batterie

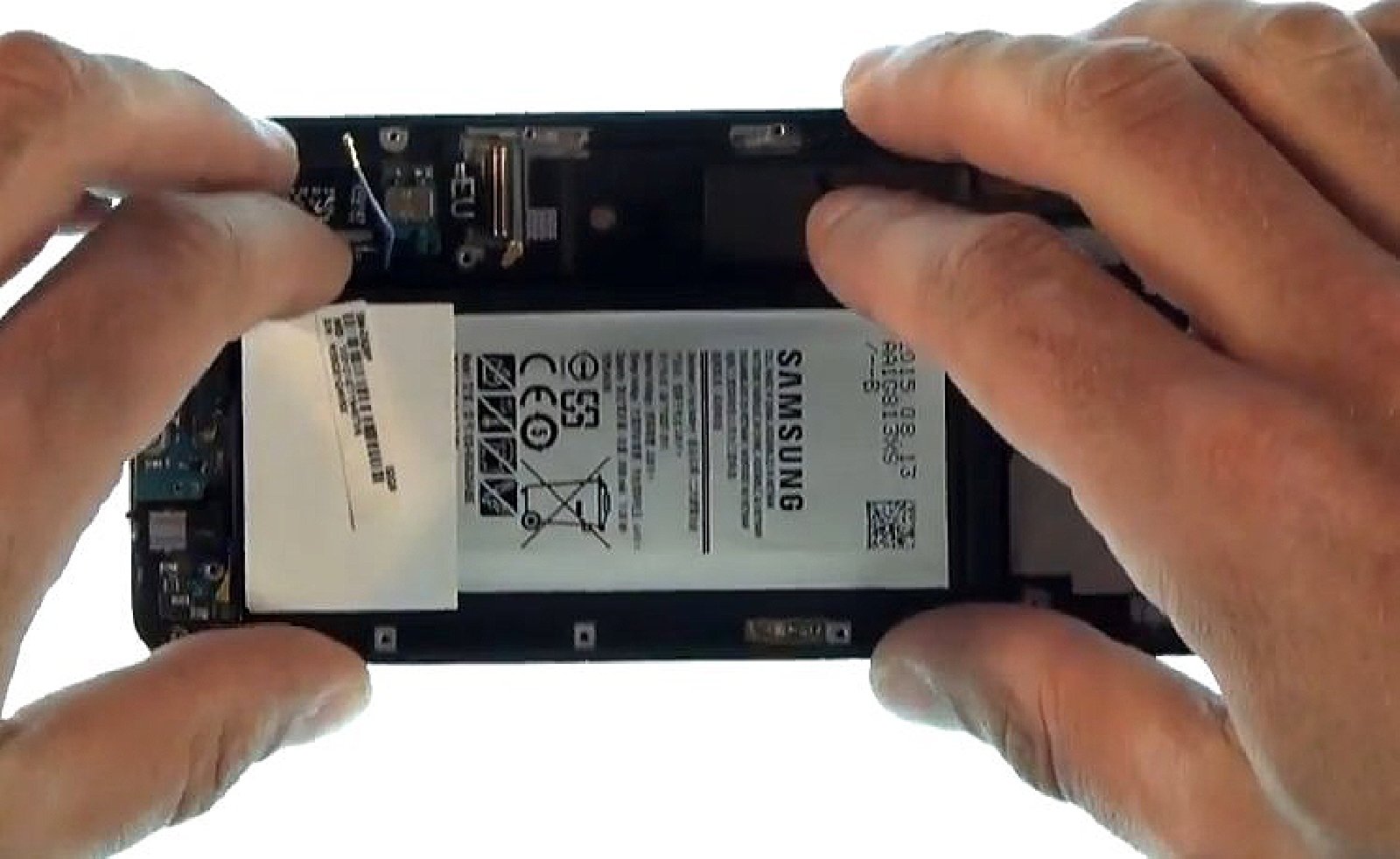

Décollez la batterie à l'aide du levier et de la carte PVC. Cette étape n'est pas des plus simple, car la batterie peut être fortement collée.
Outils du kit utilisés
Outils du kit utilisés

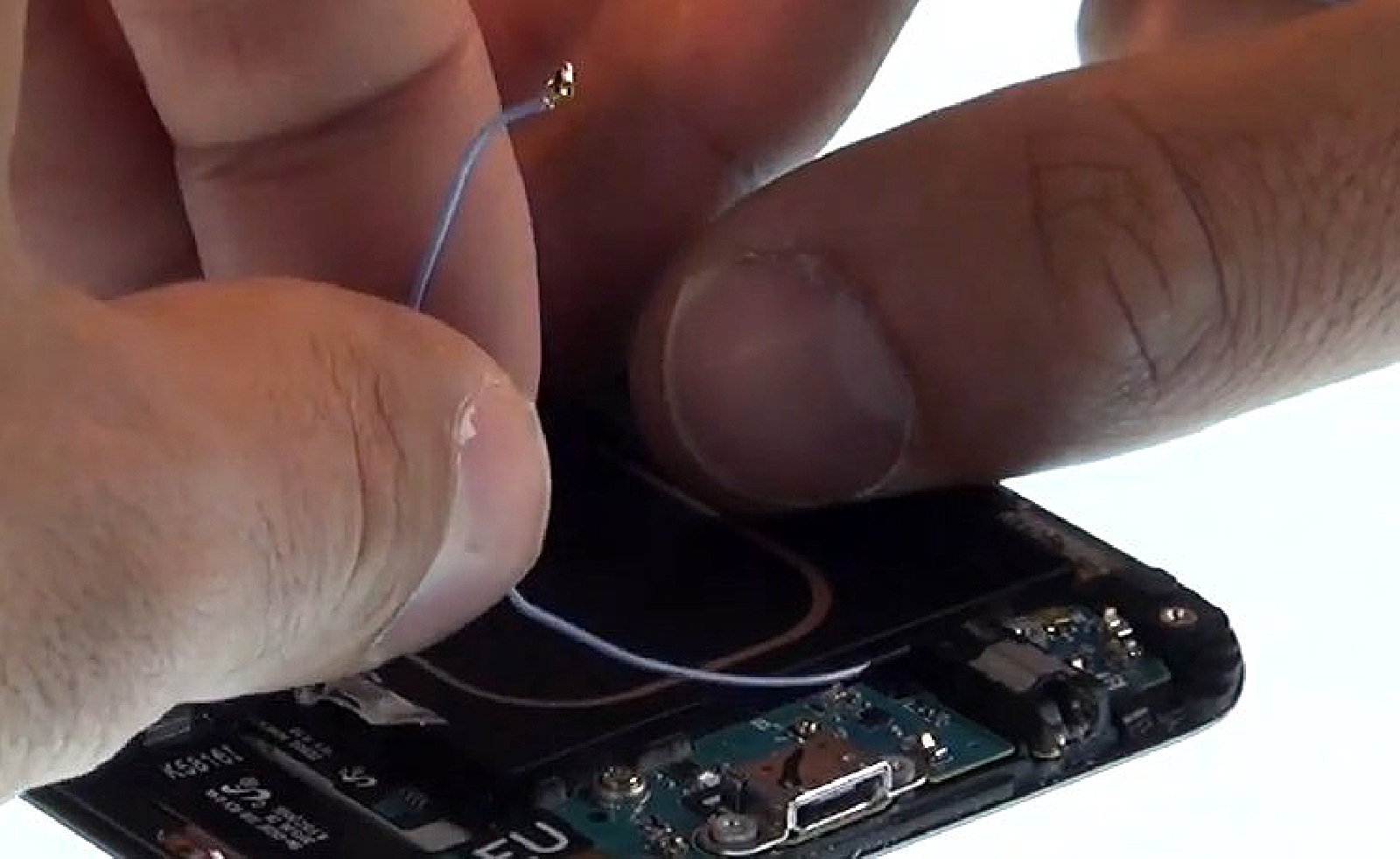

Etape 10 : Récuperer les câbles coaxiaux

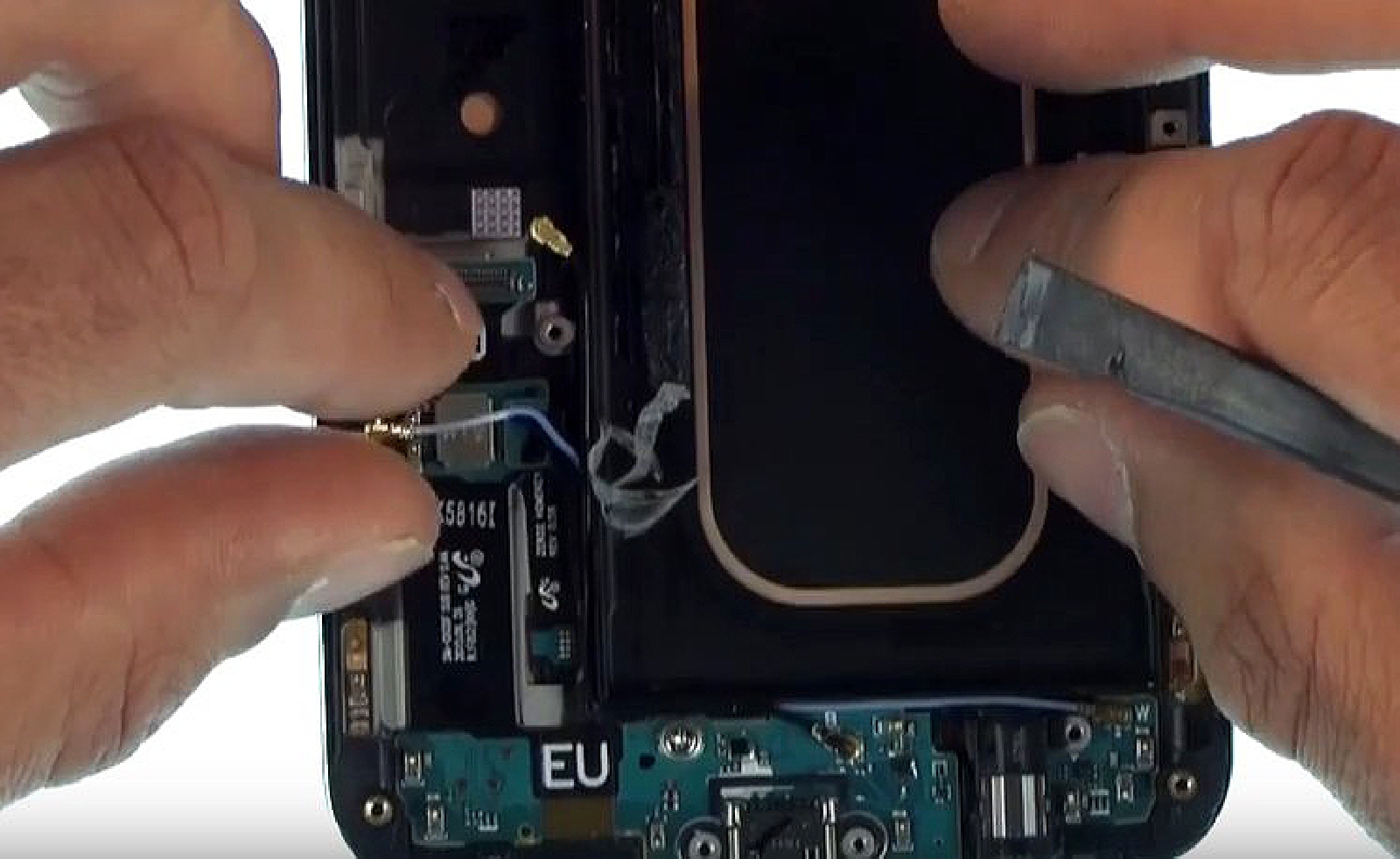

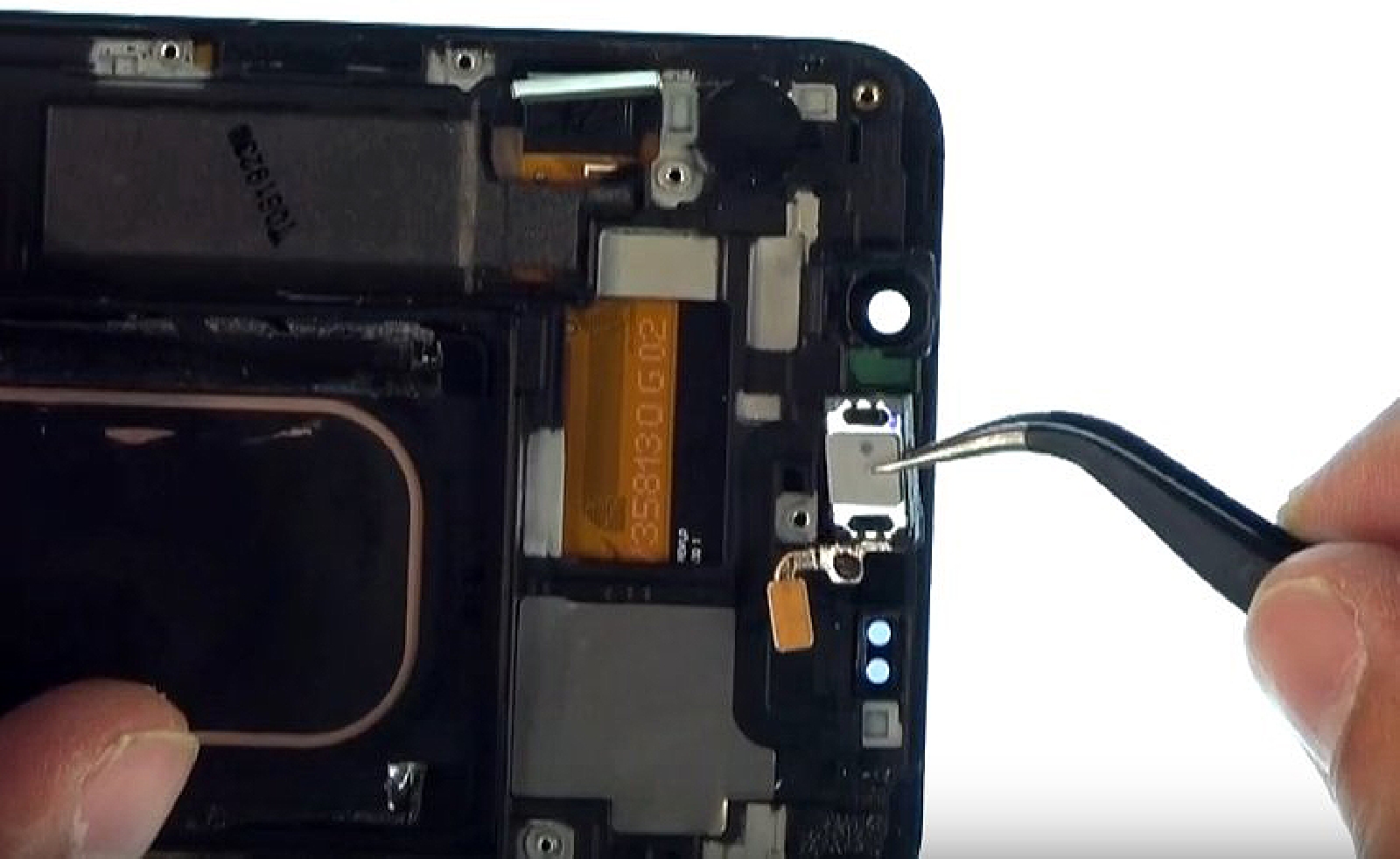

À l'aide de la pincette déconnectez les 2 câbles coaxiaux au niveau du dock de charge puis sortez les délicatement un par un du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : récupérer les autres éléments

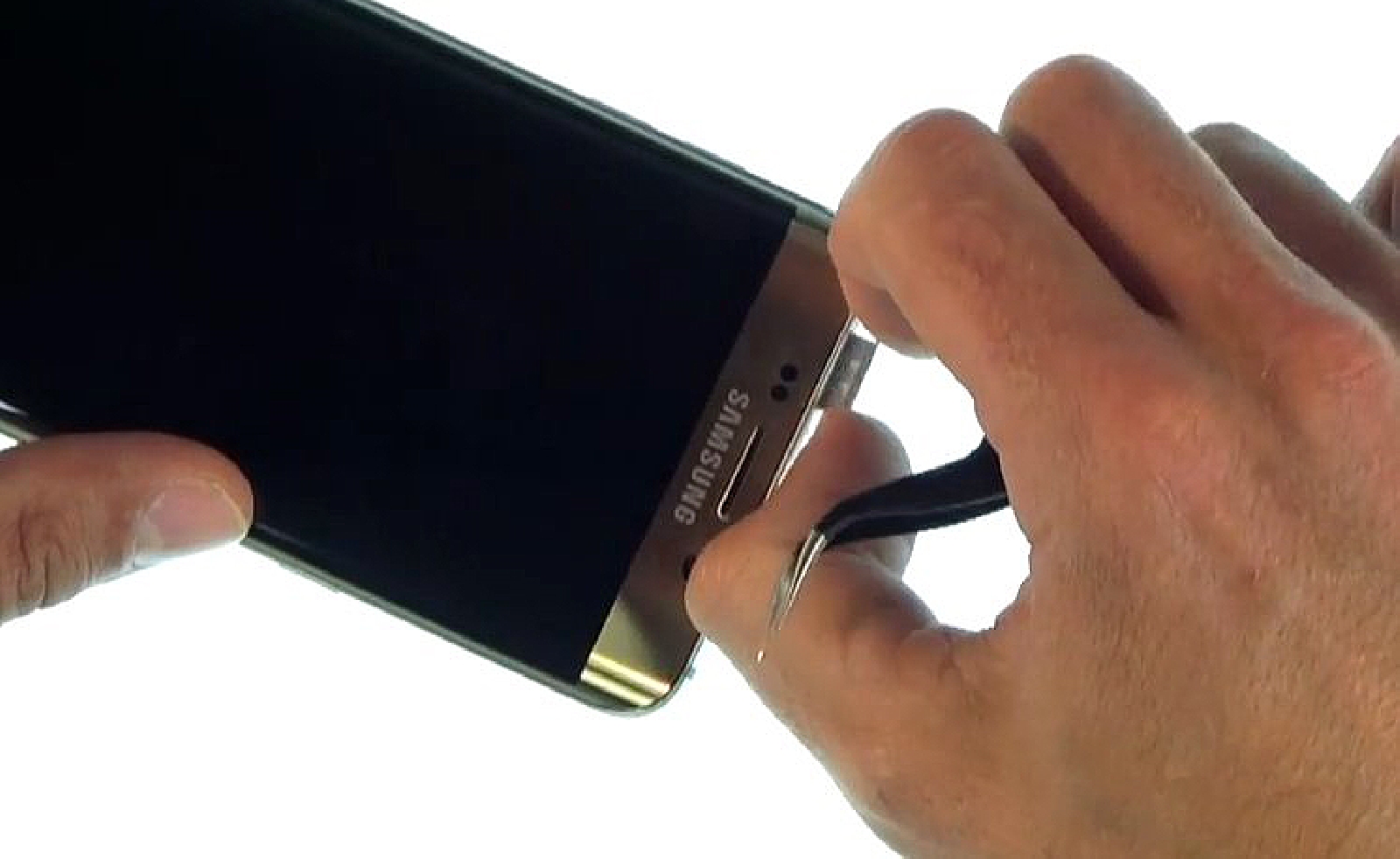

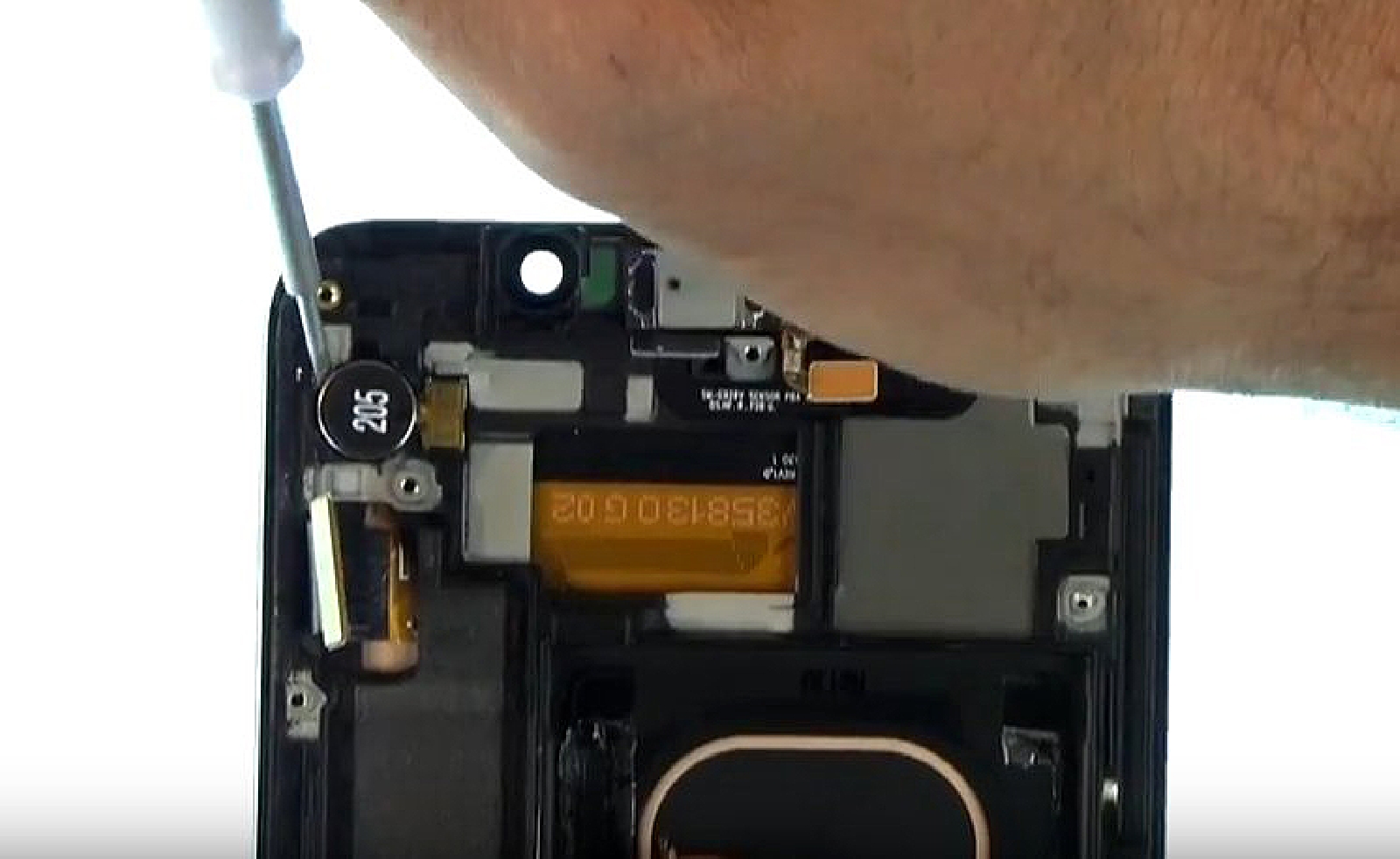

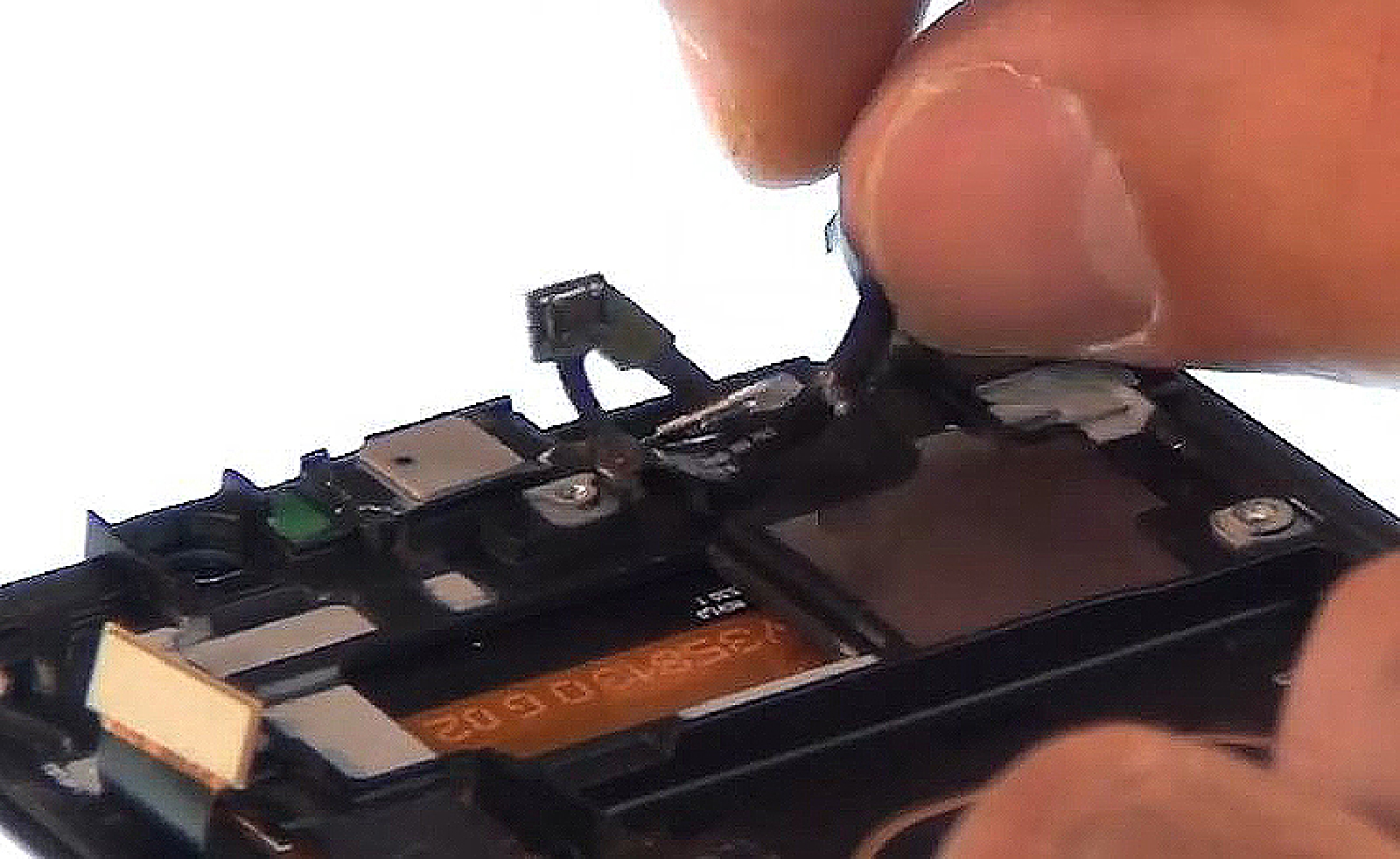

À l’aide d’un tournevis plat, délogez et retirez le vibreur. Il ne nous reste plus qu'à récupérer l'ensemble haut-parleur interne et capteur de proximité et de luminosité à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Reprenez désormais ce tutoriel à l'envers afin de procéder au remontage complet de votre appareil.
