Changement du connecteur de charge sur Galaxy S7

Temps estimé : 60 min
Difficulté : 4/5
Galaxy S7 | Temps estimé : 60 min Difficulté : 4/5

Ce guide photo vous explique comment remplacer le connecteur de charge sur votre Samsung Galaxy S7 modèle SM-G930F.

Diagnostic

› Votre Samsung Galaxy S7 ne prend plus la charge
› Le connecteur est endommagé et le câble ne rentre plus
› Votre téléphone n'est plus reconnu lorsque vous le branchez

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Samsung Galaxy S7
42,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S7
5,90 €
Ajouter au panier

Avant de commencer

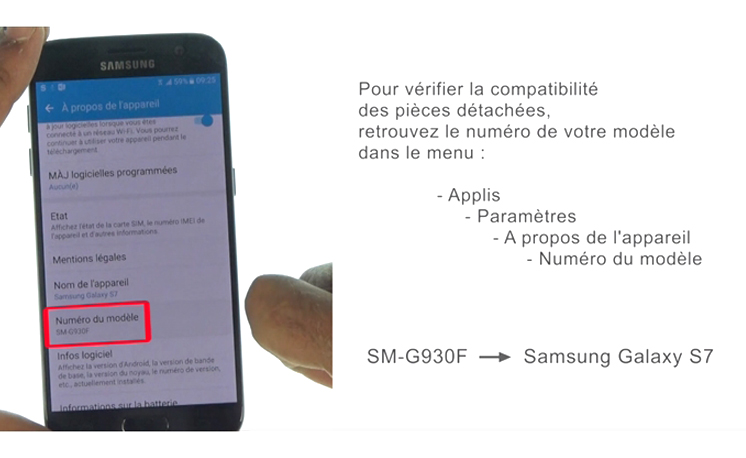

Avant de démarrer , assurez-vous de bien posséder un Samsung galaxy S7 en vérifiant le n° de modèle dans les réglages du téléphone. Si vous n'avez plus d'affichage vous pourrez identifiez votre smartphone en renseignant votre n° IMEI ici : https://www.imei.info/
Nous tenons également à vous préciser que le remplacement du dock nécessite de retirer l'écran et que le risque d'endommager ce dernier est très élevé.
Eteindre votre appareil et retirer le rack

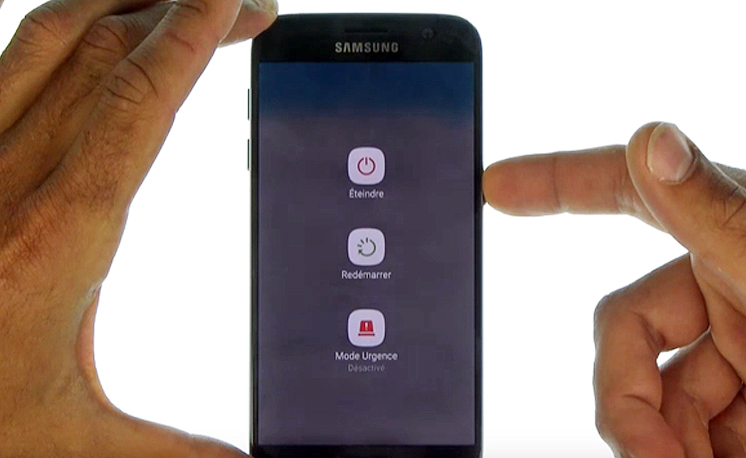

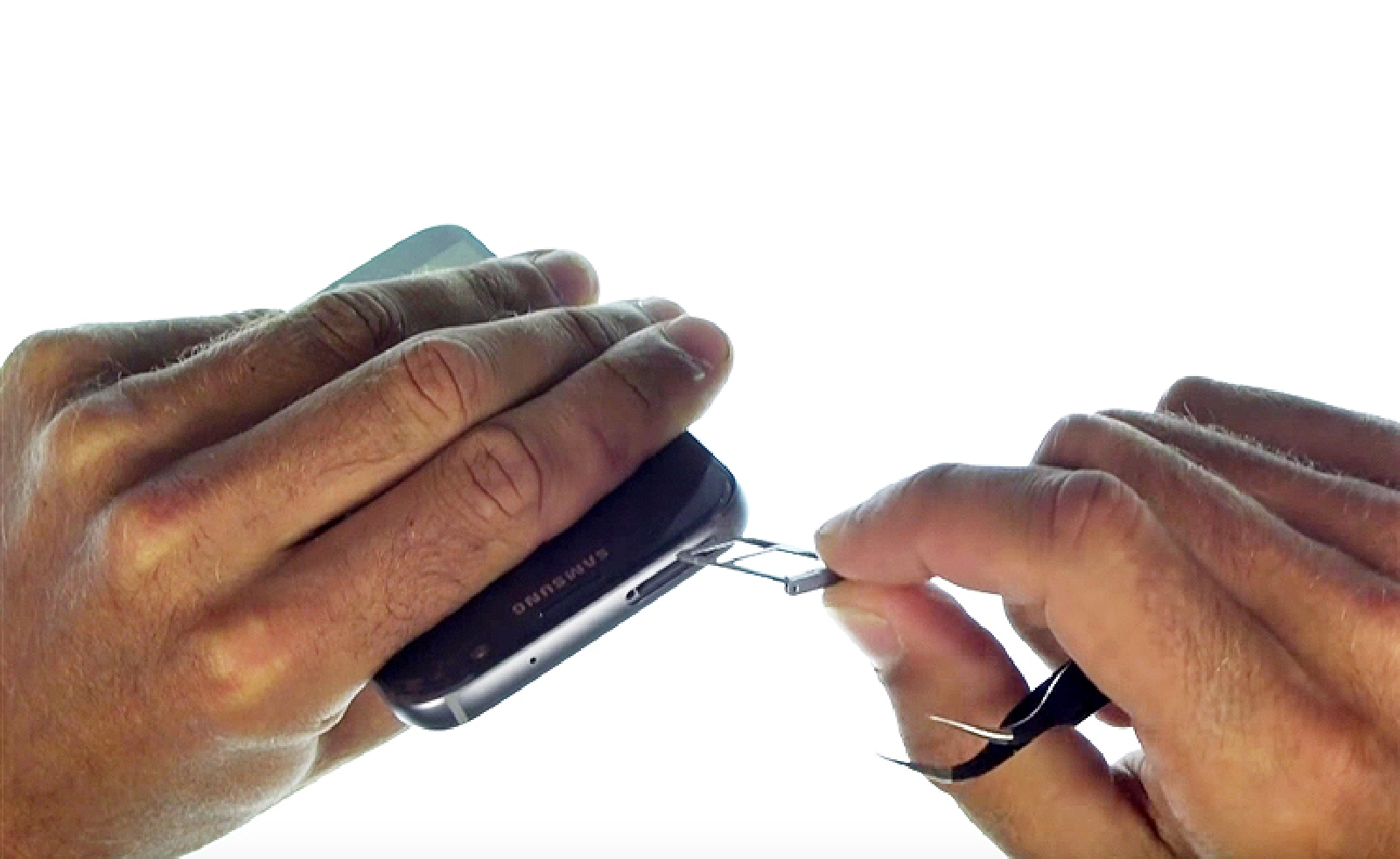

Éteignez votre appareil avant toute réparation puis enlevez le rack sim et sd à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

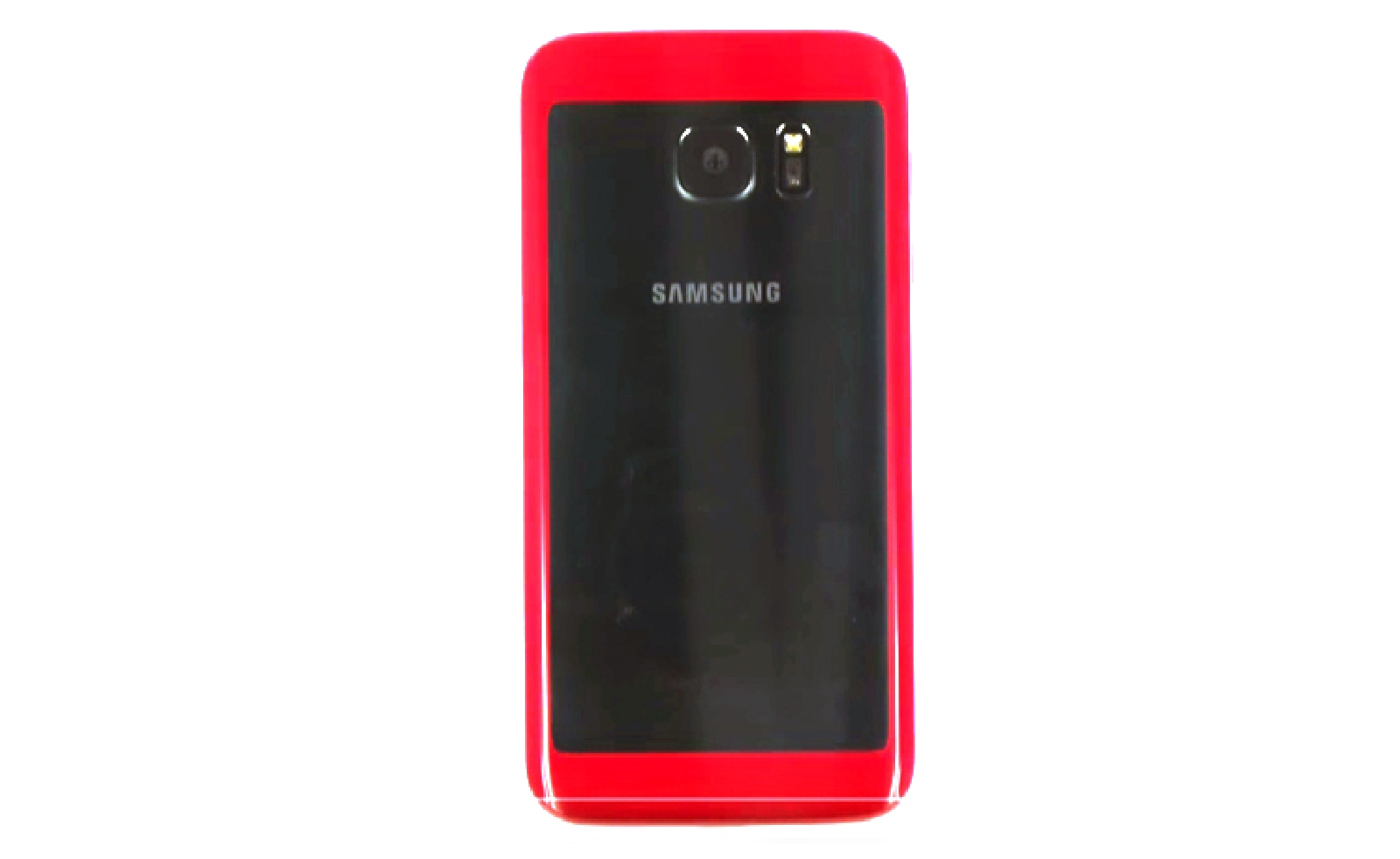

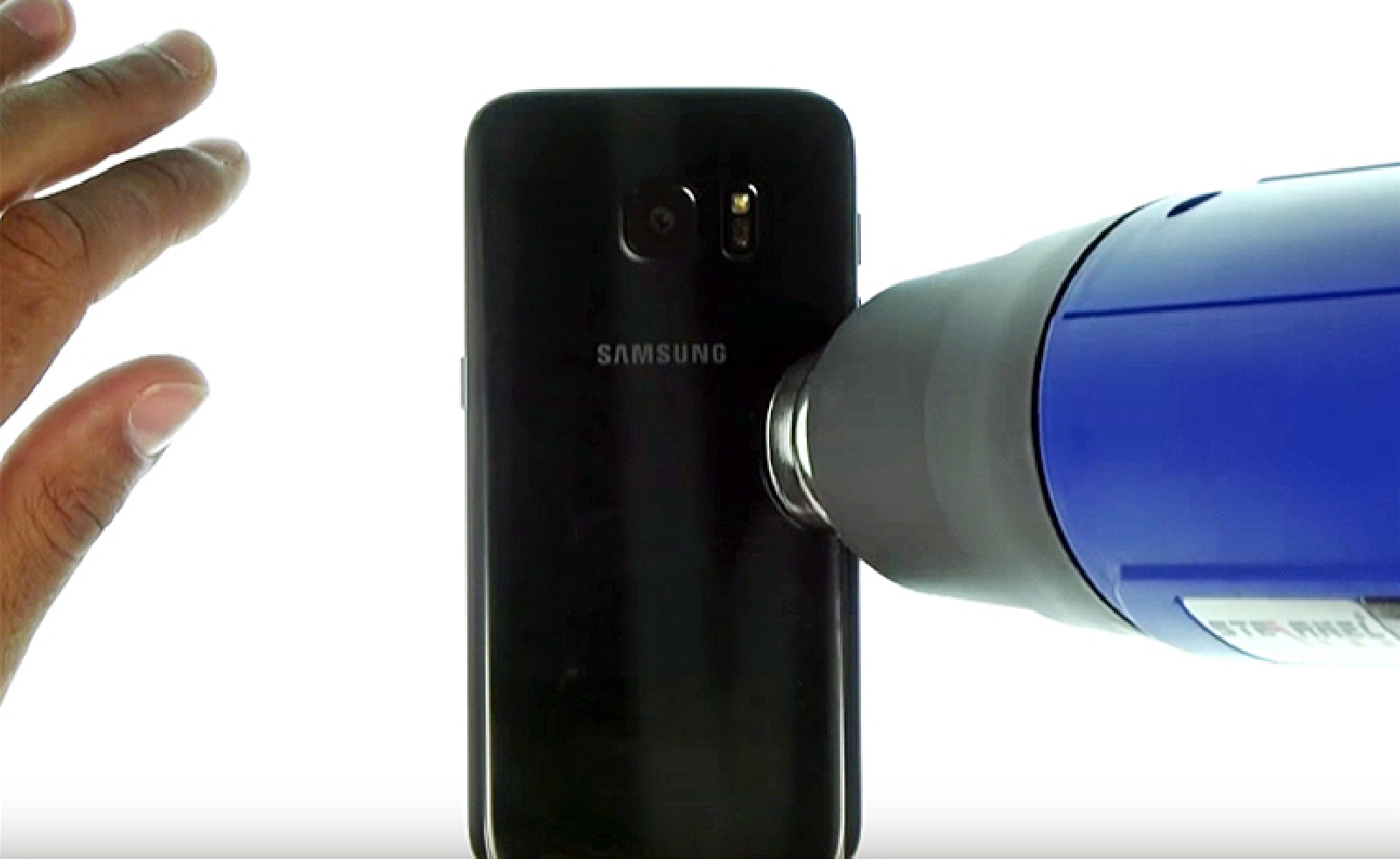

À l'aide d'un sèche-cheveux, d'un décapeur thermique ou d'une station à air chaud, chauffez le cache arrière. Veillez cependant à ne pas surchauffer le téléphone, car l'écran OLED et la batterie à l'intérieur craignent la chaleur.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Station 2 en 1 : air chaud et à souder
69,90 €
Etape 2 : Décoller la vitre

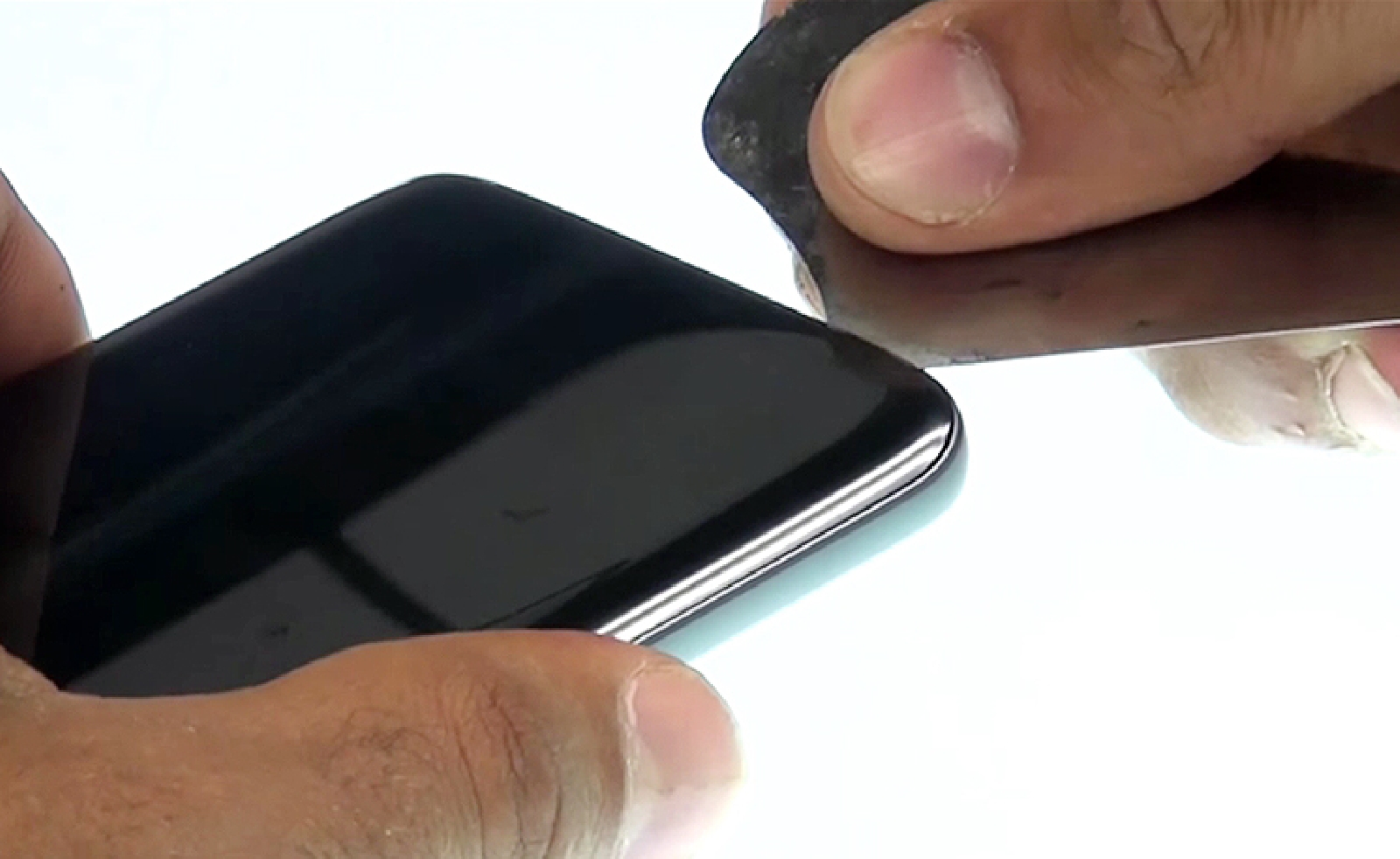

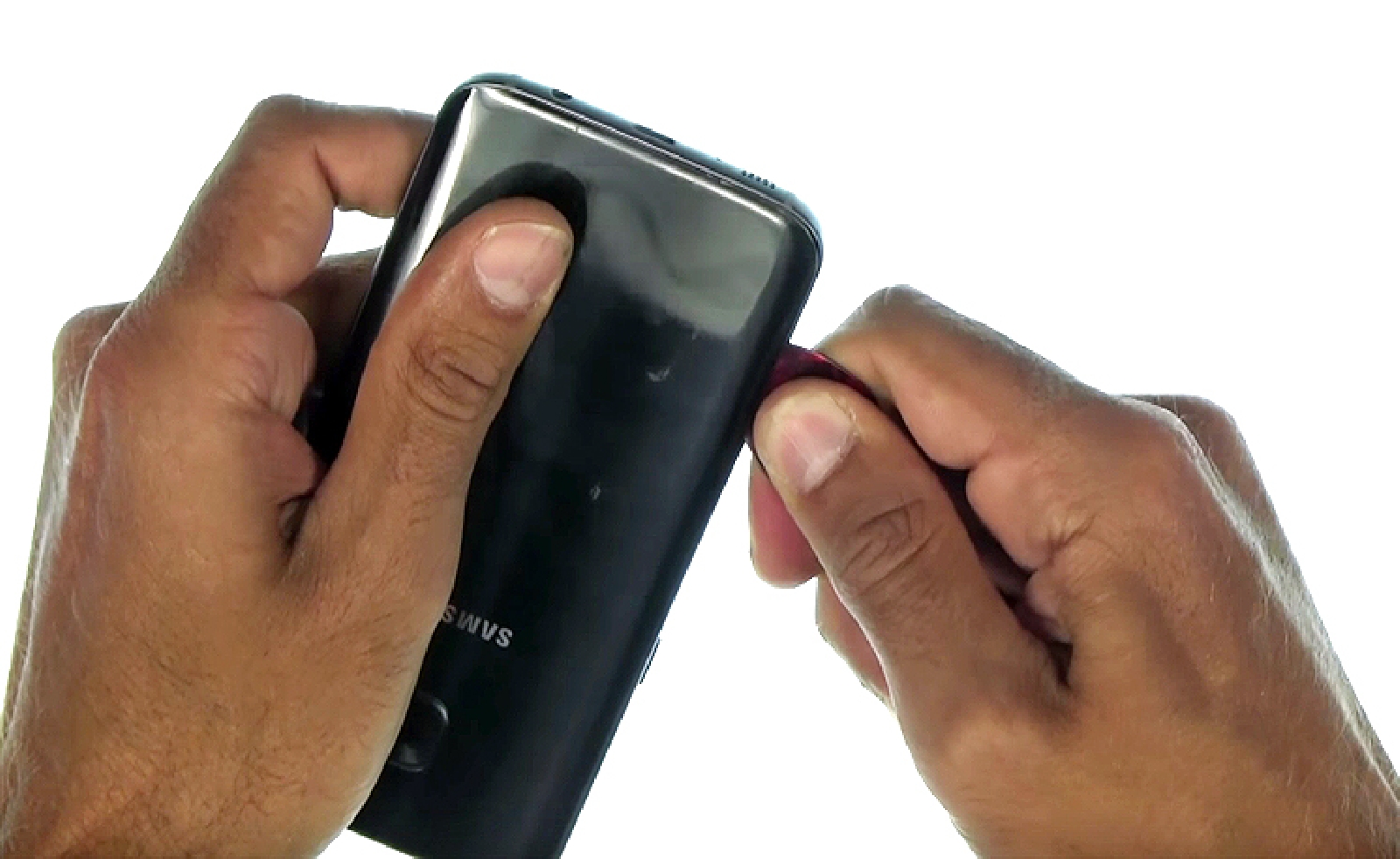

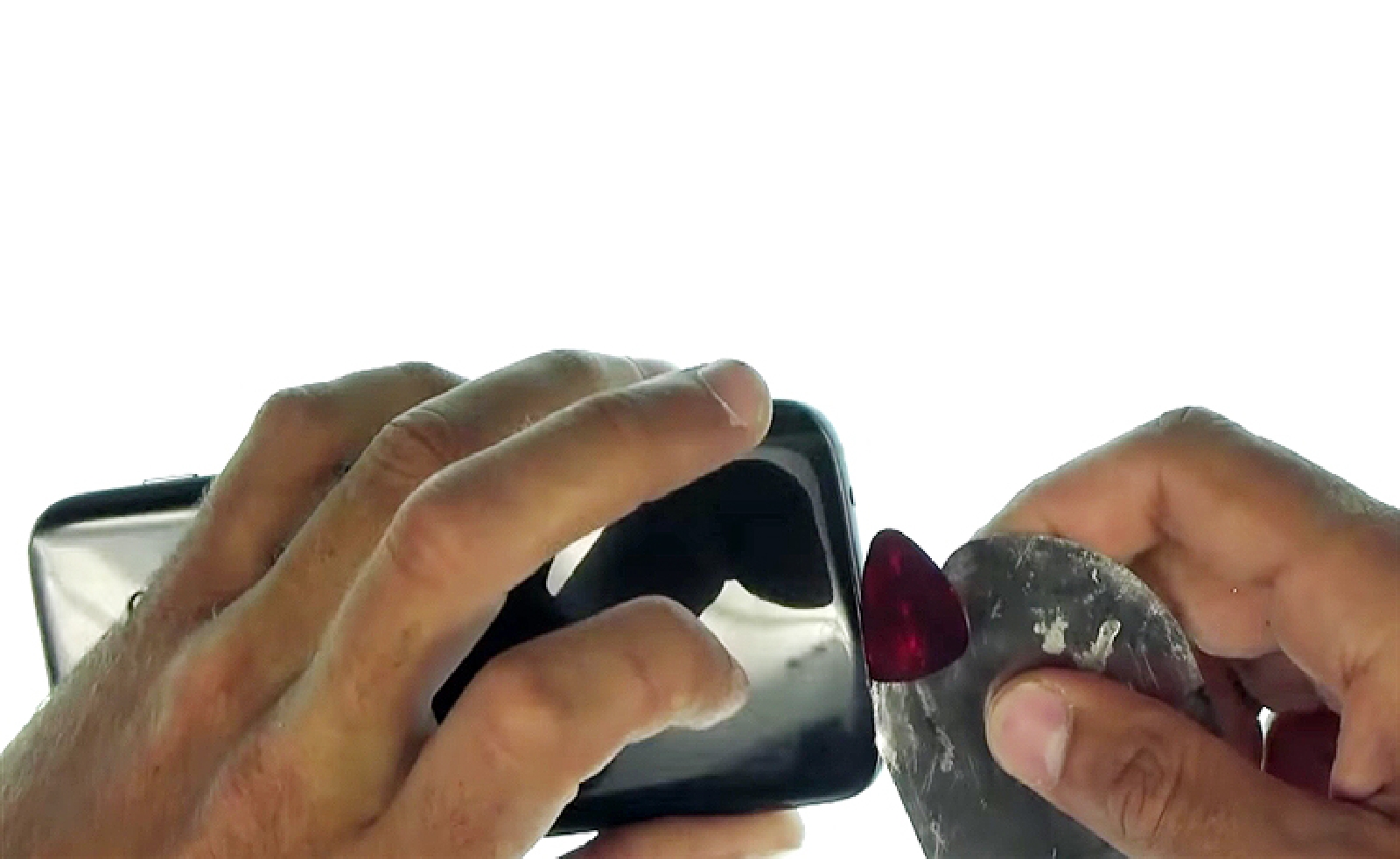

Une fois la vitre chauffée, faites un point d'insertion à l'aide du médiator métal ou de l'outil iflex afin d'insérer les médiators plastiques qui seront utilisé pour décoller la vitre du châssis.

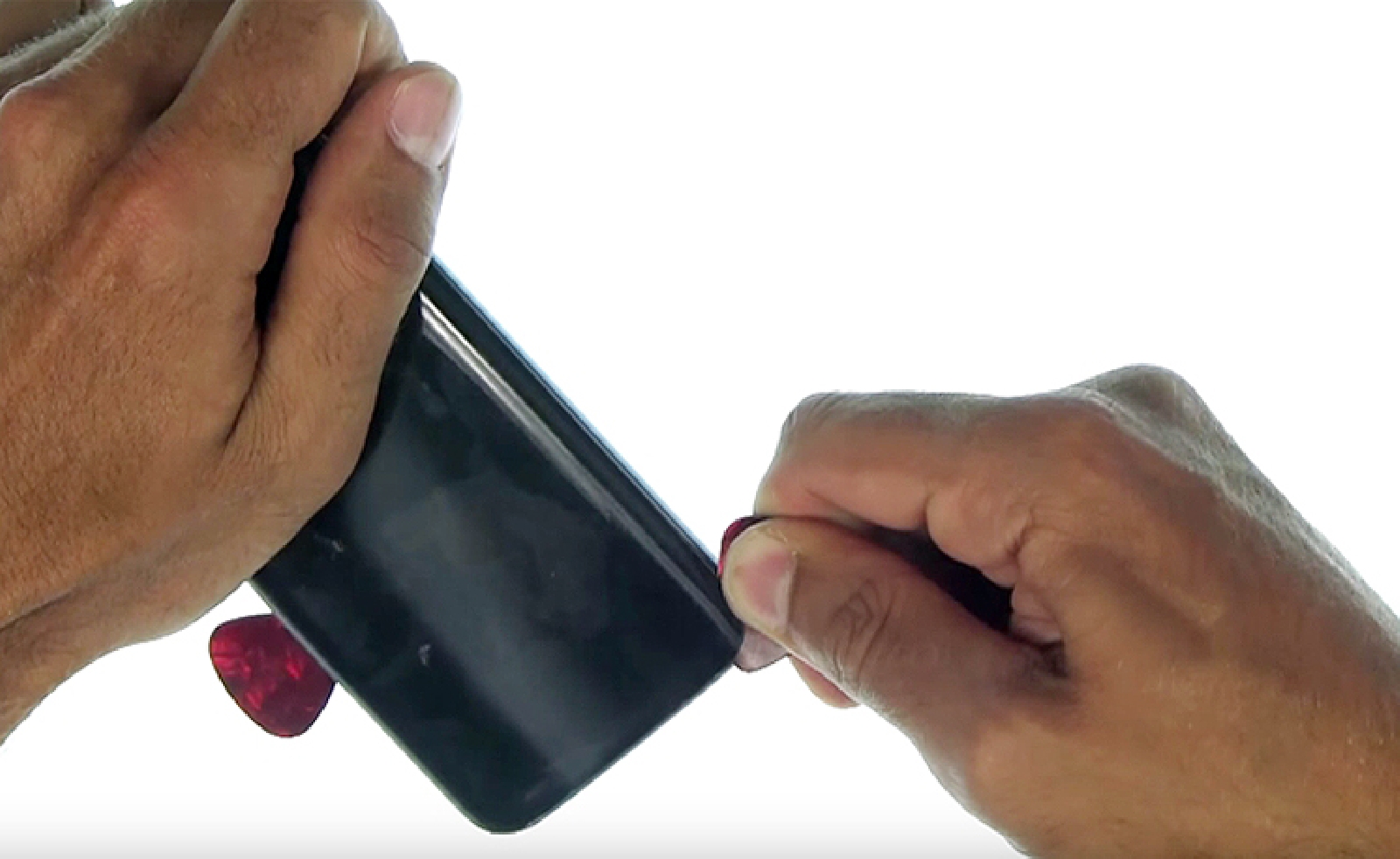

Pour cela faites coulisser ces derniers de part et d'autre de la vitre afin de désolidariser complètement la vitre arrière.
Si cette étape vous pause problème n'hésitez pas à chauffer de nouveau la vitre afin de ramollir un peu plus la colle
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 3: Retirer le cache arrière

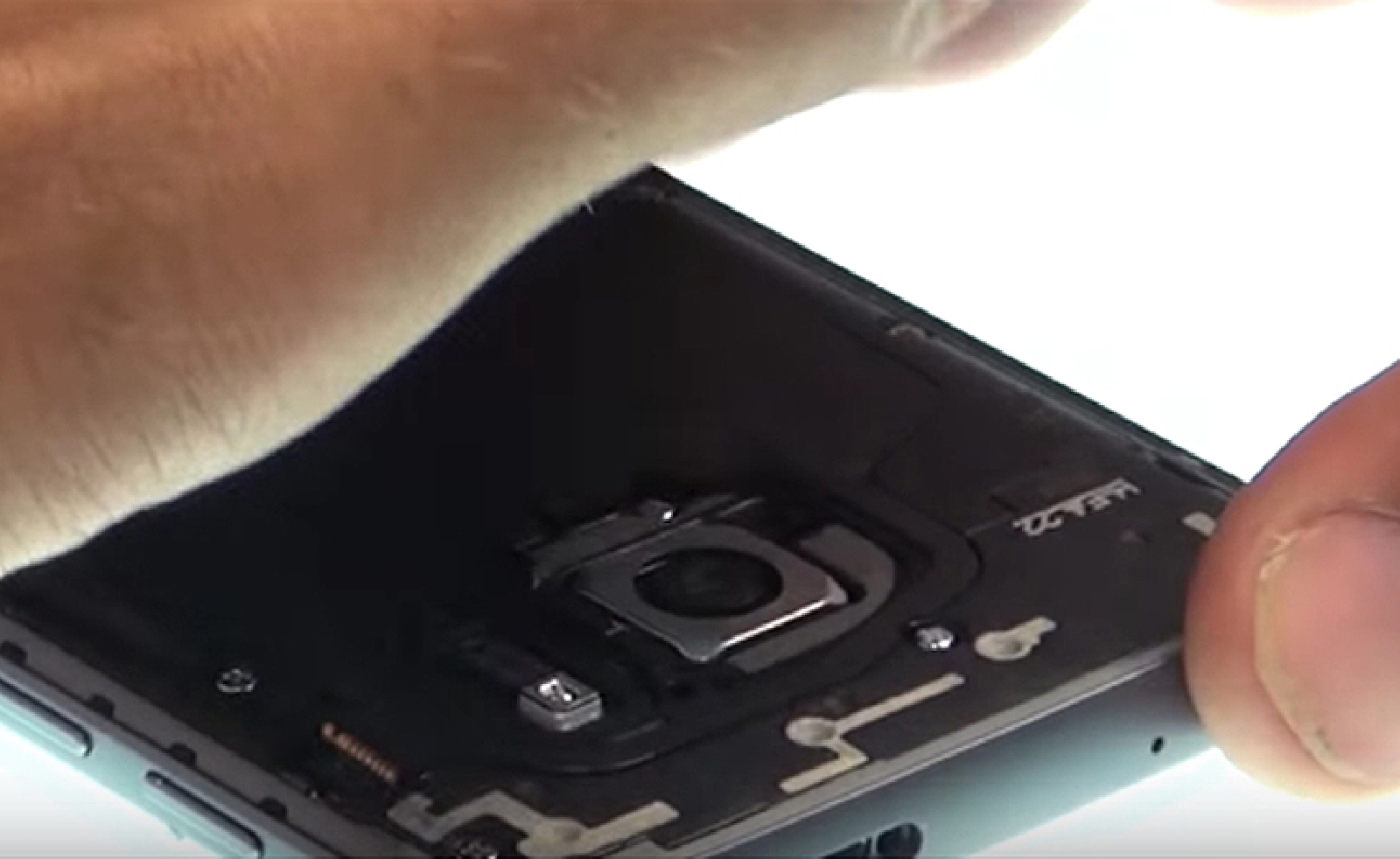

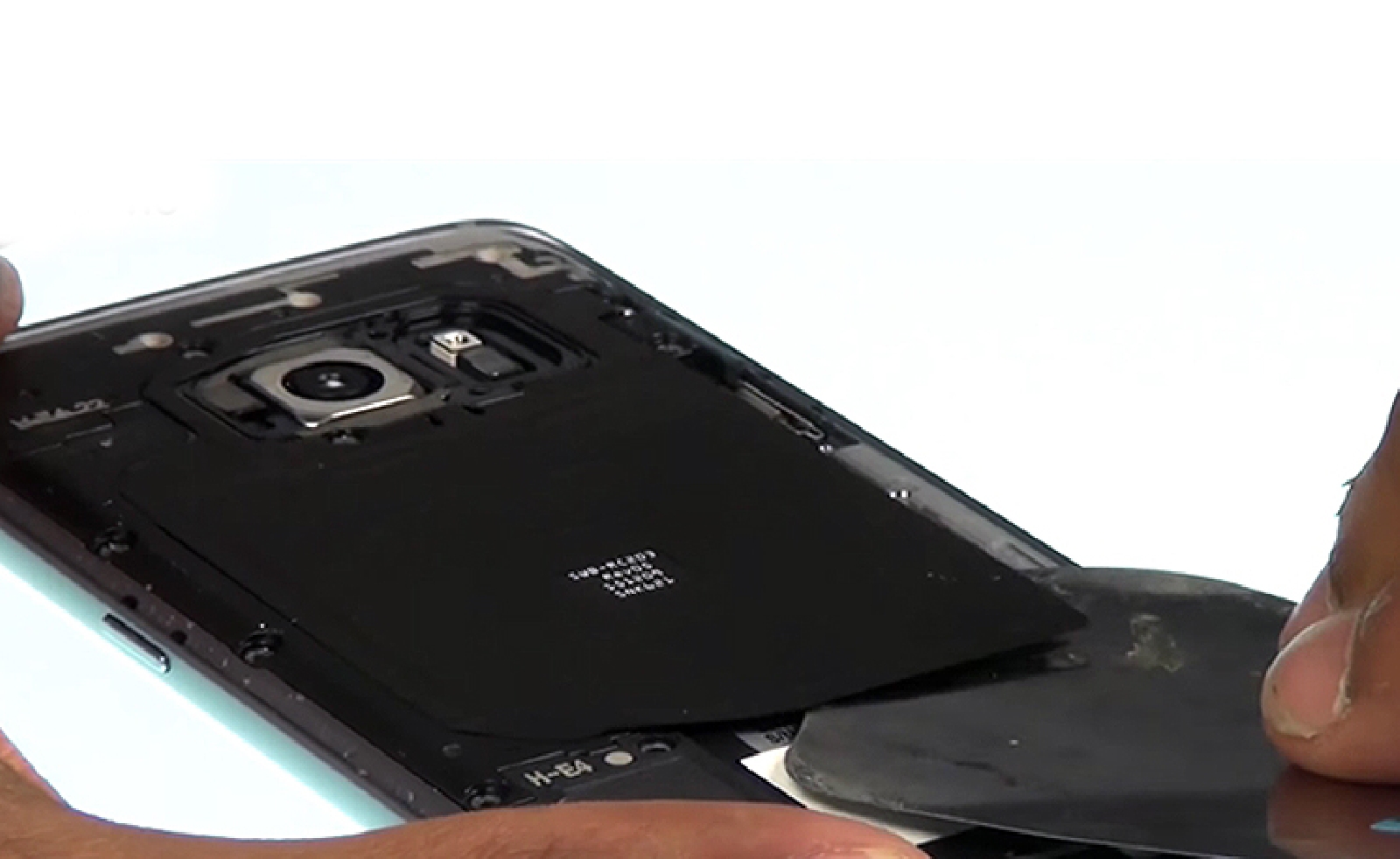

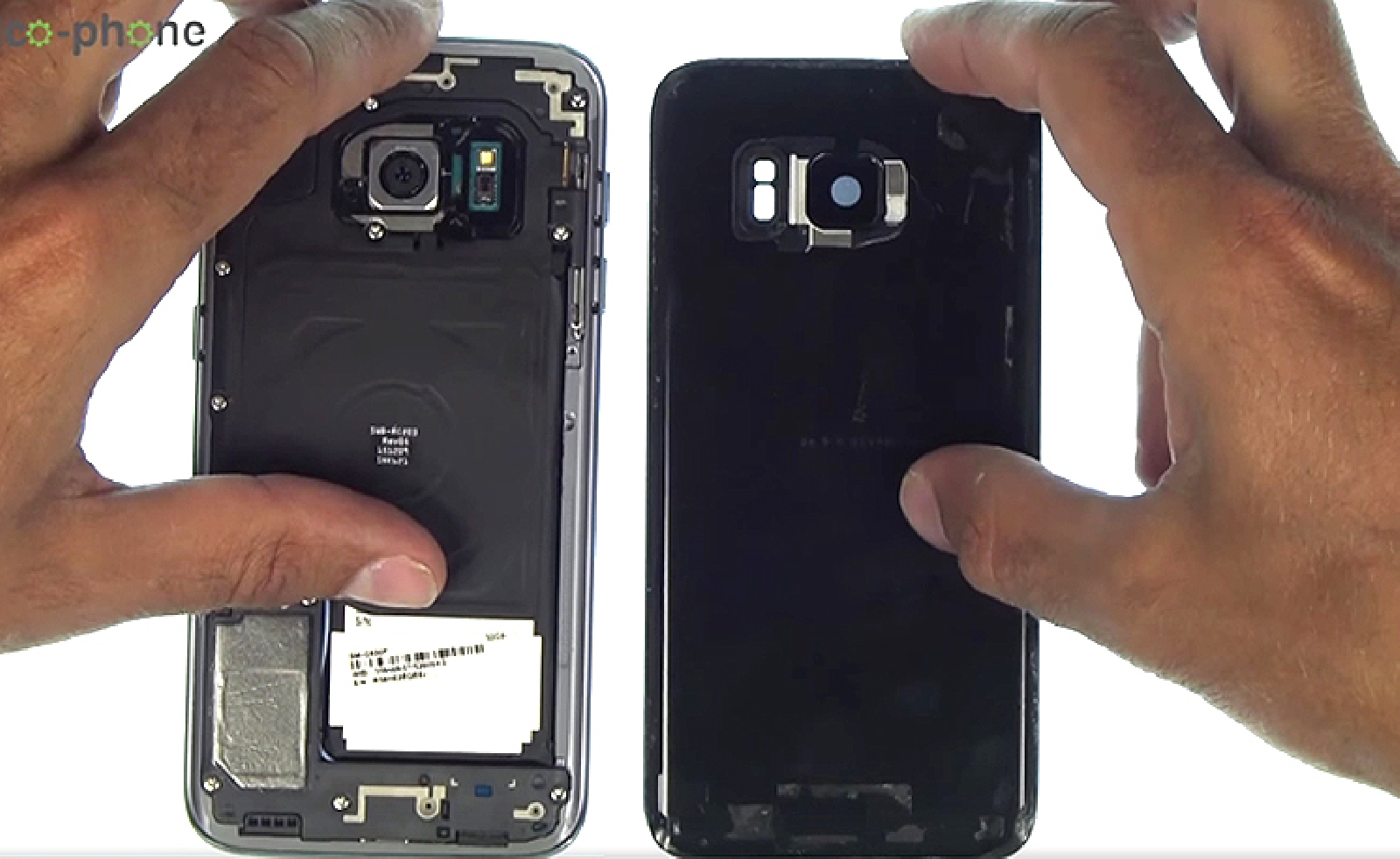

La vitre arrière étant maintenant complètement décollé il ne vous reste plus qu'à la retirer délicatement .
Etape 4 : Retirer les vis

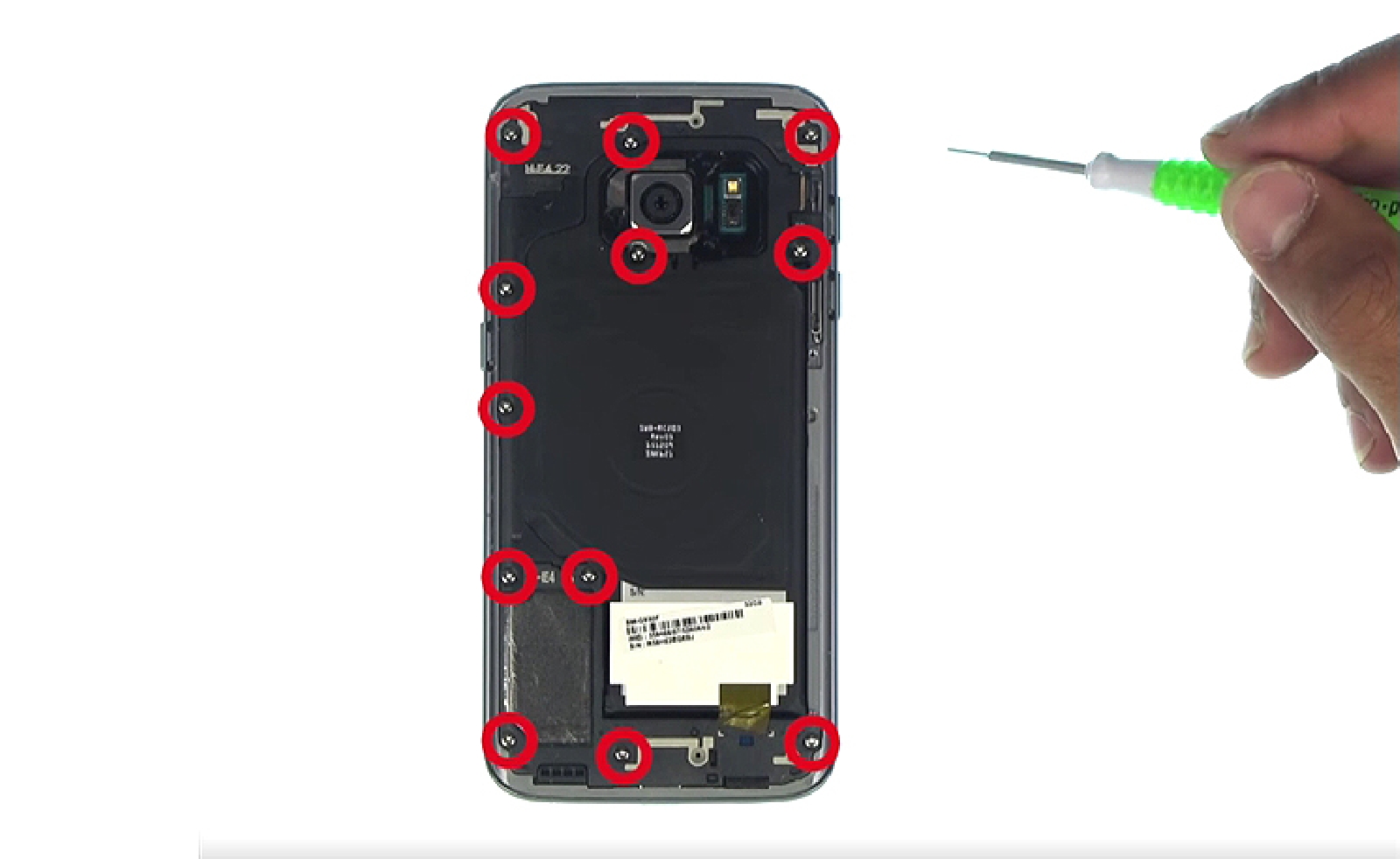

Dévissez maintenant les douze vis cruciformes de 3,5 mm entourées en rouge...

Outils du kit utilisés
Outils du kit utilisés

Etape 5: Retirer les éléments situés sur la carte mère

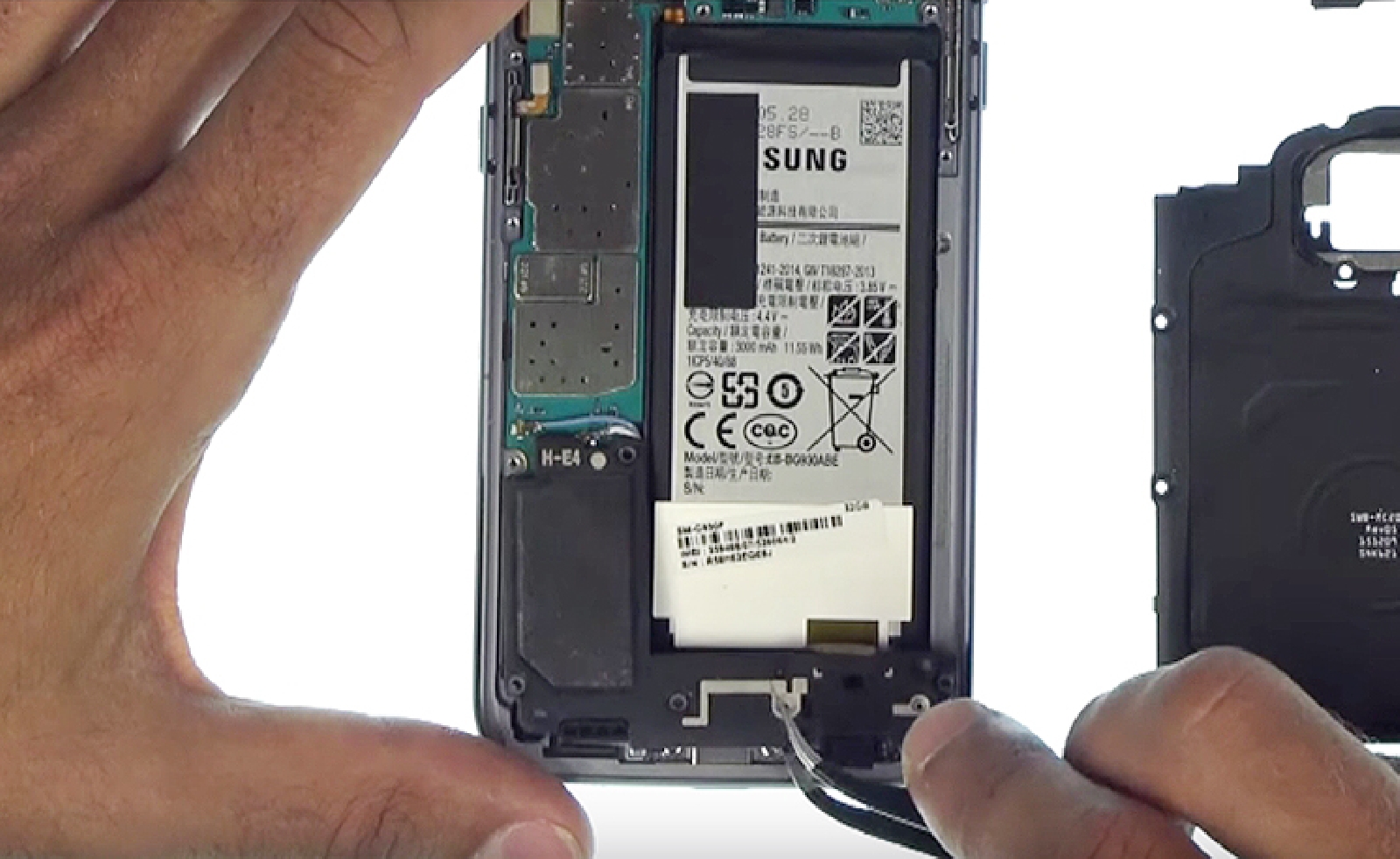

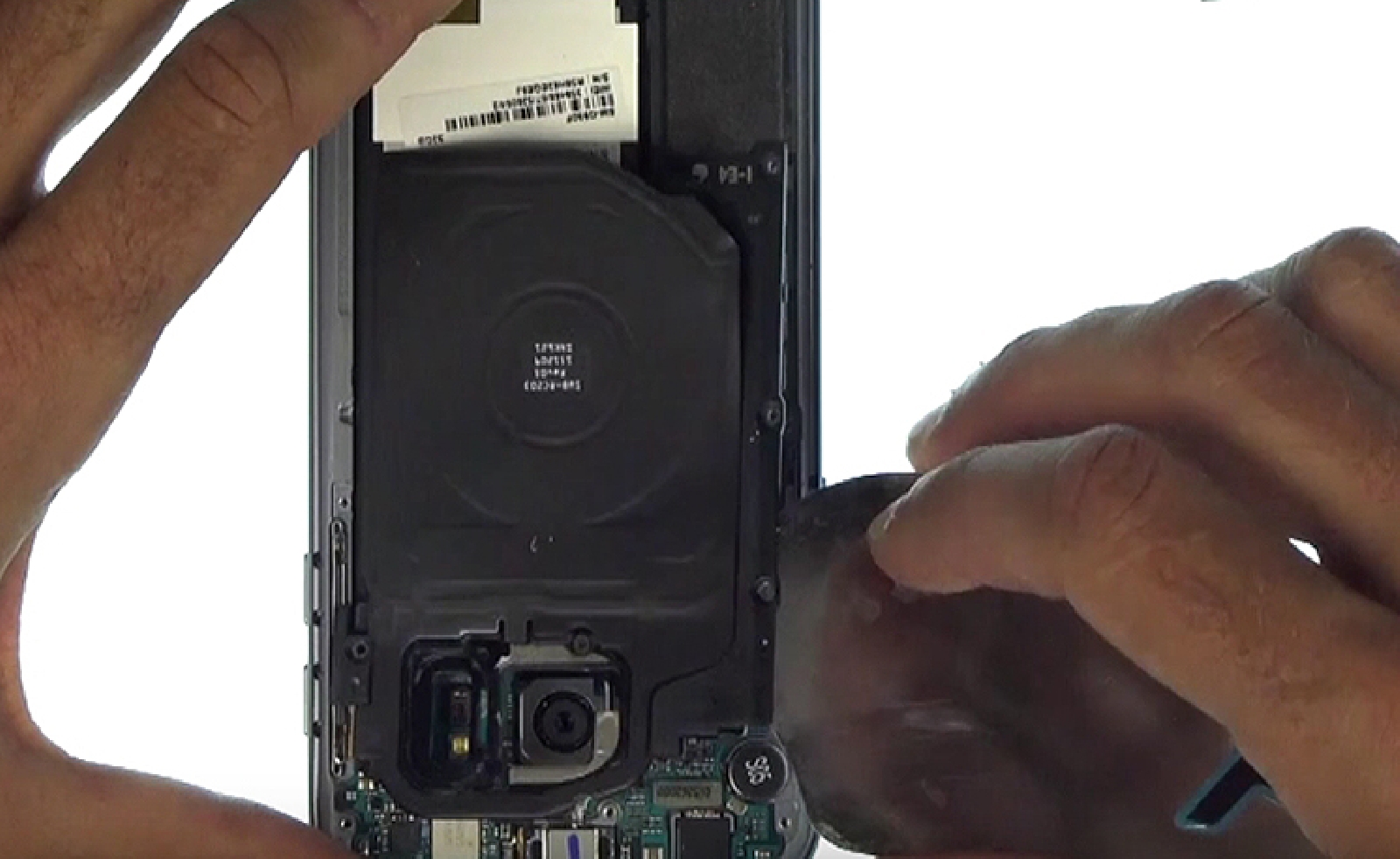

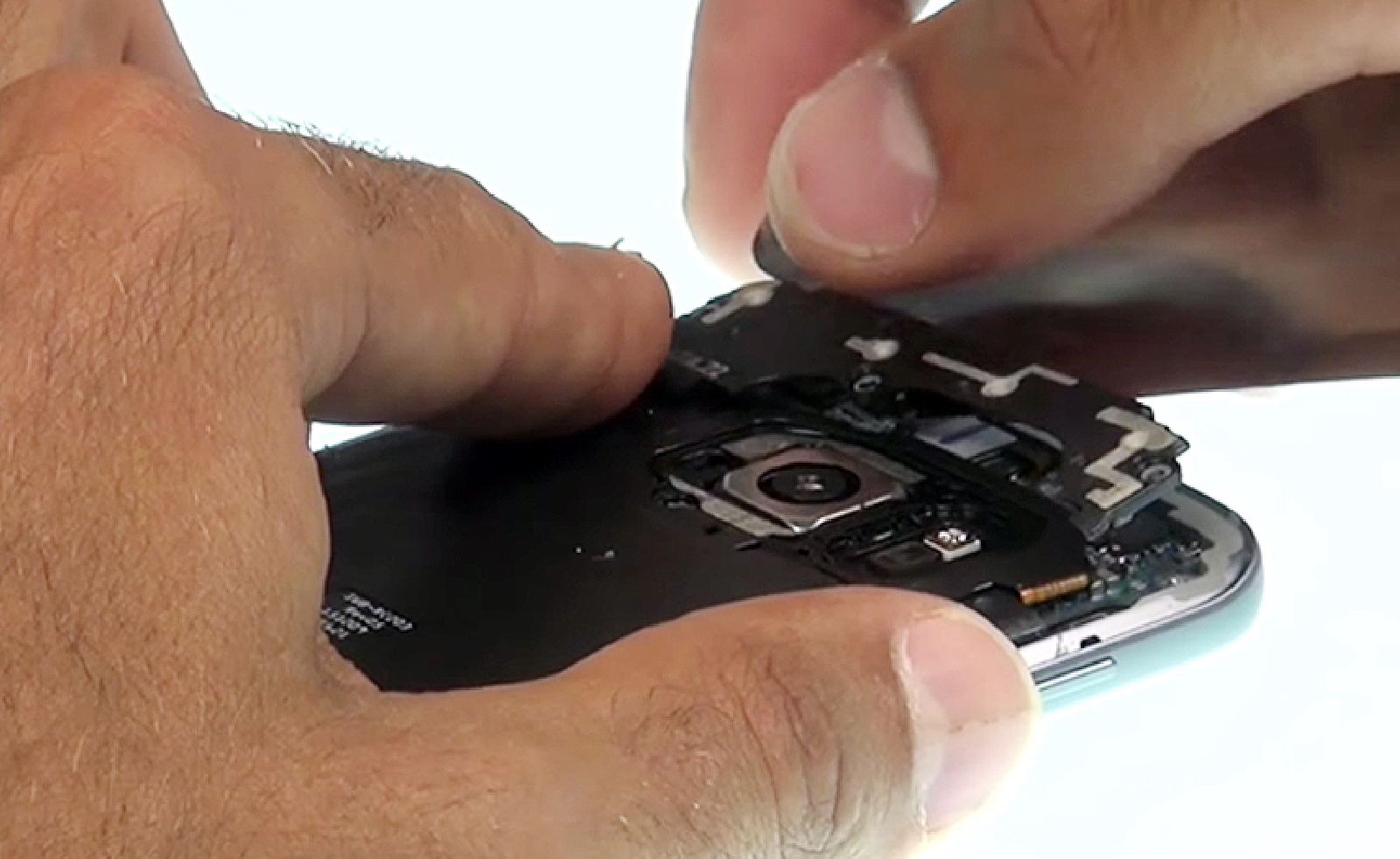

À l'aide d'un levier ou d'un médiator, retirez l'ensemble antenne puis enlevez la nappe induction/NFC et son support.
Il ne vous reste désormais plus qu'à retirer le bloc haut parleur .

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 6 : Déconnecter la batterie

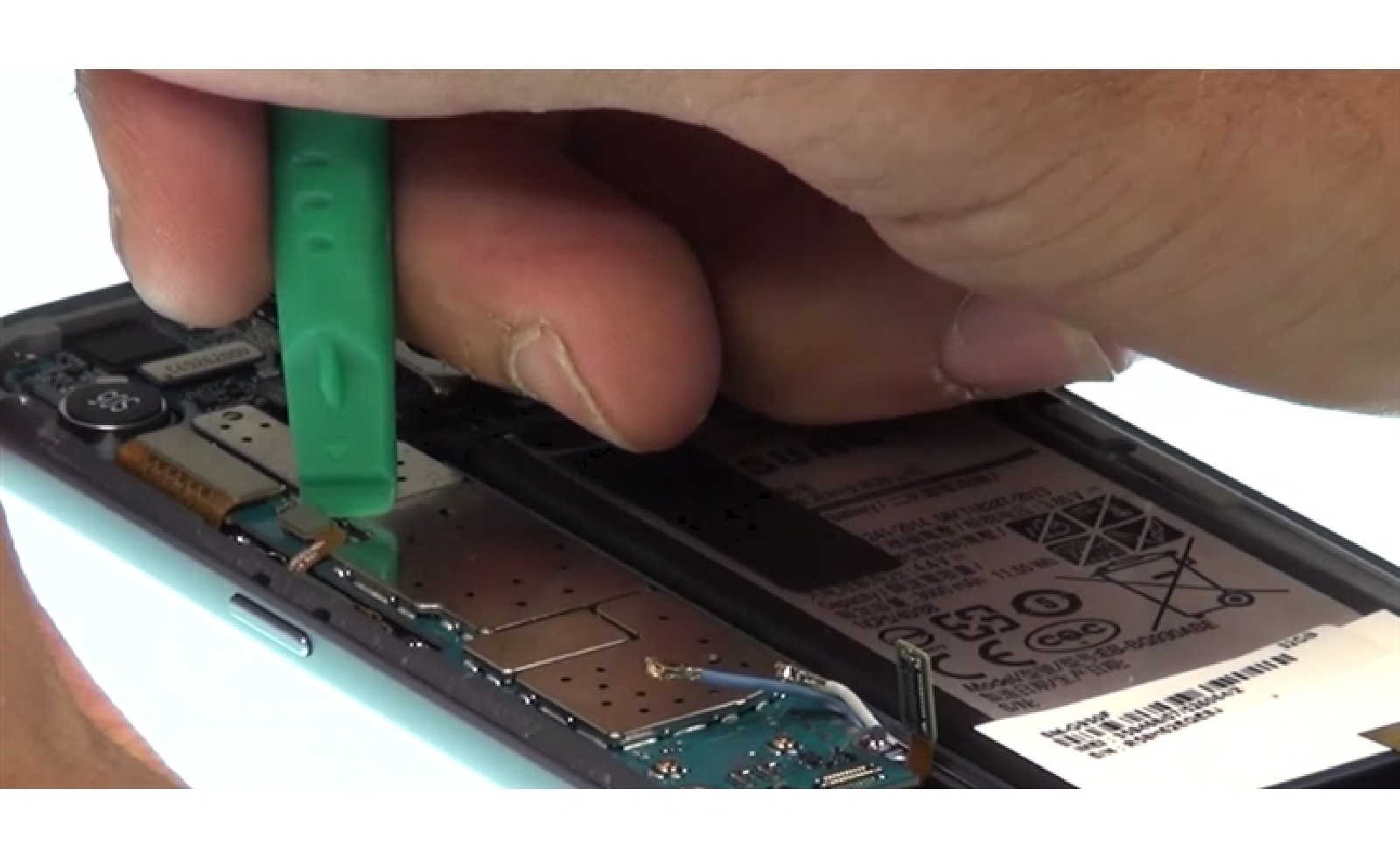

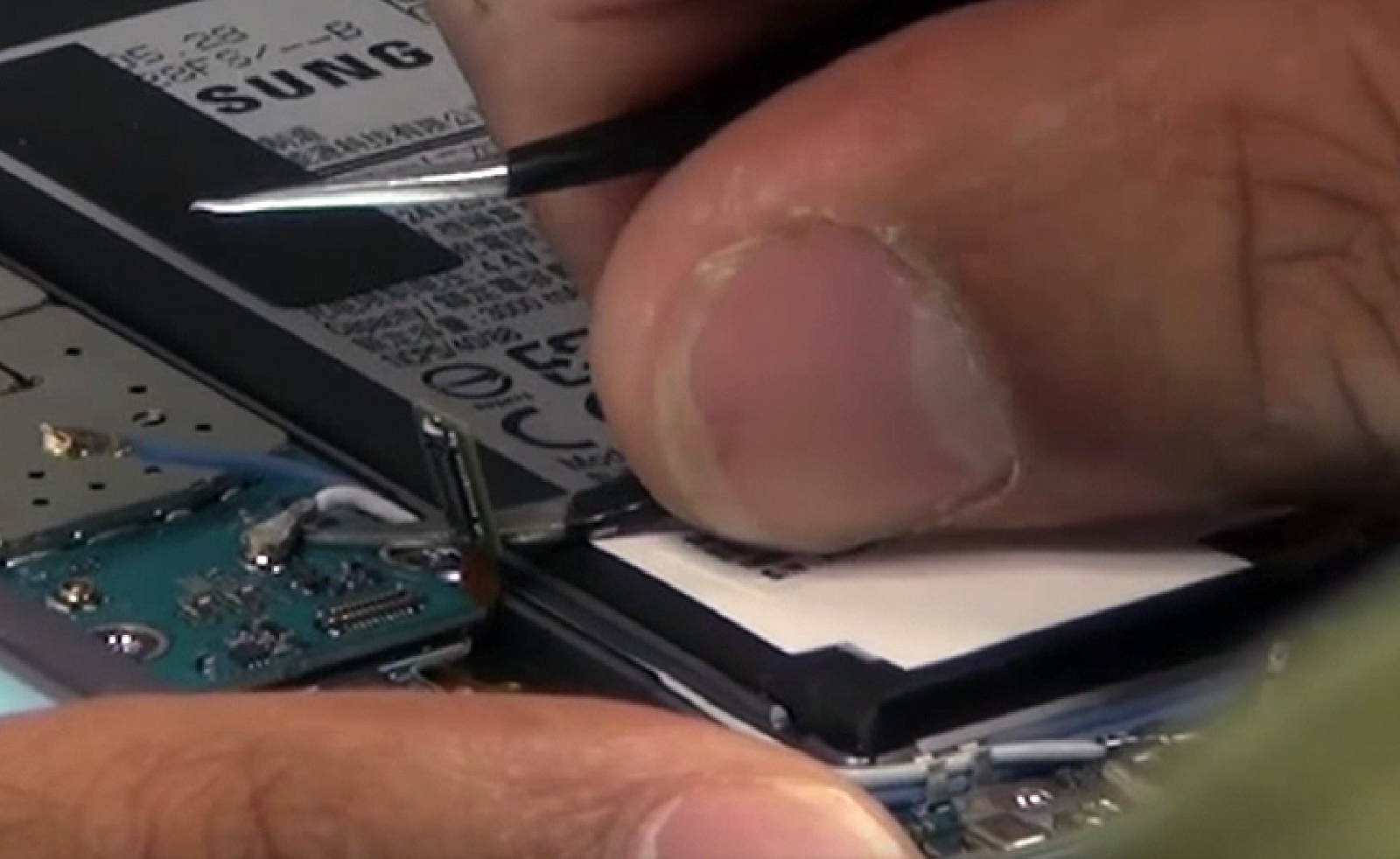

Avec l'extrémité plate d'une spatule (spudger), débranchez le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7: Déconnecter les nappes

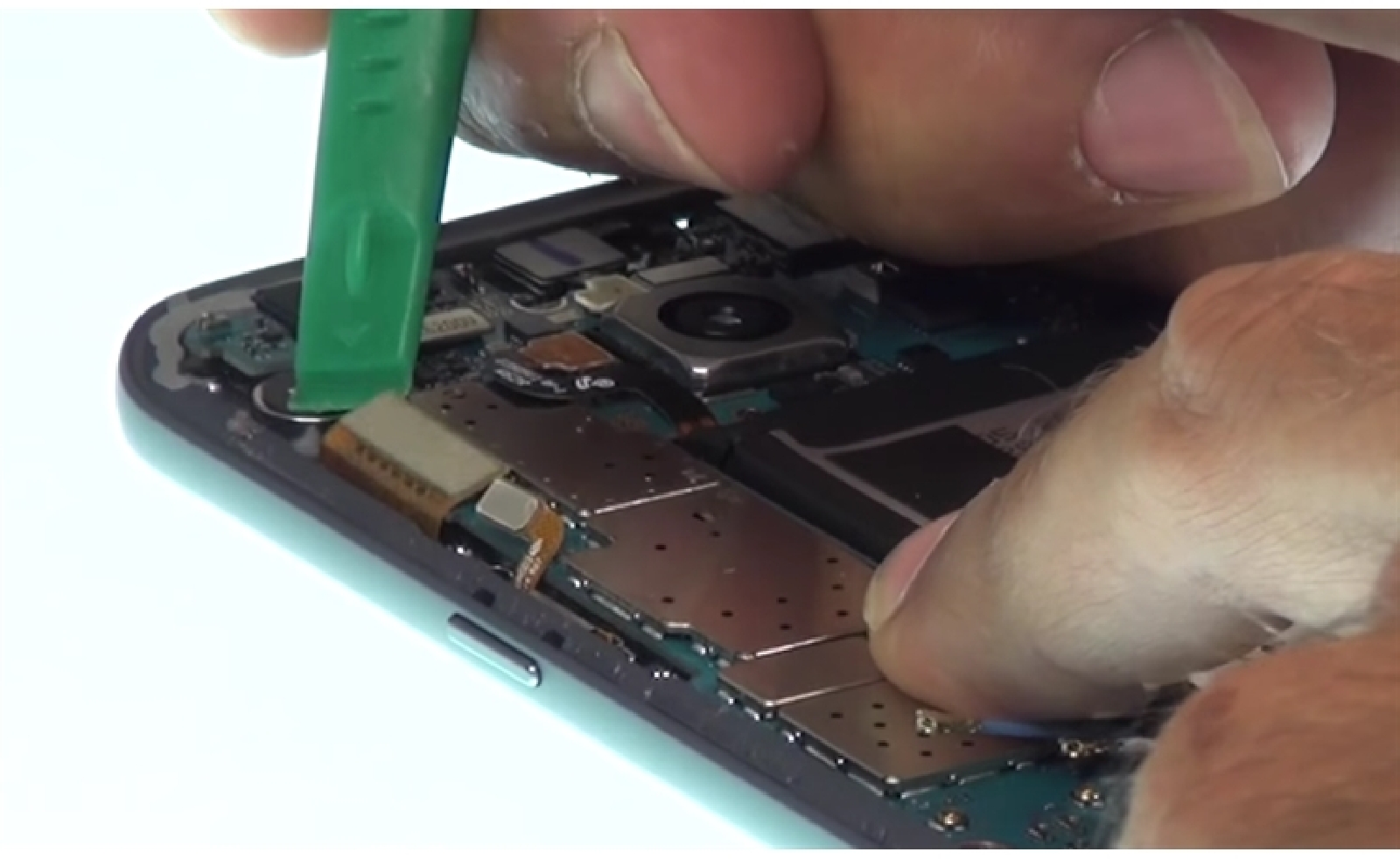

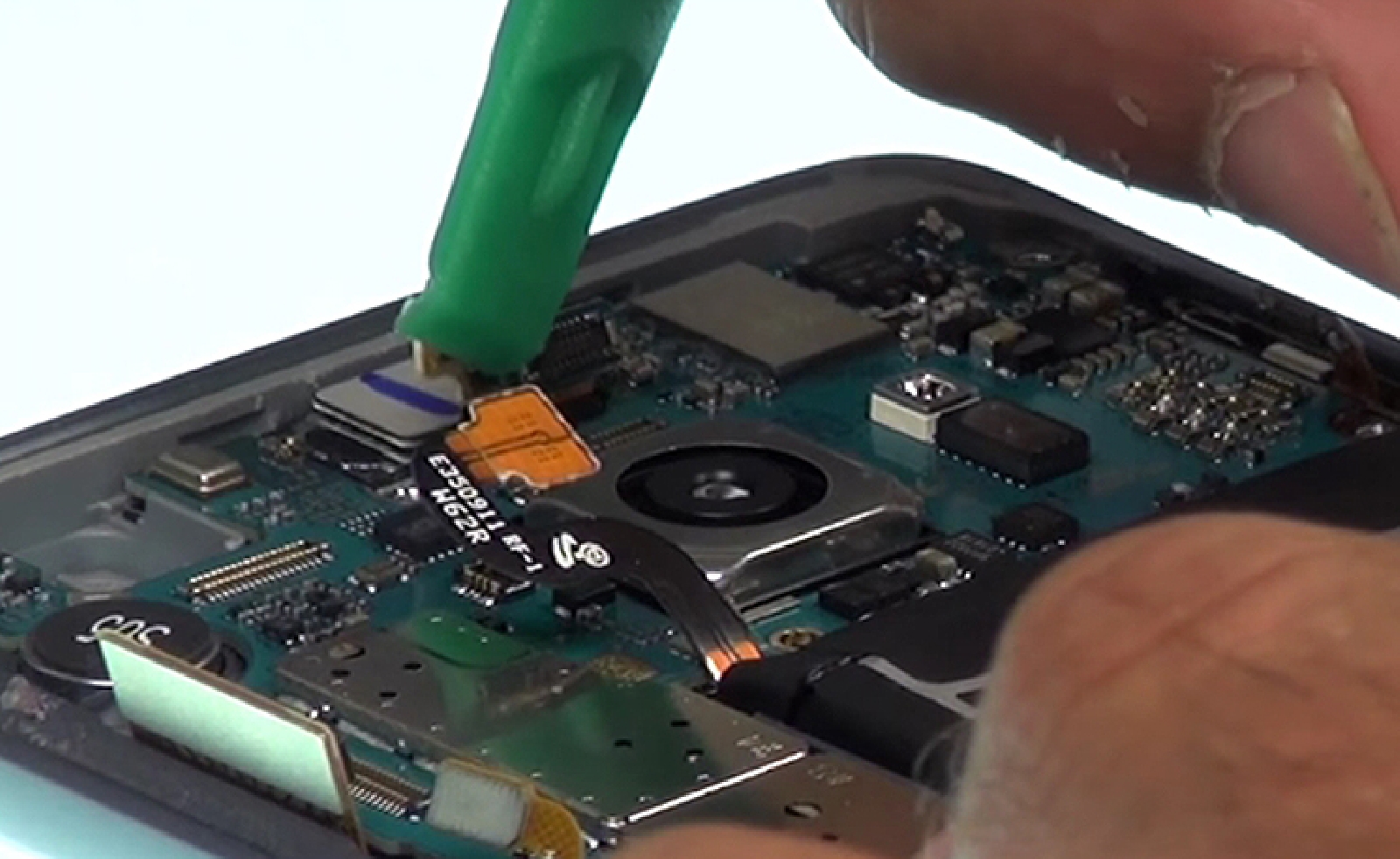

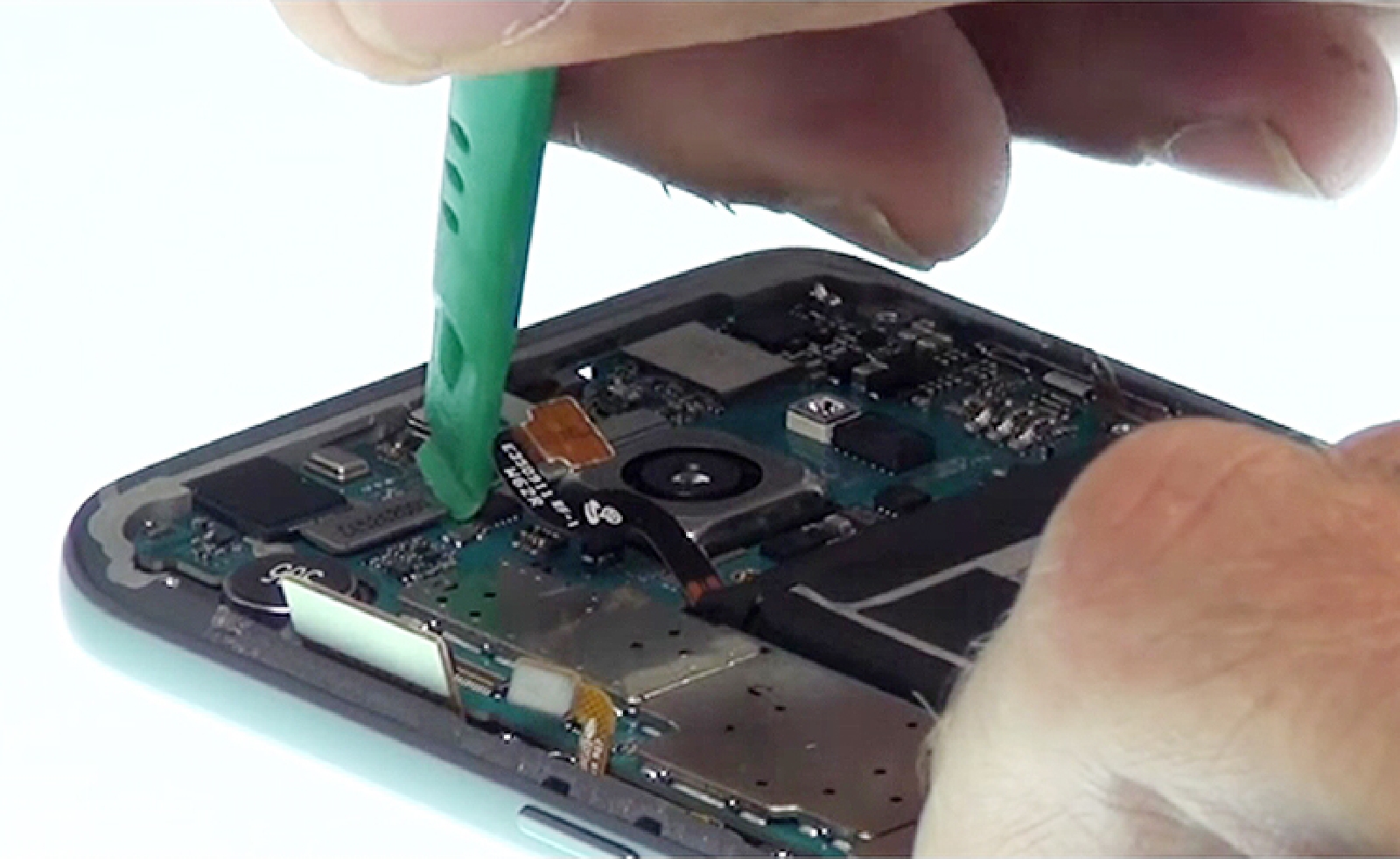

À l'aide du spudger déconnectez la nappe du bouton home, puis les 2 câbles coaxiaux. Remontez légèrement puis débranchez la connectique du bouton power ainsi que celle de l'écran Amoled.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 bis

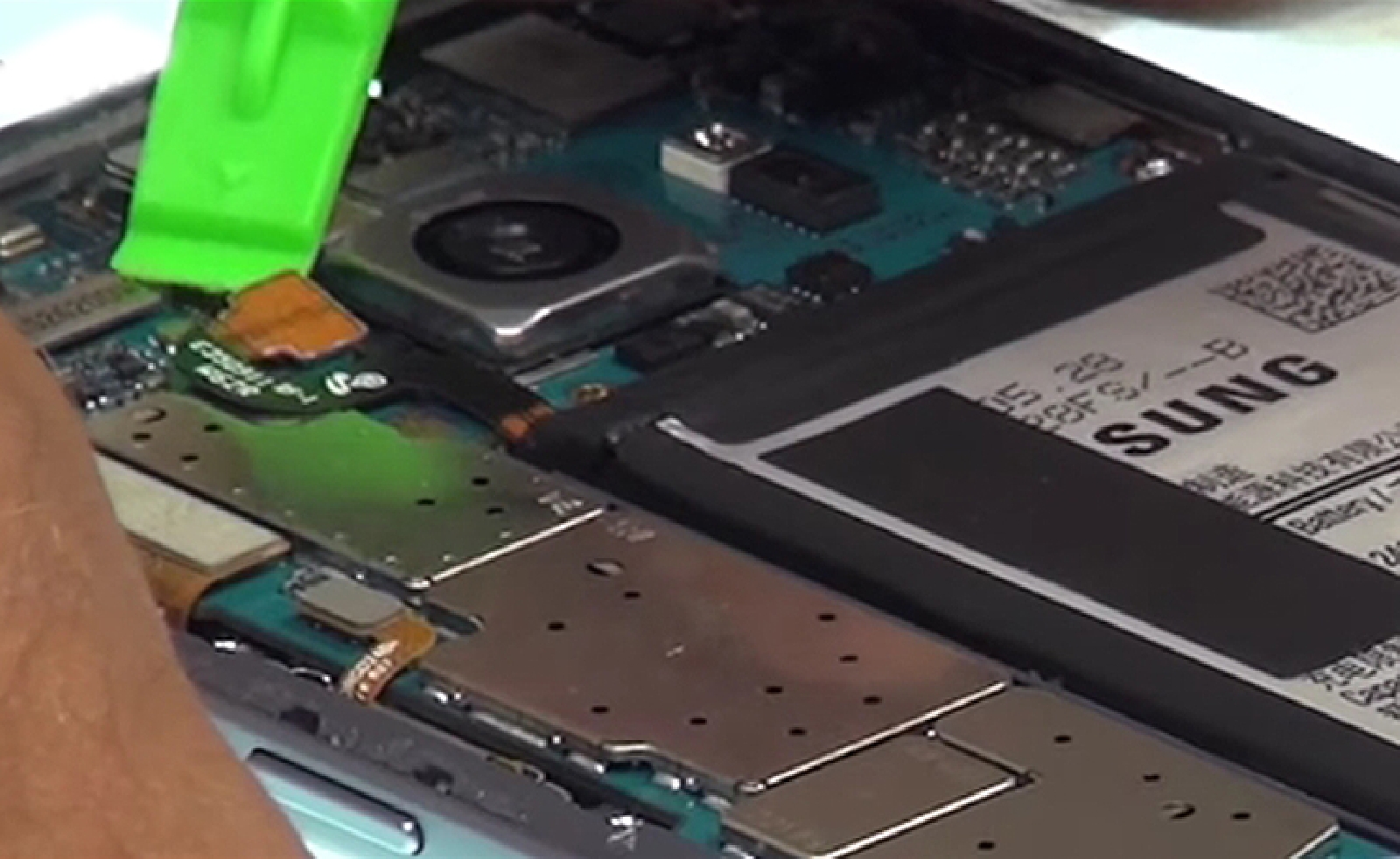

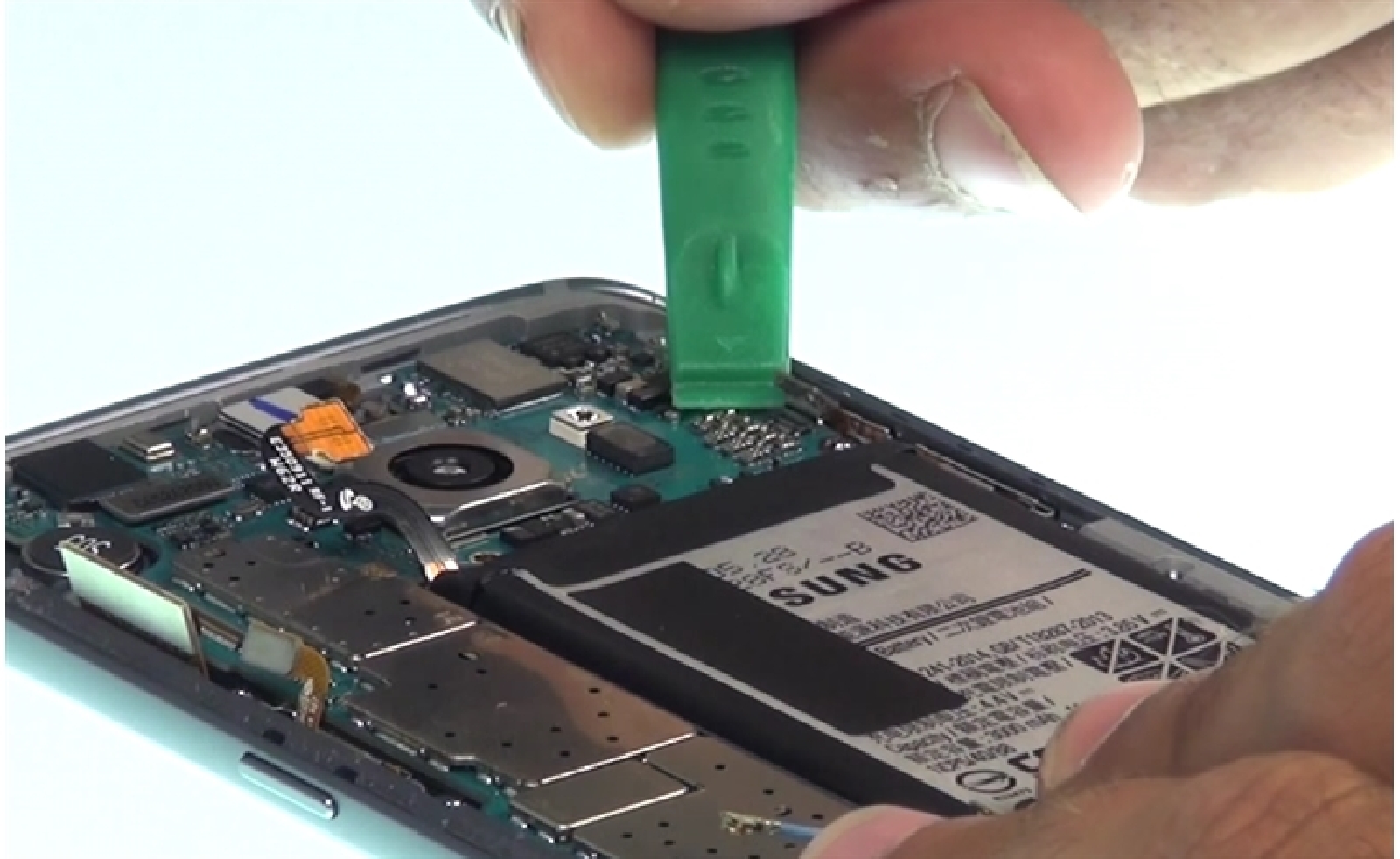

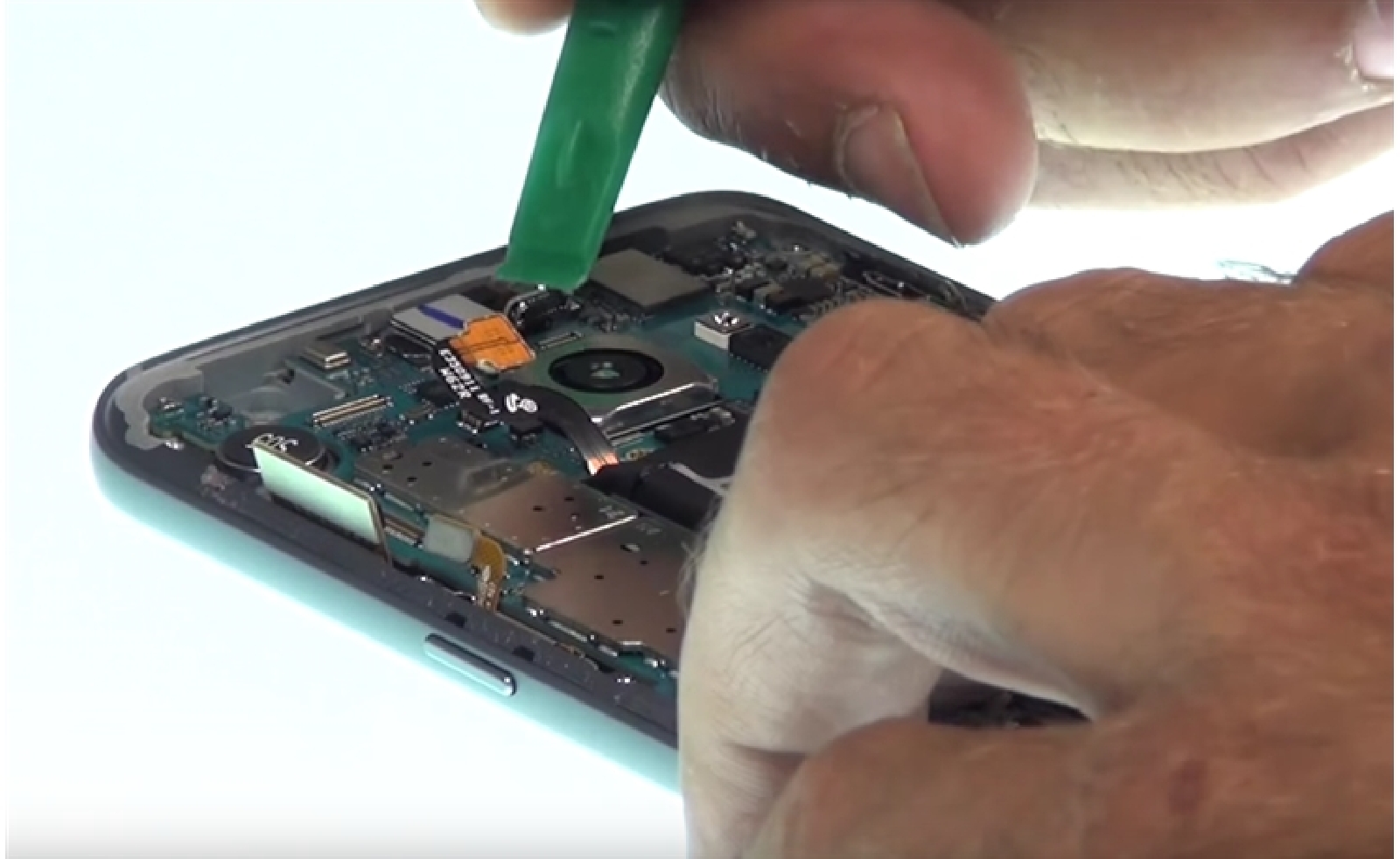

Toujours avec le spudger débranchez la nappe du bouton volume puis la caméra avant.
Retirez ensuite la caméra à l'aide de la pincette métallique puis reprenez le levier nylon afin de déconnecter le connecteur du capteur de luminosité et le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés


Etape 8: Retirer la carte mère
Afin de retirer la carte mère, vous allez devoir déconnecter le dock usb.

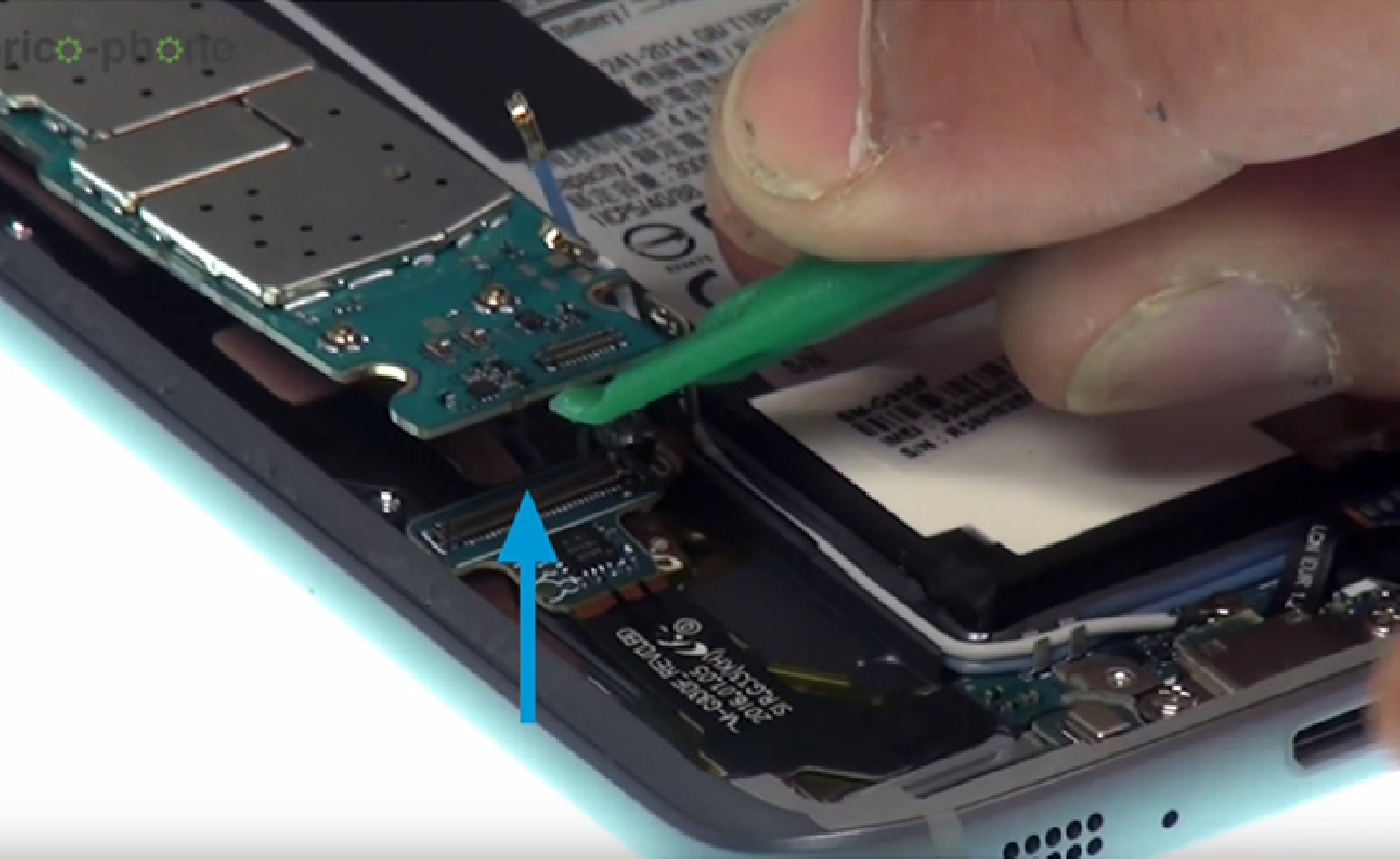

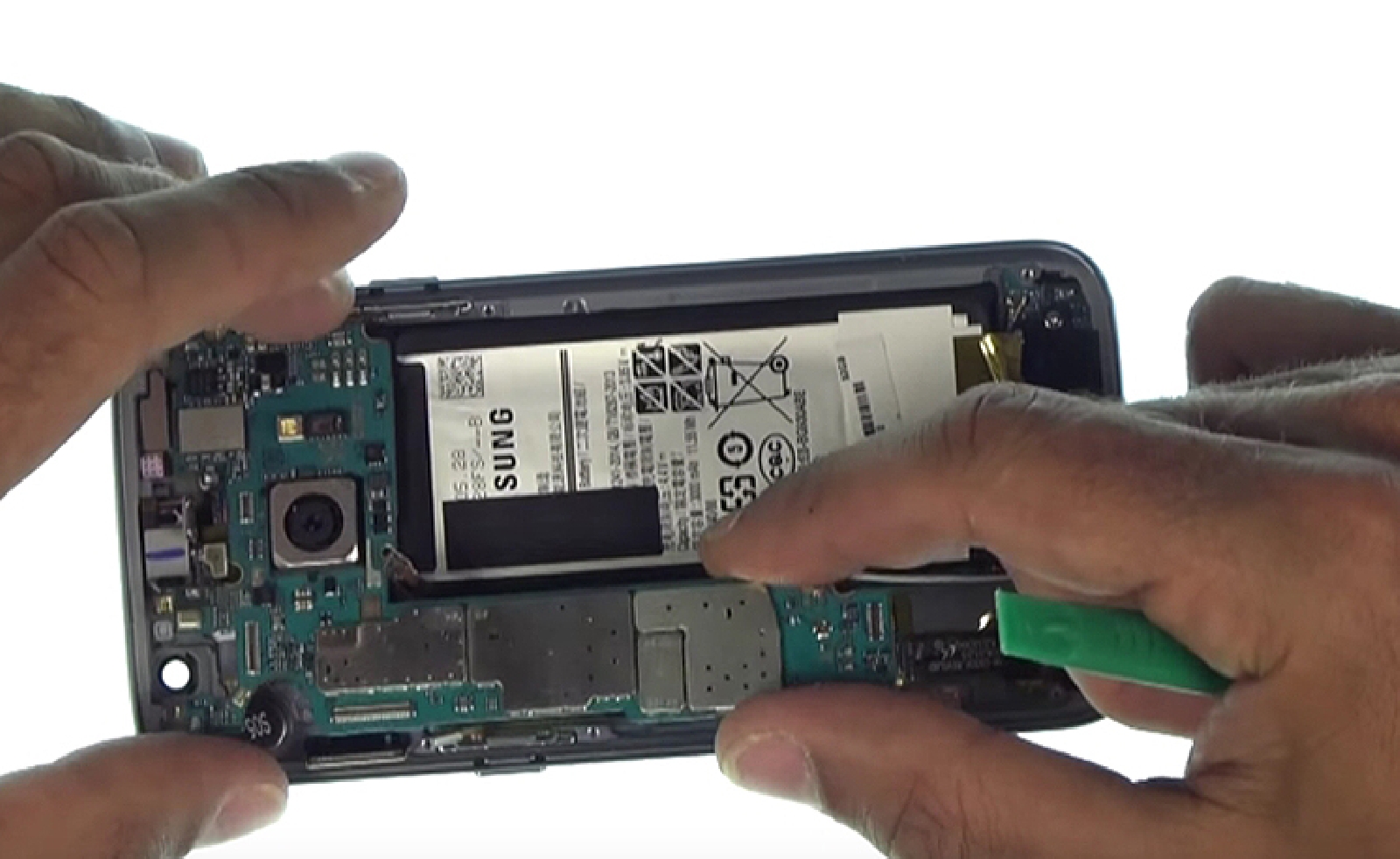

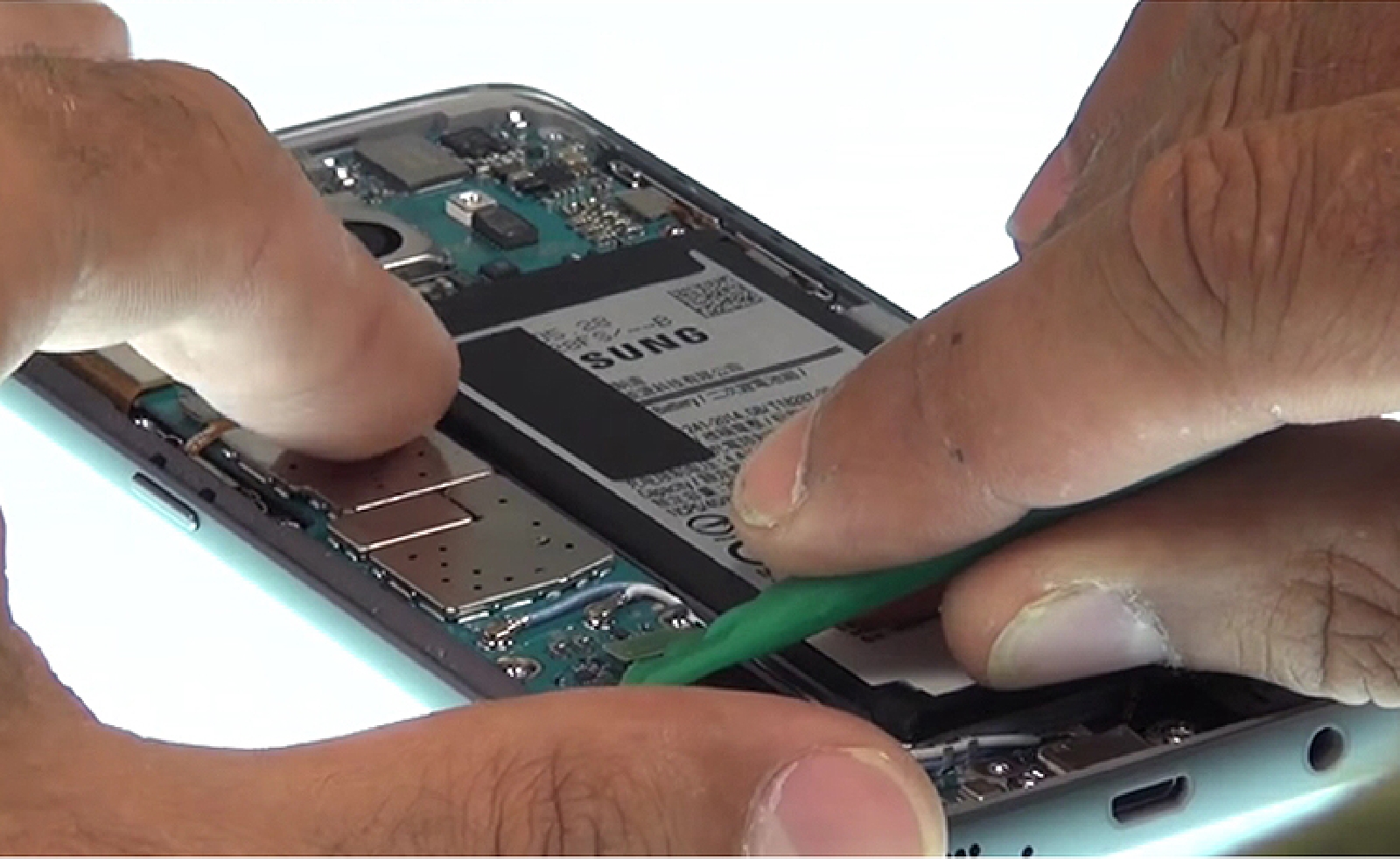

Pour cela faites levier à l'aide du spudger sur le bas de la carte-mère ce qui aura pour effet de débrancher naturellement le dock qui est connecté sous la carte.

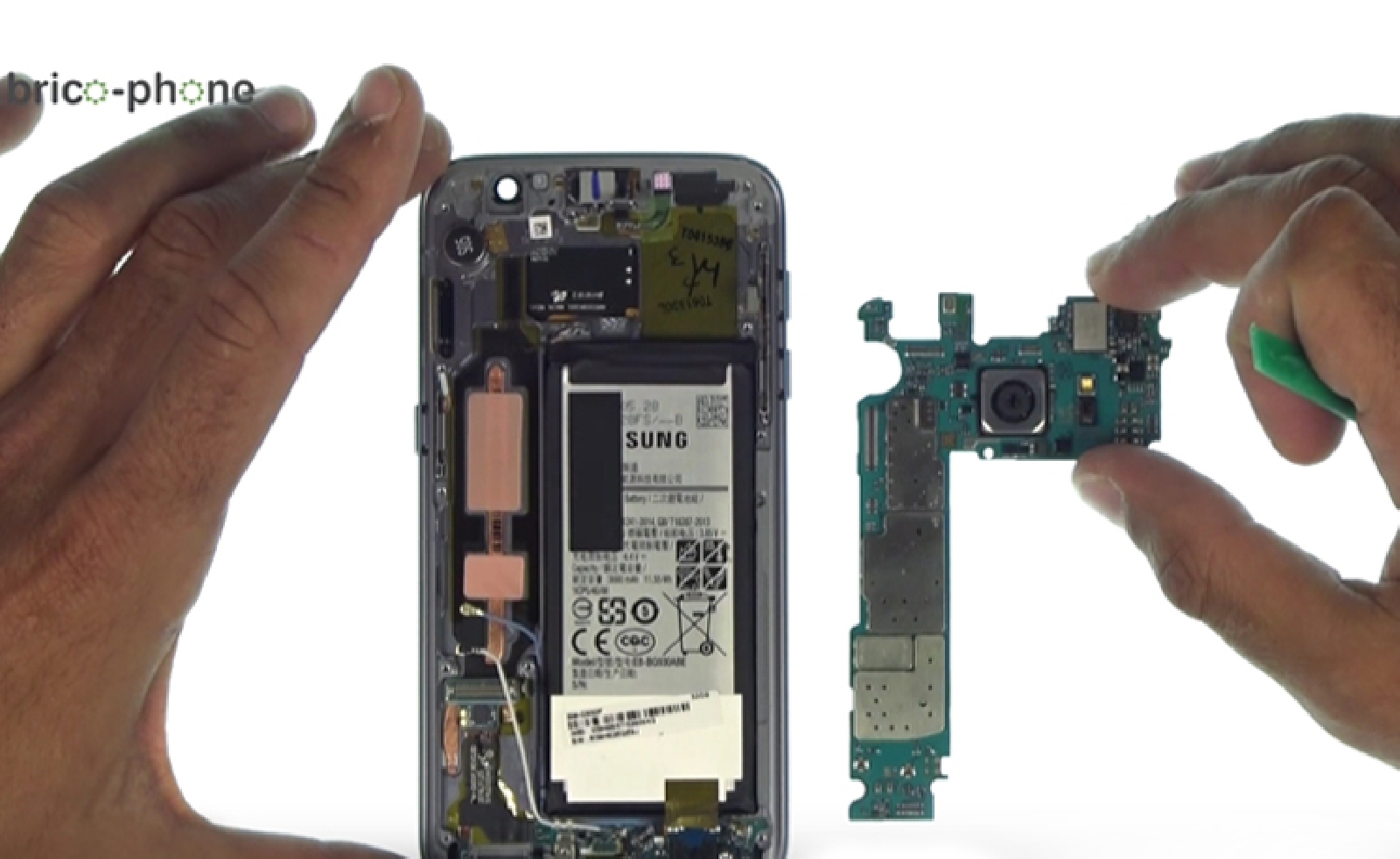

Il ne vous reste plus qu'à sortir délicatement la carte du téléphone .
Outils du kit utilisés
Outils du kit utilisés

Etape 9: Chauffer l'écran
Pour avoir accès à la nappe qui contrôle les touches "retour" et "menu" et qui est solidaire du dock de charge, vous allez devoir retirer l'écran.
ATTENTION : sur cette étape, vous avez environ 90 % de chances d'endommager l'écran Amoled.

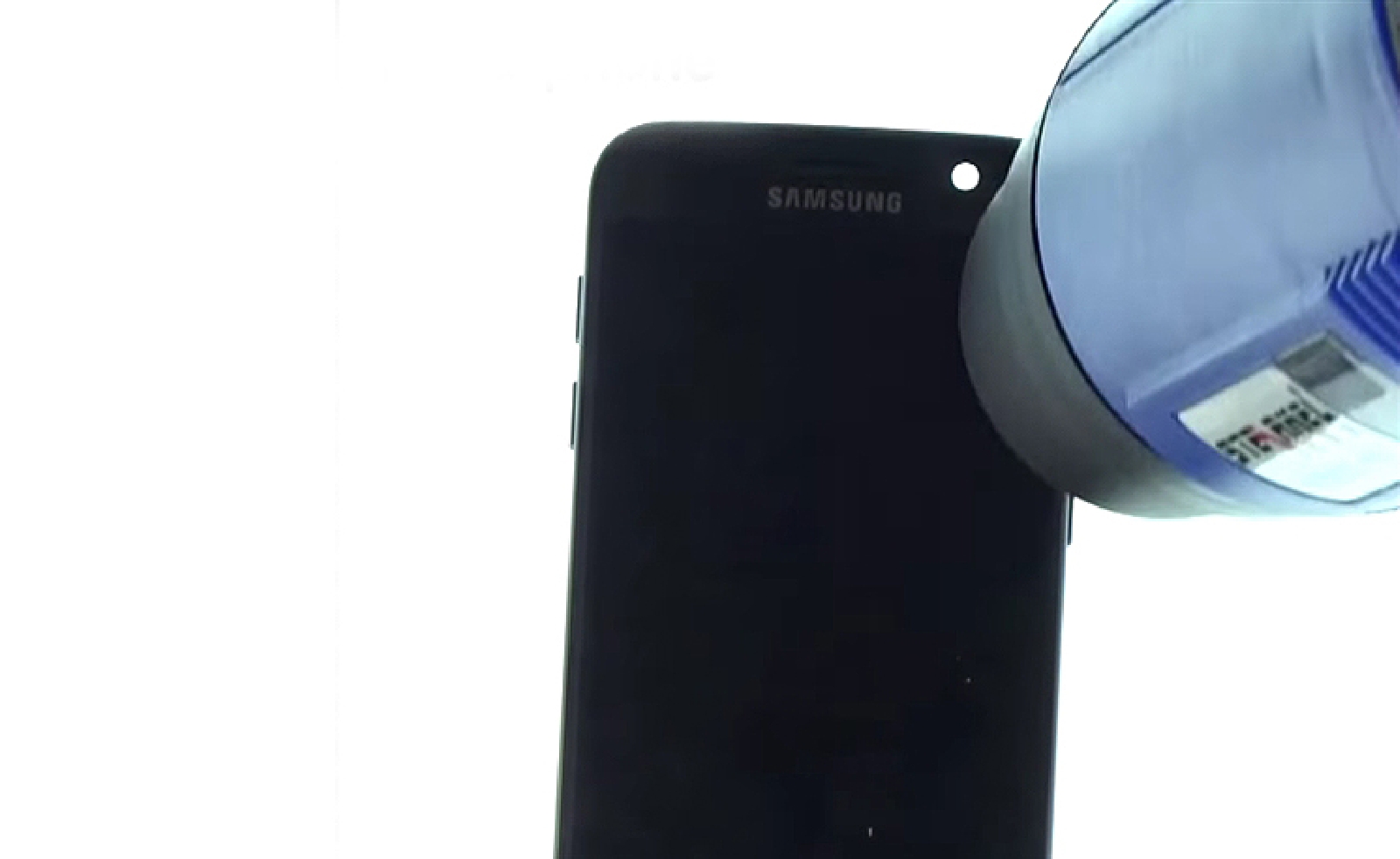

Nous allons donc commencer à chauffer l'écran toujours à l'aide d'un sèche-cheveux ou mini décapeur thermique.
N'insistez pas sur le centre de l'écran cela pourrait endommager l'écran Amoled
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape10 : Placer les médiators
Afin de décoller l'écran du châssis vous allez devoir insérer les médiators plastiques qui seront utilisés pour décoller l'écran amoled de son châssis.
Sur la photo, ci-dessous, nous utilisons un iflex, mais vous pouvez également vous servir du médiator métal présent dans le kit d'outils.

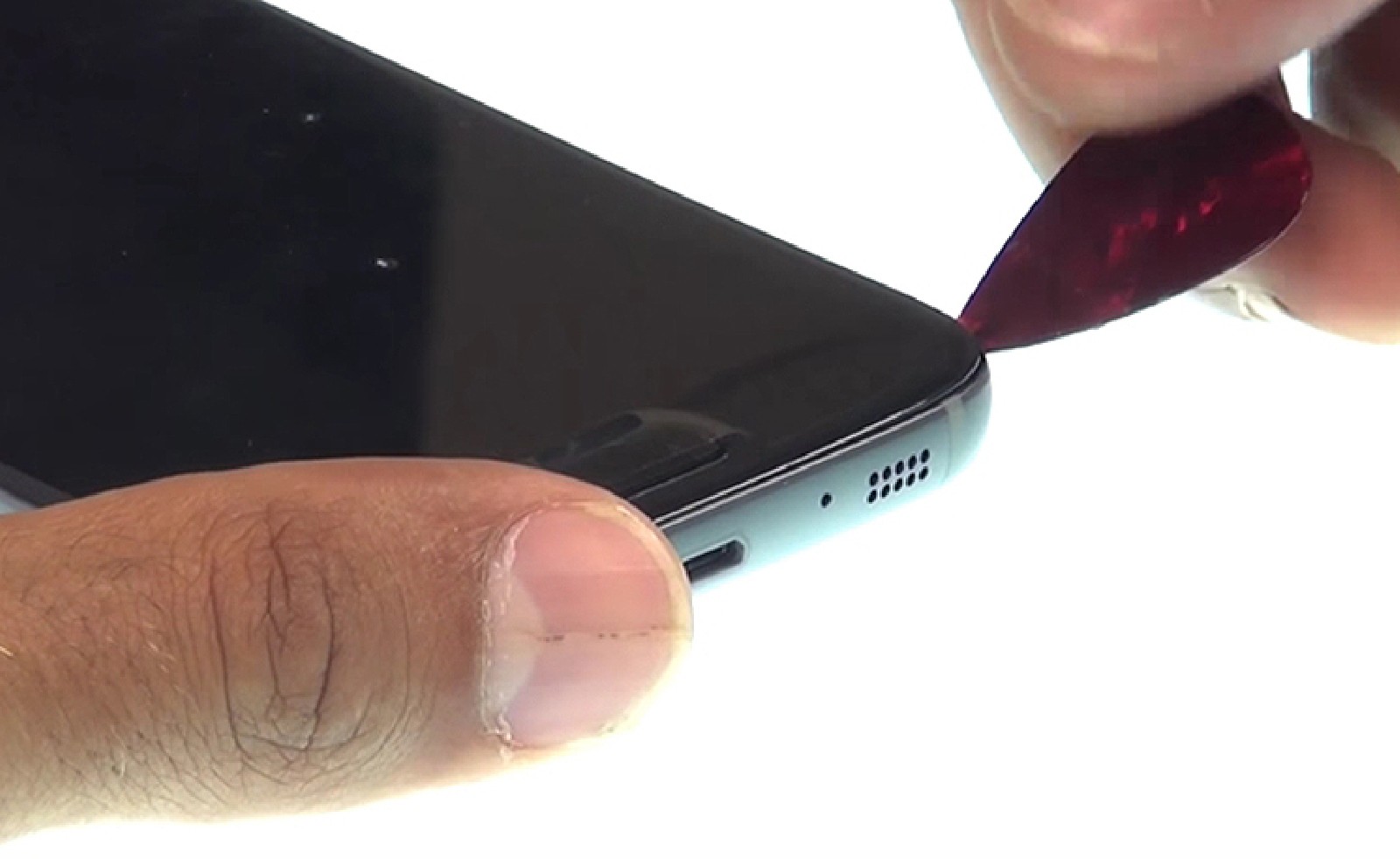

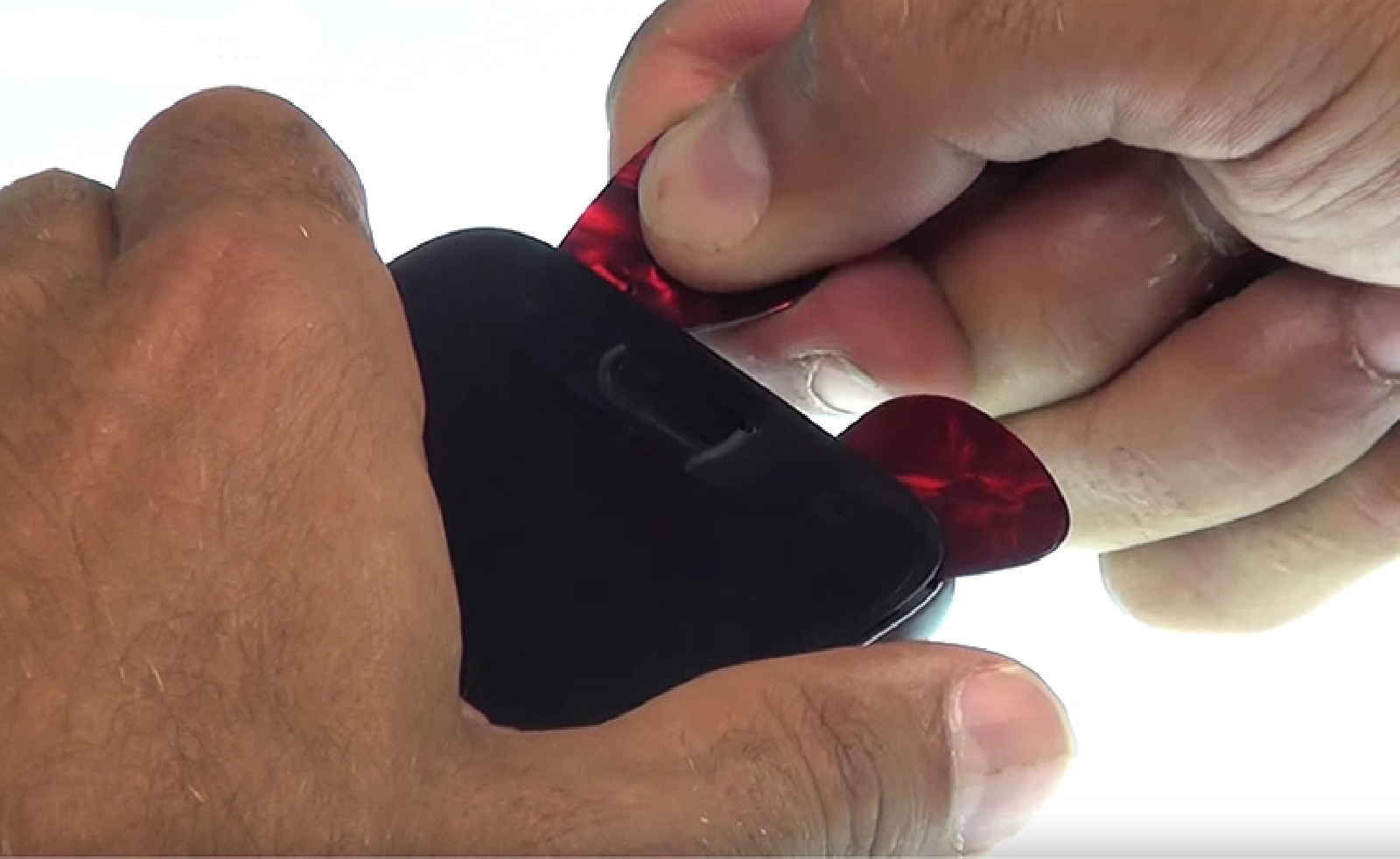

Commencez par créer un point d'insertion à l'aide de l'outil métallique vous aurez choisi puis placez le premier médiator plastique.
Faites attention de ne pas endommager la nappe "menu" / "retour" situé sous l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 11 : Décoller et retirer l'écran

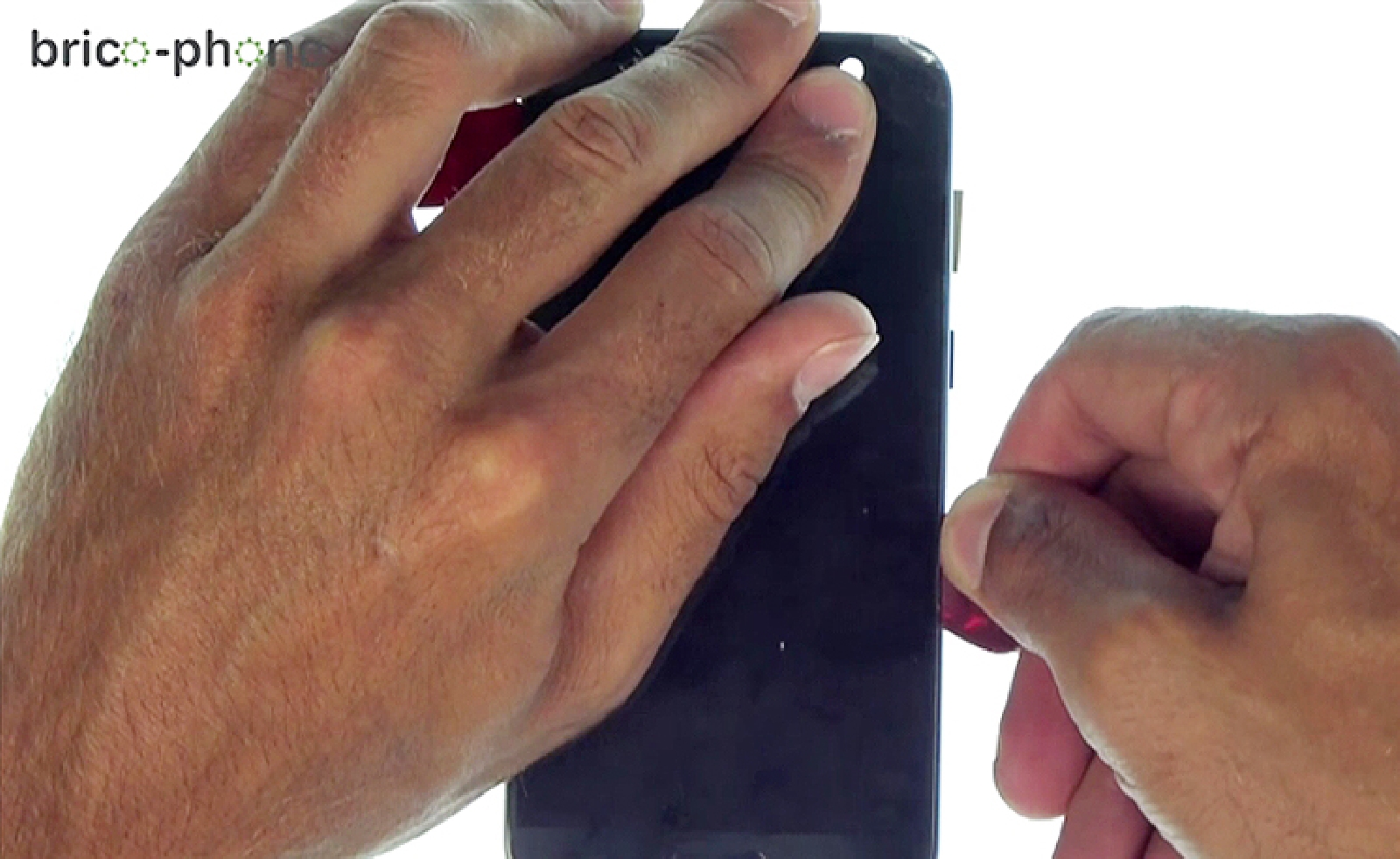

Il ne vous reste plus qu'à faire coulisser les médiators afin de retirer la colle qui maintient l'écran au reste de votre téléphone.

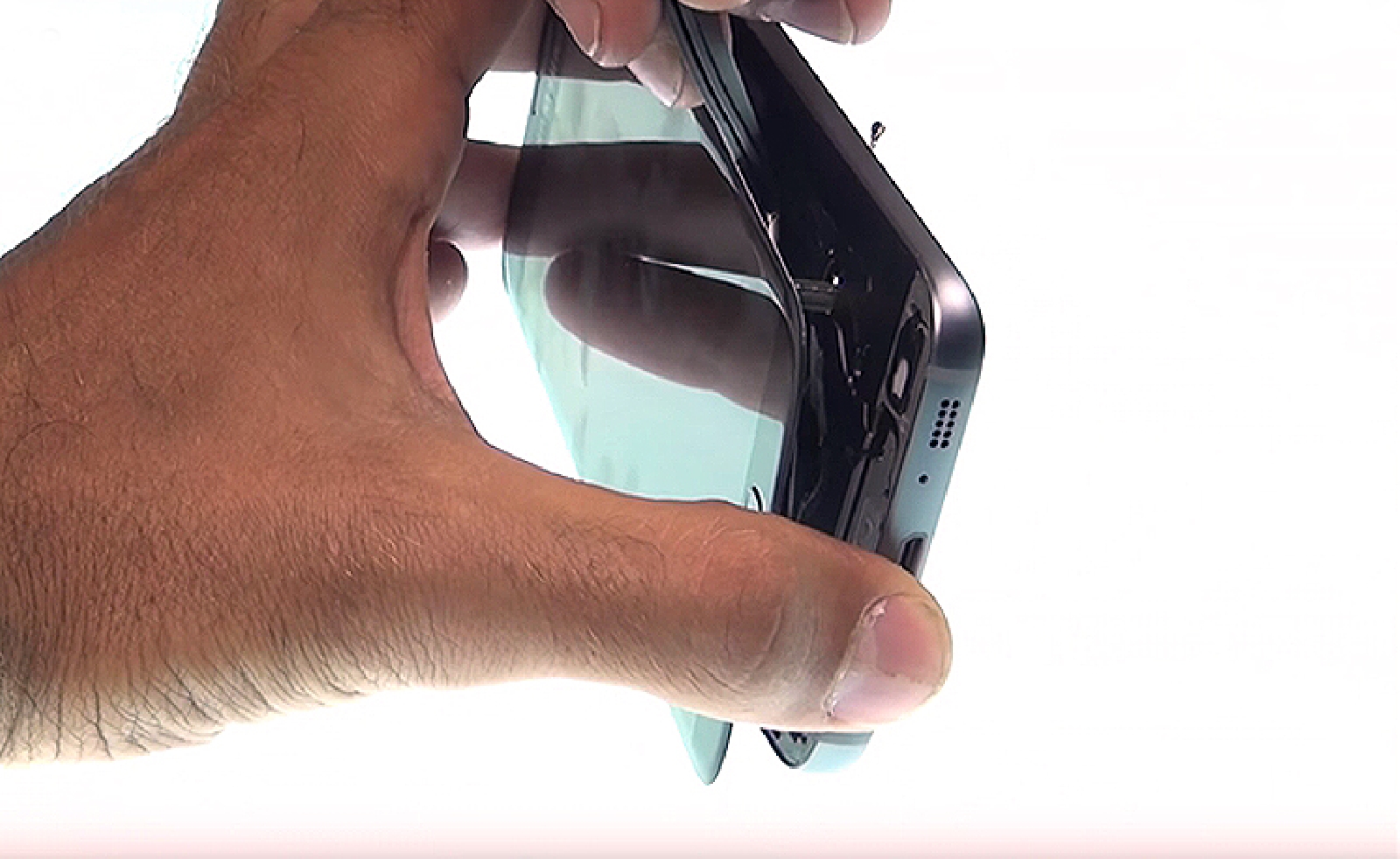

Retirez ensuite délicatement l'écran Amoled en faisant traverser la connectique de ce dernier et celle de la nappe home à travers le châssis.

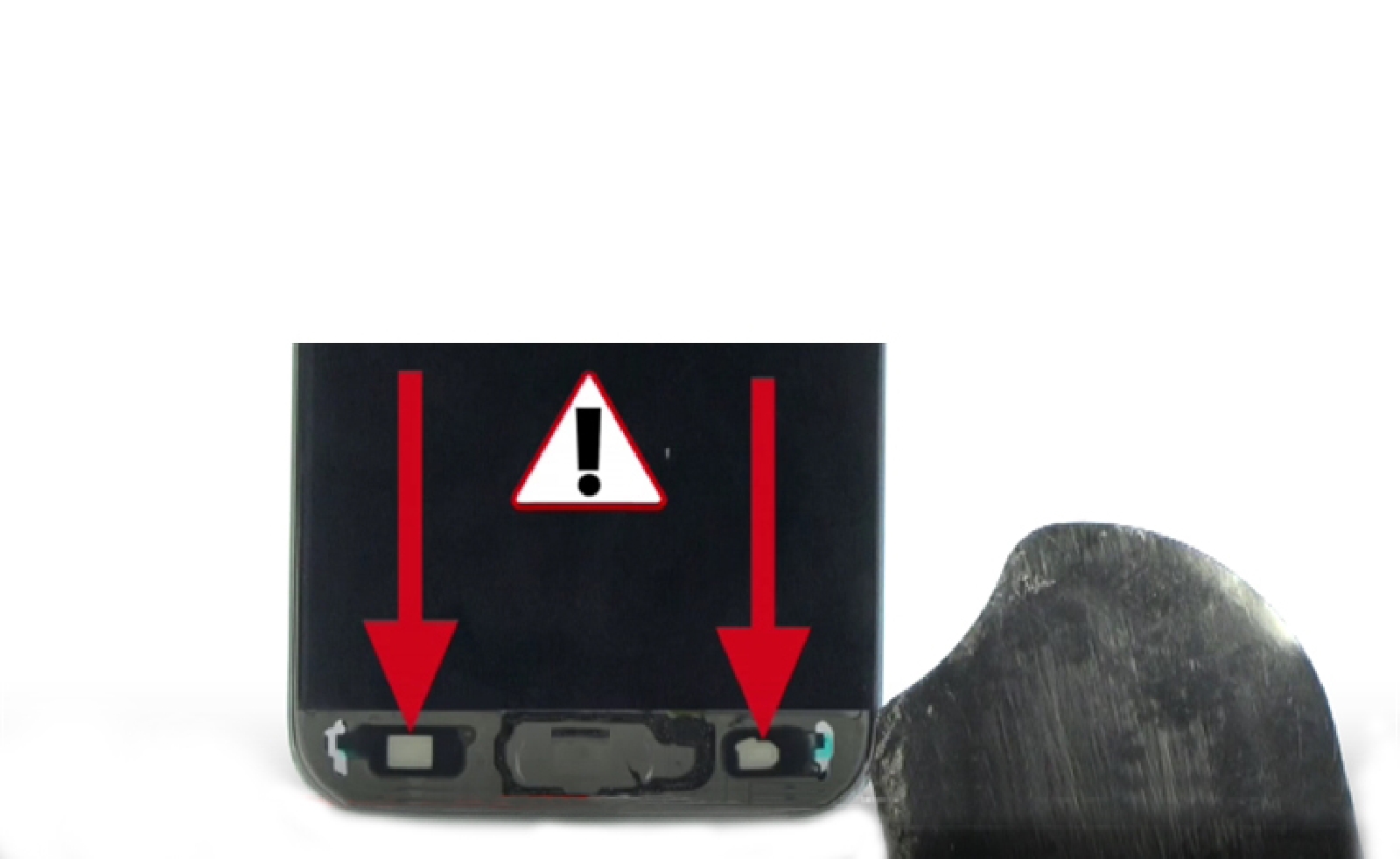

Faites attention ce que les boutons "retour" et "menu" ne reste pas collé à l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer les vis

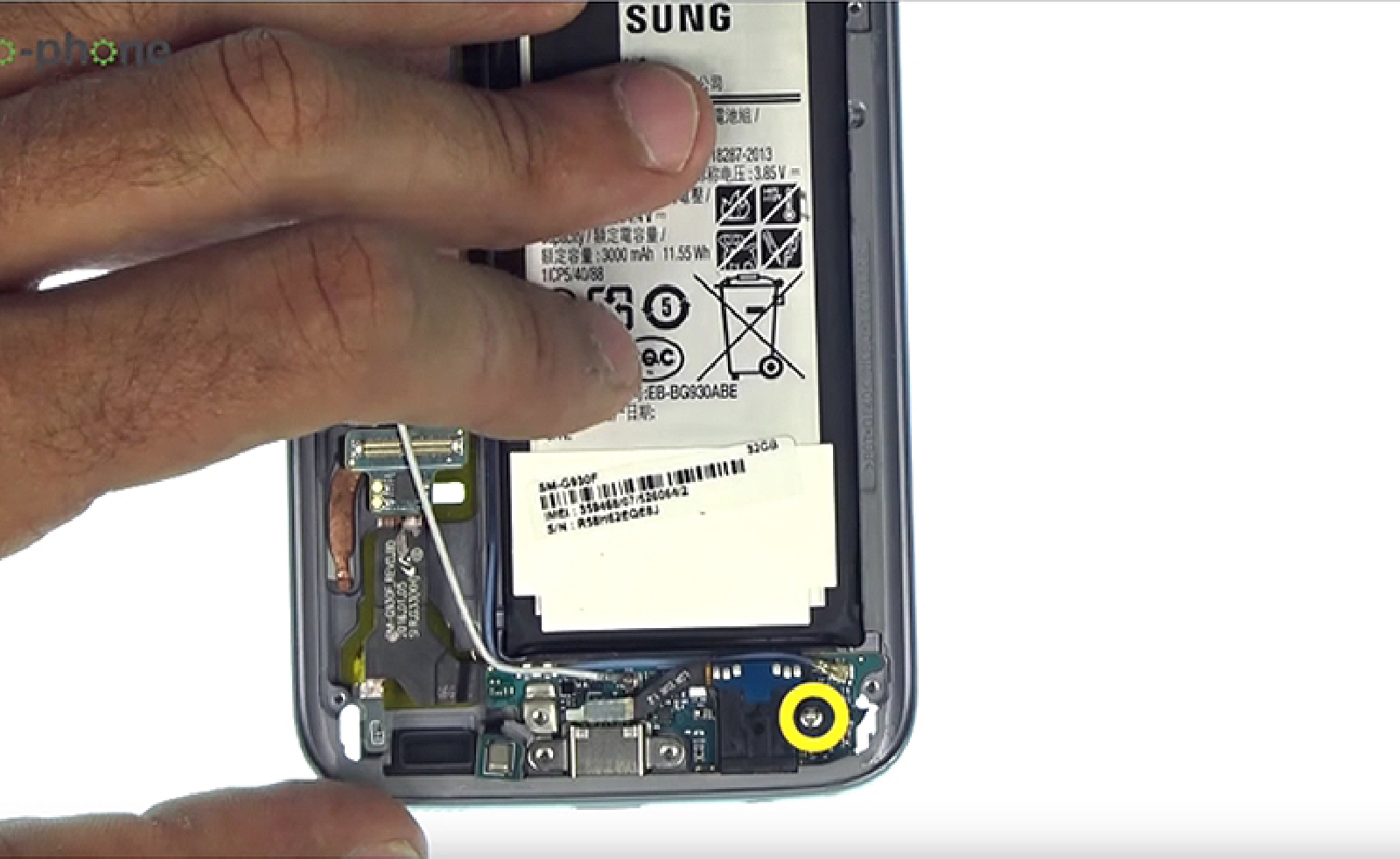

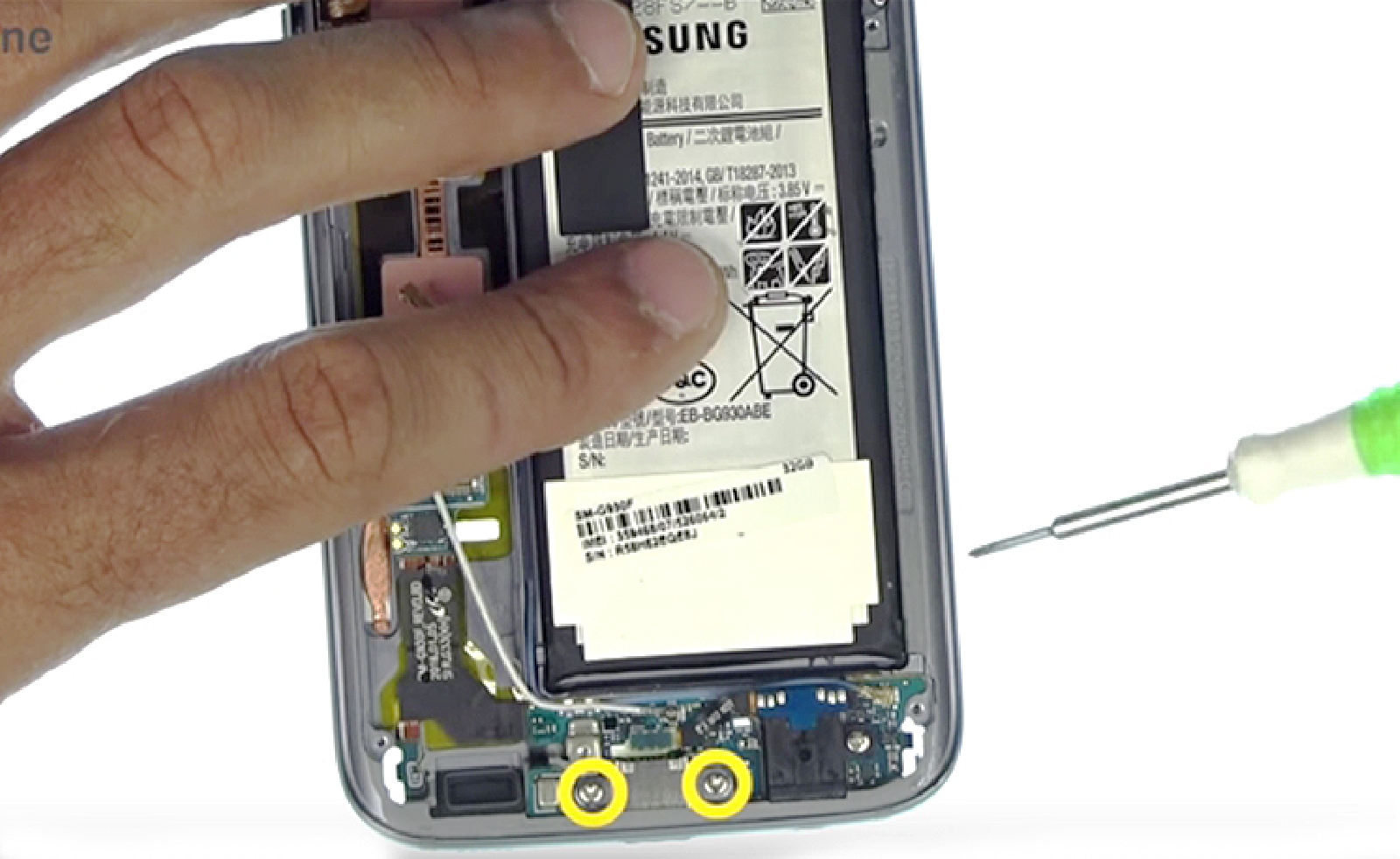

Retirez désormais à l'aide du tournevis cruciforme, les 2 vis de fixations du dock.
Outils du kit utilisés
Outils du kit utilisés

Etape 13: Déconnecter la prise jack

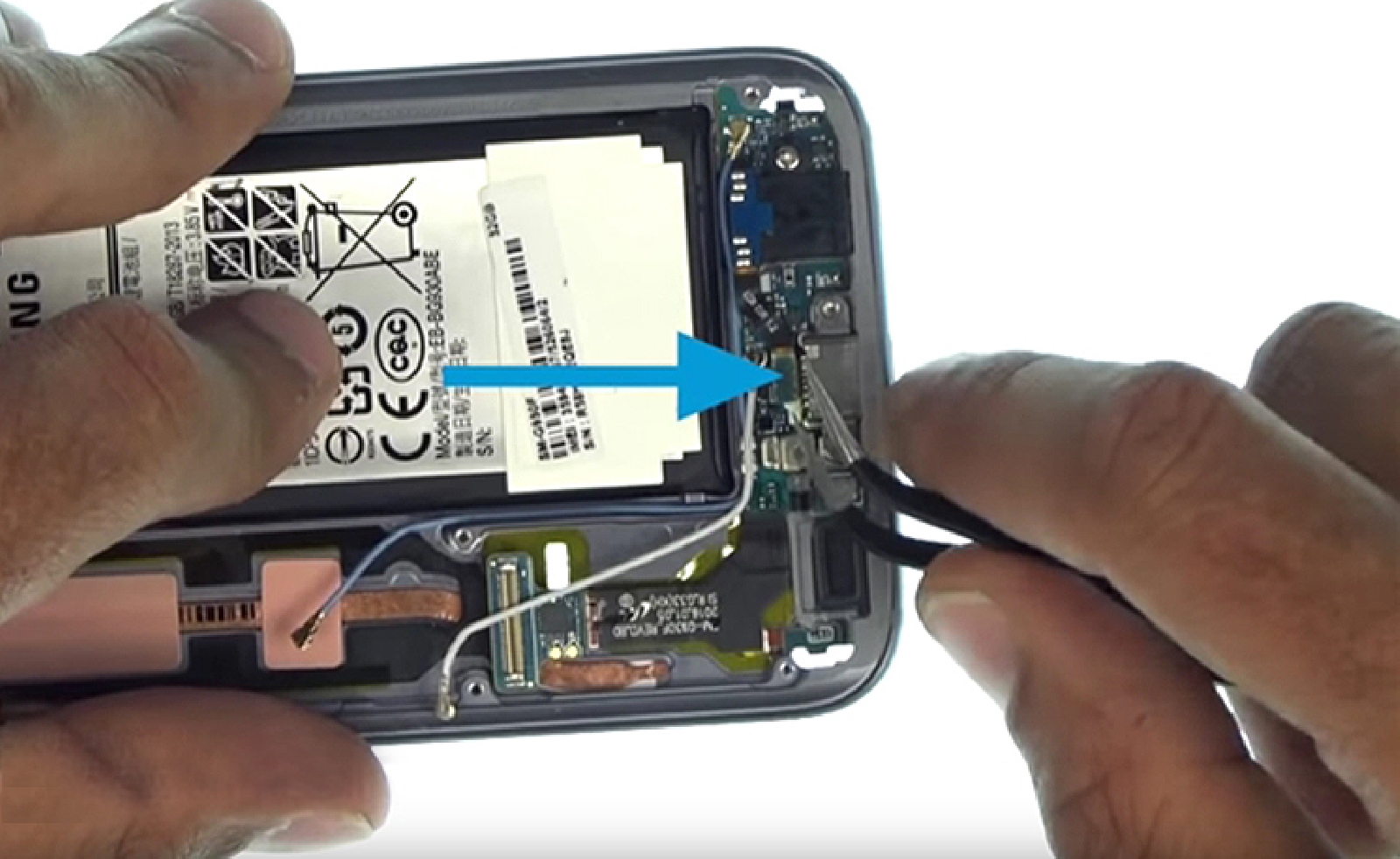

À l'aide de la pincette débranchez la prise jack de la nappe dock.
Outils du kit utilisés
Outils du kit utilisés

Etape 14: dégager la nappe retour/menu

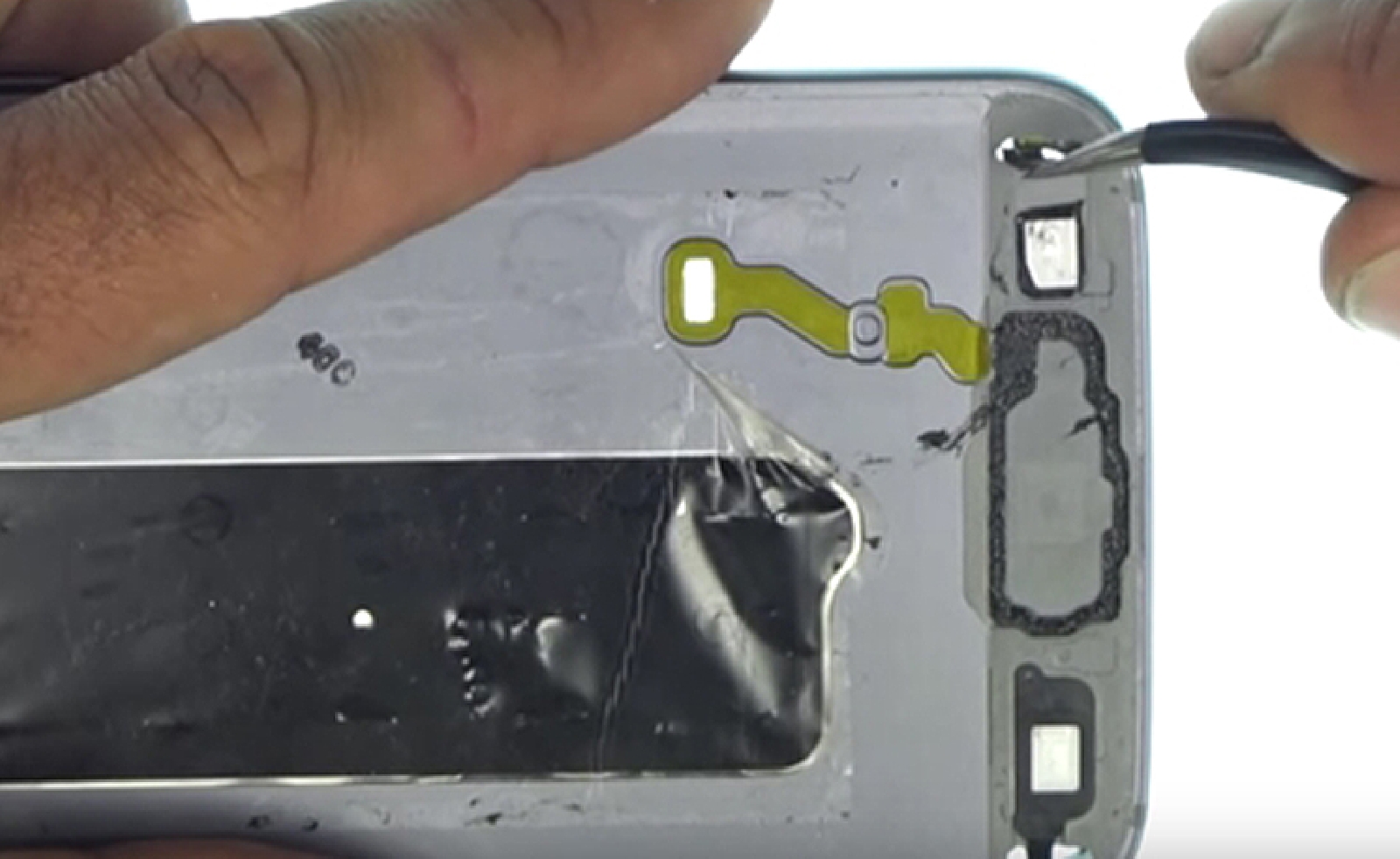

Désormais, vous allez devoir décoller la nappe gérant les boutons retour et menu situé sur le bas de l'écran.

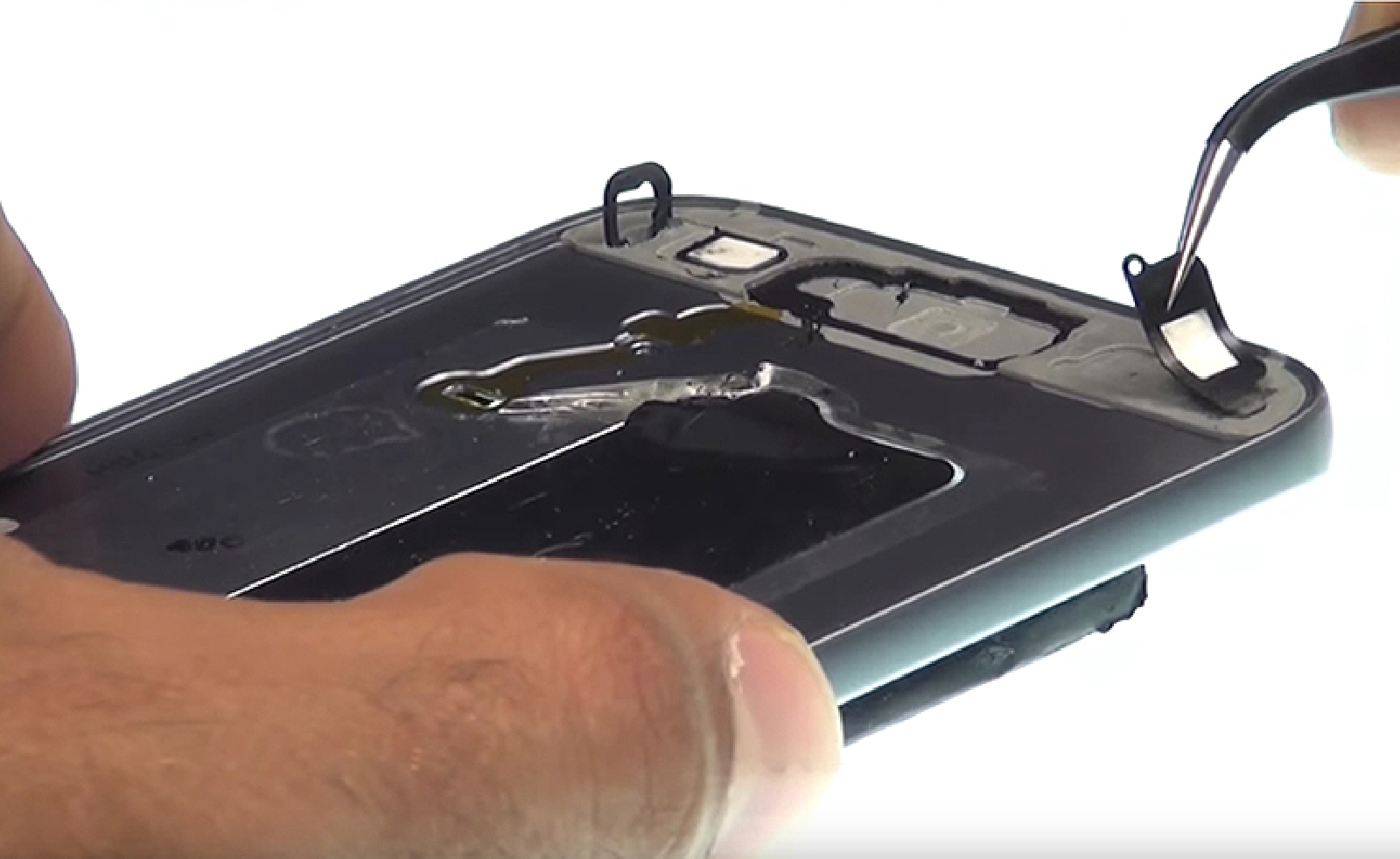

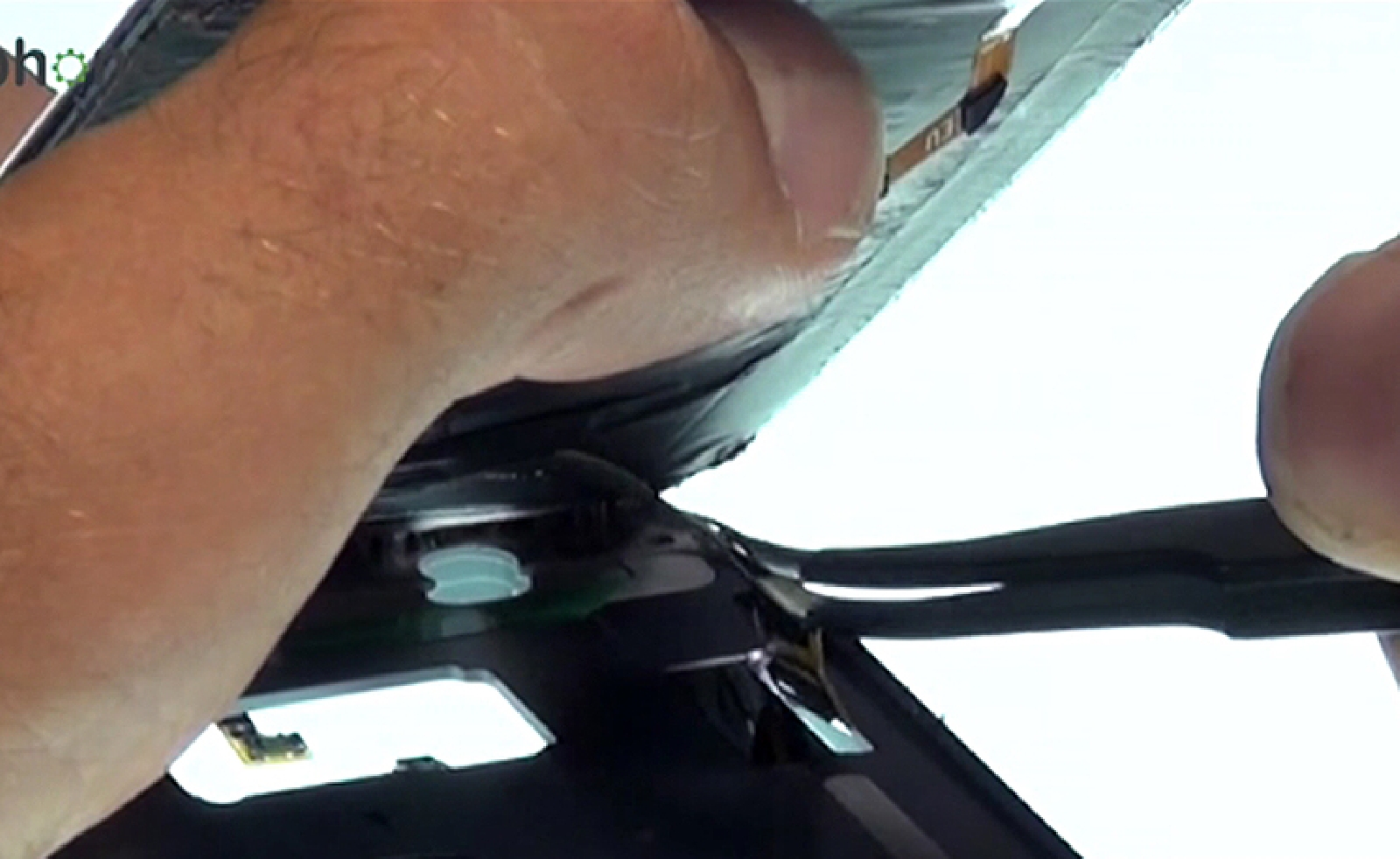

Dégagez les 2 touches "raccourcis" à l'aide de la pincette afin de les faire passer à travers le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 15: retirer la prise jack

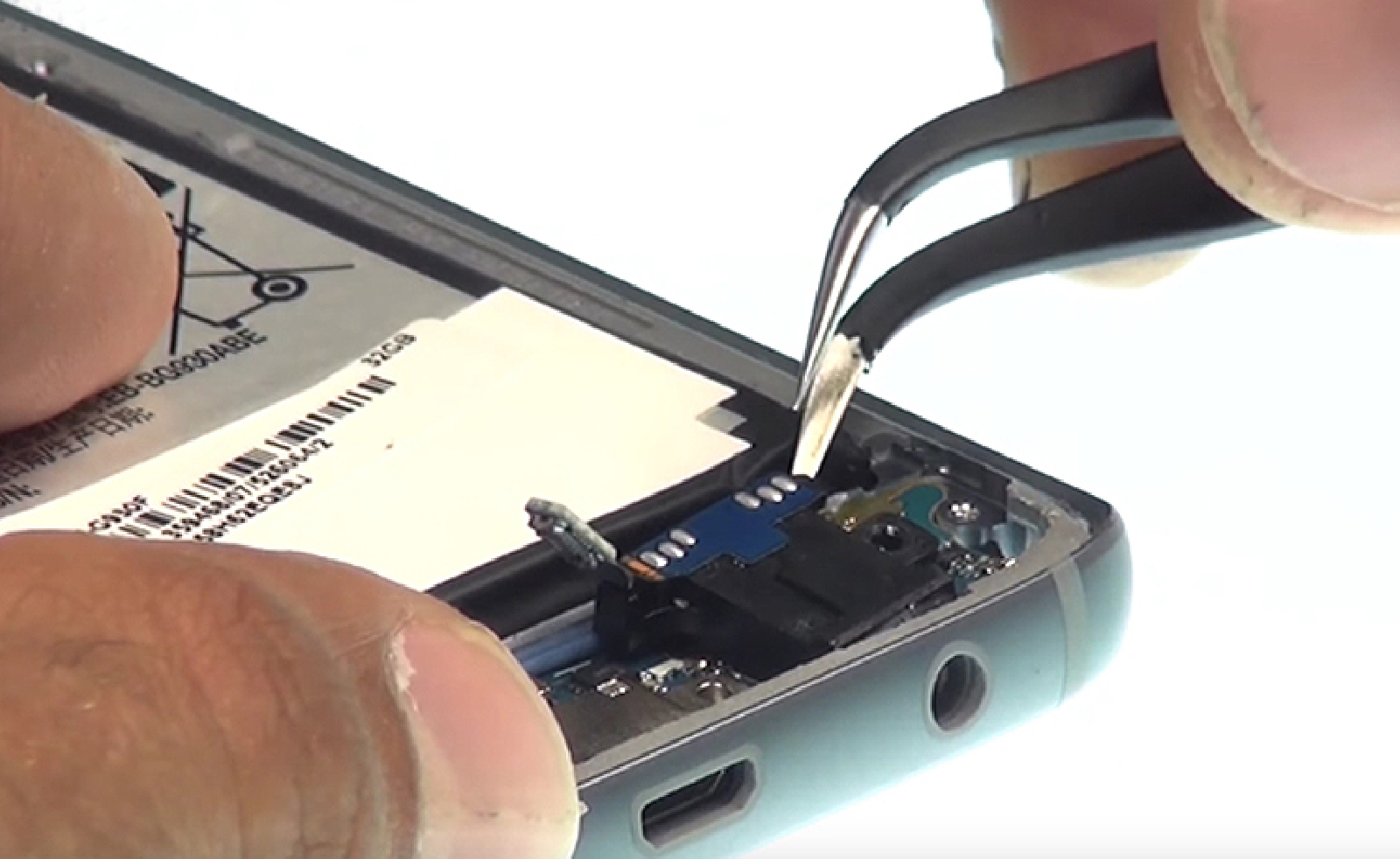

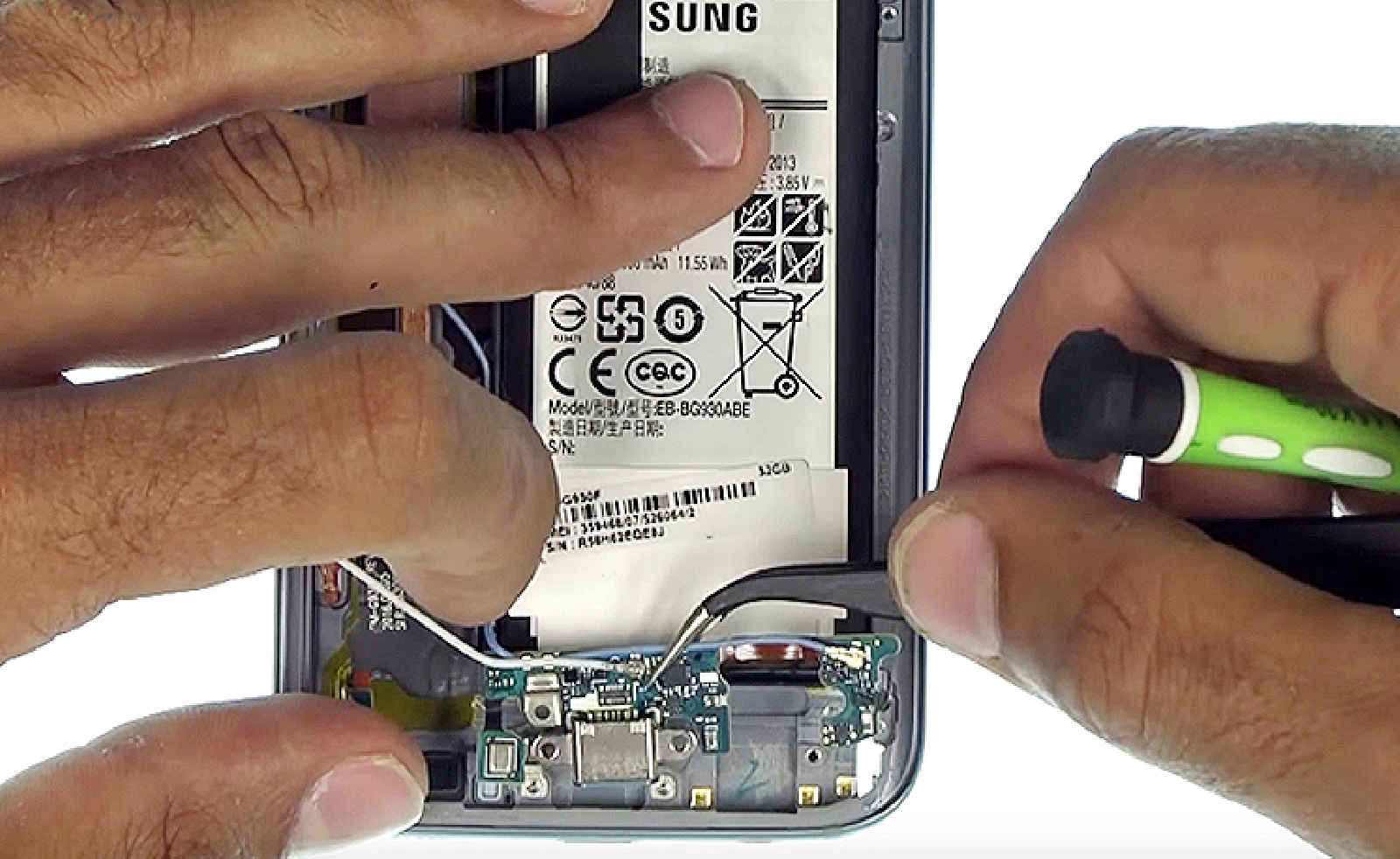

Retirez la vis cruciforme fixant la prise jack puis sortez cette dernière à l'aide de la brucelle.
Outils du kit utilisés
Outils du kit utilisés


Etape 16: Retirer la nappe du connecteur de charge

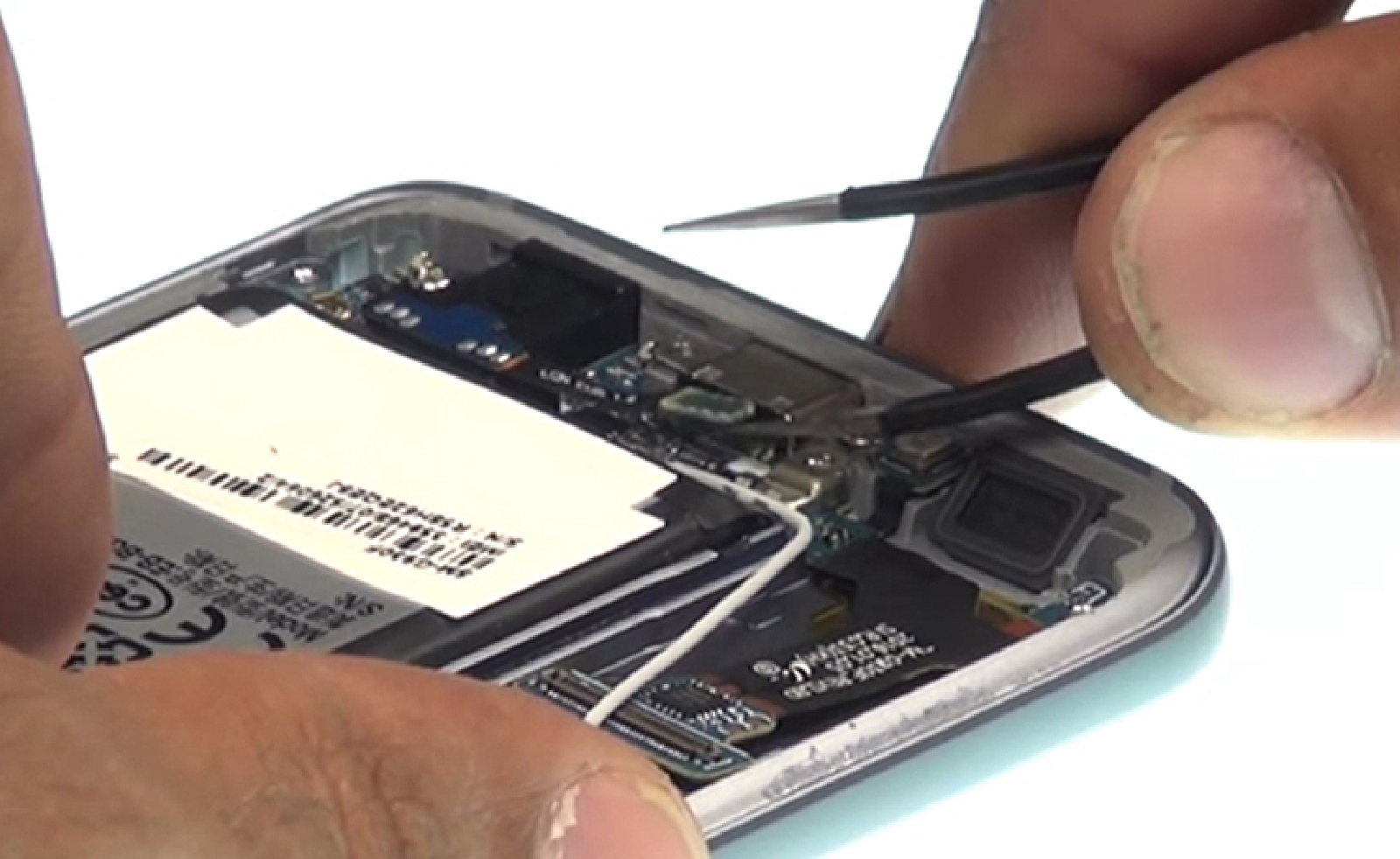

Décollez délicatement la nappe du connecteur de charge avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

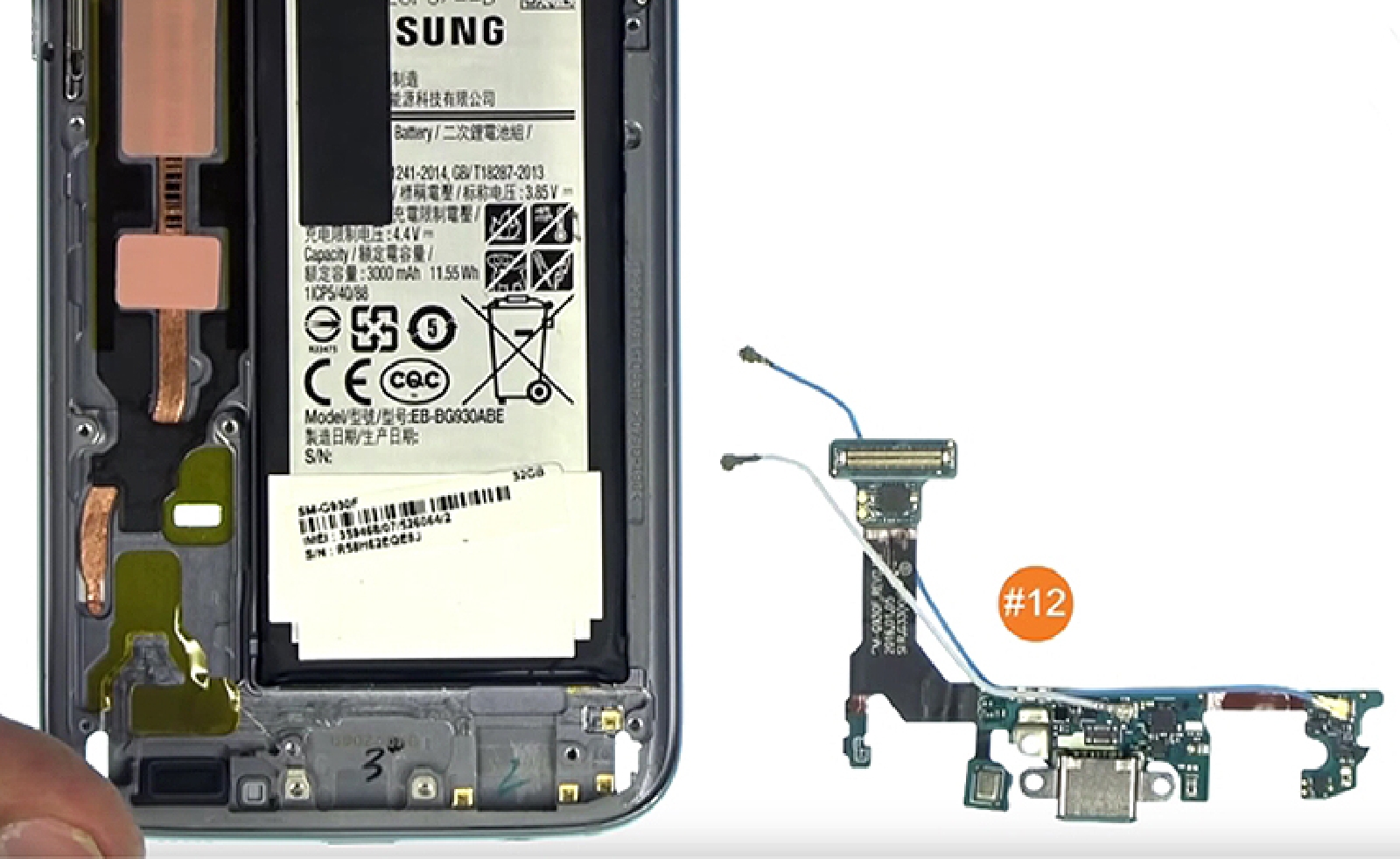

Etape 17: Récupérer les câbles coaxiaux

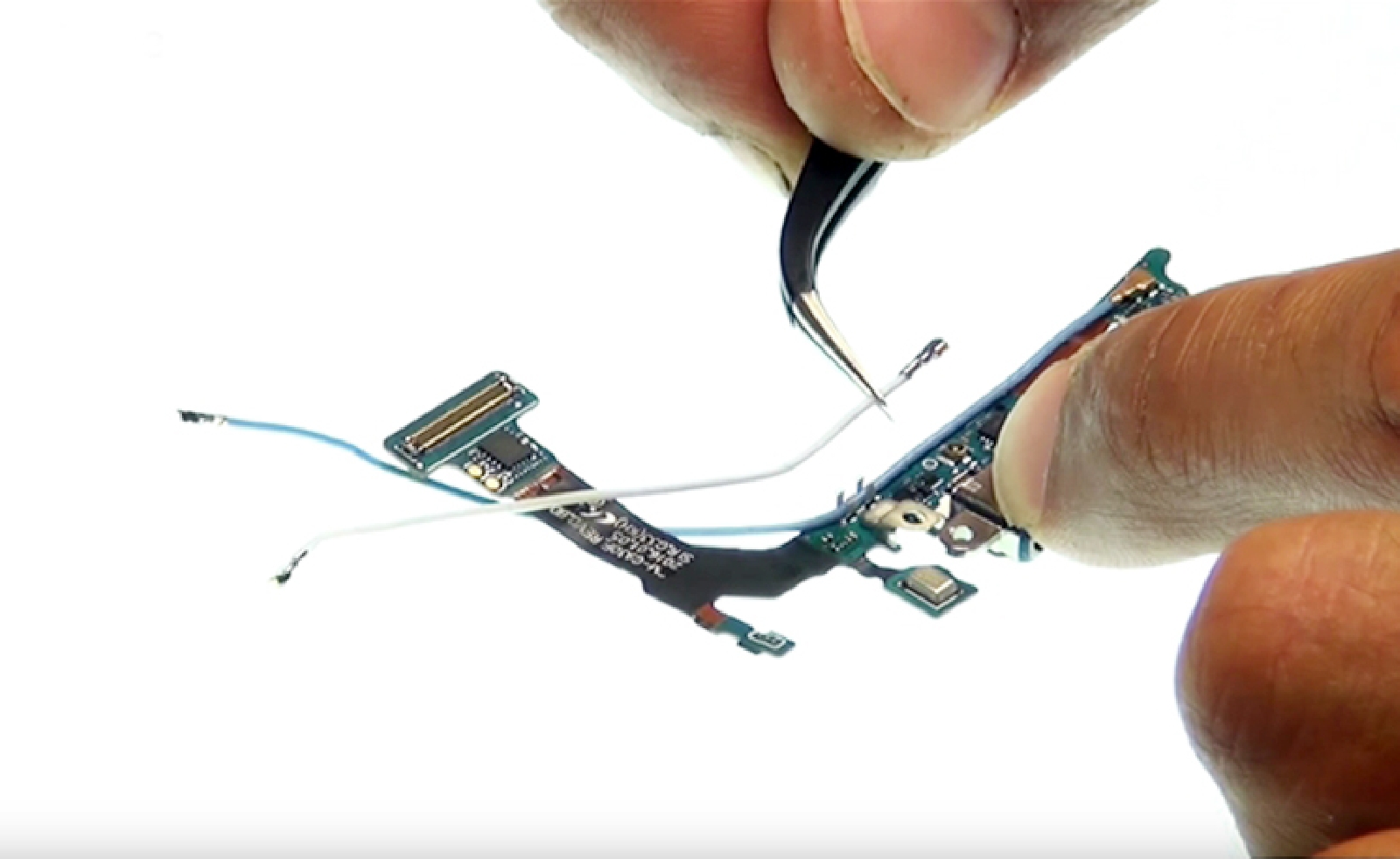

À l'aide de la pincette retirez les 2 câbles coaxiaux de la nappe micro USB afin de les remonter sur votre nouvelle pièce détachée.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage est terminé, vous n'avez plus qu'à le reprendre à l'envers pour procéder au remontage.
Avant de recoller l'écran, vérifiez que ce dernier est fonctionnel.
Vous pouvez utiliser des stickers de pause afin de remonter l'écran Amoled et la vitre arrière.
