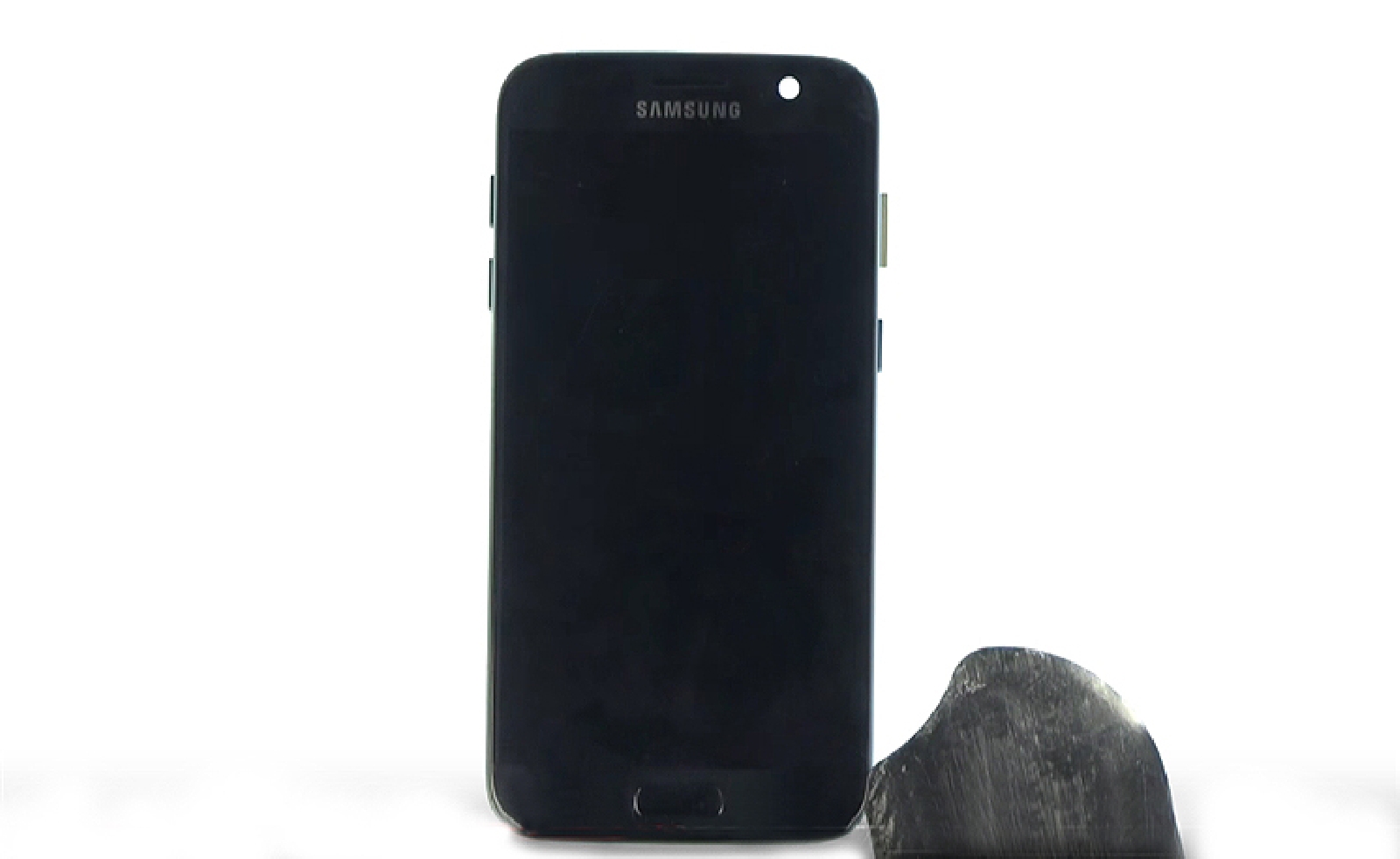

Changement d'écran (vitre+LCD) sur Galaxy S7

Temps estimé : 45 min
Difficulté : 3/5
Galaxy S7 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer le bloc écran vitre et LCD sur votre Samsung Galaxy S7 modèle SM-G930F.

Diagnostic

› La vitre de votre Galaxy S7 est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Amoled et vitre prémontés pour Samsung Galaxy S7 Noir
149,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de Vitre ARRIERE pour Samsung Galaxy S7
5,90 €
Ajouter au panier

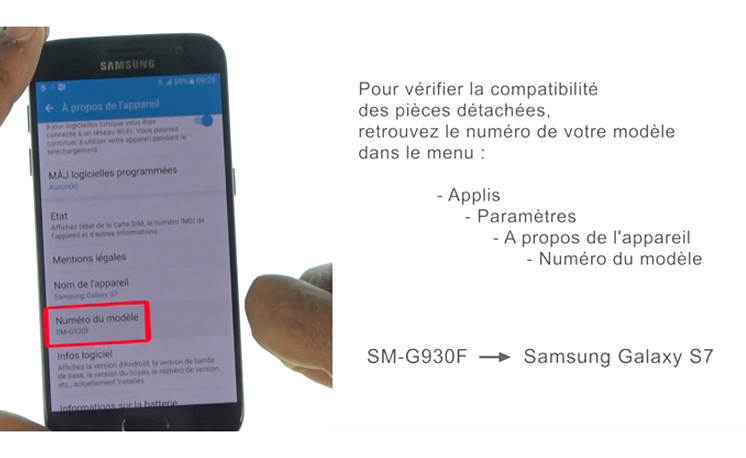

Identification du modèle
Afin d'être certain de commander la bonne pièce pour votre smartphone Samsung Galaxy S7, vérifiez le modèle de votre téléphone. Pour cela rendez-vous dans les réglages de votre téléphone afin de vérifier que le numéro d'identification soit bien le SM_G930F.
Identification du modèle

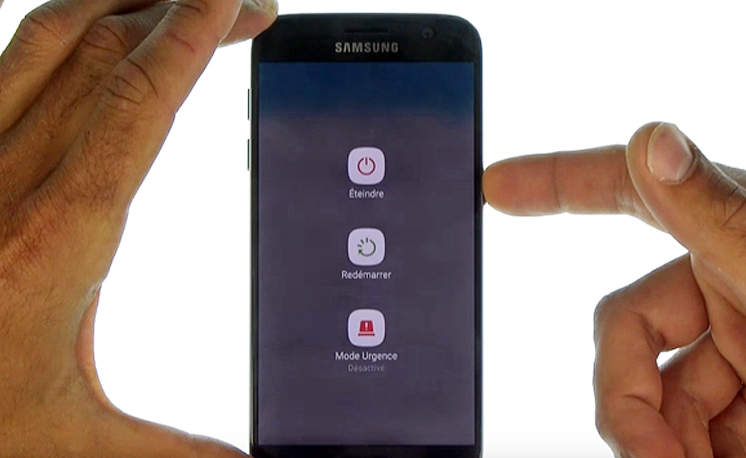

Eteindre l'appareil et retirer le tirroir sim et sd
Pour des raisons dé sécurités et afin d'éviter tous problèmes de court-circuit sur la carte-mère, prenez soin d'éteindre votre smartphone avant de vous lancer dans la réparation
Eteindre l'appareil et retirer le tirroir sim et sd
Eteindre l'appareil et retirer le tirroir sim et sd
Eteindre l'appareil et retirer le tirroir sim et sd

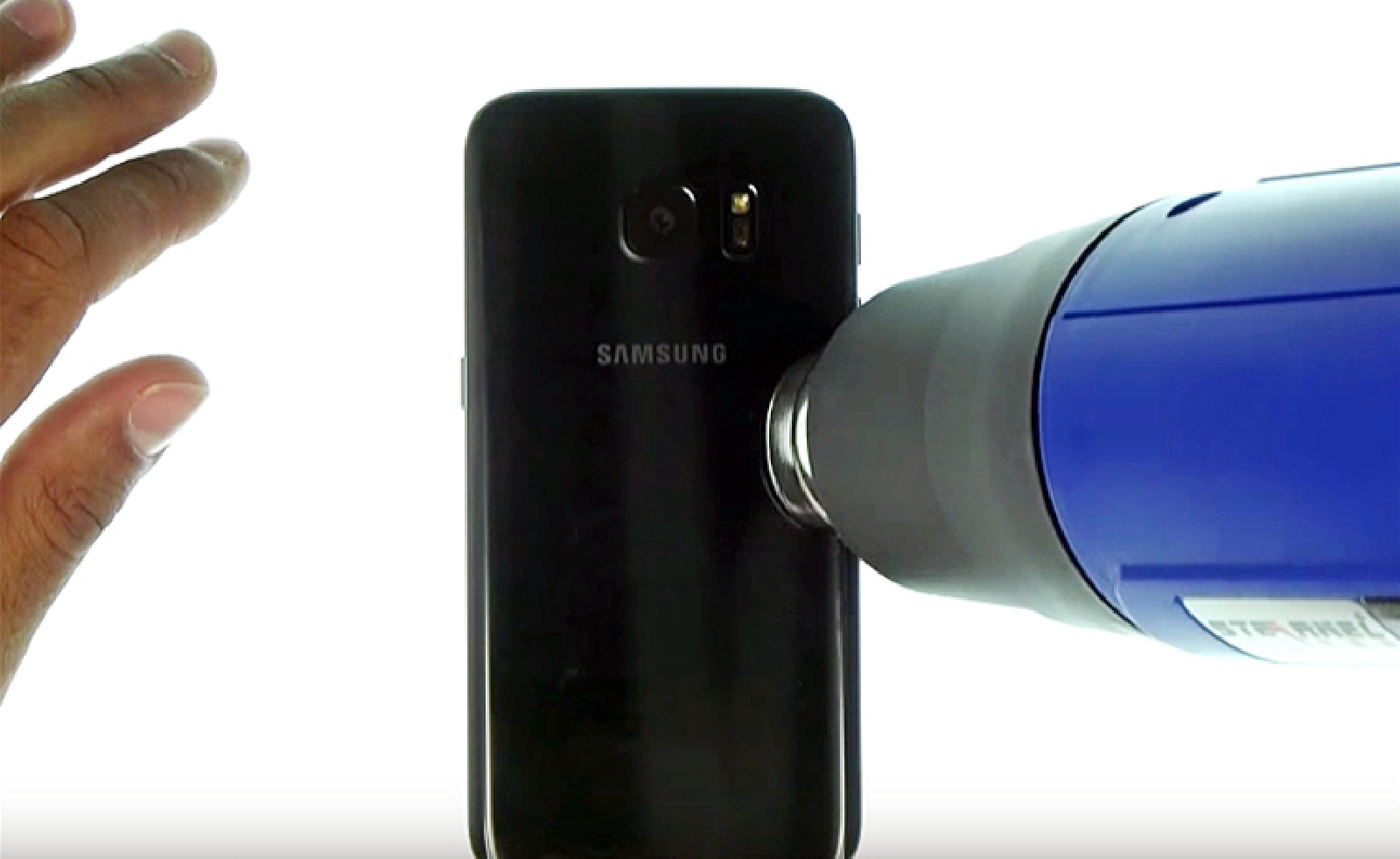

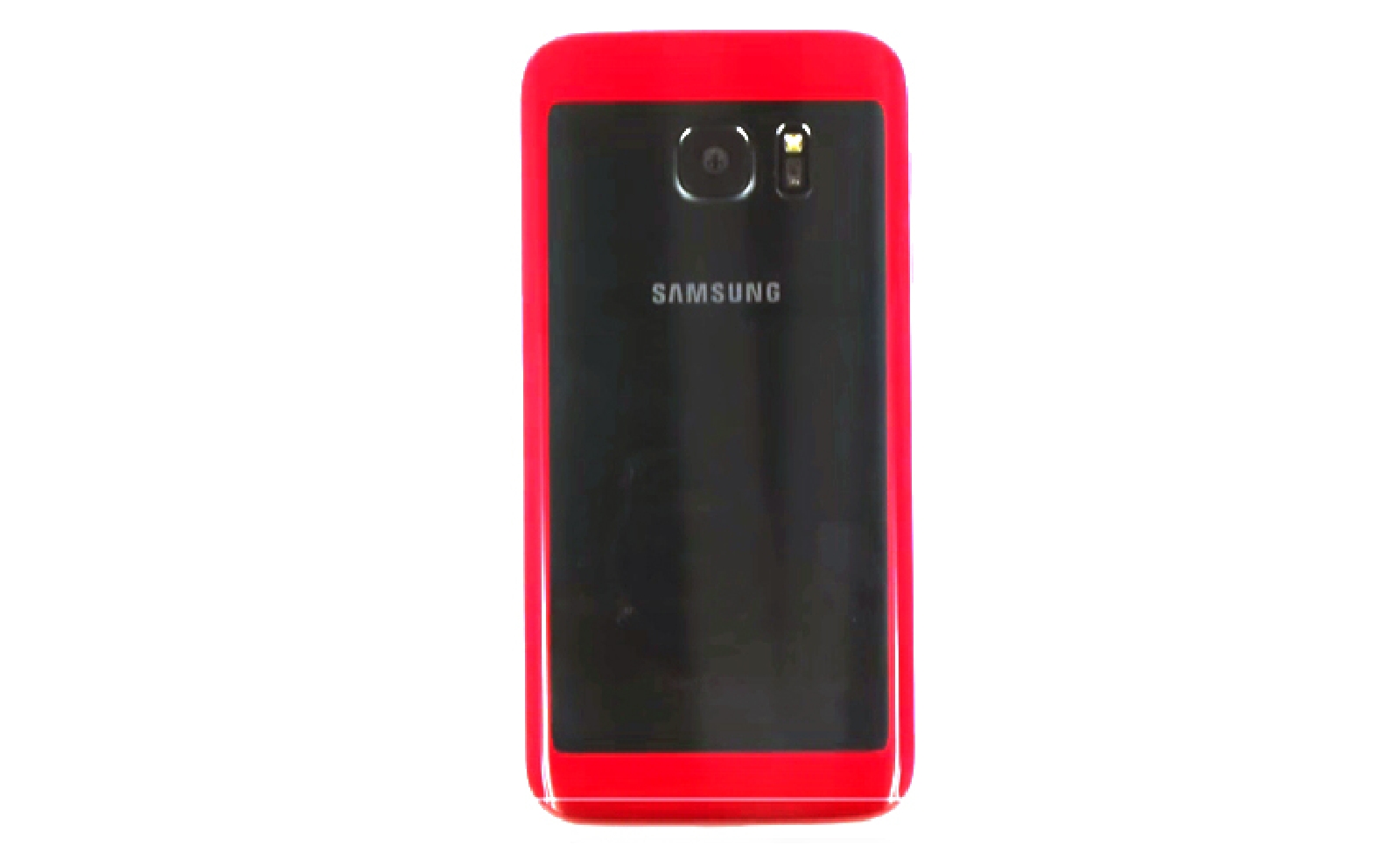

Etape 1 : Chauffer la vitre arrière
Les 3 prochaines étapes communes à tous les galaxy S consiste à chauffer, décoller et retirer la vitre arrière.
A l 'aide d'un mini décapeur ou tout simplement avec votre sèche-cheveux chauffez le contour de la vitre . N'insistez pas trop sur le centre de la vitre car la nappe induction/nfc se trouve juste derrière.

Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

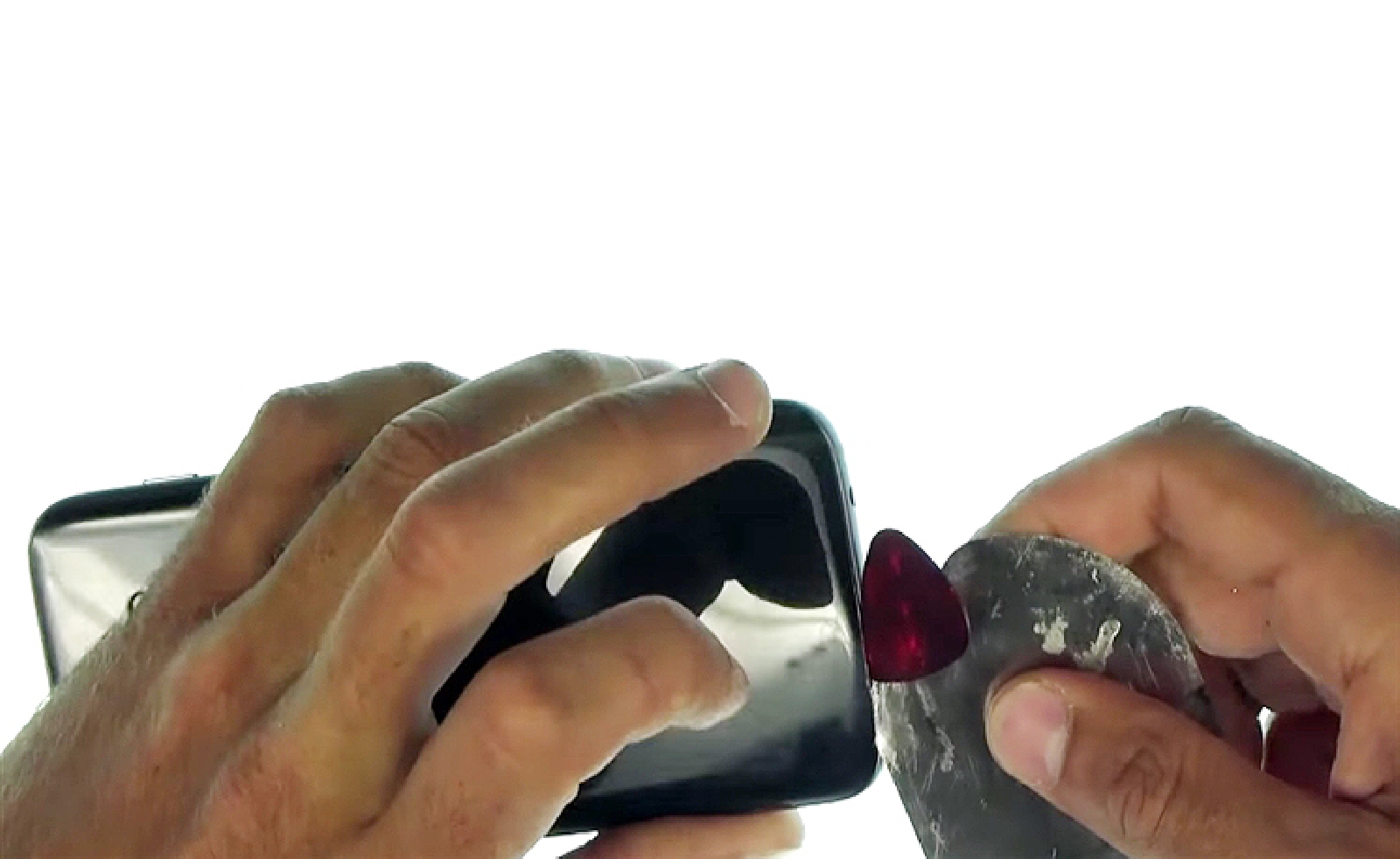

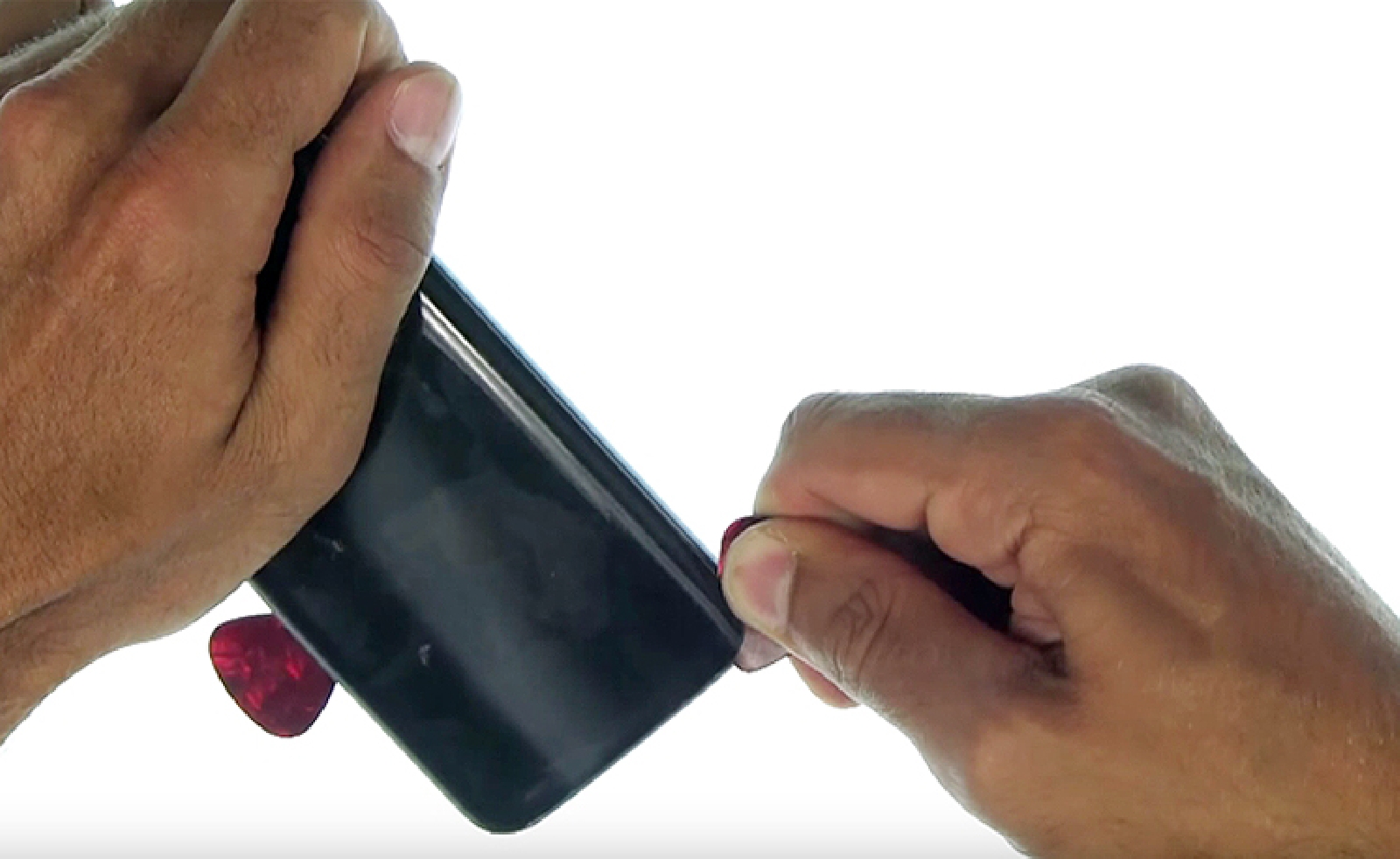

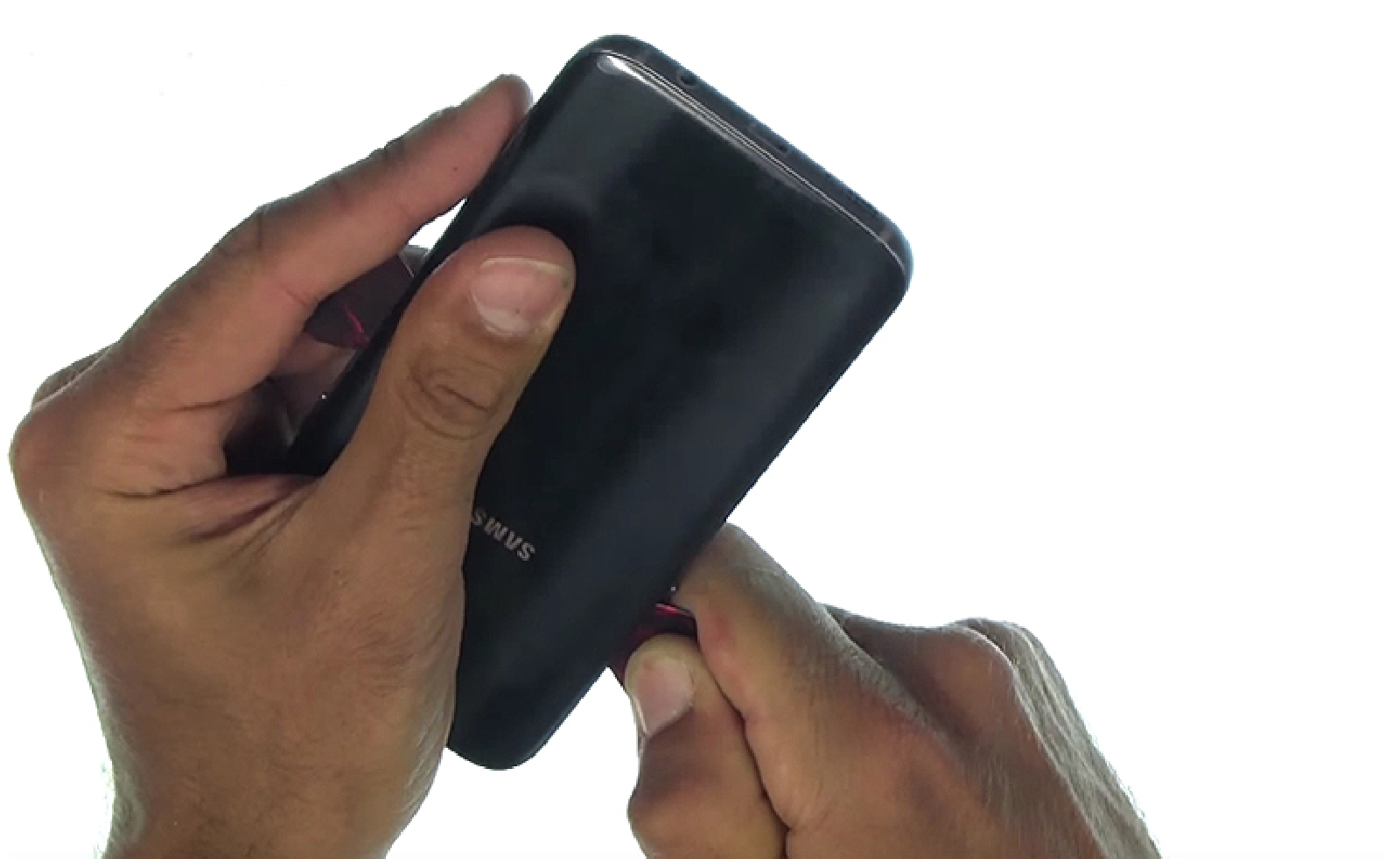

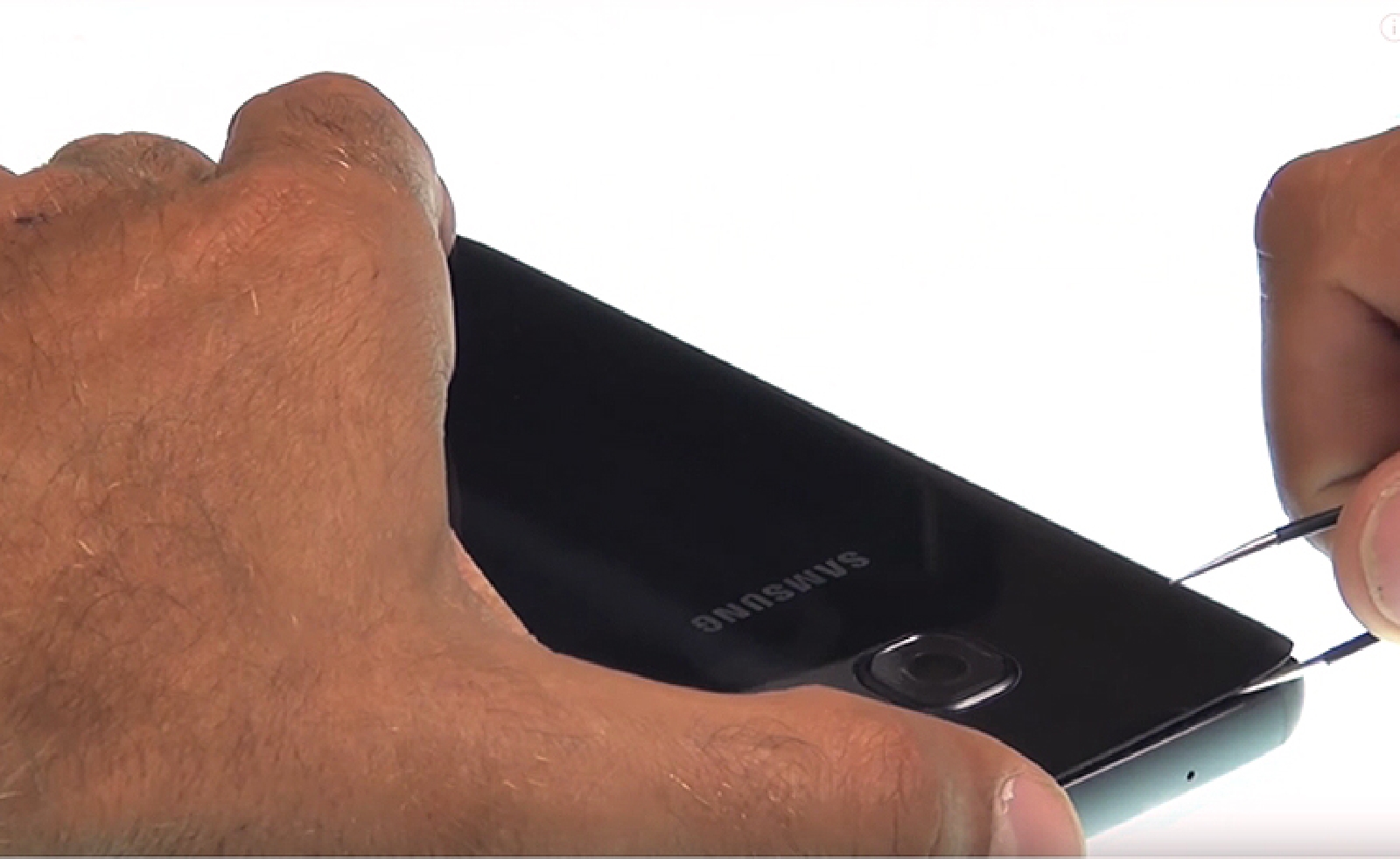

Etape 2 : Décollez la vitre arrière
Maintenant que vous fait ramollir la colle qui fixe la vitre au châssis, Créer un point d'insertion à l'aide de l'outils iflex ou du médiator métal présent dans votre kit d'outils, puis, insérez les médiators plastiques. Une fois ces derniers mis en place, il ne vous reste plus qu'à les faire coulisser autour de la vitre afin de la décoller.
Etape 2 : Décollez la vitre arrière
Etape 2 : Décollez la vitre arrière
Etape 2 : Décollez la vitre arrière
Etape 2 : Décollez la vitre arrière
Etape 2 : Décollez la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

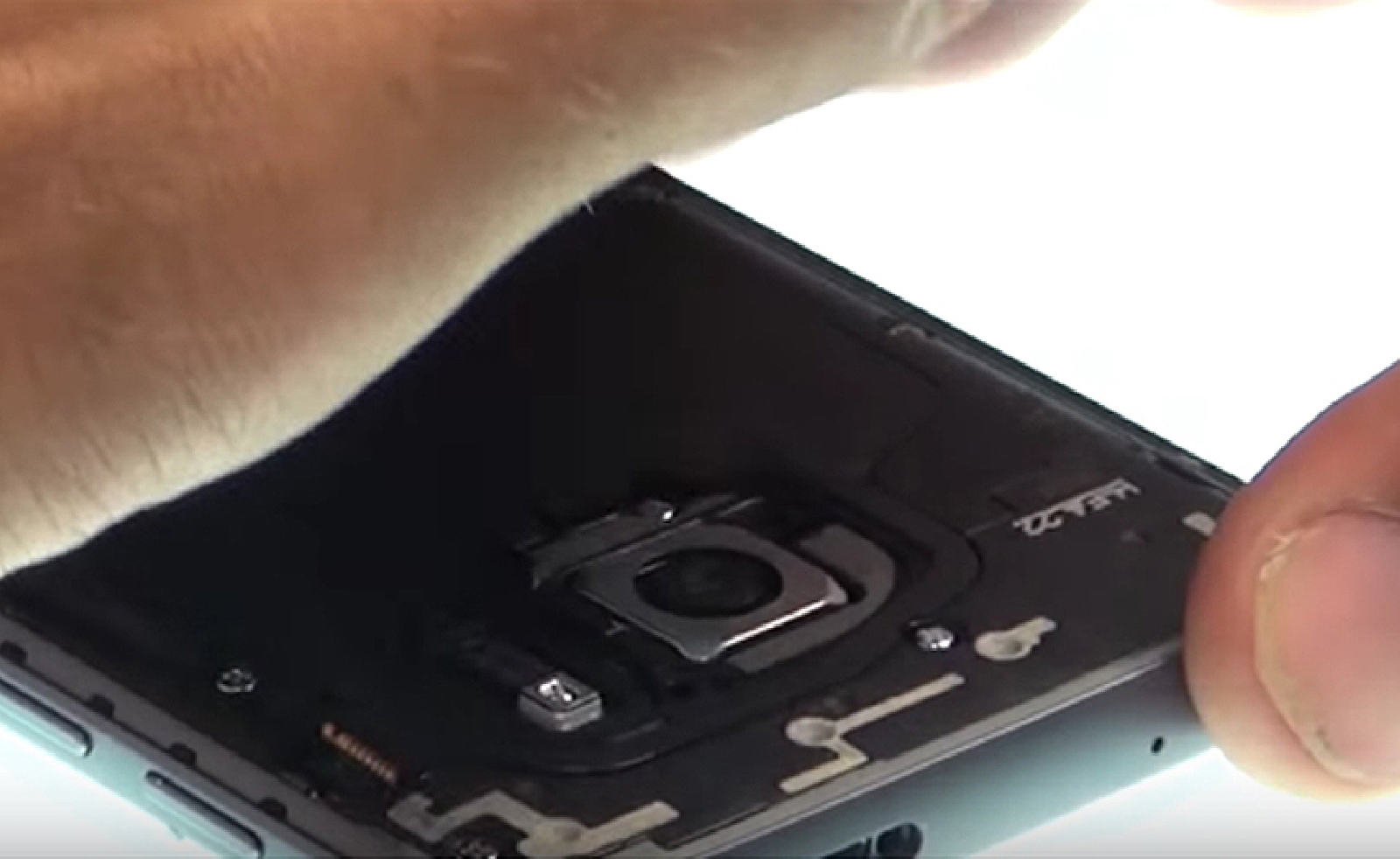

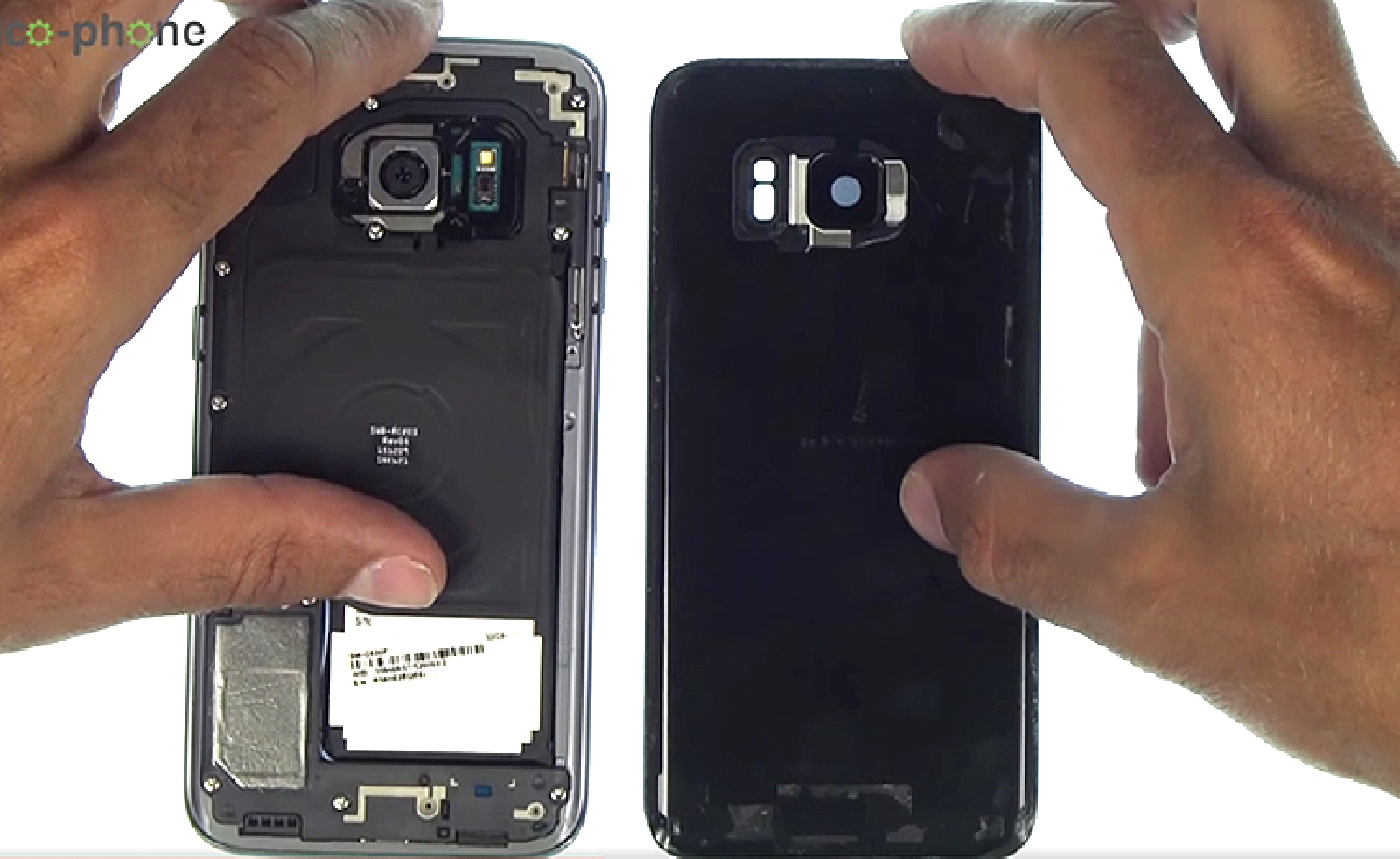

Etape 3 : Retirer la vitre arrière
Maintenant que la vitre est totalement décollée retirez là puis déposez là sur votre plan de travail.
Etape 3 : Retirer la vitre arrière
Etape 3 : Retirer la vitre arrière
Etape 3 : Retirer la vitre arrière
Etape 3 : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

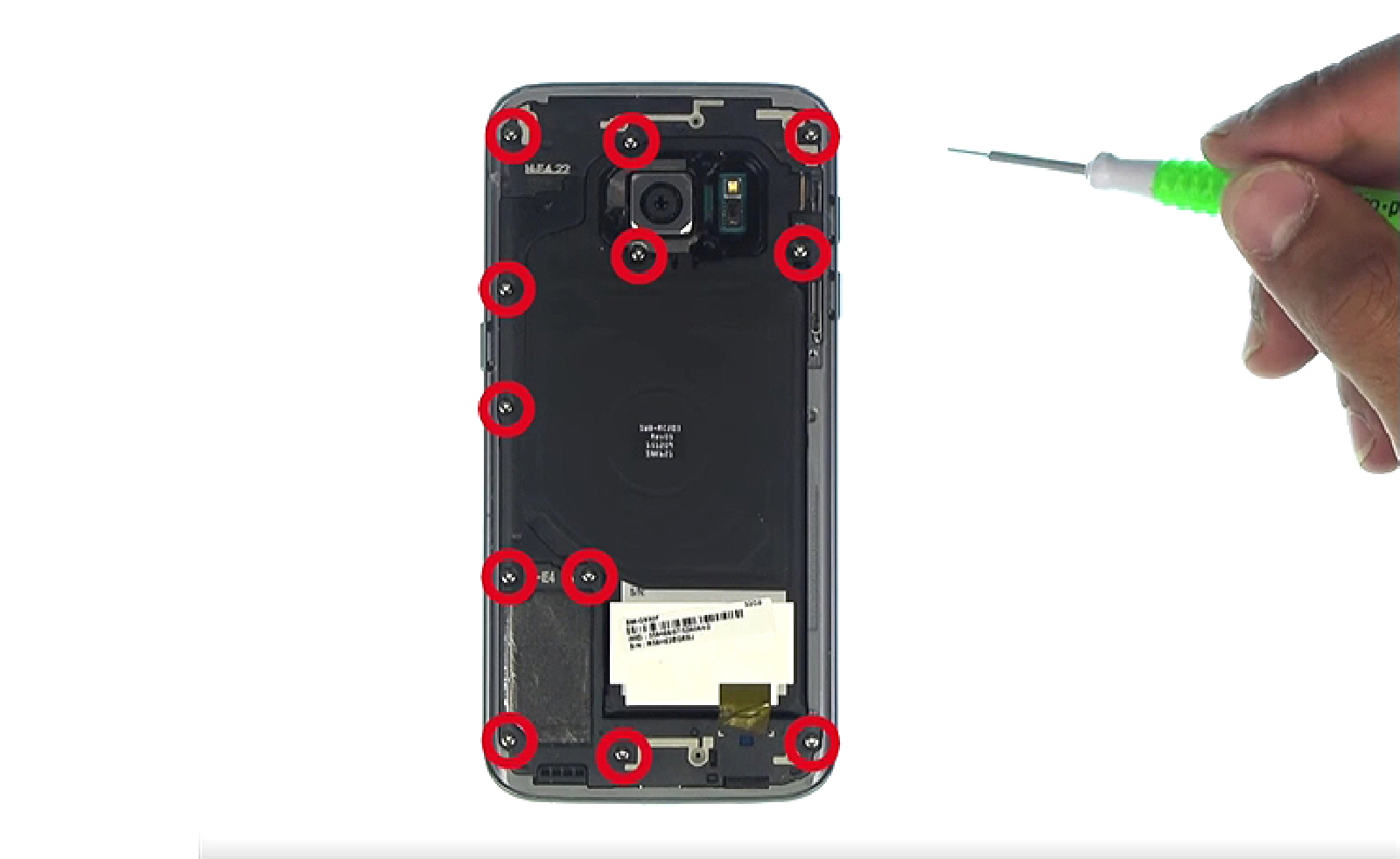

Etape 4: Dévisser les caches plastiques
Afin d'accéder aux différents éléments tels que la carte-mère nous allons devoir retirer tous les éléments qui les recouvrent. Pour cela, commencez par retirer les vis cruciformes qui les maintiennent.
Etape 4: Dévisser les caches plastiques
Outils du kit utilisés
Outils du kit utilisés

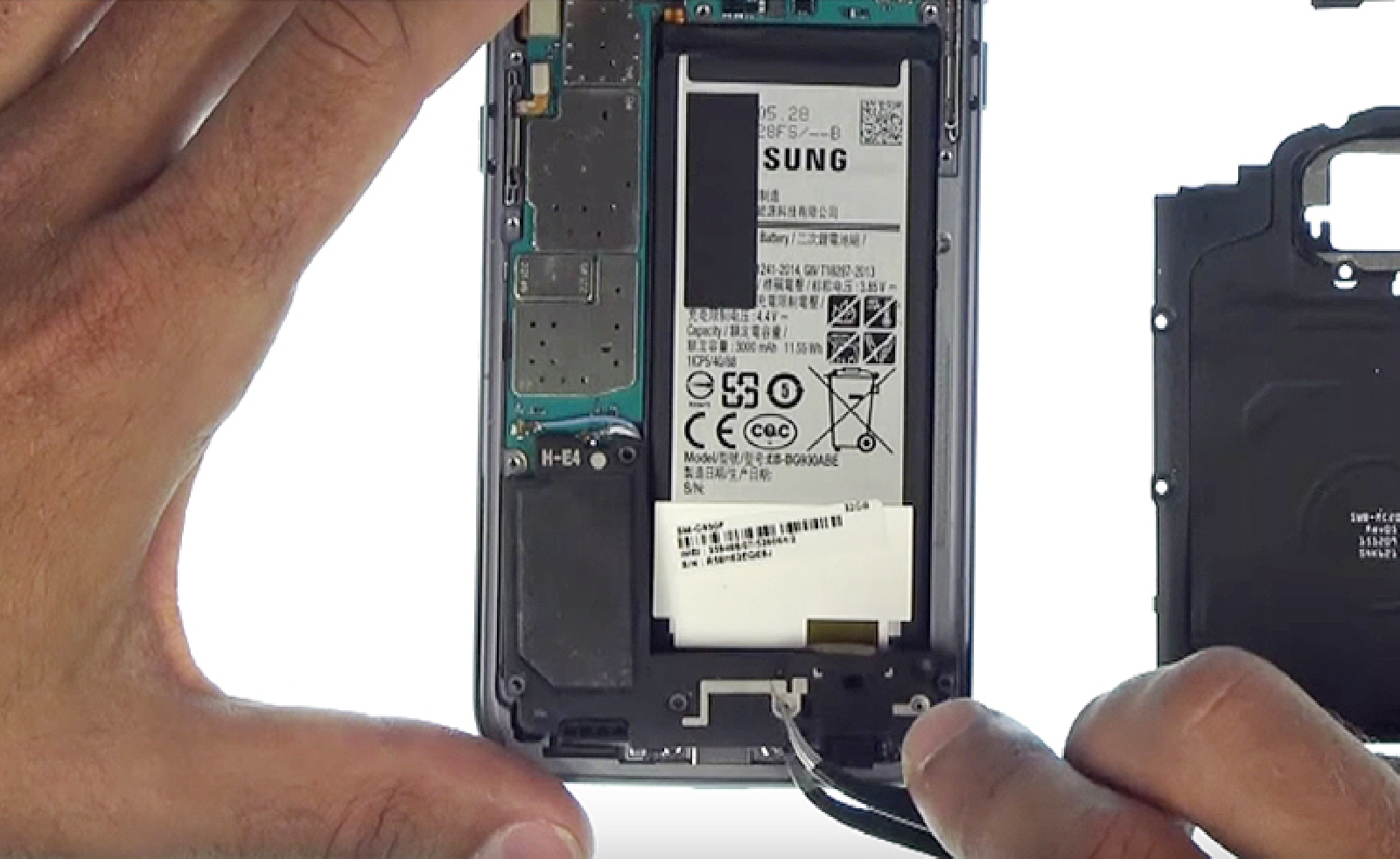

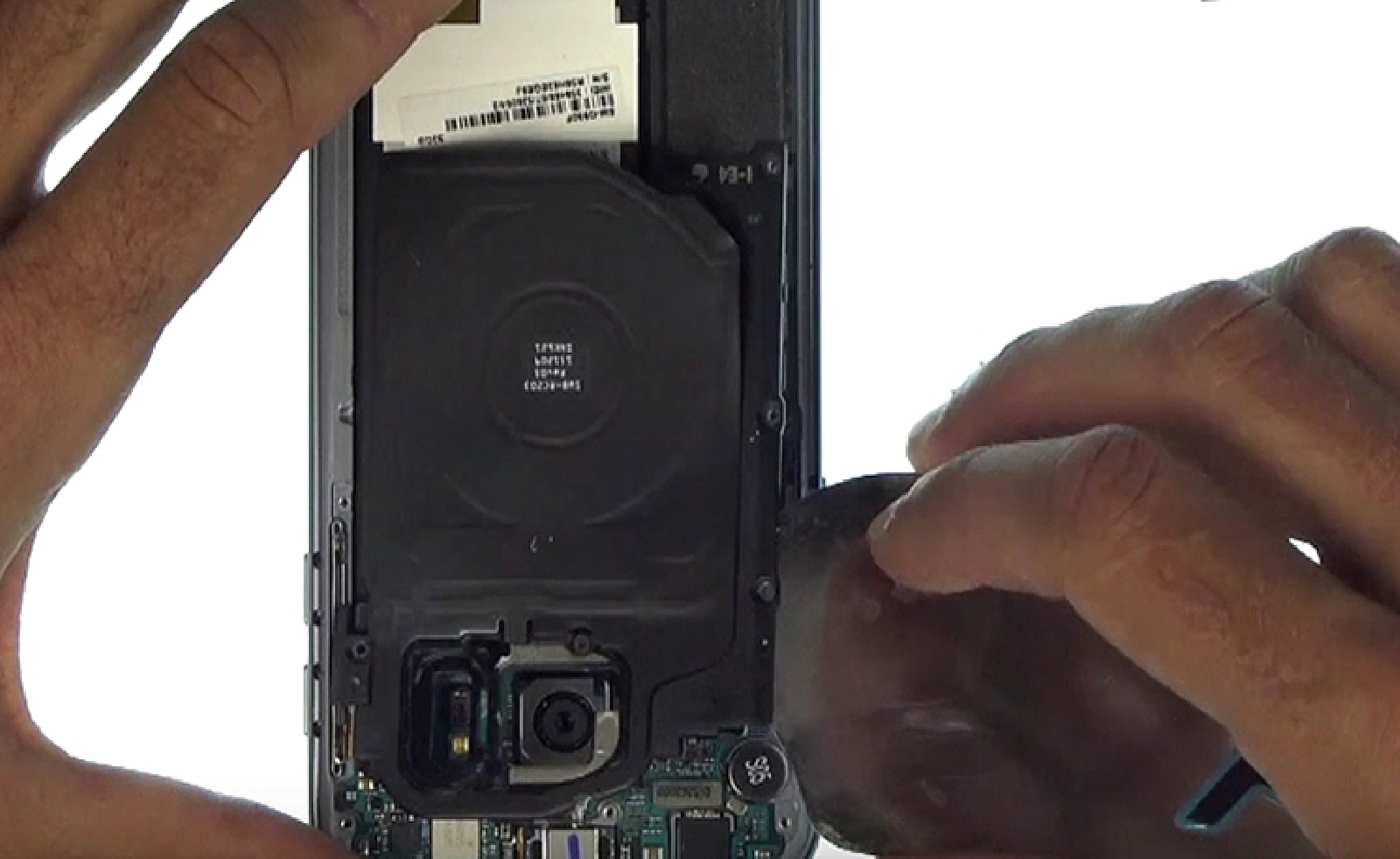

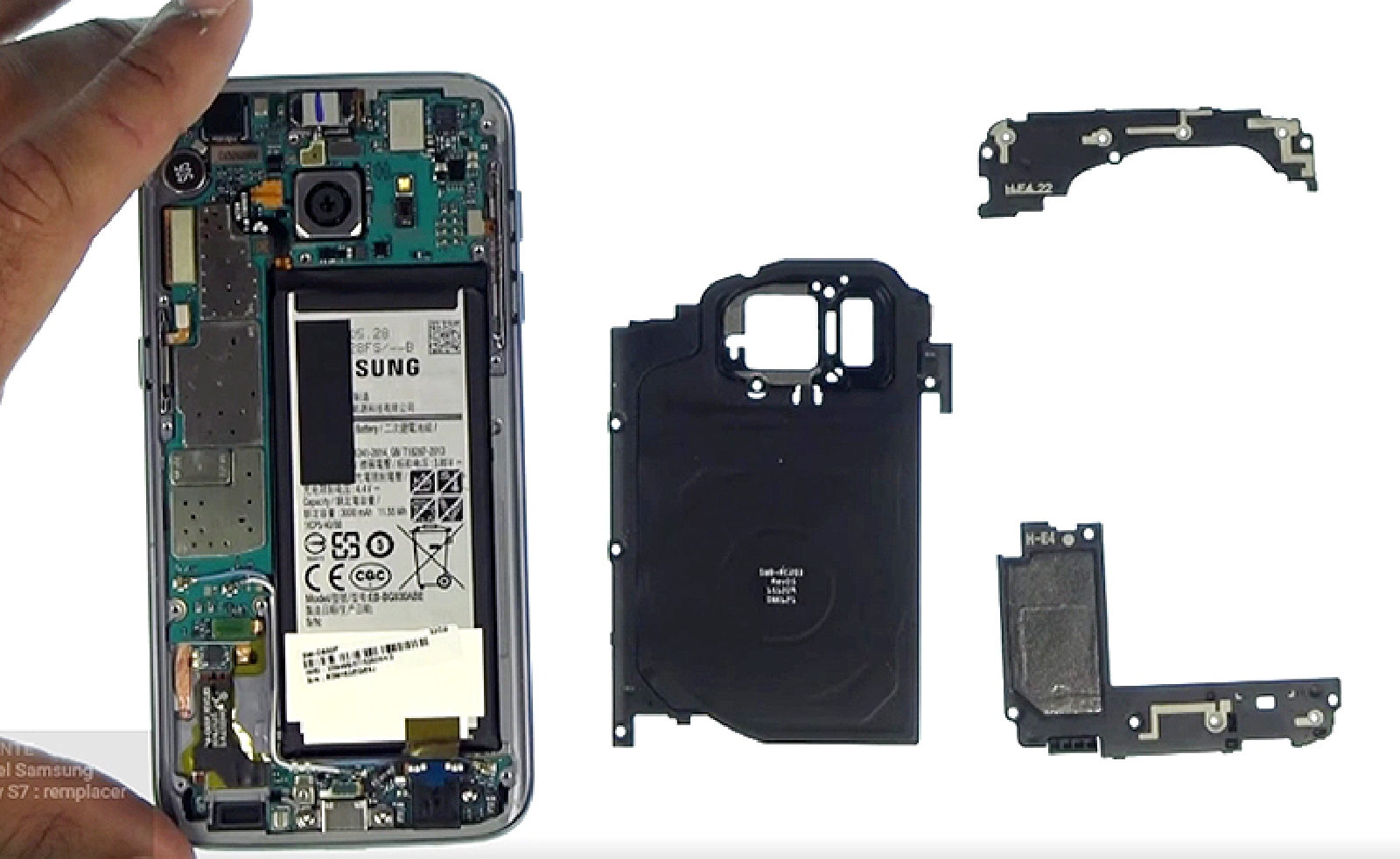

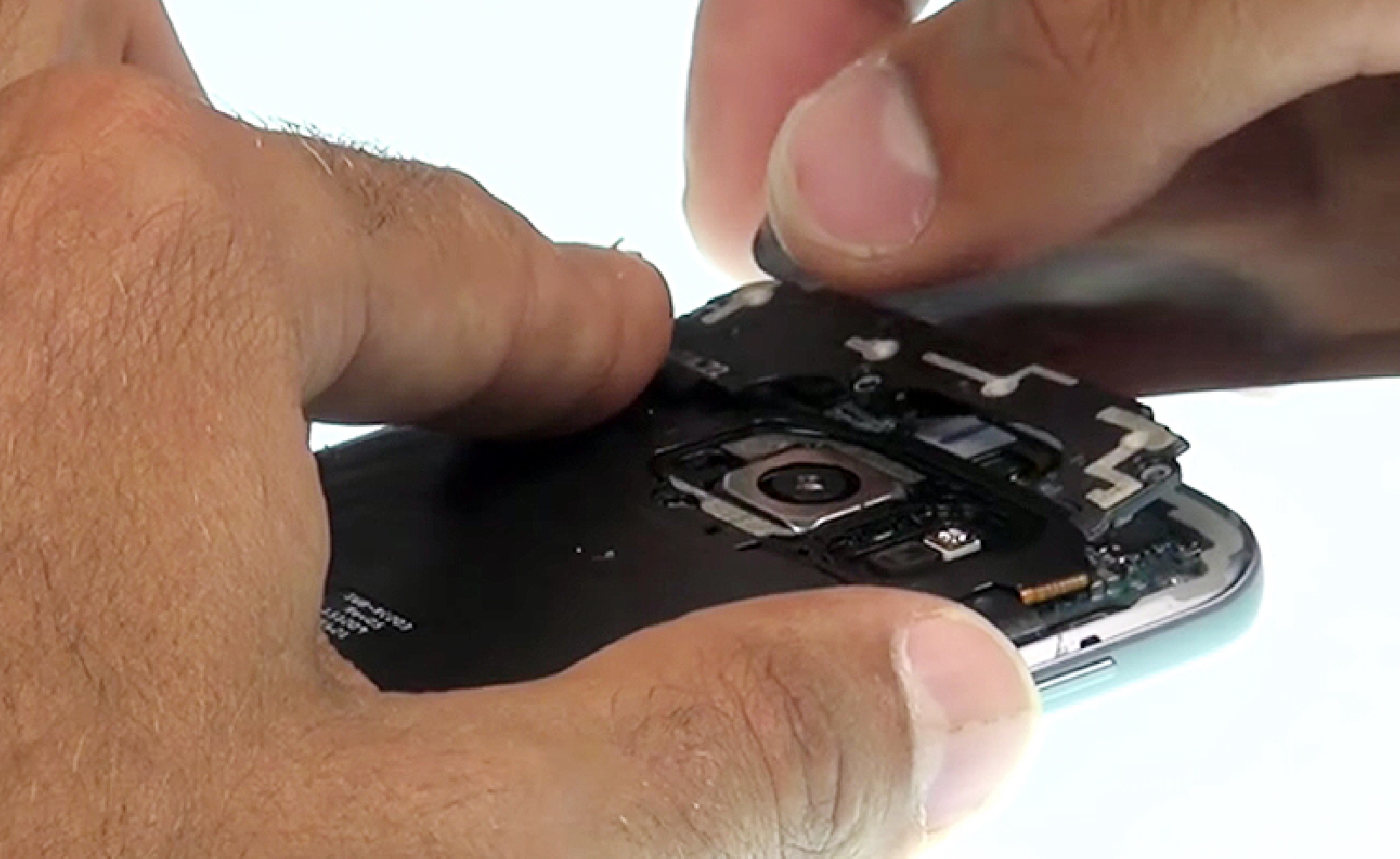

Etape 5: Retirer les éléments
À l'aide d'un levier nylon ou d'un médiator, retirez le bloc antenne antenne puis enlevez la nappe induction/NFC et son support.
Il ne vous reste désormais plus qu'à retirer le bloc haut parleur .
Etape 5: Retirer les éléments
Etape 5: Retirer les éléments
Etape 5: Retirer les éléments
Etape 5: Retirer les éléments
Etape 5: Retirer les éléments
Outils du kit utilisés
Outils du kit utilisés

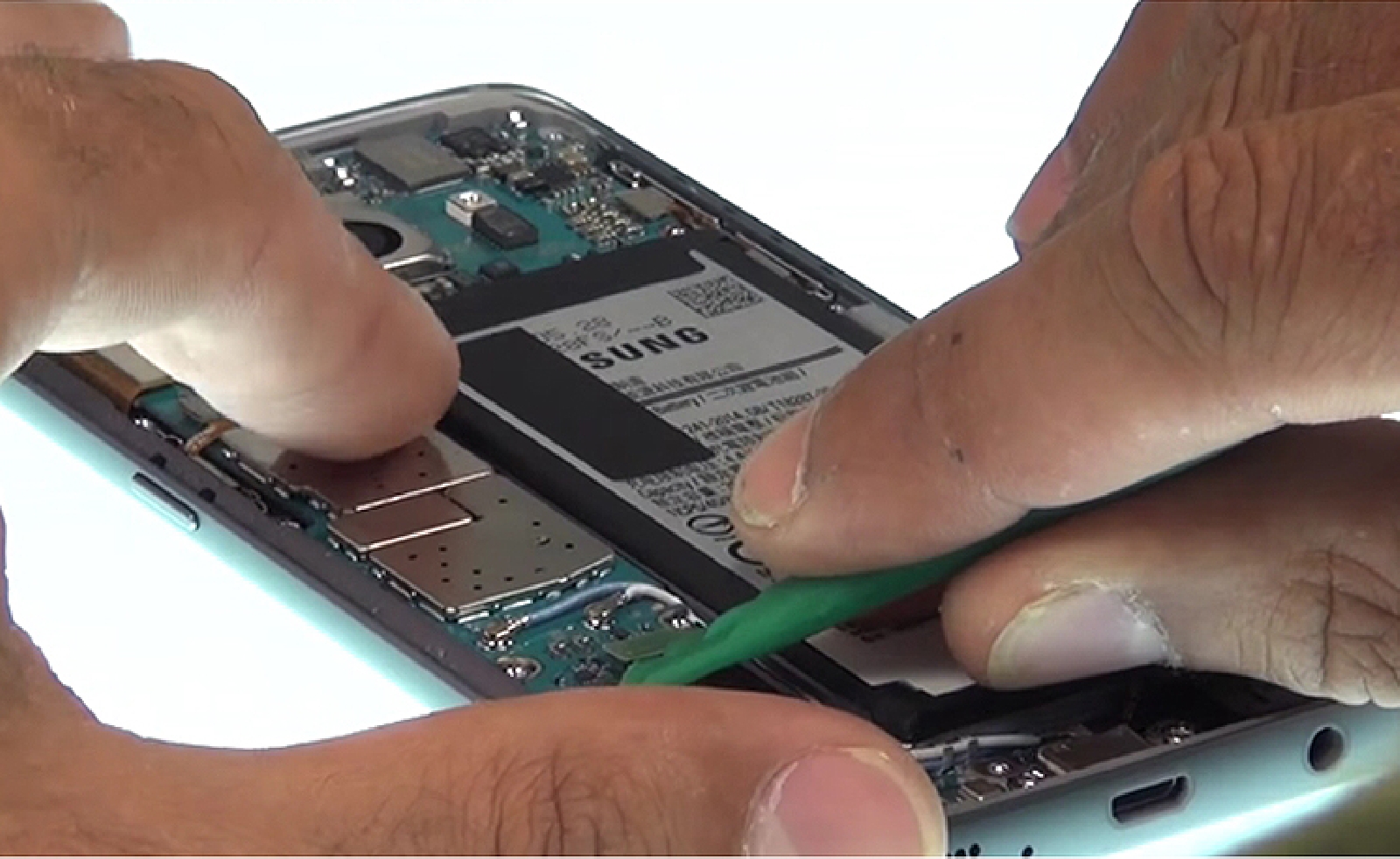

Etape 6 : Débrancher la batterie
Maintenant que vous avez accès aux différentes connectiques de votre samsung S7, commencez par débrancher la batterie pour éviter tout problèmes de courts circuits.
Etape 6 : Débrancher la batterie
Etape 6 : Débrancher la batterie
Etape 6 : Débrancher la batterie
Outils du kit utilisés
Outils du kit utilisés

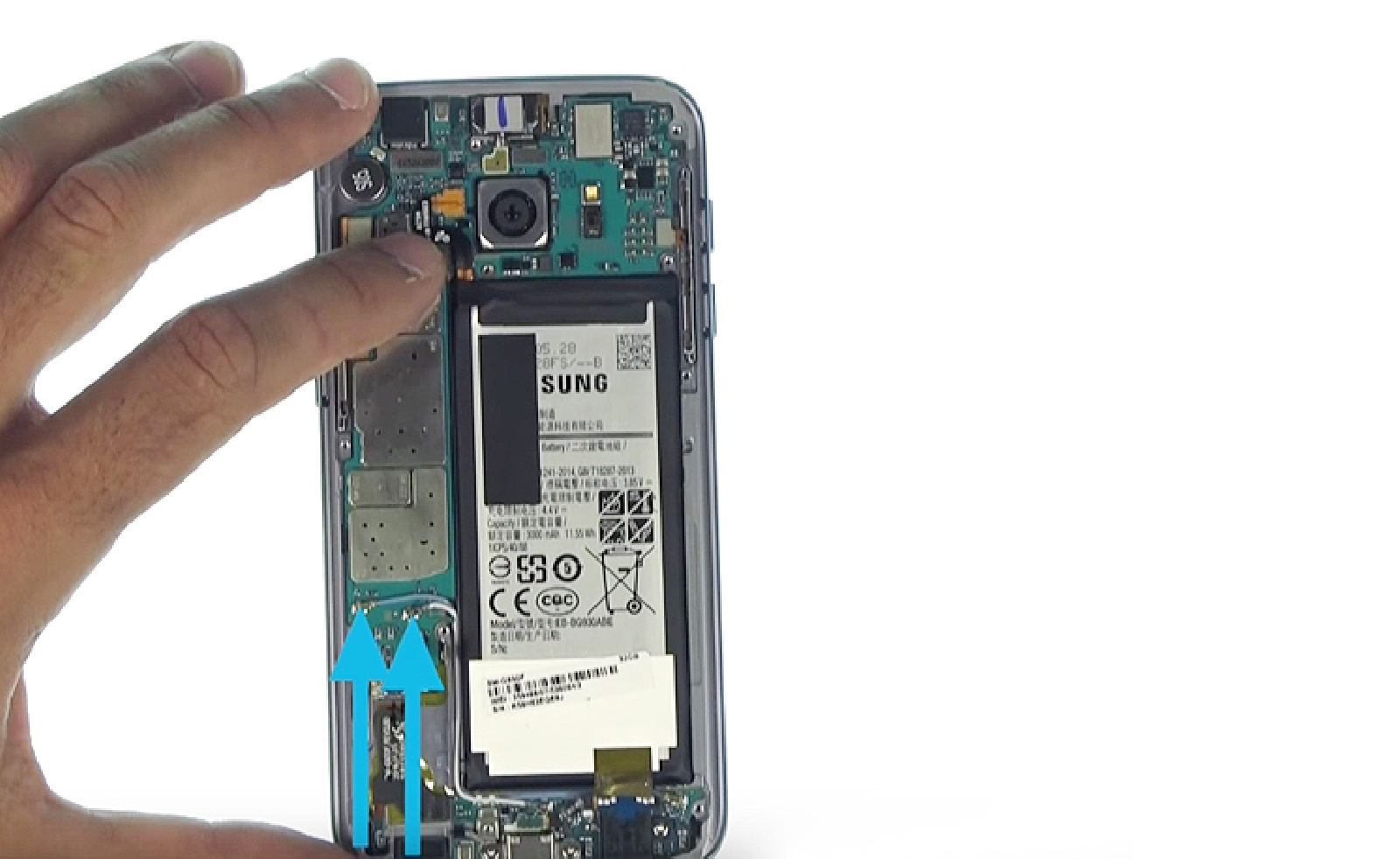

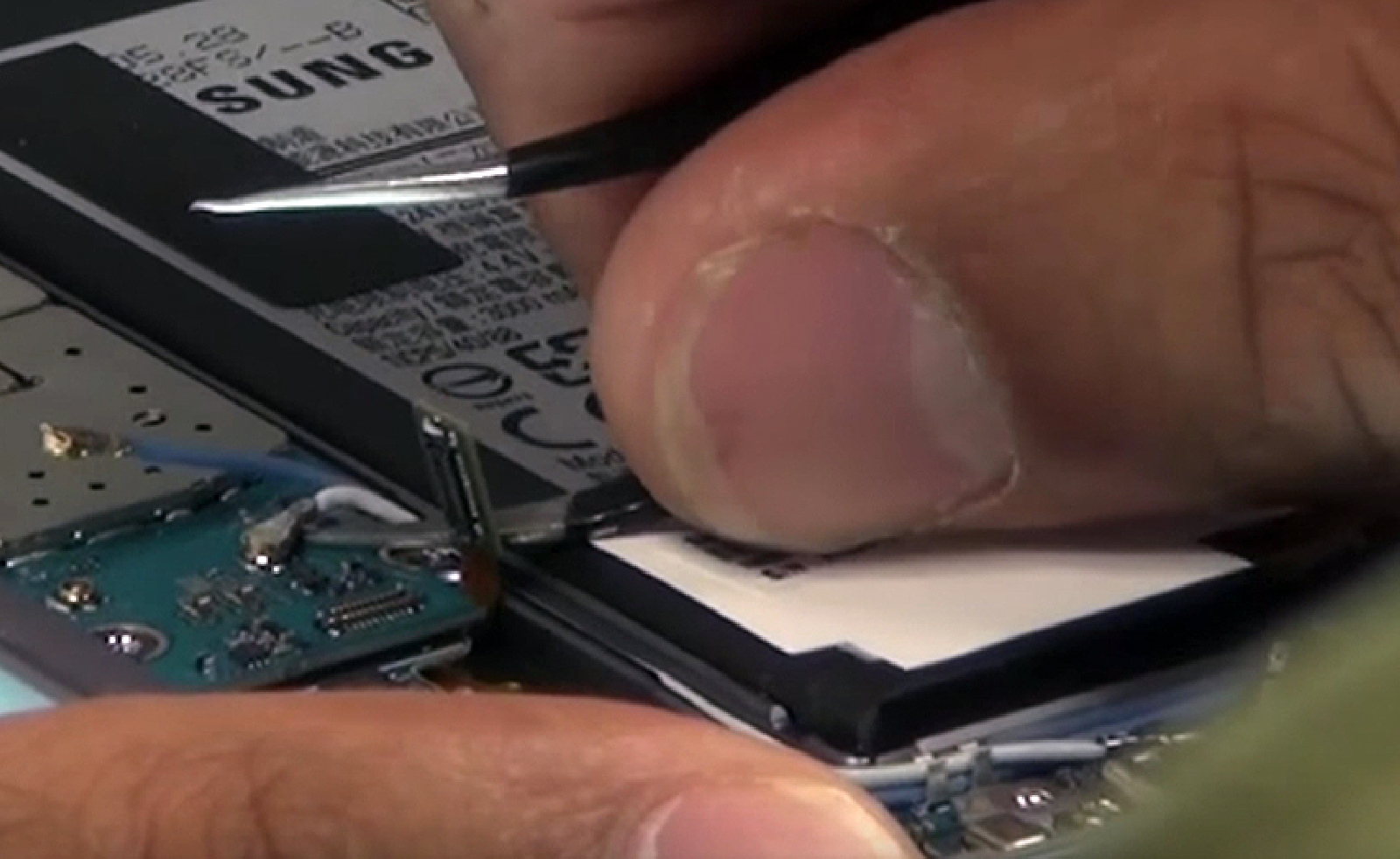

Etape 7: Déclipser la nappe home et les câbles coaxiaux
À l'aide du levier nylon débranchez la nappe du bouton home situé sur le bas à droite de la carte-mère, puis déconnectez les 2 câbles coaxiaux situés juste à coté à l'aide de la pincette.
Etape 7: Déclipser la nappe home et les câbles coaxiaux
Etape 7: Déclipser la nappe home et les câbles coaxiaux
Etape 7: Déclipser la nappe home et les câbles coaxiaux
Etape 7: Déclipser la nappe home et les câbles coaxiaux
Etape 7: Déclipser la nappe home et les câbles coaxiaux
Outils du kit utilisés
Outils du kit utilisés

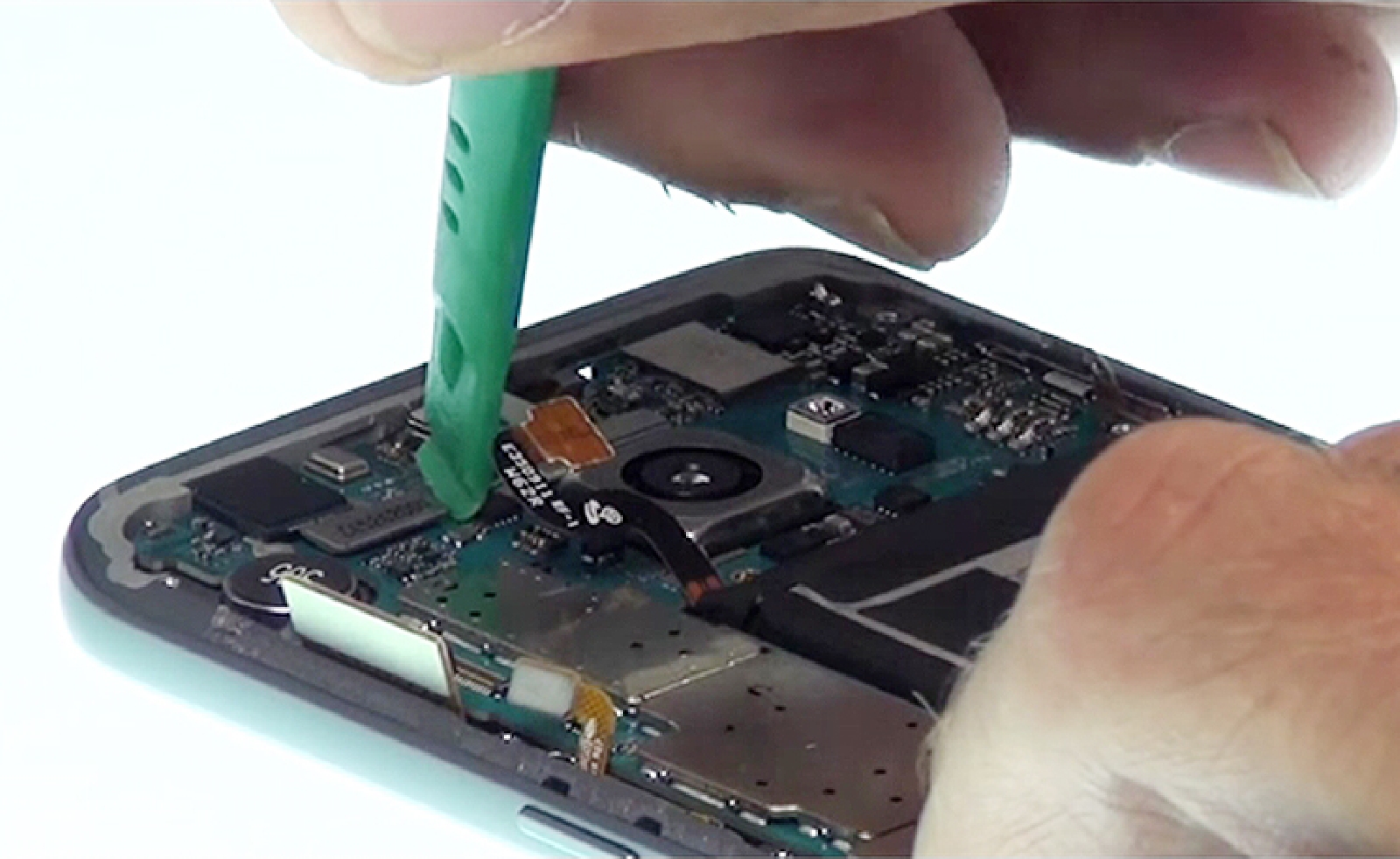

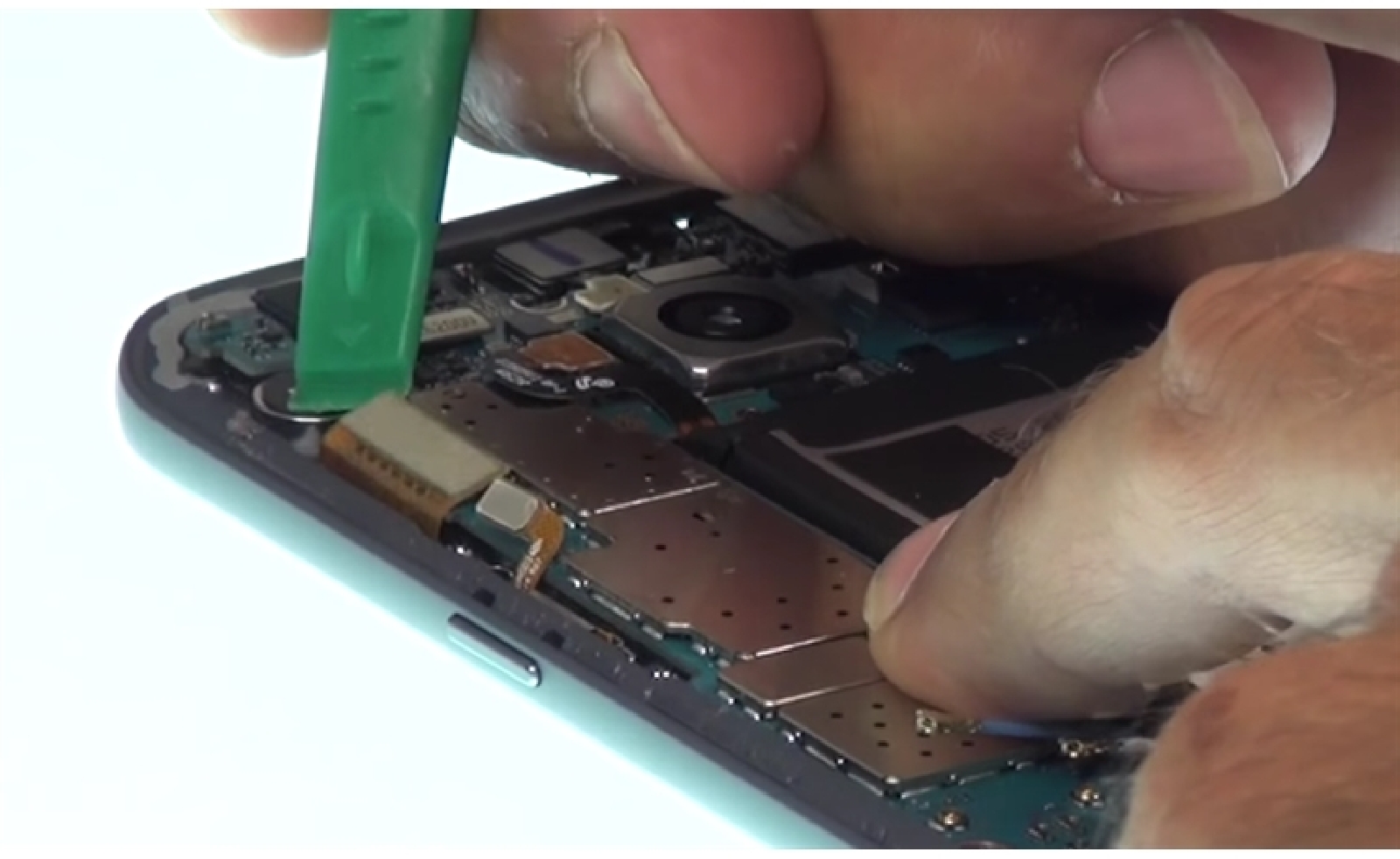

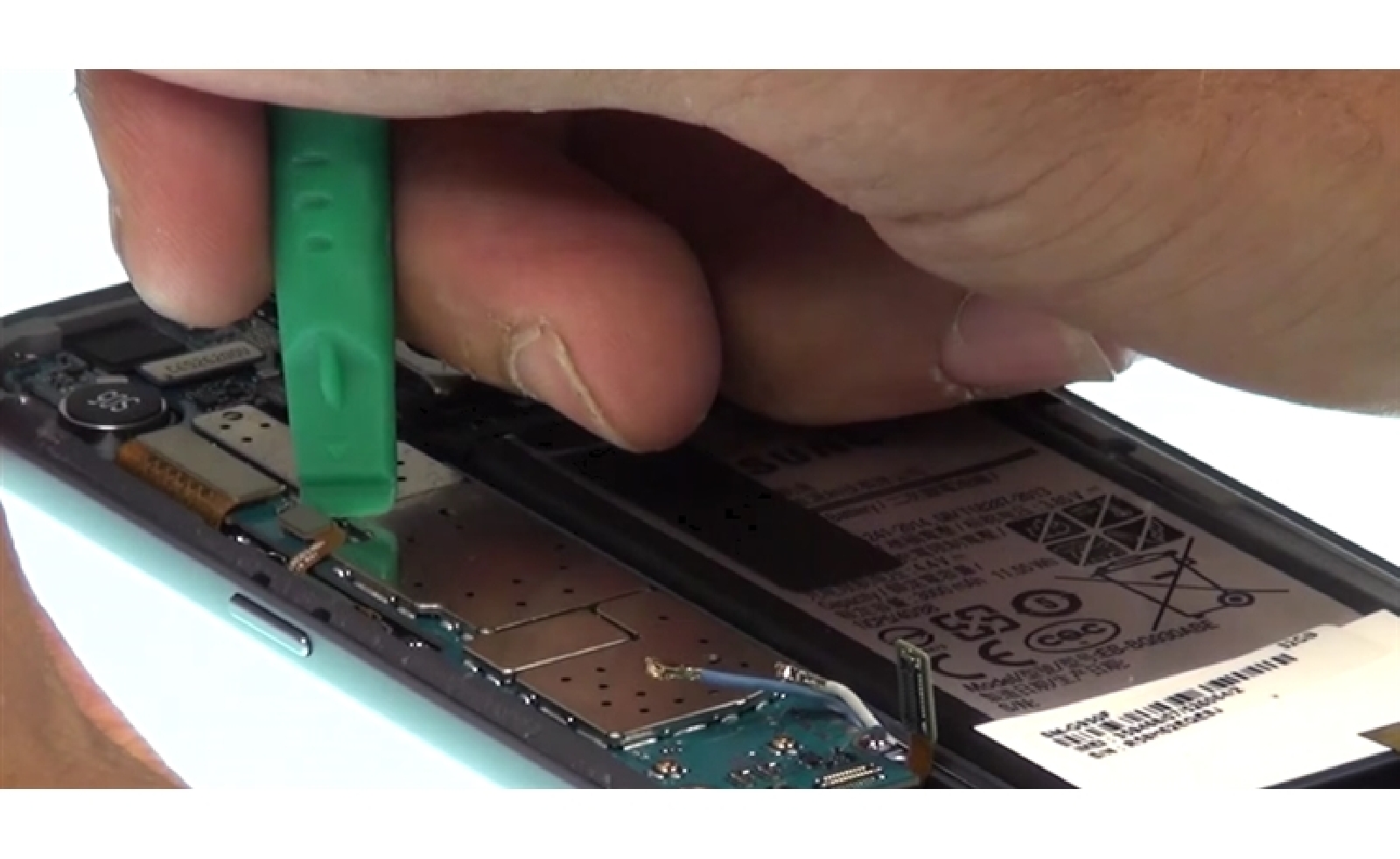

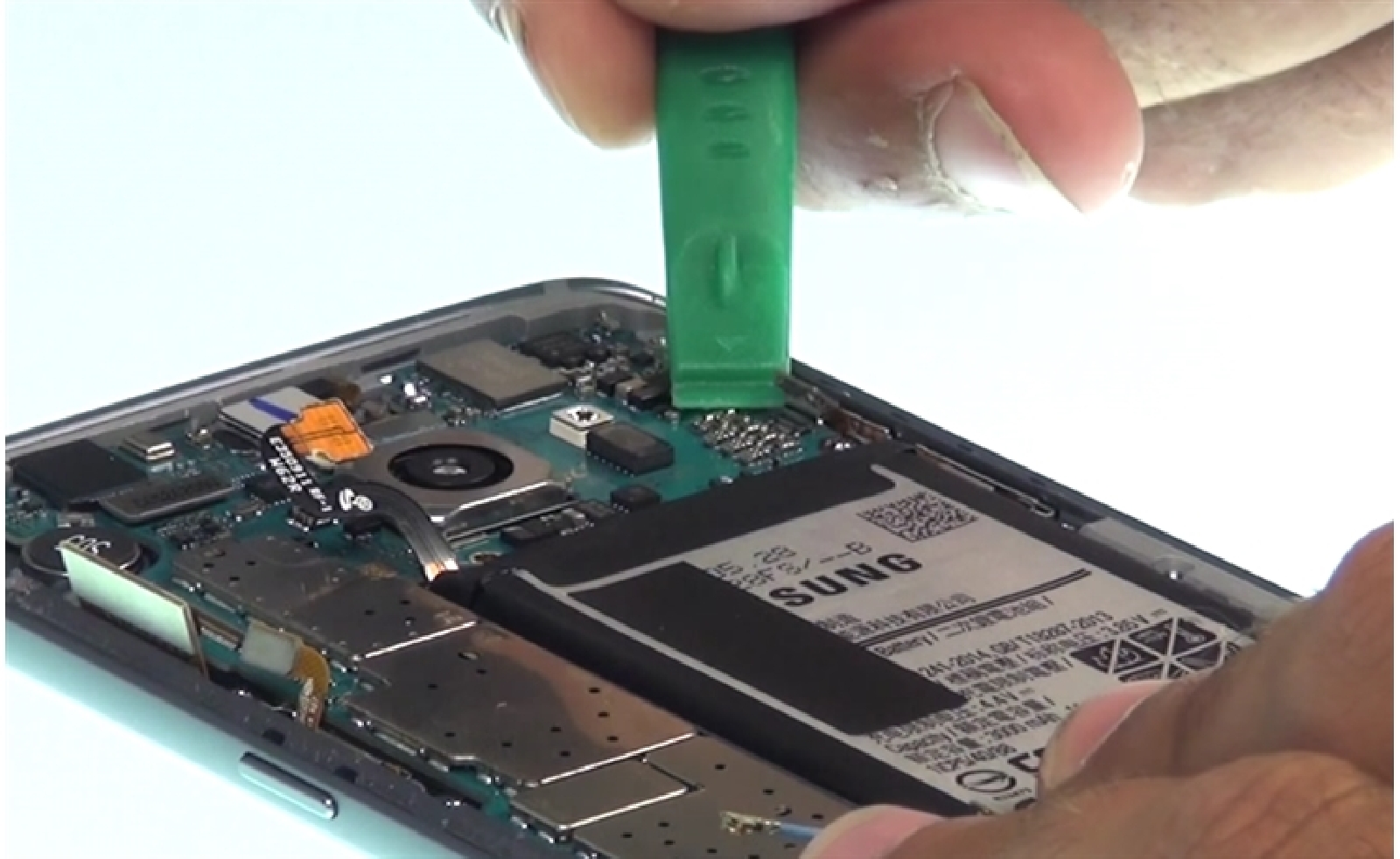

Etape 8 : Déconnecter les nappes
Toujours à l'aide du levier nylon, débranchez la nappe power, la nappe de l'écran Amoled puis pour finir la nappe du bouton volume.
Etape 8 : Déconnecter les nappes
Etape 8 : Déconnecter les nappes
Etape 8 : Déconnecter les nappes
Etape 8 : Déconnecter les nappes
Outils du kit utilisés
Outils du kit utilisés

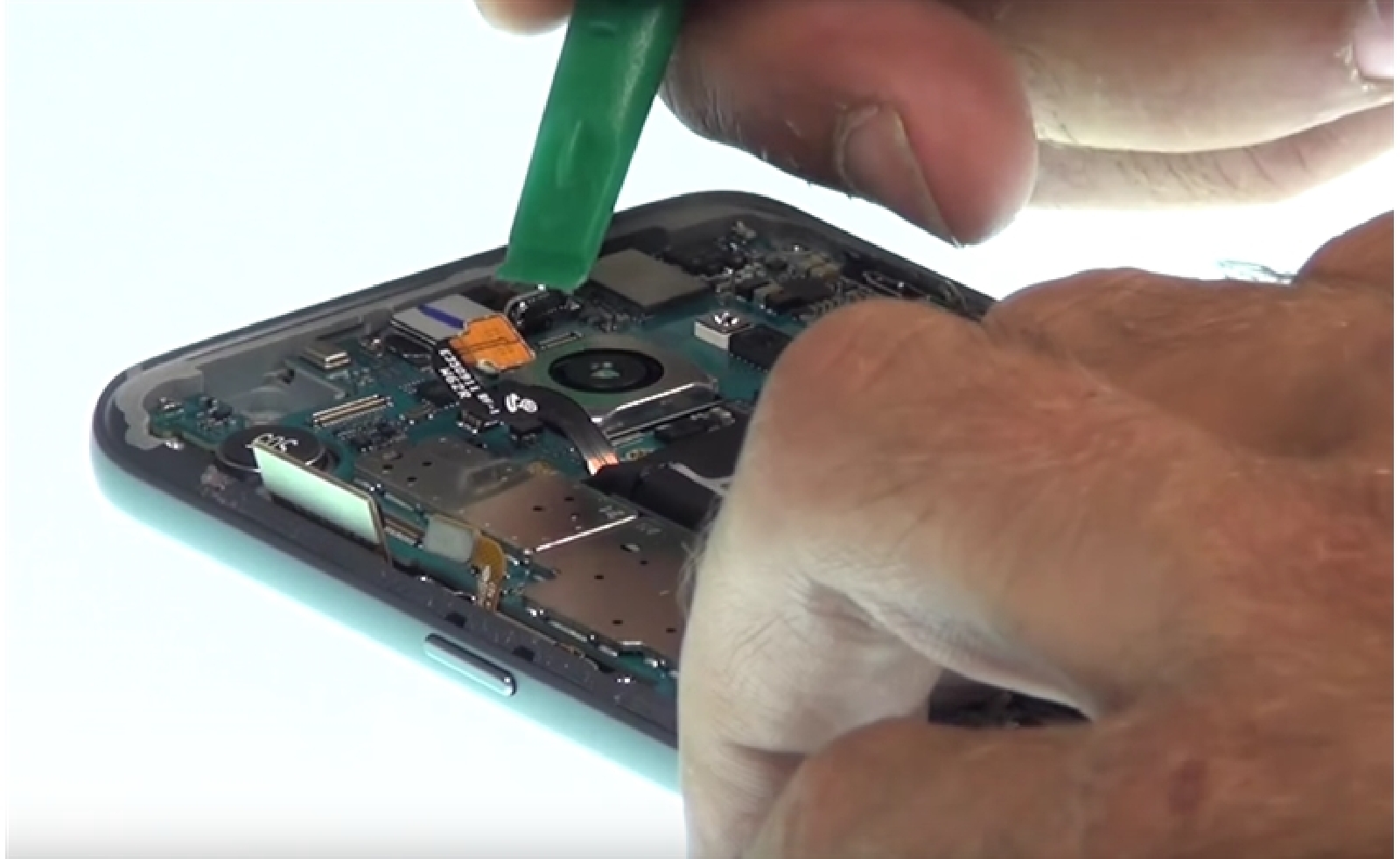

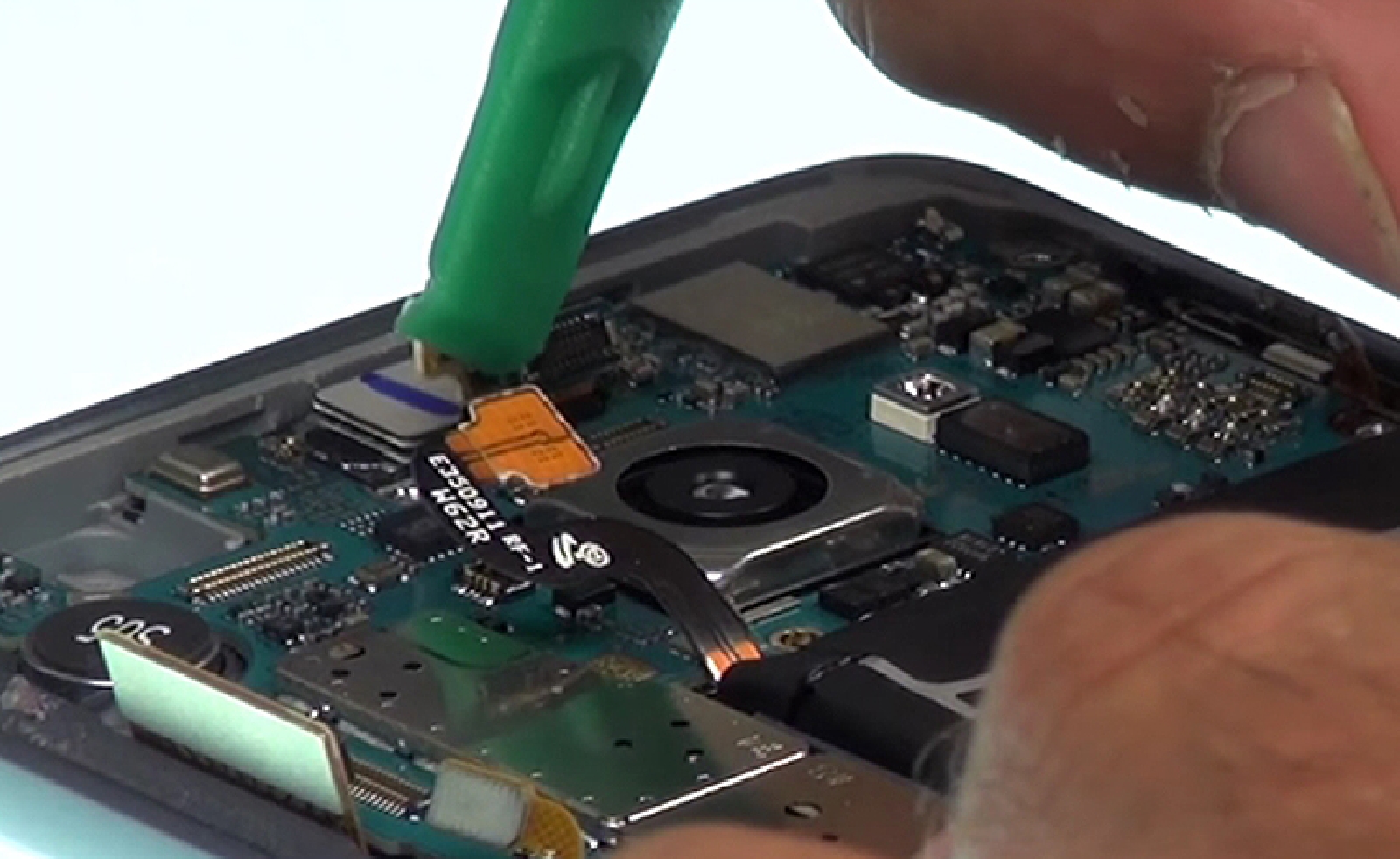

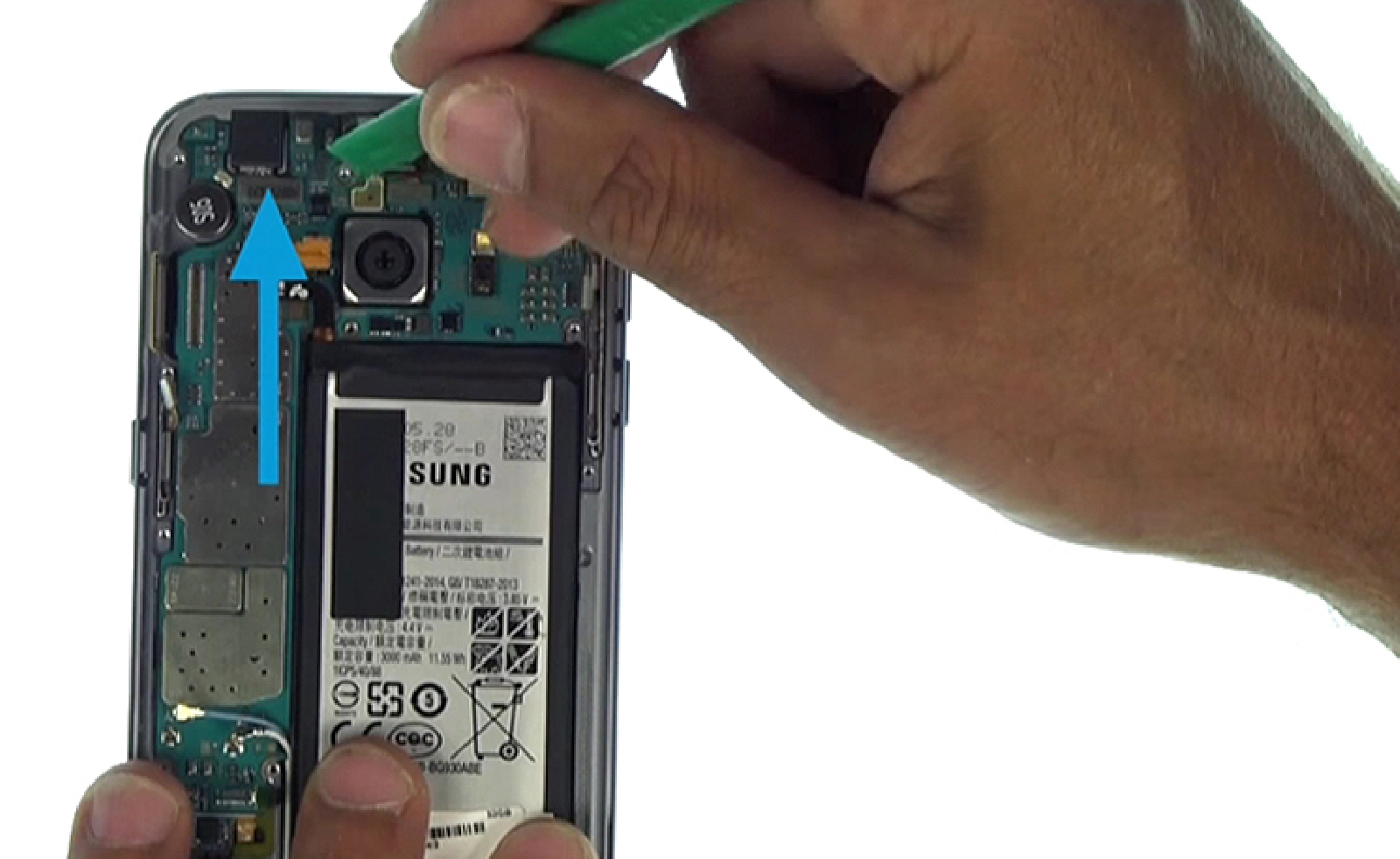

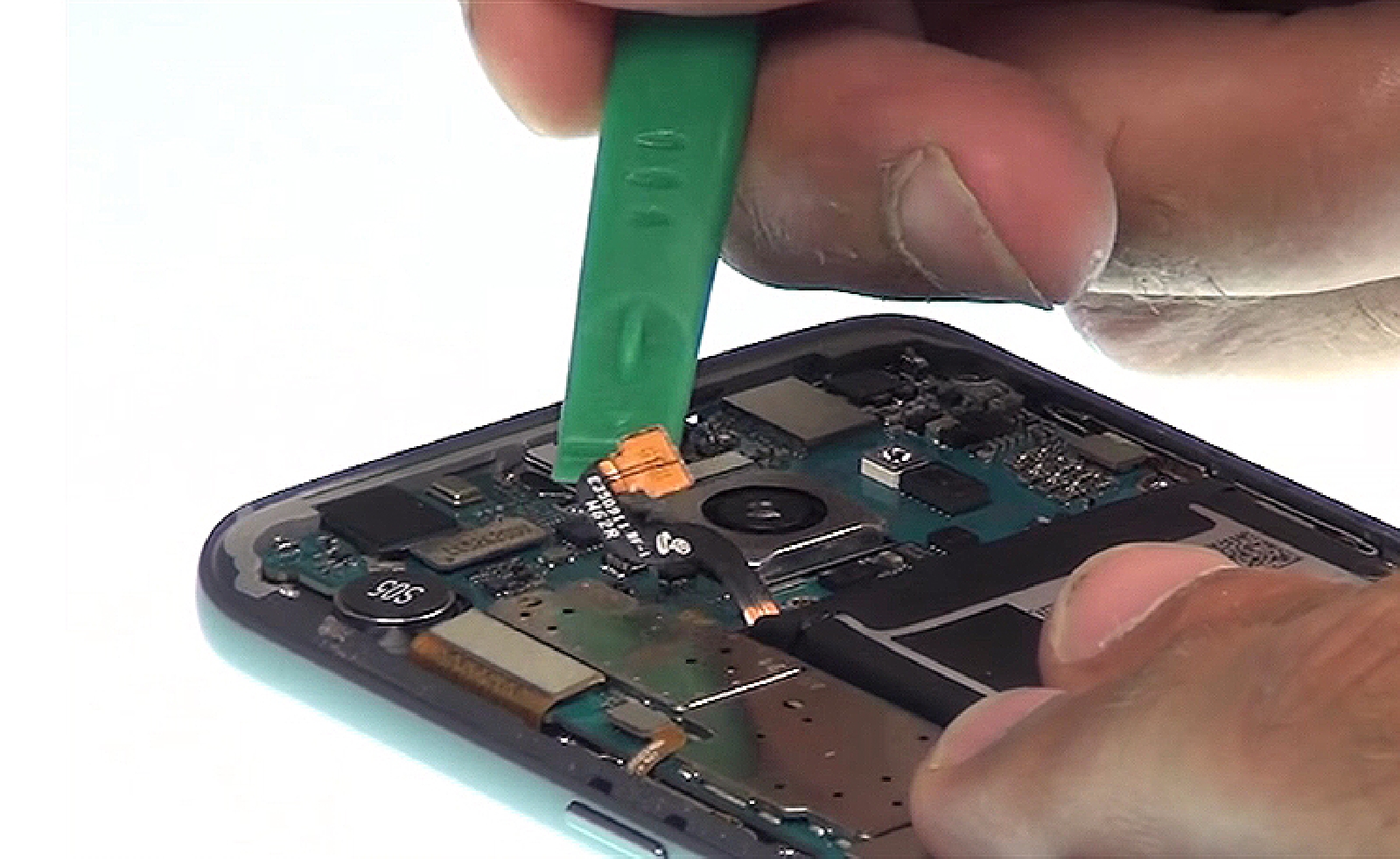

Etape 8 bis :

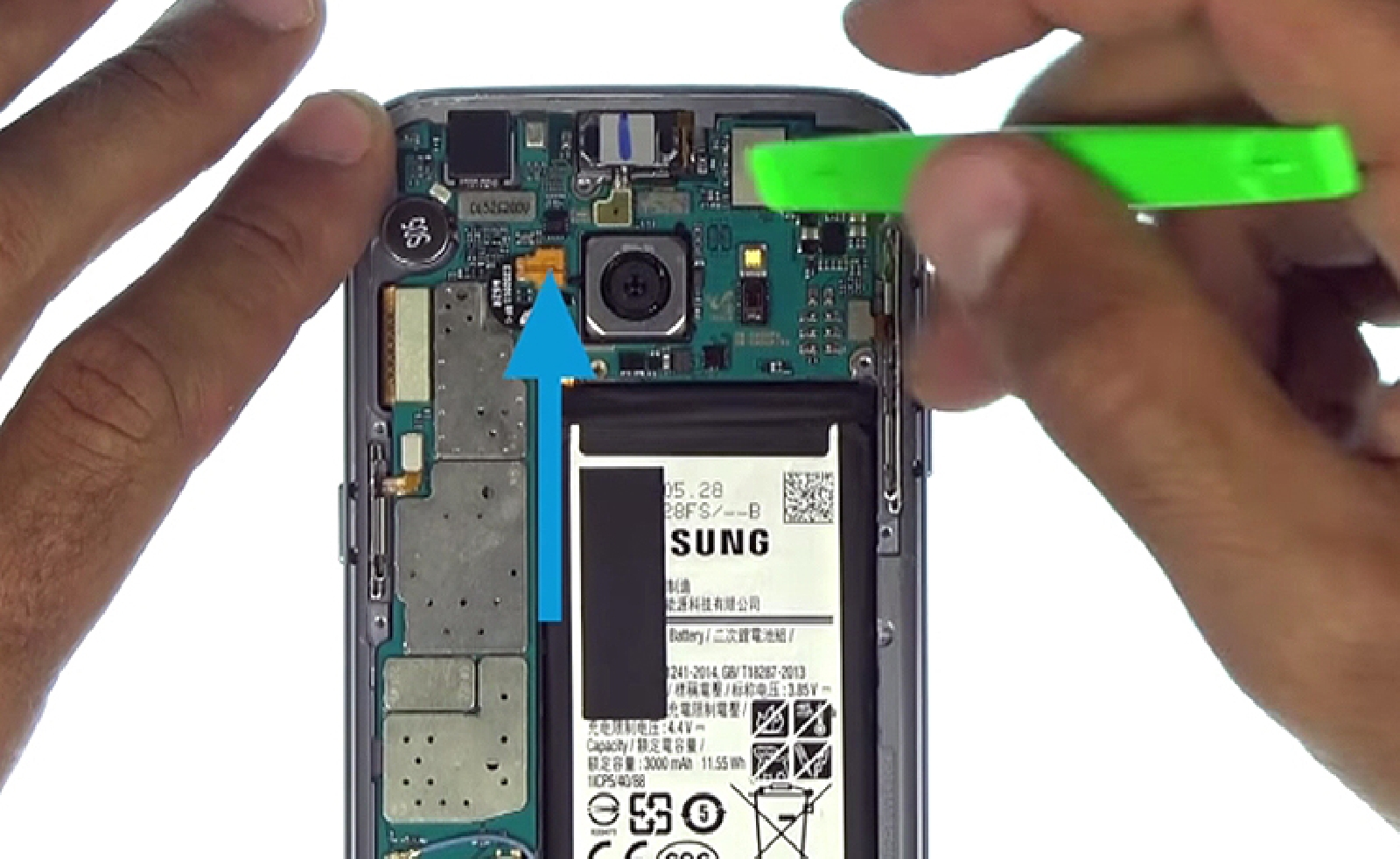

Déconnectez et retirez ensuite la caméra avant à l'aide de la pincette métallique, puis reprenez le levier nylon afin de débrancher le connecteur du capteur de luminosité et le haut-parleur interne.
Etape 8 bis :
Etape 8 bis :
Etape 8 bis :
Etape 8 bis :
Etape 8 bis :
Outils du kit utilisés
Outils du kit utilisés

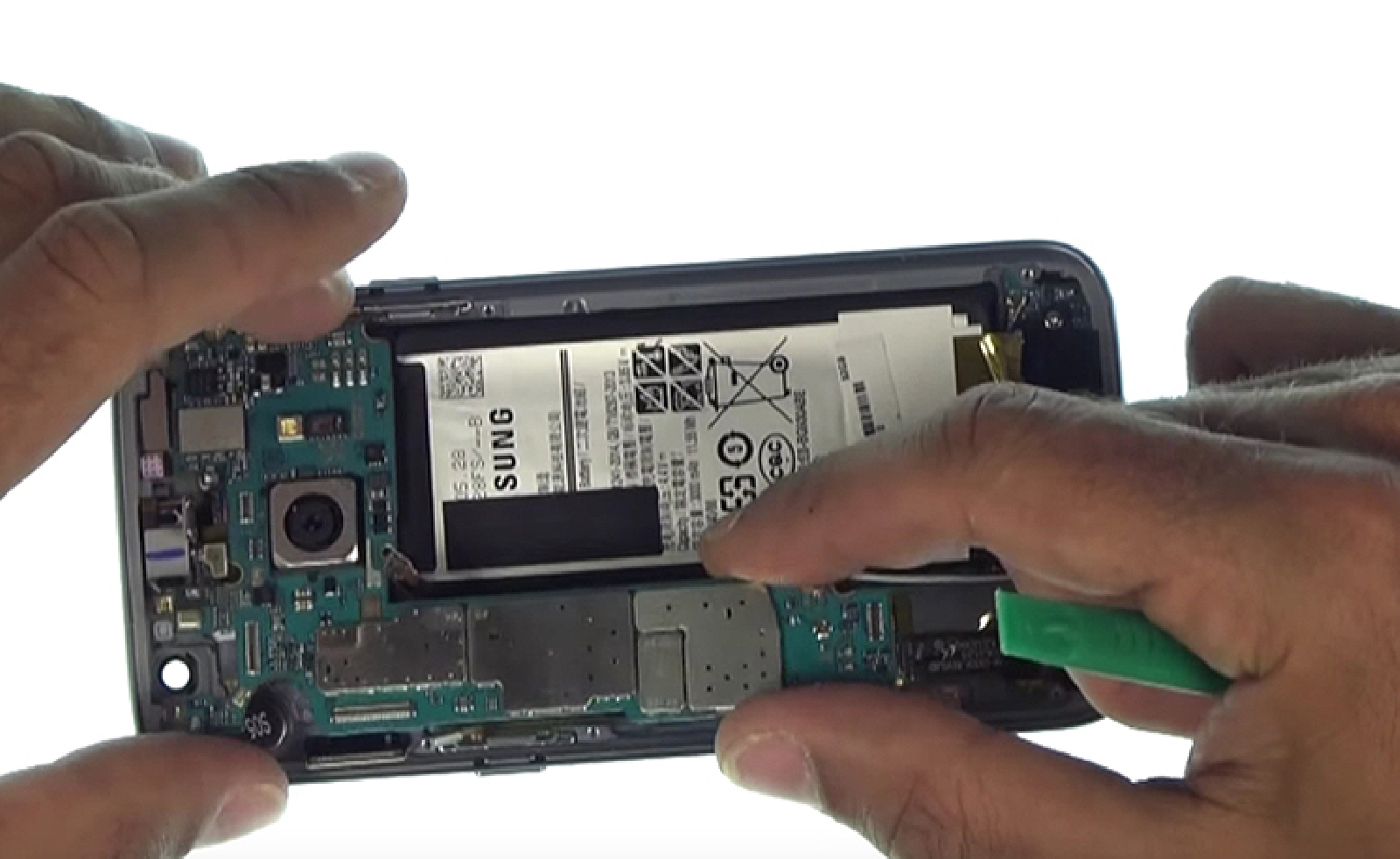

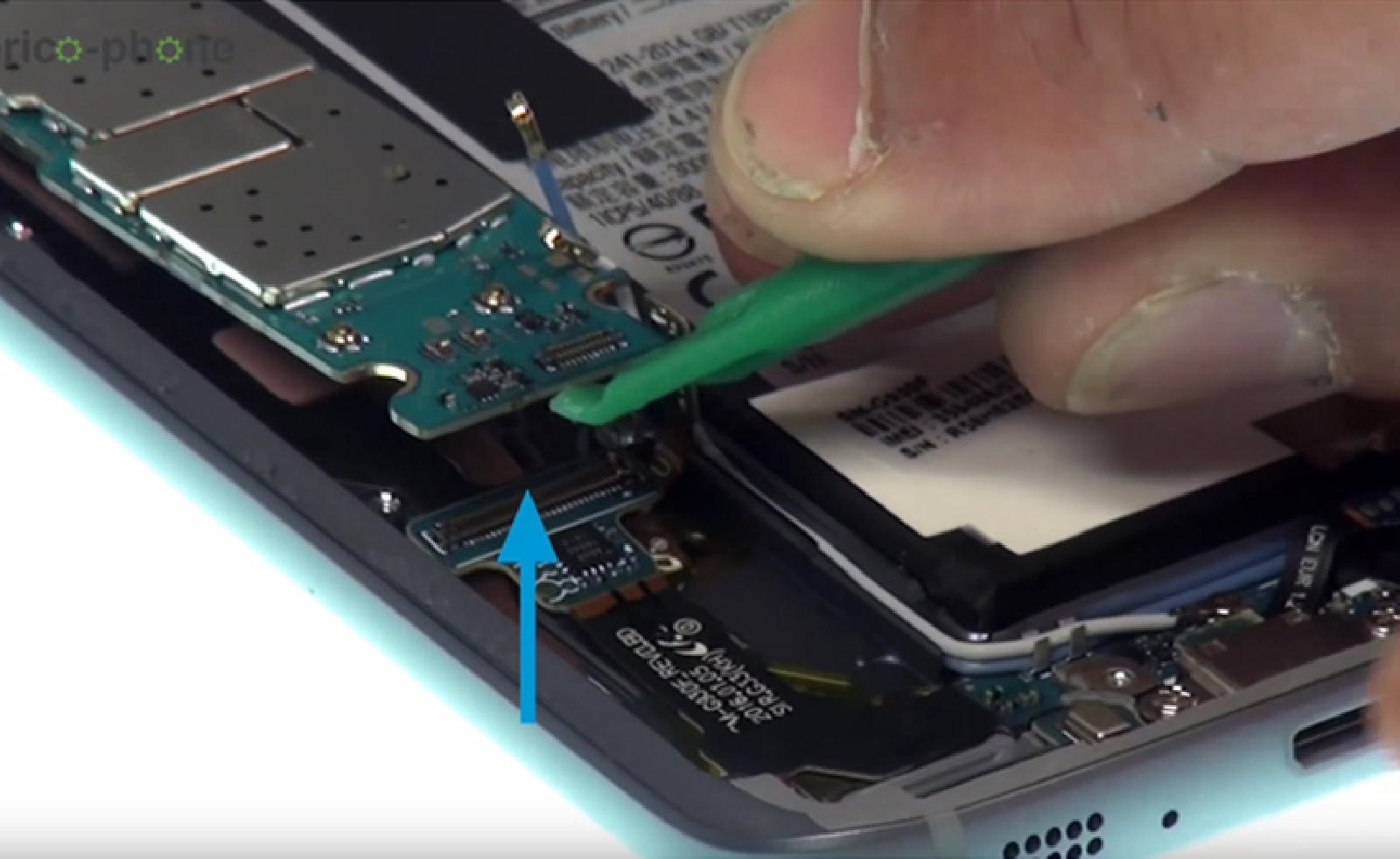

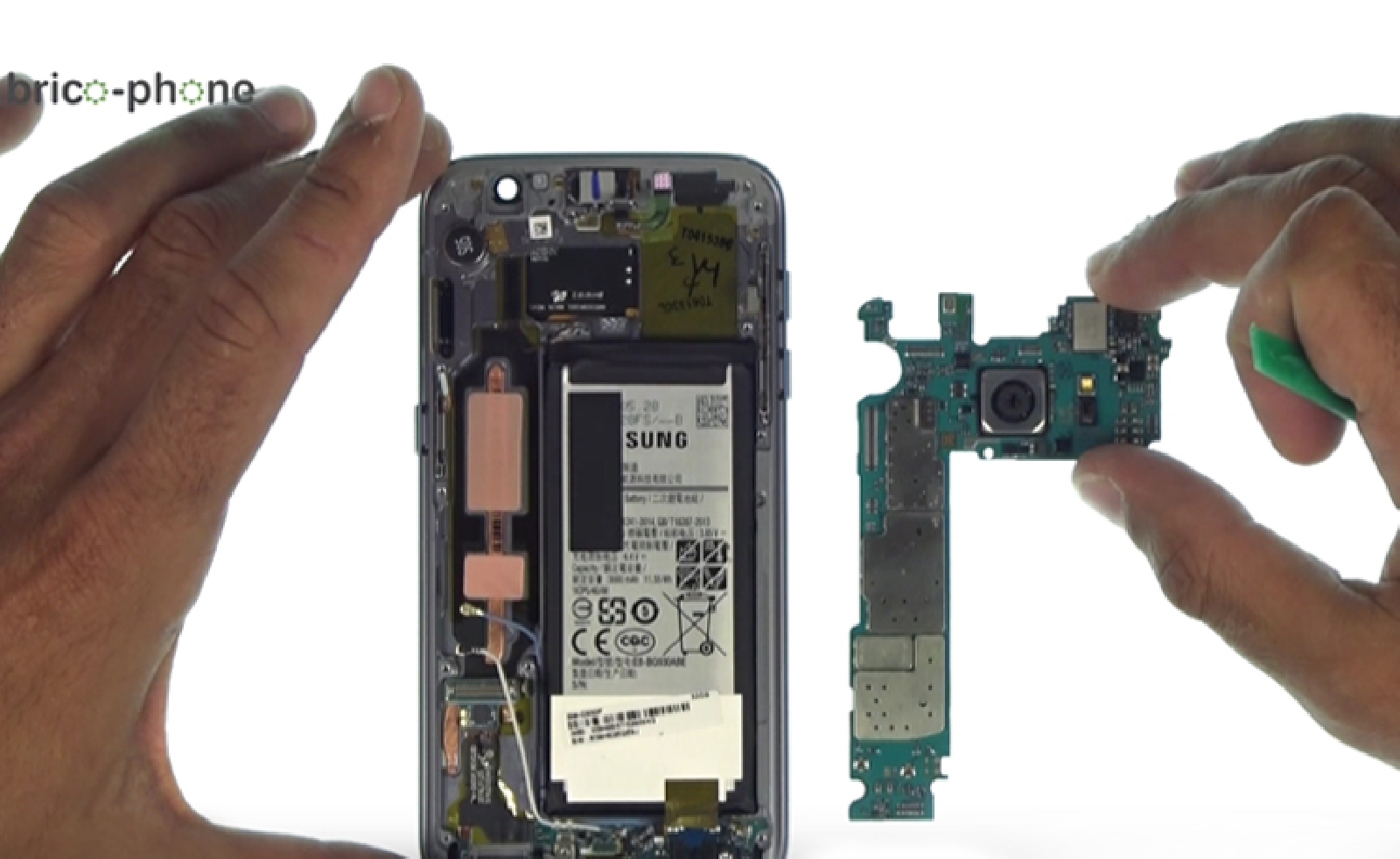

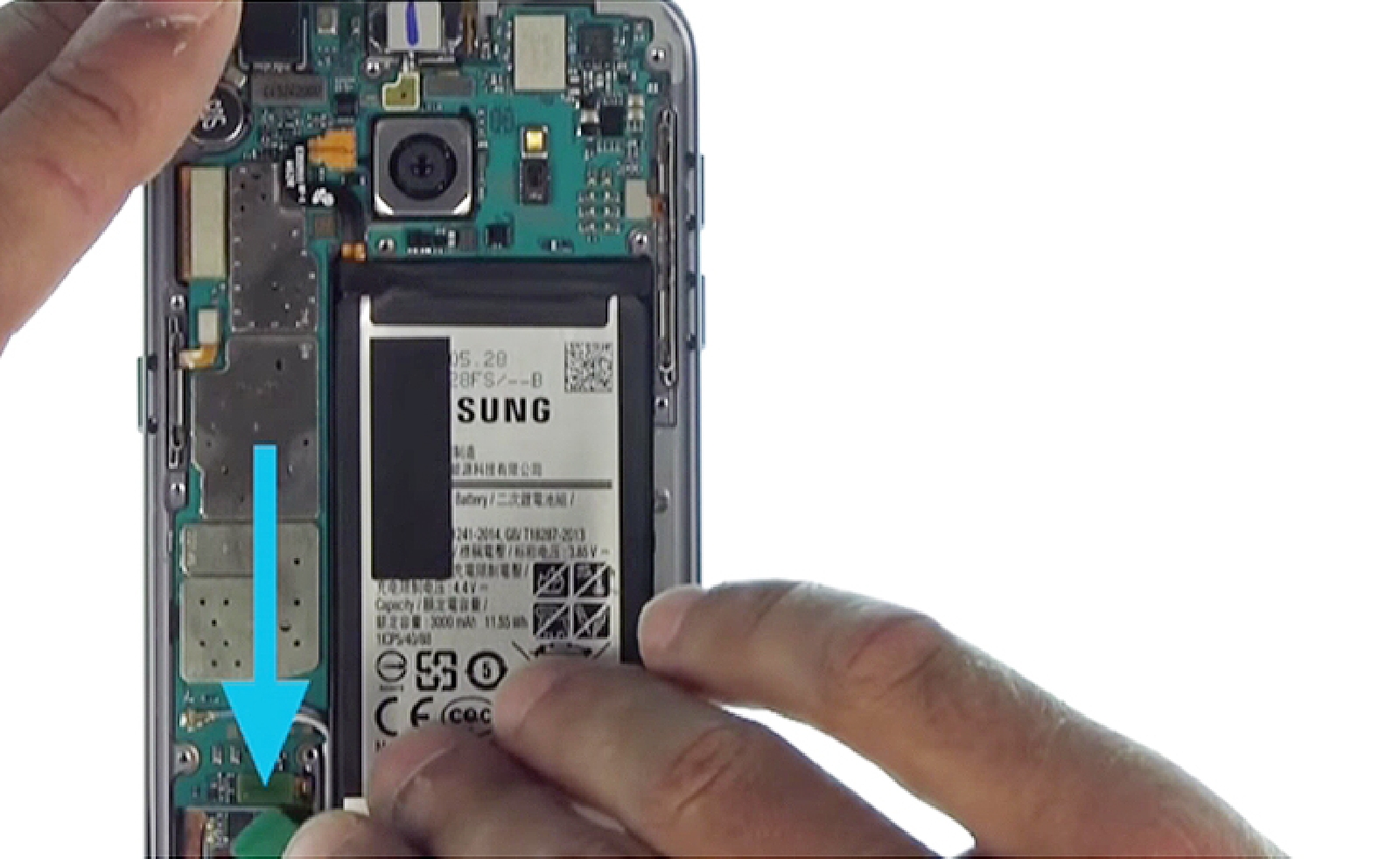

Etape 9: Sortir la carte mère
Toujours à l'aide d'un levier plastique, faites levier sur le bas de la carte mère afin de déconnecter le dock usb de la carte-mère.
La carte est maintenant complètement libérée, il ne vous reste plus qu'à la sortir et la déposer sur votre plan de travail.

Etape 9:  Sortir la carte mère
Etape 9:  Sortir la carte mère
Etape 9:  Sortir la carte mère
Etape 9:  Sortir la carte mère
Outils du kit utilisés
Outils du kit utilisés

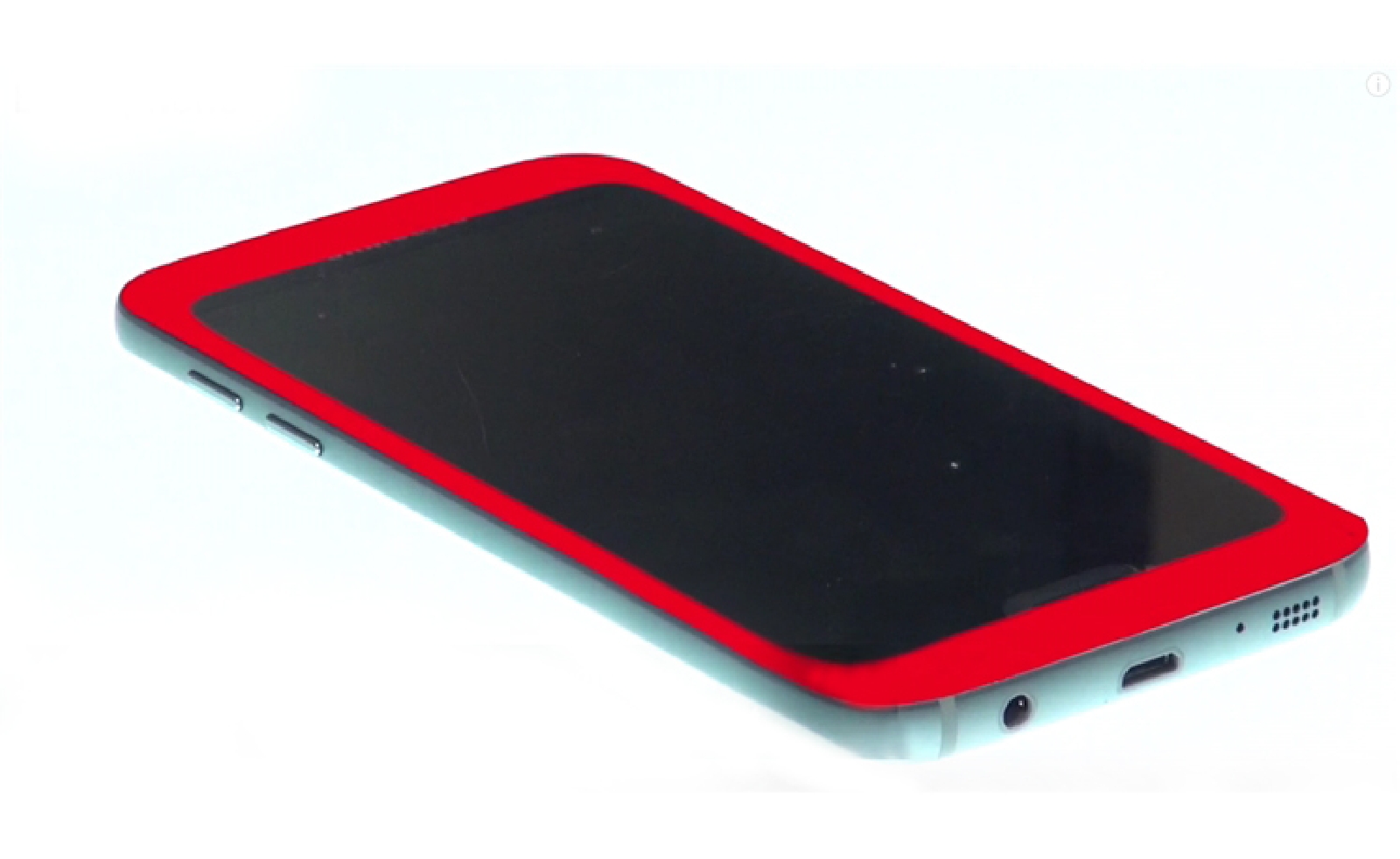

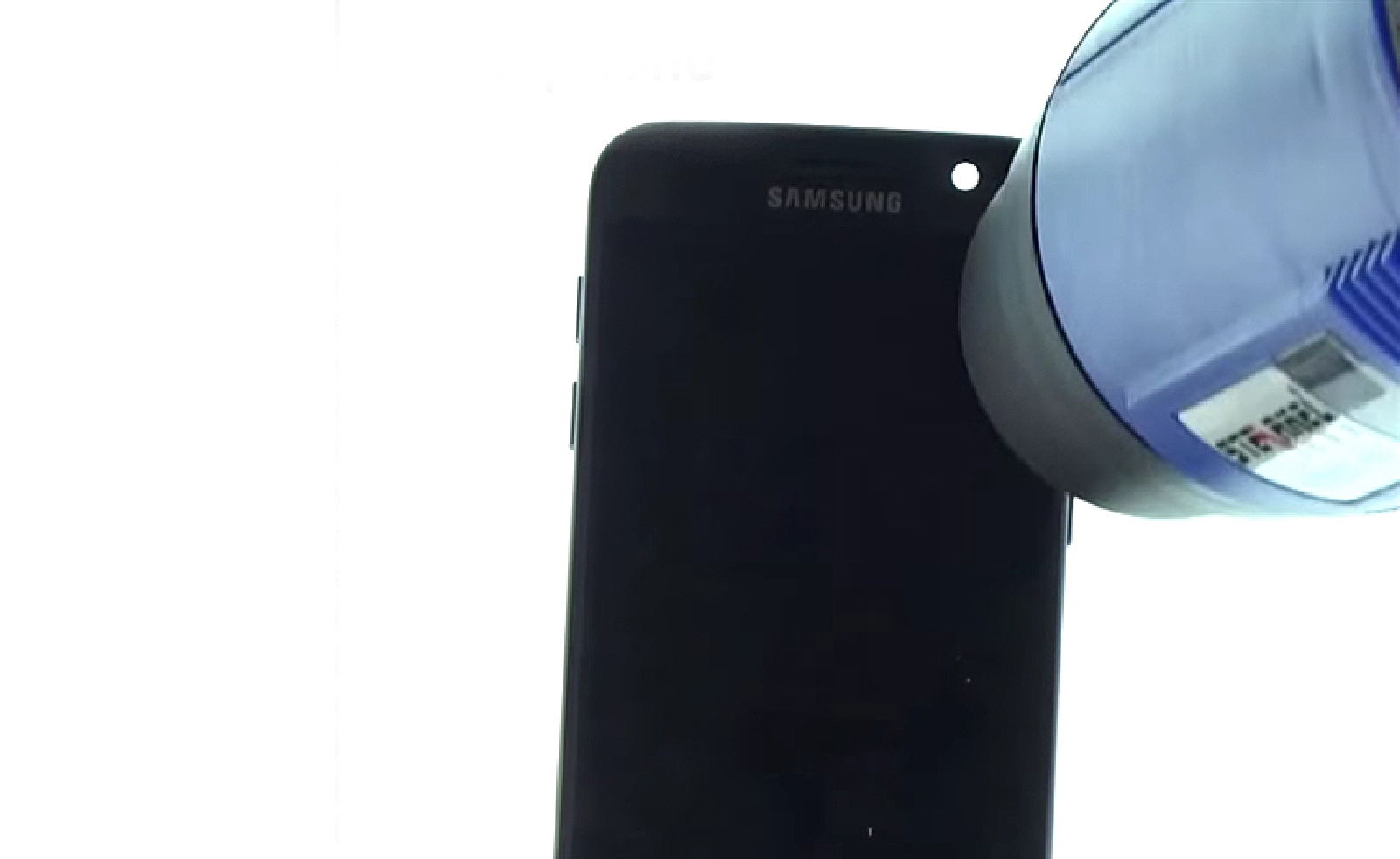

Etape 10 : Chauffer l'écran
Pour pouvoir retirer l'écran Amoled de votre Samsung Galaxy S7,vous allez d'abord devoir chauffer les contours de ce dernier afin de ramollir la colle qui le fixe au châssis.
Pour cela, munissez-vous de votre sèche-cheveux ou du mini décapeur thermique en vente sur notre site internet.

Etape 10 : Chauffer l'écran
Etape 10 : Chauffer l'écran
Etape 10 : Chauffer l'écran

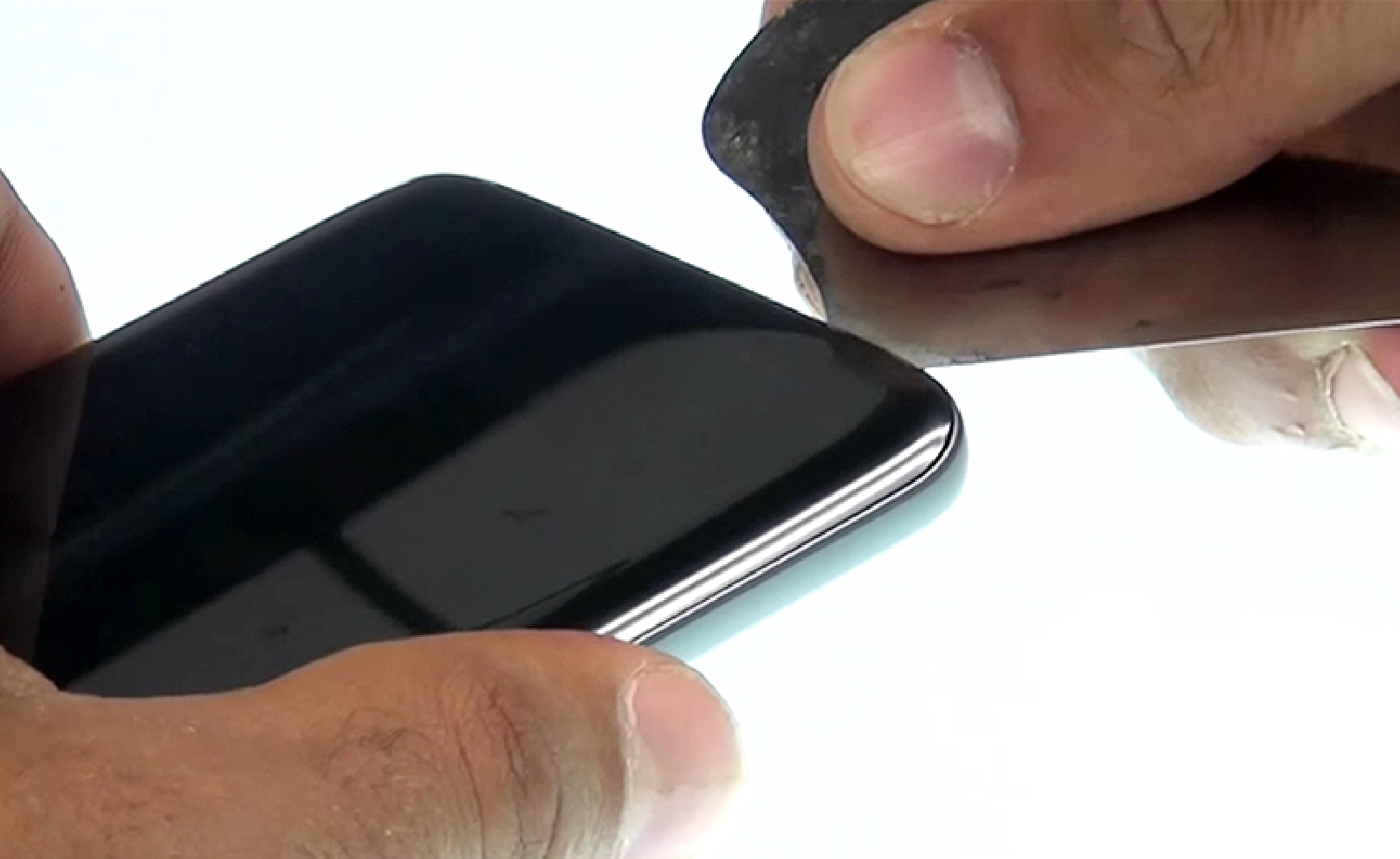

Etape 11: Créer un point d'insertion
Insérez l'outil iflex ou votre médiator métal dans l'un des angles entre le châssis et l'écran afin de créer un interstice qui sera utilisé pour insérer les médiators en plastique.

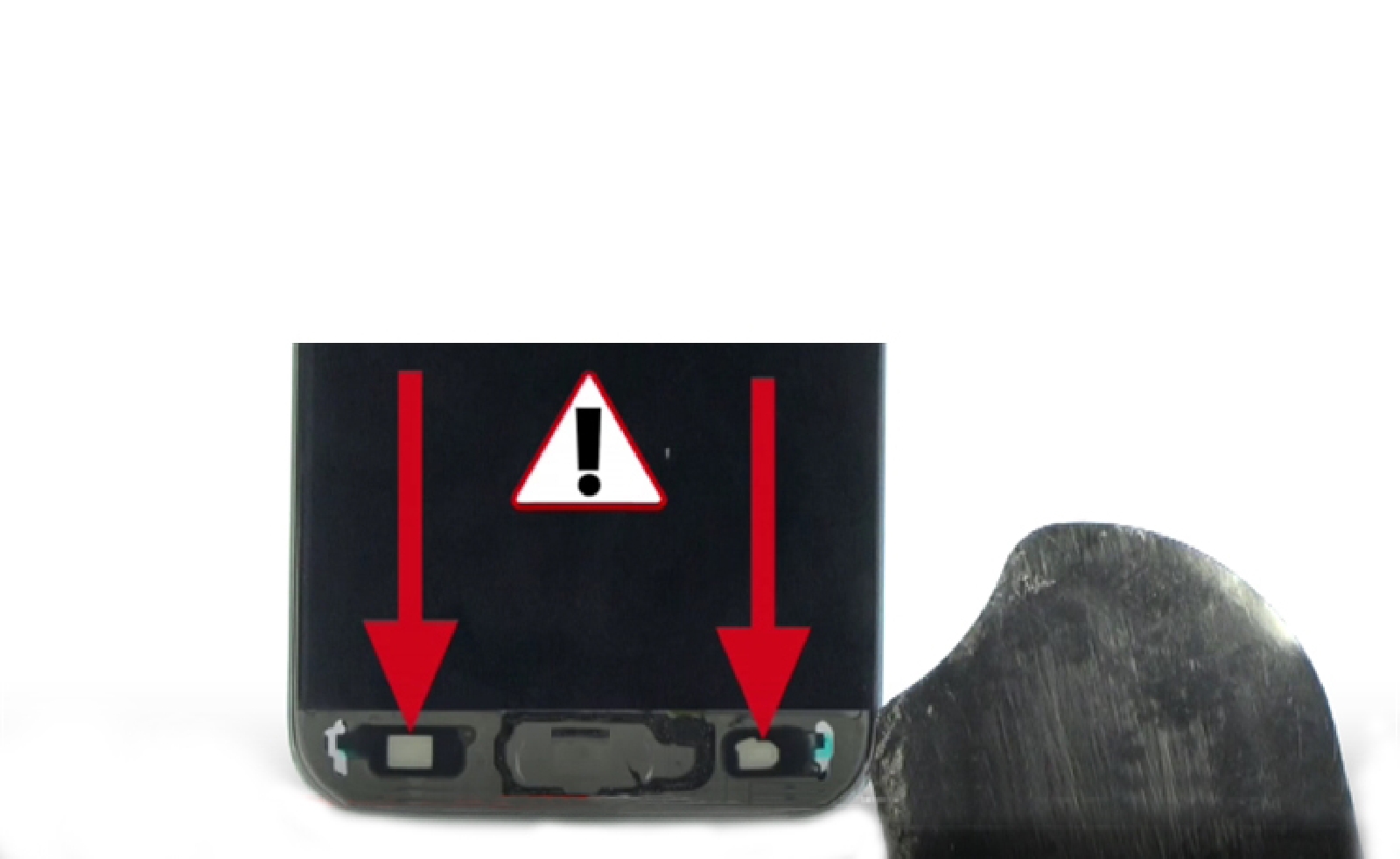

La complexité de cette étape est de faire attention à ne pas endommager la nappe qui contrôle les boutons "retour" et "menu" qui se trouve sous l'écran en bas du smartphone.
Etape 11: Créer un point d'insertion
Etape 11: Créer un point d'insertion
Etape 11: Créer un point d'insertion
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

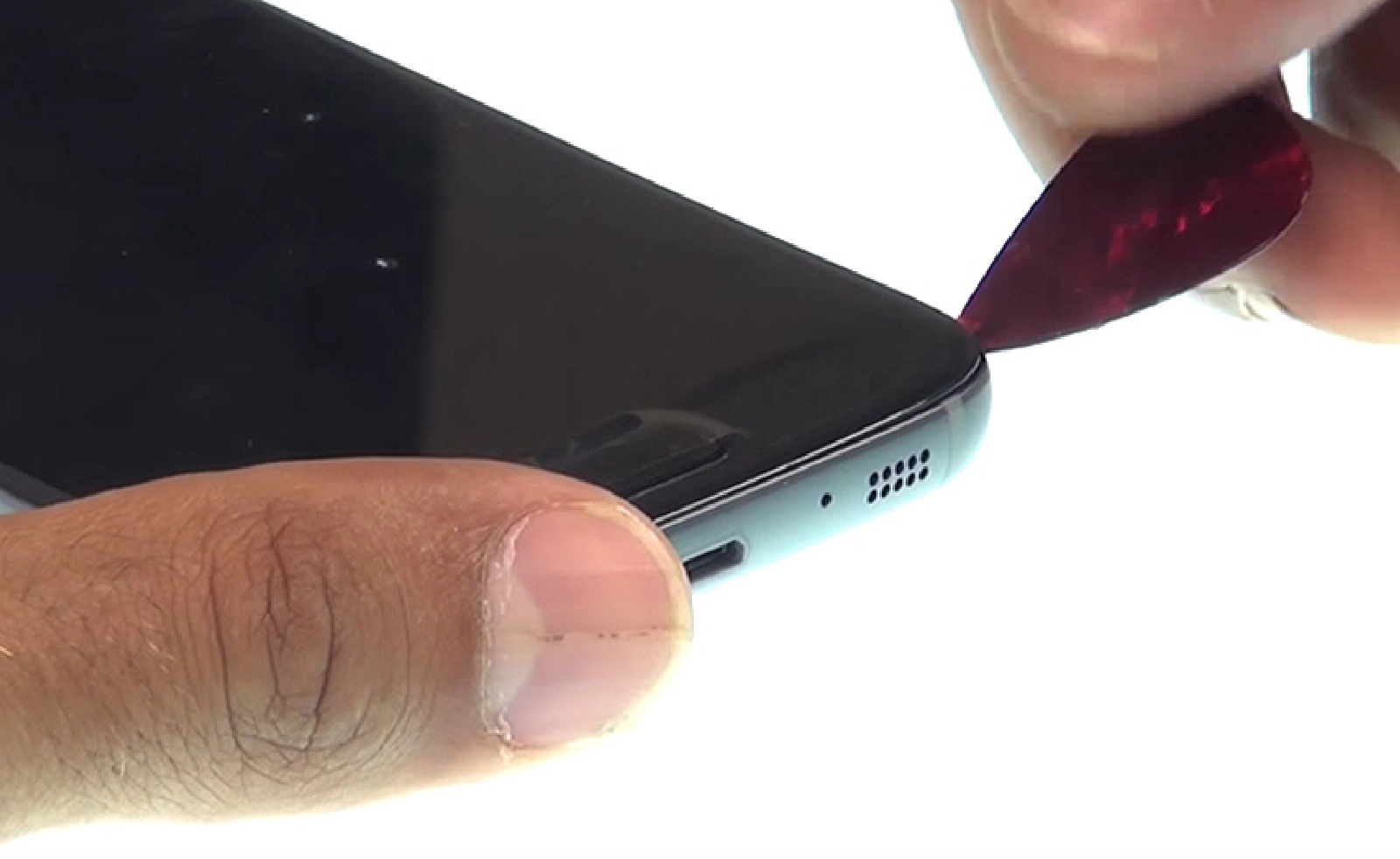

Etape 12: Décoller la vitre

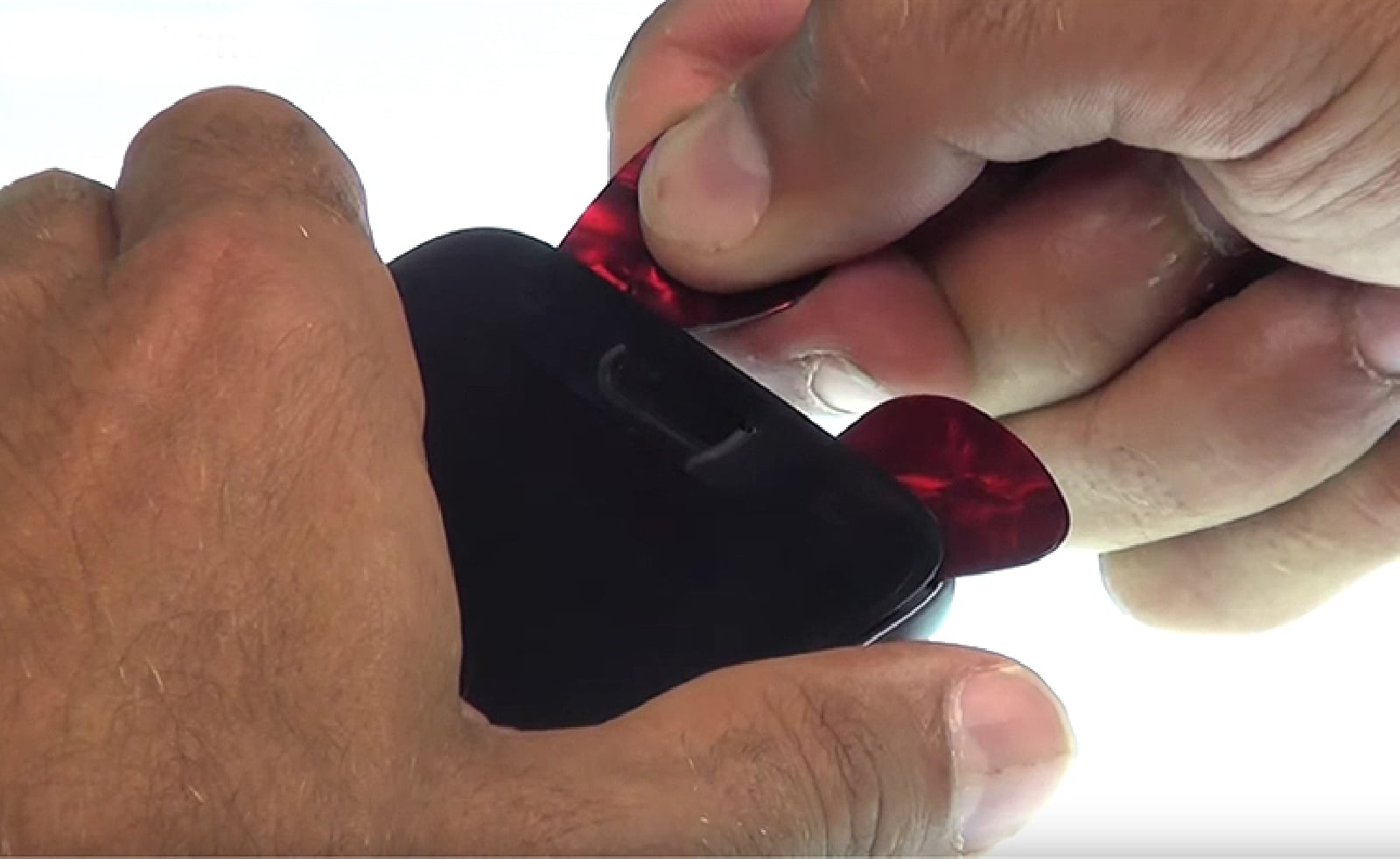

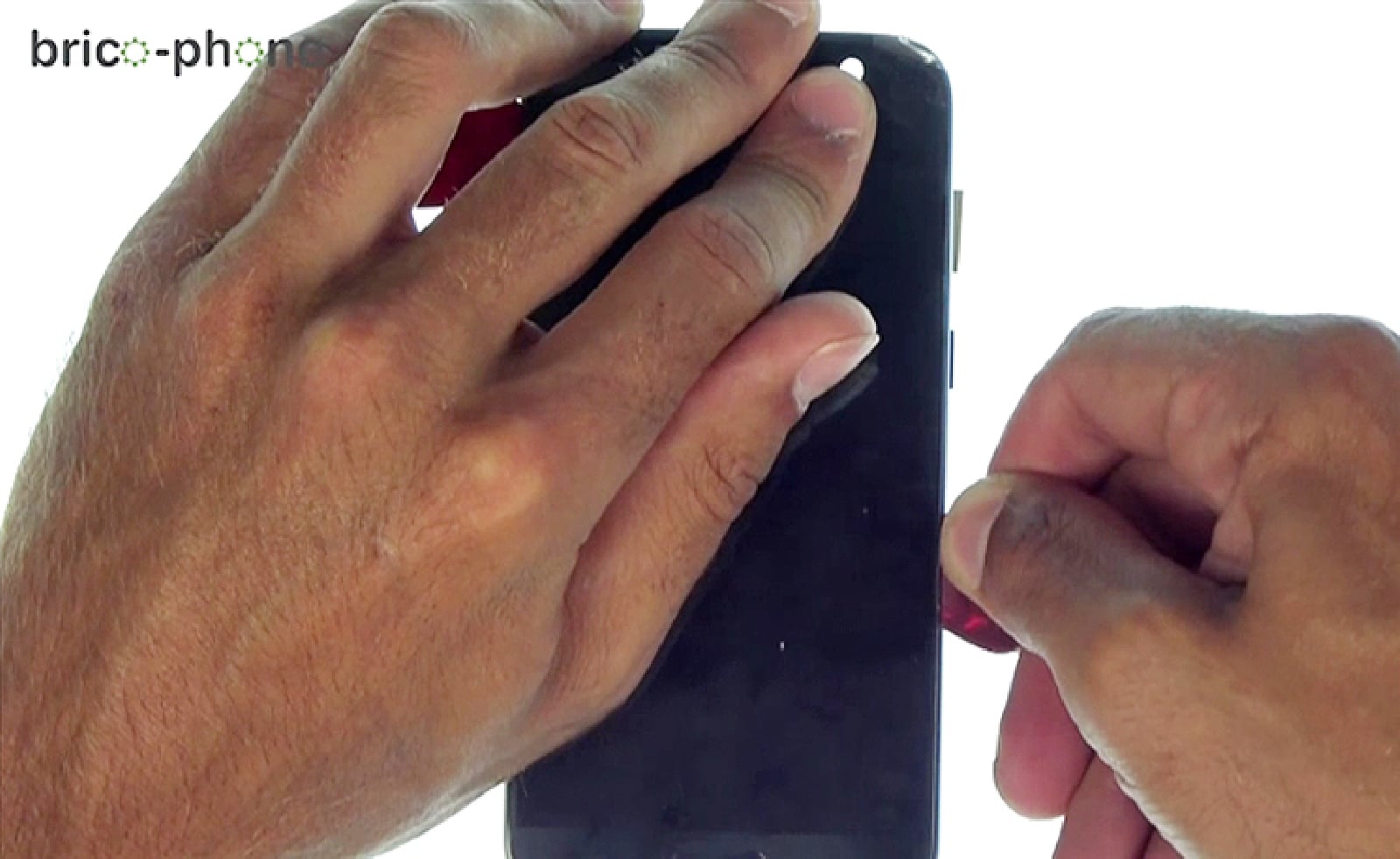

Une fois le point d'insertion créé mettez en place les médiators plastiques puis faites les coulisser autour de l'écran tout en faisant (comme pour l'étape précédente) attention à la nappe des boutons "menu" et "retour".
Etape 12: Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

Etape 12: Décoller la vitre
Une fois le point d'insertion créé mettez en place les médiators plastiques puis faites les coulisser autour de l'écran tout en faisant (comme pour l'étape précédente) attention à la nappe des boutons "menu" et "retour".
Etape 12: Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

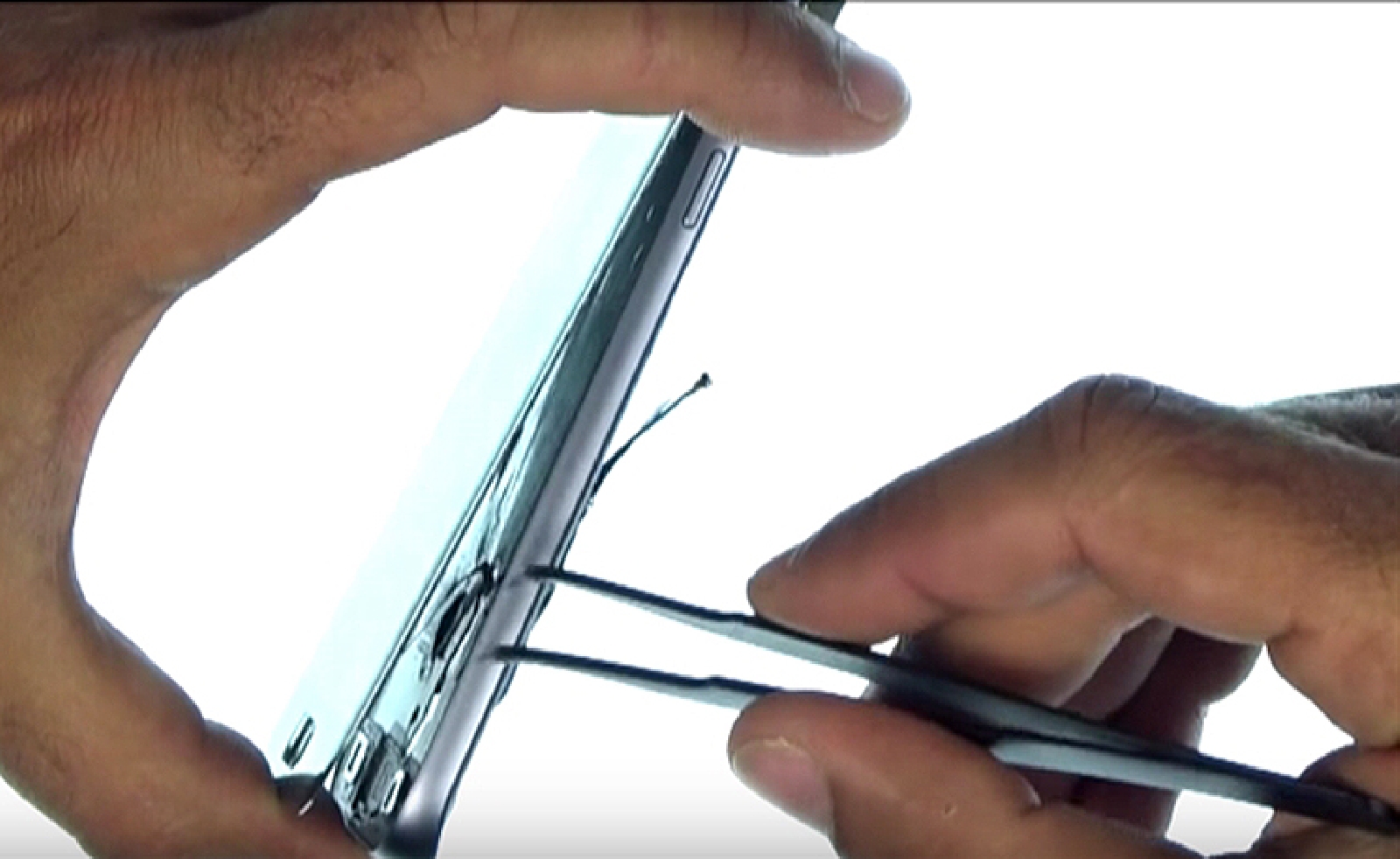

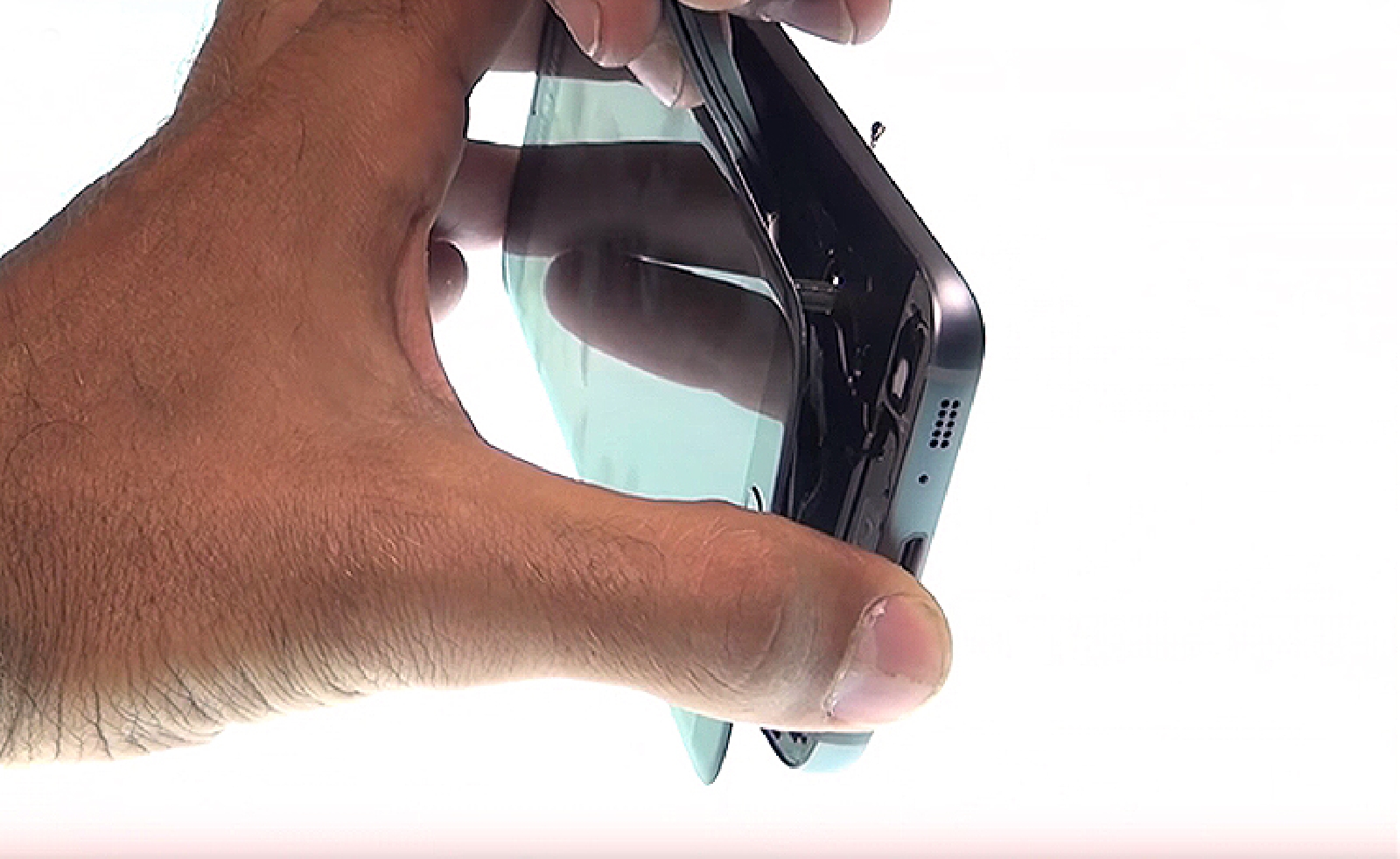

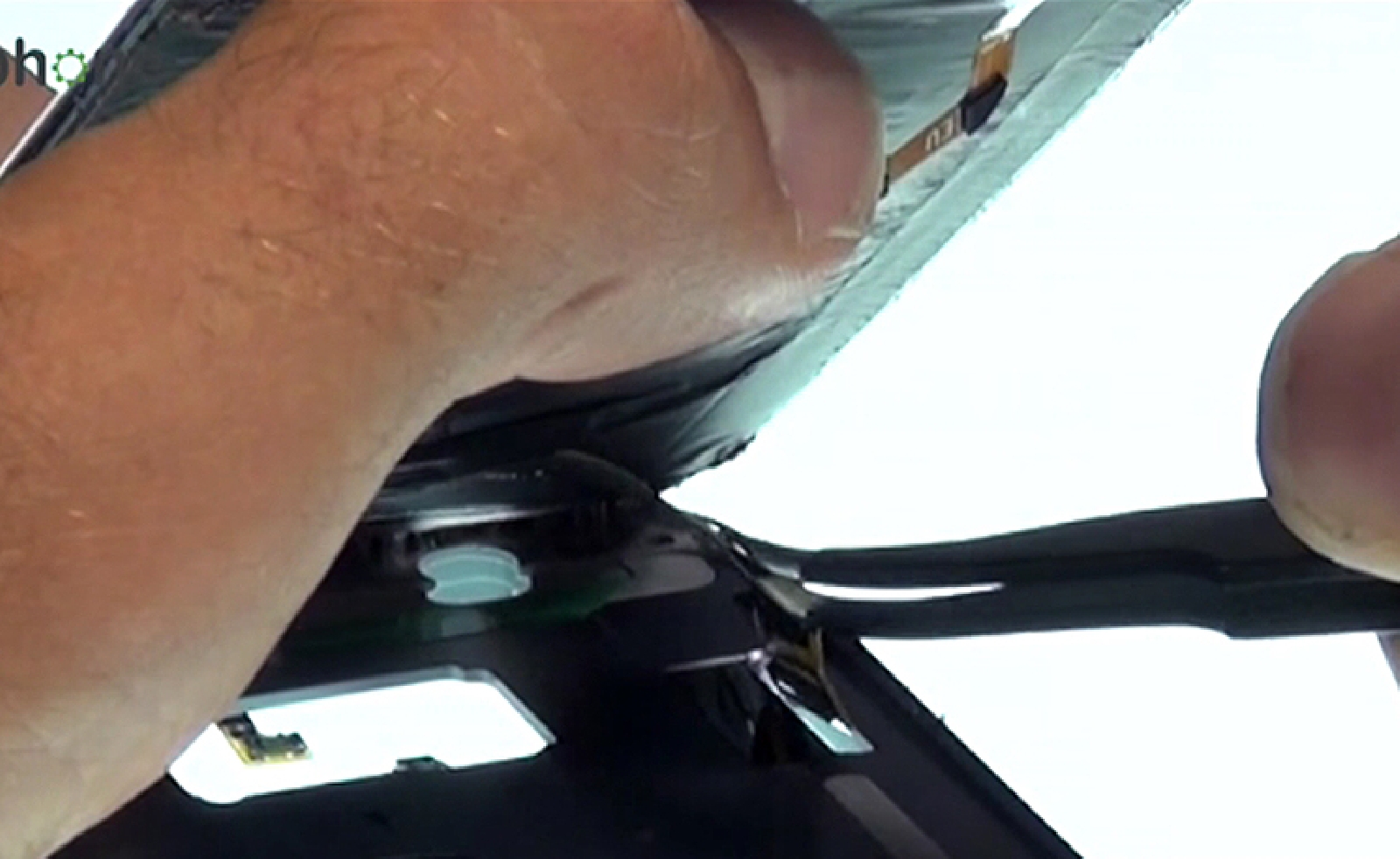

Etape 13: Retirer l'écran Amoled.
Il ne vous reste plus qu'à retirer l'écran amoled . Aidez-vous de la pincette afin de sortir la connectique du châssis ainsi que la nappe Home.
Faites également toujours attention à ce que les touches "retour" et "menu" restent fixées au châssis.
Etape 13: Retirer l'écran Amoled.
Etape 13: Retirer l'écran Amoled.
Etape 13: Retirer l'écran Amoled.
Etape 13: Retirer l'écran Amoled.
Outils du kit utilisés
Outils du kit utilisés

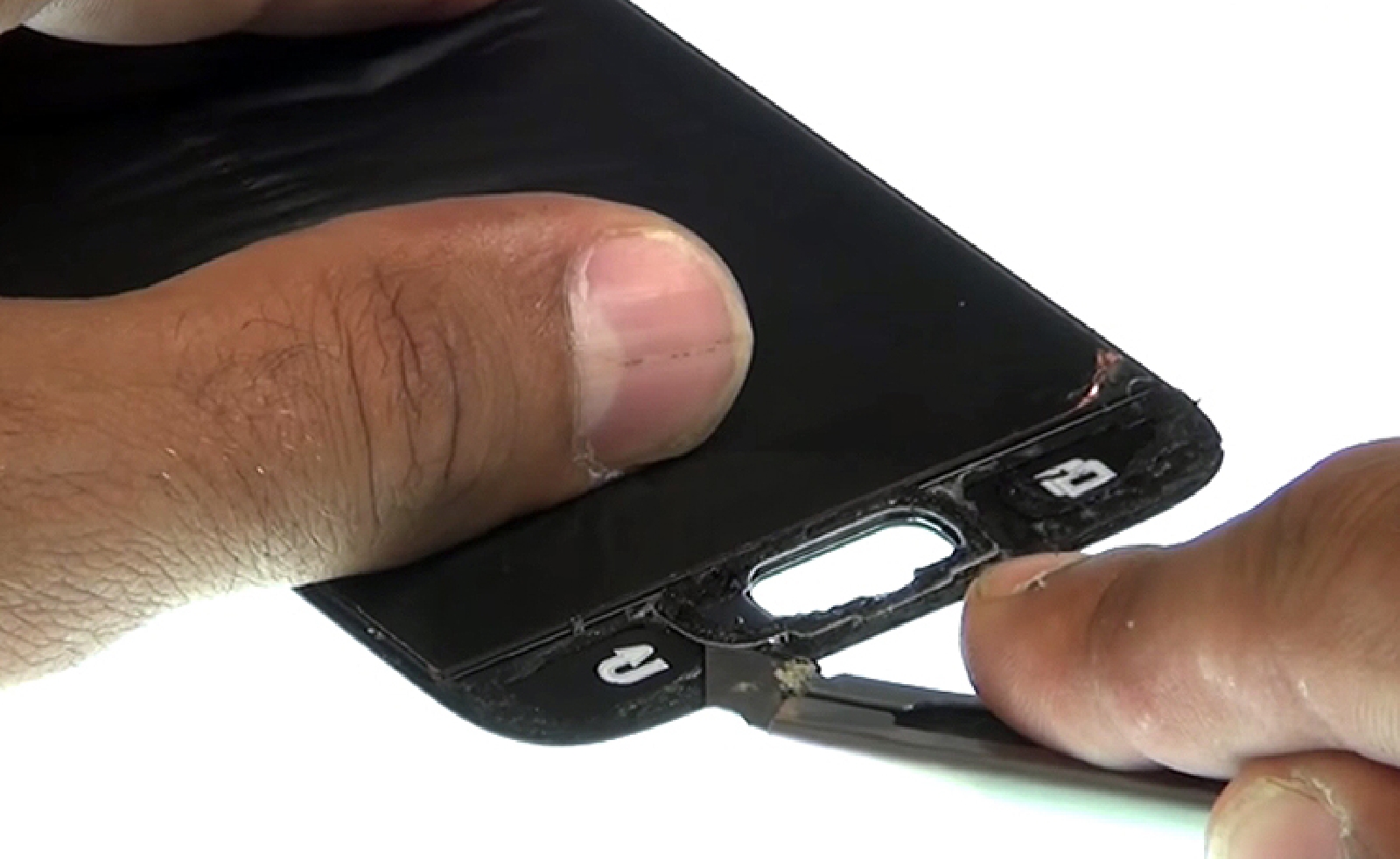

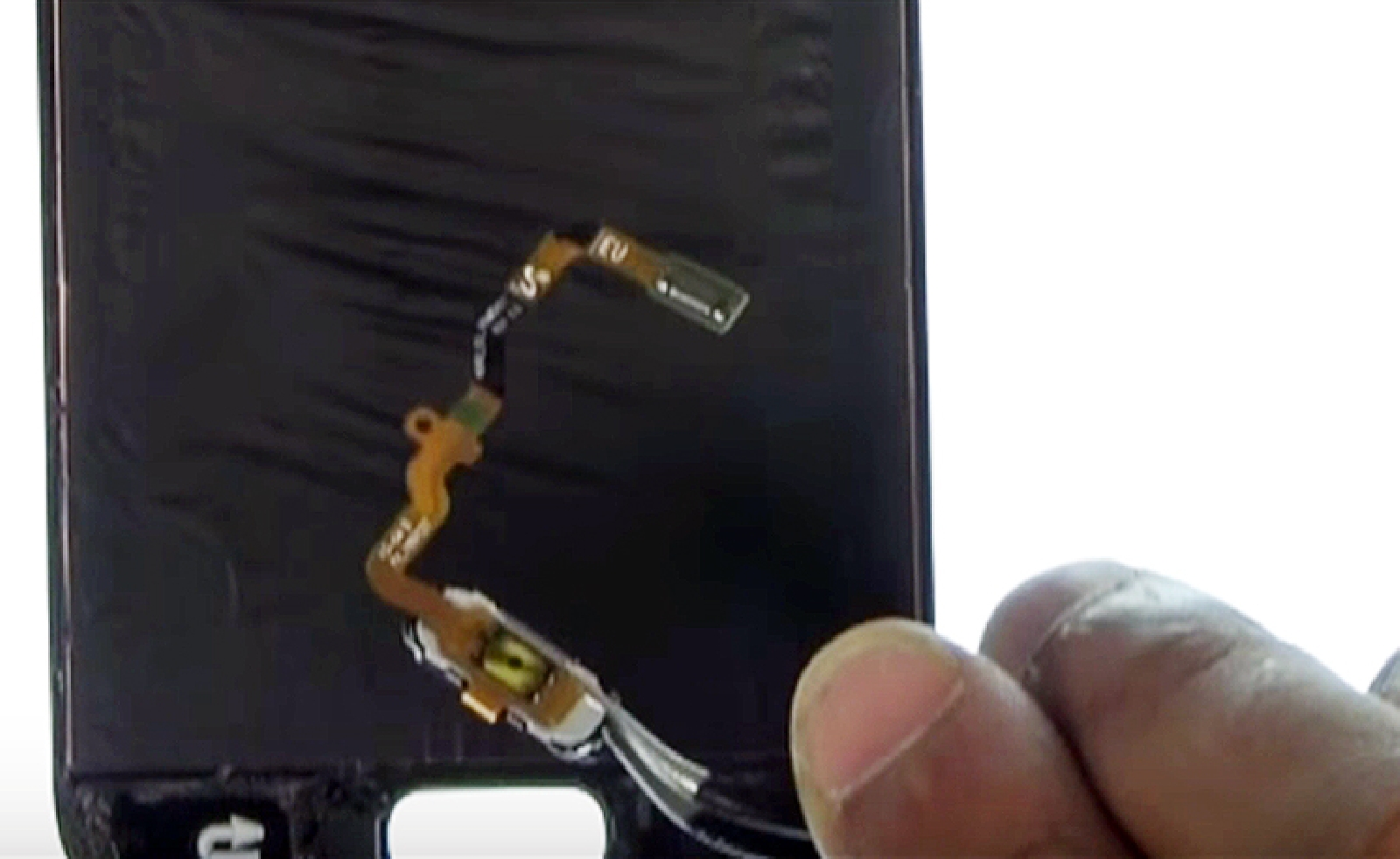

Etape 14: Récupérer la nappe et le bouton home
La dernière étape de ce tutoriel avant de passer au remplacement de l'écran consiste à récupérer la nappe et bouton Home afin de les remonter sur votre nouvel écran Amoled.
Une fois la nappe récupérée décollez l'élément caoutchouc qui sert à fixer le bouton sur la vitre.
Etape 14: Récupérer la nappe et le bouton home
Etape 14: Récupérer la nappe et le bouton home
Etape 14: Récupérer la nappe et le bouton home
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage :
Reprenez maintenant ce tutoriel à l'envers afin de passer au remontage de votre smarphhone Samsung Galaxy S7
Pour recoller le nouvel écran Amoled vous pouvez utiliser de la colle B7000 présent dans votre kit d'outils . Avant cela prenez soin à bien nettoyer votre châssis à l'aide par exemple d'un petit tournevis plat afin de retirer les éventuels résidus de verre et de colle.
Conseil pour le remontage :
Outils du kit utilisés
Outils du kit utilisés
