Changement du joint d'étanchéité

IPhone 7 Plus
Temps estimé : 15 min Difficulté : 2/5
IPhone 7 Plus | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer facilement le joint d'étanchéité de votre iPhone 7 Plus.

Diagnostic

Diagnostic :
➤Vous avez ouvert votre iPhone 7 Plus et vous souhaitez retrouver son étanchéité

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Joint d'étanchéité Noir pour écran d'iPhone 7 Plus
4,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Vérifiez la compatibilité de la pièce détachée pour votre iPhone 7 Plus
Pour vérifier la compatibilité des pièces détachées, retrouvez le numéro de votre modèle sur la coque arrière de l'appareil : A1661 / A1784 : iPhone 7 Plus
Vérifiez la compatibilité de la pièces détachée pour votre iPhone 7 Plus
Pour vérifier la compatibilité des pièces détachées, retrouvez le numéro de votre modèle sur la coque arrière de l'appareil : A1661 / A1784 : iPhone 7 Plus
Eteignez votre appareil avant toute réparation
Commencer par éteindre votre iPhone 7 Plus, puis retirer la carte SIM
Etape 1 : Ouvrir l’iPhone 7 Plus
En cas de vitre brisée, appliquez un adhésif sur l'écran pour maintenir l'ensemble durant l'ouverture
Etape 1b : Ouvrir l’iPhone 7 Plus
Utiliser le tournevis pentalobe en étoile afin de retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1c : Ouvrir l’iPhone 7 Plus
Placez la ventouse au-dessus du bouton Home
Etape 1c : : Ouvrir l’iPhone 7 Plus
Tirez la ventouse vers le haut pour insérer un médiator entre l’écran et le châssis
Etape 1d : Ouvrir l’iPhone 7 Plus
Faites glisser le mediator entre l'écran et le châssis en commençant par le côté gauche de l'appareil
Etape 1e : Ouvrir l’iPhone 7 Plus
Insérez un 2ème mediator pour décoller le bas de l'écran
Etape 1f : Ouvrir l’iPhone 7 Plus
Attention aux nappes qui relient l'écran au châssis
Etape 1g : Ouvrir l’iPhone 7 Plus
Tirez légèrement l'écran vers le bas pour le désengager du châssis
Etape 1h : Ouvrir l’iPhone 7 Plus
Faites basculer le bloc écran vers la droite pour ouvrir l'iPhone 7 Plus
Etape 1h : Ouvrir l’iPhone 7 Plus
Faites basculer le bloc écran vers la droite pour ouvrir l'iPhone 7 Plus
Etape 2 : Déconnecter le bloc écran
A l'aide du tournevis triwing 0.6, retirez les vis B1 à B4
Etape 2 : Déconnecter le bloc écran
A l'aide du tournevis triwing 0.6, retirez les vis B1 à B4
Etape 2b : Déconnecter le bloc écran
Retirez la plaquette métallique #01 avec la pincette
Etape 2c : Déconnecter le bloc écran
A l'aide du levier en nylon, déconnectez la nappe de l'écran LCD
Etape 2c : Déconnecter le bloc écran
A l'aide du levier en nylon, déconnectez la nappe de l'écran LCD
Etape 2d : Déconnecter le bloc écran
Déconnectez ensuite la rallonge de la nappe Home
Etape 2d : Déconnecter le bloc écran
Déconnectez ensuite la rallonge de la nappe Home
Etape 2e : Déconnecter le bloc écran
A l'aide du tournevis cruciforme, retirez les vis F1, F2 et F3
Etape 2f : Déconnecter le bloc écran
Retirez la plaquette métallique #02 avec la pincette
Etape 2g : Déconnecter le bloc écran
A l'aide du levier en nylon, déconnectez la nappe FaceTime
Etape 2g : Déconnecter le bloc écran
A l'aide du levier en nylon, déconnectez la nappe FaceTime
Etape 2h : Déconnecter le bloc écran
Le bloc écran est maintenant retiré
Etape 3 : Remplacer le joint d’étanchéité

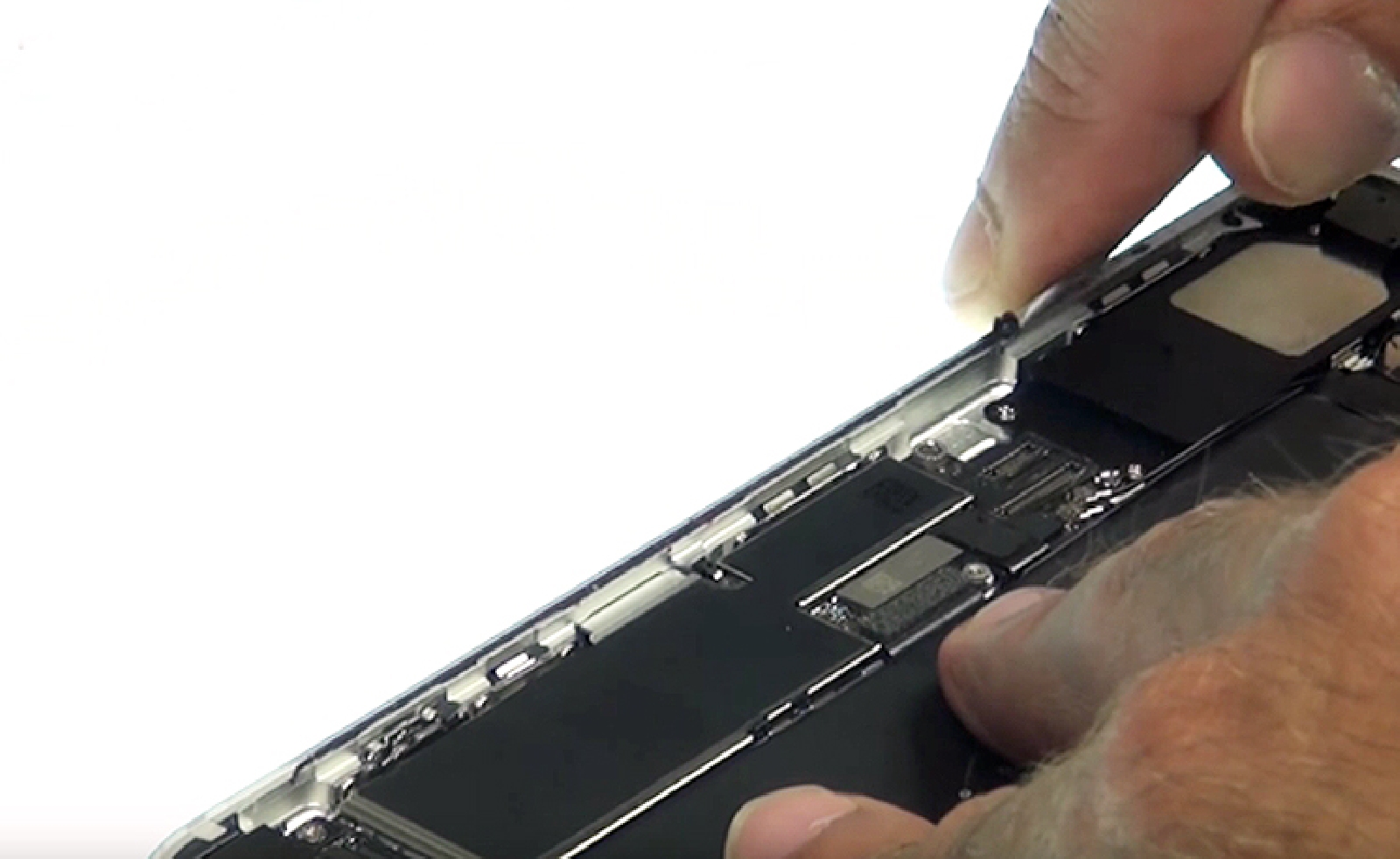

Retirez les résidus de l’ancien joint d’étanchéité sur les bords du châssis à l’aide du tournevis Plat
Etape 3 : Remplacer le joint d’étanchéité
Retirez les résidus de l’ancien joint d’étanchéité sur les bords du châssis à l’aide du tournevis Plat
Etape 3b : Remplacer le joint d’étanchéité

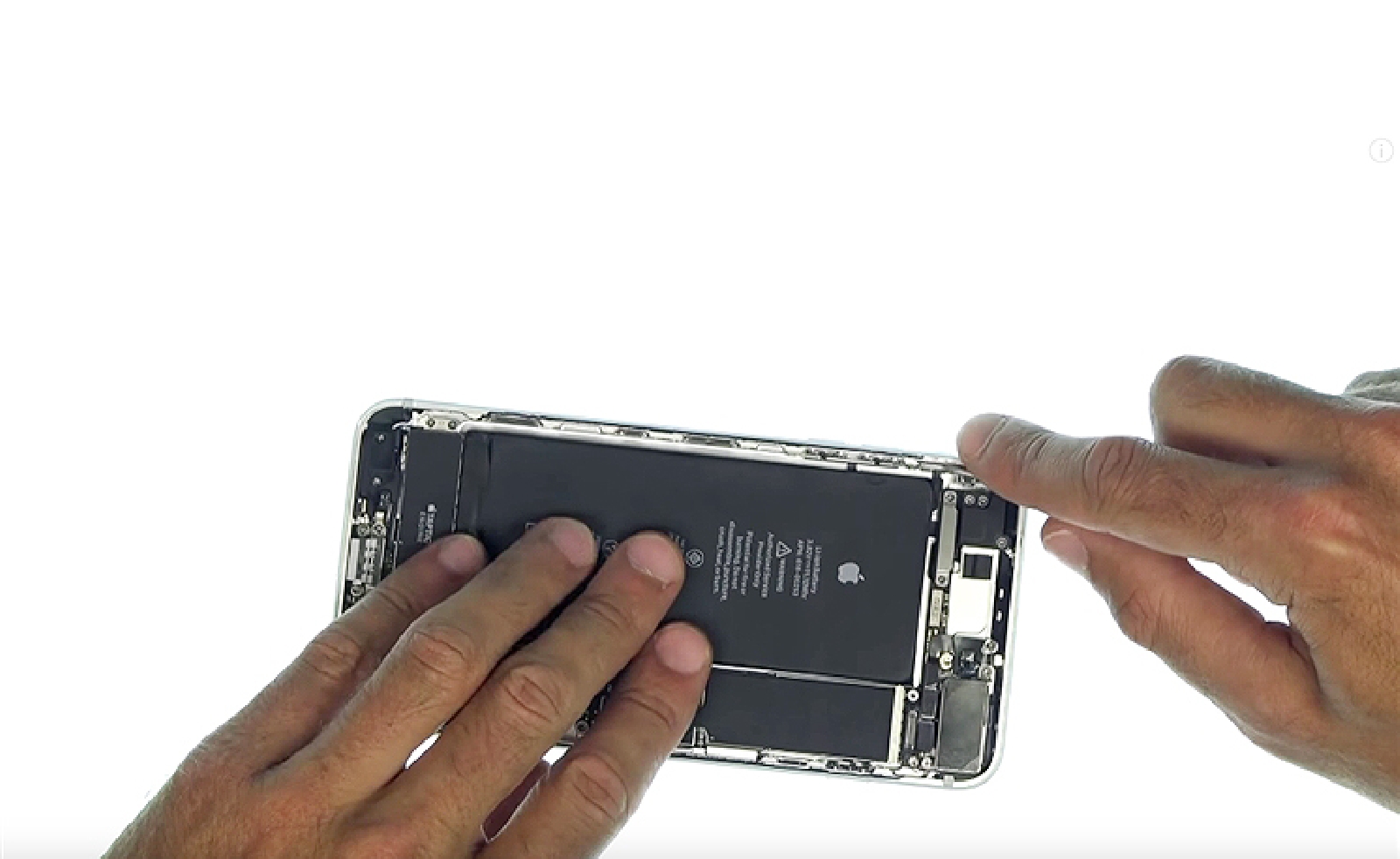

Repérez l’espace prévu pour la caméra arrière afin de bien positionner le joint d’étanchéité
Etape 3c : Remplacer le joint d’étanchéité

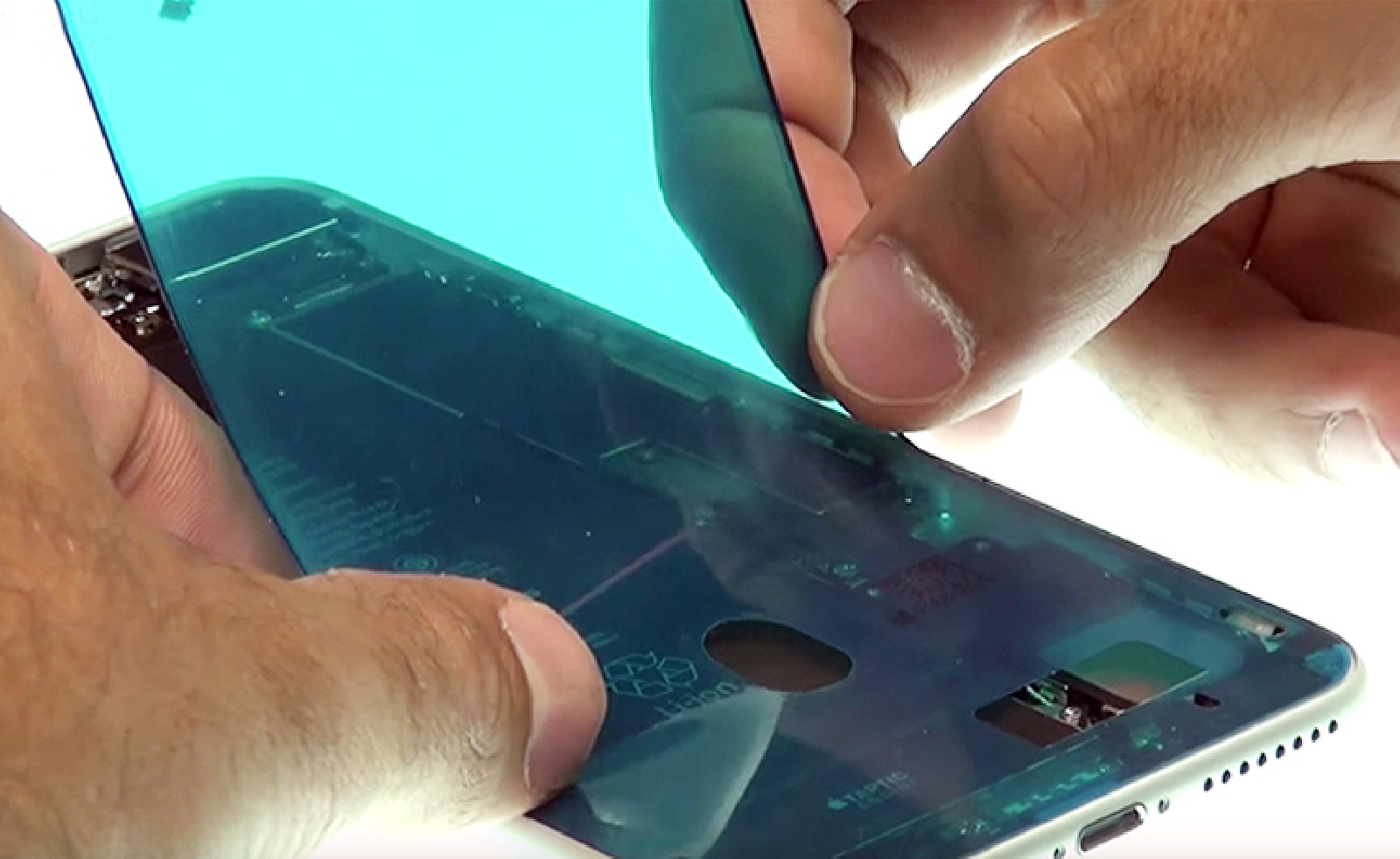

Retirez la protection interne du joint d’étanchéité
Etape 3d : Remplacer le joint d’étanchéité
Appliquez avec précision le joint sur le contour du châssis
Etape 3d : Remplacer le joint d’étanchéité
Appliquez avec précision le joint sur le contour du châssis
Etape 3e : Remplacer le joint d’étanchéité

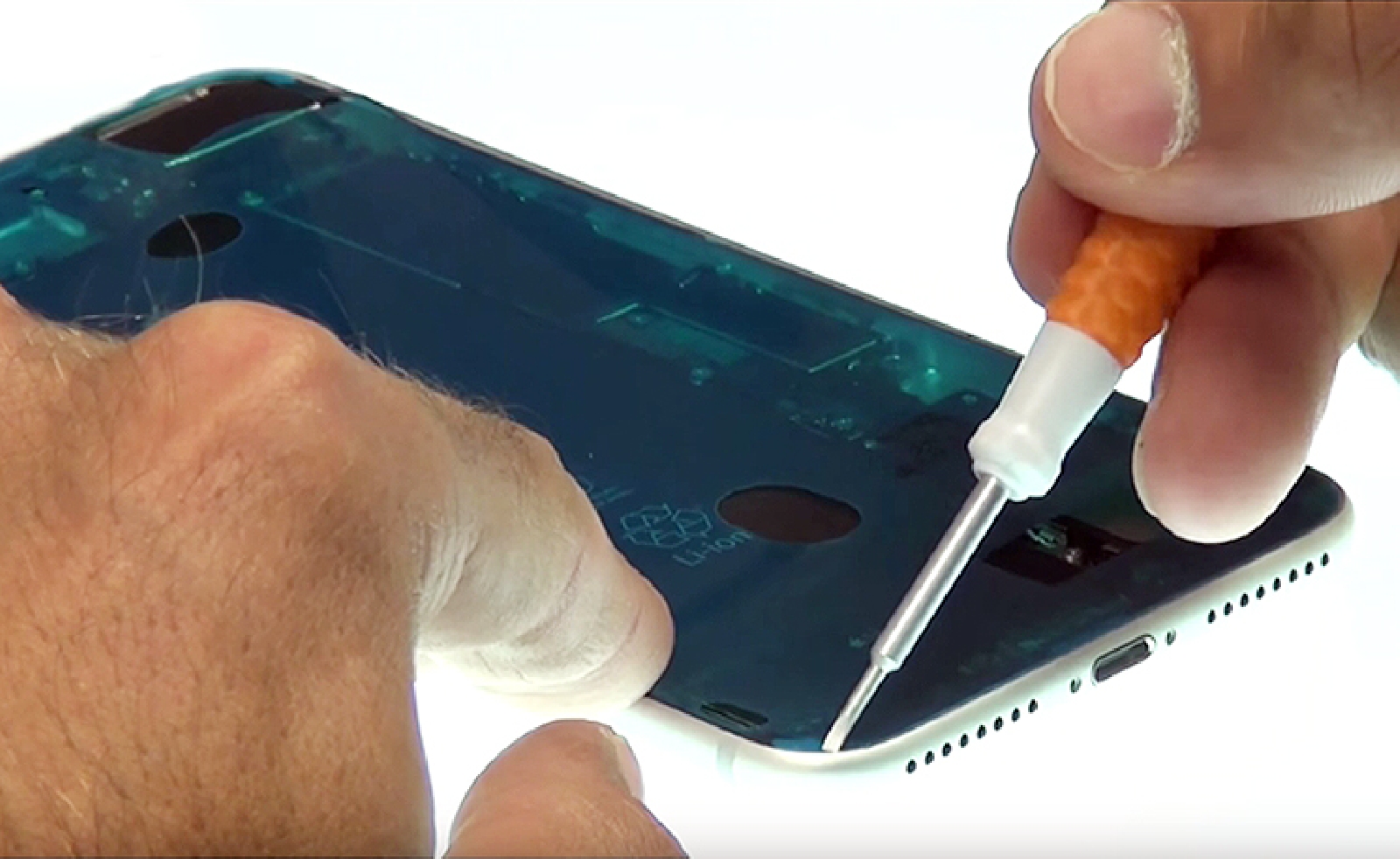

Assurez l’adhérence du joint avec le tournevis plat
Etape 3e : Remplacer le joint d’étanchéité
Assurez l’adhérence du joint avec le tournevis plat
Etape 3f : Remplacer le joint d’étanchéité

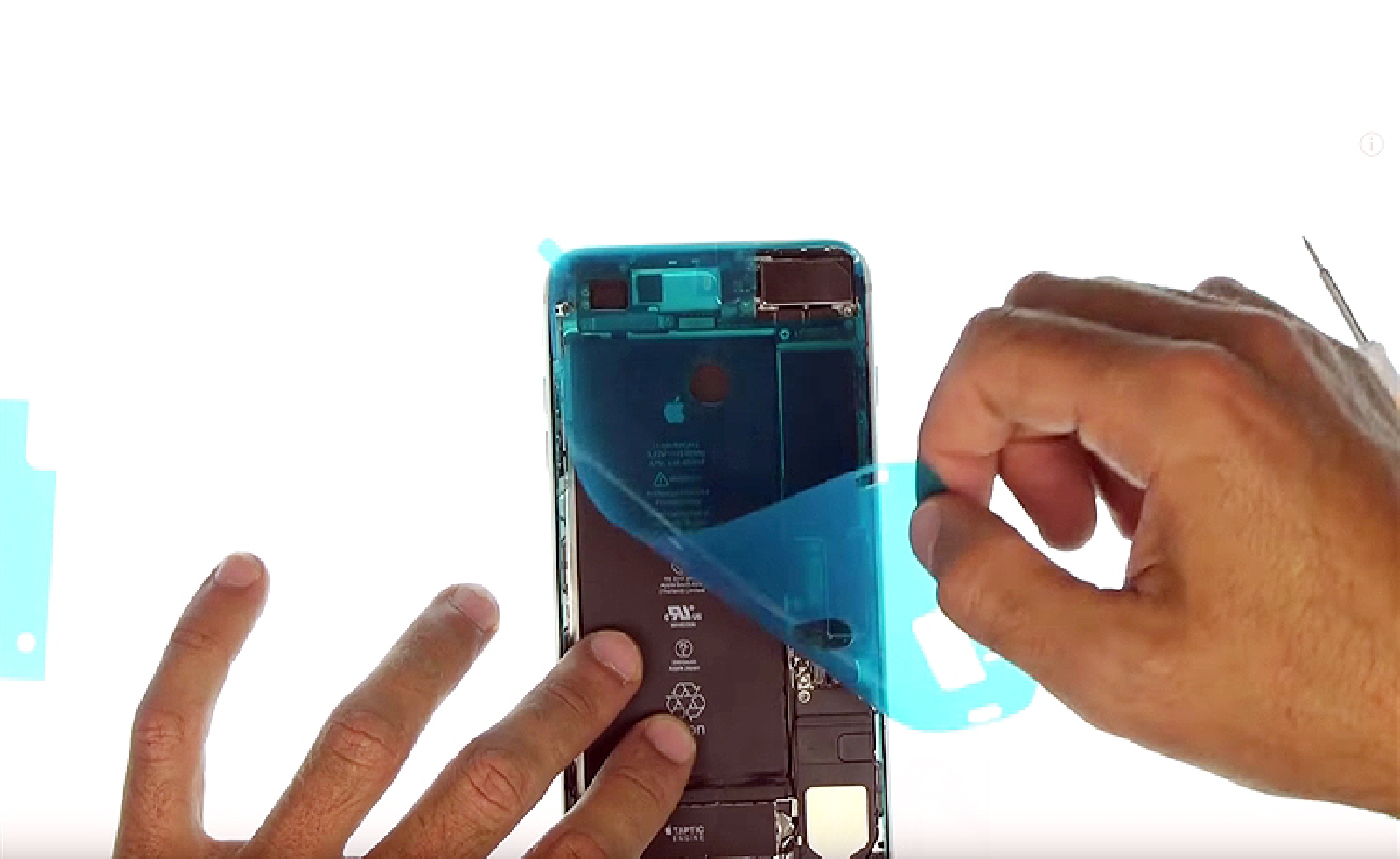

Retirez la protection externe du joint d’étanchéité
Etape 3g : Remplacer le joint d’étanchéité

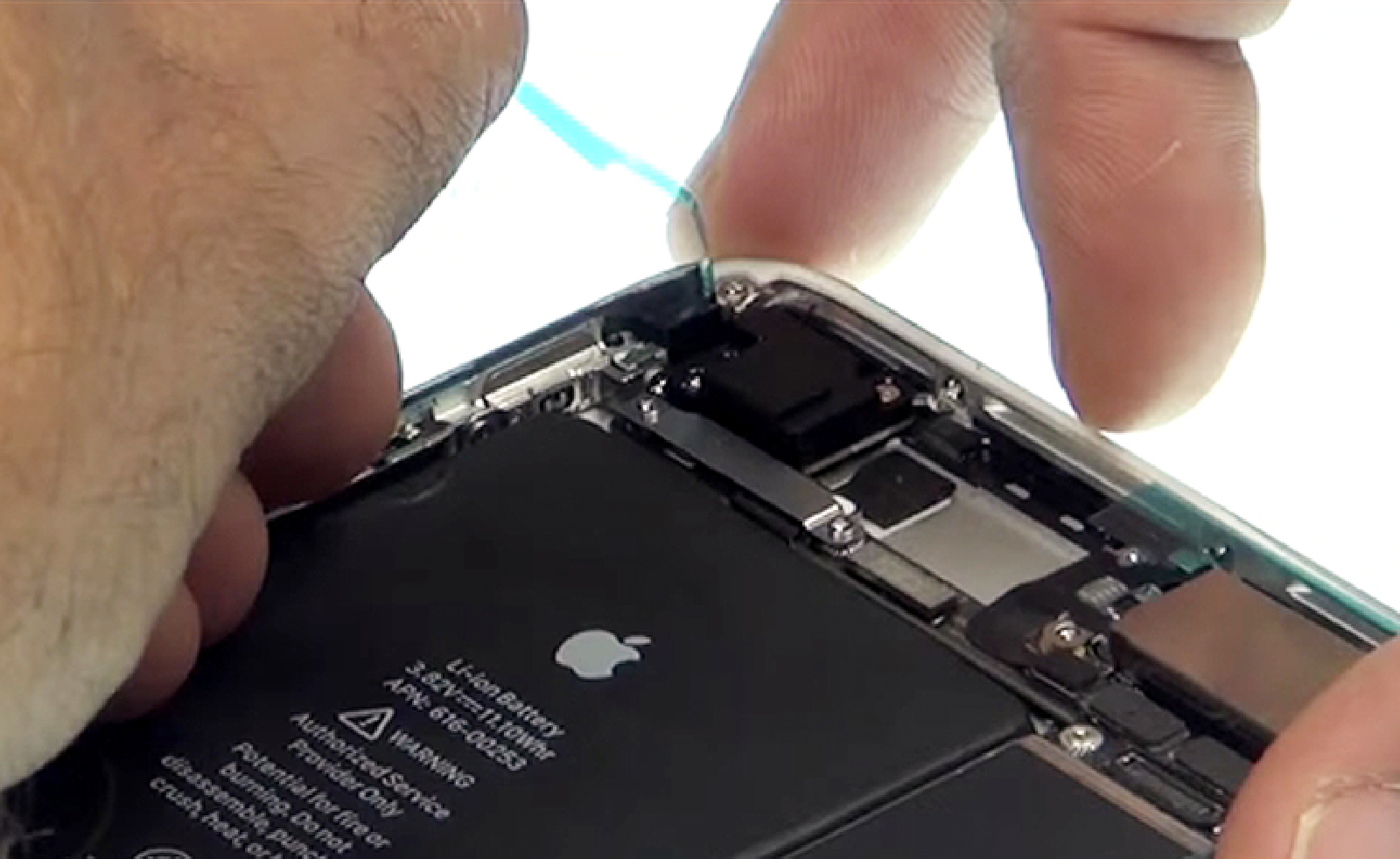

Retirez délicatement la dernière protection du joint d’étanchéité
Etape 3g : Remplacer le joint d’étanchéité
Retirez délicatement la dernière protection du joint d’étanchéité
