Tutoriel remplacement de la vitre sur iPad Mini 2 Rétina

iPad Mini 2
Temps estimé : 1 heure Difficulté : 4/5
iPad Mini 2 | Temps estimé : 1 heure Difficulté : 4/5

Diagnostic

Diagnostic :
➤La vitre de votre iPad Mini 2 est brisée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre tactile PREMIUM pour iPad Mini
49,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils classique pour iPad
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier
Voir toute la gamme
Etape 1 a:Décollez la vitre

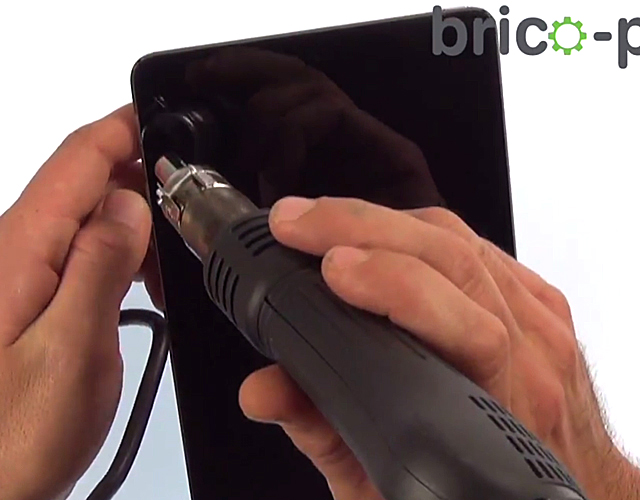

Utilisez le coussin chauffant ou bien un sèche-cheveux pour chauffer les bords de la vitre de l'iPad afin de faire fondre la colle. ATTENTION à ne pas rester trop longtemps au même endroit.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 b:Décollez la vitre

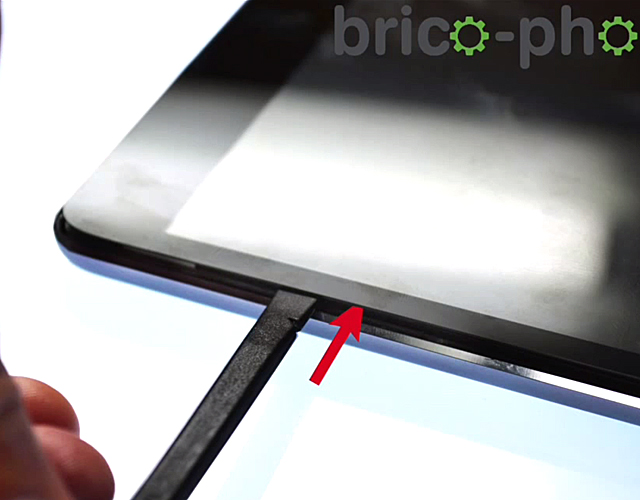

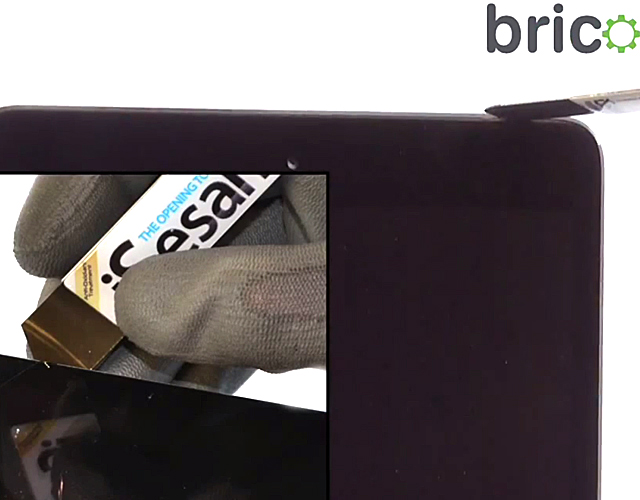

Insérez l'iSesamo entre le châssis et la vitre puis faites levier jusqu'à créer un jour d'environ 2mm
Outils du kit utilisés
Outils du kit utilisés

Etape 1c :Décollez la vitre

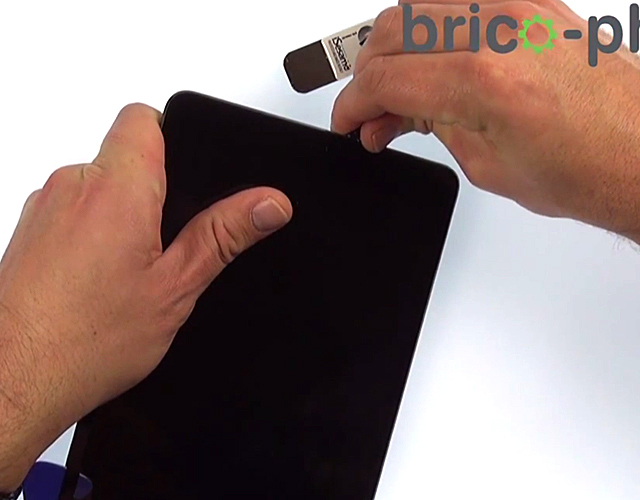

Placez ensuite dans ce jour créé la spatule en résine tressée. Ce levier a pour avantage de ne pas pouvoir endommager le châssis à l'inverse de l'iSesamo.
Outils du kit utilisés
Outils du kit utilisés

Etape 1d :Décollez la vitre

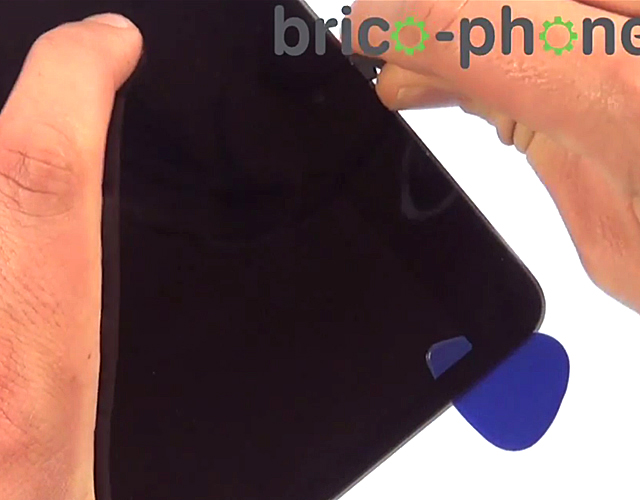

Faites coulisser le levier le long des bordures de la vitre sans l'enfoncer de plus de quelques millimètres pour ne pas abîmer le LCD. Placez ensuite des médiators au endroits où vous avez décollé la vitre.
Outils du kit utilisés
Outils du kit utilisés

Etape 1e :Décollez la vitre

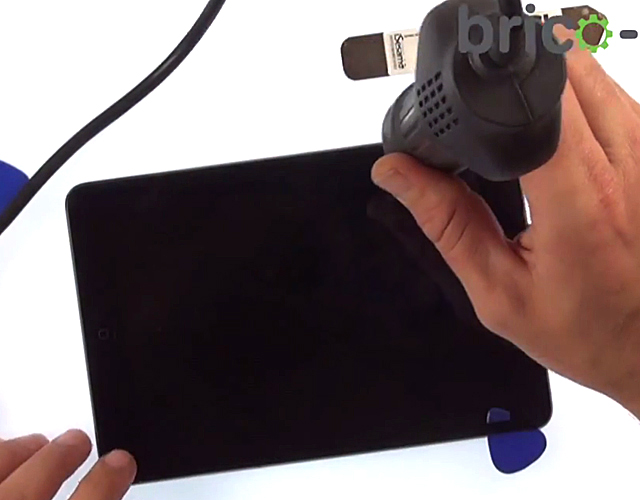

Si vous n'êtes pas parvenu à décoller la vitre vous pouvez chauffer une nouvelle fois les bords de celle-ci.
Outils du kit utilisés
Outils du kit utilisés

Etape 1f :Décollez la vitre
Vous devriez à présent pouvoir faire le tour complet de la vitre avec le levier.
Outils du kit utilisés
Outils du kit utilisés

Etape 2a : Détachez le LCD

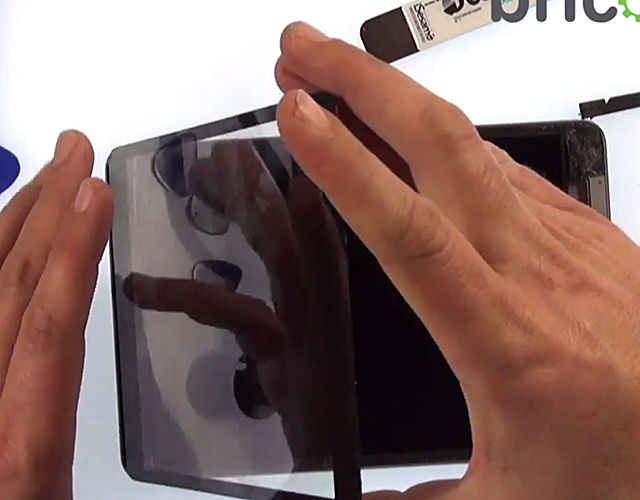

Levez la vitre de l'iPad à la manière d'un livre. ATTENTION les nappes sont situées en bas de l'iPad du côté du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Détachez le LCD

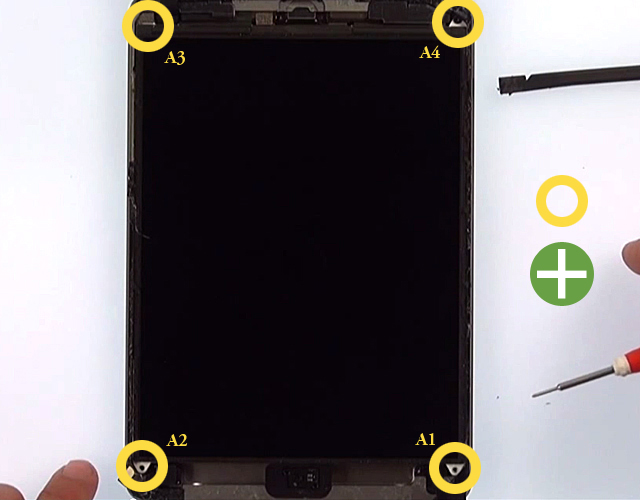

Retirez les vis A1 à A4 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

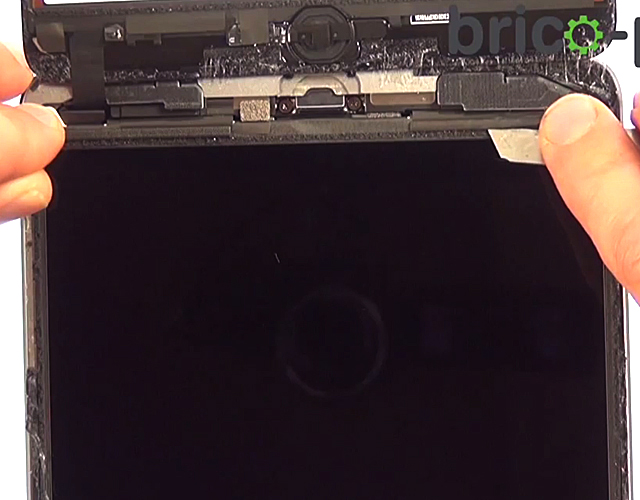

Etape 2c : Détachez le LCD

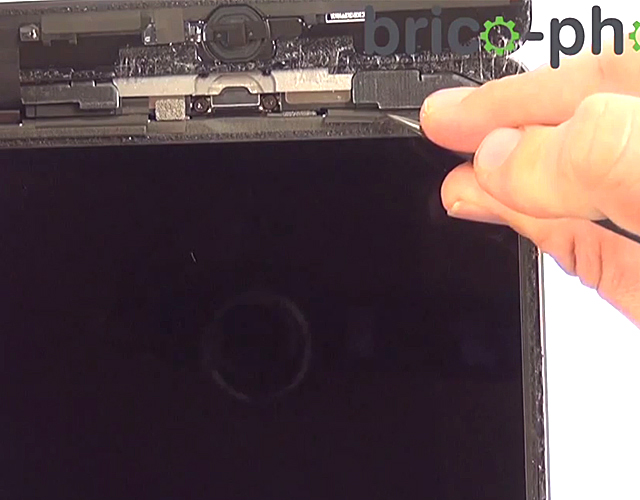

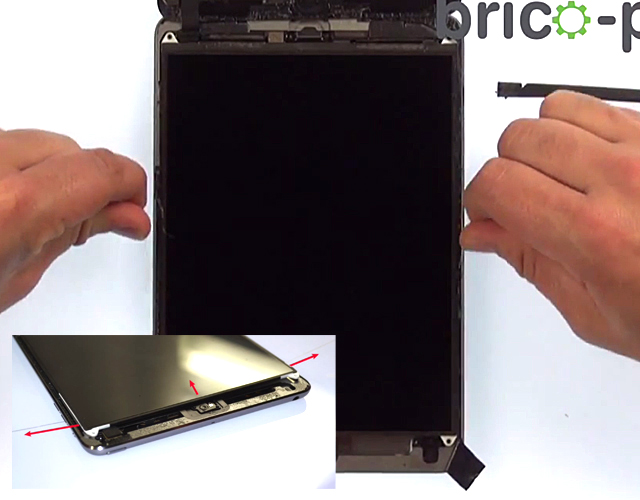

Prenez un cutter puis décollez délicatement les deux languettes situées en bas du LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Détachez le LCD
Vous pouvez ensuite tirer sur ces languettes avec la pincette afin de détacher complètement le LCD.
Outils du kit utilisés
Outils du kit utilisés

Etape 2e : Détachez le LCD
Le LCD est collé sur une plaque métallique située en dessous. Il vous faut utiliser un fil matéllique que vous faites coulisser entre le LCD et la plaque pour le décoller. Effectuez des mouvements de va et vient jusqu'à arriver en haut du LCD. Renouvelez l'opération si nécessaire.
Outils du kit utilisés
Outils du kit utilisés

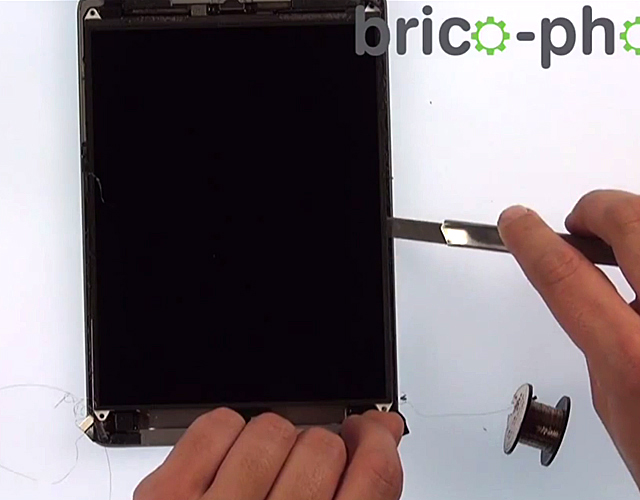

Etape 2f : Détachez le LCD
Glissez le cutter entre le LCD et la plaque pour retirer les derniers résidus de colle. Préférez tout le fil si vous y parvener car celui-ci permet d'être sur de ne pas tordre le LCD.
Outils du kit utilisés
Outils du kit utilisés

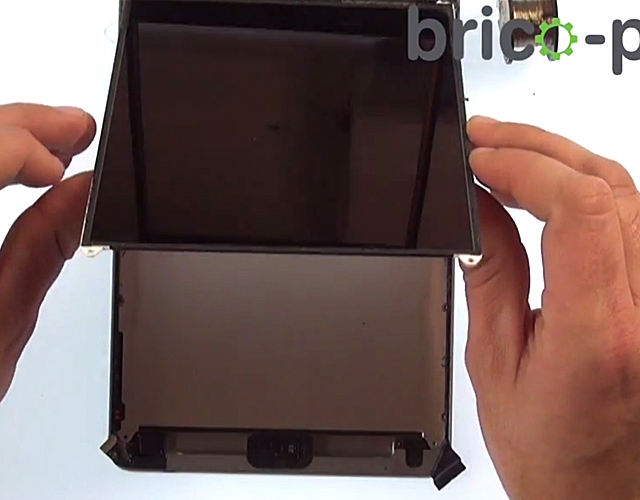

Etape g : Détachez le LCD

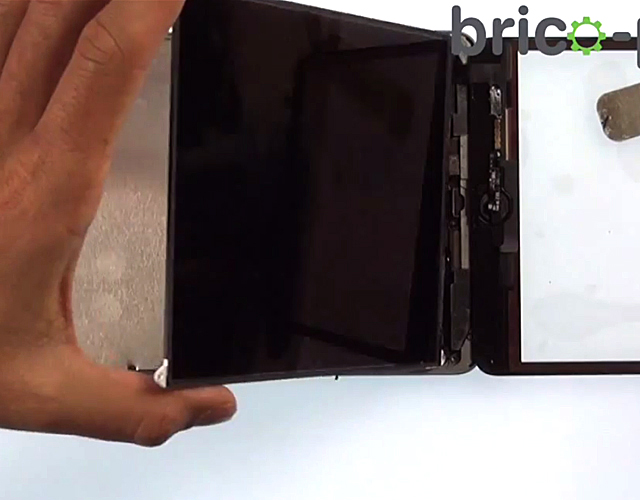

Vous pouvez maintenant lever le LCD et venir le déposer sur la vitre. ATTENTION celui-ci est toujours connecté au châssis par une nappe.
Outils du kit utilisés
Outils du kit utilisés

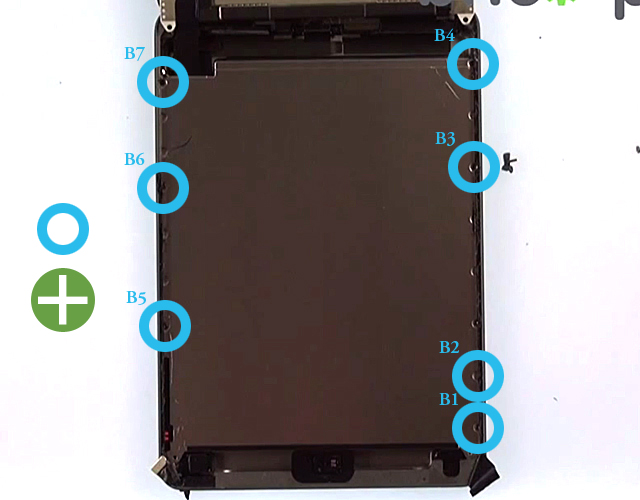

Etape 3a : Retirez la plaque métallique
Dévissez les vis B1 à B7 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

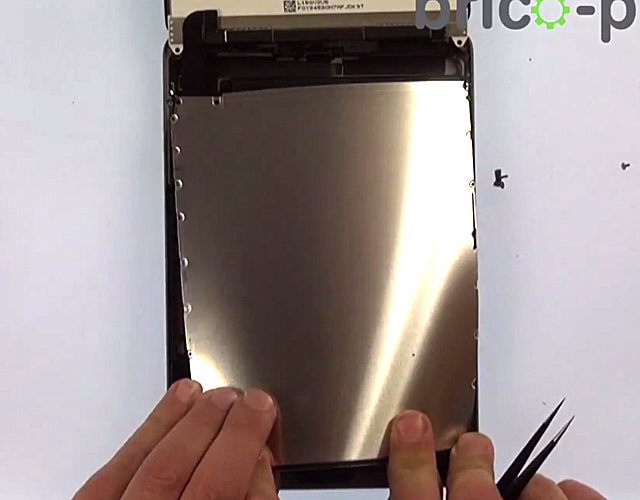

Etape 3b : Retirez la plaque métallique
Enlevez cette plaque métallique du châssis en la tordant légèrement afin de la déclipsé sur les côtés.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Débranchez les nappes de la batterie, du LCD et de la vitre

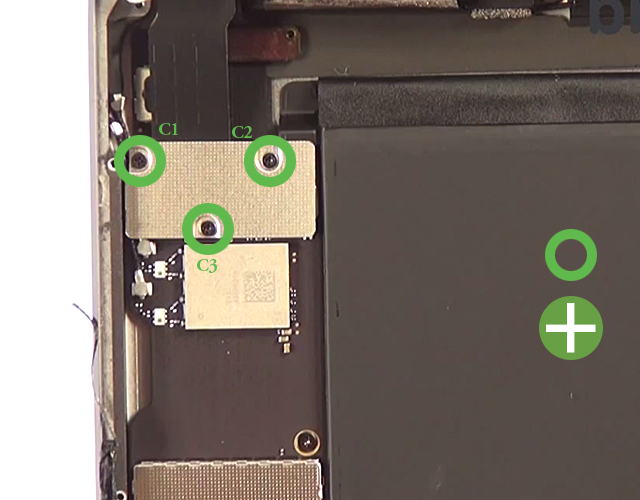

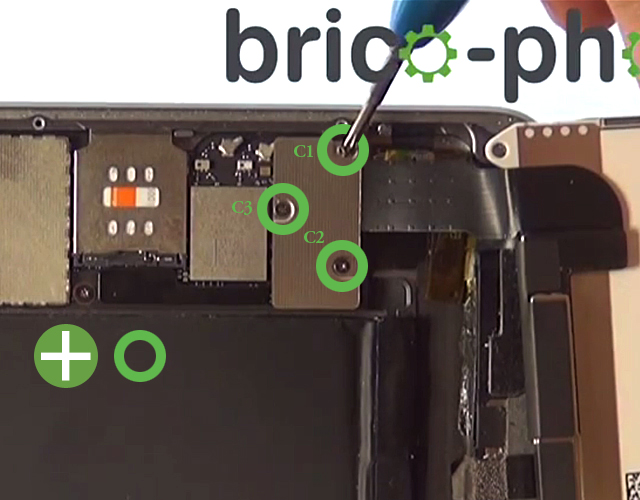

Enlevez les vis C1 à C3 avec le tournevis cruciforme pour détacher la plaquette métallique qui protège les nappes.
Outils du kit utilisés
Outils du kit utilisés

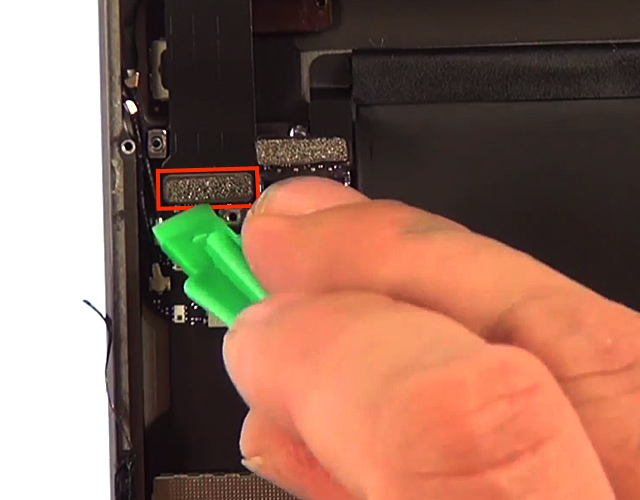

Etape 4b : Débranchez les nappes de la batterie, du LCD et de la vitre

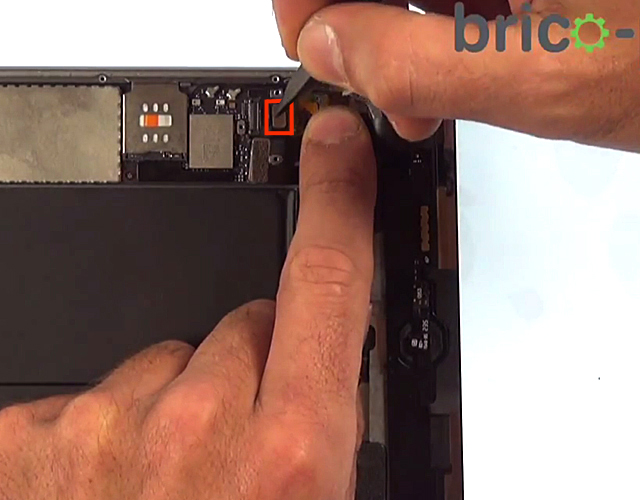

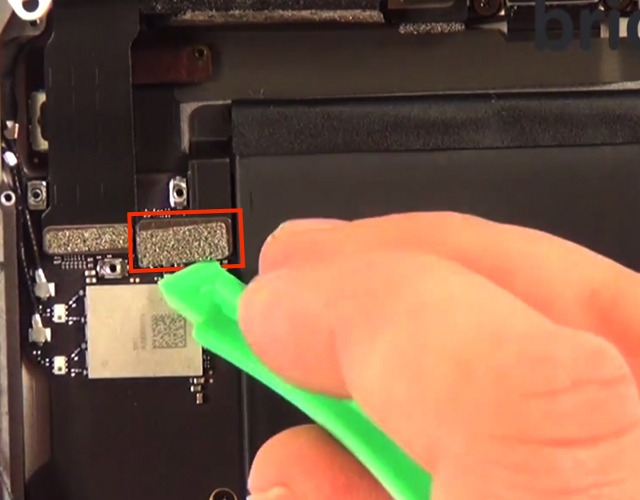

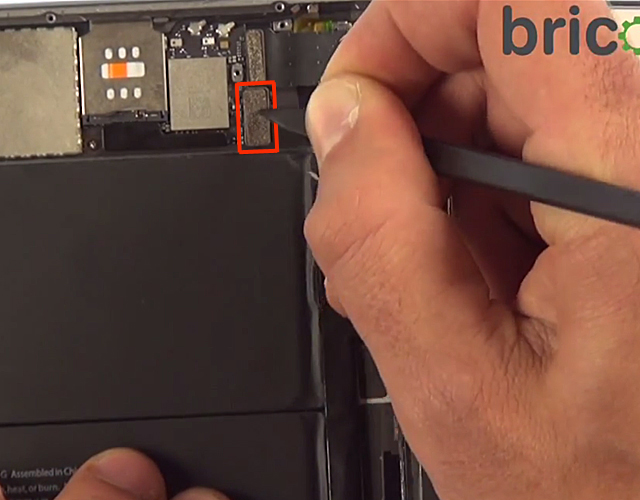

Avec le levier plastique déclipsez la première nappe sur la droite, celle de la batterie.
Outils du kit utilisés
Outils du kit utilisés

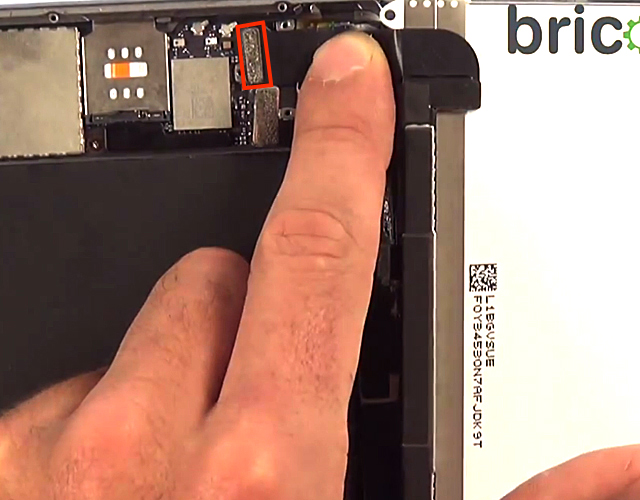

Etape 4c : Débranchez les nappes de la batterie, du LCD et de la vitre
Déclipsez ensuite la nappe sur la gauche, celle du LCD.
Outils du kit utilisés
Outils du kit utilisés

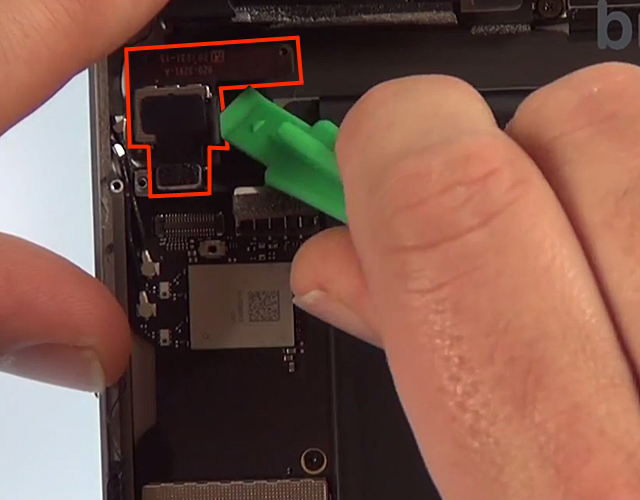

Etape 4d : Débranchez les nappes de la batterie, du LCD et de la vitre
Enfin détachez la nappe de la vitre tactile. Vous pouvez la déconnecter au niveau du connecteur mais également sur toute la surface indiquée en rouge. La vitre et le LCD sont désormais déconnectés, vous pouvez les enlever.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 a: Remontage avec une nouvelle vitre

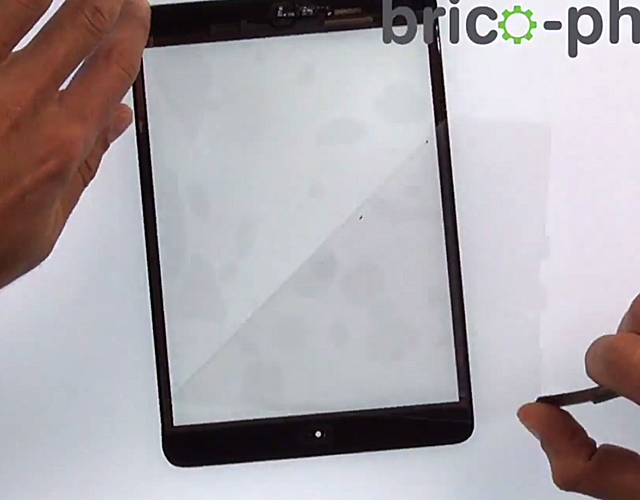

Préparez la nouvelle vitre en retirant les films de protection.
Outils du kit utilisés
Outils du kit utilisés

Etape 5b : Remontage avec une nouvelle vitre

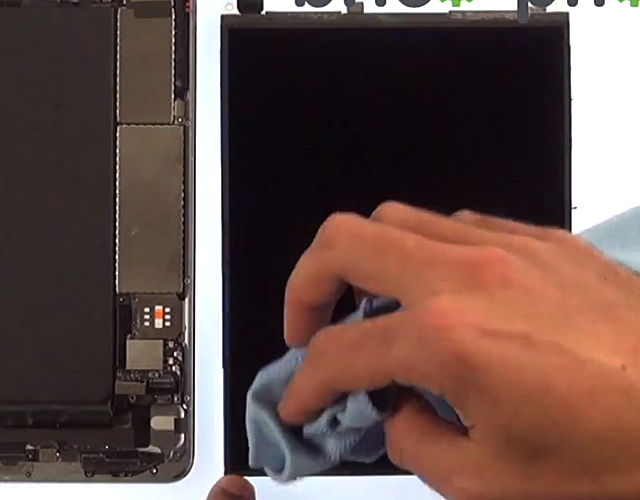

Utilisez une lingette adaptée afin de bien nettoyer le LCD. Le mieux est d'utiliser une lingette en micro-fibres. N'utilisez pas de sopalin
Outils du kit utilisés
Outils du kit utilisés

Etape 5c : Remontage avec une nouvelle vitre
Replacez votre nouvelle vitre et le LCD puis reconnectez en premier la nappe de la vitre.
Outils du kit utilisés
Outils du kit utilisés

Etape 5d : Remontage avec une nouvelle vitre
Reconnectez ensuite la nappe du LCD.
Outils du kit utilisés
Outils du kit utilisés

Etape 5e : Remontage avec une nouvelle vitre
Enfin reconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 5f : Remontage avec une nouvelle vitre
Replacez à présent la plaquette qui recouvre les connecteurs des nappes avec les vis C1 à C3.
Outils du kit utilisés
Outils du kit utilisés

Etape 5g : Remontage avec une nouvelle vitre

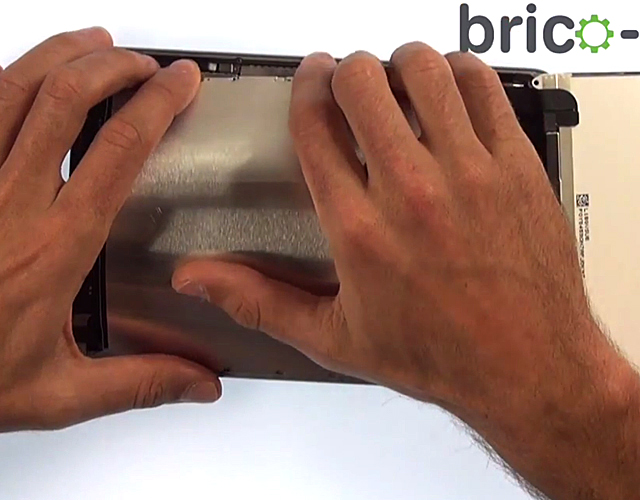

Remettez en place la plaque métallique au dessus de la batterie. Pour cela pliez la légèrement. Revissez la avec les vis B1 à B7.
Outils du kit utilisés
Outils du kit utilisés

Etape 5h : Remontage avec une nouvelle vitre
Repositionnez ensuite le LCD par dessus la plaque métallique. Attention à la nappe par laquelle il est relié.
Outils du kit utilisés
Outils du kit utilisés

Etape 5i : Remontage avec une nouvelle vitre

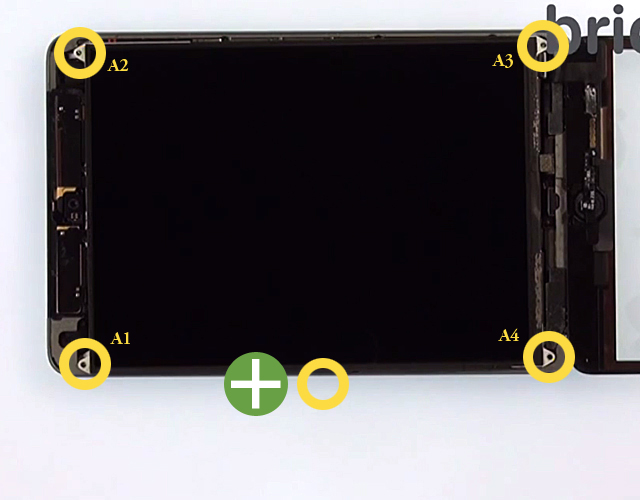

Avec le tournevis cruciforme remettez les vis A1 à A4.
Outils du kit utilisés
Outils du kit utilisés

Etape 5j : Remontage avec une nouvelle vitre

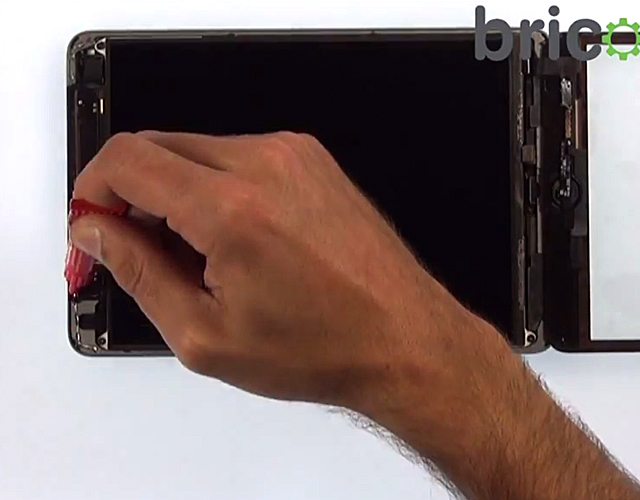

Disposez enfin des lignes de colle le long des bordures.
Outils du kit utilisés
Outils du kit utilisés

Etape 5k : Remontage avec une nouvelle vitre

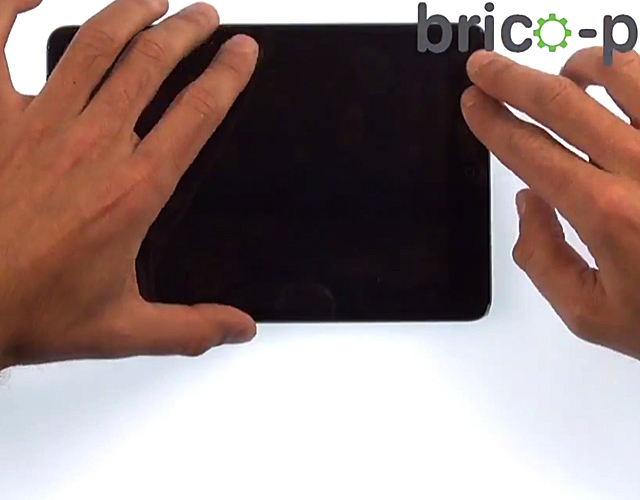

Pour terminer cette réparation replacez votre vitre, pressez délicatement sur les zones où vous avez rependu la colle puis mettez votre iPad Mini 2 sous presse. Appliquez quelque chose de plat type papier sur lequel vous viendrez poser un poids. Laissez la colle sécher une à deux heures.
Outils du kit utilisés
Outils du kit utilisés
