REMPLACEMENT DU DOCK SUR IPHONE 3GS

iPhone 3GS
Temps estimé : 30 min Difficulté : 2/5
iPhone 3GS | Temps estimé : 30 min Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

Diagnostic :

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur Dock complet pour iPhone 3GS
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 3G et 3GS
4,90 €
Ajouter au panier
Voir toute la gamme
ETAPE 1 : Dévisser les vis de la vitre arrière

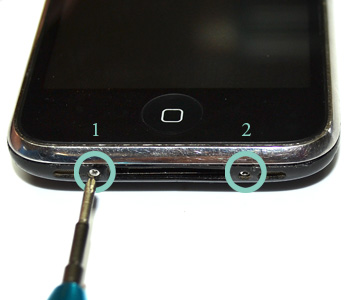

Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

ETAPE 2a : Retirer le bloc complet (tactile + LCD)

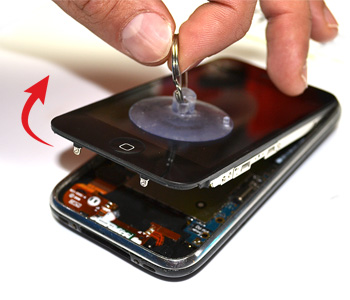

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

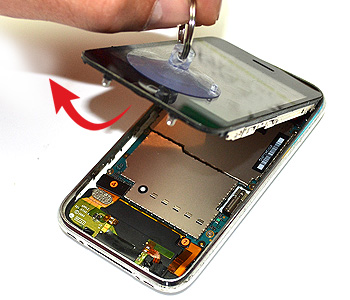

ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
Outils du kit utilisés
Outils du kit utilisés

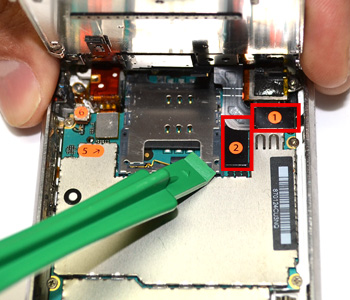

ETAPE 3 : Déconnecter les nappes du tactile et du LCD
Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
Outils du kit utilisés
Outils du kit utilisés

ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)

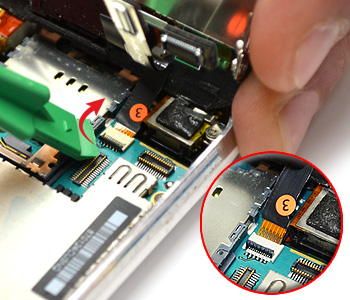

Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°.. Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement. Votre bloc écran est maintenant totalement libre .
Outils du kit utilisés
Outils du kit utilisés

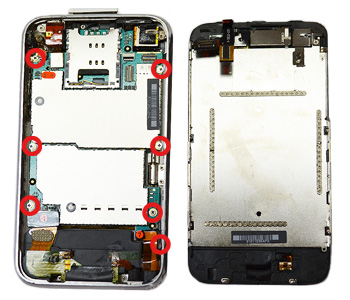

ETAPE 5a : Retirer la carte mère

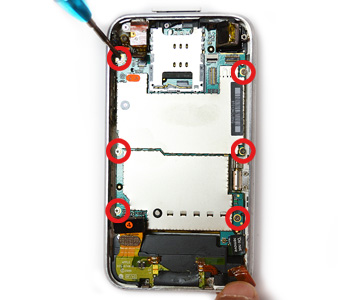

A l'aide d'un tournevis cruciforme dévisser les vis B1 à B7 (Une des vis est recouverte d'un autocollant noir et est située sous la nappe du connecteur GCM).
Outils du kit utilisés
Outils du kit utilisés

ETAPE 5b : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

ETAPE 5c : Retirer la carte mère

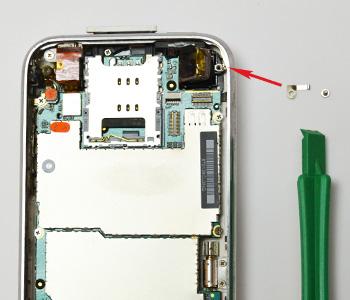

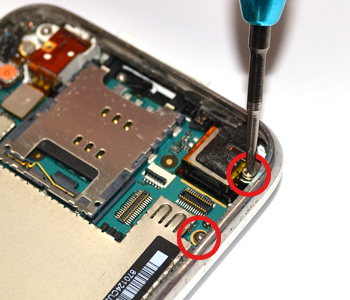

A l'aide d'un tournevis cruciforme dévisser la vis fixant l'element métallique permettant de bloquer la camera.
Outils du kit utilisés
Outils du kit utilisés

ETAPE 5d : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

ETAPE 5e : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

.ETAPE 5f : Retirer la carte mère

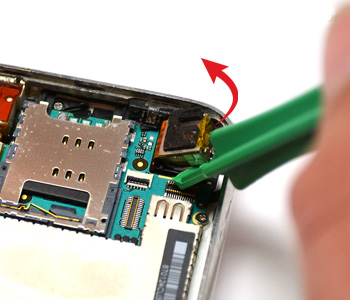

Libérer à présent la carte mère à l'aide d'un levier plastique.
Outils du kit utilisés
Outils du kit utilisés

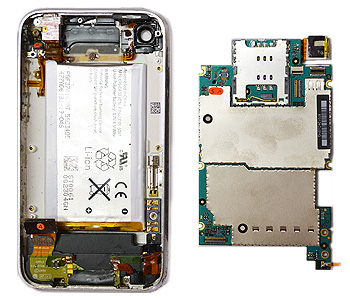

ETAPE 5g : Retirer la carte mère
Votre carte mère est maintenant retirée.
Outils du kit utilisés
Outils du kit utilisés

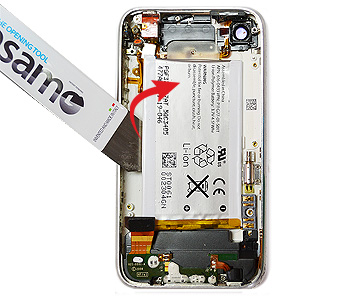

ETAPE 6a : Retirer la batterie
(L'étape suivante n'est pas obligatoire mais elle permet d'avoir plus de place pour retirer et remettre le dock). A l'aide d'un outil iSesamo décoller la batterie. Pour celà insérer l'outil entre la coque arrière et et la batterie, puis faites levie
Outils du kit utilisés
Outils du kit utilisés

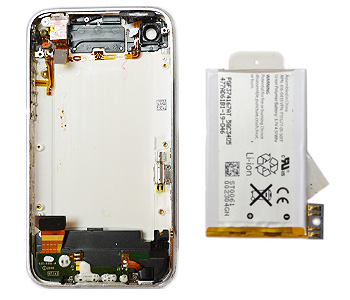

ETAPE 6b : Retirer la batterie
Votre batterie est à présent retirée.
Outils du kit utilisés
Outils du kit utilisés

ETAPE 7a : Retirer le dock

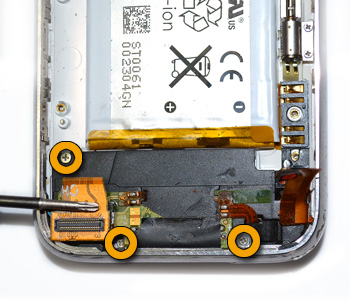

A l'aide d'un tournevis cruciforme retirer les 3 vis fixant le dock à la coque arrière du téléphone.
Outils du kit utilisés
Outils du kit utilisés

ETAPE 7b : Retirer le dock
A l'aide d'un levier plastique retirer la prise du dock. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.
Outils du kit utilisés
Outils du kit utilisés

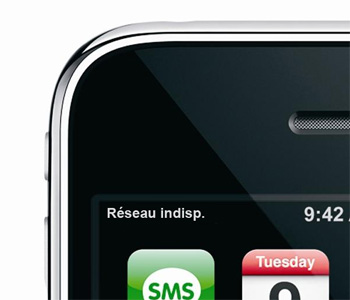

Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Outils du kit utilisés
Outils du kit utilisés

Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.
Outils du kit utilisés
Outils du kit utilisés

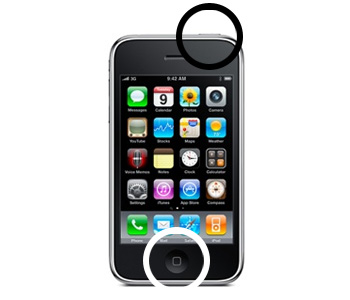

Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
Outils du kit utilisés
Outils du kit utilisés
