Changement de vitre tactile sur iPhone 3GS

Temps estimé : 45 min
Difficulté : 3/5
iPhone 3GS | Temps estimé : 45 min Difficulté : 3/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

›  La vitre de votre iPhone 3GS est brisée

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 3G et 3GS
4,90 €
Ajouter au panier

ETAPE 1 : Dévisser les vis de la vitre arrière

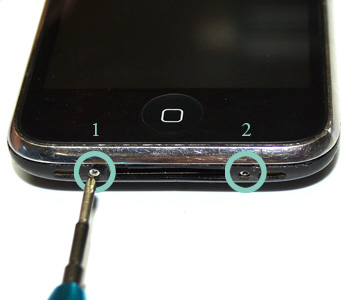

Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
ETAPE 1 : Dévisser les vis de la vitre arrière

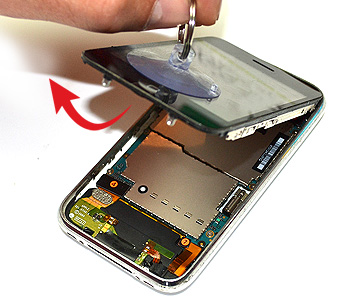

ETAPE 2a : Retirer le bloc complet (tactile + LCD)

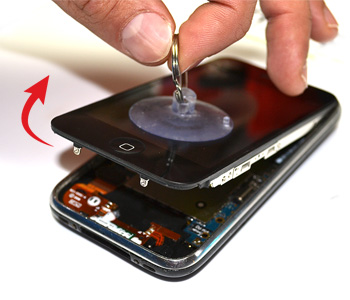

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2a : Retirer le bloc complet (tactile + LCD)
ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
ETAPE 2b : Retirer le bloc complet (tactile + LCD)

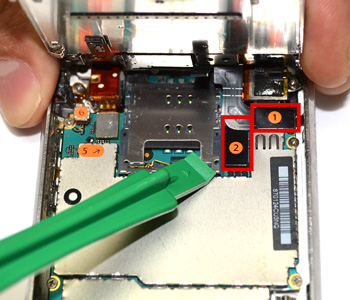

ETAPE 3 : Déconnecter les nappes du tactile et du LCD
Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
ETAPE 3 : Déconnecter les nappes du tactile et du LCD

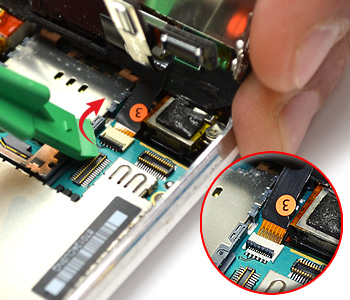

ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)
Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°..
Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement.
Votre bloc écran est maintenant totalement libre .
ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)
ETAPE 5a : Retirer l'écran LCD du chassis

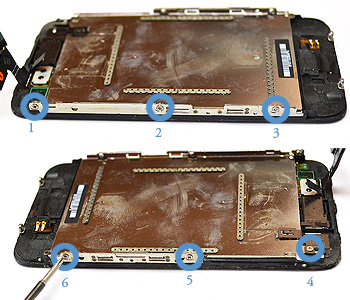

À l'aide d'un tournevis cruciforme, dévissez les vis D1 à D6. (Dans certains cas celles-ci peuvent être recouvertes d'un autocollant noir).
ETAPE 5a : Retirer l'écran LCD du chassis
ETAPE 5b : Retirer l'écran LCD du chassis

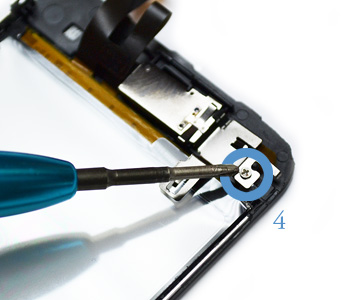

Retirer la vis situé dans l'angle supérieur droit.
ETAPE 5b : Retirer l'écran LCD du chassis
ETAPE 5c : Retirer l'écran LCD du chassis

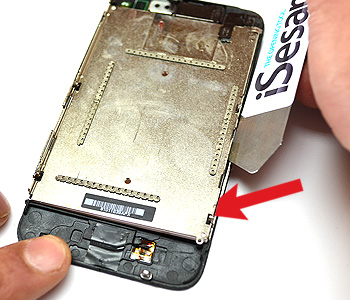

Insérer un outils iSesamo (ou similaire) entre la plaquette qui supporte le LCD et le chassis de la vitre.
ETAPE 5c : Retirer l'écran LCD du chassis
ETAPE 5d : Retirer l'écran LCD du chassis

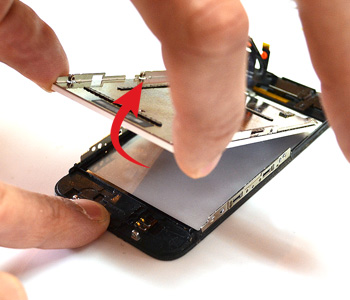

Faites ensuite levier afin de déssolidariser les 2 éléments.
ETAPE 5d : Retirer l'écran LCD du chassis
ETAPE 5e : Retirer l'écran LCD du chassis

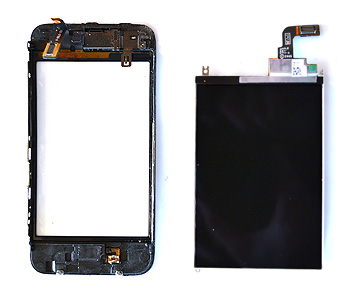

Le LCD est maintenenant dissocié du chassis de la vitre tactile.
ETAPE 5e : Retirer l'écran LCD du chassis
ETAPE 6a : Retirer la vitre du châssis

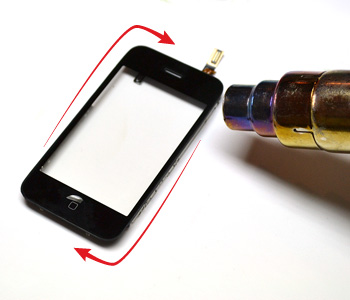

A l'aide d'un décapeur thermique (ou sèche cheveux) chauffer très légèrement les contours de la vitre afin de faire fondre la colle.
ETAPE 6a : Retirer la vitre du châssis
ETAPE 6b : Retirer la vitre du châssis

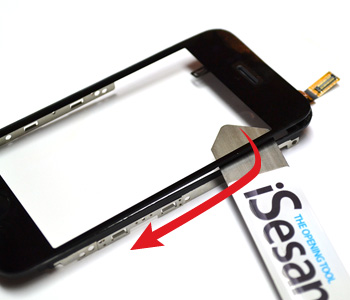

Insérer ensuite un outil iSesamo (ou un cutter) entre le joint du chassis et la vitre.
ETAPE 6b : Retirer la vitre du châssis

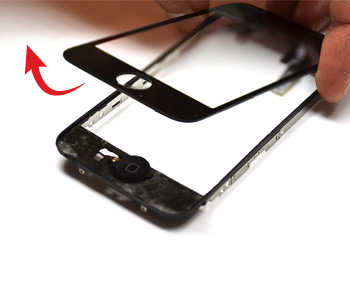

ETAPE 6c : Retirer la vitre du châssis
Faites le tour de la vitre puis retirer celle-ci.
ETAPE 6c : Retirer la vitre du châssis
ETAPE 7a : Conseils pour le remontage

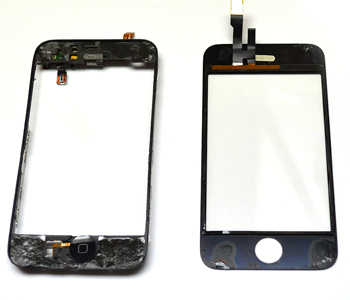

Votre vitre est mainteneant retirée.
ETAPE 7a : Conseils pour le remontage
ETAPE 7b : Conseils pour le remontage

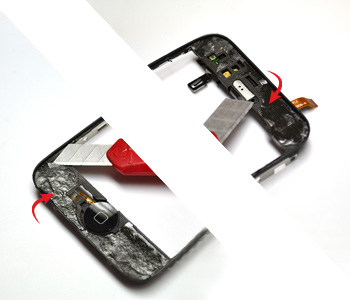

Retirer la colle de l'ancien châssis à l'aide d'un cutter.
ETAPE 7b : Conseils pour le remontage
ETAPE 7c : Conseils pour le remontage

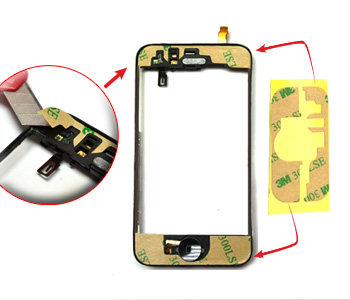

Positionner l'autocollant double face tel que sur la photo.
ETAPE 7c : Conseils pour le remontage
ETAPE 7d : Conseils pour le remontage
Retirer le film protecteur.
ETAPE 7d : Conseils pour le remontage
Si vous rencontrez des problèmes de recepetions réseaux

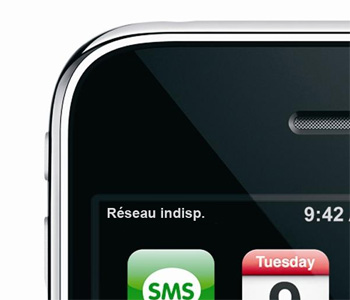

Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.
Si vous rencontrez des problèmes de recepetions réseaux
Si vous rencontrez des problèmes de recepetions réseaux

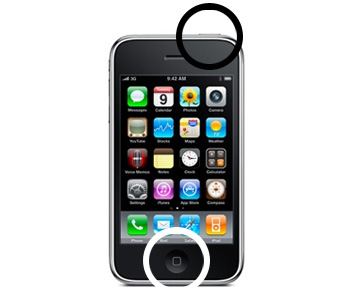

Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
Si vous rencontrez des problèmes de recepetions réseaux
