Changement de couleur

IPhone 4
Temps estimé : 45 min Difficulté : 3/5
IPhone 4 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment changer la couleur de votre iPhone 4 en changeant la vitre + écran LCD et la vitre arrière. Sur iPhone 4, la vitre et le LCD sont indissociables, il s'agit d'un collage d'usine. La pièce nécessaire au changement de vitre est le bloc vitre + LCD prémonté. Ce tutoriel est identique à celui pour un changement de vitre avant puisqu'il vous faut retirer la vitre arrière pour ce dernier. Suivez les étapes suivantes pour changer votre vitre avant et terminer en placant également votre nouvelle vitre arrière.

Diagnostic

Diagnostic :
➤Vous souhaitez changer la couleur de votre iPhone 4.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Kit changement de couleur iphone 4 Noir qualité premium
69,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1a : Retirer la vitre arrière

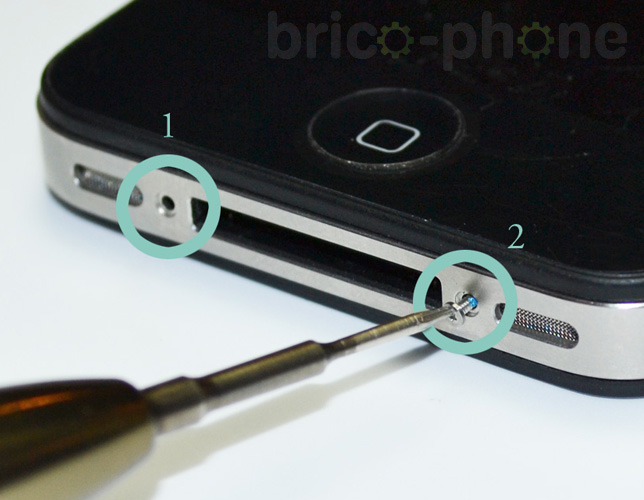

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Outils du kit utilisés
Outils du kit utilisés

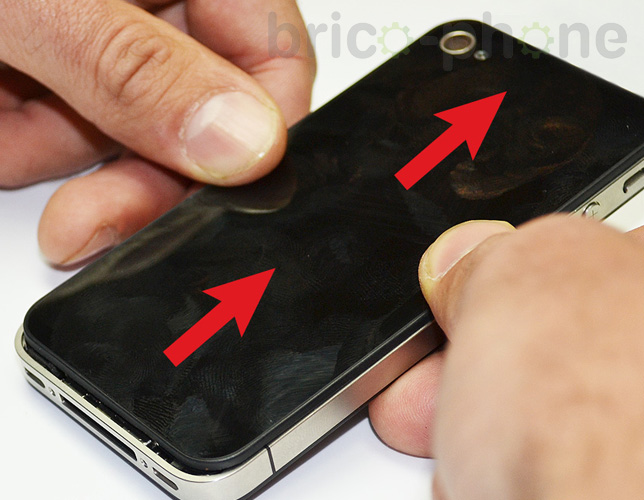

Etape 1b : Retirer la vitre arrière
Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.
Outils du kit utilisés
Outils du kit utilisés

Etape 2a : Retirer la batterie

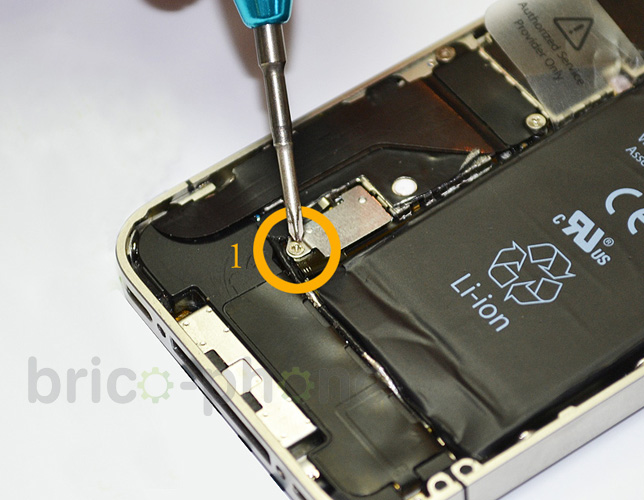

A l'aide du tournevis cruciforme, dévisser la vis B1 située en bas à gauche de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Retirer la batterie

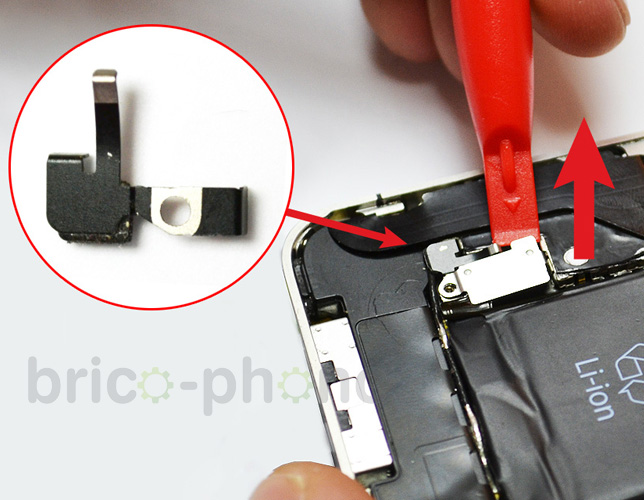

A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.
Outils du kit utilisés
Outils du kit utilisés

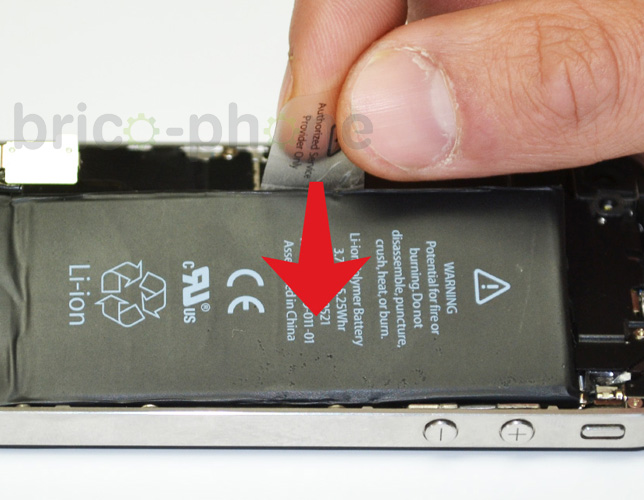

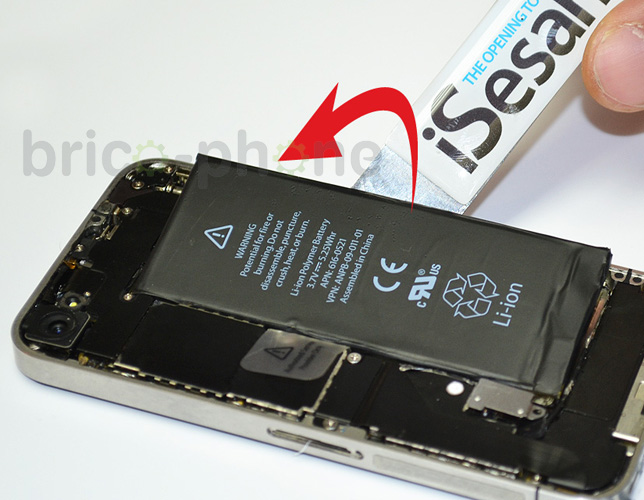

Etape 2c : Retirer la batterie
Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Retirer la batterie

Outils du kit utilisés
Outils du kit utilisés

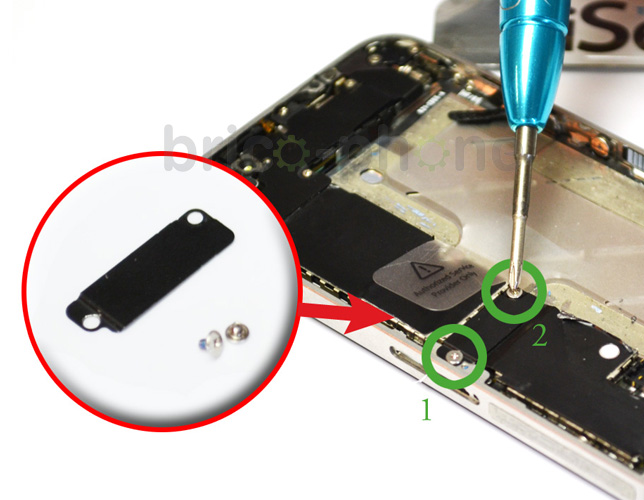

Etape 3a : Déconnecter les nappes Dock/USB et GSM
Retirer la plaquette métallique en enlevant les vis D1 et D2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Déconnecter les nappes Dock/USB et GSM
Déclipser le connecteur de la nappe avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Déconnecter les nappes Dock/USB et GSM

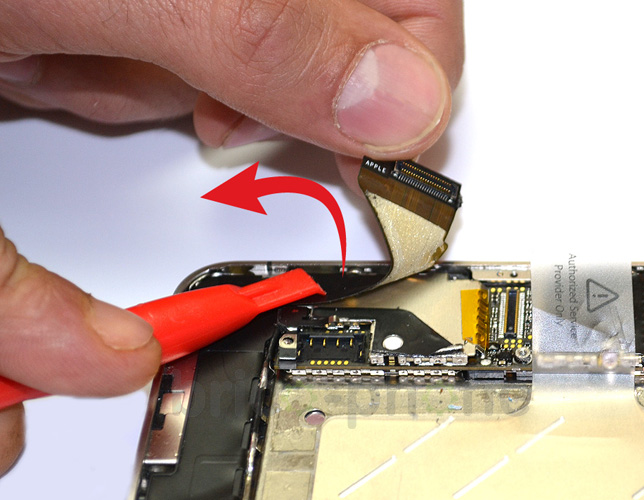

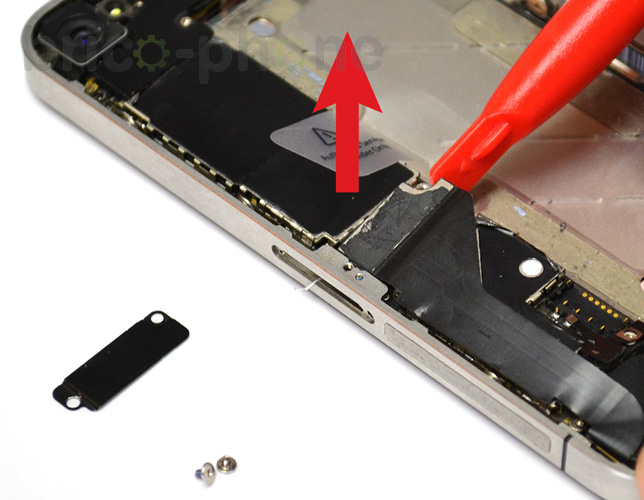

Tirer légèrement sur la nappe vers le haut afin de la décoller.
Outils du kit utilisés
Outils du kit utilisés

Etape 3d : Déconnecter les nappes Dock/USB et GSM
Enfin utiliser à nouveau le levier plastique pour déconnecter le câble coaxial GSM.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer la plaquette de contact WIFI

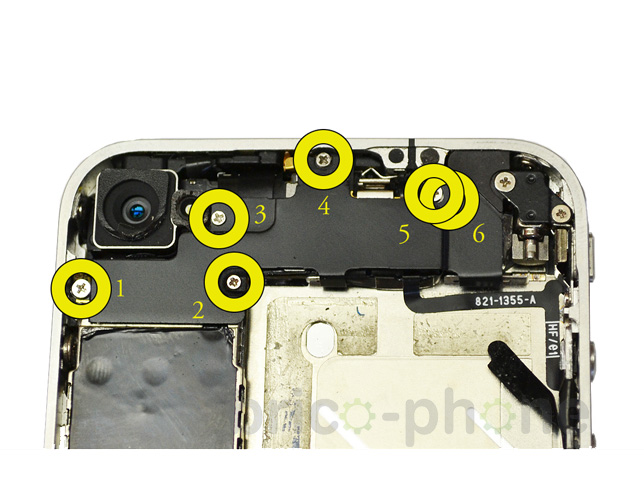

Retirer les vis E1 à E5 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 4b : Retirer la plaquette de contact WIFI

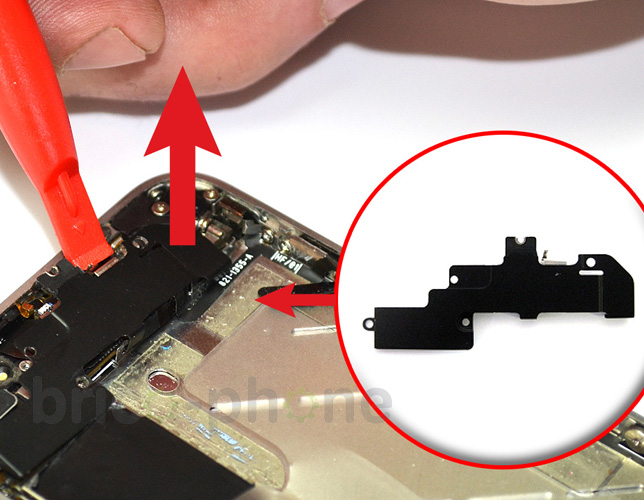

Enlever à présent la plaquette métallique avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

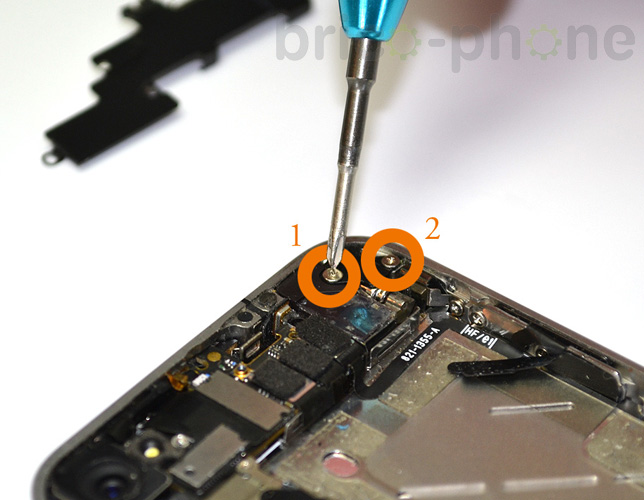

Etape 5a : Retirer le vibreur
Retirer les vis C1 et C2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 5b : Retirer le vibreur

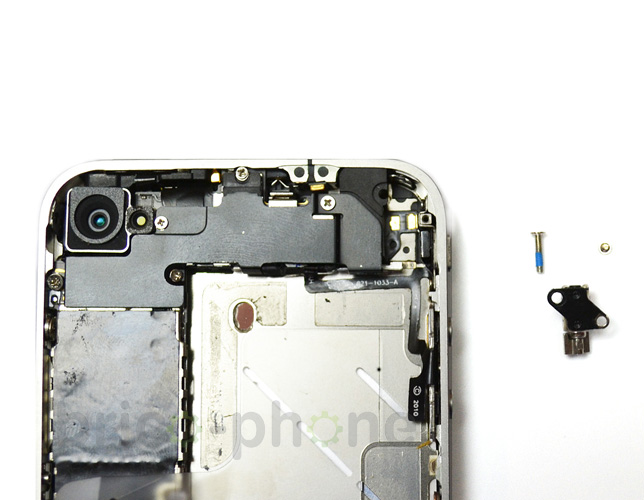

Vous pouvez maintenant retirez le vibreur.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter les nappes LCD, tactiles, Jack et Power

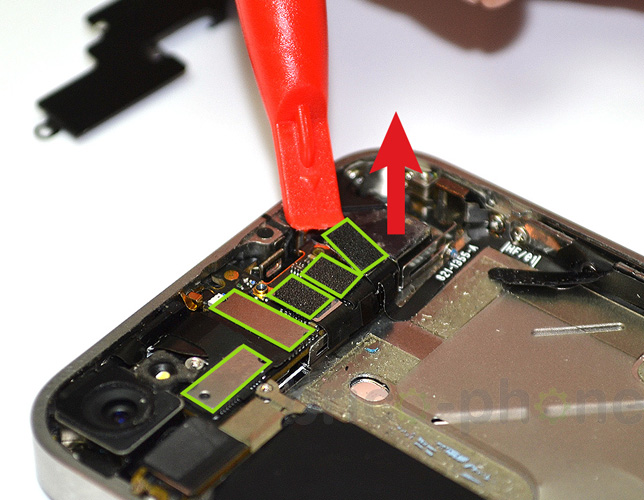

Déconnecter les cinq nappes avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

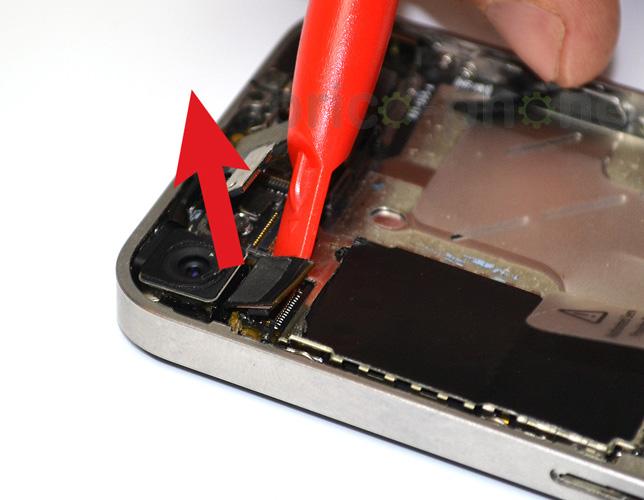

Etape 7 : Retirer la caméra arrière
Utiliser le levier plastique pour détacher le connecteur de la caméra puis retirer la.
Outils du kit utilisés
Outils du kit utilisés

Etape 8a : Retirer le bloc haut-parleur

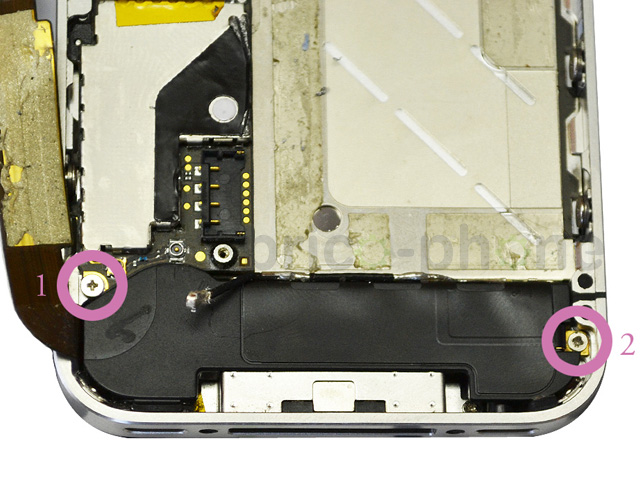

Retirer les vis F1 et F2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 8b : Retirer le bloc haut-parleur

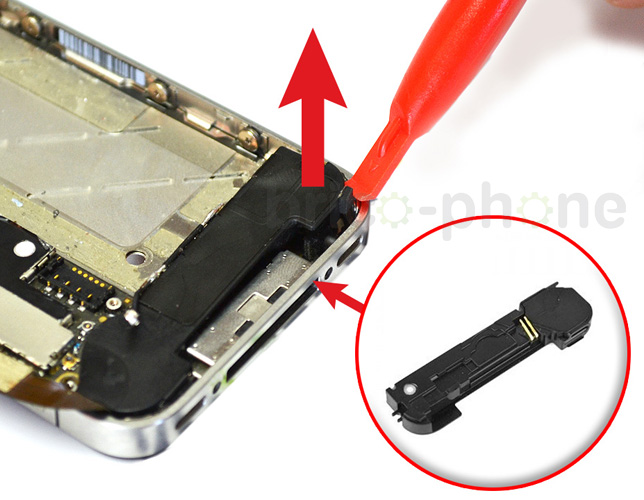

Retirer le bloc haut-parleur à l'aide du levier plastique.
Outils du kit utilisés
Outils du kit utilisés

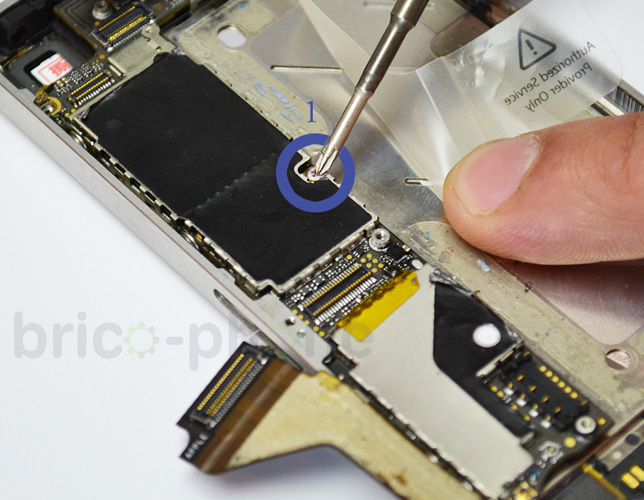

Etape 9a : Retirer la carte mère
Retirer la vis G1 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 9b : Retirer la carte mère
Retirer la vis E6.
Outils du kit utilisés
Outils du kit utilisés

Etape 9c : Retirer la carte mère

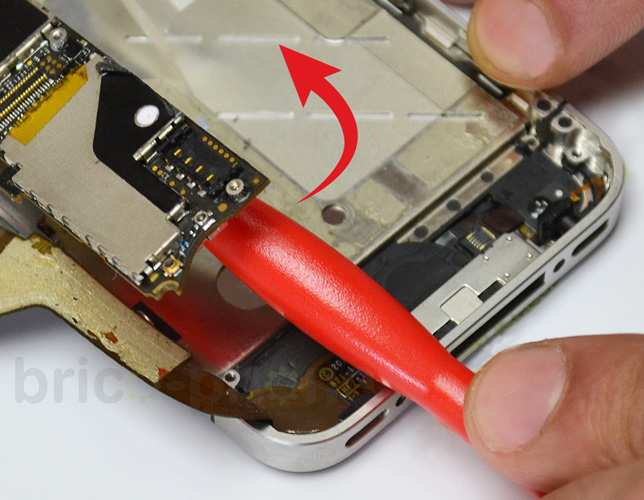

Vous pouvez désormais soulever la carte mère avec le levier plastique et la retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 10a : Retirer le bloc vitre + LCD

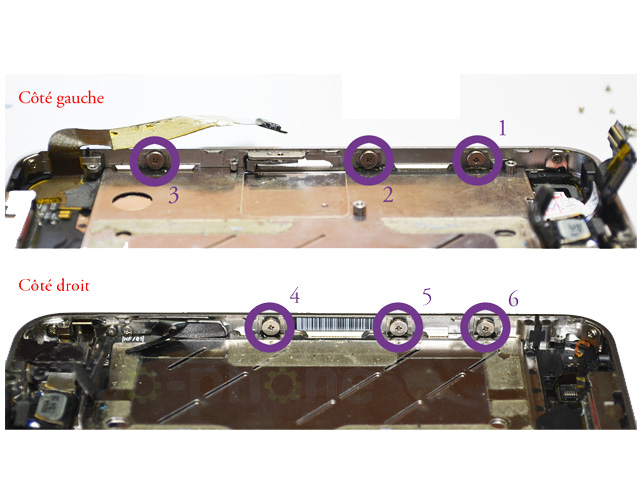

Retirer les vis J1 à J6 avec le tournevis cruciforme. Attention à ne pas dévisser complètement les 6 vis avec rondelles (1 ou 2 tours suffisent).
Outils du kit utilisés
Outils du kit utilisés

Etape 10b : Retirer le bloc vitre + LCD

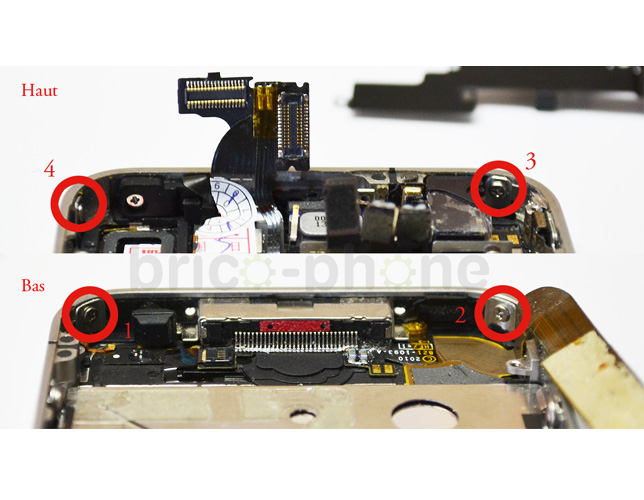

Retirer maintenant les vis H1 à H4.
Outils du kit utilisés
Outils du kit utilisés

Etape 10c : Retirer le bloc vitre + LCD

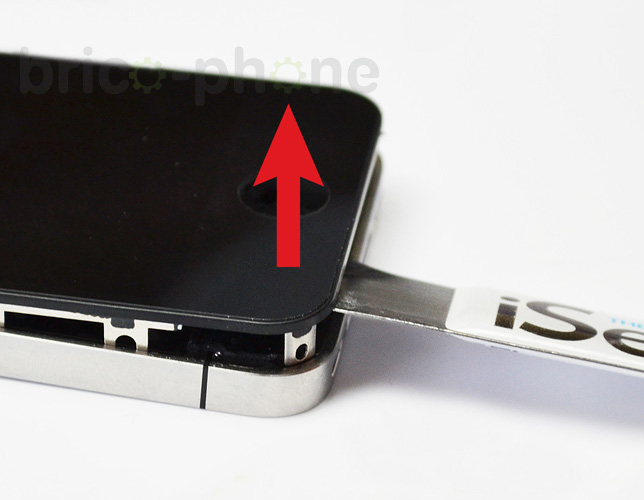

Insérer un outil plat tel que l'iSesamo entre la vitre et le châssis afin de l'extraire délicatement.
Outils du kit utilisés
Outils du kit utilisés

Etape 10d : Retirer le bloc vitre + LCD Etape 10 : Retirer le bloc vitre + LCD

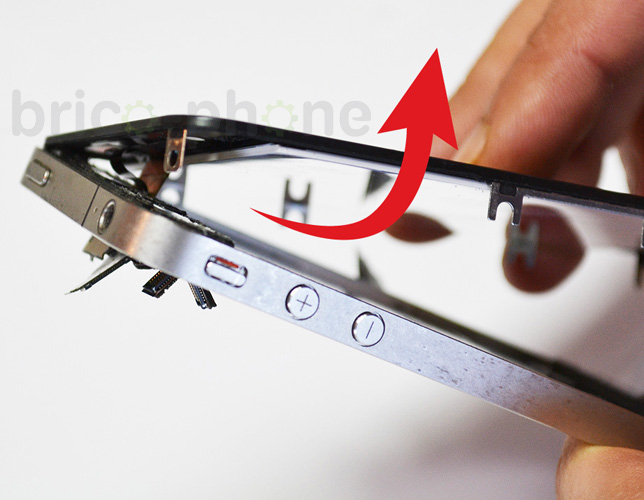

Levez la vitre en prenant précaution que les nappes passent correctement à travers le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10e : Retirer le bloc vitre + LCD

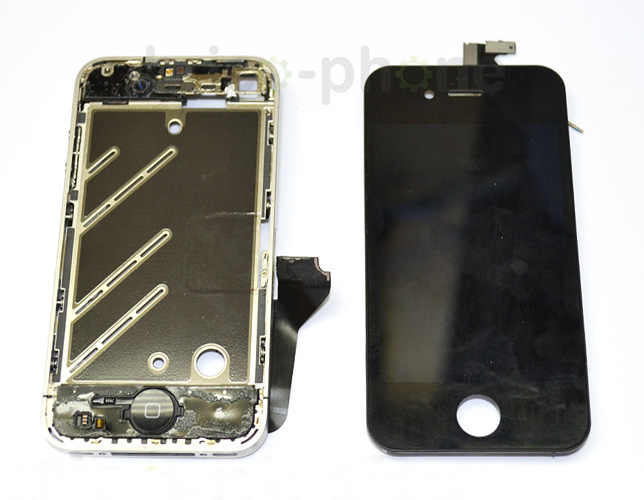

Le bloc vitre et LCD est à présent complètement détaché.
Outils du kit utilisés
Outils du kit utilisés

Etape 11a : Conseils pour le remontage

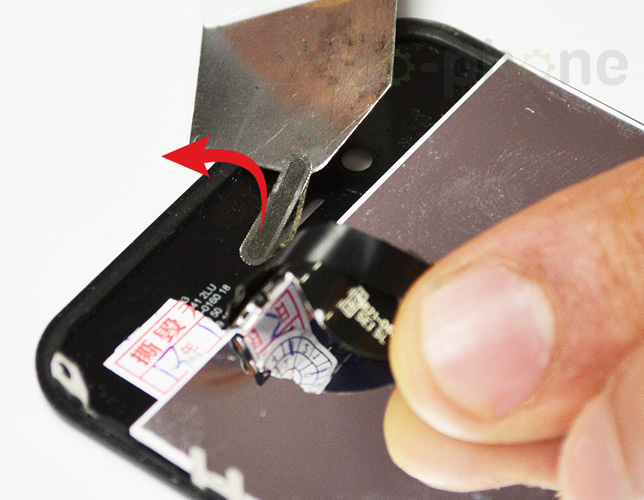

Récupérez sur votre ancien écran la grille du haut-parleur si celle-ci n'est pas déjà présente sur le nouveau.
Outils du kit utilisés
Outils du kit utilisés

Etape 11b : Conseils pour le remontage

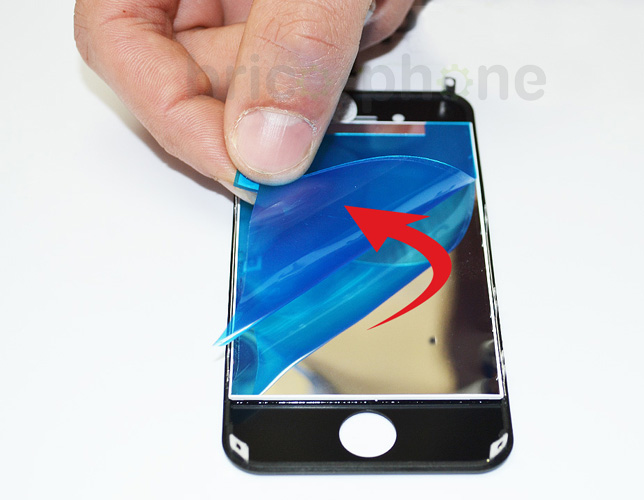

Retirez le film protecteur de l'écran LCD tout en faisant attention à ne pas retirer la feuille métallisée qui est également située sur le LCD.
Outils du kit utilisés
Outils du kit utilisés

Etape 11c : Conseils pour le remontage

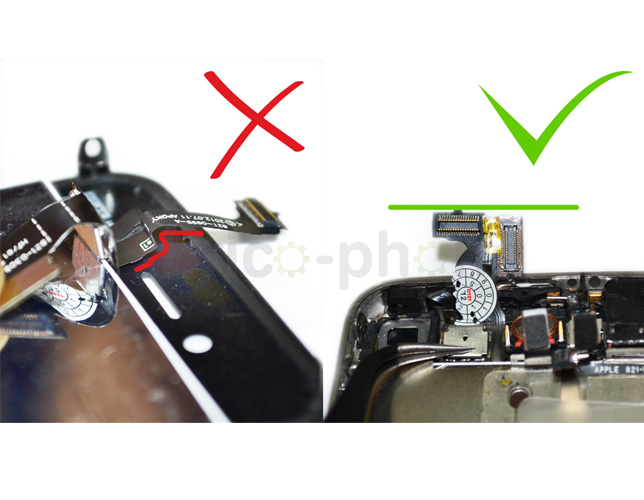

Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Outils du kit utilisés
Outils du kit utilisés
