Changement de batterie sur iPhone 7 Plus

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 7 Plus | Temps estimé : 20 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer la batterie sur votre iPhone 7 Plus.

Diagnostic

›  Votre iPhone 7 Plus ne tient plus ou mal la charge
›  Vous devez recharge votre iPhone plusieurs fois par jour
›  Votre batterie chauffe plus que d'ordinaire
›  Votre batterie a gonflé
›  Votre iPhone 7 Plus ne charge pas alors que le câble de charge est branché et reconnu

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie COMPATIBLE pour iPhone 7 Plus
26,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers pour batterie iPhone 6 Plus, 6S Plus et 7 Plus
2,90 €
Ajouter au panier

Avant de commencer

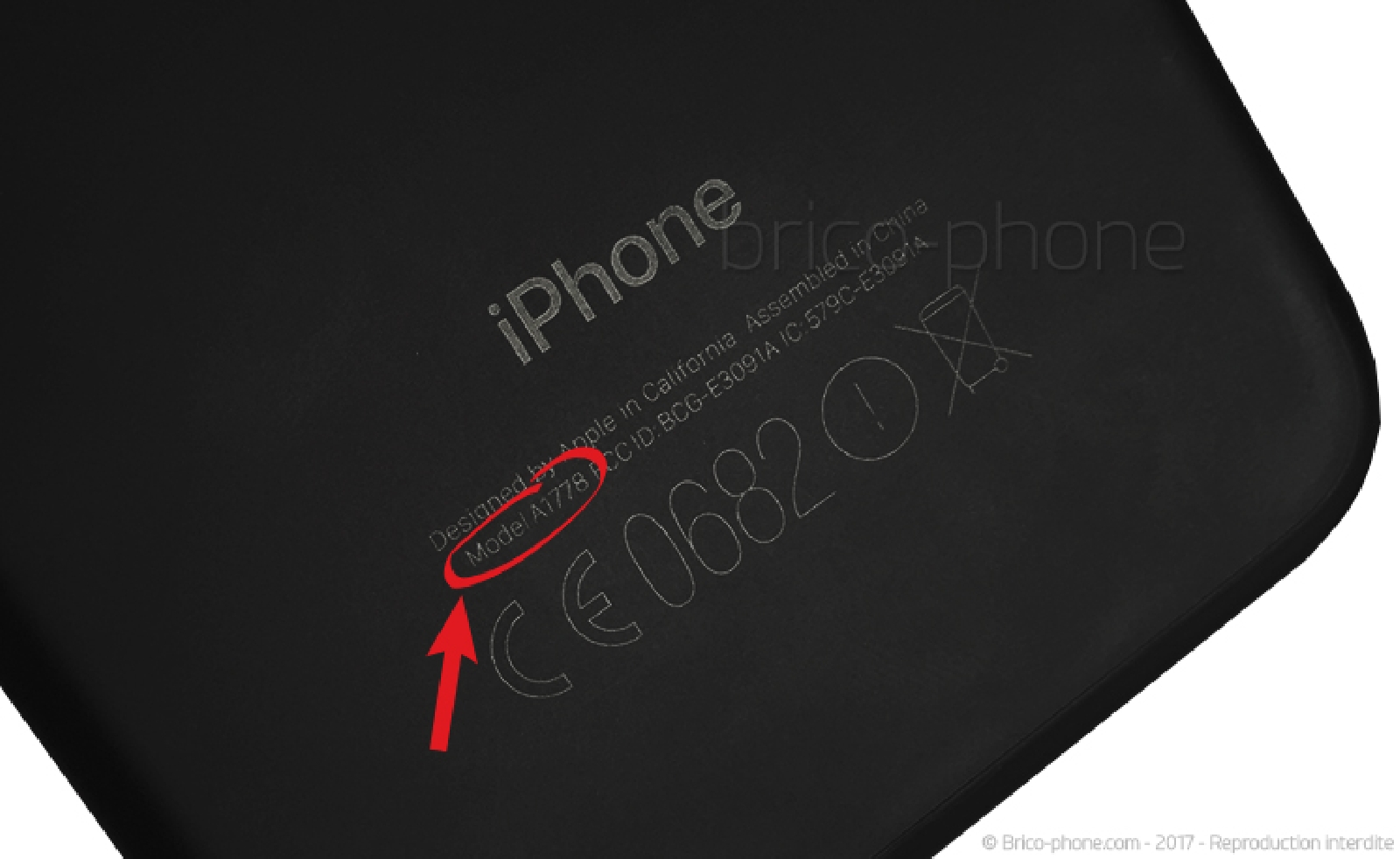

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1661 et A1784 correspondent bien à un iPhone 7 Plus. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone
Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.





Etape 2 : Retirer les vis pentalobes
L'écran est maintenu grâce à ces deux vis, en forme d'étoile à 5 branches, situées en bas du châssis, de chaque côté de la prise de charge.
A l'aide du tournevis pentalobe 0.8, retirez les vis nommées A1 et A2, entourées en turquoise.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

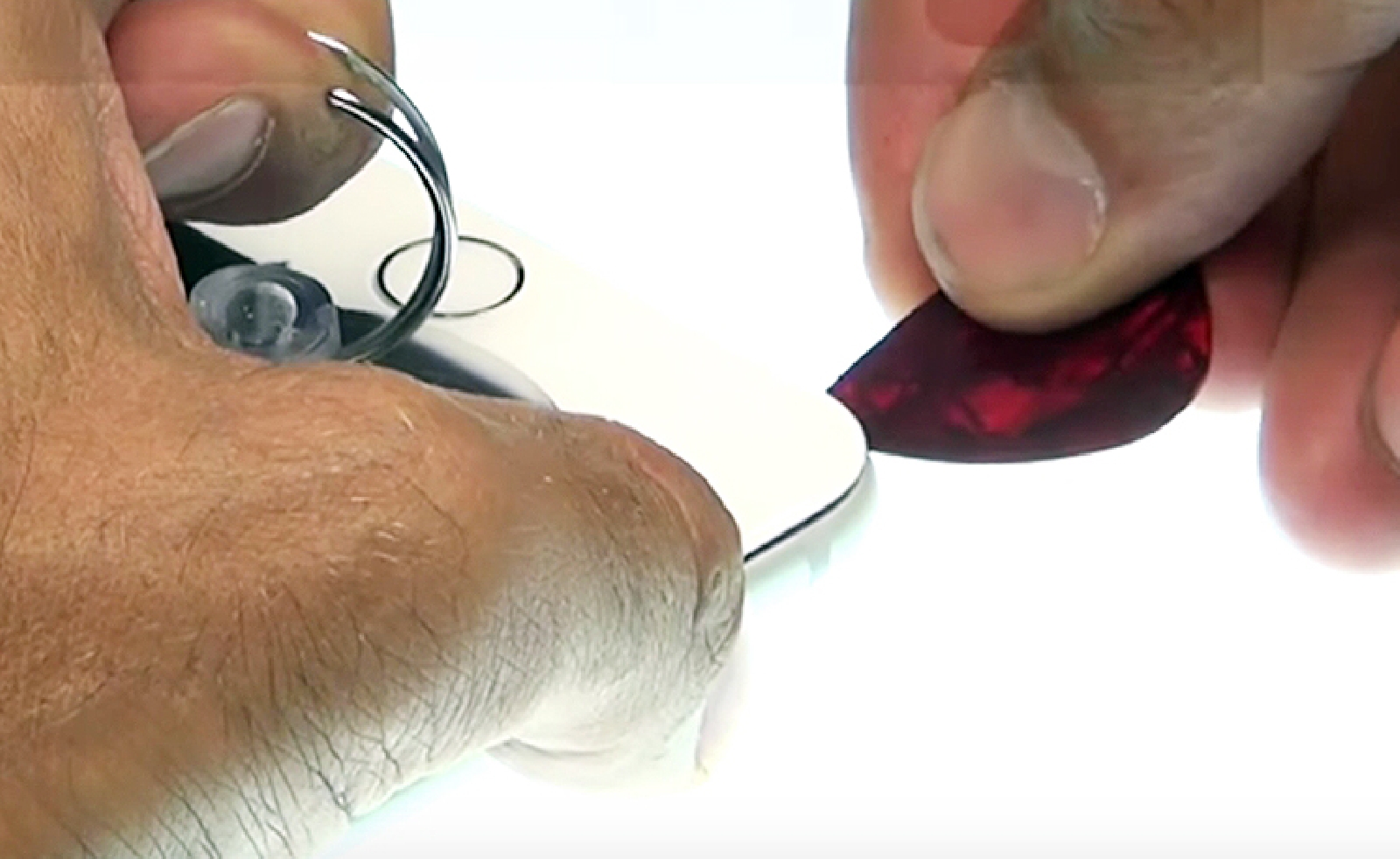

Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Chauffez le contour de l'écran à l'aide d'un sèche-cheveux ou d'un décapeur thermique (maximum 90°C), en veillant à ne pas trop chauffer. Il s'agit juste de faire ramollir l'adhésif qui maintient l'écran et sert de joint d'étanchéité.

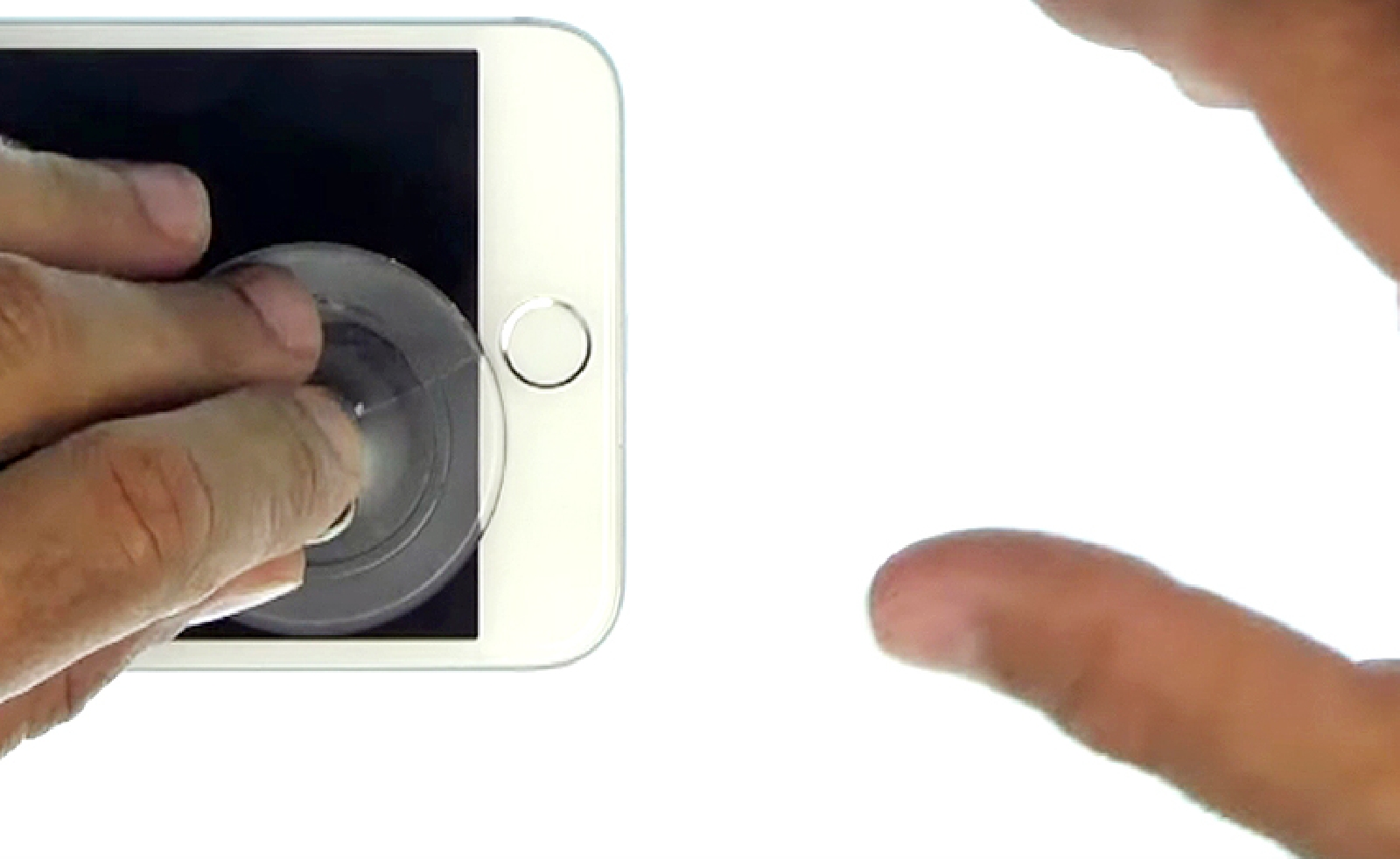

Positionnez la ventouse fournie dans le kit d'outils, dans le coin inférieur gauche de l'écran, juste au dessus du bouton home. Puis tirez afin de soulever l'écran et insérer le levier ou le médiator dans la fente. L'adhésif peut être fortement collé, n'hésitez pas à tirer avec fermeté sur la ventouse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

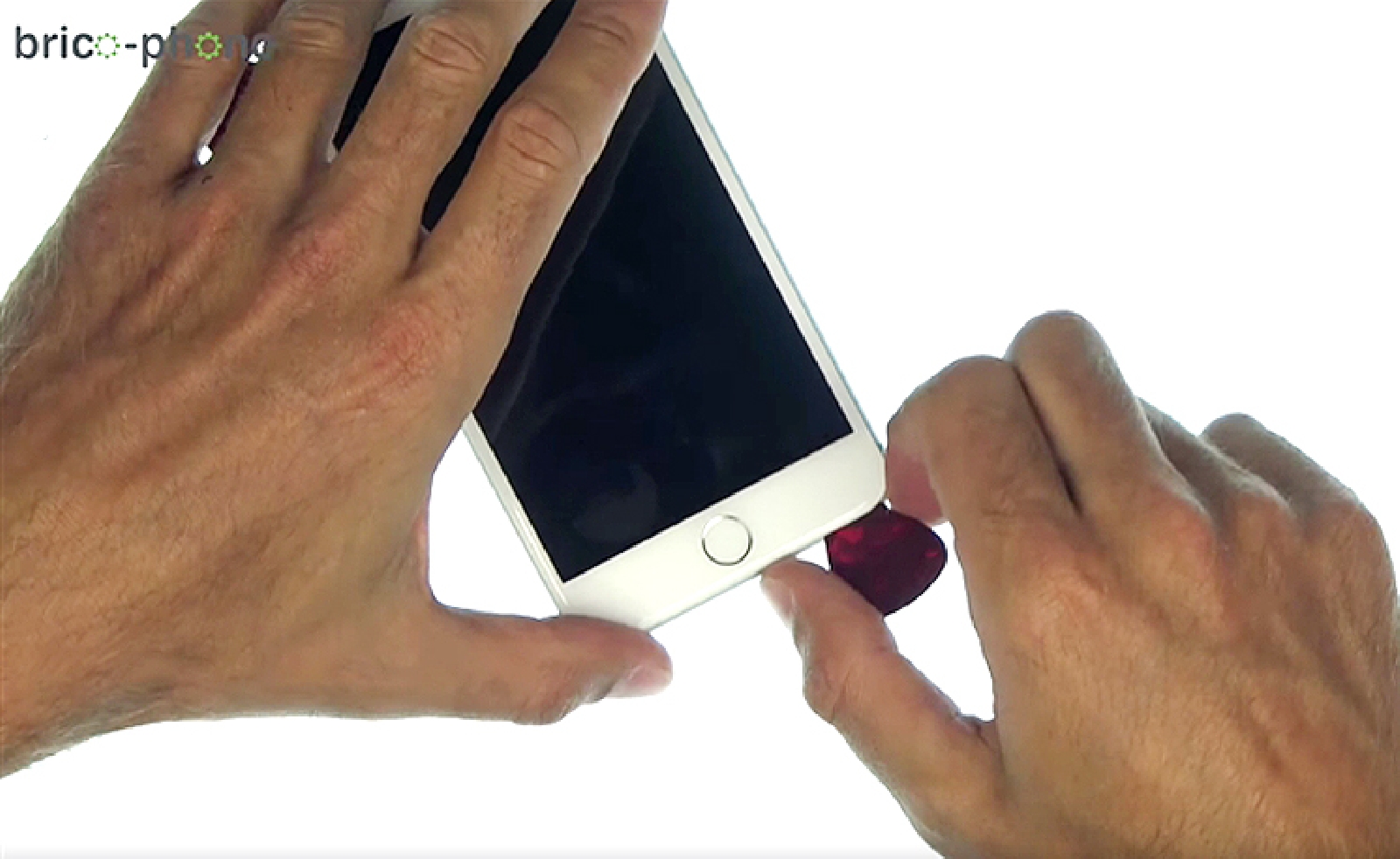

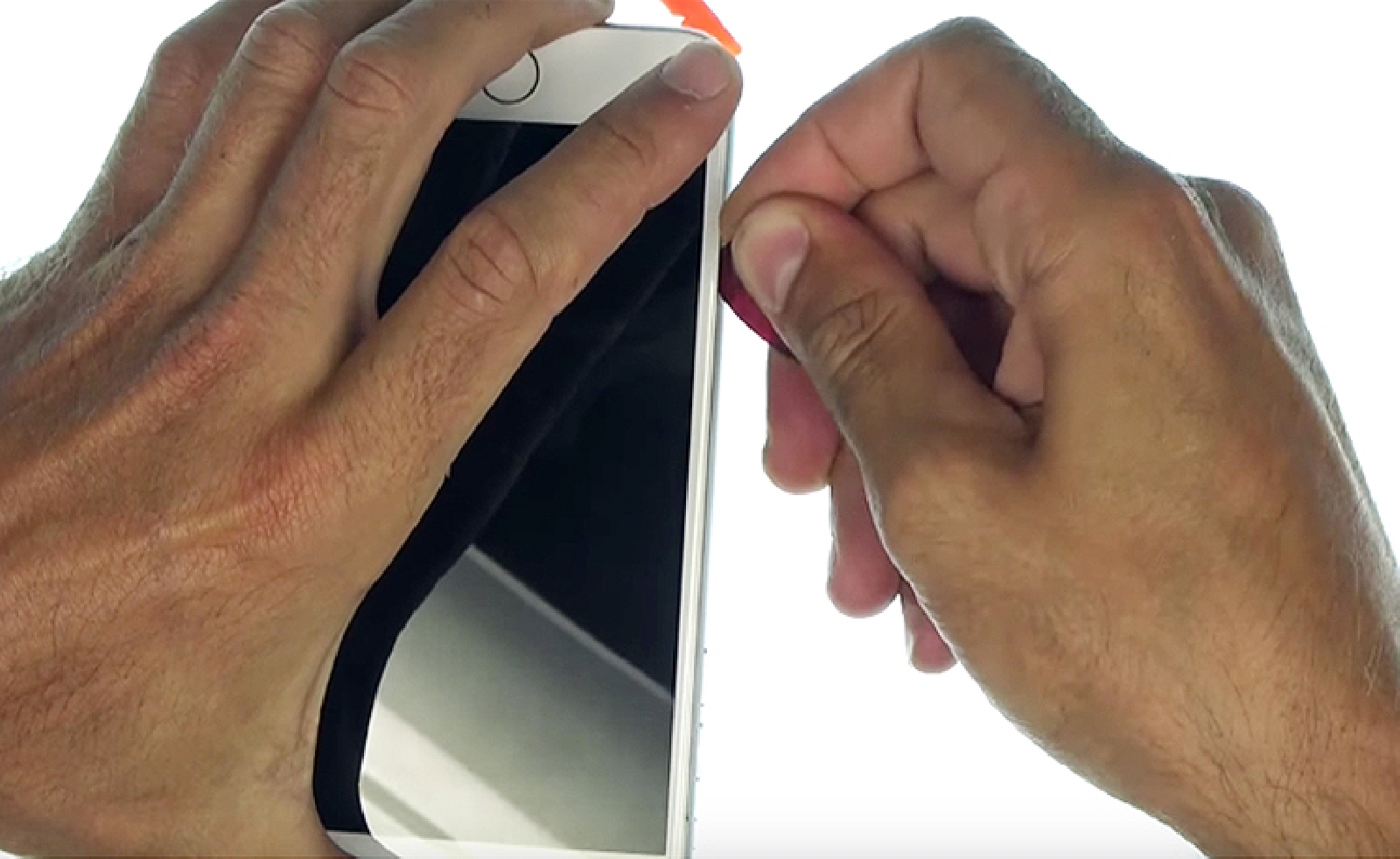

Etape 4 : Ouverture de l'écran
Une fois le médiator inséré entre l'écran et le châssis, glissez le doucement tout autour de l'écran. N'enfoncez pas trop le médiator à l'intérieur du téléphone : les nappes de l'écran sont fragiles et proche du bord. Elles se situent sur tout le côté droit du téléphone. L'écran n'est collé que sur les deux ou trois premiers millimètres.

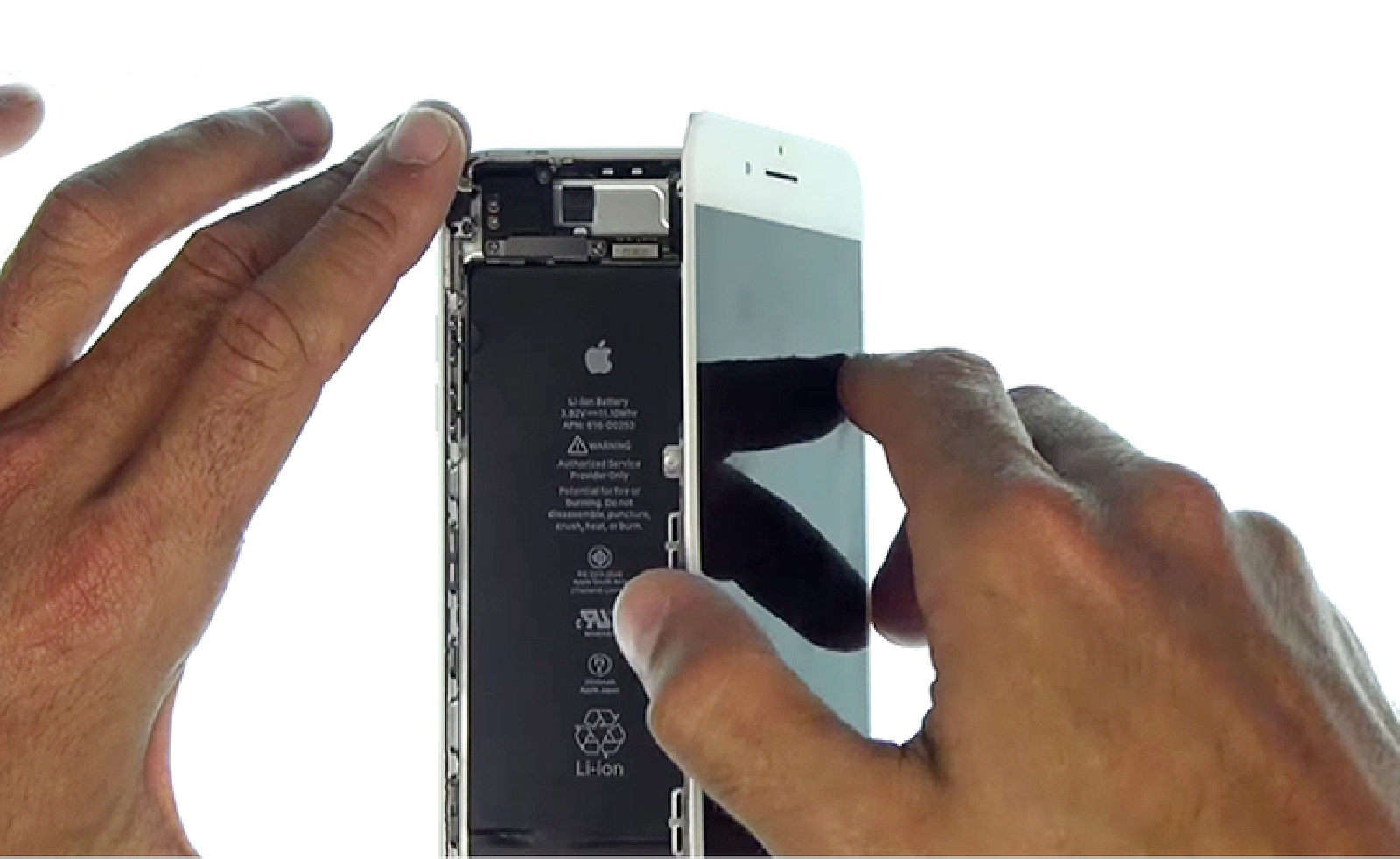

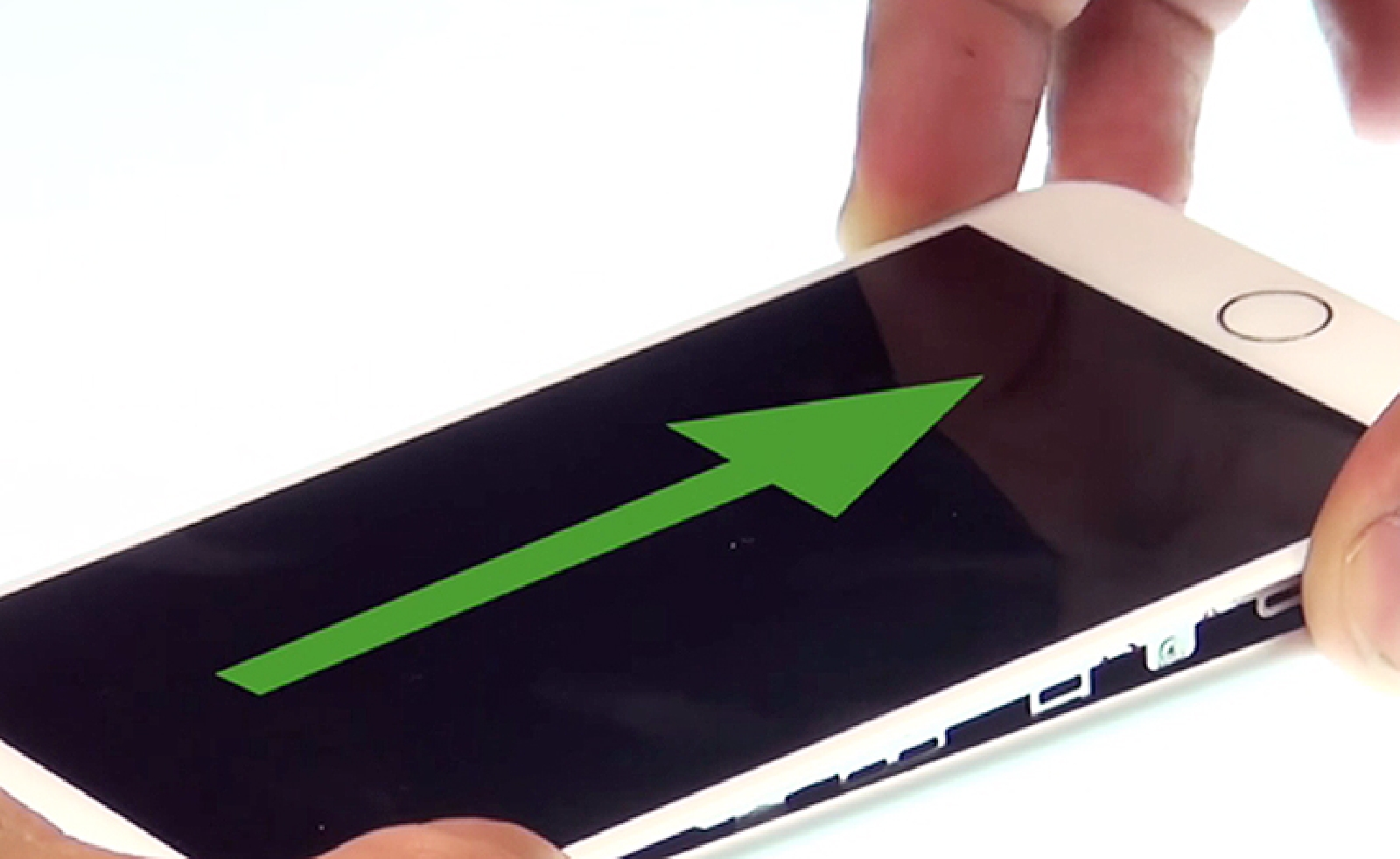

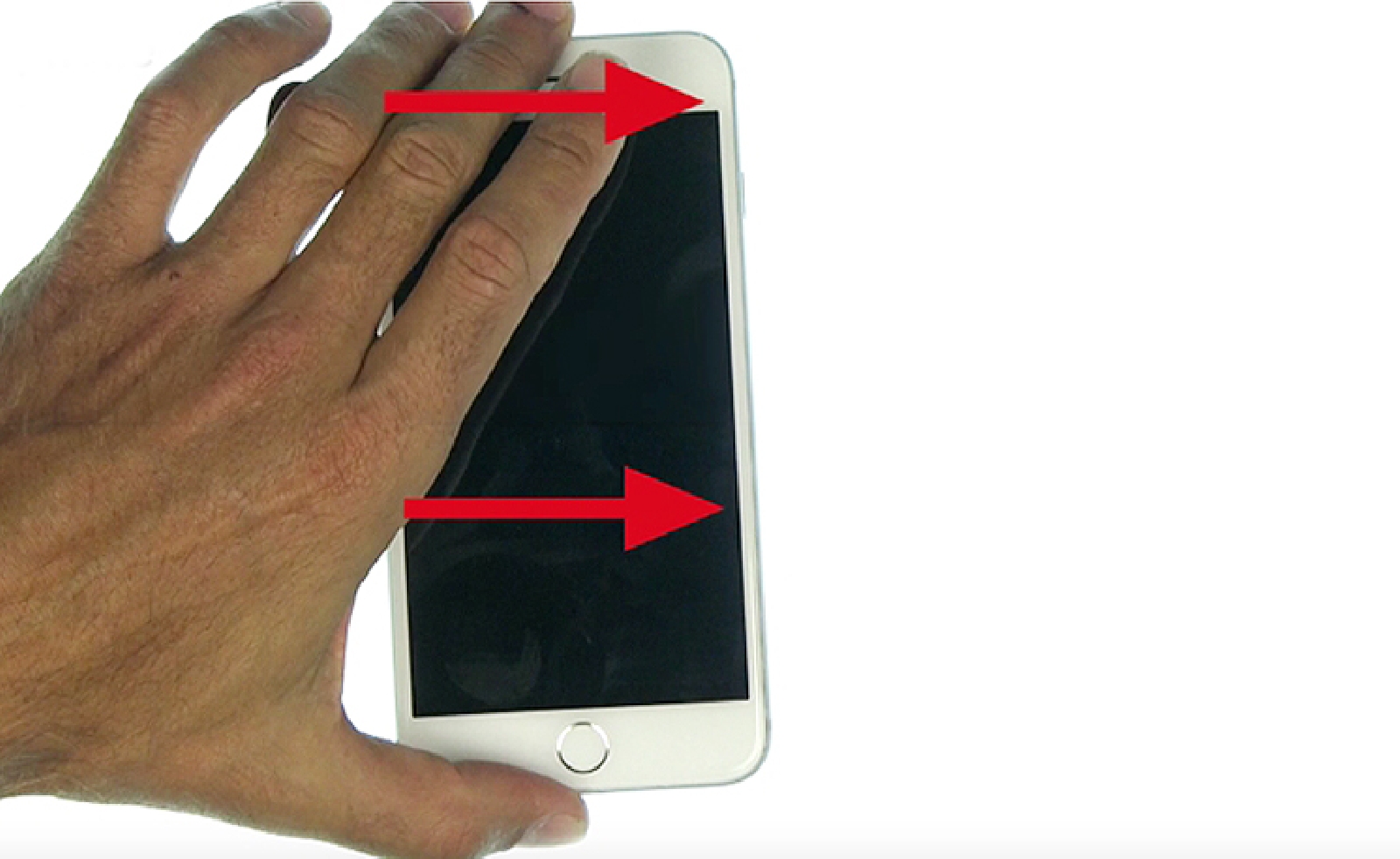

Continuez de décoller l'écran en vous aidant du levier. Il peut s'avérer utile de laisser en place les médiators au fur et à mesure de l'avancement afin d'éviter que l'écran ne se recolle. Une fois l'écran décollé, vous pouvez procéder à son ouverture. Contrairement à ses prédécesseurs, l'écran de l'iPhone 7 (tout comme le 7 Plus) s'ouvre comme un livre à l'envers, de la gauche vers la droite. Tirez l'écran vers le bas d'un ou deux millimètres puis ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

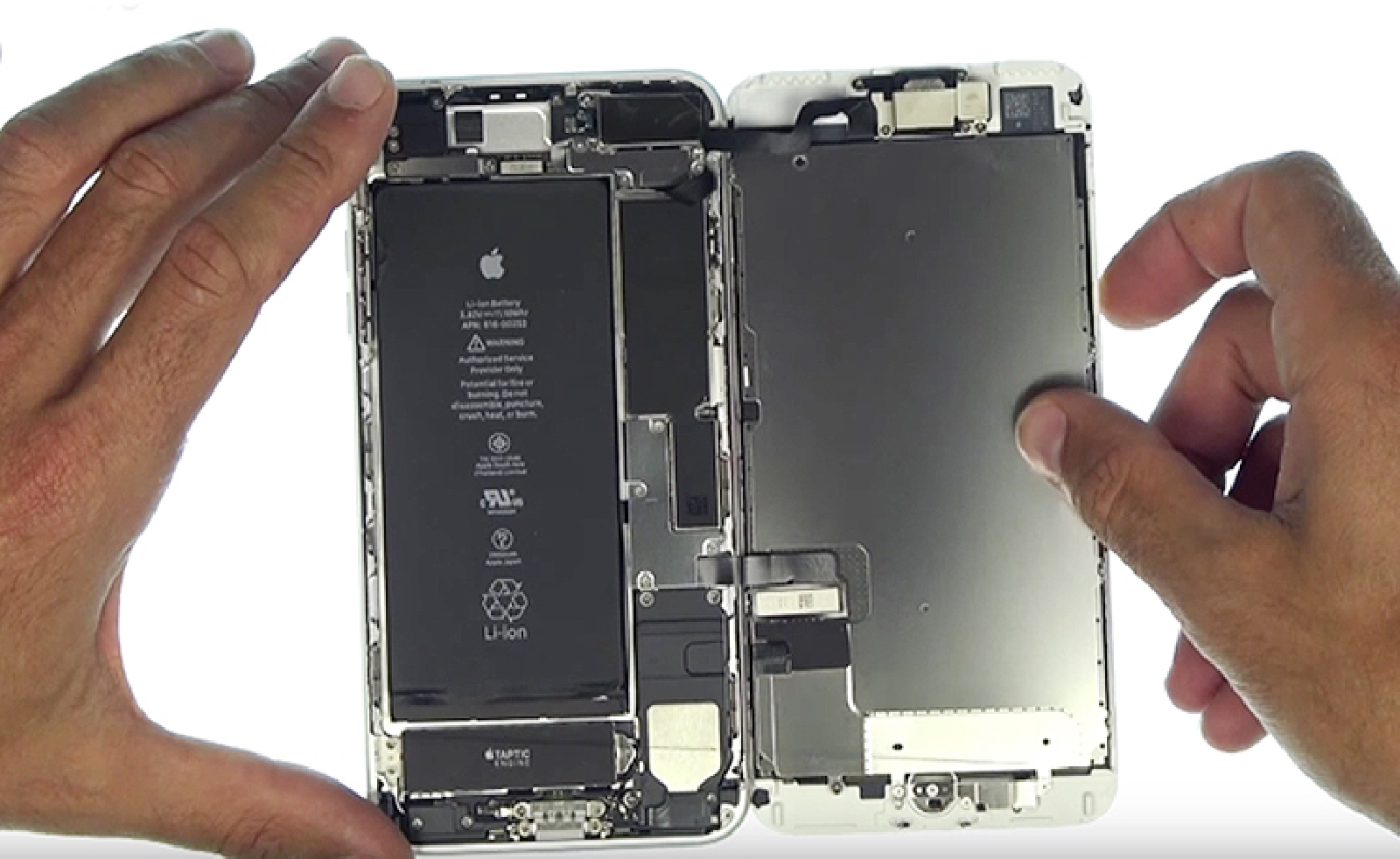

L'écran est maintenant ouvert. Vous pouvez voir l'emplacement des nappes : écran et nappe home en bas, nappe FaceTime en haut. Ne tirez pas sur l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer la plaquette de protection des nappes de l'écran

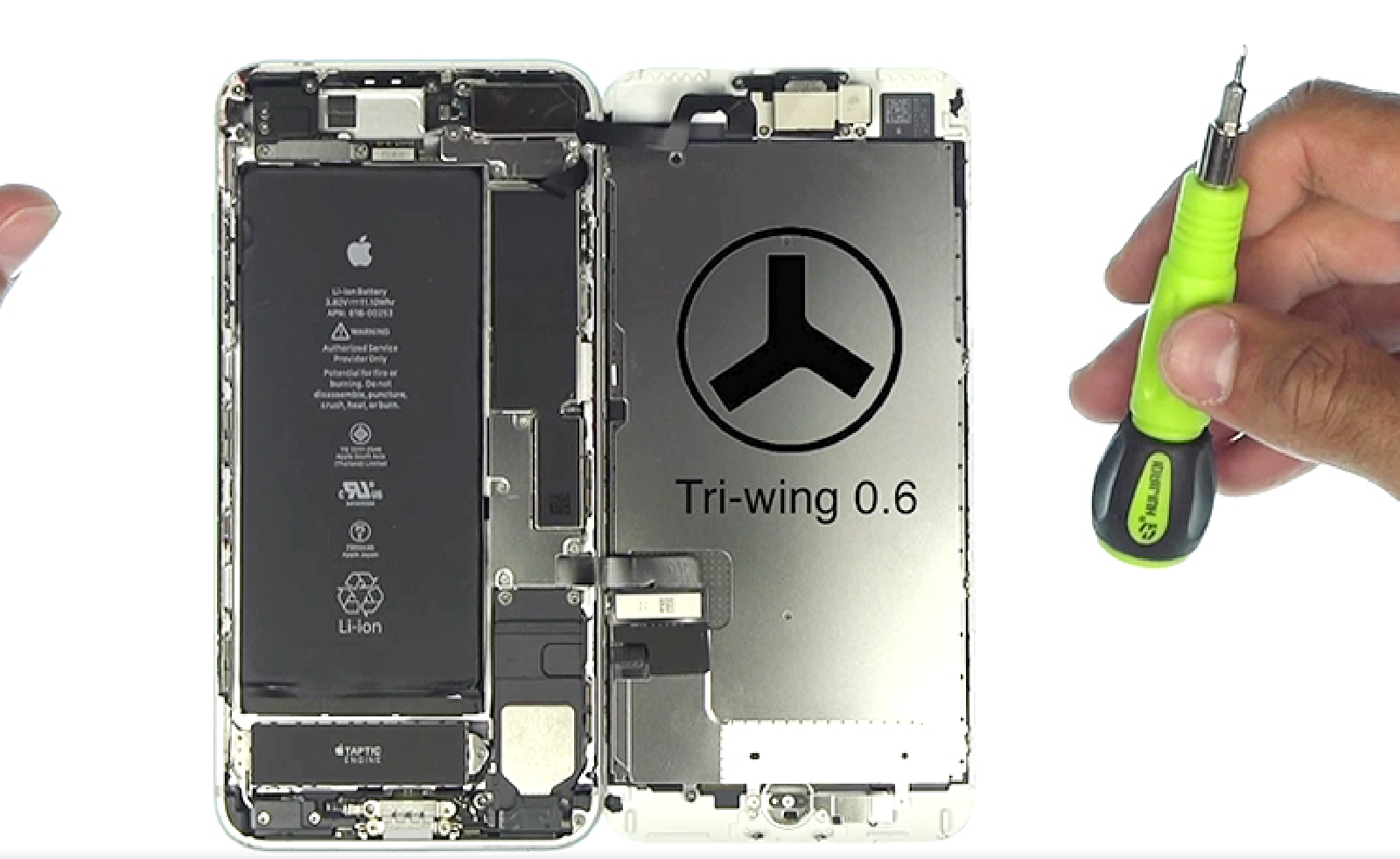

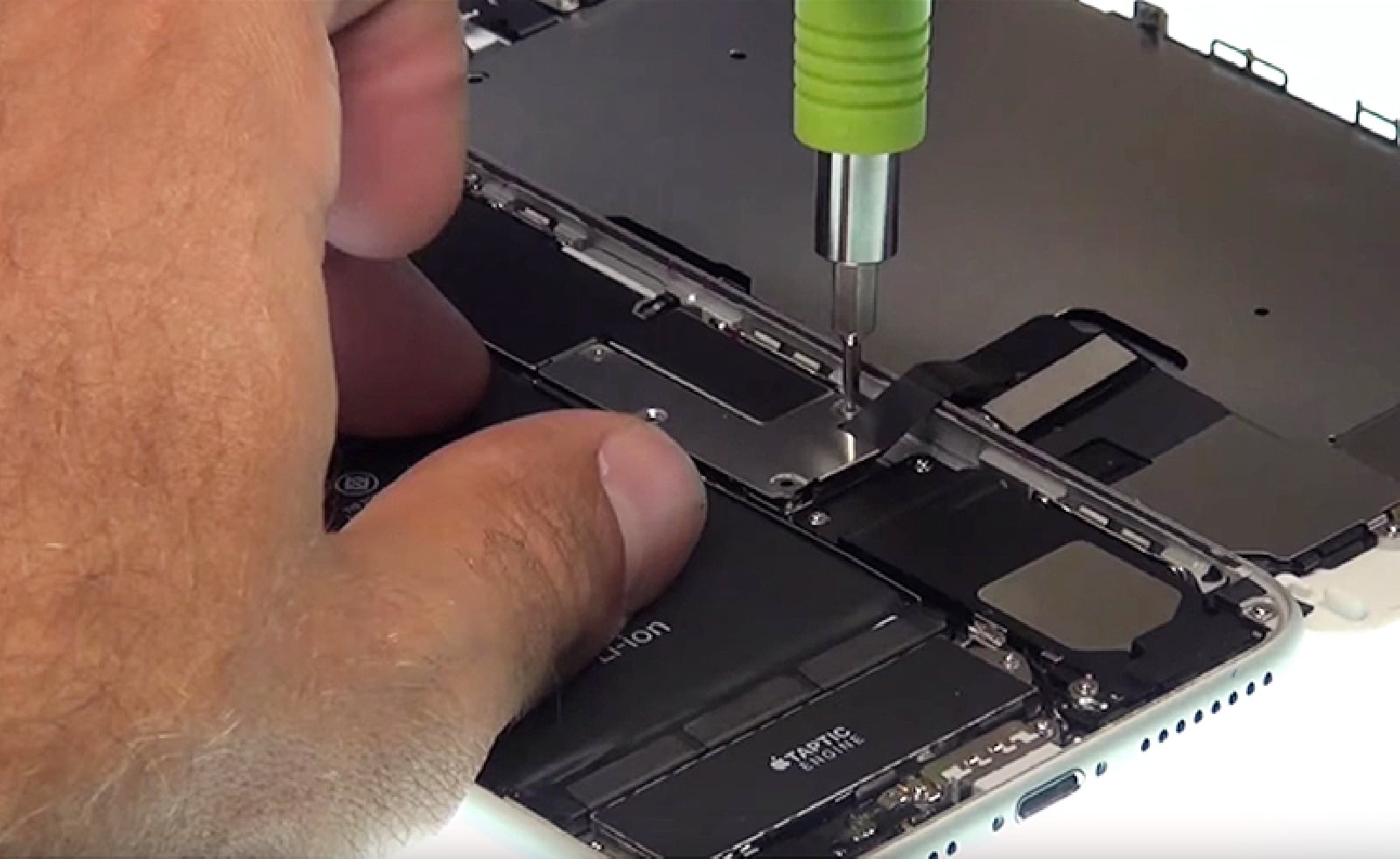

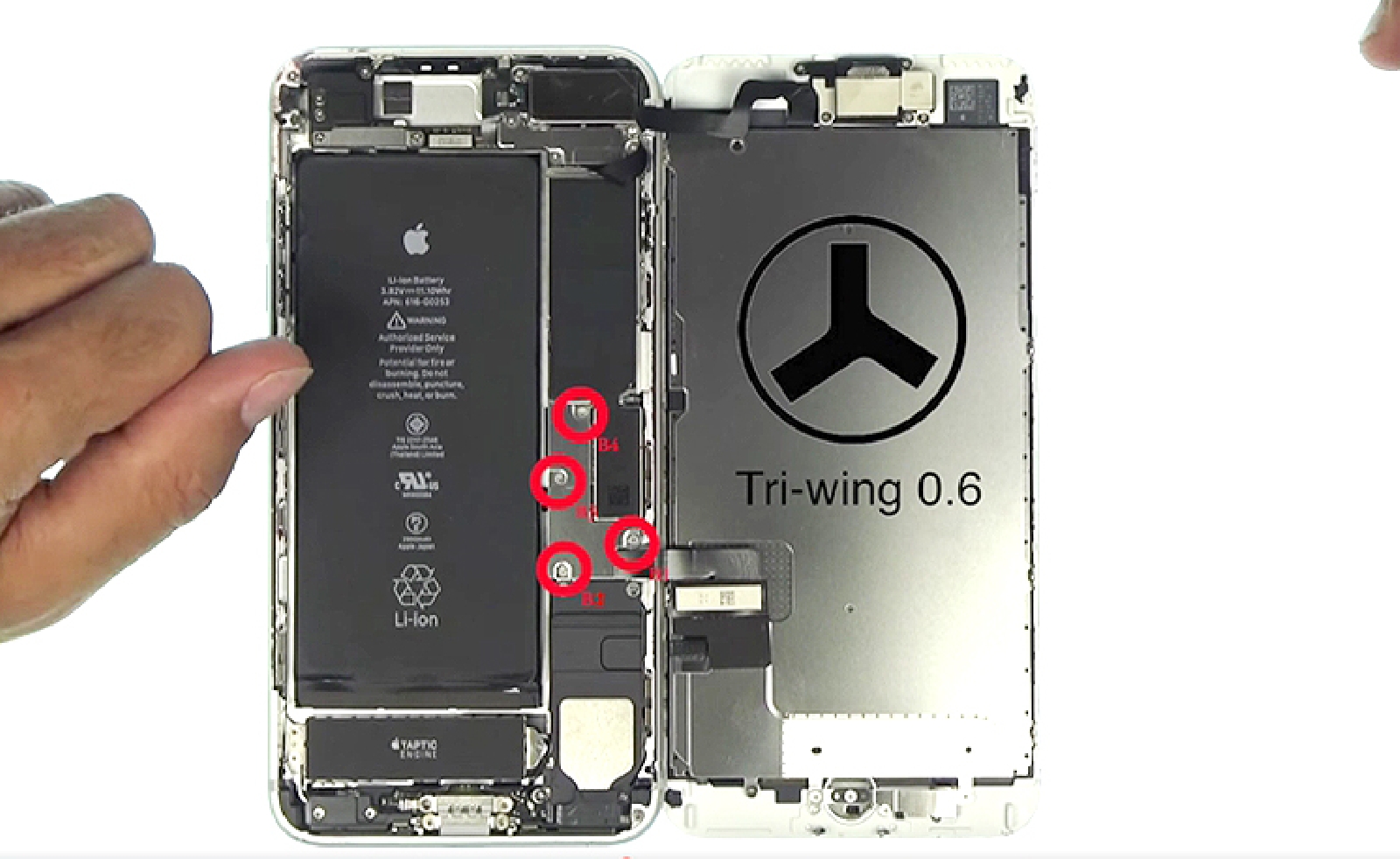

Commencez par dévisser, à l'aide du tournevis Triwing 0.6 fourni dans le kit, les quatre vis entourées en rouges nommées B1 à B4. Cette forme de tête de vis n'existait pas sur les modèles antérieurs à l'iPhone 7, il s'agit d'une empreinte à trois branches.

Puis, grâce à la pincette, saisissez et délogez la petite plaquette métallique #01 de son emplacement. Vous pouvez la poser sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

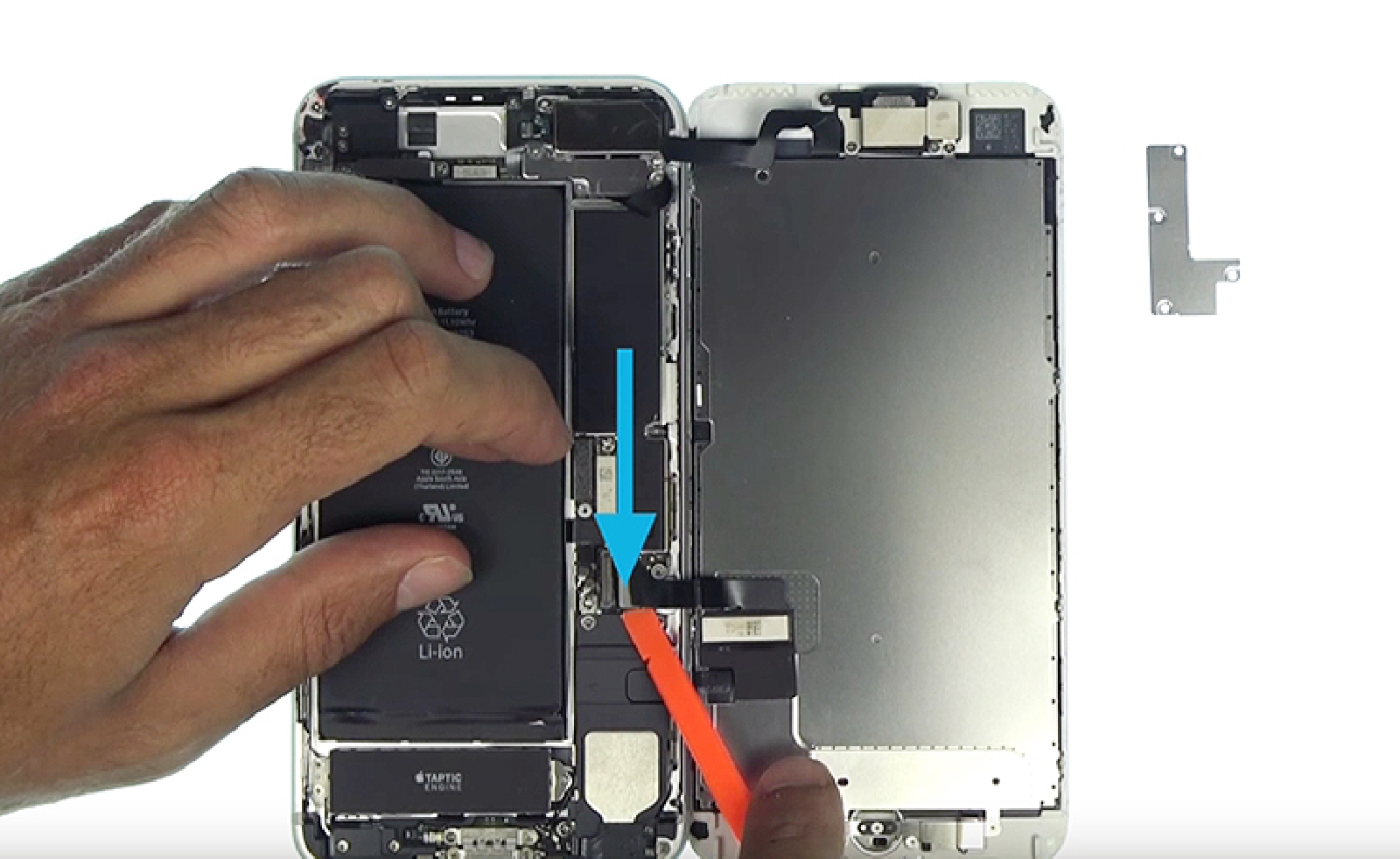

Etape 6 : Déconnecter les nappes de l'écran

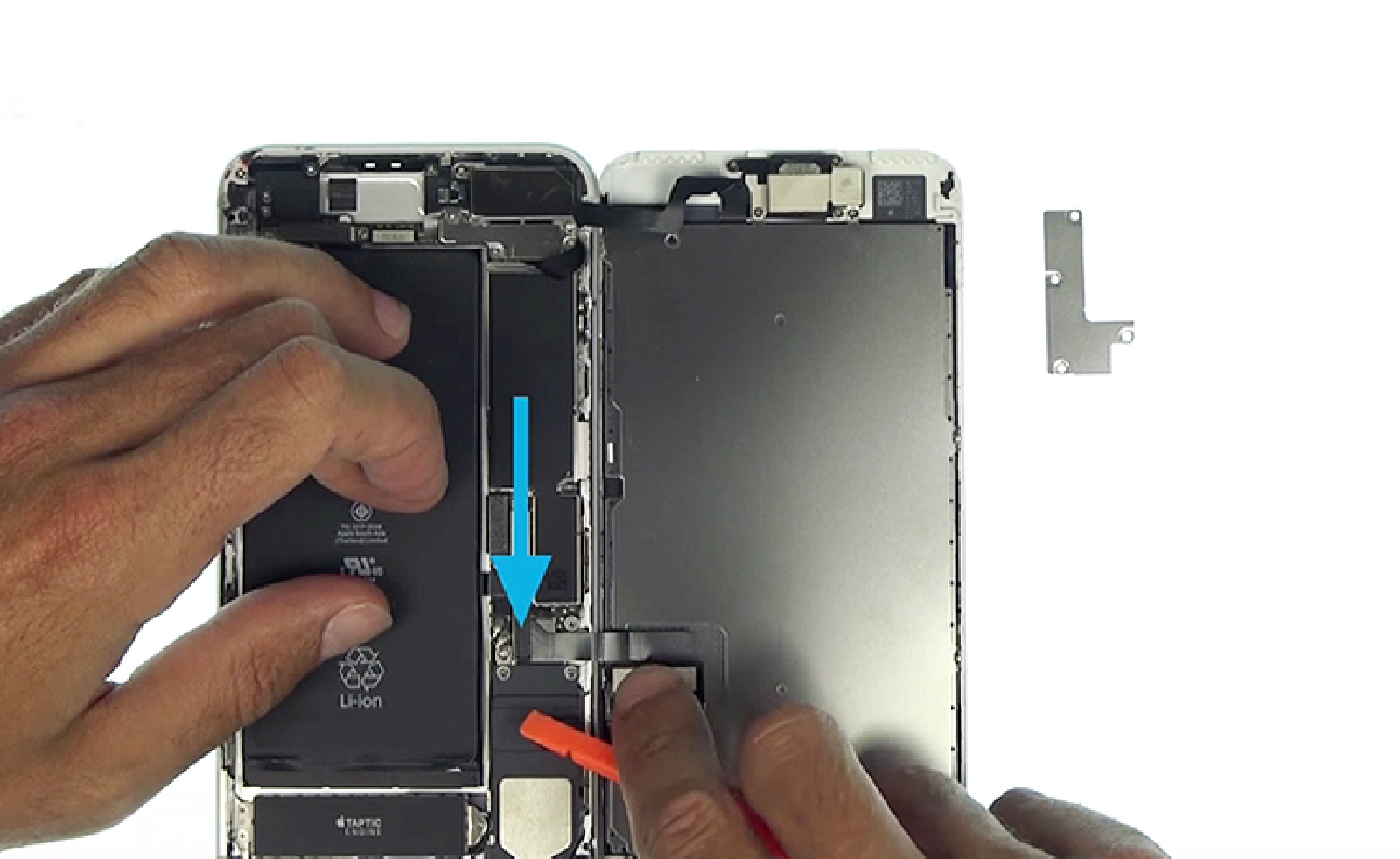

Munissez-vous du levier en nylon, côté pointe plate, et déclipsez délicatement le premier connecteur. Il s'agit de la nappe qui gère le tactile et l'affichage de l'écran.

Une fois la première nappe libérée, procédez de la même manière pour déclipser le connecteur de la nappe rallonge du bouton home.

Le bas de l'écran est désormais désolidarisé du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie

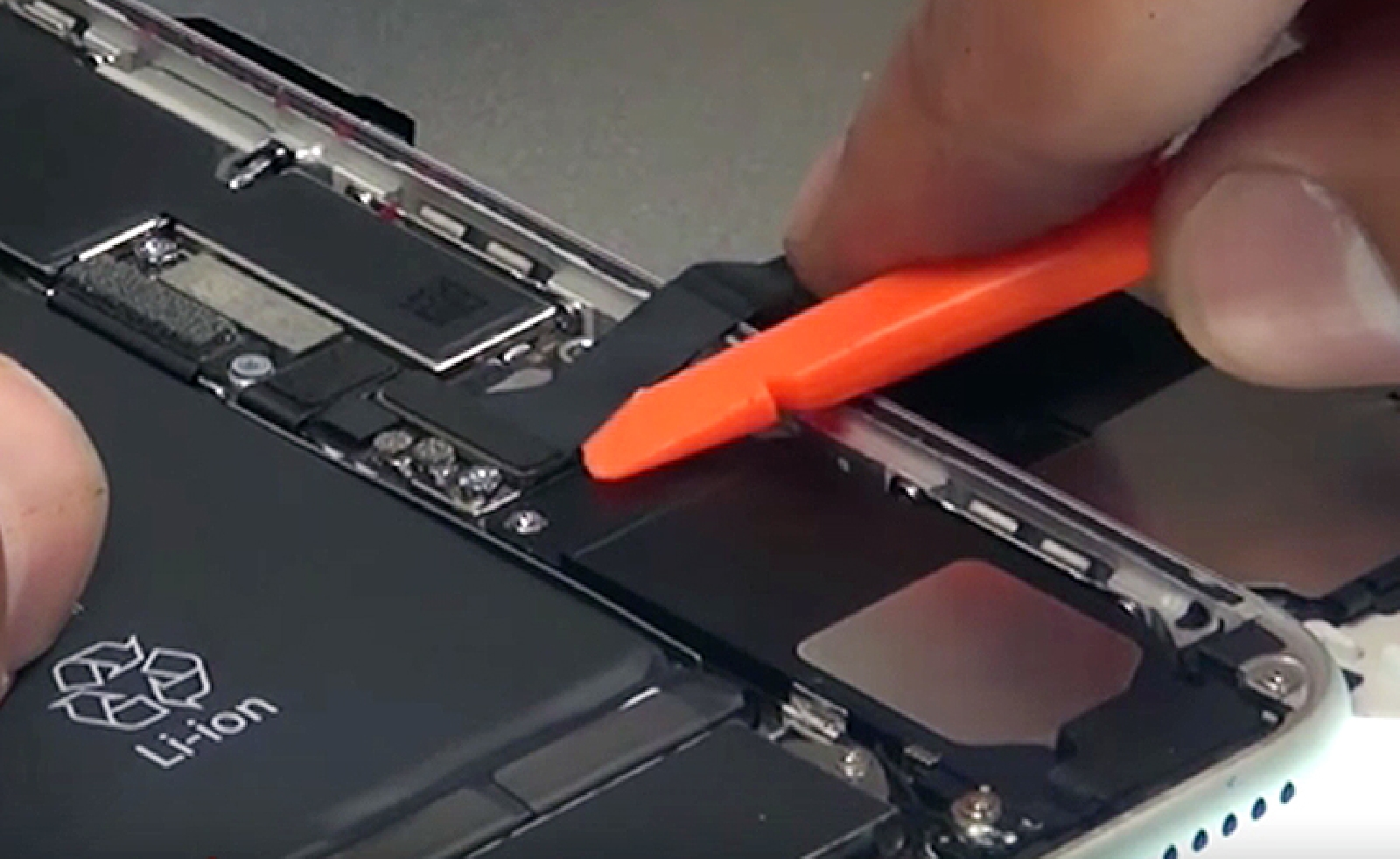

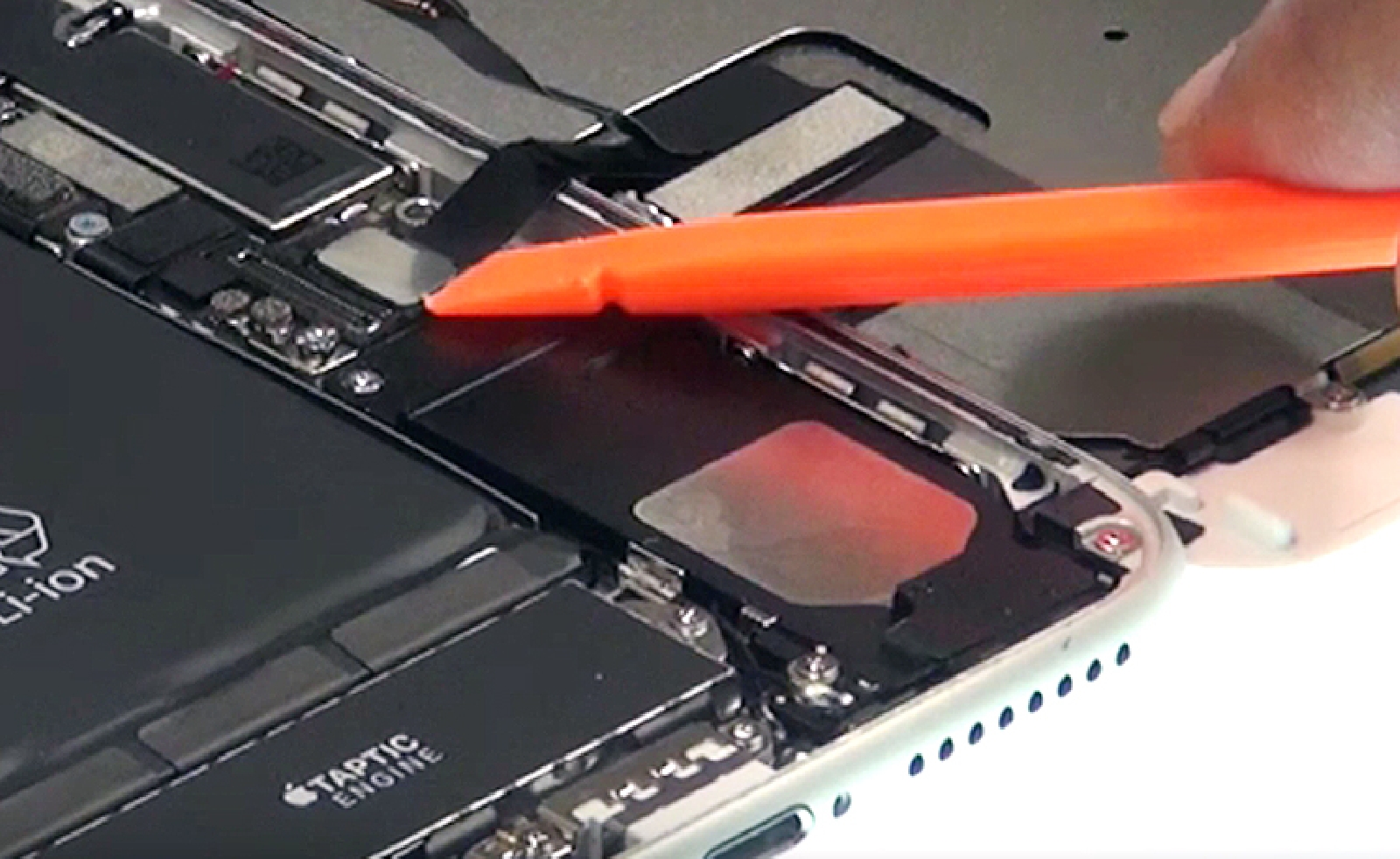

A l'aide du levier, soulevez doucement le connecteur depuis un angle.

Cette étape n'est pas obligatoire mais fortement conseillée. Cela évite un redémarrage par faute d'attention. Si vous appuyez sur le bouton power et que le téléphone redémarre en cours de réparation, des risques d'endommagement sont possibles.

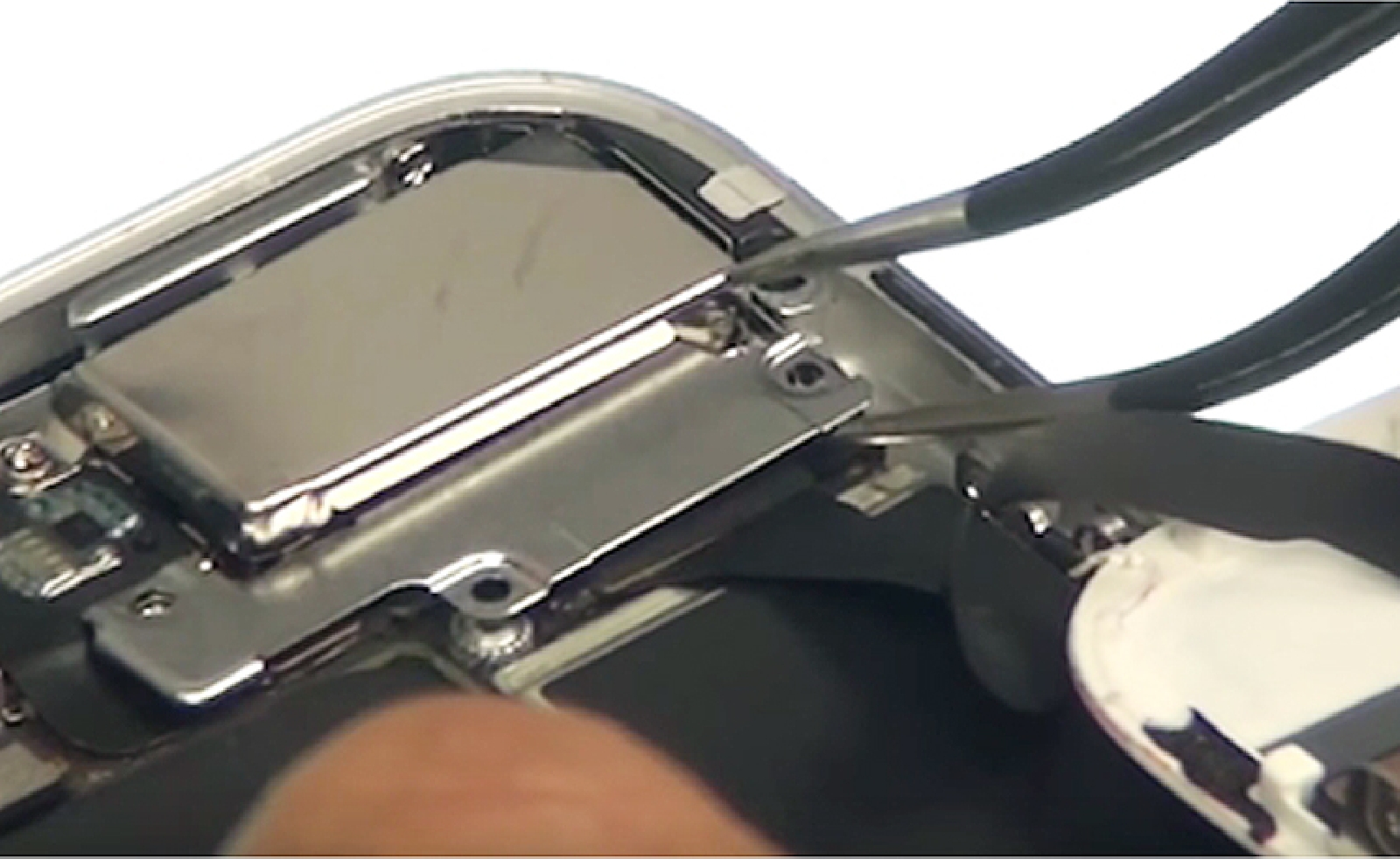

Etape 8 : Retirer la plaquette de protection des nappes des caméras

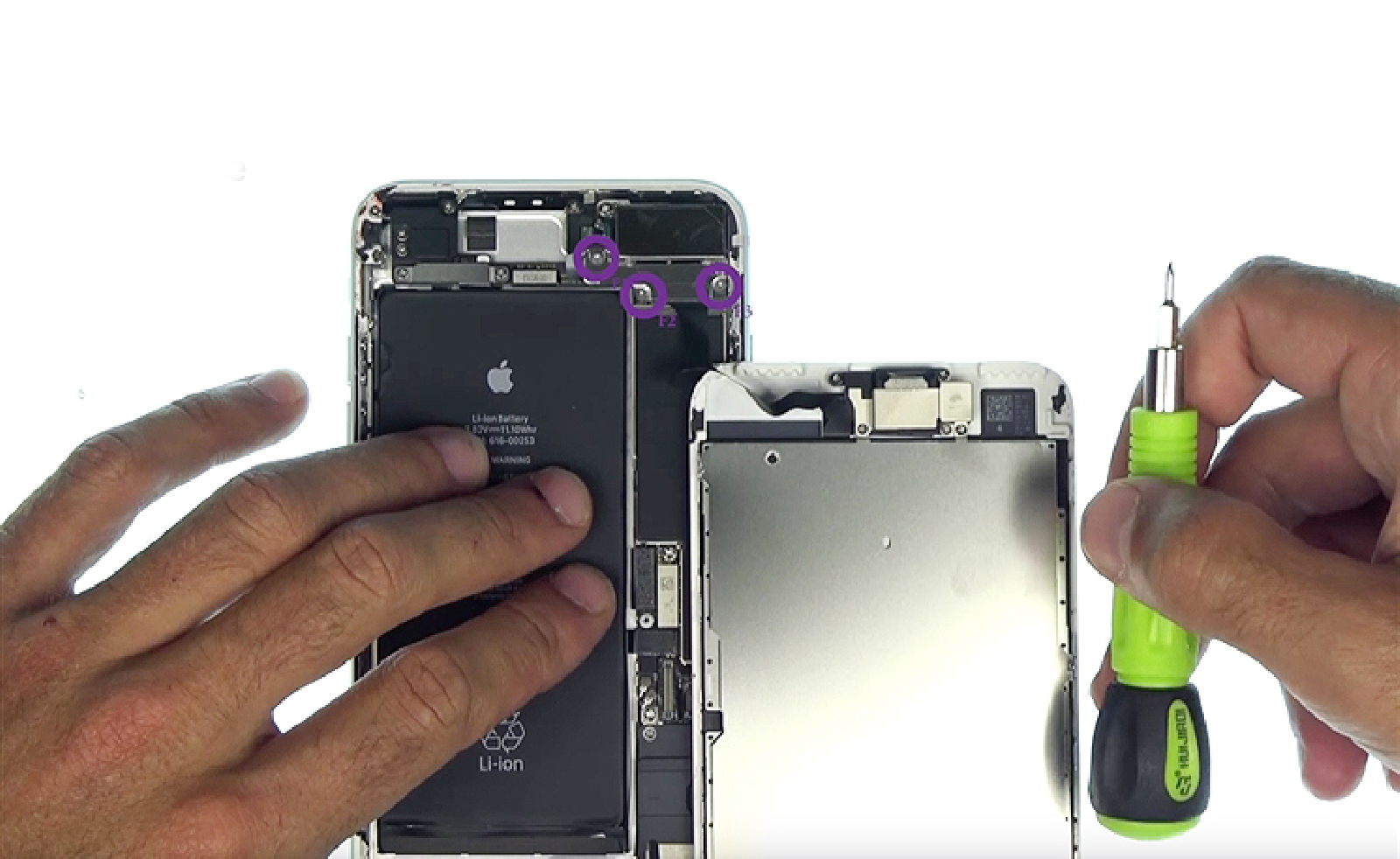

A l'aide du tournevis cruciforme 1.5, retirez les vis qui maintiennent la plaquette métallique #02. Les deux vis entourées en violet sont nommées F1, F2 et F3. Pensez à bien les placer sur le patron d'aide au montage.

Puis, comme la précédente plaquette, utilisez la pincette pour retirer la plaquette de protection.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 9 : Déconnecter la nappe FaceTime

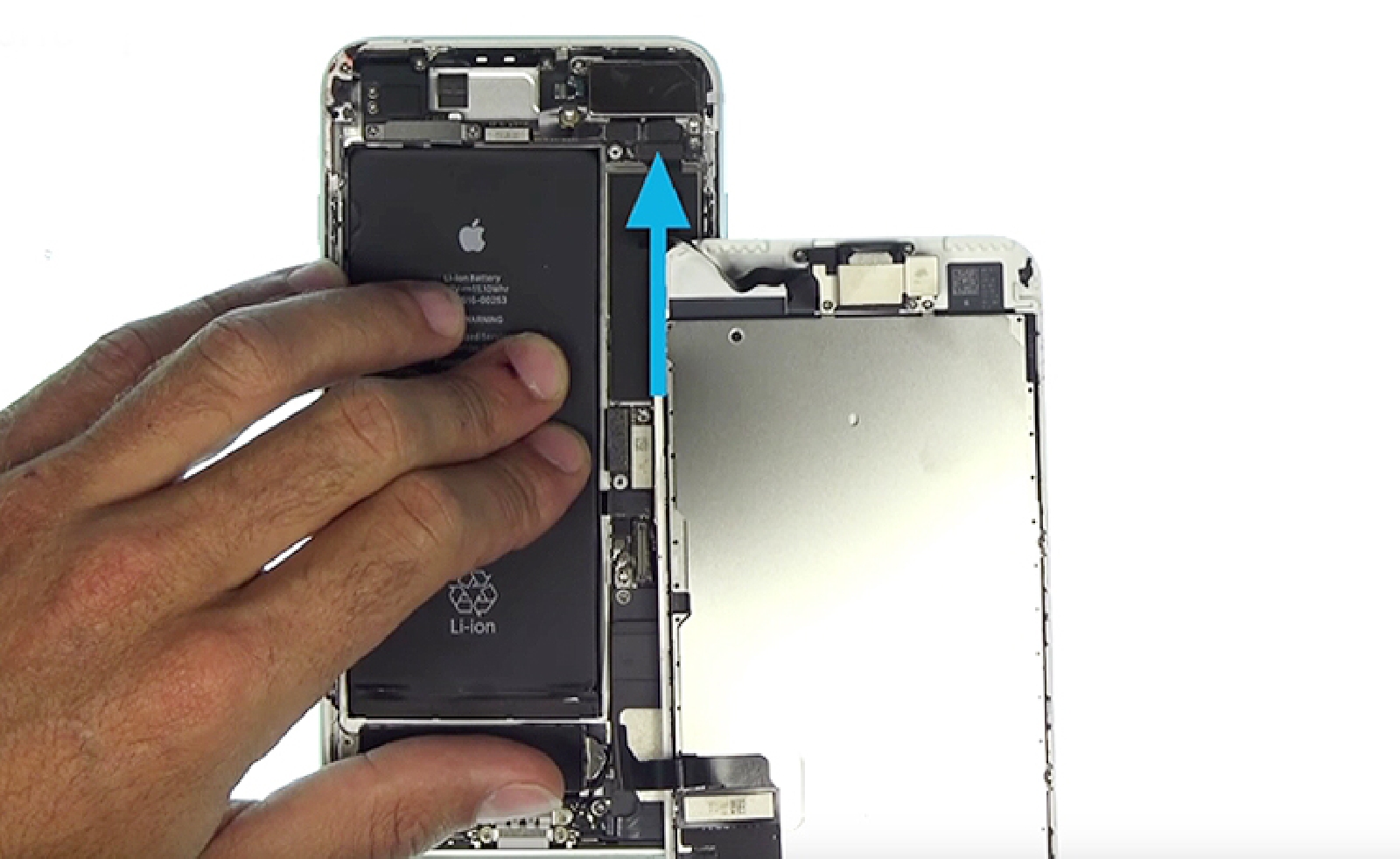

Repérez le connecteur de la nappe FaceTime : celui de droite. Celui de gauche correspond à la caméra arrière.

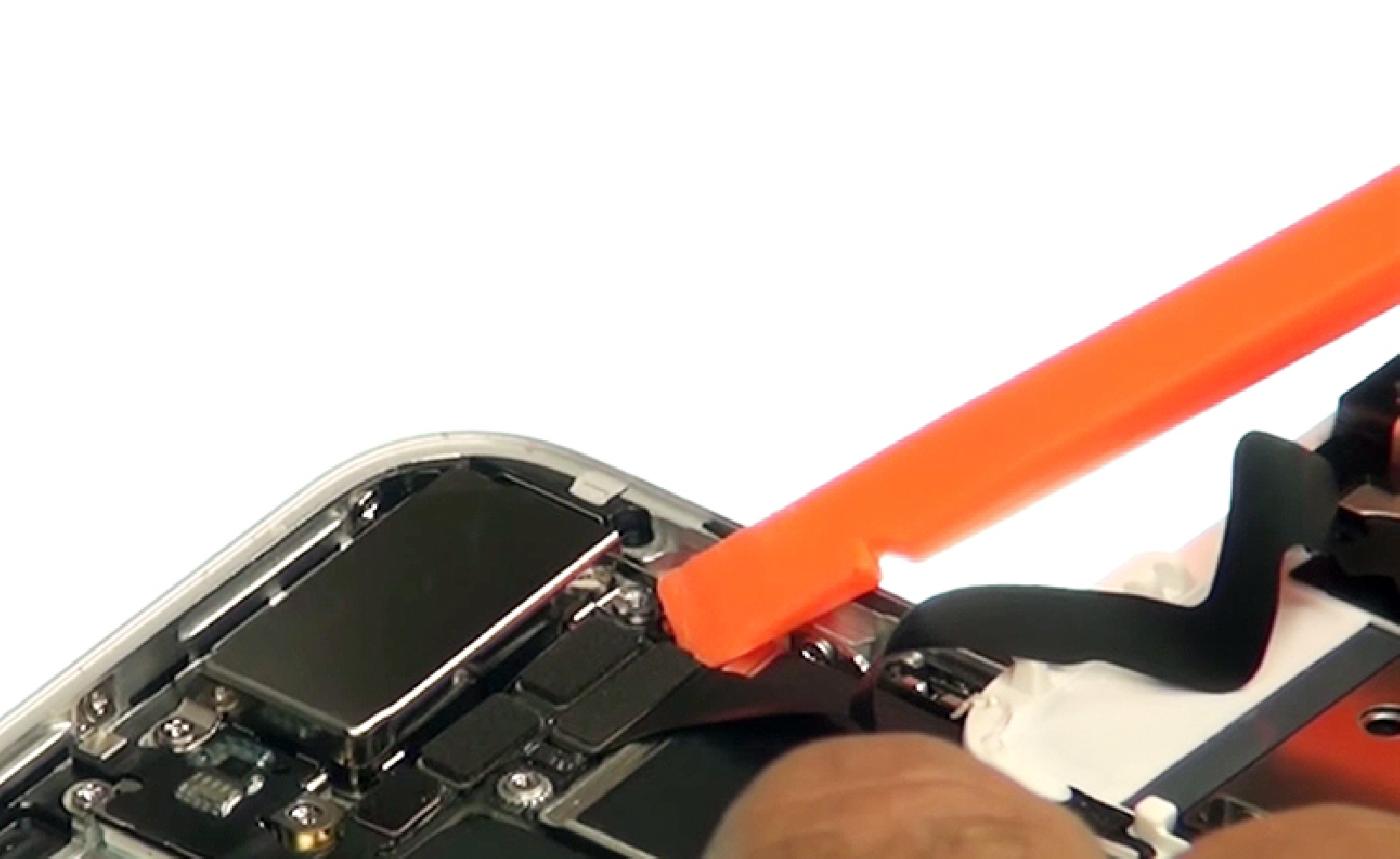

Glissez doucement le levier sous le coin supérieur droit du connecteur et soulevez le connecteur afin de le déclipser.

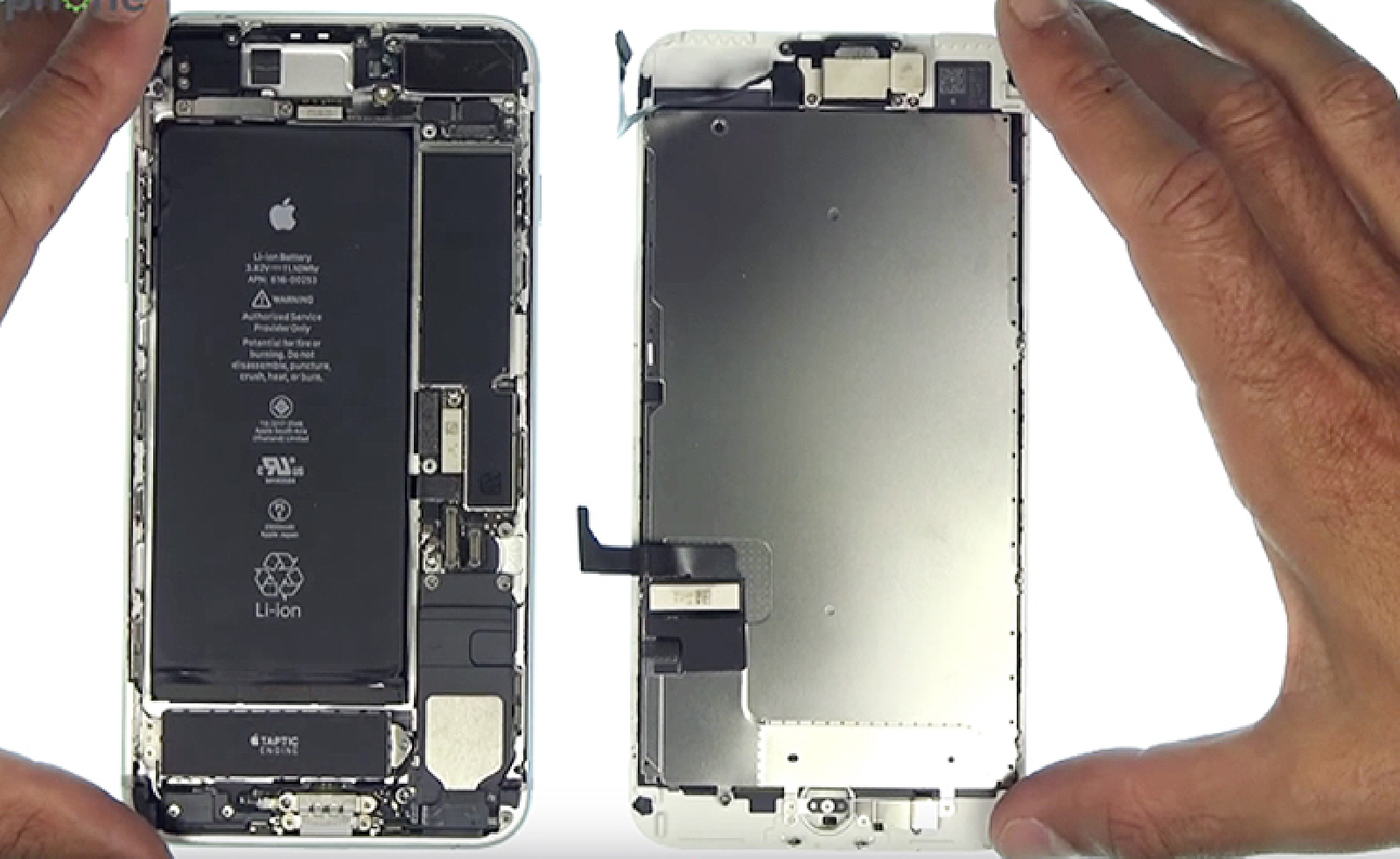

Le bloc écran est désormais complètement libre. Conservez le châssis de l'iPhone plus loin sur votre plan de travail, à un emplacement sûr afin d'éviter tous risques d'endommagement. La carte mère est fragile et exposée directement à un potentiel endommagement en cas de chute.
Outils du kit utilisés
Outils du kit utilisés

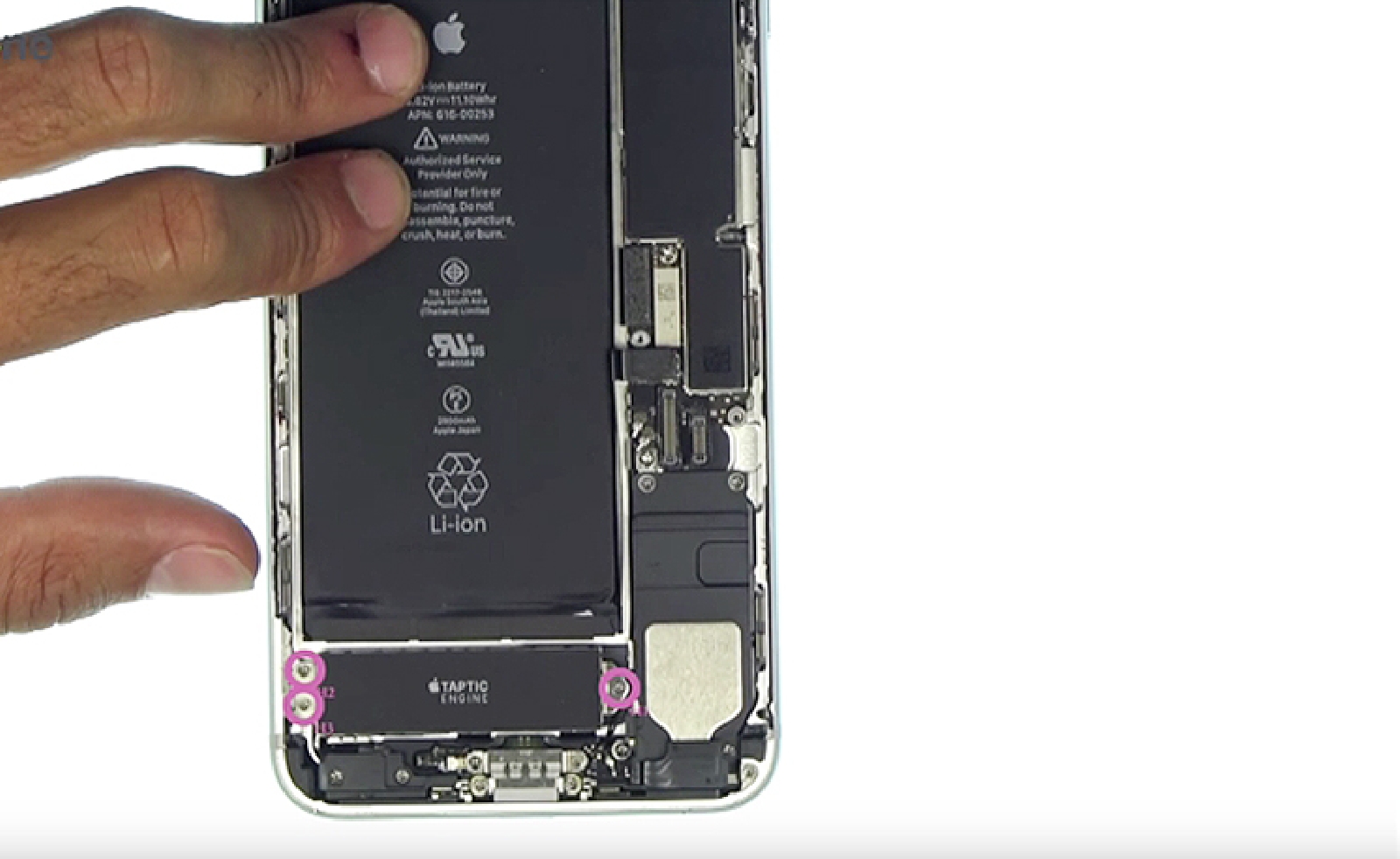

Etape 10 : Déloger le vibreur Taptic Engine

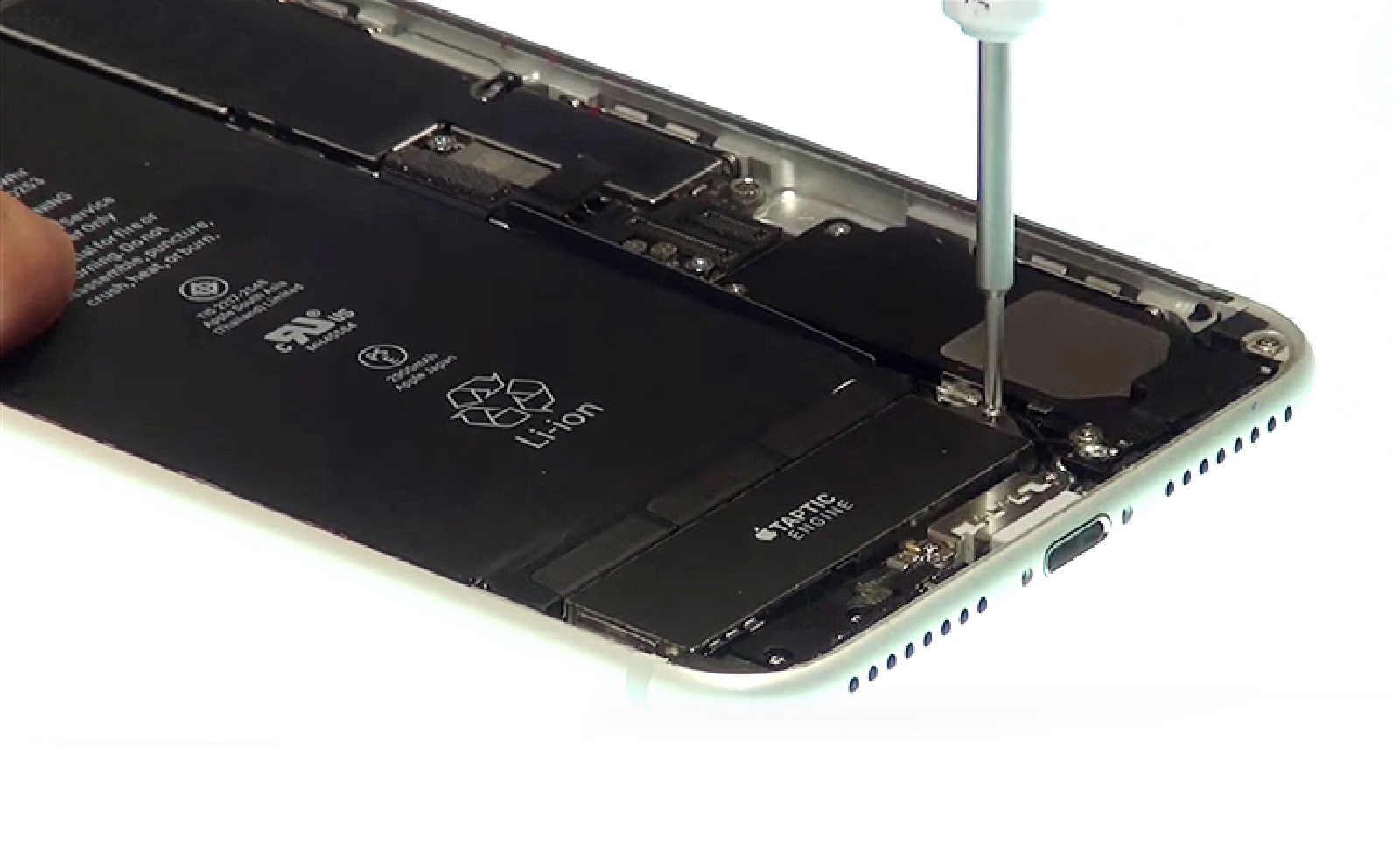

A l'aide du tournevis cruciforme 1.5, retirez les vis H1 à H3, indiquées en rose sur le guide d'aide au montage, qui maintiennent le vibreur.

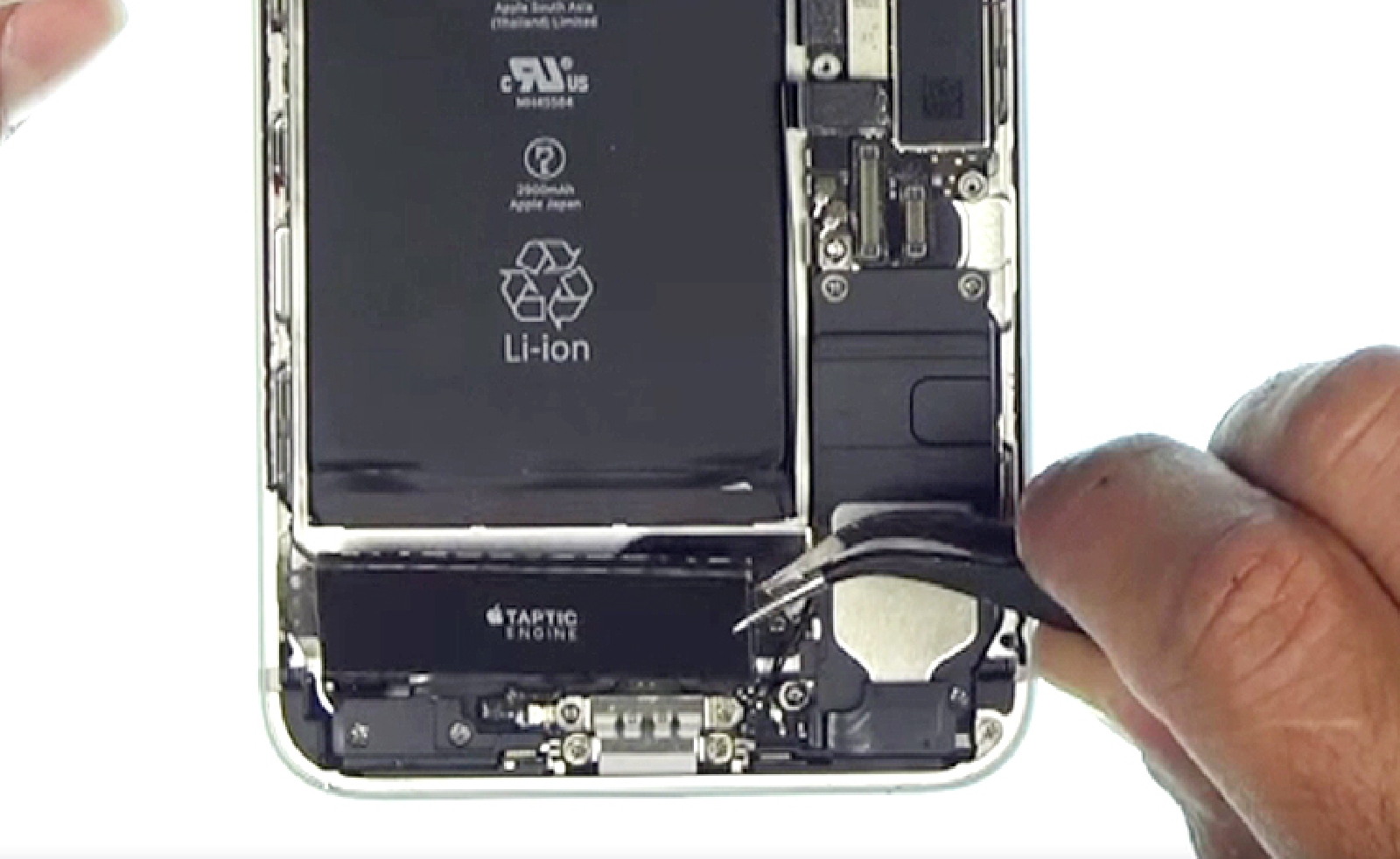

Vous pouvez à présent lever de son emplacement le vibreur avec la pincette. Attention à ne pas tirer dessus car celui-ci est toujours connecté à la nappe du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 11 : Décoller les stickers de batterie

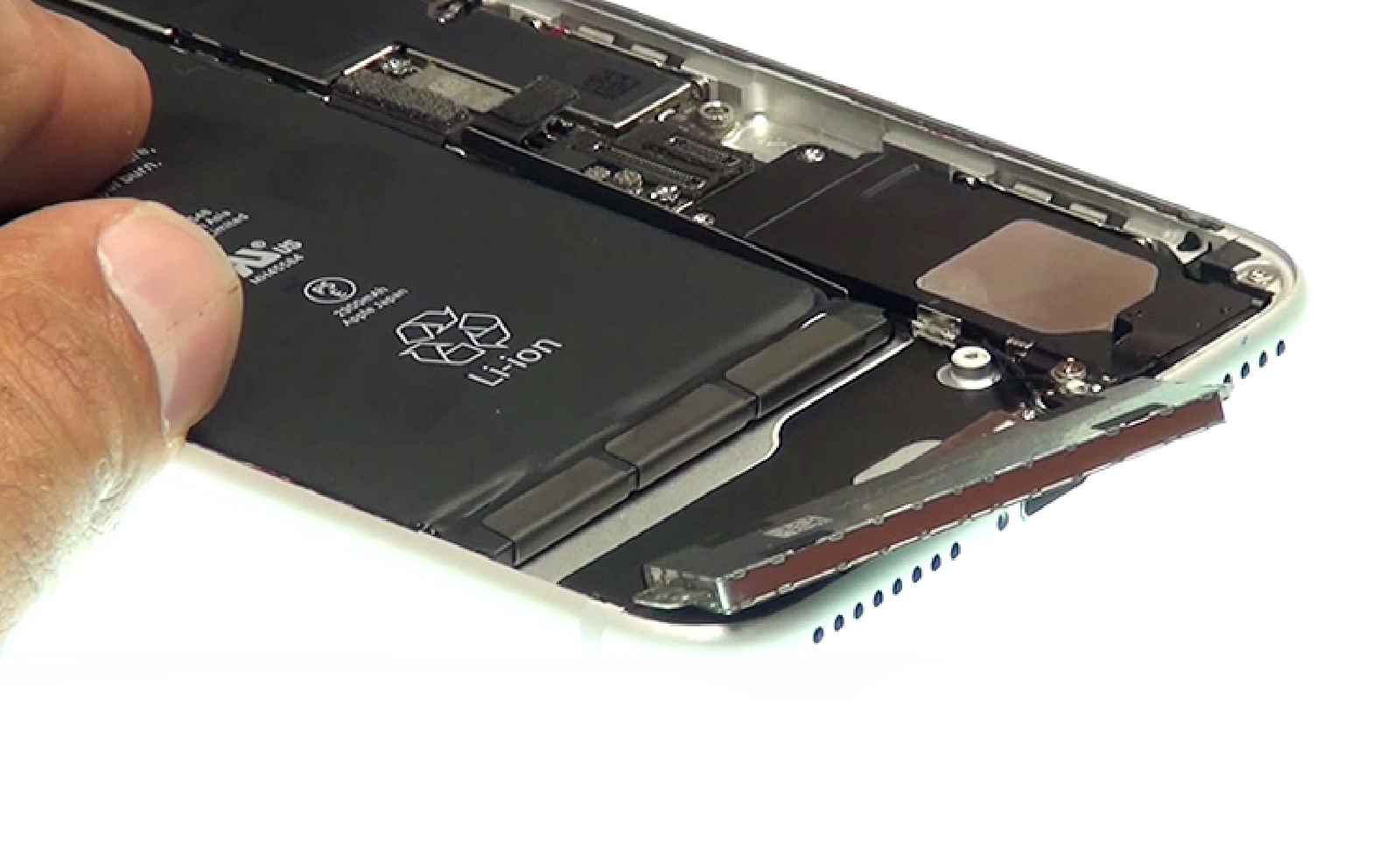

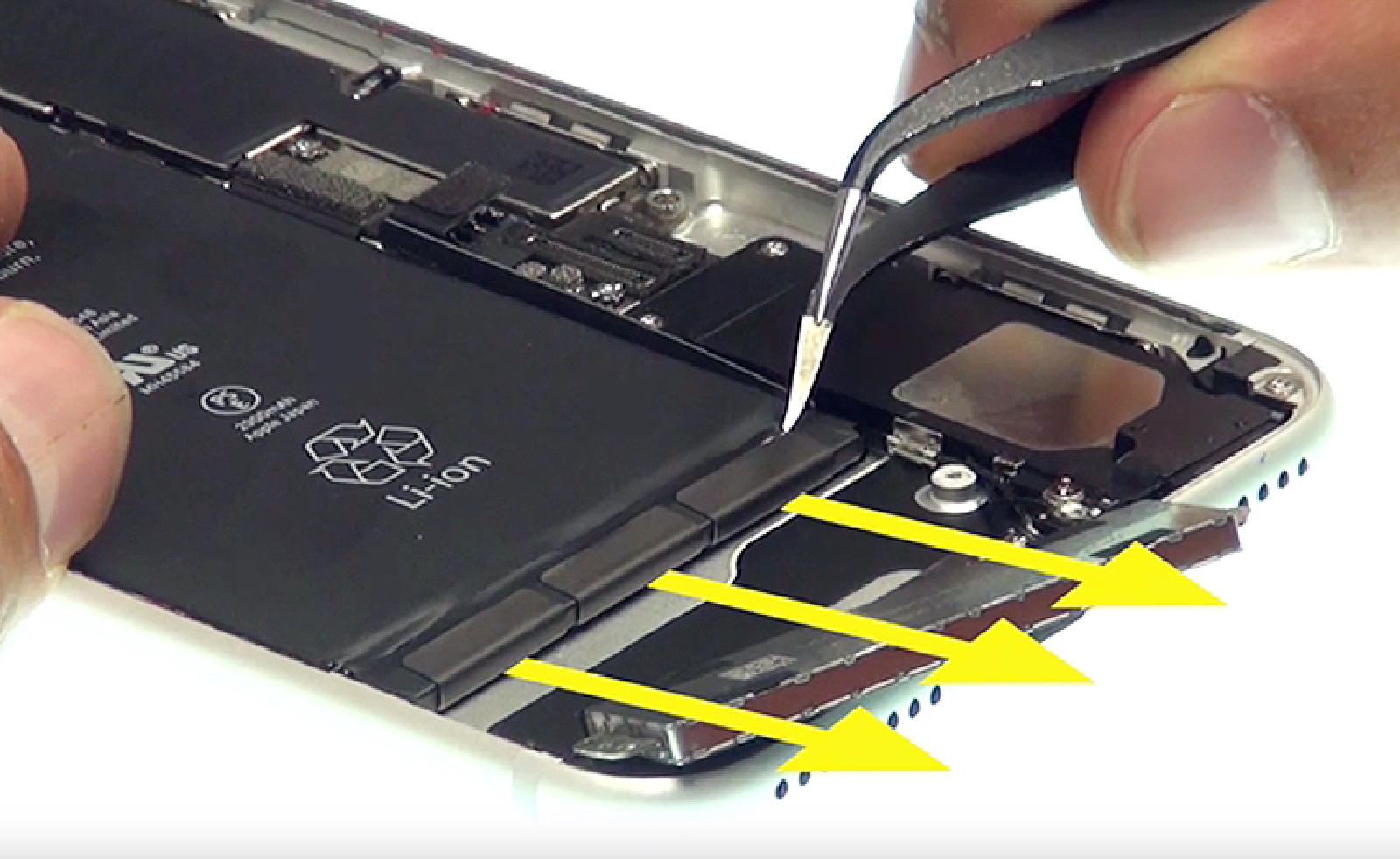

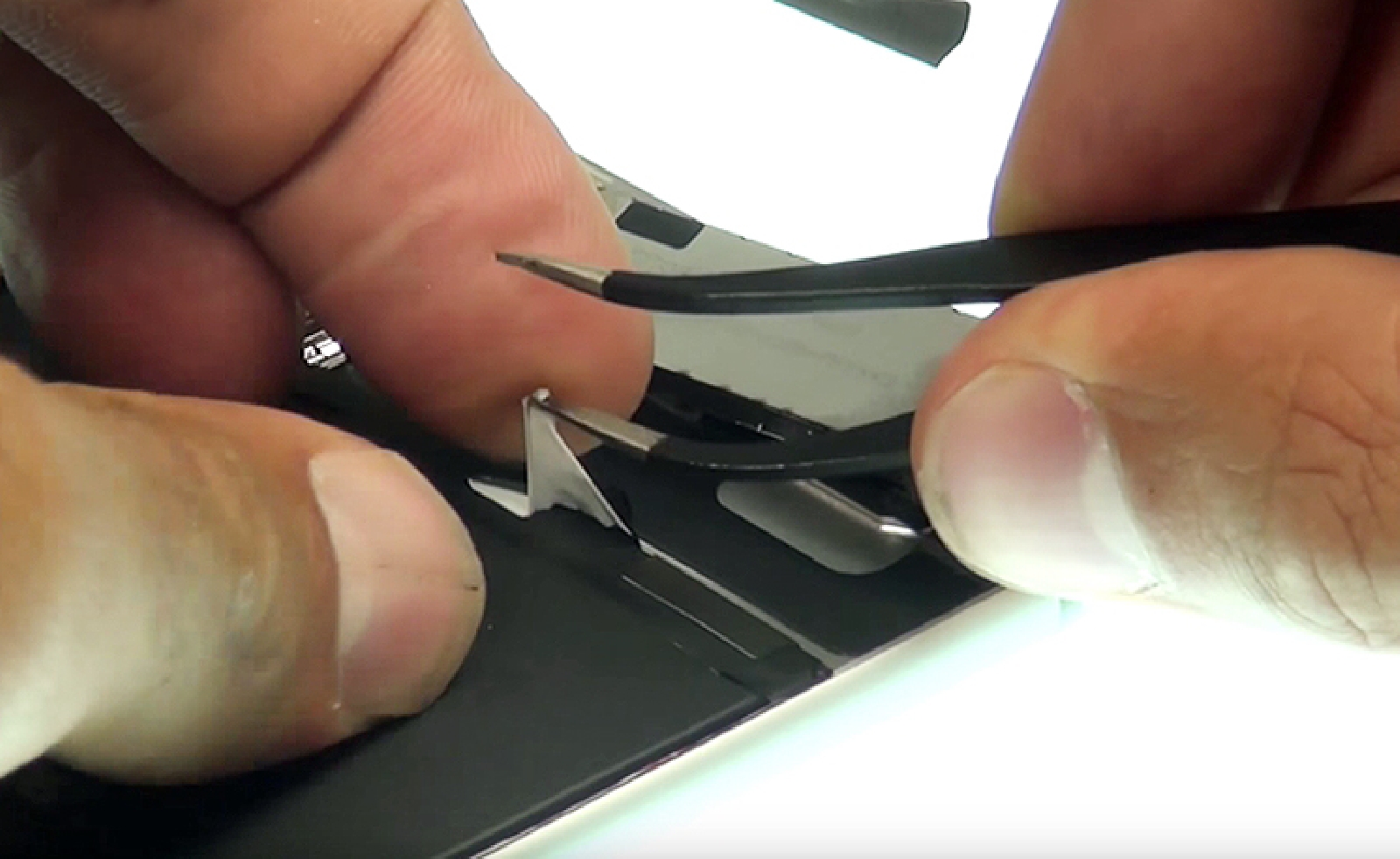

Utilisez la pincette afin de décoller délicatement les deux parties du sticker autocollant qui retient la batterie au châssis.

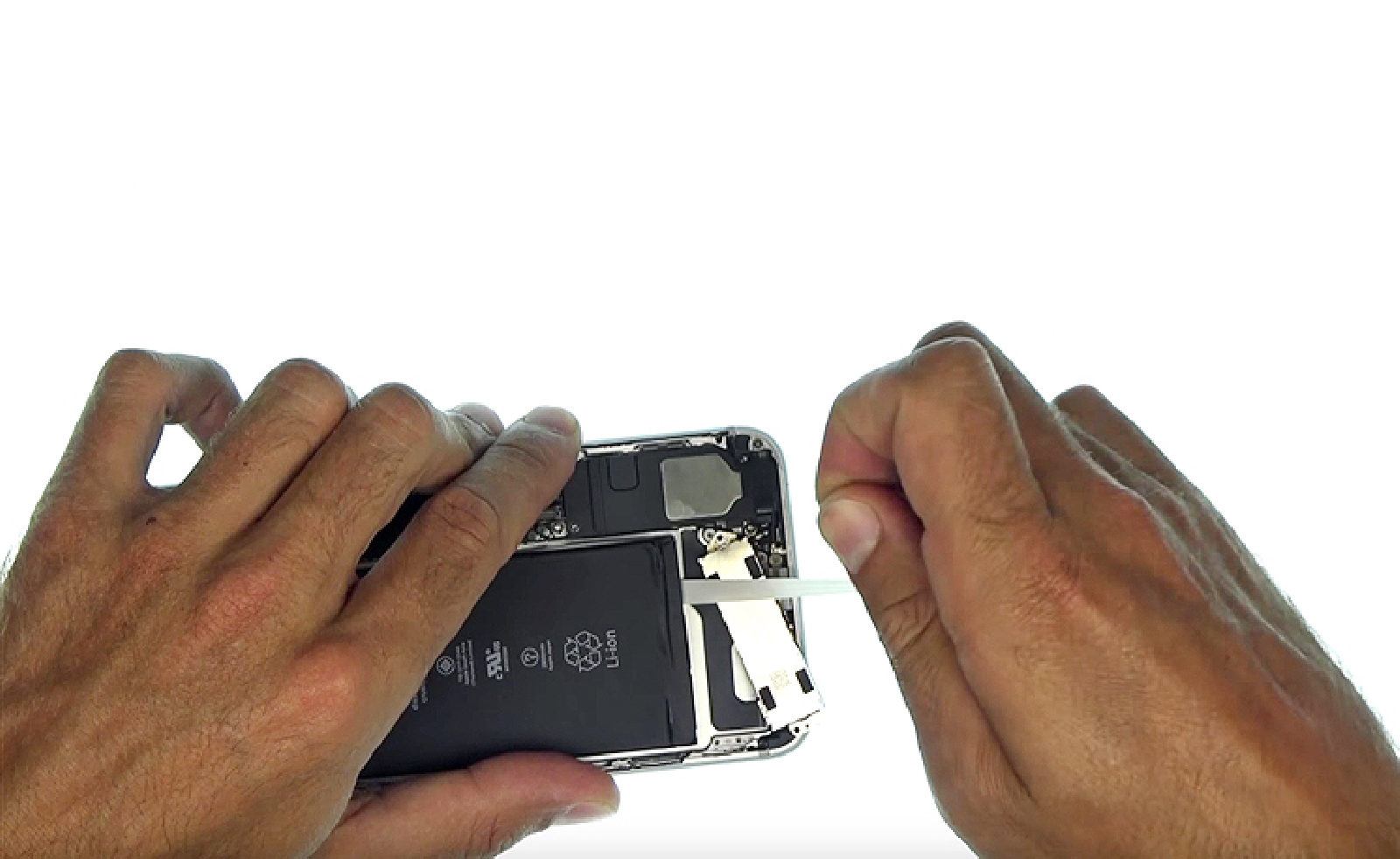

Tirez ensuite doucement sur leurs extrémités jusqu'à ce que la batterie se décolle.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer la batterie

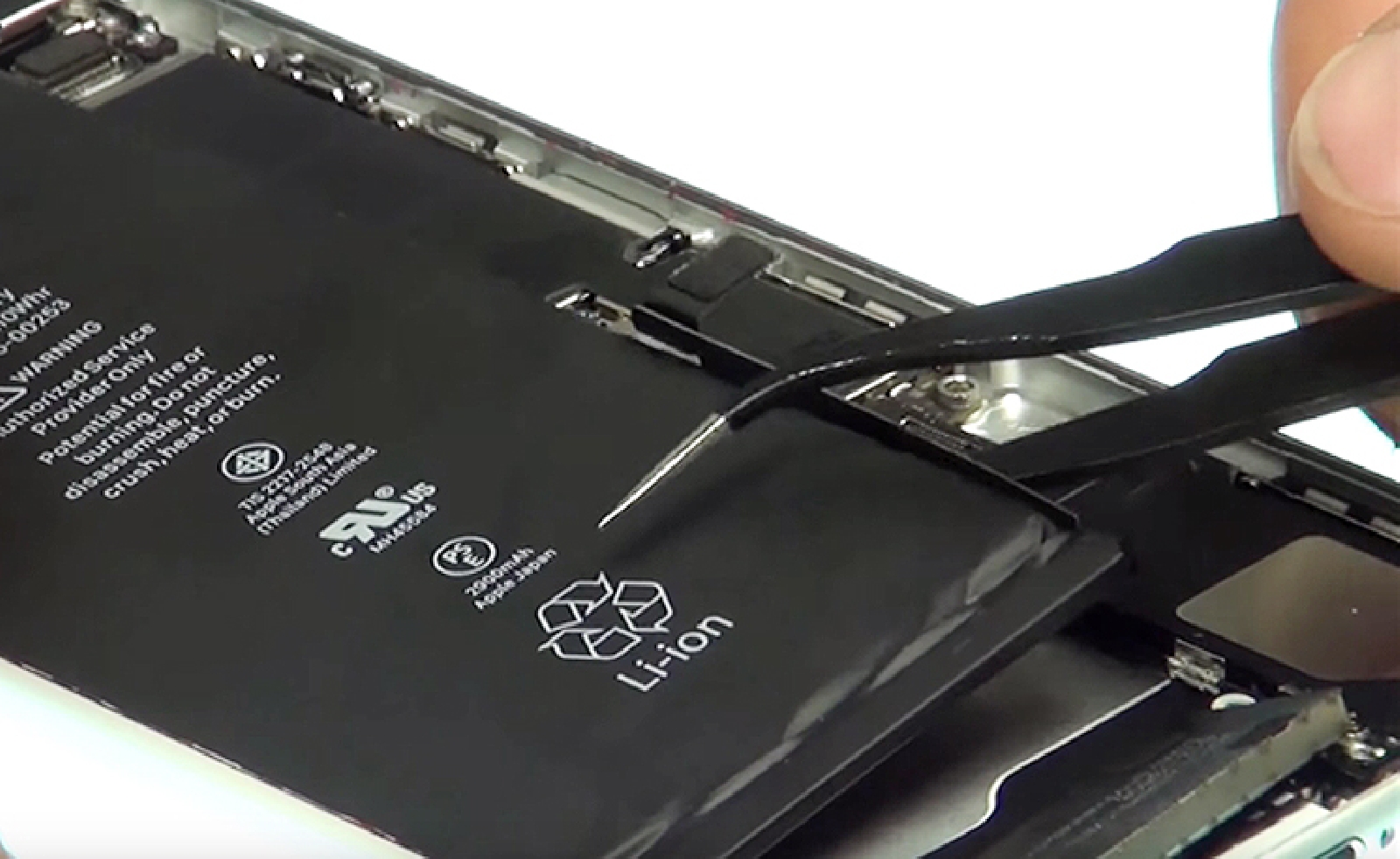

Désormais, vous pouvez prendre un levier plastique pour déloger complètement la batterie du châssis. Attention à ne pas utiliser un levier métalique ou la pincette au risque de percer la batterie.
Outils du kit utilisés
Outils du kit utilisés

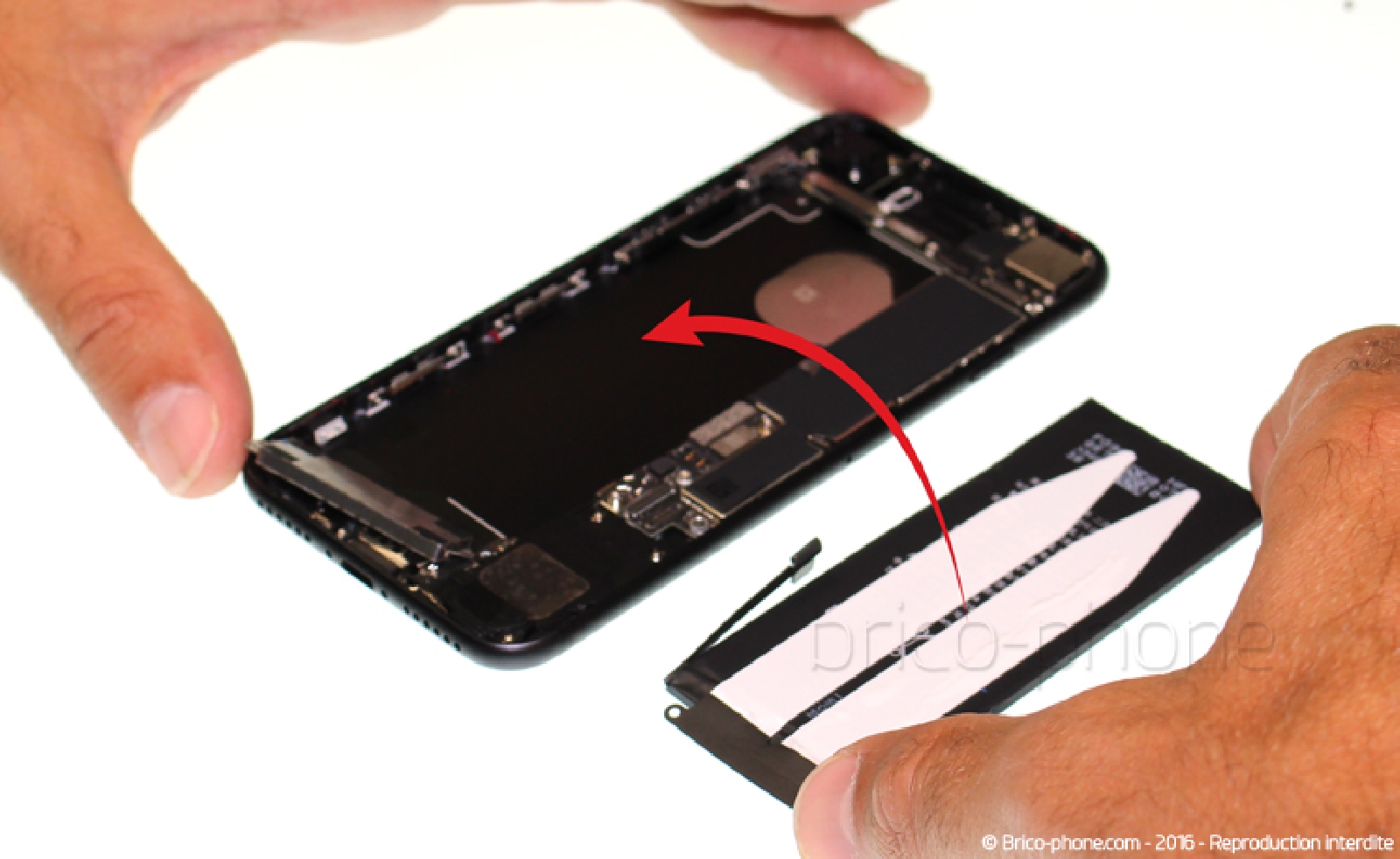

Etape 13 : Placer la nouvelle batterie

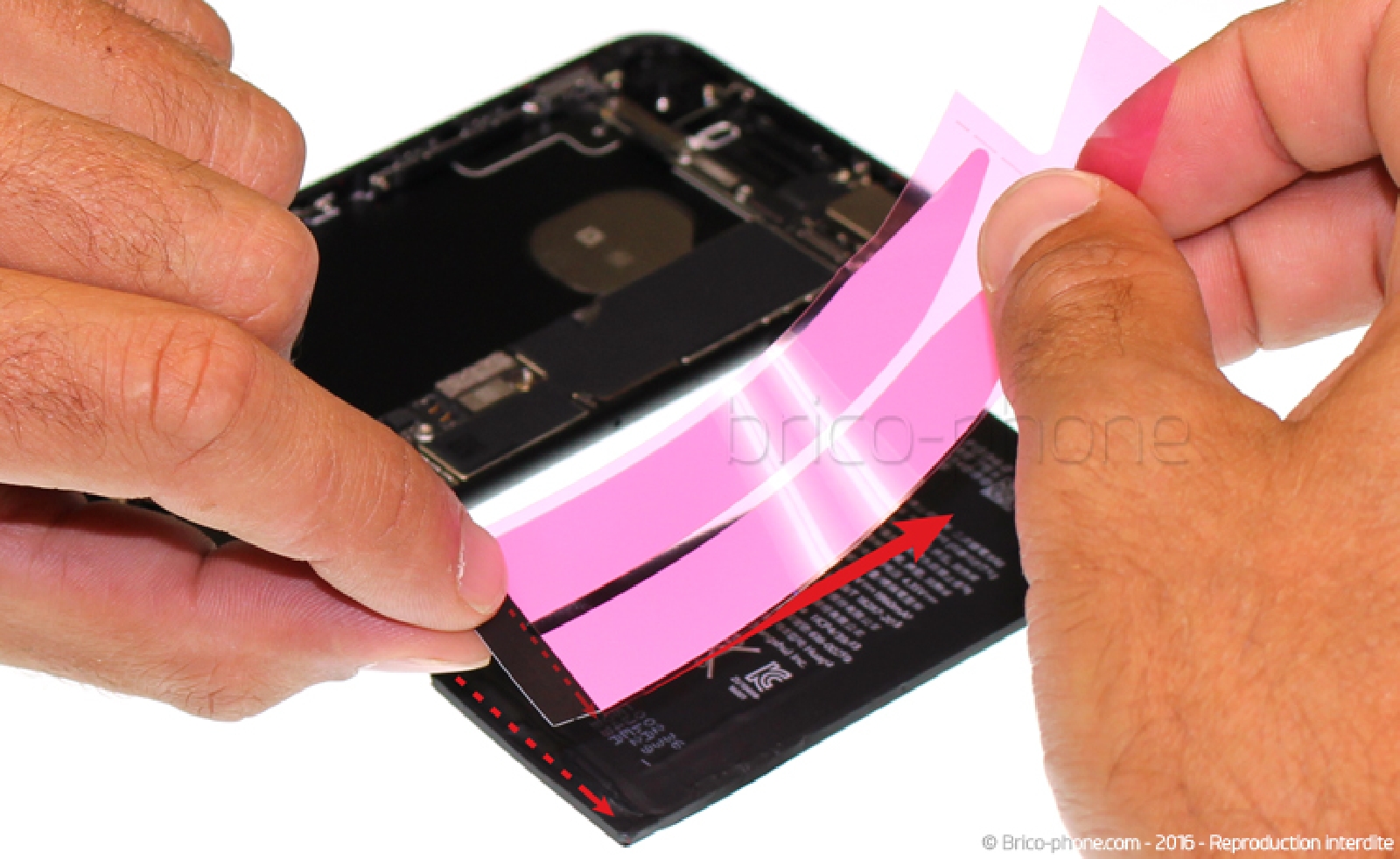

Commencez par appliquer les nouveaux stickers de pose au dos de la nouvelle batterie. Si vous ne disposez pas de stickers vous pouvez utilisez du scotch double face.


Enfin, vous n'avez plus qu'à replacer la batterie sans forcer. Celle ci doit se positionner sans effort.
Outils optionnels
Outils optionnels
Stickers pour batterie iPhone 6, 6S et 7
2,90 €
Etape 14 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie.

Avant de refermer complètement votre écran, testez-le. Positionnez le simplement sur le châssis sans le clipser. Si vous utilisez un joint d'étanchéité veillez à ce qu'il ne le touche pas (vous pouvez le garder ouvert à 90° en le tenant à la main). Puis démarrez votre iPhone, vérifiez l'affichage et la fonction tactile sur quelques zones. Si tout fonctionne bien, vous pouvez fermer définitivement l'écran.

Attention lors de la fermeture de l'écran : ne pas coincer les nappes de l'écran dans le châssis. Ne forcez pas, chaque pièce doit s'emboîter sans difficulté.
