Changement de la nappe connecteur de charge Dock USB

IPhone 4
Temps estimé : 30 min Difficulté : 2/5
IPhone 4 | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge Dock USB sur votre iPhone 4. Cette nappe es également dotée du micro.

Diagnostic

Diagnostic :
➤Votre iPhone 4 ne charge plus
➤Votre iPhone 4 n'est pas reconnu par iTunes.
➤Vous ne pouvez plus enregistrer de mémos vocaux sur votre iPhone 4.
➤En communication votre interlocuteur ne vous entend qu’en mode haut-parleur ou avec un kit oreillettes.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe USB et micro pour iPhone 4 noir
10,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier
Voir toute la gamme

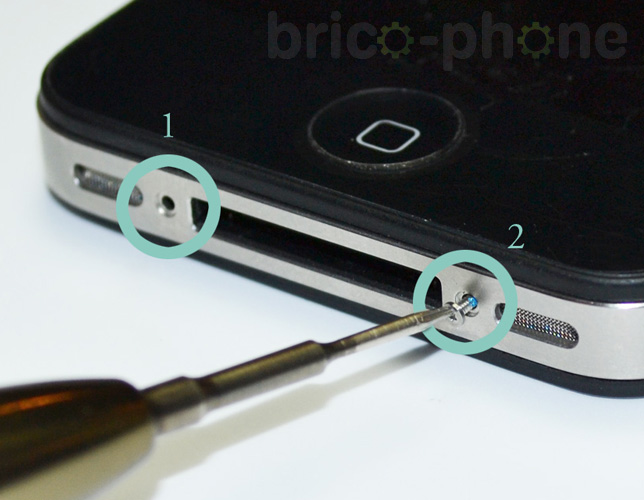

Etape 1a : Retirer la vitre arrière
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Outils du kit utilisés
Outils du kit utilisés

Etape 1b : Retirer la vitre arrière

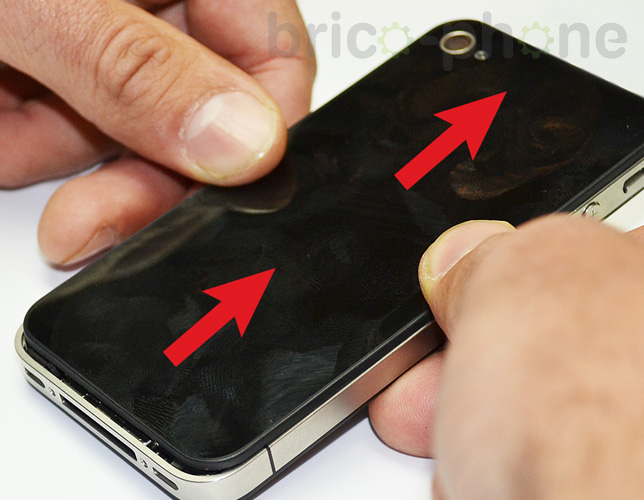

Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.
Outils du kit utilisés
Outils du kit utilisés

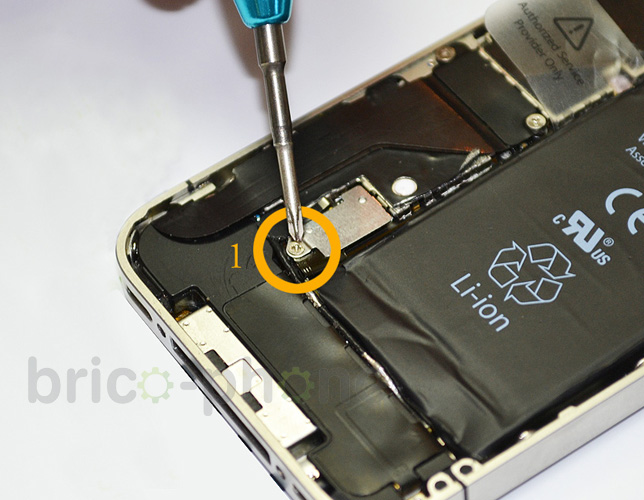

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser la vis B1 située en bas à gauche de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Retirer la batterie

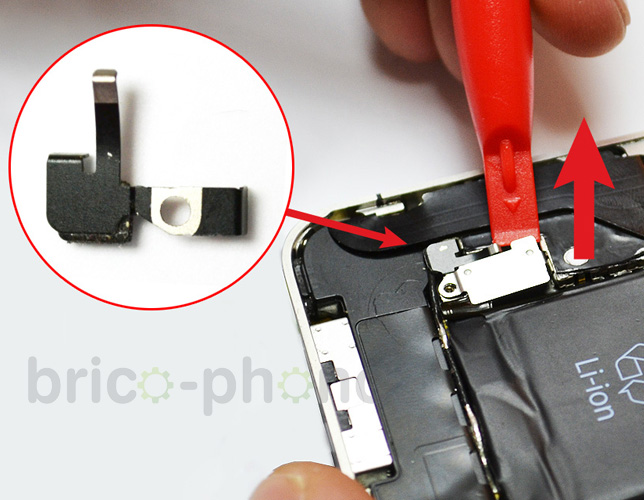

A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.
Outils du kit utilisés
Outils du kit utilisés

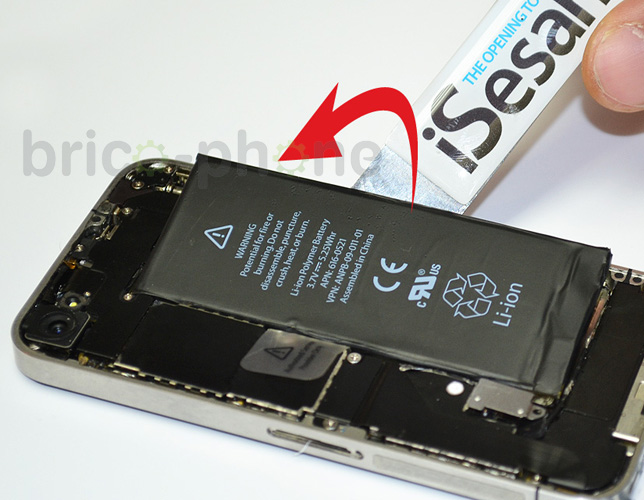

Etape 2c : Retirer la batterie

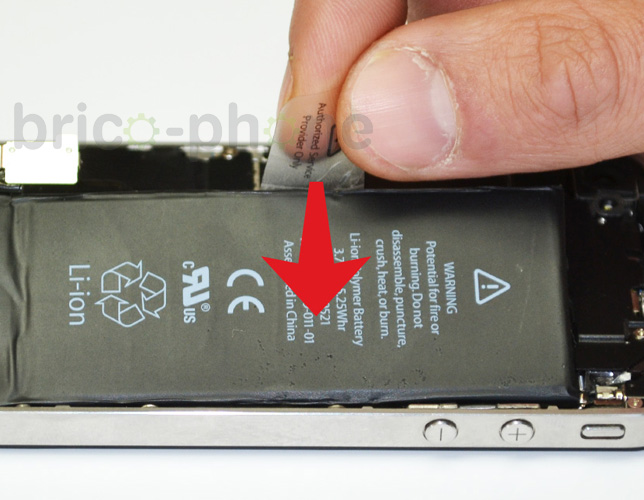

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Outils du kit utilisés
Outils du kit utilisés

Etape 2d : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 3a : Déconnecter les nappes Dock/USB et GSM

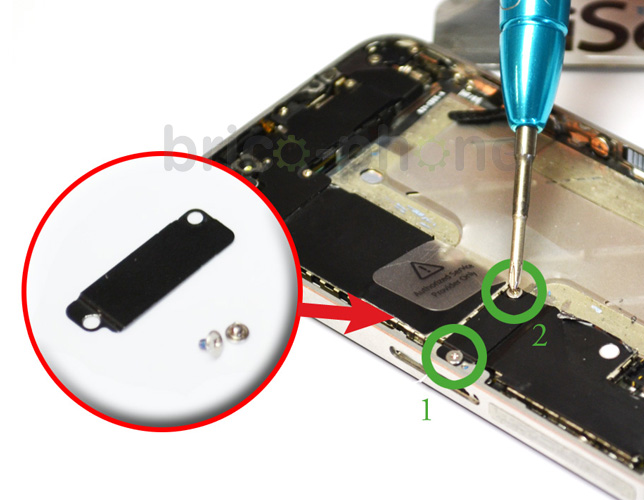

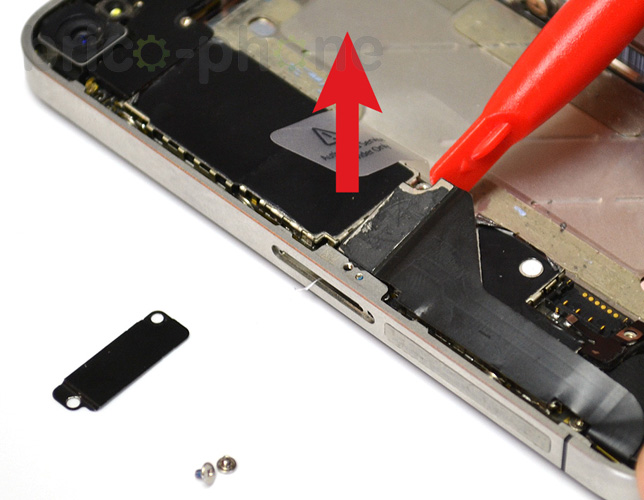

Retirer la plaquette métallique en enlevant les vis D1 et D2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Déconnecter les nappes Dock/USB et GSM

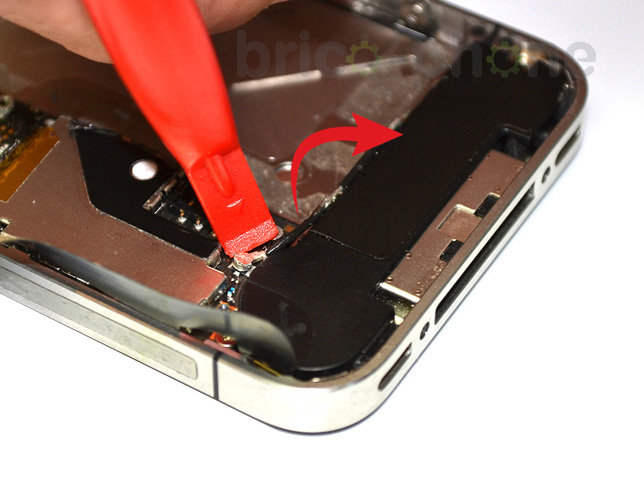

Déclipser le connecteur de la nappe avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Déconnecter les nappes Dock/USB et GSM

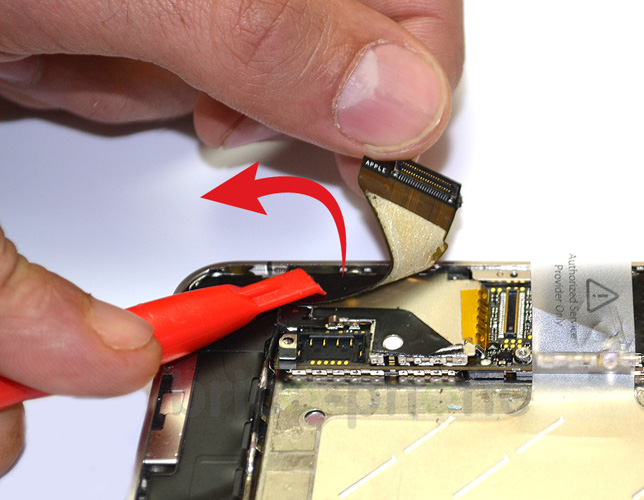

Tirer légèrement sur la nappe vers le haut afin de la décoller.
Outils du kit utilisés
Outils du kit utilisés

Etape 3d : Déconnecter les nappes Dock/USB et GSM
Enfin utiliser à nouveau le levier plastique pour déconnecter le câble coaxial GSM.
Outils du kit utilisés
Outils du kit utilisés

Etape 4a : Retirer le bloc haut-parleur

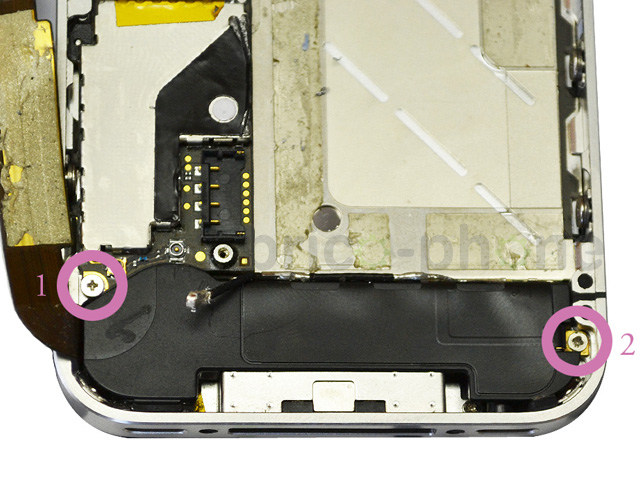

Retirer les vis F1 et F2 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

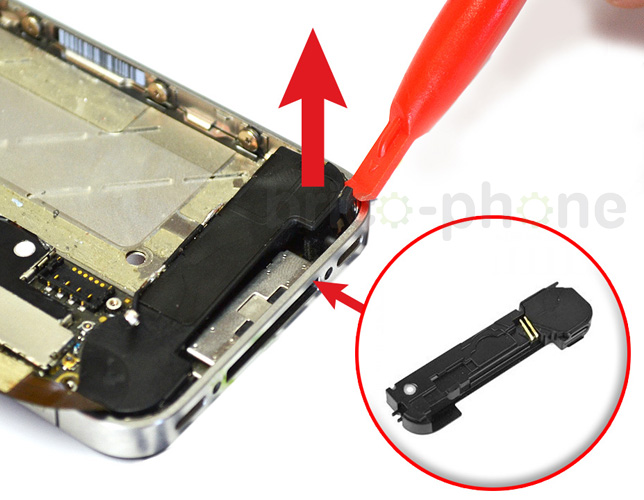

Etape 4b : Retirer le bloc haut-parleur
Retirer le bloc haut-parleur à l'aide du levier plastique.
Outils du kit utilisés
Outils du kit utilisés

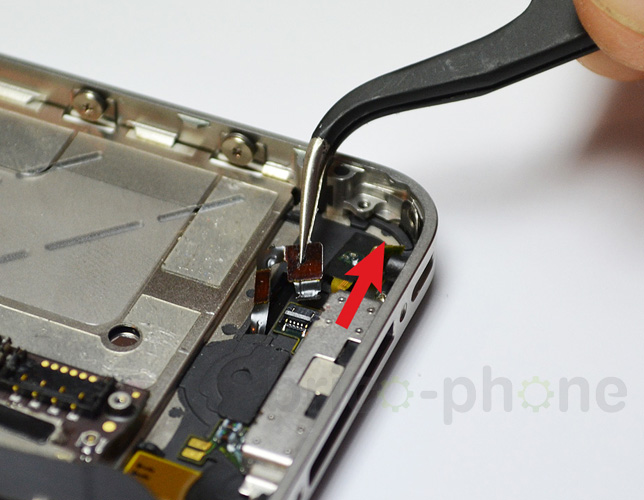

Etape 5a : Déconnecter la nappe Home

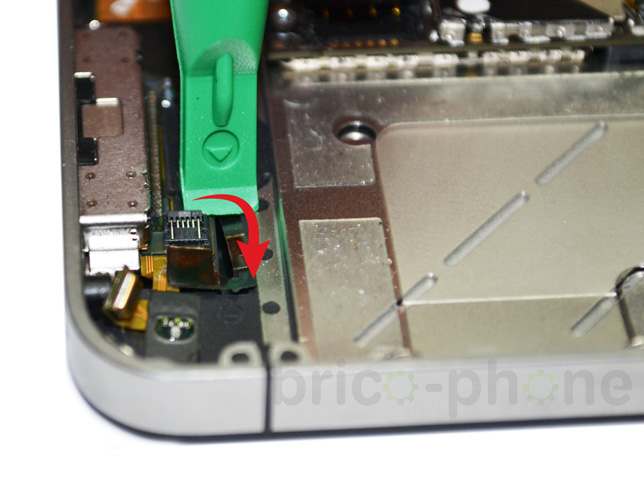

A l'aide d'un levier plastique relever le clapet du connecteur de la nappe Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 5b : Déconnecter la nappe Home
Retirer la nappe Home de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

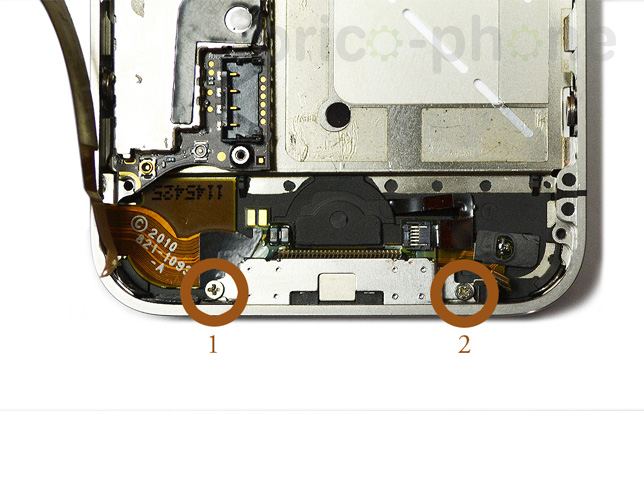

Etape 6a : Retirer la nappe Dock USB
Retirer les vis I1 et I2
Outils du kit utilisés
Outils du kit utilisés

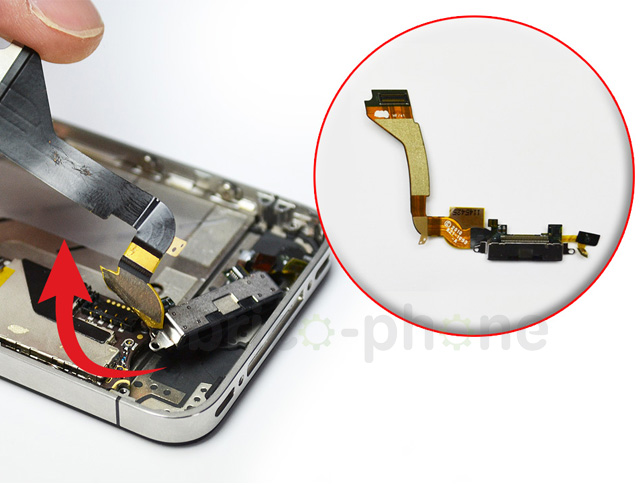

Etape 6b : Retirer la nappe Dock USB
Vous pouvez maintenant retirer la nappe Dock.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Conseils pour le remontage

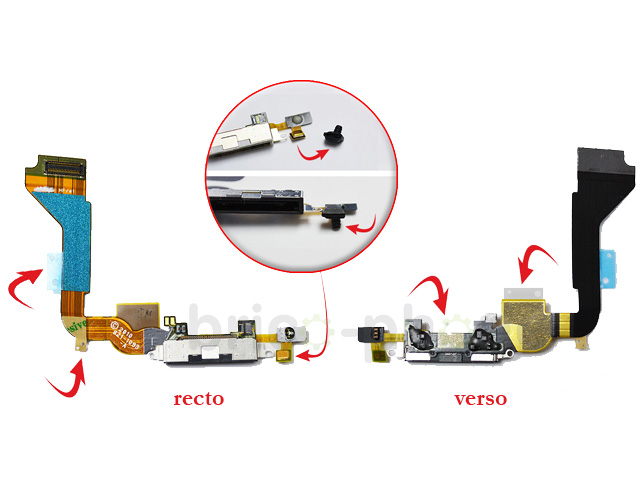

Avant de remonter la nouvelle nappe retirer les films protecteurs afin de pouvoir la coller.
Outils du kit utilisés
Outils du kit utilisés
