Changement d'écran complet pré-monté (châssis+vitre+LCD) sur iPhone 7 Plus

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 16/20
iPhone 7 Plus | Temps estimé : 20 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 7 Plus avec une vitre complète.

Diagnostic

›  La vitre de votre iPhone 7 Plus est brisée
›  Le tactile répond mal ou plus du tout
›  L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 7 Plus RAPPORT QUALITE / PRIX pré-assemblé
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 7 Plus
4,90 €
Ajouter au panier

Avant de commencer

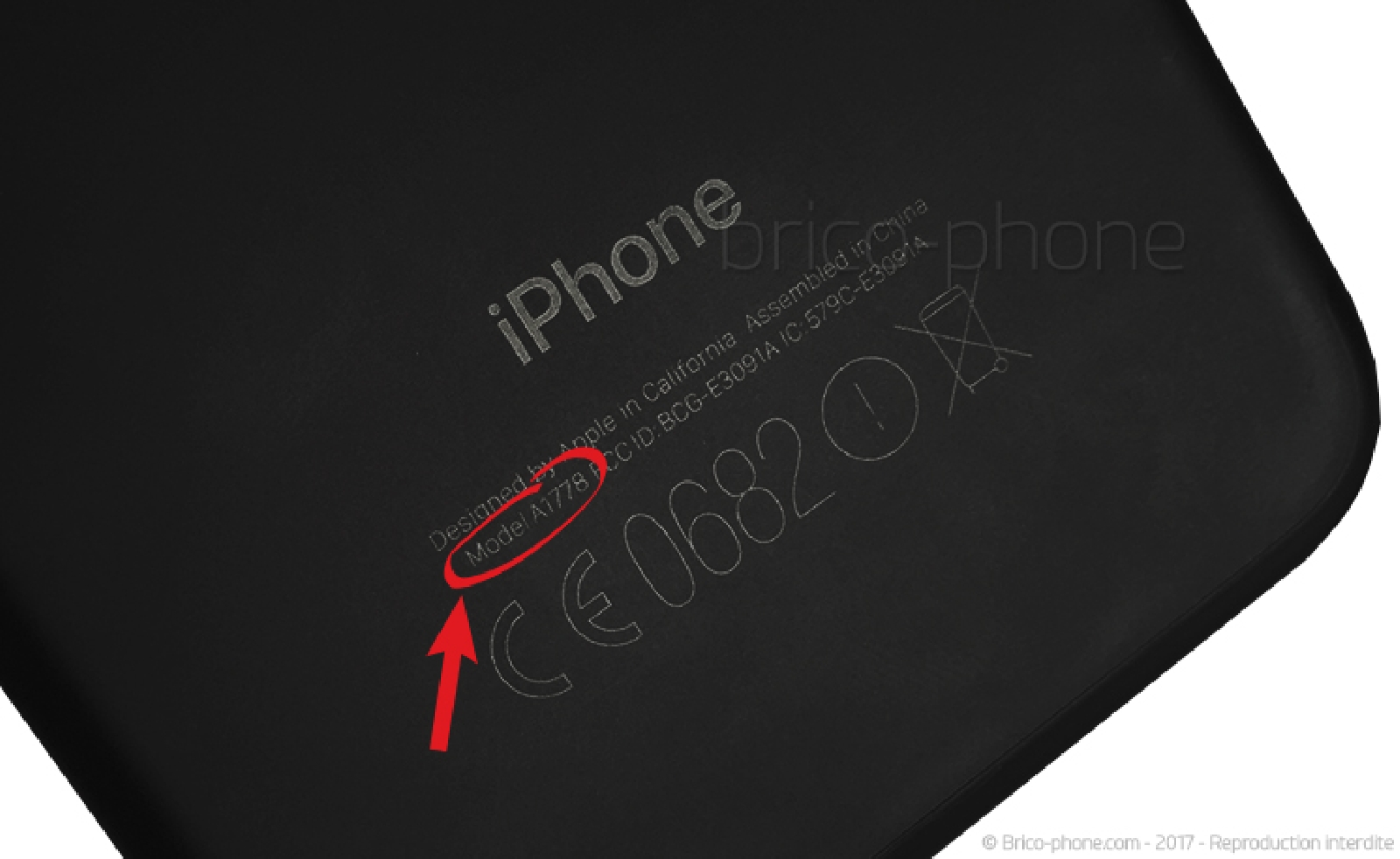

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1661 et A1784 correspondent bien à un iPhone 7 Plus. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Avant de commencer
Etape 1 : Eteindre l'iPhone

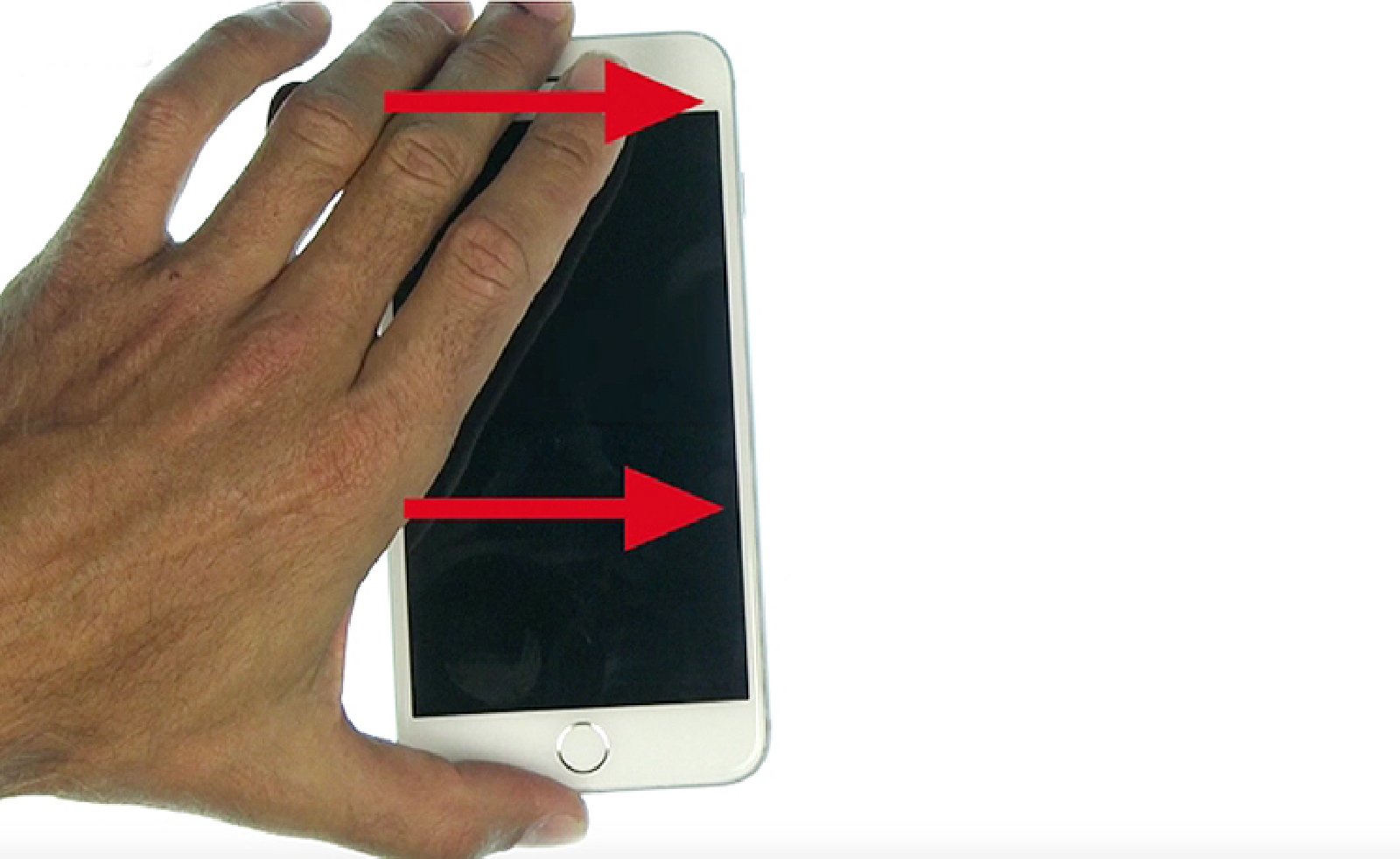

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.





Etape 2 : Retirer les vis pentalobes

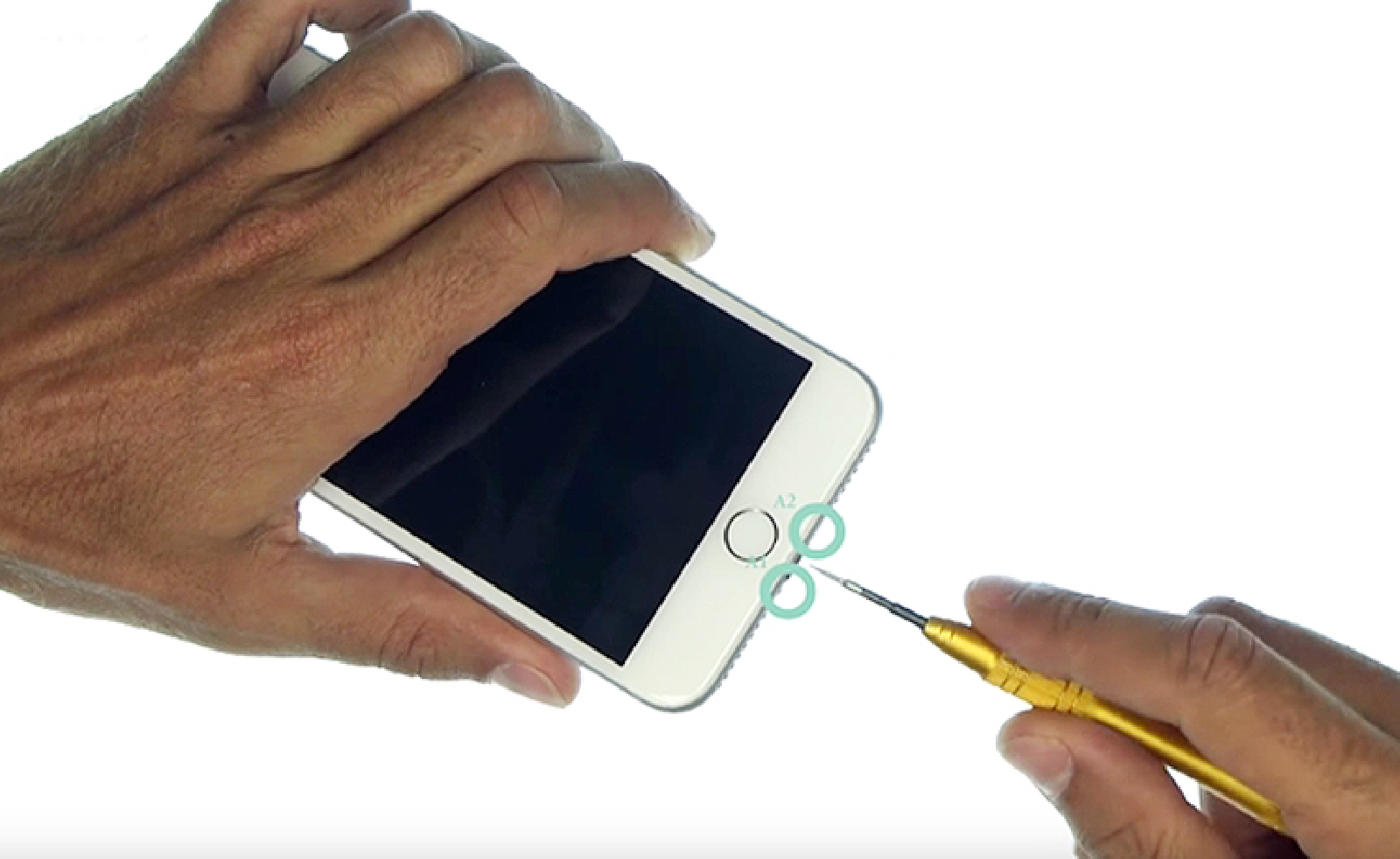

L'écran est maintenu grâce à ces deux vis, en forme d'étoile à 5 branches, situées en bas du châssis, de chaque côté de la prise de charge.
A l'aide du tournevis pentalobe 0.8, retirez les vis nommées A1 et A2, entourées en turquoise.
Etape 2 : Retirer les vis pentalobes
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

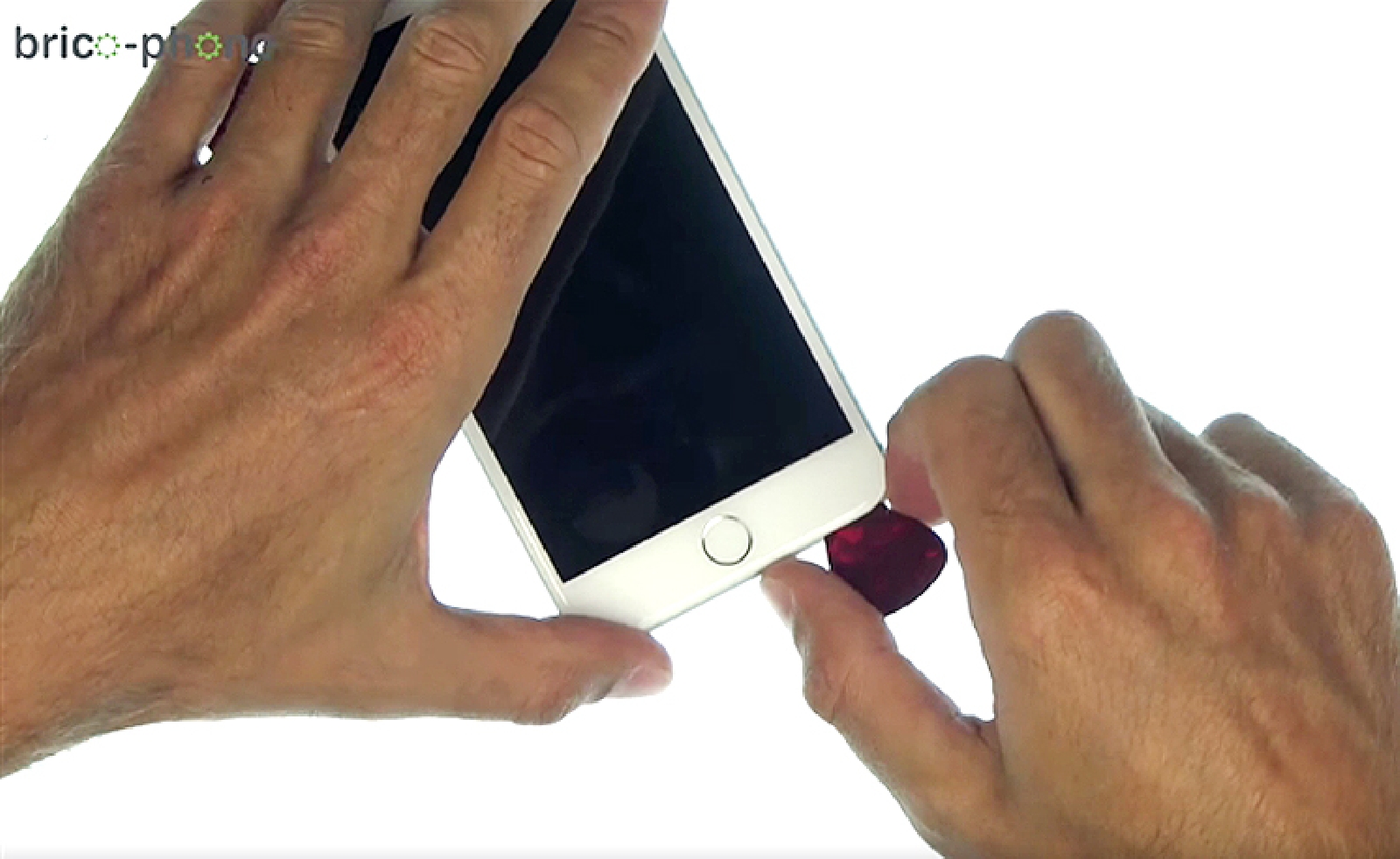

Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Chauffez le contour de l'écran à l'aide d'un sèche-cheveux ou d'un décapeur thermique (maximum 90°C), en veillant à ne pas trop chauffer. Il s'agit juste de faire ramollir l'adhésif qui maintient l'écran et sert de joint d'étanchéité.

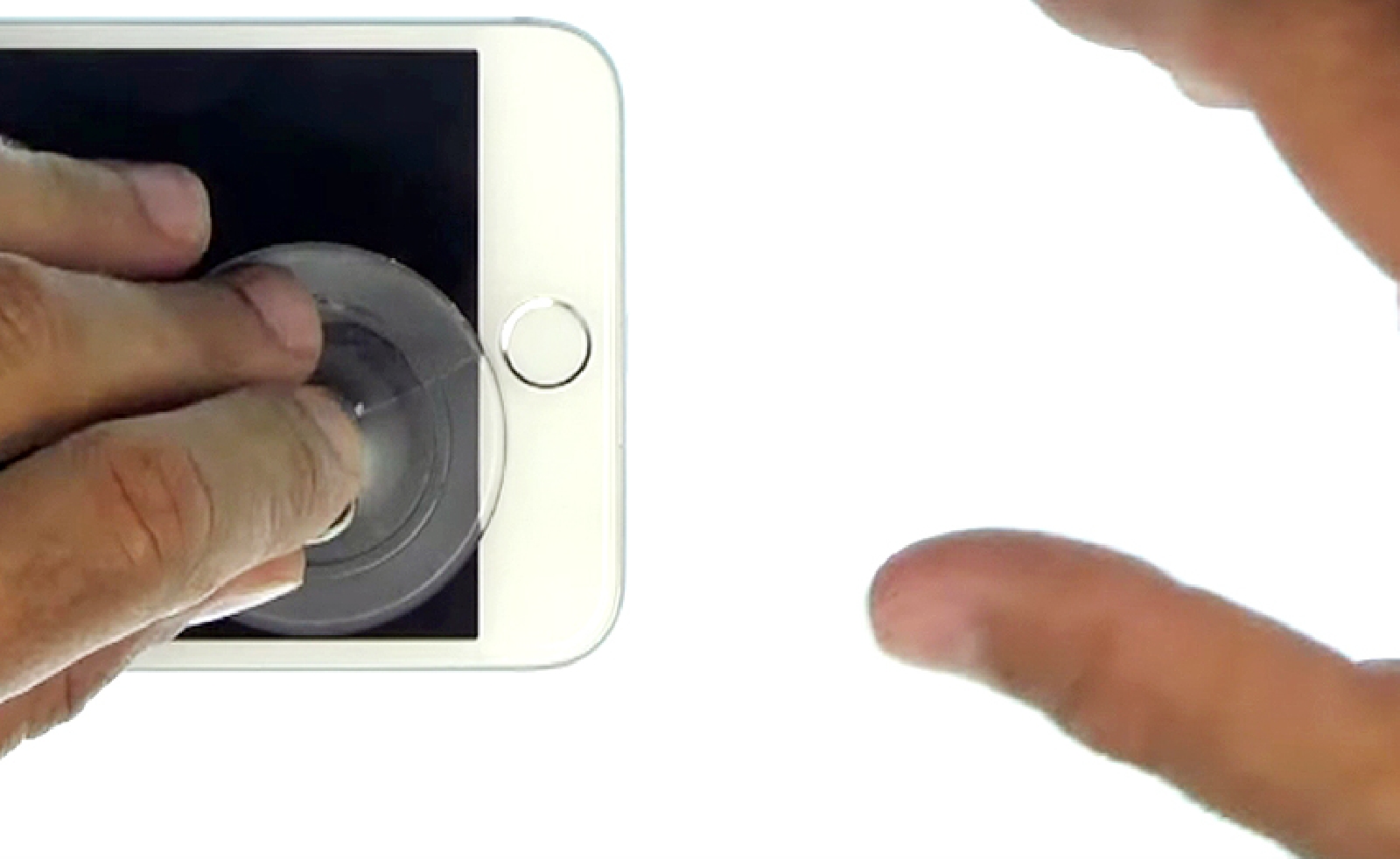

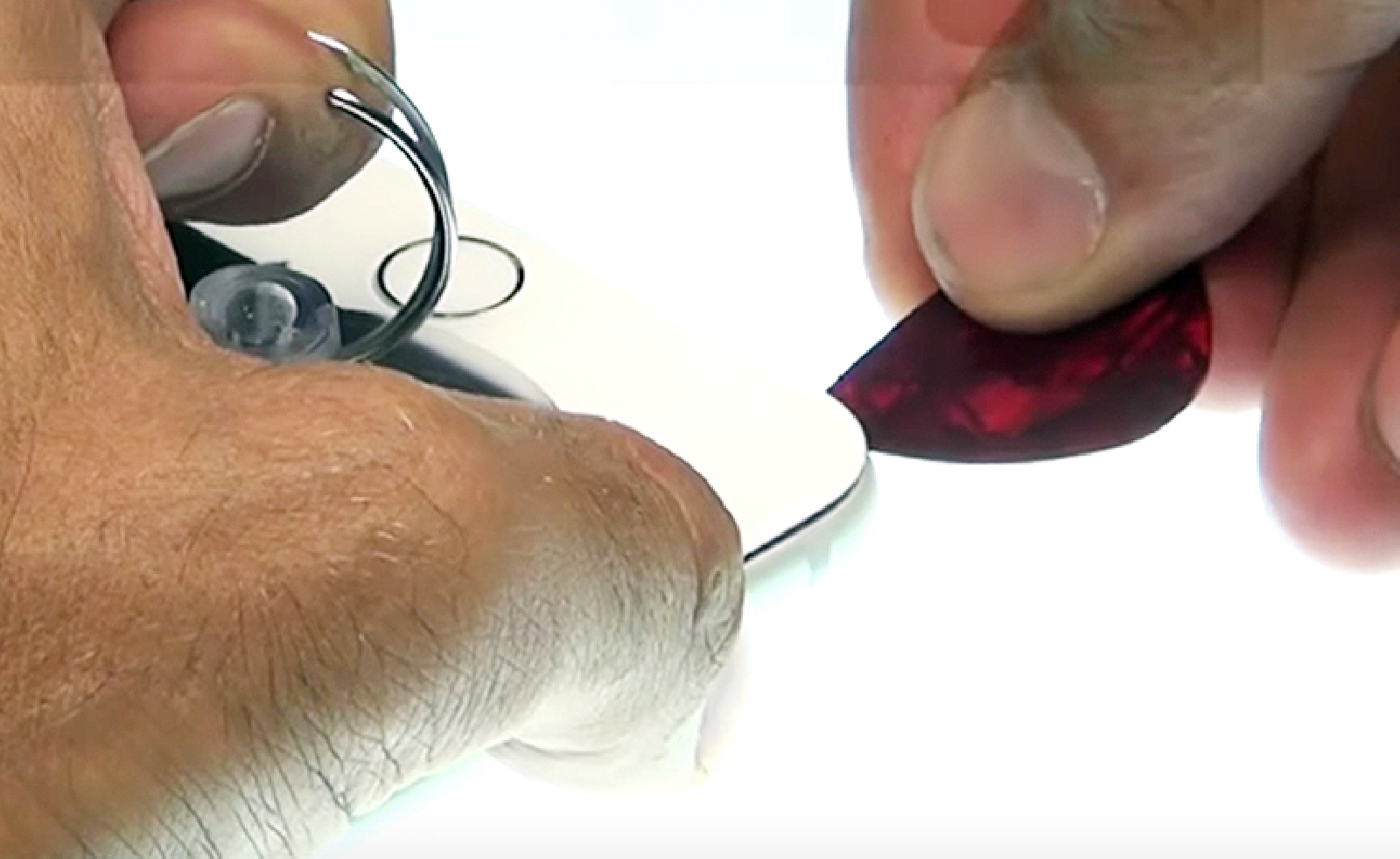

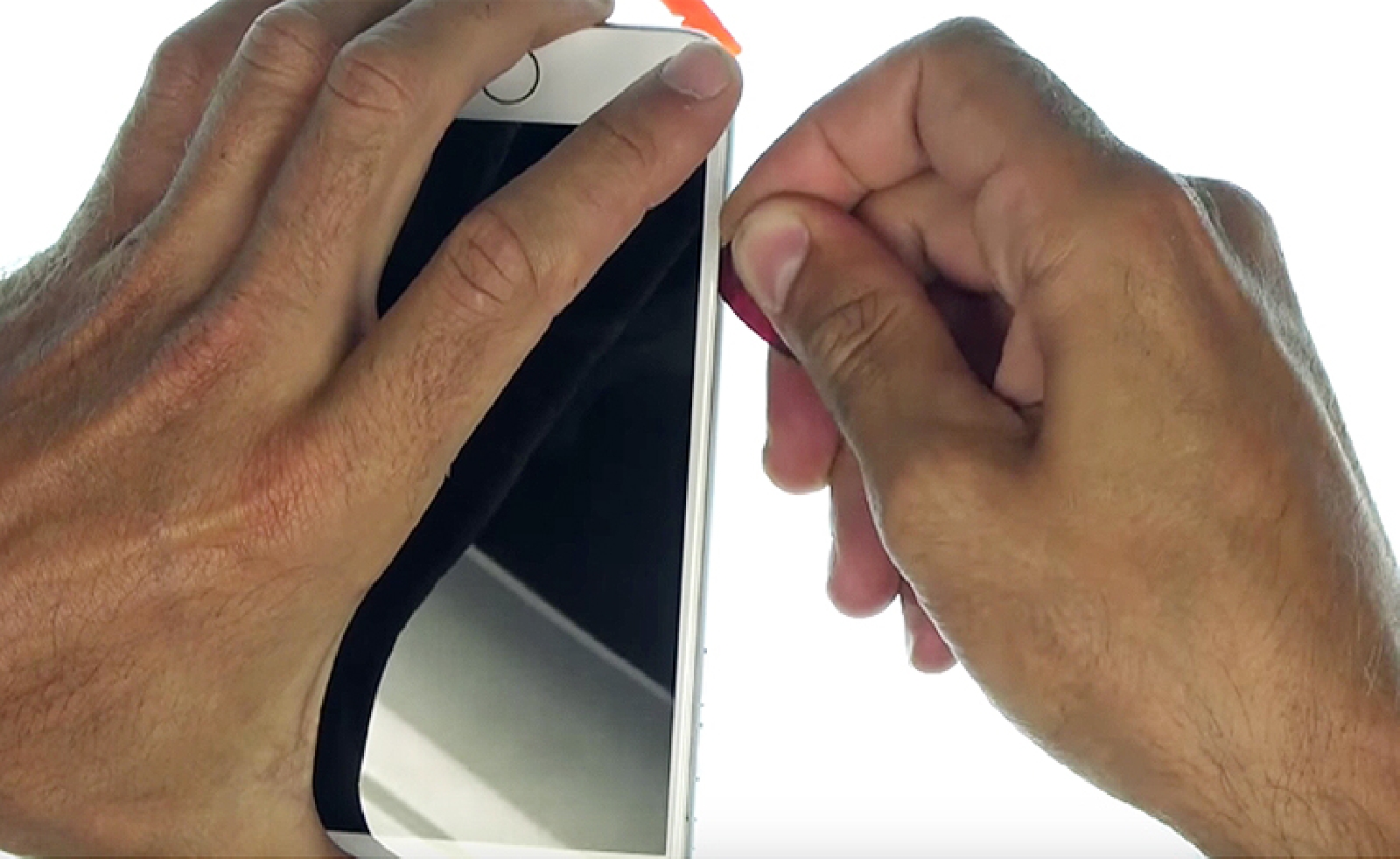

Positionnez la ventouse fournie dans le kit d'outils, dans le coin inférieur gauche de l'écran, juste au dessus du bouton home. Puis tirez afin de soulever l'écran et insérer le levier ou le médiator dans la fente. L'adhésif peut être fortement collé, n'hésitez pas à tirer avec fermeté sur la ventouse.
Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Etape 3 : Déclipser l'écran à l'aide d'une ventouse
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Ouverture de l'écran

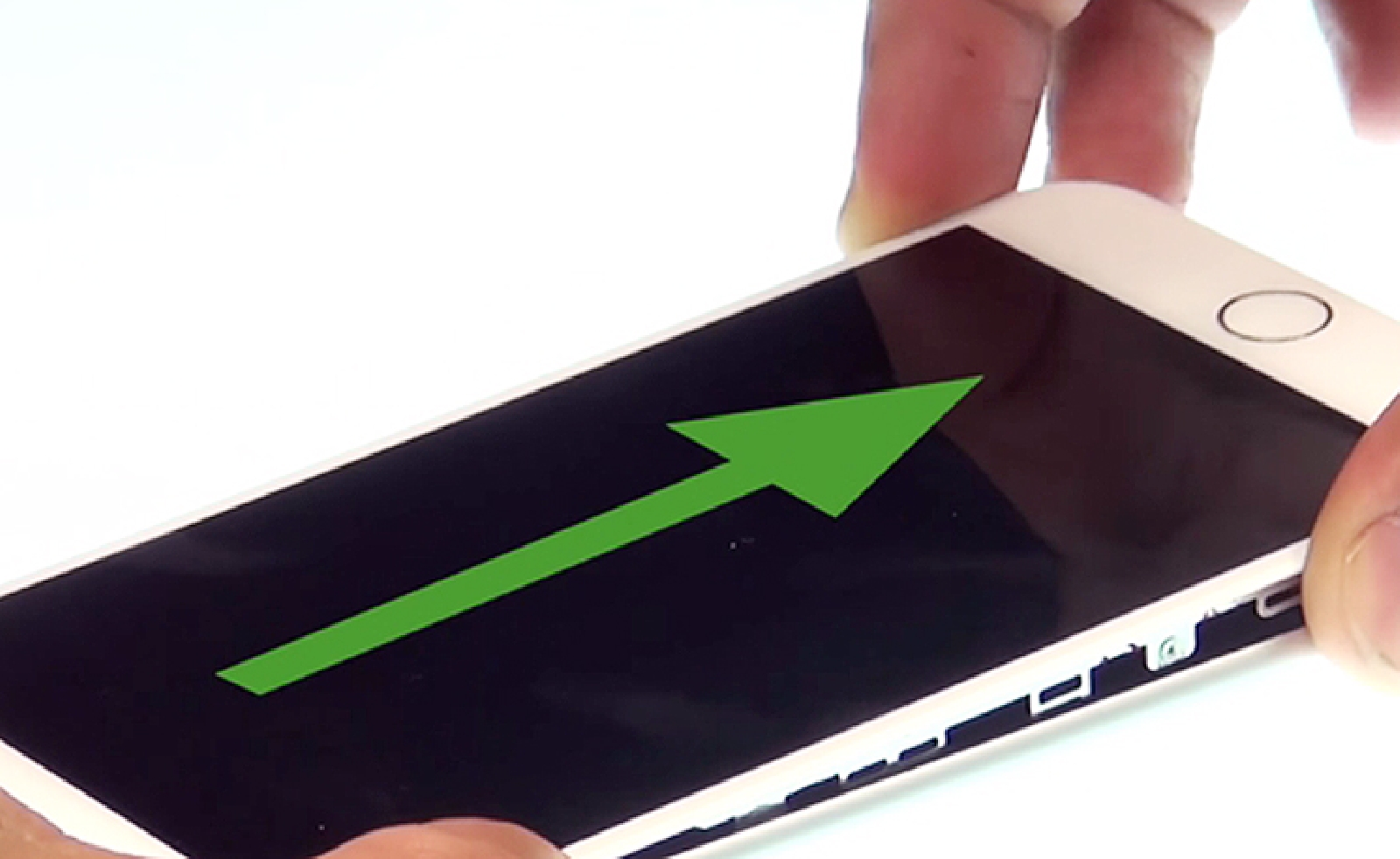

Une fois le médiator inséré entre l'écran et le châssis, glissez le doucement tout autour de l'écran. N'enfoncez pas trop le médiator à l'intérieur du téléphone : les nappes de l'écran sont fragiles et proche du bord. Elles se situent sur tout le côté droit du téléphone. L'écran n'est collé que sur les deux ou trois premiers millimètres.

Continuez de décoller l'écran en vous aidant du levier. Il peut s'avérer utile de laisser en place les médiators au fur et à mesure de l'avancement afin d'éviter que l'écran ne se recolle. Une fois l'écran décollé, vous pouvez procéder à son ouverture. Contrairement à ses prédécesseurs, l'écran de l'iPhone 7 (tout comme le 7 Plus) s'ouvre comme un livre à l'envers, de la gauche vers la droite. Tirez l'écran vers le bas d'un ou deux millimètres puis ouvrez le délicatement sur le côté sans tirer afin de ne pas arracher ou endommager les nappes qui le relient au châssis.

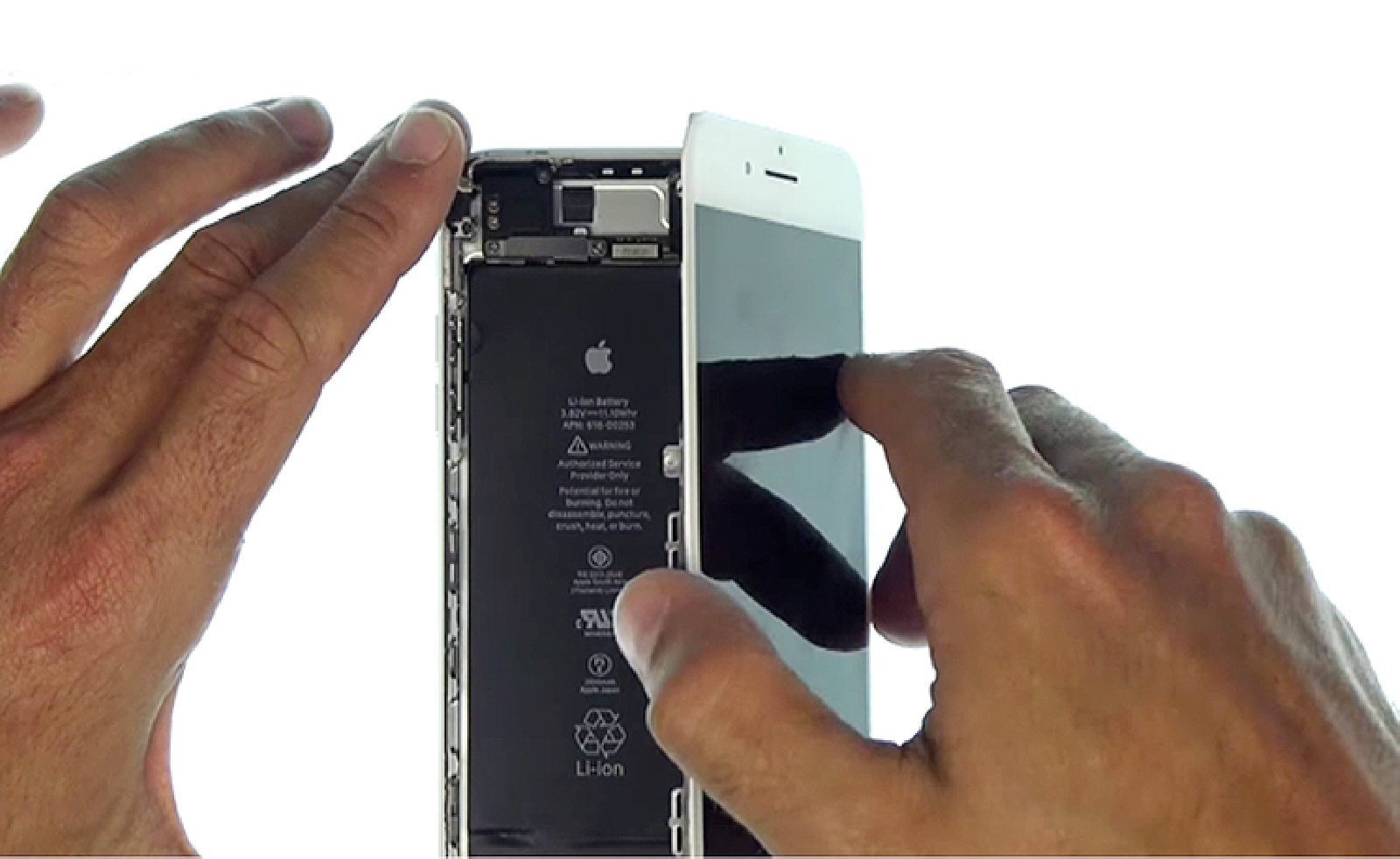

L'écran est maintenant ouvert. Vous pouvez voir l'emplacement des nappes : écran et nappe home en bas, nappe FaceTime en haut. Ne tirez pas sur l'écran.
Etape 4 : Ouverture de l'écran
Etape 4 : Ouverture de l'écran
Etape 4 : Ouverture de l'écran
Etape 4 : Ouverture de l'écran
Etape 4 : Ouverture de l'écran
Outils du kit utilisés
Outils du kit utilisés

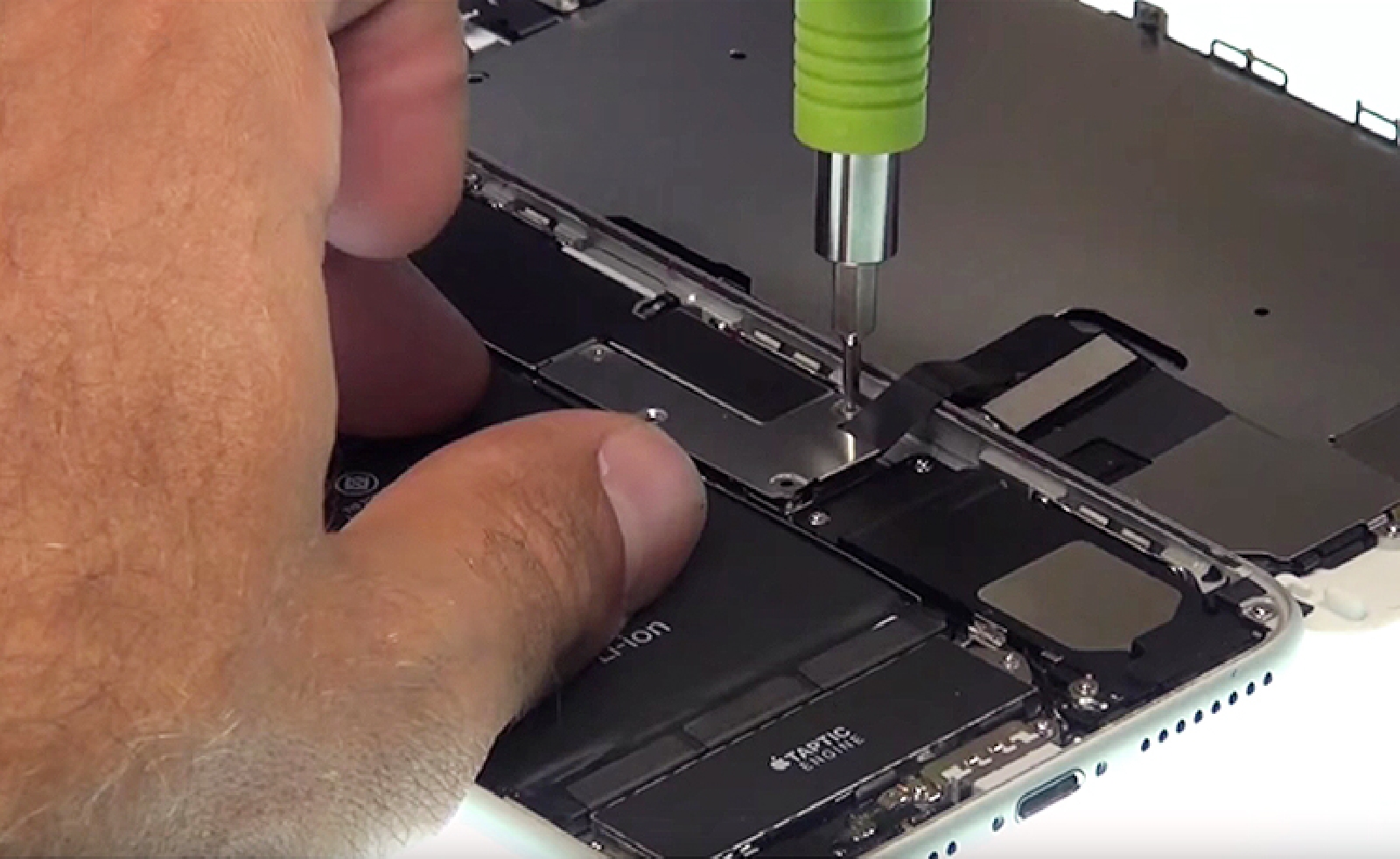

Etape 5 : Retirer la plaquette de protection des nappes de l'écran

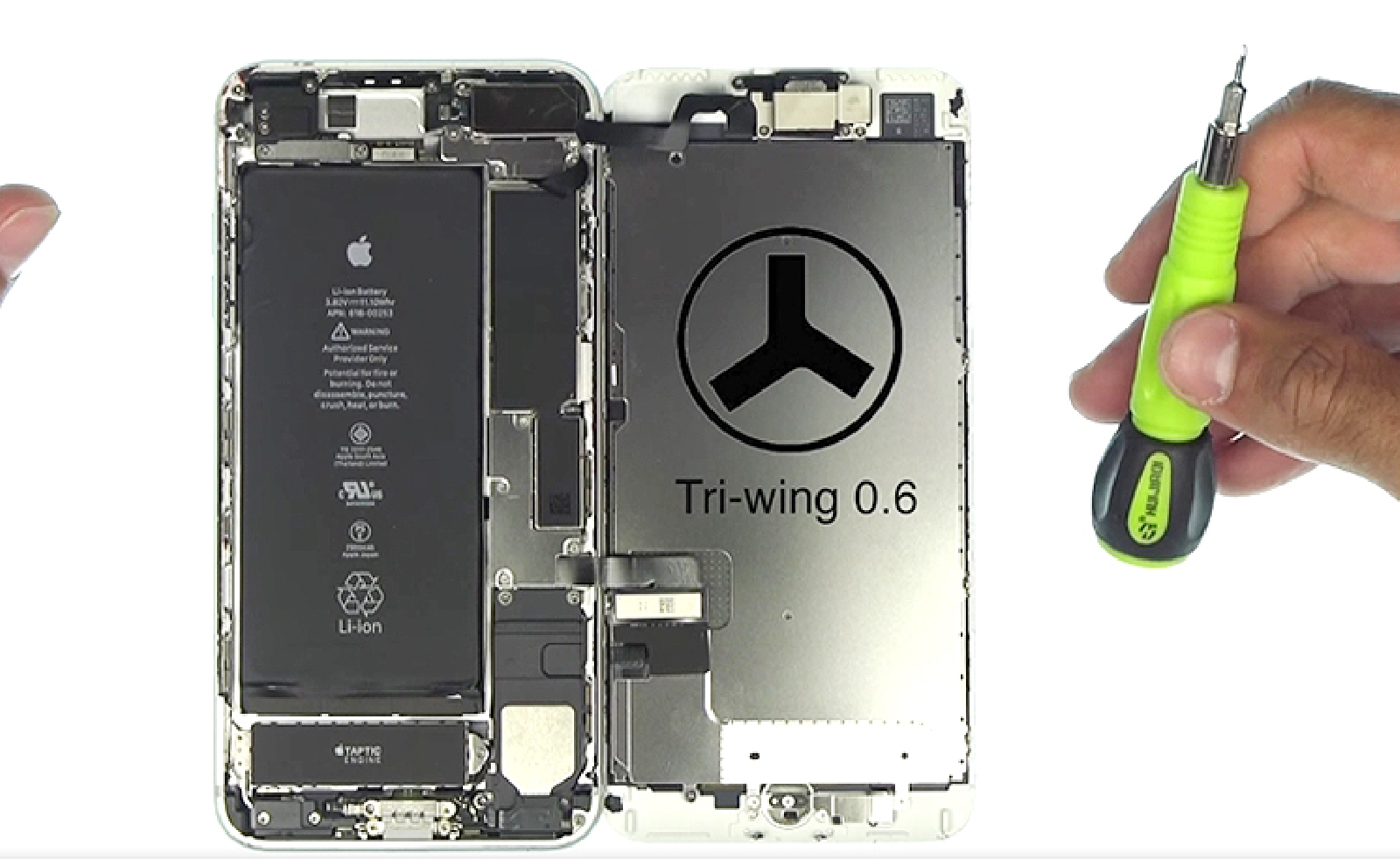

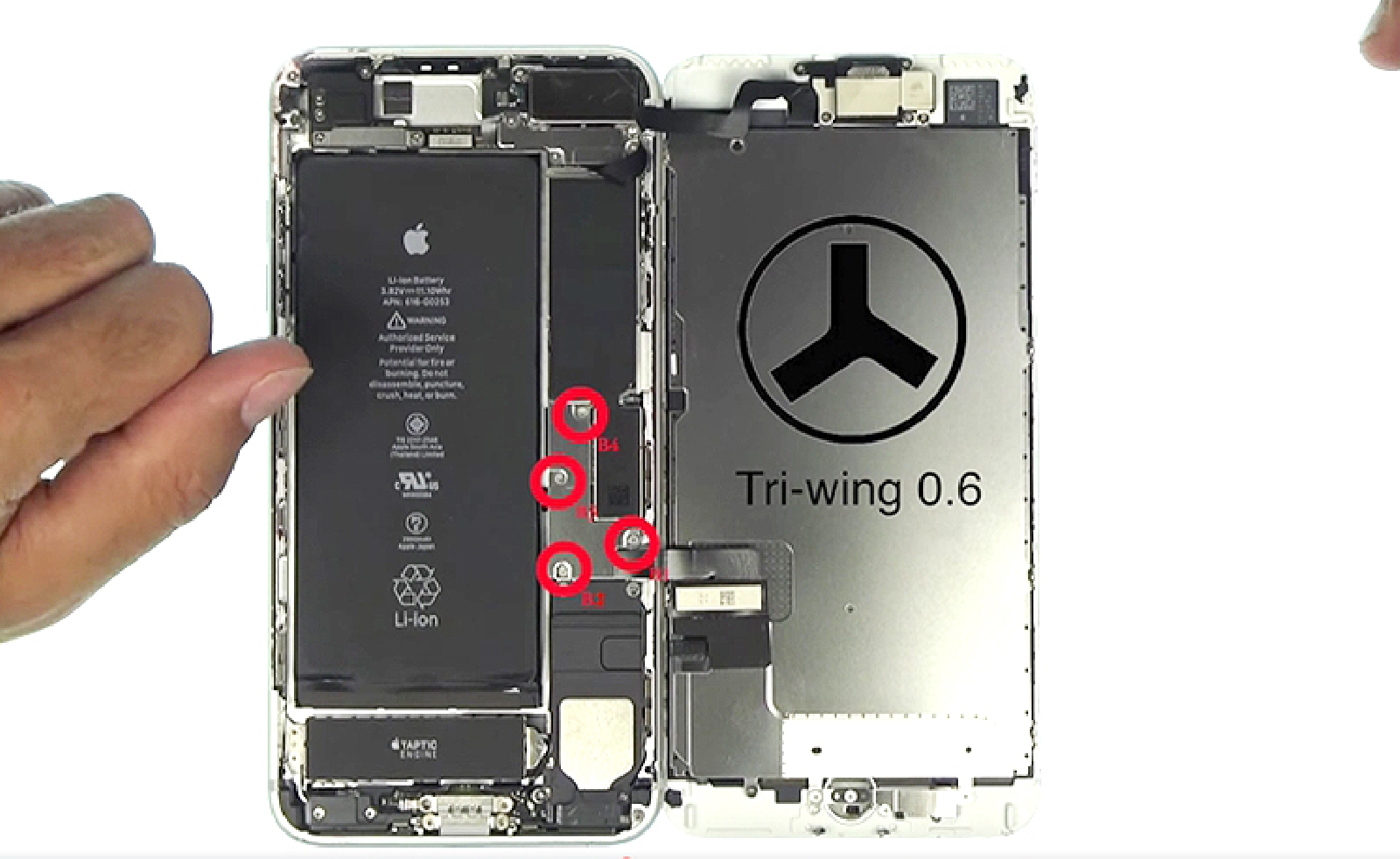

Commencez par dévisser, à l'aide du tournevis Triwing 0.6 fourni dans le kit, les quatre vis entourées en rouges nommées B1 à B4. Cette forme de tête de vis n'existait pas sur les modèles antérieurs à l'iPhone 7, il s'agit d'une empreinte à trois branches.

Puis, grâce à la pincette, saisissez et délogez la petite plaquette métallique #01 de son emplacement. Vous pouvez la poser sur votre patron d'aide au montage.
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

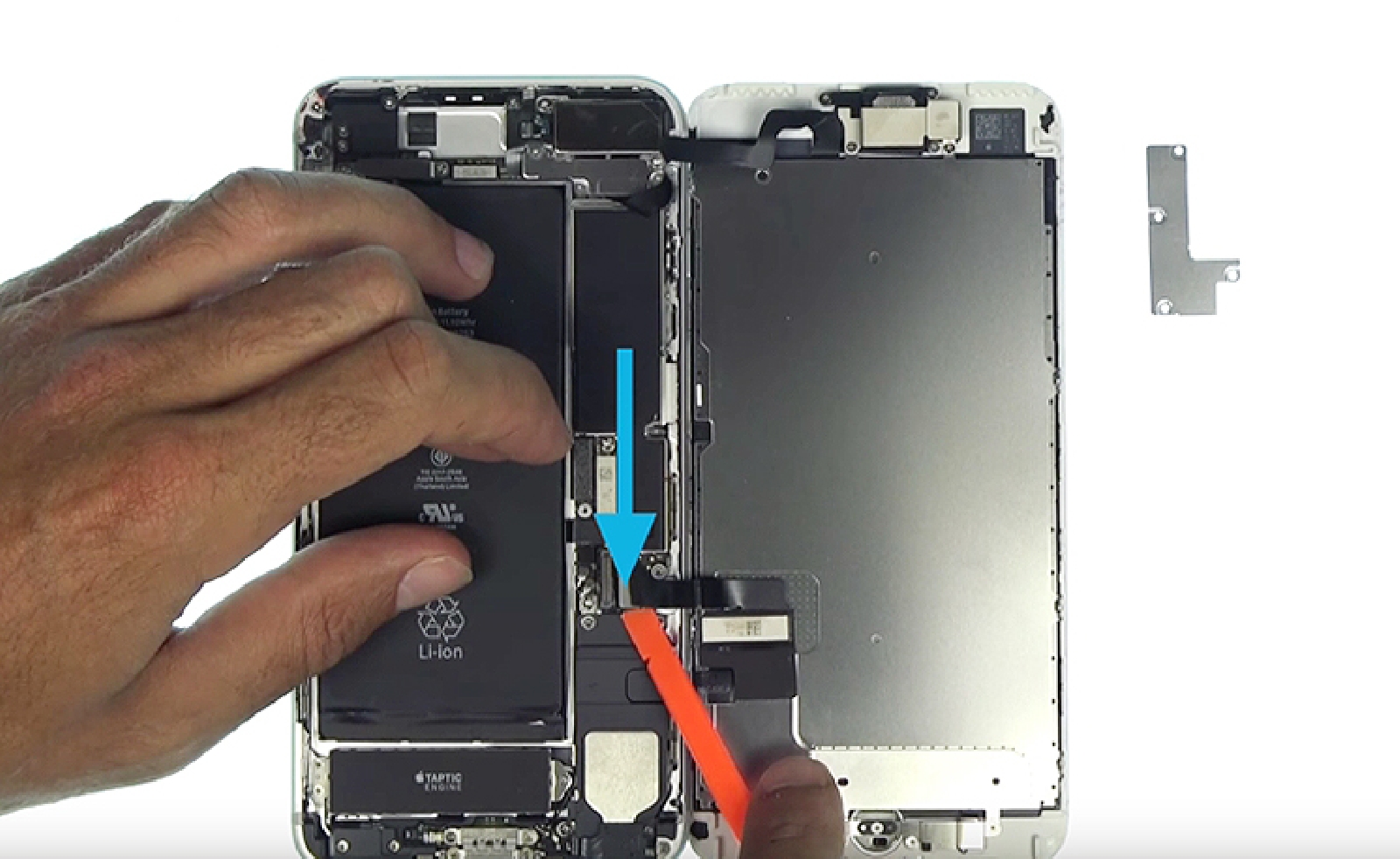

Etape 6 : Déconnecter les nappes de l'écran

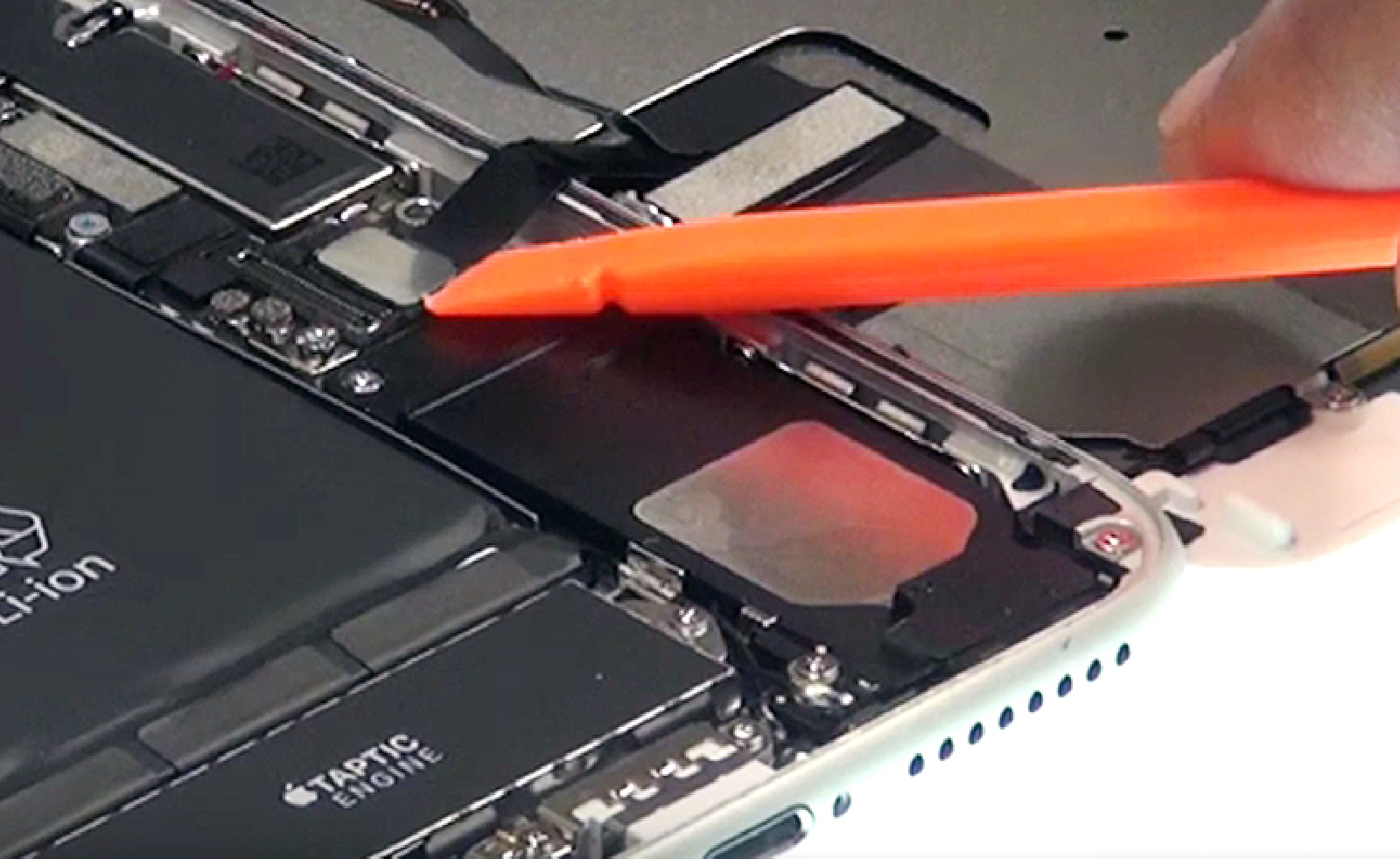

Munissez-vous du levier en nylon, côté pointe plate, et déclipsez délicatement le premier connecteur. Il s'agit de la nappe qui gère le tactile et l'affichage de l'écran.

Une fois la première nappe libérée, procédez de la même manière pour déclipser le connecteur de la nappe rallonge du bouton home.

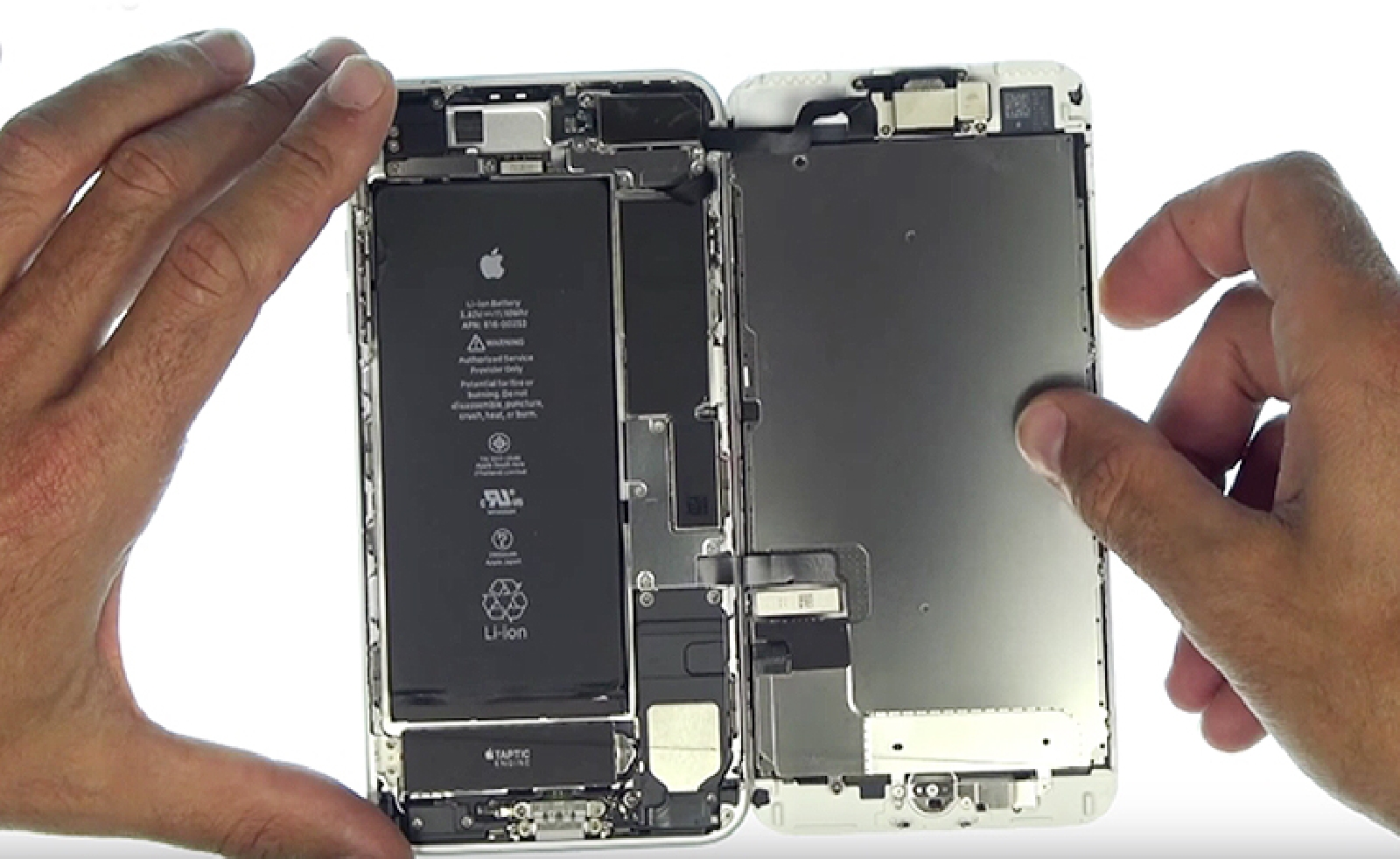

Le bas de l'écran est désormais désolidarisé du châssis.
Etape 6 : Déconnecter les nappes de l'écran
Etape 6 : Déconnecter les nappes de l'écran
Etape 6 : Déconnecter les nappes de l'écran
Etape 6 : Déconnecter les nappes de l'écran
Etape 6 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

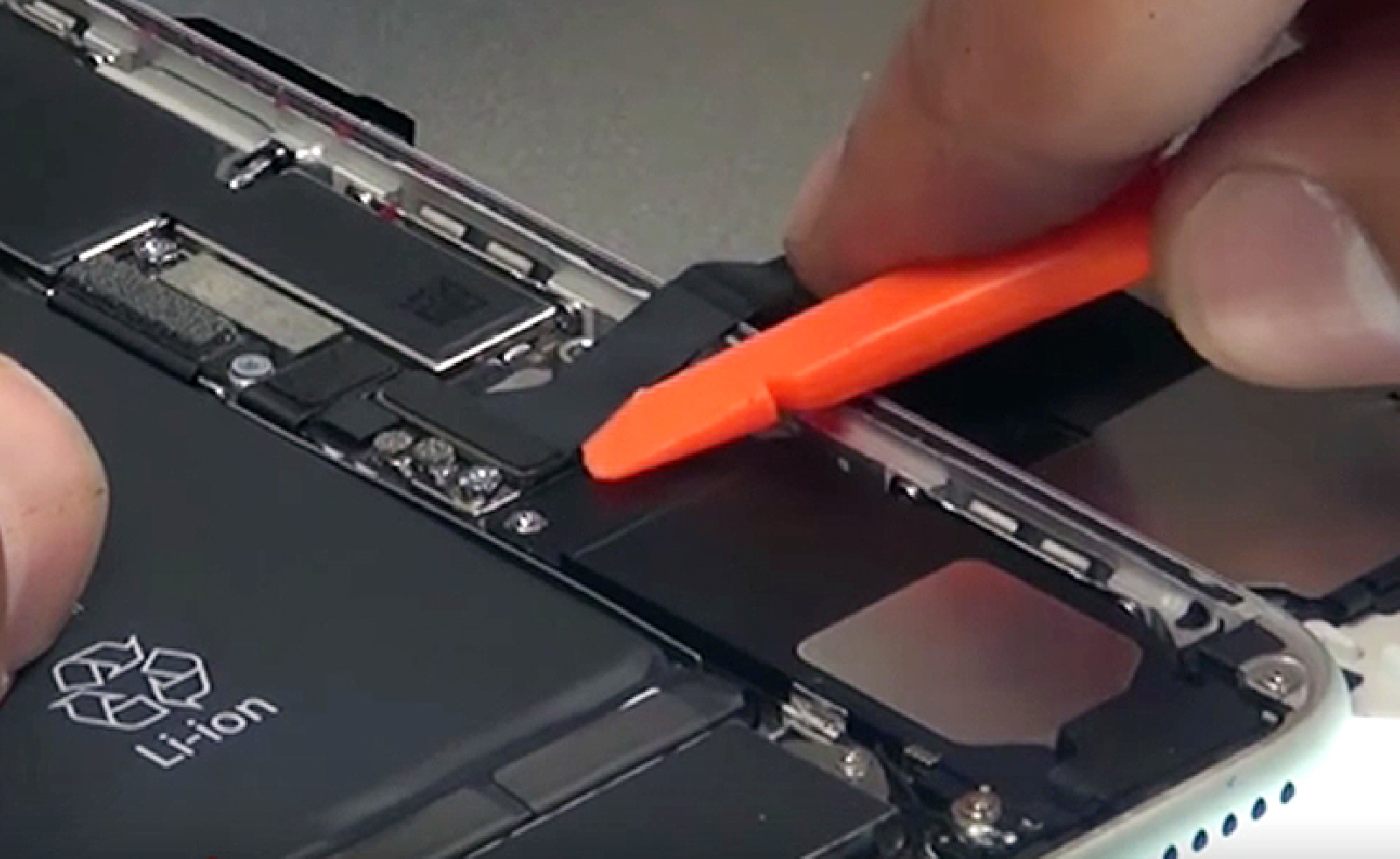

Etape 7 : Déconnecter la batterie
A l'aide du levier, soulevez doucement le connecteur depuis un angle.

Cette étape n'est pas obligatoire mais fortement conseillée. Cela évite un redémarrage par faute d'attention. Si vous appuyez sur le bouton power et que le téléphone redémarre en cours de réparation, des risques d'endommagement sont possibles.





Etape 8 : Retirer la plaquette de protection des nappes des caméras

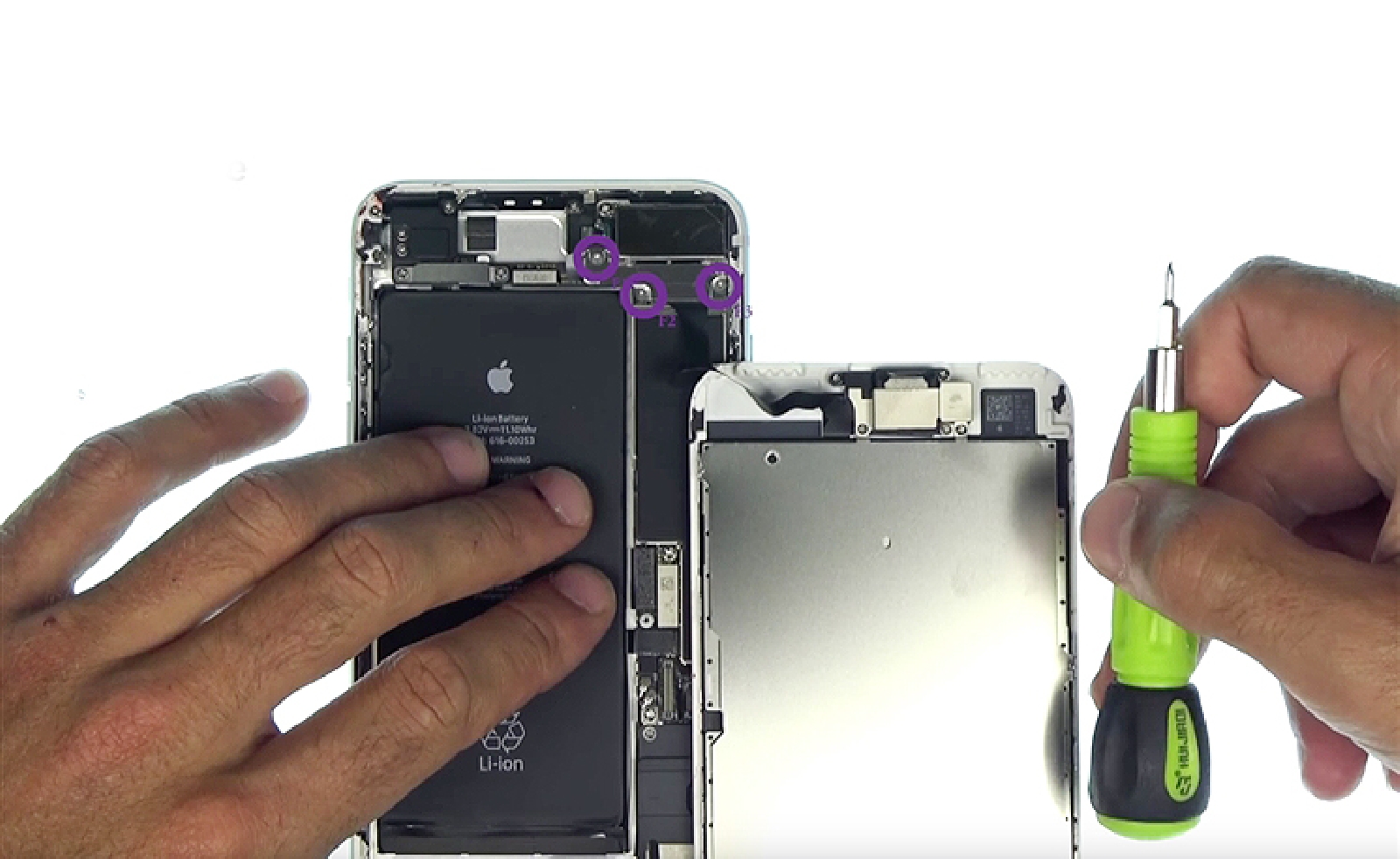

A l'aide du tournevis cruciforme 1.5, retirez les vis qui maintiennent la plaquette métallique #02. Les deux vis entourées en violet sont nommées F1, F2 et F3. Pensez à bien les placer sur le patron d'aide au montage.

Puis, comme la précédente plaquette, utilisez la pincette pour retirer la plaquette de protection.
Etape 8 : Retirer la plaquette de protection des nappes des caméras
Etape 8 : Retirer la plaquette de protection des nappes des caméras
Etape 8 : Retirer la plaquette de protection des nappes des caméras
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

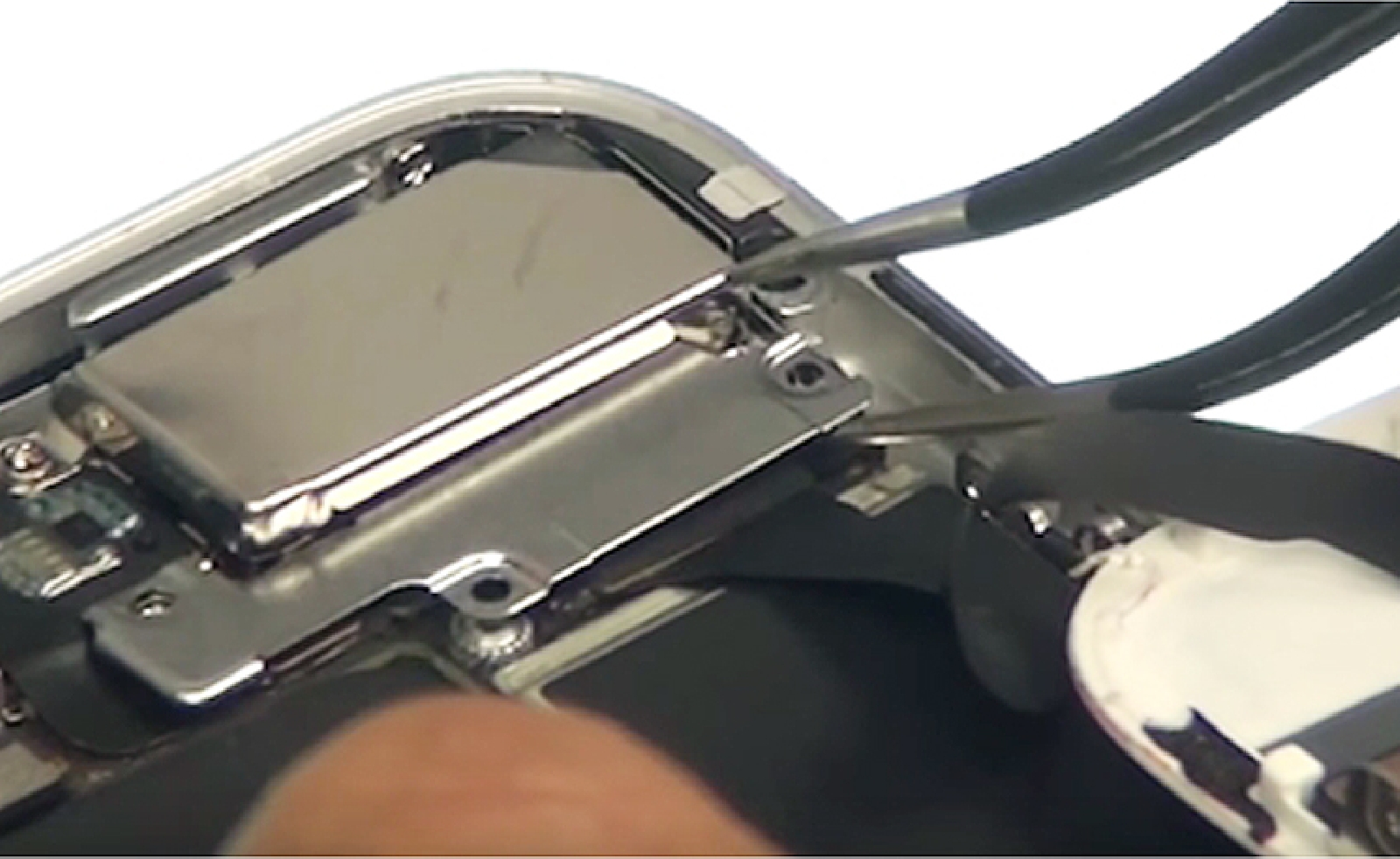

Etape 9 : Déconnecter la nappe FaceTime
Repérez le connecteur de la nappe FaceTime : celui de droite. Celui de gauche correspond à la caméra arrière.

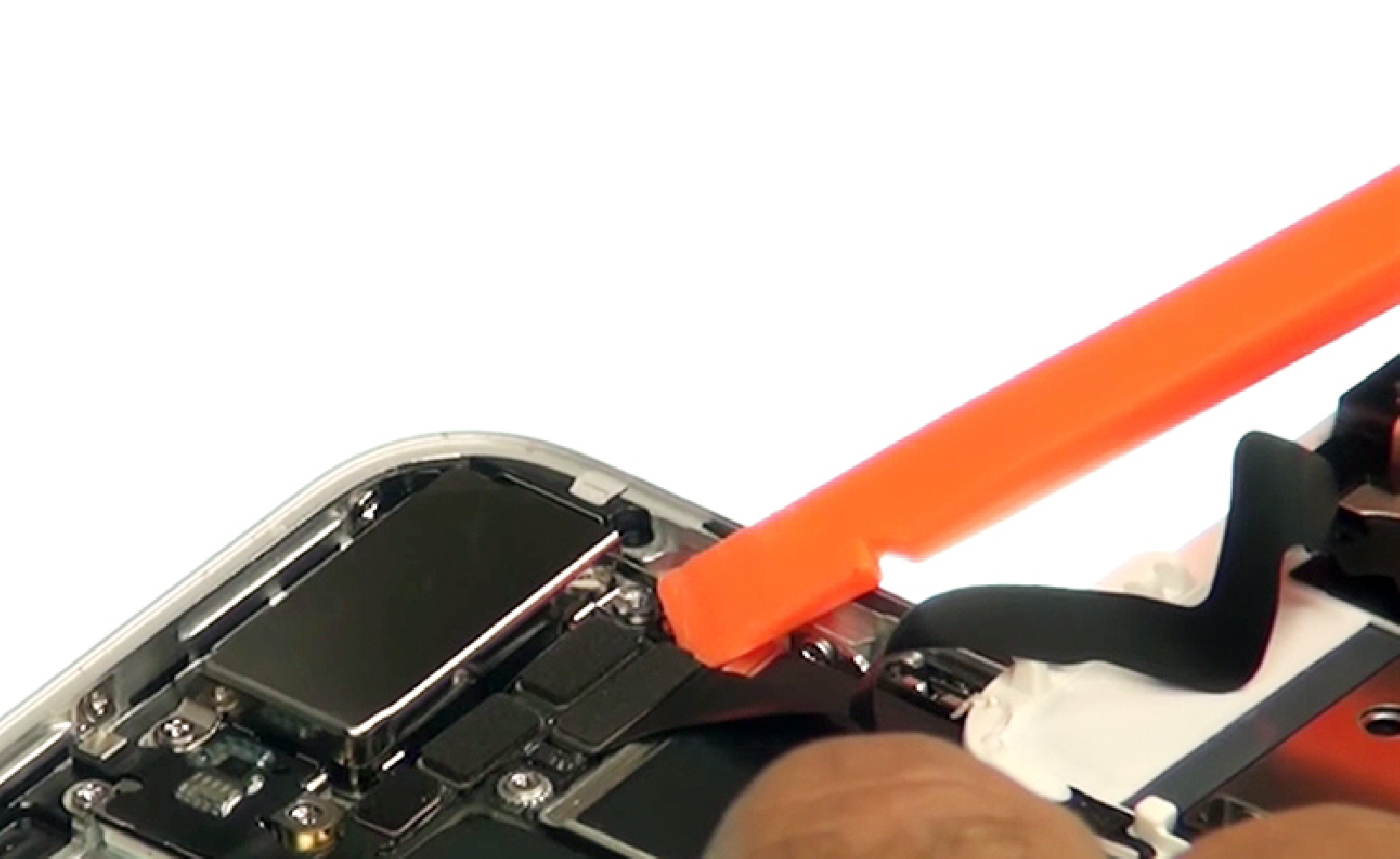

Glissez doucement le levier sous le coin supérieur droit du connecteur et soulevez le connecteur afin de le déclipser.

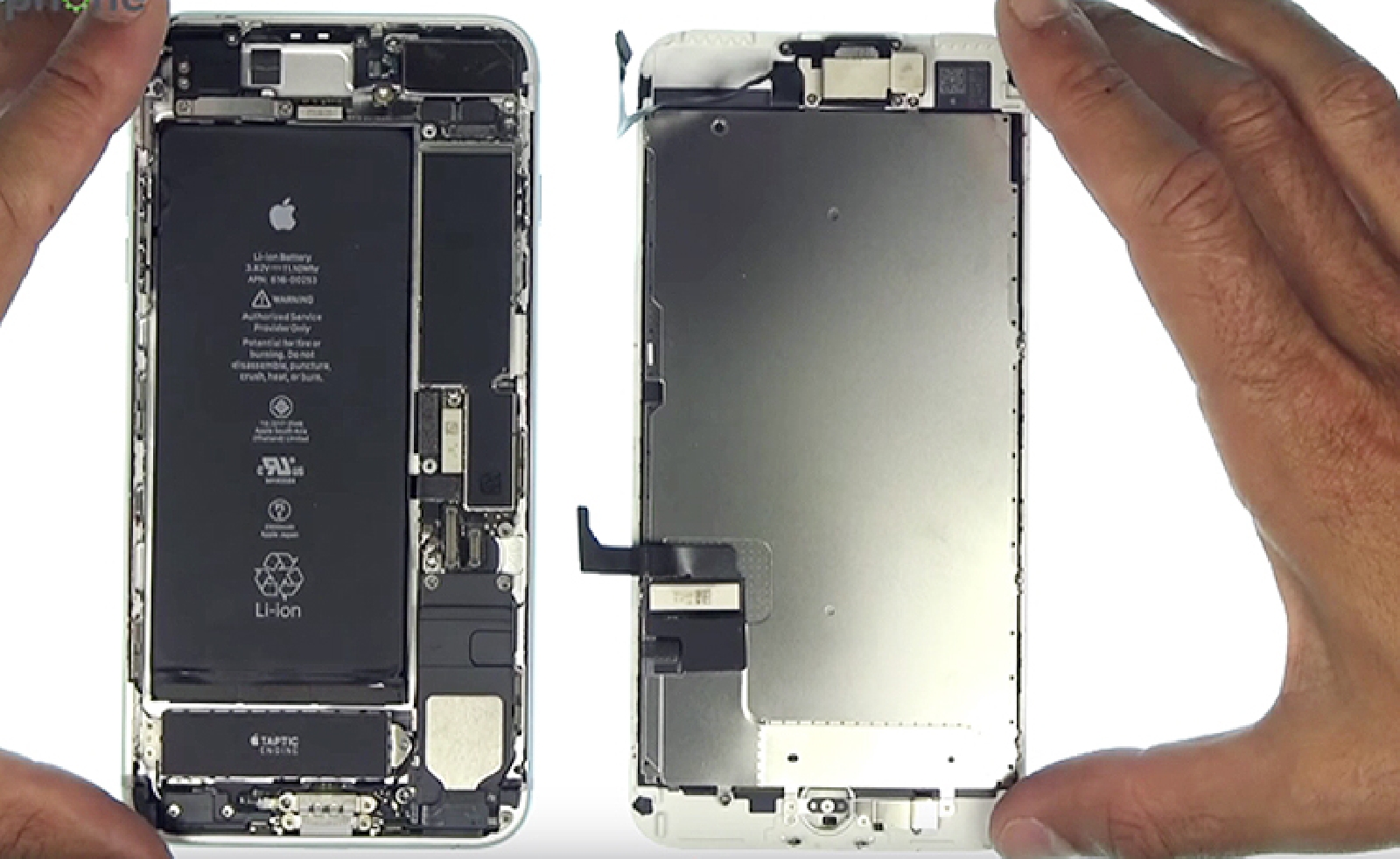

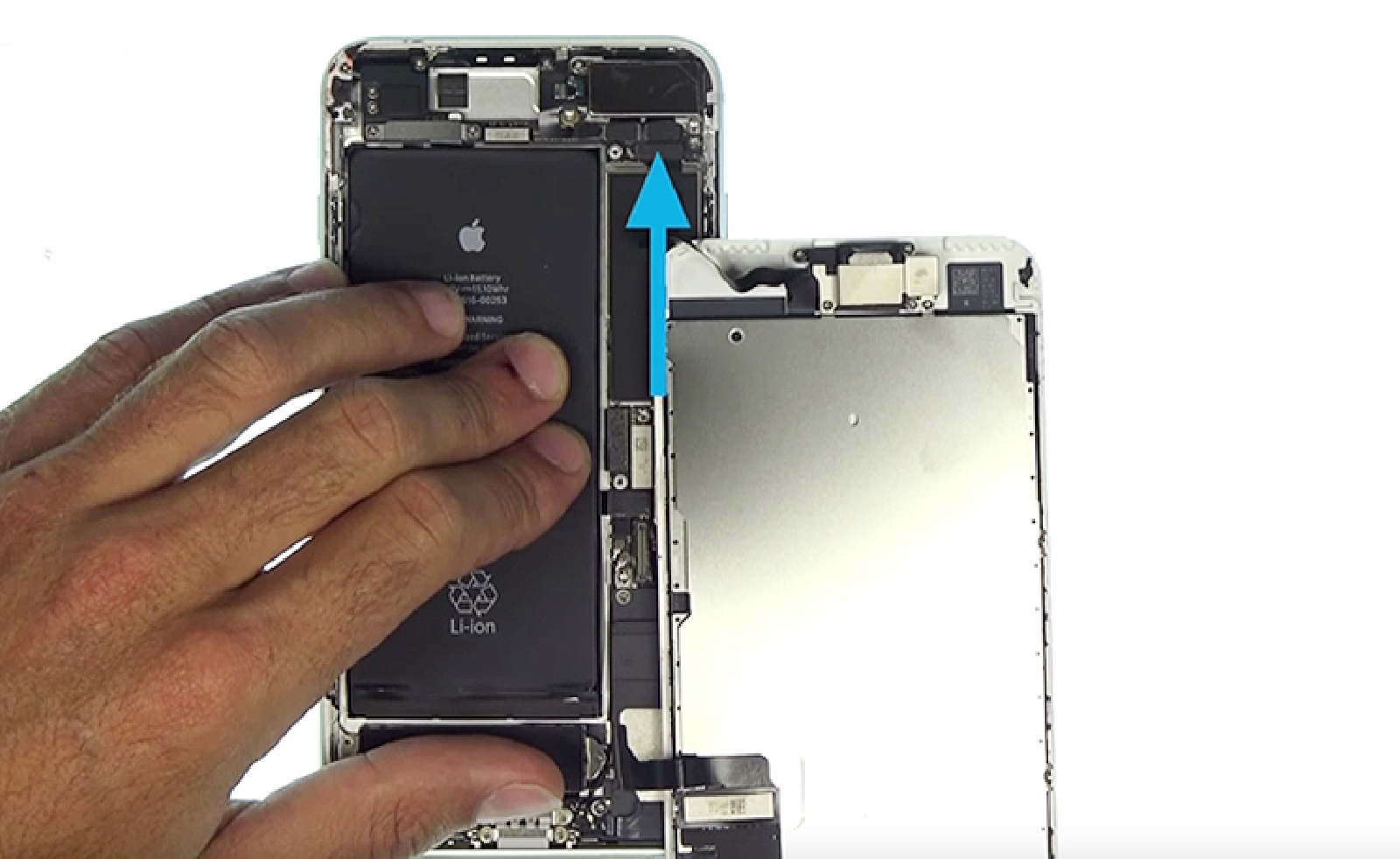

Le bloc écran est désormais complètement libre. Conservez le châssis de l'iPhone plus loin sur votre plan de travail, à un emplacement sûr afin d'éviter tous risques d'endommagement. La carte mère est fragile et exposée directement à un potentiel endommagement en cas de chute.
Etape 9 : Déconnecter la nappe FaceTime
Etape 9 : Déconnecter la nappe FaceTime
Etape 9 : Déconnecter la nappe FaceTime
Etape 9 : Déconnecter la nappe FaceTime
Outils du kit utilisés
Outils du kit utilisés

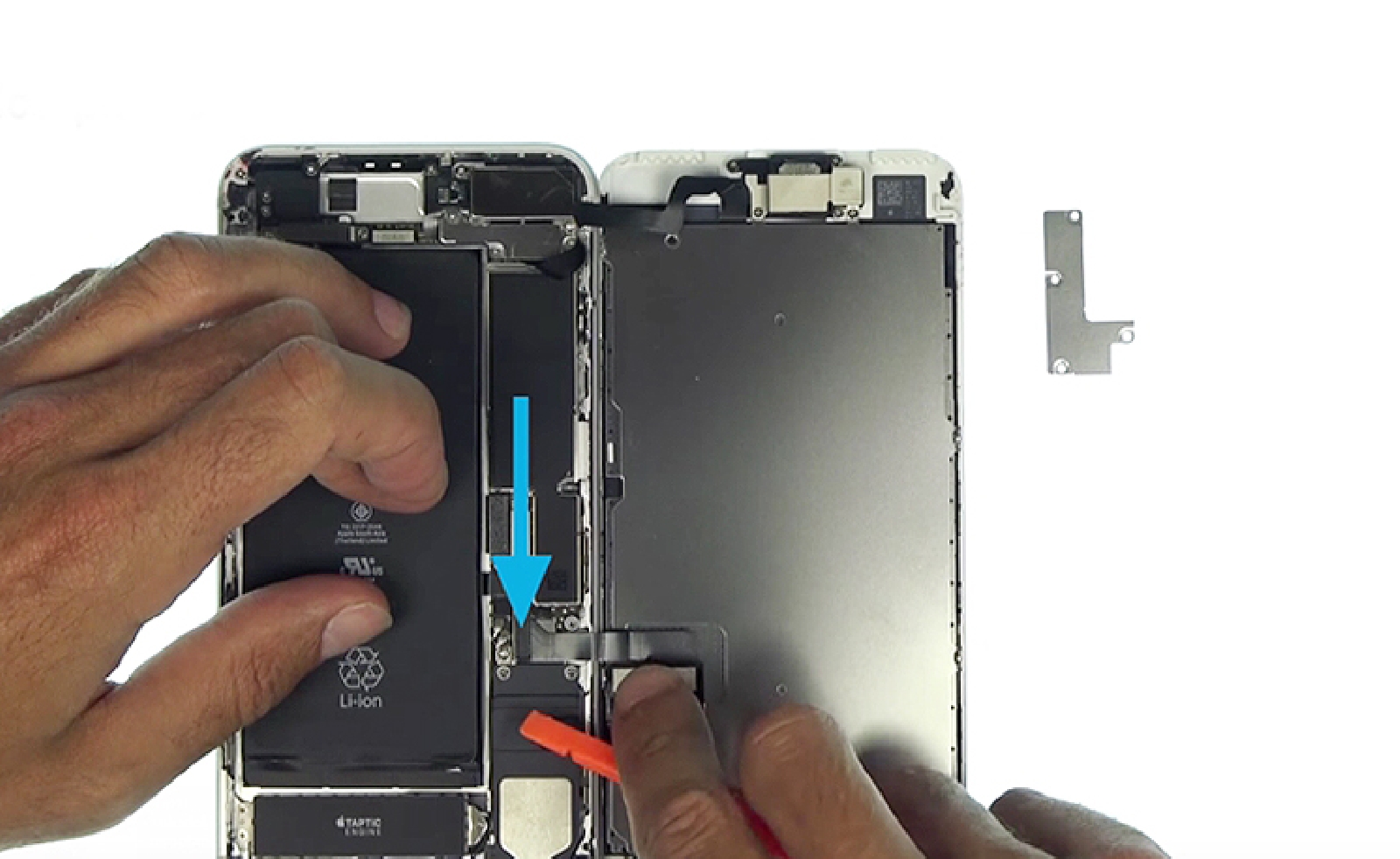

Etape 10 : Retirer la plaquette de protection de la nappe Home

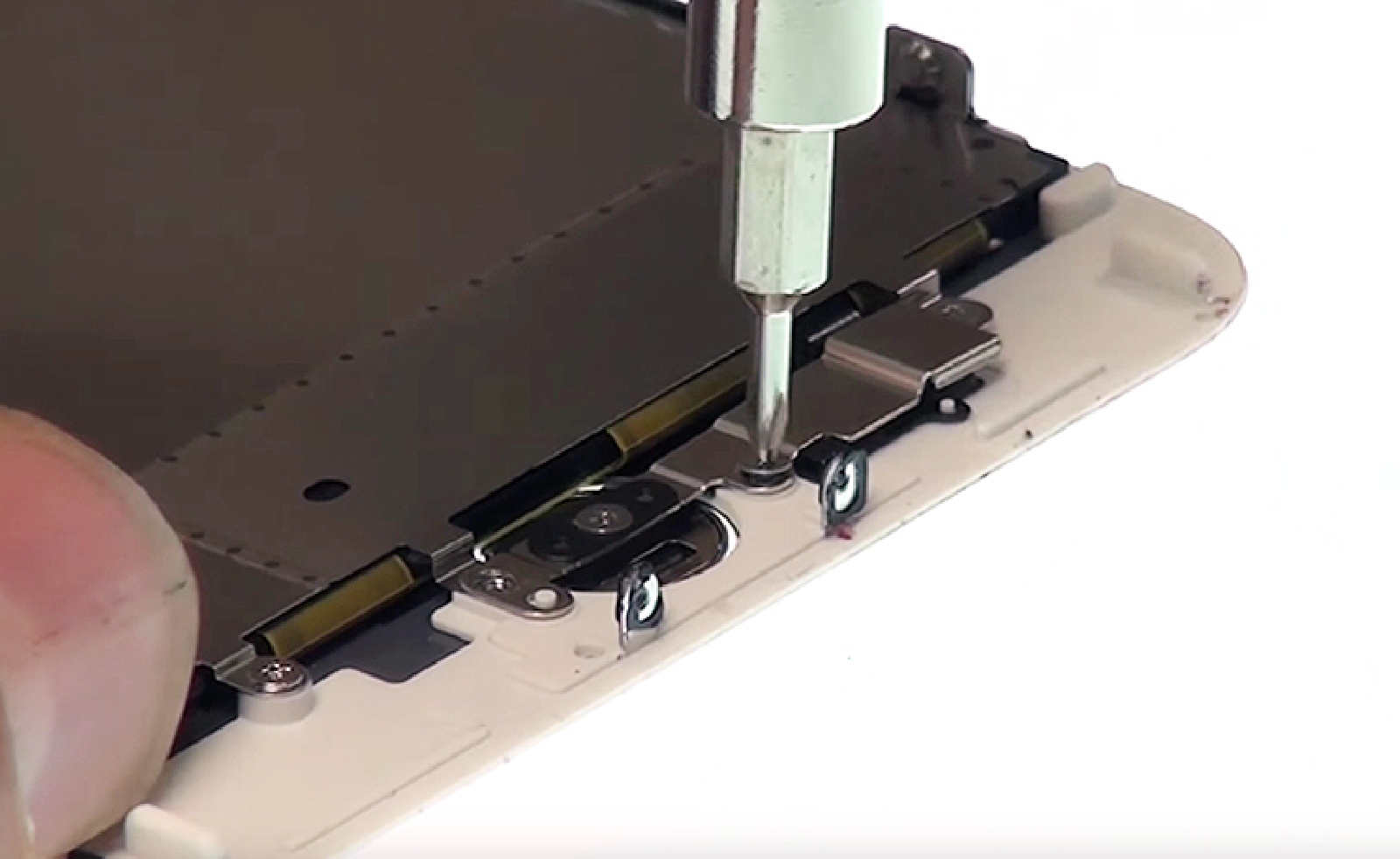

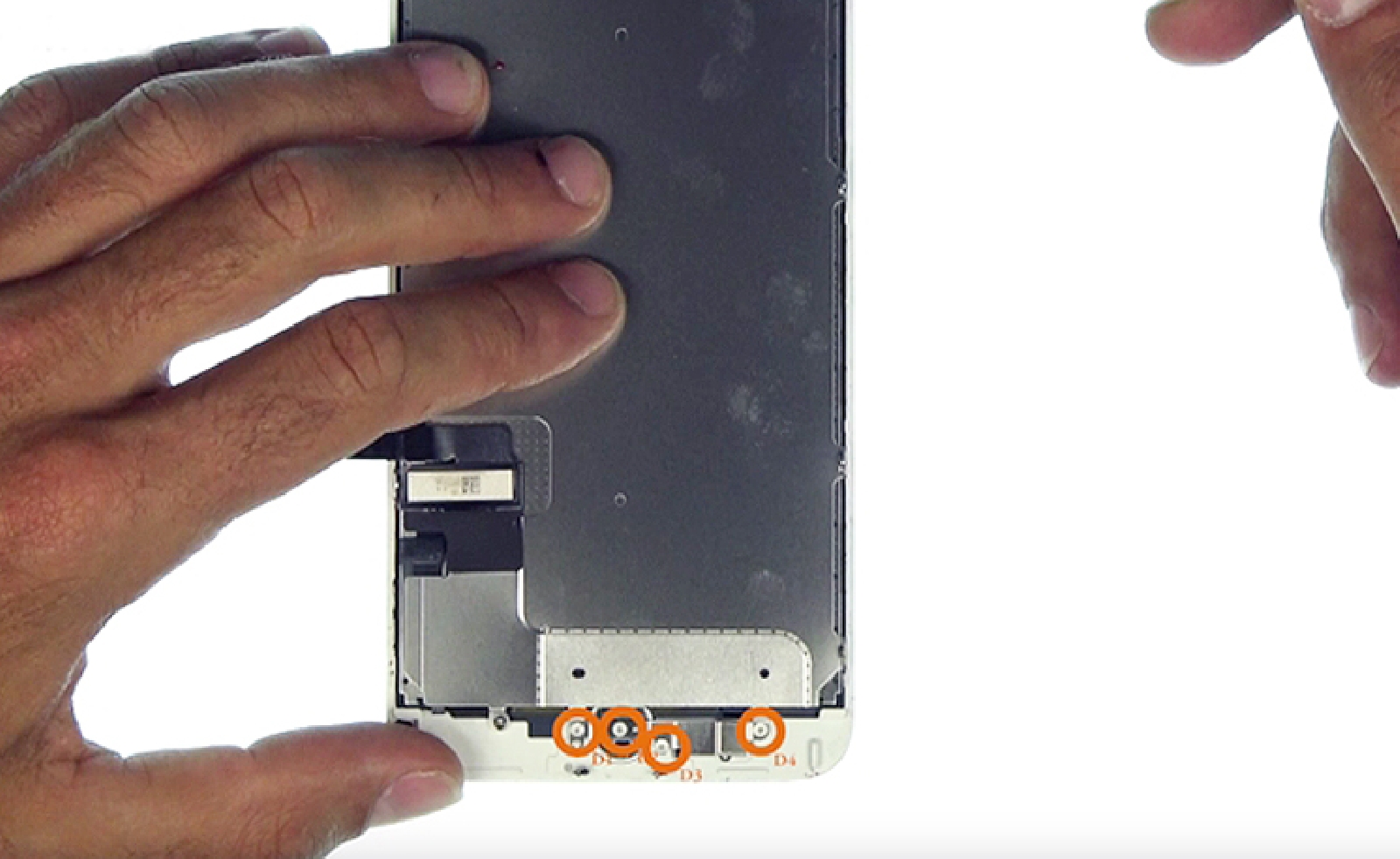

Cette plaquette métallique #03 est maintenue par 4 vis triwing. Elles sont nommées D1 à D4 et entourées en orange.

Une fois toutes les vis retirées, délogez la plaquette de protection.
Etape 10 : Retirer la plaquette de protection de la nappe Home
Etape 10 : Retirer la plaquette de protection de la nappe Home
Etape 10 : Retirer la plaquette de protection de la nappe Home
Etape 10 : Retirer la plaquette de protection de la nappe Home
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

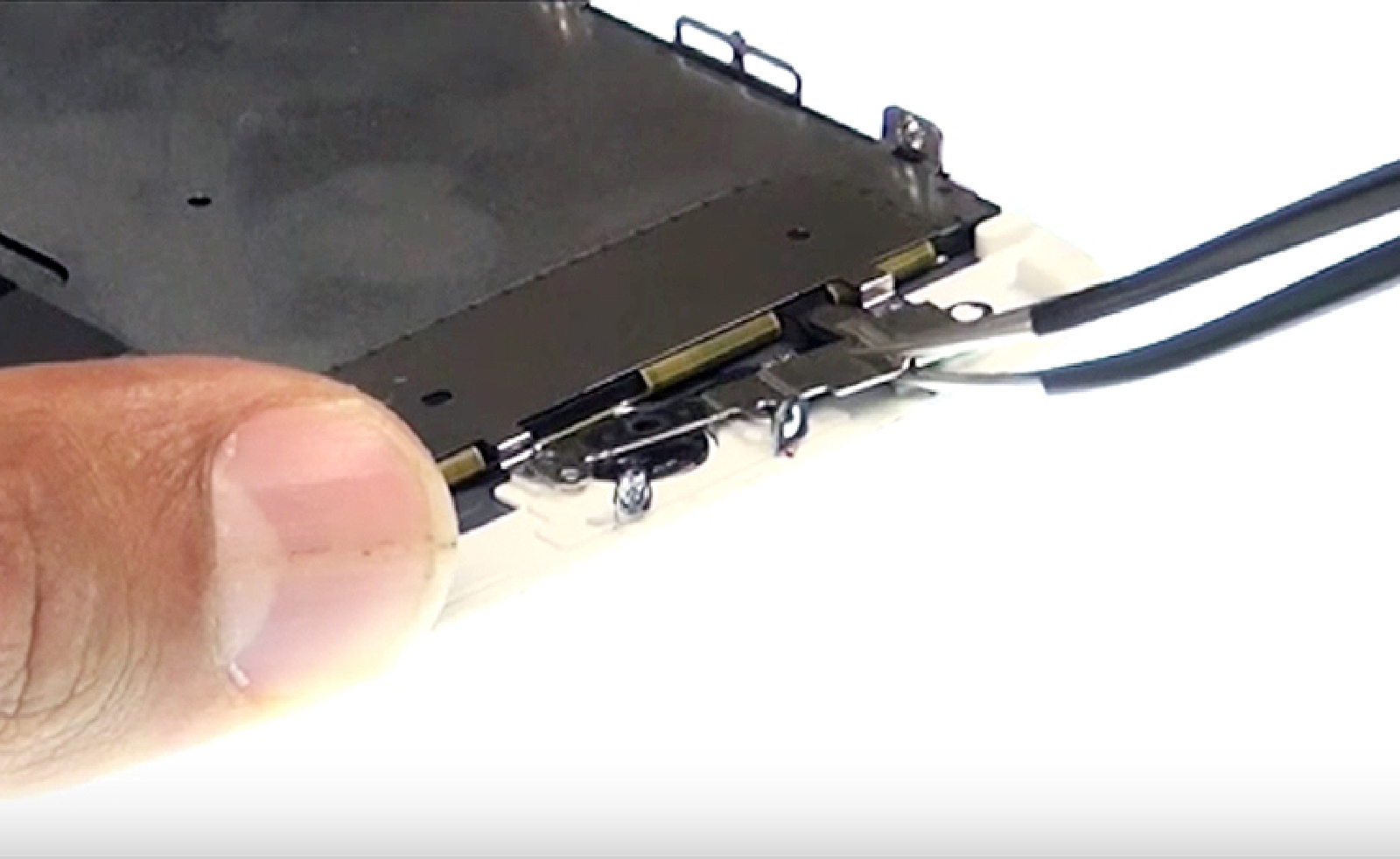

Etape 11 : Déconnecter le bouton Home
Le connecteur du bouton home est relié au connecteur d'une rallonge de nappe. Cette rallonge est directement prémontée en usine sur l'écran donc si vous endommagez le connecteur de la rallonge et que vous n'aviez pas prévu de changer l'écran, vous n'aurez pas d'autre choix que de remplacer ce dernier. Quant au connecteur du bouton home, s'il est endommagé, votre iPhone sera inutilisable : le bouton home ne pouvant être remplacé sur un iPhone 7... Chaque iPhone possède son propre bouton, aucune solution n'existe pour retrouver l'usage de son téléphone à ce jour.

Pour déconnecter le bouton, soulevez le connecteur, grâce au levier, puis dépliez-le.
Etape 11 : Déconnecter le bouton Home
Outils du kit utilisés
Outils du kit utilisés

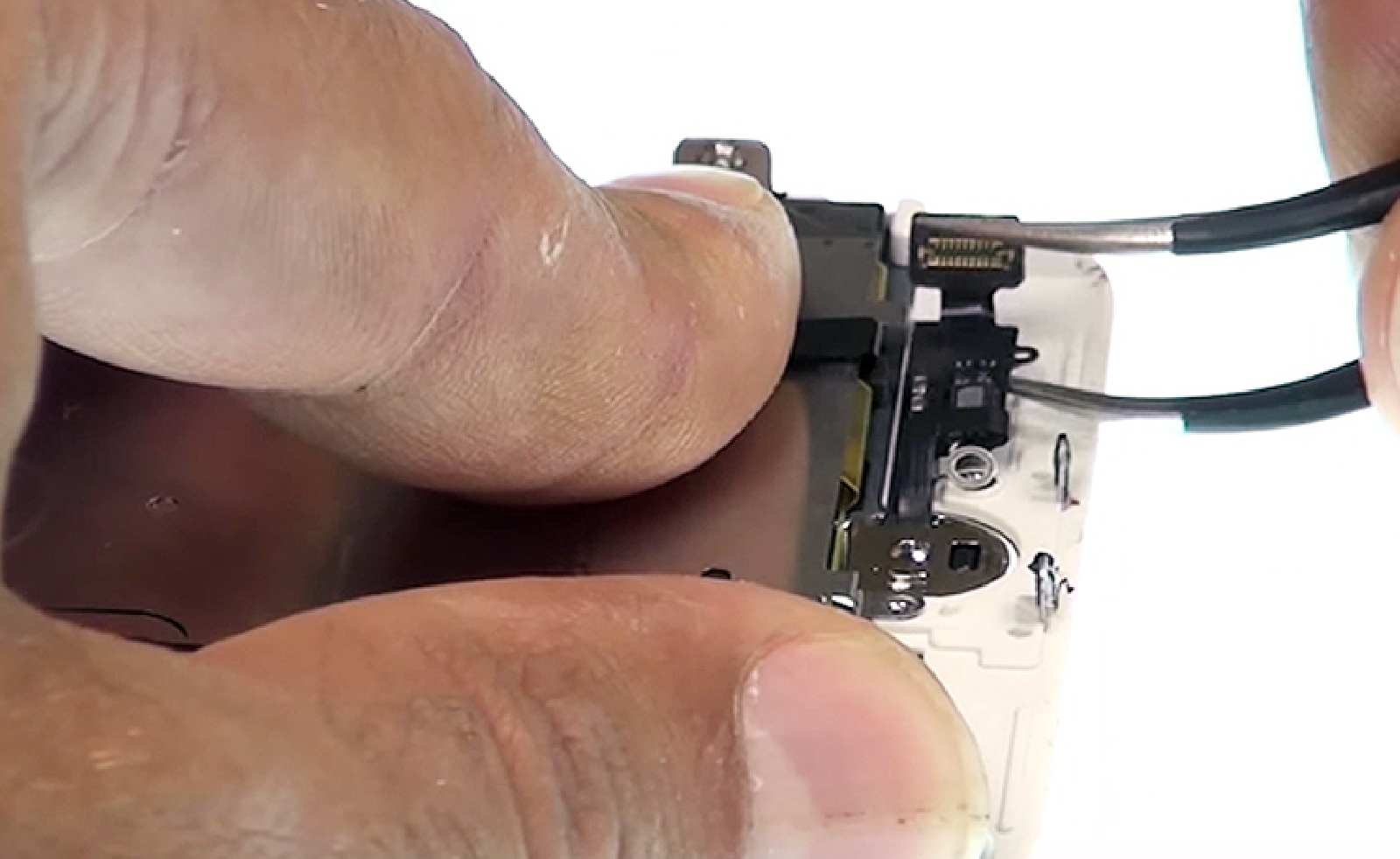

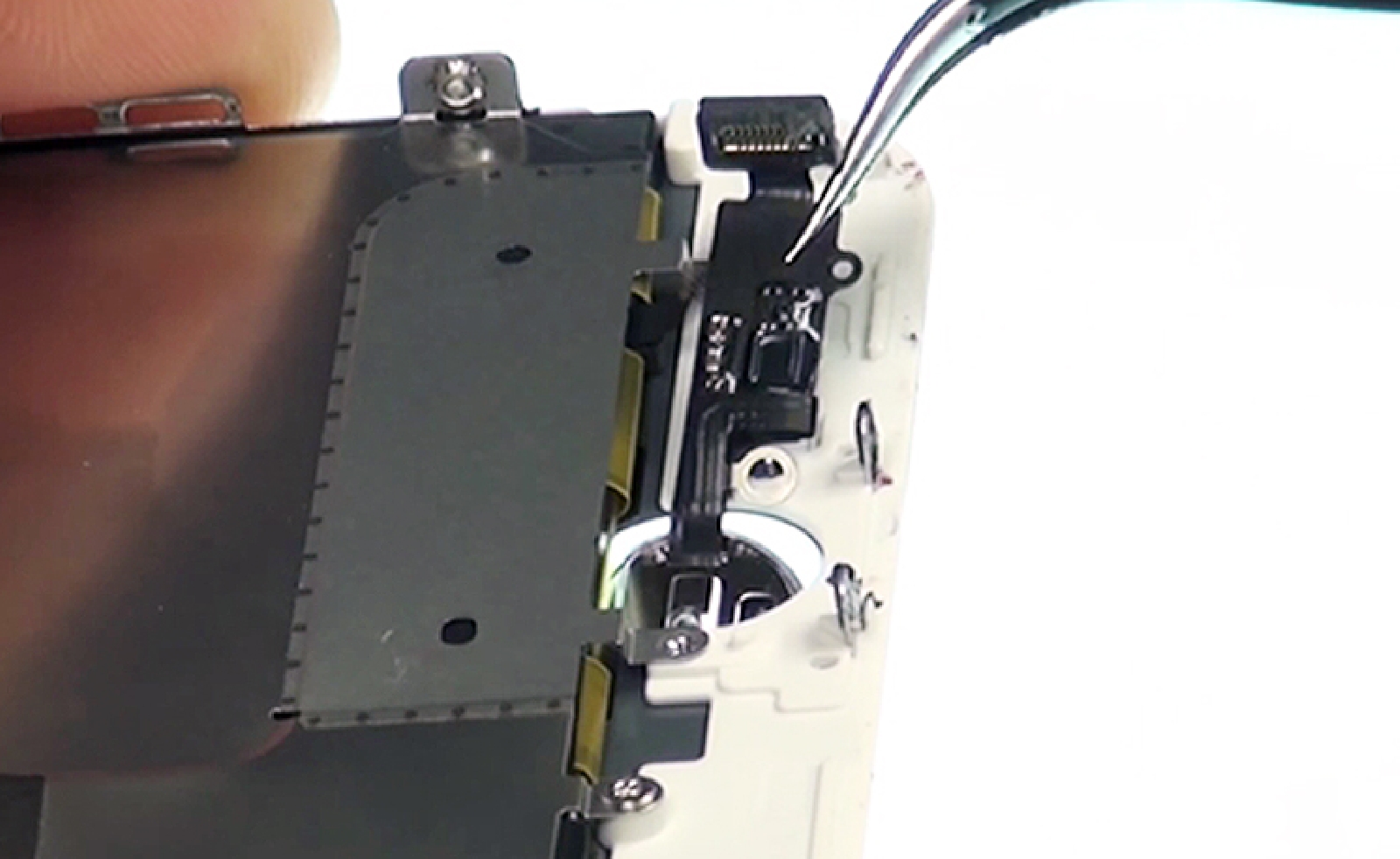

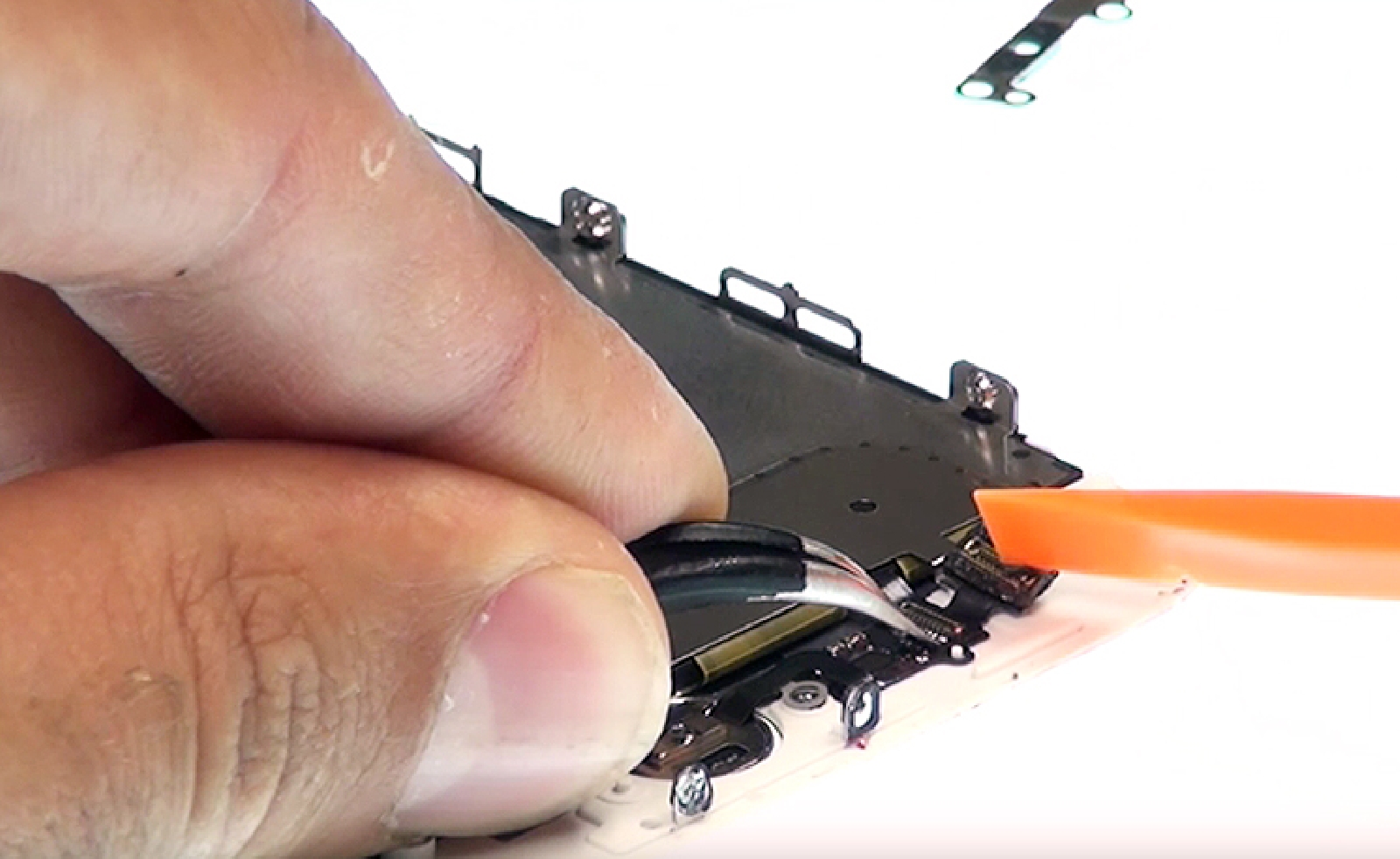

Etape 12 : Retirer la nappe Home

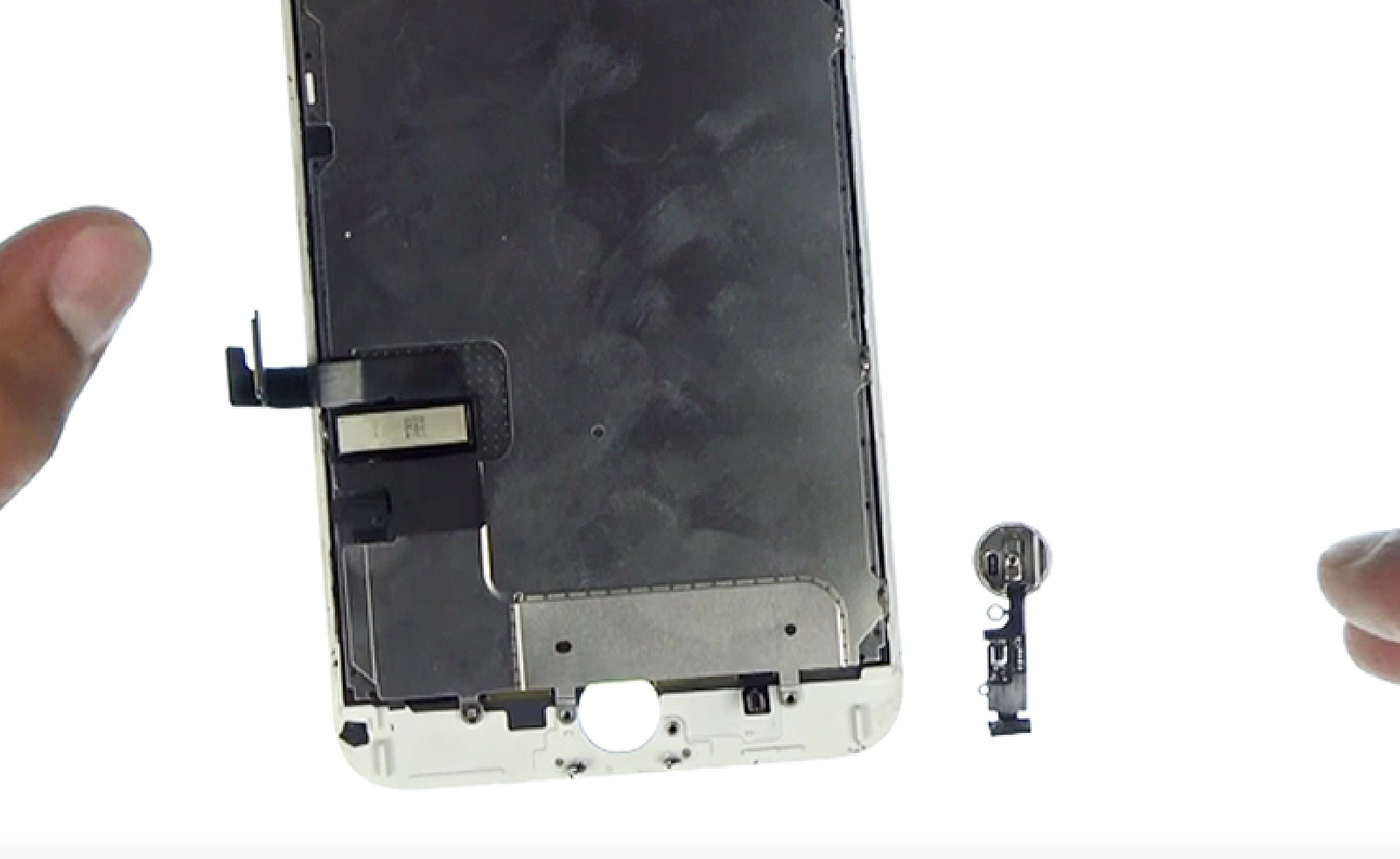

Passez la nappe du bouton home au dessus du connecteur de la rallonge (connecteur lié à l'écran) afin de commencer à décoller le bouton. Utilisez soit un levier, soit la pincette avec précaution, pour glisser sous la nappe et ainsi décoller le bouton.

Une fois, la nappe totalement décollée, il suffit simplement de la glisser à travers le trou du bouton.
Etape 12 : Retirer la nappe Home
Etape 12 : Retirer la nappe Home
Etape 12 : Retirer la nappe Home
Etape 12 : Retirer la nappe Home
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie.

Avant de refermer complètement votre écran, testez-le. Positionnez le simplement sur le châssis sans le clipser. Si vous utilisez un joint d'étanchéité veillez à ce qu'il ne le touche pas (vous pouvez le garder ouvert à 90° en le tenant à la main). Puis démarrez votre iPhone, vérifiez l'affichage et la fonction tactile sur quelques zones. Si tout fonctionne bien, vous pouvez fermer définitivement l'écran.

Attention lors de la fermeture de l'écran : ne pas coincer les nappes de l'écran dans le châssis. Ne forcez pas, chaque pièce doit s'emboîter sans difficulté.
