Changement de vitre arrière sur iPhone 4

Temps estimé : 5 min
Difficulté : 1/5
iPhone 4 | Temps estimé : 5 min Difficulté : 1/5

Ce guide photos vous explique comment remplacer la vitre arrière sur votre iPhone 4. Brico-phone commercialise uniquement des vitre arrière unies sans logos. Ne pas oublier de retirer la fine protection transparente qui protège la vitre de l'objectif.

Diagnostic

› La vitre arrière de votre iPhone 4 est brisée
› Vous souhaitez changer la couleur de la vitre arrière de votre iPhone 4

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre arrière Noire unie pour iPhone 4 complète avec châssis prémonté
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier

Etape 1a : Retirer la vitre arrière

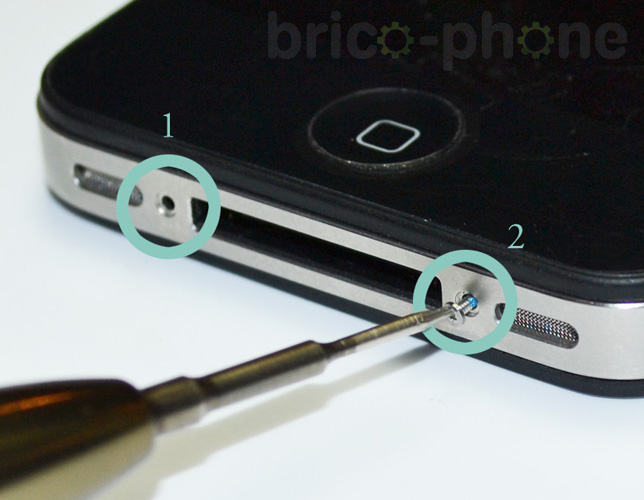

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1a : Retirer la vitre arrière
Etape 1b : Retirer la vitre arrière

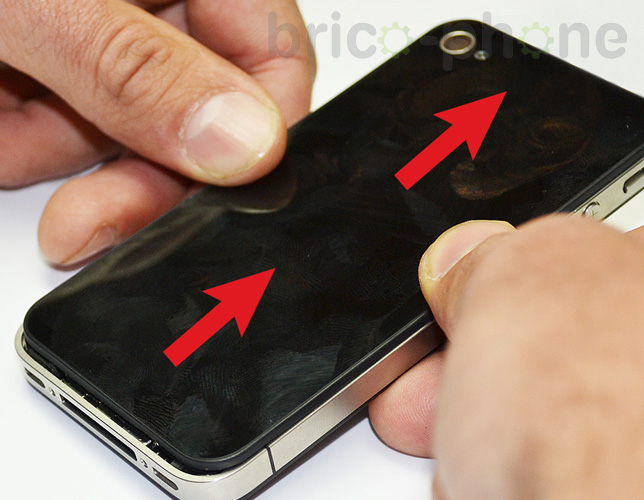

Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.
Etape 1b : Retirer la vitre arrière
Etape 2 : Conseils pour le remontage
Ne pas oublier de retirer la fine protection transparente qui protège la vitre de l'objectif.
Etape 2b : Retirer la batterie
A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.
Etape 2b : Retirer la batterie
Etape 2c : Retirer la batterie
Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 2c : Retirer la batterie
Etape 2d : Retirer la batterie
Etape 2d : Retirer la batterie
Etape 3a : Déconnecter les nappes Dock/USB et GSM
Retirer la plaquette métallique en enlevant les vis D1 et D2 avec le tournevis cruciforme.
Etape 3a : Déconnecter les nappes Dock/USB et GSM
Etape 3b : Déconnecter les nappes Dock/USB et GSM
Déclipser le connecteur de la nappe avec le levier plastique.
Etape 3b : Déconnecter les nappes Dock/USB et GSM
Etape 3c : Déconnecter les nappes Dock/USB et GSM
Tirer légèrement sur la nappe vers le haut afin de la décoller.
Etape 3c : Déconnecter les nappes Dock/USB et GSM
Etape 3d : Déconnecter les nappes Dock/USB et GSM
Enfin utiliser à nouveau le levier plastique pour déconnecter le câble coaxial GSM.
Etape 3d : Déconnecter les nappes Dock/USB et GSM
Etape 4a : Retirer la plaquette de contact WIFI
Retirer les vis E1 à E5 avec le tournevis cruciforme.
Etape 4a : Retirer la plaquette de contact WIFI
Etape 4b : Retirer la plaquette de contact WIFI
Enlever à présent la plaquette métallique avec le levier plastique.
Etape 4b : Retirer la plaquette de contact WIFI
Etape 5a : Retirer le vibreur
Retirer les vis C1 et C2 avec le tournevis cruciforme.
Etape 5a : Retirer le vibreur
Etape 5b : Retirer le vibreur
Vous pouvez maintenant retirez le vibreur.
Etape 5b : Retirer le vibreur
Etape 6 : Déconnecter les nappes LCD, tactiles, Jack et Power
Déconnecter les cinq nappes avec le levier plastique.
Etape 6 : Déconnecter les nappes LCD, tactiles, Jack et Power
Etape 7 : Retirer la caméra arrière
Utiliser le levier plastique pour détacher le connecteur de la caméra puis retirer la.
Etape 7 : Retirer la caméra arrière
Etape 8a : Retirer le bloc haut-parleur
Retirer les vis F1 et F2 avec le tournevis cruciforme.
Etape 8a : Retirer le bloc haut-parleur
Etape 8b : Retirer le bloc haut-parleur
Retirer le bloc haut-parleur à l'aide du levier plastique.
Etape 8b : Retirer le bloc haut-parleur
Etape 9a : Retirer la carte mère
Retirer la vis G1 avec le tournevis cruciforme.
Etape 9a : Retirer la carte mère
Etape 9b : Retirer la carte mère
Retirer la vis E6.
Etape 9b : Retirer la carte mère
Etape 9c : Retirer la carte mère
Vous pouvez désormais soulever la carte mère avec le levier plastique et la retirer.
Etape 9c : Retirer la carte mère
Etape 10a : Retirer le bloc vitre + LCD
Retirer les vis J1 à J6 avec le tournevis cruciforme. Attention à ne pas dévisser complètement les 6 vis avec rondelles (1 ou 2 tours suffisent).
Etape 10a : Retirer le bloc vitre + LCD
Etape 10b : Retirer le bloc vitre + LCD
Retirer maintenant les vis H1 à H4.
Etape 10b : Retirer le bloc vitre + LCD
Etape 10c : Retirer le bloc vitre + LCD
Insérer un outil plat tel que l'iSesamo entre la vitre et le châssis afin de l'extraire délicatement.
Etape 10c : Retirer le bloc vitre + LCD
Etape 10d : Retirer le bloc vitre + LCD
Levez la vitre en prenant précaution que les nappes passent correctement à travers le châssis.
Etape 10d : Retirer le bloc vitre + LCD
Etape 10e : Retirer le bloc vitre + LCD
Le bloc vitre et LCD est à présent complètement détaché.
Etape 10e : Retirer le bloc vitre + LCD
Etape 11a : Conseils pour le remontage
Récupérez sur votre ancien écran la grille du haut-parleur si celle-ci n'est pas déjà présente sur le nouveau.
Etape 11a : Conseils pour le remontage
Etape 11b : Conseils pour le remontage
Retirez le film protecteur de l'écran LCD tout en faisant attention à ne pas retirer la feuille métallisée qui est également située sur le LCD.
Etape 11b : Conseils pour le remontage
Etape 11 c: Conseils pour le remontage
Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Etape 11 c: Conseils pour le remontage
